Page 1
Manuel de référence du matériel
Ordinateurs d’entreprise HP Compaq
Modèle compact dc7100
Référence : 359656-051
Mai 2004
Ce manuel contient les informations de base nécessaires aux mises
à niveau de ce modèle.
Page 2
© Copyright 2004 Hewlett-Packard Development Company, L.P.
Les informations de ce document sont susceptibles d’être modifiées
sans préavis.
Microsoft, MS-DOS, Windows et Windows NT sont des marques déposées
de la société Microsoft aux États-Unis et dans d’autres pays.
Les garanties applicables aux produits et services HP sont énoncées dans
les textes de garantie limitée accompagnant ces produits et services. Aucune
partie du présent document ne saurait être interprétée comme constituant
un quelconque supplément de garantie. HP ne peut être tenu responsable
des erreurs ou omissions techniques ou de rédaction de ce document.
Ce document contient des informations protégées par des droits d’auteur. Aucune
partie de ce document ne peut être photocopiée, reproduite ou traduite dans une
autre langue sans l’accord écrit préalable de Hewlett-Packard Company.
AVERTISSEMENT : le non-respect de ces instructions présente des risques
Å
potentiellement très graves.
ATTENTION : le non-respect de ces instructions présente des risques
Ä
pour le matériel et les informations qu’il contient.
Manuel de référence du matériel
Ordinateurs d’entreprise HP Compaq
Modèle compact dc7100
Première édition (mai 2004)
Référence : 359656-051
Page 3
Table des matières
1 Caractéristiques du produit
Caractéristiques de la configuration standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–1
Éléments du panneau avant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–2
Éléments de la face arrière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–3
Clavier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–4
Touche de logo Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–5
Fonctions spéciales de la souris. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–6
Emplacement du numéro de série . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–6
2 Mises à niveau matérielles
Fonctionnalités de maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1
Avertissements et précautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1
Utilisation de l’ordinateur de format compact dans la configuration minitour. . . . . . . 2–2
Désactivation du verrou Smart Cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–3
Utilisation de la clé Smart Cover FailSafe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–3
Retrait du capot de l’ordinateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–5
Remontage du capot de l’ordinateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–6
Installation de mémoire supplémentaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–6
Modules DIMM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–6
Modules DIMM DDR-SDRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–7
Supports de module DIMM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–8
Installation d’une carte d’extension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–12
Retrait d’une carte d’extension PCI Express. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–15
Installation d’unités supplémentaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–16
Localisation des unités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–18
Retrait d’un lecteur optique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–19
Retrait d’une unité de disquette . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–22
Installation d’une unité optique optionnelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–23
Mise à niveau du disque dur SATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–27
Manuel de référence du matériel www.hp.fr iii
Page 4
Table des matières
Utilisation du compartiment Multibay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–34
“Connexion” ou “permutation sous-tension” d’unités Multibay . . . . . . . . . . . . . 2–35
Désinstallation de la vis de sécurité du compartiment Multibay . . . . . . . . . . . . . 2–36
Insertion d’une unité dans le compartiment Multibay . . . . . . . . . . . . . . . . . . . . . 2–37
Extraction d’une unité du compartiment Multibay. . . . . . . . . . . . . . . . . . . . . . . . 2–38
Partitionnement et formatage d’un disque dur Multibay . . . . . . . . . . . . . . . . . . . 2–39
A Caractéristiques techniques
B Remplacement de la pile
C Dispositifs de sécurité antivol
Installation d’un dispositif antivol. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1
Dispositif antivol. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1
Cadenas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–2
Verrouillage universel de châssis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–3
D Électricité statique
Prévention des décharges électrostatiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D–1
Méthodes de mise à la terre. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D–2
E Entretien courant et préparation au transport
Entretien courant de l’ordinateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–1
Précautions relatives aux unités optiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2
Procédure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2
Nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2
Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2
Préparation au transport. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–3
Index
iv www.hp.fr Manuel de référence du matériel
Page 5
Caractéristiques du produit
Caractéristiques de la configuration standard
Les caractéristiques des ordinateurs HP Compaq au format compact
peuvent varier en fonction du modèle. Pour obtenir une liste complète
du matériel et des logiciels installés sur votre ordinateur, exécutez
l’utilitaire Diagnostics pour Windows. Le mode d’emploi de cet utilitaire
est repris dans le Manuel de résolution des problèmes qui se trouve
sur le CD Documentation.
L’ordinateur de format compact peut aussi être utilisé dans une
✎
configuration tour. Pour plus d’informations à ce sujet, reportez-vous
à la section “Utilisation de l’ordinateur de format compact dans la
configuration minitour” de ce manuel.
1

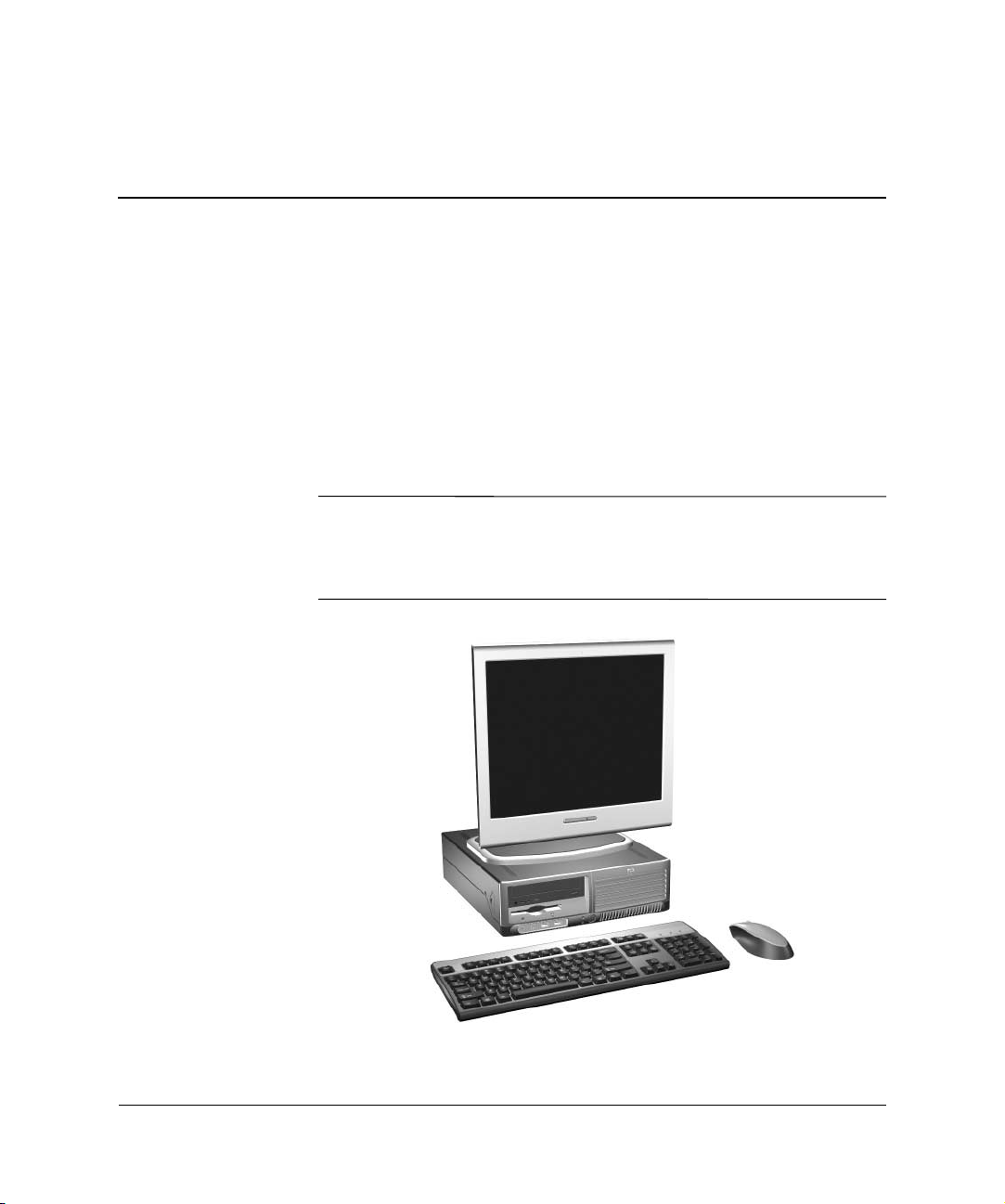

Configuration de faible encombrement
Manuel de référence du matériel www.hp.fr 1–1
Page 6
Caractéristiques du produit
Éléments du panneau avant
La configuration des unités peut être différente selon le modèle.
Éléments du panneau avant
1 Voyant d’activité de l’unité de disquette 7 Connecteur de microphone
2 Unité de disquette 8 Prise casque
3 Voyant d’activité de l’unité optique 9 Ports USB (Universal Serial Bus) (2)
4 Bouton d’éjection de l’unité de disquette - Voyant d’activité du disque dur
5 Unité optique (lecteur de CD-ROM ou
de DVD-ROM, ou unité de CD-R/RW,
de DVD-R/RW ou combo CD-RW/DVD)
6 Bouton d’éjection de l’unité optique w Bouton marche/arrêt
1–2 www.hp.fr Manuel de référence du matériel
q Voyant d’alimentation
Page 7
Éléments de la face arrière
Éléments de la face arrière
Caractéristiques du produit
1 Connecteur du cordon
d’alimentation
2
3
4
5
6
✎
Manuel de référence du matériel www.hp.fr 1–3
Connecteur souris PS/2 8
b
Connecteur clavier PS/2 9
a
Connecteurs USB -
o
m
Connecteur série q
Connecteur réseau RJ-45
n
Le nombre et la disposition des connecteurs peuvent varier en fonction des modèles.
Le connecteur de moniteur sur la carte mère est inactif si une carte d’extension AGP a été
installée sur l’ordinateur.
Si l’ordinateur contient une carte graphique PCI standard, les connecteurs de cette carte et de
la carte mère peuvent être utilisés en même temps. Pour pouvoir utiliser ces deux connecteurs,
il sera peut-être nécessaire de changer certains paramètres dans l’utilitaire Computer Setup.
Pour plus d’informations sur l’ordre d’amorçage, reportez-vous au Manuel de l’utilitaire
Computer Setup (F10) figurant sur le CD Documentation.
7
Connecteur parallèle
l
Connecteur de moniteur
c
Connecteur casque/sortie audio
h
Connecteur d’entrée audio
j
Connecteur du microphone
g
Page 8
Caractéristiques du produit
Clavier
Éléments du clavier
1 To u ches de
fonction
2 To u ches d’édi t i on Exemples : Inser, Origine, Page précédente, Suppr, Fin et
3 Voyants d’état Indiquent l’état de l’ordinateur et du clavier (Verr num, Verr maj
4 To uches
numériques
5 Touches flèches Ces touches sont utilisées pour parcourir un document ou un site
6 To uche Ctrl Utilisée en combinaison avec une autre touche ; son effet varie
7 To uche
Application*
8 To u ches de logo
Windows*
9 To uche Alt Utilisée en combinaison avec une autre touche ; son effet varie
*Touches disponibles dans certains pays.
Ces touches vous permettent d’effectuer des fonctions spéciales,
selon l’application utilisée.
Page suivante.
et Arrêt défil).
Ces touches offrent la même fonction que le clavier numérique
d’une calculatrice.
Web. Elles vous permettent de vous déplacer vers la gauche, vers la
droite, vers le haut ou vers le bas à l’aide du clavier plutôt que
d’utiliser la souris.
d’une application à l’autre.
Utilisée (comme le bouton droit de la souris) pour ouvrir les menus
en incrustation dans une application Microsoft Office. D’autres
fonctions peuvent lui être associées dans d’autres applications.
Ces touches permettent d’ouvrir le menu Démarrer de Microsoft
Windows. Utilisées avec d’autres touches pour exécuter d’autres
fonctions.
d’une application à l’autre.
1–4 www.hp.fr Manuel de référence du matériel
Page 9
Caractéristiques du produit
Touche de logo Windows
La combinaison de la touche de logo Windows avec d’autres touches
permet d’accomplir certaines fonctions dans le système d’exploitation
Windows. Pour identifier la touche de logo Windows, reportez-vous
à la section “Clavier”.
Fonctions de la touche de logo Windows
Touche de logo Windows Permet d’afficher ou de masquer le menu Démarrer.
Touche de logo Windows + d Permet d’afficher le Bureau.
Touche de logo Windows + m Permet de réduire toutes les applications ouvertes.
Maj + Touche de logo Windows + m Permet d’annuler la réduction de toutes les
applications.
Touche de logo Windows + e Permet d’exécuter le Poste de travail.
Touche de logo Windows + f Permet d’ouvrir la boîte de dialogue Résultats
de la recherche.
Touche de logo Windows + Ctrl + f Permet d’ouvrir la boîte de dialogue Résultats
de la recherche – Ordinateurs.
Touche de logo Windows + F1 Permet d’exécuter l’Aide de Windows.
Touche de logo Windows + l Permet de verrouiller l’ordinateur si vous êtes
connecté à un domaine de réseau ou, dans le cas
contraire, vous permet de passer d’un utilisateur à
l’autre.
Touche de logo Windows + r Permet d’ouvrir la boîte de dialogue Exécuter.
Touche de logo Windows + u Permet d’exécuter le Gestionnaire d’utilitaires.
Touche de logo Windows + Tab Permet d’activer le bouton suivant de la barre
des tâches.
Manuel de référence du matériel www.hp.fr 1–5
Page 10
Caractéristiques du produit
Fonctions spéciales de la souris
La plupart des applications permettent d’utiliser une souris.
Les fonctions affectées à chaque bouton de la souris dépendent
de l’application utilisée.
Emplacement du numéro de série
Tous les ordinateurs sont identifiés par un numéro de série 1 situé sur
le côté gauche de l’ordinateur et par un numéro de produit 2 sur le
haut du capot. Ayez toujours ces numéros à portée de main lorsque
vous contactez le service clientèle.
Emplacements du numéro de série et du numéro de produit
1–6 www.hp.fr Manuel de référence du matériel
Page 11
Mises à niveau matérielles
Fonctionnalités de maintenance
Ce modèle possède des fonctions facilitant sa mise à niveau et sa
maintenance. La plupart des procédures d’installation décrites dans
ce chapitre ne nécessitent aucun outil.
Avertissements et précautions
Avant toute mise à niveau, suivez scrupuleusement toutes les
instructions s’y rapportant et n’oubliez pas de lire les notes
d’avertissement et d’attention de ce manuel.
AVERTISSEMENT : afin de réduire les risques de blessures consécutives
Å
à une décharge électrique ou au contact avec des surfaces chaudes,
assurez-vous que le cordon d’alimentation est débranché et laissez
les composants refroidir avant de les toucher.
2
AVERTISSEMENT : afin d’éviter tout risque d’électrocution, d’incendie
Å
ou de dommages matériels, ne branchez jamais de connecteurs de
téléphone ou de télécommunications sur les prises d’interface réseau.
ATTENTION : l’électricité statique peut endommager les composants
Ä
électroniques de l’ordinateur ou de l’équipement optionnel. Il est conseillé
de toucher un objet métallique relié à la terre avant de commencer
l’installation. Pour plus d’informations sur la prévention des décharges
électriques, reportez-vous à l’Annexe D, “Électricité statique” de ce
manuel.
ATTENTION : avant de retirer le capot de l’ordinateur, assurez-vous que
Ä
l’ordinateur est arrêté et que le cordon d’alimentation est débranché de
la prise électrique.
Manuel de référence du matériel www.hp.fr 2–1
Page 12
Mises à niveau matérielles
Utilisation de l’ordinateur de format compact dans la configuration minitour
L’ordinateur de format compact peut être utilisé dans une configuration
minitour ou de bureau. Pour l’utiliser dans la configuration minitour,
placez-le verticalement sur son côté droit comme illustré ci-dessous.
Veillez à garder un espace libre de 10 cm (4 pouces) tout autour
✎
de l’ordinateur.
Conversion du format de bureau en minitour
Pour stabiliser l’ordinateur en configuration minitour, vous pouvez
✎
acheter un socle auprès de HP.
2–2 www.hp.fr Manuel de référence du matériel
Page 13
Désactivation du verrou Smart Cover
Le verrouillage Smart Cover Lock est un dispositif optionnel
✎
uniquement disponible sur certains modèles.
Le verrou Smart Cover est commandé par logiciel et géré à partir
du mot de passe de configuration. Ce système empêche tout accès
non autorisé aux composants internes de l’ordinateur. L’ordinateur
est livré avec le verrou débloqué. Pour en savoir plus sur le verrou
Smart Cover, consultez le Manuel de supervision des ordinateurs
de bureau qui se trouve sur le CD Documentation.
Utilisation de la clé Smart Cover FailSafe
Si vous activez le verrou Smart Cover et que vous ne pouvez pas
entrer le mot de passe pour le désactiver, vous aurez besoin d’une
clé Smart Cover FailSafe pour ouvrir le capot de l’ordinateur. Vous
aurez besoin de cette clé pour accéder aux composants interne de
l’ordinateur si l’un des cas suivants se présente :
■ Coupure de courant
■ Panne au démarrage
■ Défaillance d’un élément de l’ordinateur
(processeur ou alimentation par exemple)
■ Oubli d’un mot de passe
Mises à niveau matérielles
La clé Smart Cover FailSafe est un outil spécialisé fourni par HP.
✎
Pour parer à toute éventualité, commandez cette clé avant d’avoir
à vous en servir.
Pour obtenir une clé FailSafe :
■ Adressez-vous à un revendeur ou un mainteneur agréé HP. Utilisez
la Référence 166527-001 pour commander la clé réglable ou la
Référence 166527-002 pour commander la clé avec embout de
tournevis.
■ Consultez le site HP à l’adresse www.compaq.com pour les
informations relatives aux commandes.
■ Appelez le numéro approprié indiqué sur la carte de garantie
ou reportez-vous au guide intitulé Support Telephone Numbers
figurant sur le CD Documentation.
Manuel de référence du matériel www.hp.fr 2–3
Page 14
Mises à niveau matérielles
Pour ouvrir le capot de l’ordinateur lorsque le verrou Smart Cover
est enclenché :
1. Exécutez la procédure d’arrêt du système d’exploitation, puis
mettez l’ordinateur et les périphériques externes hors tension.
2. Retirez le cordon d’alimentation de la prise secteur et débranchez
tous les périphériques externes.

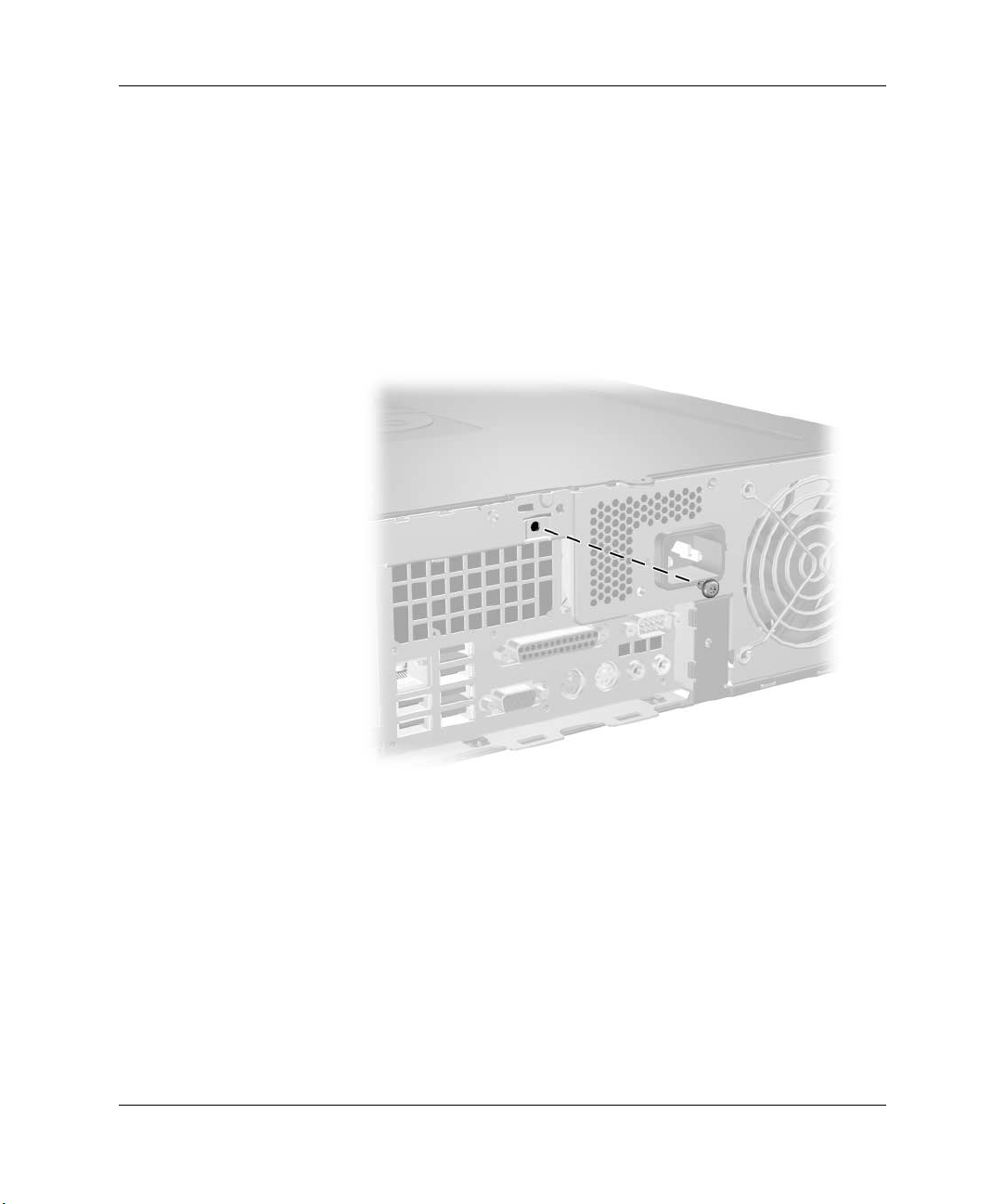

3. À l’aide de la clé FailSafe, retirez la vis de sécurité qui fixe
le verrou Smart Cover au châssis.
Retrait de la vis du verrou Smart Cover
4. Retirez le capot de l’ordinateur. Reportez-vous à la section
“Retrait du capot de l’ordinateur”.
Pour remonter le verrou Smart Cover, fixez-le à l’aide de la vis
de sécurité.
2–4 www.hp.fr Manuel de référence du matériel
Page 15
Retrait du capot de l’ordinateur
Pour retirer le capot de l’ordinateur :
1. Si vous avez activé le verrou Smart Cover, redémarrez l’ordinateur
et lancez Computer Setup pour le désactiver.
2. Exécutez la procédure d’arrêt du système d’exploitation, puis
mettez l’ordinateur et les périphériques externes hors tension.
3. Retirez le cordon d’alimentation de la prise secteur et débranchez
tous les périphériques externes.
ATTENTION : avant de retirer le capot de l’ordinateur, assurez-vous que
Ä
l’ordinateur est arrêté et que le cordon d’alimentation est débranché de
la prise électrique.
4. Appuyez sur les boutons situés sur les côtés gauche et droit de
l’ordinateur 1 et faites glisser le capot vers l’avant jusqu’à l’arrêt 2,
puis soulevez-le.
Mises à niveau matérielles
Retrait du capot de l’ordinateur
Manuel de référence du matériel www.hp.fr 2–5
Page 16
Mises à niveau matérielles
Remontage du capot de l’ordinateur
Pour remettre le capot en place, alignez ses pattes sur les fentes
du châssis, puis faites-le glisser jusqu’à ce qu’il se verrouille
automatiquement.
Remontage du capot de l’ordinateur
Installation de mémoire supplémentaire
L’ordinateur est équipé de modules mémoire DIMM DDR-SDRAM.
Modules DIMM
Les supports mémoire de la carte système peuvent recevoir un maximum
de quatre modules DIMM standard. À la livraison, ces connecteurs
pour module mémoire accueillent au moins un module mémoire
préinstallé. Pour exploiter entièrement la prise en charge de mémoire,
vous pouvez équiper la carte mère d’un maximum de 4 Go de mémoire
dans une configuration performante à deux canaux.
2–6 www.hp.fr Manuel de référence du matériel
Page 17
Modules DIMM DDR-SDRAM
Pour que le système fonctionne convenablement, si l’ordinateur
prend en charge les modules DIMM DDR-SDRAM, ceux-ci doivent
être du type
■ standard à 184 broches
■ sans tampon, conformes à la norme PC2700 333 MHz
ou PC3200 400 MHz
■ des modules DIMM DDR-SDRAM de 2,5 volts
Les modules DIMM DDR-SDRAM doivent également :
■ prendre en charge les temps d’attente CAS 2,5 ou 3
(CL=2,5ouCL = 3)
■ contenir les informations obligatoires du JEDEC SPD
De plus l’ordinateur doit prendre en charge :
■ les technologies de mémoire non-ECC à 256 Mbits,
512 Mbits et 1 Gbits
■ les modules DIMM à une face ou deux faces
■ les modules DIMM construits avec des puces x8 et x16 DDR ;
les puces x4 SDRAM ne sont pas prise en charge
Les fréquences de bus suivantes sont requises pour assurer le
fonctionnement du système aux fréquences mémoire prise en charge.
Mises à niveau matérielles
Fréquence mémoire Fréquence du bus processeur
333 MHz 533 MHz ou 800 MHz
400 MHz 800 MHz
Si une fréquence mémoire est associée à une fréquence de bus processeur
non prise en charge, le système fonctionne à la vitesse mémoire
maximum compatible. Par exemple, si un module DIMM de 400 MHz
est associé à un bus processeur de 533 MHz, le système fonctionne
à 400 MHz, soit la fréquence mémoire maximum prise en charge.
Le système ne démarrera pas si vous installez des modules DIMM
✎
non pris en charge.
Pour plus d’informations sur la détermination des fréquences de bus
processeur pour un ordinateur spécifique, reportez-vous au Manuel de
l’utilitaire Computer Setup (F10) figurant sur le CD Documentation.
Manuel de référence du matériel www.hp.fr 2–7
Page 18
Mises à niveau matérielles
Supports de module DIMM
Le système fonctionnera automatiquement en mode à un canal
ou à deux canaux en fonction de la position des modules DIMM.
■ Le système fonctionne dans le mode à un canal si les modules
DIMM sont installés dans les supports d’un même canal.
■ Le système fonctionne dans le mode asymétrique à deux canaux
si la capacité totale des modules DIMM du canal A n’est pas
égale à celle des modules du canal B.
■ Le système fonctionne dans le mode performant asymétrique
à deux canaux si la capacité totale des modules DIMM du canal
A est égale à celle des modules du canal B. Cependant, la technologie
et la capacité des modules peut être différente entre les deux canaux.
Par exemple, si le canal A comporte deux modules DIMM de
256 Mo et le canal B un module de 512 Mo, le système fonctionnera
en mode entrelacé.
■ Dans chaque mode, le module DIMM le plus lent du système
détermine la vitesse maximum de fonctionnement. Par exemple,
si le système comporte un module de 333 MHz et un autre de
400 MHz, il fonctionnera à la plus faible de ces deux vitesses.
2–8 www.hp.fr Manuel de référence du matériel
Page 19
Mises à niveau matérielles
La carte mère est équipée de quatre supports DIMM, deux par canal.
Ces supports sont identifiés XMM1, XMM2, XMM3 et XMM4.
Les supports XMM1 et XMM2 correspondent au canal A ; XMM3
et XMM4 correspondent au canal B.
Emplacement des supports DIMM
Couleur du
Repère Type
1 Support XMM1, canal A Bleu
2 Support XMM2, canal A Noir
3 Support XMM3, canal B Bleu
4 Support XMM4, canal B Noir
Manuel de référence du matériel www.hp.fr 2–9
support
Page 20
Mises à niveau matérielles
Installation de modules DIMM DDR-SDRAM
ATTENTION : les supports de votre module mémoire possèdent des
Ä
contacts en or. Lors de la mise à niveau de la mémoire, il faut utiliser
des modules DIMM avec des contacts en or, afin d’éviter les risques de
corrosion et/ou d’oxydation pouvant résulter du contact de deux métaux
incompatibles.
ATTENTION : l’électricité statique peut endommager les composants
Ä
électroniques de l’ordinateur ou des cartes en option. Il est conseillé
de toucher un objet métallique relié à la terre avant de commencer
l’installation. Pour plus d’informations, reportez-vous à l’Annexe D,
“Électricité statique”.
ATTENTION : lorsque vous manipulez un module mémoire, ne touchez
Ä
aucun contact, car vous risqueriez d’endommager le module.
1. Si vous avez activé le verrou Smart Cover, redémarrez
l’ordinateur et lancez Computer Setup pour le désactiver.
2. Exécutez la procédure d’arrêt du système d’exploitation, puis
mettez l’ordinateur et les périphériques externes hors tension.
3. Retirez le cordon d’alimentation de la prise secteur et débranchez
tous les périphériques externes.
4. Retirez le capot de l’ordinateur. Reportez-vous à la section
“Retrait du capot de l’ordinateur”.
5. Repérez les supports des modules mémoire sur la carte mère.
AVERTISSEMENT : afin d’éviter toute brûlure, il vous est conseillé de
Å
laisser refroidir les éléments internes du système avant de les toucher.
2–10 www.hp.fr Manuel de référence du matériel
Page 21
Mises à niveau matérielles
6. Ouvrez les deux loquets 1 et insérez le module mémoire dans
le connecteur 2.
Installation d’un module DIMM
Un module de mémoire ne peut être installé que dans un sens. Faites
✎
coïncider l’encoche du module avec le détrompeur du support de mémoire.
Pour des performances optimales, répartissez les modules entre les
✎
canaux de sorte que la capacité totale du canal A soit égale à celle
du canal B. Par exemple, si vous aviez initialement installé un module
DIMM dans le support XMM1 et que vous désirez ajouter un deuxième
module, nous vous recommandons d’en installer un de même capacité
dans le support XMM3 ou XMM4.
7. Enfoncez le module dans le connecteur, jusqu’à ce qu’il soit
complètement inséré et correctement enclenché. Assurez-vous
de refermer les loquets 3.
8. Répétez les étapes 6 et 7 pour chaque module que vous voulez ajouter.
9. Remettez en place le capot de l’ordinateur.
10. Si vous verrouillez habituellement le dispositif Smart Cover Lock,
exécutez l’utilitaire Computer Setup pour le verrouiller à nouveau
et activer le capteur d’ouverture du capot.
L’ordinateur détecte automatiquement la mémoire ajoutée à sa prochaine
mise sous tension.
Manuel de référence du matériel www.hp.fr 2–11
Page 22
Mises à niveau matérielles
Installation d’une carte d’extension
L’ordinateur comporte deux supports pour carte d’extension PCI pouvant
recevoir une carte optionnelle d’une longueur maximale de 17,46 cm
(6,875 pouces). L’ordinateur est également équipé d’un support pour
carte PCI Express x1 et d’un support pour carte PCI Express x16.
Les connecteurs PCI et PCI Express sont uniquement compatibles
✎
avec des cartes de petit format, sauf si une carte de fond de panier
optionnelle est installée. La carte de fond de panier optionnelle prend
en charge deux supports PCI standard de hauteur normale.
Emplacement des supports pour carte d’extension
Repère Description
1 Support d’extension PCI
2 Support d’extension PCI
3 Support PCI Express x16
4 Support PCI Express x1
Le support PCI Express x16 est compatible avec les cartes
✎
PCI Express x1, x4, x8 et x16.
2–12 www.hp.fr Manuel de référence du matériel
Page 23
Mises à niveau matérielles
Pour installer une carte d’extension :
1. Si vous avez activé le verrou Smart Cover, redémarrez
l’ordinateur et lancez Computer Setup pour le désactiver.
2. Exécutez la procédure d’arrêt du système d’exploitation, puis
mettez l’ordinateur et les périphériques externes hors tension.
3. Retirez le cordon d’alimentation de la prise secteur et débranchez
tous les périphériques externes.
4. Retirez le capot de l’ordinateur. Reportez-vous à la section
“Retrait du capot de l’ordinateur”.
5. Repérez le connecteur dans lequel vous désirez installer votre
carte d’extension.
6. Ouvrez le dispositif de blocage des obturateurs de support PCI
en soulevant le petit levier vert et en faisant pivoter le dispositif
en position ouverte 1.
7. Retirez l’obturateur en le faisant coulisser vers le haut 2.
Retrait de l’obturateur du support d’extension
Manuel de référence du matériel www.hp.fr 2–13
Page 24
Mises à niveau matérielles
✎
8. Installez la carte d’extension en la glissant sous le dispositif de
blocage des obturateurs et en appuyant dessus pour l’emboîter
dans le connecteur de la carte mère.
Lors de l’installation d’une carte d’extension, veillez à ne pas heurter
d’autres composants de l’ordinateur.
Installation d’une carte d’extension
9. Remettez en place le dispositif de blocage des cartes d’extension.
Lorsque vous installez une carte d’extension, veillez à introduire
✎
l’extrémité de l’équerre métallique de la carte dans la fente située
à l’arrière de l’ordinateur, puis appuyez fermement sur la carte de
manière à insérer convenablement ses contacts dans le connecteur
de la carte mère.
ATTENTION : tous les orifices d’extension à l’arrière de l’ordinateur
Ä
doivent être obturés soit par une carte d’extension, soit par une
obturateur de manière à assurer le refroidissement des composants
internes en fonctionnement.
2–14 www.hp.fr Manuel de référence du matériel
Page 25
Mises à niveau matérielles
Retrait d’une carte d’extension PCI Express
Pour retirer une carte PCI Express :
1. Si vous avez activé le verrou Smart Cover, redémarrez
l’ordinateur et lancez Computer Setup pour le désactiver.
2. Exécutez la procédure d’arrêt du système d’exploitation, puis
mettez l’ordinateur et les périphériques externes hors tension.
3. Retirez le cordon d’alimentation de la prise secteur et débranchez
tous les périphériques externes.
4. Retirez le capot de l’ordinateur. Reportez-vous à la section
“Retrait du capot de l’ordinateur”.
5. Ouvrez le dispositif de blocage des obturateurs de support PCI
en soulevant le petit levier vert et en faisant pivoter le dispositif
en position ouverte.
6. Écartez le bras de retenue à l’arrière du support et faites délicatement
basculer la carte d’avant en arrière pour libérer ses contacts du
connecteur. Tirez la carte d’extension à la verticale hors de son
support, puis retirez-la complètement du châssis. Veillez à ne pas
abîmer la carte en heurtant d’autres composants.
Retrait d’une carte PCI Express
Manuel de référence du matériel www.hp.fr 2–15
Page 26
Mises à niveau matérielles
7. Placez ensuite la carte dans une enveloppe antistatique.
8. Si vous n’installez pas de nouvelle carte d’extension, installez
un obturateur pour refermer l’orifice d’extension.
9. Remettez en place le dispositif de blocage des cartes d’extension
et des obturateurs.
ATTENTION : tous les orifices d’extension à l’arrière de l’ordinateur
Ä
doivent être obturés soit par une carte d’extension, soit par une
obturateur de manière à assurer le refroidissement des composants
internes en fonctionnement.
Installation d’unités supplémentaires
L’ordinateur dispose de deux compartiments d’unités externes.
Pour installer des unités supplémentaires, procédez comme suit :
■ Le disque dur primaire SATA (Serial ATA) doit être connecté au
contrôleur SATA primaire de la carte mère (identifié P60 SATA 0).
Un disque dur SATA secondaire doit être connecté sur le contrôleur
SATA secondaire de la carte mère (identifié P61 SATA 1).
■ Connectez les périphériques PATA (Parallel ATA), comme les unités
optiques, les cartouches de sauvegarde IDE et les lecteurs Zip,
au contrôleur PATA (identifié P20 PRIMARY IDE) à l’aide
d’un câble standard à 80 conducteurs.
■ Pour un alignement correct et le blocage de l’unité dans la cage,
vous devez installer des vis de guidage. HP fournit des vis de
guidage supplémentaires (quatre vis standard 6-32 et quatre vis
métriques M3) que vous trouverez sur l’avant du châssis, sous
le capot. Les disques durs nécessitent des vis standard 6-32.
Des vis métriques M3 sont nécessaires pour toutes les autres
unités. Les vis métriques fournies par HP sont noires, les vis
standard sont de teinte argentée.
2–16 www.hp.fr Manuel de référence du matériel
Page 27
Mises à niveau matérielles
ATTENTION : pour éviter tout risque de perte de données et de dégât
Ä
à l’ordinateur ou à une unité :
■ En cas d’insertion ou de retrait d’un disque dur, arrêtez correctement
le système d’exploitation, puis mettez l’ordinateur hors tension.
Ne retirez pas de disque dur tant que l’ordinateur est sous tension
ou en mode Standby.
■ Avant de manipuler une unité, assurez-vous que vous êtes bien
déchargé de toute électricité statique. Lorsque vous manipulez une
unité, évitez de toucher les connecteurs. Pour plus d’informations
sur la prévention contre les décharges électrostatiques, reportez-vous
àl’Annexe D, “Électricité statique”.
■ Manipulez l’unité avec précaution ; ne la laissez pas tomber.
■ Ne forcez pas lors de l’insertion d’une unité.
■ Évitez d’exposer l’unité à des liquides, des températures extrêmes ou
au champ magnétique émis par des appareils tels que des moniteurs
ou des haut-parleurs.
■ Si vous devez envoyer une unité par la poste, prenez soin de la
placer dans un emballage à bulles d’air ou tout autre emballage
offrant une protection suffisante. Veuillez également apposer sur le
colis une étiquette indiquant “Fragile : à manipuler avec précaution”.
Manuel de référence du matériel www.hp.fr 2–17
Page 28
Mises à niveau matérielles
Localisation des unités
Emplacement des unités
1 Compartiment 3,5 pouces pour disque dur standard interne
2 Compartiment pour unités optionnelles de 5,25 pouces
3 Compartiment d’unité standard de 3,5 pouces (unité de
disquette 1,44 Mo sur l’illustration)*
*Si l’ordinateur comporte une unité de disquette de 1,44 Mo, un cache
d’unité de disquette (référence 360189-001) sera installé comme
indiqué sur l’illustration. Si le compartiment de 3,5 pouces est vide,
il sera obturé par un cache protecteur (référence 358797-001) et
vous aurez la possibilité d’installer ultérieurement un périphérique
de 3,5 pouces (unité de disquette, disque dur ou unité Zip) Pour
installer un périphérique de 3,5 pouces autre qu’une unité de
disquette ou qu’un disque dur, vous devrez commander le cache
d’unité Référence 358796-001.
Pour vérifier le type, la taille et la capacité des unités de stockage
installées dans l’ordinateur, exécutez Computer Setup. Pour plus
d’informations cet utilitaire, consultez le Manuel de l’utilitaire
Computer Setup (F10) sur le CD Documentation.
2–18 www.hp.fr Manuel de référence du matériel
Page 29
Retrait d’un lecteur optique
ATTENTION : avant de retirer un lecteur de CD-ROM de l’ordinateur,
Ä
veillez à ce qu’il ne contienne pas de CD.
Une unité optique peut être un lecteur de CD-ROM ou de DVD-ROM,
✎
ou une unité de CD ou de DVD réinscriptibles ou une unité combinée
pour CD réinscriptible et DVD-ROM.
Pour retirer une unité optique :
1. Si vous avez activé le verrou Smart Cover, redémarrez
l’ordinateur et lancez Computer Setup pour le désactiver.
2. Exécutez la procédure d’arrêt du système d’exploitation, puis
mettez l’ordinateur et les périphériques externes hors tension.
3. Retirez le cordon d’alimentation de la prise secteur et débranchez
tous les périphériques externes.
4. Retirez le capot de l’ordinateur. Reportez-vous à la section
“Retrait du capot de l’ordinateur”.
Mises à niveau matérielles
Manuel de référence du matériel www.hp.fr 2–19
Page 30
Mises à niveau matérielles
5. Appuyez sur le levier vert situé à l’avant du châssis, à côté des
unités de disques 1. Vous débloquerez le compartiment de
l’unité de disque.
6. Faites glisser la cage vers l’avant jusqu’à l’arrêt 2. L’unité
de disque se déverrouille alors automatiquement.
Déverrouillage du compartiment d’unité de disque
2–20 www.hp.fr Manuel de référence du matériel
Page 31
Mises à niveau matérielles
7. Débranchez le câble d’alimentation et le câble signaux
de l’arrière de l’unité.
Déconnexion du câble d’alimentation et du câble signaux
8. Faites glisser l’unité optique vers l’avant et soulevez-la
verticalement hors de son compartiment.
Extraction d’une unité optique
Manuel de référence du matériel www.hp.fr 2–21
Page 32
Mises à niveau matérielles
Pour replacer l’unité, procédez de façon inverse. Lors du remplacement
✎
d’une unité de disque, placez les quatre vis de l’ancienne sur la nouvelle.
Ces vis tiennent lieu de rails de guidage.
Retrait d’une unité de disquette
ATTENTION : avant de retirer un lecteur de l’ordinateur, veillez
Ä
à ce qu’il ne contienne pas de support amovible.
L’unité de disquette se trouve au-dessous de l’unité optique.
Pour retirer l’unité de disquette :
1. Pour avoir accès à l’unité de disquette, retirez l’unité optique en
suivant la procédure de la section “Retrait d’un lecteur optique”
ci-dessus.
2. Débranchez le câble d’alimentation et le câble signaux de l’arrière
de l’unité.
3. Faites glisser l’unité de disquette vers l’avant et soulevez-la
verticalement hors de son compartiment.
Retrait de l’unité de disquette
Pour replacer l’unité, procédez de façon inverse. Lors du remplacement
✎
d’une unité de disque, placez les quatre vis de l’ancienne sur la nouvelle.
Ces vis tiennent lieu de rails de guidage.
2–22 www.hp.fr Manuel de référence du matériel
Page 33
Installation d’une unité optique optionnelle
Pour installer une unité optique optionnelle :
1. Si vous avez activé le verrou Smart Cover, redémarrez
l’ordinateur et lancez Computer Setup pour le désactiver.
2. Exécutez la procédure d’arrêt du système d’exploitation, puis
mettez l’ordinateur et les périphériques externes hors tension.
3. Retirez le cordon d’alimentation de la prise secteur et débranchez
tous les périphériques externes.
4. Retirez le capot de l’ordinateur. Reportez-vous à la section
“Retrait du capot de l’ordinateur”.
5. Installez deux vis de guidage M3 dans les orifices inférieurs de
chaque côté de l’unité. HP vous a fourni quatre vis métriques M3
situées à l’avant du châssis, sous le capot de l’ordinateur. Les vis
métriques M3 fournies par HP sont de teinte noire.
ATTENTION : n’utilisez que des vis de guidage de 5 mm (3/16 pouces)
Ä
de long. Des vis plus longues peuvent endommager les composants
internes de l’unité.
Mises à niveau matérielles
Lorsque vous remplacez une unité de disque, placez les quatre vis
✎
M3 de l’ancienne unité sur la nouvelle. Ces vis tiennent lieu de rails
de guidage.
Installation des vis de guidage sur l’unité optique
Manuel de référence du matériel www.hp.fr 2–23
Page 34
Mises à niveau matérielles
6. Appuyez sur le levier vert situé à l’avant du châssis, à côté des
unités de disques 1. Vous débloquerez ainsi la cage des unités
de disque.
7. Faites glisser la cage vers l’avant jusqu’à l’arrêt 2. L’unité
de disque se déverrouille alors automatiquement.
Déverrouillage du compartiment d’unité de disque
2–24 www.hp.fr Manuel de référence du matériel
Page 35
Mises à niveau matérielles
8. Placez les vis de guidage de l’unité dans les rainures en J du
compartiment d’unité 1. Faites ensuite glisser l’unité vers l’arrière
de l’ordinateur 2 pour la bloquer dans les rainures en J.
Installation d’une unité optique
Manuel de référence du matériel www.hp.fr 2–25
Page 36
Mises à niveau matérielles
9. Connectez le câble signaux à la carte mère.
10. Connectez le câble d’alimentation et le câble signaux à l’arrière
de l’unité.
Branchement du câble d’alimentation et du câble signaux
11. Faites glisser le compartiment contenant l’unité vers l’arrière
du châssis jusqu’à ce qu’il se verrouille en place.
L’unité se verrouille automatiquement dans son compartiment lorsque
✎
celui-ci est remis en place.
12. Remontez le capot de l’ordinateur.
Le système détecte automatiquement l’unité installée et reconfigure
l’ordinateur.
ATTENTION : lors des opérations de maintenance sur l’ordinateur,
Ä
assurez-vous que les câbles soient remis à leur place au remontage.
Un mauvais cheminement des câbles peut endommager l’ordinateur.
2–26 www.hp.fr Manuel de référence du matériel
Page 37
Mise à niveau du disque dur SATA
Retrait et remplacement du disque dur
N’oubliez pas de sauvegarder les données de l’ancien disque avant
✎
de l’enlever, de manière à pouvoir les installer sur le nouveau disque.
Le disque dur de 3,5 pouces préinstallé est situé sous le bloc
d’alimentation. Pour enlever et remettre en place le disque dur :
1. Si vous avez activé le verrou Smart Cover, redémarrez
l’ordinateur et lancez Computer Setup pour le désactiver.
2. Exécutez la procédure d’arrêt du système d’exploitation, puis
mettez l’ordinateur et les périphériques externes hors tension.
3. Retirez le cordon d’alimentation de la prise secteur et débranchez
tous les périphériques externes.
4. Retirez le capot de l’ordinateur. Reportez-vous à la section
“Retrait du capot de l’ordinateur”.
5. Appuyez sur le levier vert situé à l’avant du châssis, à côté des
unités de disques 1, et faites glisser le compartiment de l’unité
optique vers l’avant 2.
Mises à niveau matérielles
Dégagement vers l’avant de l’unité optique
Manuel de référence du matériel www.hp.fr 2–27
Page 38
Mises à niveau matérielles
6. Redressez le bloc d’alimentation en le faisant pivoter.
Redressement du bloc d’alimentation
7. Déconnectez le câble d’alimentation 1 et le câble signaux 2
de l’arrière du disque dur.
Débranchement du câble d’alimentation et du câble signaux
du disque dur
2–28 www.hp.fr Manuel de référence du matériel
Page 39
Mises à niveau matérielles
8. Écartez le levier qui maintient le disque dur en place 1, faites
coulisser le disque dur vers l’avant de l’ordinateur, puis soulevez-le
à la verticale hors de son logement 2.
Retrait du disque dur
9. Pour installer un disque dur, procédez de façon inverse.
Le kit de disque dur de remplacement comprend plusieurs câbles
✎
signaux. Veillez à utiliser un câble identique à celui installé d’origine.
Si le système est équipé d’un seul disque dur SATA, le câble signaux
✎
doit être raccordé au connecteur identifié P60 SATA 0 pour éviter
toute détérioration des performances de disque dur.
Lors du remplacement d’un disque dur, placez les quatre vis de l’ancien
✎
sur le nouveau. Ces vis tiennent lieu de rails de guidage. Vous aurez
besoin d’un tournevis Torx T-15 pour dévisser et revisser les vis.
HP vous a fourni quatre vis standard 6-32 situées à l’avant du châssis,
sous le capot de l’ordinateur. Les vis standard 6-32 sont de teinte argentée.
Manuel de référence du matériel www.hp.fr 2–29
Page 40
Mises à niveau matérielles
Si vous avez remplacé le disque dur primaire, exécutez le CD Restore Plus!
✎
pour restaurer le système d’exploitation, les drivers de logiciels et/ou
les applications préinstallés sur votre ordinateur. Suivez les instructions
fournies dans le guide du CD Restore Plus!. Une fois la restauration
terminée, réinstallez tous les fichiers personnels que vous aviez
sauvegardés avant de remplacer le disque dur.
Installation d’une unité dans un compartiment de 3,5 pouces
En fonction de la configuration de l’ordinateur, le compartiment de
3,5 pouces situé à l’avant de l’ordinateur peut être vide ou contenir
une unité de disquette. Le type de cache de l’unité peut varier selon
la configuration d’origine de l’ordinateur.
Si l’ordinateur n’a pas été livré avec l’unité de disquette optionnelle,
vous pouvez installer un périphérique de 3,5 pouces, comme une
unité de disquette ou un disque dur, dans ce compartiment vide.
Le type de cache dont vous aurez besoin dépend de l’unité que vous
✎
prévoyez d’installer. Si vous installez une unité de disquette, vous devez
placer le cache Référence 360189-001. Si vous installez un disque dur,
vous devez placer le cache Référence 358797-001. Si vous installez
un périphérique de 3,5 pouces autre qu’une unité de disquette ou
qu’un disque dur, vous devez utiliser le cache Référence 358796-001.
Pour commander le cache approprié, adressez-vous à un revendeur
ou à un mainteneur agréé HP.
Le compartiment de 3,5 pouces se trouve au-dessous de l’unité optique.
Pour installer une unité dans le compartiment de 3,5 pouces, procédez
comme suit :
Pour un alignement correct et le blocage de l’unité dans la cage,
✎
vous devez installer des vis de guidage. HP fournit des vis de guidage
supplémentaires (quatre vis standard 6-32 et quatre vis métriques M3)
que vous trouverez sur l’avant du châssis, sous le capot. Les disques
durs nécessitent des vis standard 6-32. Des vis métriques M3 sont
nécessaires pour toutes les autres unités. Les vis métriques M3 fournies
par HP sont noires, les vis standard 6-32 sont de teinte argentée.
2–30 www.hp.fr Manuel de référence du matériel
Page 41
Mises à niveau matérielles
1. Pour avoir accès à l’unité de disquette, retirez l’unité optique en
suivant la procédure de la section “Retrait d’un lecteur optique”.
2. Placez les vis de guidage de l’unité dans les rainures en J du
compartiment d’unité 1. Faites ensuite glisser l’unité vers
l’arrière de l’ordinateur 2 pour la bloquer dans les rainures en J.
Installation d’une unité dans le compartiment de 3,5 pouces
(disque dur sur l’illustration)
3. Faites coulisser le compartiment d’unité dans le châssis jusqu’à
ce qu’il se verrouille automatiquement.
4. Connectez les câbles signaux et le cordon d’alimentation
à l’arrière de l’unité. Si vous ajoutez un second disque dur,
connectez son câble signaux au connecteur de la carte mère
identifié P61 SATA 1.
Manuel de référence du matériel www.hp.fr 2–31
Page 42
Mises à niveau matérielles
✎
5. Ôtez le cache d’unité en appuyant vers l’intérieur sur les deux
pattes situées sur le côté du plus grand cache 1 et en le faisant
pivoter hors de ce dernier 2.
Le type de cache peut varier selon la configuration d’origine
de l’ordinateur.
Retrait d’un cache d’unité de disque (unité de disquette sur l’illustration)
2–32 www.hp.fr Manuel de référence du matériel
Page 43
Mises à niveau matérielles
6. Remplacez le cache d’unité par le cache approprié en appuyant
dessus pour le mettre en place.
Le type de cache dont vous avez besoin dépend de l’unité que vous
✎
installez. Si vous installez une unité de disquette, vous devez placer
le cache Référence 360189-001. Si vous installez un disque dur, vous
devez placer le cache Référence 358797-001, comme illustré ci-dessous.
Si vous installez un périphérique de 3,5 pouces autre qu’une unité de
disquette ou qu’un disque dur, vous devez utiliser le cache Référence
358796-001. Pour commander le cache approprié, adressez-vous à un
revendeur ou à un mainteneur agréé HP.
Installation d’un cache d’unité (cache protecteur de disque
dur sur l’illustration)
7. Remontez le capot de l’ordinateur.
Manuel de référence du matériel www.hp.fr 2–33
Page 44
Mises à niveau matérielles
Utilisation du compartiment Multibay
Le compartiment Multibay est un logement spécial prenant en charge
un large éventail d’unités amovibles de 12,7 mm disponibles en option,
notamment :
■ Unité Multibay de CD-ROM*
■ Unité Multibay de CD-RW
■ Unité Multibay de DVD-ROM
■ Unité combo Multibay pour CD-RW/DVD-ROM
■ Disque dur SMART Multibay
*Ne peut pas être connectée ou permutée à chaud
La procédure d’installation d’une option Multibay est identique
✎
à celle d’une unité optique. Pour plus d’informations, reportez-vous
à la section “Installation d’une unité optique optionnelle”.
Lorsque vous installez une unité Multibay, connectez le câble signaux
✎
à un connecteur PATA de la carte mère qui n’est pas utilisé par un
autre périphérique. Sinon, un message d’erreur POST apparaîtra.
2–34 www.hp.fr Manuel de référence du matériel
Page 45
Mises à niveau matérielles
ATTENTION : pour éviter tout risque de perte de données et de dégât
Ä
à l’ordinateur ou à une unité :
■ Avant de manipuler une unité, assurez-vous que vous êtes bien
déchargé de toute électricité statique. Lorsque vous manipulez une
unité, évitez de toucher les connecteurs.
■ Avant d’expédier, d’entreposer, de retirer ou de voyager avec une
unité autre qu’un disque dur, assurez-vous qu’aucun support, qu’il
s’agisse d’un CD-ROM ou d’un DVD-ROM, ne se trouve dans l’unité
en question et que le tiroir soit fermé.
■ Manipulez vos unités de disques délicatement : ne forcez pas lorsque
vous les insérez, ne les faites pas tomber et n’appuyez pas sur la face
supérieure.
■ Évitez d’exposer l’unité à des liquides, des températures extrêmes ou
au champ magnétique émis par des appareils tels que des moniteurs
ou des haut-parleurs.
■ Si vous devez envoyer une unité par la poste, prenez soin de la
placer dans un emballage à bulles d’air ou tout autre emballage
offrant une protection suffisante. Veuillez également apposer sur le
colis une étiquette indiquant “Fragile : à manipuler avec précaution”.
“Connexion” ou “permutation sous-tension” d’unités Multibay
ATTENTION : pour éviter tout endommagement de l’ordinateur, de
Ä
l’unité ou des données stockées sur l’unité : avant d’enlever ou d’insérer
un lecteur, arrêtez l’ordinateur. Ne retirez jamais un disque dur quand
l’ordinateur est allumé ou en veille. Pour avoir la certitude que
l’ordinateur n’est pas en veille, mettez-le sous tension puis hors tension.
Si l’ordinateur est équipé d’un système d’exploitation préinstallé
par HP, vous pouvez insérer et retirer un lecteur de CD-ROM lorsque
l’ordinateur est sous tension ou en mode veille.
ATTENTION : si vous insérez une unité optique dans l’ordinateur, alors
Ä
que celui-ci est en marche, redémarrez-le pour vous assurer que l’unité
optique fonctionnera correctement avec vos applications de gravure,
de sauvegarde ou de lecture vidéo.
Manuel de référence du matériel www.hp.fr 2–35
Page 46
Mises à niveau matérielles
Désinstallation de la vis de sécurité du compartiment Multibay
Lorsqu’elle est en place, la vis de sécurité Multibay empêche
l’éjection du compartiment Multibay et, par conséquent, le retrait
d’une unité qui s’y trouverait.
Pour retirer une unité installée dans le compartiment Multibay, vous
devez commencer, le cas échéant, par dévisser la vis de sécurité
à l’aide de l’outil spécial FailSafe.
Si l’outil FailSafe n’a pas été fourni avec l’ordinateur, contactez
✎
un revendeur ou un mainteneur agréé HP. Utilisez la référence
de commande PN 166527-001 pour la clé ou la référence
PN 166527-002 pour l’embout de tournevis.
Retrait de la vis de sécurité Multibay (clé sur l’illustration)
2–36 www.hp.fr Manuel de référence du matériel
Page 47
Mises à niveau matérielles
Insertion d’une unité dans le compartiment Multibay
1. Retirez tout support, un disque compact par exemple, de l’unité.
2. Si l’unité que vous permutez sous-tension n’est pas un lecteur
de CD-ROM, quittez toutes les applications logicielles, arrêtez
le système d’exploitation et mettez l’ordinateur hors tension.
3. La partie supérieure de l’unité étant orientée vers le haut et le
connecteur d’unité étant orienté vers l’ordinateur, faites glisser
l’unité dans le compartiment Multibay et appuyez fermement afin
de vous assurer que le connecteur électrique est correctement inséré.
Insertion d’une unité dans le compartiment Multibay
4. Si vous insérez une unité optique dans l’ordinateur, alors que celui-ci
est en marche, redémarrez-le pour vous assurer que l’unité optique
fonctionnera correctement avec vos applications de gravure,
de sauvegarde ou de lecture vidéo.
5. Si vous le souhaitez, installez la vis de sécurité Multibay. Pour
plus d’informations, reportez-vous à la section “Désinstallation
de la vis de sécurité du compartiment Multibay”.
Si le périphérique ne démarre pas, assurez-vous que les drivers
nécessaires sont installés sur le système. Sinon, vous pouvez
les télécharger gratuitement à partir du site HP
Manuel de référence du matériel www.hp.fr 2–37
www.hp.com.
Page 48
Mises à niveau matérielles
Extraction d’une unité du compartiment Multibay
1. Retirez tout support de l’unité, un disque compact par exemple.
2. Avant d’extraire une unité optique, arrêtez-la en cliquant sur
l’icône Retirer le périphérique en toute sécurité de la barre
des tâches de Windows.
3. Si l’unité que vous permutez sous-tension n’est pas un lecteur
de CD-ROM, quittez toutes les applications logicielles, arrêtez
le système d’exploitation et mettez l’ordinateur hors tension.
4. Le cas échéant, ôtez la vis de sécurité Multibay. Pour la procédure
de retrait de la vis de sécurité Multibay, reportez-vous à la section
“Désinstallation de la vis de sécurité du compartiment Multibay”.
5. Pour éjecter l’unité du compartiment Multibay, faites glisser
le levier d’éjection vers la gauche.
Extraction d’une unité du compartiment Multibay
2–38 www.hp.fr Manuel de référence du matériel
Page 49
Mises à niveau matérielles
Partitionnement et formatage d’un disque dur Multibay
Pour pouvoir effectuer cette opération, vous devez ouvrir une session
✎
d’administrateur ou faire partie d’un groupe d’administrateurs.
1. Quittez toutes les applications logicielles, arrêtez le système
d’exploitation et mettez l’ordinateur hors tension.
2. Insérez le disque dur dans le compartiment Multibay Pour plus
d’informations, reportez-vous à la section “Insertion d’une unité
dans le compartiment Multibay”.
3. Allumez l’ordinateur.
4. Cliquez sur Démarrer.
5. Cliquez à l’aide du bouton droit sur Poste de travail, puis
sur Gérer.
6. Cliquez sur Stockage, puis double-cliquez sur Gestion des disques.
7. Cliquez avec le bouton droit sur le disque dur Multibay, puis sur
Partition. Lisez attentivement toutes les questions qui apparaissent
à l’écran et répondez-y.
Pour plus d’informations, consultez l’aide en ligne (cliquez sur
Action > Aide).
Manuel de référence du matériel www.hp.fr 2–39
Page 50
Caractéristiques techniques
Veillez à garder un espace libre de 10 cm (4 pouces) tout autour
✎
de l’ordinateur.
Modèle compact HP Compaq
Dimensions de l’ordinateur de bureau
Hauteur 3,95 pouces 10,3 cm
Largeur 13,3 pouces 33,78 cm
A
Profondeur (augmentée si l’ordinateur
est équipé d’un dispositif de sécurité
pour connexions arrière)
Poids approximatif 21 livres 9,53 kg
Gamme de température
En fonctionnement 50° à 95 °F 10° à 35 °C
À l’arrêt –22° à 140 °F –30° à 60 °C
Humidité relative (sans condensation)
En fonctionnement 10–90% 10–90%
À l’arrêt (température humide 38,7 °C max) 5–95% 5–95%
Altitude maximale (non pressurisé)
En fonctionnement 10 000 pieds 3048 m
À l’arrêt 30000 pieds 9144 m
La température de fonctionnement est réduite de 1,0 °C par tranche de 300 m (1000 pieds)
✎
à 3 000 m (10 000 pieds) au-dessus du niveau de la mer ; le rayonnement direct du soleil
n’est pas supporté. La vitesse du changement de température est de 10 °C/h au maximum.
La limite supérieure peut être encore réduite par le type et le nombre d’options installées.
14,9 pouces 37,85 cm
Manuel de référence du matériel www.hp.fr A–1
Page 51
Caractéristiques techniques
Modèle compact HP Compaq (suite)
Alimentation
Plage de tension de fonctionnement* 90–264 Vca 90–264 Vca
Plage de tension nominale 100–240 Vca 100–240 Vca
Fréquence nominale 50–60 Hz 50–60 Hz
Puissance de sortie 240 W 240 W
Courant nominal d’entrée (maximum)* 5 A
(sous 100 Vca)
2,5 A
(sous 200 Vca)
Dissipation de chaleur
Maximale 1260 BTU/h 318 kcal/h
Valeur type (au repos) 340 BTU/h 86 kcal/h
*Ce système est doté d’une alimentation active avec correction du facteur de puissance.
Cette caractéristique lui permet de répondre aux normes CE pour une utilisation dans
l’Union Européenne. Ce type d’alimentation offre également l’avantage de ne pas
nécessiter de sélecteur de tension.
A–2 www.hp.fr Manuel de référence du matériel
Page 52
Remplacement de la pile
La pile livrée avec l’ordinateur alimente l’horloge temps réel. Lorsque
vous devez remplacer la pile, utilisez une pile équivalente à celle installée
d’origine dans l’ordinateur. L’ordinateur est livré avec une pile bouton
au lithium de 3 volts.
Vous pouvez économiser l’énergie de la pile au lithium en laissant
✎
votre ordinateur branché sur une prise secteur sous tension. L’énergie
de la pile au lithium s’épuise uniquement lorsque l’ordinateur n’est
PAS branché sur une prise secteur.
AVERTISSEMENT : l’ordinateur contient une pile interne au lithium et dioxyde
Å
de manganèse. Il existe un danger d’incendie et de brûlures si la pile n’est pas
manipulée correctement. Pour réduire les risques de blessure :
■ N’essayez pas de recharger la pile.
■ Ne pas l’exposer à des températures supérieures à 60 °C (140 ºF).
■ Ne pas démonter, écraser, perforer ou court-circuiter les contacts
externes. Ne pas jeter au feu ou dans l’eau.
■ Remplacez la pile uniquement avec une pile de rechange HP adaptée
à ce type de produit.
B
ATTENTION : avant de remplacer la pile, veillez à sauvegarder les
Ä
paramètres CMOS de l’ordinateur. Lorsque vous retirerez la pile, les
paramètres CMOS seront effacés. Pour plus d’informations sur la sauvegarde
des paramètres CMOS, reportez-vous au Manuel de résolution des problèmes
figurant sur le CD Documentation.
Les piles, modules de batterie et les accumulateurs ne doivent pas être jetés avec
N
les ordures ménagères. Afin qu’ils puissent être recyclés ou traités correctement,
contactez les services publics de collecte des déchets ou retournez-les à HP,
à un partenaire agréé HP ou à ses agents.
Manuel de référence du matériel www.hp.fr B–1
Page 53
Remplacement de la pile
Ä
✎
ATTENTION : l’électricité statique peut endommager les composants
électroniques de l’ordinateur ou de l’équipement optionnel. Il est conseillé
de toucher un objet métallique relié à la terre avant de commencer l’installation.
1. Si vous avez activé le verrou Smart Cover, passez par Computer Setup
pour le déverrouiller et désactiver le capteur Smart Cover.
2. Exécutez la procédure d’arrêt du système d’exploitation, puis
mettez l’ordinateur et les périphériques externes hors tension.
Retirez le cordon d’alimentation de la prise secteur et débranchez
tous les périphériques externes. Retirez ensuite le capot de
l’ordinateur.
Vous pouvez être amené à retirer une carte d’extension pour avoir
accès à la pile.
3. Repérez la pile et son support sur la carte mère.
4. En fonction du type de pile et de support équipant la carte mère,
procédez comme suit.
Type 1
a. Retirez la pile de son support.
Retrait d’une pile bouton (Type 1)
b. Faites glisser la pile de rechange dans l’emplacement, le pôle
positif tourné vers le haut. Le support maintient la pile en
place automatiquement.
B–2 www.hp.fr Manuel de référence du matériel
Page 54
Remplacement de la pile
Type 2
a. Pour libérer la pile de son support, appuyez sur la languette
métallique qui bloque le bord de la pile. Lorsque la pile est
libérée, retirez-la de son support 1.
b. Pour installer une nouvelle pile, insérez un bord de la pile
sous la lèvre du support, en veillant à orienter le pôle positif
vers le haut. Appuyez sur le bord opposé jusqu’à ce que la
languette métallique s’enclenche sur la pile 2.
Retrait et remplacement d’une pile bouton (Type 2)
Manuel de référence du matériel www.hp.fr B–3
Page 55
Remplacement de la pile
Type 3
a. Repoussez la griffe 1 qui maintient la pile en place et retirez
la pile de son support 2.
b. Insérez la nouvelle pile et remettez la griffe en place.
Retrait d’une pile bouton (Type 3)
Une fois la nouvelle pile en place, effectuez les opérations suivantes
✎
pour terminer la procédure.
5. Remettez en place le capot de l’ordinateur.
6. Branchez l’ordinateur et démarrez-le.
7. Réglez à nouveau la date et l’heure, les mots de passe et tous
les paramètres spéciaux à l’aide de l’utilitaire Computer Setup.
Pour plus d’informations à ce sujet, reportez-vous au Manuel de
l’utilitaire Computer Setup (F10) figurant sur le CD Documentation.
8. Si vous verrouillez habituellement le dispositif Smart Cover Lock,
exécutez l’utilitaire Computer Setup pour le verrouiller à nouveau
et activer le capteur d’ouverture du capot.
B–4 www.hp.fr Manuel de référence du matériel
Page 56
Dispositifs de sécurité antivol
Installation d’un dispositif antivol
Les dispositifs de sécurité illustrés ci-dessous et aux pages suivantes
peuvent être utilisés pour protéger l’ordinateur contre le vol.
Un dispositif de sécurité pour connexions arrière (non illustré)
✎
est également disponible. Pour plus d’informations, consultez
le site www.hp.com.
Dispositif antivol
Si vous disposez d’un dispositif antivol, introduisez-le à l’endroit
indiqué ci-dessous.
I
C
Installation d’un câble antivol
Manuel de référence du matériel www.hp.fr C–1
Page 57
Dispositifs de sécurité antivol
Cadenas
Installation d’un cadenas
C–2 www.hp.fr Manuel de référence du matériel
Page 58
Verrouillage universel de châssis
Sans câble antivol
1. Faites passer les câbles du clavier et de la souris dans le verrou.
Dispositifs de sécurité antivol
Manuel de référence du matériel www.hp.fr C–3
Page 59
Dispositifs de sécurité antivol
2. Vissez le verrou au châssis à l’aide de la vis fournie.
3. Insérez le cylindre dans le verrou 1 et appuyez sur le bouton 2
pour enclencher le verrou. Pour déclencher le verrou, utilisez
la clé fournie.
C–4 www.hp.fr Manuel de référence du matériel
Page 60

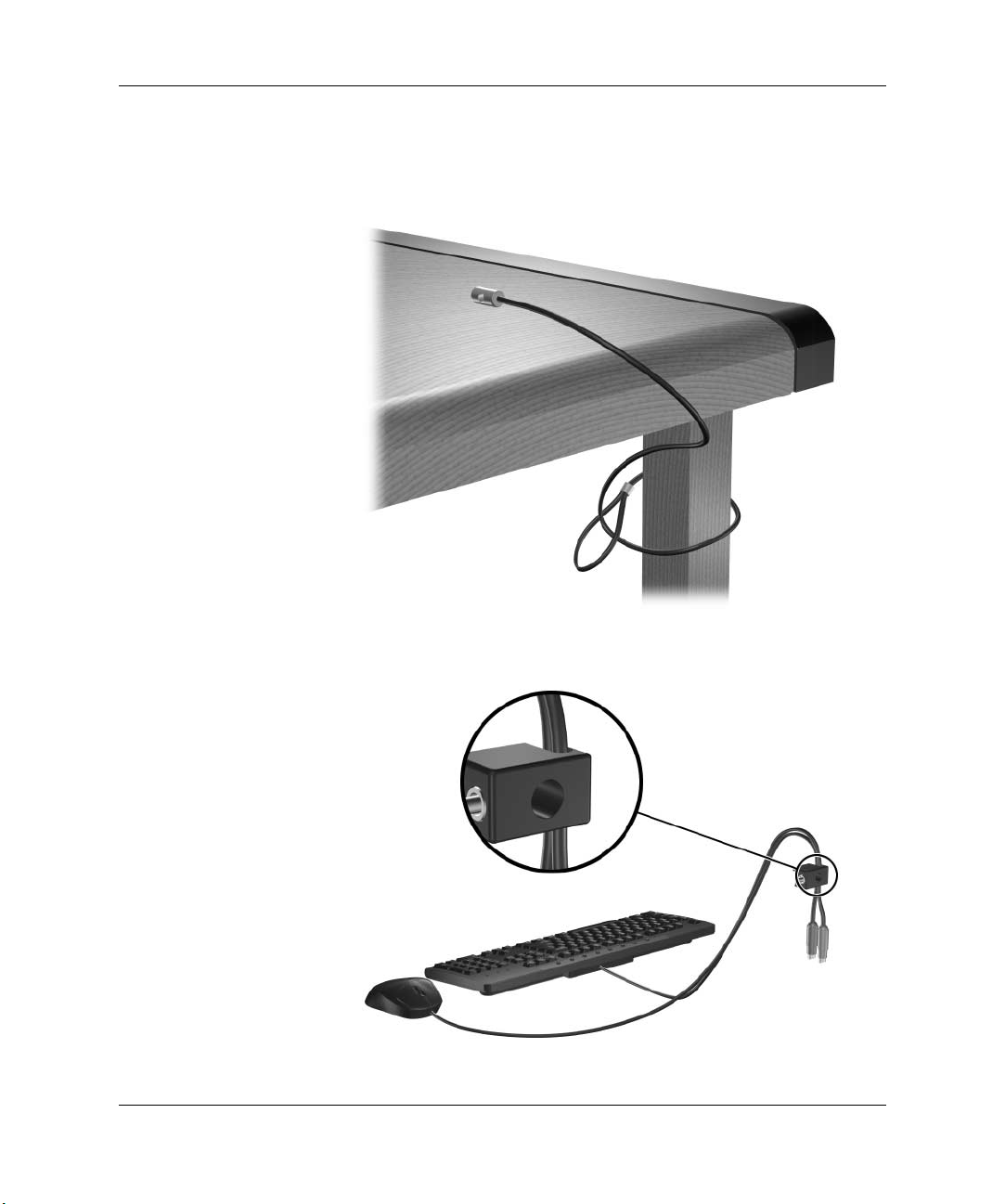

Avec câble antivol
Dispositifs de sécurité antivol
1. Fixez le câble antivol en l’enroulant autour d’un objet fixe.
2. Faites passer les câbles du clavier et de la souris dans le verrou.
Manuel de référence du matériel www.hp.fr C–5
Page 61
Dispositifs de sécurité antivol
3. Vissez le verrou au châssis à l’aide de la vis fournie.
4. Insérez le cylindre du câble antivol dans le verrou 1 et appuyez
sur le bouton 2 pour enclencher le verrou Pour déclencher le verrou,
utilisez la clé fournie.
C–6 www.hp.fr Manuel de référence du matériel
Page 62
Électricité statique
Une décharge d’électricité statique, provenant des doigts ou de tout
autre conducteur, peut endommager les cartes du système ou d’autres
unités sensibles à l’électricité statique. Ce type de dégât peut diminuer
la durée de vie du dispositif.
Prévention des décharges électrostatiques
Pour éviter tout dégât causé par l’électricité statique, prenez
les précautions suivantes :
■ Évitez tout contact avec les mains, en transportant et en rangeant
les produits dans des emballages antistatiques.
■ Laissez les éléments sensibles à l’électricité statique dans leur
emballage jusqu’au moment de l’installation.
■ Placez les éléments sur une surface mise à la terre, avant de les
retirer de leur emballage.
D
■ Évitez de toucher les broches, les conducteurs et les circuits.
■ Veillez à toujours être relié à la terre lorsque vous touchez un
élément ou un assemblage sensible à l’électricité statique.
Manuel de référence du matériel www.hp.fr D–1
Page 63
Électricité statique
Méthodes de mise à la terre
Il en existe plusieurs. Prenez au moins l’une des précautions suivantes
lorsque vous installez ou manipulez des éléments sensibles
à l’électricité statique :
■ Utilisez un bracelet électrostatique relié par un cordon de terre
au châssis de l’ordinateur ou à une station de travail. Les bracelets
électrostatiques sont des bracelets flexibles dont les cordons ont
une résistance d’au moins 1 mégohm +/–10%. Pour une mise à la
terre optimale, veillez à maintenir le bracelet serré contre la peau.
■ Utilisez les autres types de bracelets antistatiques disponibles
lorsque vous travaillez debout. Portez-les à chaque pied lorsque
vous vous trouvez sur des sols ou des tapis conducteurs.
■ Utilisez des outils d’entretien conducteurs.
■ Utilisez un kit de réparation équipé d’un tapis antistatique.
Si vous ne disposez d’aucun des équipements suggérés pour une mise
à la terre correcte, contactez votre revendeur ou mainteneur agréé HP.
Pour plus d’informations sur l’électricité statique, adressez-vous
✎
à votre revendeur ou mainteneur agréé HP.
D–2 www.hp.fr Manuel de référence du matériel
Page 64
Entretien courant et préparation
Entretien courant de l’ordinateur
Pour entretenir l’ordinateur et le moniteur, suivez les recommandations
suivantes :
■ Faites fonctionner l’ordinateur sur une surface stable et plane.
Laissez un espace libre de 10 cm (4 pouces) à l’arrière de l’unité
et au-dessus du moniteur afin d’assurer une bonne aération.
■ Ne faites jamais fonctionner l’ordinateur lorsque le capot
ou le panneau latéral est ouvert.
■ Ne réduisez jamais l’aération en bloquant les orifices avant ou les
entrées d’air. Ne placez pas le clavier – pieds repliés – directement
contre l’avant de l’ordinateur de bureau, car cela gêne également
la circulation de l’air.
■ Protégez l’ordinateur de l’humidité, des rayons du soleil et des
températures extrêmes. Pour tout renseignement sur les températures
et les taux d’humidité recommandés, reportez-vous à l’Annexe A,
“Caractéristiques techniques” du présent manuel.
E
au transport
■ Ne laissez pas de liquides à proximité de l’ordinateur ou du clavier.
■ N’obstruez jamais les grilles d’aération du moniteur (n’y déposez
aucun objet).
■ Mettez l’ordinateur hors tension avant d’effectuer l’une des
opérations suivantes :
❏ Essuyez l’extérieur de l’ordinateur avec un chiffon doux
humide. Les produits d’entretien pourraient ternir ou abîmer
la finition de l’ordinateur.
❏ Nettoyez de temps à autres les entrées d’air à l’avant et à
l’arrière de l’ordinateur. Les matières pelucheuses et autres
peuvent bloquer les entrées et réduire l’aération.
Manuel de référence du matériel www.hp.fr E–1
Page 65
Entretien courant et préparation au transport
Précautions relatives aux unités optiques
Assurez-vous de respecter les recommandations suivantes lorsque
vous utilisez ou nettoyez l’unité optique.
Procédure
■ Ne déplacez pas le lecteur pendant son fonctionnement car vous
risqueriez de provoquer une erreur de lecture.
■ N’exposez pas le lecteur à des changements subits de température.
Il pourrait se former de la condensation à l’intérieur de l’unité.
En cas de changement brutal de la température en cours
d’utilisation de l’unité, attendez au moins une heure avant
de mettre l’équipement hors tension. Si vous l’utilisiez
immédiatement, des erreurs de lecture pourraient se produire.
■ Évitez de placer le lecteur de CD-ROM dans un environnement
soumis à une forte humidité, à des températures extrêmes, à des
vibrations mécaniques ou aux rayons du soleil.
Nettoyage
■ Nettoyez le panneau et les boutons avec un chiffon doux et sec ou
légèrement humecté d’un produit détergent doux. Ne vaporisez
jamais de liquides nettoyants directement sur l’unité.
■ N’employez pas de dissolvants, comme l’alcool ou l’essence,
qui risqueraient d’abîmer la surface.
Sécurité
Si un objet ou un liquide pénètre dans l’unité, débranchez immédiatement
l’ordinateur et faites-le contrôler par un mainteneur agréé HP.
E–2 www.hp.fr Manuel de référence du matériel
Page 66
Préparation au transport
Pour préparer l’ordinateur en vue de son transport, suivez les
recommandations suivantes :
1. Faites une sauvegarde du disque dur sur des disques PD, des
cartouches ou des disquettes. Assurez-vous de ne pas exposer
le support de sauvegarde à des impulsions électriques ou
magnétiques durant le stockage ou le trajet.
Le disque dur se verrouille automatiquement lorsque le système
✎
est mis hors tension.
2. Retirez et rangez toutes les disquettes de programmes des unités
de disquettes.
3. Insérez une disquette vierge dans l’unité afin de la protéger durant
le trajet. N’utilisez pas de disquette contenant des données ou
prévue pour l’enregistrement des données.
4. Éteignez l’ordinateur et les périphériques externes.
5. Débranchez le cordon d’alimentation de la prise secteur,
puis de l’ordinateur.
Entretien courant et préparation au transport
6. Débranchez les composants du système et les périphériques
externes de leur source d’alimentation, puis de l’ordinateur.
Assurez-vous que toutes les cartes sont correctement fixées et
✎
verrouillées dans leurs connecteurs avant d’expédier l’ordinateur.
7. Emballez les composants du système ainsi que les périphériques
externes dans leur emballage d’origine ou dans un emballage
similaire suffisamment protégé.
Pour connaître les conditions ambiantes à respecter au repos,
✎
reportez-vous à l’Annexe A, “Caractéristiques techniques”
de ce manuel.
Manuel de référence du matériel www.hp.fr E–3
Page 67
Index
A
alimentation 2–28, A–2
bouton
connecteur du cordon
voyant
1–2
1–3
1–2
C
câble antivol, installation C–1
cache
installation
référence de pièce
retrait
cadenas, installation
capot de l’ordinateur
démontage
remontage
verrou Smart Cover
caractéristiques techniques
mémoire
ordinateur
caractéristiques techniques
de l’ordinateur A–1
carte d’extension
carte de fond de panier
optionnelle
emplacement des supports
installation
2–12
PCI
PCI Express
carte PCI
Vo i r carte d’extension
2–33
2–18, 2–30, 2–33
2–32
C–2
2–5
2–6
2–3
2–7
A–1
2–12
2–12
2–12, 2–15
2–12
casque/sortie audio,
connecteur
clavier
Connecteur
éléments
clé FailSafe
commander
utilisation
compartiment Multibay
connexion ou permutation d’unités
sous-tension
extraction d’unités
formatage du disque dur
installation
partitionnement
précautions
unité combo pour
CD-RW/DVD-ROM
unité de disquette
unité de DVD
unités de CD
unités optionnelles
vis de sécurité
connecteur de
microphone
connecteur parallèle
connecteur RJ-45
connecteur série
connecteurs audio
connexion ou permutation sous-tension
d’unités Multibay
1–3
1–3
1–4
2–3
2–3
2–35
2–38
2–39
2–37
2–39
2–35
2–34
2–34
2–34
2–34
2–34
2–36
1–2, 1–3
1–3
1–3
1–3
1–2, 1–3
2–35
Manuel de référence du matériel www.hp.fr Index–1
Page 68
Index
D
démontage
capot de l’ordinateur
obturateur d’extension
verrou Smart Cover
dimensions de l’ordinateur
de bureau
DIMM
Vo i r mémoire
dispositif antivol
antivol
cadenas
verrouillage du châssis
dispositifs de sécurité
disque
cache
emplacements
instructions pour l’installation
disque dur
compartiment Multibay
connecteurs SATA
installation dans un compartiment
remplacement
restauration
retrait
voyant d’activité
disque optique
bouton d’éjection
branchement des câbles
emplacement
installation
instructions
nettoyage
précautions
retrait
vis de guidage
voyant d’activité
A–1
C–1
C–2
2–18, 2–30, 2–32
de 3,5 pouces
2–30
2–29
1–2
2–23
E–2
E–2
E–2
2–19
2–5
2–13
2–4
C–3
C–1
2–18
2–39
2–16
2–30
2–27
1–2
1–2
2–26
2–23
1–2
2–16
E
électricité statique, prévention D–1
éléments
panneau arrière
panneau avant
éléments de la face arrière
éléments du panneau avant
emplacement du numéro de série
entretien courant de l’ordinateur
entretien de l’ordinateur, instructions
1–3
1–2
1–3
1–2
1–6
E–1
I
installation
antivol
cadenas
carte d’extension
disque dur
disque dur dans un compartiment
disque optique
mémoire
pile
unité Multibay
verrouillage du châssis
vis de guidage
instructions
disque optique
Entretien de l’ordinateur
installation d’unités
maintenance de l’ordinateur
préparation au transport
remplacement de la pile
instructions pour l’installation
C–1
C–2
2–31
de 3,5 pouces
2–6
B–1
2–12
2–30
2–23
2–37
C–3
2–23
E–2
E–1
2–16
2–1
E–3
B–1
2–16
M
mémoire
capacité
caractéristiques techniques
fréquence
2–6, 2–8, 2–11
2–7
2–7
E–1
Index–2 www.hp.fr Manuel de référence du matériel
Page 69
Index
identification des modules 2–11
identification des supports mémoire
installation
mode à un canal
mode asymétrique
mode entrelacé
supports de module mémoire
moniteur, connecteur
2–6
2–8
2–8
2–8
2–8
1–3
N
numéros de téléphone de l’assistance
technique
2–3
O
obturateur de connecteur d’extension,
2–13
retrait
P
partitionnement d’un disque dur
Multibay
périphériques PATA
ports USB
panneau arrière
panneau avant
préparation au transport
prise casque
2–39
2–16
1–3
1–2
E–3
1–2
R
remplacement de la pile B–1
retrait
2–32
cache
carte d’extension PCI Express
disque dur
disque optique
unité de disquette
unité Multibay
2–29
2–19
2–19
2–38
2–15
2–9
S
SATA
contrôleurs
installation d’un
disque dur
Smart Cover
clé FailSafe
démontage du verrou
verrou
souris
connecteur
fonctions spéciales
2–16
2–27, 2–30
2–3
2–3
1–3
1–6
T
touche Application 1–4
touche de logo Windows
emplacements
fonctions
1–4
1–5
U
unité de disquette
bouton d’éjection
2–19
retrait
voyant d’activité
1–2
1–2
V
verrou
verrou Smart Cover
verrouillage du châssis,
installation
vis de guidage
vis de sécurité,
Multibay
voyants d’état
C–3
2–16, 2–23, 2–30
2–36
1–4
2–4
2–3
Manuel de référence du matériel www.hp.fr Index–3
Loading...
