Donanım Başvuru Kılavuzu – dc5800 Series
Small Form Factor Modeli
HP Compaq Ofis Bilgisayarı
© Copyright 2008 Hewlett-Packard
Development Company, L.P. Bu belgede yer
alan bilgiler önceden bildirilmeksizin
değiştirilebilir.
Microsoft, Windows ve Windows Vista,
Microsoft Corporation'ın ABD'de ve/veya
diğer ülkelerde ticari markası veya kayıtlı
ticari markasıdır.
HP ürün ve servislerine ilişkin garantilerin
tamamı, bu ürün ve servislerle birlikte verilen
sınırlı garanti beyanlarında açıkça belirtilir.
Burada belirtilen hiçbir şey ek garanti
oluşturacak şekilde yorumlanmamalıdır. HP,
bu kılavuzda olabilecek teknik veya yazım
hatalarından ya da eksikliklerden sorumlu
tutulamaz.
Bu belge, telif haklarıyla korunan mülkiyet
bilgileri içermektedir. Bu belgenin hiçbir
bölümü Hewlett-Packard Company'nin
önceden yazılı onayı olmadıkça fotokopiyle
çoğaltılamaz, kopyalanamaz veya başka
dillere çevrilemez.
Donanım Başvuru Kılavuzu
HP Compaq Ofis Bilgisayarı
dc5800 Small Form Factor Modeli
Birinci Baskı (Ocak 2008)
Belge Parça Numarası: 460186-141
Bu Kitap Hakkında
Bu kılavuzda, bu bilgisayar modelinin yükseltilmesiyle ilgili temel bilgiler yer almaktadır.
UYARI! Bu tarzda yazılmış metinler, talimatlara uymadığınız takdirde bedensel zarar görebileceğinizi
veya ölüme sebep olunabileceğini belirtir.
DİKKAT: Bu şekilde tasarlanmış metinler, yönergelere uyulmadığı takdirde donatının zarar
görebileceğini veya bilgi kaybıyla karşılaşabileceğinizi belirtir.
NOT: Bu şekilde hazırlanan metinler, önemli ek bilgiler sağlamaktadır.
TRWW iii
iv Bu Kitap Hakkında TRWW
İçindekiler
1 Ürün Özellikleri
Standart Yapılandırma Özellikleri ......................................................................................................... 1
Ön Panel Bileşenleri ............................................................................................................................. 2
Ortam Kartı Okuyucu Bileşenleri .......................................................................................................... 3
Arka Panel Bileşenleri .......................................................................................................................... 4
Klavye ................................................................................................................................................... 5
Windows Logo Tuşunu Kullanma ........................................................................................ 6
Seri Numarası Konumu ........................................................................................................................ 7
2 Donanım Yükseltmeleri
Servis Verilebilir Özellikler .................................................................................................................... 8
Uyarılar ve Önlemler ............................................................................................................................ 8
Bilgisayar Erişim Panelini Çıkarma ...................................................................................................... 9
Bilgisayar Erişim Panelini Değiştirme ................................................................................................. 10
Ön Çerçeveyi Çıkarma ....................................................................................................................... 11
Ön Çerçeve Kapaklarını Çıkarma ...................................................................................................... 12
Ön Çerçeveyi Yerine Takma .............................................................................................................. 13
Small Form Factor Bilgisayarı Kasa Yönünde Kullanma .................................................................... 14
Ek Bellek Yükleme ............................................................................................................................. 16
DIMM ................................................................................................................................. 16
DDR2-SDRAM DIMM'ler .................................................................................................... 16
DIMM Yuvalarını Yerleştirme ............................................................................................. 17
DIMM Takma ..................................................................................................................... 18

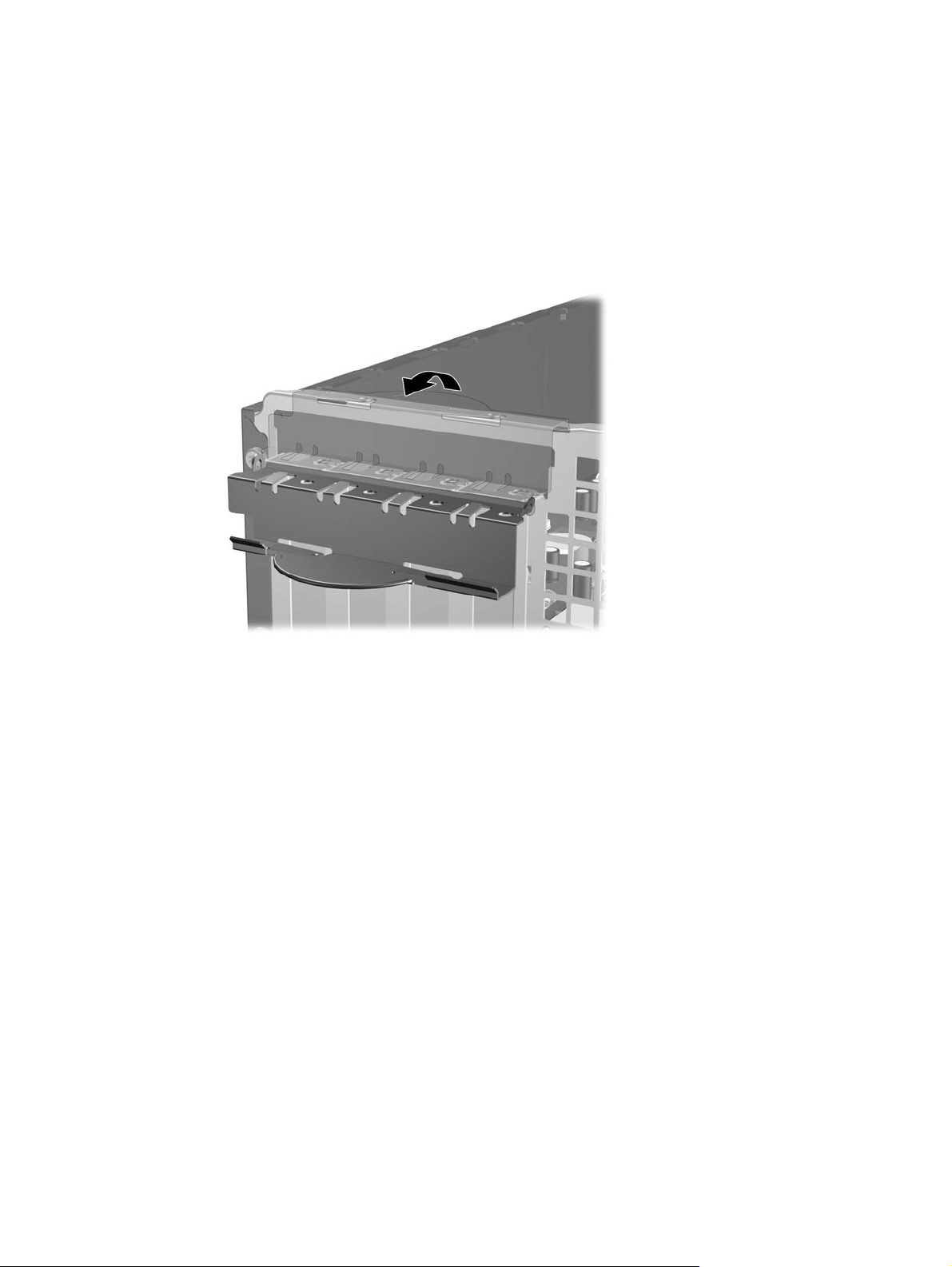

Genişletme Kartını Çıkarma veya Takma .......................................................................................... 20
Sürücü Konumları ............................................................................................................................... 25
Sürücüleri Takma ve Çıkarma ............................................................................................................ 26

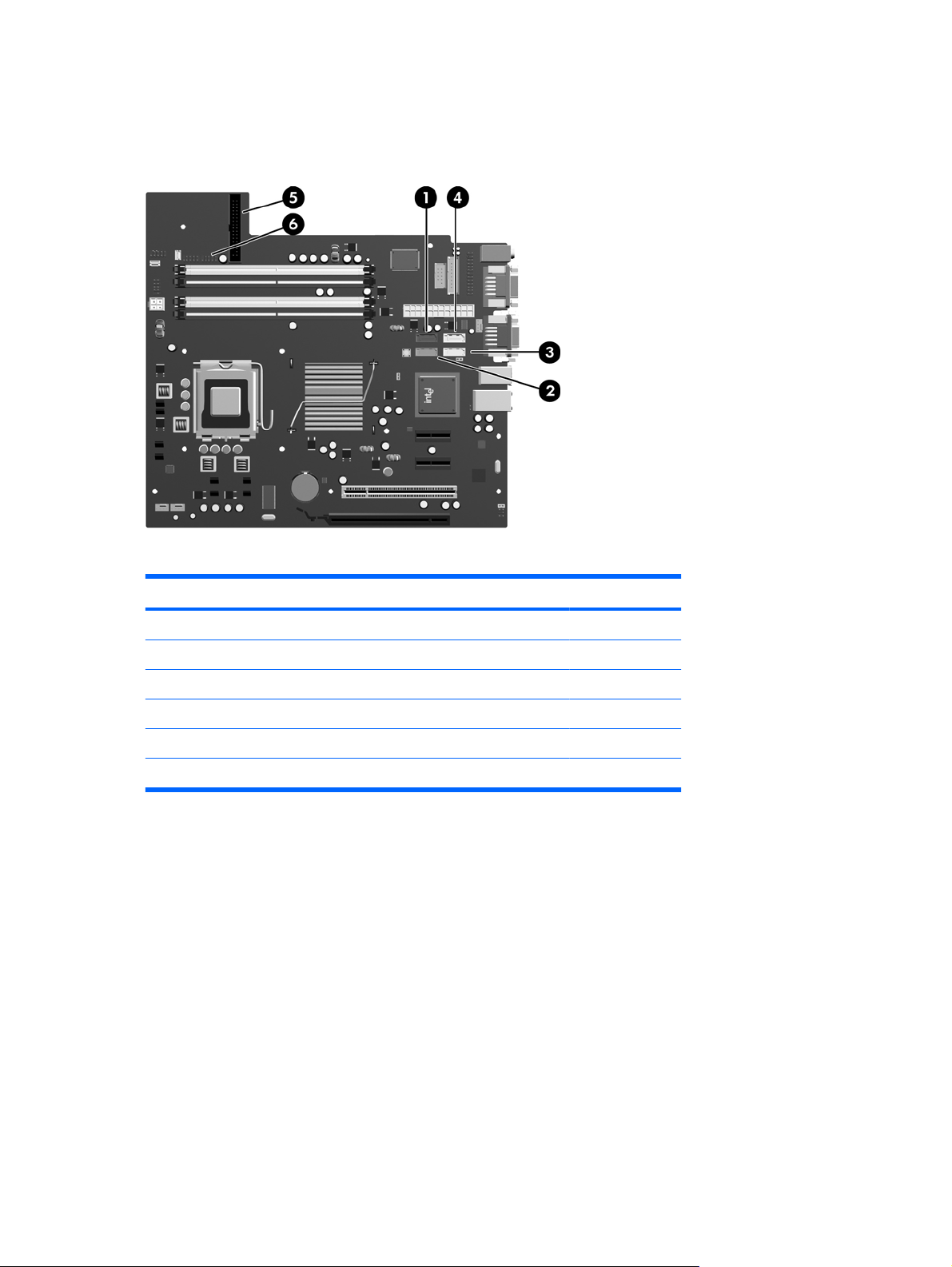

Sistem Kartı Sürücüsü Bağlantı
Optik Disk Sürücüsünü Çıkarma ........................................................................................ 29

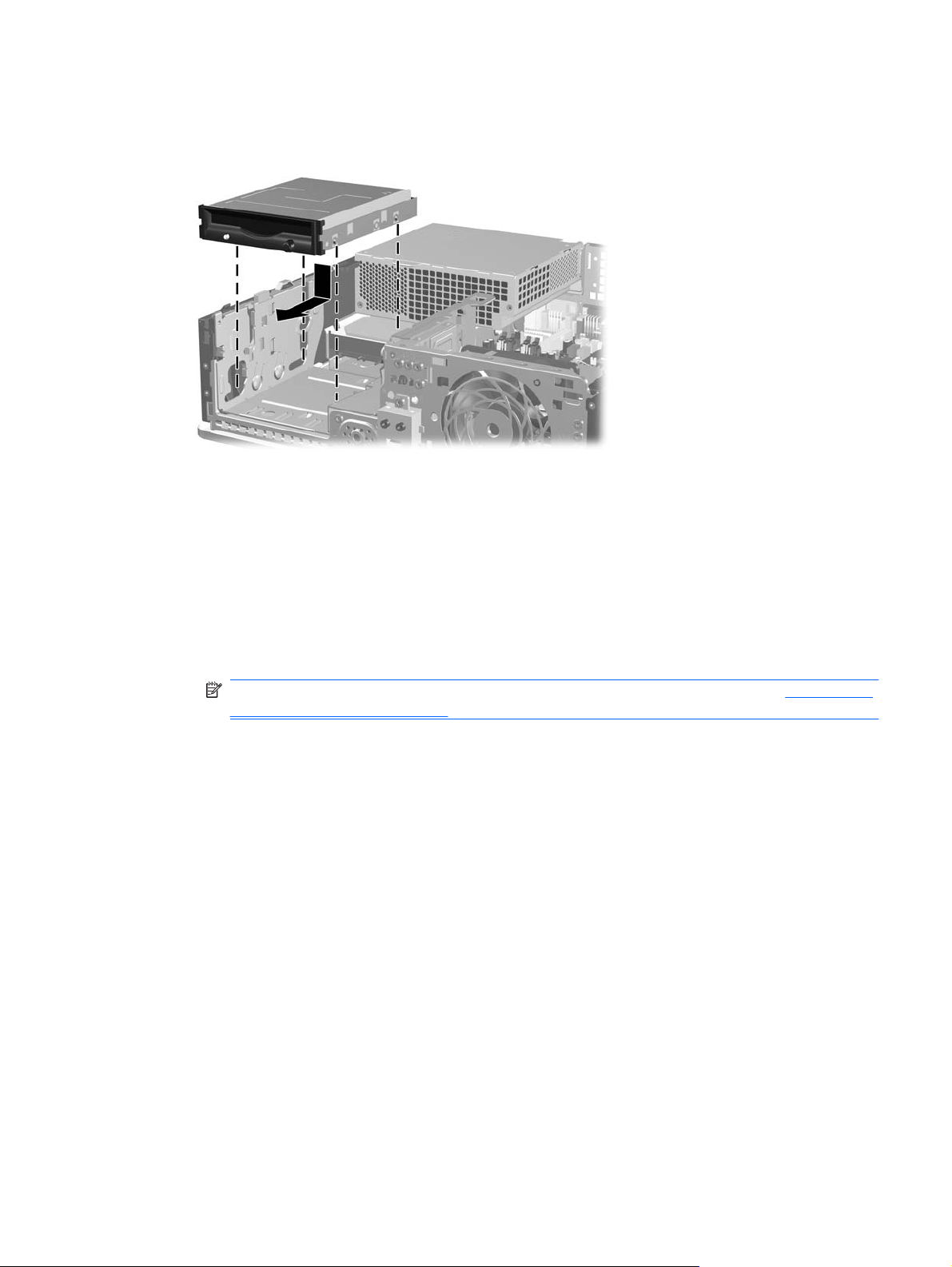

5,25 İnçlik Sabit Disk Sürücü Yuvasına Optik Sürücü Takma ........................................... 31
3,5 İnçlik Harici Sürücüyü Çıkarma .................................................................................... 34
3,5 İnçlik Harici Sabit Disk Sürücü Yuvasına Sürücü Takma ............................................ 36
Birincil 3,5 İnçlik Dahili SATA Sabit Sürücüsünü Çıkarma ve Yeniden Yerleştirme .......... 38

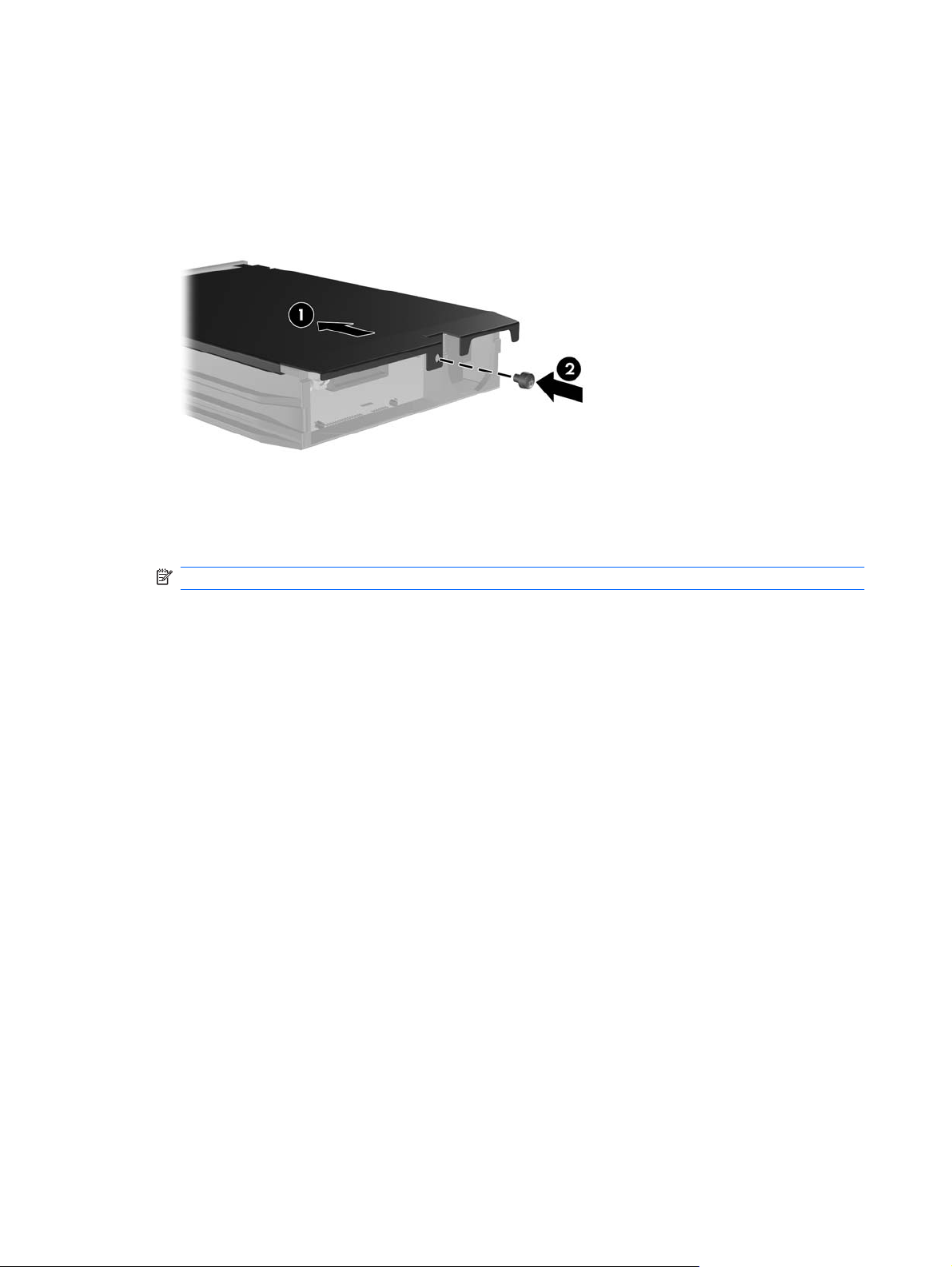

Çıkarılabilir 3,5 İnçlik SATA Sabit Sürücüsünü Çıkarma ve Takma .................................. 42
ları .................................................................................... 28
Ek A Özellikler
Ek B Pil Değiştirme
TRWW v
Ek C Harici Güvenlik Aygıtları
Güvenlik Kilidi Takma ......................................................................................................................... 52
Kablo Kilidi ......................................................................................................................... 52

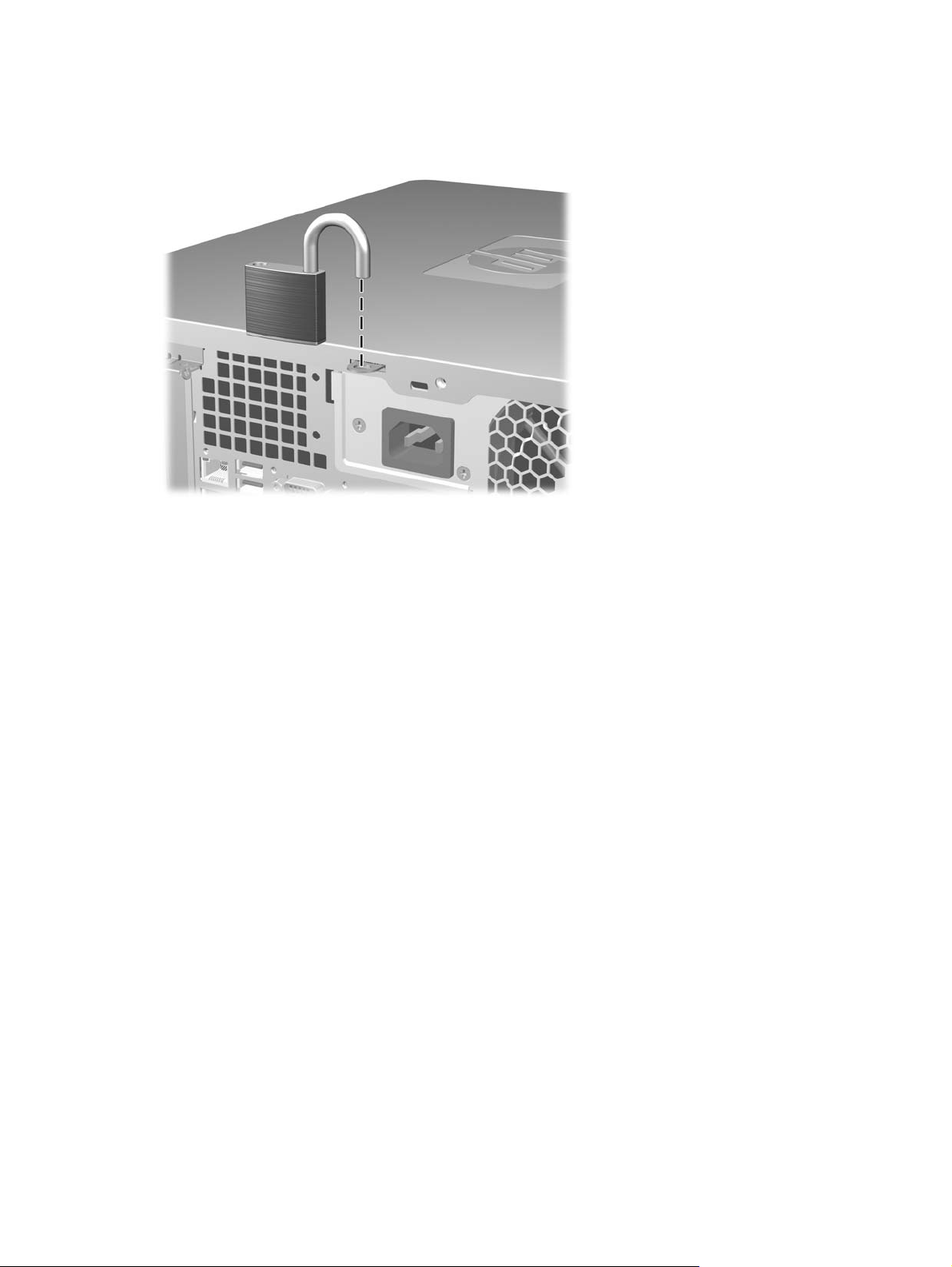

Asma Kilit ........................................................................................................................... 53
HP Business PC Güvenlik Kilidi ......................................................................................... 54
Ön Çerçeve Güvenliği ........................................................................................................ 56
Ek D Elektrostatik Deşarj
Elektrostatik Hasarı Önleme ............................................................................................................... 57
Topraklama Yöntemleri ...................................................................................................................... 57
Ek E Bilgisayar Çalıştırma Yönergeleri, Düzenli Bakım ve Taşıma Hazırlığı
Bilgisayar Çalıştırma Yönergeleri ve Düzenli Bakım .......................................................................... 58
Optik Disk Sürücüsü Önlemleri .......................................................................................................... 59
Kullanım ............................................................................................................................. 59
Temizleme ......................................................................................................................... 59
Güvenlik ............................................................................................................................. 59
Taşıma Hazırlığı ................................................................................................................................. 59
Dizin ................................................................................................................................................................... 60
vi TRWW
1 Ürün Özellikleri
Standart Yapılandırma Özellikleri
HP Compaq Small Form Factor özellikleri modele bağlı olarak değişebilir. Bilgisayarın donanım ve
yazılımlarının tam listesi için, tanı yardımcı programını çalıştırın (yalnızca bazı bilgisayar modellerinde
vardır). Bu yardımcı programı kullanma yönergeleri Sorun Giderme Kılavuzu'nda verilmiştir.
NOT: Small Form Factor bilgisayarı kasa yönünde de kullanılabilir. Daha fazla bilgi için, bu kılavuzdaki
Small Form Factor Bilgisayarı Kasa Yönünde Kullanma sayfa 14'a bakın.
Şekil 1-1 Small Form Factor Yapılandırma
TRWW Standart Yapılandırma Özellikleri 1
Ön Panel Bileşenleri
Sürücü yapılandırması da modele göre değişiklik gösterebilir.
Şekil 1-2 Ön Panel Bileşenleri
Tablo 1-1 Ön Panel Bileşenleri
1 5,25 inç Optik Disk Sürücü
2 Optik Disk Sürücüsü Etkinlik Işığı 7 3,5 inç Ortam Kartı Okuyucu (isteğe bağlı)
3 Optik Disk Sürücüsü Çıkarma Düğmesi 8 Mikrofon Konektörü
1
6 Güç Açık Işığı
2
4 Sabit Disk Sürücüsü Etkinlik Işığı 9 USB (Evrensel Seri Veriyolu) Bağlantı
5 Çift Durumlu Güç Düğmesi 10 Kulaklık Konektörü
NOT: Güç açıkken Güç açık ışığı normalde yeşil yanar. Kırmızı yanıp sönüyorsa bilgisayarla ilgili bir sorun vardır
ve bir tanılama kodu görüntülüyordur. Kodu yorumlamak için Sorun Giderme Kılavuzu'na bakın.
1
Bazı modeller, bu yuvayı kaplayan bir ön çerçeve kapağı ile yapılandırılmıştır.
2
Bazı modeller, harici 3,5 inç sürücü yuvasında bir disket sürücüsü ile yapılandırılmıştır. Diğer modellerde, bu yuvayı kaplayan
bir boş çerçeve bulunur.
Noktaları
2 Bölüm 1 Ürün Özellikleri TRWW
Ortam Kartı Okuyucu Bileşenleri
Ortam kartı okuyucu, yalnızca bazı modellerde bulunan isteğe bağlı bir aygıttır. Ortam kartı okuyucu
bileşenlerini tanımlamak için aşağıdaki şekle ve tabloya bakın.
Şekil 1-3 Ortam Kartı Okuyucu Bileşenleri
Tablo 1-2 Ortam Kartı Okuyucu Bileşenleri
1 SmartMedia/xD
3,3 V SmartMedia Card (SM)
●
D-Picture Card (xD)
●
2 Ortam Kartı Okuyucu Etkinlik Işığı 5 CompactFlash I/II
3 SD/MMC+/miniSD
Secure Digital Card (SD)
●
MiniSD
●
MultiMediaCard (MMC)
●
Düşürülmüş Boyutlu MultiMediaCard (RS
●
MMC)
MultiMediaCard 4.0 (Mobile Plus)
●
Düşürülmüş Boyutlu MultiMediaCard 4.0
●
(MMC Mobile)
MMC Micro (adaptör gerekli)
●
4 USB (Evrensel Seri Veriyolu) Bağlantı Noktası
CompactFlash Kart Tipi 1
●
CompactFlash Kart Tipi 2
●
MicroDrive
●
6 MS PRO/MS PRO DUO
Memory Stick (MS)
●
MagicGate Memory Stick (MG)
●
MagicGate Memory Duo
●
Memory Stick Select
●
Memory Stick Duo (MS Duo)
●
Memory Stick PRO (MS PRO)
●
Memory Stick PRO Duo (MS PRO Duo)
●
MicroSD (T-Flash) (adaptör gerekli)
●
TRWW Ortam Kartı Okuyucu Bileşenleri 3
Arka Panel Bileşenleri
Şekil 1-4 Arka Panel Bileşenleri
Tablo 1-3 Arka Panel Bileşenleri
1 RJ-45 Ağ Konektörü 6 Evrensel Seri Veriyolu (USB)
2 VGA Ekran Konektörü 7 PS/2 Fare Konektörü (yeşil)
3 Seri Konektör 8 PS/2 Klavye Konektörü (mor)
4 Güç Kablosu Konektörü 9 Güçlü ses aygıtları için Hat Çıkış Ses
5 Hat Giriş Ses Konektörü (mavi)
NOT: Konektörlerin düzeni ve sayısı modele göre farklılık gösterebilir.
Hat giriş ses konektörü, ses sürücüsü kontrol panelinde mikrofon konektörü olarak atanabilir.
Bilgisayara bir PCI Express x16 grafik kartı takılmışsa, sistem kartındaki ekran konektörü devre dışıdır.
PCI veya PCI Express x1 grafik kartı takılı olduğunda, karttaki ve sistem kartındaki konektörler aynı anda kullanılabilir.
Bazı ayarların her iki konektörü de kullanmak için Computer Setup’da değiştirilmesi gerekebilir. Önyükleme VGA
denetleyicisini ayarlama hakkında bilgi için Computer Setup (F10) Yardımcı Programı Kılavuzu’na bakın.
Konektörü (yeşil)
4 Bölüm 1 Ürün Özellikleri TRWW
Klavye
Şekil 1-5 Klavye Bileşenleri
Tablo 1-4 Klavye Bileşenleri
1 İşlev Tuşları Kullanılan yazılım uygulamasına bağlı olan özel işlevleri gerçekleştirir.
2 Düzenleme Tuşları Aşağıdakileri kapsar: Insert, Home, Page Up, Delete, End ve Page Down.
3 Durum Işıkları Bilgisayarın ve klavye ayarlarının (Num Lock, Caps Lock ve Scroll Lock) durumunu
4 Sayı Tuşları Hesap makinesinin tuş takımı gibi çalışır.
5 Ok Tuşları Belgeyi incelemek veya Web sitelerinde gezinmek için kullanılır. Bu tuşlar fare
6 Ctrl Tuşları Başka bir tuşla birlikte kullanılır; bu birleşimin etkisi, kullandığınız uygulama
7 Uygulama Tuşu
8 Windows Logosu Tuşları1Microsoft Windows Başlat menüsünü açmak için kullanılır. Başka işlevleri yerine
9Alt Tuşları Başka bir tuşla birlikte kullanılır; bu birleşimin etkisi, kullandığınız uygulama
1
Bazı coğrafi bölgelerde bulunan tuşlar.
1
gösterir.
yerine klavyeyi kullanarak sola, sağa, yukarı ve aşağı hareket etmenizi sağlar.
yazılımına bağlıdır.
Microsoft Office uygulamasında bulunan açılan menüleri açmak üzere kullanılır
(farenin sağ düğmesi gibi). Diğer yazılım uygulamalarında başka işlevler de yerine
getirebilir.
getirmek üzere diğer tuşlarla birlikte kullanılır.
yazılımına bağlıdır.
TRWW Klavye 5
Windows Logo Tuşunu Kullanma
Windows işletim sisteminde yer alan birçok işlevi gerçekleştirmek için, Windows Logo tuşunu diğer
tuşlarla birlikte kullanın. Windows Logo tuşunu bulmak için
Tablo 1-5 Windows Logo Tuşu İşlevleri
Microsoft Windows XP ve Microsoft Windows Vista uygulamalarında aşağıdaki Windows Logo Tuşu işlevleri bulunur.
Klavye sayfa 5'e bakın.
Windows Logo Tuşu
Windows Logo Tuşu + d Masaüstünü Görüntüler
Windows Logo Tuşu + m Tüm açık uygulamaları küçültür
Üst Karakter + Windows Logosu Tuşu + m Hepsini Küçült işlemini geri alır
Windows Logo Tuşu + e Bilgisayarım'ı başlatır
Windows Logo Tuşu + f Belge Bul'u başlatır
Windows Logosu Tuşu + Ctrl + f Bilgisayar Bul özelliğini yükler
Windows Logo Tuşu + F1 Windows Yardımı'nı başlatır
Windows Logo Tuşu + l Ağ etki alanına bağlıysanız bilgisayarı kilitler veya şebeke etki
Windows Logo Tuşu + r Çalıştır iletişim kutusunu başlatır
Windows Logo Tuşu + u Yardımcı Program Yöneticisi'ni başlatır
Windows Logo Tuşu + Sekme Tuşu Görev Çubuğu düğmelerinde dolaşır (Windows XP)
Microsoft Windows Vista'da yukarıda açıklanan Windows Logo Tuşu işlevlerinin yanı sıra aşağıdakiler de bulunur.
Ctrl + Windows Logo Tuşu + Sekme
Başlat menüsünü görüntüler veya gizler
alanına bağlı değilseniz kullanıcıları anahtarlamanızı sağlar
Windows Flip 3-D kullanarak Görev çubuğundaki programlarda
dolaşır (Windows Vista)
Windows Flip 3-D kullanarak Görev çubuğundaki programlarda
dolaşmak için ok tuşlarını kullanın
Windows Logo Tuşu + Ara Çubuğu Tüm araçları öne taşır ve Windows Yan Çubuğunu seçer.
Windows Logo Tuşu + g Yan Çubuk araçlarında dolaşır
Windows Logo Tuşu + u Erişim Kolaylığı Merkezi'ni başlatır
Windows Logo Tuşu + x Windows Mobility Center'ı başlatır
Windows Logo Tuşu + sayı tuşu Sayıya karşılık düşen konumdaki Hızlı Başlatma kısayolunu
çalıştırır (örneğin, Windows Logo Tuşu + 1 Hızlı Başlatma
menüsündeki ilk kısayolu çalıştırır)
6 Bölüm 1 Ürün Özellikleri TRWW
Seri Numarası Konumu
Her bilgisayarda aşağıda gösterilen yerde, o bilgisayara ait benzersiz bir seri numarası ve ürün kimliği
numarası vardır. Yardım almak üzere müşteri hizmetlerini aradığınızda, bu numaraların yanınızda
olmasını sağlayın.
Şekil 1-6 Seri Numarasının ve Ürün Kimliğinin Konumu
TRWW Seri Numarası Konumu 7
2Donanım Yükseltmeleri
Servis Verilebilir Özellikler
Bilgisayar, yükseltme ve servis işlemlerini kolaylaştıran özelliklere sahiptir. Bu bölümde açıklanan
kurulum yordamlarının birçoğu için hiçbir araç gerekmemektedir.
Uyarılar ve Önlemler
Yükseltmeleri yapmadan önce bu kılavuzdaki ilgili yönergeleri, önlemleri ve uyarıları dikkatli bir şekilde
okuyun.
UYARI! Elektrik çarpmasından, sıcak yüzeylerden ve yangından yaralanma riskini en aza indirmek
için:
Güç kablosunu duvar prizinden çekin ve dokunmadan önce sistemin dahili bileşenlerinin soğumasını
bekleyin.
Telekomünikasyon veya telefon konektörlerini ağ arabirim denetleyicisi (NIC) yuvalarına takmayın.
Güç kablosunun topraklama fişini devre dışı bırakmayın. Topraklama fişi, önemli bir güvenlik özelliğidir.
Güç kablosunu, her zaman kolayca erişebileceğiniz topraklanmış bir prize takın.
Ciddi yaralanma riskini azaltmak için Güvenlik ve Rahat Kullanım Kılavuzu’nu okuyun. Kılavuzda doğru
iş istasyonu kurulumu, duruş, bilgisayar kullanıcılarının sağlığı ve çalışma alışkanlıkları açıklanmakta,
elektrik ve mekanikle ilgili önemli güvenlik bilgileri verilmektedir. Bu kılavuzu Web’de
ergo adresinde bulabilirsiniz.
DİKKAT: Statik elektrik, bilgisayarın veya isteğe bağlı donatının elektrikli bileşenlerine zarar verebilir.
Bu yordamlara başlamadan önce, bir süre topraklanmış metal nesneye dokunarak statik elektriğinizi
boşalttığınızdan emin olun. Daha fazla bilgi için, bkz. EK D,
Bilgisayar bir AC güç kaynağına bağlıyken, sistem kartında her zaman elektrik vardır. Dahili bileşenlerin
zarar görmesini önlemek için, bilgisayarı açmadan önce güç kablosunu güç kaynağından çıkarmalısınız.
Elektrostatik Deşarj sayfa 57
http://www.hp.com/
8 Bölüm 2 Donanım Yükseltmeleri TRWW
Bilgisayar Erişim Panelini Çıkarma
1. Bilgisayarın açılmasını önleyen güvenlik aygıtlarını çıkarın/devre dışı bırakın.
2. Disket veya CD gibi çıkarılabilir ortamları bilgisayardan çıkarın.
3. Bilgisayarı işletim sistemi aracılığıyla kapatın ve sonra harici aygıtları kapatın.
4. Güç kablosunu elektrik prizinden çıkarın ve tüm harici aygıt bağlantılarını kesin.
DİKKAT: Açılış durumu ne olursa olsun, sistem etkin bir AC prizine bağlı olduğu sürece sistem
kartında her zaman voltaj olur. Bilgisayarın dahili bileşenlerinin zarar görmesini önlemek için, güç
kablosunu güç kaynağından çıkarmalısınız.
5. Bilgisayar bir dayanak üzerindeyse, bilgisayarı dayanaktan kaldırın.
6. Bilgisayarın sağ ve sol yanlarındaki düğmelere basın (1), sonra erişim panelini durana kadar geri
kaydırın ve kasanın ucundan kaldırarak çıkarın (2).
Şekil 2-1 Erişim Panelini Çıkarma
TRWW Bilgisayar Erişim Panelini Çıkarma 9
Bilgisayar Erişim Panelini Değiştirme
Paneldeki tırnaklarla kasadaki yuvaları hizalayın (1) ve erişim paneli yerine oturana kadar kasada
kaydırın (2).
Şekil 2-2 Erişim Panelini Takma
10 Bölüm 2 Donanım Yükseltmeleri TRWW
Ön Çerçeveyi Çıkarma
1. Bilgisayarın açılmasını önleyen güvenlik aygıtlarını çıkarın/devre dışı bırakın.
2. Disket veya CD gibi çıkarılabilir ortamları bilgisayardan çıkarın.
3. Bilgisayarı işletim sistemi aracılığıyla kapatın ve sonra harici aygıtları kapatın.
4. Güç kablosunu elektrik prizinden çıkarın ve tüm harici aygıt bağlantılarını kesin.
DİKKAT: Açılış durumu ne olursa olsun, sistem etkin bir AC prizine bağlı olduğu sürece sistem
kartında her zaman voltaj olur. Bilgisayarın dahili bileşenlerinin zarar görmesini önlemek için, güç
kablosunu güç kaynağından çıkarmalısınız.
5. Erişim panelini çıkarın.
6. Ön çerçevenin sağ üst tarafının arkasındaki yeşil mandalı kaldırın ve çerçevenin sağ alt
köşesindeki mandala basın (1) ve önce ön çerçevenin sağ tarafını (2) sonra da sol tarafını kasadan
çekin.
Şekil 2-3 Ön Çerçeveyi Çıkarma
TRWW Ön Çerçeveyi Çıkarma 11
Ön Çerçeve Kapaklarını Çıkarma
Bazı modellerde, bir sürücü takmadan önce çıkarılması gereken 3,5 inç ve 5,25 inç harici sürücü
yuvalarını kaplayan ön çerçeve kapakları bulunur. Bir ön çerçeve kapağını çıkarmak için:
1. Ön çerçeveyi çıkarın.
2. 3,5 inçlik çerçeve kapağını çıkarmak için ön çerçeve kapağını sabit tutan iki sabitleme tırnağını ön
çerçevenin dış sol tarafına doğru itin (1) ve ön çerçeve kapağını içe doğru kaydırarak çıkarın (2).
Şekil 2-4 3,5 inçlik Çerçeve Kapağını Çıkarma
3. 5,25 inçlik çerçeve kapağını çıkarmak için ön çerçeve kapağını sabit tutan iki sabitleme tırnağını
ön çerçevenin dış sol tarafına doğru itin (1) ve ön çerçeve kapağını içe doğru iterek çıkarın (2).
Şekil 2-5 5,25 inçlik Çerçeve Kapağını Çıkarma
4. Ön çerçeveyi yerine takın.
12 Bölüm 2 Donanım Yükseltmeleri TRWW
Ön Çerçeveyi Yerine Takma
Ön çerçevenin sol tarafındaki iki kancayı kasadaki dörtgen deliklere takıp (1), çerçevenin sağ tarafını
yerine yerleştirin.
Şekil 2-6 Ön Çerçeveyi Yerine Takma
TRWW Ön Çerçeveyi Yerine Takma 13
Small Form Factor Bilgisayarı Kasa Yönünde Kullanma
Small Form Factor bilgisayarı kasa yönünde kullanılabilir. Ön çerçevedeki HP logo plakası masaüstü
veya kasa yönünde ayarlanabilir.
1. Bilgisayarın açılmasını önleyen güvenlik aygıtlarını çıkarın/devre dışı bırakın.
2. Disket veya CD gibi çıkarılabilir ortamları bilgisayardan çıkarın.
3. Bilgisayarı işletim sistemi aracılığıyla kapatın ve sonra harici aygıtları kapatın.
4. Güç kablosunu elektrik prizinden çıkarın ve tüm harici aygıt bağlantılarını kesin.
DİKKAT: Açılış durumu ne olursa olsun, sistem etkin bir AC prizine bağlı olduğu sürece sistem
kartında her zaman voltaj olur. Bilgisayarın dahili bileşenlerinin zarar görmesini önlemek için, güç
kablosunu güç kaynağından çıkarmalısınız.
5. Erişim panelini çıkarın.
6. Ön çerçeveyi çıkarın.
7. Logo plakasının arka tarafındaki kancanın iki tarafını bir araya getirip sıkıştırın (1) ve kancayı ön
çerçevenin ön tarafına doğru itin (2).
8. Plakayı 90 derece döndürün (3) ve logo plakasını yerine kilitlemek için kancayı geriye doğru çekin.
Şekil 2-7 HP Logo Plakasını Döndürme
9. Ön çerçeveyi yerine takın.
10. Erişim panelini yerine takın.
14 Bölüm 2 Donanım Yükseltmeleri TRWW
11. Bilgisayarı, sağ tarafı aşağı bakacak şekilde çevirin.
Şekil 2-8 Masaüstünden Kasa Yönüne Geçme
NOT: Bilgisayarın kasa yönünde sabitlenmesi için, HP isteğe bağlı kasa dayanağı kullanılmasını
önerir.
12. Güç kablosunu çıkarıp tüm harici aygıt bağlantılarını kesin ve bilgisayarı açın.
13. Erişim paneli çıkarıldığında bağlantısı kesilen tüm güvenlik aygıtlarını kilitleyin.
NOT: Bilgisayarın çevresinde her yönde en az 10,2 santimetre (4 inç) kadar bir alanın boş olmasını
ve hiçbir engel bulunmamasını sağlayın.
TRWW Small Form Factor Bilgisayarı Kasa Yönünde Kullanma 15
Ek Bellek Yükleme
Bilgisayar, çift veri hızı 2 senkronize dinamik rasgele erişimli bellek (DDR2-SDRAM) çift girişli bellek
modülleriyle (DIMM'ler) sunulur.
DIMM
Sistem kartındaki bellek yuvalarına en çok dört adet DIMM (sektör standardında) eklenebilir. Bu bellek
modülü soketlerinde, önceden takılmış en az bir DIMM vardır. Maksimum bellek desteği elde etmek için,
sistem kartına yüksek performanslı çift kanal modunda yapılandırılmış 4 GB'ye kadar bellek
ekleyebilirsiniz.
DDR2-SDRAM DIMM'ler
Sistemin düzgün çalışması için aşağıdaki özelliklere sahip DDR2-SDRAM DIMM'ler kullanılmalıdır:
endüstri standardı 240 pimli
●
arabelleksiz PC2-5300 667 MHz uyumlu veya PC2-6400 800 MHz uyumlu
●
1,8 volt DDR2-SDRAM DIMM'ler
●
DDR2-SDRAM DIMM'leri aşağıdaki özelliklere de sahip olmalıdır:
CAS gecikme süresi 5 DDR2 667 Mhz (5-5-5 zamanlama), CAS gecikme süresi 5 DDR2 800 Mhz
●
(5-5-5 zamanlama), and CAS gecikme süresi 6 DDR2 800 Mhz (6-6-6 zamanlama) desteği
zorunlu JEDEC SPD bilgilerini içermelidir
●
Ayrıca, bilgisayar aşağıdaki özellikleri de desteklemelidir:
512 Mbit ve 1 Gbit ECC olmayan bellek teknolojileri
●
tek taraflı ve çift taraflı DIMM'ler
●
x8 ve x16 DDR aygıtlarıyla yapılmış DIMM'ler; x4 SDRAM ile yapılmış DIMM'ler desteklenmez.
●
NOT: Desteklenmeyen DIMM'ler taktıysanız sistem düzgün çalışmaz.
16 Bölüm 2 Donanım Yükseltmeleri TRWW
DIMM Yuvalarını Yerleştirme
Sistem kartında, her kanalda iki yuva olmak üzere dört adet DIMM yuvası vardır. Yuvalar XMM1, XMM2,
XMM3 ve XMM4 olarak tanımlanmıştır. XMM1 ve XMM2 yuvaları bellek kanalı A’da çalışır. XMM3 ve
XMM4 yuvaları bellek kanalı B’de çalışır.
Şekil 2-9 DIMM Yuva Konumları
Tablo 2-1 DIMM Yuva Konumları
Öğe Açıklama Yuva Rengi
1 DIMM yuvası XMM1, Kanal A (önce
takın)
2 DIMM yuvası XMM2, Kanal A Beyaz
3 DIMM yuvası XMM3, Kanal B (ikinci
olarak takın)
4 DIMM yuvası XMM4, Kanal B Beyaz
NOT: XMM1 yuvasında bir DIMM olmalı.
Siyah
Siyah
Sistem, DIMM'lerin takılma şekline göre otomatik olarak tek kanal modunda, çift kanallı veya esnek
modunda çalışır.
Yalnızca tek bir kanaldaki DIMM yuvaları doluysa, sistem tek kanal modunda çalışır.
●
Kanal A'daki DIMM'lerin toplam bellek kapasitesi, Kanal B'deki DIMM'lerin toplam bellek
●
kapasitesine eşitse, sistem daha yüksek performanslı çift kanallı modda çalışır. Kanallar arasında
teknoloji ve aygıt genişliği farkı olabilir. Örneğin, Kanal A'da iki adet 512 MB DIMM, Kanal B'de bir
adet 1 GB DIMM varsa, sistem çift kanallı modda çalışır.
Kanal A'daki DIMM'lerin toplam bellek kapasitesi, Kanal B'deki DIMM'lerin toplam bellek
●
kapasitesine eşit değilse, sistem esnek (flex) modda çalışır. Esnek modda, en az bellek miktarına
sahip kanal, çift kanala atanan toplam bellek miktarını açıklar ve kalanı tek kanala atanır. Optimum
hız için, kanallar en büyük bellek miktarı iki kanal arasında yayılacak şekilde dengelenmelidir.
Kanallardan birinde diğerlerinden daha fazla bellek olacaksa, büyük olanı Kanal A'ya atanmalıdır.
TRWW Ek Bellek Yükleme 17
Örneğin, yuvalara bir adet 1 GB DIMM ve üç adet 512 MB DIMM takıyorsanız, Kanal A'ya 1 GB
DIMM ve bir 512 MB DIMM, diğer kanala da iki 512 MB DIMM takılmalıdır. Bu yapılandırmada, 2
GB çift kanal olarak çalışır, 256 MB ise tek kanal olarak çalışır.
Tüm modlarda, maksimum çalışma hızı sistemdeki en yavaş DIMM tarafından belirlenir.
●
DIMM Takma
DİKKAT: Güç kablosunu çıkarttıktan sonra, bellek modülleri ekleyip çıkarmadan önce elektriğin
gitmesi için yaklaşık 30 saniye beklemelisiniz. Açılış durumu ne olursa olsun, bilgisayar etkin bir AC
prizine bağlı olduğu sürece bellek modüllerine her zaman voltaj sağlanır. Voltaj varken bellek modülü
eklemek veya çıkarmak, bellek modüllerine veya sistem kartına onarılamayan hasarlar verebilir. Sistem
kartında bir LED ışığı görüyorsanız hala voltaj var demektir.
Modül soketlerinizin altın kaplı metal kontakları vardır. Belleği yükseltirken, altın metal kaplı bağlantı
noktaları olan bellek modülleri kullanmanız uyumlu olmayan metallerin temasından kaynaklanan
korozyon ve/veya oksitlenmeyi önlemek açısından önemlidir.
Statik elektrik, bilgisayarın elektronik bileşenlerine veya isteğe bağlı kartlarına zarar verebilir. Bu
yordamlara başlamadan önce, bir süre topraklanmış metal nesneye dokunarak statik elektriğinizi
boşalttığınızdan emin olun. Daha fazla bilgi için, bkz. EK D, Elektrostatik Deşarj sayfa 57.
Bellek modülünü tutarken, temas yüzeylerine dokunmamaya dikkat edin. Aksi takdirde, modül hasar
görebilir.
1. Bilgisayarın açılmasını önleyen güvenlik aygıtlarını çıkarın/devre dışı bırakın.
2. Disket veya CD gibi çıkarılabilir ortamları bilgisayardan çıkarın.
3. Bilgisayarı işletim sistemi aracılığıyla kapatın ve sonra harici aygıtları kapatın.
4. Güç kablosunu elektrik prizinden çıkarın ve tüm harici aygıt bağlantılarını kesin.
DİKKAT: Güç kablosunu çıkarttıktan sonra, bellek modülleri ekleyip çıkarmadan önce elektriğin
gitmesi için yaklaşık 30 saniye beklemelisiniz. Açılış durumu ne olursa olsun, bilgisayar etkin bir
AC prizine bağlı olduğu sürece bellek modüllerine her zaman voltaj sağlanır. Voltaj varken bellek
modülü eklemek veya çıkarmak, bellek modüllerine veya sistem kartına onarılamayan hasarlar
verebilir. Sistem kartında bir LED ışığı görüyorsanız hala voltaj var demektir.
5. Bilgisayar bir dayanak üzerindeyse, bilgisayarı dayanaktan kaldırın.
6. Erişim panelini çıkarın.

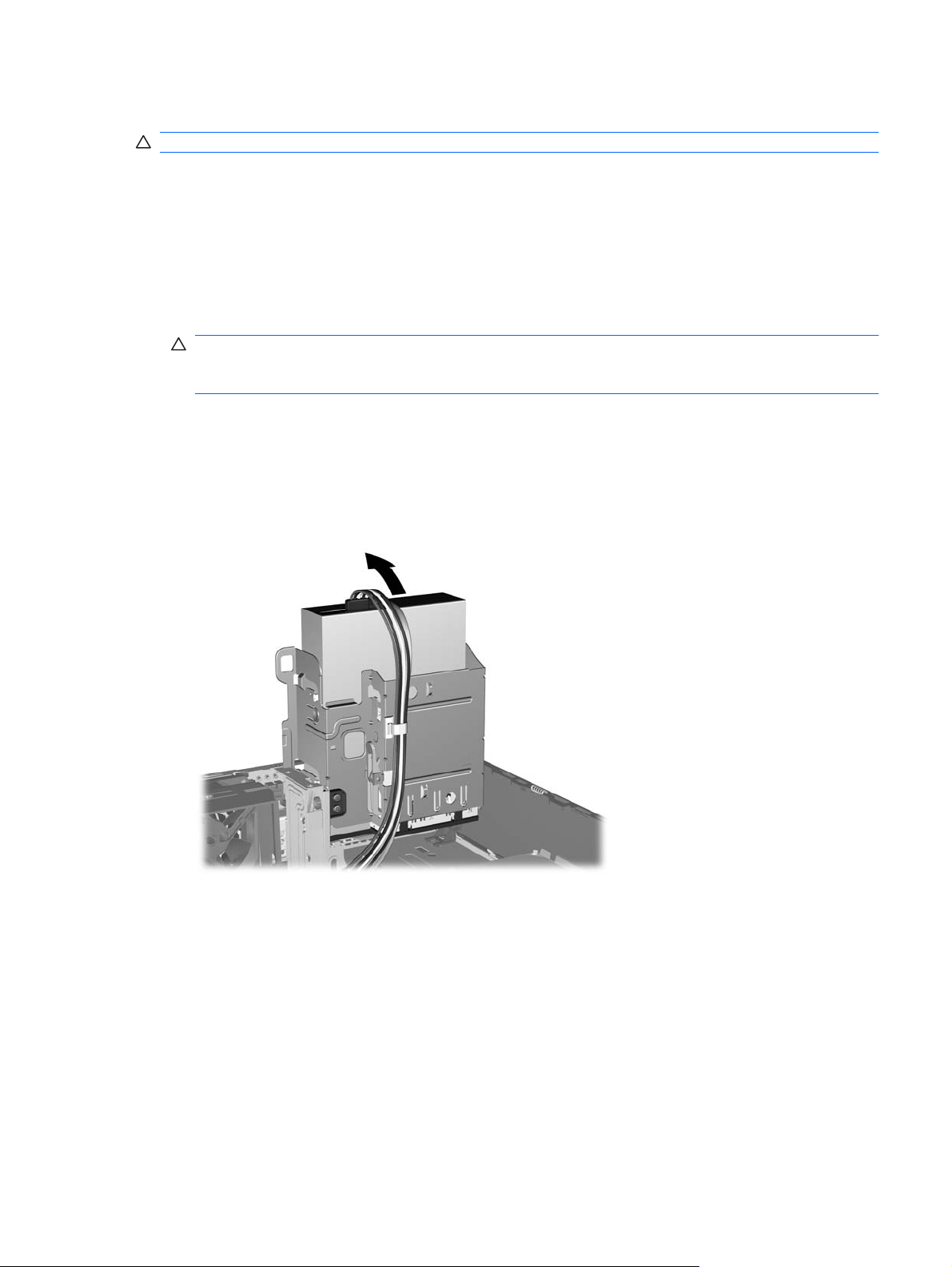

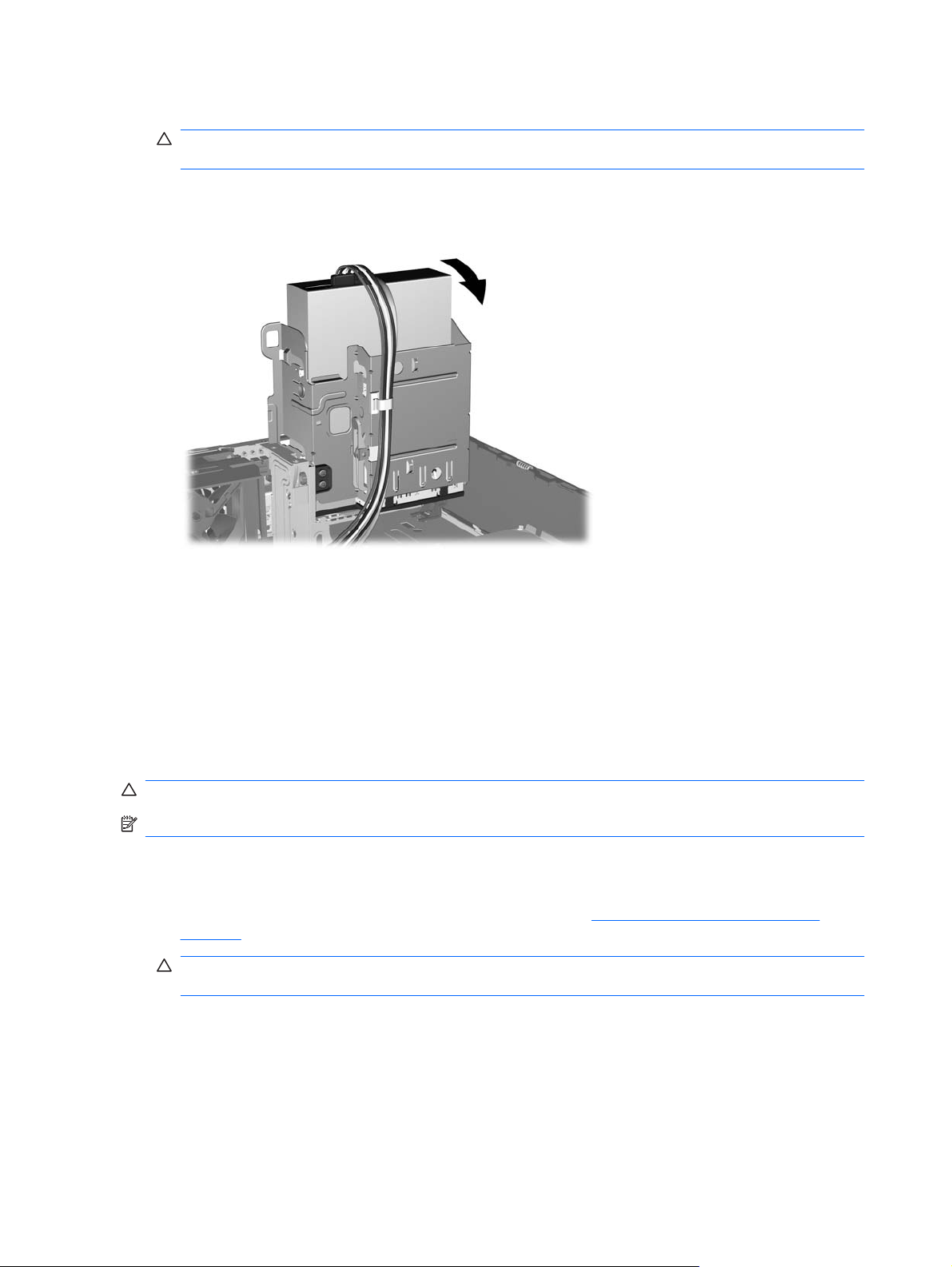

7. Sistem kartındaki bellek modülüne erişmek için, harici sürücü yuvası muhafazasını ve güç
kaynağını yukarı döndürün.
UYARI! Sıcak yüzeylerden yaralanma riskini en aza indirmek için dokunmadan önce sistemin
dahili bileşenlerinin soğumasını bekleyin.
18 Bölüm 2 Donanım Yükseltmeleri TRWW
8. Bellek modülü yuvasının her iki mandalını açın (1) ve bellek modülünü yuvaya takın (2).
Şekil 2-10 DIMM Takma
NOT: Bellek modülü yalnızca bir yolla takılabilir. Modüldeki girintiyi bellek yuvasındaki tırnakla
eşleştirin.
Siyah XMM1 yuvasında bir DIMM olmalı.
Maksimum performans için, yuvaları bellek kapasitesi Kanal A ve Kanal B arasında olabildiğince
eşit dağıtılacak şekilde yerleştirin. Daha fazla bilgi için, bkz.
DIMM Yuvalarını Yerleştirme
sayfa 17.
9. Modülü aşağı, yuvaya girecek şekilde itin, modülün tam olarak içeri girdiğinden ve düzgün şekilde
yerleştiğinden emin olun. Mandalların kapalı durumda olduğundan emin olun (3).
10. Herhangi bir ek modül takmak için 8'den 9'a kadar olan adımları yineleyin.
11. Erişim panelini yerine takın.
12. Bilgisayar bir dayanak üzerinde idiyse, dayanağı yeniden yerleştirin.
13. Güç kablosunu yeniden takın ve bilgisayarı açın.
14. Erişim paneli çıkarıldığında bağlantısı kesilen tüm güvenlik aygıtlarını kilitleyin.
Bilgisayarı yeniden açtığınızda sistem, otomatik olarak eklediğiniz belleği tanıyacaktır.
TRWW Ek Bellek Yükleme 19

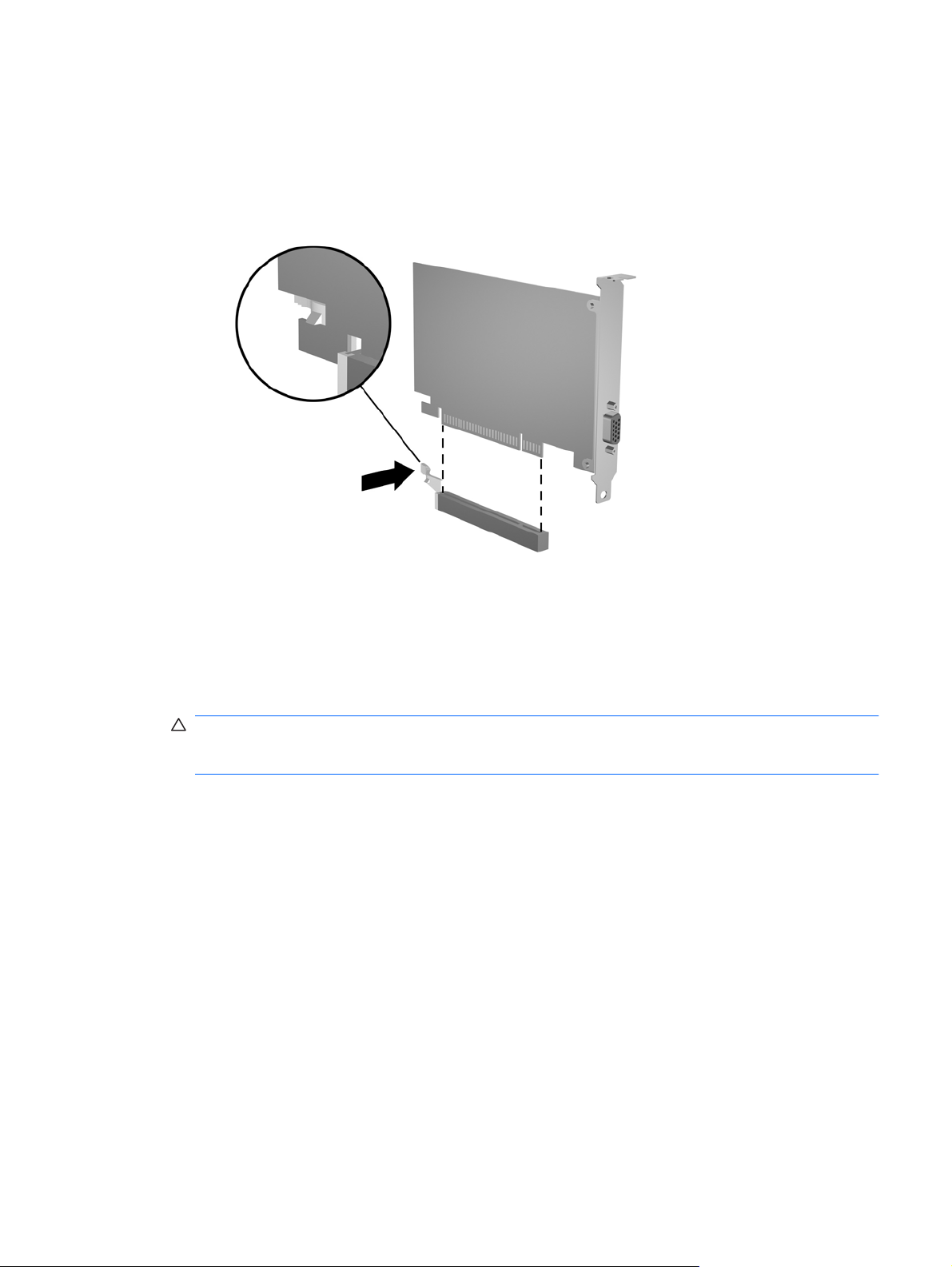

Genişletme Kartını Çıkarma veya Takma
Bilgisayarda 17,46 cm (6,875 inç) uzunluğunda genişletme kartı alabilen standart düşük profilli tek bir
PCI Express x1 genişletme yuvası vardır. Bilgisayarda ayrıca iki PCI Express x1 genişletme yuvası ve
bir PCI Express x16 genişletme yuvası vardır.
NOT: PCI ve PCI Express yuvaları yalnızca düşük profilli kartları destekler.

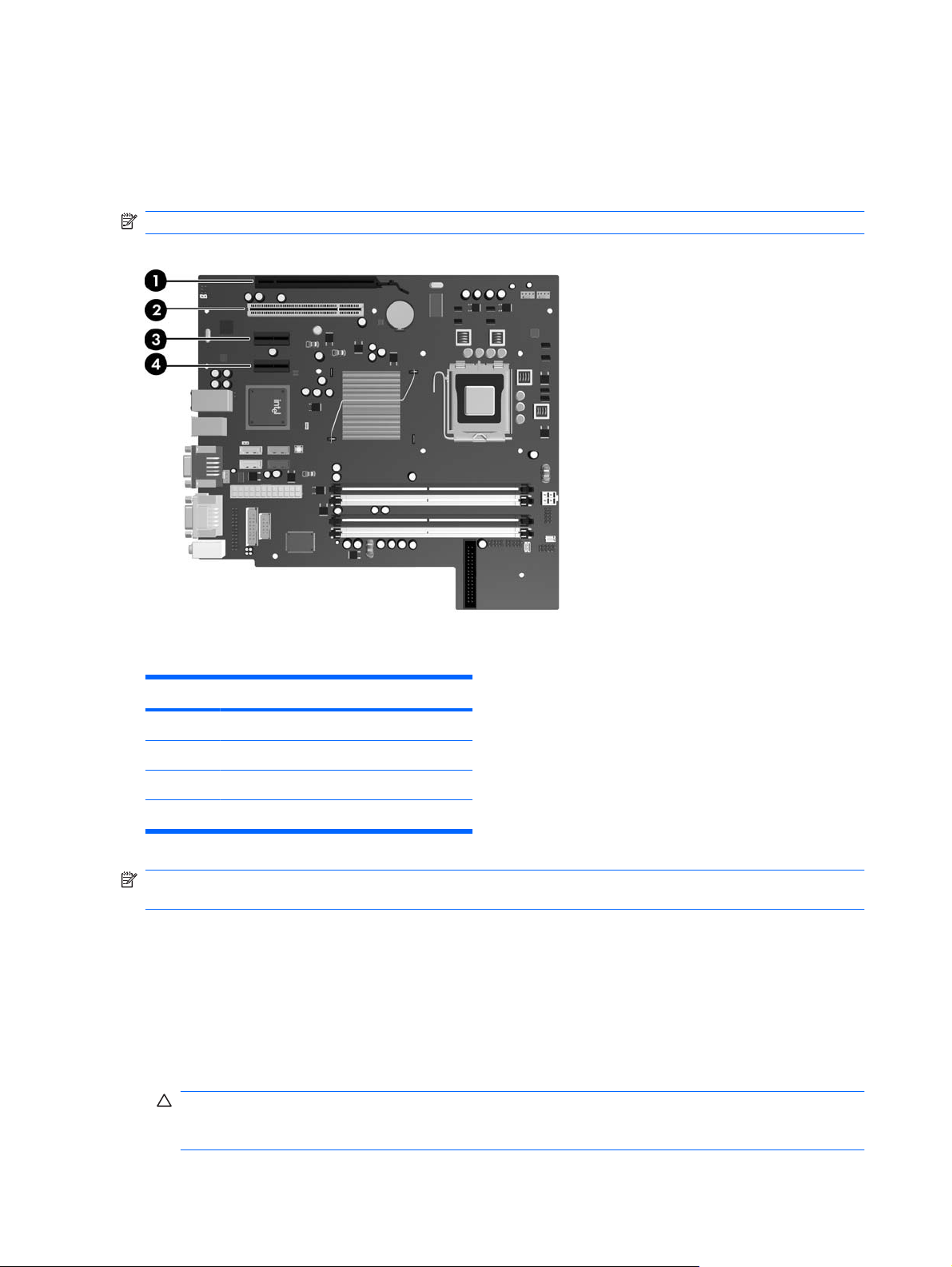

Şekil 2-11 Genişletme Yuvası Yerleri
Tablo 2-2 Genişletme Yuvası Yerleri
Öğe Açıklama
1 PCI Express x16 genişletme yuvası
2 PCI genişletme yuvası
3 PCI Express x1 genişletme yuvası
4 PCI Express x1 genişletme yuvası
NOT: PCI Express x16 genişletme yuvasına bir PCI Express x1, x4, x8 veya x16 genişletme kartı
takabilirsiniz.
Genişletme kartı takmak için:
1. Bilgisayarın açılmasını önleyen güvenlik aygıtlarını çıkarın/devre dışı bırakın.
2. Disket veya CD gibi çıkarılabilir ortamları bilgisayardan çıkarın.
3. Bilgisayarı işletim sistemi aracılığıyla kapatın ve sonra harici aygıtları kapatın.
4. Güç kablosunu elektrik prizinden çıkarın ve tüm harici aygıt bağlantılarını kesin.
DİKKAT: Açılış durumu ne olursa olsun, sistem etkin bir AC prizine bağlı olduğu sürece sistem
kartında her zaman voltaj olur. Bilgisayarın dahili bileşenlerinin zarar görmesini önlemek için, güç
kablosunu güç kaynağından çıkarmalısınız.
20 Bölüm 2 Donanım Yükseltmeleri TRWW
5. Bilgisayar bir dayanak üzerindeyse, bilgisayarı dayanaktan kaldırın.
6. Erişim panelini çıkarın.
7. Sistem kartında doğru olan boş genişletme yuvasının ve bilgisayar kasasının arkasında buna
karşılık gelen genişletme yuvasının yerini belirleyin.
8. PCI yuva kapaklarını tutan yuva kapağı tutma mandalını, üzerindeki yeşil tırnağı kaldırıp mandalı
açık konumuna döndürerek açın.
Şekil 2-12 Genişletme Yuvası Sabitleyicisini Açma
9. Genişletme kartını takmadan önce, genişletme yuvası kapağını veya mevcut genişletme kartını
çıkarın.
TRWW Genişletme Kartını Çıkarma veya Takma 21
NOT: Takılmış genişletme kartını çıkartmadan önce, genişletme kartına bağlı tüm kabloları
ayırın.
a. Boş bir yuvaya genişletme kartı takıyorsanız, kasanın arkasındaki uygun genişletme
yuvasının kapağını çıkarın. Yuva kapağını doksan derece yukarı ve sonra kasanın içine doğru
çekin.
Şekil 2-13 Genişletme Yuvası Kapağını Çıkarma
b. Standart PCI kartı çıkarıyorsanız, kartı her iki ucundan tutun ve konektörler yuvadan çıkıncaya
kadar dikkatlice öne ve arkaya doğru itin. Genişletme kartını kasanın çerçevesinden çıkarmak
için yuvasından (1) yukarı doğru ve kasanın içinden (2) bilgisayarın dışına çekin. Kartın diğer
bileşenlere sürtünmemesine dikkat edin.
Şekil 2-14 Standart PCI Genişletme Kartını Çıkarma
22 Bölüm 2 Donanım Yükseltmeleri TRWW
c. Bir PCI Express x16 kartı çıkarıyorsanız, genişletme yuvasının arkasındaki tutma kolunu
karttan uzağa doğru çekin ve konektörler yuvadan çıkıncaya kadar kartı dikkatlice öne ve
arkaya doğru itin. Genişletme kartını kasanın çerçevesinden çıkarmak için yuvasından yukarı
doğru ve kasanın içinden bilgisayarın dışına çekin. Kartın diğer bileşenlere sürtünmemesine
dikkat edin.
Şekil 2-15 PCI Express x16 Genişletme Kartını Çıkarma
10. Çıkarılan kartı antistatik ambalajında saklayın.
11. Yeni bir genişletme kartı takmıyorsanız, açık yuvayı kapatmak için genişletme yuvası kapağını
takın.
DİKKAT: Genişletme kartını çıkardıktan sonra, dahili bileşenlerin çalışma sırasında uygun
şekilde soğutulabilmesi için yerine yeni bir kart veya genişletme yuvası kapağını takmanız
gerekir.
TRWW Genişletme Kartını Çıkarma veya Takma 23
12. Yeni bir genişletme kartı takmak için, kartı, sistem kartındaki genişletme yuvasının hemen üstünde
tutun, daha sonra kartın üzerindeki dirsek kasanın arkasındaki açık yuvayla aynı hizaya gelecek
şekilde kartı kasanın arkasına yaklaştırın (1). Kartı, sistem kartı üzerindeki genişletme yuvasının
içine doğru bastırın (2).
Şekil 2-16 Genişletme Kartını Takma
NOT: Genişletme kartını takarken, kartı iyice yerine bastırarak konektörün genişletme kartı
yuvasına tamamıyla ve doğru şekilde oturmasını sağlayın.
13. Genişletme kartını sabitlemek için, yuva kapağını tutma mandalını çevirerek tekrar normal
konumuna getirin.
Şekil 2-17 Genişletme Yuvası Sabitleyicisini Kapatma
14. Gerekirse, harici kabloları takılan karta bağlayın. Gerekirse, dahili kabloları sistem kartına bağlayın.
15. Erişim panelini yerine takın.
24 Bölüm 2 Donanım Yükseltmeleri TRWW
16. Bilgisayar bir dayanak üzerinde idiyse, dayanağı yeniden yerleştirin.
17. Güç kablosunu yeniden takın ve bilgisayarı açın.
18. Erişim paneli çıkarıldığında bağlantısı kesilen tüm güvenlik aygıtlarını kilitleyin.
19. Gerekirse, bilgisayarı yeniden yapılandırın. Computer Setup kullanma yönergeleri için Computer
Setup (F10) Yardımcı Programı Kılavuzu'na bakın.
Sürücü Konumları

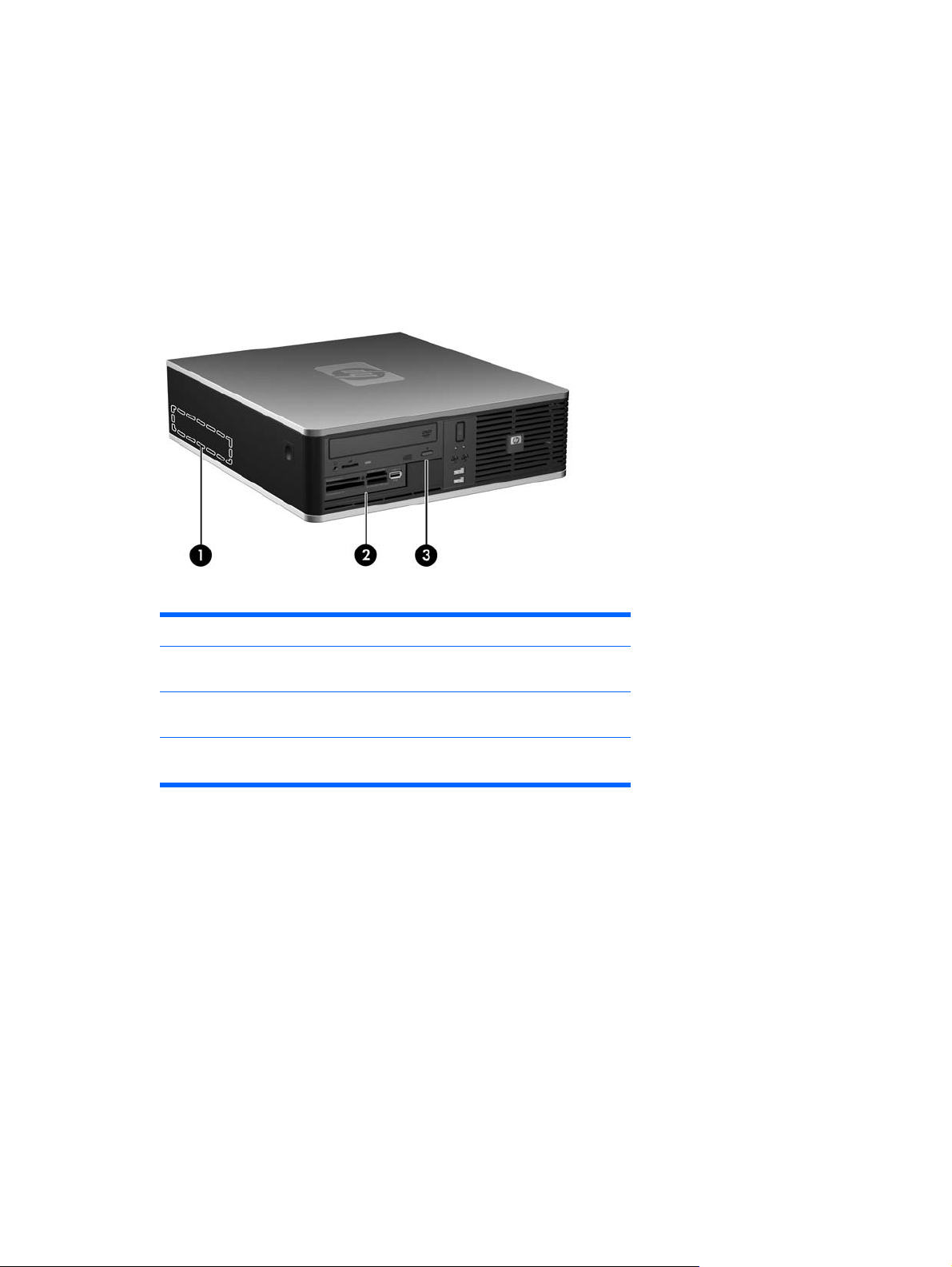

Şekil 2-18 Sürücü Konumları
Tablo 2-3 Sürücü Konumları
1 3,5 inç dahili sabit sürücü yuvası
2 İsteğe bağlı sürücüler için 3,5 inç genişliğinde harici sürücü yuvası (ortam
kartı okuyucu gösterilmiştir)
3 İsteğe bağlı sürücüler için 5,25 inç genişliğinde harici sürücü yuvası (isteğe
bağlı sürücü gösterilmiştir)
NOT: 3,5 inçlik harici sürücü yuvası çerçeveyle kapağıyla kapatılmış ikincil dahili
sabit disk sürücüsüyle de yapılandırılabilir.
Bilgisayara takılı depolama aygıtlarının tür, boy ve kapasitelerini kontrol etmek için, Computer Setup'ı
çalıştırın. Daha fazla bilgi için Computer Setup (F10) Yardımcı Programı Kılavuzu'na bakın.
TRWW Sürücü Konumları 25
Sürücüleri Takma ve Çıkarma
Ek sürücüler takarken, aşağıdaki yönergeleri uygulayın:
Birincil Serial ATA (SATA) sabit sürücüsü, sistem kartındaki SATA0 etiketli koyu mavi birincil SATA
●
konektörüne bağlanmalıdır.
Bir SATA optik sürücüsünü, sistem kartında SATA1. etiketli beyaz SATA konektörüne bağlayın.
●
Sistem kartında bir sonraki kullanılabilir (sürücü takılmamış) SATA konektörüne, aşağıdaki sıraya
●
göre ek SATA sabit sürücüler bağlayın: SATA0, SATA1, SATA5, SATA4.
Her zaman koyu mavi SATA0 ve beyaz SATA1 konektörlerini, açık mavi SATA4 ve turuncu SATA5
●
konektörlerinden önce takın.
FLOPPY etiketli konektöre disket sürücüsü bağlayın.
●
MEDIA etiketli USB konektörüne ortam kartı okuyucusunu bağlayın.
●
Sistem, ParalelATA (PATA) optik sürücüleri veya PATA sabit sürücülerini desteklemez.
●
Sürücünün sürücü kafesiyle doğru bir şekilde hizalanması ve yerine tam olarak oturması için
●
kılavuz vidaları takmalısınız. HP, ürünle birlikte, kasanın ön tarafında ön çerçevenin altına takı
harici sürücü yuvaları yedek kılavuz vidalarını (dört adet 6-32 standart vida ve dört adet M3 metrik
vida) sağlar. İkincil sabit disk sürücüsü için 6-32 standart vida gerekir. Birincil sabit disk sürücüsü
dışında diğer tüm sürücüler M3 metrik vidası kullanır. HP tarafından verilen metrik vidalar siyah,
standart vidalar ise gümüş renklidir. Birincil sabit disk sürücüsünü takıyorsanız gümüş ve mavi
renkli dört 6-32 yalıtımlı montaj kılavuzu vidasını eski sabit disk sürücüsünden çıkarıp yeni sabit
disk sürücüsüne takmanız gerekir.
lmış

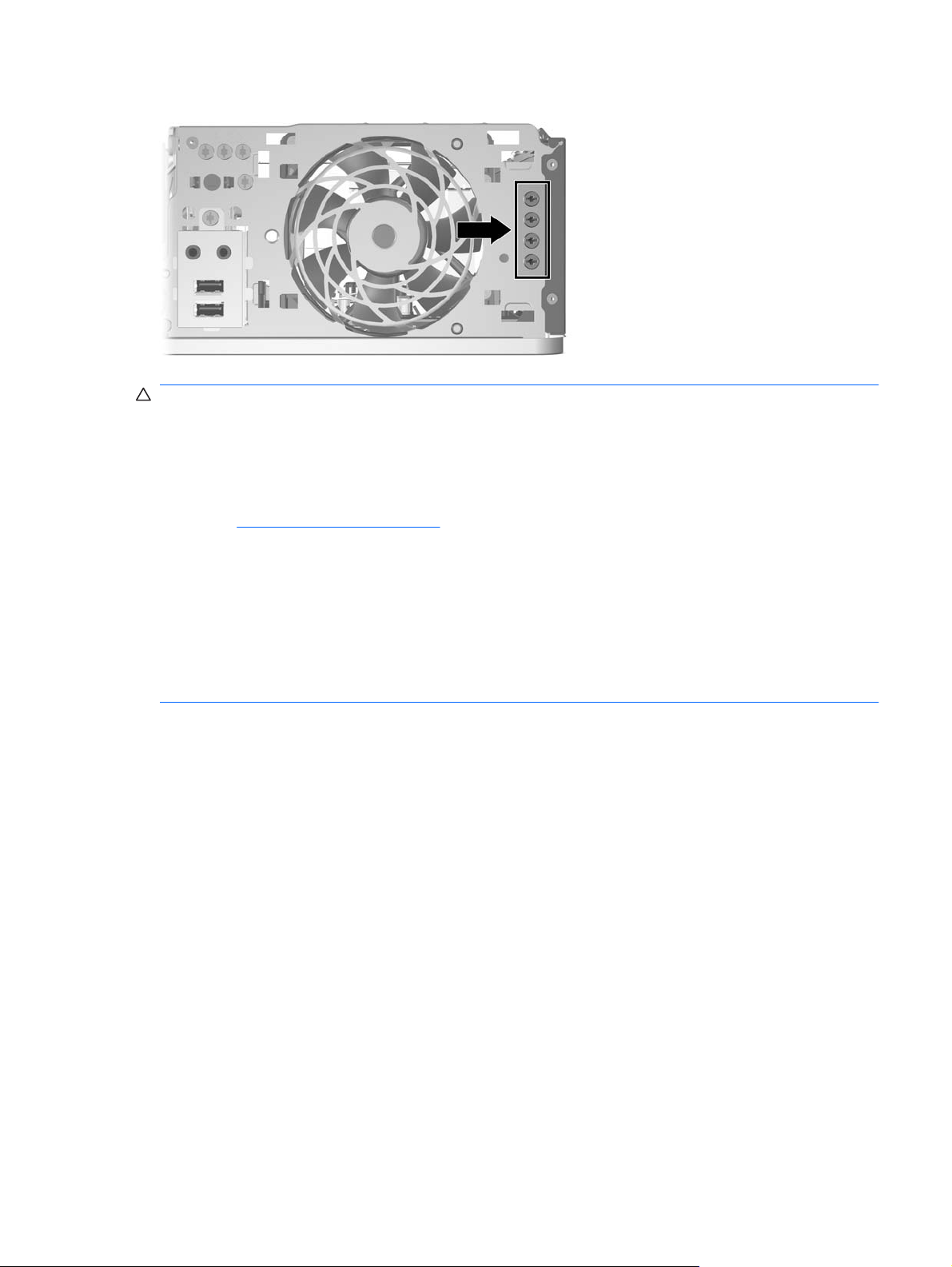

Şekil 2-19 İkincil Sabit Disk Sürücüsü 6-32 Kılavuz Vidalarının Yeri
26 Bölüm 2 Donanım Yükseltmeleri TRWW

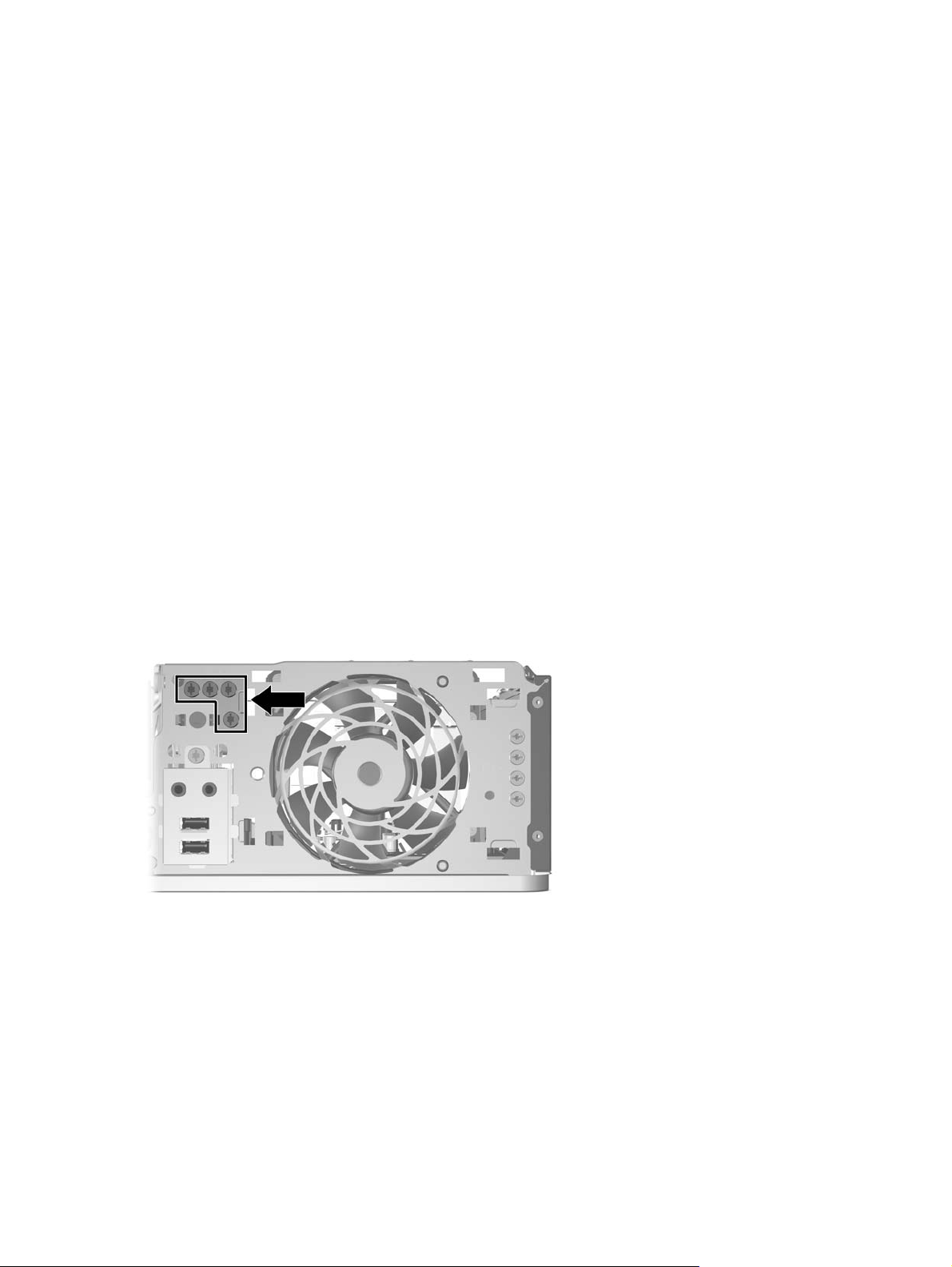

Şekil 2-20 Ekstra Optik Sürücü M3 Kılavuz Vidalarının Yerleri
DİKKAT: Bilgisayarın veya sürücünün hasar görmesini veya iş kaybını önlemek için:
Bir sürücü takıyor veya çıkarıyorsanız, işletim sistemini doğru şekilde kapatın, ardından bilgisayarı
kapatın ve güç kablosunu çekin. Bilgisayar açıkken veya bekleme modundayken sürücüyü çıkarmayın.
Sürücüyü tutmadan önce statik elektriği deşarj ettiğinizden emin olun. Sürücüyü tutarken konektöre
dokunmaktan kaçının. Elektrostatik deşarjın yol açabileceği hasarı önleme hakkında daha fazla bilgi için
bkz. Ek D,
Elektrostatik Deşarj sayfa 57.
Sürücüyü dikkatli şekilde tutun, düşürmeyin.
Sürücüyü takarken aşırı güç uygulamayın.
Sabit disk sürücüsünü sıvıların, aşırı sıcaklıkların veya ekran veya hoparlör gibi manyetik alanı olan
ürünlerin etkisinde bırakmayın.
Sürücü postayla gönderilecekse, sürücüyü köpüklü bir pakete veya başka bir koruyucu ambalaja
yerleştirin ve "Kırılacak Eşya: Dikkatli Taşıyın" yazın.
TRWW Sürücüleri Takma ve Çıkarma 27
Sistem Kartı Sürücüsü Bağlantıları
Sistem kartı sürücü konektörlerini tanımlamak için aşağıdaki şekle ve tabloya bakın.
Şekil 2-21 Sistem Kartı Sürücüsü Bağlantıları
Tablo 2-4 Sistem Kartı Sürücüsü Bağlantıları
No. Sistem Kartı Konektörü Sistem Kartı Etiketi Renk
1 SATA0 SATA0 koyu mavi
2 SATA1 SATA1 beyaz
3 SATA4 SATA4 açık mavi
4 SATA5 SATA5 turuncu
5 Disket Sürücüsü FLOPPY siyah
6 Ortam Kartı Okuyucu MEDIA siyah
28 Bölüm 2 Donanım Yükseltmeleri TRWW
Optik Disk Sürücüsünü Çıkarma
DİKKAT: Bilgisayardan sürücüyü çıkarmadan önce sürücüdeki çıkarılabilir tüm ortamlar çıkarılmalıdır.
Bir optik disk sürücüsünü çıkarmak için:
1. Bilgisayarın açılmasını önleyen güvenlik aygıtlarını çıkarın/devre dışı bırakın.
2. Disket veya CD gibi çıkarılabilir ortamları bilgisayardan çıkarın.
3. Bilgisayarı işletim sistemi aracılığıyla kapatın ve sonra harici aygıtları kapatın.
4. Güç kablosunu elektrik prizinden çıkarın ve tüm harici aygıt bağlantılarını kesin.
DİKKAT: Açılış durumu ne olursa olsun, sistem etkin bir AC prizine bağlı olduğu sürece sistem
kartında her zaman voltaj olur. Bilgisayarın dahili bileşenlerinin zarar görmesini önlemek için, güç
kablosunu güç kaynağından çıkarmalısınız.
5. Bilgisayar bir dayanak üzerindeyse, bilgisayarı dayanaktan kaldırın.
6. Erişim panelini çıkarın.
7. Sürücü kafesini dik duruma getirecek şekilde döndürün.

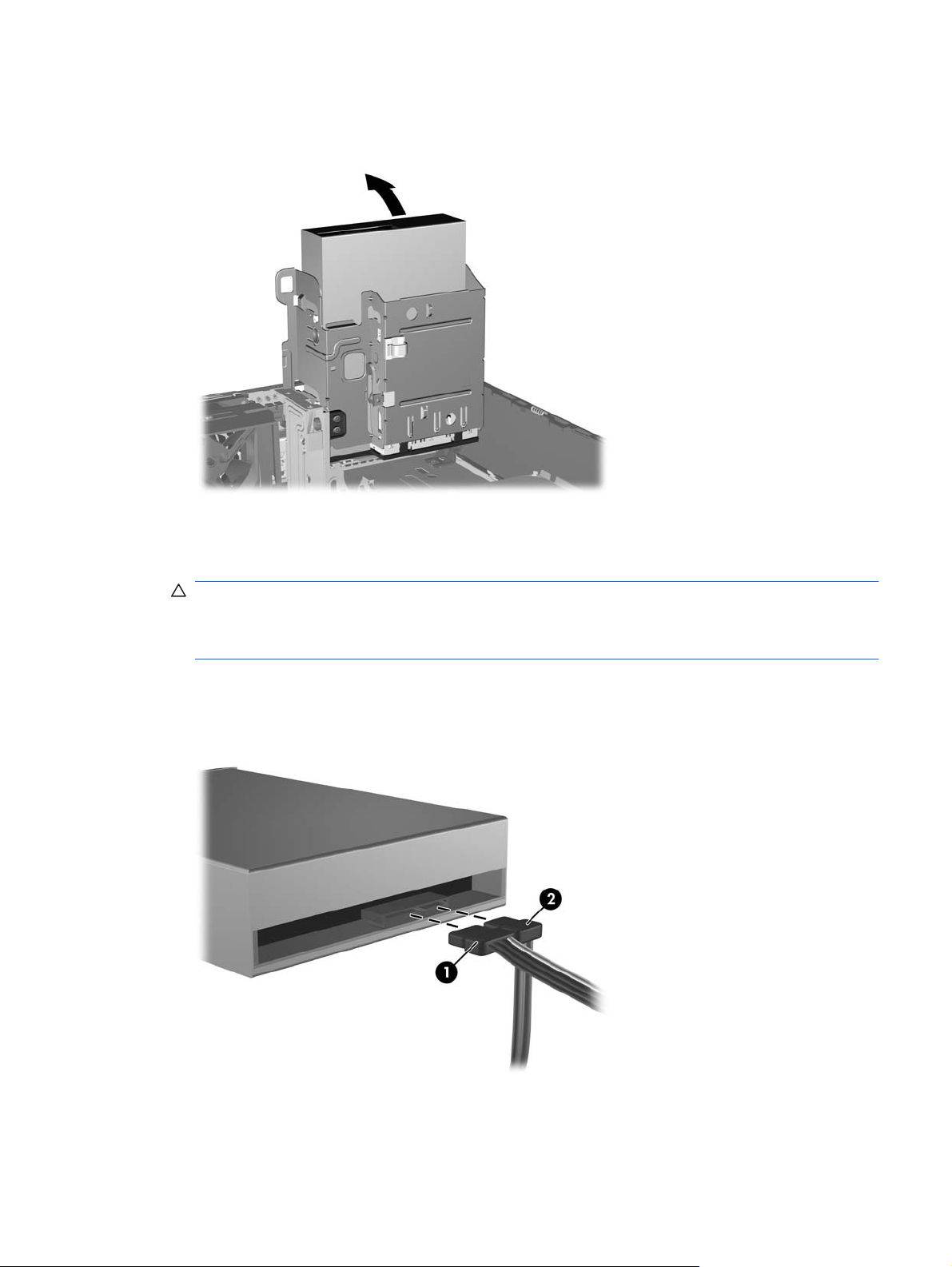

Şekil 2-22 Sürücü Kafesini Yukarıya Doğru Döndürme
TRWW Sürücüleri Takma ve Çıkarma 29
8. Güç (1) ve veri (2) kablolarını optik sürücünün arkasından çıkarın.
Şekil 2-23 Güç ve Veri Kablolarını Sökme
9. Sürücü kafesini tekrar normal pozisyonuna gelecek şekilde döndürün.
DİKKAT: Sürücü kafesini aşağıya doğru döndürürken herhangi bir kablonu veya kordonu
sıkıştırmamaya dikkat edin.
Şekil 2-24 Sürücü Kafesini Aşağıya Doğru Döndürme
30 Bölüm 2 Donanım Yükseltmeleri TRWW
10. Sürücüyü sürücü kafesinden çıkarmak için sürücünün yanındaki yeşil sabitleme düğmesine basın
(1). Sürücü sabitleme düğmesine basarken, sürücüyü durana kadar geriye doğru kaydırın ve yukarı
kaldırarak sürücü kafesinin dışına çıkarın (2).
Şekil 2-25 Optik Disk Sürücüsünü Çıkarma
NOT: Optik sürücüyü yerine takmak için çıkarma yordamını tersten uygulayın. Sürücüyü değiştirirken,
eski sürücüdeki dört kılavuz vidayı yeni sürücüye takın.
5,25 İnçlik Sabit Disk Sürücü Yuvasına Optik Sürücü Takma
İsteğe bağlı 5,25 inçlik optik disk sürücüsünü takmak için:
1. Bilgisayarın açılmasını önleyen güvenlik aygıtlarını çıkarın/devre dışı bırakın.
2. Disket veya CD gibi çıkarılabilir ortamları bilgisayardan çıkarın.
3. Bilgisayarı işletim sistemi aracılığıyla kapatın ve sonra harici aygıtları kapatın.
4. Güç kablosunu elektrik prizinden çıkarın ve tüm harici aygıt bağlantılarını kesin.
DİKKAT: Açılış durumu ne olursa olsun, sistem etkin bir AC prizine bağlı olduğu sürece sistem
kartında her zaman voltaj olur. Bilgisayarın dahili bileşenlerinin zarar görmesini önlemek için, güç
kablosunu güç kaynağından çıkarmalısınız.
5. Bilgisayar bir dayanak üzerindeyse, bilgisayarı dayanaktan kaldırın.
6. Erişim panelini çıkarın.
7. Çerçeve kapağıyla kapatılmış yuvaya sürücü takıyorsanız sırasıyla ön çerçeveyi ve çerçeve
kapağını çıkarın. Daha fazla bilgi için bkz.
Ön Çerçeve Kapaklarını Çıkarma sayfa 12.
TRWW Sürücüleri Takma ve Çıkarma 31
8. Sürücünün her iki yanına, altta bulunan deliklere iki M3 metrik kılavuz vida takın. HP, kasanın ön
tarafında, ön çerçeve kapağının altında dört ek M3 metrik kılavuz vidası eklemiştir. M3 metrik
kılavuz vidaları siyah renklidir. Ekstra M3 metrik kılavuzu vidalarının yerleriyle ilgili çizim için bkz.
Sürücüleri Takma ve Çıkarma sayfa 26.
DİKKAT: Kılavuz vida olarak yalnızca 5 mm uzunluğunda vida kullanın. Daha uzun vidalar
sürücünün dahili bileşenlerine zarar verebilir.
NOT: Sürücüyü değiştirirken, eski sürücüdeki dört M3 metrik kılavuz vidasını yeni sürücüye takın.
Şekil 2-26 Optik Disk Sürücüsüne Kılavuz Vidaları Takma
9. Kılavuz vidalarını sürücüde, sürücü yuvasının J-yuvalarına yerleştirin. Ardından sürücüyü
bilgisayarın ön kısmına doğru yerine oturana kadar kaydırın.
Şekil 2-27 Optik Disk Sürücüsünü Takma
32 Bölüm 2 Donanım Yükseltmeleri TRWW
10. Sürücü kafesini dik duruma getirecek şekilde döndürün.
Şekil 2-28 Sürücü Kafesini Yukarıya Doğru Döndürme
11. SATA veri kablosunu, SATA1 etiketli beyaz sistem kartı konektörüne bağlayın.
12. Veri kablosunu kablo kılavuzlarından geçirin.
DİKKAT: Veri kablosunun, kaldırılıp alçaltılırken sürücü kafesi tarafından kesilmesini engelleyen
iki kablo kılavuzu bulunur. Bunlardan biri sürücü kafesinin alt tarafındadır. Diğeri, sürücü kafesinin
altında kasa çerçevesindedir. Veri kablosunu optik sürücüye bağlamadan önce, bu kılavuzlardan
geçtiğinden emin olun.
13. Güç kablosunu (1) ve veri kablosunu (2) optik sürücünün arkasına bağlayın.
Şekil 2-29 Güç ve Veri Kablolarını Takma
TRWW Sürücüleri Takma ve Çıkarma 33
14. Sürücü kafesini tekrar normal pozisyonuna gelecek şekilde döndürün.
DİKKAT: Sürücü kafesini aşağıya doğru döndürürken herhangi bir kablonu veya kordonu
sıkıştırmamaya dikkat edin.
Şekil 2-30 Sürücü Kafesini Aşağıya Doğru Döndürme
15. Erişim panelini yerine takın.
16. Bilgisayar bir dayanak üzerinde idiyse, dayanağı yeniden yerleştirin.
17. Güç kablosunu yeniden takın ve bilgisayarı açın.
18. Erişim paneli çıkarıldığında bağlantısı kesilen tüm güvenlik aygıtlarını kilitleyin.
Sistem sürücüyü otomatik olarak tanır ve bilgisayarı yeniden yapılandırır.
3,5 İnçlik Harici Sürücüyü Çıkarma
DİKKAT: Bilgisayardan sürücüyü çıkarmadan önce sürücüdeki çıkarılabilir tüm ortamlar çıkarılmalıdır.
NOT: 3,5 inçlik sürücü yuvasında bir disket sürücü veya ortam kartı okuyucu olabilir.
3,5 inç sürücü, optik sürücünün altında bulunmaktadır. Optik sürücüyü, harici 3,5 inçlik sürücüyü
çıkarmadan önce çıkarmalısınız.
1. Optik sürücüyü çıkarmak ve 3,5 inç sürücüye erişmek için
sayfa 29'da anlatılan yordamı uygulayın.
DİKKAT: Devam etmeden önce bilgisayarın kapatıldığından ve güç kablosunun elektrik
prizinden çıkarıldığından emin olun.
Optik Disk Sürücüsünü Çıkarma
34 Bölüm 2 Donanım Yükseltmeleri TRWW
2. Sürücü kablolarını şekillerde gösterildiği gibi çıkarın:
a. Bir disket sürücü çıkarıyorsanız, veri (1) ve güç (2) kablolarını sürücünün arkasından çıkarın.

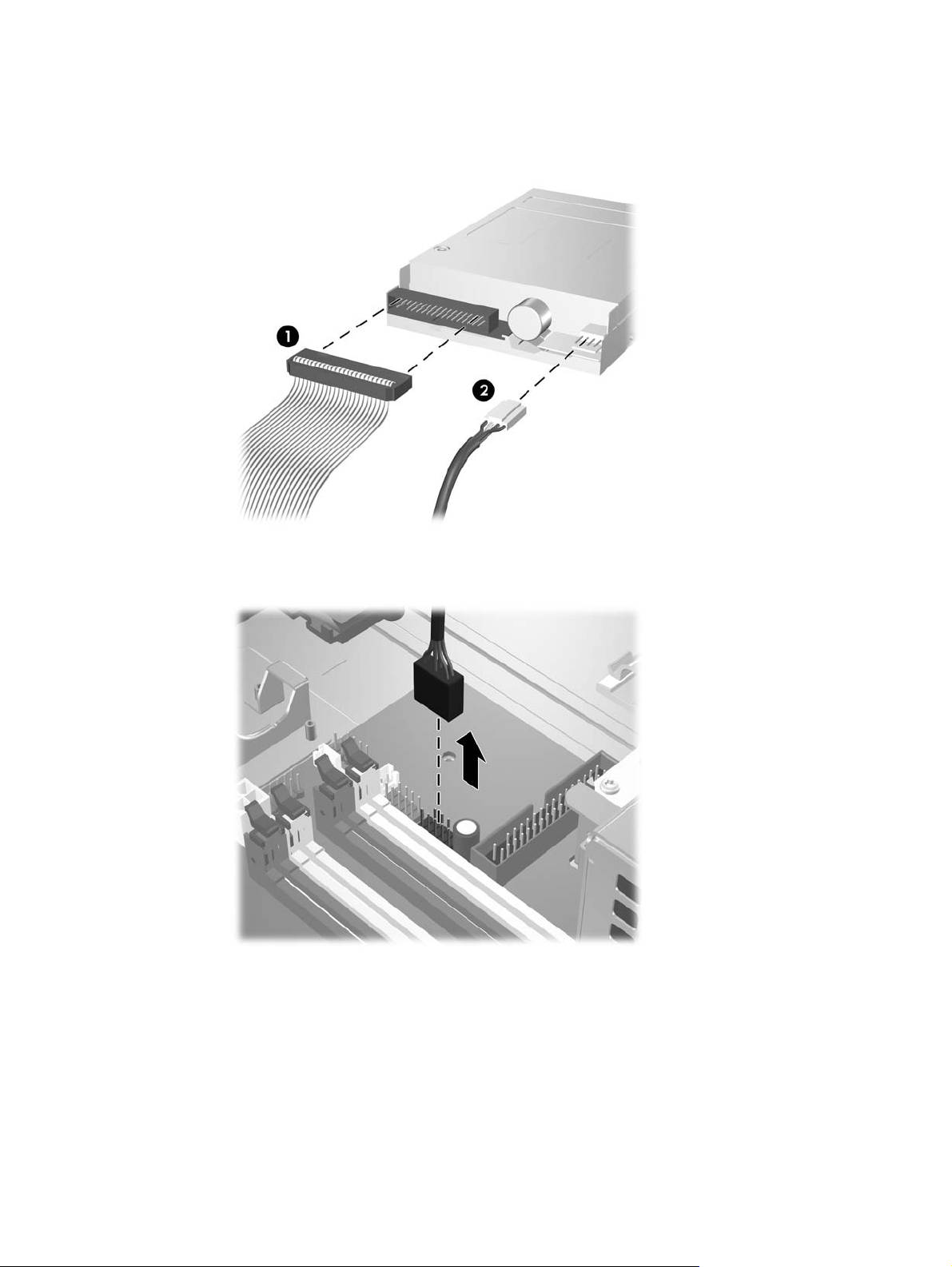

Şekil 2-31 Disket Sürücüsü Kablolarını Çıkarma
b. Bir ortam kartı okuyucu çıkarıyorsanız, USB kablosunun sistem kartı ile bağlantısını kesin.
Şekil 2-32 Ortam Kartı Okuyucu Kablosunun Bağlantısını Kesme
TRWW Sürücüleri Takma ve Çıkarma 35
3. Sürücüyü sürücü kafesinden ayırmak için, sürücünün sağ kenarında bulunan yeşil renkli sürücü
sabitleyici mandalına (1) bastırın. Sürücüye ait sabitleme mandalına basarken, sürücüyü durana
kadar geri doğru kaydırın ve sürücü kafesinden yukarı ve dışarı kaldırın (2).
Şekil 2-33 3,5 İnçlik Sürücüyü Çıkarma (Disket Sürücü gösterilmiştir)
NOT: 3,5 inçlik sürücüyü yerine takmak için çıkarma yordamını tersten uygulayın.
3,5 inçlik sürücüyü değiştirirken, eski sürücüdeki dört kılavuz vidayı yeni sürücüye takın.
3,5 İnçlik Harici Sabit Disk Sürücü Yuvasına Sürücü Takma
Bilgisayarın yapılandırmasına bağlı olarak, bilgisayarın ön tarafındaki 3,5 inçlik harici sürücü yuvası bir
ortam kartı okuyucu veya disket sürücüsüyle yapılandırılabilir veya boş bir sürücü yuvası bulunabilir.
Bilgisayar 3,5 inçlik sürücüyle yapılandırılmadıysa, sürücü yuvasına ortam kartı okuyucu, disket
sürücüsü veya sabit disk sürücüsü takabilirsiniz.
3,5 inç yuva, optik sürücünün altında bulunmaktadır. 3,5 inç yuvaya sürücü takmak için:
NOT: Sürücünün sürücü kafesiyle doğru bir şekilde hizalanması ve yerine tam olarak oturması için
kılavuz vidaları takın. HP, ürünle birlikte, kasanın ön tarafında ön çerçevenin altına takılmış harici sürücü
yuvaları yedek kılavuz vidalarını (dört adet 6-32 standart vida ve dört adet M3 metrik vida) sağlar. İkincil
sabit disk sürücüsü 6-32 standart vidalar kullanır. Birincil sabit disk sürücüsü dışında diğer tüm sürücüler
M3 metrik vida kullanır. HP tarafından verilen M3 metrik vidalar siyah, 6-32 standart vidalar ise gümüş
renklidir. Kılavuz vidalarının yerleriyle ilgili çizim için bkz.
1. Optik sürücüyü çıkarmak ve 3,5 inç sürücü yuvasına erişmek için Optik Disk Sürücüsünü Çıkarma
sayfa 29 bölümünde anlatılan yordamı uygulayın.
DİKKAT: Devam etmeden önce bilgisayarın kapatıldığından ve güç kablosunun elektrik
prizinden çıkarıldığından emin olun.
2. Çerçeve kapağıyla kapatılmış yuvaya disket sürücüsü veya ortam kartı okuyucu takıyorsanız
sırasıyla ön çerçeveyi ve çerçeve kapağını çıkarın. Daha fazla bilgi için bkz.
Kapaklarını Çıkarma sayfa 12.
Sürücüleri Takma ve Çıkarma sayfa 26.
Ön Çerçeve
36 Bölüm 2 Donanım Yükseltmeleri TRWW
3. Kılavuz vidalarını sürücüde, sürücü yuvasının J-yuvalarına yerleştirin. Ardından sürücüyü
bilgisayarın ön kısmına doğru yerine oturana kadar kaydırın.
Şekil 2-34 3,5 inçlik Sürücü Yuvasına Sürücü Takma (Disket Sürücüsü gösterilmiştir)
4. Uygun sürücü kablolarını bağlayın:
a. Disket sürücüsü takıyorsanız, güç ve veri kablolarını sürücünün arkasına bağlayın ve veri
kablosunun diğer ucunu FLOPPY etiketli sistem kartındaki konektöre bağlayın.
b. İkinci bir sabit sürücü takıyorsanız, güç ve veri kablolarını sürücünün arkasına bağlayın ve
veri kablosunun diğer ucunu sistem kartında bir sonraki boş (sürücü takılmamış) SATA
konektörüne, aşağıdaki sırayı takip ederek bağlayın: SATA0, SATA1, SATA5, SATA4.
c. Ortam kartı okuyucu takılıyorsa, USB kablosunu ortam kartı okuyucudan MEDIA etiketli
sistem kartı USB konektörüne takın.
NOT: Sistem kartı sürücü konektörlerinin gösterildiği çizim için şuraya bakın: Sistem Kartı
Sürücüsü Bağlantıları sayfa 28
5. Optik sürücüyü değiştirin.
6. Ön çerçeveyi ve erişim panelini yerine yerleştirin.
7. Bilgisayar bir dayanak üzerinde idiyse, dayanağı yeniden yerleştirin.
8. Güç kablosunu yeniden takın ve bilgisayarı açın.
9. Erişim paneli çıkarıldığında bağlantısı kesilen tüm güvenlik aygıtlarını kilitleyin.
TRWW Sürücüleri Takma ve Çıkarma 37
Birincil 3,5 İnçlik Dahili SATA Sabit Sürücüsünü Çıkarma ve Yeniden Yerleştirme
NOT: Sistem, ParalelATA (PATA) sabit sürücülerini desteklemez.
Eski sabit sürücüyü çıkarmadan önce, eski sürücüdeki verileri yedeklemeyi unutmayın, böylece verileri
yeni sabit disk sürücüsüne aktarabilirsiniz. Ayrıca, birincil sabit disk sürücüsünü değiştiriyorsanız, işletim
sistemini, yazılım sürücülerini ve bilgisayara önceden yüklenmiş tüm yazılım uygulamalarını geri
yüklemek için Kurtarma Diski Seti oluşturduğunuzdan emin olun. Bu CD seti sizde yoksa Başlat > HP
Backup and Recovery (HP Yedekleme ve Kurtarma) seçeneğini belirleyip hemen bir tane oluşturun.
Önceden yüklenen 3,5 inç sabit sürücü güç kaynağının altındadır. Sabit disk sürücüsünü çıkarmak ve
değiştirmek için:
1. Bilgisayarın açılmasını önleyen güvenlik aygıtlarını çıkarın/devre dışı bırakın.
2. Disket veya CD gibi çıkarılabilir ortamları bilgisayardan çıkarın.
3. Bilgisayarı işletim sistemi aracılığıyla kapatın ve sonra harici aygıtları kapatın.
4. Güç kablosunu elektrik prizinden çıkarın ve tüm harici aygıt bağlantılarını kesin.
DİKKAT: Açılış durumu ne olursa olsun, sistem etkin bir AC prizine bağlı olduğu sürece sistem
kartında her zaman voltaj olur. Bilgisayarın dahili bileşenlerinin zarar görmesini önlemek için, güç
kablosunu güç kaynağından çıkarmalısınız.
5. Bilgisayar bir dayanak üzerindeyse, bilgisayarı dayanaktan kaldırın.
6. Erişim panelini çıkarın.
7. Harici sürücülerin sürücü kafesini dik duruma getirecek şekilde döndürün.
Şekil 2-35 Sürücü Kafesini Yukarıya Doğru Döndürme
38 Bölüm 2 Donanım Yükseltmeleri TRWW
8. Güç kaynağını dik konuma getirecek şekilde çevirin. Sabit sürücü güç kaynağının altındadır.
Şekil 2-36 Güç Kaynağını Kaldırma
9. Güç (1) ve veri (2) kablolarını sabit disk sürücüsünden çıkarın.
Şekil 2-37 Sabit Disk Sürücüsünün Güç Kablosunu ve Veri Kablosunu Sökme
TRWW Sürücüleri Takma ve Çıkarma 39
10. Sabit disk sürücüsünün yanındaki yeşil mandala bastırın (1). Mandalı basılı tutarken sürücüyü
durana kadar ileri doğru kaydırın ve yuvadan yukarı, dışarı kaldırın (2).
Şekil 2-38 Sabit Disk Sürücüsünü Çıkarma
11. Sabit disk sürücüsü takmak için gümüş ve mavi renkli yalıtımlı montaj kılavuzu vidalarını eski sabit
disk sürücüsünden yeni sabit disk sürücüsüne aktarın.
Şekil 2-39 Sabit Sürücü Kılavuz Vidaları Takma
40 Bölüm 2 Donanım Yükseltmeleri TRWW
12. Kılavuz vidalarını sürücü kafesindeki yuvalarla hizalayıp sabit disk sürücüsünü yuvaya bastırın,
ardından sürücüyü yerleşip durana kadar arkaya doğru kaydırın.
Şekil 2-40 Sabit Disk Sürücüsünü Takma
13. Veri ve güç kablolarını sabit disk sürücüsünün arkasına bağlayın.
NOT: Birincil sabit sürücüyü takarken, SATA ve güç kablosunu sabit disk sürücüsünün arkasında,
kasa çerçevesinin alt tarafındaki kablo kılavuzundan geçirdiğinizden emin olun.
Sistemde tek bir SATA sabit sürücü varsa, sabit sürücü performans sorunlarını engellemek için
sabit sürücüyü sistem kartındaki SATA0 etiketli koyu mavi konektöre bağlamalısınız. İkinci bir sabit
sürücü ekliyorsanız, sistem kartında bir sonraki kullanılabilir (sürücü takılmamış) SATA
konektörüne, aşağıdaki sıraya göre veri kablosunun diğer ucunu bağlayın: SATA0, SATA1,
SATA5, SATA4.
14. Harici sürücülerin sürücü kafesini ve güç kaynağını aşağı doğru döndürerek normal konumlarına
getirin.
15. Erişim panelini yerine takın.
16. Bilgisayar bir dayanak üzerinde idiyse, dayanağı yeniden yerleştirin.
17. Güç kablosunu yeniden takın ve bilgisayarı açın.
18. Erişim paneli çıkarıldığında bağlantısı kesilen tüm güvenlik aygıtlarını kilitleyin.
NOT: Birincil sabit disk sürücüsünü değiştiriyorsanız, işletim sistemini, yazılım sürücülerini ve
bilgisayara önceden yüklenmiş tüm yazılım uygulamalarını geri yüklemek için Kurtarma Diski Seti’ni
kullanın.
TRWW Sürücüleri Takma ve Çıkarma 41
Çıkarılabilir 3,5 İnçlik SATA Sabit Sürücüsünü Çıkarma ve Takma
Bazı modellerde 5,25 inç harici sürücü yuvasında Çıkarılabilir SATA Basit Disk Sürücüsü Muhafazası
vardır. Sabit disk sürücüsü, sürücü yuvasından hızlı ve kolay çıkabilen bir taşıyıcıya yerleştirilmiştir.
Taşıyıcıdaki sürücüyü çıkarmak ve değiştirmek için:
NOT: Eski sabit sürücüyü çıkarmadan önce, eski sürücüdeki verileri yedeklemeyi unutmayın, böylece
verileri yeni sabit disk sürücüsüne aktarabilirsiniz. Ayrıca, birincil sabit disk sürücüsünü değiştiriyorsanız,
işletim sistemini, yazılım sürücülerini ve bilgisayara önceden yüklenmiş tüm yazılım uygulamalarını geri
yüklemek için Kurtarma Diski Seti oluşturduğunuzdan emin olun. Bu CD seti sizde yoksa Başlat > HP
Backup and Recovery (HP Yedekleme ve Kurtarma) seçeneğini belirleyip hemen bir tane oluşturun.
1. Verilen anahtarla sabit disk sürücü taşıyıcısının kilidini açın ve taşıyıcıyı muhafazadan dışarı
kaydırın.
2. Taşıyıcının arkasından (1) vidayı çıkarıp taşıyıcının üst kapağını (2) kaydırıp çıkarın.

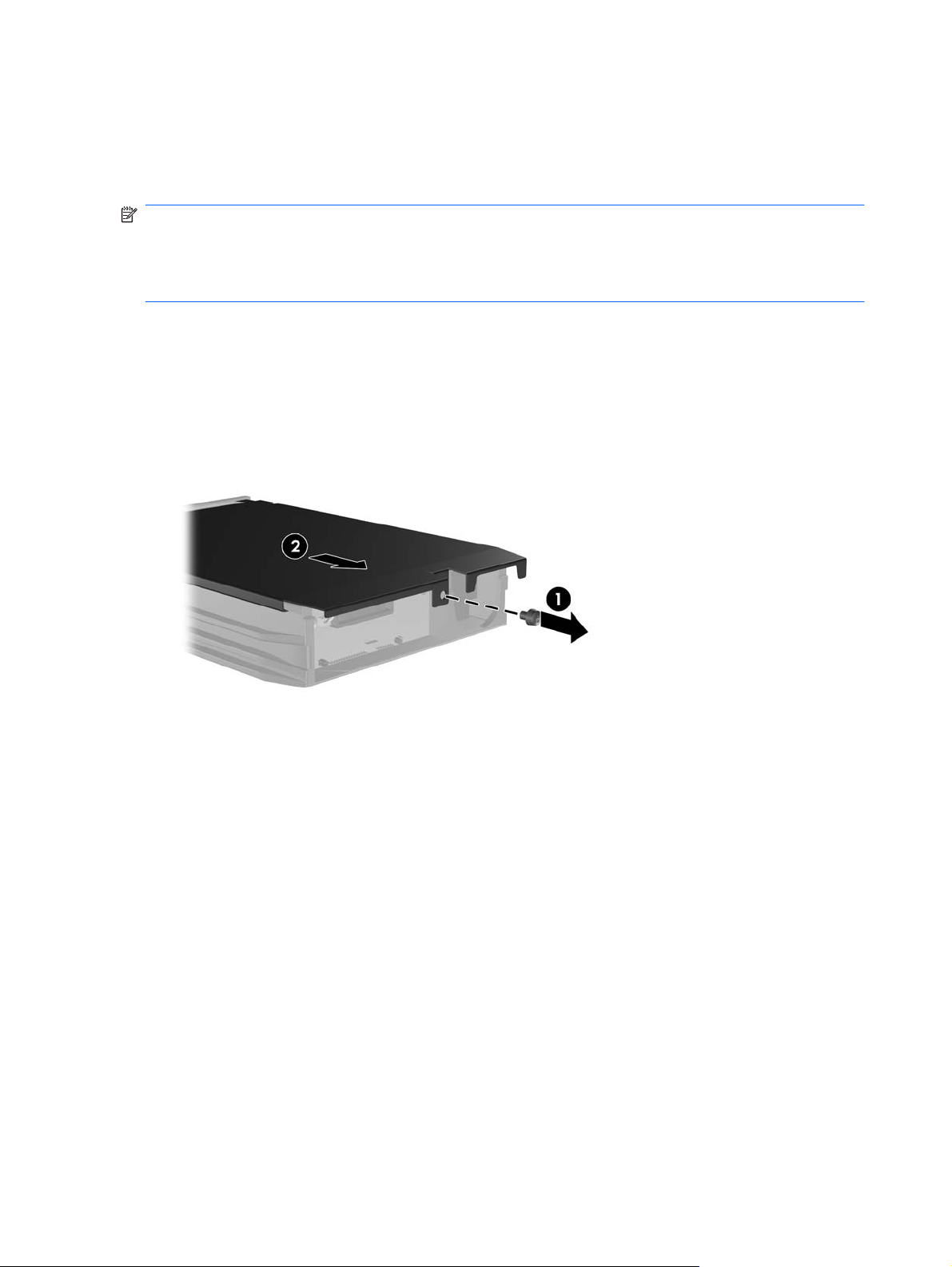

Şekil 2-41 Taşıyıcı Kapağını Çıkartma
42 Bölüm 2 Donanım Yükseltmeleri TRWW
3. Isı algılayıcısını sabit disk sürücüsünün üstüne (1) tutturan yapışkan bandı çıkarıp ısı algılayıcısını
taşıyıcıdan (2) alın.
Şekil 2-42 Isı Algılayıcısını Çıkarma
4. Sabit sürücü altındaki dört vidayı çıkarın.
Şekil 2-43 Tespit Vidalarını Çıkarma
TRWW Sürücüleri Takma ve Çıkarma 43
5. Sabit sürücüyü geri kaydırıp taşıyıcıdan ayırın ve yukarı kaldırarak taşıyıcıdan dışarı çekin.

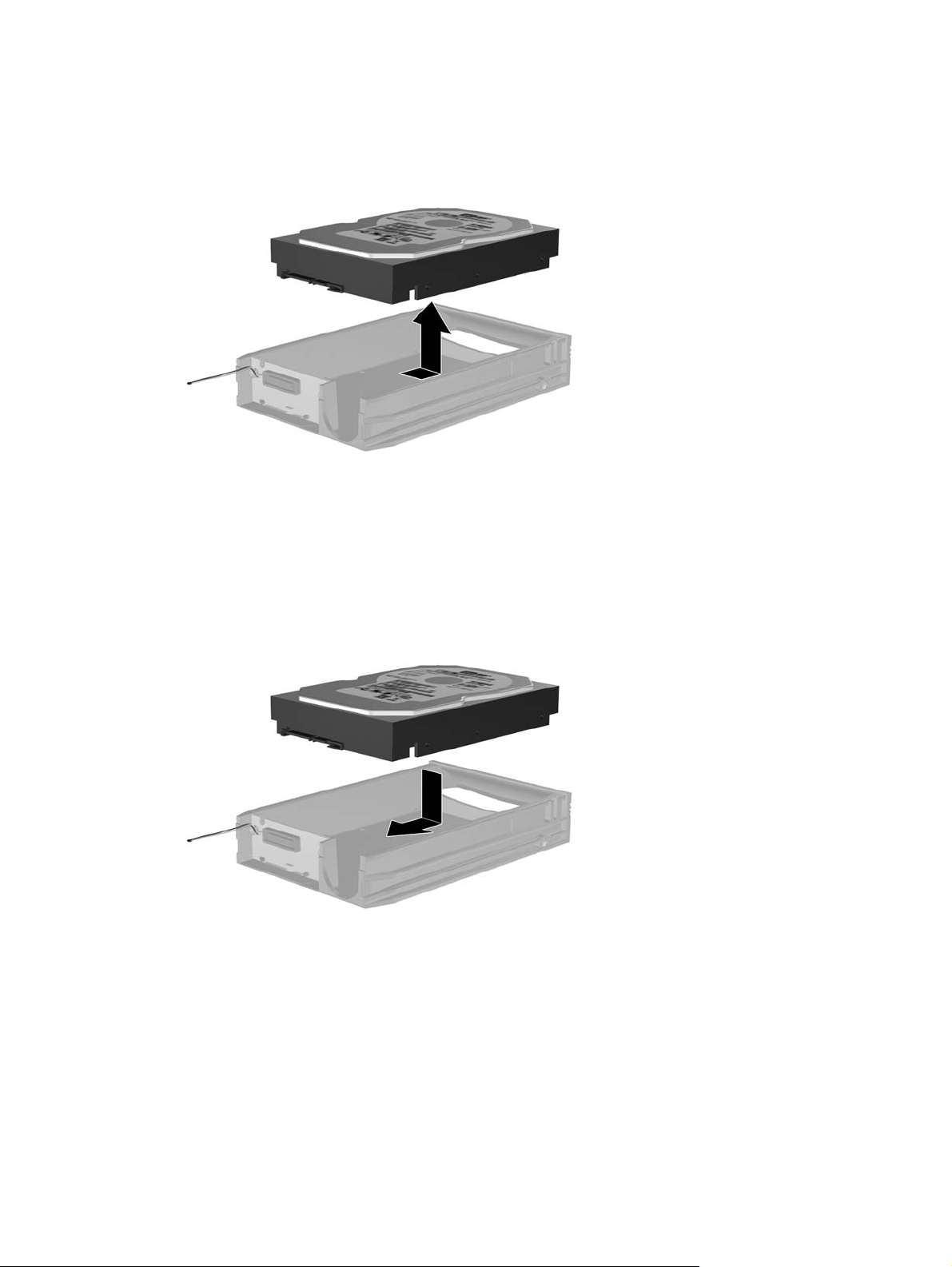

Şekil 2-44 Sabit Disk Sürücüsünü Çıkarma
6. Yeni sabit disk sürücüsünü taşıyıcıya yerleştirip kaydırın; böylece taşıyıcının devre kartındaki
SATA konektörüne oturacaktır. Sabit disk sürücüsündeki konektörün taşıyıcının devre kartındaki
konektöre tamamen oturduğundan emin olun.
Şekil 2-45 Sabit Disk Sürücüsünü Takma
44 Bölüm 2 Donanım Yükseltmeleri TRWW
7. Sürücüyü sıkıca yerinde tutmak için taşıyıcının altındaki dört vidayı takın.
Şekil 2-46 Tespit Vidalarını Takma
8. Isı algılayıcısını sabit disk sürücüsünün üstüne etiketi kapatmayacak şekilde yerleştirin (1) ve ısı
sensörünü yapışkan bantla sabit sürücünün üstüne yapıştırın (2).
Şekil 2-47 Isı Algılayıcısını Yerleştirme
TRWW Sürücüleri Takma ve Çıkarma 45
9. Taşıyıcının üstündeki kapağı kaydırın (1) ve kapağı yerinde sabitlemek için taşıyıcının arkasına
vidaları takın (2).
Şekil 2-48 Taşıyıcı Kapağını Takma
10. Sabit disk sürücüsünü bilgisayardaki muhafazanın içine kaydırın ve verilen anahtarla kilitleyin.
NOT: Sabit disk sürücüsüne elektrik verilebilmesi için taşıyıcının kilitlenmesi gerekir.
46 Bölüm 2 Donanım Yükseltmeleri TRWW
A Özellikler
Tablo A-1 Özellikler
Masaüstü Boyutları
Yükseklik
Genişlik
Derinlik
Yaklaşık Ağırlık 19 lb 8,6 kg
Desteklenen Ağırlık (masaüstü konumunda maksimum
dağıtılan yük)
Sıcaklık Aralığı
Çalıştığında
Devre dışı
NOT: Çalışma sıcaklığı, (doğrudan güneş ışığına maruz kalınmadığında) 1,0°C/300 m (1.000 ft) - 3.000 m (10.000
ft) (deniz seviyesinden yükseklik) olarak azaltılmıştır. Maksimum değişiklik oranı 10°C/s'dir. Üst sınır, yüklü
seçeneklerin türü ve sayısıyla sınırlı olabilir.
Bağıl Nem (yoğunlaşmayan)
Çalıştığında
Devre dışı (38,7°C maks ıslak termometre sıcaklığı)
Maksimum Yükseklik (basınçsız)
Çalıştığında
3,95 inç
13,3 inç
14,9 inç
77 lb 35 kg
50°-95°F arası
-22°-140°F arası
%10-90
%5-95
10.000 fit
10,0 cm
33,8 cm
37,8 cm
10°-35°C arası
-30°-60°C arası
%10-90
%5-95
3.048 m
Devre dışı
Açığa Çıkan Isı
Maksimum (standart PS)
Normal (boşta; standart PS)
Maksimum (80 Plus PS)
Normal (boşta; 80 Plus PS)
Güç Kaynağı
Çalışma Voltaj Aralığı
Nominal Voltaj Aralığı
Nominal Hat Frekansı
1
30.000 fit
1.260 BTU/sa
307 BTU/sa
1.024 BTU/sa
239 BTU/sa
115 V
90-264 VAC
100-240 VAC
50-60 Hz
9.144 m
318 kg-kal/sa
77 kg-kal/sa
258 kg-kal/sa
60 kg-kal/sa
230 V
90-264 VAC
100-240 VAC
50-60 Hz
TRWW 47
Tablo A-1 Özellikler (devam)
Güç Çıkışı 240 W 240 W
Nominal Giriş Akımı (maksimum)
1
Standard PS (Standart PS)
80 Plus PS
1
Bu sistem, aktif güç faktörü düzeltilmiş bir güç kaynağı kullanmaktadır. Bu şekilde sistem, Avrupa Birliği ülkelerinde kullanım
4 A - 100 VAC
3,5A @ 100VAC
2A @ 200 VAC
1,75A @ 200VAC
için şart koşulan CE işareti gereksinimlerini yerine getirmiş olur. Aktif güç faktörü düzeltilmiş güç kaynağının, giriş voltaj aralığı
seçme anahtarı gerektirmeme avantajı da vardır.
48 Ek A Özellikler TRWW
B Pil Değiştirme
Bilgisayarla birlikte gelen pil gerçek zamanlı saat için enerji sağlar. Pili değiştirirken, bilgisayarınıza ilk
başta takılan pile eşdeğer bir pil kullanın. Bilgisayarda 3 voltluk lityum yassı pil bulunur.
UYARI! Bilgisayarda dahili lityum manganez dioksit pil bulunur. Pil doğru kullanılmadığında yanma ve
yanıklara neden olma riski söz konusudur. Bedensel zarar görme riskini azaltmak için:
Pili yeniden şarj etmeye çalışmayın.
60°C'nin (140°F) üzerinde sıcaklığa maruz bırakmayın.
Pili parçalamayın, ezmeyin, delmeyin, kısa devre yaptırmayın veya su ya da ateşin etkisinde bırakmayın.
Pili, yalnızca bu ürün için üretilen HP yedek piliyle değiştirin.
DİKKAT: Pil değiştirilmeden önce bilgisayar CMOS ayarlarının yedeklenmesi önemlidir. Pil
çıkarıldığında veya değiştirildiğinde CMOS ayarı silinir. CMOS ayarlarını yedekleme hakkında daha
fazla bilgi için Computer Setup (F10) Yardımcı Programı Kılavuzu'na bakın.
Statik elektrik bilgisayarın elektronik bileşenlerine veya isteğe bağlı donatılarına hasar verebilir. Bu
yordamlara başlamadan önce, bir süre topraklanmış metal nesneye dokunarak statik elektriğinizi
boşalttığınızdan emin olun.
NOT: Lityum pilin ömrü, bilgisayar fişinin akım taşıyan bir AC duvar prizine takılmasıyla uzatılabilir.
Lityum pil yalnızca bilgisayar AC gücüne bağlı OLMADIĞINDA kullanılabilir.
HP, müşterilerin kullanılan elektronik donanım, HP orijinal yazdırma kartuşları ve yeniden şarj edilebilir
pilleri geri dönüşüme vermelerini önerir. Geri dönüşüm programları hakkında daha fazla bilgi için bkz.
http://www.hp.com/recycle.
1. Bilgisayarın açılmasını önleyen güvenlik aygıtlarını çıkarın/devre dışı bırakın.
2. Disket veya CD gibi çıkarılabilir ortamları bilgisayardan çıkarın.
3. Bilgisayarı işletim sistemi aracılığıyla kapatın ve sonra harici aygıtları kapatın.
4. Güç kablosunu elektrik prizinden çıkarın ve tüm harici aygıt bağlantılarını kesin.
DİKKAT: Açılış durumu ne olursa olsun, sistem etkin bir AC prizine bağlı olduğu sürece sistem
kartında her zaman voltaj olur. Bilgisayarın dahili bileşenlerinin zarar görmesini önlemek için, güç
kablosunu güç kaynağından çıkarmalısınız.
5. Bilgisayar bir dayanak üzerindeyse, bilgisayarı dayanaktan kaldırın.
6. Erişim panelini çıkarın.
7. Sistem kartında pilin ve pil tutucusunun yerini belirleyin.
TRWW 49
NOT: Bazı bilgisayar modellerinde, pile ulaşmak için dahili bir bileşeni çıkarmak gerekebilir.
8. Sistem kartındaki pil tutucusunun türüne bağlı olarak, pili değiştirmek için aşağıdaki yönergeleri
uygulayın.
Tür 1
a. Pili yuvasından dışarı çıkarın.
Şekil B-1 Yassı Pili Çıkarma (Tür 1)
b. Yedek pili artı kutbu yukarı gelecek şekilde yerine yerleştirin. Pil yuvası otomatik olarak pili
doğru konumda sabitler.
Tür 2
a. Pili tutucusundan çıkarmak için pilin bir kenarının üstüne doğru genişleyen metal kelepçeyi
çıkarın. Pil yukarı doğru kalktığında çekerek çıkarın (1).
b. Yeni pili takmak için, takılacak pilin bir kenarını, artı kutbu yukarı gelecek şekilde tutma ucunun
altından geçirin. Kelepçe pilin diğer kenarına oturana kadar diğer kenarı aşağı doğru itin (2).
Şekil B-2 Yassı Pili Çıkarma ve Değiştirme (Tür 2)
Tür 3
a. Pili yerinde tutan klipi (1) geri çekin ve pili (2) çıkarın.
50 Ek B Pil Değiştirme TRWW
b. Yeni pili yerleştirin ve klipi yerine geri takın.
Şekil B-3 Yassı Pili Çıkarma (Tür 3)
NOT: Pil değiştirildikten sonra, bu yordamı tamamlamak için aşağıdaki adımları uygulayın.
9. Erişim panelini yerine takın.
10. Bilgisayar bir dayanak üzerinde idiyse, dayanağı yeniden yerleştirin.
11. Bilgisayar güç kablosu fişini prize takın ve bilgisayarı açın.
12. Computer Setup'ı (Bilgisayar Kurulumu) kullanarak tarih ve zamanı, parolanızı ayarlayın ve diğer
özel sistem ayarlarınızı yapın. Computer Setup (F10) Yardımcı Programı Kılavuzu'na bakın.
13. Erişim paneli çıkarıldığında bağlantısı kesilen tüm güvenlik aygıtlarını kilitleyin.
TRWW 51
C Harici Güvenlik Aygıtları
NOT: Veri güvenliği özellikleri hakkında bilgi için http://www.hp.com sitesindeki HP ProtectTools
Güvenlik Yöneticisi Kılavuzu'na (bazı modellerde) ve Computer Setup (F10) Yardımcı Program
Kılavuzu, Masaüstü Yönetim Kılavuzu'na bakın.
Güvenlik Kilidi Takma
Aşağıda ve sonraki sayfalarda gösterilen emniyet kilitleri, bilgisayarın kilitlenmesi için kullanılabilir.
Kablo Kilidi

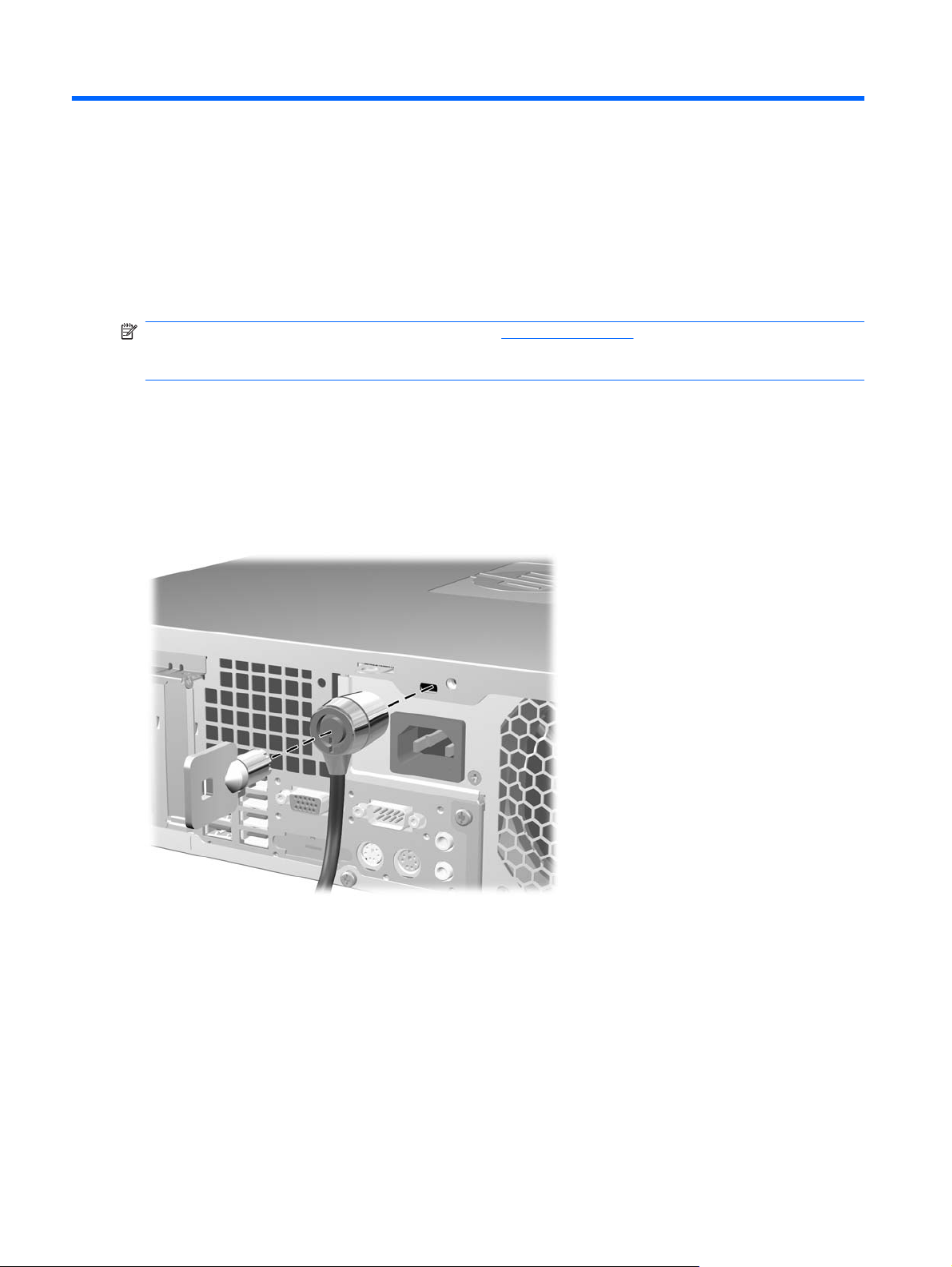

Şekil C-1 Kablo Kilidi Takma
52 Ek C Harici Güvenlik Aygıtları TRWW
Asma Kilit
Şekil C-2 Asma Kilidin Takılması
TRWW Güvenlik Kilidi Takma 53
HP Business PC Güvenlik Kilidi
1. Sabit bir nesnenin çevresine dolayarak güvenlik kablosunu bağlayın.
Şekil C-3 Kabloyu Sabit Bir Nesneye Sarma
2. Klavye ve fare kablolarını kilitten geçirin.
Şekil C-4 Klavye ve Fare Kablolarını Kilitten Geçirme
54 Ek C Harici Güvenlik Aygıtları TRWW
3. Kilidi kasaya verilen vidayı kullanarak vidalayın.
Şekil C-5 Kilidi Kasaya Takma
4. Güvenlik kablosunun fişli ucunu kilide sokun (1) ve kilidi kapatmak için düğmeye bastırın (2). Kilidi
açmak için verilen anahtarı kullanın.
Şekil C-6 Kilidi Devreye Sokma
TRWW Güvenlik Kilidi Takma 55
Ön Çerçeve Güvenliği
Ön çerçeve, HP tarafından sağlanan bir güvenlik vidası kullanılarak yerine sabitlenebilir.
Güvenlik vidası kasanın içindeki fan kanalının üzerinde bulunur. Ön çerçeveyi kilitlemek için, güvenlik
vidasını fan kanalından çıkarın (1) ve kasa üzerinden ön çerçeveye takın (2).
Şekil C-7 Ön Çerçeve Güvenlik Vidasını Takma
56 Ek C Harici Güvenlik Aygıtları TRWW
D Elektrostatik Deşarj
Parmaktan veya başka bir iletkenden statik enerji boşalması, sistem kartına veya diğer statik duyarlı
aygıtlara zarar verebilir. Bu tür zararlar aygıtın kullanım ömrünü kısaltabilir.
Elektrostatik Hasarı Önleme
Elektrostatik hasarı önlemek için aşağıdaki önlemlere uymaya özen gösterin:
Ürünleri statik korumalı kutularda taşıyarak veya saklayarak el temasını önleyin.
●
Elektrostatik duyarlı parçaları statik olmayan iş istasyonlarına gelene kadar paketlerinde saklayın.
●
Parçaları kutularından çıkarmadan önce topraklanmış bir yüzeye koyun.
●
İğnelere ve devrelere dokunmaktan kaçının.
●
Statik duyarlı bir bileşene veya bileşenlere dokunmadan önce mutlaka topraklanmış olun.
●
Topraklama Yöntemleri
Çeşitli topraklama yöntemleri vardır. Elektrostatiğe karşı duyarlı parçaları ellemeden veya monte
etmeden önce aşağıdaki yöntemlerden birini veya birkaçını uygulayın:
Topraklama kablosuyla bir topraklanmış iş istasyonuna veya bilgisayarın kasasına bağlı bir bilek
●
bandı kullanın. Bilek bantları, topraklama kablolarında en az 1 megaohm % +/- 10 dirençli esnek
bantlardır. Doğru topraklama sağlamak için, bandı derinize iyice sarın.
Ayakta durarak çalışılan iş istasyonlarında ayak bileği bantları, ayak parmağı bantları veya bot
●
bantları kullanın. İletken zeminler veya elektriği iletebilecek zemin kaplamaları üzerinde dururken
iki ayağınıza da bant takın.
İ
letken alan servis araçlarını kullanın.
●
Katlanabilir statik dağıtıcı çalışma kaplamasını içeren taşınabilir alan servis setini kullanın.
●
Topraklama için önerilen donatılardan hiçbirine sahip değilseniz, yetkili bir HP bayisine, satıcısına veya
servis sağlayıcısına başvurun.
NOT: Statik elektrik hakkında daha fazla bilgi almak için yetkili bir HP bayisine, satıcısına veya servis
sağlayıcısına başvurun.
TRWW Elektrostatik Hasarı Önleme 57
E Bilgisayar Çalıştırma Yönergeleri,
Düzenli Bakım ve Taşıma Hazırlığı
Bilgisayar Çalıştırma Yönergeleri ve Düzenli Bakım
Bilgisayar ve monitörünüzü doğru şekilde kurmak ve bakımını yapmak için aşağıdaki yönergeleri
uygulayın:
Bilgisayarı aşırı nem, doğrudan güneş ışığı ve aşırı sıcak veya soğuktan koruyun.
●
Bilgisayarı sağlam ve düz bir yüzeyde çalıştırın. Bilgisayarın hava çıkışı olan tüm kenarlarında ve
●
monitörün üstünde hava akımını sağlamak için 10,2 cm (4 inç) genişliğinde açıklık bırakın.
Havalandırma deliklerini veya hava giriş yerlerini engelleyerek bilgisayara ulaşan hava akım
●
sınırlandırmayın. Klavyeyi, klavye ayakları indirilmiş şekilde, doğrudan masaüstü biriminin önüne
koymayın; bu durumda da hava akımını engellenmiş olacaktır.
Bilgisayarı kesinlikle erişim paneli veya genişletme kartı yuvası kapakları çıkarılmış olarak
●
çalıştırmayın.
Bilgisayarları birbirinin üstüne veya birbirlerinden çıkan sıcak havaya maruz kalacak kadar yakın
●
bir konuma yerleştirmeyin.
Bilgisayar ayrı bir muhafaza içinde kullanılacaksa, muhafaza için hava giriş ve çıkış yerleri olmalıdır
●
ve yukarıda belirtilen çalıştırma yönergeleri aynen uygulanmalı
Sıvıları bilgisayar ve klavyeden uzak tutun.
●
Ekran üzerindeki havalandırma deliklerini hiçbir maddeyle örtmeyin.
●
İşletim sisteminin veya diğer yazılımların güç yönetim işlevlerini (askıya alma modları dahil)
●
yükleyin veya etkinleştirin.
Aşağıdakilerden birini yapmadan önce bilgisayarı kapatın:
●
Gerektiğinde bilgisayarın dış yüzeyini yumuşak, nemli bir bezle silin. Temizlik malzemeleri
◦
kaplamanın rengini soldurabilir veya zarar verebilir.
Ara sıra bilgisayarın hava akımı olan tüm kenarlarındaki hava deliklerini temizleyin. Kumaş
◦
tiftiği, toz ve diğer yabancı maddeler delikleri tıkayıp hava akımını kısıtlar.
dır.
ını
58 Ek E Bilgisayar Çalıştırma Yönergeleri, Düzenli Bakı
m ve Taşıma Hazırlığı TRWW
Optik Disk Sürücüsü Önlemleri
Optik disk sürücüsünü çalıştırırken veya temizlerken aşağıdaki kurallara uymaya özen gösterin.
Kullanım
Çalışma sırasında sürücüyü hareket ettirmeyin. Bu, okuma işlemi sırasında arızalara neden olabilir.
●
Sürücüyü ani sıcaklık değişimlerine maruz bırakmayın; birimin içinde buğulanma oluşabilir. Sürücü
●
açıkken sıcaklık aniden değişirse, gücü kapatmadan önce en az bir saat bekleyin. Birimi hemen
kullanırsanız, okuma sırasında arızalar oluşabilir.
Sürücüyü fazla nemli, aşırı sıcak veya soğuk, mekanik titreşim olan veya doğrudan güneş ışığı
●
alan bir yerde bulundurmayın.
Temizleme
Paneli ve denetim öğelerini yumuşak, kuru bezle veya hafif bir temizleme sıvısıyla ıslatılmış
●
yumuşak bezle temizleyin. Temizleme sıvılarını doğrudan birimin üstüne püskürtmeyin.
Kaplamaya zarar verebilecek alkol veya benzen gibi çözücüler kullanmayın.
●
Güvenlik
Eğer bir nesne veya sıvı sürücüye düşer ya da dökülürse, hemen bilgisayarın fişini çekin ve yetkili bir
HP servis sağlayıcısına kontrol ettirin.
Taşıma Hazırlığı
Bilgisayarı taşımaya hazırlanırken bu önerileri yerine getirin:
1. PD disk, teyp kartuşları, CD veya disketlere sabit sürücü dosyalarını yedekleyin. Yedekleme
ortamının depolama veya taşıma sırasında elektrik veya manyetik etkilere maruz kalmamasına
dikkat edin.
NOT: Sistem gücü kapatıldığında, sabit disk sürücüsü otomatik olarak kapatılır.
2. Çıkarılabilir tüm ortamları çıkarın ve saklayın.
3. Taşıma sırasında disket sürücüsünü korumak için içine boş bir disket yerleştirin. Veri depoladığınız
ya da depolamayı planladığınız bir disketi kullanmayın.
4. Bilgisayarı ve harici aygıtları kapatın.
5. Güç kablosunu önce elektrik prizinden, ardından bilgisayardan çıkarın.
6. Sistem bileşenlerini ve harici aygıt bağlantılarını önce güç kaynaklarından, sonra bilgisayardan
ayırın.
NOT: Bilgisayarı taşımadan önce tüm kartların yerine oturduğundan ve kart yuvalarına
sabitlendiğinden emin olun.
7. Sistem bileşenlerini ve harici aygıtları özgün paket kutularına veya koruyacak yeterli ambalaj
malzemesine sahip benzeri bir pakete yerleştirin.
TRWW Optik Disk Sürücüsü Önlemleri 59
Dizin
A
ağ konektörü 4
arka panel bileşenleri 4
B
bellek
özellikler 16
takma 16
yuvaları yerleştirme 17
bilgisayar çalıştırma
yönergeleri 58
bilgisayar erişim paneli
çıkarma 9
yerine takma 10
Ç
çıkarılabilir sabit disk sürücüsü
yerine takma 42
çıkarma
bilgisayar erişim paneli 9
disket sürücüsü 34
genişletme kartı 20
genişletme yuvası kapağı 22
optik disk sürücüsü 29
ortam kartı okuyucu 34
ön çerçeve 11
ön çerçeve kapakları 12
PCI Express kartı 23
PCI kartı 22
pil 49
sabit disk sürücüsü 38
D
DIMM. Bkz: bellek
disket sürücüsü
çıkarma 34
takma 36
E
ekran konektörü 4
elektrostatik deşarj, zarar görmesini
engelleme 57
erişim paneli
kilitleme ve kilidi kaldırma 52
erişim panelinin kilidini açma 52
F
fare
konektör 4
G
genişletme kart
çıkarma 20
takma 20
yuva konumları 20
genişletme yuvası kapağı
çıkarma 22
yerine takma 23
güç kaynağı 47
güvenlik
asma kilit 53
HP Business PC Güvenlik
Kilidi 54
kablo kilidi 52
ön çerçeve 56
H
hat çıkış konektörü 4
hat giriş konektörü 4
havalandırma yönergeleri 58
K
kasa yönü 14
kılavuz vidalar 26
kilitler
asma kilit 53
HP Business PC Güvenlik
Kilidi 54
kablo kilidi 52
ön çerçeve 56
ı
klavye
bileşenler 5
konektör 4
kulaklık konektörü 2
M
mikrofon konektörü 2
O
optik disk sürücüsü
çıkarma 29
önlemler 59
takma 31
temizleme 59
ortam kartı okuyucu
çıkarma 34
özellikler 3
takma 36
Ö
ön çerçeve
çıkarma 11
güvenlik 56
kapakları çıkarma 12
yerine takma 13
ön panel bileşenleri 2
özellikler
bellek 16
bilgisayar 47
P
PCI Express kartı 20, 23
PCI kart
pil değiştirme 49
S
sabit disk sürücüsü
ı 20, 22
çıkarma 38
ikinciyi takma 36
takma 38
60 Dizin TRWW
seri konektör 4
seri numarası konumu 7
ses konektörleri 2, 4
sistem kartı sürücüsü
bağlantıları 28
sürücü kablolarını takma 26
sürücüler
kabloları takma 26
konumlar 25
takma 26
T
takma
bellek 16
çıkarılabilir sabit disk
sürücüsü 42
disket sürücüsü 36
genişletme kartı 20
güvenlik kilitleri 52
kılavuz vidalar 26
optik disk sürücüsü 31
ortam kartı okuyucu 36
pil 49
sabit disk sürücüsü 38
sürücü kabloları 26
takma yönergeleri 8
taşıma hazırlığı 59
U
USB bağlantı noktaları
arka panel 4
ön panel 2
Ü
ürün kimliği konumu 7
W
Windows Logo tuşu6
TRWW Dizin 61
Loading...
