硬體參考指南 — dc5850 迷你直立型電腦機型
HP Compaq 商用個人電腦
© Copyright 2008 Hewlett-Packard
Development Company, L.P。此文件所包含
資訊如有更改，恕不另行通知。
Microsoft、Windows 與 Windows Vista 是
Microsoft Corporation 在美國及（或）其他國
家的註冊商標或商標。
HP 產品與服務的保固僅列於隨產品及服務所
附的明確保固聲明中。本文件的任何部分都
不可構成任何額外的保固。HP 不負責本文件
在技術上或編輯上的錯誤或疏失。
本文件包含的專屬資訊受到著作權法所保
護。未經 Hewlett-Packard Company 書面同
意，不得複印、複製本文件的任何部分，或
將本文件的任何部分翻譯成其他語言。
硬體參考指南
HP Compaq 商用個人電腦
dc5850 迷你直立型電腦機型
第 1 版（2008 年 1 月）
文件編號：460183-AB1
有關本書
本指南提供升級此電腦機型的基本資訊。
警告! 以此方式標示的文字代表若不依照指示方法操作，可能會導致人身傷害或喪失生命。
注意： 以此方式標示的文字代表若不依照指示方法操作，可能會導致設備損壞或資料遺失。
附註： 以此方式強調之文字提供重要的補充資訊。
ZHTW iii
iv 有關本書 ZHTW
目錄
1 產品功能
2 硬體升級
標準配置功能 ........................................................................................................................................ 1
正面面板組件 ........................................................................................................................................ 2
媒體卡讀取裝置組件 ............................................................................................................................. 3
背面面板組件 ........................................................................................................................................ 4
鍵盤 ...................................................................................................................................................... 5
使用 Windows 標誌鍵 .......................................................................................................... 5
序號位置 ............................................................................................................................................... 6
維修功能 ............................................................................................................................................... 7
警告事項與注意事項 ............................................................................................................................. 7
拆下電腦存取面板 ................................................................................................................................. 8
裝回電腦存取面板 ................................................................................................................................. 9
拆下正面機殼 ...................................................................................................................................... 10
裝回正面機殼 ...................................................................................................................................... 11
安裝額外的記憶體 ............................................................................................................................... 12
DIMM ................................................................................................................................. 12
DDR2-SDRAM DIMM ........................................................................................................ 12
DIMM 插槽的記憶體模組安裝 ............................................................................................ 13
安裝 DIMM ......................................................................................................................... 14
拆下或安裝擴充卡 ............................................................................................................................... 16
磁碟機位置 ......................................................................................................................................... 20
安裝額外的磁碟機 ............................................................................................................................... 21
主機板磁碟連接 .................................................................................................................. 22
拆下外接式 5.25 英吋或 3.5 英吋磁碟機 ............................................................................ 23
安裝外接式 5.25 英吋或 3.5 英吋磁碟機 ............................................................................ 25
拆下內建式 3.5 英吋硬碟機 ................................................................................................ 28
安裝內建式 3.5 英吋硬碟機 ................................................................................................ 29
拆下與更換卸除式 3.5 英吋 SATA 硬碟機 .......................................................................... 31
附錄 A 規格
附錄 B 更換電池
附錄 C 外部安全性裝置
安裝安全鎖 ......................................................................................................................................... 41
ZHTW v
纜線鎖 ................................................................................................................................ 41
掛鎖 .................................................................................................................................... 42
HP 商業 PC 安全鎖 ............................................................................................................ 42
正面機殼安全性 .................................................................................................................. 44
附錄 D 靜電釋放
避免靜電損害 ...................................................................................................................................... 45
接地方法 ............................................................................................................................................. 45
附錄 E 電腦操作準則、例行電腦維護與搬運準備
電腦操作準則與例行維護 .................................................................................................................... 46
光碟機預防措施 .................................................................................................................................. 47
操作 .................................................................................................................................... 47
清潔 .................................................................................................................................... 47
安全性 ................................................................................................................................ 47
搬運準備 ............................................................................................................................................. 47
索引 ..................................................................................................................................................................... 48
vi ZHTW
1
產品功能
標準配置功能
HP Compaq 迷你直立型電腦的功能可能依機型而有所不同。若要完整列出安裝於電腦上的硬體及軟
體，請執行診斷公用程式（只包含在某些電腦機型中）。有關此公用程式的操作指示，請參閱《疑難排
解指南》。
圖示 1-1 迷你直立型電腦配置
ZHTW
標準配置功能
1
正面面板組件
磁碟機配置會依機型而不同。
表格 1-1 正面面板組件
1 5.25 英吋光碟機
1
6 3.5 英吋媒體卡讀取裝置（選購）
2
光碟機活動指示燈
2
硬碟機活動指示燈
3
麥克風接頭
4
光碟機退出鈕
5
附註： 通常電源指示燈在電源開啟時會顯示綠色燈號。如果閃爍紅色燈號，表示電腦出現問題，而且它會顯示診斷
碼。請參閱《疑難排解指南》以解讀燈號代表的錯誤碼。
1
有些機型具有覆蓋一或兩個 5.25 英吋磁碟機插槽的機殼擋板。
2
有些機型具有覆蓋 3.5 英吋磁碟機插槽的機殼擋板。您可以從 HP 選購適用於這種磁碟機插槽的磁碟機。
雙重狀態電源按鈕
7
電源指示燈
8
耳機接頭
9
10 USB（通用序列匯流排）2.0 連接埠
2 第 1 章 產品功能 ZHTW
媒體卡讀取裝置組件
媒體卡讀取裝置是僅限某些機型使用的選購裝置。請參考下列圖示和表格來識別媒體卡讀取裝置組件。
圖示 1-2 媒體卡讀取裝置組件
表格 1-2 媒體卡讀取裝置組件
1 SmartMedia/xD
3.3V SmartMedia 卡 (SM)
●
D-Picture 卡 (xD)
●
媒體卡讀取裝置活動指示燈
2
3 SD/MMC+/miniSD
SD 記憶卡 (SD)
●
MiniSD
●
MultiMediaCard (MMC)
●
Reduced Size MultiMediaCard (RS MMC)
●
MultiMediaCard 4.0 (Mobile Plus)
●
Reduced Size MultiMediaCard 4.0 (MMC
●
Mobile)
MMC Micro (必須有介面卡)
●
4 USB（通用序列匯流排）連接埠
5 CompactFlash I/II
CompactFlash 卡類型 1
●
CompactFlash 卡類型 2
●
MicroDrive
●
6 MS PRO/MS PRO DUO
Memory Stick (MS)
●
MagicGate Memory Stick (MG)
●
MagicGate Memory Duo
●
Memory Stick Select
●
Memory Stick Duo (MS Duo)
●
Memory Stick PRO (MS PRO)
●
Memory Stick PRO Duo (MS PRO Duo)
●
ZHTW
MicroSD (T-Flash) (必須有介面卡)
●
媒體卡讀取裝置組件
3
背面面板組件
表格 1-3 背面面板組件
1
2
3
4
5 VGA 顯示器接頭（藍色） 11 通用序列匯流排 (USB)
6 RJ-45 網路接頭
附註： 接頭的配置和數量可能會依機型而有所不同。
音訊輸入接頭可以在音訊驅動程式的控制台中重新指定做為麥克風接頭。
電腦中如果安裝有 PCI Express x16 圖形介面卡，則主機板上的顯示器接頭會沒有作用。如果PCI Express x16 插槽
中插入的是 AMD 圖形控制器型式的圖形介面卡，您就可以啟用整合圖形的功能。
如果是安裝 PCI 或 PCI Express x1 圖形介面卡，則可以同時使用介面卡和主機板接頭。若想同時使用這兩個接頭，
可能要更改電腦設定 (Computer Setup) 中的部分設定。如需有關設定開機 VGA 控制器的詳細資訊，請參閱《電腦設
定 (F10) 公用程式指南》。
電源線接頭
電壓選擇切換開關
音效輸入接頭（藍色）
序列埠接頭
7
8 PS/2 鍵盤連接器（紫色）
9 PS/2 滑鼠接頭（綠色）
10 數位視訊介面 (DVI-D) 顯示器接頭（白
啟動音效裝置的輸出接頭（綠色）
色）
4 第 1 章 產品功能 ZHTW
鍵盤
表格 1-4 鍵盤組件
功能鍵 根據所使用的軟體應用程式而執行特殊的功能。
1
編輯鍵
2
狀態指示燈
3
數字鍵 功能類似計算機鍵台。
4
方向鍵 用來瀏覽文件或網站。這些按鍵能讓您使用鍵盤（而非滑鼠）來向左、右、上、下
5
包括下列按鍵：Insert、Home、Page Up、Delete、End 和 Page Down。
顯示電腦和鍵盤的設定狀態 （Num Lock、Caps Lock 和 Scroll Lock）。
移動。
6 Ctrl 鍵
7 應用程式鍵
8 Windows 標誌鍵
9Alt 鍵
1
適用於特定地理地區/國家的按鍵。
1
使用 Windows 標誌鍵
與其他按鍵組合使用 Windows 標誌鍵，可執行 Windows 作業系統中的某些功能。請參閱「5 頁的鍵
盤」一節，以識別 Windows 標誌鍵。
表格 1-5 Windows 標誌鍵功能
Microsoft Windows XP 和 Microsoft Windows Vista 中提供下列 Windows 標誌鍵功能。
Windows 標誌鍵
Windows 標誌鍵 + d
Windows 標誌鍵 + m
Shift + Windows 標誌鍵 + m
與其他鍵組合使用；其效果視您所使用的應用程式軟體而定。
用來（如滑鼠右鍵般）開啟 Microsoft Office 應用程式的快顯功能表。在其他軟體
應用程式中可執行其他功能。
1
用來開啟 Microsoft Windows 的「開始」功能表。與其他鍵組合使用以執行其他功
能。
與其他鍵組合使用；其效果視您所使用的應用程式軟體而定。
顯示或隱藏「開始」功能表
顯示桌面
將所有開啟的應用程式最小化
復原所有的最小化
ZHTW
Windows 標誌鍵 + e
Windows 標誌鍵 + f
啟動「我的電腦」
啟動「搜尋檔案和資料夾」
鍵盤
5
表格 1-5 Windows 標誌鍵功能 （續）
Windows 標誌鍵 + Ctrl + f
Windows 標誌鍵 + F1 啟動「Windows 說明」
啟動「搜尋電腦」
Windows 標誌鍵 + l
Windows 標誌鍵 + r
Windows 標誌鍵 + u
Windows 標誌鍵 + Tab 在工作列按鈕間循環切換 (Windows XP)
除了上述的 Windows 標誌鍵功能，Microsoft Windows Vista 中也提供下列功能。
Ctrl + Windows 標誌鍵 + Tab
Windows 標誌鍵 + 空格鍵 將所有小工具留在幕前，然後選取 Windows 資訊看板
Windows 標誌鍵 + g
Windows 標誌鍵 + u
Windows 標誌鍵 + x 啟動「Windows 行動中心」
Windows 標誌鍵 + 任何數字鍵
序號位置
若該電腦連接至網路網域則將其鎖定，否則便切換使用者。
啟動「執行」對話方塊
啟動「公用程式管理員」
使用 Windows Flip 3-D 在工作列上的程式間循環切換 (Windows
Vista)
透過 Windows Flip 3-D，使用方向鍵在工作列上的程式間循環切換
在資訊看板小工具間循環切換
啟動「輕鬆存取中心」
啟動位於與該數字對應的位置的「快速啟動」捷徑（例如，
Windows 標誌鍵 + 1 會啟動「快速啟動」功能表中的第一個捷徑）
每部電腦都有獨一無二的序號和產品 ID 號碼，位於電腦外殼上方。請保存這些號碼，以便日後在聯絡
客戶服務中心尋求協助時使用。
圖示 1-3 序號及產品 ID 位置
6 第 1 章 產品功能 ZHTW
2
硬體升級
維修功能
本電腦所包含的功能使其易於升級與維修。本章所述的大部分安裝程序皆不需要使用工具。
警告事項與注意事項
執行升級前，請務必仔細閱讀本指南中所有適用的操作說明、注意事項與警告事項。
警告! 若要減少個人因觸電受傷或因表面過熱或被火燙傷的危險：
請從牆上插座拔除電纜，並在內部系統組件冷卻後再接觸。
請勿將電信或電話接頭插入網路介面控制器 (NIC) 插座。
請勿拔除電源線上的接地插頭。接地插頭是重要的安全功能。
將電源線插在有接地且任何時間都方便使用的插座上。
為了減少嚴重人身傷害，請閱讀《安全與舒適操作指南 》。它說明了適當的工作站、設定、擺放以及電
腦使用者的健康和工作習慣，並且提供重要的電子和機械安全資訊。此指南在網路上的位置為
http://www.hp.com/ergo。
注意： 靜電會損壞個人電腦或選購設備的電子組件。開始上述步驟之前，請確保您已短暫接觸接地金
屬物件釋放出靜電。請參閱附錄 D「
電腦一旦插上 AC 電源，主機板就會通電。您必須先將電纜從電源拔除後才可開啟電腦，以避免造成內
部組件的損壞。
45 頁的靜電釋放」，以取得其他資訊。
ZHTW
維修功能
7
拆下電腦存取面板
1. 請移除/鬆開阻礙您開啟電腦的任何安全性裝置。
從電腦取出所有的可抽換式媒體（例如磁片或光碟片）。
2.
請透過作業系統適當關閉電腦，然後再關閉所有外接式裝置。
3.
從電源插座拔除電源線，再中斷與所有外接式裝置的連線。
4.
注意： 不論是否為開啟狀態，只要系統插入作用中的 AC 插座，主機板上就一定會有電壓。您必
須拔除電源線，以避免損壞電腦的內部組件。
5. 鬆開電腦機箱上固定存取面板的蓋帽指旋螺絲 (1)。
6. 將存取面板 (2) 向後滑動約 1.3 公分（1/2 英吋），然後向上抬起拉出。
附註： 請將電腦側放，以便安裝內部零件。確定使存取面板的一側朝上。
圖示 2-1 拆下電腦存取面板
8 第 2 章 硬體升級 ZHTW
裝回電腦存取面板
將存取面板懸在距離機箱背面約 1.3 公分（1/2 英吋）的位置，然後滑入定位 (1)，便可將存取面板裝回
機箱。確定指旋螺絲的孔對齊機殼上的孔，然後裝回指旋螺絲 (2)。
圖示 2-2 裝回電腦存取面板
ZHTW
裝回電腦存取面板
9
拆下正面機殼
1. 請移除/鬆開阻礙您開啟電腦的任何安全性裝置。
從電腦取出所有的可抽換式媒體（例如磁片或光碟片）。
2.
請透過作業系統適當關閉電腦，然後再關閉所有外接式裝置。
3.
從電源插座拔除電源線，再中斷與所有外接式裝置的連線。
4.
注意： 不論是否為開啟狀態，只要系統插入作用中的 AC 插座，主機板上就一定會有電壓。您必
須拔除電源線，以避免損壞電腦的內部組件。
拆下電腦存取面板。
5.
6. 將機殼右邊的兩個卡榫和機殼左邊的單一卡榫 (1) 往外壓，釋放機殼底部，然後搖擺機殼底部將其
拉開機箱 (2)，釋放機殼頂端。
圖示 2-3 拆下正面機殼
10 第 2 章 硬體升級 ZHTW
裝回正面機殼
將機箱豎直。將機殼頂端的兩個鎖扣插入機箱上的矩形孔 (1)，然後將機殼底部旋入機箱 (2)，使機殼底
部的兩個鎖扣插入固定位置。
圖示 2-4 裝回正面機殼
ZHTW
裝回正面機殼
11
安裝額外的記憶體
本電腦配備雙倍資料傳輸率 2 同步動態隨機存取記憶體 (DDR2-SDRAM) 雙列直插式記憶體模組
(DIMM)。
DIMM
主機板上的記憶體插槽能裝載至多四條符合產業標準的 DIMM。這些記憶體插槽中至少會預先安裝一條
DIMM。為了獲得最大的記憶體支援，您可以在主機板上裝載多達 8 GB 的記憶體，以高效能的雙通道
模式運作。
DDR2-SDRAM DIMM
為了使系統正常運作，DDR2-SDRAM DIMM 必須是：
產業標準的 240 針腳
●
相容於無緩衝之 PC2-5300 667 MHz 或 PC2-6400 800 MHz
●
1.8 伏特 DDR2-SDRAM DIMM
●
DDR2-SDRAM DIMM 也必須：
支援 CAS Latency 5 DDR2 667 MHz (5-5-5 timing)、CAS Latency 5 DDR2 800 Mhz (5-5-5
●
timing) 與 CAS Latency 6 DDR2 800 MHz (6-6-6 timing)
包含委任的 JEDEC SPD 資訊
●
此外，本電腦還支援：
512MB 和 1GB 的非 ECC 記憶體技術
●
單面和雙面 DIMM
●
由 x8 和 x16 DDR 顆粒構成的 DIMM；不支援由 x4 SDRAM 構成的 DIMM。
●
附註： 如果您安裝未支援的 DIMM，系統將無法正常作業。
12 第 2 章 硬體升級 ZHTW
DIMM 插槽的記憶體模組安裝
主機板上有四個 DIMM 插槽，每個通道各兩個插槽。這些插槽分別標示為 XMM1、XMM2、XMM3 和
XMM4。插槽 XMM1 和 XMM2 以記憶體通道 A 運作，插槽 XMM3 和 XMM4 以記憶體通道 B 運作。

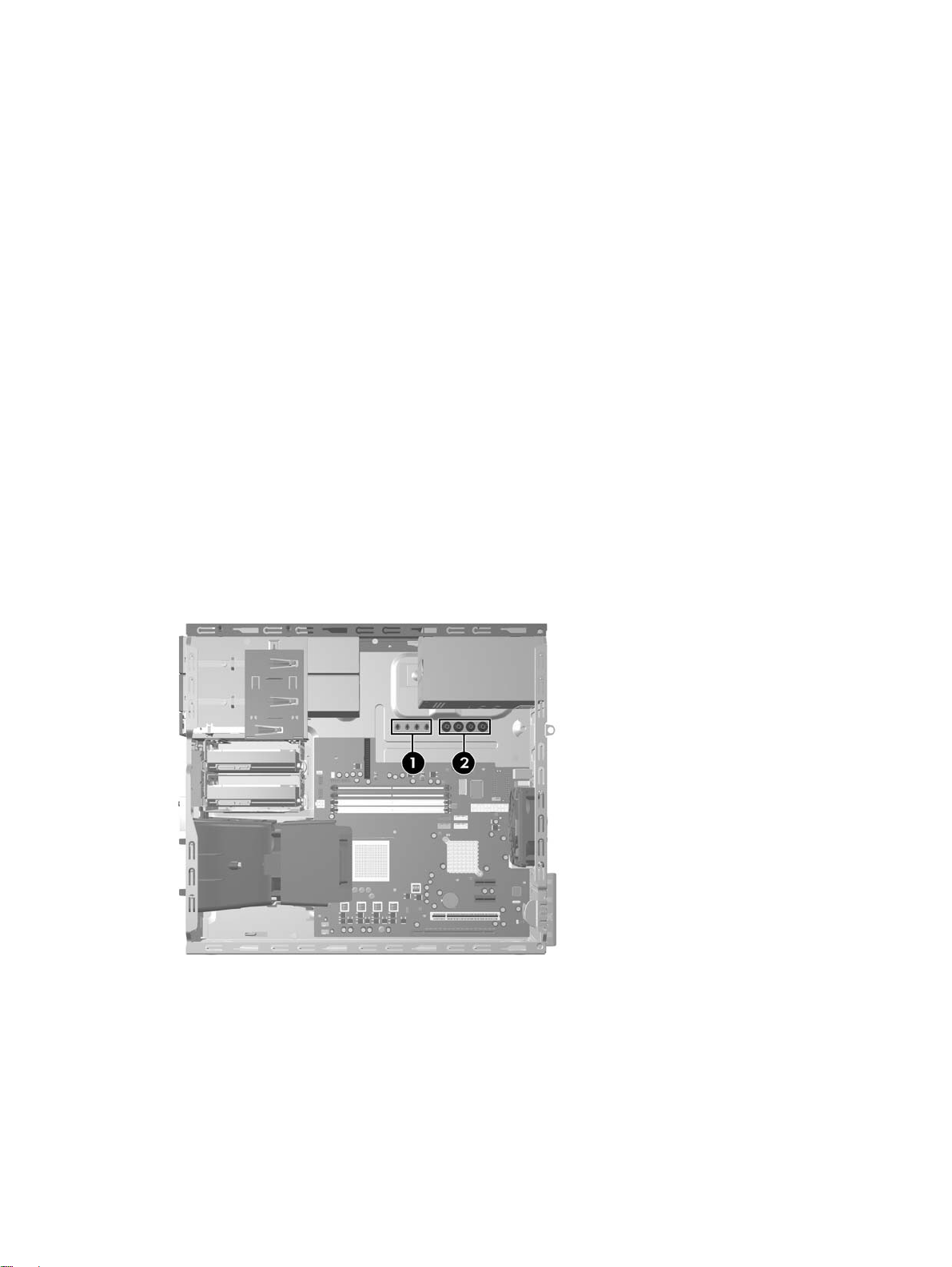

圖示 2-5 DIMM 插槽位置
項目 說明 插槽顏色
1 DIMM 插槽 XMM1，通道 A
2 DIMM 插槽 XMM2，通道 B
3 DIMM 插槽 XMM3，通道 A（第二個安
裝）
4DIMM 插槽 XMM4，通道 B（第一個安
裝）
白色
白色
黑色
黑色
系統將視 DIMM 的安裝方式，自動以單通道模式或雙通道模式運作。
如果一組或兩組插槽中安裝相同大小 DIMM 的容量相等，系統會以高效能的雙通道模式運作。例
●
如，若通道 A Far 插槽和通道 B Far 插槽（兩條黑色的插槽）中都插入一條 1024MB DIMM，系統
就會以雙通道模式運作。如果此系統在白色插槽中另外插入兩條 DIMM，這時可插入一組 512MB
或是一組 1024MB DIMM，而系統仍會以雙通道模式運作。在「相同大小」要求條件下，由於單
面 512MB DIMM 和雙面 512MB DIMM 因為上面裝載的記憶體晶片數目不同，因此其大小並不相
同。
如果 DIMM 是用任何其他受支援組態的方式安裝，系統會以單通道模式運作。受支援組態由任何
●
1、2、3 或 4 個 DIMM 組成，只要通道 B 的插槽 XMM4 安裝在插槽 XMM2 前面，而且通道 A 的
插槽 XMM3 安裝在插槽 XMM1 前面即可。
如果是安裝單面 DIMM，就必須安裝在 XMM4 插槽。
●
ZHTW
在任何一種模式中，最大運作速度都是取決於系統中最慢的 DIMM。
●
安裝額外的記憶體
13
安裝 DIMM
注意： 您必須先拔除電源線，然後等候約 30 秒鐘讓電力耗盡，才可以新增或移除記憶體模組。不論
是否為開啟狀態，只要電腦插入作用中的 AC 插座，就會對記憶體模組提供電壓。在有電壓的情況下新
增或移除記憶體模組，可能會對記憶體模組或主機板造成無法修復的損壞。如果系統主機板上還有
LED 燈號顯示，表示還有存留電壓。
記憶體模組插槽有鍍金接點。升級記憶體時，必須使用附有鍍金金屬接點的記憶體模組，避免與其他不
相容的金屬接觸而生鏽和（或）氧化。
靜電會損壞個人電腦或選購卡片的電子組件。開始上述步驟之前，請確保您已短暫接觸接地金屬物件釋
放出靜電。如需詳細資訊，請參閱附錄 D「
處理記憶體模組時，請小心不要碰觸到任何接點，否則可能會損壞模組。
1. 請移除/鬆開阻礙您開啟電腦的任何安全性裝置。
2.
3.
4.
45 頁的靜電釋放」。
從電腦取出所有的可抽換式媒體（例如磁片或光碟片）。
請透過作業系統適當關閉電腦，然後再關閉所有外接式裝置。
從電源插座拔除電源線，再中斷與所有外接式裝置的連線。
注意： 您必須先拔除電源線，然後等候約 30 秒鐘讓電力耗盡，才可以新增或移除記憶體模組。
不論是否為開啟狀態，只要電腦插入作用中的 AC 插座，就會對記憶體模組提供電壓。在有電壓的
情況下新增或移除記憶體模組，可能會對記憶體模組或主機板造成無法修復的損壞。如果系統主機
板上還有 LED 燈號顯示，表示還有存留電壓。
拆下電腦存取面板。
5.
找到主機板上的記憶體插槽。
6.
警告! 為了避免因表面過熱而造成個人燙傷的危險，請於系統內部組件冷卻後再接觸。
14 第 2 章 硬體升級 ZHTW
7. 扳開記憶體模組插槽 (1) 兩側的卡榫，然後將記憶體模組插入插槽 (2) 內。
圖示 2-6 安裝 DIMM
附註： 記憶體模組僅可以一種方式安裝。請將模組上的槽孔對齊記憶體插槽上的垂片。
DIMM 必須佔用 XMM4 插槽。一定要先安裝 XMM4 才繼續安裝 XMM2，以及先安裝 XMM3，再安
裝 XMM1（即每個通道中都要先安裝黑色插槽，再安裝白色插槽）。
為了提供雙通道記憶體組態，XMM4 的記憶體容量必須與 XMM3 的記憶體容量相同（而且如果有
使用 XMM2 和 XMM1，兩者的記憶體容量也必須相同）。請參閱「
13 頁的 DIMM 插槽的記憶體模
組安裝」，以取得詳細資訊。
8. 將 DIMM 模組用力地壓入插槽，確定模組完全插入且正確地嵌入。DIMM 在插槽中必須完全插到
底，並平均地崁入插槽中避免損壞記憶體。確定兩側卡榫都正確關上 (3)。
9. 欲安裝更多模組時，請重覆步驟 7 和 8。
裝回電腦存取面板。
10.
重新連接電源線和任何外部裝置，然後啟動電腦。電腦會在您下次開機時，自動辨識新加入的記憶
11.
體。
將任何在拆下存取面板時鬆開的安全性裝置鎖定。
12.
ZHTW
安裝額外的記憶體
15
拆下或安裝擴充卡
本電腦有一個標準 PCI 擴充槽，能夠容納長度達 17.46 公分（6.875 英吋）的擴充卡。本電腦另外有兩
個 PCI Express x1 擴充槽及一個 PCI Express x16 擴充槽。
圖示 2-7 擴充槽位置
表格 2-1 擴充槽位置
項目 說明
1 PCI Express x1 擴充槽
2 PCI Express x1 擴充槽
3 PCI 擴充槽
4 PCI Express x16 擴充槽
附註： 您可以在 PCI Express x16 擴充槽中安裝 PCI Express x1、x4、x8 或 x16 擴充卡。
若要拆下、裝回或新增擴充卡：
1. 請移除/鬆開阻礙您開啟電腦的任何安全性裝置。
從電腦取出所有的可抽換式媒體（例如磁片或光碟片）。
2.
請透過作業系統適當關閉電腦，然後再關閉所有外接式裝置。
3.
從電源插座拔除電源線，再中斷與所有外接式裝置的連線。
4.
注意： 不論是否為開啟狀態，只要系統插入作用中的 AC 插座，主機板上就一定會有電壓。您必
須拔除電源線，以避免損壞電腦的內部組件。
拆下電腦存取面板。
5.
找到主機板上空的擴充座，以及電腦機箱背面對應的擴充槽。
6.
16 第 2 章 硬體升級 ZHTW
在電腦背面，有一個擴充槽擋板鎖，可固定擴充卡支架與擴充槽擋板。拉起頂端鎖的垂片，並旋轉
7.
鎖至開啟。
圖示 2-8 打開擴充槽擋板鎖
安裝擴充卡前，請先拆下擴充槽擋板或現有擴充卡。
8.
附註： 在拆下已安裝的擴充卡前，請拔除所有連接到擴充卡的纜線。
若您要在空插槽中安裝擴充卡，請拆下機箱背面對應的擴充槽。將擴充卡擋板從插槽垂直上
a.
拉，然後由機箱中取出。
圖示 2-9 拆下擴充槽擋板
ZHTW
拆下或安裝擴充卡
17
b. 若您想拆下標準 PCI 擴充卡，請握住卡的兩端並小心地前後搖動，直到接頭完全脫離插槽為
止。請將擴充卡從插槽 (1) 垂直向上拉，然後由機箱內部取出 (2)。請確保別讓其他組件刮傷
介面卡。
圖示 2-10 拆下標準 PCI 擴充卡
c. 如果您要移除 PCI Express x16 介面卡，請將擴充插槽背面的固定夾臂扳離介面卡，然後小心
地前後搖動介面卡，直到接頭完全脫離插槽為止。請將擴充卡從插槽垂直上拉，然後由機箱內
部取出。請別讓其他組件刮傷介面卡。
圖示 2-11 拆下 PCI Express x16 擴充卡
將拆下的介面卡置於抗靜電包裝內。
9.
若您不安裝新的擴充卡，則請為該空槽裝上擴充槽擋板。
10.
18 第 2 章 硬體升級 ZHTW
注意： 拆下擴充卡後，您必須裝上新的擴充卡或擴充槽擋板，以便確保內部組件在運作時能保有
適當的冷卻效果。
11. 若要安裝新的擴充卡，握住主機板上擴充插槽上方的卡，然後將卡移向底座後端 (1)，讓卡上的托
架對齊底座後端開啟的插槽將擴充卡垂直下壓到主機板的擴充槽 (2) 中。
圖示 2-12 安裝擴充卡
附註： 安裝擴充卡時，請將卡平穩地下壓，讓整個接頭正確地插入擴充卡插槽內。
將擴充槽檔板鎖旋轉到關閉位置，確定它卡入定位。
12.
圖示 2-13 固定擴充卡和擴充槽擋板
如果需要，請將外部的纜線連接到擴充卡上。如果需要，請將內部的纜線連接到系統主機板上。
13.
裝回電腦存取面板。
14.
ZHTW
重新連接電源線和任何外部裝置，然後啟動電腦。
15.
拆下或安裝擴充卡
19
將任何在拆下存取面板時鬆開的安全性裝置鎖定。
16.
17. 如有必要，請重新設定電腦。如需有關使用「電腦設定」的指示，請參閱《電腦設定 (F10) 公用程
式指南》。
磁碟機位置
圖示 2-14 磁碟機位置
1 兩個容納選購磁碟機的 5.25 英吋外接式光碟機插槽（所示為光碟機）
2 適用於選購磁碟機的一個 3.5 英吋外接式磁碟機插槽（所示為媒體卡讀取裝置）
3 主要 3.5 英吋內建式硬碟機插槽
4 選購硬碟機的第二個 3.5 英吋內建式硬碟機插槽
若要確認電腦上安裝的儲存裝置類型、大小和容量，請執行「電腦設定 (Computer Setup)」。請參閱
《電腦設定 (F10) 公用程式指南》以取得詳細資訊。
20 第 2 章 硬體升級 ZHTW
安裝額外的磁碟機
在安裝磁碟機時，請依照以下指示：
主要序列 ATA (SATA) 硬碟機必須連接到主機板上標示為 SATA0 的深藍色主要 SATA 接頭。
●
將第一個 SATA 光碟機連接到主機板上標示為 SATA1 的白色 SATA 接頭。
●
務必先安裝深藍色 SATA0 和白色 SATA1 接頭，再插入淺藍色 SATA2 和橙色 SATA3 接頭。
●
將第二個 SATA 光碟機連接到橙色 SATA3 接頭。
●
依下列順序，將其他 SATA 硬碟連接到主機板上的下一個可用（未插接）SATA 接頭：SATA0、
●
SATA1、SATA3、SATA2。
將磁碟機連接到標示為 FLPY 的接頭。
●
將媒體卡讀取裝置連接到標示為 MEDIA 的 USB 接頭。
●
系統不支援並列 ATA (PATA) 光碟機或 PATA 硬碟機。
●
您可將 1/3 高度或 1/2 高度的磁碟機安裝到 1/2 高度的插槽中。
●
您必須安裝引導螺絲以確保磁碟機能正確地排列在磁碟機座中，並鎖住定位。HP 提供額外的導引
●
螺絲，安裝在電源供應器旁邊機箱內部框架上。硬碟機使用 6-32 隔離裝載導引螺絲。所有其他磁
碟機都使用 M3 公制螺絲。HP 提供的公制導引螺絲 (1) 是黑色的。HP 提供的 6-32 隔離裝載導引
螺絲 (2) 是銀色和藍色的。
圖示 2-15 額外的導引螺絲位置
ZHTW
安裝額外的磁碟機
21
注意： 為了避免遺失工作成果和導致電腦或磁碟機受損：
如果您要插入或拆下磁碟機，請正確地關閉作業系統、關機，然後拔開電源線。請勿在電腦已經開機或
處於待機模式時，拆下磁碟機。
處理磁碟機之前，請確定您已經釋放過身上的靜電。在處理磁碟機時，請避免觸碰接頭。有關避免靜電
傷害的詳細資訊，請參閱附錄 D「
請小心放置磁碟機，避免掉落。
安裝磁碟機時請勿過度用力。
避免讓硬碟被液體濺到、暴露在高溫底下或靠近有磁性的產品，像是顯示器或喇叭。
如果必須郵寄磁碟機，請將其置於泡棉包裝裡，或其他具有保護作用的包裝材質，並在包裝上標示「易
碎物品，小心輕放」。
主機板磁碟連接
請參考下列圖示和表格來識別主機板磁碟連接。
圖示 2-16 主機板磁碟連接
45 頁的靜電釋放」。
表格 2-2 主機板磁碟連接
編號 主機板接頭 主機板標籤
1
2
3 SATA0 SATA0
4 SATA1 SATA1
5 SATA2 SATA2
6 SATA3 SATA3
軟碟機
媒體卡讀取裝置 媒體 黑色
FLPY
色彩 (Color)
黑色
深藍色
白色
淺藍色
橘色
22 第 2 章 硬體升級 ZHTW
拆下外接式 5.25 英吋或 3.5 英吋磁碟機
注意： 從電腦上拆下磁碟機之前，應先取出磁碟機上所有的可抽換式媒體。
1. 請移除/鬆開阻礙您開啟電腦的任何安全性裝置。
從電腦取出所有的可抽換式媒體（例如磁片或光碟片）。
2.
請透過作業系統適當關閉電腦，然後再關閉所有外接式裝置。
3.
從電源插座拔除電源線，再中斷與所有外接式裝置的連線。
4.
注意： 不論是否為開啟狀態，只要系統插入作用中的 AC 插座，主機板上就一定會有電壓。您必
須拔除電源線，以避免損壞電腦的內部組件。
拆下存取面板和正面機殼。
5.
拔除磁碟機纜線，如下圖所示。
6.
a. 如果您要移除 5.25 英吋光碟機，請將磁碟機背面的電源線 (1) 和資料排線 (2) 拔除。
圖示 2-17 拔除光碟機纜線
ZHTW
安裝額外的磁碟機
23
b. 如果您要移除軟碟機，將磁碟機背面的資料排線 (1) 和電源線 (2) 拔除。
圖示 2-18 拔除軟碟機纜線
c. 如果您要拆下媒體卡讀取裝置，請從主機板上拔除 USB 纜線。
圖示 2-19 拔除媒體卡讀取裝置纜線
24 第 2 章 硬體升級 ZHTW
7. 磁碟機是由一個有釋放垂片的磁碟機支架卡榫固定在磁碟機插槽中。將您要移除之磁碟機/光碟機
有閂磁碟機/光碟機托架 (1) 上的釋放片拉出，然後從磁碟機/光碟機插槽 (2) 抽出磁碟機/光碟機。
圖示 2-20 拆下外接式磁碟機
拆下舊磁碟機兩側的四顆導引螺絲（一邊兩顆）。安裝新磁碟機時將會用到這些螺絲。
8.
安裝外接式 5.25 英吋或 3.5 英吋磁碟機
附註： 系統不支援並列 ATA (PATA) 光碟機。
將從舊磁碟機拆下的四顆導引螺絲（每邊各兩顆）安裝到新磁碟機上。這些螺絲能引導磁碟機固定
1.
於插槽內適當的位置。機箱框架內電源供應器旁邊提供了額外的導引螺絲。
圖示 2-21 安裝導引螺絲（所示為光碟機）
附註： 光碟機、磁碟機和媒體卡讀取裝置使用 M3 公制導引螺絲。機箱框架內電源供應器旁邊提
供了四顆額外的公制導引螺絲。HP 提供的公制螺絲是黑色的。如需額外 M3 公制導引螺絲位置的
圖示，請參閱「
如果您正在更換磁碟機，請將舊磁碟機上的導引螺絲移到新磁碟機上。
21 頁的安裝額外的磁碟機」。
ZHTW
安裝額外的磁碟機
25
2. 如果需要從正面機殼拆下適當的磁碟機機殼擋板，請將兩個固定垂片壓往機殼左邊外側 (1)，然後
將機殼擋板向內拉，便可拆下 (2)。
圖示 2-22 拆下機殼擋板
將磁碟機推入磁碟機插槽，確定導引螺絲對齊螺絲孔，直到磁碟機卡入固定位置。
3.
圖示 2-23 將外接式磁碟機推入磁碟機裝架
26 第 2 章 硬體升級 ZHTW
將電源線和資料排線連接至磁碟機，如下圖所示。
4.
a. 如果您要安裝光碟機，將電源線 (1) 和資料排線 (2) 連接到磁碟機背面。
圖示 2-24 連接光碟機纜線
注意： 請勿讓 SATA 資料排線的彎折半徑長度小於 30 公釐（1.18 英吋）。彎折太緊可能會
使內部線路損壞。
b. 如果您要安裝軟碟機，將資料排線 (1) 和電源線 (2) 連接到磁碟機背面。
圖示 2-25 連接軟碟機纜線
如果要安裝新的磁碟機，請將資料排線另一端連接到適當的系統主機板接頭。
5.
附註： 若您要安裝 SATA 光碟機，請將第一個光碟機連接到主機板上標示為 SATA1 的白色
SATA 接頭。將第二個光碟機連接到標示為 SATA3 的橘色 SATA 接頭。
ZHTW
如果您要安裝軟碟機，請將它連接到主機板標示為 FLPY 的接頭。
如果是安裝媒體卡讀取裝置，請將 USB 纜線從媒體卡讀取裝置連接到主機板上標示為 MEDIA 的
USB 接頭。
如需主機板磁碟機接頭圖示，請參閱「
22 頁的主機板磁碟連接」。
安裝額外的磁碟機
27
裝回正面機殼和電腦存取面板。
6.
重新連接電源線和任何外部裝置，然後啟動電腦。
7.
將任何在拆下存取面板時鬆開的安全性裝置鎖定。
8.
拆下內建式 3.5 英吋硬碟機
附註： 在拆下舊的硬碟機之前，務必先備份舊硬碟的資料，如此才能將資料轉送到新的硬碟上。另
外，如果您正在更換主要硬碟機，請確定已建立「復原光碟組」來還原作業系統、軟體驅動程式和任何
預先安裝在電腦上的軟體應用程式。如果您沒有此 CD 組，請選取「開始」>「HP 備份與復原」，然後
立刻建立。
1. 請移除/鬆開阻礙您開啟電腦的任何安全性裝置。
從電腦取出所有的可抽換式媒體（例如磁片或光碟片）。
2.
請透過作業系統適當關閉電腦，然後再關閉所有外接式裝置。
3.
從電源插座拔除電源線，再中斷與所有外接式裝置的連線。
4.
注意： 不論是否為開啟狀態，只要系統插入作用中的 AC 插座，主機板上就一定會有電壓。您必
須拔除電源線，以避免損壞電腦的內部組件。
拆下存取面板和正面機殼。
5.
6. 拔除硬碟機背面的電源線 (1) 和資料排線 (2)。
圖示 2-26 拔除硬碟機纜線
28 第 2 章 硬體升級 ZHTW
7. 將釋放垂片從磁碟機拉開 (1)，然後將磁碟機推出插槽 (2)，便可釋放磁碟機。
圖示 2-27 拆下硬碟機
拆下舊磁碟機兩側的四顆導引螺絲（一邊兩顆）。安裝新磁碟機時將會用到這些螺絲。
8.
安裝內建式 3.5 英吋硬碟機
附註： 系統不支援並列 ATA (PATA) 硬碟機
將從舊磁碟機拆下的四顆導引螺絲（每邊各兩顆）安裝到新磁碟機上。這些螺絲能引導磁碟機固定
1.
於插槽內適當的位置。機箱框架內提供 4 顆額外的導引螺絲，就在電源供應器旁邊。
圖示 2-28 安裝硬碟機導引螺絲
附註： 硬碟機使用 6-32 隔離裝載導引螺絲。HP 提供了四顆額外的導引螺絲，就安裝在機箱內框
架電源供應器旁邊。HP 提供的隔離裝載導引螺絲是銀色和藍色的。如需額外 6-32 隔離裝載導引螺
絲位置的圖示，請參閱「
如果您正在更換磁碟機，請將舊磁碟機上的導引螺絲移到新磁碟機上。
21 頁的安裝額外的磁碟機」。
ZHTW
安裝額外的磁碟機
29
將磁碟機推入磁碟機插槽，確定導引螺絲對齊螺絲孔，直到磁碟機卡入固定位置。上面的插槽是供
2.
主要硬碟機使用。下面的插槽是供選購的第二個硬碟機使用。
圖示 2-29 將硬碟機推入磁碟機插槽
3. 將電源線 (1) 和資料排線 (2) 連接到硬碟機的背面。
附註： 如果您要安裝主要磁碟機，請使用標示為 P4 的電源接頭。如果您要安裝第二個磁碟機，
請使用標示為 P3 的電源接頭。
圖示 2-30 連接硬碟機纜線
注意： 請勿讓 SATA 資料排線的彎折半徑長度小於 30 公釐（1.18 英吋）。彎折太緊可能會使內
部線路損壞。
如果要安裝新的磁碟機，請將資料排線另一端連接到適當的系統主機板接頭。
4.
附註： 如果您的系統僅有一顆 SATA 硬碟機，則必須將硬碟機資料排線連接到標示為 SATA0 的
深藍色接頭，以免發生任何硬碟機效能的問題。如果您要新增第二顆硬碟，請依下列順序，將資料
排線連接到主機板上的下一個可用（未插接）SATA 接頭：SATA0、SATA1、SATA3、SATA2。
將電源線和資料排線繞到各自的纜線固定器。
5.
30 第 2 章 硬體升級 ZHTW
裝回正面機殼和電腦存取面板。
6.
重新連接電源線和任何外部裝置，然後啟動電腦。
7.
將任何在拆下存取面板時鬆開的安全性裝置鎖定。
8.
附註： 如果您正在更換主要硬碟機，請使用「復原光碟組」來還原作業系統、軟體驅動程式和任何預
先安裝在電腦上的軟體應用程式。
拆下與更換卸除式 3.5 英吋 SATA 硬碟機
某些機型會在 5.25 英吋外接式磁碟機插槽中配置卸除式 SATA 硬碟機外接盒。硬碟機會放在托架上，
可以輕鬆快速地從磁碟機插槽拆下。如果要拆下和更換托架上的磁碟機：
附註： 在拆下舊的硬碟機之前，務必先備份舊硬碟的資料，如此才能將資料轉送到新的硬碟上。另
外，如果您正在更換主要硬碟機，請確定已建立「復原光碟組」來還原作業系統、軟體驅動程式和任何
預先安裝在電腦上的軟體應用程式。如果您沒有此 CD 組，請選取「開始」>「HP 備份與復原」，然後
立刻建立。
使用隨附的鑰匙打開硬碟機托架，然後將托架拉出外接箱。
1.
2. 從托架背面拆下螺絲 (1)，然後拉開托架的頂蓋 (2)。
圖示 2-31 拆下托架蓋
ZHTW
安裝額外的磁碟機
31
3. 拆下將溫度感應器固定在硬碟機頂端的黏合帶 (1)，然後將溫度感應器從托架取下 (2)。
圖示 2-32 拆下溫度感應器
拆下硬碟機托架底部的四顆導引螺絲。
4.
圖示 2-33 拆下安全螺絲
32 第 2 章 硬體升級 ZHTW
推回硬碟機，讓它與托架分開，然後向上提起並從托架拉出。
5.
圖示 2-34 拆下硬碟機
6. 將新的硬碟機放在托架中，然後推回去，讓它與托架電路板上的 SATA 接頭連接。請確定硬碟機上
的接頭已整個壓入托架電路板上的接頭中。
圖示 2-35 更換硬碟機
ZHTW
安裝額外的磁碟機
33
裝回托架底部的四顆螺絲，將磁碟機固定在正確位置。
7.
圖示 2-36 裝回安全螺絲
8. 將溫度感應器放在硬碟機頂端不會蓋住標籤的位置 (1)，然後使用黏合帶將溫度感應器連接到硬碟
機頂端 (2)。
圖示 2-37 裝回溫度感應器
34 第 2 章 硬體升級 ZHTW
9. 推回托架蓋 (1)，然後裝回托架背面的螺絲，將蓋子固定在正確位置 (2)。
圖示 2-38 裝回托架蓋
將硬碟機托架推回電腦的外接箱中，然後用隨附的鑰匙鎖住。
10.
附註： 托架必須鎖住，電源才能供應給硬碟機。
ZHTW
安裝額外的磁碟機
35
A
規格
表格 A-1 規格
桌上型電腦尺寸
高度
寬度
深度
大約重量
溫度範圍
操作
非操作
相對濕度（非冷凝）
操作
非操作（38.7°C 最大濕球溫度）
最大高度（無壓力狀態）
操作
非操作
附註： 在沒有持續日照的情況下，海平面以上到 3000 公尺（10000 英呎），操作溫度每 300 公尺（1000 英呎）
會下降 1.0°C。變化率是 10°C/小時。上限會受到所安裝之選項的類型和數量限制。
散熱
19.94 英吋
6.98 英吋
16.88 英吋
23.5 磅 10.66 公斤
50° 到 95°F
-22° 到 140°F
10-90%
5-95%
10000 英呎
30000 英呎
50.65 公分
17.73 公分
42.87 公分
10° 到 35°C
-30° 到 60°C
10-90%
5-95%
3048 公尺
9144 公尺
最大（標準 PS）
一般（閒置；標準 PS）
最大（80 加上 PS）
一般（閒置；80 加上 PS）
電源供應器
操作電壓範圍（標準 PS）
操作電壓範圍（80 加上 PS）
額定電壓範圍（標準 PS）
額定電壓範圍（80 加上 PS）
1
1575 BTU/小時
307 BTU/小時
1280 BTU/小時
239 BTU/小時
115V
90 至 132 VAC
90 至 264 VAC
100 至 127 VAC
100 至 240 VAC
50 - 60 Hz
397 公斤-卡/小時
77 公斤-卡/小時
323 公斤-卡/小時
60 公斤-卡/小時
230V
180 至 264 VAC
90 至 264 VAC
200 至 240 VAC
100 至 240 VAC
50 - 60 Hz
36 附錄 A 規格 ZHTW
表格 A-1 規格 （續）
額定電路頻率
功率輸出
額定輸入電流（最大）
1
標準 PS
80 加上 PS
1
本系統使用被動式功率係數校正的電源供應器。此種電源係數修正僅適用於 230V 操作模式。如此可以使系統在歐盟國家/地區
300 瓦 300 瓦
8A @ 100 VAC
4A @ 100VAC
4A @ 200 VAC
2A @ 200VAC
使用時，通過符合 CE 標記的要求。這種供應器必須使用輸入電壓範圍選擇切換開關。80 加電源供應器使用主動式功率係數
校正電源供應器。如此可以使系統在歐盟國家/地區使用時，通過符合 CE 標記的要求。主動式功率係數校正的電源供應器，
還具有不需要輸入電壓範圍選擇切換開關的附加優點。
ZHTW 37
B
更換電池
電腦隨附的電池會提供即時時鐘所需的電力。更換電池時，請使用與電腦上原電池相同型號的電池。本
電腦會隨附一個 3 伏特的圓形鋰電池。
警告! 電腦內附的電池為鋰錳二氧化物電池。如果沒有正確處理電池，有可能會燃燒甚至引起火災。若
要避免個人傷害：
請勿嘗試為電池充電。
請勿暴露在高於攝氏 60 度的溫度下。
請勿任意拆解、壓壞、戳破電池，也不要使電池的外部接點短路，或者棄置於火中或水中。
更換電池時，僅能使用 HP 專為該產品設計的備用電池。
注意： 在更換電池之前，必須先備份電腦的 CMOS 設定。在取出或更換電池時，CMOS 設定將會一
併被清除。請參閱《電腦設定 (F10) 公用程式指南》，以取得有關備份 CMOS 設定的資訊。
靜電會損壞個人電腦或選購設備的電子組件。開始上述步驟之前，請確保您已短暫接觸接地金屬物件釋
放出靜電。
附註： 將電腦插入通電中的 AC 電源插座，可延長鋰電池的壽命。如此一來，只有在電腦未連接 AC
電源時，才會使用鋰電池的電力。
HP 建議客戶回收使用過的電子硬體裝置、HP 原廠列印墨水匣和可充電式電池。如需回收方案的詳細資
訊，請造訪
1. 請移除/鬆開阻礙您開啟電腦的任何安全性裝置。
從電腦取出所有的可抽換式媒體（例如磁片或光碟片）。
2.
請透過作業系統適當關閉電腦，然後再關閉所有外接式裝置。
3.
從電源插座拔除電源線，再中斷與所有外接式裝置的連線。
4.
注意： 不論是否為開啟狀態，只要系統插入作用中的 AC 插座，主機板上就一定會有電壓。您必
須拔除電源線，以避免損壞電腦的內部組件。
拆下電腦存取面板。
5.
找到主機板上的電池與電池座。
6.
附註： 在某些電腦機型上，您可能還需要拆下內部組件，才能拿到電池。
根據主機板上電池座的類型，完成下列指示來更換電池。
7.
http://www.hp.com/recycle。
38 附錄 B 更換電池 ZHTW
類型 1：
從電池座拿起電池。
a.
圖示 B-1 取出圓形電池（類型 1）
將更換的電池推到定位，正極向上。電池座會自動將電池固定在適當的位置。
b.
類型 2：
若要從電池座中取出電池，請壓擠位在電池上方微凸出來的金屬卡榫。當電池彈出時，隨即取
a.
出 (1)。
若要放入新電池，請將電池的一端放入電池座，正極向上。將另一端向下壓，直到電池被金屬
b.
卡榫卡住為止 (2)。
圖示 B-2 拆下與裝回圓形電池（類型 2）
類型 3：
a. 拉開固定電池的勾夾 (1)，再取出電池 (2)。
ZHTW 39
插入新的電池，再將勾夾推回原位。
b.
圖示 B-3 取出圓形電池（類型 3）
附註： 裝回電池後，請依照下列步驟，完成整個程序。
裝回電腦存取面板。
8.
插上電源插頭並啟動電腦。
9.
10. 使用「電腦設定 (Computer Setup)」來重新設定日期、時間、密碼以及其他特殊的系統設定。請參
閱《電腦設定 (F10) 公用程式指南》。
將任何在拆下存取面板時鬆開的安全性裝置鎖定。
11.
40 附錄 B 更換電池 ZHTW
C
外部安全性裝置
附註： 如需資料安全性功能的資訊，請參閱《電腦設定 (F10) 公用程式指南》、《桌上型電腦管理指
南》，以及位於
安裝安全鎖
本頁與下頁所顯示的固定鎖可用來固定電腦。
纜線鎖
圖示 C-1 安裝纜線鎖
http://www.hp.com 的《HP ProtectTools Security Manager 指南》（某些機型）。
ZHTW
安裝安全鎖
41
掛鎖
圖示 C-2 安裝掛鎖
HP 商業 PC 安全鎖
將安全纜線纏繞在固定的物體上。
1.
圖示 C-3 將纜線固定在固定物體上
42 附錄 C 外部安全性裝置 ZHTW
將鍵盤纜線及滑鼠纜線穿過鉗夾鎖。
2.
圖示 C-4 穿過鍵盤及滑鼠纜線
使用鉗夾鎖提供的螺絲，將鎖固定在機箱上。
3.
圖示 C-5 將鎖安裝到機箱
ZHTW
安裝安全鎖
43
4. 將安全纜線尾端的插銷插入鎖中 (1)，並按下按鈕以嚙合鎖 (2)。使用鉗夾鎖提供的鑰匙，來解開鉗
夾鎖。
圖示 C-6 嚙合鎖
正面機殼安全性
安裝 HP 提供的安全螺絲可將正面機殼鎖在定位。
安全螺絲位在機箱內部的通風管上。若要鎖住正面機殼，請由通風管取出安全螺絲 (1)，並經由機箱框
架安裝到正面機殼 (2)。
圖示 C-7 安裝正面機殼安全螺絲
44 附錄 C 外部安全性裝置 ZHTW
D
靜電釋放
從手指或其他導體所釋放的靜電會損害主機板或其他對靜電敏感的裝置。這種損害會縮短裝置原本的使
用壽命。
避免靜電損害
為了避免靜電損害，請遵守下列預防措施：
使用防靜電的容器運送與存放產品，避免用手接觸。
●
將對靜電有反應的零件裝在容器裡，直到抵達不受靜電影響的工作區域再取出。
●
將零件從容器取出前，先將容器放在接地的平面。
●
避免碰到針腳、導線或電路。
●
●
接地方法
接地的方法有多種，請在處理或安裝對靜電有反應的零件時，使用下列一或多個方法：
●
●
●
●
如果您沒有上述建議的適當接地配備，請聯絡 HP 授權代理商、經銷商或服務供應商。
附註： 如需靜電的相關資訊，請聯絡 HP 授權代理商、經銷商或服務供應商。
當碰觸對靜電有反應的元件或組件時，請確實接地。
使用防靜電腕套，透過接地線連接到接地的工作區或電腦機箱。防靜電腕套是一種彈性塑膠手環，
上面的接地線有 1 百萬歐姆 +/- 10% 的電阻。為了提供適當的接地效果，請配戴大小適中的腕帶。
請在需要站立的工作環境裡使用腳跟套、腳趾套或鞋套。當站在導電性地板或地毯上時，將雙腳套
上環套。
使用導電場維修工具。
使用附有摺疊式除靜電工作地毯的攜帶式維修套件。
ZHTW
避免靜電損害
45
E
電腦操作準則、例行電腦維護與搬運準備
電腦操作準則與例行維護
依據下列準則正確安裝及維護電腦與顯示器：
讓電腦遠離濕氣過重、陽光直射、過熱或過冷的場所。
●
請在堅固、平坦的表面上使用電腦。在電腦的所有通風孔側面和顯示器上方各留 10.2 公分（4 英
●
吋）的空隙，以讓空氣流通。
請勿堵塞所有通風孔或進氣孔，妨礙空氣流入電腦。請勿架起鍵盤直接朝電腦正面放置，因為這樣
●
也會阻礙空氣流通。
請勿在拆開存取面板或任何擴充卡插槽蓋後使用電腦。
●
請勿將電腦堆疊起來，或讓電腦彼此靠得太近，否則容易吸入其他電腦再循環或預熱的空氣。
●
如果電腦是在個別的機櫃中運作，機櫃上必須有進氣孔和通風孔，而且上述的操作準則也適用。
●
請勿讓液體濺到電腦和鍵盤。
●
請勿使用任何材質的物品蓋住顯示器上的通風孔。
●
安裝或啟用作業系統或其他軟體的電源管理功能，包括睡眠狀態。
●
進行下列操作前，請先將電腦關機：
●
如有需要擦拭電腦外部時，請使用沾濕的軟布。使用清潔產品可能會使電腦褪色甚至掉漆。
◦
偶爾清潔電腦所有通風孔側面的通風孔。絨毛、灰塵和其他異物會堵塞通風孔，導致氣流受
◦
阻。
46 附錄 E 電腦操作準則、例行電腦維護與搬運準備 ZHTW
光碟機預防措施
操作或清潔光碟機時，請按照下列準則。
操作
請勿於作業中途移動光碟機。這會導致讀取發生故障。
●
請勿將光碟機置於溫度變化劇烈的環境，因為可能會導致裝置內部凝結水氣。若溫度驟變且光碟機
●
正在使用，請等待至少一小時後再關閉電源。如果您立刻使用該裝置，則可能會導致讀取時發生故
障。
請勿將光碟機放在溼度過高、溫度過高或過低、會震動或陽光直射的場所。
●
清潔
請用柔軟的乾布或略沾溫和清潔劑的軟布來清潔面板和控制鈕。請勿對裝置直接噴灑清潔劑。
●
避免使用任何溶劑，像是酒精或苯，它們可能會使光碟機的表面受損。
●
安全性
如果有任何物體或液體掉落到光碟機中，請立即拔下電腦的插頭，並交由 HP 授權的服務供應商檢查。
搬運準備
準備搬運電腦時，請依循下列建議：
1. 在 PD 磁碟、磁帶匣、光碟或磁片上備份硬碟檔案。請確定備份媒體在存放或搬運途中不會暴露在
2.
3.
4.
5.
6.
7.
電子或磁性脈衝下。
附註： 在系統電源關閉時，硬碟機會自動鎖定。
拆下並妥善收存所有的可抽換式媒體。
插入空白磁片到軟碟機裡，以便在搬運途中保護軟碟機。請勿使用已存有資料或打算用來儲存資料
的磁片。
關機並關閉外接式裝置。
從電源插座拔除電源線，然後從個人電腦拔除電源線。
切斷系統組件、外接式裝置和電源間的連線，然後切斷與電腦的連線。
附註： 確定所有介面卡都安插妥當並固定在介面卡插槽後，再搬動電腦。
將系統組件和外接式裝置裝入原本的包裝盒，或是材質足以保護的類似容器。
ZHTW
光碟機預防措施
47
索引
D
DIMM.
DVI-D 顯示器接頭 4
P
PCI Express 介面卡 16
PCI 介面卡 16, 18
U
USB 連接埠
USB 連接埠
V
VGA 顯示器接頭 4
W
Windows 標誌鍵 5
五畫
主機板磁碟連接 22
正面面板組件 2
正面機殼
六畫
光碟機
存取面板
請參見
記憶體
正面面板 2
背面面板 4
安全性 44
拆下 10
拆下擋板 25
裝回 11
安裝 25
拆下 23
清潔 47
預防措施 47
上鎖與開鎖 41
拆下 8
裝回 9
安全性
HP 商業 PC 安全鎖 42
正面機殼 44
掛鎖 42
纜線鎖 41
安裝
光碟機 25
安全鎖 41
卸除式硬碟機 31
記憶體 12
軟碟機 25
媒體卡讀取裝置 25
硬碟機 29
電池 38
磁碟機纜線 21
導引螺絲 21
擴充卡 16
安裝準則 7
耳機接頭 2
七畫
序列埠接頭
序號位置 6
更換電池 38
八畫
卸除式硬碟機
裝回 31
拆下
PCI 介面卡 18
正面機殼 10
光碟機 23
媒體卡讀取裝置 23
硬碟機 28
電池 38
電腦存取面板 8
磁碟機 23
4
擴充卡 16
擴充槽擋板 17
九畫
背面面板組件 4
音效接頭 2, 4
十畫
記憶體
安裝 12
規格 12
插槽的記憶體模組安裝 13
十一畫
接頭
DVI-D 顯示器 4
VGA 顯示器 4
產品 ID 位置 6
規格
記憶體 12
電腦 36
軟碟機
安裝 25
通風口準則 46
連接磁碟機纜線 21
麥克風接頭 2
十二畫
媒體卡讀取裝置
功能 3
安裝 25
拆下 23
硬碟機
安裝 29
拆下 28
十三畫
搬運準備 47
滑鼠接頭 4
48
索引
ZHTW
解除鎖定存取面板 41
電源供應器 36
電腦操作準則 46
十四畫
磁碟機
安裝 21
位置 20
拆下 23
連接纜線 21
磁碟機接頭 22
網路連接器 4
十六畫
導引螺絲 21
輸入接頭 4
輸出接頭 4
十七畫
鍵盤
接頭 4
組件 5
十八畫
擴充卡
安裝 16
拆下 16
插槽位置 16
擴充卡插槽 16
擴充槽擋板
拆下 17
裝回 19
鎖
HP 商業 PC 安全鎖 42
掛鎖 42
纜線鎖 41
二十畫
釋放靜電，預防損害 45
二十三畫
顯示器, 連接 4
ZHTW
索引
49
Loading...
