Справочное руководство по работе с оборудованием - Модель dc5700 с уменьшенным корпусом
Профессиональные настольные компьютеры
Hewlett-Packard Compaq
Page 2
© Copyright 2006 Hewlett-Packard Development Company, L.P. Информация,
содержащаяся в настоящем документе, может быть изменена без предварительного уведомления.
Microsoft и Windows являются охраняемыми товарными знаками корпорации Microsoft в США и других странах.
Все виды гарантий на продукты и услуги компании HP указываются исключительно в заявлениях о гарантии, прилагаемых к указанным продуктам и услугам. Никакие сведения, содержащиеся в данном документе, не должны истолковываться как предоставление дополнительных гарантий. Компания HP не несет ответственности за технические или редакторские ошибки или пропуски, которые могут содержаться в настоящем документе.
Представленные в данном руководстве сведения защищены законами, регулирующими отношения авторского права. Никакая часть настоящего руководства не может быть воспроизведена какими-либо средствами (в том числе фотокопировальными) без специального письменного разрешения компании Hewlett-Packard.
Справочное руководство по работе с оборудованием
Профессиональные компьютеры Hewlett-Packard Compaq
Модель dc5700 с уменьшенным корпусом
1-е издание (октябрь 2006 г.)
Номер документа: 433186-251
настольные
Page 3
Об этом руководстве
Данное руководство содержит основные сведения по обновлению компьютеров этой модели.
ВНИМАНИЕ! Помеченный таким образом текст означает, что несоблюдение
рекомендаций может привести к тяжелым телесным повреждениям или гибели человека.
ПРЕДУПРЕЖДЕНИЕ Помеченный таким образом текст означает, что несоблюдение
рекомендаций может привести к повреждению оборудования или потере информации.
Примечание Помеченный таким образом текст означает важную дополнительную
информацию.
RUWW iii
Page 4
iv Об этом руководстве RUWW
Page 5
Содержание
1 Функциональные возможности
Функциональные возможности стандартной конфигурации ........................................................... 1
Элементы управления на передней панели .................................................................................... 2
Компоненты задней панели ............................................................................................................... 3
Клавиатура .......................................................................................................................................... 4
Использование клавиши с логотипом Windows ............................................................... 5
Специальные функции мыши ............................................................................................................ 6
Расположение серийного номера ..................................................................................................... 6
2 Модернизация оборудования
Особенности обслуживания .............................................................................................................. 7
Предупреждения и предостережения ............................................................................................... 7
Использование компьютера с уменьшенным корпусом в вертикальной ориентации .................. 8
Снятие защитной панели компьютера ............................................................................................ 10
Установка защитной панели компьютера ....................................................................................... 11
Снятие передней
Снятие декоративных заглушек ...................................................................................................... 13
Установка передней панели ............................................................................................................ 14
Установка дополнительной памяти ................................................................................................ 15
модули DIMM .................................................................................................................... 15
Модули DIMM памяти DDR2 SDRAM ............................................................................. 15
Установка модулей памяти в разъемы DIMM ................................................................ 16
Установка модулей памяти DIMM .................................................................................. 17
Установка и извлечение платы расширения .................................................................................. 21
Расположение приводов .................................................................................................................. 27
Установка и извлечение приводов .................................................................................................. 28
Извлечение оптического привода ................................................................................... 30
Установка оптического привода в 5,25-дюймовый внешний отсек для приводов ...... 31
Извлечение дисковода .................................................................................................... 34
Установка дисковода во внешний 3,5-дюймовый
Снятие и замена основного 3,5-дюймового жесткого диска SATA .............................. 39
панели ................................................................................................................. 12
отсек ............................................... 36
Приложение А Технические характеристики
Приложение Б Замена батареи
Приложение В Внешние устройства безопасности
Установка блокировочного устройства ........................................................................................... 51
RUWW v
Page 6
Замок с тросиком ............................................................................................................. 51
Навесной замок ................................................................................................................ 52
Приложение Г Электростатический заряд
Предотвращение повреждения оборудования электростатическим зарядом ............................ 53
Способы заземления ........................................................................................................................ 53
Приложение Д Рекомендации по эксплуатации компьютера, уходу и транспортировке
Рекомендации по эксплуатации компьютера и уходу за ним ....................................................... 55
Меры предосторожности при использовании оптических приводов ............................................ 57
Эксплуатация ................................................................................................................... 57
Чистка ............................................................................................................................... 57
Меры безопасности ......................................................................................................... 57
Подготовка к транспортировке ........................................................................................................ 57
Указатель .......................................................................................................................................................... 59
vi RUWW
Page 7

1 Функциональные возможности

Функциональные возможности стандартной конфигурации

Набор имеющихся функциональных возможностей компьютера HP Compaq с уменьшенным корпусом зависит от конкретной модели. Для просмотра полного списка установленного на компьютере оборудования и программного обеспечения запустите служебную программу диагностики (имеется только на некоторых моделях). Инструкции по работе с этой служебной программой содержатся в Руководстве по устранению неполадок на компакт-диске
Документация и средства диагностики.
Примечание Компьютер с уменьшенным корпусом также может использоваться в
вертикальной ориентации. Дополнительные сведения см. в разделе
компьютера с уменьшенным корпусом в вертикальной ориентации в данном руководстве.
Использование
Рисунок 1-1 Конфигурация с уменьшенным корпусом
RUWW Функциональные возможности стандартной конфигурации 1
Page 8

Элементы управления на передней панели

Конфигурация приводов может изменяться в зависимости от модели.
Таблица 1-1 Элементы управления на передней панели
1 Оптический привод 5,25 дюйма
2 Индикатор активности оптического привода 8 Индикатор активности дисковода
3 Кнопка извлечения диска из оптического
привода
4 Кнопка питания с двумя функциями 10 Порты шины USB 2.0 (универсальной
5 Индикатор активности жесткого диска 11 Разъем для микрофона
6 Индикатор включения питания 12 Разъем наушников
Примечание Оптический приводэто привод компакт-дисков, записываемых и перезаписываемых
компакт-дисков, дисков DVD, дисков DVD+R/RW или комбинированный привод для чтения дисков DVD и записи компакт-дисков (комбопривод).
При включенном питания индикатор питания обычно горит зеленым цветом. Если он мигает красным цветом, то произошла неполадка с компьютером и отображается диагностический код. Значения кодов см. в документе
диагностики.
1
На некоторых моделях в 5,25-дюймовом отсеке для привода установлена заглушка.
2
На некоторых моделях в 3,5-дюймовом отсеке для привода установлена заглушка.
Руководство по устранению неполадок на компакт-диске Документация и средства
1
7 Дисковод 3,5 дюйма (дополнительно)
(дополнительно)
9 Кнопка извлечения дискеты из дисковода
(дополнительно)
последовательной шины)
2
Дополнительное устройство чтения карт памяти для этого отсека поставляется компанией HP. Также в этот отсек можно установить вторичный жесткий диск SATA.
2 Глава 1 Функциональные возможности RUWW
Page 9

Компоненты задней панели

Таблица 1-2 Компоненты задней панели
1 Разъем шнура питания 7 Сетевой разъем RJ-45
2 Переключатель напряжения 8 Разъем параллельного порта
3 Разъем мыши PS/2 (зеленый) 9 Разъем монитора
4 Разъем клавиатуры PS/2 (фиолетовый) 10 Разъем линейного выхода для
звуковых устройств с питанием (зеленый)
5 Шина USB (универсальная
последовательная шина)
6 Разъем последовательного порта
Примечание Расположение и количество разъемов может быть разным для различных моделей.
Если установлена плата видеоадаптера PCI, разъемы видеоплаты и системной платы могут использоваться одновременно. Чтобы использовать оба разъема, возможно, потребуется изменить ряд параметров в программе настройки компьютера. Дополнительные сведения о порядке загрузки см. в Руководстве по использованию служебной программы настройки компьютера (F10) на компакт-диске
Функции аудиоразъемов линейного входа и выхода можно изменить для работы в качестве разъемов линейного входа, линейного выходи или микрофона, щелкнув значок программы Realtek HD Audio Manager (красный динамик) на панели задач или выбрав пункт Realtek в панели управления операционной системы и затем выбрав параметр Retasking Enable (Включить изменение функций).
Документация и средства диагностики.
11 Аудиоразъем линейного входа
(синий)
RUWW Компоненты задней панели 3
Page 10

Клавиатура

Таблица 1-3 Компоненты клавиатуры
1 Функциональные
клавиши
2 Клавиши правки Представляют собой группу следующих клавиш: INSERT, HOME, PAGE UP,
3 Индикаторы состояния Отображают состояние компьютера и параметры клавиатуры (NUM LOCK,
4 Цифровые клавиши Выполняют функции, аналогичные панели калькулятора.
5 Клавиши со стрелками Перемещение по документам и веб-страницам. Эти клавиши позволяют
6 Клавиши Ctrl Используются в сочетании с другими клавишами. Функция зависит от
7 Клавиша приложения1Используется для открытия контекстных меню в приложениях Microsoft Office
8 Клавиши с логотипом
Windows
9 Клавиши Alt Используются в сочетании с другими клавишами. Функция зависит от
1
Наличие клавиш зависит от географического региона.
1
Выполняют те или иные функции в зависимости от используемого программного приложения.
DELETE, END и PAGE DOWN.
CAPS LOCK и SCROLL LOCK).
перемещаться влево, вправо, вверх и вниз при использовании клавиатуры вместо мыши.
используемого приложения.
(аналогично правой кнопке мыши). В других приложениях может выполнять иные функции.
Используется для открытия главного меню в Microsoft Windows. Для выполнения других функций используются в сочетании с другими клавишами.
используемого приложения.
4 Глава 1 Функциональные возможности RUWW
Page 11

Использование клавиши с логотипом Windows

Клавиша с логотипом Windows используется в сочетании с другими клавишами для выполнения определенных действий в операционных системах Windows. Описание клавиши с логотипом Windows см. в разделе
Клавиша с логотипом Windows Отображение или закрытие меню «Пуск»
Клавиша с логотипом Windows + D Отображение рабочего стола
Клавиша с логотипом Windows + M Свертывание окон всех открытых приложений
SHIFT + клавиша с эмблемой Windows +M Отмена команды «Свернуть все»
Клавиша с логотипом Windows + E Открытие окна «Мой компьютер»
Клавиша с логотипом Windows + F Открытие окна поиска документов
Клавиша с логотипом Windows + CTRL + F Открытие окна поиска компьютеров
Клавиша с логотипом Windows + F1 Запуск справки Windows
Клавиша с логотипом Windows + L Блокировка компьютера, если он подключен к сетевому
Клавиша с логотипом Windows + R Открытие диалогового окна «Запуск программы»
Клавиша с логотипом Windows + U Запуск диспетчера служебных программ
Клавиатура.
домену, или переключение между сеансами пользователей, если компьютер не подключен к сетевому домену
Клавиша с логотипом Windows + TAB Активизация следующего приложения на панели задач
RUWW Клавиатура 5
Page 12

Специальные функции мыши

Использование мыши поддерживается в большинстве приложений. Функции, назначенные каждой из кнопок мыши, зависят от используемых приложений.

Расположение серийного номера

Каждый компьютер имеет уникальный серийный номер и идентификационный номер продукта, которые расположены на левой панели компьютера. При обращении в службу технической поддержки следует назвать эти номера.
Рисунок 1-2 Расположение серийного номера и идентификационного номера продукта
6 Глава 1 Функциональные возможности RUWW
Page 13

2 Модернизация оборудования

Особенности обслуживания

Данный компьютер обладает функциональными особенностями, упрощающими его модернизацию и обслуживание. Для выполнения большинства процедур установки, описываемых в данной главе, не требуется никаких инструментов.

Предупреждения и предостережения

Прежде чем выполнять модернизацию, внимательно прочтите в данном руководстве все инструкции, предостережения и предупреждения, которые имеют отношение к выполняемым действиям.
ВНИМАНИЕ! Для снижения риска поражения электрическим током, предотвращения
ожогов от горячих поверхностей и возгорания соблюдайте следующие меры предосторожности:
Отключите шнур питания от розетки и не прикасайтесь к внутренним компонентам компьютера до тех пор, пока они не остынут.
Не подключайте разъем телефона к гнезду платы сетевого интерфейса (NIC).
Не отключайте заземляющий контакт вилки шнура обеспечения безопасной эксплуатации.
Подключите шнур питания к заземленной розетке, расположенной в легко доступном месте.
Для снижения риска повреждения оборудования ознакомьтесь с Руководством по безопасной и удобной работе. В нем содержатся инструкции по удобному размещению рабочей станции, соблюдению правильной осанки и формированию здоровых привычек при работе на компьютере, а электрической и механической безопасности. Это руководство можно найти в Интернете по адресу
ПРЕДУПРЕЖДЕНИЕ Статическое электричество может повредить электронные
компоненты компьютера или дополнительного оборудования. Перед началом работы с электронными компонентами снимите с себя электростатический заряд, прикоснувшись к заземленному металлическому предмету. Дополнительные сведения см. в приложении
Электростатический заряд.
D,
Если компьютер подключен к внешнему источнику питания, на системную плату постоянно подается напряжение. Чтобы не допустить повреждения внутренних компонентов, перед тем как открывать компьютер, необходимо отключить шнур питания от источника питания.
http://www.hp.com/ergo and on the Документация и средства диагностики.
также приводятся важные сведения об обеспечении
питания. Заземление очень важно для
RUWW Особенности обслуживания 7
Page 14

Использование компьютера с уменьшенным корпусом в вертикальной ориентации

Компьютер с уменьшенным корпусом может быть установлен вертикально с помощью дополнительной подставки для вертикальной ориентации. Табличка с логотипом HP на передней панели может быть установлена для вертикальной и горизонтальной ориентации.
1. Снимите/откройте устройства безопасности, препятствующие открытию компьютера.
2. Извлеките из компьютера все сменные носители, такие как дискеты или компакт-диски.
3. Надлежащим образом
затем выключите все внешние устройства.
4. Отключите шнур питания от электрической розетки, затем отключите все внешние
устройства.
ПРЕДУПРЕЖДЕНИЕ Независимо от состояния питания на системную плату
постоянно подается напряжение, если компьютер подключен к внешнему источнику питания. Чтобы не допустить повреждения внутренних компонентов, необходимо отключить шнур питания от источника питания.
5. Снятие защитной панели компьютера
6. Снимите переднюю панель.
7. Сожмите две стороны фиксатора на обратной стороне таблички с логотипом (1) и выдвиньте
фиксатор в сторону передней части панели (2).
8. Поверните табличку на 90 градусов (3), затем сдвиньте ее обратно на фиксатор, чтобы
табличка с логотипом встала на место.
выключите компьютер с помощью меню операционной системы,
9. Установите переднюю панель.
10. Установите на место защитную панель.
8 Глава 2 Модернизация оборудования RUWW
Page 15
11. Поднимите компьютер, чтобы его правая сторона была направлена вниз, (1) затем
разместите его на подставке (2).
Рисунок 2-1 Изменение горизонтальной ориентации на вертикальную
12. Снова подключите шнур питания и все внешние устройства, затем включите питание
компьютера.
13. Закройте устройства безопасности, которые были открыты при снятии защитной панели
компьютера.
ПРЕДУПРЕЖДЕНИЕ Не ставьте компьютер на бок без подставки для вертикальной
ориентации. Подставка предотвращает падение компьютера и его повреждение.
Примечание Удостоверьтесь, что имеется свободный, не загроможденный просвет не
менее 10,2 см со всех сторон корпуса компьютера.
RUWW Использование компьютера с уменьшенным корпусом в вертикальной ориентации 9
Page 16
Снятие защитной панели компьютера
1. Снимите/откройте устройства безопасности, препятствующие открытию компьютера.
2. Извлеките из компьютера все сменные носители, такие как дискеты или компакт-диски.
3. Надлежащим образом выключите компьютер с помощью меню операционной системы,
затем выключите все внешние устройства.
4. Отключите шнур питания от электрической розетки, затем отключите все внешние
устройства.
ПРЕДУПРЕЖДЕНИЕ Независимо от состояния питания на системную плату
постоянно подается напряжение, если компьютер подключен к внешнему источнику питания. Чтобы не допустить повреждения внутренних компонентов, необходимо отключить шнур питания от источника питания.
5. Нажмите на кнопку (1), чтобы освободить защелку, фиксирующую защитную панель на
корпусе компьютера.
6. Сдвиньте защитную панель (2) назад примерно на 1,3 см, а затем, приподняв, снимите ее с
компьютера.

Рисунок 2-2 Снятие защитной панели компьютера

10 Глава 2 Модернизация оборудования RUWW
Page 17

Установка защитной панели компьютера

Установите защитную панель в корпус в правильном положении, чтобы панель выдвигалась за заднюю часть корпуса приблизительно на 1,3 см, затем вдвиньте ее на место.
Рисунок 2-3 Установка защитной панели компьютера
RUWW Установка защитной панели компьютера 11
Page 18
Снятие передней панели
1. Снимите/откройте устройства безопасности, препятствующие открытию компьютера.
2. Извлеките из компьютера все сменные носители, такие как дискеты или компакт-диски.
3. Надлежащим образом выключите компьютер с помощью меню операционной системы,
затем выключите все внешние устройства.
4. Отключите шнур питания от электрической розетки, затем отключите все внешние
устройства.
ПРЕДУПРЕЖДЕНИЕ Независимо от состояния питания на системную плату
постоянно подается напряжение, если компьютер подключен к внешнему источнику питания. Чтобы не допустить повреждения внутренних компонентов, необходимо отключить шнур питания от источника питания.
5. Снятие защитной панели компьютера
6. Нажмите на зеленую защелку за верхней правой стороной панели (1) и извлеките правую
сторону панели из корпуса (2), затем извлеките левую сторону.

Рисунок 2-4 Снятие передней панели

12 Глава 2 Модернизация оборудования RUWW
Page 19

Снятие декоративных заглушек

На некоторых моделях в 3,5-дюймовых и 5,25-дюймовыех отсеках для внешних приводов установлены декоративные заглушки, которые перед установкой привода необходимо снять. Удаление декоративной заглушки
1. Снимите переднюю панель.
2. Нажмите на две защелки, удерживающие декоративную заглушку, по направлению к левому
наружному краю заглушки (1) и потяните декоративную заглушку внутрь, чтобы извлечь ее (2).
Рисунок 2-5 Удаление декоративной заглушки
3. Установите переднюю панель.
RUWW Снятие декоративных заглушек 13
Page 20

Установка передней панели

Введите два крючка с левой стороны панели и в прямоугольные отверстия на корпусе (1), затем поверните правую сторону панели в корпусе (2), чтобы она встала на место.
Рисунок 2-6 Установка передней панели
14 Глава 2 Модернизация оборудования RUWW
Page 21

Установка дополнительной памяти

Компьютер поставляется с модулями DIMM (Dual Inline Memory Module — модуль памяти с двухрядным расположением выводов) памяти DDR2 SDRAM (Double Data Rate Synchronous Dynamic Random Access Memory — синхронное динамическое ЗУПВ с удвоенной скоростью передачи данных).

модули DIMM

В разъемы памяти системной платы можно устанавливать до четырех стандартных модулей DIMM. В поставляемых компьютерах установлен хотя бы один модуль памяти DIMM. Для
повышения быстродействия компьютера на системную плату можно устанавливать до 4 ГБ памяти, настроенной для работы в высокопроизводительном двуканальном режиме.

Модули DIMM памяти DDR2 SDRAM

Для надлежащей работы системы модули DIMM DDR2 SDRAM должны обладать следующими характеристиками:
240-контактный корпус, совместимый с отраслевым стандартом;
модули без буферизации, совместимые со стандартом PC2 -5300 667 МГц;
модули DIMM DDR2 SDRAM с напряжением питания 1,8 В.
Модули DIMM памяти DDR2-SDRAM также должны:
поддерживать задержку CAS 4 и 5 для DDR2/667 МГц
содержать обязательную информацию JEDEC SPD (спецификация, описывающая
технологию записи, хранения и считывания информации о характеристиках
Кроме того, компьютер поддерживает:
память без проверки четности (размер матрицы 256 Мбит, 512 Мбит и 1 Гбит);
односторонние и двухсторонние модули DIMM;
модули DIMM, составленные из x8 и x16 DDR-устройств; модули DIMM, составленные из x4
SDRAM, не поддерживаются.
Примечание Система не запустится, если в компьютере установлены
неподдерживаемые модули DIMM.
модулей).
RUWW Установка дополнительной памяти 15
Page 22

Установка модулей памяти в разъемы DIMM

На системной плате имеется четыре разъема для модулей DIMM, по два разъема на каждый канал. Разъемы маркируются как XMM1, XMM2, XMM3 и XMM4. Разъемы XMM1 и XMM2 задействованы в канале «A» памяти системы. Разъемы XMM3 и XMM4 задействованы в канале «B» памяти системы.
Рисунок 2-7 Расположение разъемов под модули DIMM
Обозначение Описание Цвет разъема
1 Разъем XMM1 под модуль DIMM,
канал A (заполняется первым)
2 Разъем XMM2 под модуль DIMM,
канал A
3 Разъем XMM3 под модуль DIMM,
канал B (заполняется вторым)
4 Разъем XMM4 под модуль DIMM,
канал B
Черный
Белый
Черный
Белый
В зависимости от того, как установлены модули DIMM, система будет работать либо в одноканальном режиме, либо в двухканальном режиме, либо в гибком режиме.
Если разъемы DIMM заполнены для одного канала, система будет работать в
одноканальном режиме.
Если объем памяти модулей DIMM в канале A равен объему памяти модулей DIMM в
канале B, система будет работать в высокопроизводительном
двухканальном режиме. Технология и ширина устройств может различаться для разных каналов. Например, если канал A заполнен двумя модулями DIMM по 256 МБ каждый, а в канале B установлен один модуль емкостью 512 МБ, система будет работать в двухканальном режиме.
Если объем памяти модулей DIMM в канале A не равен объему памяти модулей DIMM в
канале B, система будет работать в гибком
режиме. В гибком режиме канал, заполненный
минимальным объемом памяти, описывает общее количество памяти, назначенное
16 Глава 2 Модернизация оборудования RUWW
Page 23
двухканальной подсистеме, оставшийся объем назначается одиночному каналу. Для достижения оптимальной скорости каналы должны быть сбалансированы, чтобы наибольший объем памяти был распределен двухканальной подсистеме. Например, при установке одного модуля памяти DIMM 1 ГБ, двух модулей DIMM 512 МБ и одного модуля DIMM 256 МБ один канал должен быть заполнен одним модулем DIMM емкостью 1 ГБ и еще одним модулем DIMM емкостью 256 МБ, а модулями DIMM по 512 МБ. В этой конфигурации 2 ГБ работают в двухканальном режиме, а 256 МБ работают в одноканальном режиме.
В любом режиме максимальная скорость работы памяти определяется самым медленным
модулем DIMM, установленным в системе.

Установка модулей памяти DIMM

ПРЕДУПРЕЖДЕНИЕ Перед установкой или снятием модулей памяти необходимо
отключить шнур питания от источника питания и подождать приблизительно 30 секунд, чтобы снять возможный остаточный заряд. Независимо от состояния питания на модули памяти постоянно подается напряжение, если компьютер подключен к внешнему источнику питания. Установка или извлечение модулей памяти при подаче питания может привести к невосстановимому повреждению индикатор на системной плате горит, на плату подается напряжение.
Контакты разъемов модулей памяти позолочены. При увеличении памяти важно использовать модули с позолоченными контактами, чтобы избежать коррозии или окисления вследствие контакта несовместимых металлов.
второй канал должен быть заполнен двумя
модулей памяти или системной платы. Если
Статическое электричество может повредить электронные компоненты компьютера или дополнительных плат. Перед началом работы с электронными себя электростатический заряд, прикоснувшись к заземленному металлическому предмету. Дополнительные сведения см. в приложении D,
При работе с модулем памяти не прикасайтесь к его контактам. Это может привести к повреждению модуля.
Примечание Перед установкой или снятием модулей памяти необходимо извлечь
оптический привод.
1. Снимите/откройте устройства безопасности, препятствующие открытию компьютера.
2. Извлеките из компьютера все сменные носители, такие как дискеты или компакт-диски.
3. Надлежащим образом выключите компьютер с помощью меню операционной системы,
затем выключите все внешние устройства.
4. Отключите шнур питания от электрической розетки, затем отключите все внешние
устройства.
ПРЕДУПРЕЖДЕНИЕ Перед установкой или снятием модулей памяти необходимо
отключить шнур питания от источника питания и подождать приблизительно 30 секунд, чтобы снять возможный остаточный заряд. Независимо от состояния питания на модули памяти постоянно подается напряжение, если компьютер подключен к внешнему источнику питания. Установка или извлечение модулей памяти при подаче питания может привести к невосстановимому повреждению системной платы. Если индикатор на системной плате горит, на плату подается напряжение.
компонентами снимите с
Электростатический заряд.
модулей памяти или
RUWW Установка дополнительной памяти 17
Page 24
5. Если компьютер находится на подставке, снимите его с подставки.
6. Снятие защитной панели компьютера
7. Найдите на системной плате разъемы памяти.
ВНИМАНИЕ! Во избежание получения ожогов от горячих поверхностей не
прикасайтесь к внутренним компонентам системы до тех пор, пока они не остынут.
8. Отключите от задней панели привода кабель питания и кабель данных.
9. Нажмите вниз на рычажок на левой стороне привода (1), затем задвиньте привод обратно
до упора, после этого извлеките его из отсека (2).
Примечание Извлекая привод из отсека, держите его за переднюю и заднюю части.
Рисунок 2-8 Извлечение оптического привода
18 Глава 2 Модернизация оборудования RUWW
Page 25
10. Для доступа к разъемам модулей памяти поверните фиксатор оптического привода в
вертикальное положение.
Рисунок 2-9 Поворот фиксатора оптического привода вверх
11. Откройте обе защелки разъема модуля памяти (1) и вставьте модуль памяти в разъем (2).
Рисунок 2-10 Установка модуля памяти DIMM
Примечание Модуль памяти можно установить только в одном определенном
положении. Совместите выемку на модуле с выступом в разъеме.
Для достижения максимального быстродействия необходимо, чтобы объем памяти, которым снабжен канал A, был равен объему памяти в канале B. Дополнительные сведения см. в разделе
Установка модулей памяти в разъемы DIMM
12. Вдвиньте модуль в разъем до упора и убедитесь в том, что он встал ровно. Убедитесь, что
защелки находятся в правильном положении (3).
13. Для установки каждого дополнительного модуля повторите шаги 11 и 12.
RUWW Установка дополнительной памяти 19
Page 26
14. Установите на место защитную панель.
15. Если компьютер находился на подставке, установите ее.
16. Снова подключите шнур питания и все внешние устройства, затем включите питание
компьютера. При включении компьютера дополнительная память должна быть обнаружена автоматически.
17. Закройте устройства безопасности, которые были открыты при снятии защитной панели
компьютера.
20 Глава 2 Модернизация оборудования RUWW
Page 27

Установка и извлечение платы расширения

В компьютере имеется два стандартных низкопрофильных гнезда расширения PCI, в которые можно поместить платы расширения длиной до 17,46 см (6,875 дюймов). Компьютер также снабжен одним гнездом расширения PCI Express x1 и одним гнездом расширения ADD2/SDVO.
Рисунок 2-11 Расположение гнезд расширения
Обоз
Описание наче ние
1 Гнездо расширения PCI
2 Гнездо расширения PCI
3 Гнездо расширения PCI Express x1
4 Гнездо расширения ADD2/SDVO
Примечание Платформа dc5700 поддерживает только использование обычных (не
обратных) плат адаптера интерфейса ADD2 (Advanced Digital Display 2, усовершенствованный цифровой выход для дисплея типа 2), установленных в разъем SDVO (Serial Digital Video Output, последовательный цифровой видеовыход) системной платы платформы. Платы ADD2 используются для обеспечения возможности использования нескольких мониторов со встроенным видеоадаптером.
Разъем ADD2/SDVO на системной плате внешне выглядит как разъем PCI Express x16, но платформа НЕ поддерживает использование обычных плат PCI или формата.
Чтобы установить плату расширения, выполните следующие действия:
плат ADD2 обратного
1. Снимите/откройте устройства безопасности, препятствующие открытию компьютера.
2. Извлеките из компьютера все сменные носители, такие как дискеты или компакт-диски.
RUWW Установка и извлечение платы расширения 21
Page 28
3. Надлежащим образом выключите компьютер с помощью меню операционной системы,
затем выключите все внешние устройства.
4. Отключите шнур питания от электрической розетки, затем отключите все внешние
устройства.
ПРЕДУПРЕЖДЕНИЕ Независимо от состояния питания на системную плату
постоянно подается напряжение, если компьютер подключен ко внешнему источнику питания. Чтобы не допустить повреждения внутренних компонентов, необходимо отключить шнур питания от источника питания.
5. Если компьютер находится на подставке, снимите его с подставки.
6. Снятие защитной панели компьютера
7. Найдите на системной плате подходящий свободный разъем расширения и
соответствующее гнездо расширения на задней панели корпуса компьютера.
8. Снимите фиксатор, удерживающий заглушки, подняв и затем сняв его с корпуса.
Рисунок 2-12 Извлечение фиксатора гнезда расширения
22 Глава 2 Модернизация оборудования RUWW
Page 29
9. Перед установкой новой платы расширения следует удалить заглушку гнезда или извлечь
имеющуюся в этом гнезде старую плату расширения.
а. Если плата расширения устанавливается в свободный разъем, снимите заглушку с
соответствующего окна в задней стенке шасси. Потяните заглушку платы вверх и удалите ее из корпуса.
Рисунок 2-13 Снятие заглушки гнезда расширения
Примечание Перед извлечением установленной платы расширения
отключите от нее все кабели.
RUWW Установка и извлечение платы расширения 23
Page 30
б. Для извлечения стандартной платы PCI удерживайте ее с двух сторон и осторожно
тяните по очереди за один и за другой край, пока она не выйдет из разъема. Вытащите плату расширения из разъема вертикально вверх и выньте ее из шасси. Аккуратно извлеките плату, не задевая другие компоненты.
Рисунок 2-14 Извлечение стандартной платы расширения PCI
в. Для извлечения платы расширения ADD2/SDVO оттяните защелку, которая находится
на разъеме расширения ADD2/SDVO сзади, в направлении от платы, а затем осторожно тяните плату по очереди за один и за другой край, пока она не выйдет из разъема. Вытащите плату расширения из разъема вертикально вверх и выньте ее
из шасси.
Аккуратно извлеките плату, не задевая другие компоненты.
Рисунок 2-15 Извлечение платы расширения ADD2/SDVO
24 Глава 2 Модернизация оборудования RUWW
Page 31
10. Извлеченную плату следует хранить в антистатической упаковке.
11. Если вы не устанавливаете новую плату расширения, установите заглушку, чтобы закрыть
открытое гнездо.
ПРЕДУПРЕЖДЕНИЕ После извлечения старой платы расширения необходимо
либо установить в освободившееся гнездо новую плату, либо закрыть окно гнезда заглушкой. Это необходимо для правильного охлаждения компонентов работающего компьютера.
12. Для установки платы расширения расположите ее непосредственно над гнездом
расширения на системной плате, затем перемещайте ее по направлению к задней части корпуса, пока кронштейн платы не будет вровень с открытым гнездом на задней стороне корпуса. Нажимая на плату сверху, вставьте ее в разъем расширения на системной плате.
Рисунок 2-16 Установка платы расширения
Примечание При установке платы расширения следует нажимать на плату
достаточно сильно, чтобы она приняла правильное положение в разъеме расширения.
RUWW Установка и извлечение платы расширения 25
Page 32
13. Замените заглушку гнезда расширения.
Рисунок 2-17 Замена заглушки гнезда расширения
Примечание Заглушка гнезда расширения закреплена с помощью защитной
панели.
14. При необходимости подключите к установленной плате внешние кабели. При
необходимости подключите внутренние кабели к системной плате.
15. Установите на место защитную панель.
16. Если компьютер находился на подставке, установите ее.
17. Снова подключите шнур питания и все внешние устройства, затем включите питание
компьютера.
18. Закройте устройства безопасности, которые были открыты при снятии защитной
панели
компьютера.
19. Если это необходимо, перенастройте компьютер. Инструкции по использованию программы
настройки компьютера см. в Руководстве по использованию служебной программы
настройки компьютера (F10) на компакт-диске Документация и средства диагностики.
26 Глава 2 Модернизация оборудования RUWW
Page 33

Расположение приводов

Рисунок 2-18 Расположение приводов
1 Внешний 5,25-дюймовый отсек для дополнительных приводов
(показан оптический привод)
2 Внешний 3,5-дюймовый отсек для дополнительных приводов (показан
дисковод)
3 Внутренний 3,5-дюймовый отсек для жестких дисков
1
Во внешний 3,5-дюймовый отсек можно установить дисковод, устройство чтения карт памяти
1
или вторичный жесткий диск SATA. Чтобы проверить тип, размер и емкость установленных на данном компьютере накопителей, запустите программу настройки компьютера. Дополнительные сведения см. в документе Руководство по использованию служебной программы настройки компьютера (F10) на компакт-диске Документация и средства диагностики.
RUWW Расположение приводов 27
Page 34

Установка и извлечение приводов

При установке дополнительных приводов соблюдайте следующие рекомендации:
Основной жесткий диск последовательного ATA(SATA) должен быть подключен к темно-
синему разъему SATA на системной плате (с маркировкой SATA0).
Подключите оптический привод SATA к белому разъему SATA на системной плате (с
маркировкой SATA1).
Необходимо выполнять подключения к темно-синему разъему SATA0 и белому разъему
SATA1 до подключений к светло-синему разъему
Подключите дополнительные жестки диски SATA к следующему свободному разъему SATA
на системной плате в следующем порядке: SATA0, SATA1, SATA5, SATA4.
Подключите дисковод к разъему с маркировкой FLOPPY P10.
Система не поддерживает оптические приводы параллельного ATA (PATA) или жесткие
диски PATA.
В отсек высотой 1/2 можно установить привод высотой 1/3 или 1/2.
SATA4 и оранжевому разъему SATA5.
Необходимо установить направляющие винты, чтобы выровнять и зафиксировать
относительно отсека. Компания Hewlett-Packard поставляет дополнительные направляющие винты, которые установлены на корпусе за передней панелью. Четыре стандартных направляющих винта – это стандартные винты 6-32 серебристого цвета, используемые только для жестких дисков. Другие четыре направляющих винта – это метрические винты M3 черного цвета, используемые для остальных приводов.
ПРЕДУПРЕЖДЕНИЕ Чтобы избежать потери данных и повреждения компьютера или
привода, соблюдайте следующие правила:
Если выполняется установка или извлечение привода, завершите работу операционной системы, выключите компьютер и отключите шнур питания. Не снимайте привод, когда компьютер включен или находится в режиме ожидания.
Прежде чем прикасаться к диску, снимите с себя электростатический заряд. При работе с приводом не прикасайтесь к контактам разъема. Дополнительные сведения о предупреждении повреждения оборудования электростатическим разрядом см. в приложении D,
Обращайтесь с приводом осторожно, не роняйте его.
Вставляя привод, не нажимайте на него слишком сильно.
Избегайте воздействия на жесткий диск жидкостей, высоких температур, а также устройств, создающих электромагнитные поля, например мониторов или динамиков.
Электростатический заряд.
привод
При отправке привода по почте упакуйте его в коробку из гофрированного картона, ячеистого полиэтилена или аналогичного предмет! Обращаться осторожно!».
28 Глава 2 Модернизация оборудования RUWW
материала и напишите на упаковке «Хрупкий
Page 35
Примечание При установке приводов не нужно снимать переднюю панель, если только
нет необходимости снять декоративную заглушку или получить доступ к дополнительным направляющим винтам, расположенным под передней панелью. На рисунках в последующих разделах показана передняя панель без корпуса, чтобы повысить наглядность установки или извлечения приводов.
RUWW Установка и извлечение приводов 29
Page 36

Извлечение оптического привода

ПРЕДУПРЕЖДЕНИЕ Перед снятием привода с компьютера из него должны быть
извлечены все носители.
Примечание Оптический привод – это привод компакт-дисков, записываемых и
перезаписываемых компакт-дисков, дисков DVD, дисков DVD+R/RW или комбинированный привод для чтения дисков DVD и записи компакт-дисков (комбопривод).
Для извлечения оптического привода сделайте следующее:
1. Снимите/откройте устройства безопасности, препятствующие открытию компьютера.
2. Извлеките из компьютера все сменные носители, такие как дискеты или компакт-диски.
3. Надлежащим образом выключите компьютер с помощью меню операционной системы,
затем выключите все внешние устройства.
4. Отключите шнур питания от электрической розетки, затем отключите все внешние
устройства.
ПРЕДУПРЕЖДЕНИЕ Независимо от состояния питания на системную плату
постоянно подается напряжение, если компьютер подключен к внешнему источнику питания. Чтобы не допустить повреждения внутренних компонентов, необходимо отключить шнур питания от источника питания.
5. Если компьютер находится на подставке, снимите его с подставки.
6. Снятие защитной панели компьютера
7. Отключите кабель питания (1) и кабель данных (2) от разъемов на задней стенке привода.
Рисунок 2-19 Отключение кабелей питания и кабелей данных от оптического привода
30 Глава 2 Модернизация оборудования RUWW
Page 37
8. Нажмите вниз на рычажок на левой стороне привода (1), затем вдвиньте привод обратно до
упора, после этого извлеките его из отсека (2).
Примечание Извлекая привод из отсека, держите его за переднюю и заднюю части.
Рисунок 2-20 Извлечение оптического привода
Примечание Чтобы вернуть оптический привод на место, повторите действия по его
снятию в обратном порядке. При установке нового привода воспользуйтесь четырьмя направляющими винтами, оставшимися от старого.

Установка оптического привода в 5,25-дюймовый внешний отсек для приводов

Чтобы установить дополнительный 5,25-дюймовый оптический привод, выполните следующие действия.
1. Снимите/откройте устройства безопасности, препятствующие открытию компьютера.
2. Извлеките из компьютера все сменные носители, такие как дискеты или компакт-диски.
3. Надлежащим образом выключите компьютер с помощью меню операционной системы,
затем выключите все внешние устройства.
4. Отключите шнур питания от электрической розетки, затем
устройства.
ПРЕДУПРЕЖДЕНИЕ Независимо от состояния питания на системную плату
постоянно подается напряжение, если компьютер подключен к внешнему источнику питания. Чтобы не допустить повреждения внутренних компонентов, необходимо отключить шнур питания от источника питания.
отключите все внешние
5. Если компьютер находится на подставке, снимите его с подставки.
6. Снятие защитной панели компьютера
RUWW Установка и извлечение приводов 31
Page 38
7. При необходимости снимите заглушку с 5,25-дюймового отсека для привода.
8. Заверните по два направляющих метрических винта M3 в нижние отверстия с каждой
стороны привода. Дополнительные направляющие метрические винты M3 находятся на внешней стороне корпуса под передней панелью. Метрические винты M3 отличаются черным цветом.
ПРЕДУПРЕЖДЕНИЕ В качестве направляющих допускается использование только
винтов длиной 5 мм. Более длинные винты могут повредить внутренние компоненты привода.
Примечание При установке нового привода воспользуйтесь четырьмя
направляющими метрическими винтами M3, оставшимися от старого.
Рисунок 2-21 Установка направляющих винтов на оптический привод
9. Совместите направляющие винты привода с пазами в корпусе. Вдвиньте привод вниз до
упора (1), затем выдвиньте его вперед (2), чтобы он встал на место.
Рисунок 2-22 Установка оптического привода
32 Глава 2 Модернизация оборудования RUWW
Page 39
10. Подключите кабель питания (1) и кабель данных (2) к задней части оптического привода.
Рисунок 2-23 Подключение кабеля питания и кабеля данных.
ПРЕДУПРЕЖДЕНИЕ Запрещается сгибать или складывать кабель данных SATA,
если радиус изгиба кабеля менее 30 мм. Сгибание под острым углом может привести к повреждению внутренней проводки.
11. Подключите другой конец кабеля данных SATA к белому разъему на системной плате (с
маркировкой SATA1).
12. Установите на место защитную панель.
13. Если компьютер находился на подставке, установите ее.
14. Снова подключите шнур питания и все внешние устройства, затем включите питание
компьютера.
15. Закройте устройства безопасности, которые были открыты при снятии защитной панели
компьютера.
Операционная система
автоматически опознает привод и перенастроит компьютер.
RUWW Установка и извлечение приводов 33
Page 40

Извлечение дисковода

ПРЕДУПРЕЖДЕНИЕ Перед снятием привода с компьютера из него должны быть
извлечены все носители.
Дисковод расположен под оптическим приводом. Перед извлечением дисковода необходимо извлечь оптический привод.
1. Выполните действия, описанные в разделе выше
извлечь оптический привод и получить доступ к дисководу гибких дисков.
ПРЕДУПРЕЖДЕНИЕ Независимо от состояния питания на системную плату
постоянно подается напряжение, если компьютер подключен к внешнему источнику питания. Чтобы не допустить повреждения внутренних компонентов, необходимо отключить шнур питания от источника питания.
2. Отсоедините кабель питания (1) и кабель данных (2) от тыльной стороны привода.
Извлечение оптического привода, чтобы
Рисунок 2-24 Отключение кабелей от дисковода
34 Глава 2 Модернизация оборудования RUWW
Page 41
3. Нажмите вниз на рычажок на левой стороне привода (1), затем вдвиньте привод обратно до
упора, после этого извлеките его (2).
Рисунок 2-25 Снятие дисковода
4. Немного наклоните левую сторону привода вниз (1), чтобы верхние фланцы направляющих
винтов не попали под металлическую раму, затем извлеките дисковод из отсека (2).
Рисунок 2-26 Извлечение дисковода
Примечание Чтобы установить дисковод на место, повторите действия по его снятию в
обратном порядке. При установке нового привода воспользуйтесь четырьмя направляющими винтами, оставшимися от старого.
RUWW Установка и извлечение приводов 35
Page 42

Установка дисковода во внешний 3,5-дюймовый отсек

Если в конфигурации компьютера отсутствует 3,5-дюймовый привод, в отсек можно установить устройство чтения карт памяти, дисковод или вторичный жесткий диск.
Дисковод расположен под оптическим приводом. Чтобы установить дисковод (или другой 3,5­дюймовый привод) в 3,5-дюймовый внешний отсек, выполните следующие действия:
1. Выполните действия, описанные в разделе
оптический привод и получить доступ к 3,5-дюймовому отсеку.
ПРЕДУПРЕЖДЕНИЕ Независимо от состояния питания на системную плату
постоянно подается напряжение, если компьютер подключен к внешнему источнику питания. Чтобы не допустить повреждения внутренних компонентов, необходимо отключить шнур питания от источника питания.
2. При необходимости снимите заглушку 3,5-дюймового отсеке для привода.
3. Заверните по два направляющих метрических винта M3 в нижние отверстия с каждой
стороны привода. Дополнительные направляющие метрические винты M3 находятся на внешней стороне корпуса под передней панелью. Метрические винты M3 отличаются черным цветом.
ПРЕДУПРЕЖДЕНИЕ В качестве направляющих допускается использование только
винтов длиной 5 мм. Более длинные винты могут повредить внутренние компоненты дисковода.
Примечание При установке нового привода воспользуйтесь четырьмя
направляющими метрическими винтами M3, оставшимися от старого.
Извлечение оптического привода, чтобы извлечь
Рисунок 2-27 Установка направляющих винтов на дисковод
36 Глава 2 Модернизация оборудования RUWW
Page 43

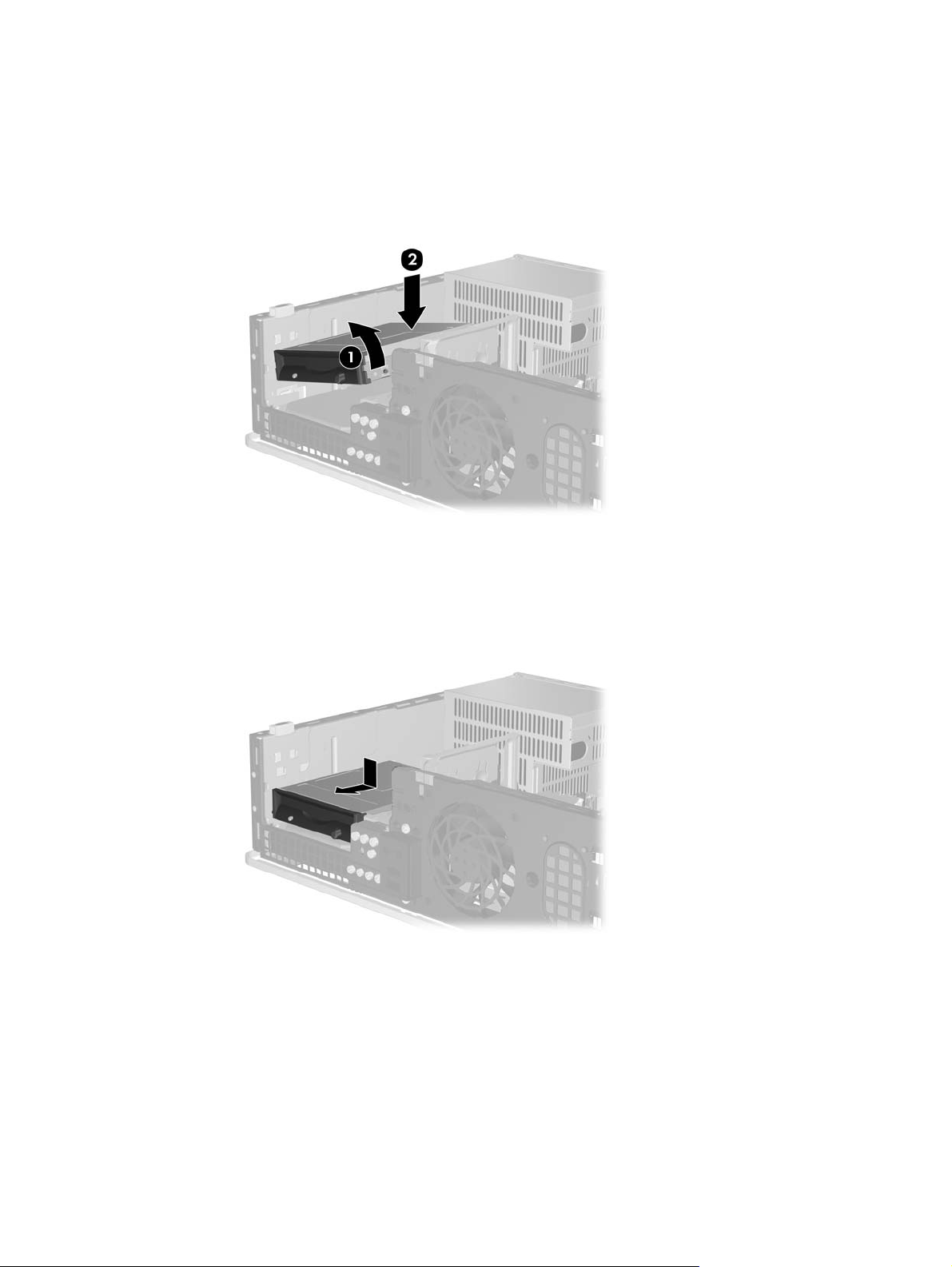

4. Совместите направляющие винты с пазами в корпусе. Наклоните привод, чтобы его левая
сторона была ниже правой (1) и сдвиньте левые направляющие винты в пазы, затем сдвиньте правые направляющие винты (2).
Рисунок 2-28 Установка дисковода
5. Задвиньте привод вниз до упора, затем выдвиньте его вперед, что он встал на место.
Рисунок 2-29 Установка дисковода
RUWW Установка и извлечение приводов 37
Page 44
6. Подключите кабель данных (1) и кабель питания (2) к задней части дисковода. Подключите
другой конец кабеля данных разъему на системной плате (с маркировкой FLOPPY P10).
Рисунок 2-30 Подключение кабелей к дисководу
Примечание Если в 3,5-дюймовый внешний отсек для приводов устанавливается
второй жесткий диск, подключите кабель питания и кабель данных к задней стороне диска, затем подключите другой конец кабеля данных к следующему свободному разъему SATA на системной плате, соблюдая порядок. SATA0, SATA1, SATA5, SATA4. На передней панели должна быть установлена декоративная заглушка для закрытия отверстия 3,5-дюймового внешнего отсека для привода
.
7. Установите оптический привод.
8. Установите на место защитную панель.
9. Если компьютер находился на подставке, установите ее.
10. Снова подключите шнур питания и все внешние устройства, затем включите питание
компьютера.
11. Закройте устройства безопасности, которые были открыты при снятии защитной панели
компьютера.
38 Глава 2 Модернизация оборудования RUWW
Page 45

Снятие и замена основного 3,5-дюймового жесткого диска SATA

Примечание Система не поддерживает жесткие диски параллельного ATA (PATA).
Перед удалением старого жесткого диска сделайте резервную копию находящихся на нем данных, чтобы их можно было перенести на новый жесткий диск. Также при замене основного жесткого диска необходим компакт-диск Restore Plus!, который создается при первой установке компьютера, для восстановления операционной системы, драйверов и приложений, предварительно установленных дисков отсутствует, создайте его сейчас. Дополнительную информацию см. в руководстве
пользователя по HP Backup and Recovery Manager, которое можно открыть в меню Пуск Windows. Данное руководство можно распечатать для простого обращения к нему в будущем.
3,5-дюймовый жесткий диск расположен под внешними приводами. Чтобы снять и заменить жесткий диск, выполните следующие действия:
1. Снимите/откройте устройства безопасности, препятствующие открытию компьютера.
2. Извлеките из компьютера все сменные носители, такие как дискеты или компакт-диски.
3. Надлежащим образом выключите компьютер с помощью меню операционной системы,
затем выключите все внешние устройства.
4. Отключите шнур питания от электрической розетки, затем отключите все внешние
устройства.
на компьютере. Если этот комплект компакт-
ПРЕДУПРЕЖДЕНИЕ Независимо от состояния питания на системную плату
постоянно подается напряжение, если компьютер подключен к внешнему источнику питания. Чтобы не допустить повреждения внутренних компонентов, необходимо отключить шнур питания от источника питания.
5. Если компьютер находится на подставке, снимите его с подставки.
6. Снятие защитной панели компьютера
7. Отключите от задней панели привода кабель питания и кабель данных.
RUWW Установка и извлечение приводов 39
Page 46
8. Нажмите вниз на рычажок на левой стороне оптического привода (1), затем вдвиньте
оптический привод обратно до упора, после этого извлеките его из отсека (2).
Примечание Извлекая привод из отсека, держите его за переднюю и заднюю части.
Рисунок 2-31 Извлечение оптического привода
9. Отключите от задней панели дисковода кабель питания и кабель данных.
10. Нажмите вниз на рычажок на левой стороне дисковода (1), затем задвиньте дисковод
обратно до упора, после этого извлеките его из отсека (2).
Рисунок 2-32 Снятие дисковода
40 Глава 2 Модернизация оборудования RUWW
Page 47
11. Немного наклоните левую сторону дисковода вниз (1), чтобы верхние фланцы
направляющих винтов не попали под металлическую раму, затем извлеките дисковод из отсека (2).
Рисунок 2-33 Извлечение дисковода
12. Отключите кабель питания (1) и кабель данных (2) от тыльной стороны жесткого диска.
Рисунок 2-34 Отключение кабеля питания и кабеля данных от жесткого диска
ПРЕДУПРЕЖДЕНИЕ Запрещается сгибать или складывать кабель данных SATA,
если радиус изгиба кабеля менее 30 мм. Сгибание под острым углом может привести к повреждению внутренней проводки.
RUWW Установка и извлечение приводов 41
Page 48
13. Нажмите вниз на рычажок на левой стороне жесткого диска (1), затем задвиньте привод
обратно до упора, после этого извлеките его (2).
Рисунок 2-35 Снятие жесткого диска
14. Немного наклоните левую сторону жесткого диска вниз (1), чтобы верхние фланцы
направляющих винтов не попали под металлическую раму, затем извлеките дисковод из отсека (2).
Рисунок 2-36 Извлечение жесткого диска
15. Чтобы установить жесткий диск, выполните описанные выше действия в обратном порядке.
42 Глава 2 Модернизация оборудования RUWW
Page 49
Примечание Если в системе установлен только один жесткий диск SATA, кабель данных
должен быть подключен к темно-синему разъему SATA0 на системной плате (во избежание проблем в работе жесткого диска). При установке второго жесткого диска подключите другой конец кабеля данных к следующему свободному разъему SATA на системной плате в следующем порядке: SATA0, SATA1, SATA5, SATA4.
При замене жесткого диска воспользуйтесь старого. Чтобы отвернуть и завернуть направляющие винты, потребуется отвертка Torx T-15. Изготовитель (компания HP) предоставляет четыре дополнительных стандартных направляющих винта 6-32, которые можно найти с внешней стороны корпуса под передней панелью. Стандартные винты 6-32 отличаются серебристым цветом.
Если был заменен основной жесткий диск, используйте компакт-диск Restore Plus! , который создается при первой системы, драйверов и приложений, предварительно установленных на компьютере. По завершении процесса восстановления заново установите свои личные файлы, резервные копии которых были созданы перед заменой жесткого диска.
установке компьютера, для восстановления операционной
для нового диска четырьмя винтами от
RUWW Установка и извлечение приводов 43
Page 50
44 Глава 2 Модернизация оборудования RUWW
Page 51

А Технические характеристики

Размеры компьютера с горизонтальным корпусом
Высота
Ширина
Длина
Приблизительный вес 19 фунтов 8,62 кг
Диапазон температур
Рабочий режим
Нерабочий режим
Относительная влажность (без конденсации)
Рабочий режим
Нерабочий режим (макс. температура по мокрому термометру 38,7°C)
Максимальная высота над уровнем моря (без герметизации)
Рабочий режим
Нерабочий режим
Примечание Рабочая температура уменьшается на 1,0°C через каждые 300 м (1 000 футов) до
достижения высоты 3 000 м (10 000 футов) над уровнем моря, при отсутствии прямого солнечного света. Максимальная скорость изменения составляет 10°C/час. Верхний предел допустимых температур зависит от типа и количества установленного дополнительного оборудования.
4,5 дюйма
15,5 дюймов
13,5 дюймов
От 50° до 95°F
От -22° до 140°F
10-90%
5-95%
10 000 футов
30 000 футов
11,43 см
39,37 см
34,29 см
От 10° до 35°C
От -30° до 60°C
10-90%
5-95%
3 048 м
9 144 м
Тепловыделение
Максимальное
Обычное (в режиме простоя)
Электропитание
Диапазон рабочих напряжений
Диапазон номинальных напряжений
Номинальная частота
Выходная мощность 240 Вт 240 Вт
1
1 260 Б.Т.Е./ч
315 Б.Т.Е./ч
115 В
90-132 В переменного тока
100-127 В переменного тока
50-60 Гц
317 ккал/ч
80 ккал/ч
230 В
180–264 В переменного тока
200-240 В переменного тока
50-60 Гц
RUWW 45
Page 52
Номинальный потребляемый ток (максимальный)
1
В данной системе используется пассивная схема компенсации коэффициента мощности.
1
6 А при 100 В переменного тока
3 А при 200 В
переменного тока
Компенсация коэффициента мощности используется только при работе от сети с напряжением 230 В. Это обеспечивает соответствие компьютера требованиям маркировки CE, которая проставляется на все изделия, предназначенные для эксплуатации в странах Европейского сообщества. Для этого источника питания требуется переключатель диапазона входного напряжения.
46 Приложение А Технические характеристики
RUWW
Page 53
БЗамена батареи
Батарея, установленная в компьютере, служит для питания часов компьютера. При замене батареи используйте такую же, как была установлена первоначально. Компьютер поставляется с 3-вольтовой литиевой батареей-таблеткой.
ВНИМАНИЕ! Внутри данного компьютера имеется литиевая батарея, содержащая
двуокись марганца. Неправильное обращение с батареей может привести к возгоранию и ожогам. Для снижения риска получения травм соблюдайте следующие меры предосторожности:
Не пытайтесь перезаряжать батарею.
Не подвергайте ее воздействию температур выше 60°С.
Не разбирайте, не разламывайте, не прокалывайте батарею, не замыкайте ее внешние контакты и
не подвергайте ее воздействию воды или огня.
Используйте для замены только батареи Hewlett-Packard, предназначенные для данной модели компьютера.
ПРЕДУПРЕЖДЕНИЕ Перед заменой батареи необходимо создать резервную копию
параметров компьютера, хранящихся в памяти CMOS. После удаления или замены батареи параметры CMOS будут очищены. Сведения о создании резервной копии настроек CMOS см. в Руководстве по использованию служебной программы настройки компьютера (F10) на компакт-диске Документация и средства диагностики.
Статическое электричество может повредить электронные компоненты компьютера и дополнительного оборудования. снимите с себя электростатический заряд, прикоснувшись к заземленному металлическому предмету.
Примечание Литиевая батарея служит дольше, если компьютер постоянно подключен
к сети переменного тока. Литиевая батарея используется только в тех случаях, когда компьютер НЕ подключен к сети переменного тока.
Компания Hewlett-Packard рекомендует пользователям сдавать использованное отработанное электронное оборудование, оригинальные печатные картриджи HP и аккумуляторы в переработку. Дополнительные сведения о программе переработки см. по адресу:
1. Снимите/откройте устройства безопасности, препятствующие открытию компьютера.
http://www.hp.com/recycle.
Перед началом работы с электронными компонентами
2. Извлеките из компьютера все сменные носители, такие как дискеты или компакт-диски.
RUWW 47
Page 54
3. Надлежащим образом выключите компьютер с помощью меню операционной системы,
затем выключите все внешние устройства.
4. Отключите шнур питания от электрической розетки, затем отключите все внешние
устройства.
ПРЕДУПРЕЖДЕНИЕ Независимо от состояния питания на системную плату
постоянно подается напряжение, если компьютер подключен к внешнему источнику питания. Чтобы не допустить повреждения внутренних компонентов, необходимо отключить шнур питания от источника питания.
5. Если компьютер находится на подставке, снимите его с подставки.
6. Снятие защитной панели компьютера
7. Найдите батарею и держатель батареи на системной плате.
Примечание На некоторых моделях компьютеров для доступа к батарее
необходимо извлечь внутренние компоненты.
8. В зависимости от типа держателя батареи на системной плате следуйте приведенным
далее инструкциям по замене батареи.
Тип 1
а. Извлеките батарею из держателя.
Рисунок Б-1 Извлечение батареи-таблетки (тип 1)
б. Вставьте новую батарею в держатель положительным полюсом вверх. Защелка
держателя батареи автоматически зафиксирует батарею в нужном положении.
Тип 2
а. Чтобы извлечь батарею из держателя, нажмите на металлические фиксаторы, которые
расположены с одного края батареи. Когда батарея будет вытолкнута, выньте ее (1).
48 Приложение Б Замена батареи
RUWW
Page 55
б. Чтобы установить новую батарею, вставьте ее одним краем под выступ держателя
положительным полюсом вверх. Нажмите на другой край батареи, чтобы фиксатор захватил его (2).
Рисунок Б-2 Замена плоской литиевой батареи (тип 2)
Тип 3
а. Оттяните назад защелку (1), которая удерживает батарею, и извлеките батарею (2).
б. Вставьте новую батарею и установите защелку на место.
Рисунок Б-3 Извлечение батареи-таблетки (тип 3)
Примечание После замены батареи выполните следующие действия для
завершения процедуры.
9. Установите на место защитную панель.
10. Если компьютер находился на подставке, установите ее.
11. Подключите кабель питания и включите компьютер.
12. Запустите программу настройки компьютера и заново установите дату, время, пароли и все
остальные параметры компьютера. За помощью обращайтесь к Руководству по
RUWW 49
Page 56
использованию служебной программы настройки компьютера (F10) на компакт-диске Документация и средства диагностики.
13. Закройте устройства безопасности, которые были открыты при снятии защитной панели
компьютера.
50 Приложение Б Замена батареи RUWW
Page 57
ВВнешние устройства безопасности
Примечание Для получения сведений о функциях безопасности данных см.
Руководство по использованию служебной программы настройки компьютера (F10), руководство Управление настольными системами на компакт-диске Документация и средства диагностики и руководство Диспетчер безопасности HP ProtectTools (для
некоторых моделей) на веб-узле

Установка блокировочного устройства

Блокировочные устройства, изображенные на этой и следующей страницах, могут быть использованы для защиты компьютера.

Замок с тросиком

http://www.hp.com.
Рисунок В-1 Установка замка с тросиком
RUWW Установка блокировочного устройства 51
Page 58

Навесной замок

Рисунок В-2 Установка навесного замка
52 Приложение В Внешние устройства безопасности RUWW
Page 59

Г Электростатический заряд

Электростатический заряд, перетекающий с пальца или другого проводника, может повредить системную плату или другие устройства, чувствительные к статическому электричеству. Такое повреждение может привести к сокращению срока службы устройства.

Предотвращение повреждения оборудования электростатическим зарядом

Во избежание повреждения оборудования электростатическим зарядом соблюдайте следующие меры предосторожности:
не прикасайтесь к контактам оборудования, храните и перевозите оборудование в
антистатической упаковке;
храните чувствительные к статическому электричеству компоненты в соответствующих
упаковках до момента установки их в рабочие станции;
извлечение компонентов из антистатической упаковки осуществляйте только на
заземленной поверхности;
не прикасайтесь к
прежде чем прикасаться к компонентам, чувствительным к статическому электричеству,
надежно заземлите себя.
контактам, проводникам и схемам;

Способы заземления

Имеется несколько способов заземления. Прежде чем приступать к установке или работе с компонентами, чувствительными к статическому электричеству, заземлите себя одним или несколькими способами:
Используйте браслет, подключенный заземляющим кабелем к шасси заземленного
компьютера. Браслетыэто гибкие полоски с минимальным сопротивлением 1 МОм +/- 10% в заземляющих проводах. Чтобы обеспечить надежное заземление, надевайте
браслет на запястье так,
На стоячих рабочих местах закрепляйте заземляющие полоски на пятках, пальцах ног или
обуви. При работе на токопроводящем или рассеивающем статическое электричество напольном покрытии закрепляйте заземляющие полоски на обеих ногах.
Используйте токопроводящие инструменты.
чтобы он плотно прилегал к руке.
Используйте переносной набор, в который входит коврик, рассеивающий
электростатический заряд.
RUWW Предотвращение повреждения
оборудования электростатическим зарядом 53
Page 60
Если вы не располагаете указанным оборудованием для обеспечения надлежащего заземления, обратитесь к уполномоченному представителю, продавцу или в ремонтную службу компании
Hewlett-Packard.
Примечание Для получения дополнительных сведений о статическом электричестве
обратитесь к уполномоченному представителю, продавцу или в ремонтную службу компании Hewlett-Packard.
54 Приложение Г Электростатический заряд RUWW
Page 61
Д Рекомендации по эксплуатации
компьютера, уходу и транспортировке

Рекомендации по эксплуатации компьютера и уходу за ним

Чтобы правильно установить и обслуживать компьютер и монитор, следуйте приведенным далее рекомендациям.
Не допускайте воздействия на компьютер повышенной влажности, прямых солнечных
лучей, сильной жары или холода.
При работе компьютер должен быть установлен на ровной устойчивой поверхности. Со всех
сторон системного блока и над монитором для вентиляции должно оставаться не менее 10,2 см.
Никогда не перекрывайте доступ воздуха к компьютеру, закрывая вентиляционные
отверстия. Не устанавливайте клавиатуру с опущенными ножками вплотную к передней панели компьютера, поскольку это также препятствует вентиляции.
Никогда не включайте компьютер, если снята его крышка или боковая панель.
Не ставьте компьютеры друг на друга и не помещайте их слишком близко друг
они не вентилировались нагретым воздухом
Если компьютер должен эксплуатироваться в отдельном отсеке, в этом отсеке должны быть
входные и выходные вентиляционные отверстия. К подобным отсекам относятся все перечисленные выше указания по эксплуатации.
Не допускайте попадания на компьютер и клавиатуру каких-либо жидкостей.
Никогда не закрывайте вентиляционные отверстия на
мониторе.
к другу, чтобы
RUWW Рекомендации по эксплуатации компьютера и уходу за ним 55
Page 62
Установите или включите функции управления электропитанием, в том числе режимы
энергосбережения, в операционной системе или другом программном обеспечении.
Всегда выключайте компьютер перед выполнением следующих действий:
Протирайте компьютер снаружи мягкой влажной тканью (при необходимости).
Использование чистящих средств может повлечь обесцвечивание или повреждение отделки корпуса.
Следует время от времени очищать вентиляционные отверстия
компьютера. Пыль и другой мусор могут засорить вентиляционные отверстия, препятствуя поступлению воздуха.
56 Приложение Д Рекомендации по эксплуатации компьютера, уходу и транспортировке RUWW
Page 63

Меры предосторожности при использовании оптических приводов

При использовании и чистке оптического привода следуйте приведенным ниже рекомендациям.

Эксплуатация

Не передвигайте привод во время его работы. Это может привести к поломке при чтении
диска.
Не подвергайте привод резкой смене температур, так как на его внутренней поверхности
может конденсироваться влага. В случае неожиданной резкой смены температуры во время работы привода отключать питание следует не ранее чем через час. Если сразу после работа с устройством будет продолжаться, при чтении диска может произойти поломка.
Не подвергайте привод воздействию высокой влажности, высокой температуры,
механической вибрации и прямых солнечных лучей.

Чистка

Чистку панели и элементов управления выполняйте мягкой сухой тканью или тканью, слегка
увлажненной мягким чистящим средством. Никогда не брызгайте жидкими чистящими средствами непосредственно на устройство.
Ни в коем случае не используйте растворители: такие вещества, как спирт или бензол, могут
повредить устройство.
этого

Меры безопасности

В случае попадания внутрь устройства какой-либо жидкости немедленно отключите питание компьютера и передайте компьютер для проверки в уполномоченную ремонтную службу Hewlett-
Packard.

Подготовка к транспортировке

При подготовке компьютера к транспортировке следуйте приведенным ниже рекомендациям:
1. Создайте резервные копии файлов жесткого диска на дисках PD, накопителях на магнитной
ленте, компакт-дисках или дискетах. Проследите, чтобы при хранении или транспортировке носители резервных копий не подвергались воздействию электрических или магнитных импульсов.
Примечание Жесткий диск автоматически блокируется при отключении питания
компьютера.
2. Извлеките и сохраните все сменные носители.
3. Чтобы обеспечить безопасность дисковода при транспортировке, вставьте в него пустую
дискету. Не используйте для этой цели дискету, на которой хранятся или будут храниться данные.
4. Выключите компьютер и все внешние устройства.
5. Отключите шнур питания от электрической розетки, а затем от компьютера.
RUWW Меры предосторожности при
использовании оптических приводов 57
Page 64
6. Отключите компоненты компьютера и внешние устройства от источников питания, а затем
от компьютера.
Примечание Перед транспортировкой компьютера убедитесь, что все платы
установлены правильно и прочно держатся в разъемах.
7. Упакуйте компоненты компьютера и внешние устройства в заводскую или аналогичную
упаковку с упаковочным материалом, количество которого достаточно для безопасной транспортировки.
58 Приложение Д Рекомендации по эксплуатации компьютера, уходу и транспортировке RUWW
Page 65

Указатель

А
аудиоразъемы 2, 3
Б
батареи замена 47 безопасность
замок с тросиком 51
навесной замок 52 блок питания 45 блокировочные устройства
замок с тросиком 51
навесной замок 52
В
вертикальная ориентация 8
Д
дисковод
извлечение 34
установка 36
Ж
жесткий диск
восстановление
программного
обеспечения 43 извлечение 39 установка 39 установка второго 36
И
извлечение
батарея 47 декоративные заглушки 13 дисковод 34 жесткий диск 39 заглушка гнезда
расширения 23 защитная панель 10 оптический привод 30 передняя панель 12 плата расширения 21 Плата ADD2/SDVO 24 плата PCI 24
инструкции по установке 7
К
клавиатура
компоненты 4 разъем 3
клавиша с логотипом
Windows 5
М
микрофон, разъем для 2 модули DIMM. См. раздел память мышь
разъем 3 специальные функции 6
П
память
технические
характеристики 15 установка 15 установка модулей памяти
разъемы 16
параллельный порт, разъем 3 передней панели компоненты 2 передняя панель
замена 14 извлечение 12 снятие заглушек 13
плата расширения
гнездо, расположение 21 извлечение 21 установка 21
Плата ADD2/SDVO 21, 24 плата PCI 21, 24 плата PCI Express 21 подключение кабелей к
приводу 28
порты USB
вид сзади 3 передней панели 2
приводы
подключение кабелей 28 расположение 27 установка 28
в
З
заглушка гнезда расширения
замена 25
извлечение 23 задней панели компоненты 3 защитная панель
блокировка и
разблокировка 51 замена 11 извлечение 10
RUWW Указатель 59
Н
направляющие винты 28
О
оптический привод
извлечение 30 меры предосторожности 57 определение 2 установка 31 чистка 57
Р
разблокировка крышки
компьютера 51 разъем линейного входа 3 разъем линейного выхода 3 разъем монитора 3 разъем наушников 2 разъем последовательного
порта 3
Page 66
Расположение
идентификационного номера продукта 6
резервное копирование и
восстановление 43
С
серийного номера
расположение 6
сетевой разъем 3
Т
технические характеристики
компьютер 45 память 15
транспортировка, подготовка
к 57
У
указания по вентиляции 55 указания по эксплуатации
компьютера 55
установка
батарея 47 блокировочные
устройства 51
восстановление
программного
обеспечения 43 дисковод 36 жесткий диск 39 кабели привода 28 направляющие винты 28 оптический привод 31 память 15 плата расширения 21
Э
электростатический разряд,
предотвращение повреждения оборудования 53
60 Указатель RUWW
Loading...
