Guida di riferimento hardware - dc5700
modello microtower
HP Compaq Business PC
© Copyright 2006 Hewlett-Packard
Development Company, L.P. Le informazioni
qui contenute sono soggette a modifiche
senza preavviso.
Microsoft e Windows sono marchi di
Microsoft Corporation negli Stati Uniti e in
altri paesi.
Le uniche garanzie su prodotti e servizi HP
sono definite nei certificati di garanzia
allegati a prodotti e servizi. Nulla di quanto
qui contenuto potrà essere interpretato nel
senso della costituzione di garanzie
accessorie. HP declina ogni responsabilità
per errori od omissioni tecniche o editoriali
contenuti nella presente guida.
Questo documento contiene informazioni
proprietarie protette da copyright. Nessuna
parte del documento può essere fotocopiata,
riprodotta o tradotta in altra lingua senza la
preventiva autorizzazione scritta di HewlettPackard Company.
Guida di riferimento hardware
HP Compaq Business PC
dc5700 modello microtower
Prima edizione (ottobre 2006)
Numero di parte del documento: 433185-061
Informazioni su questa guida
Il presente manuale fornisce informazioni di base per l'aggiornamento del computer.
AVVERTENZA Il testo presentato in questo modo indica che la mancata osservanza delle
istruzioni potrebbe comportare lesioni fisiche o addirittura la perdita della vita.
ATTENZIONE Il testo presentato in questo modo indica che la mancata osservanza delle
relative istruzioni può causare danni alle apparecchiature o perdite di informazioni.
Nota Il testo presentato in questo modo indica che vengono fornite importanti informazioni
supplementari.
ITWW iii
iv Informazioni su questa guida ITWW
Sommario
1 Caratteristiche del prodotto
Caratteristiche di configurazione standard ........................................................................................... 1
Componenti del pannello anteriore ...................................................................................................... 2
Componenti del pannello posteriore ..................................................................................................... 3
Tastiera ................................................................................................................................................ 4
Utilizzo del tasto col logo di Windows .................................................................................. 5
Funzioni speciali del mouse ................................................................................................................. 6
Posizione del numero di serie .............................................................................................................. 6
2 Aggiornamenti hardware
Caratteristiche di gestione semplificata ................................................................................................ 7
Avvertenze e precauzioni ..................................................................................................................... 7
Rimozione del pannello di accesso al computer .................................................................................. 8
Riposizionamento del pannello di accesso al computer ....................................................................... 9
Smontaggio del frontalino ................................................................................................................... 10
Rimontaggio del frontalino .................................................................................................................. 11
Installazione di memoria aggiuntiva ................................................................................................... 12
Moduli DIMM ...................................................................................................................... 12
Moduli DIMM DDR2-SDRAM ............................................................................................. 12
Zoccoli per moduli DIMM ................................................................................................... 13
Installazione moduli DIMM ................................................................................................. 14
Disinstallazione e installazione di schede .......................................................................................... 16
Posizioni delle unità ............................................................................................................................ 22
Installazione di unità aggiuntive ......................................................................................................... 23
Rimozione di un'unità esterna da 5,25" o da 3,5" .............................................................. 24
Installazione di un'unità esterna da 5,25" o da 3,5" ........................................................... 26
Rimozione di un'unità disco rigido interna da 3,5" ............................................................. 29
Installazione di un'unità disco rigido interna da 3,5" .......................................................... 31
Appendice A Specifiche
Appendice B Sostituzione della batteria
Appendice C Dispositivi di sicurezza esterni
Installazione del dispositivo di blocco di sicurezza ............................................................................. 39
Chiusura con cavo ............................................................................................................. 39
Lucchetto ........................................................................................................................... 40
ITWW v
Appendice D Scariche elettrostatiche
Prevenzione di danni elettrostatici ...................................................................................................... 41
Metodi di collegamento a massa ........................................................................................................ 41
Appendice E Linee guida di funzionamento del computer, manutenzione ordinaria e preparazione per il
trasporto
Linee guida di funzionamento del computer e manutenzione ordinaria ............................................. 43
Precauzioni per l'uso dell'unità ottica ................................................................................................. 44
Funzionamento .................................................................................................................. 44
Pulizia ................................................................................................................................ 44
Sicurezza ........................................................................................................................... 44
Preparazione per il trasporto .............................................................................................................. 44
Indice analitico .................................................................................................................................................. 47
vi ITWW
1 Caratteristiche del prodotto
Caratteristiche di configurazione standard
Le caratteristiche del microtower HP Compaq possono variare a seconda del modello. Per un elenco
completo dell'hardware e del software installati nel computer, eseguire l'utility di diagnostica (inclusa
solo in alcuni modelli). Le istruzioni per l'utilizzo della utility si trovano nella Guida alla risoluzione dei
problemi sul CD Documentazione e diagnostica.
Figura 1-1 Configurazione microtower
ITWW Caratteristiche di configurazione standard 1
Componenti del pannello anteriore
La configurazione dell'unità può variare a seconda del modello.
Tabella 1-1 Componenti del pannello anteriore
1 Unità ottiche da 5,25"
2 Spie di attività dell'unità dischi ottici 8 Pulsante di espulsione dischetto (opzionale)
3 Unità a dischetti da 3,5" (opzionale)
4 Spia attività unità a dischetti (opzionale) 10 Spia d'accensione
5 Spia attività disco fisso 11 Connettore cuffie
6 Connettore microfono 12 Porte USB 2.0
Nota Un disco ottico è un'unità CD-ROM, CD-R/RW, DVD-ROM, DVD-R/RW o CD-RW/DVD.
La spia di alimentazione è verde quando il computer è acceso. Se lampeggia in rosso, il computer presenta un
problema, che viene visualizzato con un codice diagnostico. Per informazioni sull'interpretazione del codice,
consultare la Guida alla risoluzione dei problemi sul CD Documentazione e diagnostica.
1
In alcuni modelli, sono presenti coperchietti per uno o entrambi gli alloggiamenti unità da 5,25".
2
In alcuni modelli, è presente un coperchietto per l'alloggiamento unità da 3,5". Presso HP è disponibile
1
2
7 Pulsanti di espulsione dell'unità dischi ottici
9 Pulsante d'accensione a doppio stato
un lettore di schede di memoria per questo alloggiamento.
2 Capitolo 1 Caratteristiche del prodotto ITWW
Componenti del pannello posteriore
Tabella 1-2 Componenti del pannello posteriore
1 Connettore per il cavo d'alimentazione 7 Connettore di rete RJ-45
2 Selettore di tensione 8 Connettore parallelo
3 Connettore mouse PS/2 verde 9 Connettore monitor
4 Connettore tastiera PS/2 porpora 10 Connettore line-out per dispositivi audio
5 Connettori USB (Universal Serial Bus) 11 Connettore audio line-in (blu)
6 Connettore seriale
Nota La disposizione e il numero dei connettori dipendono dal modello.
Se è installata una scheda grafica PCI, i connettori sulla scheda e sulla scheda di sistema possono essere
utilizzati contemporaneamente. Per utilizzare entrambi i connettori potrebbe essere necessario modificare
alcune impostazioni in Computer Setup. Per informazioni sulla sequenza di avvio, vedere la Guida dell'utility
Computer Setup (F10) sul CD Documentation and Diagnostics.
I connettori audio Line-In e Line-Out possono essere utilizzati come connettori Line-In, Line-Out o Microfono
facendo clic sull'icona di Realtek HD Audio Manager (un altoparlante rosso) nella barra delle applicazioni
oppure selezionando la voce Realtek nel Pannello di controllo del sistema operativo e l'opzione Retasking
Enable (Abilita retasking).
alimentati (verde)
ITWW Componenti del pannello posteriore 3
Tastiera
Tabella 1-3 Componenti della tastiera
1 Tasti funzione Eseguono funzioni speciali, diverse a seconda dell'applicazione software in uso.
2 Tasti di modifica Comprendenti: INS, Home, Pag Su, CANC, Fine e Pag Giù.
3 Spie di stato Indicano lo stato delle impostazioni del computer e della tastiera (BLOC NUM,
4 Tasti numerici Funzionano come una calcolatrice.
BLOC MAIUSC e BLOC SCORR).
5 Tasti freccia Vengono utilizzati per spostarsi da una parte all'altra in un documento o in un sito
6 Tasti CTRL Utilizzati in combinazione con un altro tasto, il loro effetto dipende dal software
7 Tasto Menu scelta rapida1Usato (come il pulsante destro del mouse) per aprire menu a comparsa in
8 Tasti con il logo di
Windows
9 Tasti ALT Utilizzati in combinazione con un altro tasto, il loro effetto dipende dal software
1
Tasti disponibili per determinate aree geografiche.
1
web. Con essi è possibile muoversi a sinistra, a destra, in alto e in basso utilizzando
la tastiera invece del mouse.
applicativo in uso.
un'applicazione di Microsoft Office. In altre applicazioni software consente di
effettuare altre funzioni.
Utilizzati per aprire il menu Start/Avvio di Microsoft Windows. In combinazione con
altri tasti consentono di effettuare altre funzioni.
applicativo in uso.
4 Capitolo 1 Caratteristiche del prodotto ITWW
Utilizzo del tasto col logo di Windows
Utilizzare il tasto con il logo di Windows in abbinamento ad altri tasti per eseguire determinate funzioni
disponibili nei sistemi operativi di Windows. Per identificare il tasto col logo di Windows consultare la
sezione
Tasto con il logo di Windows Visualizza o nasconde il menu Start/Avvio
Tasto con il logo di Windows + d Visualizza il desktop
Tasto con il logo di Windows + m Riduce a icona tutte le applicazioni aperte
Maiusc + tasto con il logo di Windows + m Annulla la riduzione a icona
Tasto con il logo di Windows + e Apre Risorse del computer
Tasto con il logo di Windows + f Apre Trova tutti i file
Tasto con il logo di Windows + Ctrl + f Apre Trova computer
Tasto con il logo di Windows + F1 Apre la Guida in linea di Windows
Tastiera.
Tasto con il logo di Windows + l Blocca il computer se si è connessi a un dominio di rete o consente
Tasto con il logo di Windows + r Apre la finestra di dialogo Esegui
Tasto con il logo di Windows + u Apre Utility Manager
Tasto con il logo di Windows + Tab Attiva il pulsante successivo sulla barra delle applicazioni
di cambiare utente se non si è connessi a nessun dominio
ITWW Tastiera 5
Funzioni speciali del mouse
La maggior parte delle applicazioni software supporta l'utilizzo del mouse. Le funzioni assegnate ai
pulsanti del mouse variano in base all'applicazione software in uso.
Posizione del numero di serie
Ogni computer è dotato di un numero di serie e di un ID prodotto univoci, situati sul coperchio superiore
del computer stesso. Tenere questi numeri a portata di mano quando si richiede l'assistenza del servizio
clienti.
Figura 1-2 Posizione numero di serie e ID prodotto
6 Capitolo 1 Caratteristiche del prodotto ITWW
2 Aggiornamenti hardware
Caratteristiche di gestione semplificata
Il computer possiede delle caratteristiche che ne rendono più facile la manutenzione e l'aggiornamento.
Per la maggior parte delle procedure di installazione descritte in questo capitolo non sono necessari
strumenti.
Avvertenze e precauzioni
Prima di effettuare gli aggiornamenti, leggere attentamente le istruzioni, le precauzioni e le avvertenze
applicabili contenute nella presente guida.
AVVERTENZA Per ridurre il rischio di lesioni personali dovute a scosse elettriche, superfici
surriscaldate o incendi:
Scollegare il cavo di alimentazione dalla presa di corrente e lasciare raffreddare i componenti
interni del sistema prima di toccarli.
Non collegare i connettori telefonici o per telecomunicazioni alle prese del controller di interfaccia
di rete (NIC).
Non scollegare il contatto di terra del connettore del cavo di alimentazione. Il collegamento a
terra è un'importante caratteristica di sicurezza.
Inserire il cavo di alimentazione in una presa di corrente collegata a massa (messa a terra) che
sia facilmente accessibile in qualsiasi momento.
Per ridurre il pericolo di lesioni leggere la Guida alla sicurezza e al comfort, che descrive la
sistemazione della workstation, la posizione e le abitudini di lavoro corrette degli operatori di
computer, e contiene importanti informazioni di sicurezza elettriche e meccaniche. La guida si
trova su Internet all'indirizzo
ATTENZIONE L'elettricità statica può danneggiare i componenti elettrici del computer o delle
parti opzionali. Prima di iniziare queste procedure, scaricare tutta l'energia elettrostatica toccando
un oggetto metallico dotato di messa a terra. Per ulteriori informazioni vedere l'Appendice D,
Scariche elettrostatiche.
Quando il computer è collegato ad una fonte d'alimentazione CA, la scheda di sistema è sempre
alimentata. Prima di aprire il computer, scollegare il cavo d'alimentazione onde evitare danni ai
componenti interni.
http://www.hp.com/ergo e sul CD Documentation and Diagnostics.
ITWW Caratteristiche di gestione semplificata 7
Rimozione del pannello di accesso al computer
1. Rimuovere/sganciare gli eventuali dispositivi di sicurezza che impediscono l'apertura del computer.
2. Estrarre dal computer tutti i supporti rimovibili, come i dischetti o i compact disc.
3. Spegnere correttamente il computer dal sistema operativo, quindi spegnere tutte le periferiche
esterne.
4. Scollegare il cavo di alimentazione dalla presa di alimentazione e scollegare eventuali periferiche
esterne.
ATTENZIONE Indipendentemente dallo stato di accensione, quando il computer è
collegato a una presa CA funzionante la scheda di sistema è sempre alimentata. Scollegare
il cavo d'alimentazione onde evitare danni ai componenti interni del computer.
5. Allentare la vite (1) che assicura il pannello di accesso allo chassis del computer.
6. Far scorrere il pannello di accesso all'indietro (2) di circa 1,3 cm, quindi sollevarlo dall'unità e
toglierlo.
Nota Per installare i componenti interni appoggiare il computer su un lato, facendo
attenzione che il pannello d'accesso sia rivolto verso l'alto.
Figura 2-1 Rimozione del pannello di accesso al computer
8 Capitolo 2 Aggiornamenti hardware ITWW
Riposizionamento del pannello di accesso al computer
Posizionare il pannello di accesso sullo chassis facendo in modo che sporgano almeno 1,3 cm dalla
parte posteriore dello chassis, quindi farlo scorrere in posizione (1). Verificare che il foro per la vite sia
allineato al foro sullo chassis e serrare la vite (2).
Figura 2-2 Riposizionamento del pannello di accesso al computer
ITWW Riposizionamento del pannello di accesso al computer 9
Smontaggio del frontalino
1. Rimuovere/sganciare gli eventuali dispositivi di sicurezza che impediscono l'apertura del computer.
2. Estrarre dal computer tutti i supporti rimovibili, come i dischetti o i compact disc.
3. Spegnere correttamente il computer dal sistema operativo, quindi spegnere tutte le periferiche
esterne.
4. Scollegare il cavo di alimentazione dalla presa di alimentazione e scollegare eventuali periferiche
esterne.
ATTENZIONE Indipendentemente dallo stato di accensione, quando il computer è
collegato a una presa CA funzionante la scheda di sistema è sempre alimentata. Scollegare
il cavo d'alimentazione onde evitare danni ai componenti interni del computer.
5. Togliere il pannello di accesso del computer.
6. Premere il fermo verde sulla parte inferiore dello chassis (1) per rilasciare la parte inferiore del
frontalino, quindi allontanare tale parte dallo chassis (2) per rilasciare la parte superiore del
frontalino.
Figura 2-3 Smontaggio del frontalino
10 Capitolo 2 Aggiornamenti hardware ITWW
Rimontaggio del frontalino
Collocare lo chassis in posizione diritta. Inserire i due ganci sulla parte superiore del frontalino nei fori
rettangolari dello chassis (1), quindi ruotare la parte inferiore del frontalino sullo chassis (2) in modo che
i due ganci inferiori del frontalino scattino in posizione.
Figura 2-4 Rimontaggio del frontalino
ITWW Rimontaggio del frontalino 11
Installazione di memoria aggiuntiva
Il computer è dotato di due moduli DIMM (Dual Inline Memory Modules) di memoria DDR2-SDRAM
(Double Data Rate-Synchronous Dynamic Random Access Memory).
Moduli DIMM
Gli zoccoli di memoria sulla scheda di sistema possono essere popolati con moduli DIMM (non più di
quattro) di standard industriale. Si tratta di zoccoli di memoria contenenti almeno un modulo di memoria
DIMM preinstallato. Per ottenere il massimo supporto di memoria è possibile popolare la scheda di
sistema con un massimo di 4 GB di memoria configurata in modalità dual channel di prestazioni elevate.
Moduli DIMM DDR2-SDRAM
Per il corretto funzionamento del sistema, i moduli DIMM DDR2-SDRAMM devono essere:
di standard industriale a 240 pin
●
PC2-5300 senza buffer compatibile 667 MHz
●
moduli DIMM DDR2-SDRAM a 1,8 V
●
I moduli DIMM DDR2-SDRAM devono inoltre:
supportare latenza CAS 4 e 5 per DDR2/677 MHz
●
contenere le informazioni JEDEC SPD obbligatorie
●
Inoltre, il computer supporta:
tecnologie di memoria non ECC da 256 Mbit, 512 Mbit e 1 Gbit
●
moduli DIMM single-sided e double-sided
●
moduli DIMM costituiti da periferiche DDE x8 e x16; non sono supportati moduli DIMM costituiti da
●
SDRAM x4
Nota Il sistema non si avvia se si installano moduli DIMM non supportati.
12 Capitolo 2 Aggiornamenti hardware ITWW
Zoccoli per moduli DIMM
Sulla scheda di sistema ci sono quattro zoccoli per moduli DIMM, due per canale, denominati XMM1,
XMM2, XMM3 e XMM4. Gli zoccoli XMM1 e XMM2 funzionano nel canale di memoria A. Gli zoccoli
XMM3 e XMM4 funzionano nel canale di memoria B.

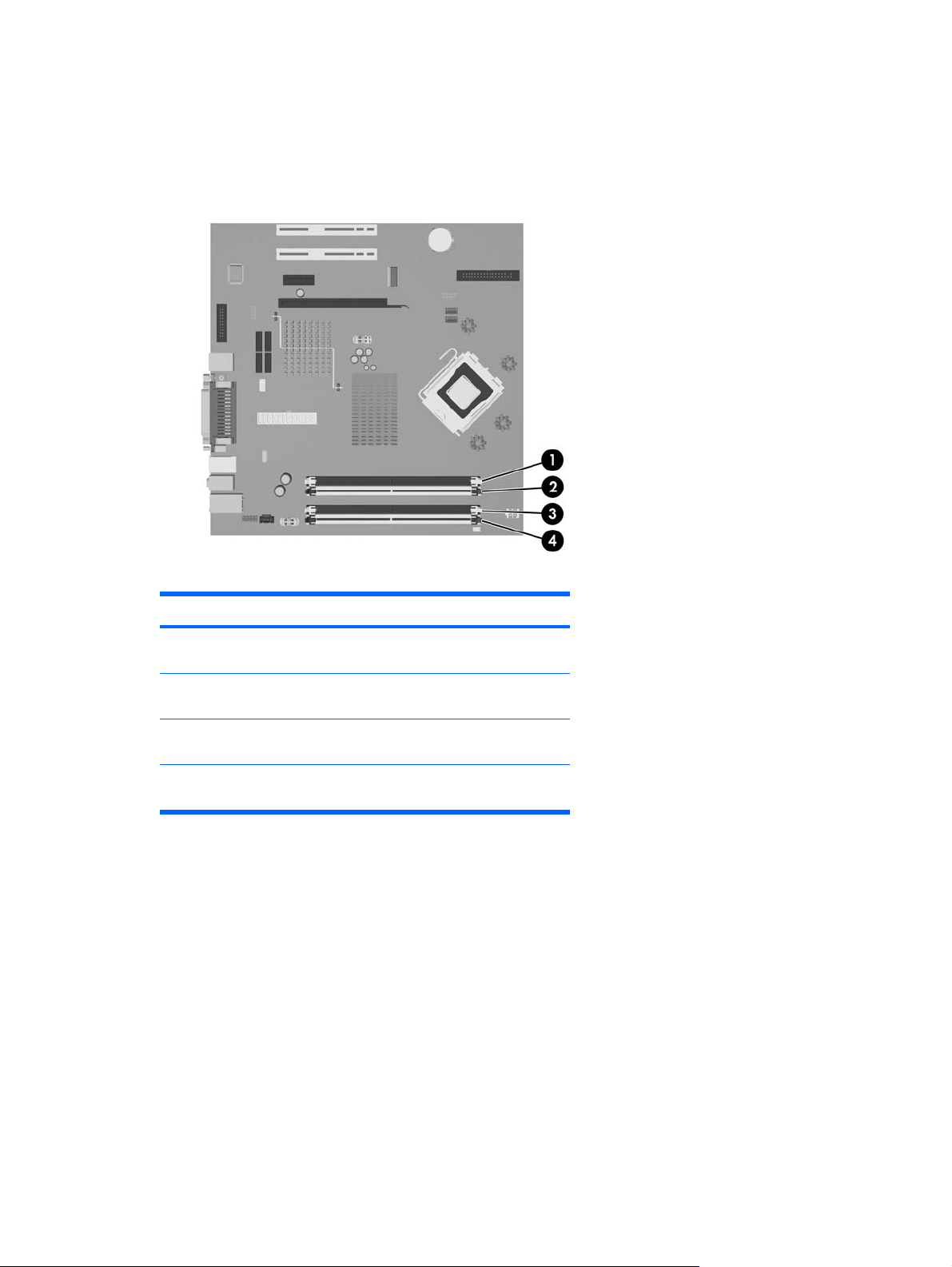

Figura 2-5 Posizioni degli zoccoli per moduli DIMM
Voce Descrizione Colore zoccolo
1 Zoccolo per modulo DIMM XMM1,
canale A (inserire per primo)
2 Zoccolo per modulo DIMM XMM2,
Canale A
3 Zoccolo per modulo DIMM XMM3,
canale B (inserire per secondo)
4 Zoccolo per modulo DIMM XMM4,
canale B
Nero
Bianco
Nero
Bianco
Il sistema funziona automaticamente nelle modalità single channel, dual channel o flex, a seconda di
come è stata effettuata l'installazione dei moduli DIMM.
Il sistema funzionerà in modalità single channel se i moduli DIMM sono stati inseriti in un solo
●
canale.
Il sistema funzionerà in modalità dual channel di prestazioni elevate se la capacità di memoria
●
totale dei moduli DIMM sul Canale A è pari alla capacità di memoria totale dei moduli sul Canale
B. La tecnologia e la larghezza della periferica possono variare da un canale all'altro. Ad esempio,
se il Canale A è popolato con due moduli DIMM da 256 MB e il Canale B con un modulo DIMM da
512 MB, il sistema funzionerà in modalità dual channel.
Il sistema funzionerà in modalità flex se la capacità di memoria totale dei moduli DIMM sul Canale
●
A non è pari alla capacità di memoria totale dei moduli sul Canale B. In modalità flex, il canale
popolato con la quantità di memoria inferiore descrive la quantità di memoria totale assegnata alla
modalità dual channel, mentre la parte rimanente viene assegnata alla modalità single channel.
ITWW Installazione di memoria aggiuntiva 13
Per una velocità ottimale, è necessario bilanciare i canali in modo che la quantità maggiore di
memoria sia suddivisa tra i due canali. Ad esempio, se si popolano gli zoccoli con un modulo DIMM
da 1 GB, due moduli DIMM da 512 MB e un modulo DIMM da 256 MB, un canale dovrà essere
popolato con il modulo DIMM da 1 GB e un modulo DIMM da 256 MB, l'altro canale dovrà essere
popolato con due moduli DIMM da 512 MB. Con questa configurazione 2 GB operano in modalità
dual channel e 256 MB operano in modalità single channel.
In qualsiasi modalità, la velocità di funzionamento massima è determinata dal più lento dei moduli
●
DIMM presenti nel sistema.
Installazione moduli DIMM
ATTENZIONE Prima di aggiungere o rimuovere moduli di memoria, è necessario scollegare il
cavo di alimentazione e attendere circa 30 secondi per scaricare l'eventuale tensione residua.
Indipendentemente dallo stato di accensione, quando il computer è collegato a una presa CA
funzionante i moduli di memoria sono sempre alimentati. L'aggiunta o la rimozione dei moduli di
memoria quando il sistema è alimentato può causare danni irreparabili ai moduli di memoria o
alla scheda di sistema. La presenza di LED accesi sulla scheda di sistema indica che vi è ancora
tensione.
Gli zoccoli per i moduli di memoria sono dotati di contatti dorati. Per aumentare la memoria si
devono utilizzare moduli con contatti dorati per impedire la corrosione e/o l'ossidazione dovuta
al contatto fra metalli incompatibili.
L'elettricità statica può danneggiare i componenti elettronici del computer o delle schede optional.
Prima di iniziare queste procedure, scaricare tutta l'energia elettrostatica toccando un oggetto
metallico dotato di messa a terra. Per ulteriori informazioni, vedere l'Appendice D,
elettrostatiche.
Scariche
Quando si maneggiano i moduli di memoria evitare di toccarne i contatti, perché così facendo si
potrebbe danneggiare il modulo.
1. Rimuovere/sganciare gli eventuali dispositivi di sicurezza che impediscono l'apertura del computer.
2. Estrarre dal computer tutti i supporti rimovibili, come i dischetti o i compact disc.
3. Spegnere correttamente il computer dal sistema operativo, quindi spegnere tutte le periferiche
esterne.
4. Scollegare il cavo di alimentazione dalla presa di alimentazione e scollegare eventuali periferiche
esterne.
ATTENZIONE Prima di aggiungere o rimuovere moduli di memoria, è necessario
scollegare il cavo di alimentazione e attendere circa 30 secondi per scaricare l'eventuale
tensione residua. Indipendentemente dallo stato di accensione, quando il computer è
collegato a una presa CA funzionante i moduli di memoria sono sempre alimentati.
L'aggiunta o la rimozione dei moduli di memoria quando il sistema è alimentato può causare
danni irreparabili ai moduli di memoria o alla scheda di sistema. La presenza di LED accesi
sulla scheda di sistema indica che vi è ancora tensione.
5. Togliere il pannello di accesso del computer.
6. Individuare gli zoccoli dei moduli di memoria sulla scheda di sistema.
14 Capitolo 2 Aggiornamenti hardware ITWW
AVVERTENZA Per ridurre il rischio di ustioni causate dalle superfici surriscaldate, lasciare
raffreddare i componenti interni del sistema prima di toccarli.
7. Aprire entrambe le levette di rilascio dello zoccolo (1) del modulo di memoria ed inserire il modulo
nello zoccolo (2).
Figura 2-6 Installazione di un modulo DIMM
Nota Un modulo di memoria può essere installato in un solo modo. Allineare la tacca del
modulo con la linguetta dello zoccolo di memoria.
Per prestazioni ottimali, popolare gli zoccoli in modo che la capacità di memoria sia
suddivisa uniformemente tra il Canale A e il Canale B. Per ulteriori informazioni,
consultare
Zoccoli per moduli DIMM.
8. Spingere il modulo nello zoccolo, assicurandosi che esso sia completamente inserito e posizionato
correttamente. Verificare che i fermi siano in posizione chiusa (3).
9. Ripetere i punti 7 e 8 per ogni modulo addizionale da installare.
10. Riposizionare il pannello di accesso al computer.
11. Ricollegare il cavo di alimentazione e le eventuali periferiche esterne, quindi accendere il computer.
Il computer dovrebbe riconoscere automaticamente la memoria aggiuntiva al momento
dell'accensione.
12. Bloccare gli eventuali dispositivi di sicurezza sganciati durante la rimozione del pannello di
accesso.
ITWW Installazione di memoria aggiuntiva 15
Disinstallazione e installazione di schede
Il computer è dotato di due slot d'espansione PCI standard nei quali può essere inserita una scheda
della lunghezza massima di 17,46 cm (6,875"). Il computer è inoltre dotato di uno slot di espansione
PCI Express x1 e di uno slot di espansione ADD2/SDVO.

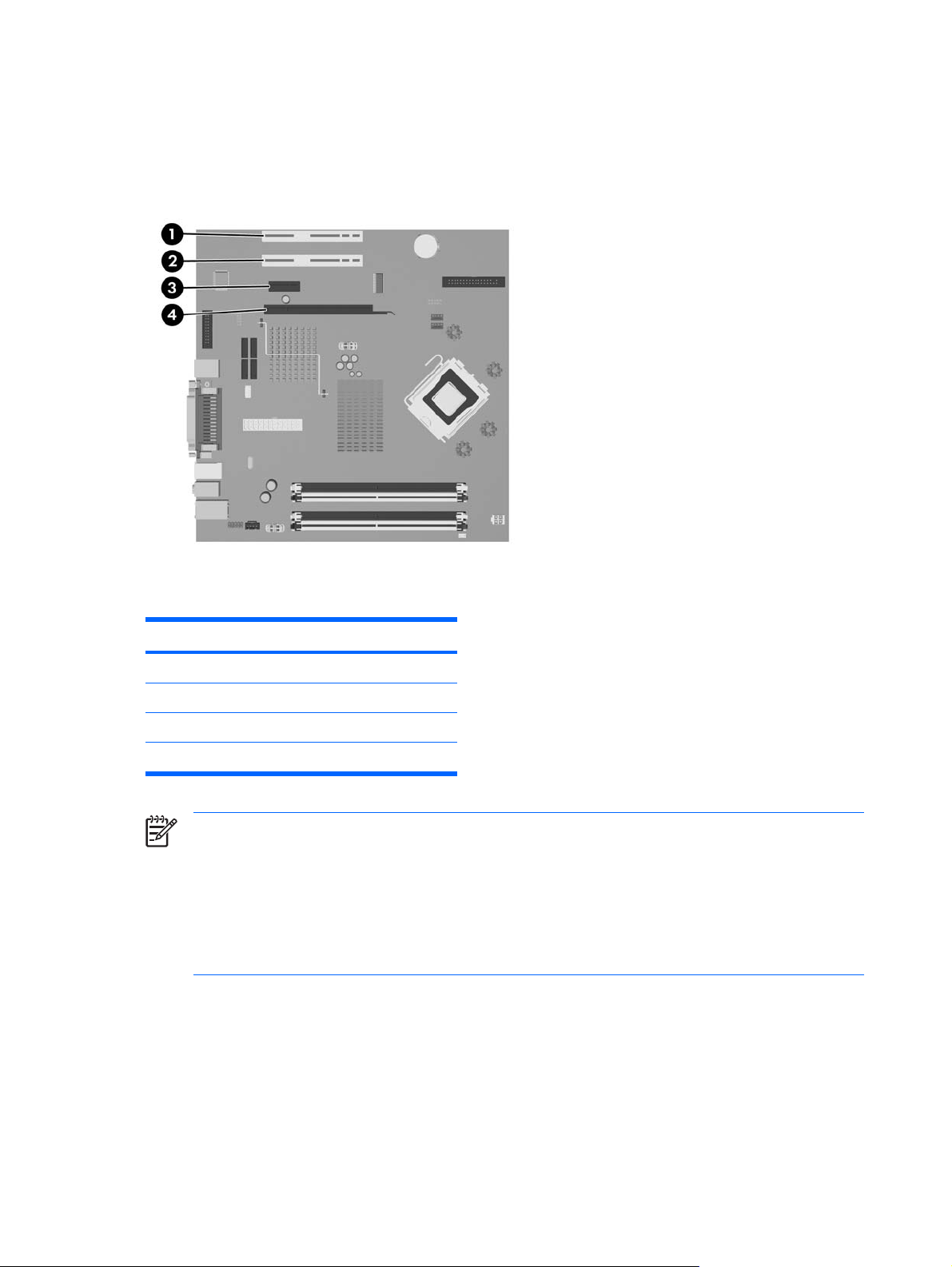

Figura 2-7 Posizioni degli slot d'espansione
Voce Descrizione
1 Slot di espansione PCI
2 Slot di espansione PCI
3 Slot d'espansione PCI Express x1
4 Slot di espansione ADD2/SDVO
Nota La piattaforma dc5700 supporta solo l'utilizzo di adattatori ADD2 (Advanced Digital
Display 2) con layout normale (o non invertito) inseriti nel connettore SDVO (Serial Digital Video
Output) della scheda di sistema della piattaforma. Le schede ADD2 vengono utilizzate per fornire
funzionalità multi monitor al controller grafico integrato.
Il connettore ADD2/SDVO della scheda di sistema è simile nell'aspetto a un connettore PCI
Express x16. Tuttavia, la piattaforma NON supporta l'utilizzo di schede PCI Express tradizionali
né di schede ADD2 con layout invertito.
Per rimuovere, sostituire o aggiungere una scheda di espansione, seguire le istruzioni riportate di
seguito:
1. Rimuovere/sganciare gli eventuali dispositivi di sicurezza che impediscono l'apertura del computer.
2. Estrarre dal computer tutti i supporti rimovibili, come i dischetti o i compact disc.
3. Spegnere correttamente il computer dal sistema operativo, quindi spegnere tutte le periferiche
esterne.
16 Capitolo 2 Aggiornamenti hardware ITWW
4. Scollegare il cavo di alimentazione dalla presa di alimentazione e scollegare eventuali periferiche
esterne.
ATTENZIONE Indipendentemente dallo stato di accensione, quando il computer è
collegato a una presa CA funzionante la scheda di sistema è sempre alimentata. Scollegare
il cavo d'alimentazione onde evitare danni ai componenti interni del computer.
5. Togliere il pannello di accesso del computer.
6. Sul retro dello chassis del computer, individuare sulla scheda di sistema il corretto zoccolo di
espansione vuoto e lo slot di espansione corrispondente.
7. Sul retro del computer, un dispositivo di blocco del coperchietto dello slot scorrevole fissa le staffe
della scheda di espansione e i coperchietti dello slot. Allentare la vite che fissa il dispositivo di
fermo del coperchio (1) e sfilare quest'ultimo dallo chassis (2).

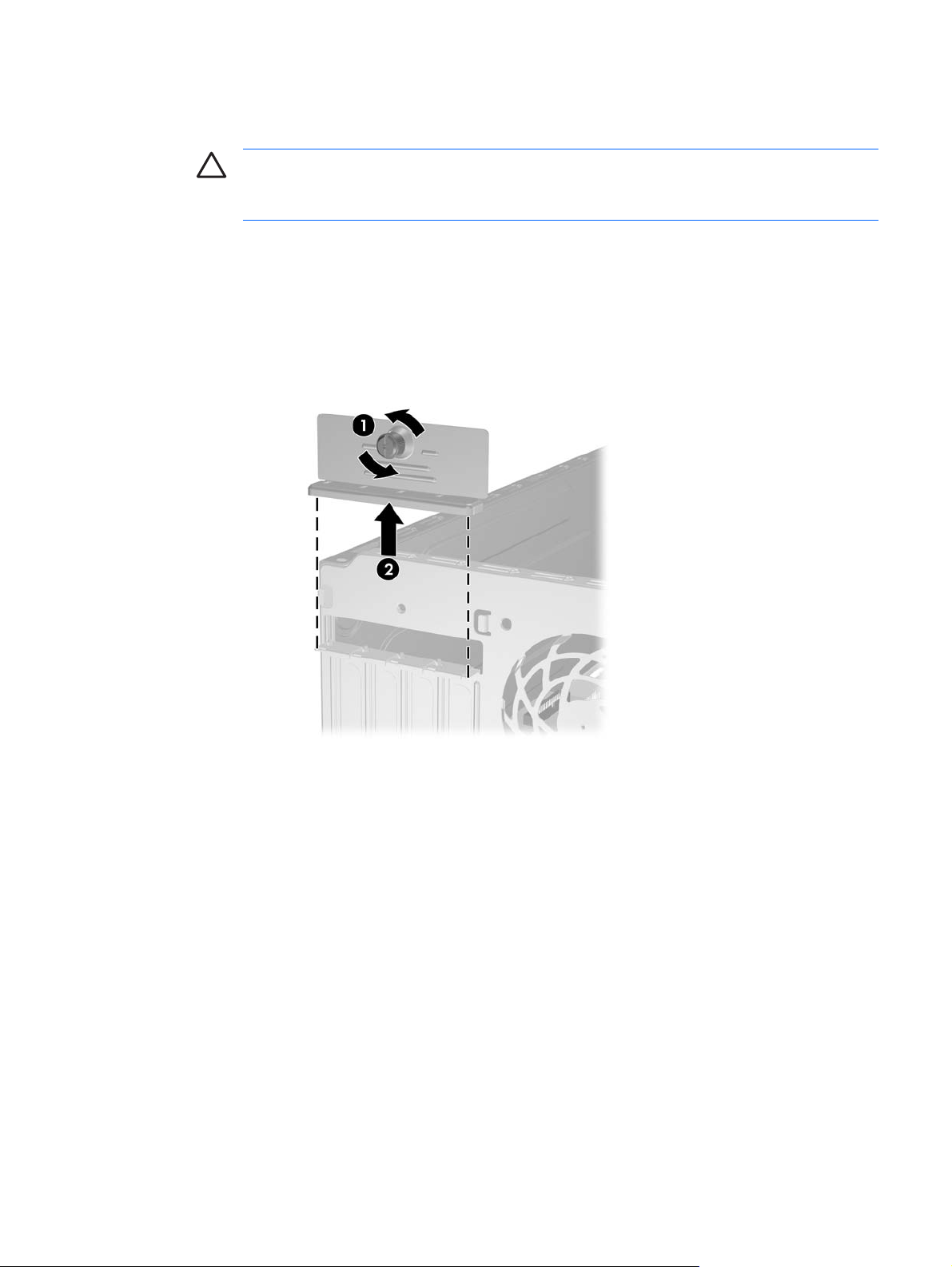

Figura 2-8 Rilascio del dispositivo di blocco del coperchietto dello slot
8. Prima di installare una scheda di espansione, rimuovere quella esistente oppure il coperchio dello
slot di espansione.
ITWW Disinstallazione e installazione di schede 17
Nota Prima di rimuovere una scheda di espansione installata, scollegare tutti i cavi ad
essa eventualmente collegati.
a. Per installare una scheda di espansione in uno zoccolo vuoto, togliere prima il coperchietto
dello slot di espansione appropriato sul retro dello chassis. Estrarre il coperchietto dello slot
dall'interno dello chassis.
Figura 2-9 Rimozione del coperchio dello slot di espansione
18 Capitolo 2 Aggiornamenti hardware ITWW
b. Per disinstallare una scheda PCI standard, afferrarla da entrambe le estremità e farla oscillare
delicatamente avanti e indietro fino a liberare i connettori dallo zoccolo. Tenendola diritta,
sollevare la scheda dallo zoccolo (1) quindi dall'interno dello chassis (2) per estrarla dallo
chassis. Assicurarsi di non raschiare la scheda contro altri componenti.

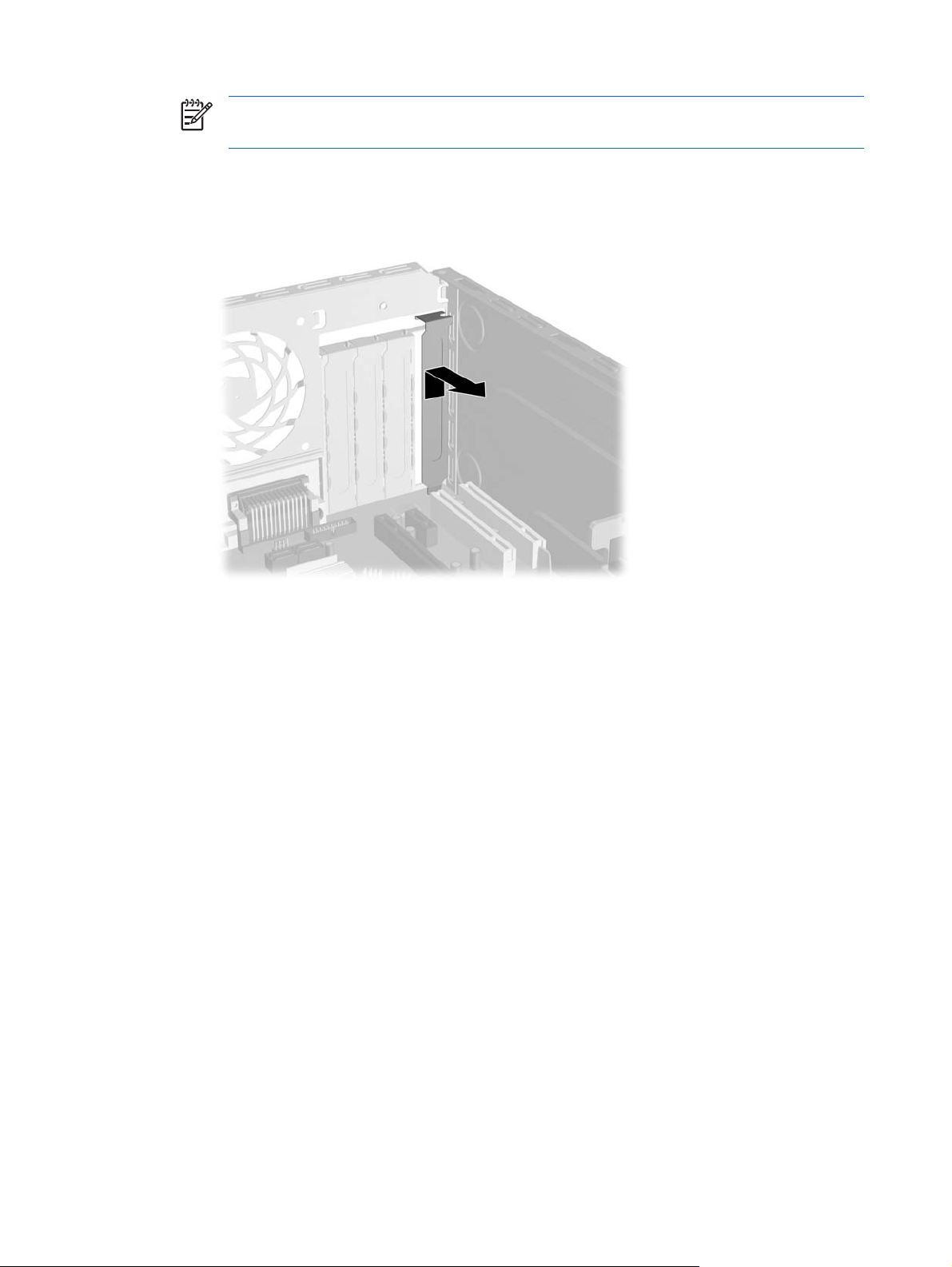

Figura 2-10 Disinstallazione di una scheda di espansione PCI standard
c. Per togliere una scheda ADD2/SDVO, estrarre dalla scheda il braccio di fermo sul retro dello
zoccolo di espansione e far oscillare delicatamente la scheda avanti e indietro, in modo da
liberare i connettori dallo zoccolo. Tenendola diritta, sollevare la scheda dallo zoccolo e
dall'interno dello chassis per estrarla dallo chassis. Assicurarsi di non raschiare la scheda
contro altri componenti.
Figura 2-11 Disinstallazione di una scheda di espansione ADD2/SDVO
ITWW Disinstallazione e installazione di schede 19
9. Conservare la scheda rimossa in una confezione antistatica.
10. Se non occorre installare una nuova scheda di espansione, installare un coperchietto per chiudere
lo slot di espansione aperto.
ATTENZIONE Dopo aver tolto una scheda di espansione, è necessario sostituirla con una
nuova o con il coperchietto dello slot corrispondente per garantire un corretto
raffreddamento dei componenti interni durante il funzionamento.
11. Per installare una nuova scheda di espansione, tenere la scheda esattamente sopra allo zoccolo
di espansione sulla scheda di sistema, spostarla verso il retro dello chassis (1) in modo che la
staffa della scheda sia allineata con l'apertura sul retro dello chassis 1. Premere la scheda in
posizione verticale nello zoccolo di espansione della scheda di sistema (2).
Figura 2-12 Installazione di una scheda di espansione
Nota Per installare una scheda premere sulla scheda in modo che l'intero connettore si
inserisca correttamente nello slot.
20 Capitolo 2 Aggiornamenti hardware ITWW
12. Tenendo la staffa della scheda lontana dallo chassis, abbassare il dispositivo di blocco del
coperchietto dello slot verso le staffe e i coperchietti (1) della scheda di espansione, in modo da
bloccarla, quindi riposizionare la vite (2) che fissa il dispositivo di blocco del coperchietto.
Figura 2-13 Fissaggio delle schede di espansione e dei coperchietti degli slot
13. Collegare i cavi esterni alla scheda installata, se necessario. Collegare i cavi interni alla scheda di
sistema, se necessario.
14. Riposizionare il pannello di accesso al computer.
15. Ricollegare il cavo di alimentazione e le eventuali periferiche esterne, quindi accendere il computer.
16. Bloccare gli eventuali dispositivi di sicurezza sganciati durante la rimozione del pannello di
accesso.
17. Riconfigurare il computer se necessario. Per istruzioni sull'utilizzo di Computer Setup consultare
la Guida dell'utility Computer Setup (F10) sul CD Documentation and Diagnostics.
ITWW Disinstallazione e installazione di schede 21
Posizioni delle unità
Figura 2-14 Posizioni delle unità
1 Due alloggiamenti per unità esterne da 5,25" opzionali (in figura, unità
ottiche)
2 Un alloggiamento per unità esterna da 3,5" opzionale (in figura, unità a
dischetti)
3 Alloggiamento principale per unità disco rigido interna da 3,5"
4 Alloggiamento secondario per inserire un'unità disco rigido interna da 3,5"
opzionale
Per verificare il tipo e le dimensioni delle periferiche di memorizzazione installati sul computer, eseguire
Computer Setup. Per ulteriori informazioni consultare la Guida dell'utility Computer Setup (F10) sul CD
Documentazione e diagnostica.
22 Capitolo 2 Aggiornamenti hardware ITWW
Installazione di unità aggiuntive
Per installare unità aggiuntive procedere come segue:
L'unità disco rigido Serial ATA (SATA) primaria deve essere collegata al connettore SATA di colore
●
blu scuro, posto sulla scheda di sistema e denominato SATA0.
Collegare la prima unità ottica SATA al connettore SATA di colore bianco, posto sulla scheda di
●
sistema e denominato SATA1.
Popolare sempre i connettori SATA0 di colore blu scuro e SATA1 di colore bianco prima dei
●
connettori SATA4 di colore blu chiaro e SATA5 di colore arancione.
Collegare una seconda unità ottica SATA al connettore SATA5 di colore arancione.
●
Collegare ulteriori unità disco rigido SATA al successivo connettore SATA disponibile (non
●
popolato) sulla scheda di sistema nel seguente ordine: SATA0, SATA1, SATA5, SATA4.
Collegare un'unità a dischetti al connettore denominato FLOPPY P10.
●
Il sistema non supporta le unità ottiche Parallel ATA (PATA) o le unità disco rigido PATA.
●
In un alloggiamento a mezza altezza si può installare sia un'unità a un terzo di altezza sia un'unità
●
a mezza altezza.
Per garantire che l'unità sia allineata correttamente nell'apposito vano e fissata in sede devono
●
essere installate viti guida. HP ha incluso otto viti guida supplementari, che si trovano sullo chassis
del computer, dietro il frontalino. Quattro viti guida sono del tipo standard 6-32 in argento e vengono
usate solo per le unità disco rigido. Le altre quattro viti sono M3 di colore nero e possono essere
utilizzate con tutte le altre unità.
ATTENZIONE Per impedire la perdita di dati e per evitare di danneggiare il computer o l'unità:
Per installare o disinstallare un'unità, arrestare correttamente il sistema operativo, spegnere il
computer e scollegare il cavo di alimentazione. Non rimuovere le unità mentre il computer è
acceso o in modalità standby.
Prima di maneggiare le unità, accertarsi di aver scaricato l'elettricità statica. Quando si
maneggiano le unità, evitare di toccare il connettore. Per ulteriori informazioni su come evitare
danni dovuti a scariche elettrostatiche, consultare l'Appendice D,
Maneggiare con cautela un'unità, evitando di farla cadere.
Non esercitare una forza eccessiva quando si inseriscono le unità.
Evitare di esporre un disco fisso a liquidi, temperature estreme o prodotti che generano campi
magnetici, come monitor o altoparlanti.
Se un'unità deve essere spedita, collocarla in un imballaggio con imbottitura a bolle o in una
confezione protettiva, che riporti l'etichetta "Fragile: maneggiare con cura".
Scariche elettrostatiche.
ITWW Installazione di unità aggiuntive 23
Rimozione di un'unità esterna da 5,25" o da 3,5"
ATTENZIONE Prima di togliere l'unità dal computer estrarre tutti i supporti rimovibili.
1. Rimuovere/sganciare gli eventuali dispositivi di sicurezza che impediscono l'apertura del computer.
2. Estrarre dal computer tutti i supporti rimovibili, come i dischetti o i compact disc.
3. Spegnere correttamente il computer dal sistema operativo, quindi spegnere tutte le periferiche
esterne.
4. Scollegare il cavo di alimentazione dalla presa di alimentazione e scollegare eventuali periferiche
esterne.
ATTENZIONE Indipendentemente dallo stato di accensione, quando il computer è
collegato a una presa CA funzionante la scheda di sistema è sempre alimentata. Scollegare
il cavo d'alimentazione onde evitare danni ai componenti interni del computer.
5. Rimuovere il pannello di accesso e il frontalino.
6. Scollegare i cavi dell'unità come indicato nelle figure seguenti.
a. Se si rimuove un'unità ottica da 5,25", scollegare il cavo di alimentazione (1) e il cavo dati (2)
dalla parte posteriore dell'unità.
Figura 2-15 Scollegamento dei cavi dell'unità ottica
24 Capitolo 2 Aggiornamenti hardware ITWW
b. Se si rimuove un'unità a dischetti, scollegare il cavo dati (1) e il cavo di alimentazione (2) dalla
parte posteriore dell'unità.
Figura 2-16 Scollegamento dei cavi dell'unità a dischetti
7. Le unità sono bloccate in posizione da apposite staffe dotate di linguette di sblocco. Sollevare la
linguetta di sblocco della staffa (1) dell'unità da togliere e sfilarla dall'alloggiamento (2).
Figura 2-17 Rimozione delle unità esterne
8. Togliere le quattro viti guida (due su ogni lato) dalla vecchia unità. Le viti dovranno poi essere
installate nella nuova unità.
ITWW Installazione di unità aggiuntive 25
Installazione di un'unità esterna da 5,25" o da 3,5"
Nota Un disco ottico è un'unità CD-ROM, CD-R/RW, DVD-ROM, DVD-R/RW o CD-RW/DVD.
Il sistema non supporta le unità ottiche Parallel ATA (PATA).
1. Installare le quattro viti guida (due da ogni lato) precedentemente tolte dalla vecchia unità. Le viti
aiutano ad inserire l'unità correttamente nell'alloggiamento. Le viti guida apposite sono installate
sulla parte anteriore del chassis, sotto il frontalino.

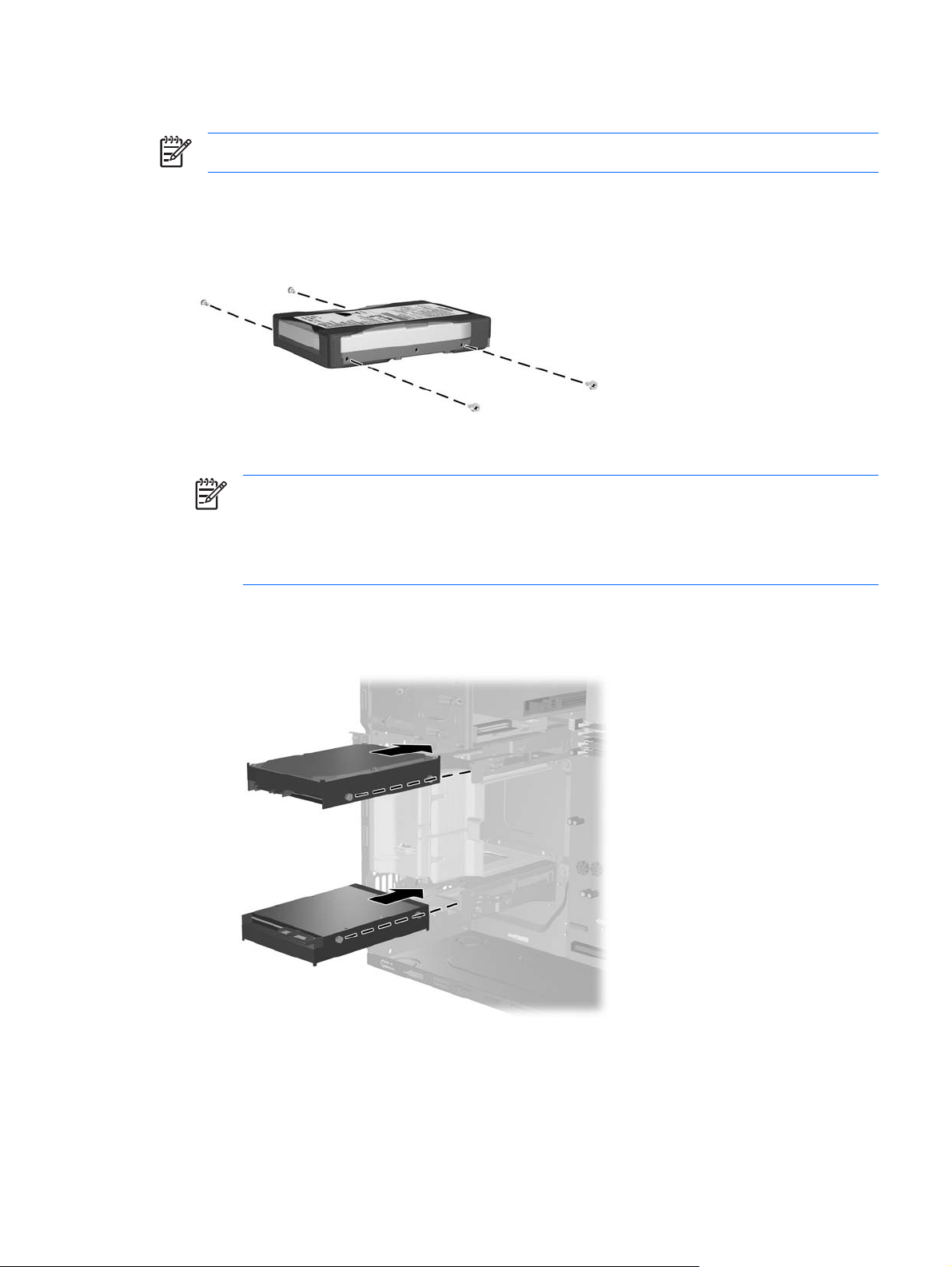

Figura 2-18 Installazione delle viti (in figura è mostrata l'unità ottica)
Nota Sulla parte anteriore del chassis, sotto il frontalino, sono presenti in tutto otto viti
guida supplementari, delle quali quattro hanno filettature standard 6-32, quattro filettature
metriche M3. Per i dischi fissi vengono utilizzate viti standard con rifinitura di colore argento.
Per tutte le altre unità vengono utilizzate viti metriche con rifinitura di colore nero. Verificare
di installare le viti guida corrette nell'unità.
2. Infilare l'unità nell'alloggiamento, allineando le viti ai fori, fino a che non si blocca.
Figura 2-19 Inserimento delle unità esterne nell'alloggiamento
26 Capitolo 2 Aggiornamenti hardware ITWW
3. Collegare i cavi di alimentazione e dei dati alle unità come indicato nelle figure seguenti.
a. Se si installa un'unità ottica, collegare il cavo di alimentazione (1) e il cavo dati (2) alla parte
posteriore dell'unità.
Figura 2-20 Collegamento dei cavi dell'unità ottica
ATTENZIONE Non piegare un cavo dati SATA né arrotolarlo formando un
avvolgimento di raggio inferiore a 30 mm. Se il cavo dati viene piegato eccessivamente
si potrebbero rompere i fili interni.
b. Se si installa un'unità a dischetti, collegare il cavo dati (1) e il cavo di alimentazione (2) alla
parte posteriore dell'unità.
Figura 2-21 Collegamento dei cavi dell'unità a dischetti
4. Se si installa una nuova unità, collegare l'estremità opposta del cavo dati al connettore appropriato
della scheda di sistema.
ITWW Installazione di unità aggiuntive 27
Nota Se si installa un'unità ottica SATA, collegare la prima unità ottica al connettore SATA
bianco sulla scheda di sistema, denominato SATA1. Collegare la seconda unità ottica al
connettore SATA di colore arancione, denominato SATA5.
Se si installa un'unità a dischetti, collegarla al connettore sulla scheda di sistema,
denominato FLOPPY P10.
5. Se necessario, rimuovere il frontalino dell'unità premendo le due linguette di fermo verso l'estremità
sinistra esterna del frontalino (1) e tirare il frontalino verso l'interno per rimuoverlo (2).
Figura 2-22 Rimozione dei coperchietti
6. Sostituire il frontalino smontato con uno idoneo e premere quest'ultimo in sede.
Nota Il tipo di frontalino da utilizzare dipende dall'unità che si desidera installare.
7. Riposizionare il frontalino e il pannello di accesso del computer.
8. Ricollegare il cavo di alimentazione e le eventuali periferiche esterne, quindi accendere il computer.
9. Bloccare gli eventuali dispositivi di sicurezza sganciati durante la rimozione del pannello di
accesso.
28 Capitolo 2 Aggiornamenti hardware ITWW
Rimozione di un'unità disco rigido interna da 3,5"
Nota Verificare di aver effettuato un backup dei dati presenti sulla vecchia unità disco rigido
prima di smontarla, in modo da poterli trasferire su quella nuova. Inoltre, se si sostituisce l'unità
disco rigido principale, verificare di disporre del set di CD Restore Plus! creato durante la
configurazione iniziale del computer per ripristinare il sistema operativo, i driver e/o le applicazioni
software preinstallate. Se non si dispone di questo set di CD, crearlo in questa fase. Per ulteriori
informazioni, consultare la guida dell'utente di HP Backup and Recovery Manager nel menu
Start/Avvio di Windows. Si consiglia di stampare questa guida per una più facile
consultazione.
1. Rimuovere/sganciare gli eventuali dispositivi di sicurezza che impediscono l'apertura del computer.
2. Estrarre dal computer tutti i supporti rimovibili, come i dischetti o i compact disc.
3. Spegnere correttamente il computer dal sistema operativo, quindi spegnere tutte le periferiche
esterne.
4. Scollegare il cavo di alimentazione dalla presa di alimentazione e scollegare eventuali periferiche
esterne.
ATTENZIONE Indipendentemente dallo stato di accensione, quando il computer è
collegato a una presa CA funzionante la scheda di sistema è sempre alimentata. Scollegare
il cavo d'alimentazione onde evitare danni ai componenti interni del computer.
5. Rimuovere il pannello di accesso e il frontalino.
6. Scollegare il cavo di alimentazione (1) e il cavo dati (2) dal retro dell'unità disco rigido.

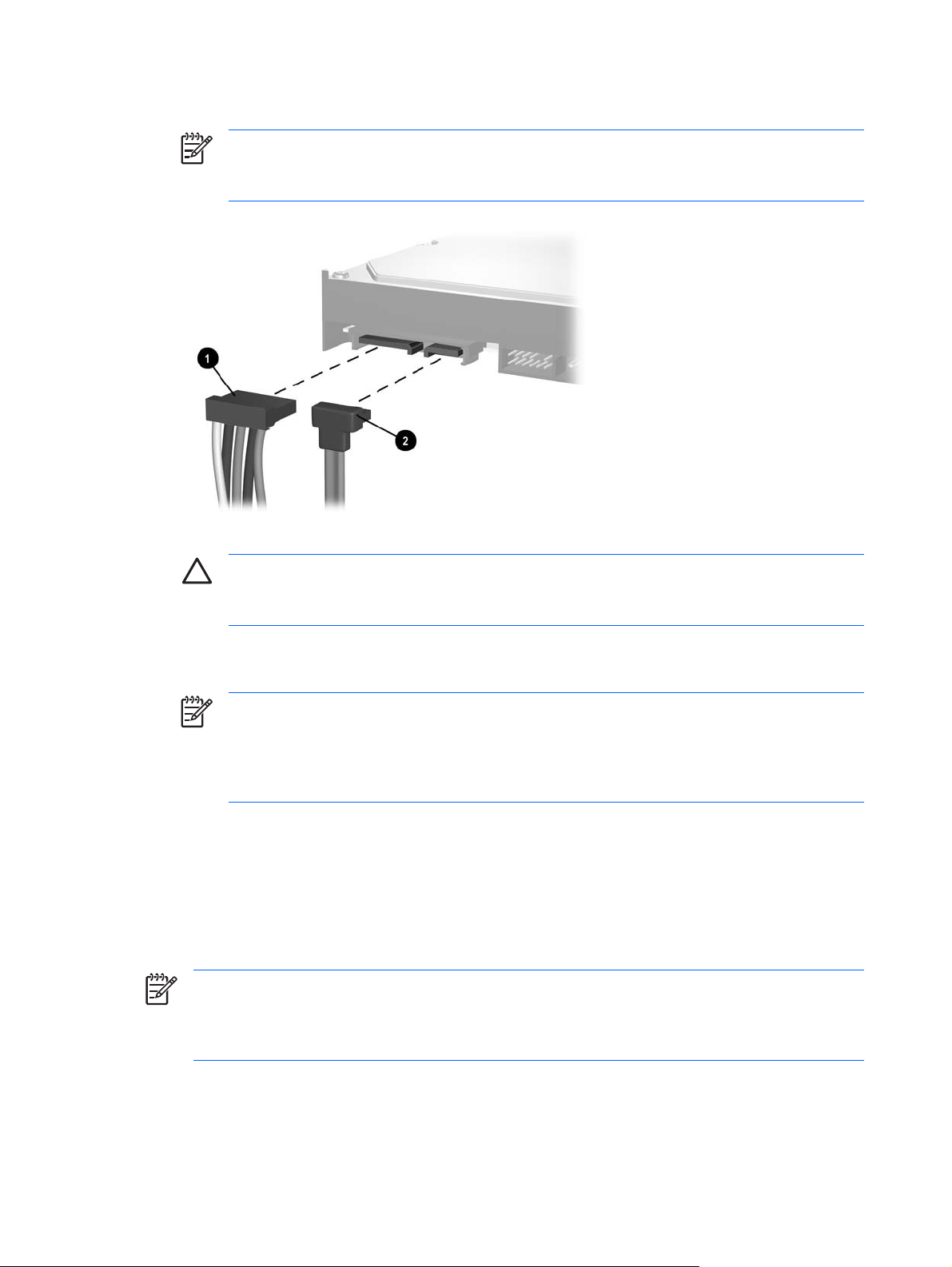

Figura 2-23 Scollegamento dei cavi del disco fisso
ITWW Installazione di unità aggiuntive 29
7. Rimuovere il cavo di alimentazione (1), il cavo dati principale (2) e quello secondario (se
necessario) (3) dai relativi fermi per semplificare l'accesso all'unità.
Figura 2-24 Rimozione dei cavi dai fermi
8. Rilasciare l'unità allontanando la linguetta di sblocco verde dall'unità (1) ed estraendo l'unità
dall'alloggiamento (2).
Figura 2-25 Rimozione di un'unità disco rigido
9. Togliere le quattro viti guida (due su ogni lato) dalla vecchia unità. Le viti dovranno poi essere
installate nella nuova unità.
30 Capitolo 2 Aggiornamenti hardware ITWW
Installazione di un'unità disco rigido interna da 3,5"
Nota Il sistema non supporta le unità disco rigido Parallel ATA (PATA).
1. Installare le quattro viti guida (due da ogni lato) precedentemente tolte dalla vecchia unità. Le viti
aiutano ad inserire l'unità correttamente nell'alloggiamento. Le viti guida apposite sono installate
sulla parte anteriore del chassis, sotto il frontalino.
Figura 2-26 Installazione delle viti guida dell'unità disco rigido
Nota Sulla parte anteriore del chassis, sotto il frontalino, sono presenti in tutto otto viti
guida supplementari, delle quali quattro hanno filettature standard 6-32, quattro filettature
metriche M3. Per i dischi fissi vengono utilizzate viti standard con rifinitura di colore argento.
Per tutte le altre unità vengono utilizzate viti metriche con rifinitura di colore nero. Verificare
di installare le viti guida corrette nell'unità.
2. Infilare l'unità nell'alloggiamento, allineando le viti ai fori, fino a che non si blocca. L'alloggiamento
superiore è riservato all'unità disco rigido primaria. L'alloggiamento secondario è destinato a
un'unità disco rigido interna opzionale.
Figura 2-27 Inserimento del disco rigido nell'alloggiamento
ITWW Installazione di unità aggiuntive 31
3. Collegare il cavo di alimentazione (1) e il cavo dati (2) alla parte posteriore dell'unità disco rigido.
Nota Se si installa l'unità disco rigido principale, utilizzare il connettore di alimentazione
P4. Se si installa un'unità disco rigido secondaria, utilizzare il connettore di alimentazione
P5.
Figura 2-28 Collegamento dei cavi dell'unità disco rigido
ATTENZIONE Non piegare un cavo dati SATA né arrotolarlo formando un avvolgimento
di raggio inferiore a 30 mm. Se il cavo dati viene piegato eccessivamente si potrebbero
rompere i fili interni.
4. Se si installa una nuova unità, collegare l'estremità opposta del cavo dati al connettore appropriato
della scheda di sistema.
Nota Se nel sistema è presente una sola unità disco rigido SATA, il cavo dati deve essere
prima collegato al connettore blu scuro della scheda di sistema denominato SATA0 per
evitare problemi di prestazioni a carico dell'unità disco rigido. Per aggiungere una seconda
unità disco rigido, collegare il cavo dati al successivo connettore SATA disponibile (non
popolato) sulla scheda di sistema nel seguente ordine: SATA0, SATA1, SATA5, SATA4.
5. Inserire il cavo di alimentazione e quello dati negli appositi fermi.
6. Riposizionare il frontalino e il pannello di accesso del computer.
7. Ricollegare il cavo di alimentazione e le eventuali periferiche esterne, quindi accendere il computer.
8. Bloccare gli eventuali dispositivi di sicurezza sganciati durante la rimozione del pannello di
accesso.
Nota Se l'unità disco rigido principale è stata sostituita, utilizzare il set di CD Restore Plus!
creato durante la configurazione iniziale del computer per ripristinare il sistema operativo, i driver
e/o le applicazioni software preinstallate. Al termine dell'operazione di ripristino reinstallare i file
personali di cui era stato fatto il backup prima di sostituire il disco fisso.
32 Capitolo 2 Aggiornamenti hardware ITWW
A Specifiche
Dimensioni del desktop
Altezza
Larghezza
Profondità
Peso approssimativo 23,5 lb 10,66 kg
Intervallo di temperatura
Di funzionamento
A riposo
Umidità relativa (non condensante)
Di funzionamento
A riposo (38,7°C max al bulbo umido)
Altitudine massima (non pressurizzata)
Di funzionamento
A riposo
Nota La temperatura di funzionamento si riduce di 1,0°C per altitudini da 300 a 3.000 m sul livello del mare,
non in condizioni di luce solare diretta. La variazione massima di temperatura ammessa è di 10°C/h. Il limite
superiore può essere limitato da tipo e numero di optional installati.
19,94"
6,98"
16,88"
50° - 35,00°C
-22° - 60,00°C
10-90%
5-95%
10.000 piedi
30.000 piedi
50,65 cm
17,73 cm
42,87 cm
10° - 35°C
-30° - 60°C
10-90%
5-95%
3.048 m
9.144 m
Dissipazione termica
Massima
Tipica (a riposo)
Alimentatore
Intervallo di tensione d'esercizio
Intervallo di tensione nominale
Frequenza di linea nominale
Potenza in uscita 300 W 300 W
1
1.575 BTU/hr
315 BTU/hr
115V
90-132 Vca
100-127 Vca
50-60 Hz
397 kg-cal/hr
80 kg-cal/hr
230V
180-264 Vca
200-240 Vca
50-60 Hz
ITWW 33
Corrente nominale d'ingresso (max.)
1
Questo sistema utilizza un alimentatore stabilizzato automatico di tipo passivo. La stabilizzazione è
1
8A a 100 Vca 4A a 200 Vca
disponibile solo per la modalità operativa a 230V. In tal modo il sistema soddisfa i requisiti CE per
l'uso nei paesi dell'Unione europea. È necessario utilizzare un selettore di tensione di ingresso.
34 Appendice A Specifiche ITWW
B Sostituzione della batteria
La batteria in dotazione al computer alimenta l'orologio in tempo reale. Utilizzare batterie sostitutive
equivalenti a quella originariamente installata sul computer, cioè batterie a bottone al litio da 3 Volt.
AVVERTENZA Il computer contiene una batteria interna al diossido di litio manganese. Esiste
il rischio di incendio o di ustioni se la batteria non viene maneggiata correttamente. Per ridurre il
rischio di lesioni fisiche:
Non tentare di ricaricare la batteria.
Non esporre le batterie a temperature superiori a 60°C.
I contatti esterni non devono essere smontati, piegati, forati, messi in cortocircuito, né gettati nel
fuoco o in acqua.
Sostituire solo con ricambi HP designati per questo prodotto.
ATTENZIONE Prima di sostituire la batteria, è importante eseguire il backup delle impostazioni
CMOS del computer. Quando la batteria viene tolta o sostituita, le impostazioni CMOS vengono
cancellate. Per informazioni relative al backup delle impostazioni CMOS consultare la Guida
dell'utility Computer Setup (F10) sul CD Documentation and Diagnostics.
L'elettricità statica può danneggiare i componenti elettronici del computer o delle parti opzionali.
Prima di iniziare queste procedure, scaricare tutta l'energia elettrostatica toccando un oggetto
metallico dotato di messa a terra.
Nota La durata della batteria al litio può essere prolungata collegando il computer a una presa
elettrica CA. La batteria al litio viene utilizzata solo quando il computer NON è collegato
all'alimentazione CA.
La HP invita i clienti a riciclare l'hardware usato, le cartucce originali HP e le batterie ricaricabili.
Per ulteriori informazioni relative ai programmi di riciclaggio, visitare il sito
recycle.
1. Rimuovere/sganciare gli eventuali dispositivi di sicurezza che impediscono l'apertura del computer.
2. Estrarre dal computer tutti i supporti rimovibili, come i dischetti o i compact disc.
3. Spegnere correttamente il computer dal sistema operativo, quindi spegnere tutte le periferiche
esterne.
4. Scollegare il cavo di alimentazione dalla presa di alimentazione e scollegare eventuali periferiche
esterne.
http://www.hp.com/
ITWW 35
ATTENZIONE Indipendentemente dallo stato di accensione, quando il computer è
collegato a una presa CA funzionante la scheda di sistema è sempre alimentata. Scollegare
il cavo d'alimentazione onde evitare danni ai componenti interni del computer.
5. Togliere il pannello di accesso del computer.
6. Individuare la batteria e il relativo supporto sulla scheda di sistema.
Nota Su alcuni modelli di computer, per accedere alla batteria potrebbe essere necessario
rimuovere un componente interno.
7. A seconda del tipo di supporto presente, attenersi alle istruzioni seguenti per sostituire la batteria.
Tipo 1
a. Estrarre la batteria dal supporto.
Figura B-1 Rimozione della batteria a bottone (tipo 1)
b. Far scorrere la batteria sostitutiva in posizione, con il lato positivo rivolto verso l'alto. Il supporto
fisserà automaticamente la batteria nella posizione corretta.
Tipo 2
a. Per liberare la batteria dal supporto, stringere la fascetta metallica che fuoriesce da un bordo
della batteria. Una volta liberata la batteria estrarla (1).
36 Appendice B Sostituzione della batteria ITWW
b. Per inserire la nuova batteria far scorrere un bordo della batteria sostitutiva sotto l'aletta del
portabatterie con il lato positivo rivolto verso l'alto. Spingere sull'altro bordo verso il basso
finché la pinzetta non afferra l'altro bordo della batteria (2).
Figura B-2 Rimozione e riposizionamento della batteria a bottone (tipo 2)
Tipo 3
a. Esercitare una trazione all'indietro sul fermo (1) che trattiene in sede la batteria e togliere la
batteria (2).
b. Inserire la nuova batteria e riposizionare il fermo.
Figura B-3 Rimozione della batteria a bottone (tipo 3)
Nota Una volta riposizionata la batteria, procedere come segue per completare la
procedura.
8. Riposizionare il pannello di accesso al computer.
9. Collegare il computer ed accenderlo.
ITWW 37
10. Ripristinare la data e l'ora, le password e tutte le particolari impostazioni del sistema utilizzando
Computer Setup. Per ulteriori informazioni consultare la Guida dell'utility Computer Setup (F10)
sul CD Documentation and Diagnostics.
11. Bloccare gli eventuali dispositivi di sicurezza sganciati durante la rimozione del pannello di
accesso.
38 Appendice B Sostituzione della batteria ITWW
C Dispositivi di sicurezza esterni
Nota Per informazioni sulle funzioni di sicurezza dei dati, consultare la Guida dell'utility
Computer Setup (F10) e la Guida di Desktop Management sul CD Documentation and
Diagnostics e la guida HP ProtectTools Security Manager Guide (alcuni modelli) al sito
http://www.hp.com.
Installazione del dispositivo di blocco di sicurezza
I dispositivi di blocco di sicurezza visualizzati di seguito e nella pagina seguente possono essere usati
per fissare il computer.
Chiusura con cavo
Figura C-1 Installazione della chiusura con cavo
ITWW Installazione del dispositivo di blocco di sicurezza 39
Lucchetto
Figura C-2 Installazione di un lucchetto
40 Appendice C Dispositivi di sicurezza esterni ITWW
D Scariche elettrostatiche
Una scarica di elettricità statica proveniente da un dito o da un altro conduttore potrebbe danneggiare
le schede del sistema o gli altri dispositivi sensibili. Il tipo di danni derivante può ridurre la durata del
dispositivo.
Prevenzione di danni elettrostatici
Per evitare il rischio di danni causati da scariche elettrostatiche, osservare le seguenti precauzioni:
Trasportare e riporre i prodotti in contenitori antistatici al fine di evitare il contatto con le mani.
●
Conservare i componenti sensibili all'elettricità statica negli appositi contenitori, fino a quando non
●
vengono sistemati in una postazione di lavoro priva di elettricità statica.
Posizionare i contenitori su una superficie provvista di collegamento a terra prima di togliere i
●
componenti.
Evitare di toccare i piedini, i conduttori e i circuiti.
●
Assicurarsi di essere sempre provvisti di un adeguato collegamento a terra prima di toccare
●
componenti o gruppi sensibili all'elettricità statica.
Metodi di collegamento a massa
Sono disponibili diversi metodi per assicurare un adeguato collegamento a massa. Quando si
maneggiano o installano componenti sensibili all'elettricità statica, attenersi a una o più delle seguenti
indicazioni:
Indossare un bracciale collegato tramite cavo a una workstation o al telaio di un computer con
●
collegamento a terra. Questi bracciali sono flessibili e dotati di una resistenza di minimo 1 megaohm
+/- 10 percento nei cavi. Per fornire un adeguato collegamento a massa, indossare il bracciale
direttamente sulla pelle.
Indossare cavigliere o apposite calzature davanti a postazioni di lavoro verticali. Se ci si trova su
●
pavimenti con proprietà conduttrici o dissipatrici, indossare tali protezioni su entrambi i piedi.
Utilizzare strumenti di manutenzione conduttivi.
●
Utilizzare un kit di manutenzione comprendente un tappetino di lavoro pieghevole dissipatore
●
dell'elettricità statica.
Se non si possiede nessuna delle attrezzature consigliate per un adeguato collegamento a massa,
rivolgersi al rivenditore o al servizio assistenza autorizzati HP.
ITWW Prevenzione di danni elettrostatici 41
Nota Per ulteriori informazioni sull'elettricità statica, contattare un concessionario, un
rivenditore o un servizio di assistenza autorizzati HP.
42 Appendice D Scariche elettrostatiche ITWW
E Linee guida di funzionamento del
computer, manutenzione ordinaria e
preparazione per il trasporto
Linee guida di funzionamento del computer e manutenzione ordinaria
Seguire le linee guida per impostare adeguatamente computer e monitor e procedere alla relativa
manutenzione:
Tenere il computer lontano da umidità eccessiva, dalla luce diretta del sole, da punte estreme di
●
calore o di freddo.
Collocare il computer su una superficie solida e piana. Lasciare uno spazio di 10,2 cm (4 pollici)
●
in corrispondenza di tutti i lati del computer e sopra al monitor per consentire un adeguato flusso
d'aria.
Non limitare mai il flusso d'aria all'interno del computer, ostruendo le feritoie o le prese d'aria. Non
●
posizionare la tastiera con i piedini abbassati, direttamente contro la parte anteriore dell'unità
desktop, poiché ciò potrebbe ostruire le prese d'aria.
Non utilizzare mai il computer senza il coperchio o il pannello laterale.
●
Non posizionare i computer uno sull'altro né troppo vicini uno all'altro in modo che non risentano
●
reciprocamente dell'aria di ricircolo o di preriscaldamento.
Se il computer va collocato in un cabinet separato, quest'ultimo deve essere fornito di ventilazione
●
d'ingresso e di scarico, e devono essere rispettate le stesse linee guida di funzionamento indicate
in precedenza.
Tenere le sostanze liquide lontane dal computer e dalla tastiera.
●
Non coprire mai con alcun tipo di materiale gli slot di ventilazione sul monitor.
●
Installare o abilitare dispositivi di gestione della potenza del sistema operativo o altro software, tra
●
cui le condizioni di sospensione.
Spegnere il computer prima di:
●
Pulire la superficie esterna del computer con un panno morbido. L'utilizzo di sostanze
●
detergenti potrebbe scolorire o danneggiare la finitura.
Di tanto in tanto pulire le feritoie di ventilazione su tutti i lati del computer. Lanugine, polvere
●
e altri corpi estranei possono bloccare le feritoie e limitare la ventilazione.
ITWW Linee guida di funzionamento del computer e manutenzione ordinaria 43
Precauzioni per l'uso dell'unità ottica
Durante il funzionamento o la pulizia dell'unità ottica, accertarsi di osservare le seguenti direttive.
Funzionamento
Non spostare l'unità durante il funzionamento. Ciò potrebbe causare un malfunzionamento durante
●
la lettura.
Evitare di esporre l'unità a rapidi cambiamenti di temperatura, poiché all'interno dell'unità si
●
potrebbero formare delle condense. In caso di repentini sbalzi di temperatura mentre l'unità è in
funzione, attendere almeno un'ora prima di scollegare l'alimentazione. Se l'unità viene fatta operare
immediatamente, il funzionamento potrebbe essere inibito durante la lettura.
Evitare di collocare l'unità in un luogo soggetto ad umidità elevata, a temperature estreme, a
●
vibrazioni meccaniche o alla luce diretta del sole.
Pulizia
Pulire il pannello e i controlli con un panno morbido asciutto o leggermente inumidito con una
●
soluzione detergente delicata. Non spruzzare detergenti direttamente sull'unità.
Evitare di usare qualsiasi tipo di solvente, come l'alcol o il benzene, che potrebbe danneggiare il
●
rivestimento.
Sicurezza
Se oggetti o liquidi dovessero penetrare nell'unità, scollegare immediatamente il computer e farlo
controllare da un centro assistenza HP autorizzato.
Preparazione per il trasporto
Durante la preparazione alla spedizione del computer, attenersi alle seguenti indicazioni:
1. Fare una copia di backup dei file dell'unità disco rigido su dischi PD, cassette, CD o dischetti.
Assicurarsi che il supporto per il backup non venga esposto a impulsi elettrici o magnetici durante
il processo di copia o nel trasporto.
Nota L'unità disco rigido si blocca automaticamente nel momento in cui viene tolta
l'alimentazione al sistema.
2. Rimuovere e conservare tutti i supporti rimovibili.
3. Inserire un dischetto vuoto nell'apposita unità per proteggerla durante il trasporto. Non utilizzare
dischetti contenenti dati o destinati al salvataggio di dati.
4. Spegnere il computer e le periferiche esterne.
5. Scollegare il cavo di alimentazione dalla presa di corrente elettrica, poi dal computer.
6. Scollegare le componenti del sistema e i dispositivi esterni dalle loro sorgenti di alimentazione, poi
dal computer.
44 Appendice E Linee guida di funzionamento del computer, manutenzione ordinaria e preparazione
per il trasporto
ITWW
Nota Prima di spedire il computer, assicurarsi che tutte le schede siano adeguatamente
posizionate e fissate nei rispettivi slot.
7. Imballare i componenti del computer e i dispositivi esterni nelle confezioni originali o in confezioni
simili, con un quantità di materiale da imballaggio sufficiente a proteggerli.
ITWW Preparazione per il trasporto 45
46 Appendice E Linee guida di funzionamento del computer, manutenzione ordinaria e preparazione
per il trasporto
ITWW
Indice analitico
A
alimentatore 33
B
backup e ripristino 29
C
chiusure
chiusura con cavo 39
lucchetto 40
collegamento cavi unità 23
componenti 3
componenti del pannello
anteriore 2
connettore cuffie 2
connettore line-in 3
connettore line-out 3
connettore microfono 2
connettore parallelo 3
connettore seriale 3
connettori audio 2, 3
coperchietto dello slot di
espansione
rimontaggio 20
rimozione 18
D
disco fisso
installazione 31
rimozione 29
ripristino del software 29, 32
disco ottico
definito 2
installazione 26
precauzioni 44
pulizia 44
rimozione 24
F
frontalino
rimontaggio 11
rimozione 10
I
ID prodotto, posizione 6
indicazioni per l'installazione 7
installazione
batteria 35
blocchi di sicurezza 39
cavi unità 23
disco fisso 31
disco ottico 26
memoria 12
ripristino software 29, 32
scheda di espansione 16
unità a dischetti 26
viti guida 23
L
linee guida di ventilazione 43
linee guida per il funzionamento del
computer 43
M
memoria
inserimento zoccoli 13
installazione 12
specifiche 12
moduli DIMM. Vedere memoria
monitor, connettore 3
mouse
connettore 3
funzioni speciali 6
P
pannello d'accesso
blocco e sblocco 39
rimontaggio 9
rimozione 8
PCI Express, scheda 16
porte USB
pannello anteriore 2
pannello posteriore 3
posizione del numero di serie 6
preparazione al trasporto 44
R
rete, connettore 3
rimozione
batteria 35
coperchietto dello slot di
espansione 18
disco fisso 29
disco ottico 24
frontalino 10
pannello di accesso al
computer 8
Scheda ADD2/SDVO 19
scheda di espansione 16
scheda PCI 19
unità a dischetti 24
S
sblocco pannelli di accesso 39
scariche elettrostatiche,
prevenzione danni 41
Scheda ADD2/SDVO 16, 19
scheda di espansione
installazione 16
posizioni slot 16
rimozione 16
scheda PCI 16, 19
sicurezza
chiusura con cavo 39
lucchetto 40
sostituzione della batteria 35
ITWW Indice analitico 47
specifiche
computer 33
memoria 12
T
tastiera
componenti 4
connettore 3
tasto con il logo di Windows 5
U
unità
collegamento cavi 23
installazione 23
posizioni 22
unità a dischetti
installazione 26
rimozione 24
V
viti guida 23
48 Indice analitico ITWW
Loading...
