Page 1
Guida di riferimento hardware
HP Compaq Business PC
Modello dc5100 Small Form Factor
Numero di parte del documento: 376293-062
Marzo 2005
Il presente manuale fornisce informazioni di base per l’aggiornamento
del computer.
Page 2
© Copyright 2004 Hewlett-Packard Development Company, L.P.
Le informazioni qui contenute sono soggette a modifiche senza preavviso.
Microsoft, MS-DOS, Windows e Windows NT sono marchi di
Microsoft Corporation negli Stati Uniti e in altri paesi.
Le uniche garanzie su prodotti e servizi HP sono definite nei certificati di
garanzia allegati a prodotti e servizi. Nulla di quanto qui contenuto potrà
essere interpretato nel senso della costituzione di garanzie accessorie.
HP declina ogni responsabilità per errori od omissioni tecniche o editoriali
contenuti nella presente guida.
Il presente documento contiene informazioni proprietarie protette da copyright.
Nessuna parte del documento può essere fotocopiata, riprodotta o tradotta in
altra lingua senza la preventiva autorizzazione scritta di Hewlett-Packard Company.
AVVERTENZA: Il testo presentato in questo modo indica che la mancata
Å
osservanza delle istruzioni potrebbe comportare lesioni fisiche o addirittura
la perdita della vita.
ATTENZIONE: Il testo presentato in questo modo indica che la mancata
Ä
osservanza delle relative istruzioni può causare danni alle apparecchiature
o perdite di informazioni.
Guida di riferimento hardware
HP Compaq Business PC
Modello dc5100 Small Form Factor
Prima Edizione (Novembre 2004)
Seconda Edizione (Marzo 2005)
Numero di parte del documento: 376293-062
Page 3
Sommario
1 Caratteristiche del prodotto
Caratteristiche di configurazione standard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–1
Componenti del pannello anteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–2
Componenti del pannello posteriore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–3
Componenti della tastiera . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–4
Tastiera modulare HP optional . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–5
Tasto con il logo di Windows . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–5
Funzioni speciali del mouse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–6
Posizione del numero di serie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1–6
2 Aggiornamenti hardware
Caratteristiche di gestione semplificata. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1
Avvertenze e precauzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–1
Utilizzo del computer Small Form Factor in configurazione minitower . . . . . . . . . . . 2–2
Rimozione del coperchio del computer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–3
Riposizionamento del coperchio del computer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–4
Installazione di memoria aggiuntiva . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–4
Moduli DIMM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–4
Moduli DIMM DDR2-SDRAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–5
Zoccoli per moduli DIMM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–6

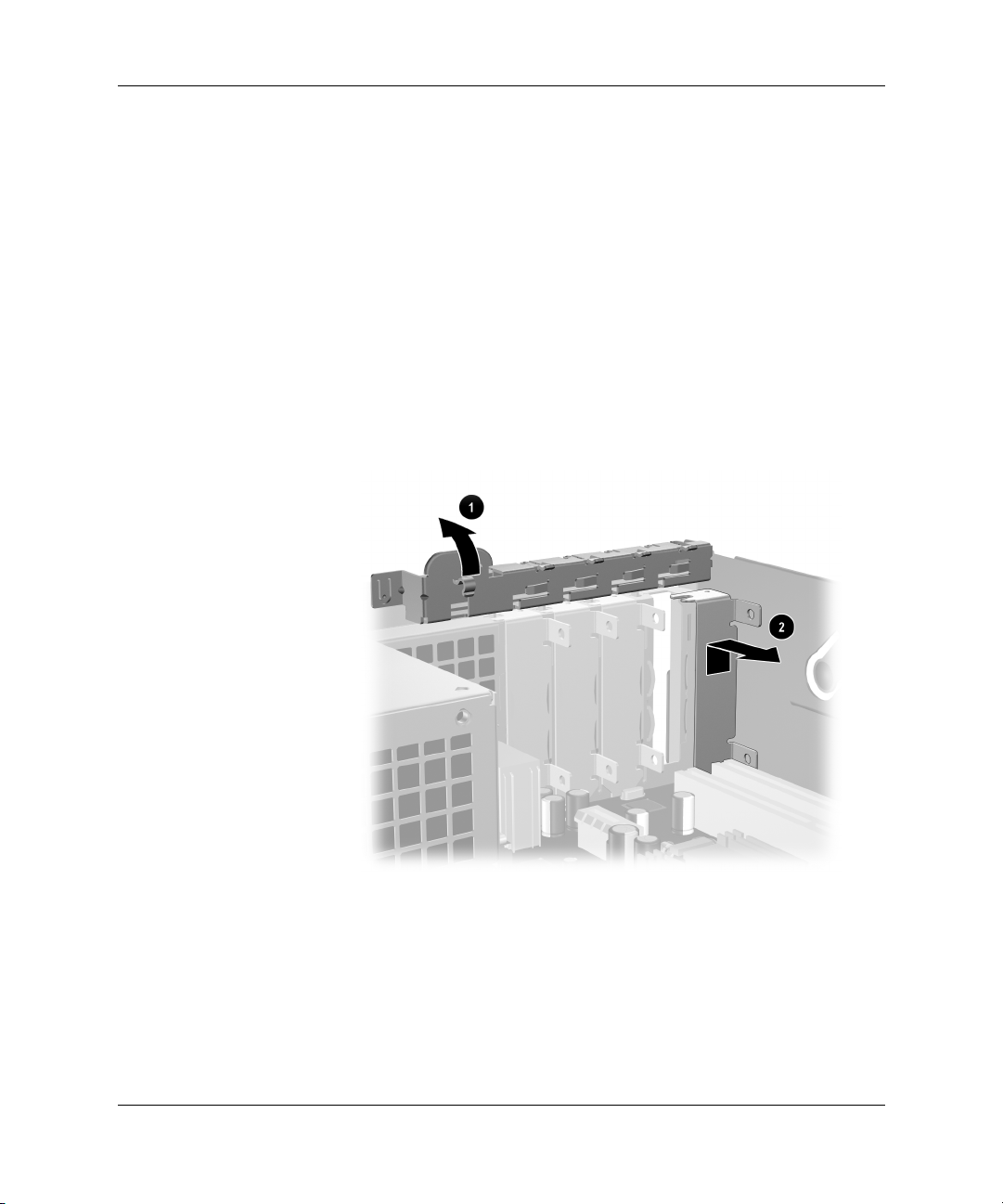

Installazione di una scheda di espansione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–10
Installazione di unità aggiuntive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–13
Ubicazione delle unità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–14
Smontaggio dei dischi ottici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–15
Rimozione dell’unità a dischetti optional . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–17
Installazione di un disco ottico optional . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–18
Aggiornamento del disco fisso SATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2–22
Guida di riferimento hardware www.hp.com iii
Page 4
Sommario
A Specifiche
B Sostituzione della batteria
C Informazioni sul dispositivo di blocco di sicurezza
Installazione del dispositivo di blocco
di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1

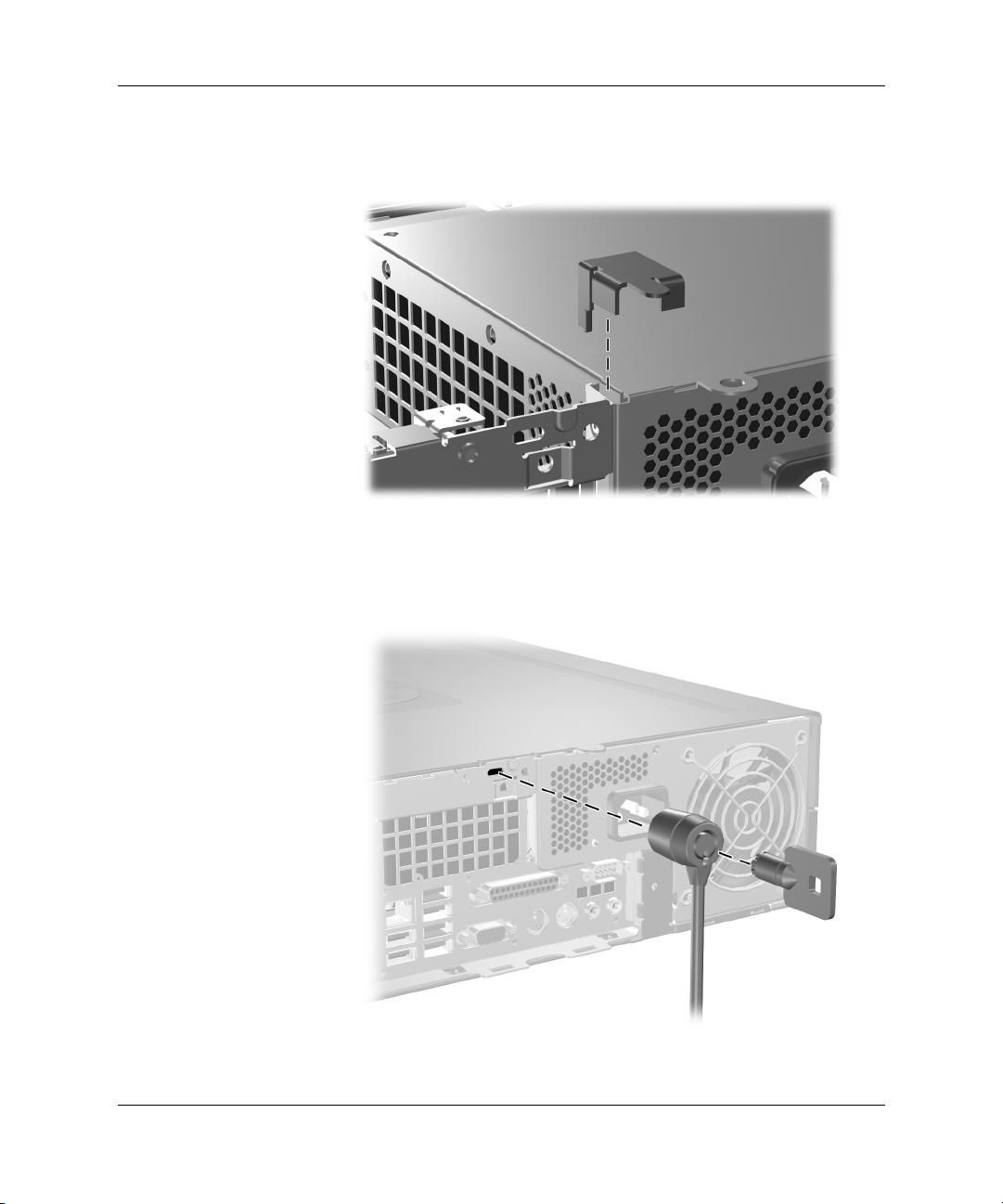

Chiusura con cavo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–1

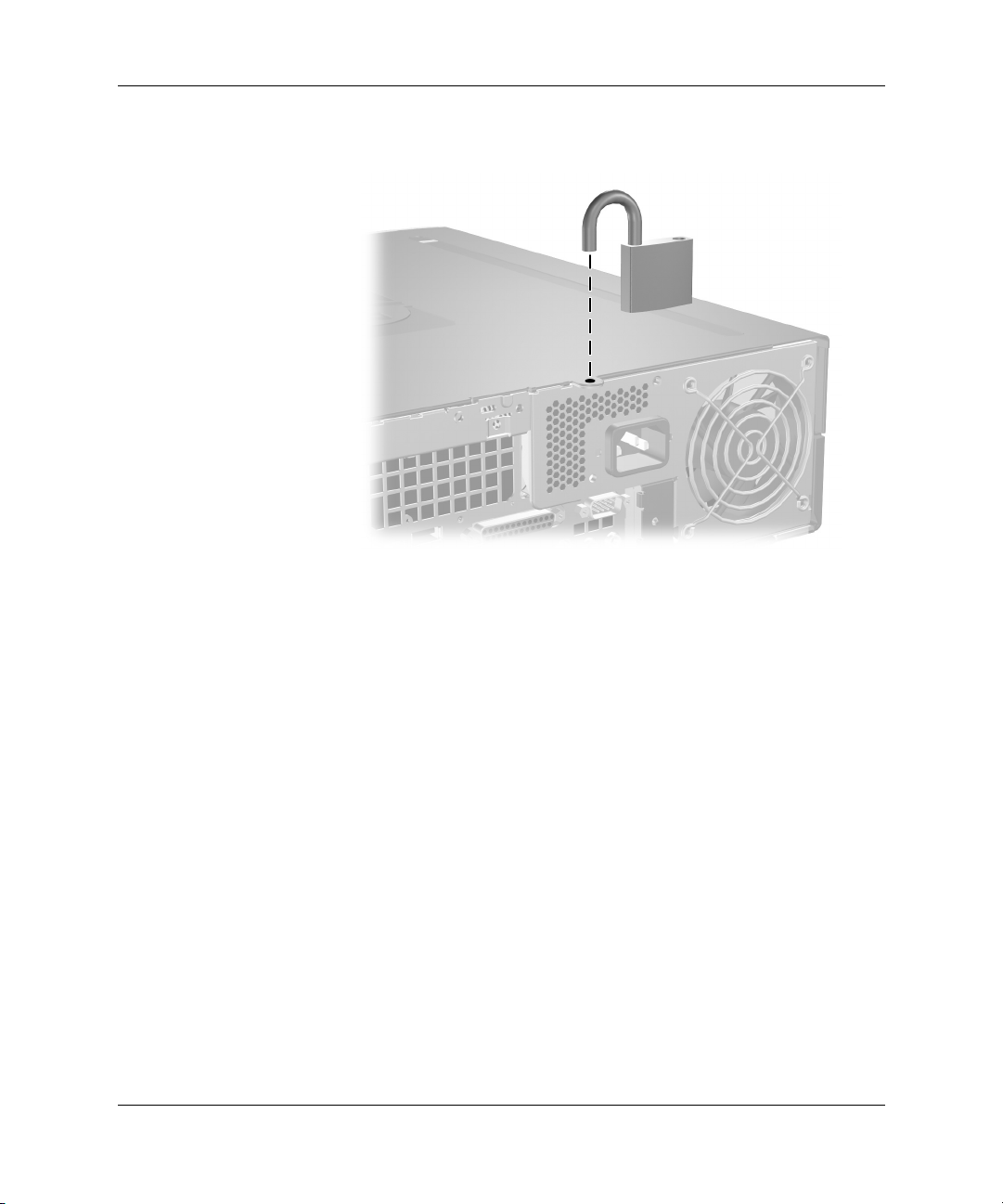

Lucchetto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–3
D Scariche elettrostatiche
Prevenzione di danni elettrostatici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D–1
Metodi di collegamento a massa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . D–2
E Linee guida di funzionamento del computer,
manutenzione ordinaria e preparazione per il trasporto
Linee guida di funzionamento del computer e manutenzione ordinaria . . . . . . . . . . . . E–1
Precauzioni per dischi ottici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2
Funzionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–2
Pulizia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–3
Sicurezza. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–3
Preparazione per il trasporto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . E–3
Indice Analitico
iv www.hp.com Guida di riferimento hardware
Page 5
Caratteristiche del prodotto
Caratteristiche di configurazione standard
Le caratteristiche degli HP Compaq Small Form Factor possono
variare a seconda del modello. Per un elenco completo dell’hardware
e del software installati nel computer, eseguire l’utility Diagnostics
for Windows. Le istruzioni per l’utilizzo delle utility si trovano nella
Guida alla risoluzione dei problemi sul CD della documentazione.
I computer Small Form Factor possono essere utilizzati anche
✎
in configurazione minitower. Per ulteriori informazioni consultare la
sezione “Utilizzo del computer Small Form Factor in configurazione
minitower” in questa guida.
1
Configurazione Small Form Factor
Guida di riferimento hardware www.hp.com 1–1
Page 6
Caratteristiche del prodotto
Componenti del pannello anteriore
La configurazione dell’unità può variare a seconda del modello.
Componenti del pannello anteriore
1 Spia attività unità a dischetti (optional) 7 Connettore microfono
2 Unità a dischetti (optional) 8 Attacco per cuffie
3 Spia di attività disco ottico 9 Porte USB (2)
4 Pulsante di espulsione dischetto (optional) - Spia di attività del disco fisso
5 Disco ottico (CD-ROM, CD-R/RW,
DVD-ROM, DVD-R/RW o CD-RW/DVD)
6 Pulsante di espulsione disco ottico w Pulsante di alimentazione
1–2 www.hp.com Guida di riferimento hardware
q Spia di accensione
Page 7

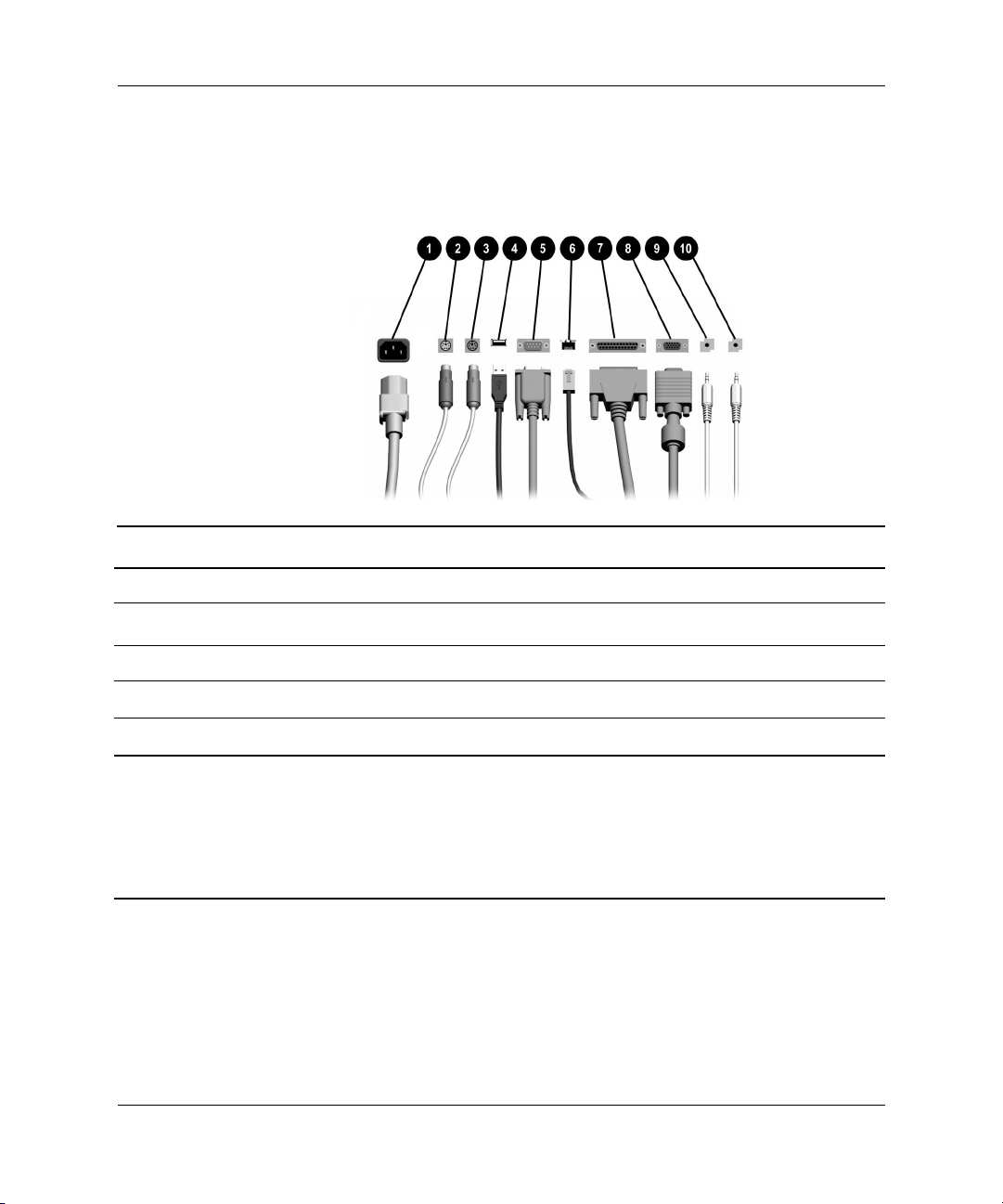

Componenti del pannello posteriore
Componenti del pannello posteriore
Caratteristiche del prodotto
1 Connettore del cavo di alimentazione 6
2
3
4
5
✎
Guida di riferimento hardware www.hp.com 1–3
Connettore mouse PS/2 7
b
Connettore tastiera PS/2 8
a
Connettore USB (Universal Serial Bus) 9
o
m
Connettore seriale -
La disposizione e il numero dei connettori dipendono dal modello.
Se è installata una scheda grafica PCI, i connettori sulla scheda e sulla scheda di sistema
possono essere utilizzati contemporaneamente. Per utilizzare entrambi i connettori potrebbe
dover essere necessario modificare alcune impostazioni in Computer Setup. Per informazioni
sulla sequenza di avvio vedere la Guida dell’utility Computer Setup (F10) nel CD della
documentazione.
Connettore di rete RJ-45
n
Connettore parallelo
l
Connettore monitor
c
Connettore cuffia/Line-out
k
Connettore ingresso audio (Line-in)
j
Page 8
Caratteristiche del prodotto

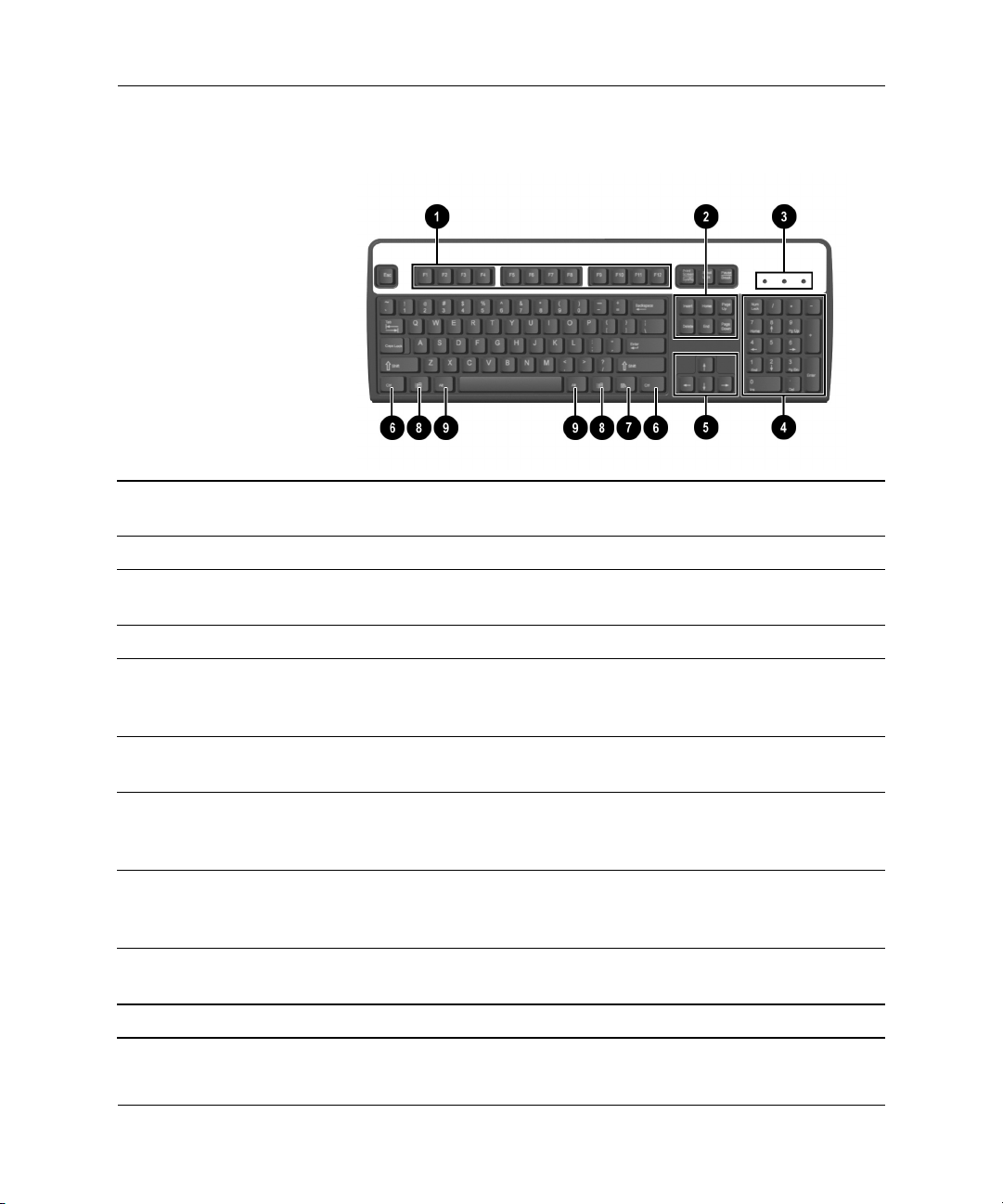

Componenti della tastiera
1 Tasti funzione Eseguono funzioni speciali, diverse a seconda dell’applicazione
software in uso.
2 Tasti di modifica Comprendenti: Ins, Home, PagSu, Canc, Fine e PagGiù.
3 Spie di stato Indicano lo stato delle impostazioni del computer e della tastiera
(Bloc Num, Maiusc e Scorr).
4 Tasti numerici Funzionano come una calcolatrice.
5 Tasti freccia Vengono utilizzati per spostarsi da una parte all’altra in un documento
o in un sito web. Con essi è possibile muoversi a sinistra, a destra,
in alto e in basso utilizzando la tastiera invece del mouse.
6 Tasti Ctrl Vengono utilizzati in combinazione con altri tasti; la funzione
dipende dall’applicazione software in uso.
7 Tasto Menu scelta
rapida*
8 Tasti con il logo
di Windows*
9 Tasto Alt Vengono utilizzati in combinazione con altri tasti; la funzione
*Tasti disponibili in regioni geografiche selezionate.
1–4 www.hp.com Guida di riferimento hardware
Usato (come il pulsante destro del mouse) per aprire menu
a comparsa in un’applicazione di Microsoft Office. In altre
applicazioni software consente di effettuare altre funzioni.
Utilizzati per aprire il menu Start/Avvio di Microsoft Windows.
In combinazione con altri tasti consentono di effettuare altre
funzioni.
dipende dall’applicazione software in uso.
Page 9
Caratteristiche del prodotto
Tastiera modulare HP optional
Se del kit del computer fa parte una tastiera modulare HP
consultare la Guida dell’utente della tastiera modulare HP sul
CD della documentazione per l’identificazione dei componenti
ed informazioni sulla configurazione.
Tasto con il logo di Windows
Utilizzare il tasto con il logo di Windows in abbinamento ad altri tasti
per eseguire determinate funzioni disponibili nei sistemi operativi
di Windows. Per identificare il tasto col logo di Windows consultare
la sezione “Componenti della tastiera”.
Funzioni del tasto con il logo di Windows
Tasto col logo di Windows Visualizza o nasconde il menu Avvio.
Tasto col logo di Windows + d Visualizza il desktop.
Tasto con il logo di Windows + m Riduce a icona tutte le applicazioni aperte.
Maiusc + tasto con il logo
di Windows + m
Tasto con il logo di Windows + e Apre Risorse del computer.
Tasto con il logo di Windows + f Apre Trova tutti i file.
Tasto con il logo di Windows + Ctrl + f Avvia Trova computer.
Tasto col logo di Windows + F1 Apre la guida di Windows.
Tasto col logo di Windows + l Blocca il computer se si è connessi a un dominio
Tasto con il logo di Windows + r Apre la finestra di dialogo Esegui.
Tasto col logo di Windows + u Avvia Utility Manager.
Tasto col logo di Windows + Tab Attiva il pulsante successivo sulla barra delle
Guida di riferimento hardware www.hp.com 1–5
Annulla la riduzione a icona.
di rete o consente di cambiare utente se non si
è connessi a nessun dominio.
applicazioni.
Page 10
Caratteristiche del prodotto
Funzioni speciali del mouse
La maggior parte delle applicazioni software supporta l’utilizzo
del mouse. Le funzioni assegnate ai pulsanti del mouse variano
in base all’applicazione software in uso.

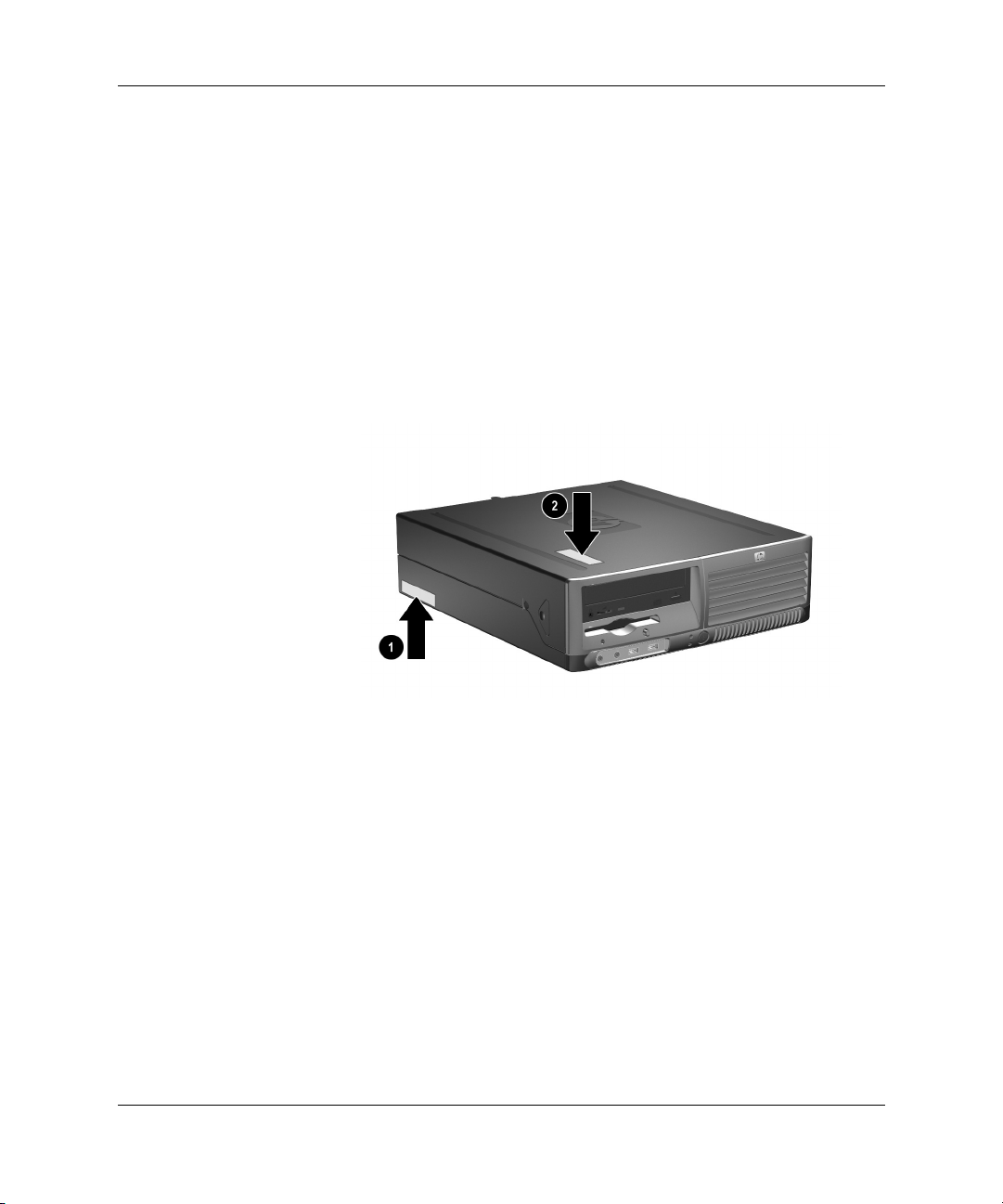

Posizione del numero di serie
Ogni computer ha un numero di serie 1, situato sul lato sinistro
del computer, e un ID di prodotto 2, situato sul coperchio superiore.
Tenere questi numeri a portata di mano quando si richiede l’assistenza
del servizio clienti.
Posizioni numero di serie e ID prodotto
1–6 www.hp.com Guida di riferimento hardware
Page 11
Aggiornamenti hardware
Caratteristiche di gestione semplificata
Il computer possiede delle caratteristiche che ne rendono più facile la
manutenzione e l’aggiornamento. Per la maggior parte delle procedure
di installazione descritte in questo capitolo non sono necessari attrezzi.
Avvertenze e precauzioni
Prima di effettuare aggiornamenti verificare di aver letto attentamente
tutte le istruzioni e le avvertenze della presente guida.
AVVERTENZA: Per ridurre il rischio di lesioni personali dovute a
Å
scosse elettriche e/o a superfici calde, assicurarsi di scollegare il cavo
di alimentazione dalla presa a muro e, prima di toccare, attendere che
i componenti interni del sistema si siano raffreddati.
2
AVVERTENZA: Per ridurre il rischio di scosse elettriche, di incendi
Å
o di danni all’apparecchiatura, non collegare i connettori telefonici o per
telecomunicazioni alle prese del controller di interfaccia di rete (NIC).
ATTENZIONE: L’elettricità statica può danneggiare i componenti
Ä
elettronici del computer o delle parti opzionali. Prima di iniziare queste
procedure, scaricare tutta l’energia elettrostatica toccando un oggetto
metallico dotato di messa a terra. Per ulteriori informazioni su come
prevenire le scariche elettrostatiche consultare l’Appendice D, “Scariche
elettrostatiche” di questa guida.
ATTENZIONE: Prima di togliere il coperchio al computer, assicurarsi che
Ä
esso sia spento e che il cavo di alimentazione sia scollegato dalla presa.
Guida di riferimento hardware www.hp.com 2–1
Page 12
Aggiornamenti hardware
Utilizzo del computer Small Form Factor in configurazione minitower
Il computer Small Form Factor può essere utilizzato sia in configurazione
minitower sia desktop. Per utilizzarlo in configurazione minitower,
appoggiare il computer sul lato destro come indicato in figura.
Verificare che ci sia uno spazio di almeno 10 cm circa attorno a tutti
✎
i lati del computer.
Cambio di configurazione da desktop a minitower
Per rendere ancora più stabile il computer in configurazione
✎
minitower è possibile acquistare un’apposita base per tower HP.
2–2 www.hp.com Guida di riferimento hardware
Page 13
Rimozione del coperchio del computer
Per togliere il coperchio del computer:
1. Spegnere correttamente il computer dal sistema operativo, quindi
spegnere tutte le periferiche esterne.
2. Scollegare il cavo di alimentazione dalla presa di corrente e dal
computer e disinserire ogni altra periferica esterna.
ATTENZIONE: Prima di togliere il coperchio al computer, assicurarsi che
Ä
esso sia spento e che il cavo di alimentazione sia scollegato dalla presa.

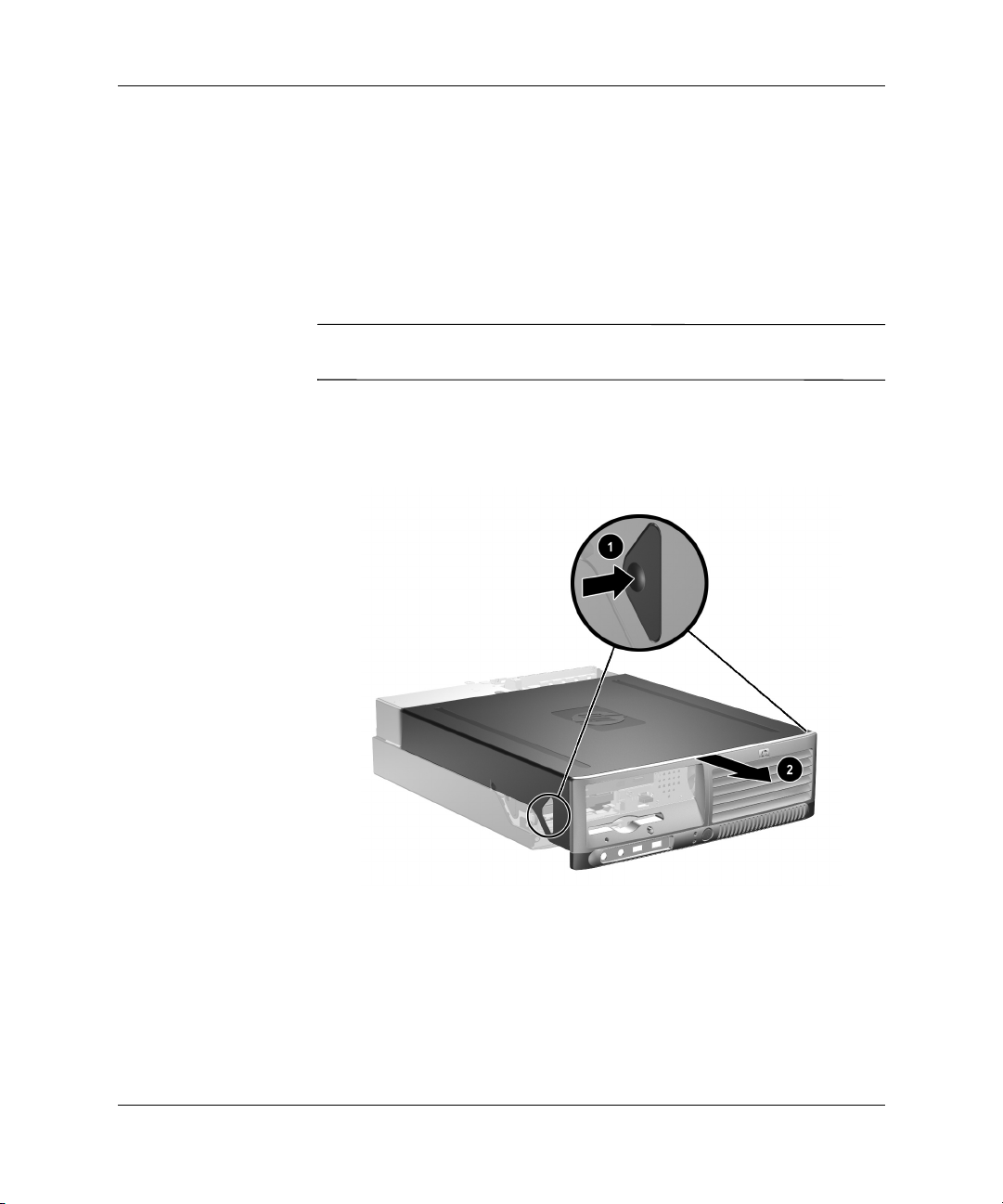

3. Premere i pulsanti sui lati sinistro e destro del computer 1, sfilare
il coperchio del computer finché non si arresta 2 e sollevarlo per
estrarlo dallo chassis.
Aggiornamenti hardware
Rimozione del coperchio del computer
Guida di riferimento hardware www.hp.com 2–3
Page 14
Aggiornamenti hardware
Riposizionamento del coperchio del computer

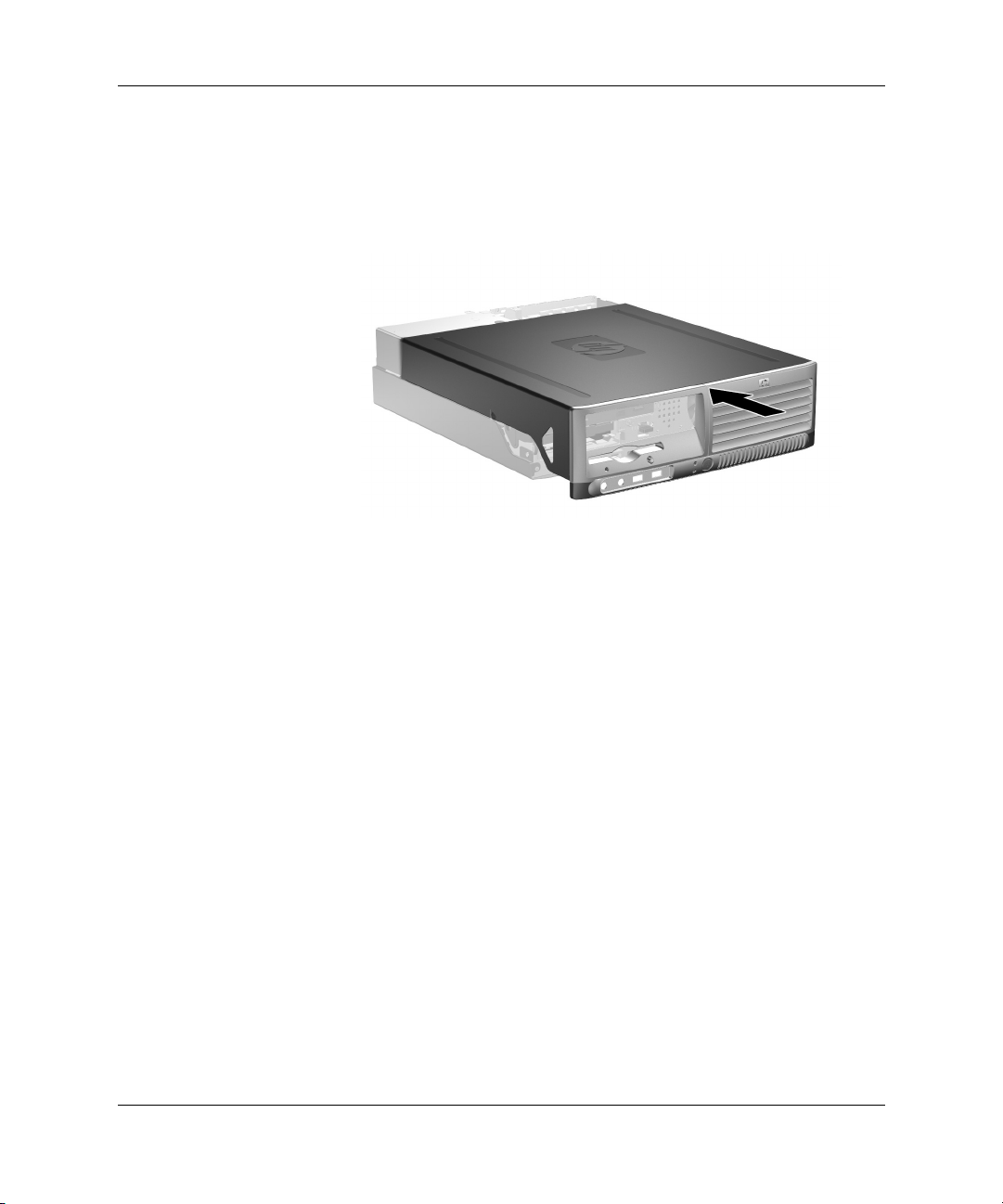

Per riposizionare il coperchio del computer, allineare le linguette sul
pannello con gli slot sullo chassis, inserire completamente il coperchio
nello chassis fino a bloccarlo in sede.
Rimozione del coperchio del computer
Installazione di memoria aggiuntiva
Il computer è dotato di 2 moduli DIMM (dual inline memory modules)
di memoria DDR2-SDRAM (Double Data Rate-Synchronous
Dynamic Random Access Memory).
Moduli DIMM
Gli zoccoli di memoria sulla scheda di sistema possono essere popolati
con moduli DIMM (non più di quattro) di standard industriale. Si tratta
di zoccoli di memoria contenenti almeno un modulo di memoria DIMM
preinstallato. Per ottenere il massimo supporto di memoria è possibile
popolare la scheda di sistema con un massimo di 4 GB di memoria
configurata in modalità dual channel di prestazioni elevate.
2–4 www.hp.com Guida di riferimento hardware
Page 15
Moduli DIMM DDR2-SDRAM
Per il corretto funzionamento del sistema i moduli DIMM
DDR2-SDRAMM devono essere:
■ di standard industriale a 240 pin
■ compatibili con PC3200 400 MHz o PC4300 533 MHz
■ moduli DIMM DDR2-SDRAM a 1,8 V
I moduli DIMM DDR2-SDRAM devono inoltre:
■ supportare latenza CAS 3, 4 o 5 (CL = 3, CL = 4 o CL = 5)
per DDR2/400 MHz; latenza CAS 4 o 5 (CL = 4 o CL = 5)
per DDR2/533 MHz
■ contenere le informazioni JEDEC SPD obbligatorie
Inoltre, il computer supporta:
■ tecnologie di memoria non ECC da 256 Mbit, 512 Mbit e 1 Gbit
■ moduli DIMM single-sided e double-sided
■ moduli DIMM costituiti da periferiche DDE x8 e x16; non sono
supportati moduli DIMM costituiti da SDRAM x4
Aggiornamenti hardware
Il sistema non si avvia se si installano moduli DIMM non supportati.
✎
Guida di riferimento hardware www.hp.com 2–5
Page 16
Aggiornamenti hardware
Zoccoli per moduli DIMM
Il sistema funzionerà automaticamente nelle modalità single
channel, dual channel Asymmetric mode o dual channel
Interleaved di prestazioni elevate, a seconda di come è stata
effettuata l’installazione dei moduli DIMM.
■ Il sistema funzionerà in modalità single channel se i moduli
DIMM sono stati inseriti in un solo canale.
■ Il sistema funzionerà in modalità dual channel Asymmetric quando
la capacità di memoria totale dei moduli DIMM nel Canale A non
è uguale alla capacità di memoria totale dei moduli DIMM nel
Canale B.
■ Il sistema funzionerà in modalità Interleaved dual channel di
prestazioni elevate se la capacità di memoria totale dei moduli
DIMM sul Canale A è pari alla capacità di memoria totale dei
moduli sul Canale B. Tuttavia, la tecnologia e la larghezza della
periferica possono variare da un canale all’altro. Ad esempio,
se il Canale A è popolato con due moduli DIMM da 256 MB
e il Canale B con un modulo DIMM da 512 MB, il sistema
funzionerà in modalità Interleaved.
■ In qualsiasi modalità, la velocità di funzionamento massima è
determinata dal più lento dei moduli DIMM presenti nel sistema.
Ad esempio, se il sistema è popolato con un modulo DIMM da
400 MHz ed un secondo modulo DIMM da 533 MHz, il sistema
funzionerà alla velocità inferiore tra le due.
2–6 www.hp.com Guida di riferimento hardware
Page 17
Aggiornamenti hardware
Sulla scheda di sistema ci sono quattro zoccoli per moduli DIMM,
due per canale, denominati XMM1, XMM2, XMM3 e XMM4.
Gli zoccoli XMM1 e XMM2 funzionano nel canale di memoria A.
Gli zoccoli XMM3 e XMM4 funzionano nel canale di memoria B.
Posizioni degli zoccoli per moduli DIMM
Voce Descrizione Colore zoccolo
1 Zoccolo per modulo DIMM XMM1,
Canale A
2 Zoccolo per modulo DIMM XMM2,
Canale A
3 Zoccolo per modulo DIMM XMM3,
Canale B
4 Zoccolo per modulo DIMM XMM4,
Canale B
Guida di riferimento hardware www.hp.com 2–7
Bianco
Nero
Bianco
Nero
Page 18
Aggiornamenti hardware
Installazione moduli DIMM
ATTENZIONE: Gli zoccoli dei moduli di memoria hanno contatti dorati.
Ä
Aggiornando la memoria è importante usare moduli di memoria con
contatti metallici dorati, al fine di prevenire la corrosione e/o l’ossidazione
derivanti dal contatto tra metalli incompatibili fra loro.
ATTENZIONE: L’elettricità statica può danneggiare i componenti
Ä
elettronici del computer o delle schede optional. Prima di iniziare queste
procedure, scaricare tutta l’energia elettrostatica toccando un oggetto
metallico dotato di messa a terra. Per ulteriori informazioni consultare
Appendice D, “Scariche elettrostatiche”.
ATTENZIONE: Quando si maneggiano i moduli di memoria evitare di
Ä
toccarne i contatti, perché così facendo si potrebbe danneggiare il modulo.
1. Spegnere correttamente il computer dal sistema operativo, quindi
spegnere tutte le periferiche esterne.
2. Scollegare il cavo di alimentazione dalla presa di alimentazione
e scollegare eventuali periferiche esterne.
3. Togliere il coperchio del computer. Consultare “Rimozione del
coperchio del computer.”
4. Individuare gli zoccoli dei moduli di memoria sulla scheda
di sistema.
AVVERTENZA: Per ridurre il rischio di ustioni causate dalle superfici
Å
surriscaldate, lasciare raffreddare i componenti interni del sistema prima
di toccarli.
2–8 www.hp.com Guida di riferimento hardware
Page 19
Aggiornamenti hardware
5. Aprire entrambe le levette di rilascio dello zoccolo 1 del modulo
di memoria ed inserire il modulo nello zoccolo 2.
Installazione di un modulo DIMM
Un modulo di memoria può essere installato in un solo modo.
✎
Allineare la tacca del modulo con la linguetta del socket di memoria.
Per prestazioni ottimali, popolare gli zoccoli in modo che la capacità
✎
di memoria del Canale A sia uguale a quella del Canale B. Ad esempio,
se nello zoccolo XMM1 c’è un modulo DIMM preinstallato e se ne
aggiunge un altro, si consiglia di installare un modulo DIMM di uguale
capacità di memoria negli zoccoli XMM3 o XMM4.
6. Spingere il modulo nello zoccolo, assicurandosi che esso sia
completamente inserito e posizionato correttamente. Verificare
che i fermi siano in posizione chiusa 3.
7. Ripetere i punti 5 e 6 per ogni modulo addizionale da installare.
8. Riposizionare il coperchio del computer.
Il computer riconosce automaticamente la memoria addizionale
la volta successiva in cui si accende il computer.
Guida di riferimento hardware www.hp.com 2–9
Page 20
Aggiornamenti hardware
Installazione di una scheda di espansione
Il computer è dotato di due slot d’espansione PCI standard nei quali
può essere inserita una scheda della lunghezza massima di 17,46 cm
(6,875"). Il computer ha anche uno slot d’espansione PCI Express x1.
Gli slot PCI e PCI Express x1 supportano solo schede d’espansione
✎
a basso profilo.
Posizioni degli slot d’espansione
Voce Descrizione
1 Slot d’espansione PCI
2 Slot d’espansione PCI Express x1
2–10 www.hp.com Guida di riferimento hardware
Page 21
Aggiornamenti hardware
Per installare una scheda di espansione:
1. Spegnere correttamente il computer dal sistema operativo,
quindi spegnere tutte le periferiche esterne.
2. Scollegare il cavo di alimentazione dalla presa di alimentazione
e scollegare eventuali periferiche esterne.
3. Togliere il coperchio del computer. Consultare “Rimozione del
coperchio del computer.”
4. Individuare lo slot nel quale si vuole inserire la scheda.
5. Per rilasciare il dispositivo di fermo del coperchietto dello slot
PCI sollevare la linguetta verde e ruotarla in posizione aperta 1.
6. Togliere il coperchietto dello slot sfilandolo verso l’alto e in fuori 2.
Rimozione del coperchietto dello slot di espansione
Guida di riferimento hardware www.hp.com 2–11
Page 22
Aggiornamenti hardware
✎
7. Per installare la scheda farla passare sotto il dispositivo di fermo
del coperchietto dello slot ed esercitare una pressione verso il
basso per inserirla nello slot della scheda di sistema.
Fare attenzione a non raschiare altri componenti dello chassis in fase
d’installazione rigare della scheda.
Installazione di una scheda di espansione
8. Ruotare all’indietro il dispositivo di fermo del coperchietto dello
slot per fissare la scheda.
Quando si installa una scheda verificare di inserire correttamente
✎
la staffa metallica sulla scheda nello slot sul retro del computer,
quindi premere decisamente sulla scheda in modo che l’intero
connettore si inserisca correttamente nello slot della scheda stessa.
ATTENZIONE: Tutti gli slot delle schede sul retro del computer devono
Ä
contenere una scheda o un coperchietto dello slot per consentire il corretto
raffreddamento dei componenti interni durante il funzionamento.
2–12 www.hp.com Guida di riferimento hardware
Page 23
Installazione di unità aggiuntive
Il computer presenta due alloggiamenti per unità esterne. Installando
unità addizionali, attenersi alle seguenti indicazioni:
■ Il disco fisso Serial ATA (SATA) primario deve essere collegato
al controller SATA primario sulla scheda di sistema (denominata
P60 SATA 0). Collegare un secondo disco fisso SATA al controller
SATA secondario sulla scheda di sistema (denominato P61 SATA 1).
HP non supporta il collegamento contemporaneo di dischi fissi
SATA e PATA sullo stesso sistema.
■ Collegare periferiche d’espansione Parallel ATA (PATA),
ad esempio dischi ottici, unità a nastro IDE e drive Zip,
al controller PATA (denominato P20 PRIMARY IDE) con
un cavo standard ad 80 conduttori.
■ Per garantire che l’unità sia allineata correttamente nell’apposito
vano e fissata in sede devono essere installate viti guida. HP ha
fornito viti guida supplementari (quattro viti standard 6-32 e quattro
viti metriche M3), installate nella parte anteriore dello chassis, sotto
al coperchio del computer. Il disco fisso utilizza viti 6-32 standard.
Tutte le altre unità utilizzano viti metriche M3. Le viti metriche
fornite da HP sono nere, quelle standard sempre fornite da HP
sono di colore argento.
Aggiornamenti hardware
ATTENZIONE: Per impedire che dei dati vadano persi, e per evitare
Ä
di danneggiare il computer o l’unità:
■ Per installare o togliere un disco fisso, arrestare correttamente il sistema
operativo, quindi spegnere il computer. Non togliere il disco fisso
mentre il computer è acceso o in modalità standby.
■ Prima di maneggiare le unità, accertarsi di aver scaricato l’elettricità
statica. Quando si maneggiano le unità, evitare di toccare il connettore.
Per ulteriori informazioni relative alla prevenzione dei danni elettrostatici
vedere l’Appendice D, “Scariche elettrostatiche.”
■ Maneggiare con cautela un’unità, evitando di farla cadere.
■ Non esercitare una forza eccessiva quando si inseriscono le unità.
■ Evitare di esporre un disco fisso a liquidi, temperature estreme o
prodotti che generano campi magnetici, come monitor o altoparlanti.
■ Se un’unità deve essere spedita, collocarla in un imballaggio con
imbottitura a bolle o in una confezione protettiva adatta, che riporti
l’etichetta “Fragile: Maneggiare con cura”.
Guida di riferimento hardware www.hp.com 2–13
Page 24
Aggiornamenti hardware
Ubicazione delle unità
Posizioni delle unità
1 alloggiamento disco fisso standard, interno, da 3,5"
2 alloggiamento unità da 5,25" per unità optional
3 alloggiamento unità da 3,5" (in figura unità a dischetti
optional da 1,44 MB)*
*Se il computer è dotato di un’unità a dischetti da 1,44 MB il
frontalino (PN 360189-001) è come quello indicato in figura.
Se invece l’alloggiamento unità da 3,5" è vuoto, al posto del
frontalino, c’è un coperchietto (PN 358797-001). Se questo slot
è vuoto è possibile scegliere di installare in seguito una periferica
da 3,5" (ad esempio un’unità a dischetti, disco fisso o drive Zip).
Tuttavia, per installare una periferica da 3,5" che non sia unità
a dischetti o disco fisso, è necessario ordinare l’apposito frontalino
per periferiche da 3,5" (PN 358796-001).
Per verificare il tipo, le dimensioni e la capacità delle
periferiche di memorizzazione installate sul computer, eseguire
Computer Setup. Per ulteriori informazioni consultare la Guida alle
utility Computer Setup (F10) sul CD della documentazione.
2–14 www.hp.com Guida di riferimento hardware
Page 25
Smontaggio dei dischi ottici
ATTENZIONE: Prima di togliere l’unità dal computer estrarne tutti
Ä
isupporti removibili.
Un disco ottico è un’unità CD-ROM, CD-R/RW, DVD-ROM,
✎
DVD-R/RW o CD-RW/DVD.
Per rimuovere un disco ottico:
1. Spegnere correttamente il computer dal sistema operativo, quindi
spegnere tutte le periferiche esterne.
2. Scollegare il cavo di alimentazione dalla presa di alimentazione
e scollegare eventuali periferiche esterne.
3. Togliere il coperchio del computer. Consultare “Rimozione del
coperchio del computer.”
4. Esercitare una decisa pressione sul dispositivo di fermo verde
situato sul davanti dello chassis accanto alle unità 1 per sbloccare
l’alloggiamento dell’unità.
5. Far scorrere l’alloggiamento unità in avanti finché non si arresta 2
per sbloccare l’unità.
Aggiornamenti hardware
Sbloccaggio dell’alloggiamento unità
Guida di riferimento hardware www.hp.com 2–15
Page 26
Aggiornamenti hardware
6. Scollegare i cavi di alimentazione e dati sul retro del disco ottico.
Scollegamento dei cavi di alimentazione e dati
7. Far scorrere il disco ottico in avanti e sollevarlo per estrarlo
dall’alloggiamento unità.
Rimozione del disco ottico
Per riposizionare il disco, ripetere le stesse operazioni in ordine
✎
inverso. Quando si riposiziona il disco, trasferire le quattro viti dal
disco vecchio al nuovo. Le viti prendono il posto dei binari di guida.
2–16 www.hp.com Guida di riferimento hardware
Page 27
Rimozione dell’unità a dischetti optional
ATTENZIONE: Prima di togliere l’unità dal computer estrarne tutti
Ä
isupporti removibili.
L’unità a dischetti optional si trova sotto il disco ottico. Per smontare
l’unità a dischetti:
1. Seguire la procedura descritta nella sezione precedente,
“Smontaggio dei dischi ottici,” per rimuovere il disco ottico
ed accedere all’unità a dischetti.
2. Scollegare i cavi di alimentazione e dati sul retro dell’unità
adischetti.

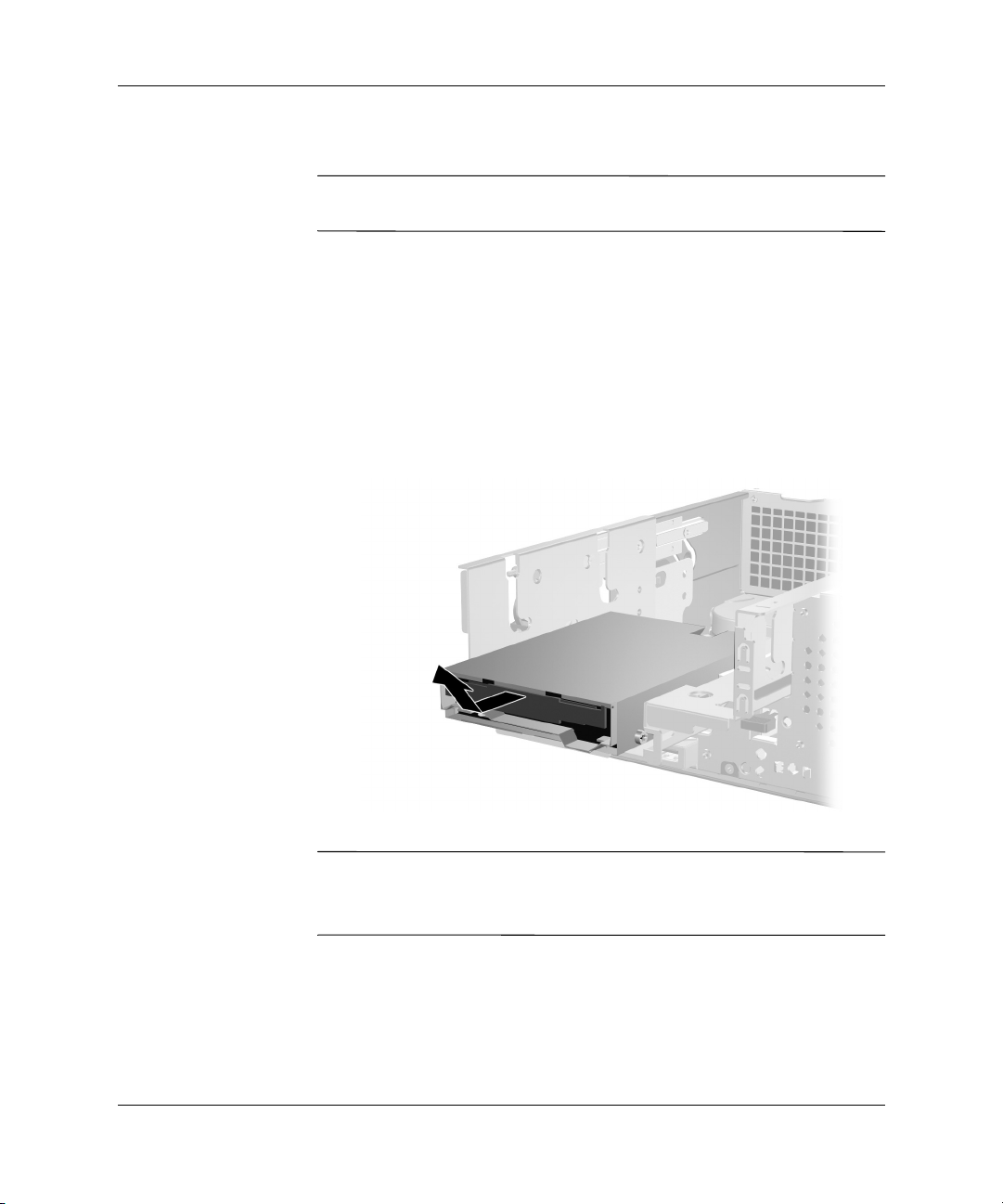

3. Far scorrere l’unità a dischetti in avanti e sollevarla per estrarla
dall’alloggiamento unità.
Aggiornamenti hardware
Rimozione dell’unità a dischetti
Per riposizionare l’unità, ripetere le stesse operazioni in ordine
✎
inverso. Quando si riposiziona il disco, trasferire le quattro viti dal
disco vecchio al nuovo. Le viti prendono il posto dei binari di guida.
Guida di riferimento hardware www.hp.com 2–17
Page 28
Aggiornamenti hardware
Installazione di un disco ottico optional
Per installare un disco ottico opzionale:
1. Spegnere correttamente il computer dal sistema operativo, quindi
spegnere tutte le periferiche esterne.
2. Scollegare il cavo di alimentazione dalla presa di alimentazione
e scollegare eventuali periferiche esterne.
3. Togliere il coperchio del computer. Consultare “Rimozione del
coperchio del computer.”
4. Installare due viti guida metriche M3 nei fori in basso su ciascun
lato del disco. HP ha fornito quattro viti guida metriche M3
supplementari installate nella parte anteriore dello chassis, sotto
al coperchio del computer. Le viti guida metriche M3 sono di
colore argento.
ATTENZIONE: Usare solo viti da 5 mm come viti guida. Viti di lunghezza
Ä
maggiore possono danneggiare i componenti interni del disco.
Quando si riposiziona il disco, trasferire le quattro viti guida
✎
metriche M3 dal vecchio disco al nuovo. Le viti prendono il
posto dei binari di guida.
Installazione delle viti guida nel disco ottico
2–18 www.hp.com Guida di riferimento hardware
Page 29
Aggiornamenti hardware
5. Esercitare una decisa pressione sul dispositivo di fermo verde
situato sul davanti dello chassis accanto alle unità 1 per sbloccare
l’alloggiamento dell’unità.
6. Far scorrere l’alloggiamento unità in avanti finché non si arresta 2
per sbloccare l’unità.
Sbloccaggio dell’alloggiamento unità
Guida di riferimento hardware www.hp.com 2–19
Page 30
Aggiornamenti hardware
7. Posizionare le viti guida dell’unità negli slot J nel vano unità 1.
Quindi, far scorrere l’unità in direzione della parte posteriore del
computer 2 per fissarla negli slot J.
Installazione del disco ottico
2–20 www.hp.com Guida di riferimento hardware
Page 31
Aggiornamenti hardware
8. Collegare il cavo dati alla scheda del sistema.
9. Scollegare i cavi di alimentazione e dati sul retro del disco ottico.
Collegamento dei cavi di alimentazione e dati
10. Tirare l’unità e il relativo alloggiamento completamente indietro
verso lo chassis finché l’alloggiamento non si arresta in posizione.
L’unità si blocca automaticamente nell’alloggiamento quando
✎
quest’ultimo viene tirato indietro.
11. Riposizionare il coperchio del computer.
Il sistema riconosce automaticamente il disco e riconfigura il computer.
ATTENZIONE: Quando si effettua la manutenzione del computer,
Ä
assicurarsi che i cavi siano posizionati correttamente durante le operazioni
di riassemblaggio. Una posizione scorretta dei cavi potrebbe infatti
danneggiare il computer.
Guida di riferimento hardware www.hp.com 2–21
Page 32
Aggiornamenti hardware
Aggiornamento del disco fisso SATA
HP non supporta il collegamento contemporaneo di dischi fissi SATA
✎
e PATA sullo stesso sistema.
Smontaggio e rimontaggio del disco fisso
Verificare di aver effettuato un backup dei dati presenti sul vecchio
✎
disco fisso prima di smontarlo in modo da poterli riversare sul nuovo.
Il disco fisso da 3,5" preinstallato si trova sotto l’alimentatore.
Per smontare e rimontare il disco fisso:
1. Spegnere correttamente il computer dal sistema operativo,
quindi spegnere tutte le periferiche esterne.
2. Scollegare il cavo di alimentazione dalla presa di alimentazione
e scollegare eventuali periferiche esterne.
3. Togliere il coperchio del computer. Consultare “Rimozione del
coperchio del computer.”

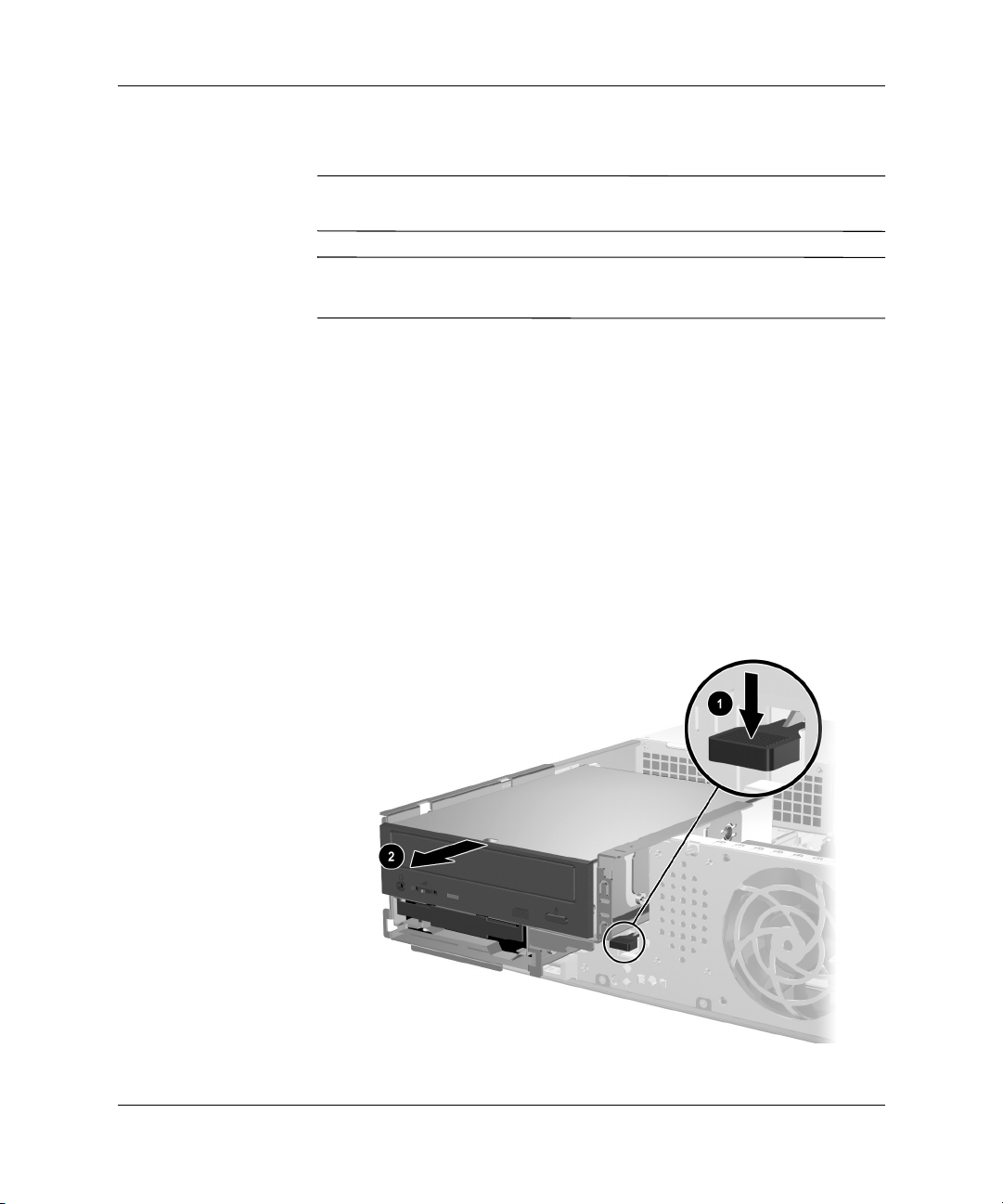

4. Esercitare una decisa pressione sul dispositivo di fermo verde
situato sul davanti dello chassis accanto al disco ottico 1 e tirare
indietro il relativo alloggiamento 2.
Spostamento del disco ottico in avanti
2–22 www.hp.com Guida di riferimento hardware
Page 33
Aggiornamenti hardware
5. Ruotare l’alloggiamento dell’alimentatore in posizione verticale.
Sollevamento dell’alloggiamento dell’alimentatore
6. Scollegare il cavo di alimentazione 1 e il cavo dati 2 dal retro
del disco fisso.
Scollegamento dei cavi di alimentazione e dati del disco fisso
Guida di riferimento hardware www.hp.com 2–23
Page 34
Aggiornamenti hardware
7. Tirare la linguetta che blocca il disco 1 in sede, far scorrere il
disco fisso in direzione della parte anteriore del computer, quindi
sollevarlo ed estrarlo dall’alloggiamento 2.
Smontaggio del disco fisso
8. Per installare un disco fisso, ripetere le stesse operazioni in ordine
inverso.
Nel kit di sostituzione disco fisso sono presenti svariati cavi dati.
✎
Verificare di utilizzarne uno che sia esattamente lo stesso di quello
installato di fabbrica.
Se nel sistema è presente un solo disco fisso SATA, il cavo dati deve
✎
essere prima collegato al connettore denominato P60 SATA 0 per
evitare problemi di prestazioni a carico del disco fisso.
2–24 www.hp.com Guida di riferimento hardware
Page 35
Aggiornamenti hardware
Quando si rimonta il disco fisso, trasferire le quattro viti dal
✎
vecchio disco al nuovo. Le viti prendono il posto dei binari di guida.
Per togliere e reinstallare le viti è necessario un apposito cacciaviti
a croce. HP ha fornito quattro viti guida standard 6-32 supplementari
sulla parte anteriore dello chassis, sotto al coperchio del computer.
Le viti guida metriche 6-32 sono di colore argento.
Se il disco fisso principale è stato rimontato introdurre il CD Restore Plus!
✎
per ripristinare il sistema operativo, i driver ed eventuali applicazioni
software preinstallate sul computer. Seguire le istruzioni della guida
del CD Restore Plus!. Al termine dell’operazione di ripristino reinstallare
i file personali di cui era stato fatto il backup prima di sostituire il
disco fisso.
Installazione di un disco in un alloggiamento unità da 3,5"
A seconda della configurazione del computer, l’alloggiamento
unità da 3,5" sulla parte anteriore del computer può essere configurato
con un’unità a dischetti o può rimanere vuoto. Il tipo di frontalino
dell’alloggiamento unità varia a seconda della configurazione
originale del computer.
Se il computer non era configurato con l’unità a dischetti optional
è possibile installare nell’alloggiamento unità una periferica da 3,5",
ad esempio un’unità a dischetti o un disco fisso, in qualsiasi momento.
Il tipo di frontalino da utilizzare dipende dalla periferica che si
✎
vuole installare. Se si installa un’unità a dischetti è necessario utilizzare
un apposito frontalino (codice 360189-001). Se si installa un disco fisso
è necessario utilizzare un coperchietto (codice 358797-001). Per installare
una periferica da 3,5" che non sia unità a dischetti o disco fisso,
è necessario installare l’apposito frontalino per periferiche da 3,5"
(PN 358796-001). Per ordinare il frontalino idoneo rivolgersi a un
rivenditore o un centro assistenza autorizzato HP.
Guida di riferimento hardware www.hp.com 2–25
Page 36
Aggiornamenti hardware
✎
L’alloggiamento da 3,5" è situato sotto il disco ottico. Per installarvi
un’unità procedere come di seguito indicato:
Per garantire che l’unità sia allineata correttamente nell’apposito vano
e fissata in sede devono essere installate viti guida. HP ha fornito
viti guida supplementari (quattro viti standard 6-32 e quattro viti
metriche M3), installate nella parte anteriore dello chassis, sotto
al coperchio del computer. Il disco fisso utilizza viti 6-32 standard.
Tutte le altre unità utilizzano viti metriche M3. Le viti metriche
fornite da HP sono nere, quelle standard 6-32 sempre fornite da
HP sono di colore argento.
1. Seguire la procedura descritta nella sezione “Smontaggio dei
dischi ottici” per rimuovere il disco ottico ed accedere
all’alloggiamento unità da 3,5".
2. Posizionare le viti guida dell’unità negli slot J nel vano unità 1.
Quindi, far scorrere l’unità in direzione della parte posteriore del
computer 2 per fissarla negli slot J.
Installazione di un disco fisso in un alloggiamento unità da 3,5"
(in figura è rappresentato il disco fisso)
2–26 www.hp.com Guida di riferimento hardware
Page 37
Aggiornamenti hardware
3. Ritirare l’alloggiamento unità nello chassis finché non si blocca
in sede.
4. Collegare i cavi di alimentazione e dati sul retro del disco fisso.
Se si installa un secondo disco fisso, collegare l’altra estremità
del cavo dati al connettore della scheda di sistema denominato
P61 SATA 1.
5. Per togliere il frontalino dell’unità premere verso l’interno le due
linguette su un lato del frontalino più grande 1 e ruotare il frontalino
dell’unità per allontanarlo da quello più grande 2.
Il tipo di frontalino varia a seconda della configurazione del computer.
✎
Smontaggio del frontalino (in figura è rappresentato il frontalino
di un’unità a dischetti)
Guida di riferimento hardware www.hp.com 2–27
Page 38
Aggiornamenti hardware
✎
6. Sostituire il frontalino smontato con uno idoneo e premere
quest’ultimo in sede.
Il tipo di frontalino da utilizzare dipende dalla periferica da installare.
Se si installa un’unità a dischetti è necessario utilizzare un apposito
frontalino (codice 360189-001). Se si installa un disco fisso è necessario
utilizzare un coperchietto (codice 358797-001), come indicato in figura.
Per installare una periferica da 3,5" che non sia unità a dischetti o disco
fisso, è necessario installare l’apposito frontalino per periferiche da
3,5" (PN 358796-001). Per ordinare il frontalino idoneo rivolgersi a
un rivenditore o un centro assistenza autorizzato HP.
Installazione di un frontalino (in figura, è rappresentato il frontalino
di un disco fisso)
7. Riposizionare il coperchio del computer.
2–28 www.hp.com Guida di riferimento hardware
Page 39
Specifiche
Verificare che ci sia uno spazio di almeno 10 cm circa attorno a tutti
i lati del computer.
HP Compaq Small Form Factor
Dimensioni del desktop
Altezza 3,95" 10,3 cm
Larghezza 13,3" 33,78 cm
Profondità 14,9" 37,85 cm
Peso approssimativo 21 libbre 9,53 kg
Intervallo di temperatura
Di funzionamento 50°–95 °F 10°–35 °C
A riposo –22°–140 °F –30°–60 °C
A
Umidità relativa (non condensante)
Di funzionamento 10–90% 10–90%
Di riposo (38,7 °C max al bulbo umido) 5–95% 5–95%
Altitudine massima (non pressurizzata)
Di funzionamento 10.000 piedi 3.048 m
A riposo 30.000 piedi 9.144 m
La temperatura di funzionamento si riduce di 1,0 °C per altitudini da 300 a 3.000 m sul livello
✎
del mare, non in condizioni di luce solare diretta. La variazione massima di temperatura ammessa
è di 10 °C/h. Il limite superiore può essere limitato da tipo e numero di optional installati.
Guida di riferimento hardware www.hp.com A–1
Page 40
Specifiche
HP Compaq Small Form Factor (Continuazione)
Alimentatore 115 V 230 V
Intervallo di tensione d’esercizio* 90–264 Vca 90–264 Vca
Intervallo di tensione nominale 100–240 Vca 100–240 Vca
Frequenza di linea nominale 50–60 Hz 50–60 Hz
Potenza in uscita 240 W 240 W
Corrente nominale d’ingresso (max.)* 5 A a 100 Vca 2,5 A a 200 Vca
Dissipazione termica
Massima 1260 BTU/hr 318 kg-cal/hr
Tipica (a riposo) 340 BTU/hr 86 kg-cal/hr
*Questo sistema utilizza un alimentatore stabilizzato automatico. In tal modo il sistema
soddisfa i requisiti CE per l’uso nei paesi dell’Unione europea. L’alimentatore stabilizzato
automatico presenta inoltre l’ulteriore vantaggio di non richiedere un selettore di tensione
d’ingresso.
A–2 www.hp.com Guida di riferimento hardware
Page 41
Sostituzione della batteria
La batteria in dotazione al computer alimenta l’orologio in tempo reale.
Utilizzare batterie sostitutive equivalenti a quella originariamente
installata sul computer, cioè batterie a bottone al litio da 3 Volt.
La durata della batteria al litio può essere prolungata collegando il
✎
computer a una presa elettrica CA. La batteria al litio viene utilizzata
solo quando il computer NON è collegato all’alimentazione CA.
AVVERTENZA: Il computer contiene una batteria interna al diossido di litio
Å
manganese. Esiste il rischio di incendio o di ustioni se la batteria non viene
maneggiata correttamente. Per ridurre il rischio di lesioni fisiche:
■ Non tentare di ricaricare la batteria.
■ Non esporre le batterie a temperature superiori a 60 °C (140 °F).
■ I contatti esterni non devono essere smontati, piegati, forati, messi in
cortocircuito, né gettati nel fuoco o in acqua.
■ Sostituire solo con ricambi HP designati per questo prodotto.
B
ATTENZIONE: Prima di sostituire la batteria, è importante eseguire il
Ä
backup delle impostazioni CMOS del computer. Quando la batteria viene
tolta o sostituita, le impostazioni CMOS vengono cancellate. Per informazioni
relative al backup delle impostazioni CMOS consultare la Guida alla
risoluzione dei problemi sul CD della documentazione.
Le batterie e gli accumulatori non devono essere gettati insieme ai rifiuti
N
domestici. Per agevolarne il riciclaggio e lo smaltimento corretto, utilizzare
il sistema di raccolta differenziata o inviare queste parti a HP, rivenditori
o rappresentanti autorizzati.
ATTENZIONE: L’elettricità statica può danneggiare i componenti
Ä
elettronici del computer o delle parti opzionali. Prima di iniziare queste
procedure, scaricare tutta l’energia elettrostatica toccando un oggetto
metallico dotato di messa a terra.
Guida di riferimento hardware www.hp.com B–1
Page 42
Sostituzione della batteria
✎
1. Spegnere correttamente il computer dal sistema operativo,
quindi spegnere tutte le periferiche esterne. Scollegare il cavo
di alimentazione dalla presa di alimentazione e scollegare
eventuali periferiche esterne. Togliere il coperchio del computer.
Per accedere alla batteria potrebbe essere necessario togliere una
scheda di espansione.
2. Individuare la batteria e il relativo supporto sulla scheda di sistema.
3. A seconda del tipo di supporto presente, attenersi alle istruzioni
seguenti per sostituire la batteria.
Tipo 1
a. Estrarre la batteria dal supporto.

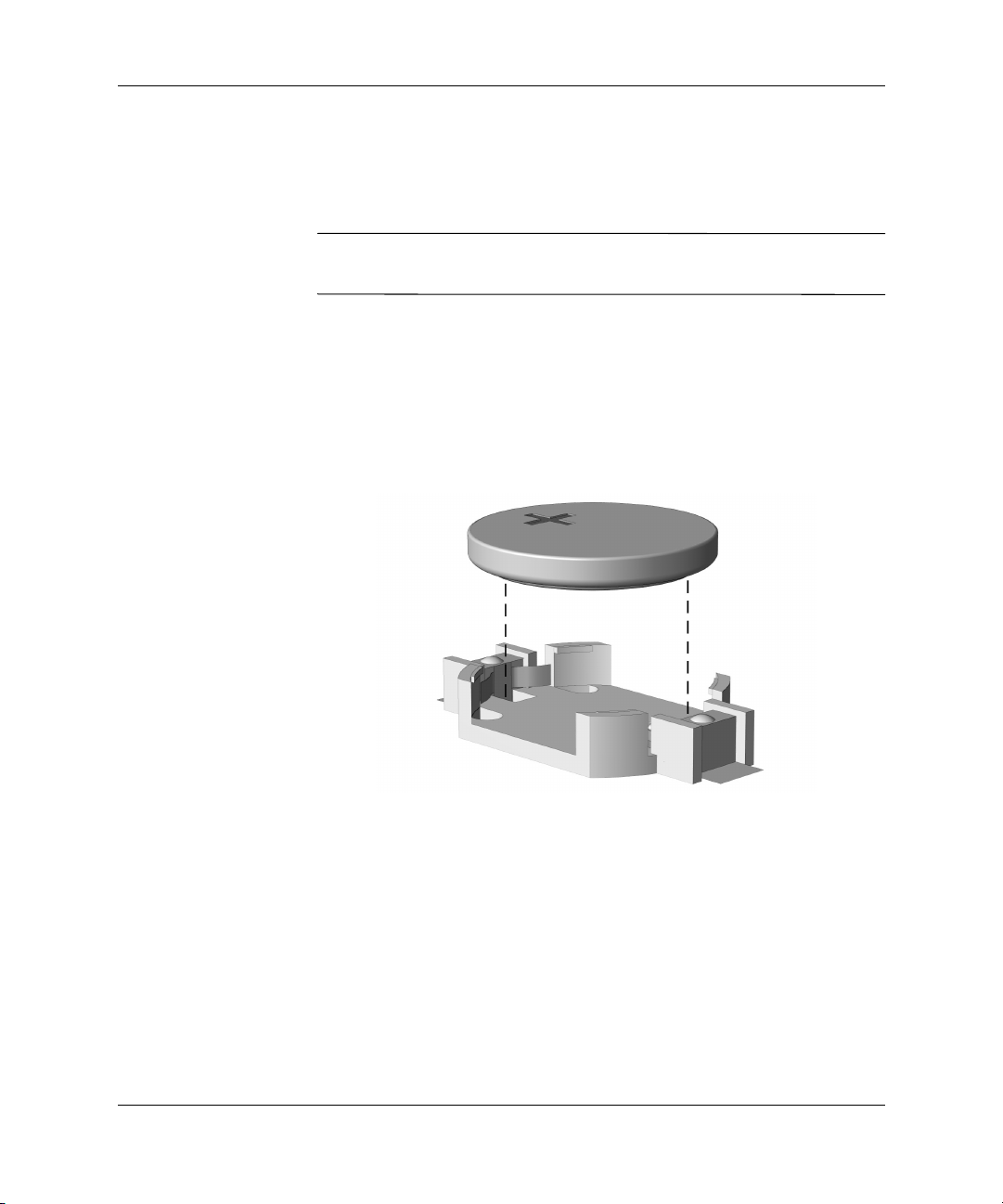

Rimozione della batteria a bottone (tipo 1)
b. Far scorrere la batteria sostitutiva in posizione, con il lato positivo
rivolto verso l’alto. Il supporto fisserà automaticamente la
batteria nella posizione corretta.
B–2 www.hp.com Guida di riferimento hardware
Page 43
Sostituzione della batteria
Tipo 2
a. Per liberare la batteria dal supporto, stringere la fascetta
metallica che fuoriesce da un bordo della batteria. Una volta
liberata la batteria 1 estrarla.
b. Per inserire la nuova batteria, far scorrere un bordo della batteria
sostitutiva sotto l’aletta del portabatterie con il lato positivo
rivolto verso l’alto. Spingere sull’altro bordo verso il basso
finché la pinzetta non afferra l’altro bordo della batteria 2.
Rimozione e riposizionamento della batteria a bottone (tipo 2)
Guida di riferimento hardware www.hp.com B–3
Page 44
Sostituzione della batteria
Tipo 3
a. Esercitare una trazione all’indietro sul fermo 1 che trattiene
in sede la batteria e togliere la batteria 2.
b. Inserire la nuova batteria e riposizionare il fermo.
Rimozione della batteria a bottone (tipo 3)
Una volta riposizionata la batteria, procedere come segue per
✎
completare la procedura.
4. Riposizionare il coperchio del computer.
5. Collegare il computer ed accenderlo.
6. Ripristinare la data e l’ora, le password e tutte le particolari
impostazioni del sistema utilizzando Computer Setup. Per ulteriori
informazioni consultare la Guida alle utility Computer Setup (F10)
sul CD della documentazione.
B–4 www.hp.com Guida di riferimento hardware
Page 45
C
Informazioni sul dispositivo
di blocco di sicurezza
Installazione del dispositivo di blocco di sicurezza
I seguenti dispositivi di blocco di sicurezza possono essere usati
per bloccare il computer.
Chiusura con cavo
Per maggior sicurezza installare un fermo di sicurezza dello chassis
(codice 372291-001) prima di installare la chiusura con cavo.
1. Spegnere correttamente il computer dal sistema operativo,
quindi spegnere tutte le periferiche esterne.
2. Scollegare il cavo di alimentazione dalla presa di alimentazione
e scollegare eventuali periferiche esterne.
3. Togliere il coperchio del computer. Consultare “Rimozione del
coperchio del computer”.
Guida di riferimento hardware www.hp.com C–1
Page 46
Informazioni sul dispositivo di blocco di sicurezza
4. Inserire il fermo di sicurezza come indicato nella seguente
illustrazione.
Installazione del fermo di sicurezza
5. Riposizionare il coperchio del computer.
6. Inserire la chiusura con cavo nella posizione sotto indicata.
Installazione della chiusura con cavo
C–2 www.hp.com Guida di riferimento hardware
Page 47
Lucchetto
Informazioni sul dispositivo di blocco di sicurezza
Installazione di un lucchetto
Guida di riferimento hardware www.hp.com C–3
Page 48
Informazioni sul dispositivo di blocco di sicurezza
C–4 www.hp.com Guida di riferimento hardware
Page 49
Scariche elettrostatiche
Una scarica di elettricità statica proveniente da un dito o da un altro
conduttore potrebbe danneggiare le schede del sistema o gli altri
dispositivi sensibili. Il tipo di danni derivante può ridurre la durata
del dispositivo.
Prevenzione di danni elettrostatici
Per prevenire i danni di tipo elettrostatico, osservare le seguenti
precauzioni:
■ Trasportare e riporre i prodotti in contenitori antistatici al fine
di evitare il contatto con le mani.
■ Conservare i componenti sensibili all’elettricità statica negli
appositi contenitori, fino a quando non vengono sistemati in una
postazione di lavoro priva di elettricità statica.
■ Posizionare i contenitori su una superficie provvista di collegamento
a terra prima di togliere i componenti.
D
■ Evitare di toccare i piedini, i conduttori e i circuiti.
■ Assicurarsi di essere sempre provvisti di un adeguato collegamento
a terra prima di toccare componenti o gruppi sensibili all’elettricità
statica.
Guida di riferimento hardware www.hp.com D–1
Page 50
Scariche elettrostatiche
Metodi di collegamento a massa
Sono disponibili diversi metodi per assicurare un adeguato collegamento
a massa. Quando si maneggiano o installano componenti sensibili
all’elettricità statica, attenersi a una o più delle seguenti indicazioni:
■ Indossare un bracciale collegato tramite cavo a una workstation
o al telaio di un computer con collegamento a terra. Questi bracciali
sono flessibili e dotati di una resistenza di minimo 1 megaohm
+/–10 percento nei cavi. Per fornire un adeguato collegamento
a massa, indossare il bracciale direttamente sulla pelle.
■ Indossare cavigliere o apposite calzature davanti a postazioni
di lavoro verticali. Se ci si trova su pavimenti con proprietà
conduttrici o dissipatrici, indossare tali protezioni su entrambi
i piedi.
■ Utilizzare strumenti di manutenzione conduttivi.
■ Utilizzare un kit di manutenzione comprendente un tappetino
di lavoro pieghevole dissipatore dell’elettricità statica.
Se non si possiede nessuna delle attrezzature consigliate per un adeguato
collegamento a massa, rivolgersi al rivenditore o al servizio assistenza
autorizzati HP.
Per ulteriori informazioni sull’elettricità statica, contattare
✎
un concessionario, un rivenditore o un servizio di assistenza
autorizzati HP.
D–2 www.hp.com Guida di riferimento hardware
Page 51
Linee guida di funzionamento del
computer, manutenzione ordinaria
e preparazione per il trasporto
Linee guida di funzionamento del computer e manutenzione ordinaria
Seguire le linee guida per impostare adeguatamente computer
e monitor e procedere alla relativa manutenzione:
■ Tenere il computer lontano da umidità eccessiva, dalla luce diretta
del sole, da punte estreme di calore o di freddo. Per informazioni
sugli intervalli di temperatura e di umidità consigliati per il computer,
fare riferimento all’Appendice A, “Specifiche”, di questa guida.
■ Collocare il computer su una superficie solida e piana. Lasciare
uno spazio di 10,2 cm (4 pollici) in corrispondenza di tutti i lati
del computer e sopra al monitor per consentire un adeguato flusso
d’aria.
E
■ Non limitare mai il flusso d’aria all’interno del computer, ostruendo
le feritoie o le prese d’aria. Non posizionare la tastiera con i piedini
abbassati, direttamente contro la parte anteriore dell’unità desktop,
poiché ciò potrebbe ostruire le prese d’aria.
■ Non utilizzare mai il computer senza il coperchio o il pannello
laterale.
■ Non posizionare i computer uno sull’altro né troppo vicini uno
all’altro in modo che non risentano reciprocamente dell’aria di
ricircolo o di preriscaldamento.
■ Se il computer deve essere collocato in un cabinet separato, la
ventilazione d’ingresso e di scarico deve essere fornita al cabinet,
e devono essere applicate le stesse linee guida di funzionamento
indicate in precedenza.
Guida di riferimento hardware www.hp.com E–1
Page 52
Linee guida di funzionamento del computer, manutenzione ordinaria e preparazione per il trasporto
■ Tenere le sostanze liquide lontane dal computer e dalla tastiera.
■ Non coprire mai con alcun tipo di materiale gli slot di ventilazione
sul monitor.
■ Installare o abilitare dispositivi di gestione della potenza del sistema
operativo o altro software, tra cui le condizioni di sospensione.
■ Spegnere il computer prima di:
❏ Pulire la superficie esterna del computer con un panno
morbido. L’utilizzo di sostanze detergenti potrebbe scolorire
o danneggiare la finitura.
❏ Di tanto in tanto pulire le feritoie di ventilazione su tutti i lati
del computer. Lanugine, polvere e altri corpi estranei possono
bloccare le feritoie e limitare la ventilazione.
Precauzioni per dischi ottici
Durante il funzionamento o la pulizia dell’unità ottica, accertarsi
di osservare le seguenti direttive.
Funzionamento
■ Non spostare l’unità durante il funzionamento. Ciò potrebbe
causare un malfunzionamento durante la lettura.
■ Evitare di esporre l’unità a rapidi cambiamenti di temperatura,
poiché all’interno dell’unità si potrebbero formare delle condense.
In caso di repentini sbalzi di temperatura mentre l’unità è in funzione,
attendere almeno un’ora prima di scollegare l’alimentazione.
Se l’unità viene fatta operare immediatamente, il funzionamento
potrebbe essere inibito durante la lettura.
■ Evitare di collocare l’unità in un luogo soggetto ad umidità
elevata, a temperature estreme, a vibrazioni meccaniche o alla
luce diretta del sole.
Pulizia
■ Pulire il pannello e i controlli con un panno morbido asciutto
o leggermente inumidito con una soluzione detergente delicata.
Non spruzzare detergenti direttamente sull’unità.
E–2 www.hp.com Guida di riferimento hardware
Page 53
Linee guida di funzionamento del computer, manutenzione ordinaria e preparazione per il trasporto
■ Evitare di usare qualsiasi tipo di solvente, come l’alcol o il benzene,
che potrebbe danneggiare il rivestimento.
Sicurezza
Se oggetti o liquidi dovessero penetrare nell’unità, scollegare
immediatamente il computer e farlo controllare da un centro
assistenza HP autorizzato.
Preparazione per il trasporto
Durante la preparazione alla spedizione del computer, attenersi alle
seguenti indicazioni:
1. Fare una copia di backup dei file del disco fisso su dischi PD,
cassette, CD o dischetti. Assicurarsi che il supporto per il backup
non venga esposto a impulsi elettrici o magnetici durante il
processo di copia o nel trasporto.
Il disco fisso si blocca automaticamente quando viene tolta
✎
l’alimentazione.
2. Togliere i dischetti dei programmi dalle relative unità e conservarli.
3. Inserire un dischetto vuoto nell’apposita unità per proteggerla
durante il trasporto. Non utilizzare dischetti contenenti dati
o destinati al salvataggio di dati.
Guida di riferimento hardware www.hp.com E–3
Page 54
Linee guida di funzionamento del computer, manutenzione ordinaria e preparazione per il trasporto
4. Spegnere il computer e le periferiche esterne.
5. Scollegare il cavo di alimentazione dalla presa di corrente
elettrica, poi dal computer.
6. Scollegare le componenti del sistema e i dispositivi esterni
dalle loro sorgenti di alimentazione, poi dal computer.
Prima di spedire il computer, assicurarsi che tutte le schede siano
✎
adeguatamente posizionate e fissate nei rispettivi slot.
7. Imballare i componenti del computer e i dispositivi esterni
nelle confezioni originali o in confezioni simili, con un quantità
di materiale da imballaggio sufficiente a proteggerli.
Per i requisiti ambientali di stoccaggio del sistema, vedere
✎
l’Appendice A, “Specifiche”, di questa guida.
E–4 www.hp.com Guida di riferimento hardware
Page 55
Indice Analitico
A
accensione
connettore del cavo
pulsante
spia
alimentatore
attacco per cuffie
1–2
1–2
2–23, A–2
1–3
1–2
B
blocchi di sicurezza C–1
C
chiusura con cavo, installazione C–1
chiusure
chiusura con cavo
lucchetto
componenti
pannello frontale
pannello posteriore
componenti del pannello anteriore
computer
avvertenze e precauzioni
linee guida di funzionamento
specifiche
connettore cuffia/line-out
connettore microfono
connettore parallelo
connettore RJ-45
connettore seriale
connettori audio
coperchietto dello slot di espansione,
rimozione
C–3
1–3
A–1
2–11
C–1
1–2
1–3
1–2
2–1
E–1
1–3
1–2
1–3
1–3
1–3
1–2, 1–3
coperchio del computer
rimontaggio
rimozione
2–4
2–3
D
dimensioni del desktop A–1
disco fisso
connettori SATA
installazione in alloggiamento da 3,5"
2–25
rimontaggio
rimozione
ripristino
spia di attività
disco ottico
collegamento cavi
indicazioni
installazione
precauzioni
pulizia
pulsante di espulsione
rimozione
spia di attività
ubicazione
viti guida
2–24
2–25
E–2
2–15
2–18
2–13
2–22
1–2
2–21
E–2
2–18
E–2
1–2
1–2
1–2
F
frontalino
2–14, 2–25, 2–28
codici
installazione
rimozione
2–28
2–27
Guida di riferimento hardware www.hp.com Indice Analitico–1
Page 56
Indice Analitico
I
indicazioni
disco ottico
funzionamento del computer
installazione dell’unità
manutenzione del computer
preparazione al trasporto
sostituzione della batteria
indicazioni per l’installazione
installazione
batteria
chiusura con cavo
disco fisso
disco ottico
installazione in alloggiamento da 3,5"
2–25
lucchetto
memoria
scheda di espansione
viti guida
E–2
E–1
2–13
2–1
E–3
B–1
2–13
B–1
C–1
2–26
2–18
C–3
2–4
2–10
2–18
L
linee guida di ventilazione E–1
lucchetto, installazione
C–3
M
memoria
capacità
individuazione dei moduli
individuazione zoccoli
inserimento zoccoli
installazione
modalità Asymmetric
modalità Interleaved
modalità single channel
specifiche
moduli DIMM
Vedere memoria
monitor, connettore
2–4, 2–6, 2–9
2–9
2–7
2–6
2–4
2–6
2–6
2–6
2–5
1–3
mouse
connettore
funzioni speciali
1–3
1–6
P
periferiche Parallel ATA 2–13
porte USB
pannello frontale
pannello posteriore
posizione del numero di serie
preparazione al trasporto
1–2
1–3
1–6
E–3
R
rimozione
coperchietto dello slot di espansione
coperchio del computer
disco fisso
disco ottico
frontalino
unità a dischetti
2–24
2–15
2–27
2–15
2–3
2–11
S
SATA
controller
installazione disco fisso
scariche elettrostatiche, prevenzione danni
D–1
scheda di espansione
installazione
PCI
PCI Express
posizioni slot
scheda PCI
Vedere scheda
Ve d er e scheda
sostituzione della batteria
specifiche
computer
memoria
spie di stato
2–13
2–22, 2–25
2–10
2–10
2–10
2–10
B–1
A–1
2–5
1–4
Indice Analitico–2 www.hp.com Guida di riferimento hardware
Page 57
Indice Analitico
T
tastiera
componenti
connettore
tasto con il logo di Windows
funzioni
posizioni
tasto menu scelta rapida
1–4
1–3
1–5
1–4
1–4
U
unità
frontalino
indicazioni per l’installazione
posizioni
unità a dischetti
pulsante di espulsione
rimozione
spia di attività
2–14, 2–25, 2–27
2–14
1–2
2–15
1–2
V
viti guida 2–13, 2–18, 2–26
2–13
Guida di riferimento hardware www.hp.com Indice Analitico–3
Page 58
Indice Analitico
Indice Analitico–4 www.hp.com Guida di riferimento hardware
Loading...
