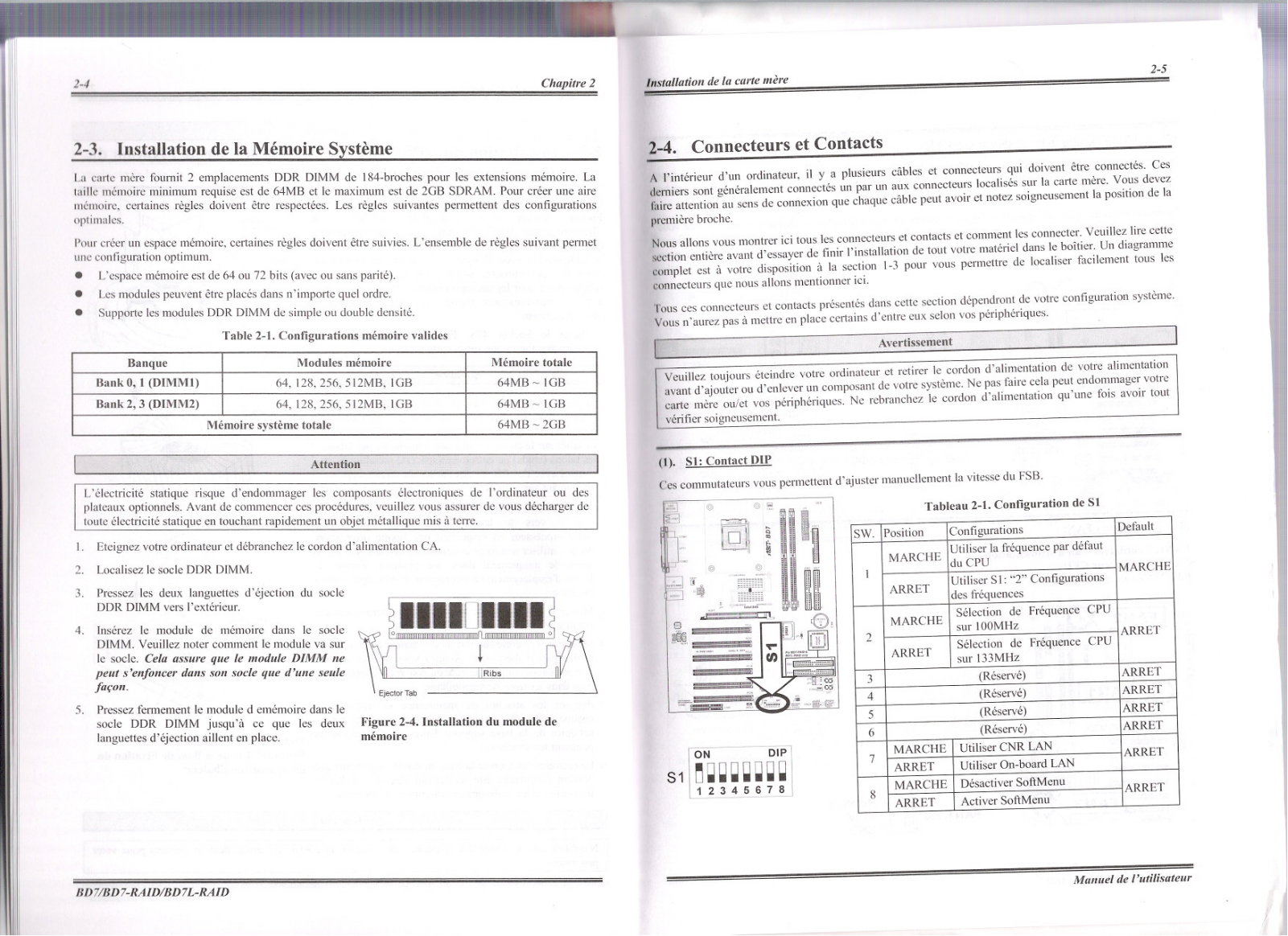

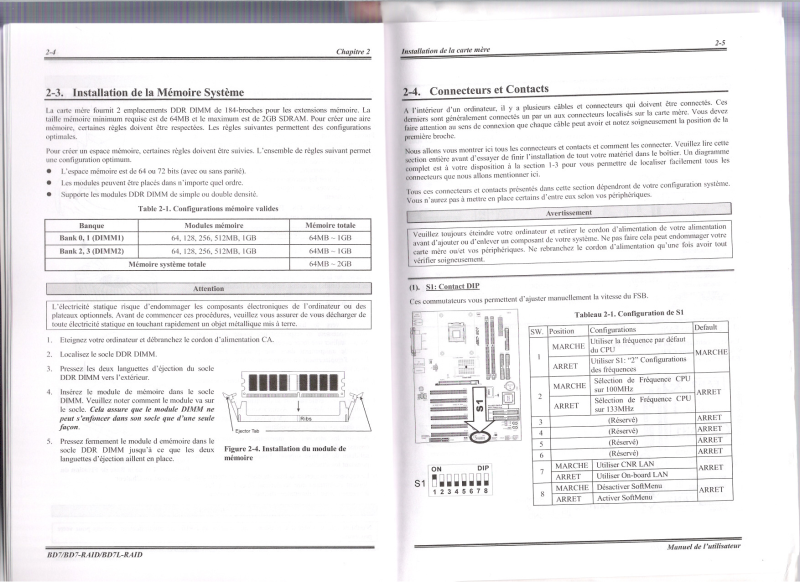

Installation de la Mémoire Système
Chapitre 2
La cartc mère fournit 2 emplacements DDR DIMM de 184-broches pour les extensions mémoire. La
taille mémoire minimum requise est de 64MB et le maximum est de 2GB SDRAM. Pour créer une aire
mémoire, certaines règles doivent être respectées. Les règles suivantes permettent des configurations
optimales.
Pour créer un espace mémoire, certaines règles doivent être suivies. L'ensemble de règles suivant permet
ulle configuration optimum.
. L'espace mémoire est de 64 ou 72 bits (avec ou sans parité).
. Les modules peuvent être placés dans n'importe quel ordre.
1
1.
. Supporte les modules DDR DIMM de simple ou double densité.
Table 2-1. Configurations mémoire valides
Banque
Modules mémoire Mémoire totale
Bank 0,1 (DIMMI) 64,128,256, 512MB, 1GB
Bank 2, 3 (DlMM2) 64,128,256, 512MB, 1GB
Mémoire système totale
64MB - 1GB
64MB -1GB
64MB -2GB
IllstaUation de la carte mère
Connecteurs et Contacts
2-4.
A l'intérieur d'un ordinateur, il Y a plusieurs câbles et connecteurs qui doivent être connectés. Ces
derniers sont généralement connectés un par un aux connccteurs localisés sur la carte mère. Vous devez
raire attention au sens de connexion que chaque câble peut avoir et notez soigneusement la position de la
première broche.
Nous allons vous montrer ici tous les connecteurs et contacts et comment les connecter. Veuillez lire cette
section entière avant d'essayer de finir l'installation de tout votre matériel dans le boîtier. Un diagramme
complet est à votre disposition à la section 1-3 pour vous permettre de localiser facilement tous les
connecteurs que nous allons mentionner ici.
Tous ces connecteurs et contacts présentés dans cette section dépendront de votre configuration système.
Vous n'aurez pas à mettre en place certains d'entre eux selon vos périphériques.
1 Avertissement 1
Veuillez toujours éteindre votre ordinateur et retirer le cordon d'alimentation de votre alimentation 1
avant d'ajouter ou d'enlever un composant de votre système. Ne pas faire cela peut endommager votre
carte mère oulet vos périphériques. Ne rebranchez le cordon d'alimentation qu'une fois avoir tout
vérifier soigneusement.
2-5
~
1 Attention 1
1 L'électricité statique risque d'endommager les composants électroniques de l'ordinateur ou des 1
plateaux optionnels. Avant de commencer ces procédures, veuillez vous assurer de vous décharger de
toute électricité statique en touchant rapidement un objet métallique mis à terre.
1.
Eteignez votre ordinateur et débranchez le cordon d'alimentation CA.
2.
Localisez le socle DDR DIMM.
3.
Pressez les deux languettes d'éjection du socle
DDR DIMMvers l'extérieur.
4. Insérez le module de mémoire dans le socle
DIMM. Veuillez noter comment le module va sur
le socle. Cela assure que le module DIMM ne
peut s'enfoncer dans son socle que d'une seule
façon.
~'!!!'!~1:~~'!'~
EjectorTab
5. Pressez fermement le module d emémoire dans le
socle DDR DIMM jusqu'à ce que les deux
languettes d'éjection aillent en place.
BD7/BD7-RAID/BD7L-RAID
Figure 2-4. Installation du module de
mémoire
(1). SI: Contact DlP
Cescommutateurs vous permettent d'ajuster manuellement la vitessedu FSB.
@
-
tm
@ ~
iiii!iii~
ioooo...
-. ..~'"
Tableau 2-1. Configuration de SI
Q
~
t'
~
@
Position Configurations
SW.
MARCHE
1
ARRET
Utiliser la fréquence par défaut
du CPU
Utiliser SI: "2" Configurations
des fréquences
MARCHE
2
ARRET
3
4
Sélection de Fréquence CPU
sur IOOMHz
Sélection de Fréquence cru
sur 133MHz
(Réservé)
(Réservé)
5 (Réservé)
(Réservé)
Utiliser CNRLAN
Utiliser On-board LAN
Désactiver SoftMenu
Activer SoftMenu
~
6
7
8
MARCHE
ARRET
MARCHE
ARRET
@
?;]
.G
'-::1 ii
::=1.
.~.
ll)
El
~~.
:c.=i==.-
1 234 5 678
S1l ~~~i~~5'~
----
Default
MARCHE
ARRET
ARRET
ARRET
ARRET
ARRET
ARRET
ARRET
Manuel de l'utilisateur
