Instructions for use

WASHING MACHINE

English,1

Italiano,37

WMSD 723

Polski,13

Română,49

Українська,25

Contents

Installation, 2-3

Unpacking and levelling Connecting the electricity and water supplies The first wash cycle Technical data

Care and maintenance, 4

Cutting off the water or electricity supply Cleaning the washing machine Cleaning the detergent dispenser drawer Caring for the door and drum of your appliance Cleaning the pump Checking the water inlet hose

Precautions and tips, 5

General safety Disposal

Description of the washing machine, 6-7

Control panel Display

Running a wash cycle, 8

Wash cycles and functions, 9

Table of wash cycles Wash functions

Detergents and laundry, 10

Detergent dispenser drawer Preparing the laundry Special wash cycles Load balancing system

Troubleshooting, 11

Service, 12

Installation

! This instruction manual should be kept in a safe place for future reference. If the washing machine is sold, transferred or moved, make sure that the instruction manual remains with the machine so that the new owner is able to familiarise himself/herself with its operation and features. ! Read these instructions carefully: they contain vital information relating to the safe installation and operation of the appliance.

Unpacking and levelling

Unpacking

1. Remove the washing machine from its packaging.

2. Make sure that the washing machine has not been damaged during the transportation process. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

3. Remove the 4 protective screws (used during transportation) and the rubber washer with the corresponding spacer, located on the rear part of the appliance (see figure).

4. Close off the holes using the plastic plugs provided.

5. Keep all the parts in a safe place: you will need them again if the washing machine needs to be moved to another location. ! Packaging materials should not be used as toys for children.

Levelling

1. Install the washing machine on a flat sturdy floor, without resting it up against walls, furniture cabinets or anything else.

2. If the floor is not perfectly level, compensate for any unevenness by tightening or loosening the adjustable front feet (see figure); the angle of inclination, measu-

red in relation to the worktop, must not exceed 2°.

Levelling the machine correctly will provide it with stability, help to avoid vibrations and excessive noise and prevent it from shifting while it is operating. If it is placed on carpet or a rug, adjust the feet in such a way as to allow a sufficient ventilation space underneath the washing machine.

Connecting the electricity and water supplies

Connecting the water inlet hose

1. Insert seal A into the end of the inlet hose and screw the latter onto a cold water tap with a 3/4 gas threaded mouth (see figure). Before making the connection, allow the water to run freely until it is perfectly clear.

2. Connect the inlet hose to the washing machine by screwing it onto the corresponding water inlet of the appliance, which is situated on the top right-hand side of the rear part of the appliance (see figure).

3. Make sure that the hose is not folded over or bent.

! The water pressure at the tap must fall within the range of values indicated in the Technical data table (see next page).

! If the inlet hose is not long enough, contact a specialised shop or an authorised technician.

! Never use second-hand hoses.

! Use the ones supplied with the machine.

Connecting the drain hose

65 - 100 cm

Connect the drain hose, without bending it, to a drain duct or a wall drain situated between 65 and 100 cm from the floor;

alternatively, placed it over the edge of a basin, sink or tub, fastening the duct supplied to the tap (see figure). The free end of the hose should not be underwater.

! We advise against the use of hose extensions; if it is absolutely necessary, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

Electrical connections

Before plugging the appliance into the electricity socket, make sure that:

• thesocketisearthedandcomplieswithall

applicable laws;

• thesocketisabletowithstandthemaximum power load of the appliance as indicated in the Technical data table (see opposite);

• thepowersupplyvoltagefallswithinthevalues indicated in the Technical data table (see opposite);

• thesocketiscompatiblewiththeplugofthe

washing machine. If this is not the case, replace the socket or the plug.

! The washing machine must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain, storms and other weather conditions.

! Do not use extension cords or multiple sockets. ! The cable should not be bent or compressed. ! The power supply cable must only be repla-

ced by authorised technicians.

Warning! The company shall not be held responsible in the event that these standards are not observed.

The first wash cycle

Once the appliance has been installed, and before you use it for the first time, run a wash cycle with detergent and no laundry, using wash cycle number “Auto Clean” (see “Clea-

ning the washing machine”).

Technical data

Model

Dimensions

Capacity

Electrical connections

Water connections

Spin speed

Test wash cycles in accordance with directives 1061/2010 1015/2010

WMSD 723 width 59.5 cm

height 85 cm depth 43,5 cm

from 1 to 7 kg please refer to the technical

data plate fixed to the machine

maximum pressure 1 MPa (10 bar) minimum pressure

0.05 MPa (0.5 bar) drum capacity 48 litres

up to 1200 rotations per minute

programme (60°) (3rd press of the button); Eco Cotton 60°. programme (40°) (3rd press of the button); Eco Cotton 40°.

This appliance conforms to the following EC Directives:

- 2004/108/EC (Electromagnetic Compatibility)

- 2006/95/EC (Low Voltage)

- 2012/19/EU (WEEE)

! When the washing machine has been installed, the electricity socket must remain within easy reach.

Care and maintenance

Cutting off the water and electricity supplies

•Turnoffthewatertapaftereverywashcycle.

This will limit wear on the hydraulic system inside the washing machine and help to prevent leaks.

•Unplugthewashingmachinewhencleaning

it and during all maintenance work.

Cleaning the washing machine

•Theouterpartsandrubbercomponents

of the appliance can be cleaned using a soft cloth soaked in lukewarm soapy water. Do not use solvents or abrasives.

•Thewashingmachinehasa“AutoClean”

programme for its internal parts that must be run with no load in the drum.

programme every 40 wash cycles. To start the programme press buttons A and B simultaneously for 5 seconds (see figure). The programme will start automatically and will run for about 70 minutes. To stop the cycle press the START/PAUSE button.

To help the wash cycle you may want to use either the detergent (i.e. a quantity 10% the quantity specified for lightly-soiled garments) or special additives to clean the washing machine. We recommend running a cleaning

Caring for the door and drum of your appliance

•Alwaysleavetheportholedoorajarinorder

to prevent unpleasant odours from forming.

Cleaning the pump

The washing machine is fitted with a self-cleaning pump which does not require any maintenance. Sometimes, small items (such as coins or buttons) may fall into the pre-chamber which protects the pump, situated in its bottom part.

! Make sure the wash cycle has finished and unplug the appliance.

To access the pre-chamber:

1. using a screwdriver, remove the cover panel on the lower front part of the washing machine (see

figure);

2. unscrew the lid by rotating it anticlockwise (see figu- re): a little water may trickle out. This is perfectly normal;

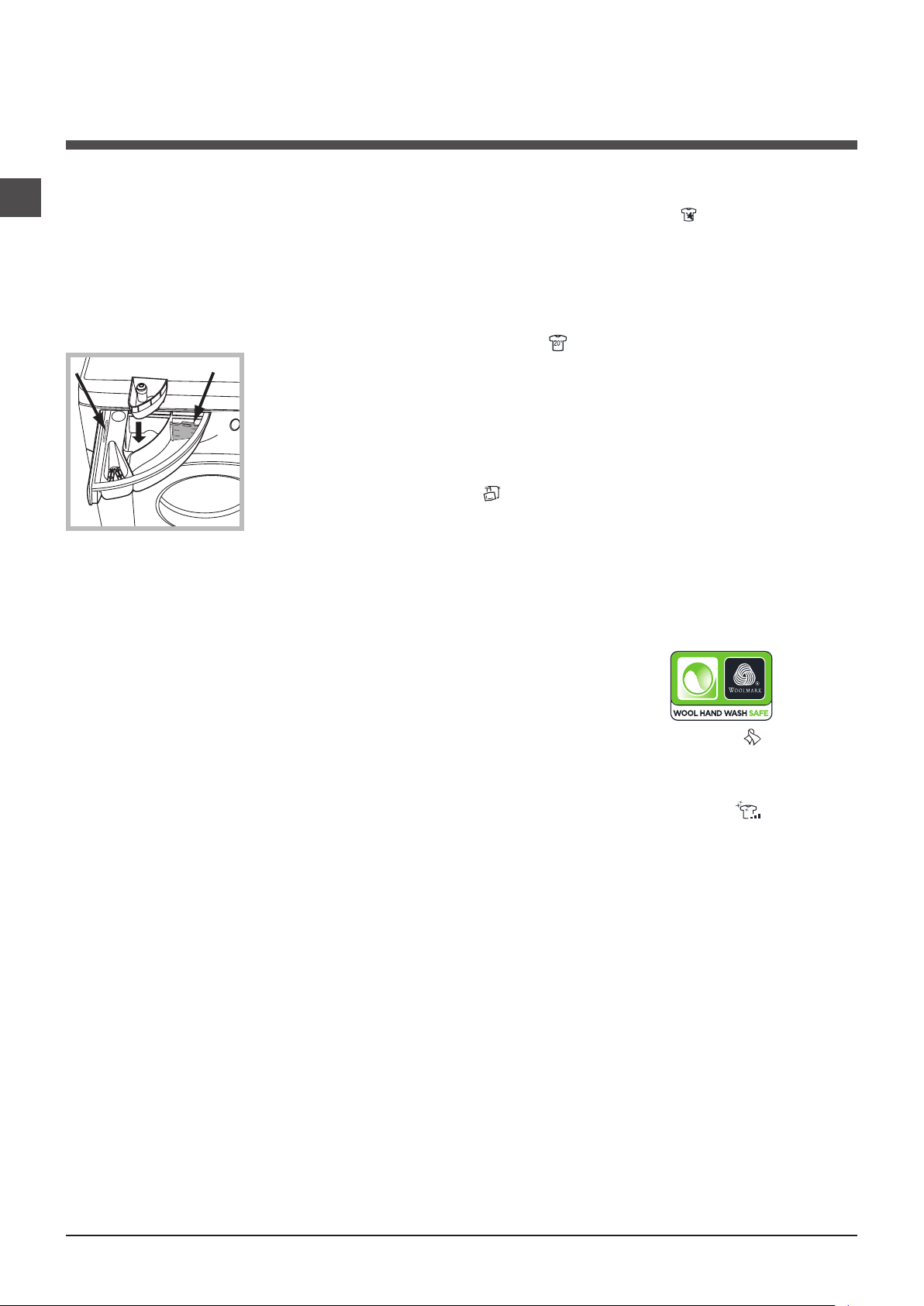

Cleaning the detergent dispenser drawer

Remove the dispenser by raising it and pulling it out (see figure). Wash it under running water; this operation should be repeated frequently.

3. clean the inside thoroughly;

4. screw the lid back on;

5. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Checking the water inlet hose

Check the inlet hose at least once a year. If there are any cracks, it should be replaced immediately: during the wash cycles, water pressure is very strong and a cracked hose could easily split open.

! Never use second-hand hoses.

Precautions and tips

! This washing machine was designed and constructed in

accordance with international safety regulations. The following information is provided for safety reasons and must therefore be read carefully.

General safety

•Thisappliancewasdesignedfordomesticuseonly.

• This appliance can be used by children aged

from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

•Donottouchthemachinewhenbarefootorwithwetor

damp hands or feet.

•Donotpullonthepowersupplycablewhenunplugging

the appliance from the electricity socket. Hold the plug and pull.

•Donotopenthedetergentdispenserdrawerwhilethe

machine is in operation.

•Donottouchthedrainedwaterasitmayreachextremely high temperatures.

•Neverforcetheportholedoor.Thiscoulddamagethesafety

lock mechanism designed to prevent accidental opening.

•Iftheappliancebreaksdown,donotunderanycircumstances access the internal mechanisms in an attempt to repair it yourself.

•Alwayskeepchildrenwellawayfromtheappliancewhile

it is operating.

•Thedoorcanbecomequitehotduringthewashcycle.

•Iftheappliancehastobemoved,workinagroupoftwo

or three people and handle it with the utmost care. Never try to do this alone, because the appliance is very heavy.

•Beforeloadinglaundryintothewashingmachine,make

sure the drum is empty.

Disposal

•Disposingofthepackagingmaterials:observelocalregu-

lations so that the packaging may be re-used.

•TheEuropeanDirective2012/19/EUonWasteElectrical

and Electronic Equipment, requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Description of the washing machine

Control panel

ON/OFF

WASH

Detergent dispenser drawer

Detergent dispenser drawer: used to dispense deter-

gents and washing additives (see “Detergents and laundry”).

CYCLE

SELECTOR

buttons

button

CLEANING ACTION

button

DISPLAY

MY CYCLE

button

ANTI

ALLERGY

RINSE

button

TEMPERATURE button : press to decrease the tem- perature: the value will be shown on the display.

FUNCTION

buttons

DELAY TIMER

button

SPIN SPEED

button

START/PAUSE

button with indicator light

TEMPERATURE

button

CHILD LOCK

button

ON/OFF button : press this briefly to switch the machine on or off. The START/PAUSE indicator light, which flashes slowly in a green colour shows that the machine is switched on. To switch off the washing machine during the wash cycle, press and hold the button for approximately 3 seconds; if the button is pressed briefly or accidentally the machine will not switch off. If the machine is switched off during a wash cycle, this wash cycle will be cancelled.

WASH CYCLE SELECTOR buttons: used to set the desired wash cycle (see “Table of wash cycles”).

MY CYCLE button: press and hold the button to store a cycle with your own set of preferences in the memory of the machine. To recall a previously stored cycle, press the MY CYCLE button.

FUNCTION buttons: press the button to select the desired function. The corresponding indicator light on the display will switch on.

CLEANING ACTION

wash intensity.

ANTI ALLERGY RINSE

the desired rinse type.

SPIN button : press to reduce or completely exclude the spin cycle - the value is indicated on the display.

button : to select the desired

button : press to select

CHILD LOCK button : to activate the control panel lock, press and hold the button for approximately 2 seconds. When the symbol is illuminated, the control panel is locked (apart from the ON/OFF button). This means it is possible to prevent wash cycles from being modified accidentally, especially where there are children in the home. To deactivate the control panel lock, press and hold the button for approximately 2 seconds.

DELAY TIMER button : press to set a delayed start time for the selected wash cycle. The delay time will be shown on the display.

START/PAUSE button with indicator light: when the green indicator light flashes slowly, press the button to start a wash cycle. Once the cycle has started the indicator light will remain lit in a fixed manner. To pause the wash cycle, press the button again; the indicator light will flash in an orange colour. If the symbol is not illuminated, the door may be opened (wait approximately 3 minutes). To start the wash cycle from the point at which it was interrupted, press the button again.

Standby mode

This washing machine, in compliance with new energy saving regulations, is fitted with an automatic standby system which is enabled after about 30 minutes if no activity is detected. Press the ON-OFF button briefly and wait for the machine to start up again.

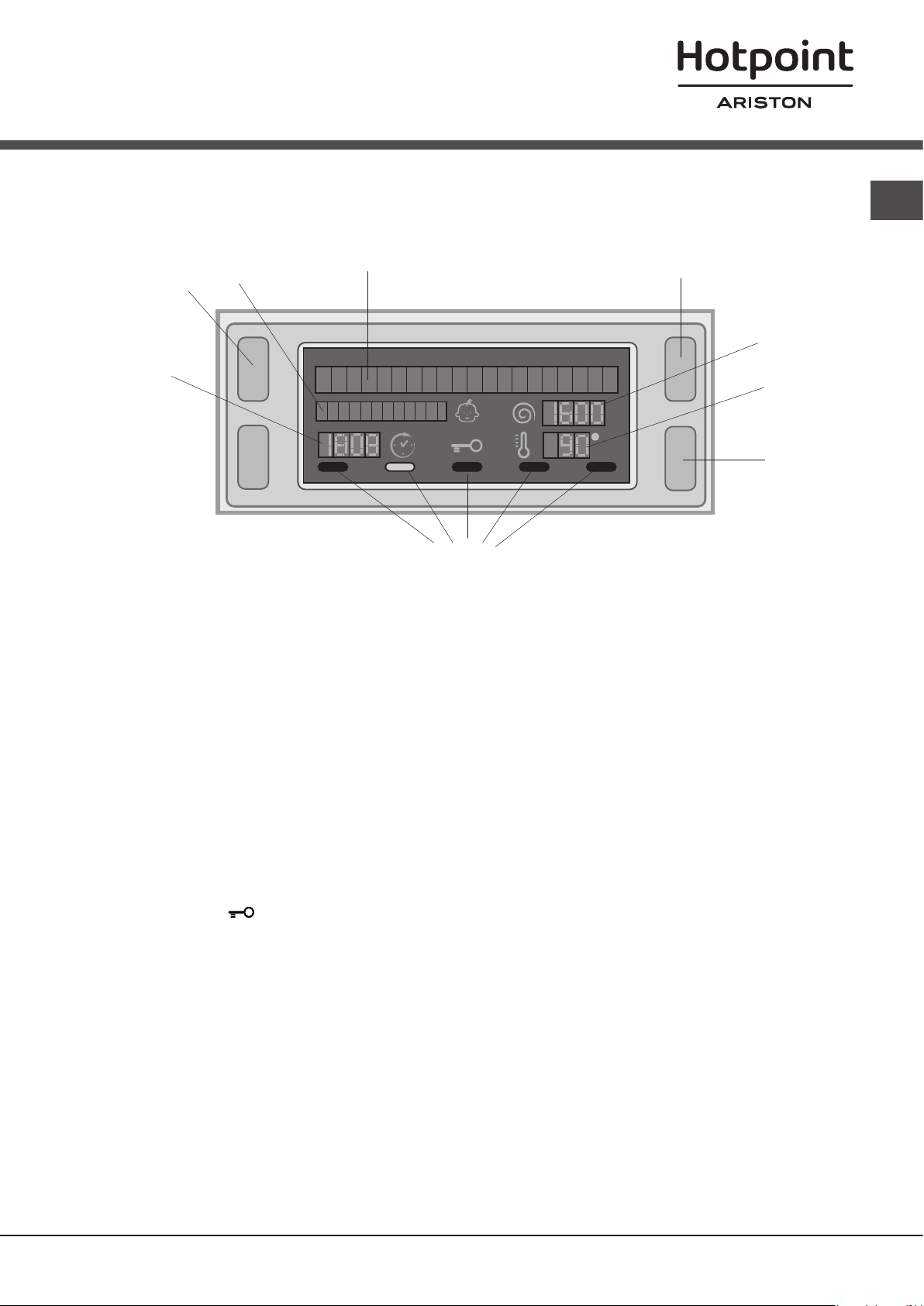

Display

The display is useful when programming the machine and provides a great deal of information.

The two upper strings A and B provide details of the wash cycle selected, the wash cycle phase in progress and all information relating to the progress status of the wash cycle.

String C shows the time remaining until the end of the wash cycle in progress and, if a DELAYED START has been set, the time remaining until the start of the selected wash cycle.

String D shows the maximum spin speed value (this depends on the selected wash cycle); if the wash cycle does not include a spin cycle, the string remains unused.

String E shows the maximum temperature value which may be selected (this depends on the wash cycle used); if the temperature of the wash cycle cannot be modified, the string remains unused.

Indicator lights F correspond to the functions and light up when the selected function is compatible with the set wash cycle.

Door locked symbol If the symbol is lit, this indicates that the washing machine door is blocked to prevent it from being opened accidentally. To prevent any damage from occurring, wait for the symbol to switch itself off before opening the appliance door (wait approximately 3 minutes). N.B.: if the DELAYE TIMER function has been activated, the door cannot be opened; pauses the machine by pressing the START/PAUSE button if you wish to open it.

! The first time the machine is switched on, you will be asked to select the language and the display will automatically show

the language selection menu. To select the desired language press the X and Y buttons; to confirm the selection press the Z button. To change the language switch off the machine and press buttons X, Y, Z simultaneously until an alarm is heard: the language-selection menu will be displayed again.

Running a wash cycle

1. SWITCH THE MACHINE ON. Press the On/Off

button ; the text POWER ON will appear on the display and the START/PAUSE indicator light will flash slowly in a green colour.

2. LOAD THE LAUNDRY. Open the porthole door.

Load the laundry, making sure you do not exceed the maximum load value indicated in the table of programmes on the following page.

3. MEASURE OUT THE DETERGENT. Open the

detergent dispenser drawer and pour the detergent into the relevant compartments as described in “Detergents and laundry”.

4. CLOSE THE DOOR.

5. SELECT THE WASH CYCLE. Press one of the WASH

CYCLE SELECTOR buttons to select the required wash cycle; the name of the wash cycle will appear on the display. A temperature and spin speed is set for each wash cycle; these may be adjusted. The duration of the cycle will appear on the display.

6. CUSTOMISE THE WASH CYCLE. Use the relevant

buttons:

Modifying the temperature and/or spin

speed. The machine automatically selects the maximum temperature and spin speed set for the selected wash cycle; these values cannot therefore be increased. The temperature can be decreased by pressing the button, until the cold wash “OFF” setting is reached. The spin speed may be progressively reduced by pressing the button, until it is completely excluded (the “OFF” setting). If these buttons are pressed again, the maximum values are restored.

! Exception: if the

programme is selected, the temperature can be increased up to a value of 90°C.

Setting a delayed start.

To set a delayed start for the selected programme, press the corresponding button repeatedly until the required delay period has been reached. When this option is enabled, the symbol lights up on the display. To remove the delayed start function press the button until the text “OFF” appears on the display.

Set the desired wash intensity.

Option makes it possible to optimise washing based on the level of soil in the fabrics and on desired wash cycle intensity. Select the wash programme: the cycle will be automatically set to “Normal” as optimised for garments with an average level of soil (this setting is not applicable to the “Wool” cycle, which is automatically set to “Delicate”). For heavily-soiled garments press button until the “Super Wash” level is reached. This level ensures a high-performance wash due to a larger quantity of water used in the initial phase of the cycle and due to increased drum rotation. It is useful when removing the most stubborn stains. It can be used with or without bleach. If you wish to bleach the items insert the additional compartment (4) into compartment 1. When pouring the bleach, be careful not to exceed the “max” level marked on the central pivot (see figure pag. 10).

(60°)

(1st press of the button)

For lightly-soiled garments or a more delicate treatment of the fabrics, press button until the “Delicate” level is reached. The cycle will reduce the drum rotation to ensure washing results are perfect for delicate garments.

Set the rinse type.

Option makes it possible to select the desired rinse type for sensitive skin. Press the button once for the “Extra Rinse” level, which makes it possible to select an additional rinse after the standard cycle rinse and remove all traces of detergent. Press the button again for the “Sensitive Skin” level, which makes it possible to select two additional rinses to the standard cycle rinses; it is recommended for very sensitive skin. Press the button for the third time for the “Anti allergy Rinse” level, which makes it possible to select three additional rinses to the standard cycle rinses and remove major allergens such as pollen, mites, cat and dog hair. Press the button again to go back to the “Normal Rinse” rinse type. If the current adjustment can be neither set nor changed, the display will show “Not allowed”.

Modifying the cycle settings.

• Pressthebuttontoenablethefunction;theindicator

light corresponding to the button will switch on.

• Pressthebuttonagaintodisablethefunction;the

indicator light will switch off.

! If the selected function is not compatible with the

programmed wash cycle, the indicator light will flash and the function will not be activated.

! If the selected function is not compatible with

another function which has been selected previously, the indicator light corresponding to the first function selected will flash and only the second function will be activated; the indicator light corresponding to the enabled function will remain lit.

! The functions may affect the recommended load value

and/or the duration of the cycle.

7. START THE PROGRAMME. Press the START/PAUSE button. The corresponding indicator light will become green, remaining lit in a fixed manner, and the door will be locked (the DOOR LOCKED symbol will be on). During the wash cycle, the name of the phase in progress will appear on the display. To change a wash cycle while it is in progress, pause the washing machine using the START/PAUSE button (the START/PAUSE indicator light will flash slowly in an orange colour); then select the desired cycle and press the START/PAUSE button again. To open the door while a cycle is in progress, press the START/PAUSE button; if the DOOR LOCKED

symbol is switched off the door may be opened (wait approximately 3 minutes). Press the START/PAUSE button again to restart the wash cycle from the point at which it was interrupted.

THE END OF THE WASH CYCLE. This will be indicated by the text “END OF CYCLE” on the display; when the DOOR LOCKED symbol switches off the door may be opened (wait approximately 3 minutes). Open the door, unload the laundry and switch off the machine.

If you wish to cancel a cycle which has already begun, press and hold the button. The cycle will be stopped and the machine will switch off.

Wash cycles and functions

Table of wash cycles

Detergents

Description of the wash cycle

Wash cycles

Anti Stain

Cottons (1st press of the button): heavily soiled whites and delicate colours.

Cottons (2nd press of the button): lightly soiled whites and delicate colours. 20° 1200 - Eco Cottons 60° (3rd press of the button) (1): heavily soiled whites and

delicate colours. Eco Cottons 40° (3rd press of the button) (2): lightly soiled whites and

delicate colours.

Synths Resistant (1st press of the button): heavily soiled resistant colours. 60° 1000 Synths Resistant (1st press of the button) (3): lightly soiled resistant colours. 40° 1000 Synths Delicate (2nd press of the button): lightly soiled delicate colours. 40° 1000

Fast Wash 60' (1st press of the button): to refresh normal soiled garments quic-

kly (not suitable for wool, silk and clothes which require washing by hand). Fast Wash 30' (2nd press of the button): to refresh lightly soiled garments quic-

kly (not suitable for wool, silk and clothes which require washing by hand).

Memory: allows for any wash cycle to be stored. Bed&Bath: washes bathroom laundry and bedlinen. 60° 1200 Woolmark Platinum (Wool): for wool, cashmere, etc. 40° 800 -

Delicates Spin (1st press of the button) - 1200 - - - - 7 - - Rinse (2nd press of the button) - 1200 - - Pump out (3rd press of the button) - 0 - - - - 7 - - -

Max.

temp.

(°C)

40° 1200 60°

(Max. 90°)

60° 1200 -

40° 1200 -

60° 1200 -

30° 800 -

30° 0 -

* The duration of the wash cycles can be checked on the display.

The length of cycle shown on the display or in this booklet is an estimation only and is calculated assuming standard working conditions. The actual duration can vary according to factors such as water temperature and pressure, the amount of detergent used, the amount and type of load inserted, load balancing and any wash options selected.

Max.

speed

(rpm)

1200

Wash

Prewash

 

   

 

Bleach

  



(kg)

pness %

Max. load

Fabric

softener



4 - - 7 - - -

7 - - -



7 53 1,02 52,5 200’



7 53 0,99 78 175’

3,5 49 0,91 53 110’ 3,5 - - 3,5 - - -



3,5 - - -



3 71 0,19 39 30’



7 - - -



1,5 - - -



1 - - -



7 - - -

Energy con-

Residual dam-

Total water lt

sumption kWh

tion

Cycle dura-

* * *

* *

* * * *

* *

1) Test wash cycle in compliance with directive 1061/2010: set wash cycle 60°C (3rd press of the button). This cycle is designed for cotton loads with a normal soil level and is the most efficient in terms of both electricity and water consumption; it should be used for garments which can be washed at 60°C. The actual washing temperature may differ from the indicated value.

2) Test wash cycle in compliance with directive 1061/2010: set wash cycle 60°C (3rd press of the button); temperature of 40°C (press TEMPERATURE button). This cycle is designed for cotton loads with a normal soil level and is the most efficient in terms of both electricity and water consumption; it should be used for garments which can be washed at 40°C. The actual washing temperature may differ from the indicated value.

For all Test Institutes:

2) Long wash cycle for cottons: set wash cycle 60°C (3rd press of the button); temperature of 40°C (press TEMPERATURE button).

3) Long wash cycle for synthetics: set wash cycle 60°C (1st press of the button); temperature of 40°C (press TEMPERATURE button).

Wash functions

! If the selected function is not compatible with the

programmed wash cycle, the indicator light will flash and the function will not be activated.

! If the selected function is not compatible with another

function which has been selected previously, the indicator light corresponding to the first function selected will flash and only the second function will be activated; the indicator light corresponding to the enabled function will remain lit.

Prewash

If this function is selected, the pre-wash cycle will run; this is useful for removing stubborn stains. N.B.: put the detergent in the relevant compartment.

Easy Iron

By selecting this function, the wash and spin cycles will be modified in order to reduce the formation of creases. At the end of the cycle the washing machine will perform slow rotations of the drum; the “Easy Iron” and START/ PAUSE indicator lights will flash (orange) and the text “END OF CYCLE” will appear on the display. To end the cycle, press the START/PAUSE button or the “Easy Iron” button.

Eco Wash

The Eco Wash function saves energy by not heating the water used to wash your laundry – an advantage both to the environment and to your energy bill. Instead, intensified wash action and water optimisation ensure great wash results in the same average time of a standard cycle. For the best washing results we recommend the usage of a liquid detergent.

Detergents and laundry

Detergent dispenser drawer

Good washing results also depend on the correct dose of detergent: adding too much detergent will not necessarily result in a more efficient wash, and may in fact cause a build up on the inside of your appliance and contribute to environmental pollution.

! Use powder detergent for white cotton garments, for

pre-washing, and for washing at temperatures over 60°C.

! Follow the instructions given on the detergent packaging. ! Do not use hand washing detergents because these

create too much foam.

Open the detergent dispenser drawer and pour in the detergent or washing additive, as follows.

compartment 1: Pre-wash detergent (powder)

Before pouring in the detergent, make sure that extra compartment 4 has been removed.

compartment 2: Detergent for the wash cycle (powder or liquid)

If liquid detergent is used, it is recommended that the removable plastic partition A (supplied) be used for proper dosage. If powder detergent is used, place the partition into slot B.

compartment 3: Additives (fabric softeners, etc.)

The fabric softener should not overflow the grid.

extra compartment 4: Bleach

Preparing the laundry

•Dividethelaundryaccordingto:

- the type of fabric/the symbol on the label

- the colours: separate coloured garments from whites.

•Emptyallgarmentpocketsandcheckthebuttons.

•Donotexceedthelistedvalues,whichrefertothe

weight of the laundry when dry: see “Table of wash cycles”.

How much does your laundry weigh?

1 sheet 400-500 g 1 pillow case 150-200 g 1 tablecloth 400-500 g 1 bathrobe 900-1200 g 1 towel 150-250 g

Special wash cycles

Anti Stain : this programme is suitable to heavily-soiled garments with resistant colours. It ensures a washing class that is higher than the standard class (A class). When running the programme, do not mix garments of different colours. We recommend the use of powder detergent. Pre-treatment with special additives is recommended if there are obstinate stains. Cottons : ideal for lightly soiled cotton loads. The effective performance levels achieved at cold temperatures, which are comparable to washing at 40°, are guaranteed by a mechanical action which operates at varying speed, with repeated and frequent peaks. Bed&Bath: use programme to wash bed linen and towels in one single cycle: it optimises softener performance and helps you save time and energy. We recommend the use of powder detergent.

Wool - Woolmark Apparel Care - Green:

the wool wash cycle of this machine has been approved by The Woolmark Company for the washing of wool garments labelled as “hand wash” provided that the products are washed according to the instructions on the garment label and those issued by the manufacturer of this washing machine (M1253)

In UK, Eire, Hong Kong and India the Woolmark trade mark is a Certification trade mark.

Delicates: use programme to wash very delicate garments with decorative features, such as diamantes and sequins. To wash silk garments and curtains select the cycle and set the “Delicate” level from option . We recommend turning the garments inside out before washing and placing small items into the special bag for washing delicates. Use liquid detergent on delicate garments for best results.

Load balancing system

Before every spin cycle, to avoid excessive vibrations and to distribute the load in a uniform manner, the drum rotates continuously at a speed which is slightly greater than the washing rotation speed. If, after several attempts, the load is not balanced correctly, the machine spins at a reduced spin speed. If the load is excessively unbalanced, the washing machine performs the distribution process instead of spinning. To encourage improved load distribution and balance, we recommend small and large garments are mixed in the load.

Troubleshooting

Your washing machine could fail to work. Before contacting the Technical Assistance Centre (see “Assistance”), make sure that the problem cannot be solved easily using the following list.

Problem:

The washing machine does not switch on.

The wash cycle does not start.

The washing machine does not take in water (the text “NO WATER, CHECK SUPPLY” appears on the display).

The washing machine continuously takes in and drains water.

Possible causes / Solutions:

•Theapplianceisnotpluggedintothesocketfully,orisnotmakingcontact.

•Thereisnopowerinthehouse.

•Thewashingmachinedoorisnotclosedproperly.

•TheON/OFFbuttonhasnotbeenpressed.

•TheSTART/PAUSEbuttonhasnotbeenpressed.

•Thewatertaphasnotbeenopened.

•Adelayedstarthasbeenset(see “Running a wash cycle”).

•Thewaterinlethoseisnotconnectedtothetap.

•Thehoseisbent.

•Thewatertaphasnotbeenopened.

•Thereisnowatersupplyinthehouse.

•Thepressureistoolow.

•TheSTART/PAUSEbuttonhasnotbeenpressed.

•Thedrainhoseisnotfittedataheightbetween65and100cmfromthefloor

(see “Installation”).

•Thefreeendofthehoseisunderwater(see “Installation”).

•Thewalldrainagesystemisnotfittedwithabreatherpipe.

If the problem persists even after these checks, turn off the water tap, switch the appliance off and contact the Assistance Service. If the dwelling is on one of the upper floors of a building, there may be problems relating to water drainage, causing the washing machine to fill with water and drain continuously. Special anti-draining valves are available in shops and help to avoid this inconvenience.

The washing machine does not drain or spin.

The washing machine vibrates a lot during the spin cycle.

The washing machine leaks.

The machine is locked and the display flashes, indicating an error code (e.g. F-01, F-..).

There is too much foam.

•Thewashcycledoesnotincludedraining:somewashcyclesrequirethedrain

phase to be started manually (see “Wash cycles and functions”).

•TheEASYIRONfunctionhasbeenactivated:Tocompletethewashcycle,

press the START/PAUSE button (see “Wash cycles and functions”).

•Thedrainhoseisbent(see “Installation”).

•Thedrainageductisclogged.

•Thedrumwasnotunlockedcorrectlyduringinstallation(see “Installation”).

•Thewashingmachineisnotlevel(see “Installation”).

•Thewashingmachineistrappedbetweencabinetsandwalls(see “Installation”).

•Thewaterinlethoseisnotscrewedonproperly(see “Installation”).

•Thedetergentdispenserdrawerisblocked(forcleaninginstructions,see “Care

and maintenance”).

•Thedrainhoseisnotfixedproperly(see “Installation”).

•Switchoffthemachineandunplugit,waitforapproximately1minuteandthen

switch it back on again.

If the problem persists, contact the Technical Assistance Service.

•Thedetergentisnotsuitableformachinewashing(itshoulddisplaythetext

“for washing machines” or “hand and machine wash”, or the like).

•Toomuchdetergentwasused.

Service

Before calling for Assistance:

• Check whether you can solve the problem alone (see “Troubleshooting”);

•Restarttheprogrammetocheckwhethertheproblemhasbeensolved;

•Ifthisisnotthecase,contactanauthorisedTechnicalAssistanceCentreusingthetelephonenumberprovidedonthe

guarantee certificate.

! Always request the assistance of authorised technicians.

Have the following information to hand:

• thetypeofproblem;

• theappliancemodel(Mod.);

• theserialnumber(S/N).

This information can be found on the data plate applied to the rear of the washing machine, and can also be found on the front of the appliance by opening the door.

Instrukcja obsługi

PRALKA

Polski

WMSD 723

Spis treści

Instalacja, 14-15

Rozpakowanie i wypoziomowanie

Podłączenia hydrauliczne i elektryczne Pierwszy cykl prania Dane techniczne

Utrzymanie i konserwacja, 16

Odłączenie wody i prądu elektrycznego Czyszczenie pralki Czyszczenie szuadki na środki piorące Konserwacja okrągłych drzwiczek i bębna Czyszczenie pompy Kontrola przewodu doprowadzającego wodę

Zalecenia i środki ostrożności, 17

Ogólne zasady bezpieczeństwa Utylizacja

Opis pralki, 18-19

Panel sterowania Wyświetlacz

W jaki sposób wykonać cykl prania, 20

Programy i funkcje, 21

Tabela programów Funkcje prania

Środki piorące i bielizna, 22

Szuadka na środki piorące Przygotowanie bielizny Programy specjalne System równoważenia ładunku

Nieprawidłowości w działaniu i sposoby ich usuwania, 23

Serwis Techniczny, 24

Instalacja

! Należy zachować niniejszą książeczkę, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży, odstąpienia lub przeniesienia pralki w inne miejsce należy zadbać o przekazanie instrukcji wraz z nią, aby nowy właściciel mógł się zapoznać z działaniem urządzenia i z dotyczącymi go ostrzeżeniami.

! Należy uważnie przeczytać instrukcję obsługi: zawiera ona ważne informacje dotyczące instalacji oraz właściwego i bezpiecznego użytkowania pralki.

Rozpakowanie i wypoziomowanie

Rozpakowanie

1. Rozpakować pralkę.

2. Sprawdzić, czy nie doznała ona uszkodzeń w czasie transportu. W przypadku stwierdzenia uszkodzeń, nie podłączać pralki i skontaktować się ze sprzedawcą.

3. Odkręcić 4 śruby zabezpieczające urządzenie na czas transportu oraz zdjąć gumowy element z podkładką, znajdujący się w tylnej części pralki (patrz rysunek).

4. Zatkać otwory przy pomocy plastikowych zaślepek, znajdujących się w wyposażeniu urządzenia.

5. Zachować wszystkie części: w razie konieczności przewiezienia pralki w inne miejsce, powinny one zostać ponownie zamontowane. ! Części opakowania nie są zabawkami dla dzieci.

Poziomowanie

odkręcając lub dokręcając przednie nóżki (patrz rysunek); kąt nachylenia, zmierzony na górnym blacie pralki, nie powinien przekraczać 2°.

Staranne wypoziomowanie pralki zapewnia jej stabilność i zapobiega wibracjom, hałasowi oraz przesuwaniu się urządzenia w czasie pracy. W przypadku ustawienia na dywanie lub wykładzinie dywanowej, należy tak wyregulować nóżki, aby pod pralką pozostawała wolna przestrzeń niezbędna dla wentylacji.

Podłączenia hydrauliczne i elektryczne

Podłączenie przewodu doprowadzającego wodę

1. Wsunąć uszczelkę A do końcówki rury pobierania wody i przykręcić ją do kurka zimnej wody o gwintowanym otworze 3/4’’ (zobacz rysunek). Przed podłączeniem spuszczać wodę do momentu, aż stanie się

ona całkowicie przezroczysta.

2. Podłączyć do urządzenia przewód doprowadzający wodę, przykręcając go do odpowiedniego przyłącza wody, znajdującego się w tylnej części pralki, z prawej strony u góry

(patrz rysunek).

3. Zwrócić uwagę, aby przewód nie był pozaginany ani przygnieciony.

1. Ustawić pralkę na płaskiej i twardej podłodze, nie opierając jej o ściany, meble itp.

2. Jeśli podłoga nie jest idealnie pozioma, należy skompensować nierówności,

! Ciśnienie wody w kurku powinno mieścić się w przedziale podanym w tabeli Danych technicznych (patrz strona obok). ! Jeśli długość przewodu doprowadzającego wodę jest niewystarczająca, należy zwrócić się do specjalistycznego sklepu lub do autoryzowanego technika. ! Nigdy nie instalować przewodów, które były już używane. ! Stosować przewody znajdujące się w wyposażeniu urządzenia.

Podłączenie przewodu odpływowego

65 - 100 cm

Podłączyć przewód odpływowy, nie zginając go, do rury ściekowej lub do otworu odpływowego w ścianie, które powinny się znajdować na wysokości od 65 do 100 cm od podłogi; albo oprzeć go na br-

zegu zlewu lub wanny, przymocowując do kranu prowadnik, znajdujący się w wyposażeniu pralki (patrz rysunek). Wolny koniec przewodu odpływowego nie powinien być zanurzony w wodzie.

! Odradza się używanie rur przedłużających; jednak jeśli jest to konieczne, przedłużacz powinien mieć taki sam przekrój, jak oryginalna rura, a jego długość nie powinna przekraczać 150 cm.

Podłączenie elektryczne

Przed włożeniem wtyczki do gniazdka elektrycznego należy się upewnić, czy:

• gniazdko posiada uziemienie i jest zgodne z obowiązującymi przepisami;

• gniazdko jest w stanie wytrzymać maksymalne obciążenie mocy urządzenia, wskazane w tabeli Danych technicznych (patrz

obok);

• napięcie zasilania mieści się w wartościach wskazanych w tabeli Danych technicznych (patrz obok);

• gniazdko pasuje do wtyczki pralki. W przeciwnym razie należy wymienić gniazdko lub wtyczkę.

! Nie należy instalować pralki na otwartym powietrzu, nawet w osłoniętym miejscu, gdyż wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne. ! Po zainstalowaniu pralki gniazdko elektryczne powinno być łatwo dostępne. ! Nie używać przedłużaczy ani rozgałęźników. ! Kabel nie powinien być pozginany ani przygnieciony.

! Przewód zasilania elektrycznego może być wymieniany wyłącznie przez autoryzowanych techników.

Uwaga! Producent nie ponosi żadnej odpowiedzialności, jeśli powyższe zasady nie będą przestrzegane.

Pierwszy cykl prania

Po zainstalowaniu pralki, przed przystąpieniem do jej użytkowania, należy wykonać jeden cykl prania ze środkiem piorącym, ale bez wsadu, nastawiając program “OPCJA CZYSZCZENIA PRALKI” (patrz “Czyszczenie pralki”).

Dane techniczne

Model WMSD 723

szerokość cm 59,5

Wymiary

Pojemność od 1 do 7 kg Dane prądu

elektryczne-

Dane sieci wodociągowej

Szybkość

wirowania Programy

testowe

zgodnie z dyrektywami 1061/2010 i 1015/2010

wysokość cm 85 głębokość cm 43,5

dane techniczne umieszczone są na tabliczce na maszynie

Maksymalne ciśnienie 1 MPa (10 barów) ciśnienie minimalne 0,05 MPa (0,5 barów) pojemność bębna 48 litrów

do 1200 obrotów na minutę

Program (60°)

przycisku)

; Eco Bawełna 60°C.

Program (40°)

przycisku)

; Eco Bawełna 40°C.

(3. naciśnięcie

Urządzenie to zostało wyprodukowane zgodnie z następującymi przepisami CE:

- 2004/108/CE (o Kompatybilności Elektromagnetycznej)

- 2012/19/EU (WEEE)

- 2006/95/CE (o Niskim Napięciu)

Utrzymanie i konserwacja

Odłączenie wody i prądu elektrycznego

• Zamknąć kurek dopływu wody po każdym

praniu. W ten sposób zmniejsza się zużycie instalacji hydraulicznej pralki oraz eliminuje się niebezpieczeństwo wycieków.

• Przed przystąpieniem do czyszczenia pralki

oraz do czynności konserwacyjnych wyjąć wtyczkę z gniazdka.

Czyszczenie pralki

• Obudowę zewnętrzną i gumowe części

pralki można myć ściereczką zmoczoną w letniej wodzie z mydłem. Nie stosować rozpuszczalników ani ściernych środków czyszczących.

• Pralka jest wyposażona w program

“OPCJA CZYSZCZENIA PRALKI” części wewnętrznych, który należy przeprowadzać nie wprowadzając niczego do kosza pralki. Środek piorący (w ilości równej 10% ilości zalecanej dla lekko zabrudzonej odzieży) lub dodatki przeznaczone specjalnie do czyszczenia pralek, mogą zostać użyte jako środki pomocnicze podczas programu czyszczenia. Zaleca się przeprowadzanie programu czyszczenia co 40 cykli prania.

W celu uruchomienia programu, należy nacisnąć przycisk A przez 5 sek. (zob.

rysunek).

Program rozpocznie się automatycznie i będzie trwał około 70 minut. W celu zakończenia cyklu,

należy nacisnąć przycisk START/PAUSE.

Czyszczenie szuadki na środki piorące

Wysunąć szuadkę, unosząc ją lekko ku górze i wyciągając na zewnątrz (patrz rysunek). Wypłukać szuadkę pod bieżącą wodą. Czynność tę należy wykonywać stosunkowo często.

Konserwacja okrągłych drzwiczek i bębna

• Drzwiczki pralki należy zawsze

pozostawiać uchylone, aby zapobiec tworzeniu się nieprzyjemnych zapachów.

Czyszczenie pompy

Pralka wyposażona jest w pompę samoczyszczącą, która nie wymaga zabiegów konserwacyjnych. Może się jednak zdarzyć, że drobne przedmioty (monety, guziki) wpadną do komory wstępnej zabezpieczającej pompę, która znajduje się w jej dolnej części.

! Należy się upewnić, że cykl prania został zakończony i wyjąć wtyczkę z gniazdka.

Aby dostać się do komory wstępnej:

1. zdjąć panel pokrywy z przedniej strony pralki przy pomocy śrubokrętu (patrz rysunek);

2. odkręcić pokrywę, obracając ją w kierunku przeciwnym do ruchu wskazówek zegara (patrz rysu- nek): wypłynięcie niewielkiej ilości wody jest normalnym zjawiskiem;

3. dokładnie wyczyścić wnętrze;

4. ponownie przykręcić pokrywę;

5. ponownie założyć panel upewniwszy się, przed dociśnięciem go do maszyny, czy zatrzaski zostały umieszczone w odpowiednich otworach.

Kontrola przewodu doprowadzającego wodę

Przynajmniej raz w roku należy sprawdzić przewód doprowadzający wodę. Jeśli widoczne są na nim pęknięcia i rysy, należy go wymienić: w trakcie prania duże ciśnienie może bowiem spowodować jego nagłe rozerwanie. ! Nigdy nie instalować już używanych pr- zewodów.

Zalecenia i środki ostrożności

! Pralka została zaprojektowana i wyprodukowana zgod-

nie z międzynarodowymi normami bezpieczeństwa. Niniejsze ostrzeżenia zostały tu zamieszczone ze względów bezpieczeństwa i należy je uważnie przeczytać.

Ogólne zasady bezpieczeństwa

• Urządzenie to zostało zaprojektowane wyłącznie do użytkowania w warunkach domowych.

• Z niniejszego urządzenia mogą korzystać

dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach zycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci, jeśli nie są one nadzorowane.

• Nie dotykać pralki stojąc przy niej boso lub mając mokre lub wilgotne ręce albo stopy.

• Nie wyjmować wtyczki z gniazdka ciągnąc za kabel, należy trzymać za wtyczkę.

• W trakcie pracy maszyny nie otwierać szuadki na środki piorące.

• Nie dotykać odprowadzanej wody, gdyż może ona być bardzo gorąca.

• W żadnym wypadku nie otwierać na siłę drzwiczek pralki: grozi to uszkodzeniem mechanizmu zabezpieczającego drzwiczki przed przypadkowym otwarciem.

• W razie wystąpienia usterki nie należy w żadnym wypadku ingerować w wewnętrzne części pralki z zamiarem samodzielnego dokonania naprawy.

• Zawsze uważać, aby dzieci nie zbliżały się do pracującej pralki.

• W czasie prania drzwiczki pralki nagrzewają się.

• Jeśli trzeba przenieść pralkę w inne miejsce, należy to robić bardzo ostrożnie, w dwie lub trzy osoby. Nigdy nie należy samodzielnie przenosić urządzenia, gdyż jest ono bardzo ciężkie.

• Przed włożeniem bielizny sprawdzić, czy bęben jest pusty.

stopień odzysku i recyrkulacji materiałów, z których są one zbudowane, oraz aby zapobiec potencjalnym szkodom dla zdrowia i środowiska. Symbol przekreślonego kosza jest umieszczony na wszystkich produktach w celu przypominania o obowiązku ich segregacji.

Właściciele urządzeń gospodarstwa domowego

mogą uzyskać dodatkowe informacje dotyczące ich prawidłowej utylizacji, zwracając się do odpowiednich służb publicznych lub do sprzedawców tych urządzeń.

Utylizacja

• Utylizacja opakowania:

stosować się do lokalnych przepisów, dzięki temu opako-

wanie będzie mogło zostać ponownie wykorzystane.

• Dyrektywa europejska 2012/19/EU dotycząca odpadów urządzeń elektrycznych i elektronicznych przewiduje, że elektryczne urządzenia gospodarstwa domowego nie powinny być utylizowane w normalnym ciągu utylizacji stałych odpadów miejskich. Stare urządzenia powinny być zbierane oddzielnie, aby zoptymalizować

Opis pralki

Panel sterowania

Szuadka na środki piorące

Szuadka na środki piorące: do dozowania środków

piorących i dodatków (patrz „Środki piorące i bielizna”).

Przycisk ON/OFF : nacisnąć krótko przycisk w celu włączenia lub wyłączenia maszyny. Kontrolka START/PAUSE, która pulsuje powoli w kolorze zielonym wskazuje, że maszyna jest włączona. W celu wyłączenia pralki podczas prania konieczne jest dłuższe przytrzymanie naciśniętego przycisku, przez około 3 sek.; krótkie lub przypadkowe naciśnięcie nie wystarczy do wyłączenia maszyny. Wyłączenie maszyny podczas trwającego prania anuluje program prania.

Przyciski PRZEŁĄCZNIKA PROGRAMÓW: w celu wybra- nia potrzebnego programu (patrz „Tabela programów”).

Przycisk w celu zapisania w pamięci cyklu oraz własnych preferowanych personalizacji. W celu przywołania cyklu zapisanego uprzednio należy nacisnąć przycisk

Przyciski FUNKCJI: nacisnąć przycisk w celu wybrania potrzebnej funkcji. Na wyświetlaczu zaświeci się odpowiednia kontrolka.

Przycisk żądanego stopnia intensywności prania.

Przycisk nia żądanego rodzaju płukania.

Przycisk WIROWANIA : nacisnąć w celu zmniejszenia lub całkowitego wyłączenia wirówki – wartość ukazana zostanie na wyświetlaczu.

Przycisk TEMPERATURY : nacisnąć w celu zmniejsze- nia temperatury: wartość zostaje wyświetlona na ekranie.

MY CYCLE

OPCJE PRANIA

TYP PŁUKANIA

: przytrzymać naciśnięty przycisk

: nacisnąć w celu wybrania

: nacisnąć w celu wybra-

PRZEŁĄCZNIKA

PROGRAMÓW

MY CYCLE

Przycisk

ON/OFF

Przyciski

Przycisk

OPCJE

PRANIA

Wyświetlacz

Przycisk

MY CYCLE

Przycisk

TYP

PŁUKANIA

Przycisk

URUCHOMIENIE

OPÓŹNIONE

Przycisk BLOKADA PRZYCISKÓW : w celu uruchomienia lub wylaczenia blokady panelu sterowania nalezy przytrzymac nacisniety przycisk przez okolo 2 sekundy. Podswietlony symbol wskazuje, ze panel sterowania zostal zablokowany (z wyjątkiem przycisk ON/OFF). W ten sposób uniemozliwia sie dokonywanie przypadkowych zmian w programach, zwlaszcza, jesli w domu obecne sa dzieci. W celu wylaczenia blokady panelu sterowania nalezy przytrzymac nacisniety przycisk przez okolo 2 sekundy.

Przycisk URUCHOMIENIE OPÓZNIONE : nacisnąc w celu ustawienia opóźnionego uruchomienia wybranego programu. Opóźnienie wyświetlone zostanie na ekranie.

Przycisk z kontrolką START/PAUSE: kiedy zielona kon- trolka pulsuje powoli, nacisnąć przycisk w celu uruchomienia prania. Po uruchomieniu cyklu kontrolka świeci w sposób ciągły. W celu wybrania pauzy w praniu należy nacisnąć ponownie przycisk, kontrolka zacznie pulsować w kolorze pomarańczowym. Jeśli symbol nie świeci się, można otworzyć drzwiczki (odczekać około 3 minuty). W celu ponownego uruchomienia prania od miejsca, w którym zostało przerwane, należy ponownie nacisnąć przycisk.

Funkcja stand by

Pralka ta, w myśl nowych norm europejskich związanych z oszczędnością elektryczną, posiada system auto wyłączenia (stand by), który włącza się po 30 minutach nie użytkowania. Ponownie lekko wcisnąć przycisk ON/OFF i poczekać, aż pralka ponownie włączy się.

Przyciski

FUNKCJI

Przycisk

WIROWANIA

Przycisk z kontrolką

START/PAUSE

Przycisk

TEMPERATURY

Przycisk

BLOKADA

PRZYCISKÓW

Wyświetlacz

Wyświetlacz potrzebny jest w celu programowania maszyny i dostarcza wielu informacji.

W obu wierszach górnych A i B wyświetlane są: wybrany program prania, faza prania bieżącego oraz wszelkie wskazania związane ze stanem zaawansowania programu.

W wierszu C wyświetlany jest czas pozostały do końca cyklu prania bieżącego oraz, jeśli zaprogramowano URUCHOMIENIE OPÓŹNIONE, czas brakujący do uruchomienia wybranego programu.

W wierszu D wyświetlana jest maksymalna wartość szybkości wirówki, jaką maszyna może uzyskać w przypadku wybranego programu; jeśli program nie przewiduje wirowania wiersz pozostaje wygaszony.

W wierszu E wyświetlana jest maksymalna wartość temperatury, jaką można wybrać w przypadku wybranego programu, jeśli program nie przewiduje ustawiania temperatury, wiersz pozostaje wygaszony.

Kontrolki F związane są z funkcjami i włączają się, kiedy wybrana funkcja zgodna jest z wybranym programem.

Symbol zablokowanych drzwiczek Zapalony symbol oznacza, że okrągłe drzwiczki pralki są zablokowane, aby zapobiec przypadkowemu ich otworzeniu. Aby uniknąć uszkodzenia pralki, należy odczekać, aż symbol ten zgaśnie, zanim przystąpi się do otwierania drzwiczek pralki (odczekać około 3 minuty).

Uwaga: jeśli aktywna jest funkcja URUCHOMIENIE OPÓŹNIONE drzwiczek nie można otworzyć. W celu ich otwarcia należy ustawić maszynę w pauzie poprzez naciśnięcie przycisku START/PAUSE.

! Podczas pierwszego uruchomienia wymagane będzie dokonanie wyboru języka a wyświetlacz ustawi się automatycznie

na menu wyboru języka. W celu wybrania żądanego języka nacisnąć przyciski X i Y, dla potwierdzenia wyboru nacisnąć przycisk Z. Aby zmienić język, należy wyłączyć urządzenie, nacisnąć równocześnie przyciski X, Y, Z, aż do usłyszenia sygnału dźwiękowego, wyświetli się menu wyboru języka.

W jaki sposób wykonać cykl prania

1. WŁĄCZENIE MASZYNY. Nacisnąć przycisk , na wyświetlaczu pojawi się napis WŁĄCZENIE, kontrolka START/PAUSE zacznie powoli pulsować w kolorze zielonym.

2. WKŁADANIE BIELIZNY. Otworzyć szklane drzwiczki. Włożyć bieliznę uważając, aby nie przekroczyć wielkości wsadu wskazanej w tabeli programów na następnej stronie.

3. DOZOWANIE ŚRODKA PIORĄCEGO. Wysunąć szuadkę i wsypać detergent do odpowiednich komór w sposób wyjaśniony w „Środki piorące i bielizna”.

4. ZAMKNĄĆ DRZWICZKI.

5. WYBÓR PROGRAMU. Nacisnąć jeden z przycisków PRZEŁĄCZNIKA PROGRAMÓW w celu wybrania potrzebnego programu, nazwa programu pojawi się na wyświetlaczu; z nim powiązana jest temperatura oraz prędkość wirowania, które mogą zostać zmienione. Na wyświetlaczu pojawi się czas trwania cyklu.

6. PERSONALIZACJA CYKLU PRANIA. Przy pomocy odpowiednich przycisków:

Zmienić temperaturę i/lub wirówkę. Maszyna

wybierze automatycznie temperaturę oraz wirówkę maksymalne przewidziane dla danego programu, dlatego nie mogą one być zwiększane. Poprzez naciskanie przycisku stopniowo zmniejsza się temperaturę aż do prania w zimnej wodzie „OFF”. Naciskając przycisk stopniowo zmniejsza się wirówkę aż do jej wyłączenia „OFF”. Dodatkowe naciśnięcie przycisków przywróci maksymalne wartości przewidywane.

! Wyjątek: wybierając program 60°

przycisku)

W celu ustawienia opóźnionego rozpoczęcia wybranego programu należy naciskać odpowiedni przycisk aż do osiągnięcia żądanego czasu opóźnienia. Kiedy opcja ta jest aktywna, na wyświetlaczu pojawia się symbol . W celu usunięcia opóźnionego uruchomienia należy naciskać przycisk aż do pojawienia się napisu “OFF”.

Ustawić żądany stopień intensywności prania.

Opcja umożliwia optymalizację prania w zależności od stopnia zabrudzenia tkanin oraz żądanej intensywności prania. Wybrać program prania, cykl zostanie automatycznie ustawiony na poziomie „NORMALNY”, przeznaczonym dla średnio zabrudzonej odzieży, (ustawienie to nie stosuje się dla cyklu „Wełna”, który ustawia się automatycznie na poziomie „DELIKATNE”). W przypadku silnie zabrudzonej odzieży, należy nacisnąć przycisk aż do przejścia do poziomu „SUPER PRANIE”. Poziom ten gwarantuje wysokiej jakości pranie, dzięki użyciu większej ilości wody w początkowej fazie cyklu i intensywniejszym ruchom mechanicznym służy do usuwania najoporniejszych plam. Może być używany z wybielaczem i bez niego. Jeśli chce się przeprowadzić wybielanie, należy włożyć dodatkową szuadkę 4, znajdującą się w wyposażeniu, do szuadki 1. Nie przekraczać poziomu „max” wybielacza w płynie, podanej na środkowym wskaźniku (zobacz rysunek na str. 22). W przypadku lekko zabrudzonej odzieży lub w celu delikatnego obchodzenia się z tkaninami, należy nacisnąć przycisk aż do przejścia do poziomu „DELIKATNE”. Cykl zredukuje ruchy mechaniczne, aby zagwarantować doskonały efekt prania delikatnej odzieży.

temperaturę można podnieść aż do 90°.

Ustawienie opóźnionego rozpoczęcia.

(1. naciśnięcie

Ustawić rodzaj płukania.

Opcja umożliwia wybranie rodzaju płukania przeznaczonego do jak największej ochrony delikatnej skóry. Po pierwszym naciśnięciu przycisku, zostaje ustawiony poziom „EXTRA PŁUKANIE”, który pozwala wybrać dodatkowe płukanie, oprócz standardowego, w celu usunięcia wszelkich pozostałości detergentu. Po drugim naciśnięciu przycisku, zostaje ustawiony poziom „WRAŻLIWA SKÓRA”, który pozwala wybrać dwa dodatkowe płukania, oprócz standardowego, w celu jak najlepszej ochrony delikatnej skóry. Po trzecim naciśnięciu przycisku, zostaje ustawiony poziom „ANTYALERGICZNE”, który pozwala wybrać trzy dodatkowe płukania, oprócz standardowego, w celu usunięcia głównych alergenów, takich jak pyłki, roztocza, sierść psów i kotów. Nacisnąć ponownie przycisk, aby powrócić do „PŁUKANIE STANDARDOWE” rodzaju płukania. Jeśli któreś z ustawień lub zmiana ustawienia nie jest możliwe, na wyświetlaczu pojawi się napis „ZABLOKOWANE”.

Zmiana charakterystyki cyklu.

• Naciskać przycisk w celu uruchomienia funkcji; zaświeci się kontrolka odpowiadająca przyciskowi.

• Nacisnąć ponownie przycisk w celu wyłączenia funkcji, kontrolka zgaśnie.

! Jeśli wybrana funkcja nie jest zgodna z wybranym programem, kontrolka będzie pulsować, a funkcja nie zostanie uruchomiona. ! Jeśli wybrana funkcja nie jest zgodna z inną, ustawioną uprzednio, kontrolka odpowiadająca pierwszej funkcji będzie pulsowała i uruchomiona zostanie jedynie druga funkcja a kontrolka uruchomionej funkcji zaświeci się. ! Funkcje mogą zmieniać zalecane obciążenie i/lub czas trwania cyklu.

7. URUCHOMIENIE PROGRAMU. Nacisnąć przycisk

START/PAUSE. Odpowiednia kontrolka zaświeci się kolorem zielonym i drzwiczki zostaną zablokowane (symbol ZABLOKOWANYCH DRZWICZEK świeci się). Podczas prania na wyświetlaczu pojawi się nazwa bieżącej fazy. W celu zmiany programu w czasie trwania cyklu należy ustawić pralkę w pauzie naciskając przycisk START/PAUSE (kontrolka START/PAUSE zacznie powoli pulsować w kolorze pomarańczowym); następnie wybrać potrzebny cykl i ponownie nacisnąć przycisk START/ PAUSE. W celu otwarcia drzwiczek w trakcie wykonywania cyklu należy nacisnąć przycisk START/PAUSE; jeśli symbol ZABLOKOWANYCH DRZWICZEK jest wyłączony możliwe będzie otwarcie drzwiczek (odczekać około 3 minuty) . Nacisnąć ponownie przycisk START/ PAUSE, aby uruchomić program od punktu, w którym został przerwany.

8. KONIEC PROGRAMU. Wskazywany jest napisem

„KONIEC CYKLU” na wyświetlaczu, kiedy symbol ZABLOKOWANYCH DRZWICZEK wyłączy się, możliwe będzie otwarcie drzwiczek (odczekać około 3 minuty). Otworzyć drzwiczki, wyjąć bieliznę i wyłączyć maszynę.

! Jeśli zamierza się anulować uruchomiony juz cykl, przytrzymać dłużej naciśnięty przycisk . Cykl zostanie przerwany i maszyna wyłączy się.

Programy i funkcje

Tabela programów

Opis programu

Programy

ODPLAMIANIE

BAWEŁNA (1° naciœniêcie przycisku): tkaniny bia³e i kolorowe, wytrzyma³e, mocno zabrudzone.

BAWEŁNA (2° naciœniêcie przycisku): tkaniny kolorowe, wytrzyma³e, lekko zabrudzone.

ECO BAWEŁNA 60° (3° naciœniêcie przycisku) (1): tkaniny bia³e i kolorowe, wytrzyma³e, mocno zabrudzone.

ECO BAWEŁNA 40° (3° naciœniêcie przycisku) (2): tkaniny kolorowe, wytrzyma³e, lekko zabrudzone.

SYNTETY. INTENSYWNY (1° naciœniêcie przycisku): tkaniny kolorowe,

wytrzyma³e, mocno zabrudzone.

SYNTETY. INTENSYWNY (3) (1° naciœniêcie przycisku): tkaniny kolorowe,

wytrzyma³e, mocno zabrudzone.

SYNTETY. DELIKATNE (2° naciœniêcie przycisku): delikatne kolory Lekko

zabrudzone.

SZYBKIE PRANIE 60’ (1° naciœniêcie przycisku): w celu szybkiego

odœwie¿enia mocno zabrudzonych tkanin (niewskazany dla we³ny, jedwabiu i tkanin przeznaczonych do prania rêcznego).

SZYBKIE PRANIE 30’ (2° naciœniêcie przycisku): w celu szybkiego

odœwie¿enia lekko zabrudzonych tkanin (niewskazany dla we³ny, jedwabiu i tkanin przeznaczonych do prania rêcznego).

PAMIEÆ: pozwala na zmemoryzowanie ka¿dego typu prania.

POŚCIEL I RĘCZNIKI: do bielizny poœcielowej i k¹pielowej.

Woolmark Platinum (WE£NA): do we³ny, kaszmiru, itp. DELIKATNE

WIROWANIE (1° naciœniêcie przycisku).

PŁUKANIE (2° naciœniêcie przycisku).

ODPROWADZANIE WODY (3° naciœniêcie przycisku).

* Mo¿liwa jest kontrola czasu trwania programów na wyœwietlaczu.

Czas trwania cyklu wskazany na wyświetlaczu lub w instrukcji jest czasem oszacowanym dla standardowych warunków. Rzeczywisty czas trwania cyklu może się zmieniać w zależności od wielu czynników, takich jak temperatura i ciśnienie wody na wlocie, temperatura otoczenia, ilość detergentu, ilość i rodzaj pranej odzieży, wyważenie ładunku, wybrane opcje dodatkowe.

1) Program sterowania zgodny z normą 1061/2010:

Ten cykl jest odpowiedni do prania średnio zabrudzonej odzieży bawełnianej i jest najbardziej wydajnym cyklem pod względem łącznego zużycia energii elektrycznej i wody; należy go używać do odzieży przeznaczonej do prania w 60°C. Rzeczywista temperatura prania może się różnić od podanej.

2) Program sterowania zgodny z normą 1061/2010:

Ten cykl jest odpowiedni do prania średnio zabrudzonej odzieży bawełnianej i jest najbardziej wydajnym cyklem pod względem łącznego zużycia energii elektrycznej i wody; należy go używać do odzieży przeznaczonej do prania w 40°C. Rzeczywista temperatura prania może się różnić od podanej.

Dla wszystkich Test Institutes:

2) Program bawełna, długi:

Program tkaniny syntetyczne długi: ustawić

ustawić

program 60°C

ustawić

program 60°C

ustawić

program 60°C

(3. naciśnięcie przycisku)

program 60°C

(1. naciśnięcie przycisku)

Temp.

max.

(°C)

40° 1200 60°

(Max. 90°)

20° 1200 -

60° 1200 -

40° 1200 -

60° 1000

40° 1000

60° 1200 -

30° 800 -

60° 1200 40° 800 30° 0 -

(3. naciśnięcie przycisku)

z temperaturą 40°C

Prêdkoœæ max (obrotów na minu-

tê)

1200

- 1200 - - - - 7 - - -

- 1200 - - -

- 0 - - - - 7 - - -

z temperaturą 40°C

Œrodki pior¹ce

lacz

Pranie

wstępne

 

   

  



   



 



z temperaturą 40°C

(nacisnąć przycisk TEMPERATURY).

zmiêk-

Wybie-

Œrodek

czaj¹cy

£adunek max



4 - - -

7 - - -



7 53 1,02 52,5 200’



7 53 0,99 78 175’

3,5 49 0,91 53 110’

3,5 - - -



3,5 - - -



3 71 0,19 39 30’



7 - - -



1,5 - - -



1 - - -



7 - - -

(nacisnąć przycisk TEMPERATURY).

(kg)

Wilgotno��

kWh

resztkowa %

Zu�ycie energii

Czas trwania

Woda ł�cznie lt

* *

* * * *

* *

cyklu

Funkcje prania

Pranie Wstępne

W przypadku wyboru tej funkcji zostanie wykonane pranie wstępne, które ułatwia usunięcie uporczywych plam. N.B.Należy umieścić środek piorący w odpowiedniej przegródce.

Łatwe prasowanie

Po wybraniu tej funkcji, pranie oraz wirówka zostaną odpowiednio zmienione w celu ograniczenia powstawania zgnieceń.

Po zakończeniu cyklu pralka wykona powolne obroty bębna, kontrolka funkcji ŁATWE PRASOWANIE zaświeci się, a kontrolka START/PAUSE będzie pulsowała powoli w kolorze pomarańczowym. W celu zakończenia cyklu należy nacisnąć przycisk START/PAUSE lub przycisk ŁATWE PRASOWANIE.

Eco wash

Funkcja Eco Wash umożliwia oszczędności pod względem zużywanej energii, nie podgrzewając wody używanej do prania, co niesie za sobą korzyści zarówno dla środowiska naturalnego, jak i dla rachunku za prąd. Wzmocniona siła działania i zoptymalizowane zużycie wody gwarantują doskonałe rezultaty przy długości cyklu takiej samej, jak w przypadku cyklu standard. Aby uzyskać jak najlepsze rezultaty, zalecamy korzystać z płynu do prania.

Środki piorące i bielizna

Szuadka na środki piorące

Dobry rezultat prania zależy również od prawidłowego dozowania środka piorącego: użycie jego nadmiernej ilości nie poprawia skuteczności prania, lecz przyczynia się do powstawania nalotów na wewnętrznych częściach pralki i do zanieczyszczania środowiska.

! Środki piorące w proszku należy stosować do tkanin z

białej bawełny i do prania wstępnego oraz do prania w temperaturze przekraczającej 60°C.

! Należy stosować się do zaleceń podanych na opako-

waniu środka piorącego.

! Nie stosować środków do prania ręcznego, ponieważ

tworzą one za dużo piany.

Wysunąć szuadkę i umieścić w niej środek piorący lub dodatkowy w następujący sposób.

Przegródka 1: Środek piorący do prania wstępnego (w proszku)

Przed wsypaniem środka piorącego należy sprawdzić, czy nie jest włożony dodatkowy pojemnik 4.

Przegródka 2: Środek piorący do prania zasadniczego (w proszku lub w płynie)

W przypadku stosowania środka piorącego w płynie, zaleca się użycie ścianki A dostarczonej na wyposażeniu, która ułatwia prawidłowe dozowanie. W celu użycia środka piorącego w proszku, należy wsunąć ściankę w zgłębienie B.

Przegródka 3: Środki dodatkowe (zmiękczające, itp.)

Środek zmiękczający nie powinien wypływać poza kratkę.

dodatkowy pojemnik 4: Wybielacz

Przygotowanie bielizny

• Podzielić bieliznę do prania według:

- rodzaju tkaniny / symbolu na etykietce.

- kolorów: oddzielić tkaniny kolorowe od białych.

• Opróżnić kieszenie i sprawdzić guziki.

• Nie przekraczać wskazanego ciężaru suchej bielizny: patrz “Tabela programów”.

Ile waży bielizna?

1 prześcieradło 400-500 gr. 1 poszewka 150-200 gr. 1 obrus 400-500 gr. 1 szlafrok 900-1.200 gr. 1 ręcznik 150-250 gr.

Programy specjalne

ODPLAMIANIE: program odpowiedni do prania silnie

zabrudzonej odzieży o trwałych kolorach. Program gwarantuje klasę prania wyższą od standardowej (klasa A). Nie używać programu, gdy miesza się odzież w różnych kolorach. Zalecamy stosowanie środka piorącego w proszku. W przypadku szczególnie opornych plam, zalecamy wcześniej zastosowanie specjalnych dodatków. BAWEŁNA : idealny do zabrudzonej bielizny bawełnianej. Dobre wyniki prania w zimnej wodzie, porównywalne z praniem w 40°, są gwarantowane dzięki działaniu mechanicznemu, wykonywanemu ze zmienną prędkością, której maksymalne wartości powtarzają się w krótkich odstępach czasu. POŚCIEL I RĘCZNIKI: w celu wyprania bielizny kąpielowej i pościelowej w jednym cyklu, należy użyć programu , który optymalizuje zużycie środka piorącego i pozwala oszczędzać czas i pieniądze. Zalecamy stosowanie środka piorącego w proszku.

WEŁNA - Woolmark Apparel Care - Green:

cykl prania „Wełna” niniejszej pralki został zatwierdzony przez Woolmark Company jako odpowiedni do prania odzieży wełnianej i przeznaczonej do prania ręcznego, pod warunkiem, że pranie jest przeprowadzane zgodnie z instrukcjami podanymi na etykiecie ubrania oraz ze wskazówkami dostarczonymi przez producenta pralki. (M1253)

DELIKATNE: używać programu do prania bardzo delikatnej odzieży, ozdobionej cekinami lub koralikami. Do prania jedwabiu i zasłon, należy wybrać cykl i ustawić poziom „DELIKATNE” opcji . Zalecamy wywrócenie ubrań na lewą stronę i włożenie małych części odzieży do woreczka przeznaczonego specjalnie do prania delikatnych ubrań. Dla osiągnięcia najlepszych efektów, zalecamy stosowanie środka piorącego w płynie do tkanin delikatnych.

System równoważenia ładunku

Przed każdym wirowaniem, aby uniknąć nadmiernych drgań oraz jednorodnie rozłożyć wsad, bęben wykonuje obroty z prędkością nieco większą niż podczas prania. Jeśli pomimo kolejnych prób wsad nie zostanie równomiernie rozłożony, maszyna wykona wirowanie z prędkością mniejszą od przewidzianej. W przypadku nadmiernego niezrównoważenia pralka wykona rozłożenie wsadu zamiast wirowania. Aby zapewnić lepsze rozłożenie wsadu oraz jego właściwe zrównoważenie, zaleca się wymieszanie dużych i małych sztuk bielizny.

Nieprawidłowości w działaniu i sposoby ich usuwania

Może się zdarzyć, że pralka nie działa. Przed wezwaniem Serwisu Technicznego (patrz „Serwis Techniczny”) należy sprawdzić, czy problemu nie da się łatwo rozwiązać przy pomocy poniższego wykazu.

Nieprawidłowości w działaniu:

Pralka nie włącza się.

Cykl prania nie rozpoczyna się.

Pralka nie pobiera wody (na wyświetlaczu pojawi się napis „BRAK WODY, SPRAWDŹ DOPŁYW WODY”).

Pralka cały czas pobiera i odprowadza wodę.

Możliwe przyczyny / Rozwiązania:

• Wtyczka nie jest włączona do gniazdka lub jest wsunięta za słabo, tak że nie ma styku.

• W domu nastąpiła przerwa w dostawie prądu.

• Drzwiczki pralki nie są dobrze zamknięte.

• Nie został wciśnięty przycisk ON/OFF.

• Nie został wciśnięty przycisk START/PAUSE.

• Kurek dopływu wody jest zamknięty.

• Zostało nastawione opóźnienie startu (patrz “W jaki sposób wykonać cykl

prania”).

• Przewód doprowadzający wodę nie jest podłączony do kurka.

• Przewód jest zgięty.

• Kurek dopływu wody jest zamknięty.

• W domu nastąpiła przerwa w dostawie wody.

• Ciśnienie wody nie jest wystarczające.

• Nie został wciśnięty przycisk START/PAUSE.

• Przewód odpływowy nie został zainstalowany na wysokości między 65 a 100 cm od podłogi (patrz „Instalacja”).

• Końcówka przewodu odpływowego jest zanurzona w wodzie (patrz „Instalacja”).

• Otwór odpływowy w ścianie nie posiada odpowietrznika.

Jeśli po sprawdzeniu tych możliwości problem nie zostanie rozwiązany, należy zamknąć kurek dopływu wody, wyłączyć pralkę i wezwać Serwis Techniczny. Jeśli mieszkanie znajduje się na najwyższych piętrach budynku, może wystąpić efekt syfonu, w wyniku którego pralka cały czas pobiera i odprowadza wodę. W celu wyeliminowania tej niedogodności należy zakupić specjalny zawór, zapobiegający powstawaniu efektu syfonu.

Pralka nie odprowadza wody i nie odwirowuje prania.

Pralka mocno wibruje w fazie wirowania.

Z pralki wycieka woda.

Maszyna jest zablokowana, wyświetlacz pulsuje i sygnalizuje kod anomalii (np.: F-01, F-..).

Tworzy się zbyt duża ilość piany.

• Program nie przewiduje odprowadzania wody: w przypadku niektórych programów należy uruchomić je ręcznie (patrz „Programy i funkcje”).

• Włączona jest funkcja ŁATWE PRASOWANIE: aby zakończyć program, należy nacisnąć przycisk START/PAUSE („Programy i funkcje”).

• Przewód odpływowy jest zgięty (patrz „Instalacja”).

• Instalacja odpływowa jest zatkana.

• Podczas instalacji pralki bęben nie został prawidłowo odblokowany (patrz

„Instalacja”).

• Pralka nie jest właściwie wypoziomowana (patrz „Instalacja”).

• Pralka, zainstalowana pomiędzy meblami a ścianą, ma za mało miejsca (patrz „Instalacja”).

• Przewód doprowadzający wodę nie jest dobrze przykręcony (patrz „Instalacja”).

• Szuadka na środki piorące jest zatkana (w celu jej oczyszczenia patrz „Utr- zymanie i konserwacja”).

• Przewód odpływowy nie jest dobrze zamocowany(patrz „Instalacja”).

• Wyłączyć maszynę i wyjąć wtyczkę z gniazdka, odczekać około 1 minuty, następnie włączyć ją ponownie.

Jeśli problem nie ustępuje, należy wezwać Serwis Techniczny.

• Środek piorący nie jest odpowiedni do pralek automatycznych (na opakowaniu musi być umieszczony napis: „do pralek”, „do prania ręcznego i w pralce” lub podobny).

• Użyto za dużo środka piorącego.

Serwis Techniczny

Przed skontaktowaniem się z Serwisem Technicznym:

• Sprawdzić, czy problemu nie można rozwiązać samodzielnie (patrz„Nieprawidłowości w działaniu i sposoby ich usuwania”);

• Ponownie uruchomić program i sprawdzić, czy problem nie zniknął;

• Jeśli nie, zwrócić się do autoryzowanego Serwisu Technicznego, dzwoniąc pod numer podany w karcie gwarancyjnej.

! Nigdy nie wzywać nieautoryzowanych techników.

Należy podać:

• rodzaj nieprawidłowości;

• model maszyny (Mod.);

• numer seryjny (S/N). Informacje te znajdują się na tabliczce umieszczonej w tylnej części pralki oraz widocznej z przodu po otwarciu drzwiczek.

Iнструкцiї з експлуатацiї

ПРАЛЬНА МАШИНА

Українська

WMSD 723

Зміст

Встановлення, 26-27

Розпакування і вирівнювання Підключення води та електроенергії Перший цикл прання Технiчнi данi

Технічне обслуговування та догляд, 28

Відключення води й електричного живлення Очищення пральної машини Чистка касети для миючих засобів Догляд за люком та барабаном Миття насосу Контроль шланга для подачі води

Запобіжні заходи та поради, 29

Загальна безпека Утилізація

Опис пральної машини, 30-31

Панель керування Дисплей

Як здійснювати цикл прання, 32

Програми та функції, 33

Таблиця програм Функції прання

Миючі засоби і білизна, 34

Касета з миючим засобом Підготовка білизни Особливi програми Система балансування завантаження

Несправності та засоби їх усунення, 35

Допомога, 36

Встановлення

! Зберігайте дану брошуру, щоб мати нагоду звернутися до неї у будь-який момент. У раз продажу, передачі іншій особі або переїзду переконайтеся в тому, що інструкція перебуває разом із пральною машиною й новий власник може ознайомитися з її принципами роботи й відповідними запобіжними заходами. ! Уважно вивчіть інструкцію: в ній міститься важлива інформація щодо встановлення, використання та безпеки.

Розпакування й вирiвнювання

Розпакування

1. Розпакування пральної машини

2. Вдоскональтеся, що машина не зазнала ушкоджень пiд час транспортування. Якщо такі є, не виконуйте нiяких пiдключень та негайно зверніться до постачальника.

3 . В и д а л і т ь запобіжнi гвинти для транспортування та гумову прокладку з в і д п о в і д н ою розпірною деталлю, якi зна х од я т ься п о з а д у ( д и в . малюнок).

4. Закрийте отвори пластмасовими пробками з комплекту постачання.

5. Зберiгайте всi компоненти: у разi транспортування пральної машини їх потрiбно повернути на мiсце.

! Забороняйте дiтям гратися з упаковками.

Належне вирiвнювання забезпечить стабiльнiсть машинi та запобiжить вiбрацiям, шуму та пересуванням пiд час роботи. У випадку встановлення машини на килимовому покритті або килимах, ніжки необхідно відрегулювати таким чином, щоб гарантувати під пральною машиною необхідний простір для вентиляції.

Підключення води й електроенергії

Пiд’єднання труби для подачі води

1. Вставте прокладку А у кінець шлангу для подачі води та вкрутіть його у кран з холодною водою з різьбою 3/4 (див. малюнок). Перед пiдключенням спустiть воду, доки в о н а н е с т а н е прозорою.

2. Підключіть трубу п одач і в оди до пральної машини, під’єднавши його до водорозбiрного к р а н у , я к и й знаходиться угорі праворуч на задньому б о ц i м а ш и н и (див. малюнок).

3. Зверніть увагу, щоб труба не мала згинів та утисків.

Вирiвнювання

1. Встановіть пральну машину на плоскій та твердій підлозі, не притуляючи її до стін, меблів, тощо.

2. Я кщо пiд ло га н е є i д е а л ь н о го ри зо нт ал ьною, к о м п е н с у й т е н е р i в н о с т i з а допомогою переднiх нiжок (див. малюнок)

– розкручуючи чи закручуючи їх; кут

на хилу вi дн осно робочої поверхнi не

повинен перевищувати 2°.

! Тиск води в крані має відповідати значенням у таблиці Технічних даних (див. сторінку

поруч).

! Якщо довжини труби для води не вистачає, зверніться у спеціалізовану крамницю або до уповноваженого фахівця.

! Не користуйтеся трубами, якi були вже у вживаннi.

! Використовуйте труби з комплекту постачання.

Пiд’єднання шлангу злива води

65 - 100 cm

Пiд’єднайте зливний шланг, не згинаючи його, до каналізації або до зливного отвору у стіні на висоті від 65 до 100 см від підлоги.

Або покладіть його на край вмивальника або ванни; прив’язавши направляючу з комплекту постачання докрана (див. малюнок). Не залишайте вільний кінець зливного шланга зануреним у воду.

! Використання подовжувача шланга не рекомендоване. При використаннi подовжувача шланга (якщо це дiйсно є необхiдним), переконайтеся у тому, що він має той самий діаметр та його довжина не перевищує 150 см.

! Не використовуйте подовжувачі й трійники. ! Шнур не повинен мати згинів або утисків. ! Замiна шнура живлення має виконуватися

тiльки вповноваженими фахiвцями. Увага! Підприємство зн іма є з себе

відповідальність у разi недотримання вказаних правил.

Перший цикл прання

Пiсля встановлення, перш нiж розпочати використання машини, виконайте цикл прання з пральним засобом, але не завантажуючи бiлизну, встановивши програму «Самоочищення» (див. “Очищення пральної машини”).

Технiчнi данi

Модель WMSD 723

ширина 59,5 см

Розмiри

Кiлькiсть бiлизни

Електричні підключення

висота 85 см глибина 43,5 см

вiд 1 до 7 кг

див. шильдік з технiчними даними на машинi

Електричні підключення

Перш нiж увiмкнути вилку в електричну розетку, переконайтеся в тому, що:

• розетка має заземлення у відповідності до встановлених норм;

• розетка розрахована на максимальне навантаження у межах потужності машини, зазначене у таблиці Технічних даних (див.

малюнок поруч);

• напруга живлення перебуває у межах, зазначених у таблиці Технічних даних (див. малюнок поруч);

• розетка підходить до вилки пральної машини. В іншому випадку замініть розетку або вилку.

! Машину не можна встановлювати поза приміщенням, навіть в захищених мiсцях, тому що дуже небезпечно піддавати її впливу дощу і грози.

! Коли машину вже встановлено, забезпечте вільний доступ до електричної розетки.

Водопровднi пiдключення

Швидкiсть центрифуги

Програми контролю згiдно з нормою 1061/2010 1015/2010

максимальний тиск 1 мПа (10 бар) мiнiмальний тиск 0,05 мПа (0,5 бар) об’єм баку – 48 лiтри

до 1200 обертiв на хвилину

програма (60°) (шляхом

третього натискання на кнопку); Ехо бавовна 60°C програма (40°) (шляхом третього натискання на кнопку); Ехо бавовна 40°C.

Цей прилад вiдповiдає таким європейським директивам:

- 2004/108/CE (Електромагнітна сумiснiсть)

- 2012/19/EU (WEEE)

- 2006/95/CE (Низька напруга)

Технічне обслуговування та

догляд

Відключення води й електричного живлення

• Закривайте водопровідний кран після

кожного прання. У такий спосіб зменшується знос гідравлічної частини машини й усувається небезпека витоку.

• Виймайте штепсель з розетки під час

миття машини та під час робіт з технічного обслуговування.

Очищення пральної машини

• Зовнішня частина і гумові деталі можуть

бути вимиті тканиною, змоченою у теплій воді й милі. Не використовуйте розчинники або абразиви.

• Пральна машина оснащена програмою

«Самоочищення» внутрішніх частин, яку слід запускати без будь-яких речей всередині барабану. Пральний засіб (його кількість має складати 10% від рек омендованої для злегка забруднених речей) або спеціальні засоби для очищення пральної машини можна використовувати як допоміжні у программі прання. Рекомендується виконувати програму очищення через кожні 40 циклів прання. Для пуску програми слід одночасно натиснути на кнопки A і B впродовж 5 сек. (див. малюнок). Програма запускається автоматично і триває приблизно 70 хвилин. Для припинення циклу натиснiть на кнопку ПУСК/ПАУЗА.

Догляд за люком та барабаном

• Завжди залишайте відкритими дверцята люку, тоді не утворюватимуться неприємні запахи.

Миття насосу

Пральну машину обладнано насосом з автоматичною чисткою, який не вимагає технічного обслуговування. Може трапитися так, що малі предмети (монети, ґудзики) потраплять до форкамери, що захищає насос, розташований у її нижній частині.

! Переконайтеся у тому, що цикл прання закінчено, і витягніть штепсель з розетки.

Щоб потрапити до форкамери:

1. зніміть декоративну панель на лицевому боці пральної машини за допомогою викрутки (див. малюнок);

2. відкрутіть кришку, обертаючи її проти годинникової стрілки (див. малюнок): виток незначної кiлькостi води є нормальним;

Чистка касети для миючих засобів

В и ймiт ь к а с ет у, п i д ня в ш и ї ї т а витягнувши назовнi (див. малюнок). П р о м и й т е п і д проточною водою; ц я п р о ц е д у р а має п ров одитися регулярно.

3. акуратно очистіть внутрішню частину;

4. накрутіть кришку;

5. встановіть панель на місце, пересвідчіться

у тому, що крюки були вставлені у спеціальні петлі, пiсля чого притиснiть її до машини.

Контроль шланга для подачі води

Перевіряйте шланг для подачі води не менше одного разу на рік. Якщо на ньому є тріщини, він підлягає заміні: під час прання високий тиск може призвести до розірвання.

! Не користуйтеся шлангами, якi були вже у вживаннi.

Запобіжні заходи та поради

! Машину була спроектовано і вироблено у відповідності

з міжнародними нормами безпеки. Дані попередження складені для забезпечення безпеки і тому їх треба уважно прочитати.

Загальна безпека

• Після використання машини обов’язково відключайте її від мережі живлення змінюго струмута лерекривайте

кран водогону.

• Дане обладнання було розроблене виключно для побутового використання.

• Дозволяється користування цим приладом дітьми віком від 8 років, а також особами з обмеженими фізичними, сенсорними або розумовими можливостями або особами без належного досвіду і знань, якщо вони перебувають під постійним контролем або проінструктовані щодо правил з небезпечного використання приладу і усвідомлюють ступені ризику. Не дозволяйте дітям гратися з приладом. Операції з очищення і догляду не повинні виконуватися дітьми без належного контролю.

• Машина має використовуватися тільки повнолітніми особами і згідно з інструкціями, наведеними у даній брошурі.

• Не торкайтеся до машини голими ногами або мокрими чи вологими руками й ногами.

• Не виймайте штепсель з електричної розетки, витягуючи його за провід, тримайтеся тільки за самий штепсель.

• Не вiдкривайте касету з миючими засобами пiд час роботи машини.

• Будьте обережні: вода, що зливається, може мати високу температуру.

• У жодному випадку не застосовуйте силу до люку: це може ушкодити запобiжний механiзм проти випадкових вiдкривань.

• Якщо машина не працює у разi поломки, у жодному випадку не намагайтеся дiстатися внутрiшнiх механiзмiв з метою самостійного ремонту.

• Слiдкуйте, щоб дiти не наближалися до працюючої машини.

• Пiд час прання люк нагрiватиметься.

• Пересування машини має здiйснюватися двома або трьома особами за умови максимальної уваги. Нi в якому разi - однiєю особою, тому що машина дуже важка.

• Перш ніж завантажити білизну, перевірте, щоб барабан був порожній.

Зняті з експлуатації побутові прилади мають бути зібрані окремо для оптимізації ступеню відновлення й рециклювання матеріалів, що входять до їхнього складу, і з метою усунення потенційної шкоди для здоров’я та навколишнього середовища. Символ закресленої корзини, зображений на всіх виробах, нагадує про необхідність окремої утилізації. Для подальшої інформації про правильне зняття з експлуатації побутових електроприладів, їхні власники можутьз вернутися у відповідну муницiпальну службу або до продавця приладу.

Утилізація

• Утилізація пакувального матеріалу: додержуйтесь місцевих норм, так як пакування може бути використане повторно.

• Європейська директива 2012/19/EU з відходів від електричної й електронної апаратури передбачає, що побутові електроприлади не можуть перероблятися у звичайному порядку для твердих міських відходів.

Опис пральної машини

Панель керування

Кнопка ON/OFF

Касета з миючим засобом

ПЕРЕМИКАЧА

Касета з миючим засобом: для завантаження миючих засобiв та присадок (див. “Миючi засоби та бiлизна”).

Кнопка ON/OFF : швидко натисніть і відпустіть кнопку для увiмкнення або вимикання машини. Iндикаторна лампа START/PAUSE блимає зеленим свiтлом з повільними інтервалами, вказуючи на те, що машину ввiмкнено. Для вимикання пральної машини під час прання необхідно утримувати кнопку натиснутою приблизно більш ніж 3 сек.; короткочасне або випадкове натискання не дозволить вимкнути машину. Вимикання машини під час циклу прання вiдмiнює це прання.

Кнопки

ПРОГРАМ

ПРОТИАЛЕРГІЙНОГО

ОПОЛІСКУВАННЯ

Кнопка

ТИП ПРАННЯ

Дисплей

Кнопка

MY CYCLE

Кнопка

ВIДСТРОЧЕНИЙ

ПУСК

Кнопка ТЕМПЕРАТУРА : натискання викликає зменшення температури: значення вiдображається на дисплеї.

Кнопка БЛОКУВАННЯ КНОПОК : щоб активувати блокування панелі управління натиснiть та утримуйте кнопку впродовж 2 секунд. Ввімкнена позначка показує, що панель управління заблоковано (за винятком кнопки ON/OFF). У цей спосіб перешкоджають випадковій зміні програм, передусім, якщо у домі є діти. Для вiдключення блокування панелi управління натиснiть та утримуйте кнопку впродовж 2 секунд.

Кнопки

ФУНКЦIЯ

Кнопка

ВIДЖИМУ

Кнопка з індикаторною лампою

START/PAUSE

Кнопка

ТЕМПЕРАТУРА

Кнопка

БЛОКУВАННЯ КНОПОК

Кнопки ПЕРЕМИКАЧА ПРОГРАМ: використовуються для вибору бажаної програми для задання бажаної програми (див.“Таблиця програм”).

Кнопка MY CYCLE: утримуйте кнопку натиснутою, щоб внести у пам’ять цикл та власнi налаштування. Щоб викликати цикл, попередньо внесений у пам’ять, натиснiть на кнопку MY CYCLE.

Кнопки ФУНКЦIЯ: для вибору бажаної функції натиснiтьна кнопку. На дисплеї запалиться спалахує вiдповiдна iндикаторна лампа.

Кнопка бажаної інтенсивності прання.

Кнопка натиснути для вибору бажаного типу ополіскування.

Кнопка ВIДЖИМУ : натискання викликає зменшення або виключення режиму вiджиму взагалi; значення вiдображається на дисплеї.

ТИП ПРАННЯ

ПРОТИАЛЕРГІЙНОГО ОПОЛІСКУВАННЯ

: натиснути для вибору

Кнопка ВIДСТРОЧЕНИЙ ПУСК : натиснiть для того, що б задати режим вiдстроченого пуску обраної програми. Вiдстрочення вiдображатиметься на дисплеї.

Кнопка з індикаторною лампою START/PAUSE: коли зелена індикаторна лампа блимає з повільними інтервалами, натисніть на кнопку для запуску прання. Якщо цикл розпочався, індикаторна лампа горить постійно. Щоб увійти в режим паузи під час прання, знову натисніть на кнопку; індикаторна лампа почне горіти померанцевим кольором. Якщо позначка не свiтиться, ви можете вiдкрити люк (Приблизно через 3 хвилини). Щоб продовжити прання з місця, де воно було перерване, знову натисніть на кнопку.

Режим очiкування

Вiдповiдно до норм, пов’язаних з заощадження енергiї, цю пральну машину оснащено системою автовимкнення (stand by), яка активується через 30 секунд вiдсутностi роботи з боку машини. Швидко натиснiть кнопку ON/OFF та зачекайте вiдновлення роботи машини.

Дисплей

Дисплей є зручним для програмування машини; вiн надає рiзноманiтну iнформацiю.

У перших двох рядках А та В вiдображається обрана програма прання, поточна фаза прання, а також усi вказiвки щодо стану встановленої програми.

У рядку С вiдображається час, який залишився до завершення поточного циклу прання, та в разi заданого ВIДСТРОЧЕНОГО ПУСКУ – час до запуску обраної програми.

В рядку D вiдображається максимальне значення швидкостi вiджиму, який машина виконує згiдно з встановленою програмою; якщо у програмi не передбачений вiджим, рядок залишається вимкненим.

В рядку E вiдображається максимальне значення температури, яку можна вибрати згiдно з встановленою програмою; якщо у програмi не передбачене встановлення температури, рядок залишається вимкненим.

Iндикаторнi лампи F пов’язанi з функцiями: вони світяться запалюються, якщо обрана функцiя є сумiсною із встановленою програмою.

Позначка Люк заблоковано Увiмкнена позначка вказує на те, що люк заблоковано, щоб запобiгти його випадковому вiдкриттю. З метою запобiгання ушкоджень, перш нiж вiдкрити люк, переконайтеся вдоскональтеся, що позначка не горить (Приблизно через 3 хвилини). Увага: при активованiй функцiї ВIДСТРОЧЕНОГО ПУСКУ забороняється вiдкривати люк, для вiдкриття люку встановiть машину в режим паузи, натиснувшни на кнопку START/PAUSE.

! При першому ввiмкненнi з’являється запит щодо вибору мови, дисплей автоматично ввiйде в меню вибору мови.

Для вибору бажаної мови натиснiть на кнопки X та Y, щоб пiдтвердити зроблений вибiр, натиснiть на кнопку Z. Для зміни однієї мови на іншу вимкніть прилад, натисніть одночасно на кнопки X, Y, Z і зачекайте на звукову сигналізацію, яка сповіщає про появу меню для вибору мови.

Як здійснювати цикл прання

1. УВІМКНЕННЯ МАШИНИ. Натиснiтьна кнопку : на

дисплеї з’явиться WELCOME; iндикаторна лампа START/PAUSE блиматиме зеленим свiтлом з повiльними iнтервалами.

2. ЗАВАНТАЖЕННЯ БІЛИЗНИ. Відкрийте дверцята

люку. Завантажте білизну, звертаючи увагу, щоб не перевищити кількість білизни, зазначену в таблиці програм на наступній сторінці.

3. ДОДАННЯ МИЮЧОГО ЗАСОБУ. Витягніть касету

і додайте миючий засіб у відповідні ванночки, як вказано в роздiлi “Миючі засоби і білизна”.

4. ЗАКРИЙТЕ ЛЮК.

5. ВИБІР ПРОГРАМИ. Для вибору бажаної програми

натиснiть на одну з кнопок ПЕРЕМИКАЧА ПРОГРАМ; назва програми з’явиться на дисплеї; ви можете змiнювати пов’язанi з програмою значення температури та швидкостi вiджиму. На дисплеї з’явиться тривалiсть циклу.

6. НАЛАШТУВАННЯ ЦИКЛУ ПРАННЯ ПIД ВЛАСНI

ПОТРЕБИ. Використайте вiдповiднi кнопки:

Зміна температури та/або швидкостi

віджиму. Машина автоматично вибирає максимальну температуру і швидкість віджиму, передбачені для даної програми, тому неможливо їх збільшити. Натискаючи на кнопку , поступово зменшують температуру прання аж до прання у холодній воді “OFF”. Натискаючи на кнопку поступово зменшують швидкість віджиму, аж до його відключення “OFF”. Наступне натискання на кнопки призводить до повернення до максимальних значень.

! Виключення: при виборі програми

(шляхом другого натискання на кнопку), температура може

60°C

збільшитися до 90 градусів.

Встановiть вiдстрочений пуск.

Для встановлення вiдстроченого пуску обраної програми натискайте на вiдповiдну кнопку, доки не з’явиться необхiдний час вiдстрочки. Якщо цю опцiю активовано, на дисплеї запалюється позначка . Щоб скасувати вiдстрочений пуск натискайте на кнопку, доки на дисплеї не з’явиться OFF.

Як задати бажану інтенсивність прання.

За допомогою кнопки можна оптимізувати прання залежно від ступеню забруднення речей і від бажаної інтенсивності прання. Виберіть програму прання, автоматично задається цикл “Normal” (Нормального) прання, який передбачає прання речей з середнім ступенем забруднення (цей параметр не буде дійсним для циклу «Вовна», під час якого автоматично задається

“Delicate” (Делікатне) прання).

Для дуже забруднених речей слід натиснути кнопку

і вибрати “Super Wash” (Інтенсивне). На цьому

рівні гарантується високоефективне прання завдяки використанню більшої кількості води на початку циклу і значнішої механічної роботи; рекомендується для видалення стійких плям. Може використовуватися з вибілювачем або без. Щоб відбілити речі, вставте додаткову ванночку 4 з комплекту постачання у ванночку 1. Пiд час дозування вiдбiлювача не перевищуйте максимальний рiвень «max» на центральному стрижнi (див.малюнок на стор. 34).

Якщо речі не дуже забруднені або потребується делікатне поводження з тканинами, натисніть на кнопку , щоб обрати “Delicate” (Делікатне). У цьому циклі механічна робота зменшується, щоб гарантувати оптимальні результати прання для делікатних речей.

Як задати тип ополіскування.

За допомогою опції можна вибрати тип ополіскування, спеціально передбачений для чутливої шкіри. При першому натисканні на кнопку задається “Extra Rinse” (Додаткове полоскання) на додаток до стандартного, щоб видалити усі залишки прального засобу. При другому натисканні на кнопку задається опція “Sensitive Skin” (Чутлива шкіра), яка дозволяє обрати два додаткових полоскання на додаток до стандартного; рекомендується для осіб з підвищеною чутливістю шкіри. При третьому натисканні на кнопку задається “Anti allergy Rinse” (Протиалергійне полоскання), яке дозволяє обрати три додаткових полоскання на додаток до стандартного, щоб видалити основні алергени, такі як пилок, кліщи, котяча і собача шерсть. Ще раз натисніть кнопку, щоб повернутися до “Normal Rinse” (Нормального) ополіскування. Якщо неможливо задати або змінити існуючі параметри, на дисплеї з’явиться напис “Not allowed” (Не дозволено).

Модифiкацiя характеристик циклу.

• Натиснiть на кнопку для активацiї функцiї; увiмкнеться вiдповiдна iндикаторна лампа.

• Натисніть знову на кнопку, щоб вiдминити функцiю; індикаторна лампа згасне.

! При виборі обраннi функції, несумісної з заданою програмою, індикаторна лампа почне блимати й цю функцiю не буде активовано. ! Якщо вибрана функція не є сумісною з іншою, раніше вибраною, індикаторна лампа попередньої функції почне блимати, при цьому буде активовано тільки останню функцiю, запалиться індикаторна лампа активованої функцiї. ! Функцiї можуть змiнювати рекомендоване завантаження та/або тривалiсть циклу.

7. ЗАПУСК ПРОГРАМИ. Натисніть кнопку START/

PAUSE. Вiдповiдна iндикаторна лампа засвiтиться зеленим свiтлом, при цьому люк буде заблоковано (свiтитиметься позначка ЛЮК ЗАБЛОКОВАНО ) Пiд час прання на дисплеї з’являється назва поточної фази. Для змiни програми пiд час виконання циклу виведiть машину в режим паузи, натиснувши на START/ PAUSE (iндикаторна кнопка START/PAUSE блиматиме померанцевим кольором з повiльними iнтервалами); виберiть бажаний цикл та знову натиснiть кнопку START/ PAUSE . Щоб відкрити дверцята люку під час виконання циклу натисніть на кнопку START/PAUSE; якщо індикаторна лампа ЛЮК ЗАБЛОКОВАНО згасне, це означає, що люк можна відкрити (Приблизно через 3 хвилини). Знову натисніть на кнопку START/PAUSE, щоб запустити програму з того мiсця, де її було перервано.

8. ЗАВЕРШЕННЯ ПРОГРАМИ. На це вказує надпис “END

OF CYCLE” на дисплеї; коли згасне позначка ЛЮК ЗАБЛОКОВАНО , люк можна вiдкрити (Приблизно через 3 хвилини). Відкрийте люк, витягніть білизну й вимкніть машину.

! Для вiдмiни вже працюючого циклу натиснiть кнопку , утримуючи її, й цикл буде перервано, пiсля чого машина вимкнеться.

Програми та функції

Таблиця програм

Макс.

Опис програми

Програми

Антикорозійний

бавовна (шляхом другого натискання на кнопку): дуже

забрудненi стiйкi бiлi та кольоровi тканини. Бавовна (шляхом одного натискання на кнопку): Злегка

забрудненi делiкатнi бiлi та кольоровi тканини. Ехо бавовна (1) (шляхом третього натискання на кнопку):

дуже забрудненi стiйкi бiлi та кольоровi тканини. Ехо Бавовна (2) (шляхом третього натискання на кнопку):

Злегка забрудненi делiкатнi бiлi та кольоровi тканини. Синтетичнi (шляхом одного натискання на кнопку): дуже

забрудненi кольоровi стiйкi тканини. Синтетичнi (шляхом одного натискання на кнопку) (3): ніжні

кольори злегка забрудненої. Синтетичнi (шляхом другого натискання на кнопку): ніжні

кольори злегка забрудненої. Mix 60’ (шляхом одного натискання на кнопку): Для швидого

освiження забруднених речей (не рекомендоване для вовняних, шовкових речей або речей для ручного прання).

Mix 30’ (шляхом другого натискання на кнопку): Для швидого освiження злегка забруднених речей (не рекомендоване для вовняних, шовкових речей або речей для ручного прання).

My Cycle: утримуйте кнопку натиснутою, щоб внести у пам’ять цикл та власнi налаштування

Білизна за тиждень: для постільної білизни і банного приладдя.

Вовна: для речей з вовни, кашемiру, тощо. Делікатне

Вiджим (шляхом другого натискання на кнопку)

ополіскування (шляхом одного натискання на кнопку)

Злив (шляхом третього натискання на кнопку)

Макс.

темп. (єС)

(Max. 90°)

швидкiсть

(обертiв

за

хвилину)

40° 1200 60°

1200

20° 1200 -

60° 1200 -

40° 1200 -

60° 1000

40° 1000

60° 1200 -

30° 800 -

60° 1200 40° 800 -

30° 0 -

- 1200 - - - - 7 - - -

- 1200 - - -

- 0 - - - - 7 - - -

Миючий зас³б

Попе-

реднє

прання

 

ювач

Відбіл-

Пра-ння

   

  



   



 



Пом’

якшувач



4 - - -

7 - - -



7 53 1,02 52,5 200’



7 53 0,99 78 175’

3,5 49 0,91 53 110’

3,5 - - -



3,5 - - -



3 71 0,19 39 30’



7 - - -



1,5 - - -



1 - - -



7 - - -

аження (кг)

Макс.завант-

Остаточна

вологість (

Споживання

* Тривалiсть програм вiдображується на дисплеї.

Тривалість циклу, вказана на дисплеї або в керівництві, разрахована на основі стандартних умов роботи. Фактичний час може залежати від чисельних факторів, таких як температура і тиск подаваної води, температура у приміщенні, кількість миючого засобу, кількість і тип завантаженої білизни, зрівноваження завантаженої білизни, додаткові обрані опції.

1) Програма керування згiдно до норми 1061/2010: встановити програму

Цей цикл призначений для прання бавовняних речей із звичайним ступенем забруднення. Ефективність циклу підвищується завдяки комбінованому споживанню енергії та води. Він має використовуватися для речей, які придатні для прання при температурі 60°C. Фактична температура прання може дещо відрізнятися від заявленої.

2) Довга програма бавовна: встановити програму

ТЕМПЕРАТУРА).

Цей цикл призначений для прання бавовняних речей із звичайним ступенем забруднення. Ефективність циклу підвищується завдяки комбінованому споживанню енергії та води. Він має використовуватися для речей, які придатні для прання при температурі 40°C. Фактична температура прання може дещо відрізнятися від заявленої.

Для всiх Установ з проведення випробувань:

2) Програма тривалого прання речей з бавовни: встановити програму

(натисніть кнопку ТЕМПЕРАТУРА).

3) Програма тривалого прання синтетичних речей: встановити програму a 60°C (шляхом одного натискання на кнопку) з температурою 40°C.

60°C

(шляхом третього натискання на кнопку) з температурою 40°C (натисніть кнопку

60°C

(шляхом третього натискання на кнопку) з температурою 60°C.

60°C

(шляхом третього натискання на кнопку) з температурою 40°C

Функції прання

Попереднє прання

Вибiр цiєї функцiї вмикає попереднє прання, яке є корисним для видалення стiйких плям.

Увага: Додайте миючий засiб у вiдповiдне вiддiлення.

Полегшене прасування

При виборі даної функції режими прання і віджиму будуть відповідно змінені для зменшення утворення складок. Наприкiнцi циклу пральна машина виконає повiльнi оберти барабану;

Iндикаторнi лампи функцiй ПОЛЕГШЕНОГО ПРАННЯ блиматимуть, а на дисплеї з’явиться надпис “END OF CYCLE”. Для завершення циклу натиснiть на кнопку START/PAUSE або на кнопку ПОЛЕГШЕНОГО ПРАСУВАННЯ.

Eco wash

Функція Eco Wash сприяє енергозбереженню, тому що не відбувається нагрівання води для прання – користь для довкілля і для користувача завдяки зменшеному рахунку за електроенергію. Дійсно, посилена дія й оптимізоване споживання води гарантують добрі результати, при цьому тривалість дорівнюватиме часу стандартного циклу. Щоб отримати найкращі результати прання, рекомендується вживати рідкий засіб.

kWh)

електроенергії (

lt)

Загальна

кількість води (

* *

* * * *

циклу

Тривалiсть

Миючі засоби і білизна

Касета з миючим засобом

Добрий результат прання залежить також вiд правильного дозування миючого засобу: надлишок миючого засобу приведе до неефективного прання та сприятиме утворенню накипу всереденi пральної машини, а також забрудненню довкiлля.

! Не використовуйте миючі засоби для ручного

прання, тому що вони утворюють надто багато піни.

Виймiть касету для миючих засобiв та додайте миючi засоби або присадки, як вказано нижче.

ванночка 1: Засiб для попереднього прання (порошковий)

Перш нiж додати пральний засіб, перевірте, щоб не була вставлена додаткова ванночка 4.

ванночка 2: Засiб для прання (порошковий чи рiдкий)

Якщо використовується рідкий пральний засіб, рекомендується застосовувати вимірювальний компонент A з комплекту постачання для правильного дозування. При використанні порошкового прального засобу вставьте цей компонент у нішу B.

ванночка 3: Засоби з догляду (пом’якшувач, тощо)

Пом’якшувач не має витікати з решітки.

додаткова ванночка 4: Відбілювач

Підготовка білизни

• Роздiлiть бiлизну, враховуючи:

- тип тканини / позначку на етикетцi.

- кольори: вiдокремте кольоровi речi вiд бiлих.

• Перевірте кишені й ґудзики.

• Не перевищуйте вказанi значення щодо ваги сухої бiлизни: (див. “Таблиця програм”).

Скільки важить білизна?

1 простирадло 400-500 г 1 наволочка 150-200 г 1 скатертина 400-500 г 1 махровий халат 900-1 200 г 1 рушник 150-250 г

Особливi програми

Антикорозійний: Програма призначена

для прання дуже забруднених речей зі стійким фарбуванням. Програма гарантує вищий у порівнянні зі стандартним клас прання (клас A). Не застосовуйте у цій програмі речі різних кольорів. Рекомендується використання миючих засобів у порошку. Стійкі плями краще обробити попередньо спеціальними засобами. Бавовна : ідеальна для бавовняних забруднених речей. Добре прання, в тому числі у холодній воді, яке можна порівняти з пранням при 40°, гарантується механічною роботою, яка здійснюється на змінній швидкості із частими повторюваними піками. Білизна для ванної і постільна білизна: ця пральна машина дозволяє випрати білизну для ванної і постільну білизну за допомогою єдиної програми

, що оптимізує використання пом’якшувача й заощаджує час і енергію. Рекомендується використання порошкових миючих засобів.

Вовна - Woolmark Apparel Care - Green: Цикл прання “Вовна” у цій пральній машині протестований і підтверджений компанією Woolmark для прання вовняних виробів, класифікованих для ручного прання, за умови дотримання інструкцій на етикетці виробу та вказівок від виробника цієї пральної машини. (M1253)

Делікатне: використовуйте програму для прання дуже делікатних речей, наприклад, зі стразами або іншими оздобленнями. Для прання шовкових речей або портьєр оберіть “Delicate” (Делікатне) прання в опції . Перш ніж запускати прання, рекомендується вивернути речі навиворіт і вкласти дрібні речі в спеціальний мішечок для прання делікатних речей. Кращі результати досягаються при використанні рідкого прального засобу для делікатних речей.

Система балансування завантаженнÿ

Перед кожним віджимом, для запобігання надмірній вібрації та для рівномірного розподілу навантаження, барабан здійснює оберти на дещо більшій швидкості, ніж швидкість прання. Якщо по закінченні декількох спроб завантажені речі ще не були правильно відбалансовані, машина здійснює віджим на швидкості, нижчій від передбаченої. У випадку надмірної незбалансованості пральна машина здійснює розподіл замість віджиму. З метою оптимального розподілу завантаження та його правильного балансування рекомендується одночасне прання великих і малих речей.

Несправності та засоби їх усунення

Може трапитися так, що пральна машина не буде працювати. До того як зателефонувати у Сервiсний центр (див. “Допомога”), перевірте, чи не є дана несправність проблемою, що легко вирішується, звернувшись до списку нижче.

Несправності:

Пральна машина не вмикається.

Цикл прання не розпочинається.

Пральна машина не завантажує воду (На дисплеї з’явиться надпис ““No water, check supply”).

Машина безперервно завантажує і зливає воду.

Можливі причини/Рішення:

• Штепсель не вставлений в електричну розетку або вставлений не до кiнця.

• У будинку немає електроенергії.

• Погано закритий люк.

• Кнопку ON/OFF не було натиснуто.

• Кнопку START/PAUSE не було натиснуто.

• Водопровідний кран закритий.

• Якщо вiдстрочення задане на час запуску (див. “Як здійснювати цикл прання”).

• Шланг подачі води не підключено до водопровiдного крану.

• Перегин у шлангу.

• Водопровідний кран закритий.

• У водопроводі немає води.

• Недостатній тиск.

• Кнопку START/PAUSE не було натиснуто.

• Зливний шланг не знаходиться на відстані від 65 до 100 см від підлоги (див. “Встановлення”).

• Кінець зливного шланга занурений у воду (див. “Встановлення”).

• Стiнний каналiзацiйний злив не має віддушини для виходу повiтря.

Якщо після таких перевірок проблема залишається, закрийте водопровідний кран, вимкніть машину і зателефонуйте у Сервiсний центр. Якщо квартира знаходиться на верхніх поверхах будинку, можливо, відбувається сифонний ефект, при якому машина безперервно завантажує й зливає воду. Щоб його ліквідувати, існують спеціальні антисифонні клапани, які можна придбати у торговельній мережі.

Пральна машина не зливає воду чи не вiджимає.

Пральна машина дуже вiбрує пiд час вiджиму.

Пральна машина пропускає воду.

Машину заблоковано, дисплей блимає та вказує код неполадки (напр.: F-01, F-..).

Утворюється занадто багато піни.

• Програма не передбачає зливання: у деяких програмах його потрібно вмикати вручну (див. “Програми та функції”).

• Активовано функцiю ПОЛЕГШЕНОГО ПРАСУВАННЯ для завершення програми натиснiть на кнопку START/PAUSE (“Програми та функції”).

• Перегин зливного шланга (див. “Встановлення”).

• Засмітився зливний шланг.

• Барабан, у момент встановлення, не був правильно розблокований (див. “Встановлення”).

• Машина стоїть не на плоскій поверхні (див. “Встановлення”).

• Машину затиснуто між меблями і стіною (див. “Встановлення”).

• Погано пригвинчений шланг подачі води (див. “Встановлення”).

• Забруднена касета для миючих засобів (як вимитидив. “Технічне

обслуговування і догляд”).

• Погано закріплений зливний шланг (див. “Встановлення”).

• Вимкніть машину й витягніть штепсель з розетки, зачекайте близько 1 хвилини й увімкніть її повторно.

Якщо несправність не усунено, зателефонуйте у Сервiсний центр.

• Миючий засіб не підходить для пральної машини (має бути напис “для машинного прання”, “для ручного й машинного прання”, або подібний).

• Перевищена доза миючого засобу.

Допомога

Перш ніж телефонувати у Сервiсний центр:

• Перевірте, чи можна самостійно вирішити проблему (див. “Несправності і засоби їх усунення”);

• Запустіть програму повторно, щоб перевірити чи усунено несправність;

• Якщо нi, зв’яжiться з авторизованим Сервiсним Центром, зателефонувавши за номером, вказаним у гарантiйному свiдоцтвi.

! Звертайтеся виключно до уповноважених фахівців.

Повідомити:

• тип несправності;

• модель машини (Мод.);

• серійний номер (С/Н).

Цю iнформацiю ви знайдете на заводськiй табличцi позаду пральної машини та в її переднiй частинi, якщо ви вiдкриєте люк.

ТОВ «Індезіт Україна» Україна, 01001, м. Київ, пров. Музейний, 4

Istruzioni per l’uso

LAVABIANCHERIA

Italiano

WMSD 723

Sommario

Installazione, 38-39

Disimballo e livellamento Collegamenti idraulici ed elettrici Primo ciclo di lavaggio Dati tecnici

Manutenzione e cura, 40

Escludere acqua e corrente elettrica Pulire la lavabiancheria Pulire il cassetto dei detersivi Curare oblò e cestello Pulire la pompa Controllare il tubo di alimentazione dell’acqua

Precauzioni e consigli, 41

Sicurezza generale Smaltimento

Descrizione della lavabiancheria, 42-43

Pannello di controllo Display

Come effettuare un ciclo di lavaggio, 44

Programmi e funzioni, 45

Tabella dei programmi Funzioni di lavaggio

Detersivi e biancheria, 46

Cassetto dei detersivi Preparare la biancheria Programmi particolari Sistema bilanciamento del carico

Anomalie e rimedi, 47

Assistenza, 48

Assistenza Attiva 7 giorni su 7

Installazione

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la lavabiancheria.

2. Controllare che la lavabiancheria non abbia

subìto danni nel trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

3. Rimuovere le 4 viti di protezione per il trasporto e il gommino con il relativo distanziale, posti nella parte posteriore (vedi figura).

4. Chiudere i fori con i tappi di plastica in dota-

zione.

5. Conservare tutti i pezzi: qualora la lavabian-

cheria debba essere trasportata, dovranno essere rimontati.

Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la lavabiancheria uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di alimentazione dell’acqua

1. Inserire la guarnizione A nell’estremità del tubo di alimentazione e avvitarlo a un rubinetto d’acqua fredda con bocca filettata da 3/4 gas

(vedi figura).

Prima di allacciare, far scorrere l’acqua finché non sia limpida.

2. Collegare il tubo di alimentazione alla lavabiancheria avvitandolo all’apposita presa d’acqua, nella parte posteriore in alto a destra (vedi figura).

3. Fare attenzione che nel tubo non ci siano né pieghe né strozzature.

! Gli imballaggi non sono giocattoli per bambini.

Livellamento

1. Installare la lavabiancheria su un pavimento

piano e rigido, senza appoggiarla a muri, mobili o altro.

2. Se il pavimento non fosse perfettamente orizzontale, compensare le irregolarità svitando o avvitando i piedini anteriori (vedi figura); l’angolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2°.

! La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco).

! Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato.

! Non utilizzare mai tubi già usati.

! Utilizzare quelli in dotazione alla macchina.

Collegamento del tubo di scarico

65 - 100 cm

Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra;

! Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati.

Attenzione! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Primo ciclo di lavaggio

Dopo l’installazione, prima dell’uso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impostando il programma “Auto Pulizia” (vedi “Pulire la lavabiancheria”).

oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figu- ra). L’estremità libera del tubo di scarico non deve rimanere immersa nell’acqua.

! È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a nor-

ma di legge;

• la presa sia in grado di sopportare il carico

massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco);

• la tensione di alimentazione sia compresa

nei valori indicati nella tabella Dati tecnici (vedi a fianco);

• la presa sia compatibile con la spina della

lavabiancheria. In caso contrario sostituire la presa o la spina.

! La lavabiancheria non va installata all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali.

Dati tecnici

Modello

Dimensioni

Capacità

Collegamenti elettrici

Collegamenti idrici

Velocità di centrifuga

Programmi di controllo secondo la direttive 1061/2010 1015/2010

WMSD 723

larghezza cm 59,5 altezza cm 85 profondità cm 43,5

da 1 a 7 kg

vedi la targhetta caratteristiche tecniche applicata sulla macchina

pressione massima 1 MPa (10 bar) pressione minima 0,05 MPa (0,5 bar) capacità del cesto 48 litri

sino a 1200 giri al minuto

programma (60°C)

(3° pressione del tasto);

Eco Cotone 60°C. programma (40°C)

(3° pressione del tasto);

Eco Cotone 40°C.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 2004/108/CE (Compatibilità Elettromagnetica)

- 2012/19/EU (WEEE)

- 2006/95/CE (Bassa Tensione)

! A lavabiancheria installata, la presa della corrente deve essere facilmente raggiungibile.

! Non usare prolunghe e multiple. ! Il cavo non deve subire piegature o com-

pressioni.

Manutenzione e cura

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell’acqua dopo ogni la-

vaggio. Si limita così l’usura dell’impianto idraulico della lavabiancheria e si elimina il pericolo di perdite.

• Staccare la spina della corrente quando si

pulisce la lavabiancheria e durante i lavori di manutenzione.

Pulire la lavabiancheria

• La parte esterna e le parti in gomma pos-

sono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi.

• La lavabiancheria è dotata di un programma

di “Auto Pulizia” delle parti interne che deve essere effettuato senza alcun tipo di carico nel cesto.

Il detersivo (nella quan-

ogni 40 cicli di lavaggio. Per attivare il programma premere contemporaneamente il tasto A e B per 5 sec. (vedi figura). Il programma partirà automaticamente ed avrà una durata di circa 70 minuti. Per fermare il ciclo premere il tasto START/PAUSE.

tità pari al 10% di quella consigliata per capi poco sporchi) o additivi specifici per la pulizia della lavabiancheria, potranno essere utilizzati come coadiuvanti nel programma di lavaggio. Si consiglia di effettuare il programma di pulizia

Pulire il cassetto dei detersivi

Sfilare il cassetto sollevandolo e tirandolo verso l’esterno (vedi figura). Lavarlo sotto l’acqua corrente; questa pulizia va effettuata frequentemente.

Pulire la pompa

La macchina è dotata di una pompa autopulente che non ha bisogno di manutenzione. Può però succedere che piccoli oggetti (monete, bottoni) cadano nella precamera che protegge la pompa, situata nella parte inferiore di essa.

! Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.

Per accedere alla precamera:

1. rimuovere il pannello di copertura sul lato anteriore della macchina con l’ausilio di un giravite (vedi figura);

2. svitare il coperchio ruotandolo in senso antiorario (vedi figura): è normale che fuoriesca un po’ d’acqua;

3. pulire accuratamente l’interno;

4. riavvitare il coperchio;

5. rimontare il pannello assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Controllare il tubo di alimentazione dell’acqua

Controllare il tubo di alimentazione almeno una volta all’anno. Se presenta screpolature e fessure va sostituito: durante i lavaggi le forti pressioni potrebbero provocare improvvise spaccature.

Curare oblò e cestello

• Lasciare sempre socchiuso l’oblò per evitare

che si formino cattivi odori.

! Non utilizzare mai tubi già usati.

Precauzioni e consigli

! La lavabiancheria è stata progettata e costruita in conformi-

tà alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio è stato concepito esclusivamente

per un uso di tipo domestico.

•Questo apparecchio può essere usato da

bambini da 8 anni in su e da persone con capacità fisiche, sensoriali o mentali ridotte o con esperienza e conoscenze insufficienti se sono supervisionati o se hanno ricevuto adeguata formazione in merito all’uso dell’apparecchio in modo sicuro e capendo i pericoli connessi. I bambini non devono giocare con l’apparecchio. Manutenzione e pulizia non devono essere effettuati dai bambini senza supervisione.

• Non toccare la macchina a piedi nudi o con le mani o i

piedi bagnati o umidi.

• Non staccare la spina dalla presa della corrente tirando il

cavo, bensì afferrando la spina.

• Non aprire il cassetto dei detersivi mentre la macchina è

in funzione.

• Non toccare l’acqua di scarico, che può raggiungere

temperature elevate.

• Non forzare in nessun caso l’oblò: potrebbe danneggiarsi

il meccanismo di sicurezza che protegge da aperture accidentali.

• In caso di guasto, in nessun caso accedere ai meccanismi

interni per tentare una riparazione.

• Controllare sempre che i bambini non si avvicinino alla

macchina in funzione.

• Durante il lavaggio l’oblò tende a scaldarsi.

• Se dev’essere spostata, lavorare in due o tre persone con

la massima attenzione. Mai da soli perché la macchina è molto pesante.

• Prima di introdurre la biancheria controlla che il cestello

sia vuoto.

Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Quando si acquista una nuova apparecchiatura equivalente si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente; i RAEE di “piccolissime dimensioni” (nessun lato sopra i 25 cm) possono essere consegnati gratuitamente ai negozianti anche se non si acquista nulla (solo nei negozi con superficie di vendita superiore a 400 mq). Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Smaltimento

• Smaltimento del materiale di imballaggio:

attenersi alle norme locali, così gli imballaggi potranno

essere riutilizzati.

• La direttiva Europea 2012/19/EU (WEEE) sui rifiuti di appa-

recchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente.

Descrizione della lavabiancheria

Pannello di controllo

Cassetto dei detersivi

Cassetto dei detersivi: per caricare detersivi e additivi

(vedi “Detersivi e biancheria”).

Tasto ON/OFF

Tasti

SELETTORE

PROGRAMMI

Tasto

CYCLE

Tasto

TIPO DI

RISCIACQUO

Tasto

PARTENZA

PROGRAMMATA

Tasto TEMPERATURA : premere per ridurre la tem- peratura; il valore viene indicato nel display.

Tasto

TIPO DI LAVAGGIO

DISPLAY

Tasti

FUNZIONE

Tasto

CENTRIFUGA

Tasto con spia

START/PAUSE

Tasto

TEMPERATURA

Tasto

BLOCCI TASTI

Tasto ON/OFF : premere brevemente il tasto per accendere o spegnere la macchina. La spia START/PAUSE che lampeggia lentamente di colore verde indica che la macchina è accesa. Per spegnere la lavabiancheria durante il lavaggio è necessario tenere premuto il tasto più a lungo, circa 3 sec.; una pressione breve o accidentale non permetterà lo spegnimento della macchina. Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso.

Tasti SELETTORE PROGRAMMI: per impostare il programma desiderato (vedi “Tabella dei programmi”).

Tasto MY CYCLE: tenere premuto il tasto per memorizzare un ciclo e le proprie personalizzazioni preferite. Per richiamare un ciclo precedentemente memorizzato premere il tasto MY CYCLE.

Tasti FUNZIONE: premere il tasto per selezionare la funzione desiderata. Sul display si illuminerà la spia relativa.

Tasto

TIPO DI LAVAGGIO

l’intensità di lavaggio desiderata.

Tasto

TIPO DI RISCIACQUO

nare il tipo di risciacquo desiderato.

Tasto CENTRIFUGA : premere per ridurre o escludere del tutto la centrifuga; il valore viene indicato nel display.

: premere per selezionare

: premere per selezio-

Tasto BLOCCO TASTI : per attivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi. Il simbolo acceso indica che il pannello di controllo è bloccato (ad eccezione del tasto ON/OFF). In questo modo si impediscono modifiche accidentali dei programmi, soprattutto se in casa ci sono dei bambini. Per disattivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi.

Tasto PARTENZA RITARDATA : premere per impo- stare una partenza ritardata del programma prescelto; il ritardo viene indicato nel display.

Tasto con spia START/PAUSE: quando la spia verde lam- peggia lentamente, premere il tasto per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il tasto; la spia lampeggerà con colore arancione. Se il simbolo non è illuminato, si potrà aprire l’oblò (attendere 3 minuti circa). Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente il tasto.

Modalità di stand by

Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzo. Premere brevemente il tasto ON/OFF e attendere che la macchina si riattivi.

Display

Il display è utile per programmare la macchina e fornisce molteplici informazioni.

Nelle due stringhe superiori A e B vengono visualizzati il programma di lavaggio selezionato, la fase di lavaggio in corso e tutte le indicazioni relative allo stato d’avanzamento del programma.

Nella stringa C viene visualizzato il tempo residuo alla fine del ciclo di lavaggio in corso e nel caso fosse stata impostata una PARTENZA RITARDATA, il tempo mancante all’avvio del programma selezionato.

Nell’area D viene visualizzato il valore massimo della velocità della centrifuga che la macchina può effettuare in base al programma impostato; se il programma non prevede la centrifuga l’area resta spenta.

Nell’area E viene visualizzato il valore massimo della temperatura che si può selezionare in base al programma impostato; se il programma non prevede l’impostazione della temperatura l’area resta spenta.

Le spie F sono relative alle funzioni e si accendono quando la funzione selezionata è compatibile con il programma impostato.

Simbolo Oblò bloccato Il simbolo acceso indica che l’oblò è bloccato per impedire aperture accidentali. Per evitare danni è necessario attendere che il simbolo si spenga prima di aprire l’oblò (attendere 3 minuti circa). N.B.: se è attiva la funzione PARTENZA RITARDATA l’oblo non si può aprire, per aprirlo mettere la macchina in pausa premendo il tasto START/PAUSE.

! Alla prima accensione verrà richiesto di selezionare la lingua ed il display entrerà automaticamente nel menu di selezione lingua.

Per scegliere la lingua desiderata premere i tasti X e Y, per confermare la scelta premere il tasto Z. Se si vuole cambiare lingua, spegnere la macchina, premere contemporaneamente i tasti X, Y, Z fino a sentire un segnale acustico, verrà visualizzato di nuovo il menu di selezione lingua.

Come effettuare un ciclo di lavaggio

1. ACCENDERE LA MACCHINA. Premere il tasto , sul

display comparirà la scritta “ACCENSIONE IN CORSO”; la spia START/PAUSE lampeggia lentamente di colore verde.

2. CARICARE LA BIANCHERIA. Aprire la porta oblò.

Caricare la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi della pagina seguente.

3. DOSARE IL DETERSIVO. Estrarre il cassetto e versare

il detersivo nelle apposite vaschette come spiegato in “Detersivi e biancheria”.

4. CHIUDERE L’OBLO’.

5. SCEGLIERE IL PROGRAMMA. Premere uno dei

tasti del SELETTORE PROGRAMMI per selezionare il programma desiderato; il nome del programma comparirà sul display; ad esso è associata una temperatura e una velocità di centrifuga che possono essere modificate. Sul display comparirà la durata del ciclo.

6. PERSONALIZZARE IL CICLO DI LAVAGGIO. Agire

sugli appositi tasti:

Modificare la temperatura e/o la centrifuga. La

macchina seleziona automaticamente la temperatura e la centrifuga massime previste per il programma impostato e non possono pertanto essere aumentate. Premendo il tasto si riduce progressivamente la temperatura sino al lavaggio a freddo “OFF”. Premendo il tasto si riduce progressivamente la centrifuga sino alla sua esclusione “OFF”. Un’ulteriore pressione dei tasti riporterà i valori al massimo consentito per il ciclo selezionato.

! Eccezione: selezionando il programma

(1° pressione del tasto) la temperatura può essere portata sino

a 90°.

Impostare una partenza ritardata.

Per impostare la partenza ritardata del programma prescelto, premere il tasto relativo fino a raggiungere il tempo di ritardo desiderato. Quando tale opzione è attiva, sul display si illumina il simbolo . Per rimuovere la partenza ritardata premere il tasto fino a che sul display compare la scritta “OFF”.

Impostare l’intensità di lavaggio desiderata.

L’opzione permette di ottimizzare il lavaggio in base al grado di sporco dei tessuti e all’intensità di lavaggio desiderata. Selezionare il programma di lavaggio, il ciclo viene impostato automaticamente sul livello “Normale”, ottimizzato per capi mediamente sporchi, (impostazione non valida per il ciclo “Lana”, che si imposta automaticamente sul livello “Delicato”). Per capi molto sporchi premere il tasto fino al raggiungimento del livello “Lavaggio Intensivo”. Questo livello garantisce un lavaggio di alte prestazioni grazie all’utilizzo di una maggiore quantità di acqua nella fase iniziale del ciclo ed una maggiore movimentazione meccanica, ed è utile per eliminare le macchie più resistenti. Può essere utilizzato con o senza candeggina. Se si desidera effettuare il candeggio inserire la vaschetta aggiuntiva 4, in dotazione, nella vaschetta 1. Nel dosare la candeggina non superare il livello “max” indicato sul perno centrale (vedi figura a pag. 46). Per capi poco sporchi o per un trattamento più delicato dei tessuti, premere il tasto fino al raggiungimento del livello “Delicato”.

(60°C)

Il ciclo ridurrà la movimentazione meccanica per garantire risultati di lavaggio perfetti per i capi delicati.

Impostare il tipo di risciacquo.

L’opzione consente di selezionare il tipo di risciacquo desiderato per la massima cura delle pelli sensibili. Alla prima pressione del tasto viene impostato il livello “Extra risciacquo” che permette di selezionare un risciacquo aggiuntivo a quelli standard del ciclo, per eliminare tutte le tracce di detergente. Alla seconda pressione del tasto viene impostato il livello “Pelli Sensibili” che permette di selezionare due risciacqui aggiuntivi a quelli standard del ciclo ed è consigliato per le pelli più sensibili. Alla terza pressione del tasto viene impostato il livello “Anti Allergico” che permette di selezionare tre risciacqui aggiuntivi a quelli standard del ciclo, per rimuovere i principali allergeni come polline, acari, peli del gatto e cane. Premere nuovamente il tasto per tornare al tipo di risciacquo “Risciacquo Normale”. Se non è possibile impostare o modificare la regolazione esistente, sul display verrà visualizzato “Non permesso”.

Modificare le caratteristiche del ciclo.

• Premere il tasto per attivare la funzione; la spia

corrispondente al pulsante si accenderà.

• Premere nuovamente il tasto per disattivare la

funzione; la spia si spegnerà.

! Se la funzione selezionata non è compatibile con

il programma impostato, la spia lampeggerà e la funzione non verrà attivata.

! Se la funzione selezionata non è compatibile con

un’altra precedentemente impostata, la spia relativa alla prima funzione selezionata lampeggerà e verrà attivata solo la seconda, la spia della funzione attivata si illuminerà.

! Le funzioni possono variare il carico raccomandato

e/o la durata del ciclo.

7. AVVIARE IL PROGRAMMA. Premere il tasto START/PAUSE. La spia relativa si illuminerà di colore verde fisso e l’oblò si bloccherà (simbolo OBLO’BLOCCATO acceso). Durante il lavaggio, sul display comparirà il nome della fase in corso. Per cambiare un programma mentre un ciclo è in corso, mettere la lavabiancheria in pausa premendo il tasto START/PAUSE (la spia START/PAUSE lampeggerà lentamente di colore arancione); selezionare quindi il ciclo desiderato e premere nuovamente il tasto START/PAUSE. Per aprire la porta mentre un ciclo è in corso premere il tasto START/PAUSE; se il simbolo OBLO’BLOCCATO è spenta sarà possibile aprire l’oblò (attendere 3 minuti circa). Premere nuovamente il tasto START/PAUSE per far ripartire il programma dal punto in cui era stato interrotto.

8. FINE DEL PROGRAMMA. Viene indicata dalla scritta “FINE CICLO” sul display, quando il simbolo OBLO’BLOCCATO si spegnerà sarà possibile aprire l’oblò (attendere 3 minuti circa). Aprire l’oblò, scaricare la biancheria e spegnere la macchina.

! Se si desidera annullare un ciclo già avviato, premere a

lungo il tasto . Il ciclo verrà interrotto e la macchina si spegnerà.

Programmi e funzioni

Tabella dei programmi

Velo-

cità

max. (giri al minu-

to)

1200

- 1200 - - - - 7 - - -

- 1200 - - -

- 0 - - - - 7 - - -

Descrizione del Programma

Programmi

Anti Macchia

Cotone (1° pressione del tasto): bianchi e colorati resistenti molto sporchi.

Cotone (2° pressione del tasto): bianchi e colorati delicati poco sporchi.

Eco Cotone 60° (1) (3° pressione del tasto): bianchi e colorati resistenti

molto sporchi. Eco Cotone 40° (2) (3° pressione del tasto): bianchi e colorati delicati

poco sporchi.

Sintetici Resistenti (1° pressione del tasto): colori resistenti molto sporchi. Sintetici Resistenti (3) (1° pressione del tasto): colori resistenti molto sporchi. Sintetici Delicati (2° pressione del tasto): colori delicati poco sporchi.

Rapido 60' (1° pressione del tasto): per rinfrescare rapidamente capi

normalmente (non indicato per lana, seta e capi da lavare a mano). Rapido 30' (2° pressione del tasto): per rinfrescare rapidamente capi

poco sporchi (non indicato per lana, seta e capi da lavare a mano). Memo: permette di memorizzare un qualsiasi ciclo di lavaggio.

Biancheria 7 giorni: per biancheria da letto e da bagno. Woolmark Platinum (Lana): per lana, cachemire, ecc.

Delicati

Centrifuga (1° pressione del tasto).

Risciacquo (2° pressione del tasto).

Scarico (3° pressione del tasto).

Temp.

max.

(°C)

40° 1200 60°

(Max. 90°)

20° 1200 60° 1200 -

40° 1200 -

60° 1000 40° 1000 40° 1000

60° 1200 -

30° 800 -

60° 1200 40° 800 30° 0 -

* E’ possibile controllare la durata dei programmi di lavaggi sul display.

La durata del ciclo indicata sul display o sul libretto è una stima calcolata in base a condizioni standard. Il tempo effettivo può variare in base a numerosi fattori quali la temperatura e la pressione dell’acqua in ingresso, la temperatura ambiente, la quantità di detersivo, la quantità ed il tipo di carico, il bilanciamento del carico, le opzioni aggiuntive selezionate.

1) Programma di controllo secondo la direttiva 1061/2010: impostare il programma

Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più efficiente in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 60 °C. La temperatura effettiva di lavaggio può differire da quella indicata.

2) Programma di controllo secondo la direttiva 1061/2010: impostare il programma 60°C

TEMPERATURA).

Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più efficiente in termini di consumo combinato di energia e di acqua, da usare su capi lavabili a 40°C. La temperatura effettiva di lavaggio può differire da quella indicata.

Per tutti Test Institutes:

2) Programma cotone lungo: impostare il programma 60°C

3) Programma sintetico lungo: impostare il programma a 60°C

(3° pressione del tasto)

(1° pressione del tasto)

60°C

(3° pressione del tasto)

; temperaura di 40°C

Detersivi

gio

Prelavag-

 

   

 

gina

dente

Candeg-

Lavaggio

Ammobi-



4 - - 7 - - -

  



7 - - -



7 53 1,02 52,5 200’



7 53 0,99 78 175’

3,5 49 0,91 53 110’ 3,5 - - 3,5 - - -



(premere il tasto TEMPERATURA).



3,5 - - -



3 71 0,19 39 30’



7 - - -



1,5 - - -



1 - - -



7 - - -

; temperaura di 40°C

gia kWh

Consumo ener-

Umidità residua

Carico max. (Kg)

(premere il tasto

Acqua

totale lt

Durata ciclo

* * *

* *

* * * *

* *

Funzioni di lavaggio

! Se la funzione selezionata non è compatibile con il

programma impostato, la spia lampeggerà e la funzione non verrà attivata.

! Se la funzione selezionata non è compatibile con un’altra

precedentemente impostata, la spia relativa alla prima funzione selezionata lampeggerà e verrà attivata solo la seconda, la spia della funzione attivata si illuminerà.

Prelavaggio

Selezionando questa funzione si effettua il prelavaggio, utile per rimuovere macchie ostinate. N.B.: Aggiungere il detersivo nell’apposito scomparto.

Stira facile

Selezionando questa funzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe. Al temine del ciclo la lavabiancheria effettuerà delle lente rotazioni del cestello; la spia della funzione STIRA FACILE lampeggerà e la scritta “FINE CICLO” apparirà su display. Per terminare il ciclo si dovrà premere il tasto START/PAUSE o il tasto STIRA FACILE.

Eco wash

La funzione Eco Wash contribuisce al risparmio energetico non riscaldando l’acqua utilizzata per lavare il bucato – un vantaggio sia per l’ambiente, sia per la bolletta elettrica. Infatti, l’azione rafforzata e il consumo ottimizzato dell’acqua garantiscono ottimi risultati nella stessa durata media di un ciclo standard. Per ottenere i migliori risultati di lavaggio, si consiglia l’uso di un detersivo liquido.

Detersivi e biancheria

Cassetto dei detersivi

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare l’ambiente.

! Usare detersivi in polvere per capi in cotone bianchi e per il prelavaggio e per lavaggi con temperatura superiore a 60°C.

! Seguire le indicazioni riportate sulla confezione di detersivo. ! Non usare detersivi per il lavaggio a mano, perché formano

troppa schiuma.

Estrarre il cassetto dei detersivi e inserire il detersivo o l’additivo come segue.

vaschetta 1: Detersivo per prelavaggio (in polvere)

Prima di versare il detersivo verificare che non sia inserita la veschetta aggiuntiva 4.

vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

Nel caso di utilizzo di detersivo liquido si consiglia di utilizzare la paretina A in dotazione per un corretto dosaggio. Per l’utilizzo del detersivo in polvere riporre la paretina nella cavità B.

vaschetta 3: Additivi (ammorbidente, ecc.)

L’ammorbidente non deve fuoriuscire dalla griglia.

vaschetta aggiuntiva 4: Candeggina

Preparare la biancheria

• Suddividere la biancheria secondo:

- il tipo di tessuto / il simbolo sull’etichetta.

- i colori: separare i capi colorati da quelli bianchi.

• Vuotare le tasche e controllare i bottoni.

• Non superare i valori indicati, riferiti al peso della

biancheria asciutta: vedi “Tabella dei programmi”.

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr. 1 federa 150-200 gr. 1 tovaglia 400-500 gr. 1 accappatoio 900-1200 gr. 1 asciugamano 150-250 gr.

Programmi speciali

Anti Macchia: il programma è adatto al lavaggio di capi molto sporchi, con colori resistenti. Il programma garantisce una classe di lavaggio superiore alla classe standard (classe A). Non eseguire il programma mescolando capi di colore diverso. Si consiglia l’utilizzo di detersivo in polvere. Per macchie ostinate è consigliato il pretrattamento con additivi specifici.

Cotone : ideale per carichi in cotone sporchi. Le buone performance anche a freddo, comparabili con un lavaggio a 40°, sono garantite da un’azione meccanica che lavora con variazione di velocità a picchi ripetuti e ravvicinati Biancheria 7 giorni: per lavare la biancheria da bagno e da letto in un unico ciclo, utilizzare il programma che ottimizza l’uso dell’ammorbidente e ti consente di risparmiare tempo ed energia. Si consiglia l’utilizzo di detersivo in polvere.

Lana - Woolmark Apparel Care - Green: il ciclo di lavaggio “Lana” di questa lavatrice è stato approvato dalla Woolmark Company per il lavaggio di capi di lana classificati come “lavabili a mano”, purché il lavaggio venga eseguito nel rispetto delle istruzioni riportate sull’etichetta dell’indumento e delle indicazioni fornite dal produttore di questa lavatrice. (M1253)

Delicati: utilizzare il programma per il lavaggio dei capi molto delicati, che presentano applicazioni quali strass o paillettes. Per il lavaggio dei capi in seta e tende, selezionare il ciclo

ed impostare il livello “Delicato” dell’opzione . Si raccomanda di rovesciare i capi prima del lavaggio e di inserire gli indumenti piccoli nell’apposito sacchetto per il lavaggio dei capi delicati. Per risultati migliori si raccomanda l’utilizzo del detersivo liquido per capi delicati.

Sistema bilanciamento del carico

Prima di ogni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse ancora correttamente bilanciato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga. Per favorire una migliore distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grandi e piccoli.

Anomalie e rimedi

Può accadere che la lavabiancheria non funzioni. Prima di telefonare all’Assistenza (vedi “Assistenza”), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lavabiancheria non si accende.

Il ciclo di lavaggio non inizia.

La lavabiancheria non carica acqua (nel display apparirà la sctitta “Manca l’acqua, apri il rubinetto”).

La lavabiancheria carica e scarica acqua di continuo.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza

da fare contatto.

• In casa non c’è corrente.

• L’oblò non è ben chiuso.

• Il tasto ON/OFF non è stato premuto.

• Il tasto START/PAUSE non è stato premuto.

• Il rubinetto dell’acqua non è aperto.

• Si è impostato un ritardo sull’ora di avvio (PARTENZA RITARDATA,

vedi “Come effettuare un ciclo di lavaggio”).

• Il tubo di alimentazione dell’acqua non è collegato al rubinetto.

• Il tubo è piegato.

• Il rubinetto dell’acqua non è aperto.

• In casa manca l’acqua.

• Non c’è sufficiente pressione.

• Il tasto START/PAUSE non è stato premuto.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi “Installazione”).

• L’estremità del tubo di scarico è immersa nell’acqua (vedi “Installazione”).

• Lo scarico a muro non ha lo sfiato d’aria.

Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell’acqua, spegnere la lavabiancheria e chiamare l’Assistenza. Se l’abitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare l’inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

La lavabiancheria non scarica o non centrifuga.

La lavabiancheria vibra molto durante la centrifuga.

La lavabiancheria perde acqua.

La macchina è bloccata, il display lampeggia e segnala un codice di anomalia (es.: F-01, F-..).

Si forma troppa schiuma.

• Il programma non prevede lo scarico: con alcuni programmi occorre

avviarlo manualmente.

• È attiva la funzione STIRA FACILE: per completare il programma

premere il tasto START/PAUSE (“Programmi e funzioni”).

• Il tubo di scarico è piegato (vedi “Installazione”).

• La conduttura di scarico è ostruita.

• Il cestello, al momento dell’installazione, non è stato sbloccato

correttamente (vedi “Installazione”).

• La lavabiancheria non è in piano (vedi “Installazione”).

• La lavabiancheria è stretta tra mobili e muro (vedi “Installazione”).

• Il tubo di alimentazione dell’acqua non è ben avvitato (vedi “Installazione”).

• Il cassetto dei detersivi è intasato (per pulirlo vedi “Manutenzione e cura”).

• Il tubo di scarico non è fissato bene (vedi “Installazione”).

• Spegnere la macchina e togliere la spina dalla presa, attendere circa 1

minuto quindi riaccenderla.

Se l’anomalia persiste, chiamare l’Assistenza.

• Il detersivo non è specifico per lavabiancheria (deve esserci la

dicitura “per lavatrice”, “a mano e in lavatrice”, o simili).

• Il dosaggio è stato eccessivo.

Assistenza

Prima di contattare l’Assistenza:

• Verificare se l’anomalia può essere risolta da soli (vedi “Anomalie e rimedi”);

• Riavviare il programma per controllare se l’inconveniente è stato ovviato;

• In caso negativo, contattare il Numero Unico 199.199.199*.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;

• il modello della macchina (Mod.);

• il numero di serie (S/N).

Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria e nella parte anteriore aprendo l’oblò.

Assistenza Attiva 7 giorni su 7

In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito http://www.hotpoint.eu/hotpoint/

Instrucţiuni de folosire

MAŞINĂ DE SPĂLAT RUFE

Română

WMSD 723

Sumar

Instalare, 50-51

Despachetare şi punere la nivel Racorduri hidraulice şi electrice Primul ciclu de spălare Date tehnice

Întreţinere şi curăţare, 52

Întreruperea alimentării cu apă şi curent electric Curăţarea maşinii de spălat Curăţarea compartimentului pentru detergent Îngrijirea uşii şi a tamburului Curăţarea pompei Controlarea furtunului de alimentare cu apă

Precauţii şi sfaturi, 53

Norme de protecţie şi siguranţă generale Aruncarea reziduurilor

Descrierea maşinii de spălat, 54-55

Panoul de control Display

Cum se desfăşoară un ciclu de spălare, 56

Programe şi funcţii, 57

Tabel de programe Funcţii de spălare

Detergenţi şi rufe albe, 58

Compartimentul pentru detergenţi Pregătirea rufelor Programe optionale Sistemul de echilibrare a încărcăturii

Anomalii şi remedii, 59

Asistenţă, 60

Instalare

! Este important să păstraţi acest manual pentru a‑l putea consulta în orice moment. În caz de vânzare, de cesiune sau de schimbare a locuinţei, acesta trebuie să rămână împreună cu maşina de spălat pentru a informa noul proprietar cu privire la funcţionare şi la respectivele avertismente.

! Citiţi cu atenţie instrucţiunile: veţi găsi informaţii importante cu privire la instalare, la folosire şi la siguranţă.

Despachetare şi punere la nivel

Despachetare

1. Scoaterea din ambalaj a maşinii de spălat.

2. Controlaţi ca maşina de spălat să nu  fost deteriorată în timpul transportului. Dacă este deteriorată, nu o conectaţi şi contactaţi agentul de vânzare.

3. Scoateţi cele 4 şuruburi de protecţie pentru transport şi cauciucul cu distanţierul respectiv, situate în partea posterioară (a se vedea gura).

4. Închideţi oriciile cu dopurile din plastic aate în dotaţie.

5. Păstraţi toate piesele: pentru cazul în care maşina de spălat va trebui să e transportată, piesele vor trebui montante din nou.

! Ambalajele nu sunt jucării pentru copii!

re (a se vedea gura); unghiul de înclinare, măsurat pe planul de lucru, nu trebuie să depăşească 2°. O nivelare precisă conferă stabilitate maşinii şi evită vibraţii, zgomote şi deplasări pe timpul funcţionării. În cazul mochetelor sau a unui covor, reglaţi picioruşele astfel încât să menţineţi sub maşina de spălat un spaţiu sucient pentru ventilare.

Racorduri hidraulice şi electrice

Racordarea furtunului de alimentare cu apă

1. Introduceţi garnitura A în extremitatea tubului de alimentare şi înşurubaţi‑l la un robinet de apă rece cu gura letată de 3/4 gaz (a se vedea gura). Înainte de conectare, lăsaţi apa să curgă

pentru a se limpezi.

2. Conectaţi tubul de alimentare la maşina de spălat, înşurubândul la priza de apă respectivă, amplasată în partea posterioară, sus în

dreapta (a se vedea

gura).

3. Fiţi atenţi ca furtunul să nu e nici pliat, nici îndoit.

Punere la nivel

1. Instalaţi maşina de spălat pe un paviment plan şi rigid, fără a o sprijini de ziduri, mobilă sau altceva.

2. Dacă podeaua nu este perfect orizontală, compensaţi neregularităţile deşurubând sau înşurubând picioruşele anterioa-

! Presiunea apei de la robinet trebuie să e cuprinsă în valorile din tabelul cu Date tehni-

ce (a se vedea pagina alăturată).

! Dacă lungimea furtunului de alimentare nu este sucientă, adresaţivă unui magazin specializat sau unui instalator autorizat.

! Nu folosiţi niciodată tuburi folosite deja.

! Utilizaţi tuburile furnizate cu maşina.

Conectarea furtunului de golire

65 - 100 cm

Conectaţi furtunul de evacuare, fără al îndoi, la o conductă sau la o gură de evacuare în zid, situate între 65 şi 100 cm de pământ;

! Cablul de alimentare trebuie să e înlocuit doar de instalatorii autorizaţi.

Atenţie! Firma îşi declină orice responsabilitate în cazul în care aceste norme nu se respectă.

Primul ciclu de spălare

După instalare, înainte de folosire, efectuaţi un ciclu de spălare cu detergent şi fără rufe, selectând programul „AUTOCURĂŢARE” (a se vedea “Curăţarea maşinii de spălat”).

sau sprijiniţil pe marginea unei chiuvete sau a unei căzi, legând elementul de ghidare la robinet (a se vedea gura). Capătul liber al furtunului de golire nu trebuie să rămână cufundat în apă.

! Nu se recomandă folosirea furtunurilor prelungitoare; dacă este indispensabil, acestea trebuie să aibă acelaşi diametru ca şi furtunul original şi nu trebuie să depăşească 150 cm lungime.

Racordarea electrică

Înainte de a introduce ştecherul în priza de curent, asiguraţi‑vă că:

• priza să e cu împământare şi conformă prevederilor legale;

• priza să poată suporta sarcina maximă de putere a maşinii, indicată în tabelul cu Date tehnice (a se vedea alături);

• tensiunea de alimentare să e cuprinsă în valorile indicate în tabelul cu Date tehnice (a se vedea alături);

• priza să e compatibilă cu ştecărul maşinii de spălat. În caz contrar înlocuiţi priza sau ştecărul.

! Maşina de spălat nu trebuie instalată afară, nici chiar în cazul în care spaţiul este adăpostit, deoarece este foarte periculoasă expunerea maşinii la ploi şi furtuni. ! După instalarea maşinii de spălat, priza de curent trebuie să e uşor accesibilă.

! Nu folosiţi prelungitoare şi prize multiple. ! Cablul nu trebuie să e îndoit sau compri-

mat.

Date tehnice

Model WMSD 723

lãrgime: 59,5 cm

Dimensiuni

Capacitate De la 1 la 7 kg pentru spãlare

Legãturi electrice

Legãturi hidrice

Turaþia de centrifugare

Programe de control conform directivelor 1061/2010

şi

1015/2010

înãlþime: 85 cm profunzime: 43,5 cm

vezi eticheta cu caracteristicile tehnice, aplicatã pe maºinã

presiune maximã: 1 MPa (10 bari) presiune minimã: 0,05 MPa (0,5 bari) capacitatea cuvei: 48 litri

pânã la 1200 de rotaþii pe minut

programul (60°) (a tre-

ia apăsare a butonului);

Bumbac Eco 60°. programul (40°) (a tre-

ia apăsare a butonului);

Bumbac Eco 40°.

Acest aparat este conform cu urmãtoarele Directive Comunitare:e

- 2004/108/CE (Compatibilitate Electromagneticã)

- 2012/19/EU (WEEE)

- 2006/95/CE (Tensiuni Joase)

Întreţinere şi curăţire

Întreruperea alimentării cu apă şi curent electric

• Închideţi robinetul de apă după ecare

spălare. Se limitează astfel uzura instalaţiei hidraulice a maşinii de spălat şi se elimină pericolul scurgerilor.

• Scoateţi stecherul din priza de curent atun-

ci când curăţaţi maşina de spălat şi când se efectuează lucrări de întreţinere.

Curăţarea maşinii de spălat

• Partea externă şi părţile din cauciuc pot 

curăţate cu o lavetă înmuiată în apă călduţă şi săpun. Nu folosiţi solvenţi sau substanţe abrazive.

• Maşina de spălat este prevăzută cu un

program de „AUTOCURĂŢARE” a pieselor interne care trebuie realizat fără niciun fel de încărcătură în cuvă. Detergentul (în cantitate de 10% din cea recomandată pentru rufe puţin murdare) sau aditivii specici pentru curăţarea maşinii de spălat pot  folosite ca mijloace auxiliare în programul de spălare. Se recomandă efectuarea programului de curăţare la ecare 40 de cicluri de spălare.

Pentru a activa programul, apăsaţi butoanele A şi B în acelaşi timp pentru 5 secunde (a se vedea

gura).

Programul porneşte automat şi durează aproximativ 70 de minute. Pentru a termi-

na ciclul, apăsaţi butonul START/PAUSE.

Îngrijirea uşii şi a tamburuluii

• Lăsaţi mereu uşa întredeschisă pentru a evita formarea de mirosuri neplăcute.

Curăţarea pompei

Maşina de spălat este dotată cu o pompă de autocurăţare care nu are nevoie de întreţinere. Se poate întâmpla însă ca unele obiecte mici (monede, nasturi) să cadă în anticamera care protejează pompa, situată în partea inferioară a acesteia.

! Vericaţi ca ciclul de spălare să e încheiat şi scoateţi stecherul din priză.

Pentru a avea acces la anticameră:

1. scoateţi panoul de acoperire din partea din faţă a maşinii de spălat folosind o şurubelniţă (a se vedea gura);

2. deşurubaţi capacul rotindu‑l în sens invers acelor de ceasornic (a se vedea gura). Este normal să iasă puţină apă;

Curăţarea compartimentului pentru detergent

Trageti afara compatimentul ridicându‑l si tragându‑l spre exterior (a se vedea gura). Spălaţi‑l sub un jet de apă; această operaţie trebuie efectuată cât mai des posibil.

3. curăţaţi cu grijă interiorul;

4. înşurubaţi la loc capacul;

5. montaţi din nou panoul vericând, înainte

de a‑l împinge spre maşină, de a  introdus cârligele în oriciile respective.

Controlarea furtunului de alimentare cu apă

Controlaţi tubul de alimentare cel puţin o dată pe an. Dacă prezintă crăpături sau suri trebuie înlocuit: pe parcursul spălărilor, presiunea puternică ar putea provoca crăpături neaşteptate.

! Nu folosiţi niciodată tuburi folosite deja.

Precauţii şi sfaturi

! Maşina de spălat a fost proiectată şi construită conform norme-

lor internaţionale de protecţie. Aceste avertizări sunt furnizate din motive de siguranţă şi trebuie să e citite cu atenţie.

Siguranţa generală

• Acest aparat a fost conceput exclusiv pentru utilizarea în locuinţe.

• Aparatul nu trebuie utilizat de către persoane

(inclusiv Aparat aparat poate  folosit de copii începând cu vârsta de 8 ani şi de persoane cu capacităţi zice, senzoriale sau mentale reduse sau cu experienţă şi cunoştinţe insuciente dacă sunt supravegheate sau dacă au primit o pregătire adecvată privind folosirea aparatului în mod sigur şi înţelegând pericolele respective. Copiii nu trebuie să se joace cu aparatul. Întreţinerea şi curăţarea nu trebuie să e efectuate de copii fără supraveghere.

• Maşina de spălat trebuie să e folosită doar de persoane adulte care respectă instrucţiunile din acest manual.

• Nu atingeţi maşina când sunteţi desculţi sau cu mâinile sau picioarele ude sau umede.

• Nu scoateţi ştecherul din priză trăgând de cablu, ci apucând ştecherul.

• Nu deschideţi sertarul detergenţilor în timp ce maşina se aă în funcţiune.

• Nu atingeţi apa de evacuare: poate avea o temperatură ridicată.

• Nu forţaţi în nici un caz uşa: s‑ar putea deteriora mecanismul de siguranţă care evită deschiderea accidentală.

• În caz de defecţiune, nu umblaţi în niciun caz la mecanismele din interior şi nu încercaţi să o reparaţi singuri.

• Controlaţi mereu ca în apropierea maşinii aate în funcţiune, să nu se ae copii.

• Pe durata spălării uşa se poate încălzi.

• Dacă trebuie să deplasaţi maşina, cereţi ajutor unei alte (sau 2) persoane şi ţi foarte atenţi. Niciodată nu deplasaţi maşina singuri deoarece aceasta este foarte grea.

• Înainte de a introduce rufele, controlaţi ca şi cuva să e goală.

informaţii suplimentare cu privire la scoaterea sin uz a electrocasnicelor, deţinătorii acestora pot apela la centrele de colectare a deşeurilor sau la vânzătorii de la care au

achiziţionat produsele respective.

Scoaterea din uz

• Eliminarea ambalajelor:

respectaţi reglementările locale, în acest fel ambalajele

vor putea  refolosite.

• Directiva Europeană 2012/19/EU cu privire la deşeurile care provin de la aparatura electrică sau electronică prevede ca aparatele electrocasnice să nu e colectate împreună cu deşeurile urbane solide, obişnuite. Aparatele scoase din uz trebuie să e colectate separat atât pentru a optimiza rata de recuperare şi de reciclare a materialelor componente cât şi pentru a evita pericolele care pot afecta sănătatea omului sau polua mediul înconjurător. Simbolul tomberonului tăiat care apare pe toate produsele vă aminteşte tocmai obligaţia de a le colecta separat. Pentru

Descrierea maşinii de spălat

Panoul de control

Tastă

ON/OFF

Sertarul detergenţilor

Sertarul detergenţilor: pentru a introduce detergenţi sau

aditivi (a se vedea “Detergenţi şi rufe albe”).

SELECTARE

PROGRAME

Taste

Tastă

ACŢIUNE CURĂŢARE

DISPLAY

Tastă

MY CYCLE

Tastă

TIP

CLĂTIRE

Tastă

PORNIRE

ÎNTÂRZIATĂ

Tastă TEMPERATURĂ : apăsaţi pentru a micşora temperatura; valoarea va  indicată pe display.

Taste

FUNCŢII

Tastă

CENTRIFUGARE

Tastă cu led

START/PAUSE

Tastă

TEMPERATURĂ

Tastă

BLOCARE TASTE

Tastă ON/OFF : apăsaţi scurt tasta pentru a porni sau opri maşina de spălat. Indicatorul START/PAUSE emite un semnal intermitent de culoare verde, ceea ce vă conrmă pornirea maşinii. Pentru a opri funcţionarea maşinii de spălat în timpul spălării, este necesar să ţineţi apăsată tasta circa 3 secunde; o apăsare de scurtă durată sau accidentală nu va opri maşina. Oprirea maşinii de spălat în timpul executării unui ciclu va anula programul în curs de desfăşurare.

Taste SELECTARE PROGRAME: pentru a alege pro- gramul dorit (a se vedea “Tabel de programe”).

Tastă MY CYCLE: tţineţi apăsată tasta pentru a introduce în memorie un ciclu personalizat după preferinţă. Pentru a activa un ciclu memorat anterior, apăsaţi tasta MY CYCLE.

Taste FUNCŢII: apăsaţi tasta pentru a alege funcţia dorită. Pe display veţi observa aprinderea indicatorului luminos.

Tastă

ACŢIUNE CURĂŢARE

selecta intensitatea dorită de spălare.

Tastă

TIP CLĂTIRE

dorit de clătire.

Tastă CENTRIFUGARE : apăsaţi tasta pentru a reduce numărul de rotaţii sau a opri storcerea; numărul de turaţii se poate vedea pe display.

: apăsaţi pentru a selecta tipul

: apăsaţi pentru a

Tastă BLOCARE TASTE : pentru a bloca panoul de comandă, ţineţi apăsată tasta timp de 2 secunde. Dacă ledul corespunzător este aprins, atunci panoul de comenzi este blocat (cu excepţia buton ON/OFF). În acest fel, se evită modicarea accidentală a unui program, în special de către copii. Pentru a debloca panoul de comandă, ţineţi apăsată tasta timp de 2 secunde.

Tastă PORNIRE ÎNTÂRZIATĂ : apăsaţi pentru a pro- grama pornirea maşinii la o anumită oră. Întârzierea va  indicată pe display.

Tastă cu led START/PAUSE: când ledul verde emite un semnal intermitent, apăsaţi tasta pentru a porni ciclul de spălare. După activarea ciclului, ledul rămâne aprins. Pentru a introduce o pauză în timpul spălării, apăsaţi din nou tasta: ledul va emite o lumină intermitentă, de culoare portocalie. După stingerea indicatorului luminos

, puteţi deschide uşa (aşteptaţi aproximativ 3 minute). Pentru a continua spălarea, de unde a fost întreruptă, apăsaţi din nou tasta.

Modalitatea de stand by

Această maşină de spălat rufe, conform noilor norme legate de economia de curent electric, este dotată cu un sistem de oprire automat (stand‑by) care intră în funcţiune după 30 minute de neutilizare. Apăsaţi scurt tasta ON/OFF şi aşteptaţi repunerea în funcţiune a maşinii.

Display

Ecranul este util pentru a programa maşina şi a furniza numeroase informaţii.

Pe cele două rânduri de sus, A şi B, apar programul de spălare ales, faza de spălare în curs de desfăşurare şi toate indicaţiile cu privire la stadiul de avansare a programului.

Rândul C este dedicat timpului restant până la încheierea ciclului de spălare sau – dacă aţi programat pornirea maşinii la o anumită oră (PORNIRE ÎNTÂRZIATĂ) – timpul restant până la iniţierea spălării.

Pe rândul D apare viteza maximă a storcătorului ‑admisă de maşină ‑în funcţie de programul ales; dacă programul nu include o fază de centrifugare, atunci rândul este întunecat.

Pe rândul E apare temperatura maximă care poate  selectată în funcţie de programul ales; dacă programul prevede spălarea la rece, atunci rândul este întunecat.

Indicatoarele F se referă la funcţii şi se aprind când funcţia selectată este compatibilă cu programul ales.

Indicator Uşă blocată Simbolul aprins indică faptul că uşa este blocată, pentru a împiedica deschiderea accidentală. Pentru a evita daune este necesar să se aştepte ca simbolul să se stingă înainte de a deschide uşa (aşteptaţi aproximativ 3 minute). N.B.: dacă funcţia PORNIRE ÎNTÂRZIATĂ este activă, uşa nu se poate deschide; pentru a o deschide, apăsaţi tasta START/PAUSE pentru a întrerupe momentan programarea.

! La punerea în funcţiune a maşinii (prima dată) vi se va cere să selectaţi limba; ecranul va aşa direct meniul de alegere

limbă. Pentru a alege limba dorită, apăsaţi tastele X şi Y iar pentru a conrma alegerea, apăsaţi tasta Z. Dacă doriţi să schimbaţi limba, opriţi maşina, apăsaţi în acelaşi timp pe butoanele X, Y, Z până când auziţi un semnal acustic, va  aşat din nou meniul de selectare a limbii.

Cum se desfăşoară un ciclu de spălare

1. PUNEREA ÎN FUNCŢIUNE A MAŞINII. Apăsaţi

tasta ; pe ecran va apărea mesajul PORNIRE ÎN CURS. Indicatorul START/PAUSE va emite un semnal intermitent de culoare verde.

2. INTRODUCEREA RUFELOR. Deschideţi uşa. Introduceţi

rufele în maşină, ind atenţi să nu depăşiţi cantitatea indicată în tabelul de programe (vezi pagina următoare).

3. DOZAREA DETERGENTULUI. Extrageţi sertarul şi

turnaţi detergent în compartimentele respective, după indicaţiile din cap. „Detergenţi şi rufe albe”.

4. ÎNCHIDEŢI UŞA.

5. ALEGEREA PROGRAMULUI. Apăsaţi una din

tastele de SELECTARE PROGRAME pentru a alege programul dorit; numele programului va  aşat pe ecran, împreună cu temperatura de spălare şi viteza storcătorului, acestea din urmă putând  modicate. Pe ecran va apărea şi durata ciclului.

6. PERSONALIZAREA CICLULUI DE SPĂLARE.

Apăsaţi tastele respective.

Modicare temperaturii şi/sau a vitezei de stoarcere.

Maşina selectează automat temperatura şi viteza de stoarcere maxime, din cele prevăzute pentru programul ales; aceste valori nu pot  mărite. Apăsând tasta se poate reduce progresiv temperatura până la excluderea completă a încălzirii apei, “OFF”, care corespunde cu spălarea la rece. Apăsând tasta puteţi micşora treptat viteza de stoarcere, până la zero, anulând complet centrifuga “OFF”. Din acest moment, apăsarea ulterioară a tastelor va aduce valorile de temperatură şi viteză de stoarcere la cele maxime prevăzute.

! Excepţie: dacă selectaţi programul

a butonului)

Pentru a programa pornirea întârziată a maşinii, apăsaţi tasta respectivă pentru a alege timpul de întârziere dorit. Când opţiunea este activă, pe ecran se va aprinde simbolul . Pentru a anula pornirea întârziată, apăsaţi tasta până când pe ecran veţi vedea mesajul OFF.

Reglaţi intensitatea dorită de spălare.

Opţiunea permite optimizarea spălării în funcţie de gradul de murdarie al ţesăturilor şi de intensitatea dorită a spălării. Selectaţi programul de spălare, ciclul este reglat automat la nivelul „NORMAL”, optimizat pentru rufe cu grad normal de murdărie (această reglare nu este valabilă pentru ciclul „Lână”, care se reglează automat la nivelul „DELICATE”). Pentru rufe foarte murdare apăsaţi butonul până se ajunge la nivelul „EXTRA SPĂLARE”. Datorită utilizării unei cantităţi mai mari de apă în faza iniţială a ciclului şi a unei mişcări mecanice mai mari, această opţiune garantează o spălare de mare performanţă şi este utilă pentru eliminarea petelor rezistente. Poate  utilizată cu sau fără înălbitor. Dacă doriţi să efectuaţi albirea, introduceţi tăviţa suplimentară 4, din dotare, în tăviţa 1. Când dozaţi înălbitorul, nu depăşiţi nivelul „max” indicat pe pivotul central (a se vedea gura de la pag. 70). Pentru rufe puţin murdare sau pentru un tratament mai delicat al ţesăturilor, apăsaţi butonul până

temperatura poate  crescută până la 90°.

Congurarea pornirii întârziate.

(60°C) (prima apăsare

se ajunge la nivelul “DELICATE”. Ciclul va reduce mişcarea mecanică pentru a asigura rezultate perfecte de spălare pentru rufele delicate.

Reglaţi tipul de clătire.

Opţiunea vă permite să selectaţi tipul de clătire dorit pentru îngrijirea maximă a pielii sensibile. Prima apăsare a butonului stabileşte nivelul „EXTRA LIMPEZIRE” care vă permite să selectaţi o clătire suplimentară faţă de cele standard ale ciclului, pentru a elimina toate urmele de detergent. A doua apăsare a butonului stabileşte nivelul „PIELE SENSIBILE” care vă permite să selectaţi două clătiri suplimentare faţă de cele standard ale ciclului şi este recomandat pentru pielea foarte sensibilă. A treia apăsare a butonului stabileşte nivelul „CLĂTIRE ANTIALERGIE” care vă permite să selectaţi trei clătiri suplimentare faţă de cele standard ale ciclului, pentru a elimina principalii alergeni, cum ar  polenul, acarienii din praf, părul de pisică şi de câine. Apăsaţi butonul din nou pentru a reveni la tipul de clătire „LIMPEZIRE NORMALĂ”. Dacă nu se poate regla sau modica reglarea existentă, pe ecran se va vizualiza „INACTIV”.

Modicarea caracteristicilor unui ciclu.

• Apăsaţi tasta pentru a activa funcţia; ledul corespunzător butonului se va aprinde.

• Apăsaţi din nou tasta pentru a dezactiva funcţia; indicatorul luminos se va stinge.

! Dacă funcţia selectată nu este compatibilă cu programul ales, ledul corespunzător se va aprinde intermitent iar funcţia nu se va activa. ! Dacă funcţia aleasă nu este compatibilă cu o funcţie selectată anterior, indicatorul care corespunde primei funcţii va emite un semnal intermitent iar indicatorul celei de a doua se va aprinde: acest lucru înseamnă că se va activa numai a doua funcţie (ultima aleasă). ! Cantitatea de rufe admisă precum şi durata ciclului pot varia în funcţie de funcţia aleasă.

7. ACTIVAREA UNUI PROGRAM. Apăsaţi tasta START/

PAUSE. Indicatorul luminos se va aprinde (culoarea verde) şi uşa se va bloca (simbolul UŞĂ BLOCATĂ se va aprinde). În timpul spălării, pe ecran va apărea numele fazei în curs de desfăşurare. Pentru a modica un program în timpul executării unui ciclu, apăsaţi tasta START/PAUSE pentru a întrerupe momentan ciclul; indicatorul corespunzător tastei START/PAUSE se va aprinde intermitent (culoarea portocalie). Alegeţi noul ciclul dorit şi apăsaţi din nou tasta START/PAUSE. Pentru a deschide uşa în timpul executării unui ciclu, apăsaţi tasta START/PAUSE; când simbolul UŞĂ BLOCATĂ se stinge, puteţi deschide uşa (aşteptaţi aproximativ 3 minute). Apăsaţi din nou tasta START/PAUSE pentru a relua programul de unde era oprit.

8. TERMINAREA PROGRAMULUI. La încheierea

ciclului, pe ecran va apărea mesajul “SFÂRŞITUL PROGRAMULUI”; când simbolul UŞĂ BLOCATĂ se stinge, puteţi deschide uşa (aşteptaţi aproximativ 3 minute). Deschideţi uşa, scoateţi rufele şi opriţi maşina de spălat.

! Dacă doriţi să anulaţi un ciclu deja demarat,ţineţi apăsată tasta câteva secunde. Ciclul va înceta denitiv iar maşina se va opri.

Programe şi funcţii

Tabel de programe

Descrierea Programului

Programe

ANTIPATĂ

BUMBAC

foarte murdare.

BUMBAC

BUMBAC ECO 60° (1) (a

te rezistente foarte murdare.

BUMBAC ECO 40° (2)

cate putin murdare.

SINTETICE REZISTENTE (prima apăsare a butonului): colorate

rezistente foarte murdare.

SINTETICE REZISTENTE (3) (prima apăsare a butonului): colorate

rezistente foarte murdare.

SINTETICE DELICATE

stente putin murdare.

SPĂLARE RAPIDĂ 60' (prima apăsare a butonului): pentru a spala

rapid articolele foarte murdare (nu este indicat pentru lâna, matase si articole de spalat cu mâna).

SPĂLARE RAPIDĂ 30'

spala rapid articolele putin murdare (nu este indicat pentru lâna, matase si articole de spalat cu mâna).

MEMO: permite memorarea oricãrui tip de spãlare.

LENJERIE,PROSOAPE: pentru prosoape ºi cearceafuri.

Woolmark Platinum (LÂNĂ): pentru articole din lâna, casmir.

DELICATE CENTRIFUGARE (prima apăsare a butonului)

CLĂTIRE

EVACUARE

* Puteþi vizualiza durata programelor de spãlare pe display.

Durata ciclului indicată pe display sau în carte este calculată în baza unor condiţii standard. Timpul efectiv poate varia în baza a numeroşi factori, precum temperatura şi presiunea apei la intrare, temperatura mediului, cantitatea de detergent, cantitatea şi tipul încărcăturii, echilibrarea încărcăturii, opţiunile suplimentare selectate.

(1) Programul de control conform normei 1061/2010: reglaţi programul la 60°C (a treia apăsare a butonului). Acest ciclu este potrivit pentru curăţarea unei încărcături de bumbac cu grad de murdărie normal şi este cel mai ecient din punct de vedere al consumului combinat de energie şi apă; se foloseşte pentru articole de îmbrăcăminte care pot  spălate la 60°C.Temperatura efectivă de spălare poate diferi de cea indicată. (2) Programul de control conform normei 1061/2010: reglaţi programul la 60°C (a treia apăsare a butonului) TEMPERATURĂ). Acest ciclu este potrivit pentru curăţarea unei încărcături de bumbac cu grad de murdărie normal şi este cel mai ecient din punct de vedere al consumului combinat de energie şi apă; se foloseşte pentru articole de îmbrăcăminte care pot  spălate la 40°C.Temperatura efectivă de spălare poate diferi de cea indicată.

Pentru toate Instituţiile de Testare: (2) Program pentru bumbac, prelungit: (3) Program sintetic lung: reglaţi programul la 60°C (prima apăsare a butonului); temperatura de 40° C (apăsaţi tasta TEMPERATURĂ).

prima

apăsare a butonului)

(a doua apăsare a butonului)

(a treia apăsare a butonului)

: colorate delicate putin murdare.

treia

apăsare a butonului): albe si colora-

(a treia apăsare a butonului)

(a doua apăsare a butonului)

reglaţi programul

: albe si colorate rezistente

: colorate deli-

: colorate rezi-

: pentru a

la 60°C (a treia apăsare a butonului)

Temp.

max. (°C)

40° 1200 60°

(Max. 90°)

20° 1200 -

60° 1200 -

40° 1200 -

60° 1000

40° 1000

60° 1200 -

30° 800 -

60° 1200 40° 800 30° 0 -

Viteza

max.

(rotaþii

pe minut)

1200

- 1200 - - - - 7 - - -

- 1200 - - -

- 0 - - - - 7 - - -

Detergenþi

Spãlare

rant

Decolo-

Pre-

spãlare

 

   

  



   



 



rufe

Sarcina

Max. (Kg)

Balsam



4 - - -

Consum

Umiditate

reziduală%

energie kWh

7 - - -



7 53 1,02 52,5 200’



7 53 0,99 78 175’

3,5 49 0,91 53 110’

3,5 - - -



3,5 - - -



3 71 0,19 39 30’



7 - - -



1,5 - - -



1 - - -

Apă totală

Durata

ciclului de

* * *

* * * *



7 - - -

* *

; temperatura de 40° C (apăsaţi tasta

; temperatura de 40° C (apăsaţi tasta TEMPERATURĂ).

spalare

Funcţii de spălare

! Dacă funcţia selectată nu este compatibilă cu progra-

mul ales, ledul corespunzător se va aprinde intermitent iar funcţia nu se va activa.

! Dacă funcţia aleasă nu este compatibilă cu o funcţie

selectată anterior, indicatorul care corespunde primei funcţii va emite un semnal intermitent iar indicatorul celei de a doua se va aprinde: acest lucru înseamnă că se va activa numai a doua funcţie (ultima aleasă).

Prespălare

Această funcţie este utilă pentru prespălarea rufelor, mai ales în scopul de a îndepărta petele rezistente.

N.B.: Adăugaţi detergent în sertarul respectiv.

Călcare Uşoară

Selectând această opţiune, spălarea şi centrifuga vor  modicate în mod oportun, pentru a reduce plierea rufelor.

La încheierea ciclului, maşina de spălat va efectua o rotaţie lentă a coşului, indicatorul funcţiei CĂLCARE USOARA, ca şi cel de START/PAUSE vor emite semnale intermitente (portocalii) iar pe display va apărea mesajul “SFÂRŞITUL PROGRAMULUI”. Pentru a termina ciclul, apăsaţi tasta START/PAUSE sau tasta CĂLCARE USOARA.

Eco Wash

Funcţia Eco Wash contribuie la economia de energie, neîncălzind apa folosită pentru spălarea rufelor – un avantaj atât pentru mediul înconjurător, cât şi pentru factura de curent electric. Într‑adevăr, acţiunea mai puternică şi consumul optimizat de apă garantează rezultate optime în aceeaşi durată medie a unui ciclu standard. Pentru a obţine rezultate mai bune ale spălării, se recomandă folosirea unui detergent lichid.

Detergenţi şi rufe albe

Compartimentul pentru detergenţi

Un rezultat bun la spălare depinde şi de dozarea corectă a detergentului: excesul de detergent nu garantează o spălare mai ecientă, ci contribuie la deteriorarea părţilor interne ale maşinii de spălat şi la poluarea mediului înconjurător.

! Utilizaţi detergenţi praf pentru rufele albe de bumbac,

pentru prespălare şi pentru spălarea la temperaturi mai mari de 60°C.

! Respectaţi indicaţiile de pe ambalajul detergentului. ! Nu introduceţi în maşină detergenţii pentru spălarea

manuală deoarece formează prea multă spumă.

Deschideţi compartimentul pentru detergenţi şi introduceţi detergentul sau aditivul după cum urmează:

compartiment 1: Detergent pentru prespălare (sub formă de praf)

Înainte de a adăuga detergentul vericaţi ca sertarul adiţional 4 să nu e introdus.

compartiment 2: Detergent pentru spălare (sub formă de praf sau lichid)

Când utilizaţi detergent lichid este recomandat să folosiţi peretele despărţitor A prevăzut pentru dozarea corectă. Pentru utilizarea de detergent praf puneţi peretele despărţitor în cavitatea B.

compartiment 3: Aditivi (soluţie de înmuiat, balsam rufe etc.)

Soluţia de înmuiat nu trebuie să iasă deasupra grătarului.

compartiment adiþional 4: Decolorant (Inãlbitor)

Pregătirea rufelor

• Sortaţi rufele în funcţie de: ‑ tipul de material / simbolul de pe etichetă. ‑ culori: separaţi rufele colorate de cele albe.

• Goliţi buzunarele şi controlaţi nasturii.

• Nu depăşiţi valorile indicate, referite la greutatea rufelor uscate: a se vedea “Tabel de programe”.

Cât cântăresc rufele?

1 cearceaf 400‑500 g. 1 faţă de pernă 150‑200 g. 1 faţă de masă 400‑500 g. 1 halat de baie 900‑1.200 g. 1 prosop 150‑250 g.

Programe optionale

ANTIPATĂ: Programul este potrivit pentru rufe foarte

murdare, cu culori rezistente. Programul asigură o clasă de spălare superioară faţă de clasa standard (clasa A). Nu efectuaţi programul amestecând rufe de culori diferite. Se recomandă folosirea unui detergent praf. Pentru petele dicile se recomandă pre‑tratamentul cu aditivi specici. BUMBAC : ideal pentru rufe de bumbac murdare. Performanţele bune şi la rece, comparabile cu o spălare la 40°, sunt garantate de o acţiune mecanică care lucrează prin varierea vitezei la intervale repetate şi apropiate. LENJERIE,PROSOAPE: pentru spălarea tuturor prosoapelor de baie şi cearceafurilor de pat într‑un singur ciclu, folosiţi programul , care optimizează utilizarea balsamului şi vă permite să realizaţi o mare economie de timp şi de energie. Se recomandă folosirea unui detergent praf.

LÂNĂ - Woolmark Apparel Care - Green:

ciclul de spălare „Lână“ al acestei maşini de spălat a fost aprobat de Woolmark Company pentru spălarea articolelor de lână clasicate pentru „spălarea manuală“, cu condiţia ca spălarea să se efectueze cu respectarea instrucţiunilor specicate pe eticheta articolului de îmbrăcăminte şi a indicaţiilor furnizate de producătorul acestei maşini de spălat. (M1253)

DELICATE: folosiţi programul pentru spălarea rufelor foarte delicate, care au aplicaţii, cum ar  strass sau paiete. Pentru a spăla articole din mătase şi perdele, selectaţi ciclul şi reglaţi nivelul „DELICATE” al opţiunii . Se recomandă să întoarceţi pe dos rufele înainte de spălare şi să introduceţi articolele mici într‑un sac special pentru spălarea rufelor delicate. Pentru cele mai bune rezultate, vă recomandăm utilizarea unui detergent lichid pentru rufe delicate.

Sistemul de echilibrare a încărcăturii

Pentru a evita trepidaţiile excesive, înainte de stoarcere, cuva maşinii va distribui cantitatea de rufe în mod uniform, centrifuga efectuând câteva rotaţii la o viteză mai mare decât viteza de spălare. Dacă, după numeroase încercări, maşina nu reuşeşte să echilibreze greutatea, stoarcerea rufelor se va face la o viteză mai mică decât cea prevăzută în program. Dacă instabilitatea este prea mare, maşina va distribui greutatea în locul centrifugei. Pentru a favoriza o mai bună repartizare a rufelor şi echilibrarea corectă a maşinii, se recomandă să introduceţi în maşină atât articole mari cât şi mici.

Anomalii şi remedii

Se poate întâmpla ca maşina de spălat să nu funcţioneze. Înainte de a apela serviciul de Service (a se vedea Asistenţă”), vericaţi dacă nu este vorba de o problemă uşor de rezolvat:

Anomalii:

Maşina de spălat nu porneşte.

Ciclul de spălare nu porneşte.

Maşina de spălat nu se alimentează cu apă (Pe display va apărea mesajul “NU SE ALIMENTEAZĂ, DESCHIDEŢI ROBINETUL”).

Maşina de spălat încarcă şi descarcă apă continuu.

Cauze posibile / Rezolvare:

• Stecherul nu este introdus în priza de curent, sau nu face contact.

• Aveţi o pană de curent la domiciliu.

• Uşa nu este bine închisă.

• Tasta ON/OFF nu a fost apăsată.

• Tasta START/PAUSE nu a fost apăsată.

• Robinetul de apă nu este deschis.

• A fost xată o întârziere de pornire (a se vedea “Cum se desfăşoară un ciclu

de spălare”).

• Furtunul de alimentare cu apă nu este racordat la robinet.

• Furtunul este îndoit.

• Robinetul de apă nu este deschis

• Apa la domiciliul dumneavoastră.

• Apa nu are presiune sucientă.

• Tasta START/PAUSE nu a fost apăsată.

• Furtunul de golire nu a fost instalat la o înălţime cuprinsă între 65 şi 100 cm de pământ (a se vedea “Instalare”).

• Capătul furtunului de evacuare este cufundat în apă (a se vedea “Instalare”).

• Evacuarea din perete nu are răsuare pentru aer.

Dacă după aceste vericări problema nu se rezolvă, închideţi robinetul de apă, opriţi maşina de spălat şi chemaţi Service‑ul. Dacă locuinţa se aă la ultimele etaje ale unui ediciu, este posibil să aibă loc fenomene de sifonare, motiv pentru care maşina de spălat încarcă şi descarcă apă încontinuu. Pentru a elimina acest inconvenient, se găsesc în comerţ supape anti‑sifonare.

Maşina de spălat nu se goleşte sau nu stoarce.

Maşina de spălat vibrează foarte mult în timpul stoarcerii.

Maşina de spălat pierde apă.

Maşina este blocată iar ecranul se va aprinde intermitent semnalând un cod de anomalie (de ex., F-01, F-..).

Se formează prea multă spumă.

• Programul nu prevede golirea apei: în cazul anumitor programe, este necesară activarea manuală (a se vedea “Programe şi funcţii”).

• Funcţia CĂLCARE UŞOARĂ este activă: pentru a încheia programul, apăsaţi tasta START/PAUSE (a se vedea “Programe şi funcţii”).

• Furtunul de golire este îndoit (a se vedea “Instalare”).

• Conducta de descărcare este înfundată.

• Cuva, în momentul instalării, nu a fost deblocată în mod corespunzător (a se vedea “Instalare”).

• Maşina de spălat este în pantă (a se vedea “Instalare”).

• Maşina de spălat este prea aproape de pereţi şi mobilier (a se vedea “Instalare”).

• Furtunul de alimentare cu apă nu este bine înşurubat (a se vedea “Instalare”).

• Compartimentul de detergenţi este înfundat (pentru a-l curăţa a se vedea

“Întreţinere şi curăţare”).

• Furtunul de golire nu este bine xat (a se vedea “Instalare”).

• Opriţi maşina şi scoateţi stecherul din priză; aşteptaţi aproximativ 1 minut înainte de a o reaprinde. Dacă nu obţineţi nici un rezultat, apelaţi Centrul de service pentru asistenţă.

• Detergentul nu este compatibil cu maşina de spălat (trebuie să e scris „pentru maşina de spălat”, „de mână sau în maşina de spălat”, sau ceva asemănător).

• Dozajul a fost excesiv.

Asistenţă

195144720.01

04/2016

Înainte de a lua legătura cu Service-ul:

• Vericaţi dacă puteţi rezolva singuri problema (a se vedea “Anomalii şi remedii”);

• Porniţi din nou programul pentru a controla dacă inconvenientul a fost eliminat;

• În caz negativ, luaţi legătura cu asistenţa tehnică autorizată la numărul telefonic indicat pe certicatul de garanţie.

! Nu apelaţi niciodată la persoane neautorizate.

Comunicaţi:

• tipul de anomalie;

• modelul maşinii (Mod.);

• numărul de serie (S/N). Aceste informaţii sunt specicate pe plăcuţa cu date tehnice, lipită în partea din spate a maşinii de spălat precum şi în partea anterioară, după ce deschideţi uşa.

Atenţionãri în conformitate cu legislaţia în vigoare

• Conform prevederilor legislaţiei privind gestionarea deşeurilor, este interzisã eliminarea deşeurilor de echipamente electrice şi electronice (DEEE) alãturi de deşeurile municipale nesortate. Ele trebuie predate la punctele municipale de colectare, societãţile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achiziţioneazã echipamente noi de acelaşi tip).

• Autoritãţile locale trebuie sã asigure spaţiile necesare pentru colectarea selectivã a deşeurilor precum şi funcţionalitatea acestora. Contactaţi societatea de salubrizare sau compartimentul specializat din cadrul primãriei pentru informaţii detaliate.

• Deşeurile de echipamente electrice şi electronice pot  predate şi distribuitorilor, la achiziţionarea de echipamente noi de acelaşi tip (schimb 1 la 1).

• Predarea, de cãtre utilizatori, a deşeurilor de echipamente electrice şi electronice, la punctele de colectare municipale, societãţile autorizate de colectare/reciclare sau distribuitori (în cazul în care se achiziţioneazã echipamente noi de acelaşi tip) faciliteazã refolosirea, reciclarea sau alte forme de valoricare a acestora.

• Deşeurile de echipamente electrice şi electronice pot conţine substanţe periculoase care pot avea un impact negativ asupra mediului şi sãnãtãţii umane în cazul în care DEEE nu sunt colectate selectiv şi gestionate conform prevederilor legale.

• Simbolul alãturat (o pubela cu roţi, barata cu douã linii în forma de X), aplicat pe un echipament electric sau electronic, semnicã faptul cã acesta face obiectul unei colectãri separate şi nu poate  eliminat împreunã cu deşeurile municipale nesortate.

Indesit Company Spa Viale Aristide Merloni, 47 60044 Fabriano (AN) Italy www.hotpoint.eu

HOTPOINT/ARISTON WMSD 723B EU.L User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
