HOTPOINT/ARISTON TD 640 S (SL) IX/HA User Manual

TD 640 S (SL) IX/HA TD 641 S (BK) IX/HA TD 751 S (CH) IX/HA TD 751 S (MR) IX/HA TD 751 S (SL) IX/HA TQ 751 (BK) K X /HA TQ 751 (WH) K GH /HA

Français

Mode d’emploi

TABLE DE CUISSON

Sommaire

Mode d’emploi,1 Avertissements,4 Assistance,7 Description de l’appareil,9 Installation,23 Mise en marche et utilisation,27 Précautions et conseils,27 Nettoyage et entretien,28 Anomalies et remèdes,28

Italiano

Istruzioni per l’uso

PIANO

Sommario

Istruzioni per l’uso,1 Avvertenze,3 Assistenza,7 Descrizione dell’apparecchio,9 Installazione,11 Avvio e utilizzo,15 Precauzioni e consigli,15 Manutenzione e cura,16 Anomalie e rimedi,16

English

Operating Instructions

HOB

Contents

Español

Manual de instrucciones

ENCIMERA

Sumario

Manual de instrucciones,1 Advertencias,4 Asistencia,7 Descripción del aparato,9 Instalación,29 Puesta en funcionamiento y uso,33 Precauciones y consejos,33 Mantenimiento y cuidados,34 Anomalías y soluciones,34

Portuges

Instruções para a utilização

PLANO

Índice

Operating Instructions,1 Warnings,3 Assistance,7 Description of the appliance,9 Installation,17 Start-up and use,21 Precautions and tips,21 Maintenance and care,22 Troubleshooting,22

Instruções para a utilização,1 Advertências,5 Assistência,7 Descrição do aparelho,10 Instalação,36 Início e utilização,40 Precauções e conselhos,40 Manutenção e cuidados,41 Anomalias e soluções,41

Deutsch

Bedienungsanleitung

KOCHMULDE

Inhaltsverzeichnis

Bedienungsanleitung,2 Hinweise,5 Kundendienst,8 Beschreibung Ihres Gerätes,10 Installation,43 Inbetriebsetzung und Gebrauch,47 Vorsichtsmaßregeln und Hinweise,47

Reinigung und Pege,48

Störungen und Abhilfe,48

Nederlands

Gebruiksaanwijzing

KOOKPLAAT

Inhoud

Gebruiksaanwijzing,2 Belangrijk,6 Service,8 Beschrijving van het apparaat,10 Het installeren,50 Starten en gebruik,54 Voorzorgsmaatregelen en advies,54 Onderhoud en verzorging,55 Storingen en oplossingen,55

ATTENZIONE: In caso di danneggiamento del piano in vetro:

- spegnere immediatamente tutti i bruciatori e

Avvertenze

ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l’uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati. Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con

ridotte capacità siche, sensoriali o mentali oppure

con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l’uso dell’apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.

ATTENZIONE: Lasciare un fornello incustodito con grassi e olii può essere pericoloso e può provocare un incendio. Non bisogna MAI tentare di spegnere una

amma/incendio con acqua, bensì bisogna spegnere l’apparecchio e coprire la amma per esempio con

un coperchio o con una coperta ignifuga.

ATTENZIONE: Rischio di incendio: non lasciare

oggetti sulle superci di cottura.

eventuali elementi riscaldanti elettrici e scollegare l’apparecchio dalla rete elettrica

- non toccare la superce dell’apparecchio.

Warnings

WARNING: The appliance and its accessible parts become hot during use. Care should be taken to avoid touching heating elements. Children less than 8 years of age shall be kept away unless continuously supervised. This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

WARNING: Unattended cooking on a hob with fat or

oil can be dangerous and may result in re. NEVER try to extinguish a re with water, but switch off the appliance and then cover ame e.g. with a lid or a re blanket.

Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

Eliminare eventuali liquidi presenti sul coperchio

prima di aprirlo. Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

L’apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

ATTENZIONE: l’uso di protezioni del piano inappropriate può causare incidenti.

WARNING: Danger of re: do not store items on the

cooking surfaces.

Never use steam cleaners or pressure cleaners on the appliance.

Remove any liquid from the lid before opening it. Do

not close the glass cover (if present) when the gas burners or electric hotplates are still hot.

The appliance is not intended to be operated by means of an external timer or separate remote control system.

CAUTION: the use of inappropriate hob guards can cause accidents.

CAUTION: In case of hotplate glass breakage:

- shut immediately off all burners and any electrical heating element and isolate the appliance from the

Cet appareil ne peut pas être allumé au moyen d’un temporisateur extérieur ou d’un système de commande à distance séparé.

power supply

- do not touch the appliance surface.

ATTENTION : l’utilisation de protections de table inappropriées peut causer des incendies.

ATTENTION : si la table en verre est endommagée :

- éteindre immédiatement tous les brûleurs et

Avertissements

les éventuels éléments chauffants électriques et débrancher l’appareil du réseau électrique

ATTENTION : Cet appareil ainsi que ses parties

- ne pas toucher la surface de l’appareil.

accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas faire approcher les

enfants de moins de 8 ans à moins qu’ils ne soient

sous surveillance constante. Le présent appareil peut

Advertencias

être utilisé par des enfants de plus de 8 ans et par

des personnes présentant des capacités physiques,

sensorielles ou mentales réduites ou n’ayant pas l’expérience ou les connaissances indispensables,

à condition qu’ils soient sous bonne surveillance ou qu’ils aient reçu les instructions nécessaires pour une

utilisation de l’appareil en toute sécurité et à condition

qu’ils se rendent compte des dangers encourus. Les

enfants ne doivent pas jouer avec l’appareil. Les opérations de nettoyage et d’entretien ne doivent pas être effectuées par des enfants non surveillés.

ATENCIÓN: Este aparato y sus partes accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evitar tocar los elementos calentadores. Mantenga alejados a los niños menores de 8 años si no son continuamente vigilados. El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del

aparato de modo seguro y comprenden los peligros ATTENTION : Laisser un récipient de cuisson avec de l’huile ou de la graisse sur un foyer est dangereux

et risque d’entraîner un incendie. Il ne faut JAMAIS

essayer d’éteindre une flamme ou un incendie

relacionados con el mismo. Los niños no deben

jugar con el aparato. Las operaciones de limpieza y

de mantenimiento no deben ser realizadas por niños

sin vigilancia. avec de l’eau ! Il faut éteindre l’appareil et couvrir la

amme avec un couvercle, par exemple, ou avec

une couverture anti-feu.

ATENCIÓN: Dejar un quemador con grasas o aceites

sin vigilancia puede ser peligroso y provocar un

incendio. NUNCA intente apagar una llama/incendio ATTENTION : Risque d’incendie : ne pas laisser

d’objets sur les surfaces de cuisson.

con agua, se debe apagar el aparato y cubrir la llama,

por ejemplo, con una tapa o con una manta ignífuga.

Ne jamais nettoyer l’appareil avec des nettoyeurs vapeur ou haute pression.

Essuyer tout liquide pouvant se trouver sur le

couvercle avant de l’ouvrir. Ne pas abaisser le

couvercle en verre (s’il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

ATENCIÓN: Riesgo de incendio: no deje objetos

sobre las supercies de cocción.

No utilice nunca limpiadores a vapor o de alta presión

para la limpieza del aparato.

Elimine eventuales líquidos presentes sobre la tapa

antes de abrirla. No cierre la tapa de vidrio (si existe)

cuando los quemadores o la placa eléctrica todavía

están calientes.

Nunca utilize equipamento de limpeza a vapor ou

de alta pressão para limpar o aparelho.

El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

ATENCIÓN: el uso de protecciones inapropiadas de la placa de cocción puede provocar accidentes.

ATENCIÓN: Si se dañara la supercie de vidrio:

- apague inmediatamente todos los quemadores

y eventuales elementos calentadores eléctricos y desconecte el aparato de la red eléctrica.

- no toque la supercie del aparato.

Advertências

ATENÇÃO: Este aparelho e as suas partes

acessíveis aquecem muito durante a utilização.

É preciso ter atenção e evitar tocar os elementos

que aquecem. Manter afastadas as crianças com

menos de 8 anos, caso não estejam a ser vigiadas. O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam

adequadamente vigiadas ou caso tenham recebido

instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância.

ATENÇÃO: Deixar um fogão com gordura e óleo sem vigilância pode ser perigoso e provocar um incêndio. NUNCA tente apagar as chamas com água. É necessário desligar o aparelho e cobrir as chamas com uma tampa ou com uma manta ignífuga.

Elimine os líquidos presentes na tampa antes de

abri-la. Não feche a tampa de vidro (se presente) se

os queimadores ou a chapa eléctrica ainda estiverem quentes.

O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

ATENÇÃO: O uso de protecções do plano

inadequadas pode causar incidentes.

ATENÇÃO: Em caso de danos do plano em vidro:

- Desligue imediatamente todos os queimadores e eventuais elementos de aquecimento eléctricos e

desligue o aparelho da rede eléctrica.

- Não toque na superfície do aparelho.

Hinweise

ZUR BEACHTUNG: Bei Gebrauch wird dieses Gerät und alle zugänglichen Teile sehr heiß. Es ist darauf zu achten, dass die Heizelemente

nicht berührt werden. Kinder unter 8 Jahren, die

nicht ständig beaufsichtigt sind, von dem Gerät

fernhalten. Das Gerät darf von Kindern ab 8 Jahren

und Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis verwendet werden, vorausgesetzt sie werden ausreichend überwacht oder sie wurden in den sicheren Gebrauch des Geräts eingewiesen und haben eine ausreichende Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Reinigungs- und Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführt werden.

ATENÇÃO: Risco de incêndio: não deixe objectos sobre as superfícies de cozedura.

ZUR BEACHTUNG: Lassen Sie keine Fette oder Öle unbewacht auf dem Herd stehen. Das ist gefährlich und kann einen Brand verursachen. NIEMALS eine

Flamme/Brandherd mit Wasser löschen. Schalten

Sie das Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer feuerfesten Decke.

mogen niet door kinderen worden uitgevoerd, tenzij

onder toezicht.

ZUR BEACHTUNG: Brandgefahr: Keine Gegenstände auf den Kochstellen liegen lassen.

PAS OP: Het kan gevaarlijk zijn een fornuis met vet

of olie onbewaakt te laten. Er kan brand ontstaan.

U moet NOOIT proberen een vlam/brand te blussen

Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

met water. U dient daarentegen het apparaat uit te

schakelen en de vlam te bedekken met bijvoorbeeld

een (blus)deken. Trocknen Sie eventuell auf der Herdabdeckung

bendliche Flüssigkeiten, bevor Sie sie aufklappen.

Schließen Sie die Glasabdeckung (falls vorhanden)

PAS OP: Brandgevaar: laat nooit voorwerpen op het

kookoppervlak liggen. nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind.

Gebruik nooit huishoudapparaten met stoom of hoge

druk voor het reinigen van de kookplaat. Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.

Verwijder eventuele geknoeide vloeistoffen van de

dekplaat voordat u hem opent. Doe het glazen deksel

(waar aanwezig) niet omlaag als de gasbranders of ZUR BEACHTUNG: Die Verwendung ungeeigneter

de elektrische plaat nog warm zijn. Schutzvorrichtungen kann Unfälle verursachen.

Het apparaat is niet geschikt om te worden ZUR BEACHTUNG: Bei Beschädigung der

Glasäche:

ingeschakeld m.b.v. een externe timer of door een

gescheiden afstandsbedieningssysteem.

- Sofort alle Brenner und eventuelle elektrische Heizelemente ausschalten und das Gerät vom Stromnetz trennen

- Die Oberäche des Geräts nicht berühren.

PAS OP: het gebruik van ongeschikte

kookplaatbeschermingen kan ongelukken

veroorzaken.

Belangrijk

PAS OP: Dit apparaat en zijn bereikbare onderdelen worden tijdens gebruik zeer heet. Zorg ervoor de verwarmende elementen niet aan te raken. Zorg ervoor dat kinderen die kleiner dan 8 jaar oud zijn niet dichtbij het apparaat kunnen komen, tenzij onder constant toezicht. Het huidige apparaat mag alleen door kinderen van 8 jaar en ouder en door personen met een beperkt lichamelijk, sensorieel of geestelijk vermogen, of zonder ervaring en kennis worden

gebruikt, mits ze onder adequaat toezicht zijn, of

mits ze zijn onderricht m.b.t. het veilige gebruik van het apparaat en zich bewust zijn van de betreffende gevaren. Voorkom dat kinderen met het apparaat spelen. De reinigings- en onderhoudshandelingen

PAS OP: In het geval van beschadiging van de

glazen plaat:

- doe onmiddellijk alle branders uit en eventuele

elektrische verwarmingselementen, en schakel het

apparaat los van het elektriciteitsnet

- raak het oppervlak van het apparaat niet aan.

This information is found on the data plate located on the appliance and/or

on the packaging.

Assistenza

Comunicare:

• il tipo di anomalia

• il modello della macchina (Mod.)

• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l’installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Assistance

Indiquez-lui :

• le type d’anomalie

• le modèle de votre appareil (Mod.)

• son numéro de série (S/N) Ces informations gurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

Asistencia

Comunique:

• el tipo de anomalía

• el modelo de la máquina (Mod.)

• el número de serie (S/N)

Esta información se encuentra en la placa de características ubicada en el

aparato y/o en el embalaje.

La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor.

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione

dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente

che aderisce al programma Airbag avrà diritto gratuitamente a:

• l’intervento entro 48 ore dalla chiamata;

• il contributo per spese di trasferta del Tecnico (diritto di chiamata);

• la manodopera;

• le parti di ricambio originali;

• il trasporto dell’elettrodomestico non riparabile in loco.

Inoltre, qualora l’elettrodomestico non sia riparabile la garanzia prevede

la sostituzione a prezzo agevolato in funzione dell’anzianità del prodotto.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle

13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono sso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www. aristonchannel.com.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT) Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y

ecacia, devolviendo el electrodoméstico a sus condiciones óptimas de

funcionamiento.

En el SAT encontrará recambios, accesorios y productos especícos para

la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Assistência

Comunique:

• o tipo de avaria

Assistance

Communicating:

• the type of problem encountered.

• appliance model (Mod.)

• serial number (S/N)

• o modelo da máquina (Mod.)

• o número de série (S/N) Estas últimas informações encontram-se na placa de identicação situada no aparelho e/ou na embalagem.

Kundendienst

Geben Sie bitte Folgendes an:

• die genaue Beschreibung des Fehlers

• das Gerätemodell (Mod.)

• die Modellnummer (S/N). Letztere Informationen nden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung bendet.

Service

U moet doorgeven:

• het type storing

• het model apparaat (Mod.)

• het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

Descrizione dell’apparecchio

Vista d’insieme

1. Griglie di appoggio per RECIPIENTI DI COTTURA

2. BRUCIATORI GAS

3. Manopole di comando dei BRUCIATORI GAS

4. Candela di accensione dei BRUCIATORI GAS

5. DISPOSITIVO DI SICUREZZA

• BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello

più adatto al diametro del recipiente da utilizzare.

• Manopole di comando dei BRUCIATORI GAS per la regolazione della

amma.

• Candela di accensione dei BRUCIATORI GAS permette l’accensione

automatica del bruciatore prescelto.

• DISPOSITIVO DI SICUREZZA in caso di spegnimento accidentale della

amma, interrompe l’uscita del gas.

Description of the appliance

Overall view

1. Support Grid for COOKWARE

2. GAS BURNERS

3. Control Knobs for GAS BURNERS

4. Ignition for GAS BURNERS

5. SAFETY DEVICES

Description de l’appareil

Vue d’ensemble

1. Grilles support de CASSEROLES

2. BRÛLEURS À GAZ

3. Manettes de commande des BRÛLEURS GAZ

4. Bougie d’allumage des BRÛLEURS GAZ

5. DISPOSITIF DE SÉCURITÉ

• BRÛLEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez

celui qui correspond le mieux au diamètre de votre casserole.

• Manettes de commande des BRÛLEURS GAZ pour le réglage de la

amme.

• La bougie d’allumage des BRÛLEURS GAZ permet l’allumage

automatique du brûleur sélectionné.

• DISPOSITIF DE SÉCURITÉ en cas d’extinction accidentelle de la amme,

coupez immédiatement l’arrivée du gaz.

Descripción del aparato

Vista en conjunto

1. Parrillas de apoyo para RECIPIENTES DE COCCIÓN

2. QUEMADORES A GAS

3. Mandos de los QUEMADORES A GAS

4. Bujía de encendido de los QUEMADORES A GAS

5. DISPOSITIVO DE SEGURIDAD

• GAS BURNERS differ in size and power. Use the diameter of the cookware

to choose the most appropriate burner to cook with.

• Control Knobs for GAS BURNERS adjust the size of the ame.

• GAS BURNER IGNITION enables a specic burner to be lit automatically.

• SAFETY DEVICE stops the gas flow if the flame is accidentally

extinguished.

• QUEMADORES A GAS: son de distintas dimensiones y potencias. Elija

siempre el más adecuado para el diámetro del recipiente que va a utilizar.

• Mandos de los QUEMADORES A GAS para la regulación de la llama.

• Bujía de encendido de los QUEMADORES A GAS: permite el encendido

automático del quemador.

• DISPOSITIVO DE SEGURIDAD: si se apaga accidentalmente la llama,

interrumpe la salida de gas.

Descrição do aparelho

Vista de conjunto

1. Grades de suporte para RECIPIENTES DE COZEDURA

2. QUEIMADORES A GÁS

3. Selectores de comando dos QUEIMADORES A GÁS

4. Vela para acender os QUEIMADORES A GÁS

5. DISPOSITIVO DE SEGURANÇA

• Os QUEIMADORES são de diferentes tamanhos e potências. Escolha o

mais adequado ao diâmetro do recipiente a ser utilizado.

• Selectores de comando dos QUEIMADORES A GÁS para a regulação

da chama.

• Vela para acender os QUEIMADORES A GÁS permite o acendimento

automático do queimador escolhido.

• DISPOSITIVO DE SEGURANÇA no caso em que a chama se apague

acidentalmente, interrompe a saída do gás.

Beschreibung Ihres Gerätes

Geräteansicht

1. KOCHMULDENROSTE

2. GASBRENNER

3. Reglerknöpfe für GASBRENNER

4. GASBRENNER-ZÜNDKERZE

5. SICHERHEITSVORRICHTUNG

Beschrijving van het apparaat

Algemeen aanzicht

1. Roosters voor PANNEN

2. GASBRANDERS

3. Knoppen voor het regelen van de GASBRANDERS

4. Bougie voor ontsteking van de GASBRANDERS

5. VEILIGHEIDSMECHANISME

• GASBRANDERS hebben verschillende afmetingen en vermogen. Kies

de brander die het best overeenkomt met de diameter van de pan die u wilt gebruiken.

• Knoppen van de GASBRANDERS voor het regelen van de vlam.

• Bougie voor het ontsteken van de GASBRANDERS: zorgt voor een

automatische ontsteking van de gekozen brander.

• VEILIGHEIDSMECHANISME zorgt ervoor dat de gastoevoer wordt

onderbroken als de vlam per ongeluk uitgaat.

• GASBRENNER: Diese weisen unterschiedliche Durchmesser und

Leistungen auf. Wählen Sie den Brenner, der dem Durchmesser des eingesetzten Topfes entspricht.

• Reglerknöpfe für GASBRENNER zur Regulierung der Flamme.

• GASBRENNER-ZÜNDKERZE: zur automatischen Zündung des

gewählten Brenners.

• SICHERHEITSVORRICHTUNG: Diese spricht an, wenn die Flamme

unversehens erlöschen sollte und unterbricht automatisch die Gaszufuhr.

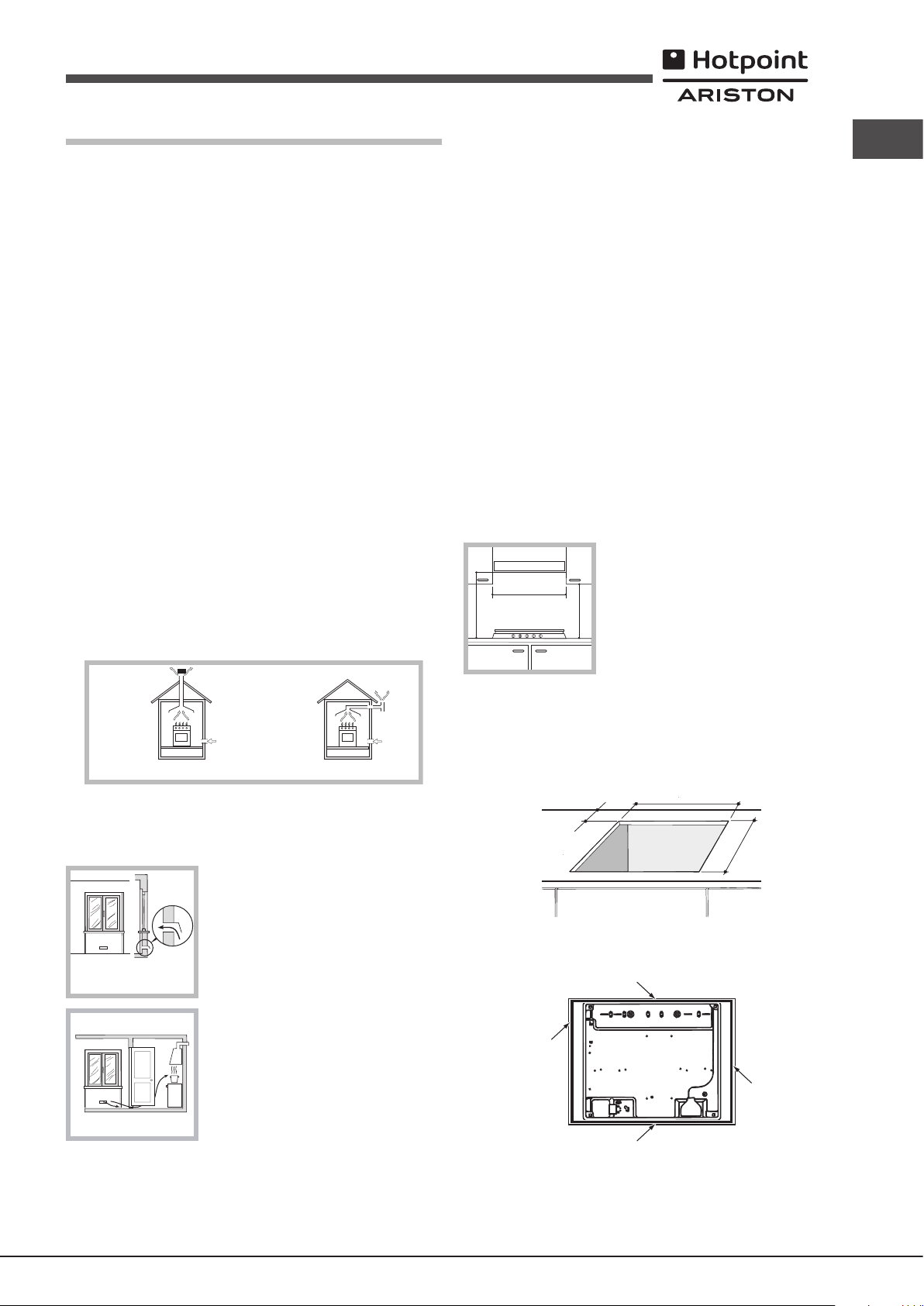

Installazione

555 mm

! È importante conservare questo libretto per poterlo consultare in ogni

momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).

! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualicato. Una errata installazione può causare danni a

persone, animali o cose.

il bidone in utilizzo, collocato in modo da non essere soggetto all’azione

diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a

temperature superiori ai 50°C.

Incasso

Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a anco, la cui altezza superi quella del piano di lavoro,

debbono essere situati ad almeno 200 mm dal bordo del piano stesso.

• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 650 mm (vedi gura).

• Posizionare i pensili adiacenti alla cappa ad un’altezza minima dal top di

420 mm (vedi gura).

Allorchè il piano di cottura venga installato sotto

un pensile, quest’ultimo dovrà mantenere una

600mm min.

distanza minima dal top pari a 700 mm.

! Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme Nazionali in

vigore. Debbono essere osservati i seguenti requisiti:

• Il locale deve prevedere un sistema di scarico all’esterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l’apparecchio.

In camino o in canna fumaria ramificata (riservata agli apparecchi di cottura)

Direttamente all’esterno

• Il locale deve prevedere un sistema che consenta l’afusso dell’aria

necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2 m

/h per kW di potenza

installata.

Il sistema può essere realizzato prelevando direttamente l’aria dall’esterno dell’edificio tramite un condotto di almeno 100 cm

sezione utile e tale che non possa essere

Esempi di aperture di ventilazione per l’aria comburente

accidentalmente ostruito.

650mm min.

420mm min.

• Il vano del mobile dovrà avere le dimensioni indicate nella gura. Sono previsti dei ganci di ssaggio che consentono di ssare il piano

su top da 20 a 40 mm. di spessore. Per un buon ssaggio del piano è

consigliabile usare tutti i ganci a disposizione.

55 mm

475 mm

• Prima di procedere al ssaggio al top, posizionare la guarnizione (in dotazione) lungo il perimetro del piano come rappresentato in gura.

Locale adiacente

Locale da ventilare

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l’esterno come sopra descritto, e che non siano parti comuni dell’immobile, o ambienti con pericolo di incendio, o camere da letto.

Maggiorazione della fessura fra porta e pavimento

• Un utilizzo intensivo e prolungato dell’apparecchio può necessitare di una

areazione supplementare, per esempio l’apertura di una nestra o una areazione più efcace, aumentando la potenza di aspirazione meccanica

se già esistente.

• I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano verso il basso.

Quindi i locali contenenti bidoni di GPL debbono prevedere delle aperture

verso l’esterno così da permettere l’evacuazione dal basso delle eventuali

fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo

Schema di ssaggio dei ganci

Posizione gancio per top H=20mm Posizione gancio per top H=30mm

Avanti

Posizione gancio per top H=40mm Dietro

! Usare i ganci contenuti nella “confezione accessori”

• Nel caso in cui il piano non sia installato su di un forno incasso, è necessario inserire un pannello di legno come isolamento. Esso dovrà essere posizionato ad una distanza minima di 20 mm. dalla parte inferiore del piano stesso.

Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x

560 mm (vedi gure).

45 mm.

560 mm.

! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).

! L’azienda declina ogni responsabilità qualora queste norme non vengano

rispettate.

Collegamento gas

Il collegamento dell’apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto dalle Norme Norme Nazionali in vigore, solo dopo essersi accertati che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contrario eseguire le operazioni indicate al paragrafo “Adattamento ai diversi tipi di gas”.

Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori

di pressione conformi alle Norme Nazionali in vigore.

! Per un sicuro funzionamento, per un adeguato uso dell’energia e maggiore durata dell’apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”.

! E’ possibile installare il piano solo sopra forni incasso dotati di ventilazione di raffreddamento.

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predisposti per

il funzionamento con corrente alternata alla tensione e frequenza di

alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installazione sopra un forno da incasso l’allaccio

elettrico del piano e quello del forno deve essere realizzato separatamente,

sia per ragioni di sicurezza elettrica che per facilitare l’eventuale estraibilità del forno.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche. In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il

lo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione

deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza.

Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche;

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;

Allaccio con tubo rigido (rame o acciaio)

! L’allaccio all’impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all’apparecchio. Sulla rampa di alimentazione dell’apparecchio è presente un raccordo a “L” orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con l’apparecchio). Il raccordo di entrata del gas

all’apparecchio è lettato 1/2 gas maschio cilindrico.

Allaccio con tubo essibile in acciaio inossidabile a parete continua con attacchi lettati

Il raccordo di entrata del gas all’apparecchio è lettato 1/2 gas maschio

cilindrico. La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000

mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico essibile non

venga a contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi, guarnizioni di tenuta metalliche in alluminio o guarnizioni in gomma conformi alle Norme Nazionali in vigore.

Controllo Tenuta

! Ad installazione ultimata controllare la perfetta tenuta di tutti i raccordi

utilizzando una soluzione saponosa e mai una amma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale esso è predisposto (indicato sulla etichetta ssata nella parte inferiore del piano o

sull’imballo), occorre sostituire gli ugelli dei bruciatori effettuando le seguenti operazioni:

1. Togliere le griglie del piano e slare i bruciatori dalle loro sedi.

2. Svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituirli

con quelli adatti al nuovo tipo di gas (vedi tabella 1 “Caratteristiche dei

bruciatori ed ugelli”).

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

Nel caso del bruciatore Mini WOK, per svitare l’ugello utilizzare una chiave aperta da 7mm

(vedi gura).

! Il cavo non deve subire piegature o compressioni.

3. Rimontare le parti eseguendo all’inverso le operazioni.

4. Al termine dell’operazione, sostituite la vecchia etichetta taratura con

quella corrispondente al nuovo gas d’utilizzo, reperibile presso i Nostri

Centri Assistenza Tecnica.

• Regolazione aria primaria dei bruciatori I bruciatori non necessitano di nessuna regolazione dell’aria primaria.

• Regolazione minimi

1. Portare il rubinetto sulla posizione di minimo;

2. Togliere la manopola ed agire sulla vite di regolazione posta all’interno o di

anco all’astina del rubinetto no ad ottenere una piccola amma regolare.

3. Vericare che ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.

4. Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo aumentare la portata dei minimi stessi agendo sulla vite di regolazione.

5. Effettuata la regolazione, ripristinate i sigilli posti sui by-pass con ceralacca

o materiali equivalenti.

! Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo.

! Al termine dell’operazione sostituire la vecchia etichetta di taratura con

quella corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri

Assistenza Tecnica.

! Qualora la pressione del gas utilizzato sia diversa (o variabile) da quella

prevista, è necessario installare, sulla tubazione d’ingresso un appropriato regolatore di pressione (secondo le Norme Nazionali in vigore).

TARGHETTA CARATTERISTICHE Collegamenti

elettrici

ECODESIGN

vedi targhetta caratteristiche

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 2006/95/CE del 12/12/06 (Bassa Tensione) e successive modificazioni

- 2004/108/CE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni

- 93/68/CEE del 22/07/93 e successive modificazioni.

- 2009/142/CE del 30/11/09 (Gas) e successive modificazioni.

- 2012/19/UE e successive modificazioni.

Regolamento (EU) No 66/2014 che integra la Direttiva 2009/125/EC. Norma EN 30-2-1

Caratteristiche dei bruciatori ed ugelli

Naturale P. C.S. = 37.78 MJ/m

Tabella 1 Gas Liquido Gas Naturale

Bruciatore

Rapido (R)

Rapido Ridotto (RR)

Semi Rapido (S)

Ausiliario (A)

Mini WOK (MW)

Pressioni di alimentazione

* A 15°C e 1013,25 mbar-gas secco ** Propano P.C.S. = 50.37 MJ/Kg *** Butano P.C.S. = 49.47 MJ/Kg

Diametro

(mm)

100

110

Potenza termica

kW (p.c.s.*)

Nomin. Ridot.

3.00

2.60

1.65

1.00

3.50

Nominale (mbar) Minima (mbar) Massima (mbar)

0.70

0.40

1.30

By-pass

1/100

(mm)

Ugello

1/100

(mm) ***

218

189

120

254

28-30

Portata*

20 35

g/h

214

186

118

250

37 25 45

Ugello

1/100

(mm)

116(Y)

110(Y)

96(Z)

79(6)

138(H)

Portata*

l/h

286

248

157

333

20 17 25

RR MW

TD 640 S IX/HA TD 641 S IX/HA

TD 751 S IX/HA TQ 751 K X/HA TQ 751 K GH/HA

Avvio e utilizzo

! Su ciascuna manopola è indicata la posizione del bruciatore gas corrispondente.

Bruciatori gas

Il bruciatore prescelto può essere regolato dalla manopola corrispondente come segue:

● Spento

Massimo

Minimo

Per accendere uno dei bruciatori, avvicinare allo stesso una amma o un

accenditore, premere a fondo e ruotare la manopola corrispondente in senso

antiorario no alla posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta

la manopola per circa 2-3 secondi nchè non si scalda il dispositivo che mantiene automaticamente accesa la amma.

Alcuni modelli sono dotati di accensione integrata all’interno della manopola,

in questo caso è presente la candela ma non il pulsante di accensione. Per accendere il bruciatore prescelto è sufciente prima premere a fondo la manopola corrispondente, poi ruotarla in senso antiorario no alla posizione di massima potenza, tenendola premuta no alla avvenuta accensione.

! Nel caso di una estinzione accidentale delle amme del bruciatore, chiudere

la manopola di comando e ritentare l’accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario no all’arresto (corrispondente al simbolo “●”).

Consigli pratici per l’uso dei bruciatori

Al ne di ottenere il massimo rendimento è utile ricordare quanto segue:

• Utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al ne di evitare che le amme fuoriescano dal fondo dei recipienti.

• Utilizzare sempre recipienti a fondo piatto e con coperchio.

• Al momento dell’ebollizione ruotare la manopola no alla posizione di

minimo.

Bruciatore

Rapido (R)

Rapido Ridotto (RR)

Semi Rapido (S)

Ausiliario (A)

Mini WOK (MW)

Per identicare il tipo di bruciatore fate riferimento ai disegni presenti nel

paragrafo “Caratteristiche dei bruciatori ed ugelli”.

Ø Diametro recipienti (cm)

24 - 26

16 - 20

10 - 14

24 - 26

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe

• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d’aria. Accertarsi che nella loro installazione siano rispettati i requisiti richiesti nel paragrafo relativo al “Posizionamento”.

• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli

gurano sul libretto e sulla targa matricola.

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere alimenti, solo da persone

adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Assicurarsi sempre che le manopole siano nella posizione “●”/“○” quando

l’apparecchio non è utilizzato.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì

afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).

• Assicurarsi che i manici delle pentole siano sempre rivolti verso l’interno del piano cottura per evitare che vengano urtati accidentalmente.

• Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

• Non lasciare accesa la piastra elettrica senza pentole.

• Non utilizzare pentole instabili o deformate.

• Non è previsto che l’apparecchio venga utilizzato da persone (bambini

compresi) con ridotte capacità siche, sensoriali o mentali, da persone

inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull’uso dell’apparecchio.

• Evitare che i bambini giochino con l’apparecchio.

• L’apparecchio non è destinato a essere messo in funzione per

mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali,

così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2012/19/EU sui riuti di apparecchia¬ture elettriche ed elettroniche (RAEE), prevede che gli elettrodo¬mestici non debbano essere smaltiti nel normale usso dei riuti solidi urbani. Gli apparecchi

dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Quando si acquista una nuova apparecchiatura equivalente si può

consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente; i RAEE di “piccolissime dimensioni” (nessun lato sopra i 25 cm) possono

essere consegnati gratuitamente ai negozianti anche se non si acquista nulla (solo nei negozi con supercie di vendita superiore a 400 mq). Per

ulteriori informazioni sulla corretta dismissione degli elettrodomestici i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

! Non utilizzare diffusori, tostapane o griglie per carne in acciaio inossidabile sui fuochi a gas.
