Hotpoint Ariston SD 1721 User Manual

Istruzioni per l’uso

FRIGORIFERO

Sommario

I

							Installazione, 2-3
	I		ES		P
							Posizionamento e collegamento
							Reversibilità apertura porte
	Italiano, 1		Espanol, 9		Portuges, 17
							Descrizione dell’apparecchio, 4
							Vista d’insieme
							Avvio e utilizzo, 5
							Avviare l’apparecchio
							Regolazione della temperatura
							Utilizzare al meglio il frigorifero
							Manutenzione e cura, 6
							Escludere la corrente elettrica
							Pulire l’apparecchio
							Evitare muffe e cattivi odori
							Sbrinare l’apparecchio
	SD 1721						Sostituire la lampadina
							Precauzioni e consigli, 7
							Sicurezza generale
							Smaltimento
							Risparmiare e rispettare l’ambiente
							Anomalie e rimedi, 8
							Assistenza, 8

Installazione

!È importante conservare questo libretto per poterlo I consultare in ogni momento. In caso di vendita,

di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario

sul funzionamento e sui relativi avvertimenti.

!Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1.Posizionare l’apparecchio in un ambiente ben aerato e non umido.

2.Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene

e contenere i consumi elettrici.

3.Lasciare una distanza di almeno 10 cm tra la parte superiore dell’apparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.

4.Lasciare l’apparecchio lontano da fonti di calore

(la luce solare diretta, una cucina elettrica).

5. Per mantenere una ottimale distanza del prodotto dalla parete posteriore, montare i distanzieri presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato.

Livellamento

1.Installare l’apparecchio su un pavimento piano e rigido.

2.Se il pavimento non fosse perfettamente orizzontale, compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare l’apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all’impianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

•la presa abbia la messa a terra e sia a norma di legge;

•la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso

a sinistra (es 150 W);

•la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);

•la presa sia compatibile con la spina dell’apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple.

!Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

!Il cavo non deve subire piegature o compressioni.

!Il cavo deve essere controllato periodicamente

e sostituito solo da tecnici autorizzati (vedi Assistenza).

! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Reversibilità apertura porte

1

2

3

4

5

2

Staffa di stabilità

ATTENZIONE: Per evitare che il frigorifero sia inclinato in avanti, deve essere tenuto in posizione dalla staffa di stabilità provvista. Questo è responsabilità del cliente.

La staffa di stabilità è fissata al pavimento o alla parete nella parte posteriore del frigorifero, e si aggancia alla piastra di supporto del frigorifero che fissa l’apparecchio.

La staffa di stabilità deve essere installata saldamente secondo le istruzioni qui indicate PRIMA di utilizzare il frigorifero.

Nota: Il frigorifero è pesante, è quindi necessario prestare cautela durante il suo spostamento.

1. Posizionate il frigorifero nel punto da voi prescelto.

2. Guardando di fronte al frigorifero, segnate la posizione I del pannello sinistro.

3.Spostate il frigorifero in modo da avere spazio per accedere alla parete posteriore.

4.Per liberare i componenti nella piastra di fissaggio del compressore, la staffa di stabilità deve essere posizionata sul pavimento fra i 100-200 mm. A destra del segno del pannello sinistro.

5.Segnate ed eseguite i fori di fissaggio con il trapano, ed inserite i fissaggi appropriati per sostenere la staffa.

6.Riposizionate con cautela il frigorifero. Assicuratevi che la piastra di supporto del compressore sia fissata nella staffa di stabilità.

Posizionate la staffa di stabilità a distanza di 100200 mm. dal segno del pannello sinistro

Posizione del pannello sinistro

3

Descrizione dell’apparecchio

Vista d’insieme

I

Le istruzioni sull’uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell’apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

Manopola

REGOLAZIONE DELLA TEMPERATURA

RIPIANO•

Cassetto

FRUTTA e

VERDURA

Balconcino estraibile con coperchio,

con PORTAUOVA

Balconcino estraibile

PORTAOGGETTI•

BalconcinoBOTTIGLIE•

PIEDINO di regolazione

• Variabili per numero e/o per posizione.

4

Avvio e utilizzo

Avviare l’apparecchio

! Prima di avviare l’apparecchio, seguire

le istruzioni sull’installazione (vedi Installazione).

! Prima di collegare l’apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.

1.Inserire la spina nella presa e accertarsi che si accenda la lampada di illuminazione interna.

2.Ruotare la manopola per LA REGOLAZIONE DELLA TEMPERATURA su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

Regolazione della temperatura

La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato.

1 = meno freddo MAX = più freddo Si consiglia, comunque, una posizione media

Per aumentare lo spazio e disposizione e migliorare l'aspetto estetico, questo apparecchio ha la "parte raffreddante" posizionata all'interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline di acqua a secondo se il compressore è in funzione o in pausa. Non preoccupatevi di questo! Il frigorifero sta lavorando in modo normale.

Se si imposta la manopola per LA REGOLAZIONE DELLA TEMPERATURA su valori alti, con grossi quantitativi di alimenti e con una temperatura ambiente elevata, l’apparecchio può funzionare di continuo, favorendo un’eccessiva formazione di brina ed eccessivi consumi elettrici: ovviare spostando la manopola verso i valori più bassi (verrà effettuato uno sbrinamento automatico).

Negli apparecchi statici l’aria circola in modo naturale: quella più fredda tende a scendere perché più pesante. Ecco come sistemare gli alimenti:

	$JCP	%JTQPTJ[JPOF OFM GSJHPSJGFSP
	'EVRI I TIWGI TYPMXS	7STVE M GEWWIXXM JVYXXE I ZIVHYVE
	*SVQEKKM JVIWGLM	7STVE M GEWWIXXM JVYXXE I ZIVHYVE
	'MFM GSXXM	7Y UYEPWMEWM VMTMERS
	7EPEQM TERI MR	7Y UYEPWMEWM VMTMERS
	GEWWIXXE GMSGGSPEXE
	*VYXXE I ZIVHYVE	2IM GEWWIXXM JVYXXE I ZIVHYVE
	9SZE	2IPPkETTSWMXS FEPGSRGMRS
	&YVVS I QEVKEVMRE	2IPPkETTSWMXS FEPGSRGMRS
	&SXXMKPMI FMFMXI PEXXI	2IKPM ETTSWMXM FEPGSRGMRM

Utilizzare al meglio il frigorifero

I

•Per regolare la temperatura utilizzare la manopola per LA REGOLAZIONE DELLA TEMPERATURA (vedi Descrizione).

•Inserire soltanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli).

•Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi.

•Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con conseguente formazione di condensa.

		RIPIANI: pieni o a griglia.
1		Sono estraibili e regolabili in
		altezza grazie alle apposite guide
	2	(vedi figura), per l’inserimento di
		contenitori
		o alimenti di notevole
		dimensione. Per regolare
		l’altezza non è necessario
estrarre completamente il ripiano.

L’igiene alimentare

1.Dopo l’acquisto degli alimenti, eliminare qualsiasi tipo di confezione esterna in carta/cartone o altri involucri, che potrebbero introdurre nel frigo batteri o sporcizia.

2.Proteggere gli alimenti, (in particolare quelli facilmente deperibili e quelli che emanano un forte aroma), in modo da evitate il contatto tra essi, eliminando in questo modo sia la possibilità di contaminazione di germi/batteri, che la diffusione di particolari odori all’interno del frigo

3.Riporre i cibi in modo in modo che l’aria possa circolare liberamente tra essi

4.Tenere pulito l’interno del frigo, facendo attenzione a non utilizzare prodotti ossidanti o abrasivi

5.Togliere gli alimenti dal frigo una volta superata la durata massima di conservazione

6.Per una buona conservazione, i cibi facilmente deperbili ( formaggi molli, pesce crudo, carne, etc…) vanno posizionati nella zona più fredda, cioè quella sopra le verduriere, dove si trova l’indicatore della temperatura*.

5

Manutenzione e cura

Escludere la corrente elettrica

I

Durante i lavori di pulizia e manutenzione è necessario isolare l’apparecchio dalla rete di alimentazione staccando la spina dalla presa.

Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione OFF (apparecchio spento) per eliminare ogni contatto elettrico.

Pulire l’apparecchio

•Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.

•Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.

•Il retro dell’apparecchio tende a coprirsi di polvere, che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dell’aspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

•L’apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa

caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche

la formazione di macchie.

•Nel caso si voglia spegnere l’apparecchio per un lungo periodo, pulire l’interno e lasciare le porte aperte.

Sbrinare l’apparecchio

! Attenersi alle istruzioni sottostanti.

Non accelerare il processo con dispositivi o utensili eleettrici o meccanici perché si potrebbe danneggiare il circuito refrigerante.

Il frigorifero è dotato di

sbrinamento automatico: l’acqua viene convogliata verso la parte posteriore

da un apposito foro di scarico (vedi figura) dove

il calore prodotto dal compressore la fa evaporare. L’unico

intervento da fare periodicamente consiste

nel pulire il foro di scarico affinché l’acqua possa defluire liberamente.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto.

Accedere alla lampada togliendo la protezione come indicato in figura.

Sostituirla con una analoga di potenza a quella indicata sulla protezione (15 W o 25 W).

1	1
	2

6

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito

in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni

di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni; - 2002/96/CE..

Sicurezza generale

•L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

•L’apparecchio deve essere usato per conservare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

•L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

•Non toccare l’apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.

•Non toccare le parti interne raffreddanti: c’è pericolo di ustionarsi o ferirsi.

•Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

•È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per la REGOLAZIONE DELLA TEMPERATURA sulla posizione OFF (apparecchio spento) per eliminare ogni contatto elettrico.

•In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.

•Non utilizzare, all’interno degli scomparti conservatori di cibi congelati, utensili diversi dal raschietto fornito in dotazione o apparecchi elettrici se non sono del tipo raccomandato dal costruttore.

•Non permettere ai bambini di giocare con l’apparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta.

•Gli imballaggi non sono giocattoli per bambini.

Smaltimento

I

•Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

•La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l’ambiente

•Installare l’apparecchio in un ambiente fresco e ben aerato, proteggerlo dall’esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.

•Per introdurre o estrarre gli alimenti, aprire le porte dell’apparecchio il più brevemente possibile.

Ogni apertura delle porte causa un notevole dispendio di energia.

•Non riempire con troppi alimenti l’apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.

•Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.

•Sbrinare l’apparecchio qualora si formasse del

ghiaccio (vedi Manutenzione); uno spesso strato	di
ghiaccio rende più difficile la cessione di freddo agli
alimenti e fa aumentare il consumo di energia.

7

Anomalie e rimedi

195059280.00

07/2006

		Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza (vedi Assistenza), controllare
	I
		che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lampada di illuminazione interna non si accende.

Il frigorifero raffredda poco.

Nel frigorifero gli alimenti si gelano.

Il motore funziona di continuo.

L’apparecchio emette molto rumore.

La parete in fondo alla cella frigo presenta brina o goccioline di acqua.

Sul fondo del frigo c’è dell’acqua.

Possibili cause / Soluzione:

•La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c’è corrente.

•La porta non chiude bene o le guarnizioni sono rovinate.

•La porta viene aperte molto spesso.

•La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta

•Il frigorifero o è stato riempito eccessivamente.

•La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta.

•Gli alimenti sono a contatto con la parete posteriore.

•La porta non è ben chiusa o viene aperta di continuo.

•La temperatura dell’ambiente esterno è molto alta.

•L’apparecchio non è stato installato ben in piano (vedi Installazione).

•L’apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.

•Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.

•Si tratta del normale funzionamento del prodotto.

•Il foro di scarico dell’acqua è otturato (vedi Manutenzione).

Assistenza

Prima di contattare l’Assistenza:

•Verificare se l’anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).

•In caso negativo, contattare il Numero Unico Nazionale 199.199.199.

Comunicare:

•il tipo di anomalia

•il modello della macchina (Mod.)

•il numero di serie (S/N)

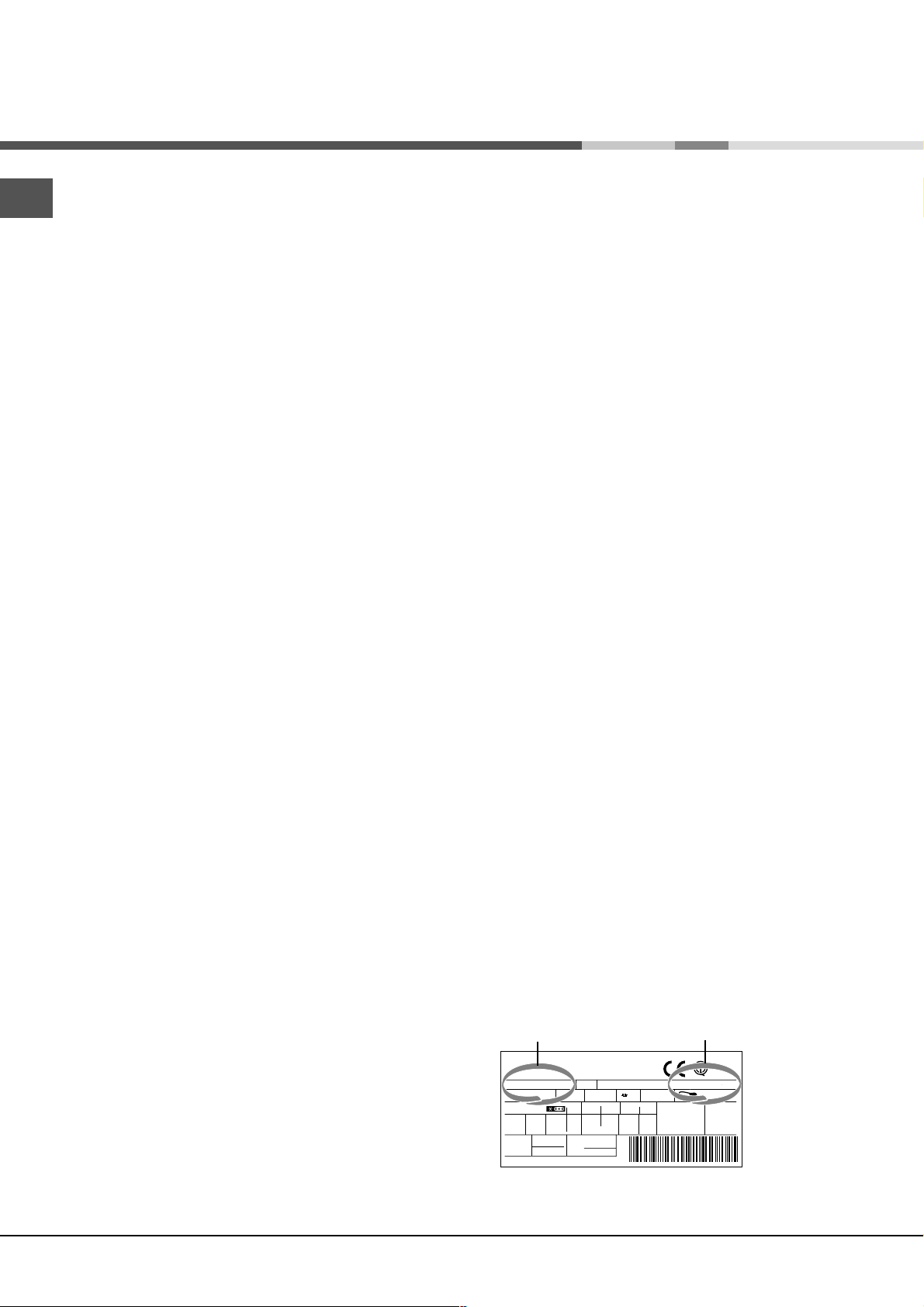

Queste informazioni si trovano sulla targhetta caratteristiche posta

nel vano frigorifero in basso a sinistra.

modello

numero di

TI

Mod. RG 2330

Cod. 93139180000

220 - 240 V-

50 Hz

150 W

W

Fuse

Total

340

75

Net

Freez

Clase N

Gross

Gross

Gross

Poder de Cong

Bruto

Bruto

Util

Bruto

kg/24 h 4,0

Classe

Brut

Brut

Utile

Brut

Compr.

R 134 a

Test

Pressure

Syst.

HIGH-235

Kompr.

kg 0,090

P.S-I. LOW 140

Made in Italy 13918

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l’installazione di pezzi di ricambio non originali.

8
