Hotpoint-ariston QVB 9129 SS User Manual [ru]

Руководство по установке и эксплуатации

CIS

Русский,1

AQUALTIS

СТИРАЛЬНАЯ МАШИНА

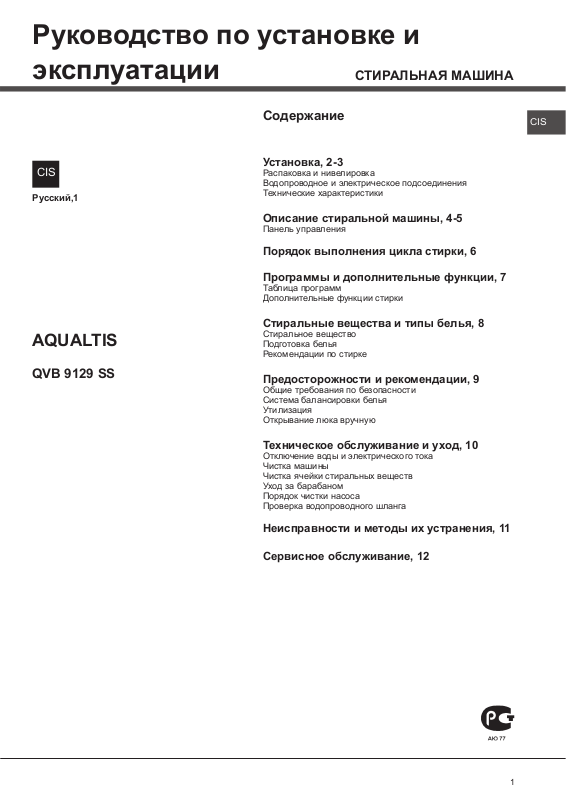

Содержание

Установка, 2-3

Распаковка и нивелировка Водопроводное и электрическое подсоединения Технические характеристики

Описание стиральной машины, 4-5

Панель управления

Порядок выполнения цикла стирки, 6

Программы и дополнительные функции, 7

Таблица программ Дополнительные функции стирки

Стиральные вещества и типы белья, 8

Стиральное вещество Подготовка белья Рекомендации по стирке

CIS

QVB 9129 SS

Предосторожности и рекомендации, 9

Общие требования по безопасности Система балансировки белья Утилизация Открывание люка вручную

Техническое обслуживание и уход, 10

Отключение воды и электрического тока Чистка машины Чистка ячейки стиральных веществ Уход за барабаном Порядок чистки насоса Проверка водопроводного шланга

Неисправности и методы их устранения, 11

Сервисное обслуживание, 12

Установка

CIS

! Важно сохранить данное руководство для его последующих консультаций. В случае продажи, передачи или переезда проверьте, чтобы данное руководство сопровождало стиральную машину. ! Внимательно прочитайте инструкции: в них содержатся важные сведения об установке изделия, его эксплуатации и безопасности. ! В пакете с техническим руководством вы найдете, помимо гарантийного таллона, детали, необходимые для установки машины.

Распаковка и нивелировка

Снятие упаковки

1. После снятия упаковки со стиральной машины проверьте, чтобы на ней не было повреждений, вызванных при перевозке. В случае обнаружения повреждений немедленно обратитесь к поставщику, не подключая машину.

2. Снимите 4 винта, предохраняющие машину в процессе перевозки, и распорки, расположенные в задней части машины (см. схему).

! В случае установки машины на ковер или ковровое покрытие отрегулируйте ножки таким образом, чтобы под стиральной машиной оставался достаточный зазор для вентиляции.

Водопроводное и электрическое подсоединения

Порядок подсоединения шланга подачи воды

! Перед подсоединением водопроводного шланга к водопроводу дайте стечь воде до тех пор, пока она не станет прозрачной.

1. Подсоедините шланг к машине, привинтив его к специальному крану, расположенному в задней верхней части справа (см. схему).

2. Прикрутите шланг подачи к водопроводному крану холодной воды с резьбовым отверстием 3/4 газ, (см. схему).

3. Закройте отверстия резиновыми заглушками, которые вы найдете в пакете.

4. Сохраните все детали. В случае последующей перевозки стиральной машины, они должны быть установлены во избежание ее повреждения. ! Не разрешайте детям играть с упаковочными материалами.

Нивелировка

1. Установите стиральную машину на плоском и прочном полу, не прислоняя ее к стенам или к мебели.

2. Выровняйте машину при помощи регулируемых ножек до полного выравнивания (наклон не должен превышать 2-х градусов).

! Тщательная нивелировка гарантирует стабильность и устраняет вибрации и шум, в особенности в процессе отжима.

3. Проверьте, чтобы водопроводный шланг не был заломлен или сжат.

! Водопроводное давление в кране должно быть в пределах значений, указанных в таблице Технические данные (см. страницу рядом).

! Если длина водопроводного шланга будет недостаточной, следует обратиться в специализированный магазин или к уполномоченному сантехнику.

! Никогда не используйте б/у или старые шланги для подачи воды, а только прилагающиеся к машине.

65 - 100 cm

Подсоединение сливного шланга

минимальное давление 0,05 МПа (0,5 бар)

Подсоедините сливной шланг, не сгибая его, к сливному трубопроводу или к сливному патрубку в стене, расположенному на высоте 65 – 100 см от пола.

В качестве альтернативы

поместите конец сливного шланга в раковину или в ванну, прикрепив прилагающуюся направляющую к крану

(см. схему).

Свободный конец сливного шланга не должен быть погружен в воду.

! Не рекомендуется использовать удлинительные шланги. При необходимости удлинение должно иметь такой же диаметр, что и оригинальный шланг, и его длина не должна превышать 150 см.

Электрическое подключение

Перед подсоединением штепсельной вилки изделия к сетевой розетке необходимо проверить следующее:

• сетевая розетка должна быть заземлена и соответствовать нормативам;

• сетевая розетка должна быть расчитана на максимальную мощность стиральной машины, указанную в таблице Технические данные (см.

таблицу сбоку);

• напряжение электропитания должно соответствовать значениям, указанным в таблице Технические данные (см. таблицу сбоку);

• сетевая розетка должна быть совместима штепсельной вилкой машины. В противном случае необходимо заменить розетку или вилку.

! Запрещается устанавливать стиральную машину на улице, даже под навесом, так как является чрезвычайно опасным подвергать ее воздействию дождя и грозы.

! Стиральная машина должна быть установлена так, чтобы доступ к сетевой розетке оставался свободным.

! Не используйте удлинители и тройники. ! Сетевой кабель изделия не должен быть согнут или

сжат. ! Замена сетевого кабеля может осуществляться

только уполномоченными техниками.

Внимание! Производитель снимает с себя всякую ответственность в случае несоблюдения указанных норм установки и подключения оборудования.

Технические данные

Модель QVB 9129 SS Страна-

изготовитель

Габаритные размеры

Вместимость от 1 до 9 кг Номинальное

значение напряжения электропитания или диапазон напряжения

Условное обозначение рода электрического тока или номинальная частота переменного тока

Класс зашиты от поражения электрическим током

Водопроводное подсоединение

Скорость отжима до 1200 оборотов в минуту Программы

управления в соответствии с Директивой EN 60456

Дату производства данной техники можно получить из серийного номера, расположенного под штрих-кодом (S/N XXXXXXXXX), следующим образом

Степень защиты от попадания твердых частиц и влаги, обеспечиваемая защитной оболочкой, за исключением низковольтного оборудования, не имеющего защиты от влаги: IPX04

Класс

энергопотребления

Италия

ширина 59,5 см. высота 85 см. глубина 64,5 см.

220-240 V ~

50 Hz

Класс защиты I

максимальное давление 1 МПа (10 бар)

емкость барабана 71 литра

программа загрузка 9 кг белья.

Данное изделие соответствует следующим Директивам Европейского Сообщества:

- 2004/108/СЕ (Электромагнитная совместимость);

- 2006/95/CE (Низкое напряжение)

- 2002/96/CE

В случае необходимости получения информации по сертификатам соответствия или получения копий сертификатов соответствия на данную технику, Вы можете отправить запрос по электронному адресу cert.rus@ indesit.com.

- 1-ая цифра в S/N соответствует последней цифре года,

- 2-ая и 3-я цифры в S/N порядковому номеру месяца года,

- 4-ая и 5-ая цифры в S/N - день

; температура 60°C;

CIS

Описание стиральной машины

0 9

0 6

CIS

ЛЮК

РУЧКА ЛЮКА

ПЛИНТУС

ПАНЕЛЬ УПРАВЛЕНИЯ

РЕГУЛИРУЕМЫЕ

НОЖКИ

ЛЮК

стирки: используйте стиральный порошок.

1. ячейка предварительной

Для открывания люка всегда используйте специальную ручку

(см. схему).

! Перед засыпкой стирального порошка необходимо проверить, чтобы не был установлен дополнительный дозатор 3.

2. ячейка для основной стирки: В случае

использования жидкого

стирального вещества рекомендуется использовать прилагающийся дозатор А для правильной дозировки. Для использования стирального порошка вставьте

ДОЗАТОР СТИРАЛЬНОГО ВЕЩЕСТВА

Дозатор находится внутри машины и доступен через люк. Описание дозировки стиральных веществ смотрите в разделе

“Стиральные вещества и

дозатор в нишу В.

3. Дополнительный дозатор: Отбеливатель.

! Если используется дополнительный дозатор 3,

функция предварительная стирка исключается.

ячейка для добавок: для ополаскивателя или жидких добавок. Рекомендуется никогда не превышать максимальный уровень, указанный на решетке дозатора и разбавлять концентрированные ополаскиватели.

белье”.

Режим ожидания

Настоящая стиральная машина отвечает требованиям новых нормативов по экономии электроэнергии, укомплектована системой автоматического отключения (режим сохранения энергии), включающейся через 30 минут простоя машины. Нажмите один раз кнопку ON/OFF и подождите, пока машина вновь включится.
