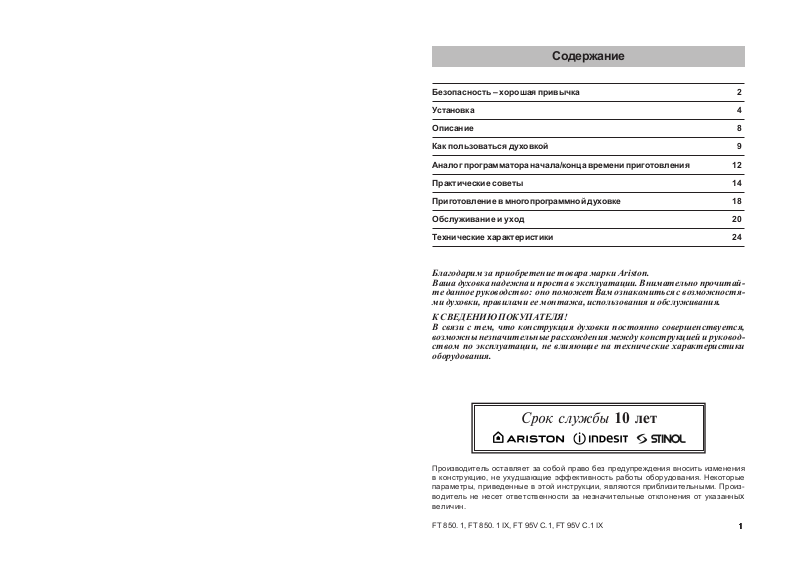

Содержание

Безопасность – хорошая привычка	2
Установка	4
Описание	8
Как пользоваться духовкой	9
Аналог программатора начала/конца времени приготовления	12
Практические советы	14
Приготовление в многопрограммной духовке	18
Обслуживание и уход	20
Технические характеристики	24

Благодарим за приобретение товара марки Ariston.

Ваша духовка надежна и проста в эксплуатации. Внимательно прочитайте данное руководство: оно поможет Вам ознакомиться с возможностями духовки, правилами ее монтажа, использования и обслуживания.

К СВЕДЕНИЮ ПОКУПАТЕЛЯ!

В связи с тем, что конструкция духовки постоянно совершенствуется, возможны незначительные расхождения между конструкцией и руководством по эксплуатации, не влияющие на технические характеристики оборудования.

Срок службы 10 ëåò

Производитель оставляет за собой право без предупреждения вносить изменения

в конструкцию, не ухудшающие эффективность работы оборудования. Некоторые параметры, приведенные в этой инструкции, являются приблизительными. Производитель не несет ответственности за незначительные отклонения от указаннûõ

величин.

FT 850. 1, FT 850. 1 IX, FT 95V C.1, FT 95V C.1 IX

1

Безопасность — хорошая привычка

•При перемещении/транспортировке оборудования рекомендуем всегда использовать рукоятки, углубленные по его боковым сторонам, чтобы избежать травм и повреждения духовки.

•Это оборудование разработано для непрофессионального использования в домашних условиях. Использование оборудования не по назначению, а также промышленное использование, использование духовки в офисах, предприятиях сферы обслуживания, просвещения, здравоохранения и т.п. не предусмотрено. Производитель не несет ответственности за выход из строя оборудования при нарушении данного пункта инструкции.

•Электрическая безопасность при использовании оборудования гарантирована только при правильном его подключении к источнику питания, имеющему заземление в соответствии с нормами электробезопасности.

•При использовании оборудования нагревательные элементы и некоторые части дверцы духовки становятся очень горячими – не дотрагивайтесь до них и держите детей на безопасном расстоянии.

Должны быть приняты соответствующие меры, чтобы не допустить контакта детей с потенциально опасными элементами. Ими являются:

–средства управления и оборудование в целом;

–элементы упаковки (пластиковые пакеты, пенопласт, металлические скребки и т.п.);

–само оборудование, которое может быть горячим во время и сразу после использования духовки или гриля;

–само оборудование, когда больше не эксплуатируется (потенциально опасные части должны быть сняты).

Не допускается:

–дотрагиваться до оборудования влажными частями тела;

–пользоваться духовкой, когда Вы босиком;

–тянуть за питающий кабель или само оборудование, чтобы вынуть вилку из розетки;

–преграждать отверстия духовки для вентиляции или отвода тепла;

–соприкосновение с горячими частями оборудования питающих кабелей малых кухонных электроприборов, используемых рядом с духовкой;

–подвергать оборудование воздействию атмосферных факторов (дождь, солнечный свет);

–использовать духовку для хранения предметов;

–использовать воспламеняющиеся жидкости рядом с оборудованием;

2	FT 850. 1, FT 850. 1 IX, FT 95V C.1, FT 95V C.1 IX

–использовать переходники, многогнездовые розетки и удлинители для подключения оборудования;

–установка или ремонт оборудования без помощи квалифицированного персонала.

Обратитесь к квалифицированному персоналу в случае:

–установки (следуя инструкциям производителя);

–когда сомневаетесь в правильной работе оборудования;

–при замене электророзетки, когда она не подходит к вилке оборудования.

Обратитесь в авторизованный сервисный центр:

–при возникновении сомнений в комплектации и обнаружении внешних дефектов оборудования после распаковки;

–если поврежден питающий кабель или требуется его замена;

–в случае неисправности оборудования или плохом его функционировании; запрашивайте оригинальные запасные части.

Обязательно выполняйте:

–используйте оборудование только для приготовления пищи;

–проверьте целостность оборудования после его распаковки;

–отсоедините оборудование от электросети: если оно работает не должным образом, перед всеми операциями по уходу и обслуживанию, если оборудование больше/долго не используется;

–пользуйтесь кухонными прихватками / рукавицами, когда помещаете или вынимаете пищу из духовки;

–за дверную ручку духовки всегда беритесь в центре, поскольку концы ручки могут нагреваться от выходящяго горячего воздуха;

–проверьте, что рукоятки на панели управления находятся в положении «•»/ «î», когда оборудование не используется;

–если Вы решили, что оборудование больше не годится для эксплуатации, отключите его от сети и обрежьте питающий кабель.

•Производитель не несет ответственности за любой ущерб в результате неправильной установки, неподходящего, неверного и неразумного использования оборудования.

Для эффективного и безопасного обслуживания оборудования рекомендуем:

•Не пользуйтесь услугами лиц, не уполномоченных Производителем.

•При ремонте требуйте использования оригинальных запасных частей.

FT 850. 1, FT 850. 1 IX, FT 95V C.1, FT 95V C.1 IX

3

Установка

Оборудование должно устанавливаться квалифицированными лицами и в соответствии с прилагаемыми инструкциями. Изготовитель не несет ответственности за неправильную установку, которая может причинить вред людям, животным или собственности.

Важно: перед любыми работами по наладке, обслуживанию и т.п. отключите духовку от электрической сети.

Установка встраиваемых духовок

Для правильной работы встраиваемого оборудования необходимо, чтобы модуль кухонной мебели был соответствующего размера.

Íà ðèñ. 1 приведены размеры установочного места духовки под столешницей или в колонке кухонной мебели.

Для обеспечения надлежащей вентиляции следует снять заднюю стенку модуля кухонной мебели. Предпочтительно, чтобы духовка опиралась на два бруса или, при установке на сплошное основание, оставьте зазор позади духовки не менее 45х560 мм (ðèñ. 2).

4	FT 850. 1, FT 850. 1 IX, FT 95V C.1, FT 95V C.1 IX

2

Панели смежной кухонной мебели должны быть сделаны из термостойких материалов. В частности, деревянная клеевая облицовка мебели должна быть устойчива к нагреву до температуры в 100°С.

В соответствии с действующими правилами безопасности после установки духовки должен быть исключен контакт с деталями, находящимися под напряжением. Демонтаж деталей, обеспечивающих безопасную работу оборудования, должен выполняться только с применением инструмента.

Крепление духовки в модуле кухонной мебели

Крепление духовки производится следующим образом (ðèñ. 4À):

1.Поместите скобы «À» на основание духовки «Â».

2.Поместите петли «Ñ» на скобы «À». В частности, при толщине боковой панели мебели:

•16 мм – петля должна быть повернута к Вам обозначением толщины (16);

•18 мм – петля должна быть повернута к Вам стороной без надписи;

•20 мм – петли не используются.

3.Закрепите скобы и петли на боковых стенках мебели винтами «D».

4.Закрепите духовку в модуле кухонной мебели используя винты и пластиковые шайбы «Å».

3

FT 850. 1, FT 850. 1 IX, FT 95V C.1, FT 95V C.1 IX

5

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Эти духовки оснащены трехжильным питающим кабелем, предназначенным для работы с переменным током, напряжение и частота которого указаны в табличке технических характеристик духовки (расположена на оборудовании), см. также Технические характеристики íà ñ. 24.

Установка питающего кабеля (ðèñ. 4)

Откройте клеммник:

z отогните отверткой боковые петли крышки клеммника и откро йте ее. Подсоедините питающий кабель следующим образом:

zотверните прижимной винт кабеля и три винта на контактах L-N è ;

zзакрепите провода винтами по следующей цветовой схеме: синий (blue)

– нейтраль (N); коричневый (brown) –ôàçà (L); зеленый & желтый (yellow-

green) – заземление

.

zзафиксируйте питающий кабель прижимным винтом и закройте крышку клеммника.

zСистема заземления эффективна (линия заземления не должна разрываться) и соответствует установленным нормам.

zЕсли вилка не подходит к розетке, замените розетку при помощи квалифицированного специалиста, который также должен проверить, что сече- ние проводки соответствует потребляемой оборудованием мощности.

zОбеспечен свободный доступ к розетке / многолинейному выключателю.

N.B. Не используйте удлинители, переходники и многогнездовые розетки, которые могут стать причиной перегрева и возгорания проводки и оборудования.

Оборудование, подключенное с нарушением требований безопасности бытовых приборов большой мощности, изложенных в настоящей инструкции, является потенциально опасным.

Производитель не несет ответственности за ущерб здоровью и собственности, если он вызван несоблюдением указанных норм установки.

4

Подсоединение кабеля к сети

Оснастите питающий кабель вилкой, соответствующей нагрузке оборудования (см. табличку характеристик) или подключите оборудование к сети напрямую (без вилки и розетки). В последнем случае должен быть установлен многолинейный выключатель, соответствующий токовой нагрузки оборудования и действующим стандартам (расстояние между разведенными контактами — не менее 3 мм, линия заземления не должна разрываться). Питающий кабель следует располагать так, чтобы по всей длине он никогда не нагревался до температуры, превышающей на 50°С комнатную.

Перед подсоединением убедитесь в том, что:

zЭлектрические параметры духовки, указанные в информационной табличке (на оборудовании и/или на упаковке) соответствуют характеристикам сети.

zПредохранители (пробки) или автоматические выключатели и проводка выдерживают максимальную мощность, потребляемую устанавливаемым оборудованием (см. табличку характеристик).

6

FT 850. 1, FT 850. 1 IX, FT 95V C.1, FT 95V C.1 IX

FT 850. 1, FT 850. 1 IX, FT 95V C.1, FT 95V C.1 IX

7

Описание

5

ПАНЕЛЬ УПРАВЛЕНИЯ

6

AПанель управления

BРукоятка выбора режимов духовки

Ñ Рукоятка выбора температуры духовки

EИндикатор духовки - Горящий индикатор показывает, что духовка нагревается до

заданной температуры.

FПоддон для сбора жира или противень

GРешетчатая полка духовки

HНаправляющие, по которым вставляются и вынимаются решетчатая полка духовки и противень (поддон)

O Аналог программатора начала / конца времени приготовления

8	FT 850. 1, FT 850. 1 IX, FT 95V C.1, FT 95V C.1 IX

Как пользоваться духовкой

Внимание: перед первым использованием мы рекомендуем прокалить пустую духовку, установив термостат в максимальное положение. Затем откройте дверцу духовки и проветрите комнату, чтобы удалить запах смазочных веществ, используемых для консервации оборудования во время его хранения до установки.

Предупреждение: поместите поддон для сбора жира на дно духовки, когда используете гриль или вертел (при наличии). Во всех других случаях готовьте пищу только на решетке или противне, вставляя их по направляющим. Ни в коем случае не располагайте посуду (блюда, алюминиевую фольгу и т.д.) на дне духовки — это может повредить эмалевое покрытие.

Охлаждающая вентиляция

Для понижения температуры внешней поверхности духовки некоторые модели оснащены охлаждающим вентилятором, который включается автоматически, когда духовка становится горячей. Когда вентилятор работает, можно ощутить выходящий между панелью управления и дверцей духовки поток воздуха.

Примечание: После окончания приготовления вентилятор остается работать, пока духовка не остынет.

Освещение духовки

Чтобы включить освещение духовки, установите рукоятку Â в позицию . Свет останется гореть при включении любого нагревательного элемента духовки.

РЕЖИМЫ ПРИГОТОВЛЕНИЯ (ПРОГРАММЫ) духовок «The 7 Cuochi» (7 программ)

Многофункциональная духовка сочетает преимущества традиционных статич- ных духовок и современных духовок с принудительной вентиляцией. Это универсальное оборудование предлагает 7 различных режимов приготовления, которые можно выбирать с помощью двух рукояток:

B — рукоятки выбора режимов духовки; C — рукоятки термостата.

1. ТРАДИЦИОННАЯ (КОНВЕКЦИОННАЯ) ДУХОВКА

Положение рукоятки термостата Ñ:

любое между 60°C è Max

Работают верхний и нижний нагревательные элементы. Это классический, традиционный тип духовки, характеризующийся превосходным распределеним тепла и уменьшенным энергопотреблением.

Конвекционная духовка до сих пор незаменима при приготовлении блюд из нескольких ингридиентов, например капусты с ребрышками, трески по-ис-

FT 850. 1, FT 850. 1 IX, FT 95V C.1, FT 95V C.1 IX

9
