Bruksanvisning

TVÄTTMASKIN

Svenska,1

Norsk,37

ECO7D 149

Suomi,13

Deutsch,49

Dansk,25

Innehållsförteckning

Installation, 2-3

Uppackning och nivellering Anslutningar av vatten och el Första tvättcykeln Tekniska data

Beskrivning av tvättmaskinen, 4-5

Kontrollpanel Display

Hur ett tvättprogram startas, 6

Program och funktioner, 7

Programtabell Tvättfunktioner

Tvättmedel och tvättgods, 8

Tvättmedelsfack Förbered tvättgodset Speciella program Balanseringssystem för lasten

Råd och föreskrifter, 9

Säkerhet i allmänhet Kassering Manuell öppning av lucka

Underhåll och skötsel, 10

Avstängning av vatten och el Rengöring av tvättmaskinen Rengöring av tvättmedelslådan Skötsel av luckan och trumman Rengöring av pumpen Kontrollera vatteninloppsslangen

Fel och åtgärder, 11

Service, 12

Installation

 Det är viktigt att förvara denna bruksanvisning så att

den alltid finns till hands. Vid försäljning, överlåtelse eller flytt ska du försäkra dig om att bruksanvisningen förblir tillsammans med tvättmaskinen så att den nye ägaren kan ta del av dess information och varningar.

 Läs noggrant anvisningarna: Det finns viktig

information angående installation, användning och säkerhet.

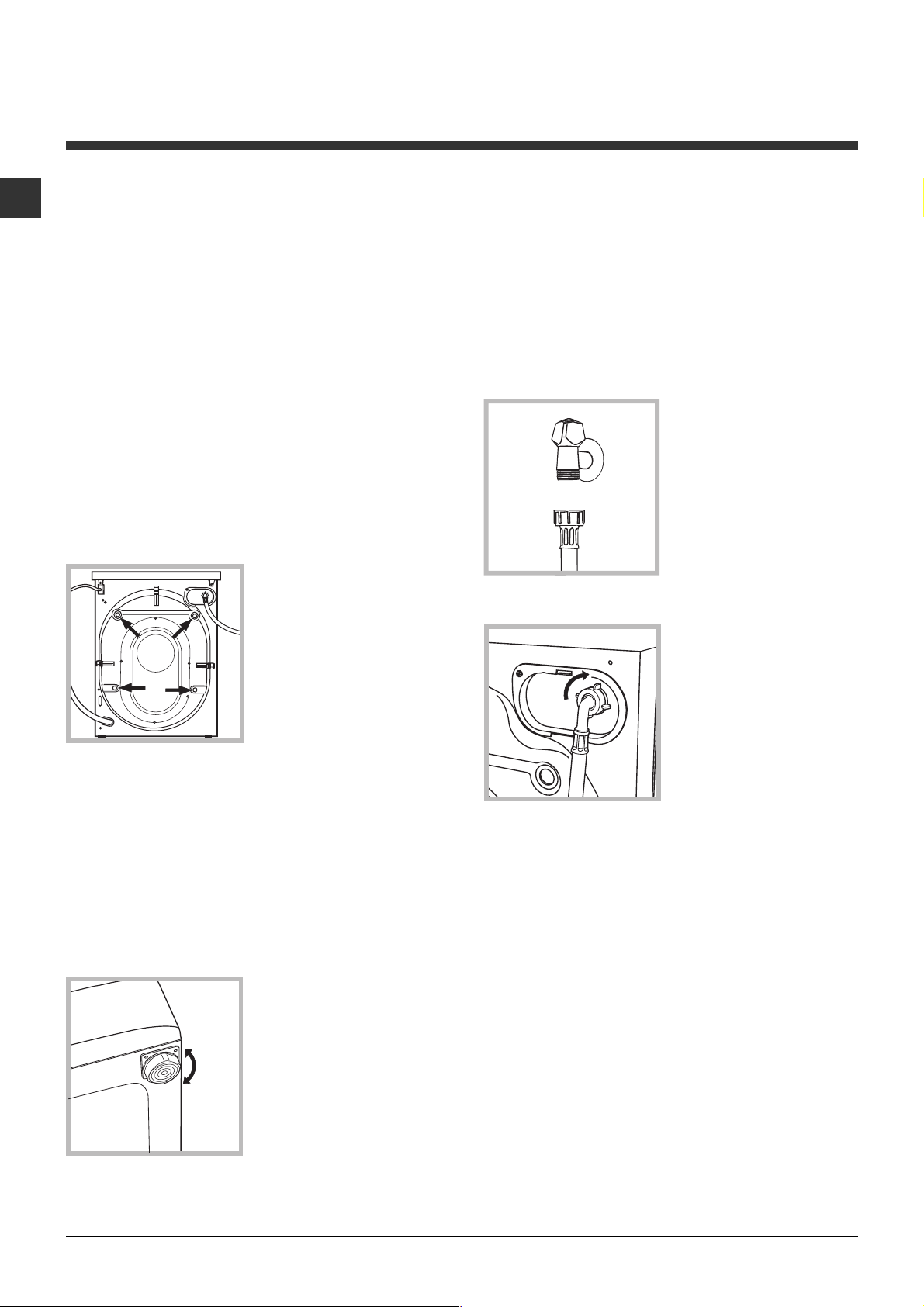

Uppackning och nivellering

Uppackning

1. Ta ur tvättmaskinen ur förpackningen.

2. Kontrollera att tvättmaskinen inte skadats under transporten. Om det skulle finnas skador ska du inte ansluta den utan kontakta återförsäljaren.

3. Ta bort de 4 skruvarna, som skyddat maskinen under transporten, samt gummidelen med dess avståndsbricka, som sitter på bakstycket (se figur).

En ordentligt utförd nivellering ger maskinen stabilitet och hindrar uppkomsten av vibrationer, buller samt att maskinen flyttar sig under användningen. Om golvet har heltäckningsmatta eller en annan matta ska fötterna justeras på så sätt att det finns tillräckligt utrymme under tvättmaskinen för ventilationen.

Anslutningar av vatten och el

Anslutning av vatteninloppsslangen

1. Anslut inloppslangens ände och skruva fast den på en kallvattenkran som har en öppning med 3/4 gasgänga (se figur). Innan du ansluter slangen ska du låta vattnet rinna tills det är helt klart.

2. Anslut inloppsslangen till tvättmaskinen genom att skruva fast den till det avsedda vattenuttaget i den bakre delen uppe till höger (se figur).

4. Stäng igen hålen med de medföljande plastpluggarna.

5. Spar alla delar: Om tvättmaskinen måste flyttas ska de monteras tillbaka.

 Emballagematerialet ska inte användas som

leksaker för barn.

Nivellering

1. Installera tvättmaskinen på ett hårt och jämnt underlag utan att stödja den mot väggar, möbler eller annat.

2. Om golvet inte skulle vara fullständigt plant kan ojämnheten kompenseras genom att de främre fötterna dras åt eller lossas (se figur). Lutningsvinkeln, mätt på arbetsplanet, får inte överstiga 2°.

3. Se till att slangen inte har några veck eller är hopklämd.

 Kranens vattentryck måste befinna sig inom de

värden som finns i tabellen över Tekniska Data (se sidan intill).

 Om längden på inloppsslangen inte är tillräcklig ska

du vända dig till fackhandeln eller en auktoriserad tekniker.

 Använd aldrig begagnade slangar.

 Använd slangarna som följer med maskinen.

Anslutning av avloppsslang

65 - 100 cm

Anslut avloppsslangen, utan att böja den, till en avloppsledning eller ett väggavlopp som är placerat på en höjd mellan 65 och 100 cm från golvet,

 Använd inte skarvsladdar eller grenuttag.

 Kabeln ska inte böjas eller klämmas.

 Driftsladden får endast bytas ut av behöriga

tekniker.

OBS! Företaget avsäger sig allt ansvar om dessa föreskrifter inte respekteras.

Första tvättcykeln

eller lägg den i ett handfat eller ett badkar och bind fast den bifogade skenan på kranen (se figur). Den fria slangänden får inte vara nedsänkt i vatten.

 Vi avråder från att använda förlängningsslangar; om

det ändå skulle vara nödvändigt måste förlängningsslangen ha samma diameter som originalslangen och den får inte vara längre än 150 cm.

Elektrisk anslutning

Innan du sätter i kontakten i uttaget ska du försäkra dig om att:

 Vägguttaget är jordanslutet och i enlighet med

gällande standard.

 Uttaget klarar maskinens maxeffekt som anges i

tabellen över Tekniska Data (se intill).

 Spänningstillförseln befinner sig inom de värden som

anges i tabellen över Tekniska Data (se intill).

 Uttaget passar ihop med tvättmaskinens

stickkontakt. Om det inte förhåller sig på detta vis ska du byta ut uttaget eller kontakten.

 Tvättmaskinen får inte installeras utomhus, inte ens

om installationsplatsen skyddas av ett tak, eftersom det är mycket farligt att utsätta den för regn och oväder.

 När tvättmaskinen har installerats ska strömuttaget

vara lättåtkomligt.

Efter installationen, innan du börjar använda maskinen, ska du köra en tvättcykel med tvättmedel men utan tvättgods, genom att ställa in programmet

Tekniska data

Modell

Mått

Kapacitet

Elanslutningar

Vattenanslutningar

Centrifugeringsh-

astighet

Tvättprov har utförts i enlighet med standard EN 60456

ECO7D 149

bredd 59,5 cm höjd 85 cm djup 53,5 cm

från 1 till 7 kg

se märkskylten med tekniska egenskaper som sitter på maskinen

Max. tryck 1 MPa (10 bar) min. tryck 0,05 MPa (0,5 bar) trummans kapacitet 52 liter

upp till 1400 varv/min

program temperatur 60°C; utförd med 7 kg last.

Denna utrustning är i enlighet med följande EU-direktiv:

- 2004/108/CE (elektromagnetisk kompatibilitet)

- 2002/96/CE

- 2006/95/CE (lågspänning)

(1° nedtryckningen);

Beskrivning av tvättmaskinen

Kontrollpanel

Tvättmedelsfack

TILL/FRÅN

Knapp

Knappar för

PROGRAMVAL

MINNE

Knapp

Knapp för

SENARELAGD START

KNAPPLÅS

DISPLAY

FUNKTIONSKNAPPAR

CENTRIFUGERINGSKNAPP

Knapp med kontrollampa

START/ PAUS

TEMPERATURKNAPP

Tvättmedelsfack för att fylla på tvättmedel och tillsatser (se Tvättmedel och tvättgods).

TILL/FRÅN knapp sätta på eller stänga av maskinen. Kontrollampan START/PAUS som blinkar långsamt grönt indikerar att maskinen är tillslagen. För att stänga av tvättmaskinen under tvättprogrammet, tryck ned knappen en längre stund (cirka 2 sek.). Maskinen stängs inte av om knappen trycks ned kort eller av misstag. Om maskinen stängs av under pågående tvättning, annulleras tvättningen.

Knappar för PROGRAMVAL: för att ställa in önskat program (se "Programtabell").

MINNE knapp: håll ned knappen för att spara ett program och önskade inställningar. För att hämta ett tidigare sparat program, tryck på knappen MINNE.

FUNKTIONSKNAPPAR: tryck på knappen för att välja önskad funktion. På displayen tänds respektive kontrollampa.

CENTRIFUGERINGSKNAPP

knapp för att minska eller utesluta centrifugeringen fullständigt. Värdet visas på displayen.

TEMPERATURKNAPP

att sänka temperaturen: Värdet visas på displayen.

: tryck kort på knappen för att

: Tryck på denna

: tryck på denna knapp för

KNAPPLÅS

sekunder för att aktivera blockeringen av kontrollpanelen. Tänd symbol kontrollpanelen är blockerad. På detta sätt förhindras att programmen ändras av misstag, användbart om det finns barn i hemmet. Tryck ned knappen i cirka 2 sekunder för att deaktivera blockeringen av kontrollpanelen.

Knapp för SENARELAGD START denna knappen för att ställa in en senarelagd start för valt program. Senareläggningen visas på displayen.

Knapp med kontrollampa START/PAUS: När den gröna kontrollampan blinkar långsamt, tryck på knappen för att starta en tvättning. När programmet har startat lyser kontrollampan med fast sken. För att avbryta tvättprogrammet, tryck åter på knappen. Kontrollampan blinkar orange. Om symbolen är tänd kan luckan öppnas. Tryck åter på knappen för att återstarta tvättningen från den punkt där den har avbrutits.

Standby-läge

Denna tvättmaskin överensstämmer med ny lagstiftning om energibesparing och är försedd med ett självavstängningssystem (standby) som aktiveras 30 minuter efter att maskinen inte längre används. Tryck kort på TILL/FRÅN-knappen och vänta tills maskinen startar på nytt.

: tryck ned knappen i cirka 2

indikerar att

: tryck på

inte

Display

Displayen är användbar när maskinen programmeras och ger mycket information.

På de två övre raderna A och B visas valt tvättprogram, pågående tvättfas och all information om programmets förlopp.

På raden C visas återstående tid för pågående tvättcykel och om en SENARELAGD START har ställts in visas hur lång tid som återstår innan programmet startas.

På raden D visa max. centrifugeringsvarvtal för maskinen, baserat på inställt program. Om ingen centrifugering kan köras för programmet är raden släckt.

På raden E visa max. temperatur för maskinen, baserat på inställt program. Om temperaturen inte kan ställas in för programmet är raden släckt.

Kontrollamporna F varierar beroende på funktion och tänds när vald funktion kan användas för inställt program.

Symbol för låst lucka Tänd kontrollampa meddelar att luckan är blockerad för att förhindra att luckan öppnas av misstag. För att undvika skador är det nödvändigt att symbolen slocknar innan luckan öppnas. OBS! Om funktionen SENARELAGD START är aktiv kan inte luckan öppnas. För att öppna luckan, ställ maskinen i pausläge genom att trycka på knappen START/PAUS.

 När maskinen startas första gången ombeds du välja språk och displayen visar automatiskt menyn för att välja

språk. Tryck på knapparna X och Y för att välja önskat språk. Bekräfta valet med knappen Z. Om du vill ändra språk: Stäng av maskinen, tryck ned knapparna samtidigt som markeras i figuren med L tills det hörs en ljudsignal, starta om maskinen och menyn för val av språk visas.

Hur ett tvättprogram startas

1. SÄTTA PÅ MASKINEN. Tryck på knappen och på displayen visas texten VÄLKOMMEN. Kontrollampan START/PAUS blinkar långsamt grönt.

2. LÄGG I TVÄTTEN. Öppna luckan. Lägg i tvätten. Se till att inte överskrida mängden tvätt som anges i programtabellen på nästa sida.

3. DOSERA TVÄTTMEDLET. Dra ut tvättmedelsfacket och häll i tvättmedlet i de därtill avsedda facken, som beskrivs i "Tvättmedel och

tvättgods".

4. STÄNG LUCKAN.

5. VÄLJA PROGRAM. Tryck på en av knapparna för PROGRAMVAL för att välja önskat program. Programnamnet visas på displayen och programmet är förknippat med en temperatur och en centrifugeringshastighet som kan ändras. På displayen visas programmets tidslängd.

6. GÖRA ÄNDRINGAR I TVÄTTPROGRAMMET. Tryck på därtill avsedda knappar:

 Om vald funktion inte är kompatibelt med ett

tidigare valt tillval, blinkar kontrollampan för det första tillvalet som har valts och endast det andra tillvalet aktiveras. Kontrollampan för det aktiverade tillvalet tänds.

 Rekommenderad last och/eller programmets

tidslängd kan variera för de olika funktionerna.

7. STARTA PROGRAMMET. Tryck på knappen START/PAUS. Respektive kontrollampa lyser med grönt fast sken och luckan låses (symbolen LÅST LUCKA på aktuell fas på displayen. För att ändra ett tvättprogram under pågående tvättprogram, avbryt tvättprogrammet med knappen START/PAUS (kontrollampan START/PAUS blinkar långsamt orange). Välj sedan önskat program och tryck åter på knappen START/PAUS. För att öppna luckan under pågående tvättprogram, tryck på knappen START/PAUS. Om symbolen LÅST LUCKA öppnas. Tryck åter på knappen START/PAUS för att återstarta programmet från den punkt där det har avbrutits.

visas). Under tvättningen visas namnet

inte visas kan luckan

 Ändra temperaturen och/eller centrifugeringen. Maskinen väljer automatiskt max. temperatur och centrifugering för inställt program och kan därför inte ökas. Tryck på knappen ned till kallt vatten "OFF". Tryck på knappen för att stegvis minska centrifugeringen tills den stängs av "OFF". Om knapparna trycks ned ännu en gång återgår värdena till maximivärdena.

Inställning av en senarelagd start.

För att ställa in en senarelagd start för valt program, tryck på denna knapp tills önskad fördröjningstid visas. När detta tillval är aktivt visas symbolen senarelagda starten, tryck på knappen tills texten OFF visas på displayen.

Ändra programmets

inställningar.

 Tryck på denna knapp för att aktivera

funktionen. Knappens kontrollampa tänds.  Tryck åter på knappen för att koppla från

funktionen och respektive kontrollampa släcks.

för att stegvis minska temperaturen

på displayen. För att ta bort den

 Om den funktion som valts inte är förenlig med

det inställda programmet, kommer kontrollampan att blinka och funktionen aktiveras inte.

8. PROGRAMMETS SLUT. Texten "PROGRAMSLUT" visas på displayen. När symbolen LUCKLÅS öppnas. Öppna luckan, töm ut tvätten och stäng av maskinen.

inte visas kan luckan

 Om du vill stänga av ett tvättprogram som redan

har startats, tryck länge på knappen avbryts och maskinen stängs av.

. Programmet

Program och funktioner

Programtabell

Besk rivning av programm et

Program

Dagliga program

Bomull (*)

Bomull

Syntet

Syntet Snabbtvätt 30°C

plagg (ej lämpligt för ylle, silke och plagg som ska handtvättas).

Uppfrashning 15 min

smutsade plagg (ej lämpligt för ylle, silke och plagg som ska handtvättas).

Specialprogram/ Minne

Babycykel:

Minne:

Silke/Gardiner:

Ylle:

Partiella program

Centrifugering Centrifugering Ömtåligt Sköljning Utpumpning

För alla Test Institutes:

1°

(

nedtryckningen)

2°

(

nedtryckningen

(3°

nedtryckningen)

(1°

nedtryckningen

(2°

nedtryckningen

(1°

ömtålig mycket smutsig kulörtvätt

gör att man kan lagra vilken typ av tvättcykel som helst

för plagg av silke, viskos och underkläder.

för ylle, kashmir o.s.v.

(1°

nedtryckningen

(1°

nedtryckningen

(2°

nedtryckningen

extremt smutsig vittvätt.

)

mycket smutsig tålig vit- och kulörtvätt.

mycket smutsig ömtålig vit- och kulörtvätt.

)

mycket smutsig tålig kulörtvätt.

)

lättsmutsad tålig kulörtvätt.

)

för att snabbt fräscha upp lätt smutsade

nedtryckningen

(2°

nedtryckningen

(2°

nedtryckningen

)

för att snabbt fräscha upp lätt

Max.

tem p.

(°C )

90° 1400 60° 1400 40° 1400 60° 800 40° 800

30° 800 -

40° 800

30° 0 40° 600 -

Max.

hastighet

(varv/m in)

- 1400 - - - 7-

- 800 - - - 3-

- 1400

- 0 - - - 7-

Tvättm edel

Blek

medel

ll l

Skölj

Tvätt

medel

Max. last

(kg)

Nor-

Eco

mal

77 77 77 33 33

1,5 -

3 -

1,5 -

1 -

* Tvättprov har utförts i enlighet med standard EN 60456: Ställ in bomullsprogrammet med en temperatur på 60 °C.

Tvättfunktioner

Antifläck

Denna funktion är

MAX

användbar för att ta bort de mest envisa fläckar. Sätt i det bifogade tilläggsfacket 3. Var noga

när du häller i blekmedel så att du inte överstiger markeringen för "max" som anges på mittappen

(se figur). För att endast bleka ska blekmedel fyllas på i tilläggsfacket 3 och programmet "Sköljning" ställas in och funktionen "Antifläck" aktiveras. Om du vill bleka under tvättcykeln ska du fylla på tvättmedel och tillsatser, ställa in önskat program och aktivera funktionen "Antifläck".

 Denna funktion kan inte aktiveras för programmen

, , , och Utpumpning.

Extra Sköljning

Med detta tillval ökas sköljeffekten och tvättmedlet tas bort på bästa möjliga sätt. Detta program rekommenderas för personer som har särskilt känslig hud.

 Detta tillval kan inte aktiveras för programmen ,

och Utpumpning.

Lättstruket

Genom att välja denna funktion ändras tvättningen och centrifugeringen på ett lämpligt sätt för att minska skrynklor på tvätten. I slutet av tvättprogrammet roterar

tvättmaskinens trumma långsamt. Kontrollamporna för funktionen LÄTTSTRUKET och funktionen START/PAUS blinkar (orange) och texten "PROGRAMSLUT" visas på displayen. För att avsluta programmet, tryck på knappen START/PAUS eller knappen LÄTTSTRUKET. För programmet Silke avslutar maskinen programmet med tvätten i blöt. Kontrollamporna för funktionen LÄTTSTRUKET och funktionen START/PAUS blinkar (orange) och texten "SKÖLJSTOPP" visas på displayen. För att tömma ut vattnet och för att ta ut tvätten, tryck på knappen START/PAUS eller knappen LÄTTSTRUKET.

 Denna funktion kan inte aktiveras för programmen

, , , och Utpumpning.

Snabb

För att minska tvättiden och samtidigt spara vatten och energi.

 Detta tillval kan inte aktiveras för programmen , ,

, , , .

Eco Wash

Funktionen Eco Wash bidrar till att minska energiföbrukningen genom att vattnet som används för tvättningen inte värms upp - en fördel både för miljön och elräkningen. Den förstärkta tvätteffekten och den optimerade vattenförbrukningen garanterar faktiskt optimala resultat under samma tidslängd som för ett standardprogram. För bästa möjliga tvättresultat rekommenderas att använda ett flytande tvättmedel.

 Detta tillval kan inte aktiveras för programmen

Uppfrashning 15 min,

, , , , .

Program-

mets

längd

Det går att kontrollera tvättprogrammets

tidslängd på displayen.

Tvättmedel och tvättgods

Tvättmedelsfack

Ett gott tvättresultat beror även på att tvättmedlet doseras korrekt: En överdriven dosering innebär inte att tvätten blir renare utan orsakar istället att tvättmaskinen får beläggningar och att miljön förorenas.

 Använd inte tvättmedel avsett för handtvätt

eftersom dessa bildar för mycket lödder.

Dra ut tvättmedelsfacket

MAX

Fack 1: Tvättmedel (i pulver eller flytande form)

Flytande tvättmedel får endast fyllas på innan start.

Fack 2: Tillsatser (sköljmedel, o.s.v.)

Sköljmedlet får inte rinna över gallret.

Tilläggsfack 3: Blekmedel

och fyll på tvättmedel och

tillsatser enligt följande.

Förbered tvätten

 Dela upp tvätten beroende på:

- Typ av material/symbolen på etiketten.

- Färgerna: Separera färgade plagg från vita.  Töm fickorna och kontrollera knapparna.  Överskrid inte de angivna värdena, som avser

vikten för torr tvätt: Tåliga material: max. 7 kg Syntetmaterial: max. 3 kg Ömtåliga material: max. 2 kg Ylle: max. 1,5 kg Silke: max. 1 kg

Hur mycket väger tvätten?

1 lakan 400-500 g 1 örngott 150-200 g 1 bordsduk 400-500 g 1 morgonrock 900-1200 g 1 handduk 150-250 g

Speciella program

Snabbtvätt 30°C: har utarbetats för att tvätta lätt

smutsade plagg på kort tid: Programmet tar bara 30 minuter och gör att du på så sätt spar energi och tid. Om du ställer in program ( tvätta olika material tillsammans (förutom ylle och silke) med en maxlast på 3 kg. Uppfrashning 15 min: har utarbetats för att tvätta lätt smutsade plagg på kort tid: Programmet tar bara 15 minuter och gör att du på så sätt spar energi och tid. Om du ställer in program ( tvätta olika material tillsammans (förutom ylle och silke) med en maxlast på 1,5 kg. Babycykel: program som tvättar bort typiskt babysmuts samt garanterar att tvättmedlet försvinner från tvätten, för att förhindra att allergier uppstår på barnens känsliga hud. Programmet för att minska bakteriemängden genom att använda en större mängd vatten och optimera effekten från specifika hygieniserande tillsatser som används tillsammans med tvättmedlet. Programmet avslutas med att trumman roterar långsam för att undvika att veck bildas. Tryck på knappen START/PAUS för att stänga av programmet. Silke: Använd därtill avsett program för att tvätta alla typer av silkesplagg. Det rekommenderas att använda ett särskilt tvättmedel för ömtåliga plagg. Gardiner: vik ihop dem och lägg dem i ett örngott eller en nätpåse. Använd programmet Ylle: är den enda tvättmaskinen som har erhållit den prestigefyllda Woolmark Platinum Care-märkning (M.0508) av The Woolmark Company. Denna märkning garanterar att alla plagg av ylle, även de som är märkta med endast handtvätt tvättas i maskinen. Med programmet fullständigt trygg med att tvättmaskinen tvättar alla ylleplagg (max. 1,5 kg) i tvättmaskinen med garanterat utmärkt resultat.

på 30 °C) går det att

har utarbetats

kan

kan du vara

Balanseringssystem för lasten

För att undvika överdrivna vibrationer fördelar maskinen lasten på ett jämnt sätt före varje centrifugering. Det sker genom att ett antal rotationer utförs i följd med en hastighet som är något högre än tvätthastigheten. Om lasten trots upprepade försök inte fördelas perfekt, kör maskinen en centrifugering med lägre hastighet än vad som var avsett. Vid mycket stor obalans utför tvättmaskinen fördelningen av tvätten i stället för centrifugeringen. För främja en god fördelning av lasten och balansera den korrekt, rekommenderas att blanda stora och små plagg.

Säkerhetsföreskrifter och råd

 Tvättmaskinen har utarbetats och tillverkats i

överensstämmelse med internationell säkerhetsstandard. Dessa säkerhetsföreskrifter bifogas av säkerhetsskäl och ska läsas noggrant.

Säkerhet i allmänhet

 Apparaten ska inte användas av personer eller barn

med psykiska eller fysiska handikapp, eller som saknar erfarenhet och lämpliga kunskaper. Undantag kan göras om apparaten används under översikt av en person som ansvarar för deras säkerhet eller som ger nödvändiga anvisningar angående dess användning. Barn ska hållas under uppsikt för att försäkra dig om att de inte leker med apparaten.

 Denna utrustning har tillverkats för att endast

användas i hemmet.

 Rör inte i tvättmaskinen om du är barfota eller med

fuktiga händer eller fötter.

 Ta inte ut stickkontakten ur vägguttaget genom att

dra i elkabeln. Ta istället tag i stickkontakten.  Öppna inte tvättmedelsfacket när maskinen är igång.  Rör inte avloppsvattnet eftersom det kan bli vara

mycket varmt.  Öppna aldrig luckan med våld:

säkerhetsmekanismen som skyddar mot att den

öppnas ofrivilligt kan skadas.  I händelse av fel ska du aldrig utföra ingrepp på inre

mekanismer för att utföra reparationer.  Kontrollera alltid att inga barn närmar sig maskinen

då den är igång.  Under tvättcykeln blir luckan varm.  Om tvättmaskinen måste flyttas ska detta ske med

försiktighet och av minst två eller tre personer.

Detta ska inte göras av en enda person eftersom

maskinen är mycket tung.  Innan du lägger in tvätten ska du kontrollera att

trumman är tom.

Symbolen av en överkryssad soptunna påminner dig om din skyldighet att hantera den förbrukade utrustningen separat. Du kan kontakta din kommun eller lokala återförsäljare för ytterligare information gällande hantering av förbrukad elektronisk utrustning.

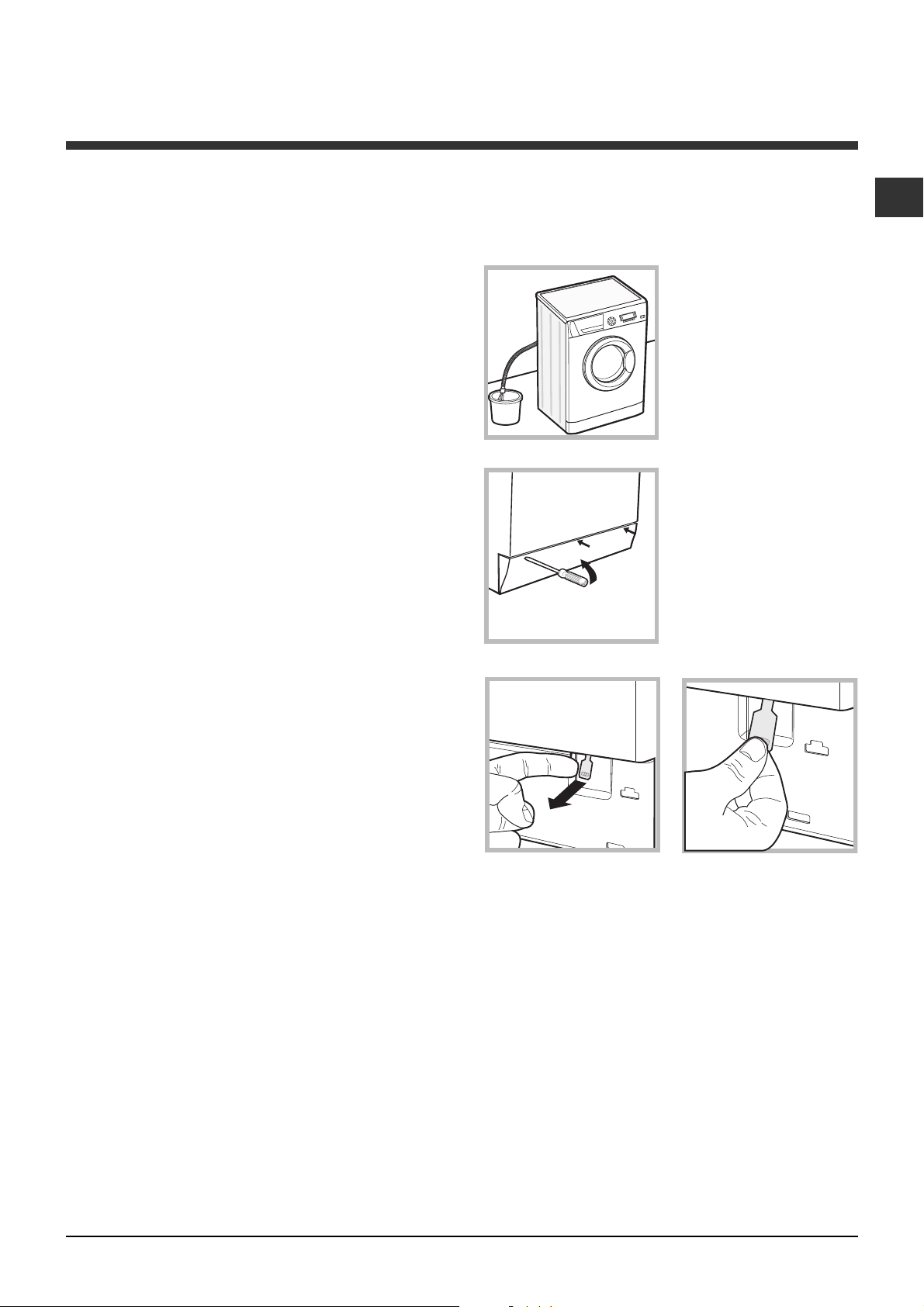

Manuell öppning av lucka

Om det inte går att öppna luckan på grund av strömavbrott och du vill ta ut tvätten för att hänga den, gör på följande sätt:

1. Dra ut stickkontakten ur strömuttaget.

2. Kontrollera att vattennivån i maskinen är

lägre än lucköppningen. Töm i annat fall ut vattnet genom avloppsslangen i en hink, se figuren.

3. Ta bort skyddspanelen på tvättmaskinens framsida med hjälp av en skruvmejsel (se figur).

Kassering

 Kassering av emballagematerial: Respektera

gällande lokala föreskrifter, på så sätt kan

emballaget återanvändas.  Det europeiska direktivet 2002/96/EC gällande

Waste Eelectrical and Electronic Equipment

(hantering av förbrukad elektrisk och elektronisk

utrustning), kräver att gammal hushållselektronik

INTE kasseras tillsammans med det vanliga

osorterade avfallet. Förbrukad utrustning måste

samlas ihop separat för att optimera

materialåtervinnandet samt att reducera negativ

inverkan på miljön och människors hälsa.

4. Dra fliken som indikeras i figuren utåt tills dragstången av plast lossnar från spärren. Dra sedan dragstången nedåt tills ett klick hörs, som betyder att luckan har lossats.

5. Montera tillbaka panelen, och försäkra dig om att krokarna förts in i de avsedda hålen, innan du skjuter den mot maskinen.

Underhåll och skötsel

Avstängning av vatten och el

 Stäng av vattenkranen efter varje tvätt. På så sätt

begränsas slitaget av tvättmaskinens

vattensystem och risken för läckage undviks.

 Ta ur kontakten ur uttaget när du gör rent

tvättmaskinen och under underhållsingreppen.

Rengöring av tvättmaskinen

De yttre delarna och gummidelarna kan göras rent med en trasa indränkt med ljummen tvållösning. Använd inte lösningsmedel eller slipmedel.

Rengöring av tvättmedelslådan

Dra ut facket genom att lyfta upp det och dra det utåt (se figur). Tvätta det under rinnande vatten. Denna rengöring ska utföras ofta.

Rengöring av pumpen

Tvättmaskinen är försedd med en självrengörande pump som inte behöver något underhåll. Det kan dock hända att små föremål (mynt, knappar) faller ned i förkammaren, som skyddar pumpen, och som är placerad i dess nedre del.

 Försäkra dig om att tvättcykeln är avslutad och ta

ur kontakten.

För att komma åt förkammaren:

1. Ta bort skyddspanelen på tvättmaskinens framsida med hjälp av en skruvmejsel (se figur).

2. Lossa locket genom att vrida det moturs (se figur): Det är normalt att lite vatten rinner ut.

Skötsel av luckan och trumman

 Lämna alltid luckan på glänt för att hindra att dålig

lukt bildas.

3. Gör rent insidan noggrant.

4. Skruva tillbaka locket.

5. Montera tillbaka panelen, och försäkra dig om att krokarna förts in i de avsedda hålen, innan du skjuter den mot maskinen.

Kontrollera vatteninloppsslangen

Kontrollera inloppsslangen minst en gång om året. Om den har sprickor eller skåror ska den bytas ut: Under tvättcyklerna kan plötsliga brott uppstå på grund av det starka trycket.

 Använd aldrig begagnade slangar.

Fel och åtgärder

Den kan hända att maskinen inte fungerar. Innan du ringer till Kundservice (se Service) ska du kontrollera att det inte rör sig om ett problem som kan åtgärdas på ett enkelt sätt med hjälp av följande lista.

Fel:

Tvättmaskinen går inte att sätta på.

Tvättcykeln startar inte.

Tvättmaskinen tar inte in vatten (på displayen visas texten "VINGET VATTEN, KONTROLLERA TILLFÖRSEL").

Tvättmaskinen tar in och tömmer ut vatten oavbrutet.

Möjliga orsaker/Åtgärd:

 Kontakten är inte ordentligt isatt eller inte isatt alls i uttaget.  Det saknas ström i bostaden.

 Luckan är inte ordentligt stängd.  Knappen ON/OFF har inte tryckts in.  Knappen START/PAUS har inte tryckts in.  Vattenkranen är inte öppen.  En senare starttid har ställts in (se Hur ett tvättprogram startas).

 Vatteninloppsslangen är inte ansluten till kranen.  Slangen är böjd.  Vattenkranen är inte öppen.  Det saknas vatten i bostaden.  Vattentrycket är inte tillräckligt.  Knappen START/PAUS har inte tryckts in.

 Avloppsslangen har inte installerats på en höjd mellan 65 och 100 cm

från marken (se Installation).  Avloppsslangens ände är nedsänkt i vatten (se Installation).  Väggutloppet har inget luftutsläpp. Om problemet kvarstår efter dessa kontroller ska du stänga av vattenkranen och tvättmaskinen samt kontakta servicetjänsten. Om din bostad ligger högst upp i ett hus kan häverteffekter uppstå som gör att tvättmaskinen tar in och tömmer vatten oavbrutet. För att lösa detta problem finns särskilda hävertventiler att köpa som förhindrar denna effekt.

Tvättmaskinen tömmer inte eller centrifugerar inte.

Tvättmaskinen vibrerar mycket under centrifugeringen.

Tvättmaskinen läcker vatten.

Maskinen är blockerad, displayen blinkar och signalerar en felkod (t.ex.: F-01, F-..).

De bildas för mycket lödder.

 Programmet saknar tömning: Med vissa program måste tömningen

startas manuellt (se Program och funktioner).  Funktionen LÄTTSTRUKET är aktiv: Tryck på knappen START/PAUS för

att fullfölja programmet (Program och funktioner).  Avloppslangen är böjd (se Installation).  Avloppsledningen är tilltäppt.

 Trumman har inte lossats ordentligt vid installationen (se Installation).  Tvättmaskinen står inte plant (se Installation).  Tvättmaskinen är inträngd mellan möbler och väggar (se Installation).

 Vatteninloppsslangen är inte ordentligt åtskruvad (se Installation).  Tvättmedelsfacket är igensatt (för rengöring se Underhåll och skötsel).  Avloppslangen är inte ordentligt fastsatt (se Installation).

 Stäng av maskinen och dra ur stickkontakten ur vägguttaget. Vänta

cirka 1 minut och sätt sedan på maskinen igen.

Om felet kvarstår, ring teknisk assistans.

 Tvättmedlet är inte avsett för maskintvätt (det måste vara märkt med

texten för tvättmaskin, för hand och i maskin, eller liknande).  För stor mängd tvättmedel har doserats.

Service

Innan du kallar på Servicetjänsten:

 Kontrollera om du kan åtgärda felet på egen hand (se Fel och åtgärder).  Starta programmet igen för att kontrollera om problemet är löst.  Om det inte förhåller sig så ska du kontakta den auktoriserade Servicetjänsten på det telefonnummer

som finns på garantisedeln.

 Anlita aldrig obehöriga tekniker.

Uppge:

 Typ av fel;  Maskinmodell (Mod.);  Serienummer (S/N). Denna information hittar du på typskylten som sitter på tvättmaskinens bakstycke och på framsidan efter att luckan har öppnats.

Käyttöohjeet

PESUKONE

Suomi

ECO7D 149

Yhteenveto

Asennus, 14-15

Pakkauksen purkaminen ja vaaitus Vesi- ja sähköliitännät Ensimmäinen pesujakso Tekniset tiedot

Pyykinpesukoneen kuvaus, 16-17

Ohjauspaneeli Näyttö

Ohjeet pesujakson toteuttamiseen, 18

Ohjelmat ja toiminnot, 19

Ohjelmataulukko Pesutoiminnot

Pesuaineet ja pyykit, 20

Pesuainelokerikko Pyykin valmistelu Erityisohjelmat Lastin tasapainottamisjärjestelmä

Varotoimet ja neuvot, 21

Yleinen turvallisuus Hävittäminen Luukkuoven manuaalinen avaaminen

Huolto ja hoito, 22

Veden ja sähkövirran pois sulkeminen Pyykinpesukoneen puhdistaminen Pesuainelokerikon puhdistaminen Luukun ja rummun hoito Pumpun puhdistaminen Veden syöttöletkun tarkistaminen

Häiriöt ja korjaustoimet, 23

Huoltoapu, 24

Asennus

sitä voidaan tutkia tarvittaessa. Myytäessä, luovutettaessa tai muuton yhteydessä varmista, että se pysyy yhdessä pyykinpesukoneen kanssa, jotta myös uusi omistaja voi tutustua toimintaan ja vastaaviin varoituksiin.

 Lue ohjeet huolellisesti: niissä on tärkeitä tietoja

 On tärkeää säilyttää huolella tämä ohjekirjanen, jotta

asennuksesta, käytöstä ja turvallisuudesta.

Pakkauksen purkaminen ja vaaitus

Pakkauksen purkaminen

1. Poista pyykinpesukone pakkauksestaan.

2. Tarkista, että pyykinpesukone ei ole kärsinyt vahinkoja kuljetuksen aikana. Jos siinä on havaittavissa vaurioita, älä suorita liitäntöjä ja ota yhteys jälleenmyyjään.

3. Poista 4 kuljetuksen suojaruuvia sekä tiiviste vastaavan välikappaleen kanssa, jotka sijaitsevat takaosassa (katso kuvaa).

Huolellinen vaaitus antaa vakautta koneelle sekä estää tärinää, meluisuutta ja sen liikkumista toiminnan aikana. Mikäli asennat koneen kokolattiamaton tai muun maton päälle, säädä tukijalat siten, että pesukoneen alle jää riittävä tila tuulettumiselle.

Vesi- ja sähköliitännät

Veden syöttöletkun liittäminen

1. Liitä tuloletku ruuvaten se kylmävesihanaan, jonka suuaukossa on ¾ putkikierteet (katso kuvaa). Ennen liitäntää anna veden juosta, kunnes se kirkastuu.

2. Liitä syöttöletku pyykinpesukoneeseen ruuvaten se kiinni asiaankuuluvaan koneen takana oikeassa yläosassa olevaan vesiliittimeen (katso kuvaa).

4. Sulje reiät toimitetuilla muovitapeilla.

5. Säilytä kaikki osat: mikäli pyykinpesukonetta tulee kuljettaa, ne tulee asentaa takaisin.

 Pakkaukset eivät ole lasten leluja.

Vaaitus

1. Asenna pyykinpesukone tasaiselle ja kovalle lattialle siten, että se ei kosketa seiniin, huonekaluihin tai muihin esineisiin.

2. Jos lattia ei ole täysin tasainen, sen epätasaisuudet tulee tasoittaa ruuvaten kiinni tai auki etujalkoja (katso kuvaa); kallistuman kulma työskentelytasolta mitattuna ei saa olla yli 2°.

3. Ole varovainen, että letku ei taitu tai joudu puristuksiin.

 Hanan vedenpaineen tulee olla niiden arvojen

mukainen, jotka esitetään Teknisten tietojen taulukossa (katso viereistä sivua).

 Jos syöttöletkun pituus ei ole riittävä, käänny

erikoisliikkeen tai valtuutetun teknikon puoleen.

 Älä käytä koskaan käytettyjä letkuja.

 Käytä letkuja, jotka on toimitettu koneen mukana.

Veden poistoletkun liittäminen

Liitä poistoletku taittamatta sitä lattiaviemäriin tai seinäviemäriin, joka sijaitsee 65 - 100 cm

65 - 100 cm

korkeudella maasta;

 Älä käytä jatkojohtoja ja liitinkappaleita.

 Johtoa ei saa taittaa tai se ei saa joutua puristuksiin.

 Syöttöjohdon vaihto tulee antaa tehtäväksi

ainoastaan valtuutetuille teknikoille.

Varoitus! Valmistaja ei vastaa vahingoista, jotka johtuvat yllä olevien ohjeiden laiminlyönnistä.

Ensimmäinen pesujakso

tai aseta se pesualtaan tai kylpyammeen laidalle kiinnittäen toimitettu ohjain hanaan (katso kuvaa). Poistoletkun vapaan pään ei tule jäädä upoksiin veteen.

 Ei suositella käyttämään jatkoletkuja; jos jatkoletkun

käyttö on välttämätöntä, sen tulee olla halkaisijaltaan alkuperäisen kokoinen ja korkeintaan 150 cm pitkä.

Sähköliitäntä

Ennen pistokkeen työntämistä pistorasiaan varmista, että:

 pistorasia on maadoitettu ja että se on lain

vaatimusten mukainen;

 pistorasia kestää koneen tehon

enimmäiskuormituksen, joka on annettu Teknisten tietojen taulukossa (katso viereen);

Asennuksen jälkeen ennen varsinaista käyttöä tulee suorittaa yksi pesujakso pesuaineen kanssa ilman pyykkiä asettaen ohjelma

Te k ni s e t ti e d o t

Malli

Mitat

Täyttömäärä

Sähköliitännät

ECO7D 149

leveys cm 59,5 korkeus cm 85 syvyys cm 53,5

1 - 7 kg

katso koneessa olevaa teknisten tietojen tietolaattaa

 syöttöjännite sisältyy arvoihin, jotka on annettu

Teknisten tietojen taulukossa (katso viereen);

 pistorasia ja pesukoneen pistoke ovat

yhteensopivat. Päinvastaisessa tapauksessa vaihda pistorasia tai pistoke.

 Pesukonetta ei saa asentaa ulos edes silloin, kun

asennustila on suojattu katoksella, koska on hyvin vaarallista jättää pesukone alttiiksi sateelle ja ukkosenilmalle.

 Pesukoneen asentamisen jälkeenkin pistorasian

tulee olla helposti saavutettavissa.

Vesiliitännät

Linkousnopeus

Te s t i o h j e l m a t normin EN 60456 mukaisesti

maks. Vedenpaine 1 MPa (10 bar) min. vedenpaine 0,05 MPa (0,5 bar) rummun tilavuus 52 litraa

1400 kierr./min saakka

Ohjelma lämpötila 60°C; toteutettu 7 kg:n täyttömäärällä.

Tämä kodinkone on seuraavien Euroopan yhteisön direktiivien vaatimusten mukainen:

- 2004/108/EY (Sähkömagneettinen yhteensopivuus)

- 2002/96/EY

- 2006/95/EY (Pienjännite)

(Painikkeen 1. painallus);

Pyykinpesukoneen kuvaus

Ohjauspaneeli

KÄYNNISTYS/

Pesuainelokerikko

Painike

SAMMUTUS

Painikkeet

OHJELMIEN

VALITSIMELLE

Painike

MUISTI

Painike

VIIVÄSTETYLLE KÄYNNISTYKSELLE

Painike

PAINIKKEIDEN LUKITUKSELLE

Näyttö

Painikkeet

TOIMINNOILLE

Painike

LINKOUKSELLE

Merkkivalollinen painike

START/ TAUKO

Painike

LÄMPÖTILALLE

Pesuainelokerikko: pesuaineiden ja lisäaineiden lisäämiseksi (katso Pesuaineet ja pyykit).

Painike KÄYNNISTYS/SAMMUTUS lyhyesti painiketta koneen kytkemiseksi päälle tai sen sammuttamiseksi. Hitaasti vihreänä vilkkuva merkkivalo START/TAUKO, osoittaa koneen olevan päällä. Pyykinpesukoneen sammuttamiseksi pesun aikana tulee painiketta painaa pitkään, vähintään 2 sekuntia; lyhyt tai vahingonomainen painallus ei sammuta konetta. Koneen sammuttaminen käynnissä olevan pesun aikana peruuttaa kyseisen pesun.

Painikkeet OHJELMIEN VALITSIMELLE: halutun ohjelman asettamiseksi (katso "Ohjelmataulukko").

Painike MUISTI: pidä painiketta painettuna tallentaaksesi muistiin eniten käyttämäsi jakso ja lisätoiminnot. Aiemmin tallennetun jakson kutsumiseksi paina painiketta MUISTI.

Painikkeet TOIMINNOILLE: paina painiketta halutun toiminnon valitsemiseksi. Näytölle syttyy vastaava merkkivalo.

Painike LINKOUKSELLE sulkeaksesi kokonaan pois linkous - arvo osoitetaan näytöllä.

Painike LÄMPÖTILALLE vähentämiseksi: arvo osoitetaan näytöllä.

: paina vähentääksesi tai

: paina lämpötilan

: paina

Painike PAINIKKEIDEN LUKITUKSELLE ohjauspaneelin lukituksen kytkemiseksi päälle, pidä painiketta painettuna noin 2 sekuntia. Palava tunnus osoittaa, että ohjauspaneeli on lukittu. Täten estetään vahingonomaiset muutokset ohjelmiin, erityisesti mikäli läheisyydessä on lapsia. Ohjauspaneelin lukituksen kytkemiseksi pois päältä, pidä painiketta painettuna noin 2 sekuntia.

Painike VIIVÄSTETYLLE KÄYNNISTYKSELLE paina asettaaksesi esivalitun ohjelman viivästetty käynnistys. Viivästys osoitetaan näytöllä.

Merkkivalollinen painike START/TAUKO: kun vihreä merkkivalo vilkkuu hitaasti, paina painiketta pesun käynnistämiseksi. Jakson käynnistyttyä merkkivalo muuttuu kiinteäksi. Pesun keskeyttämiseksi taukoon, paina uudelleen painiketta; merkkivalo vilkkuu oranssina. Jos tunnus luukku. Pesun käynnistämiseksi uudelleen pisteestä, johon se oli keskeytetty, paina uudelleen painiketta.

Valmiustila

Pesukone on varustettu uusien energiansäästöön liittyvien määräysten mukaisella automaattisella sammutusjärjestelmällä, joka siirtää koneen valmiustilaan 30 minuutissa, mikäli konetta ei käytetä. Paina lyhyesti painiketta KÄYNNISTYS/SAMMUTUS ja odota, että kone kytkeytyy uudelleen päälle.

ei ole pala, voidaan avata

Näyttö

Näyttö on hyödyllinen koneen ohjelmoimiseksi ja sen kautta saadaan paljon tietoja.

Kahdella ylemmällä merkkijonolla A ja B osoitetaan valittu pesuohjelma, meneillään oleva pesuvaihe ja kaikki tiedot, jotka liittyvät ohjelman etenemistilaan.

Merkkijonolla C osoitetaan jäännösaika meneillään olevan pesujakson loppuun ja, mikäli on asetettu VIIVÄSTETTY KÄYNNISTYS, puuttuva aika valitun ohjelman käynnistymiseen.

Merkkijonolla D osoitetaan linkousnopeuden enimmäisarvo, jonka kone voi suorittaa asetetun ohjelman mukaisesti; jos ohjelma ei sisällä linkousta, merkkijono pysyy sammuneena.

Merkkijonolla E osoitetaan lämpötilan enimmäisarvo, joka voidaan valita asetetun ohjelman mukaisesti; jos ohjelma ei sisällä lämpötilan asetusta, merkkijono pysyy sammuneena.

Merkkivalot F vastaavat toimintoja ja ne syttyvät, kun valittu toiminto on yhteensopiva asetetun ohjelman kanssa.

Tunnus Luukku lukossa Palava tunnus osoittaa, että luukku on lukossa vahingonomaisten avaamisien estämiseksi. Vahinkojen välttämiseksi tulee odottaa, että tunnus sammuu ennen kuin avataan luukku. HUOM.: jos on päällä toiminto VIIVÄSTETTY KÄYNNISTYS, luukkua ei voida avata, sen avaamiseksi laita kone taukotilaan painaen painiketta START/TAUKO.

 Ensimmäisen käynnistyksen yhteydessä pyydetään valitsemaan kieli ja näyttö siirtyy automaattisesti kielen valinnan

valikkoon. Kielen valitsemiseksi paina painikkeita X ja Y, valinnan vahvistamiseksi paina painiketta Z. Jos haluat vaihtaa käytettävän kielen, sammuta kone ja sen jälkeen paina samanaikaisesti viitekuvassa L osoitettuja painikkeita, kunnes kuulet äänimerkin. Käynnistä kone uudelleen ja kielen valintavalikko tulee näkyviin.

Ohjeet pesujakson toteuttamiseen

1. KONEEN KÄYNNISTYS. Paina painiketta ,

näytölle ilmestyy teksti TERVETULOA; merkkivalo START/TAUKO vilkkuu hitaasti vihreänä.

2. PYYKKIEN LAITTAMINEN. Avaa luukkuovi.

Laita pyykit koneeseen varoen ylittämästä seuraavalla sivulla olevan ohjelmataulukon mukaisia täyttömääriä.

3. PESUAINEEN ANNOSTELU. Vedä lokerikko

ulos ja kaada pesuaine asianmukaisiin kaukaloihin kuten osoitettu kappaleessa "Pesuaineet ja

pyykit".

4. SULJE LUUKKU.

5. OHJELMAN VALINTA. Paina yhtä OHJELMIEN

VALITSIMELLE painiketta halutun ohjelman valitsemiseksi; ohjelman nimi ilmestyy näytölle; kuhunkin ohjelmaan liittyy tietty lämpötila ja tietty linkousnopeus, joita voidaan haluttaessa muuttaa. Näytölle ilmestyy jakson kesto.

6. PESUJAKSO RÄÄTÄLÖINTI. Käsittele

asianmukaisia painikkeita:

 Lämpötilan ja/tai linkousnopeuden

muuttaminen. Kone valitsee automaattisesti valitun ohjelman mukaisen korkeimman mahdollisen lämpötilan sekä linkousnopeuden ja niitä ei ole mahdollista nostaa. Painettaessa painiketta kunnes saavutetaan kylmäpesu "OFF". Painettaessa painiketta linkousnopeutta aina siihen saakka, että linkous on pois suljettu "OFF". Painettaessa vielä kerran painikkeita asetetaan uudelleen korkeimmat mahdolliset arvot.

vähennetään asteittain lämpötilaa,

vähennetään asteittain

 Jos valittu lisätoiminto ei sovi yhteen toisen

aiemmin asetetun toiminnon kanssa, ensimmäistä valittua toimintoa vastaava merkkivalo alkaa vilkkua ja päälle kytketään ainoastaan viimeksi valittu lisätoiminto, päälle kytketyn lisätoiminnon merkkivalo syttyy.

 Toiminnot voivat vaihdella suositellun

täyttömäärän ja/tai jakson keston mukaan.

7. OHJELMAN KÄYNNISTÄMINEN. Paina

painiketta START/TAUKO. Vastaava kiinteä vihreä merkkivalo syttyy ja luukku lukkiutuu (tunnus LUUKKU LUKOSSA näytölle ilmestyy käynnissä olevan vaiheen nimi. Ohjelman vaihtamiseksi käynnissä olevan jakson aikana, laita pyykinpesukone taukotilaan painaen painiketta START/TAUKO (merkkivalo START/ TAUKO vilkkuu hitaasti oranssina); valitse sitten haluttu jakso ja paina uudelleen painiketta START/ TAUKO. Luukku voidaan avata jakson ollessa käynnissä painamalla painiketta START/TAUKO; jos tunnus LUUKKU LUKOSSA mahdollista avata luukku. Paina uudelleen painiketta START/TAUKO ohjelman käynnistämiseksi uudelleen siitä kohdasta, johon se oli keskeytetty.

8. OHJELMAN LOPPU. Se osoitetaan näytölle

ilmestyvällä kirjoituksella "OHJ. LOPPU", kun tunnus LUUKKU LUKOSSA avata luukku. Avaa luukku, poista pyykit ja sammuta kone.

palaa). Pesun aikana

on sammuksissa, on

sammuu, voidaan

 Jos halutaan peruuttaa jo käynnistetty jakso, paina

pitkään painiketta sammuu.

. Jakso keskeytetään ja kone

Viivästetyn käynnistyksen asettaminen.

Esivalitun ohjelman viivästetyn käynnistyksen asettamiseksi paina vastaavaa painiketta, kunnes saavutetaan haluttu viivästysaika. Kun kyseinen lisätoiminto on päällä, näytölle ilmestyy tunnus Viivästetyn käynnistyksen poistamiseksi paina painiketta, kunnes näytölle ilmestyy teksti OFF.

 Jakson ominaisuuksien

muuttaminen.

 Paina painiketta toiminnon kytkemiseksi päälle;

painiketta vastaava merkkivalo syttyy.

 Paina uudelleen painiketta toiminnon

kytkemiseksi pois päältä; merkkivalo sammuu.

 Jos valittu toiminto ei sovi yhteen asetetun

ohjelman kanssa, merkkivalo vilkkuu ja toiminto ei kytkeydy päälle.

+ 42 hidden pages
