Hotpoint-Ariston CJ 65S G1 User manual

Download

Ðóêîâî äñòâ î ïî

экспл уатации

РУССКИÉ,1

English, 13

ES PT

Espanol, 35

Portuges, 46

CJ 65S G1 R /HA

Français, 24

ÊÓÕОННАЯ ПЛИТА

Содержание

Монтаж, 2-6

Расположение и нивелировка Электрическое подсоединение Подсоединение к газопроводу Настройка на различные типы газа Технические данные Таблица характеристик горелок и форсунок

Îïисание изделия, 7

Общий вид Панель управления

Включåíèå è эксплуàòàöèÿ, 8-10

Эксплуатация варочной панели Эксплуатация духового шкафа Таблица приготовления в духовом шкафу

Àíàëîãîâûé òàéìåð , 38

Настройка часов и таймера

Ïðåäîñторожности è ðåêîмендации, 11

Общие требования к безопасности Утилизация Экономия электроэнергии и охрана окружающей среды

Òåõíè÷åñêîå îáñëóæèâàíèå è óõîä, 12

Отключение электропитания Чистка изделия Замена лампочки в духовом шкафу Уход за рукоятками газовой варочной панели Техническое обслуживание

Ìîíòàæ

 Важно сохранить данное руководство для его последующих консультаций. В случае продажи, передачи или переезда проверьте, чтобы данное руководство сопровождало изделие.

 Внимательно прочитайте инструкции: в них содержатся важные сведения об установке, эксплуатации и безопасности изделия.

 Установка изделия производится в соответствии с данными инструкциями квалифицированными специалистами.

 Любая операция по регуляции или техническому обслуживанию должна производиться только после отсоединения кухонной плиты от сети электропитания.

Âåíтиляция помеùåíèé

Изделие может быть установлено в помещениях с постоянной вентиляцией в соответствии с действующими национальными нормативами. В помещении, в котором устанавливается изделие, должен быть обеспечен приток воздуха в объеме, необходимом для оптимального горения газа (расход воздуха не должен быть меньше 2 м<+>3/час на 1 кВт установленной мощности). Вентиляционные отверстия, защищенные решетками, должны иметь воздуховод площадью не менее 100 мм

полезного сечения и распологаться таким образом, чтобы их нельзя было закрыть, даже частично (см. рисунок А). Эти отверстия должны быть увеличины на 100% - то есть иметь минимальную площадь 200 см

- если варочная панель не оснащена предохранительным устройством отсутствия пламени, и если воздух в помещение поступает из смежных помещений (ñì. рисунок В), которые не должны быть общими зонами дома, пожароопасными помещениями или спальнями, оснащенных вентиляционным воздуховодом, выходящим на улицу, как описано выше.

Увеличение зазора между дверью и полом

Смежное

помещение

Вентиляционные отверстия для притока

Вентилируемое

помещение

воздуха

 После продолжительного использования изделия рекомендуется открыть окно или включить более интенсивный режим вентиляторов.

Äымоудаление

Дымоудаление должно осуществляться через вытяжной зонт, соединенный с эффективным дымоходом с натуральной тягой, или посредством электровентилятора, который автоматически включается каждый раз при включении изделия (см. рисунок).

Ïрямой отвод

Дымоудаление через камин или дымоход с медным покрытием (для кухонных устройств для приготовления пищи)

 Сжиженные натуральные газы тяжелее воздуха, застиваются внизу, по этой причине помещения для хранения баллонов с СПГ должны иметь внетиляционные отверстия у пола для вентиляции возможных утечек газа. Баллоны с СПГ, полные или частично израсходованные, не дожны размещаться или храниться в помещениях или хранилищах, расположенных в подземных помещениях (подвалы, и т.д.). Храните в помещении только рабочий баллон, установив его вдали от источников тепла (духовок, каминов, печей), которые могут нагреть его до температуры выше 50°C.

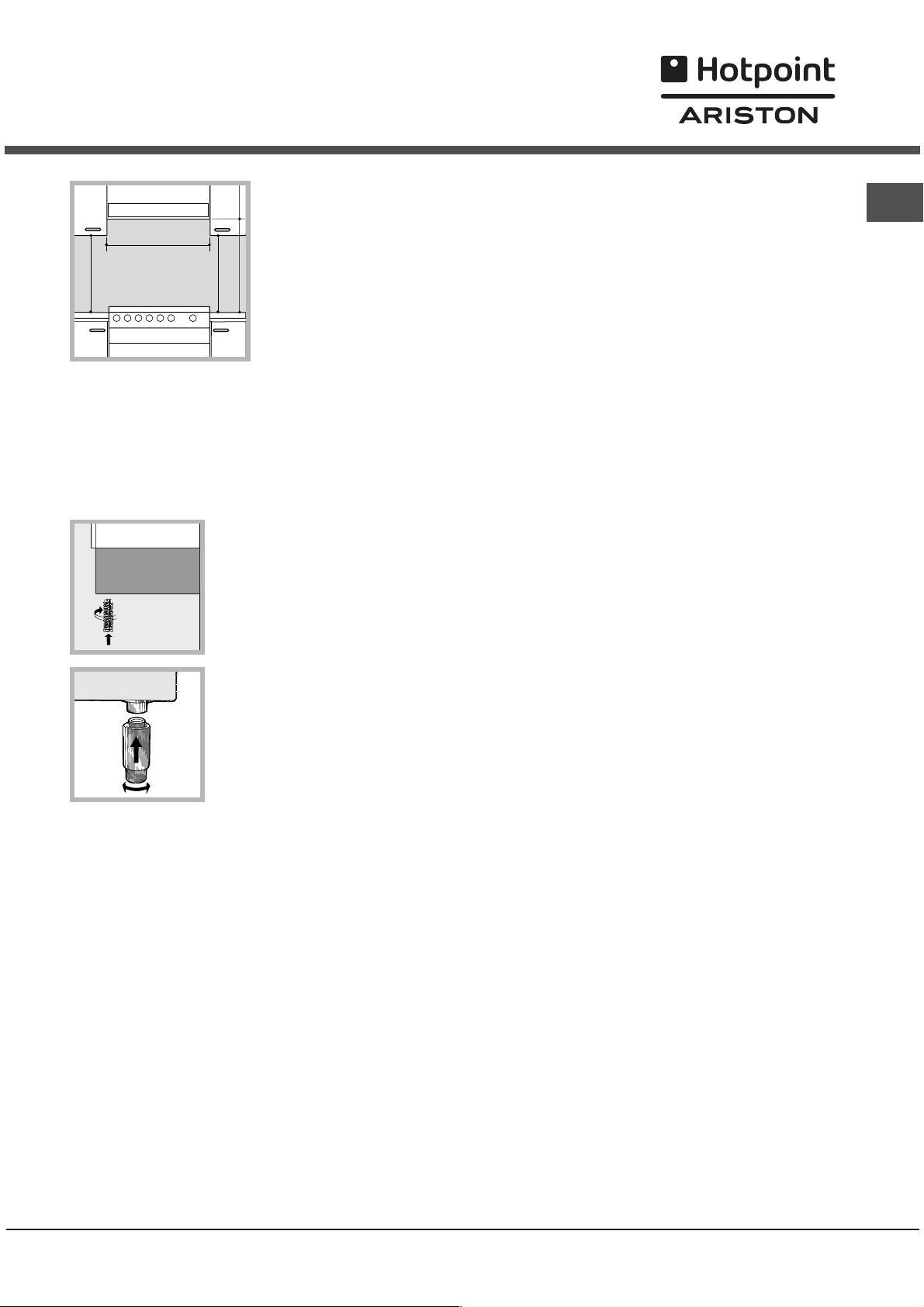

Ðàñïîëîæåíèå è íèâåëèðîâêà

 Изделие может быть установлено рядом с кухонными элементами, высота которых не превышает поверхность варочной панели.

 Проверьте, чтобы стена, к которой прилегает задняя часть изделия, была из невозгораемого материала и устойчивой к теплу (Т 90°C).

Правильный порядок монтажа:  изделие может быть установлено на кухне, в

столовой или в однокомнатной квартире (не в ванной комнате);

 если варочная панель кухонной плиты выше

кухонных элементов, необходимо отодвинуть их от плиты на расстояние не менее 600 мм.

 если кухонная плита устанавливается под

навесным кухонным шкафом, он должен располагаться на высоте не менее 420 мм от

поверхности варочной панели. Это расстояние должно быть 700 мм, если навесные кухонные шкафы выполнены из возгораемого материала (см. рисунок);

 не заправляйте занавески за кухонную плиту и не приближайте их на расстояние меньше 200 мм.

mm. with hood

420

mm. without hood

 возможная

650

700

Min. mm.

кухонная вытяжка

min.

mm.

420

Min.

HOOD

Min. mm.

600

должна быть установлена в

соответствии с инструкциями, приведенными в техническом руководстве к вытяжке.

Нивелировкà

При необходимости выровнять изделие вкрутите в специальные отверстия по углам в основании кухонной плиты прилагающиеся нивелировочные ножки (ñì.

рисунок).

 сетевая розетка должна быть рассчитана на

максимальную потребляемую мощность изделия, указанную на паспортной табличке;

 напряжение и частота тока сети должны

соответствовать электрическим данным изделия;

 сетевая розетка должна быть совместима со

штепсельной вилкой изделия. В противном случае замените розетку или вилку; не используйте удлинители или тройники.

 Изделие должно быть установлено таким образом, чтобы сетевой шнур и сетевая розетка были легко доступны.

 Сетевой шнур изделия не должен быть согнут или сжат.

 Регулярно проверяйте состояние сетевого шнура и при необходимости поручайте его замену только уполномоченным техникам.

! Ôèðìà ñíèìает с себя всякую оòâåòñòâåííîñòü â ñëó÷àå íесоблюдеíия вышеописàííûõ ïðàâèë.

Прилагающиеся ножки* вставляются под основание кухонной плиты.

Ýëåêòðè÷åñêîå ïодсоединение

Установите на кабель электропитания нормализованную штепсельную вилку, расчитанную на нагрузку, указанную на паспортной табличке изделия (см. табличку с

техническими данными).

В случае прямого подключения к сети электропитания между кухонной плитой и сетью необходимо установить мультиполярный выключатель с минимальным расстоянием между контактами 3 мм, расчитанный на данную нагрузку и соответствующий действующим нормативам (выключатель не должен размыкать провод заземления). Сетевой шнур должен быть расположен таким образом, чтобы ни в одной точке его температура не превышала температуру помещения более чем на 50°C. Перед подсоединением сетевого шнура проверьте следующее:  сетевая розетка должна быть соединена с

заземлением и соответствовать нормативам;

Подсоедиíåíèå ê ãàзопроводу

Подсоединение к газопроводу или к газовому баллону выполняется посредством гибкого резинового или стального шланга в соответствии с действующими национальными нормативами, после проверки настройки изделия на тип используемого газа (см. этикетку настройки на крышке: в противном случае ñì. íèæå). В случае использования сжиженного газа из баллона необходимо установить регуляторы давления, соответствующие действующему национальному нормативу. Для облегчения подсоединения газовый патрубок является ориентируемым*: поменяйте местами крепежную блокировочную гайку на заглушку и замените прилагающееся уплотнение.

 Для надежного функционирования, рационального использования энергии и более длительного срока службы изделия проверьте, чтобы давление подачи газа соответствовало значениям, указанным в таблице «Характеристики газовых конфорок и форсунок» (ñì. íèæå).

Ãазовое подсоединение посредсòâîì ðåçèíового шлàíãà

Проверьте, чтобы шланг соответствовал действующим национальным нормативам. Внутренний диаметр шланга должен быть: 8 мм для сжижженного газа; 13 см для газа метана.

*Имеется только в некоторых моделях

После подсоединения проверьте, чтобы шланг:

 не касался частей, температура которых может

превысить 50°C;

 не был растянут, перекручен, сжат или

заломлен;

 не касался режущих предметов, острых углов,

подвижных предметов и не был сжат;

 был легко доступен для проверки по всей

длине;  не был длиннее 1500 мм;  был прочно закреплен с обоих концов при

помощи хомутов, соответствующих

действующим национальным нормативам.



Если одно или несколько из вышеописанных условий не будет соблюдено, и если кухонная плита устанавливается в условиях класса 2, подгруппа 1 (изделие, встроенное между двух кухонных элементов), необходимо использовать гибкий стальной шланг (ñì. íèæå).

Ãазовое подсоединение посредсòâîì øëàíãà èç íåðæàвеющей сòàли со сплошíîé îïëåòкой с резьбовыми соедиíåíèÿìè.

3. восстановите на место все комплектующие, выполняя операции в обратном порядке по отношению к описанным выше.

Порядок регуляции минимального пламени конфорок на варочной панели:

1. поверните рукоятку в положение минимального пламени;

2. снимите рукоятку и поверните регуляционный винт, расположенный внутри или рядом со стержнем крана, вплоть до получения стабильного малого пламени.  В случае использования сжиженного природного газа винт регуляции должен быть отвинчен против часовой стрелки;

3. проверьте, чтобы конфорка не гасла при резком повороте крана из положения максимального пламени в положение минимального пламени.

 Конфорки варочной панели не нуждаются в какойлибо регуляции первичного воздуха.

Íàñòðîéêà духового øêàôà

Проверьте, чтобы шланг и уплотнения соответствовали действующим национальным нормативам. Для подсоединения шланга снимите блокировочную гайку с изделия (патрубок подачи газа в изделие имеет цилиндрическу резьбу ½ газ «папа»).

 Длина подсоединяемого шланга не должна превышать 2 метра при максимальном растяжении. Проверьте, чтобы шланг не касался подвижных деталей, которые могут его сжать.

Проверкà óïëîòíåíèÿ

По завершении подсоединения проверьте прочность уплотнения всех патрубков при помощи мыльного раствора, но никогда не пламенем.

Íàñòðîéêà íà ðазличные типы газа

Изделие может быть настроено на тип газа, отличающийся от оригинального (указан на этикетке настройки на крышке).

Íàñòðîéêà âàðî÷íîé ïанели

Порядок замены форсунок конфорок на варочной панели:

1. снимите решетки с варочной панели и выньте

горелки из своих гнезд;

2. отвинтите форсунки при помощи полого ключа 7 мм (см. рисунок) и замените их на форсунки, расчитанные на новый тип газа (см. таблицу Характеристики горелок и форсунок);

Порядок замены форсунки газовой горелки

духового шкафа:

1. полностью откройте дверцу духового шкафа;

2. выньте съемное дно духовки (см. рисунок);

3. отвинтите крепежные винты горелки и снимите горелку духового шкафа, сняв винт V;

4. отвинтите форсунку горелки при помощи специального полого ключа для форсунок (см. рисунок) или полого ключа 7 мм и замените форсунку на новую, расчитанную на новый тип газа (см. таблицу

Характеристики горелок и форсунок).

Регуляция миíèìàëüíîãî ïëàìåíè горелки духового шкàôà:

1. включите горелку (см. Пуск и Эксплуатация);

2. оставьте рукоятку примерно в течение 10 минут в положении максимального пламени (МАКС), затем поверните ее в положение минимального

пламени (МИН);

3. снимите рукоятку;

4. поверните регулировочный винт, расположенный внутри стержня термостата (ñì. рисунок), вплоть до получения малого стабильного пламени.  В случае использования сжиженного природного газа винт регуляции должен быть отвинчен против часовой стрелки;

5. проверьте, чтобы горелка не гасла при резком вращении рукоятки-регулятора из положения МАКС в положение МИН или при резком открывании или закрывании дверцы духовки.

 Конфорки варочной панели не нуждаются в какой-либо регуляции первичного воздуха.

 После настройки на другой тип газа, отличный от оригинального, необходимо заменить старую этикетку настройки на новую, с новой настройкой, которую вы сможете найти в уполномоченных Центрах технического обслуживания.

 Если давление используемого газа отличается от предусмотренного давления (или варьирует), на питающем газопроводе должен быть установлен соответствующий регулятор давления согласно действующим национальным нормативам «Регуляторы для канализированных газов».

ТЕХНИЧЕСКИЕ ДАННЫЕ Габаритные

размеры духового шкафа ВхШхГ

Объем Рабочие размеры

ящика для разогревания пищи

Напряжение и частота электропитания

Горелки

Директива ЕС: 2006/95/CEE

31x41x41 ñì

ë 52

ширина 46 см, глубина 42 см высота 8,5 см.

см. табличку с техническими характеристиками

настраиваются на все типы газа, указанные на паспортной табличке изделия.

от 12/12/06 (Низкое напряжение) с последующими изменениями – 89/336/СЕЕ от 03/05/89 (Электромагнитная совместимость) с последующими изменениями – 90/369/СЕЕ от 20/06/90 (Газ) - 90/68/СЕЕ от 22/07/93 с последующими изменениями – 2002/96/ЕС.

(mm)

)

(ìì)

Òàáëèöà õàðàêòåðистик гоðåëîê è ôîðñóíîê

Таблица 1 Сжиженный газ Природный газ

Горел ка

Äèàìåò

Тепловая

мощность

êÂò

номин.

.c.s.*

меньш.

Отвер-

ñòèå

100

Жикле

1/100

Поток*

*** **

Жикле

1/100

Поток*

l/h

Жикле

1/100

Поток*

l/h

Быстрая (бол ьшая)(R)

Полубыстрая (средняя)(S)

Дополни-тельная (Маленькая) (A)

Тройная конфорка(TC)

ДУХОВОЙ ШKАФ

100 3,00 0,7 41 86 218 214 116 286 143 286

75 1,90 0,4 30 70 138 136 106 181 118 181

55 1,00 0,4 30 50 73 71 79 95 80 95

130 3.25 1.5 63 91 236 232 133 309 150 309

- 2.60 1.0 52 78 189 186 119 248 132 248

Номинальное (мбар)

Давление

Минимальное (мбар)

Максимал ьное (мбар)

* La 15°Cºi 1013 ìáàð  gaz uscat Пропан 50,37 МДж/Kg Бутан 49,47 МДж/Kg Природный газ 37,78 МДж/м

28-30

20 35

37 25 45

20 17 25

6,5

CJ 65S G1 R /HA

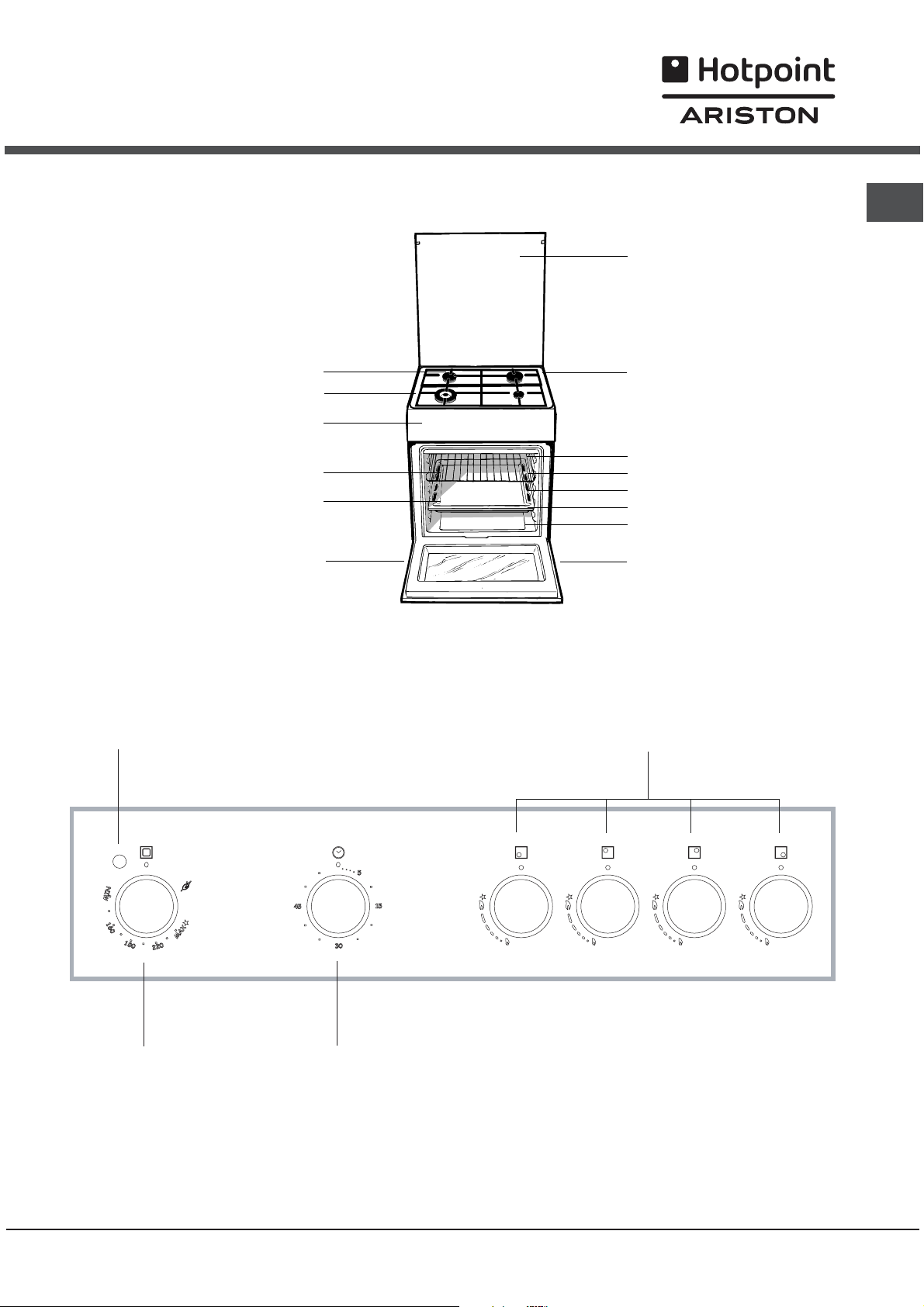

Îïèñàíèå изделия

Îáùèé âèä

Газовая конфорка

Опорная решетка варочной панели

Панель управления

Регулируемая ножка

РЕШЕТКА

ПРОТИВЕНЬ

Стеклянная крышка*

Бортики для сбора возможных утечек

НАПРАВЛЯЮЩИЕ

для противеней и решеток

положение 5 положение 4 положение 3 положение 2 положение 1

Регулируемая ножка

Ïàíåëü óïðàâëåíèÿ

GRILL

indicator light

TIMER

knob*

Имеется только в некоторых моделях

Âêëþ÷åíèå è ýêñïëóàòàöèÿ

Эксплуàòàöèÿ âàðî÷íîé ïàíåëè

Включåíèå êонфорок

Напротив каждого рукоятки КОНФОРКИ закрашенным кружком показано положение данной конфорки на варочной панели. Порядок включения конфорки на варочной панели:

1. поднесите к конфорке зажженую спичку или кухонную зажигалку;

2. нажмите и одновременно поверните против часовой стрелки рукоятку КОНФОРКИ на символ

максимального пламени

3. отрегулируйте нужную мощность пламени, поворачивая рукоятку КОНФОРКИ против часовой

стрелки: на минимум среднюю мощность.

пламени вплоть до зажигания конфорки. Может случиться, что конфорка погаснет в момент, когда вы отпустите рукоятку. В этом случае повторите операцию зажигания, удерживая рукоятку нажатой подольше.

 В случае внезапного гашения пламени выключите конфорку и подождите примерно 1 минуту перед ее повторным включением.

Если изделие оснащено предохранительным устройством* отсутствия пламени, держите рукоятку КОНФОРКИ нажатой примерно 2-3 секунды для того, чтобы пламя конфорки активировало это устройство.

Для выключения конфорки поверните рукоятку вплоть до гашения пламени

Ïðàêòè÷åñêèå ñîâåòû ïî ýêñïëóàòàöèè ãàзовых êîíôîðîê

Для оптимальной работы конфорок и для экономии газа следует использовать кухонную посуду с плоским дном, с диаметром, соответствующим конфорке, и с крышкой:

Èмеется только â некоторых моделях

, на максимум èëè íà

Если изделие оснащено системой электронного зажигания* (см. рисунок), достаточно нажать и одновременно повернуть против часовой стрелки рукоятку КОНФОРКИ на символ минимального

.

Горелка

Быстрая (R) 24 - 26

Полубыстрая (S) 16 - 20

Âñïîìîгательная (A) 10 - 14

Тройная конфорка(TC) 24 - 26

Для определения типа конфорки смотрите рисунки в параграфе «Характеристики конфорок и форсунок».

 В моделях, оснащенных дополнительной решеткой, эта решетка может быть использована только на вспомогательной конфорке с посудой диаметром меньше 12 см.

Разме

ы посуды (cм)

Эксплуàòàöèÿ äóõîâîãî øêàôà

 При первом включении духового шкафа рекомендуем прокалить его примерно в течение 30 минут при максимальной температуре с закрытой дверцей. Затем выключите духовой шкаф, откройте дверцу и проветрите помещение. Запах, который вы можете почувствовать, вызван испарением веществ, использованных для предохранения духового шкафа.

 Перед началом эксплуатации необходимо снять пленку, наклеенную с боков изделия.

 Никогда не ставьте никаких предметов на дно духового шкафа, так как они могут повредить эмалированное покрытие. Используйте положение 1 настройки духового шкафа только для приготовления на вертеле.

Âêëþ÷åí èå äóõîâîãî øêàôà

Для зажигания горелки духового шкафа поднесите к отверстию F (см. рисунок) зажженную спичку или кухонную зажигалку, нажмите

и одновременно поверните против часовой стрелки рукоятку ДУХОВКИ в

положение МАКС.

Если изделие устанавливается с электронным устройством зажигания*, нажмите и держите нажатой рукоятку OVEN (ДУХОВКА), затем поверните ее против часовой стрелки в положение MAX вплоть до зажигания горелки. Если по прошествии 15 секунд горелка не загорится, отпустите рукоятку, откройте дверцу духовки и подождите не менее 1 минуты перед повторной попыткой зажигания. В напряжения горелка может быть зажжена от

случае отсутствия

спички или кухонной зажигалки в вышеописанном порядке.

 Духовой шкаф оснащен предохранительным устройством, поэтому необходимо держать рукоятку ДУХОВКИ нажатой примерно 6 секунд.

 В случае внезапного гашения пламени выключите горелку и подождите примерно 1 минуту перед ее повторным включением духовки.

Ðåãóëÿöèÿ òåìïåðàòóðû

Ãðèëü

Гриль с инфракрасным излучением включается при помощи рукоятки OVEN (ДУХОВКА), поворачиваемой по часовой стрелке в положение

. В режиме гриль поверхность продукта

равномерно подрумянивается. Этот режим особенно рекомендуется для запекания продуктов, приготовления шницелей и жареных колбасок. Установите решетку на 4-ый или 5-ый уровень и, во избежание образования чада, вставьте поддон для сбора сока на 1-ый уровень.

Для получения нужной температуры приготовления поверните против часовой стрелки рукоятку ДУХОВКИ. Значения температуры указаны на панели управления и начинаются с МИН (150°C) до МАКС (250°C). По достижении заданной температуры в духовке она будет поддерживаться постоянной термостатом.

 Включенный индикатор ГРИЛЬ показывает, что режим гриль включен.

 Всегда закрывайте дверцу духового шкафа при использовании режима Гриль; это обеспечит лучший результат приготовления и поможет сэкономить электроэнергию (примерно 10%).

Âåðòåë

Порядок включения вертела (см. рисунок):

1. установите противень на 1-ый уровень;

2. установите держатель вертела на 4-ый уровень и вставьте вертел в специальное отверстие в задней

стенке духового шкафа;

3. Данная функция включается при помощи рукоятки OVEN (ДУХОВКА)

Имеется только в некоторых моделях.

Òà éìåð*

Таймер включается в следующем порядке:

1. Поверните рукоятку ТАЙМЕРА по часовой стрелке " почти на 1 полный оборот для завода звонка.

2. Поверните рукоятку ТАЙМЕРА против часовой стрелки # для настройки нужной продолжительности.

Òàáëèöà ïðèãотовлåíèÿ â äóõовом шкафу

Ïродукты

Ìакаронные изделия

Ëазанья

Êаннеллони

Ìакаронная запеканка

Ìÿñî

Òелятина

Êóðèöà

Óòêà

Êролик

Свинина

Áаранина

Ðûáà

Скумбрия

Êамбала

Ôорель â ôольге

Ïèööà

Ïо-неаполитански

Выпечка

Ïеченье

Òîðò ñ вареньем

Несладкие торты

Âыпечка èç дрожжевого теста

Ïриготовление íà гриле

Òелячьи отбивные

Îтбивные

Гамбургер

Скумбрия

Горячие бутерброды

Âåñ

(êã)

2.5

1.7

1.5

1.8 2

2.1

1.8

1.1

1.5 1

0.5

1.1 1 1

1.5 1 1

4 øò.

Óровень Время нагревания

3 3 3

3 3 3 3 3 3

3 3 3

3 3 3 3

4 4 3 4 4

ìèí

(

10 10 10

10 10 10 10 10 10

10 10 10

15 15 15 15

5 5 5 5 5

Рекомендуемая

температура

210 200 200

200 220 200 200 200 200

180-200 180-200 180-200

220

180 180 180 180

(°C)

Ïродолжит-òü

приготовления

(минуты)

100-110

60-75 40-50 40-50

85-90

90-100

70-80 70-80 90-95

35-40 40-50 40-45

15-20

30-35 30-35 45-50 35-40

15-20

Ïðåäîñòîðîæíîñòè è

ðåêîìåíäàöèè

 Изделие спроектировано и изготовлено в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашей безопасности.

Îáùèå òðåáîâàíèÿ ê áåçîïàñíîñòè

 Данное изделие предназначается для

непрофессионального использования в домашних условиях.

 Запрещается устанавливать изделие на улице, даже

под навесом, так как воздействие на него дождя и грозы является чрезвычайно опасным.

 Не прикасайтесь к изделию влажными руками, босиком

или с мокрыми ногами.

 Изделие предназначено для приготовления пищевых

продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве.

 Данное техническое руководство относится к бытовому

электроприбору класса 1 (отдельное изделие) или класса 2  подгруппа 1 (встроенное между 2 кухонными элементами).

 Â ïðîöåññå ýêñïëóàòàöèè изделия íàãðåâàòåëüíûå

ýëåìåíòû è íåêîòîðûå ÷àñòè äâåðöû духовîãî øêàôà ñèëüíî íàãðåâàþò

îñòðîæíîñòü âî èçáåæàíèå êîíòàêòîâ ñ ýòèìè ÷àñòÿìè è íå разрешать äåòÿì ïðèáëèæàòüñÿ ê äóõîâêå.

 Избегайте контактов проводов электропитания других

бытовых электроприборов с горячими частями изделия.

 Не закрывайте вентиляционные решетки и отверстия

рассеивания тепла.

 Всегда надевайте кухонные варежки, когда ставите или

вынимаете блюда из духовки.

 Не используйте горючие жидкости (спирт, бензин и т.д.)

рядом с работающей кухонной плитой.

 Не кладите возгораемые материалы в нижний отсек или

в духовой шкаф: при случайном включении изделия такие материалы могут загореться.

 Внутренняя поверхность ящика (если он имеется) может

сильно нагреться.

 Когда изделие не используется, всегда проверяйте,

чтобы рукоятки находились в положении

 Не тяните за сетевой шнур для отсоединения вилки

изделия из сетевой розетки, возьмитесь за вилку рукой.

ñÿ. Íеобходимî ïðîÿâëÿòü

.

 Перед началом чистки или технического обслуживания

изделия всегда вынимайте штепсельную вилку из сетевой розетки.

 В случае неисправности категорически запрещается

открывать внутренние механизмы изделия с целью их самостоятельного ремонта. Обратитесь в центр технического обслуживания.

 Не ставьте тяжелые предметы на открытую дверцу

духового шкафа

 Не допускается эксплуатация изделия лицами с

ограниченными физическими, сенсориальными или умственными способностями (включая детей), неопытными лицами или лицами, необученными обращению с изделием без контроля со стороны лица, ответственного за их безопасность или после надлежащего обучения обращению с изделием.

 Не разрешайте детям играть с бытовым

электроприбором.

Óòèëèçàöèÿ

 Уничтожение упаковочных материалов: соблюдайте

местные нормативы по утилизации упаковочных материалов.

 Согласно Европейской Директиве 2002/96/СЕ

касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающей среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющийся на всех приборах, служит напоминанием об их отдельной утилизации.

За более подробной информацией о правильной

утилизации бытовых электроприборов пользователи могут обратиться в специальную государственную организацию или в магазин

Экономèÿ ýëåêтроэнåðãèè è охрана окруæàþùåé ñðåäû

 Если вы будете пользоваться духовым шкафом вечером

и до раннего утра, это поможет сократить нагрузку потребления электроэнергии электростанциями.

 Рекомендуется всегда готовить в режиме ГРИЛЬ с

закрытой дверцей: это необходимо для значительной экономии электроэнергии (примерно 10%), а также для лучших результатов приготовления.

 Содержите уплотнения в исправном и чистом состоянии,

проверяйте, чтобы они плотно прилегали к дверце и не пропускали утечек тепла.

Òåõíè÷åñêîå

îáñëóæèâàíèå è óõîä

Îòêëþ÷åíèå ýëåêòðîïèòàíèÿ

Перед началом какой-либо операции по обслуживанию или чистке отсоедините изделие от сети электропитания.

×èñòêà èçäåëèÿ

 Не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия.

 Наружные эмалированные элементы или детали

из нержавеющей стали, а также резиновые уплотнения можно протирать губкой, смоченной в теплой воде или в растворе нейтрального моющего средства. Для удаления особо трудных пятен используйте специальные чистящие средства, имеющиеся в продаже. Тщательно ополосните водой и вытрите насухо после чистки. Не используйте абразивные порошки или коррозийные вещества.

 Решетки, диффузоры, форсунки конфорок и

горелки варочной панели снимаются для их более простой чистки. Вымойте их горячей водой и неабразивным моющим средством, обращая внимание на удаление всех налетов. После мойки тщательно высушите.

 Регулярно прочищайте кончики защитных

устройств против отсутствия пламени.

 Следует производить внутреннюю чистку

духового шкафа после каждого его использования, не дожидаясь его полного охлаждения. Используйте теплую воду и моющее средство, ополосните и протрите мягкой тряпкой. Избегайте использования абразивных средств.

Ïðîâåðÿéòå óïëîòíåíèÿ äóõîâîãî øêàôà.

Регулярно проверяйте состояние уплотнения вокруг дверцы духового шкафа. В случае повреждения уплотнения обращайтесь в ближайший уполномоченный Центр Технического Обслуживания. Не рекомендуется пользоваться духовкой с поврежденным уплотнением.

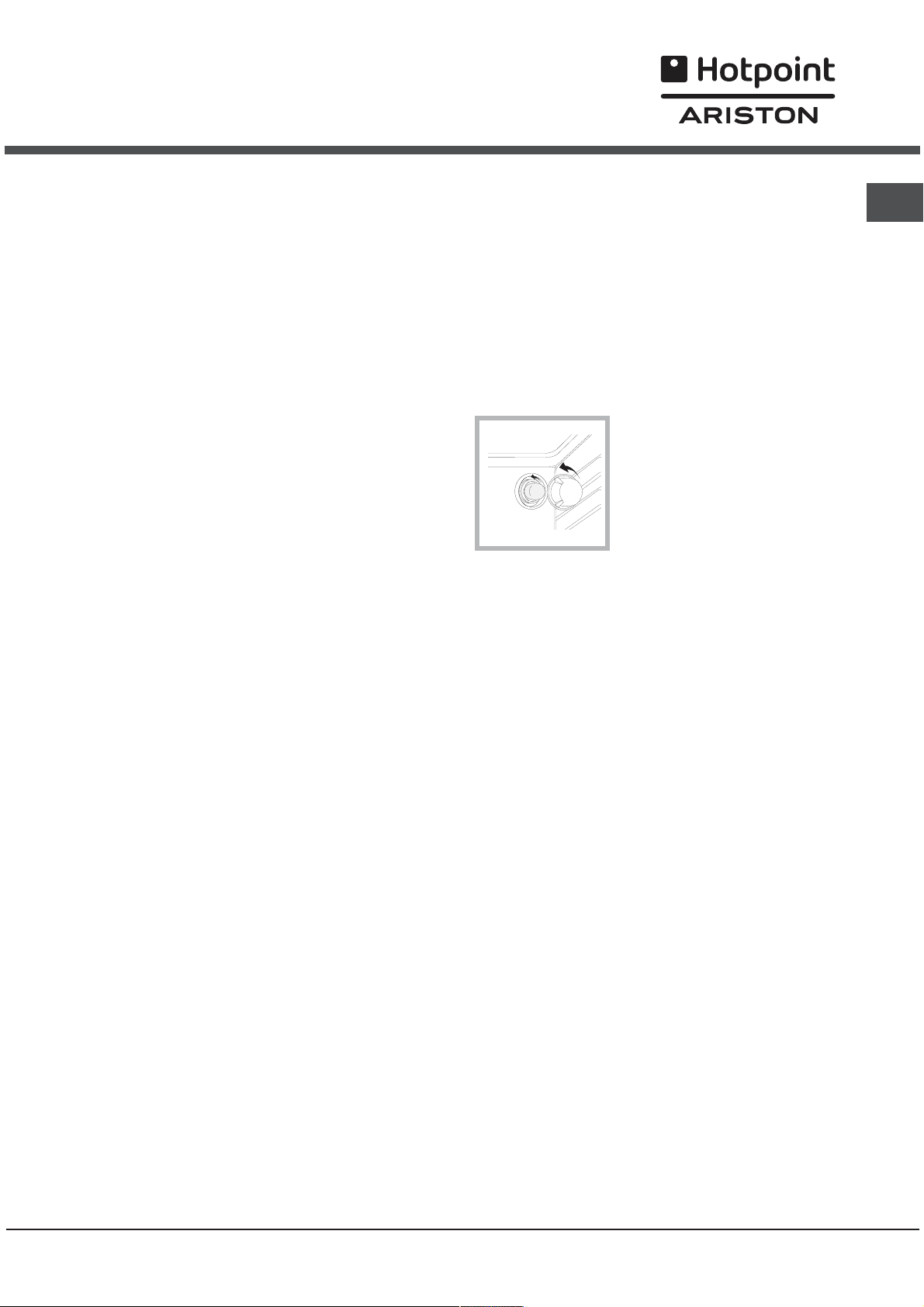

Ïîðÿäîê çàìåíû ëàìïî÷êè â äóõîâîì øêàôó

1. Отключите духовой шкаф от сети электропитания, снимите стеклянную защитную крышку лампы (см. рисунок).

2. Выкрутите лампочку и замените ее на новую такого же типа: напряжение 230 В,

мощность 25 Вт, резьба Е 14.

3. Восстановите на место крышку и вновь подключите духовой шкаф к сети электропитания.

Óõîä çà ðóêîÿòêàìè ãàçîâîé âàðî÷íîé ïàíåëè

Со временем рукоятки варочной панели могут заблокироваться или вращаться с трудом, поэтому потребуется произвести их внутреннюю чистку и замену всей рукоятки.

! Даннаÿ îïåðàöèÿ äîëæíà âûïîëíÿòüñÿ òåõíèêîì, óïîëíîìî÷åííûì ïðîèçâîäèòåëåì.

Òåõíè÷åñêîå îáñëóæèâàíèå

 Никогда не обращайтесь к неуполномоченным техникам.

 Для чистки стекла дверцы используйте

неабразивные губки и чистящие средства, затем вытрите насухо мягкой тряпкой. Не используйте твердые абразивные материалы или острые металлические скребки, которые могут поцарапать поверхность и разбить стекло.

 Съемные детали можно легко вымыть как

любую другую посуду, также в посудомоечной машине.

 Не следует закрывать крышку варочной панели,

если конфорки включены или еще не остыли.

Ïðè îáðàùåíèè â Öåíòð Òåõíè÷åñêîãî îáñëóæèâàíèÿ ñîîáùèòå:

 Тип неисправности;  Модель изделия (Мод.)  Номер тех. паспорта (серийный ¹) Эти данные вы найдете на паспортной табличке, расположенной на изделии.

Имеется только â некоторых моделях.

Operating Instructions

Contents

РУССКИЙ,1

English, 13

ES PT

Espanol, 35 Portuges, 46

CJ 65S G1 R /HA

Français, 24

Installation, 14-17

Positioning and levelling Electrical connection Gas connection Adapting to different types of gas Technical data Table of burner and nozzle specifications

Description of the appliance, 18

Overall view Control panel

Start-up and use, 19-21

Using the hob Using the oven Oven cooking advice table

COOKE R

Precautions and tips, 22

General safety Disposal Respecting and conserving the environment

Care and maintenance, 23

Switching the appliance off Cleaning the appliance Replacing the oven light bulb Gas tap maintenance Assistance

Installation

 Before operating your new appliance please read this instruction booklet carefully. It contains important information concerning the safe installation and operation of the appliance.

 Please keep these operating instructions for future reference. Make sure that the instructions are kept with the appliance if it is sold, given away or moved.

 The appliance must be installed by a qualified professional according to the instructions provided.

 Any necessary adjustment or maintenance must be performed after the cooker has been disconnected from the electricity supply.

Room ventilation

The appliance may only be installed in permanentlyventilated rooms, according to current national legislation. The room in which the appliance is installed must be ventilated adequately so as to provide as much air as is needed by the normal gas combustion process (the flow of air must not be lower than 2 m

/h per kW of installed power). The air inlets, protected by grilles, should have a duct with an inner cross section of at least 100 cm

and should be positioned so that they are not liable to even partial obstruction (see figure A). These inlets should be enlarged by 100% - with a minimum of 200 cm

- whenever the surface of the hob is not equipped with a flame failure safety device. When the flow of air is provided in an indirect manner from adjacent rooms (see figure B), provided that these are not communal parts of a building, areas with increased fire hazards or bedrooms, the inlets should be fitted with a ventilation duct leading outside as described above.

Adjacent room Room requiring

ventilation

A B

Disposing of combustion fumes

The disposal of combustion fumes should be guaranteed using a hood connected to a safe and efficient natural suction chimney, or using an electric fan that begins to operate automatically every time the appliance is switched on (see figure).

Fumes channelled straight outside

Fumes channelled through a chimney or a branched flue system (reserved for cooking appliances)

 The liquefied petroleum gases are heavier than air and collect by the floor, therefore all rooms containing LPG cylinders must have openings leading outside so that any leaked gas can escape easily. LPG cylinders, therefore, whether partially or completely full, must not be installed or stored in rooms or storage areas that are below ground level (cellars, etc.). Only the cylinder being used should be stored in the room; this should also be kept well away from sources of heat (ovens, chimneys, stoves) that may cause the temperature of the cylinder to rise above 50°C.

Positioning and levelling

 It is possible to install the appliance alongside cupboards whose height does not exceed that of the hob surface.

 Make sure that the wall in contact with the back of the appliance is made from a non-flammable, heatresistant material (T 90°C).

Ventilation opening for comburent air

Increase in the gap between the door and the flooring

 After prolonged use of the appliance, it is advisable to open a window or increase the speed of any fans used.

To install the appliance correctly:  Place it in the kitchen, dining room or the bed-sit

(not in the bathroom).

 If the top of the hob is higher than the cupboards,

the appliance must be installed at least 600 mm away from them.

 If the cooker is installed underneath a wall

cabinet, there must be a minimum distance of 420

mm between this cabinet and the top of the hob. This distance should be increased to 700 mm if the wall cabinets are flammable (see figure).

mm.

420

Min.

HOOD

Min. mm.

600

mm. with hood

420

650

Min. mm.

min.

mm. without hood

700

min.

 The voltage is in the range between the values

indicated on the data plate.

 The socket is compatible with the plug of the

appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

 Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

 Do not position blinds behind the cooker or less

than 200 mm away from its sides.

 Any hoods must be installed according to the

instructions listed in the relevant operating manual.

Levelling

If it is necessary to level the appliance, screw the adjustable feet into the places provided on each corner of the base of the cooker (see figure).

The legs* fit into the slots on the underside of the base of the cooker.

Electrical connection

Install a standardised plug corresponding to the load indicated on the appliance data plate (see Technical data table). The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between the appliance and the mains. The circuit-breaker must be suitable for the charge indicated and must comply with current national legislation (the earthing wire must not be interrupted by the circuit-breaker). The supply cable must be positioned so that it does not come into contact with temperatures higher than 50°C at any point.

Before connecting the appliance to the power supply, make sure that:  The appliance is earthed and the plug is compliant

with the law.

 The socket can withstand the maximum power of

the appliance, which is indicated by the data plate.

* Only available in certain models

 The cable must not be bent or compressed.

 The cable must be checked regularly and replaced

by authorised technicians only.

 The manufacturer declines any liability should these safety measures not be observed.

Gas connection

Connection to the gas network or to the gas cylinder may be carried out using a flexible rubber or steel hose, in accordance with current national legislation and after making sure that the appliance is suited to the type of gas with which it will be supplied (see the rating sticker on the cover: if this is not the case see below). When using liquid gas from a cylinder, install a pressure regulator which complies with current national regulations. To make connection easier, the gas supply may be turned sideways*: reverse the position of the hose holder with that of the cap and replace the gasket that is supplied with the appliance.

 Check that the pressure of the gas supply is consistent with the values indicated in the Table of burner and nozzle specifications (see below). This will ensure the safe operation and durability of your appliance while maintaining efficient energy consumption.

Gas connection using a flexible rubber hose

Make sure that the hose complies with current national legislation. The internal diameter of the hose must measure: 8 mm for liquid gas supply; 13 mm for methane gas supply.

Once the connection has been performed, make sure that the hose:  Does not come into contact with any parts that

reach temperatures of over 50°C.

 Is not subject to any pulling or twisting forces and

that it is not kinked or bent.

 Does not come into contact with blades, sharp

corners or moving parts and that it is not compressed.

 Is easy to inspect along its whole length so that

its condition may be checked.  Is shorter than 1500 mm.  Fits firmly into place at both ends, where it will be

fixed using clamps that comply with current

regulations.

 If one or more of these conditions is not fulfilled or if the cooker must be installed according to the conditions listed for class 2 - subclass 1 appliances (installed between two cupboards), the flexible steel hose must be used instead (see below).

Adjusting the hob burners minimum setting:

1. Turn the tap to the minimum position.

2. Remove the knob and adjust the regulatory screw, which is positioned inside or next to the tap pin, until the flame is small but steady.  If the appliance is connected to a liquid gas supply, the regulatory screw must be fastened as tightly as possible.

3. While the burner is alight, quickly change the position of the knob from minimum to maximum and vice versa several times, checking that the flame is not extinguished.

Connecting a flexible jointless stainless steel pipe to a threaded attachment

Make sure that the hose and gaskets comply with current national legislation. To begin using the hose, remove the hose holder on the appliance (the gas supply inlet on the appliance is a cylindrical threaded 1/2 gas male attachment).

 Perform the connection in such a way that the hose length does not exceed a maximum of 2 metres, making sure that the hose is not compressed and does not come into contact with moving parts.

Checking the tightness of the connection

When the installation process is complete, check the hose fittings for leaks using a soapy solution. Never use a flame.

Adapting to different types of gas

It is possible to adapt the appliance to a type of gas other than the default type (this is indicated on the rating label on the cover).

Adapting the hob

Replacing the nozzles for the hob burners:

1. Remove the hob grids and slide the burners off their seats.

2. Unscrew the nozzles using a 7 mm socket spanner (see figure), and replace them with nozzles suited to the new type of gas (see Burner and nozzle specifications table).

3. Replace all the components by following the above instructions in reverse.

 The hob burners do not require primary air adjustment.

Adapting the oven

Replacing the oven burner nozzle:

1. Open the oven door fully

2. Pull out the sliding oven bottom (see diagram).

3. Remove the oven burner after unscrewing the screws V (see figure).

4. Unscrew the nozzle using a special nozzle socket spanner (see figure) or with a 7 mm socket spanner, and replace it with a new nozzle that is suited to the new type of gas (see Burner and nozzle specifications table).

Adjusting the gas oven burners minimum setting:

1. Light the burner (see Start-up and Use).

2. Turn the knob to the minimum position (MIN) after it has been in the maximum position (MAX) for approximately 10 minutes.

3. Remove the knob.

4. Tighten or loosen the adjustment screws on the outside of the thermostat pin (see figure

) until the

flame is small but steady.

 If the appliance is connected to liquid gas, the

regulation screw must be fastened as tightly as possible.

TECH NICAL DATA Oven D imensions

HxWxD Volume Useful

measurements relating to the oven compartment

31x41x41 cm

52 l

width 46 cm depth 42 cm

ht 8,5 cm

hei

5. Turn the knob from the MAX position to the MIN position quickly or open and shut the oven door, making sure that the burner is not extinguished.

 Be careful of the spark plug wires and the thermocouple tubes.  After adjusting the appliance so it may be used with a different type of gas, replace the old rating label with a new one that corresponds to the new type of gas (these labels are available from Authorised Technical Assistance Centres).  Should the gas pressure used be different (or vary

Voltage and frequency

Burners

see data

ma type of gas shown on the data

late.

EC Directives 2006/95/EEC dated

12/12/06 (Low Volta

subse 89/336/EEC dated 03/05/89 (Electroma and subse 90/369/EEC dated 29/06/90 (Gas) and subse 90/68/EEC dated 22/07/93 and subse 2002/96/EEC.

late

be adapted for use with an

e) and

uent amendments -

netic Compatibility) uent amendments -

uent amendments -

uent amendments. -

slightly) from the recommended pressure, a suitable pressure regulator must be fitted to the inlet hose in accordance with current national regulations relating to regulators for channelled gas.

Table of burner and nozzle specifications

Table 1 Liquid Gas Natural Gas

Burner

Diameter

(mm)

Nominal Reduced (mm) (mm) *** ** (mm) (mm) Fast (Large)(R) Semi Fast (Medium)(S) Auxiliary (Small)(A) Triple Ring (TC)

100 3.00 0.7 41 86 218 214 116 286 143 286

75 1.90 0.4 30 70 138 136 106 181 118 181

55 1.00 0.4 30 50 73 71 79 95 80 95

130 3.25 1.5 63 91 236 232 133 309 150 309

Oven - 2.60 1.0 52 78 189 186 119 248 132 248

Supply Pressures

* At 15°C 1013 mbar-dry gas *** Butane P.C.S. = 49,47 MJ/Kg ** Propane P.C.S. = 50,37 MJ/Kg Natural P.C.S. = 37,78 MJ/m³

Thermal Power

kW (p.c.s.*)

Nominal (mbar)

Minimum (mbar)

Maximum (mbar)

By Pass

1/100

Nozzle

1/100

Flow*

28-30

20 35

g/h

37 25 45

Nozzle

1/100

20 17 25

Flow*

l/h

Nozzle

1/100

6,5

Flow*

l/h

CJ 65S G1 R /HA

Description of the

appliance

Overall view

DRIPPING PAN rack

urner

Gas b

Hob grid

Control

Adjustable f

panel

GRILL rack

oot

Glass co

Containment surface for

GUIDE RAILS

for the sliding

position position 4 position position position

Adjustable f

ver*

spills

racks

3 2 1

oot

Control panel

GRILL

indicator light

OVEN

control knob

HOB BURNER

control knobs

TIMER

knob*

Only available in certain models.

Start-up and use

Using the hob

Lighting the burners

For each BURNER knob there is a complete ring showing the strength of the flame for the relevant burner. To light one of the burners on the hob:

1. Bring a flame or gas lighter close to the burner.

2. Press the BURNER knob and turn it in an anticlockwise direction so that it is pointing to the

maximum flame setting

3. Adjust the intensity of the flame to the desired level by turning the BURNER knob in an anticlockwise direction. This may be the minimum

setting between the two.

extinguished when the knob is released. If this occurs, repeat the process, holding the knob down for a longer period of time.

, the maximum setting or any position in

If the appliance is fitted with an electronic lighting device* (see figure), press the BURNER knob and turn it in an anticlockwise direction, towards the minimum flame setting, until the burner is lit. The burner might be

Burner ø Cookware Diameter (cm)

Fast (R) 24 - 26

Semi Fast (S) 16 - 20

Auxiliary (A) 10 - 14

Triple Crown (TC) 24 - 26

To identify the type of burner, please refer to the diagrams contained in the Burner and nozzle specifications.

 On the models supplied with a reducer shelf, remember that this should be used only for the auxiliary burner when you use casserole dishes with a diameter under 12 cm.

Using the oven

 Before operating the product, remove all plastic film from the sides of the appliance.

 The first time you use your appliance, heat the empty oven with its door closed at its maximum temperature for at least half an hour. Ensure that the room is well ventilated before switching the oven off and opening the oven door. The appliance may emit a slightly unpleasant odour caused by protective substances used during the manufacturing process burning away.

 If the flame is accidentally extinguished, switch off the burner and wait for at least 1 minute before attempting to relight it.

If the appliance is equipped with a flame failure safety device*, press and hold the BURNER knob for approximately 2-3 seconds to keep the flame alight and to activate the device.

To switch the burner off, turn the knob until it reaches the stop position

Practical advice on using the burners

For the burners to work in the most efficient way possible and to save on the amount of gas consumed, it is recommended that only pans that have a lid and a flat base are used. They should also be suited to the size of the burner.

Only available in certain models.

.

 Never put objects directly on the bottom of the oven; this will avoid the enamel coating being damaged. Only use position 1 in the oven when cooking with the rotisserie spit.

Lighting the oven

To light the oven burner, bring a flame or gas lighter close to opening F (see figure) and press the OVEN control knob while turning it in an

anticlockwise direction until it reaches the MAX position.

If the appliance is fitted with an electronic lighting device*, press and hold the OVEN control knob and turn it in an anticlockwise direction, towards the MAX position, until the burner is lit. If, after 15 seconds, the burner is still not alight, release the knob, open the oven door and wait for at least 1 minute before trying to light it again. If there is no electricity the burner may be lit using a flame or a lighter, as

described above.

 The oven is fitted with a safety device and it is therefore necessary to hold the OVEN control knob down for approximately 6 seconds.

 Always use the grill with the oven door shut; this achieves better cooking results and saves energy (approximately 10%).

Turnspit

 If the flame is accidentally extinguished, switch off the burner and wait for at least 1 minute before attempting to relight the oven.

Adjusting the temperature

To set the desired cooking temperature, turn the OVEN control knob in an anticlockwise direction. Temperatures are displayed on the control panel and may vary between MIN (150°C) and MAX (250°C). Once the set temperature has been reached, the oven will keep it constant by using its thermostat.

Grill

By turning the OVEN control knob in an clockwise direction until it reaches the

ray grill is activated. The grill enables the surface of food to be browned evenly and is particularly suitable for roast dishes, schnitzel and sausages. Place the rack in position 4 or 5 and the dripping pan in position 1 to collect fat and prevent the formation of smoke.

position, the infrared

To operate the rotisserie (see diagram) proceed as follows:

1. Place the dripping pan in position 1.

2. Place the rotisserie support in position 4 and insert the spit in the hole provided on the back panel of the oven.

3. Acitvate the function by OVEN control knob OVEN control knob.

Timer*

To activate the Timer proceed as follows:

1. Turn the TIMER knob in a clockwise direction " for almost one complete revolution to set the buzzer.

2. Turn the TIMER knob in an anticlockwise direction # to set the desired length of time.

 The GRILL indicator light shows when the grill is operating.

Only available in certain models.

Oven cooking advice table

Foods

Pasta

Lasagne Cannelloni Gratin dishes

Meat

Veal Chicken Duck Rabbit Pork Lamb

Fish

Mackerel

Dente

Trout baked in foil

Pizza

Napolitan

Pies

Biscuits Tart Savoury pies Leavened cakes

Grilled foods

Veal steak Cutlets Hamburgers

Mac

kerel

Toast

Wei

ht (in

2.5

1.7

1.5

1.8 2

2.1

1.8

1.1

1.5 1

1 3 15 220 15-20

0.5

1.1 1 1

1.5 1 1

n.4

)

Rack

position

3 3 3

3 3 3 3 3 3

3 3 3

3 3 3 3

4 4 3 4 4

Preheatin

(min)

10 10 10

10 10 10 10 10 10

10 10 10

15 15 15 15

5 5 5 5 5

time

Recommended

temperature (°C)

210 200 200

200 220 200 200 200 200

180-200 180-200 180-200

180 180 180 180

Cooking time

(minutes)

60-75 40-50 40-50

85-90

90-100

100-110

70-80 70-80 90-95

35-40 40-50 40-45

30-35 30-35 45-50 35-40

15-20

Precautions and tips

 This appliance has been designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

General safety

 The appliance was designed for domestic use inside the home

and is not intended for commercial or industrial use.

 The appliance must not be installed outdoors, even in covered

areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

 Do not touch the appliance with bare feet or with wet or damp

hands and feet.

 The appliance must be used by adults only for the preparation of

food, in accordance with the instructions provided in this booklet (the instructions apply to all countries listed at the beginning of the booklet).

 The instruction booklet accompanies a class 1 (insulated) or class

2 - subclass 1 (recessed between 2 cupboards) appliance.

 When the appliance is in use, the heating

elements and some parts of the oven door become extremely hot. Make sure you don't touch them and keep children well away.

 Make sure that the power supply cables of other electrical

appliances do not come into contact with the hot parts of the oven.

 The openings used for the ventilation and dispersion of heat must

never be covered.

 Do not close the glass hob cover (selected models only) when the

burners are alight or when they are still hot.

 Always use oven gloves when placing cookware in the oven or

when removing it.

 Do not use flammable liquids (alcohol, petrol, etc...) near the

appliance while it is in use.

 Do not place flammable material in the lower storage compartment

or in the oven itself. If the appliance is switched on accidentally, it could catch fire.

 The internal surfaces of the compartment (where present) may

become hot.

 Always make sure the knobs are in the

tap is closed when the appliance is not in use.

 position and that the gas

 When unplugging the appliance, always pull the plug from the mains

socket; do not pull on the cable.

 Never perform any cleaning or maintenance work without having

disconnected the appliance from the electricity mains.

 If the appliance breaks down, under no circumstances should you

attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance. Contact Assistance.

 Do not rest heavy objects on the open oven door.

 The appliance should not be operated by people (including

children) with reduced physical, sensory or mental capacities, by inexperienced individuals or by anyone who is not familiar with the product. These individuals should, at the very least, be supervised by someone who assumes responsibility for their safety or receive preliminary instructions relating to the operation of the appliance.

 Do not let children play with the appliance.

 If the cooker is placed on a pedestal, take the necessary

precautions to prevent the same from sliding off the pedestal itself.

Disposal

 When disposing of packaging material: observe local legislation so that

the packaging may be reused.

 The European Directive 2002/96/EC on Waste Electrical and

Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out wheeled bin symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or retailer for

information concerning the correct disposal of their old appliance.

Respecting and conserving the environment

 You can help to reduce the peak load of the electricity supply

network companies by using the oven in the hours between late afternoon and the early hours of the morning.

 Always keep the oven door closed when using the GRILL mode

This will achieve better results while saving energy (approximately 10%).

 Check the door seals regularly and wipe them clean to ensure they

are free of debris so that they adhere properly to the door, thus avoiding heat dispersion.

Care and maintenance

Switching the appliance off

Disconnect your appliance from the electricity supply before carrying out any work on it.

Cleaning the appliance

 Never use steam cleaners or pressure cleaners on the appliance.

 The stainless steel or enamel-coated external

parts and the rubber seals may be cleaned using a sponge that has been soaked in lukewarm water and neutral soap. Use specialised products for the removal of stubborn stains. After cleaning, rinse well and dry thoroughly. Do not use abrasive powders or corrosive substances.

 The hob grids, burner caps, flame spreader rings

and burners may be removed to make cleaning easier; wash them in hot water and non-abrasive detergent, making sure all burnt-on residue is removed before drying them thoroughly.

 Clean the terminal part of the flame failure safety

devices* frequently.

 The inside of the oven should ideally be cleaned

after each use, while it is still lukewarm. Use hot water and detergent, then rinse well and dry with a soft cloth. Do not use abrasive products.

Inspecting the oven seals

Check the door seals around the oven regularly. If the seals are damaged, please contact your nearest Authorised After-sales Service Centre. We recommend that the oven is not used until the seals have been replaced.

Replacing the oven light bulb

1. After disconnecting the oven from the electricity mains, remove the glass lid covering the lamp socket (see figure).

2. Remove the light bulb and replace it with a similar one: voltage 230 V, wattage 25 W, cap E 14.

3. Replace the lid and reconnect the oven to the electricity supply.

Gas tap maintenance

Over time, the taps may become jammed or difficult to turn. If this happens, the tap must be replaced.

 This procedure must be performed by a qualified technician authorised by the manufacturer.



Clean the glass part of the oven door using a sponge and a non-abrasive cleaning product, then dry thoroughly with a soft cloth. Do not use rough abrasive material or sharp metal scrapers as these could scratch the surface and cause the glass to crack.

 The accessories can be washed like everyday

crockery, and are even dishwasher safe.

 Do not close the cover when the burners are alight

or when they are still hot.

Assistance

 Never use the services of an unauthorised technician.

Please have the following information to hand:

 The type of problem encountered.  The appliance model (Mod.).  The serial number (S/N). The latter two pieces of information can be found on the data plate located on the appliance.

Only available in certain models.

Mode demploi

CUISINIERE

РУССКИЙ,1

English, 13

ES PT

Espanol, 35 Portuges, 46

CJ 65S G1 R /HA

Français, 24

Sommaire

Installation, 25-28

Positionnement et nivellement Raccordement gaz Adaptation aux différents types de gaz Caractéristiques techniques Tableau Caractéristiques des brûleurs et des injecteurs

Description de lappareil, 29

Vue densemble Tableau de bord

Mise en marche et utilisation, 30-32

Utilisation du plan de cuisson Utilisation du four Tableau de cuisson

Précautions et conseils, 33

Sécurité générale Mise au rebut Economies et respect de lenvironnement

Nettoyage et entretien, 34

Mise hors tension Nettoyage de lappareil Remplacement de lampoule déclairage du four Entretien robinets gaz Assistance

Installation

 Conserver ce mode demploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce quil suive lappareil.

 Lire attentivement les instructions : elles contiennent des conseils importants sur linstallation, lutilisation et la sécurité de lappareil

 Linstallation de lappareil doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant.

Conditions réglementaires dinstallation

Le raccordement gaz devra être fait par un professionnel qualifié qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations dinstallation, quoique simples, sont délicates et primordiales pour que votre cuisinière vous rende le meilleur service. Linstallation doit être effectuée conformément aux textes réglementaires et règles de lart en vigueur, notamment:  Arrêté du 2 août 1977. Règles techniques et de

sécurité applicables aux installations de gaz combustibles et dhydro-carbures liquéfiés situées à lintérieur des bâtiments dhabitation et de leur dépendances.

 Norme DTU P45-204. Installations de gaz

(anciennement DTU n° 61-1-installations de gaz Avril 1982 + additif n°1 Juillet 1984).

 Règlement sanitaire départemental.

dincendie  équipées dun conduit daération avec lextérieur comme décrit plus haut.

Local adjacent Local à ventiler

A B

Ouverture de ventilation Agrandissement de la pour lair comburant fissure entre la porte et le sol

 Après une utilisation prolongée de lappareil, il est conseillé douvrir une fenêtre ou daugmenter la vitesse de ventilateurs éventuels.

Evacuation des fumées de combustion

La pièce doit prévoir un système dévacuation vers lextérieur des fumées de combustion réalisé au moyen dune hotte reliée à une cheminée à tirage naturel ou par ventilateur électrique qui entre automatiquement en fonction dès quon allume lappareil (voir figures).

Aération des locaux

Lappareil doit être installé dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes en vigueur dans le pays dinstallation. Il est indispensable que la pièce où lappareil est installé dispose dune quantité dair égale à la quantité dair comburant nécessaire à une bonne combustion du gaz (le flux dair doit être dau moins 3 m

/h par kW de puissance installée). Les prises dair, protégées par des grilles, doivent disposer dun conduit dau moins 100 cm

de section utile et dans une position qui leur évite tout risque dêtre bouchées accidentellement, même partiellement (voir figure A). Ces ouvertures doivent être agrandies de 100% (surface minimale 200 cm

) en cas dappareils dépourvus du dispositif de sécurité de flamme et quand lafflux de lair provient de manière indirecte de pièces voisines (voir figure B)  à condition quil ne sagisse pas de parties communes du bâtiment, de chambres à coucher ou de locaux à risque

Evacuation directement Evacuation par cheminée à lextérieur ou conduit de fumée ramifié

(réservé aux appareils de cuisson)

 Les gaz de pétrole liquéfiés, plus lourds que lair, se déposent et stagnent dans le bas. Les locaux qui contiennent des bouteilles de G.P.L doivent donc prévoir des ouvertures vers lextérieur afin de permettre lévacuation du gaz par le bas en cas de fuites accidentelles. Ne pas installer ou entreposer de bouteilles de GPL, vides ou partiellement pleines, dans des locaux qui se trouvent en sous-sol (caves etc.). Ne garder dans la pièce que la bouteille en cours dutilisation, loin de sources de chaleur (fours, feux de bois, poêles etc.) qui pourraient amener sa température à plus de 50°C.

* Nexiste que sur certains modèles

Positionnement et nivellement

 Lappareil peut être installé à côté de meubles dont la hauteur ne dépasse pas celle du plan de cuisson.

 Sassurer que le mur en contact avec la paroi arrière de lappareil est réalisé en matériel ignifuge résistant à la chaleur (T 90°C).

Pour une installation correcte :  installer cet appareil dans une cuisine, une salle à

manger ou un studio (jamais dans une salle de bains);

 si le plan de cuisson de la cuisinière dépasse le

plan de travail des meubles, ces derniers doivent être placés à au moins 200 mm de lappareil.

 si la cuisinière est

HOOD

Min. mm.

600

mm.

420

Min.

420

Min. mm.

figure);  ne pas placer de rideaux derrière ou sur les côtés

de la cuisinière à moins de 200 mm de distance.

 pour linstallation de hottes, se conformer aux

instructions de leur notice demploi.

Nivellement

installée sous un élément suspendu, il faut que ce dernier soit placé à au moins 420 mm de distance du

mm. with hood

mm. without hood

650

700

plan.

min.

Il faut prévoir une distance de 700 mm si les éléments suspendus sont inflammables (voir

Pour mettre lappareil bien à

plat, visser les pieds de réglage fournis aux emplacements prévus aux coins à la base de la cuisinière (voir figure).

Montage des pieds* par encastrement sous la base.

Raccordement gaz

Pour raccorder lappareil au réseau de distribution du gaz ou à la bouteille de gaz utiliser un tuyau flexible en caoutchouc ou en acier, conformément à la réglementation en vigueur. Sassurer auparavant que lappareil est bien réglé pour le type de gaz dalimentation utilisé (voir étiquette sur le couvercle : autrement voir ci-dessous). Si lalimentation seffectue avec du gaz liquide en bouteille, utiliser des régulateurs de pression conformes à la réglementation en vigueur dans le pays. Pour simplifier le raccordement, lalimentation du gaz est orientable latéralement* : inverser labout annelé avec le bouchon de fermeture et remplacer le joint détanchéité (fourni avec lappareil).

 Pour un fonctionnement en toute sécurité, pour un meilleur emploi de lénergie et une plus longue durée de vie de lappareil, vérifier que la pression dalimentation respecte bien les valeurs indiquées dans le tableau Caractéristiques des brûleurs et des injecteurs (voir ci-dessous).

Raccordement gaz par tuyau flexible en caoutchouc

Sassurer que le tuyau est bien conforme aux normes applicables dans le pays dinstallation. Le tuyau doit avoir un diamètre intérieur de : 8 mm en cas dalimentation au gaz liquide; 15 mm en cas dalimentation au gaz naturel.

Après avoir effectué le raccordement, sassurer que le tuyau :  ne touche en aucun point à des parties pouvant

atteindre plus de 50°C;

 nest pas soumis à traction ou torsion et ne

présente pas de pliures ou étranglements;

 ne risque pas dentrer en contact avec des corps

tranchants, des arêtes vives, des parties mobiles et nest pas écrasé;

 est facilement contrôlable sur toute sa longueur

pour vérifier son état de conservation;  a moins de 1500 mm de long;  est bien fixé à ses deux extrémités à laide de

bagues de serrage conformes à la réglementation

en vigueur dans le pays.

 Si une ou plusieurs de ces conditions ne peuvent être remplies ou que la cuisinière est installée dans des conditions de classe 2  sous-classe 1 (appareil encastré entre deux meubles), il faut utiliser un tuyau flexible en acier (voir ci-dessous).

* Nexiste que sur certains modèles

Raccordement gaz par tuyau flexible en acier

inox, à paroi continue avec raccords filetés

Sassurer que le tuyau et les joints sont bien conformes aux normes applicables dans le pays dinstallation. Pour installer le tuyau, enlever labout annelé équipant lappareil (le raccord dentrée du gaz à lappareil est fileté 1/2 gaz mâle cylindrique).

 Procéder au raccordement de manière à ce que la longueur du tuyau ne dépasse pas 2 mètres dextension maximale. Veiller à ce que le tuyau ne soit pas écrasé et ne touche en aucun point à des parties mobiles.

Vérification de létanchéité

Une fois linstallation terminée, vérifier létanchéité de tous les raccords en utilisant une solution savonneuse, ne jamais utiliser de flamme.

Adaptation aux différents types de gaz

Lappareil peut être adapté à un type de gaz autre que celui pour lequel il a été conçu (indiqué sur létiquette de réglage sur le couvercle).

Adaptation du plan de cuisson

Remplacement des injecteurs des brûleurs du plan de cuisson:

1. enlever les grilles du plan de cuisson et sortir les brûleurs de leur logement;

2. dévisser les injecteurs à laide dune clé à tube de 7 mm (voir figure) et les remplacer par les injecteurs adaptés au nouveau type de gaz (voir tableau

Caractéristiques des brûleurs et des injecteurs);

3. remonter les différentes parties en effectuant les opérations dans le sens inverse.

Réglage des minima des brûleurs du plan de cuisson :

1. placer le robinet sur la position minimum;

2. enlever le bouton et tourner la vis de réglage positionnée à lintérieur ou sur le côté de la tige du robinet jusquà obtenir une petite flamme régulière;  En cas de gaz naturel, il faut dévisser la vis de réglage en tournant dans le sens inverse des aiguilles dune montre;

3. vérifier si, en tournant rapidement le robinet du maximum au minimum, le brûleur ne séteint pas.

 Les brûleurs du plan de cuisson ne nécessitent pas de réglage de lair primaire.

Adaptation du four

Remplacement du brûleur du four:

1. ouvrez complètement la porte du four;

2. sortez la sole du four coulissante (voir figure);

3. déposer le brûleur du four après avoir enlevé la vis V (voir figure);

4. dévisser linjecteur du brûleur à laide de la clé à tube spéciale pour injecteurs (voir figure) ou dune clé à tube de 7 mm et le remplacer par linjecteur adapté au nouveau type de gaz (voir

tableau Caractéristiques des brûleurs et des injecteurs).

Réglage du minimum du brûleur

1. allumer le brûleur (voir Mise en marche et Utilisation);

2. amener la manette sur la position minimum (MIN) après lavoir laissée pendant environ 10 minutes sur la position maximum (MAX);

3. enlever le bouton;

4. agir sur la vis de réglage positionnée à lextérieur de la tige du thermostat (voir figure) jusquà obtenir une petite flamme régulière.  En cas de gaz naturel, il faut dévisser la vis de réglage en tournant dans le sens inverse des aiguilles dune montre;

du four à gaz :

* Nexiste que sur certains modèles

5. vérifier si, en tournant rapidement le bouton de la position MAX à la position MIN, ou en ouvrant et fermant rapidement la porte du four, le brûleur ne séteint pas.

 Faire très attention aux câbles des bougies et aux tuyaux des thermocouples.  Après avoir procédé au réglage pour le nouveau type de gaz, remplacer la vieille étiquette par celle correspondant au nouveau gaz, disponible dans les centres dassistance technique agréés.  Si la pression du gaz diffère (ou varie) par rapport à la pression prévue, il faut installer, sur la tuyauterie dentrée un régulateur de pression approprié conforme à la réglementation sur les régulateurs pour gaz canalisés en vigueur dans le pays.

CARACTERISTIQUES TECHNIQUES

Dimensions du Four HxLxP Volume Dimensions utiles du tiroir chauffeplats Tension et fréquence d’alimentation :

Brûleurs

31x41x41 cm

52 l largeur 46 cm profondeur 42 cm hauteur 8,5 cm

voir plaquette signalétique

adaptables à n'importe quel type de gaz parmi ceux indiqués sur le plaquette signalétique Directives Communautaires 2006/95/CEE du 12/12/06 (Basse Tension) et modifications suivantes

- 89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes 90/369/CEE du 29/06/90 (Gaz) et modifications suivantes 93/68/CEE du 22/07/93 et modifications suivantes 2002/96/CE

Tableau Caractéristiques des brûleurs et des injecteurs

Tableau 1 Gaz liquide Gaz naturel

Brûleur Diamètre

(mm)

Puissance thermique

Bipasse

1/100

injecteur

1/100

débit*

g/h

injecteur

1/100

débit*

l/h

kW (p.c.s.*)

Nomin. Réduit. (mm) (mm) *** ** (mm) G20

Rapide (Grand)(R)

Semi Rapide (Moyen)(S)

Auxiliaire

(Petit)(A)

Tr i pl e

Couronne (TC)

100 3.00 0.7 41 86 218 214 116 286

75 1,90 0,40 30 70 138 136 106 181

55 1,00 0,40 30 50 73 71 79 95

130 3,25 1,50 63 91 236 232 133 309

Four — 2,00 1,00 48 / 49 68 145 143 107 190

Pressions d'alimentation

* A 15°C et 1013 mbar-gaz sec ** Propane P.C.S. = 50,37 MJ/Kg *** Butane P.C.S. = 49,47 MJ/Kg

Naturel G20 P.C.S = 37,78 MJ/m

Nominale (mbar)

Minimum (mbar)

Maximum (mbar)

28-30

20 35

37 25 45

CJ 65S G1 R /HA

Description de

lappareil

Vue densemble

Brûleur à gaz

Grille du plan de cuisson

Tableau de bord

Support GRILLE

Support LECHEFRITE

Pied de réglage

Couvercle en verre*

Plateau du plan de cuisson

GLISSIERES

de coulissement niveau 5

niveau 4 niveau 3 niveau 2 niveau 1

Pied de réglage

Tableau de bord

Voyant

GRIL

Manette

FOUR

Manettes BRULEURS du plan de cuisson

Manette

MINUTEUR*

Nexiste que sur certains modèles

Mise en marche et utilisation

Utilisation du plan de cuisson

Allumage des brûleurs

Un petit cercle plein près de chaque bouton BRULEUR indique le brûleur associé à ce dernier. Pour allumer un brûleur du plan de cuisson:

1. approcher une flamme ou un allume-gaz ;

2. pousser sur le bouton du BRULEUR tout en le tournant dans le sens inverse des aiguilles dune

montre jusquau symbole grande flamme

3. pour régler la puissance de la flamme souhaitée, tourner le bouton BRULEUR dans le sens inverse des aiguilles dune montre : sur la position minimum

, sur la position maximum ou sur une position

intermédiaire.

Si lappareil est équipé dun allumage électronique* (voir figure) il suffit de pousser et de tourner en même temps dans le sens inverse des aiguilles dune montre le bouton BRULEUR sur le

symbole petite flamme, jusquà lallumage. Il peut arriver que le brûleur séteigne dès que vous lâchez le bouton. Dans ce cas, essayez à nouveau en poussant plus longtemps sur le bouton.

 En cas dextinction accidentelle des flammes, éteindre le brûleur et attendre au moins 1 minute avant de tenter de rallumer.

Si lappareil est équipé dun dispositif de sécurité* de flamme, poussez sur le manette BRULEUR pendant 2-3 secondes pour garder la flamme allumée et pour activer le dispositif.

Pour éteindre le brûleur, tourner le bouton jusquà la position darrêt

Conseils pratiques pour lutilisation des brûleurs

Pour un meilleur rendement des brûleurs et une moindre consommation de gaz, utiliser des casseroles à fond plat, munies de couvercle et dun diamètre adapté au brûleur :

Nexiste que sur certains modèles

.

Brûleurs ø Récipients (cm)

Rapide (R) 24 - 26

Semi-rapide (S) 16 - 20

Auxiliaire (A) 10 - 14

Triple Couronne (TC) 24 - 26

Pour distinguer le type de brûleur reportez-vous aux dessins figurant dans le paragraphe "Caractéristiques des brûleurs et des injecteurs"

 Pour les modèles équipés d'une grille de réduction, n'utilisez cette dernière que pour le brûleur auxiliaire quand vous utilisez des casseroles ayant moins de 12 cm de diamètre.

Utilisation du four

 Avant toute utilisation, vous devez impérativement enlever les films plastiques situés sur les côtés de lappareil

Lors de son premier allumage, faire fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteindre le four, ouvrir la porte et aérer la pièce. Lodeur qui se dégage est due à lévaporation des produits utilisés pour protéger le four.

 Ne jamais poser dobjets à même la sole du four, lémail risque de sabîmer. Nutiliser la position 1 du four quen cas de cuissons au tournebroche.

Allumage du four

Pour allumer le brûleur du four, approchez une flamme ou un allume-gaz de lorifice F (voir figure), poussez sur le bouton FOUR et tournez-le en même

temps dans le sens inverse des aiguilles dune montre jusquà la position MAX.

Si lappareil est équipé dun allumage électronique* il suffit de pousser sur le bouton FOUR et de le tourner en même temps dans le sens inverse des aiguilles dune montre jusquà la position MAX, jusquà lallumage. Si au bout de 15 secondes le brûleur ne sest toujours pas allumé, lâchez le bouton, ouvrez la porte du four et attendez au moins 1 minute avant de tenter un nouvel allumage. En cas de panne de courant, vous pouvez allumer le brûleur avec une flamme ou avec un allume-

gaz comme décrit plus haut.

 Le four étant équipé dun dispositif de sécurité de flamme, il faut pousser sur le bouton du FOUR pendant environ 6 secondes.

 En cas dextinction accidentelle de flamme, éteindre le brûleur et attendre au moins 1 minute avant de tenter de rallumer.

Réglage de la température

Pour sélectionner la température de cuisson souhaitée, tournez le bouton FOUR dans le sens inverse des aiguilles dune montre. Les températures sont indiquées sur le tableau de bord et vont dun MIN (150°C) à un MAX (250°C). Une fois que la température est atteinte dans le four, un thermostat la maintient constante au degré prêt.

Gril

Tournez le bouton FOUR dans le sens des aiguilles dune montre jusquà la position

 pour brancher

le gril à rayons infrarouges. Le gril vous permet de dorer vos préparations en surface, il est tout particulièrement recommandé pour la cuisson de roast-beef, rôtis, côtelettes, saucisses. Placez la grille au niveau 4 ou 5 et la lèchefrite au niveau 1 pour recueillir les jus de cuisson et éviter la formation de fumée.

 Le fonctionnement du gril est signalé par le voyant GRIL.

 Pour la cuisson au gril, la porte du four doit être fermée, vous obtiendrez de meilleurs résultats et ferez des économies dénergie (10% environ).

Tournebroche

Pour actionner le tournebroche (voir figure) procédez comme suit :

1. placez la lèchefrite au gradin 1;

2. placez le berceau au gradin 4 et encastrez le bout arrière de la broche dans le trou situé au fond de

lenceinte;

3. actionnez-le en appuyant sur la bouton FOUR .

Minuteur*

Pour actionner le Minuteur procédez comme suit :

1. faites faire au bouton MINUTEUR un tour presque

complet dans le sens des aiguilles dune montre " pour remonter la sonnerie;

2. tournez le bouton MINUTEUR dans les sens

inverse des aiguilles dune montre # pour sélectionner la durée désirée.

Tableau de cuisson

Aliments

Pâtes

Lasagnes Cannelloni Gratin de pâtes

Viande

Veau Poulet Canard Lapin Porc Agneau

Poisson

Maqu

ereaux

Denté Truite en papillote

Pizza

Napolitaine

Gâteaux

Biscuits Tarte Tartes salées Gâteaux levés

Cuisson au

Côtes de veau Côtelettes Hamburgers Maquereaux Croque-monsieur

ril

Poids

2.5

1.7

1.5

1.8 2

2.1

1.8

1.1

1.5

1 3 15 220 15-20

0.5

1.1 1 1

1.5 1 1

n.4

Niveau

)

enfournement

Préchauffa

(minutes)

3 3 3

3 3 3 3 3 3

3 3 3

3 3 3 3

4 4 3 4 4

10 10 10

10 10 10 10 10 10

10 10 10

15 15 15 15

5 5 5 5 5

Température

préconisée (°C)

210 200 200

200 220 200 200 200 200

180-200 180-200 180-200

180 180 180 180

Durée cuisson

(minutes)

60-75 40-50 40-50

85-90

90-100

100-110

70-80 70-80 90-95

35-40 40-50 40-45

30-35 30-35 45-50 35-40

15-20

Précautions et conseils

 Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

 Cet appareil a été conçu pour un usage familial, de

type non professionnel.

 Cet appareil ne doit pas être installé en extérieur,

même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

 Ne touchez pas à lappareil si vous êtes pieds nus

ou si vous avez les mains ou les pieds mouillés ou humides.

 Cet appareil a été conçu pour cuire des aliments et

pour être utilisé par des adultes conformément aux instructions fournies par cette notice, applicables à tous les pays dont les symboles figurent au début de la notice. .

 Cette notice concerne un appareil classe 1 (libre

pose) ou classe 2 - sous-classe 1 (encastré entre

deux meubles).  Eloignez les enfants.  Evitez que le cordon dalimentation dautres petits

électroménagers touche à des parties chaudes de

lappareil.  Les orifices ou les fentes daération ou dévacuation de

la chaleur ne doivent pas être bouchés  Evitez de fermer le couvercle en verre du plan de

cuisson (équipant certains modèles) si les brûleurs

sont allumés ou encore chauds.  Utilisez toujours des gants de protection pour

enfourner ou sortir des plats du four.  Nutilisez pas de solutions inflammables (alcool,

essence..) à proximité de lappareil lorsquil est en

marche.  Ne stockez pas de matériel inflammable dans la

niche de rangement du bas ou dans le four : si

lappareil était par inadvertance mis en marche, il

pourrait prendre feu.  Lorsque lappareil nest pas utilisé, assurez-vous

que les boutons sont bien sur la position

robinet du gaz est fermé.  Ne tirez surtout pas sur le câble pour débrancher la

fiche de la prise de courant.  Neffectuez aucune opération de nettoyage ou

dentretien sans avoir auparavant débranché la fiche

de la prise de courant.  En cas de panne, nessayez en aucun cas

daccéder aux mécanismes internes pour tenter de

réparer lappareil. Faites appel au service

dassistance.

et que le

 Ne posez pas dobjets lourds sur la porte du four

ouverte.

 Cet appareil nest pas prévu pour être utilisé par des

personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées dexpérience ou de connaissance, sauf si elles ont pu bénéficier, par lintermédiaire dune personne responsable de leur sécurité, dune surveillance ou dinstructions préalables concernant dutilisation de lappareil.

 S'assurer que les enfants ne jouent pas avec

l'appareil.

 Si la cuisinière est installée sur un socle, prenez les

précautions qui s'imposent pour que l'appareil ne tombe pas de ce socle.

Mise au rebut

 Mise au rebut du matériel demballage : conformez-

vous aux réglementations locales, les emballages pourront ainsi être recyclés.

 La directive européenne 2002/96/CE relative aux

déchets déquipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains normaux. Les appareils usagés doivent faire lobjet dune collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour lenvironnement. Le symbole de la poubelle barrée sur roues est appliqué sur tous les produits pour rappeler quils font lobjet dune collecte sélective.

Les électroménagers usagés pourront être remis au

service de collecte public, déposés dans les déchetteries communales prévues à cet effet ou, si la loi du pays le prévoit, repris par les revendeurs lors de lachat dun nouvel appareil de même type.

Tous les principaux fabricants délectroménagers

sappliquent à créer et gérer des systèmes de collecte et délimination des appareils usagés.

Economies et respect de lenvironnement

 Pour faire des économies délectricité, utilisez autant

que possible votre four pendant les heures creuses.

 Pour vos cuissons au GRILL, nous vous conseillons

de garder la porte du four fermée: Vous obtiendrez de meilleurs résultats tout en faisant de sensibles économies dénergie (10% environ).

 Gardez toujours les joints propres et en bon état

pour quils adhèrent bien à la porte et ne causent pas de déperditions de chaleur.

Nettoyage et entretien

Mise hors tension

Avant toute opération de nettoyage ou dentretien

coupez lalimentation électrique de lappareil.

Nettoyage de lappareil

! Ne nettojez jamais lappareil avec des nettoyeurs

vapeur ou haute pression.

 Nettoyez lextérieur émaillé ou inox et les joints en

caoutchouc à laide dune éponge imbibée deau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utilisez des produits spéciaux. Il est conseillé de rincer abondamment et dessuyer après le nettoyage. Nutilisez ni poudres abrasives ni produits corrosifs.

 Les grilles, les chapeaux, les couronnes et les

brûleurs du plan de cuisson sont amovibles et peuvent ainsi être nettoyés plus facilement. Lavez-les à leau chaude additionnée dun détergent non abrasif, éliminez toute incrustation et attendez quils soient parfaitement secs avant de les remonter.

Contrôler les joints du four

Contrôlez périodiquement létat du joint autour de la porte du four. Sil est abîmé, adressez-vous au service après-vente le plus proche de votre domicile. Mieux vaut ne pas utiliser le four tant quil nest pas réparé.

Remplacement de lampoule déclairage du four

Pour changer lampoule déclairage du four :

1. Dévissez le couvercle en verre du boîtier de la lampe.

2. Dévissez lampoule et remplacez-la par une autre de même type : puissance 25 W, culot E 14.

3. Remontez le couvercle à sa place (voir figure).

Entretien robinets gaz

 Nettoyez lenceinte du four après toute utilisation,

quand il est encore tiède. Utilisez de leau chaude et du détergent, rincez et séchez avec un chiffon doux. Evitez tout produit abrasif.

 Nettoyer la vitre de la porte avec des produits non

abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre.

 Les accessoires peuvent être lavés comme de la

vaisselle courante y compris en lave-vaisselle.

 Eviter de fermer le couvercle si les brûleurs sont

allumés ou encore chauds.

Il peut arriver quau bout dun certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

 Cette opération doit être effectuée par un technicien agréé par le fabricant.

Assistance

 Ne jamais faire appel à des techniciens non agréés.

Lui indiquer :

 le type danomalie;  le modèle de lappareil (Mod.)  son numéro de série (S/N) Ces informations figurent sur la plaque signalétique apposée sur lappareil

Nexiste que sur certains modèles

Manual de instrucciones

Sumario

РУССКИЙ,1

Espanol, 35 Portuges, 46

English, 13

CJ 65S G1 R /HA

FRRS

Français, 24

Instalación, 36-39

Colocación y nivelación Conexión eléctrica Conexión de gas Adaptación a los distintos tipos de gas Datos técnicos Tabla de características de quemadores e inyectores

Descripción del aparato, 40

Vista de conjunto Panel de control

Puesta en funcionamiento y uso, 41-43

Uso de la encimera Uso del horno Tabla de cocción en horno

COCINA

Precauciones y consejos, 44

Seguridad general Eliminación Ahorrar y respetar el medio ambiente

Mantenimiento y cuidados, 45

Cortar la corriente eléctrica Limpiar el aparato Para sustituir la bombilla de iluminación del horno Mantenimiento de las llaves de gas Asistencia

Instalación

 Es importante conservar este manual para poder

consultarlo en todo momento. En caso de venta, cesión

o traslado, controle que permanezca junto al aparato.

 Lea atentamente las instrucciones: contienen

información importante sobre la instalación, el uso y

la seguridad.

 La instalación del aparato se debe realizar siguiendo

estas instrucciones y por personal calificado.

 Cualquier intervención de regulación o

mantenimiento se debe efectuar con la cocina

desconectada de la red eléctrica.

Ventilación de los ambientes

El aparato se puede instalar sólo en ambientes

permanentemente ventilados, según las normas

nacionales vigentes. En el ambiente en el que se

instala el aparato debe poder afluir la cantidad de

aire necesaria para la normal combustión (el caudal

de aire no debe ser inferior a 2 m

/h por kW de potencia instalada). Las tomas de aire, protegidas por rejillas, deben poseer un conducto de 100 cm

de sección útil, como mínimo, y estar colocadas de modo que no puedan ser obstruidas, ni siquiera parcialmente (ver la figura A). Dichas tomas deben ser aumentadas en un 100% con un mínimo de 200 cm

 cuando la superficie de trabajo del aparato no posea un dispositivo de seguridad por ausencia de llama y cuando el flujo de aire se produce de modo indirecto desde ambientes adyacentes (ver la figura B)  siempre que no sean partes comunes del inmueble, ambientes con peligro de incendio o habitaciones  dotados de un conducto de ventilación con la parte externa como se describe precedentemente.

Ambiente adyacente Ambiente que se debe

ventilar

A B

Descarga de los humos de la combustión

La descarga de los humos de la combustión debe estar asegurada mediante una campana conectada a una chimenea de tiro natural de óptimo funcionamiento, o mediante un electroventilador que comience a funcionar automáticamente cada vez que se enciende el aparato (ver las figuras).

Descarga directamente Descarga mediante al exterior chimenea o conducto de

humos ramificado (reservado a los aparatos de cocción)

 Los gases de petróleo licuados, más pesados que el aire, se depositan en las zonas más bajas, por lo tanto, los ambientes que contienen botellas de GPL deben poseer aberturas hacia el exterior para la evacuación, desde dichas zonas bajas, de las posibles fugas de gas. Las botellas de GPL, vacías o parcialmente llenas, no deben ser instaladas o depositadas en ambientes o espacios a un nivel más bajo que el suelo (sótanos, etc.) En el ambiente debe permanecer sólo la botella en uso, lejos de fuentes de calor (hornos, chimeneas o estufas) capaces de llevarla a temperaturas superiores a los 50ºC.

Colocación y nivelación

 Es posible instalar el aparato al lado de muebles que no sean más altos que la superficie de trabajo.

 Verifique que la pared que está en contacto con la parte posterior del aparato sea de material no inflamable y resistente al calor (T 90°C).

Abertura de ventilación Aumento de la rendija para el aire comburente. entre la puerta y el piso

 Después de un uso prolongado del aparato, es aconsejable abrir una ventana o aumentar la velocidad de los ventiladores (si existen).

Para una correcta instalación:  coloque el aparato en la cocina, en el comedor o

en un monolocal (no en el cuarto de baño);

 si la parte superior de la cocina es más alta que

la de los muebles, los mismos se deben ubicar, como mínimo, a 600 mm. del aparato;

 si la cocina se instala debajo de un armario de

pared, este último deberá mantener una distancia

mínima del plano de cocción de 420 mm. Dicha distancia debe ser de 700 mm. si los armarios son de material inflamable (ver la figura);

mm.

420

Min.

HOOD

Min. mm.

600

mm. with hood

420

650

Min. mm.

min.

mm. without hood

700

min.

características;

 la tensión de alimentación eléctrica esté

comprendida dentro de los valores indicados en la placa de características;

 la toma sea compatible con el enchufe del aparato.

Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

 Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

 no coloque cortinas detrás de la cocina o a menos

de 200 mm. de sus costados;

 las campanas se deben instalar siguiendo las

indicaciones contenidas en el correspondiente manual de instrucciones.

Nivelación

Si es necesario nivelar el aparato, enrosque las patas de regulación suministradas con el aparato, en los ángulos de la base de la cocina (ver la figura).

Las patas* se encastran en la base de la cocina.

Conexión eléctrica

Instale en el cable, un enchufe normalizado para la carga indicada en la placa de características colocada en el aparato (ver la tabla de Datos técnicos). En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas NFC 15-100 (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente.

Antes de efectuar la conexión verifique que:  la toma tenga conexión a tierra y que sea conforme

con la ley;

 la toma sea capaz de soportar la carga máxima de

potencia de la máquina indicada en la placa de

* Presente sólo en algunos modelos.

 El cable no debe sufrir pliegues ni compresiones.

 El cable debe ser revisado periódicamente y

sustituido sólo por técnicos autorizados.

 La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas

normas.

Conexión de gas

La conexión a la red de gas o a la botella de gas se puede realizar con un tubo flexible de goma o de acero según las normas nacionales vigentes y después de haber verificado que el aparato esté regulado para el tipo de gas con el que será alimentado (ver la etiqueta de calibrado en la tapa: si no es así, ver más adelante). En el caso de alimentación con gas líquido, desde botella, utilice reguladores de presión conformes con las normas nacionales vigentes. Para facilitar la conexión, la alimentación de gas se puede orientar lateralmente*: invierta la boquilla para la conexión con el tapón de cierre y sustituya la junta estanca suministrada con el aparato.

 Para un funcionamiento seguro, un adecuado uso de la energía y una mayor duración del aparato, verifique que la presión de alimentación cumpla con los valores indicados en la tabla Características de los quemadores e inyectores (ver más adelante).

Conexión de gas con tubo flexible de goma

Verifique que el tubo responda a las normas nacionales vigentes. El diámetro interno del tubo debe ser: 8 mm. para alimentación con gas líquido; 13 mm. para alimentación con gas metano.

Una vez realizada la conexión, controle que el tubo:  no esté en contacto, en ningún punto, con partes

que alcancen temperaturas superiores a 50ºC;

 no esté sometido a esfuerzos de tracción o de

torsión y no presente pliegues o estrechamientos;

 no esté en contacto con objetos cortantes, con

bordes o con partes móviles y que no quede

aplastado;

 se pueda inspeccionar fácilmente en todo su

recorrido, para poder controlar su estado de

conservación;  tenga una longitud inferior a 1500 mm;  esté bien calzado en sus dos extremos, donde

va fijado con abrazaderas de manguera

conformes con las normas nacionales vigentes.

 Si alguna de estas condiciones no puede se respetada o si la cocina se instala según las condiciones de la clase 2  subclase 1 (aparato empotrado entre dos muebles), es necesario recurrir al tubo flexible de acero (ver más adelante).

Conexión de gas con tubo flexible de acero inoxidable de pared continua con uniones roscadas

Verifique que el tubo y las juntas respondan a las normas nacionales vigentes. Para poner en funcionamiento el tubo, elimine la boquilla presente en el aparato (la unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrica).

 Realice la conexión de modo tal, que la longitud de la tubería no supere los 2 metros de extensión máxima y verifique que el tubo no esté en contacto con partes móviles y que no quede aplastado.

tabla Características de los quemadores e inyectores);

3. vuelva a colocar en su posición todos los componentes siguiendo las operaciones en sentido contrario al de la secuencia descripta arriba.

Regulación del mínimo de los quemadores de la encimera:

1. lleve la llave a la posición de mínimo;

2. extraiga el mando y accione el tornillo de regulación situado en el interior o al costado de la varilla de la llave hasta conseguir una pequeña llama regular.  En el caso de gas líquido, el tornillo de regulación deberá enroscarse a fondo;

3. compruebe que, al girar rápidamente la llave de la posición de máximo a la de mínimo, no se apague la llama.

 Los quemadores de la encimera no necesitan regulación de aire principal.

Adaptación del horno

Sustitución del inyector del quemador del horno:

1. abra la puerta del horno completamente;

2. extraiga el fondo del horno deslizable (ver la figura);

Control d

e la estanqueidad

Finalizada la instalación, controle la perfecta estanqueidad de todas las uniones utilizando una solución jabonosa pero nunca una llama.

Adaptación a los distintos tipos de gas

Es posible adaptar el aparato a un tipo de gas diferente de aquel para el cual fue fabricado (indicado en la etiqueta de calibrado que se encuentra en la tapa).

Adaptación de la encimera

Sustitución de los inyectores de los quemadores de la encimera:

1. quite las rejillas y extraiga los quemadores;

2. desenrosque los inyectores utilizando una llave tubular de 7 mm. (ver la figura), y sustitúyalos por otros que se adapten al nuevo tipo de gas (ver la

3. extraiga el quemador del horno después de haber desenroscado el tornillo V;

4. desenrosque el inyector del quemador utilizando la llave tubular para inyectores (ver la figura) o con una llave tubular de 7 mm y sustitúyalo con otro adecuado para el nuevo tipo de gas (ver la tabla Características de los quemadores e inyectores).

Regula

ción del mínimo del quemador del horno

a gas:

1. encienda el quemador (ver Puesta en funcionamiento y Uso);

2. durante 10 minutos aproximadamente deje el

mando en la posición de máximo (MAX) y luego llévelo hasta la posición de mínimo (MIN);

3. extraiga el mando;

4. accione el tornillo de regulación colocado en la parte externa de la varilla del termostato (ver las figuras) hasta obtener una pequeña llama regular.  En el caso de gas líquido, el tornillo de regulación deberá enroscarse a fondo;

5. verifique que no se apague el quemador al girar rápidamente el mando desde la posición MAX hasta la posición MIN, o al abrir o cerrar rápidamente la puerta del horno.

 Tenga cuidado con los cables de las bujías y con los tubos de los termopares.  Después de la regulación del aparato para un gas diferente al utilizado en las pruebas, sustituya la etiqueta de calibrado anterior con la correspondiente al nuevo gas, que se encuentra disponible en los Centros de Asistencia Técnica Autorizados.

 Cuando la presión del gas utilizado sea distinta a la prevista (o variable), es necesario instalar, en la cañería de ingreso, un regulador de presión conforme con las normas nacionales vigentes sobre reguladores para gas para distribución por conducto.

DATOS TÉCNICOS

Dimensiones del Horno HxLxP

Volumen

Dimensiones

útiles del cajón calientaplatos

Tensión y frecuencia de alimentación

Quemadores

31x41x41 cm

litros 52

ancho 46 cm

profundidad 42 cm

altura 8,5 cm

ver placa de características

adaptables a todos los tip

gas indicados en la placa de características.

Normas Comunitarias 2006/95/CEE del 12/12/06 (Baja

Tensión) y posteriores

modificaciones -89/336/CEE del

03/05/89 (Compatibilidad

Electromagnética) y posteriores modificaciones -

93/68/CEE del 22/07/93 y

posteriores modificaciones 2002/96/CE

os de

Tabla de características de quemadores e inyectores

Tabla 1 Gas líquido Gas natural

Quemador

Diámetro

(mm)

Nomin. Reduc. (mm) (mm) *** ** (mm) Rápido (R) 100 3.00 0.70 41 86 218 214 116 286 Semi Rápido (S)

75 1.90 0.40 30 70 138 136 106 181

Auxiliar (A) 55 1.00 0.40 30 50 73 71 79 95 Triple Corona (TC)

130 3.25 1.50 63 91 236 232 133 309

Horno - 2.60 1.00 52 78 189 186 119 248

Presiones de alimentación

* A 15°C y 1013 mbar-gas seco ** Propano P.C.S. = 50.37 MJ/Kg *** Butano P.C.S. = 49,47 MJ/Kg

Natural P.C.S. = 37.78 MJ/m³

Potencia térmica

kW (p.c.s.*)

Nominal (mbar)

Mínima (mbar)

Máxima (mbar)

By Pass

1/100

Inyector

1/100

caudal*

g/h

28-30

20 35

Inyector

1/100

37 25 45

CJ 65S G1 R /HA

20 17 25

caudal*

l/h

Descripción del

aparato

Vista de conjunto

Quemador a

Parrilla de la superficie de trabajo

Panel de contr

Bandeja PARRILLA

Bandeja GRASERA

Pata de

gas

regulación

Tapa de

Superficie de retención de posibles desbor

GUÍAS de deslizamiento

de las

posición posición 4 posición posición posición 1

Pata de

vidrio*

des

bandejas

3 2

regulación

Panel de control

Piloto

GRILL

Mando

HORNO

Mandos de QUEMADORES de la encimera

Mando

TEMPORIZADOR*

Presente sólo en algunos modelos.

Puesta en funcionamiento

y uso

Uso de la encimera

Encendido de los quemadores

Coincidiendo con cada mando de QUEMADOR, existe un círculo lleno que indica el quemador correspondiente. Para encender un quemador de la encimera:

1. acerque al quemador una llama o un encendedor;

2. presione y simultáneamente gire en sentido antihorario el mando del QUEMADOR hasta el

símbolo de llama máxima

3. regule la potencia de la llama deseada, girando en sentido antihorario el mando del QUEMADOR:

hasta el mínimo posición intermedia.

produzca el encendido. Puede suceder que, cuando se suelte el mando, el quemador se apague. En ese caso, repita la operación manteniendo presionado el mando durante un tiempo mayor.

 Si la llama se extingue accidentalmente, apague el quemador y espere 1 minuto, como mínimo, antes de volver a intentar encenderlo.

Si el aparato posee un dispositivo de seguridad* por ausencia de llama, tenga presionado el mando del QUEMADOR aproximadamente 2 o 3 segundos para mantener encendida la llama y para activar el dispositivo.

Para apagar el quemador, gire el mando hasta que se detenga

Consejos prácticos para el uso de los quemadores

Para obtener un mayor rendimiento de los quemadores y un mínimo consumo de gas, utilice recipientes con fondo plano, con tapa y de dimensiones apropiadas para ese quemador.

Presente sólo en algunos modelos.

, hasta el máximo o hasta una

.

Si el aparato posee encendido electrónico* (ver la figura), basta presionar y simultáneamente girar en sentido antihorario el mando del QUEMADOR hasta el símbolo de llama máxima y mantenerlo así hasta que se

Quemador ø Diámetro Recipientes (cm)

Rápido (R) 24 - 26

Semi Rápido (S) 16 - 20

Auxiliar (A) 10 - 14

Corona Triple (TC) 24 - 26

Para identificar el tipo de quemador ver los diseños presentes en el párrafo "Características de los quemadores y boquillas".

 En los modelos dotados de rejilla de reducción, esta última deberá ser usada únicamente para el quemador auxiliar, cuando se usan recipientes de diámetro inferior a 12 cm.

Uso del horno

 Antes de usar quitar las películas de plástico colocadas a los lados del aparato!

 La primera vez que encienda el horno, hágalo funcionar vacío, durante una hora aproximadamente, con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente en el que se encuentra. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno.

 No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte. Utilice la posición 1 del horno sólo en caso de cocciones con el asador automático.

Encendido del horno

Para encender el quemador del horno, acerque al orificio F (ver la figura) una llama o un encendedor y luego presione y simultáneamente gire en

sentido antihorario el mando del HORNO hasta la posición MAX.

Si el aparato posee encendido electrónico*, luego pulse a fondo y gire el mando del HORNO hasta MAX, para que se produzca el encendido. Si después de transcurridos 15 segundos, el quemador no se ha encendido, suelte el mando, abra la puerta del horno y espere 1 minuto, como mínimo, antes de volver a intentar encenderlo. En el caso de ausencia de corriente, es posible encender el quemador con una llama o un encendedor, como

se ha descrito precedentemente.

 El horno posee un dispositivo de seguridad, por lo tanto, es necesario mantener presionado el mando del HORNO durante aproximadamente 6 segundos.

 Cuando se produzca una extinción accidental de la llama, apague el quemador y espere 1 minuto, como mínimo, antes de volver a intentar encender el horno.

 El funcionamiento del grill se indica con el encendido del piloto GRILL.

 Efectúe la cocción al grill con la puerta del horno cerrada para obtener, además de los mejores resultados, un sensible ahorro de energía (10% aproximadamente).

Asador automático

Regulación de la temperatura

Para obtener la temperatura de cocción deseada, gire en sentido antihorario el mando del HORNO. Las temperaturas están indicadas en el panel de control y varían entre el MIN (150ºC) y el MAX (250ºC). Una vez alcanzada la temperatura, el horno la mantendrá constante gracias al termostato.

Grill

Girando en sentido horario el mando del HORNO hasta la posición

grill de rayos infrarrojos. El grill permite dorar los alimentos y está indicado particularmente para la cocción de roast-beef, asados, chuletas y salchichas. Coloque la parrilla en las posiciones 4 o 5 y una grasera en la posición 1 para recoger la grasa y evitar la formación de humo.

 se pone en funcionamiento el

Para accionar el asador automático (ver la figura) proceda del siguiente modo:

1. coloque la grasera en la posición 1;

2. coloque el sostén del asador automático en la posición 4 e introduzca el espetón

en el orificio correspondiente ubicado en la pared posterior del horno;

3. accione el asador automático seleccionando con el mando PROGRAMAS

Timer*

Para accionar el Temporizador (Contador de minutos) proceda del siguiente modo:

1. gire en sentido horario " un giro casi completo el mando del TEMPORIZADOR para cargar la alarma;

2. gire en sentido antihorario # el mando del TEMPORIZADOR fijando el tiempo deseado.

Presente sólo en algunos modelos.

Tabla de cocción en el horno

Fideos

Lasañas Canelones Fideos al horno

Carne

Ternera Pollo Pato Conejo Cerdo Cordero

Pescado

Caballa Dentón Trucha envuelta

Pizza

Napolitana

Tortas

Bizcochos Torta glaseada Tortas saladas Tortas leudadas

Cocción al grill

Bistecs de ternera Chuletas Hamburguesas Caballa Tostadas

Alimentos

Posición de

Peso

(Kg)

2.5

1.7

1.5

1.8 2

2.1

1.8

1.1

1.5

1 3 15 220 15-20

0.5

1.1

1 1

1.5

1 1

n.°4

las

bandejas

3 3 3

3 3 3 3 3 3

3 3 3

3 3 3 3

4 4 3 4 4

Precalentamiento

(minutos)

10 10 10

10 10 10 10 10 10

10 10 10

15 15 15 15

5 5 5 5 5

Temperatura

aconsejada(°C)

210 200 200

200 220 200 200 200 200

180-200 180-200 180-200

180 180 180 180

Duración de

la cocción

(minutos)

100-110

60-75 40-50 40-50

85-90

90-100

70-80 70-80 90-95

35-40 40-50 40-45

30-35 30-35 45-50 35-40

15-20

Precauciones y consejos

 El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

 El aparato ha sido fabricado para un uso de tipo

no profesional en el interior de una vivienda.

 El aparato no se debe instalar al aire libre,

tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.

 No toque la máquina descalzo o con las manos y

pies mojados o húmedos.

 El aparato se debe utilizar para cocinar alimentos,

sólo por personas adultas y siguiendo las instrucciones contenidas en este manual, válidas para los países de destino cuyos símbolos figuran al comienzo del mismo.

 El manual pertenece a un aparato de clase 1

(aislado) o clase 2 - subclase 1 (empotrado entre dos muebles).

 Durante el uso del aparato los elementos

calentadores y algunas partes de la puerta del

horno se calientan mucho. Tenga cuidado de no tocarlos

 Evite que el cable de alimentación eléctrica de

otros electrodomésticos entre en contacto con partes calientes del aparato.

 No obstruya las aberturas de ventilación y de

eliminación del calor.

 Evite cerrar la tapa de vidrio de la encimera

(presente sólo en algunos modelos) cuando los quemadores están encendidos o todavía calientes.

 Utilice siempre guantes para horno para introducir

o extraer recipientes.

 No utilice líquidos inflamables (alcohol, bencina, etc.)

cerca del aparato mientras está en funcionamiento.

 No coloque material inflamable en el

compartimento inferior de depósito o en el horno: si el aparato se pone en funcionamiento inadvertidamente podría incendiarse.

 Cuando el aparato no se utiliza, verifique siempre

que los mandos estén en la posición llave de gas esté cerrada.

 No desconecte el aparato de la toma de corriente

tirando del cable sino sujetando el enchufe.

 No realice la limpieza o el mantenimiento sin haber

desconectado primero el aparato de la red eléctrica.

 En caso de avería, no acceda nunca a los

mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica.

 No apoye objetos pesados sobre la puerta del

horno abierta.

y mantenga alejados a los niños.

 y que la

 No está previsto que el aparato sea utilizado por

personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares

sobre el uso del aparato.  Evitar que los niños jueguen con el aparato.  Si la cocina se coloca sobre un pedestal, tenga

las precauciones necesarias para que el aparato

no se resbale de dicho pedestal.

Eliminación

 Eliminación del material de embalaje: respete las

normas locales, de esta manera los embalajes

podrán ser reutilizados.  En base a la Directiva Europea 2002/96/CE de

Residuos de aparatos Eléctricos y Electrónicos

(RAEE), los electrodomésticos viejos no pueden

ser arrojados en los contenedores municipales

habituales; tienen que ser recogidos

selectivamente para optimizar la recuperación y

reciclado de los componentes y materiales que

los constituyen, y reducir el impacto en la salud

humana y el medioambiente. El símbolo del cubo

de basura tachado se marca sobre todos los

productos para recordar al consumidor la

obligación de separarlos para la recogida

selectiva.

El consumidor debe contactar con la autoridad

local o con el vendedor para informarse en

relación a la correcta eleminación de su

electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

 Utilizando el horno en los horarios que van desde

las últimas horas de la tarde hasta las primeras

horas de la mañana, se colabora en la reducción de

la carga de absorción de las empresas eléctricas.  Se recomienda efectuar siempre las cocciones al

GRILL con la puerta cerrada: se obtendrán así

mejores resultados y también un sensible ahorro

de energía (10% aproximadamente).  Mantenga las juntas en buen estado y limpias

para que se adhieran bien a la puerta y no

provoquen dispersión del calor.

Mantenimiento y cuidados

Cortar la corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

 No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

 Las partes externas esmaltadas o de acero

inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos específicos. Enjuague abundantemente y seque después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.

 Las parrillas, las coronas y los quemadores de la

encimera con sus tapas, se pueden extraer para facilitar la limpieza; lávelos con agua caliente y detergente no abrasivo, quite todas las incrustaciones y espere que estén perfectamente secos.

Controlar las juntas del horno

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada, llame al Centro de Asistencia Técnica Autorizado más cercano. Es aconsejable no usar el horno hasta que no haya sido reparada.

Para sustituir la bombilla de iluminación del horno

1. Después de haber desconectado el horno de la red eléctrica, quite la tapa de vidrio

del portalámpara (ver la figura).

2. Extraiga la bombilla y sustitúyala con una análoga: voltaje de 230V, potencia de 25 W, casquillo E 14.

3. Vuelva a colocar la tapa y a conectar el horno a la red eléctrica.

 Limpie frecuentemente la parte terminal de los

dispositivos de seguridad* por ausencia de llama.

 El interior del horno se debe limpiar

preferentemente cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite los productos abrasivos.



Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos abrasivos o raederas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio.

 Los accesorios se pueden lavar como cualquier

vajilla (incluso en lavavajilla).

 Evite cerrar la tapa cuando los quemadores estén

encendidos o todavía calientes.

Mantenimiento de las llaves de gas

Con el tiempo puede suceder que una llave se bloquee o presente dificultad para girar, en esos casos será necesario proceder a la sustitución de dicha llave.

 Esta operación la debe efectuar un técnico autorizado por el fabricante.

Asistencia

 No llame nunca a técnicos no autorizados.

Comunique:

 El tipo de anomalía;  El modelo de la máquina (Mod.)  El número de serie (S/N) Esta información se encuentra en la placa de características colocada en el aparato.

Presente sólo en algunos modelos.

Instruções para a

utilização

РУССКИЙ,1

Espanol, 35 Portuges, 46

CJ 65S G1 R /HA

English, 13

Français, 24

FOGÃO

Índice

Instalação, 47-50

Posizionamento e nivelamento Ligação eléctrica Ligação ao gás Adaptação aos diferentes tipos de gás Dados técnicos Tabela das características dos queimadores e bicos

Descrição do aparelho, 51

Vista de conjunto Painel de comandos

Início e utilização, 52-54

Utilização do plano de cozedura Utilização do forno Tabela de cozedura no forno

Precauções e conselhos, 55

Segurança geral Eliminação Economia e respeito do meio ambiente

Manutenção e cuidados, 56

Desligar a corrente eléctrica Limpeza do aparelho Substituir a lâmpada de iluminação do forno Manutenção das torneiras do gás Assistência técnica

Instalação

 É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça com o aparelho.

 Leia com atenção as instruções: nas quais há informações importantes sobre a instalação, a utilização e a segurança.

 A instalação do aparelho deve ser realizada segundo estas instruções e por pessoal profissional qualificado.

 Qualquer intervenção de regulação ou manutenção, deve ser efectuada com o fogão desligado da rede eléctrica.

Ventilação dos locais

O aparelho poderá ser instalado somente em locais permanentemente ventilados, nos termos previstos pelos regulamentos nacionais em vigor. No local no qual o aparelho é instalado deve poder chegar tanto ar quanto pedido pela regular combustão do gás (o fluxo de ar não deve ser inferior a 2 m potência instalada). As tomadas de admissão do ar, protegidas por grades, devem ter uma conduta de ao menos 100

de secção útil e devem ser colocadas em modo que não possam ser obstruídas, mesmo parcialmente (ver figura A). Estas tomadas de ar devem ser aumentadas de 100% - com um mínimo de 200 cm que o plano de trabalho do fogão não tenha o dispositivo de segurança para a falta de chama e quando o fluxo de ar ocorre em modo indirecto a partir de locais adjacentes (ver figura B) - desde que não constituam partes comuns do imóvel, ambientes com perigo de incêndio ou quartos de dormir - que possuam um conduto de ventilação comunicador com a parte externa, como descrito acima.

Sala ao lado Sala a ser ventilada

A B

/h por kW de

 no caso em

Descarga dos fumos de combustão

A descarga dos fumos de combustão deve ser garantida por meio de um exaustor ligado a uma chaminé com tiragem natural de segura eficiência, ou por meio de uma ventoinha eléctrica que entre automaticamente em função cada vez que se ligar o aparelho (ver figuras).

Descarga directamente Descarga através de uma para o exterior chaminé ou uma conduta

para fumo ramificada (reservada para os aparelhosde cozedura).

 Os gases liquefeitos de petróleo, mais pesados que o ar, ficam em baixo, portanto os locais onde estão contidos os recipientes de GLP devem prever aberturas para o exterior para o escoamento das eventuais fugas de gás. Os cilindros de GLP, mesmo vazios ou parcialmente cheios, não devem ser instalados nem guardados em lugares ou vãos a nível mais baixo do que o solo (caves etc.). Manter no local somente o cilindro que estiver sendo utilizado, longe de fontes de calor (fornos, chaminés, esquentadores) que possam levá-lo a uma temperatura superior a 50ºC.

Posizionamento e nivelamento

 É possível instalar o aparelho ao lado de móveis que não superem a altura do plano de trabalho.

 Assegurar-se de que a parede em contacto com a parte traseira do aparelho seja de um material não inflamável e resistente ao calor (T 90°C).

Abertura para ventilação Aumento do vão entre a do ar comburente porta e o chão

 Após um uso prolongado do aparelho é aconselhável abrir uma janela ou aumentar a velocidade dos eventuais ventiladores.

Para uma instalação correcta:  colocar o aparelho na cozinha, na sala de jantar

ou numa sala única (não na casa de banho);

 se o plano da cozinha for mais alto que o dos

móveis, estes deverão ser colocados a e pelo menos 600 mm do aparelho;

 se o fogão for instalado embaixo de uma

prateleira, esta deverá estar pelo menos a 420

mm. (milímetros) do plano de trabalho. Tal distância deve ser de 700 mm se as prateleiras forem de material inflamável (ver figura);

mm.

420

Min.

HOOD

Min. mm.

600

mm. with hood

420

650

Min. mm.

min.

mm. without hood

700

min.

 a tensão de alimentação seja entre os valores da

placa de identificação;

 a tomada seja compatível com a ficha do

aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

 Depois de ter instalado o aparelho, o acesso ao

cabo eléctrico e à tomada da corrente deve ser fácil.

 O cabo não deve ser dobrado nem comprimido.

 não colocar cortinas atrás do fogão ou a menos

de 200 mm dos seus lados;

 se houver exaustor, o mesmo deverá ser

instalado seguindo as indicações contidas no relativo livrete de instruções.

Nivelamento

Se for necessário nivelar o aparelho, parafusar os pés de regulação fornecidos em dotação nos específicos lugares colocados nos cantos na base do fogão (ver figura).

As pernas* devem ser encaixadas na base do fogão.

Ligação eléctrica

Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação (veja a tabela dos Dados técnicos). No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm, na dimensão certa para a carga e em conformidade com as normas NFC 15-100 (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente.

Antes de efectuar a ligação, certifique-se que:  a tomada tenha uma ligação à terra e seja em

conformidade com a legislação;

 a tomada tenha a capacidade de suportar a carga

máxima de potência da máquina, indicada na placa de identificação;

* Presente apenas em alguns modelos.

 O cabo deve ser verificado periodicamente e

substituído somente por técnicos autorizados.

 A empresa exime-se de qualquer responsabilidade

se estas regras não forem obedecidas

Ligação ao gás

A ligação do aparelho à rede do gás ou à botija do

gás pode ser efectuada com um tubo flexível de

borracha ou de aço, conforme prescrito pelas

normas nacionais em vigor e somente após ter

controlado que o mesmo esteja regulado para o tipo

de gás com o qual será alimentado (veja a etiqueta

de calibragem sobre a tampa: em caso contrárioveja

abaixo). Em caso de alimentação com gás líquido

de botija, utilizar reguladores de pressão em

conformidade com as normas nacionais em vigor.

Para facilitar a ligação, a alimentação do gás é

orientável lateralmente *: inverter o porta-borracha

para a ligação com a tampa de fecho e substituir a

guarnição de vedação fornecida em dotação.

 Para garantir um funcionamento seguro, uma

utilização de energia apropriada e maior duração da

aparelhagem, assegurar-se que a pressão de

alimentação respeite os valores indicados na tabela

Características dos queimadores e dos bicos (ver

abaixo).

Ligação do gás com tubo flexível de borracha

Verificar que o tubo seja em conformidade com as

normas nacionais em vigor. O diâmetro interno do

tubo deve ser de: 8 mm para a alimentação com

gás líquido; 13 mm para a alimentação com gás

metano.

Quando a ligação estiver terminada, assegure-se de

que o tubo:

 não esteja em contacto em ponto algum com partes

que alcancem temperaturas superiores a 50ºC;

 não esteja sujeito a qualquer esforço de tracção e

de torção não apresente dobras nem apertos;

 não encoste em corpos cortantes, arestas agudas

nem em peças móveis e não esteja esmagado;

 seja fácil de inspeccionar ao longo de todo o

próprio percurso, a fim de poder-se controlar o estado de conservação do mesmo;

 tenha um comprimento menor do que 1500

mm;

 esteja bem apoiado nas duas pontas, onde

deve ser fixado mediante braçadeiras de bloqueio nos termos dos regulamentos nacionais em vigor.

 Se uma ou mais destas condições não puder ser respeitada ou se o fogão for instalado conforme as condições da classe 2  subclasse 1 (aparelho encaixando entre dois móveis), deverá ser utilizado o tubo flexível de aço (ver abaixo).

Ligação com tubo flexível de aço inoxidável com parede contínua com rosca

Verificar que o tubo e as guarnições sejam em conformidade com as normas nacionais em vigor. Para poder instalar o tubo, elimine o portaborracha presente no aparelho (a junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica).

3. coloque outra vez todas as peças no lugar, realizando as operações na ordem contrária à acima apresentada.

Regulação do mínimo dos queimadores do plano:

1. coloque a torneira na posição de mínimo;

2. retire o selector e ajuste o parafuso de regulação situado no interior ou ao lado da haste da torneira até obter uma pequena chama regular.  No caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até o fundo;

3. verifique em seguida se ao girar rapidamente a torneira da posição de máximo até a de mínimo, o queimador não se apague;

 Os queimadores do plano não precisam de nenhuma regulação do ar primário.

Adaptação do forno

Troca do bico do queimador do forno:

1. abra inteiramente a porta do forno;

2. retirar a protecção corrediça (veja a figura);

 Efectuar a ligação em modo que o comprimento da tubagem não supere os 2 metros de extensão máxima e assegurar-se de que o tubo não entre em contacto com partes móveis e não seja esmagado.

Controle da vedaç

ão

Ao terminar a instalação controlar a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama.

Adaptação aos diferentes tipos de gás

É possível adaptar o aparelho a um tipo de gás diferente daquele para o qual foi preparado (indicado na etiqueta de calibragem na tampa).

Adaptação ao plano de cozedura

Substituição dos bicos dos queimadores do plano:

1. retire as grades e desenfie os queimadores das suas sedes;

2. desparafusar os bicos utilizando uma chave a tubo de 7 mm (ver figura), e substituí-los com aqueles

apropriados para o novo tipo de gás (ver tabela Características dos queimadores e dos bicos);

3. desatarraxe o parafuso que prende o queimador. Tire o queimador do forno depois de

ter tirado o parafuso 8

4. desenrosque o bico do queimador do forno utilizando a apropriada chave a tubo para bicos (ver figura), ou uma chave a tubo de 7 mm e troque-a por uma adequada ao novo tipo de gás (ver tabela Características dos queimadores e bicos).

Reg

ulação do mínimo do queimador do forno a

gás:

1. acenda o queimador (veja Início e Utilização);

2. coloque o botão na posição de mínimo (MIN) depois de ter deixado o mesmo aproximadamente 10 minutos na posição de máximo (MAX);

3. retire o botão;

4. regule o parafuso de regulação colocado por fora da haste do termostato (ver figuras) até obter uma pequena chama regular;  No caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até o fundo;

5. verifique depois, que rodando rapidamente o botão da posição MAX à posição de MIN, ou fechando e abrindo rapidamente a porta do forno, o queimador não se apague.

 Preste atenção especialmente nos cabos das velas e nos tubos dos termopares.  Após a regulação com um gás diferente daquele com o qual foi aferido o aparelho, troque a velha etiqueta de calibragem por outra que corresponda ao novo tipo de gás, que pode ser encontrada junto aos nossos Centros de Assistência Técnica Autorizados.  Se a pressão do gás utilizado for diferente (ou variável) daquela prevista, é necessário instalar na tubagem de entrada um regulador de pressão conforme as Normas Nacionais em vigor sobre os reguladores para gás canalizados.

DADOS TÉCNICOS

Medidas

Forno HxLxP

Volume

Medidas úteis da

aveta estufa

Tensão e frequência de fornecimento

Queimadores

31x41x41 cm

Litros 52

largura cm. 46 profundidade cm. 42

altura cm. 8,5

veja a placa das características

adaptáveis a todos os tipos de fogões a gás indicados na

de identificação.

placa

Directivas Comunitárias 2006/95/CEE de 12/12/06 (Baixa

Tensão) e posteriores modificações - 89/336/CEE de 03/05/89

(Compatibilidade Electromagnética) e posteriores

modificações - 90/369/ 29/06/90 (Gás) e posteriores modificações - 93/68/CEE de 22/07/93 e posteriores modificações - 2002/96/CE

CEE de

Tabela das características dos queimadores e bicos

Tabela 1 Gás líquido Gás natural

Queimador

Diâmetro

(mm)

Nomin. Ridot. (mm) (mm) *** ** (mm) Rápido (R) 100 3.00 0.70 41 86 218 214 116 286 Semi Rápido (S)

75 1.90 0.40 30 70 138 136 106 181

Auxiliar (A) 55 1.00 0.40 30 50 73 71 79 95 Tripla Coroa (TC)

130 3.25 1.50 63 91 236 232 133 309

Forno - 2.60 1.00 52 78 189 186 119 248

Pressões de fornecimento

* A 15°C e 1013 mbars-gás seco ** Propano P.C.S. = 50,37 MJ/Kg. *** Butano P.C.S. = 49,47 MJ/Kg.

Natural P.C.S. = 37,78 MJ/m³

Potência térmica

kW (p.c.s.*)

Nominal (mbar)

Mínima (mbar)

Máxima (mbar)

By Pass

1/100

Bico

1/100

vazão*

g/h

28-30

20 35

37 25 45

Bico

1/100

20 17 25

CJ 65S G1 R /HA

vazão*

l/h

Descrição do aparelho

Vista de conjunto

Queimador a

Grade do plano de trabalho

Painel de comandos

Prateleira da GRADE

Prateleira da BANDEJA PINGADEIRA

Pé de

gás

regulação

Tampa de vidro*

Plano de retenção dos eventuais v

GUIAS

de escorrimento das prateleiras

posição posição 4 posição posição posição

Pé de

3 2 1

regulação

azamentos

Painel de comandos

Indicador luminoso

GRILL

Selector

FORNO

Prateleira

BANDEJA PINGADEIRA

Selector do

TIMER*

Presente apenas em alguns modelos.

Início e utilização

Utilização do plano de cozedura

Acendimento dos queimadores

Em correspondência com cada selector de QUEIMADOR está indicado um círculo cheio para o queimador associado. Para acender um queimador do plano de cozedura:

1. aproximar uma chama ou um acendedor ao queimador;

2. pressionar e contemporaneamente girar no sentido contrário ao dos ponteiros do relógio o selector

QUEIMADOR no símbolo da chama máxima

3. regular a potência da chama desejada, girando no sentido contrário ao dos ponteiros do relógio o

selector QUEIMADOR: no mínimo ou numa posição intermediária.

Se o aparelho for equipado com dispositivo de acendimento electrónico* (ver figura) será suficiente pressionar e contemporaneamente girar no sentido contrário ao dos ponteiros do relógio o selector

QUEIMADOR no símbolo de chama mínima, até o acendimento. Pode ocorrer que o queimador se apague no momento em que se solta o selector. Neste caso, repetira operação mantendo pressionado o selector por mais tempo.

 Se a chama do queimador se apagar acidentalmente, desligue o queimador e aguarde ao menos 1 minuto antes de tentar novamente o acendimento.

Se o aparelho for equipado com um dispositivo de segurança* para a falta de chama, mantenha pressionado o selector do QUEIMADOR por aproximadamente 2-3 segundos para manter acesa a chama e activar o dispositivo.

Para apagar o queimador, girar o selector até que se apague

Conselhos práticos para utilização dos queimadores

Para um melhor rendimento dos queimadores e um consumo mínimo de gás é necessário usar recipientes de fundo chato, dotados de tampa e proporcionados ao queimador:

.

Presente apenas em alguns modelos.

, no máximo

;

Queimador ø Diâmetro Recipientes (cm)

Rápido (R) 24 - 26

Semi Rápido (S) 16 - 20

Auxiliar (A) 10 - 14

Coroa Tripla (TC) 24 - 26

Para identificar o tipo de queimador, consultar os desenhos apresentados no parágrafo Características dos queimadores e dos bicos.

 Nos modelos equipados com grelha de redução, a mesma deverá ser utilizada sòmente para o queimador auxiliar quando se utilizam recipientes de diâmetro inferior a 12 cm.

Utilização do forno

 Antes do uso, remova taxativamente as películas de plástico posicionadas aos lados do aparelho.

 Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente édeve-se à evaporação das substâncias empregadas para proteger o forno.

 Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte. Utilize a posição 1 do forno apenas no caso de cozer usando o espeto rotatório.

Acender o queimador do forno

Para acender o queimador do forno, aproximar a chama ou o acendedor ao orifício F (ver figura) , e ao mesmo tempo pressionar e rodar o selector

do forno no sentido contrário ao dos ponteiros do relógio até a posição MAX.

Se o aparelho for equipado com dispositivo de acendimento electrónico*, girar no sentido contrário ao dos ponteiros do relógio o selector FORNO até a posição MAX, até o acendimento. Se depois de 15 segundos o queimador não tiver acendido, solte o selector, abra a porta do forno e aguarde pelo menos 1 minuto antes de tentar novamente acender o queimador. Em caso de falta de corrente será

possível acender o queimador com uma chama ou um acendedor, como descrito acima.

 O funcionamento do grill será indicado pelo acendimento do indicador luminoso GRILL.

 O forno é equipado com um dispositivo de segurança portanto é necessário manter pressionado o selector FORNO por aproximadamente 6 segundos.

 Se a chama do queimador se apagar acidentalmente, desligue o queimador e aguarde ao menos 1 minuto antes de tentar novamente o acendimento.

Regulação da temperatura

Para obter a temperatura de cozedura desejada, girar no sentido contrário ao dos ponteiros do relógio o selector FORNO. As temperaturas estão indicadas no painel de comandos e vão do MIN (150ºC) ao MAX (250ºC). Uma vez alcançada a temperatura, o forno irá mantê-la constante graças ao termostato.

Grill

Girando no sentido dos ponteiros do relógio o selector FORNO, até a posição

funcionar o grill de raios infravermelhos. O grill possibilita dourar os alimentos e é particularmente indicado para assar rosbife, assados, costelas, chouriços. Coloque a grelha nas posições 4 ou 5 e uma pingadeira na posição 1 para recolher a gordura e evitar fumos.

 coloca-se a

 Efectue a cozedura no grill com a porta do forno fechada, para obter os melhores resultados e uma sensível economia de energia (aproximadamente 10 %).

Espeto rotatório

Para accionar o espeto rotatório (veja a figura) realize as seguintes operações:

1. coloque a bandeja pingadeira na posição 1;

2. coloque o suporte do espeto rotatório na posição 4 e enfie o espeto no respectivo

furo, situado na parede traseira do forno;

3. para ligar o espeto giratório coloque o selector dos

Timer*

Para accionar o Timer (contador de minutos) proceder da seguinte maneira:

1. para dar corda na campainha é necessário rodar

o selector do TIMER " uma volta quase inteira na direcção dos ponteiros do relógio;

2. rodar no sentido contrário ao dos ponteiros do

relógio # o selector TIMER configurando o tempo desejado;

Presente apenas em alguns modelos.

Tabela de cozedura no forno

Alimentos

Massa

Lasanha Cannellone Massa gratinè

Carne

Vitela Frango Pato Coelho Carne de porco Cordeiro

Cordeiro

Cavala Peixe dentão Peixe dentão

Pizza

Napolitana

Bolos

Biscoitos Tortas Tortas salgadas Tortas levedadas

Cozedura no grill

Bife de vitela Costeletas Hambúrgueres Cavala Tostas

Posi

Peso

(Kg)

2.5

1.7

1.5

1.8 2

2.1

1.8

1.1

1.5

1 3 15 220 15-20

0.5

1.1 1 1

1.5 1 1

n.° 4

ão

das

prateleiras

3 3 3

3 3 3 3 3 3

3 3 3

3 3 3 3

4 4 3 4 4

Pré aquecimento

(minutos)

10 10 10

10 10 10 10 10 10

10 10 10

15 15 15 15

5 5 5 5 5

Temperatura

aconselhada (°C)

210 200 200

200 220 200 200 200 200

180-200 180-200 180-200

180 180 180 180

Duração da

cozedura (minutos)

100-110

60-75 40-50 40-50

85-90

90-100

70-80 70-80 90-95

35-40 40-50 40-45

30-35 30-35 45-50 35-40

15-20

Precauções e conselhos

 Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

 Este aparelho foi concebido para utilização de

tipo não profissional no âmbito de moradas.

 Este aparelho não deve ser instalado ao ar livre,

mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.

 Não toque na máquina se estiver descalço, ou se as

suas mãos ou pés estiverem molhados ou húmidos.

 Este aparelho deve ser empregado para cozer

alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto, válidas para os Países de destinação cujos símbolos figuram no início deste manual.

 Este folheto diz respeito a um aparelho de classe

1 (isolado) ou classe 2 - subclasse 1 (situado entre dois móveis).

 Durante o uso do aparelho os elementos de

aquecimento e algumas partes da porta do forno ficam muito quentes. Tome

não tocar nos mesmos e mantenha as crianças afastadas.

 Evite que o cabo de alimentação de outros

electrodomésticos encoste-se em partes quentes do aparelho.

 Não tape as aberturas de ventilação e de

eliminação de calor.

 Evite fechar a tampa de vidro do plano de cozedura

(presente em alguns modelos) enquanto os

queimadores estiverem acesos ou ainda quentes.  Utilize luvas de forno para colocar e tirar recipientes;  Não utilize líquidos inflamáveis (álcool, gasolina,

etc.) perto do aparelho enquanto este estiver

funcionando.  Não guarde material inflamável no vão inferior de

depósito ou no forno: se o aparelho for

inadvertidamente colocado a funcionar, poderia

incendiar-se.  Quando o aparelho não for utilizado, assegure-se

sempre de que os selectores estejam na posição

cuidado para

 e que a torneira do gás esteja fechada.

 Não puxe pelo cabo para desligar a ficha da

tomada eléctrica, pegue pela ficha.  Não realize limpeza nem manutenção sem antes

ter desligado a ficha da rede eléctrica.  Se houver avarias, em nenhum caso mexa nos

mecanismos internos para tentar repará-las.

Contactar a Assistência.  Não coloque objectos pesados sobre a porta do

forno aberta.

 Não é previsto que este aparelho seja utilizado

por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.

 Não permita que as crianças brinquem com o

aparelho.

 Se o fogão for colocado sobre um estrado, tome

as providências necessárias para que o aparelho não escorregue do estrado.

Eliminação

 Eliminação do material de embalagem: obedeça

as regras locais, de maneira que as embalagens possam ser reutilizadas.

 A directiva Europeia 2002/96/CE referente à

gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada.

Os consumidores devem contactar as autoridades

locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Economia e respeito do meio ambiente

 Utilizando o forno nos horários a partir do fim da

tarde, até as primeiras horas da manhã, estará contribuindo para reduzir a carga de absorção das empresas de fornecimento de electricidade.

 É recomendável realizar as cozeduras ao GRILL

sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%).

 Mantenha as guarnições eficientes e limpas, para

poderem aderir bem na porta e não causar dispersão de calor.

Manutenção e cuidados

11/2008 - 195073291.00

XEROX BUSINESS SERVICES

Desligar a corrente eléctrica

Antes de realizar qualquer operação, desligue o

aparelho da alimentação eléctrica.

Limpeza do aparelho

 Nunca utilize equipamento de limpeza a vapor ou

de alta pressão para limpar a aparelhagem.

 As partes externas esmaltadas ou inoxidáveis e as

guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. Enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas.

 As grades, as sobretampas, as coroas

distribuidoras de chamas e os queimadores do plano de cozedura são extraíveis para facilitar a limpeza; lave-os com água quente e detergente não abrasivo, tendo o cuidado de remover toas as incrustações e aguardar até que estejam perfeitamente enxutos.

Verificação das guarnições do forno

Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica Autorizado mais perto. É aconselhável não usar o forno antes do mesmo ter sido reparado.

Substituir a lâmpada de iluminação do forno

1. Após ter desligado o forno da electricidade, remova a tampa de vidro do portalâmpadas (ver figura).

2. Desenrosque a lâmpada e troque-a por outra análoga: tensão 230V, potência 25 W, engate E 14.

3. Monte novamente a tampa e restabeleça a ligação eléctrica do forno.

Manutenção das torneiras do gás

 Limpar frequentemente a parte terminal dos

dispositivos de segurança* para a falta de chama.

 O interior do forno deve ser sempre limpo de

preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos.



Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e quebrar o vidro.

 Os acessórios podem ser facilmente lavados

como quaisquer utensílios, inclusive numa máquina de lavar loiça.

 Evite fechar a tampa de vidro enquanto os

queimadores estiverem acesos ou ainda quentes.

Com o tempo pode ocorrer o caso de uma torneira que se bloqueie ou apresente dificuldades na rotação, portanto será necessário substituir a torneira mesma.

! Esta operação deve ser efectuada por um técnico autorizado pelo fabricador.

Assistência técnica

 Nunca recorra a técnicos não autorizados.

Comunique:

 o tipo de avaria;  o modelo da máquina (Mod.);  o número de série (S/N); Estas últimas informações encontram-se na placa de identificação situada no aparelho.

Presente apenas em alguns modelos.

Hotpoint-Ariston CJ 65S G1 User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
