Návod k instalaci a použití
AQS63F 29
PRAČKA
CZ
Česky
AQUALTIS
AQS73F 09
Obsah
Instalace, 26-27
Rozbalení a vyrovnání do vodorovné polohy
Připojení k elektrické a k vodovodní síti
Technické údaje
Popis zařízení, 28-29
Ovládací panel
Spuštení pracího cyklu, 30
Programy a volitelné funkce, 31

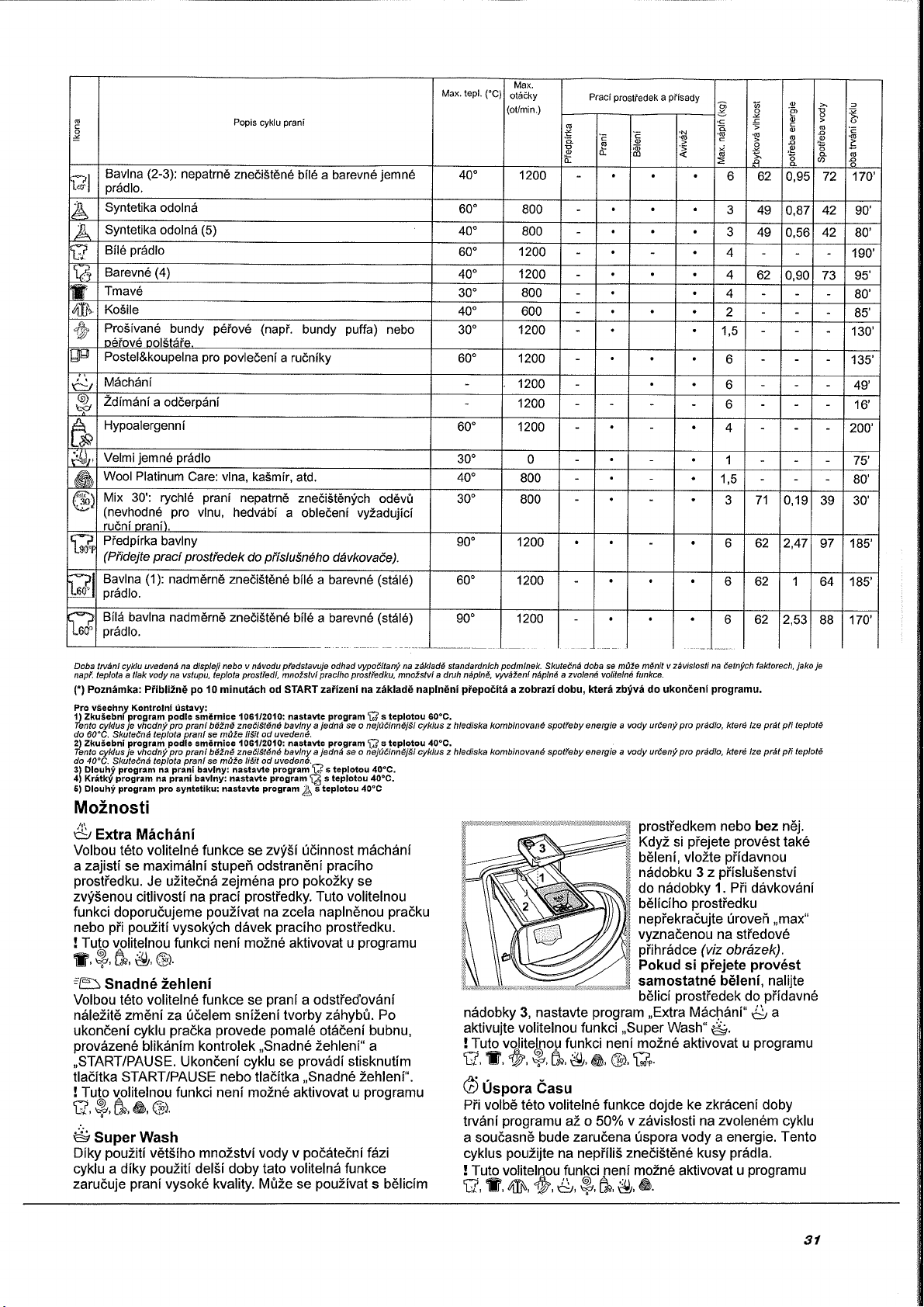

Tabulka programů
Možnosti
Prací prostředky a prádlo, 32
Prací prostředek
Příprava prádla
Rady pro praní
Systém automatického vyvážení náplně
Opatření a rady, 33
Základní bezpečnostní pokyny
Likvidace
Manuální otevření dvířek s průzorem
CZ
Údržba a péče, 34
Uzavření přívodu vody a vypnutí elektrického napájení
Čištění zařízení
Čištění dávkovače pracích prostředků
Péče o buben
Čištění čerpadla
Kontrola přítokové hadice na vodu
Poruchy a způsob jejich odstranění, 35
Servisní služba, 36
25
Instalace
CZ
! Je velmi důležité uschovat tento návod za účelem jeho
další konzultace. V případě prodeje, darování nebo
přestěhování pračky se ujistěte, že zůstane uložen v její
blízkosti.
! Pozorně si přečtěte uvedené pokyny: Obsahují důležité
informace týkající se instalace, použití a bezpečnosti při
práci.
! V obálce s tímto návodem mužete najít kromě záruky
také součástky potřebné k instalaci.
Rozbalení a vyrovnání do vodorovné polohy
Rozbalení
1. Po rozbalení pračky zkontrolujte, zda během přepravy
nedošlo k jejímu poškození.
V případě, že je poškozena, ji nezapojujte a obraťte se
na prodejce.
2. Odstraňte 4 šrouby
chránící před poškozením
během přepravy a
příslušnou rozpěrku; tyto
komponenty se nacházejí
v zadní části (viz obrázek).
! V případě instalace na podlahovou krytinu nebo na
koberec nastavte nožky tak, aby pod pračkou zůstal
dostatečný volný prostor pro ventilaci.
Připojení k elektrické a k vodovodní síti
Připojení přítokové hadice vody
! Před připojením přítokové hadice k rozvodu vody
nechte odtékat vodu, dokud nebude průzračná.
1. Připojte přítokovou
hadici k zařízení
prostřednictvím příslušné
přípojky na vodu, umístěné
v zadní části
vpravo nahoře (viz
obrázek).
2. Připojte přívodní hadici
jejím zašroubováním ke
kohoutku studené vody
s hrdlem se závitem 3/4
(viz obrázek).
3. Uzavřete otvory po šroubech plastovými krytkami,
které se nacházejí v obálce.
4. Uschovejte všechny díly; v prípadě přepravy pračky
bude třeba provést jejich opětovnou montáž, aby se
zamezilo vnitřním poškozením.
! Obaly nejsou hračky pro děti!
Vyrovnání do vodorovné polohy
1. Pračku je třeba umístit na rovnou a pevnou podlahu,
aniž by byla opřena o stěnu nebo nábytek.
2. Vykompenzujte
nerovnosti odšroubováním
nebo zašroubováním
nožek, dokud se zařízení
nebude nacházet ve
vodorovné poloze (nesmí
být nakloněno o více než 2
stupně).
! Důsledné vyrovnání do vodorovné polohy zajistí stabilitu
a zabrání vibracím a hlučnosti, a to zejména ve fázi
odstřed’ování.
3. Dbejte na to, aby hadice nebyla příliš ohnutá ani
stlačená.
! Tlak v rozvodu vody se musí pohybovat v rozmezí
hodnot uvedených v tabulce s technickými údaji
(viz vedlejší strana).
! V případě, že délka přítokové hadice nebude
dostatečná, obraťte se na specializovanou prodejnu nebo
na autorizovaný technický personál.
! Nikdy nepoužívejte použité nebo staré přítokové
hadice, ale hadice, které jsou součástí příslušenství
zařízení.
26
65 - 100 cm
Připojení vypouštěcí hadice
AQS63F 29
6 kg
až do 1200 otáček za minutu
Připojte vypouštěcí hadici
k odpadovému potrubí
nebo k odpadu ve stěně,
který se nachází od 65
do 100 cm nad zemí;
jednoznačně zamezte
jejímu ohybu.
Nebo ji zachyťte na
okraj umyvadla či
vany a připevněte ji ke
kohoutku přivázáním
držáku z příslušenství (viz
obrázek).
Volný konec vypouštěcí
hadice nesmí zůstat
ponořený ve vodě.
! Kabel nesmí být ohnutý ani stlačený.
! Výměna kabelu a zástrčky musí být svěřena výhradně
autorizovanému technickému personálu.
Upozornění! Výrobce neponese žádnou odpovědnost za
následky nerespektování uvedených předpisů.
CZ
! Použití prodlužovacích hadic se nedoporučuje; jeli to však nezbytné, prodlužovací hadice musí mít
stejný průměr jako originální hadice a její délka nesmí
přesáhnout 150 cm.
Připojení k elektrické síti
Před zasunutím zástrčky do zásuvky se ujistěte, že:
• Je zásuvka uzemněna a že vyhovuje normám;
• Je zásuvka schopna snést maximální zátěž
odpovídající jmenovitému příkonu zařízení,
uvedenému v tabulce s technickými údaji (viz vedle);
• Hodnota napájecího napětí odpovídá údajům
uvedených v tabulce s technickými údaji (viz vedle);
• Se zásuvka shoduje se zástrčkou napájecího kabelu
zařízení. V opačném případě je třeba dát vyměnit
zásuvku nebo zástrčku.
! Zařízení nesmí být umístěno venku – pod širým nebem,
a to ani v případě, že by se jednalo o místo chráněné
před nepřízní počasí, protože je velmi nebezpečné
vystavit jej působení deště a bouří.
! Po denitivním umístění zařízení musí zásuvka zůstat
snadno přístupná.
! Nepoužívejte prodlužovací kabely a rozvodky.
Technické údaje
Model AQS73F 09
šíøka 59,5 cm
Rozmìry
Kapacita od 1 do 7 kg
Napájení
Pøipojení k
rozvodu vody
Rychlost
odstøeïování
Kontrolní programy
podle směrnic
1061/2010 a
1015/2010
Hluènost
(dB(A) re 1 pW)
výška 85 cm
hloubka 44,5 cm
Viz štítek s technickými údaji, aplikovaný na zarízení.
maximální tlak 1 MPa (10 bar)
minimální tlak 0.05 MPa (0.5 bar)
kapacita bubnu 48 litrù
a¡z do 1000 otáèek za minutu
program
program
Toto zaøízení odpovídá následujícím
normám Evropské unie:
- 2004/108/CE (Elektromagnetická
kompatibilita)
- 2006/95/CE (Nízké napìtí)
- 2002/96/CE
Praní: 51
Odstøeïování: 80
; teplota 60°;
; teplota 40°.
27
Popis zařízení
3
1
2
1
8
0
2
1
0
1
5
0
1
2
0
9
0
6
0
B
A
CZ
DVÍŘKA S
PRŮZOREM
MADLO DVÍŘEK
S PRŮZOREM
PODSTAVEC
DVÍŘKA S PRŮZOREM
K otevření dvířek
s průzorem používejte
vždy příslušné madlo (viz
obrázek).
DÁVKOVAČ PRACÍCH PROSTŘEDKŮ
Nachází se uvnitř zařízení a
je k němu umožněn přístup
po otevření dvířek. Informace
týkající se dávkování pracích
prostředků jsou uvedeny
v kapitole „Prací prostředky
a prádlo“.
OVLÁDACÍ
PANEL
NASTAVITELNÉ NOŽKY
1. přihrádka pro předpírku:
použijte práškový prací
prostředek.
! Před naplněním přihrádky
pracím prostředkem se
ujistěte, že v dávkovači není
vložena přídavná přihrádka 3.
2. přihrádka pro praní: V
případě použití tekutého
pracího prostředku se
doporučuje použít pro
správné dávkování malou
přepážku A z příslušenství. Pro použití práškového
pracího prostředku vložte malou přepážku do
prohloubeniny B.
3. přídavná nádobka: Bělicí prostředek
! Použití přídavné nádobky 3 vylučuje možnost
předpírky.
přihrádka pro přídavné prací prostředky: pro tekutou
aviváž nebo jiné tekuté přídavné prostředky.
Doporučujeme, abyste nikdy nepřekračovali maximální
úroveň, která je vyznačena mřížkou, a rozředili
koncentrovanou aviváž.
Pohotovostní režim
Za účelem shody s novými předpisy souvisejícími s
energetickou úsporou je tato pračka vybavena systémem
automatického vypnutí (přechodu do pohotovostního
režimu – standby), který je aktivován po uplynutí 30
minut, když se pračka nepoužívá. Krátce stiskněte
tlačítko ON/OFF a vyčkejte na obnovení činnosti
zařízení.
Spotřeba v off-mode: 1 W
Spotřeba v Left-on: 1 W
28
