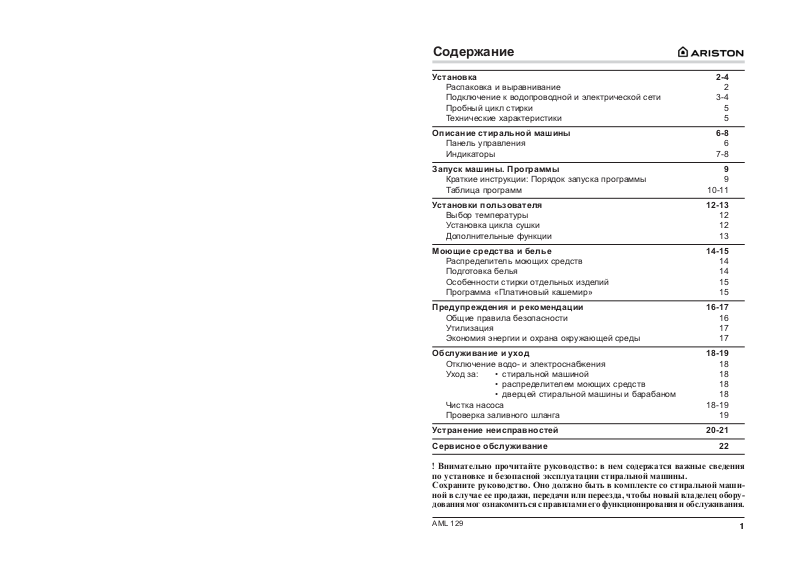

Содержание
Установка 2-4
Распаковка и выравнивание 2
Подключение к водопроводной и электрической сети 3-4
Пробный цикл стирки 5
Технические характеристики 5
Описание стиральной машины 6-8
Панель управления 6
Индикаторы 7-8
Запуск машины. Программы 9
Краткие инструкции: Порядок запуска программы 9
Таблица программ 10-11
Установки пользователя 12-13
Выбор температуры 12
Установка цикла сушки 12
Дополнительные функции 13
Моющие средства и белье 14-15
Распределитель моющих средств 14
Подготовка белья 14
Особенности стирки отдельных изделий 15
Программа «Платиновый кашемир» 15
Предупреждения и рекомендации 16-17
Общие правила безопасности 16
Утилизация 17
Экономия энергии и охрана окружающей среды 17
Обслуживание и уход 18-19
Отключение водо- и электроснабжения 18
Óõîä çà: стиральной машиной 18
распределителем моющих средств 18
дверцей стиральной машины и барабаном 18
Чистка насоса 18-19
Проверка заливного шланга 19
Устранение неисправностей 20-21
Сервисное обслуживание 22
! Внимательно прочитайте руководство: в нем содержатся важные сведения
по установке и безопасной эксплуатации стиральной машины.
Сохраните руководство. Оно должно быть в комплекте со стиральной машиной в случае ее продажи, передачи или переезда, чтобы новый владелец оборудования мог ознакомиться с правилами его функционирования и обслуживания.
AML 129
1
Установка
Распаковка и выравнивание
Распаковка
1. Распакуйте стиральную машину.
2. Убедитесь, что оборудование не было повреждено во время транспортировки. При обнаружении повреждений не подключайте машину свяжитесь
с поставщиком немедленно.
3. Удалите четыре транспортировочных болта и
резиновые пробки с прокладками, расположенные в задней части стиральной машины (ðèñ. 1).
4. Закройте отверстия прилагающимися пластиковыми заглушками.
5. Закройте прилагающейся пробкой три отверстия для вилки оборудования, расположенные
внизу справа на задней части оборудования
6. Сохраняйте все детали: они Вам понадобятся при последующей транспортировке стиральной машины.
! Не разрешайте детям играть с упаковочными материалами.
Выравнивание
1. Установите стиральную машину на ровном и
прочном полу, так чтобы она не касалась стен,
мебели и прочих предметов.
2. После установки машины на место отрегулируйте ее устойчивое положение путем вращения
передних ножек (см. ðèñ. 2). Для этого сначала
ослабьте контргайку, после завершения регулировки контргайку затяните. После установки ма-
шины на место проверьте по уровню горизонтальность верхней крышки корпуса, отклонение горизонтали должно быть не более 2°.
Правильное выравнивание оборудования поможет избежать шума, вибраций
и смещений машины во время ее работы.
Если стиральная машина установлена на полу с ковровым покрытием, отрегулируйте ножки таким образом, чтобы была обеспечена достаточная вентиляция под основанием машины.
1
2
Подключение к водопроводной и электрической сети
Подсоединение заливного шланга
1. Вставьте прокладку А в конец заливного шланга и наверните его на вывод
водопровода холодной воды с резьбовым отверстием 3/4 дюйма (ðèñ. 3).
Перед подсоединением откройте водопроводный кран и дайте стечь грязной воде.
2. Подсоедините заливной шланг к стиральной
машине, навинтив его на водоприемник, расположенный вверху справа на задней части
оборудования (ñì. ðèñ. 4).
3. Убедитесь, что шланг не перекручен и не пережат.
! Давление воды должно быть в пределах значений, указанных в таблице Технических характеристик (ñì. ñ. 5).
! Если длина водопроводного шланга окажется
недостаточной, обратитесь в Авторизованный
Сервисный центр.
Подсоединение сливного шланга
Повесьте загнутый конец сливного шланга на край
раковины, ванны, или поместите в специальный
вывод канализации. Шланг не должен перегибаться. Конец сливного шланга должен находиться на высоте 65-100 см от основания машины
(ðèñ. 5). Расположение сливного шланга должно
обеспечивать разрыв струи при сливе (конец
шланга не должен быть опущен в воду). В случае крепления на край ванной
или раковины, шланг вешается с помощью направляющей (входит в комплект поставки), которая крепится к крану (ðèñ. 6).
! Не рекомендуется
применение
удлинителей для
сливного шланга,
при необходимости
допускается его
наращивание шлангом такого же диаметра и длиной не
более 150 см.
5 6
3
4
Óстановка
Установка Описание Программы
средства
Моющие
безопасности
Ìåðû
Обслуживание
è óõîä
Неисправ-
ности Сервис
2
AML 129
AML 129
3
Подсоединение к электросети
ВНИМАНИЕ! Оборудование обязательно должно быть заземлено!
1. Машина подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом (розетка не поставляется с машиной). Фазный провод должен быть подключен через автомат защиты сети, рассчитанный на максимальный ток (ток срабатывания) 16 А, и имеющий время срабатывания не более 0,1 с.
2. При наличии вблизи от предполагаемого места установки машины розетки
с заземляющим контактом, имеющей трехпроводную подводку кабеля с медными жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами
сечением не менее 2,5 кв. мм), доработка электросети не производится. При
отсутствии указанной розетки и проводки следует провести их монтаж.
3. Прокладка заземления отдельным проводом не допускается.
4. Для доработки электрической сети рекомендуется применять провод
ППВ 3х1,5 380 ГОСТ 6223-79. Допускается применение других марок кабеля,
обеспечивающих пожаро- и электробезопасность при эксплуатации машины.
Перед включением машины в сеть убедитесь, что:
1) розетка и проводка соответствуют нормам и выдерживают максимальную
нагрузку оборудования, указанную в табличкехарактеристик;
2) напряжение и частота тока сети соответствуют данным машины;
3) розетка и вилка одного типа, если нет замените вилку или розетку, а не
используйте переходники и удлинители;
4) розетка заземлена в соответствии с нормами безопасности, (допускается
организация заземления рабочим нулем, при условии, что защитная линия
не имеет разрыва и подключена напрямую в обвод каких-либо приборов
(например, электрического счетчика);
5) после подключения питающий кабель не находится под машиной.
ПРЕДУПРЕЖДЕНИЕ! Производитель снимает с себя всякую ответственность в случае любых изменений заводских установок оборудования
(электрические, механические, гидравлические параметры) или неправильного электрического подключения.
Если вилка не подходит к розетке, ее следует заменить на новую, соответствующую розетке, или заменить питающий кабель. Электрические провода
имеют следующую цветовую маркировку:
желто-зеленый заземление;
синий нейтраль;
коричневый ôàçà.
Запрещается использование переходников, двойных и более розеток и удлинителей (они создают опасность возгорания).
Первый цикл стирки
По завершении установки, перед началом эксплуатации необходимо произвести один цикл стирки со стиральным порошком, но без белья, установив
программу 90°C без предварительной стирки.
Технические характеристики
Модель AML 129
Размеры ширина 59,5 ñì
высота 85 см
глубина 53,5 ñì
Загрузка 15 кг для програм стирки;
14 кг для программ сушки.
Электрические напряжение 220/230 Â 50 Ãö
параметры max мощность 1850 Âò
Гидравлические max давление 1 Ìïà (10 áàð)
параметры min давление 0,05 Ìïà (0,5 áàð)
объем барабана 46 ë
Скорость отжима äî 1200 îá/ìèí
Контрольные стирка: программа 3, температура 60°С
программы при загрузке 5 кг
согласно сушка: выполнение первого цикла сушки при загрузке
нормативу IEC 456 1 кг и выборе продолжительности цикла 40 мин.;
выполнение второго цикла сушки при загрузке
4 кг и установке рукоятки сушки в позицию .
Машина соответствует следующим Директивам
Европейского Экономического сообщества:
-73/223/ ЕЕС от 19.02.73 (низкого напряжения) и последующие модификации;
-89/336 /ЕЕС от 03.05.89 (электромагнитной
совместимости) и последующие модификации.
Установка Описание Программы
средства
Моющие
безопасности
Ìåðû
Обслуживание
è óõîä
Неисправ-
ности Сервис
4
AML 129
AML 129
5
Описание стиральной машины
Панель управления
Перечень программ
Распределитель
моющих средств
Функциональные
Индикаторы
Рукоятка
«СУШКА»
кнопки
Рукоятка выбора
ТЕМПЕРАТУРЫ
Кнопка ÂÊË./ÂÛÊË.
(START/STOP)
Индикатор включения
-выключения
/блокировки дверцы
Селектор
программ
Кнопка
ПУСК/СБРОС
(START/RESET)
Распределитель моющих средств для загрузки стирального порошка и
смягчителей (ñì. ñ. 14).
Краткий перечень программ удобен для быстрой справки. Чтобы открыть
перечень, потяните за серый язычок.
ИНДИКАТОРЫ: горящий индикатор показывает, какой этап программы выполняется.
Если установлена функция отложенного старта программы, загорающиеся
индикаторы показывают время, остающееся до запуска программы (ñì. ñ .7).
Функциональные кнопки: используются для выбора доступных опций. Кноп-
ка, соответствующая выбранной фунции, остается подсвеченной.
Рукоятка «СУШКА» используется для установки требуемого цикла сушки
(ñì. ñ. 12-13).
Рукоятка «ТЕМПЕРАТУРА» используется для установки температуры или цик-
ла стирки в холодной воде (ñì. ñ. 12).
Кнопка ВКЛЮЧЕНИЯ /ВЫКЛЮЧЕНИЯ (START/STOP) служит для включения
и выключения стиральной машины.
Кнопка ПУСК/СБРОС (START/RESET) используется для запуска программ или
отмены ошибочных установок.
Индикатор ВКЛЮЧЕНИЯ-ВЫКЛЮЧЕНИЯ / БЛОКИРОВКИ ДВЕРЦЫ: показы-
вает включена ли машина и может ли быть открыта дверца (см. ñ. 8).
Селектор программ: служит для выбора программ стирки. Рукоятка утоплена в панель управления: чтобы воспользоваться рукояткой, слегка нажмите
на нее в центре рукоятка выдвинется наружу. В процессе выполнения программы рукоятка остается неподвижной.
Индикаторы
С помощью индикаторов пользователь получает следующую важную информацию:
Отсрочка запуска программы
Если задействована функция таймера (ñì. с. 10), как только вы запустите
программу, начнет мигать индикатор, соответствующий времени отсрочки:
(÷àñû)(÷àñû)
По ходу времени отсрочки время, остающееся до запуска программы, будет
обозначено миганием соответствующего индикатора:
По истечении времени отсрочки индикатор прекратит мигать и программа начнет работу.
Текущая фаза цикла:
В течение цикла стирки будут постепенно загораться индикаторы, указывая,
какой этап стирки работает в данный момент:
Предварительная
стирка
Стирка
Отжим
Сушка
Примечание:
во время слива будет гореть индикатор,
соответствующий фазе отжима;
по завершении цикла сушки будет мигать
соответствующий фазе индикатор
, óêà-
зывая что рукоятку сушки следует перевести обратно в нулевую позицию («0»).
Установка Описание Программы
средства
безопасности
è óõîä
ности Сервис
Моющие
Ìåðû
Обслуживание
Неисправ-
6
AML 129
AML 129
7
Запуск машины. Программы
Функциональные кнопки
Функциональные кнопки действуют подобно индикаторам.
Когда функция выбрана, соответствующая ей кнопка подсвечена.
Если выбранная функция несовместима с установленной программой, кнопка будет мигать и функция не будет задействована.
Если Вы установили функцию, которая не совместима с другой, ранее выбранной, будет задействована только последняя выбранная функция.
Индикатор включения выключения / Блокировки дверцы:
Горящий индикатор показывает дверца заблокирована, чтобы исключить
ее случайное открывание.
Во избежание повреждения машины, прежде чем открыть дверцу, подождите
пока индикатор начнет мигать.
! Быстрое мигание индикатора включения выключения / блокировки дверцы
одновременно с миганием по крайней мере еще одного индикатора указывает на наличие неисправности. Обратитесь в Авторизованный Сервисный центр
за технической помощью.
Как избавиться от пятен: общие рекомендации
Паста шариковых ручек или фломастер: нанесите метиловый спирт на кусочек ваты
и протрите пятно, затем стирайте при 90 °С.
Деготь и смазка: счистите толстый слой загрязнения, размягчите остаток маргарином или сливочным масом, оставьте на время; затем снимите скипидаром и сразу
же простирайте вещь.
Âîñê: счистите воск, положите ткань между двумя листами рыхлой бумаги и прогладьте горячим утюгом; сразу же обработайте ватным тампоном, смоченным скипидаром или метиловым спиртом.
Жевательная резинка: удалите с помощью жидкостьи для снятия лака, затем протрите чистой тканью.
Плесень: хлопковые и льняные ткани замочите в растворе 1 части жидкого моющего
средства на 5 частей воды и добавьте столовую ложку уксуса. Тотчас простирайте.
Загрязнения иных белых тканях смочите в 10%-ном растворе перекиси водорода и
простирайте.
Губная помада: хлопок или шерсть обработайте жидким моющим средством и протрите; шелк очищайте пятновыводителем.
Лак для ногтей: положите ткань между двумя листами рыхлой бумаги, смочите жидкостью для снятия лака.
Пятна от травы: используйте тампон, смоченный этиловым спиртом.
Коротко: как запустить программу
1. Включите стиральную машину, нажав кнопку . На несколько секунд заго-
рятся все индикаторы и индикатор включения выключения / блокировки дверцы начнет мигать.
2. Загрузите белье и закройте дверцу машины.
3. Установите селектор программ на нужную программу.
4. Установите температуру (см. с. 12).
5. Установите при необходимости цикл сушки (ñì. ñ. 12).
6. Добавьте в распределитель моющее средство и ополаскиватель (ñì. ñ. 14).
7. Запустите программу, нажав кнопку ПУСК/СБРОС (START/RESET).
Для отмены запуска держите нажатой кнопку ПУСК/СБРОС (START/RESET)
не менее 2-х секунд.
8. По окончании программы индикатор включения выключения / блокировки
дверцы будет мигать, показывая, что дверцу можно открыть. Выньте белье и
оставьте дверцу машины приоткрытой для полного высыхания барабана.
Выключите машину нажатием кнопки
.
Установка Описание Программы
средства
безопасности
è óõîä
ности Сервис
Моющие
Ìåðû
Обслуживание
Неисправ-
8
AML 129
AML 129
9
Loading...
