Page 1

641 DD /HA(BK)

Ελληνικά

Οδηγίες χρήσης

ΠΆΓΚΟΣ

Inhaltsverzeichnis

Οδηγίες χρήσης,1 Προειδοποίηση,4 Τεχνική υποστήριξη,7 Περιγραφή της συσκευής,8 Εγκατάσταση,24 Εκκίνηση και χρήση,28 Προφυλάξεις και συμβουλές,28 Συντήρηση και φροντίδα,29 Ανωμαλίες και λύσεις,29

Česky

Pokyny pro použití

VARNÁ DESKA

Obsah

Pokyny pro použití,1 Upozornění,3 Servisní služba,7 Popis zařízení,8 Instalace,10 Uvedení do činnosti a použití,14 Opatření a rady,14 Údržba a péče,15 Identikace a řešení problémů,15

Slovensky

Návod na použitie

VARNÁ DOSKA

Obsah

Návod na použitie,1 Upozornenia,3 Servisná služba,7 Popis zariadenia,8 Inštalácia,17 Uvedenie do činnosti a použitie,21 Opatrenia a rady,21 Údržba a starostlivosť,22 Identikácia a riešenie problémov,22

Українська

Інструкція по використанню

ВАРИЛЬНА ПОВЕРХНЯ

Зміст

Інструкція по використанню,1 Запобіжні заходи,4 Допомога,7 Опис приладу,8 Установка,31 Ввімкнення і використання,35 Запобіжні заходи та поради,35 Обслуговування та догляд,36 Усунення несправностей,36

Русскии

Руководство по эксплуатации

ВАРОЧНАЯ ПАНЕЛЬ

Содержание

Руководство по эксплуатации,1 Предупреждения,5 Сервисное обслуживание,7 Описание изделия,9 Установка,38 Включение и эксплуатация,42 Предосторожности и рекомендации,42 Техническое обслуживание и уход,43 Неисправности и методы их устранения,43

Page 2

Қазақша

Пайдалану нұсқаулығы

ПЛИТА

Мазмұны

Пайдалану нұсқаулығы,2 Ескертулер,5 Көмек,7 Құрылғы сипаттамасы,9 Орнату,45 Қосу және пайдалану,49 Сақтандырулар мен кеңестер,49 Жөндеу және күтім,50 Ақаулықтарды жою,50

Page 3

Upozornění

UPOZORNĚNÍ: Toto zařízení a jeho přístupné části dosahují během použití velmi vysoké teploty. Je třeba dávat pozor a zabránit styku s topnými články. Udržujte děti mladší 8 let v dostatečné vzdálenosti, pokud nejsou pod neustálým dohledem.Toto zařízení mohou používat děti od 8 let a osoby se sníženými fyzickými, senzorickými nebo duševními schopnostmi nebo osoby bez zkušeností a znalostí, které se nacházejí pod náležitým dohledem nebo které byly poučeny ohledně použití zařízení bezpečným způsobem a které si uvědomují související nebezpečí. Děti si nesmí hrát se zařízením. Děti nesmí provádět operace čištění a údržby bez dohledu.

UPOZORNĚNÍ: Ponechání sporáku s ohřívanými tuky a oleji může být nebezpe-čné a může způsobit požár.NIKDY není třeba hasit plamen/požár vodou, ale je nutné vypnout zařízení a zakrýt plamen například víkem nebo hydrofobní dekou.

VAROVÁNÍ: Nebezpečí požáru, nenechávejte nic na vaření.

Nikdy nepoužívejte k čištění zařízení vyso-kotlaký parní čistič.

Před otevřením krytu setřete případné kapaliny, které se na něm nacházejí. Neza-vírejte skleněný kryt (je-li součástí) s ještě teplými plynovými hořáky nebo elektrickou plotnou.

UPOZORNĚNÍ: V případě prasknutí skla varné desky:

- okamžitě vypněte všechny hořáky a jakákoli elektrická topná tělesa a odizolujte zařízení od napájení,

- nedotýkejte se povrchu zařízení.

Upozornenia

VÝSTRAHA: Zariadenie a jeho prístupné časti sa môžu počas použitia ohriať. Dávajte pozor, aby ste sa nedotkli horúcich častí. Deti mladšie ako 8 rokov musia byť udržiavané v bezpečnej vzdialenosti, alebo musia byť nepretržite pod dohľadom. Toto zariadenie môžu používať deti nad 8 rokov a osoby s obmedzenými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo s nedostatočnými skúsenosťami, len ak sú pod dohľadom, alebo ak boli náležite poučené ohľadne bezpečného použitia zariadenia a ak pochopili možné nebezpečenstvá. Deti sa nesmú so zariadením hrať. Čistenie a údržbu zverenú užívateľovi nesmú vykonávať deti bez dohľadu.

VÝSTRAHA: Nepozornosť pri varení na varnej doske s tukom alebo olejom môže byť nebezpečná a môže spôsobiť požiar. NIKDY sa nepokúšajte hasiť oheň vodou, ale vypnite zariadenie a prikryte plamene, napr. vekom alebo hasiacou utierkou.

VÝSTRAHA: Nebezpečenstvo požiaru! Nenechávajte predmety na varných povrchoch.

Přístroj není určen k uvedení do provozu pomocí externího časovače nebo samostatného systému dálkového ovládání.

UPOZORNNÍ: Použití nevhodných ochran varné desky može zposobit nehody.

VÝSTRAHA: Keď je sklokeramický povrch prasknutý, vypnite zariadenie, aby nedošlo k zásahu elektrickým prúdom.

Nikdy nepoužívajte na čistenie zariadenia parný alebo vysokotlakový čistič.

Pred otvorením veka z neho odstráňte všetky tekutiny. Nezatvárajte sklenený kryt (ak je súčasťou), keď sú horáky alebo elektrické platne ešte teplé.

Page 4

Zariadenie nie je vhodné na ovládanie prostredníctvom externých časovačov alebo samostatného systému diaľkového riadenia.

UPOZORNENIE: použitie nevhodných ochranných krytov varnej dosky môže spôsobiť nehodu.

καθαρισμό της συσκευής.

Απομακρύνετε ενδεχόμενα υγρά που υπάρχουν στο καπάκι πριν το ανοίξετε. Μην κλείνετε το γυάλινο καπάκι (αν υπάρχει) όσο οι καυστήρες αερίου ή η ηλεκτρική εστία είναι ακόμα θερμά.

UPOZORNENIE: V prípade prasknutia skla varnej dosky:

- okamžite vypnite všetky horáky a akékoľvek elektrické výhrevné telesá a odpojte zariadenie z elektrickej siete,

- nedotýkajte sa povrchu zariadenia.

Προειδοποίηση

ΠΡΟΣΟΧΉ: Η συσκευή αυτή και τα προσβάσιμα μέρη της καθίστανται πολύ θερμά κατά τη χρήση. Θα πρέπει να προσέχετε και να αποφεύγετε να αγγίζετε τα θερμαντικά στοιχεία. Κρατάτε μακριά τα παιδιά ηλικίας μικρότερης των 8 ετών ή να τα επιτηρείτε συνεχώς. Η παρούσα συσκευή μπορεί να χρησιμοποιηθεί από παιδιά μεγαλύτερα των 8 ετών και από άτομα με μειωμένες φυσικές, αισθητηριακές ή νοητικές ικανότητες ή χωρίς εμπειρία και γνώση αν βρίσκονται υπό κατάλληλη επιτήρηση ή αν έχουν εκπαιδευτεί στη χρήση της συσκευής με τρόπο ασφαλή και αν αντιλαμβάνονται τους σχετικούς κινδύνους. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Οι ενέργειες καθαρισμού και συντήρησης δεν πρέπει να διενεργούνται από τα παιδιά χωρίς επιτήρηση.

ΠΡΟΣΟΧΉ: Είναι επικίνδυνο και μπορεί να προκληθεί πυρκαγιά αν αφήσετε φούρνο αφύλακτο με λίπη και λάδια. Δεν πρέπει ΠΟΤΕ να προσπαθείτε να σβήσετε μια φλόγα/πυρκαγιά με νερό, αλλά θα πρέπει να σβήσετε τη συσκευή και να καλύψετε τη φλόγα, για παράδειγμα, με ένα καπάκι ή μια πυρίμαχη κουβέρτα.

ΠΡΟΣΟΧΉ: Κίνδυνος πυρκαγιάς: Μην αφήνετε αντικείμενα στις επιφάνειες μαγειρέματος. Μη χρησιμοποιείτε ποτέ ατμοκαθαριστές ή μηχανήματα καθαρισμού σε υψηλή πίεση για τον

Η συσκευή δεν είναι desitnato να τεθούν σε λειτουργία με τη βοήθεια ενός εξωτερικού χρονοδιακόπτη ή ένα απομακρυσμένο σύστημα ελέγχου.

ΠΡΟΣΟΧΉ: η χρήση ακατάλληλων προστατευτικών για την επιφάνεια μαγειρέματος μπορεί να προξενήσει ατυχήματα.

ΠΡΟΣΟΧΉ: Σε περίπτωση βλάβης της γυάλινης επιφάνειας:

- σβήστε αμέσως όλους τους καυστήρες και ενδεχόμενα ηλεκτρικά θερμαντικά στοιχεία και αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο

- μην αγγίζετε την επιφάνεια της συσκευής

Запобіжні заходи

УВАГА! Під час роботи цей прилад, а також його доступні частини нагріваються до високих температур.Слід бути особливо обережними, щоб не торкатися нагрівальних елементів.Діти віком до 8 років мають знаходитися на небезпечній відстані від приладу, якщо неможливо забезпечити постійний контроль над ними.Дозволяється користування цим приладом дітьми віком від 8 років, а також особами з обмеженими фізичними, сенсорними або розумовими можливостями або особами без належного досвіду і знань, якщо вони перебувають під постійним контролем або проінструктовані щодо правил з небезпечного користування приладу і усвідомлюють ступені ризику. Не дозволяйте дітям гратися з приладом. Операції з очищення і догляду не повинні виконуватися дітьми без належного контролю.

УВАГА: Небезпечно залишати без нагляду плити з жиром або олією, тому що це може призвести до пожежі.

Page 5

НІ В ЯКОМУ РАЗІ не слід намагатися погасити полум’я/пожежу водою. Необхідно вимкнути прилад і накрити полум’я, наприклад, кришкою або вогнетривким покривалом.

УВАГА: Небезпека пожежі: не залишайте речі на варильних поверхнях.

Забороняється використання апаратів для очищення парою або високим тиском.

детям играть с изделием. Не разрешайте детям осуществлять чистку и уход за изделием без контроля взрослых.

                                  

Витріть насухо всі наявні на кришці рідини, перш ніж відкрити її. Не закривайте скляну кришку (якщо вона наявна), якщо газові пальники або електричні конфорки залишаються нагрітими.

Не передбачено увімкнення приладу за допомогою зовнішнього таймеру або окремої системи дистанційного керування.

УВАГА: використання невідповідних захисних пристроїв варильної поверхні може призвести до нещасних випадків.

УВАГА: У разі поломки скла плити:

- негайно вимкнути всі конфорки і будь-які електричні нагрівальні елементи і відключіть пристрій від мережі

- не торкайтеся поверхні пристрою.

        

Никогда не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия.

Удалите жидкость из крышки перед открытием. Не закрывать стеклянную крышку (если имеется) с газовыми горелками или электрическая плита еще горячая.

            

ВНИМАНИЕ: Использование несоответствующих план защиты может привести к несчастным случаям.

Предупреждения

ВНИМАНИЕ: Данное изделие и его доступные комплектующие сильно нагреваются в процессе эксплуатации.Будьте осторожны и не касайтесь нагревательных элементов.Не разрешайте детям младше 8 лет приближаться к изделию без контроля.Данное изделие может быть использовано детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или без опыта и знания о правилах использования изделия при условии надлежащего контроля или обучения безопасному использованию изделия с учетом соответствующих рисков. Не разрешайте

ВНИМАНИЕ: В случае повреждения стекла:

- Немедленно выключите все горелки и любые электрические нагревательные элементы и отключите устройство от сети.

- Не прикасайтесь к поверхности устройства.

Ескертулер

ЕСКЕРТУ: Құрылғы мен оның қол жететін бөліктері жұмыс кезінде қызуы мүмкін. Қыздыру элементтеріне тимеуге назар аударыңыз. 8-ге толмаған балаларға үздіксіз бақылау болмаса, құрылғыдан аулақ ұстау керек. Бұл құрылғыны қауіпсіз түрде қолдану бойынша кеңес не нұсқау

Page 6

берілген және ықтимал қауіп-қатерлерді түсінетін жағдайда, оны 8-ге толған балалар мен дене, сезіну немесе ой қабілеті төмен немесе тәжірибесі мен білімі жеткіліксіз адамдар қолдана алады. Балаларға құрылғымен ойнауға болмайды. Балаларға бақылаусыз құрылғыны тазалауға және оған қызмет көрсетуге болмайды.

ЕСКЕРТУ: Плитада майға тамақ пісірген кезде бақылап тұрмау қауіпті болуы және өрт шығуға әкелуі мүмкін. Өртті ЕШҚАШАН сумен өшіруші болмаңыз, оның орнына құрылғыны өшіріп, жалынды жабыңыз, мысалы қақпақпен немесе өртенбейтін матамен.

ЕСКЕРТУ: Өрт қаупі бар: пісіру беттерінде заттарды сақтамаңыз.

Автоматты түрде тазарту кезінде құрылғының беті ыстық болатындықтан балаларды одан алыс жерде ұстаңыз.

Металл заттарды (пышақтар, қасықтар, таба қақпақтары, т.б.) конфоркаға қоймаңыз, себебі олар қызып кетуі мүмкін.

Құрылғы сыртқы таймермен немесе бөлек қашықтан басқару жүйесімен басқарылуға арналмаған.

АБАЙ БОЛЫҢЫЗ: сәйкес келмейтін конфоркалардың қорғану құралдарын пайдалану жазатайым оқиғаларға себеп болуы мүмкін.

НАЗАР АУДАРЫҢЫЗ: Егер шыны пісіру панелі зақымдалған жағдайда:

- тез арада барлық конфоркаларды және барлық мүмкіндіктегі қыздыру элементтерін өшіріңіз, сонымен қатар құрылғыны электр желісінен ажыратыңыз.

- қондырғының беткейін қолыңызбен ұстамаңыз.

Page 7

Servisní služba

Uveďte:

• druh poruchy;

• model zařízení (Mod.);

• výrobní číslo (S/N). Tyto informace se nacházejí na štítku s jmenovitými údaji, umístěném na zařízení.

Servisná služba

Uveďte:

• typ anomálie;

• model zariadenia (Mod.)

• výrobné číslo (S/N) Tieto informácie sú uvedené na štítku s technickými údajmi, nachádzajúcom sa na zariadení a/alebo na obale.

Τεχνική υποστήριξη

Γνωστοποιήστε:

• Τον τύπο της ανωμαλίας

• Το μοντέλο της μηχανής (Mod.)

• Τον αριθμό σειράς (S/N) Αυτές οι τελευταίες πληροφορίες βρίσκονται στην ταμπελίτσα χαρακτηριστικών που βρίσκεται στη συσκευή.

Көмек

Байланыс ақпараты:

• туындаған проблема түрі.

• құрылғының моделі (Мод.).

• сериялық нөмірі (С/н). Бұл ақпарат құрылғыда орнатылған деректеме кестесінде немесе орамадан табылуы мүмкін.

Допомога

Повідомити:

• тип несправності;

• модель приладу (Mod.)

• cерійний номер (S/N) Ці дані знаходяться на табличці з даними на самому приладі.

Сервисное обслуживание

Перед тем как обратиться в Центр Технического Обслуживания:

• тип неисправности;

• модель изделия (Мод.)

• номер тех. паспорта (серииныи №) Эти данные вы наидете на паспортнои табличке, расположеннои на изделии.

Page 8

Popis zařízení

Περιγραφή της συσκευής

Celkový pohled

1. Mřížky pro uložení NÁDOBY NA VAŘENĺ

2. PLYNOVÉ HOŘÁKY

3. Otočné ovladače PLYNOVÝCH HOŘÁKŮ

4. Zapalovací svíčka PLYNOVÝCH HOŘÁKŮ

5. BEZPEČNOSTNÍ ZAŘÍZENÍ

• PLYNOVÉ HOŘÁKY jsou různých rozměrů a výkonu. Zvolte si ten, který

je nejvhodnější pro průměr použité nádoby.

• Otočné ovladače PLYNOVÝCH HOŘÁKŮ pro ovládání plamene nebo

výkonu.

• Zapalovací svíčka PLYNOVÝCH HOŘÁKŮ umožňuje automatické

zapálení zvoleného hořáku.

• BEZPEČNOSTNÍ ZAŘÍZENÍ pro případ náhodného zhasnutí plamene

přeruší výstup plynu.

Popis zariadenia

Celkový pohľad

1 Oporné mriežky pre NÁDOBY NA PECENIE 2 PLYNOVÉ HORÁKY 3 Otocné ovládace PLYNOVÝCH HORÁKOV 4 Zapalovacia sviečka PLYNOVÝCH HORÁKOV 5 BEZPEČNOSTNÉ ZARIADENIE

Συνολική άποψη

1. Εστίες απόθεσης για ΣΚΕΥΗ ΜΑΓΕΙΡΕΜΑΤΟΣ

2. ΚΑΥΣΤΗΡΕΣ ΑΕΡΙΟΥ

3. Διακόπτες χειρισμού των ΚΑΥΣΤΗΡΩΝ ΑΕΡΙΟΥ

4. Κουμπί ανάφλεξης των ΚΑΥΣΤΗΡΩΝ ΑΕΡΙΟΥ

5. ΔΙΑΤΑΞΗ ΑΣΦΑΛΕΙΑΣ

• ΚΑΥΣΤHΡΕΣ ΑΕΡIΟΥ είναι διαφόρων διαστάσεων και ισχύος. Επιλέξτε

τον πλέον κατάλληλο για τη διάμετρο του δοχείου προς χρήση.

• Επιλογείς χειρισμού των ΚΑΥΣΤHΡΩΝ ΑΕΡIΟΥ για τη ρύθμιση της

φλόγας.

• Σπινθηριστής ανάφλεξης των ΚΑΥΣΤHΡΩΝ ΑΕΡIΟΥ επιτρέπει το

αυτόματο άναμμα του επιλεγμένου καυστήρα.

• ΔΙAΤΑΞΗ ΑΣΦΑΛΕIΑΣ σε περίπτωση τυχαίου σβησίματος της φλόγας,

διακόπτει την έξοδο αερίου.

Опис приладу

Загальний вигляд

1. Підтримуюча Решітка для ПОСУДУ

2. ГАЗОВІ ПАЛЬНИКИ

3. Ручки управління ГАЗОВИХ ПАЛЬНИКІВ

4. Запалювання для ГАЗОВИХ ПАЛЬНИКІВ

5. ПРИСТРОЇ БЕЗПЕКИ

• PLYNOVÉ HORÁKY majú rôzne priemery a rôzne výkony. Zvoľte si ten,

ktorý je najvhodnejší pre priemer použitej nádoby.

• Otočné ovladače PLYNOVÝCH HORÁKOV pre regulovanie plameňa.

• Zapalovacia sviečka PLYNOVÝCH HORÁKOV umožňuje automatické

zapálenie zvoleného horáka.

• BEZPEČNOSTNÉ ZARIADENIE pre prípad náhodného zhasnutia

plameňa preruší prívod plynu.

• ГАЗОВІ ПАЛЬНИКИ відрізняються за розмірами тапотужністю.

Використовуйте для приготування їжі посудз діаметром у відповідності до розміру найбільшпідходящого пальника.

•   ГАЗОВИMИ ПАЛЬНИКAMИ  

   полум’я

• Запалювання для ГАЗОВИХ ПАЛЬНИКІВ дозволяють, привключенні,

запалювати конкретні пальники автоматично.

• ПРИСТРІЙ БЕЗПЕКИ зупиняє потік газу, якщо полум’явипадково

гасне.

Page 9

Описание изделия

Общии вид

1. Опорные решетки для КАСТРЮЛЬ И СКОВОРОД

2. ГАЗОВЫЕ КОНФОРКИ

3. Регуляторы ГАЗОВЫХ КОНФОРОК

4. Свеча зажигания ГАЗОВЫХ ГОРЕЛОК

5. ЗАЩИТНОЕ УСТРОЙСТВО

• ГАЗОВЫЕ КОНФОРКИ имеют разную мощность и размер. Выберите

конфорку, наиболее соответствующую диаметру используемой посуды.

• Регуляторы ГАЗОВЫХ КОНФОРОК служат для регуляции пламени.

• Свеча ЗАЖИГАНИЯ ГАЗОВЫХ КОНФОРОК для автоматического

зажигания нужной конфорки.

• УСТРОЙСТВО БЕЗОПАСНОСТИ при случайном гашении пламени

перекрывает подачу газа.

Құрылғы сипаттамасы

Жалпы шолу

1 ЫДЫСТАРҒА арналған тіреуіш тор 2 ГАЗ КОНФОРКАЛАРЫ 3 ГАЗ КОНФОРКАЛАРЫН реттеу тұтқасы 4 ГАЗ ЖАНАРҒЫЛАРЫН тұтандыру оттығы 5 ҚОРҒАНЫС ҚҰРАЛЫ

• ГАЗ КОНФОРКАЛАРЫ өлшемі мен қуатына қарай әртүрлі болады.

Тамақ пісіру үшін тиісті оттықты ыдыстың диаметріне қарай таңдаңыз.

• ОТТЫҚТАРДЫ басқару тұтқалары жалынның өлшемін реттейді.

• ГАЗ ОТТЫҒЫНЫҢ ТҰТАТУ ҚҰРАЛЫ белгілі бір оттықты автоматты

түрде жандыруға мүмкіндік береді.

• ҚАУІПСІЗДІК ҚҰРЫЛҒЫСЫ жалын байқаусыз өшірілсе, газ ағынын

тоқтатады.

Page 10

Instalace

•

! Před použitím vašeho nového zařízení si pozorně přečtěte tento návod. Je zdrojem důležitých informací týkajících se bezpečného použití, instalace a péče o zařízení.

! Uschovejte si jej, aby jej bylo možné kdykoli konzultovat. Odevzdejte jej případným novým majitelům zařízení.

Umístění

! Obalový materiál se musí nacházet mimo dosah dětí. Jeho přítomnost představuje riziko uškrcení nebo zadušení (viz Opatření a rady).

! Instalace zařízení musí být provedena kvalifikovaným personálem podle uvedených pokynů. Nesprávná instalace může způsobit ublížení na zdraví osob a zvířat nebo škody na majetku.

Instalace zařízení

Při instalaci varné desky je třeba dodržet níže uvedená opatření:

• Skříňky kuchyňské linky, které sousedí s varnou deskou nebo se nacházejí nad ní, se musí nacházet ve vzdálenosti nejméně 200 mm od okraje varné desky.

• Odsavače musí být nainstalovány v souladu s jejich návody pro instalaci, v minimální vzdálenosti 650 mm od varné desky (viz obrázek).

• Umístěte horní skříňky kuchyňské linky, které sousedí s odsavačem, do minimální výšky 420 mm nad varnou deskou (viz obrázek).

Když je varná deska nainstalována pod horní skříňkou kuchyňské linky, horní skříňka musí

600mm min.

být umístěna nejméně 700 mm nad varnou deskou.

650mm min.

420mm min.

! Toto zařízení může být nainstalováno a používáno výhradně v nepřetržitě větraných místnostech, v souladu s platnými národními předpisy: Je třeba dodržet níže uvedené požadavky:

• Místnost musí být vybavena odsávacím systémem, který odstraní spaliny. Může být tvořen odsavačem nebo elektrickým ventilátorem, který bude automaticky uveden do činnosti při každém zapnutí zařízení.

Odvádění kouře prostřednictvím komína nebo rozvětvené kouřové trubky (vyhrazené pro zařízení na pečení

)

Přímo ven

• Místnost musí dále umožňovat vhodný oběh vzduchu, protože vzduch je běžně potřebný k hoření. Průtok vzduchu nesmí být menší než 2 m3/h pro

• Prostor pro instalaci musí mít rozměry uvedené na obrázku. Spolu s varnou deskou jsou dodány také upevňovací háčky, které

umožňují upevnit varnou desku k pracovní desce s tloušťkou od 20 do 40 mm. Pro zajištění bezpečného připevnění varné desky k pracovní desce doporučujeme použít dodané háčky.

555 mm

55 mm

475 mm

• Před připevněním varné desky umístěte po obvodu kuchyňské linky těsnění (dodané), a to způsobem znázorněným na obrázku.

každý kW instalovaného výkonu.

Systém oběhu vzduchu může odebírat vzduch přímo zvenčí, prostřednictvím trubky s vnitřním průměrem nejméně 100 cm2; otvor nesmí být

Příklady ventilačních otvorů pro vzduch podporující hoření

Vedlejší místnost

Větraná místnost

ohrožen žádným zablokováním.

Systém může dodávat vzduch potřebný k hoření i nepřímo, např. z vedlejších místností

Schéma upevnění háčků

vybavených trubkami pro oběh vzduchu, v souladu s výše uvedeným popisem. Nesmí se však jednat o veřejné místnosti, ložnice nebo

Zvětšení spáry mezi dveřmi a podlahou

• Intenzívní a dlouhodobé používání spotrebiče si může vyžadovat doplňující

místnosti s rizikem vzniku požáru.

Poloha háčku pro přichycení k pracovní Poloha háčku pro přichycení k pracovní desce kuchyňské linky H=20mm desce kuchyňské linky H=30mm

větrání, například otevření okna nebo účinnější větrání pro zvýšení výkonu mechanického odsávání, jestliže existuje.

Přední část

• LPG klesá k podlaze, protože je těžší než vzduch. Proto musí být místnosti, ve kterých jsou uložené tlakové láhve s LPG, rovněž vybaveny odvzdušňovacími otvory, které umožní v případě úniku plynu jeho vyvětrání. Proto se částečně nebo zcela plné tlakové láhve s LPG nesmí instalovat ani skladovat v místnostech nebo skladovacích prostorech, které se nacházejí pod úrovní terénu (sklepy apod.). Doporučuje se skladovat v místnosti pouze jednu tlakovou nádobu, která se právě používá a je umístěna tak, aby nebyla vystavena působení tepla produkovaného vnějšími zdroji (troubami, ohništi, pecemi apod.), které mohou způsobit zvýšení teploty tlakové láhve na teplotu nad 50 °C.

Poloha háčku pro přichycení k pracovní Zadní část desce kuchyňské linky H=40mm

Page 11

! Použijte háčky, které najdete v „balení příslušenství“.

! Výrobce neponese žádnou odpovědnost za nedodržení těchto

bezpečnostních opatření.

• V případě, že varná deska nebude nainstalována na vestavěné troubě, je třeba vložit dřevěný panel sloužící jako izolace. Musí být umístěn v minimální vzdálenosti 20 mm od spodní části samotné varné desky.

Připojení k rozvodu plynu

Zařízení musí být připojeno k hlavnímu přívodu plynu nebo k tlakové láhvi s plynem v souladu s platnými národními předpisy. Před realizací připojení se

Ventilace

Aby byla zajištěna vhodná ventilace, je třeba odstranit zadní stěnu úložného prostoru. Doporučuje se nainstalovat troubu tak, aby se opírala o dvě dřevěné lišty nebo o rovnou plochu s otvorem nejméně 45 x 560 mm (viz obrázky).

ujistěte, že je varná deska kompatibilní s přívodem plynu, se kterým ji chcete používat. Není-li tomu tak, postupujte podle pokynů uvedených v odstavci „Přizpůsobení jiným druhům plynu“. V případě napájení tekutým plynem z tlakové láhve použijte regulátor tlaku odpovídající platným národním předpisům.

45 mm.

560 mm.

! Varná deska může být nainstalována výhradně nad vestavěné trouby s chladicím ventilačním systémem.

Připojení do elektrické sítě

Varné desky vybavené třípólovým napájecím kabelem jsou navrženy pro činnost se střídavým proudem při napětí a frekvenci, které jsou uvedeny na identifikačním štítku (je umístěn na spodní části zařízení). Zemnicí vodič napájecího kabelu je označen žlutozeleným izolačním pláštěm. Když má být zařízení nainstalováno nad elektrickou troubu, elektrické připojení varné desky a trouby musí být provedeno odděleně, a to z elektrických důvodů a kvůli snadnějšímu vyjmutí trouby.

Připojení napájecího kabelu do elektrické sítě

Proveďte instalaci standardní zástrčky odpovídající zátěži uvedené na identifikačním štítku zařízení. Zařízení musí být připojeno přímo do sítě s použitím omnipolárního jističe s minimální rozpínací vzdáleností kontaktů 3 mm, nainstalovaného mezi zařízení a síť. Jistič musí být vhodný pro uvedenou zátěž a musí být ve shodě s platnými elektrickými předpisy (zemnicí vodič nesmí být přerušen jističem). Napájecí kabel nesmí přicházet do styku s povrchy s vyšší teplotou než 50 °C.

! Instalatér musí zajistit správnou realizaci elektrického připojení v souladu s platnými bezpečnostními předpisy.

Před připojením zařízení k elektrickému napájení se ujistěte, že:

• zařízení je řádně uzemněno, a že jeho zásuvka odpovídá platným předpisům.

• zásuvka je schopna snášet maximální výkon zařízení, uvedený na identifikačním štítku.

• napájecí napětí se pohybuje v rozmezí hodnot uvedených na identifikačním štítku.

• zásuvka je kompatibilní se zástrčkou zařízení. Když zásuvka není kompatibilní se zástrčkou, požádejte autorizovaného technika o její výměnu. Nepoužívejte prodlužovací kabely ani rozvodky.

! Po ukončení instalace zařízení musí zůstat napájecí kabel a elektrická zásuvka snadno přístupné.

! Kabel se nesmí ohýbat ani stlačovat.

! Kabel musí být pravidelně kontrolován a dle potřeby vyměněn výhradně

autorizovanými techniky (viz Servisní služba).

! Zkontrolujte, že tlak přiváděného plynu je v souladu s hodnotami uvedenými v Tabulce 1 („Technické parametry hořáků a trysek“). To zajistí bezpečnost a dlouhou životnost vašeho zařízení při zachování účinné spotřeby energie.

Připojení prostřednictvím potrubí (měděného nebo ocelového)

! Připojení k rozvodu plynu musí být provedeno takovým způsobem, aby nedocházelo k žádnému druhu namáhání zařízení.

Na přípojce se nachází nastavitelná hadicová spojka ve tvaru L a je dodána spolu s těsněním za účelem předcházení únikům. Po každém otočení hadicové spojky je třeba vyměnit těsnění (těsnění dodaná se zařízením). Hadicová spojka je vybavena vnějším závitem 1/2 po plyn.

Připojení hadicové spojky z nerezavějící oceli k přípojce se závitem

Hadicová spojka je vybavena vnějším závitem 1/2 po plyn. Tyto hadice musí být nainstalovány tak, aby jejich délka při plném rozvinutí nepřesahovala 2000 mm. Pro realizaci připojení se ujistěte, že se kovová hadice nedotýká žádných pohybujících se součástí a že není stlačena.

! Používejte pouze hadice a těsnění vyhovující platným národním předpisům.

Kontrola těsnosti připojení

! Po dokončení procesu instalace zkontrolujte případné úniky z hadicových spojek použitím mýdlového roztoku. Nikdy nepoužívejte plameny.

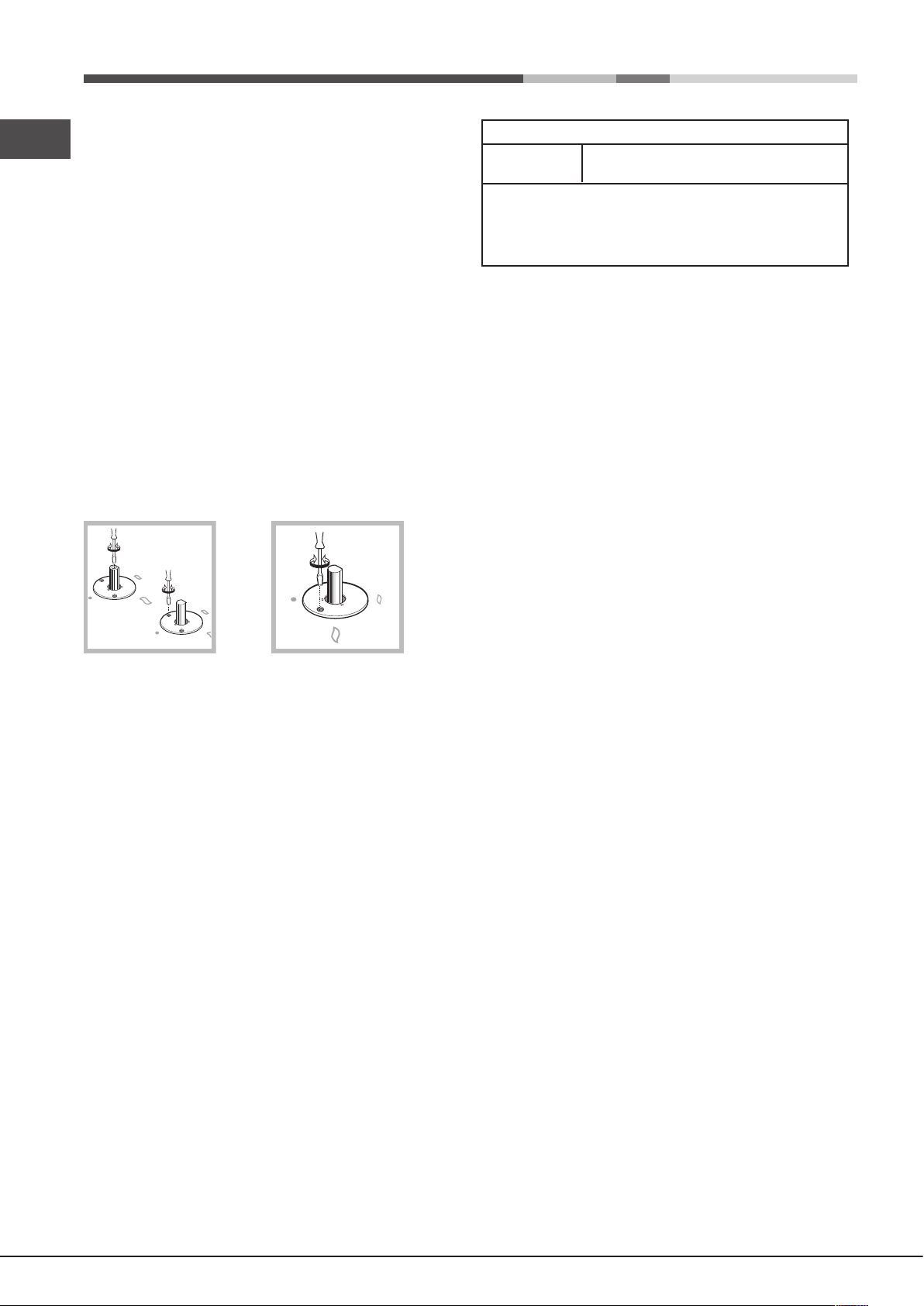

Přizpůsobení různým druhům plynu

Pro přizpůsobení varné desky různým druhům plynu, které se liší od druhu, pro který byla deska vyrobena (uvedený na štítku připevněném ve spodní části desky nebo obalu), je třeba vyměnit trysky hořáků provedením následujících úkonů:

1. Odložte mřížky a vytáhněte hořáky z jejich uložení.

2. Odšroubujte trysky s použitím 7 mm trubkového klíče a nahraďte je těmi, které jsou vhodné pro nový druh plynu (viz tabulka 1 „Údaje hořáků a trysek“).

3. Proveďte zpětnou montáž součástí realizací výše uvedených úkonů v opačném pořadí.

4. Po ukončení výměny nahraďte starý štítek se seřízením novým, který odpovídá nově používanému plynu; tento štítek lze získat v našich střediscích servisní služby.

• Regulace primárního vzduchu hořáků

Hořáky nevyžadují regulaci primárního vzduchu.

• Regulace primárního vzduchu hořáků

1. Přetočte otočný ovladač do polohy odpovídající minimu;;

2. Sejměte knoík otočného ovladače a prostřednictvím šroubu umístěného uvnitř nebo na boku dříku otočného ovladače seřiďte průtok až do dosažení pravidelného malého plamene.

Page 12

3. Zkontrolujte, zda při rychlém přetočení otočného ovladače z polohy odpovídající maximu do polohy odpovídající minimu nedojde ke zhasnutí hořáku.

4. U zařízení vybavených bezpečnostním zařízením (termočlánkem) v případě chybějící činnosti zařízení s hořáky na minimu zvyšte jejich průtok prostřednictvím seřizovacího šroubu.

5. Po uskutečnění nastavení obnovte pečetě na obtoku pečetním voskem nebo ekvivalentními materiál.

! V případě tekutých plynů musí být seřizovací šroub zašroubován až na doraz.

! Po ukončení výměny nahraďte starý štítek se seřízením novým, který

odpovídá nově používanému plynu; tento štítek lze získat v našich střediscích servisní služby.

! Když se tlak plynu liší (nebo mění) ve srovnání s předepsanou hodnotou, je třeba nainstalovat na vstupní potrubí regulátor tlaku (v souladu s platnými národními normami pro „Regulátory pro kanalizované plyny“).

IDENTIFIKAČNÍ ŠTÍTEK

Připojení do elektrické sítě

EKODESIGN

Zařízení bylo vyprojektováno, vyrobeno a uvedeno na trh v souladu s nařízením Komise (EU) č. 66/2014 doplňující směrnici č. 2009/125/ES. Nařízení EN 30-2-1

viz identifikační štítek

Page 13

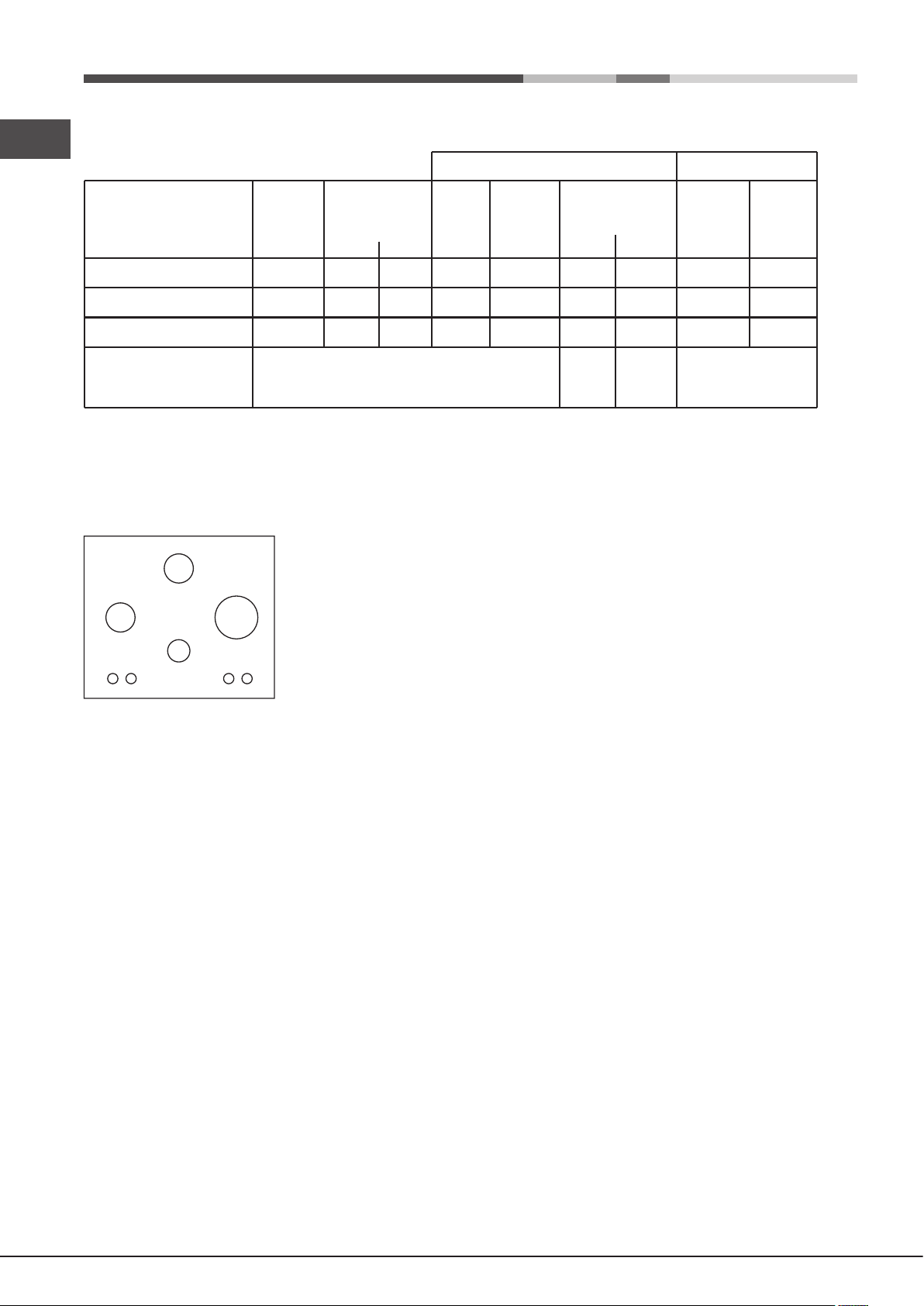

Tabulka 1 Kapalný plyn Zemní plyn

Jmenovitý (mbar) Minimální (mbar) Maximální (mbar)

20 17 25

30 25 35

Rychlý (R)

Polorychlý (S)

Pomocný (A)

Hořák

Průměr

(mm)

Tepelný výkon

(kW)

(spalné teplo*)

100

3.10

1.75

1.05

Jmenovitý Snížený

0.80

0.45

Obtok 1/100

(mm)

Tryska

1/100

Průtok*

g/h

(mm) ***

Tryska

1/100

Průtok*

l/h

(mm)

116(Y)

96(Z)

79(6)

295

167

100

225

127

221

125

Parametry hořáku a trysky

* Při 15 °C a 1013,25 mbar - suchý plyn ** Propan (G31) Výhřevnost = 50,37 MJ/kg *** Butan (G30) Výhřevnost = 49,47 MJ/kg Zemní plyn (G20) Výhřevnost = 37,78 MJ/m

Přívodní tlak

Jmenovitý výkon (kW)

Třída

II2H3B/P

Část plynu

7,65 (556 g/h-G30) (546 g/h-G31)

Model

Elektrická část

220-240V~ 50/60Hz

Napětí a frekvence

(1)

Výkon (W)

0,6

Hodnoty v g/h se vztahují k průtoku kapalnéhu plynu (butan, propan).

(1)

641 DD /HA(BK)

Page 14

Uvedení do činnosti a použití

Rychlý (R)

Polorychlý (S)

Pomocný (A)

Ø Průměr hrnců (cm)

24 - 26

16 - 20

10 - 14

Hořák

! Na každém otočném ovladači je uvedena odpovídající poloha plynového hořáku.

Plynové hořáky

Zvolený hořák může být regulován odpovídajícím otočným ovládačem následujícím způsobem:

● Vyp.

Nejdůležitějším faktorem z hlediska stability bývá často samotný hrnec (nebo způsob, jakým je umístěný během vaření). Dobře vyvážené hrnce s plochým dnem, umístěné na hořáku přesně středem dna, s uchy otočenými souběžně s některým z paprsků mřížky hořáku, dosáhnou,

samozřejmě, maximální stabilitu.

Maximum

Minimum

Pro zapálení jednoho z hořáků přibližte k k hořáku plamen nebo zapalovač, stiskněte na doraz a pootočte příslušný otočný ovladač proti směru pohybu hodinových ručiček až do polohy maximálního výkonu. U modelů vybavených bezpečnostním zařízením je třeba přidržet otočný ovladač přibližně 2-3 sekund, dokud nedojde k ohřátí zařízení, které automaticky udrží plamen zapálený. Některé modely jsou vybaveny zapalováním integrovaným uvnitř otočného ovladače; v tomto případě je přítomna zapalovací svíčka, avšak není přítomno zapalovací tlačítko. K zapálení zvoleného hořáku stačí nejdříve stisknout na doraz příslušný otočný ovladač, poté jej otočit proti směru pohybu hodinových ručiček až do polohy odpovídající maximálnímu výkonu a přidržet jej ve stisknutém stavu až do uskutečnění zapálení.

! V případě náhodného zhasnutí plamene hořáku zavřete otočný ovladač a pokuste se o zapálení po uplynutí nejméně 1 minuty.

Pro zhasnutí hořáku stačí otočit otočný ovladač ve směru hodinových ručiček až do polohy vypnutí hořáku (odpovídající symbolu “•”)

Praktické rady pro použití hořáků.

Pro dosažení maximální účinnosti je vhodné pamatovat na následující doporučení:

• Používejte nádoby vhodné pro každý hořák (viz tabulka), abyste zabránili vycházení plamenů kolem dna nádob.

• Pokaždé používejte nádoby s plochým dnem a víkem.

• V okamžiku varu otočte otočný ovladač až do polohy odpovídající minimu.

Při identikaci hořáku se řiďte dle odvolávek na obrázky uvedené v odstavci „Údaje hořáků a trysek“.

• Aby se zachovala maximální stabilita, zkontrolujte si, zda jsou rošty pro varné nádoby správně osazeny a zda se každá varná nádoba nachází nad hořákem přesně uprostřed.

• Rukojeti varných nádob musí být otočeny tak, aby byly zarovnány s některým okrajem roštu.

• Otočte rukojeti varných nádob tak, aby nevyčnívaly z varné desky směrem dopředu.

Opatření a rady

! Zařízení bylo navrženo a vyrobeno v souladu s mezinárodními bezpečnostními normami. Tato upozornění jsou uváděna z bezpečnostních důvodů a je třeba si je pozorně přečíst.

Základní bezpečnost

• Toto zařízení se týká zařízení třídy 3, určeného k vestavění.

• Plynová zařízení vyžadují pro správnou činnost pravidelnou výměnu vzduchu. Ujistěte se, že při jejich instalaci byly dodrženy všechny požadavky uvedené v odstavci “Ustavení”.

• Tyto pokyny platí pro země určení, které jsou označeny symboly uvedenými na návodu a na tabulce s jmenovitými údaji zařízení.

• Toto zařízení bylo navrženo pro neprofesionální použití uvnitř bytu/domu.

• Zařízení nesmí být nainstalováno v exteriéru, a to ani v případě, že se jedná o chráněný prostor, protože jeho vystavení dešti nebo bouři je mimořádně nebezpečné.

• Při manipulaci se zařízením pokaždé používejte příslušné rukojeti umístěné po bocích trouby.

• Nedotýkejte se zařízení bosýma nohama ani mokrýma nebo vlhkýma rukama či nohama.

• Zařízení se musí používat k pečení potravin dospělými osobami, a to dle pokynů uvedených v tomto návodu. Každé jiné použití (například: ohřev prostředí) je považováno za nesprávné, a tedy nebezpečné. Výrobce nemůže být považován za odpovědného za případné škody vyplývající z nesprávného, chybného nebo neracionálního použití.

• Nezakrývejte ventilační otvory a otvory pro únik tepla.

• Když se zařízení nepoužívá, pokaždé se ujistěte, že se otočné ovladače nacházejí v poloze “●”/“○”.

• Nevytahujte zástrčku ze zásuvky taháním za kabel, ale tak, že uchopíte zástrčku.

• Nečistěte troubu ani neprovádějte údržbu dříve, než vytáhnete zástrčku z elektrického rozvodu.

• V případě poruchy se v žádném případě nepokoušejte dostat k vnitřním částem ve snaze je opravit. Obraťte se na servisní službu (viz Servisní služba).

• Nezavírejte skleněný kryt (je-li součástí) s ještě teplými plynovými hořáky.

• Nepočítá se s použitím zařízení osobami (včetně dětí) se sníženými fyzickými, senzorickými nebo duševními schopnostmi, neznalými osobami nebo osobami, které nemají zkušenosti s výrobkem, jestliže nejsou pod dohledem osoby zodpovědné za jejich bezpečnost nebo pokud nepřijaly předběžné pokyny o použití zařízení.

• Zabraňte tomu, aby si děti hrály se zařízením.

• Zařízení není určeno pro uvedení do činnosti prostřednictvím vnějšího časovače nebo samostatného systému dálkového řízení.

Page 15

Likvidace

• Likvidace obalového materiálu: Obaly zlikvidujte v souladu s místními předpisy za účelem jejich recyklace.

• Evropská směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ) předepisuje, aby elektrospotřebiče nebyly likvidovány v rámci běžného pevného domovního odpadu. Vyřazená zařízení musí být sesbírána odděleně za účelem optimalizace stupně opětovného použití a recyklace materiálů, ze kterých se skládají, a za účelem zamezení možných škod na zdraví a na životním prostředí. Symbol přeškrtnutého košíku na všech výrobcích připomíná povinnost separovaného sběru.

Podrobnější informace týkající se správného postupu při vyřazování

elektrospotřebičů z provozu mohou jejich majitelé získat tak, že se obrátí na příslušnou veřejnou službu nebo na prodejce.

Úspora energie a ohled na životní prostředí

• Jídlo vařte v uzavřených hrncích nebo pánvích s dobře přiléhajícími poklicemi a použijte tak málo vody, jak je to možné. Vaření bez pokličky výrazně zvýší spotřebu energie.

• Používejte pouze ploché hrnce a pánve.

• Pokud ohříváte něco, co trvá dlouho , vyplatí se použít tlakový hrnec, který je dvakrát tak rychle a šetří třetinu energie.

• Modely vybavené zástrčkami pro elektrické zapalování a bezpečnostním zařízením vyžadují důkladné čištění zástrčky, které zajistí jejich správnou funkčnost. Tyto součásti často kontrolujte a podle potřeby je vyčistěte vlhkým hadříkem. Připečené jídlo odstraňte párátkem nebo jehlou.

! Jsou-li hořáky vytažené ven, nepoužívejte elektrické zapalovací zařízení, mohlo by se poškodit.

Údržba plynových kohoutků

Časem může dojít k ucpání nebo k obtížnému otáčení kohoutků. V takovém případě je třeba provést jejich výměnu.

! Tento postup musí být proveden kvalikovaným technikem, který byl autorizován výrobcem.

Identifikace a řešení problémů

Může se stát, že zařízení nebude fungovat správně nebo že nebude fungovat vůbec. Dříve, než se telefonicky obrátíte na servisní středisko se žádostí o servisní zásah, zkontrolujte, zda můžete něco udělat sami. Především zkontrolujte, zda nedošlo k výpadku dodávky plynu nebo elektrické energie, a zejména, zda jsou plynové ventily hlavního přívodu otevřené.

Údržba a péče

Vypnutí zařízení

Před jakoukoli operací odpojte zařízení ze sítě elektrického napájení.

Čištění povrchu varné desky

• Všechny smaltované a skleněné části čistěte teplou vodou a neutrálním roztokem.

• Jestliže na plochách z nerezové oceli byla příliš dlouho vápenatá voda nebo agresivní čisticí prostředky, mohou na nich zůstat skvrny. Rozlité tekutiny (voda, omáčka, káva, apod.) je vhodné setřít dříve, než zaschnou.

• Po použití povrch umyjte vodou s neutrálním čisticím prostředkem a vysušte je měkkým hadříkem nebo jelenicí.

• Připečené nečistoty odstraňte speciálními čisticími prostředky pro nerezové povrchy.

• Nerezové plochy čistěte pouze měkkým hadříkem nebo houbou.

• Nepoužívejte výrobky s drsnými částicemi, korozivní čisticí prostředky nebo prostředky na bázi chlóru a drátěnky.

• Nepoužívejte čisticí přístroje na páru.

• Nepoužívejte hořlavé přípravky.

• Na varné desce nenechávejte kyselé ani zásadité látky, jako ocet, hořčici, sůl, cukr nebo citronovou šťávu.

Čištění částí varné desky

• Smaltované a skleněné části čistěte pouze měkkým hadříkem nebo houbou.

• Mřížky, kryty hořáku a hořáky můžete k čištění odstranit.

• Vyčistěte je ručně teplou vodou a neabrazivním čisticím prostředkem, odstraňte všechny zbytky jídla a zkontrolujte, zdanení žádný otvor hořáku zanesený.

• Opláchněte a osušte.

• Hořáky a kryty hořáků opět správně nasaďte do příslušných umístění.

• Při usazování mřížek se přesvědčte, zda prostor stojanu nádoby odpovídá hořáku.

Nedochází k zapálení hořáku nebo plamen nevychází z celého hořáku.

Zkontrolujte, zda:

• nejsou ucpané otvory pro výstup plynu;

• jsou správně namontované všechny pohyblivé součásti hořáku;

• v blízkosti zařízení nedochází k průvanu.

U modelů s bezpečnostním prvkem dochází ke zhasnutí plamene.

Proveďte kontrolu, abyste se ujistili, že:

• jste stiskli otočný ovladač až na doraz;

• držíte otočný ovladač stisknutý dostatečně dlouho pro aktivaci

• otvory pro výstup plynu nejsou zablokované právě v prostoru odpovídajícím

Při nastavení na minimum hořák nezůstane rozsvícen.

Proveďte kontrolu, abyste se ujistili, že:

• nejsou zablokované otvory pro výstup plynu;

• v blízkosti zařízení nedochází k průvanu;

• bylo správně provedeno nastavení minima.

Hrnec je nestabilní.

Proveďte kontrolu, abyste se ujistili, že:

• spodní část hrnce je dokonale plochá;

• hrnec je umístěn správně uprostřed hořáku;

• jsou správně umístěny opěrné mřížky.

bezpečnostního prvku;

bezpečnostnímu prvku.

Page 16

UPOZORNĚNÍ

ATTENZIONE

Ohledně instalace varné desky si přečtěte návod

Zabraňte nárazům hrnců, mřížek nebo jiného kuchyňského nářadí

Nepoužívejte hrnce ani rendlíky na rozhraní dvou nebo více hořáků

Nenechávejte prázdné nádoby na steaky na zapnutém sporáku déle než 5 minut

Page 17

Inštalácia

555 mm

55 mm

475 mm

Pred použitím vášho nového zariadenia si pozorne prečítajte tento návod. Sú v ňom uvedené dôležité informácie, týkajúce sa bezpečného použitia, inštalácie a starostlivosti o zariadenie.

! Uschovajte ho, aby ste doňho mohli kedykoľvek nahliadnuť. Odovzdajte ho prípadným novým majiteľom zariadenia.

Umiestnenie

! Obalový materiál sa musí nachádzať mimo dosahu detí. Predstavuje riziko uškrtenia alebo zadusenia (viď Opatrenia a rady).

! Inštalácia musí byť vykonaná kvalifikovaným technikom podl’a uvedených pokynov. Nesprávna inštalácia môže spôsobiť ubliženie na zdraví osôb a zvierat alebo škody na majetku.

! Toto zariadenie môže byť nainštalované a používané výhradne v nepretržite vetraných miestnostiach, v súlade s platnými národnými predpismi: Je potrebné dodržať nižšie uvedené požiadavky:

• Miestnosť musí byť vybavená odsávacím systémom, ktorý odstráni spaliny.

Môže byť tvorený odsávačom alebo elektrickým ventilátorom, ktorý bude automaticky uvedený do činnosti pri každom zapnutí zariadenia.

Inštalácia zariadenia

Pri inštalácii varnej dosky je potrebné dodržať nižšie uvedené opatrenia:

• Skrinky kuchynskej linky, ktoré susedia s varnou doskou alebo sa nachádzajú nad ňou, sa musia nachádzať vo vzdialenosti najmenej 200 mm od okraja varnej dosky.

• Odsávače musia byť nainštalované v súlade s návodom na inštaláciu, v minimálnej vzdialenosti 650 mm od varnej dosky (viď obrázok).

• Umiestnite horné skrinky kuchynskej linky, ktoré susedia s odsávačom, do minimálnej výšky 420 mm nad varnou doskou (viď obrázok).

Keď je varná doska nainštalovaná pod hornou skrinkou kuchynskej linky, horná skrinka musí

600mm min.

byť umiestnená najmenej 700 mm nad varnou doskou.

650mm min.

420mm min.

• Priestor pre inštaláciu musí mať rozmery uvedené na obrázku.

Spolu s varnou doskou sú dodané tiež upevňovacie háčiky, ktoré umožňujú

upevniť varnú dosku o pracovnú dosku s hrúbkou od 20 do 40 mm. Pre zaistenie bezpečného pripevnenia varnej dosky o pracovnú dosku odporúčame použiť dodané háčiky.

Odvádzanie dymu prostredníctvom komína alebo rozvetvenej dymovodnej rúrky (vyhradenej pre zariadenie na pečenie)

Priamo navonok

• V miestnosti musí byť zabezpečená dostatočná cirkulácia vzduchu, pretože vzduch sa pri horení spotrebuje. Cirkulácia vzduchu nesmie byť menšia ako 2 m3/h pre každý kW inštalovaného výkonu.

Systém cirkulácia vzduchu môže odoberať vzduch priamo zvonku, prostredníctvom rúrky s vnútorným priemerom najmenej 100 cm2;

Príklady ventilačných otvorov pre vzduch podporujúci horenie

Priľahlá miestnosť

Miestnosť, ktorá má byť vetraná

otvor musí byť zabezpečený proti upchatiu.

Systém môže dodávať vzduch potrebný na horenie aj nepriamo, napr. z vedľajších miestností, vybavených rúrkami pre obeh vzduchu v súlade s vyššie uvedeným popisom. Nemôžu to byť ale verejné miestnosti, spálne alebo miestnosti s rizikom vzniku požiaru.

Zväčšenie medzery medzi dverami a podlahou

• Intenzívne a dlhodobé používanie spotrebiča si môže vyžadovať doplňujúce vetranie, napríklad otvorenie okna alebo účinnejšie vetranie na zvýšenie výkonu mechanického odsávania, ak existuje.

• LPG klesá k podlahe, pretože je ťažší ako vzduch. Preto miestnosti, v ktorých sú uložené tlakové fľaše s LPG, musia byť tiež vybavené ventilačnými otvormi, ktoré umožnia vyvetranie miestnosti v prípade úniku plynu. Preto sa čiastočne alebo úplne plné tlakové nádoby s LPG nesmú inštalovať ani skladovať v miestnostiach alebo skladovacích priestoroch, ktoré sa nachádzajú pod úrovňou terénu (pivnice, atď.). Odporúča sa skladovať v miestnosti len jednu, práve používanú tlakovú nádobu, umiestnenú tak, aby nebola vystavená pôsobeniu tepla, produkovaného vonkajšími zdrojmi (rúry, ohniská, pece, atď.), ktoré môžu spôsobiť zvýšenie teploty tlakovej nádoby na teplotu nad 50 °C.

• Pred pripevnením varnej dosky umiestnite po obvode kuchynskej linky dodané tesnenie, spôsobom znázorneným na obrázku.

Schéma upevnenia háčikov

Poloha háčika pre prichytenie k Poloha háčika pre prichytenie k pracovnej doske kuchynskej linky pracovnej doske kuchynskej linky

H=20mm H=30mm

Predná časť

Poloha háčika pre prichytenie k Zadná časť pracovnej doske kuchynskej linky

H=40mm

Page 18

! Použite háčiky, ktoré sa nachádzajú v „balíčku s príslušenstvom“.

• Keď varná doska nie je nainštalovaná nad vstavanou rúrou, je potrebné nainštalovať drevený panel slúžiaci ako izolácia. Tento panel musí byť umiestnený vo vzdialenosti najmenej 20 mm od spodnej časti varnej dosky.

Ventilácia

Na zaistenie vhodnej ventilácie je potrebné odmontovať zadný panel skrinky. Ďalej je vhodné nainštalovať rúru tak, aby sa opierala o dva drevené prúžky alebo na úplne plochý povrch s otvorom najmenej 45 x 560 mm (viď schémy).

! Výrobca neponesie žiadnu zodpovednosť, ak nebudú dodržané tieto bezpečnostné opatrenia.

Pripojenie k rozvodu plynu

Zariadenie musí byť pripojené k hlavnému prívodu plynu alebo k tlakovej nádobe s plynom v súlade s platnými národnými predpismi. Pred pripojením sa uistite, že je varná doska vhodná pre daný typ plynu. Ak tomu tak nie je, postupujte podľa pokynov uvedených v odseku „Prispôsobenie iným druhom plynu“. V prípade napájania tekutým plynom z tlakovej nádoby použite regulátor tlaku odpovedajúci platným národným predpisom.

45 mm.

560 mm.

! Varná doska môže byť nainštalovaná len nad rúry s ventiláciou.

Pripojenie do elektrickej siete

Varné dosky vybavené trojpólovým napájacím káblom sú navrhnuté pre činnosť so striedavým prúdom, s napätím a frekvenciou uvedenými na identifikačnom štítku (je umiestnený na spodnej časti zariadenia). Zemniaci vodič napájacieho kábla je označený žltozelenou izoláciou. Keď má byť zariadenie nainštalované nad elektrickú rúru, varná doska ako aj rúra musia byť pripojené ku zdroju el. energie samostatne a to z elektroinštalačných dôvodov, ako aj kvôli jednoduchšiemu vybratiu rúry.

Pripojenie napájacieho kábla do elektrickej siete

Nainštalujte štandardnú zástrčku odpovedajúcu záťaži uvedenej na identifikačnom štítku zariadenia. Zariadenie musí byť pripojené priamo do siete s použitím omnipolárneho ističa s minimálnou rozpínacou vzdialenosťou kontaktov 3 mm, nainštalovaného medzi zariadenie a sieť. Istič musí byť vhodný pre uvedenú záťaž a musí byť v zhode s platnými elektrickými predpismi (zemniaci vodič nesmie byť prerušený ističom). Napájací kábel nesmie prichádzať do styku s povrchmi s vyššou teplotou ako 50 °C.

! Inštalatér musí zaistiť správne elektrické pripojenie, v súlade s platnými bezpečnostnými predpismi.

Pred pripojením zariadenia k elektrickej sieti sa uistite, že:

• zariadenie je riadne uzemnené, a že jeho zásuvka odpovedá platným predpisom.

• zásuvka je vhodná pre maximálny výkon zariadenia, uvedený na identifikačnom štítku.

• napájacie napätie sa pohybuje v rozmedzí hodnôt uvedených na identifikačnom štítku.

• zásuvka je vhodná pre zástrčku zariadenia. Ak zásuvka nie je vhodná pre danú zástrčku, požiadajte autorizovaného technika o jej výmenu. Nepoužívajte predlžovacie káble ani rozvodky.

! Skontrolujte, či je tlak privádzaného plynu v súlade s hodnotami uvedenými v Tabuľke 1 („Technické parametre horákov a trysiek“). To zaistí bezpečnosť a dlhú životnosť vášho zariadenia pri zachovaní optimálnej spotreby energie.

Pripojenie prostredníctvom potrubia (medeného alebo oceľového)

! Zariadenie musí byť pripojené k rozvodu plynu tak, aby nedochádzalo k žiadnemu namáhaniu.

Na prípojke sa nachádza nastaviteľná hadicová spojka v tvare L a je dodaná spolu s tesnením kvôli predchádzaniu únikom. Po každom otočení hadicovej spojky je potrebné vymeniť tesnenie (tesnenie dodané so zariadením). Hadicová spojka je vybavená vonkajším závitom 1/2 pre plyn.

Pripojenie hadicovej spojky z nehrdzavejúcej ocele k prípojke so závitom

Hadicová spojka je vybavená vonkajším závitom 1/2 pre plyn. Tieto hadice musia byť nainštalované tak, aby ich dĺžka pri plnom rozvinutí nepresahovala 2 000 mm. Po pripojení sa uistite, že kovová hadica sa nedotýka žiadnych pohybujúcich sa častí a že nie je stlačená.

! Používajte len hadice a tesnenia vyhovujúce platným národným predpisom.

Kontrola tesnosti pripojenia

! Po dokončení inštalácie skontrolujte prípadné úniky z hadicových spojok použitím mydlového roztoku. Nikdy nepoužívajte plameň.

Prispôsobenie rôznym druhom plynu

Na prispôsobenie varnej dosky rôznym druhom plynu, odlišným od toho, pre ktorý bola vyrobená (uvedený na štítku pripevnenom v spodnej časti dosky alebo obalu), je potrebné vymeniť trysky horákov podľa nasledujúcich pokynov:

1. Odložte mriežky a vytiahnite horáky z ich uložení.

2. Odskrutkujte trysky s použitím 7mm trubkového kľúča a nahraďte ich tými, ktoré sú vhodné pre nový druh plynu (viď tabuľka 1 „Parametre horákov a trysiek“).

3. Vykonajte spätnú montáž tak, že budete postupovať v opačnom poradí ako pri demontáži.

4. Po výmene nahraďte starý štítok s nastavením za nový, ktorý zodpovedá novému používanému plynu; tento štítok je možné zadovážiť v našich strediskách servisnej služby.

• Regulácia primárneho vzduchu horákov

Horáky varnej dosky nevyžadujú reguláciu primárneho vzduchu.

! Po ukončení inštalácie zariadenia musia zostať napájací kábel a elektrická zásuvka ľahko prístupné.

! Kábel nesmie byť ohýbaný ani stláčaný.

! Kábel musí byť pravidelne kontrolovaný a podľa potreby vymenený výhradne

autorizovaným technikom (viď Servisná služba).

• Nastavenie minimálnych hodnôt

1. Pretočte otočný ovládač do polohy odpovedajúcej minimu.

2. Odložte gombík otočného ovládača a prostredníctvom skrutky, umiestnenej vo vnútri alebo na boku drieku otočného ovládača, nastavte prietok, až kým nedosiahnete pravidelný malý plameň.

Page 19

3. Skontrolujte, či pri rýchlom pretočení otočného ovládača z polohy odpovedajúcej maximu do polohy odpovedajúcej minimu, nedôjde k zhasnutiu horáka.

4. Na zariadeniach vybavených bezpečnostným systémom (termočlánkom), ak zariadenie s horákmi na minime nie je v činnosti, zvýšte prietok prostredníctvom nastavovacej skrutky.

5. Po nastavení obnovte pečate na obtoku pečatným voskom alebo ekvivalentným materiálom.

! Pri použití tekutých plynov musí byť nastavovacia skrutka zaskrutkovaná až na doraz.

! Po výmene nahraďte starý štítok s nastavením za nový, ktorý zodpovedá novému používanému plynu; tento štítok je možné zadovážiť v našich strediskách servisnej služby.

! Keď sa tlak použitého plynu líši (alebo mení) v porovnaní s predpísanou hodnotou, je potrebné nainštalovať na vstupné potrubie regulátor tlaku (v súlade s Národnými normami v platnom znení „regulátory pre plyny vedené potrubím“).

IDENTIFIKAČNÝ ŠTÍTOK

Pripojenie do elektrickej siete

EKODIZAJN

Zariadenie bolo vyprojektované, vyrobené a uvedené na trh v súlade s nariadením

doplňujúca smernicu č. 2009/125/ES. Norma EN 30-2-1

viď identifikačný štítok

Komisie (EÚ) č. 66/2014

Page 20

Parametre horáka a trysky

Tabuľka 1 Kvapalný plyn Zemný plyn

Horák

Rýchly (R)

Polorýchly (S)

Pomocný (A)

Prívodný tlak

* Pri 15 °C a 1013,25 mbar - suchý plyn ** Propán (G31) Výhrevnosť = 50,37 MJ/kg *** Bután (G30) Výhrevnosť = 49,47 MJ/kg Zemný plyn (G20) Výhrevnosť = 37,78 MJ/m

Model

641 DD /HA(BK)

Priemer

(mm)

100

II2H3B/P

Tepelný výkon

(kW)

(spalné teplo*)

Menovitý Znížený

3.10

1.75

1.05

Menovitý (mbar) Minimálny (mbar) Maximálny (mbar)

0.80

0.45

Časť plynu

Menovitý výkon (kW)Trieda

7,65 (556 g/h-G30) (546 g/h-G31)

Obtok 1/100

(mm)

Tryska

1/100

(mm) ***

(1)

Prietok*

g/h

225

127

221

125

30 20 35

Elektrická časť

Napätie a kmitočet

220-240V~ 50/60Hz

Tryska

1/100

(mm)

116(Y)

96(Z)

79(6)

Prietok*

l/h

295

167

100

20 17 25

Výkon (W)

0,6

(1)

Hodnoty vyjadrené v g/h sa vzťahujú na hmotnostné prietoky kvapalného plynu (bután, propán).

641 DD /HA(BK)

Page 21

Uvedenie do činnosti a použitie

24 - 26

16 - 20

10 - 14

Horák Ø Průměr hrnců (cm)

Rýchly (R)

Polorýchly (S)

Pomocný (A)

! Na každom otočnom ovládači je uvedená odpovedajúca poloha plynového horáka.

Plynové horáky

Zvolený horák môže byť regulovaný odpovedajúcim otočným ovládačom nasledujúcim spôsobom:

● Vyp.

Z hľadiska stability býva často najdôležitejší samotný hrniec (alebo spôsob, akým je umiestnený pri varení). Je samozrejmé, že najvyššiu stabilitu dosiahnu dobre vyvážené hrnce s plochým dnom, položené na horáku presne stredom dna, pričom uši budú otočené súbežne s

niektorým lúčom mriežky horáku.

Maximum

Minimum

Pre zapálenie jedného z horákov, priblížte k nemu plameň alebo zapaľovač, stlačte na doraz príslušný otočný ovládač a potočte ním proti smeru pohybu hodinových ručičiek, až do polohy maximálneho výkonu. Pri modeloch vybavených bezpečnostným systémom je potrebné pridržať otočný ovládač približne 2-3 sekúnd, kým nedôjde k ohriatiu zariadenia, ktoré automaticky udrží plameň zapálený. Modely sú vybavené zapaľovaním, vstavaným vo vnútri otočného ovládača. V takom prípade je súčasťou zapaľovacia iskra a nie je inštalované zapaľovacie tlačidlo. Na zapálenie zvoleného horáka stačí najprv stlačiť na doraz príslušný otočný ovládač, potom ho otočiť proti smeru pohybu hodinových ručičiek, až do polohy odpovedajúcej maximálnemu výkonu, a pridržať ho v stlačenom stave, až kým sa horák nezapáli.

! V prípade náhodného zhasnutia plameňa horáka zatvorte otočný ovládač a pokúste sa znovu o zapálenie po uplynutí najmenej 1 minúty.

Na zhasnutie horáka stačí otočiť otočný ovládač v smere hodinových ručičiek do polohy pre vypnutie horáka (odpovedajúcej symbolu “•”).

Praktické rady pre použitie horákov

Pre dosiahnutie maximálnej účinnosti je vhodné pamätať na nasledujúce odporúčania:

• Používajte nádoby vhodné pre každý horák (viď tabuľka), aby ste zabránili vychádzaniu plameňov okolo dna nádob.

• Vždy používajte nádoby s plochým dnom a vekom.

• Po dosiahnutí varu otočte otočný ovládač do polohy odpovedajúcej minimu.

Pri identikácii horáka sa riaďte podľa obrázkov, uvedených v odstavci „Parametre horákov a trysiek“

• Aby sa zachovala maximálna stabilita, skontrolujte si, či sú rošty pod varnými nádobami správne osadené a či sa každá nádoba nachádza nad horákom presne uprostred.

• Rukoväte varných nádob musia byť otočené tak, aby boli zarovnané s niektorou z roštových tyčí.

• Otočte rukoväte varných nádob tak, aby nevyčnievali z varnej dosky smerom dopredu.

Opatrenia a rady

! Zariadenie bolo navrhnuté a vyrobené v súlade s medzinárodnými bezpečnostnými normami. Tieto upozornenia sú uvádzané z bezpečnostných dôvodov a je potrebné si ich pozorne prečítať.

Základná bezpečnosť

• Toto zariadenie má triedu ochrany 3 a je určené na vstavanie.

• Plynové zariadenia vyžadujú pre správnu cinnost pravidelnú výmenu vzduchu. Uistite sa, že pri ich inštalácii boli dodržané všetky požiadavky uvedené v odstavci “Umiestnenie”

• Tieto pokyny platí pre krajiny určenia, ktoré sú označené symbolmi uvedenými v návode a v tabuľke s technickými údajmi zariadenia.

• Toto zariadenie bolo navrhnuté pre neprofesionálne použitie vo vnútri bytu/ domu.

• Zariadenie nesmie byť nainštalované v exteriéri, a to ani v prípade, keď sa jedná o chránený priestor, pretože jeho vystavenie dažďu alebo búrke je mimoriadne nebezpečné.

• Nedotýkajte sa zariadenia bosými nohami ani mokrými alebo vlhkými rukami či nohami.

• Zariadenie môžu používať iba dospelé osoby, a to podľa pokynov uvedených v tomto návode.

• Nezakrývajte ventilačné otvory a otvory pre odvod tepla.

• Keď sa zariadenie nepoužíva, vždy sa uistite, že sa otočné ovládače nachádzajú v polohe “●”/“○”.

• Nevyťahujte zástrčku zo zásuvky ťahaním za kábel, ale uchopením za zástrčku.

• Nečistite rúru ani nevykonávajte údržbu skôr, ako vytiahnete zástrčku z elektrického rozvodu.

• V prípade poruchy sa v žiadnom prípade nepokúšajte zasahovať do vnútorných častí, v snahe o jej odstránenie. Obráťte sa na servisnú službu (viď Servisná služba).

• Nezavárajte sklenený kryt (ak je súčasťou), ak sú plynové horáky ešte teplé.

• Nepočíta sa s tým, že zariadenie budú používať osoby (vrátane detí) so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, neznalé osoby alebo osoby, ktoré nemajú skúsenosti s používaním výrobku, ak nie sú pod dohľadom osoby zodpovednej za ich bezpečnosť, alebo keď neboli poučené o použití zariadenia.

• Zabráňte tomu, aby sa deti so zariadením hrali.

• Zariadenie nie je určené na uvedenie do činnosti prostredníctvom vonkajšieho časovača alebo samostatného systému diaľkového ovládania.

Likvidácia

• Likvidácia obalového materiálu: Obaly zlikvidujte v súlade s miestnymi predpismi kvôli ich recyklácii.

• Európska smernica 2012/19/ES o odpadových elektrických a elektronických zariadeniach (OEEZ) predpisuje, ako majú byť použité materiály zlikvidované, z dôvodu zamedzenia možných škôd na zdraví a na

Page 22

životnom prostredí. Vyradené zariadenia musia byť zozbierané oddelene kvôli optimalizácii stupňa opätovného použitia a recyklácie materiálov, z ktorých sú vyrobené, a kvôli zamedzeniu možných škôd na zdraví a na životnom prostredí. Symbol preškrtnutého koša na všetkých takýchto výrobkoch upozorňuje na povinnosť separovaného zberu.

Vyradené elektrospotrebiče bude možné odovzdať do verejných

zberných stredísk, dopraviť ich na príslušné komunálne skládky alebo, ak to vyžaduje príslušný zákon s národnou pôsobnosťou, vrátiť ich predajcovi pri zakúpení obdobného výrobku. Všetci významní výrobcovia elektrospotrebičov sa podieľajú na vytváraní a správe systému zberu a likvidácie použitých zariadení.

! Aby ste predišli poškodeniu zariadenia elektrického zapaľovania, nepoužívajte ho, keď horáky nie sú na svojich miestach.

Údržba plynových kohútikov

Časom môže dôjsť k tomu, že sa kohútiky zablokujú, alebo sa budú ťažko otáčať. V takom prípade je potrebné ich vymeniť.

! Tento postup musí byť vykonaný kvalikovaným technikom, ktorý bol autorizovaný výrobcom.

Rešpektovanie a ochrana životného prostredia

• Jedlo varte v uzavretých hrncoch alebo panviciach s dobre priliehajúcimi pokrievkami a použite tak málo vody, ako je to možné. Varenie bez pokrievky výrazne zvýši spotrebu energie.

• Používajte iba ploché hrnce a panvice.

• Ak ohrievate niečo, čo trvá dlho, oplatí sa použiť tlakový hrniec, ktorý je dvakrát tak rýchlo a šetrí tretinu energie.

Údržba a starostlivosť

Vypnutie zariadenia

Pred akýmkoľvek úkonom čistenia a údržby odpojte zariadenie z elektrickej siete.

Čistenie povrchu varnej dosky

• Všetky smaltované a sklenené časti sa musia čistiť teplou vodou s prídavkom neutrálneho čistiaceho prostriedku.

• Na antikorových povrchoch môžu ostať škvrny vodného kameňa alebo škvrny po dlhodobom pôsobení agresívneho čistiaceho prostriedku. Ak niečo vykypelo (voda, omáčka, káva a pod.), odstráňte zvyšky ešte predtým, ako sa priškvaria.

• Povrch čistite teplou vodou a neutrálnym čistiacim prostriedkom, potom osušte mäkkou handrou alebo jelenicou. Zapečené škvrny odstráňte špeciálnym čističom na antikorové povrchy.

• Antikorový povrch čistite výhradne mäkkou handrou alebo špongiou.

• Nepoužívajte abrazívne alebo korozívne prostriedky, čističe s obsahom chlóru alebo drôtenky na panvice.

• Nepoužívajte spotrebiče využívajúce na čistenie paru.

• Nepoužívajte horľavé výrobky.

• Nenechajte na varnej doske pôsobiť kyselinu alebo alkalické látky, ako ocot, horčicu, soľ, cukor alebo citrónovú šťavu.

Čistenie dielcov varnej dosky

• Všetky smaltované a sklenené časti sa musia čistiť handričkou alebo hubkou.

• Mriežky, viečka horákov a horáky môžete pred čistením vybrať.

• Umývajte ich ručne v teplej vode a neabrazívnym čistiacim prostriedkom, pozorne odstráňte všetky zvyšky jedál a skontrolujte, či nie sú upchaté otvory horáka.

• Opláchnite a pozorne osušte.

• Horáky a viečka horákov vráťte na miesta.

• Pri umiestňovaní mriežok dávajte pozor, aby oblasť položenia hrncov bola zarovnaná s horákmi.

• Modely vybavené elektrickým zapaľovaním a bezpečnostnou poistkou vyžadujú dokonalé očistenie zapaľovania, aby bola zabezpečená ich správna činnosť. Kontrolujte tieto prvky často a podľa potreby ich čistite vlhkou handričkou. Akékoľvek zapečené zvyšky jedál treba odstrániť špáradlom alebo ihlou.

Identifikácia a riešenie problémov

Môže sa stať, že zariadenie nebude fungovať správne alebo že nebude fungovať vôbec. Skôr, ako telefonicky požiadate o pomoc servisné stredisko, preverte, či poruchu nie je možné odstrániť svojpomocne. Predovšetkým skontrolujte, či nedošlo k výpadku dodávky plynu alebo elektrickej energie, a hlavne či sú plynové ventily hlavného prívodu otvorené

Nedochádza k zapáleniu horáka alebo plameň nevychádza z celého horáka.

Skontrolujte, či:

• otvory pre výstup plynu nie sú upchaté;

• sú všetky vymeniteľné časti horáka namontované správne;

• v blízkosti zariadenia nie je prievan.

V prípade modelov s bezpečnostným prvkom dochádza k zhasnutiu plameňa.

Skontrolujte, či:

• ste stlačili otočný ovládač až na doraz;

• držíte otočný ovládač stlačený dostatočne dlho na aktiváciu bezpečnostného prvku;

• otvory pre výstup plynu nie sú zablokované práve v priestore odpovedajúcom bezpečnostnému prvku.

Pri nastavení na minimum horák zhasne.

Skontrolujte, či:

• otvory pre výstup plynu nie sú zablokované;

• v blízkosti zariadenia nie je prievan;

• bolo správne nastavené minimum.

Hrniec je nestabilný.

Skontrolujte, či:

• spodná časť hrnca je dokonale plochá;

• hrniec je umiestnený správne v strede horáka;

• oporné mriežky sú umiestnené správne.

Page 23

UPOZORNENIE

ATTENZIONE

Ohľadom inštalácie varnej dosky si prečítajte návod

Zabráňte nárazom hrncov, mriežok alebo iného kuchynského náradia

Nepoužívajte hrnce alebo nízke panvice na rozhraní dvoch alebo viacerých horákov

Nenechávajte prázdne nádoby na steaky na zapnutom sporáku dlhšie ako 5 minút

Page 24

Εγκατάσταση

! Είναι σημαντικό να διατηρείτε το εγχειρίδιο αυτό για να μπορείτε να το συμβουλεύεστε οποιαδήποτε στιγμή. Σε περίπτωση πώλησης, παραχώρησης ή μετακόμισης, βεβαιωθείτε ότι παραμένει μαζί με τη συσκευή για πληροφόρηση του νέου ιδιοκτήτη για τη λειτουργία και τις σχετικές προειδοποιήσεις.

! Διαβάστε προσεκτικά τις οδηγίες: υπάρχουν σημαντικές πληροφορίες για την εγκατάσταση, τη χρήση και την ασφάλεια.

Τοποθέτηση

! Οι συσκευασίες δεν είναι παιχνίδια για παιδιά και απομακρύνονται σύμφωνα με τους κανόνες για τη διαφοροποιημένη συλλογή(βλέπε Προφυλάξεις και συμβουλές).

! Η εγκατάσταση διενεργείται σύμφωνα με τις οδηγίες αυτές και από προσωπικό επαγγελματικά ειδικευμένο. Μια εσφαλμένη εγκατάσταση μπορεί να προκαλέσει ζημιές σε άτομα, ζώα ή αντικείμενα.

! Η συσκευή αυτή μπορεί να εγκατασταθεί και να λειτουργεί μόνο σε χώρους διαρκώς αεριζόμενους σύμφωνα με τις οδηγίες των Προδιαγραφών σε ισχύ και μεταγενέστερες ενημερώσεις. Θα πρέπει να τηρούνται οι ακόλουθες απαιτήσεις:

• Ο χώρος πρέπει να διαθέτει σύστημα εξαγωγής προς τα έξω των αερίων καύσης, μέσω ενός απορροφητήρα ή ηλεκτρικού ανεμιστήρα που τίθεται αυτόματα σε λειτουργία κάθε φορά που ανάβει η συσκευή.

Σε καμινάδα ή καπνοδόχο διακλαδωμένη (ειδική για συσκευέσ μαγειρέματοσ)

• Ο χώρος πρέπει να διαθέτει σύστημα που να επιτρέπει την είσοδο του αναγκαίου για την κανονική καύση αέρα. Η παροχή αναγκαίου αέρα για την καύση δεν πρέπει να είναι μικρότερη των 2 m3/h ανά kW εγκατεστημένης ισχύος.

Το σύστημα μπορεί να πραγματοποιηθεί παίρνοντας απ’ ευθείας τον αέρα εξωτερικά του κτιρίου μέσω ενός αγωγού τουλάχιστον 100 cm2 ωφέλιμης διατομής και τέτοιον που να

Παραδείγματα ανοιγμάτων αερισμού για τον αέρα καύσησ

μην μπορεί να βουλώσει κατά λάθος.

Απ’ ευθείασ προσ τα έξω

Κατ’ ακολουθία, φιάλες υγραερίου, πλήρεις ή μισογεμάτες, δεν πρέπει να τοποθετούνται ή να αποθηκεύονται σε δωμάτια ή χώρους αποθήκευσης οι οποίοι βρίσκονται υπόγεια (κελάρια, κλπ.). Είναι σκόπιμο να διατηρείται μόνο η φιάλη που χρησιμοποιείται στο δωμάτιο, τοποθετημένη έτσι ώστε να μην υπόκειται στη θερμότητα που παράγεται από εξωτερικές πηγές (φούρνοι, τζάκια, θερμάστρες, κλπ. ) οι οποίες θα μπορούσαν να ανεβάσουν τη θερμοκρασία της φιάλης άνω των 50°C.

Εντοιχισμός

Για μια σωστή εγκατάσταση της επιφάνειας μαγειρέματος πρέπει να τηρούνται οι εξής προφυλάξεις:

• Τα διπλανά έπιπλα, των οποίων το ύψος ξεπερνάει εκείνο του πάγκου εργασίας, πρέπει να βρίσκονται σε τουλάχιστον 200 mm από το χείλος του ίδιου του πάγκου.

• Οι απορροφητήρες θα πρέπει να εγκαθίστανται σύμφωνα με τις απαιτήσεις των εγχειριδίων οδηγιών τν ίδιων των απορροφητήρων, κι οπωσδήποτε σε μια ελάχιστη απόσταση 650 mm (βλέπε εικόνα).

• Τοποθετήστε τα ράφια τα γειτονικά του απορροφητήρα σε ένα ελάχιστο ύψος από το top 420 mm (βλέπε εικόνα).

Σε περίπτωση τοποθέτησης της επιφάνειας μαγειρέματος κάτω από ράφι, αυτό υα πρέπει

600mm min.

να διατηρεί μια ελάχιστη απόσταση από το top ίσο με 700 mm.

650mm min.

420mm min.

• Το διαμέρισμα του επίπλου θα πρέπει να έχει τις διαστάσεις που φαίνονται στην εικόνα. Προβλέπονται γάντζοι στερέωσης που επιτρέπουν τη στερέωση της επιφάνειας στο top από 20 έως 40 mm πάχους. Για μια καλή στερέωση της επιφάνειας συστήνεται να χρησιμοποιείτε όλους τους διαθέσιμους γάντζους.

555 mm

55 mm

475 mm

• Πριν προχωρήσετε στη στερέωση στο top, τοποθετήστε την τσιμούχα (παρέχεται) κατά μήκος της περιμέτρου της επιφάνειας όπως παριστάνεται στην εικόνα.

Γειτονικόσ χώροσ

Αεριζόμενοσ χώροσ

Δηλαδή, έμμεσα από γειτονικούς χώρους, που διαθέτουν αγωγό αερισμού με το εξωτερικό όπως περιγράφεται παραπάνω, και να μην είναι κοινά μέρη του ακινήτου, ή χώροι με κίνδυνο πυρκαγιάς, ή κρεβατοκάμαρες.

Αύξηση τησ εσοχήσ μεταξύ πόρτασ και δαπέδου

• Μία εντατική και παρατεταμένη χρήση της συσκευής μπορεί να απαιτήσει μία συμπληρωματική εξαέρωση, για παράδειγμα το άνοιγμα ενός παραθύρου ή μία πιό αποτελεσματική εξαέρωση, αυξάνοντας τη μηχανική ισχύ απορρόφησης αν υπάρχει ήδη.

• Το υγραέριο ως βαρύτερο του αέρα καταπίπτει στο δάπεδο. Συνεπώς, δωμάτια που περιέχουν φιάλες υγραερίου θα πρέπει να διαθέτουν εξαεριστήρες για να μπορεί να διαφύγει το αέριο σε περίπτωση διαρροής.

Σχέδιο στερέωσης των γάντζων

Θέση γάντζου για top H=20mm Θέση γάντζου για top H=30mm

Page 25

Μπροστά

Θέση γάντζου για top H=40mm Πίσω

• η τάση τροφοδοσίας να περιλαμβάνεται στις τιμές της ταμπελίτσας χαρακτηριστικών.

• η πρίζα να είναι συμβατή με το βύσμα της συσκευής. σε αντίθετη περίπτωση αντικαταστήστε την πρίζα. μη χρησιμοποιείτε προεκτάσεις και πολύπριζα.

! Αφού εγκατασταθεί η συσκευή, το ηλεκτρικό καλώδιο και η ηλεκτρική πρίζα πρέπει να είναι εύκολα προσβάσιμα.

! Το καλώδιο δεν πρέπει να διπλώνει ή να συμπιέζεται.

! Χρησιμοποιήστε τους γάντζους που περιέχονται στη “συσκευασία αξεσουάρ”

• Στην περίπτωση που δεν έχει εγκατασταθεί πάνω σε εντοιχιζόμενο φούρνο, απαιτείται να εισάγετε ένα ξύλινο πάνελ ως μόνωση. Αυτό θα πρέπει να τοποθετηθεί σε μια ελάχιστη απόσταση 20 mm από το κάτω μέρος της ίδιας της επιφάνειας.

Αερισμός

Για τη διασφάλιση καλού αερισμού θα πρέπει να αφαιρέσετε το πίσω τοίχωμα του διαμερίσματος. Είναι προτιμότερο να εγκαταστήσετε το φούρνο έτσι που να στηρίζεται σε δύο ξύλα ή σε έναν συνεχή πάγκο που να έχει άνοιγμα τουλάχιστον 45 x 560 mm (βλέπε εικόνες ).

45 mm.

560 mm.

! Μπορείτε να τοποθετήσετε την επιφάνεια μόνο πάνω σε εντοιχιζόμενους φούρνους που διαθέτουν αερισμό ψύξης.

Ηλεκτρική σύνδεση

Οι επιφάνειες που διαθέτουν τριπολικό καλώδιο τροφοδοσίας είναι έτοιμες για τη λειτουργία με εναλλασσόμενο ρεύμα, με τάση και συχνότητα που αναφέρονται στην ταμπελίτσα χαρακτηριστικών (που βρίσκεται στο κάτω μέρος της επιφάνειας). Ο αγωγός γείωσης του καλωδίου διακρίνεται από το κιτρινο-πράσινο χρώμα. Στην περίπτωση εγκατάστασης πάνω σε εντοιχιζόμενο φούρνο η ηλεκτρική σύνδεση της επιφάνειας του φούρνου θα πρέπει να πραγματοποιηθεί χωριστά, τόσο για λόγους ηλεκτρικής ασφαλείας όσο και για τη διευκόλυνση της ενδεχόμενης εξαγωγής του φούρνου.

Σύνδεση του καλωδίου τροφοδοσίας στο δίκτυο

Μοντάρετε στο καλώδιο ένα κανονικοποιημένο βύσμα για το φορτίο που αναφέρεται στην ταμπελίτσα χαρακτηριστικών. Σε περίπτωση άμεσης σύνδεσης στο δίκτυο πρέπει να παρεμβάλλετε μεταξύ της συσκευής και του δικτύου έναν πολυπολικό διακόπτη με ελάχιστο άνοιγμα μεταξύ των επαφών 3 mm κατάλληλο για το φορτίο και σύμφωνο με τους ισχύοντες κανονισμούς (το σύρμα της γείωσης δεν πρέπει να διακόπτεται από τον διακόπτη). Το καλώδιο τροφοδοσίας πρέπει να είναι τοποθετημένο έτσι που σε κανένα σημείο να μην ξεπερνάει κατά 50°C τη θερμοκρασία του περιβάλλοντος.

! Ο τεχνικός εγκατάστασης είναι υπεύθυνος για τη σωστή ηλεκτρική σύνδεση και για την τήρηση των κανόνων ασφαλείας.

Πριν διενεργήσετε τη σύνδεση βεβαιωθείτε ότι:

• η πρίζα να διαθέτει γείωση και να είναι σύμφωνα με το νόμο.

• η πρίζα να είναι σε θέση να υποστεί το μέγιστο φορτίο ισχύος της μηχανής, που αναφέρεται στην ταμπελίτσα χαρακτηριστικών.

! Το καλώδιο πρέπει να ελέγχεται περιοδικά και να αντικαθίσταται μόνο από εξουσιοδοτημένους τεχνικούς (βλέπε Τεχνική Υποστήριξη).

! Η επιχείρηση αποποιείται κάθε ευθύνης όταν οι κανόνες αυτοί δεν τηρούνται.

Σύνδεση αερίου

Η σύνδεση της συσκευής στις σωληνώσεις θα πρέπει να γίνει όπως περιγράφεται από τα Πρότυπα και τις μεταγενέστερες ενημερώσεις, μόνο αφού βεβαιωθείτε ότι αυτή είναι κατάλληλη για τον τύπο αερίου με την οποία θα τροφοδοτηθεί. Εάν αυτό δεν είναι η περίπτωση, ακολουθήστε τις οδηγίες που αναφέρονται στην παράγραφο “Προσαρμογή σε διαφορετικούς τύπους αερίου.” Κατά τη χρήση υγραερίου από έναν κύλινδρο, εγκαταστήστε έναν ρυθμιστή πίεσης που συμμορφώνεται με τους ισχύοντες εθνικούς κανονισμούς.

! Για ασφαλή λειτουργία, για κατάλληλη χρήση της ενέργειας και μεγαλύτερη διάρκεια ζωής της συσκευής, βεβαιωθείτε ότι η πίεση τροφοδοσίας ευρίσκεται εντός των τιμών που αναφέρονται στον πίνακα 1 “Χαρακτηριστικά των καυστήρων και των ακροφυσίων”.

Προσοχή! Πριν τη σύνδεση, αφαιρέστε το πώμα για τη μεταφορά από την οπή σύνδεσης του σωλήνα υγραερίου στην εστία μαγειρέματος

Σύνδεση με σκληρό σωλήνα (χαλκός ή χάλυβας)

! Η σύνδεση στην εγκατάσταση αερίου θα πρέπει να γίνει έτσι που να μην προκαλούνται στη συσκευή κανενός είδους καταπονήσεις.

Στη ράμπα τροφοδοσίας της συσκευής υπάρχει ένα ρακόρ τύπου “L” στρεφόμενο, του οποίου το κράτημα εξασφαλίζεται από μια τσιμούχα. Στην περίπτωση που καταστεί αναγκαίο να στρέψετε το ρακόρ αντικαταστήστε οπωσδήποτε το παρέμβυσμα (παρέχεται με τη συσκευή). Το ρακόρ εισόδου του αερίου στη συσκευή είναι σπειροειδές 1/2 gas κυλινδρικό αρσενικό.

Σύνδεση με εύκαμπτο σωλήνα από ανοξείδωτο ατσάλι συνεχούς τοιχώματος με σπειροειδείς συνδέσεις

Το ρακόρ εισόδου του αερίου στη συσκευή είναι σπειροειδές 1/2 gas κυλινδρικό αρσενικό.Η τοποθέτηση των σωλήνων αυτών πρέπει να διενεργηθεί έτσι ώστε το μήκος τους, σε συνθήκες μέγιστης επέκτασης να μην είναι μεγαλύτερο των 2000 mm. Με την ολοκλήρωση της σύνδεσης βεβαιωθείτε ότι ο μεταλλικός εύκαμπτος σωλήνας δεν έρχεται σε επαφή με κινητά μέρη ή να συνθλίβεται.

! Χρησιμοποιείτε αποκλειστικά σωλήνες με προδιαγραφές του Προτύπου και παρεμβύσματα στεγανοποίησης σύμφωνα με τους ισχύοντες Εθνικούς Κανόνες.

Έλεγχος της στεγανότητας της σύνδεσης

! Όταν ολοκληρωθεί η διαδικασία εγκατάστασης, ελέγξτε τα εξαρτήματα των σωληνώσεων για τυχόν διαρροές χρησιμοποιώντας ένα διάλυμα σαπουνιού. Μην χρησιμοποιείτε ποτέ φλόγα.

Προσαρμογή σε διαφορετικούς τύπους αερίων

Για την προσαρμογή της εστίας σε ένα είδος αερίου διαφορετικού από το προεπιλεγμένο (που αναγράφεται στην ετικέτα χαρακτηριστικών στη βάση

Page 26

της εστίας ή στη συσκευασία), τα ακροφύσια των καυστήρων θα πρέπει να

υ συμπληρώνει την Οδηγία 2009/125/ΕΚ.

αντικατασταθούν ως ακολουθεί:

1. Αφαιρέστε τις σχάρες των εστιών και σύρετε τους καυστήρες από τις θέσεις

τους.

2. Ξεβιδώστε τα ακροφύσια χρησιμοποιώντας ένα σωληνωτό κλειδί

κατάλληλου μεγέθους, και αντικαταστήστε τα με τα ακροφύσια για το νέο τύπο αερίου (βλέπε πίνακα 1 “Χαρακτηριστικά καυστήρα και ακροφύσια”).

3. Συναρμολογήστε τα εξαρτήματα ακολουθώντας την παραπάνω διαδικασία

με την αντίστροφη σειρά.

4. Μόλις ολοκληρωθεί η διαδικασία, αντικαταστήστε το παλιό αυτοκόλλητο

χαρακτηριστικών με ένα που να υποδεικνύει το νέο τύπο αερίου που χρησιμοποιείται. Τα αυτοκόλλητα είναι διαθέσιμα σε οποιοδήποτε από τα Κέντρα Εξυπηρέτησής μας.

• Ρύθμιση πρωτογενούς αέρα των καυστήρων Δεν απαιτείται προσαρμογή.

• Ρύθμιση των καυστήρων στο ελάχιστο

1. Στρέψατε το κουμπί στη θέση χαμηλής φλόγας;

2. Αφαιρέστε το κουμπί και ρυθμίστε τη βίδα ρύθμισης, η οποία είναι

τοποθετημένη μέσα ή δίπλα στον πείρο του κουμπιού, μέχρι η φλόγα να είναι μικρή αλλά σταθερή.

ΠΙΝΑΚΊΔΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΏΝ

Ηλεκτρικέσ συνδέσεισ

βλέπε πινακίδα χαρακτηριστικών

ΟΙΚΟΛΟΓΙΚΟΣ ΣΧΕΔΙΑΣΜΟΣ

Η συσκευή αυτή είναι σύμφωνη με τον Κανονισμόσ αρ. 66/2014 τησ ΕΕ πο Κανονισμόσ EN 30-2-1

3. Αφού ρυθμιστεί η φλόγα στην απαιτούμενη χαμηλή ρύθμιση, ενώ ο

καυστήρας είναι αναμμένος, αλλάξετε γρήγορα τη θέση του κουμπιού από το ελάχιστο στο μέγιστο και αντίστροφα αρκετές φορές, ελέγχοντας ότι η φλόγα δεν σβήνει.

4. Ορισμένες συσκευές έχουν τοποθετημένη μια διάταξη ασφαλείας

(θερμοστοιχείο). Εάν η συσκευή δεν λειτουργεί όταν οι καυστήρες έχουν τεθεί στη χαμηλή ρύθμιση φλόγας, αυξήστε αυτή τη χαμηλή ρύθμιση φλόγας χρησιμοποιώντας τη βίδα ρύθμισης.

5. Αφού γίνει η προσαρμογή, αντικαταστήστε τις σφραγίδες στα by-pass

χρησιμοποιώντας βουλοκέρι ή παρόμοια ουσία.

! Εάν η συσκευή συνδεθεί με υγραέριο, η βίδα ρύθμισης πρέπει να στερεωθεί όσο πιο σφιχτά γίνεται.

! Μόλις ολοκληρωθεί αυτή η διαδικασία, αντικαταστήστε το παλιό αυτοκόλλητο χαρακτηριστικών με ένα υποδεικνύοντας τον νέο τύπο αερίου που χρησιμοποιείται. Τα αυτοκόλλητα είναι διαθέσιμα σε οποιοδήποτε από τα Κέντρα Εξυπηρέτησής μας.

! Στην περίπτωση που η πίεση του αερίου που χρησιμοποιείται είναι διαφορετική (ή διαφέρει ελαφρώς) από τη συνιστώμενη πίεση, ένας κατάλληλος ρυθμιστής πίεσης πρέπει να τοποθετηθεί στο σωλήνα εισόδου (προκειμένου να συμμορφωθεί με τους ισχύοντες εθνικούς κανονισμούς).

Page 27

* ** *** Φ

Χαρακτηριστικά των καυστήρων και των ακροφυσίων

Τραπέζι 1

Καυστήρασ

Ταχύσ (R)

Ημι-ταχύσ (S)

Εφεδρικόσ (A)

Πιέσεισ

τροφοδοσίασ

Μοντέλο

641 DD /HA(BK)

Διάμετροσ

Σε 15°C και 1013,25 mbar- ξηρό αέριο Προπάνιο P.C.S. = 50.37 MJ/Kg βουτάνιο P. C.S. = 49.47 MJ/Kg

υσικό αέριο P.C.S. = 49.47 MJ/Kg

(mm)

100

Θερμική ισχύσ

kW (p.c.s.*)

Ονομαστ.Μειωμ.

3.10

1.75

1.05

0.80

0.45

Ονομαστική (mbar)

Ελάχιστη (mbar)

Μέγιστη (mbar)

II2H3+

Uγραέριο

By-pass

1/100

(mm)

Ακροφύσιο

1/100

(mm)

Παροχή*

225

127

28-30

25 35

g/h

221

125

Τμήμα αερίου

Ονομαστική Ισχύσ (Kw)Κατηγορία

(1)

7,65 (556 g/h-G30) (546 g/h-G31)

Φυσικό αέριο

Ακροφύσιο

1/100

(mm)

116(Y)

96(Z)

37 25 45

79(6)

20 17 25

Ηλεκτρικό μέροσ

Τάση και συχνότητα

220-240V~ 50/60Hz

Παροχή*

l/h

295

167

100

Ισχύσ (W)

0,6

)

Οι τιμέσ σε gr/h αναφέρονται στισ παροχέσ με Υγραέριο (Βουτάνιο, Προπάνιο).

641 DD /HA(BK)

Page 28

Εκκίνηση και χρήση

Καυστήρασ ø Διάμετροσ σκευών (cm)

Ταχύσ

(R)

Ημι-ταχύσ

(S)

Εφεδρικόσ

(A)

24 - 26

16 - 20

10 - 14

! Σε κάθε επιλογέα υποδεικνύεται η θέση του αντίστοιχου καυστήρα αερίου.

Καυστήρες αερίου

Ο επιλεγμένος καυστήρας μπορεί να ρυθμίζεται από τον αντίστοιχο διακόπτη ως εξής:

● Σβηστός

Μέγιστο

Ελάχιστο

Για να ανάψετε έναν από τους καυστήρες, πλησιάστε στον ίδιο μια φλόγα ή έναν αναπτήρα, πατήστε τελείως και στρέψτε τον αντίστοιχο επιλογέα αριστερόστροφα μέχρι τη θέση της μέγιστης ισχύος. Απαιτείται να κρατάτε πατημένο τον επιλογέα για περίπου 2-3 δευτερόλεπτα μέχρι να ζεσταθεί η διάταξη που διατηρεί αυτόματα αναμμένη τη φλόγα. Ορισμένα μοντέλα διαθέτουν ενσωματωμένο σύστημα ανάμματος εντός του επιλογέα, στην περίπτωση αυτή υπάρχει ο σπινθηριστής ανάφλεξης. Για να ανάψετε τον επιλεγμένο καυστήρα αρκεί πρώτα να πατήσετε τελείως τον αντίστοιχο επιλογέα, μετά να τον στρέψετε αριστερόστροφα μέχρι τη θέση της μέγιστης ισχύος, κρατώντας τον πατημένο μέχρι να συμβεί το άναμμα.

! Στην περίπτωση τυχαίου σβησίματος των φλογών του καυστήρα, κλείστε τον επιλογέα χειρισμού και ξαναπροσπαθήστε το άναμμα μετά από τουλάχιστον 1 λεπτό.

Για να σβήσετε τον καυστήρα πρέπει να στρέψετε τον επιλογέα δεξιόστροφα μέχρι να σταματήσει (που αντιστοιχεί στο σύμβολο “●”).

Πρακτικές συμβουλές για τη χρήση των καυστήρων

Για να πετύχετε τη μέγιστη απόδοση είναι χρήσιμο να θυμόσαστε τα ακόλουθα:

• Να χρησιμοποιείτε κατάλληλα σκεύη για κάθε καυστήρα (βλέπε πίνακα)

για να αποφευχθεί η έξοδος των φλογών από τη βάση των σκευών.

• Να χρησιμοποιείτε πάντα σκεύη με επίπεδη βάση και με καπάκι.

• Κατά τη στιγμή του βρασμού στρέψτε τον επιλογέα στη θέση του ελάχιστου.

Για να ταυτοποιήσετε τον τύπο καυστήρα ανατρέξτε στα σχέδια της παραγράφου “Χαρακτηριστικά των καυστήρων και των ακροφυσίων”.

• Για τη μέγιστη σταθερότητα, βεβαιωθείτε ότι οι βάσεις για τα σκεύη

μαγειρέματος είναι σωστά τοποθετημένες και ότι κάθε σκεύος βρίσκεται σε κεντρική θέση σε σχέση με την εστία καύσης.

• Βεβαιωθείτε ότι τα χερούλια των σκευών μαγειρέματος είναι

ευθυγραμμισμένα με μία από τις μπάρες εναπόθεσης της βάσης των σκευών.

• Γυρίστε τα χερούλια των σκευών μαγειρέματος ώστε να μην προεξέχουν

από το εμπρόσθιο μέρος της εστίας μαγειρέματος.

Ο περισσότερο αστάθμητος παράγοντας όσον αφορά τη σταθερότητα της κατσαρόλας πολύ συχνά, μπορεί να είναι η ίδια η κατσαρόλα ( ή η τοποθέτησή της κατά τη χρήση). Καλά εξισορροπημένες

κατσαρόλες, με επίπεδο πάτο,

κεντραρισμένες στην εστία, με τα χερούλια τοποθετημένα σε ευθεία με τις ακτίνες της σχάρας, προσφέρουν προφανώς, τη μέγιστη σταθερότητα.

Προφυλάξεις και συμβουλές

! Η συσκευή σχεδιάστηκε και κατασκευάστηκε σύμφωνα με τους διεθνείς κανόνες ασφαλείας. Οι προειδοποιήσεις αυτές παρέχονται για λόγους ασφαλείας και πρέπει να διαβαστούν προσεκτικά.

Γενική ασφάλεια

• Η συσκευή αυτή αφορά εντοιχιζόμενη συσκευή κατηγορίας 3.

• Οι συσκευές αερίου απαιτούν, για τη σωστή λειτουργία, κανονική

ανανέωση του αέρα. Βεβαιωθείτε ότι κατά την εγκατάστασή τους πληρούνται οι απαιτήσεις της παραγράφου που σχετίζεται με την “Τοποθέτηση”.

• Οι οδηγίες αυτές ισχύουν μόνο για τις χώρες προορισμού τα σύμβολα των οποίων απεικονίζονται στο εγχειρίδιο και στην πινακίδα μητρώου της συσκευής.

• Η συσκευή σχεδιάστηκε για μη επαγγελματική χρήση στο εσωτερικό κατοικίας.

• Η συσκευή δεν εγκαθίσταται σε εξωτερικό χώρο, ακόμη κι αν ο χώρος σκεπάζεται, διότι είναι πολύ επικίνδυνο να την αφήσετε εκτεθειμένη σε βροχή και κακοκαιρία.

• Μην αγγίζετε τη μηχανή με πόδια γυμνά ή με τα χέρια ή τα πόδια βρεγμένα.

• Η συσκευή πρέπει να χρησιμοποιείται για το μαγείρεμα τροφίμων, μόνο από άτομα ενήλικα και σύμφωνα με τις οδηγίες που αναφέρονται στο παρόν εγχειρίδιο. Κάθε άλλη χρήση (για παράδειγμα: θέρμανση χώρων) είναι ακατάλληλη και συνεπώς επικίνδυνη. Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για ενδεχόμενες ζημιές προκαλούμενες από χρήσεις ακατάλληλες, εσφαλμένες και ανορθόδοξες.

• Αποφεύγετε το καλώδιο τροφοδοσίας άλλων οικιακών συσκευών να αγγίζει τα θερμά μέρη του φούρνου.

• Μη βουλώνετε τα ανοίγματα αερισμού και απαγωγής της θερμότητας.

• Να βεβαιώνεστε πάντα ότι οι επιλογείς είναι στη θέση “●”/“○” όταν η συσκευή δεν χρησιμοποιείται.

• Μη βγάζετε το βύσμα από την ηλεκτρική πρίζα τραβώντας το καλώδιο, αλλά πιάνοντας το βύσμα.

• Μην κάνετε καθαρισμό ή συντήρηση χωρίς προηγουμένως να έχετε βγάλει το βύσμα από την ηλεκτρική πρίζα.

• Σε περίπτωση βλάβης, μη επεμβαίνετε σε καμία περίπτωση στους εσωτερικούς μηχανισμούς για να επιχειρήσετε την επισκευή. Επικοινωνήστε με την Τεχνική Υποστήριξη (βλέπε Υποστήριξη).

• Δεν προβλέπεται η χρήση της συσκευής από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες φυσικές, αισθητηριακές ή νοητικές ικανότητες, από άτομα μη έμπειρα ή χωρίς εξοικείωση με το προϊόν, εκτός κι αν εποπτεύονται από άτομο υπεύθυνο για την ασφάλειά τους ή έχουν δεχτεί προκαταρκτικές οδηγίες για τη χρήση της συσκευής.

• Η συσκευή δεν προορίζεται για να τεθεί σε λειτουργία μέσω εξωτερικού χρονιστή ή ενός χωριστού συστήματος χειρισμού εξ αποστάσεως.

Διάθεση

• Διάθεση του υλικού συσκευασίας: να εφαρμόζετε τους τοπικούς κανονισμούς, ώστε οι συσκευασίες να μπορούν να επαναχρησιμοποιηθούν.

• Η Ευρωπαϊκή Οδηγία 2012/19/EU για τα απορρίμματα ηλεκτρικών και ηλεκτρονικών συσκευών (RAEE), προβλέπει ότι οι οικιακές ηλεκτρικές συσκευές δεν πρέπει να διατίθενται στην κανονική ροή των στερεών αστικών απορριμμάτων. Οι διατεθείσες συσκευές πρέπει να συλλέγονται χωριστά για να βελτιστοποιείται το ποσοστό ανάκτησης και ανακύκλωσης

Page 29

των υλικών που τις συνθέτουν και να αποφεύγονται δυνητικές ζημιές στην υγεία και στο περιβάλλον. Το σύμβολο του διαγραμμένου καλαθιού φέρεται σε όλα τα προϊόντα για να θυμίζει τις υποχρεώσεις χωριστής συλλογής.

Για περαιτέρω πληροφορίες, για τη σωστή απομάκρυνση των οικιακών

ηλεκτρικών συσκευών, οι κάτοχοι μπορούν να απευθύνονται στην αρμόδια δημόσια υπηρεσία ή στους μεταπωλητές.

εάν απαιτείται, καθαρίστε τα με υγρό πανί. Τα υπολείμματα φαγητών που ξεράθηκαν κατά το μαγείρεμα πρέπει να αφαιρούνται με οδοντογλυφίδα ή βελόνα.

! Για να αποφύγετε τυχόν ζημιά στην ηλεκτρική ανάφλεξη, μην την χρησιμοποιείτε όταν οι καυστήρες δεν βρίσκονται στις υποδοχές τους.

Εξοικονόμηση ενέργειας και σεβασμός στο περιβάλλον

• Μαγειρεύετε τα φαγητά σας σε κλειστά σκεύη με καπάκια που έχουν καλή εφαρμογή και χρησιμοποιείτε όσο το δυνατόν πιο λίγο νερό. Το μαγείρεμα χωρίς καπάκι στο σκεύος θα αυξήσει πολύ την κατανάλωση ενέργειας.

• Χρησιμοποιείτε σκεύη με απολύτως επίπεδη βάση.

• Για φαγητά που χρειάζονται πολλή ώρα μαγείρεμα, αξίζει να χρησιμοποιείτε χύτρα ταχύτητας, που μαγειρεύει στο μισό χρόνο και εξοικονομεί το ένα τρίτο της ενέργειας.

Συντήρηση και φροντίδα

Αποκλεισμός του ηλεκτρικού ρεύματος

Πριν από κάθε εργασία να απομονώνετε τη συσκευή από το δίκτυο ηλεκτρικής τροφοδοσίας.

Καθαρισμος της επιφανειας της μοναδας εστιων

• Όλα τα εμαγιέ και γυάλινα εξαρτήματα πρέπει να καθαρίζονται με διάλυμα ζεστού νερού και ουδέτερου απορρυπαντικού.

• Το σκληρό νερό και τα διαβρωτικά απορρυπαντικά μπορεί να προκαλέσουν κηλίδες στις επιφάνειες από ανοξείδωτο χάλυβα σε περίπτωση παρατεταμένης επαφής. Καθαρίζετε αμέσως τα υγρά που χύνονται (νερό, σάλτσα, καφές κ.λπ.) πριν στεγνώσουν.

• Καθαρίστε την επιφάνεια με διάλυμα ζεστού νερού και ουδέτερου απορρυπαντικού και σκουπίστε την με μαλακό πανί ή δέρμα. Απομακρύνετε τα υπολείμματα που έχουν ξεραθεί με ειδικό καθαριστικό για επιφάνειες από ανοξείδωτο χάλυβα.

• Καθαρίζετε τις επιφάνειες από ανοξείδωτο χάλυβα μόνο με μαλακό πανί ή σφουγγάρι.

• Μην χρησιμοποιείτε αποξεστικά ή διαβρωτικά προϊόντα, καθαριστικά με βάση τη χλωρίνη ή συρμάτινα σφουγγαράκια.

• Μην χρησιμοποιείτε συσκευές καθαρισμού με ατμό.

• Μην χρησιμοποιείτε εύφλεκτα προϊόντα.

• Μην αφήνετε στη μονάδα εστιών όξινες ή αλκαλικές ουσίες όπως ξίδι, μουστάρδα, αλάτι, ζάχαρη ή χυμό λεμονιού.

Καθαρισμος των εξαρτηματων της μοναδας εστιων

• Καθαρίστε το εμαγιέ και γυάλινα μέρη μόνο με μαλακό πανί ή σφουγγάρι.

• Μπορείτε να αφαιρέσετε τις σχάρες, τα καπάκια των καυστήρων και τους καυστήρες για να τους καθαρίσετε.

• Καθαρίστε τα εξαρτήματα με το χέρι χρησιμοποιώντας ζεστό νερό και μη διαβρωτικό απορρυπαντικό, απομακρύνετε τα υπολείμματα φαγητού και βεβαιωθείτε ότι κανένα από τα ανοίγματα του καυστήρα δεν είναι φραγμένο.

• Ξεπλύνετε και σκουπίστε τα εξαρτήματα.

• Τοποθετήστε ξανά τους καυστήρες και τα καπάκια των καυστήρων σωστά στις αντίστοιχες υποδοχές.

• Κατά την επανατοποθέτηση των σχαρών, βεβαιωθείτε ότι η περιοχή στήριξης του σκεύους είναι ευθυγραμμισμένη με τον καυστήρα.

• Στα μοντέλα με ηλεκτρικούς σπινθηριστές και διατάξεις προστασίας, απαιτείται σχολαστικός καθαρισμός του άκρου του σπινθηριστή ώστε να διασφαλιστεί η σωστή λειτουργία. Ελέγχετε τα εξαρτήματα αυτά τακτικά και,

Συντήρηση κρουνών αερίου

Με τον καιρό μπορεί να συμβεί η περίπτωση ενός κρουνού που μπλοκάρει ή παρουσιάζει δυσκολίες στην περιστροφή, συνεπώς θα είναι αναγκαίο να φροντίσετε για την αντικατάσταση του κρουνού αυτού.

! Η εργασία αυτή πρέπει να γίνει από τεχνικό εξουσιοδοτημένο από τον κατασκευαστή.

Ανωμαλίες και λύσεις

Μπορεί να τύχει να μη λειτουργεί η συσκευή. Πριν τηλεφωνήσετε στην Τεχνική Υποστήριξη, ελέγξτε αν πρόκειται για πρόβλημα που αντιμετωπίζεται εύκολα με τη βοήθεια του ακόλουθου καταλόγου.

Ο καυστήρας δεν ανάβει ή η φλόγα δεν είναι ομοιόμορφη.

Ελέγξτε ότι:

• Οι οπές εξόδου του αερίου του καυστήρα είναι εμφραγμένες.

• Έχουν μονταριστεί σωστά όλα τα κινητά μέρη που συνθέτουν τον καυστήρα.

• Υπάρχουν ρεύματα αέρα πλησίον του πλαισίου.

• Οι σχισμές του σπινθηριστή και του θερμοζεύγους είναι εμφραγμένες.

Η φλόγα δεν παραμένει αναμμένη στα μοντέλα με ασφάλεια.

Ελέγξτε ότι:

• Δεν πατήσατε τελείως τον επιλογέα.

• Δεν κρατήσατε πατημένο τελείως τον επιλογέα για χρόνο επαρκή για την ενεργοποίηση της διάταξης ασφαλείας.

• Οι οπές εξόδου του αερίου, απέναντι από τη διάταξη ασφαλείας, έχουν εμφραχθεί.

Ο καυστήρας σε θέση ελάχιστου δεν παραμένει αναμμένος.

Ελέγξτε ότι:

• Οι οπές διαφυγής του αερίου έχουν εμφραχθεί.

• Υπάρχουν ρεύματα αέρα πλησίον του πλαισίου.

• Η ρύθμιση του ελάχιστου δεν είναι σωστή.

Τα σκεύη είναι ασταθή.

Ελέγξτε ότι:

• Η βάση του σκεύους είναι απολύτως επίπεδη.

• Το σκεύος είναι κεντραρισμένο στον καυστήρα ή στην ηλεκτρική εστία.

• Οι εστίες έχουν αντιστραφεί.

Page 30

ΠΡΟΣΟΧΗ

ATTENZIONE

Για την τοποθέτηση του επιπέδου συμβουλευτείτε το εγχειρίδιο

Αποφύγετε τυχαία χτυπήματα με κατσαρόλεσ ή άλλα σκεύη κουζίνασ

Μη χρησιμοποιείτε κατσαρόλεσ ή τηγάνια σε δύο ή περισσότερουσ καυστήρεσ ταυτόχρονα

Μην αφήνετε τηγάνια γκριλ στο φούρνο αναμμένο για περισσότερο από 5 λεπτά

Page 31

Установка

555 mm

55 mm

475 mm

! Перед початком експлуатації Вашої нової плити, будьласка, прочитайте уважно цю інструкцію повикористанню. Вона містить важливу інформацію з безпечної експлуатації, монтажу та догляду за плитою.

! Будь ласка, зберігайте цю інструкцію доступною для подальших консультацій в майбутньому. У разі передачі плити новим власникам, необхідно також передати їм цю інструкцію.

Встановлення

! Тримайте пакувальні матеріали в недоступному для дітей місці. Це може призвести до удушення (дивіться Запобіжні заходи та поради).

! Прилад повинен бути встановлений кваліфікованим фахівцем відповідно до інструкцій. Неправильна установка може завдати шкоди людям і тваринам або може призвести до пошкодження майна.

! Ця плита може бути встановлена і використовуватися тільки в постійно провітрюваних приміщеннях відповідно до чинних національних норм. Вимоги, які повинні дотримуватися:

• Приміщення має бути обладнане системою витяжної вентиляції, що вилучає будь-які продукти згоряння. Це може бути витяжка або електричний вентилятор, який автоматично запускається кожного разу, коли плиту увімкнено.

В димохід або відвід системи димоходів (тільки для кухонних приладів)

• В приміщенні також повинна бути забезпечена правильна циркуляція повітря, при цьому продукти горіння повинні вилучатися своє часно. Швидкість потоку повітря повинна бути не менше 2м3/год за кВт встановленої потужності.

Система циркуляції повітря може отримувати повітря безпосередньо з навколишнього середовища за допомогою труб з внутрішнім перерізом не менше

Приклади вентиляційних отворів для відводу повітря з продуктами горіння.

100см2;отвори не повинні бути уразливі до будь-якого блокування.

Безпосередньо назовні

газ у разівитоку. Внаслідок цього балони, які містять зрідженийгаз, частково чи повністю заповнені, не повинні бутивстановлені або зберігатися у приміщеннях абосховищах, які знаходяться нижче рівня землі (підвалитощо). Балон, який використовується і зберігається вкімнаті доцільно розташовувати у місці, де він не будепід впливом тепла від зовнішніх джерел (духовки,каміни, печі і т.д.), які можуть підвищити температурубалону вище 50°С.

Встановлення плити

Наступні запобіжні заходи, які необхідно дотримуватися при встановленні плити:

• Кухонні шафи, прилеглі до плити і над нею повинні бути розташовані на відстані не менше 200 мм від краю плити.

• Витяжки повинні бути встановлені відповідно до їх інструкцій з експлуатації та установки і на відстані неменше 650 мм від плити (дивіться малюнок).

• Розташування настінних шаф поруч з витяжкою має бути на висоті не менше 420 мм від поверхні (дивіться малюнок).

Якщо плита встановлюється під шафою, тоді відстань між шафою і плитою має бути

600mm min.

650mm min.

мінімум 700 мм.

420mm min.

• Місце для встановлення плити повинно відповідати розмірам, які вказані на малюнку.

Кріплення для плити, які надаються в комплекті дозволяють Вам

закріпити плиту до стільниці, яка маєт овщину від 20 до 40 мм. Для забезпечення надійної фіксації плити до стільниці, ми рекомендуємо Вам використовувати всі кріплення.

• Перш ніж закріпити стільницю, необхідно розташувати ущільнення (з комплекту постачання) по периметру поверхні, як показано на малюнку.

Сусіднє приміщення

Приміщення, що має вентилюватися

Система може також забезпечити необхідний повітрообмін для не місцевого згоряння, у випадку коли забруднене повітря надходить з сусідніх кімнат, які мають витяжні труби з циркуляцією повітря, як описано вище. Однак, ці кімнати не

Збільшений вентиляційний отвір між вікном і підлогою

повинні бути комунальними,спальними або кімнатами, які можуть представляти

небезпеку пожежі.

• Пiд чаc інтенсивного і тривалого використання пристрою може знадобитися додаткова вентиляція, (для підвищення механічної потужності всмоктування, якщо він вже існує) наприклад відкриття вікнa або більш ефективнa вентиляція.

• Зріджений газ осідає на підлогу, так як він важчий заповітря. Таким чином, приміщення, де знаходятьсябалони зі зрідженим газом, повинні бути обладнанівентиляційними отворами, щоб вилучити

Діаграма фіксації кріплень

Розташування кріплення Розташування кріплення до стільниці H=20mm до стільниці H=30mm

Page 32

Передня сторона

• напруга відповідає діапазону значень, зазначеного в таблиці;

• pозетка повинна бути сумісна з вилкою плити. Якщо розетка несумісна з вилкою, запитайте фахівців зтехнічної підтримки, щоб замінити її. Не використовуйте подовжувачі та трійники.

! Кабель живлення і розетки повинні бути легко доступні,після встановлення плити.

Розташування кріплення Задня сторона до стільниці H=40mm

! Використовуйте кріплення, які надаються в “комплектіпоставки”

• У випадку, якщо під плитою не встановлена вбудованадуховка, то для утримання тепла необхідно встановитидерев’яну панель, як утеплювач. Вона повинна бутирозміщена на відстані не менше 20 мм від нижньоїчастини плити.

Вентиляція

Для забезпечення достатньої вентиляції, необхідно знятизадню панель шафи. Бажано встановити духовку такимчином, щоб вона спиралася на дві підставки з дерева, абона абсолютно плоску поверхню з розмірами не менше 45х 560 мм(дивіться малюнки).

45 mm.

560 mm.

! Варильну поверхню можна встановлювати лише понад вбудованими духовками, оснащеними охолоджувальним вентилюванням.

Електричне підключення

Плита обладнана триполюсним кабелем живлення призначеним для роботи зі змінним струмом при напрузі і частоті зазначених на табличці (вона розташована в нижній частині приладу). Заземлюючий дріт в кабелі має зелений і жовтий колір. Якщо разом з плитою має бути встановлена електрична вбудована духовка, то їх електричні підключення повинні бути встановлені окремо, як для електробезпеки так і для більш зручного вилучення духовки.

Підключення кабелю живлення до мережі

Встановити стандартизований штепсель відповідно до навантаження, вказаного на табличці.Багатополюсний вимикач з мінімальною відстанню 3 мм між контактами, відповідно до електричного навантаження і місцевими стандартами, має бути розміщений між плитою і мережею в разі прямого підключення до електричної мережі. Вимикач повинен бути придатним для підключення домережі і повинен відповідати діючим правилам електробезпеки (провід заземлення не повинен перериватися вимикачем). Кабель живлення не повинні контактувати з поверхнею, яка має температуру вище 50°С.

! Монтажник повинен переконатися у правильності електричних з’єднань, які були під’єднані і що вони відповідають правилам техніки безпеки

Перед підключенням до джерела живлення,переконайтеся у тому, що:

• плита заземлена і відповідає діючим нормам;

• pозетка повинна бути розрахована на максимальну споживану потужність плити, яка вказана в таблиці;

! Кабель не повинен бути зігнутим або затиснутим.

! Кабель повинен регулярно перевірятися і підлягати заміні тільки

уповноваженими техніками (дивіться Підтримку).

! У випадку недотримання вище вказаних заходів безпеки, виробник не несе ніякої відповідальності.

Підключення газу

Плита повинна бути підключена до основного місця постачання газу або газового балона у відповідності з чинним національним законодавством. Перед виконанням з’єднання, переконайтеся, що плита сумісна з газом, який Ви хочете використовувати. Якщо це не так, дотримуйтесь інструкцій, зазначених у пункті “Адаптаціядо різних типів газу”. При використанні зрідженого газу з балона, необхідно встановити регулятор тиску, який відповідає чинному національному законодавству.

! Переконайтеся, що тиск газу відповідає значенням,зазначеним у таблиці 1 (“пальники і насадки”). Це дозволить забезпечити надійну роботу і довговічність Вашої плити при збереженні ефективного споживання енергії.

Зв’язок з твердими трубами (мідь чи сталь)

! Підключення до газової системи повинні здійснюватися таким чином, щоб не призвести до будь-яких деформаційна плиті. Існу є регульовані труби L-форми на рампі живлення плити, які фіксуються прокладками, для того щоб запобігти витік газу. Прокладки необхідно замінити після повороту труби (за умови фіксації з плитою). Вхід подачі газу на плиту здійснюється через циліндричну різьбову1/2 вхідну частину охоплюваного з’єднання.

Підключення гнучкої безшовної труби з нержавіючоїсталі з різьбовим кріпленням

Вхід подачі газу на плиту здійснюється через циліндричну різьбу 1/2 вхідну частину охоплюваного з’єднання. Ці труби мають бути з’єднані так, щоб їх довжина в розгорнутому стані не перевищувала 2000 мм. Як тільки зв’язок був проведений, переконайтеся, що металічна труба не стискається і не контактує з рухомими частинами.

! Використовуйте тільки ті труби та прокладки, які відповідають чинним національним нормам.

Перевірка герметичності з’єднання

! Коли процес установки завершиться, перевірте фіксацію труб за допомогою мильної рідини. Ніколи не використовуйте горючі речовини.

Адаптація до різних типів газу

Для адаптації плити до будь-якого іншого виду газу, крім вказаного виду (це зазначено на наклейці з характеристиками на корпусі плити або на упаковці),насадки повинні бути замінені наступним чином:

1. Зніміть решітку з плити і витягніть пальники зі своїх місць.

2. Відкрутіть насадки за допомогою 7 мм гайкового ключа і замініть їх на насадки, які підходять для нового виду газу (дивіться таблицю 1 ‘’пальники і насадки).

Page 33

3. Замініть всі компоненти, дотримуючись інструкції,зазначеної вище в зворотному порядку.

4. Після налаштування плити, вона може бути використана з будьякими видами газу, замініть старі наклейки з характеристиками на нові, відповідно до нового виду газу (ці наклейки можна отримати в авторизованих центрах технічної підтримки).

• Налаштування первинного повітря конфорки

Не потребує налаштування.

• Регулювання пальника плити при мінімальних заданихзначеннях:

1. Поверніть кран в мінімальне відхилення.

2. Зніміть ручку і відрегулюйте гвинт, який знаходиться всередині або поруч з краном пальника, поки полум’я невелике і стабільне.

3. Поки пальник горить, швидко прокрутити ручку від мінімуму до максимуму і назад кілька разів,переконавшись, що полум’я не згасло.

4. Деякі плити мають встановлені пристрої безпеки (термоелемент). Якщо плита не працює, коли пальники відрегульовані на невелике полум’я, то підвищити це полум’я можна за допомогою регулюючого гвинта.

5. Після коригування параметрів, необхідно замінити прокладки використовуючи сургуч або аналогічну речовину.

! У разі рідкого газу, регулювальний гвинт повинен бути початий в нижній частині.

! Як тільки ця процедура закінчиться, замініть старі наклейки з характеристиками на нові, відповідно донового виду газу (ці наклейки можна отримати в авторизованих центрах технічної підтримки).

! Якщо використовуються різні тиски газу (або вони не дуже відрізняються) від рекомендованого тиску, повинен бути встановлений відповідний регулятор тиску на вході шланга (відповідно до чинних національних норм).

Page 34

Характеристики пальників і насадок

Та

* ** *** Природний газ P. C.S. = 37.78 МДж/м

блиця 1 Зріджений газ Природний газ

Пальник

Діаметр

(мм)

Теплова

потужність

(p.c.s.*)

кВт

Номiн. Зменш.

Швидка

Напівшвидка

Допоміжна

Тиск, що подається

(R)

(S)

(A)

При 15°C і 1013,25 мбар-сухий газ

Пропан P. C.S. = 49.47 МДж/кг

Бутан P.C.S. = 49.47 МДж/кг

100

3.00

1.65

1.00

0.70

0.40

Номінальний (мбар) Мінімальний (мбар) Максимальний (мбар)

By-pass

1/100

(

мм

Форсунка

)

1/100

(

мм

)

Витрати*

г/год

***

218

120

28-30

20 35

214

118

37 25 45

Форсунка

1/100

(

мм

)

116(Y)

96(Z)

79(6)

Витрати*

л/год

286

157

20 17 25

641 DD /HA(BK)

Page 35

Ввімкнення і використання

Запобіжні заходи та поради

! Розміщення відповідної газової конфорки позначене на кожній ручці.

Газові пальники

Кожну конфорку можна налаштувати на одне з наступних значень за допомогою відповідної ручки управління:

● Виключений

Максимальний

Мінімальний

Для того, щоб запалити конфорку, піднесіть запалений сірник або запальничку до конфорки, натисніть на ручку та поверніть її проти годинникової стрілки до максимального положення. На моделях, обладнаних пристроєм безпеки, Ви маєте натиснути ручку та тримати її близько 2-3 секунд, доки пристрій, що підтримує горіння полум’я, розігріється. Для того щоб запалити конфорку натисніть відповідну ручку та поверніть її проти годинникової стрілки до положення “Велике”, продовжуйте тримати ручку натиснутою, доки полум’я не займеться.

! Якщо полум’я випадково гасне, вимкніть конфорку й зачекайте не менше 1 хвилини, перш ніж знову запалювати її.

Щоб вимкнути конфорку, поверніть ручку за годинниковою стрілкою до упору (в положення “●”).

Практичні поради по експлуатації пальника

Для забезпечення ефективної роботи пальників:

• Використовуйте відповідний посуд для кожного пальника (дивіться таблицю), так щоб полум’я невиходило за межі нижньої частини посуду.

• Завжди використовуйте посуд з плоским дном ікришкою.

• Коли вміст каструлі досягає точки кипіння, поверніть ручку до мінімуму.

Конфорка

Швидка

(R)

Напівшвидка

Допоміжна

Для визначення типу конфорки дивіться схеми, наведені в параграфі “Характеристики конфорок і форсунок”.

• Для забезпечення максимальної стабільності посуду під час приготування їжі переконатися в тому, що він встановлений вірно, по центру горілки.

• Перевірити, щоб ручки посуду для приготування були вирівняні за однією з опорних рейок для підтримки посуду.

• Повернути посуд таким чином, щоб не виступав за передній край варильної поверхні.

встановлені по центру горілки; їх ручки слід направити по одній лінії з рейками решітки.

(S)

(A)

Ø Діаметр посуду (cм)

24 - 26

16 - 20

10 - 14

Змінним фактором для забезпечення стабільності посуду на варильній поверхні є він сам (або його розташування під час використання). Очевидно, що максимальну стабільність гарантують добре врівноважені каструлі з пласким дном,

! Ця плита була розроблена і виготовлена відповідно до міжнародних стандартів безпеки. З метою Вашої безпеки повинні бути ретельно прочитані наступні попередження.

Загальні вимоги до безпеки

• Дана вбудована плита відноситься до класу 3.

• Газові плити вимагають регулярного повітрообміну для підтримки її ефективної роботи. При установці плити, дотримуйтесь інструкцій у пункті ”Встановлення” плити.

• Ці інструкції дійсні тільки для країн, символи яких вказані в таблиці з серійним номером.

• Це обладнання розроблене для побутового використання в домашніх умовах і не призначене для застосування на підприємствах промисловості та торгівлі.

• Не допускається установка приладу поза приміщенням, навіть під укриттям. Надзвичайно небезпечно піддавати пристрій дії дощу і вітру.

• Не торкайтеся до плити з оголеними ногами або з мокрими або вологими руками і ногами.

• Прилад повинен використовуватися тільки повнолітніми особами, для приготування їжі відповідно до інструкцій, наведених в дійсному посібнику. Будь-яке інше використання пристрою (напр. для обігрівання кімнати) є невідповідним та небезпечним. Виробник не несе відповідальності за будь-яке пошкодження, викликане невідповідним та неправильним використанням пристрою.

• Прилад повинен використовуватися тільки дорослими,для приготування їжі відповідно до інструкцій у цьому посібнику.

• Переконайтеся, що кабелі живлення інших електричних приладів, не вступають в контакт з гарячою частиною плити.

• Отвори, що використовуються для вентиляції і відведення тепла ніколи не повинні бути закриті.

• Завжди переконуйтесь у тому, що ручки перебувають у “●”/“○” положенні, коли плита не використовується.

• При відключенні плити завжди витягуйте вилку зрозетки, але не тягніть за кабель.

• Ніколи не проводьте очистку або технічне обслуговування, поки Ви не витягнули вилку з розетки.

• У випадку несправності, ні за яких обставин ненамагайтеся ремонтувати прилад самостійно. Ремонт здійснений недосвідченими особами може призвести до травми або більшої несправності приладу. Контакти сервісного центру (дивіться Підтримка).

• Не закривайте скляну кришку (якщо є в наявності),коли газові пальники або електричні плити все ще гарячі.

• Не залишайте електричні плити увімкненими безпосуду, покладеного на них.

• Люди з обмеженими фізичними і розумовими здібностями (включаючи дітей) та недосвідчені особи, тахто не знайомий з правилами користування плитою неповинні нею користуватися. Ці особи повинні,принаймні, бути під контролем тих, хто бере на себе відповідальність за їх безпеку або отримати попередні інструкції, що стосуються роботи цієї плити.

• Не дозволяйте дітям гратися з плитою.

Утилізація

Європейська Директива 2012/19/EU з утилізації електричного та

електронного обладнання (WEEE) вимагає, щоб старі електропобутові прилади викидали разом із звичайним міським сміттям. Старі прилади мають бути зібрані окремо для оптимізації їх утилізації та переробки їх матеріалів і зменшення впливу на здоров’я людини і навколишнє середовище. Символ закресленого “сміттєвого контейнера” на

Page 36

приладі нагадує Вам про Ваші зобов’язання, щодо його окремної утилізації. Споживачі повинні звернутися до місцевих органів або продавця для отримання інформац.

Обслуговування газового крану

З часом, кран може застрягти або важко повертатися.Якщо це станеться, кран необхідно замінити.

Охорона і дбайливе відношення до довкілля

• Готуйте їжу в закритих каструлях так сковорідках з кришками, що добре прилягають. Використовуйте якомога менше води. Готування без кришки значно збільшить споживання енергії.

• Використовуйте каструлі і сковорідки з рівним плоским дном.

• Якщо ви готуєте страву, що потребує багато часу, варто використовувати скороварку, яка в готує два рази швидше і зберігає третину енергії.

Обслуговування та догляд

Відключення електроживлення

Відключіть плиту від мережі електроживлення передпроведенням будьяких робіт з нею.

Чищення поверхні варильної панелі

• Усі емальовані і скляні частини слід очищати теплою водою і нейтральним розчином.

• На поверхнях із нержавіючої сталі можуть залишатися плями від води з високим вмістом кальцію або агресивних розчинників унаслідок тривалого контактування з ними. Будь-які бризки страв (вода, соус, кава тощо) необхідно видаляти, перш ніж вони засохнуть.

• Промийте теплою водою з нейтральним засобом для чищення, а потім витріть насухо м’якою тканиною або замшею. Видаляйте забруднення, що запеклися, спеціальними засобами для чищення поверхонь із нержавіючої сталі.

• Деталі з нержавіючої сталі слід мити лише м’якою ганчіркою або губкою.

• Не користуйтеся абразивними чи їдкими засобами, засобами для чищення на основі хлору і металевими мочалками.

• Не застосовуйте прилади для очищення парою.

• Не користуйтеся легкозаймистими речовинами.

• Не залишайте на варильній поверхні речовини, що містять кислоти або основи, такі як оцет, гірчиця, сіль, цукор або лимонний сік.

Чищення деталей варильної панелі

• Емальовані і скляні частини слід мити лише м’якою ганчіркою або губкою.

• Для полегшення чищення решітки кришки пальників і пальники можна знімати.

• Чистіть їх вручну теплою водою з неабразивним мийним засобом, видаляючи залишки їжі та перевіряючи, чи не забилися отвори пальників.

• Сполосніть і витріть насухо.

• Належним чином встановіть пальники і кришки пальників на місця.

• Встановлюючи решітки на місце, подбайте про те, щоб зона, на яку ставиться каструля, знаходилася над пальником.

• Моделі, оснащені механізмом підпалювання пальників та запобіжним пристроєм, потребують ретельного чищення кінця електрода, щоб забезпечити правильну роботу. Регулярно перевіряйте ці деталі і при необхідності чистьте їх вологою ганчіркою. Пригорілі рештки страв необхідно видаляти зубочисткою або голкою.

! Ця процедура повинна виконуватися кваліфікованим фахівцем, рекомендованим самимвиробником.

Усунення несправностей

Може трапитися так, що прилад не працює належним чином або взагалі не працює. Перш ніж звертатися до сервісного центру за допомогою, перевірте все, що Ви можете. По-перше, переконайтеся, що немає ніяких перерв у газі таперевірте електротехнічне обладнання, і, зокрема, чи відкриті газові клапани у мережі.

Конфорка не запалюється або полум’я нерівномірне по периметру конфорки.

Перевірити:

• Чи не засмічені отвори для газу на конфорky.

• Чи всі знімні деталі конфорки правильно встановлені.

• Чи немає поблизу приладу протягів.

Полум’я згасає на моделях із захисним пристроєм.

Перевірити й переконатися:

• Що, натиснувши ручку, Ви не відпускаєте її, коли запалюєте конфорку.

• Що Ви втримуйте ручку натиснутою достатньо довго, щоб активувати захисний пристрій.

• Що отвори для газу поряд із захисним пристроєм не заблоковані.

Конфорка не гасне, коли ручка повернута до мінімуму.

Перевірити й переконатися:

• Що отвори для газу не заблоковані.

• Що поблизу приладу немає протягів.

• Що мінімальне полум’я на конфорці було налаштовано правильно.

Нестійкий посуд для готування.

Перевірити й переконатися:

• Що дно посуду для готування абсолютно пласке.

• Що посуд правильно розміщений посередині конфорки.

• Що Ви правильно встановили решітку для посуду.

! Щоб уникнути пошкодження електричного запалювального пристрою, не користуйтеся ним, Коли пальники не встановлені на своє місце.

Page 37

УВАГА!

Інде Іт 47, Віале Ар

зіт Компані СпА - єдиний учасник, Імпортер:

алія, 60044 Фабріано, ТОВ "Індезіт Україна"

тісайд Мерлоні 01001, Київ

пров. Музейний,4

Page 38

Установка

555 mm

55 mm

475 mm

! Важно сохранить данное руководство для его последующих консультации. В случае продажи, передачи изделия или при переезде на новое место жительства необходимо проверить, чтобы руководство оставалось вместе с изделием, для того чтобы его новый владелец мог ознакомиться с правилами эксплуатации и с соответствующими предупреждениями.

! Внимательно прочитайте инструкции: в них содержатся важные сведения об установке, эксплуатации и безопасности изделия.

Расположение

! Не разрешайте детям играть с упаковочными материалами. Упаковочные материалы должны быть уничтожены в соответствии с правилами раздельного сбора мусора (см. Предосторожности и рекомендации).

! Монтаж изделия производится в соответствии с данными инструкциями квалифицированными специалистами. Неправильный монтаж изделия может стать причиной повреждения имущества и причинить ущерб людям и домашним животным.

! Данное изделие может быть установлено и использоваться только в помещениях с постоянной вентиляциеи в соответствии с положениями действующих Нормативов. Необходимо соблюдать следующие требования:

• В помещении должна быть предусмотрена система дымоудаления в атмосферу, выполненная в виде вытяжного зонта или электровентилятора, автоматически включающихся каждый раз, когда включается изделие.

• Сжиженный газ пропан-бутан тяжелее воздуха и следовательно застаивается внизу. По этой причине помещения, в которых установлены баллоны с СНГ (сжиженным натуральным газом) должны иметь вентиляционные отверстия внизу, сообщающиеся с улицеи, для удаления возможных утечек газа. Поэтому баллоны с СПГ должны быть опорожнены или оставаться частично заполненными; они не должны размещаться или храниться в подземных помещениях и хранилищах (подвалах, и т.д.). Следует держать в помещении только один рабочий баллон, расположенный таким образом, чтобы он не подвергался прямому воздействию источников тепла (печеи, каминов и т.д.), которые могут привести к нагреву баллона свыше 50°C.

Встроенный монтаж

Для правильного монтажа варочной панели необходимо соблюдать следующие меры предосторожности:

• Кухонные элементы, расположенные рядом с кухонной плитой, высота которых превышает уровень варочной панели, должны находиться на расстояние не менее 200 мм от края варочной панели.

• Bытяжка должна быть установлена в соответствии с руководством по эксплуатации вытяжки и в любом случае на высоте не менее 650 мм от кухонного топа (см. рисунок).

• Pасположите навесные шкафы, прилегающие к вытяжке, на высоте не менее 420 мм от рабочей поверхности кухни (см. рисунок).

Если варочная панель устанавливается под навесным шкафом, последнии должен

600mm min.

располагаться на высоте не менее 700 мм от кухонного топа.

650mm min.

420mm min.

• Размеры ниши кухонного элемента должны соответствовать рисунку. В крепежный комплект входят крепежные крюки для крепления варочной панели на кухонной рабочей поверхности толщиной от 20 до 40 мм. Для надежного крепления варочной панели рекомендуется использовать все прилагающиеся крюки.

B камин или в дымоход с медным покрытием (для кухонных устpойств для приготовления пищи)

Нeпосредствeннo в aтмосфepy

• В помещении должна быть предусмотрена система, обеспечивающая достаточный приток воздуха для надлежащего горения. Расход воздуха, необходимого для горения, должен быть не менее 2 м3/час на кВт установленной мощности.

Приток воздуха может обеспечиваться непосредственно снаружи здания через воздуховод полезным сечением не менее 100 см2 и диаметром, исключающим

Пpимepы вeнтиляциoнных отвepстий для притокa вoздyхa для гоpeния

Cмeжное помещение

Вентилируемое помещение

возможность случаиного засорения.

Или же воздухозабор может осуществляться из смежных помещении, оснащенных вентиляционным отверстием, сообщающимся с улицеи, как описано выше, при условии, что это не общие зоны здания, пожароопасные помещения и не

Увеличение зазора между дверъю и полом

спальни.

• Интенсивное и длительное использование устройства может потребовать дополнительной вентиляции, например, открытие окна или более эффективная вентиляция с повышением механической мощности вытяжки, если она уже существует.

• Перед креплением кухонного топа установите уплотнение (прилагается) по периметру варочнои панели, как показано на схеме.

Схема крепления крюков

Монтаж крюка для опорных Монтаж крюка для опорных брусков H=20mm брусков H=30mm

Page 39

Спереди

Монтаж крюка для опорных Сзади брусков H=40mm

! Используйте крюки из комплекта “вспомогательные принадлежности”

• Если варочная панель не устанавливается сверху встроенного духового шкафа, необходимо вставить деревянную панель в качестве изоляции. Эта панель должна быть установлена на расстоянии не менее 20 мм от нижнеи части варочной панели.

Вентиляция

Для обеспечения надлежащей вентиляции необходимо снять заднюю панель ниши кухонного элемента. Рекомендуется установить духовой шкаф на два деревянных бруска или на сплошное основание с отверстием диаметром не менее 45х560 мм (см чертежи).

45 mm.

560 mm.

! Варочная панель может быть установлена только над встраиваемыми духовыми шкафами с охладительной вентиляцией.

Электрическое подключение

Варочные панели, оснащенные трехполярным сетевым кабелем, расчитаны на функционирование с переменным током с напряжением и частотой электропитания, указанными на паспортной табличке (расположенной снизу варочной панели). Провод заземления сетевого кабеля имеет желто-зеленый цвет. В случае установки варочной панели сверху духового шкафа, встроенного в кухонный элемент, электрическое подсоединение варочной панели и духового шкафа должно выполняться раздельно по причинам безопасности, а так же для легкого съема духового шкафа.

Подсоединение сетевого шнура изделия к сети электропитания

Установите на сетевой кабель нормализованную штепсельную вилку, расчитанную на нагрузку, указанную на паспортной табличке. В случае прямого подключения к сети электропитания между изделием и сетью необходимо установить многополюсный выключатель с минимальным расстоянием между контактами 3 мм, расчитанный на данную нагрузку и соответствующии действующим нормативам (выключатель не должен размыкать провод заземления). Сетевой кабель должен быть расположен таким образом, чтобы ни в одной точке его температура не превышала температуру помещения более чем на 50°C.

! Электромонтер несет ответственность за правильное подключение изделия к электрической сети и за соблюдение правил безопасности.

Перед подключением изделия к сети электропитания проверьте следующее:

• розетка должна быть соединена с заземлением и соответствовать нормативам;

• сетевая розетка должна быть рассчитана на максимальную потребляемую мощность изделия, указанную в таблице технических характеристик;

• напряжение и частота тока сети должны соответствовать электрическим данным изделия;

• сетевая розетка должна быть совместима со штепсельной вилкой изделия. В противном случае замените розетку или вилку; не используите удлинители или тройники.

! Изделие должно быть установлено таким образом, чтобы электрический провод и сетевая розетка были легко доступны.

! Электрический провод изделия не должен быть согнут или сжат.

! Регулярно проверяйте состояние кабеля электропитания и в случае

необходимости поручите его замену только уполномоченным техникам (см. Техническое обслуживание).

! Производитель не несет ответственности за последствия несоблюдения перечисленных выше требовании.

Подсоединение к газопроводу

Данное изделие может быть установлено и использоваться только в помещениях с постоянной вентиляцией в соответствии с положениями действующих Нормативов, только после проверки соответствия изделия типу газа, к которому он подсоединяется. В случае несоответствия выполнить операции, описанные в параграфе “Настройка на различные типы газа”. В случае использования сжиженного газа из баллона использовать регуляторы давления, соответствующие нормативами и их последующим поправкам.

! Для надежного функционирования, рационального использования энергии и более длительного срока службы электрического изделия проверьте, чтобы давление подачи газа соответствовало значениям, указанным в таблице 1 “Характеристики газовых горелок и форсунок”.

Внимание! Перед подсоединением снимите транспортировочную заглушку с трубопровода газовой плиты.

Подсоединение при помощи твердой трубки (медной или стальной)

! Подсоединение к газопроводу не должно оказывать каких-либо нагрузок на изделие. На патрубке подачи газа в изделия имеется вращающееся колено “L” с уплотнительной прокладкой. При необходимости повернуть колено обязательно замените уплотнительную прокладку (прилагающейся к изделию). Патрубок подачи газа в изделие имеет цилиндрическую наружную резьбу 1/2 газ.

Подсоединение при помощи гибкой трубки из нержавеющей стали со сплошными стенками с резьбовыми соединениями.

Патрубок подачи газа в изделие имеет цилиндрическую наружную резьбу 1/2 газ. Подсоединение таких шлангов должно производиться таким образом, чтобы их длина при максимальном растяжении не превышала 2000 мм. По завершении подсоединения проверьте, чтобы металлический гибкий шланг не касался подвижных частей или не был сжат. Использовать исключительно трубки, соответствующие Нормативу, и уплотнительные прокладки, соответствующие действующим государственным нормативам.

Page 40

Проверка уплотнения

! По завершении подсоединения проверьте прочность уплотнения всех патрубков при помощи мыльного раствора, но никогда не пламенем.

Подготовка к различным типам газа

Для переоснащения варочной панели для газа, отличающемуся от газа, на который варочная панель расчитана изначально (указан на этикетке на верхней части варочной панели или на упаковке), необходимо заменить форсунки конфорок следующим образом:

1. Cнимите с варочной панели опорные решетки и выньте конфорки из своих гнезд.

2. Oтвинтите форсунки при помощи полой отвертки 7 мм и замените их на форсунки, расчитанные на новый тип газа (смотрите таблицу 1 “Характеристики конфорок и форсунок”).

3. Восстановить детали на свой места, выполняя операции в обратном порядке.

4. По завершении операции замените старую этикетку тарирования на новую, соответствующую новому типу используемого газа. Этикетку можно заказать в наших Центрах Технического Обслуживания.

• Регуляция первичного воздуха конфорок

Конфорки не нуждаются в какой-либо регуляции первичного воздуха.

• Регуляция минимального пламени

1. Поверните рукоятку-регулятор в положение минимального пламени.

2. Снимите рукоятку и поверните регуляционный винт, расположенный внутри или рядом со стержнем крана, вплоть до получения стабильного малого пламени.

3. Проверьте, чтобы при резком повороте рукоятки из положения максимального пламени на минимальное, конфорки не гасли.

4. В изделиях, оснащенных защитным устройством (термопарой), в случае неисправности этого устройства при минимальном пламени конфорок увеличьте расход газа минимального пламени при помощи регуляционного винта.

5. По завершении регуляции восстановите сургучные или подобные пломбы на обводном газопроводе.

! В случае использования сжиженного газа регуляционный винт должен быть завинчен до упора.

! По завершении операции замените старую этикетку тарирования на новую, соответствующую новому типу используемого газа. Этикетку можно заказать в наших Центрах Технического Обслуживания.

! Если давление используемого газа отличается от предусмотренного давления (или варьирует), необходимо установить на питающем газопроводе соответствующии регулятор давления (в солaсно действующим Нормативам).

Page 41

Характеристики горелок и форсунок

Та

блица 1

Сжиженный газ Природный газ

Kонфорка Диаметр

Быстрая (Большая) (R)

Средняя (S)

Малая (А)

Давление подачи Номинальное (мбар)

* При температуре 15°C и давлении 1013,25 мбар – сухой газ ** Пропан Теплотворная способность = 50,37 МДж/кг *** Бутан Те плотворная способность = 49,47 МДж/кг Природный газ Теплотворная способность = 37,78 МДж/м

Для преобразования в природный газ (13мбар), попросите форсунки в сервисный центр.

(мм)

100

Теплотворная

способность

кВт (p.c.s.*)

Номин.Сокращ.

0.70

0.40

3.00

1.65

1.00

Минимальное (мбар) Максимальное (мбар)

Байпас

1/100

мм

(

)

Форсунка

1/100

мм)

(

*** **

218

120

28-30

20 35

Расход

г/час

Теплотворная

214

118

37 25 45

способность

кВт (p.c.s.*)

3.00

1.65

1.00

Форсунка

1/100

мм)

(

116(Y)

96 (Z)

79 (6)

Расход

л/час

286

157

20 17 25

Форсунка

1/100

(

мм)

143

105

Расход

л/час

286

157

6.5 18

641 DD /HA(BK)

Page 42

Включение и эксплуатация

! На каждом регуляторе показано положение газовой конфорки, которой данная рукоятка управляет.

Газовые конфорки

При помощи соответствующего регулятор можно выбрать один из следующих режимов конфорки:

● Выключено

Наиболее изменчивой характеристикой кастрюли с точки зрения стабильности часто может быть сама кастрюля (или ее размещение во время использования). Хорошо сбалансированные кастрюли, с плоским днищем, с ручками, расположенными линейно с одним из

ребер решетки, гарантируют максимальную стабильнос

Максимальная мощность

Минимальная мощность

Для зажигания одной из конфорок поднесите к ней зажженную спичку или зажигалку, нажмите до упора и поверните против часовой стрелки соответствующую рукоятку в положение максимального пламени. В моделях, оснащенных защитным устройством, необходимо держать рукоятку конфорки нажатой примерно 2-3 секунды до тех пор, пока не нагреется устройство, автоматически поддерживающее горение пламени. В моделях, оснащенных свечой зажигания, для включения нужной конфорки достаточно нажать до упора соответствующую рукоятку и повернуть ее против часовой стрелки в положение максимального пламени, удерживая ее нажатой вплоть до зажигания пламени.

! При случайном гашении пламени конфорки поверните рукоятку управления в положение выключено и попытаитесь вновь зажечь конфорку только по прошествии 1 минуты.

Для выключения конфорки поверните рукоятку по часовой стрелке вплоть до гашения пламени (положение, обозначенное символом “●”).

Практические советы по эксплуатации газовых горелок

Для максимальной отдачи изделия следует помнить:

• Для каждой конфорки используите подходящую посуду (смотри таблицу) с тем, чтобы пламя конфорки не выходило из-под дна посуды.

• Всегда используите посуду с плоским дном и с крышкой.

• В момент закипания поверните рукоятку в положение малого пламени.

Конфорка

Быстрая (Большая)(R)

Средняя (S)

Малая (A)

Для определения типа конфорки смотрите рисунки в параграфе “Характеристики конфорок и форсунок”.

• Для гарантии максимальной стабильности убедитесь, что варочные емкости установлены правильно и что каждая емкость находится строго в центре горелки.

• Убедитесь, что рукоятки варочных емкостей совмещены с одним из опорных стержней держателя емкости.

• Расположите рукоятки варочных емкостей так, чтобы они не выступали за передний край варочной панели.

Ø Диаметр кастрюли (см)

24 - 26

16 - 20

10 - 14

Предосторожности и рекомендации

! Изделие спроектировано и изготовлено в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашей безопасности.

Общие требования к безопасности

• Данное устройство является встраиваемым бытовым электроприбором класса 3.

• Для исправного функционирования газовых устройств необходимо отрегулировать воздухообмен. Проверьте, чтобы при установке этих устройств соблюдались требования, описанные в параграфе “Расположение”.

• Инструкции относятся только к странам, обозначения которых приведены в руководстве и на паспортнои табличке изделия.

• Данное изделие предназначается для непрофессионального использования в домашних условиях.

• Запрещается устанавливать изделие на улице, даже под навесом, так как воздействие на него дождя и грозы является чрезвычайно опасным.

• Не прикасайтесь к изделию влажными руками, босиком или с мокрыми ногами.

• Изделие предназначено для приготовления пищевых продуктов, может быть использовано только взрослыми лицами в соответствии с инструкциями, приведенными в данном техническом руководстве. Любое другое его использование (например: отопление помещения) считается ненадлежащим и следовательно опасным. Производитель не несет ответственности за возможный ущерб, вызванный ненадлежащим, неправильным и неразумным использованием изделия.

• Следите, чтобы сетевые шнуры других бытовых электроприборов не прикасались к горячим частям духового шкафа.

• Не закрывайте вентиляционные решетки и отверстия рассеивания тепла.

• Всегда проверяйте, чтобы регуляторы находились в положении “●”/“○” , когда изделие не используется.

• Не тяните за сетевой кабель для отсоединения вилки изделия из сетевой розетки, возьмитесь за вилку рукой.

• Перед началом чистки или технического обслуживания изделия всегда вынимайте штепсельную вилку из сетевой розетки.

• В случае неисправности категорически запрещается открывать внутренние механизмы изделия с целью их самостоятельного ремонта. Обращаитесь в Центр Сервисного обслуживания (см. Техобслуживание).

• Не закрываите стеклянную крышку варочной панели (если она имеется), если газовые или электрические конфорки еще горячие.

• Не допускается эксплуатация изделия лицами с ограниченными физическими, сенсориальными или умственными способностями

Page 43

(включая детей), неопытными лицами или лицами, необученными обращению с изделием без контроля со стороны лица, ответственного за их безопасность или после надлежащего обучения обращению с изделием.

• Не разрешайте детям играть с бытовым электроприбором.

• Изделие не рассчитано на влючение посредством внешнего синхронизатора или отдельной системы дистанционного управления.

Утилизация

• Уничтожение упаковочных материалов: соблюдайте местные нормативы с целью повторного использования упаковочных материалов.

• Согласно Европейской Директиве 2012/19/EU касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающеи среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющиися на всех приборах, служит напоминанием об их отдельной утилизации.

Для получения дополнительной информации о правильной

утилизации бытовой техники, владельцы должны связаться со своим местным властям или продавцу.

Экономия электроэнергии и охрана окружающей среды

• Храните продукты в закрытых горшках или кастрюлях с плотно закрывающимися крышками и используйте минимальное количество воды. В случае приготовления без крышки будет иметь место потребление значительного количества энергии.

• Используйте горшки и кастрюли с совершенно плоским дном.

• В случае приготовления блюда в течение длительного времени следует использовать скороварку, которая готовит в два раза быстрее и позволяет сберечь треть энергии.

Транспортировка и хранение.

• Bарочные панели должны перевозиться в оригинальной упаковке в горизонтальном положении.

• Во время транспортировки и хранения защищать варочные панели от атмосферного воздействия и механических повреждений.

• Панель должна храниться в упакованном виде в не отапливаемом помещении при температуре от минус 50°С до плюс 40°С.

Пригоревшие загрязнения удаляйте специальными средствами для чистки поверхностей из нержавеющей стали.

• Чистите поверхности из нержавеющей стали только мягкой тряпкой или губкой.

• Не пользуйтесь абразивными и коррозионными средствами, чистящими средствами на основе хлора или металлическими мочалками для чистки сковород.

• Не пользуйтесь пароочистителями.

• Не пользуйтесь горючими веществами.

• Не оставляйте на варочной панели следов кислых или щелочных веществ, таких как уксус, горчица, соль, сахар, лимонный сок и т.п.

Чистка компонентов варочной панели

• Чистите эмалированные и стеклянные детали только мягкой тряпкой или губкой.

• Решетки, крышки горелок и сами горелки перед чисткой можно снять.

• Вымойте их вручную теплой водой с неабразивным моющим средством. При этом тщательно удалите все остатки пищи и убедитесь в том, что ни одно отверстие горелок не осталось засоренным.

• Промойте под проточной водой и тщательно высушите.

• Правильно вставьте горелки и крышки горелок в соответствующие гнезда.

• При установке решеток на место проследите за тем, чтобы они были правильно выставлены относительно горелок.

• Для обеспечения нормальной работы варочных панелей, снабженных свечами электророзжига и предохранительными устройствами, требуется особая тщательность при очистке концов свечей. Следует часто проверять состояние этих деталей и, если нужно, чистить их влажной тканью. Пригоревшие остатки пищи следует удалять с помощью зубочистки или иглы.

! Во избежание повреждения устройства электророзжига не пользуйтесь им, когда горелки вынуты из своих гнезд.

Уход за рукоятками газовой варочной панели

Со временем рукоятки варочной панели могут заблокироваться или вращаться с трудом, поэтому потребуется произвести их внутреннюю чистку и замену всей рукоятки.

! Данная операция должна выполняться техником, уполномоченным производителем.

Техническое обслуживание и уход

Обесточивание изделия

Перед началом какой-либо операции по обслуживанию или чистке отсоедините изделие от сети электропитания.

Чистка поверхности варочной панели

• Все эмалированные и стеклянные детали следует промывать теплой водой с добавлением нейтрального моющего средства.

• После продолжительного контакта с водой, в которой содержится известь, или с едкими моющими средствами на поверхностях из нержавеющей стали могут остаться пятна. Все попадающие на варочную панель брызги (воды, соусов, кофе и т.д.) следует удалять до того, как они высохнут.

• Мойте панель теплой водой с добавлением нейтрального моющего средства, затем протирайте ее мягкой тряпкой или замшей.

Неисправности и методы их устранения

Может случиться, что варочная панель не работает или работает плохо. Перед обращением в сервисный центр давайте посмотрим, что вы можете сделать сами. Во-первых, убедитесь, что нет разрывов в энергои газоснабжении, и, в частности, что газовые краны панели открыты.

Конфорка не загорается или пламя не однородно.

Убедитесь, что:

• Форсунки газовой конфорки засорились.

• Все движущиеся части конфорки установлены правильно

• Рядом с варочной панелью нет сквозняков.

Page 44

В моделях варочной панели, оснащенных защитным устройством,

конфорка загорается и сразу гаснет.

Убедитесь, что:

• Вы до упора нажали ручку.

• Вы до упора нажали ручку в течение достаточного времени, чтобы

активировать устройство безопасности.

• Отверстия выхода газа в точке нахождения предохранительного

устройства не заблокированы.

Конфорка в положении минимума не будет гореть.

Убедитесь, что:

• Отверстия выхода газа не засорены.

• Рядом с варочной панелью нет сквозняков.

• Регулировка минимального значения неправильная.

Нестабильные кастрюли

Убедитесь, что:

• Дно кастрюли идеально ровное.

• Кастрюля должна быть установлена по центру газовои или

электрическои конфорки.

• Опорные решетки на варочной панели установлены неправильно..

Page 45

Орнату

555 mm

55 mm

475 mm

! Жаңа құрылғыны іске қоспас бұрын нұсқаулық кітапшасын мұқият оқып шығыңыз. Мұнда құрылғыны қауіпсіз қолдану, орнату және оны күту туралы маңызды ақпараттар қамтылған.

! Келешекте анықтама ретінде қарау үшін пайдалану нұсқаулығын сақтап қойыңыз. Оны құрылғының кез келген жаңа иесіне беріңіз.

Орналастыру

! Орау материалдарын балалардың қолы жетпейтін жерде сақтаңыз. Тыныс тарылу немесе тұншығып қалу қаупін туғызуы мүмкін ("Сақтандырулар мен кеңестер" бөлімін қараңыз).

! Құрылғыны нұсқауларға сәйкес арнайы біліктілігі бар маман орнатуға тиіс. Құрылғы дұрыс орнатылмаған жағдайда, адамдар мен жануарлар өміріне қауіп төндіруі немесе мүлікті зақымдауы мүмкін.

! Бұл құрылғы ағымдағы ұлттық ережелерге сәйкес тұрақты желдетілген бөлмелерде ғана орнатылуы және пайдаланылуы тиіс. Келесі талаптар сақталуы тиіс:

• Бөлме кез келген түтіндерді айдап шығарып жіберетін ауаны тартып алу жүйесімен жабдықталуы тиіс. Ол құрылғы қосылған кезде автоматты түрде қосылатын электр желдеткіштен немесе қалқадан тұруы мүмкін.

жоғары температураға дейін ысытып жіберуі мүмкін сыртқы қайнар көздері (пештер, каминдер және т.б.) шығаратын қызудан аулақ орналастырып, сақтаған абзал.

Құрылғыны орнату

Плитаны орнатқан кезде төмендегі сақтық шаралар орындалуы тиіс:

• Құрылғы маңында тұрған және плитаның үстіңгі жағына қарағанда биік ас үйі шкафтары плитаның шетінен кем дегенде 200 мм-ге алыс орналасуы тиіс.

• Қалқалар тиісті орнату нұсқаулықтарына сәйкес және плитадан кем дегенде 650 мм ара қашықтықта орнатылуы тиіс (суретті қараңыз).

• Қалқаның маңында тұратын қабырғаға ілінетін шкафтар плитадан кем дегенде 420 мм биіктікте орналастырылуы тиіс (суретті қараңыз).

Плита қабырғаға ілінетін шкафтың астында орнатылатын болса, сол шкаф плитадан

600 мм мин.

кем дегенде 700 мм ара қашықтықта орналасуы тиіс.

650 мм мин.

420 мм мин.

• Орнату қуысы суретте көрсетілген өлшемдерге ие болуы тиіс.

Үстінің қалыңдығы 20 мен 40 мм арасындағы шкафтарға плитаны орнатуға

мүмкіндік беретін бекіту ілмектері қамтамасыз етілген. Плита шкаф үстіне мықтап бекітілгеніне көз жеткізу үшін барлық ілмектерді пайдалану керек.

Мұрша құбырында немесе айыр түтіндікте. (тек тағам дайындау құрылғылары үшін)

Тікелей далаға

• Жану процесі қалыпты түрде өтуі үшін ауа керек болғандықтан бөлмеде тиісті ауа айналымы болуы керек. Ауаның ағымы орнатылған қуаттың әр кВт бірлігіне 2 м3/сағ мәнінен аз болмауы тиіс.

Ауа айналымы жүйесіне, ішкі диаметрі кем дегенде 100 см2 болатын түтік арқылы ауаны тікелей даладан алуына болады; тесігі кез келген бөгетпен бітеліп қалуға

Жануға арналған ауаның желдету тесіктерінің мысалдары.

Жапсарлас бөлме

Желдетілетін бөлме

бейім болмауы тиіс.

Сондай-ақ, жүйе жануға қажетті ауаны жанама жолмен қамтамасыз ете алады, яғни жоғарыда сипатталған ауа айналымы түтіктерімен жабдықталған жапсарлас бөлмелерден. Дегенмен, бұл бөлмелер

Терезе мен еден арасындағы желдету саңылауын кеңейту.

ортақ бөлме, жататын бөлме немесе өрт қаупі бар бөлмелер болмауы тиіс.

• Құрылғыны қарқынды және ұзақ пайдалану үшін қосымша желдету қажет болуы мүмкін, мысалы, терезені ашу немесе тиімділігі көбірек әдіспен – механикалық ауа кіргізу жүйесінің (бар болса) қуатын арттыру арқылы.

• Сығылған газ ауадан ауыр болғандықтан еденге түседі. Сондықтан, сығылған газ баллондары тұратын бөлмелер газдың шығуы жағдайында, ол бөлмеден шығып кетуі үшін вентиляциялық тесіктермен жабдықталуы тиіс. Сол себепті, сығылған газ баллондары, жартылай немесе толық болса да, жер деңгейінен төмен бөлмелерде не сақтау аумақтарында (төле және т.б.) орнатылмауы немесе сақталмауы тиіс. Тек пайдаланылуда болған баллонды, оны 50°C-тан

• Ас үй пешін нығайтар алдында кестеде көрсетілген пісіру панелі бойынша нығыздағышты (қоса беріледі) орнатыңыз.

Ілмекті бекіту сызбасы

Ілмек орны шкаф үстінің Ілмек орны шкаф үстінің қалыңдығы H=20мм үшін қалыңдығы H=30мм үшін

Алды

Ілмек орны шкаф үстінің Арты қалыңдығы H=40 мм үшін

Page 46

! "Керек-жарақтар" орамасындағы ілмектерді қолданыңыз.

• Плита ендірілген пеш үстіне орнатылмаған жағдайда, оқшаулау үшін ағаш тақтаны орнату қажет. Оны плитаның астыңғы жағынан кем дегенде 20 мм ара қашықтықта орналастыру керек.

! Бұйымның желі шнуры майысуына немесе бүктеліп тұруына болмайды.

! Күн сайын желі шнурын тексеріп тұрыңыз және қажет болған жағдайда

оны тек уәкілетті техник мамандарға ғана ауыстыртыңыз (Техникалық қызмет көрсетуді қара).

Желдету

Тиісті желдетудің орнатылғанын тексеру үшін шкафтың артқы қабырғасын алып тастау қажет. Пешті екі ағаш тақтайға немесе кемінде 45 x 560 мм ашық тұрған тегіс жерде орналастыру ұсынылады (сызбаны қараңыз).

45 мм.

560 мм.

! Пісіру панелі қоса орнатылатын салқындататын желдеткіші бар духовка шкафының үстіне қойылады.

Электр қуатына қосу

Үш полярлі желі кабелімен жабдықталған пісіру панелдері паспорттық кестеде көрсетілген кернеумен және электр өткізгіш жиілігіне қарай ауыспалы тоқта жұмыс істеуге есептелген (пісіру панелінің төменгі жағында орналасқан).

Желі кабелінің жерге тұйықталу өткізгіші сары-жасыл түсті болады. Пісіру панелін асүй элементіне қоса жасалған духовка шкафының жоғарғы жағына орналастырылған жағдайда, пісіру панелі мен духовка шкафының электр көзіне жалғау қауіпсіздік ережелеріне сәйкес және духовка шкафын тез алу үшін бөлек-бөлек орналасуы керек.

Бұйымның желі шнурын электр өткізгіші желісіне жалғау

Электр қуаты кабеліне бұйымның паспорттық кестесінде көрсетілген жүктемеге есептелген, нормаланған штепсельдік вилканы орнатыңыз. Электр қуаты желісіне тікелей қосқан жағдайда, асүй пеші және желі арасында байланыс арасы 3 мм минималдық арақашықтықтағы мультиполярлі қосқышты орнату қажет, ол осы жүктеме есептелуі және қолданыстағы нормативтерге сәйкес болуы керек (ажыратқыш жерге тұйықтау сымына жанаспауы тиіс). Желі шнуры оның ешбір нүктесі жай температурасынан 50°С аспайтындай температурада болатындай жерде орналасуы керек.

! Электромонтер бұйымның тоқ көзіне дұрыс жалғануына және қауіпсіздік ережелерінің сақталуына жауапкершілік алады.

Бұйымды электр тоғына қосар алдында мыналарды тексеріп алыңыз:

• pозетка жерге тұйықталып, нормативтерге сәйкес жалғануы керек

• желі розеткасы бұйымның паспортына көрсетілген максималдық қуат қабылдау күшіне есептелуі тиіс;

• желідегі тоқтың кернеуі мен жиілігі бұйымның электр мәліметтеріне сәйкес болуы керек;

• желілік розетка бұйымның штепсельді вилкасына сәйкес келуі керек. Кері жағдайда, розетканы немесе вилканы ауыстырыңыз; тоқ ұзартқыштар мен көп көзді тоқ көздерін қолданбаңыздар.

! Бұйым желі шнуры мен желі розеткасы қолжетімді жерде тұратындай болып орналасуы керек.

! Өндіруші жоғарыда аталған ережелер сақталмаған жағдайда барлық жауапкершіліктен босатылады.

Газ құбырына қосу

Газ баллонына немесе газ құбырына қосу иілгіш резеңке немесе болаттан жасалған шланг арқылы қолданыстағы елдің нормативтеріне сәйкес, бұйымның осы пайдаланылатын газ түріне күйін қалай келтіруге болатынына байланысты жүзеге асырылады (қақпақтағы күйге келтіру этикетін қараңыз: кері жағдайда төмендегіге қараңыз). Баллондағы сұйытылған газды пайдаланған жағдайда қысымды реттегіштерді қолданыстағы елдің нормативтеріне сәйкес орнату керек. Газ түтігін жалғауды жеңілдету бағытталған болып табылады: бұқтырмадағы нығайтатын тежегіш гайканы әр жерінен ауыстырыңыз және қосымша тығыздағыштарды ауыстырып тұрыңыз.

! Энергия қызметі сенімді болу, оны дұрыс қолдану үшін және бұйымды ұзақ пайдаланам десеңіз, газды беру қысымы “Газ конфоркалары мен форсункалары сипаты” кестесінде көрсетілген мәліметтерге сәйкес келуі керек.

Назар аударыңыз! Қоспас бұрын газ плитасының құбырынан тасымалдағыш бітеуішін алыңыз.

Тығыз трубка көмегімен жалғау (мыс және болат)

! Газ құбырына жалғау бұйымға ешқандай жүктеме түсірмеу керек. Бұйымның газ келетін трубасында тығыздайтын төсемі қоса берілген, бұралып тұратын “L” буыны бар. Егер буынды ауыстыру керек болған жағдайда, оның тығыздау төсемін ауыстыру керек (бұйымға қоса берілетін). Бұйымдағы газ келетін трубаның цилиндрлі түрдегі ішкі ½ газ қимасы болады.

Бұрандамен жалғанып, тегіс оралған, тот баспайтын болаттан жасалған шланг арқылы газды қосу.

Бұйымдағы газ келетін трубаның цилиндрлі түрдегі ішкі ½ газ қимасы болады. Бұндай шлангілерді жалғағанда олардың максималдық жазылу ұзындығы 2000 мм аспауы керек. Оларды жалғап болғаннан кейін, металлдан жасалған иілгіш шланг қозғалмалы заттарға тимей тұруын және бүктеліп қалмауын тексеріп алыңыз. Нормативтерге сәйкес трубкаларды, сол елдің мемлекеттік нормативтеріне сәйкес келетін тығыздағыш төсемдерді пайдалану керек.

Тығыздығын тексеру

! Жалғауды аяқтағаннан кейін, барлық түтіктердің тығыздық беріктігін сабын ерітіндісінің көмегімен тексеріңіз, бірақ отпен тексермеңіз.

Әртүрлі газ түрлеріне күйге келтіру

Бұйым негізгісінен ерекшеленетін газ түріне қарай күйге келтіріледі (қақпақтағы күйге келтіру этикетінде көрсетілген). Конфорка форсункаларын келесі тәртіпте ауыстыру қажет:

1. Пісіру панеліндегі торды алыңыз және жанарғыны өз ұяшығынан алыңыз;

2. Форсункаларды 7 мм кілттің көмегімен бұрап (сур.қара), оларды жаңа газ түрлеріне есептелген форсункаларға ауыстырыңыз (Жанарғы және форсунка сипаттамасы кестесіне қара);

Page 47

3. Калған жерлеріне басқа жабдықтарын жоғарыда көрсетілген тәртіпке керісінше қарай қойып шығыңыз.

4. Операцияны аяқтағаннан кейін тестілеудің ескі этикеткасын осы пайдаланылатын газ түріне сәйкес келетін жаңасына ауыстырыңыз. Этикетканы біздің Техникалық Қызмет көрсету орталықтарын тапсырыс бере аласыздар.

• Конфоркадағы бастапқы ауаны реттеу

Конфоркалар бастапқы ауаны реттеуді қажет етпейді.

• Минималды ауаны реттеу

1. Pеттегіш-тұтқаны минималды от күйіне қарай бұраңыз.

2. Tұтқаны алып, кран түтігінің ішінде немесе жанында орналасқан реттегіш винтті тұрақты аз от күйіне келгенше бұраңыз.

3. T-ұтқаны максималдық күйден минималдық күйге оқыс бұраған жағдайда конфорканың өшіп қалмауын байқаңыз.

4. Қорғаныс құрылғысы орнатылған бұйымдарда, қондырғы істен шыққан жағдайда конфорка оты минималды болған жағдайда, минималды газ күйін реттегіш винт көмегімен өзгертіңіз.

5. Реттеуді аяқтағаннан кейін газ құбырының айналасындағы сүргіштік және сол сияқты пломбаларды қалпына келтіріңіз.

! Cұйытылған газды пайдаланған жағдайда, реттегіш винт барынша қатты бұралуы керек.

! Oперация аяқталғаннан кейін, ескі этикетканы газдың түріне сәйкес келетін жаңа түріне ауыстырыңыз. Этикетканы біздің Техникалық қызмет көрсету Орталықтарына тапсырыс беру арқылы алуға болады.

! Қолданылған газ қысымы ұсынылған қысымнан өзгеше (немесе сәл өзгеше) болса, кіріс құбырға тиісті қысым реттегіші бекітілуі керек (ағымдағы ұлттық ережелерге сәйкес).

Page 48

Табиғи P.C.S. = 37,78 МДж/м

Оттық пен форсункалардың сипаттары

1-кесте Сұйытылған газ

Жылу шығару

мүмкіндігі кВт (p.c.s.)

Ном.Қысқ.

0.70

0.40

Ең төмен (мбар) Ең жоғары (мбар)

3.00

1.65

1.00

(S)

Диаметр

(мм)

100

Оттық

Жылдам (R)

Жартылай жылдам

Қосымша

Өткізу қысымы Номиналды (мбар)

(A)

Байпас

1/100

(мм)

Форсунка

1/100

(мм)

Шығын*

***

218

120

28-30

20 35

г/сағ.

214

118

37 25 45

Форсунка

1/100

(мм)

116(Y)

96(Z)

79(6)

* 15°C жəне 1013,25 мбарр жағдайында – құрғақ газ ** Пропан P.C.S. = 50,37 МДж/кг *** Бутан P.C.S. = 49,47 МДж/кг

Табиғи газ

Шығын*

л/сағ

286

157

20 17 25

641 DD /HA(BK)

Page 49

Қосу және пайдалану

Ø ыдыс табанының диаметрі (см)

Жылдам (R)

Жартылай жылдам (S)

Қосымша (A)

24 - 26

16 - 20

10 - 14

Оттық

Сақтандырулар мен кеңестер

! Тиісті газ оттығының орны әрбір тұтқада көрсетілген.

Газ оттықтары

Әрбір оттықты тиісті басқару тұтқасының көмегімен төмендегі параметрлердің біріне реттеуге болады:

● Өшірулі

Ең жоғары

Ең төмен

Жанарғылардың бірін жандыру үшін, жанарғының жанына жанып тұрған сіріңке не оттық апарып, дәл сол уақытта тиісті тұтқаны басып, максималды реттеуге дейін бұраңыз. Жанарғы қауіпсіздік құрылғысымен жабдықталғандықтан, автоматты құрылғыға қыздыру үшін отты жанып тұрған күйде сақтауға мүмкіндік беру үшін тұтқаны шамамен 2-3 секунд ішінде басып тұру керек. Газ жанарғы оталуымен үлгілерді пайдаланған кезде, таңдалған жанарғыны тұтандыру үшін тиісті тұтқаны басып, жанарғы оталмағанша басылған күйде сағат бағытына кері максималды күйге дейін бұраңыз.

! Оты кенет өшіп қалған жағдайда, басқару тұтқасын өшірілген күйге әкеліп, 1 минут өткеннен кейін барып конфорканы қайта тұтандырыңыз.

Конфорканы өшіру үшін тұтқаны сағат тілі бойынша жалын өшкенге дейін бұраңыз (күй "●" белгісімен белгіленген).

Газ жанарғыларын пайдалану бойынша қарапайым кеңестер

Бұйым максималдық түрде жұмыс істеп тұруы үшін есте сақта:

• Ә конфорка үшін тиісті ыдысты пайдаланыңыз, ыдыстың түбі конфорка жанарғысына сәйкес келуі керек (кестені қара).

• Табаны тегіс және қақпағы бар ыдысты пайдаланыңыз.

• Қайнаған жағдайда, тұтқаны оттың аз келетін жағына қарай бұраңыз.

Конфорка түрлерін анықтау үшін “Конфоркалар мен форсункалар” параграфындағы суреттерді қараңыз.

• Максималды тұрақтылық үшін, таба түпқоймалары әрқашан дұрыс түрде бекітілгеніне және әрбір таба жанарғының үстінен ортаға орналастырылғанына көз жеткізіңіз

• Таба тұтқалары таба тұғырындағы тіреу өзектерінің біріне сәйкес орналастырылуы керек.

• Таба тұтқасы плитаның алдыңғы шетінен шығып кетпейтіндей етіп орналастырылуы керек.

тураланған, жақсы теңгерілген түпқоймалар ең жоғары тұрақтылықты сөзсіз қамтамасыз етеді.

Түпқойма тұрақтылығының көзқарасынан айнымалылығы жоғары аспектіге әдетте түпқойманың өзі жатады (немесе қолдану барысында сол түпқойманың орналасуы). Тегіс негіздері жанарғы үстінен қойылған, түпқойма тұтқалары тіреуіш штифтілерінің бірімен

! Бұйым қауіпсіздік бойынша халықаралық нормативтерге сәйкес жоспарланған және дайындалған. Сіздің қауіпсіздігіңіз үшін құрастырылған осы сақтандыруды аса мұқият оқыңыз.

Қауіпсіздікке қойылатын жалпы талаптар

• Бұл құрылғы 3 класқа жататын қосалқы тұрмыстық электр құрылғысы болып табылады.

• Газ құрылғылары дұрыс қызмет атқару үшін ауа айналымын ретке келтіру керек. Осы қондырғыларды орнатқан кезде “Орналастыру” параграфында сипатталған талаптар сақталуын тексеріңіз.

• Басқару бұйымның паспорттық кестесінде және нұсқамасында келтірілген елдерге ғана жарамды болып табылады.

• Бұл бұйым үй шарттарында кәсіби емес тұрғыда пайдалануға арналған.

• Бұйымды көшеге, бастырма астында орнатуға тыйым салынады, өйткені оған жаңбыр және нажағайдың әсері өте қауіпті болып саналады.

• Бұйымға су қолмен, жалаңаяқ немесе дымқыл аяқпен жақындамаңыз.

• Бұйым тағамдық өнімдерді дайындауға арналған, оны осы техникалық нұсқаулықта көрсетілген ережелерге сәйкес тек ересек адамдар ғана пайдалана алады.

• Басқа тұрмыстық электрожабдықтардың электр қуаты өткізгіштерімен, бұйымның ыстық бөліктерімен жақын байланысқа түспеңіз.

• Желдеткіш торларды және ыстықты басатын тесіктерді жаппаңыз.

• Бұйым пайдаланылмағанда, тұтқалары “” / “” жағдайында болуын ылғи тексеріңіз.

• Бұйымның вилкасын тоқ көзінен суыру үшін желі шнурынан тартпаңыз, вилканың өзінен ұстап суырыңыз.

• Бұйымның тазалау немесе техникалық жұмыстар жасау үшін штепсельді вилканы тоқ көзінен суырыңыз.

• Жөнделмейтін жағдайда, бұйымның ішкі мехнанизмдерін өз бетінше жөндеу жұмыстарын жүргізу үшін ашуға тыйым салынады. Техникалық қызмет көрсету орталықтарына хабарласыңыздар (Техникалық қызмет көрсетуді қара).

• Егер газ және электр конфоркалары ыстық болып тұрса, пісіру панелінің шыны қақпағын (егер ол болса) жаппаңыз.

• Құрылғыны физикалық, сезімталдық және психикалық қабілеттері төмен адамдар (балалар да кіреді), тәжірибесіз немесе өнімнен хабары жоқ кез келген адамның қолданбауы тиіс. Мұндай адамдарға, кем дегенде, қауіпсіздіктерін қамтамасыз ететін біреулер жетекші болуы керек немесе құрылғының жұмысына қатысты кіріспе нұсқаулары берілуі тиіс.

• Балаларға құрылғымен ойнауға рұқсат етпеңіз.

• Құрылғы сыртқы таймермен немесе бөлек қашықтан басқару жүйесі арқылы басқарылуға арналмаған.

Жою

• Орауыш материалды жойған кезде: орауышты қайта пайдалануға болатындай етіп жергілікті заңнаманы ұстаныңыз.

• Жарамсыз электрлік және электрондық жабдық бойынша (WEEE) 2002/19/EU Еуропалық директивасы ескі тұрмыстық құрылғыларды қалыпты сұрыпталмаған тұрмыстық қоқыс құбырына жоюды талап етеді. Ескі құрылғылар ішіндегі материалдардың қалпына келтірілуін және қайта өңделуін оңтайландыру және адам денсаулығы мен қоршаған ортағы әсерін азауту үшін ескі құрылғыларды бөлек жинау ұсынылады. Өнімдегі үсті сызылған «қоқыс себеті» белгісі құрылғыны жойған кезде бөлек жинау қажеттілігі туралы ескертеді.

Page 50

Тұтынушылар өзінің ескі құрылғыларын жою туралы мәліметтер алу

үшін жергілікті үкіметке не делдалға хабарласуы керек.

Қоршаған ортаны сақтау және қорғау

• Азық-түлікті жабық құмыраларды немесе қақпағы тығыз жабылатын кастрөлдерде сақтаңыз және суды аз қолданыңыз. Қақпақсыз дайындаған жағдайда, энергия көп жұмсалатын болады.

• Түбі тегіс құмыралар мен кастрөлдерді пайдаланыңыз.

• Асты ұзақ уақыт бойы дайындаған жағдайда, екі есе жылдам дайындайтын және үштен бір энергия қуатын үнемдейтін жылдам қайнатқышты қолданыңыз.

Тасымалдау және сақтау.

• Пісіргіш панельдерін түпнұсқа орауыш ішінде көлденең күйде тасымалдау керек.

• Тасымалдау және сақтау кезінде пісіргіш панельдерін атмосфералық әсерлерден және механикалық зақымдалудан қорғаңыз.

• Панельді жылытылмаған бөлмеде минус 50°С және плюс 40°С температура аралығында орауыш ішінде сақтау керек.

• Электрлік оталдыру қосқыштары және қауіпсіздік құрылғысымен жабдықталған үлгілер тиісінше жұмыс істеуі үшін, тұтқаларының шеттері толығымен тазалануы тиіс. Бұл элементтерді жиі тексеріңіз және қажет болса, дымқыл матамен тазалаңыз. Кез келген қатып қалған тағамдар тіс тазартқыш немесе иненің көмегімен тазалануы тиіс.

! Электрлік оталдыру құрылғысының зақымдалуын болдырмау үшін оны конфоркалар орындарына орнатылмаған жағдайда пайдаланбаңыз.

Газ шүмегіне техникалық қызмет көрсету

Уақыт өте, шүмектер тығыздануы немесе оларды бұру қиындауы мүмкін. Бұл жағдай орын алса, шүмекті ауыстыру қажет.

! Бұл рәсімді өндіруші өкілет берген білікті маман орындауы тиіс

Ақаулықтарды жою

Жөндеу және күтім

Құрылғыны өшіру

Кез келген бір жұмысты бастамастан бұрын құрылғыны тоқтан ажыратыңыз.

Конфорка бетін тазалау

• Барлық эмаль жағылған және әйнек бөліктер жылы су және нейтралды тазалағыш затпен тазалануы тиіс.

• Тат баспайтын болат беттер тым ұзаққа жанасып қалса, әкті су немесе қатты тазалағыш заттармен кірленуі мүмкін. Кез келген тағам қалдықтары (су, тұздық, кофе, т.б.) құрғатылуына дейін тазалануы тиіс.

• Жылы су және нейтрал тазалағыш затпен тазалаңыз және кейін жұмсақ матамен немесе күдерімен құрғатыңыз. Қатып қалған кірді тат баспайтын болат беттерге арналған тазалағыштармен тазалаңыз.

• Tат баспайтын болатты тек жұмсақ мата немесе сүлгімен тазалаңыз.

• Қатты немесе күйдіргіш өнімдерді, хлор негізіндегі тазалағыштарды

немесе металл ысқыштарды пайдаланбаңыз.

• Бу тазалағыштар құралдарды пайдаланбаңыз.

• Жанғыш өнімдерді пайдаланбаңыз.

• Сірке суы, қыша, тұз немесе лимон шырыны сияқты қышқылды

немесе сілтілі заттарды плитада қалдырмаңыз.

Конфорка бөліктерін тазалау

• Торталар, конфорка қақпақтары және конфоркалар тазалану үшін алынуы мүмкін.

• Оларды кез келген тағам қалдықтарын алып, конфорка саңылауларының бітелмегенін тексере отырып қолыңызбен жылы суды және ысқыш емес тазалағышты пайдаланып тазартыңыз.

• Шаю және құрғату.

• Конфоркалар мен конфорка қақпақтарын тиісінше сәйкес орындарына

қайта орнатыңыз.

• Торларды ауыстыру кезінде табақтар орнатылатын аймақ конфоркамен сәйкестендірілгеніне көз жеткізіңіз.

Пісіргіш панель жұмыс істемей қалып не нашар істеуі мүмкін. Қызмет көрсету орталығына хабарласу алдында өзіңіз орындай алатын әрекеттерді қарастырайық. Алдымен, энергия мен газбен жабдықтау жүйесінде ажыраулардың жоқ, әсіресе панельдің газ шүмектері ашық екендігіне көз жеткізіңіз.

Жанарғы жанбайды немесе жалын әркелкі.

Төмендегілерге көз жеткізіңіз:

• Жанарғының газ шығару саңылаулары бітелмеген.

• Жанарғының барлық жылжымалы бөлшектері дұрыс орнатылған.

• Панельдің жанында өтпе жел жоқ.

Қауіпсіздік құрылғысы бар нұсқаларда жалын өшеді.

Төмендегілерге көз жеткізіңіз:

• Тұтқаны шегіне дейін бастыңыз.

• Тұтқаны қауіпсіздік құрылғысын белсендіру үшін жеткілікті уақыт ішінде шегіне дейін бастыңыз.

• Сақтандырғыш орналасқан жердегі газ шығару саңылаулары бұғатталмаған.

Жанарғы минималды күйде жанбайды.

Төмендегілерге көз жеткізіңіз:

• Газ шығару саңылаулары бітелмеген.

• Панельдің жанында өтпе жел жоқ.

• Минималды мән реттеуі қате.

Ыдыстар тұрақсыз.

Төмендегілерге көз жеткізіңіз:

• Ыдыстың түбі толығымен тегіс.

• Ыдыс жанарғыда не электрлік плитада ортаға келтірілген.

• Торлар аударылмаған.

Page 51

Page 52

Indesit Company S.p.A.

V 60044 Fabriano (AN) www.hotpoint.eu

195145527.00

05/2016 - XEROX FABRIANO

iale Aristide Merloni,47

Hotpoint-Ariston 641 DD /HA(BK) User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
