Hotpoint Ariston 4D AABHA User Manual [de, es, fr, it, en, pl]
Istruzioni per luso
COMBINATO FRIGORIFERO/CONGELATORE
I
Italiano, 1
DE
Deutsch, 31
4D AAB/HA
GB
English, 11
E
Espanol, 41
F
Français, 21
PL
Polski, 51
Sommario
I
Installazione, 2
Posizionamento e collegamento
Descrizione dellapparecchio, 3-4
Pannello di controllo
Vista dinsieme
Avvio e utilizzo, 5-6
Avviare lapparecchio
Sistema di raffreddamento
Utilizzare al meglio il frigorifero
Utilizzare al meglio il congelatore
Manutenzione e cura, 7
Escludere la corrente elettrica
Pulire lapparecchio
Evitare muffe e cattivi odori
Funzione Holiday
Funzione Optimization Energy Saving
Sostituire la lampadina
Precauzioni e consigli, 8
Sicurezza generale
Smaltimento
Risparmiare e rispettare lambiente
Anomalie e rimedi, 9
Assistenza, 10
Assistenza attiva 7 giorni su 7
Installazione
! È importante conservare questo libretto per poterlo
I
consultare in ogni momento. In caso di vendita,
di cessione o di trasloco, assicurarsi che resti insieme
allapparecchio per informare il nuovo proprietario
sul funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti
informazioni sullinstallazione, sulluso e sulla
sicurezza.
Posizionamento e collegamento
Posizionamento
1. Posizionare lapparecchio in un ambiente ben
aerato e non umido.
2. Non ostruire le griglie posteriori di ventilazione:
compressore e condensatore emettono calore e
richiedono una buona aerazione per funzionare bene
e contenere i consumi elettrici.
3. Lasciare una distanza di almeno 10 cm tra la parte
superiore dellapparecchio ed eventuali mobili
sovrastanti e di almeno 12 cm tra le fiancate e
mobili/pareti laterali.
4. Lasciare lapparecchio lontano da fonti di calore (la
luce solare diretta, una cucina elettrica).
5. Per mantenere una ottimale distanza del prodotto
dalla parete posteriore, montare i distanzieri
presenti nel kit di installazione seguendo le
istruzioni presenti sul foglio dedicato.
Livellamento
1. Installare lapparecchio su un pavimento piano e
rigido.
2. Se il pavimento non fosse perfettamente
orizzontale, compensare svitando o avvitando i piedini
anteriori.
Collegamento elettrico
Dopo il trasporto, posizionare lapparecchio
verticalmente e attendere almeno 3 ore prima di
collegarlo allimpianto elettrico. Prima di inserire la
spina nella presa della corrente, accertarsi che:
la presa abbia la messa a terra e sia a norma di
legge;
la presa sia in grado di sopportare il carico
massimo
di potenza della macchina, indicato nella targhetta
caratteristiche posta nel vano frigorifero in basso
a sinistra (es 150 W);
la tensione di alimentazione sia compresa nei valori
indicati nella targhetta caratteristiche, posta in
basso
a sinistra (es 220-240 V);
la presa sia compatibile con la spina
dellapparecchio.
In caso contrario richiedere la sostituzione della
spina a un tecnico autorizzato (vedi Assistenza);
non usare prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa
della corrente devono essere facilmente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente
e sostituito solo da tecnici autorizzati (vedi Assistenza).
! Lazienda declina ogni responsabilità qualora
queste norme non vengano rispettate.
2
Descrizione
dellapparecchio
Pannello di controllo
Manopola
FUNZIONAMENTO
FRIGORIFERO
SUPER COOL
Spia
SUPER COOL
Tasto
Spia
ALIMENTAZIONE
Spia
SUPER FREEZE
Tasto
SUPER FREEZE
I
Manopola
FUNZIONAMENTO
CONGELATORE
Manopola FUNZIONAMENTO FRIGORIFERO
per regolare la temperatura del vano frigorifero.
è la temperatura ottimale a bassi consumi.
è la funzione holiday (vedi Manutenzione e
cura).
OFF spegne il vano frigorifero.
Tasto SUPER COOL (raffreddamento rapido) per
abbassare velocemente la temperatura del vano
frigorifero. Quando viene premuto si accende la
spia SUPER COOL (vedi Avvio e utilizzo).
Spia gialla SUPER COOL (raffreddamento rapido):
si accende quando viene premuto il tasto SUPER
COOL.
Spia verde ALIMENTAZIONE: si accende quando
lapparecchio è collegato alla rete di alimentazione.
Tasto SUPER FREEZE (congelamento rapido) per
congelare alimenti freschi. Quando viene premuto
si accende la spia SUPER FREEZE (vedi Avvio e
utilizzo).
Se premuto per almeno 3 secondi si attiva la
funzione Optimization Energy Saving (vedi
Manutenzione e cura).
Spia gialla SUPER FREEZE (congelamento
rapido): si accende quando viene premuto il tasto
SUPER FREEZE.
Manopola FUNZIONAMENTO CONGELATORE
per regolare la temperatura del vano congelatore.
è la temperatura ottimale a bassi consumi.
spegne lapparecchio, frigorifero compreso.
! Le spie servono anche per segnalare un anomalo
aumento di temperatura nel vano congelatore
(vedi Anomalie e rimedi).
3
Descrizione
dellapparecchio
Vista dinsieme
I
Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti
rispetto a quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.
Pannello di controllo
Balconcino estraibile
PORTAOGGETTI
Balconcino
PORTA LATTINE
Cassetto
FRUTTA e VERDURA
Balconcino
BOTTIGLIE
Lampadina
(vedi Manutenzione)
Balconcino estraibile
PORTAOGGETTI
Balconcino
BOTTIGLIE
Vano
CONGELAMENTO e
CONSERVAZIONE
PIEDINO
di regolazione
Variabili per numero e/o per posizione.
4
Avvio e utilizzo
Avviare lapparecchio
! Prima di avviare lapparecchio, seguire
le istruzioni sullinstallazione (vedi Installazione).
! Prima di collegare lapparecchio pulire bene i vani e
gli accessori con acqua tiepida e bicarbonato.
! Lapparecchio è provvisto di un controllo
salvamotore che fa avviare il compressore solo dopo
circa 8 minuti dallaccensione. Questo accade anche
dopo ogni interruzione dellalimentazione elettrica,
volontaria o involontaria (black out).
1. Posizionare la manopola FUNZIONAMENTO
CONGELATORE su
2. Inserire la spina nella presa e accertarsi che si
accenda la spia verde ALIMENTAZIONE.
3. Ruotare la manopola FUNZIONAMENTO
CONGELATORE su un valore medio e premere il tasto
SUPER FREEZE (congelamento rapido): si accenderà la
spia gialla SUPER FREEZE. Essa si spegnerà quando il
congelatore avrà raggiunto la temperatura ottimale: a
quel punto sarà possibile inserire gli alimenti.
4. Ruotare la manopola FUNZIONAMENTO
FRIGORIFERO su un valore medio. Dopo qualche
ora sarà possibile inserire alimenti nel frigorifero.
.
Sistema di raffreddamento
No Frost
Il No Frost gestisce un
flusso continuo di aria
fredda che raccoglie
lumidità e impedisce la
formazione di ghiaccio
e brina: nel vano
frigorifero mantiene il
giusto livello di umidità
e, grazie allassenza di
brina, preserva le
qualità originarie degli alimenti; nel vano congelatore
evita la formazione di ghiaccio rendendo superflue le
operazioni di sbrinamento ed evitando che gli alimenti
si attacchino tra loro. Non mettere alimenti o
contenitori a diretto contatto con la parete refrigerante
posteriore, per non ostruire i fori di aerazione e
facilitare la formazione di condensa. Chiudere le
bottiglie e avvolgere gli alimenti.
Utilizzare al meglio il frigorifero
I
Per regolare la temperatura utilizzare la manopola
FUNZIONAMENTO FRIGORIFERO (vedi Descrizione).
Premere il tasto SUPER COOL (raffreddamento
rapido) per abbassare la temperatura in poco
tempo, per esempio quando il vano viene riempito
dopo una grossa spesa. La funzione si disattiva
automaticamente trascorso il tempo necessario.
Inserire soltanto alimenti freddi o appena tiepidi,
non caldi (vedi Precauzioni e consigli).
Ricordarsi che gli alimenti cotti non si mantengono
più a lungo di quelli crudi.
Non inserire liquidi in recipienti scoperti:
provocherebbero un aumento di umidità con
conseguente formazione di condensa.
RIPIANI: pieni o a griglia. Sono estraibili e regolabili
in altezza grazie alle apposite guide, per
linserimento di contenitori o alimenti di notevole
dimensione.
Cassetto FRUTTA e VERDURA
I cassetti frutta e verdura di cui è dotato il frigorifero
sono appositamente progettati allo scopo di
mantenere fresche e fragranti la frutta e le verdure.
Aprire il regolatore dumidità (posizione B) se si
desidera conservare gli alimenti in un am-biente meno
umido, oppure chiuderlo (posizione A) per una
conservazione in ambiente più umido.
A
B
5
Indicatore TEMPERATURA*: per individuare la zona
I
più fredda del frigorifero.
1. Controllare che sullindicatore risulti ben evidente
OK (vedi figura).
2. Se non compare la scritta OK significa che la
temperatura è troppo elevata: regolare la manopola
FUNZIONAMENTO FRIGORIFERO su una
posizione più alta (più freddo) e attendere circa 10
h finché la temperatura si sia stabilizzata.
3. Controllare nuovamente lindicatore: se necessario,
procedere con una nuova regolazione. Se si sono
introdotte grosse quantità di alimenti o si è aperta
frequentemente la porta del frigorifero, è normale
che lindicatore non segni OK. Attendere almeno 10
h prima di regolare la manopola FUNZIONAMENTO
FRIGORIFERO su una posizione più alta.
Ligiene alimentare
1. Dopo lacquisto degli alimenti, eliminare qualsiasi
tipo di confezione esterna in carta/cartone o altri
involucri, che potrebbero introdurre nel frigo batteri
o sporcizia.
2. Proteggere gli alimenti, (in particolare quelli
facilmente deperibili e quelli che emanano un forte
aroma), in modo da evitate il contatto tra essi,
eliminando in questo modo sia la possibilità di
contaminazione di germi/batteri, che la diffusione di
particolari odori allinterno del frigo
3. Riporre i cibi in modo in modo che laria possa
circolare liberamente tra essi
4. Tenere pulito linterno del frigo, facendo attenzione
a non utilizzare prodotti ossidanti o abrasivi
5. Togliere gli alimenti dal frigo una volta superata la
durata massima di conservazione
6. Per una buona conservazione, i cibi facilmente
deperbili ( formaggi molli, pesce crudo, carne,
etc) vanno posizionati nella zona più fredda, cioè
quella sopra le verduriere, dove si trova lindicatore
della temperatura.
Utilizzare al meglio il congelatore
Non mettere nel congelatore bottiglie di vetro
contenenti liquidi, tappate o chiuse ermeticamente,
perché potrebbero rompersi.
La quantità massima giornaliera di alimenti da
congelare è indicata sulla targhetta caratteristiche,
posta nel vano frigorifero in basso a sinistra
(esempio: Kg/24h 4).
Per congelare (se il congelatore è già in funzione):
premere il tasto SUPER FREEZE (congelamento
rapido) (accensione della relativa spia gialla),
introdurre gli alimenti e chiudere la porta. La funzione
si disattiva automaticamente trascorse 24 ore o
raggiunte le temperature ottimali (spia spenta).
! Per evitare di ostacolare la circolazione dellaria
allinterno del congelatore, si raccomanda di non
ostruire con cibi o contenitori i fori di areazione.
! Durante il congelamento evitare di aprire la porta.
! In caso di interruzione di corrente o di guasto,
non aprire la porta del congelatore: in questo modo
congelati e surgelati si conserveranno senza
alterazioni per circa 9-14 ore.
ICE DEVICE
Prelevare e riempire dacqua le
speciali vaschette e
riposizionarle nella zona
Icedevice. Dopo circa 2 ore i
cubetti di ghiaccio saranno
pronti. Per prelevare il ghiaccio
basta ruotare verso destra le
due manopole: i cubetti di
ghiaccio cadranno nel
contenitore sottostante, pronti
per essere serviti (vedi figura).
Se si vuole disporre di un
maggior volume di carico lICE
DEVICE può essere smontato
rimuovendo le 4 viti di
fissaggio alla cella.
Per regolare la temperatura utilizzare la manopola
FUNZIONAMENTO CONGELATORE (vedi Descrizione).
Non ricongelare alimenti che stanno per scongelare
o scongelati; tali alimenti devono essere cotti per
essere consumati (entro 24 ore).
Gli alimenti freschi da congelare non devono
essere posti a contatto con quelli già congelati.
6
* Presente solo su alcuni modelli.
Manutenzione e cura
Escludere la corrente elettrica
Durante i lavori di pulizia e manutenzione è necessario
isolare lapparecchio dalla rete di alimentazione:
1. posizionare la manopola FUNZIONAMENTO
CONGELATORE su
2. staccare la spina dalla presa.
! Se non si segue questa procedura può scattare
lallarme: esso non è sintomo di anomalia. Per
ripristinare il normale funzionamento è sufficiente
posizionare la manopola FUNZIONAMENTO
CONGELATORE sul valore desiderato. Per isolare
lapparecchio procedere seguendo i punti 1 e 2.
;
Pulire lapparecchio
Le parti esterne, le parti interne e le guarnizioni in
gomma possono essere pulite con una spugnetta
imbevuta di acqua tiepida e bicarbonato di sodio o
sapone neutro. Non usare solventi, abrasivi,
candeggina o ammoniaca.
Gli accessori estraibili possono essere messi a
bagno in acqua calda e sapone o detersivo per
piatti. Sciacquarli e asciugarli con cura.
Il retro dellapparecchio tende a coprirsi di polvere,
che può essere eliminata utilizzando con
delicatezza, dopo aver spento l'apparecchio e
staccato la presa di corrente, la bocchetta lunga
dellaspirapolvere, impostato su una potenza
media.
Durante la pulizia delle guide scorrevoli dei cassetti
dei scomparti congelatore, può succedere che il
meccanismo di richiamo chiusura cassetto si
disattivi. Per riattivarlo, è sufficiente chiudere il
cassetto con maggiore forza.
Evitare muffe e cattivi odori
Lapparecchio è fabbricato con materiali igienici
che non trasmettono odori. Per mantenere questa
caratteristica è necessario che i cibi vengano
sempre protetti e chiusi bene. Ciò eviterà anche
la formazione di macchie.
Nel caso si voglia spegnere lapparecchio per un
lungo periodo, pulire linterno e lasciare le porte
aperte.
Funzione holiday
Se si parte per un periodo di vacanza non è necessario
spegnere lapparecchio perché è dotato
di una funzione che permette, con bassi consumi
elettrici, di mantenere la temperatura del vano
frigorifero intorno ai 12°C (per proteggere dal caldo
trucchi e cosmetici); la temperatura del congelatore
va impostata sul minimo, indispensabile per la
conservazione degli alimenti.
Per attivare la funzione:
impostare la manopola FUNZIONAMENTO
FRIGORIFERO su
Un doppio breve segnale acustico ne conferma
lattivazione; la disattivazione è indicata da un segnale
acustico singolo.
.
Funzione Optimization Energy Saving
Al fine di ottimizzare il consumo energetico mantenendo
le performance di temperatura del prodotto, si può
attivare la funzione Optimization Energy Saving.
Questa funzione permette il massimo risparmio
energetico. Tale funzione si attiva posizionando le
manopole in I CARE e tenendo premuto per almeno 3
secondi il tasto superfreezer; la spia superfreezer
inizierà a lampeggiare identificando lattivazione.
La funzione Optimization Energy Saving può essere
comunque disattivata, premendo ancora il tasto
superfreezer. La spia corrispondente smetterà di
lampeggiare ad identificare il ripristino delle condizioni
iniziali.
In ambienti umidi, con la funzione Optimization Energy
Saving attivata, potrebbe presentarsi lieve formazione
di condensa sulle porte; disattivando la funzione, si
ristabiliscono comunque le condizioni standard del
prodotto.
Sostituire la lampadina
Per sostituire la lampadina di illuminazione del vano
frigorifero, staccare la spina dalla presa di corrente.
Seguire le istruzioni
riportate qui sotto.
Accedere alla lampada
togliendo la protezione
come indicato in figura.
Sostituirla facendo
2
1
attenzione alla potenza
massima indicata sulla
protezione (10W,15 W o
25 W).
I
7
Precauzioni e consigli
! Lapparecchio è stato progettato e costruito
I
in conformità alle norme internazionali di sicurezza.
Queste avvertenze sono fornite per ragioni
di sicurezza e devono essere lette attentamente.
Questa apparecchiatura è conforme
alle seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione)
e successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità
Elettromagnetica) e successive modificazioni.
- 2002/96/CE..
Sicurezza generale
Lapparecchio è stato concepito per un uso di tipo
non professionale allinterno dellabitazione.
Lapparecchio deve essere usato per conservare e
congelare cibi, solo da persone adulte e secondo
le istruzioni riportate in questo libretto.
Lapparecchio non va installato allaperto,
nemmeno se lo spazio è riparato, perché è molto
pericoloso lasciarlo esposto a pioggia e temporali.
Non toccare lapparecchio a piedi nudi o con le
mani o i piedi bagnati o umidi.
Non toccare le parti interne raffreddanti: cè
pericolo di ustionarsi o ferirsi.
Non staccare la spina dalla presa della corrente
tirando il cavo, bensì afferrando la spina.
È necessario staccare la spina dalla presa prima di
effettuare operazioni di pulizia e manutenzione. Non è
sufficiente portare le manopole per la regolazione
della temperatura sulla posizione OFF (apparecchio
spento) per eliminare ogni contatto elettrico.
In caso di guasto, in nessun caso accedere ai
meccanismi interni per tentare una riparazione.
Non utilizzare, allinterno degli scomparti
conservatori di cibi congelati, utensili taglienti ed
appuntiti o apparecchi elettrici se non sono del tipo
raccomandato dal costruttore.
Non mettere in bocca cubetti appena estratti dal
congelatore.
Non permettere ai bambini di giocare con
lapparecchio. In nessun caso devono sedersi sui
cassetti o appendersi alla porta.
Gli imballaggi non sono giocattoli per bambini.
Per la chiusura delle porte
frigo, fare attenzione alla
posizione del montante (vedi
figura)
Attenzione a non riporre cibi
troppo voluminosi nella parte
del cassetto freezer superiore
occupata dal fabbricatore di ghiaccio ove presente
Smaltimento
Smaltimento del materiale di imballaggio: attenersi
alle norme locali, così gli imballaggi potranno
essere riutilizzati.
La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE),
prevede che gli elettrodomestici non debbano
essere smaltiti nel normale flusso dei rifiuti solidi
urbani. Gli apparecchi dismessi devono essere
raccolti separatamente per ottimizzare il tasso di
recupero e riciclaggio dei materiali che li
compongono ed impedire potenziali danni per la
salute e lambiente. Il simbolo del cestino barrato è
riportato su tutti i prodotti per ricordare gli obblighi
di raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione
degli elettrodomestici, i detentori potranno
rivolgersi al servizio pubblico preposto o ai
rivenditori.
Risparmiare e rispettare lambiente
Installare lapparecchio in un ambiente fresco e ben
aerato, proteggerlo dallesposizione diretta ai raggi
solari, non disporlo vicino a fonti di calore.
Per introdurre o estrarre gli alimenti, aprire le porte
dellapparecchio il più brevemente possibile.
Ogni apertura delle porte causa un notevole
dispendio di energia.
Non riempire con troppi alimenti lapparecchio:
per una buona conservazione, il freddo deve
poter circolare liberamente. Se si impedisce la
circolazione, il compressore lavorerà continuamente.
Non introdurre alimenti caldi: alzerebbero la
temperatura interna costringendo il compressore a
un grosso lavoro, con grande spreco di energia
elettrica.
Mantenere efficienti e pulite le guarnizioni, in modo
che aderiscano bene alle porte e non lascino uscire
il freddo (vedi Manutenzione).
Grazie allapertura indipendente delle porte e dei
cassetti del freezer questo prodotto permette un
risparmio energetico superiore al 50% rispetto ad
un normale combinato 2 porte.
.
8
Anomalie e rimedi
Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare
che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.
Anomalie:
La spia verde ALIMENTAZIONE non
si accende.
Il motore non parte.
Le spie sono debolmente accese.
a) Suona lallarme.
b) Suona lallarme e lampeggiano
le due spie gialle.
c) Suona lallarme e lampeggiano
le due spie gialle e quella verde.
d) Lampeggia la spia gialla
SEPERFREEZE
Riscaldamento
eccessivo
+ segnale acustico
Riscaldamento
pericoloso
+ segnale acustico
Possibili cause / Soluzione:
La spina non è inserita nella presa della corrente o non abbastanza da
fare contatto, oppure in casa non cè corrente.
Lapparecchio è dotato di un controllo salvamotore (vedi Avvio e utilizzo).
Staccare la spina e reinserirla nella presa dopo averla girata su se stessa.
a) La porta del frigorifero è rimasta aperta per più di due minuti.
Il segnale acustico cessa alla chiusura della porta. Oppure non si è
seguita la corretta procedura di spegnimento (vedi Manutenzione).
b) Lapparecchio segnala un riscaldamento eccessivo del congelatore.
Si consiglia di verificare lo stato degli alimenti: potrebbe essere
necessario gettarli.
c) Lapparecchio segnala un riscaldamento pericoloso del congelatore: gli
alimenti devono essere gettati.
d) È attivata la funzione Optimization Energy Saving
b/c) In entrambi i casi il congelatore si manterrà a una temperatura intorno a
0°C per non far ricongelare gli alimenti.
Per spegnere il segnale acustico: aprire e chiudere la porta
del frigorifero. Per ripristinare il funzionamento normale: portare
la manopola FUNZIONAMENTO CONGELATORE sulla posizione
(spento) e riaccendere lapparecchio.
I
La spia verde ALIMENTAZIONE
lampeggia
Il frigorifero e il congelatore
raffreddano poco.
Nel frigorifero gli alimenti
si gelano.
Il motore funziona di continuo.
Lapparecchio emette
molto rumore.
La temperatura di alcune parti
esterne del frigorifero è elevata.
Lapparecchio non funzione correttamente. Chiamare lAssistenta
Tecnica
Le porte non chiudono bene o le guarnizioni sono rovinate.
Le porte vengono aperte molto spesso.
Le manopole FUNZIONAMENTO non sono in posizione corretta
(vedi Descrizione).
Il frigorifero o il congelatore sono stati riempiti eccessivamente.
La manopola FUNZIONAMENTO FRIGORIFERO non è in posizione
corretta (vedi Descrizione).
È stato premuto il tasto SUPER FREEZE (congelamento rapido): la spia
gialla SUPER FREEZE è accesa o lampeggiante (vedi Desc.).
La porta non è ben chiusa o viene aperta di continuo.
La temperatura dellambiente esterno è molto alta.
Lapparecchio non è stato installato ben in piano (vedi Installazione).
Lapparecchio è stato installato tra mobili o oggetti che vibrano
ed emettono rumori.
Il gas refrigerante interno produce un leggero rumore anche quando
il compressore è fermo: non è un difetto, è normale.
Le temperature elevate sono necessarie per evitare la formazioni di
condensa in particolari zone del prodotto
9
Assistenza
195073461.01
10/2009
I
Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
In caso negativo, contattare il Numero Unico Nazionale 199.199.199.
Prima di contattare lAssistenza:
modello
numero di serie
Comunicare:
il tipo di anomalia
il modello della macchina (Mod.)
il numero di serie (S/N)

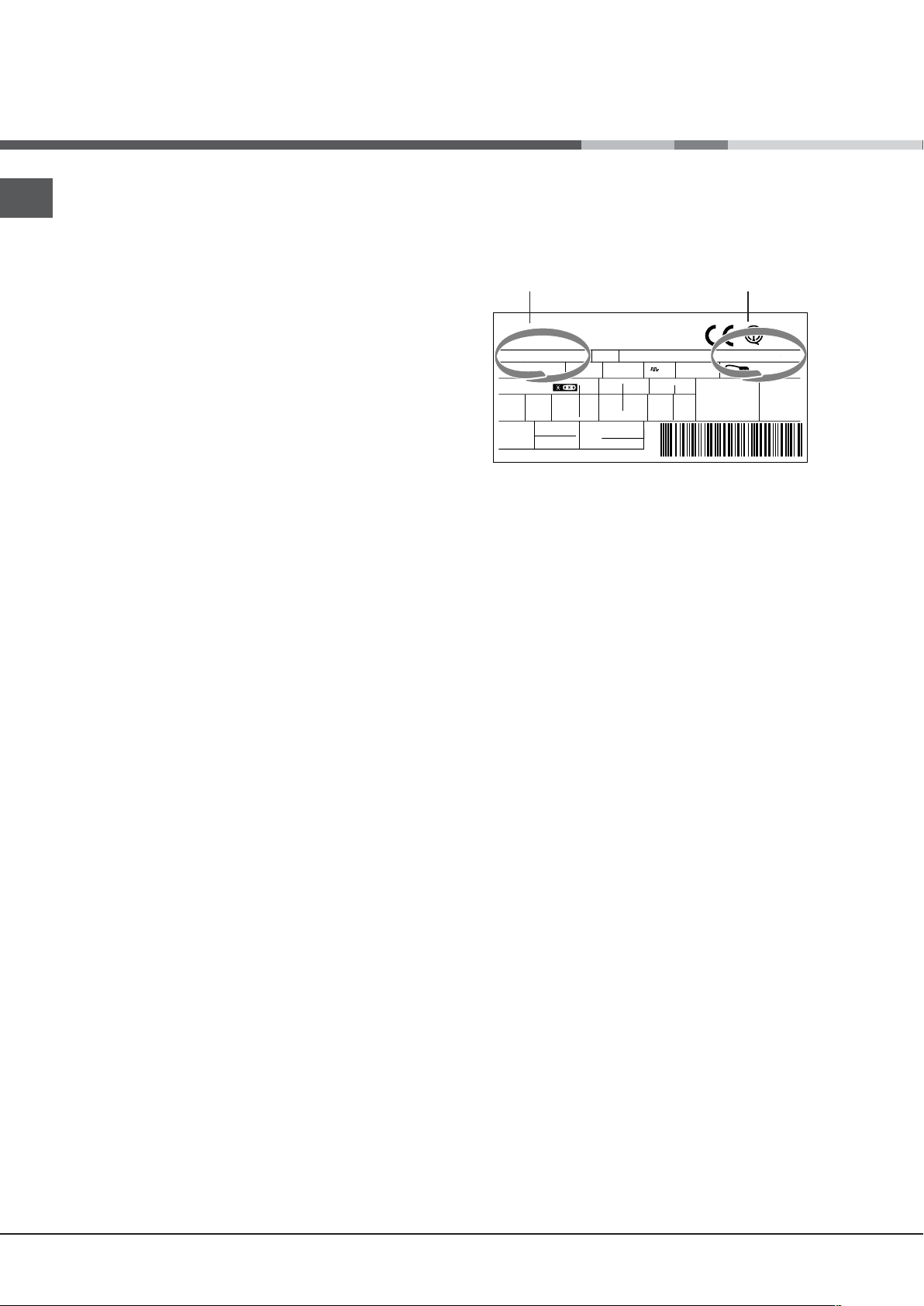

Queste informazioni si trovano
sulla targhetta caratteristiche posta
nel vano frigorifero in basso a sinistra.
RG 2330
Mod.
220 - 240 V- 50 Hz 150 W
340
Total
Gross
Bruto
Brut
Compr.
R 134 a
Syst.
kg 0,090
Kompr.
Made in Italy 13918
Gross
Bruto
Brut
75
Test
P.S-I.
TI
Net
Util
Utile
Pressure
HIGH-235
LOW 140
93139180000 S/N 704211801
Cod.
Gross
Bruto
Brut
W
Fuse
A
Freez. Capac
Poder de Cong
kg/24 h
4,0
Max 15 w
Class
Clase
Classe
N
Assistenza Attiva 7 giorni su 7
Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199*
.
Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del Centro
Assistenza Autrorizzato più vicino a casa tua.
È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
10
*Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle
13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle
08:00 e i giorni festivi, per chi chiama da telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato.
Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori
informazioni consultare il sito www.aristonchannel.com.
Operating Instructions
REFRIGERATOR/FREEZER COMBINATION
I
Italiano, 1
DE
Deutsch, 31
4D AAB/HA
GB
English, 11
E
Espanol, 41
F
Français, 21
PL
Polski, 51
Contents
GB
Installation, 12
Positioning and connection
Description of the appliance, 13-14
Control panel
Overall view
Start-up and use, 15-16
Starting the appliance
Chiller system
Using the refrigerator to its full potential
Using the freezer to its full potential
Maintenance and care, 17
Switching the appliance off
Cleaning the appliance
Avoiding mould and unpleasant odours
Holiday function
Optimization Energy Saving function
Replacing the light bulb
Precautions and tips, 18
General safety
Disposal
Respecting and conserving the environment
Troubleshooting, 19
Assistance, 20
Installation
GB
! Before placing your new appliance into operation
please read these operating instructions carefully.
They contain important information for safe use, for
installation and for care of the appliance.
! Please keep these operating instructions for future
reference. Pass them on to possible new owners of
the appliance.
Positioning and connection
Positioning
1. Place the appliance in a well-ventilated humidityfree room.
2. Do not obstruct the rear fan grills. The compressor
and condenser give off heat and require good
ventilation to operate correctly and save energy.
3. Leave a space of at least 10 cm between the top
part of the appliance and any furniture above it, and
at least 12 cm between the sides and any furniture/
side walls.
4. Ensure the appliance is away from any sources of
heat (direct sunlight, electric stove, etc.).
5. In order to maintain the correct distance between
the appliance and the wall behind it, fit the spacers
supplied in the installation kit, following the
instructions provided.
Electrical connections
After the appliance has been transported, carefully
place it vertically and wait at least 3 hours before
connecting it to the electricity mains. Before inserting
the plug into the electrical socket ensure the following:
The appliance is earthed and the plug is compliant
with the law.
The socket can withstand the maximum power of the
appliance, which is indicated on the data plate
located on the bottom left side of the fridge (e.g. 150
W).
The voltage must be in the range between the
values indicated on the data plate located on the
bottom left side (e.g. 220-240V).
The socket is compatible with the plug of the
appliance.
If the socket is incompatible with the plug, ask an
authorised technician to replace it (see Assistance).
Do not use extension cords or multiple sockets.
! Once the appliance has been installed, the power
supply cable and the electrical socket must be easily
accessible.
! The cable must not be bent or compressed.
! The cable must be checked regularly and replaced
by authorised technicians only (see Assistance).
! The manufacturer declines any liability should
these safety measures not be observed.
Levelling
1. Install the appliance on a level and rigid floor.
2. If the floor is not perfectly horizontal, adjust the
refrigerator by tightening or loosening the front feet.
12
Description of the
appliance
Control panel
REFRIGERATOR
OPERATION
Knob
SUPER COOL
Indicator light
SUPER COOL
Button
POWER
Indicator light
SUPER FREEZE
Indicator light
GB
FREEZER
OPERATION
Knob
SUPER FREEZE
Button
REFRIGERATOR OPERATION Knob
to regulate the temperature of the refrigerator
compartment.
is the optimal temperature for energy saving
levels.
is the holiday function (see Maintenance and
care).
OFF switches the refrigerator off.
SUPER COOL
of the refrigerator compartment rapidly. When it is
pressed, the SUPER COOL indicator light
illuminates (see Start-up and use).
SUPER COOL Yellow indicator light (rapid cooling)
illuminates when the SUPER COOL button is
pressed.
POWER Indicator light illuminates when the
appliance is connected to the electricity network.
(quick cool) to lower the temperature
SUPER FREEZE button (rapid freezing) to freeze
fresh food. When it is pressed, the SUPER FREEZE
indicator light illuminates (see Start-up and use).
If pressed for at least 3 seconds, this activates the
Optimization Energy Saving function (see Care
and maintenance).
SUPER FREEZE Yellow indicator light (rapid
freezing) illuminates when the SUPER FREEZE
button is pressed.
FREEZER OPERATION Knob
to regulate the temperature of the freezer
compartment.
is the optimal temperature for energy saving
levels.
switches the appliance off, including the
refrigerator.
! The indicator lights are also used to indicate an
unusual temperature increase in the freezer
compartment (see Troubleshooting).
13
Description of the
appliance
GB
Overall view
The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not
directly represent the appliance purchased. For more complex features, consult the following pages.
Control panel
Removable
multipurpose
SHELVES
CAN RACK
FRUIT and
VEGETABLE bin
LAMP
(see Maintenance)
Removable
multipurpose
SHELVES
BOTTLE shelf
FREEZER and
STORAGE
compartment
Levelling FEET
BOTTLE shelf
Varies by number and/or position.
14
Start-up and use
Starting the appliance
! Before starting the appliance, follow the
installation instructions (see Installation).
! Before connecting the appliance, clean the
compartments and accessories well with lukewarm
water and bicarbonate.
! The appliance comes with a motor protection control
system which makes the compressor start
approximately 8 minutes after being switched on. The
compressor also starts each time the power supply is
cut off whether voluntarily or involuntarily (blackout).
1. Set the FREEZER OPERATION knob on
2. Insert the plug into the socket and ensure that the
green POWER indicator light illuminates.
3. Turn the FREEZER OPERATION knob to an average
value and press the SUPER FREEZE button (rapid
freezing): the SUPER FREEZE indicator light will
illuminate. Once the refrigerator has reached the
optimal temperature, the indicator light goes out and
you can begin food storage.
4. Turn the REFRIGERATOR OPERATION knob to an
average value. After a few hours you will be able to
put food in the refrigerator.
.
Using the refrigerator to its full
potential
Use the REFRIGERATOR OPERATION knob to adjust
the temperature (see Description).
Press the SUPER COOL button (rapid cooling) to
lower the temperature quickly. For example, when
you place a large number of new food items inside a
fridge the internal temperature will rise slightly. The
function quickly cools the groceries by temporarily
reducing the temperature until it reaches the ideal
level.
Place only cold or lukewarm foods in the compartment,
not hot foods (see Precautions and tips).
Remember that cooked foods do not last longer than
raw foods.
Do not store liquids in open containers. They will
increase humidity in the refrigerator and cause
condensation to form.
SHELVES: with or without grill. Due to the special
guides the shelves are removable and the height
is adjustable, allowing easy storage of large
containers and food.
GB
Chiller system
No Frost
The No Frost system
circulates cold air
continuously to collect
humidity and prevent
ice and frost formation.
The system maintains
an optimal humidity
level in the
compartment,
preserving the original
quality of the food, preventing the food from sticking
together and making defrosting a thing of the past. Do
not block the aeration cells by placing food or
containers in direct contact with the refrigerating back
panel. Close bottles and wrap food tightly.
FRUIT and VEGETABLE bin
The salad crispers fitted inside the fridge have been
specially designed for the purpose of keeping fruit
and vegetables fresh and crisp. Open the humidity
regulator (position B) if you want to store food in a less
humid environment, or close it (position A) to store
food in a more humid environment.
A
B
15
GB
TEMPERATURE Indicator light
coldest area in the refrigerator.
1. Check that OK appears clearly on the indicator light
(see diagram).
2. If the word OK does not appear it means that the
temperature is too high: adjust the REFRIGERATOR
OPERATION knob to a higher position (colder) and
wait approximately 10 hours until the temperature
has been stabilised.
3. Check the indicator light again: if necessary,
readjust it following the initial process. If large
quantities of food have been added or if the
refrigerator door has been opened frequently, it is
normal for the indicator not to show OK. Wait at
least 10 hours before adjusting the REFRIGERATOR
OPERATION knob to a higher setting.
Food hygiene
: to identify the
*
which are corked or hermetically sealed in the freezer
because they could break.
The maximum quantity of food that may be frozen daily is
indicated on the plate containing the technical properties
located on the bottom left side of the refrigerator
compartment (for example: Kg/24h: 4).
To freeze (if the freezer is already operating):
press the rapid freezing SUPER FREEZE button
(corresponding yellow indicator light illuminates), insert the
food and close the door. The function is disabled
automatically after 24 hours or when optimal temperatures
have been reached (indicator light goes out);
! to avoid blocking the air circulation inside the freezer
compartment, it is advisable not to obstruct the
ventilation holes with food or containers.
! Do not open the door during freezing.
! If there is a power cut or malfunction, do not open the
freezer door. This will help maintain the temperature
inside the freezer, ensuring that foods are conserved for
at least 9 -14 hours.
1. Once you have bought your food, remove all
external packaging made of paper/cardboard or
other wrappers, which could introduce bacteria or
dirt inside your refrigerator.
2. Protect the food, (especially easily perishable items
and those that have a strong smell), in order to avoid
contact between them, thereby removing both the
possibility of germ/bacteria contamination as well as
the diffusion of strong odours inside the fridge.
3. Store all food in such a way as to ensure air can
circulate freely between different items.
4. Keep the inside of your fridge clean, taking care
not to use oxidiser or abrasive products.
5. Remove all food past its expiry date from the
refrigerator.
6. For the correct preservation of food, all easily
perishable items (soft cheeses, raw fish, meat, etc.)
should be stored in the coldest zone of the fridge
compartment, i.e. just above the salad crisper
where the temperature indicator is situated.
Using the freezer to its full potential
Use the FREEZER OPERATION knob to adjust the
temperature (see Description).
Do not re-freeze food that is defrosting or that has already
been defrosted. These foods must be cooked and eaten
(within 24 hours).
Fresh food that needs to be frozen must not come into
contact with food that has already been defrosted.
Do not place glass bottles which contain liquids, and
ICE DEVICE
After pouring water in the special
ice cups, place them in their
places in the ice device. After
about 2 hours, the ice cubes will
be ready. In order to get the ice
cubes, it will be sufficient to turn
the two buttons to the right. The
ice cubes will fall in to the tray
below, ready to be used.
If you need more storage
space, the ICE DEVICE may be
taken out after you have
removed the 4 fixing screws.
Available only on certain models.
*
16
Maintenance and care
Switching the appliance off
During cleaning and maintenance it is necessary to
disconnect the appliance from the electricity supply:
1. set the FREEZER OPERATION knob on
2. pull the plug out of the socket
! If this procedure is not followed, the alarm may
sound. This alarm does not indicate a malfunction. To
restore normal operation, it is sufficient to set the
FREEZER OPERATION knob on the desired value. To
disconnect the appliance, follow point 1 and 2.
Cleaning the appliance
The external and internal parts, as well as the
rubber seals may be cleaned using a sponge that
has been soaked in lukewarm water and
bicarbonate of soda or neutral soap. Do not use
solvents, abrasive products, bleach or ammonia.
The removable accessories may be soaked in
warm water and soap or dishwashing liquid. Rinse
and dry them carefully.
The back of the appliance may collect dust which
can be removed by delicately using the hose of a
vacuum cleaner set on medium power. The
appliance must be switched off and the plug must
be pulled out before cleaning the appliance.
During the cleaning of the slide rails for the drawers
in the freezer compartment, it may happen that the
automatic drawer closure mechanism is
deactivated. To reactivate it, simply close the
drawer a little more forcefully than is usually
necessary.
Holiday function
If you are going on holiday, you do not have to switch
the appliance off; it features a low-energy function
which keeps the temperature of the refrigerator
compartment at approximately 12°C (you may, for
example, wish to protect cosmetics and beauty
products from the heat). The freezer temperature
should be set to the minimum value, in order to
preserve the food inside it effectively.
To enable the function: set the REFRIGERATOR
OPERATION knob on
A double acoustic signal informs you when it has
been enabled. A single acoustic signal informs you
when it has been disabled.
.
Optimization Energy Saving function
The Optimization Energy Saving function may be
activated in order to optimise energy consumption
while maintaining the cooling performance of the
product. This function maximises the energy saved. It
is activated by setting the knobs to I CARE, then
pressing and holding the Super Freeze button for at
least 3 seconds; the Super Freeze indicator light will
begin to flash, signalling the activation of this function.
The Optimization Energy Saving function may also
be deactivated by pressing the Super Freeze button
again. The corresponding indicator light will stop
flashing, thereby signalling that the original operating
conditions have been restored.
In humid environments, when the Optimization
Energy Saving function is activated, slight
condensation may form on the door of the appliance;
normal operating conditions are restored when the
function is deactivated.
GB
Avoiding mould and unpleasant odours
The appliance is manufactured with hygienic
materials which are odour free. In order to maintain
an odour free refrigerator and to prevent the
formation of stains, food must always be covered or
sealed properly.
If you want to switch the appliance off for an
extended period of time, clean the inside and leave
the doors open.
Replacing the light bulb
To replace the light bulb in the refrigerator
compartment, pull out the plug from the electrical
socket. Follow the instructions below.
Access the light bulb by
removing the cover as
indicated in the
diagram.
Replace it with a similar
light bulb within the
2
1
power range indicated
on the cover (10 W, 15
W or 25 W).
17
Precautions and tips
GB
! The appliance was designed and manufactured in
compliance with international safety standards. The
following warnings are provided for safety reasons and
must be read carefully.
This appliance complies with the following
Community Directives:
- 73/23/EEC of 19/02/73 (Low Voltage) and
subsequent amendments;
-89/336/EEC of 03.05.89 (Electromagnetic
Compatibility) and subsequent amendments;
- 2002/96/CE..
General safety
The appliance was designed for domestic use inside the
home and is not intended for commercial or industrial
use.
The appliance must be used to store and freeze food
products by adults only and according to the instructions
in this manual.
The appliance must not be installed outdoors, even in
covered areas. It is extremely dangerous to leave the
appliance exposed to rain and storms.
Do not touch the appliance with bare feet or with wet or
moist hands and feet.
Do not touch the internal cooling elements: this could
cause skin abrasions or frost/freezer burns.
When unplugging the appliance always pull the plug
from the mains socket, do not pull on the cable.
Before cleaning and maintenance, always switch off the
appliance and disconnect it from the electrical supply. It
is not sufficient to set the temperature adjustment knobs
on OFF (appliance off) to eliminate all electrical contact.
In the case of a malfunction, under no circumstances
should you attempt to repair the appliance yourself.
Repairs carried out by inexperienced persons may cause
injury or further malfunctioning of the appliance.
Do not use utensils other than the scraper provided, or
electrical equipment which is not of the type specified by
the manufacturer, inside the frozen food storage
compartments.
Do not put ice cubes taken directly from the freezer into
your mouth.
Do not allow children to tamper with the controls or play
with the appliance. Under no circumstance should they
be allowed to sit on the bins or to hang from the door.
Keep packaging material out of the reach of children! It
can become a choking or suffocation hazard.
When closing the refrigerator
doors, pay attention to the position
of the upright (see figure).
Make sure that excessive volumes
of food are not placed in the upper
part of the freezer compartment, in
the space reserved for the ice tray
(where present).
Disposal
Observe local environmental standards when
disposing packaging material for recycling
purposes.
The European Directive 2002/96/EC on Waste
Electrical and Electronic Equipment (WEEE), requires
that old household electrical appliances must not be
disposed of in the normal unsorted municipal waste
stream. Old appliances must be collected separately
in order to optimise the recovery and recycling of the
materials they contain and reduce the impact on
human health and the environment. The crossed out
wheeled bin symbol on the product reminds you of
your obligation, that when you dispose of the
appliance it must be separately collected.
Consumers should contact their local authority or
retailer for information concerning the correct
disposal of their old appliance.
Respecting and conserving the
environment
Install the appliance in a fresh and well-ventilated
room. Ensure that it is protected from direct sunlight
and do not place it near heat sources.
Try to avoid keeping the door open for long periods
or opening the door too frequently in order to
conserve energy.
Do not fill the appliance with too much food:
cold air must circulate freely for food to be preserved
properly. If circulation is impeded, the compressor
will work continuously.
Do not place hot food directly into the refrigerator.
The internal temperature will increase and force the
compressor to work harder and will consume more
energy.
Defrost the appliance if ice forms (see Maintenance).
A thick layer of ice makes cold transference to food
products more difficult and results in increased
energy consumption.
Regularly check the door seals and wipe clean to
ensure they are free of debris and to prevent cold air
from escaping (see Maintenance).
Thanks to its independent freezer door and drawer
opening system, this product offers a 50% energy
saving in comparison with a normal 2-door combined
refrigerator/freezer unit.
18
Loading...
