Hotpoint PH 941MSTV GH/HA EE User Manual

PH 941MSTV GH/HA EE

Magyar

Használati útmutató

Főzőlap

Tartalomjegyzék

Használati útmutató,1 Figyelmeztetések,3 Szerviz,4 A készülék leírása,6 Beszerelés,21 Bekapcsolás és használat,25 Óvintézkedések és tanácsok,26 Karbantartás és ápolás,26 Hibaelhárítás,27

English

Operating Instructions

HOB

Contents

Operating Instructions,1 Warnings,2 Assistance,4 Description of the appliance,5 Installation,7 Start-up and use,11 Precautions and tips,12 Maintenance and care,12 Troubleshooting,13

Polski

Instrukcja obsługi

PŁYTA

Spis treści

Instrukcja obsługi,1

Ostrzezenia,2 Serwis Techniczny,4

Opis urządzenia,5

Instalacja,14

Uruchomienie i użytkowanie,18 Zalecenia i środki ostrożności,19 Konserwacja i utrzymanie,19 Anomalie i środki zaradcze,20

Warnings

WARNING: The appliance and its accessible parts become hot during use. Care should be taken to avoid touching

heating elements. Children less than 8

years of age shall be kept away unless continuously supervised. This appliance

can be used by children aged from 8 years

and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

WARNING: Unattended cooking on a hob with fat or oil can be dangerous and may

result in re. NEVER try to extinguish a re with water, but switch off the appliance and then cover ame e.g. with a lid or a re blanket.

CAUTION: the use of inappropriate hob guards can cause accidents.

Ostrzezenia

UWAGA: To urządzenie oraz jego dostępne części silnie się rozgrzewają podczas użytkowania. Należy uważać, aby nie dotknąć elementów grzejnych. Nie pozwalać, aby dzieci poniżej 8 roku życia zbliżały się do urządzenia, jeśli nie są pod stałym nadzorem dorosłych. Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby o ograniczonych zdolnościach zycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci, jeśli nie są one nadzorowane.

WARNING: Danger of re: do not store

items on the cooking surfaces.

WARNING: If the surface in glass-ceramic is cracked, switch off the appliance to avoid the possibility of electric shock.

Never use steam cleaners or pressure cleaners on the appliance.

Remove any liquid from the lid before opening it. Do not close the glass cover (if present) when the gas burners or electric hotplates are still hot.

The appliance is not intended to be operated by means of an external timer or separate remote control system.

UWAGA: Pozostawienie bez nadzoru na

kuchence tłuszczów i olejów może być niebezpieczne i może spowodować pożar. Nie należy NIGDY próbować ugasić płomieni/pożaru wodą; należy wyłączyć urządzenie i przykryć płomień np. pokrywką lub ognioodpornym kocem.

UWAGA: Ryzyko pożaru: nie pozostawiać

przedmiotów na powierzchniach grzejnych.

UWAGA: Jeżeli powierzchnia ze szkła ceramicznego jest pęknięta, należy wyłączyć urządzenie, aby uniknąć niebezpieczeństwa porażenia prądem

elektrycznym.

Nie stosować nigdy oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia.

hanem kapcsolja le a készüléket, majd

takarja le a lángot pl. egy fedővel vagy tűzálló kendővel.

Usunąć ewentualne płyny na pokrywie przed jej otwarciem. Nie zamykać szklanej pokrywy (jeśli jest częścią wyposażenia), jeśli palniki gazowe lub płyta elektryczna są jeszcze rozgrzane.

Urządzenie nie jest przeznaczone do włączania przy użyciu zewnętrznego przekaźnika czasowego lub zdalnego

systemu sterowania.

UWAGA: użycie niewłaściwych zabezpieczeń płyty może być przyczyną

wypadków.

Figyelmeztetések

FIGYELMEZTETÉS: A készülék és a hozzáférhető részei felforrósodnak

a használat során. Ügyeljen rá, hogy

ne érjen a fűtőelemekhez. A 8 évnél atalabb gyermekeket távol kell tartani,

ha nincsenek folyamatos felügyelet

alatt. Ezt a berendezést használhatják 8 évnél idősebb gyermekek és csökkent zikai, szenzoros vagy mentális képességű, illetve tapasztalattal és tudással nem rendelkező személyek, ha felügyelet alatt álnak, vagy ha megfelelő

útmutatást kaptak a készülék biztonságos

működtetéséről, valamint megértették a

fennálló veszélyeket. A gyermekek nem játszhatnak a készülékkel. A tisztítást

és a felhasználó által elvégezhető

karbantartást nem végezhetik felügyelet nélküli gyermekek.

FIGYELMEZTETÉS: Tűzveszély: ne tároljon semmit a főzőfelületen

FIGYELMEZTETÉS: Ha a kerámiaüveg

felület repedt, kapcsolja le a készüléket, hogy elkerülje a lehetséges áramütést.

A készülék tisztításához soha ne

használjon gőztisztítót vagy nagynyomású

tisztítót.

Mielőtt felemeli a tetőt, törölje le róla a rajta lévő esetleges nedvességet. Ne csukja le az üvegfedőt, (ha van ilyen), ha a gázégők meg vannak gyújtva vagy

még melegek.

A készüléket nem külső időzítő vagy külön távirányító berendezéssel együtt történő használatra tervezték.

VIGYÁZAT: a nem megfelelő főzőlap védők használata balesetet okozhat.

FIGYELMEZTETÉS: Veszélyes lehet, ha a bekapcsolt főzőlapon őrizetlenül hagyja

a zsírt vagy az olajat, mert tüzet okozhat. SOHA ne próbálja vízzel eloltani a tüzet,

Assistance

Communicating:

• type of trouble

• appliance model (Mod.)

• serial number (S/N)

This information is found on the data plate located on the

appliance and/or on the packaging.

Serwis Techniczny

Należy podać:

• rodzaj anomalii

• model urządzenia (Mod.)

• numer seryjny (S/N) Te dane znajdują się na tabliczce znamionowej w lodówce, po lewej stronie w dolnj jej części.

Szerviz

Kommunikáció:

• A típusú hiba

• A készülék típusa (Mod.)

• A készülék sorozatszáma (S/N) Ezek az adatok a készüléken és/vagy a csomagoláson

elhelyezett adattáblán található meg.

Description of the appliance

Opis urządzenia

Overall view

1. Support Grid for COOKWARE

2. GAS BURNERS

3. Control Knobs for CERAMIC GLASS MODULE

4. Control Knobs for GAS BURNERS

5. INDICATOR LIGHT for CERAMIC GLASS MODULE

6. CERAMIC GLASS MODULE

7. Ignition for GAS BURNERS

8. SAFETY DEVICES

• The INDICATOR LIGHT for CERAMIC GLASS MODULE

switches on whenever the selector knob is moved from the ‘off’ position.

• Control Knobs for GAS BURNERS and CERAMIC GLASS MODULE adjust the power or the size of the

ame.

• GAS BURNERS differ in size and power. Use the

diameter of the cookware to choose the most appropriate burner to cook with.

• GAS BURNER IGNITION enables a specic burner to

be lit automatically.

• SAFETY DEVICE stops the gas ow if the ame is

accidentally extinguished.

Widok ogólny

1 Ruszty do ustawiania NACZYŃ DO GOTOWANIA 2 PALNIKI GAZOWE 3 Pokrętła sterujące PŁYTY CERAMICZNEJ 4 Pokrętła sterujące PALNIKÓW GAZOWYCH

5. Kontrolka działania PŁYTY CERAMICZNEJ

6. PŁYTA CERAMICZNA

7 Świeca zapłonowa PALNIKÓW GAZOWYCH* 8 URZĄDZENIA ZABEZPIECZAJĄCE*

• Kontrolka działania PŁYTY CERAMICZNEJ zapala

się dla każdej pozycji pokrętła z wyjątkiem pozycji wyłączenia

• Pokrętła sterowania palnikami gazowymi oraz PŁYTĄ CERAMICZĄ do regulowania płomienia lub mocy.

• PALNIKI GAZOWE posiadają różne wymiary i moce. Należy wybrać ten palnik, który jest najbardziej odpowiedni dla średnicy używanego naczynia.

• Świeca zapłonowa PALNIKÓW GAZOWYCH umożliwia

automatyczne zapalenie wybranego palnika.

• URZĄDZENIE ZABEZPIECZAJĄCE w razie przypadkowego zgaśnięcia płomienia przerywa dopływ

gazu.

A készülék leírása

A készülék áttekintése

1. Tartórács FŐZŐEDÉNYEKHEZ

2. GÁZÉGŐK

3. A ÜVEGKERÁMIA MODUL szabályzógombjai

4. A GÁZÉGŐK szabályzógombjai

5. A ÜVEGKERÁMIA MODUL VISSZAJELZŐ LÁMPÁI

6. ÜVEGKERÁMIA MODUL

7. Gyújtó a GÁZÉGŐKHÖZ

8. BIZTONSÁGI ESZKÖZÖK

• A ÜVEGKERÁMIA MODUL VISSZAJELZŐ LÁMPÁJA

világítani kezd, ha a választókapcsolót elmozdítja „off” (ki) állásból.

• A GÁZÉGŐKés a ÜVEGKERÁMIA MODUL

szabályzógombjaival állíthatja be a teljesítményt vagy a láng nagyságát.

• A GÁZÉGŐK mérete és teljesítménye eltérő. A

főzőedény átmérője alapján válassza ki a főzéshez leginkább megfelelő gázégőt

• A GÁZÉGŐ GYÚJTÓJA segítségével egy adott égőt

gyújthat be automatikusan.

• A BIZTONSÁGI ESZKÖZ megállítja a gáz áramlását, ha

a láng véletlenül kialszik.

Installation

! Before operating your new appliance please read this instruction booklet carefully. It contains important information for safe use, installation and care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning

! Keep packaging material out of the reach of children. It can become a choking or suffocation hazard (see Precautions and tips).

! The appliance must be installed by a qualied professional

according to the instructions provided. Incorrect installation may cause harm to people and animals or may damage property.

the event of a leak. As a result LPG cylinders, whether

partially or completely full, must not be installed or stored in rooms or storage areas that are below ground level (cellars, etc.). It is advisable to keep only the cylinder being used in the room, positioned so that it is not subject

to heat produced by external sources (ovens, replaces,

stoves, etc. ) which could raise the temperature of the

cylinder above 50°C.

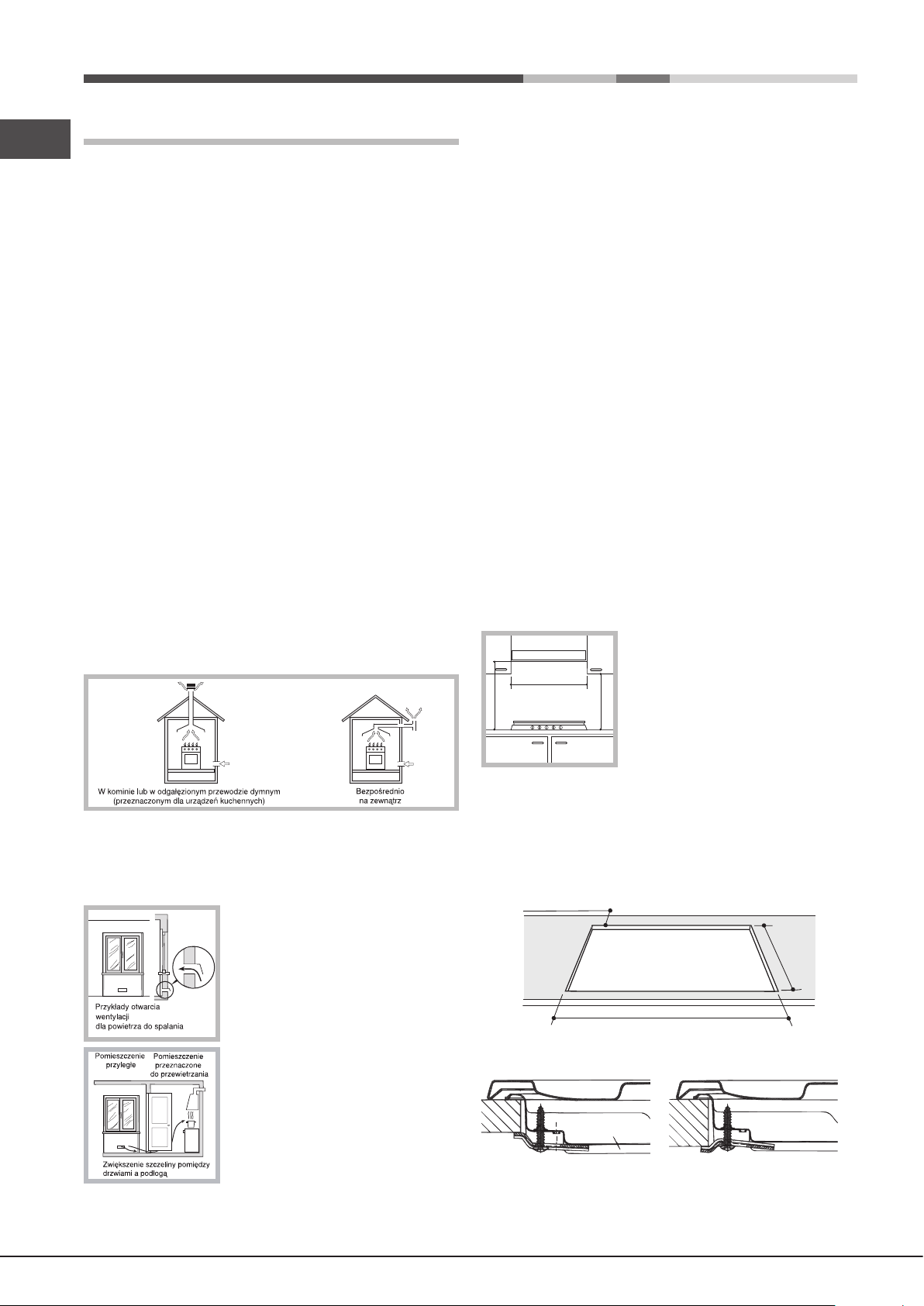

Fitting the appliance

The following precautions must be taken when installing the hob:

• Kitchen cabinets adjacent to the appliance and taller than the top of the hob must be at least 600 mm from the edge

of the hob.

• Hoods must be installed according to their relative

installation instruction manuals and at a minimum

distance of 650 mm from the hob (see gure).

! This unit may be installed and used only in permanently ventilated rooms in accordance with current national regulations. The following requirements must be observed:

• The room must be equipped with an air extraction system

that expels any combustion fumes. This may consist of a hood or an electric fan that automatically starts each time the appliance is switched on.

In a chimney stack or branched flue. (exclusively for cooking appliances)

Directly to the Outside

• The room must also allow proper air circulation, as air is needed for combustion to occur normally. The ow of air

must not be less than 2 m3/h per kW of installed power.

The air circulation system may take air directly from the outside by means of a pipe with an inner

cross section of at least 100 cm2;

Examples of ventilation holes for comburant air.

the opening must not be vulnerable to any type of blockages.

• Place the wall cabinets adjacent to the hood at a minimum height of 420 mm from the hob (see gure).

If the hob is installed beneath a wall cabinet, the latter must be situated

600mm min.

650mm min.

at a minimum of 700 mm above

the hob.

420mm min.

• The installation cavity should have the dimensions indicated in the gure.

Fastening hooks are provided, allowing you to fasten

the hob to tops that are between 20 and 40 mm thick.

To ensure the hob is securely fastened to the top, we recommend you use all the hooks provided.

min. 55 mm.

475 mm.

835 mm.

Hook fastening diagram

Adjacent Room

Room to be Vented

The system can also provide the air needed for combustion indirectly,

i.e. from adjacent rooms tted with

air circulation tubes as described above. However, these rooms must not be communal rooms, bedrooms

Enlarging the ventilation slot between window and floor.

or rooms that may present a re

hazard.

• Liquid petroleum gas sinks to the oor as it is heavier than air. Therefore, rooms containing LPG cylinders must

also be equipped with vents to allow gas to escape in

Hooking position Hooking position for top H=20mm for top H=30mm

Front

opening of 3 mm installed between the appliance and the mains. The circuit-breaker must be suitable for the charge indicated and must comply with current electrical regulations (the earthing wire must not be interrupted by the circuitbreaker). The supply cable must not come into contact with

surfaces with temperatures higher than 50°C.

Hooking position Back for top H=40mm

! Use the hooks contained in the “accessory pack”.

• Where the hob is not installed over a built-in oven, a

wooden panel must be installed as insulation. This must

be placed at a minimum distance of 20 mm from the lower

part of the hob.

Ventilation

To ensure adequate ventilation, the back panel of the cabinet must be removed. It is advisable to install the oven so that it

rests on two strips of wood, or on a completely at surface with an opening of at least 45 x 560 mm (see diagrams).

45 mm.

560 mm.

Where a hob is installed above an oven without a forced ventilation cooling system, adequate ventilation must be provided inside the cabinet by means of air holes through

which air can pass (see gure).

Electrical connection

Hobs equipped with a three-pole power supply cable are designed to operate with alternating current at the voltage and frequency indicated on the data plate (this is located on the lower part of the appliance). The earth wire in the cable has a green and yellow cover. If the appliance is to be installed above a built-in electric oven, the electrical connection of the hob and the oven must be carried out separately, both for electrical safety purposes and to make extracting the oven easier.

Connecting the supply cable to the mains

Install a standardised plug corresponding to the load indicated on the data plate. The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact

! The installer must ensure that the correct electrical connection has been made and that it is compliant with safety regulations. Before connecting to the power supply, make sure that:

• The appliance is earthed and the plug is compliant with

the law.

• The socket can withstand the maximum power of the

appliance, which is indicated on the data plate.

• The voltage is in the range between the values indicated

on the data plate.

• The socket is compatible with the plug of the appliance.

If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced by

authorised technicians only (see Assistance).

! The manufacturer declines any liability should these safety measures not be observed.

Gas connection

The appliance should be connected to the main gas supply or to a gas cylinder in compliance with current national regulations. Before carrying out the connection, make sure the cooker is compatible with the gas supply you wish to use. If this is not the case, follow the instructions indicated in the paragraph “Adapting to different types of gas.” When using liquid gas from a cylinder, install a pressure regulator which complies with current national regulations.

! Check that the pressure of the gas supply is consistent with the

values indicated in Table 1 (“Burner and nozzle specications”).

This will ensure the safe operation and longevity of your

appliance while maintaining efcient energy consumption.

Connection with a rigid pipe (copper or steel)

! Connection to the gas system must be carried out in such a way as not to place any strain of any kind on the appliance.

There is an adjustable L-shaped pipe tting on the appliance supply ramp and this is tted with a seal in order to prevent

leaks. The seal must always be replaced after rotating the

pipe tting (seal provided with appliance). The gas supply pipe tting is a threaded 1/2 gas cylindrical male attachment.

Connecting a exible jointless stainless steel pipe to a threaded attachment

The gas supply pipe tting is a threaded 1/2 gas cylindrical

male attachment. These pipes must be installed so that they are never longer

than 2000 mm when fully extended. Once connection has been carried out, make sure that the exible metal pipe

does not touch any moving parts and is not compressed.

! Only use pipes and seals that comply with current national regulations.

Checking the tightness of the connection

! When the installation process is complete, check the pipe

ttings for leaks using a soapy solution. Never use a ame.

Adapting to different types of gas

To adapt the hob to a different type of gas other than default type (indicated on the rating plate at the base of the hob or on the packaging), the burner nozzles should be replaced as follows:

1. Remove the hob grids and slide the burners off their seats.

2. Unscrew the nozzles using a 7 mm socket spanner, and replace them with nozzles for the new type of gas (see table 1 “Burner and nozzle characteristics”).

3. Reassemble the parts following the above procedure in the reverse order.

4. Once this procedure is nished, replace the old rating

sticker with one indicating the new type of gas used. Sticker are available from any of our Service Centres.

Replacing the Triple ring burner nozzles

1. Remove the pan supports and lift the burners out of their housing. The burner consists of two separate parts (see pictures).

2. Unscrew the nozzles using a 7 mm socket spanner.

Replace the nozzles with models that are congured

for use with the new type of gas (see Table 1). The two nozzles have the same hole diameter.

3. Replace all the components by completing the above operations in reverse order.

• Setting the burners to minimum

1. Turn the tap to the low ame position;

2. Remove the knob and adjust the adjustment screw, which is positioned in or next to the tap pin,

until the ame is small but steady.

3. Having adjusted the ame to the required low setting,

while the burner is alight, quickly change the position of the knob from minimum to maximum and vice versa

several times, checking that the ame does not go out.

4. Some appliances have a safety device (thermocouple)

tted. If the device fails to work when the burners are set to the low ame setting, increase this low ame setting

using the adjusting screw.

5. Once the adjustment has been made, replace the seals on the by-passes using sealing wax or a similar substance.

! If the appliance is connected to liquid gas, the regulation screw must be fastened as tightly as possible.

! Once this procedure is nished, replace the old rating

sticker with one indicating the new type of gas used. Stickers are available from any of our Service Centres.

! Should the gas pressure used be different (or vary slightly) from the recommended pressure, a suitable pressure

regulator must be tted to the inlet pipe (in order to comply

with current national regulations).

DATA PLATE Electrical

connections

see data plate

• Adjusting the burners’ primary air

Does not require adjusting.

This appliance conforms to the following European Economic Community directives:

- 2006/95/EEC dated 12/12/06 (Low Voltage) and subsequent amendments

- 2004/108/EEC dated 15/12/04 (Electromagnetic Compatibility) and subsequent amendments

- 93/68/EEC dated 22/07/93 and subsequent amendments.

- 2009/142/EEC dated 30/11/09 (Gas) and subsequent amendments.

- 2012/19/EC and subsequent amendments.

Burner and nozzle specifications

Table 1 Liquid Gas Natural Gas (G20)

Burner

Reduced Fast (RR)

Semi Fast (Medium) (S)

Auxiliary (Small) (A)

Triple Crown (TC)

Supply pressures

* At 15°C and 1013,25 mbar - dry gas ** Propane (G31) P. C.S. = 50.37 MJ/Kg *** Butane (G30) P. C.S. = 49.47 MJ/Kg Natural (G20) P.C.S. = 37.78 MJ/m³

Diameter

(mm)

100

130

Thermal Power

Nominal Reduced

2.60

1.65

1.00

3.25

Nominal (mbar) Minimum (mbar) Maximum (mbar)

kW (p.c.s.*)

0.70

0.40

1.50

By-pass

1/100

(mm)

Nozzle

1/100

(mm)

***(G30)

189

120

236

28-30

20 35

Flow*

g/h

**(G31)

186

118

232

37 25 45

Nozzle

1/100

(mm)

110(Y)

96(Z)

71(Y)

133(Z)

Flow*

l/h

248

157

309

20 17 25

PH 941 MSTV GH/HA EE

Start-up and use

! The position of the corresponding gas burner or electric hotplate is shown on every knob.

Gas burners

Each burner can be adjusted to one of the following settings

using the corresponding control knob:

● Off

Maximum

Minimum

• Always use cookware with a at base and a cover.

• When the contents of the pan reach boiling point, turn

the knob to minimum.

Burner

Reduced Fast (RR)

Semi Fast (S)

Auxiliary (A)

Triple Crown (TC)

To identify the type of burner, refer to the designs in the

section entitled, “Burner and Nozzle Specications”.

Ø Cookware Diameter (cm)

22 - 24

16 - 20

10 - 14

24 - 26

To light one of the burners, hold a lit match or lighter near the burner and, at the same time, press down and turn the corresponding knob anti-clockwise to the maximum setting.

Since the burner is tted with a safety device, the knob

should be pressed for approximately 2-3 seconds to allow

the automatic device keeping the ame alight to heat up.

When using models with an ignition button, light the desired burner pressing down the corresponding knob as far as possible and turning it anticlockwise towards the maximum setting.

! If a ame is accidentally extinguished, turn off the control

knob and wait for at least 1 minute before trying to relight it.

To switch off the burner, turn the knob in a clockwise

direction until it stops (when reaches the “●” position).

Ceramic Glass Module*

This cooktop is tted with dual-ring radiant heating elements

located beneath the glass. It is possible to turn on only

the circular part of the elemement (identied by the letter

“A”) or the cooking surface can be enlarged by turning on both “A” and “B”. To turn only the circular “A” element, simply turn the knob in the clockwise direction to any one of the 12 available settings. To add the “B” section, turn the knob to setting 12 and then click it into the setting. Then proceed by turning the knob in the counter-clockwise direction to one of the 12 settings.

The gure shows the heating zones, which become red

when the element is turned on.

A. Circular heating zone; B. Extended heating zone;

C. Indicator light to show when the cooking zone is above

60°C, even after the heating element has been turned

off.

Practical Advise on Using the Ceramic Glass Module

Set.

To obtain the best results from your hob:

• Use at-bottomed pans to ensure that they adhere to the

cooking zone perfectly.

Radiant Burner

Off.

To melt butter and chocolate.

To heat liquids.

For creams and sauces.

For cooking at the boiling point.

For Roasts.

For boiling large pieces of meat.

For frying.

For utilising both cooking areas.

When the knob is on any of the settings other than “Off”,

the Indicator Light for Ceramic Glass Module comes on.

Practical advice on using the burners

To ensure the burners operate efciently:

• Use appropriate cookware for each burner (see table) so that the ames do not extend beyond the bottom of

the cookware.

• Always use pans with a diameter that is large enough to

cover the hotplate fully, in order to use all the available heat.

• Make sure that the bottom of the cookware is always dry

and clean to guarantee correct adherence and long life, not only for the cooking zones but also for the cookware itself.

• Avoid using the same cookware that is used on gas burners:

the heat concentration on gas burners may deform the base of the pan, causing it not to adhere correctly.

• Never leave a cooking zone on without cookware on it

because as it heats up and rapidly reaches the maximum level, which could damage the heating elements.

! There might be traces of grease left by the glue used to seal the glass which should be removed before using the

appliance with a mild cleaning product. During the rst few

hours of use you might smell rubber but this will disappear quickly.

Precautions and tips

! This appliance has been designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

General safety

• This is a class 3 built-in appliance.

• Gas appliances require regular air exchange to maintain efcient operation. When installing the hob, follow the instructions provided in the paragraph on “Positioning” the appliance.

• These instructions are only valid for the countries whose symbols appear in the manual and on the

serial number plate.

• The appliance was designed for domestic use inside the

home and is not intended for commercial or industrial use.

• The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

• Do not touch the appliance with bare feet or with wet or

damp hands and feet.

• The appliance must be used by adults only for the preparation of food, in accordance with the instructions outlined in this booklet. Any other use of the appliance (e.g. for heating the room) constitutes improper use and is dangerous. The manufacturer may not be held liable for any damage resulting from improper, incorrect and unreasonable use of the

appliance.

• Ensure that the power supply cables of other electrical

appliances do not come into contact with the hot parts of the oven.

• The openings used for ventilation and dispersion of heat

must never be covered.

• Always make sure the knobs are in the “●”/“○” position when the appliance is not in use.

• When unplugging the appliance always pull the plug from

the mains socket, do not pull on the cable.

• Never carry out any cleaning or maintenance work

without having detached the plug from the mains.

• In case of malfunction, under no circumstances should

you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury

or further malfunctioning of the appliance. Contact a Service Centre (see Assistance).

• Always make sure that pan handles are turned towards

the centre of the hob in order to avoid accidental burns.

• Do not close the glass cover (if present) when the gas

burners or electric hotplates are still hot.

• Do not leave the electric hotplate switched on without a

pan placed on it.

• Do not use unstable or deformed pans.

• The appliance should not be operated by people

(including children) with reduced physical, sensory or mental capacities, by inexperienced individuals or by anyone who is not familiar with the product. These individuals should, at the very least, be supervised by someone who assumes responsibility for their safety or receive preliminary instructions relating to the operation of the appliance.

• Do not let children play with the appliance.

• The appliance is not intended to be operated by means of an external timer or separate remote-

control system.

Disposal

• When disposing of packaging material: observe local

legislation so that the packaging may be reused.

• The European Directive 2012/19/EC on Waste Electrical and Electronic Equipment (WEEE), requires

that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or retailer

for information concerning the correct disposal of their old appliance.

Maintenance and care

Switching the appliance off

Disconnect your appliance from the electricity supply before carrying out any work on it.

Cleaning the appliance

! Do not use abrasive or corrosive detergents such as stain removers, anti-rust products, powder detergents or sponges with abrasive surfaces: these may scratch the surface beyond repair.

! Never use steam cleaners or pressure cleaners on the appliance.

• It is usually enough to wash the hob with a damp sponge

and dry it with absorbent kitchen roll.

• The removable parts of the burners should be washed

frequently with warm water and soap and any burnt-on substances removed.

• For hobs which ligth automatically, the terminal part of

the electronic instant lighting devices should be cleaned frequently and the gas outlet holes should be checked for blockages.

• Before using the ceramic glass module, the surface

must be cleaned, using a damp cloth to remove dust or food residues. The ceramic glass surface should be cleaned regularly with a soultion of warm water and a non-abrasive detergent.

The burner does not light or the ame is not even around the burner.

Check whether:

• The gas holes on the burner are clogged.

• All the movable parts that make up the burner are

mounted correctly.

• There are draughts near the appliance.

The ame dies in models with a safety device.

Periodically, special products

will need to be used to clean the surface. First, remove all food buildup or grease with a cleaning scraper, e.g. (not supplied).

Clean the cooking surface when

it is still warm with a suitable cleaning product (such as the one in the Solutions product line available from any After-Sales Service Centre) and paper towels. Then rub with a damp cloth and dry. Aluminum foil, plastic items, objects made of synthetic material, sugar or foods with a high sugar content that have melted onto the surface must be removed immediatley with a scraper while the cooking surface is still hot.

Special cleaning products for

ceramic glass surfaces form a transparent protective layer

which ghts diry buildup. This

also protects the surface from damage caused by food with a high sugar content. Do not use abrasive sponges or cleaning products under any circumstances. This holds true for chemically aggressive cleaners, like oven sprays and stain removers.

Check to make sure that:

• You pressed the knob all the way in.

• You keep the knob pressed in long enough to activate

the safety device.

• The gas holes are not blocked in the area corresponding

to the safety device.

The burner does not remain lit when set to minimum.

Check to make sure that:

• The gas holes are not blocked.

• There are no draughts near the appliance.

• The minimum setting has been adjusted properly.

The cookware is unstable.

Check to make sure that:

• The bottom of the cookware is perfectly at.

• The cookware is positioned correctly at the centre of the

burner.

• The pan support grids have been positioned correctly.

• Stainless steel can be marked by hard water that has

been left on the surface for a long time, or by aggressive detergents containing phosphorus. After cleaning, rinse and dry any remaining drops of water.

Gas tap maintenance

Over time, the taps may become jammed or difcult to turn.

If this happens, the tap must be replaced.

! This procedure must be performed by a qualied technician authorised by the manufacturer.

Troubleshooting

It may happen that the appliance does not function properly or at all. Before calling the service centre for assistance, check if anything can be done. First, check to see that there are no interruptions in the gas and electrical supplies, and, in particular, that the gas valves for the mains are open.

Instalacja

! Ważnym jest, aby zachować niniejszą instrukcję dla przyszłych konsultacji. W razie sprzedaży, odsprzedania, czy przeniesienia, należy upewnić się, czy znajduje się ona wraz z urządzeniem i odpowiednimi uwagami, aby poinformować nowego właściciela o jego funkcjonowaniu.

! Należy uważnie przeczytać instrukcję: zawieraja ona ważne informacje dotyczące instalacji, użytkowania i bezpieczeństwa.

Ustawienie

! Opakowania nie są zabawkami dla dzieci i należy je usunąć zgodnie z normami zbierania odpadów (patrz Środki ostrożności i zalecenia).

! Instalacja powinna zostać wykonana zgodnie z

niniejszymi instrukcjami i przez personel zawodowo do

tego przygotowany. Błędna instalacja może skutkować powstaniem szkód wobec osób, zwierząt lub rzeczy.

• Skroplone gazy pochodne ropy naftowej, cięższe od powietrza, opadają w dół. Dlatego pomieszczenia, w których przechowywane są butle GPL powinny przewidywać otwory prowadzące na zewnątrz umożliwiające spływanie ku dołowi ewentualnych wycieków gazu. Ponadto butle GPL, niezaleznże od tego czy są puste, czy częściowo napełnione, nie powinny być instalowane ani składowane w pomieszczeniach lub komorach o położonych poniżej poziomu podłogi (piwnice, itp.). Dobrze jest przechowywać w pomieszczeniu jedynie butle aktualnie użytkowaną, umocowaną w sposób nie narażający jej na bezpośrednie oddziaływanie źródeł ciepła (piece, kominki, piecyki, itp.) mogące doprowadzić do wzrostu temperatury powietrza powyżej 50°C.

Zabudowa

W celu poprawnego zainstalowania płyty grzewczej należy zachować następujące środki ostrożności:

• Meble znajdujące się obok, a których wysokość przekracza wysokość płyty roboczej, powinny zostać odsunięte przynajmniej na 600 mm od krawędzi płyty roboczej.

! Niniejsze urządzenie może zostać zainstalowane wyłącznie w pomieszczeniach ze stałą wentylacją, zgodnie z zaleceniami obowiązujących norm krajowych. Należy dochować następujących warunków:

• Pomieszczenie powinno posiadać system odprowadzający na zewnątrz gazów spalinowych składający się z okapu lub wyciągu elektrycznego, uruchamianego automatycznie każdorazowo podczas uruchomienia urządzenia.

• Pomieszczenie powinno posiadać funkcjonalny system dopływu powietrza umożliwiający normalne spalanie. Dopływ niezbędnego do spalania powietrza nie powinien być mniejszy niż 2 m3/h na każdy kW zainstalowanej mocy.

System może polegać na bezpośrednim poborze powietrza z zewnątrz budynku przy pomocy kanału o przekroju

użytecznym przynajmniej 100

cm2 i zabezpieczonego przed

przypadkowym zaślepieniem.

• Okapy powinny być zainstalowane zgodnie z warunkami

wymaganymi podanymi przez instrukcje samych okapów,

jednak w minimalnej odległości 650 mm (patrz ilustracja).

• Umieścić sąsiadujące z okapem szafki wiszące na wysokości minimalne od szczytu 420 mm (patrz ilustracja).

By płyta grzewcza mogła być zainstalowana pod szafką wiszącą,

600mm min.

650mm min.

ta ostatnia powinna znajdować się w odległości minimalnej od szczytu wynoszącej 700 mm.

420mm min.

• Wnęka na obudowę powinna mieć wymiary podane na ilustracji. Przewidziano uchwyty mocujące umożliwiające zamocowanie płyty na podstawie posiadającej grubość od 20 do 40 mm. Aby solidnie zamocować płytę zaleca się zastosowanie wszystkich uchwytów znajdujących się

do dyspozycji.

min. 55 mm.

475 mm.

835 mm.

Albo też, w sposób pośredni, z przyległych pomieszczeń wyposażonych w przewód wentylacyjny jak opisany powyżej, a nie będący częścią wspólną dla całej nieruchomości ani nie mający połączeń z pomieszczeniami sypialni lub w których występuje zagrożenie pożarem.

Schemat mocowania uchwytów

Położenie uchwytu w Położenie uchwytu w

stosunku do top H=20mm stosunku do top H=30mm

Przód

Położenie uchwytu w Tył

stosunku do top H=40mm

! Stosować uchwyty zawarte w „zestawie akcesoriów”

• W przypadku, gdy płyta nie jest zainstalowana na

zabudowanym piekarniku, koniecznym jest zastosowanie

płyty drewnianej jako izolatora. Powinna być ona zamocowana w odległości minimum 20 mm od dolnej części samej płyty roboczej.

Obieg powietrza

W celu zapewnienia dobrego obiegu powietrza koniecznym

jest usunięcie tylnej ścianki komory. Najlepiej zainstalować piekarnik w taki sposób, aby wspierał się na dwóch listwach drewnianych lub na drewnianej desce z prześwitem przynajmniej 45 x 560 mm (patrz ilustracje).

45 mm.

560 mm.

jest zainstalowanie pomiędzy urządzeniem a siecią wyłącznika polowego z otwarciem minimalnym pomiędzy stykami 3 mm przeznaczonego do obciążeń i odpowiadającego obowiązującym normom (przewód uziemienia nie powinien być przerywany przez wyłącznik). Przewód zasilania powinien być umieszczony w taki sposób, aby w żadnym punkcie temperatura otoczenia nie przekraczała 50°C.

! Instalator odpowiada za poprawność podłączenia elektrycznego i za zachowanie norm bezpieczeństwa. Przed wykonaniem podłączenia należy upewnić się, czy:

• gniazdko posiada odpowiednie uziemienie i zgodne jest z obowiązującymi przepisami;

• gniazdko jest w stanie wytrzymać obciążenie maksymalnej mocy urządzenia wskazane na tabliczce znamionowej;

• napięcie zasilania odpowiada wartościom podanym na tabliczce znamionowej;

• gniazdko musi być odpowiednie dla wtyczki urządzenia. W przeciwnym razie należy wymienić gniazdko lub wtyczkę; nie stosować przedłużaczy, ani rozgałęźników.

! Po zainstalowaniu urządzenia przewód elektryczny i gniazdko powinny być łatwo dostępne.

! Kabla nie wolno zginać ani przyciskać.

W przypadku instalacji na piekarniku nie wyposażonym w obieg chłodzący należy zapewnić swobodny przepływ powietrza w celu właściwej wentylacji.

Podłączenie do sieci elektrycznej

Płyty wyposażone w przewód zasilający trójżyłowy dostosowane są do pracy na prąd zmienny przy napięciu i częstotliwości zasilania wskazanych na tabliczce znamionowej (umieszczonej w dolnej części płyty). Przewód uziemienia w sznurze oznaczony jest kolorem żółto-zielonym. W przypadku zainstalowania ponad piekarnikiem zabudowanym podłączenia elektryczne płyty i piekarnika powinny być wykonane osobno, tak z przyczyn bezpieczeństwa elektrycznego, jak i dla ułatwienia ewentualnego wyjęcia piekarnika.

Podłączenie przewodu zasilającego do sieci

Zamocować na przewodzie znormalizowaną wtyczkę do obciążeń wskazanych na tabliczce znamionowej. W przypadku bezpośredniego podłączenia do sieci koniecznym

! Przewód elektryczny musi być okresowo sprawdzany

i wymieniany jedynie przez autoryzowanych techników (patrz Serwis).

! Producent odrzuca wszelką odpowiedzialność w przypadku, gdy niniejsze zasady nie będą przestrzegane.

Podłączenie gazu

Podłączenie urządzenia do przewodów lub butli gazowej powinno zostać wykonane zgodnie z zaleceniami obowiązujących norm krajowych dopiero po upewnieniu się, że jest ono wyregulowane do pracy z rodzajem gazu, którym będzie zasilane. W przeciwnym wypadku wykonać czynności wskazane w paragrafie “Dostosowanie do różnych rodzajów gazu” W przypadku zasilania płynnym gazem z butli, stosować regulatory ciśnienia zgodne z obowiązującymi normami krajowymi.

! W celu uzyskania pewności pracy, odpowiedniego zużycia energii i zwiększenia trwałości urządzenia należy upewnić się czy ciśnienie zasilania mieści się w granicach zalecanych

w tabeli 1 „Charakterystyki palników i dysz”.

Podłączenie przewodem sztywnym (miedź lub stal)

! Podłączenie do urządzenia gazowego powinno być wykonane w taki sposób, aby nie powodować żądnych naprężeń urządzenia. Na przewodzie zasilającym urządzenie znajduje się ruchome złącze kolankowe “L” , którego szczelność zapewniona jest uszczelką. W przypadku gdyby okazało się, że koniecznym jest obrócenie kolanka należy obowiązkowo wymienić uszczelkę (na wyposażeniu urządzenia). Złącze wejściowe gazu do urządzenia jest gwintowane gwintem gazowym 1/2 walcowym męskim.

Podłączenie z przewodem elastycznym ze stali

nierdzewnej o pełnych ściankach z gwintowanymi złączami.

Złącze wejściowe gazu do urządzenia jest gwintowane gwintem gazowym 1/2 walcowym męskim. Użycie przewodów tego rodzaju powinno być wykonane w ten sposób, aby ich długość, w warunkach maksymalnego rozszerzenia nie przekraczała 2000 mm. Po wykonaniu podłaczenia upewnic się, czy metalowy przewód elastyczny nie styka się z elementami ruchomymi, ani nie jest przygnieciony.

! Stosować wyłącznie przewody i uszczelki zgodne z obowiązującymi normami krajowymi.

Kontrola szczelności

! Po zakończeniu instalacji skontrolować szczelność wszystkich złącz stosując w tym celu wodny rozwór mydła, nigdy płomień.

Dostosowanie do różnych rodzajów gazu

W celu dostosowania płyty do innego rodzaju gazu niż ten,

do którego jest przystosowana (wskazanego na etykiecie

w dolnej części płyty lub na opakowaniu), należy wymienić dysze palników wykonując następujące czynności:

1. Zdjąć ruszt z płyty i wykręcić palniki z ich gniazd.

• Regulacja minimów

1. Ustawić kurek w położeniu minimum;

2. Zdjąć pokrętło i posługując się śrubą regulacyjna znajdującą się wewnątrz lub obok osi kurka uzyskać najmniejszy regularny płomień.

3. Upewnić się, czy podczas szybkiego obracania pokrętłem z położenia maksymalnego do minimalnego nie występuje gaśnięcie palników.

4. W urządzeniach wyposażonych w urządzenie zabezpieczające (termopara) w przypadku niezadziałania urządzenia z palnikami ustawionymi na minimum należy zwiększyć minimalne przepływy przy pomocy śruby

regulacyjnej.

5. Po zakończeniu regulacji ponownie założyć plomby lakowe, lub z równorzędnego materiału, umieszczone na obejściu.

2. Odkręcić dysze posługując się kluczem rurowym 7mm i wymienić je na nowy rodzaj przystosowany do nowego

rodzaju gazu (patrz tabela 1 „Charakterystyki palników i dysz”).

3. Ponownie zmontować części w kolejności odwrotnej.

4. Na zakończenie czynności wymienić poprzednią etykietę regulacyjna na nową, odpowiadająca nowemu rodzajowi gazu, dostepną w naszych centrach obsługi technicznej.

• Regulacja powietrza pierwotnego palników

Palniki nie wymagają żadnej regulacji powietrza pierwotnego.

Wymiana dysz palnika Potrójna Korona

1. Zdjąć ruszt z płyty i wykręcić palniki z ich gniazd.Palnik składa się z dwóch osobnych części (patrz ilustracja).

2. Odkręcić dysze posługując się kluczem rurowym 7mm. Wymienić dysze na te przystosowane do nowego rodzaju gazu (patrz tabela 1). Obydwie dysze mają tę samą średnicę.

3. Ponownie zmontować części w odwrotnej kolejności.

! W przypadku gazu płynnego śruba regulacyjna powinna być dokręcona do końca.

! Po zakończeniu operacji należy wymienić poprzednia etykietę nastawień na etykietę odpowiadającą nowemu gazowi użytkowemu, dostępną w naszych centrach obsługi

technicznej.

! W sytuacji, gdy ciśnienie stosowanego gazu stanie się różne (lub zmienne) od przewidywanego, koniecznym jest zainstalowanie na przewodach doprowadzających regulatora ciśnienia (zgodnie zobowiązującą normą krajową „regulatory kanałowe dla gazu”).

TABLICZKA ZNAMIONOWA

Podłączenia elektryczne

patrz tabliczka znamionowa

Niniejsze urządzenie zostało wyprodukowan e zgodnie z następującymi dyrektywami unijn ymi:

- 2006/95/CEE z dn. 12/12/06 (o Niskim Napi ęciu) wraz z późniejszymi zmianami

- 2004/108/CEE z dn. 15/12/04 (o Zgodności Elektromagnetycznej) wraz z późniejszymi z mianami

- 93/68/CEE z dn. 22/07/93 wraz z późniejsz ymi zmianami.

- 2009/142/CEE z 30/11/09 (Gaz) wraz z póź niejszymi zmianami.

- 2012/19/EC wraz z późniejszymi zmianami.

Charakterystyki palników oraz dysz

Tabela 1

Moc

cieplna

(p.c.s.*)

Nomin.

2.90

1.80

1.05

3.70

By-pass

100

130

Moc

cieplna

(p.c.s.*)

Zreduk.

1/100

(mm)

0.80

0.45

1.65 Nominalne (mbar)

Minimalne (mbar) Maksymalne (mbar)

y) (A)

(TC)

rednica

(mm)

Palnik

Szybki zredukowany (Duży) (R)

Półszybki (Średni) (S)

Pomocniczy (Ma

ójna korona

Potr

Ciśnienia zasilania

* W 15°C i 1013,25 mbar - gaz suchy ** Propan (G31) P.C.S. = 50.37 MJ/Kg *** Butan (G30) P. C.S. = 49.47 MJ/Kg Naturalny (G20) P.C.S. = 37.78 MJ/m Naturalny (G2.350) P.C.S. = 27.20 MJ/m

Gaz

naturalny

(G2.350)

Dysza

1/100

(mm)

183

135

106(6)

197

13 10 16

Przepływ

l/godz.

384

231

139

450

Gaz

naturalny

(G20)

Dysza

1/100

(mm)

110(Y)

96(Z)

71(Y)

133(Z)

20 17 25

Przepływ

l/godz.

257

167

100

324

Moc

cieplna

(p.c.s.*)

Nomin.

2.90

1.75

1.05

3.40

Gaz

płynny

Dysza

1/100

(mm)

3 3

Przepływ

g/godz.

***(G30)

211

131

269

**(G31)

37 25 44

207

129

264

Moc

cieplna

(p.c.s.*)

Nomin.

2.70

1.75

1.05

3.40

Model

PH 941MSTV/HA EE

II2ELs3B/P

Klasa

Typ gazu

Moc (kW)

9,45 (687 g/h - G30) (675 g/h - G31)

PH 941 MSTV GH/HA EE

Uruchomienie i użytkowanie

Poz.

Kontrolka działania płyty ceramicznej zapala się dla każdej pozycji pokrętła z wyjątkiem pozycji wyłączenia “Off”

! Dla każdego z pokręteł wskazane jest położenie palnika gazowego lub płyty elektrycznej* odpowiadających im.

Palniki gazowe

Wybrany palnik może być regulowany odpowiednim pokrętłem w następujący sposób:

● Wyłączony

Maksimum

Minimum

W celu włączenia któregoś z palników, należy zbliżyć do niego płomień lub zapalarkę, nacisnąć do końca odpowiadające mu pokrętło i obrócić je w kierunku przeciwnym do wskazówek zegara aż ustawi się na maksymalną moc. W modelach wyposażonych w urządzenia zabezpieczające, należy przytrzymać wduszone pokrętło przez około 2-3 sekundy aż rozgrzeje się urządzenie automatycznie podtrzymujące zapalony płomień. W modelach wyposażonych w urządzenie zapłonowe wewnątrz pokrętła, aby włączyć wybrany palnik, wystarczy nacisnąć do końca odpowiadające mu pokrętło i obrócić je w kierunku przeciwnym do wskazówek zegara aż ustawi się na maksymalną moc, przytrzymując je wciśnięte dopóki nie nastąpi zapłon.

Zalecenia praktyczne użytkowania palników

W celu uzyskania maksymalnej wydajności należy pamiętać, co następuje:

• stosować naczynia odpowiednie dla każdego z palników (patrz tabela) w celu uniknięcia wychodzenia płomieni poza pole dna naczyń.

• stosować zawsze naczynia o dnie płaskim i z przykrywką.

• w chwili zagotowania się obrócić pokrętło do położenia

minimum.

Palnik

Szybki zredukowany (RR)

Półszybki (S)

Pomocniczy (A)

Pótrojna korona (TC)

W celu zidentykowania rodzaju palnika zapoznać się z ilustracjami znajdującymi się w paragrae „Charakterystyki

palników i dysz”.

Ø Średnica naczyń (cm)

22 - 24

16 - 20

10 - 14

24 - 26

Zalecenia praktyczne użytkowania płyty

ceramicznej

Płyta grzejna

! W przypadku przypadkowego zgaśnięcia płomienia palnika, zakręcić pokrętło sterujące i ponowić próbę zapalenia po upływie przynajmniej 1 minuty.

Aby zgasić palnik należy obrócić pokrętło zgodnie z ruchem zegara aż do zatrzymania (odpowiadającego symbolowi “●”).

Płyta ceramiczna

Ta płyta kuchenna jest wyposażona w podwójne pole grzejne umieszczone pod szkłem. Możliwe jest włączenie jedynie części kołowej (oznaczonej literą “A”) lub powiększenie powierzchni grzewczej przez włączenie obydwu części “A” i “B”. Aby wyłączyć tylko część kołową “A”, wystarczy obrócić pokrętło w kierunku zgodnym z ruchem wskazówek zegara do jednej z 12 dostępnych pozycji. Aby dodać sekcję “B”, obrócić pokrętło do pozycji 12, a następnie przełączyć w pozycję .Następnie wybrać jedno z 12 ustawień przez obracanie pokrętła w kierunku przeciwnym do ruchu

wskazówek zegara.

Ilustracja przedstawia strefy grzewcze, które stają się czerwone, gdy element jest włączony.

A. Kołowa strefa grzewcza; B. Rozszerzona strefa grzewcza; C. Kontrolka wskazująca, kiedy pole grzejne ma temperaturę

powyżej 60°C (nawet gdy element grzewczy został wyłączony).

Wyłączona

Rozpuszczanie masła, czekolady

Podgrzewanie płynów

Do kremów i sosów

Gotowanie w temperaturze wrzenia

Pieczenie

Do dużych kawałków mięsa

Smażenie

Aby użyć obydwie strefy grzewcze

Aby uzyskać najlepsze wyniki użytkowania płyty grzejnej:

• Stosować garnki z płaskim dnem, aby mieć pewność, że dokładnie przylegają do pola grzejnego.

• Stosować garnki o średnicy wystarczającej do całkowitego przykrycia pola grzejnego, w celu wykorzystania całego dostepnego ciepła;

• Upewnić się, że dno garnka jest zawsze dokładnie osuszone i czyste, aby zagwarantować dokładne przyleganie i długotrwałość użytkowania zarówno pól

grzejnych, jak i garnków.

• Unikać używania garnków przeznaczonych do gotowania

na palnikach gazowych: w przypadku palników gazowych

koncentracja ciepła może odkształcić dno garnka, przez co nie będzie on dokładnie przylegać do płyty.

• Nigdy nie zostawiać włączonej strefy grzejnej bez garnka, ponieważ jej nagrzewanie się, osiągając szybko maksymalny poziom, może spowodować uszkodzenie

elementów grzejnych.

! Klej stosowany do uszczelniania szkła może pozostawić ślady tłuszczu.Zaleca się je usunąć przed uruchomieniem urządzenia łagodnym środkiem czyszczącym. W ciągu kilku pierwszych godzin użytkowania można czuć zapach gumy,

który jednak szybko zniknie.

Zalecenia i środki ostrożności

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi przepisami bezpieczeństwa. Mając na względzie Wasze bezpieczeństwo podajemy Wam poniższe zalecenia, które należy uważnie przeczytać.

Ogólne zasady bezpieczeństwa

• Niniejsze urządzenie jest urządzeniem przeznaczonym do zabudowy klasy 3.

• Urządzenia gazowe wymagają, dla swego poprawnego działania, regularnej wymiany powietrza. należy upewnić się, czy podczas ich instalowania przestrzegane były wymagania zawartye w odpowiednim paragrae dotyczącym “Ustawienia”.

• Zalecenia mają zastosowanie wyłącznie dla krajów, których symbole znajdują się w instrukcji oraz na

tabliczce z numerem fabrycznym.

• Urządzenie zostało zaprojektowane do użytku domowego i nie jest przeznaczone do użytku komercyjnego lub przemysłowego.

• Nie należy instalować urządzenia poza domem, nawet jeśli miejsce zadaszone. Wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne..

• Nie dotykać urządzenia stojąc przy nim boso lub gdy ręce czy stopy są mokre lub wilgotne.

• Urządzenie powinno być używane przez osoby dorosłe jedynie w celach kulinarnych, zgodnie ze wskazówkami zawartymi w instrukcji użytkownika. Wszelkie inne próby użycia urządzenia (np. do ogrzewania pomieszczeń) uważa się za niewłaściwe i niebezpieczne. Producent nie ponosi odpowiedzialności za uszkodzenia wynikające z niewłaściwej i nierozsądnej eksploatacji urządzenia.

• Nie zasłaniać otworów wentylacyjnych i odprowadzających ciepło.

• Należy zawsze sprawdzić, czy pokrętła znajdują się w pozycji “●”/“○”, kiedy urządzenie nie jest używane.

• Nie wyciągać wtyczki z gniazdka trzymając za kabel ale bezpośrednio za wtyczkę.

• Nie czyścić ani nie wykonywać czynności konserwacyjnych bez uprzedniego odłączenia wtyczki od sieci elektrycznej.

• W razie usterki nie należy w żadnym wypadku próbować

napraw samodzielnie. Naprawy przeprowadzone przez

osoby niedoświadczone, mogą spowodować obrażenia lub dalsze uszkodzenie urządzenia. Skontaktować się z

Serwisem (patrz Serwis).

• Należy upewnić się, że uchwyty garnków są zwrócone zawsze w kierunku wnętrza płyty grzewczej aby uniknąć ich przypadkowego potrącenia lub oparzenia się.

• Nie zamykać szklanej pokrywy (jeśli jest na wyposażeniu) gdy palniki gazowe lub płyta grzewcza są jeszcze

rozgrzane.

• Nie pozostawiać włączonej elektrycznej płyty grzewczej bez ustawionych na niej naczyń.

• Nie używać garnków niestabilnych lub odkształconych.

• Urządzenie nie może być używane przez osoby (również dzieci) niesprawne zycznie i umysłowo, przez osoby bez doświadczenia lub bez znajomości urządzenia

chyba, ze pod nadzorem osoby odpowiedzialnej za jego

bezpieczeństwo jak również bez otrzymania instrukcji wstępnych co do jego użytku.

• Nie pozwalać dzieciom bawić się urządzeniem.

• Urządzenie nie jest przeznaczone do użytkowania przy wykorzystaniu zewnętrznego przekaźnika czasowego lub osobnego systemu sterowania zdalnego.

Usuwanie odpadów

• Usuwanie materiałów opakowaniowych: dostosować się do lokalnych przepisów; w ten sposób opakowanie będzie mogło zostać odzyskane.

• Europejska Dyrektywa 2012/19/EC dotycząca Zużytych Elektrycznych i Elektronicznych Urządzeń (WEEE) zakłada zakaz pozbywania się starych urządzeń domowego użytku jako nieposortowanych śmieci komunalnych. Zużyte urządzenia muszą być osobno

zbierane i sortowane w celu zoptymalizowania odzyskania oraz ponownego przetworzenia pewnych komponentów

i materiałów. Pozwala to ograniczyć zanieczyszczenie środowiska i pozytywnie wpływa na ludzkie zdrowie. Przekreślony symbol „kosza” umieszczony na produkcie przypomina klientowi o obowiązku specjalnego

sortowania.

Konsumenci powinni kontaktować się z władzami

lokalnymi lub sprzedawcą w celu uzyskania informacji dotyczących postępowania z ich zużytymi urządzeniami

gospodarstwa domowego.

Konserwacja i utrzymanie

Odłączenie prądu elektrycznego

Odłączyć urządzenie od sieci zasilania elektrycznego przed przystąpieniem do pracy.

Mycie urządzenia

! Wystrzegać się stosowania myjących środków ściernych lub korodujących, takich jak odplamiacze i produkty odrdzewiające, detergenty w proszku oraz gąbki o powierzchni ścierającej. Mogą w sposób nieodwracalny zarysować powierzchnię.

! Nigdy nie stosować oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia.

• W ramach zwykłej konserwacji wystarczy przemywanie płyty wilgotna gąbką i przetarcie papierowym ręcznikiem

kuchennym.

używać szorstkich gąbek lub środków ścierających. Odnosi się to także do agresywnych chemicznie środków czyszczących, takich jak spraye i odplamiacze.

• W przypadku pozostawienia przez dłuższy czas wody lub agresywnych środków zawierających fosfor, na stali nierdzewnej mogą powstać plamy. Po oczyszczeniu, spłukać i dokładnie osuszyć.

Konserwacja kurków gazowych

Z upływem czasu może pojawić się kurek blokujący się lub z trudem obracający się, dlatego może okazać się konieczną

wymiana kurka.

• Elementy ruchome palników powinny być przemywane często ciepła wodą i środkiem myjącym z uwzględnieniem konieczności usuwania ewentualnych skrzeplin.

• W przypadku płyt wyposażonych w automatyczne zapalanie, należy przewidzieć częste i dokładne oczyszczanie części końcówek zapalarek elektronicznych, oraz sprawdzać, czy otwory wylotowe gazu nie są

zatkane

• Przed użyciem płyty ceramicznej należy oczyścić powierzchnię za pomocą wilgotnej szmatki, aby usunąć kurz lub pozostałości żywności.Powierzchnia płyty ceramicznej powinna być regularnie czyszczona roztworem ciepłej wody i płynem do mycia naczyń.

Okresowo do czyszczenia

powierzchni należy używać

specjalnych produktów do czyszczenia powierzchni szklano-ceramicznych.

Najpierw, usunąć wszystkie resztki żywności lub tłuszczu za pomocą odpowiedniej

skrobaczki, np (brak w zestawie).

Oczyść powierzchnię gotowania, gdy jest jeszcze

ciepła, odpowiednim środkiem czyszczącym (np. jednym z serii Solutions dostępnym w każdym Centrum Serwisu) i ręcznikiem papierowym. Następnie przetrzeć powierzchinię wilgotną ściereczką i wysuszyć. Jeżeli na płycie grzejnej stopiła się przypadkowo: folia aluminiowa, plastikowe elementy, przedmioty wykonane z materiałów syntetycznych, cukier lub żywność o wysokiej zawartości cukru,należy je usunąć przy pomocy skrobaczki, dopóki powierzchnia płyty jest jeszcze ciepła.

Specjalne środki do

czyszczenia powierzchni

szklano-ceramicznych tworząc przezroczystą warstwę chronią przed gromadzeniem się zanieczyszczeń. Chronią też powierzchnię przed

uszkodzeniami spowodowanymi

przez żywność o wysokiej zawartości cukru. W żadnym wypadku nie należy

! Czynność ta winna być wykonana przez autoryzowanego

technika.

Anomalie i środki zaradcze

Może się zdarzyć, że płyta nie działa lub źle działa. Zanim wezwiecie serwis naprawczy, zobaczmy razem, co można zrobić. Przede wszystkim należy sprawdzić, czy nie występują przerwy w sieci zasilania gazem lub prądem elektrycznym, a zwłaszcza czy zawory gazowe przed kuchenką są otwarte.

Palnik nie zapala się lub płomień jest nierównomierny

Sprawdzić i upewnić się:

• Są zatkane otwory wylotowe gazu w palniku.

• Zamontowane są poprawnie wszystkie części ruchome wchodzące w skład palnika.

• Występują przeciągi w sąsiedztwie płyty kuchennej.

Płomień nie zostaje zapalony w wersjach z

zabezpieczeniem

Sprawdzić i upewnić się:

• Nie wdusiliście do końca pokrętła

• Nie przytrzymaliście wduszonego do końca pokrętła przez czas wystarczający do uruchomienia urządzenia zabezpieczającego.

• Są pozatykane otwory wylotowe gazu w pobliżu urządzenia zabezpieczającego.

Palnik w położeniu minimum nie pali się

Sprawdzić i upewnić się:

• Są pozatykane otwory wylotowe gazu.

• Występują przeciągi w sąsiedztwie płyty.

• Regulacja minimum nie jest właściwa.

Naczynia są niestabilne

Sprawdzić i upewnić się:

• Dna garnków są dokładnie równe.

• Garnek jest ustawiony na środku palnika lub płyty

elektrycznej.

• Ruszty nie zostały odwrócone.

Beszerelés

min. 55 mm.

! Az új készülék használata előtt olvassa el alaposan ezt

a használati útmutatót. Fontos információkat tartalmaz a

készülék biztonságos beszereléséről és használatáról és

karbantartásáról.

! Kérjük, őrizze meg a használati utasítást, hogy szükség

esetén bármikor belenézhessen. Adja át ezt a készülék

esetleges későbbi tulajdonosainak.

• A cseppfolyósított gáz a talajhoz süllyed, mivel nehezebb a levegőnél. Emiatt az LPG palackokat tartalmazó helységeket szellőzőnyílásokkal kell ellátni melyek lehetővé teszik a gáz eltávozását szivárgás esetén. Az

üres vagy részben teli cseppfolyósított-gáz tartályokat

tilos a padló szintjénél lejjebb lévő helyiségekben (pince

stb.) üzembe helyezni vagy tárolni. Javasoljuk, hogy csak a használt gáztartályt tárolja a helyiségben, úgy

elhelyezve ,hogy az ne legyen kitéve a külső hőforrások (sütő, kandalló, kályha, stb.) hőjének, melyek a gáztartály hőmérsékletét 50°C-fölé emelhetik.

Elhelyezés

! A csomagolóanyagokat tartsa távol a gyermekektől. Ezek fulladásveszélyesek vagy lenyelhetik ezeket (lásd:

Óvintézkedések és tanácsok).

! A készülék beszerelését az utasításoknak megfelelően,

szakembernek kell elvégeznie. A helytelen beszerelés

következtében emberek vagy állatok sérülése vagy vagyoni kár következhet be.

! Ezt a készüléket állandó szellőzéssel rendelkező

helységbe szabad elhelyezni hogy az megfeleljen az

aktuális nemzeti előírásoknak. A következő előírásokat be

kell tartani:

• A helységet olyan szellőzőrendszerrel kell felszerelni, amely eltávolítja az égés során keletkező gázokat. Ez lehet egy elszívó vagy elektromos ventilátor mely

a készülék bekapcsolása esetén automatikusan

működésbe lép.

Kéményen vagy (főzőkészülékekhez való) elágazó füstgázelvezető csövön keresztül

• A szobának megfelelő szellőzéssel kell rendelkeznie, mivel a megfelelő égéshez levegő szükséges. A levegőáramlásnak legalább 2 m3/órának kell lennie

Kilowattonként.

Közvetlenül a szabadba

A készülék beszerelése

A főzőlap beszerelése során a következő óvintézkedéseket

be kell tartani:

• A készülék melletti konyhaszekrények, amelyek magasabbak mint a készülék legalább 600 mm távolságra kell, hogy legyenek a készüléktől.

• Az elszívókat azok saját használati útmutatónak megfelelően kell felszerelni, legalább 650 mm távolságra a főzőlaptól (lásd az ábrát).

• Az elszívó mellett található konyhaszekrényeket úgy helyezze el. hogy azok legalább 420 mm-rel magasabban legyenek mint a főzőlap.

Ha a főzőlap egy fali konyhaszekrény

alá kerül elhelyezésre, az legalább

600mm min.

650mm min.

700 mm-rel magasabban legyen mint a főzőlap.

420mm min.

• A beszerelés helyének méretei meg kell hogy feleljenek

az ábrán látható méretezésnek.

Olyan rögzítőkonzolokat biztosítunk, melyek

segítéségével a főzőlapot 20-40 mm vastag lapokra rögzítheti. A főzőlap megfelelő rögzítése érdekében, a tartozék rögzítőkonzolok használatát javasoljuk.

475 mm.

Példák az égési levegő szellőzőnyílására

Szomszédos helyiség

Az ajtó és padló közti rés növelése

Szellőztetendő helyiség

A szellőzőrendszer a levegőt kívülről szívhatja be egy cső útján melynek belső keresztmetszeti területe legalább 1002; a nyílása nem lehet kitéve eltömődés

veszélyének.

A rendszer az égéshez szükséges

levegőt indirekt módon is

beszívhatja pl. a szomszédos

helységekből, melyek a fent leírt szellőzőcsövekkel rendelkeznek.

Azonban ezek a helységek nem

lehetnek közösségi helységek,

hálószobák vagy olyan helységek

melyekben tűzveszély alakulhat ki.

835 mm.

Rögzítőkonzol felhelyezése

Rögzítési helyzet 20mm Rögzítési helyzet 30mm vastagságú lap esetében vastagságú lap esetében

Elöl

készüléket közvetlenül a hálózathoz. A megszakítót a jelzett

terhelésre kell méretezni, és meg kell felelnie az érvényben

lévő szabványoknak (a földelőkábelt a megszakító nem szakíthatja meg). A tápkábel nem érintkezhet 50°C-nál

melegebb felületekkel.

Rögzítési helyzet 40 mm Hátul vastagságú lap esetében

! Az „alkatrészcsomagban” található rögzítőkonzolokat

használja.

• Ha a főzőlapot nem egy beépíthető sütő fölé helyezi egy falapot kell beszerelni szigetelés céljából. Ezt minimum 20 mm távolságra kell elhelyezni a főzőlap aljától.

Szellőzés

A megfelelő szellőzés érdekében a konyhaszekrény hátlapját el kell távolítani. Javasoljuk, hogy a sütőt úgy helyezze

el, hogy az két falécen támaszkodjon, teljesen vízszintes

felületen a nyílás legalább 45 x 560 mm legyen (lásd az

ábrákon).

45 mm.

560 mm.

Ha a főzőlapot aktív hűtő-elszívó rendszer nélküli sütő fölé szerelik fel, szellőzőnyílásokkal megfelelő szellőzést kell biztosítani a szekrényben, hogy a levegő áramolni tudjon

(lásd ábra).

! A beszerelő felelőssége biztosítani azt, hogy az elektromos

csatlakozás helyesen került kivitelezésre, és az megfelel a

biztonsági előírásoknak. A csatlakoztatás előtt győződjön meg a következőkről:

• A készülék földeléssel és megfelel a jogszabályi előírásoknak.

• Az aljzat képes elviselni a készülék adattábláján

feltüntetett maximális teljesítmény terhelését.

• A tápfeszültség megfelel az adattáblán feltüntetett

értékeknek.

• Az aljzat kompatibilis a készülék csatlakozódugójával.

Amennyiben az aljzat nem kompatibilis a csatlakozódugóval, a cseréhez hívjon engedéllyel

rendelkező szakembert. Ne használjon hosszabbítót

vagy elosztót.

! A beszerelt készülék tápkábelének és a fali csatlakozónak

könnyen hozzáférhetőnek kell lennie.

! A kábel nem hajolhat meg és nem lehet összenyomva.

! A kábelt rendszeresen ellenőrizni kell, és cseréjét kizárólag

engedéllyel rendelkező szakember végezheti el.

! A fenti előírások be nem tartása esetén a gyártó minden felelősséget elhárít.

Gázcsatlakoztatás

A készüléket a hatályos helyi jogszabályoknak megfelelően

kell a gázvezetékhez vagy gázpalackhoz csatlakoztatni. A

csatlakoztatás előtt ellenőrizze, hogy a tűzhely kompatibilis-e a használni kívánt gázforrással. Ha nem, kövesse az „Átállítás más gáztípusra” fejezet útmutatásait.

Abban az esetben, ha a készüléket cseppfolyósított gázzal,

palackról működteti, használjon az érvényben lévő nemzeti jogszabályi előírásoknak megfelelő nyomásszabályozót.

Elektromos csatlakoztatás

A főzőlapok háromvillás csatlakozókábellel szerelték fel,

mely váltóárammal, az adattáblán (mely a készülék alsó

részén található) feltűntetett feszültség és frekvencia értéke esetén használható. A föld vezeték zöld-sárga szigeteléssel rendelkezik. Ha készüléket beépített sütő fölé kívánja beszelni, a főzőlap és a sütő elektromos csatlakozását külön kel kialakítani, ennek biztonsági okai vannak, illetve a sütő eltávolítása is könnyebb ebben az esetben.

A tápkábel csatlakoztatása az elektromos hálózathoz.

Szereljen a kábelre a készülék adattábláján feltüntetett

terhelésnek megfelelő szabványos csatlakozódugót. Egy, a készülék és a hálózat közé szerelt minimum 3 mm-es

kontaktnyílású omnipoláris megszakítóval csatlakoztassa a

! Ellenőrizze, hogy a gáz nyomása megfelel-e az 1. táblázatban („A gázégők és fúvókák jellemző adatai”)

feltüntetett értékeknek. Így garantálható készüléke biztonságos

működése és élettartama, és válik lehetségessé a hatékony

energiafelhasználás.

Csatlakoztatás merev csővel (réz vagy acél)

! A csatlakoztatást gázellátáshoz úgy kell kialakítani, hogy

az semmilyen feszültséget ne közvetítsen a készülékre. A készülék csatlakozóján található egy állítható L alakú csőcsatlakozó, mely tömítéssel is rendelkezik, a szivárgások elkerülése érdekében. A csőcsatlakozás elfordítása után a tömítést mindig cserélni kell (a tömítés megtalálható készülék csomagjában). A gázellátás csatlakozója1/2

hüvelykes, apacsavar-menetes

Csatlakoztatás rozsdamentes, folyamatos falú, menetes végű, exibilis acélcsővel

A gázellátás csatlakozója1/2 hüvelykes, apacsavar-

menetes.

A csöveket úgy kell beszerelni, hogy azok soha ne legyenek 2000 mm-nél hosszabbak teljesen kihúzva. A csatlakoztatás elvégzését követően győződjön meg arról, hogy a exibilis fémcső ne érjen hozzá semmilyen mozgó alkatrészhez és ne legyen összenyomva.

! Csak a helyi előírásoknak megfelelő csöveket és tömítéseket használjon.

• Az égők minimumra állítása

1. Forgassa a csapot a kis láng irányába;

2. Távolítsa el a gombot, és állítsa be a beállítócsavart a csap tengelye mellett, hogy a láng kicsi, de stabil legyen.

A csatlakozás tömítettségének ellenőrzése

! A bekötés végeztével szappanos vízzel ellenőrizze, hogy valamennyi csatlakozás tömítése tökéletesen zár-e. Ezt

soha ne lánggal végezze.

Átállítás más gáztípusra

Ahhoz, hogy a főzőlapot a gyári (a főzőlap alján lévő típustáblán vagy a csomagoláson feltüntetett) előírástól eltérő gáztípusra állítsa át, az égők szelepeit a következő

módon kell cserélni:

1. Vegye le a főzőlaprácsokat, és csavarozza ki helyükről a gázégőket.

2. Csavarja ki a szelepeket egy 7 mm-es csőkulccsal,

és helyettesítse azokat az új gáztípushoz alkalmas

szelepekkel (lásd 1. táblázat: „A gázégők és fúvókák jellemző adatai”).

3. Szerelje újra össze az alkatrészeket a fenti folyamat

megfordításával.

4. Ha végzett a művelettel, cserélje le a régi típustáblát az új gáztípust jelölő címkére. A matricákat beszerezheti szervizközpontjainktól.

A gázégők háromgyűrűs szelepeinek cseréje

1. Távolítsa el az edénytartót, és emelje ki az égőket a burkolatukból. Az égő két különálló részből áll (lásd

ábrák).

2. Csavarja ki a szelepeket egy 7 mm-es csőkulccsal. Helyettesítse a szelepeket az új gáztípushoz megfelelő

modellekkel (lásd 1. táblázat). A két szelep ugyanolyan

átmérőjű nyílással rendelkezik.

3. Helyezzen vissza minden elemet a fenti folyamat megfordításával.

3. Ha megfelelően alacsonyra állította a lángot, és az égő

is ég, néhány alkalommal csavarja gyorsan a gombot minimumról maximumra és vissza, hogy a láng nem alszik-e el.

4. Bizonyos készülékek rendelkeznek biztonsági eszközzel (termoelem). Ha az eszköz nem működik alacsony lángon,

a beállítócsavarral állítsa a kis lángot magasabbra.

5. Ha a beállítás kész, pecsétviasz vagy hasonló

anyag segítségével helyezze vissza a tömítést az áteresztőszelepekre.

! Ha a készülék sűrített gázhoz csatlakozik, a szabályozócsavart a lehető legszorosabbra kell meghúzni.

! A folyamat elvégzését követően cserélje le a régi adat matricát egy újra, mely az új használandó gáz fajtáját jelöli. A matricákat beszerezheti szervizközpontjainktól.

! Abban az esetben, ha a gáz nyomása eltér az előírt értéktől (vagy ingadozik), az érvényben lévő, gázhálózati szabályozókról szóló érvényben lévő nemzeti jogszabályi előírásoknak megfelelően, a gázcső bemenete elé

nyomásszabályozót kell beépíteni (hogy az megfeleljen az

aktuális nemzeti előírásoknak).

DATA PLATE Electrical

connections

see data plate

This appliance conforms to the following European Economic Community directives:

- 2006/95/EEC dated 12/12/06 (Low Voltage) and subsequent amendments

- 2004/108/EEC dated 15/12/04 (Electromagnetic Compatibility) and subsequent amendments

- 93/68/EEC dated 22/07/93 and subsequent amendments.

- 2009/142/EEC dated 30/11/09 (Gas) and subsequent amendments.

- 2012/19/EC and subsequent amendments.

• Az égő elsődleges légellátásának beállítása

Nem szükséges beállítani.

Gázégő és fúvóka specifikációk

1. táblázat Folyékony gáz Földgáz (G20) Földgáz (G25.1)

Gázégő

Csökkentett gyors (RR)

Közepesen gyors (közepes) (S)

Kisegítő (kicsi) (A)

Hármas korona (TC)

Hálózati nyomások

Átmérő

(mm)

(felső fűtőérték*)

Névleges Csökkentett

100

130

Névleges (mbar)

Hőteljesítmény

2.70

1.75

1.05

3.40

0.80

0.45

1.65

Kiegyenlítő

(by-pass)

1/100 (mm)

Fúvóka

1/100 (mm)

***(G30)

Minimum (mbar) Maximum (mbar)

* 15°C-os, 1013,25 mbar nyomású száraz gáz ** Propán (G31) Felső fűtőérték = 50,37 MJ/Kg *** Bután (G30) Felső fűtőérték = 49,47 MJ/Kg Földgáz (G20) Felső fűtőérték = 37,78 MJ/m³ Földgáz (G25.1) Felső fűtőérték = 32,51 MJ/m³

Modell

PH 941MSTV/HA EE

Osztály

II2HS3B/P

Gáztípus

Névleges teljesítmény (kW)

8,90 (647 g/h - G30) (636 g/h - G31)

Átfolyás*

g/óra

211

131

269

30 20 35

**(G31)

207

129

264

Hőteljes-

ítmény

kW (felső

fűtőérték*)

Névleges

2.95

1.94

1.10

3.65

Fúvóka

1/100 (mm)

110(Y)

96(Z)

71(Y)

133(Z)

20 17 25

Áramlás*

l/óra

281

185

105

348

Hőteljes-

ítmény

kW (felső

fűtőérték*)

Névleges

2.95

1.75

1.05

3.50

Fúvóka

1/100 (mm)

138(H3)

106(6)

143(F3)

25 20 33

Áramlás*

l/óra

326

194

116

387

PH 941 MSTV GH/HA EE

Bekapcsolás és használat

! A megfelelő gázégő vagy elektromos főzőlap helye minden gombon fel van tűntetve.

Gázégők

Az egyes gázégők a következők szerint állíthatóak be a hozzájuk tartozó vezérlőgomb használatával.

● KI

• Mindig lapos fenekű edényt használjon, fedővel.

• Amikor az edény tartalma eléri a forráspontot állítsa a vezérlőgombot minimum állásba.

Gázégő

Csökkentett gyors (RR)

Közepesen gyors (S)

Kisegítő (A)

Ø Főzőedény-átmérő [cm]

22 - 24

16 - 20

10 - 14

Maximum

Minimum

Az egyik gázégő begyújtásához tartson egy égő gyufát a gázégő közelébe, és ezzel egy időben nyomja be, és forgassa el a gombot az óramutató járásával ellenkező irányba a maximális állásra. Mivel a gázégő rendelkezik biztonsági eszközzel, a gombot 2-3 másodpercig nyomva kell tartani,

hogy a láng égve maradjon, és az automatikus rendszer

kellően felmelegedjen. Ha gyújtás gombbal rendelkező típust használ, a kívánt gázégő meggyújtásához nyomja be a megfelelő gombot amennyire csak lehet, és forgassa azt az

óramutató járásával ellentétes irányba a maximális állásra.

! Abban az esetben, ha az egyik láng véletlenül kialudna,

forgassa KI állásba a vezérlőgombot, és mielőtt újra

meggyújtaná, várjon 1 percet.

A gázégő kikapcsolásához forgassa az óramutató járásával megegyező irányba ütközésig (amíg a gomb le nem éri a „●” állást.

Üvegkerámia modul*

A főzőlap kétgyűrűs kör alakú fűtőelemekkel van felszerelve, melyek az üveg alatt találhatóak. Lehetséges csak az egyik kör alakú elemet bekapcsolni („A” betű jelöli), de a főzőfelület meg is növelhető, ha az „A” és „B”

elemeket együtt kapcsolja be. Ha csak az „A” elemet

szeretné bekapcsolni, egyszerűen forgassa a gombot az óramutató járásával egyező irányba az elérhető 12 beállítás

egyikére. A „B” rész hozzáadásához állítsa a gombot a

12. beállításra, majd kattintsa állásba. Ezt követően a

gombot forgassa az óramutató járásával ellenkező irányba a 12 beállítási lehetőség egyikébe. Az ábrán a fűtő zónák láthatóak, amik pirosak lesznek, ha

az elem be van kapcsolva.

A. Kör alakú fűtő zóna; B. Kiterjesztett fűtő zóna; C. Visszajelző fény, amely jelzi, ha a főző zóna hőmérséklete

60 °C fölött van, még akkor is, ha a fűtőelem ki van

kapcsolva.

Hármas korona (TC)

A gázégő típusának azonosításához tekintse meg az „A gázégők és fúvókák jellemző adatai” című fejezetben

található ábrákat.

24 - 26

Gyakorlati tanácsok a kerámiaüveg modul

használatához

Program

Így érheti el a legjobb eredményt a főzőlappal:

• Sík fenekű edényeket használjon, hogy azok megfelelően felfeküdjenek a főző zónához.

Sugárzó lap

KIa

Vaj vagy csokoládé megolvasztásáho

Folyadékok melegítéséhez

Mártások vagy szószok készítéséhez

A főzés a forráspont

A sültek

Hús főzéséhez

Sütéshez

Mindkét főző zóna bekapcsolása

Ha a gomb nem „Off” (Ki) állásban van, a kerámiaüveg

modul jelzőfénye bekapcsol.

Gyakorlati tanácsok a gázégők használatához

Az égők hatékony működése érdekében:

• Az egyes égőkhöz megfelelő edényt használjon (lásd a

táblázatot), hogy a a láng ne érjen túl az edény alján.

• Az edények átmérője legyen elég nagy, hogy teljesen eltakarja a főzőfelületet, így a teljes hőmennyiséget

felhasználhatja.

• Ügyeljen rá, hogy az edények alja mindig száraz és tiszta

legyen, így biztosíthatja a megfelelő felfekvést és a hosszú élettartamot, nem csak a főzőlap számára, hanem az edény

számára is.

• Ne használja azokat az edényeket, amiket gázégőkhöz használ: a gázégők koncentrált hőleadása deformálhatja az edény fenekét, így az nem fekszik fel megfelelően.

• Soha ne hagyja bekapcsolva a főző zónákat, ha nincs

rajtuk edény, mert gyorsan felmelegszik és eléri a

maximális szintet, ami kárt tehet a fűtőelemekben.

! Előfordulhat, hogy az üveg szigeteléséhez használt

ragasztóból zsírnyomok maradtak a készüléken, amit

kímélő tisztítószerrel távolítson el a készülék használata előtt. Az első néhány órányi használat alatt gumiszagot érezhet, de ez gyorsan eltűnik.

Óvintézkedések és tanácsok

kapcsolatot egy szervizközponttal (Lásd: Szerviz).

• Mindig gyeljen oda arra, hogy a serpenyők nyele a főzőlap közepe felé nézzen, hogy elkerülhesse az égési

sérüléssel járó baleseteket.

• Ne csukja le az üvegfedőt, (ha van ilyen), ha a gázégők

meg vannak gyújtva vagy még melegek.

• Ne hagyja az elektromos főzőlapot bekapcsolva, ha nincs

rajta edény.

• Ne használjon billegő vagy deformálódott serpenyőket.

• A készüléket testileg, érzékszervileg vagy szellemileg korlátozott, nem hozzáértő, illetve a terméket nem ismerő személyek a gyerekeket is ideértve. Ezek a személyek a készüléket csak a biztonságukért felelős személyek

felügyelete mellett, illetve a készülék használatával

kapcsolatos alapvető utasítások ismeretében

használhatják.

• Ne hagyja, hogy a gyerekek játszanak a készülékkel.

• A készüléket nem külső időzítő vagy külön távirányító berendezéssel együtt történő használatra tervezték.

! A készülék a nemzetközi biztonsági szabványokkal összhangban lett tervezve és gyártva. E gyelmeztetéseket biztonsági megfontolásból közöljük, kérjük, olvassa el gyelmesen.

Általános biztonság

• Ez egy 3-as osztályú beépíthető készülék.

• A gázkészülékek hatékony működéséhez folyamatos levegőcsere szükséges. A főzőlap beépítése során kövesse az „Elhelyezés” fejezetben leírtakat.

• Ezek az utasítások csak azokban az országokban érvényesek melyek szimbóluma látható a használati útmutatón és a sorozatszám tábláján.

• A készüléket otthoni, háztartási használtra tervezték. Kereskedelmi vagy iparszerű használata nem

engedélyezett.

• Ez a készülék nem telepíthető szabadba, még fedett

területekre se. Nagyon veszélyes kitenni a készüléket

esőnek, illetve viharnak.

• Ne érjen a készülékhez mezítláb, illetve vizes vagy

nedves kézzel vagy lábbal.

• A készüléket kizárólag felnőttek használhatják ételek elkészítésére, a kézikönyvben található útmutatásoknak megfelelően. A készülék más célú felhasználása (pl. a helyiség fűtése) nem rendeltetésszerű használatnak minősül. A gyártó nem vállal felelősséget a készülék nem rendeltetésszerű, nem megfelelő és ésszerűtlen használatáért.

• Ügyeljen arra, hogy más elektromos háztartási készülékek tápvezetéke ne érjen a sütő meleg részeihez.

• Ne takarja el a szellőzésre és a hő elosztására szolgáló

nyílásokat.

• Ha a készüléket nem használja, mindig ellenőrizze, hogy a gombok „●” vagy „○” állásban legyenek.

• A csatlakozót az elektromos hálózatból ne a kábelnél,

hanem a csatlakozódugónál fogva húzza ki.

• A készülék tisztítását vagy karbantartását minden esetben

csak azután kezdje el, ha kihúzta a csatlakozódugót az elektromos hálózatból.

• Ha a készülék elromlana, semmilyen körülmények között se próbálja meg saját maga megjavítani. A nem

szakemberek által végzett javítások a készülék sérülését

vagy újabb meghibásodását okozhatják. Vegye fel a

Ártalmatlanítás

• A csomagolóanyagok ártalmatlanítása: Tartsa be a helyi előírásokat, így a csomagolóanyag újra felhasználásra

kerülhet.

• Az Európai Parlament és Tanács elektromos és elektronikus berendezések hulladékairól (WEEE) szóló 2012/19/EK irányelve előírja, hogy a cserélendő háztartási készülékek nem helyezhetőek válogatatlan háztartási hulladék közé. A nem használt készülékeket külön kell gyűjteni, annak érdekében,hogy optimalizálható legyen alkatrészeik begyűjtése és

újrafelhasználása és az emberi egészségre illetve

környezetre gyakorolt hatásukat minimálisra csökkentsük. A terméken lévő áthúzott „kerekes szemetes edény” szimbólum arra a kötelezettségére hívja fel a gyelmet,

hogy a készüléket életciklusa végén ártalmatlanítás

céljából a többi hulladéktól külön kell kezelni és gyűjteni.

A felhasználó keresse fel az illetékes helyi hatóságot

vagy a viszonteladót, ahol tanácsot kaphat a régi eszköz megfelelő elhelyezésével kapcsolatban.

Karbantartás és ápolás

A készülék kikapcsolása

A készüléken végzett minden művelet előtt áramtalanítsa

a készüléket.

A készülék tisztítása

! Na használjon súroló vagy korrozív hatású tisztítókat, mint folteltávolítót, rozsdamaró termékeket, por alapú tisztítószereket,

vagy súrolófelülettel rendelkező szivacsot, ezek javíthatatlan

karcokat hozhatnak létre a felületen.

! A készülék tisztításához soha ne használjon gőztisztítót

vagy nagynyomású tisztítót.

• Általában elegendő ha a főzőlapot megtisztítja egy nedves szivaccsal majd egy nedvszívó törlőkendővel szárazra törli azt.

• Az égők eltávolítható alkatrészeit rendszeresen tisztítsa meg meleg, szappanos vízzel a felületről az odaégett

anyagokat távolítsa el.

• Az automatikus gyújtóberendezéssel ellátott főzőlapoknál

rendszeresen tisztítsa meg alaposan az automatikus

gyújtóberendezés érzékelőinek végeit, és győződjön meg arról, hogy a gázkimenetek nincsenek eltömődve.

• A kerámia üveg használata előtt, annak felületét egy nedves törlőkendővel tisztítsa meg, távolítsa el

arról a port és az ételmaradékokat. A kerámiaüveget

rendszeresen tisztítsa meg meleg vízzel és nem dörzsölő

hatású tisztítószerrel.

Rendszeres időközönként

különleges termékekre lesz

szükség a felület tisztításához.

Először távolítsa el az étel vagy

zsírfoltokat egy kaparóval, pl.

(nincs mellékelve).

Még langyos állapotban tisztítsa

meg a főzőfelületet a megfelelő

tisztítószerrel (pl. a Solutions termékvonal egyik tagjával, melyet ügyfélszolgálati

és szerviz központjainkban beszerezhet) és papír törlőkendővel. Majd dörzsölje át nedves és száraz kendővel. Az alufóliát, műanyag tárgyakat, szintetikus

anyagból készült dolgokat, cukrot vagy magas cukortartalmú ételeket, melyek a felületre olvadtak,

azonnal el kell távolítani egy kaparóval, amíg a főzőfelület

még forró.

Az égő nem gyullad meg vagy a láng nem egyenletesen oszlik el az égő körül.

Ellenőrizze hogy:

• Az égőn található gáznyílások nincsenek-e eltömődve.

• Az égő mozgatható alkatrészei megfelelően vannak-e

felszerelve.

• A készülék környékén huzat van.

A biztonsági berendezéssel ellátott készüléke esetében

a láng elhal.

Ellenőrizze a következőket:

• Teljesen benyomta-e a gombot.

• Elég hosszan nyomja-e be a gombot a biztonsági eszköz

aktiválásához.

• A gáznyílások nincsenek-e eltömődve a biztonsági eszköz környékén.

Minimum állásban a az égő elalszik.

Ellenőrizze a következőket:

• A gáznyílások nincsenek-e eltömődve.

• A készülék környékén nincs-e huzat.

• A minimális állás beállítása megfelelően megtörtént-e.

Az edény billeg.

A kerámiaüveg felületekhez

készült speciális tisztítószerek

átlátszó védőréteget

képeznek, melyek gátolják a

szennyeződések felgyülemlését. Ez megvédi a felületet a magas

cukortartalmú ételek által

okozott sérüléstől is. Soha ne

használjon súroló szivacsot vagy súrolószereket. Ugyanez vonatkozik a kémiailag

agresszív tisztítószerekre is, mint a sütőtisztítók és

folteltávolítók.

• A rozsdamentes acélon a felületet hosszú ideig érő kemény víz, vagy az erős foszfor tartalmú tisztítószerek nyomot hagyhatnak. Tisztítás után alaposan öblítse le és törölje szárazra.

A gázcsapok karbantartása

Idővel a csapok eltömődhetnek, illetve kinyitásuk nehézzé válhat. Ebben az esetben cserélje le az érintett csapokat.

! Ezt a műveletet csak a gyártó által felhatalmazott szakember végezheti.

Ellenőrizze a következőket:

• Az edény alja teljesen lapos-e.

• Az edény megfelelően van-e az égő közepére helyezve.

• Az edénytartó rács megfelelően van-e felhelyezve.

Hibaelhárítás

Előfordulhat, hogy készülék nem működik megfelelően. Mielőtt a szervizhez fordulna segítségért, ellenőrizze nem tehet-e valamit. Először ellenőrizze, hogy nincs-e fennakadás az gáz vagy elektromos ellátásban, ellenőrizze,

hogy a gázcsapok nyitva vannak-e.

195112101.00

04/2013 - XEROX FABRIANO

Hotpoint PH 941MSTV GH/HA EE User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
