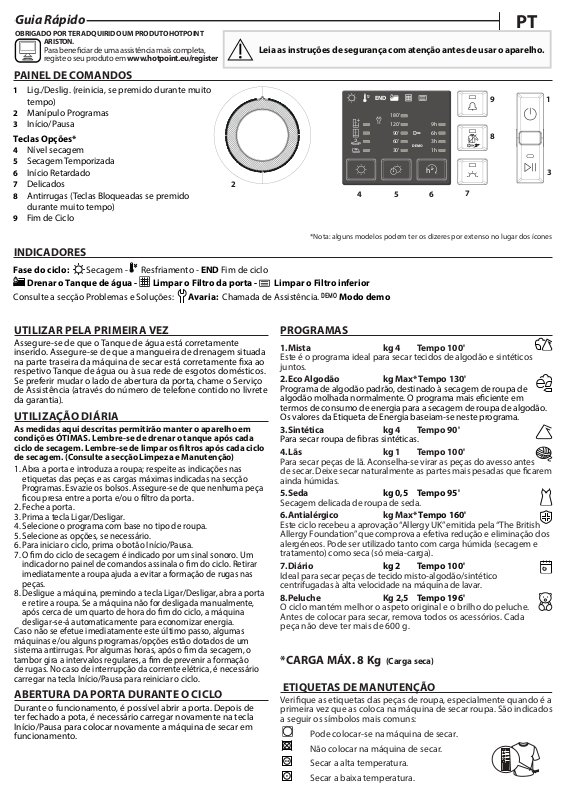

OBRIGADO POR TER AD QUIRIDO UM PRODUTO HOTPOINT
PT
Guia Rápido
Veri que as etiquetas das peças de roupa, especialmente quando é a
primeira vez que as coloca na máquina de secar roupa. São indicados
DEMO
7
4 56
ARISTON.
Para bene ciar de uma assistência mais completa,
registe o seu produto em www.hotpoint.eu/register
Leia as instruções de segurança com atenção antes de usar o aparelho.
PAINEL DE COMANDOS
1 Lig./Deslig. (reinicia, se premido durante muito
tempo)
2 Manípulo Programas
3 Início/Pausa
Teclas Opções*
4 Nível secagem
5 Secagem Temporizada
6 Início Retardado
7 Delicados
8 Antirrugas (Teclas Bloqueadas se premido
2
durante muito tempo)
9 Fim de Ciclo
*Nota: alguns modelos podem ter os dizeres por extenso no lugar dos ícones
INDICADORES
Fase do ciclo: Secagem - Resfriamento - END Fim de ciclo
Drenar o Tanque de água - Limpar o Filtro da porta - Limpar o Filtro inferior
Consulte a secção Problemas e Soluções: Avaria: Chamada de Assistência.
Modo demo
END
180’
120’
90’
60’
30’ 1h
DEMO
9
9h
6h
3h
h
8
3“
1
3
UTILIZAR PELA PRIMEIRA VEZ
Assegure-se de que o Tanque de água está corretamente
inserido. Assegure-se de que a mangueira de drenagem situada
na parte traseira da máquina de secar está corretamente xa ao
respetivo Tanque de água ou à sua rede de esgotos domésticos.
Se preferir mudar o lado de abertura da porta, chame o Serviço
de Assistência (através do número de telefone contido no livrete
da garantia).
UTILIZAÇÃO DIÁRIA
As medidas aqui descritas permitirão manter o aparelho em
condições ÓTIMAS. Lembre-se de drenar o tanque após cada
ciclo de secagem. Lembre-se de limpar os ltros após cada ciclo
de secagem. (Consulte a secção Limpeza e Manutenção)
1. Abra a porta e introduza a roupa; respeite as indicações nas
etiquetas das peças e as cargas máximas indicadas na secção
Programas. Esvazie os bolsos. Assegure-se de que nenhuma peça
cou presa entre a porta e/ou o ltro da porta.
2. Feche a porta.
3. Prima a tecla Ligar/Desligar.
4. Selecione o programa com base no tipo de roupa.
5. Selecione as opções, se necessário.
6. Para iniciar o ciclo, prima o botão Início/Pausa.
7. O m do ciclo de secagem é indicado por um sinal sonoro. Um
indicador no painel de comandos assinala o m do ciclo. Retirar
imediatamente a roupa ajuda a evitar a formação de rugas nas
peças.
8. Desligue a máquina, premindo a tecla Ligar/Desligar, abra a porta
e retire a roupa. Se a máquina não for desligada manualmente,
após cerca de um quarto de hora do m do ciclo, a máquina
desligar-se-á automaticamente para economizar energia.
Caso não se efetue imediatamente este último passo, algumas
máquinas e/ou alguns programas/opções estão dotados de um
sistema antirrugas. Por algumas horas, após o m da secagem, o
tambor gira a intervalos regulares, a m de prevenir a formação
de rugas. No caso de interrupção da corrente elétrica, é necessário
carregar na tecla Início/Pausa para reiniciar o ciclo.
ABERTURA DA PORTA DURANTE O CICLO
Durante o funcionamento, é possível abrir a porta. Depois de
ter fechado a pota, é necessário carregar novamente na tecla
Início/Pausa para colocar novamente a máquina de secar em
funcionamento.
PROGRAMAS
1.Mista kg 4 Tempo 100'
Este é o programa ideal para secar tecidos de algodão e sintéticos
juntos.
2.Eco Algodão kg Max* Tempo 130'
Programa de algodão padrão, destinado à secagem de roupa de
algodão molhada normalmente. O programa mais eciente em
termos de consumo de energia para a secagem de roupa de algodão.
Os valores da Etiqueta de Energia baseiam-se neste programa.
3.Sintética kg 4 Tempo 90'
Para secar roupa de bras sintéticas.
4.Lãs kg 1 Tempo 100'
Para secar peças de lã. Aconselha-se virar as peças do avesso antes
de secar. Deixe secar naturalmente as partes mais pesadas que carem
ainda húmidas.
5.Seda kg 0,5 Tempo 95'
Secagem delicada de roupa de seda.
6.Antialérgico kg Max* Tempo 160'
Este ciclo recebeu a aprovação “Allergy UK” emitida pela “The British
Allergy Foundation” que comprova a efetiva redução e eliminação dos
alergéneos. Pode ser utilizado tanto com carga húmida (secagem e
tratamento) como seca (só meia-carga) .
7.Diário kg 2 Tempo 100'
Ideal para secar peças de tecido misto-algodão/sintético
centrifugadas à alta velocidade na máquina de lavar.
8.Peluche Kg 2,5 Tempo 196'
O ciclo mantém melhor o aspeto original e o brilho do peluche.
Antes de colocar para secar, remova todos os acessórios. Cada
peça não deve ter mais de 600 g.
*CARGA MÁX. 8 Kg (Carga seca)
ETIQUETAS DE MANUTENÇÃO
a seguir os símbolos mais comuns:
Pode colocar-se na máquina de secar.
Não colocar na máquina de secar.
Secar a alta temperatura.
Secar a baixa temperatura.
Page 2
h
A duração destes programas depende do peso da carga, do
tipo de tecido, da velocidade da centrifugadora utilizada na
sua máquina de lavar roupa e de outras eventuais opções
selecionadas.
Nos modelos com display, a duração dos ciclos é exibida
no painel de comandos. O tempo residual é constantemente
monitorizado e modicado durante o ciclo de secagem para
mostrar o melhor tempo estimado possível.
9.Refrescar
Programa rápido adequado para refrescar bras e peças por meio
de injeção de ar fresco. Não deve ser utilizado com peças ainda
molhadas.
Pode ser utilizado com qualquer peso de carga, mas é mais ecaz
com cargas reduzidas. O ciclo dura cerca de 20 minutos.
10.Edredões Tempo 240'
Para secar peças de roupa volumosas, como um único
edredão.
11.Roupa 7 Dias Kg Max* Tempo 170'
Para secar toalhas e lençóis de algodão.
12.Desporto Kg 4 Tempo 90'
Para secar roupa de desporto sintética ou de algodão.
13.Bebé kg 2 Tempo 70'
Um programa especialmente estudado para secar roupas de
bebés (algodão e aveludado) e peças delicadas. Não seque as
peças com forro de plástico.
14.Ganga kg 3 Tempo 80'
Para secar jeans e outras peças feitas de ganga resistente,
como calças e blusões.
15.Camisas kg 3 Tempo 70'
Este programa é dedicado a camisas de algodão ou mistas
algodão/sintética.
Antirrugas
Esta opção adiciona no m do ciclo um tratamento
antirrugas mediante rotações periódicas do tambor (com duração
de até 10 horas). É particularmente indicada quando não se tem
a possibilidade de retirar a roupa logo após o m da secagem.
Se esta opção for selecionada em combinação com o início
retardado, o tratamento antirrugas será adicionado também na
fase de início retardado. Esta opção, se selecionada na secagem
anterior, permanece na memória.
Delicados
Permite um tratamento mais suave da roupa, reduzindo a
temperatura de secagem.
Teclas Bloqueadas
Esta opção torna inacessíveis todos os comandos da máquina,
menos a tecla ligar/desligar.
Com a máquina ligada:
• para ativar a opção, é preciso manter a tecla premida até se
acender o respetivo indicador.
• para desativar a opção, é preciso manter a tecla premida até se
apagar o respetivo indicador.
Esta opção, se selecionada na secagem anterior, permanece na
memória.
Fim de Ciclo
Esta opção ativa um sinal sonoro prolongado no m do ciclo.
Deve ser ativada caso não se tenha a certeza de ouvir o som
normal de m de ciclo. Esta opção, se selecionada na secagem
anterior, permanece na memória.
OPÇÕES
Depois de ter selecionado o programa, é possível congurar
diferentes opções, se necessário.
Nível Secagem
prima várias vezes o respetivo botão para obter um diferente
nível de humidade residual na roupa. Um indicador assinala o
nível selecionado.
Para Engomar: uma secagem muito delicada. Indicado para
facilitar a engomagem da roupa logo após o m do ciclo.
Para Pendurar: um nível estudado para roupas delicadas;
prontas para serem penduradas.
Para Armário: a roupa está pronta para ser dobrada e
arrumada no armário.
Secagem Extra: utilizado para peças a serem usadas logo após
o m do ciclo.
Início Retardado
Esta opção permite programar um atraso respeito ao início do
ciclo. Prima várias vezes o respetivo botão a m de obter o atraso
desejado. Depois de ter atingido o tempo máximo selecionável,
premindo a tecla mais uma vez a opção é resetada. Um indicador,
no painel de comandos, assinala o tempo a ser denido. Depois
de ter premido a tecla Início/Pausa: a máquina assinala o tempo
que falta para o início do ciclo.
No caso de abertura da porta, depois de a ter fechado, é
necessário premir novamente a tecla Início/Pausa.
Secagem Temporizada
Esta opção permite escolher a duração da secagem. Prima
várias vezes o respetivo botão para congurar o tempo desejado
para a secagem. Um indicador, no painel de comandos, assinala o
tempo a ser denido.
BOTÕES OPÇÕES
Este botões são utilizados para personalizar o programa
selecionado segundo as próprias exigências.
Nem todas as opções estão disponíveis para todos os programas.
Algumas opções são incompatíveis com outras anteriormente
conguradas. A incompatibilidade é evidenciada por um sinal
sonoro e/ou por indicadores intermitentes. Se a opção estiver
disponível, o indicador da opção selecionada cará aceso.
Algumas opções podem permanecer na memória do programa,
se selecionadas na secagem anterior.
Page 3
PT
Guia Rápido
LIMPEZA E MANUTENÇÃO
AB
1
4
2
3
CD
Desligue a máquina de secar da rede elétrica durante as
operações de limpeza e de manutenção.
Esvaziamento/Drenagem do Tanque de água após cada
ciclo (ver gura A).
Retire o depósito da máquina de secar e esvazie-o em um lavatório
ou em outro lugar adequado para a descarga da água, depois volte
a poscioná-lo corretamente. Não utilize a máquina de secar sem
antes ter montado o depósito no seu lugar.
Limpeza do ltro da porta após cada ciclo (ver gura B).
Retire o ltro e limpe-o, eliminando eventuais resíduos de apos
e cotão da superfície do ltro, lavando-o sob água corrente ou
aspirando com aspirador de pó. Para um desempenho ótimo,
seque todos os ltros antes de os recolocar no lugar. Não utilize a
máquina de secar sem antes ter recolocado o ltro no seu lugar.
Como remover o ltro da porta:
1. Abra a porta e puxe o ltro para cima.
2. Abra o ltro e limpe-o, em todas as suas partes, removendo os
apos e o cotão. Reponha-o corretamente; verique se o ltro está
inserido completamente alinhado com o vedante da máquina.
Limpeza do ltro inferior secundário, quando se acende
o respetivo indicador (ver guras C).
Limpeza do ltro inferior quando acende-se o respetivo
indicador (ver guras C). Retire o ltro e limpe-o eliminando
eventuais resíduos de apos e cotão da superfície do ltro,
lavando-o sob água corrente ou aspirando com aspirador de
pó. Recomenda-se todavia limpar este ltro no m de cada
ciclo para melhorar o desempenho da secagem. Não utilize
a máquina de secar sem antes ter recolocado o ltro no seu
devido lugar.
Como remover o ltro inferior e o condensador:
1. Abra a porta inferior
2. Segure no puxador e puxe para fora o ltro inferior
3. Abra a parede traseira do ltro e remova o eventual cotão da
superfíce interna da rede.
4. Limpe a câmara do ltro inferior, evitando o contato direto
com as lâminas (pode tratar-se de um resíduo de água: isto é
normal).
5a. De 3 em 3 meses é necessário limpar a unidade de
condensação (guras D), situada atrás do ltro inferior.
5b. É necessário ter abaixado as alavancas postas ao lado do
condensador. Após ter retirado o condensador, lave-o sob água
corrente.
5c. Reponha o condensador e suba as alavancas.
6. Feche a parede traseira do ltro inferior e reponha-o
vericando se está perfeitamente integrado na sede.
7. Abaixe o puxador do ltro e feche a porta inferior.
8. Verique se a grelha de admissão de ar está livre de qualquer
obstrução.
Os ltros são componentes fundamentais para a secagem
da roupa. Servem para reter apos e cotão que se formam
durante a secagem. No caso de um dos ltros car
obstruído, o uxo de ar no interior da máquina de secar
caria gravemente comprometido: os tempos de secagem
seriam maiores, como também o consumo de energia
aumentaria, e a máquina de secar poderia car danicada.
Se estas operações não forem efetuadas corretamente, a
máquina de secar pode deixar de funcionar.
TRANSPORTE E MANUSEAMENTO
Nunca levante a máquina de secar pelo tampo.
1. Desligue a máquina de secar.
2. Assegure-se de que a porta da máquina e o depósito de água
estão bem fechados.
3. Se a mangueira de drenagem estiver ligada à sua rede de
esgotos, ajuste a mesma à parte traseira da máquina novamente
(ver Guia de Instalação).
Consumo de energia
Estado: desligado (Po) - Watts 0.50
Estado: mantido ligado (Pl) - Watts 1.00
Programas Kg kWh Minutos
Eco Algodão *
Eco Algodão
Sintética 4 1.83 90
* Programa de referência para a etiqueta dos dados energéticos.
Este programa é adequado para a secagem de roupa de algodão
com um teor de humidade normal e é o programa mais eciente em
termos de consumo de energia para a secagem de roupa de algodão
húmida. (Conguração standard/predenida inicial).
8 4.76 130
4 2.47 70
DESCRIÇÃO DO PRODUTO
1. Tanque de água
2. Grelha da admissão de ar
3. Filtro inferior e condensador
4. Filtro da porta
Page 4
OBRIGADO POR TER AD QUIRIDO UM PRODUTO HOTPOINT
ARISTON.
Para bene ciar de uma assistência mais completa,
registe o seu produto em www.hotpoint.eu/register
PT
Guia Rápido
Leia as instruções de segurança com atenção antes de usar o aparelho.
W11358895
Anomalia
Causa possível
Solução
A cha elétrica não foi ligada à tomada elétrica.
Ligue a cha à tomada.
Tente ligar outro eletrodoméstico à mesma tomada. Não utilize
extensões.
A porta está aberta.
Feche a porta.
ou desligue a máquina para reiniciá-la. Leia a secção Opções.
o programa.
Programa, tempo e/ou nível de secagem
quantidade de carga colocada na secadora.
Leia a secção Programas e Opções para saber qual o programa e quais
Efetue um ciclo de lavagem com rotações de centrifugação maiores
para eliminar a maior quantidade de água possível.
programa.
está concluído
retomar o ciclo.
Indicadores acesos ou intermitentes
Filtro da porta
inferior *
Limpe o ltro da porta, o ltro inferior e veri que se a grelha de
admissão de ar está desobstruída. Se estas operações não forem feitas
corretamente, a secadora pode car dani cada.
Volte a ligar a máquina. O indicador "DEMO" pisca e depois se apaga.
Por exemplo F3 e E2
A presença do símbolo da chave inglesa assinala uma anomalia. Efetue as operações descritas
Desligue a secadora e desligue a cha da tomada elétrica. Abra imediatamente a porta e retire
PROBLEMAS E SOLUÇÕES
Em caso de qualquer mau funcionamento, antes de chamar a assistência, leia a tabela abaixo. As anomalias são na maiorias das vezes pouco
graves e podem ser resolvidas em poucos minutos.
A secadora não
liga
A secadora não
funciona
Os tempos de
secagem são
muito longos
O programa não
Tanque de
água
e/ou ltro
A tomada elétrica está avariada.
dispositivos elétricos de ligação à tomada, como adaptadores ou
Ocorreu uma falha de corrente elétrica. Aguarde a reativação da corrente elétrica.
Foi programado um atraso de início do ciclo.
Não foi premida a tecla Início/Pausa para iniciar
Nas máquinas dotadas da função de bloqueio
das teclas, foi selecionada esta opção.
Nas máquina com esta função: aguarde o m do atraso programado
Prima a tecla Início/Pausa.
Leia a secção Opções, se presente o bloqueio das teclas, desative a
opção. Desligar a máquina não é su ciente para desativar esta opção.
Não foram seguidos os devidos cuidados. Leia a secção Limpeza e Manutenção e efetue as operações descritas.
de nidos não adequados ao tipo ou à
as opções mais adequados ao tipo de carga.
A roupa sai muito molhada
A secadora pode estar sobrecarregada.
Pode ter ocorrido uma falha de corrente elétrica.
Leia a secção Programas para veri car a carga máxima para cada
No caso de falha da corrente elétrica, prima a tecla Início/Pausa para
O tanque está cheio Esvazie o tanque. Leia a secção Limpeza e Manutenção.
Anomalia no uxo de ar necessário para o
funcionamento da máquina
Filtro inferior* O ltro inferior deve ser limpo
DEMO
O ciclo dura
poucos minutos
A presença do
símbolo da
chave inglesa
assinala uma
anomalia
A secadora está no modo DEMO. O indicador
DEMO está aceso.
a seguir.
END
Os sensores da máquina detetaram uma
anomalia.
180’
DEMO
9h
6h
3h
120’
90’
60’
30’ 1h
toda a roupa para o calor poder sair. Aguarde cerca de uma hora. Volte a ligar a secadora à
rede elétrica, carregue a roupa e reinicie o ciclo de secagem.
Se o problema continuar, contacte o Serviço de Assistência e comunique os números e a
posição dos LEDs que piscam, partindo de baixo na coluna da esquerda.
Ex.:
Primeira coluna à esquerda, LEDs n. 1 e 3 acesos.
Efetue a limpeza do ltro inferior. Leia a secção Limpeza e
Manutenção.
Desative o modo Demo. As ações seguintes devem ser feitas de
seguida e sem pausas. Ligue e depois desligue a máquina. Prima a
tecla Início/Pausa até ouvir um sinal sonoro.
Desligue a secadora e desligue a cha da tomada elétrica. Abra
imediatamente a porta e retire toda a roupa para o calor poder sair.
Aguarde cerca de 15 minutos. Volte a ligar a secadora à rede elétrica,
carregue a roupa e reinicie o ciclo de secagem.
Se o problema continuar, contacte o Serviço de Assistência e
comunique as letras e os números que piscam no display.
Coluna central, LED n. 1 aceso.
*Nota: alguns modelos são autolimpantes; se não tiverem ltro inferior, leia a secção Limpeza e Manutenção.
Pode transferir as instruções de segurança, o manual do utilizador, a cha do produto e os dados energéticos:
• Visitando o nosso website docs.hotpoint.eu
• Utilizando o código QR
• Em alternativa, contacte o nosso Serviço Pós-venda (através do número de telefone contido no livrete da
garantia). Ao contactar o nosso Serviço Pós-Venda, indique os códigos fornecidos na placa de identi cação
do seu produto.
xxxxxxxxxxxx
xxxx
03/2019
Loading...
