Istruzioni per l’uso

FORNO A MICROONDE

Italiano, 1

Русскии, 109

Français, 19

Nederlands, 73

Polski, 127

MWHA 222.1 X

Español, 37

DEPT

Deutsch, 91Português, 55

English, 145

Sommario

Installazione, 2-6

Installazione e collegamento Mobile incassato Preparazione del mobile Installazione del forno Installazione piatto girevole

Descrizione del forno, 7

Vista d’insieme Nomi dei componenti e degli accessori del forno

Avvio e utilizzo, 8-10

Istruzioni di funzionamento

Istruzioni di sicurezza importanti, 11-12

Utensili, 13-14

Test Utensile Materiali che è possibile utilizzare nel forno a microonde Materiali da evitare nel forno a microonde

Manutenzione e cura, 15

Pulizia

Anomalie e rimedi, 16

Assistenza, 17

Page 4

Installazione

! Prima di utilizzare il forno a microonde, leggere le presenti istruzioni con attenzione e conservarle. Se si rispettano le istruzioni, il forno sarà in grado di garantire un funzionamento ottimale per molti anni.

! CONSERVARE LE ISTRUZIONI CON CURA

PRECAUZIONI PER EVITARE UN’ESPOSIZIONE ECCESSIVA ALL’ENERGIA DELLE MICROONDE.

a) Non mettere in funzione il forno con la porta aperta

per non rischiare di esporsi pericolosamenteall’energia delle microonde. E’ importante nonrompere né manomettere i dispositivi di blocco disicurezza.

b) Non riporre oggetti tra la parte anteriore del forno e la

porta e non permettere l’accumulo di sporco o residui di detergente sulle superfici di tenuta.

c) ATTENZIONE: In caso di danni alla porta o alle

relative guarnizioni, non mettere in funzione il forno fino a quando non sarà stato riparato da personale competente.

N.B.

Se l’apparecchio non viene mantenuto in un buono stato di pulizia, la superficie potrebbe rovinarsi con conseguenze sulla durata di vita dell’apparecchio, determinando anche ad una situazione di pericolo.

8. Non servirsi di adattatori, connettori mammut a più vie e prolunghe: l’eventuale sovraccarico potrebbe provocare un incendio.

La superficie accessibile può riscaldarsi molto durante il funzionamento.

Prima di effettuare l’installazione, leggere attentamente il libretto.

Punti da notare

Collegamento elettrico

Il forno è dotato di spina e deve essere collegato unicamente a una presa opportunamente messa a terra. La presa deve essere installata e il cavo di collegamento deve essere sostituito unicamente da un elettricista qualificato, nel rispetto delle normative in vigore. Se, a seguito dell’installazione, la spina non risulta più accessibile, dal lato dell’installazione deve essere presente un sezionatore omnipolare con apertura dei contatti di almeno 3 mm.

Installazione e collegamento

1. Questo apparecchio è stato concepito esclusivamente per usi domestici.

2. Questo forno è stato progettato per essere utilizzato unicamente come apparecchio ad incasso. Esso non va utilizzato sul piano di lavoro o all’interno di un mobile.

3. Rispettare le specifiche istruzioni di installazione.

4. L’apparecchio può essere installato all’interno di un mobile a parete con larghezza di 60 cm (profondità di almeno 55 cm e 85 cm dal pavimento).

5. L’apparecchio è dotato di spina e deve essere collegato unicamente a una presa opportunamente messa a terra.

6. La tensione di rete deve corrispondere alla tensione indicata nella targhetta dei dati di funzionamento.

7. Per l’installazione della presa e la sostituzione del cavo di collegamento, rivolgersi esclusivamente ad un elettricista qualificato. Se, a seguito dell’installazione, la spina non risulta più accessibile, dal lato dell’installazione deve essere presente un sezionatore omnipolare con apertura dei contatti di almeno 3 mm.

Page 5

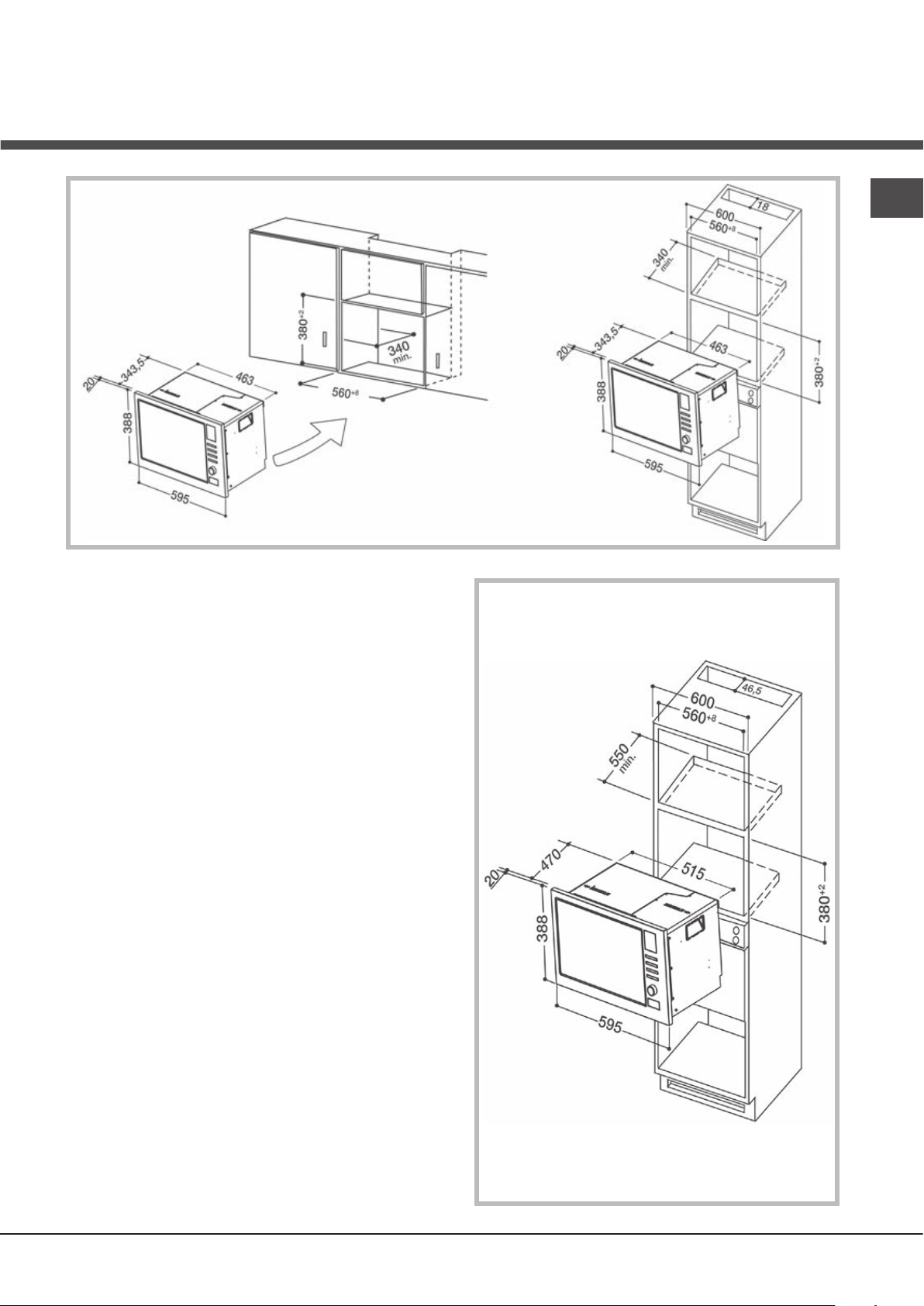

A. Mobile incassato

Il mobile incassato non deve avere la parete posteriore dietro l’apparecchio.

Altezza di installazione minima: 85 cm. Non coprire le aperture di aerazione e le prese d’aria.

Page 6

Installazione

B. Preparazione del mobile

RIGH

LEFT EDGE

CENTER LINE

FRONT EDGE

T EDGE

1. Leggere le istruzioni riportate sulla SAGOMA PER IL FONDO DEL MOBILE e appoggiare la sagoma sul piano inferiore del mobile.

Vite A

2. Riportare le tracce “a” della sagoma sul piano inferiore del mobile.

Vite A

Staffa

Linea centrale

3. Togliere la SAGOMA PER IL FONDO DEL MOBILE e fissare la STAFFA con le VITI A.

Page 7

C. Installazione del forno

4. Installare il forno all’interno del mobile.

• Verificare che la parte posteriore del forno sia bloccata con la staffa.

• Non bloccare né attorcigliare il cavo dell’alimentazione elettrica.

STAFFA

VITE B FORO INSTALLAZIONE

5. Aprire la porta, fissare il forno al mobile con la VITE B in corrispondenza del FORO DI INSTALLAZIONE (KIT DI FINITURA). Successivamente fissare la maschera in plastica in corrispondenza del foro di installazione.

Page 8

Installazione

Perno (parte inferiore)

Vassoio in vetr

Gruppo piatto girevole

Supporto reggipiatto girevol

Speciche

Modello: MWHA 222.1 X

Tensione nominale: 230V~50Hz Potenza in ingresso

nominale (Microonde): Potenza in uscita

nominale (Microonde): Potenza in ingresso

nominale (Grill): Potenza in ingresso

nominale (forno statico): Capienza forno: 25L Diametro piatto girevole: ø 315mm Dimensioni esterne: 595x400x388mm Peso netto: Circa 18.7 kg

1450W

900W

1100W

2500W

La direttiva europea sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) prevede che questa tipologia di elettrodomestici sia oggetto di raccolta e smaltimento differenziati. Nel caso in cui sia necessario smaltire il presente prodotto, NON gettarlo insieme ai normali rifiuti domestici Portarlo in un centro di raccolta di apparecchiature elettriche ed elettroniche, se presente.

Installazione piatto girevole

a) In nessun caso posizionare il vassoio in vetro

capovolto. Il movimento del vassoio, inoltre, non dovrebbe mai essere ostacolato.

b) Durante la cottura utilizzare sempre sia il vassoio in

vetro sia il gruppo piatto girevole.

c) Tutti i contenitori e gli alimenti vanno sempre messi sul

vassoio in vetro per la cottura.

d) Se il vassoio in vetro si rompe o si fessura, contattare

il centro di assistenza autorizzato più vicino.

Page 9

Descrizione del forno

Vista d’insieme

Nomi dei componenti e degli accessori del forno

Togliere il cartone d’imballaggio dal forno e da tutti gli altri materiali, anche dall’interno del forno stesso. Il forno viene fornito con i seguenti accessori:

Vassoio smaltato 1

Gruppo piatto girevole 1

Libretto di istruzioni 1

A) Comandi

B) Supporto reggipiatto girevole

C) Gruppo piatto girevole

D) Vassoio in vetro

E) Finestra forno

F) Gruppo porta

G) Sistema blocco di sicurezza

Grill (Soltanto per la serie con grill)

Page 10

Avvio e utilizzo

Istruzioni di funzionamento

Questo forno a microonde è dotato di un moderno sistema di controllo elettronico per regolare al meglio i parametri di cottura in base alle esigenze dell’utente.

1.Impostazione orologio

Una volta acceso, sul forno compare la scritta “00:00” e si avverte un segnale acustico.

1) Premere una volta “CLOCK/KITCHEN TIMER” compare “00:00”).

2) Ruotare “ compresi tra 0--23 (orario a 24 ore).

3) Premere “CLOCK/KITCHEN TIMER” lampeggiano i minuti.

4) Ruotare “ valori compresi tra 0--59.

5) Premere “CLOCK/KITCHEN TIMER” per concludere l’impostazione dell’orologio. “:” lampeggia.

Nota:

1) Se l’orologio non viene impostato, non funziona

quando si collega l’alimentazione.

2) Durante la procedura di impostazione, se si

preme “STOP/CLEAR” il forno torna allo stato precedente in modo automatico.

2. Cottura a microonde

Premere “Microwave”: il display a LED mostra “90”.

Premere “Microwave” quattro volte o ruotare “ scegliere la potenza desiderata. Ad ogni pressione verrà visualizzato “90”, “270XXX450”, “720” o “900”. Quindi

premere “OK/START” per confermare e ruotare “ ” per impostare il tempo di cottura da 0:05 a 95:00. Premere nuovamente “OK/START” per avviare la cottura.

” per impostare l’ora, immettendo valori

” per impostare i minuti, immettendo

” per

3) Premere “OK/START” per confermare: il display mostra “270”.

4) Ruotare “ quando il forno visualizza “20:00”.

5) Premere “OK/START” per avviare la cottura.

Nota: gli intervalli di tempo per i cambi di regolazione di codifica sono i seguenti:

10---30 min. 1 minuto 30---95 min. 5 minuti

Istruzioni “Microonde”

3. Cottura con grill o cottura combinata

Premere “Grill/Combi”: il display a LED mostra “G-1”.

Premere “Grill/Combi” quattro volte o ruotare “ scegliere la potenza desiderata. Ad ogni pressione verrà visualizzato “G”,”C-1”, “C-2”. Quindi premere “OK/START” per confermare e ruotare

“

” per impostare il tempo di cottura da 0:05 a 95:00. Premere nuovamente “OK/START” per avviare la cottura.

Esempio:

Se si vuole utilizzare il 55% della potenza totale sul microonde e il 45% sul grill (C-1) per cuocere per 10 minuti, , eseguire le operazioni seguenti.

” per impostare il tempo di cottura fino a

0---1 min. 5 secondi 1---5 min. 10 secondi

5---10 min. 30 secondi

Ordine

1 90 90 W 2 270 270 W 3 450 450 W 4 720 720 W 5 900 900 W

Display

Potenza

Microonde

” per

Esempio:

Se si desidera utilizzare 720W della potenza del forno per cucinare per 20 minuti, eseguire le operazioni seguenti.

1) Premere una volta “Microwave”: il display mostra “90”.

2) Premere nuovamente “Microwave” o ruotare “ per selezionare una potenza a 720W.

”

1) Premere una volta “Grill/Combi”: il display mostra “G”.

2) Premi ancora “Grill/Combi” o ruotare “ scegliere la modalità combi. 1, e il display mostrerà “C-1”, mentre l’icona di grill e microonde lampeggerà.

3) Premere “OK/START” per confermare.

” per

Page 11

4) Ruotare “ ” per impostare il tempo di cottura fino a

quando il forno visualizza “10:00:00”.

Esemio :

Se si desidera utilizzare la funzione “Menu auto” per cuocere 350 g di pesce:

5) Premere “OK/START” per avviare la cottura.

Istruzioni “Grill/Combi”

Ordine

1 G 0% 100%

2 C-1 55% 45%

3 C-2 36% 64%

Display

Potenza

Microwave

Potenza

Grill

Nota: Trascorso metà tempo, il forno emette un segnale

acustico: non c’è niente di anormale. Per ottimizzare la riuscita del grill, girare l’alimento sull’altro lato, chiudere la porta e poi premere “OK/START” per proseguire con la cottura. Anche se non si esegue questa operazione, il forno continua a cuocere.

4. Avvio veloce

In stato di attesa, ruotare “

” verso sinistra per impostare il tempo di cottura col 100% di potenza del microonde, poi premere “OK/START” per iniziare la cottura.

5. Scongelamento in base al peso

1) Premere una volta il tastierino “DEFROST” e

l’icona del microonde e dello scongelamento lampeggeranno;

1) Premere il tasto “Menu auto” fino a quando appare “A-6”.

2) Premere “OK/START” per confermare.

3) Ruotare “

” per impostare il peso fino a quando il

forno visualizza “350”.

4) Premere “OK/START” per avviare la cottura.

Tabella Menu Automatico:

Menu Peso Display

A-1

Pizza

A-2

Carne

A-3

Verdura

A-4

Pasta

(con 450 ml di acqua fredda) 50

(con 800 ml di acqua fredda) 100

200 g 200

400 g 400

250 g 250

350 g 350

450 g 450

200 g 200

300 g 300

400 g 400

2) Ruotare “

” per selezionare il peso dell’alimento. Il

peso dovrebbe essere 100-2000g.

3) Premere “OK/START” per avviare lo scongelamento.

6. Menu automatico

1) Premere “Auto-menu” per impostare la funzione

auto menu. Ruotare “

” a destra o premere “Auto- menu” più volte per scegliere diversi menu, sul display comparirà da “A1” a “A8”, mentre l’icona del microonde e quella “Auto” lampeggeranno.

2) Premere “OK/START” per confermare.

3) Ruotare “

” per scegliere il peso del menu: si veda la

tabella “Menu automatico”.

4) Premere “OK/START” per avviare la cottura.

Patate

Pesce

Bevande/

Caffè

A-8

Popcorn

200 g 200

400 g 400

600 g 600

250 g 250

350 g 350

450 g 450

(120 ml) 1

(240 ml) 2

(360ml) 3

50 g 50

100 g 100

Page 12

Avvio e utilizzo

7. Cottura in sequenza

E’ possibile impostare non più di due programmi. Se un programma è lo scongelamento, deve essere eseguito per primo. Si avverte un segnale acustico al termine di ogni programma per indicare l’inizio di quello successivo.

Nota: Non è possibile impostare Menu automatico e Preriscaldamento tra i programmi della cottura in sequenza.

Esempio:

Per scongelare 200 gr di cibo e poi cuocerlo a microonde a 720 W, eseguire le seguenti operazioni:

1) Premere una volta “DEFROST”, le icone del microonde e dello scongelamento lampeggeranno.

2) Ruotare “ 200 gr.

3) Premere “MW”, sul LED comparirà “90” e l’icona del microonde lampeggerà.

” per selezionare il peso del cibo fino a

9. Funzione blocco bambini

Blocco:

In stato di attesa premere “STOP/CLEAR” per 3 secondi. Un lungo “bip” avverte dell’entrata in funzione dello stato di blocco per bambini e si accende la spia “

”. Il display a LED visualizza l’ora in quel momento

oppure 0:00.

Uscita dalla funzione di blocco: In stato di blocco premere “STOP/CLEAR” per 3 secondi. Un lungo “bip” avverte dell’uscita dallo stato di blocco per bambini e si spegne la spia “

”.

4) Premere ripetutamente “MW” o ruotare “ che comparirà 720.

5) Premere “OK/START” per confermare.

6) Ruotare “ a che sul display comaprirà “7:00”.

7) Premere “OK/START” per iniziare la cottura, il forno emette un segnale acustico per la prima sezione ed inizia il count down del tempo di scongelamento; un secondo segnale acustico annuncerà l’inizio della seconda sezione di cottura. Quando la cottura in sequenza termina, si udirà un segnale acustico per 5 volte.

8. Funzione di verica

1) Nello stato di microonde, grill e combi, premere “MW”, l’attuale potenza comparirà a display per 3 secondi, dopodichè il forno tornerà allo stato precedente.

2) In stato di cottura, premere “Clock” per verificare il tempo, che comparirà a display per 3 secondi.

” per selezionare il tempo di cottura fino

” fino a

Page 13

Istruzioni di sicurezza

importanti

ATTENZIONE

Per ridurre i rischi di incendio, scossa elettrica, lesioni personali o esposizione eccessiva all’energia delle microonde, quando si utilizza l’apparecchio rispettaretutte le precauzioni essenziali, comprese le seguenti:

1 Avvertenza: Non riscaldare liquidi ed altri alimenti in

contenitori sigillati per non rischiare che esplodano.

2 Avvertenza: É pericoloso eseguire attività di

manutenzione o riparazione che comportano la rimozione della copertura di protezione dall’esposizione all’energia delle microonde, a meno che non si sia competenti in materia.

3 Avvertenza: Lasciare che i bambini utilizzino il forno

senza supervisione solo se sono state impartite istruzioni adeguate e se si è certi che siano in grado di utilizzarlo in sicurezza, avendo compreso i pericoli derivanti da un uso improprio.

4 Avvertenza: Quando l’apparecchio viene utilizzato in

modalità combinata, permettere ai bambini di usarlo unicamente sotto la supervisione di adulti, a causa delle temperature generate (soltanto per la serie con grill).

5. Mantenere l’elettrodomestico e il suo cavo fuori dalla portata di bambini di età inferiore agli 8 anni.

6. Servirsi unicamente di utensili adatti ai forni a microonde.

7. Pulire il forno ad intervalli regolari, rimuovendo eventuali depositi di cibo.

8. Leggere e rispettare le specifiche ”PRECAUZIONI PER EVITARE UN’ECCESSIVA ESPOSIZIONE ALL’ENERGIA DELLE MICROONDE”.

9. Quando si riscaldano alimenti in contenitori di plastica o di carta, tenere il forno sotto controllo a causa della possibilità di incendio.

10. Se si nota la presenza di fumo, togliere la spina o spegnere l’apparecchio e tenere chiusa la porta per soffocare le fiamme.

11. Non cuocere troppo gli alimenti.

12. Non utilizzare lo spazio libero all’interno del forno come deposito e non conservare alimenti come pane, biscotti, ecc. all’interno del forno.

13. Rimuovere le chiusure di filo metallico e le maniglie in metallo dai contenitori/confezioni in plastica o carta, prima di metterli nel forno.

14. Installare o posizionare il forno rispettando scrupolosamente le istruzioni di installazione fornite.

15. Non riscaldare uova con il guscio o uova sode intere nel forno a microonde perché potrebbero esplodere, anche quando il riscaldamento nel forno è terminato.

16. Utilizzare l’apparecchio unicamente per gli scopi descritti nel presente libretto di istruzioni. Non utilizzare vapori o prodotti chimici corrosivi all’interno dell’apparecchio. Il forno è stato progettato in maniera specifica per riscaldare e non per un impiego industriale o in laboratorio.

17. Se il cavo d’alimentazione risulta danneggiato, farlo sostituire dal produttore, da un suo agente incaricato dell’assistenza o da personale qualificato, per evitare qualsiasi pericolo.

18. Non conservare né utilizzare l’apparecchio all’esterno.

19. Non utilizzarlo in prossimità di acqua, in un seminterrato umido o vicino a una piscina.

20. Durante il funzionamento dell’apparecchio, la temperatura delle superfici accessibili può risultare elevata. Le superfici possono diventare molto calde durante l’uso. Tenere il cavo lontano dalle superfici riscaldate e non coprire il forno in nessun caso.

21. Non lasciare il cavo pendente dal bordo di un tavolo o di un bancone.

22. Se il forno non viene mantenuto pulito, la superficie può rovinarsi con conseguenze negative sulla durata dell’apparecchio e addirittura con conseguenze pericolose.

23. Prima di consumare il contenuto di biberon e di vasetti di cibo per bambini, agitare o mescolare, controllando la temperatura, per evitare ustioni.

24. Il riscaldamento con microonde di bevande può provocare l’ebollizione ritardata con fuoriuscita di liquido: fare attenzione al momento di prendere in mano il contenitore.

25. Questo apparecchio non destinato ad essere utilizzato da persone (inclusi bambini) con capacità fisiche, sensoriali o mentali ridotte, o senza la dovuta esperienza e conoscenza, a meno che non siano controllate o istruite riguardo l’uso dell’apparecchio da una persona responsabile della loro sicurezza.

26. Accertarsi che i bambini siano tenuti sotto controllo e che non giochino con l’apparecchio.

27. L’apparecchio non è concepito per il funzionamento mediante timer esterno o telecomando separato.

28. Le parti accessibili possono diventare molto calde durante l’uso. Tenere lontani i bambini più piccoli.

29. Non utilizzare pulitori a vapore.

30. La superficie del cassetto di conservazione può diventare molto calda.

31. Non usare prodotti per la pulizia fortemente abrasivi o raschietti metallici appuntiti per pulire il vetro della porta del forno, poiché possono graffiare la superficie e frantumare il vetro.

32. L’apparecchio diventa molto caldo durante l’uso. Fare attenzione a non toccare gli elementi riscaldanti all’interno del forno.

33. Servirsi unicamente della sonda termica consigliata per questo forno (per i forni predisposti all’uso di sonda di rilevazione temperatura).

Page 14

Istruzioni di sicurezza

importanti

PERICOLO

Pericolo di scossa elettrica. Entrare in contatto con alcuni componenti interni può provocare lesioni personali gravi o persino la morte. Non smontare l’apparecchio.

ATTENZIONE

Pericolo di scossa elettrica. Un utilizzo improprio della messa a terra può provocare scosse elettriche. Non inserire la spina nella presa fino a quando l’apparecchio non è stato installato e messo a terra correttamente.

Il presente apparecchio deve essere messo a terra. In caso di corto circuito elettrico, la messa a terra riduce il rischio di scossa elettrica fornendo un conduttore di scarico per la corrente elettrica. Questo apparecchio è dotato di un cavo con conduttore di terra e spina con messa a terra. La spina va inserita in una presa correttamente installata e messa a terra. Rivolgersi a un elettricista o a un addetto alla manutenzione qualificato, se non si sono comprese appieno le istruzioni per la messa a terra o se si ha il dubbio che l’apparecchio non sia stato messo a terra correttamente. Se risulta necessaria una prolunga, utilizzarne una a tre conduttori.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

1) Il cavo di alimentazione in dotazione è piuttosto corto per ridurre il rischio di impigliarsi o di inciampare, se fosse più lungo.

2) Se si utilizza un cavo lungo o una prolunga:

1) ll valore elettrico riportato sulla targhetta del cavo

o della prolunga deve essere pari almeno a quello indicato per l’apparecchio.

2) La prolunga deve essere un cavetto a tre

conduttori del tipo adatto alla messa a terra.

3) Un cavo lungo va sistemato in modo tale da non

pendere dalla superficie d’appoggio del bancone o del tavolo per evitare che un bambino possa tirarlo o inciampare involontariamente.

ATTENZIONE

Pericolo di lesioni personali

É pericoloso eseguire attività di manutenzione o riparazione che comportano la rimozione della copertura di protezione dall’esposizione all’energia delle microonde, a meno che non si sia competenti in materia.

Page 15

Utensili

Consultare le istruzioni sui “Materiali da utilizzare o da evitare nel forno a microonde”.

L’utilizzo nel forno a microonde di alcuni utensili non metallici non non è sicuro. In caso di dubbio, testare l’utensile in questione seguendo la procedura seguente.

Test Utensile:

1) Riempire un contenitore resistente alle microonde con una tazza di acqua fredda (250 ml) e metterlo nel forno insieme all’utensile in questione.

2) Cuocere alla potenza massima per 1 minuto.

3) Sentire al tatto l’utensile: se l’utensile vuoto è caldo, non utilizzarlo per la cottura a microonde.

4) Non superare il tempo di cottura di 1 minuto.

Materiali che è possibile utilizzare nel forno a microonde

Utensili Note

Foglio di alluminio

Piatto per rosolare

Soltanto schermatura. E’ possibile utilizzare piccoli pezzi lisci per coprire parti sottili di carne o pollame, evitando una cottura eccessiva. Se il foglio di alluminio è troppo vicino alle pareti del forno, può verificarsi la formazione di un arco elettrico. La pellicola dovrebbe essere posizionata ad una distanza minima di 2,5 cm dalle pareti del forno.

Seguire le istruzioni del produttore. Il fondo di un piatto per rosolare deve essere posizionato almeno 5 mm sopra il piatto girevole. Un utilizzo non corretto potrebbe provocare la rottura del piatto girevole.

Stoviglie Solo quelle idonee per l’utilizzo in forni a microonde. Seguire le istruzioni del produttore. Non utilizzare

piatti rotti o scheggiati.

Barattoli in vetro

Contenitori in vetro

Sacchetti per cottura in forno

Tazze e piatti di carta

Tovaglioli di carta

Carta forno Utilizzare per evitare schizzi o cuocere a vapore.

Plastica Solo quelle idonee per l’utilizzo in forni a microonde. Seguire le istruzioni del produttore. Dovrebbe esse-

Pellicola in plastica

Togliere sempre il coperchio. Utilizzare soltanto per scaldare gli alimenti a temperature non elevate: molti vasetti in vetro non sono resistenti al calore e potrebbero rompersi.

Utilizzare soltanto contenitori in vetro resistenti al calore e idonei all’utilizzo in forno. Verificare che non vi siano finiture metalliche. Non utilizzare piatti rotti o scheggiati.

Seguire le istruzioni del produttore. Non chiudere con chiusure metalliche. Praticare dei tagli per consentire la fuoriuscita di vapore.

Utilizzare unicamente per cuocere/riscaldare per brevi periodi. Non lasciare il forno incustodito durante la cottura.

Utilizzare per coprire il cibo durante il riscaldamento e per assorbire eventuale grasso. Utilizzare solo per cotture brevi, tenendo il forno sotto controllo.

re marcata “Idonea per microonde” (“Microwave Safe”). Alcuni contenitori in plastica si ammorbidiscono quando il cibo in essi contenuto si scalda. I sacchetti per la bollitura e quelli in plastica chiusi ermeticamente dovrebbero essere tagliati o forati, come indicato sull’imballo stesso.

Solo quelle idonee per l’utilizzo in forni a microonde. Utilizzare per coprire il cibo durante la cottura per mantenere l’umidità. Verificare che la pellicola non entri in contatto con il cibo.

Termometri Solo quelli idonei per utilizzo in forni a microonde (termometri per carne e dolci).

Carta oleata Utilizzare per coprire il cibo in modo da evitare schizzi e mantenere l’umidità.

Page 16

Utensili

Materiali da evitare nel forno a microonde

Utensili Note

Vassoio in alluminio

Contenitore per alimenti in cartone con maniglie in metallo

Utensili in metallo o con finiture metalliche

Chiusure in metallo

Sacchetti di carta Possono provocare un incendio all’interno del forno.

Plastica espansa La plastica espansa potrebbe sciogliersi o contaminare il liquido interno quando esposta ad alte

Legno Il legno si asciuga quando viene utilizzato in forni a microonde, fendendosi o fessurandosi.

Può causare la formazione di un arco elettrico. Trasferire il cibo in piatti idonei all’utilizzo in forni a microonde.

Il metallo protegge il cibo dall’energia delle microonde. Le finiture metalliche possono provocare la formazione di un arco elettrico.

Possono provocare la formazione di un arco elettrico e persino un incendio all’interno del forno.

temperature.

Page 17

Manutenzione e cura

Pulizia

Accertarsi che l’apparecchio sia stato scollegato dall’alimentazione.

1. Pulire l’interno del forno, dopo l’uso, con un panno leggermente umido.

2. Pulire gli accessori come di consueto con acqua e sapone.

3. La cornice e la guarnizione della porta, così come le parti adiacenti, vanno pulite attentamente con un panno umido quando sono sporche.

4. Non utilizzare detergenti abrasivi o raschietti metallici affilati per pulire il vetro della porta forno in quanto potrebbero graffiarne la superficie. Ciò può provocare la rottura del vetro.

5. Suggerimento di pulizia --- Per facilitare la pulizia delle pareti della cavità che possono entrare in contatto con il cibo: Mettere mezzo limone in una ciotola, aggiungere 300 ml (1/2 pinta) di acqua e scaldare a potenza microonde 100% per 10 minuti. Strofinare il forno pulito con un panno morbido e asciutto.

Spina bipolare

Page 18

Anomalie e rimedi

Problema

Interferenza del forno a microonde con la ricezione televisiva.

Luce forno afevolita.

Si accumula vapore sulla porta, esce aria calda

dalle aperture di sato.

Il forno viene acceso accidentalmente senza che vi

sia cibo all’interno.

Possibile causa/Rimedio

• E’ possibile che vi siano interferenze con la ricezione di radio e televisione nel corso del funzionamento del forno a microonde. Si tratta di un fenomeno simile a quello possibile con altri piccoli elettrodomestici quali frullatore, aspirapolvere e ventilatore elettrico. Non c’è niente di anormale.

• Nel corso di cotture a microonde a bassa potenza, la luce del forno può affievolirsi. Non c’è niente di anormale.

• Nel corso della cottura, è possibile che del vapore fuoriesca dal cibo. Buona parte di questo vapore viene espulso dalle aperture di sfiato. Ma parte del vapore potrebbe accumularsi sulle superfici fredde, ad esempio la porta del forno. Non c’è niente di anormale.

• In nessun caso mettere in funzione il forno senza cibo all’interno: è molto pericoloso.

Il forno non si accende.

Il forno non scalda.

Il piatto girevole in vetro è rumoroso mentre il forno è in funzione.

• Il cavo di alimentazione non è inserito correttamente. Staccare la spina dalla presa e reinserirla dopo 10 secondi.

• Il fusibile salta o entra in funzione l’interruttore automatico. Sostituire il fusibile o ripristinare l’interruttore automatico (riparato da personale qualificato dell’azienda).

• Problemi con la presa elettrica. Verificare la presa con altri elettrodomestici.

• La porta non è stata chiusa correttamente. Chiudere bene la porta.

• Rulli sporchi e residui sul fondo del forno. Fare riferimento al capitolo “Manutenzione del microonde” per pulire le parti sporche.

Page 19

Assistenza

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;

• Il modello della macchina (Mod.)

• Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio

Page 20

Page 21

Mode d’emploi

FOUR A MICRO-ONDES

Italiano, 1

Русскии, 109

Français, 19

Nederlands, 73

Polski, 127

MWHA 222.1 X

Español, 37

DEPT

Deutsch, 91Português, 55

English, 145

Sommaire

Installation, 20-24

Installation et branchement Meuble où sera encastré le four Préparation du meuble Installation du four Installation du plateau tournant

Description de l’appareil, 25

Vue d’ensemble Noms des pièces et accessoires du four

Mise en marche et utilisation, 26-28

Instructions d’utilisation

Consignes de sécurité importantes, 29-30

Ustensiles, 31-32

Test des ustensiles Matériels pouvant être utilisés dans le four à micro-ondes Matériels à éviter dans le four à micro-ondes

Nettoyage et entretien, 33

Nettoyage

Résolution des problèmes, 34

Assistance, 35

Page 22

Installation

! Veuillez lire ces instructions avec attention avant d’utiliser votre four à micro-ondes et les conserver précieusement. Si vous suivez les instructions, votre four vous satisfera pleinement pendant de longues années.

Les surfaces accessibles peuvent devenir chaudes pendant le fonctionnement du four.

! VEUILLEZ CONSERVER CES INSTRUCTIONS PRÉCIEUSEMENT

PRECAUTIONS A SUIVRE POUR EVITER LES EVENTUELLES EXPOSITIONS EXCESSIVES AUX MICRO-ONDES.

a) N’essayez pas de faire fonctionner ce four avec la

porte ouverte, sous peine de vous exposer à des micro-ondes dangereuses. Il est important de ne pas casser ou modifier les verrouillages de sécurité.

b) Ne placez jamais d’objets entre la façade du four et

la porte et ne laissez pas de saletés ou de résidus de produits de nettoyage s’accumuler sur les surfaces d’étanchéité.

c) AVERTISSEMENT: Si la porte ou les joints de la porte

sont endommagés, le four ne doit pas être utilisé tant qu’il n’a pas été réparé par une personne compétente.

ADDENDUM

Si l’appareil n’est pas maintenu en parfait état de propreté, sa surface risque de se dégrader, ce qui réduirait sa durée de vie et pourrait mener à une situation dangereuse.

Installation et branchement

Veuillez lire attentivement le mode d’emploi avant l’installation.

Remarque

Branchement électrique

Le four est doté d’une fiche et doit être branché uniquement sur une prise de courant correctement installée et mise à la terre. Conformément aux réglementations en vigueur, la prise doit être installée par un électricien qualifié. Il en va de même du remplacement du câble d’alimentation. Si la fiche n’est plus accessible une fois l’installation terminée, un dispositif de coupure omnipolaire doit être présent sur l’installation électrique, avec un intervalle de contact d’au moins 3 mm.

1. Cet appareil est destiné exclusivement à un usage domestique.

2. Ce four est conçu uniquement pour être encastré. Il n’est pas prévu pour être utilisé posé sur un plan de travail ou dans une armoire.

3. Veuillez respecter les instructions d’installation particulières.

4. L’appareil peut être installé dans un élément de cuisine mural de 60 cm de large (d’au moins 55 cm de profondeur et à 85 cm du sol minimum).

5. L’appareil est doté d’une fiche et doit être branché uniquement sur une prise de courant correctement installée et mise à la terre.

6. La tension du réseau doit correspondre à la tension indiquée sur la plaque signalétique.

7. La prise doit être installée par un électricien qualifié. Il en va de même du remplacement du câble d’alimentation. Si la fiche n’est plus accessible une fois l’installation terminée, un dispositif de coupure omnipolaire doit être présent sur l’installation électrique, avec un intervalle de contact d’au moins 3 mm.

8. Il ne faut pas utiliser d’adaptateurs, de multiprises ni de rallonges. Une surcharge peut provoquer un risque d’incendie.

Page 23

A. Meuble où sera encastré le four

Le meuble où sera encastré le four ne doit pas présenter de cloison arrière.

La hauteur d’installation minimale est de 85 cm. Ne couvrez pas les orifices de ventilation et les points d’entrée d’air.

Page 24

Installation

B. Préparation du meuble

RIGH

LEFT EDGE

CENTER LINE

FRONT EDGE

T EDGE

1. Veuillez lire les instructions situées sur le GABARIT DU FOND DU MEUBLE et placez le gabarit sur le plan inférieur du meuble.

Vis A

Support

Centre ligne

2. Tracez des repères sur le plan inférieur du meuble en suivant les marques « a » du gabarit.

Vis A

Support

3. Retirez le GABARIT DU FOND DU MEUBLE et fixez le SUPPORT à l’aide de les VIS A.

Page 25

C. Installation du four

4. Installare il forno all’interno del mobile.

• Assurez-vous que l’arrière du four est verrouillé avec le support.

• Veillez à ne pas coincer ou tordre le cordon d’alimentation.

SUPPORT

VITS B ORIFICE D’INSTALLATION

5. Ouvrez la porte, fixez le four au meuble à l’aide de la VIS B au niveau de L’ORIFICE D’INSTALLATION du KIT DE FINITION. Ensuite, fixez le cache en plastique du kit de finition sur l’orifice d’installation.

Page 26

Moyeu (dessous)

Plateau en verre

Support du plateau tournant

Axe du plateau tournan

Installation

Spécications

Modèle: MWHA 222.1 X

Tension nominale: 230V~50Hz Puissance d’entrée

nominale (micro-ondes) : Puissance de sortie

nominale (micro-ondes) : Puissance d’entrée

nominale (grill) : Puissance d’entrée

nominale (convection) : Capacité du four : 25L Diamètre du plateau

tournant : Dimensions extérieures : 595x400x388mm Poids net : Environ 18.7 kg

1450W

900W

1100W

2500W

ø 315mm

Conformément à la directive DEEE relative aux Déchets des équipements électriques et électroniques, ces derniers doivent être collectés et traités séparément. Si jamais vous devez mettre au rebut cet appareil NE le jetez PaS avec les ordures ménagères. Veuillez le déposer dans un centre de collecte des déchets d’équipements électriques et électroniques.

Installation du plateau tournant

a) Ne placez jamais le plateau en verre à l’envers.

La rotation du plateau en verre ne doit jamais être empêchée.

b) Le plateau en verre et son support doivent toujours

être utilisés pendant la cuisson.

c) Tous les aliments et les récipients doivent toujours

être placés sur le plateau en verre pour la cuisson.

d) Si le plateau en verre ou son support se fissurent ou

cassent, veuillez contacter le service après-vente agréé le plus proche.

Page 27

Description de l’appareil

Vue d’ensemble

Noms des pièces et accessoires du four

Retirez le four et tout le matériel du carton ainsi que tout ce qui se trouve dans la cavité du four. Votre four est fourni avec les accessoires suivants :

Plateau en verre 1

Support de plateau tournant 1

Mode d’emploi 1

A) Panneau de commande

B) Axe du plateau tournant

C) Support du plateau tournant

D) Plateau en verre

E) Vitre de la porte

F) Porte

G) Système de verrouillage de sécurité

Grille (uniquement pour les modèles avec grill)

Page 28

Mise en marche et

utilisation

Instructions d’utilisation

Ce four à micro-ondes utilisent un système de commande électronique moderne afin d’ajuster les paramètres de cuisson en fonction de vos besoins, pour de meilleurs résultats de cuisson.

1.Réglage de l’horloge

Une fois le four à micro-ondes branché, « 0:00 » se met à clignoter sur l’écran et le signal sonore retentit une fois.

1) Appuyez une fois sur “CLOCK/KITCHEN TIMER”. « 00:00 » apparaît à l’écran.

2) Tournez le bouton “ 0 et 23 (affichage au format 24 heures).

3) Appuyez sur “CLOCK/KITCHEN TIMER”. Les minutes se mettent à clignoter.

4) Tournez le bouton “ 0 et 59.

5) Appuyez sur “CLOCK/KITCHEN TIMER” pour terminer le réglage de l’horloge. Les deux points « : » clignotent.

Remarque :

1) Si l’horloge n’est pas réglée, elle ne fonctionnera

pas une fois l’appareil allumé.

2) Pendant le réglage de l’horloge, si vous appuyez

sur “STOP/CLEAR”, le four revient à son état précédent automatiquement.

” pour ajuster les heures, entre

” pour ajuster les minutes, entre

2) Appuyez de nouveau une fois sur “Microwave” ou

tournez le bouton “ 720W.

3) Appuyez sur “OK/START” pour confirmer. L’écran affiche «270».

4) Tournez le bouton “ cuisson jusqu’à ce que le four affiche « 20:00 ».

5) Appuyez sur “OK/START” pour lancer la cuisson.

Remarque :

les intervalles de réglage du temps de cuisson sont les suivants :

0---1 min. 5 secondes 1---5 min. 10 secondes

5---10 min. 30 secondes 10---30 min. 1 minute 30---95 min. 5 minutes

Instructions d’utilisation

du clavier

« Micro-ondes » Ordre

1 90 90 W 2 270 270 W 3 450 450 W 4 720 720 W 5 900 900 W

” pour choisir une puissance de

” pour régler le temps de

Afchage

Puissance

micro-ondes

2. Cuisson au four à micro-ondes

Appuyez sur “Microwave”. L’écran affiche « 90 ». Appuyez plusieurs fois sur “Microwave” ou tournez le

bouton “ chaque pression, l’affichage change entre «90», «270» «450», «720» et «900». Appuyez ensuite sur “OK/START” pour confirmer et

tournez le bouton “ de 0:05 à 95:00. Appuyez de nouveau sur “OK/ START” pour lancer la cuisson.

Exemple:

Si vous voulez utiliser le four à 720W de sa puissance pour une cuisson d’une durée de 20 minutes, procédez comme suit.

1) Appuyez une fois sur “Microwave”. «90» apparaît à l’écran.

” pour choisir la puissance de votre choix. À

” pour régler la durée de cuisson

3. Cuisson au grill ou combinée

Appuyez sur “Grill/Combi”. L’écran affiche « G-1 ». Appuyez plusieurs fois sur “Grill/Combi” ou tournez le

bouton “ À chaque pression, l’affichage change entre “G”,”C-1”, “C-2”. Appuyez ensuite sur “OK/START” pour confirmer et

tournez le bouton “ de 0:05 à 95:00. Appuyez de nouveau sur “OK/START” pour lancer la cuisson.

Exemple:

si vous voulez utiliser 55 % de la puissance micro-ondes et 45 % de la puissance grill (C-1) pour une cuisson d’une durée de 10 minutes, vous pouvez régler le four comme suit :

1) Appuyez une fois sur “Grill/Combi”: “G” apparaît à l’écran.

” pour choisir la puissance de votre choix.

” pour régler la durée de cuisson

Page 29

2) Appuyez encore une fois sur «Grill/Combi» ou tournez

le bouton “

” pour choisir le mode combi. 1. L’écran

affiche “C-1” ; les icônes grill et micro-ondes s’allument.

3) Appuyez sur “OK/START” pour confirmer.

4) Tournez le bouton “

” pour régler le temps de

cuisson jusqu’à ce que le four affiche “10:00:00”.

5) Appuyez sur “OK/START” pour lancer la cuisson.

Instructions

d’utilisation du clavier

«Grill/Combi» Ordre

1 G 0% 100%

2 C-1 55% 45%

3 C-2 36% 64%

Afchage

Puissance

micro-ondes

Puissance

grill

Remarque : Une fois que la moitié du temps de cuisson

au grill est écoulée, le four sonne deux fois. C’est normal. Pour que les plats soient mieux grillés, vous devez retourner les aliments, refermer la porte puis appuyer de nouveau sur “OK/START” pour poursuivre la cuisson. Si vous ne faites rien, le four continuera de fonctionner normalement.

4. Démarrage rapide

Démarrage rapide : en mode attente, tournez le bouton

“

” vers la gauche pour régler le temps de cuisson à 100 % de puissance micro-ondes puis appuyez sur “OK/START” pour lancer la cuisson.

5. Décongélation en fonction du poids

1) Appuyez une fois sur “DEFROST”. Les icônes micro-

ondes et décongélation s’allument.

2) Appuyez sur “OK/START” pour confirmer.

3) Tournez le bouton “

” pour choisir le poids prédéfini.

Consulter le “Tableau des menus”.

4) Premere “OK/START” per avviare la cottura.

Exemple :

Si vous voulez utiliser la fonction « Menu auto » pour cuire 350 g de poisson :

1) Appuyez sur “Menu auto” jusqu’à ce que “A-6” apparaisse.

2) Appuyez sur “OK/START” pour confirmer.

3) Tournez le bouton “

” pour sélectionner le poids

jusqu’à ce que “350” apparaisse.

4) Appuyez sur “OK/START” pour lancer la cuisson.

Tableau récapitulatif des programmes Menu auto :

Menu Poids Afchage

A-1

Pizza

A-2

Viande

A-3

Légumes

A-4

Pâtes

(avec 450 ml d’eau froide) 50

(avec 450 ml d’eau froide) 100

200 g 200

400 g 400

250 g 250

350 g 350

450 g 450

200 g 200

300 g 300

400 g 400

2) Tournez le bouton “

” pour sélectionner le poids

des aliments (de 100 à 2000 g).

3) Appuyez sur “OK/START” pour lancer la décongélation et les icônes de décongélation se mettent à clignoter.

6. Menu Auto

1) Appuyez sur “Auto-menu” pour régler la fonction de

menu auto. Tournez le bouton “

” vers la droite ou appuyez plusieurs fois sur “Auto-menu” pour choisir un autre menu. Les fonctions “A-1” à “A-8” défilent à l’écran et l’icône de micro-ondes, “Auto” et l’aliment sélectionné s’allument.

Pommes

de terre

Poisson

Boissons /

Café

A-8

Popcorn

200 g 200

400 g 400

600 g 600

250 g 250

350 g 350

450 g 450

(120 ml) 1

(240 ml) 2

(360ml) 3

50 g 50

100 g 100

Page 30

Mise en marche et

utilisation

7. Cuisson en plusieurs étapes

Vous pouvez configurer un maximum de 2 étapes de cuisson. Si l’une des étapes est une étape de décongélation, elle doit forcément être la première. Le signal sonore retentit une fois après chaque étape et l’étape suivante commence alors.

Remarque :

Il est impossible d’utiliser les fonctions de menu auto et de préchauffage dans le cadre d’une cuisson en plusieurs étapes.

Exemple :

Pour décongeler 200 g d’aliments puis les cuire en mode micro-ondes à la puissance « 720 » W pendant 7 minutes, réglez le programme comme suit :

1) Appuyez une fois sur “DEFROST”. Les icônes microondes et décongélation s’allument.

2) Tournez le bouton “ des aliments jusqu’à ce que « 200 » apparaisse.

3) Appuyez sur “MW”. L’écran LED affiche “90” et l’icône micro-ondes s’allume.

” pour sélectionner le poids

9. Fonction de sécurité enfants

Verrouillage :

Sur le four en attente, appuyez pendant 3 secondes sur “STOP/CLEAR”. Un long bip retentit pour indiquer que le four est passé en mode sécurité enfants et le voyant “ ” s’allume. L’écran affiche l’heure actuelle ou 0:00.

Déverrouillage : Sur le four verrouillé, appuyez sur “STOP/CLEAR” pendant 3 secondes. Un long bip retentit pour indiquer que le four est déverrouillé et le voyant “ ” disparaît.

4) Appuyez plusieurs fois sur “MW” ou tournez le

bouton “

5) Appuyez sur “OK/START” pour confirmer.

6) Tournez le bouton “ cuisson de 7 minutes.

7) Appuyez sur “OK/START” pour lancer la cuisson. Le signal sonore retentit une fois pour la première partie du programme et le temps de décongélation est décompté ; le signal sonore retentit encore une fois avant la seconde partie de la cuisson. Lorsque la cuisson en plusieurs étapes est terminée, le signal sonore retentit cinq fois.

8. Fonction renseignements

1) En mode de cuisson micro-ondes, grill et combiné, appuyez sur “MW”. La puissance actuelle est affichée pendant 3 secondes. Au bout de 3 secondes, le four revient au mode précédent.

2) En cours de cuisson, appuyez sur “Clock” pour voir l’heure qu’il est. Elle sera affichée pendant 2 à 3 secondes.

” jusqu’à ce que “720” apparaisse.

” pour régler un temps de

Page 31

Consignes de sécurité

importantes

AVERTISSEMENT

Pour réduire le risque d’incendie, d’électrocution, de blessure ou d’exposition excessive aux micro-ondes lors de l’utilisation de l’appareil, vous devez suivre quelques précautions de base, notamment les suivantes :

1. Avertissement : Les liquides et autres aliments ne

doivent être mis à chauffer dans des récipients fermés car ces derniers risqueraient d’exploser.

2. Avertissement : Toute opération de réparation ou

d’entretien impliquant le retrait d’un couvercle destiné à protéger les utilisateurs contre l’exposition aux micro-ondes peut s’avérer dangereuse si elle n’est pas réalisée par une personne compétente.

3. Avertissement : Ne laisser les enfants utiliser le four

sans surveillance que si on leur a expliqué comment faire pour utiliser le four en toute sécurité et s’ils ont bien compris les dangers que peut représenter une mauvaise utilisation.

4 Avertissement : Les enfants ne peuvent utiliser

le four en mode combiné que sous la surveillance d’un adulte, étant donné les températures atteintes. (Uniquement pour les fours équipés d’un grill).

5. Garder l’appareil et son cordon hors de portée des enfants de moins de 8 ans.

6. Utiliser uniquement des ustensiles adaptés pour une utilisation dans les fours à micro-ondes.

7. Le four doit être nettoyé régulièrement et les dépôts de nourriture doivent être éliminés.

8. Prière de lire et de respecter les instructions de la section suivante : “PRÉCAUTIONS À SUIVRE POUR ÉVITER TOUTE EXPOSITION EXCESSIVE AUX MICRO-ONDES”.

9. Lorsque l’on fait chauffer des aliments dans des récipients en plastique ou en papier, toujours garder un œil sur le four car il existe un risque que le récipient prenne feu.

10. En cas de dégagement de fumée, éteindre ou débrancher l’appareil et laisser la porte fermée pour éviter la formation de flammes.

11. Ne pas faire trop cuire les aliments.

12. Ne pas utiliser la cavité du four à des fins de stockage. Ne pas stocker d’aliments tels que du pain, des biscuits, ou autres, à l’intérieur du four.

13. Retirer les liens et poignées métalliques des récipients/sacs en papier ou plastique avant de les mettre dans le four.

14. Installer et positionner ce four uniquement en conformité avec les instructions d’installation fournies.

15 Les œufs à la coque et les œufs durs ne peuvent pas être

cuits au four à micro-ondes car ils risqueraient d’exploser, même une fois la période de chauffe terminée.

16 N’utiliser cet appareil que pour les usages pour

lesquels il a été prévu, tel que décrit dans ce mode d’emploi. Ne pas utiliser de produits chimiques corrosifs ou émettant des vapeurs dans cet appareil. Ce four est spécialement conçu pour chauffer les aliments. Il n’est pas conçu pour une utilisation industrielle ou en laboratoire.

17 Si le cordon d’alimentation est endommagé, il

doit être remplacé par le fabricant, un agent de maintenance de ce dernier ou une autre personne qualifiée afin d’éviter tout danger.

18. Ne pas stocker ni utiliser cet appareil à l’extérieur.

19. Ne pas utiliser ce four à proximité de l’eau, dans un sous-sol humide ou près d’une piscine.

20. La température des surfaces accessibles peut être élevée pendant le fonctionnement de l’appareil. Les surfaces sont susceptibles de devenir chaudes pendant l’utilisation. Garder le cordon à distance de toute surface chaude et ne couvrir en aucun cas le four.

21. Ne pas laisser le cordon pendre sur le bord de la table ou du plan de travail.

22. Le fait de ne pas maintenir le four en parfait état de propreté peut mener à une détérioration de sa surface, ce qui peut réduire sa durée de vie et éventuellement être à l’origine de situations dangereuses.

23. Pour éviter les risques de brûlure, bien mélanger ou secouer les biberons et les petits pots pour bébé et vérifier la température de leur contenu.

24. Lorsque l’on fait chauffer des boissons au microondes, une ébullition à retardement peut se produire. Il faut donc être très attentif lors de la manipulation des récipients.

25. L’appareil n’est pas conçu pour être utilisé par des personnes (notamment les enfants) présentant des capacités physiques, sensorielles ou mentales réduites, ou ne disposant pas de l’expérience et des connaissances requises, à moins qu’elles soient surveillées par une personne responsable de leur sécurité leur ayant donné les instructions d’utilisation nécessaires.

26. Prière de surveiller les enfants afin qu’ils ne jouent pas avec l’appareil.

27. Les appareils ne sont pas conçus pour être commandés par le biais d’une minuterie extérieure ou d’un système de commande à distance séparé.

28. Certaines pièces accessibles deviennent chaudes pendant l’utilisation. Les jeunes enfants doivent être tenus à l’écart.

29. Ne pas utiliser de nettoyeur vapeur.

30. La surface du tiroir de stockage peut devenir chaude.

31. Ne pas utiliser de détergents abrasifs puissants ou de grattoirs métalliques pour nettoyer la vitre de la porte du four. En effet, ils pourraient rayer la surface et la vitre pourrait se briser.

32. Pendant l’utilisation, l’appareil devient chaud. Il faut faire attention de ne pas toucher les éléments chauffants situés à l’intérieur du four.

33. Utiliser uniquement la sonde de température recommandée pour ce four (pour les fours dotés d’un système permettant l’utilisation d’une sonde de température).

Page 32

Consignes de sécurité

importantes

DANGER

Risque d’électrocution. Le fait de toucher certains des composants internes peut causer des blessures graves voire fatales. Ne pas démonter cet appareil.

AVERTISSEMENT

Risque d’électrocution. Une mauvaise mise à la terre de l’appareil peut provoquer une électrocution. Ne pas brancher l’appareil sur une prise de courant tant qu’il n’a pas été correctement installé et mis à la terre.

Cet appareil doit être mis à la terre. En cas de court-circuit électrique, la mise à la terre réduit les risquesd’électrocution car le courant électrique peut alors s’échapper par le biais du fil de terre. Cet appareil est équipé d’un cordon présentant un fil de terre avec une fiche de terre. La fiche doit être branchée dans une prise de courant correctement installée et mise à la terre. En cas de mauvaise compréhension des instructions de mise à la terre ou de doutes quant à la mise à la terre correcte de l’appareil, consultez un électricien qualifié ou un technicien de maintenance. Si l’utilisation d’une rallonge s’avère nécessaire, utilisez une rallonge à 3 fils.

Mise au rebut

• Mise au rebut du matériel d’emballage : conformezvous aux réglementations locales, les emballages pourront ainsi être recyclés.

• La Directive Européenne 2012/19/CEE sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs pourront confier leur appareil

usagé au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l’achat d’un nouvel appareil similaire.

Tous les principaux fabricants d’appareils ménagers

travaillent activement dans la création et la gestion de systèmes de collecte et d’enlèvement des appareils usagés.

1) L’appareil est doté d’un cordon d’alimentation court afin de réduire les risques que le fil s’emmêle ou que quelqu’un trébuche dessus, choses courantes avec un cordon plus long.

2) En cas d’utilisation d’un cordon amovible long ou d’une rallonge :

1) Les caractéristiques électriques du cordon

amovible ou de la rallonge doivent être au moins identiques à celles de l’appareil.

2) La rallonge doit être un cordon à 3 fils avec fil de

terre.

3) Le cordon amovible doit être agencé de sorte qu’il ne dépasse pas de la table ou du plan de travail.

Les enfants pourraient en effet tirer dessus ou quelqu’un pourrait accidentellement trébucher dessus.

ATTENTION

Danger de blessure.

Toute opération de réparation ou d’entretien impliquant le retrait d’un couvercle destiné à protéger les utilisateurs contre l’exposition aux micro-ondes peut s’avérer dangereuse si elle n’est pas réalisée par une personne compétente.

Page 33

Ustensiles

Veuillez consulter les instructions de la section « Matériels pouvant être utilisés dans le four à micro-ondes et matériels à éviter ».

Il peut exister certains ustensiles qui, bien que n’étant pas métalliques, ne peuvent pas être utilisés en toute sécurité dans le four à micro-ondes. En cas de doute, vous pouvez tester les ustensiles en suivant la procédure ci-dessous.

Test des ustensiles :

1. Versez 250 ml d’eau froide dans un récipient allant au four à micro-ondes et placez-y l’ustensile en question.

2. Allumez le four à la puissance maximale pendant une minute.

3. Touchez l’ustensile en faisant bien attention. Si l’ustensile est chaud, ne l’utilisez pas dans votre four à micro-ondes.

4. Ne dépassez pas un temps de cuisson d’une minute.

Matériels pouvant être utilisés dans le four à micro-ondes

Ustensiles Remarques

Papier aluminium Protection uniquement. Il est possible d’en utiliser de petits morceaux pour couvrir de fines

tranches de viande ou volaille afin d’éviter qu’ils ne soient trop cuits. Des arcs électriques peuvent se former si la feuille de papier aluminium est trop près des parois du four. Elle doit être placée à au moins 2,5 cm des parois.

Plat à brunir Veuillez suivre les instructions du fabricant. Le fond du plat à brunir doit être à au moins

5mm au-dessus du plateau tournant. Une utilisation incorrecte peut provoquer une rupture du plateau tournant.

Vaisselle de table Uniquement si elle est prévue pour passer au four à micro-ondes.

Veuillez suivre les instructions du fabricant. N’utilisez pas de vaisselle fissurée ou ébréchée.

Pots en verre Retirez toujours le couvercle. Utilisez les pots en verre au micro-ondes uniquement pour

réchauffer les aliments. La plupart des pots en verre ne résistent pas à la chaleur et pourraient casser s’ils sont chauffés à une température trop élevée.

Vaisselle en verre Uniquement s’il est spécifié qu’elle résiste à la chaleur et peut aller au four. Assurez-vous

qu’elle ne présente pas de décors métalliques. N’utilisez pas de vaisselle fissurée ou ébréchée.

Sachets pour cuisson au four

Assiettes et tasses en papier

Serviettes en papier Utilisez-les pour couvrir les aliments à réchauffer et absorber la graisse.

Papier cuisson Utilisez-le pour couvrir les plats et éviter les éclaboussures ou pour emballer les aliments

Vaisselle en plastique Uniquement si elle est prévue pour passer au four à micro-ondes. Veuillez suivre les instruc-

Film étirable Uniquement s’il est prévu pour passer au four à micro-ondes. Utilisez le film étirable pour

Thermomètres Uniquement s’ils sont prévus pour passer au four à micro-ondes (thermomètres à viande et

Papier ciré Utilisez-le pour couvrir les aliments afin d’éviter les éclaboussures et de retenir l’humidité.

Veuillez suivre les instructions du fabricant. Ne fermez pas les sacs avec un lien métallique. Réalisez des entailles pour permettre à la vapeur de s’échapper.

Utilisez-les uniquement pour les cuissons rapides ou pour réchauffer les aliments. Ne les laissez pas dans le four sans surveillance.

Utilisez-les sous surveillance pour des cuissons rapides uniquement.

pour une cuisson à la vapeur.

tions du fabricant. La vaisselle en plastique doit porter le symbole indiquant qu’elle peut passer au four à micro-ondes. Certains récipients en plastique ramollissent alors que les aliments situés à l’intérieur chauffent. Les sacs de cuisson et les sacs en plastique fermés doivent être entaillés, percés ou ouverts selon les instructions présentes sur l’emballage.

couvrir les aliments pendant la cuisson afin de retenir l’humidité. Le film étirable ne doit pas entrer en contact avec les aliments.

à bonbons).

Page 34

Ustensiles

Matériels à éviter dans le four à micro-ondes

Ustensiles Remarques

Plats en aluminium Ils peuvent entraîner la formation d’arcs électriques.

Transférez les aliments dans un plat allant au four à micro-ondes.

Boîtes alimentaires en carton avec poignée métallique

Ustensiles métalliques ou présentant des décors métalliques

Liens métalliques Ils peuvent entraîner la formation d’arcs électriques et pourraient être à l’origine d’un incen-

Sacs en papier Ils peuvent être à l’origine d’un incendie dans le four.

Mousse en plastique La mousse en plastique peut fondre ou contaminer le liquide se trouvant à l’intérieur si elle

Bois Le bois se dessèche s’il est utilisé dans le four à micro-ondes et peut alors se casser ou se

Ils peuvent entraîner la formation d’arcs électriques. Transférez les aliments dans un plat allant au four à micro-ondes.

Le métal protège les aliments des micro-ondes en empêchant celles-ci de passer. Les décors métalliques peuvent entraîner la formation d’arcs électriques.

die dans le four.

est exposée à une température élevée.

fissurer.

Page 35

Nettoyage et entretien

Nettoyage

Veiller à débrancher l’appareil de la prise de courant.

1. Nettoyez l’intérieur du four à l’aide d’un chiffon légèrement humide.

2. Nettoyez les accessoires comme d’habitude avec de l’eau savonneuse.

3. Le cadre de la porte, le joint et les parties adjacentes doivent être nettoyés avec précaution avec un un chiffon humide lorsqu’ils sont sales.

4. Ne pas utiliser de détergents abrasifs puissants ou de grattoirs métalliques pour nettoyer la vitre de la porte du four. En effet, ils pourraient rayer la surface et la vitre pourrait se briser.

5. Astuce de nettoyage --- Pour faciliter le nettoyage des parois intérieures du four qui peuvent entrer en contact avec les aliments : placez un demi-citron dans un bol, ajoutez 300 mL d’eau et faites chauffer à 100 % de la puissance micro-ondes pendant 10 minutes. Essuyez le four à l’aide d’un chiffon doux et sec.

Prise à deux broches rondes

Page 36

Résolution des problèmes

Problème

Le four à micro-ondes crée des interférences avec la télévision.

La lumière du four est faible.

De la vapeur s’accumule sur la porte, de l’air chaud sort par les orices de ventilation.

La four a été allumé accidentellement sans rien à l’intérieur.

Cause possible/Solution

• La réception de la radio et de la télévision peut subir des interférences lorsque le four à micro-ondes est en marche. Ce phénomène est similaire aux interférences des petits appareils électriques tels que les robots mixer, les aspirateurs ou encore les ventilateurs électriques. C’est normal.

• En cas de cuisson au four à micro-ondes à faible puissance, la lumière du four peut être affaiblie. C’est normal.

• Lors de la cuisson, les aliments peuvent dégager de la vapeur. La majeure partie de la vapeur sort par les orifices de ventilation. Mais il est possible qu’une partie de celle-ci s’accumule sur une zone froide comme la porte du four. C’est normal.

• Il est interdit de faire fonctionner l’appareil sans aliments à l’intérieur. C’est très dangereux.

Impossible de mettre le four en marche.

Le four ne chauffe pas.

Le plateau tournant en verre fait du bruit lorsque le

four est en marche.

• Le cordon d’alimentation n’est pas bien branché. Débranchez-le. Puis rebranchez-le au bout de 10 secondes..

• Le fusible saute ou le disjoncteur se déclenche. Remplacez le fusible ou remettez le disjoncteur en état de marche (réparé par un technicien qualifié de votre société d’électricité).

• Il y a un problème avec la prise de courant. Testez la prise de courant avec d’autres appareils électriques.

• La porte est mal fermée. Veillez à bien fermer la porte.

• Il y a de la saleté sur l’une des roues et sur le fond du four. Consultez la section « Entretien du four à micro-ondes » pour nettoyer les parties sales

Page 37

Assistance

! Ne jamais faire appel à des techniciens non agréés.

Lui indiquer:

• le type d’anomalie;

• le modèle de l’appareil (Mod.)

• son numéro de série (S/N)

Ces informations figurent sur la plaque signalétique apposée sur l’appareil.

Page 38

Page 39

Manual de instrucciones

HORNO MICROONDAS

Italiano, 1

Русскии, 109

Français, 19

Nederlands, 73

Polski, 127

MWHA 222.1 X

Español, 37

DEPT

Deutsch, 91Português, 55

English, 145

Sumario

Instalación, 38-42

Instalación y conexión Mueble de empotrado Preparación del mueble Instalación del hornol Instalación del plato giratorio

Descripción del aparato, 43

Vista en conjunto Nombres de los repuestos y accesorios

Puesta en funcionamiento y uso, 44-46

Instrucciones de uso

Instrucciones de seguridad importantes, 47-48

Utensilios, 49-50

Prueba de utensilios Materiales aptos para el uso en el horno microondas Materiales no aptos para el uso en el horno microondas

Mantenimiento y cuidados, 51

Limpieza

Resolución de problemas, 52

Asistencia, 53

Page 40

Instalación

! Lea estas instrucciones con atención antes de utilizar el horno microondas y consérvelas cuidadosamente. Si sigue estas instrucciones, el horno le ofrecerá muchos años de buen funcionamiento.

! GUARDE ESTAS INSTRUCCIONES CUIDADOSAMENTE

PRECAUCIONES PARA PREVENIR POSIBLES EXPOSICIONES A UNA EXCESIVA ENERGÍA DE MICROONDAS

(a) No intentar utilizar este horno con la puerta abierta,

ya que esto puede causar una exposición nociva a la energía de las microondas. Es importante no romper ni alterar los interbloqueos de seguridad.

(b) No poner ningún objeto entre la cara frontal del

horno y la puerta, ni dejar que se acumulen residuos de productos de limpieza o de suciedad en las superficies de las juntas.

están dañadas, el horno no se debe abrir hasta no ser reparado por personal competente.

ATENCIÓN

Si el aparato no se mantiene en un buen estado de limpieza, su superficie podría deteriorarse, la durabilidad podría verse afectada, y podrían originarse situaciones de peligro.

8. No utilizar prolongadores o adaptadores simples o múltiples. Las sobrecargas pueden causar incendios.

Durante el uso, las partes accesibles se pueden recalentar.

Leer el manual atentamente antes de la instalación.

Atención

Conexión eléctrica

El horno está dotado de una clavija y se debe conectar a una toma correctamente instalada con descarga a tierra. La instalación de la toma y la sustitución del cable de conexión deben ser realizadas por un electricista calificado de conformidad con los reglamentos pertinentes. Si la clavija queda inaccesible después de la instalación, es necesaria la presencia de un interruptor omnipolar con una distancia entre los contactos de al menos 3mm.

Instalación y conexión

1. Este aparato está diseñado sólo para el uso doméstico.

2. Este aparato está diseñado sólo para ser empotrado. No está diseñado para ser apoyado sobre un mostrador o utilizado dentro de un armario.

3. Seguir las instrucciones de instalación.

4. El aparato se puede instalar en un mueble de pared de 60cm de ancho (de al menos 55cm de profundidad y a 85cm del suelo).

5. El aparato está dotado de una clavija y se debe conectar a una toma correctamente instalada con descarga a tierra.

6. La tensión de alimentación debe coincidir con el valor de tensión especificado en la etiqueta de datos.

7. La instalación de la toma y la sustitución del cable de conexión deben ser realizadas por un electricista calificado. Si la clavija queda inaccesible después de la instalación, es necesaria la presencia de un interruptor omnipolar con una distancia entre los contactos de al menos 3mm.

Page 41

A. Mueble de empotrado

El mueble de empotrado donde se instale el horno microondas debe ser abierto atrás.

Altura mínima de instalación: 85cm. No tapar las ranuras de ventilación ni los puntos de entrada de aire.

Page 42

Instalación

B. Preparación del mueble

RIGH

LEFT EDGE

CENTER LINE

FRONT EDGE

T EDGE

1. Leer las instrucciones en la PLANTILLA DEL FONDO DEL MUEBLE; poner la plantilla sobre el fondo del mueble.

Tornillo A

Soporte

Línea central

2. Realizar las marcas sobre el fondo del mueble en los puntos donde se encuentran los agujeros “a” de la plantilla.

Tornillo A

Soporte

3. Quitar la PLANTILLA DEL FONDO DEL MUEBLE y fijar los SOPORTE con los TORNILLOS A.

Page 43

C. Instalación del horno

4.Instalar el horno en el mueble.

• Asegurarse de que la parte posterior del horno quede bloqueada con el soporte.

• No aplastar ni retorcer el cable de alimentación eléctrica.

SOPORTE

TORNILLO B AGUJERO DE INSTALACIÓN

5. Abrir la puerta; fijar el horno en el mueble con el TORNILLO B en el AGUJERO DE INSTALACIÓN del JUEGO DE ACABADO. Fijar la tapa plástica del juego de acabado en el agujero de instalación.

Page 44

Eje (lado inferior)

Bandeja de vidrio

Aro giratorio

Eje del plato giratori

Instalación

Especicaciones

Modelo: MWHA 222.1 X

Tensión nominal: 230V~50Hz Potencia de entrada

nominal (Microondas): Potencia de salida

nominal (Microondas): Potencia de entrada

nominal (Grill): Potencia de entrada

nominal (convección): Capacidad del horno: 25L Diámetro del plato

giratorio: Medidas externas: 595x400x388mm Peso neto: Aprox. 18.7 kg

1450W

900W

1100W

2500W

ø 315mm

Los desechos eléctricos y electrónicos se deben recoger y eliminar separadamente de los desechos comunes de conformidad con la directiva pertinente. En caso de tener que eliminar este aparato, NO lo elimine junto con los desechos domésticos. Entregue el aparato en un centro autorizado para la recogida de aparatos eléctricos y electrónicos.

Instalación del plato giratorio

a) No invertir la bandeja de vidrio. No restringir la

bandeja de vidrio.

b) La bandeja de vidrio y el aro giratorio se deben utilizar

siempre durante la cocción.

c) Los alimentos y los recipientes de alimentos siempre

se deben apoyar sobre la bandeja de vidrio para la cocción.

d) Si la bandeja esmaltada se agrieta o se rompe,

contactar con el centro de asistencia autorizado más cercano.

Page 45

Descripción del aparato

Vista en conjunto

Nombres de los repuestos y accesorios

Extraer el horno de la caja de cartón. Extraer todos los elementos de la cavidad del horno. El horno se suministra con los siguientes accesorios:

Bandeja de vidrio 1

Aro giratorio 1

Manual de instrucciones 1

A) Panel de control

B) Eje del plato giratorio

C) Aro giratorio

D) Bandeja de vidrio

E) Ventana de observación

F) Puerta

G) Sistema de interbloqueo de seguridad

Rack del grill (sólo en las series con grill)

Page 46

Puesta en

funcionamiento y uso

Instrucciones de uso

Este horno microondas utiliza un control electrónico moderno que permite ajustar los parámetros de cocción a las necesidades del usuario.

1.Ajuste del reloj

Una vez que el microondas se conecta a la red eléctrica, en la pantalla parpadea “00:00” y el timbre suena una vez.

1) Pulsar “CLOCK/KITCHEN TIMER” una vez. Aparece “00:00”.

2) Girar “ (visualización 24 horas).

3) Pulsar “CLOCK/KITCHEN TIMER”; las cifras de los minutos parpadean.

4) Girar “

5) Pulsar “CLOCK/KITCHEN TIMER” para finalizar el ajuste del reloj. “:” parpadea.

Nota:

1) Si no se ha ajustado la hora, el reloj no funciona.

2) Durante el proceso del ajuste del reloj, si se pulsa

2. Cocción con microondas

Pulsar “Microwave”; la pantalla indica “90”.

” para ajustar las cifras de la hora de 0 a 23

” para ajustar las cifras de los minutos de 0 a 59.

“STOP/CLEAR”, el horno vuelve al estado anterior automáticamente.

4) Girar “ que la pantalla indique “20:00”.

5) Pulsar “OK/START” para comenzar la cocción.

Nota:

A continuación se indican los ajustes posibles dentro de cada intervalo de tiempo:

panel “MW” Orden

3. Grill o Combi. Cocción

Premere “Grill/Combi”: il display a LED mostra “G-1”.

” para ajustar el tiempo de cocción hasta

0---1 min. 5 secondos 1---5 min. 10 secondos

5---10 min. 30 secondos 10---30 min. 1 minuto 30---95 min. 5 minutos

Instrucciones del

1 90 90 W 2 270 270 W 3 450 450 W 4 720 720 W 5 900 900 W

Visualización

Potencia

microondas

” per

Pulsar “Microwave” varias veces o girar “ elegir la potencia deseada; aparecerán los distintos valores: “90”, “270XXX450”, “720” o “900”.

Pulsar “OK/START” para confirmar y girar “ ajustar el tiempo de cocción entre 0:05 y 95:00. Pulsar “OK/START” nuevamente para comenzar la cocción.

Ejemplo:

Si se desea utilizar una potencia del 720” para cocinar 20 minutos:

1) Pulsar “Microwave” una vez; la pantalla indica “90”.

2) Pulsar “Microwave” otra vez o girar “ la potencia del 80%.

3) Pulsar “OK/START” para confirmar; la pantalla indica “270”.

” para

” para elegir

“

” per impostare il tempo di cottura da 0:05 a 95:00. Premere nuovamente “OK/START” per avviare la cottura.

Ejemplo:

Si se desea utilizar una potencia de microondas del 55% y una potencia de grill del 45% (C-1) para cocinar 10 minutos:

1) Pulsar “Grill/Combi”; la pantalla indica “G”.

2) Pulsar “Grill/Combi” otra vez o girar “

elegir combi. 1; la pantalla indica “C-1”; los iconos grill y microondas se encienden.

3) Pulsar “OK/START” para confirmar.

4) Girar “

que la pantalla indique “10:00”.

” para ajustar el tiempo de cocción hasta

” para

Page 47

5) Pulsar “OK/START” para comenzar la cocción.

“Grill/Combi.”

Instrucciones del

panel Orden

1 G 0% 100%

2 C-1 55% 45%

3 C-2 36% 64%

Visualización

Potencia

microondas

Potencia

Grill

Nota: A la mitad del tiempo de cocción con grill, el horno

suena dos veces; esto es normal. Si se desea optimizar la cocción con el grill, se recomienda interrumpir momentáneamente la cocción e invertir los alimentos; cerrar la puerta y pulsar “OK/START” para continuar la cocción. Si no se realiza ninguna operación, el horno sigue funcionando.

4. Quick Start

En modo de espera, girar “

” a la izquierda para elegir el tiempo de cocción a la potencia de microondas del 100%; luego pulsar “OK/START“ para comenzar la cocción.

5. Descongelar por peso

1) Pulsar “DEFROST” una vez; los iconos microondas y

descongelación se encienden.

2) Girar “

” para seleccionar el peso del alimento

(100 a 2000 g).

3) Pulsar “OK/START“ para comenzar la

descongelación; los iconos de descongelación se encienden intermitentemente.

6. Menú Auto

1) Pulsar “Auto-menu“ para seleccionar la función

menú Auto. Girar “

” a la derecha o pulsar “ AutoMenu “ varias veces para elegir otro menú. Aparecen de “A-1” a “A-8”; el icono de microondas, “Auto” y el elemento seleccionado se encienden.

2) Pulsar “OK/START“ para confirmar.

Ejemplo :

Si se desea utilizar el menú Auto para cocinar 350g de pescado:

1) Pulsar “Auto-Menu“ hasta que aparezca “A-6”.

2) Pulsar “OK/START” para confirmar.

3) Girar “

” para seleccionar el peso hasta que

aparezca “350”.

4) Pulsar “OK/START” para comenzar la cocción.

Tabla menú Auto :

Menu Peso Display

A-1

Pizza

A-2

Carne

A-3

Verduras

A-4

Pasta

Patate

Pescado

Bebidas /

Café

A-8

Palomitas

de maíz

(con 450ml de agua fría) 50

(con 800ml de agua fría) 100

200 g 200

400 g 400

250 g 250

350 g 350

450 g 450

200 g 200

300 g 300

400 g 400

200 g 200

400 g 400

600 g 600

250 g 250

350 g 350

450 g 450

(120 ml) 1

(240 ml) 2

(360ml) 3

50 g 50

100 g 100

3) Girar “

” para seleccionar el peso preestablecido.

Consultar la tabla menú.

4) Pulsar “OK/START“ para comenzar la cocción.

Page 48

Puesta en

funcionamiento y uso

7. Cocción multi-estadio

Es posible ajustar un máximo de dos estadios. Si uno de los estadios es descongelar, debería ser el primero programado. El timbre suena una vez después de cada estadio; luego comienza el estadio siguiente.

Nota: Es posible programar Auto y Precalentamiento como uno de los estadios.

Ejemplo:

Para descongelar 200g de alimento y luego cocinar con una potencia de microondas de “720” W durante 7 minutos:

1) Pulsar “DEFROST” una vez; los iconos microondas y descongelación se encienden.

2) Girar “ aparezca “200”.

3) Pulsar “MW“. Aparece “90” y el icono microondas se enciende.

” para seleccionar el peso hasta que

9. Función de bloqueo para niños

Bloqueo:

En estado de espera, pulsar “STOP/CLEAR” 3 segundos; suena una señal acústica larga que indica la activación del estado de bloqueo para niños y el indicador “ ” se enciende. La pantalla indicará la hora actual o 0:00.

Desbloqueo: En estado de bloqueo, pulsar “STOP/CLEAR” 3 segundos; suena una señal acústica larga que indica la desactivación del estado de bloqueo para niños y el indicador “ ” se apaga.

4) Pulsar “MW“ varias veces o girar “ aparezca “720”.

5) Pulsar “OK/START” para confirmar;

6) Girar “ minutos;

7) Pulsar “OK/START” para comenzar la cocción. El timbre suena una vez para la primera parte; comienza la cuenta regresiva de la descongelación; el timbre suena una vez antes de la segunda cocción. Al terminar la cocción multisección, el timbre suena cinco veces.

8. Función de información

1) En modo microondas, grill y cocción combinada, pulsar “MW”. La potencia actual se visualiza durante 3 segundos. A los 3 segundos, el horno vuelve al modo anterior.

2) Durante la cocción, pulsar “Clock” para ver la hora actual. Se visualizará en pantalla durante 2-3 segundos.

” para ajustar el tiempo de cocción en 7

” hasta que

Page 49

Instrucciones de

seguridad importantes

ADVERTENCIA

Para limitar los riesgos de incendio, descarga eléctrica, lesiones personales y exposición a excesiva energía de microondas durante el uso del aparato, tomar estas precauciones básicas:

1 Advertencia: No calentar líquidos ni alimentos en

recipientes sellados, ya que podrían explotar.

2 Advertencia: Cualquier servicio o reparación que

implique el desmontaje de una tapa de protección contra la exposición a la energía de las microondas deberá ser llevado a cabo por personal competente, por tratarse de una operación peligrosa.

3 Advertencia: Los niños podrán utilizar el aparato

sin vigilancia sólo si han recibido instrucciones adecuadas sobre el uso seguro y si han comprendido los riesgos que implica cualquier uso inadecuado.

4 Advertencia: El uso del aparato en modo

combinado está permitido a los niños sólo bajo la vigilancia de un adulto, a causa de las altas temperaturas que se pueden generar. (Sólo en las series con grill.).

5 Mantener el aparato y el cable fuera del alcance de

los niños menores de 8 años de edad.

6 Utilizar sólo utensilios adecuados para hornos

microondas.

7 Limpiar el horno regularmente; eliminar todos los

residuos de alimentos.

8 Leer y seguir las “PRECAUCIONES PARA EVITAR

CUALQUIER POSIBLE EXPOSICIÓN A UNA EXCESIVA ENERGÍA DE MICROONDAS”.

9 Al calentar alimentos en contenedores de plástico o

de papel, vigilar el horno para comprobar que no se produzca una ignición.

10 En caso de humo, apagar y desconectar el aparato

y mantener la puerta cerrada para sofocar cualquier

posible llama. 11 No recocer los alimentos. 12 No utilizar el horno para guardar cosas. No almacenar

en el horno pan, galletas, etc. 13 Antes de introducir en el horno contenedores o

bolsas de papel o de plástico, quitar los cierres de

alambre y las manijas de metal. 14 Instalar o emplazar el horno respetando las

instrucciones de instalación suministradas. 15 Los huevos duros o pasados por agua no se deberían

calentar en el microondas, ya que pueden explotar

aun después de terminar el calentamiento por

microondas. 16 Destinar el aparato sólo a los usos descritos en este

manual. No utilizar vapores o productos químicos

corrosivos en este aparato. Este horno está diseñado

900W especialmente para calentar. No está diseñado

para el uso industrial o de laboratorio.

17 Si el cable de alimentación está dañado, debe ser

reemplazado por el fabricante o por un agente de la asistencia técnica o por una persona calificada para tal fin, para evitar peligros.

18 No guardar o utilizar este aparato en ambientes

exteriores.

19 No utilizar este horno en proximidades de agua, sobre

una superficie mojada o cerca de una piscina.

20 La temperatura de las superficies accesibles puede

ser alta durante el funcionamiento del aparato. Las superficies se pueden recalentar durante el uso. Mantener el cable lejos de las superficies calientes y no cubrir el horno por ningún motivo.

21 No dejar el cable colgando del borde de la mesa o del

mostrador.

22 Si el horno no se mantiene en un buen estado

de limpieza, su superficie podría deteriorarse, la durabilidad podría verse afectada, y podrían originarse situaciones de peligro.

23 Los biberones y demás recipientes con alimentos

para bebés se deben mezclar o agitar y su temperatura se debe verificar antes del consumo, para evitar quemaduras.

24 El calentamiento de los líquidos por microondas

puede determinar una ebullición eruptiva tardía, por lo que se deberá prestar atención al manipular el recipiente.

25 Este aparato no está diseñado para ser utilizado

por niños o personas con capacidades físicas, sensoriales o mentales reducidas, o carentes de la experiencia y los conocimientos necesarios, salvo bajo las instrucciones y la vigilancia de una persona responsable de su seguridad.

26 Vigilar a los niños para asegurarse de que no jueguen

con el aparato.

27 Estos aparatos no están diseñados para utilizarse con

un timer externo ni con un sistema de control remoto por separado.

28 Durante el uso, las partes accesibles se pueden

recalentar. Mantener a los niños alejados. 29 No limpiar el horno con una limpiadora a vapor. 30 La superficie de un cajón se puede recalentar. 31 No utilizar limpiadores abrasivos fuertes o raspadores

metálicos filosos para limpiar el vidrio de la puerta del

horno, ya que la superficie se puede rayar y el vidrio

se puede romper. 32 Durante el uso, el aparato se calienta. Tomar las

precauciones necesarias para evitar el contacto con

las resistencias dentro del horno. 33 Utilizar sólo la sonda de temperatura recomendada

para cada horno (en caso de horno apto para el uso

de una sonda de temperatura).

Page 50

Instrucciones de

seguridad importantes

PELIGRO

Peligro de descarga eléctrica. El contacto con algunos componentes internos puede causar graves lesiones personales o muerte. No desensamblar este aparato.

ADVERTENCIA

Peligro de descarga eléctrica Una conexión a tierra incorrecta puede ser causa de descargas eléctricas. No conectar el aparato a una toma eléctrica mientras no esté correctamente instalado y conectado a tierra.

Este aparato se debe conectar a tierra. En caso de cortocircuito eléctrico, la conexión a tierra reduce el riesgo de descargas eléctricas asegurando un escape a la corriente eléctrica. Este aparato está equipado con un cable que tiene un hilo a tierra y clavija de conexión a tierra. Conectar la clavija del aparato a una toma eléctrica correctamente instalada y conectada a tierra. Consultar a un electricista calificado o al representante de la asistencia técnica en caso de no comprender las instrucciones o en caso de dudas sobre la conexión a tierra del aparato. En caso de tener que utilizar un cable prolongador, éste deberá ser de 3 hilos.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

• En base a la Norma europea 2012/19/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local

o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

1) Para prevenir peligros de enredo o tropiezo con cables largos, se suministra un cable de alimentación corto.

2) En caso de utilizar un cable largo o un prolongador:

1) La potencia eléctrica nominal del cable o del

prolongador debe ser al menos del valor de la potencia eléctrica nominal del aparato.

2) El cable prolongador debe ser de 3 hilos con

tierra.

3) El cable largo se debe disponer de modo que no

cuelgue del mostrador o de la mesa, para evitar tropiezos y tirones.

ATENCIÓN

Riesgo de lesiones personales

Cualquier servicio o reparación que implique el desmontaje de una tapa de protección contra la exposición a la energía de las microondas deberá ser llevado a cabo por personal competente, por tratarse de una operación peligrosa.

Page 51

Utensilios

Ver las instrucciones sobre los “Materiales aptos y materiales no aptos para el uso en el horno microondas”.

Hay utensilios no metálicos que no son seguros para el uso en el horno microondas. En caso de dudas, probar el utensilio en cuestión siguiendo este procedimiento.

Prueba de utensilios:

1. Llenar un recipiente apto para microondas con 1 taza de agua fría (250ml) e introducir el utensilio en cuestión.

2. Calentar no más de 1 minuto.

3. Tocar el utensilio con precaución. Si el utensilio está caliente, no utilizarlo en el microondas.

4. No superar el minuto de calentamiento.

Materiales aptos para el uso en el horno microondas

Utensilios Notas

Hoja de aluminio Sólo para protección. Se pueden utilizar pequeños trozos de papel aluminio para cubrir

partes delgadas de carne o de ave de modo que no se recuezan. Puede ocurrir que se formen arcos eléctricos si el papel aluminio está demasiado cerca de las paredes del horno. El papel aluminio debería estar al menos a 1 pulgada (2,5 cm) de las paredes del horno.

Bandeja doradora Seguir las instrucciones del fabricante. El fondo de la bandeja doradora debe estar al me-

nos 3/16 pulgadas (5 mm) por encima del plato giratorio. El uso incorrecto puede causar la rotura del plato giratorio.

Vajilla Sólo apto para microondas. Seguir las instrucciones del fabricante. No utilizar vajilla rajada

o mellada.

Recipientes de vidrio Quitarles la tapa siempre. Sólo para calentar los alimentos hasta que estén tibios.

Los recipientes de vidrio no suelen ser resistentes al calor y se pueden romper.

Vajilla de vidrio Sólo vajilla de vidrio apta para horno y resistente al calor. Asegurarse de que no tenga bor-

des metálicos. No utilizar vajilla rajada o mellada.

Bolsas de cocción para horno

Platos y tazas de papel Sólo para una breve cocción o calentamiento sin dejar de vigilar el horno.

Toallas de papel Para cubrir los alimentos durante el recalentamiento y para absorber la grasa, durante

Papel mantequilla Para cubrir y prevenir las salpicaduras o para envolver y cocer al vapor.

Plástico Sólo apto para microondas. Seguir las instrucciones del fabricante.

Envoltorio plástico Sólo apto para microondas. Para cubrir los alimentos y retener la humedad durante la coc-

Termómetros Sólo aptos para microondas (termómetros para carne y para caramelo).

Papel de cera Para cubrir y prevenir las salpicaduras y retener la humedad.

Seguir las instrucciones del fabricante. No utilizar cierres de alambre. Tajearlas para permitir la salida del vapor.

tiempos breves y sin dejar de vigilar.

Debería tener la indicación “apto para microondas”. Algunos recipientes plásticos se ablandan a medida que se calientan los alimentos. Las bolsas para ebullición y las bolsas plásticas cerradas herméticamente se deberían tajear, perforar o ventilar siguiendo las indicaciones del envase.

ción. No permitir que el envoltorio plástico toque el alimento.

Page 52

Utensilios

Materiales no aptos para el uso en el horno microondas

Utensilios Notas

Bandeja de aluminio Puede causar la formación de arcos eléctricos.

Poner los alimentos en una bandeja apta para microondas.

Caja de cartón alimentario con manija de metal

Utensilios metálicos o con bordes metálicos

Cierres de alambre Pueden causar la formación de arcos eléctricos e incendios en el horno.

Bolsas de papel Pueden causar un incendio en el horno.

Espuma plástica La espuma plástica puede derretirse o contaminar el líquido que contiene al exponerse a

Madera La madera se seca y se puede rajar o quebrar en el microondas.

Puede causar la formación de arcos eléctricos. Poner los alimentos en una bandeja apta para microondas.

El metal bloquea el paso de la energía de las microondas a los alimentos. Los bordes metálicos pueden causar la formación de arcos eléctricos.

altas temperaturas.

Page 53

Mantenimiento y cuidados

Limpieza

Desconectar el aparato de la alimentación eléctrica.

1. Después del uso, limpiar el interior del horno con un paño apenas humedecido.

2. Lavar los accesorios normalmente con agua jabonosa.

3. El marco de la puerta, la junta y las zonas aledañas se deben limpiar cuidadosamente con un paño húmedo cuando estén sucias.

4. No utilizar limpiadores abrasivos fuertes o raspadores metálicos filosos para limpiar el vidrio de la puerta del horno, ya que la superficie se puede rayar y el vidrio se puede romper.

5. Consejo para la limpieza: para facilitar la limpieza de las paredes interiores del horno, que pueden entrar en contacto con los alimentos, poner medio limón en un recipiente, añadir 300ml de agua y calentar con una potencia de microondas del 100% durante 10 minutos. Pasar un paño seco y suave.

Clavija de dos patas de sección circular

Page 54

Resolución de problemas

Problema

El horno microondas interere con la recepción de

la televisión.

Luz del horno tenue.

Acumulación de vapor sobre la puerta; salida de aire caliente por las aberturas de ventilación.

El horno se puso en funcionamiento sin alimentos

en su interior.

El horno no se pone en funcionamiento.

Causa posible/Solución

• La recepción de radio y televisión puede sufrir interferencias durante el funcionamiento del horno microondas. La interferencia del horno microondas es similar a la de otros electrodomésticos (batidoras, aspiradoras, ventiladores). Es normal.

• Durante la cocción por microondas a baja potencia, la luz del horno puede bajar de intensidad. Es normal.

• Durante la cocción, es posible que se desprenda vapor de los alimentos. En su mayor parte el vapor saldrá por las aberturas de ventilación. Pero en parte puede acumularse sobre superficies frías, como la puerta del horno. Es normal.

• Está prohibido hacer funcionar el horno sin alimentos en su interior. Esto es muy peligroso.

• El cable de alimentación no está bien conectado a la toma eléctrica. Desconectarlo. Esperar 10 segundos y volver a conectarlo.

• Fusible quemado o disyuntor disparado. Cambiar el fusible o restablecerel disyuntor (las reparaciones son tarea del personal profesional de la empresa).

• Problema con la toma eléctrica. Probar la toma eléctrica con otros aparatos.

El horno no calienta.

El plato giratorio hace ruido durante el

funcionamiento del microondas.

• La puerta no está bien cerrada. Cerrar bien la puerta.

• Rodillo sucio sobre el fondo del horno. Leer las instrucciones de “Mantenimiento del microondas” para limpiar las partes sucias.

Page 55

Asistencia

! No llame nunca a técnicos no autorizados.

Comunique:

• El tipo de anomalía;

• El modelo de la máquina (Mod.)

• El número de serie (S/N)

Esta información se encuentra en la placa de características colocada en el aparato.

Page 56

Page 57

Instruções para a

utilização

Italiano, 1

Português, 55

Русскии, 109

MWHA 222.1 X

Français, 19

Nederlands, 73

Polski, 127

Español, 37

Deutsch, 91

English, 145

FORNO MICRO-ONDAS

Índice

Instalação, 56-60

Instalação e ligação Mobiliário de encastrar Prepare o armário Instale o forno Instalação do prato rotativo

Descrição do aparelho, 61

Vista de conjunto Nomes das peças e acessórios do forno

Início e utilização, 62-64

Instruções de funcionamento

Instruções de segurança importantes, 65-66

Utensílios, 67-68

Test Utensile Materiali che è possibile utilizzare nel forno a microonde Materiali da evitare nel forno a microonde

Manutenção e cuidados, 69

Limpeza

Anomalias e soluções, 70

Assistência, 71

Page 58

Instalação

! Leia estas instruções atentamente antes de utilizar o forno micro-ondas e guarde-as cuidadosamente. Se seguir as instruções, o forno irá funcionar corretamente ao longo de muitos anos.

! GUARDE AS INSTRUÇÕES CUIDADOSAMENTE

PRECAUÇÕES PARA EVITAR A POSSÍVEL EXPOSIÇÃO A ENERGIA DE MICRO-ONDAS EXCESSIVA

a) Não tente utilizar o micro-ondas com a porta aberta,

uma vez que isto pode resultar numa exposição prejudicial à energia de micro-ondas. É importante que não tente partir ou adulterar os interbloqueios de segurança.

b) Não coloque qualquer objeto entre a parede frontal

do forno e a porta nem permita a acumulação de sujidade ou resíduos de produtos de limpeza nas superfícies vedantes.

c) AVISO: Caso a porta ou os vedantes da porta estejam

danificados, o forno não deve ser utilizado até que tenha sido reparado por um técnico qualificado.

ADENDA

Se o aparelho não for mantido em boas condições de limpeza, a superfície pode ficar degradada e afetar a duração do aparelho ou provocar uma situação perigosa.

8. Não devem ser usados adaptadores, fichas múltiplas ou extensões. A sobrecarga pode resultar em risco de incêndio.

A superfície acessível pode aquecer durante o funcionamento..

Antes de executar a instalação, por favor leia o manual.

Nota

Ligação elétrica

O forno está equipado com uma ficha e só deve ser ligado a uma tomada com uma ligação à terra adequada. De acordo com as regulamentações adequadas, a instalação da tomada e a ligação do cabo só devem ser efetuadas por um eletricista qualificado. Se a tomada não ficar acessível após a instalação, no local da instalação deve ser colocado um dispositivo de isolamento com uma folga de contacto de pelo menos 3 mm.

Instalação e ligação

1. Este aparelho foi concebido apenas para uso doméstico.

2. Este forno foi concebido apenas para uso encastrado. Não foi concebido para uso em bancadas ou dentro de armários.

3. Cumpra as instruções especiais de instalação.

4. O aparelho pode ser instalado num armário de parede com 60 cm de largura (pelo menos 55 cm de profundidade e a 85 cm do chão).

5. O aparelho está equipado com uma ficha e só deve ser ligado a uma tomada com uma ligação à terra adequada.

6. A tensão deve corresponder à tensão especificada na placa de identificação.

7. A instalação da tomada e a substituição do cabo só devem ser efetuadas por um eletricista qualificado. Se a tomada não ficar acessível após a instalação, no local da instalação deve ser colocado um dispositivo de desligamento com uma folga de contacto de pelo menos 3 mm.

Page 59

A. Mobiliário de encastrar

O armário de encastrar não deverá ter uma parede traseira atrás do aparelho.

A altura mínima de instalação é de 85 cm. Não cubra as saídas de ventilação e pontos de entrada de ar.

Page 60

Instalação

B. Prepare o armário.

LEFT EDGE

CENTER LINE

FRONT EDGE

1. Leia as instruções no MODELO DO FUNDO DO ARMÁRIO, coloque o modelo no último plano do armário.

Parafuso A

RIGH

T EDGE

Suporte

Linha no centro

2. Faça marcas no plano de fundo do armário de acordo com as marcas “a” do modelo.

Parafuso A

Suporte

3. Retire o MODELO DO FUNDO DO ARMÁRIO e fixe o SUPORTE com PARAFUSOS A.

Page 61

C. Instale o forno

4. Instale o forno no armário.

• Certifique-se de que a parte posterior do forno está bloqueada com o suporte.

• Não prenda nem dobre o cabo.

SUPORTE

PARAFUSO B ORIFÍCIO DE INSTALAÇÃO

5. Abra a porta, fixe o forno ao armário com o PARAFUSO B no ORIFÍCIO DE INSTALAÇÃO do KIT DE AJUSTE. Em seguida, fixe a tampa de plástico da moldura ao orifício de instalação.

Page 62

Cubo (lado inferior)

Tabuleiro de vidr

Eixo do prato rotativo

Instalação

Especicações

Modelo: MWHA 222.1 X

Tensão nominal: 230V~50Hz Potência nominal de

entrada (micro-ondas): Potência nominal de

saída (micro-ondas): Potência nominal de

entrada (grill): Potência nominal de

entrada (convecção): Capacidade do forno: 25L Diâmetro do prato: ø 315mm Dimensões externas: 595x400x388mm Peso líquido: Aprox. 18.7 kg

1450W

900W

1100W

2500W

De acordo com a diretiva de Resíduos de equipamentos elétricos e eletrónicos (REEE), os resíduos devem ser separados e tratados. Se a qualquer altura precisar de eliminar o produto, NÃO o elimine juntamente com os resíduos domésticos. Envie o produto para pontos de recolha de REEE, se disponíveis.

Instalação do prato rotativo

a) Nunca coloque o tabuleiro de vidro ao contrário.

O tabuleiro de vidro deve mover-se sempre livremente.

b) O tabuleiro de vidro e o anel rotativo devem ser

sempre utilizados durante a cozedura.

c) Todos os alimentos e recipientes devem ser

colocados sobre o tabuleiro para cozedura.

d) Se o tabuleiro de esmalte rachar ou partir, contacte o

centro de assistência autorizado mais próximo.

Conjunto do anel rotativ

Page 63

Descrição do aparelho

Vista de conjunto

Nomes das peças e acessórios do forno

Remova o forno e todos os materiais da embalagem e cavidade do forno. O forno vem equipado com os seguintes acessórios:

Tabuleiro de vidro 1

Conjunto do anel rotativo 1

Manual de instruções 1

A) Painel de controlo

B) Eixo do prato rotativo

C) Conjunto do anel rotativo

D) Tabuleiro de vidro

E) Janela de observação

F) Conjunto da porta

G) Sistema de interbloqueio de segurança

Tabuleiro de Grill (apenas para série com Grill)

Page 64

Início e utilização

Instruções de funcionamento

Este forno micro-ondas utiliza um controlo eletrónico moderno para ajustar os parâmetros para uma melhor cozedura.

1.Conguração do relógio

Quando o micro-ondas é ligado à corrente, “00:00” fica intermitente e soa uma vez um aviso sonoro.

1) Pressione “CLOCK/KITCHEN TIMER” uma vez. Surge “00:00”.

2) Rode “ 0-23 (24 horas).

3) Pressione “CLOCK/KITCHEN TIMER”, os números dos minutos ficam intermitentes.

4) Rode “ entre 0-59 (24 horas).

5) Pressione “CLOCK/KITCHEN TIMER” para terminar a configuração do relógio. “:” fica intermitente.

Nota:

1) Se o relógio não estiver configurado, não irá

2) Durante o processo de configuração do relógio,

2. Cozedura no micro-ondas

” para ajustar os números das horas entre

” para ajustar os números dos minutos

funcionar quando estiver ligado.

se pressionar “STOP/CLEAR”, o forno irá regressar automaticamente ao estado anterior.

3) Pressione “OK/START” para confirmar; no ecrã surge “270”.

4) Rode “ o forno apresente “20:00”.

5) Pressione “OK/START” para iniciar a cozedura.

Nota:

As quantidades de passos para o ajuste de tempo do interruptor de codificação são as seguintes:

Instruções dos botões

do “MW” Ordem

3. Grill ou Combi Cozedura

Pressione “Grill/Combi” o LED irá apresentar “G-1”. Pressione “Grill/Combi” algumas vezes ou rode

” para ajustar o tempo de cozedura até que

0---1 min. 5 segundos 1---5 min. 10 segundos

5---10 min. 30 segundos 10---30 min. 1 minuto 30---95 min. 5 minutos

Visor

1 90 90 W 2 270 270 W 3 450 450 W 4 720 720 W 5 900 900 W

Potência do

micro-ondas

Pressione “Microwave” o LED irá apresentar “90”. Pressione “Microwave” algumas vezes ou rode “

” para escolher a potência que pretende e serão apresentadas as mensagens “90”, “270XXX450”, “720” ou “900” cada vez que pressionar. Em seguida, pressione “OK/START” para confirmar e rode

“

” para configurar o tempo de 0:05 a 95:00. Pressione

“OK/START” novamente para iniciar a cozedura.

Exemplo:

Se quiser utilizar 720W da potência do micro-ondas durante 20 minutos, pode utilizar o forno de acordo com os seguintes passos.

1) Pressione “Microwave” uma vez, o ecrã apresenta

“90”.

2) Pressione “Microwave” novamente ou rode “

para escolher a potência de 720W.

”

“

” para escolher a potência que pretende e serão apresentadas as mensagens “G”, ”C-1”, “C-2”, cada vez que pressionar. Em seguida, pressione “OK/START” para confirmar

e rode “ Pressione “OK/START” novamente para iniciar a cozedura.

Exemplo:

Se pretender utilizar 55% da potência do micro-ondas e 45% da potência do grill (C-1) durante 10 minutos, pode utilizar o forno da seguinte forma:

1) Pressione “Grill/Combi” uma vez, o ecrã apresenta

“G”.

2) Prima “Grill/Combi” novamente ou rode “

escolher o modo combi. 1 e o ecrã apresenta “C-1”. Acendem-se os ícones do grill e do micro-ondas.

” para configurar o tempo de 0:05 a 95:00.

” para

Page 65

3) Pressione “OK/START” para confirmar.

4) Rode “

” para ajustar o tempo de cozedura até que

o forno apresente “10:00:00”.

3) Rode “ Consulte a “tabela de menus”.

4) Pressione “OK/START” para iniciar a cozedura.

” para escolher o peso predefinido.

5) Pressione “OK/START” para iniciar a cozedura.

“Grill/Combi.”

Instruções dos

botões Ordem

1 G 0% 100%

2 C-1 55% 45%

3 C-2 36% 64%

Visor

Potência do

micro-ondas

Potência

do Grill

Nota: Quando for atingida metade do tempo do grill,

o forno apita duas vezes, o que é normal. Para um melhor resultado do grill, vire os alimentos, feche a porta e pressione “OK/START” para continuar a cozinhar. Caso não execute nenhuma ação, o forno irá continuar a funcionar.

4. Início rápido

no modo de espera, rode “

” para a esquerda para definir o tempo de cozedura com potência de microondas a 100% e prima “OK/START” para iniciar a cozedura.

5. Descongelação por peso

1) Pressione “DEFROST” uma vez. Acendem-se os

ícones do micro-ondas e da descongelação.

2) Rode “

” para seleccionar o peso dos alimentos

(100 a 2000 g).

3) Pressione “OK/START” para iniciar a

descongelação. O ícone de descongelação fica intermitente.

6. Menu Auto

1) Pressione “Auto-menu” para definir a função

do menu auto. Rode “

” para a direita ou prima “Auto-menu” algumas vezes para escolher outro menu. Será apresentada a indicação “A-1” a “A8” e o ícone do micro-ondas, “Auto” e o alimento seleccionado acendem-se no ecrã.

2) Pressione “OK/START” para confirmar.

Exemplo :

Se pretender utilizar o “Menu Auto” para cozinhar peixe com 350 g:

1) Pressione “Menu Auto” até aparecer a indicação “A-6”.

2) Pressione “OK/START” para confirmar.

3) Rode “

” para seleccionar o peso até aparecer o

valor “350”.

4) Pressione “OK/START” para iniciar a cozedura.

Tabela menu Auto:

Menu Peso Ecrã

A-1

Pizza

A-2

Carne

A-3

Vegetais

A-4

Massas

Patate

Peixe

Bebidas/

Café

A-8

Pipocas

(com 450 ml de água fria) 50

(com 800 ml de água fria) 100

200 g 200

400 g 400

250 g 250

350 g 350

450 g 450

200 g 200

300 g 300

400 g 400

200 g 200

400 g 400

600 g 600

250 g 250

350 g 350

450 g 450

(120 ml) 1

(240 ml) 2

(360ml) 3

50 g 50

100 g 100

Page 66

Início e utilização

7. Cozedura multifásica

Pode configurar no máximo duas fases. Se uma das fases for a descongelação, deverá ser configurada como primeira fase. O aviso sonoro soa uma vez no final de cada fase e começa a fase seguinte.

Nota: O menu Auto e o pré-aquecimento não podem ser definidos como uma das fases.

Exemplo:

Para descongelar 200 g de alimentos e cozinhar com a potência do micro-ondas a “720”W durante 7 minutos, defina o programa da seguinte forma:

1) Prima “Descongelar” uma vez. Acendem-se os ícones do micro-ondas e da descongelação.

2) Rode “ aparecer o valor “200”.

3) Prima “MW“. O LED apresentará “90” e o ícone do micro-ondas acender-se-á.

” para seleccionar o peso do alimento até

9. Função de bloqueio para crianças

Bloqueio:

No estado de espera, pressione “STOP/CLEAR” durante 3 segundos, ouvirá um “bip” longo que indica a ativação do bloqueio para crianças e o indicador “ ” acende-se. O LED mostrará o tempo atual ou 0:00.

Desbloqueio: No estado de bloqueio, pressione “STOP/CLEAR” durante 3 segundos, ouvirá um “bip” longo que indica a desativação do bloqueio e o indicador “ ” desaparece.

4) Prima “MW“ repetidamente ou rode “ aparecer “720”.

5) Pressione “OK/START” para confirmar;

6) Rode “ minutos;

7) Prima “OK/START” para iniciar a cozedura. O aviso sonoro soa uma vez para a primeira secção, sendo efectuada a contagem decrescente do tempo de descongelação. O aviso sonoro novamente antes de iniciar a segunda cozedura. Depois de concluída a cozedura multissecções, o aviso sonoro soa cinco vezes.

8. Função de vericação

1) No modo de cozedura em micro-ondas, grill e combinado, prima “MW”. A potência actual é apresentada durante 3 segundos. Após 3 segundos, o forno regressará ao modo anterior.

2) Durante a cozedura, pressione “Clock” para verificar o tempo. Será apresentado por 2-3 segundos.

” para ajustar o tempo de cozedura para 7

” até

Page 67

Instruções de segurança

importantes

AVISO

Para reduzir o risco de incêndio, choque elétrico, lesões pessoais ou exposição a energia de micro-ondas excessiva ao utilizar o aparelho, siga as precauções básicas, incluindo o seguinte:

1 Aviso: Os líquidos e outros alimentos não devem

ser aquecidos em recipientes fechados, uma vez que podem explodir.

2 Aviso: Nenhuma outra pessoa que não um técnico

qualificado deve executar qualquer serviço ou reparação que envolva a remoção da cobertura que protege contra a exposição à energia de microondas.

3 Aviso: As crianças só devem utilizar o forno sob

supervisão e devem-lhes ser fornecidas instruções adequadas para que possam utilizar o forno de forma segura e compreender os perigos de um uso impróprio.

4 Aviso: Quando o aparelho é utilizado no modo

combinado, as crianças devem utilizar o forno apenas sob a supervisão de um adulto devido às altas temperaturas geradas. (apenas a série com grill).

5 Mantenha o aparelho e o respectivo cabo fora do

alcance das crianças com menos de 8 anos.

6 Utilize apenas utensílios adequados para uso em

fornos micro-ondas.

7 O forno deve ser limpo regularmente e os resíduos de

alimentos devem ser removidos.

8 Leia e siga as “PRECAUÇÕES PARA EVITAR A

POSSÍVEL EXPOSIÇÃO A ENERGIA DE MICROONDAS EXCESSIVA”.

9 Ao aquecer comida em recipientes de plástico ou

papel, preste atenção ao forno devido à possibilidade de ignição.

10 Caso observe fumo, desligue o aparelho no botão ou

na tomada e mantenha a porta fechada para extinguir

eventuais chamas. 11 Não cozinhe demasiado os alimentos. 12 Não utilize a cavidade do forno para armazenamento.

Não guarde alimentos, tais como pão, bolachas ou

outros, dentro do forno. 13 Remova os fios de arame e pegas de metal dos

recipientes/sacos de papel ou plástico antes de os

colocar no forno. 14 Instale ou coloque o forno apenas de acordo com as

instruções de instalação fornecidas. 15 Os ovos com casca ou ovos cozidos inteiros não

devem ser aquecidos no micro-ondas pois podem

explodir, mesmo após terminar o aquecimento no

micro-ondas. 16 Utilize o aparelho apenas para os usos designados,

tal como descrito no manual. Não utilize químicos

corrosivos ou vapores no aparelho. Este forno foi

especialmente concebido para aquecer. Não foi

concebido para uso industrial ou em laboratório.

17 Se o cabo de alimentação estiver danificado, deve ser

substituído pelo fabricante, agente ou outro indivíduo

qualificado, para evitar perigos. 18 Não guarde nem utilize este aparelho no exterior. 19 Não utilize o forno junto a água, numa cave húmida

ou junto a uma piscina. 20 A temperatura das superfícies acessíveis pode ser

elevada quando o aparelho está em funcionamento.

As superfícies podem aquecer durante o uso.

Mantenha o cabo afastado das superfícies quentes e

não cubra o forno. 21 Não deixe o cabo pendurado no rebordo da mesa ou

bancada. 22 Caso o forno não seja mantido em boas condições

de limpeza, a superfície pode deteriorar-se e afetar

negativamente a vida útil do aparelho, podendo

resultar numa situação perigosa. 23 O conteúdo dos biberões e frascos de comida

para bebé deve ser agitado e a temperatura deve

ser verificada antes do consumo, para evitar

queimaduras. 24 O aquecimento de bebidas com micro-ondas pode

resultar numa ebulição eruptiva retardada, por isso,

deve manusear o recipiente com cuidado. 25 O aparelho não foi concebido para ser utilizado

por pessoas (incluindo crianças) com capacidades

físicas, sensoriais ou mentais reduzidas, ou falta

de experiência e conhecimento, exceto se forem

supervisionadas ou receberem instruções em

relação ao uso do aparelho por parte de uma pessoa

responsável pela sua segurança. 26 As crianças devem ser supervisionadas para garantir

que não brincam com o aparelho. 27 Os aparelhos não se destinam a ser operados por

meio de um temporizador externo ou sistema de

controlo remoto separado. 28 Os componentes acessíveis podem ficar quentes

durante a utilização. As crianças pequenas devem ser

mantidas afastadas. 29 Não deve ser utilizado um aparelho de limpeza a

vapor. 30 A superfície da gaveta de armazenamento pode

aquecer. 31 Não utilize produtos abrasivos agressivos ou

raspadores metálicos afiados para limpar o vidro

da porta do forno já que estes podem arranhar a

superfície, o que pode resultar na quebra do vidro. 32 Durante a utilização o aparelho fica quente. Deve

ter o cuidado de evitar tocar nos elementos de

aquecimento no interior do forno. 33 Utilizar apenas o sensor de temperatura

recomendado para este forno (para fornos fornecidos

com a possibilidade de utilizar um sensor de

temperatura).

Page 68

Instruções de segurança

importantes

PERIGO

Perigo de choque elétrico. Ao tocar alguns componentes internos corre risco de lesões pessoais ou morte. Não desmonte o aparelho.

AVISO

Perigo de choque elétrico. O uso impróprio das ligações à terra pode resultar em choque elétrico. Não ligue o aparelho à tomada antes de este estar corretamente instalado e ligado à terra.

O aparelho deve ser ligado à terra. Em caso de curto circuito, a ligação à terra reduz o risco de choque elétrico fornecendo um cabo de escape para a corrente elétrica. O aparelho está equipado com um cabo com ficha e cabo de ligação à terra. A ficha deve ser ligada a uma tomada corretamente instalada e ligada à terra.

Contacte um eletricista ou técnico qualificado caso não compreenda completamente as instruções de ligação à terra ou se tiver dúvidas se o aparelho está corretamente ligado à terra. Caso seja necessário utilizar um cabo de extensão, utilize apenas um cabo com 3 fios.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.

• A directiva Europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva.

Para maiores informações sobre a correcta

eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores.

1) É fornecido um cabo curto para reduzir a possibilidade de que se enrole ou que se possa tropeçar num cabo comprido.

2) Caso seja utilizado um cabo comprido ou extensão:

1) A classificação elétrica do cabo ou extensão deve

ser pelo menos igual à classificação elétrica do aparelho.

2) O cabo de extensão deve ser um cabo com

ligação à terra de 3 fios.

3) O cabo comprido deve ser disposto de forma

a não ficar pendurado no rebordo da mesa ou bancada, permitindo que as crianças puxem o cabo ou que seja puxado acidentalmente.

ATENÇÃO

Perigo de lesões

Nenhuma outra pessoa que não um técnico qualificado deve executar qualquer serviço ou reparação que envolva a remoção da cobertura que protege contra a exposição à energia de micro-ondas.

Page 69

Utensílios

Consulte as instruções em “Materiais que pode utilizar no forno micro-ondas e materiais a evitar.”

Alguns utensílios não metálicos podem não ser seguros para uso no micro-ondas. Em caso de dúvida, teste o utensílio seguindo o procedimento abaixo.

Teste de utensílios:

1) Encha um recipiente para micro-ondas com 1 copo de água fria (250 ml) e coloque o utensílio em questão dentro do mesmo.

2) Cozinhe na potência máxima durante 1 minuto.

3) Toque com cuidado no utensílio. Se este estiver quente, não o utilize para cozinhar no micro-ondas.

4) Não exceda 1 minuto de tempo de cozedura.

Materiais que pode utilizar no forno micro-ondas

Utensílios Notas

Folha de alumínio Apenas para proteção. Pode ser utilizada uma pequena quantidade para cobrir peças de

carne pouco espessas para evitar que cozinhem demasiado. Se a folha de alumínio estiver demasiado perto das paredes do forno, pode produzir centelhas. A folha deve estar pelo menos 2,5 cm afastada das paredes do forno.

Prato para dourar Siga as instruções do fabricante. O fundo do prato para dourar deve estar pelo menos

5 mm acima do prato rotativo. O uso incorreto pode fazer com que o prato rotativo quebre.

Pratos Apenas película adequada para micro-ondas. Siga as instruções do fabricante. Não utilize

pratos rachados ou com falhas.

Frascos de vidro Remova sempre a tampa. Utilize apenas para aquecer os alimentos ligeiramente. A maior

parte dos frascos de vidro não são resistentes ao calor e podem partir-se.

Loiça de vidro Utilize apenas loiça de vidro resistente ao calor. Assegure-se de que não existem rebordos

em metal. Não utilize pratos rachados ou com falhas.

Sacos para cozinhar alimentos

Copos e pratos de papel Utilize apenas para cozinhar/aquecer durante pouco tempo.

Toalhas de papel Utilize para cobrir os alimentos para requentar os alimentos e absorver a gordura. Utilize

Papel vegetal Utilize como cobertura para evitar salpicos ou para cobrir alimentos cozinhados a vapor.

Plástico Apenas película adequada para micro-ondas. Siga as instruções do fabricante.

Películade plástico Apenas película adequada para micro-ondas. Utilize para cobrir os alimentos durante a

Termómetros Apenas termómetros adequados para micro-ondas (termómetros para carne e doces).

Papel encerado Utilize como cobertura para evitar salpicos e reter os líquidos.

Siga as instruções do fabricante. Não feche com o fio de arame. Faça pequenos furos para deixar sair o vapor.

Não deixe o forno sem supervisão durante a cozedura.

com supervisão e apenas durante pouco tempo.

Deve possuir a indicação “Adequado para micro-ondas”. Alguns recipientes de plástico amolecem quando os alimentos aquecem. Os “sacos para fervura” e sacos de plástico fechados hermeticamente devem ser cortados, perfurados ou ventilados tal como indicado na embalagem.

cozedura para reter os líquidos. A película não deve estar em contacto com os alimentos.

Page 70

Utensílios

Materiais a evitar no forno micro-ondas

Utensílios Notas

Tabuleiro de alumínio Podem produzir centelhas. Transfira os alimentos para um prato adequado para micro-

ondas.

Recipientes de cartão com pega em metal

Utensílios de metal ou com partes em metal

Fios de arame Podem produzir centelhas e causar um incêndio dentro do forno.

Sacos de papel Podem causar um incêndio dentro do forno.

Esferovite A esferovite pode derreter ou contaminar os líquidos no interior quando exposta a altas

Madeira A madeira seca quando utilizada no micro-ondas e pode partir ou rachar.

Podem produzir centelhas. Transfira os alimentos para um prato adequado para micro-ondas.

O metal protege os alimentos da energia de micro-ondas. As peças em metal podem produzir centelhas.

temperaturas.

Page 71

Manutenção e cuidados

Limpeza

Desligue o aparelho da tomada.

1. Limpe o interior do forno após o uso com um pano ligeiramente húmido.

2. Limpe os acessórios normalmente com água e detergente.

3. A estrutura e vedante da porta e as peças circundantes devem ser limpas cuidadosamente com um pano húmido quando estiverem sujas.

4. Não utilize produtos abrasivos agressivos ou raspadores metálicos afiados para limpar o vidro da porta do forno, já que estes podem riscar a superfície, o que pode resultar na quebra do vidro.

5. Sugestão de limpeza - para simplificar a limpeza das paredes da cavidade que possam entrar em contacto com os alimentos: coloque meio limão numa taça, adicione 300 ml de água e aqueça com a potência de micro-ondas a 100% durante 10 minutos. Limpe o forno com um pano macio e seco.

Ficha com dois pinos redondos

Page 72

Anomalias e soluções

Problema

El horno microondas interere con la recepción de

la televisión.

Luz del horno tenue.

Acumulación de vapor sobre la puerta; salida de aire caliente por las aberturas de ventilación.

El horno se puso en funcionamiento sin alimentos

en su interior.

El horno no se pone en funcionamiento.

Causa posible/Solución

• Durante la cocción por microondas a baja potencia, la luz del horno puede bajar de intensidad. Es normal.

• Está prohibido hacer funcionar el horno sin alimentos en su interior. Esto es muy peligroso.

• El cable de alimentación no está bien conectado a la toma eléctrica. Desconectarlo. Esperar 10 segundos y volver a conectarlo.

• Fusible quemado o disyuntor disparado. Cambiar el fusible o restablecer el disyuntor (las reparaciones son tarea del personal profesional de la empresa).

• Problema con la toma eléctrica. Probar la toma eléctrica con otros aparatos.

El horno no calienta.

El plato giratorio hace ruido durante el

funcionamiento del microondas.

• La puerta no está bien cerrada.. Cerrar bien la puerta.

• Rodillo sucio sobre el fondo del horno. Leer las instrucciones de “Mantenimiento del microondas” para limpiar las partes sucias.

Page 73

Assistência

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de avaria;

• o modelo da máquina (Mod.);

• o número de série (S/N);

Estas últimas informações encontram-se na placa de identificação situada no aparelho.

Page 74

Page 75

Gebruiksaanwijzing

MAGNETRON

Italiano, 1

Русскии, 109

Français, 19

Nederlands, 73

Polski, 127

MWHA 222.1 X

Español, 37

DEPT

Deutsch, 91Português, 55

English, 145

Inhoud

Het installeren, 74-78

Installatie en aansluiting Inbouwapparatuur Het voorbereiden van het keukenmeubel Installeer de magnetron Installatie draaitafel

Beschrijving van het apparaat, 79

Algemeen aanzicht Namen van onderdelen en accessoires

Starten en gebruik, 80-82

Gebruiksaanwijzing

Belangrijke veiligheidsinstructies, 83-84

Gebruiksvoorwerpen, 85-86

Test gebruiksvoorwerp: Materialen die u in de magnetron kunt gebruiken Materialen die u niet in de magnetron mag gebruiken

Onderhoud en verzorging, 87

Pulizia

Storingen en oplossingen, 88

Service, 89

Page 76

Het installeren

! Lees deze instructies zorgvuldig door voor u uw magnetron gaat gebruiken, en bewaar ze zorgvuldig. Als u de instructies opvolgt, zult u vele jaren plezier hebben van uw magnetron.

! BEWAAR DEZE INSTRUCTIES ZORGVULDIG

VOORZORGSMAATREGELEN TENEINDE MOGELIJKE BLOOTSTELLING TE VOORKOMEN AAN OVERMATIGE MAGNETRONENERGIE.

a) Probeer nooit de magnetron te gebruiken als de deur

open staat, aangezien u hiermee kan worden blootgesteld aan schadelijke magnetronenergie. U dient nooit te knoeien met de veiligheidsgrendels of deze te breken.

b) Plaats geen voorwerpen tussen de voorzijde van

de magnetron en de deur, en zorg ervoor dat er zich geen vuil of overblijfselen van reinigingsmiddel ophopen op de afdichtingen.

c) WAARSCHUWING: Als de deur of de afdichtingen

beschadigd zijn, mag de magnetron niet worden gebruikt voordat hij is gerepareerd door een vakkundig persoon.

BIJLAGE

Als het apparaat niet goed schoon wordt gehouden zou het oppervlak ervan kunnen worden beschadigd en de levensduur van het apparaat negatief kunnen worden beïnvloed waardoor er gevaarlijke situaties zouden kunnen ontstaan.

8. U mag geen adapters, multistekkerdozen en verlengsnoeren gebruiken. Overbelasting kan brand veroorzaken.

Het toegankelijke oppervlak kan heet worden tijdens de werking.

Lees deze handleiding a.u.b. goed door

voor u de installatie uitvoert

N.B.

Elektrische aansluiting

Het apparaat beschikt over een stekker en mag alleen worden aangesloten op een correct geïnstalleerd en geaard stopcontact. In overeenstemming met de geldende normen mag het stopcontact alleen door een erkende elektricien geïnstalleerd worden en het snoer alleen door hem worden vervangen . Als u na de installatie niet meer bij de stekker kunt komen, moet u een schakelaar installeren die alle polen uitschakelt die op de installatie aanwezig zijn, met een opening tussen de polen van minstens 3 mm.

Installatie en aansluiting

1. Dit apparaat is alleen geschikt voor huishoudelijk gebruik.

2. Dit apparaat is alleen geschikt voor inbouw gebruik. Het is niet geschikt voor plaatsing op aanrecht of tafel of in een keukenkastje.

3. Volg a.u.b. de speciale aanwijzingen voor installatie.

4. Het apparaat kan worden geïnstalleerd in een op de wand gemonteerd keukenmeubel van 60 cm breed (minstens 55 cm diep en 85 cm van de vloer vandaan).

5. Het apparaat beschikt over een stekker en mag alleen worden aangesloten op een correct geïnstalleerd en geaard stopcontact.

6. Het voltage van het lichtnet moet overeenkomen met het voltage van het typeplaatje.

7. Het stopcontact moet geïnstalleerd zijn en het snoer mag alleen worden vervangen door een erkende elektricien. Als u na de installatie niet meer bij de stekker kunt komen, moet u een mechanisme installeren dat alle polen uitschakelt die op de installatie aanwezig zijn, met een opening tussen de polen van minstens 3 mm.

Page 77

A. Inbouwapparatuur

Het inbouwmeubel mag geen achterwand hebben achter het apparaat. De minimale installatiehoogte is 85 cm. Bedek de ventilatie- en de luchttoevoeropeningen nooit.

Page 78

Het installeren

B. Het voorbereiden van het keukenmeubel

RIGH

LEFT EDGE

CENTER LINE

FRONT EDGE

T EDGE

1. Lees de instructies van het SJABLOON VOOR BODEM KEUKENMEUBEL. Plaats het sjabloon op de bodem van het keukenmeubel.

Schroef A

Bodem-Steunen

Middenlijn

2. Maak enige tekens op de bodem van het meubel, in overeenstemming met de “a”’tekens van het sjabloon.

Schroef A

Bodem-Steunen

3. Verwijder het SJABLOON VOOR BODEM KEUKENMEUBEL en bevestig de BODEMSTEUNEN met SCHROVEN A.

Page 79

C. Installeer de magnetron

4. Installeer de magnetron in het keukenmeubel.

• Verzeker u ervan dat de achterkant van de magnetron is geblokkeerd met de haak.

• Val niet over het snoer en maak er geen knikken in.

BODEM-

STEUNEN

SCHROEF B INSTALLATIEOPENING

5. Open de deur, bevestig de magnetron in de kast m.b.v. SCHROEF B in de INSTALLATIEOPENING van het LIJSTWERK. E. Bevestig daarna Trim-kit plastic huls op de installatieopening.

Page 80

Middelpunt (onderzijde)

Glazen schaal

Draairing

Schacht voor draaitafel

Het installeren

Specicaties

Model: MWHA 222.1 X

Nominale spanning: 230V~50Hz Nominaal ingangsvermogen

(Magnetron): Nominaal uitgangsvermo-

gen (Magnetron): Nominaal ingangsvermogen

(Grill): Nominaal ingangsvermogen

(convectie): Ovencapaciteit: 25L Diameter draaitafel: ø 315mm Externe afmetingen: 595x400x388mm Netto gewicht: Circa 18.7 kg

1450W

900W

1100W

2500W

Volgens de aEEa Richtlijn (afgedankte Elektrische en Elektronische apparatuur) moet de aEEa apart worden verzameld en behandeld. als u in de toekomst dit product moet weggooien, dient u het NIET met het normale huisvuil mee te geven. Stuur dit product naar aEEa verzamelpunten, indien beschikbaar.

Installatie draaitafel

a) Plaats de glazen schaal nooit ondersteboven. De

glazen schaal moet nooit worden begrensd.

b) Zowel de glazen schaal als de draairing moeten altijd

worden gebruikt tijdens het koken.

c) Al het voedsel of houders moeten altijd op de glazen

schaal worden geplaatst om te koken.

d) Als de glazuren schaal barst of kapotgaat, dient u de

dichtstbijzijnde erkende servicedienst in te schakelen.

Page 81

Beschrijving van het

apparaat

Algemeen aanzicht

Namen van onderdelen en accessoires

Haal de magnetron en alle materialen uit de doos en uit de binnenkant van de magnetron. De volgende accessoires worden bij uw magnetron geleverd:

Glazen schaal 1

Draairing 1

Gebruiksaanwijzing 1

A) Bedieningspaneel

B) Schacht voor draaitafel

C) Draairing

D) Glazen schaal

E) Observatievenster

F) Montage deur

G) Veiligheidsgrendel systeem

Grillrooster (alleen voor uitvoering met grill)

Page 82

Starten en gebruik

Gebruiksaanwijzing

Deze magnetron gebruikt een moderne elektronische regeling om uw kookparameters af te stellen op uw kookbehoeften.

1.Instellen klok

Als de magnetron is aangesloten knippert “00:00”. De zoemer zal een keer afgaan.

1) Druk een keer op “CLOCK/KITCHEN TIMER”. “00:00” verschijnt.

2) Draai aan “ de tijd moet tussen de 0--23 (24-uur) zijn.

3) Druk op “CLOCK/KITCHEN TIMER”, de cijfers van de minuten gaan knipperen.

4) Draai aan “ regelen, de tijd moet tussen de 0--59 zijn.

5) Druk op “CLOCK/KITCHEN TIMER”. “:” zal knipperen.

N.B.:

1) Als de klok niet is ingesteld, zal hij niet werken als

er geen stroom op staat.

2) Tijdens het instellen van de klok, zal de oven

automatisch naar de voorgaande status terugkeren als u op “STOP/CLEAR” drukt.

2. Magnetron koken

Druk op “Microwave” op de LED verschijnt “90”. Druk op “Microwave” voor de tijden of draai aan

“

” om het gekozen vermogen in te stellen, en “90”, “270XXX450”, “720” o “900” zullen verschijnen elke keer dat u drukt. Druk dan op “OK/START” om te bevestigen en draai

” om de cijfers van het uur te regelen,

” om de cijfers van de minuten te

3) Druk op “OK/START” om te bevestigen, en op het scherm verschijnt “270”.

4) Draai aan “ het display “20:00:00”verschijnt.

5) Druk op “OK/START” om te starten met koken.

N.B:

de stappen voor het regelen van de tijd van de codeerschakelaar zijn als volgt:

0---1 min. 1 seconden 1---5 min. 10 seconden

5---10 min. 30 seconden 10---30 min. 1 minuut 30---95 min. 5 minuten

“MW” instructies

bedieningspaneel

Volgorde

3. Grill of Combi. Koken

Druk op “Grill/Combi” de LED toont “G-1”, en druk

viermaal op “Grill/Combi” of draai aan de “ gewenste vermogen te kiezen, en “G”, ”C-1”, “C-2” zullen elke keer dat u drukt verschijnen. Druk dan op “OK/START” om te bevestigen en draai aan

“

” om de kooktijd in te stellen tussen 0:05 en 95:00. Druk nogmaals op “OK/START” om te beginnen met koken.

” om de kooktijd in te stellen, totdat op

Display

1 90 90 W 2 270 270 W 3 450 450 W 4 720 720 W 5 900 900 W

Magnetron

Vermogen

” om het

aan “ en 95:00. Druk nogmaals op “OK/START” om te beginnen met koken.

Bijvoorbeeld:

Als u 720W van het magnetron vermogen wilt gebruiken om 20 minuten te koken, kunt u de oven als volgt bedienen.

1) Druk een keer op “Microwave”.

2) Druk nogmaals op “Microwave” of draai aan “

” om de kooktijd in te stellen tussen 0:05

”

om 720W magnetron vermogen te kiezen.

Bijvoorbeeld:

Als u 55% van het magnetron vermogen wilt gebruiken en 45% grill vermogen (C-1) om 10 minuten te koken, kunt u de oven als volgt instellen:

1) Druk een keer op “Grill/Combi” de LED toont “G”.

2) Druk nogmaals op “Grill/Combi” of draai aan

“

” om combi te kiezen. 1 modus, en op het scherm verschijnt “C-1”. De symbolen van grill en magnetron zullen aangaan.

3) Druk op “OK/START” om te bevestigen.

Page 83

4) Draai aan “ ” om de kooktijd in te stellen, totdat op

het display “10:00”verschijnt

Bijvoorbeeld:

Als u het “Auto Menu” wil gebruiken om 350 g vis te koken:

5) Druk op “OK/START” om te starten met koken.

“Grill/Combi.”

Instructies

bedieningspaneel

Volgorde

1 G 0% 100%

2 C-1 55% 45%

3 C-2 36% 64%

Display

Magnetron

Vermogen

Grill

Vermogen

Nota: Als de helft van de grilltijd is verstreken zal de

magnetron tweemaal zoemen. Dit is normaal. Om een beter grillresultaat te bereiken moet u het eten omdraaien, de deur afsluiten, en daarna op “OK/START” drukken om het koken te vervolgen. Als u niets doet zal de magnetron doorgaan met koken.

4. Snelle Start:

in de wachtstand draait u linksom aan “

” om de kooktijd in te stellen op 100% magnetron vermogen. Druk daarna op “OK/START” om te beginnen met koken.

5. Ontdooien op gewicht

1) Druk eenmaal op “Ontdooien”. De symbolen van

magnetron en ontdooien zullen aangaan.

2) Draai aan “

” om het gewicht van het voedsel te

selecteren (van 100 g tot 2000 g).

1) Druk op “Auto-Menu“ totdat “A-6” verschijnt.

2) Druk op “OK/START” om te bevestigen.

3) Draai aan “

” om het gewicht te selecteren, totdat

“350” verschijnt.

4) Druk op “OK/START” om te starten met koken.

Auto menu tabel:

Menu Gewicht Display

A-1

Pizza

A-2

Vlees

A-3

Groente

A-4

Pasta

Aardappel

(met 450 ml koud water) 50

(met 800 ml koud water) 100

200 g 200

400 g 400

250 g 250

350 g 350

450 g 450

200 g 200

300 g 300

400 g 400

200 g 200

400 g 400

600 g 600

3) Druk op “OK/START” om te beginnen met ontdooien.

Het symbool van ontdooien zal gaan knipperen.

6. Auto Menu

1) Druk op “Auto-menu” om de auto menu functie

in te stellen. Draai “

” naar rechts of druk keer op “Auto-menu” om een ander menu te selecteren. “A-1” t/m “A-8” zullen verschijnen en het magnetron symbool “Auto” en het gekozen gerecht zullen op het scherm aangaan.

2) Druk op “OK/START” om te bevestigen.

3) Druk op “

” om het vooringestelde gewicht te

kiezen. Raadpleeg de “menutabel”

4) Druk op “OK/START” om te starten met koken.

A6 Vis

Drank /

Koffie

A-8

Popcorn

250 g 250

350 g 350

450 g 450

(120 ml) 1

(240 ml) 2

(360ml) 3

50 g 50

100 g 100

Page 84

Starten en gebruik

7. Multifasekoken

Er kunnen maximaal 2 fasen worden ingesteld. Als een van de twee fasen ontdooien is, dan moet dit de eerste fase zijn. De zoemer zal een keer afgaan na elke fase, en de volgende fase zal van start gaan.

N.B.: Het auto menu en het voorverwarmen kunnen niet als een van de multifasen worden ingevoerd.

Bijvoorbeeld:

Om 200 g etenswaren te ontdooien en ze daarna 7 minuten op “720” W magnetron vermogen te koken, stelt u het programma als volgt in:

1) Druk eenmaal op “Ontdooien”. De symbolen van magnetron en ontdooien zullen aangaan.

2) Draai aan “ “200” verschijnt.

3) Druk op “MW”. De led zal “90” tonen en het symbool van de magnetron zal aangaan.

” om het gewicht te selecteren, totdat

9. Veiligheidsfunctie voor kinderen

Slot: In de wachtstand drukt u 3 seconden op “STOP/CLEAR”. U zult een lange “piep” horen die aangeeft dat u in de kinderbeveilingsstand zit. De “ ” aanwijzer zal oplichten. De LED zal de huidige tijd weergeven of 0:00.

Slot verlaten: In de afgesloten stand drukt u 3 seconden op “STOP/CLEAR”. U zult een lange “piep” horen die aangeeft dat het slot is vrijgegeven. De “ ” aanwijzer zal verdwijnen.

4) Druk herhaaldelijk op “MW” of draai aan “ “720” verschijnt.

5) Druk op “OK/START” om te bevestigen;

6) 6) Draai aan “ wijzigen;

7) Druk op “OK/START” om het koken te starten. De zoemer zal een keer afgaan voor de eerste fase, daarna zal de ontdooitijd worden afgeteld. De zoemer zal nogmaals afgaan voor de tweede kookfase. Als de multifase kooktijd is verstreken, zal de zoemer vijfmaal afgaan.

8. Informatie functie

1) In magnetron-, grill- en combinatiekoken modus, druk op “MW”. Het huidige vermogen zal 3 seconden lang worden weergegeven. Na 3 seconden zal de oven terugkeren naar de voorgaande modus.

2) Tijdens de kookstatus drukt u op “Clock” om de huidige tijd te controleren. Hij zal 2-3 seconden lang verschijnen.

” om de kooktijd van 7 minuten te

” totdat

Page 85

Belangrijke

veiligheidsinstructies

WAARSCHUWING

Teneinde het risico van brand, elektrische schok, verwonding van personen of blootstelling aan overmatige magnetronenergie te vermijden als u het apparaat gebruikt, dient u de fundamentele voorzorgsmaatregelen te volgen, inclusief de hieropvolgende:

1 Attentie: Vloeistoffen en andere voedingsmiddelen

mogen nooit in afgesloten verpakkingen worden verwarmd aangezien ze zouden kunnen ontploffen.

2 Attentie: Het is voor eenieder behalve een vakkundig

persoon zeer gevaarlijk om onderhouds- of reparatiehandelingen uit te voeren waardoor u de bedekking moet verwijderen die beschermt tegen magnetronenergie.

3 Attentie: Kinderen mogen het apparaat alleen onder

supervisie gebruiken, tenzij ze geschikte instructies hebben ontvangen waardoor zij de oven op een veilige manier kunnen gebruiken en de gevaren van een onjuist gebruik kunnen begrijpen.

4 Attentie: Aangezien in de combinatie modus de

temperaturen zeer hoog kunnen oplopen, mag het apparaat in dat geval door kinderen alleen worden gebruikt onder supervisie van een volwassene. (alleen voor de grill serie)

5 Houd het apparaat en het snoer buiten bereik van

kinderen van minder dan 8 jaar.

6 Gebruik alleen gebruiksvoorwerpen die geschikt zijn

voor de magnetron.

7 De magnetron moet regelmatig worden gereinigd en

alle etensresten moeten worden verwijderd.

8 Lees en volg deze aanwijzingen:

“VOORZORGSMAATREGELEN TENEINDE MOGELIJKE BLOOTSTELLING TE VOORKOMEN”.

9 Als u voedsel in plastic of papieren verpakkingen

verwarmt, dient u de oven in de gaten te houden om te voorkomen dat er een ontsteking plaatsvindt.

10 Als u rook waarneemt, moet u de stekker van het

apparaat uit het stopcontact halen en de deur

afgesloten houden om de vlammen te verstikken. 11 Laat het voedsel niet te lang koken. 12 Gebruik de magnetron niet om dingen in op te bergen.

Bewaar geen brood, koekjes, enz. in de magnetron. 13 Verwijder metalen sluitclips en metalen handvatten

van papieren of plastic verpakkingen/zakjes, voor u ze

in de magnetron plaatst. 14 Installeer of plaats deze magnetron alleen in overeen-

stemming met de bijgevoegde installatie instructies.

15. Eieren met schaal en hele hardgekookte eieren mogen

niet in de magnetron worden verwarmd aangezien ze

kunnen ontploffen, zelfs nadat de verwarming met de

magnetron is beëindigd.

16. Gebruik het apparaat alleen voor het gebruik dat in

de handleiding is beschreven. Gebruik geen bijtende

chemicaliën of stoom in dit apparaat. Deze magnetron

is speciaal ontwikkeld om te verwarmen. Hij is niet

ontwikkeld voor industrieel of laboratorium gebruik.

17. Als de elektriciteitskabel beschadigd is, moet hij worden vervangen door de fabrikant of door de technische dienst of een dergelijk vakkundig persoon, teneinde gevaar te voorkomen.

18. Gebruik of bewaar dit apparaat niet buitenshuis.

19. Gebruik dit apparaat niet vlakbij water, in een vochtige kelder of vlakbij een zwembad.

20. De temperatuur van de toegankelijke oppervlakken kan zeer hoog oplopen als het apparaat in werking is. De oppervlakken kunnen tijdens het gebruik zeer heet worden. Houd de elektriciteitskabel ver verwijderd van de hete onderdelen en bedek geen enkel deel van de oven.

21. Laat de kabel niet over de rand van de tafel of het aanrecht hangen.

22. Als u de magnetron niet goed schoon houdt zou het oppervlak kunnen worden beschadigd. Als gevolg zou de levensduur van het apparaat korter kunnen worden waardoor gevaarlijke situaties zouden kunnen ontstaan.

23. De inhoud van babyflesjes en potjes met kindervoeding moet worden geroerd of geschud. U dient de temperatuur te controleren voor gebruik, om verbranding te voorkomen.

24. Het verwarmen van vloeistoffen met de magnetron kan zorgen voor een verlaat eruptief overkoken. U moet dus zeer voorzichtig zijn met het beetpakken van verpakkingen of houders.

25. Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met een beperkt lichamelijk, sensorieel of geestelijk vermogen of met een gebrek aan ervaring of kennis, tenzij zij onder supervisie staan of zijn geïnstrueerd betreffende het veilige gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

26. U moet kinderen bewaken zodat ze niet met het apparaat kunnen spelen.

27. Het apparaat is niet geschikt om te worden gebruikt m.b.v. een externe timer of een los afstandsbedieningsysteem.

28. Bereikbare onderdelen kunnen tijdens gebruik heet worden. Jonge kinderen moeten ver van het apparaat verwijderd blijven.

29. U mag geen stoomreinigers gebruiken.

30. Het oppervlak van de berglade kan zeer heet worden.

31 Gebruik geen krassende, schurende

schoonmaakmiddelen of scherpe, metalen schrapers om de glazen deur te reinigen, aangezien deze het oppervlak kunnen krassen waardoor het glas kan barsten.

32. Tijdens het gebruik wordt het apparaat heet. U moet ervoor zorgen de verwarmingselementen in de magnetron nooit aan te raken.

33. Gebruik alleen de temperatuursonde die wordt aanbevolen voor deze magnetron (voor magnetrons die zijn voorzien van een inrichting voor het gebruik van een temperatuursonde).

Page 86

Belangrijke

veiligheidsinstructies

GEVAAR

Gevaar voor elektrische schok. Het aanraken van de interne onderdelen kan ernstige persoonlijke verwondingen of de dood veroorzaken. Neem dit apparaat niet uit elkaar .

WAARSCHUWING

Gevaar voor elektrische schok. Een onjuist gebruik van de aarding kan een elektrische schok als gevolg hebben. Steek de stekker van het apparaat niet in het stopcontact totdat het correct is geïnstalleerd en geaard.

Het apparaat moet worden geaard. In het geval van kortsluiting vermindert de aarding het risico van elektrische schokken, doordat wordt gezorgd voor een afvoerdraad voor de elektrische stroom. Dit apparaat is voorzien van een kabel met een aardingsdraad en een geaarde stekker. De stekker moet in een stopcontact worden gestoken dat correct is geïnstalleerd en geaard.

Neem contact op met een erkende elektricien of technicus als u de aardingsinstructies niet volledig begrijpt of als u twijfels heeft of het apparaat goed geaard is. Als het noodzakelijk is een verlengsnoer te gebruiken, dient u uitsluitend snoeren met 3 draden te gebruiken.

Afvalverwijdering

• Verwijdering van het verpakkingsmateriaal: houd u aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.

• De Europese Richtlijn 2012/19/EC over Vernietiging van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de “afvalcontainer met een kruis erdoor” herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld.

Consumenten moeten contact opnemen met de

locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

1) Bij het apparaat wordt een kort snoer geleverd om het risico van verstrikking of struikelen te voorkomen.

2) Als men een lang snoer of een verlengsnoer gebruikt:

1) Het aangegeven vermogen van het snoer of het

verlengsnoer moet minstens net zo groot zijn als het vermogen van het apparaat.

2) Het verlengsnoer moet van het type met 3 draden

een aarding zijn.

3) Het lange snoer moet zodanig worden geplaatst

dat het niet over het aanrecht of de tafel kan hangen, waardoor kinderen eraan zouden kunnen trekken of men er per ongeluk over zou kunnen struikelen.

VOORZICHTIG

Gevaar voor persoonlijk letsel

Het is voor eenieder behalve een vakkundig persoon zeer gevaarlijk om onderhouds- of reparatiehandelingen uit te voeren waardoor u de bedekking moet verwijderen die beschermt tegen de magnetronenergie.

Page 87

Gebruiksvoorwerpen

Zie de instructies betreffende “Materialen die u in de magnetron kunt gebruiken of juist moet vermijden.”

Er bestaan bepaalde niet-metalen gebruiksvoorwerpen die niet veilig zijn voor gebruik in de magnetron. Als u twijfels heeft kunt u het betreffende voorwerp testen door de volgende procedure te volgen.

Test gebruiksvoorwerp:

1) Vul een magnetronbestendige bak met 1 kop koud water (250 ml), samen met het betreffende gebruiksvoorwerp.

2) Laat 1 minuut lang op max. vermogen koken.

3) Betast het gebruiksvoorwerp zorgvuldig. Als het gebruiksvoorwerp warm is, moet u het niet voor koken in de magnetron gebruiken.

4) Laat nooit langer dan 1 minuut koken.

Materialen die u in de magnetron kunt gebruiken

Gebruiksvoorwerpen Opmerkingen

Aluminium folie Alleen ter bescherming. Kleine gladde stukken kunnen worden gebruikt om smalle de-

len van vlees of gevogelte te bedekken, om overmatig koken te voorkomen. Er kan een vonkontlading ontstaan als het folie zich te dicht bij de wanden van de magnetron bevindt. Het folie moet minstens 2,5 cm verwijderd zijn van de wanden van de magnetron.

Braadplaat Volg de instructies van de fabrikant. De bodem van de braadplaat moet zich minstens 5mm

boven de draaitafel bevinden. Een niet correct gebruik kan ervoor zorgen dat de draaitafel breekt.

Serviesgoed Alleen magnetronbestendig. Volg de instructies van de fabrikant. Gebruik geen gebarsten

of gebroken borden.

Glazen potten Verwijder altijd het deksel. Gebruik alleen om voedsel lauwwarm te maken. Vaak zijn glazen

potten niet hittebestendig en kunnen ze barsten.

Glaswerk Alleen hittebestendig en magnetronbestendig glaswerk. Verzeker u ervan dat er geen

metalen versieringen aanwezig zijn. Gebruik geen gebarsten of gebroken borden.

Braadzakken Volg de instructies van de fabrikant. Sluit ze niet af met metalen sluitclips. Scheur de zak

enigszins open om te zorgen dat de stoom wordt afgevoerd.

Papieren borden en bekers

Papieren doeken Gebruik om voedsel af te dekken bij opwarmen of om vet te absorberen. Gebruik onder

Bakpapier Gebruik als bedekking om spetteren te voorkomen of om voedsel in te wikkelen om te

Plastic Alleen magnetronbestendig. Volg de instructies van de fabrikant. Moet zijn voorzien van een

Plastic folie Alleen magnetronbestendig. Gebruik om voedsel te bedekken tijdens het koken, om vocht

Thermometers Alleen magnetronbestendig (thermometers voor vlees en snoepgoed).

Vetvrij papier Gebruik als bedekking om spetteren te voorkomen en vocht vast te houden.

Gebruik alleen voor snel koken/opwarmen. Laat de magnetron niet onbeheerd terwijl hij aan het koken is.

toezicht, alleen voor zeer snel koken.

stomen.

aanduiding “Magnetronbestendig”. Sommige plastic verpakkingen worden zacht als het voedsel erin heet wordt. Maak gaten of scheuren in “kookzakken” en goed afgesloten plastic zakken, zoals aangegeven op de verpakking zelf.

vast te houden. Het plastic folie mag het voedsel niet aanraken.

Page 88

Gebruiksvoorwerpen

Materialen die u niet in de magnetron mag gebruiken

Gebruiksvoorwerpen Opmerkingen

Aluminium schaal Può causare la formazione di un arco elettrico. Trasferire il cibo in piatti idonei all’utilizzo in

forni a microonde.

Voedselkarton met metalen handvat

Metalen voorwerpen of voorwerpen met metalen versieringen

Metalen sluitclips Kunnen vonkontlading veroorzaken of brand in de magnetron.

Papieren zakjes Kunnen brand in de magnetron veroorzaken.

Plastic schuim Plastic schuim kan smelten of de vloeistof die zich erin bevindt verontreinigen als het aan

Hout Hout zal uitdrogen als het in de magnetron wordt gebruikt, en kan barsten of breken.

Kan vonkontlading veroorzaken. Verplaats voedsel in een magnetronbestendig bord.

Metaal beschermt het voedsel tegen magnetronenergie. Een metalen versiering kan vonkontlading veroorzaken.

hoge temperaturen wordt blootgesteld.

Page 89

Onderhoud en verzorging

Reinigen

Zorg ervoor het apparaat los te koppelen van het lichtnet.

1. Na het gebruik dient u de binnenkant van de magnetron te reinigen met een enigszins vochtige doek.

2. Reinig de accessoires gewoon in zeepwater.

3. Het frame van het deurtje, de afdichting en de aangrenzende delen moeten, als ze vuil zijn, zorgvuldig worden gereinigd met een vochtige doek.

4. Gebruik geen krassende, schurende schoonmaakmiddelen of scherpe, metalen schrapers om de glazen ovendeur te reinigen, aangezien deze het oppervlak kunnen krassen waardoor het glas kan barsten.

5. Reinigingstip--Voor het eenvoudiger reinigen van de binnenkant van de oven die in contact kan komen met voedsel: leg een halve citroen in een bak, voeg 300 ml water toe en verwarm voor 10 minuten op 100% magnetronvermogen. Reinig de oven met een zachte, droge doek.

Twee-pins stekker

Page 90

Storingen en oplossingen

Probleem

Magnetron verstoort tv-ontvangst.

Gedimd ovenlicht

Opgehoopte stoom op deur, hete lucht vanuit de luchtgaten.

De magnetron is per ongeluk gestart zonder voedsel erin.

Magnetron kan niet worden gestart.

Mogelijke oorzaak/Oplossing

• De ontvangst van radio en tv kan worden verstoord door het gebruik van de magnetron. Dit lijkt op het verstoren door kleine elektrische apparaten, zoals de mixer, de stofzuiger en de elektrische ventilator. Dit is normaal.

• Tijdens het koken met laag vermogen, kan het licht van de magnetron verflauwen. Dit is normaal.

• Tijdens het koken kan er stoom uit het voedsel komen. Het grootste gedeelte zal uit de luchtgaten vrijkomen. Een deel kan zich echter ophopen op een koele plaats zoals de ovendeur. Dit is normaal.

• Het is ten strengste verboden het apparaat te doen functioneren zonder voedsel erin. Dit is erg gevaarlijk.

• De stekker zit niet goed in het stopcontact. Haal de stekker eruit. Doe de stekker er na 10 seconden weer in.

• Er is een zekering gesprongen of de installatieautomaat is uitgeschakeld. Vervang zekering of reset de installatieautomaat (moet worden gerepareerd door professionele vaklui).

• Problemen met het stopcontact. Test het stopcontact met andere elektrische apparaten.

De magnetron verwarmt niet.

De glazen draaitafel maakt geluid als de magnetron werkt.

• De deur is niet goed dicht. Sluit de deur goed.

• De rolsteunen en de bodem van de magnetron zijn vuil. Lees het onderdeel “Onderhoud van de magnetron” voor u de vuile delen reinigt.

Page 91

Service

! Wendt u nooit tot niet erkende monteurs.

Dit dient u door te geven:

• Het soort storing;

• Het model apparaat (Mod.)

• Het serienummer (S/N)

Deze laatste informatie bevindt zich op het typeplaatje op het apparaat.

Page 92

Page 93

Bedienungsanleitung

MIKROWELLENHERD

Italiano, 1

Português, 55

Русскии, 109

Français, 19

Nederlands, 73

Polski, 127

MWHA 222.1 X

Español, 37

DEPT

Deutsch, 91

English, 145

Inhaltsverzeichnis

Installation, 92-96

Installation und Anschluss Einbaumöbel Vorbereitung des Schranks Installation des Ofens Installation des Drehtellers

Beschreibung Ihres Gerätes, 97

Geräteansicht Namen von Ofenteilen und Zubehör

Inbetriebsetzung und Gebrauch, 98-100

Bedienungsanleitung

Wichtige sicherheitsanweisungen, 101-102

Utensilien, 103-104

Geschirrtest: Materialien, die im Mikrowellenherd verwendet werden können Materialien, die nicht in den Mikrowellenherd gestellt werden sollten

Reinigung und Pege, 105

Reinigung

Störungen und abhilfe, 106

Kundendienst, 107

Page 94

Installation

! Lesen Sie diese anleitung sorgfältig durch, bevor Sie Ihren Mikrowellenherd benutzen, und heben Sie sie auf. Wenn Sie die Anweisungen befolgen, wird Ihnen Ihr Ofen über viele Jahre hinweg gute Dienste erweisen.

! BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF.

VORSICHTSMASSNAHMEN ZUR VERHINDERUNG EINER MÖGLICHEN EXPOSITION VON ÜBERMÄSSIGER MIKROWELLENENERGIE

a) Versuchen Sie nicht, diesen Ofen bei offener Tür in Betrieb

zu nehmen, da dies zu einer gefährlichen Exposition von Mikrowellenenergie führen kann. Es ist wichtig, die Sicherheitssperren nicht zu brechen oder zu modifizieren.

b) Stellen Sie keine Objekte zwischen der Vorderseite des

Ofens und der Tür und vermeiden Sie die Ansammlung von Verschmutzungen oder Reinigungsmittelresten an der Oberfläche der Dichtungen.

c) ACHTUNG: Wenn die Tür oder die Türdichtungen

beschädigt sind, darf der Ofen nicht geöffnet werden, bis er von einer kompetenten Person repariert wurde.

ERGÄNZUNG

Wenn das Gerät nicht in sauberem Zustand gehalten wird, könnte sich seine Oberfläche zersetzen, Auswirkungen auf seine Lebensdauer haben und zu Gefahrensituationen führen.

8. Adapter, Mehrwegschaltungen und Verlängerungskabel dürfen nicht verwendet werden. Eine Überlastung kann ein Brandrisiko darstellen.

Die zugängliche Oberfläche könnte während des Betriebs heiß werden.

Bitte lesen Sie das Handbuch vor der Installation sorgfältig durch.

Hinweis:

Elektrischer Anschluss

Der Ofen ist mit einem Stecker ausgestattet und darf nur an eine korrekt geerdete Steckdose angeschlossen werden. Gemäß den entsprechenden Bestimmungen darf nur ein qualifizierter Elektriker die Steckdose installieren und das Stromkabel austauschen. Wenn der Stecker nach der Installation nicht mehr zugänglich ist, muss am Installationsstandort ein allpoliger Trennschalter mit einem Kontaktabstand von mindestens 3 mm angebracht werden.

Installation und Anschluss

1. Dieses Gerät wurde nur zur Verwendung im Haushalt konzipiert.

2. Dieser Ofen wurde nur für die Verwendung als Einbaugerät konzipiert. Er wurde nicht für die Verwendung auf der Arbeitsplatte oder innerhalb eines Schrankes konzipiert.

3. Bitte beachten Sie die spezifische Installationsanleitung.

4. Das Gerät kann in einem 60 cm breiten Wandschrank installiert werden (mindestens 55 cm tief und 85 cm vom Boden entfernt).

5. Das Gerät ist mit einem Stecker ausgestattet und darf nur an eine korrekt geerdete Steckdose angeschlossen werden.

6. Die Netzspannung muss der auf dem Typenschild angegebenen Spannung entsprechen.

7. Die Installation der Steckdose und das Austauschen des Kabels dürfen nur von einem qualifizierten Elektriker durchgeführt werden. Wenn der Stecker nach der Installation nicht mehr zugänglich ist, muss am Installationsstandort ein allpoliges Abschaltgerät mit einem Kontaktabstand von mindestens 3 mm angebracht werden.

Page 95

A. Einbaumöbel

Der Einbauschrank sollte hinter dem Gerät keine Rückwand aufweisen.

Die Mindestinstallationshöhe beträgt 85 cm. Bedecken Sie keine Lüftungsschlitze oder Lufteinlässe.

Page 96

Installation

B. Vorbereitung des Schranks

RIGH

LEFT EDGE

CENTER LINE

FRONT EDGE

T EDGE

1. Lesen Sie die Anleitung auf der SCHRANKVORLAGE und bringen Sie die Vorlage auf der Unterseite des Schranks an.

Schraube A

2. Markieren Sie die Unterseite des Schranks gemäß der Vorlage mit “a”.

Schraube A

Halter-Ungen

Mittellinie

Halter-Ungen

3. Entfernen Sie die SCHRANKVORLAGE und befestigen Sie DIE HALTERUNGEN mit SCHRAUBEN A.

Page 97

C. Installation des Ofens

4. Installieren Sie den Ofen im Schrank.

• Vergewissern Sie sich, dass die Rückseite des Ofens fest in der Halterung sitzt.

• Achten Sie darauf, das Stromkabel nicht zu knicken

HALTER-

UNGEN

SCHRAUBE B INSTALLATIONSLOCH

5. Öffnen Sie die Tür. Befestigen Sie den Ofen mit SCHRAUBE B beim INSTALLATIONSLOCH des TRIM-KITS am Schrank. Befestigen Sie anschließend die Kunststoffabdeckung des Trim-Kits über dem Installationsloch.

Page 98

Mittelteil (Unterseite)

Glaseinsatz

Drehtellergruppe

Drehtellerachse

Installation

Technische Daten

Modell: MWHA 222.1 X

Nennspannung: 230V~50Hz Nominelle

Eingangsleistung (Mikrowelle):

Nominelle Ausgangsleistung (Mikrowelle):

Nominelle Eingangsleistung (Grill):

Nominelle Eingangsleistung (Konvektion):

Kapazität des Ofens: 25L Durchmesser des

Drehtellers: Äußere

Abmessungen: Nettogewicht: Ca. 18.7 kg

1450W

900W

1100W

2500W

ø 315mm

595x400x388mm

Gemäß der WEEE-Richtlinie (Elektro- und Elektronikgeräteabfall) müssen WEEE separat entsorgt und verarbeitet werden. Wenn Sie dieses Gerät entsorgen, darf es keinesfalls im Hausmüll entsorgt werden. Bitte bringen Sie dieses Produkt zu WEEE-Sammelstellen, sofern verfügbar.

Installation des Drehtellers

a) Stellen Sie den Glaseinsatz niemals auf den Kopf.

Der Glaseinsatz sollte niemals eingeengt werden.

b) Sowohl der Glaseinsatz als auch die Drehtellergruppe

müssen während des Kochens stets verwendet werden.

c) Alle Speisen und Lebensmittelbehältnisse müssen

beim Kochen stets auf dem Glaseinsatz stehen.

d) wenn die emaillierte Schale reißt oder zerbricht,

kontaktieren Sie bitte das nächstgelegene autorisierte Kundenzentrum.

Page 99

Beschreibung Ihres

Gerätes

Geräteansicht

Namen von Ofenteilen und Zubehör

Nehmen Sie den Ofen und das gesamte Material aus der Verpackung. Im Lieferumfang des Ofens ist Folgendes inbegriffen:

Glaseinsatz 1

Drehtellergruppe 1

Bedienungsanleitung 1

A) Bedienfeld

B) Drehtellerachse

C) Drehtellergruppe

D) Glaseinsatz

E) Sichtfenster

F) Türgruppe

G) Sicherheitssystem

Grillrost (nur bei der Grill-Serie)

Page 100

Inbetriebsetzung und

Gebrauch

Bedienungsanleitung

Dieser Mikrowellenherd weist eine moderne elektronische Steuerung zur Einstellung der Kochparameter auf, um Ihren Anforderungen besser gerecht zu werden.

1. Uhrzeiteinstellung

Wenn der Mikrowellenherd unter Strom gesetzt wird, werden „00:00“ blinken und ein einmaliger Signalton abgegeben.

1) Drücken Sie ein Mal “CLOCK/KITCHEN TIMER”. Es wird “00:00” angezeigt.

2) Drehen Sie “ die eingegebene Zeit sollte zwischen 0 und 23 (24 Stunden) liegen.

3) Drücken Sie “CLOCK/KITCHEN TIMER”; die Minutenanzeige wird blinken.

4) Drehen Sie “ die eingegebene Zeit sollte zwischen 0 und 59 liegen.

5) Drücken Sie “CLOCK/KITCHEN TIMER”, um die Einstellung der Uhrzeit zu beenden. “:” wird blinken.

Hinweis:

1) Wenn die Uhrzeit nicht eingestellt wird, wird sie

während des Betriebs nicht angezeigt.

2) Wenn Sie während der Einstellung der Uhrzeit

“STOP/CLEAR” drücken, wechselt der Ofen automatisch in den vorherigen Status.

”, um die Stundenanzeige einzustellen;

”, um die Minutenanzeige einzustellen;

2) Drücken Sie erneut “Microwave” oder drehen Sie

“

”, um 720W der Mikrowellenleistung auszuwählen.

3) Drücken Sie “OK/START”, um zu bestätigen; auf dem Display wird “270W” angezeigt.

4) Drehen Sie “ dem Ofen “20:00” angezeigt wird.

5) Drücken Sie “OK/START”, um den Kochvorgang zu starten.

Hinweis:

Die Zeitstufen zur Einstellung des Codeschalters sind folgende:

0---1 min. 5 Sek. 1---5 min. 10 Sek.

5---10 min. 30 Sek. 10---30 min. 1 Minute 30---95 min. 5 Minute

Anweisungen “MW”-

Bedienfeld Befehl

3. Grill- oder Kombi-Funktion

”, um die Kochzeit einzustellen, bis auf

Display Mikrowellenleistung

1 90 90 W 2 270 270 W 3 450 450 W 4 720 720 W 5 900 900 W

2. Mikrowellen-Funktion

Drücken Sie “Microwave”; auf der LED wird “90” angezeigt. Drücken Sie vier Mal “Microwave”

oder drehen Sie “ auszuwählen. Bei jedem weiteren Drücken werden “90”, “270XXX450”, “720” o “900” angezeigt. Drücken Sie anschließend “OK/START”, um zu

bestätigen, und drehen Sie “ zwischen 0:05 und 95:00 einzustellen. Drücken Sie erneut “OK/START”, um den Kochvorgang zu starten.

Beispiel:

Wenn Sie 720W der Mikrowellenleistung für einen 20-minütigen Kochvorgang verwenden möchten, können Sie den Ofen wie folgt bedienen:

1) Drücken Sie ein Mal “Microwave”; auf dem Display wird “90” angezeigt.

”, um die gewünschte Leistung

”, um eine Kochdauer

Drücken Sie “Grill/Combi”; auf der LED wird “G1” angezeigt. Drücken Sie vier Mal “Grill/Combi”

oder drehen Sie “ auszuwählen. Bei jedem weiteren Drücken werden “G”, “C-1”, “C-2”, angezeigt. Drücken Sie anschließend “OK/

START”, um zu bestätigen, und drehen Sie “ eine Kochdauer zwischen 0:05 und 95:00 einzustellen. Drücken Sie erneut “OK/START”, um den Kochvorgang zu starten.

Beispiel:

Wenn Sie 55 % der Mikrowellenleistung und 45 % der Grillleistung (C-1) für einen zehnminütigen Kochvorgang verwenden möchten, können Sie den Ofen wie folgt bedienen:

1) Drücken Sie ein Mal “Grill/Combi”; auf dem Display wird “G” angezeigt.

”, um die gewünschte Leistung

”, um
