MARQUE: HOTPOINT
REFERENCE: HES 62 F HA IX INOX
CODIC: 3664422
DE
Deutsch, 8
FR
Français, 17
PT
Português, 26
HES 60 IX/HA
HES 90 IX/HA
HES 70 IX/HA
HES 60 F IX/HA
HES 62 F IX/HA
HES 62 F (WH)/HA
HES 62 F (BK)/HA
HES 90 F IX/HA
HES 92 F IX/HA
HES 92 F (BK)/HA
HES 92 F (WH)/HA
HES 93 F IX/HA
HES 93 F WH/HA
HES 93 F BK/HA
English, 11
Español, 20
РУССКИЙ, 29
EN
ES
RU
IT
Italiano, 14
NL
Nederlands, 23
Betriebsanleitung
Instructions for use
Istruzioni per l’uso
Mode d’emploi
Instrucciones de uso
Gebruiksaanwijzingen
Instruções de uso
Инструкция по
зксплуатации
2
3
4
5
6
7
Français
! Il est important de conserver ce livret pour pouvoir le consulter à tout
moment. En cas de vente, de cession ou de déménagement, s’assurer qu’il
reste avec le produit.
! Lire attentivement les instructions: il y a d’importantes informations sur
l’installation, sur l’emploi et sur la sécurité.
! Ne pas effectuer des modifications électriques ou mécaniques sur le produit
ou sur les conduit d’évacuation.
SÉCURITÉ GÉNÉRALE
La distance minimum entre la superficie de support des récipients sur le
dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas
être inférieure à 50cm dans le cas de cuisinières électriques et de 70cm dans le
cas de cuisinières à gaz ou mixtes.
Si les instructions d’installation du dispositif de cuisson au gaz spécifient une
plus grande distance, il faut en tenir compte.
La hotte est équipée de chevilles de fixation convenant à la plupart des
parois/plafonds. Il est cependant nécessaire de s’adresser à un technicien
qualifié afin de s’assurer que le matériel est approprié au type de paroi/plafond.
La paroi/plafond doit être suffisamment solide pour supporter le poids de la
hotte.
Attention! Ne pas raccorder l’appareil au circuit électrique avant que le montage
ne soit complètement terminé.
Avant toute opération de nettoyage ou d’entretien, débrancher la hotte du circuit
électrique en retirant la prise ou en coupant l’interrupteur général de l’habitation.
Munissez-vous de gants de travail avant d’effectuer toute opération d’installation
et d’entretien.
L’appareil n’est pas destiné à une utilisation par des enfants ou des personnes à
capacités physiques, sensorielles ou mentales réduites et sans expérience et
connaissance à moins qu’ils ne soient sous la supervision ou formés sur
l’utilisation de l’appareil par une personne responsable de leur sécurité.
Les enfants doivent être surveillés afin qu’ils ne jouent pas avec l’appareil.
Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!
La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose
sauf si cela est expressément indiqué.
Quand la hotte est utilisée en même temps que d’autres appareils à combustion
de gaz ou d’autres combustibles, le local doit disposer d’une ventilation
suffisante.
L’air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l’évacuation
des fumées produites par des appareils à combustion de gaz ou d’autres
combustibles.
Il est formellement interdit de faire flamber les aliments sous la hotte.
L’utilisation de flammes libres peut entraîner des dégâts aux filtres et peut
donner lieu à des incendies, il faut donc les éviter à tout prix.
La friture d’aliments doit être réalisée sous contrôle pour éviter que l’huile
surchauffée ne prenne feu.
En ce qui concerne les mesures techniques et de sécurité à adopter pour
l’évacuation des fumées, s’en tenir strictement à ce qui est prévu dans les
règlements des autorités locales compétentes.
La hotte doit être régulièrement nettoyée, aussi bien à l’intérieur qu’à l’extérieur
(AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions
relatives à l’entretien fournies dans ce manuel).
La non observation de ces normes de nettoyage de la hotte et du changement et
nettoyage des filtres comporte des risques d’incendie.
Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement
placées pour éviter tout risque de choc électrique.
La société décline toute responsabilité pour d’éventuels inconvénients, dégâts
ou incendies provoqués par l’appareil et dérivés de la non observation des
instructions reprises dans ce manuel.
BRANCHEMENT ÉLECTRIQUE
La tension électrique doit correspondre à la tension reportée sur la plaque
signalétique située à l’intérieur de la hotte. Si une prise est présente, branchez la
hotte dans une prise murale conforme aux normes en vigueur et placée dans
une zone accessible. Si aucune prise n’est présente (raccordement direct au
circuit électrique), ou si la prise ne se trouve pas dans une zone accessible,
appliquez un disjoncteur normalisé pour assurer de débrancher complètement la
hotte du circuit électrique en conditions de catégorie surtension III,
conformément aux règlementations de montage.
Attention! Avant de rebrancher le circuit de la hotte à l’alimentation électrique et
d’en vérifier le fonctionnement correct, contrôlez toujours que le câble
d’alimentation soit monté correctement.
Changement du câble d'alimentation
Attention! La substitution du câble d’alimentation doit être effectuée par le
service d’assistance technique autorisé de façon à prévenir tout risque.
ÉVACUATION DE L'AIR
(pour les versions aspirantes)
Relier la hotte aux tubes et trous d’évacuation de la paroi d’un diamètre
équivalent à la sortie de l’air (collier de raccord).
L’utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur
entraînera une diminution des performances d’aspiration et une nette
augmentation du bruit.
Nous déclinons toute responsabilité à cet égard.
! Utiliser un tuyau de la longueur strictement nécessaire.
! Les coudes du tuyau doivent être en nombre minime (angle maxi du coude:
90°).
! Éviter les variations excessives de section du tuyau.
! Utiliser un tuyau le plus lisse possible sur sa partie interne.
! Le matériau du tuyau doit être aux normes.
! La société décline toute responsabilité si ces normes ne sont pas
respectées.
FILTRANTE OU ASPIRANTE ?
! Votre hotte est prête pour être utilisée en version aspirante.
Pour utiliser la hotte en version filtrante, il faut installer le KIT
ACCESSOIRES prévu.
Vérifier dans les premières pages de ce manuel si le KIT ACCESSOIRES
est déjà fourni ou s’il faut l’acheter à part.
Remarque: Si fourni dans le kit, dans certains cas, le système de filtration
supplémentaire à base de charbon actif pourrait déjà être installé dans la
hotte.
Les informations pour la transformation de la hotte de version aspirante à
version filtrante sont déjà contenues dans ce manuel.
Version aspirante
Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé
à la bride de raccord qui se trouve au-dessus de la hotte.
Attention!
Le tuyau d’évacuation n’est pas fourni et doit être acheté à part.
Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord =
150 mm.
Sur la partie horizontale, le tuyau doit avoir une légère inclinaison vers le haut
(10° env.) de façon à convoyer plus facilement l’air vers l’extérieur.
Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.
Version recyclage
Commander et installer 2 filtres au charbon actif (Les filtres au charbon actif sont
disponibles auprès de votre revendeur).
L’air aspiré sera dégraissé et désodorisé avant d’être refoulé dans la pièce à
travers la grille supérieure.
COMMANDES
Modèle avec boîtier de commande à 5 touches
Appuyer sur
Appuyer sur
diminuer la vitesse d’aspiration, appuyer sur les touches 1,2 ou 3.
Appuyer sur
pour activer toutes les fonctions (interrupteur ON/OFF).
pour allumer et éteindre les ampoules. Pour augmenter ou
pour interrompre le mode aspiration.
FR
17
FR
Modèle avec touches à défilement
a. ON/OFF lumières
b. OFF moteurs
c. - d. - e. Puissance d’aspiration minimum (c.), moyenne (d.), maximum (e.).
ENTRETIEN
Attention! Avant toute opération de nettoyage ou d’entretien, débrancher la
hotte du circuit électrique en enlevant la prise ou en coupant l’interrupteur
général de l’habitation.
Nettoyage
La hotte doit être régulièrement nettoyée à l’intérieur et à l’extérieur (au moins à
la même fréquence que pour l’entretien des filtres à graisse). Pour le nettoyage,
utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de
produit contenant des abrasifs.
NE PAS UTILISER D'ALCOOL!
ATTENTION: Il y a risque d’incendie si vous ne respectez pas les instructions
concernant le nettoyage de l’appareil et le remplacement ou le nettoyage du
filtre.
La responsabilité du constructeur ne peut en aucun cas être engagée dans le
cas d’un endommagement du moteur ou d’incendie liés à un entretien négligé ou
au non respect des consignes de sécurité précédemment mentionnées.
Entretien des filtres anti-graisses
Il retient les particules de graisse issues de la cuisson.
Le filtre doit être nettoyé une fois par mois avec des détergents non agressifs, à
la main ou dans le lave-vaisselle à faibles températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la
décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas
modifiées.
Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.
Remplacement des lampes
Débrancher l’appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous qu’elles soient froides.
1. Enlever le plafonnier en se servant comme levier d’un petit tournevis à lame
ou d’un outil similaire sur la clip de fixation.
2. Remplacer la lampe endommagée.
Utiliser uniquement des lampes 40W maximum (E14), en ayant soin de ne
pas les toucher avec les mains.
3. Refermer le plafonnier avec la clip.
Entretien des filtres au charbon
Retient les odeurs désagréables de cuisson.
La saturation du charbon actif se constate aprés un emploi plus ou mois long,
selon la fréquence d'utilisation et la régularité du nettoyage du filtre à graisses.
En tout cas, il est nécessaire de changer le filtre aprés, au maximum, quatre
mois.
IL NE PEUT PAS être nettoyé ou régénéré.
Enlever les filtres anti-graisse.
Appliquer un filtre au charbon par côté et l’accrocher à la hotte.
Remettre les filtres anti-graisse.
18

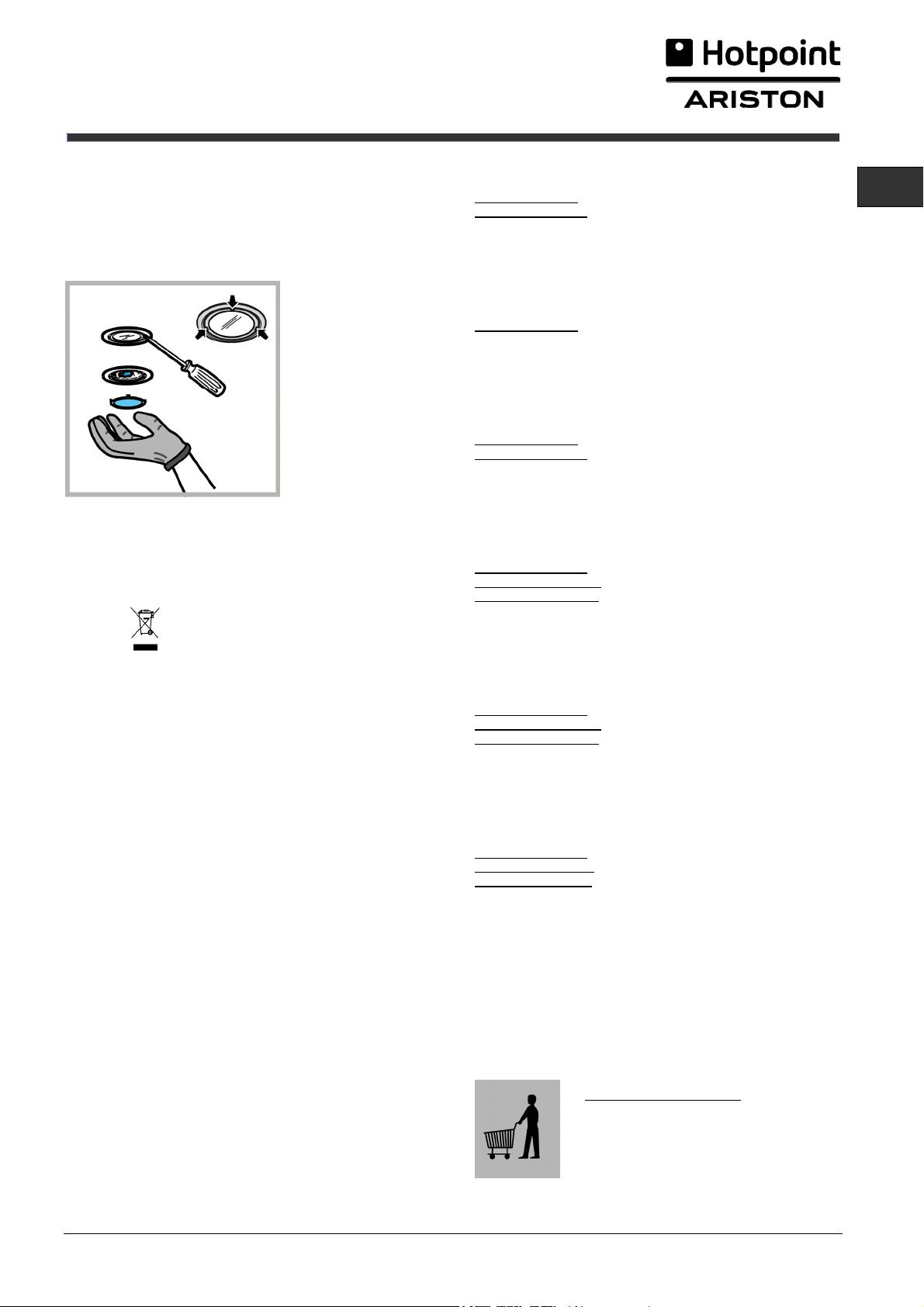

Modèle avec lampes halogènes
1. sortir la protection en utilisant un petit tournevis à lame plate ou tout autre
outil similaire.
2. Remplacer la lampe endommagée.
Utiliser uniquement des lampes halogènes 12V -20W max - G4 (Adaptée à
un système d’éclairage ouvert), en ayant soin de ne pas les toucher avec
les mains.
3. Refermer le plafonnier (fixation par encliquetage).
ÉLIMINATION
Cet appareil porte le symbole du recyclage conformément à la Directive
Européenne 2002/96/CE concernant les Déchets d’Équipements Électriques et
Électroniques (DEEE ou WEEE).
En procédant correctement à la mise au rebut de cet appareil, vous contribuerez
à empêcher toute conséquence nuisible pour l’environnement et la santé de
l’homme.
Le symbole
l’accompagne indique que ce produit ne peut en aucun cas être traité comme
déchet ménager. Il doit par conséquent être remis à un centre de collecte des
déchets chargé du recyclage des équipements électriques et électroniques.
Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets
en vigueur dans le pays d’installation.
Pour obtenir de plus amples détails au sujet du traitement, de la récupération et
du recyclage de cet appareil, veuillez vous adresser au bureau compétent de
votre commune, à la société de collecte des déchets ou directement à votre
revendeur.
présent sur l’appareil ou sur la documentation qui
ANOMALIES DE FONCTIONNEMENT
En cas d'anomalie de fonctionnement, avant de faire appel au service
d'assistance, effectuer les contrôles suivants:
• Si la hotte ne fonctionne pas:
S'assurer:
- de l'absence de coupure de courant.
- qu'une vitesse a été sélectionnée.
• Si la hotte a un faible rendement:
S'assurer:
- que la vitesse du moteur sélectionnée est suffisante pour la quantité de
fumée et de vapeurs libérées.
- que la cuisine est insuffisamment aérée pour assurer une prise d'air.
- que le filtre à charbon n'est pas usé (hotte en version filtrante).
• Si la hotte s'éteint durant son fonctionnement normal:
S'assurer:
- de l'absence de coupure de courant.
- que le dispositif d'interruption omnipolaire ne s'est pas déclenché.
Si la hotte ne fonctionne pas correctement, débranchez la prise pendant environ
5 secondes, puis rebranchez-la. Si le problème persiste, contactez le service de
réparation compétent.
DONNÉES TECHNIQUE
Modèle HES 60 IX/HA
Modèle HES 60 F IX/HA
Largeur 59,9 cm
Hauteur 75,8-106,7 cm
Profondeur 50 cm
Absorption totale 260 W
Absorption moteur 1x180 W
Absorption ampoule 2x40 W (E14)
Ø du tuyau d'évacuation 15 cm
Modèle HES 70 IX/HA
Largeur 69,9 cm
Hauteur 75,8-106,7 cm
Profondeur 50 cm
Absorption totale 260 W
Absorption moteur 1x180 W
Absorption ampoule 2x40 W (E14)
Ø du tuyau d'évacuation 15 cm
Modèle HES 90 IX/HA
Modèle HES 90 F IX/HA
Largeur 89,9 cm
Hauteur 75,8-106,7 cm
Profondeur 50 cm
Absorption totale 260 W
Absorption moteur 1x180 W
Absorption ampoule 2x40 W (E14)
Ø du tuyau d'évacuation 15 cm
Modèle HES 62 F IX/HA
Modèle HES 62 F (WH)/HA
Modèle HES 62 F (BK)/HA
Largeur 59,9 cm
Hauteur 75,8-106,7 cm
Profondeur 50 cm
Absorption totale 160 W
Absorption moteur 1x120 W
Absorption ampoule 2x20 W (G4)
Ø du tuyau d'évacuation 15 cm
Modèle HES 92 F IX/HA
Modèle HES 92 F (WH)/HA
Modèle HES 92 F (BK)/HA
Largeur 89,9 cm
Hauteur 75,8-106,7 cm
Profondeur 50 cm
Absorption totale 160 W
Absorption moteur 1x120 W
Absorption ampoule 2x20 W (G4)
Ø du tuyau d'évacuation 15 cm
Modèle HES 93 F IX/HA
Modèle HES 93 F WH/HA
Modèle HES 93 F BK/HA
Largeur 89,9 cm
Hauteur 75,8-106,7 cm
Profondeur 50 cm
Absorption totale 220 W
Absorption moteur 1x180 W
Absorption ampoule 2x20 W (G4)
Ø du tuyau d'évacuation 15 cm
Cette hotte est fabriqué conformément aux exigences des directives
européennes suivantes:
• Directive basse tension: 2006/95/EC (12-12-2006)
• Directive CEM : 2004/108/EC (15-12-2004)
Éléments non fournis avec la hotte
FR
19
Loading...
