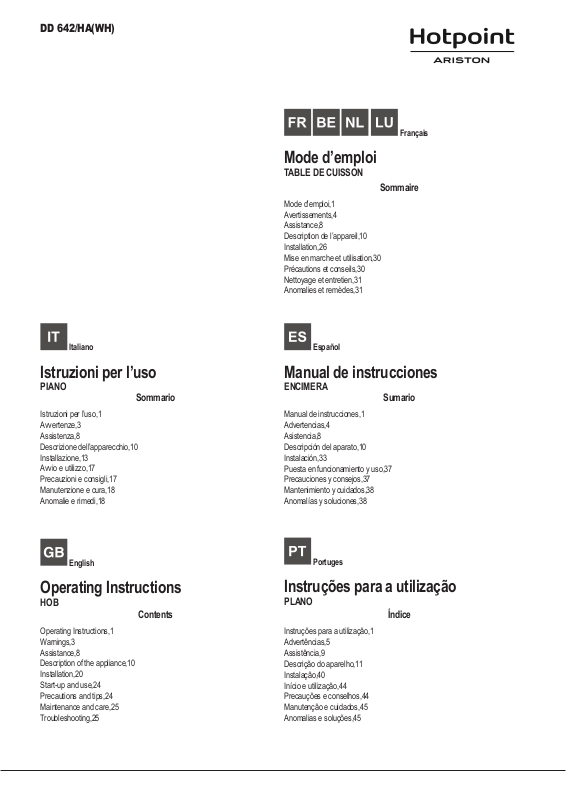

Hotpoint DD 642 HA User Manual

DD 642/HA(WH)

Italiano

Istruzioni per l’uso

PIANO

Sommario

Istruzioni per l’uso,1 Avvertenze,3 Assistenza,8 Descrizione dell’apparecchio,10 Installazione,13 Avvio e utilizzo,17 Precauzioni e consigli,17 Manutenzione e cura,18 Anomalie e rimedi,18

Français

Mode d’emploi

TABLE DE CUISSON

Sommaire

Mode d’emploi,1 Avertissements,4 Assistance,8 Description de l’appareil,10 Installation,26 Mise en marche et utilisation,30 Précautions et conseils,30 Nettoyage et entretien,31 Anomalies et remèdes,31

Español

Manual de instrucciones

ENCIMERA

Sumario

Manual de instrucciones,1 Advertencias,4 Asistencia,8 Descripción del aparato,10 Instalación,33 Puesta en funcionamiento y uso,37 Precauciones y consejos,37 Mantenimiento y cuidados,38 Anomalías y soluciones,38

English

Operating Instructions

HOB

Contents

Operating Instructions,1 Warnings,3 Assistance,8 Description of the appliance,10 Installation,20 Start-up and use,24 Precautions and tips,24 Maintenance and care,25 Troubleshooting,25

Portuges

Instruções para a utilização

PLANO

Índice

Instruções para a utilização,1 Advertências,5 Assistência,9 Descrição do aparelho,11 Instalação,40 Início e utilização,44 Precauções e conselhos,44 Manutenção e cuidados,45 Anomalias e soluções,45

Deutsch

Українська

Bedienungsanleitung

KOCHMULDE

Inhaltsverzeichnis

Bedienungsanleitung,2 Hinweise,5 Kundendienst,9 Beschreibung Ihres Gerätes,11 Installation,47 Inbetriebsetzung und Gebrauch,51 Vorsichtsmaßregeln und Hinweise,51

Reinigung und Pege,52

Störungen und Abhilfe,52

Nederlands

Gebruiksaanwijzing

KOOKPLAAT

Inhoud

Gebruiksaanwijzing,2 Belangrijk,6 Service,9 Beschrijving van het apparaat,11 Het installeren,54 Starten en gebruik,58 Voorzorgsmaatregelen en advies,58 Onderhoud en verzorging,59 Storingen en oplossingen,59

Інструкція по використанню

ВАРИЛЬНА ПОВЕРХНЯ

Зміст

Інструкція по використанню,2 Запобіжні заходи,7 Допомога,9 Опис приладу,12 Установка,68 Ввімкнення і використання,72 Запобіжні заходи та поради,72 Обслуговування та догляд,73 Усунення несправностей,73

Türkçe

Kullanım talimatları

SETÜSTÜ

İçindekiler

Kullanım talimatları,2 Uyarı,6

Teknik Servis,9

Cihazın tanıtımı,11

Montaj,61

Başlatma ve kullanım,65

Önlemler ve tavsiyeler,65

Servis ve bakım,66 Arızalar ve çözümler,66

ATTENZIONE: In caso di danneggiamento del piano in vetro:

- spegnere immediatamente tutti i bruciatori e

Avvertenze

ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l’uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati. Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con

ridotte capacità siche, sensoriali o mentali oppure

con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l’uso dell’apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.

ATTENZIONE: Lasciare un fornello incustodito con grassi e olii può essere pericoloso e può provocare un incendio. Non bisogna MAI tentare di spegnere una

amma/incendio con acqua, bensì bisogna spegnere l’apparecchio e coprire la amma per esempio con

un coperchio o con una coperta ignifuga.

ATTENZIONE: Rischio di incendio: non lasciare

oggetti sulle superci di cottura.

eventuali elementi riscaldanti elettrici e scollegare l’apparecchio dalla rete elettrica.

- non toccare la supercedell’apparecchio.

Warnings

WARNING: The appliance and its accessible parts become hot during use. Care should be taken to avoid touching heating elements. Children less than 8 years of age shall be kept away unless continuously supervised. This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

WARNING: Unattended cooking on a hob with fat or

oil can be dangerous and may result in re. NEVER try to extinguish a re with water, but switch off the appliance and then cover ame e.g. with a lid or a re blanket.

Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

Eliminare eventuali liquidi presenti sul coperchio

prima di aprirlo. Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

L’apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

ATTENZIONE: l’uso di protezioni del piano inappropriate può causare incidenti.

WARNING: Danger of re: do not store items on the

cooking surfaces.

Never use steam cleaners or pressure cleaners on the appliance.

Remove any liquid from the lid before opening it. Do

not close the glass cover (if present) when the gas burners or electric hotplates are still hot.

The appliance is not intended to be operated by means of an external timer or separate remote control system.

CAUTION: the use of inappropriate hob guards can cause accidents.

CAUTION: In case of hotplate glass breakage:

- shut immediately off all burners and any electrical heating element and isolate the appliance from the

Cet appareil ne peut pas être allumé au moyen d’un temporisateur extérieur ou d’un système de commande à distance séparé.

power supply.

- do not touch the appliance surface.

ATTENTION : l’utilisation de protections de table inappropriées peut causer des incendies.

ATTENTION: si la table en verre est endommagée:

- éteindre immédiatement tous les brûleurs et

Avertissements

les éventuels éléments chauffants électriques et débrancher l’appareil du réseau électrique.

ATTENTION : Cet appareil ainsi que ses parties

- ne pas toucher la surface de l’appareil.

accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas faire approcher les

enfants de moins de 8 ans à moins qu’ils ne soient

sous surveillance constante. Le présent appareil peut

Advertencias

être utilisé par des enfants de plus de 8 ans et par

des personnes présentant des capacités physiques,

sensorielles ou mentales réduites ou n’ayant pas l’expérience ou les connaissances indispensables,

à condition qu’ils soient sous bonne surveillance ou qu’ils aient reçu les instructions nécessaires pour une

utilisation de l’appareil en toute sécurité et à condition

qu’ils se rendent compte des dangers encourus. Les

enfants ne doivent pas jouer avec l’appareil. Les opérations de nettoyage et d’entretien ne doivent pas être effectuées par des enfants non surveillés.

ATENCIÓN: Este aparato y sus partes accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evitar tocar los elementos calentadores. Mantenga alejados a los niños menores de 8 años si no son continuamente vigilados. El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del

aparato de modo seguro y comprenden los peligros ATTENTION : Laisser un récipient de cuisson avec de l’huile ou de la graisse sur un foyer est dangereux

et risque d’entraîner un incendie. Il ne faut JAMAIS

essayer d’éteindre une flamme ou un incendie

relacionados con el mismo. Los niños no deben

jugar con el aparato. Las operaciones de limpieza y

de mantenimiento no deben ser realizadas por niños

sin vigilancia. avec de l’eau ! Il faut éteindre l’appareil et couvrir la

amme avec un couvercle, par exemple, ou avec

une couverture anti-feu.

ATENCIÓN: Dejar un quemador con grasas o aceites

sin vigilancia puede ser peligroso y provocar un

incendio. NUNCA intente apagar una llama/incendio ATTENTION : Risque d’incendie : ne pas laisser

d’objets sur les surfaces de cuisson.

con agua, se debe apagar el aparato y cubrir la llama,

por ejemplo, con una tapa o con una manta ignífuga.

Ne jamais nettoyer l’appareil avec des nettoyeurs vapeur ou haute pression.

Essuyer tout liquide pouvant se trouver sur le

couvercle avant de l’ouvrir. Ne pas abaisser le

couvercle en verre (s’il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

ATENCIÓN: Riesgo de incendio: no deje objetos

sobre las supercies de cocción.

No utilice nunca limpiadores a vapor o de alta presión

para la limpieza del aparato.

Elimine eventuales líquidos presentes sobre la tapa

antes de abrirla. No cierre la tapa de vidrio (si existe)

cuando los quemadores o la placa eléctrica todavía

están calientes.

El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

ATENCIÓN: el uso de protecciones inapropiadas de la placa de cocción puede provocar accidentes.

Nunca utilize equipamento de limpeza a vapor ou

de alta pressão para limpar o aparelho.

Elimine os líquidos presentes na tampa antes de

abri-la. Não feche a tampa de vidro (se presente) se

os queimadores ou a chapa eléctrica ainda estiverem quentes.

O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

ATENCIÓN: Si se dañara la superce de vidrio:

- apague inmediatamente todos los quemadores

y eventuales elementos calentadores eléctricos y desconecte el aparato de la red eléctrica.

- no toque la supercie del aparato.

ATENÇÃO: O uso de protecções do plano

inadequadas pode causar incidentes.

ATENÇÃO: Em caso de danos do plano em vidro:

- Desligue imediatamente todos os queimadores e eventuais elementos de aquecimento eléctricos e

desligue o aparelho da rede eléctrica.

- Não toque na superfície do aparelho.

Advertências

ATENÇÃO: Este aparelho e as suas partes

acessíveis aquecem muito durante a utilização.

É preciso ter atenção e evitar tocar os elementos

que aquecem. Manter afastadas as crianças com

menos de 8 anos, caso não estejam a ser vigiadas. O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso sejam

adequadamente vigiadas ou caso tenham recebido

instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância.

ATENÇÃO: Deixar um fogão com gordura e óleo sem vigilância pode ser perigoso e provocar um incêndio. NUNCA tente apagar as chamas com água. É necessário desligar o aparelho e cobrir as chamas com uma tampa ou com uma manta ignífuga.

ATENÇÃO: Risco de incêndio: não deixe objectos sobre as superfícies de cozedura.

Hinweise

ZUR BEACHTUNG: Bei Gebrauch wird dieses Gerät und alle zugänglichen Teile sehr heiß. Es ist darauf zu achten, dass die Heizelemente

nicht berührt werden. Kinder unter 8 Jahren, die

nicht ständig beaufsichtigt sind, von dem Gerät

fernhalten. Das Gerät darf von Kindern ab 8 Jahren

und Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis verwendet werden, vorausgesetzt sie werden

ausreichend überwacht oder sie wurden in den

sicheren Gebrauch des Geräts eingewiesen und haben eine ausreichende Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben Sie Kindern nicht, mit dem Gerät zu spielen.

Reinigungs- und Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführt werden.

ZUR BEACHTUNG: Lassen Sie keine Fette oder Öle unbewacht auf dem Herd stehen. Das ist gefährlich und kann einen Brand verursachen. NIEMALS eine

Flamme/Brandherd mit Wasser löschen. Schalten

Sie das Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer feuerfesten Decke.

mogen niet door kinderen worden uitgevoerd, tenzij

onder toezicht.

ZUR BEACHTUNG: Brandgefahr: Keine Gegenstände auf den Kochstellen liegen lassen.

Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

Trocknen Sie eventuell auf der Herdabdeckung

bendliche Flüssigkeiten, bevor Sie sie aufklappen.

Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind.

Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.

ZUR BEACHTUNG: Die Verwendung ungeeigneter Schutzvorrichtungen kann Unfälle verursachen.

ZUR BEACHTUNG: Bei Beschädigung der

Glasäche:

- Sofort alle Brenner und eventuelle elektrische Heizelemente ausschalten und das Gerät vom Stromnetz trennen.

- Die Oberäche des Geräts nicht berühren.

PAS OP: Het kan gevaarlijk zijn een fornuis met vet

of olie onbewaakt te laten. Er kan brand ontstaan.

U moet NOOIT proberen een vlam/brand te blussen

met water. U dient daarentegen het apparaat uit te

schakelen en de vlam te bedekken met bijvoorbeeld

een (blus)deken.

PAS OP: Brandgevaar: laat nooit voorwerpen op het

kookoppervlak liggen.

Gebruik nooit huishoudapparaten met stoom of hoge

druk voor het reinigen van de kookplaat.

Verwijder eventuele geknoeide vloeistoffen van de

dekplaat voordat u hem opent. Doe het glazen deksel

(waar aanwezig) niet omlaag als de gasbranders of

de elektrische plaat nog warm zijn.

Het apparaat is niet geschikt om te worden

ingeschakeld m.b.v. een externe timer of door een

gescheiden afstandsbedieningssysteem.

PAS OP: het gebruik van ongeschikte

kookplaatbeschermingen kan ongelukken

veroorzaken.

Belangrijk

PAS OP: Dit apparaat en zijn bereikbare onderdelen worden tijdens gebruik zeer heet. Zorg ervoor de verwarmende elementen niet aan te raken. Zorg ervoor dat kinderen die kleiner dan 8 jaar oud zijn niet dichtbij het apparaat kunnen komen, tenzij onder constant toezicht. Het huidige apparaat mag alleen door kinderen van 8 jaar en ouder en door personen met een beperkt lichamelijk, sensorieel of geestelijk vermogen, of zonder ervaring en kennis worden

gebruikt, mits ze onder adequaat toezicht zijn, of

mits ze zijn onderricht m.b.t. het veilige gebruik van het apparaat en zich bewust zijn van de betreffende gevaren. Voorkom dat kinderen met het apparaat spelen. De reinigings- en onderhoudshandelingen

PAS OP: In het geval van beschadiging van de

glazen plaat:

- doe onmiddellijk alle branders uit en eventuele

elektrische verwarmingselementen, en schakel het

apparaat los van het elektriciteitsnet.

- raak het oppervlak van het apparaat niet aan.

Uyarı

DİKKAT: Bu cihaz ve erişilebilen bölümleri, kullanım

sırasında çok sıcak olur.Dikkat etmek ve ısıtılan

parçalara dokunmaktan kaçınmak gerekir.Eğer

sürekli olarak gözetim altında değiller ise, 8 yaşından

küçük çocukları uzak tutunuz.Bu cihaz, eğer uygun

şekilde gözetim altında bulunuyorlar ise veya güvenli

şekilde cihazın kullanımı hakkında eğitim almışlar

ise ve ilişkin tehlikeler göz önünde bulundurulur ise, 8 yaşından itibaren çocuklar ve ziksel, duyusal veya mental kapasitelerden yoksun veya tecrübe ve bilgi sahibi olmayan kişiler tarafından kullanılabilir. Çocuklar, cihaz ile oynamamalıdır. Temizlik ve bakım işlemleri, denetimsiz olarak çocuklar tarafından gerçekleştirilmemelidir.

DİKKAT: Gres yağları ve yağlar ile korumasız küçük bir fırın bırakmak, tehlikeli olabilir ve bir yangına

neden olabilir.

Bir alevi/yangını su ile söndürmeye çalışmak ASLA gerekmez, ancak cihazı kapatmak ve örneğin bir kapak veya ateşe dayanıklı bir kapak ile alevin üzerini

örtmek gerekir.

DİKKAT: Yangın riski: pişirme yüzeyleri üzerinde nesneler bırakmayınız.

Cihazı temizlerken asla buharlı yada yüksek basınçlı temizleyiciler kullanmayınız.

Açmadan önce, kapağın üzerinde mevcut olan muhtemel sıvıları temizleyiniz. Cam kapağı (mevcut olduğu durumlarda) gaz brülörleri ya da elektrikli levha hala sıcakken kapatmayınız.

Cihaz, harici bir süre ölçer veya ayrı uzaktan bir kumanda sistemi aracılığıyla çalıştırılmak üzere tasarlanmamıştır.

DİKKAT: uygun olmayan ocak koruyucularının kullanılması, kazalara neden olabilir.

не торкатися нагрівальних елементів.Діти віком до 8 років мають знаходитися на небезпечній відстані від приладу, якщо неможливо забезпечити постійний контроль над ними.Дозволяється користування цим приладом дітьми віком від 8 років, а також особами з обмеженими фізичними, сенсорними або розумовими можливостями або особами без належного досвіду і знань, якщо вони перебувають під постійним контролем або проінструктовані щодо правил з небезпечного користування приладу і усвідомлюють ступені ризику. Не дозволяйте дітям гратися з приладом. Операції з очищення і догляду не повинні виконуватися дітьми без належного контролю.

УВАГА! Небезпечно залишати без нагляду плити з жиром або олією, тому що це може призвести до пожежі. НІ В ЯКОМУ РАЗІ не слід намагатися погасити полум’я/пожежу водою. Необхідно вимкнути прилад і накрити полум’я, наприклад, кришкою або вогнетривким покривалом.

УВАГА! Небезпека пожежі: не залишайте речі на варильних поверхнях.

Забороняється використання апаратів для очищення парою або високим тиском.

Витріть насухо всі наявні на кришці рідини, перш ніж відкрити її. Не закривайте скляну кришку (якщо вона наявна), якщо газові пальники або електричні конфорки залишаються нагрітими.

DİKKAT: Cam ocak düzleminin zarar görmesi halinde:

- tüm brülörleri ve muhtemel elektrikli ısıtma elemanlarını derhal söndürünüz ve cihazın elektrik şebekesinden bağlantısını kesiniz.

- cihazın yüzeyine dokunmayınız.

Запобіжні заходи

УВАГА! Під час роботи цей прилад, а також його доступні частини нагріваються до високих температур.Слід бути особливо обережними, щоб

Не передбачено увімкнення приладу за допомогою зовнішнього таймеру або окремої системи дистанційного керування.

УВАГА! використання невідповідних захисних пристроїв варильної поверхні може призвести до нещасних випадків.

УВАГА: У разі поломки скла плити:

- негайно вимкнути всі конфорки і будь.

-які електричні нагрівальні елементи і відключіть пристрій від мережі- не торкайтеся поверхні пристрою.

Assistenza

Comunicare:

• il tipo di anomalia

• il modello della macchina (Mod.)

• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l’installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Assistance

Communicating:

• the type of problem encountered.

• appliance model (Mod.)

• serial number (S/N)

This information is found on the data plate located on the appliance and/or

on the packaging.

Assistance

Indiquez-lui :

• le type d’anomalie

• le modèle de votre appareil (Mod.)

• son numéro de série (S/N)

Ces informations gurent sur la plaquette signalétique apposée sur votre

appareil et/ou sur son emballage.

Estensione di garanzia Airbag

Asistencia

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione

dell’elettrodomestico. Per i 5 anni successivi alla data di acquisto il cliente

che aderisce al programma Airbag avrà diritto gratuitamente a:

• l’intervento entro 48 ore dalla chiamata;

• il contributo per spese di trasferta del Tecnico (diritto di chiamata);

• la manodopera;

• le parti di ricambio originali;

• il trasporto dell’elettrodomestico non riparabile in loco.

Inoltre, qualora l’elettrodomestico non sia riparabile la garanzia prevede

la sostituzione a prezzo agevolato in funzione dell’anzianità del prodotto.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle

13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono sso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www. aristonchannel.com.

Comunique:

• el tipo de anomalía

• el modelo de la máquina (Mod.)

• el número de serie (S/N)

Esta información se encuentra en la placa de características ubicada en el

aparato y/o en el embalaje.

La siguiente información es válida solo para España.

Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación

de garantía hasta 5 años.

Consiga una cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y

ecacia, devolviendo el electrodoméstico a sus condiciones óptimas de

funcionamiento.

En el SAT encontrará recambios, accesorios y productos especícos para

la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Assistência

Satış Sonrası Hizmetler:

Indesit Company Beyaz Eşya Sanayi ve

A.Ş. Balmumcu Cad. Karahasan Sok. No: Te

Cihazın ömrü 10 yıldır

Comunique:

• o tipo de avaria

• o modelo da máquina (Mod.)

• o número de série (S/N) Estas últimas informações encontram-se na placa de identicação situada no aparelho e/ou na embalagem.

Kundendienst

Geben Sie bitte Folgendes an:

• die genaue Beschreibung des Fehlers

• das Gerätemodell (Mod.)

• die Modellnummer (S/N). Letztere Informationen nden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung bendet.

Service

U moet doorgeven:

• het type storing

• het model apparaat (Mod.)

• het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

Допомога

Cлiд повiдомити:

• тип неисправнoсти

• модель приладу (Mod.)

• серійний номер (S/N) Цю інформацію можна знайти на табличці з характеристиками, яка розташована на холодильному відділенні внизу ліворуч.

Teknik Servis

şağıdaki bilgileri bildiriniz:

• arıza tipi

• cihazın modeli (Mod.)

• seri numarası (S/N) Bu bilgiler cihaz ve / veya ambalajı üzerinde bulunan özellik etiketinde bulunur.

11, 34349 – Balmumcu Beşiktaş – İstanbul

l: (0212) 355 53 00

Ticaret

Descrizione dell’apparecchio

Vista d’insieme

1. Griglie di appoggio per RECIPIENTI DI COTTURA

2. BRUCIATORI GAS

3. Manopole di comando dei BRUCIATORI GAS

4. Candela di accensione dei BRUCIATORI GAS

5. DISPOSITIVO DI SICUREZZA

• BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello

più adatto al diametro del recipiente da utilizzare.

• Manopole di comando dei BRUCIATORI GAS per la regolazione della

amma.

• Candela di accensione dei BRUCIATORI GAS permette l’accensione

automatica del bruciatore prescelto.

• DISPOSITIVO DI SICUREZZA in caso di spegnimento accidentale della

amma, interrompe l’uscita del gas.

Description of the appliance

Overall view

1. Support Grid for COOKWARE

2. GAS BURNERS

3. Control Knobs for GAS BURNERS

4. Ignition for GAS BURNERS

5. SAFETY DEVICES

Description de l’appareil

Vue d’ensemble

1. Grilles support de CASSEROLES

2. BRÛLEURS À GAZ

3. Manettes de commande des BRÛLEURS GAZ

4. Bougie d’allumage des BRÛLEURS GAZ

5. DISPOSITIF DE SÉCURITÉ

• BRÛLEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez

celui qui correspond le mieux au diamètre de votre casserole.

• Manettes de commande des BRÛLEURS GAZ pour le réglage de la

amme.

• La bougie d’allumage des BRÛLEURS GAZ permet l’allumage

automatique du brûleur sélectionné.

• DISPOSITIF DE SÉCURITÉ en cas d’extinction accidentelle de la amme,

coupez immédiatement l’arrivée du gaz.

Descripción del aparato

Vista en conjunto

1. Parrillas de apoyo para RECIPIENTES DE COCCIÓN

2. QUEMADORES A GAS

3. Mandos de los QUEMADORES A GAS

4. Bujía de encendido de los QUEMADORES A GAS

5. DISPOSITIVO DE SEGURIDAD

• GAS BURNERS differ in size and power. Use the diameter of the cookware

to choose the most appropriate burner to cook with.

• Control Knobs for GAS BURNERS adjust the size of the ame.

• GAS BURNER IGNITION enables a specic burner to be lit automatically.

• SAFETY DEVICE stops the gas flow if the flame is accidentally

extinguished.

• QUEMADORES A GAS: son de distintas dimensiones y potencias. Elija

siempre el más adecuado para el diámetro del recipiente que va a utilizar.

• Mandos de los QUEMADORES A GAS para la regulación de la llama.

• Bujía de encendido de los QUEMADORES A GAS: permite el encendido

automático del quemador.

• DISPOSITIVO DE SEGURIDAD: si se apaga accidentalmente la llama,

interrumpe la salida de gas.

Descrição do aparelho

Vista de conjunto

1. Grades de suporte para RECIPIENTES DE COZEDURA

2. QUEIMADORES A GÁS

3. Selectores de comando dos QUEIMADORES A GÁS

4. Vela para acender os QUEIMADORES A GÁS

5. DISPOSITIVO DE SEGURANÇA

• Os QUEIMADORES são de diferentes tamanhos e potências. Escolha o

mais adequado ao diâmetro do recipiente a ser utilizado.

• Selectores de comando dos QUEIMADORES A GÁS para a regulação

da chama.

• Vela para acender os QUEIMADORES A GÁS permite o acendimento

automático do queimador escolhido.

• DISPOSITIVO DE SEGURANÇA no caso em que a chama se apague

acidentalmente, interrompe a saída do gás.

Beschreibung Ihres Gerätes

Geräteansicht

1. KOCHMULDENROSTE

2. GASBRENNER

3. Reglerknöpfe für GASBRENNER

4. GASBRENNER-ZÜNDKERZE

5. SICHERHEITSVORRICHTUNG

Beschrijving van het apparaat

Algemeen aanzicht

1. Roosters voor PANNEN

2. GASBRANDERS

3. Knoppen voor het regelen van de GASBRANDERS

4. Bougie voor ontsteking van de GASBRANDERS

5. VEILIGHEIDSMECHANISME

• GASBRANDERS hebben verschillende afmetingen en vermogen. Kies

de brander die het best overeenkomt met de diameter van de pan die u wilt gebruiken.

• Knoppen van de GASBRANDERS voor het regelen van de vlam.

• Bougie voor het ontsteken van de GASBRANDERS: zorgt voor een

automatische ontsteking van de gekozen brander.

• VEILIGHEIDSMECHANISME zorgt ervoor dat de gastoevoer wordt

onderbroken als de vlam per ongeluk uitgaat.

Cihazın tanıtımı

Genel görünüm

1. PİŞİRME KAPLARI için destek ızgaraları

2. GAZ BRÜLÖRLERİ

3. GAZ BRÜLÖRLERİ için kumanda düğmeleri

4. GAZ BRÜLÖRLERİ yakma bujisi

5. EMNİYET DÜZENEĞİ

• GASBRENNER: Diese weisen unterschiedliche Durchmesser und

Leistungen auf. Wählen Sie den Brenner, der dem Durchmesser des eingesetzten Topfes entspricht.

• Reglerknöpfe für GASBRENNER zur Regulierung der Flamme.

• GASBRENNER-ZÜNDKERZE: zur automatischen Zündung des

gewählten Brenners.

• SICHERHEITSVORRICHTUNG: Diese spricht an, wenn die Flamme

unversehens erlöschen sollte und unterbricht automatisch die Gaszufuhr.

• GAZ BRÜLÖRLERI farklı ebat ve güçlere sahiptir. Kullanacağınız kabın

çapına en uygun olanı seçiniz.

• Alev ayarlanması için GAZ BRÜLÖRLERI kumanda düğmeleri.

• GAZ BRÜLÖRLERI ÇAKMAKLARI seçilmiş olan brülörün otomatik olarak

yakılmasını sağlar.

• EMNIYET DONANIMI alev kazara söndüğünde, gaz çıkışını durdurur.

Опис приладу

Загальний вигляд

1. Підтримуюча Решітка для ПОСУДУ

2. ГАЗОВІ ПАЛЬНИКИ

3. Ручки управління ГАЗОВИХ ПАЛЬНИКІВ

4. Запалювання для ГАЗОВИХ ПАЛЬНИКІВ

5. ПРИСТРОЇ БЕЗПЕКИ

• ГАЗОВІ ПАЛЬНИКИ відрізняються за розмірами тапотужністю. Використовуйте для приготування їжі посудз діаметром у відповідності до розміру найбільшпідходящого пальника.

• Ручки управління для ГАЗОВИХ ПАЛЬНИКІВ регулюють кількість полум’я.

• Запалювання для ГАЗОВИХ ПАЛЬНИКІВ дозволяють, привключенні, запалювати конкретні пальники автоматично.

• ПРИСТРІЙ БЕЗПЕКИ зупиняє потік газу, якщо полум’явипадково гасне.

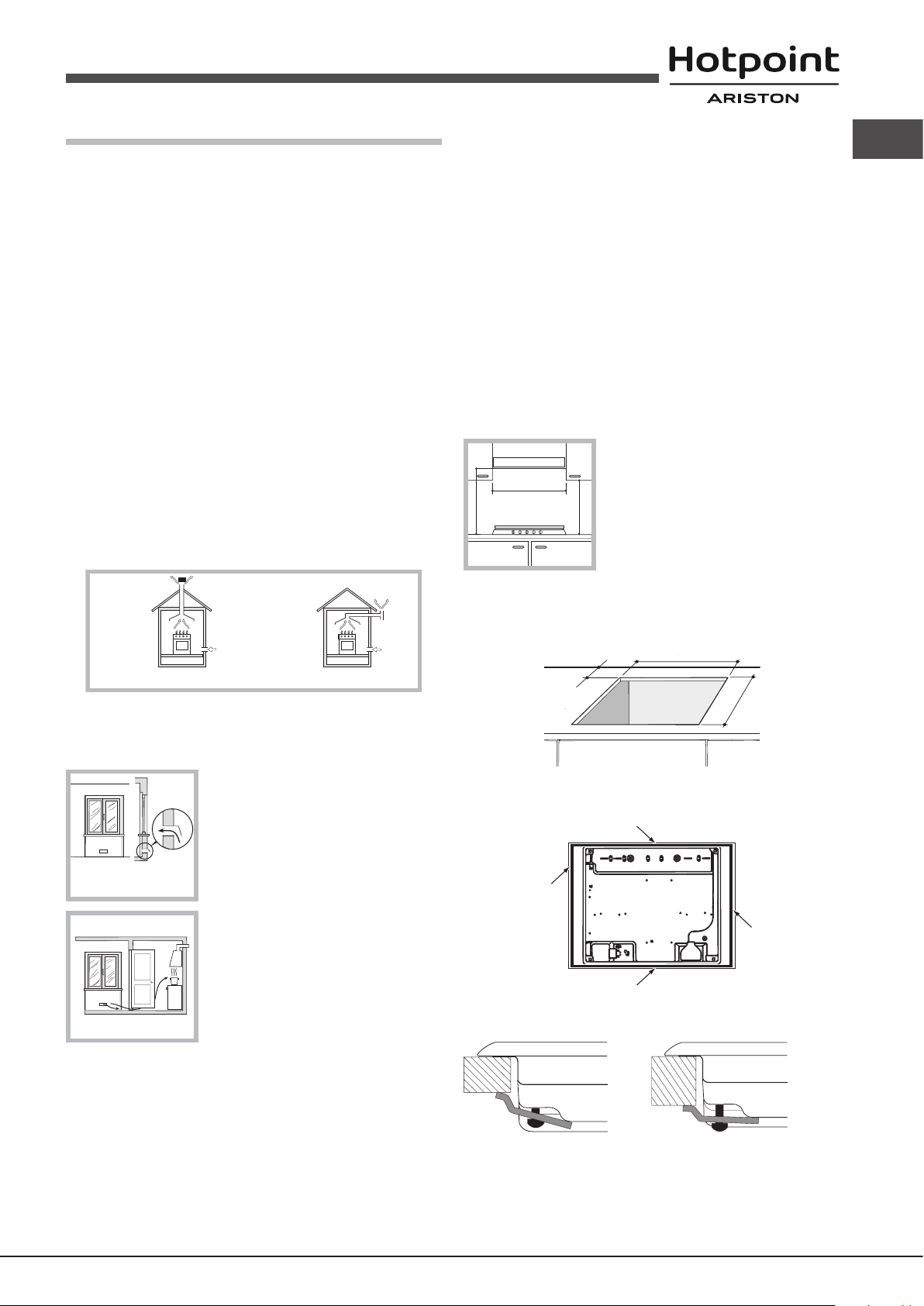

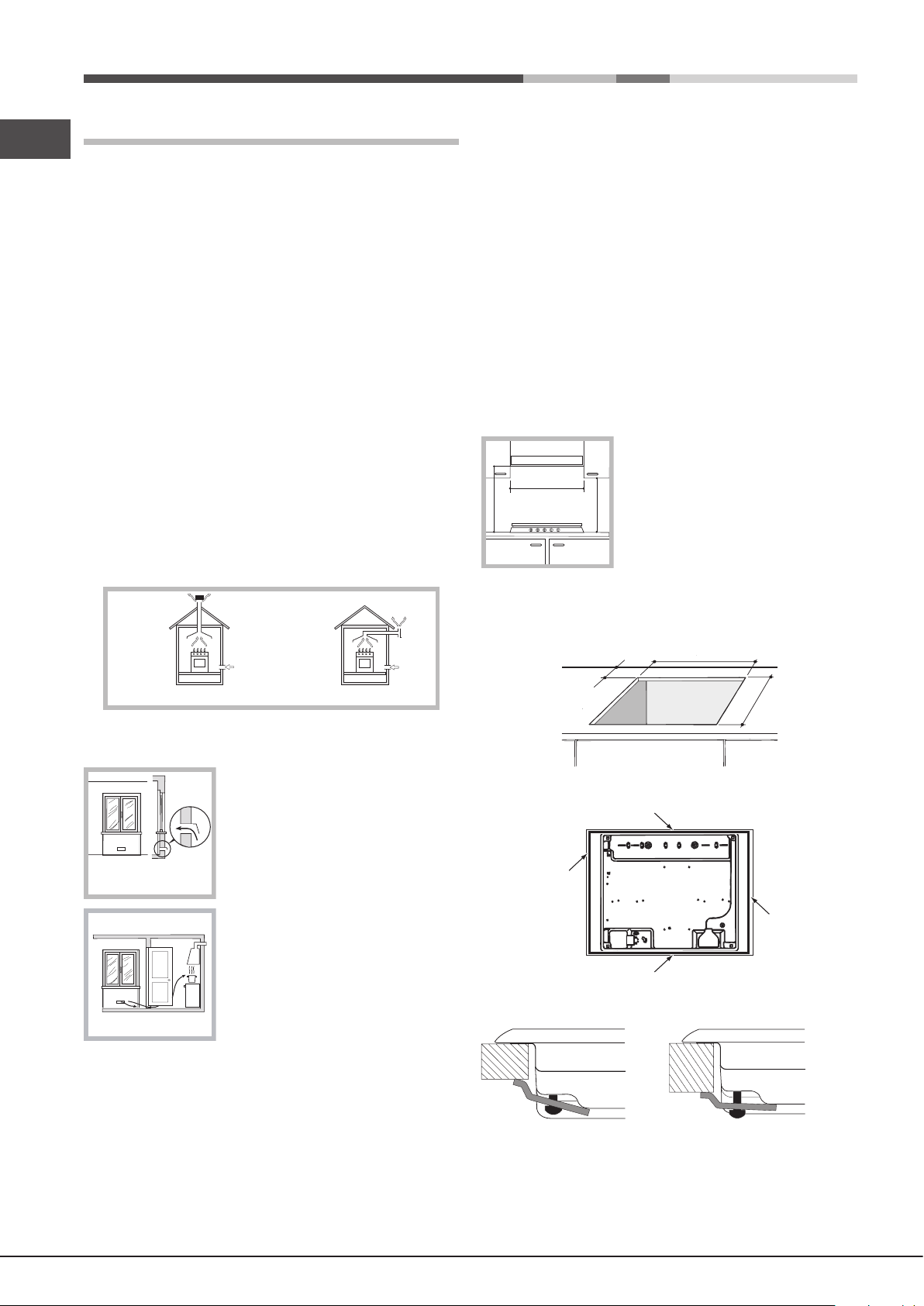

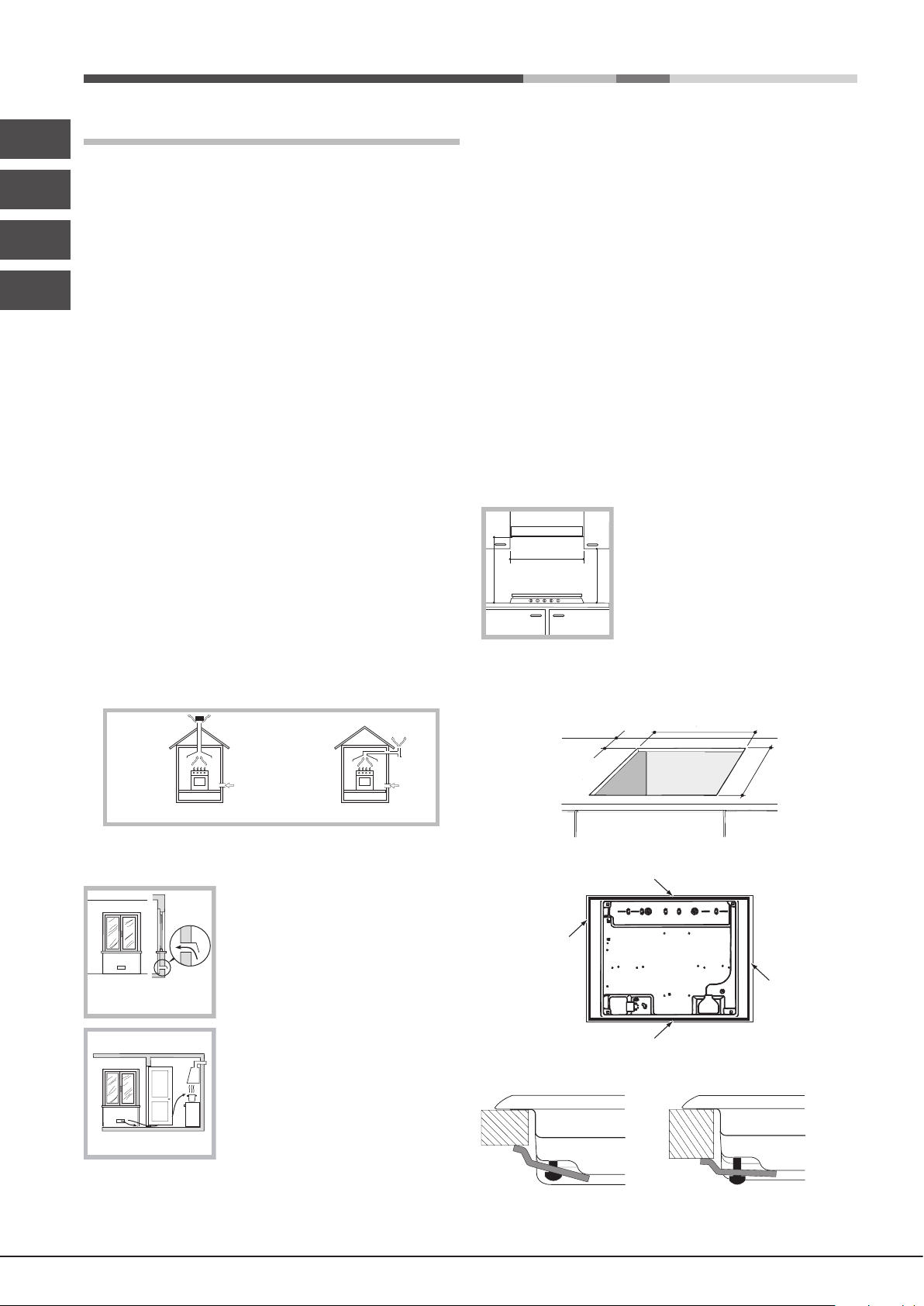

Installazione

555 mm

55 mm

475 mm

! È importante conservare questo libretto per poterlo consultare in ogni

momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).

! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualicato. Una errata installazione può causare danni a

persone, animali o cose.

il bidone in utilizzo, collocato in modo da non essere soggetto all’azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a

temperature superiori ai 50°C.

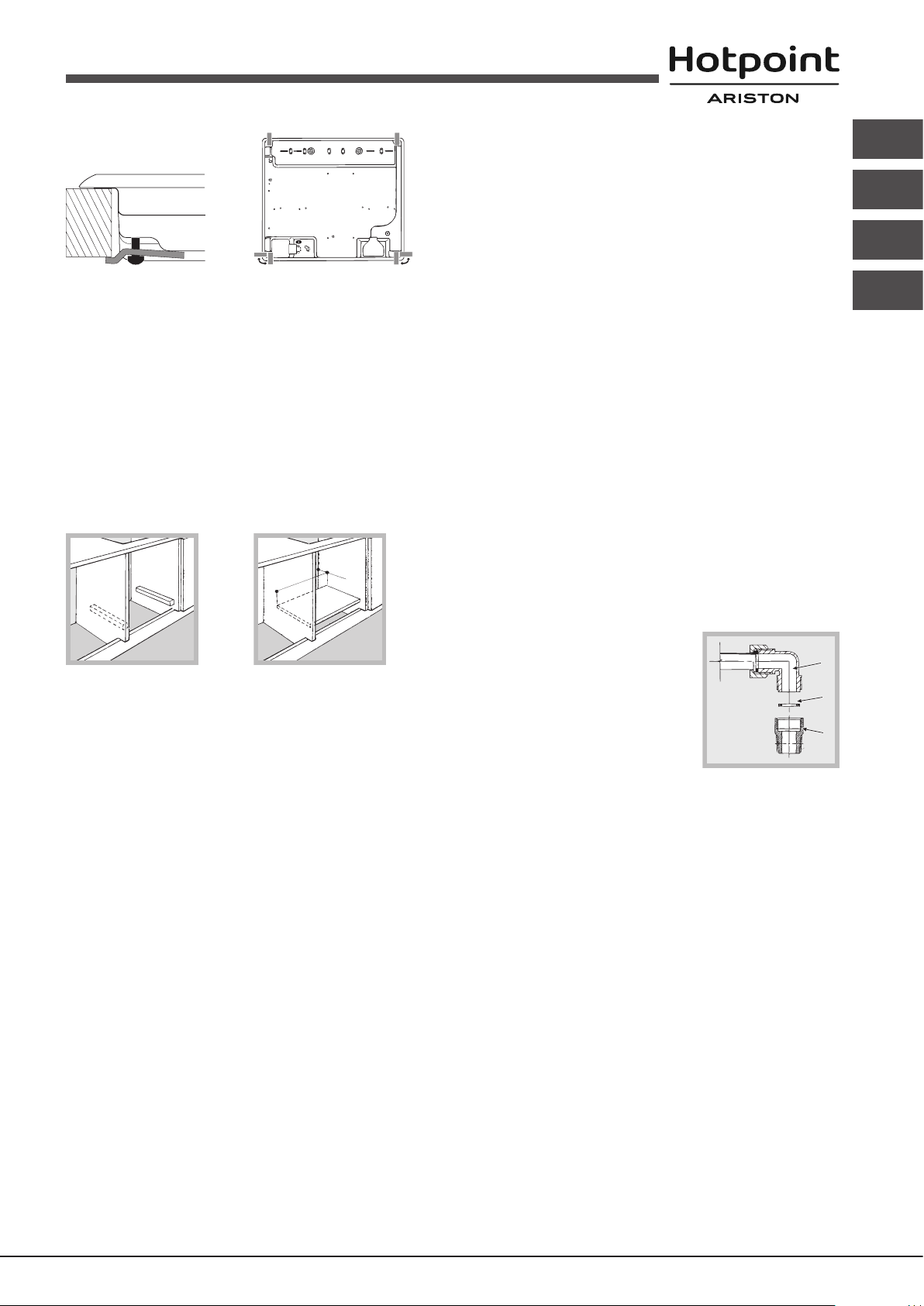

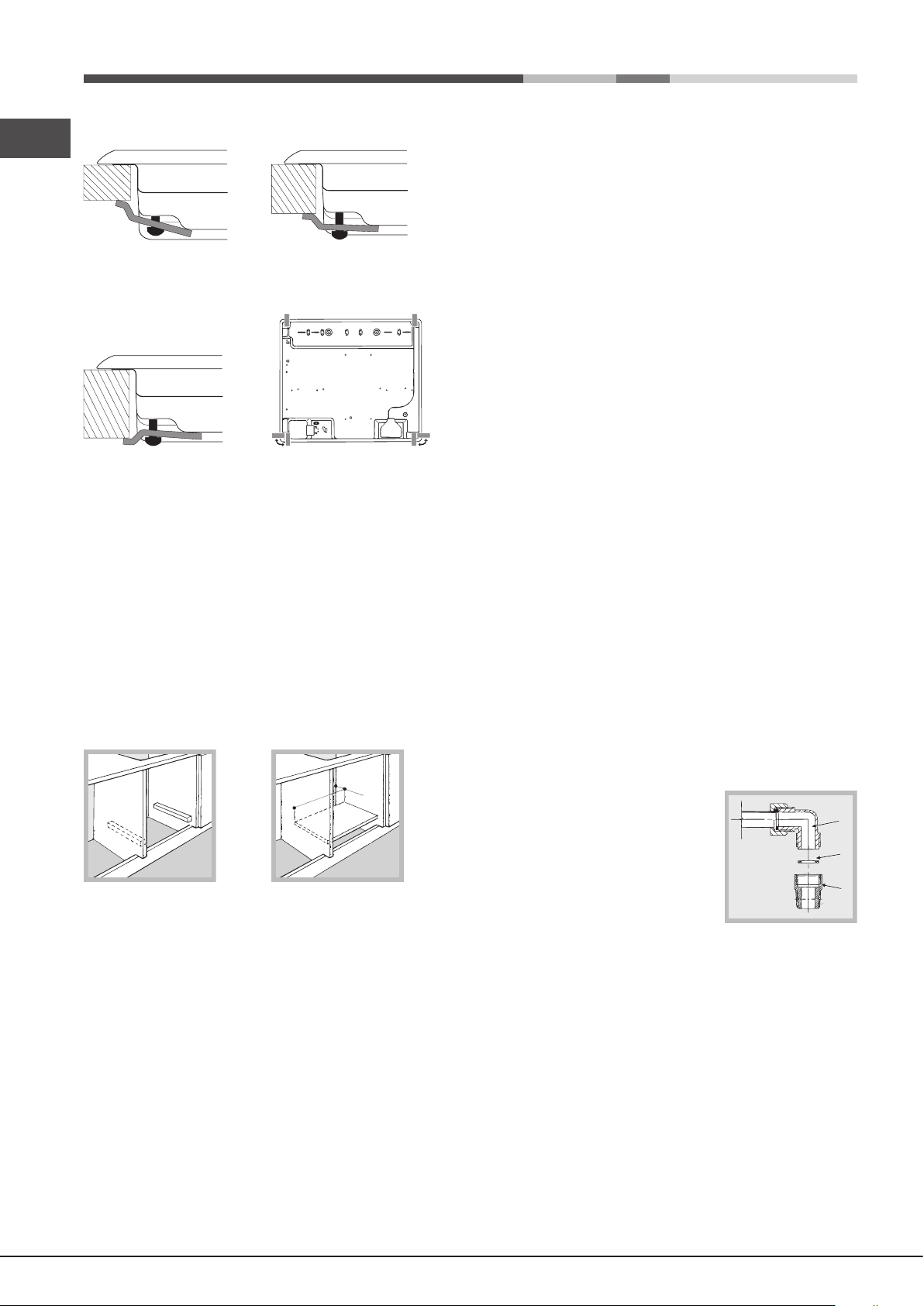

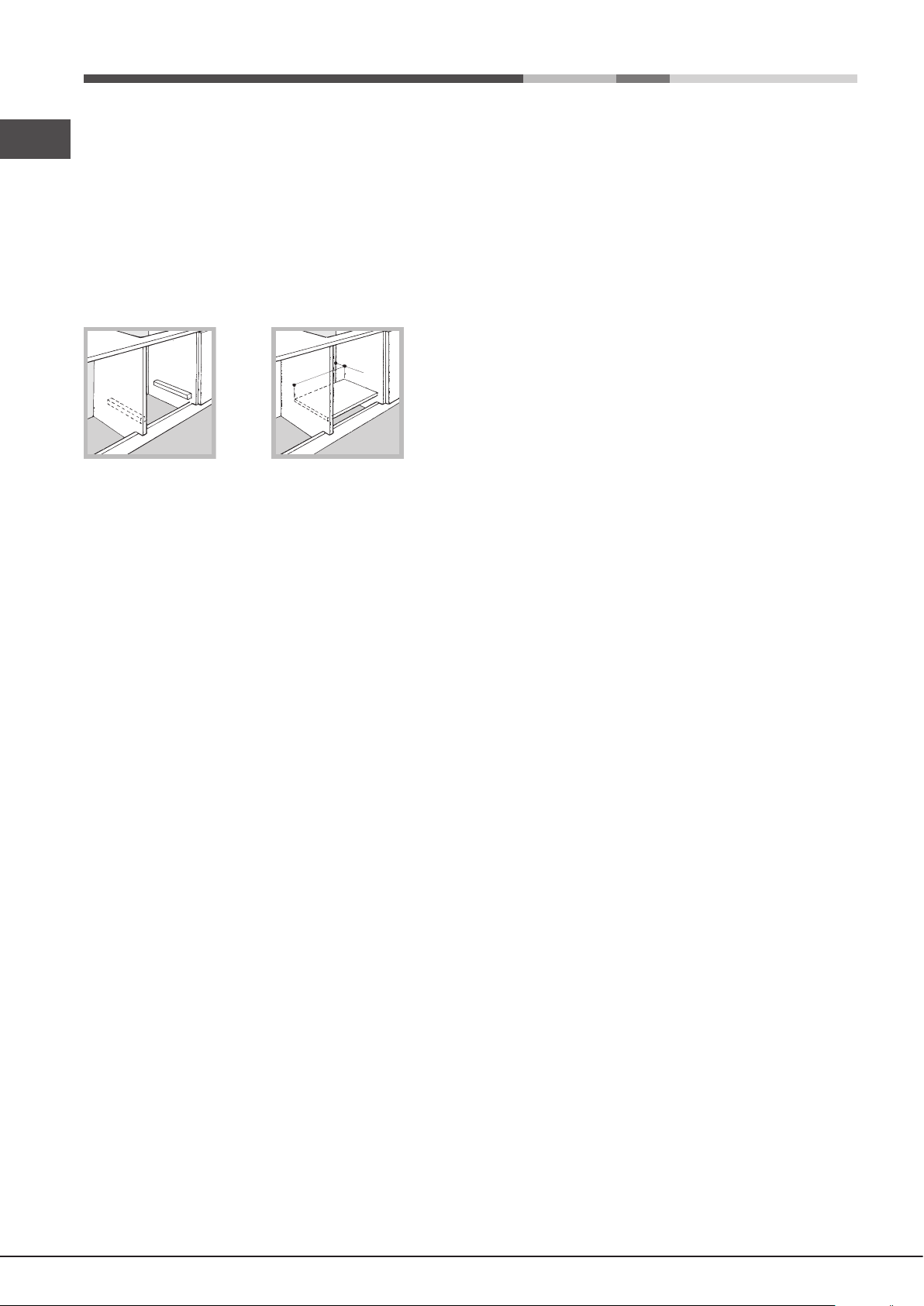

Incasso

Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a anco, la cui altezza superi quella del piano di lavoro,

debbono essere situati ad almeno 200 mm dal bordo del piano stesso.

• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 650 mm (vedi gura).

• Posizionare i pensili adiacenti alla cappa ad un’altezza minima dal top di

420 mm (vedi gura).

Allorchè il piano di cottura venga installato sotto

un pensile, quest’ultimo dovrà mantenere una

600mm min.

distanza minima dal top pari a 700 mm.

! Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme Nazionali in

vigore. Debbono essere osservati i seguenti requisiti:

• Il locale deve prevedere un sistema di scarico all’esterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l’apparecchio.

In camino o in canna fumaria ramificata (riservata agli apparecchi di cottura)

Direttamente all’esterno

• Il locale deve prevedere un sistema che consenta l’afusso dell’aria

necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2 m

/h per kW di potenza

installata.

Il sistema può essere realizzato prelevando direttamente l’aria dall’esterno dell’edificio tramite un condotto di almeno 100 cm

sezione utile e tale che non possa essere

Esempi di aperture di ventilazione per l’aria comburente

accidentalmente ostruito.

650mm min.

420mm min.

• Il vano del mobile dovrà avere le dimensioni indicate nella gura. Sono previsti dei ganci di ssaggio che consentono di ssare il piano

su top da 20 a 40 mm. di spessore. Per un buon ssaggio del piano è

consigliabile usare tutti i ganci a disposizione.

• Prima di procedere al ssaggio al top, posizionare la guarnizione (in dotazione) lungo il perimetro del piano come rappresentato in gura.

Locale adiacente

Locale da ventilare

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l’esterno come sopra descritto, e che non siano parti comuni dell’immobile, o ambienti con pericolo di incendio, o camere da letto.

Maggiorazione della fessura fra porta e pavimento

• Un utilizzo intensivo e prolungato dell’apparecchio può necessitare di una

areazione supplementare, per esempio l’apertura di una nestra o una areazione più efcace, aumentando la potenza di aspirazione meccanica

se già esistente.

• I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano verso il basso.

Quindi i locali contenenti bidoni di GPL debbono prevedere delle aperture

verso l’esterno così da permettere l’evacuazione dal basso delle eventuali

fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo

Schema di ssaggio dei ganci

Posizione gancio per top H=20mm Posizione gancio per top H=30mm

Avanti

Posizione gancio per top H=40mm Dietro

! Usare i ganci contenuti nella “confezione accessori”

• Nel caso in cui il piano non sia installato su di un forno incasso, è necessario inserire un pannello di legno come isolamento. Esso dovrà essere posizionato ad una distanza minima di 20 mm. dalla parte inferiore del piano stesso.

Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x

560 mm (vedi gure).

45 mm.

560 mm.

! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).

! L’azienda declina ogni responsabilità qualora queste norme non vengano

rispettate.

Collegamento gas

Il collegamento dell’apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto dalle Norme Norme Nazionali in vigore, solo dopo essersi accertati che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contrario eseguire le operazioni indicate al paragrafo “Adattamento ai diversi tipi di gas”.

Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori

di pressione conformi alle Norme Nazionali in vigore.

! Per un sicuro funzionamento, per un adeguato uso dell’energia e maggiore durata dell’apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”.

! E’ possibile installare il piano solo sopra forni incasso dotati di ventilazione di raffreddamento.

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predisposti per

il funzionamento con corrente alternata alla tensione e frequenza di

alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installazione sopra un forno da incasso l’allaccio

elettrico del piano e quello del forno deve essere realizzato separatamente,

sia per ragioni di sicurezza elettrica che per facilitare l’eventuale estraibilità del forno.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche. In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il

lo di terra non deve essere interrotto dall’interruttore). Il cavo di alimentazione

deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza.

Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche;

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

Allaccio con tubo rigido (rame o acciaio)

! L’allaccio all’impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all’apparecchio. Sulla rampa di alimentazione dell’apparecchio è presente un raccordo a “L” orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con l’apparecchio). Il raccordo di entrata del gas

all’apparecchio è lettato 1/2 gas maschio cilindrico.

Allaccio con tubo essibile in acciaio inossidabile a parete continua con attacchi lettati

Il raccordo di entrata del gas all’apparecchio è lettato 1/2 gas maschio

cilindrico. La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000

mm. Ad allacciamento avvenuto assicurarsi che il tubo metallico essibile non

venga a contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi, guarnizioni di tenuta metalliche in alluminio o guarnizioni in gomma conformi alle Norme Nazionali in vigore.

Controllo Tenuta

! Ad installazione ultimata controllare la perfetta tenuta di tutti i raccordi

utilizzando una soluzione saponosa e mai una amma.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale esso è predisposto (indicato sulla etichetta ssata nella parte inferiore del piano o

sull’imballo), occorre sostituire gli ugelli dei bruciatori effettuando le seguenti operazioni:

1. Togliere le griglie del piano e slare i bruciatori dalle loro sedi.

2. Svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituirli

con quelli adatti al nuovo tipo di gas (vedi tabella 1 “Caratteristiche dei

bruciatori ed ugelli”).

3. Rimontare le parti eseguendo all’inverso le operazioni.

4. Al termine dell’operazione, sostituite la vecchia etichetta taratura con

quella corrispondente al nuovo gas d’utilizzo, reperibile presso i Nostri

Centri Assistenza Tecnica.

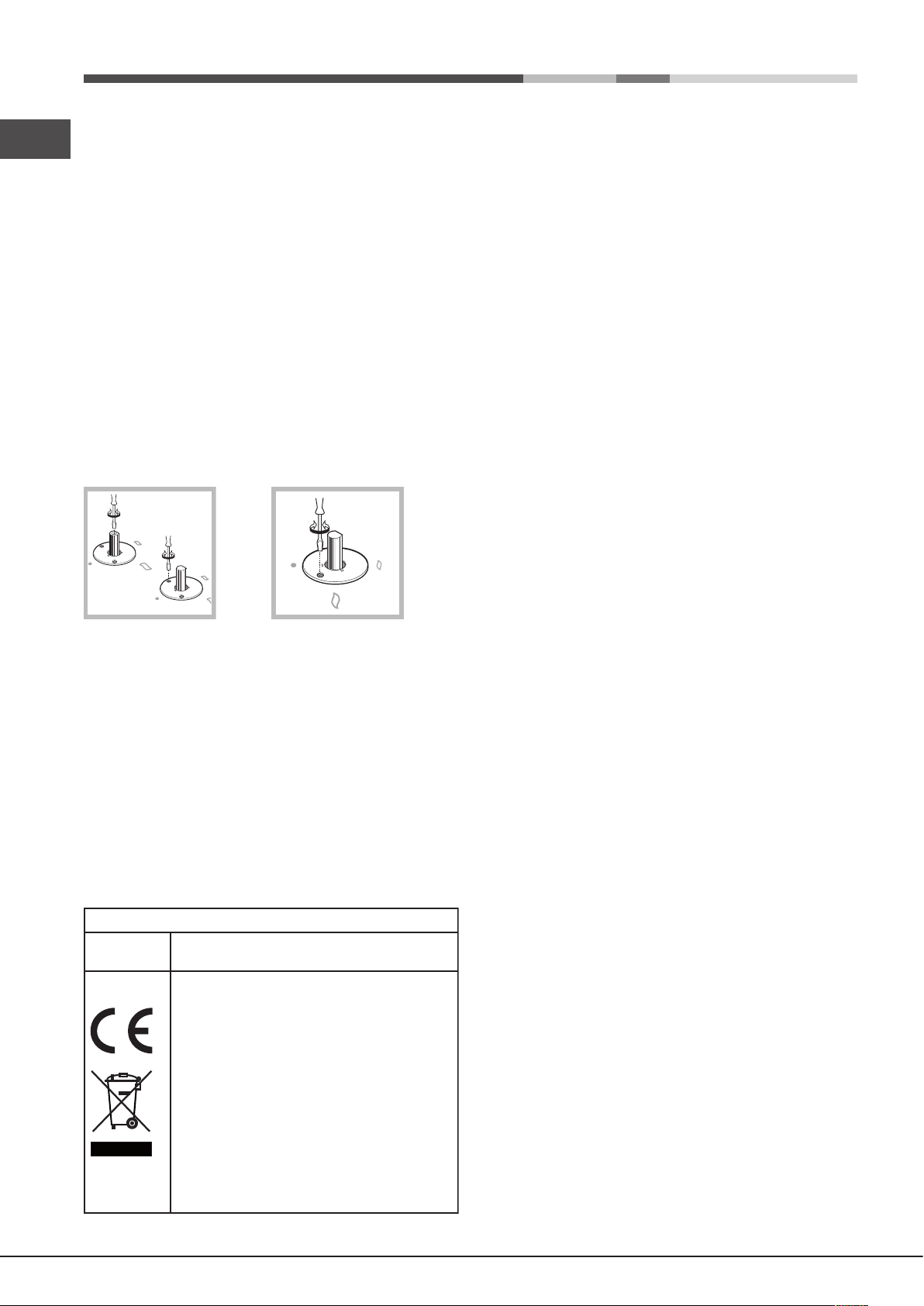

• Regolazione aria primaria dei bruciatori I bruciatori non necessitano di nessuna regolazione dell’aria primaria.

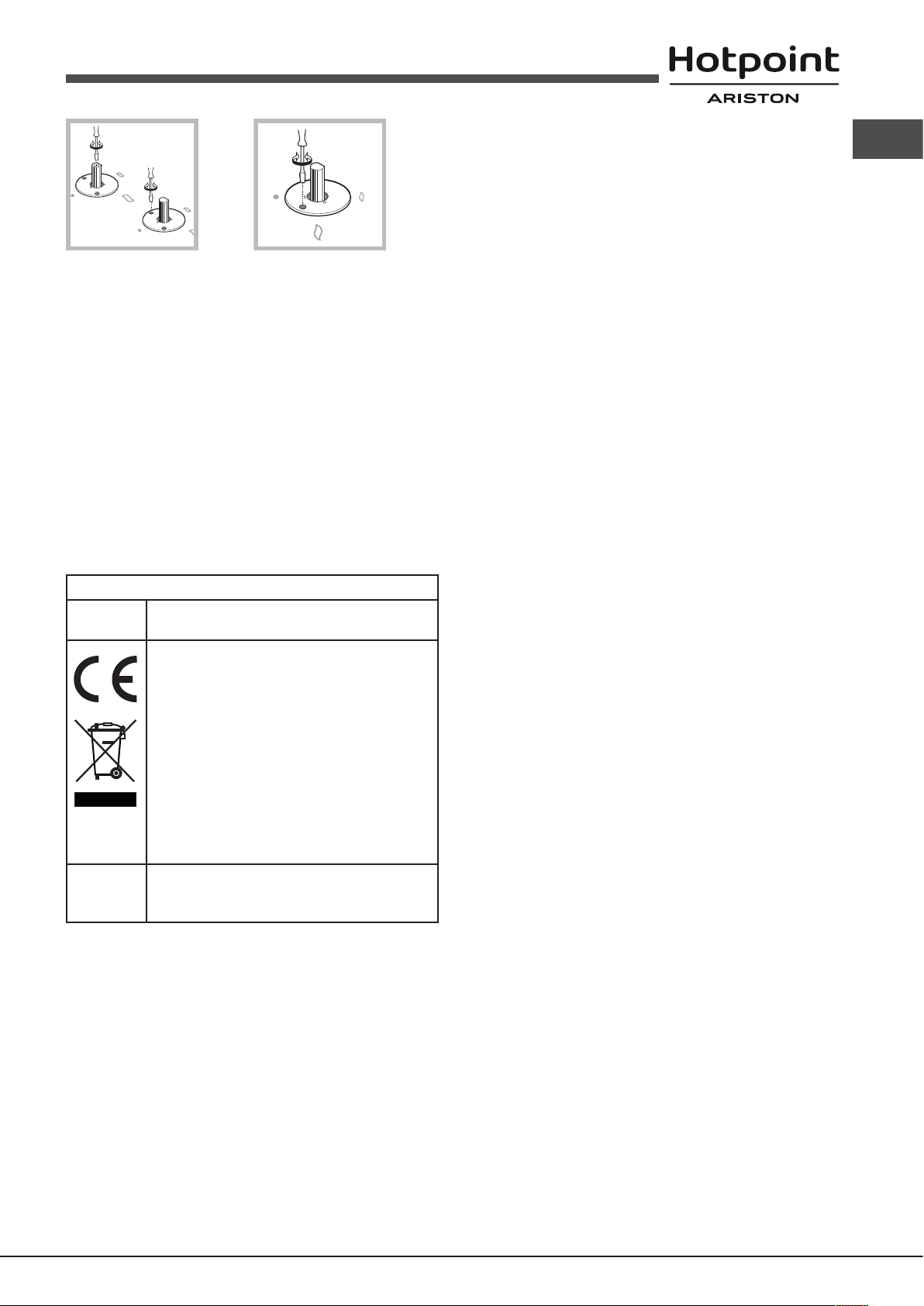

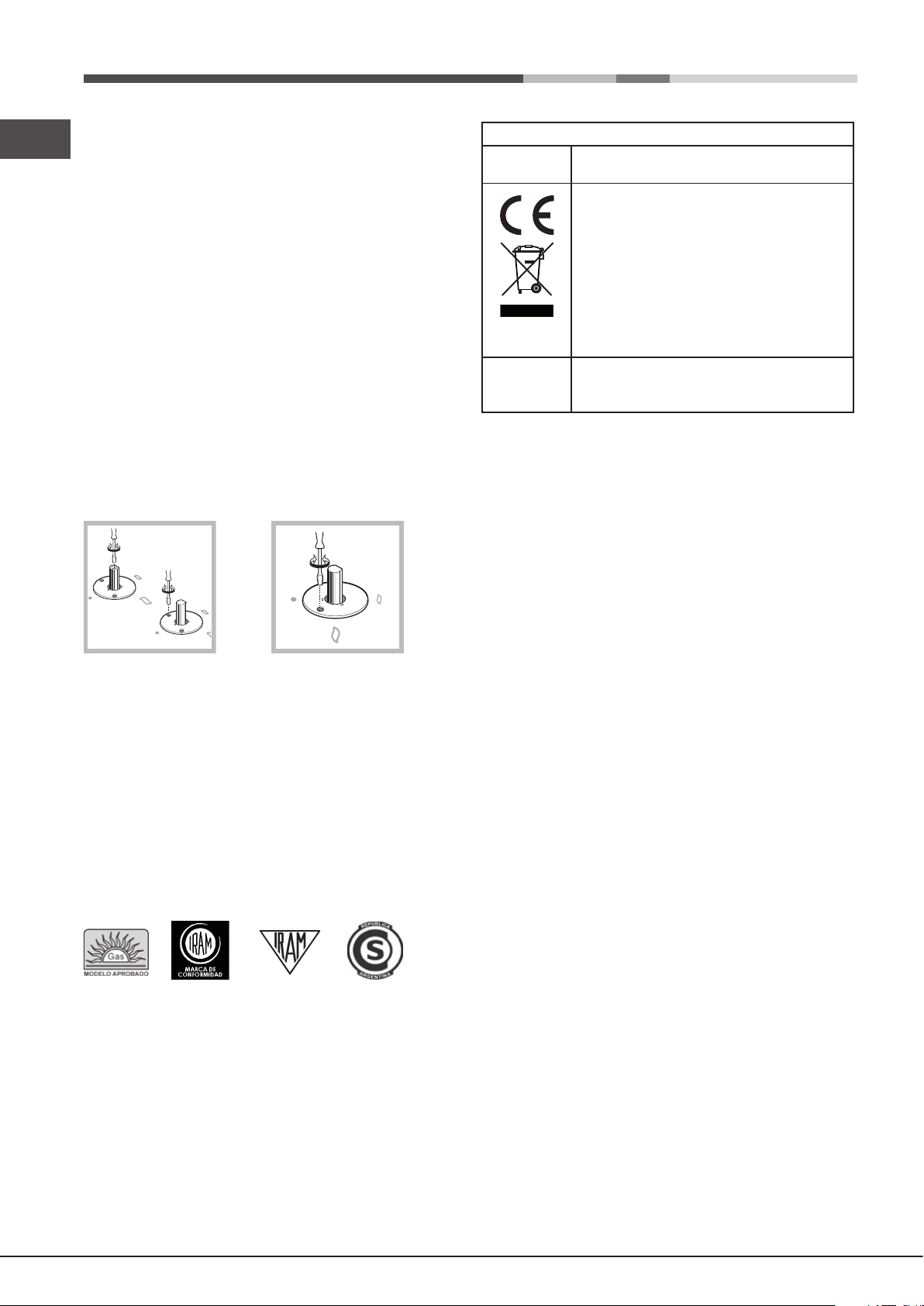

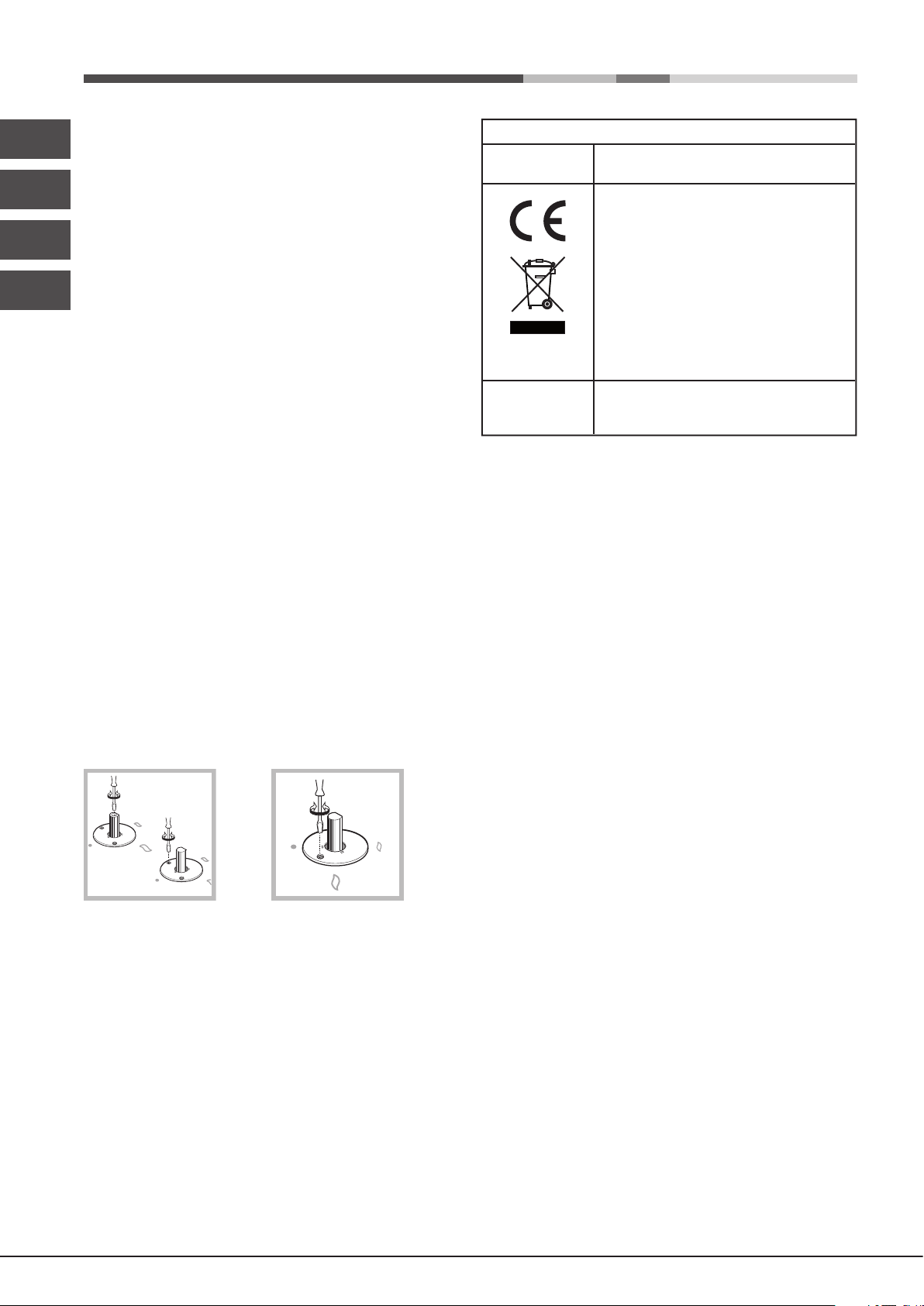

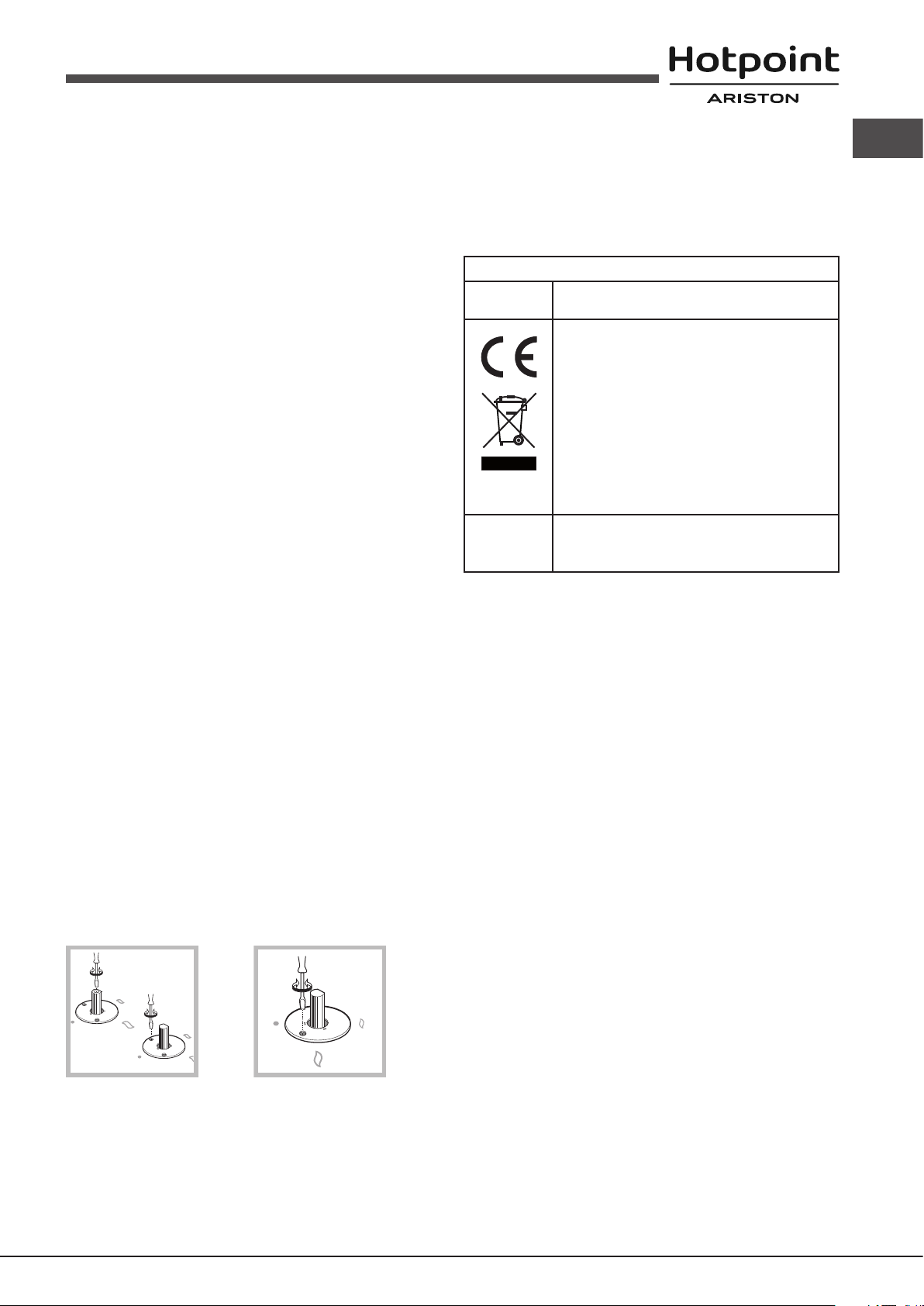

• Regolazione minimi

1. Portare il rubinetto sulla posizione di minimo;

2. Togliere la manopola ed agire sulla vite di regolazione posta all’interno o di

anco all’astina del rubinetto no ad ottenere una piccola amma regolare.

3. Vericare che ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.

4. Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo aumentare la portata dei minimi stessi agendo sulla vite di regolazione.

5. Effettuata la regolazione, ripristinate i sigilli posti sui by-pass con ceralacca

o materiali equivalenti.

! Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo.

! Al termine dell’operazione sostituire la vecchia etichetta di taratura con

quella corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri

Assistenza Tecnica.

! Qualora la pressione del gas utilizzato sia diversa (o variabile) da quella

prevista, è necessario installare, sulla tubazione d’ingresso un appropriato regolatore di pressione (secondo le Norme Nazionali in vigore).

TARGHETTA CARATTERISTICHE Collegamenti

elettrici

ECODESIGN

vedi targhetta caratteristiche

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 2006/95/CE del 12/12/06 (Bassa Tensione) e successive modificazioni

- 2004/108/CE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni

- 93/68/CEE del 22/07/93 e successive modificazioni.

- 2009/142/CE del 30/11/09 (Gas) e successive modificazioni.

- 2012/19/UE e successive modificazioni.

Regolamento (EU) No 66/2014 che integra la Direttiva 2009/125/EC. Norma EN 30-2-1

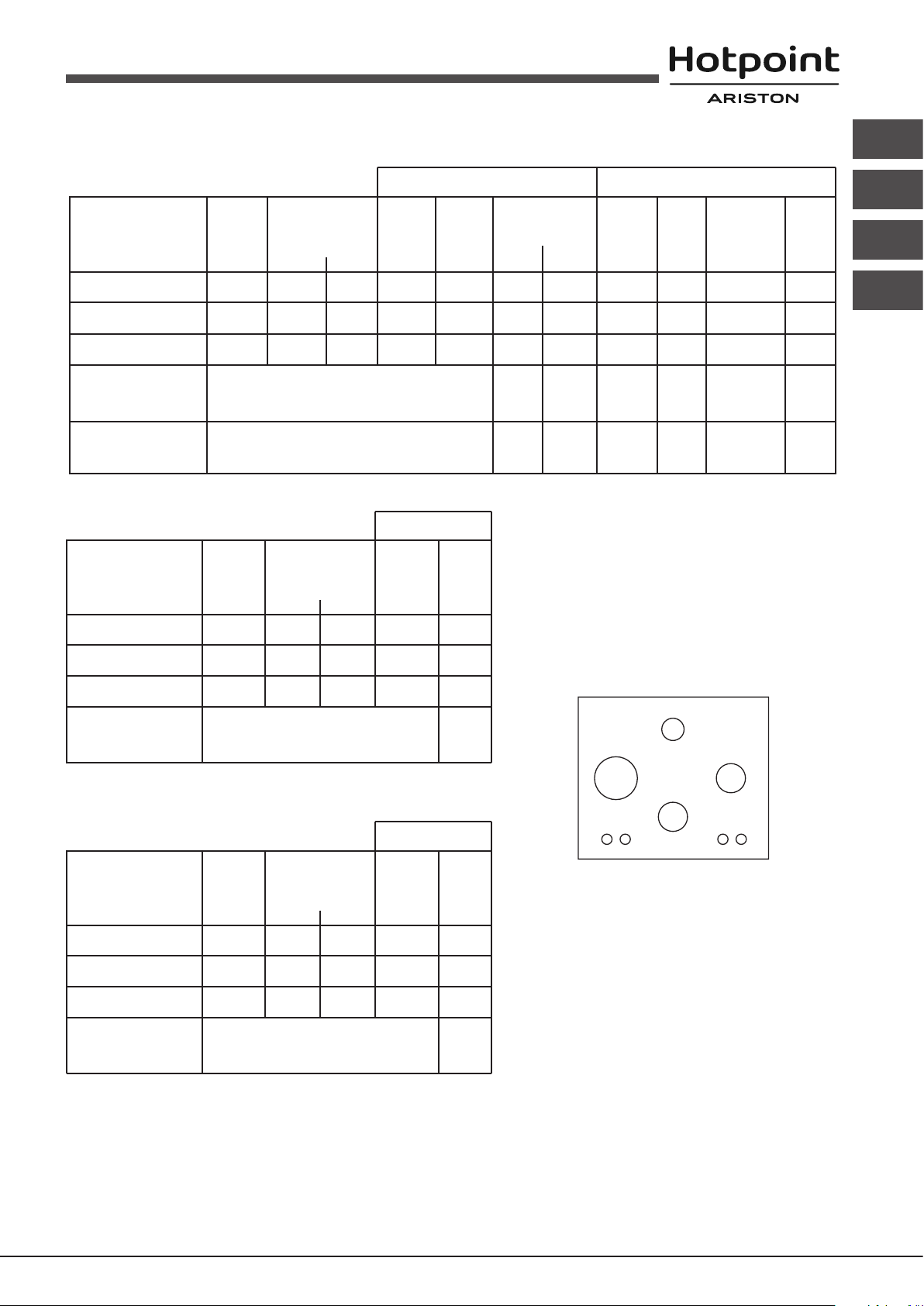

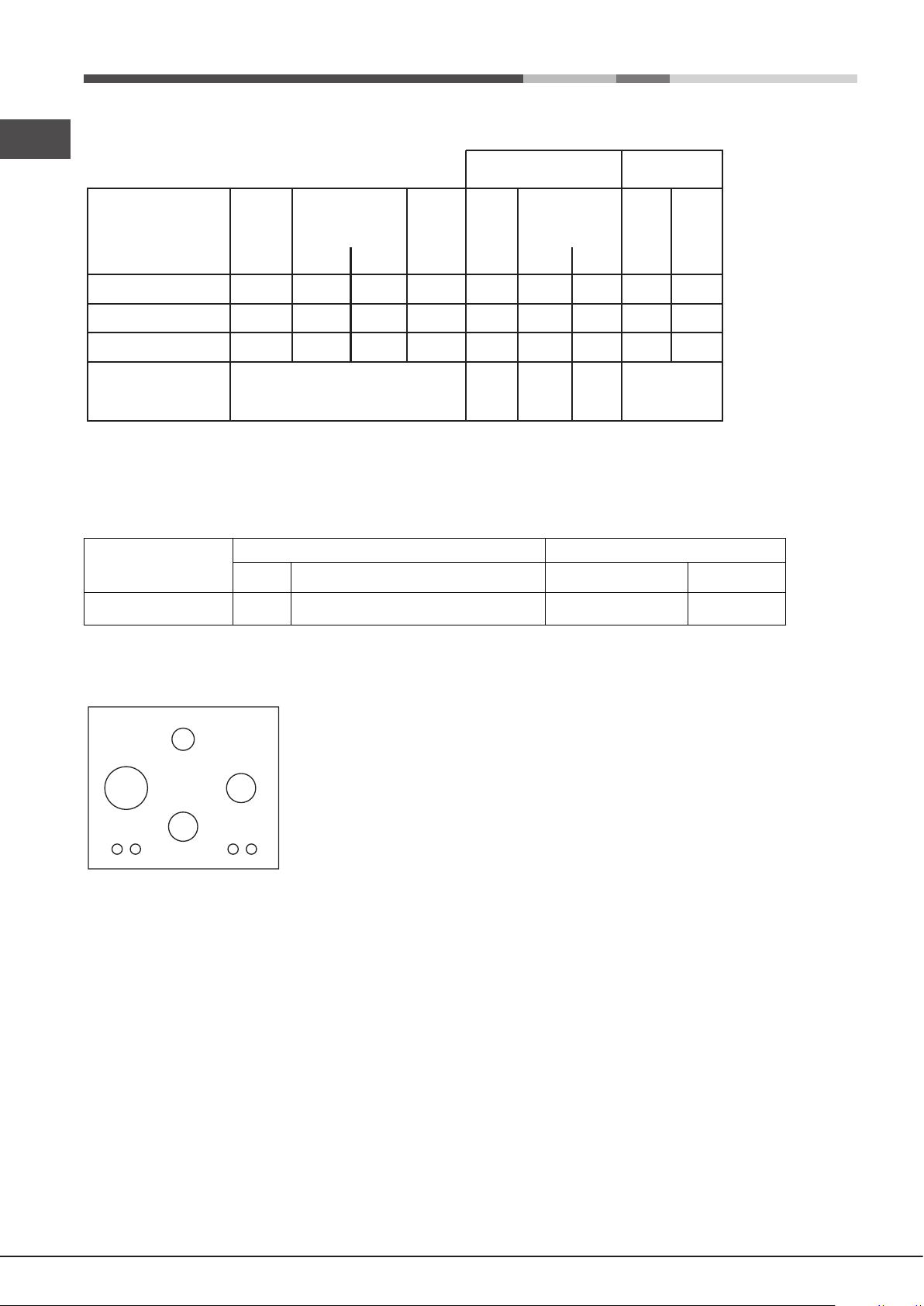

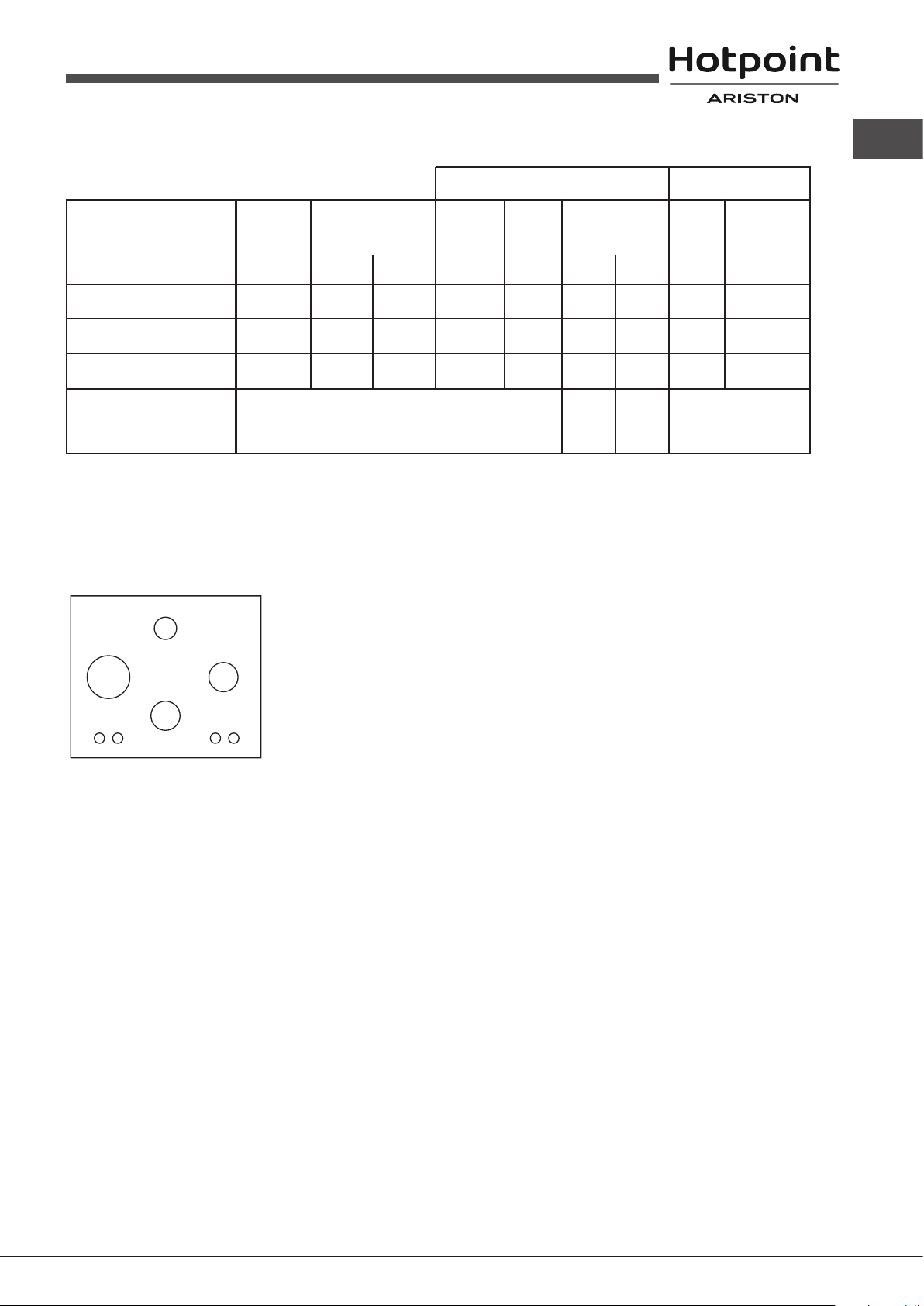

Tabella caratteristiche bruciatori e ugelli

Metano P. C.S. = 37.78 MJ/m

bella 1 Gas Liquido Gas Naturale

Bruciatore

Rapido (R)

Semi Rapido (S)

Ausiliario (A)

Pressioni di alimentazione

* A 15°C e 1013,25 mbar-gas secco ** Propano P.C.S. = 50.37 MJ/Kg *** Buano P. C.S. = 49.47 MJ/Kg

Diametro

(mm)

100

Potenza termica

kW (p.c.s.*)

Nomin. Ridot.

3.00

1.65

1.00

Nominale (mbar) Minima (mbar) Massima (mbar)

0.70

0.40

By-pass

1/100

(mm)

Ugello 1/100

(mm)

Portata*

***

218

120

28-30

20 35

g/h

214

118

37 25 45

Ugello

1/100

(mm)

116(Y)

96(Z)

79(6)

Portata*

l/h

286

157

20 17 25

DD 642/HA(WH)

Avvio e utilizzo

Precauzioni e consigli

! Su ciascuna manopola è indicata la posizione del bruciatore gas corrispondente.

Bruciatori gas

Il bruciatore prescelto può essere regolato dalla manopola corrispondente come segue:

● Spento

Massimo

Minimo

Per accendere uno dei bruciatori, avvicinare allo stesso una amma o un

accenditore, premere a fondo e ruotare la manopola corrispondente in senso

antiorario no alla posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta

la manopola per circa 2-3 secondi nchè non si scalda il dispositivo che mantiene automaticamente accesa la amma .

Modelli sono dotati di accensione integrata all’interno della manopola. Per

accendere il bruciatore prescelto è sufciente prima premere a fondo la manopola corrispondente, poi ruotarla in senso antiorario no alla posizione di massima potenza, tenendola premuta no alla avvenuta accensione.

! Nel caso di una estinzione accidentale delle amme del bruciatore, chiudere

la manopola di comando e ritentare l’accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario no all’arresto (corrispondente al simbolo “●”).

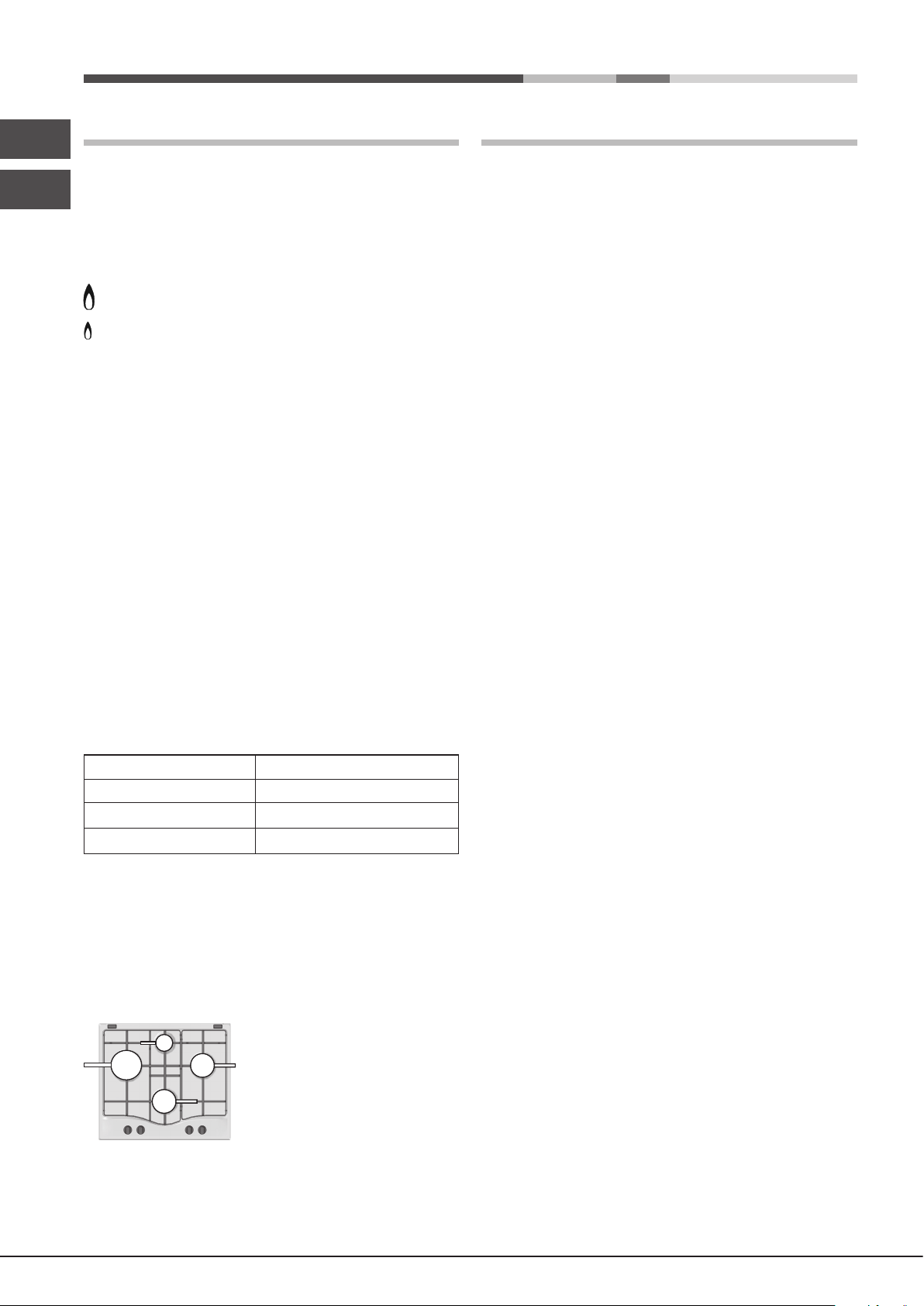

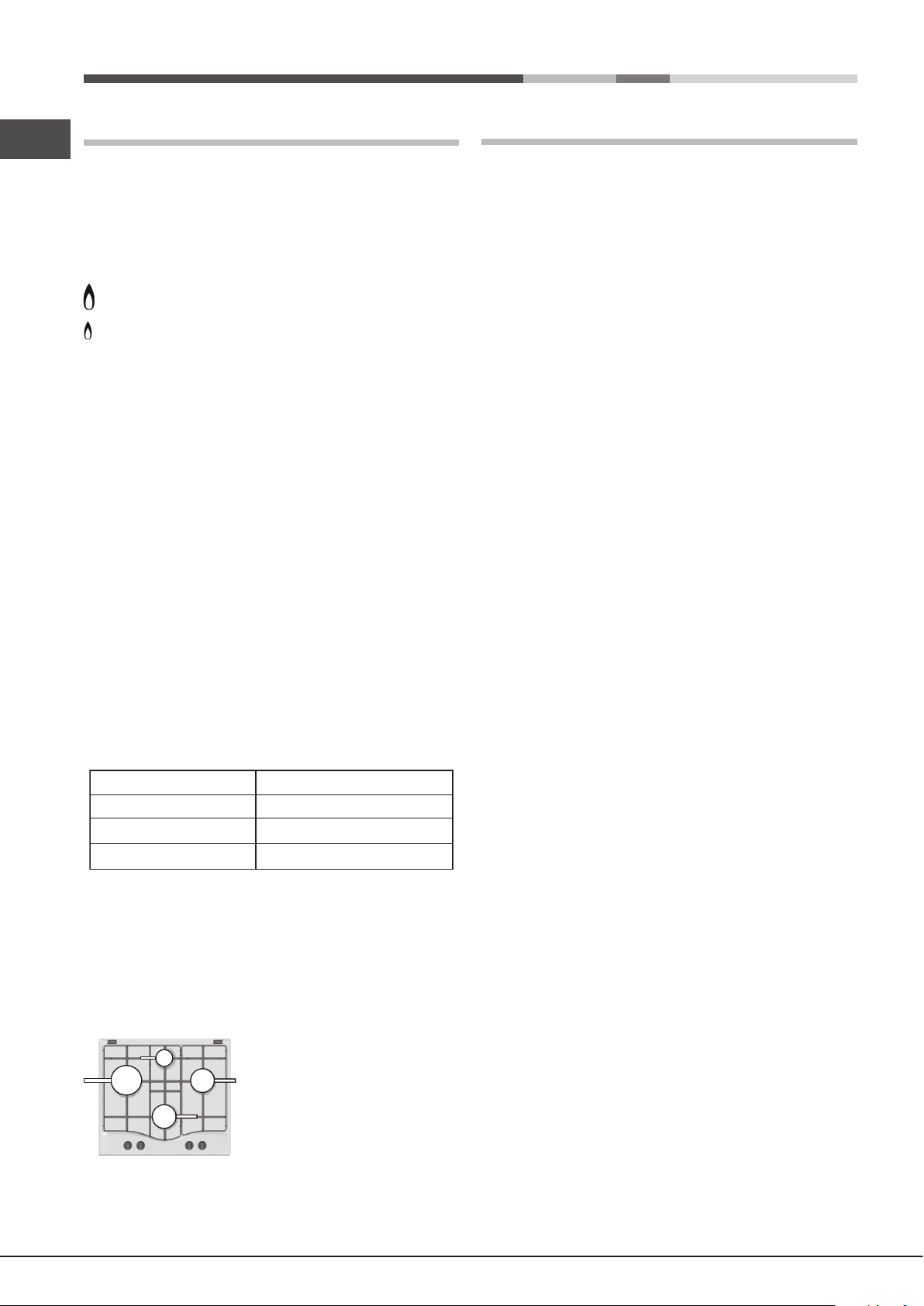

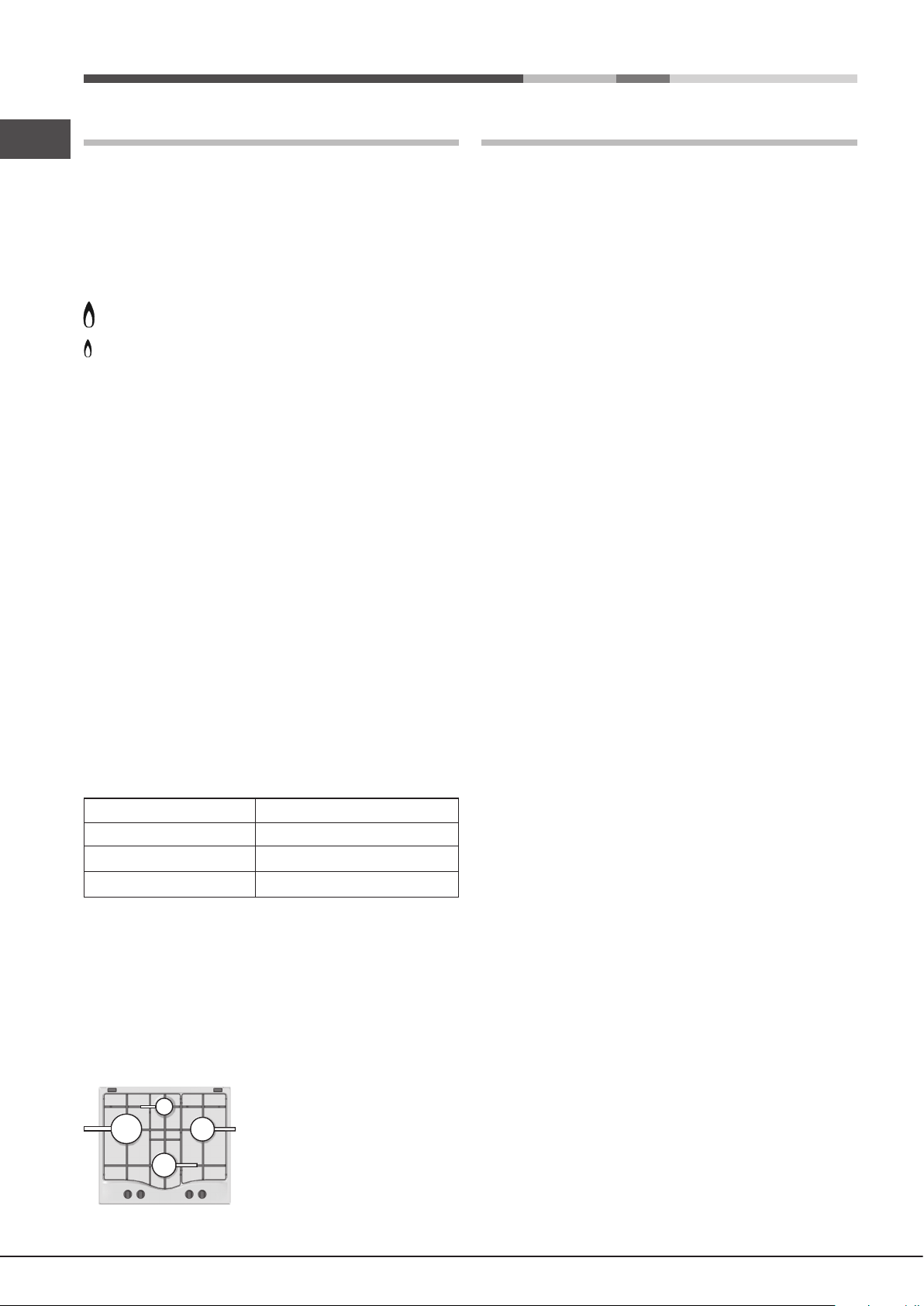

Consigli pratici per l’uso dei bruciatori

Al ne di ottenere il massimo rendimento è utile ricordare quanto segue:

• Utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al ne di evitare che le amme fuoriescano dal fondo dei recipienti.

• Utilizzare sempre recipienti a fondo piatto e con coperchio.

• Al momento dell’ebollizione ruotare la manopola no alla posizione di

minimo.

Bruciatore

Rapido (R)

Semi Rapido (S)

Ausiliario (A)

Per identicare il tipo di bruciatore fate riferimento ai disegni presenti nel

paragrafo “Caratteristiche dei bruciatori ed ugelli”.

• Per la massima stabilità dei recipienti, assicurarsi sempre che le griglie siano montate in modo corretto e che ogni recipiente sia centrato sul bruciatore.

• Le maniglie delle pentole devono essere posizionate in linea con una delle razze della griglia.

• Le maniglie delle pentole devono essere posizionate in modo da non sporgere oltre il bordo anteriore del piano di cottura.

massima stabilità.

Ø Diametro recipienti (cm)

24 - 26

16 - 20

10 - 14

L’aspetto più variabile in termini di stabilità delle pentole può essere spesso la pentola stessa (o il suo posizionamento durante l’uso). Pentole ben bilanciate, con fondi piatti, centrate sul bruciatore, con le maniglie posizionate in linea con una delle razze della griglia offrono ovviamente la

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe

• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d’aria.Accertarsi che nella loro installazione siano rispettati i requisiti richiesti nel paragrafo relativo al “Posizionamento”.

• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli

gurano sul libretto e sulla targa matricola.

• L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.

• L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere alimenti, solo da persone

adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

• Non ostruire le aperture di ventilazione e di smaltimento di calore.

• Assicurarsi sempre che le manopole siano nella posizione “●”/“○” quando

l’apparecchio non è utilizzato.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì

afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).

• Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

• Non è previsto che l’apparecchio venga utilizzato da persone (bambini

compresi) con ridotte capacità siche, sensoriali o mentali, da persone

inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull’uso dell’apparecchio.

• Evitare che i bambini giochino con l’apparecchio.

• L’apparecchio non è destinato a essere messo in funzione per

mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali,

così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2012/19/EU sui riuti di apparecchia¬ture elettriche ed elettroniche (RAEE), prevede che gli elettrodo¬mestici non debbano essere smaltiti nel normale usso dei riuti solidi urbani. Gli apparecchi

dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Quando si acquista una nuova apparecchiatura equivalente si può

consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente; i RAEE di “piccolissime dimensioni” (nessun lato sopra i 25 cm) possono

essere consegnati gratuitamente ai negozianti anche se non si acquista nulla (solo nei negozi con supercie di vendita superiore a 400 mq). Per

ulteriori informazioni sulla corretta dismissione degli elettrodomestici i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Manutenzione rubinetti gas

Con il tempo può vericarsi il caso di un rubinetto che si blocchi o presenti

difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso.

Risparmiare e rispettare l’ambiente

• Cucinare gli alimenti in pentole chiuse con coperchi idonei e usare meno

acqua possibile. Cucinare senza coperchio aumenterà notevolmente il

consumo in termini di energia.

• Usare pentole e padelle piatte.

• Se si stanno cucinando alimenti con un tempo di cottura più lungo, consigliamo di usare una pentola a pressione, che è due volte più rapida e consente di salvare un terzo di energia.

! Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore.

Anomalie e rimedi

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare

l’assistenza, vediamo che cosa si può fare. Innanzi tutto vericare che non ci

siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.

Manutenzione e cura

Il bruciatore non si accende o la amma non è uniforme.

Escludere la corrente elettrica

Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica.

Pulizia del piano di cottura

• Le parti smaltate e in vetro vanno lavate con acqua calda e detergente

neutro.

• L’acqua calcarea o detergenti aggressivi potrebbero lasciare macchie sulle superci in acciaio inox, se rimangono a contatto troppo a lungo. Eliminare prontamente eventuali residui di cibo (acqua, sugo, caffè, ecc.)

prima che si secchino.

• Pulire con acqua calda e detergente neutro, quindi asciugare con un panno morbido o una pelle di daino. In caso di sporco difcile, usare esclusivamente detergenti indicati per le superci in acciaio inox.

• Pulire le superci in acciaio inox solo con un panno morbido o una spugna.

• Non utilizzare prodotti abrasivi o corrosivi, prodotti a base di cloro o pagliette.

• Non utilizzare pulitrici a getto di vapore.

• Non utilizzare prodotti inammabili.

• Evitare di lasciare sul piano sostanze acide o alcaline come aceto, mostarda, sale, zucchero o succo di limone.

Pulizia dei componenti del piano

• Pulire le parti smaltate e in vetro solo con un panno morbido o una spugna.

• Le griglie, i cappellotti e i bruciatori sono rimovibili per facilitarne la pulizia.

• Lavarli a mano con acqua calda e detersivo non aggressivo avendo cura

di eliminare eventuali incrostazioni e controllando che nessuna delle aperture del bruciatore sia otturata.

• Sciacquare e asciugare.

• Rimontare correttamente bruciatori e cappellotti nelle rispettive sedi.

• Nel riposizionare le griglie, assicurarsi che la zona di appoggio delle pentole sia allineata con il bruciatore.

• Nei modelli dotati di candeline di accensione elettrica e di termocoppie di sicurezza, occorre procedere a un’accurata pulizia della parte terminale

della candelina per assicurarne il buon funzionamento. Controllare questi componenti frequentemente e, se necessario, pulirli con un panno umido.

Eventuali residui di cibo secchi vanno rimossi con uno stuzzicadenti o un ago.

Avete controllato se:

• Sono ostruiti i fori di uscita del gas del bruciatore.

• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.

• Ci sono correnti d’aria nelle vicinanze del piano.

La amma non rimane accesa nelle versioni con sicurezza.

Avete controllato se:

• Non avete premuto a fondo la manopola.

• Non avete mantenuto premuta a fondo la manopola per un tempo

sufciente ad attivare il dispositivo di sicurezza.

• Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

Avete controllato se:

• Sono ostruiti i fori di fuoriuscita del gas.

• Ci sono correnti d’aria nelle vicinanze del piano.

• La regolazione del minimo non è corretta.

I recipienti sono instabili.

Avete controllato se:

• Il fondo del recipiente è perfettamente piano.

• Il recipiente è centrato sul bruciatore o sulla piastra elettrica.

• Le griglie sono state invertite.

! Per evitare danni all’accensione elettrica, non utilizzarla quando i bruciatori non sono nella loro sede.

ATTENZIONE

Installation

555 mm

55 mm

475 mm

! Before operating your new appliance please read this instruction booklet carefully. It contains important information for safe use, installation and care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning

! Keep packaging material out of the reach of children. It can become a choking or suffocation hazard (see Precautions and tips).

! The appliance must be installed by a qualied professional according to the

instructions provided. Incorrect installation may cause harm to people and animals or may damage property.

! This unit may be installed and used only in permanently ventilated rooms

in accordance with current national regulations. The following requirements

must be observed:

• The room must be equipped with an air extraction system that expels

any combustion fumes. This may consist of a hood or an electric fan that automatically starts each time the appliance is switched on.

Fitting the appliance

The following precautions must be taken when installing the hob:

• Kitchen cabinets adjacent to the appliance and taller than the top of the hob must be at least 200 mm from the edge of the hob.

• Hoods must be installed according to their relative installation instruction

manuals and at a minimum distance of 650 mm from the hob (see gure).

• Place the wall cabinets adjacent to the hood at a minimum height of 420

mm from the hob (see gure).

If the hob is installed beneath a wall cabinet, the latter must be situated at a minimum of 700

600mm min.

650mm min.

mm above the hob.

420mm min.

• The installation cavity should have the dimensions indicated in the gure.

Fastening hooks are provided, allowing you to fasten the hob to tops that

are between 20 and 40 mm thick. To ensure the hob is securely fastened to the top, we recommend you use all the hooks provided.

In a chimney stack or branched flue. (exclusively for cooking appliances)

Directly to the Outside

• The room must also allow proper air circulation, as air is needed for

combustion to occur normally. The ow of air must not be less than 2 m3/h

per kW of installed power.

The air circulation system may take air directly from the outside by means of a pipe with an inner cross section of at least 100 cm

; the

opening must not be vulnerable to any type

Examples of ventilation holes for comburant air.

Adjacent Room

Room to be Vented

of blockages.

The system can also provide the air needed for combustion indirectly, i.e. from adjacent rooms

tted with air circulation tubes as described

above. However, these rooms must not be communal rooms, bedrooms or rooms that

may present a re hazard.

Enlarging the ventilation slot between window and floor.

• Intensive and prolonged use of the appliance may necessitate supplemental ventilation, e.g. opening a window or increasing the power of the air intake system (if present).

• Liquid petroleum gas sinks to the oor as it is heavier than air. Therefore, rooms containing LPG cylinders must also be equipped with vents to allow

gas to escape in the event of a leak. As a result LPG cylinders, whether partially or completely full, must not be installed or stored in rooms or storage areas that are below ground level (cellars, etc.). It is advisable to keep only the cylinder being used in the room, positioned so that it is not

subject to heat produced by external sources (ovens, replaces, stoves,

etc. ) which could raise the temperature of the cylinder above 50°C.

• Before fastening the cooktop in place, position the seal (supplied) along

the perimeter of the countertop, as shown in the gure.

Hook fastening diagram

Hooking position for top H=20mm Hooking position for top H=30mm

Front

Hooking position for top H=40mm Back

! Use the hooks contained in the “accessory pack”.

• Where the hob is not installed over a built-in oven, a wooden panel must be installed as insulation. This must be placed at a minimum distance of 20 mm from the lower part of the hob.

Ventilation

To ensure adequate ventilation, the back panel of the cabinet must be

removed. It is advisable to install the oven so that it rests on two strips of

wood, or on a completely at surface with an opening of at least 45 x 560

mm (see diagrams).

45 mm.

560 mm.

Gas connection

The appliance should be connected to the main gas supply or to a gas cylinder in compliance with current national regulations. Before carrying out the connection, make sure the cooker is compatible with the gas supply you wish to use. If this is not the case, follow the instructions indicated in the paragraph “Adapting to different types of gas.”

When using liquid gas from a cylinder, install a pressure regulator which

complies with current national regulations.

! Check that the pressure of the gas supply is consistent with the values

indicated in Table 1 (“Burner and nozzle specications”). This will ensure the safe operation and longevity of your appliance while maintaining efcient

energy consumption.

! The hob can only be installed above built-in ovens with a cooling ventilation system.

Electrical connection

Hobs equipped with a three-pole power supply cable are designed to operate with alternating current at the voltage and frequency indicated on the data

plate (this is located on the lower part of the appliance). The earth wire in the cable has a green and yellow cover. If the appliance is to be installed above a built-in electric oven, the electrical connection of the hob and the oven must be carried out separately, both for electrical safety purposes and to make extracting the oven easier.

Connecting the supply cable to the mains

Install a standardised plug corresponding to the load indicated on the data plate. The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between the appliance and the mains. The circuit-breaker must be suitable for the charge indicated and must comply with current electrical regulations (the earthing wire must not be interrupted by the circuit-breaker). The supply cable must not come into contact with surfaces with temperatures higher than 50°C.

! The installer must ensure that the correct electrical connection has been made and that it is compliant with safety regulations.

Before connecting to the power supply, make sure that:

• the appliance is earthed and the plug is compliant with the law.

• the socket can withstand the maximum power of the appliance, which is indicated on the data plate.

• the voltage is in the range between the values indicated on the data plate.

• the socket is compatible with the plug of the appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced by authorised technicians

only (see Assistance).

! The manufacturer declines any liability should these safety measures not be observed.

Connection with a rigid pipe (copper or steel)

! Connection to the gas system must be carried out in such a way as not to place any strain of any kind on the appliance.

There is an adjustable L-shaped pipe tting on the appliance supply ramp and this is tted with a seal in order to prevent leaks. The seal must always be replaced after rotating the pipe tting (seal provided with appliance). The gas supply pipe tting is a threaded 1/2 gas cylindrical male attachment.

Connecting a flexible jointless stainless steel pipe to a threaded attachment

The gas supply pipe tting is a threaded 1/2 gas cylindrical male attachment.

These pipes must be installed so that they are never longer than 2000 mm when fully extended. Once connection has been carried out, make sure that

the exible metal pipe does not touch any moving parts and is not compressed.

! Only use pipes and seals that comply with current national regulations.

Checking the tightness of the connection

! When the installation process is complete, check the pipe ttings for leaks using a soapy solution. Never use a ame.

Adapting to different types of gas

To adapt the hob to a different type of gas other than default type (indicated on the rating plate at the base of the hob or on the packaging), the burner nozzles should be replaced as follows:

1. Remove the hob grids and slide the burners off their seats.

2. Unscrew the nozzles using a 7 mm socket spanner, and replace them with nozzles for the new type of gas (see table 1 “Burner and nozzle characteristics”).

3. Reassemble the parts following the above procedure in the reverse order.

4. Once this procedure is nished, replace the old rating sticker with one

indicating the new type of gas used. Sticker are available from any of our Service Centres.

• Adjusting the burners’ primary air

Does not require adjusting.

• Setting the burners to minimum

1. Turn the tap to the low ame position;

2. Remove the knob and adjust the adjustment screw, which is positioned

in or next to the tap pin, until the ame is small but steady.

3. Having adjusted the ame to the required low setting, while the burner is alight, quickly change the position of the knob from minimum to maximum and vice versa several times, checking that the ame does not go out.

4. Some appliances have a safety device (thermocouple) tted. If the device fails to work when the burners are set to the low ame setting, increase this low ame setting using the adjusting screw.

5. Once the adjustment has been made, replace the seals on the by-passes using sealing wax or a similar substance.

! If the appliance is connected to liquid gas, the regulation screw must be

fastened as tightly as possible.

! Once this procedure is nished, replace the old rating sticker with one

indicating the new type of gas used. Stickers are available from any of our Service Centres.

! Should the gas pressure used be different (or vary slightly) from the

recommended pressure, a suitable pressure regulator must be tted to the

inlet pipe (in order to comply with current national regulations).

DATA PLATE Electrical

connections

see data plate

This appliance conforms to the following European Economic Community directives:

- 2006/95/EC dated 12/12/06 (Low Voltage) and subsequent amendments

- 2004/108/EC dated 15/12/04 (Electromagnetic Compatibility) and subsequent amendments

- 93/68/EEC dated 22/07/93 and subsequent amendments.

- 2009/142/EC dated 30/11/06 (Gas) and subsequent amendments

- 2012/19/EU and subsequent amendments.

ECODESIGN

EU Regulation no. 66/2014 implementing Directive 2009/125/EC. standard EN 30-2-1

ble 1 Liquid Gas Natural Gas

Natural P. C.S. = 37.78 MJ/m

Burner and nozzle specifications

Burner

Rapid (R)

Semi Rapid (S)

Auxiliary (A)

Supply pressures

* At 15°C and 1013,25 mbar - dry gas ** Propane P.C.S. = 50.37 MJ/Kg *** Butane P. C.S. = 49.47 MJ/Kg

Diameter

(mm)

100

Thermal Power

kW (p.c.s.*)

Nomin. Reduc.

3.00

1.65

1.00

Nominal (mbar) Minimum (mbar) Maximum (mbar)

0.70

0.40

By-pass

1/100

(mm)

Nozzle

1/100

(mm)

Flow*

***

218

120

28-30

20 35

g/h

214

118

37 25 45

Nozzle

1/100

(mm)

116(Y)

96(Z)

79(6)

Flow*

l/h

286

157

20 17 25

DD 642/HA(WH)
