Hotpoint CP65SG1 /HA, CP77SG1 /HA User Manual
Istruzioni per luso
CUCINA
GBIT
Italiano, 1 English,14
ES PT
Espanol, 38 Portuges, 50
CP65SG1/HA
CP77SG1/HA
FR
Français, 26
TR
Türkçe, 62
Sommario
IT
Installazione, 2-6
Posizionamento e livellamento
Collegamento elettrico
Collegamento gas
Adattamento a diversi tipi di gas
Dati tecnici
Tabella caratteristiche bruciatori e ugelli
Descrizione dellapparecchio, 7
Vista dinsieme
Pannello di controllo
Avvio e utilizzo, 8-10
Uso del piano cottura
Uso del forno
Tabella cottura in forno
Precauzioni e consigli, 11
Sicurezza generale
Smaltimento
Risparmiare e rispettare lambiente
Manutenzione e cura, 12
Escludere la corrente elettrica
Pulire lapparecchio
Manutenzione rubinetti gas
Sostituire la lampadina di illuminazione del forno
Assistenza, 13
Assistenza attiva 7 giorni su 7
Installazione
È importante conservare questo libretto per poterlo
IT
consultare in ogni momento. In caso di vendita, di
cessione o di trasloco, assicurarsi che resti insieme
allapparecchio.
Leggere attentamente le istruzioni: ci sono
importanti informazioni sullinstallazione, sulluso e
sulla sicurezza.
Linstallazione dellapparecchio va effettuata
secondo queste istruzioni da personale qualificato.
Qualsiasi intervento di regolazione o manutenzione
deve essere eseguito con la cucina disinserita
dallimpianto elettrico.
Ventilazione dei locali
Lapparecchio può essere installato solo in locali
permanentemente ventilati, secondo le norme UNICIG 7129 e 7131 e successivi aggiornamenti in vigore.
Nel locale in cui viene installato lapparecchio deve
poter affluire tanta aria quanta ne viene richiesta
dalla regolare combustione del gas (la portata di aria
non deve essere inferiore a 2 m
potenza installata).
Le prese di immisione aria, protette da griglie,
devono avere un condotto di almeno 100 cm
sezione utile ed essere collocate in modo da non
poter essere ostruite, neppure parzialmente (vedi
figura A).
Tali prese devono essere maggiorate nella misura
del 100% con un minimo di 200 cm
piano di lavoro dellapparecchio sia privo del
dispositivo di sicurezza per assenza di fiamma e
quando lafflusso dellaria avviene in maniera
indiretta da locali adiacenti (vedi figura B) purché
non siano parti comuni dellimmobile, ambienti con
pericolo di incendio o camere da letto dotati di un
condotto di ventilazione con lesterno come descritto
sopra.
3
/h per kW di
2
qualora il
2
di
Dopo un uso prolungato dellapparecchio, è
consigliabile aprire una finestra o aumentare la
velocità di eventuali ventilatori.
Scarico dei fumi della combustione
Lo scarico dei fumi della combustione deve essere
assicurato tramite una cappa collegata a un camino
a tiraggio naturale di sicura efficienza, oppure
mediante un elettroventilatore che entri
automaticamente in funzione ogni volta che si
accende lapparecchio (vedi figure).
Scarico direttamente Scarico tramite camino o
allesterno canna fumaria ramificata
(riservata agli apparecchi
di cottura)
I gas di petrolio liquefatti, più pesanti dellaria,
ristagnano in basso, perciò i locali contenenti bidoni
di GPL devono prevedere aperture verso lesterno
per levacuazione dal basso di eventuali fughe di
gas.
I bidoni di GPL, vuoti o parzialmente pieni, non
devono essere installati o depositati in locali o vani a
livello più basso del suolo (cantinati, ecc.). Tenere
nel locale solo il bidone in utilizzo, lontano da
sorgenti di calore (forni, camini, stufe) capaci di
portarlo a temperature superiori ai 50°C.
Posizionamento e livellamento
Locale adiacente Locale da ventilare
A B
A
Apertura di ventilazione Maggiorazione della
per laria comburente fessura fra porta e
pavimento
2
È possibile installare lapparecchio di fianco a
mobili che non superino in altezza il piano di lavoro.
Assicurarsi che la parete a contatto con il retro
dellapparecchio sia di materiale non infiammabile e
resistente al calore (T 90°C).
Per una corretta installazione:
porre lapparecchio in cucina, in sala da pranzo o
in un monolocale (non in bagno);
se il piano della cucina è più alto di quello dei
mobili, essi devono essere posti ad almeno 600
mm dallapparecchio;

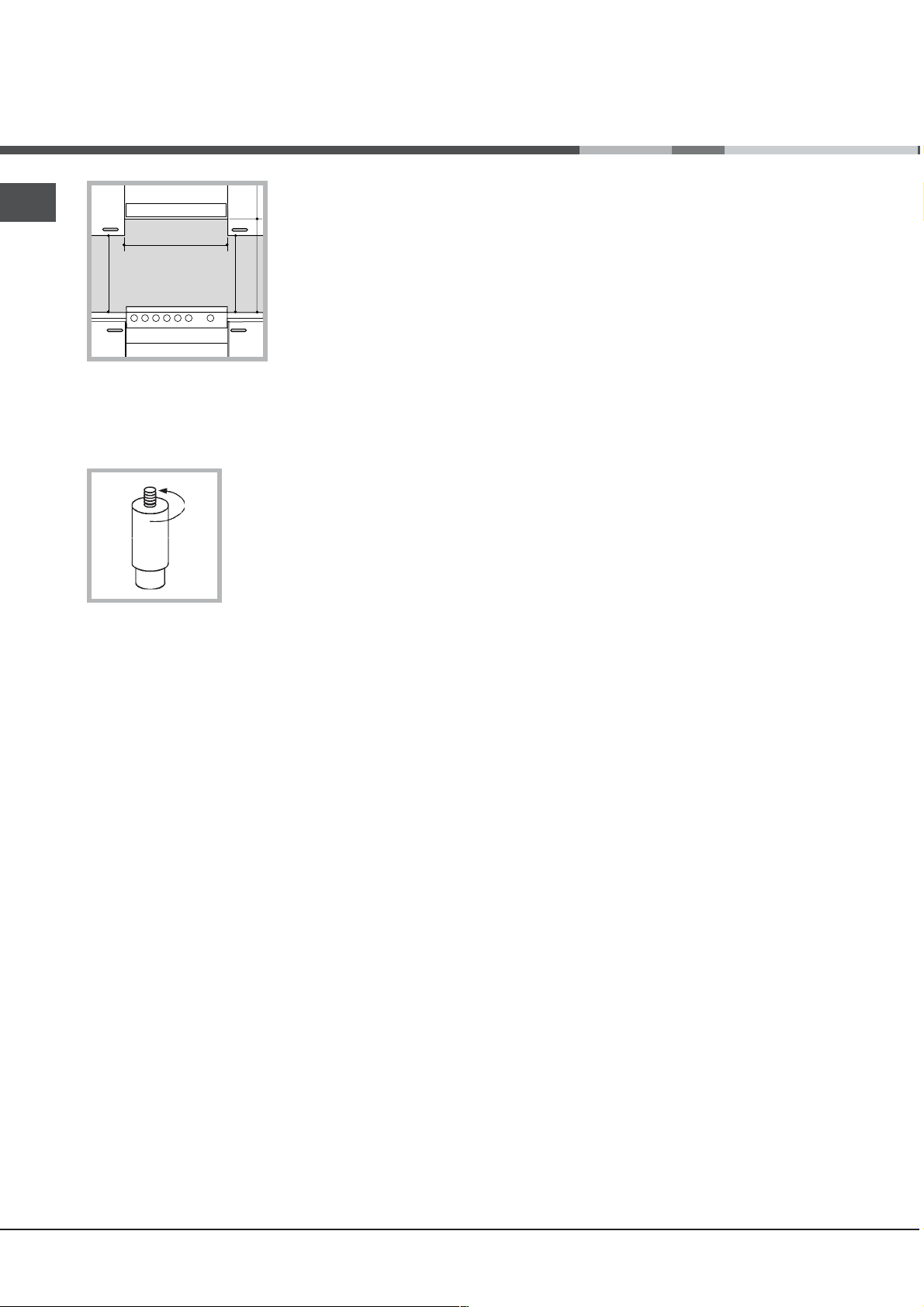

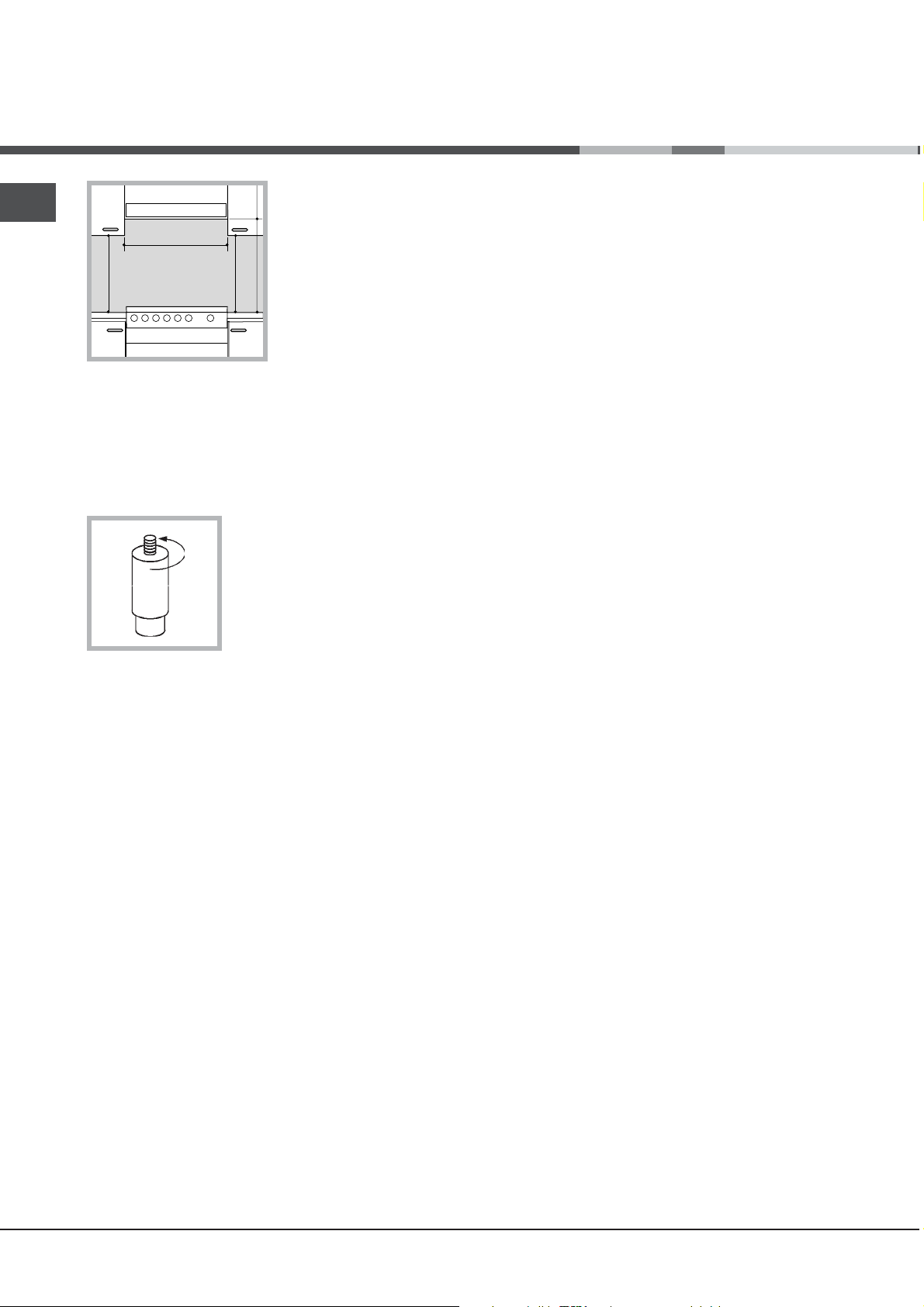

se la cucina viene
installata sotto un
pensile, esso dovrà
mantenere una
distanza minima dal
mm. with hood
mm. without hood
piano di 420 mm.
650
700
min.
Tale distanza deve
min.
mm.
420
Min.
HOOD
Min. mm.
600
420
Min. mm.
essere di 700 mm se i
pensili sono
infiammabili (vedi
figura);
non posizionare tende dietro la cucina o a meno di
200 mm dai suoi lati;
eventuali cappe devono essere installate secondo
le indicazioni del relativo libretto di istruzione.
Livellamento
Se è necessario livellare
lapparecchio, avvitare i
piedini di regolazione forniti in
dotazione nelle apposite sedi
poste negli angoli alla base
della cucina (vedi figura).
Collegamento elettrico
Montare sul cavo una spina normalizzata per il
carico indicato nella targhetta caratteristiche posta
sullapparecchio (vedi tabella Dati tecnici).
In caso di collegamento diretto alla rete è necessario
interporre tra lapparecchio e la rete un interruttore
onnipolare con apertura minima fra i contatti di 3
mm, dimensionato al carico e rispondente alle norme
nazionali in vigore (il filo di terra non deve essere
interrotto dallinterruttore). Il cavo di alimentazione
deve essere posizionato in modo tale che in nessun
punto superi di 50°C la temperatura ambiente.
Prima di effettuare lallacciamento accertarsi che:
la presa abbia la messa a terra e sia a norma di
legge;
la presa sia in grado di sopportare il carico
massimo di potenza della macchina, indicato
della targhetta caratteristiche;
la tensione di alimentazione sia compresa nei
valori nella targhetta caratteristiche;
la presa sia compatibile con la spina
dellapparecchio. In caso contrario sostituire la
presa o la spina; non usare prolunghe e multiple.
*Presente solo su alcuni modelli.
Ad apparecchio installato, il cavo elettrico e la
presa della corrente devono essere facilmente
raggiungibili.
Il cavo non deve subire piegature o compressioni.
Il cavo deve essere controllato periodicamente e
sostituito solo da tecnici autorizzati.
Lazienda declina ogni responsabilità qualora
queste norme non vengano rispettate.
Collegamento gas
Il collegamento alla rete del gas o alla bombola del
gas può essere effettuato con un tubo flessibile in
gomma o in acciaio, secondo le norme UNI-CIG 7129
e 7131 e successivi aggiornamenti in vigore e dopo
essersi accertati che lapparecchio sia regolato per il
tipo di gas con cui sarà alimentato (vedi etichetta di
taratura sul coperchio: in caso contrario vedi sotto).
Nel caso di alimentazione con gas liquido da
bombola, utilizzare regolatori di pressione conformi
alle norme UNI EN 12864 e successivi aggiornamenti in
vigore. Per facilitare lallacciamento, lalimentazione
del gas è orientabile lateralmente*: invertire il
portagomma per il collegamento con il tappo di
chiusura e sostituire la guarnizione di tenuta fornita
in dotazione.
Per un sicuro funzionamento, per un adeguato uso
dellenergia e per una maggiore durata
dellapparecchio, assicurarsi che la pressione di
alimentazione rispetti i valori indicati nella tabella
Caratteristiche bruciatori e ugelli (vedi sotto).
Allacciamento gas con tubo flessibile in gomma
Verificare che il tubo risponda alle norme UNI-CIG
7140 in vigore. Il diametro interno del tubo deve
essere: 8 mm per alimentazione con gas liquido; 13
mm per alimentazione con gas metano.
Effettuato lallacciamento assicurarsi che il tubo:
non sia in nessun punto a contatto con parti che
raggiungono temperature superiori a 50°C;
non sia soggetto ad alcuno sforzo di trazione e di
torsione e non presenti pieghe o strozzature;
non venga a contatto con corpi taglienti, spigoli
vivi, parti mobili e non sia schiacciato;
sia facilmente ispezionabile lungo tutto il percorso
per poter controllare il suo stato di conservazione;
abbia una lunghezza inferiore a 1500 mm;
IT
3
sia ben calzato alle sue due estremità, dove va
IT
fissato con fascette di serraggio conformi alle
norme UNI-CIG 7141 in vigore.
Se una o più di queste condizioni non può
essere rispettata o se la cucina viene installata
secondo le condizioni della classe 2 - sottoclasse
1 (apparecchio incassato tra due mobili), bisogna
ricorrere al tubo flessibile in acciaio (vedi sotto).
Allacciamento gas con tubo flessibile in
acciaio inossidabile a parete continua con
Regolazione del minimo dei bruciatori del piano:
1. portare il rubinetto sulla posizione di minimo;
2. togliere la manopola e agire sulla vite di
regolazione posta allinterno o di fianco allastina del
rubinetto fino a ottenere una piccola fiamma
regolare.
Nel caso di gas naturale, la vite di regolazione dovrà
essere svitata in senso antiorario;
3. verificare che, ruotando rapidamente il rubinetto
dalla posizione di massimo a quella di minimo, non
si abbiano spegnimenti del bruciatore.
attacchi filettati
I bruciatori del piano non necessitano di
Verificare che il tubo sia conforme alle norme UNI-
regolazione dellaria primaria.
CIG 9891 e le guarnizioni di tenuta metalliche in
alluminio conformi alla UNI 9001-2 o guarnizioni in
Adattamento del forno
gomma conformi alla UNI EN 549.
Per mettere in opera il tubo eliminare il
portagomma presente sullapparecchio (il
raccordo di entrata del gas allapparecchio è
filettato 1/2 gas maschio cilindrico).

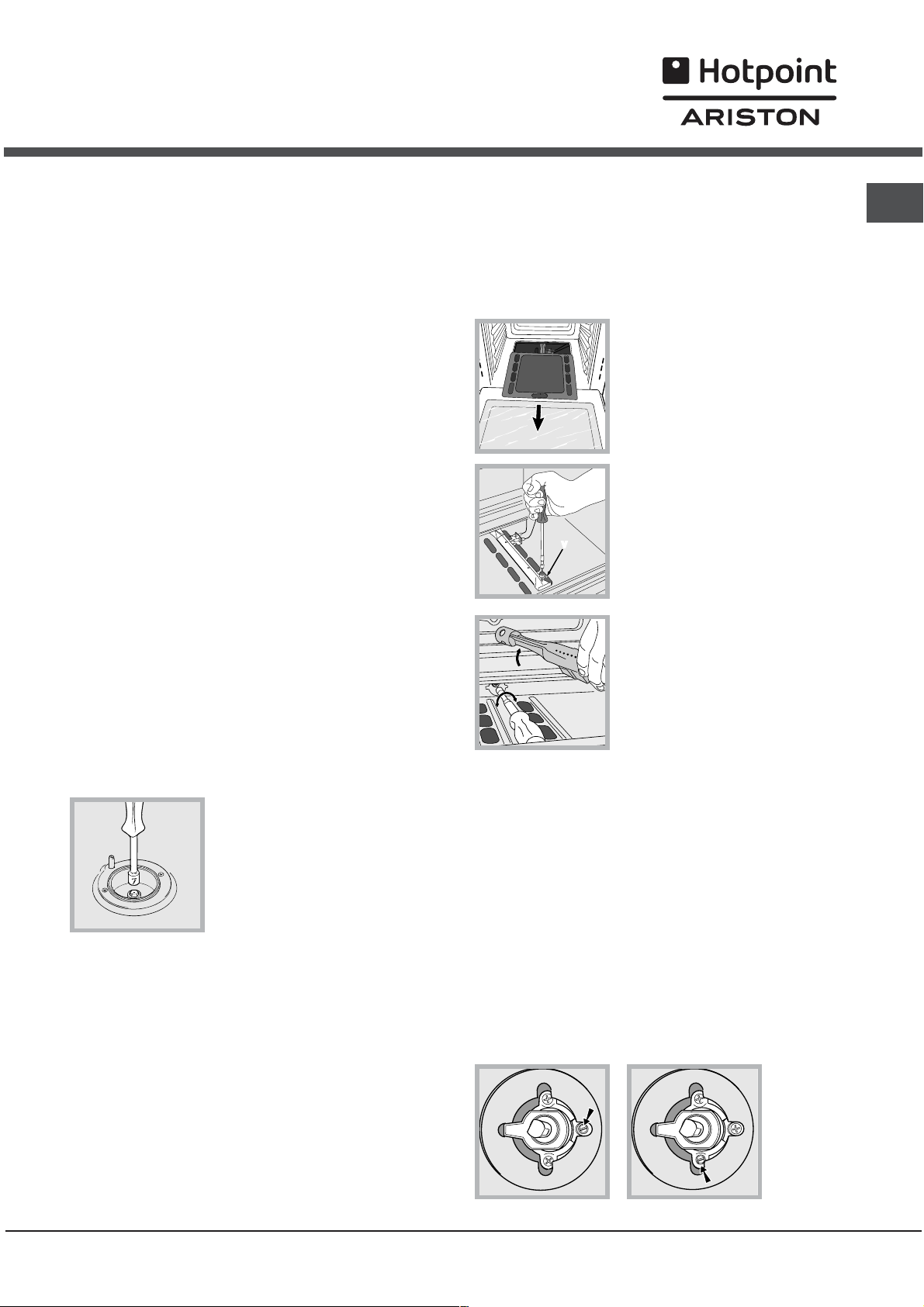

Sostituzione dellugello del bruciatore del forno:
1. aprire la porta del forno completamente;
2. estrarre il fondo forno
scorrevole (vedi figura);
Effettuare lallacciamento in modo che la
lunghezza della tubatura non superi i 2 metri di
estensione massima, e assicurarsi che il tubo
non venga a contatto con parti mobili e non sia
schiacciato.
Controllo ten
uta
A installazione ultimata, controllare la perfetta
tenuta di tutti i raccordi utilizzando una soluzione
saponosa e mai una fiamma.
Adattamento a diversi tipi di gas
È possibile adattare lapparecchio a un tipo di
gas diverso da quello per il quale è predisposto
(indicato sulletichetta di taratura sul coperchio).
Adattamento del piano c ottura
Sostituzione degli ugelli dei bruciatori del piano:
1. togliere le griglie e sfilare i bruciatori dalle loro
sedi;
2. svitare gli ugelli, servendosi di una chiave a
tubo da 7 mm (vedi figura), e sostituirli con quelli
adatti al nuovo tipo di gas (vedi tabella
Caratteristiche bruciatori e
ugelli);
3. rimettere in posizione
tutti i componenti
seguendo le operazioni
inverse rispetto alla
sequenza di cui sopra.
3. svitare la vite di fissaggio
del bruciatore e rimuovere il
bruciatore del forno dopo aver
tolto la vite V;
V
4. svitare lugello del
bruciatore con lapposita
chiave a tubo per ugelli (vedi
figura) o con una chiave a
tubo di 7 mm e sostituirlo con
quello adatto al nuovo tipo di
gas (vedi tabella
Caratteristiche bruciatori e
ugelli).
Regolazione del
minimo del bruciatore forno gas:
1. accendere il bruciatore (vedi Avvio e Utilizzo);
2. portare la manopola sulla posizione di minimo
(MIN) dopo averla lasciato per 10 minuti circa in
quella di massimo (MAX);
3. togliere la manopola;
4. agire sulla vite di regolazione posta allesterno
dellastina del termostato (vedi figure) fino a ottenere
una piccola fiamma regolare.
4
Nel caso di gas naturale, la vite di regolazione dovrà
essere svitata in senso antiorario.
DATI TECNICI
Dimensioni
Forno HxLxP
IT
31x43,5x43,5 cm
5. verificare che ruotando rapidamente la manopola
dalla posizione MAX a quella MIN o con rapide
aperture e chiusure della porta del forno non si
abbiano spegnimenti del bruciatore.
Fare attenzione ai cavi delle candele e ai tubi delle
termocoppie.
Il bruciatore del forno non necessita di regolazione
dellaria primaria.
Dopo la regolazione con un gas diverso da quello
di collaudo, sostituire la vecchia etichetta di taratura
con quella corrispondente al nuovo gas, reperibile
presso i Centri Assistenza Tecnica Autorizzata.
Qualora la pressione del gas sia diversa (o
variabile) da quella prevista, è necessario installare
sulla tubazione dingresso un regolatore di
pressione, secondo le norme EN 88-1 e EN88-2 in
vigore per i regolatori per gas canalizzati.
Volume
Tensione e
frequenza di
alimentazione
Bruciatori
lt. 58
vedi targhetta caratteristiche
adattabi li a tutti i tipi di gas
indicati nella targhetta
caratteristiche.
Direttive Comunitarie:
2006/95/CEE del 12/12/06
(Bassa Tensione) e successive
modificazioni - 89/336/CEE del
03/05/89 (Compatibilità
Elettromagnetica) e successive
modificazioni - 90/369/CEE del
29/06/90 (Gas) e successive
modificazioni
-93/68/CEE del
22/07/93 e successive
modificazioni - 2002/96/EC.
5
Tabella caratteristiche bruciatori e ugelli
IT
Tabella 1 Gas liquido Gas naturale
Diametro
(mm)
BRUCIATORE
Potenza termica
kW (H.s.*)
By-pass
1/100
Ugello
1/100
Portata *
g/h
Ugello
1/100
Portata *
l/h
Nomin. Ridot. G30 G31 G20
C. Rapido
B. Semirapido 75 1.65 0.4 30 64 120 118 96 157
A. Ausiliario 55 1.0 0.3 27 50 73 71 71 95
D. Tripla Corona
Forno Gas 2.6 0.7 49 78 189 186 113 248
Pressioni di alimentazione
100 3.00 0.7 40 86 218 214 116 286
130 3.25 1.3 57 91 236 232 124 309
Nominale (mbar)
Minima (mbar)
Massima (mbar)
(mm)
(mm)
28-30
20
35
(mm)
37
25
45
* A 15°C e 1013 mbar-gas secco
** Propano P.C.S. = 50.37 MJ/Kg
*** Butano P.C.S. = 49.47 MJ/Kg
Naturale P.C.S. = 37.78 MJ/m
3
20
17
25
6
Bruciatore a gas
ausiliario
Descrizione
Bruciatore a gas
semirapido
Bruciatore a gas
tripla corona
dellapparecchio

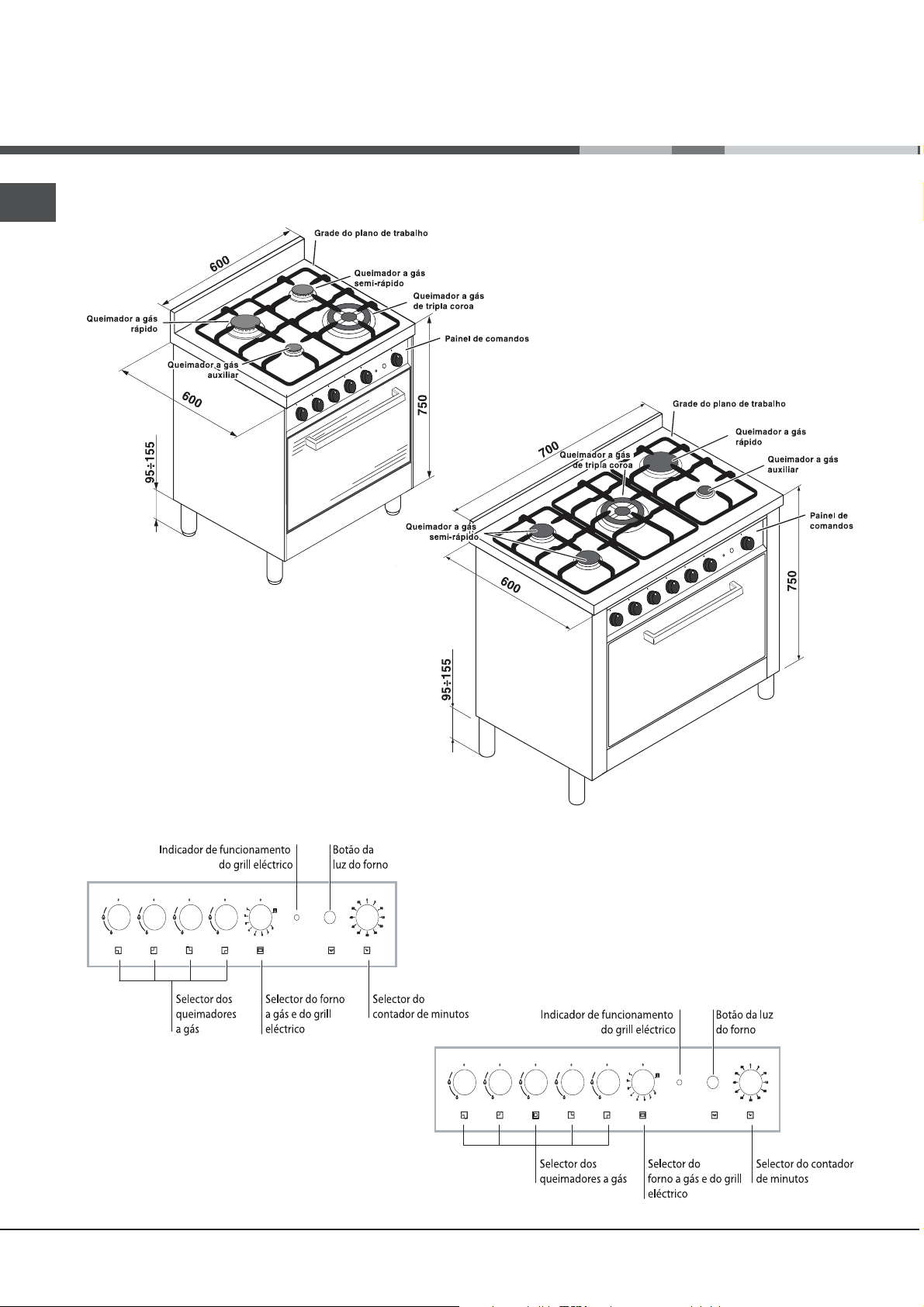

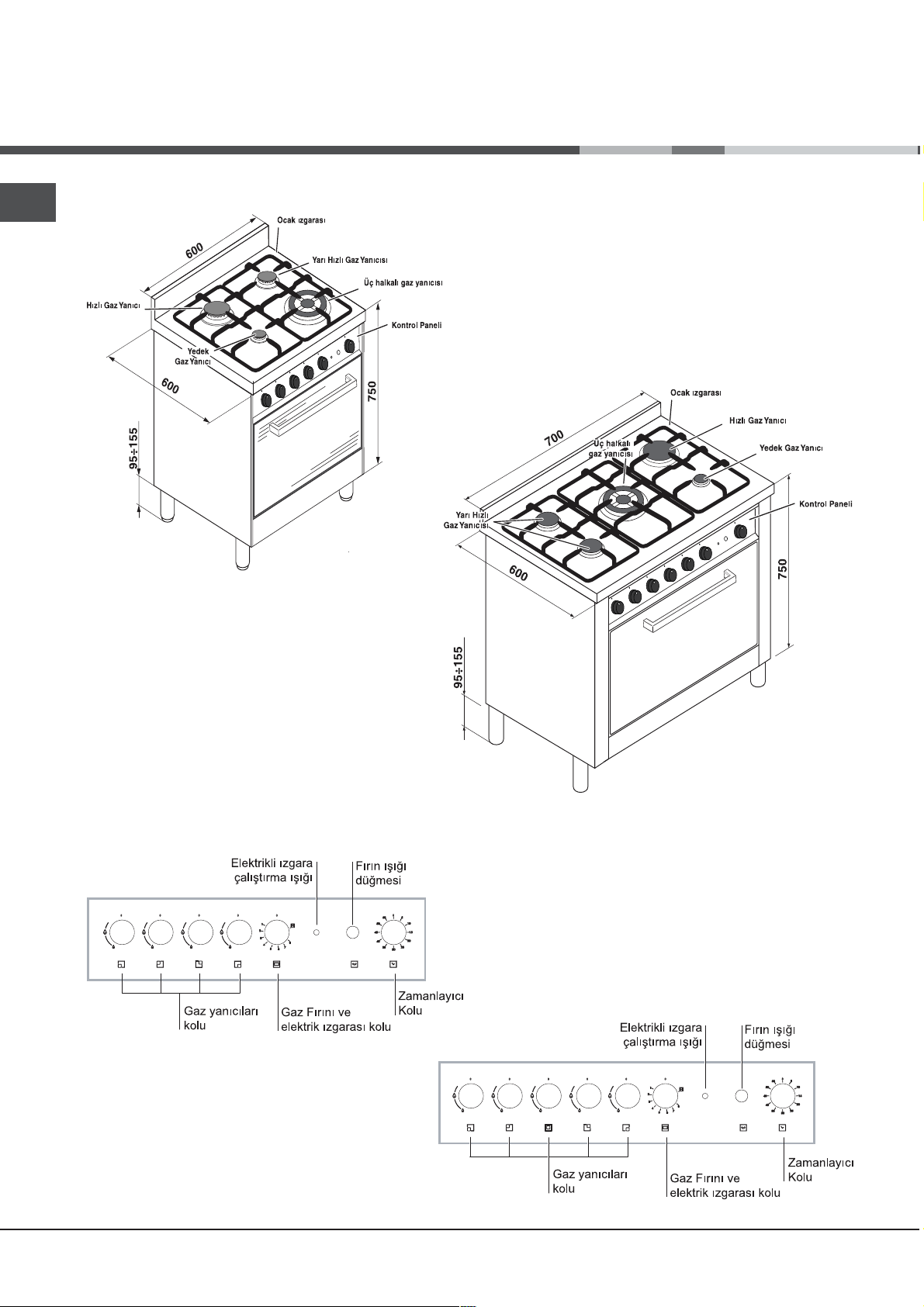

Vista dinsieme
Bruciatore a gas
rapido
Bruciatore a gas
Bruciatore a gas
ausiliario
ausiliario
Griglia del piano di lavoro
Bruciatore a gas
semirapido
Bruciatore a gas
Bruciatore a gas
Bruciatore a gas
tripla corona
Pannello di controllo
semirapido
semirapido
Bruciatore a gas
Bruciatore a gas
tripla corona
tripla corona
Griglia del piano di lavoro
Bruciatore a gas
rapido
Bruciatore a gas
ausiliario
Pannello di
controllo
IT
Pannello di controllo
Spia funzionamento
grill elettrico
Manopola
brucitori gas
Manopola
forno gas e
grill elettrico
Pulsante
luce forno
Manopola
contaminuti
Spia funzionamento
Manopola
brucitori gas
grill elettrico
Manopola
forno gas e
grill elettrico
Pulsante
luce forno
Manopola
contaminuti
7
Avvio e utilizzo
IT
Accensione dei bruciatori
In corrispondenza di ogni manopola BRUCIATORE è
indicato con un cerchietto pieno il bruciatore
associato.
Per accendere un bruciatore del piano cottura:
1. avvicinare al bruciatore una fiamma o un
accendigas;
2. premere e contemporaneamente ruotare in senso
antiorario la manopola BRUCIATORE sul simbolo di
fiamma massima
3. regolare la potenza della fiamma desiderata,
ruotando in senso antiorario la manopola
BRUCIATORE: sul minimo
una posizione intermedia.
fiamma grande, premerla a fondo per attivare
laccensione elettronica e tenerla premuta fino
allavvenuta accensione. Può accadere che il
bruciatore si spenga al momento del rilascio della
manopola. In questo caso, ripetere loperazione
tenendo premuta la manopola più a lungo.
.
, sul massimo o su
Lapparecchio è dotato di
accensione elettronica
integrata allinterno della
manopola. Per accendere il
bruciatore prescelto è
sufficiente ruotare la manopola
corrispondente in senso
antiorario fino al simbolo della
Per identificare il tipo di bruciatore fate riferimento ai
disegni presenti nel paragrafo "Caratteristiche dei
bruciatori ed ugelli".
Evitare che le pentole fuoriescano dai bordi del
piano durante luso.
Sui modelli dotati di griglietta di riduzione,
questultima dovrà essere utilizzata solo per il
bruciatore ausiliario, quando si utilizzano dei recipienti
di diametro inferiore a 12 cm.
Uso del forno
Alla prima accensione fare funzionare il forno a vuoto
per almeno unora con il termostato al massimo e a
porta chiusa. Poi spegnere, aprire la porta del forno e
aerare il locale. Lodore che si avverte è dovuto
allevaporazione delle sostanze usate per
proteggere il forno.
Non appoggiare mai oggetti sul fondo del forno
perché si rischiano danni allo smalto.
Bruciatore ø Diametro Recipienti (cm)
Rapido (R) 24 - 26
Semi Rapido (S) 16 - 22
Ausiliario (A) 10 - 14
Tripla Corona (TC) 24 - 26
Uso del piano cottura
In caso di estinzione accidentale delle fiamme,
spegnere il bruciatore e aspettare almeno 1 minuto
prima di ritentare laccensione.
Lapparecchio è dotato di dispositivo di sicurezza
per assenza di fiamma, tenere premuta la manopola
BRUCIATORE circa 2-3 secondi per mantenere
accesa la fiamma e per attivare il dispositivo.
Per spegnere il bruciatore ruotare la manopola fino
allarresto
Consigli pratici per luso dei bruciatori
Per un miglior rendimento dei bruciatori e un consumo
minimo di gas occorre usare recipienti a fondo piatto,
provvisti di coperchio e proporzionati al bruciatore:
8
.
La manopola del forno
É il dispositivo che permette di selezionare le
diverse funzioni del forno e di scegliere la
temperatura di cottura più idonea ai cibi da cuocere
fra quelle indicate sulla manopola stessa (comprese
fra 150°C e 275°C). Il dispositivo di accensione
elettronica del forno è integrato allinterno della
manopola di comando. Per accendere il bruciatore
forno premere a fondo e ruotare la manopola forno in
senso antiorario fino alla posizione 8. Dato che il
forno è dotato di dispositivo di sicurezza,
dopo laccensione del bruciatore è
necessario mantenere premuta la manopola
forno per circa 6 secondi, in modo da
consentire il passaggio del gas finchè non si
scalda la termocoppia di sicurezza. Il
dispositivo di accensione elettronica del
bruciatore forno non deve essere azionato
per più di 15 secondi. Se dopo 15 secondi il
bruciatore non si è acceso, cessare di agire
sulla manopola forno, aprire la porta del
forno ed attendere almeno un minuto prima di
un nuovo tentativo di accensione del
bruciatore.
La selezione della temperatura di cottura si ottiene
facendo corrispondere lindicazione del valore
desiderato con il riferimento posto sul cruscotto; la
gamma completa delle temperature ottenibili è
riportata qui sotto. La temperatura impostata viene
automaticamente raggiunta e mantenuta costante
dallorgano di controllo (il termostato) comandato
dalla manopola.
Posizione 1 (minimo) Posizione 2 Posizione 3 Posizione 4
150° - 155°C 155°C 175°C 195°C
Posizione 5 Posizione 6 Posizione 7 Posizione 8
215°C 235°C 260°C 275°C
Accensione manuale del forno
Nel caso di mancanza momentanea di energia
elettrica si può accendere il bruciatore del forno
manualmente:
a) aprire la porta del forno
b) avvicinare un fiammifero o un accenditore
allasola, premere a fondo e ruotare la manopola
forno in senso antiorario fino alla posizione 8.
c) ad accensione avvenuta chiudere la porta del
forno.
nel caso di una estinzione accidentale delle
fiamme del bruciatore, chiudere la manopola
f
orno, aprire la porta del forno ed attendere
almeno un minuto prima di un nuovo tentativo di
accensione del bruciatore.
La mano
pola del grill
Il vostro forno è dotato di un grill elettrico. La
temperatura assai elevata e diretta del grill
consente la immediata rosolatura superficiale
dei cibi che, ostacolando la fuoriuscita dei
liquidi, li mantiene più teneri internamente.
La cottura al grill è particolarmente
consigliata per quei piatti che necessitano di
elevata temperatura superficiale: bistecche
di vitello e manzo, entrecôte, filetto,
hamburger etc...
Il grill è controllato da un dispositivo termostatico
che ne regola il funzionamento
Ruotando la manopola forno fino alla posizione
Il girarrosto
Per azionare il girarrosto procedere nel modo
seguente:
a) posizionare la
leccarda al 1° ripiano;
b) inserire lapposito
sostegno del girarrosto
al 3° ripiano e
posizionare lo spiedo
inserendolo, attraverso
lapposito foro, nel
girarrosto posizionato
nel retro del forno;
c) azionare il girarrosto
selezionando con la manopola forno la posizione
Il funzionamento del grill è segnalato
dallaccensione della spia GRILL.
Effettuare la cottura al grill con la porta del forno
chiusa, per ottenere migliori risultati e un sensibile
risparmio di energia (10% circa).
Luce del forno
La lampadina può essere accesa in qualunque
momento premendo il tasto LUCE DEL FORNO.
Contaminuti
Per azionare il Contaminuti procedere come segue:
1. ruotare in senso orario "la manopola
CONTAMINUTI di un giro quasi completo per
caricare la suoneria;
2. ruotare in senso antiorario # la manopola
CONTAMINUTI impostando il tempo desiderato.
IT
si mette in funzione oltre al grill a raggi
infrarossi anche il motorino girarrosto, che rimane
attivato fino a che il grill è in funzione.
9
IT
Tabella cottura in forno
Cibo da cucinare Peso
(Kg)
Pasta
Lasagne
Cannelloni
Ta g l ia t e l l e
Carni
Vitello
Pollo
Tacchino
Anatra
Coniglio
Maiale
Agnello
Pesci
Sgombri
Dentice
Trota al cartoccio
Pizza e torte
Napoletana
Biscotti
Crostata
Torta al cioccolato
Torta lievitata
Cottura al grill
To a st
Braciole di maiale
Sgombri
NB: i tempi di cottura sono indicativi e possono essere modificati in base ai propri gusti personali. Nelle cotture al
grill la leccarda va posta sempre al 1° ripiano a partire dal basso.
2,5
2,5
2,5
1,7
1,5
3,0
1,8
2,0
2,1
1,8
1,1
1,5
1,0
1,0
0,5
1,1
1,0
1,0
n° 4
1,5
1,1
Posizione cottura
ripiani dal basso
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
Tempera tura
(°C)
210
210
210
230
220
Max
230
230
230
230
210-230
210-230
210-230
Max
180
180
200
200
Tempo di
preriscaldamento
(minuti)
-
-
-
-
-
-
-
-
-
-
-
-
-
15
15
15
15
15
Tempo di
cottura
(minuti)
75-80
75-80
75-80
85-90
110-115
95-100
120-125
105-110
100-110
90-95
55-60
60-65
40-45
30-35
30-35
30-35
45-50
50-55
10
30
35
10
Precauzioni e consigli
Lapparecchio è stato progettato e costruito in
conformità alle norme internazionali di sicurezza.
Queste avvertenze sono fornite per ragioni di sicurezza e
devono essere lette attentamente.
Sicurezza generale
Lapparecchio è stato concepito per un uso di tipo non
professionale allinterno dellabitazione.
Lapparecchio non va installato allaperto, nemmeno se
lo spazio è riparato, perché è molto pericoloso lasciarlo
esposto a pioggia e temporali.
Non toccare la macchina a piedi nudi o con le mani o
con i piedi bagnati o umidi.
Lapparecchio deve essere usato per cuocere alimenti,
solo da persone adulte e secondo le istruzioni riportate
in questo libretto, valide per i Paesi di destinazione i cui
simboli figurano allinizio del libretto.
Il libretto riguarda un apparecchio di classe 1 (isolato) o
classe 2 sottoclasse 1 (incassato tra due mobili).
Tenere lontani i bambini.
In caso di guasto, in nessun caso accedere ai
meccanismi interni per tentare una riparazione.
Contattare lAssistenza.
Non appoggiare oggetti pesanti sulla porta del forno
aperta.
Se la cucina viene posta su di un piedistallo, prendere
adeguati accorgimenti affinchè l'apparecchio non
scivoli dal piedistallo stesso.
Non è previsto che l'apparecchio venga utilizzato da
persone (bambini compresi) con ridotte capacità
fisiche, sensoriali o mentali, da persone inesperte o che
non abbiano familiarità con il prodotto, a meno che non
vengano sorvegliate da una persona responsabile della
loro sicurezza o non abbiano ricevuto istruzioni
preliminari sull'uso dell'apparecchio.
Evitare che i bambini giochino con l'apparecchio.
Smaltimento
Smaltimento del materiale di imballaggio: attenersi alle
norme locali, così gli imballaggi potranno essere
riutilizzati.
IT
Evitare che il cavo di alimentazione di altri
elettrodomestici entri in contatto con parti calde
dellapparecchio.
Non ostruire le aperture di ventilazione e di smaltimento
di calore.
Utilizzare sempre guanti da forno per inserire o estrarre
recipienti.
Non utilizzare liquidi infiammabili (alcol, benzina, ecc.)
in prossimità dellapparecchio quando esso è in uso.
Non riporre materiale infiammabile nel vano inferiore di
deposito o nel forno: se lapparecchio viene messo
inavvertitamente in funzione potrebbe incendiarsi.
Quando lapparecchio non è utilizzato, assicurarsi
sempre che le manopole siano nella posizione
rubinetto del gas sia chiuso.
Non staccare la spina dalla presa della corrente tirando
il cavo, bensì afferrando la spina.
Non fare pulizia o manutenzione senza aver prima
staccato la spina dalla rete elettrica.
e che
La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE),
prevede che gli elettrodomestici non debbano essere
smaltiti nel normale flusso dei rifiuti solidi urbani. Gli
apparecchi dismessi devono essere raccolti
separatamente per ottimizzare il tasso di recupero e
riciclaggio dei materiali che li compongono e impedire
potenziali danni per la salute e lambiente. Il simbolo
del cestino barrato è riportato su tutti i prodotti per
ricordare gli obblighi di raccolta separata.
Si potranno consegnare gli elettrodomestici dismessi al
servizio di raccolta pubblico, portarli presso le apposite
aree comunali o, se previsto dalla legge nazionale in
materia, renderli ai rivenditori contestualmente
allacquisto di nuovi prodotti di tipo equivalente.
Tutti i principali produttori di elettrodomestici sono attivi
nella creazione e gestione di sistemi di raccolta e
smaltimento degli apparecchi dismessi.
Risparmiare e rispettare lambiente
Si raccomanda di effettuare sempre le cotture al GRILL
a porta chiusa: sia per ottenere migliori risultati che per
un sensibile risparmio di energia (10% circa).
Mantenere efficienti e pulite le guarnizioni, in modo che
aderiscano bene alla porta e non procurino dispersioni
di calore.
11
Manutenzione e cura
IT
Escludere la corrente elettrica
Prima di ogni operazione isolare lapparecchio dalla
rete di alimentazione elettrica.
Pulire lapparecchio
Non utilizzare mai pulitori a vapore o ad alta
pressione per la pulizia dellapparecchio.
Le parti esterne smaltate o inox e le guarnizioni in
gomma possono essere pulite con una spugnetta
imbevuta di acqua tiepida e sapone neutro. Se le
macchie sono difficili da asportare usare prodotti
specifici. Sciacquare abbondantemente e
asciugare dopo la pulizia. Non usare polveri
abrasive o sostanze corrosive.
Le griglie, i cappellotti, le corone spartifiamma e i
bruciatori del piano cottura sono estraibili per
facilitare la pulizia; lavarli in acqua calda e
detersivo non abrasivo, avendo cura di togliere
ogni incrostazione e attendere che siano
perfettamente asciutti.
Pulire frequentemente la parte terminale dei
dispositivi di sicurezza per assenza di fiamma.
Linterno del forno va pulito preferibilmente ogni
volta dopo luso, quando è ancora tiepido. Usare
acqua calda e detersivo, risciaquare e asciugare
con un panno morbido. Evitare gli abrasivi.
Controllare le guarnizioni del forno
Controllare periodicamente lo stato della guarnizione
attorno alla porta del forno. In caso risulti
danneggiata rivolgersi al Centro Assistenza
Autorizzato più vicino. È consigliabile non usare il
forno fino allavvenuta riparazione.
Manutenzione rubinetti gas
Con il tempo può verificarsi il caso di un rubinetto che
si blocchi o presenti difficoltà nella rotazione, pertanto
sarà necessario provvedere alla sostituzione del
rubinetto stesso.
Questa operazione deve essere effettuata da un
tecnico autorizzato dal costruttore.

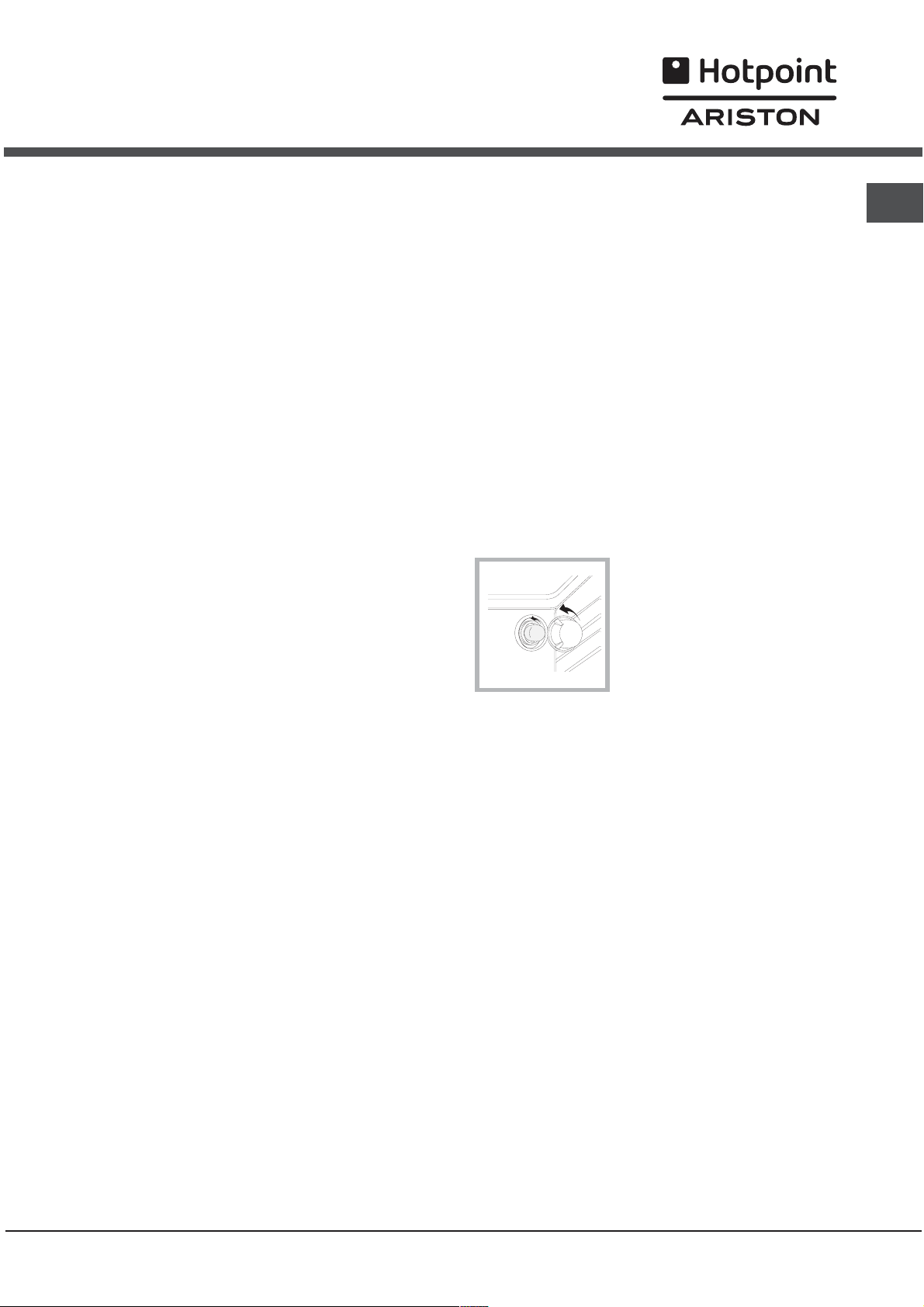

Sostituire la lampadina di illuminazione
del forno
1. Dopo aver disinserito il
forno dalla rete elettrica,
togliere il coperchio in vetro
del portalampada (vedi
figura).
2. Svitare la lampadina e
sostituirla con una analoga:
tensione 230V, potenza 25 W,
attacco E 14.
3. Rimontare il coperchio e ricollegare il forno alla
rete elettrica.
Pulire il vetro della porta con spugne e prodotti
non abrasivi e asciugare con un panno morbido;
non usare materiali ruvidi abrasivi o raschietti
metallici affilati che possono graffiare la superficie
e causare la frantumazione del vetro.
Gli accessori possono essere lavati come normali
stoviglie, anche in lavastoviglie.
Evitare di chiudere il coperchio quando i bruciatori
sono accesi o sono ancora caldi.
12
Assistenza
Non ricorrere mai a tecnici non autorizzati.
Comunicare:
Il tipo di anomalia;
Il modello della macchina (Mod.)
Il numero di serie (S/N)
Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sullapparecchio
Assistenza attiva 7 giorni su 7
In caso di necessità dintervento chiamare il Numero Unico Nazionale 199.199.199*.
Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico
Autorizzato più vicino al luogo da cui si chiama.
È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
IT
*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle
13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle
08:00 e i giorni festivi, per chi chiama da telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato.
Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni
consultare il sito www.indesit.com.
13
Operating Instructions
COOKER
GB
IT GB
Italiano, 1 English,14
ES PT
Espanol, 38 Portuges, 50
CP65SG1/HA
CP77SG1/HA
FR
Français, 26
TR
Türkçe, 62
Contents
Installation, 15-19
Positioning and levelling
Electrical connection
Gas connection
Adapting to different types of gas
Technical data
Table of burner and nozzle specifications
Description of the appliance, 20
Overall view
Control panel
Start-up and use, 21-23
Using the hob
Using the oven
Oven cooking advice table
Precautions and tips, 24
General safety
Disposal
Respecting and conserving the environment
Care and maintenance, 25
Switching the appliance off
Cleaning the appliance
Gas tap maintenance
Replacing the oven light bulb
Assistance
Installation
Before operating your new appliance please read
this instruction booklet carefully. It contains
important information concerning the safe installation
and operation of the appliance.
Please keep these operating instructions for future
reference. Pass them on to possible new owners of
the appliance.
The appliance must be installed by a qualified
professional in accordance with the instructions
provided.
Any necessary adjustment or maintenance must be
performed after the cooker has been disconnected
from the electricity supply.
Room ventilation
The appliance may only be installed in permanently
ventilated rooms, in accordance with current national
legislation and any subsequent amendments in
force. The room in which the appliance is installed
must be ventilated adequately in order to provide as
much air as is needed by the normal gas
combustion process (the flow of air must not be
lower than 2 m
The air inlets, protected by grilles, should have a
duct with an inner cross section of at least 100 cm
and should be positioned so that they are not liable
to even partial obstruction (see figure A).
These inlets should be enlarged by 100% - with a
minimum of 200 cm
hob is not equipped with a flame failure safety
device. When the flow of air is provided in an
indirect manner from adjacent rooms (see figure B),
provided that these are not communal parts of a
building, areas with increased fire hazards or
bedrooms, the inlets should be fitted with a
ventilation duct leading outside as described above.
AB
3
/h per kW of installed power).
2
- whenever the surface of the
Adjacent
room
Room
requiring
ventilation
2
Disposing of combustion fumes
The efficient disposal of combustion fumes should
be guaranteed using a hood which is connected to a
safe and efficient natural suction chimney, or using
an electric fan which begins to operate automatically
every time the appliance is switched on (see figure).
Fumes channelled
straight outside
The liquefied petroleum gases are heavier than air
and collect by the floor, therefore all rooms
containing LPG cylinders must have openings
leading outside so that any leaked gas can escape
easily.
LPG cylinders, therefore, whether partially or
completely full, must not be installed or stored in
rooms or storage areas which are below ground level
(cellars, etc.). Only the cylinder being used should
be stored in the room; this should also be kept well
away from sources of heat (ovens, chimneys,
stoves) which may cause the temperature of the
cylinder to rise above 50°C.
Fumes channelled through a
chimney or a branched flue
system (reserved for cooking
appliances)
Positioning and levelling
The appliance may be installed alongside any
cupboards whose height does not exceed that of the
hob surface.
Make sure that the wall which is in contact with the
back of the appliance is made from a nonflammable, heat-resistant material (T 90°C).
GB
A
Ventilation opening for
comburent air
After prolonged use of the appliance, it is
advisable to open a window or increase the speed of
any fans used.
Increase in the gap
between the door and
the flooring
To install the appliance correctly:
Place it in the kitchen, the dining room or the
studio flat (not in the bathroom).
If the top of the hob is higher than the cupboards,
the appliance must be installed at least 600 mm
away from them.
If the cooker is installed underneath a wall
cabinet, there must be a minimum distance of 420
mm between this cabinet and the top of the hob.
15
GB
This distance should
be increased to 700
mm if the wall cabinets
are flammable (see
figure).
mm. with hood
mm. without hood
Do not position
650
700
min.
blinds behind the
min.
mm.
420
Min.
HOOD
Min. mm.
600
420
Min. mm.
cooker or less than 200
mm away from its
sides.
Any hoods must be
installed in accordance with the instructions listed
in the relevant operating manual.
Levelling
If it is necessary to level the
appliance, screw the
adjustable feet into the places
provided on each corner of the
base of the cooker (see
figure).
Electrical connection
Install a standardised plug corresponding to the
load indicated on the appliance data plate (see
Technical data table).
The appliance must be directly connected to the
mains using an omnipolar switch with a minimum
contact opening of 3 mm installed between the
appliance and the mains. The switch must be
suitable for the charge indicated and must comply
with current electrical regulations (the earthing wire
must not be interrupted by the switch). The supply
cable must be positioned so that it does not come
into contact with temperatures higher than 50°C at
any point.
Before connecting the appliance to the power
supply, make sure that:
The appliance is earthed and the plug is compliant
with the law.
The socket can withstand the maximum power of
the appliance, which is indicated by the data plate.
The voltage is in the range between the values
indicated on the data plate.
The socket is compatible with the plug of the
appliance. If the socket is incompatible with the
plug, ask an authorised technician to replace it.
Do not use extension cords or multiple sockets.
* Only available in certain models
Once the appliance has been installed, the power
supply cable and the electrical socket must be
easily accessible.
The cable must not be bent or compressed.
The cable must be checked regularly and replaced
by authorised technicians only.
The manufacturer declines any liability should
these safety measures not be observed.
Gas connection
Connection to the gas network or to the gas cylinder
may be carried out using a flexible rubber or steel
hose, in accordance with current national legislation
and after making sure that the appliance is suited to
the type of gas with which it will be supplied (see
the rating sticker on the cover: if this is not the case
see below). When using liquid gas from a cylinder,
install a pressure regulator which complies with current
national regulations. To make connection easier, the
gas supply may be turned sideways*: reverse the
position of the hose holder with that of the cap and
replace the gasket supplied with the appliance.
Make sure that the gas supply pressure is
consistent with the values indicated in the Table of
burner and nozzle specifications (see below). This
will ensure the safe operation and durability of your
appliance while maintaining efficient energy
consumption.
Gas connection using a flexible rubber hose
Make sure that the hose complies with ccurrent
national legislation. The internal diameter of the hose
must measure: 8 mm for a liquid gas supply; 13 mm
for a methane gas supply.
Once the connection has been performed, make
sure that the hose:
Does not come into contact with any parts which
reach temperatures of over 50°C.
Is not subject to any pulling or twisting forces and
that it is not kinked or bent.
Does not come into contact with blades, sharp
corners or moving parts and that it is not
compressed.
Is easy to inspect along its whole length so that
its condition may be checked.
Is shorter than 1500 mm.
Fits firmly into place at both ends, where it will be
fixed using clamps which comply with current
national legislation.
If one or more of these conditions is not fulfilled or
if the cooker must be installed according to the
conditions listed for class 2 - subclass 1 appliances
(installed between two cupboards), the flexible steel
16
hose must be used instead (see below).
Connecting a flexible jointless stainless steel
pipe to a threaded attachment
Make sure that the hose and gaskets comply
with current national legislation.
To begin using the hose, remove the hose holder
on the appliance (the gas supply inlet on the
appliance is a cylindrical threaded 1/2 gas male
attachment).
Perform the connection in such a way that the
hose length does not exceed a maximum of 2
metres, making sure that the hose is not
compressed and does not come into contact with
moving parts.
Checking the tightness of the connection
When the installation process is complete, check
the hose fittings for leaks using a soapy solution.
Never use a flame.
The hob burners do not require primary air
adjustment.
Adapting the oven
Replacing the oven burner nozzle:
1. Open the oven door fully.
2. Remove the sliding oven
base (see figure).
3. Loosen the burner fixing
screws and take out the oven
burner after removing the
screw V.
V
GB
Adapting to different types of gas
It is possible to adapt the appliance to a type of
gas other than the default type (this is indicated
on the rating label on the cover).
Adapting the hob
Replacing the nozzles for the hob burners:
1. Remove the hob grids and slide the burners
off their seats.
2. Unscrew the nozzles using a 7 mm socket
spanner (see figure), and replace them with
nozzles suited to the new
type of gas (see Burner
and nozzle specifications
table).
3. Replace all the
components by following
the above instructions in
reverse.
Adjusting the hob burners minimum setting:
1. Turn the tap to the minimum position.
2. Remove the knob and adjust the regulatory
screw, which is positioned inside or next to the
tap pin, until the flame is small but steady.
If the appliance is connected to natural gas, the
adjustment screw must be loosened in an
anticlockwise direction.
3. While the burner is alight, quickly change the
position of the knob from minimum to maximum
and vice versa several times, checking that the
flame is not extinguished.
4. Unscrew the nozzle using a
special nozzle socket spanner
(see figure) or with a 7 mm
socket spanner, and replace it
with a new nozzle that is
suited to the new type of gas
(see Burner and nozzle
specifications table).
Adjusting the gas oven burners minimum
setting:
1. Light the burner (
see Start-up and Use).
2. Turn the knob to the minimum position (MIN) after
it has been in the maximum position (MAX) for
approximately 10 minutes.
3. Remove the knob.
4. Tighten or loosen the adjustment screws on the
outside of the thermostat pin (see figure) until the
flame is small but steady.
If the appliance is connected to natural gas, the
adjustment screw must be loosened in an
anticlockwise direction.
17
GB
5. Turn the knob from the MAX position to the MIN
position quickly or open and shut the oven door,
making sure that the burner is not extinguished.
Be careful of the spark plug wires and the
thermocouple tubes.
The oven burner does not require primary air
adjustment.
After adjusting the appliance so it may be used
with a different type of gas, replace the old rating
label with a new one which corresponds to the new
type of gas (these labels are available from
Authorised Technical Assistance Centres).
Should the gas pressure used be different (or vary
slightly) from the recommended pressure, a suitable
pressure regulator must be fitted to the inlet hose in
accordance with current national regulations relating
to regulators for channelled gas.
TECHNICAL DATA
Oven dimensions
(HxWxD)
Volume
Power supply
voltage and
frequency
Burners
EC Directives: 2006/95/EEC
31x43.5x43.5 cm
58 l
see data plate
may be adapted for use with
any type of gas shown on
the data plate
dated 12.12.06 (Low
Voltage) and subsequent
amendments - 89/336/EEC
dated 03/05/89
(Electromagnetic
Compatibility) and
subsequent amendments 90/369/EEC dated 29/06/90
(Gas) and subsequent
amendments - 93/68/EEC
dated 22/07/93 and
subsequent amendments 2002/96/EC.
18
Table of burner and nozzle specifications
Table 1
Burner
C. Rapid
B. Semi-rapid
A. Auxiliary
D. Triple ring
Gas oven
Supply pressure
* At 15°C and 1013 mbar - dry gas
** Propane P.C.S. = 50.37 MJ/kg
*** Butane P.C.S. = 49.47 MJ/kg
Diameter
(mm)
100 3.00 0.7 40 86 218 214 116 286
75 1.65 0.4 30 64 120 118 96 157
55 1.0 0.3 27 50 73 71 71 95
130 3.25 1.3 57 91 236 232 124 309
2.6 0.7 49 78 186 186 113 248
Natural P.C.S. = 37.78 MJ/m
Heating power
Nomin. Red.
kW (H.s.*)
Nominal (mbar)
Minimal (mbar)
Maximised (mbar)
3
By-pass
1/100
mm)
Liquid gas
Nozzle
1/100
mm)
Flow rate * g/h
G30
28-30
20
35
G31
37
25
45
Natural gas
Nozzle
1/100
(mm)
Flow rate *
l/h
G20
20
17
25
GB
19
Description of the appliance
Auxliary
gas burner
Semi-rapid gas
burner
Triple ring
gas burner
GB
Overall view
Rapid gas
burner
Auxliary
gas burner
Hob grid
Semi-rapid gas
burner
Triple ring
gas burner
Control
panel
Semi-rapid gas
Semi-rapid gas
burner
burner
Triple ring
Triple ring
gas burner
gas burner
Hob grid
Rapid gas
burner
Auxliary
gas burner
Control
panel
Control panel
20
Start-up and use
Using the hob
Lighting the burners
For each BURNER knob there is a complete ring
showing the strength of the flame for the relevant
burner.
To light one of the burners on the hob:
1. Bring a flame or gas lighter close to the burner.
2. Press the BURNER knob and turn it in an
anticlockwise direction so that it is pointing to the
maximum flame setting
3. Adjust the intensity of the flame to the desired
level by turning the BURNER knob in an
anticlockwise direction. This may be the minimum
setting
between the two.
it all the way in to activate the electronic ignition and
hold it in that position until the burner is lit. The burner
might be extinguished when the knob is released. If
this occurs, repeat the process, holding the knob
down for a longer period of time.
If the flame is accidentally extinguished, switch off
the burner and wait for at least 1 minute before
attempting to relight it.
The appliance is equipped with a flame failure safety
device; press and hold the BURNER knob for
approximately 2-3 seconds to keep the flame alight
and to activate the device.
To switch the burner off, turn the knob until it
reaches the stop position
Practical advice on using the burners
For the burners to work in the most efficient way
possible and in order to save on the amount of gas
consumed, it is recommended that only pans which
have a lid and a flat base are used. They should
also be suited to the size of the burner.
To identify the type of burner, please refer to the
diagrams contained in the Burner and nozzle
specifications.
, the maximum setting , or any position in
.
The appliance is fitted with an
electronic lighting device which
is integrated into the knob.
Simply light the desired burner
by turning the corresponding
knob in an anti-clockwise
direction, until it is aligned with
the large flame symbol, press
.
Burner
Rapid (R)
Semi-rapid (S)
Auxiliary (A)
Triple.ring (TC)
Make sure the pans do not overlap the edges of
the hob while it is being used.
For models equipped with a reducer grid, the latter
must be used only for the auxiliary burner, when
pans with a diameter of less than 12 cm are used.
ø Cookware Diameter (cm)
24 - 26
16 - 22
10 - 14
24 - 26
Using the oven
The first time you use your appliance, heat the
empty oven with its door closed at its maximum
temperature for at least half an hour. Ensure that the
room is well ventilated before switching the oven off
and opening the oven door. The appliance may emit
a slightly unpleasant odour caused by protective
substances used during the manufacturing process
burning away.
Never put objects directly on the bottom of the
oven; this will prevent the enamel coating from being
damaged.
The oven knob
This is the device which is used to select the various
oven functions and the most suitable cooking
temperature for the foods (temperatures between
150°C and 275°C are also indicated on the knob).
The electronic oven ignition device is built into the
control knob. To light the burner, press the knob in
fully and turn it in an anticlockwise direction until it
reaches position 8. Given that the oven is fitted
with a safety device, after the burner has been lit
the oven knob should be held in that position for
approximately 6 seconds, in order to
gas to pass through until the safety thermocouple
heats up. The electronic oven burner ignition
device should not be activated for more than 15
seconds. If after 15 seconds the burner has not
been ignited, release the oven knob, open the
oven door
attempting to ignite the burner again.
The cooking temperature is selected by aligning the
value indication with the reference mark on the
control panel; the complete range of temperatures
which are available for selection is displayed below.
and wait for at least one minute before
allow the
GB
21
GB
The oven will automatically reach the set
temperature, which is kept constant by the
corresponding monitoring device (the thermostat)
controlled by the knob.
Position 1
(minimum)
150° - 155°C
Position 5 Position 6
215°C
Position 2
155°C
235°C
Position 3 Position 4
Position 7 Position 8
175°C
260°C
195°C
275°C
Switching the oven on manually
In the event of a momentary lapse in the electricity
supply, the oven burner may be ignited manually:
a) Open the oven door.
b) Bring a match or lighter close to the opening,
press the oven knob and turn it in an
anticlockwise direction until it reaches position 8.
c) When the burner has been lit successfully, close
the oven door.
If the burner flame is accidentally extinguished,
shut off the oven knob, open the oven door and
wait for at least one minute before attempting to
light the burner again.
The rotisserie spit
To activate the rotisserie spit, proceed as follows:
a) Place the dripping
pan on the 1st rack.
b) Position the
rotisserie support on
the 3rd rack and insert
the spit towards the
rear, threading it
through the hole
provided.
c) Start the rotisserie
by turning the oven
knob to the
position.
The GRILL indicator light shows when the grill is
operating.
Always use the grill with the oven door shut; this
achieves better cooking results and saves energy
(approximately 10%).
Oven light
The grill
knob
Your oven is fitted with an electric grill. The
extremely high and direct temperature of the grill
makes it possible to brown the surface of meats
and roasts while locking in the juices to keep
them tender. The grill is also highly
recommended for dishes that require a high
surface
temperature: such as beef steaks, veal,
rib steak, fillets, hamburgers etc...
The grill is controlled by a thermostat which adjusts
its operation.
By turning the oven knob until it reaches the
position, the rotisserie spit motor is activated as well
as the infrared grill. This motor will remain active as
long as the grill is operating.
The light may be switched on at any moment by
pressing the OVEN LIGHT button.
Timer
To activate the Timer proceed as follows:
1. Turn the TIMER knob in a clockwise direction "
for almost one complete revolution to set the buzzer.
2. Turn the TIMER knob in an anticlockwise direction
# to set the desired length of time.
22
Oven cooking advice table
GB
Food to be cooked Wt. (wt) Cooking position of
shelves from
bottom
Paste
Lasagne
Cannelloni
Oven-baked noodles
Meat
Vea l
Chicken
Tu r ke y
Duck
Rabbit
Pork
Lamb
Fish
Mackerel
Dentex
Trout baked in paper
Pizze
Napolitan
Cake
Biscuits
Ta r t s
Chocolate cake
Ye a s t c a k e s
Grill cooking
To a st
Pork chops
Mackerel
NB: cooking times are approximate and may vary according to personal taste. When cooking using the grill, the
dripping pan must always be placed on the 1st oven rack from the bottom.
2,5
2,5
2,5
1,7
1,5
3,0
1,8
2,0
2,1
1,8
1,1
1,5
1,0
1,0 3 Max 15 30-35
0,5
1,1
1,0
1,0
n.4
1,5
1,1
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
Tempe rat ure
(°C)
210
210
210
230
220
Max
230
230
230
230
210-230
210-230
210-230
180
180
200
200
Pre-heat time (min.) Cooking time
(min.)
-
-
-
-
-
-
-
-
-
-
-
-
-
15
15
15
15
75-80
75-80
75-80
85-90
110-115
95-100
120-125
105-110
100-110
90-95
55-60
60-65
40-45
30-35
30-35
45-50
50-55
10
30
35
23
Loading...
