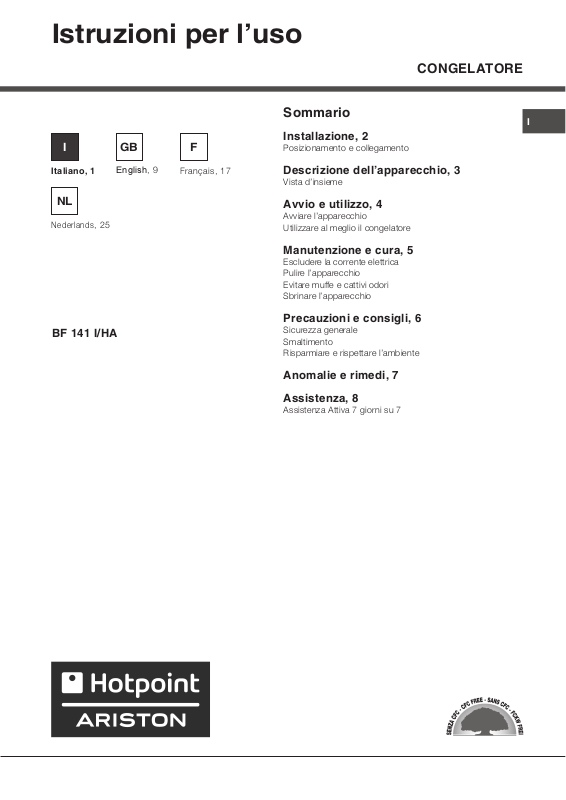

Istruzioni per luso

CONGELATORE

I

Italiano, 1

NL

Nederlands

, 25

BF 141 I/HA

GB

English, 9

F

Français, 17

Sommario

I

Installazione, 2

Posizionamento e collegamento

Descrizione dellapparecchio, 3

Vista dinsieme

Avvio e utilizzo, 4

Avviare lapparecchio
Utilizzare al meglio il congelatore

Manutenzione e cura, 5

Escludere la corrente elettrica
Pulire lapparecchio
Evitare muffe e cattivi odori
Sbrinare lapparecchio

Precauzioni e consigli, 6

Sicurezza generale
Smaltimento
Risparmiare e rispettare lambiente

Anomalie e rimedi, 7

Assistenza, 8

Assistenza Attiva 7 giorni su 7

Installazione

! È importante conservare questo libretto per poterlo

I

consultare in ogni momento. In caso di vendita,
di cessione o di trasloco, assicurarsi che resti insieme
allapparecchio per informare il nuovo proprietario
sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti
informazioni sullinstallazione, sulluso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare lapparecchio in un ambiente ben aerato e
non umido.

2. Non ostruire le griglie posteriori di ventilazione:
compressore e condensatore emettono calore e
richiedono una buona aerazione per funzionare bene
e contenere i consumi elettrici.

3. Lasciare lapparecchio lontano da fonti di calore (la
luce solare diretta, una cucina elettrica).

Collegamento elettrico

Dopo il trasporto, posizionare lapparecchio
verticalmente e attendere almeno 3 ore prima di
collegarlo allimpianto elettrico. Prima di inserire la spina
nella presa della corrente, accertarsi che:

 la presa abbia la messa a terra e sia a norma di legge;
 la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta
caratteristiche posta nel vano frigorifero in basso
a sinistra (es 150 W);

 la tensione di alimentazione sia compresa nei valori

indicati nella targhetta caratteristiche, posta in basso
a sinistra (es 220-240 V);

 la presa sia compatibile con la spina dellapparecchio.

In caso contrario richiedere la sostituzione della spina
a un tecnico autorizzato (vedi Assistenza); non usare
prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa
della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente

e sostituito solo da tecnici autorizzati (vedi Assistenza).

! Lazienda declina ogni responsabilità qualora
queste norme non vengano rispettate.

2

Descrizione
dellapparecchio

Vista dinsieme

Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a
quelli dellapparecchio acquistato.

Manopola

REGOLAZIONE DELLA

TEMPERATURA

2

1

Spia GIALLA

3

5

4

INTERRUTTORE-1

Manopola REGOLAZIONE DELLA TEMPERATURA
Regola automaticamente la temperatura all'interno
del'apparecchio.
Ruotando la manopola dalla posizione 1 alla posizione 5
è possibile ottenere temperature sempre più fredde.

Spia GIALLA
Quando è accesa (spostare l'interruttore-1 verso sinistra)
permette il funzionamento continuo del compressore per
raggiungere le basse temperature necessarie al
congelamento rapido delle derrate fresche.
Spostando l'interruttore-1 verso destra (lampada gialla
coperta) il congelamento funziona secondo la
regolazione del termostato.

SN

Spia ROSSA
Si accende quando la temperatura all'interno
dell'apparecchio è insufficiente per conservare delle
derrate.

Spia VERDE
Quando è accesa (spostare l'interruttore-2 verso destra)
indica che l'apparecchio è collegato alla rete di
alimentazione. Spostando l'interruttore-2 verso sinistra
(lampada verde coperta) l'apparecchio è disinserito dalla
presa di corrente.

Spia ROSSA

Spia VERDE

I0

INTERRUTTORE-2

I

Alloggiamento per

BACINELLA GHIACCIO

Vano

CONGELAMENTO

CONSERVAZIONE

Vano

CONSERVAZIONE

Sistema

ELIMINAZIONE ACQUA DI

SBRINAMENTO

e

3

Avvio e utilizzo

Avviare lapparecchio

I

! Prima di avviare lapparecchio, seguire
le istruzioni sullinstallazione (vedi Installazione).

! Prima di collegare lapparecchio pulire bene i vani
e gli accessori con acqua tiepida e bicarbonato.

1. Inserire la spina nella presa e accertarsi che si
accenda la spia VERDE e ROSSA (spostare
l'interruttore-2 verso destra).

2. Accendere la spia GIALLA (spostare l'interruttore-1
verso sinistra).

3. Quando la spia rossa si sarà spenta provvedere allo
spegnimento della spia GIALLA (spostare
l'interruttore-1 verso destra). A questo punto il
congelatore può essere utilizzato.

Utilizzare al meglio il congelatore

 Per regolare la temperatura utilizzare la manopola

REGOLAZIONE DELLA TEMPERATURA.
1 = meno freddo 5 = più freddo
Si consiglia, comunque, una posizione media.

 Non ricongelare alimenti che stanno per scongelare o

scongelati; tali alimenti devono essere cotti per essere
consumati (entro 24 ore).

 Gli alimenti freschi da congelare non devono essere

posti a contatto con quelli già congelati; vanno
sistemati nel vano CONGELAMENTO e
CONSERVAZIONE.

 Non mettere nel congelatore bottiglie di vetro

contenenti liquidi, tappate o chiuse ermeticamente,
perché potrebbero rompersi.

 La quantità massima giornaliera di alimenti da

congelare è indicata sulla targhetta caratteristiche,
posta allinterno del congelatore (esempio: Kg/24h 4).

 Effettuare loperazione di congelamento accendendo

la spia GIALLA e dopo questa operazione introdurre i
cibi da congelare nel vano superiore avendo cura che
gli stessi siano disposti, il più possibile, a contatto
diretto con i piani raffreddanti e che non siano messi a
contatto con eventuali derrate già congelate nello
stesso vano.
Dopo 24 ore, terminato il congelamento, provvedere
allo spegnimento della lampada gialla.
! Questa operazione non va dimenticata se si
vogliono evitare imutili sprechi di energia elettrica.

 Lintroduzione di notevoli quantitativi di cibi da

congelare può riscaldare momentaneamente la
temperatura allinterno del congelatore (accensione
della spia ROSSA). Tale situazione, essendo
transitoria, non pregiudica la buona conservazione
degli alimenti già stivati.

 Per ottenere una buona conservazione di alimenti

surgelati o di cibi congelati non posizionare mai
lindice della manopola del termostato al di sotto di 1,
qualunque sia la temperatura ambiente. Per
temperature ambiente fino a 25°-27°C lindice della
manopola va posizionato tra 1 e 2 mentre per
temperature ambiente fino a 32°C tra 2 e 3.

! Durante il congelamento evitare di aprire la porta.

! In caso di interruzione di corrente o di guasto, non

aprire la porta del congelatore: in questo modo congelati
e surgelati si conserveranno senza alterazioni per circa
9-14 ore.

! Spia ROSSA. Quando questa spia si accende per un
tempo prolungato, significa che il funzionamento del
congelatore non è regolare e che la temperatura si sta
alzando troppo. (Chiamare il Centro di Assistenza
Tecnica.)
Tale spia può accendersi per un breve periodo:
a) quando si apre la porta per un tempo prolungato (in

fase di caricamento o prelievo di derrate).

b) quando si accende la spia GIALLA.

In questi due casi l'accensione della spia non indica
nessun difetto/anomalia nel congelatore

4

Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario
isolare lapparecchio dalla rete di alimentazione:

1. provvedere allo spegnimento della spia VERDE
(spostare l'interruttore verso sinistra);

2. staccare la spina dalla presa.

Pulire lapparecchio

 Le parti esterne, le parti interne e le guarnizioni in

gomma possono essere pulite con una spugnetta
imbevuta di acqua tiepida e bicarbonato di sodio o
sapone neutro. Non usare solventi, abrasivi,
candeggina o ammoniaca.

 Gli accessori estraibili possono essere messi a bagno

in acqua calda e sapone o detersivo per piatti.
Sciacquarli e asciugarli con cura.

Evitare muffe e cattivi odori

 Lapparecchio è fabbricato con materiali igienici

che non trasmettono odori. Per mantenere questa
caratteristica è necessario che i cibi vengano sempre
protetti e chiusi bene. Ciò eviterà anche
la formazione di macchie.

 Nel caso si voglia spegnere lapparecchio per un

lungo periodo, pulire linterno e lasciare le porte
aperte.

Sbrinare lapparecchio

I

! Attenersi alle istruzioni sottostanti.
Per sbrinare lapparecchio non usare oggetti taglienti ed
appuntiti che potrebbero danneggiare irreparabilmente il
circuito refrigerante.

Se lo strato di brina è superiore ai 5 mm è necessario
effettuare lo sbrinamento manuale:

1. il giorno precedente, accendere la spia GIALLA
(spostare l'interruttore verso sinistra) per raffreddare
ulteriormente gli alimenti.

2. Escludere la corrente elettrica.

3. Avvolgere surgelati e congelati in carta da giornale e
metterli in un altro congelatore o in un luogo fresco.

4. Lasciare aperta la porta finché la brina non si sia
sciolta completamente; facilitare loperazione
sistemando nel congelatore contenitori con acqua
tiepida.

5. Alcuni apparecchi
sono dotati del sistema
ELIMINAZIONE ACQUA
DI SBRINAMENTO.
Lasciare che l'acqua
defluisca in un
contenitore (vedi figura).

6. Pulire e asciugare con cura il vano congelatore prima
di riaccendere lapparecchio.

7. Prima di inserire i cibi nel vano congelatore attendere
circa 2 ore per il ripristino delle condizioni ideali di
conservazione.

5

Precauzioni e consigli

! Lapparecchio è stato progettato e costruito

I

in conformità alle norme internazionali di sicurezza.
Queste avvertenze sono fornite per ragioni
di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme
alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione)
e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità
Elettromagnetica) e successive modificazioni;

- 2002/96/CE..

Sicurezza generale

 Lapparecchio è stato concepito per un uso di tipo

non professionale allinterno dellabitazione.

 Lapparecchio deve essere usato per conservare e

congelare cibi, solo da persone adulte e secondo le
istruzioni riportate in questo libretto.

 Lapparecchio non va installato allaperto, nemmeno

se lo spazio è riparato, perché è molto pericoloso
lasciarlo esposto a pioggia e temporali.

 Non toccare lapparecchio a piedi nudi o con le mani

o i piedi bagnati o umidi.

 ATTENZIONE: non danneggiare il circuito refrigerante

 Non toccare le parti interne raffreddanti: cè pericolo

di ustionarsi o ferirsi.

 Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

 È necessario staccare la spina dalla presa prima di

effettuare operazioni di pulizia e manutenzione. Non è
sufficiente spegnere la spia VERDE (apparecchio
spento) per eliminare ogni contatto elettrico.

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

 Non utilizzare, allinterno degli scomparti conservatori

di cibi congelati, utensili taglienti ed appuntiti o
apparecchi elettrici se non sono del tipo
raccomandato dal costruttore.

 Non mettere in bocca cubetti appena estratti dal

congelatore.

Smaltimento

 Smaltimento del materiale di imballaggio: attenersi alle

norme locali, così gli imballaggi potranno essere
riutilizzati.

 La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE),
prevede che gli elettrodomestici non debbano essere
smaltiti nel normale flusso dei rifiuti solidi urbani. Gli
apparecchi dismessi devono essere raccolti
separatamente per ottimizzare il tasso di recupero e
riciclaggio dei materiali che li compongono ed
impedire potenziali danni per la salute e lambiente. Il
simbolo del cestino barrato è riportato su tutti i
prodotti per ricordare gli obblighi di raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione
degli elettrodomestici, i detentori potranno rivolgersi al
servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

 Installare lapparecchio in un ambiente fresco e ben

aerato, proteggerlo dallesposizione diretta ai raggi
solari, non disporlo vicino a fonti di calore.

 Per introdurre o estrarre gli alimenti, aprire le porte

dellapparecchio il più brevemente possibile.
Ogni apertura delle porte causa un notevole dispendio
di energia.

 Non riempire con troppi alimenti lapparecchio: per

una buona conservazione, il freddo deve poter
circolare liberamente. Se si impedisce la circolazione, il
compressore lavorerà continuamente.

 Non introdurre alimenti caldi: alzerebbero la

temperatura interna costringendo il compressore a un
grosso lavoro, con grande spreco di energia elettrica.

 Sbrinare lapparecchio qualora si formasse del

ghiaccio (vedi Manutenzione); uno spesso strato di
ghiaccio rende più difficile la cessione di freddo agli
alimenti e fa aumentare il consumo di energia.

 Mantenere efficienti e pulite le guarnizioni in modo che

aderiscano bene alle porte e non lascino uscire il
freddo (vedi Manutenzione)

 Non permettere ai bambini di giocare con

lapparecchio. In nessun caso devono sedersi sui
cassetti o appendersi alla porta.

 Gli imballaggi non sono giocattoli per bambini.

6

Anomalie e rimedi

Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare
che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La spia VERDE non si accende.

La spia ROSSA sempre accesa.

Il motore funziona di continuo.

Lapparecchio emette
molto rumore.

Possibili cause / Soluzione:

 La spina non è inserita nella presa della corrente o non abbastanza da

fare contatto, oppure in casa non cè corrente.

 La porta non è ben chiusa o viene aperta di continuo.
 La manopola REGOLAZIONE DELLA TEMPERATURA non è in posizione

corretta.

 la spia GIALLA è accesa (vedi Descrizione.).
 La porta non è ben chiusa o viene aperta di continuo.
 La temperatura dellambiente esterno è molto alta.
 Lo spessore della brina supera i 2-3 mm (vedi Manutenzione).

 Lapparecchio non è stato installato ben in piano (vedi Installazione).
 Lapparecchio è stato installato tra mobili o oggetti che vibrano

ed emettono rumori.

 Il gas refrigerante interno produce un leggero rumore anche quando

il compressore è fermo: non è un difetto, è normale.

I

7

Assistenza

Prima di contattare lAssistenza:

I

 Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
 In caso negativo, contattare il Numero Unico Nazionale 199.199.199.

195065711.01

12/2007

modello

numero di serie

Comunicare:

 il tipo di anomalia
 il modello della macchina (Model.)
 il numero di serie (S/N)
Queste informazioni si trovano sulla targhetta
caratteristiche posta allinterno dellapparecchio.

Gross
Bruto
Brut

TI

75

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross
Bruto
Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.
Made in Italy 13918

93139180000 S/N 704211801

Net
Util
Utile

Pressure
HIGH-235

LOW 140

Cod.

Gross
Bruto
Brut

Fuse

W

A

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

N

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere
messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7,
sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle
13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle
08:00 e i giorni festivi, per chi chiama dal telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano
tariffario delloperatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte
delloperatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

8

Operating Instructions

FREEZER

I

Italiano, 1

NL

Nederlands

, 25

BF 141 I/HA

GB

English, 9

F

Français, 17

Contents

GB

Installation, 10

Positioning and connection

Description of the appliance, 11

Overall view

Start-up and use, 12

Starting the appliance
Using the freezer to its full potential

Maintenance and care, 13

Switching the appliance off
Cleaning the appliance
Avoiding mould and unpleasant odours
Defrosting the appliance

Precautions and tips, 14

General safety
Disposal
Respecting and conserving the environment

Troubleshooting, 15

Assistance, 16

Installation

GB

! Before placing your new appliance into operation
please read these operating instructions carefully. They
contain important information for safe use, for installation
and for care of the appliance.
! Please keep these operating instructions for future
reference. Pass them on to possible new owners of the
appliance.

Positioning and connection

Positioning

1. Place the appliance in a well-ventilated humidity-free
room.

2. Do not obstruct the rear fan grills. The compressor and
condenser give off heat and require good ventilation to
operate correctly and save energy.

3. Ensure the appliance is away from any sources of heat
(direct sunlight, electric stove, etc.).

Electrical connections

After the appliance has been transported, carefully place
it vertically and wait at least 3 hours before connecting it
to the electricity mains. Before inserting the plug into the
electrical socket ensure the following:
 The appliance is earthed and the plug is compliant

with the law.

 The socket can withstand the maximum power of the

appliance, which is indicated on the data plate
located inside the freezer (e.g. 150 W).

 The voltage is in the range of values indicated on the

data plate located inside the freezer (e.g. 220-240V).

 The socket is compatible with the plug of the appliance. If

the socket is incompatible with the plug, ask an
authorised technician to replace it (see Assistance). Do not
use extension cords or multiple sockets.

! Once the appliance has been installed, the power
supply cable and the electrical socket must be easily
accessible.

! The cable must not be bent or compressed.
! The cable must be checked regularly and replaced by

authorised technicians only (see Assistance).

! The manufacturer declines any liability should

these safety measures not be observed.

10

Description of the
appliance

Overall view

The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not directly
represent the appliance purchased.

TEMPERATURE
CONTROL Knob

YELLOW indicator Light

2

1

3

5

4

TEMPERATURE CONTROL Knob
This regulates the temperature inside the appliance
automatically. Turn the knob from setting 1 to 5 for
increasingly colder temperatures.
To adjust the thermostat, use a coin to turn the knob.

YELLOW Light

When this light is on (move the switch-1 to the left), the
compressor will operate continuously to reach the lower
temperatures necessary for freezing fresh foods quickly.
By moving the switch-1 to the right (yellow light covered)
the freezer is operated by the thermostat.

SN

SWITCH-1

RED Light

This light goes on when the temperature inside the
appliance is not sufficient to preserve foodstuffs.

GREEN Light
When the light is on (move the switch-2 to the right) this
indicates that the appliance is connected to the mains.
When the switch-2 is moved to the left (green light
covered), the appliance is disconnected from the mains.

RED indicator Light

GREEN indicator Light

I0

SWITCH-2

GB

ICE TRAY compartment

FREEZER and

STORAGE

compartment

STORAGE

compartment

DEFROST WATER DRAIN system

11

Start-up and use

GB

Starting the appliance

! Before starting the appliance, follow the
installation instructions (see Installation).

! Before connecting the appliance, clean the
compartments and accessories well with lukewarm
water and bicarbonate.

1. Insert the plug into the socket and ensure that the

GREEN and RED indicator light is on (move the
switch-2 to the right).

2. Turn on the YELLOW indicator light (move the switch-

1 to the left).

3. When the RED indicator light is off, turn off the

YELLOW indicator light (move the switch-1 to the
right). The freezer is now ready to be used.

Using the freezer to its full potential

 Use the TEMPERATURE CONTROL knob to adjust the

temperature.
1 = warmest 5 = coldest
We recommend, however, a medium position.

 Do not re-freeze food that is defrosting or that has

already been defrosted. These foods must be cooked
and eaten (within 24 hours).

 Fresh food that needs to be frozen must not come into

contact with food that has already been defrosted.
Fresh food must be stored in the top FREEZER and
STORAGE compartment.

 Do not place glass bottles which contain liquids, and

which are corked or hermetically sealed in the freezer
because they could break.

 The maximum quantity of food that may be frozen daily is

indicated on the plate containing the technical properties
located within the freezer (for example: Kg/24h: 4).



In order to freeze fresh foods, the switch must be
turned to the left (the YELLOW idicator light will come
on). Then introduce the food to be frozen into the top
compartment, placing them - to the furthest extent
possible - in direct contact with the cooling plate and
away from any frozen food being stored.
After 24 hours have passed and the food has been
frozen, turn the freezer switch back to the normal
setting (the YELLOW light will turn off).
! Remember to carry out this last step in order.

 Placing large amounts of fresh food in the freezer may

temporarily increase the temperature inside the
appliance (this is indicated when the RED indicator
light illuminates). This situation, as it is only temporary,
does not adversely affect the storage conditions of
food that is already frozen.

 To preserve frozen and deep-frozen foods well, never

set the thermostat below 1, no matter what the room
temperature is.
For room temperatures from 25°C to 27°C the knob
should be set between 1 and 2 while for room
temperatures of up to 32°C, set between 2 and 3.

! Do not open the door during freezing.

! If there is a power cut or malfunction, do not open the

freezer door. This will help maintain the temperature
inside the freezer, ensuring that foods are conserved for
at least 9 -14 hours.

! RED Indicator Light. When this red light comes on for a
prolonged period of time, it means that the freezer is not
functioning properly and the temperature is rising too
much. (Call your Service Centre)
This warning light might come on for a brief period
when:
a) the door is left open for an extended period of time

(when the freezer is being loaded or unloaded).

b) turn on the YELLOW indicator light.

In these two cases, the fact that the warning light comes
on does not indicate that the freezer is malfunctioning or
there is a defect.

12

Maintenance and care

Switching the appliance off

During cleaning and maintenance it is necessary to
disconnect the appliance from the electricity supply:

1. turn off the GREEN indicator light (move the switch-2
to the left);

2. pull the plug out of the socket.

Cleaning the appliance

 The external and internal parts, as well as the rubber

seals may be cleaned using a sponge that has been
soaked in lukewarm water and bicarbonate of soda or
neutral soap. Do not use solvents, abrasive products,
bleach or ammonia.

 The removable accessories may be soaked in warm

water and soap or dishwashing liquid. Rinse and dry
them carefully.

Avoiding mould and unpleasant odours

 The appliance is manufactured with hygienic materials

which are odour free. In order to maintain an odour
free refrigerator and to prevent the formation of stains,
food must always be covered or sealed properly.

 If you want to switch the appliance off for an extended

period of time, clean the inside and leave the doors
open.

Defrosting the appliance

! Follow the instructions below.
Do not use objects with sharp or pointed edges to
defrost the appliance as these may damage the
refrigeration circuit beyond repair.

If the frost layer is greater than 5 mm, it is necessary to
defrost manually:

1.

The day before defrosting, turn on the YELLOW
indicator light (move the switch-1 to the left) to further
cool the food.

2. Switching the appliance off.

3. Wrap frozen foods in newspaper and place them in
another freezer or in a cool place.

4. Leave the door open until the frost has melted
completely. This can be made easier by placing
containers with lukewarm water in the freezer
compartment..

5. Certain appliances are
fitted with the DEFROST
WATER DRAIN system.
Let the water flow into a
container (see diagram).

GB

6. Clean and dry the freezer compartment carefully before

switching the appliance on again.

7. Wait for approximately 2 hours, i.e. until the ideal

storage conditions have been restored, before placing
food in the freezer compartment.

13

Precautions and tips

GB

! The appliance was designed and manufactured in
compliance with international safety standards. The
following warnings are provided for safety reasons and
must be read carefully.

This appliance complies with the following
Community Directives:

- 73/23/EEC of 19/02/73 (Low Voltage) and
subsequent amendments;

-89/336/EEC of 03.05.89 (Electromagnetic
Compatibility) and subsequent amendments;

- 2002/96/CE..

General safety

 The appliance was designed for domestic use inside the

home and is not intended for commercial or industrial use.

 The appliance must be used to store and freeze food

products by adults only and according to the instructions
in this manual.

 The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the
appliance exposed to rain and storms.

 Do not touch the appliance with bare feet or with wet or

moist hands and feet.

Disposal

 Observe local environmental standards when

disposing packaging material for recycling purposes.

 The European Directive 2002/96/EC on Waste

Electrical and Electronic Equipment (WEEE), requires
that old household electrical appliances must not be
disposed of in the normal unsorted municipal waste
stream. Old appliances must be collected separately
in order to optimise the recovery and recycling of the
materials they contain and reduce the impact on
human health and the environment. The crossed out
wheeled bin symbol on the product reminds you of
your obligation, that when you dispose of the
appliance it must be separately collected.

Consumers should contact their local authority
or retailer for information concerning the
correct disposal of their old appliance.

Respecting and conserving the
environment

 Install the appliance in a fresh and well-ventilated

room. Ensure that it is protected from direct sunlight
and do not place it near heat sources.

 WARNING: do not damage the refrigerant circuit.

 Do not touch the internal cooling elements: this could

cause skin abrasions or frost/freezer burns.

 When unplugging the appliance always pull the plug from

the mains socket, do not pull on the cable.

 Before cleaning and maintenance, always switch off the

appliance and disconnect it from the electrical supply.
It is not sufficient to turn off the GREEN indicator light
(appliance off) to eliminate all electrical contact.

 In the case of a malfunction, under no circumstances

should you attempt to repair the appliance yourself.
Repairs carried out by inexperienced persons may
cause injury or further malfunctioning of the appliance.

 Do not use any sharp or pointed utensils or electrical

equipment - other than the type recommended by the
manufacturer - inside the frozen food storage
compartments.

 Do not put ice cubes taken directly from the freezer into

your mouth.

 Do not allow children to tamper with the controls or play

with the appliance. Under no circumstance should they
be allowed to sit on the bins or to hang from the door.

 Try to avoid keeping the door open for long periods or

opening the door too frequently in order to conserve
energy.

 Do not fill the appliance with too much food: cold air

must circulate freely for food to be preserved properly.
If circulation is impeded, the compressor will work
continuously.

 Do not place hot food directly into the refrigerator. The

internal temperature will increase and force the
compressor to work harder and will consume more
energy.

 Defrost the appliance if ice forms (see Maintenance).

A thick layer of ice makes cold transference to food
products more difficult and results in increased energy
consumption.

 Regularly check the door seals and wipe clean to

ensure they are free of debris and to prevent cold air
from escaping (see Maintenance).

 Keep packaging material out of the reach of children! It can

become a choking or suffocation hazard.

14

Troubleshooting

If the appliance does not work, before calling for Assistance (see Assistance), check for a solution from the following list.

Malfunctions:

The green GREEN indicator light
does not illuminate.

The RED indicator light remains
illuminated constantly.

The motor runs continuously.

The appliance makes a lot of noise.

Possible causes / Solutions:

 The plug has not been inserted into the electrical socket, or not far enough

to make contact, or there is no power in the house.

 The door is not closed properly or has been open continuously.
 The TEMPERATURE ADJUSTMENT knob is not in the correct position.

 The YELLOW indicator light is on (see Description).
 The door is not closed properly or is continuously opened.
 The outside ambient temperature is very high.
 The thickness of the frost exceeds 2-3 mm (see Maintenance).

 The appliance has not been installed on a level surface (see Installation).
 The appliance has been installed between cabinets that vibrate and make

noise.

 The internal refrigerant makes a slight noise even when the compressor is

off. This is not a defect, it is normal.

GB

15

Assistance

195065711.01

12/2007

GB

Before calling for Assistance:

 Check if the malfunction can be solved on your own (see Troubleshooting).
 If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service

Centre

model serial number

Communicating:

 type of malfunction
 appliance model (Model)
 serial number (S/N)
Information can be found on the rating plate
located inside the appliance.

Gross
Bruto
Brut

TI

75

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross
Bruto
Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.
Made in Italy 13918

93139180000 S/N 704211801

Net
Util
Utile

Pressure
HIGH-235

LOW 140

Cod.

Gross
Bruto
Brut

Fuse

W

A

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

N

Never call on unauthorized technicians and always refuse spare parts which are not originals.

16

Mode demploi

I

GB

F

CONGELATEUR

Sommaire

F

Installation, 18

Mise en place et raccordement

Italiano, 1

NL

Nederlands

, 25

BF 141 I/HA

English, 9

Français, 17

Description de lappareil, 19

Vue densemble

Mise en marche et utilisation, 20

Mise en service de lappareil
Pour profiter à plein de votre congélateur

Entretien et soins, 21

Mise hors tension
Nettoyage de lappareil
Contre la formation de moisissures et de mauvaises odeurs
Dégivrage de lappareil

Précautions et conseils, 22

Sécurité générale
Mise au rebut
Economies et respect de lenvironnement

Anomalies et remèdes, 23

Assistance, 24

Installation

! Conservez ce mode demploi pour pouvoir le consulter à

F

tout moment. En cas de vente, de cession ou de
déménagement, veillez à ce quil suive lappareil pour
informer le nouveau propriétaire sur son fonctionnement et
lui fournir les conseils correspondants.

! Lisez attentivement les instructions: elles contiennent des
conseils importants sur linstallation, lutilisation et la
sécurité de votre appareil.

Mise en place et raccordement

Mise en place

1. Placez lappareil dans une pièce bien aérée et non humide.

2. Ne bouchez pas les grilles daération arrière: le
compresseur et le condensateur produisent de la chaleur
et exigent une bonne aération pour bien fonctionner avec
une moindre consommation délectricité.

3. Installez lappareil loin de sources de chaleur (lumière
directe du soleil, cuisinière électrique).

Raccordement électrique

Après le transport, placez lappareil à la verticale et
attendez au moins 3 heures avant de le raccorder à
linstallation électrique. Avant de brancher la fiche dans la
prise de courant, assurez-vous que:
 la prise est bien munie dune terre conforme à la loi;
 la prise est bien apte à supporter la puissance maximale

de lappareil, indiquée sur la plaquette signalétique placée
à lintérieur du congélateur (150 W par ex.);

 la tension dalimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique, placée à
lintérieur du congélateur (220-240 V par ex.);

 la prise est bien compatible avec la fiche de lappareil.

En cas dincompatibilité, faites remplacer la fiche par un
technicien agréé (voir Assistance); nutilisez ni rallonges
ni prises multiples.

! Après installation de lappareil, le câble électrique et la
prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni excessivement écrasé.
! Contrôlez le câble périodiquement pour son remplacement

faites appel à un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non
respect des normes énumérées ci-dessus.

18

Description de
lappareil

Vue densemble

Ces instructions dutilisation sappliquent à plusieurs modèles, il se peut donc que les composants illustrés présentent
des différences par rapport à ceux de lappareil que vous avez acheté. Vous trouverez dans les pages suivantes la
description des objets plus complexes.

Bouton

RÉGLAGE DE LA

TEMPÉRATURE

2

1

Voyant JAUNE

3

5

4

INTERRUPTEUR-1

Bouton RÉGLAGE DE LA TEMPÉRATURE
Il règle automatiquement la température à lintérieur de
lappareil.
En tournant le bouton de la position 1 à la position 5, on
peut obtenir des températures de plus en plus froides.

Voyant JAUNE
Quand il est allumé (déplacez linterrupteur-1 vers la
gauche) il indique que le compresseur fonctionne de
façon continue pour atteindre les basses températures
nécessaires à la congélation rapide des denrées fraîches.
En déplaçant linterrupteur-1 vers la droite (voyant jaune
caché) le congélateur fonctionne suivant le réglage du
thermostat.

SN

Voyant ROUGE
Il sallume pour indiquer que la température à lintérieur
de lappareil est insuffisante pour la conservation des
aliments.

Voyant

Quand il est allumé (déplacez linterrupteur-2 vers la
droite) il indique que lappareil est branché au réseau
dalimentation.
En déplaçant linterrupteur-2 vers la gauche (voyant vert
caché), lappareil est débranché du réseau dalimentation.

Voyant ROUGE

Voyant

VERT

VERT

INTERRUPTEUR-2

I0

F

Emplacement pour BAC à

GLAÇONS

Compartiment

CONGELATION et

CONSERVATION

Compartiment

CONSERVATION

Sistème pour LÉCOULEMENT

de L'EAU DE DÉGIVRAGE

19

Mise en marche et
utilisation

Mise en service de lappareil

F

! Avant de mettre lappareil en service, suivez bien
les instructions sur linstallation (voir Installation).
! Avant de brancher votre appareil, nettoyez bien les
compartiments et les accessoires à leau tiède
additionnée de bicarbonate.

1. Branchez la fiche dans la prise et assurez-vous que les
voyants VERT et ROUGE sallument (déplacez
linterrupteur-2 vers la droite).

2. Allumez le voyant JAUNE (déplacez linterrupteur-1
vers la gauche).

3. Quand le voyant rouge séteint, il faut aussi éteindre le
voyant JAUNE (déplacez linterrupteur-1 vers la droite).
Votre congélateur est alors prêt à lemploi.

Pour profiter à plein de votre congélateur

 Pour régler la température, utilisez le Bouton RÉGLAGE

DE LA TEMPÉRATURE.
1 = moins froid 5 = plus froid
Une position intermédiaire est de toute manière
conseillée.

 Ne recongelez pas des aliments décongelés ou en

cours de décongélation; il faut les faire cuire et les
consommer (dans les 24 heures).

 Les aliments frais à congeler ne doivent pas être placés

au contact daliments déjà congelés; il faut les stocker
dans le compartiment supérieur CONGELATION et
CONSERVATION.

 Ne stockez pas dans votre congélateur des bouteilles

en verre contenant des liquides, bouchées ou fermées
hermétiquement, elles pourraient se briser.

 Létiquette placée à lintérieur du congélateur vous

renseigne sur la quantité maximale daliments pouvant
être congelée quotidiennement (par exemple: kg/24h 4).

 Pour procéder à lopération de congélation, allumez le

voyant JAUNE et introduisez les aliments à congeler
dans le compartiment supérieur en les rangeant de
manière à ce quils soient placés tout contre les
plaques refroidissantes et à ce quils ne touchent
surtout pas aux aliments déjà congelés stockés dans
le même compartiment.
Au bout de 24 heures, quand la congélation est
terminée, éteignez la lampe jaune.
! Il ne faut pas oublier deffectuer cette opération pour
éviter tout gaspillage dénergie.

 Lintroduction de grosses quantités d'aliments à

congeler peut réchauffer momentanément la
température à l'intérieur du congélateur (allumage de la
voyant rouge). Cette situation transitoire, ne
compromet pas la conservation des aliments déjà
stockés.

 Pour assurer une bonne conservation des produits

surgelés ou des aliments congelés, ne jamais placer le
repère du bouton du thermostat sur une position
inférieure à 1, quelle que soit la température ambiante.
Pour des températures ambiantes allant jusquà 25­27°C, le repère du thermostat devra être placé entre 1
et 2 alors que pour des températures ambiantes allant
jusquà 32°C, il devra être placé entre 2 et 3.

! Evitez douvrir la porte pendant la phase de congélation.

! En cas de coupure de courant ou de panne, nouvrez

pas la porte du congélateur : les produits surgelés et
congelés se conserveront ainsi sans problème pendant 9 ­14 heures environ.

! Voyant ROUGE. Lallumage prolongé du voyant rouge
indique que le congélateur ne fonctionne pas bien et quà
lintérieur la température monte trop. (Appelez le Service
Après-Vente.).
Il arrive que ce voyant sallume pendant un bref laps de
temps:
a) quand la porte reste ouverte trop longtemps (lors du

stockage des denrées ou de leur prélèvement).

b) quand le voyant JAUNE sallume.

Dans ces deux cas, lallumage du voyant nindique aucun
défaut ou anomalie de fonctionnement du congélateur.

20

Entretien et soin

Mise hors tension

Pendant les opérations de nettoyage et dentretien,
mettez lappareil hors tension en débranchant la fiche de
lappareil de la prise de courant:

1. Eteignez le voyant VERT (déplacez linterrupteur-2 vers
la gauche);

2. débranchez la fiche de la prise de courant.

Nettoyage de lappareil

 Nettoyez lextérieur, lintérieur et les joints en

caoutchouc à laide dune éponge imbibée deau tiède
additionnée de bicarbonate de soude ou de savon
neutre. Nutilisez pas de solvants, de produits abrasifs,
deau de Javel ou dammoniaque.

 Mettez tremper les accessoires amovibles dans de

leau chaude additionnée de savon ou de liquide
vaisselle. Rincez-les et essuyez-les soigneusement.

Dégivrage de lappareil

F

! Conformez-vous aux instructions suivantes.
Ne pas utiliser dobjets pointus et coupants pour dégivrer
lappareil, ils risqueraient dendommager irréparablement
le circuit réfrigérant.

Si la couche de givre dépasse 5 mm, procédez à un
dégivrage manuel:

1. la veille, allumez le voyant JAUNE (déplacez
linterrupteur-1 vers la gauche) pour refroidir encore
plus les aliments.

2. Mise hors tension.

3. Enveloppez vos produits surgelés ou congelés dans du

papier et placez-les dans un endroit frais.

4. Laissez la porte ouverte jusquà ce que le givre fonde

complètement; pour accélérer cette opération placez
dans le compartiment congélateur des récipients deau
tiède.

Contre la formation de moisissures et
de mauvaises odeurs

 Cet appareil est fabriqué dans des matériaux

hygiéniques qui ne transmettent pas dodeur. Pour
sauvegarder cette caractéristique, veillez à bien
emballer et couvrir vos aliments. Vous éviterez par la
même occasion la formation de taches.

 Si vous devez laisser votre appareil éteint pendant une

période de temps prolongée, nettoyez-le bien lintérieur
et laissez les portes ouvertes.

5. Certains de nos
appareils sont équipés du
SYSTEME DRAIN pour
acheminer leau vers
lextérieur : glissez la
raclette fournie dans la
fente prévue dans le bas
et laissez leau sécouler
dans un récipient (voir
figure).

6. Nettoyez et séchez soigneusement le compartiment

congélateur avant de rallumer lappareil.

7. Avant da ranger vos aliments dans le congélateur,

attendez environ 2 heures pour le rétablissement des
conditions idéales de conservation des aliments.

21

Précautions et conseils

F

! Lappareil a été conçu et fabriqué conformément aux
normes internationales de sécurité. Ces conseils sont
fournis pour des raisons de sécurité et doivent être lus
attentivement.

Cet appareil est conforme aux Directives
Communautaires suivantes:

- 73/23/CEE du 19/02/73 (Basse Tensione) et
modifications suivantes;

-89/336/CEE du 03/05/89 (Compatibilité
Electromagnétique) et modifications suivantes;

- 2002/96/CE.

Sécurité générale

 Cet appareil a été conçu pour un usage familial, de

type non professionnel.

 Cet appareil qui sert à conserver et à congeler des

aliments ne doit être utilisé que par des adultes
conformément aux instructions du mode demploi.

 Cet appareil ne doit pas être installé en extérieur,

même dans un endroit à labri, il est en effet très
dangereux de le laisser exposé à la pluie et aux
orages.

 Attention: ne pas endommager le circuit réfrigérant

 Ne touchez pas à lappareil pieds nus ou si vos mains

ou pieds sont mouillés ou humides.

Mise au rebut

 Mise au rebut du matériel demballage : conformez-

vous aux réglementations locales, les emballages
pourront ainsi être recyclés.

 La Directive Européenne 2002/96/EC sur les Déchets

des Equipements Electriques et Electroniques (DEEE),
exige que les appareils ménagers usagés ne soient pas
jetés dans le flux normal des déchets municipaux. Les
appareils usagés doivent être collectés séparément
afin doptimiser le taux de récupération et le recyclage
des matériaux qui les composent et réduire limpact
sur la santé humaine et lenvironnement. Le symbole
de la poubelle barrée est apposée sur tous les
produits pour rappeler les obligations de collecte
séparée.

Les consommateurs devront contacter les
autorités locales ou leur revendeur concernant la
démarche à suivre pour lenlèvement de leur vieil
appareil.

Economies et respect de
lenvironnement

 Installez votre appareil dans un endroit frais et bien

aéré, protégez-le contre lexposition directe aux rayons
du soleil et ne le placez pas près de sources de
chaleur.

 Ne touchez pas aux parties refroidissantes: vous

pourriez vous brûler ou vous blesser.

 Pour débrancher la fiche de la prise de courant, sortez

la fiche, ne tirez surtout pas sur le câble.

 Avant deffectuer toute opération de nettoyage ou

dentretien, débranchez la fiche de la prise de courant.
Il ne suffit pas de placer le bouton de REGLAGE DE
LA TEMPERATURE sur
éliminer tout contact électrique.

 En cas de panne, nessayez en aucun cas daccéder

aux mécanismes internes pour tenter de réparer
lappareil.

 Ne pas utiliser, à lintérieur des compartiments de

conservation pour aliments congelés, dustensiles
pointus et coupants ou dappareils électriques dun
type autre que celui recommandé par le fabricant.

 Ne pas porter à la bouche des glaçons à peine sortis

du congélateur.

 Ne permettez pas aux enfants de jouer avec lappareil.

Il ne faut en aucun cas quils sasseyent sur les tiroirs
ou quils saccrochent à la porte.

 Les emballages ne sont pas des jouets pour enfants.

(appareil éteint) pour

 Pour introduire ou sortir les aliments, nouvrez les

portes de lappareil que le temps strictement
nécessaire.
Chaque ouverture de porte cause une considérable
dépense dénergie.

 Ne chargez pas trop votre appareil:

pour une bonne conservation des aliments, le froid doit
pouvoir circuler librement. Si la circulation est entravée,
le compresseur travaillera en permanence.

 Nintroduisez pas daliments chauds: ces derniers font

monter la température intérieure ce qui oblige le
compresseur à travailler beaucoup plus en gaspillant
un tas délectricité.

 Dégivrez lappareil dès que de la glace se dépose (voir

Entretien); une couche de glace trop épaisse gêne
considérablement la cession de froid aux aliments et
augmente la consommation délectricité.

 Gardez toujours les joints propres et en bon état pour

quils adhèrent bien aux portes et ne laissent pas le
froid séchapper (voir Entretien).

22

Anomalies et remèdes

Il peut arriver que lappareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôlez sil
ne sagit pas dun problème facile à résoudre à laide de la liste suivante.

Anomalies:

Le voyant VERT ne sallume pas.

Voyant ROUGE allumée en
permanence

Le moteur est branché en
permanence.

Lappareil est très bruyant.

Causes / Solution possibles:

 La fiche nest pas branchée dans la prise de courant ou pas assez enfoncée

pour quil y ait contact ou bien il y a une coupure de courant.

 La porte nest pas bien fermée ou a été ouverte continuellement.
 La porte est ouverte trop souvent.
 La position du bouton de REGLAGE DE LA TEMPERATURE nest pas

correcte

 Le voyant JAUNE est allumé (voir Desc.).
 La porte nest pas bien fermée ou trop souvent ouverte.
 La température à lextérieur est très élevée.
 Lépaisseur du givre dépasse 2-3 mm (voir Entretien).

 Lappareil na pas été installé bien à plat (voir Installation).
 Lappareil est installé entre des meubles ou des objets qui vibrent et font du

bruit.

 Le gaz réfrigérant interne produit un léger bruit même quand le compresseur

est à larrêt: il ne sagit pas dun défaut, cest tout à fait normal.

F

23

Assistance

195065711.01

12/2007 - Xerox Business Services

F

 Vérifiez si vous pouvez résoudre lanomalie vous-même (voir Anomalies et Remèdes).
 Si, malgré tous ces contrôles, lappareil ne fonctionne toujours pas et linconvénient persiste, faites appel au

service après-vente le plus proche de chez vous.

Avant de contacter le centre dAssistance:

modèle

numéro de série

Signalez:

 le type danomalie
 le modèle de lappareil (Mod.)
 le numéro de série (S/N)
Vous trouverez ces informations sur la plaque
d'identification fixée à l'intérieur de lappareil..

Gross
Bruto
Brut

TI

75

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross
Bruto
Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

93139180000 S/N 704211801

Net
Util
Utile

Pressure
HIGH-235

LOW 140

Cod.

Gross
Bruto
Brut

Fuse

W

A

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

N

Ne faites jamais appel à des techniciens non agréés et refusez toujours des pièces détachées non
originales.

24

Gebruiksaanwijzingen

Inhoud

Installatie, 26

I

GB

F

Plaatsen en aansluiten

VRIEKAST

NL

Italiano, 1

NL

Nederlands

, 25

BF 141 I/HA

English, 9

Français, 17

Beschrijving van het apparaat, 27

Algemeen aanzicht

Starten en gebruik, 28

Het apparaat starten
Optimaal gebruik van de diepvrieskast

Onderhoud en verzorging, 29

De elektrische stroom afsluiten
Het apparaat reinigen
Het vermijden van schimmel en vervelende luchtjes
Het apparaat ontdooien

Voorzorgsmaatregelen en advies, 30

Algemene veiligheid
Afvalverwijdering
Het milieu sparen en respecteren

Storingen en oplossingen, 31

Service, 32

Installatie

NL

! Bewaar dit boekje zorgvuldig voor eventuele
toekomstige raadpleging. Wanneer u het product
weggeeft, verkoopt of wanneer u verhuist, dient u dit
boekje bij het apparaat te bewaren zodat alle nodige
informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat
belangrijke informatie in over installatie, gebruik en
veiligheid.

Plaatsen en aansluiten

Plaatsen

1. Plaats het apparaat in een goed geventileerd en droog
vertrek.

2. Laat de ventilatieroosters aan de achterzijde vrij: de
compressor en de condensator geven warmte af en
vereisen een goede ventilatie om goed te functioneren
en het elektriciteitsverbruik te beperken.

3. Houdt het apparaat ver van hittebronnen vandaan
(direct zonlicht, elektrisch gasfornuis).

Elektrische aansluiting

Zet het apparaat na het transport verticaal en wacht
minstens 3 uur voordat u het aansluit aan het
elektriciteitsnet. Voordat u de stekker in het stopcontact
steekt, dient u zich ervan te verzekeren dat:

 het stopcontact geaard is en voldoet aan de geldende

normen;

 het stopcontact in staat is de maximum stroomsterkte

van de machine te verdragen, die is aangegeven op
het typeplaatje in de freezer (bv.150 W);

 de voedingsspanning klopt met wat er op het

typeplaatje in de freezer is aangegeven (bv.220-240 V);

 het stopcontact en de stekker overeenkomen.

Als dat niet het geval is, dient een erkende monteur
de stekker te vervangen (zie Service); gebruik geen
verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten het
snoer en het stopcontact makkelijk te bereiken zijn.

! Het snoer mag niet worden gebogen of samengedrukt.

! Het snoer moet van tijd tot tijd worden gecontroleerd

en mag alleen door erkende monteurs worden
vervangen (zie Service).

! De fabrikant kan niet verantwoordelijkheid
worden gesteld als deze normen niet worden
nageleefd.

26

Beschrijving van
het apparaat

Algemeen aanzicht

Deze gebruiksaanwijzingen gelden voor verscheidene modellen en het is daarom mogelijk dat de figuur andere details
afbeeldt dan het door u aangeschafte apparaat.

TEMPERATUURKNOP

2

1

3

5

4

TEMPERATUURKNOP

Deze regelt automatisch de temperatuur in het apparaat
Door de knop van stand 1 naar stand 5 te draaien,
verkrijgt men een steeds lagere temperatuur.
De thermostaat wordt geregeld door de knop met
behulp van een muntje te draaien.

GELE lampje
Dit lampje brandt (schakelaar-1 naar links verplaatsen)
wanneer de compressor op ononderbroken wijze
functioneert, teneinde de lage temperatuur te bereiken
die voor het invriezen van verse levensmiddelen
benodigd is. Door de schakelaar-1 naar rechts te
verplaatsen (het GELE lampje is nu afgedekt),
functioneert de diepvriezer weer volgens de
thermostaatinstelling.

SN

SCHAKELAAR-1

GELE lampje

ROOD ilampje

Dit lampje gaat branden om aan te geven dat de
binnentemperatuur niet toereikend is voor de
conservering van de levensmiddelen

GROEN lampje
Dit lampje brandt (schakelaar-2 naar rechts verplaatsen)
wanneer de netstroom is ingeschakeld. Door de
schakelaar-2 naar links te verplaatsen (het groene lampje
is nu afgedekt) wordt de stroomtoevoer uitgeschakeld.

ROOD lampje

GROEN lampje

I0

SCHAKELAAR-2

NL

Vak voor de IJSBAKJES

INVRIES- en

BEWAARGEDEELTE

BEWAARGEDEELTE

DOOIWATERAFVOER SYSTEEM

27

NL

Starten en gebruik

Het apparaat starten

! Voordat u het apparaat in gebruik stelt, dient u de
instructies voor wat betreft de installatie na te
volgen (zie Installatie).

! Voordat u het apparaat aansluit, dient u zowel het koel-
als het diepvriesgedeelte, alsook het toebehoren met
lauw water en soda te reinigen.

Voor een goed behoud van de diepvriesprodukten mag



de thermostaatknop, ongeacht de
omgevingstemperatuur, nooit lager dan op 1 worden
afgesteld.
Voor omgevingstemperaturen tot 25°-27°C dient de
thermostaatknop op een stand tussen 1 en 2 te worden
afgesteld en bij omgevingstemperaturen tot 32°C op een
stand tussen 2 en 3.

.

1. Steek de stekker in het stopcontact en let op of het

GROENE lampje aan gaat zowel als het RODE
(schakelaar-2 naar rechts verplaatsen).

2. dient u tevens het GELE lampje in te schakelen

(schakelaar-1 naar links verplaatsen).

3. Zodra het RODE lampje uitgaat, dient u ook het GELE

lampje uit te schakelen (schakelaar-1 naar rechts
verplaatsen). Nu kan de freezer in gebruik worden

genomen.

Optimaal gebruik van de diepvrieskast

 De TEMPERATUURKNOP regelt automatisch de

temperatuur in de freezer:
1 = minder koud 5 = kouder
Wij raden een gemiddelde stand aan.

 Vries nooit etenswaar in die op het punt staat te

ontdooien of al is ontdooid; dergelijke etenswaar moet
gelijk worden gekookt en gegeten (binnen 24 uur).

 Verse etenswaren die moeten worden ingevroren

mogen nooit in contact raken met etenswaren die al
bevroren zijn; verse etenswaren moeten in het bovenste
INVRIES- en BEWAARGEDEELTE worden gezet.

 Plaats nooit glazen flessen met vloeistof in de

diepvrieskast, vooral niet als er een dop op zit of als ze
hermetisch zijn afgesloten, ze zouden kunnen barsten.

 De maximum hoeveelheid die men dagelijks in kan

vriezen is aangegeven op het typeplaatje in de
koelkast. Kg/24h 4).
Om in te vriezen dient u het GELE lampje in te



schakelen en vervolgens de in te vriezen etenswaren in
het bovenvak te plaatsen. Hierbij behoren de
etenswaren zoveel mogelijk in direct contact te staan
met de koelvlakken, daarbij oplettend dat ze de in
hetzelfde vak reeds bevroren etenswaren niet raken.
Na 24 uur wordt, als het invriezen klaar is,
GELE lampje weer uit te schakelen
! Deze procedure moet men niet vergeten om
onnodig energieverbruik te voorkomen.

 Het inladen van grote hoeveelheden etenswaren die

ingevroren moeten worden kan de temperatuur in de
vrieskast tijdelijk verhogen (RODE lampje gaat aan).
Aangezien deze toestand van tijdelijke aard is levert hij
geen gevaar op voor het goed conserveren van de
reeds aanwezige etenswaren.

.

dient uhet

! Open de deur van de diepvrieskast niet tijdens het
invriezen.

! Wanneer de stroom wegvalt of wanneer er een storing
optreedt, dient u de deur van de diepvrieskast niet te
openen: de levensmiddelen blijven op deze manier nog
ongeveer 9 à 14 uur goed bewaard.

! RODE lampje. Als dit RODE lampje aan gaat en aan
blijft, dan betekent het dat de vrieskast niet regelmatig
functioneert en dat de temperatuur te hoog wordt. (U
moet de Technische Dienst erbij halen)
Dit lampje kan voor een korte periode aangaan:

a) als de deur iets te lang open is geweest (voor het

inladen of eruit halen van levesnmiddelen);

het GELE lampje in te schakelen

b)

In deze gevallen betekent het aangaan van het RODE
lampje niet dat er een storing van de vrieskast is
opgetreden.

.

28

Onderhoud en
verzorging

De elektrische stroom afsluiten

Tijdens schoonmaak of onderhoud moet u het apparaat
afsluiten van de elektrische stroom:

dient uhet

1.
(schakelaar-2 naar links verplaatsen);

2. haal de stekker uit het stopcontact.

GROEN

lampje weer uit te schakelen

Het apparaat reinigen

 De buitenkant, de binnenkant en de rubberen

afdichtingen kunnen worden schoongemaakt met een
lauwe spons en soda of een neutraal
schoonmaakmiddel. Gebruik geen oplosmiddelen,
schuurmiddelen, chloor of ammonia.

 Het uitneembare toebehoren kan worden afgewassen

met warm water en schoonmaak- of afwasmiddelen.
Spoel en droog alles goed af.

Het vermijden van schimmel en
vervelende luchtjes

 Het apparaat is vervaardigd uit hygiënisch materiaal

dat geen luchtjes absorbeert. Teneinde deze
eigenschappen te behouden moet u levensmiddelen
altijd goed bewaren en afsluiten. Hierdoor vermijdt u
ook het vormen van vlekken.

 Als u het apparaat voor langere tijd uitzet moet u de

binnenkant reinigen en de deuren openlaten.

Het apparaat ontdooien

NL

! Houdt u aan onderstaande instructies.
Gebruik om het apparaat te ontdooien geen scherpe of
puntige voorwerpen. Deze zouden het koelcircuit
onherstelbaar kunnen beschadigen.

Als de ijslaag dikker is dan 5 mm moet u een
handmatige ontdooiing uitvoeren:

1. de dag voordat u dit doet, dient u tevens het GELE
lampje in te schakelen (schakelaar-1 naar links
verplaatsen), om de levensmiddelen nog dieper in te
vriezen.

2. De elektrische stroom afsluiten.

3. Omwikkel de etenswaren uit de diepvries met papier
en leg ze op een koele plaats.

4. Laat de deur van de diepvrieskast open totdat het ijs
compleet gesmolten is; dit proces kunt u versnellen
door er bakken met lauw water in neer te zetten.

5. Enkele apparaten zijn voorzien van een

DOOIWATERAFVOER
SYSTEEM om het
water naar buiten af te
voeren: zet het
bijgeleverde
schrapertje in de
speciale gleuf
onderaan en laat het
water in een bak lopen
(zie afbeelding).

6. Maak de diepvrieskast goed schoon en droog hem
grondig af voordat u hem weer aanzet.

7. Nadat u de etenswaren in de diepvrieskast heeft
geplaatst moet u circa 2 uur wachten totdat het
apparaat weer op normale wijze functioneert.

29

Voorzorgsmaatregelen
en advies

NL

! Het apparaat is ontworpen en vervaardigd volgens de
geldende internationale veiligheidsvoorschriften. Deze
aanwijzingen zijn geschreven voor uw veiligheid en u dient
ze derhalve goed door te nemen.

Dit apparaat voldoet aan de volgende EU
Richtlijnen:

- 73/23/EEG van 19/02/73 (Laagspanning) en
daaropvolgende wijzigingen;

- 89/336/EEG van 03/05/89
(Elektromagnetische Compatibiliteit) en
daaropvolgende wijzigingen;

- 2002/96/CE.

Algemene veiligheid

 Dit apparaat is vervaardigd voor niet-professioneel

gebruik binnenshuis.

 Het apparaat dient te worden gebruikt voor het bewaren

en het invriezen van levensmiddelen. Het dient uitsluitend
door volwassenen te worden gebruikt, volgens de
aanwijzingen die aangegeven zijn in dit instructieboekje.

 Het apparaat dient niet buitenshuis te worden geplaatst,

ook niet in overdekte toestand. Het is erg gevaarlijk als
het in aanraking komt met regen of als het onweert.

 Belangrijk: let erop dat u het koelcircuit niet beschadigt.

Afvalverwijdering

 Verwijdering van het verpakkingsmateriaal: houdt u

aan de plaatselijke normen, zodat het
verpakkingsmateriaal hergebruikt kan worden.

 De Europese Richtlijn 2002/96/EC over Vernietiging

van Electrische en Electronische Apparatuur (WEEE),
vereist dat oude huishoudelijke electrische apparaten
niet mogen vernietigd via de normale ongesorteerde
afvalstroom. Oude apparaten moeten apart worden
ingezameld om zo het hergebruik van de gebruikte
materialen te optimaliseren en de negatieve invloed
op de gezondheid en het milieu te reduceren. Het
symbool op het product van de afvalcontainer met
een kruis erdoor herinnert u aan uw verplichting, dat
wanneer u het apparaat vernietigt, het apparaat apart
moet worden ingezameld.
Consumenten moeten contact opnemen met de
locale autoriteiten voor informatie over de juiste wijze
van vernietiging van hun oude apparaat.

Het milieu sparen en respecteren

 Plaats het apparaat in een koele, goed geventileerde

ruimte, behoedt het voor directe zonnestralen, plaats
het niet dichtbij een warmtebron.

 Raak het apparaat niet blootsvoets of met natte handen

of voeten aan.

 Raak nooit de koelelementen aan de binnenkant aan: u

zou zich kunnen verbranden of verwonden.

 Haal de stekker nooit uit het stopcontact door aan het

snoer te trekken.

 Maak de koelkast niet schoon of voer geen onderhoud uit

als de stekker nog in het stopcontact zit. Het is niet genoeg
dient u het GROENE lampje uit te schakelen
uit) om alle elektrische contacten uit te schakelen.

 Als het apparaat defect is, mag u nooit aan het interne

systeem sleutelen om een reparatie uit te voeren.

 Gebruik in de vakken waar ingevroren levensmiddelen

worden bewaard geen scherpe of puntige voorwerpen of
elektrische apparaten die niet door de fabrikant worden
aanbevolen.

 Plaats nooit ijsblokjes die net uit de diepvrieskast komen

in uw mond.

 Laat kinderen niet met het apparaat spelen. Ze mogen in

ieder geval nooit op de lades zitten of aan de deur
hangen.

 Het verpakkingsmateriaal is geen speelgoed voor

kinderen.

(apparaat

 Laat de deur, wanneer u etenswaren in de koel- of

diepvrieskast zet of eruit haalt, zo kort mogelijk
openstaan.
Elke keer dat de deur opengaat ontstaat een
aanzienlijk energieverlies.

 Vul het apparaat niet met teveel etenswaren: voor een

optimale conservering moet de koude luchtstroom
vrijuit kunnen circuleren. Als u de circulatie
belemmert, zal de compressor constant blijven
werken.

 Zet geen warme levensmiddelen in het apparaat: deze

zouden de binnentemperatuur verhogen waardoor de
compressor harder werkt en er een groter elektrisch
verbruik ontstaat.

 Ontdooi het apparaat als er ijsvorming plaatsvindt (zie

Onderhoud); een dikke laag ijs vertraagt de
koudeoverdracht naar de levensmiddelen en verhoogt
het energieverbruik.

 Houdt de afdichtingen efficiënt en schoon, zodat ze

goed aan de deuren sluiten en de kou niet laten
ontsnappen (zie Onderhoud).

30

Storingen en
oplossingen

Het zou kunnen gebeuren dat het apparaat niet functioneert. Voordat u de Servicedienst belt (zie Service), moet u
controleren dat het geen probleem is dat u kunt oplossen met behulp van volgende lijst.

Storingen:

Het groene controlelampje GROEN
gaat niet aan.

Het controlelampje ROOD
aan.

De motor blijft voortdurend
functioneren.

Het apparaat maakt veel lawaai.

blijft altijd

Mogelijke oorzaken / Oplossingen:

 De stekker zit niet in het stopcontact, of niet voldoende om contact te

maken. Wellicht zit het hele huis zonder stroom.

 De deur is niet goed dicht of wordt voortdurend open gemaakt.
 De TEMPERATUURKNOP staat niet op de juiste stand.

 Het GELE lichtje is aan (zie de beschrijving).

 De deur is niet goed dicht of wordt constant geopend.
 De buitentemperatuur is erg hoog.
 De ijslaag is meer dan 2-3 mm hoog (zie Onderhoud).

 Het apparaat staat niet waterpas (zie Installatie).
 Het apparaat staat tussen meubels of objecten die trillen of geluid

maken.

 Het verkoelingsgas maakt een licht geluid ook wanneer de compressor

stil staat: dit is normaal, het is geen storing.

NL

31

Service

195065711.01

12/2007

NL

Voordat u de Servicedienst belt:

 Controleer of u de storing niet zelf kunt oplossen (zie Storingen en oplossingen).
 Indien, ondanks alle controles, het apparaat niet goed werkt en de storing blijft bestaan, kunt u zich tot de

dichtstbijzijnde Technische Dienst wenden.

model

serienummer

U moet doorgeven:

 het type storing
 het model apparaat (Mod.)
 het serienummer (S/N)
Deze informatie bevindt zich op het typeplaatje
links onderin het koelgedeelte.

Gross
Bruto
Brut

TI

75

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross
Bruto
Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

93139180000 S/N 704211801

Net
Util
Utile

Pressure
HIGH-235

LOW 140

Cod.

Gross
Bruto
Brut

Fuse

W

A

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

N

Wendt u zich nooit tot onbevoegde installateurs en weiger altijd de installatie van niet originele
onderdelen

32
