Installazione

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare lapparecchio in un ambiente ben aerato e non umido.

2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte superiore dellapparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.

4. Lasciare lapparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).

5. Per mantenere una ottimale distanza del prodotto dalla parete posteriore, montare i distanzieri presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato.

Livellamento

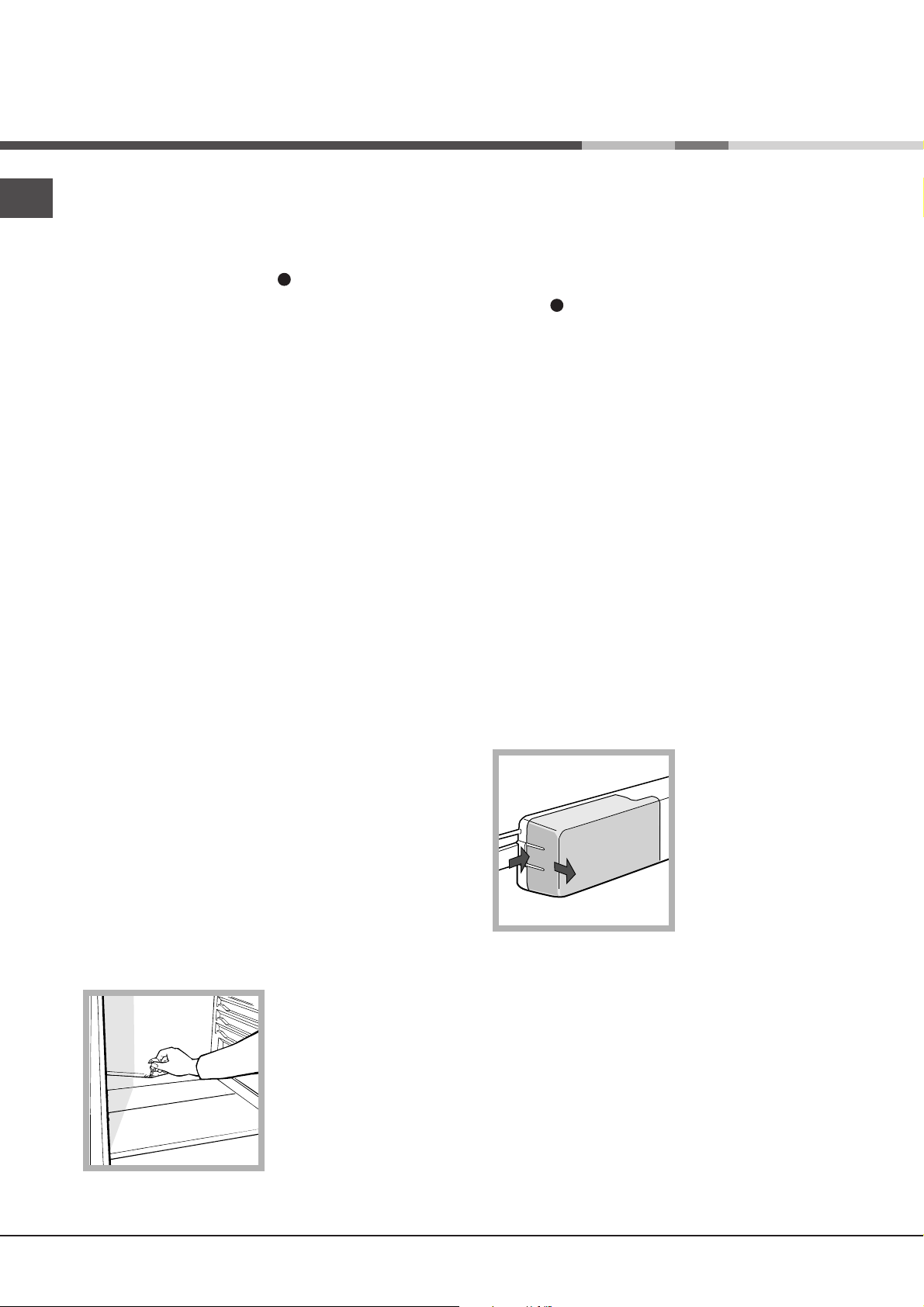

1. Installare lapparecchio su un pavimento piano e rigido.

2. Se il pavimento non fosse perfettamente orizzontale,

compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare lapparecchio verticalmente e attendere almeno 3 ore prima di collegarlo allimpianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

 la presa abbia la messa a terra e sia a norma di legge;  la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);

 la tensione di alimentazione sia compresa nei valori

indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);

 la presa sia compatibile con la spina dellapparecchio.

In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente

e sostituito solo da tecnici autorizzati (vedi Assistenza).

! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Descrizione dellapparecchio

Vista dinsieme

Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

Vano congelatore

CONGELAMENTO

CONSERVAZIONE

PURE WIND System

Manopola

REGOLAZIONE

TEMPERATURA

MULTI-USO

DELLA

Scatola

WATER LEVEL

MAX

WATER LEVEL

MAX

Bacinella

GHIACCIO

Balconcino estraibile con COPERCHIO

Scatola

BURRO

Balconcino

LATTINE



RIPIANO

Regolatore di

UMIDITÀ

Cassetto

FRUTTA

VERDURA

PIEDINO

di regolazione

Balconcino estraibile

PORTAOGGETTI

Balconcino

BOTTIGLIE

 Variabili per numero e/o per posizione.

Presente solo in alcuni modelli.

Avvio e utilizzo

Avviare lapparecchio

! Prima di avviare lapparecchio, seguire le istruzioni sullinstallazione (vedi Installazione).

! Prima di collegare lapparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.

1. Inserire la spina nella presa e accertarsi che si accenda la lampada di illuminazione interna.

2. Ruotare la manopola per LA REGOLAZIONE DELLA TEMPERATURA su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

Regolazione della temperatura

La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato.

1 = meno freddo 5 = più freddo

Si consiglia, comunque, una posizione media Per aumentare lo spazio e disposizione e migliorare l'aspetto estetico, questo apparecchio ha la "parte raffreddante" posizionata all'interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline di acqua a secondo se il compressore è in funzione o in pausa. Non preoccupatevi di questo! Il frigorifero sta lavorando in modo normale. Se si imposta la manopola per LA REGOLAZIONE DELLA TEMPERATURA su valori alti, con grossi quantitativi di alimenti e con una temperatura ambiente elevata, lapparecchio può funzionare di continuo, favorendo uneccessiva formazione di brina ed eccessivi consumi elettrici: ovviare spostando la manopola verso i valori più bassi (verrà effettuato uno sbrinamento automatico).

allinterno del frigo dopo ogni apertura. Laria soffiata (A) si raffredda a contatto della parete fredda, mentre laria più calda (B) viene aspirata (vedi figura).

RIPIANI: pieni o a griglia.

estrarre completamente il ripiano.

Cassetto FRUTTA e VERDURA I cassetti frutta e verdura di cui è dotato il frigorifero sono appositamente progettati allo scopo di mantenere fresche e fragranti la frutta e le verdure. Aprire il regolatore dumidità (posizione B) se si desidera conservare gli alimenti in un am-biente meno umido, oppure chiuderlo (posizione A) per una conservazione in ambiente più umido. La facile apertura dei coperchi, basta tirare il cassetto verso lesterno, facilita lintroduzione e il prelievo dei cibi.

Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per linserimento di contenitori o alimenti di notevole dimensione. Per regolare laltezza non è necessario

Scatola MULTI-USO: per conservare a lungo vari alimenti (per esempio salumi); evita anche che si rilascino odori nel frigorifero. Va estratta per luso e può essere spostata in senso laterale per ottimizzare lo spazio (vedi figura).

PURE WIND

È riconoscibile dalla presenza del dispositivo sulla parete superiore del vano frigorifero (vedi figura).

Wind Pure ottimizza al massimo la circolazione dellaria, migliorando lefficacia dellevaporatore e contribuendo a raggiungere più rapidamente la giusta temperatura

Balconcino LATTINE La presenza del portalattine sulla controporta da la possibilità di inserire non solo lattine ma anche yogurt, burro ed altri contenitori secondo le vostre necessità.

Utilizzare al meglio il frigorifero

 Per regolare la temperatura utilizzare la manopola per

LA REGOLAZIONE DELLA TEMPERATURA (vedi Descrizione).

Bacinella GHIACCIO. La collocazione sulla controporta del vano garantisce una maggior pulizia (il ghiaccio non viene più a contatto con gli alimenti) ed ergonomia (non si sgocciola in fase di caricamento).

 Inserire soltanto alimenti freddi o appena tiepidi, non

caldi (vedi Precauzioni e consigli).

 Ricordarsi che gli alimenti cotti non si mantengono più

a lungo di quelli crudi.

 Non inserire liquidi in recipienti scoperti:

provocherebbero un aumento di umidità con conseguente formazione di condensa.

Utilizzare al meglio il congelatore

 Non ricongelare alimenti che stanno per scongelare o

scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).

 Gli alimenti freschi da congelare non devono essere

posti a contatto con quelli già congelati; vanno sistemati sopra la griglia del reparto freezer possibilmente a contatto delle pareti (laterali e posteriore) dove la temperatura scende sotto i -18°C e garantisce una buona velocità di congelamento.

 Non mettere nel congelatore bottiglie di vetro

contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.

 La quantità massima giornaliera di alimenti da

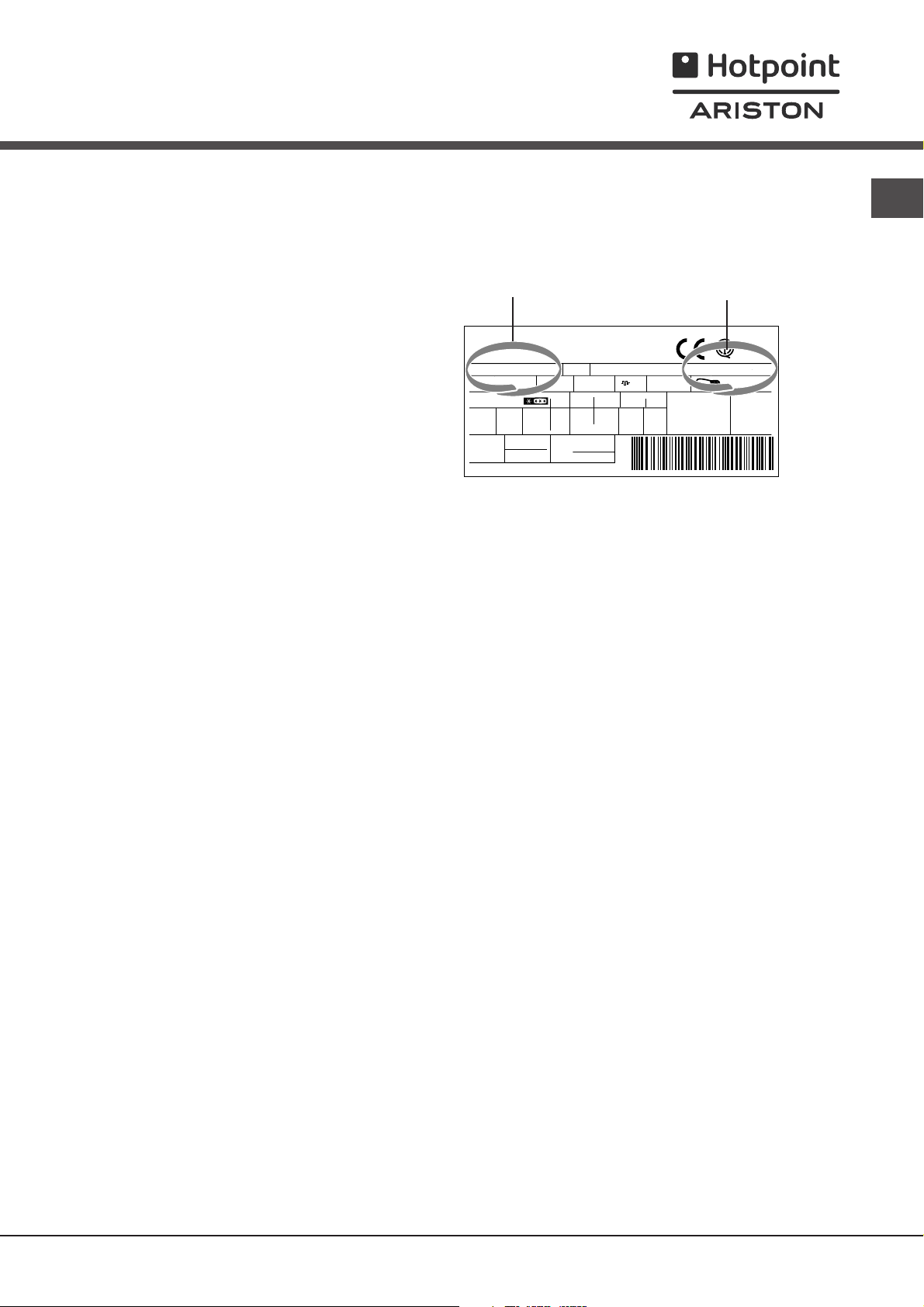

congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

1. Estrarre la bacinella spingendola verso lalto e poi verso lesterno (vedi figura). Verificare che la bacinella sia completamente vuota e riempirla dacqua attraverso lapposito foro.

2. Fare attenzione a non superare il livello indicato (MAX WATER LEVEL). Troppa acqua

WATER LEVEL

MAX

ostacola la fuoriuscita dei ghiaccioli (se succede, attendere che il ghiaccio si sciolga e svuotare la bacinella).

3. Ruotare la bacinella di 90°: lacqua riempie le forme per il principio dei vasi comunicanti (vedi figura).

WATER LEVEL

MAX

4. Chiudere il foro con il coperchio in dotazione e riporre la bacinella, inserendo la parte superiore nellapposita

sede e facendola ricadere.

5. Quando il ghiaccio sarà formato (tempo minimo circa 8 ore) battere la bacinella su una superficie dura e bagnarne lesterno per far staccare i ghiaccioli; farli poi uscire dal foro.

! Durante il congelamento evitare di aprire la porta.

! In caso di interruzione di corrente o di guasto,

non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore.

! Se per lungo tempo permane la temperatura ambiente più fredda di 14°C, non si raggiungono completamente le temperature necessarie per una lunga conservazione nel reparto freezer e il periodo di conservazione risulterà pertanto ridotto.

Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare lapparecchio dalla rete di alimentazione staccando la spina dalla presa. Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione spento) per eliminare ogni contatto elettrico.

(apparecchio

Pulire lapparecchio

 Le parti esterne, le parti interne e le guarnizioni in

gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.

 Gli accessori estraibili possono essere messi a bagno

in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.

 Il retro dellapparecchio tende a coprirsi di polvere,

che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dellaspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

 Lapparecchio è fabbricato con materiali igienici

che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.

Sbrinare il vano frigorifero

Il frigorifero è dotato di sbrinamento automatico: lacqua viene convogliata verso la parte posteriore da un apposito foro di scarico (vedi figura) dove il calore prodotto dal compressore la fa evaporare. Lunico intervento da fare

periodicamente consiste nel pulire il foro di scarico affinché lacqua possa defluire liberamente.

Sbrinare il vano congelatore

Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale:

1. posizionare la manopola per LA REGOLAZIONE

DELLA TEMPERATURA nella posizione

2. Avvolgere surgelati e congelati in carta da giornale e

metterli in un altro congelatore o in un luogo fresco.

3. Lasciare aperta la porta finché la brina non si sia

sciolta completamente; facilitare loperazione sistemando nel vano congelatore contenitori con acqua tiepida.

4. Pulire e asciugare con cura il vano congelatore prima

di riaccendere lapparecchio.

5. Prima di inserire i cibi nel vano congelatore attendere

circa 2 ore per il ripristino delle condizioni ideali di conservazione.

 Nel caso si voglia spegnere lapparecchio per un

lungo periodo, pulire linterno e lasciare le porte aperte.

Sbrinare lapparecchio

! Attenersi alle istruzioni sottostanti. Per sbrinare lapparecchio non usare oggetti taglienti ed appuntiti che potrebbero danneggiare irreparabilmente il circuito refrigerante.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto.

Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una analoga di potenza a

quella indicata sulla protezione (15 W o 25 W).

Precauzioni e consigli

! Lapparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni;

- 2002/96/CE..

Sicurezza generale

 Lapparecchio è stato concepito per un uso di tipo

non professionale allinterno dellabitazione.

 Lapparecchio deve essere usato per conservare

e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

 Lapparecchio non va installato allaperto, nemmeno

se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

 Non toccare lapparecchio a piedi nudi o con le mani

o i piedi bagnati o umidi.

 Non toccare le parti interne raffreddanti: cè pericolo

di ustionarsi o ferirsi.

 Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

 È necessario staccare la spina dalla presa prima di

effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATURA sulla posizione contatto elettrico.

(apparecchio spento) per eliminare ogni

Smaltimento

 Smaltimento del materiale di imballaggio: attenersi alle

norme locali, così gli imballaggi potranno essere riutilizzati.

 La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

 Installare lapparecchio in un ambiente fresco e ben

aerato, proteggerlo dallesposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.

 Per introdurre o estrarre gli alimenti, aprire le porte

dellapparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.

 Non riempire con troppi alimenti lapparecchio: per

una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.

 Non introdurre alimenti caldi: alzerebbero la

temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

 Non utilizzare, allinterno degli scomparti conservatori

di cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore.

 Non mettere in bocca cubetti appena estratti dal

congelatore.

 Non permettere ai bambini di giocare con

lapparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta.

 Gli imballaggi non sono giocattoli per bambini.

 Sbrinare lapparecchio qualora si formasse del

ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

Anomalie e rimedi

Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare

che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lampada di illuminazione interna non si accende.

Il frigorifero e il congelatore raffreddano poco.

Nel frigorifero gli alimenti si gelano.

La ventola PURE WIND non gira.

Il motore funziona di continuo.

Lapparecchio emette molto rumore.

Possibili cause / Soluzione:

 La spina non è inserita nella presa della corrente o non abbastanza da

fare contatto, oppure in casa non cè corrente.

 Le porte non chiudono bene o le guarnizioni sono rovinate.  Le porte vengono aperte molto spesso.  La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in

posizione corretta  Il frigorifero o il congelatore sono stati riempiti eccessivamente.  La temperatura ambiente di lavoro del prodotto è inferiore a 14°C.

 La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in

posizione corretta.  Gli alimenti sono a contatto con la parete posteriore.

 I sistema PURE WIND si attiva automaticamente solo quando necessario

per ripristinare le condizioni ottimali allinterno del vano frigorifero.

 La porta non è ben chiusa o viene aperta di continuo.  La temperatura dellambiente esterno è molto alta.  Lo spessore della brina supera i 2-3 mm (vedi Manutenzione).

 Lapparecchio non è stato installato ben in piano (vedi Installazione).  Lapparecchio è stato installato tra mobili o oggetti che vibrano

ed emettono rumori.  Il gas refrigerante interno produce un leggero rumore anche quando

il compressore è fermo: non è un difetto, è normale.

La temperatura di alcune parti esterne del frigorifero è elevata.

La parete in fondo alla cella frigo presenta brina o goccioline di acqua.

Sul fondo del frigo cè dellacqua.

 Le temperature elevate sono necessarie per evitare la formazioni di

condensa in particolari zone del prodotto

 Si tratta del normale funzionamento del prodotto.

 Il foro di scarico dellacqua è otturato (vedi Manutenzione).

Assistenza

 Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).

 In caso negativo, contattare il Numero Unico Nazionale 199.199.199.

Prima di contattare lAssistenza:

modello

numero di serie

Comunicare:

 il tipo di anomalia  il modello della macchina (Mod.)  il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

Gross Bruto Brut

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso. Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

195064790.01

06/2007

Operating Instructions

2-DOOR FRIDGE

Italiano, 1

GB F

English,11

NLD

Deutsch, 31

Nerderlands, 41

Portuges,

BDC M45 V IX/HA BDC M45 V IX S/HA BDC M45 V SL/HA BDC M45 V SL S/HA BDC M45 V CH/HA BDC M45 V CH S/HA

Français, 21

Espanol, 51

Contents

Installation, 12

Positioning and connection

Description of the appliance, 13

Overall view

Start-up and use, 14-15

Starting the appliance Setting the temperature Using the refrigerator to its full potential Using the freezer to its full potential

Maintenance and care, 16

Switching the appliance off Cleaning the appliance Avoiding mould and unpleasant odours Defrosting the appliance Replacing the light bulb

Precautions and tips, 17

General safety Disposal Respecting and conserving the environment

Troubleshooting, 18

Assistance, 19

Installation

! Before placing your new appliance into operation please read these operating instructions carefully. They contain important information for safe use, for installation and for care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning and connection

Positioning

1. Place the appliance in a well-ventilated humidity-free room.

2. Do not obstruct the rear fan grills. The compressor and condenser give off heat and require good ventilation to operate correctly and save energy.

3. Leave a space of at least 10 cm between the top part of the appliance and any furniture above it, and at least 5 cm between the sides and any furniture/side walls.

4. Ensure the appliance is away from any sources of heat (direct sunlight, electric stove, etc.).

5. In order to maintain the correct distance between the appliance and the wall behind it, fit the spacers supplied in the installation kit, following the instructions provided.

Levelling

1. Install the appliance on a level and rigid floor.

2. If the floor is not perfectly horizontal, adjust the refrigerator by tightening or loosening the front feet.

Electrical connections

After the appliance has been transported, carefully place it vertically and wait at least 3 hours before connecting it to the electricity mains. Before inserting the plug into the electrical socket ensure the following:

 The appliance is earthed and the plug is compliant with

the law.

 The socket can withstand the maximum power of the

appliance, which is indicated on the data plate located on the bottom left side of the fridge (e.g. 150 W).

 The voltage must be in the range between the values

indicated on the data plate located on the bottom left side (e.g. 220-240V).

 The socket is compatible with the plug of the appliance.

If the socket is incompatible with the plug, ask an authorised technician to replace it (see Assistance). Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed. ! The cable must be checked regularly and replaced by

authorised technicians only (see Assistance).

! The manufacturer declines any liability should these safety measures not be observed.

Description of the appliance

Overall view

The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not directly represent the appliance purchased. For more complex features, consult the following pages.

FREEZER and

STORAGE

compartment

PURE WIND System

TEMPERATURE

CONTROL

WATER LEVEL

MAX

WATER LEVEL

MAX

ICE tray

Removable lidded shelf with EGG TRAY

BUTTER dish

MULTI-USE bin

SHELVES

MOISTIRE adjusted

FRUIT and

VEGETABLE

bin

Levelling FEET

BEVERAGE CAN

shelves

Removable multipurpose

SHELVES

BOTTLE shelf

 Varies by number and/or position.

Available only on certain models.

Start-up and use

Starting the appliance

! Before starting the appliance, follow the installation instructions (see Installation).

! Before connecting the appliance, clean the compartments and accessories well with lukewarm water and bicarbonate.

1. Insert the plug into the socket and ensure that the internal light illuminates.

2. Turn the TEMPERATURE ADJUSTMENT knob to an average value. After a few hours you will be able to put food in the refrigerator.

Setting the temperature

The temperature inside the refrigerator compartment automatically adjusts itself according to the position of the thermostat knob.

1 = warmest 5 = coldest

We recommend, however, a medium position. The cooling section of the refrigerator is located inside the back wall of the refrigerator compartment for increased space and improved aesthetics. During operation, the back wall will be covered in frost or water droplets depending on whether the compressor is operating or paused. Do not worry, the refrigerator is functioning normally. If the TEMPERATURE ADJUSTMENT knob has been set on high values with large quantities of food and with a high ambient temperature, the appliance can operate continuously, resulting in excessive frost formation and excessive energy consumption: compensate for this by shifting the knob towards lower values (defrosting will occur automatically).

Pure Wind maximises air circulation, improving the efficiency of the evaporator and helping to achieve the optimal temperature inside the refrigerator as quickly as possible each time it has been opened. The blown air (A) is cooled when it comes into contact with the cold wall, whereas the hotter air (B) is sucked up (see diagram).

SHELVES: with or without grill.

FRUIT and VEGETABLE bin The salad crispers fitted inside the fridge have been specially designed for the purpose of keeping fruit and vegetables fresh and crisp. Open the humidity regulator (position B) if you want to store food in a less humid environment, or close it (position A) to store food in a more humid environment. The easy-to-open lids (all you have to do is pull the crisper out) make it easy to put food in and take it out.

Due to the special guides the shelves are removable and the height is adjustable (see diagram), allowing easy storage of large containers and food. Height can be adjusted without complete removal of the shelf.

MULTI-USE bin: to store food (such as cold meats) for a long time and also prevent odours from lingering in the refrigerator. It can be removed for use and it may be shifted sideways to optimise space (see diagram).

PURE WIND

It is recognizable due to the presence of the mechanism on the top part of the refrigerator compartment (see diagram).

BEVERAGE CAN shelves. The can rack on the inner door allows you to store not only cans, but also yoghurt, butter and other containers, according to your requirements.

Using the refrigerator to its full potential

 Use the TEMPERATURE ADJUSTMENT knob to

adjust the temperature (see Description).

EASY ICE ice tray The Easy Ice trays are set into the freezer door to maximise the space within the freezer. The trays are drip-free and sealed to prevent food from tainting the ice cubes.

 Place only cold or lukewarm foods in the

compartment, not hot foods (see Precautions and tips).

 Remember that cooked foods do not last longer than

raw foods.

 Do not store liquids in open containers. They will

increase humidity in the refrigerator and cause condensation to form.

Using the freezer to its full potential

 Do not re-freeze food that is defrosting or that has

already been defrosted. These foods must be cooked and eaten (within 24 hours).

 Fresh food that needs to be frozen must not come

into contact with food that has already been defrosted. Fresh food must be stored above the grill in the freezer compartment and if possible be in direct contact with the walls (side and rear), where the temperature drops below -18°C and guarantees rapid freezing.

 Do not place glass bottles which contain liquids, and

which are corked or hermetically sealed in the freezer because they could break.

1. Pull out the tray by pushing it up and then outwards (see diagram). Check that the tray is ompletely empty and fill it with water through the opening provided.

2. Take care not to exceed the level indicated (MAX WATER LEVEL). Excess water prevents

WATER LEVEL

MAX

the ice cubes from dispensing (if this happens, wait for the ice to melt and empty the tray).

3. Turn the tray 90°: due to the connected compartments each mould fills with water (see

WATER LEVEL

MAX

diagram).

4. Close the opening with the lid provided and put the tray back, placing the top part in the corresponding housing and allowing it to drop in again.

 The maximum quantity of food that may be frozen daily

is indicated on the plate containing the technical properties located on the bottom left side of the refrigerator compartment (for example: Kg/24h: 4)

! Do not open the door during freezing.

! If there is a power cut or malfunction, do not open the

freezer door. This will help maintain the temperature inside the freezer, ensuring that foods are conserved for at least 9 -14 hours.

! If the room temperature drops below 14°C for an extended period of time, the ideal temperature will not be reached in the freezer compartment and food preservation will be reduced.

5. When the ice has formed (minimum time approximately 8 hours) knock the tray against a hard surface and wet the outside so that the ice cubes come loose and take them out through the opening.

Maintenance and care

Switching the appliance off

During cleaning and maintenance it is necessary to disconnect the appliance from the electricity supply: It is not sufficient to set the temperature adjustment knobs on contact.

(appliance off) to eliminate all electrical

Cleaning the appliance

 The external and internal parts, as well as the rubber

seals may be cleaned using a sponge that has been soaked in lukewarm water and bicarbonate of soda or neutral soap. Do not use solvents, abrasive products, bleach or ammonia.

 The removable accessories may be soaked in warm

water and soap or dishwashing liquid. Rinse and dry them carefully.

 The back of the appliance may collect dust which can

be removed by delicately using the hose of a vacuum cleaner set on medium power. The appliance must be switched off and the plug must be pulled out before cleaning the appliance.

Avoiding mould and unpleasant odours

 The appliance is manufactured with hygienic materials

which are odour free. In order to maintain an odour free refrigerator and to prevent the formation of stains, food must always be covered or sealed properly.

 If you want to switch the appliance off for an extended

period of time, clean the inside and leave the doors open.

Defrosting the refrigerator compartment

The refrigerator has an automatic defrosting function: water is ducted to the back of the appliance by a special discharge outlet (see diagram) where the heat produced by the compressor causes it to evaporate. It is

necessary to clean the discharge hole regularly so that the water can flow out easily.

Defrosting the freezer compartment

If the frost layer is greater than 5 mm, it is necessary to defrost manually:

1. Set the TEMPERATURE ADJUSTMENT knob to the

position

2. Wrap frozen foods in newspaper and place them in

another freezer or in a cool place.

3. Leave the door open until the frost has melted

completely. This can be made easier by placing containers with lukewarm water in the freezer compartment.

4. Clean and dry the freezer compartment carefully

before switching the appliance on again.

5. Wait for approximately 2 hours, i.e. until the ideal

storage conditions have been restored, before placing food in the freezer compartment.

Replacing the light bulb

Defrosting the appliance

! Follow the instructions below. Do not use objects with sharp or pointed edges to defrost the appliance as these may damage the refrigeration circuit beyond repair.

To replace the light bulb in the refrigerator compartment, pull out the plug from the electrical socket. Follow the instructions below.

Access the light bulb by removing the cover as indicated in the diagram. Replace it with a similar light bulb within the

power range indicated on the cover (15W or 25W).

Precautions and tips

! The appliance was designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

This appliance complies with the following Community Directives:

- 73/23/EEC of 19/02/73 (Low Voltage) and subsequent amendments;

-89/336/EEC of 03.05.89 (Electromagnetic Compatibility) and subsequent amendments;

- 2002/96/CE.

General safety

 The appliance was designed for domestic use inside the

home and is not intended for commercial or industrial use.

 The appliance must be used to store and freeze food

products by adults only and according to the instructions in this manual.

 The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

 Do not touch the appliance with bare feet or with wet or

moist hands and feet.

 Do not touch the internal cooling elements: this

could cause skin abrasions or frost/freezer burns.

 When unplugging the appliance always pull the plug from

the mains socket, do not pull on the cable.

 Before cleaning and maintenance, always switch off the

appliance and disconnect it from the electrical supply. It is not sufficient to set the temperature adjustment knobs on

(appliance off) to eliminate all electrical contact.

 In the case of a malfunction, under no circumstances

should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance.

 Do not use any sharp or pointed utensils or electrical

equipment - other than the type recommended by the manufacturer - inside the frozen food storage compartments.

 Do not put ice cubes taken directly from the freezer into

your mouth.

 Do not allow children to tamper with the controls or play

with the appliance. Under no circumstance should they be allowed to sit on the bins or to hang from the door.

 Keep packaging material out of the reach of children! It can

become a choking or suffocation hazard.

Disposal

 Observe local environmental standards when

disposing packaging material for recycling purposes.

 The European Directive 2002/96/EC on Waste

Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out wheeled bin symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Respecting and conserving the environment

 Install the appliance in a fresh and well-ventilated

room. Ensure that it is protected from direct sunlight and do not place it near heat sources.

 Try to avoid keeping the door open for long periods or

opening the door too frequently in order to conserve energy.

 Do not fill the appliance with too much food: cold air

must circulate freely for food to be preserved properly. If circulation is impeded, the compressor will work continuously.

 Do not place hot food directly into the refrigerator. The

internal temperature will increase and force the compressor to work harder and will consume more energy.

 Defrost the appliance if ice forms (see Maintenance).

A thick layer of ice makes cold transference to food products more difficult and results in increased energy consumption.

 Regularly check the door seals and wipe clean to

ensure they are free of debris and to prevent cold air from escaping (see Maintenance).

Troubleshooting

If the appliance does not work, before calling for Assistance (see Assistance), check for a solution from the following list.

Malfunctions:

The internal light does not illuminate.

The refrigerator and the freezer do not cool well.

The food inside the refrigerator is beginning to freeze.

The PURE WIND fan does not rotate.

The motor runs continuously.

Possible causes / Solutions:

 The plug has not been inserted into the electrical socket, or not far enough

to make contact, or there is no power in the house.

 The doors do not close properly or the seals are damaged.  The doors are opened too frequently.  The TEMPERATURE ADJUSTMENT knob is not in the correct position  The refrigerator or the freezer have been over-filled.  The atmospheric temperature of the area surrounding the appliance is

lower than 14°C.

 The TEMPERATURE ADJUSTMENT knob is not in the correct position.  The food is in contact with the back inside wall of the refrigerator.

 The PURE WIND system is only activated automatically when it becomes

necessary to restore perfect operational conditions inside the refrigerator compartment.

 The door is not closed properly or is continuously opened.  The outside ambient temperature is very high.  The thickness of the frost exceeds 2-3 mm (see Maintenance).

The appliance makes a lot of noise.

Some of the external parts of the refrigerator become hot.

The back wall of the refrigerator unit is covered in frost or droplets of water.

There is water at the bottom of the refrigerator.

 The appliance has not been installed on a level surface (see Installation).  The appliance has been installed between cabinets that vibrate and make

noise.

 The internal refrigerant makes a slight noise even when the compressor is

off. This is not a defect, it is normal.

 These raised temperatures are necessary in order to avoid the formation of

condensation on certain parts of the product.

 This shows the appliance is operating normally.

 The water discharge hole is blocked (see Maintenance).

Assistance

Before calling for Assistance:

 Check if the malfunction can be solved on your own (see Troubleshooting).  If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service

Centre

model serial number

Communicating:

 type of malfunction  appliance model (Mod.)  serial number (S/N) This information can be found on the data plate located on the bottom left side of the refrigerator compartment.

Gross Bruto Brut

Test

P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total

Gross Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

Freez. Capac

Poder de Cong

4,0

kg/24 h

Max 15 w

Class

Clase

Classe

Never call on unauthorized technicians and always refuse spare parts which are not originals.

195064790.01

06/2007

Mode demploi

REFRIGERATEUR 2 PORTES

Italiano, 1

GB F

English,11

NLD

Deutsch, 31

Nerderlands, 41

Portuges,

BDC M45 V IX/HA BDC M45 V IX S/HA BDC M45 V SL/HA BDC M45 V SL S/HA BDC M45 V CH/HA BDC M45 V CH S/HA

Français, 21

Espanol, 51

Sommaire

Installation, 22

Mise en place et raccordement

Description de lappareil, 23

Vue densemble

Mise en marche et utilisation, 24-25

Mise en service de lappareil Réglage de la température Pour profiter à plein de votre réfrigérateur Pour profiter à plein de votre congélateur

Entretien et soins, 26

Mise hors tension Nettoyage de lappareil Contre la formation de moisissures et de mauvaises odeurs Dégivrage de lappareil Remplacement de lampoule déclairage

Précautions et conseils, 27

Sécurité générale Mise au rebut Economies et respect de lenvironnement

Anomalies et remèdes, 28

Assistance, 29

Installation

! Conservez ce mode demploi pour pouvoir le consulter à

tout moment. En cas de vente, de cession ou de déménagement, veillez à ce quil suive lappareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions: elles contiennent des conseils importants sur linstallation, lutilisation et la sécurité de votre appareil.

Mise en place et raccordement

Mise en place

1. Placez lappareil dans une pièce bien aérée et non humide.

2. Ne bouchez pas les grilles daération arrière: le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation délectricité.

3. Prévoir au moins 10 cm entre le haut de lappareil et les meubles installés au-dessus et au moins 5 cm entre les côtés et les meubles/parois latérales.

4. Installez lappareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique).

5. Pour maintenir une distance optimale entre le produit et la paroi arrière, montez les cales despacement comprises dans le kit dinstallation et suivez les instructions de la notice spécialement prévue.

Mise à niveau

1. Installez lappareil sur un sol plat et rigide.

2. Si le sol nest pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niveler lappareil.

Raccordement électrique

Après le transport, placez lappareil à la verticale et attendez au moins 3 heures avant de le raccorder à linstallation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que:

 la prise est bien munie dune terre conforme à la loi;  la prise est bien apte à supporter la puissance maximale

de lappareil, indiquée sur la plaquette signalétique placée à lintérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W);

 la tension dalimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex.220-240 V);

 la prise est bien compatible avec la fiche de lappareil.

En cas dincompatibilité, faites remplacer la fiche par un technicien agréé (voir Assistance); nutilisez ni rallonges ni prises multiples.

! Après installation de lappareil, le câble électrique et la prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé prériodiquement et ne peut être

remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non

respect des normes énumérées ci-dessus.

+ 50 hidden pages
