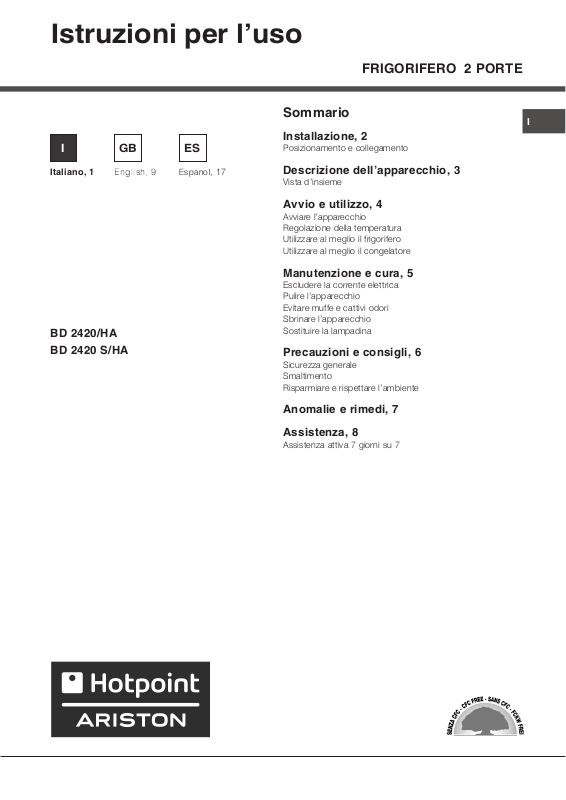

Istruzioni per l’uso
FRIGORIFERO 2 PORTE
I |
|
GB |
|
ES |
|
|
|
|
|
|
|
Italiano, 1 |
English, 9 |
Espanol, 17 |
Sommario
I
Installazione, 2
Posizionamento e collegamento
Descrizione dell’apparecchio, 3
Vista d’insieme
Avvio e utilizzo, 4
Avviare l’apparecchio
Regolazione della temperatura
Utilizzare al meglio il frigorifero
Utilizzare al meglio il congelatore
BD 2420/HA BD 2420 S/HA
Manutenzione e cura, 5
Escludere la corrente elettrica Pulire l’apparecchio
Evitare muffe e cattivi odori Sbrinare l’apparecchio Sostituire la lampadina
Precauzioni e consigli, 6
Sicurezza generale Smaltimento
Risparmiare e rispettare l’ambiente
Anomalie e rimedi, 7
Assistenza, 8
Assistenza attiva 7 giorni su 7
Installazione
! È importante conservare questo libretto per poterlo
Iconsultare in ogni momento. In caso di vendita,
di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario
sul funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.
Posizionamento e collegamento
Posizionamento
1.Posizionare l’apparecchio in un ambiente ben aerato e non umido.
2.Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.
3.Lasciare l’apparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).
Collegamento elettrico
Dopo il trasporto, posizionare l’apparecchio verticalmente e attendere almeno 3 ore prima di collegarlo all’impianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:
•la presa abbia la messa a terra e sia a norma di legge;
•la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso
a sinistra (es 150 W);
•la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);
•la presa sia compatibile con la spina dell’apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple.
!Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.
!Il cavo non deve subire piegature o compressioni.
!Il cavo deve essere controllato periodicamente
e sostituito solo da tecnici autorizzati (vedi Assistenza).
! L’azienda declina ogni responsabilità qualora queste norme non vengano rispettate.
2
Descrizione dell’apparecchio
Vista d’insieme
I
Le istruzioni sull’uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dell’apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.
Vano congelatore |
|
CONGELAMENTO e |
|
CONSERVAZIONE |
|
|
Balconcino estraibile |
Manopola |
con coperchio, |
REGOLAZIONE DELLA |
con PORTAUOVA |
TEMPERATURA |
|
RIPIANO• |
|
|
Balconcino estraibile |
|
PORTAOGGETTI• |
|
Vano per |
Cassetto |
BOTTIGLIA da 2 |
LITRI |
|
FRUTTA e |
|
VERDURA |
Balconcino |
|
|
|
BOTTIGLIE |
• Variabili per numero e/o per posizione.
3
Avvio e utilizzo
I Avviare l’apparecchio
! Prima di avviare l’apparecchio, seguire
le istruzioni sull’installazione (vedi Installazione).
! Prima di collegare l’apparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.
1.Inserire la spina nella presa e accertarsi che si accenda la lampada di illuminazione interna.
2.Ruotare la manopola per LA REGOLAZIONE DELLA TEMPERATURA su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.
Regolazione della temperatura
La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato.
1 = meno freddo 5 = più freddo
Si consiglia, comunque, una posizione media
Per aumentare lo spazio e disposizione e migliorare l'aspetto estetico, questo apparecchio ha la "parte raffreddante" posizionata all'interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline di acqua a secondo se il compressore è in funzione o in pausa. Non preoccupatevi di questo! Il frigorifero sta lavorando in modo normale.
Se si imposta la manopola per LA REGOLAZIONE DELLA TEMPERATURA su valori alti, con grossi quantitativi di alimenti e con una temperatura ambiente elevata, l’apparecchio può funzionare di continuo, favorendo un’eccessiva formazione di brina ed eccessivi consumi elettrici: ovviare spostando la manopola verso i valori più bassi (verrà effettuato uno sbrinamento automatico).
Negli apparecchi statici l’aria circola in modo naturale: quella più fredda tende a scendere perché più pesante. Ecco come sistemare gli alimenti:
$JCP |
%JTQPTJ[JPOF OFM GSJHPSJGFSP |
|
|
|
|
'EVRI I TIWGI TYPMXS |
7STVE M GEWWIXXM JVYXXE I ZIVHYVE |
|
|
|
|
*SVQEKKM JVIWGLM |
7STVE M GEWWIXXM JVYXXE I ZIVHYVE |
|
|
|
|
'MFM GSXXM |
7Y UYEPWMEWM VMTMERS |
|
|
|
|
7EPEQM TERI MR |
7Y UYEPWMEWM VMTMERS |
|
GEWWIXXE GMSGGSPEXE |
||
|
||
|
|
|
*VYXXE I ZIVHYVE |
2IM GEWWIXXM JVYXXE I ZIVHYVE |
|
|
|
|
9SZE |
2IPPkETTSWMXS FEPGSRGMRS |
|
|
|
|
&YVVS I QEVKEVMRE |
2IPPkETTSWMXS FEPGSRGMRS |
|
|
|
|
&SXXMKPMI FMFMXI PEXXI |
2IKPM ETTSWMXM FEPGSRGMRM |
|
|
|
Utilizzare al meglio il frigorifero
•Per regolare la temperatura utilizzare la manopola per LA REGOLAZIONE DELLA TEMPERATURA (vedi Descrizione).
•Inserire soltanto alimenti freddi o appena tiepidi, non caldi (vedi Precauzioni e consigli).
•Ricordarsi che gli alimenti cotti non si mantengono più a lungo di quelli crudi.
•Non inserire liquidi in recipienti scoperti: provocherebbero un aumento di umidità con conseguente formazione di condensa.
|
|
RIPIANI: pieni o a griglia. |
1 |
|
Sono estraibili e regolabili in |
|
|
altezza grazie alle apposite guide |
|
2 |
(vedi figura), per l’inserimento di |
|
contenitori |
|
|
|
|
|
|
o alimenti di notevole |
|
|
dimensione. Per regolare |
|
|
l’altezza non è necessario |
estrarre completamente il ripiano. |
Utilizzare al meglio il congelatore
•Non ricongelare alimenti che stanno per scongelare o scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).
•Gli alimenti freschi da congelare non devono essere posti a contatto con quelli già congelati; vanno sistemati sopra la griglia del reparto freezer possibilmente a contatto delle pareti (laterali e posteriore) dove la temperatura scende sotto i -18°C e garantisce una buona velocità di congelamento.
•Non mettere nel congelatore bottiglie di vetro contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.
•La quantità massima giornaliera di alimenti da congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).
!Durante il congelamento evitare di aprire la porta.
!In caso di interruzione di corrente o di guasto, non aprire la porta del congelatore: in questo modo
congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore.
!Se per lungo tempo permane la temperatura ambiente più fredda di 14°C, non si raggiungono completamente le temperature necessarie per una lunga conservazione nel reparto freezer e il periodo di conservazione risulterà pertanto ridotto.
4
Manutenzione e cura
Escludere la corrente elettrica
Durante i lavori di pulizia e manutenzione è necessario isolare l’apparecchio dalla rete di alimentazione staccando la spina dalla presa.
Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione (apparecchio spento) per eliminare ogni contatto elettrico.
Pulire l’apparecchio
•Le parti esterne, le parti interne e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.
•Gli accessori estraibili possono essere messi a bagno in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.
Sbrinare il vano congelatore
I
Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale:
1. posizionare la manopola per LA REGOLAZIONE DELLA TEMPERATURA nella posizione .
2.Avvolgere surgelati e congelati in carta da giornale e metterli in un altro congelatore o in un luogo fresco.
3.Lasciare aperta la porta finché la brina non si sia sciolta completamente; facilitare l’operazione sistemando nel vano congelatore contenitori con acqua tiepida.
4.Pulire e asciugare con cura il vano congelatore prima di riaccendere l’apparecchio.
5.Prima di inserire i cibi nel vano congelatore attendere circa 2 ore per il ripristino delle condizioni ideali di conservazione.
Evitare muffe e cattivi odori
•L’apparecchio è fabbricato con materiali igienici che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.
•Nel caso si voglia spegnere l’apparecchio per un lungo periodo, pulire l’interno e lasciare le porte aperte.
Sbrinare l’apparecchio
! Attenersi alle istruzioni sottostanti.
Per sbrinare l’apparecchio non usare oggetti taglienti ed appuntiti che potrebbero danneggiare irreparabilmente il circuito refrigerante.
Sbrinare il vano frigorifero
Il frigorifero è dotato di
sbrinamento automatico:
l’acqua viene convogliata
verso la parte posteriore
da un apposito foro di
scarico (vedi figura) dove
il calore prodotto dal compressore la fa
evaporare.
L’unico intervento da fare
periodicamente consiste nel pulire il foro di scarico affinché l’acqua possa defluire
liberamente.
Sostituire la lampadina
Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto.
Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una analoga di potenza a quella indicata sulla protezione (15 W o 25 W).
5
Precauzioni e consigli
! L’apparecchio è stato progettato e costruito
I in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni
di sicurezza e devono essere lette attentamente.
Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:
-73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
-89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni;
-2002/96/CE..
Sicurezza generale
•L’apparecchio è stato concepito per un uso di tipo non professionale all’interno dell’abitazione.
•L’apparecchio deve essere usato per conservare e congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.
•L’apparecchio non va installato all’aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
•Non toccare l’apparecchio a piedi nudi o con le mani o i piedi bagnati o umidi.
•Non toccare le parti interne raffreddanti: c’è pericolo di ustionarsi o ferirsi.
•Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.
•È necessario staccare la spina dalla presa prima di effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE
DELLA TEMPERATURA sulla posizione (apparecchio spento) per eliminare ogni contatto elettrico.
•In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
•Non utilizzare, all’interno degli scomparti conservatori di cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore.
•Non mettere in bocca cubetti appena estratti dal congelatore.
•Non permettere ai bambini di giocare con l’apparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta.
•Gli imballaggi non sono giocattoli per bambini.
Smaltimento
•Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
•La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.
Risparmiare e rispettare l’ambiente
•Installare l’apparecchio in un ambiente fresco e ben aerato, proteggerlo dall’esposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.
•Per introdurre o estrarre gli alimenti, aprire le porte dell’apparecchio il più brevemente possibile.
Ogni apertura delle porte causa un notevole dispendio di energia.
•Non riempire con troppi alimenti l’apparecchio: per una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.
•Non introdurre alimenti caldi: alzerebbero la temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.
•Sbrinare l’apparecchio qualora si formasse del ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.
6
Anomalie e rimedi
|
|
|
|
|
|
|
|
|
|
|
|
Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza (vedi Assistenza), controllare |
|
|
|
I |
|
||
che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. |
|
||
|
|
||
|
|
|
|
Anomalie:
La lampada di illuminazione interna non si accende.
Il frigorifero e il congelatore raffreddano poco.
Nel frigorifero gli alimenti si gelano.
Il motore funziona di continuo.
L’apparecchio emette molto rumore.
La temperatura di alcune parti esterne del frigorifero è elevata.
La parete in fondo alla cella frigo presenta brina o goccioline di acqua.
Sul fondo del frigo c’è dell’acqua.
Possibili cause / Soluzione:
•La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c’è corrente.
•Le porte non chiudono bene o le guarnizioni sono rovinate.
•Le porte vengono aperte molto spesso.
•La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta
•Il frigorifero o il congelatore sono stati riempiti eccessivamente.
•La temperatura ambiente di lavoro del prodotto è inferiore a 14°C.
•La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in posizione corretta.
•Gli alimenti sono a contatto con la parete posteriore.
•La porta non è ben chiusa o viene aperta di continuo.
•La temperatura dell’ambiente esterno è molto alta.
•Lo spessore della brina supera i 2-3 mm (vedi Manutenzione).
•L’apparecchio non è stato installato ben in piano (vedi Installazione).
•L’apparecchio è stato installato tra mobili o oggetti che vibrano ed emettono rumori.
•Il gas refrigerante interno produce un leggero rumore anche quando il compressore è fermo: non è un difetto, è normale.
•Le temperature elevate sono necessarie per evitare la formazioni di condensa in particolari zone del prodotto
•Si tratta del normale funzionamento del prodotto.
•Il foro di scarico dell’acqua è otturato (vedi Manutenzione).
7
Assistenza
195061973.00
01/2007 - Xerox Business Services
Prima di contattare l’Assistenza:
I• Verificare se l’anomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
• In caso negativo, contattare il Numero Unico Nazionale 199.199.199.
Comunicare:
•il tipo di anomalia
•il modello della macchina (Mod.)
•il numero di serie (S/N)
Queste informazioni si trovano sulla targhetta caratteristiche posta
nel vano frigorifero in basso a sinistra.
|
|
|
modello |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
numero di serie |
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||
Mod. RG 2330 |
|
|
|
|
|
TI |
|
|
Cod. 93139180000 |
S/N 704211801 |
|
|||||||||||||||||||||||||||||||||
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
220 - 240 V- |
|
50 Hz |
|
150 W |
|
|
W |
Fuse |
|
|
A |
|
|
|
|
|
|
|
|
Max 15 w |
|
|||||||||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Class |
|
|||||||
Total |
340 |
|
|
|
|
75 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Freez. |
|
|
Capac |
|
||||||||||||||||||||
Gross |
|
|
|
|
Gross |
|
|
Net |
|
|
Gross |
|
|
|
|
|
Poder de Cong |
Clase N |
|
|||||||||||||||||||||||||
Bruto |
|
|
|
|
Bruto |
|
Util |
|
|
Bruto |
|
|
|
|
|
kg/24 h 4,0 |
Classe |
|
||||||||||||||||||||||||||
Brut |
|
|
|
|
Brut |
|
|
|
|
Utile |
Brut |
|
|
|
|
|
|
|||||||||||||||||||||||||||
Compr. |
|
R 134 a |
|
|
Test |
Pressure |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
Syst. |
|
|
|
|
|
|
|
|
|
|
HIGH-235 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
Kompr. |
|
kg 0,090 |
|
|
P.S-I. LOW 140 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
Made in Italy 13918 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Assistenza Attiva 7 giorni su 7
Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* . Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del Centro Assistenza Autrorizzato più vicino a casa tua.
È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.
*Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato.
88
