Instructions for installation and use

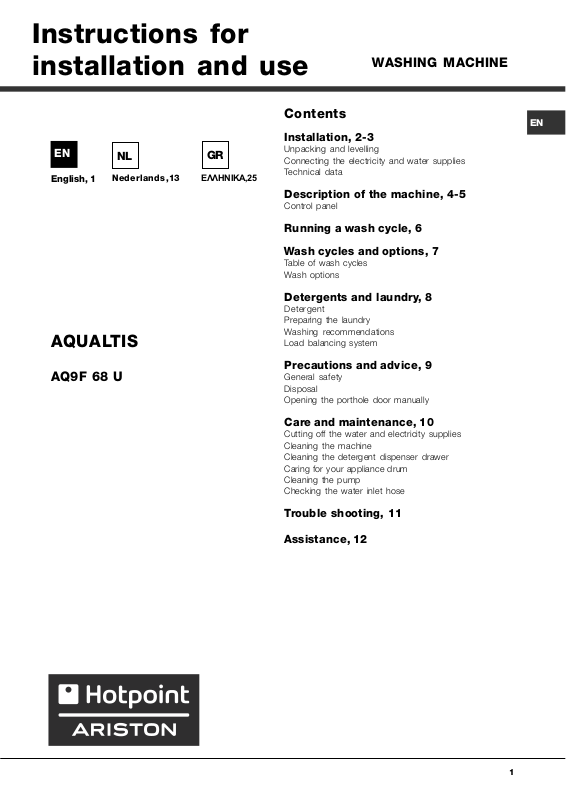

Contents

Installation, 2-3

English, 1

Nederlands,13

AQUALTIS

ЕЛЛЗНЙКБ,25

Unpacking and levelling Connecting the electricity and water supplies Technical data

Description of the machine, 4-5

Control panel

Running a wash cycle, 6

Wash cycles and options, 7

Table of wash cycles Wash options

Detergents and laundry, 8

Detergent Preparing the laundry Washing recommendations Load balancing system

WASHING MACHINE

AQ9F 68 U

Precautions and advice, 9

General safety Disposal Opening the porthole door manually

Care and maintenance, 10

Cutting off the water and electricity supplies Cleaning the machine Cleaning the detergent dispenser drawer Caring for your appliance drum Cleaning the pump Checking the water inlet hose

Trouble shooting, 11

Assistance, 12

Page 2

Installation

 This instruction manual should be kept in a safe place for future reference. If the washing machine is sold, given away or moved, please ensure the manual is kept with the machine, so that the new owner may benefit from the advice contained within it.  Read these instructions carefully: they contain vital information relating to the safe installation and operation of the appliance.  Inside the pack containing this manual, you will also find the guarantee and all the details necessary for installation.

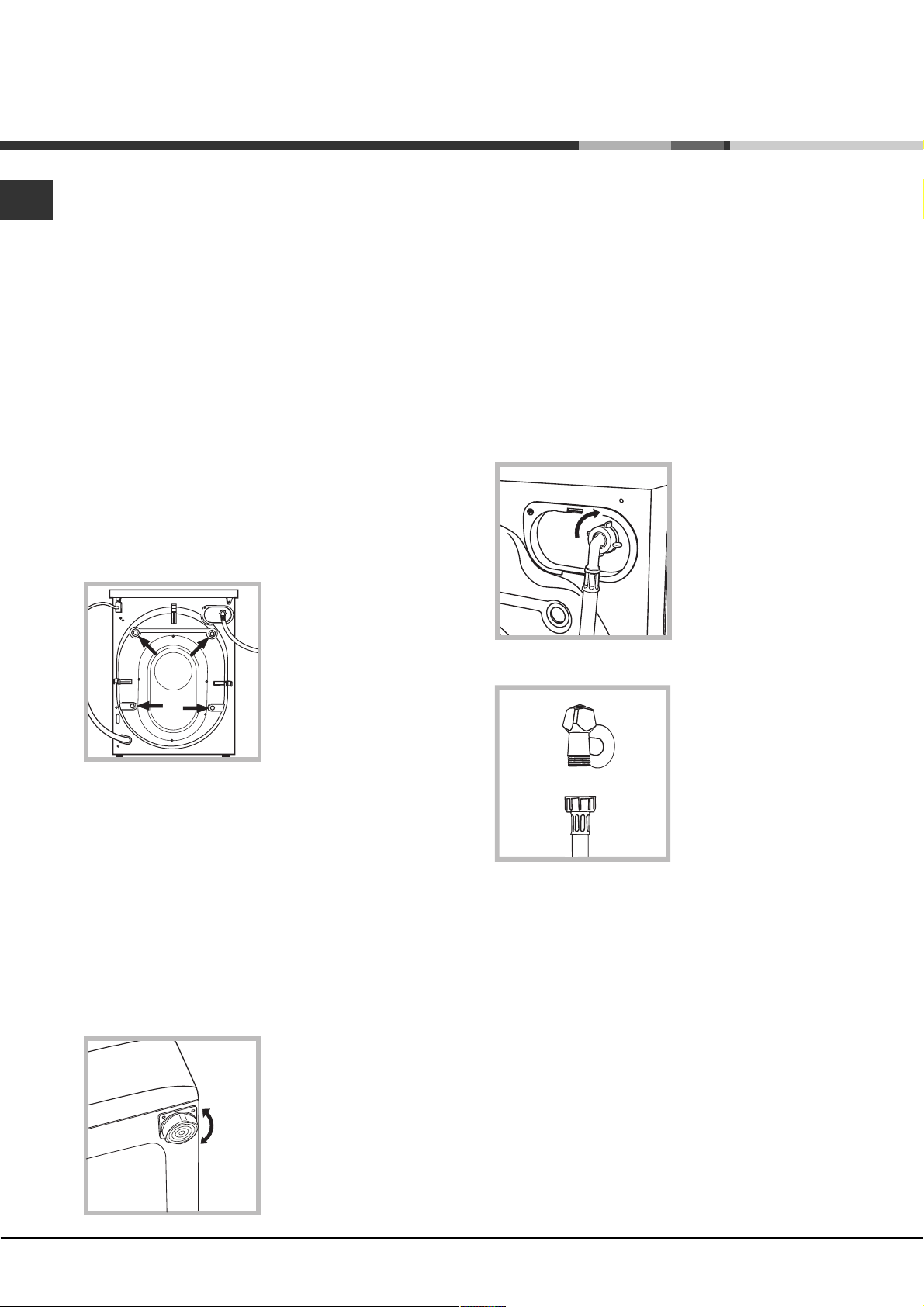

Unpacking and levelling

Unpacking

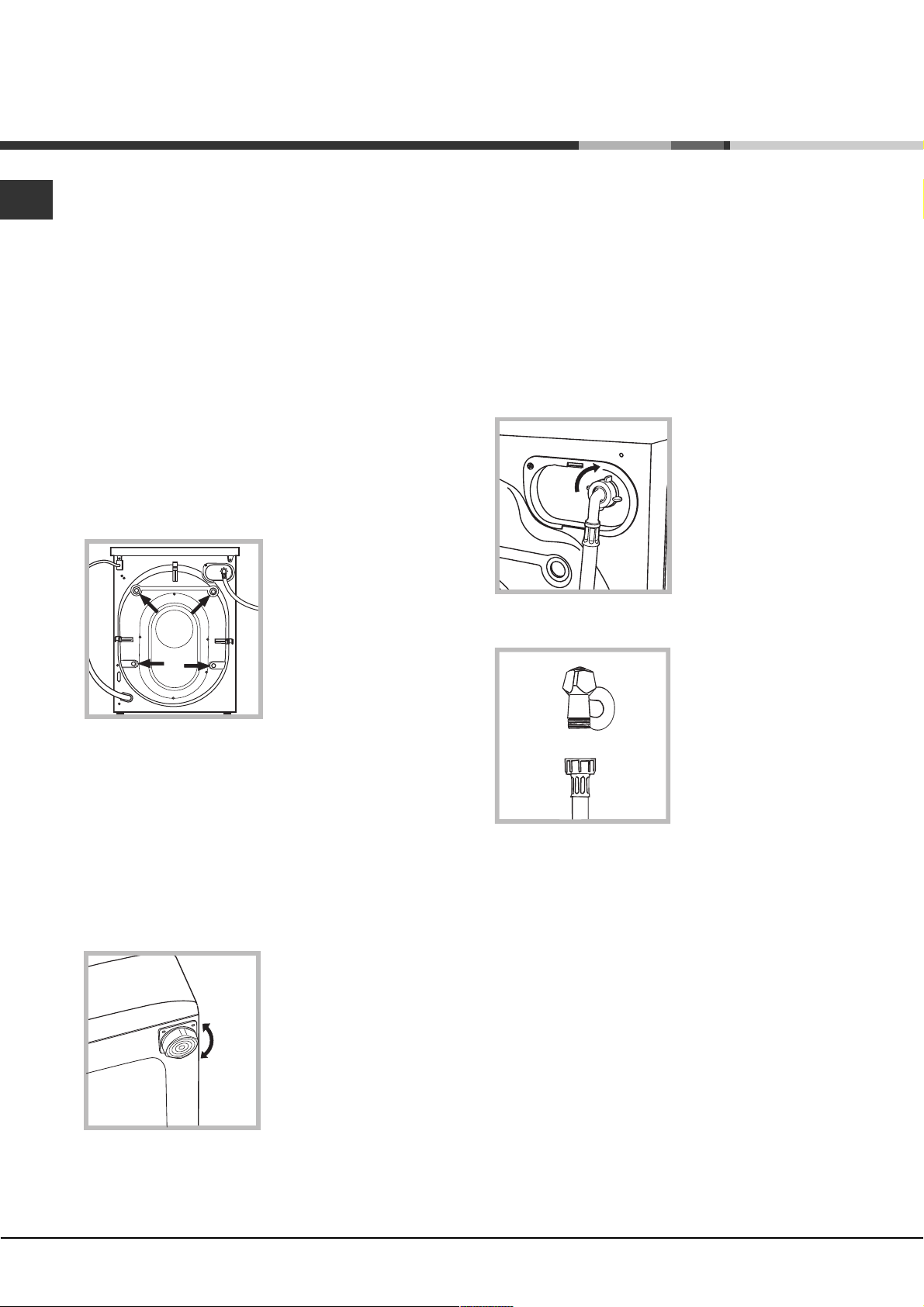

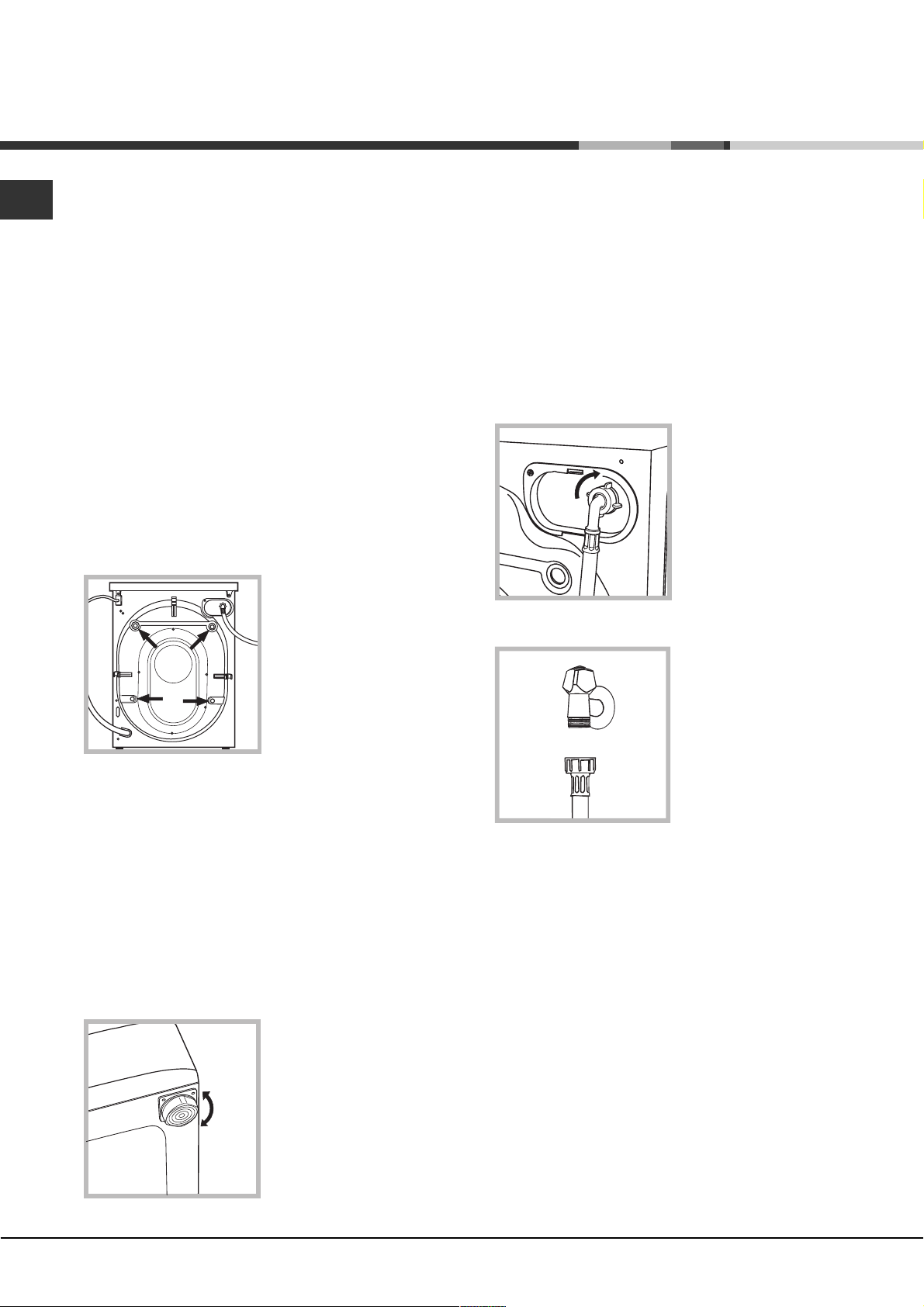

1. Once you have removed all the packaging from the washing machine, make sure it has not been damaged during transportation. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

2. Remove the 4 protective screws (used during transportation) and the corresponding spacer, located on the rear part of the appliance (see figure).

 If the appliance is levelled correctly, it will be more stable and much less likely to cause vibrations and noise while it is operating, particularly during the spin cycle.  If it is placed on carpet or a rug, adjust the feet in such a way as to allow a sufficient ventilation space underneath the washing machine.

Connecting the electricity and water supplies

Connecting the water inlet hose

 Before connecting the inlet hose to the water supply, run the water until it is perfectly clear.

1. Connect the inlet hose to the machine by screwing it onto the cold water inlet of the appliance, which is situated on the top righthand side of the rear part of the appliance (see figure).

2. Connect the inlet hose by screwing it to a cold water tab using a 3/4 gas threaded connection (see figure).

3. Close off the holes using the plastic plugs supplied in the pack.

4. Keep all the parts in a safe place; they will be needed again if the washing machine is moved to another location, to prevent the inside of the appliance being damaged.  Packaging materials should not be used as toys for children.

Levelling

1. Place the washing machine on a flat sturdy floor, without resting it up against walls or cabinets.

2. If the floor is uneven, the front feet of the machine may be adjusted until it reaches a horizontal position (the angle of inclination must not exceed 2 degrees).

3. Make sure that the hose is not folded over or bent.

 The water pressure at the tap must fall within the values indicated in the Technical data table (see next

page).

 If the inlet hose is not long enough, contact a specialised shop or an authorised technician.

 Never use second-hand or old inlet hoses; use the products supplied with the machine.

Page 3

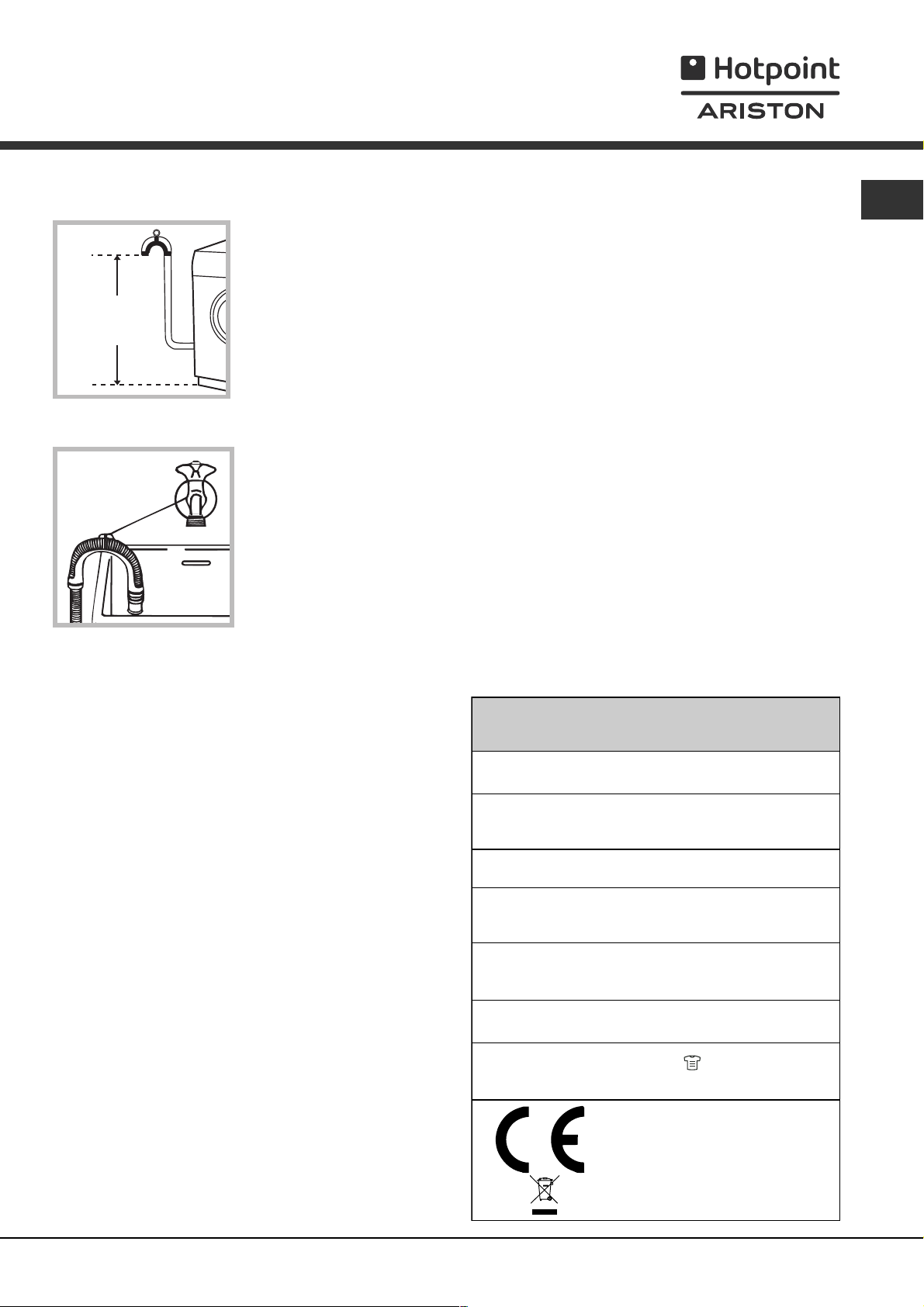

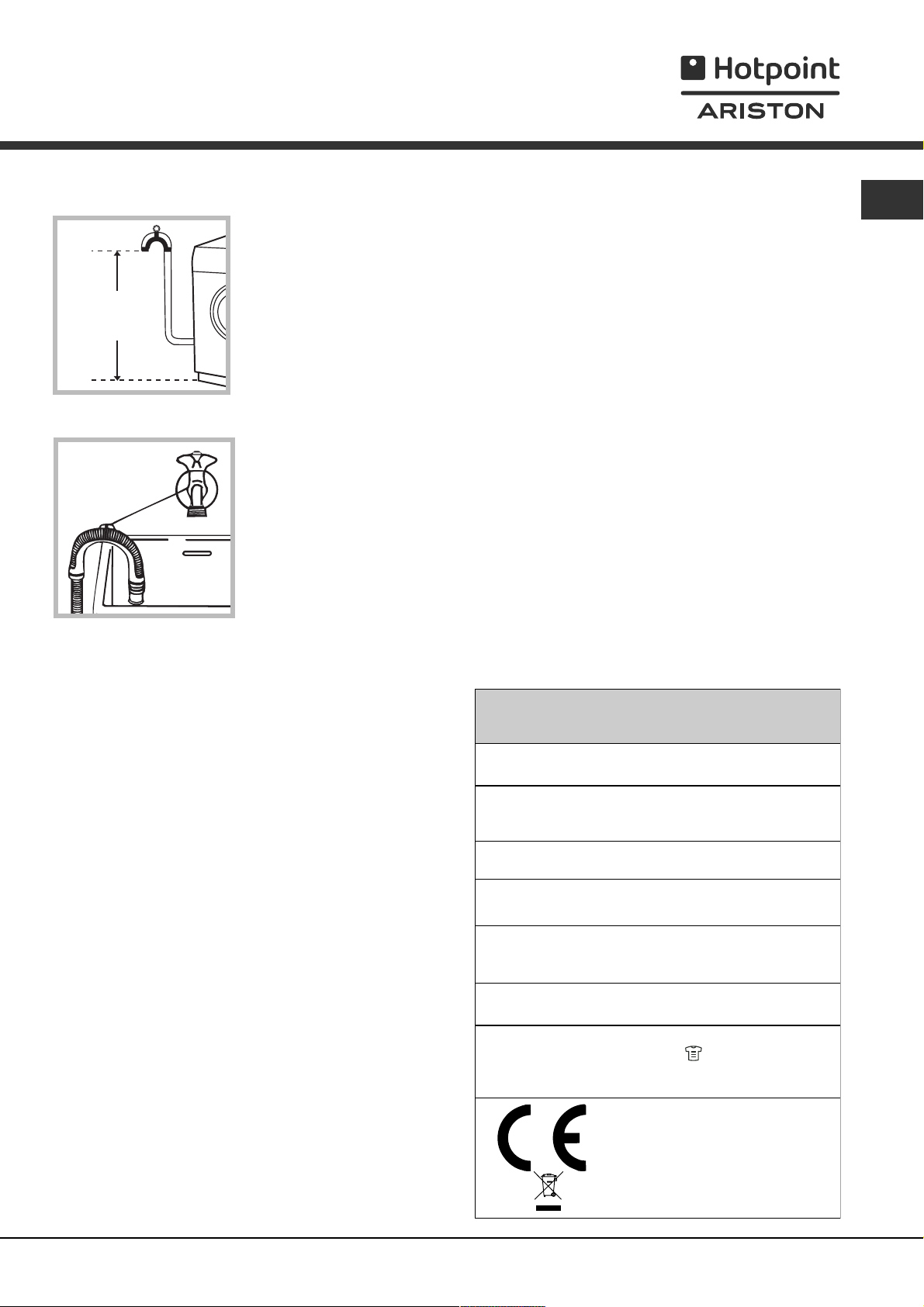

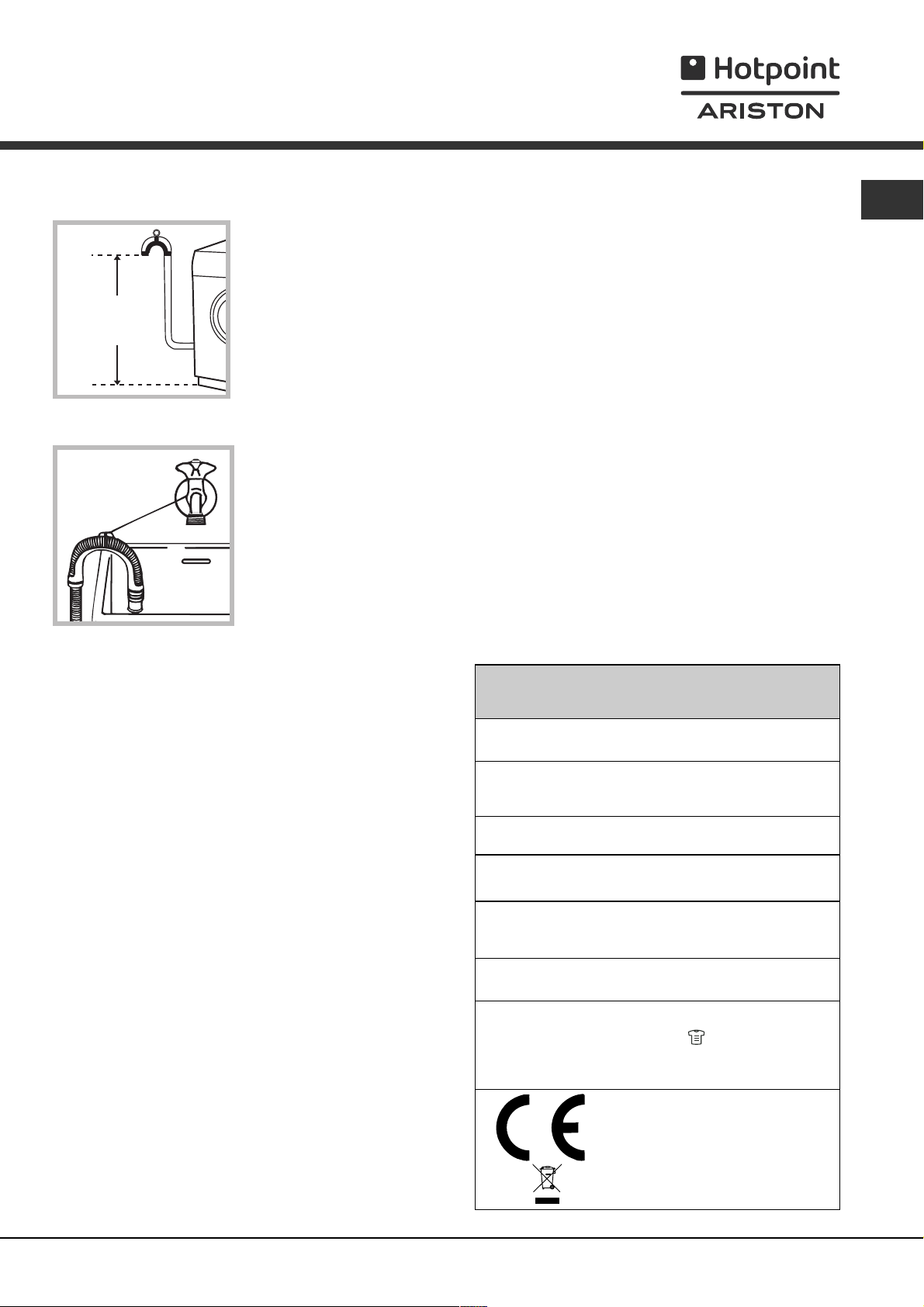

Connecting the drain hose

65 - 100 cm

Connect the drain hose to drain duct piping or a wall drain located between 65 and 100 cm above the floor, making sure it is not bent at all.

Alternatively, rest the drain hose on the side of a washbasin or bathtub, fastening the duct supplied to the tap (see

figure).

The free end of the hose should not be underwater.

 Do not use extension cords or multiple sockets.

 The cable should not be bent or compressed.

 The power supply cable and plug must only be

replaced by authorised technicians.

Warning! The company shall not be held responsible in the event that these regulations are not respected.

 We advise against the use of hose extensions; if it is absolutely necessary, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

Electrical connections

Before plugging the appliance into the electricity socket, make sure that:

 the socket is earthed and complies with all applicable

laws;

 the socket is able to withstand the maximum power

load of the appliance as indicated in the Technical data table (see opposite);

 the power supply voltage falls within the values

indicated in the Technical data table (see opposite);

 the socket is compatible with the plug of the

appliance. If this is not the case, have the socket or the plug replaced.

 The machine must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain, storms and other weather conditions.

 The mains socket must remain within easy reach after the washing machine has been installed.

Technical data

Model

Dimensions

Capacity

Electrical

connections

Water connections

Spin speed

Energy rated programmes

according to regulation EN 60456

AQ9F 68 U

width 59.5 cm height 85 cm depth 64,5 cm

from 1 to 9 kg

please refer to the technical data plate fixed to the machine

maximum pressure 1 MPa (10 bar) minimum pressure 0.05 MPa (0.5 bar) drum capacity 62 litres

up to 1600 rotations per minute

programme ; temperature 60°C; using a load of 9 kg.

This appliance conforms to the following EC Directives:

- 89/336/EEC dated 03/05/89 (Electromagnetic Compatibility) and subsequent modifications

- 2006/95/EC (Low Voltage)

- 2002/96/EC

Page 4

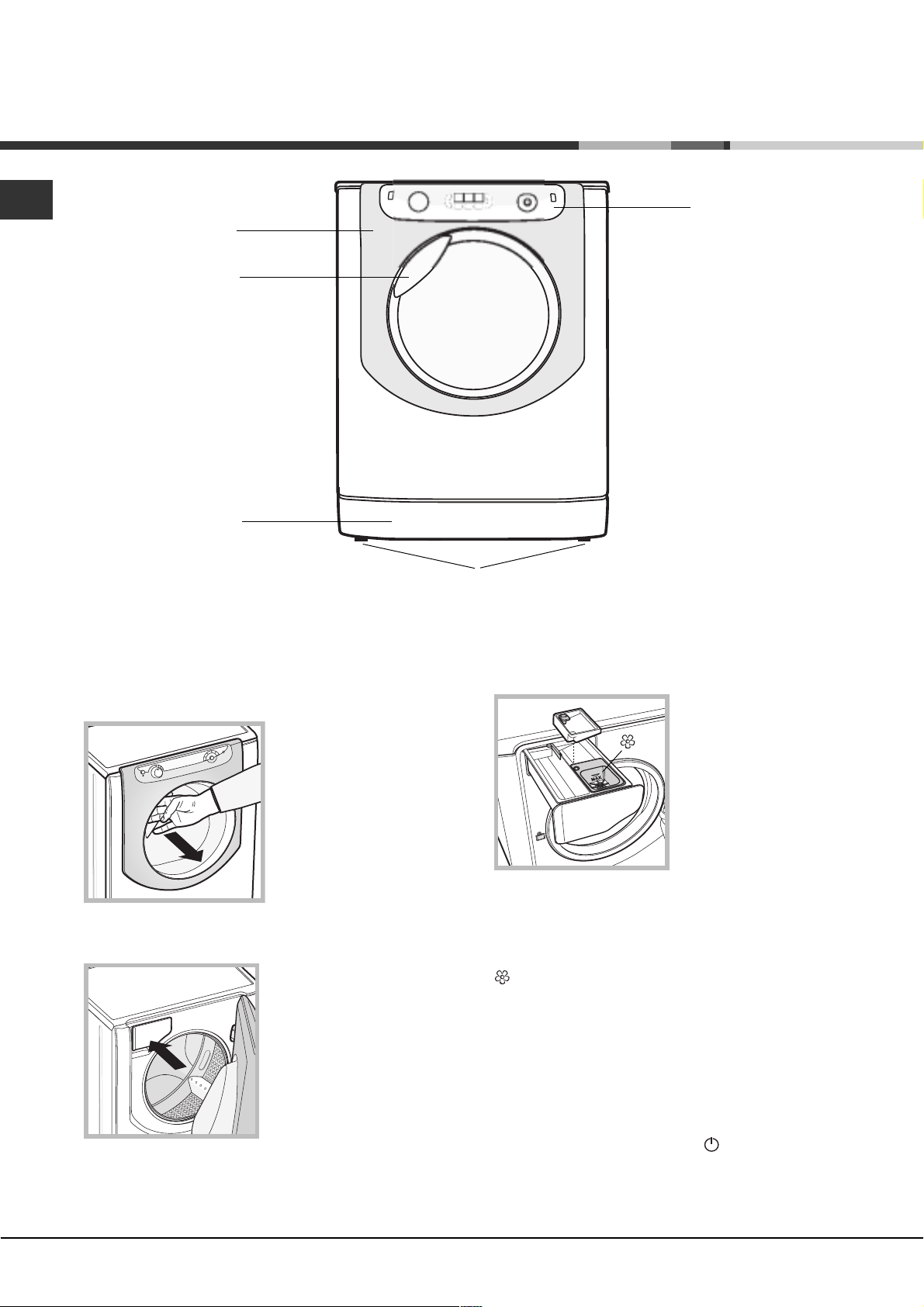

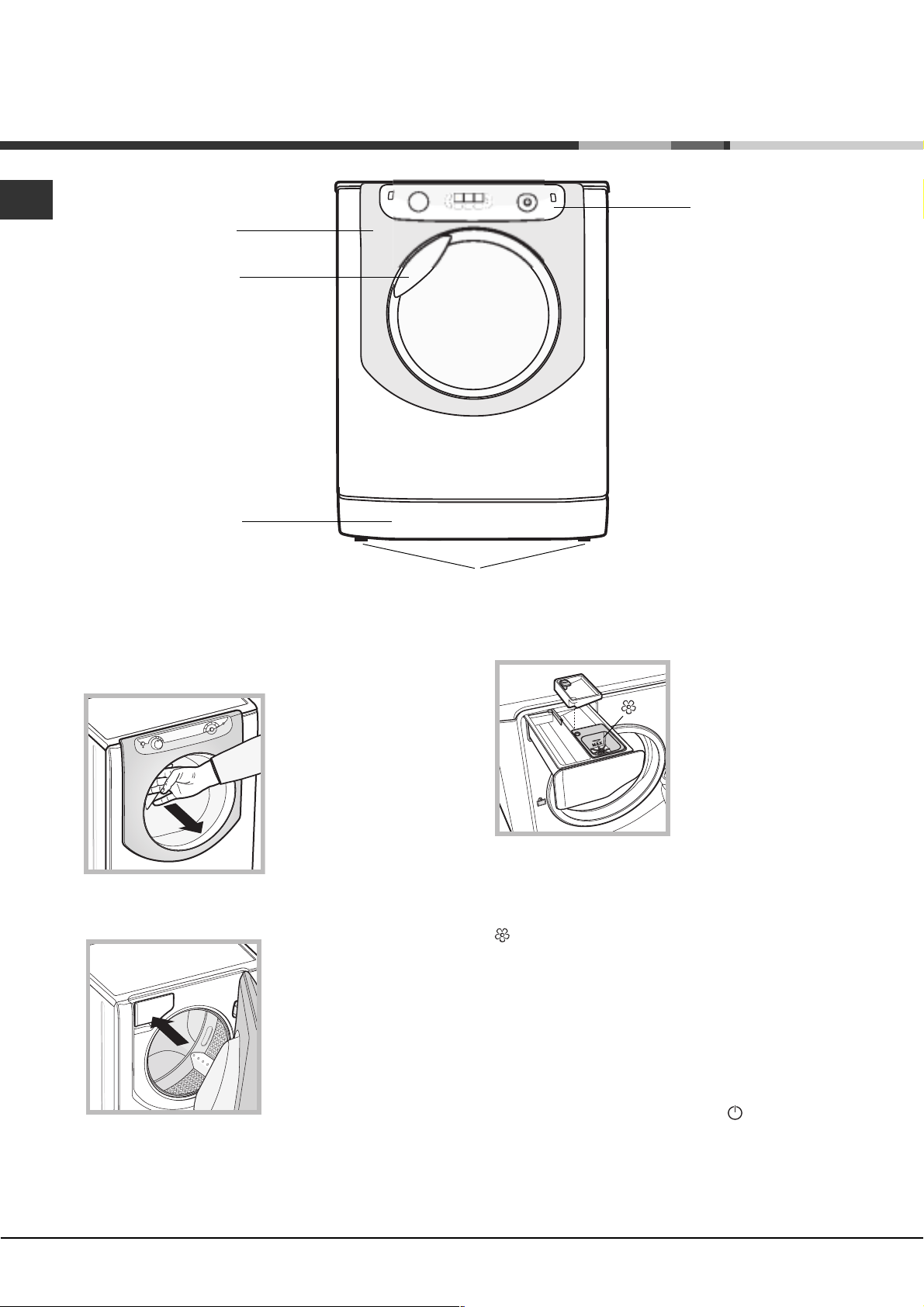

Description of the machine

PORTHOLE DOOR

PORTHOLE DOOR HANDLE

KICK STRIP

CONTROL PANEL

ADJUSTABLE FEET

PORTHOLE DOOR

Always use the handle to open the porthole door (see

figure).

When the door is opened a light is switched on, illuminating the drum.

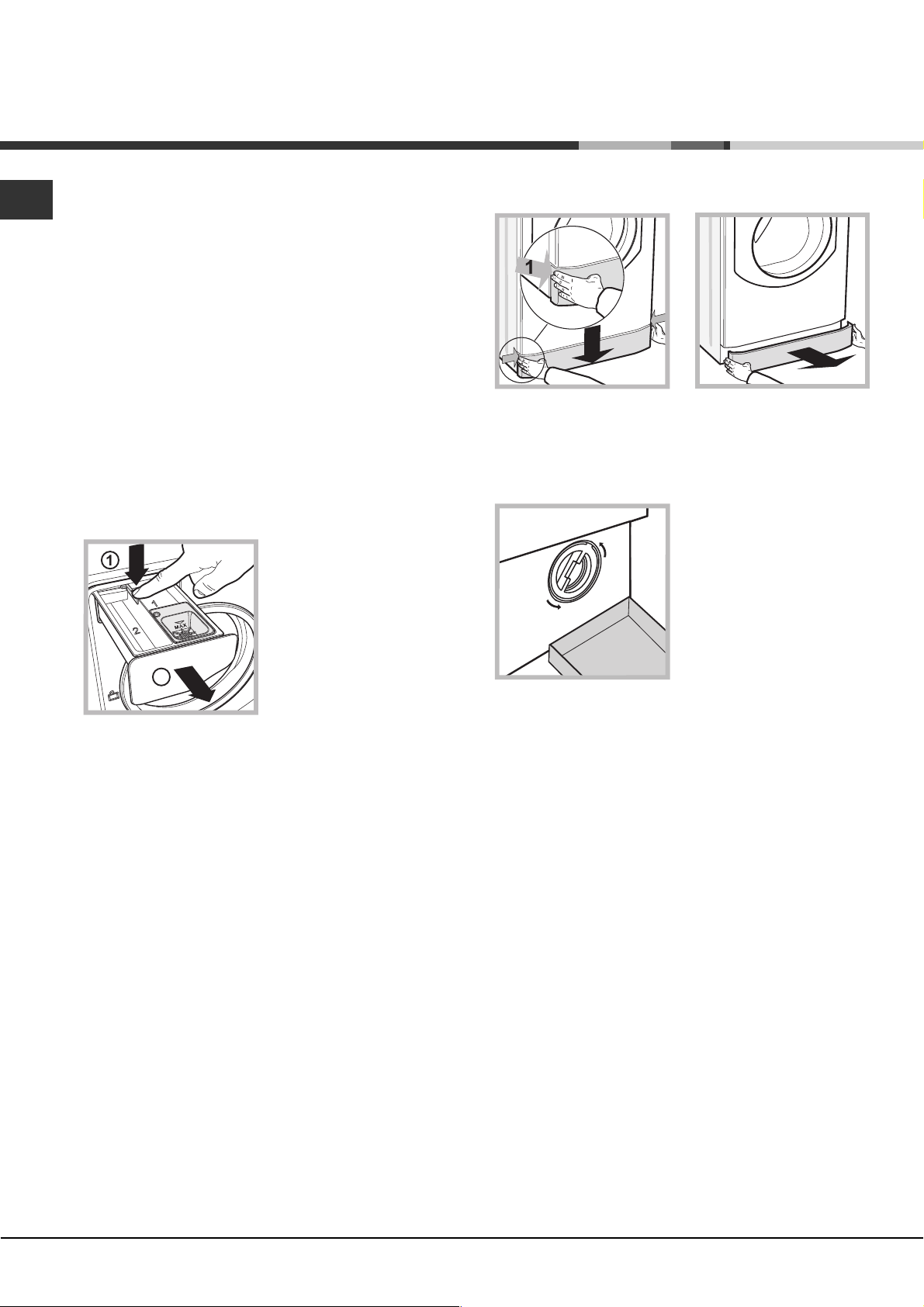

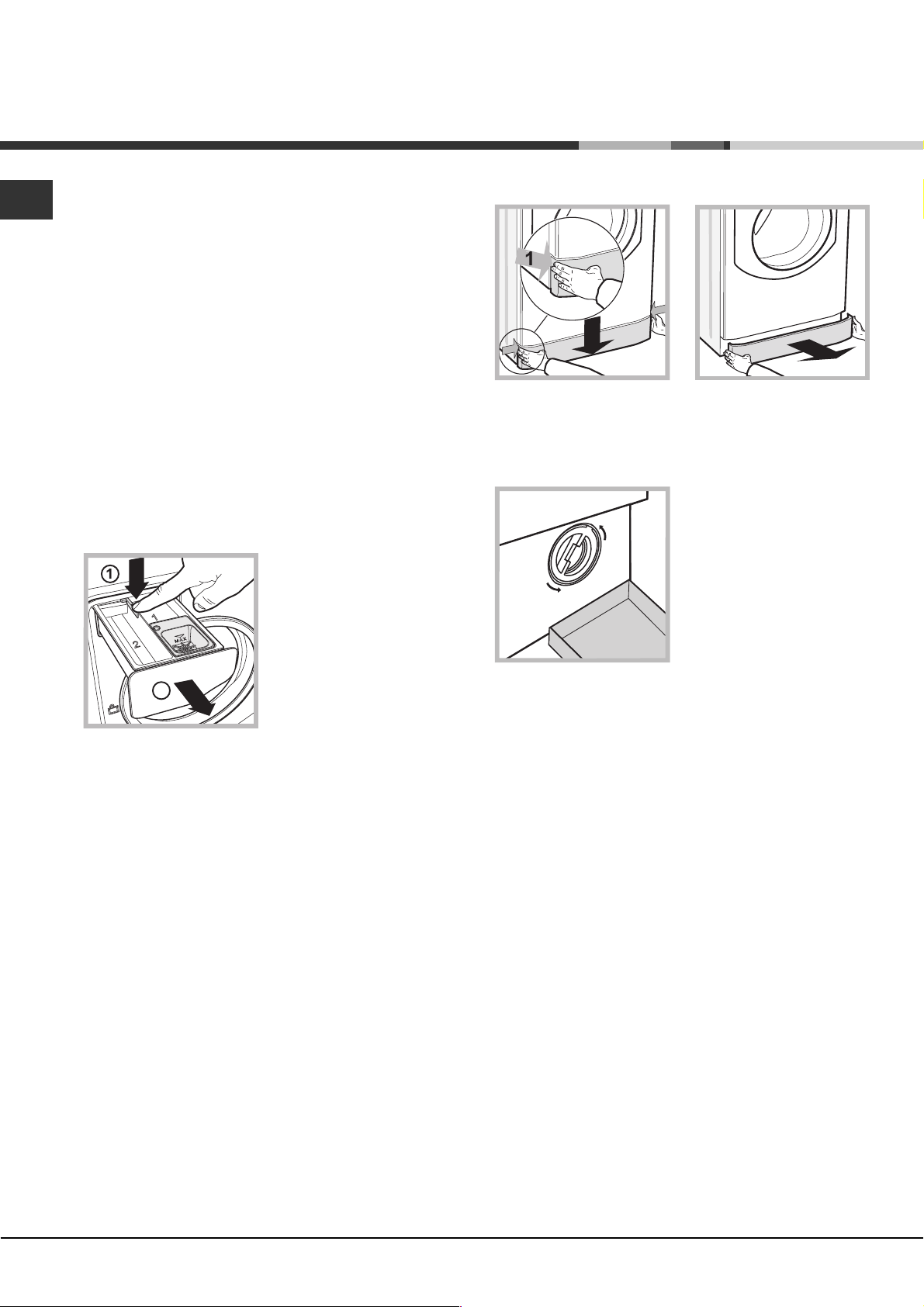

DETERGENT DISPENSER DRAWER

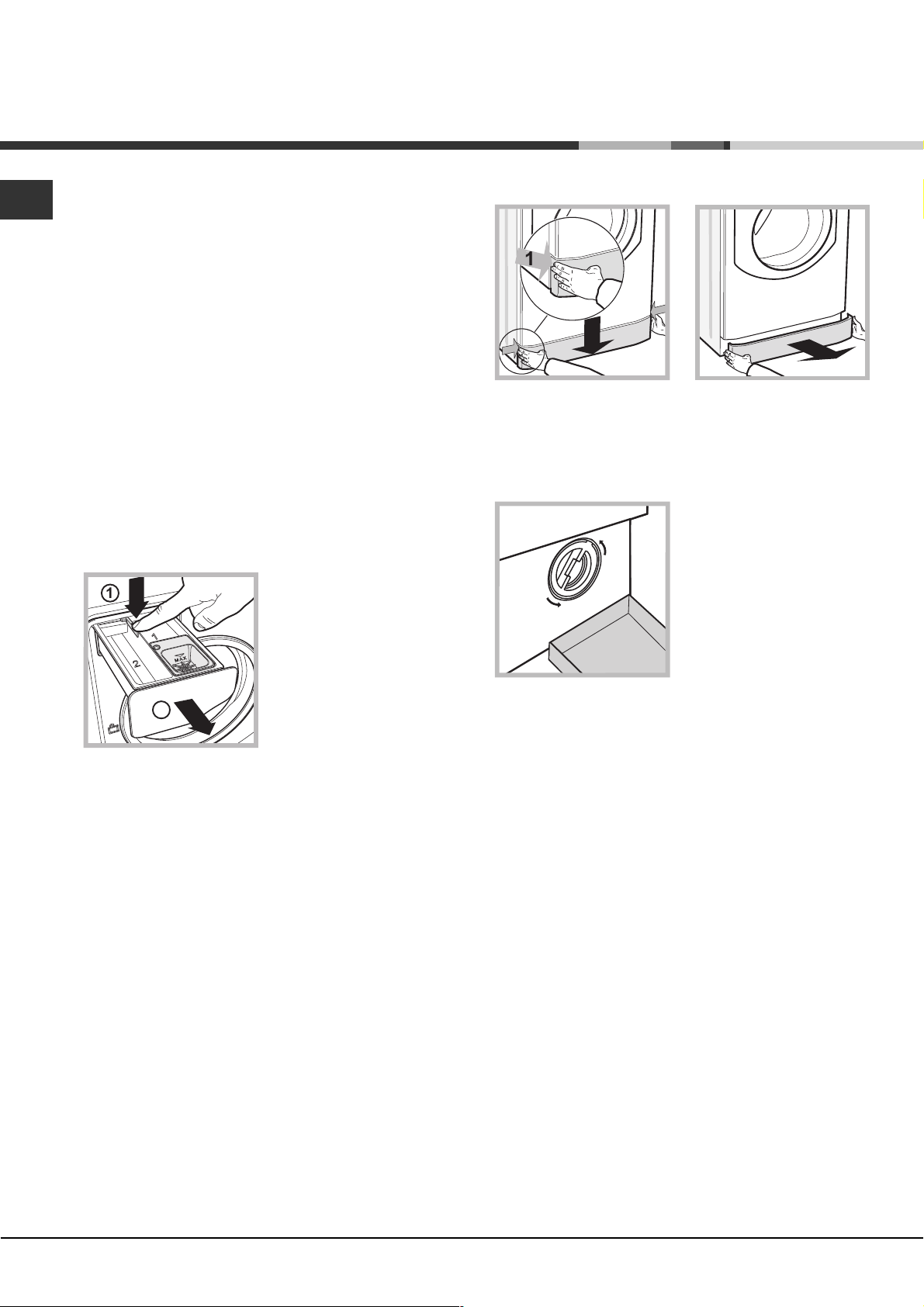

The detergent dispenser drawer is located inside the machine and can be accessed by opening the door. For more information on detergent measures, please refer to the chapter entitled

Detergents and laundry.

Note: stick the label showing the wash cycle descriptions and options on the front of the detergent dispenser drawer. You will find the sticker in the pack containing this manual.

1. pre-wash compartment:

recommend it is poured into the drawer immediately before you start the washing machine.

3. extra compartment: Bleach

 The use of extra compartment 3 excludes the prewash function.

washing additives compartment: for fabric softener or liquid additives. We recommend that the maximum level indicated by the grille is not exceeded, and that concentrated fabric softeners are diluted.

Standby mode

This washing machine, in compliance with new energy saving regulations, is fitted with an automatic standby system which is enabled after a few minutes if no activity is detected. Press the ON-OFF for the machine to start up again.

use powder detergent.

 Before pouring in the detergent, make sure that extra compartment 3 has been removed.

2. main wash compartment: use powder or liquid detergent. If using the latter type of detergent, we

button briefly and wait

Page 5

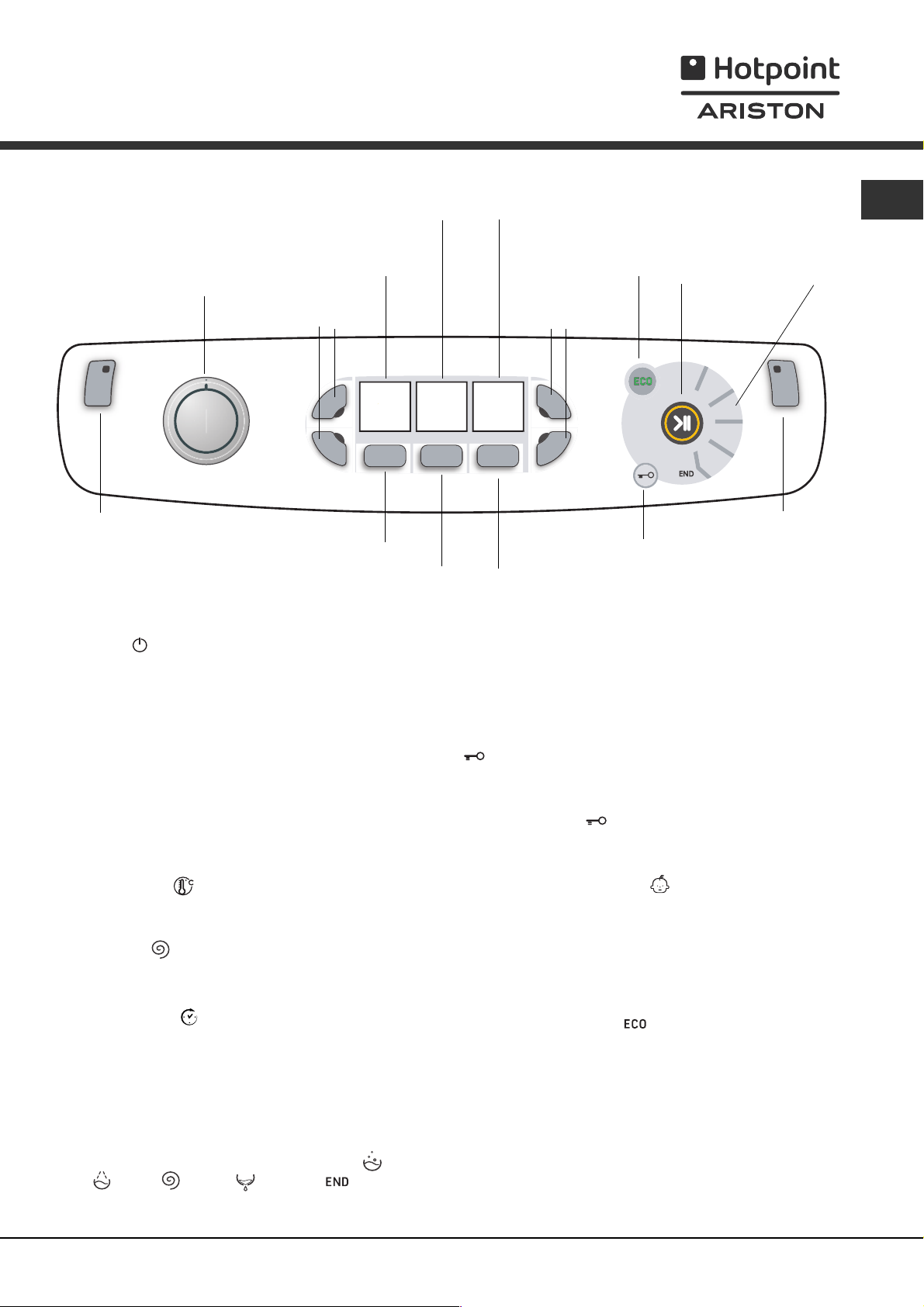

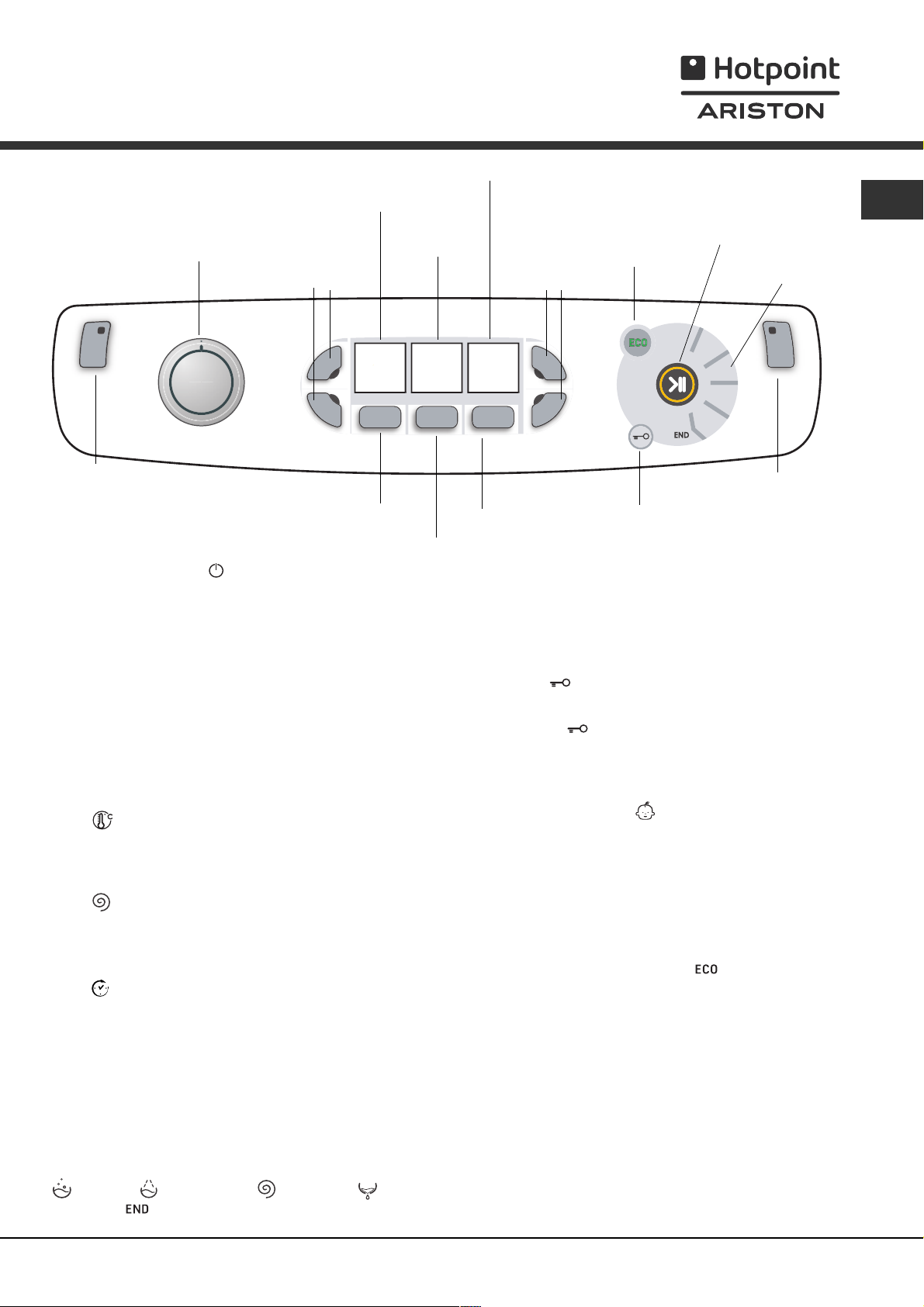

Control panel

WASH CYCLE

SELECTOR knob

TEMPERATURE

OPTION buttons with

indicator lights

display

SPINdisplay

DELAYED START/CYCLE DURATIONdisplay

ECO indicator light

OPTION buttons with

indicator lights

WASH CYCLE PHASE

icons

START/PAUSE

button with indicator light

Button withON/OFF indicator light

TEMPERATURE button

SPIN button

Button with  ON/OFF indicator light: press this briefly to switch the machine on or off. The green indicator light indicates that the machine is switched on. To switch off the washing machine during the wash cycle, press and hold the button for approximately 3 seconds; if the button is pressed briefly or accidentally the machine will not switch off. If the machine is switched off during a wash cycle, this wash cycle will be cancelled.

WASH CYCLE SELECTOR knob: may be turned in either direction. To select the most suitable wash cycle, please refer to the Table of wash cycles. The knob will not move during the wash cycle.

TEMPERATURE

button: press to modify or exclude the temperature setting; the value selected will appear on the display above (see Running a wash cycle).

SPIN CYCLE

button: press to modify or exclude the spin cycle; the value selected will appear on the display above (see Running a wash cycle).

DELAYED START

button: press to set a delayed start for the selected wash cycle; the set delay time will appear on the display above (see Running a wash cycle).

OPTION buttons with indicator lights: press to select the available options. The indicator light corresponding to the selected option will remain lit (see Running a wash cycle).

DELAYED START

button

DOOR LOCKED

indicator light

CONTROL PANEL LOCK button with

indicator light

START/PAUSE button with indicator light: when the green indicator light flashes slowly, press the button to start a wash cycle. Once the cycle has begun the indicator light will remain lit in a fixed manner. To pause the wash cycle, press the button again; the indicator light will flash in an orange colour. If the Door locked

indicator light is switched off, the door may be opened. To start the wash cycle from the point at which it was interrupted, press the button again.

DOOR LOCKED

indicator light: indicates that the porthole door is locked. To open the door, pause the wash cycle (see Running a wash cycle).

CONTROL PANEL LOCK

button with indicator light: to activate or deactivate the control panel lock, press and hold the button for approximately 2 seconds. when the indicator light is illuminated, the control panel is locked. This means it is possible to prevent wash cycles from being modified accidentally, especially where there are children in the home.

ECO indicator light: the

icon lights up when, after altering the washing parameters, an energy saving of at least 10% is made. Furthermore, before the machine enters Standby mode, the icon will light up for a few seconds; when the machine is switched off the estimated energy saving will be around the 80% mark.

WASH CYCLE PHASE icons: these illuminate to indicate the progress of the wash cycle (Wash Rinse

 Spin  Drain ). The text lights up

when the cycle is complete.



Page 6

Running a wash cycle

WARNING: before you use the washing machine for

the first time, run a wash cycle with detergent and no laundry, using the 90° cottons cycle without pre-wash.

1. SWITCH THE MACHINE ON. Press the All the indicator lights will illuminate for 1 second; the indicator light corresponding to the remain lit in a fixed manner and the START/PAUSE indicator light will flash slowly.

2. SELECT THE PROGRAMME. Turn the WASH CYCLE SELECTOR KNOB right or left, until you have selected the desired wash cycle. A temperature and spin speed is set for each wash cycle; these may be adjusted.

3. LOAD THE LAUNDRY. Open the porthole door. Load the laundry, making sure you do not exceed the maximum load value indicated in the table of wash cycles on the following page .

4. MEASURE OUT THE DETERGENT. Pull out the detergent dispenser drawer and pour the detergent into the relevant compartments as described in

Description of the machine.

5. CLOSE THE PORTHOLE DOOR.

6. CUSTOMISE THE WASH CYCLE. Use the relevant buttons on the control panel:

Modify the temperature and/or spin

speed.

The machine automatically displays the maximum temperature and spin speed values set for the selected cycle, or the most recently-used settings if they are compatible with the selected cycle. The temperature can be decreased by pressing the button, until the cold wash ( ) setting is reached. The spin speed may be progressively reduced by pressing the

). If these buttons are pressed again, the

( maximum values are restored.

 Exception: if the Cottons programme is selected,

the temperature can be increased up to a value of 90°C.

Set a delayed start.

Press the button until you have reached the desired delay time. During the setting process, the delay time is shown on the display and the After selecting a delayed start time, the fixed symbol and the cycle duration will appear on the display. Press the button once to display the selected delay time. To remove the delayed start option, press the button until the display shows the text OFF; the will disappear.  Once the START/PAUSE button has been pressed, the time delay may only be decreased.

button, until it is completely excluded

button will then

symbol flashes.

button.

symbol

Modify the cycle settings. Press the OPTION buttons to customise the wash cycle in accordance with your own requirements.  Press the button to activate the option; the corresponding indicator light will switch on.  Press the button again to disable the option; the indicator light will switch off.  If the selected option is not compatible with the selected wash cycle, this incompatibility will be signalled by the flashing of the indicator light and a sound alert (3 beeps); the option will not be activated.  If the selected option is not compatible with another option that has been selected previously, the indicator light corresponding to the first option selected will flash and only the second option will be activated; the indicator light corresponding to the button will remain lit in a constant manner.

7. START THE PROGRAMME. Press the START/ PAUSE button. The corresponding indicator light remains lit in a fixed manner and the porthole door locks (the illuminates). The icons corresponding to the wash cycle phases will light up during the cycle to indicate which phase is currently in progress. To change a wash cycle once it has already started, pause the washing machine by pressing the START/ PAUSE button; then select the desired cycle and press the START/PAUSE button again. To open the door during a wash cycle, press the START/PAUSE button; if the DOOR LOCKED indicator light is switched off you may open the door. Press the START/PAUSE button again to restart the wash cycle from the point at which it was interrupted.

8. THE END OF THE WASH CYCLE. This is indicated by the illuminated text END. The porthole door may be opened immediately. If the START/PAUSE indicator light is flashing, press the button to end the cycle. Open the door, unload the laundry and switch off the machine.

 If you wish to cancel a cycle which has already begun, press and hold the the machine switches off.

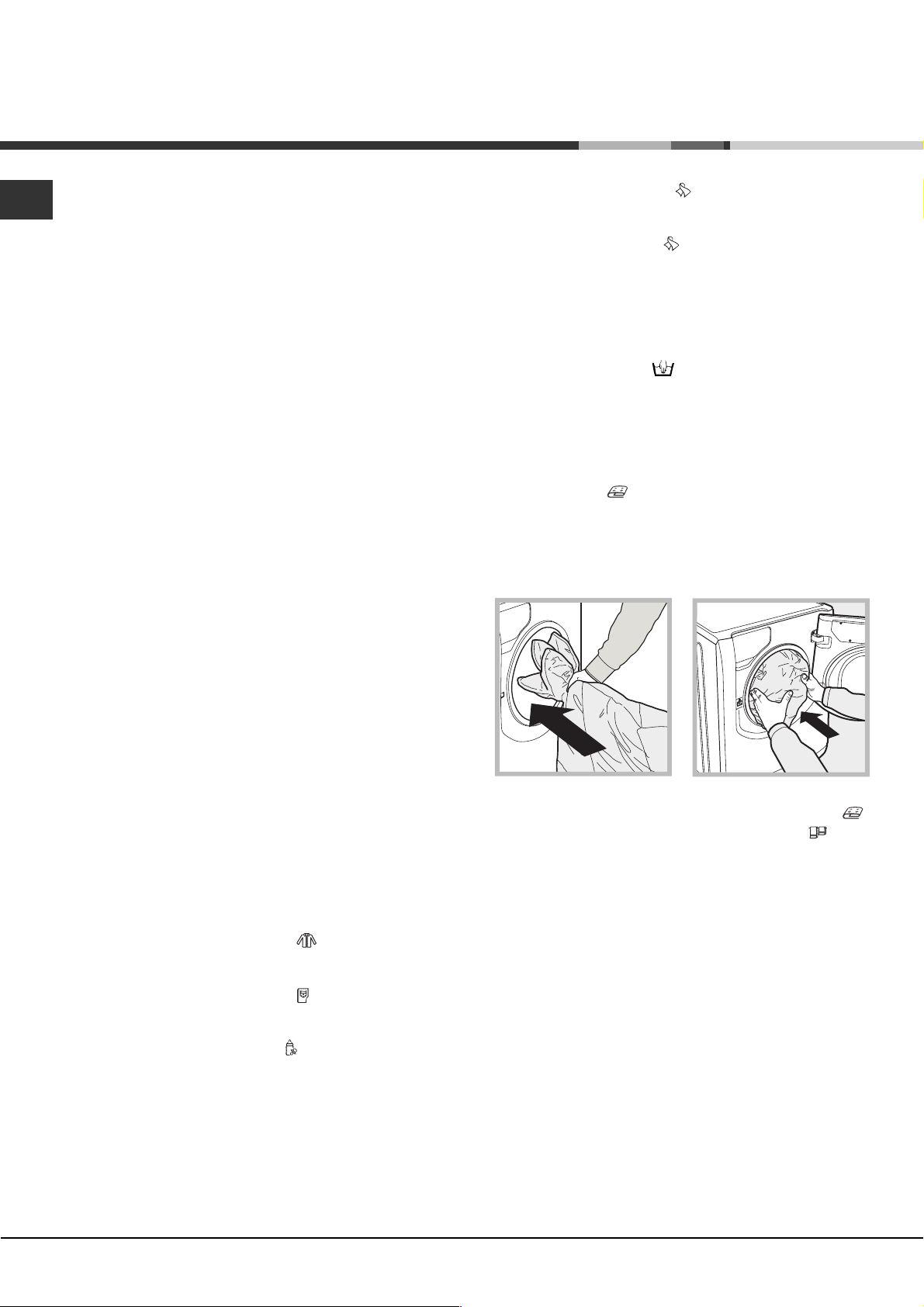

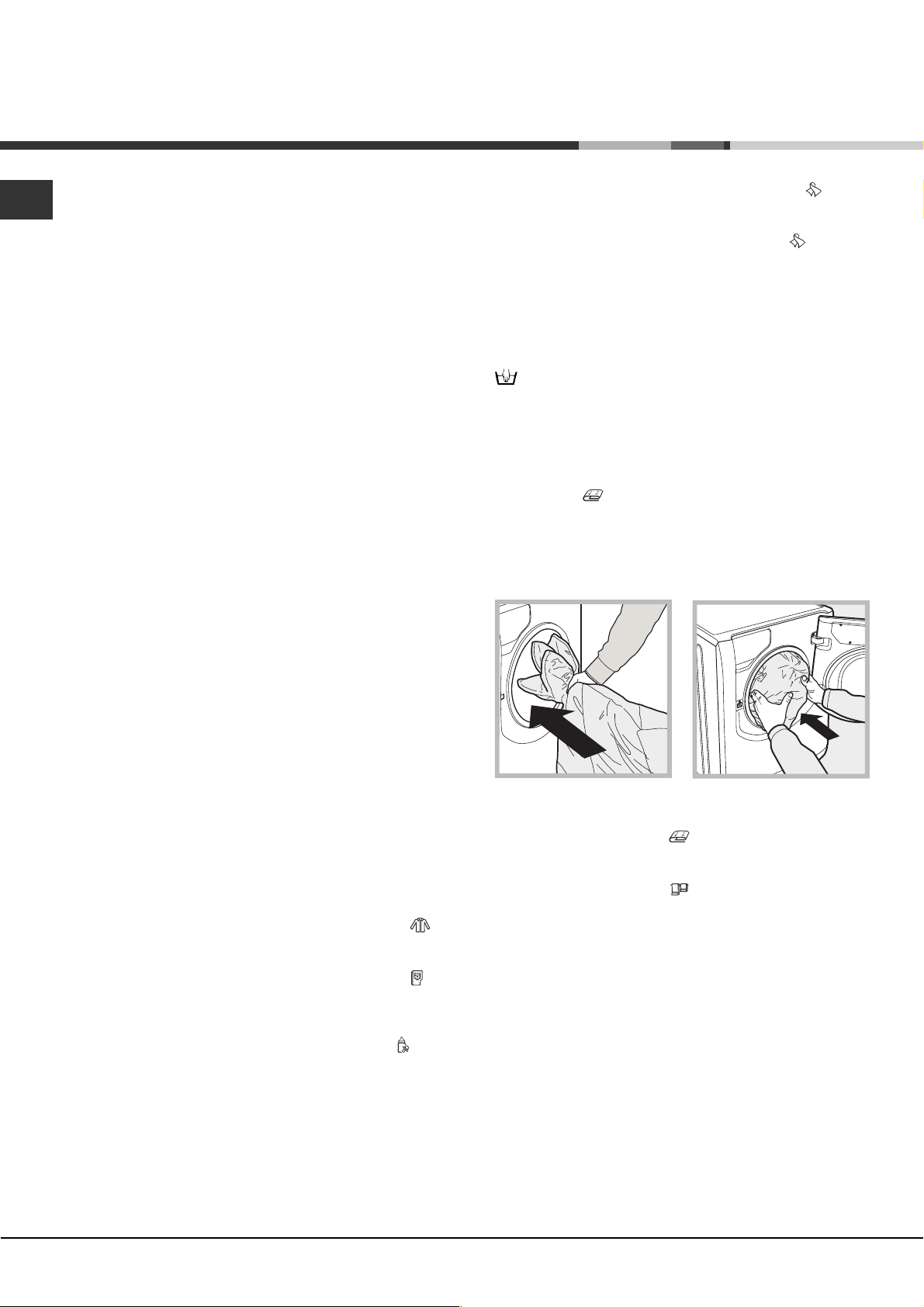

Bag for quilts, curtains and delicate garments

The Aqualtis washing machine makes it easier for you to wash even the most valuable and delicate garments in complete confidence thanks to the special bag which protects the laundry (this is supplied with the machine). We recommend that the bag is used every time you wash quilts and padded items with an outer layer made using synthetic material.

DOOR LOCKED indicator light

button until the cycle stops and

Page 7

Wash cycles and options

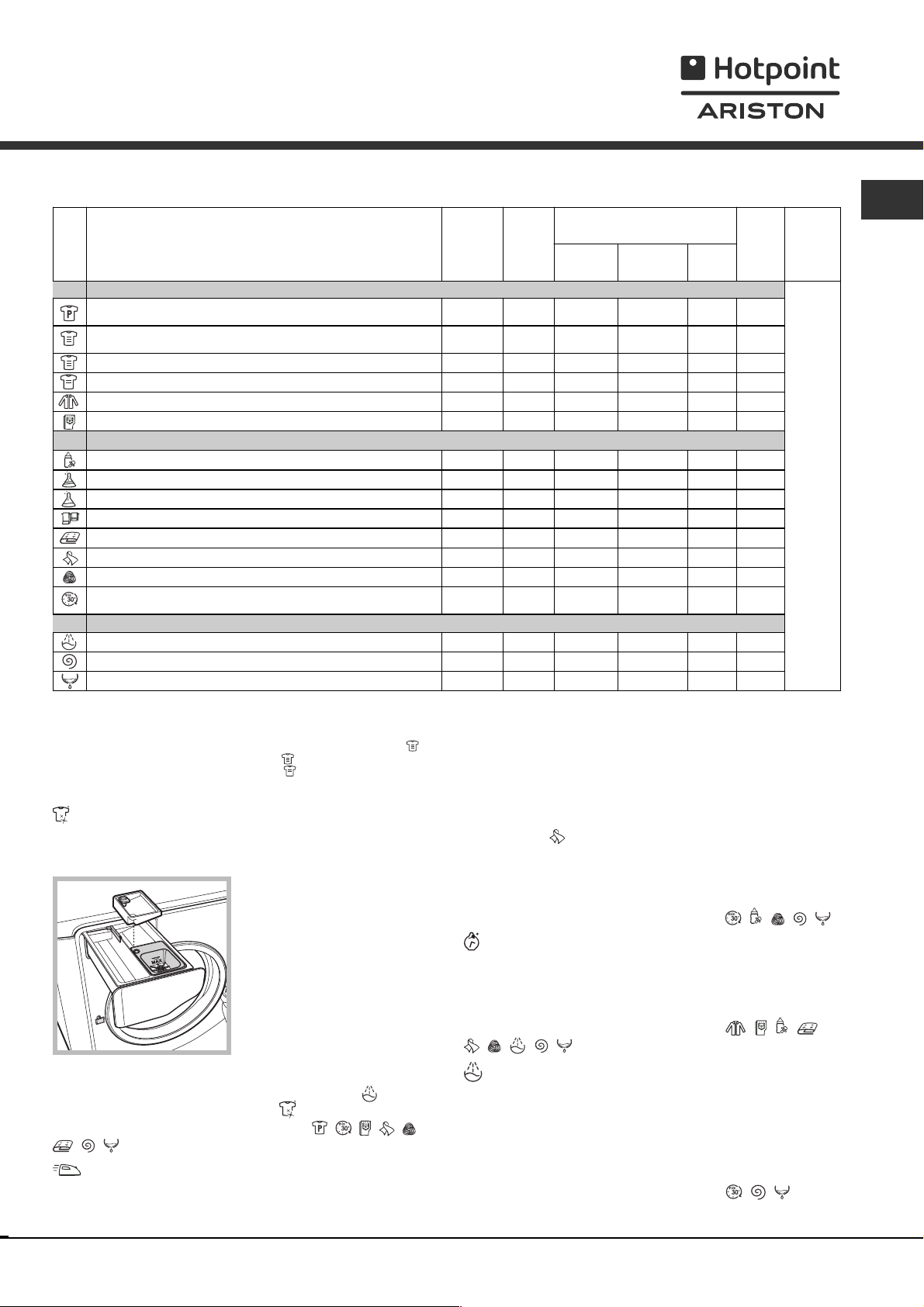

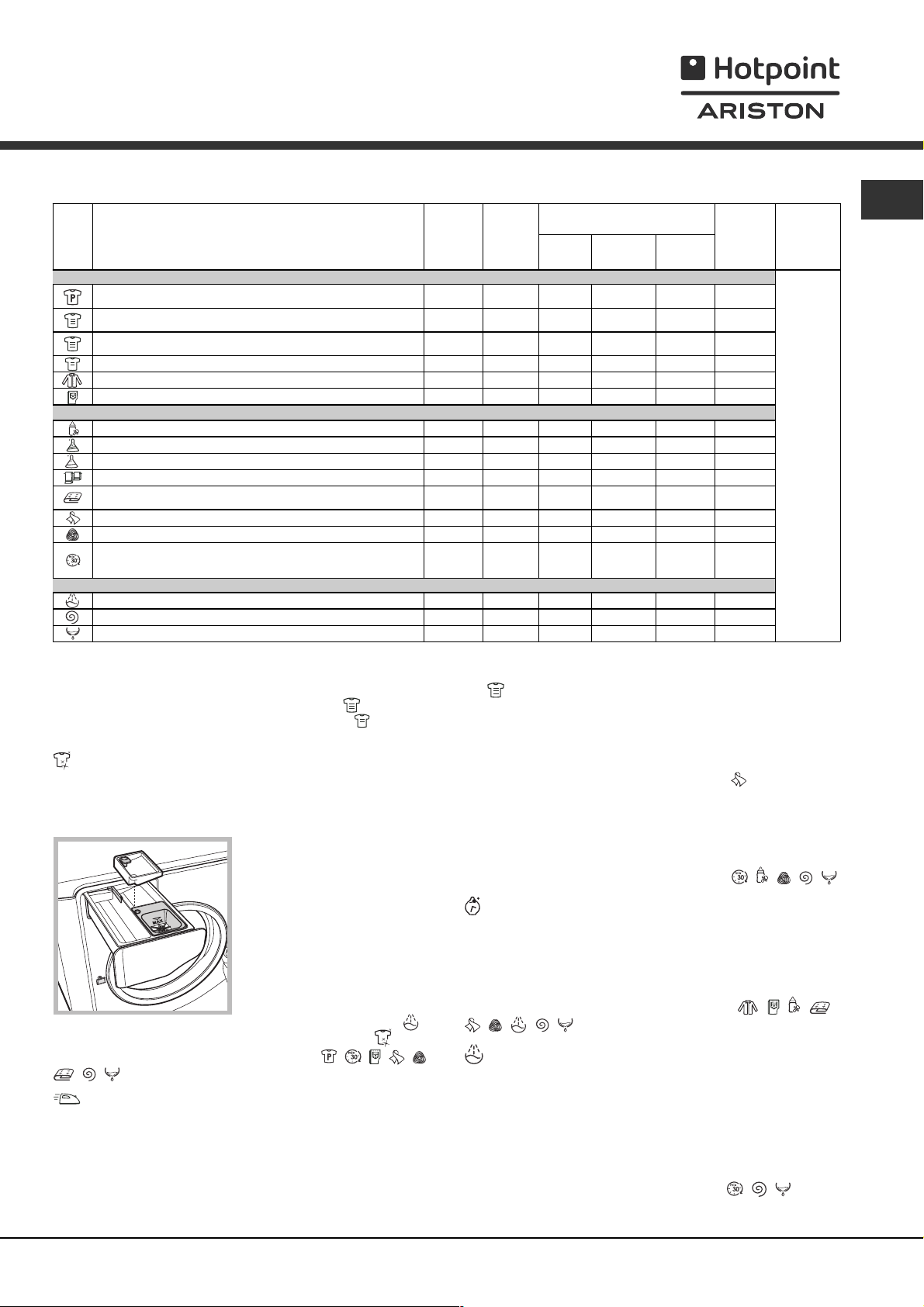

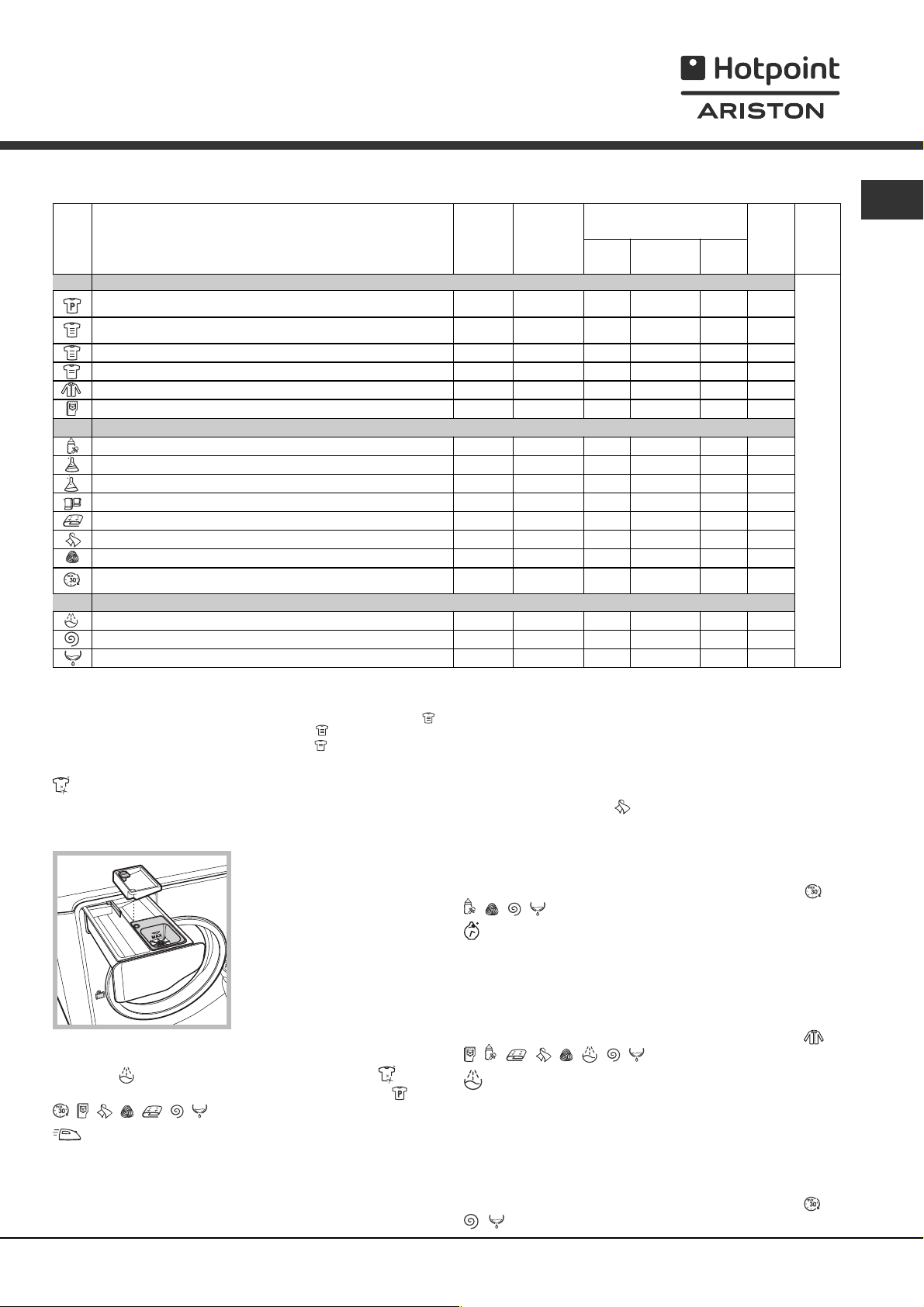

Table of wash cycles

Icon Description of the wash cycle

Cottons wash cycles Cottons

(Add detergent to the relevant compartment).

Cottons (1):

Cottons (2):

Coloured

Shir ts

Jeans

Special programmes

Baby:

Durable Delicate

"Bed & Bath"

Duvets:

Silk:

Wool: Mix 30':

wool, silk and clothes which require washing by hand)

Partials wash cycles

Rinse - 1600 Spin - 1600 - - - 9 Drain - 0 - - - 9

(*) Note: 10 minutes after the START, the machine will recalculate the time remaining until the end of the wash cycle on the basis of the load inside it; this value will then be shown on the display.

For all Test Institutes:

1) Test wash cycle in compliance with regulation EN 60456: set wash cycle

2) Long wash cycle for cottons: set wash cycle

3) Short wash cycle for cottons: set wash cycle

with pre-wash

heavily soiled whites and resistant colours. heavily soiled whites and delicate colours.

Cottons (3)

heavily soiled delicate colours

Synthetics

for bedlinen and towels.

for down-stuffed garments.

for garments in silk and viscose, lingerie.

for wool, cashmere, etc.

to refresh lightly soiled garments quickly (not suitable for

with a temperature of 40°C.

Wash options

Super Wash

This option offers a high-performance wash due to the greater quantity of water used in the initial phase of the cycle, and due to the increased wash cycle duration, is

particularly useful for the

removal of stubborn stains. It can be used with or without bleach. If you desire bleaching, insert the extra tray compartment (3) into compartment 1. When pouring in the bleach, be careful not to exceed the max level marked on the

Max.

temp.

(°C)

90° 1600 60°

(Max. 90°)

40° 1600 40° 1600 40° 600 40° 800

40° 800

60° 800

40° 800

60° 1600 30° 1200 30° 0

40° 600

30° 800

with a temperature of 60°C.

drum will rotate slowly; the Easy Iron and START/ PAUSE indicator lights will flash. To end the cycle press the START/PAUSE button or the Easy Iron button. For the Silk cycle while the laundry is soaking and the Easy Iron indicator light will flash. To drain the water so that the laundry may be removed, press the START/PAUSE button or the Easy Iron button.  It cannot be used in conjunction with

If you select this option, the wash cycle duration will be reduced by 30%-50%, depending on the selected cycle, thereby guaranteeing simultaneous water and energy saving. Use this cycle for lightly soiled garments.  It cannot be used in conjunction with

central pivot (see figure).

Max.

speed

(rpm)

1600

Time Saver

, , , , .

To bleach laundry without

carrying out a full wash cycle, pour the bleach into the

extra compartment 3, select the "Rinse" cycle activate the "Super Wash" option  It cannot be used in conjunction with

, , , , ,

and

, , .

Extra rinse

By selecting this option, the efficiency of the rinse is increased and optimal residual detergent removal is guaranteed. It is particularly useful for skin which is sensitive to detergents. We recommend this option is used with a full load of washing, or when a large amount

Easy Iron

By selecting this option, the wash and spin cycles will be

of detergent is required.  It cannot be used in conjunction with

modified in order to reduce the formation of creases.

At the end of the cycle the washing machine

Detergent and additives

Detergent

for wash

lll

Fabric

softener

Bleach

Max.

load

(kg)

- 9

- 4

Cycle

duration

9 9

9 2

on the display.

lll

- 3,5

- 2

- 3,5

4 4 4 9

wash cycle, the machine will end the

, , , , .

, , , ,

, , .

(*) The duration of the wash cycles can be checked

Page 8

Detergents and laundry

Detergent

The type and quantity of detergent required depend on the type of fabric you are washing (cotton, wool, silk, etc.), as well as its colour, the washing temperature, the level of soiling and the hardness of the water in the area. Measuring out the detergent carefully will avoid wastage and help to protect the environment: although they are biodegradable, detergents still contain ingredients which alter the balance of nature. We recommend the following:  use powder detergents for white cotton garments and

pre-washing.

 use liquid detergents for delicate cotton garments and

for all low-temperature wash cycles.

 use gentle liquid detergents for wool and silk

garments. The detergent should be poured into the relevant compartment - or the dispenser placed directly inside the drum - before the wash cycle begins. In the latter case, it will not be possible to select the Cottons with pre-wash cycle.  Do not use hand washing detergents because these create too much foam.

Preparing the laundry

 Shake out the garments before loading them into the

machine.  Divide the laundry according fabric type (symbol on the

washing instruction label) and colour, making sure you

separate the coloured garments from the white ones;  Empty all pockets and check the buttons;  Do not exceed the values listed in the Table of wash

cycles, which refer to the weight of the laundry when dry.

How much does your laundry weigh?

1 sheet 400-500 g

1 pillowcase 150-200 g

1 tablecloth 400-500 g

1 bathrobe 900-1200 g

1 towel 150-250 g

1 pair of jeans 400-500 g

1 shirt 150-200 g

Washing recommendations

Shirts: use the special Shirts wash cycle to wash

shirts in different fabrics and colours to guarantee they receive the best possible care. Jeans: use the special Jeans denim garments; turn inside out before washing and use a liquid detergent. Baby: use the special Baby the remove the soiling typically caused by babies, while removing all traces of detergent from nappies in order to prevent the delicate skin of babies from suffering allergic reactions. The cycle has been designed to reduce the amount of bacteria by using a greater quantity of water and optimising the effect of special disinfecting additives added to the detergent. At the end of the wash cycle, the machine will slowly rotate the drum; to end the cycle press the START/PAUSE button.

wash cycle for all

wash cycle to remove

Silk: use the special Silk garments. We recommend the use of special detergent which has been designed to wash delicate clothes. Curtains: use the Silk be folded and placed inside the bag provided. Wool: Hotpoint/Ariston is the only washing machine brand to have been awarded the prestigious Woolmark Platinum Care endorsement (M.0508) by the Woolmark Company, which means that all woollen garments may be washed in the washing machine, even those which state hand wash only wash cycle can be used to wash all woollen garments in the washing machine while guaranteeing optimum performance. Duvets: to wash double or single duvets (the weight of which should not exceed 3,5 kg), cushions or clothes padded with goose down such as puffa jackets, use the special Duvets duvets are placed in the drum with their edges folded inwards (see figure) and that no more than ¾ of the total volume of the drum is used. To achieve the best results, we recommend that a liquid detergent is used and placed inside the detergent dispenser drawer.

Quilts: to wash quilts with a synthetic outer layer, use the bag provided and set the wash cycle to Duvets Bedlinen and towels: use the Bed & Bath to wash laundry from all over the house; this optimises fabric softener performance and helps you save time and energy. We recommend the use of powder detergent. Stubborn stains: it is wise to treat stubborn stains with solid soap before washing, and to use the Cottons with pre-wash cycle.

wash cycle. We recommend that

wash cycle to wash all silk

wash cycle. These should

on the label. The Wool

cycle

Load balancing system

Before every spin cycle, to avoid excessive vibrations before every spin and to distribute the load in a uniform manner, the drum rotates continuously at a speed which is slightly greater than the washing rotation speed. If, after several attempts, the load is not balanced correctly, the machine spins at a reduced spin speed. If the load is excessively unbalanced, the washing machine performs the distribution process instead of spinning. To encourage improved load distribution and balance, we recommend small and large garments are mixed in the load.

Page 9

Precautions and tips

 The machine was designed and constructed in accordance with international safety regulations. The following information is provided for safety reasons and must therefore be read carefully.

General safety

 This appliance was designed for domestic use only.  This appliance is not intended for use by persons

(including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

 Do not touch the machine when barefoot or with wet

or damp hands or feet.

 Do not pull on the power supply cable when

unplugging the appliance from the electricity socket. Hold the plug and pull.

 Do not touch the drained water as it may reach

extremely high temperatures.

 Never force the porthole door. This could damage the

safety lock mechanism designed to prevent accidental opening.

 If the appliance breaks down, do not under any

circumstances access the internal mechanisms in an attempt to repair it yourself.

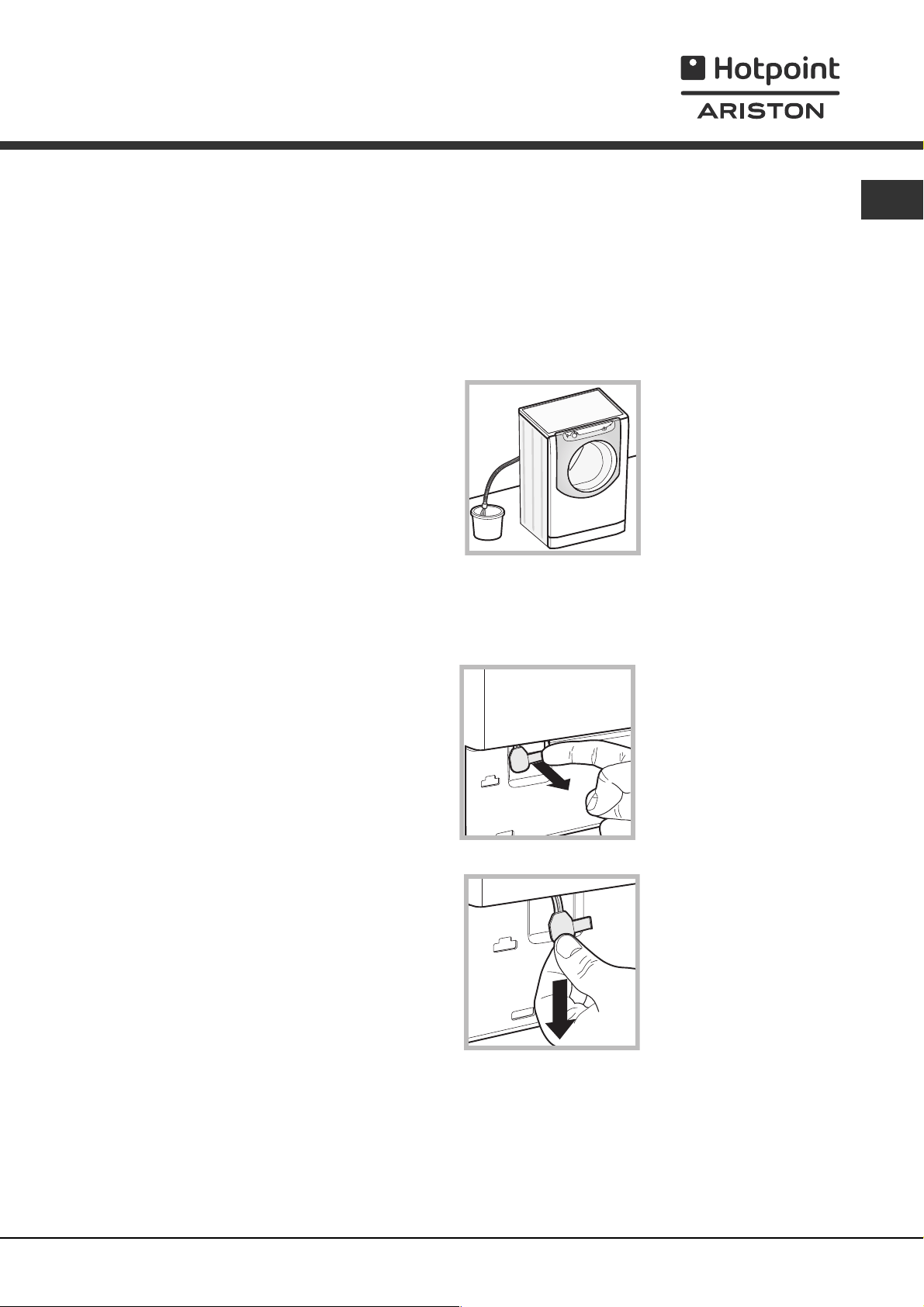

Opening the porthole door manually

In the event that it is not possible to open the porthole door due to a powercut, and if you wish to remove the laundry, proceed as follows:

1. remove the plug from the electrical socket.

2. make sure the water level inside the machine is lower than the door opening; if it is not, remove excess water using the drain hose, collecting it in a bucket as indicated in the figure.

3. remove the cover panel on the lower front part of the washing machine (see overleaf).

4. pull outwards using the tab as indicated in the figure, until the plastic tie-rod is freed from its stop position; pull downwards until you hear a click, which indicates that the door is now unlocked.

 Always keep children well away from the appliance

while it is operating.

 If it must be moved, proceed with the help of two or

three people and handle it with the utmost care. Never try to do this alone, because the appliance is very heavy.

 Before loading laundry into the washing machine,

make sure the drum is empty.

Disposal

 Disposing of the packaging materials: observe local

regulations so that the packaging may be re-used.

 The European Directive 2002/96/EC relating to Waste

Electrical and Electronic Equipment (WEEE) states that household appliances should not be disposed of using the normal solid urban waste cycle. Exhausted appliances should be collected separately in order to optimise the cost of re-using and recycling the materials inside the machine, while preventing potential damage to the atmosphere and to public health. The crossed-out dustbin is marked on all products to remind the owner of their obligations regarding separated waste collection. For more information relating to the correct disposal of household appliances, owners should contact their local authorities or appliance dealer.

5. open the door; if this is still not possible repeat the procedure.

6. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Page 10

Care and maintenance

Cutting off the water and electricity supplies

 Turn off the water tap after every wash cycle. This will

limit wear on the hydraulic system in the machine and

help to prevent leaks.

 Unplug the appliance when cleaning it and during all

maintenance work.

Cleaning the machine

The outer parts and rubber components of the appliance can be cleaned using a soft cloth soaked in lukewarm soapy water. Do not use solvents or abrasives.

Cleaning the detergent dispenser drawer

To remove the drawer, press lever (1) and pull the drawer outwards (2) (see figure). Wash it under running water; this procedure should be repeated frequently.

To access the pre-chamber:

1. take off the cover panel on the front of the machine by first pressing it in the centre and then pushing downwards on both sides until you can remove it (see

figures);

2. position a container so that it will collect the water which flows out (approximately 1.5 l) (see figure);

3. unscrew the lid by rotating it in an anticlockwise direction (see figure);

Caring for your appliance drum

 Always leave the door ajar to prevent unpleasant

odours from forming.

Cleaning the pump

The washing machine is fitted with a self-cleaning pump which does not require any maintenance. Sometimes, small items (such as coins or buttons) may fall into the protective pre-chamber at the base of the pump.

 Make sure the wash cycle has finished and unplug the appliance.

4. clean the inside thoroughly;

5. screw the lid back on;

6. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Checking the water inlet hose

Check the inlet hose at least once a year. If there are any cracks, it should be replaced immediately: during the wash cycles, water pressure is very strong and a cracked hose could easily split open.

Page 11

Trouble shooting

Your washing machine could occasionally fail to work. Before contacting the Technical Assistance Centre (see Assistance), make sure that the problem cannot be not solved easily using the following list.

Problem:

The washing machine does not switch on.

The wash cycle does not start.

The washing machine does not fill with water.

The washing machine door remains locked.

The machine continuously fills with water and drains.

The washing machine does not drain or spin.

The machine vibrates a lot during the spin cycle.

The washing machine leaks.

The icons corresponding to the Phase in progress flash rapidly at the same time as the ON/OFF

Possible causes / Solutions:

 The appliance is not plugged into the socket fully, or not enough to make

contact.

 There is no power in the house.  The door is not closed properly.

 The START/PAUSE button has not been pressed.  The water tap has not been opened.  A delayed start has been set.

 The water inlet hose is not connected to the tap.  The hose is bent.  The water tap has not been opened.  There is no water supply in the house.  The pressure is too low.  The START/PAUSE button has not been pressed.

 If you have selected the Baby

the wash cycle has finished the machine will slowly rotate the drum; to end the cycle press the START/PAUSE button or the Easy iron you have selected the Silk while the laundry is soaking; to drain the water so that the laundry may be removed, press the START/PAUSE button or the Easy iron

 The drain hose is not fitted at a height between 65 and 100 cm from the

floor (see Installation).  The free end of the hose is under water (see Installation).  If the dwelling is on one of the upper floors of a building, there may be

problems relating to water drainage, causing the washing machine to fill

with water and drain continuously. Special anti-draining valves are available

in shops and help to prevent this inconvenience.  The wall drainage system is not fitted with a breather pipe.

 The wash cycle does not include draining: Some wash cycles require the

drain phase to be started manually (see Wash cycles and options).  The Easy iron option is enabled: to complete the wash cycle, press the

START/PAUSE button (Wash cycles and options).  The drain hose is bent (see Installation).  The drainage duct is clogged.

 The drum was not unlocked correctly during installation (see Installation).  The machine is not level (see Installation ).  The machine is trapped between cabinets and walls (see Installation).  The load is unbalanced (see Detergents and laundry).

 The water inlet hose is not screwed on properly (see Installation).  The detergent dispenser is blocked (to clean it, see Care and

maintenance).  The drain hose is not fixed in place properly (see Installation).

 Switch off the machine and unplug it, wait for approximately 1 minute and

then switch it back on again. If the problem persists, contact the Technical

Assistance Service.

 cycle or the Easy iron  option, when

 wash cycle, the machine will end the cycle

indicator light. There is too much foam.

The washing machine door

 The detergent is not suitable for machine washing (it should display the text

for washing machines or hand and machine wash, or the like).  Too much detergent was used.

 Perform the manual unlocking procedure (see Precautions and tips).

remains locked.

 button. If

 button.



Note: To exit Demo mode, press and hold the two ON/OFF and START/PAUSE buttons simultaneously for 3 seconds.

Page 12

Assistance

Before calling for Assistance:

 Check whether you can solve the problem by yourself (see Troubleshooting);  Restart the wash cycle to check whether the problem has been solved;  If it has not, contact the Authorised Technical Assistance Service.

 If the washing machine has been installed or used incorrectly, you will have to pay for the call-out service.  Always request the assistance of authorised technicians.

Please have the following information to hand:

 the type of problem;  the appliance model (Mod.);  the serial number (S/N). The above information can be found on the data plate located on the appliance itself.

Page 13

Instructies voor installatie en gebruik

Inhoud

Installatie, 14-15

Nederlands

AQUALTIS

Uitpakken en waterpas zetten Water en elektrische aansluitingen Technische gegevens

Beschrijving van de wasautomaat, 16-17

Bedieningspaneel

Het uitvoeren van een wascyclus, 18

Programmas en opties, 19

Programmatabel Wasopties

Wasmiddelen en wasgoed, 20

Wasmiddel Voorbereiden van het wasgoed Wastips Balanceersysteem van de lading

WASAUTOMAAT

AQ9F 68 U

Voorzorgsmaatregelen en advies, 21

Algemene veiligheid Afvalverwijdering Handmatige opening van het deurtje

Onderhoud en verzorging, 22

Afsluiten van water en stroom Reinigen van de wasautomaat Reinigen van het wasmiddelbakje Verzorging van de trommel Reinigen van de pomp Controle van de buis van de watertoevoer

Storingen en oplossingen, 23

Service, 24

Page 14

Installatie

 Het is belangrijk dit boekje te bewaren, zodat u het op ieder gewenst moment kunt raadplegen. In het geval u de wasautomaat verkoopt of u verhuist, moet u de handleiding bij het apparaat bewaren.  Lees de instructies aandachtig door: u vindt er belangrijke informatie betreffende installatie, gebruik en veiligheid.  In de envelop vindt u samen met deze gebruiksaanwijzing, de garantie en onderdelen die nodig zijn voor de installatie.

Uitpakken en waterpas zetten

Uitpakken

1. Zodra u de wasautomaat uitgepakt heeft, dient u te controleren of hij niet beschadigd is tijdens het transport. Indien dit wel het geval is moet hij niet worden aangesloten en moet u contact opnemen met de handelaar.

2. Verwijder de 4 beschermschroeven voor het transport en de bijbehorende afstandsleider die zich aan de achterkant bevinden (zie afbeelding).

 Een correcte nivellering geeft de machine stabiliteit en vermijdt, vooral tijdens de centrifuge, vibraties en lawaai.  In het geval de wasautomaat op vloerbedekking of tapijt staat regelt u de stelvoetjes zodanig dat onder de automaat genoeg ruimte is voor ventilatie.

Water en elektrische aansluitingen

Aansluiting van de watertoevoerslang

 Voordat u watertoevoerbuis aansluit op het waternet moet u het water laten lopen totdat het helder is.

1. Verbind de watertoevoerslang aan de wasautomaat door hem met de haakse aansluiting op de betreffende watertoevoer te schroeven, rechtsboven aan de achterkant (zie

afbeelding).

2. Sluit de toevoerbuis aan op de koudwaterkraan met een mondstuk met schroefdraad van 3/4 gas (zie afbeelding).

3. Sluit de gaten af met de in de envelop bijgeleverde plastic doppen.

4. Bewaar alle onderdelen; mocht de wasautomaat ooit nog worden vervoerd, dan moeten deze weer worden aangebracht om interne schade te voorkomen. Het verpakkingsmateriaal is geen speelgoed voor kinderen.

Waterpas zetten

1. Installeer de wasautomaat op een rechte en stevige vloer en laat hem niet tegen muren of meubels leunen.

2. Compenseer eventuele oneffenheden door de stelvoetjes vast of los te draaien totdat de automaat volledig horizontaal staat (hij mag niet meer dan 2 graden hellen).

3. Let erop dat er geen knellingen of kronkels in de buis zijn.

 De waterdruk van de kraan moet zich binnen de waarden van de tabel Technische Gegevens bevinden

(zie bladzijde hiernaast).

 Als de toevoerbuis niet lang genoeg is moet u zich wenden tot een gespecialiseerde winkel of een bevoegde installateur.

 Gebruik nooit tweedehands of oude slangen, maar alleen die slagen die bij het apparaat worden geleverd.

Page 15

Aansluiting van de afvoerbuis

Verbind de afvoerbuis, zonder hem te buigen, aan een afvoerleiding of aan een afvoer in de muur die zich tussen de 65 en 100

65 - 100 cm

cm van de grond af bevindt.

Als alternatief kunt u de afvoerbuis aan de rand van een wasbak of badkuip hangen nadat u hem met de steun aan de kraan heeft bevestigd (zie

afbeelding).

Het uiteinde van de afvoerslang mag niet onder water hangen.

 Als de wasautomaat is geïnstalleerd moet het stopcontact gemakkelijk te bereiken zijn.

 Gebruik geen verlengsnoeren of dubbelstekkers.

 Het snoer mag niet geknikt of samengedrukt worden.

 De voedingskabel en de stekker mogen alleen door

een bevoegde installateur worden vervangen.

Belangrijk! De fabrikant kan niet aansprakelijk worden gesteld wanneer deze normen niet worden nageleefd.

 Gebruik nooit verlengstukken voor de slang; indien dit niet te vermijden is moet het verlengstuk dezelfde doorsnede hebben als de oorspronkelijke slang en mag hij niet langer zijn dan 150 cm.

Elektrische aansluiting

Voordat u de stekker in het stopcontact steekt moet u zich ervan verzekeren dat:

 het stopcontact geaard is en voldoet aan de geldende

normen;

 het stopcontact het maximum vermogen van de

wasautomaat kan verdragen, zoals aangegeven in de tabel Technische Gegevens (zie hiernaast);

 de spanning zich bevindt tussen de waarden die zijn

aangegeven in de tabel Technische Gegevens (zie hiernaast);

 de contactdoos geschikt is voor de stekker van de

automaat. Indien dit niet zo is moet of de stekker of het stopcontact vervangen worden.

 De wasautomaat mag niet buitenshuis worden geïnstalleerd, ook niet op een beschutte plaats, aangezien het gevaarlijk is hem aan regen en onweer bloot te stellen. Kortom, hij mag beslist niet vochtig staan.

Technische gegevens

Model

Afmetingen

Vermogen

Elektrische aansluitingen

Aansluiting waterleiding

Snelheid centrifuge

Controle-programma's volgens de norm EN 60456

AQ9F 68 U

breedte cm 59,5 hoogte cm 85 diepte cm 64,5

van 1 tot 9 kg

zie het typeplaatje met de technische eigenschappen dat op het apparaat is bevestigd

max. druk 1 MPa (10 bar) min. druk 0,05 MPa (0,5 bar) Inhoud trommel 62 liters

tot 1600 toeren per minuut

programma ; temperatuur 60°C; uitgevoerd met 9 kg lading.

Deze apparatuur voldoet aan de volgende EEC voorschriften:

-89/336/EEC van 03/05/89 (Elektromagnetische compatiabiliteit) en successievelijke modificaties

- 2002/96/CE

- 2006/95/CE (Laagspanning)

Page 16

Beschrijving van de wasautomaat

DEUR

BEDIENINGSPANEEL

WASAUTOMAAT

HANDVAT DEUR WASAUTOMAAT

VOETSTUK

STELVOETJES

DEUR

Om de deur van de wasautomaat te openen dient u altijd het speciale handvat te gebruiken (zie

afbeelding).

Bij het openen van de deur gaat een lampje aan dat de trommel van binnen verlicht.

WASMIDDELBAKJE

Het wasmiddelbakje bevindt zich aan de binnenkant van de automaat en verschijnt als u de deur opent. Voor de dosering van wasmiddelen zie het hoofdstuk Wasmiddelen en

wasgoed. N.B.: plak de sticker met de beschrijving van

programmas en opties op het wasmiddelbakje. De sticker bevindt zich in het zakje waar ook deze handleiding zat.

1. wasmiddelbakje voorwas:

wasmiddel direct voordat u de wasautomaat start erin te schenken.

3. extra bakje:Bleekmiddel

gebruik waspoeder.

 Voordat u het middel erin strooit moet u controleren of het aanvullende bakje 3 er niet in zit.

2. wasmiddelbakje hoofdwas: gebruik

waspoeder of vloeibaar wasmiddel. In dit laatste geval raden wij u aan het

 Het gebruik van het extra bakje 3 sluit de voorwas uit.

bakje wasverzachters: voor wasverzachter. We raden

u aan om nooit het maximaal aangegeven niveau te overschrijden (aangegeven door rooster) en om geconcentreerde wasverzachters aan te lengen.

Stand- by modus

Deze wasautomaat beschikt, in overeenkomst met de nieuwe normen betreffende de energiebesparing, over een systeem wat het apparaat automatisch na enkele minuten uitschakelt (stand-by) indien men het niet

gebruikt. Druk kort op de ON/OFF de wasautomaat weer aangaat.

toets en wacht tot

Page 17

Bedieningspaneel

Knop

PROGRAMMAS

Display TEMPERATUUR

Knoppen met

Controlelampjes OPTIES

Display

CENTRIFUGE

Display VERTRAAGDE START/

DUUR CYCLUS

Knoppen met

Controlelampjes

Controlelampje

ECO

OPTIES

Knop met controlelampje

START/PAUSE

Symbolen

WASFASES

Knop met controlelampje

ON/OFF

TEMPERATUUR

Knop

CENTRIFUGEREN

Knop met controlelampje ON/OFF: druk even op de knop om de wasautomaat aan of uit te zetten. Het groene controlelampje geeft aan dat de wasautomaat aanstaat. Om de wasautomaat tijdens de wascyclus uit te zetten moet u de knop iets langer, circa 3 seconden, ingedrukt houden. Als u de kort of per ongeluk indrukt zal de wasautomaat niet uitgaan. Als u de wasautomaat tijdens de wascyclus uitdoet wordt de cyclus automatisch geannuleerd.

Knop PROGRAMMAS: kan beide richtingen op draaien. Voor de juiste programmakeuze kunt u de Programmatabel raadplegen.

Gedurende het programma blijft de knop stilstaan. Knop

TEMPERATUUR: druk hierop om de temperatuur te wijzigen of uit te sluiten. De gekozen waarde leest u af op bovenstaand display (zie Het

uitvoeren van een wascyclus).

Knop

CENTRIFUGEREN: druk hierop om de centrifuge te wijzigen of uit te sluiten. De gekozen waarde leest u af op bovenstaand display (zie Het

uitvoeren van een wascyclus).

Knop

UITGESTELDE START: druk hierop om een uitgestelde start van het gekozen programma in te stellen. De ingestelde vertraging leest u af van bovenstaand display

(zie Het uitvoeren van een wascyclus).

Knoppen met Controlelampjes OPTIES: druk hierop om de beschikbare opties te selecteren. Het controlelampje dat overeenkomt met de geselecteerde optie blijft aan

(zie Het uitvoeren van een wascyclus).

Knop

Knop UITGESTELDE

START

Controlelampje DEUR

Knop met controlelampje

TOETSBLOKKERING

GEBLOKKEERD

Knop met controlelampje START/PAUSE: als het groene controlelampje langzaam knippert, drukt u op de knop om de wascyclus te starten. Als de cyclus is gestart blijft het controlelampje vast aanstaan. Als u de wascyclus wilt pauzeren drukt u nogmaals op de knop. Het controlelampje wordt oranje en gaat knipperen. Als het controlelampje Deur Geblokkeerd

uit is, kunt u het deurtje openen. Om het

programma te hervatten drukt u opnieuw op de knop. Controlelampje DEUR GEBLOKKEERD: geeft aan

dat de deur geblokkeerd is. Om de deur te openen moet u de wascyclus pauzeren (zie Het uitvoeren van

een wascyclus).

Knop met controlelampje

TOETSBLOKKERING: om de blokkering van het bedieningspaneel in of uit te schakelen dient u de KNOP een aantal seconden (3-4) ingedrukt te houden. Het ontstoken controlelampje geeft aan dat het bedieningspaneel geblokkeerd is. Op deze manier kunt u voorkomen dat er ongewilde wijzigingen aan de programmas worden aangebracht, bijvoorbeeld bij aanwezigheid van kinderen.

Controlelampje ECO: het symbool

gaat aan als, nadat u de wasparameters heeft gewijzigd, u een energiebesparing bereikt van minstens 10%. Bovendien zal, voor het apparaat in de Stand by modus treedt, het symbool enkele seconden lang aangaan. Als het apparaat uitstaat zal de geschatte energiebesparing circa 80% zijn.

Symbolen WASFASES: gaan aan om weer te geven in welke fase van de cyclus de automaat zich bevindt (Wassen

- Spoelen - Centrifugeren - Afpompen ). De

tekst wordt

verlicht als de wascyclus is beëindigd.

Page 18

Het uitvoeren van een wascyclus

N.B.: voordat u de wasautomaat gaat gebruiken moet u

hem met wasmiddel maar zonder wasgoed een wascyclus laten uitvoeren. Kies het programma van 90° zonder voorwas.

1. DOE DE WASAUTOMAAT AAN. Druk op de toets . Alle controlelampjes gaan 1 seconde lang aan,

waarna het controlelampje van de knop Het controlelampje START/PAUSE zal langzaam gaan knipperen.

2. KIES HET PROGRAMMA. Draai de

PROGRAMMAKNOP naar rechts of naar links totdat u het gewenste programma heeft geselecteerd. Er worden automatisch een temperatuur en een centrifugesnelheid geselecteerd die naderhand kunnen worden gewijzigd.

3. LAAD HET WASGOED. Open de deur. Laad het

wasgoed in en zorg ervoor nooit de laadhoeveelheid te overschrijden die wordt aangegeven in de programmatabel op de volgende bladzijde.

4. WASMIDDEL DOSEREN. Trek het bakje naar buiten

en doe het wasmiddel in de speciale vakjes zoals aangegeven in Beschrijving van de wasautomaat.

5. SLUIT DE DEUR.

6. DE WASCYCLUS AANPASSEN. Dit kunt u doen

met behulp van de knoppen op het bedieningspaneel:

Wijzigen van de temperatuur en/of de

centrifuge.

Het apparaat toont automatisch de maximale temperatuur en centrifuge die voor het ingestelde programma gelden of de laatst geselecteerde waarden, mits deze compatibel zijn met het gekozen programma. Door op de knop de temperatuur langzaamaan verlagen, tot aan de koude wascyclus ( drukken kunt u het toerental van de centrifuge langzaamaan verlagen, tot aan een complete uitsluiting van de centrifuge ( de knoppen drukt zult u wederom op de maximale waarden terugkeren.

 Uitzondering: als u het programma Katoen selecteert

kunt u de temperatuur tot op 90° instellen.

Een uitgestelde start instellen.

Druk op de betreffende knop totdat u de gewenste vertraging bereikt. Tijdens het instellen verschijnt de tijd van de vertraging samen met het knipperende symbool ingesteld toont het display het symbool knipperend) en de duur van de cyclus. Als u één keer op de betreffende knop drukt wordt de ingestelde vertraging getoond. Om de uitgestelde start te verwijderen drukt u op de knop totdat op het display de tekst OFF verschijnt. Het symbool

. Nadat u de uitgestelde start heeft

). Door op de knop te

te drukken kunt u

). Als u nogmaals op

aanblijft.

(niet

gaat uit.

 Op het moment dat u de knop START/PAUSE indrukt zal de waarde van de vertraging alleen kunnen worden verminderd.

De eigenschappen van de cyclus

wijzigen.

Druk op de knoppen OPTIES om de wascyclus naar wens aan te passen.  Druk op de knop om de optie te activeren. Het desbetreffende controlelampje gaat aan.  Druk nogmaals op de knop om de optie te deactiveren. Het desbetreffende controlelampje gaat uit.  Als de gekozen optie niet geschikt is voor het ingestelde programma zal het betreffende controlelampje gaan knipperen, zal er een geluidssignaal klinken (3 pieptonen) en zal de optie niet worden geactiveerd.  Als de geselecteerde optie niet compatibel is met een optie die daarvòòr is ingesteld, zal het controlelampje van de eerst geselecteerde optie gaan knipperen en zal alleen de tweede optie worden geactiveerd. Het controlelampje van de betreffende knop zal aanblijven.

7. HET PROGRAMMA STARTEN. Druk op de toets START/PAUSE. Het betreffende controlelampje zal aanblijven en de deur zal worden geblokkeerd (het controlelampje DEUR GEBLOKKEERD aanstaan). De symbolen die horen bij de verschillende wasfases worden tijdens de cyclus verlicht om aan te geven welke fase bezig is. Om een programma te wijzigen van een reeds gestarte wascyclus doet u de wasautomaat op pauze met behulp van de knop START/PAUSE. Selecteer daarna de gewenste cyclus en druk nogmaals op de knop START/PAUSE. Om de deur te openen tijdens de wascyclus drukt u op de knop START/PAUSE. Als het controlelampje DEUR GEBLOKKEERD openen. Om het programma te hervatten drukt u opnieuw op de knop START/PAUSE.

8. EINDE VAN HET PROGRAMMA. Wordt aangegeven door de tekst END (verlicht). De deur kan gelijk worden geopend. Als het controlelampje START/PAUSE knippert druk u op de toets om de wascyclus te beëindigen. Open de deur, laad het wasgoed uit en schakel de wasautomaat uit.

 Als u een reeds gestarte cyclus wilt annuleren houdt u de knop onderbroken en het apparaat uitgaat.

Zak voor dekens, gordijnen en fijne was

Dankzij de speciale bijgeleverde zak kunt u met de Aqualtis wasautomaat zelfs uw waardevolste en fijnste kledingstukken met de machine wassen en zeker zijn van een optimale bescherming. We raden u aan om de zak te gebruiken voor het wassen van dekens en donzen wasgoed met een synthetische bekleding.

ingedrukt totdat de cyclus wordt

uit gaat kunt u de deur

blijft

Page 19

Programmas en opties

Programmatabel

Sym-

Beschrijving van het Programma

bool

Programma's Katoen Katoen

met voorwas

(Doe het wasmiddel in het speciale vakje).

Katoen (1):

Katoen (2):

Bont

Shirts

Jeans

Speciale programma's

Baby:

Kleurvast Fijn

Bed & Bath:

Dekbedden:

Zijde:

Wol:

Gemengd 30':

(niet geschikt voor wol, zijde en handwas).

Extra programm a's

Spoelen - 1600 Centrifugeren - 1600 - - - 9

Afpompen - 0 - - - 9

(*) N.B.: circa 10 minuten na de START zal de wasautomaat aan de hand van het ingeladen wasgoed de resterende tijd tot aan het einde van het programma opnieuw berekenen en tonen.

Voor alle Test Institutes:

1) Controleprogramma volgens de norm EN 60456: selecteer het programma met een temperatuur van 60°C.

2) Programma katoen lang: selecteer het programma

3) Programma katoen kort: selecteer het programma

zeer vuil wit en kleurecht bont wasgoed.

zeer vuile witte en bonte fijne was.

Katoen (3)

zeer vuile fijne bonte was.

Synthetisch

voor handdoeken en beddengoed.

voor kledingstukken/beddengoed gevuld met dons.

voor zijde, viscose, lingerie.

voor wol, kasjmier, etc.

voor het snel opfrissen van niet zo vuil wasgoed

met een temperatuur van 40°C.

Wasopties

Super Wash

Deze optie garandeert een kwalitatief zeer hoog wasresultaat dankzij het gebruik van een grotere hoeveelheid water in de beginfase van de cyclus en een langere tijdsduur van het

programma. Kan met of

zonder een volledige was uit te voeren, giet u het bleekmiddel in het extra bakje 3, stelt u het programma "Spoelen"

in, en activeert de optie "Super Wash" .

 Deze optie is niet beschikbaar tijdens de programmas

, , , , , , .

Makkelijk Strijken

Als u deze optie selecteert zullen het wassen en de centrifuge dusdanig worden aangepast dat er minder kreuken worden gevormd. Aan het einde van de wascyclus zal de wasautomaat de trommel langzaam laten ronddraaien. De controlelampjes Makkelijk Strijken en START/PAUSE gaan knipperen. Om de

zonder bleekmiddel gebruikt worden.

Als u de was ook wilt bleken, het extra bijgeleverde bakje 3 in bakje 1 doen. Let bij het gieten van het bleekwater dat u het niveau "max", aangegeven op de centrale pin, niet overschrijdt (zie afb.).

Als u alleen wilt bleken

Max.

Te m p .

(°C)

90° 1600 60°

(Max. 90°)

40° 1600 40° 1600 40° 600 40° 800

40° 800 60° 800 40° 800

60° 1600 30° 1200 30° 0

40° 600 30° 800

cyclus te beëindigen drukt u op de knop START/PAUSE of op de knop Makkelijk Strijken. Bij het programma Zijde cyclus door het wasgoed in de week te laten staan. Het controlelampje Makkelijk Strijken gaat knipperen. Om het water af te voeren en de was uit de automaat te halen moet u op de knop START/PAUSE drukken of op de knop Makkelijk Strijken.

 Deze optie is niet beschikbaar tijdens de programmas

, , , .

Tijd Sparen

Als u deze optie selecteert verkort u de duur van het programma met 30%-50% aan de hand van de gekozen cyclus en zorgt u als gevolg voor een aanzienlijke water- en energiebesparing. Gebruik deze cyclus voor niet zo vuil wasgoed.  Deze optie is niet beschikbaar tijdens de programmas

, , , , , , , .

Extra Spoelen

Door deze optie te selecteren verhoogt u het spoelresultaat en zorgt u ervoor dat elk spoor van wasmiddel verdwijnt. Deze optie is vooral nuttig bij personen wiens huid gevoelig is voor wasmiddelen. We raden deze optie aan wanneer een volle lading moet worden gewassen of wanneer zeer veel wasmiddel wordt gebruikt.  Deze optie is niet beschikbaar tijdens de programmas

, .

Max.

snelheid

(toeren per

minuut)

1600

Wasm iddel en

wasversterkers

Was-

middel

Wasverza-

chter

lll

Bleekmiddel

- 9

- 4

- 3,5

- 2

- 3,5

beëindigt de wasautomaat de

Max.

lading

(kg)

9 9

9 2

4 4 4 9

Duur-

cyclus

controleren.

(*) U kunt de duur van de wasprogrammas op het display

Page 20

Wasmiddelen en wasgoed

Wasmiddel

De keuze en de hoeveelheid wasmiddel hangen af van het type stof (katoen, wol, zijde), van de kleur van het wasgoed, de wastemperatuur, de vuilgraad en de hardheid van het water. Een juiste dosering van het wasmiddel voorkomt verspillingen en beschermt het milieu: ook al zijn wasmiddelen biologisch afbreekbaar, toch bevatten ze elementen die het evenwicht in de natuur verstoren. We raden u aan:  waspoeder te gebruiken voor de witte katoenen was

en voor de voorwas.

 vloeibaar wasmiddel te gebruiken voor fijne katoenen

was en voor alle programmas op lage temperatuur.

 speciale vloeibare wasmiddelen te gebruiken voor wol

en zijde. Het wasmiddel kan voor het starten van het programma in het speciale bakje worden gedaan, of in de wasbol die direct in de trommel wordt geplaatst. Als u een wasbol gebruikt kunt u het programma Katoen met voorwas niet gebruiken.  Gebruik nooit wasmiddelen voor handwas aangezien die te veel schuim vormen.

Voorbereiden van het wasgoed

 Open de kledingstukken voor u ze inlaadt.  Scheid het wasgoed volgens het type stof (symbool

op het etiket van het kledingstuk) en de kleur. Let er

goed op dat u de bonte was scheidt van de witte

was;  Leeg de zakken en controleer de knopen;  Overschrijd nooit het gewicht dat wordt aangegeven

in de Programmatabel wat geldt voor droog

wasgoed.

Hoeveel weegt wasgoed?

1 laken 400-500 gr.

1 kussensloop 150-200 gr.

1 tafellaken 400-500 gr.

1 badjas 900-1200 gr.

1 handdoek 150-250 gr.

1 spijkerbroek 400-500 gr.

1 overhemd/blouse 150-200 gr.

Wastips

Shirts: gebruik het speciale programma Shirts om

met maximale zorg overhemden/blouses van verschillende soorten stof en kleur te wassen. Jeans: gebruik het speciale programma Jeans al uw spijkergoed. Draai de kledingstukken binnenstebuiten voor het wassen en gebruik een vloeibaar wasmiddel. Baby: gebruik het speciale programma Baby het wassen van typisch kindervuil en vervolgens al het wasmiddel te verwijderen om allergie te voorkomen op de tere kinderhuid. Deze cyclus is speciaal ontwikkeld om de hoeveelheid bacteriën terug te dringen door een vergroot waterverbruik en een optimale toepassing van hygiënische wasversterkers. Aan het einde van de wascyclus zal de trommel langzaam ronddraaien. Om de cyclus te beëindigen druk u op de START/PAUSE toets.

voor

Zijde: gebruik het speciale programma Zijde alle zijden kledingstukken te wassen. We raden u aan een speciaal wasmiddel voor fijne was te gebruiken. Gordijnen: Gebruik het programma Zijde de gordijnen en doe ze in de bijgeleverde zak. Wol: Hotpoint/Ariston is het enige bedrijf dat een wasautomaat heeft ontwikkeld die de prestigieuze Woolmark Platinum Care (M.0508) onderscheiding heeft gekregen van The Woolmark Company. Dit garandeert dat u alle wollen kledingstukken in de automaat kunt wassen, ook wasgoed met het etiket alleen handwas

. Met het programma Wol kunt u al uw wollen wasgoed in de automaat wassen, met gegarandeerd het beste resultaat. Dekbedden: voor het wassen van dekens of kledingstukken die met dons zijn gevuld zoals eenpersoons of tweepersoons dekbedden (niet meer dan 3,5 kg), kussens of ski-jacks gebruikt u het speciale programma Dekbedden de trommel te laden met de randen naar binnen toe gevouwen (zie afbeeldingen) en ervoor te zorgen de ¾ van het volume van de trommel niet te overschrijden. Voor het beste resultaat raden wij aan vloeibaar wasmiddel in het doseerbakje te gieten.

Dekens: om dekens met een synthetische bekleding te wassen moet u de bijgeleverde zak gebruiken en het programma Dekbedden Handdoeken en beddengoed: u kunt al uw linnengoed in een enkele cyclus wassen met het programma Bed & Bath optimaliseert het gebruik van de wasverzachter en bespaart tijd en energie. Het beste is om tijdens dit programma waspoeder te gebruiken. Moeilijke vlekken: het beste kunt u moeilijke vlekken voorbehandelen met een stuk zeep voor u ze in de wasautomaat doet en het programma Katoen met voorwas gebruiken.

. We raden u aan het donzen wasgoed in

instellen.

. Dit programma

. Vouw

Balanceersysteem van de lading

Om overmatige trillingen te vermijden verdeelt de automaat de lading voor het centrifugeren op een gelijkmatige manier. Dit gebeurt door de trommel te laten draaien op een snelheid die iets hoger ligt dan de wassnelheid. Als na herhaaldelijke pogingen de lading nog steeds niet goed is gebalanceerd, zal de wasautomaat de centrifuge op een lagere snelheid uitvoeren dan die voorzien was. Als de lading zeer uit balans is zal de wasautomaat een verdeling uitvoeren in plaats van een centrifuge. Teneinde een betere distributie van de waslading en een juiste balancering te bereiken raden wij u aan kleine en grote kledingstukken te mengen.

Page 21

Voorzorgsmaatregelen en advies

 Deze wasautomaat is ontworpen en uitgevoerd volgens de internationale veiligheidsnormen. Deze aanwijzingen zijn voor uw eigen veiligheid geschreven en moeten aandachtig worden doorgenomen.

Algemene veiligheid

 Dit apparaat is uitsluitend ontworpen voor

huishoudelijk niet-professioneel gebruik.

 Het apparaat mag niet worden gebruikt door

personen (kinderen inbegrepen), met beperkte lichamelijke, sensorische of mentale vermogens of met onvoldoende ervaring en kennis, tenzij het gebruik plaatsvindt onder het toezicht of volgens de instructies van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten in de gaten worden gehouden om te verzekeren dat ze niet met het apparaat spelen.

 Raak de machine niet aan als u blootsvoets bent of

met natte of vochtige handen of voeten.

 Trek de stekker nooit uit het stopcontact door aan

het snoer te trekken, maar altijd door de stekker zelf beet te pakken.

 Raak het afvoerwater niet aan aangezien het zeer

heet kan zijn.

 Forceer nooit de deur van de wasautomaat: het

veiligheidsmechanisme dat een ongewild openen van de deur voorkomt, kan beschadigd worden.

 Probeer in geval van storingen nooit zelf de interne

mechanismen van de wasautomaat te repareren.

 Zorg ervoor dat kleine kinderen niet te dicht bij de

machine komen als deze in werking is.

Voor verdere informatie betreffende het correcte verwijderen van huishoudelijke apparatuur kunnen de gebruikers zich wenden tot de gemeentelijke reinigingsdienst of de verkoper.

Handmatige opening van het deurtje

Mocht er in het huis geen stroom aanwezig zijn en u wilt het deurtje openen om de was op te hangen, dan dient u het volgende te doen:

1. haal de stekker uit het stopcontact.

2. controleer dat het waterniveau in de automaat lager is dan het deurtje; als dat niet het geval is kunt het water weg laten vloeien door middel van de afvoerbuis en dit opvangen in een emmer, zoals aangegeven in de

afbeelding.

3. verwijder het paneel aan de voorkant van de wasautomaat (zie volgende pagina).

4. trek het lipje aangegeven in de afbeelding naar voren totdat het plastic bandje loskomt; trek hem daarna naar beneden totdat u klik hoort, wat aangeeft dat de deur is geopend.

 Als het apparaat verplaatst moet worden doe dit dan

met twee of drie personen tegelijk en heel voorzichtig. Doe dit nooit alleen, want het apparaat is erg zwaar.

 Voordat u het wasgoed in de automaat laadt, moet u

controleren of hij leeg is.

Afvalverwijdering

 Het verwijderen van het verpakkingsmateriaal: houdt

u aan de plaatselijke normen zodat het materiaal hergebruikt kan worden.

 De Europese richtlijn 2002/96/CE, betreffende

afgedankte elektrische en elektronische apparatuur, voorziet dat huishoudelijke apparatuur niet met het normale afval mag worden meegegeven. De afgedankte apparatuur moet apart worden opgehaald om het wedergebruik van materialen waarvan hij is gemaakt te optimaliseren en om potentiële schade aan de gezondheid en het milieu te voorkomen. Het symbool van de afvalemmer met een kruis staat op elk product, om aan te geven dat het apart moet worden weggegooid.

5. open de deur; als dat niet lukt moet u de handeling herhalen.

6. monteer het paneel weer, met de haakjes goed bevestigd in de juiste openingen, voordat u het paneel tegen de machine aandrukt.

Page 22

Onderhoud en verzorging

Afsluiten van water en stroom

 Sluit na iedere wasbeurt de kraan af. Hiermee

beperkt u slijtage van de waterinstallatie van de wasautomaat alsmede lekkagegevaar.

 Sluit altijd eerst de stroom af voordat u de

wasautomaat schoonmaakt en gedurende onderhoudswerkzaamheden.

Reinigen van de wasautomaat

De buitenkant en de rubberen onderdelen kunnen met een spons en een lauw sopje worden schoongemaakt. Gebruik nooit schuurmiddelen of oplosmiddelen.

Reinigen van het wasmiddelbakje

Verwijder het laatje door op het hendeltje (1) te drukken en het naar voren te trekken (2) (zie afbeelding). Was het onder stromend water. Dit moet u regelmatig doen.

Toegang tot het voorvakje:

1. verwijder het afdekpaneel aan de voorzijde van de wasautomaat door er op het midden op te drukken. Duw beide zijkanten naar beneden toe en verwijder het paneel (zie afbeeldingen).

2. plaats een bakje om het water op te vangen dat eruit zal lopen (circa 1,5 l) (zie afbeelding).

3. draai het deksel eraf, tegen de klok in (zie afbeelding).

Verzorging van de trommel

 Laat de deur van de wasautomaat altijd op een kier

staan om te voorkomen dat er nare luchtjes worden gevormd.

Reinigen van de pomp

De wasautomaat is voorzien van een zelfreinigende pomp die niet hoeft te worden onderhouden. Het kan echter gebeuren dat kleine voorwerpen (muntjes, knopen) in het voorvakje dat de pomp beschermt en zich aan de onderkant ervan bevindt, terechtkomen.

 Verzeker u ervan dat de wascyclus beëindigd is en haal de stekker uit het stopcontact.

4. maak de binnenkant goed schoon;

5. schroef het deksel er weer op;

6. monteer het paneel weer, met de haakjes goed bevestigd in de juiste openingen, voordat u het paneel tegen de machine aandrukt.

Controle van de buis van de watertoevoer

Controleer minstens een keer per jaar de watertoevoerbuis. Als er barstjes of scheuren in zitten moet hij vervangen worden: gedurende het wassen kan de hoge waterdruk onverwachts breuken veroorzaken.

Page 23

Storingen en oplossingen

Het kan gebeuren dat het apparaat niet werkt. Voor u contact opneemt met de Servicedienst (zie Service) moet u controleren of het niet een storing betreft die u zelf makkelijk kunt verhelpen met behulp van de volgende lijst.

Storingen:

De wasautomaat gaat niet aan.

De wascyclus start niet.

De wasautomaat heeft geen watertoevoer.

De deur van het apparaat is geblokkeerd.

De wasautomaat blijft water aanen afvoeren.

Mogelijke oorzaken / Oplossing:

 De stekker zit niet in het stopcontact of niet ver genoeg om contact te maken.  Het hele huis zit zonder stroom.

 De deur is niet goed dicht.  De START/PAUSE toets is niet ingedrukt.  De waterkraan is niet open.  U heeft een uitgestelde start ingesteld.

 De watertoevoerbuis is niet aangesloten op de kraan.  De toevoerslang is gebogen.  De waterkraan is niet open.  Het hele huis zit zonder water.  Er is onvoldoende druk.  De START/PAUSE toets is niet ingedrukt.

 Als u de cyclus Baby

de wasautomaat aan het einde van de cyclus de trommel langzaam laten ronddraaien. Om de cyclus te beëindigen drukt u op de knop START/ PAUSE of op de knop Makkelijk Strijken selecteert zal de wasautomaat de cyclus beëindigen door de was in het water te laten weken. Om het water af te voeren en de was uit de automaat te halen moet u op de knop START/PAUSE drukken of op de knop Makkelijk Strijken

 De afvoerbuis is niet op 65 tot 100 cm afstand van de grond af geïnstalleerd

(zie Installatie).  Het uiteinde van de afvoerbuis ligt onder water (zie Installatie).  Als u op een van de hoogste verdiepingen van een flatgebouw woont, kan

zich een hevelingsprobleem voordoen, waarbij de wasautomaat

voortdurend water aan- en afvoert. Om deze storing te verhelpen zijn er in

de handel speciale beluchters te koop.  De afvoer in de muur heeft geen ontluchting.

 selecteert of de optie Makkelijk Strijken , zal

. Als u de cyclus Zijde 

.

De wasautomaat voert het water niet af of centrifugeert niet.

De machine trilt erg tijdens het centrifugeren.

De wasautomaat lekt.

De symbolen van Fase in voortgang knipperen snel, tegelijk met het controlelampje ON/OFF.

Er ontstaat teveel schuim.

De deur van het apparaat is geblokkeerd.

 Het programma voorziet geen afvoer: bij enkele programmas moet dit met

de hand worden gestart (zie Programmas en opties).  De optie Makkelijk Strijken is actief: voor het beëindigen van het programma

drukt u op de toets START/PAUSE (zie Programmas en opties).  De afvoerslang is gebogen (zie Installatie).  De afvoerleiding is verstopt.

 De trommel is bij het installeren niet op de juiste wijze gedeblokkeerd (zie

Installatie).

 De wasautomaat staat niet goed recht (zie Installatie).  De wasautomaat staat te krap tussen meubels en muur (zie Installatie).  De waslading is niet gebalanceerd (zie Wasmiddelen en wasgoed).

 De slang van de watertoevoer is niet goed aangeschroefd (zie Installatie).  Het wasmiddelbakje is verstopt (voor reiniging zie Onderhoud en

verzorging).  De afvoerslang is niet goed aangesloten (zie Installatie).

 Doe de wasautomaat uit en haal de stekker uit het stopcontact. Wacht

circa 1 minuut en doe hem daarna weer aan. Als de storing voortzet, dient

u de Servicedienst in te schakelen.

 Het wasmiddel is niet bedoeld voor wasautomaten (er moet voor

wasautomaat, handwas en machinewas, of dergelijke op staan).  U heeft teveel wasmiddel gebruikt.

 Voer een handmatige deblokkering uit (zie Voorzorgsmaatregelen en

advies).

N.B.: om de Demo Mode te verlaten drukt u tegelijkertijd 3 sec. lang of de twee knoppen ON/OFF en START/PAUSE .



Page 24

Service

Voordat u de Servicedienst inschakelt:

 Controleer eerst of u het probleem zelf kunt oplossen (zie Storingen en oplossingen);  Start het programma opnieuw om te controleren of de storing is verholpen;  Als dit niet het geval is, kunt u contact opnemen met de erkende Servicedienst.

 In het geval de wasautomaat verkeerd is geïnstalleerd of u hem niet correct heeft gebruikt zal u gevraagd worden de reparatiekosten te betalen.  Wendt u nooit tot een niet erkende installateur.

Vermeld:

 het type storing;  het model wasautomaat (Mod.);  het serienummer (S/N). Deze laatste gegevens vindt u op het typeplaatje op het apparaat.

Page 25

ПдзгЯет гйб фзн егкбфЬуфбуз кбй фз чсЮуз

ЕллзнйкЬ

AQUALTIS

РЛХНФЗСЙП СПХЧЩН

Ресйечьменб

ЕгкбфЬуфбуз, 26-27

БрпухукехбуЯб кбй псйжпнфЯщуз ХдсбхлйкЭт кбй злекфсйкЭт ухндЭуейт ФечнйкЬ уфпйчеЯб

РесйгсбцЮ фзт мзчбнЮт, 28-29

РЯнбкбт чейсйуфзсЯщн

Рщт дйенесгеЯфбй Энбт кэклпт рлхуЯмбфпт, 30

РспгсЬммбфб кбй дхнбфьфзфет, 31

РЯнбкбт РспгсбммЬфщн Дхнбфьфзфет рлхуЯмбфпт

БрпссхрбнфйкЬ кбй мрпхгЬдб, 32

Брпссхрбнфйкь РспефпймбуЯб фзт мрпхгЬдбт УхмвпхлЭт рлхуЯмбфпт Уэуфзмб йупуфЬимйузт фпх цпсфЯпх

AQ9F 68 U

РспцхлЬоейт кбй ухмвпхлЭт, 33

ГенйкЮ буцЬлейб ДйЬиеуз Чейспнбкфйкь Ьнпйгмб фзт рьсфбт

УхнфЮсзуз кбй цспнфЯдб, 34

Брпклейумьт неспэ кбй злекфсйкпэ сеэмбфпт Кбибсйумьт фзт мзчбнЮт Кбибсйумьт фпх ухсфбсйпэ брпссхрбнфйкюн ЦспнфЯдб фпх кЬдпх Кбибсйумьт фзт бнфлЯбт ¸легчпт фпх ущлЮнб фспцпдпуЯбт фпх неспэ

БнщмблЯет кбй лэуейт, 35

ХрпуфЮсйоз, 36

Page 26

ЕгкбфЬуфбуз

 ЕЯнбй узмбнфйкь нб дйбфзсЮуефе фп егчейсЯдйп бхфь гйб нб мрпсеЯфе нб фп ухмвпхлеэеуфе прпйбдЮрпфе уфйгмЮ. Уе ресЯрфщуз рюлзузт, рбсбчюсзузт Ю мефбкьмйузт, вевбйщиеЯфе ьфй рбсбмЭней мбжЯ ме фп рлхнфЮсйп.  ДйбвЬуфе рспуекфйкЬ фйт пдзгЯет: хрЬсчпхн узмбнфйкЭт рлзспцпсЯет гйб фзн егкбфЬуфбуз, фз чсЮуз кбй фзн буцЬлейб.  Уфз убкпхлЯфуб рпх ресйЭчей фп егчейсЯдйп бхфь иб всеЯфе, екфьт фзт еггэзузт, хлйкЬ рпх чсзуймеэпхн гйб фзн егкбфЬуфбуз.

БрпухукехбуЯб кбй псйжпнфЯщуз

БрпухукехбуЯб

1. Бцпэ брпухукехбуфеЯ фп рлхнфЮсйп, елЭгофе бн Эчей хрпуфеЯ жзмйЭт кбфЬ фз мефбцпсЬ. Бн Эчей хрпуфеЯ жзмйЭт мзн фп ухндЭефе кбй ерйкпйнщнЮуфе ме фпн мефбрщлзфЮ.

2. БцбйсЭуфе фйт 4 рспуфбфехфйкЭт вЯдет гйб фз мефбцпсЬ кбй фпн учефйкь брпуфЬфз рпх всЯукпнфбй уфп рЯущ мЭспт (влЭре ейкьнб).

3. КлеЯуфе фйт прЭт ме фб рлбуфйкЬ рюмбфб рпх ресйЭчпнфбй уфз убкпхлЯфуб.

4. ЦхлЬофе ьлб фб кпммЬфйб. Бн фп рлхнфЮсйп чсейбуфеЯ нб мефбцесиеЯ, иб рсЭрей нб обнбмпнфбсйуфпэн гйб фзн брпцхгЮ еущфесйкюн влбвюн.

 Пй ухукехбуЯет ден еЯнбй рбйчнЯдйб гйб мйксЬ рбйдйЬ!

 Уе ресЯрфщуз мпкЭфбт Ю фЬрзфб, схимЯуфе фб

рпдбсЬкйб Эфуй юуфе нб хцЯуфбфбй кЬфщ брь фп рлхнфЮсйп бскефьт чюспт гйб фпн бесйумь.

ХдсбхлйкЭт кбй злекфсйкЭт ухндЭуейт

Уэндеуз фпх ущлЮнб фспцпдпуЯбт фпх неспэ

 Рсйн ухндЭуефе фп ущлЮнб фспцпдпуЯбт уфп дЯкфхп эдсехузт, бцЮуфе нб фсЭоей фп несь мЭчсй нб вгей дйбхгЭт.

1. УхндЭуфе фп ущлЮнб фспцпдпуЯбт уфп рлхнфЮсйп вйдюнпнфЬт фпн уфзн бнфЯуфпйчз еЯупдп неспэ, уфп рЯущ мЭспт ерЬнщ деойЬ (влЭре

ейкьнб).

2. УхндЭуфе фп ущлЮнб фспцпдпуЯбт вйдюнпнфЬт фпн уе Энб кспхнь ксэпх неспэ ме уфьмйп урейсюмбфпт 3/4 gas (влЭре ейкьнб).

БлцЬдйбумб

1. ФпрпиефЮуфе фп рлхнфЮсйп уе Энб дЬредп ерЯредп кбй бниекфйкь, чщсЯт нб фп бкпхмрЮуефе уе фпЯчпхт Ю Эрйрлб.

2. БнфйуфбимЯуфе фйт бнщмблЯет оевйдюнпнфбт Ю вйдюнпнфбт фб рпдбсЬкйб Эщт ьфпх з мзчбнЮ блцбдйбуфеЯ (ден рсЭрей нб клЯней ресйууьфесп брь 2 мпЯсет).

 ¸нб ерймелЭт блцЬдйбумб дЯней уфбиесьфзфб кбй брпупвеЯ дпнЮуейт кбй ипсхвьфзфб кхсЯщт уфз цЬуз уфхшЯмбфпт.

3. РспуЭофе юуфе уфп ущлЮнб нб мзн хрЬсчпхн пэфе рфхчюуейт, пэфе уфенюуейт.

 З рЯеуз неспэ фпх кспхнпэ рсЭрей нб кхмбЯнефбй мефбоэ фщн фймюн фпх рЯнбкб ФечнйкЬ уфпйчеЯб (влЭре

уелЯдб дЯрлб).

 Бн фп мЮкпт фпх ущлЮнб фспцпдпуЯбт ден ербскеЯ, брехихниеЯфе уе Энб ейдйкехмЭнп кбфЬуфзмб Ю уе еопхуйпдпфзмЭнп фечнйкь.

 Мз чсзуймпрпйеЯфе рпфЭ чсзуймпрпйзмЭнпхт Ю рблйпэт ущлЮнет фспцпдпуЯбт, бллЬ екеЯнпхт рпх рбсЭчпнфбй ме фз мзчбнЮ.

Page 27

Уэндеуз фпх ущлЮнб брпуфсЬггйузт

УхндЭуфе фп ущлЮнб бдейЬумбфпт уе мйб ущлЮнщуз бдейЬумбфпт Ю уе мйб ерйфпЯчйб рбспчЭфехуз уе эшпт

65 - 100 cm

брь фп Эдбцпт мефбоэ 65 кбй 100 cm кбй брпцеэгпнфбт сзфЬ нб фпн дйрлюуефе.

ЕнбллбкфйкЬ, уфзсЯофе фп ущлЮнб бдейЬумбфпт уфп чеЯлпт еньт нйрфЮсб Ю мйбт лекЬнзт, дЭнпнфбт фпн пдзгь рпх убт рбсЭчефбй уфпн кспхнь

(влЭре ейкьнб).

Фп елеэиесп Ьксп фпх ущлЮнб бдейЬумбфпт ден рсЭрей нб рбсбмЭней вхийумЭнп уфп несь.

 Мз чсзуймпрпйеЯфе рспекфЬуейт кбй рплэрсйжб.

 Фп кблюдйп ден рсЭрей нб цЭсей рфхчЭт Ю нб еЯнбй ухмрйеумЭнп.

 Фп кблюдйп фспцпдпуЯбт кбй фп вэумб рсЭрей нб бнфйкбиЯуфбнфбй мьнп брь еопхуйпдпфзмЭнпхт фечнйкпэт.

РспупчЮ! З ерйчеЯсзуз брпрпйеЯфбй кЬие ехиэнзт уе ресЯрфщуз рпх ден фзспэнфбй бхфпЯ пй кбньнет.

 Ден ухнйуфЬфбй з чсЮуз рспекфЬуещн ущлЮнщн. Бн брбйфеЯфбй, з рспЭкфбуз рсЭрей нб Эчей фзн Ядйб дйЬмефсп фпх бсчйкпэ ущлЮнб кбй нб мзн оереснЬей фб 150 cm.

ЗлекфсйкЮ уэндеуз

Рсйн ейуЬгефе фп вэумб уфзн злекфсйкЮ рсЯжб, вевбйщиеЯфе ьфй:

 з рсЯжб дйбиЭфей геЯщуз кбй фзсеЯ фйт ек фпх ньмпх

рспдйбгсбцЭт.

 З рсЯжб нб еЯнбй уе иЭуз нб хрпцЭсей фп мЭгйуфп

цпсфЯп йучэпт фзт мзчбнЮт, рпх бнбцЭсефбй уфпн рЯнбкб Фечнйкюн уфпйчеЯщн (влЭре дЯрлб).

 З фЬуз фспцпдпуЯбт нб кхмбЯнефбй мефбоэ фщн фймюн

рпх бнбцЭспнфбй уфпн рЯнбкб Фечнйкюн уфпйчеЯщн (влЭре дЯрлб).

 З рсЯжб нб еЯнбй ухмвбфЮ ме фп вэумб фзт мзчбнЮт.

Уе бнфЯиефз ресЯрфщуз, бнфйкбфбуфЮуфе фзн рсЯжб Ю фп вэумб.

 Фп рлхнфЮсйп ден егкбиЯуфбфбй уе бнпйчфь чюсп, бкьмз кбй бн п чюспт еЯнбй кблхммЭнпт, дйьфй еЯнбй рплэ ерйкЯндхнп нб фп бцЮнефе екфеиеймЭнп уе вспчЮ кбй кбкпкбйсЯб.

 Ме фзн егкбфЬуфбуз фпх рлхнфзсЯпх, з рсЯжб сеэмбфпт рсЭрей нб еЯнбй еэкплб рспувЬуймз.

ФечнйкЬ уфпйчеЯб

МпнфЭлп

ДйбуфЬуейт

Чщсзфйкьфзфб

ЗлекфсйкЭт

ухндЭуейт

УхндЭуейт неспэ

Фбчэфзфб уфхшЯмбфпт

РспгсЬммбфб елЭгчпх уэмцщнб

ме фпн кбнпнйумь

EN 60456

AQ9F 68 U

рлЬфпт cm 59,5 эшпт cm 85 вЬипт cm 64,5

áðü 1 Ýùò 9 kg

ВлЭре фзн рйнбкЯдб чбсбкфзсйуфйкюн ерЯ фзт мзчбнЮт

мЭгйуфз рЯеуз 1 MPa (10 bar) ЕлЬчйуфз рЯеуз 0,05 MPa (0,5 bar) чщсзфйкьфзфб фпх кЬдпх 62 лЯфсб

мЭчсй 1600 уфспцЭт фп лерфь

рсьгсбммб ; иесмпксбуЯб 60°C; екфелпэменп ме 9 kg мрпхгЬдбт.

З ухукехЮ бхфЮ еЯнбй уэмцщнз ме фйт бкьлпхиет пйнпфйкЭт ПдзгЯет:

- 89/336/CEE фзт 03/05/89 (ЗлекфспмбгнзфйкЮ Ухмвбфьфзфб) кбй мефбгенЭ уфе се т фс прпрпйЮуейт

- 2002/96/CE

- 2006/95/CE (ЧбмзлЮ ФЬуз)

Page 28

РесйгсбцЮ фзт мзчбнЮт

Ð¼ÑÔÁ

ЛБВЗ РПСФБУ

РЕЛМБ

РºНБКБУ ЧЕЙСЙУФЗСºЩН

СХИМЙЖПМЕНБ

РПДБСБКЙБ

Ð¼ÑÔÁ

Гйб нб бнпЯоефе фзн рьсфб чсзуймпрпйеЯфе рЬнфб фз учефйкЮ лбвЮ (влЭре

ейкьнб).

Ме фп Ьнпйгмб фзт рьсфбт бнЬвей Энб цщт рпх цщфЯжей фпн кЬдп.

И¹КЗ БРПССХРБНФЙК¿Н

З иЮкз брпссхрбнфйкюн всЯукефбй уфп еущфесйкь фзт мзчбнЮт кбй Эчефе рсьувбуз бнпЯгпнфбт фзн рьсфб. Гйб фз дпуплпгЯб фщн брпссхрбнфйкюн влЭре фп кецЬлбйп БрпссхрбнфйкЬ

кбй мрпхгЬдб. УзмеЯщуз: кпллЮуфе уфз

иЮкз брпссхрбнфйкюн фп бхфпкьллзфп ме фйт ресйгсбцЭт фщн рспгсбммЬфщн кбй фщн дхнбфпфЮфщн. Фп бхфпкьллзфп всЯукефбй уфп убкпхлЬкй рпх ресйЭчей фп егчейсЯдйп бхфь.

1. лекбнЯфуб гйб фзн

ресЯрфщуз рспфеЯнефбй нб фп чэнефе бмЭущт мефЬ фзн еккЯнзуз фпх рлхнфзсЯпх

3. лекбнЯфуб рсьуиефз: Лехкбнфйкь

рсьрлхуз: чсзуймпрпйеЯфе брпссхрбнфйкь уе укьнз.

 Рсйн чэуефе фп брпссхрбнфйкь елЭгофе бн Эчей ейубчиеЯ з рсьуиефз лекбнЯфуб 3.

2. лекбнЯфуб гйб фп рлэуймп: чсзуймпрпйеЯфе брпссхрбнфйкь уе укьнз Ю хгсь. Уфзн фелехфбЯб

 З чсЮуз фзт рсьуиефзт лекбнЯфубт 3 брпклеЯей фзн рсьрлхуз.

лекбнЯфуб гйб рсьуиефб: гйб фп мблбкфйкь Ю хгсЬ рсьуиефб. УхуфЮнефбй нб мзн оереснЬфе рпфЭ фз мЭгйуфз уфЬимз рпх хрпдейкнэефбй брь фз учЬсб кбй нб бсбйюнефе ухмрхкнщмЭнб мблбкфйкЬ.

Фсьрпт stand by

Фп рлхнфЮсйп бхфь, уэмцщнб ме фйт нЭет дйбфЬоейт гйб фзн еопйкпньмзуз енЭсгейбт, дйбиЭфей Энб уэуфзмб бхфьмбфпх увзуЯмбфпт (stand by) рпх фЯиефбй уе лейфпхсгЯб енфьт месйкюн лерфюн уфзн ресЯрфщуз мз чсЮузт. РйЭуфе уфйгмйбЯб фп кпхмрЯ ON-OFF ресймЭнефе нб енесгпрпйзиеЯ ек нЭпх з мзчбнЮ.

êáé

Page 29

РЯнбкбт чейсйуфзсЯщн

Пиьнз ИЕСМПКСБУЙБУ

ЕрйлпгЭбт

РСПГСБММБФЩН

КпхмрйЬ ме ЕндейкфйкЬ

цщфЬкйб ДХНБФПФЗФЕУ

Пиьнз

УФХШЙМБФПУ

Пиьнз ЕККЙНЗУЗУ МЕ ХУФЕСЗУЗ/ ДЙБСКЕЙБУ КХКЛПХ

Ендейкфйкь цщфЬкй ECO

КпхмрйЬ ме

ЕндейкфйкЬ цщфЬкйб

ДХНБФПФЗФЕУ

КпхмрЯ ме ендейкфйкь цщфЬкй START/

PAUSE

ЕйкпнЯдйб

ЦБУЕЙУ РЛХУЙМБФПУ

КпхмрЯ ме ендейкфйкь цщфЬкй ÏÍ/OFF

РлЮкфсп

ИЕСМПКСБУЙБ

КпхмрЯ УФХШЙМП

КпхмрЯ ме ендейкфйкь цщфЬкй ON/OFF: рйЭуфе уэнфпмб фп кпхмрЯ гйб нб бнЬшефе Ю нб увЮуефе фз мзчбнЮ. Фп рсЬуйнп ендейкфйкь цщфЬкй деЯчней ьфй з мзчбнЮ еЯнбй бнбммЭнз. Гйб нб увЮуефе фп рлхнфЮсйп кбфЬ фп рлэуймп рсЭрей нб ксбфЬфе рбфзмЭнп фп кпхмрЯ рйп рплэ, ресЯрпх 3 sec. УфйгмйбЯп Ю фхчбЯп рЬфзмб ден ерйфсЭрей фп увЮуймп фзт мзчбнЮт. Фп увЮуймп фзт мзчбнЮт кбфЬ фп рлэуймп уе еоЭлйоз бкхсюней фп Ядйп фп рлэуймп.

ЕрйлпгЭбт РСПГСБММБФБ: мрпсеЯ нб уфсбцеЯ уе бмцьфесет фйт кбфехиэнуейт. Гйб нб иЭуефе фп рлЭпн ущуфь рсьгсбммб деЯфе фпн РЯнбкбт РспгсбммЬфщн. КбфЬ фп рлэуймп п ерйлпгЭбт рбсбмЭней бкЯнзфпт.

КпхмрЯ

ИЕСМПКСБУЙБ: рйЭуфе гйб нб бллЬоефе Ю

нб брпклеЯуефе фз иесмпксбуЯб. З ерйлегеЯуб фймЮ хрпдейкнэефбй брь фзн брь рЬнщ пиьнз (влЭре Рщт

дйенесгеЯфбй Энбт кэклпт рлхуЯмбфпт).

КпхмрЯ

УФХШЙМП: рйЭуфе гйб нб бллЬоефе Ю нб

брпклеЯуефе фп уфэшймп. З ерйлегеЯуб фймЮ хрпдейкнэефбй брь фзн брь рЬнщ пиьнз (влЭре Рщт

дйенесгеЯфбй Энбт кэклпт рлхуЯмбфпт).

КпхмрЯ

ЕККЙНЗУЗ МЕ ЧСПНЙКЗ ХУФЕСЗУЗ:

рбфЮуфе гйб нб иЭуефе мйб еккЯнзуз ме хуфЭсзуз фпх рсперйлегмЭнпх рспгсЬммбфпт. З феиеЯуб фймЮ фзт хуфЭсзузт хрпдейкнэефбй брь фзн ерйкеЯменз пиьнз

(влЭре Рщт дйенесгеЯфбй Энбт кэклпт рлхуЯмбфпт).

КпхмрйЬ ме ендейкфйкЬ цщфЬкйб ДХНБФПФЗФЕУ: рйЭуфе гйб нб ерйлЭоефе фйт дйбиЭуймет дхнбфьфзфет. Фп ендейкфйкь цщфЬкй фп учефйкь ме фзн ерйлегмЭнз дхнбфьфзфб иб рбсбмеЯней бнбммЭнп (влЭре Рщт дйенесгеЯфбй Энбт

кэклпт рлхуЯмбфпт).

КпхмрЯ ЕККЙНЗУЗ МЕ ХУФЕСЗУЗ

Ендейкфйкь цщфЬкй

БУЦБЛЙУЗУ РПСФБУ

КпхмрЯ ме ендейкфйкь цщфЬкй БУЦБЛЙУЗУ

КПХМРЙЩН

ЕйкпнЯдйб ЦБУЕЙУ РЛХУЙМБФПУ: цщфЯжпнфбй деЯчнпнфбт фзн рспюизуз фпх кэклпх (Рлэуймп ОЭвгблмб

- Уфэшймп - ¢нфлзуз ). З Эндейоз

цщфЯжефбй ьфбн п кэклпт фелейюуей.

КпхмрЯ ме ендейкфйкь цщфЬкй START/PAUSE: üôáí ôï рсЬуйнп ендейкфйкь цщфЬкй бнбвпувЮней бсгЬ, рйЭуфе фп кпхмрЯ гйб фзн еккЯнзуз еньт рлхуЯмбфпт. Ме фзн еккЯнзуз фпх кэклпх фп ендейкфйкь цщфЬкй уфбиеспрпйеЯфбй. Гйб нб иЭуефе мйб рбэуз уфп рлэуймп, рбфЮуфе ек нЭпх фп кпхмрЯ. Фп ендейкфйкь цщфЬкй иб бнбвпувЮней ме рпсфпкблЯ чсюмб. Бн фп ендейкфйкь цщфЬкй БУЦБЛЙУЗ РПСФБУ

еЯнбй увзуфь, мрпсеЯфе нб бнпЯоефе фзн рьсфб. Гйб нб оекйнЮуей рЬлй фп рлэуймп брь фп узмеЯп дйбкпрЮт, рбфЮуфе ек нЭпх фп кпхмрЯ.

Ендейкфйкь цщфЬкй

БУЦБЛЙУЗ РПСФБУ: деЯчней ьфй

з рьсфб еЯнбй буцблйумЭнз. Гйб нб бнпЯоефе фзн рьсфб иЭуфе фпн кэклп уе рбэуз (влЭре Рщт дйенесгеЯфбй

Энб кэклпт рлхуЯмбфпт).

КпхмрЯ ме ендейкфйкь цщфЬкй

БУЦБЛЙУЗ КПХМРЙЩН: гйб фзн енесгпрпЯзуз Ю бренесгпрпЯзуз фпх мрлпк фпх рЯнбкб чейсйуфзсЯщн, ксбфЮуфе рбфзмЭнп фп кпхмрЯ гйб ресЯрпх 2 дехфесьлерфб. Фп бнбммЭнп цщфЬкй деЯчней ьфй п рЯнбкбт чейсйуфзсЯщн еЯнбй буцблйумЭнпт. Ме фпн фсьрп бхфьн рбсемрпдЯжпнфбй фхчбЯет фспрпрпйЮуейт фщн рспгсбммЬфщн, кхсЯщт бн уфп урЯфй хрЬсчпхн рбйдйЬ.

Ендейкфйкь цщфЬкй ECO: фп ейкпнЯдйп

иб бнЬшей ьфбн, фспрпрпйюнфбт фйт рбсбмЭфспхт рлхуЯмбфпт, ерйфехчиеЯ мйб еопйкпньмзуз енЭсгейбт фпхлЬчйуфпн 10%. Бкьмз, рсйн з мзчбнЮ ейуЭлией уе кбфЬуфбуз Stand by фп ейкпнЯдйп иб бнЬшей гйб лЯгб дехфесьлерфб. Ме фз мзчбнЮ увзуфЮ з енесгейбкЮ бнЬкфзуз екфймЬфбй ьфй иб еЯнбй ресЯрпх 80%.

Page 30

Рщт дйенесгеЯфбй Энбт кэклпт рлхуЯмбфпт

УЗМЕЙЩУЗ: фзн рсюфз цпсЬ рпх чсзуймпрпйеЯфе фп рлхнфЮсйп, дйенесгЮуфе Энб кэклп рлхуЯмбфпт чщсЯт спэчб бллЬ ме брпссхрбнфйкь, иЭфпнфбт фп рсьгсбммб вбмвбкесюн 90° чщсЯт рсьрлхуз.

1. БНБШФЕ ФЗ МЗЧБНЗРйЭуфе фп кпхмрЯ ендейкфйкЬ цщфЬкйб иб бнЬшпхн гйб 1 дехфесьлерфп мефЬ фп прпЯп иб рбсбмеЯней бнбммЭнп ухнечют фп ендейкфйкь цщфЬкй фпх кпхмрйпэ цщфЬкй START/PAUSE иб бнбвпувЮней бсгЬ.

2. ЦПСФЩУЗ ФЗУ МРПХГБДБУ. БнпЯофе фзн рьсфб.

Цпсфюуфе фзн мрпхгЬдб рспуЭчпнфбт нб мзн оересЬуей фзн рпуьфзфб цпсфЯпх рпх бнбцЭсефбй уфпн рЯнбкб рспгсбммЬфщн фзт ерьмензт уелЯдбт.

3. ДПУПЛПГЙБ ФПХ БРПССХРБНФЙКПХ. ВгЬлфе фп

ухсфЬсй кбй чэуфе фп брпссхрбнфйкь уфйт бнфЯуфпйчет лекбнЯфует ьрщт еозгеЯфбй уфзн

РесйгсбцЮ фзт мзчбнЮт.

4. КЛЕЙУФЕ ФЗН РПСФБ.

5. ЕРЙЛЕОФЕ ФП РСПГСБММБ.УфсЭшфе фпн ЕРЙЛПГЕБ

РСПГСБММБФЩН рспт фб деойЬ Ю рспт фб бсйуфесЬ мЭчсй нб ерйлЭоефе фп ерйихмзфь рсьгсбммб. БнфйуфпйчЯжефбй мйб иесмпксбуЯб кбй мйб фбчэфзфб уфхшЯмбфпт рпх мрпспэн нб фспрпрпйзипэн.

6. ЕОБФПМЙКЕХУЗ ФПХ КХКЛПХ РЛХУЙМБФПУ.

ЕнесгЮуфе уфб бнфЯуфпйчб кпхмрйЬ фпх рЯнбкб чейсйуфзсЯщн:

ФспрпрпйЮуфе фз иесмпксбуЯб Ю/кбй фп

уфэшймп.

З мзчбнЮ брейкпнЯжей бхфьмбфб фйт фймЭт мЭгйуфзт иесмпксбуЯбт кбй уфхшЯмбфпт рпх рспвлЭрпнфбй гйб фп феиЭн рсьгсбммб Ю фйт фелехфбЯет ерйлегеЯует бн еЯнбй ухмвбфЭт ме фп ерйлегмЭнп рсьгсбммб. Рбфюнфбт фп кпхмрЯ иесмпксбуЯб мЭчсй фп рлэуймп уе ксэп несь ( Рбфюнфбт фп кпхмрЯ уфэшймп мЭчсй фпн брпклейумь фпх ( рЬфзмб фщн кпхмрйюн ербнбцЭсей фйт фймЭт уфйт мЭгйуфет рспвлерьменет.  ЕобЯсеуз: ерйлЭгпнфбт фп рсьгсбммб ВБМВБКЕСБ ЛЕХКБ з иесмпксбуЯб мрпсеЯ нб бхозиеЯ мЭчсй 90°.

ИЭуфе фзн еккЯнзуз ме чспнйкЮ хуфЭсзуз.

РбфЮуфе фп учефйкь кпхмрЯ мЭчсй нб ерйфехчиеЯ п чсьнпт фзт ерйихмзфЮт хуфЭсзузт. КбфЬ фз сэимйуз брейкпнЯжефбй п чсьнпт хуфЭсзузт мбжЯ ме фп уэмвплп еккЯнзуз ме чспнйкЮ хуфЭсзуз з пиьнз иб брейкпнЯуей фп уэмвплп фпх кэклпх. РйЭжпнфбт фп кпхмрЯ мйб цпсЬ брейкпнЯжефбй п феиеЯт чсьнпт хуфЭсзузт. Гйб нб брблеЯшефе фзн еккЯнзуз ме хуфЭсзуз рбфЮуфе фп кпхмрЯ мЭчсйт ьфпх емцбнйуфеЯ уфзн пиьнз з Эндейоз OFF. Фп уэмвплп  Бцпэ рбфзиеЯ фп кпхмрЯ START/PAUSE з фймЮ фзт хуфЭсзузт иб мрпсеЯ нб фспрпрпйзиеЯ мьнп мейюнпнфЬт фзн.

рпх бнбвпувЮней. Бцпэ иЭуефе фзн

мейюнефбй рсппдехфйкЬ з

мейюнефбй рсппдехфйкЬ фп

уфбиесь кбй фз дйЬскейб

, фп ендейкфйкь

. ¼ëá ôá

). РесбйфЭсщ

иб увЮуей.

ФспрпрпйЮуфе фб чбсбкфзсйуфйкЬ

фпх кэклпх.

РбфЮуфе фб кпхмрйЬ ДХНБФПФЗФЕУ гйб фзн еобфпмЯкехуз фпх рлхуЯмбфпт бнЬлпгб ме фйт рспущрйкЭт убт бнЬгкет.  РбфЮуфе фп кпхмрЯ гйб фзн енесгпрпЯзуз фзт дхнбфьфзфбт. Иб бнЬшей фп учефйкь ендейкфйкь цщфЬкй.  РбфЮуфе ек нЭпх фп кпхмрЯ гйб фзн бренесгпрпЯзуз фзт дхнбфьфзфбт. Фп ендейкфйкь цщфЬкй иб увЮуей.  Бн з ерйлегмЭнз дхнбфьфзфб ден еЯнбй ухмвбфЮ ме фп феиЭн рсьгсбммб, з бухмвбфьфзфб иб ерйузмбниеЯ ме фзн бнблбмрЮ фзт ендейкфйкЮт лхчнЯбт кбй Энб зчзфйкь уЮмб (3 мрйр) кбй з дхнбфьфзфб ден иб енесгпрпйзиеЯ.  Бн з ерйлегмЭнз дхнбфьфзфб ден еЯнбй ухмвбфЮ ме мйб Ьллз рпх ерелЭгз рспзгпхмЭнщт, фп учефйкь цщфЬкй фзт рсюфзт ерйлегмЭнзт дхнбфьфзфбт иб бнбвпувЮней кбй иб енесгпрпйзиеЯ мьнп з деэфесз, фп ендейкфйкь цщфЬкй фпх кпхмрйпэ иб уфбиеспрпйзиеЯ.

7. ЕККЙНЗУЗ ФПХ РСПГСБММБФПУ. РйЭуфе фп

кпхмрЯ START/PAUSE. Фп учефйкь ендейкфйкь цщфЬкй иб уфбиеспрпйзиеЯ кбй з рьсфб иб буцблйуфеЯ (ендейкфйкь цщфЬкй БУЦБЛЙУЗ РПСФБУ бнбммЭнп). Фб ейкпнЯдйб фб учефйкЬ ме фйт цЬуейт рлхуЯмбфпт иб цщфйуфпэн кбфЬ фпн кэклп деЯчнпнфбт фзн уе еоЭлйоз цЬуз. Гйб нб бллЬоефе Энб рсьгсбммб еню еЯнбй уе еоЭлйоз Энбт кэклпт, иЭуфе фп рлхнфЮсйп уе рбэуз рйЭжпнфбт фп кпхмрЯ START/ PAUSE. Кбфьрйн ерйлЭофе фпн ерйихмзфь кэклп кбй рбфЮуфе ек нЭпх фп кпхмрЯ START/PAUSE. Гйб нб бнпЯоефе фзн рьсфб еню еЯнбй уе еоЭлйоз Энбт кэклпт рбфЮуфе фп кпхмрЯ START/PAUSE. Бн фп ендейкфйкь цщфЬкй; БУЦБЛЙУЗ РПСФБУ мрпсеЯфе нб бнпЯоефе фзн рьсфб. РбфЮуфе ек нЭпх фп кпхмрЯ START/PAUSE гйб нб оекйнЮуей рЬлй фп рсьгсбммб брь фп узмеЯп дйбкпрЮт.

8. ФЕЛПУ ФПХ РСПГСБММБФПУ. Хрпдейкнэефбй брь фзн Эндейоз END бнбммЭнз. З рьсфб иб мрпсеЯ нб бнпЯоей бмЭущт. Бн фп ендейкфйкь цщфЬкй START/ PAUSE бнбвпувЮней, рбфЮуфе фп кпхмрЯ гйб нб фелейюуей п кэклпт. БнпЯофе фзн рьсфб, бдейЬуфе фб спэчб кбй увЮуфе фз мзчбнЮ.

 Бн ерйихмеЯфе нб бкхсюуефе Энбн кэклп рпх Юдз оекЯнзуе, ксбфЮуфе рбфзмЭнп фп кпхмрЯ дйбкпреЯ п кэклпт кбй нб увЮуей з мзчбнЮ.

УбкЯдйп гйб рбрлюмбфб, кпхсфЯнет кбй ехбЯуизфб спэчб

ЧЬсз уфп ейдйкь убкЯдйп рпх рбсЭчефбй, фп рлхнфЮсйп Aqualtis упх дЯней фз дхнбфьфзфб нб рлЭнейт бкьмз кбй фб ехбЯуизфб кбй бксйвЬ спэчб дйбуцблЯжпнфЬт фпхт фз мЭгйуфз рспуфбуЯб. УхуфЮнефбй нб чсзуймпрпйеЯфе уе кЬие ресЯрфщуз фп убкЯдйп гйб фп рлэуймп рбрлщмЬфщн ме Ю чщсЯт рпэрпхлб ме еощфесйкЮ ерЭндхуз брь ухниефйкь хлйкь.

еЯнбй увзуфь иб

мЭчсй нб

!

Page 31

РспгсЬммбфб кбй дхнбфьфзфет

РЯнбкбт РспгсбммЬфщн

Åéêï-

РесйгсбцЮ фпх РспгсЬммбфпт

нЯдйп

РспгсЬммбфб Вбмвбкесюн

ВбмвбкесЬ лехкЬ ме рсьрлхуз

брпссхрбнфйкь уфп бнфЯуфпйчп дйбмЭсйумб).

ВбмвбкесЬ лехкЬ (1):

бниекфйкЬ, рплэ лесщмЭнб.

ВбмвбкесЬ лехкЬ (2):

ехбЯуизфб, рплэ лесщмЭнб.

ВбмвбкесЬ чсщмбфйуфЬ (3) РпхкЬмйуб

Ôæéí

ЕйдйкЬ РспгсЬммбфб

МщспхдйбкЬ:

УхниефйкЬ УхниефйкЬ Бурсьспхчб :

Рбрлюмбфб:

рпэрпхлщн чЮнбт.

МефбощфЬ: МЬллйнб:

МейкфЬ 30:

елбцсЬ лесщмЭнщн (ден ендеЯкнхфбй гйб мЬллйнб, мефбо щфЬ кбй спэчб рпх рлЭнпнфб й уфп чЭсй).

ЕрЯ мЭспхт рспгсЬммбфб

ОЭвгблмб Бниекфйкюн

Уфэшймп Бниекфйкюн

¢нфлзуз

(*) УзмеЯщуз: мефЬ брь ресЯрпх 10 лерфЬ брь фп START, з мзчбнЮ ме вЬуз фп рсбгмбфпрпйзиЭн цпсфЯп, иб ербнхрплпгЯуей кбй иб брейкпнЯуей фпн хрплейрьменп чсьнп гйб фп фЭлпт фпх рспгсЬммбфпт.

Ãéá üëá ôá Test Institutes:

1) Рсьгсбммб елЭгчпх уэмцщнб ме фзн рспдйбгсбцЮ EN 60456: иЭуфе фп рсьгсбммб

2) Рсьгсбммб вбмвбкесюн мбксэ: иЭуфе фп рсьгсбммб

3) Рсьгсбммб вбмвбкесюн уэнфпмп: иЭуфе фп рсьгсбммб

Чсщмб фйуфЬ ехбЯуизфб лЯгп лесщмЭнб.

бниекфйкЬ

ЕхбЯуизфб

Гйб спэчб ме еущфесйкЮ ерЭндхуз

Гйб мефбо щфЬ спэч б, вйукьжз, лйнЬ.

Гйб мЬллйнб, cachemire, клр.

Гйб фп гсЮгпсп цсеукЬсйумб спэчщн

ЛехкЬ кбй чсщмбфйуфЬ

Гйб бурсьспхчб ксевбфйпэ кбй мрЬнйпх.

(Ð ñïóè Ý óôå ô ï

уе мйб иесмпксбуЯб 40°C.

МЭгйуфз

иесмпкс.

(M ax. 90°)

МЭгйуфз

фбчэфзфб

(óô ñïö Ý-

(°C )

90° 1600

60°

40° 1600

40° 600

40° 800

60° 800

40° 800

60° 1600

30° 1200

30° 0

40° 600

30° 800

ò áíÜ

лерфь).

1600

уе мйб иесмпксбуЯб 60°C.

БрпссхрбнфйкЬ

Рлэуймп Мблбкфйкь

ll l

-- -

Лехкбн-

ôéêü

МЭгйуфп

ЦпсфЯп

(Kg )

3,5

ДйЬскейб

кэклпх

(*) МрпсеЯфе нб елЭгоефе фз дйЬскейб фщн рспгсбммЬфщн

рлхуЯмбфпт уфзн пиьнз.

Дхнбфьфзфет рлхуЯмбфпт

Super Wash

З дхнбфьфзфб бхфЮ еобуцблЯжей Энб рлэуймп хшзлюн ерйдьуещн чЬсз уфз чсЮуз мегблэфесзт рпуьфзфбт неспэ уфзн бсчйкЮ цЬуз фпх кэклпх кбй уфз мегблэфесз дйЬскейб фпх рспгсЬммбфпт.

МрпсеЯ нб чсзуймпрпйеЯфбй

кбй енесгпрпйЮуфе фз дхнбфьфзфб Super Wash .  Ден енесгпрпйеЯфбй уфб рспгсЬммбфб

, , .

Еэкплп УйдЭсщмб

ЕрйлЭгпнфбт фз дхнбфьфзфб бхфЮ, фп рлэуймп кбй фп уфэшймп иб фспрпрпйзипэн кбфЬллзлб гйб фз меЯщуз учзмбфйумпэ фублбкщмЬфщн. Уфп фЭлпт фпх кэклпх фп рлхнфЮсйп иб дйенесгеЯ бсгЭт ресйуфспцЭт фпх кЬдпх. Фб ендейкфйкЬ цщфЬкйб Еэкплп УйдЭсщмб кбй START/ PAUSE иб бнбвпувЮнпхн. Гйб фп рЭсбт фпх кэклпх рбфЮуфе фп кпхмрЯ START/PAUSE Ю фп кпхмрЯ Еэкплп

ìå Þ чщсЯт лехкбнфйкь. Бн ерйихмеЯфе нб дйенесгЮуефе кбй фз леэкбнуз ейуЬгефе фзн рсьуиефз лекбнЯфуб 3, рпх рбсЭчефбй, уфз лекбнЯфуб 1. Бн ерйихмеЯфе мьнп леэкбнуз чщсЯт рлЮсет рлэуймп, чэуфе фп лехкбнфйкь уфзн рсьуиефз лекбнЯфуб 3, иЭуфе фп рсьгсбммб ОЭвгблмб

, , , , ,

УйдЭсщмб. Уфп рсьгсбммб «МефбощфЬ»

з мзчбнЮ иб фелейюуей фпн кэклп ме фзн мрпхгЬдб уе мпэлйбумб кбй фп ендейкфйкь цщфЬкй Еэкплп УйдЭсщмб иб бнбвпувЮней. Гйб нб бдейЬуефе фп несь кбй нб мрпсеЯфе нб вгЬлефе фзн мрпхгЬдб рсЭрей нб рбфЮуефе фп кпхмрЯ START/ PAUSE Ю фп кпхмрЯ «Еэкплп УйдЭсщмб».  Ден еЯнбй дйбиЭуймп уфб рспгсЬммбфб

, , , , .

Еопйкпньмзуз Чсьнпх

ЕрйлЭгпнфбт фз дхнбфьфзфб бхфЮ мейюнефбй з дйЬскейб фпх рспгсЬммбфпт кбфЬ 30%-50% ме вЬуз фпн ерйлегмЭнп кэклп, еобуцблЯжпнфбт ен фщ мефбоэ еопйкпньмзуз енЭсгейбт кбй неспэ. ЧсзуймпрпйеЯфе фпн кэклп бхфьн гйб спэчб ьчй хресвплйкЬ лесщмЭнб.  Ден еЯнбй дйбиЭуймз уфб рспгсЬммбфб

, , , ,

, , , , .

ЕрйрлЭпн ОЭвгблмб

ЕрйлЭгпнфбт фз дхнбфьфзфб бхфЮ бхоЬнефбй з брпфелеумбфйкьфзфб фпх оевгЬлмбфпт кбй еобуцблЯжефбй з мЭгйуфз брпмЬксхнуз фпх брпссхрбнфйкпэ. ЕЯнбй чсЮуймп гйб ерйдесмЯдет йдйбЯфесб ехбЯуизфет уфб брпссхрбнфйкЬ. УхнйуфЬфбй з чсЮуз фзт дхнбфьфзфбт бхфЮт ме фп рлхнфЮсйп уе рлЮсет цпсфЯп Ю ме фз чсЮуз хшзлюн дьуещн брпссхрбнфйкпэ.  Ден еЯнбй дйбиЭуймп уфб рспгсЬммбфб

, , .

!

Page 32

БрпссхрбнфйкЬ кбй мрпхгЬдб

Брпссхрбнфйкь

З ерйлпгЮ кбй з рпуьфзфб фпх брпссхрбнфйкпэ еобсфюнфбй брь фпн фэрп хцЬумбфпт (вбмвбкесЬ, мЬллйнб, мефбощфЬ...), брь фп чсюмб, брь фз иесмпксбуЯб рлхуЯмбфпт, брь фп вбимь всщмйЬт кбй брь фзн уклзсьфзфб фпх неспэ. З кблЮ дпуплпгЯб фпх брпссхрбнфйкпэ брпупвеЯ урбфЬлет кбй рспуфбфеэей фп ресйвЬллпн: бн кбй вйпдйбурюменб, фб брпссхрбнфйкЬ ресйЭчпхн уфпйчеЯб рпх бллпйюнпхн фзн йупсспрЯб уфз цэуз. УхнйуфЬфбй:  з чсЮуз брпссхрбнфйкюн уе укьнз гйб спэчб лехкЬ

вбмвбкесЬ кбй гйб фзн рсьрлхуз.

 нб чсзуймпрпйеЯфе хгсЬ брпссхрбнфйкЬ гйб

ехбЯуизфб спэчб вбмвбкесЬ кбй гйб ьлб фб рспгсЬммбфб уе чбмзлЮ иесмпксбуЯб.

 нб чсзуймпрпйеЯфе хгсЬ брпссхрбнфйкЬ брблЬ гйб

мЬллйнб кбй мефбощфЬ. Фп брпссхрбнфйкь рсЭрей нб чэнефбй рсйн фзн Энбсоз фпх рлхуЯмбфпт уфзн бнфЯуфпйчз лекбнЯфуб Ю нб фп вЬжефе брехиеЯбт уфпн кЬдп. Уфзн ресЯрфщуз бхфЮ ден мрпсеЯфе нб ерйлЭоефе фпн кэклп ВбмвбкесЬ ме рсьрлхуз.  Мз чсзуймпрпйеЯфе брпссхрбнфйкЬ гйб фп рлэуймп уфп чЭсй, дйьфй рбсЬгпхн рплэ бцсь.

РспефпймбуЯб фзт мрпхгЬдбт

 БнпЯофе кблЬ фб спэчб рсйн фб фпрпиефЮуефе.  ЧщсЯуфе фзн мрпхгЬдб бнЬлппгб ме фпн фэрп фпх

хцЬумбфпт (уэмвплп уфзн ефйкЭфб фпх спэчпх) кбй

фп чсюмб рспуЭчпнфбт нб чщсЯуефе фб чсщмбфйуфЬ

спэчб брь фб лехкЬ.  Еккенюуфе фйт фуЭрет кбй елЭгофе фб кпхмрйЬ.  Мзн оереснЬфе фйт хрпдейкнхьменет фймЭт уфпн

РЯнбкбт РспгсбммЬфщн уе учЭуз ме фп вЬспт фзт

уфегнЮт мрпхгЬдбт.

Рьуп жхгЯжей з мрпхгЬдб;

1 уенфьнй 400-500 gr.

1 мбойлбспиЮкз 150-200 gr.

1 фсбрежпмЬнфйлп 400-500 gr.

1 мрпхснпэжй 900-1200 gr.

1 рефуЭфб 150-250 gr.

1 jean 400-500 gr.

1 рпхкЬмйуп 150-200 gr.

УхмвпхлЭт рлхуЯмбфпт

РпхкЬмйуб: чсзуймпрпйЮуфе фп бнфЯуфпйчп рсьгсбммб

«РпхкЬмйуб» ейдюн хцЬумбфпт кбй чсюмбфпт гйб фз мЭгйуфз цспнфЯдб. Ôæéí: чсзуймпрпйЮуфе фп бнфЯуфпйчп рсьгсбммб Фжйн гйб ьлб фб спэчб ме эцбумб Denim. БнбрпдпгхсЯуфе фб спэчб рсйн фп рлэуймп кбй чсзуймпрпйЮуфе хгсь брпссхрбнфйкь. МщспхдйбкЬ: чсзуймпрпйЮуфе фп бнфЯуфпйчп рсьгсбммб МщспхдйбкЬ фхрйкпэт лекЭдет фщн рбйдйюн кбй нб брпмбксэнефе фп брпссхрбнфйкь брь фб спэчб гйб нб мзн хрЬсопхн бллесгйкЭт бнфйдсЬуейт уфп ехбЯуизфп дЭсмб фщн рбйдйюн. П кэклпт бхфь мелефЮизке гйб нб мейюней фп вбкфзсйдйбкь цпсфЯп чсзуймпрпйюнфбт мегблэфесз рпуьфзфб неспэ кбй велфйуфпрпйюнфбт фзн ерЯдсбуз фщн ейдйкюн еохгйбнфйкюн рсьуиефщн уфп брпссхрбнфйкь. Уфп фЭлпт фпх рлхуЯмбфпт з мзчбнЮ дйенесгеЯ бсгЭт ресйуфспцЭт фпх кЬдпх. Гйб нб фелейюуей п кэклпт рйЭуфе фп кпхмрЯ START/PAUSE.

гйб нб рлэнефе рпхкЬмйуб дйбцьсщн

гйб нб бцбйсЭуефе фпхт

МефбощфЬ: чсзуймпрпйЮуфе фп бнфЯуфпйчп рсьгсбммб «МефбощфЬ» спэчб. УхнйуфЬфбй з чсЮуз еньт ейдйкпэ брпссхрбнфйкпэ гйб ехбЯуизфб спэчб. КпхсфЯнет: ЧсзуймпрпйЮуфе фп рсьгсбммб «МефбощфЬ» вЬжефе уфп рбсечьменп убкЯдйп. МЬллйнб: Фп Hotpoint/Ariston еЯнбй фп мпнбдйкь рлхнфЮсйп рпх кбфЭкфзуе фз узмбнфйкЮ бнбгнюсйуз Woolmark Platinum Care (M.0508) ек мЭспхт фзт The Woolmark Company, рпх рйуфпрпйеЯ фп рлэуймп уфп рлхнфЮсйп ьлщн фщн мЬллйнщн спэчщн кбиют кбй екеЯнщн рпх цЭспхн фзн ефйкЭфб мьнп рлэуймп уфп чЭсй

. Ме фп рсьгсбммб МЬллйнб мрпсеЯфе нб рлЭнефе уфп рлхнфЮсйп ьлб фб мЬллйнб спэчб ме фзн еггэзуз фщн кблэфесщн ерйдьуещн. Рбрлюмбфб: гйб нб рлэнефе спэчб ме гЭмйуз брь рпэрпхлб чЮнбт ьрщт рбрлюмбфб «дйрлЬ» Ю мпнЬ (рпх ден хресвбЯнпхн фб 3,5 kg вЬспхт), мбойлЬсйб, мрпхцЬн, чсзуймпрпйЮуфе фп ухгкексймЭнп рсьгсбммб «Рбрлюмбфб» рпхрпхлЭнйб уфпн кЬдп дйрлюнпнфЬт фйт Ьксет рспт фб мЭуб (влЭре ейкьнет) кбй нб мзн оереснЬфе фб 3/4 фпх ьгкпх фпх Ядйпх фпх кЬдпх. Гйб Энб вЭлфйуфп рлэуймп ухуфЮнефбй нб чсзуймпрпйеЯфе хгсь брпссхрбнфйкь рпх иб фп дпуплпгеЯфе уфз иЮкз брпссхрбнфйкпэ.

Рбрлюмбфб: гйб нб рлэнефе рбрлюмбфб ме ухниефйкЮ ерЭндхуз, чсзуймпрпйЮуфе фп рбсечьменп убкЯдйп кбй иЭуфе фп рсьгсбммб «Рбрлюмбфб» Бурсьспхчб: гйб нб рлэнефе фб бурсьспхчб ьлпх фпх урйфйпэ уе Энб мпнбдйкь кэклп чсзуймпрпйЮуфе фп рсьгсбммб Бурсьспхчб чсЮуз мблбкфйкпэ кбй ерйфсЭрей еопйкпньмзуз чсьнпх кбй енЭсгейбт. УхнйуфЬфбй з чсЮуз брпссхрбнфйкпэ уе укьнз. ЛекЭдет бниекфйкпЯ: еЯнбй кбль нб реснЬфе фпхт бниекфйкпэт лекЭдет ме хгсь убрпэнй рсйн фп рлэуймп кбй нб чсзуймпрпйеЯфе фп рсьгсбммб Вбмвбкесюн ме рсьрлхуз.

гйб нб рлэнефе ьлб фб мефбощфЬ

. РспфеЯнефбй нб фйт дйрлюнефе кбй нб фйт

. УхуфЮнефбй нб вЬжефе фб

рпх велфйуфпрпйеЯ фз

Уэуфзмб йупуфЬимйузт фпх цпсфЯпх

Рсйн брь кЬие уфэшймп, гйб нб брпцэгефе дпнЮуейт хресвплйкЭт кбй гйб нб кбфбнеЯмефе пмпйьмпсцб фп цпсфЯп, п кЬдпт дйенесгеЯ ресйуфспцЭт уе мйб фбчэфзфб елбцсЬ бнюфесз екеЯнзт фпх рлхуЯмбфпт. Бн уфп фЭлпт фщн дйбдпчйкюн рспурбиейюн фп цпсфЯп ден Эчей бкьмз еойупсспрзиеЯ ущуфЬ з мзчбнЮ дйенесгеЯ фп уфэшймп уе мйб фбчэфзфб чбмзльфесз фзт рспвлерьмензт. РбспхуЯб хресвплйкЮт буфЬиейбт, фп рлхнфЮсйп дйенесгеЯ фзн кбфбнпмЮ бнфЯ фпх уфхшЯмбфпт. Гйб нб ехнпзиеЯ кблэфесз кбфбнпмЮ фпх цпсфЯпх кбй фзт ущуфЮт еойупссьрзузт ухнйуфЬфбй з бнЬмйоз спэчщн мегЬлщн кбй мйксюн дйбуфЬуещн.

Page 33

РспцхлЬоейт кбй ухмвпхлЭт

 Фп рлхнфЮсйп учедйЬуфзке кбй кбфбукехЬуфзке уэмцщнб ме фпхт дйеинеЯт кбньнет буцблеЯбт. БхфЭт пй рспейдпрпйЮуейт рбсЭчпнфбй гйб льгпхт буцблеЯбт кбй рсЭрей нб дйбвЬжпнфбй рспуекфйкЬ.

ГенйкЮ буцЬлейб

 З ухукехЮ бхфЮ учедйЬуфзке брпклейуфйкЬ гйб

пйкйбкЮ чсЮуз.

 З ухукехЮ ден рсЭрей нб чсзуймпрпйеЯфбй брь

Ьфпмб (ухмресйлбмвбнпмЭнщн фщн рбйдйюн) ме цхуйкЭт, бйуизфзсйбкЭт Ю нпзфйкЭт йкбньфзфет кбй ме емрейсЯет кбй гнюуейт бнербскеЯт, екфьт кй бн з чсЮуз бхфЮ гЯнефбй хрь фзн ерЯвлешз Ю фйт пдзгЯет еньт бфьмпх хреэихнпх гйб фзн буцЬлейЬ фпхт. Фб рбйдйЬ рсЭрей нб ерйфзспэнфбй гйб нб еобуцблйуфеЯ ьфй ден иб рбЯопхн ме фз ухукехЮ.

 Мзн бггЯжефе фп мзчЬнзмб ме гхмнЬ рьдйб Ю чЭсйб Ю

фб рьдйб всегмЭнб.

 Мзн вгЬжефе фп вэумб брь фзн злекфсйкЮ рсЯжб

фсбвюнфбт фп кблюдйп, бллЬ нб рйЬнефе фзн рсЯжб.

 Мзн бггЯжефе фп несь бдейЬумбфпт, бцпэ мрпсеЯ нб

цфЬуей уе хшзлЭт иесмпксбуЯет.

 Мзн жпсЯжефе уе кбмЯб ресЯрфщуз фзн рьсфб: иб

мрпспэуе нб чблЬуей п мзчбнйумьт буцблеЯбт рпх рспуфбфеэей брь фхчбЯб бнпЯгмбфб.

 Уе ресЯрфщуз влЬвзт, уе кбмЯб ресЯрфщуз нб мзн

еремвбЯнефе уфпхт еущфесйкпэт мзчбнйумпэт рспурбиюнфбт нб ерйукехЬуефе.

 Нб елЭгчефе рЬнфб фб рбйдйЬ нб мзн рлзуйЬжпхн уфп

мзчЬнзмб уе лейфпхсгЯб.

 Бн рсЭрей нб мефбфпрйуфеЯ, ухнесгбуфеЯфе дэп Ю фсЯб

Ьфпмб ме фз мЭгйуфз рспупчЮ. РпфЭ мьнпй убт гйбфЯ фп мзчЬнзмб еЯнбй рплэ вбсэ.

Гйб ресбйфЭсщ рлзспцпсЯет, гйб фз ущуфЮ брпмЬксхнуз фщн пйкйбкюн злекфсйкюн ухукехюн, пй кЬфпчпй иб мрпспэн нб брехиэнпнфбй уфзн бсмьдйб дзмьуйб хрзсеуЯб Ю уфпхт мефбрщлзфЭт.

Чейспнбкфйкь Ьнпйгмб фзт рьсфбт

Уфзн ресЯрфщуз бдхнбмЯбт бнпЯгмбфпт фзт рьсфбт ео бйфЯбт брпхуЯбт злекфсйкЮт енЭсгейбт еню иЭлефе нб брлюуефе фзн мрпхгЬдб, рспчщсЮуфе щт бкплпэищт:

1. вгЬлфе фп вэумб брь фзн злекфсйкЮ рсЯжб.

2. вевбйщиеЯфе ьфй з уфЬимз фпх неспэ уфп еущфесйкь фзт мзчбнЮт еЯнбй чбмзльфесз уе учЭуз ме фп Ьнпйгмб фзт рьсфбт. Уе бнфЯиефз ресЯрфщуз бцбйсЭуфе фп уе ресЯууейб несь мЭущ фпх ущлЮнб бдейЬумбфпт ухллЭгпнфЬт

фп уе Энб кпхвЬ ьрщт цбЯнефбй уфзнейкьнб.

3. бцбйсЭуфе фп фбмрль кЬлхшзт уфп рсьуийп рлехсь фпх рлхнфзсЯпх (влЭре ерьменз уелЯдб).

4. чсзуймпрпйюнфбт фз глщууЯфуб рпх цбЯнефбй уфзн ейкьнб фсбвЮофе рспт фЬ Эощ мЭчсй нб елехиесюуефе фп рлбуфйкь брь фп уфпр. ФсбвЮофе фп бкплпэищт рспт фб кЬфщ мЭчсй нб бкпэуефе фп клйк рпх деЯчней ьфй з рьсфб еЯнбй брбуцблйумЭнз.

 Рсйн ейуЬгефе фз мрпхгЬдб елЭгофе бн п кЬдпт еЯнбй

Ьдейпт.

ДйЬиеуз

 ДйЬиеуз фпх хлйкпэ ухукехбуЯбт: фзсеЯфе фпхт

фпрйкпэт кбнпнйумпэт, юуфе пй ухукехбуЯет нб мрпспэн нб ербнбчсзуймпрпйзипэн.

 З ЕхсщрбъкЮ ПдзгЯб 2002/96/CE гйб фб

брпссЯммбфб злекфсйкюн кбй злекфспнйкюн ухукехюн, рспвлЭрей ьфй пй пйкйбкЭт злекфсйкЭт ухукехЭт ден рсЭрей нб дйбфЯиенфбй уфзн кбнпнйкЮ спЮ фщн уфесеюн буфйкюн брпссйммЬфщн. Пй брпссйрфьменет ухукехЭт рсЭрей нб ухллЭгпнфбй чщсйуфЬ гйб нб велфйуфпрпйеЯфбй фп рпупуфь бнЬкфзузт кбй бнбкэклщузт фщн хлйкюн рпх фйт брпфелпэн кбй нб брпцеэгпнфбй дхнзфйкЭт жзмйЭт гйб фзн хгеЯб кбй фп ресйвЬллпн. Фп уэмвплп фпх дйбгсбммЭнпх кблбийпэ хрЬсчей уе ьлб фб рспъьнфб гйб нб ихмЯжей фйт хрпчсеюуейт чщсйуфЮт ухллпгЮт.

5. БнпЯофе фзн рьсфб. Уфзн ресЯрфщуз рпх бкьмз ден еЯнбй дхнбфьн ербнблЬвефе фз дйесгбуЯб.

6. обнбмпнфЬсефе фп рЬнел ьнфбт уЯгпхспй, рсйн фп урсюоефе рспт фз мзчбнЮ, ьфй Эчефе ейуЬгей фб гбнфжЬкйб уфйт бнфЯуфпйчет еупчЭт.

Page 34

УхнфЮсзуз кбй цспнфЯдб

Брпклейумьт неспэ кбй злекфсйкпэ сеэмбфпт

 КлеЯуфе фпн кспхнь фпх неспэ мефЬ брь кЬие

рлэуймп. ¸фуй ресйпсЯжефбй з ципсЬ фзт хдсбхлйкЮт егкбфЬуфбузт фпх рлхнфзсЯпх кбй брпупвеЯфбй п кЯндхнпт брщлейюн.

 Нб вгЬжефе фп вэумб брь фп сеэмб ьфбн кбибсЯжефе

фп мзчЬнзмб кбй кбфЬ фйт есгбуЯет ухнфЮсзузт.

Кбибсйумьт фзт мзчбнЮт

Фп еощфесйкь мЭспт кбй фб лбуфйчЭнйб мЭсз мрпспэн нб кбибсЯжпнфбй ме Энб рбнЯ всегмЭнп ме члйбсь несь кбй убрпэнй. Мз чсзуймпрпйеЯфе дйблэфет Ю брпохуфйкЬ.

Кбибсйумьт фпх ухсфбсйпэ брпссхрбнфйкюн

Гйб нб вгЬлефе фп ухсфЬсй рбфЮуфе фп мпчль (1) кбй фсбвЮофе фпн рспт фб Эощ (2) (влЭре ейкьнб). РлЭнефЭ фп кЬфщ брь фсечпэменп несь. П кбибсйумьт бхфьт дйенесгеЯфбй ухчнЬ.

ЦспнфЯдб фпх кЬдпх

Гйб нб Эчефе рсьувбуз уфпн рспиЬлбмп:

1. бцбйсЭуфе фп рЬнел кЬлхшзт уфп рсьуийп рлехсь фзт мзчбнЮт рспт фп кЭнфсп, кбфьрйн щиЮуфе рспт фб кЬфщ бмцьфесб фб рлехсЬ кбй вгЬлфе фп (влЭре

ейкьнет).

2. фпрпиефЮуфе Энб дпчеЯп гйб фз ухллпгЮ фпх неспэ рпх иб вгей (ресЯрпх 1,5 lt) (влЭре ейкьнб).

3. Оевйдюуфе фп кбрЬкй уфсЭцпнфЬт фп бсйуфесьуфспцб (влЭре ейкьнб).:

4. кбибсЯуфе ерймелют фп еущфесйкь

5. обнбвйдюуфе фп кбрЬкй

 Нб бцЮнефе рЬнфб мйуьклейуфз фзн рьсфб гйб нб мзн

рбсЬгпнфбй дхупумЯет.

Кбибсйумьт фзт бнфлЯбт

Фп рлхнфЮсйп дйбиЭфей мйб бхфпкбибсйжьменз бнфлЯб рпх ден чсейЬжефбй ухнфЮсзуз. МрпсеЯ, ьмщт, нб фэчей нб рЭупхн мйксЬ бнфйкеЯменб (кЭсмбфб, кпхмрйЬ) уфпн рспиЬлбмп рпх рспуфбфеэей фзн бнфлЯб, рпх всЯукефбй уфп кЬфщ мЭспт бхфЮт.

 ВевбйщиеЯфе ьфй п кэклпт рлхуЯмбфпт Эчей фелейюуей кбй вгЬлфе фп вэумб.

¸легчпт фпх ущлЮнб фспцпдпуЯбт фпх неспэ

ЕлЭгчефе фп ущлЮнб фспцпдпуЯбт фпхлЬчйуфпн мйб цпсЬ ефзуЯщт. Бн рбспхуйЬжей укбуЯмбфб кбй учйумЭт бнфйкбиЯуфбфбй: кбфЬ фб рлхуЯмбфб пй йучхсЭт рйЭуейт иб мрпспэубн нб рспкблЭупхн бнбрЬнфечб урбуЯмбфб.

Page 35

БнщмблЯет кбй лэуейт

МрпсеЯ нб ухмвеЯ фп мзчЬнзмб нб мз лейфпхсгеЯ. Рсйн фзлецщнЮуефе уфзн ХрпуфЮсйоз ( влЭре ХрпуфЮсйоз), елЭгофе бн ден рськейфбй гйб рсьвлзмб рпх ерйлэефбй еэкплб ме фз впЮиейб фпх бкьлпхипх кбфбльгпх.

БнщмблЯет:

Фп мзчЬнзмб ден бнЬвей.

П кэклпт рлхуЯмбфпт ден оекйнЬей.

Фп рлхнфЮсйп ден гемЯжей несь.

З рьсфб фзт мзчбнЮт рбсбмЭней буцблйумЭнз.

Фп рлхнфЮсйп цпсфюней кбй бдейЬжей несь ухнечют.

Фп мзчЬнзмб ден цпсфюней Ю ден уфэвей.

Фп мзчЬнзмб дпнеЯфбй рплэ кбфЬ фп уфэшймп.

Фп мзчЬнзмб чЬней несь.

Фб ейкпнЯдйб фб учефйкЬ ме фз ЦЬуз уе еоЭлйоз бнбвпувЮнпхн гсЮгпсб фбхфьчспнб уфп ендейкфйкь цщфЬкй ON/OFF.

УчзмбфЯжефбй рплэт бцсьт.

З рьсфб фзт мзчбнЮт рбсбмЭней буцблйумЭнз.

ДхнбфЬ бЯфйб / Лэуз:

 Фп вэумб ден Эчей ейубчиеЯ уфзн злекфсйкЮ рсЯжб Ю ьчй бскефЬ гйб нб кЬней

ербцЮ.

 Уфп урЯфй ден хрЬсчей сеэмб.  З рьсфб ден еЯнбй кблЬ клейумЭнз.

 Фп кпхмрЯ START/PAUSE ден рбфЮизке.  З всэуз фпх неспэ ден еЯнбй бнпйчфЮ.  ФЭизке мйб кбихуфЭсзуз уфзн юсб еккЯнзузт.

 П ущлЮнбт фспцпдпуЯбт фпх неспэ ден еЯнбй ухндедемЭнпт уфпн кспхнь.  П ущлЮнбт еЯнбй дйрлщмЭнпт.  З всэуз фпх неспэ ден еЯнбй бнпйчфЮ.  Уфп урЯфй леЯрей фп несь.  Ден хрЬсчей бскефЮ рЯеуз.  Фп кпхмрЯ START/PAUSE ден рбфЮизке.

 ЕрйлЭгпнфбт фпн кэклп МщспхдйбкЬ

, уфп фЭлпт фпх кэклпх фп рлхнфЮсйп иб дйенесгЮуей бсгЭт ресйуфспцЭт фпх кЬдпх. Гйб нб фелейюуей п кэклпт рйЭуфе фп кпхмрЯ START/PAUSE Ю фп кпхмрЯ Еэкплп УйдЭсщмб фелейюуей фпн кэклп ме фзн мрпхгЬдб уе мпэлйбумб. Гйб нб бдейЬуефе фп несь кбй нб бцбйсЭуефе фзн мрпхгЬдб рсЭрей нб рбфЮуефе фп кпхмрЯ START/PAUSE Ю фп кпхмрЯ Еэкплп УйдЭсщмб

 П ущлЮнбт бдейЬумбфпт ден Эчей егкбфбуфбиеЯ мефбоэ 65 кбй 100 cm брь фп

Эдбцпт ( влЭре «ЕгкбфЬуфбуз»).

 Фп Ьксп фпх ущлЮнб бдейЬумбфпт еЯнбй вхийумЭнп уфп несь (влЭре

«ЕгкбфЬуфбуз»).

 Бн з кбфпйкЯб всЯукефбй уфпхт фелехфбЯпхт псьцпхт еньт кфйсЯпх, мрпсеЯ нб

дйбрйуфщипэн цбйньменб уйцщнйумпэ, прьфе фп рлхнфЮсйп цпсфюней кбй бдейЬжей несь ухнечют. Гйб фзн бнфймефюрйуз фпх рспвлЮмбфпт дйбфЯиенфбй уфп емрьсйп кбфЬллзлет вблвЯдет бнфй-уйцщнйумпэ.

 Фп ерйфпЯчйп Ьдейбумб ден Эчей брбЭсщуз.  Фп рсьгсбммб ден рспвлЭрей фп Ьдейбумб: ме псйумЭнб рспгсЬммбфб рсЭрей нб фп

еккйнЮуефе чейспнбкфйкЬ (влЭре РспгсЬммбфб кбй дхнбфьфзфет).

 ЕЯнбй енесгЮ з дхнбфьфзфб «Еэкплп УйдЭсщмб»: гйб нб плпклзсюуефе фп

рсьгсбммб, рбфЮуфе фп рлЮкфсп START/PAUSE (влЭре «РспгсЬммбфб кбй

дхнбфьфзфет»).

 П ущлЮнбт бдейЬумбфпт еЯнбй дйрлщмЭнпт (влЭре «ЕгкбфЬуфбуз»).  З ущлЮнщуз бдейЬумбфпт еЯнбй впхлщмЭнз.

 П кЬдпт, фз уфйгмЮ фзт егкбфЬуфбузт, ден оемрлькбсе ущуфЬ (влЭре

ЕгкбфЬуфбуз).

 З мзчбнЮ ден еЯнбй ерйредщмЭнз (влЭре ЕгкбфЬуфбуз).  Фп мзчЬнзмб буцхкфйЬ мефбоэ ерЯрлщн кбй фпЯчпх (влЭре ЕгкбфЬуфбуз).  Фп цпсфЯп еЯнбй бнйуьсспрп (влЭре БрпссхрбнфйкЬ кбй мрпхгЬдб).

 П ущлЮнбт фспцпдпуЯбт фпх неспэ ден еЯнбй кблЬ вйдщмЭнпт (влЭре ЕгкбфЬуфбуз).  З иЮкз фщн брпссхрбнфйкюн еЯнбй впхлщмЭнз (гйб нб фзн кбибсЯуефе влЭре

УхнфЮсзуз кбй цспнфЯдб).

 П ущлЮнбт бдейЬумбфпт ден еЯнбй ущуфЬ уфесещмЭнпт (влЭре ЕгкбфЬуфбуз).  УвЮуфе фз мзчбнЮ кбй вгЬлфе фп вэумб брь фзн рсЯжб, ресймЭнефе ресЯрпх 1 лерфь

мефЬ обнбнЬшфе фз. Бн з бнщмблЯб ерймЭней, кблЭуфе фзн ХрпуфЮсйоз.

 Фп брпссхрбнфйкь ден еЯнбй ейдйкь гйб рлхнфЮсйп (рсЭрей нб хрЬсчей з Эндейоз гйб

рлхнфЮсйп, гйб рлэуймп уфп чЭсй кбй уфп рлхнфЮсйп, Ю рбсьмпйб).

 З дпуплпгЯб хрЮсое хресвплйкЮ.  ЕкфелЭуфе фз дйбдйкбуЯб чейспнбкфйкЮт брбуцЬлйузт (влЭре «РспцхлЬоейт кбй

ухмвпхлЭт»).

. ЕрйлЭгпнфбт фпн кэклп МефбощфЬ  з мзчбнЮ иб

.

 Ю фз дхнбфьфзфб Еэкплп УйдЭсщмб

 УзмеЯщуз: гйб нб вгеЯфе брь фп Demo Mode рйЭуфе фбхфьчспнб гйб 3 sec. фб дэп кпхмрйЬ ON/OFF кбй START/PAUSE .

Page 36

ХрпуфЮсйоз

195073643.03

07/2009 - Xerox Fabriano

Рсйн ерйкпйнщнЮуефе ме фзн ХрпуфЮсйоз:

 ЕлЭгофе бн з бнщмблЯб мрпсеЯ нб бнфймефщрйуфеЯ бхфьнпмб (влЭре «БнщмблЯет кбй Лэуейт»);  ЕрбнеккйнЮуфе фп рсьгсбммб гйб нб елЭгоефе бн фп рсьвлзмб бнфймефщрЯуфзке;  Уе бснзфйкЮ ресЯрфщуз, ерйкпйнщнЮуфе ме фзн ЕопхуйпдпфзмЭнз ХрзсеуЯб ФечнйкЮт ХрпуфЮсйозт.

 Уе ресЯрфщуз еуцблмЭнзт егкбфЬуфбузт Ю мз ущуфЮт чсЮузт фпх рлхнфзсЯпх з ерЭмвбуз фпх уЭсвйт иб еЯнбй ер бмпйвЮ.  Мзн кбфбцеэгефе рпфЭ уе мз еопхуйпдпфзмЭнпхт фечнйкпэт.

ГнщуфпрпйЮуфе:

 фп еЯдпт фзт бнщмблЯбт;  фп мпнфЭлп фзт мзчбнЮт (Mod.);  фпн бсйимь уейсЬт (S/N). БхфЭт пй фелехфбЯет рлзспцпсЯет всЯукпнфбй уфзн рйнбкЯдб чбсбкфзсйуфйкюн ерЯ фзт ухукехЮт.
