Lire attentivement ces instructions avant d’utiliser l’appareil.

www.hoover.com

MANUEL DU PROPRIÉTAIRE

Notice d’utilisation et d’entretien

6/07

Review this manual before operating the cleaner.

www.hoover.com

Owner’s Manual

Operating and Servicing Instructions

6/07

Contenu

Consignes de sécurité importantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Assemblage de l’aspirateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Contenu de l’emballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9

Description de l’aspirateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Accessoires de nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8

Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-13

Vide-poussière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-9

Filtres . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-10

L’ampoule . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

La courroie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Rouleau-brosse de l’agitateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Accessoire portatif à turbine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-13

Rouleau-brosse agitateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-13

La courroie du accessoire portatif à turbine . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Lubrification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Protecteur thermique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Service autorisé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Déblocage des obstructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Formulaire de commande postale de piéces et accessoires . . . . . . . . . . . . . . . . . . .17-18

Si vous avez besoin d’aide :

Visitez notre site Web au hoover.ca. Cliquez sur le bouton “Customer Service” pour connaître l’adresse

du Centre de ser vice le plus près de chez vous OU Composez le 1 800 944-9200 pour écouter un

message vous indiquant les adresses des Centres de ser vice autorisés (É.-U. seulement) OU Composez le

330 499-9499 pour parler à un représentant du Centre d’aide à la clientèle.

Ne pas retourner ce produit au détaillant.

Merci d’avoir choisi un produit HOOVER

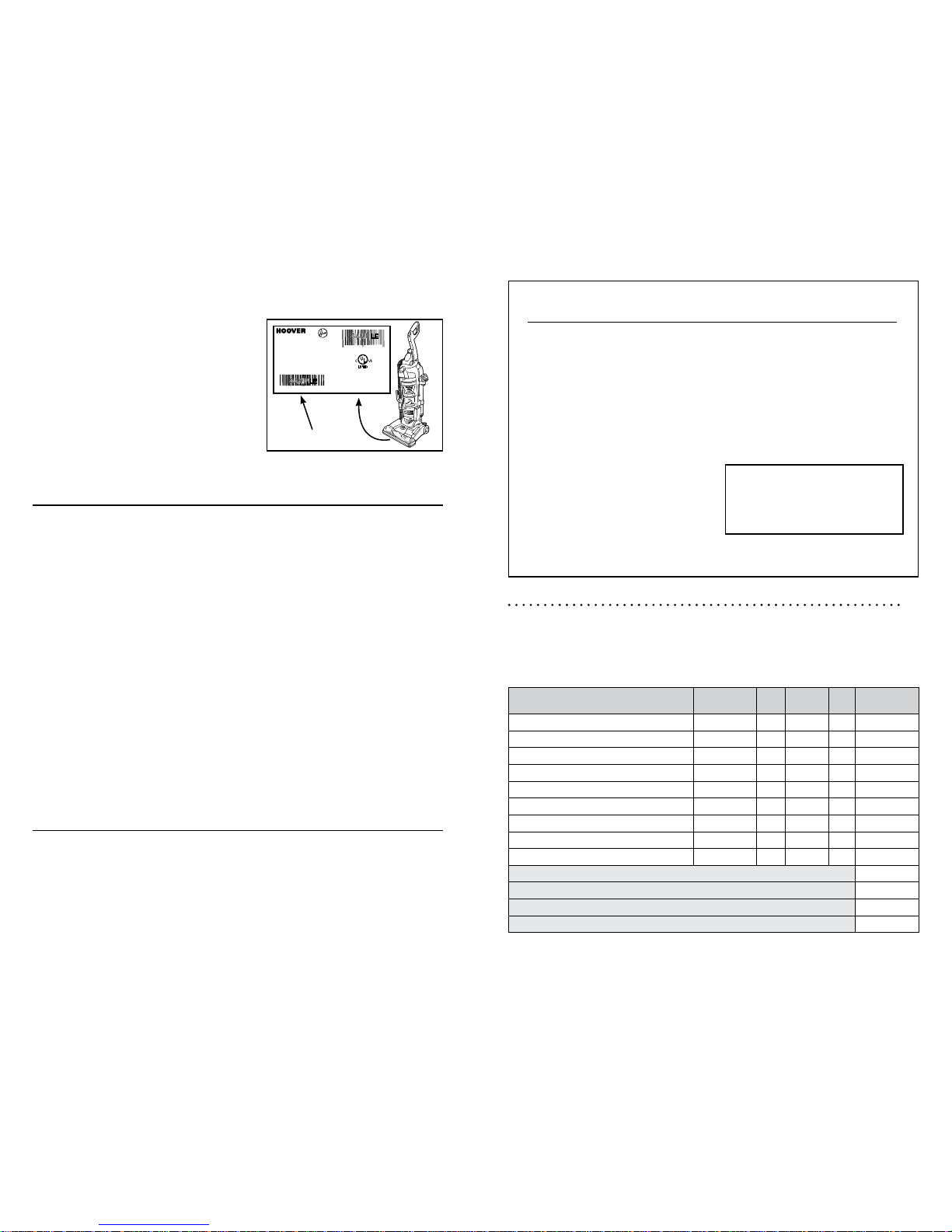

Veuillez inscrire les numéros de modèle et de série

COMPLETS dans les espaces fournis à cet effet

Modèle _______________________________

Numéro de série _______________________

Conseil: Il est recommandé de joindre votre

reçu de caisse au guide de l’utilisateur, car

une vériﬁcation de la date d’achat peut être

effectuée avant toute réparation couverte par

la garantie de votre produit HOOVER.

Assurez-vous de remplir et de retourner la carte d’enregistrement incluse avec votre

aspirateur (voir à l’endos).

MMYY XXXX X XXX

SAMPLESAMPLE

19881

7 4

15677

SAMPLESAMPLE

HOOVER

NEWTON, IOWA 50208

Made in China

Hecho en China/FabriquÈ en Chine

XXXX

LISTED

HOUSEHOLD TYPE/TYPE MENAGER/TIPO DOMESTICO

SERIAL NO./NUMERO SER./N⁄MERO DE SERIE

MODEL/MOD»LE/MODELO

U5180-900

120 V. 60 Hz. 12.0 A.

BELT/COURROIE/CORREA 38528040

FILTERS/FILTROS/FILTRES93001633

www.hoover.com

SERIES/S…RIE/SERIE ZC12.0

CLEANER/ASPIRATEUR/ASPIRADORA

MMYY XXXX X XXX

SAMPLESAMPLE

19881

7 4

15677

SAMPLESAMPLE

HOOVER

NEWTON, IOWA 50208

Made in China

Hecho en China/FabriquÈ en Chine

XXXX

LISTED

HOUSEHOLD TYPE/TYPE MENAGER/TIPO DOMESTICO

SERIAL NO./NUMERO SER./N⁄MERO DE SERIE

MODEL/MOD»LE/MODELO

U5180-900

120 V. 60 Hz. 12.0 A.

BELT/COURROIE/CORREA 38528040

FILTERS/FILTROS/FILTRES93001633

www.hoover.com

SERIES/S…RIE/SERIE ZC12.0

CLEANER/ASPIRATEUR/ASPIRADORA

Numéro de série

Contents

Important Safeguards . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Cleaner Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Carton Contents . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

How To Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9

Cleaner Descriptions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Cleaning Tools . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-13

rt Cup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-9

Filters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-10

Headlight . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Belt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

itator Brush Roll . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Powered Hand Tool . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-13

gitator Brush Roll . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-13

Power Hand Tool Belt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Lubrication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Thermal Protector . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Authorized Ser vice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Clearing Blockages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Parts & accessories mail reorder form . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17-18

If you need assistance:

Visit our website at hoover.com. Click on the “Customer Service” link to find the ser vice outlet nearest you OR Call 1-800-944-9200 for an automated referral of authorized ser vice outlet locations (U.S. only) OR Call 1-330-499-9499 to speak with a representative in our Consumer Response Center.

Please do not return this product to the store.

Thank you for choosing a HOOVER® product.

Please enter the complete model and serial numbers in the spaces provided.

Model ______________________________ Serial Number ________________________

Hint: Attach your sales receipt to this owner’s manual. Veriﬁcation of date of purchase may be required for warranty service of your HOOVER product.

Be sure to ﬁll out and return the product registration card included with your cleaner.

MMYY XXXX X XXX

SAMPLESAMPLE

19881

7 4

15677

SAMPLESAMPLE

HOOVER

NEWTON, IOWA 50208

Made in China

Hecho en China/FabriquÈ en Chine

XXXX

LISTED

HOUSEHOLD TYPE/TYPE MENAGER/TIPO DOMESTICO

SERIAL NO./NUMERO SER./N⁄MERO DE SERIE

MODEL/MOD»LE/MODELO

U5180-900

120 V. 60 Hz. 12.0 A. BELT/COURROIE/CORREA 38528040 FILTERS/FILTROS/FILTRES93001633

www.hoover.com

SERIES/S…RIE/SERIE ZC12.0

CLEANER/ASPIRATEUR/ASPIRADORA

Serial Number

Consignes de sécurité importantes!

Durant l’utilisation d’un appareil électrique, toujours respecter les précautions élémentaires, y

compris les suivantes :

LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER CET APPAREIL

AVERTISSEMENT:

• Ne pas utiliser l’appareil à l’extérieur ou sur une surface mouillée.

• Faire preuve d’une grande prudence lorsque l’appareil est utilisé par des enfants ou près de

ceux-ci. Ne pas utiliser l’appareil comme jouet ni le laisser sans surveillance.

• Ga

rder cheveux, vêtements, doigts, pieds ou toute autre partie du corps à bonne distance des

ouvertures, de l’agitateur et des autres pièces mobiles de l’appareil.

• Ne

pas utiliser l’aspirateur pour ramasser toute matière qui dégage de la fumée ou qui brûle,

comme des cigarettes, des allumettes ou des cendres encore chaudes.

• Ne

pas ramasser de liquides inflammables ou combustibles comme de l’essence ou de la sciure

de bois, et ne pas utiliser l’appareil dans des endroits où de tels composés sont présents.

• To

ujours éteindre l’aspirateur avant d’enlever ou de poser le tuyau.

• Ne pas utiliser l’appareil si le vide-poussière ou les filtres ne sont pas en place. Si des

matériaux très fins sont aspirés (par ex. de la poudre), vider le vide-poussière et nettoyer le

filtre fréquemment.

• F

ire preuve d’une grande prudence pendant l’utilisation dans des escaliers.

• Ne pas introduire d’objets dans les ouvertures. S’assurer qu’aucune ouverture n’est obstruée;

garder celles-ci exemptes de poussière, de mousse, de cheveux ou de toute autre matière qui

pourrait réduire le débit d’air.

• N

pas tirer l’appareil par le cordon d’alimentation, utiliser le cordon pour transporter ou

soulever l’appareil, coincer, écraser ou tirer le cordon autour de coins ou d’arêtes vives. Ne pas

faire passer l’appareil sur le cordon. Garder le cordon loin de toute surface chauffée.

• To

ujours débrancher l’appareil avant d’en effectuer l’entretien.

• Débrancher l’appareil avant de connecter l’accessoire portatif à turbine.

• Débrancher l’appareil s’il n’est pas utilisé. Éteindre toutes les commandes avant de débrancher

l’appareil.

• L’

utilisation d’une rallonge électrique n’est pas recommandée.

• Ne pas utiliser l’appareil si la fiche ou le cordon est endommagé. Si l’appareil fonctionne mal,

s’il est tombé par terre ou dans l’eau, s’il est endommagé ou a été laissé à l’extérieur, il doit

être apporté à un Centre de service en usine Hoover ou chez un détaillant de service garanti

autorisé Hoover (dépôt).

• N

pas tirer sur le cordon d’alimentation pour débrancher l’appareil. Saisir la fiche et non le

cordon. Ne jamais manipuler la fiche ou l’appareil avec les mains mouillées.

• N’

utiliser cet aspirateur que conformément à son usage prévu, tel que décrit dans le présent

guide. N’utiliser que les accessoires recommandés par Hoover; d’autres accessoires pourraient

s’avérer dangereux.

• Te

nir la fiche lorsque le cordon se rembobine dans l’enrouleur. Ne pas laisser le cordon

fouetter pendant qu’il se rembobine.

AVERTISSEMENT :

• Cet appareil contient des produits chimiques reconnus par l’état de Californie pour causer le

cancer et une toxicité de la reproduction. Se laver les mains après l’avoir manipulé.

• Ne pas utiliser l’appareil pieds nus ni avec des sandales ou des souliers qui laissent les orteils à

découvert.

• Éviter d’aspirer des objets durs et acérés. Ils pourraient endommager l’aspirateur.

Ranger et conserver ces instructions!

Afin de réduire au minimum les risques d’incendie, de choc

électrique ou de blessures :

Important Safety Instructions

When using an electrical appliance, always follow basic precautions, including the following:

READ ALL INSTRUCTIONS BEFORE USING THIS APPLIANCE

WARNING: To reduce the risk of fire, electric shock, or injury:

• Do not use outdoors or on wet surfaces.

• Close

supervision is necessary when any appliance is used by or near children. Do not

allow vacuum cleaner to be used as a toy or to run unattended at any time.

• Keep

hair, loose clothing, fingers, feet and all parts of body away from openings, rotating

agitator and other moving parts.

• Do

not pick up anything that is burning or smoking, such as cigarettes, matches, or hot ashes.

• Do not use to pick up flammable or combustible materials such as gasoline or fine wood sandings or use in areas where they may be present.

• Always

turn off this appliance before connecting or disconnecting hose.

• Unplug cleaner before connecting the powered hand tool.

• Do not use without dirt cup or filters in place. Empty cup and clean filter frequently when picking up very fine materials such as powder.

• Use

extra care when cleaning on stairs.

• Do not put any object into openings. Do not use with any opening blocked; keep free of dust, lint, hair, or anything that may reduce air flow.

• Always

disconnect cord from electrical outlet before servicing the cleaner.

• Unplug cleaner when not in use. Turn off all controls before unplugging.

• Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord. Never handle plug or appliance with wet hands.

• The

use of an extension cord is not recommended.

• Do not use with damaged cord or plug. If appliance is not working as it should, has been dropped, damaged, left outdoors, or dropped into water, take it to a Hoover Sales and Service Center or Authorized Hoover Warranty Service Dealer (Depot).

• Do

not pull or carry by cord, use cord as a handle, close door on cord or pull cord around

sharp edges or corners. Do not run appliance over cord. Keep cord away from heated surfaces.

• Use

vacuum cleaner only for its intended use as described in the instructions. Use only

attachments recommended by Hoover; others may cause hazards.

• Ho

ld plug when rewinding cord onto cord reel. Do not allow plug to whip when rewinding.

WARNING:

• This product contains chemicals known to the State of California to cause cancer and reproductive toxicity. Wash hands after handling.

• Do

not operate cleaner in bare feet or when wearing open toe shoes or sandals.

• Avoid picking up hard, sharp objects with the cleaner. They may damage the cleaner.

Save these instructions!

1. ASSEMBLAGE DE L’ASPIRATEUR

Pour fixer le manche

1-1

Placer la petite extrémité

de la rallonge (A) dans

la base du support.

Enclencher la rallonge

dans la pince du haut.

Faire de même pour

l’autre rallonge.

Le bec suceur (B) s’adapte

dans l’une des rallonges.

Placer l’accessoire

combiné (C) dans les

sections de rangement

situées sur le côté de

l’appareil, comme il est

illustré.

Contenu de l’emballage

A. Manche

B. Base de l’aspirateur et Boîtier supérieur de l’aspirateur

C Accessoires de nettoyage et rallonges

D. L’accessoire à main

Retirer toutes les pièces de la boîte et les identifier à

l’aide des croquis ci-cont re.

Avant de disposer de l’emballage en carton, s’assurer

qu’aucune pièce ne manque.

Au moyen d’un tournevis Phillips, enlevez (2) vis de la partie

supérieure du boîtier.

Insérez la poignée (A) dans la partie supérieure du boîtier.

Appuyez fermement jusqu’à ce qu’un déclic soit perceptible.

Serrez (2) vis de part et d’autre de la base de la poignée.

Emplacement des

accessoires

Adaptez l’accessoire à main

(A) dans l’encastrement

situé sur le devant de

l’aspirateur. Faites-le

pivoter vers la poignée

pour l’enclencher.

1-5

1-6

1-1

Place smaller diameter end of wand (A) into bottom of rack. Snap wand into clip at top. Repeat with other wand.

Crevice tool (B) fits into one of the extension wands.

Fit combination tool (C) into storage area on side of cleaner as shown.

Carton contents

1. CLEANER ASSEMBLY

A. Handle section B. Cleaner base and upper housing assembly C. Cleaning tools and wands D. Powered Hand Tool

Remove all parts from carton and identif y each item shown.

Make sure all parts are located before disposing of packing materials.

Using a Phillips screwdri ver, remove (2) screws from the top of the upper housing assembly.

Insert handle section (A) into upper housing assembly. Push down firmly until you hear a click.

Fasten (2) screws on either side of handle base.

Attach handle

Position Tools

Fit powered hand tool (A) into recessed area on front of cleaner. Pivot toward handle to snap in place.

1-5

1-6

1-2

1-3

1-4

1-2

1-3

1-4

2-1

2. UTILISATION

Description de l’aspirateur

1. Poignée-confort Soft Touch

2. Interrupteur Marche/Arrêt

3. Tuyau

4. Bouton de dégagement du

vide-poussière

5. Ensemble du vide-poussière

6. Manche du tuyau

7. Cord reel window

8. Ampoule

9. Bouton de réglage de la hauteur:

tourner ce bouton au réglage

désiré en fonction de la longueur

des poils du tapis à nettoyer.

10. Protège-meubles: empêche

l’aspirateur de marquer les

meubles.

11. Pédale d’arrêt du rouleau-brosse

agitateur

12. Indicateur d’arrêt du rouleau-

brosse agitateur

. Accès au f iltre teminal

14. Accessoire combiné

15. Accessoire portatif à turbine

16. Bec suceur

17. Support à tuyau et accessoires

18. Rallonges

19. Enrouleur de cordon

20. Roues caoutchoutées Soft

TouchMC

21. Pédale de déblocage du manche:

appuyer sur cette pédale pour

abaisser le manche à sa position

de fonctionnement ou à la

position basse.

22. Bouton de l’enrouleur de cordon:

appuyer sur le bouton pour

ranger le cordon. Tenir la fiche

pendant que le cordon s’enroule.

N’utiliser l’aspirateur qu’à la tension spécif iée sur la plaque

signalétique située à l’arrière de l’appareil.

Cet aspirateur est dest iné à une ut ilisation domest ique

seulement.

Fiche polarisée

Afin que les risques d’électrocution soient minimes, cet

appareil a été pourv u d’une fiche polarisée (une lame est

plus large que l’autre). Elle ne pourra entrer dans une prise

d’alimentation que dans un sens. Si la fiche n’entre pas,

la retourner et essayer de nouveau. Si elle ne peut être

branchée, s’adresser à un électricien qualifié, qui installera

une prise d’alimentation conforme. Ne modif ier la f iche sous

aucun prétexte.

2-2

2-3

Brancher le cordon dans une

prise d’alimentation. Pour

allumer l’appareil, appuyer sur

l’interrupteur Marche/Arrêt.

Pour éteindre l’appareil,

appuyer de nouveau sur

l’interrupteur.

L’aspirateur est expédié

avec le rouleau-brosse

agitateur en position

fermée (OFF) . Pour

activer le rouleau-brosse

agitateur, appuyer sur

la pédale (A). La fenêtre

“rouleau-brosse activé“

de l’indicateur (B)

deviendra rouge.

Interrupteur

Marche/ Arrêt

Interrupteur du

rouleau-brosse

2-1

2. HOW TO USE

Cleaner Description

1. Soft TouchTM handle grip

2. ON/OFF switch

3. Hose

4. Dirt cup release button

5. Dirt cup assembly

6. Hose handle

7. Cord reel window

8. Headlight

9. Nozzle control knob: tur n knob to correct setting for height of carpet being cleaned.

10. Furniture g uard: helps prevent cleaner from marking f urniture.

. Agitator brush roll

shut-off pedal

. Ag itator brush roll

shut-off indicator

. Final filter access

14. Combination tool

15. Powered hand tool

16. Crevice tool

17. Hose/tool holder

18. Wands

19. Cord reel

20. Soft Touch

wheels

21. Handle release pedal: step on lever to lower handle to operating or low positions.

22. Cord rewind button: press button to rewind cord for storage. Hold plug until cord is rewound.

Operate cleaner only at voltage specified on data plate on back of cleaner.

This cleaner is intended for household use.

Polarized plug

To reduce the risk of electric shock, this appliance has a polarized plug (one blade is wider than the other). T his plug will fit in a polarized outlet only one way. If the plug does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a qualif ied electrician to install the proper outlet. Do not change the plug in any way.

2-2

2-3

Plug cord into electrical outlet.

To turn cleaner ON, push ON/OFF switch once.

To turn cleaner OFF, push switch again.

The cleaner is shipped with the agitator brush roll in the OFF position. To turn the agitator brush roll ON, step on the pedal (A). The indicator (B) will show red in the “brush roll on” window.

ON-OFF Switch Brush Roll Switch

Pour une performance maximale, les

réglages de hauteur suivants sont

recommandés :

• Ré

glages inférieurs : pour tous les

types de tapis.

Remarque : S’il est difficile de

déplacer l’appareil pendant le

nettoyage, tourner le bouton à un

réglage supérieur.

• Réglages supérieurs : pour les tapis épais, lorsqu’un

effort moindre est désiré tout en maintenant une bonne

performanc e.

Enrouleur

de cordon

Saisir la fiche

et tirer pour

faire sortir

le cordon de

l’enrouleur.

Lorsqu’on

cesse de

tirer sur le

cordon, il se

verrouillera en

position.

Pour faire rentrer le cordon, tenir la

fiche et appuyer sur le bouton (A)

situé sur le dessus de l’enrouleur de

cordon. Pour éviter que le cordon ne

fouette, tenir la fiche pendant que le

cordon s’enroule.

2-52-4

Transport de

l’aspirateur

Positions du

manche

Le manche de

l’aspirateur

comporte

trois

positions:

position

verticale,

pour le

rangement

et l’utilisation

des

accessoires; position de fonctionnement,

pour l’utilisation normale sur les

planchers et tapis; et position basse

pour nettoyer sous les meubles.

Appuyer avec le pied sur le levier

de dégagement du manche pour

abaisser celui-ci.

2-6

To move your cleaner

from room to room,

put handle in upr ight

position, tilt cleaner

back on rear wheels

and push forward.

Réglage selon la

hauteur du tapis

Le nettoyage

des tapis et

moquettes

se produit au

niveau de la

buse (A).

Lorsqu’il est

nécessaire

de monter

ou d’abaisser

la buse en fonction des différentes

longueurs de poils de tapis,

il suffit de régler le bouton de

contrôle (B) de la façon appropriée.

2-7 2-8

Réglages

Le rouleau-brosse agitateur s’arrête automatiquement lorsque

l’aspirateur est placé en position verticale, pour l’utilisation des

accessoires.

Pour désacti ver manuellement le rouleau-brosse agitateur pour

nettoyer les planchers à surface dure, appuyer sur la pédale

(E). La fenêtre “rouleau-brosse désactivé” de l’indicateur (F)

deviendra rouge. Pour réactiver le rouleau-brosse agitateur,

appuyer de nouveau sur la pédale. La fenêtre

“rouleau-brosse activé” de l’indicateur deviendra rouge.

2-9

Arrêt automatique du rouleau-brosse agitateur

For maximum cleaning performance, the following carpet height settings are recommended:

• Lowest setting: for all types of carpet.

Note: If the cleaner is difficult to push, turn knob to the next higher setting.

• Higher settings: for very deep pile carpet, where easier pushing effort is desired, while maintaining good cleaning performance.

Cord Rewind

Grasp the end of the plug and pull to release cord from cord reel. After desired cord length is reached, the cord will lock into position.

To return cord for storage, hold plug and press on button (A) at top of cord reel. To prevent cord from whipping,

hold plug until cord is rewound.

2-52-4

Transporting Cleaner

Handle Positions

The handle of your cleaner has three positions; upright for storage and when using cleaning tools;

operating position for general operation on carpet and floors; low for reaching under low furniture. Step on handle release lever to lower handle.

2-6

To move your cleaner from room to room, put handle in upr ight position, tilt cleaner back on rear wheels and push forward.

Carpet Height Adjustment

The cleaning of carpet and rugs takes place at the nozzle (A).

When it is necessary to raise and lower the

nozzle for various carpet pile heights, turn the nozzle control knob (B) to the desired setting.

2-7 2-8

Settings

The agitator brush roll shuts off automatically for tool use, when the cleaner is in the upright position.

To manually shut off the agitator brush roll for cleaning hard floors, step on the pedal (A). The indicator (B) will show red in the “brush roll off” window. To turn the agitator brush roll on, step on the pedal again. The indicator will show red in the “brush roll on” window.

2-9

Agitator Brush Roll Shut-Off

A. L’accessoire

combiné peut être

utilisé avec la brosse

à épousseter pour

nettoyer les boiseries

sculptées, dessus de

tables, livres, lampes,

luminaires, stores

vénitiens, plinthes,

volets et grilles à registre.

Enlever la brosse (Fig.

2-13) pour nettoyer les meubles capitonnés, tapisseries, matelas,

vêtements et escaliers avec tapis.

B. L’accessoire portatif à turbine convient pour les meubles

capitonnés, tapisseries, matelas, vêtements, intérieurs d’auto et

escaliers avec tapis.

C. Le bec suceur peut s’employer dans les espaces restreints,

les coins et les rebords d’endroits tels que les tiroirs, meubles

capitonnés, escaliers et plinthes.

D. Les rallonges prolongent votre tuyau. Elles peuvent être

utilisées avec n’importe quel accessoire indiqué plus haut.

Lors de

l’utilisation des

accessoires,

placer le

manche de

l’aspirateur

en position

verticale. Le

rouleau-brosse

agitateur cesse

de tourner

lorsque l’aspirateur est en position

verticale. Éteindre l’aspirateur (OFF)

avant de poser ou de retirer le tuyau

du tube pour tuyau (A).

Pour utiliser le tuyau, soulever son

extrémité (B), tel qu’il est illustré.

Lorsque les accessoires ne sont plus

utilisés, remettre l’extrémité du tuyau

dans le tube.

3-2

Les accessoires per mettent de nettoyer les surfaces plus élevées et les endroits diff iciles à atteindre.

Pour utiliser les accessoires, placer le manche à la position verticale.

Le rouleau-brosse agitateur cesse de tourner lorsque l’aspirateur est en position verticale ou lorsque

le manche est abaissé si l’indicateur d’arrêt du rouleau-brosse agitateur est en position fermée (OFF)

lorsque le manche est abaissé.

3-1

3. ACCESSOIRES DE NETTOYAGE

Pour enlever le tuyau Choix de l’accessoire approprié

Fixer l’accessoire ou la rallonge au tuyau (A).

Fixer l’accessoire (B) en l’enfonçant

bien en place dans la rallonge.

Tourner légèrement la rallonge ou

l’accessoire pour serrer ou desserrer

la connexion.

Installation de

la rallonge et

des accessoires

de nettoyage

3-3

Pour nettoyer le tuyau et l’accessoire portatif à turbine,

essuyer la saleté avec un chiffon trempé dans un détergent

liquide. Rincer avec un chiffon humide. NE PAS plonger

l’accessoire portatif à turbine dans l’eau.

Les accessoires peuvent être lavés à l’eau tiède avec un

détergent. Rincer puis laisser sécher à l’air libre avant de les

réutiliser.

Nettoyage

des accessoires

A. Combination tool use with brush for carved furniture, table tops, books, lamps, lighting fixt ures, venetian blinds, baseboards, shutters, and registers.

Remove brush (Fig. 3-4) to clean upholstered furniture, draperies, mattresses, clothing, and carpeted stairs.

B. Powered hand tool may be used for upholstered furniture, draperies, mattresses, clothing, automobile interiors, and carpeted stairs.

C. Crevice tool may be used in tight spaces, corners and along edges in such places as dresser drawers, upholstered furniture, stairs and baseboards.

D. Wands are used to give extra length to your hose. Use them with any of the above tools.

When using cleaning tools, place cleaner handle in the upright position. The agitator brush roll will not rotate when the cleaner is

in the upright position. Also, turn cleaner OFF before disconnecting and connecting hose to hose tube (A).

To use hose, lift hose end (B) as shown. When you are finished cleaning with the

tools, reposition hose end into tube.

3-2

Tools allow for cleaning surfaces above the floor and for reaching hard to clean areas. The cleaner is read y for tool use when handle is in upright position. The agitator brush roll will not rotate when the cleaner is in the upright position or the if the agitator

brush roll shut off indicator is in the OFF position when the handle is lowered.

3-1

3. CLEANING TOOLS

Removing Hose Select Proper Tool

Attach tool or wand to the hose (A). Attach tool to wand (B) by pushing it

firmly onto the wand. Twist wand or tool slightly to tighten

or loosen the connection.

Attach Wand and Tools

3-3

To clean the hose and powered hand tool, wipe off dirt with a cloth dampened in a mild detergent. Rinse with a damp cloth. DO NOT submerge powered hand tool in water.

Cleaning tools may be washed in warm water with a detergent. Rinse and air dry before using.

How to Clean Tools

Vider le vide-poussière avant que la poussière n’atteigne la ligne (A).

Placer l’aspirateur en position verticale avant d’enlever le vide-poussière.

Débrancher l’appareil de la prise de courant. Ne pas utiliser l’aspirateur si le

vide-poussière ou les filtres ne sont pas en place.

MISE EN GARDE : Des matières très fines, comme de la poudre pour

le visage ou la fécule de maïs, peuvent sceller le filtre et réduire la

performance de l’appareil. Lorsque l’appareil est utilisé pour aspirer de tels

produits, vider le vide-poussière et nettoyer les filtres plus souvent.

Accessoire combiné

Faire glisser la brosse pour l’enlever.

Pour replacer la brosse, aligner sa base avec

les rainures (G) de l’accessoire. Faire glisser

la brosse en place.

Tuyau Extra Reach

(vendu séparément)

Le tuyau à longue portée Extra ReachMC facilite le

nettoyage des escaliers et des endroits difficiles à

atteindre. Suivre les étapes ci-dessous pour fixer

et enlever le tuyau Extra ReachMC.

Éteindre l’aspirateur (OFF) avant de poser ou de

retirer le tuyau. Enlever l’extrémité du tuyau du

conduit à poussière (A). Aligner l’extrémité du tuyau

Extra Reach

comportant les boutons saillants (B)

avec les encoches (C) du conduit à poussière. Faire

glisser les boutons dans les encoches et tourner le

tuyau pour le verrouiller en place.

Aligner l’extrémité du tuyau avec boutons saillants

(D) avec les encoches (E) du tuyau Extra ReachMC.

Faire glisser les boutons dans les encoches et tourner

le tuyau pour le verrouiller en place. (Pour enlever le

tuyau, faire l’opération inverse.)

Fixer une rallonge ou un accessoire à l’autre

extrémité du tuyau.

3-4

3-6

3-7

Nettoyage des escaliers

Pour nettoyer les escaliers, utiliser le tuyau et

l’accessoire portatif à turbine. Commencer par le

bas de l’escalier.

MISE EN GARDE : Afin d’éviter les blessures

ou l’usure prématurée du tapis et d’empêcher

l’appareil de tomber, toujours placer l’appareil

au bas de l’escalier.

4. ENTRETIEN

4-1

Vide-poussière

Quand le vider?

REMARQUE : Le tuyau doit être connecté au conduit à poussière et au tube pour tuyau après avoir enlevé

le tuyau Extra ReachMC pour le nettoyage des tapis ou des planchers à sol dur.

Il est recommandé de vous familiariser avec les opérations d’entretien; une utilisation et un entretien

corrects de l’appareil assureront son bon fonctionnement.

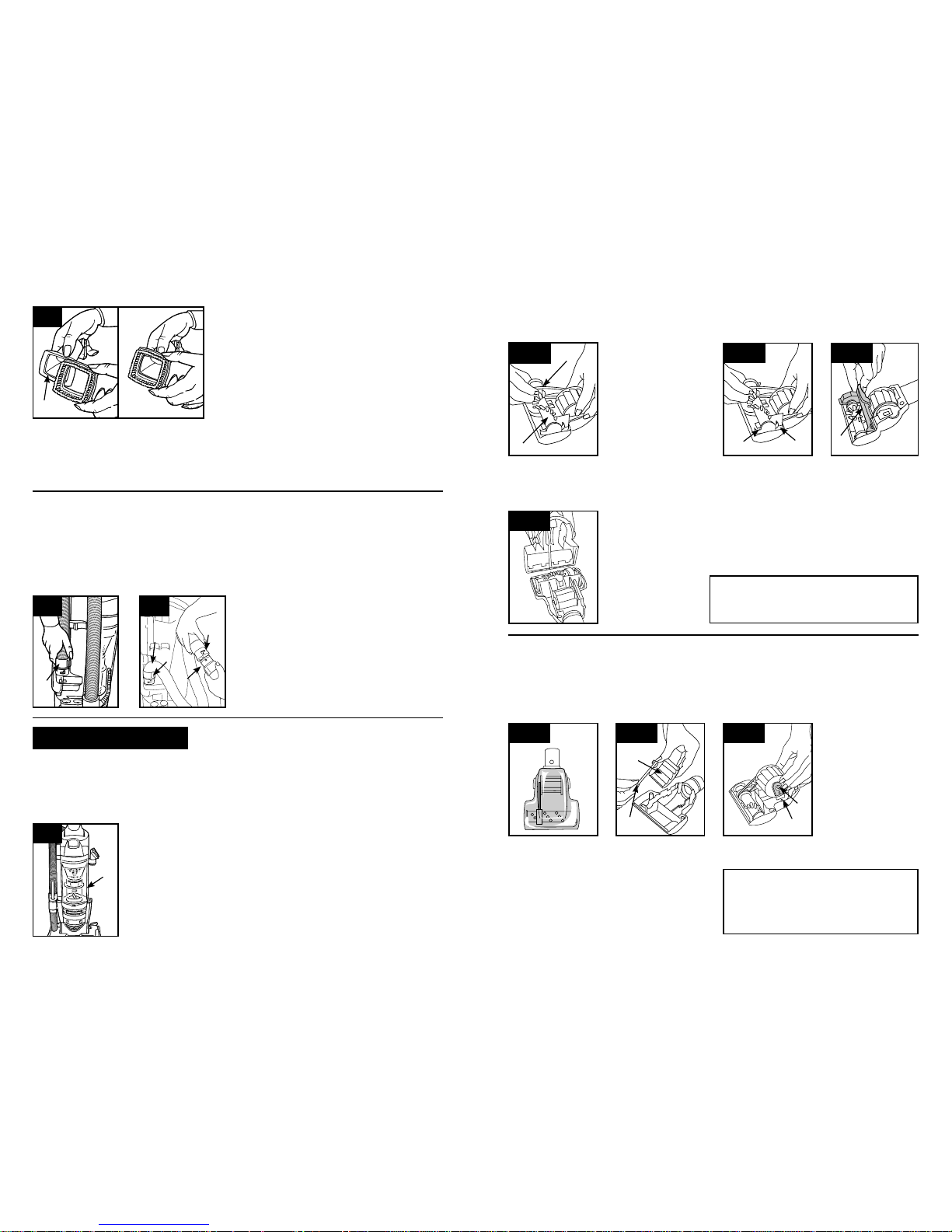

Empty the dirt cup before the dirt reaches the fill line (A). Place the cleaner in the upright position before removing the dirt cup.

Disconnect cleaner from electrical outlet. Do not use cleaner without dirt cup or filters in place.

CAUTION: Very fine materials, such as face powder or cornstarch, may seal the filter and cause a reduction in performance. When using the cleaner for this type of dust, empty the cup and clean the filters often.

Combination Tool

Slide brush to remove. To replace brushes, align bottom of brush with

grooves (A) on tool. Slide brush into place.

Extra Reach™ Hose

(available at additional cost) The Extra Reach™ hose provides easier cleaning

of stairs and hard to reach places. Follow the steps below for attaching and detaching the Extra Reach™ hose.

Turn cleaner OFF before disconnecting and connecting hose. Remove hose end from dirt duct (A). Align end of Extra Reach™ hose with projections (B) over slots on dirt duct (C). Slide hose into slots and twist hose to lock it into place.

Align end of hose with projections (D) over slots (E) on Extra Reach™ hose. Slide hose into slots and twist hose to lock it into place. (To detach hose, reverse procedure).

Attach wands or tools to the other end of hose. Note: Hose must be connected to dirt duct and

hose tube after removing Extra Reach™ hose for carpet or f loor cleaning.

3-4

3-6

3-7

Stair Cleaning

Use the hose and powered hand tool for stair cleaning. Clean from bottom to top.

CAUTION: To avoid personal injury or unnecessary wear to carpet, and to prevent the cleaner from falling, always place it at bottom of stairs.

4. MAINTENANCE

4-1

Dirt Cup

When to Empty

Familiarize yourself with these home maintenance tasks as proper use and care of your cleaner will ensure continued cleaning effectiveness.

La poussière et les débris peuvent être enlevés de

l’ensemble du filtre en le brossant avec l’accessoire

combiné de l’aspirateur.

Placer l’ensemble du filtre sur le vide-poussière,

aligner les trois languettes (A) d’un côté du filtre avec

les trois fentes du vide-poussière (B) et faire tourner

dans le sens horaire pour fixer en place. Appuyer sur

le bouton de dégagement (C) de la porte du vide-

poussière pour fermer la porte.

Remettre en place le vide-poussière,

tel qu’il est décrit aux figures 4-5 et 4-6.

Appuyer sur le bouton de dégagement du

vide-poussière (A) et faire pivoter le vide-

poussière.

4-2

Vide-poussière (suite)

Vidage

Tenir le vide-poussière au-dessus d’une poubelle

et appuyer sur le bouton de dégagement de la

porte du vide-poussière (A) pour ouvrir la porte (B).

Appuyer sur le bouton de dégagement de la

porte du vide-poussière pour enclencher la porte

et la fermer.

4-3

4-4 4-5

Placer d’abord la base

du vide-poussière

dans l’appareil.

Faire pivoter le

vide-poussière dans

l’aspirateur.

Enfoncer le bouton

de dégagement du

vide-poussière tout

en appuyant sur le

vide-poussière.

Relâcher le bouton

pour qu’il reprenne

sa position et

verrouiller le vide-

poussière en place.

Filtres

Ensemble du filtre cyclonique: Nettoyage

4-6 4-7

Débrancher l’appareil de la prise de cour ant. Ne pas utiliser l’aspirateur si le vide-poussière

ou les filt res ne sont pas en plac e.

Enlever le v ide-poussière, tel que décrit à la

figure 4-2.

Faire tourner l’ensemble du filtre (A) dans le sens

horaire. Enlever l’ensemble du filtre du vide-

poussière.

Dirt and debris can be cleaned from the filter assembly by brushing with the cleaner’s combination tool.

Place the filter assembly on the dirt cup, aligning (3) tabs (A) on f ilter with (3) slots on dirt cup (B) and t wist it clockwise to secure into position. P ress dirt cup door release button (C) to latch dirt cup door closed.

Replace dirt cup as described in Figs. 4-4 & 4-5.

Press dirt cup release button (A) and pivot cup out.

4-2

Dirt Cup (cont.)

How to Empty

Holding dirt cup over trash receptacle, press dirt cup door release button (A) to open dirt cup door (B).

Close door and press dirt cup door release button to latch dirt cup door closed.

4-3

4-4 4-5

Place bottom of dirt cup into cleaner body first. Pivot cup into cleaner body.

Press on dirt cup release button while firmly pressing on dirt cup.

Release button in order for it to return to proper position and lock the dirt cup into place.

Filters

Cyclonic Filter Assembly: How to Clean

4-6 4-7

Disconnect cleaner from electrical outlet. Do not use cleaner without dirt cup or filters in place.

Remove dirt cup as described in Fig. 4-2. Twist filter assembly (A) counterclockwise.

Remove assembly from dirt cup.

Filtres (suite)

Filtre Secondaire: Nettoyage

4-8

Enlever le vide-poussière, tel que déc rit à la f igure 4-2.

Avec le pouce, faire glisser vers la droite le verrou (A) situé sur

le dessus du boîtie r et enlever le cadr e gris du filtre en le tirant

vers le bas. Enlever le filtre noir en mousse. Rincer la cartouche

du cadre du filt re et le f iltre en mousse à l’eau froide.

Laisser le filtre et le c adre du f iltre sécher à l’air libre pendant

24 heures avant de replacer le f iltre dans le cadr e du filtre.

Remettre en place la cartouche du cadre du filt re en ins érant

les languettes dans les fentes situées à l’arrière du boît ier. Faire

tourner la cartouche du cadre du filt re vers le haut du boît ier

du vide-poussièr e et enclencher en plac e.

Filtre Terminal HEPA: Nettoyage

4-9

Insérer les doigts dans les fentes et

enlever le cadre du filtre (A) en le

tirant directement vers l’extérieur.

La poussière et les débris peuvent

être enlevés de la cartouche du

filtre HEPA en la brossant avec

l’accessoire combiné de l’aspirateur.

NE PAS RINCER OU LAVER LA

cartouche du filtre HEPA.

Replacer dans l’aspirateur.

Filtre Terminal HEPA: Quoi acheter?

À l’achat de la nouvelle cartouche filtrante

HEPA, demander la pièce HOOVER n°

93002360.

Débrancher l’appareil de la prise de courant. Ne pas utiliser l’aspirateur si le vide-poussière ou les

filtres ne sont pas en place.

Débrancher l’appareil de la prise de courant. Ne pas utiliser l’aspirateur si le vide-poussière ou les filtres ne

sont pas en place.

L’ampoule

4-10

Enlèvement de la lentille Pose de l’ampoule

Remise en place

de la lentille

4-11 4-12

Débrancher l’appareil de la prise de courant.

Appuyer sur la pédale de déblocage du manche

et placer le manche à sa position basse.

À l’aide d’un tournevis cruciforme, retirer la vis,

comme il est illustré, puis soulever la lentille.

Tirer sur l’ampoule pour

l’enlever de la douille.

Enfoncer directement

la nouvelle ampoule

jusqu’à ce qu’elle se

bloque en place.

Éviter d’utiliser une

force excessive.

Remett re la lentille

puis fixer en place

avec la v is.

L’ampoule: Quoi acheter?

Cet appareil utilise une ampoule 13 volts,

T-3 114 à culot poussoir, pièce Hoover no

27313-107.

À l’achat d’un nouvelle cartouche filtrante secondaire, demander la pièce HOOVER n° 93002517. À

l’achat d’un nouveau filtre noir en mousse, demander la pièce HOOVER n° 93002518.

Filtre Secondaire: Quoi acheter?

Filters (cont.)

Secondary Filter: How to Clean

4-8

Remove dirt cup as described in Fig. 4-2. With thumb and forefinger, slide latch (A) located at the

top of the housing to the right and pull down to remove gray filter frame. Remove black foam filter. Rinse filter frame cartridge and foam filter under cold water.

Allow both filter frame and filter to air dry for 24 hours before replacing filter into filter frame. Reposition filter

frame cartridge by inserting tabs into slots on back of housing. Rotate filter cartridge frame up toward top of housing and snap closed.

HEPA Final Filter: How to Clean

4-9

With fingers in slots, pull filter frame (A) straight out.

Dirt and debris can be cleaned from the filter cartridge by brushing with the cleaner’s combination tool.

DO NOT RINSE OR WASH the HEPA filter cartridge.

Slide back into position on cleaner.

HEPA Final Filter: What to Buy

When purchasing a new HEPA filter cartr idge, ask for HOOVER part No.

93002360.

Disconnect cleaner from electrical outlet. Do not use cleaner without dirt cup or filters in place.

Headlight

4-10

Removing Lens Installing Bulb Replacing Lens

4-11 4-12

Disconnect cleaner from electrical outlet.

Press handle release pedal and place handle in low position.

Using a Phillips screwdriver, remove the the screw as shown and lift off lens.

Pull old bulb straight out of socket. Push new bulb straight into socket until locked in place.

Excessi ve force is not required.

Reposition lens and secure with the screw.

Headlight: What to buy

This cleaner uses a 13 volt, T-3 114 wedge base bulb, When purchasing a new lightbulb, ask for Hoover part No. 27313-107.

When purchasing a new secondary filter cartridge, ask for HOOVER part No. 93002517. To purchase a new black foam filter, ask for HOOVER part No. 93002518.

Secondary Filter: What to Buy

With lettering on outside of belt, slide new belt over motor shaft (A).

Place other end of belt over large pulley (B) while rolling the pulley in direction shown.

Turn agitator brush roll making sure belt turns freely and is not pinched between agitator brush roll and agitator shield.

Belts

The belts are located under the bottom plate of the cleaner and should be checked from time to time to be sure the y are in good condition.

Disconnect cleaner from electrical outlet.

WARNING: Agitator brush roll can start suddenly. Unplug cleaner before turning it over.

Replacing Flat Belt

Place handle in low position and turn cleaner over so bottom side is facing up.

Remove the 6 screws as shown with a Phillips screwdriver.

Lift off bottom plate.

4-13 4-14

Replace belt if it is stretched, cut or broken. To check the flat belt, refer to Fig. 4-13.

Removing Bottom Plate

Removing Belt

Positioning Belt

Remove used belt (A) from large pulley (B) and discard.

Reposition bottom plate and 6 Phillips head screws. Tighten screws securely.

Insert agitator brush roll through belt and position belt in groove (A) on agitator brush roll.

4-18

Inspecting V-Belt

The V-belt is designed to last for a long time and is not normally replaced. However, if the V-belt is cracked, gouged or broken, it should be replaced.

Slide flat belt off large pulley as shown in Fig. 4-14. To remove V-belt, slide back of belt over pulley (A).

Then firmly pull on belt and “snap” it out. Discard used belt. To install new belt (with lettering on outside of

belt), slide back of belt over pulley and pull front of

belt toward groove (B) next to pulley. Belt will “pop” into place.

4-17

4-16

Flat Belt: What to Buy

Use only genuine HOOVER belts with your cleaner. When purchasing a new belt, ask for Flat belt - HOOVER part No. 40201-271.

V-Belt: What to Buy

Use only genuine HOOVER belts with your cleaner. When purchasing a new belt, ask for V belt - HOOVER part No. 40201-200.

4-15

Faire glisser la

nouvelle courroie

sur l’arbre moteur

(A) en s’assurant

que le lettrage de

la courroie est vers

l’extérieur.

Placer l’autre

extrémité de la

courroie sur la

grande poulie (B)

en faisant tourner la

poulie dans la direction indiquée.

Faire tourner le rouleau-brosse agitateur pour

s’assurer qu’il tourne librement et que la courroie

n’est pas coincée entre le rouleau-brosse agitateur

et le protège-rouleau.

La Courroie

S’assurer de la bonne condit ion des courroies. Situées sous la plaque inférieure de l’aspirateur, elles

devraient être vérif iées régulièrement.

Débrancher l’appareil de la prise de courant.

AVERTISSEMENT : Le rouleau-brosse agitateur peut se mettre en marche brusquement. Débrancher

l’aspirateur avant de le mettre à l’envers.

Remplacement de la courroie plate

Placer le manche à sa

position basse et retourner

l’appareil à l’envers.

À l’aide d’un tournevis

cruciforme, retirer les

six (6) vis, comme il est

illustré.

Enlever la plaque inférieure.

4-13 4-14

Remplacer la courroie si elle est étirée, coupée ou sectionnée. Pour vérifier la courroie plate, consulter la Fig. 4-13.

Dépose de la

plaque inférieure

Dépose de la

courroie

Placement de la courroie

Enlever la cour roie

usée (A) de la grande

poulie (B) et la jeter.

Remettre en place la

plaque inférieure et les

six (6) vis cruciformes.

Serrer solidement les vis.

Insérer le rouleau-

brosse agitateur

dans la courroie puis

placer la courroie

dans la rainure (A) de

l’agitateur.

4-18

Inspection de la courroie en V

La cour roie en V est conçue pour durer longtemps

et habituellement elle n’a pas besoin d’être

remplacée. Toutefois, si la courroie en V est étirée,

coupée ou sect ionnée, elle doit être remplac ée.

Faire glisser la courroie plate hors de la g rande

poulie, comme il est illustré à la fig ure 4-14.

Pour enlever la courroie en V, faire glisser le dessus

de la cour roie par-dessus la poulie (A). Puis t irer

fermement la courroie et l’expulser.

Jeter la courroie usée.

Pour installer une nouvelle courroie ( avec le

lettrage vers l’extérieur), faire glisser le dessus de la courroie par-dessus

la poulie et tirer le dessous de la courroie vers la rainure (B) qui se trouve

près de la poulie. La cour roie “s’enclenche“ alors en place.

4-17

4-16

La Courroie Plate: Quoi acheter?

N’utiliser que des courroies originales

HOOVER avec votre aspirateur. À l’achat

d’une nouvelle courroie, demander la

courroie plate, pièce HOOVE R n° 40201-271.

La Courroie en V: Quoi acheter?

N’utiliser que des courroies originales HOOVER avec votre aspirateur. À l’achat

d’une nouvelle courroie, demander la courroie en V, pièce HOOVER n° 40201-200.

4-15

Rouleau-brosse agitateur

Remplacement du rouleau-brosse agitateur

AVERTISSEMENT : Le rouleau-brosse agitateur peut se mettre en marche brusquement. Débrancher

l’aspirateur avant de le mettre à l’envers.

Remplacement de la rouleau-brosse agitateur

Lorsque les brosses du rouleau-brosse agitateur sont usées, le rouleau-brosse agitateur doit être remplacé.

Inspection de la rouleau-brosse agitateur

Placement de la courroie en V

4-19

Installation du rouleau-brosse agitateur

Saisir fermement le

rouleau-brosse agitateur

et l’insérer en position,

d’abord en faisant glisser

son extrémité opposée à

la courroie dans la rainure

rectangulaire (A) sur le

côté de l’appareil.

Puis, tirer l’autre côté du

rouleau-brosse agitateur

(B) pour le mettre en place. La courroie présente un

peu de jeu lorsqu’elle est correctement installée.

Remettre en place la courroie plate et la plaque

inférieure (figures 4-15 à 4-16).

Insérer le rouleau-

brosse agitateur dans la

courroie puis placer la

courroie dans la rainure

(A) de l’agitateur.

4-21

Pour vérifier l’état des

brosses, placer l’extrémité

d’un morceau de carton

en travers de la plaque

inférieure tout en faisant

tourner le rouleau-

brosse agitateur. Afin de

maintenir l’efficacité de

l’appareil, remplacer le

rouleau-brosse agitateur

si les brosses ne touchent

pas au carton.

Dépose du rouleau-brosse agitateur

4-20

Tourner le bouton de

réglage de hauteur du

tapis au réglage le plus

bas. Retourner l’appareil

à l’envers et enlever

la plaque inférieure

(figure 4-13). Soulever le

rouleau-brosse agitateur

et faire glisser la courroie

en V (A) hors du rouleau-

brosse agitateur.

4-22

Accessoire portatif à turbine

Remplacement du rouleau-brosse agitateur

Rouleau-brosse agitateur: Quoi acheter?

À l’achat d’un nouvel agitateur, demander la

pièce HOOVER n° 93002361.

4-23

L’agitateur doit être remplacé lorsque ses brosses sont usées.

Comment le remplacer?

Retirer l’accessoire

du tuyau et retourner

l’aspirateur. Enfoncer

les loquets de chaque

côté de l’accessoire

puis retirer la plaque

inférieure (A).

4-24

Retirer les deux vis cruciformes puis enle ver

le protège-courroie (A).

Agitator Brush Roll

Disconnect cleaner from electrical outlet. WARNING: Agitator brush roll can start suddenly. Unplug cleaner before turning it over.

Replacing Agitator Brush Roll

When agitator brushes are worn, the brush roll should be replaced.

Inspecting Agitator Brush Roll

Positioning V-Belt

4-19

Installing Agitator Brush Roll

Grasp agitator brush roll firmly and fit it into position by first sliding end opposite the belt into the rectangular slot (A) on side of cleaner.

Pull other side of agitator brush roll (B) into place. Belt may fit loosely when properly installed.

Reposition flat belt and bottom plate (Figs. 4-15 to 4-16).

Insert agitator brush roll through belt and position belt in groove (A) on agitator brush roll.

4-21

To check condition of brushes, move edge of a card across bottom plate while turning agitator brush roll. To maintain cleaning effectiveness, replace agitator brush roll if brushes do not touch card.

Removing Agitator Brush Roll

4-20

Turn carpet height adjustment knob to lowest setting. Turn cleaner over and remove bottom plate (Fig. 4-13). Lift up agitator brush roll and slide V-belt (A) off agitator brush roll.

4-22

Powered Hand Tool

Replacing Agitator Brush Roll

Agitator Brush Roll: What to Buy

When purchasing a new Agitator Brush Roll, ask for HOOVER part No. 93002361.

4-23

When agitator brushes are worn, the brush roll should be replaced.

How to Replace

Turn tool so bottom faces up. Press the latches on either side of tool and remove bottom plate (A).

4-24

Unscrew the two Phillips screws and remove belt guard (A).

Enlever l’agitateur, y

compris les plaques

d’extrémité (A), puis le

jeter.

Vérifier que la courroie

est en bon état. Si elle

est étirée, coupée ou

sectionnée, la remplacer

(voir la section suivante).

Insérer le rouleau-brosse

dans la courroie et placer celle-ci sur les dents de

l’engrenage (B) du rouleau-brosse.

4-25

4-26

Avec les extrémités

courbées vers le

bas, faire glisser les

plaques d’extrémité

(A) du rouleau-brosse

dans les rainures (B)

de l’accessoire.

Accessoire portatif à turbine (suite)

4-27

Replacer le protège-

courroie (A) en

s’assurant de ne

pas y coincer les

brosses. Faire tourner

l’agitateur pour vérifier

qu’il tourne librement.

Replacer la plaque

inférieure et les vis.

4-28

Pour replacer la plaque

inférieure, insérer les

quatre languettes sur le

rebord de la plaque dans

les rainures à l’avant de

l’accessoire.

Rabaisser la plaque

inférieure puis l’enfoncer

pour la fixer en place.

Rouleau-brosse agitateur: Quoi acheter?

À l’achat d’une nouvelle rouleau-brosse agitateur

du accessoire portatif á turbine, demander la

pièce Hoover n° 48414-088.

Remplacement de la courroie

La courroie de l’accessoire portatif à turbine est conçue pour durer longtemps et n’a normalement pas

à être remplacée. Cependant, si la courroie est étirée, coupée ou sectionnée, elle doit être remplacée.

Remplacement du rouleau-brosse agitateur

Comment le remplacer?

Inspection de la

courroie

4-29

Retirer l’accessoire

du tuyau. La courroie

est visible à travers

le dessus de la buse

ou en retirant la

plaque inférieure et

le protège-courroie

(figures 4-23 et 4-24).

Remplacement de

la courroie

4-30

Saisir la turbine (A)

et tirer fermement

dessus pour l’enlever.

Retirer la courroie de

la poulie de la turbine

(B). Poser la nouvelle

courroie.

S’assurer que les pattes

de fixation (A) de la

turbine pointent vers

le bas, puis faire glisser

les pattes dans les

rainures (B ) du boît ier

de l’accessoire jusqu’à ce

qu’il y ait un déclic.

Remett re en place

le rouleau-brosse, le

protège-cour roie et la plaque inférieure, comme

il est décrit aux figures 4-25 à 4-28.

4-31

la courroie du Accessoire portatif à

turbine: Quoi acheter?

À l’achat d’une nouvelle courroie du accessoire

portatif á turbine, demander la pièce HOOVER

n° 38528-037.

A B

Remove agitator including end plates (A) and discard.

Inspect belt to ensure that it is in good condition. If belt is cracked, gouged or broken, replace it (see following section).

Insert brush roll through belt and position belt over gear teeth (B) on brush roll.

4-25

4-26

With curved ends down, slide end plates (A) of brush roll into slots (B) on tool.

Powered Hand Tool (cont.)

4-27

Replace belt guard (A) making sure not to pinch brush bristles in guard. Turn agitator, to make sure it rotates freely.

Replace and tighten screws.

4-28

To replace bottom plate,

insert the four tabs on

edge of bottom plate into

slots on front of tool.

Pivot bottom plate down

and snap closed.

Agitator Brush Roll: What to Buy

When purchasing a new Powered Hand Tool Agitator Brush Roll, ask for HOOVER part No. 48414-088.

Belt Replacement

The powered hand tool belt is designed to last a long time and is not normally replaced. However, if the belt is cracked, gouged or broken, it should be replaced.

Replacing Agitator Brush Roll How to Replace

Inspecting the Belt

4-29

The belt can be seen through the top of the nozzle or by removing the bottom plate and belt guard (Figs. 4-23 to 4-24).

Replacing the Belt

4-30

Grasp turbine (A) and pull firmly to remove.

Remove belt from turbine pulley (B). Replace with new belt.

With f lat sides of turbine retainers (A) pointing down, slide retainers into grooves (B) in tool housing and snap into place.

Replace brush roll, belt guard, and bottom plate as described in Figs. 4-25 through 4-28.

4-31

Powered Hand Tool Belt: What to Buy

When purchasing a new Powered Hand Tool Belt, ask for HOOVER part No. 38528-037.

A B

The motor is equipped with bearings that contain sufficient lubrication for the life of the motor. The addition of lubricant could cause damage. Therefore, do not add lubricant to motor bearings.

The agitator brush roll is equipped with two ball bearings that should be lubricated periodically by a Hoover Sales and Service Center or an Authorized Hoover Warranty Serv ice Dealer.

Lubrication

To obtain approved HOOVER service and genuine HOOVER parts, locate the nearest Hoover Sales and Service Center or Authorized Hoover Warranty Service Dealer (Depot) by:

• checking the Yellow Pages under “Vacuum Cleaners - Household”

-OR -

• checking the Service section of Hoover on-line at hoover.com

-OR -

• calling 1-800-944-9200 for an automated referral of authorized service outlet locations (U.S. only).

Do not send your cleaner to Hoover in Glenwillow,

Ohio for service, this will only result in delay.

If further assistance is needed, contact the Hoover Consumer Response Center, Phone: 1-330-499-9499.

In Canada: Carson Building; 100 Carson St.; Etobicoke, ON; M8W3R9; 1-800-263-6376.

Always identify your cleaner by the complete model number when requesting information or ordering parts. (The model number appears on the back of the cleaner.)

Service

An internal thermal protector has been desig ned into your cleaner to protect it from overheating.

When the thermal protector activates, the cleaner will stop running. If this happens, proceed as follows:

1. Turn the cleaner OFF and disconnect it from the electrical outlet.

2. Check secondary and final filters for dirt accumulation.

3. Refer to “Clearing blockages” section.

4. When cleaner is unplugged and the motor cools for 30 minutes, the thermal protector automatically resets and cleaning may continue.

If the thermal protector continues to activate after following the above steps, your cleaner may need servicing (see “Ser vice” section).

Thermal Protector

Le moteur est pourvu de deux paliers

suffisamment lubrifiés pour toute la durée de vie

du moteur. Toute lubrification supplémentaire

pourrait causer des dommages. Par conséquent,

ne pas ajouter de lubrifiant aux paliers du moteur.

Le rouleau-brosse agitateur est pourvu de deux

roulements à billes qui doivent être lubrifiés

périodiquement à un Centre de vente et de

serv ice Hoover ou à un atelier de service garanti

autorisé Hoover.

Lubrification

Pour obtenir le service autorisé HOOVER ou des

pièces d’origine HOOVER, il vous faut l’adresse du

Centre de vente et de service Hoover ou de l’atelier

de service garanti autorisé (dépôt) le plus près de

chez vous. Pour l’obtenir, vous pouvez :

• consulter les Pages Jaunes sous la rubrique

“Aspirateurs domestiques”

-OU-

• vérifier la liste des Centres de service en usine

fournie avec cet appareil

-OU-

• consulter la section Service de Hoover sur

Internet au hoover.ca

-OU-

• composer le 1 800 944-9200 pour accéder

à un service d’aide automatique qui vous

indiquera les adresses des Cent res de ser vice

autorisés (É.-U. seulement).

Prière de ne pas envoyer votre appareil à

l’adresse de Glenwillow, Ohio, pour qu’il

soit réparé. Il n’en résulterait que des délais

supplémentaires.

Si d’autres renseignements sont requis,

communiquer avec le Centre d’aide à la clientèle

Hoover, Téléphone: 1 330 499-9499.

Au Canada: Carson Building; 100 Carson St.;

Etobicoke, ON M8W3R9; téléphoner au 1-800-

263-6376.

Au moment de demander des renseignements

ou de commander des pièces, toujours identif ier

l’appareil par son numéro de modèle complet.

(Le numéro de modèle se trouve à l’arrière de

l’appareil.)

Service

L’aspirateur est doté d’une protection thermique

interne pour le protéger cont re les surchauf fes.

Lorsque la protect ion thermique est activée,

l’aspirateur cesse de fonctionner. Dans un tel cas,

procéder de la façon sui vante :

1. Éteindre l’aspirateur (OFF) et le débrancher

de la prise de courant.

2. Vérifier l’accumulation de poussière sur le

filtre secondaire et le filtre terminal.

3. Débloquer le tuyau (voir la section

“Déblocage des obstructions”).

4. Lorsque l’aspirateur est débranché et le

moteur laissé au repos pendant 30 minutes,

la protection thermique se réinitialise

automatiquement, et le nettoyage peut

reprendre.

Si la protection thermique continue de s’activer

après avoir suivi les étapes ci-dessus, l’aspirateur

peut avoir besoin d’être réparé (voir la section

“Service”).

Protecteur thermique

5. TROUBLESHOOTING

PROBLEM POSSIBLE REASON POSSIBLE SOLUTION

L’appareil ne

fonctionne pas

1. L’appareil est mal branché. 1. Bien enfoncer la fiche mâle dans

la prise de courant.

2. Fusible grillé/disjoncteur

déclenché.

2. Remplacer

le fusible/réenclencher

le disjoncteur.

3. Protecteur thermique

activé. 3. Laisser refroidir l’aspirateur pendant 30 minutes

(le protecteur thermique se réinitialisera).

L’aspirateur/les

accessoires

n’aspirent pas la

saleté

1. Obstruction du passage de l’air. 1. Dégager l’obstruction - Pg. 16.

2. Vide-poussière plein. 2. Vider

le vide-poussière - Pg. 9.

3. Rouleau-brosse de l’agitateur usé. 3. R

emplacer le rouleau-brosse del’agitateur - Pg. 10.

4. Courroie cassée ou usée. 3. Remplacer

la courroie - Pg. 12.

5. Les filtres sont sales. 5. Nettoyer

les filtres- Pg. 9-10.

6. Nozzle/dirt passage hose clogged. 6. Remove lower hose; remove obstruction - Pg. 16.

Mauvais réglage de la hauteur

de tapis.

7. Régler

le bouton de contrôle à une position

inférieure - Pg. 6.

8. Le rouleau-brosse agitateur est

désactivé.

8. Appuyer

sur la pédale pour activer le rouleau-

brosse agitateur - Pg. 6.

De la poussière

s’échappe de

l’aspirateur

1. Godet à poussière plein. 1. Vider le godet à poussière - Pg. 9.

2. Le godet à poussière n’est pas

installé correctement.

2. Revoir l’enlèvement et la réinstallation du

godet à poussière - Pg. 9.

3. Le tuyau n’est pas installé

correctement.

3. Consultez à nouveau la section sur

l’installation du tuyau - Pg. 4.

4. Le f iltre n’est pas installé

complètement.

4. Consultez à nouveau la section sur l’installation

du filtre - Pg. 9-10.

La lumière avant

ne fonctionne pas

1. L’ampoule est brûlée. 1. Changer l’ampoule - Pg. 11.

2. Les fils électr iques sont lâches. 2. Appeler le 1-800-944-9200 pour connaître

le dépositaire Hoover® le plus proche.

L’aspirateur est

difficile à pousser

ou refuse d’avancer

1. Mauvais réglage de la hauteur

de tapis.

1. Régler la commande de hauteur à un niveau

supérieur - Pg. 6.

Le rouleau-brosse

de l’accessoire por-

tatif à turbine ne

tourne pas

1. Une trop grande pression est

appliquée sur l’accessoire.

1. Poursuivre l’utilisation en réduisant la pression.

2. Obstruction dans le tuyau de la

turbine.

2. Dégager

l’obstruction - Pg. 16.

3. La courroie est cassée ou usée. 3. Remplacer

la courroie - Pg. 13.

4. L’appareil aspire mal. 4. Consulter

la section “L’aspirateur n’aspire pas la

saleté.”

Odeur de

fumée/de brûlé

détectée

1. Courroie sectionnée ou étirée. 1. Remplacer la courroie du rouleau-brosse de

l’agitateur - Pg. 12.

5. TROUBLESHOOTING

PROBLEM POSSIBLE REASON POSSIBLE SOLUTION

Cleaner won’t run

1. Power cord not fir mly plugged into outlet.

1. P

lug unit in firmly.

2. Blown fuse or tripped breaker. 2. Check f use or breaker in home. Replace fuse/

reset breaker.

4. Thermal Protector acti vated. 4. Unplug and allow cleaner to cool for 30 minutes.

(This willl reset the thermal protector)

Cleaner won’t pick up or low suction

. Bl

ockage in air flow passages. 1. Clear blockage - Pg. 16.

2. Dir t cup full. 2. Empty dirt cup - Pg. 9.

3. Agitator Brush Roll worn. 3. Replace Agitator Brush Roll - Pg. 10.

4. Broken or worn belt. 3. Replace belt - Pg. 12.

5. Clogged f ilter. 5. Remove f ilter and clean - Pg. 9-10.

6. Nozzle/dirt passage hose clogged. 6. Remove lower hose; remove obstruction - Pg. 16.

7. Car pet height setting is incor rect. 7. Set car pet height adjustment to appropriate

setting for carpet being cleaned - Pg. 6.

8. Agitator Brush Roll is OFF. 8. Step on pedal to turn Agitator Brush Roll on -

Pg. 6.

Dust escaping from cleaner

. D

irt cup full. 1. Empt y dirt cup - Pg. 9.

2. Dir t cup not installed correctly. 2. Review dirt cup removal & replacement -

Pg. 9.

3. Hose not installed cor rectly. 3. Rev iew hose installation - Pg. 4.

4. Filter not installed completely. 4. Review filter removal & replacement - Pg. 9-10.

Headlight not working

1. B

ulb burnt out. 1. Replace bulb - Pg. 10.

2. Loose electrical wires. 2. Call 1-800-944-9200 for nearest authorized

Hoover

dealer.

Cleaner is difficult to push or won’t move forward

1. C

arpet height setting is incorrect. 1. Set carpet height adjust lever to appropriate

setting for carpet being cleaned - Pg. 6.

Powered Hand Tool Brush Roll won’t turn

1. T

oo much pressure being applied

to tool.

1. C

ontinue us ing tool applying light pressure.

2. Blockage in turbine channel. 2. Remove blockage - Pg. 16.

3. Broken or worn belt. 3. Replace belt - Pg. 13.

4. Low cleaner suction. 4. Check items under “Cleaner won’t pick or low

suction.”

Smoky/burning smell detected

. B

elt broken or stretched. 1. Replace agitator brush roll belt - Pg. 12.

5-1

Vérifier si le vide-

poussière est plein; le

vider au besoin.

5-2

Brancher l’aspirateur et l’allumer

(position ON). Vérifier la succion

au bout du tuyau (A). S’il y a

succion, éteindre (position OFF) puis

débrancher l’aspirateur. Vérifier le

branchement au niveau du tube pour

tuyau (B); enlever toute obstruction.

Déblocage des obstructions

Débrancher l’appareil de la prise de courant.

Une succion ou une efficacité faibles peuvent être causées par une obstruction à l’intérieur du système.

Suivre dans l’ordre les étapes suivantes jusqu’à ce que la source de l’obstruction soit identifiée :

Vide-poussière

est plein

Vérifier le débit

d’air

5-3

Enlever et nettoyer le foltre

secondaire (f ig. 4-8, p. 10).

Remett re le f iltre en place.

Vérifier le filtre

secondaire

Éteindre (position

OFF) puis débrancher

l’aspirateur.

Si l’obstruction peut être

vue dans le tube (A),

enlever les cinq (5) vis

à l’aide d’un tournevis

cruciforme.

Enlever le tube de

l’aspirateur et enlever

l’obstruction.

Remettre en place le tube dans l’aspirateur, de

même que les cinq (5) vis.

Éteindre (position

OFF) puis débrancher

l’aspirateur.

Retirer la plaque inférieure

(fig. 4-13) et le rouleau-

brosse agitateur (fig.

4-20).

Regarder dans l’ouverture

(A), dans les canaux (B) et

autour de la membrane (C)

et enlever tous les débris

accumulés.

Remettre en place le rouleau-brosse agitateur et la

plaque inférieure.

Vérifier le tube

d’alimentation du tuyau

Vérification du dessous de

la plaque inférieure

5-4 5-5

5-6

Si l’appareil se bloque pendant l’utilisation

de l’accessoire portatif à turbine

Débrancher l’accessoire portatif à turbine du tuyau.

Enlever la plaque inférieure, le protégé-courroie et

l’accessoire portatif à turbine, comme il est décr it

aux figures 4-24, 4-25 et 4-31.

Enlever toute obstruction du conduit de la turbine.

Remettre en place la courroie de la turbine, le

rouleau-brosse, le protège-courroie et la plaque

inférieure.

5-1

Check fullness of dirt cup; empty if needed

5-2

Plug cleaner in and turn ON. Check for suction at end of hose (A). If there is suction turn cleaner OFF and unplug. Check connection at hose tube (B); remove any blockage.

Clearing Blockages

Disconnect cleaner from electrical outlet.

Low suction or pick up may be due to a blockage in the system. Refer to the following steps to check for blockages continuing with each step until the blockage is found:

Fullness of Dirt Cup

Check Airflow Path

5-3

Remove and clean secondar y filter (Fig. 4-8, p. 10). Replace filter.

Check Secondary Filter

Turn cleaner OFF and unplug.

If blockage can be seen in tube (A), remove 5 screws using a Phillips screwdr iver.

Pull tube from cleaner, remove blockage.

Reposition tube on back of cleaner, replace 5 screws.

Turn cleaner OFF and unplug.

Remove bottom plate (Fig. 4-13) and agitator brush roll (Fig. 4-20).

Look into opening (A), in channels (B) and around liner (C) and remove any accumulated debris.

Replace agitator brush roll and bot tom plate.

Check Hose Inlet Tube

Checking Under Bottom Plate

5-4 5-5

5-6

Blockage in Powered Hand Tool

Disconnect powered hand tool from hose. Remove bottom plate, belt guard and turbine as described in Figs. 4-24, 4-25 and 4-31.

Remove any blockage from turbine channel.

Replace belt turbine, brush roll, belt guard and bottom plate.

Full One Year Warranty

(Domestic Use)

Your HOOV ER® appliance is war ranted in nor mal household use, in accordance with the Owner’s Manual against orig inal defect s in material and workmanship for a period of T his warrant y provides, at no cost to you, all labor and parts to place this appliance in correct operating condition during the warranted period. This war ranty applies when the appliance is purchased in the United States including its terr itories and possessions, or in Canada or from a U. S. Military E xchange. Appliances pu rchased elsewhere are covered by a limited one year war ranty which covers the cost of parts only. This warrant y does not appl y if the appliance is us ed in a commercial or rental application.

This warranty only applies when the product is in use in the country or territory in which it is purchased.

Warrant y se rvice c an only be obtained by presenting the appliance to one of the following authorized warrant y servic e outlets. Proof of purchase will be require d before service is rendered.

. H

oover Sale s and Ser vice Centers.

2. Hoover Author ized War ranty Serv ice Dealers.

For an automated referral of authorized ser vice outlets in the U.S.A., phone 1-800-944-920 0 OR visit Hoover on-line at hoover.com

This warrant y does not cover pick up, delivery, or house c alls; however, if you mail your appliance to a Hoover Sales and Serv ice Cente r for war ranty service, transportation will be paid one way.

While this warranty gives you specific legal rights, you may also have other r ights which var y from state to state.

If further assis tance is ne eded, or if there are questions concer ning this warrant y or the availability of warrant y ser vice outlets, phone the Hoover Consumer Response Center, 1-330-499-9499.

In Canada, please call 1-800-263-6376.

Parts and Accessories

MAIL ORDER FORM

✃

Garantie complète de un an

(Usage domestique)

Votre appareil HOOVERMD est garanti pour des

conditions d’usage domest ique, comme il est stipulé

dans le guide de l’utilisateur, contre les défauts de

matériaux et de fabrication pour une période de un (1)

an après la date d’achat. Cette garantie vous offre, sans

frais supplémentaires, les pièces et la main-d’œuvre

nécessaires à la remise en bon état de fonctionnement de

l’appareil au cours de la période de garantie. La présente

garantie s’applique si l’appareil a été acheté aux États-

Unis, ce qui comprend ses territoires et possessions,

au Canada ou par l’intermédiaire du programme

d’échanges militaires américain. Les appareils achetés

ailleurs sont couverts par une garantie limitée de un an

qui couvre le coût des pièces seulement. La présente

garantie ne s’applique pas si l’appareil est utilisé à des

fins commerciales ou de location.

Cette garantie ne s’applique que si l’appareil est utilisé

dans le pays ou le territoire où il a été acheté.

Le ser vice couvert par la garantie ne peut être obtenu

qu’en envoyant l’appareil à l’un des points de serv ice

autorisés ci-dessous. Une preuve d’achat est exigée

avant toute réparation couverte par la garantie.

. C

entres de service en usine Hoover.

2. Ateliers de service garanti autorisé Hoover (dépôt).

Pour accéder à un service d’aide automatique qui

vous donnera la liste des c entres de service autorisés

Hoover aux États-Unis, composer le 1 800 94 4-9200

OU visite r Hoover sur Internet au hoover.ca

Cette garantie ne couvre ni l’enlèvement de l’appareil, ni

sa liv raison, ni les réparations à domicile. Toutefois, si

vous envoyez votre appareil par la poste à un Centre de

service en usine pour une réparation sous la garantie,

son renvoi sera payé.

Cette garantie vous conf ère des droits légaux

spécifiques. Il se peut que vous bénéficiiez d’autres

droits qui varient selon la juridiction.

Pour de plus amples informations ou pour

toute question sur la présente garantie ou sur

l’emplacement des différents Centr e d’aide à la

clientèle Hoover, téléphone r au 1 330 499-9499.

Au Canada, app elez sv p 1-800-263-6376.

Pièces et Accessoires

FORMULAIRE DE COMMANDE POSTALE

Détachez cette section et courrier à:

The Hoover Company

7005 Cochran Road • Glenwillow, Ohio • 44139

Attn: Sales & Service Center

✃

Description de

l’articlet

N° de

piéce

Qté/

paq.

Coût/

paq.

N°

paq.

Total

Cartouche du ﬁltre HEPA 93002360 1 $ 8.99

Cartouche ﬁltrante secondaire 93002517 1 $ 6.99

Filtre en mousse (ﬁltre secondaire) 93002518 2 $ 3.99

Ampoule 27313-107 1 $ 2.49

Courroie plate 40201-271 2 $ 3.99

Courroie en V 40201-200 2 $ 4.99

TOTAL MARCHANDISES $

IMPÔT DE L’ETAT APPLICABLE + $

EXPÉDITION ET MANIPULATION + $ 7.50

TOTAL COST $

Detach this section and mail to:

The Hoover Company

7005 Cochran Road • Glenwillow, Ohio • 44139

Attn: Sales & Service Center

Item

Description

Part

No.

Qty/

Pk.

Price/Pk. Qty. Total

HEPA Final Filter 93002360 1 $ 8.99

Secondary ﬁlter cartridge 93002517 1 $ 6.99

Foam ﬁlter (secondary ﬁlter) 93002518 2 $ 3.99

Headlight 27313-107 1 $ 2.49

Flat Belt 40201-271 2 $ 3.99

V-Belt 40201-200 2 $ 4.99

TOTAL MERCHANDISE $ APPLICABLE STATE TAX + $ SHIPPING & HANLDING + $ 7.50

TOTAL COST $

Replacement parts and accessory items may be purchased from your Authorized Hoover Dealer, Leading Retailers, Hoover Sales & Service Centers, on-line at www.hoover.com, or by completing this order form.

Mail orders limited to U.S. residents only.

In Canada, please call 1-800-263-6376 OR on-line at hoover.ca

Please allow 3-4 weeks for delivery.

Ship to: (please print clearly)

Name _____________________________________________________________

Street ________________________ City _______________State ____ Zip _______

Payment Method:

❏ Check or Money Order made payable to: The Hoover Company ❏ Visa ❏ Mastercard ❏ Discover

Number ____________________________________ Exp. Date ________________

Name on Card _______________________________ Day Phone ( ) __________

Signature (req.) ______________________________________________________

Parts and Accessories

RETAIN THIS SECTION FOR YOUR RECORDS

Item Description Part No.

Qty/Pk. Price/Pk. Qty.

Total

HEPA Final Filter 93002360 1 $ 8.99

Secondary ﬁlter cartridge 93002517 1 $ 6.99

Foam ﬁlter (secondary ﬁlter) 93002518 2 $ 3.99

Headlight 27313-107 1 $ 2.49

Flat Belt 40201-271 2 $ 3.99

V-Belt 40201-200 2 $ 4.99

TOTAL MERCHANDISE $ APPLICABLE STATE TAX + $ SHIPPING & HANLDING + $ 7.50

TOTAL COST $

✃

Order Date _______________________ Received Date __________________________

Pièces et Accessoires

MAINTENEZ CETTE SECTION POUR VOS DISQUES

Description de

l’articlet

N° de

piéce

Qté/

paq.

Coût/

paq.

N°

paq.

Total

Cartouche du ﬁltre HEPA 93002360 1 $ 8.99

Cartouche ﬁltrante secondaire 93002517 1 $ 6.99

Filtre en mousse (ﬁltre secondaire) 93002518 2 $ 3.99

Ampoule 27313-107 1 $ 2.49

Courroie plate 40201-271 2 $ 3.99

Courroie en V 40201-200 2 $ 4.99

TOTAL MARCHANDISES $

IMPÔT DE L’ETAT APPLICABLE + $

EXPÉDITION ET MANIPULATION + $ 7.50

TOTAL COST $

Date d’ordre _____________________ Date reçue ____________________________

✃

Des pièces de rechange et les articles accessoires peuvent être achetés de votre marchand autorisé de

Hoover, principaux détaillants, ventes de Hoover et centres commerciaux, en ligne à www.hoover.com, ou

en remplissant ce formulaire d’ordre.

Formulaire de commande postal ne peut être utilisé que par les résidents des É.U.

Au Canada, appelez svp

1-800-263-6376 OU en ligne à www.hoover.ca.

Veuillez accorder 3-4 semaines pour la livraison.

Ship to: (please print clearly)

Name _____________________________________________________________

Street ________________________ City _______________State ____ Zip _______

Payment Method:

❏ Check or Money Order made payable to: The Hoover Company

❏ Visa ❏ Mastercard ❏ Discover

Number ____________________________________ Exp. Date ________________

Name on Card _______________________________ Day Phone ( ) __________

Signature (req.) ______________________________________________________

E18

Lea este manual antes de hacer funcionar la aspiradora.

www.hoover.com

MANUAL DEL PROPIETARIO

Instrucciones de Funcionamiento y Servicio

6/07

Ship to: (please print clearly)

Name _____________________________________________________________

Street ________________________ City _______________State ____ Zip _______

Payment Method:

❏ Check or Money Order made payable to: The Hoover Company ❏ Visa ❏ Mastercard ❏ Discover

Number ____________________________________ Exp. Date ________________

Name on Card _______________________________ Day Phone ( ) __________

Signature (req.) ______________________________________________________

Piezas y Accesorios

CONSERVE ESTA SECCIÓN PARA SUS EXPEDIENTES

✃

Fecha De la Orden _________________ Fecha Recibida _________________________

Descripción del artículo

Número de pieza

No./

Paqte.

Costo/ Paqte.

No.de Paqte.

Total

Cartucho de ﬁltro ﬁnal HEPA 93002360 1 $ 8.99

Conjunto del ﬁltro secundario 93002517 1 $ 6.99

Filtro de espuma (ﬁltro secundario) 93002518 2 $ 3.99

Bombilla de luz delantera 27313-107 1 $ 2.49

Correa plana 40201-271 2 $ 3.99

Correa en “V” 40201-200 2 $ 4.99

MERCANCIA TOTAL $

AÑADA SU IMPUESTO ESTATAL CORRESPONDIENTE + $

GASTOS DE ENVIO + $ 7.50

COSTO TOTAL $

Las piezas de recambio y los artículos accesorios se pueden comprar de su distribuidor autorizado de la aspiradora, minoristas principales, ventas de la aspiradora y cent ros de servicio, en línea en www. hoover.com, o llenando el formular io este orden.

Pedidos por correo limitados a los residentes de ESTADOS UNIDOS solamente. En Canadá, llame por favor 1-800-263-6376 O en línea en hoover.ca.

Dé un plazo por favor de 3-4 semanas para la entrega.

E2 E17

Índice

Salvaguardias importantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Ensamblado de la aspiradora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Contenido de la caja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Cómo usar la aspiradora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-9

Descripción de la aspiradora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Accesorios de limpieza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-8

Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-13

depósito para polvo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8-9

Los Filtros. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9-10

La luz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

La correa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

El rodillo de escobillas del agitador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

El accesorio de mano turboaccionado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-13

El rodillo de escobillas del agitador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-13

La correa del accesorio de mano turboaccionado . . . . . . . . . . . . . . . . . . . . . . . 13

Lubricación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Protector térmico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Servicio autorizado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Eliminación de obstrucciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Formulario para el pedido por correo de piezas y accesorios . . . . . . . . . . . . . . . . .17-18

Si necesita asistencia:

Visite nuestra página en Internet hoover.com. Haga clic en el botón “Customer Ser vice” para encontrar el centro de ser vicio más cercano a usted O llame al 1-800-944-9200 para obtener una referencia automatizada de las ubicaciones de los centros de ser vicio autorizados (solamente en EE.UU.) O llame al 1-330-499-9499 para hablar con un representante en nuestro Centro de respuesta al cliente.

Por favor no devuelva este producto a la tienda.

Gracias por haber elegido un producto HOOVER

Anote los números completos de modelo y serie en los espacios provistos.

Modelo _____________________________ Número de serie ______________________

Consejo: Adjunte su recibo de compra a este Manual del propietario. Para obtener el servicio de garantía de su producto HOOVER puede requerirse la veriﬁcación de la fecha de compra.

Asegúrese de llenar y devolver la tarjeta adjunta de registro del producto incluida con su aspiradora (vea la contraportada).

MMYY XXXX X XXX

SAMPLESAMPLE

19881

7 4

15677

SAMPLESAMPLE

HOOVER

NEWTON, IOWA 50208

Made in China

Hecho en China/FabriquÈ en Chine

XXXX

LISTED

HOUSEHOLD TYPE/TYPE MENAGER/TIPO DOMESTICO

SERIAL NO./NUMERO SER./N⁄MERO DE SERIE

MODEL/MOD»LE/MODELO

U5180-900

120 V. 60 Hz. 12.0 A. BELT/COURROIE/CORREA 38528040 FILTERS/FILTROS/FILTRES93001633

www.hoover.com

SERIES/S…RIE/SERIE ZC12.0

CLEANER/ASPIRATEUR/ASPIRADORA

Número de serie

Garantía de un año completo

(Uso doméstico)

Su aparato HOOVER® está garantizado para uso doméstico normal, según el Manual del propietario, contra defectos originales en el material y la fabricación por el período de un año completo a partir de la fecha de compra. La presente garantía cubre gratuitamente toda la mano de obra y las piezas necesar ias para dejar este aparato en buen estado de funcionamiento durante el período de garantía. Esta garantía es válida si el aparato fue comprado en los Estados Unidos , en sus territorios y posesiones, en Canadá o en una tienda situada en una base militar de los EE.UU. Los aparatos comprados en otros lugares están cubiertos por una garantía limitada de un año que cubre solamente el costo de las piezas. Esta garantía no es válida si el aparato es utilizado para uso comercial o de alquiler.

Esta garantía solamente es válida cuando el producto se usa en el país o territorio en el cual fue comprado.

El servicio bajo garantía se puede obtener solamente al presentar el aparato en uno de los centros autorizados de servic io de garantía indicados a continuación. Puede requerirse la presentación de un comprobante de compra antes de efectuar el ser vicio.

1. C

entros de ventas y de s erv icio de Hoover.

2. Conc esionar ios autorizados de ser vicio de garantía de Hoover ( Depósitos).

Para obtener una referencia automatiz ada de las ubicaciones de los ce ntros autorizados de serv icio en los Estados Unidos, llame al 1-800 -944-9200 O visite Hoover en línea en hoover.com.

Esta garantía no cubre la recogida, la entrega, ni las visitas a domicilio; sin embargo, si en vía su aparato a un Centro de ventas y de servicio de Hoover para obtener un serv icio bajo garantía, el transporte se pagará en una sola dirección.

Esta garantía le otorga derechos legales específ icos, usted puede tener además otros derechos que varían de estado a estado.

Si necesita asiste ncia adic ional, o si t iene preguntas sobre esta garant ía o la disponibilidad de centros de ser vicio de garantía, llame al Centro de respues ta al cliente de Hoover al 1-330-499-9499.

En Canadá, por favor llamada 1-800-263-6376.

Piezas y Accesorios

FORMULARIO DE PEDIDO POR CORREO

✃

Desprenda esta sección y envíela por correo a:

The Hoover Company

7005 Cochran Road • Glenwillow, Ohio • 44139

Attn: Sales & Service Center

Descripción del artículo

Número

de pieza

No./

Paqte.

Costo/ Paqte.

No.de Paqte.

Total

Cartucho de ﬁltro ﬁnal HEPA 93002360 1 $ 8.99

Conjunto del ﬁltro secundario 93002517 1 $ 6.99

Filtro de espuma (ﬁltro secundario) 93002518 2 $ 3.99

Bombilla de luz delantera 27313-107 1 $ 2.49

Correa plana 40201-271 2 $ 3.99

Correa en “V” 40201-200 2 $ 4.99

MERCANCIA TOTAL $

AÑADA SU IMPUESTO ESTATAL CORRESPONDIENTE + $

GASTOS DE ENVIO + $ 7.50

COSTO TOTAL $

¡Salvaguardias importantes!

Al usar un aparato eléctrico, observe siempre las precauciones básicas, incluyendo las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTE APARATO

ADVERTENCIA: Para reducir el riesgo de incendios, choques eléctricos o lesiones:

• No use este aparato en el exterior o en superficies mojadas.

• Es necesaria una supervisión estricta cuando cualquier aparato es utilizado por o cerca de los niños. No permita que la aspiradora sea usada como un juguete ni que funcione sin atención en ningún momento.

• Ma

ntenga el cabello, la ropa holgada, los dedos de las manos y pies y todas las partes del cuerpo

alejados de las aberturas, del agitador rotatorio y otras piezas en movimiento.

• No

aspire nada que se esté quemando o echando humo, como cigarrillos, cerillos o

cenizas calientes.

• No

use este aparato para aspirar materiales inflamables o combustibles como gasolina o restos de

madera lijada, ni en áreas donde pudieran encontrarse presentes.

• Ap

ague siempre este aparato antes de conectar o desconectar la manguera.

• Desenchufe antes de conectar el accesorio de mano turboaccionado.

• No use la aspiradora sin tener el depósito para polvo o los filtros en su lugar. Vacíe el depósito y limpie con frecuencia cuando aspire materiales muy finos como talco.

• Te

nga especial cuidado al limpiar escaleras.

• No coloque ningún objeto en las aberturas. No la use con ninguna abertura obstruida; manténgala libre de polvo, pelusa, cabello o cualquier cosa que pueda reducir el flujo de aire.

• De

sconecte siempre el cordón de la toma de corriente eléctrica antes de prestar servicio

a la aspiradora.

• De

sconecte el cordón cuando la aspiradora no esté en uso. Antes de desenchufarla, apague todos

los controles.

• No

la desconecte tirando del cordón. Para desenchufarla, sujete el enchufe y no el cordón. Nunca

toque el enchufe ni el aparato con las manos mojadas.

• No

se recomienda el uso de cordones de extensión.

• No use el aparato si el cordón o el enchufe está dañado. Si el aparato no está funcionando apropiadamente, se ha dejado caer, ha sido dañado, se ha dejado a la intemperie o se ha dejado caer en agua, llévelo a un Centro de ventas y de servicio de Hoover o al Concesionario autorizado de servicio de garantía de Hoover (Depósito).

• N

tire de ésta ni la transporte por el cordón, ni tampoco use el cordón como mango, no cierre la puerta sobre el cordón ni tire del mismo alrededor de los bordes agudos ni esquinas. No pase el aparato sobre el cordón. Mantenga el cordón alejado de las superficies calientes.

• U

e la aspiradora solamente para lo que ha sido diseñada según se describe en las instrucciones. Use solamente los accesorios recomendados por Hoover; el uso de otros accesorios puede ser peligroso.

• Su

jete el enchufe cuando enrolle el cordón en la bobina. No permita que el enchufe dé latigazos cuando enrolle el cordón.

ADVERTENCIA:

• Este producto contiene substancias químicas conocidas en el estado de California por ser causantes de cáncer y presentar riesgos para el sistema reproductor. Lávese las manos después de manipularlo.

• No haga funcionar la aspiradora descalzo ni cuando calce sandalias o zapatos que dejen los dedos de los pies al descubierto.

• E

ite recoger objetos duros o afilados con la aspiradora. Éstos pueden dañar la aspiradora.

¡Guarde estas instrucciones!

1-1

Coloque el extremo de diámetro más pequeño del tubo de extensión (A) en la parte inferior del soporte. Encaje el tubo de extensión en el clip en la parte superior. Repita con el otro tubo de extensión.

El accesorio para hendiduras (B) cabe dentro de uno de los tubos de extensión.

Encaje el accesorio combinado (C) en las áreas de almacenamiento al costado de la aspiradora como se muestra.

Contenido de la caja

1. ENSAMBLADO DE LA ASPIRADORA

A. Sección del mango B. Ensamblado de la base y conjunto del cuerpo superior de la aspiradora C. Accesor ios de limpieza y tubos de extensión D. Accesorio de mano turboaccionado

Saque todos los componentes de la caja e identifique cada pieza que se muest ra.

Asegúrese de encontrar todas las piezas antes de desechar el material de embalaje.

Con un destornillador Phillips retire los (2) tornillos de la parte superior del conjunto del alojamiento superior.

Inserte la sección del asa (A) en el cuerpo de la aspiradora. Empuje hacia abajo con firmeza hasta que escuche un “clic”.

Ajuste los (2) tornillos a ambos lados de la base del asa.

Coloque el mango

Position Tools

Encaje el accesorio manual (A) en la hendidura que se encuentra en la parte delantera de la aspiradora. Gírelo hacia el asa para que encaje en su lugar.

1-5

1-6

1-2

1-3

1-4

2-1

2. CÓMO USAR LA ASPIRADORA

Descripción de la aspiradora

1. Asidero del mango Soft Touch

2. Interruptor de encender/apagar

3. Manguera

4. Botón para soltar el depósito para polvo

5. C

onjunto del depósito para polvo

6. Asa de la manguera

7. Ventana de la bobina para el cordón

8. Luz delantera

9. Perilla de control de la boquilla: gire la perilla a la posición correcta para la altura de la alfombra que está aspirando.

. Protector para muebles: ayuda

a evitar que la aspiradora haga marcas en los muebles.

. Pedal de apagado del rodillo de

escobillas del agitador

12. Indicador de apagado del rodillo de escobillas del agitador

13. Acceso al filtro final

14. Accesorio combinacion

15. Accesorio de mano turboaccionado

. Accesorio corto para hendiduras

17. Sujetador para la manguera/ accesorios

. Tubos de extensión

19. Bobina para el cordón

20. Ruedas Soft Touch

21. Pedal para soltar el mango: pise la palanca para bajar el mango a las posiciones de funcionamiento o posiciones bajas.

. Botón para rebobinar el cordón:

presione el botón para rebobinar el cordón para guardarlo. Sujete el enchufe hasta que el cordón esté enrollado.

Haga funcionar la aspiradora solamente con el voltaje especific ado en la placa de datos que se encuentra en su parte poster ior.

Esta aspiradora ha sido diseñada para uso doméstico.

Enchufe polarizado

Para disminuir el riesgo de choque eléctrico, este aparato tiene un enchufe polarizado (una patilla es más ancha que la otra) . Este enchufe podrá usarse en una toma de corr iente polarizada, sólo de una manera. Si el enchufe no encaja completamente en la toma de corriente, inviértalo. Si aun así no encaja, comuníquese con un electricista calificado para que le instale la toma de corr iente adecuada. No modif ique el enchufe de manera alguna.

2-2

2-3

Plug cord into electrical outlet.

To turn cleaner ON, push ON/OFF switch once.

To turn cleaner OFF, push switch again.

La aspiradora es enviada con el rodillo de escobillas del agitador en la posición de apagado (OFF). Para activar el rodillo de escobillas del agitador, pise el pedal (A). El indicador (B) se verá rojo en la ventana de “encendido del rodillo de escobillas”.

Interruptor de encender/ apagar (ON/OFF)

Interruptor del cepillo giratorio

E16

5-1

Revise el nivel de llenado del depósito para polvo; vacíelo si es necesar io.

5-2

Enchufe la aspiradora y enciéndala. Revise si hay succión en el extremo de la manguera (A) . Si hay succión apague la aspiradora y desconéctela. Revise la conexión en el tubo de la manguera (B); elimine cualquier obstrucción.

Eliminación de obstrucciones

Desconecte la aspiradora de la toma de corriente eléctrica.

La succión o aspiración baja se puede deber a una obstrucción en el sistema. Consulte los siguientes pasos a fin de revisar si hay obstrucciones, siguiendo los pasos uno a uno hasta que encuentre la obstrucción:

Revisión el nivel de llenado del depósito para polvo

Revisión del paso del flujo de aire

5-3

Quite y limpie el filtro secundar io (Fig. 4-8, Pag. 10). Vuelva a colocar el filtro.

Revise el filtro secundario

Apague la aspiradora y desconéctela.

Si puede verse la obstrucción en el tubo (A), saque 5 tornillos usando un destornillador Phillips.

Tire del tubo para sacarlo de la aspiradora, elimine la obstrucción.

Vuelva a colocar el tubo en la parte posterior de la aspiradora y vuelva a colocar los 5 tornillos.

Apague la aspiradora y desconéctela.

Saque la placa inferior (fig. 4-13) y el rodillo de escobillas del agitador (fig. 4-20). Mire en la abertura (A), en las canaletas (B) y alrededor del forro (C) y quite los residuos acumulados.

Vuelva a colocar el rodillo

de escobillas del agitador y la placa inferior.

Revisión del tubo de entrada de la manguera

Revisión debajo de la placa inferior

5-4 5-5

5-6

Obstrucción del accesorio de mano turboaccionado

Desconecte el accesorio de mano

turboaccionado de la manguera. Saque la

placa inferior, el protector de la correa y

la turbina como se describe en las figuras

4-24, 4-25 y 4-31.

Elimine cualquier obstrucción del canal de

la turbina.

Vuelva a colocar la correa de la turbina,

el rodillo de escobillas, el protector de la

correa y la placa inferior.

Para obtener el máximo rendimiento de limpieza, se recomiendan las siguientes posiciones según la altura de la alfombra:

• Po

siciones más bajas: para todo

tipo de alfombras. Nota: Si le cuesta mucho empujar

la aspiradora, gire la perilla a la siguiente posición más alta.

• Po

siciones más altas: para alfombras de más espesor, donde se desea facilitar el esfuerzo al empujar, mientras se mantiene una buena limpieza.

Rebobinado del cordón

Tome el extremo del enchufe y jálelo para soltar el cordón de su bobina. Cuando consiga la

longitud deseada del cordón, éste se trabará en su lugar.

Para guardar el cordón, sujete el enchufe y presione el botón (A) en la parte superior de la bobina para el cordón. Para evitar que el cordón dé latigazos, sujete el enchufe hasta que el cordón esté enrollado.

2-52-4

Traslado de la aspiradora

Posiciones del mango

El mango de su aspiradora tiene tres posiciones: vertical, para guardarla y usar los

accesorios de limpieza; posición de funcionamiento, para uso general sobre alfombras de pared a pared y pisos; y baja, para aspirar debajo de muebles de poca altura. Pise la palanca para bajar el mango.

2-6

Para mover la aspiradora de una habitación a otra, coloque el mango en la posición vertical, incline la aspiradora hacia atrás sobre las ruedas traseras y empújela hacia delante.

Ajuste de la altura para alfombras

La limpieza de las alfombras de pared a pared y de área tiene lugar en la boquilla (A).

Cuando sea necesario elevar y bajar

la boquilla para limpiar alfombras de distintos espesores, gire la perilla de control de la boquilla (B) a la posición deseada.

2-7 2-8

Posiciones

El rodillo de escobillas del agitador se apaga automáticamente cuando la aspiradora está en posición ver tical.

Para apagar manualmente el rodillo de escobillas del agitador para limpiar pisos de superficie dura, pise el pedal (A) . El indicador (B) se verá rojo en la ventana de “apagado del rodillo de escobillas”. Para activar el rodillo de escobillas del agitador, pise el pedal nuevamente. El indicador se verá rojo en la ventana de “encendido del rodillo de escobillas”.

2-9

Apagado del rodillo de escobillas del agitador

E15

5. TROUBLESHOOTING

PROBLEMA CAUSA POSIBLE SOLUCIÓN POSIBLE

La aspiradora no funciona

1. No está bien enchufada. 1. Enchúfela bien.

2. Fusible quemado o se disparó el disyuntor.

2. R

eemplace el fusible o reajuste el dis yuntor.

4. Protector térmico activado. 4. Desenchufe la aspiradora y permita que se enfríe

durante 30 minutos (esto reajustará el protector térmico)

La aspiradora no aspiran

. O

bstrucción en los pasos del flujo

de aire.

1. E

limine la obstrucción - Pg. E16.

2. El depósito para polvo está lleno. 2. Vacíe el depósito para polvo - Pg. E9.

3. El rodillo de escobillas del agitador está desgastado.

3. R

eemplace el agitador de rodillo de escobillas

- Pg. E10.

4. La cor rea está rota o desgastada. 3. Reemplace la correa - Pg. E12.

5. Filt ro sucio. 5. Limpie los filt ros - Pg. E9-E10.

6. Está tapada la boquilla/manguera de paso de polvo.

6. R

etire la manguera infer ior; retire la

obstrucción - Pg. E16.

7. Ajuste incor recto de la altura para alfombras.

7. M

ueva la perilla de control de la boquilla a una

posición más baja - Pg. E6.

8. El rodillo de escobillas del agitador está apagado.

8. P

ise el pedal para encender el rodillo de

escobillas del agitador - Pg. E6.

Polvo escapando de la aspiradora

1. E

l recipiente de polvo está lleno. 1. Vacíe el recipiente de polvo - Pág. E9.

2. El rec ipiente de polvo no está

instalado correctamente.

2. Rev ise la forma de retiro y reemplazo del recipiente de polvo - Pág. E9.

3. La manguera no está instalada

correctamente.

3. Rev ise la instalación de la manguera - Pág. E4.

4. El f iltro no está instalado

completamente.

4. Rev ise la forma de retiro y reemplazo del filtro - Pág. E9-E10.

La luz frontal no funciona

1. F

oco fundido. 1. Reemplace el foco - Pág. E10.

2. Cables eléctricos sueltos. 2. Llame al 1-800-944-9200 para encontrar al

Distribuidor Hoover

más cercano a su domicilio.

Dificultad para empujar la aspiradora

1. A

juste incorrecto de la altura

para alfombras.

1. C

oloque el control de la altura para alfombras en

una posición más alta - Pg. E6.

El rodillo de escobillas del accesorio de mano turboaccionado no gira

1. S

e está aplicando demasiada

presión al accesorio.

1. C

ontinúe usando el accesorio aplicando una

presión ligera.

2. Obstrucción en el canal de la turbina.

2. E

limine la obstrucción - Pg. E16.

3. La cor rea está rota o desgastada. 3. Reemplace la correa - Pg. E13.

4. Succión baja de la aspiradora. 4. Consulte “La aspiradora no recoge.”

Se detecta un olor a humo/quemado

1. C

orrea rota o estirada. 1. Reemplace la correa del rodillo de escobillas del

agitador - Pg. E12.

A. Uso del accesorio combinado con escobilla para muebles tallados, superficies de las mesas, libros, lámparas, accesorios de iluminación, persianas venecianas, zócalos, postigos de ventanas y rejillas de

ventilación. Saque la escobilla (Fig. 2-13) para limpiar muebles tapizados, cortinajes, colchones, prendas de vestir y escaleras alfombradas.

B. El accesorio de mano turboaccionado se puede usar para muebles tapizados, cortinas, colchones, prendas de vestir, interiores de automóviles y escaleras alfombradas.

C. El accesorio para hendiduras se puede usar en lugares estrechos, esquinas y en los bordes de sitios como cajones de cómodas, muebles tapizados, escaleras y zócalos.

D. Los tubos de extensión se usan para hacer más larga la manguera. Úselos con cualquiera de los accesorios antes mencionados.

Cuando use los accesorios de limpieza coloque el mango de la aspiradora en posición vertical. El rodillo de escobillas del agitador no girará cuando

la aspiradora esté en posición vertical. Asimismo, apague la aspiradora antes de desconectar y conectar la manguera al tubo de la manguera (A).

Para usar la manguera, levante el extremo de la manguera (B) como se muestra.

Cuando haya terminado de limpiar con los accesorios vuelva a colocar el extremo de la manguera dentro del tubo.

3-2

Los accesorios le permiten limpiar superficies que están a mayor altura que el piso y llegar a áreas difíciles de limpiar.

La aspiradora está lista para usarse con los accesor ios cuando el mango está en posición vertical. El rodillo de escobillas del agitador no girará cuando la aspiradora esté en posición vertical o el

indicador de apagado del rodillo de escobillas del agitador está en la posición de apagado cuando el mango está bajado.

3-1

3. ACCESORIOS DE LIMPIEZA

Para sacar la manguera

Selección del accesorio apropiado

Coloque el accesorio o tubo de extensión en la manguera (A).

Coloque el accesorio en el tubo de extensión (B), empujándolo firmemente en el tubo de extensión.

Gire el tubo de extensión o el accesorio ligeramente para apretar o aflojar la conexión.

Colocación del tubo de extensión y de los accesorios

3-3

Para limpiar la manguera y el accesorio de mano turboaccionado, limpie el polvo con un paño humedecido en detergente suave. Enjuague con un paño húmedo. NO sumerja el accesorio de mano turboaccionado en agua.

Los accesorios de limpieza se pueden lavar en agua tibia con un detergente. Enjuáguelos y deje que se sequen al aire libre antes de usarlos.

Cómo limpiar los accesorios

E14

El motor tiene cojinetes que cuentan con suficiente lubricación para la vida útil del motor. La adición de lubricantes podría causar daños. Por lo tanto, no añada lubricante a los cojinetes del motor.

El rodillo de escobillas del agitador tiene dos cojinetes de bolas que deberán ser lubricados periódicamente en un Centro de ventas y ser vicio de Hoover o por un Concesionario autorizado de serv icio de garantía de Hoover.

Lubricación

Para obtener el servicio autorizado HOOVER y piezas genuinas HOOVER, localice el Centro de ventas y de servicio de Hoover o el Concesionario autorizado de servicio de garantía de Hoover (Depósito) más cercano:

• co

nsultando las páginas amarillas de la guía de teléfonos, bajo “Vacuum Cleaners-Household” (“Aspiradoras - Artículos del hogar”)

- O -

• co

nsultando la sección “Serv ice” (Ser vicio) de Hoover en línea en hoover.com

- O -

• llamando al 1-800-944-9200 para obtener una referencia automatizada de las ubicaciones de los centros de servicio autorizados (solamente en EE.UU.) .

No envíe su aspiradora a Hoover en Glenwillow, Ohio, para obtener servicio; esto sólo le causará demoras.

Si necesita asistencia adicional, comuníquese con Hoover Centro de respuesta al cliente, teléfono 1-330-499-9499.

En Canadá: Carson Building; 100 Carson St.; Etobicoke, OH M8W3R9 1-800-263-6376.

Al solicitar información u ordenar piezas, siempre identifique su aspiradora por el número completo de modelo. (El número de modelo figura en la parte posterior de la aspiradora.)

Servicio

Su aspiradora tiene incorporado un protector térmico para impedir el sobrecalentamiento.

Cuando el protector térmico se activa, la aspiradora deja de funcionar. Si esto sucede, proceda de la siguiente manera:

1. Apag ue la aspiradora y desconéctela de la toma de corriente eléctrica.

2. Revise si se ha acumulado suciedad en los filtros secundar io y final.

3. Consulte la sección “Eliminación de obstrucciones”.

4. Una vez que la aspiradora esté desconectada de la toma de corriente eléct rica y el motor se haya enfriado durante 30 minutos, el protector térmico se repone automáticamente y se puede seg uir pasando la aspiradora.

Si el protector térmico sigue activándose después de efectuar los pasos anter iores, es probable que su aspiradora necesite ser vicio (vea la sección “Servicio”).

Protector térmico

Vacíe el depósito para polvo antes de que la suciedad llegue a la línea de llenado (A). Coloque la aspiradora en posición vertical antes de sacar el depósito para polvo.

Desconecte la aspiradora de la toma de corriente eléctrica. No use la aspiradora sin tener el depósito para polvo o los filtros en su lugar.

PRECAUCIÓN: Los materiales muy finos, tales como el talco facial o la maicena, podrían sellar el filtro y hacer que disminuya el rendimiento. Cuando use la aspiradora para retirar material de esta índole, vacíe el depósito y cambie los filtros a menudo.

Accesorio combinado

Deslice la escobilla para sacarla. Para volver a colocar las escobillas, alinee

la parte inferior de la escobilla con las acanaladuras (A) del accesorio. Deslice la escobilla en su lugar.

Manguera con alcance adicional Extra Reach™

(disponible a un costo adicional) La manguera con alcance adicional Extra Reach™

facilita la limpieza de escaleras y lugares de difícil acceso. Siga los pasos indicados abajo para conectar o desconectar la manguera Extra Reach™.

Apague la aspiradora antes de desconectar y conectar la manguera. Saque el extremo de la manguera del conducto para el polvo (A). Alinee el extremo de la manguera Extra Reach™ con las proyecciones (B) sobre las ranuras (C) en el conducto para el polvo. Deslice la manguera en las ranuras y gire la manguera para trabarla en su lugar.

Alinee el extremo de la manguera con las proyecciones (D) sobre las ranuras (E) en la manguera Extra Reach™. Deslice la manguera en las ranuras y gire la manguera para trabarla en su lugar. (Para desconectar la manguera, invierta el procedimiento).

Coloque los tubos o accesorios en el otro extremo de la manguera.

NOTA: La manguera debe estar conectada al conducto para el polvo y al tubo de la manguera después de quitar la manguera Extra Reach™ para la limpieza de alfombras o pisos.

3-4

3-6

3-7

Limpieza de escaleras

Use la manguera y el accesorio de mano turboaccionado para limpiar las escaleras. Limpie de abajo hacia arriba.

PRECAUCIÓN: Para evitar lesiones personales o el desgaste innecesario de la alfombra e impedir que se caiga la aspiradora, colóquela siempre al pie de las escaleras.

4. MANTENIMIENTO

4-1

Depósito para polvo

Cuándo vaciarlo

Familiarícese con estas tareas de mantenimiento en el hogar, ya que el uso y cuidado adecuados de su aspiradora asegurarán la eficacia en la limpieza por largo tiempo.

E13

Saque el agitador, incluyendo las placas de extremo (A) y deséchelo.

Inspeccione la correa para asegurarse de que esté en buenas condiciones. Si la correa está agrietada, mellada o rota, reemplácela (vea la siguiente sección).

Introduzca el rodillo de escobillas a través de la correa y coloque la correa sobre los dientes del engranaje (B) del rodillo de escobillas.

4-25

4-26

Con los extremos curvados hacia abajo, deslice las placas de extremo (A) del rodillo de escobillas en las ranuras (B) del accesorio.

Accesorio de mano turboaccionado (continuacion)

4-27

Vuelva a colocar el protector de la correa (A), asegurándose de no pellizcar las cerdas de las escobillas en el protector. Dé vuelta al agitador para asegurarse de que gire libremente.

Vuelva a colocar los tornillos y apriételos.

4-28

Para volver a colocar la placa inferior, inserte las cuatro lengüetas del borde de la placa inferior en las ranuras de la parte delantera del accesorio.

Gire la placa inferior hacia abajo y encájela para cerrarla.

Rodillo de escobillas del agitador: Qué comprar

Cuando compre un rodillo de escobillas del agitador nue va, pida la correa plana-pieza No. 48414-088 de HOOV ER.

Reemplazo de la correa

La correa del accesorio de mano turboaccionado ha sido diseñada para una larga duración y normalmente no se tendrá que reemplazar. Sin embargo, si la correa está agrietada, mellada o rota, se deberá reemplazar.

Reemplazo del rodillo de escobillas del agitador Cómo reemplazarlo

Inspeccione de la correa

4-29

La correa se puede ver a través de la parte superior de la boquilla o sacando la placa inferior y el protector de la correa (figuras 4-23 y 4-24).

Reemplace la correa

4-30

Sujete la turbina (A) y tire con fuerza para sacarla.

Saque la correa de la polea de la turbina (B). Reemplácela con una correa nueva.

Con los lados planos de los dispositivos de retención de la turbina (A) apuntando hacia abajo, deslice los dispositivos de retención en las ranuras (B) del compartimiento para accesorios y encájelos en su lugar.

Vuelva a colocar el rodillo de escobillas, el protector de la correa y la placa inferior como se describe en las figuras 4-25 a 4-28.

4-31

La correa del accesorio de mano turboaccionado: Que comprar

Cuando compre una correa del accesorio de mano turboaccionado nueva, pida la pieza No. 38528-037 de HOOVER.

A B

La suciedad y los residuos se pueden limpiar del conjunto del filtro cepillándolo con el accesorio combinado de la aspiradora.

Coloque el conjunto del filtro en el depósito para polvo, alineando (3) lengüetas (A) en cada lado del filtro con (3) ranuras del depósito para polvo (B) y gírelo en sentido de las agujas del reloj para fijarlo en su posición. Oprima el botón (C) para soltar la puerta del depósito para polvo para cerrar la puerta del depósito para polvo.

Vuelva a colocar el depósito para polvo como se describe en las figuras 4-4 y 4-5.

Presione el botón para soltar el depósito para polvo (A) y gire para sacar el depósito.

4-2

Depósito para polvo (continuación)

Como vaciarlo

Sujetando el depósito para polvo sobre el recipiente de basura, oprima el botón para soltar la puerta del depósito para polvo (A) para abrir la puerta del depósito para polvo (B).

Oprima el botón para soltar la puerta del depósito para polvo para cerrar la puerta del depósito para polvo.

4-3

4-4 4-5

Primero coloque el fondo del depósito para polvo dentro del cuerpo de la aspiradora. Gire el depósito para insertarlo en el cuerpo de la aspiradora.

Presione el botón para soltar el depósito para polvo mientras presiona firmemente el depósito para polvo. Suelte el botón para que regrese a la posición correcta y trabe el depósito para polvo en su lugar.

Los Filtros

Conjunto del filtro ciclónico: Cómo limpiar

4-6 4-7

Desconecte la aspiradora de la toma de corriente eléctrica. No use la aspiradora sin tener el depósito para polvo o los filtros en su lugar.

Saque el depósito para polvo como se describe en la fig ura 4-2.

Gire el conjunto del filtro (A) en sentido contrario de las agujas del reloj. Saque el conjunto del depósito para polvo.

E12

El rodillo de escobillas del agitador

Desconecte la aspiradora de la toma de corriente eléctrica.

ADVERTENCIA: el rodillo de escobillas del agitador puede empezar a girar sin aviso alguno. Desenchufe la aspiradora antes de voltearla.

Replacing Agitator Brush Roll

El rodillo de escobillas del agitador se debe reemplazar cuando las escobillas del rodillo de escobillas del agitador estén desgastadas.

Para inspeccionar El rodillo de escobillas del agitador

Para colocar la correa en V

4-19

Instalación del rodillo de escobillas del agitador

Sujete firmemente el rodillo de escobillas del agitador y colóquelo en posición, deslizando primero el extremo opuesto de la correa en la ranura rectangular (A) en el lado de la aspiradora.

Tire del otro lado del rodillo de escobillas del agitador (B) para

colocarlo en su lugar. La correa puede calzar con flojedad cuando se instala correctamente.

Vuelva a colocar la correa plana y la placa inferior (figuras 4-15 a 4-16).

Introduzca el rodillo de escobillas del agitador a través de la correa y coloque la correa en la acanaladura (A) en el agitador.

4-21

Para revisar la condición de las escobillas, pase el borde de una tarjeta a lo ancho de la placa inferior, mientras hace girar el rodillo de escobillas del agitador. Para mantener una limpieza eficaz, reemplace el rodillo de escobillas del agitador si las escobillas no tocan la tarjeta.

Para sacar el rodillo de escobillas del agitador

4-20

Gire la perilla de ajuste

de altura para alfombras

a la posición más baja.

Voltee la aspiradora y

quite la placa inferior (fig.

4-13). Levante el rodillo

de escobillas del agitador

y deslice la correa en V (A)

para sacarla del rodillo de

escobillas del agitador.

4-22

Accesorio de mano turboaccionado

Reemplazo del rodillo de escobillas del agitador

El rodillo de escobillas del agitador: Qué comprar

Cuando compre un agitador nuevo, pida la pieza No. 93002361 de HOOVER.

4-23

El rodillo de escobillas se debe reemplazar cuando las escobillas del agitador estén gastadas.

Cómo reemplazarlo

Voltéelo de manera que la parte inferior mire hacia arriba. Presione las trabas a ambos lados del accesorio y saque la placa (A).

4-24

Destornille los dos tornillos Phillips y saque el protector de la correa (A) .

E10

Los Filtros (continuación)

Filtro secundario: Cómo limpiar

4-8

Saque el depósito para polvo como se describe en la figura 4-2. Con el pulgar, deslice la derecha la traba (A) ubicada en la parte superior

del cuerpo de la aspiradora y tire hacia abajo para sacar el marco del filtro gris. Saque el filtro de espuma de goma negra. Enjuague el cartucho del marco del filtro y el filtro de espuma de goma bajo un chorro de agua fría.

Permita que tanto el marco del filtro como el filtro se sequen al aire durante 24 horas antes de volver a colocar el filtro en el marco. Vuelva a colocar el cartucho del marco del filtro insertando las lengüetas (B) en las ranuras en la parte posterior del cuerpo de la aspiradora. Gire el cartucho del marco del filtro hacia la parte superior del cuerpo de la aspiradora y ciérrelo a presión.

Filtro final HEPA: Cómo limpiar

4-9

Con los dedos en las ranuras, tire del marco del filtro (A) directamente hacia afuera.

La suciedad y los residuos se pueden limpiar del cartucho del filtro cepillándolo con el accesorio combinado de la aspiradora. NO ENJUAGUE NI LAVE el cartucho del filtro HEPA.

Deslícelo para volver a colocarlo en la aspiradora.

Filtro final HEPA: Qué comprar

Cuando compre un nuevo cartucho de filt ro final HEPA, pida la pieza No. 93002360 de HOOVER.

Desconecte la aspiradora de la toma de corriente eléctrica. No utilice la aspiradora sin tener el depósito para polvo o los filtros en su lugar.

La luz

4-10

Para sacar la lente

Para instalar el bombillo

Para reemplazar la lente

4-11 4-12

Desconecte la aspiradora de la toma de corriente eléctrica.

Presione el pedal para soltar el mango y coloque el mango en la posición baja.

Con un destornillador Phillips, saque el tornillo como se muestra y levante la lente.

Saque el bombillo usado, directamente de su receptáculo. Inserte uno nuevo y empújelo hasta que quede fijo en su lugar.

No se requiere usar fuerza excesiva.

Vuelva a colocar la lente y asegúrela con el tornillo.

La luz: Qué comprar

Esta aspiradora usa un bombillo de 13 voltios de base en cuña, tipo T-3 114. Cuando compre un nuevo pieza No. 27313-107 de Hoover.

Cuando compre un nuevo cartucho de filtro secundario, pida la pieza No. 93002517 de HOOVER. Cuando compre un nuevo cartucho de espuma de goma negra, pida la pieza No. 93002518 de HOOVER.

Filtro secundario: Qué comprar

E11

Con las letras en la parte de afuera de la correa, deslice la nueva correa sobre el eje del motor (A).

Coloque el otro extremo de la correa sobre la polea grande (B) mientras gira la polea en la dirección que se muestra.

Gire el rodillo de escobillas del agitador, asegurándose de que la correa gire libremente y no quede presionada ent re el rodillo de escobillas del agitador y el protector del agitador.

Las correas

Las correas están ubicadas debajo de la placa infer ior de la aspiradora y se deben revisar periódicamente para asegurar que estén en buenas condiciones.

Desconecte la aspiradora de la toma de corriente eléctrica.

ADVERTENCIA: el rodillo de escobillas del agitador puede empezar a girar sin aviso alguno. Desenchufe la aspiradora antes de voltearla.

Cómo reemplazar la correa plana

Coloque el mango en la posición baja y voltee la aspiradora de manera que la parte inferior esté hacia arriba.

Quite los 6 tornillos con un destornillador Phillips, como se muestra.

Saque la placa inferior.

4-13 4-14

Reemplace la correa si está estirada, rota o cortada. Para revisar la correa plana, refiera a Fig. 4-13.

Para sacar la placa inferior

Para sacar la correa

Para colocar la correa

Saque la correa usada (A) de la polea grande (B) y deséchela.

Vuelva a poner en posición la placa inferior y los 6 tornillos Phillips. Apriete bien los tornillos.

Introduzca el rodillo de escobillas del agitador a través de la correa y coloque la correa en la acanaladura (A) en el agitador.

4-18

Para inspeccionar la correa en “V”

La correa en “V” ha sido diseñada para una larga duración y normalmente no se tendrá que reemplazar. Sin embargo, si la correa en “V” está agrietada, mellada o rota, se deberá reemplazar.

Deslice la correa plana para sacarla de la polea grande según se muestra en la fig. 4-14.

Para sacar la correa en “V”, deslice la parte trasera de la correa sobre la polea (A). Luego tire firmemente de la correa y sáquela a presión.

Deseche la correa usada.

Para instalar una nueva correa (con las letras en la parte de afuera de la correa), deslice la parte trasera de la correa sobre la polea y tire de la parte delantera de la correa hacia la acanaladura (B) junto a la polea. La correa quedará colocada a presión a su lugar.

4-17

4-16

La correa plana: Qué comprar

Para aseg urar un funcionamiento eficaz, use solamente correas ge nuinas HOOVER con su aspiradora. Cuando compre una correa nueva, pida la correa plana-pieza No. 40201-271 de HOOVER.

La correa en “V”: Qué comprar

Use solamente correas genuinas HOOVER con su aspiradora. Cuando compre una correa nueva, pida la correa en V - pieza No. 40201-200 de HOOV ER.

4-15

HOOVER U5780900 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
