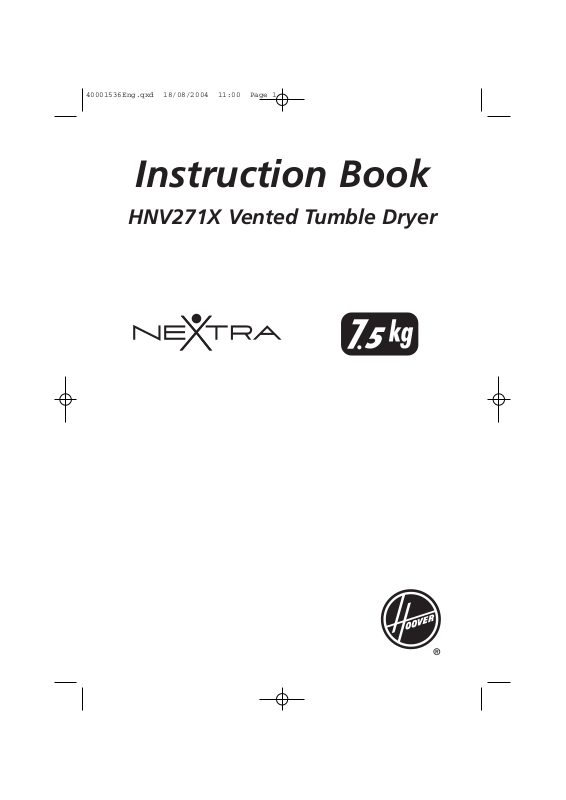

Instruction Book

HNV271X Vented Tumble Dryer

40001536Eng.qxd 18/08/2004 11:00 Page 1

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Svenska. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Norsk. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

Suomi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Delivery information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Unpacking the Product . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Safety reminders . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

The Laundry . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Environmental Issues . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

GIAS Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Electrical requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Adjusting the feet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Ventilation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Preparing the load . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Clothes preparation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Sorting the load. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Drying advice. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Do not tumble dry . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Energy saving. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Drying guide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Controls and indicators . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Door and Filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Opening the door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Filter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Filter care indicator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Selecting the Programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Cancelling and resetting the programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Cleaning and Routine Maintenance. . . . . . . . . . . . . . . . . . . . 15

Cleaning the dryer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Technical specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Customer Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Spares. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

GIAS Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

40001536Eng.qxd 18/08/2004 11:00 Page 2

Introduction

Please read and follow these instructions carefully and operate the machine accordingly. This booklet provides important guidelines for safe use, installation, maintenance and some useful advice for best results when using your machine.

Keep all documentation in a safe place for future reference or for any future owners

Delivery information

Please check that the following items are delivered with the appliance:

● Instruction manual

● Guarantee card

● Vent kit and instructions

● Energy label

Remove the machine from its packaging close to the final location of the machine.

1. Cut carefully around the base of the packaging and up one corner.

2. Remove the polythene sleeve and lift the dryer off the polystyrene base.

Check that no

damage has

occurred to the machine during transit. If it has,

call for service by

GIAS.

Failure to comply

with the above

can compromise

the safety of the

appliance. You may be charged for a service call

if a problem with

your machine is

caused by

misuse.

Unpacking the product

Dispose of the packaging safely. Make

sure it is out of the reach of children,

it is a potential source of danger.

40001536Eng.qxd 18/08/2004 11:00 Page 3

Safety reminders

Installation

● Check that the product has no visible signs of damage before use. If damaged do not use and please call GIAS Service.

● Do not use adapters, multiple connectors and/or extensions.

● This machine should not be installed in a bathroom or shower room.

● Never install the dryer against curtains and be sure to prevent items from

falling or collecting behind the dryer.

Use

● WARNING Misuse of a tumble dryer may create a fire hazard.

● This machine is solely for domestic use, i.e. to dry household textiles and

garments.

● This machine should only be used for its intended purpose as described in this manual. Ensure that the instructions for installation and use are fully understood before operating the appliance.

● Do not touch the appliance when hands or feet are damp or wet.

● Do not lean on the door when loading the machine or use the door to

lift or move the machine.

● Do not allow children to play with the machine or its controls.

● WARNING Do not use the product if the fluff filter is not in position or is

damaged; fluff could be ignited.

● WARNING Where the hot surface symbol is located the temperature rise during operation of the tumble dryer may be in excess of 60 degrees C.

● Remove the plug from the electricity supply. Always remove the plug before cleaning the appliance.

● Do not continue to use this machine if it appears to be faulty.

● Lint and fluff must not be allowed to collect on the floor around the

outside of the machine.

● The drum inside may be very hot. Always allow the dryer to complete the cool down period before removing the laundry.

40001536Eng.qxd 18/08/2004 11:00 Page 4

The Laundry

● WARNING Do not tumble dry fabrics treated with dry cleaning fluids.

● WARNING Foam rubber materials can, under certain circumstances, when

heated become ignited by spontaneous combustion. Foam plastic, foam rubber and rubber-like material are not suitable for tumble drying. Articles made from these materials MUST NOT be placed in the dryer.

● Always refer to the laundry care labels for directions on suitability for drying.

● Clothes should be spin dried or thoroughly wrung before they are put into the tumble dryer. Clothes that are dripping wet should NOT be put into the dryer.

● Lighters and matches must not be left in pockets and NEVER use flammable liquids near the machine.

● Glass fibre curtains should NEVER be put in this machine. Skin irritation may occur if other garments are contaminated with the glass fibres.

● Garments treated or contaminated with flammable cleaning sprays or liquids such as petrol, cooking oil or aerosol sprays MUST NOT be put in this machine.

Environmental Issues

● All packaging materials used are environmentally-friendly and recyclable. Please help dispose of the packaging via environmentally-friendly means. Your local council will be able to give you details of current means of disposal.

● To ensure safety when disposing of an old tumble dryer disconnect the mains plug from the socket, cut the mains power cable and destroy this together with the plug. To prevent children shutting themselves in the machine break the door hinges or the door lock.

GIAS Service

● To ensure the continued safe and efficient operation of this appliance we recommend that any servicing or repairs are only carried out by an authorised GIAS Service engineer.

If the appliance is not running properly or breaks down,

switch it off and disconnect the plug from the socket.

Consult GIAS Service for possible repair.

40001536Eng.qxd 18/08/2004 11:00 Page 5

Electrical requirements

Tumble dryers are supplied to operate at a voltage of 230V, 50 Hz single phase. Check that the supply circuit is rated to at least 10A.

Electricity can be extremely dangerous.

This appliance must be earthed.

The socket outlet and the plug on the appliance must be of the same type.

Do not use multiple adapters and/or extension leads.

The plug should be accessible for disconnection after the appliance has been installed.

The wires in the mains lead are coloured in accordance with the following codes:

Blue NEUTRAL

Brown LIVE

Green and Yellow EARTH

CE Appliance complies with European Directive 89/336/EEC, 73/23/EEC and subsequent amendments.

Adjusting the feet

Once the machine is in place the feet should be adjusted to ensure that the machine is level.

Adjust the four feet to ensure the machine is firm and level.

Installation

You may be

charged for a

service call if a

problem with

your machine is

caused by

incorrect

installation.

If the mains cord on this appliance

is damaged, it

must be replaced

by a special cord

which is ONLY

obtainable from

the GIAS spares

service. It must

be installed by a

competent

person.

Do not plug the machine in and switch

it on at the mains until the installation is

completed.

For your safety, this dryer must be

correctly installed.

If there is any doubt about installation,

call GIAS Service for advice.

40001536Eng.qxd 18/08/2004 11:00 Page 6

Adequate ventilation must be provided in the room where the tumble dryer is located to prevent gases from appliances burning other fuels, including open fires, being drawn into the room during operation of the tumble dryer.

● Exhaust air must not be discharged into a flue which is used for exhausting fumes from appliances burning gas or other fuels.

● Check regularly that the air flowing through the dryer is not restricted.

● Check the fluff filter after use, and clean, if necessary.

● The inlet and outlets should be kept free from obstructions. To ensure adequate ventilation the space between the bottom of the machine and the floor must not be obstructed. There should be a gap of at least 12mm between the machine and any obstructions.

● Prevent items from falling or collecting behind the dryer as these may obstruct the air inlet and outlet.

● NEVER install the dryer up against curtains.

If the dryer is installed under a worktop or builtin, it is essential to use the venting hose to carry the hot moist air away from the dryer otherwise re-circulation of the moist air will prevent the dryer from working efficiently.

The hose is assembled and fitted to the machine as shown.

The hose may be fitted through a wall or through an open door or window (Fig. 1). The hose is 95mm (3.75 inches) in diameter and will extend up to 1.8 metres (6 feet).

Venting hoses longer than 1.8 metres (6 feet) are not recommended as the dryer performance will be reduced. Ensure that the venting hose is not

kinked as this will prevent the dryer from working efficiently.

Ventilation

WALL

DRYER

40001536Eng.qxd 18/08/2004 11:00 Page 7

Before using the tumble dryer for the first time:

● Please read this instruction book thoroughly.

● Remove all items packed inside drum.

● Wipe the inside of the drum and door with

a damp cloth to remove any dust which may have settled in transit.

Clothes preparation

Make sure that the laundry you are going to dry is suitable for drying in a tumble dryer, as shown by the care symbols on each item.

Check that all fastenings are closed and that pockets are empty. Turn the articles inside out. Place clothes loosely in the drum to make sure that they don't get tangled.

Maximum drying weight

● Cottons Max. 7.5 kg

● Synthetics Max. 3 kg

Preparing the load

Do not overload

the drum, large

items when wet

can exceed the

maximum

admissible

clothes load

(for example:

sleeping bags,

duvets).

40001536Eng.qxd 18/08/2004 11:00 Page 8

Sort the load as follows:

● By care symbols

These can be found on the collar or inside seam:

Suitable for tumble drying.

Tumble drying at high temperature.

Tumble drying at low temperature only.

Do not tumble dry.

If the item does not have a care label it must be assumed that it is not suitable for tumble drying.

● By amount and thickness

Whenever the load is bigger than the dryer capacity, separate clothes according to thickness (e.g. towels from thin underwear).

● By type of fabric

Cottons/linen: Towels, cotton jersey, bed and

table linen.

Synthetics: Blouses, shirts, overalls, etc. made of polyester or polyamid, as well as for cotton/synthetic mixes.

● By drying level

Sort into: iron dry, cupboard dry, etc. For delicate articles press the button to select low drying temperature.

40001536Eng.qxd 18/08/2004 11:00 Page 9

Do not tumble dry:

Woollens, silk, delicate fabrics, nylon stockings, delicate embroidery, fabrics with metallic decorations, garments with PVC or leather trimmings, training shoes, bulky items such as sleeping bags, etc.

Energy saving

Only put into the tumble dryer laundry which has been thoroughly wrung or spin-dried. The drier the laundry the shorter the drying time thus saving electricity.

ALWAYS

● Try to dry the maximum weight of laundry, this will save time and electricity.

● Check that the filter is clean before every drying cycle.

NEVER

● Exceed the maximum weight, this will waste time and electricity.

● Put dripping wet items into the tumble dryer, this may damage the appliance.

Drying guide

The table shows approximate drying times, depending on the type of fabric and dampness of the clothes.

Drying advice

Fabric

COTTON

SYNTHETICS

ACRYLIC

HEAT

SETTING

HIGH

LOW

INDICATOR

LIGHT

OFF

HEAVY

LOAD

145-165 min

–

MEDIUM

LOAD

70-80 min

50-65 min

LIGHT LOAD

50-65 min

40-55 min

30-40 min

IMPORTANT: Do

not dry articles

which have been

treated with a

dry cleaning fluid

or rubber clothes

(danger of fire or

explosion).

During the last 15 minutes the

load is always

tumbled in

cool air.

40001536Eng.qxd 18/08/2004 11:00 Page 10

Control panel and indicator lights

Programme Selector – select the required programme

On/Off button and indicator – press to switch on, the indicator will light

START Xbutton – Press to commence the selected drying programme. Press

for 5 seconds to cancell/reset the programme

Acrylics/Synthetics button – press to reduce the heat level for delicate items, the indicator above the button will light up. To change the heat setting the programme must be reset.

Low Heat – Indicator light ON

High Heat – Indicator light OFF

FILTER CARE Indicator – lights when the filter needs cleaning

COUNTDOWN display START – When the dryer is switched On the START indicator will flash, when

the programme starts the START indicator will light up

60' – Indicator lights when there is less than 60 minutes left until completion of the programme

15' – Indicator lights when there is less than 15 minutes left until completion of the programme. At this stage of the drying cycle the machine enters the Cool down phase

STOP – Indicator lights when the programme is finished.

Controls and indicators

FILTER CARE

INDICATOR

START

BUTTON

ON/OFF

BUTTON

ACRYLICS/SYNTHETICS

BUTTON

PROGRAMME

SELECTOR

40001536Eng.qxd 18/08/2004 11:00 Page 11

Opening the door

Pull on handle to open the door.

To restart the dryer, close the door and press .

Filter

IMPORTANT: To maintain the efficiency of the dryer check that the fluff filter is clean before each drying cycle.

1. Pull the filter upwards.

2. Open filter as shown.

3. Gently remove lint using a soft brush or

your fingertips.

4. Snap the filter together and push back into place.

Filter Care Indicator

lights when the filter needs cleaning.

If the laundry is not drying check that the filter is not clogged. The indicator will also light when the venting hose is blocked or kinked.

Door and Filter

WARNING!

When the tumble dryer is in use the

drum and door may be VERY HOT

40001536Eng.qxd 18/08/2004 11:00 Page 12

Note: The sensor may not detect a small load of small articles. For small loads and separate items or pre-dried fabrics with low moisture content, use the timed programmes. Set the programme between 30 and 75 minutes depending on the load size and dryness required, and select high or low heat depending upon the fabric type.

If the sensor does not detect the item the dryer will only operate for 10 minutes before going into cooldown.

If the load is too large or too wet to tumble dry the dryer will automatically go into cooldown after 180 minutes.

Selecting the Programme

Programme

Bone Dry

Extra Dry

Cupboard Dry

Iron Dry

Medium Dry

Damp Dry

Fast Iron

75'

60'

45'

30'

Refresh

Description

Select the degree of dryness that you require.

This ranges from Bone Dry for bath towels and bathrobes, through Cupboard Dry for items that will be put away without ironing, to the programmes that leave the laundry suitable for ironing.

The Fast Iron programme provides a conditioning and anticrease function. The dryer will heat the load for 9 minutes followed by a 3 minute cool down period and is especially good for garments which may have been left for some time prior to ironing, in a linen basket for example. Garments may also become stiffened when dried outside on a washing line or inside on radiators. The Fast Iron process relaxes the creases in the fabric making ironing quicker and easier.

75 minutes of drying

60 minutes of drying

45 minutes of drying

30 minutes of drying

Tumbling of laundry in cool air

The Sensor Dry machine gives many options for drying the laundry to suit all circumstances.

The table below lists the programmes and the function of each programme.

40001536Eng.qxd 18/08/2004 11:00 Page 13

1. Open the door and load the drum with laundry. Ensure that garments do not hinder closure of the door.

2. Gently close the door pushing it slowly until you hear the door 'click' shut.

3. Press the button to switch on the dryer. The indicator will light up and the START indicator will flash.

4. Turn the Programme Selector dial to select the required drying program (see Programme Guide).

5. If drying synthetics, acrylics or delicate items, press the button to reduce the heat level. The light above the push button will light up when the machine is in low heat setting. To deselect this status the machine must be reset.

6. Press the START X button. The dryer will start automatically and the START indicator will be continuously lit.

7. The COUNTDOWN display will show the drying progress in terms of time remaining.

8. If the door is opened during the programme to check the laundry, it is necessary to press START to recommence drying after the door has been closed.

9. When the 15' indicator is lit the machine will enter the cool down phase, the clothes will be tumbled in cool air allowing the load to cool down.

10. When the programme is complete the STOP indicator will light.

Operation

WARNING!

The drum, door

and load may be

very hot.

40001536Eng.qxd 18/08/2004 11:00 Page 14

Cancelling and resetting the programme

To cancel a programme press the START X button for 5 seconds. The machine will indicate that it has been reset by the START indicator flashing. It is possible to change the programme within the first 10 minutes without using the cancel and reset function.

Cleaning the dryer

● Clean the filter after every drying cycle.

● After each period of use, wipe the inside of

the drum and leave the door open for a while to allow circulation of air to dry it.

● Wipe the outside of the machine and the door with a soft cloth.

● DO NOT use abrasive pads or cleaning agents.

● To prevent the door sticking or the build up of fluff periodically clean the inner door and gasket with a damp cloth.

Technical specifications

Drum capacity 115 litres

Maximum load 7.5 kg

Height 85cm

Width 60cm

Depth 60cm

Energy Label Band C

IMPORTANT

Always switch

off and remove

the plug from

the electricity

supply before

cleaning this

appliance.

For electrical data

refer to the

rating label on

the front of the

dryer cabinet

(with the door

open).

Cleaning and Routine Maintenance

40001536Eng.qxd 18/08/2004 11:00 Page 15

What might be the cause of...

Defects you can remedy yourself

Before calling GIAS Service for technical advice please run through the following checklist. A charge will be made if the machine is found to be working or has been installed incorrectly or used incorrectly. If the problem persists after completing the recommended checks, please call GIAS Service, they may be able to assist you over the telephone.

Drying time is too long/clothes are not dry enough…

● Have you selected the correct drying time/programme?

● Were the clothes too wet? Were the clothes thoroughly wrung or spin-

dried?

● Does the filter need cleaning?

● Is the dryer overloaded?

● Is the venting hose kinked or blocked?

● Has the option been selected from a previous cycle?

The dryer does not operate…

● Is there a working electricity supply to the dryer? Check using another appliance such as a table lamp.

● Is the plug properly connected to the mains supply?

● Is there a power failure?

● Has the fuse blown?

● Is the door fully closed?

● Is the dryer switched on, both at the mains supply and at the machine?

● Has the drying time or the programme been selected?

● Has the machine been switched on again after opening the door?

The dryer is noisy…

● Switch off the dryer and contact GIAS Service for advice.

The Filter Care Indicator is on…

● Does the filter need cleaning?

● Is the venting hose kinked or blocked?

Drum light does not operate…

● Switch the machine off and disconnect from the electrical supply. The drum light can be replaced by unscrewing the glass cover and unscrewing the bulb. The bulb should be replaced by type E14 (10W max, 230V)

Troubleshooting

40001536Eng.qxd 18/08/2004 11:00 Page 16

Should there still be a problem with your dryer after completing all the recommended checks, please call GIAS Service for advice. They may be able to assist you over the telephone or arrange for a suitable appointment for an engineer to call under the terms of your guarantee. However, a charge may be made if any of the following applies to your machine:

● Is found to be in working order.

● Has not been installed in accordance with

the installation instructions.

● Has been used incorrectly.

Spares

Always use genuine spares, available direct from GIAS Service.

GIAS Service

For service and repairs call your local GIAS Service engineer.

The manufacturer declines all responsibility in the event of any printing mistakes in this booklet. The manufacturer also reserves the right to make appropriate modifications to its products without changing the essential characteristics.

Customer Service

40001536Eng.qxd 18/08/2004 11:00 Page 17

Introduktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Leveringsoplysninger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Udpakning af produktet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Sikkerhedspåmindelser. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Anvendelse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Vasketøjet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Miljøhensyn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

GIAS Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Elektriske krav . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Justering af fødder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Ventilation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Forberedelse af ilægning af tøj. . . . . . . . . . . . . . . . . . . . . . . . . 24

Klargøring af tøj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Sortering af vasketøj . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Gode råd om tørring. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Må ikke tørres i tørretumbler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Energibesparelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Tørrevejledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

Knapper og indikatorer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Låge og filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Åbning af lågen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Filter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Filterplejeindikator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Valg af program. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Betjening. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

Annullering og genindstilling af program. . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Rengøring og løbende vedligeholdelse. . . . . . . . . . . . . . . . 31

Rengøring af tørretumbleren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Tekniske specifikationer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Fejlfinding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Reservedele . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

GIAS Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

40001536DANISH.qxd 18/08/2004 11:55 Page 18

Introduktion

Læs venligst denne instruktionsbog grundigt igennem og følg anvisningerne. Denne instruktionsbog giver dig nogle vigtige retningslinjer angående sikker anvendelse, installation, vedligehold samt gode råd om hvordan, du opnår de bedste resultater med din maskine.

Opbevar alle papirer et sikkert sted, så du har dem når du skal bruge dem igen, eller hvis du sælger maskinen.

Leveringsoplysninger

Kontrollér at følgende ting fulgte med maskinen:

● Instruktionsbog

● Garantibevis

● Aftrækskit og instruktioner

● Energietiket

Tag maskinen ud af emballagen, så tæt som muligt på der, hvor den skal stå.

1. Skær forsigtigt rundt om den underste kant af emballagen og op langs et af hjørnerne.

2. Tag polythenbeklædningen af og løft tørretumbleren af polystyrenfoden.

Kontrollér at

maskinen ikke er

beskadiget, når

du modtager

den. Hvis den er,

skal du ringe til

GIAS.

Følges

ovenstående ikke

kan maskinen

tage skade. Du

kan derfor

komme til at

betale for

reparation, hvis

der opstår

problemer med din maskine, der skyldes misbrug.

Udpakning af produktet

Bortskaf emballagen på sikker vis. Opbevares utilgængeligt for børn.

40001536DANISH.qxd 18/08/2004 11:55 Page 19

Sikkerhedspåmindelser

Installation

● Kontroller at produktet ikke viser tegn på beskadigelse – før det tages i brug. Er det beskadiget må det ikke bruges og GIAS Service skal kontaktes.

● Der må ikke anvendes adaptere, flere stikdåser og/eller forlængerledninger.

● Denne maskine må ikke installeres i et bade- eller bruserum.

● Tørretumbleren må aldrig installeres opad gardiner, og genstande skal

forhindres i at falde ned bag ved eller samles bag tørretumbleren.

Anvendelse

● ADVARSEL Misbrug af tørretumbleren kan medføre brandfare.

● Maskinen er kun til husholdningsbrug, dvs. til at tørring af tekstilvarer og

tøj i en husholdning.

● Denne maskine må kun anvendes til det tilsigtede formål som beskrevet i denne håndbog. Husk at alle instruktioner vedr. installation og anvendelse skal både læses og forstås før maskinen tages i brug.

● Undgå at røre ved maskinen med fugtige eller våde hænder og fødder.

● Man må ikke læne sig op af lågen, når der lægges tøj i maskinen, eller

bruge lågen til at løfte eller flytte maskinen.

● Børn må ikke lege med maskinen og dens knapper.

● ADVARSEL Produktet må ikke bruges hvis fnugfilteret sidder forkert eller

er beskadiget; fnug kan antændes.

● ADVARSEL Der hvor symbolet for varm overflade er placeret , kan temperaturen, under tumbling, overstige 60 grader C.

● Tag stikket ud at kontakten. Tag altid stikket ud før apparatet rengøres.

● Maskinen må ikke anvendes, hvis den virker defekt.

● Bomuldsfibre og fnug må ikke ophobes på gulvet omkring maskinen.

● Tromlens inderside kan være meget varm. Lad altid tørretumbleren

fuldføre afkølingsperioden før tøjet tages ud.

40001536DANISH.qxd 18/08/2004 11:55 Page 20

Vasketøjet

● ADVARSEL Man må ikke tørretumble tørt stof behandlet med kemiske rensevæsker.

● ADVARSEL Skumgummimateriale kan, under visse omstændigheder, selvantænde, hvis det bliver for varmt. Skumplastic, skumgummi og gummilignende materiale er ikke egnet til tumblertørring. Genstande fremstillet af disse materialer MÅ IKKE anbringes i tørretumbleren.

● Kontroller altid vaskemærkerne, om tøjet tåler tørretumbling.

● Tøjet skal centrifugeres eller vrides omhyggeligt, før det lægges i

tørretumbleren. Tøj, der er drivvådt, må IKKE lægges i tørretumbleren.

● Lightere og tændstikker må ikke efterlades i lommer, og der må ALDRIG anvendes brandfarlige væsker i nærheden af maskinen.

● Glasfibergardiner MÅ IKKE lægges i maskinen. Der kan opstå hudirritation, hvis andre beklædningsgenstande kontamineres med glasfibre.

● Beklædningsgenstande behandlet med brandfarlige rensesprays eller væsker såsom benzin, madolie eller aerosolspray MÅ IKKE lægges i denne maskine.

Miljøhensyn

● Den anvendte emballage er miljøvenlig og genanvendelig. Bortskaf emballagen med tanke for miljøet. Hent vejledning til bortskaffelse af emballagen hos din lokale kommune.

● For at sikre sikker bortskaffelse af en gammel tørretumbler, skal du tage stikket ud af væggen, skære ledningen og stik af og smide dem ud. Bræk hængslerne af lågen eller ødelæg låsen, så det undgås at børn kommer til at lukke sig selv inde i maskinen.

GIAS Service

● For at sikre apparatets fortsatte sikre og effektive drift anbefaler vi, at eventuel service eller reparation kun udføres af en autoriseret GIAS servicetekniker.

Hvis maskinen ikke kører ordentligt eller går i stykker, så

sluk for den og tag stikket ud af stikkontakten. Kontakt

GIAS Service mht. eventuel reparation.

40001536DANISH.qxd 18/08/2004 11:55 Page 21

Elektriske krav

Tørretumblere kan køre på 230V, 50 Hz enfaset. Kontrollér at strømkredsen er klassificeret til mindst 10A.

elektricitet kan være meget farligt. Dette apparat skal være jordforbundet. Stikkontakten og maskinen stik skal passe

sammen. Der må ikke anvendes flere adaptere og/eller

forlængerledninger. Stikket skal være tilgængeligt til afbrydelse efter,

at apparatet er blevet installeret.

Ledningerne i netledningen er farvede i overensstemmelse med følgende koder:

Blå NUL Brun STRØMFØRENDE Grøn og gul JORDFORBINDELSE

Dette apparat opfylder kravene i EU direktiverne 89/336/EØF, 73/23/EØF og efterfølgende ændringer.

Justering af fødder

Når maskinen er placeret, skal fødderne justeres, så maskinen er plan.

Justér de fire fødder for at sikre, at maskinen står fast og er plan.

Installation

Du kan komme til at betale for

reparation, hvis

der opstår

problemer med din maskine, der skyldes ukorrekt

installation.

Hvis

hovedledningen

til denne maskine

er beskadiget,

skal den

udskiftes med en

særlig ledning,

som KUN fås hos

en GIAS

reservedelsforha

ndler. Den skal

installeres af en

kvalificeret

person.

Du må ikke sætte stikket i og tænde for

maskinen, før installationen er fuldført.

Af hensyn til din egen sikkerhed skal

denne tørretumbler være installeret

korrekt.

Hvis der er nogen tvivl om installation, skal

du ringe til GIAS Service for rådgivning.

40001536DANISH.qxd 18/08/2004 11:55 Page 22

Der skal være tilstrækkelig ventilation i det rum, hvor tørretumbleren placeres, så det undgås at gasser fra andre apparater, eller åben ild, trækkes ind i rummet under tørretumbling.

● Udsugningsluft må ikke afledes i en trækkanal, der er beregnet til aftræk af røggasser fra apparater, der kører på gas eller anden brændsel.

● Kontrollér regelmæssigt at luften, der strømmer gennem tørretumbleren, ikke hæmmes.

● Kontrollér fnugfiltret efter brug og rengør det om nødvendigt.

● Indløb og udløb skal holdes fri for tilstopninger. For at sikre tilstrækkelig ventilation må mellemrummet mellem maskinens bund og gulvet ikke tilstoppes. Der skal være mindst 12 mm fri luft mellem maskinen og ting, der kan blokere.

● Genstande skal forhindres i at falde ned og samles mellem tørretumblerens sider og bagside, da disse kan tilstoppe luftindsugning og -udsugning.

● Tørretumbleren må ALDRIG installeres op mod gardiner.

Hvis tørretumbleren installeres under et arbejdsbord eller indbygges, er det vigtigt at anvende aftræksslangen til at transportere den varme, fugtige luft væk fra tørretumbleren, da recirkulation af den fugtige luft ellers vil forhindre tørretumbleren i at arbejde effektivt.

Slangen er samlet og passer til maskinen som vist. Slangen kan monteres gennem en mur eller

gennem en åben dør eller et åbent vindue (fig.

1). Slangen er 95 mm (3,75 tommer) i diameter og

er op til 1,8 meter lang (6 fod). Aftrækningsslanger som er længere end 1,8

meter (6 fod) anbefales ikke, da tørretumblerens ydeevne vil blive nedsat. Det skal sikres, at

aftræksslangen ikke slår bugter, da dette vil forhindre tørretumbleren i at arbejde effektivt.

Ventilation

MUR

TØRRETUMBLER

40001536DANISH.qxd 18/08/2004 11:55 Page 23

Før tørretumbleren anvendes første gang:

● Læs venligst denne instruktionsbog grundigt.

● Fjern alle genstande som er lagt ind i tromlen.

● Aftør tromlens inderside og låge med en fugtig klud for at fjerne eventuelt støv, som har sat sig under transporten.

Klargøring af tøj

Du skal sikre, at det vasketøj, du skal til at tørre, egner sig til tørring i en tørretumbler, som vist på vaskemærker på hver genstand.

Kontroller at alle lukninger er lukkede, og at lommerne er tomme. Vend vrangen ud på genstandene. Læg tøjet løst i tromlen for at sikre, at det ikke filtrer sig sammen.

Maksimal tørrevægt

● Bomuld, maks. 7,5 kg

● Syntetiske stoffer, maks. 3 kg

Forberedelse af ilægning af tøj

Tromlen må ikke

overfyldes,

større, våde ting,

kan overstige

den maksimalt

tilladte vægt

(f.eks.: soveposer,

dyner).

40001536DANISH.qxd 18/08/2004 11:55 Page 24

Sorter tøjet, der skal lægges i, som følger:

● Efter vaskemærker

De findes i kraven eller på en indvendig søm:

Egnet til tørring i tumbler.

Tørring i tumbler ved høj temperatur.

Kun tørring i tumbler ved lav temperatur.

Må ikke tørres i tørretumbler.

Hvis der ikke findes noget vaskemærke, må det betragtes som uegnet til tørretumbling.

● Efter antal og tykkelse

Når som helst det tøj, der skal lægges i, overstiger tørretumblerens kapacitet, skal tøjet adskilles i overensstemmelse med tykkelse (f.eks. håndklæder fra tyndt undertøj).

● Efter stoftype

Bomuld/linned: Håndklæder, bomuldsjersey,

sengelinned og duge.

Syntetiske stof: Skjortebluser, skjorter, overalls, osv., fremstillet af polyester eller polyamid samt efter bomulds/syntetiske blandinger.

● Efter tørringsniveau

Sorter tøjet i: Strygetørt, Skabstørt, osv. For sarte genstande tryk på -knappen for at vælge lav tørretemperatur.

40001536DANISH.qxd 18/08/2004 13:02 Page 25

Må ikke tørres i tørretumbler:

Uld, silke, sarte stoffer, nylonstrømper, sart broderi, stof med metaldekoration, beklædningsgenstande med PVC eller læderkanter, gummisko, pladskrævende genstande, som f.eks. soveposer, osv.

Energibesparelse

Læg kun vasketøj i tørretumbleren som er blevet grundigt vredet eller centrifugeret. Jo mere tørt vasketøj er, jo kortere vil tørretiden være og derved spare elektricitet.

ALTID

● Prøv altid at tørre vasketøj så meget vasketøj som maskinen tillader, dette sparer både tid og elektricitet.

● Det skal altid kontrolleres, at filtret er rent før hver tørrecyklus.

ALDRIG

● Den maksimale vægt må aldrig overskrides, dette vil spilde tid og elektricitet.

● Læg aldrig drivvåde genstande i tørretumbleren, dette kan beskadige apparatet.

Tørrevejledning

Tabellen viser omtrentlige tørretider afhængig af stoftype og tøjets fugtighed.

Gode råd om tørring

Stof

BOMULD SYNTETISKE

STOFFER AKRYL

VARME-

INDSTILLING

HØJ

LAV

INDIKATOR

LY S

SLUKKET

TÆNDT

STOR

MÆNGDE

145-165 min

–

MEDIUM

MÆNGDE

70-80 min

50-65 min

LILLE

MÆNGDE

50-65 min

40-55 min

30-40 min

VIGTIGT: Tør ikke

genstande som

er behandlet med

kemisk

rensevæske eller

gummitøj (fare

for brand eller

eksplosion).

I de sidste

15 minutter

tørres tøjet altid i

kold luft.

40001536DANISH.qxd 18/08/2004 11:55 Page 26

Kontrolpanel og indikatorlys

Programvælger – vælg det ønskede program Tændt/slukket knap og indikator – tryk for at tænde, indikatoren lyser. START X-knap – Tryk for at fortsætte det valgte tørreprogram. Tryk i 5

sekunder for at annullere/genindstille programmet Akryl/syntetiske stoffer-knap – tryk for at reducere varmeniveau for sarte

genstande, indikatorlyset over knappen tænder. Skal varmeniveauet ændres, skal man vælge et nyt program.

Lav varme – Indikatorlys TÆNDT Høj varme – Indikatorlys SLUKKET

FILTERPLEJE-indikator – lyser når filtret skal renses. NEDTÆLLINGS-display

START – Når tørretumbleren tændes, blinker START-indikatoren. Når

programmet starter, lyser START-indikatoren.

60' – indikatoren lyser når der er mindre end 60 min. tilbage af programmet. 15' – indikatoren lyser når der er mindre end 15 min. tilbage af programmet.

På dette tidspunkt skifter tørretumbleren fra varm til kold luft. STOP – Indikatoren lyser, når programmet er færdigt.

Knapper og indikatorer

FILTERPLEJE-INDIKATOR

START X-KNAP

TÆND/SLUK

KNAP

AKRYL/SYNTETISKE

STOFFER-KNAP

PROGRAMVÆLGER

40001536DANISH.qxd 18/08/2004 11:55 Page 27

Åbning af lågen

Træk i håndtaget for at åbne lågen. For at genstarte tørretumbleren, luk lågen og

tryk på .

Filter

VIGTIGT: For at bevare tørretumblerens effektivitet skal det kontrolleres, at fnugfiltret er rent før hver tørrecyklus.

1. Træk filtret opad.

2. Åbn filtret som vist.

3. Fjern forsigtigt bomuldsfibrene med en blød

børste eller fingerspidserne.

4. Smæk filtret sammen og skub det på plads.

Filterplejeindikator

lyser når filtret behøver rengøring.

Hvis vasketøjet ikke tørrer, skal det kontrolleres, at filtret ikke er tilstoppet. Indikatoren lyser også, når udluftningsslangen er blokeret eller slår bugter.

Låge og filter

ADVARSEL!

Når tørretumbleren er i brug kan

tromlen og lågen blive MEGET

VARME.

40001536DANISH.qxd 18/08/2004 11:55 Page 28

Bemærk: Sensoren vil måske ikke kunne mærke hvis der kun er få ting lagt i. Til små mængder tøj og enkelte stykker eller fortørrede stoffer med lavt fugtindhold, skal de tidsindstillede programmer anvendes. Indstil programmet til mellem 30 og 75 minutter afhængig af tøjmængden og den ønskede tørhedsgrad og vælg høj eller lav varme afhængig af stoftype.

Hvis sensoren ikke kan mærke noget i tørretumbleren, kører den kun i 10 min. før den går ind i afkølingsfasen.

Er tøjmængden for stor eller for våd til at tørretumbles, vil tørretumbleren automatisk gå ind i afkølingsfasen efter 180 min.

Valg af program

Program

Knastørt Ekstra tørt Skabstørt Strygetørt Medium tørt Rulletørt Hurtig strygning

75' 60' 45' 30' Genopfrisk

Beskrivelse

Vælg hvor tørt tøjet skal være. Du kan vælge alt fra knastørt (fx badehåndklæder og

badekåber), skabstørt for ting som bare skal lægges sammen og ikke stryges, til de programmer, hvor tøjet er perfekt til strygning,

Programmet Hurtig strygning styrer fugtighedsindholdet og giver en krølfribehandling. Tørretumbleren opvarmer tøjet i 9 minutter efterfulgt af en 3 minutters afkølingsperiode og er især god til beklædningsgenstande, som kan have ligget i et stykke tid inden strygning i f.eks. en tøjkurv. Beklædningsgenstande kan også blive stive, når de tørres i fri luft på en tørresnor eller inden døre på radiatorer. Processen Hurtig strygning udglatter folderne i stoffet, så strygningen går hurtigere og nemmere.

75 minutters tørring 60 minutters tørring 45 minutters tørring 30 minutters tørring Tørrer med kold luft

Denne sensor tørretumbler giver dig mange muligheder for at tilpasse tørringen til dine specielle behov.

I tabellen nedenfor kan du se de forskellige programmer og hvordan de fungerer.

40001536DANISH.qxd 18/08/2004 11:55 Page 29

1. Åbn lågen og læg vasketøjet i tromlen. Du skal sikre, at beklædningsgenstandene ikke hindrer lågen i at lukke.

2. Luk forsigtigt lågen ved at skubbe den langsomt i indtil de kan høre, at lågen lukkes med et ‘klik’.

3. Tryk på -knappen for at tænde for tørretumbleren. Indikatoren lyser og STARTindikatoren blinker.

4. Drej Programvælger-knappen for at vælge det ønskede tørreprogram (se Programvejledningen).

5. Hvis du tørrer syntetiske stoffer, akryl eller sarte genstande, skal du trykke på

-knappen for at reducere varmeniveauet. Lyset oven over trykknappen lyser, når maskinen er sat til lav varme. Vil man fravælge denne status, skal maskinen nulstilles.

6. Tryk på START X-knappen. Tørretumbleren starter automatisk, og START-indikatoren lyser.

7. NEDTÆLLINGS-displayet viser den resterende tørretid.

8. Hvis lågen, af den ene eller anden grund, åbnes under tørringen, skal man trykke START når lågen igen lukkes, for at få tørreprogrammet til at fortsætte.

9. Når indikatoren 15' lyser, går maskinen ind i afkølingsfasen, og tøjet tumbles nu i kold luft, så det langsomt køles af.

10. Når programmet er færdigt, lyser STOPindikatoren.

Betjening

ADVARSEL!

Tromlen, lågen

og tøjet kan være meget

varmt.

40001536DANISH.qxd 18/08/2004 11:55 Page 30

Annullering og genindstilling af program

Man kan annullere et program ved at holde START X-knappen inde i 5 sekunder. At maskinen er nulstillet, ses ved at START-indikatoren blinker. Programmet kan ændres inden for de første 10 minutter uden først at skulle bruge annullere og genindstille-funktionen.

Rengøring af tørretumbleren

● Rens filtret efter hver tørring.

● Efter hver anvendelsesperiode aftørres

tromlens inderside og lågen efterlades åben i et stykke tid, så den kan tørre ved luftcirkulation.

● Aftør maskinens yderside og lågen med en blød klud.

● BRUG IKKE skuresvampe eller slibende rengøringsmidler.

● For at forhindre lågen i at klæbe fast eller ophobningen af fnug, skal indersiden af lågen og mellemlægget periodisk rengøres med en fugtig klud.

Tekniske specifikationer

Tromlekapacitet 115 liter Maksimal vægt 7,5 kg Højde 85cm Bredde 60cm Dybde 60cm Energietiketbånd C

VIGTIGT

Sluk altid for og

tag stikket ud af

kontakten før

apparatet

rengøres.

For elektriske

data se

klassificeringsetik

etten på

tørretumblerens

forside (med lågen åben).

Rengøring og løbende vedligeholdelse

40001536DANISH.qxd 18/08/2004 11:55 Page 31

Hvad kan det skyldes at ...

Fejl du selv kan afhjælpe

Før du ringer til GIAS Service for teknisk råd, beder vi dig tjekke følgende: Du vil få en regning, hvis maskinen fungerer som den skal, er blevet installeret ukorrekt eller er blevet misbrugt. Har du tjekket det du skal og varer problemet ved, skal du ringe til GIAS Service, som forhåbentligt kan hjælpe dig over telefonen.

Tørretiden er for lang/tøjet er ikke tørt nok....

● Har du valgt den korrekte tørretid/det korrekte program?

● Var tøjet for vådt? Var tøjet blevet vredet grundigt eller centrifugeret?

● Trænger filtret til at blive renset?

● Er der for meget tøj i tørretumbleren?

● Er aftræksslangen bugtet eller tilstoppet?

● Var der valgt i en tidligere tørrecyklus?

Tørretumbleren fungerer ikke...

● Findes der en elektricitetsforsyning der virker til tørretumbleren?

Kontroller det ved at anvende et andet apparat, som f.eks. en bordlampe.

● Er stikket korrekt forbundet til lysnettet?

● Er der strømsvigt?

● Er sikringen sprunget?

● Er lågen helt lukket?

● Er der tændt for tørretumbleren, både ved lysnettet og ved maskinen?

● Er der valgt tørretid eller program?

● Er der tændt for maskinen igen efter lågen har været åbnet?

Tørretumbleren larmer for meget....

● Sluk for tørretumbleren og kontakt GIAS Service.

Filterplejeindikatoren lyser...

● Trænger filtret til at blive renset?

● Er aftræksslangen bugtet eller tilstoppet?

Tromlelyset virker ikke…

● Sluk maskinen, og tag stikket ud af kontakten. Tromlelyset kan udskiftes

ved at skrue glasdækslet af og skrue pæren af. Pæren skal udskiftes med E14 (10W maks., 230V).

Fejlfinding

40001536DANISH.qxd 18/08/2004 11:55 Page 32

Hvis der stadig er et problem med din tørretumbler efter hele den anbefalede kontrol er udført, bedes du ringe til GIAS Service for rådgivning. De vil måske kunne hjælpe dig over telefonen eller arrangere aftale om besøg af en tekniker i henhold til din garantis bestemmelser. Der kan imidlertid opkræves et gebyr, hvis følgende finder anvendelse på din maskine:

● Det konstateres, at den fungerer.

● Er ikke blevet installeret i overensstemmelse

med installationsvejledningen.

● Er blevet anvendt forkert.

Reservedele

Brug altid kun originale reservedele. Disse kan fås direkte fra GIAS Service.

GIAS Service

For service eller reparation, ring til din lokale GIAS servicetekniker.

Fabrikanten fralægger sig alt ansvar i tilfælde af trykfejl i denne instruktionsbog. Fabrikanten forbeholder sig også retten til at foretage passende ændringer i deres produkt uden at ændre ved dets væsentligste karakteristika.

Service

40001536DANISH.qxd 18/08/2004 11:55 Page 33

Introduktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Leveransinformation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Uppackning av produkten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Säkerhetsinformation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Användning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

Tvätten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Miljöhänseenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

GIAS-service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Elanslutningskrav . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Justera fötterna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38

Ventilation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

Förbereda lasten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Förbereda plagg . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

Sortera lasten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

Torkningsråd. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Torktumlas ej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Energibesparing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Torkguide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

Kontroller och indikatorer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43

Lucka och filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Öppna luckan. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Filter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Filterindikator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

Välja program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

Funktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

Avbryta och återställa programmet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Rengöring och regelbundet underhåll. . . . . . . . . . . . . . . . . 47

Rengöra torktumlaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Tekniska specifikationer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

Felsökning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

Kundservice. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

Reservdelar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

GIAS-service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

40001536SWEDISH.qxd 18/08/2004 12:11 Page 34

Introduktion

Läs och följa dessa anvisningar noggrant och hantera maskinen i enlighet med dem. Detta häfte innehåller viktiga riktlinjer för säker användning, installation, underhåll och en del användbara råd för bästa resultat när du använder maskinen.

Förvara all dokumentation på en säker plats för framtida referens eller för eventuella kommande ägare

Leveransinformation

Kontrollera att följande föremål medföljde apparaten:

● Bruksanvisning

● Garantisedel

● Ventilationssats och instruktioner

● Energietikett

Ta ut maskinen ur förpackningen så nära dess slutliga installationsplats som möjligt.

1. Skär försiktigt runt förpackningens botten och uppåt i ett hörn.

2. Ta bort plastpåsen och lyft upp torktumlaren ur plastbotten.

Kontrollera att

maskinen inte skadats under

transporten. Om

den skadats

kontaktar du GIAS.

Underlåtenhet att följa ovanstående

anvisningar kan

sätta apparatens

säkerhet ur spel. Om

du får problem med

maskinen och

kontaktar service

och det visar sig

problemet beror på

felaktig användning

riskerar du att

debiteras för

samtalet.

Uppackning av produkten

Kasta bort förpackningsmaterialet på ett säkert sätt. Se till att det är utom räckhåll för barn då det felaktigt använt kan vara

farligt.

40001536SWEDISH.qxd 18/08/2004 12:11 Page 35

Säkerhetsinformation

Installation

● Kontrollera att produkten inte har några synliga skador föra användning. Om den är skadad bör du inte använda den. Kontakta GIAS-service.

● Använd inga adaptrar, förgreningsdosor och/eller förlängningar.

● Maskinen får inte installeras i bad- eller duschrum.

● Placera aldrig torktumlaren så att den är i kontakt med t.ex. gardiner och

se till att föremål inte kan falla ner eller samlas bakom maskinen.

Användning

● VARNING! Felaktig användning av en torktumlare kan orsaka brand.

● Maskinen är bara avsedd för användning i hemmet, dvs. för torkning av

hushållstextilier och vanliga plagg.

● Maskinen får endast användas för avsett ändamål så som beskrivs i bruksanvisningen. Kontrollera att du förstår anvisningarna för installation och användning helt innan du börjar använda apparaten.

● Rör aldrig apparaten med våta eller fuktiga händer och fötter.

● Luta dig aldrig mot luckan när du fyller på maskinen och lyft eller flytta

aldrig maskinen i luckan.

● Låt aldrig barn leka med maskinen eller dess kontroller.

● VARNING! Använd inte produkten om luddfiltret inte sitter på plats eller

om det är skadat. Luddet kan antändas.

● VARNING! Där symbolen för varm yta sitter kan temperaturen under användning överstiga 60° C.

● Dra ut kontakten ur eluttaget. Dra alltid ut kontakten innan maskinen rengörs.

● Avbryt användningen av maskinen om den visar sig vara felaktig.

● Ludd får inte ansamlas på golvet runt maskinen.

● Trummans insida kan vara mycket varm. Låt alltid torktumlaren avsluta

avkylningsperioden innan tvätten tas ut.

40001536SWEDISH.qxd 18/08/2004 12:11 Page 36

Tvätten

● VARNING! Torktumla inte material som behandlats med kemtvättvätskor.

● VARNING! Skumgummimaterial kan, under vissa förhållanden,

självantända när de hettas upp. Skumplast, skumgummi och gummiliknande material passar inte för torktumling. Artiklar tillverkade av dessa material FÅR INTE placeras i torktumlaren.

● Se alltid tvättråden för information om lämplighet för torktumling.

● Plagg måste centrifugeras eller vridas ur noga innan de placeras i

torktumlaren. Plagg som är droppvåta får INTE placeras i tumlaren.

● Cigarettändare och tändstickor får inte lämnas kvar i fickor och eldfarliga

vätskor får ALDRIG användas i närheten av maskinen.

● Glasfibergardiner får INTE placeras i maskinen. Hudirritation kan uppstå

om plagg förorenas med glasfibrerna.

● Plagg som behandlats eller förorenats med lättantändliga sprayer eller

vätskor som bensin, matolja eller aerosolsprayer FÅR INTE placeras i maskinen

Miljöhänseenden

● Allt använt förpackningsmaterial är miljövänligt och återvinningsbart.

Försök kasta bort förpackningsmaterialet på ett miljövänligt sätt. Din kommun kan ge dig mer information om tillgängliga möjligheter.

● Av säkerhetsskäl måste du när du kastar bort en gammal torktumlare

koppla bort nätsladden från eluttaget, klippa av nätsladden och förstöra den tillsammans med kontakten. För att förhindra att barn råkar stänga in sig i maskinen bör du bryta av gångjärnen och förstöra lucklåset.

GIAS-service

● För att garantera en fortsatt säker och effektiv funktion av denna maskin

rekommenderar vi att service och reparationer endast utförs av en servicetekniker som GIAS auktoriserat.

Om apparaten inte fungerar på rätt sätt eller går sönder

måste du genast stänga av den och koppla bort den från

eluttaget. Kontakta GIAS Service och rådgör.

40001536SWEDISH.qxd 18/08/2004 12:11 Page 37

Elanslutningskrav

Torktumlaren är avsedd för 230V, 50 Hz en fas. Kontrollera att elkretsen är säkrad till minst 10 A.

Elektricitet kan utgöra en stor risk. Maskinen måste jordas. Eluttaget och apparatkontakten måste vara av

samma typ. Använd inte förgreningsdosor och/eller

förlängningssladdar. Stickproppen måste sitta tillgängligt så att den

kan dras ut sedan maskinen installerats.

Trådarna i huvudledningen är färgade enligt följande kod:

Blå NEUTRAL Brun STRÖM Grön och gul JORD

CE Apparaten uppfyller kraven för European Directive 89/336/EEC, 73/23/EEC och senare ändringar.

Justera fötterna

När maskinen är på plats bör du justera fötterna så att maskinen hamnar i våg.

Justera de fyra fötterna så att maskinen står stadigt och i våg.

Installation

Om du får problem med maskinen och

kontaktar service

och det visar sig

problemet beror

på felaktig

installation

riskerar du att

debiteras för

samtalet.

Om apparatens

nätsladd är

skadad måste

den bytas ut mot

en specialsladd

som BARA kan

erhållas som

reservdel från

GIAS. Den måste

installeras av en

för ändamålet

utbildad person.

Koppla inte in maskinen eller slå på

den förrän den har installerats korrekt.

För din egen säkerhet måste

torktumlaren installeras på rätt sätt.

Vid eventuella tveksamheter

angående installationen bör GIAS-

service kontaktas för rådgivning.

40001536SWEDISH.qxd 18/08/2004 12:11 Page 38

Tillräcklig ventilation måste tillhandahållas i det rum där torktumlaren står för att förhindra att förbränningsgaser från apparater som förbränner andra bränslen eller öppna eldar dras in i rummet när torktumlaren används.

● Utsläppsluften får inte ledas in i samma kanal som används för evakuering av förbränningsgaser från apparater som förbränner gas eller andra bränslen.

● Kontrollera regelbundet att luftflödet genom torktumlaren inte begränsats.

● Kontrollera luddfiltret efter användning och rensa det vid behov.

● Intag och utsläpp för luft måste hållas fria från hinder. För att garantera tillräcklig ventilation får utrymmet mellan maskinens botten och golvet inte täppas till. Det bör finnas ett mellanrum om minst 12 mm mellan maskinen och hindrande föremål

● Förhindra att föremål faller ner eller samlas bakom torktumlaren eftersom de kan täppa till luftintag och luftutsläpp.

● Installera ALDRIG torktumlaren mot ett draperi.

Om tumlaren installeras under en arbetsbänk eller byggs in, bör ventilationsslangen användas för att föra ut varm, fuktig luft från tumlaren; i annat fall kommer återcirkulationen av fuktig luft att hindra tumlaren att arbeta effektivt.

Slangen monteras och ansluts till maskinen enligt bilden.

Slangen kan ledas genom en vägg, en öppen dörr eller ett fönster (bild 1). Slangen är 95 mm i diameter och kan sträckas ut till 1,8 meter.

Ventilationsslangar längre än 1,8 meter rekommenderas inte eftersom tumlarens prestanda reduceras. Se till att

ventilationsslangen inte är krökt eftersom detta hindrar tumlaren från att arbeta effektivt.

Ventilation

VÄGG

TORKTUMLARE

40001536SWEDISH.qxd 18/08/2004 12:11 Page 39

Innan torktumlaren används första gången:

● Läs denna instruktionsbok noga.

● Ta ut allt som packats inuti trumman.

● Torka trummans insida och luckan med en

fuktig duk för att avlägsna eventuellt damm som kan ha samlats under transporten.

Förbereda plagg

Se till att tvätten som ska torkas är lämplig för torktumling, vilket anges av tvättmärkningen i varje plagg.

Kontrollera att alla knäppen är stängda och alla fickor tomma. Vänd plaggen ut och in. Lägg plaggen löst i trumman så att de inte trasslar ihop sig.

Maximal torkvikt

● Bomull max. 7,5 kg

● Syntet max. 3 kg

Förbereda lasten

Överfyll inte

trumman. Stora

föremål kan när

de blöts ned

överskrida den

högsta tillåtna

belastningen

(t.ex. sovsäckar

och duntäcken).

40001536SWEDISH.qxd 18/08/2004 12:11 Page 40

Sortera lasten enligt följande:

● Enligt tvättmärkning

Dessa kan påträffas på kragen eller innersömmen:

Kan torkas i torktumlare.

Torktumlas vid hög temperatur.

Torktumlas endast vid låg temperatur.

Torktumlas ej.

Om föremålet inte har någon tvättmärkning måste du förutsätta att det inte är lämpligt att torktumla det.

● Enligt mängd och tjocklek

När lasten är större än tumlarens kapacitet sorteras plagg enligt tjocklek (man skiljer t.ex. på handdukar och tunna underkläder).

● Enligt textiltyp Bomull/linne: Handdukar, bomullsjersey,

lakan och dukar. Syntet: Blusar, skjortor, overaller osv. av

polyester eller polyamid, liksom bomull/syntetblandningar.

● Enligt torrhetsgrad

Sortera i: stryktorrt, skåptorrt, etc. För känsliga artiklar trycker du på -knappen för att välja låga torktemperaturer.

40001536SWEDISH.qxd 18/08/2004 12:11 Page 41

Torktumlas ej:

Ylle, siden, ömtåliga material, nylonstrumpor, ömtåliga broderier, tyger med metalldekorationer, plagg kantade med PVC eller läder, gymnastikskor, skrymmande föremål som sovsäckar etc.

Energibesparing

Placera endast plagg som vridits ur noga eller centrifugerats i torktumlaren. Ju torrare tvätt desto kortare torktid vilket sparar energi.

ALLTID

● Försök torka maximal tvättvikt, vilket sparar tid och energi.

● Kontrollera att filtret är rent före varje torkomgång.

ALDRIG

● Överskrid aldrig maximal vikt, det slösar med tid och energi.

● Lägg aldrig droppvåta plagg i torktumlaren, eftersom det kan skada maskinen.

Torkguide

Tabellen visar ungefärlig torktid, beroende på textiltyp och plaggens fuktighet.

Torkningsråd

Ty g

BOMULL

SYNTET

AKRYL

VÄRME

INSTÄLLNING

HÖG

LÅG

INDIKATOR

LAMPA

PÅ

TUNG

LAST

145-165 min

–

MEDELSTOR

LAST

70-80 min

50-65 min

LÄTT LAST

50-65 min

40-55 min

30-40 min

VIKTIGT:

Torktumla inte

plagg som

behandlats med

kemtvättvätska

eller

gummikläder

(brand- eller

explosionsrisk).

Under de sista

15 minuterna

tumlas alltid

lasten i kalluft.

40001536SWEDISH.qxd 18/08/2004 12:11 Page 42

Kontrollpanel och indikatorlampor

Programväljare – Välj önskat program Strömbrytaren och indikatorlampa – Tryck på knappen för att starta

maskinen, indikatorlampan tänds START X-knapp – Tryck på den här knappen för att inleda det valda

torkprogrammet. Håll knappen intryckt i 5 sekunder om du vill avbryta/återställa programmet

Akryl/syntet-knapp – tryck på den här knappen om du vill sänka värmenivån för känsliga föremål. När du tryckt på knappen tänds indikatorn ovanför knappen. Om du vill ändra värmeinställningen måste du först återställa programmet.

Låg värme – indikatorlampan lyser Hög värme – indikatorlampan är släckt

FILTER-indikator – Tänds när filtret behöver rengöras. Visning av återstående tid

START – När tumlaren slås på blinkar START-indikatorn och när programmet

startas övergår den till att lysa med fast sken 60' – Indikatorlampa som tänds när det är mindre än 60 minuter kvar tills

programmet är färdigt 15' – Indikatorlampa som tänds när det är mindre än 15 minuter kvar tills

programmet är färdigt I det här steget av torkcykeln går maskinen över till avsvalningsfasen

STOP – Indikatorn tänds när programmet är färdigt.

Kontroller och indikatorer

FILTERINDIKATOR

START

-KNAPP

STRÖMBRYTARE

AKRYL/SYNTET-KNAPP

PROGRAM-

VÄLJARE

40001536SWEDISH.qxd 18/08/2004 12:11 Page 43

Öppna luckan

Dra i handtaget för att öppna luckan. Om du vill starta om torktumlaren stänger du

luckan och trycker på .

Filter

VIKTIGT: Upprätthåll tumlarens effektivitet genom att kontrollera att luddfiltret är rent före varje torkomgång.

1. Dra filtret uppåt.

2. Öppna filtret så som visas.

3. Ta försiktigt bort ludd med en mjuk borste

eller med fingrarna.

4. Snäpp ihop filtret igen och skjut in det på plats.

Filterindikator

tänds när filtret behöver rensas.

Om tvätten inte blir torr bör man kontrollera om filtret är tilltäppt. Indikatorn tänds även när ventilationsslangen är blockerad eller krökt.

Lucka och filter

VARNING!

När torktumlaren är i bruk kan

trumman och luckan bli MYCKET

VARMA.

40001536SWEDISH.qxd 18/08/2004 12:11 Page 44

Obs: Sensorn känner inte alltid av en liten last. För små laster, separata plagg eller halvtorra textilier med låg fukthalt bör tidsinställda program användas. Ställ in programmet mellan 30 och 75 minuter beroende på lastens storlek och den torrhet som krävs, samt välj hög eller låg värme beroende på textiltyp.

Om givaren inte känner av föremålet körs torktumlaren bara i 10 minuter innan den övergår till avsvalning.

Om lasten är för stor eller för blöt att torktumlas, går maskinen automatiskt över till avsvalningsläge efter 180 minuter.

Välja program

Program

Absolut torrt Extratorrt Skåptorrt Stryktorrt Medeltorrt Fuktigt Snabbstrykning

75' 60' 45' 30' Lufta

Beskrivning

Välj önskad torkningsgrad. Du kan välja mellan Absolut torrt för

badhanddukar och badrockar, till Skåptorrt för föremål som ska förvaras utan strykning till programmen som lämnar tvätten något fuktig, lämpliga för strykning.

Snabbstrykningsprogrammet har en bevarande och skrynkeldämpande effekt. Torktumlaren värmer lasten i 9 minuter följt av 3 minuters avsvalning och är särskilt bra för plagg som fått ligga ett tag innan de stryks, t.ex. i en tvättkorg. Plagg kan också ha blivit styva när de torkats utomhus på en lina eller inomhus på element. Snabbstrykningsprocessen löser upp veck i tyget och gör strykningen snabbare och lättare.

75 minuters torkning 60 minuters torkning 45 minuters torkning 30 minuters torkning Tumling av tvätten i kall luft

Denna Sensor Dry-maskin har många torkningsalternativ för alla förhållanden. I tabellen nedan visa de olika programmen och deras funktioner.

40001536SWEDISH.qxd 18/08/2004 12:11 Page 45

1. Öppna luckan och lasta trumman med tvätt. Se till att plaggen inte hindrar luckans stängning.

2. Stäng luckan försiktigt tills du hör den ‘klicka’ igen.

3. Tryck på för att sätta på torktumlaren. Indikatorn tänds och START-indikatorn börjar blinka.

4. Vrid programväljaren till önskat torkprogram (se Programguide).

5. Vid torkning av syntet-, akryl- eller ömtåliga plagg trycker du på -knappen för att minska värmenivån. Lampan ovanför knappen tänds när maskinen körs i lågvärmeläge. Om du vill inaktivera detta läge måste du återställa maskinen.

6. Tryck på START X-knappen. Torktumlaren startas automatiskt och START-indikatorn lyser med fast sken.

7. I displayen visas torkningen återstående tid.

8. Om du öppnar luckan under programmet

för att kontrollera tvätten måste du trycka på START för att återuppta torkningen när luckan har stängts.

9. När 15'-indikatorn tänds går maskinen över i avsvalningsfasen och kläderna tumlas i kall luft så att lasten kyls ned.

10. När programmet är färdigt tänds STOPindikatorn.

Funktion

VARNING!

Trumman, luckan

och lasten kan

vara mycket

varma.

40001536SWEDISH.qxd 18/08/2004 12:11 Page 46

Avbryta och återställa programmet

Om du vill avbryta ett program håller du START X-knappen intryckt i 5 sekunder. Maskinen indikerar att den har återställts genom att STARTindikatorn blinkar. Det går att ändra programmet inom 10 minuter genom att avbryta och återställa.

Rengöra torktumlaren

● Rensa filtret efter varje torkomgång.

● Efter varje användning bör man torka av

trummans insida och lämna luckan öppen ett tag för att låta luftcirkulationen torka den.

● Torka maskinens utsida och luckan med en mjuk duk.

● Använd ALDRIG svampar eller rengöringsmedel med slipverkan.

● För att förhindra att luckan fastnar och luddansamlingar bör du regelbundet rengöra den inre luckan och packningen med en fuktig trasa.

Tekniska specifikationer

Trummans kapacitet 115 liter Maximal last 7,5 kg Höjd 85 cm Bredd 60 cm Djup 60 cm Energiklass C

VIKTIGT

Slå alltid av

strömmen och

dra ut kontakten

innan maskinen

rengörs.

För elektriska

data, se etiketten

på framsidan av

torktumlaren

(öppna luckan).

Rengöring och regelbundet underhåll

40001536SWEDISH.qxd 18/08/2004 12:11 Page 47

Vad kan vara orsaken till...

Problem som du kan åtgärda själv

Innan du ringer till GIAS Service bör du gå igenom följande checklista. Om maskinen visar sig fungera eller ha installerats eller använts på fel sätt kommer du att debiteras för samtalet. Om problemet kvarstår efter att du utfört de rekommenderade kontrollerna kan du kontakta GIAS Service, de kan ev. hjälpa dig över telefon.

Torktiden är för lång/plaggen är inte tillräckligt torra…

● Har du valt rätt torktid/program?

● Var plaggen för våta? Var plaggen ordentligt urvridna eller

centrifugerade?

● Behöver filtret rensas?

● Är tumlaren överlastad?

● Är ventilationsslangen krökt eller blockerad?

● Har ställts in under en tidigare torkomgång?

Torktumlaren startar inte…

● Har torktumlaren kopplats till ett fungerande eluttag? Kontrollera med en

annan apparat som t.ex. en bordslampa.

● Är stickproppen korrekt ansluten till eluttaget?

● Är det strömavbrott?

● Har säkringen gått?

● Är luckan helt stängd?

● Är torktumlaren påslagen, både vid eluttaget och maskinen?

● Har torktid eller program ställts in?

● Har maskinen satts på igen sedan luckan öppnats?

Torktumlaren för oväsen…

● Stäng av torktumlaren och kontakta GIAS Service och be om råd.

Filterindikatorn lyser…

● Behöver filtret rensas?

● Är ventilationsslangen krökt eller blockerad?

Trumindikatorn lyser inte…

● Stäng av maskine och kopplas bort den från eluttaget. Byt ut lampan till

trumindikatorn genom att skruva av glasskyddet och ta bort glödlampan. Lampan ska ersättas med typ E14 (10W max, 230V).

Felsökning

40001536SWEDISH.qxd 18/08/2004 12:11 Page 48

Kvarstår problemen med torktumlaren efter de rekommenderade kontrollerna bör du kontakta GIAS-service. De kan hjälpa dig per telefon eller boka in ett besök av en tekniker enligt bestämmelser i garantin. En avgift kan emellertid tas ut om något av följande gäller din maskin:

● Befinns vara funktionsduglig.

● Inte har installerats i enlighet med

instruktionerna.

● Har använts på ett oriktigt sätt.

Reservdelar

Använd alltid original reservdelar som kan beställas direkt från GIAS Service.

GIAS-service

För service och reparation, kontakta din lokale GIAS Service-tekniker.

Tillverkaren avskriver sig allt ansvar för tryckfel i detta häfte. Tillverkaren förbehåller sig även rätten att göra nödvändiga ändringar av sina produkter utan att deras huvudsakliga egenskaper förändras.

Kundservice

40001536SWEDISH.qxd 18/08/2004 12:11 Page 49

Innledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Leveringsinformasjon. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Pakke ut produktet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

Sikkerhetspåminnelser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Installasjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

Tøyet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Miljømessige hensyn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

GIAS Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53

Installasjon. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Elektriske krav . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Justere føttene. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54

Ventilasjon. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

Gjøre klart tøyet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Sjekk av tøyet før tørking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

Sortering av tøyet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57

Tørkeråd . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Ikke bruk tørketrommel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Energisparing. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Tørkeguide. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

Kontrollpanel og indikatorlamper . . . . . . . . . . . . . . . . . . . . . 59

Dør og filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Åpne døren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Filter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Indikator for filtervedlikehold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

Velge program . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

Drift . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

Avbryte og nullstille programmet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Rengjøring og rutinemessig vedlikehold . . . . . . . . . . . . . . 63

Rengjøring av tørketrommelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Tekniske spesifikasjoner. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

Feilsøking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

Kundeservice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

Reservedeler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

GIAS Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

40001536NORW.qxd 18/08/2004 12:44 Page 50

Innledning

Vennligst les og følg disse instruksjonene nøye og bruk maskinen i henhold til dem. Dette heftet gir deg viktige retningslinjer for sikker bruk, installasjon, vedlikehold samt noen råd for å få optimale resultater når du bruker maskinen.

Oppbevar all dokumentasjon på et trygt sted som referanse eller for eventuelle fremtidige eiere

Leveringsinformasjon

Vennligst kontroller at følgende artikler fulgte med maskinen ved levering:

● Instruksjonsbok

● Garantikort

● Ventilasjonssett og instruksjoner

● Energimerke

Pakk ut maskinen i nærheten av det stedet der den skal plasseres.

1. Skjær forsiktig rundt bunnen av emballasjen og opp langs det ene hjørnet.

2. Fjern plastomslaget og løft tørketrommelen ut av polystyrenunderlaget.

Kontroller at det

ikke har oppstått

skader på

maskinen under

transport. Hvis

det har skjedd, ta

kontakt med

GIAS for service.

Hvis ovenstående

advarsel ikke

følges, kan det

sette maskinens

sikkerhet i fare.

Det kan bli krevd

betaling for

service hvis

problemet med

maskinen skyldes

feil bruk.

Pakke ut produktet

Deponer emballasjen forsvarlig. Sørg

for at den er utilgjengelig for barn,

ettersom den kan være en mulig

farekilde.

40001536NORW.qxd 18/08/2004 12:44 Page 51

Sikkerhetspåminnelser

Installasjon

● Kontroller at produktet ikke har synlige tegn til skader før bruk. Ikke

bruk produktet ved tegn til skader. Kontakt GIAS Service.

● Ikke bruk adaptere, flere kontakter og/eller forlengelsesledninger.

● Denne maskinen bør ikke installeres på et baderom eller dusjrom.

● Installer aldri tørketrommelen slik at den er i kontakt med forheng eller

gardiner, og kontroller at ting ikke kan falle ned eller samle seg bak maskinen.

Bruk

● ADVARSEL! Feil bruk av en tørketrommel kan føre til brannfare.

● Denne maskinen er kun beregnet på bruk i hjemmet, dvs. til å tørke

husholdningstekstiler og klær.

● Denne maskinen skal bare brukes til dens opprinnelige formål slik det er

beskrevet i denne håndboken. Sørg for at du har forstått instruksjonene for installasjon og bruk før du tar i bruk maskinen.

● Ikke berør maskinen hvis du er våt eller fuktig på hender eller føtter.

● Ikke len deg på døren når du fyller maskinen med tøy, og bruk heller

ikke døren til å løfte eller flytte maskinen.

● Ikke la barn leke med maskinen eller dens kontroller.

● ADVARSEL! Ikke bruk produktet hvis lofilteret ikke er på plass eller er

skadet; det kan føre til at loen antennes.

● ADVARSEL! På steder der symbolet for varm overflate vises , kan

temperaturen stige til over 60 ºC under bruken av tørketrommelen.

● Ta ut støpselet fra stikkontakten for strømtilførsel. Ta alltid ut støpselet

før rengjøring av enheten.

● Avslutt bruken av maskinen hvis det virker som den har defekter.

● Tøytrevler og lo må ikke få samle seg på gulvet rundt eller under

maskinen.

● Trommelen inne i maskinen kan bli svært varm. La alltid tørketrommelen

fullføre avkjølingsperioden før du tar ut tøyet fra den.

40001536NORW.qxd 18/08/2004 12:44 Page 52

Tøyet

● ADVARSEL! IKKE legg tøy som har blitt behandlet med tørrensemidler, i tørketrommelen.

● ADVARSEL! Skumgummimateriale kan, under visse omstendigheter, antennes av seg selv når det blir oppvarmet. Skumplast, skumgummi og gummilignende materialer er ikke egnet for tørking i tørketrommel. Artikler som er laget av slikt materiale, MÅ IKKE legges i tørketrommelen.

● Se alltid vaskeetikettene for informasjon om tøyet er egnet for tørking i tørketrommel.

● Tøyet bør sentrifugeres eller vris grundig før det plasseres i tørketrommelen. Tøy som er dryppvått, bør IKKE legges i tørketrommelen.

● Lightere og fyrstikker må ikke bli liggende i lommer på klærne som skal tørkes, og bruk ALDRI brennbare væsker i nærheten av maskinen.

● Glassfiberstoff må ALDRI legges i tørketrommelen. Det kan oppstå hudirritasjoner hvis andre tekstiler blir forurenset med glassfibrer.

● Tøy som er behandlet eller forurenset med brennbare rensesprayer- eller væsker som bensin, matolje eller aerosolsprayer, MÅ IKKE tørkes i denne maskinen.

Miljømessige hensyn

● All emballasje som er brukt til maskinen, er miljøvennlig og gjenvinnbar. Vennligst deponer emballasjen på en forsvarlig og miljøvennlig måte. Lokale myndigheter vil kunne gi deg informasjon om gjeldende regler for deponering av avfall.

● Tenk på sikkerheten når du kasserer en gammel tørketrommel. Koble derfor fra maskinens strømkontakt, klipp over strømkabelen og ødelegg den sammen med kontakten. For å hindre at barn kan bli innestengt i maskinen må du ødelegge dørhengslene eller dørlåsen.

GIAS Service

● For å sikre at maskinen skal fungere sikkert og effektivt anbefaler vi at eventuell service eller reparasjon bare utføres av en autorisert GIASServicetekniker.

Hvis maskinen ikke fungerer ordentlig eller er defekt, slå

den av og ta støpselet ut av stikkontakten. Kontakt GIAS

Service for eventuelle reparasjoner.

40001536NORW.qxd 18/08/2004 12:44 Page 53

Elektriske krav

Tørketromler er konstruert for bruk med en spenning på 230 V, 50 Hz enkelfaset. Kontroller at tilførselskretsen har kapasitet for minst 10 A.

Elektrisitet kan være svært farlig. Denne maskinen må kobles til jord. Stikkontakten og støpselet på maskinens

strømkabel må være av samme type. Ikke bruk flere adaptere og/eller

forlengelsesledninger. Støpselet må være tilgjengelig for frakobling

etter at maskinen er installert.

Ledningene i strømkabelen har farger etter følgende koder:

Blå NØYTRAL Brun STRØMFØRENDE Grønn og gul JORD

CE Apparatet overholder EU-direktiv nr. 89/336/EØF, 73/23/EØF og senere endringer.

Justere føttene

Når maskinen er plassert der den skal stå, bør føttene justeres for å sikre at maskinen står plant.

Juster de fire føttene for å sikre at maskinen står støtt og plant.

Installasjon

Det kan bli krevd

betaling for service hvis

problemet med

maskinen skyldes

feil installasjon.

Hvis maskinens

strømkabel er

skadet, må den

skiftes ut med en

spesialkabel som

BARE leveres fra

GIAS

reservedelsservice.

Kabelen må

installeres av en

kyndig person.

Ikke koble til og slå på maskinen før

installasjonen er fullført.

For din egen sikkerhet må

tørketrommelen installeres riktig.

Hvis du er i tvil om installasjonen, ring

GIAS Service for å få råd.

40001536NORW.qxd 18/08/2004 12:44 Page 54

Det må være tilstrekkelig ventilasjon i rommet der tørketrommelen er plassert, slik at du hindrer at gasser fra annet utstyr som bruker brennstoff, inkludert åpne ildsteder, trekkes inn i rommet når tørketrommelen er i bruk.

● Utløpsluften må ikke slippes ut i luftekanaler som brukes til eksosdamp fra apparater som brenner gass eller andre brennstoff.

● Kontroller regelmessig at luftstrømmen gjennom tørketrommelen ikke er blokkert.

● Kontroller lofilteret etter bruk av maskinen, og rengjør det om nødvendig.

● Kontroller at inntaket og utløpet ikke er blokkert. For å sikre tilstrekkelig ventilasjon må åpningen mellom bunnen av maskinen og gulvet aldri blokkeres. Det bør være en åpning på minst 12 mm mellom maskinen og andre gjenstander.

● Kontroller at ting aldri kan falle ned eller samle seg bak tørketrommelen, ettersom det kan føre til blokkering av luftinntak og utløp.

● Installer ALDRI tørketrommelen slik at den er i kontakt med forheng eller gardiner.

Hvis tørketrommelen er installert under en bordplate eller innebygd, er det viktig å bruke ventilasjonsslangen til å føre den fuktige dampen bort fra tørketrommelen. Hvis ikke, vil resirkulering av dampen hindre tørketrommelen i å fungere effektivt.

Slangen monteres til maskinen som vist. Slangen kan føres gjennom en vegg eller en åpen

dør eller et åpent vindu (fig. 1). Slangen har en diameter på 95 mm (3,75 tommer), og den kan ha en lengde på opptil 1,8 meter.

Ventilasjonsslanger på mer enn 1,8 meter anbefales ikke, på grunn av at tørketrommelens ytelse da vil bli redusert. Kontroller at

ventilasjonsslangen ikke er bøyd, ettersom det vil hindre tørketrommelen i å fungere effektivt.

Ventilasjon

VEGG

TØRKE-

TROMMEL

40001536NORW.qxd 18/08/2004 12:44 Page 55

Før du bruker tørketrommelen for første gang:

● Les instruksjonene i denne håndboken nøye.

● Fjern alle objekter som er pakket inne i

trommelen.

● Tørk innsiden av trommelen og døren med en fuktig klut slik at du fjerner eventuelt støv og smuss som har samlet seg under transporten.

Sjekk av tøyet før tørking

Kontroller at tøyet som skal tørkes, er egnet for tørking i tørketrommel. Sjekk vedlikeholdssymbolene på tøyet.

Kontroller at alle hemper er festet og at lommene er tomme. Vreng tøyet hvis aktuelt. Plasser tøyet løst i trommelen slik at plaggene ikke tvinnes inn i hverandre.

Maksimal tørkevekt

● Bomullstøy maks. 7,5 kg

● Syntetisk tøy maks. 3 kg

Gjøre klart tøyet

Ikke legg for mye

tøy i trommelen.

Store artikler kan

overskride den

største tillatte tøymengden når de er våte (f.eks.

soveposer,

dyner).

40001536NORW.qxd 18/08/2004 12:44 Page 56

Sortering av tøyet:

● Etter vedlikeholdssymbolene

Disse finner du på kragen eller den innvendige sømmen:

Egnet for tørking i tørketrommel.

Tørking i tørketrommel ved høy temperatur.

Tørking i tørketrommel bare ved lav temperatur.

Ikke bruk tørketrommel:

Hvis tøyet ikke har en vedlikeholdslapp, må man anta at det ikke er egnet for tørking i tørketrommel.

● Etter mengde og tykkelse

Når tøymengden er større enn kapasiteten til tørketrommelen, skill tøyet etter tykkelse (f.eks. håndklær fra tynt undertøy).

● Etter type stoff Bomull/lin: Håndklær, jerseystoff, sengetøy

og duker. Syntetiske stoffer: Bluser, skjorter, overaller

osv. som er laget av polyester eller polyamid, samt tøy som består av en blanding av bomull og syntetiske stoffer.

● Etter tørkenivå

Sorter etter: stryketørt, skaptørt osv. Ved tørking av ømfintlige artikler trykker du på knappen for å velge en lav tørketemperatur.

40001536NORW.qxd 18/08/2004 12:44 Page 57

Ikke bruk tørketrommel:

Ulltøy, silke, ømfintlige stoffer, nylonstrømper, fine broderier, stoff med metallpynt, tøy med PVC- eller lærbeslag, joggesko, store artikler som soveposer osv.

Energisparing

Legg kun tøy som er grundig vridd eller sentrifugert, i tørketrommelen. Jo tørrere det vaskede tøyet er, desto kortere blir tørketiden, og dermed spares det strøm.

ALLTID

● Prøv å tørke den maksimale vekten med tøy, ettersom dette vil spare tid og strøm.

● Kontroller at filteret er rent før en tørkesyklus startes.

ALDRI

● Overskrid ikke den maksimale vekten. Det er sløsing med tid og strøm.

● Ikke legg dryppvått tøy i tørketrommelen. Det kan føre til skader på maskinen.

Tørkeguide

Tabellen viser omtrentlige tørketider, avhengig av typen tøy og hvor fuktig det er.

Tørkeråd

Tøy

BOMULL

KUNSTFIBRER

AKRYL

VARME-

INNSTILLING

HØY

LAV

INDIKATOR-

LAMPE

PÅ

STOR

TØYMENGDE

145-165 min

–

MIDDELS

TØYMENGDE

70-80 min

50-65 min

LITEN

TØYMENGDE

50-65 min

40-55 min

30-40 min

VIKTIG: Ikke tørk

artikler som er

behandlet med

tørrensemidler

eller klær av

gummi (fare for

brann eller

eksplosjon).

I løpet av de 15

siste minuttene

tørkes tøyet

alltid i kald luft.

40001536NORW.qxd 18/08/2004 12:44 Page 58

Kontrollpanel og indikatorlamper

Programvelger – velg ønsket program Av/På-knappen og indikator – Trykk på knappen for å slå på maskinen;

indikatoren vil da lyse. START X-knappen – Trykk på knappen for å starte det valgte

tørkeprogrammet. Hold inne knappen i 5 sekunder for å avbryte/nullstille programmet.

Akryl/Syntetisk-knappen – Trykk på denne knappen for å redusere varmenivået for ømfintlige artikler. Dermed tennes indikatorlampen over knappen. Hvis du vil endre varmeinnstillingen, må programmet stilles inn på nytt.

Lav varme – Indikatorlampe PÅ Høy varme – Indikatorlampe AV

FILTERVEDLIKEHOLD-indikator – Lyser når filteret trenger rengjøring. Nedtellingsdisplay

START – Når tørketrommelen slås på, blinker START-indikatoren. Når

programmet starter, lyser START-indikatoren. 60' – Indikatorlampen tennes når det er mindre enn 60 minutter igjen til

programmet er fullført. 15' – Indikatorlampen tennes når det er mindre enn 15 minutter igjen til

programmet er fullført. På dette stadiet av tørkesyklusen går maskinen over i avkjølingsfasen.

STOP – Indikatorlampen tennes når programmet er fullført.

INDIKATOR FOR

FILTERVEDLIKEHOLD

STARTKNAPP

AV/PÅ-

KNAPP

AKRYL/SYNTETISK-

KNAPP

PROGRAMVELGER

Kontrollpanel og indikatorlamper

40001536NORW.qxd 18/08/2004 12:44 Page 59

Åpne døren

Trekk i håndtaket for å åpne døren. Når du skal starte tørketrommelen igjen, lukker

du døren og trykker på .

Filter

VIKTIG: For at tørketrommelen fortsatt skal fungere effektivt bør du kontrollere at lofilteret er rent før hver tørkesyklus.

1. Trekk filteret oppover.

2. Åpne filteret som vist.

3. Fjern loet forsiktig med en myk børste eller

med fingertuppene.

4. Knepp filteret sammen og skyv det tilbake på plass.

Indikator for filtervedlikehold

Lyser når filteret trenger rengjøring.

Hvis det vaskede tøyet ikke tørker i tørketrommelen, kontroller at filteret ikke er tett. Indikatoren vil også lyse når ventilasjonsslangen er blokkert eller bøyd.

Dør og filter

ADVARSEL!

Når tørketrommelen er i bruk, kan

trommelen og døren være SVÆRT

VARME.

40001536NORW.qxd 18/08/2004 12:44 Page 60

Merk: Sensoren vil kanskje ikke registrere en liten tøymengde med små artikler. For små tøymengder og atskilte artikler eller forhåndstørkede tekstiler med lavt fuktighetsinnhold, bruk tidsbestemte programmer. Still inn programmet på mellom 30 og 75 minutter avhengig av tøymengden og hvilken tørrhetsgrad som kreves, og velg deretter høy eller lav varme avhengig av tekstiltypen.

Hvis sensoren ikke registrerer tøyet, går tørketrommelen i bare 10 minutter før den går over i avkjølingsfasen.

Hvis tøymengden er for stor eller for våt for tørking i trommel, går tørketrommelen automatisk over i avkjølingsfasen etter 180 minutter.

Velge program

Program

Knusktørt Ekstra tørt Skaptørt Stryketørt Middels tørt Rulletørt Strykeklart

75' 60' 45' 30' Frisk opp

Beskrivelse

Velg ønsket tørrhetsgrad. Den varierer fra Knusktørt for badehåndklær og

badekåper til Skaptørt for tøy som ikke skal strykes, og dessuten finnes det programmer som gjør tøyet egnet for stryking.

Programmet Strykeklart har en funksjon for tøymykning og antikrøll. Tørketrommelen vil da varme opp tøyet i 9 minutter fulgt av en avkjølingsperiode på 3 minutter. Dette er særlig egnet for tøy som har blitt liggende en stund før stryking finner sted, f.eks. i en tøykurv. Tøyet kan også bli stivt når det tørkes ute på en klessnor eller inne på f.eks. en radiator. Med Strykeklart-prosessen reduseres krøllene og det blir raskere og enklere å stryke tøyet.

75 minutters tørking 60 minutters tørking 45 minutters tørking 30 minutters tørking Rotering av tøyet i kald luft

Sensorstyrte tørketrommel gir deg mange alternativer for tørking av tøy i ulike situasjoner.

Tabellen nedenfor viser programmene og funksjonen til hvert program.

40001536NORW.qxd 18/08/2004 12:44 Page 61

1. Åpne døren og legg tøyet i trommelen. Kontroller at tøyet ikke hindrer lukking av døren.

2. Lukk døren forsiktig ved å presse den sakte inn inntil du hører den ‘klikke’ igjen.

3. Trykk på -knappen for å slå på tørketrommelen. Indikatorlampen tennes og START-indikatoren blinker.

4. Still inn Program-velgeren for å velge ønsket tørkeprogram (se Programguide).

5. Hvis du tørker ømfintlige artikler, trykk på

-knappen for å redusere varmenivået. Lampen over trykknappen tennes når maskinen er innstilt på lav varme. Hvis du vil deaktivere denne innstillingen, må maskinen nullstilles.

6. Trykk på START X-knappen. Tørketrommelen starter automatisk og indikatoren START lyser hele tiden.

7. Displayet NEDTELLING viser hvor mye tid som gjenstår før tørkesyklusen er fullført.

8. Hvis du åpner døren for å sjekke tøyet mens programmet pågår, må du trykke på START på nytt for å starte tørkesyklusen igjen etter at døren er lukket.

9. Når indikatoren 15' lyser, går maskinen over i avkjølingsfasten. Da roteres tøyet i kald luft slik at det avkjøles.

10. Når programmet er fullført, lyser STOPindikatoren.

Drift

ADVARSEL!

Trommelen,

døren og tøyet

kan være svært

varmt.

40001536NORW.qxd 18/08/2004 12:44 Page 62

Avbryte og nullstille programmet

Hvis du vil avbryte et program, holder du inne START X -knappen i 5 sekunder. Maskinen viser at den er nullstilt ved at START-indikatoren blinker. Du kan endre programmet i løpet av de 10 første minuttene uten å bruke funksjonen for å avbryte/nullstille.

Rengjøring av tørketrommelen

● Rengjør filteret etter hver gang du har tørket tøy.

● Når du har brukt maskinen, bør du tørke av innsiden av trommelen og døren og la døren stå åpen en stund slik at luftsirkulasjonen kan tørke den.

● Tørk utsiden av maskinen og døren med en myk klut.

● IKKE bruk skrubber eller rengjøringsmidler med slipemidler.

● For å hindre at døren henger eller at det samler seg lo, må innsiden av døren og pakningen rengjøres regelmessig med en fuktig klut.

Tekniske spesifikasjoner

Trommelens kapasitet 115 liter Maksimal tøymengde 7,5 kg Høyde 85 cm Bredde 60 cm Dybde 60 cm Merke for energimessig yteevne C

VIKTIG

Slå alltid av og ta

ut støpselet fra

kontakten før du

rengjør

maskinen.

For elektriske

data, se etiketten

på fronten av

maskinens

kabinett (med

døren åpen).

Rengjøring og rutinemessig vedlikehold

40001536NORW.qxd 18/08/2004 12:44 Page 63

Hva kan årsaken være ...

Defekter som du kan utbedre selv

Før du ringer GIAS Service for å få teknisk hjelp, bør du gå gjennom sjekklisten nedenfor. Det vil bli krevd en avgift hvis maskinen viser seg å være i orden eller hvis den er installert eller brukt på feil måte. Hvis problemet vedvarer etter at du har fullført den anbefalte feilsøkingen, vennligst ring GIASKundeservice, slik at de eventuelt kan hjelpe deg over telefonen.

Tørketiden er for lang eller tøyet blir ikke tørt nok…

● Har du valgt riktig tørketid og -program?

● Var tøyet for vått? Var tøyet grundig vridd eller sentrifugert?

● Trenger filteret rengjøring?

● Er det fylt for mye tøy i tørketrommelen?

● Er ventilasjonsslangen bøyd eller blokkert?

● Er -knappen valgt i en tidligere syklus?

Tørketrommelen fungerer ikke…

● Fungerer strømtilførselen til tørketrommelen? Kontroller uttaket ved å

bruke en annen enhet, f.eks. en bordlampe.

● Er støpselet satt skikkelig inn i strømuttaket?

● Er det strømbrudd?

● Har sikringen gått?

● Er døren helt lukket?

● Er tørketrommelen slått på, både med strømtilførselen og på selve

maskinen?

● Har du valgt en tørketid eller et tørkeprogram?

● Er maskinen slått på igjen etter at døren har vært åpnet?

Tørketrommelen lager mye støy …

● Slå av tørketrommelen og kontakt GIAS Service for å få råd.

Indikatorlampen for filtervedlikehold lyser …

● Trenger filteret rengjøring?

● Er ventilasjonsslangen bøyd eller blokkert?

Trommellampen lyser ikke…

● Slå av maskinen og koble den fra strømtilførselen. Pæren i

trommellampen kan skiftes ved å skru av glassdekselet og skru ut pæren. Det skal brukes en pære av typen E14 (maks. 10 W, 230 V).

Feilsøking

40001536NORW.qxd 18/08/2004 12:44 Page 64

Hvis du fremdeles har problemer med tørketrommelen etter å ha utført alle de anbefalte kontrollene, vennligst ring GIAS Service for å få hjelp. De kan muligens hjelpe deg på telefonen og eventuelt gi deg en avtale om besøk av en tekniker i henhold til garantivilkårene for maskinen. Hvis noe av det følgende er tilfellet for maskinen din, må du kanskje betale en avgift:

● Maskinen er i orden.

● Maskinen er ikke installert i samsvar

installasjonsinstruksjonene.

● Maskinen er brukt på feil måte.

Reservedeler

Bruk alltid originale reservedeler. De kan bestilles direkte fra GIAS Service.

GIAS Service

Kontakt din lokale GIAS Service-tekniker for service og reparasjoner.

Produsenten fraskriver seg ethvert ansvar for eventuelle trykkfeil i dette heftet. Produsenten forbeholder seg dessuten retten til å gjøre passende endringer på produktene sine uten å endre deres vesentlige egenskaper.

Kundeservice

40001536NORW.qxd 18/08/2004 12:44 Page 65

Johdanto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Pakkaustiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

Tuotteen pakkauksen purkaminen . . . . . . . . . . . . . . . . . . . . . 67

Turvallisuusohjeet. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

Pyykki. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Ympäristönäkökohdat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

GIAS-huolto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

Asennus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Sähkövaatimukset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Jalkojen säätäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

Poistotuuletus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

Valmisteleminen täyttöä varten. . . . . . . . . . . . . . . . . . . . . . . . 72

Vaatteiden valmistelu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72

Pyykin lajittelu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73

Kuivausohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Ei rumpukuivausta: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Energian säästäminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Kuivausopas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

Toimintopainikkeet ja merkkivalot . . . . . . . . . . . . . . . . . . . . 75

Luukku ja suodatin . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Luukun avaaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Suodatin. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Suodattimen huollon merkkivalo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

Ohjelman valitseminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

Koneen käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

Ohjelman peruutus ja nollaus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Puhdistus ja säännöllinen huolto. . . . . . . . . . . . . . . . . . . . . . . 79

Kuivaimen puhdistaminen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

Vianmääritys. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

Asiakaspalvelu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

Varaosat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

GIAS-huolto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81

40001536FINN.qxd 18/08/2004 12:58 Page 66

Johdanto

Lue nämä ohjeet huolellisesti ja käytä konetta niiden mukaisesti. Tässä ohjekirjassa on tärkeitä turvallista käyttöä, asennusta ja huoltoa koskevia ohjeita sekä joitakin hyödyllisiä vinkkejä, joiden avulla saavutat parhaat tulokset käyttäessäsi konetta.

Säilytä koneen dokumentaatio turvallisessa paikassa tulevaa tarvetta tai tulevia omistajia varten.

Pakkaustiedot

Tarkasta, että koneen mukana toimitetaan seuraavat osat:

● Ohjekirja

● Takuukortti

● Tuuletussarja ja sen ohjeet

● Energialuokan kertova merkki

Pura kone pakkauksesta koneen lopullisen sijainnin lähellä.

1. Leikkaa pakkauksen pohja ja yksi kulma varovasti auki.

2. Poista polyteenipussi ja nosta kuivain polystyreenialustalta.

Tarkista, ettei kone

ole vaurioitunut

kuljetuksessa. Jos

kone on

vaurioitunut, soita

valmistajan GIAS-

huoltoon.

Edellä mainitun

ohjeen

noudattamatta

jättäminen voi

heikentää laitteen

turvallisuutta. Jos

koneessa on

väärinkäytöstä

johtuva ongelma,

siihen liittyvä

huoltokäynti voi

olla maksullinen.

Tuotteen pakkauksen purkaminen

Hävitä pakkausmateriaali turvallisesti.

Pidä se poissa lasten ulottuvilta, koska

se voi aiheuttaa vaaraa.

40001536FINN.qxd 18/08/2004 12:58 Page 67

Turvallisuusohjeet

Asennus

● Tarkasta ennen käyttöä, että tuotteessa ei ole havaittavia vaurioita. Älä

käytä vaurioitunutta tuotetta, vaan ota yhteyttä GIAS-huoltoon.

● Älä käytä sovittimia, useita liittimiä tai jatkojohtoja.

● Tätä laitetta ei saa asentaa pesu- tai suihkutilaan.

● Älä koskaan asenna kuivainta verhoja vasten ja varmista, että tavaroiden

putoaminen tai kerääntyminen laitteen taakse on estetty.

Käyttö

● VAROITUS Kuivausrummun väärinkäyttö voi aiheuttaa palovaaran.

● Tämä kone on tarkoitettu vain kotikäytössä tapahtuvaan tekstiilien ja

vaatteiden kuivaamiseen.

● Tätä laitetta tulee käyttää vain suunniteltuun käyttötarkoitukseen, joka

on kuvattu tässä oppaassa. Perehdy asennus- ja käyttöohjeisiin hyvin ennen laitteen käyttöä.

● Älä koske laitteeseen kostein tai märin käsin tai jaloin.

● Älä nojaa luukkuun, kun täytät konetta, äläkä nosta tai liikuta konetta

luukusta.

● Älä päästä lapsia leikkimään koneella tai sen toimintopainikkeilla.

● VAROITUS Älä käytä tuotetta, jos nukkasuodatin ei ole paikallaan tai jos

se on vaurioitunut – nukka saattaa syttyä palamaan.

● VAROITUS Kuumien pintojen varoitussymbolilla merkittyjen pintojen

lämpötila voi kuivausrumpua käytettäessä olla yli 60 °C.

● Irrota pistoke pistorasiasta. Irrota pistoke aina ennen koneen

puhdistamista.

● Älä jatka koneen käyttöä, jos havaitset sen vialliseksi.

● Älä anna pölyn tai nukan kerääntyä lattialle koneen ympärille.

● Kuivaimen sisällä oleva rumpu voi olla erittäin kuuma. Älä poista pyykkiä

koneesta, ennen kuin jäähdytysaika on kokonaan loppunut.

40001536FINN.qxd 18/08/2004 12:58 Page 68

Pyykki

● VAROITUS ÄLÄ kuivaa rummussa tekstiilejä, jotka on käsitelty kuivapesunesteillä.

● VAROITUS Vaahtokumimateriaalit voivat tietyissä oloissa lämmitettyinä syttyä palamaan itsestään. Vaahtomuovi, vaahtokumi ja muut kumimaiset materiaalit eivät sovellu rumpukuivaukseen. Näistä aineista valmistettuja tavaroita EI SAA laittaa kuivaimeen.

● Varmista aina tuotteen soveltuvuus kuivaukseen tuotteen pesuohjeista.

● Vaatteet pitää lingota tai niistä pitää vääntää vesi kunnolla pois, ennen

kuin ne voi asettaa kuivausrumpuun. Vaatteita, joista valuu vettä, EI saa laittaa kuivaimeen.

● Sytyttimiä tai tulitikkuja ei saa jäädä taskuihin. Koneen läheisyydessä EI SAA KOSKAAN käsitellä palavia nesteitä.

● Lasikuitukankaita EI SAA KOSKAAN laittaa koneeseen. Vaatteisiin joutuneet lasikuidut saattavat aiheuttaa ihoärsytystä.

● Kuivaimeen EI SAA laittaa tekstiilejä, jotka on käsitelty paloherkillä aerosoleilla tai joissa on paloherkkiä puhdistusaineita tai nesteitä, kuten bensiiniä tai ruokaöljyä.

Ympäristönäkökohdat

● Kaikki pakkausmateriaalit ovat ympäristöystävällisiä, ja ne voidaan kierrättää. Muista hävittää pakkausmateriaalit ympäristöystävällisellä tavalla. Paikallisviranomaiset antavat lisätietoja käytössä olevista hävitystavoista.

● Varmista turvallisuus poistaessasi vanhan pesukoneen käytöstä. Irrota pistoke pistorasiasta, katkaise virtajohto ja hävitä se yhdessä pistokkeen kanssa. Hajota luukun saranat tai luukun lukko, jotta lapset eivät pysty sulkemaan itseään koneen sisään.

GIAS-huolto

● Koneen jatkuvasti turvallisen ja tehokkaan toiminnan varmistamiseksi suosittelemme, että kaikki huolto- ja korjaustyöt suorittaa vain valtuutettu GIAS-huollon huoltoteknikko.

Jos laite ei toimi oikein tai jos se lakkaa toimimasta,

sammuta virta ja irrota sähköjohto pistorasiasta. Ota yhteys

GIAS-huoltoon ja kysy neuvoa korjauksesta.

40001536FINN.qxd 18/08/2004 12:58 Page 69

Sähkövaatimukset

Kuivausrummut toimivat 230 V:n jännitteellä (50 Hz:n yksivaihe). Varmista, että syöttövirtapiirin mitoitusvirta on vähintään 10 A.

Sähkö voi olla erittäin vaarallista. Tämä laite on maadoitettava. Pistorasian ja pistokkeen on oltava

samantyyppisiä. Älä käytä useita sovittimia tai jatkojohtoja. Pistokkeen pitää olla irrotettavissa pistorasiasta

myös laitteen asennuksen jälkeen.

Virtajohdon johtimien värikoodit ovat seuraavat:

Sininen NEUTRAALI Ruskea JÄNNITTEINEN Vihreä ja keltainen MAADOITETTU

CE-merkinnällä varustettu laite on EU:n direktiivien 89/336/ETY ja 73/23/ETY sekä niihin tehtyjen tarkistusten mukainen.

Jalkojen säätäminen

Kun kone on paikoillaan, sen jalat on säädettävä, jotta kone seisoo vaakasuorassa.

Säädä kaikkia neljää jalkaa niin, että kone seisoo tukevasti vaakasuorassa.

Asennus

Jos koneessa on

väärästä

asennuksesta

johtuva ongelma,

siihen liittyvä

huoltokäynti voi

olla maksullinen.

Jos laitteen

virtajohto

vaurioituu, se on

vaihdettava

erikoisjohtoon,

joka on saatavissa

AINOASTAAN

GIAS-

varaosapalvelusta.

Laitteen saa

asentaa vain

ammattitaitoinen

henkilö.

Älä liitä konetta sähköverkkoon äläkä

kytke koneeseen virtaa, ennen kuin

asennus on valmis.

Oman turvallisuutesi takia kuivain

pitää asentaa oikein.

Jos asennuksessa on jotakin

epäselvää, soita paikalliseen GIAS-

huoltoon ja kysy ohjeita.

40001536FINN.qxd 18/08/2004 12:58 Page 70

Kuivausrummun huoneessa on oltava riittävä tuuletus, joka estää muita polttoaineita käyttävistä laitteista ja myös avotulesta syntyviä kaasuja pääsemästä huoneeseen silloin, kun kuivausrumpua käytetään.

● Poistoilmaa ei saa johtaa hormiin, jota käytetään kaasua tai muita polttoaineita käyttävien laitteiden palokaasujen poistoon.

● Tarkista säännöllisesti, ettei ilmanvirtaus kuivaimen läpi ole estynyt.

● Tarkista nukkasuodatin käytön jälkeen ja puhdista se tarvittaessa.

● Ilmanotto- ja poistoaukkoja ei saa tukkia. Älä tuki koneen pohjan ja lattian välistä tyhjää tilaa, jotta varmistat riittävän tuuletuksen. Koneen lähellä ei saa olla mitään esteitä alle 12 mm:n päässä koneesta.

● Varmista, että koneen taakse ei voi pudota eikä kerääntyä tavaroita, koska ne voivat tukkia ilman sisään- ja ulostulon.

● ÄLÄ KOSKAAN asenna kuivainta verhoja vasten.

Jos kuivain on asennettu työtason alapuolelle tai kiinteästi, on käytettävä tuuletusletkua, joka vie kuumankostean ilman pois kuivaimesta. Muutoin kostea ilma jää kiertämään kuivaimeen ja estää sitä toimimasta tehokkaasti.

Letku kootaan ja asennetaan koneeseen oheisen kuvan mukaisesti.

Letku voidaan asentaa seinän läpi tai avoimen oven tai ikkunan kautta (kuva 1). Letkun halkaisija on 95 mm ja pituus 1,8 m.

Yli 1,8 metrin tuuletusletkuja ei suositella, koska ne heikentävät kuivaimen suorituskykyä.

Varmista, että tuuletusletku ei ole mutkilla, koska ne estävät kuivaimen tehokkaan toiminnan.

Poistotuuletus

SEINÄ

KUIVAIN

40001536FINN.qxd 18/08/2004 12:58 Page 71

Ennen kuivausrummun ensimmäistä käyttökertaa:

● Lue tämä käyttöohje huolellisesti läpi.

● Poista kaikki tavarat rummun sisältä.

● Pyyhi rummun sisusta ja luukku kostealla

kankaalla poistaaksesi kuljetuksessa muodostuneen pölyn.

Vaatteiden valmistelu

Varmista, että kuivattava pyykki soveltuu rumpukuivaukseen, lukemalla jokaisen tekstiilin hoitolappujen symbolit.

Tarkista, että kaikki hakaset ovat kiinni ja taskut ovat tyhjiä. Käännä vaatteet nurin päin. Aseta vaatteet rumpuun väljästi ja varmista, että ne eivät kietoudu toisiinsa.

Enimmäiskuivauspaino

● Puuvillat enintään 7,5 kg

● Synteettiset enintään 3 kg

Valmisteleminen täyttöä varten

Älä täytä rumpua

liian täyteen.

Suuret tekstiilit

saattavat

kastuessaan

ylittää

suurimman

sallitun

täyttömäärän

(esim.

makuupussit ja

täkit).

40001536FINN.qxd 18/08/2004 12:58 Page 72

Lajittele pyykki seuraavasti:

● Hoitolappujen mukaan

Ne ovat joko kauluksessa tai sisäsaumassa:

Soveltuu rumpukuivaukseen.

Rumpukuivaus korkeassa lämpötilassa.

Rumpukuivaus vain alhaisessa lämpötilassa.

Ei rumpukuivausta.

Jos tekstiilissä ei ole hoitolappua, on oletettava, että se ei sovellu rumpukuivaukseen.

● Määrän ja paksuuden perusteella

Aina kun täyttömäärä ylittää kuivaimen kapasiteetin, lajittele vaatteet niiden paksuuden mukaan (esim. pyyhkeet erilleen ohuista alusvaatteista).

● Kangastyypin mukaan Puuvillat/pellava: Pyyhkeet, puuvillatrikoot,

liinavaatteet. Synteettiset: Polyesterista tai polyamidista

valmistetut puserot, paidat, haalarit, jne., kuten myös puuvilla-keinokuitusekoitteet.

● Kuivausasteen mukaan

Lajittele tekstiilit silityskuiviin, kaappikuviin jne. Jos käsittelet arkoja tekstiilejä, valitse alhainen kuivauslämpötila painamalla painiketta.

40001536FINN.qxd 18/08/2004 12:58 Page 73

Ei rumpukuivausta:

Villavalmisteet, silkki, arat tekstiilit, nailonsukat, arat kirjotut tekstiilit, metallikoristeiset tekstiilit, PVC- tai nahkakoristeiset vaatekappaleet, harjoituskengät, huokoiset tekstiilit (esim. makuupussit) jne.

Energian säästäminen

Laita kuivausrumpuun vain sellaista pyykkiä, josta on väännetty vesi pois tai joka on lingottu. Mitä kuivempaa pyykki on, sitä lyhyempi on kuivausaika, ja näin säästyy myös sähköä.

PYRI AINA

● kuivaamaan suurin sallittu määrä pyykkiä kerralla, koska silloin säästyy aikaa ja sähköä

● tarkistamaan suodattimen puhtaus ennen jokaista kuivausjaksoa.

ÄLÄ KOSKAAN

● ylitä suurinta sallittua painomäärää, koska silloin tuhlaantuu aikaa ja sähköä

● laita kuivausrumpuun vettä valuvia tekstiilejä, koska se voi vaurioittaa laitetta.

Kuivausopas

Taulukko osoittaa arvioidut kuivausajat, jotka riippuvat tekstiilityypistä ja vaatteiden kosteudesta.

Kuivausohjeet

Kangastyyppi

PUUVILLA

SYNTEETTISET

AKRYYLIT

LÄMPOTILAN

ASETUS

KORKEA

ALHAINEN

MERKKIVALO

EI PALA

PALAA

SUURI

TÄYTTÖ

145-165 min

–

NORMAALI

TÄYTTÖ

70-80 min

50-65 min

VAJAA

TÄYTTÖ

50-65 min

40-55 min

30–40 min

TÄRKEÄÄ: Älä kuivaa tekstiilejä, jotka on käsitelty kuivapesunesteel

lä tai valmistettu

kumista

(tulipalon tai

räjähdyksen

vaara).

Viimeisten

15 minuutin

aikana pyykkiä

pyöritetään

kylmässä ilmassa.

40001536FINN.qxd 18/08/2004 12:58 Page 74

Ohjauspaneeli ja merkkivalot

Ohjelmanvalitsin – valitse haluamasi ohjelma.

‘Päälle/Pois Päältä’– painike ja merkkivalo – painamalla kytket virran

päälle, jolloin merkkivalo syttyy.

START X-painike (KÄYNNISTYS) – aloita valittu kuivausohjelma painamalla painiketta. Jos haluat peruuttaa ja nollata ohjelman, paina painiketta 5 sekuntia.

Akryylit–synteettiset-painike – vähennä lämpötilaa arkoja tekstiilejä varten painamalla painiketta, jolloin painikkeen yläpuolella oleva merkkivalo syttyy. Ennen lämpötila-asetuksen muuttamista ohjelma on nollattava.

Alhainen lämpötila – merkkivalo PALAA Korkea lämpötila – merkkivalo EI PALA SUODATTIMEN HUOLLON merkkivalo – syttyy, kun suodatin pitää

puhdistaa.

LÄHTÖLASKENTA-näyttö START – Kun kuivaimeen kytketään virta, START-merkkivalo vilkkuu, ja kun

ohjelma alkaa, START-merkkivalo palaa. 60' – Merkkivalo syttyy, kun ohjelman päättymiseen on jäljellä alle

60 minuuttia. 15' – Merkkivalo syttyy, kun ohjelman päättymiseen on jäljellä alle

15 minuuttia. Tässä kuivausjakson vaiheessa kone siirtyy jäähdytysvaiheeseen. STOP (LOPPU) – Merkkivalo palaa, kun ohjelma on päättynyt.

SUODATTIMEN HUOLLON MERKKIVALO

START

PAINIKE

PÄÄLLE–POIS

PÄÄLTÄ-PAINIKE

AKRYYLIT–

SYNTEETTISET-PAINIKE

OHJELMANVALITSIN

Toimintopainikkeet ja merkkivalot

40001536FINN.qxd 18/08/2004 12:58 Page 75

Luukun avaaminen

Avaa luukku kahvasta vetämällä. Kuivain käynnistyy uudelleen, kun suljet luukun ja

painat painiketta .

Suodatin

TÄRKEÄÄ: Pitääksesi kuivaimen toiminnan tehokkaana, tarkista ennen jokaista kuivausjaksoa, että nukkasuodatin on puhdas.

1. Vedä suodatinta ylöspäin.

2. Avaa suodatin kuvan osoittamalla tavalla.

3. Poista nukka varovasti pehmeällä harjalla tai

sormilla.

4. Napsauta suodatin kiinni ja aseta se takaisin

paikoilleen.

Suodattimen huollon merkkivalo

syttyy, kun suodatin pitää puhdistaa.

Jos pyykki ei kuiva, tarkista, ettei suodatin ole tukossa. Merkkivalo syttyy myös silloin, kun tuuletusletku on tukossa tai mutkilla.

Luukku ja suodatin

VAROITUS!

Kun kuivausrumpu on käynnissä,

rumpu ja luukku saattavat olla

ERITTÄIN KUUMIA.

40001536FINN.qxd 18/08/2004 12:58 Page 76

Huomaa: Sensori ei välttämättä tunnista oikein vajaata täyttöä, jossa on pieniä tekstiilejä. Käytä ajastettuja ohjelmia vajaille täytöille ja pienille, erillisille vaatekappaleille tai esikuivatuille kankaille, joiden kosteuspitoisuus on alhainen. Aseta ohjelma 30–75 minuutin välille täyttöasteen ja vaadittavan kuivuuden mukaan ja valitse korkea tai alhainen lämpötila kangastyypin mukaan.

Jos sensori ei tunnista tekstiiliä, kuivain käy vain 10 minuuttia, ennen kuin se siirtyy jäähdytysvaiheeseen.

Jos pyykkiä on liikaa tai jos se on liian märkää, kuivain siirtyy automaattisesti jäähdytysvaiheeseen 180 minuutin kuluttua.

Ohjelman valitseminen

Ohjelma

Kuiva Erittäin kuiva Kaappikuiva Silityskuiva Normaalikuiva Kostea Esisilitys

75' 60' 45' 30' Tuuletus

Kuvaus

Valitse haluamasi kuivuusaste. Vaihtoehtoina ovat kuiva (kylpypyyhkeet ja -takit),

kaappikuiva (silittämättä kaappiin laitettavat tekstiilit) sekä silitettävää pyykkiä varten olevien ohjelmien eri kuivuusasteet.

Esisilitysohjelma sisältää ryppyjä ehkäisevän käsittelyn. Kuivain lämmittää pyykkiä 9 minuutin ajan, minkä jälkeen jäähdytys kestää 3 minuuttia. Toiminto tekee erityisen hyvää vaatekappaleille, jotka saatetaan jättää odottamaan silitystä joksikin aikaa, esimerkiksi liinavaatekoriin. Vaatekappaleet voivat myös muuttua koviksi, jos niitä kuivataan ulkona pyykkinarulla tai sisällä patterilla. Esisilitysprosessi oikoo kankaan ryppyjä sekä nopeuttaa ja helpottaa silitystä.

75 minuutin kuivaus 60 minuutin kuivaus 45 minuutin kuivaus 30 minuutin kuivaus Pyykin pyörittäminen kylmässä ilmassa

Tämä sensorikuivauskone tarjoaa monia pyykinkuivausvaihtoehtoja kaikkiin tarpeisiin.

Seuraavassa taulukossa luetellaan eri ohjelmat ja kuvataan niiden toimintaa.

40001536FINN.qxd 18/08/2004 12:58 Page 77

1. Avaa luukku ja laita pyykit rumpuun.

Varmista, etteivät vaatekappaleet estä luukun sulkeutumista.

2. Sulje luukku varovasti painamalla sitä

hitaasti, kunnes kuulet luukun loksahtavan kiinni.

3. Paina -painiketta, jos haluat kytkeä

kuivaimen virran päälle. Merkkivalo syttyy, ja KÄYNNISTYS-merkkivalo vilkkuu.

4. Käännä ohjelmavalitsimen nuppia ja valitse

haluamasi kuivausohjelma (ks. ohjelmaopas).

5. Jos kuivaat synteettisiä, akryylejä sisältäviä

tai arkoja tekstiilejä, alenna lämpötilaa painamalla -painiketta. Painikkeen yläpuolella oleva merkkivalo syttyy, kun kone on asetettu alhaiseen lämpötilaan. Tämän tilan peruuttaminen edellyttää koneen nollaamista.

6. Paina START X-painiketta. Kuivain

käynnistyy automaattisesti, ja STARTmerkkivalo palaa jatkuvasti.

7. Kuivauksen eteneminen eli jäljellä oleva aika

käy ilmi JÄLJELLÄ OLEVAN AJAN näytöstä.

8. Jos luukku avataan ohjelman aikana pyykin

tarkastamiseksi, on kuivaus aloitettava uudelleen painamalla luukun sulkemisen jälkeen START-painiketta.

9. Kun merkkivalo 15' syttyy, kone siirtyy

jäähdytysvaiheeseen, jossa pyykki jäähdytetään pyörittämällä sitä kylmässä ilmassa.

10. Kun ohjelma on päättynyt, STOP-merkkivalo

syttyy.

Koneen käyttö

VAROITUS!

Rumpu, luukku ja

pyykki saattavat

olla erittäin

kuumia.

40001536FINN.qxd 18/08/2004 12:58 Page 78

Ohjelman peruutus ja nollaus

Peruuta ohjelma painamalla START X-painiketta 5 sekunnin ajan. Kun kone on nollattu, se vilkuttaa START-merkkivaloa. Ohjelmaa voi muuttaa 10 ensimmäisen minuutin aikana käyttämättä peruutus- ja nollaustoimintoa.

Kuivaimen puhdistaminen

● Puhdista suodatin jokaisen kuivausjakson jälkeen.

● Pyyhi jokaisen käyttökerran jälkeen rummun sisäpuoli ja jätä luukku auki hetkeksi aikaa, jotta ilma pääsee kiertämään ja kuivattamaan rumpua.

● Pyyhi koneen ulkopuoli ja luukku pehmeällä kankaalla.

● ÄLÄ käytä hankaavia sieniä tai puhdistusaineita.

● Puhdista luukun sisäpuoli ja tiiviste säännöllisesti kostealla kankaalla luukun takertumisen ja nukan kertymisen estämiseksi.

Tekniset tiedot

Rummun tilavuus 115 litraa Enimmäisvetoisuus 7,5 kg Korkeus 85 cm Leveys 60 cm Syvyys 60 cm Energialuokka C

TÄRKEÄÄ

Kytke aina virta

pois päältä ja irrota pistoke

pistorasiasta,

ennen kuin

puhdistat

laitetta.

Katso sähkötiedot tehokilvestä

kuivaimen

etukannesta

(luukku auki).

Puhdistus ja säännöllinen huolto

40001536FINN.qxd 18/08/2004 12:58 Page 79

Mikä on vikana...

Viat, jotka voit korjata itse

Ennen kuin otat yhteyttä GIAS-huoltoon, suorita seuraavat tarkistukset. Työstä veloitetaan, jos kone toimii kunnolla, se on asennettu väärin tai jos sitä on käytetty ohjeiden vastaisesti. Jos ongelma ei ratkea suositeltujen tarkistusten jälkeen, soita GIAS-huoltoon. Sieltä voi saada puhelimitse apua ongelman ratkaisemiseen.

Kuivausaika on liian pitkä/vaatteet eivät ole tarpeeksi kuivia…

● Oletko valinnut oikean kuivausajan/ohjelman?

● Olivatko vaatteet liian märkiä? Väännettiinkö vesi kunnolla pois

vaatteista tai lingottiinko ne?

● Tarvitseeko suodatin puhdistusta?

● Onko kuivaimessa liikaa vaatteita?

● Onko tuuletusletku mutkilla tai tukossa?

● Onko -vaihtoehto valittuna edellisen kuivausjakson perusteella?

Kuivain ei käynnisty…

● Toimiiko virransyöttö kuivaimeen? Kokeile pistorasian toimivuus toisella sähkökojeella, kuten lampulla.

● Onko pistoke oikein kytketty pistorasiaan?

● Onko sähkökatkos?

● Onko sulake palanut?

● Onko luukku kokonaan suljettu?

● Onko kuivain kytketty päälle sekä virransyötöstä että koneesta?

● Onko kuivausaika tai ohjelma valittu?

● Onko kone kytketty uudestaan päälle, sen jälkeen, kun luukku avattiin?

Kuivain on meluisa…

● Sammuta kuivaimen virta ja kysy ohjeita GIAS-huollosta.

Suodattimen huollon merkkivalo palaa…

● Tarvitseeko suodatin puhdistusta?

● Onko tuuletusletku mutkilla tai tukossa?

Rummun valo ei toimi…

● Katkaise koneen virta ja irrota virtajohto pistorasiasta. Rummun valo voidaan vaihtaa ruuvaamalla lasikupu auki ja irrottamalla hehkulamppu. Lamppu pitää vaihtaa tyypin E14-lamppuun (maks. 10 W, 230 V).

Vianmääritys

40001536FINN.qxd 18/08/2004 12:58 Page 80

Jos kuivaimessa on vieläkin ongelma, vaikka olet suorittanut kaikki suosittelemamme tarkistukset, soita GIAS-huoltoon ja kysy lisäohjeita. He saattavat pystyä selvittämään ongelman puhelimitse, tai sitten he järjestävät sopivan ajan, jolloin huoltoteknikko hoitaa asian takuuehtojen mukaisesti. Laskutus hoidetaan kuitenkin normaalisti, jos joku seuraavista kohdista pätee sinun koneeseesi:

● Koneen todetaan olevan toimintakunnossa.

● Konetta ei ole asennettu asennusohjeiden

mukaisesti.

● Konetta on käytetty väärin.

Varaosat

Käytä aina alkuperäisiä varaosia, joita saa suoraan GIAS-huollosta.

GIAS-huolto

Jos kone tarvitsee huoltoa tai korjausta, soita paikallisen GIAS-huollon huoltoteknikolle.

Valmistaja kieltäytyy ottamasta vastuuta tässä käyttöohjeessa mahdollisesti esiintyvistä kaikenlaisista painovirheistä. Valmistaja myös pidättää itsellään oikeuden tehdä asiaankuuluvia muutoksia tuotteisiinsa muuttamatta kuitenkaan niiden perusominaisuuksia.

Asiakaspalvelu

40001536FINN.qxd 18/08/2004 12:58 Page 81

40001536

40001536Eng.qxd 18/08/2004 11:00 Page 18

Hoover HNV271X User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
