Termostato programmabile
T3, T3R
IT Guida utente
T3
Termostato programmabile
T3R
Termostato programmabile wireless
Page 2
Indice
1) Interfaccia termostato ............................................................................ 3
Panoramica sullo schermo e sui pulsanti ............................3
Icone di stato ......................................................................................4
Menu e icone di navigazione ...................................................... 4
Navigazione all'interno del menu ............................................. 4
2) Menu ................................................................................................................ 5
Programma riscaldamento .......................................................... 5
Regolazione del programma ............................................................................5
Copia programma ..................................................................................................7
Elimina periodo .......................................................................................................7
Impostazioni (data e ora) ..............................................................8
3) Modalità dispositivo .............................................................................. 11
Funzionamento automatico (AUTO) ................................... 11
Override temporaneo ..................................................................... 11
Override di un'ora ........................................................................... 11
Funzionamento manuale (MAN) ........................................... 12
Override permanente ..................................................................... 12
Modalità standby (con protezione antigelo) ................... 13
4) Blocco tastierino ..................................................................................... 14
5) Ottimizzazione ......................................................................................... 15
6) Sostituzione delle batterie (solo T3 e T3R) ............................... 16
7) Supporto da tavolo e montaggio a parete (solo T3R) ......... 17
8) Scatola del ricevitore wireless (solo T3R) ................................... 19
9) Risoluzione dei problemi .................................................................... 20
2
Page 3
1
Interfaccia termostato

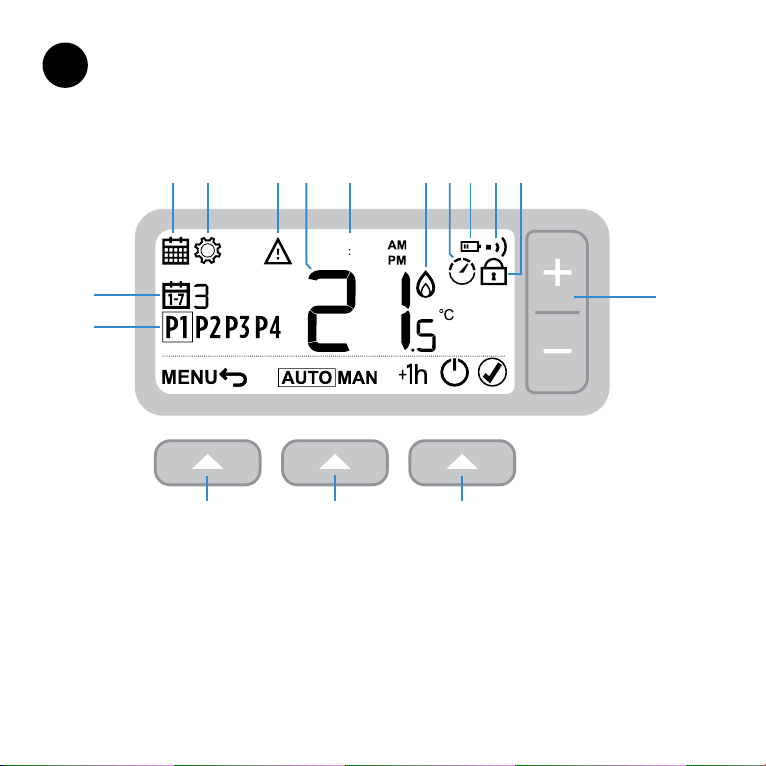

Panoramica sullo schermo e sui pulsanti
21 3 5 87 94 6 10
1030
16
15
121314
11
1 Menu di pianificazione
2 Menu Impostazioni
3 Allarme
4 Temperatura ambiente
5 Ora attuale
6 Richiesta calore
7 Ottimizzazione
8 Batteria scarica
9 Segnale wireless
(solo T3R)
10 Blocco tastiera
11 Regolazione della
temperatura
12 Pulsante destro
3
13 Pulsante centrale
14 Pulsante sinistro
15 Periodo di
pianificazione
16 Giorno
Page 4
Icone di stato
Override temperatura attivo: Visualizzato se la temperatura
programmata è stata modificata manualmente.
Batteria scarica: Resta circa il 10% di carica
(vedi Sostituzione delle batterie a pagina 16).
Richiesta calore: La temperatura ambiente è al di sot to del valore prefissato
a indicare una richiesta di calore (la caldaia dovrebbe entrare in funzione).
Ottimizzazione attiva: Visualizzato solo se l'ot timizzazione
è stata abilitata nelle impostazioni dell'installatore.
Override di un'ora attivo: L'override temporaneo è stato impostato per un'ora.
Segnale wireless: Il termostato (solo T3R) è collegato alla scatola del ricevitore.

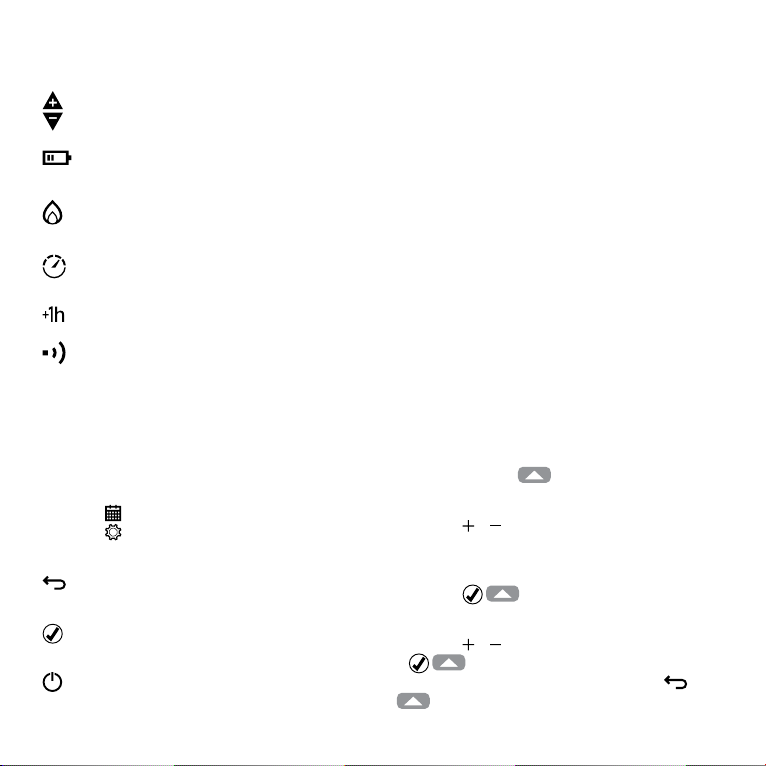

Menu e icone
di navigazione
MENU Opzioni e impostazioni
del termostato
Impostazioni
programma riscaldamento
(data e ora)
Indietro: Torna alla schermata/
al menu precedente.
Conferma: Conferma una
modifica o una selezione.
Standby: Av via o arresta il
riscaldamento.
Navigazione all'interno
del menu
Premere MENU per accedere al menu
principale.
Premere
del menu; la voce selezionata inizia
a lampeggiare.
Premere
la selezione.
Premere
e per salvare la modifica o passare
alla selezione successiva o premere
4
o per selezionare una voce
per confermare
o per regolare un'impostazione
per tornare alla selezione precedente.
Page 5
2
Menu

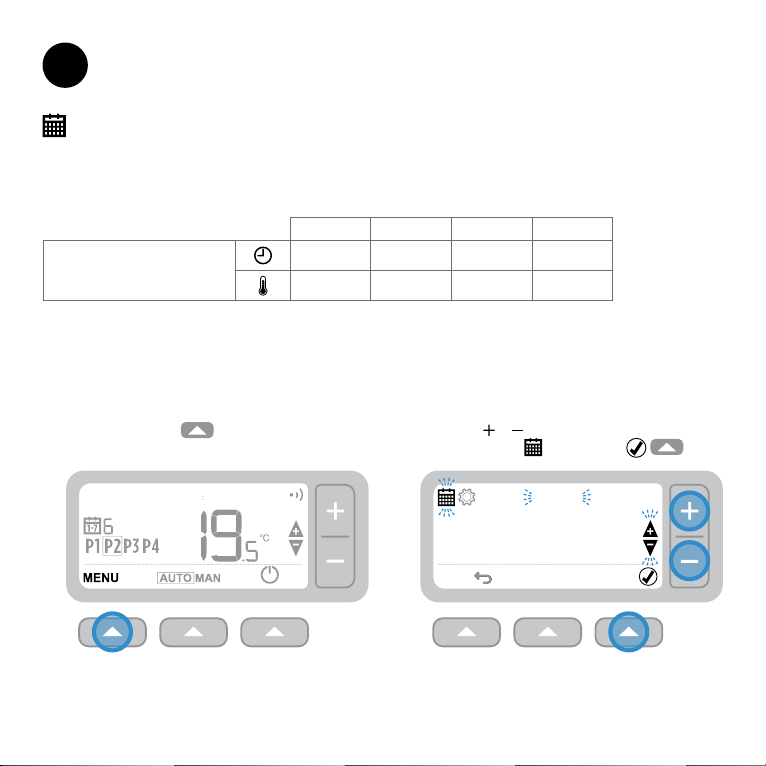

Programma riscaldamento
Il termostato viene fornito con la seguente pianificazione predefinita.
Seguire i prossimi passaggi per regolare la pianificazione.
P1 P2 P3 P4
Giorni da 1 a 7
(da lun a dom)

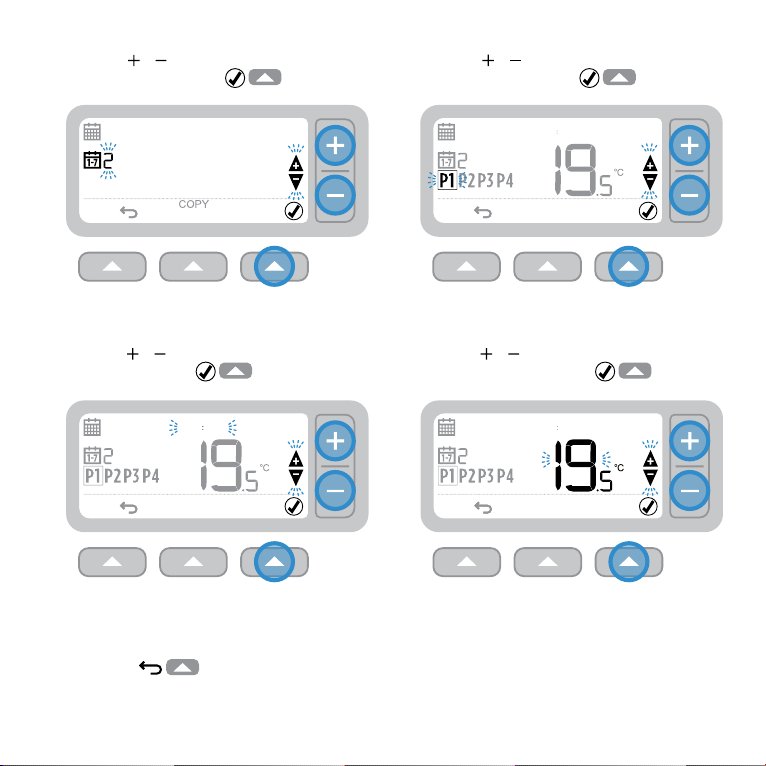

Regolazione del programma
6:30 8:00 18:00 22:30
21 °C 16 °C 21 °C 16 °C
1 Premere MENU per
accedere al menu principale.
1030 prog
2 Premere
pianificazione e premere
5
o per selezionare il menu
Page 6
3 Premere
da regolare e premere
o per selezionare il giorno
4 Premere o per selezionare il periodo
da regolare e premere
MAR
5 Premere o per regolare
l'orario e premere
6 Premere o per regolare la
temperatura e premere
0640
06500650
7 Ripetere questi passaggi per apportare modifiche ai periodi e ai giorni restanti
o premere
per salvare le modifiche e tornare alla schermata iniziale.
6
Page 7

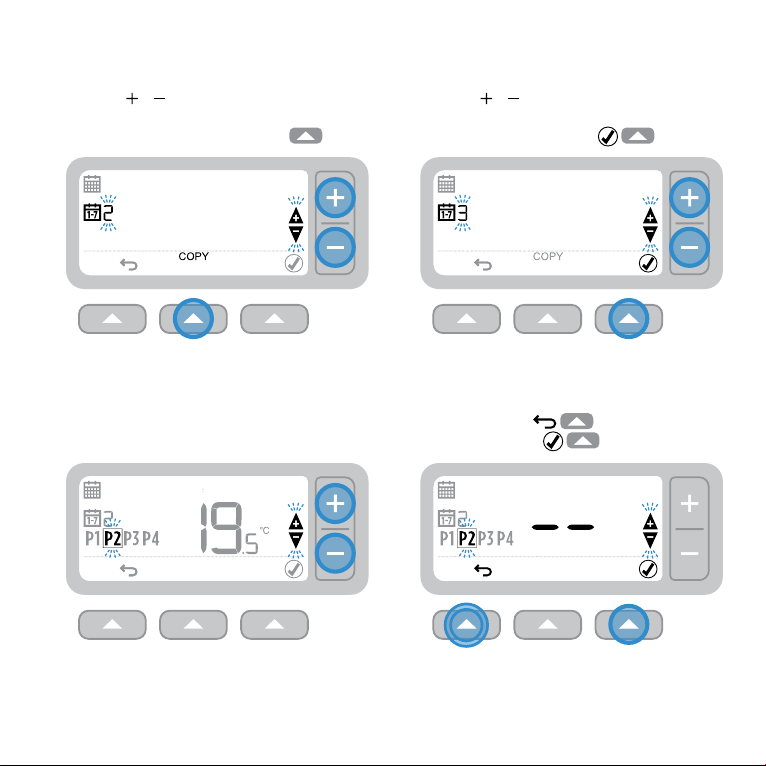

Copia programma
1 Premere o per scegliere
il giorno da cui si desidera copiare
il programma e premere COPIA
2 Premere
giorno su cui si desidera copiare
il programma e premere
o per scegliere il
MAR
Elimina periodo
1 Andare al giorno e scegliere
il periodo da eliminare.
2 Tenere premuto per 3 secondi
e quindi premere
0640 ----
3 Ripetere i passi 1 e 2 per abilitare il periodo di nuovo.
7
to
.
3 secondi
Page 8

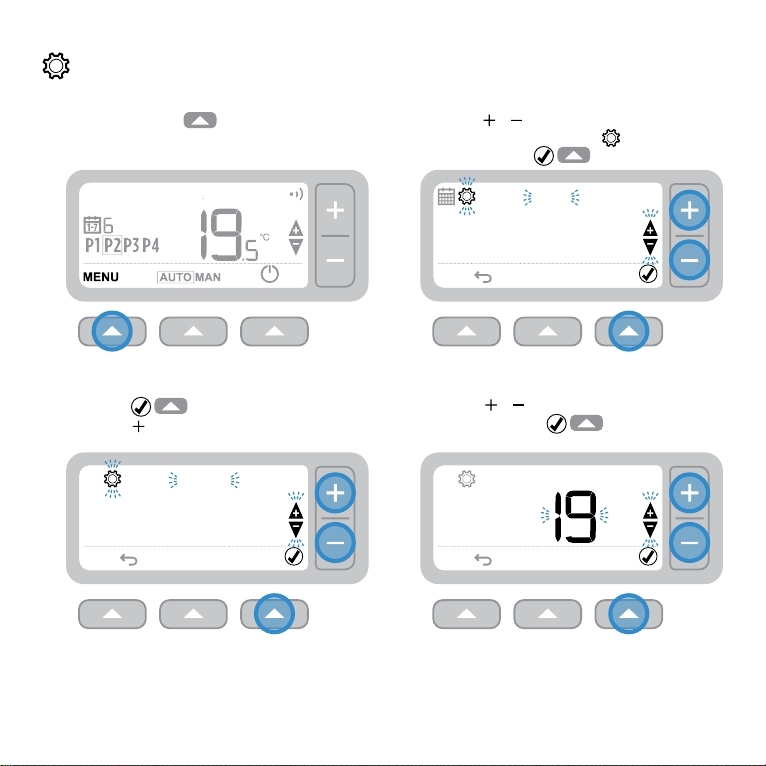

Impostazioni (data e ora)
1 Premere MENU per
accedere al menu principale.
3 Premere
ANNO (o per passare a MESE )
per selezionare
year
2 Premere
le impostazioni del menu SE T,
quindi premere .
o per selezionare
set1030
4 Premere
ANNO e premere
o per regolare
year
8
Page 9

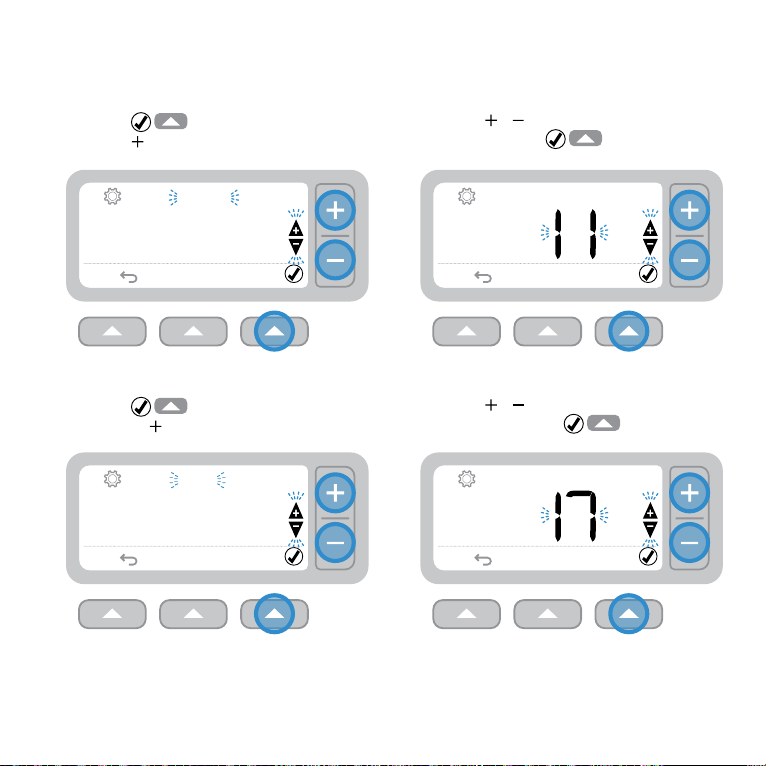

5 Premere per selezionare
MESE (o per passare a GIORNO)
6 Premere
MESE e premere
o per regolare
mnth
7 Premere per selezionare
GIORNO (o per passare a OR A)
day day
8 Premere
GIORNO e premere
9
mnth
o per regolare
Page 10

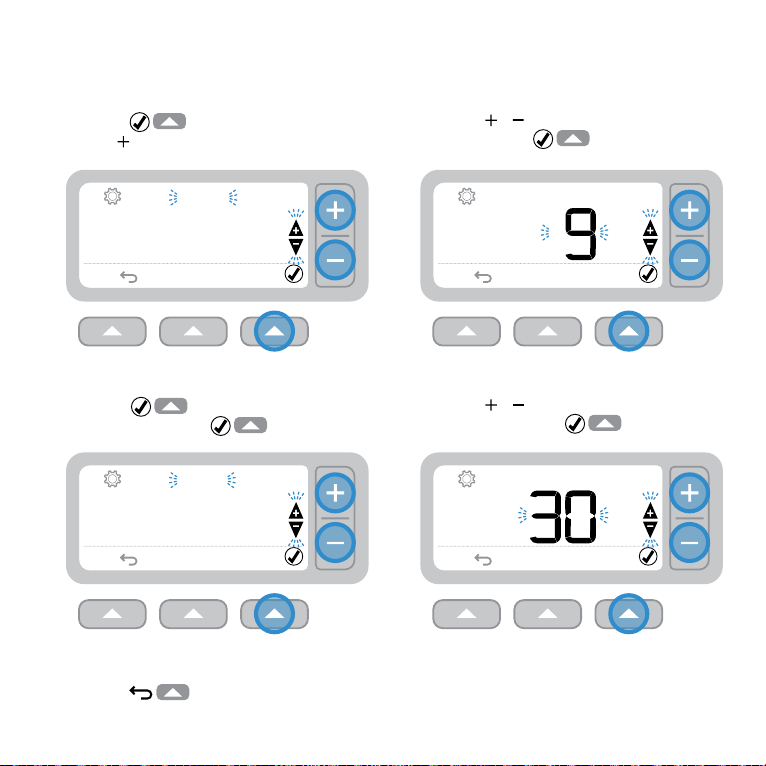

9 Premere per selezionare
ORA (o per passare a ORA)
hour hour
10 Premere o per regolare
ORA e premere
11 Premere per selezionare
MINUTO e premere
mins
13 Premere per uscire dalle IMPOSTAZIONI e tornare nella schermata iniziale
12 Premere o per regolare
MINUTO e premere
mins
10
Page 11
3
Modalità dispositivo
Funzionamento
automatico
Durante il normale uso, il termostato
seguirà la pianificazione impostata
indicata dall'icona .
210

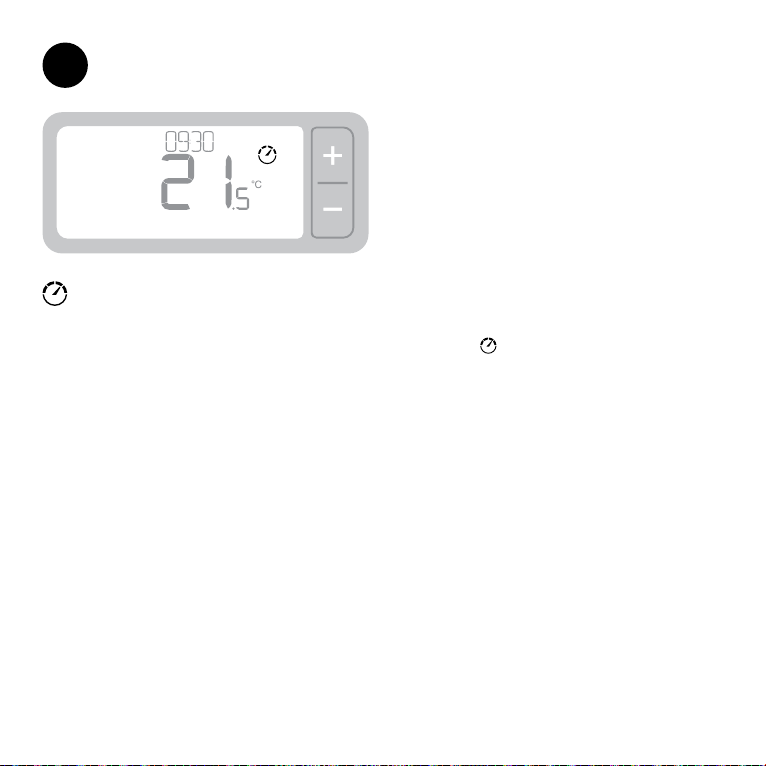

Override temporaneo
Premere il o per selezionare la nuova
temperatura desiderata. Il cronoprogramma
verrà ripristinato al raggiungimento del
primo punto di intervento dello stesso.
235

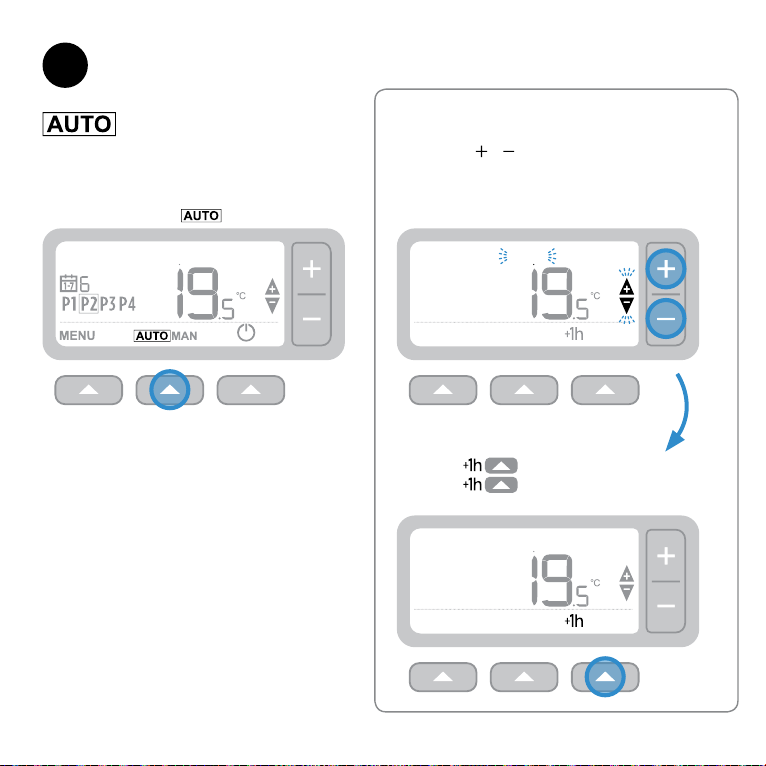

Override di un'ora
Premere per un override di un'ora.
Premere di nuovo per annullare.
235
11
Page 12

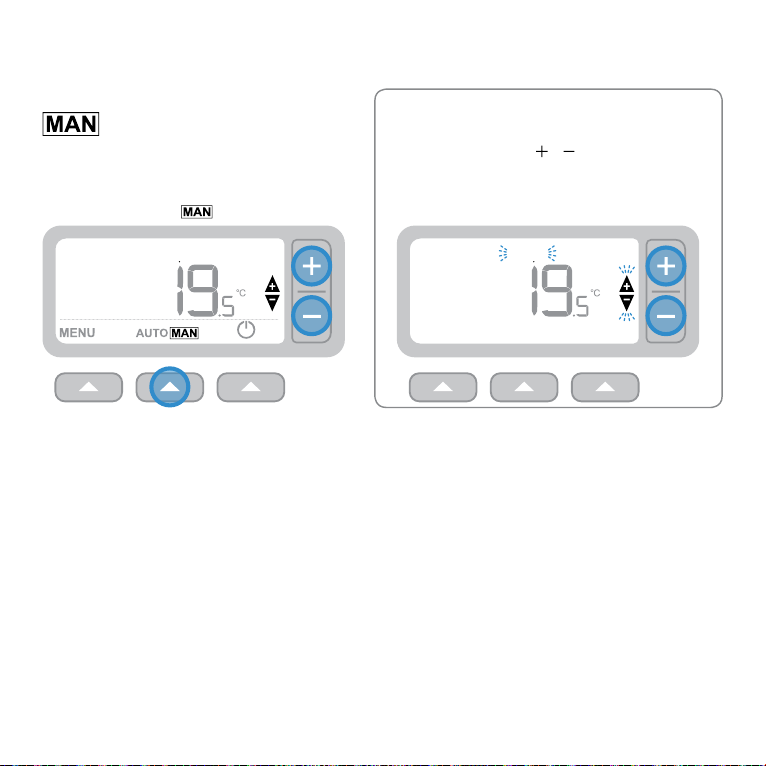

Funzionamento
manuale
La temperatura impostata
è seguita in maniera permanente
indicata dall'icona
.
210 235
Override permanente
Premere i pulsanti o per regolare
la temperatura. Questa temperatura è
impostata fino a quando manualmente
modificata nuovamente.
12
Page 13

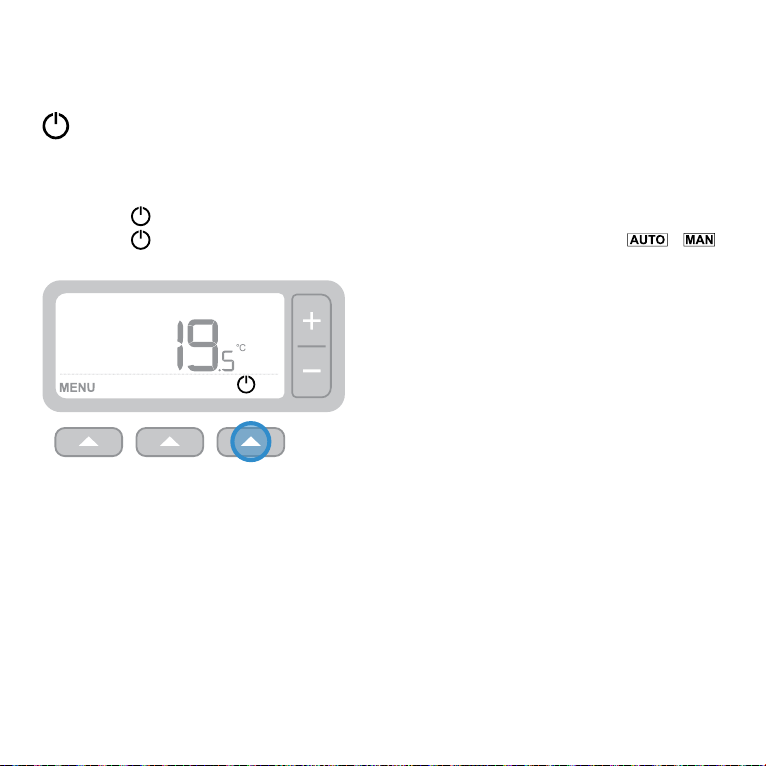

Modalità standby (con protezione antigelo)
Per risparmiare energia, disattivare il riscaldamento se non necessario, ad es. durante
i mesi estivi o quando porte e finestre restano aperte a lungo. Se la temperatura
scende a 5 °C, il riscaldamento si accenderà per evitare che i tubi si gelino.
1 Premere
2 Premere
per arrestare il riscaldamento. Sul display apparirà OFF
nuovamente per accendere il riscaldamento. Sul display apparirà o
off
13
Page 14
4
Blocco tastierino

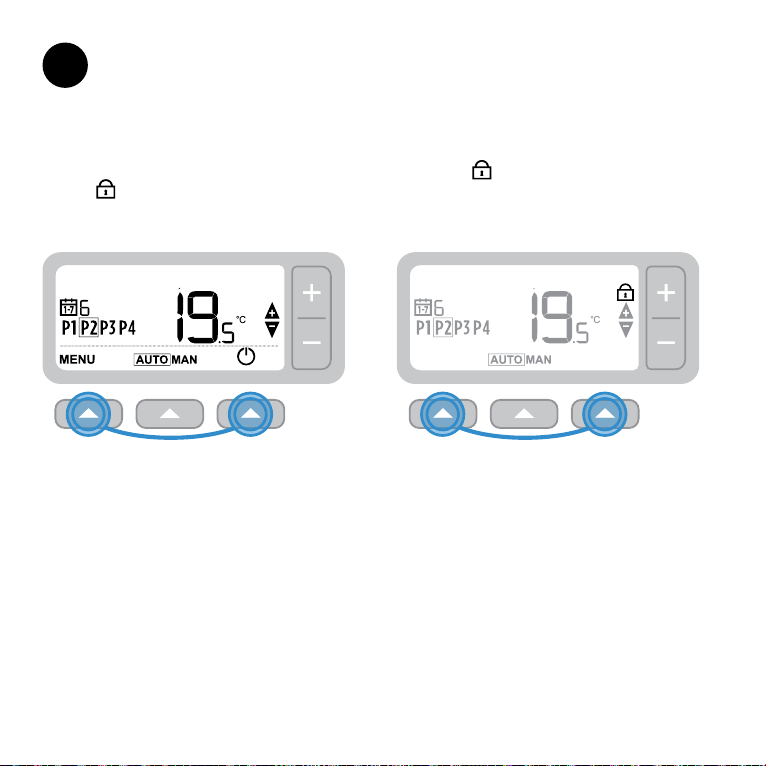

Blocca
Tenere premuti i pulsanti sinistro e destro
per 5 secondi. Il display visualizzerà
l'icona
dall'installatore) e il termostato avrà
funzionalità tastiera limitata o assente.
(a seconda dell'impostazione
5 secondi 5 secondi
Sblocca
Quando la tastiera è bloccata (indicato
dall'icona
sinistro e destro per 5 secondi per
ripristinare la funzionalità tastiera
completa del termostato.
) tenere premuti i pulsanti
210210
14
Page 15
5
Ottimizzazione
Ottimizzazione
Il termostato è dotato di funzioni di ottimizzazione che aiutano a risparmiare energia
mantenendo livelli ideali di confort. Il termostato visualizza durante il periodo
di ottimizzazione, se impostato. Per impostazione predefinita l'ottimizzazione è
disabilitata, vedere le istruzioni nella guida all'installazione per l'attivazione.
• Av vio ottimale memorizza il tempo necessario per raggiungere la temperatura
impostata all 'interno della casa e quindi se è necessario accendere il riscaldamento
un po' prima per raggiungere tale temperatura nell 'orario programmato.
• Avvio ritardato risparmia energia ritardando leggermente l'av vio del
riscaldamento in base alla dif ferenza tra la temperatura impostata e la
temperatura ambiente. Più queste temperature sono vicine maggiore sarà il ritardo.
• Arresto ottimale risparmia energia spegnendo il riscaldamento un po' prima
rispet to all 'orario programmato. Se la casa si trova alla giusta temperatura non
noterete l'effet to sulla temperatura, ma dovreste notare la differenza in bolletta.
15
Page 16
6

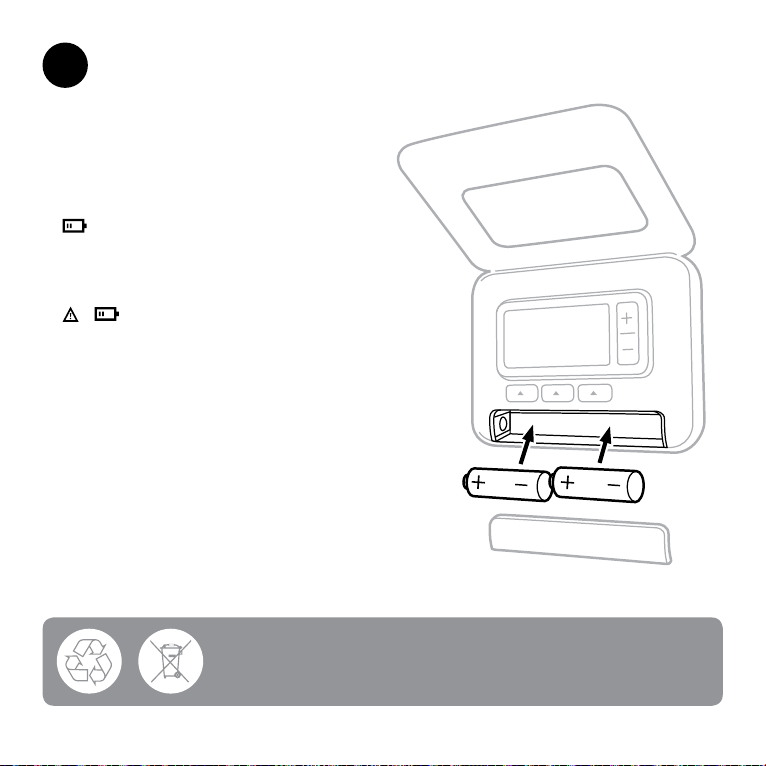

Sostituzione delle batterie (solo T3 e T3R)
Il termostato è alimentato mediante 2 batterie
AA anche se non è visualizzata alcuna
icona corrispondente sul display durante
il normale uso. L'icona della batteria verrà
visualizzata soltanto in caso di batteria bassa.
viene visualizzato quando la
•
batteria ha raggiunto all'incirca il 10%;
a questo punto è necessario sostituire
le batterie quanto prima.
+ lampeggia quando il livello
•
delle batterie è molto basso è necessario
sostituirle immediatamente per fare in
modo che non vi sia alcuna interruzione
nel sistema di riscaldamento.
• Sostituire esclusivamente con 2 nuove
batterie da alcaline tipo AA LR6 da 1,5
V la cui durata approssimativa è di 2 anni
in base all 'uso che si fa del termostato.
Invitiamo a contribuire alla salvaguardia dell'ambiente
riciclando le vecchie batterie nel rispetto delle normative locali.
16
Page 17
7
Supporto da tavolo e montaggio a parete
(solo T3R)

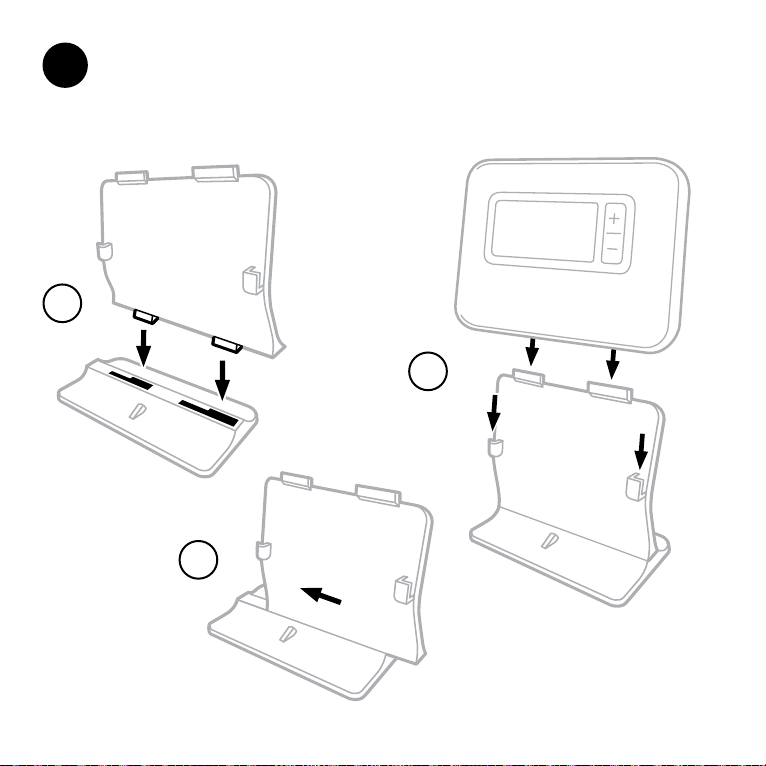

Supporto da tavolo
1
3
2
17
Page 18

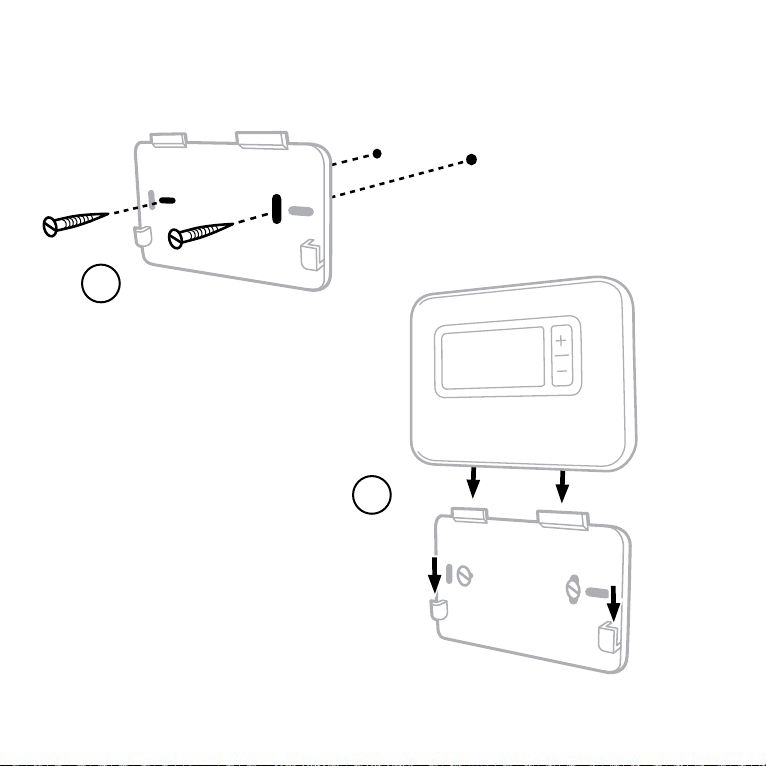

Montaggio a parete
1
2
18
Page 19
8

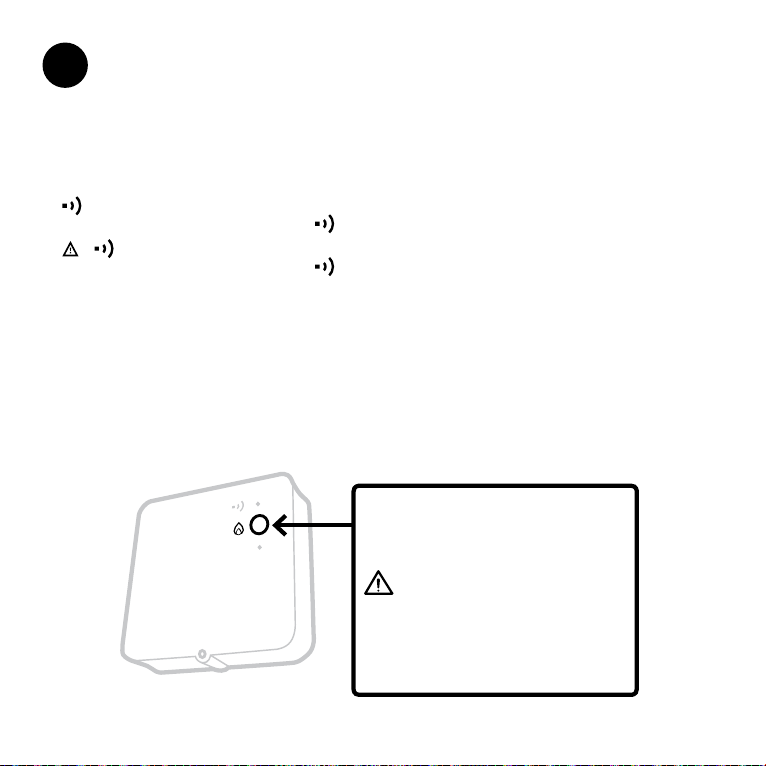

Scatola del ricevitore wireless (solo T3R)
Il termostato T3R comunica in modalità wireless con la scatola del
ricevitore collegata alla caldaia. Se il termostato perde la comunicazione
wireless o presenta dei guasti, la caldaia può essere accesa o spenta
manualmente utilizzando il pulsante sulla scatola del ricevitore.
viene visualizzato sul termostato in presenza di un buon segnale wireless.
•
Il LED della scatola del ricevitore si illumina di VERDE in modo fisso.
•
+ lampeggia sul termostato in caso di perdita del segnale wireless.
Il LED della scatola del ricevitore lampeggia in ROSSO.
• Se viene persa la comunicazione, spostare il termostato in un altro
punto per riprovare e tentare di ripristinare la comunicazione.
Per eseguire l'override della caldaia utilizzando la scatola del ricevitore:
1. Premere il pulsante una volta per accendere o spegnere
la caldaia. Il LED del pulsante deve essere:
- di colore VERDE quando la caldaia è accesa.
- spento quando la caldaia è spenta.
Premere il pulsante una volta per
accendere o spegnere la caldaia
(far trascorrere almeno 3 sec tra
ogni pressione del pulsante).
Non premere il bottoncino
di reset altrimenti i dati
necessari al collegamento
con il ricevitore verranno
cancellati, causando
problemi di funzionamento
al sistema di riscaldamento.
19
Page 20
9
Risoluzione dei problemi
Se si incontrano difficoltà con il termostato, provare con questi suggerimenti.
La maggior parte dei problemi può essere risolta in modo veloce e semplice.
Tutti i modelli
La schermata è vuota
Sostituire
Contattare l'installatore.
le batterie (solo T3 e T3R).
Il termostato visualizza
Il termostato visualizza
+
Il termostato visualizza
ma la caldaia non si
accende.
Il sistema di riscaldamento non risponde
alle regolazioni della
temperatura.
Il termostato visualizza
+
Le batterie hanno raggiunto il 10% di carica e devono
essere sostituite quanto prima.
Le batterie sono molto basse e devono essere sostituite
immediatamente - vedere “Sostituzione delle batterie”.
La caldaia passa da accesa a spenta man mano che
controlla la temperatura e alle volte l'icona
visualizzata quando la caldaia è spenta.
Se la caldaia non si accende per un lungo periodo,
contattare il proprio installatore.
Assicurarsi che la temperatura impostata sia più alta
della temperatura ambiente.
Controllare che il sistema di riscaldamento sia acceso.
Controllare che la scatola del ricevitore sia accesa
e che il termostato rilevi il segnale wireless (solo T3R).
Il sensore della temperatura del termostato
è difettoso, contattare il proprio installatore
per riparare o sostituire il termostato.
20
viene
Page 21
Solo termostato T3R (wireless) e scatola del ricevitore
Il termostato lampeggia
LED della scatola del ricevitore
lampeggia di ROSSO.
Il termostato lampeggia
LED della scatola del ricevitore è spento.
Il LED della scatola del ricevitore
lampeggia di ARANCIONE.
+ e il
+ e il
Segnale wireless perso. Spostare il
termostato in un altro punto per riprovare
e ripristinare la comunicazione.
Verificare che la scatola del ricevitore
sia alimentata premendo il pulsante
per accendere la caldaia.
Se la scatola del ricevitore è alimentata,
allora non è stato memorizzato
alcun dato wireless vincolante.
La scatola del ricevitore è in modalità
vincolante e ne uscirà dopo 3 minuti.
21
Page 22
Paese d'origine: REGNO UNITOwww.resideo.com
©2018 Resideo Technologies, Inc. Tutti i diritti riservati. Il marchio Honeywell Home viene utilizzato licenza da Honeywell International Inc.
Loading...
