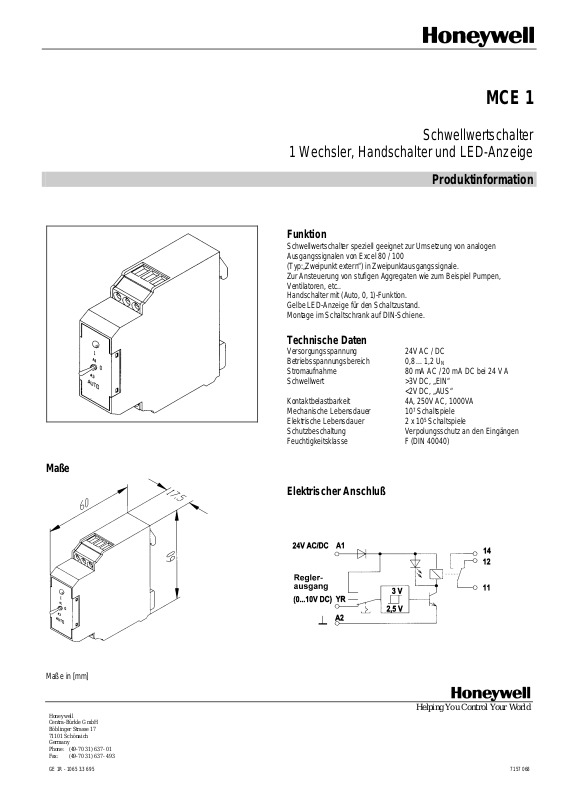

Honeywell MCE 1 PRODUCT DATA
Maße
MCE 1
Schwellwertschalter
1 Wechsler, Handschalter und LED-Anzeige
Produktinformation
Funktion
Schwellwertschalter speziell geeignet zur Umsetzung von analogen
Ausgangssignalen von Excel 80 / 100
(Typ:„Zweipunkt extern“) in Zweipunktausgangssignale.
Zur Ansteuerung von stufigen Aggregaten wie zum Beispiel Pumpen,
Ventilatoren, etc..
Handschalter mit (Auto, 0, 1)-Funktion.
Gelbe LED-Anzeige für den Schaltzustand.
Montage im Schaltschrank auf DIN-Schiene.
Technische Daten
Versorgungsspannung 24V AC / DC
Betriebsspannungsbereich 0,8 ... 1,2 U
Stromaufnahme 80 mA AC / 20 mA DC bei 24 V A
Schwellwert >3V DC, „EIN“
Kontaktbelastbarkeit 4A, 250V AC, 1000VA
Mechanische Lebensdauer 10
Elektrische Lebensdauer 2 x 10
Schutzbeschaltung Verpolungsschutz an den Eingängen
Feuchtigkeitsklasse F (DIN 40040)
Elektrischer Anschluß
N
<2V DC, „AUS“
7
Schaltspiele
5
Schaltspiele
Maße in [mm]
Honeywell
Centra-Bürkle GmbH
Böblinger Strasse 17
71101 Schönaich
Germany
Phone: (49-70 31) 637- 01
Fax: (49-70 31) 637- 493
GE 1R - 1065 3.3 695 7157 068
Helping You Control Your World
Dimensions
MCE 1
Signal Conversion Relay
1 changeover relay, manual override switch and LED display
Product Data
Operation
The signal conversion relay is used to convert analog output signals from
Excel 80 / 100 (Type:“external on / off“) into on / off output signals to switch
electrical loads such a pumps, fans, etc..
Manual override switch with auto range, 0, 1 switch positions.
Yellow LED display showing switch status.
Suitable for DIN rail mounting in control panels.
Technical Data
Operating voltage 24V AC / DC
Operating voltage range 0,8 ... 1,2 U
Power consumption 80 mA AC / 20 mA DC at 24 AV
Threshold Limit >3V DC, “ON“
Contact rating 4A, 250V AC, 1000VA
Mechanical loading 10
Electrical loading 2 x 10
Switch protection inputs protected against reverse
Humidity class F (DIN 40040)
Electrical Connections
N
<2V DC, “OFF“
7
switching operations
5
switching operations
polarity connection
Dimensions in millimeters
