HVC0001 / HVC0002

Programmable Bath Fan Control

Contrôleur de ventilateur programmable

Controlador de ventilador programable

Owner’s Guide

Guide du propriétaire

Guía del usuario

Read and save these instructions.

® U.S. Registered Trademark. Patents pending.

À lire et conserver en lieu sûr.

® Marque de commerce enregistrée aux États-Unis. Brevets en instance.

Estas instrucciones deben leerse y conservarse

® Marca registrada en los EE. UU. Patentes en trámite.

Owner’s Guide 400-305-000-EFS

Table of contents

Overview

About your programmable bath

fan control......................................... 2

Quick reference................................3

Installation

2-wire installation.............................. 4

4-wire installation.............................. 5

Setup

Ventilation Mode parameters............ 6

Time and date .................................. 7

Backlight mode................................. 8

Daylight saving time ......................... 9

Modes of Operation

Ventilation mode .............................10

Customized cycle mode..................12

Daily On/Off mode ..........................14

Manual mode ..................................16

Countdown mode............................ 17

Appendices

Product specifications.....................18

Customer assistance ......................19

5-year limited warranty ...................20

ENGLISH

Owner’s Guide 400-305-000-EFS

About your programmable bath fan control

The bath fan control has been designed to control a single-speed bath fan. To suit your lifestyle, it can be programmed in any of the following modes of operation:

ENGLISH

• Ventilation Mode (see page 10)

• Customized Cycle Mode (see page 12)

• Daily On/Off Mode (see page 14)

• Manual Mode (see page 16)

Unlike the four programmable modes mentioned above, the Countdown Mode can easily be activated by simply pressing a button (see page 17). In this mode, the fan is on until the end of the programmed countdown time when the controller returns to the programmed mode.

This controller cannot be used with a load lower than 0.1 A or higher than 2.5 A. The controller can be used to control a bath fan’s built-in light or a separate light fixture connected to the bath fan control circuit. However, the light cannot be independently controlled and will turn On or Off at the same time as the fan.

Quick reference

Programmable modes

The bath fan is On

Press the Main Button to turn the

bath fan On or Off. (Press for 3

seconds to enter the setup menus.)

If the controller is also used to control

lights, pull out this safety tab before

replacing the light bulb. Push back in

after the light bulb is replaced.

Setup menu

Clock

HVC0001/HVC0002

Countdown Mode (see page 17)

Countdown time The bath fan is Off

Press either button to place in Countdown Mode. Then press the left button to decrease the countdown time or the right button to increase the time.

The LED illuminates when the bath fan is On.

ENGLISH

Owner’s Guide 400-305-000-EFS

2-wire installation

n Cut power at the main electrical panel to avoid electric shock. o Remove the existing switch if applicable.

ENGLISH

p Install the bath fan controller. q Apply power at the circuit breaker.

120 VAC

For installation in wet locations, protect the circuit with a ground fault circuit interrupter (GFCI).

black

white

black

white

black (LINE)

green (GND)

black (LOAD)

4-wire installation

n Cut power at the main electrical panel to avoid electric shock. o Remove the existing switch if applicable. p Install the bath fan controller. q Apply power at the circuit breaker.

120 VAC

For installation in wet locations, protect the circuit with a ground fault circuit interrupter (GFCI).

black

white

black

HVC0001/HVC0002

ENGLISH

black (LINE)

green (GND)

black (LOAD)

Owner’s Guide 400-305-000-EFS

Set the Ventilation Mode parameters

At first power-up, you will be prompted to set the following parameters:

ENGLISH

Select Units (US /Metric)

If you press the main button for 3 seconds or do not press any button for 60 seconds, the controller will go to normal display. If the parameters are not set, you will again be prompted the next time the controller is powered up, for example, after a power outage. The parameters can be set at any time (see page 10).

Set no. of Bedrooms *

Set Floor Size ** (Sq. ft or Sq. M)

Set Fan Capacity *** (CFM or LPS)

* No. of bedrooms (1, 2, ..., 6) ** Floor space (1000, 1100, ..., 5000 sq. ft. or 100, 110, ..., 500 m *** Fan capacity (30, 40, ..., 200 CFM or 15, 20, ..., 100 LPS) **** The controller shows whether you pass or fail ASHRAE

Standard 62.2 for ventilation and the percentage of time the fan will run every hour. If the controller indicates Fail; this usually means the fan capacity is insufficient for your house.

ASHRAE 62.2 Pass/Fail ****

Normal Display

)

Set the time and date

HVC0001/HVC0002

ENGLISH

The time flashes on the screen when it is not yet set or after a power outage of more than 4 hours. To set the clock, press the main button for 3 seconds to display the setup menu and proceed as shown. Press the main button for 3 seconds at any time (or do not press any button for 60 seconds) to save any changes you have made and exit the setup menu.

Select 24H or 12H

Set Year

Set Hour Set Minutes

Set Month

Set Day

Owner’s Guide 400-305-000-EFS

Set the Backlight mode

The controller provides 3 backlight modes. Depending on the mode selected, the screen behaves as follows:

• Scrn Off: The screen is not lit (the backlight is off).

ENGLISH

• Scrn On HI: The screen is lit at high intensity.

• Scrn On LO: The screen is lit at low intensity (default mode).

When you press any button, the screen is lit at high intensity for 8 seconds.

To set the backlight mode, press the main button for 3 seconds to display the setup menu and proceed as shown:

(2 times)

Set Backlight

Press the main but-

(2 times)

ton for 3 seconds at any time (or do not press any button for 60 seconds) to save any changes you have made and exit the setup menu.

HVC0001/HVC0002

Set the Automatic Daylight Savings Time Changeover

When Automatic Daylight Savings Time changeover is enabled (DST On), the controller automatically switches to daylight savings time (summer time) at 2:00 am on the second Sunday of March and back to standard time (winter time) at 2:00 am on the first Sunday of November. This function is enabled by default.

To set the Automatic Daylight Savings Time Changeover, press the main button for 3 seconds to display the setup menu and proceed as shown:

(2 times)

Set Daylight Saving Time

Press the main button for 3 seconds at any time (or do not press any button for 60 seconds) to save any changes you have made and exit the setup menu.

ENGLISH

Owner’s Guide 400-305-000-EFS

Ventilation Mode

In Ventilation Mode, the controller sets the fan On/Off time to meet ASHRAE Standard 62.2 for ventilation based on total floor space, number of bedrooms and fan capacity. In this mode, the

ENGLISH

fan operates on a 60-minute cycle. For example, if the fan is On for 20 minutes, it will be Off for 40 minutes. To set the Ventilation Mode parameters, press the main button for 3 seconds to display the setup menu and proceed as shown.

Press simultaneously

Select Units (US /Metric)

Press the main button for 3 seconds at any time (or do not press any button for 60 seconds) to save any changes you have made and exit the setup menu.

Set no. of Bedrooms

Set Floor Size (Sq. ft or Sq. M)

Set Fan Capacity (CFM or LPS)

ASHRAE 62.2 Pass/Fail

Ventilation Mode (cont’d)

To place

the controller

in Ventilation Mode, proceed as shown:

HVC0001/HVC0002

Normal Display

(3 sec.)

Select Ventilation Mode

Ventilation Mode

(3 sec.)

Temporary override

Press the main button to temporarily turn the fan On or Off. For example, if you press the main button to turn the fan On during the idle period, the fan will remain On until the beginning of the next idle period or until you press the main button again.

ENGLISH

Owner’s Guide 400-305-000-EFS

Customized Cycle Mode

In Customized Cycle Mode, you set the amount of time the fan is On (Run Period) or Off (Idle Period). Each period can be set between 10 minutes and 120 minutes in increments of 5 minutes. The controller will cycle between the two periods. For example, if you set the Run Period to 10 minutes and the Idle

ENGLISH

Period to 20 minutes, you have established a cycle of 30 minutes. During every cycle, the fan will turn On for 10 minutes and Off for 20 minutes.

The Run Period and Idle Period are available only if the controller is in Customized Cycle Mode (see opposite page). To set the periods, press the main button for 3 seconds to display the setup menu and proceed as shown:

Press the main button for 3 seconds at any time (or do not press any button for 60 seconds) to save any changes you have made and exit the setup menu.

(3 times)

Set Run Period

Set Idle Perio

Customized Cycle Mode (cont’d)

To place the controller in Customized Cycle Mode, proceed as shown:

HVC0001/HVC0002

Normal Display

(3 sec.)

Select Customized Cycle Mode

Customized Cycle Mode

(3 sec.)

Temporary override

ENGLISH

Owner’s Guide 400-305-000-EFS

Daily On/Off Mode

In Daily On/Off Mode, the fan turns On and Off once a day according to the programmed On Time and Off Time.

ENGLISH

The On Time and Off Time are available only if the controller is in Daily On/Off Mode (see opposite page). To set the On Time and Off Time, press the main button for 3 seconds to display the setup menu and proceed as shown:

Press the main button for 3 seconds at any time (or do not press any button for 60 seconds) to save any changes you have made and exit the setup menu.

(3 times)

Set On Time

Set Off Time

Daily On/Off Mode (cont’d)

To place the controller in Daily On/Off Mode, proceed as shown:

HVC0001/HVC0002

Normal Display

(3 sec.)

Select Daily On/Off Mode

Daily On/Off Mode

(3 sec.)

Temporary override

Press the main button to temporarily turn the fan On or Off. For example, if you press the main button to turn the fan On, it will remain On until the programmed Off time or until you press the main button again.

ENGLISH

Owner’s Guide 400-305-000-EFS

Manual Mode

In Manual Mode, the controller operates like a regular switch. In this mode, simply press the main button to turn the fan On or Off.

ENGLISH

To place the controller in Manual Mode,

proceed as shown:

Normal Display

(3 sec.)

Select Manual Mode

Manual Mode

(3 sec.)

HVC0001/HVC0002

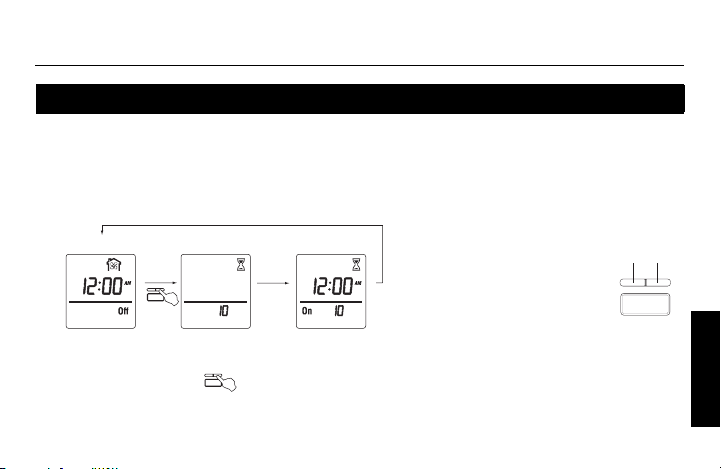

Countdown Mode

Place the controller in Countdown Mode to run the fan for 10-60 minutes. The fan turns On when the controller is in this mode. At the end of the countdown time, the controller returns to its programmed mode and the fan turns Off. (NOTE: The fan might stay On if the controller has been set to turn the fan On at that given time in the programmed mode.) You can cancel the Countdown Mode and return to the programmed mode at any time by pressing the main button. To place the controller in Countdown Mode,

Normal Display

At end of Countdown Mode

After 5 sec.

Set Countdown Time (minutes) *

proceed as shown:

Countdown Mode is activated

* Press the left or right button once to use the same countdown time as the one used the last time. Press the left (-) or right (+) button more than once to decrease or increase the countdown time (in increments of 5 minutes).

ENGLISH

Owner’s Guide 400-305-000-EFS

Product Specifications

HVC0001:white HVC0002: biscuit

ENGLISH

Vol tage: 120 VAC - 15%, + 10% Frequency: 60 Hz ± 5% Minimum Load: 0.1 A (12 W) Maximum Load: 2.5 A (300 W) Minimum Power Factor:0.60 Operating Temperature Range: -15°C to 50°C (5°F to 122°F) Storage Temperature Range: -40°C to 60°C (-40°F to 140°F)

HVC0001/HVC0002

Customer Assistance

For assistance with this product, please visit http://yourhome.honeywell.com or call Honeywell Customer Care toll-free at 1-800-468-1502.

ENGLISH

Owner’s Guide 400-305-000-EFS

5-year limited warranty

Honeywell warrants this product, excluding battery, to be free from defects in the workmanship or materials, under normal use and service, for a period of five (5) years from the date of purcha se by the consumer. If at any time during the warranty period the product is determ ined to be defective or malfunctions, Honeywell shall repair or replace it (at Honeywell’s option).

If the product is defective,

ENGLISH

(i) return it, with a bill of sale or ot her dated proof of purchase, to the place from which you purchased it; or (ii) call Honeywell Customer Care at 1-800-468-1502. Customer Care will make the determination whether the product should be retu rned to the

following address: Honeywell Return Goods, Dock 4 MN10-3860, 1885 Douglas Dr. N., Golden Valley, MN 55422, or whether a replacement product can be sent to you.

This warranty does not cover removal or r einstallation costs. This warranty shall not apply if it is sh own by Honeywell that the defect or malfunction was caused by damage which occurred while the prod uct was in the possession of a consumer. Honeywell’s sole responsibility shall be to repair or replace th e product within the terms stated above. HONEYWELL SHALL NOT BE LIABLE FOR ANY LOSS OR DAMAGE OF ANY KIND, INCLUDING ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES RESULTING, DIRECTLY OR INDIRECTLY, FROM ANY BREACH OF ANY WARRANTY, EXPRESS OR IMPLIED, OR ANY OTHER FAILURE OF THIS PRODUCT. Some states do not allow the exclusion or limitation of incidental or cons equential damages, so this limitation may not apply to you. THIS WARRANTY IS THE ONLY EXPRESS WARRANTY HONEYWELL MAKES ON THIS PRODUCT. THE DURATION OF ANY IMPLIED WARRANTIES, INCLUDING THE WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, IS HEREBY LIMITED TO THE FIVE-YEAR DURATION OF THIS WARRANTY. Some states do not allow limitations on how long an implied warranty la sts, so the above limitation may not apply to you. This warranty gives you specific legal rights, and you may have other rights which vary from state to state. If you have any questions concerning this warranty, please write to Honeywell Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422 or call 1-800-468-1502. In Canada, write to Retail Products ON15-02H, Honeywell Limited/Honeywell Limitée, 35 Dynamic Drive, Scarborough, Ontario M1V 4Z9.

Guide du propriétaire 400-305-000-EFS

Table des matières

Survol

À propos de votre contrôleur de

ventilateur programmable................. 2

Un coup d’œil rapide ........................ 3

Installation

Installation à 2 fils............................. 4

Installation à 4 fils............................. 5

Configuration

Paramètres du mode ventilation....... 6

Heure et date.................................... 7

Mode de rétroéclairage .................... 8

Passage à l’heure avancée/normale 9

Modes de fonctionnement

Mode ventilation..............................10

Mode cycle personnalisé ................12

Mode marche/arrêt quotidien ..........14

Mode manuel ..................................16

Mode compte à rebours .................. 17

Annexes

Fiche technique ..............................18

Service à la clientèle.......................19

Garantie limitée de 5 ans................20

FRANÇAIS

Guide du propriétaire 400-305-000-EFS

À propos de votre contrôleur de ventilateur programmable

Le contrôleur de ventilateur a été conçu pour commander un ventilateur de salle de bain à vitesse unique. Au choix de l'utilisateur, le contrôleur peut être programmé en n’importe lequel des modes de fonctionnement suivants :

• Mode Ventilation (voir la page 10)

• Mode Cycle Personnalisé (voir la page 12)

• Mode Marche/Arrêt Quotidien

• Mode Manuel

Contrairement aux quatre modes programmables ci-dessus, le mode Compte à Rebours peut facilement être activé en appuyant simplement sur un bouton. Dans ce mode, le ventilateur est toujours

FRANÇAIS

activé. À la fin de la durée du compte à rebours, réglée par l'utilisateur, le contrôleur revient au mode dans lequel le contrôleur a été

Ce contrôleur NE peut être utilisé avec une charge inférieure à 0,1 A ou supérieure à 2,5 A.

Le contrôleur peut commander en même temps une lumière intégrée au ventilateur de salle de bain ou reliée au même circuit que celui-ci. Cependant, cette lumière ne peut être commandée séparément et sera activée et désactivée en même temps que le ventilateur.

(voir la page 16)

programmé

(voir la page 14)

(voir la page 17).

Un coup d’œil rapide

Modes programmables

Le ventilateur est activé

Horloge

HVC0001/HVC0002

Mode Compte à Rebours (voir la page 17)

Durée du compte à rebours

Le ventilateur est désactivé

Menu de configuration

Appuyer sur le bouton principal pour activer ou désactiver le ventilateur. (Appuyer 3 secondes

pour accéder au menu de configuration.)

Si le contrôleur sert aussi à contrôler une lumière, retirer cette languette de protection avant de remplacer l’ampoule. L’insérer une

fois l’ampoule remplacée.

Appuyer sur l’un des boutons pour activer le mode Compte à Rebours. Ensuite, appuyer sur le bouton gauche pour diminuer la durée ou sur le bouton droit pour augmenter la durée.

Le témoin s’allume lorsque le ventilateur est activé.

FRANÇAIS

Guide du propriétaire 400-305-000-EFS

Installation à 2 fils

n Mettre le circuit hors tension au panneau électrique principal. o Enlever l’interrupteur existant s’il y a lieu. p Installer le contrôleur. q Remettre le circuit sous tension au panneau électrique principal.

120 Vca

FRANÇAIS

Pour l'installation dans des endroits mouillés, protéger le circuit avec un disjoncteur différentiel de fuite à la terre (DDFT).

noir

blanc

noir

blanc

noir (LINE)

vert (GND)

noir (LOAD)

Installation à 4 fils

120

Vca

Pour l'installation dans des endroits mouillés, protéger le circuit avec un disjoncteur différentiel de fuite à la terre (DDFT).

noir

blanc

noir

HVC0001/HVC0002

noir (LINE)

vert (GND)

noir (LOAD)

FRANÇAIS

Guide du propriétaire 400-305-000-EFS

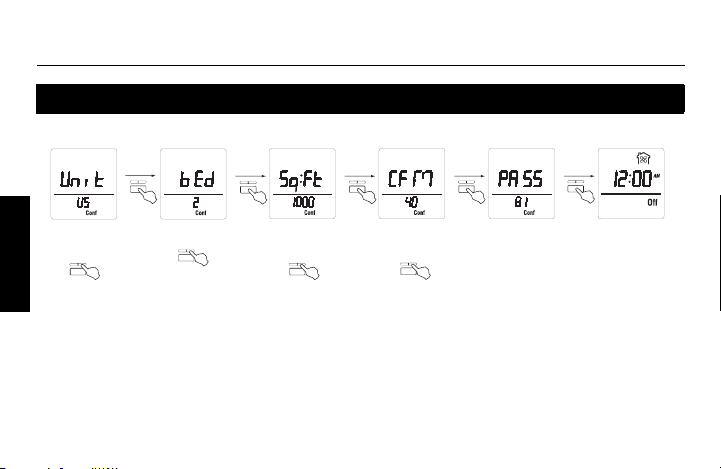

Régler les paramètres du mode Ventilation

Lors de la première mise sous tension, le contrôleur vous sollicitera de régler les paramètres suivants:

Unité de mesure (système impérial [US] ou métrique)

FRANÇAIS

Si vous appuyez sur le bouton principal pendant 3 secondes ou n’appuyez sur aucun bouton pendant 60 secondes, le contrôleur passera à l'affichage normal. Si les paramètres se sont pas réglés, vous serez sollicité de nouveau lors de la remise sous tension, par exemple, après une panne de courant. Vous pouvez régler les paramètres du mode Ventilation en tout temps (voir la page 10).

Nombre de chambres *

Superficie en

(Sq. ft.) ou

(Sq. M.) **

Affichage en fonctionnement normal

ou 100, 110, ..., 500

)

ASHRAE 62.2: réussite (PAS S) ou échec (FAI L) ****

Débit du ventilateur

en pi

/min (CFM)

ou LPS ***

* Nombre de chambres (1, 2, ..., 6) ** Superficie (1000, 1100, ..., 5000 pieds

mètres *** Débit du ventilateur (30, 40, ..., 200 CFM o u 15, 20, ..., 100 LPS) **** Le contrôleur indique si vous répond ez ou non à la norme

ASHRAE 62.2 pour la ventilation et indique égal ement le

pourcentage de la durée d’activation du ventilateur. Si FAIL

(ÉCHEC) apparaît à l’écran; ceci signifie habituellement que le

débit du ventilateur est insuffisant pour votre résidence.

Régler l’heure et la date

HVC0001/HVC0002

L’heure clignote à l'écran lorsqu’elle n'est pas encore réglée ou après une panne de courant dépassant 4 heures. Pour régler l'horloge, appuyer sur le bouton principal pendant 3 secondes pour entrer dans le menu de configuration et procéder tel que démontré. Appuyer sur le bouton principal pendant 3 secondes ou n’appuyer sur aucun bouton pendant 60 secondes pour enregistrer tout changement et sortir du menu de configuration.

Sélectionner 24 h ou 12 h Régler l’heure

Régler l’année Régler le mois Régler le jour

Régler les minutes

FRANÇAIS

Guide du propriétaire 400-305-000-EFS

Régler le mode de rétroéclairage

Le contrôleur offre 3 modes de rétroéclairage. Selon le mode sélectionné, l’écran se comporte comme suit :

• Scrn Off : L’écran n’est pas illuminé (le rétroéclairage est désactivé).

• Scrn On HI : L’écran est illuminé à haute intensité.

• Scrn On LO : L’écran est illuminé à basse intensité (mode par défaut).

Lorsque vous appuyez sur un bouton, l’écran s’illumine à haute intensité pendant 8 secondes.

Pour régler le mode de rétroéclairage, appuyer sur le bou-

FRANÇAIS

ton principal pendant 3 secondes pour entrer dans le menu de configuration et procéder tel que démontré :

(2 fois)

Régler le rétroéclairage

Appuyer sur le bouton

(2 fois)

principal pendant 3 secondes ou n’appuyer sur aucun bouton pendant 60 secondes pour enregistrer tout changement et sortir du menu de configuration.

HVC0001/HVC0002

Régler le passage automatique à l’heure avancée ou normale

Lorsque la fonction du passage automatique à l’heure avancée ou normale est activée, le contrôleur passe à l’heure avancée (été) à 2 h le deuxième dimanche de mars et passe à l’heure normale (hiver) à 2 h le premier dimanche de novembre. La fonction est activée par défaut.

Pour régler le passage automatique à l’heure avancée ou normale, appuyer sur le bouton principal pendant 3 secondes pour entrer dans le menu de configuration et procéder tel que démontré :

(2 fois)

Régler l’heure normale/avancée

Appuyer sur le bouton principal pendant 3 secondes ou n’appuyer sur aucun bouton pendant 60 secondes pour enregistrer tout changement et sortir du menu de configuration.

FRANÇAIS

Guide du propriétaire 400-305-000-EFS

Mode Ventilation

En mode Ventilation, le contrôleur établît la durée d’activation et la durée de désactivation du ventilateur en fonction de la superficie, le nombre de chambres et le débit du ventilateur afin de rencontrer la norme ASHRAE 62.2 pour la ventilation. Dans ce mode, le ventilateur fonctionne sur un cycle de 60 minutes. Par exemple, si le ventilateur est activé pendant 20 minutes, il sera désactivé pendant 40 minutes. Pour régler les paramètres du mode Ventilation, appuyer sur le bouton principal pendant 3 secondes pour entrer dans le menu de configuration et procéder tel que démontré :

Appuyer simultanément

FRANÇAIS

Unité de mesure (système impérial [US] ou métrique)

Appuyer sur le bouton principal pendant 3 secondes ou n’appuyer sur aucun bouton pendant 60 secondes pour enregistrer tout changement et sortir du menu de configuration.

Nombre de chambres

Superficie en pi2 (Sq. ft.) ou

(Sq. M.)

Débit du ventilateur

/min (CFM)

en pi ou LPS

ASHRAE 62.2: réussite (PAS S) ou échec (FAI L)

Mode Ventilation (suite)

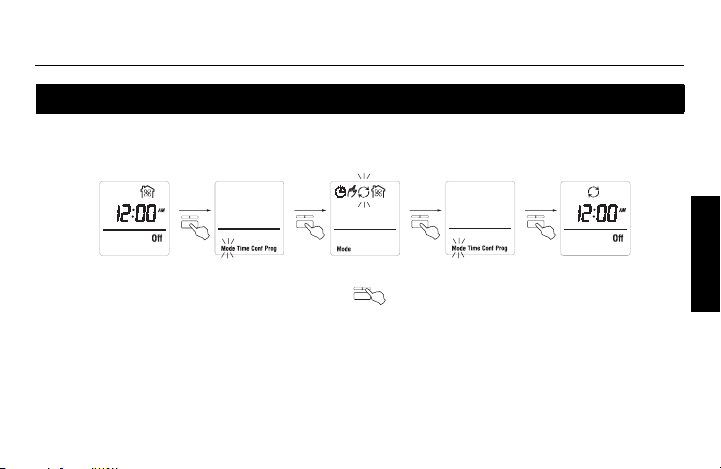

Pour placer le contrôleur en mode Ventilation, procéder tel que démontré :

HVC0001/HVC0002

Affichage normal

(3 sec.)

Selectionner le mode Ventilation

Mode Ventilation

(3 sec.)

Dérogation temporaire

Appuyer sur le bouton principal pour activer ou désactiver le ventilateur temporairement. Par exemple, si vous appuyez sur le bouton principal pour activer le ventilateur pendant la période de désactivation, le ventilateur restera activé jusqu'au début de la prochaine période de désactivation ou jusqu'à ce que vous appuyiez de nouveau sur le bouton principal.

FRANÇAIS

Guide du propriétaire 400-305-000-EFS

Mode Cycle Personnalisé

Dans le mode Cycle Personnalisé, vous programmez la période d’activation (Run) et la période de désactivation (Idle) du ventilateur. Chaque période peut être réglée entre 10 minutes et 120 minutes par intervalles de 5 minutes. Les deux périodes sont exécutées à tour de rôle. Par exemple, si vous programmez la période d’activation à 10 minutes et la période de désactivation à 20 minutes, vous établirez un cycle de 30 minutes. Durant chaque cycle, le ventilateur sera activé pendant 10 minutes et désactivé pendant 20 minutes.

Les périodes d’activation (Run) et de désactivation (Idle) sont disponibles seulement si le contrôleur est dans le mode Cycle Personnalisé (voir la page opposée). Pour

FRANÇAIS

régler les périodes, appuyer sur le bouton principal pendant 3 secondes pour entrer dans le menu de configuration et procéder tel que démontré :

Appuyer sur le bouton principal pendant 3 secondes ou n’appuyer sur aucun bouton pendant 60 secondes pour enregistrer tout changement et sortir du menu de configuration.

(3 fois)

Régler la période d’activation

Régler la période de désactivation

Mode Cycle Personnalisé (suite)

Pour placer le contrôleur en mode Cycle Personnalisé, procéder tel que démontré :

Affichage normal

HVC0001/HVC0002

Mode Cycle Personnalisé

(3 sec.)

Sélectionner Mode Cycle Personnalisé

(3 sec.)

Dérogation temporaire

FRANÇAIS

Guide du propriétaire 400-305-000-EFS

Mode Marche/Arrêt Quotidien

Dans le mode Marche/Arrêt Quotidien, le ventilateur ne fonctionne qu’une fois par jour selon l’heure d’activation (On) et l’heure de désactivation (Off) que vous avez programmées.

Les périodes d’activation (On) et de désactivation (Off) sont disponibles seulement si le contrôleur est dans le mode Marche/Arrêt Quotidien (voir la page opposée). Pour régler les périodes, appuyer sur le bouton principal pendant 3

FRANÇAIS

secondes pour entrer dans le menu de configuration et procéder tel que démontré :

Appuyer sur le bouton principal pendant 3 secondes ou n’appuyer sur aucun bouton pendant 60 secondes pour enregistrer tout changement et sortir du menu de configuration.

(3 fois)

Régler l’heure d’activation

Régler l’heure de désactivation

Mode Marche/Arrêt Quotidien (suite)

Pour placer le contrôleur en mode Marche/Arrêt Quotidien.

ffichage Normal

HVC0001/HVC0002

Mode Marche/Arrêt Quotidien

(3 sec.)

Dérogation temporaire

Appuyer sur le bouton principal pour activer ou désactiver le ventilateur temporairement. Par exemple, si vous appuyez sur le bouton principal pour activer le ventilateur, il restera activé jusqu'à l’heure de désactivation que vous avez programmée ou jusqu'à ce que vous appuyiez de nouveau sur le bouton

Sélectionner le mode Marche/Arrêt Quotidien

(3 sec.)

principal.

FRANÇAIS

Guide du propriétaire 400-305-000-EFS

Mode Manuel

Dans ce mode, le contrôleur fonctionne comme un interrupteur conventionnel. Appuyer sur le bouton principal pour activer ou désactiver le ventilateur. Pour placer le contrôleur en mode Manuel, procéder tel que démontré :

FRANÇAIS

Affichage normal

(3 sec.)

Selectionner le mode Manuel

Mode Manuel

(3 sec.)

HVC0001/HVC0002

Mode Compte à Rebours

Placer le contrôleur en mode Compte à Rebours si vous désirez faire fontionner le ventilateur pour une durée entre 10 et 60 minutes. Le ventilateur est activé lorsque le contrôleur est dans ce mode. À la fin de la durée du compte à rebours, le contrôleur retourne au mode programmé et le ventilateur s’éteint. (NOTA : Il se peut que le ventilateur reste activé à la fin

de la durée du compte à rebours. Cette situation se produira si le contrôleur tombe dans la période d’activation du ventilateur lorsqu’il revient au mode programmé.)

En tout temps, vous pouvez annuler le mode Compte à Rebours et retourner au mode programmé en appuyant sur le bouton principal. Pour placer le contrôleur en mode Compte à Rebours, .

Affichage normal

À la fin du Compte à Rebours

Après 5 sec.

Régler la durée du Compte à Rebours (minutes)

Mode Compte à Rebours est activé

* Appuyer une fois sur le bouton gauche ou droit pour utiliser la même durée du compte à rebours que celle utilisée la dernière fois. Appuyer plus d’une fois sur le bouton gauche (-) ou droit (+) pour diminuer ou augmenter la durée (par intervalles de 5 minutes).

FRANÇAIS

Guide du propriétaire 400-305-000-EFS

Fiche technique

HVC0001:blanc HVC0002:amande Vol tage: 120 Vca - 15%, + 10% Fréquence: 60 Hz ± 5% Charge minimale : 0.1 A (12 W) Charge maximale : 2.5 A (300 W) facteur de puissance minimale :0.60

FRANÇAIS

Température de fonctionnement: -15 °C à 50 °C (5 °F à 122 °F) Température d’entreposage: -40 °C à 60 °C (-40 °F à 140 °F)

HVC0001/HVC0002

Service à la clientèle

Pour obtenir de l’aide sur ce produit, veuillez consulter le site http://yourhome.honeywell.com ou vous adresser aux Services à la clientèle de Honeywell en composant le 1 800 468-1502.

FRANÇAIS

Guide du propriétaire 400-305-000-EFS

Garantie limitée de 5 ans

Honeywell garantit ce produit, à l’exception de la p ile, contre tout vice de fabrication ou de matière dans la mesure où il en est fait une utilisation et un entretien convenables, et ce, pour cinq (5) ans à partir de la date d’achat par le consommateur. En cas de défectuosité ou de mauvais fonctionnement pendant la période de garantie, Honeywel l remplacera ou réparera le produit (au gré de Honeywell) dans un délai raisonnable. Si le produit est défectueux, (i) le retourner, accompagné d’une preuve d’achat indiqu ant la date d’achat, au détaillant auprès de qui il a été acheté, ou (ii) s’adresser aux Services à la clientèle de Honeywell en composant le 1 800 468-1502. Les Services à la clientèle détermineront alors si le

produit doit être retourné à l’adresse suivante : Honeywell Return Goods , Dock 4 MN10-3860, 1885 Douglas Dr. N., Golden Valley, MN

55422, ou si un produit de remplacement peut vous êt re expédié. La présente garantie ne couvre pas les frai s de retrait ou de réinstallation. La présente garantie ne s’appliquera pas s’il est démontré que la défectuosité ou le mauvais fonctionnement est dû à un endommagement du produit alors que le consommateur l’avait en sa possession. La responsabilité de Honeywell se limite à réparer ou à remplac er le produit conformément aux modalités susmentionnées. HONEYWELL N’EST EN AUCUN CAS RESPONSABLE DES PERTES OU DOMMAGES, Y COMPRIS LES DOMMAGES INDIRECTS OU ACCESSOIRES DÉCOULANT DIRECTEMENT OU INDIRECTEMENT D’UNE VIOLATION QUELCONQUE D’UNE GARANTIE, EXPRESSE OU TACITE, APPLICABLE AU PRÉSENT PRODUIT NI DE TOUTE AUTRE DÉFECTUOSITÉ DU PRÉSENT PRODUIT. Certaines provinces ne permettent pas l’exclusion ou la restriction des dommages indirects et, par conséquent, la présente restriction peut ne pas s’appli quer.

FRANÇAIS

LA PRÉSENTE GARANTIE TIENT LIEU DE TOUTES LES AUTRES GARANTIES, EXPRE SSES OU TACITES, ET LES GARANTIES DE VALEUR MARCHANDE ET DE CONFORMITÉ À UNE FIN PARTICULIÈRE SONT PAR LES PRÉSENTES EXCLUES APRÈS LA PÉRIODE DE CINQ ANS DE LA PRÉSENTE GARANTIE. Certaines provinces ne permettent pas de limiter la durée de s garanties tacites et, par conséquent, la présente limitation peut ne pas s’appliquer. La présente garantie donne au consommateur des droits légaux spécifiques et peut-être certains autres droits qui peuvent varier d’une province à l’autre. Pour toute question concernant la présente garantie, prière d’écrire aux Services à la clientèle de Honeywell à l’adresse suivante : Honeywell Customer Relations, 1985 Douglas Drive, Golden Valley, MN 55422, ou encore composer le 1 800 468-1502. Au Canada, prière de s’adresser au service des Produits de détail, Honeywell Limited/Honey well Limitée, 35, Dynamic Drive, Scarborough (Ontario) M1V 4Z9.

Guía del usuario 400-305-000-EFS

Índice

Generalidades

Sobre el controlador de

ventilador programable........................... 2

Referencia rápida ................................... 3

Instalación

Instalación de 2 cables .................................4

Instalación de 4 cables .................................5

Configuración

Parámetros del Modo Ventilación........... 6

Hora y fecha .................................................7

Modo Iluminación de Fondo .........................8

Cambio al horario de verano o de invierno... 9

Funcionamiento

Modo Ventilación.................................... 10

Modo Ciclo Personalizado...................... 12

Modo Encendido/Apagado Cotidiano..... 14

Modo Manual.......................................... 16

Modo Cuenta Regresiva...........................17

Anexos

Especificaciones técnicas ...................... 18

Asistencia al cliente................................ 19

Garantía limitada de 5 años ................... 20

ESPAÑOL

Guía del usuario 400-305-000-EFS

Sobre el controlador de ventilador programable

El controlador de ventilador fue concebido para controlar un ventilador de baño de velocidad única. El usuario puede elegir programarlo en uno de los cuatro modos de funcionamiento siguientes:

• Modo Ventilación (ver la página 10).

• Modo Ciclo Personalizado (ver la página 12).

• Modo Encendido/Apagado Cotidiano

• Modo Manual

A diferencia de los cuatro modos de programación que se indican arriba, el Modo Cuenta Regresiva puede activarse fácilmente presionando un botón (ver la página 17). En este modo, el ventilador está encendido hasta el fin de la cuenta regresiva, cuando el controlador vuelve al modo fijado por la programación.

Este controlador NO puede utilizarse con una carga inferior a 0,1 A ni superior a 2,5 A.

El controlador puede controlar al mismo tiempo una luz integrada al ventilador del baño o un artefacto de iluminación separado conectado en el mismo circuito. Sin embargo, esta luz no puede controlarse independientemente y se encenderá o apagará al mismo tiempo que el

ESPAÑOL

ventilador.

(ver la página 16).

(ver la página 14).

Referencia rápida

Modos programables

El ventilador está encendido

Reloj

HVC0001/HVC0002

Modo Cuenta Regresiva (ver la página 17).

Duración de la cuenta regresiva

El ventilador está apagado

Menú de configuración

Presionar el botón principal para encender o

apagar el ventilador (presionar 3 segundos

para acceder al menú de configuración).

Si el controlador se usa también para controlar una luz, retirar esta lengüeta antes de cambiar

la bombilla. Reintroducirla una vez cambiada

la bombilla.

Presionar uno de los botones para activar el Modo Cuenta Regresiva. Presionar luego el botón de la izquierda para disminuir la duración de la cuenta regresiva o el de la derecha para aumentarla.

La luz se prende cuando el ventilador está encendido.

ESPAÑOL

Guía del usuario 400-305-000-EFS

Instalación de 2 cables

n Cortar la corriente en el panel de alimentación central para evitar choques eléctricos. o Retirar el interruptor existente si fuera necesario. p Instalar el controlador de ventilador para baños. q Volver a conectar la corriente en el panel de alimentación central.

120 Vca

El circuito debe protegerse con un interruptor de circuitos accionado por fugas a tierra (ICFT) si la instalación se hiciera en sitios mojados.

negro

blanco

ESPAÑOL

negro

blanco

negro (LINE)

verde (GND)

negro (LOAD)

HVC0001/HVC0002

Instalación de 4 cables

blanco

negro

blanco

negro (LINE)

verde (GND)

negro(LOAD)

120 Vca

El circuito debe protegerse con un interruptor de circuitos accionado por fugas a tierra (ICFT) si la instalación se hiciera en sitios mojados.

ESPAÑOL

Guía del usuario 400-305-000-EFS

Ajuste de los parámetros del Modo Ventilación

Cuando se lo encienda por primera vez, el controlador pedirá que se ajusten los parámetros siguientes:

Unidades (imperiales/métricas)

Si se presiona el botón principal durante 3 segundos, o si no se presiona ningún botón durante 60 segundos, el controlador pasará a la pantalla normal. Si no se ajustan los parámetros, el controlador pedirá nuevamente que se los ajuste cuando se lo vuelva a encender, por ejemplo, luego de un corte de luz. Se pueden ajustar los parámetros del Modo Ventilación en cualquier momento (ver la página 10).

Cantidad de dormitorios *

Superficie en pi (Sq. ft.) o

(Sq. M.) **

ESPAÑOL

Capacidad del ventilador en pi (CFM) o LPS ***

* Cantidad de dormitorios (1, 2, ..., 6) ** Superficie (1000, 1100, ..., 5000 pies

metros

)

*** Capacidad del ventilador (30, 40, ..., 200 pi

100 LPS)

**** El controlador indica si se cumple con la norma ASHRAE 62.2

para la ventilación y el porcentaje de tiempo que el ventilador funciona por hora. Si en la pantalla aparece FAIL (FALLO), la capacidad del ventilador es insuficiente para la vivienda.

/min

ASHRAE 62.2 PASS (pasa) / FAIL (fallo) ****

Visualización de operación normal

o 100, 110, ..., 500

/min o 15, 20, ...,

Ajuste de la hora y la fecha

HVC0001/HVC0002

La hora parpadeará en la pantalla cuando no esté ajustada o luego de un corte de corriente de más de 4 horas. Para ajustar el reloj, presionar el botón principal durante 3 segundos para entrar en el menú de configuración y proceder como se indica en la ilustración. Presionar el botón principal durante 3 segundos en cualquier momento, o no presionar ninguno durante 60 segundos, para salvaguardar los cambios y salir del menú de configuración.

Seleccionar 24h o 12h

Ajustar el año

Ajustar la hora

Ajustar el mes

Ajustar los minutos

Ajustar el día

ESPAÑOL

Guía del usuario 400-305-000-EFS

Ajuste del Modo Iluminación de fondo

El controlador tiene tres modos de iluminación de fondo. Según el modo seleccionado en la pantalla aparece lo siguiente:

• Scrn Off : la pantalla está apagada (la iluminación de fondo está desactivada).

• Scrn On HI : la pantalla está iluminada a alta intensidad.

• Scrn On LO : la pantalla está iluminada a baja intensidad (modo de fábrica).

Cuando se presiona un botón, la pantalla se ilumina durante 8 segundos a alta intensidad.

Para ajustar la iluminación de fondo, presionar el botón principal durante 3 segundos para entrar en el menú de configuración y proceder como se indica en la ilustración:

ESPAÑOL

(2 veces)

Ajustar la iluminación de fondo

Presionar el botón

(2 veces)

principal durante 3 segundos, o no presionar ningún botón durante 60 segundos, para salvaguardar los cambios y salir del menú de configuración.

HVC0001/HVC0002

Ajuste del cambio automático a la hora de verano o de invierno

Cuando se activa la función de cambio automático a la hora de invierno o de verano, el controlador pasa automáticamente a la hora de verano a las 2 de la mañana del segundo domingo de marzo y vuelve a la hora de invierno a las 2 de la mañana del primer domingo de noviembre. La función está activada de fábrica.

Para ajustar el paso automático a la hora de verano o de invierno, presionar el botón principal durante 3 segundos para entrar en el menú de configuración y proceder como se indica en la ilustración:

(2 veces)

Ajustar el horario de verano o invierno

Presionar el botón principal durante 3 segundos, o no presionar ningún botón durante 60 segundos, para salvaguardar los cambios y salir del menú de configuración.

ESPAÑOL

Guía del usuario 400-305-000-EFS

Modo Ventilación

En Modo Ventilación, el controlador establece la duración del encendido y el apagado del ventilador para cumplir con la norma ASHRAE 62.2, según la superficie total, la cantidad de dormitorios y la capacidad del ventilador. En este modo, el ventilador funciona en un ciclo de 60 minutos. Por ejemplo, si el ventilador está encendido durante 20 minutos, se apagará durante 40 minutos. Para ajustar los parámetros del Modo Ventilación, presionar el botón principal durante 3 segundos para entrar en el menú de configuración y proceder como se indica en la ilustración:

Press simultaneously

Unidades (imperiales/métricas)

Presionar el botón principal durante 3 segundos, o no presionar ningún botón durante 60 segundos, para salvaguardar los cambios y salir del menú de configuración.

ESPAÑOL

Cantidad de dormitorios

Superficie en pi (Sq. ft.) o m

(Sq. M.)

Capacidad del ventilador

/min (CFM) o LPS

en pi

ASHRAE 62.2 PASS (pasa) / FAIL (fallo)

HVC0001/HVC0002

Modo Ventilación (continuación)

Para poner el controlador en Modo Ventilación, proceder como se indica en la ilustración:

isualización normal

(3 seg.)

Cancelación temporaria

Presionar el botón principal para encender o apagar el ventilador temporariamente. Por ejemplo, si se lo enciende presionando el botón principal, el ventilador permanecerá encendido hasta el comienzo del próximo período de apagado o hasta que se presione nuevamente el botón principal.

Seleccionar Modo Ventilación

Modo Ventilación

(3 seg.)

ESPAÑOL

Guía del usuario 400-305-000-EFS

Modo Ciclo Personalizado

En el Modo Ciclo Personalizado hay que ajustar el período de encendido (Run) y el período de de apagado (Idle) del ventilador. Cada período puede ajustarse entre 10 y 120 minutos en intervalos de 5 minutos. El controlador alternará los dos períodos. Por ejemplo, si se programa el período de encendido para 10 minutos y el período de apagado para 20 minutos, se establecerá un ciclo de 30 minutos. Durante cada ciclo, el ventilador estará encendido durante 10 minutos y apagado durante 20 minutos.

Los períodos de encendido (Run) y de apagado (Idle) están disponibles solamente si el controlador está en Modo Ciclo Personalizado (ver la página opuesta). Para ajustar los períodos, presionar el botón principal durante 3 segundos para entrar en el menú de configuración y proceder como se indica en la ilustración:

Presionar el botón principal durante 3 segundos, o no presionar ningún botón durante 60 segundos, para salvaguardar los cambios y salir del menú de configuración.

ESPAÑOL

(3 times)

Ajustar la duración de encendido

Ajustar la duración de apagado

HVC0001/HVC0002

Modo Ciclo Personalizado (continuación)

Para poner el controlador en el Modo Ciclo Personalizado, proceder como se indica en la ilustración:

Visualización normal

Modo de Ciclo Personalizado

(3 seg.)

Seleccionar Modo de Ciclo Personalizado

(3 seg.)

Cancelación temporaria

ESPAÑOL

Guía del usuario 400-305-000-EFS

Modo Encendido/Apagado Cotidiano

En el Modo Encendido/Apagado Cotidiano el ventilador funciona una vez por día según la hora de encendido (On) y la hora de apagado (Off) programadas.

Los períodos de encendido (On) y de apagado (Off) están disponibles solamente si el controlador está en Modo Encendido/Apagado Cotidiano (ver la página opuesta). Para ajustarlos, presionar el botón principal durante 3 segundos para entrar en el menú de configuración y proceder como se indica en la ilustración:

Presionar el botón principal durante 3 segundos, o no presionar ningún botón durante 60 segundos, para salvaguardar los cambios y salir del menú de configuración.

ESPAÑOL

(3 veces)

Ajustar la hora de encendido

Ajustar la hora de apagado

HVC0001/HVC0002

Modo Encendido/Apagado Cotidiano (continuación)

Para poner el controlador en Modo Encendido/Apagado Cotidiano proceder como se indica en la ilustración:

Modo Encendido/Apagado

Visualización normal

Cotidiano

(3 seg.)

Seleccionar Modo Encendido/Apagado Cotidiano

(3 seg.)

Cancelación temporaria

ESPAÑOL

Guía del usuario 400-305-000-EFS

Modo Manual

En Modo Manual el controlador funciona como un interruptor convencional. Simplemente, presionar el botón principal para encender o apagar el ventilador. Para poner el controlador en Modo Manual, proceder como se indica en la ilustración:

ESPAÑOL

Visualización normal

(3 seg.)

Seleccionar Modo Manual

Modo Manual

(3 seg.)

HVC0001/HVC0002

Modo Cuenta Regresiva

Poner el controlador en Modo Cuenta Regresiva si se desea hacer funcionar el ventilador por un lapso de 10 a 60 minutos. Cuando el controlador está en este modo, el ventilador se enciende. Cuando termine la cuenta regresiva, el controlador volverá al modo programado y el ventilador se apagará. (NOTA: el ventilador puede quedar encendido al terminar la

cuenta regresiva, si el controlador entrara en el período de encendido del ventilador al volver al modo programado).

Se puede cancelar el Modo Cuenta Regresiva en cualquier momento y volver al modo programado presionando el botón principal. Para poner el controlador en Modo Cuenta Regresiva proceder como se indica en la ilustración:

Visualización normal

Al final del Modo de Cuenta Regresiva

Luego de

Ajustar el tiempo de la Cuenta Regresiva

5 seg.

El Modo de Cuenta Regresiva está activado

* Presionar una vez el botón izquierdo o derecho para utilizar la misma duración de la cuenta regresiva que la vez anterior. Presionar más de una vez el botón izquierdo (-) o derecho (+) para disminuir o aumentar la duración (en intervalos de 5 minutos).

ESPAÑOL

Guía del usuario 400-305-000-EFS

Especificaciones técnicas

HVC0001:blanco HVC0002: almendra Tensión : 120 Vca - 15%, + 10% Frecuencia: 60 Hz ± 5% Carga mínima: 0,1 A (12 W) Carga máxima: 2,5 A (300 W) Factor de potencia máximo:0,60 Temperatura de funcionamiento: 5 °F a 122 °F (-15 °C a 50 °C) Temperatura de almacenamiento: -40 °F a 140 °F (-40 °C a 60 °C)

ESPAÑOL

HVC0001/HVC0002

Asistencia al cliente

Para obtener ayuda con este producto, sírvase consultar el sitio: http://yourhome.honeywell.com o dirigirse a la Asistencia al Cliente de Honeywell, al número 1 800 468-1502.

ESPAÑOL

Guía del usuario 400-305-000-EFS

Garantía limitada de 5 años

Honeywell garantiza este producto , a excepción de la batería, por el término de cinco (5) años contra cualquier defecto de fab ricación o de los materiales, a partir de la fecha de compra por parte del consumidor, en condiciones normales de uso y servicio. Si en cualquier momento durante el período de garantía se verif ica que el producto tiene un defecto o mal funcionami ento, Honeywell lo reparará o reemplazará (a elección d e Honeywell). Si el producto tiene defectos,

(i) devuélvalo, con la factura de venta u otra prueba de compra fechada, al lugar donde lo compró; o (ii) comuníquese con el Centro de atenci ón al cliente de Honeywell al 1 800 468-1502. El servicio de atención al cliente decidirá si se debe devol ver

el producto a la siguiente dirección: Devolución de mercaderías de Honeywell, Dock 4 MN10-3860, 1885 Douglas Dr. N., Golden Valley, MN

55422, o si se le puede enviar un producto en r eemplazo. Esta garantía no cubre los costos de ex tracción o reinstalación. Esta garantía no se aplicará si Honeywell demuestra que el defecto o mal funcionamiento estaba causado por daños ocurridos mientras el producto estaba en posesión de un consumidor. La única responsabilidad de Honeywel l será reparar o reemplazar el producto d entro de los plazos establecidos anteriormente. HONEYWELL NO RESPONDERÁ POR LA PÉRDIDA O DAÑO DE NINGÚN TIPO, INCLUIDO EL DAÑO INCIDENTAL O INDIRECTO DERIVADO, DIRECTA O INDIRECTAMENTE, DEL INCUMPLIMIENTO DE LAS GARANTÍAS, EXPRESAS O IMPLÍCITAS, O DE OTRAS FALLAS DE ESTE PRODUCTO. Algunos estados no permiten la exclusión o l imitación del daño incidental o indirecto, entonces, esta limitaci ón puede no resultar aplicable a su caso. LA PRESENTE GARANTÍA ES LA ÚNICA GARANTÍA EXPRESA QUE HONEYWELL P ROPORCIONA RESPECTO DE ESTE PRODUCTO. LA DURACIÓN DE LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS GARANTÍAS DE COMERCIABILIDAD Y APTITUD PARA UN OBJETIVO PARTICULAR, ESTA LIMITADA A LA DURACIÓN DE CINCO AÑOS DE LA PRESENTE GARANTÍA. Algunos estados no permiten las li mitaciones sobre la duración d el período de una garantía implícita, enton ces la limitación anterior puede no resultar aplicable a su caso. Esta garantía le brinda derechos legales específicos, y usted podrá tener otros derechos que varían según el estado. Si tiene preguntas sobre la presente garantía, sírvase escribir a Honeywell Customer Relations, 1985 Douglas Dr, Golden Valley, MN 55422 o llamar al 1 800 468-1502. En Canadá, escriba a Retail Products ON15-02H, Honeywell Limited/Honeywel l Limitée, 35 Dynamic Drive, Scarborough, Ontario M1V 4Z9.

ESPAÑOL

Automation and Control Systems

Solutions de régulation et d’automatisation

Sistemas para automatización y control

Honeywell International Inc. 1985 Douglas Drive North Golden Valley, MN 55422 http://yourhome.honeywell.com

Honeywell Limited-Honeywell Limitée 35 Dynamic Drive Scarborough, Ontario M1V 4Z9

Printed in USA

Imprimé aux États Unis

Impreso en EE.UU.

69-2316EFS-03 09-09

Honeywell HVC0001 User Manual [en, es, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
