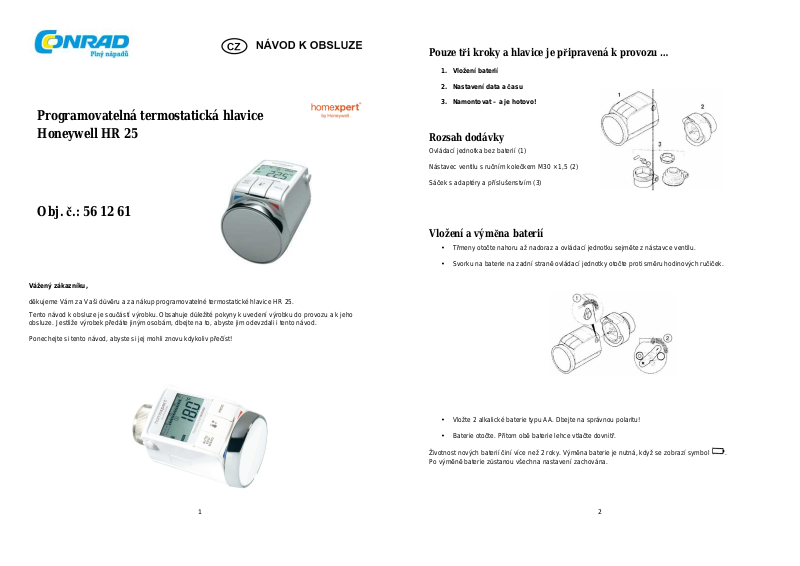

Programovatelná termostatická hlavice
Honeywell HR 25
Obj. č.: 56 12 61
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup programovatelné termostatické hlavice HR 25.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho
obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Pouze tři kroky a hlavice je připravená k provozu …
1. Vložení baterií
2. Nastavení data a času
3. Namontovat – a je hotovo!
Rozsah dodávky
Ovládací jednotka bez baterií (1)
Nástavec ventilu s ručním kolečkem M30 × 1,5 (2)
Sáček s adaptéry a příslušenstvím (3)
Vložení a výměna baterií
• Třmeny otočte nahoru až nadoraz a ovládací jednotku sejměte z nástavce ventilu.
• Svorku na baterie na zadní straně ovládací jednotky otočte proti směru hodinových ručiček.
• Vložte 2 alkalické baterie typu AA. Dbejte na správnou polaritu!
• Baterie otočte. Přitom obě baterie lehce vtlačte dovnitř.
Životnost nových baterií činí více než 2 roky. Výměna baterie je nutná, když se zobrazí symbol .
Po výměně baterie zůstanou všechna nastavení zachována.
1
2
Nastavení data a času
Po vložení nebo výměně baterií bude Rondostat automaticky vyžadovat zadání data a času.
• Pomocí nastavovacího kolečka nastavte letopočet.
Potvrďte stisknutím tlačítka „PROG“.
• Pomocí nastavovacího kolečka nastavte měsíc.
Potvrďte stisknutím tlačítka „PROG“.
• Pomocí nastavovacího kolečka nastavte den.
Potvrďte stisknutím tlačítka „PROG“.
• Pomocí nastavovacího kolečka nastavte hodinu.
Potvrďte stisknutím tlačítka „PROG“.
• Pomocí nastavovacího kolečka nastavte minutu.
Potvrďte stisknutím tlačítka „PROG“.
Termostatická hlavice automaticky přepíná z letního času na zimní. Chcete-li přesto přenastavit datum a čas
během provozu, postupujte takto:
• Tlačítko „PROG“ podržte stisknuté na alespoň 3 sekundy, až začne blikat letopočet.
• Nastavte datum a čas podle instrukcí výše.
Montáž
Termostatickou hlavici namontujete bez problému na všechny běžné ventily radiátorů, aniž byste se ušpinili
nebo pokapali okolí špinavou vodou. Vaši starou termostatickou hlavici pak už nebudete potřebovat.
• Uvolněte termostatickou hlavici.
• Termostatickou hlavici sejměte z ventilu.
Na některé typy ventilů budete potřebovat adaptér:
• Před montáží si podle přehledu adaptérů vyberte
vhodný adaptér.
Pokud potřebujete adaptér:
• Adaptér nasuňte na ventil a otáčejte, až slyšitelně zacvakne.
• Pokud je na adaptéru šroub, pevně ho utáhněte.
• Otočné kolečko nástavce ventilu otáčejte proti směru hodinových ručiček
až nadoraz.
• Nástavec ventilu nasaďte na ventil nebo adaptér. Přitom musí rovná plocha
směřovat nahoru.
3
• Drážkovanou matku vysuňte dopředu a rukou (bez nářadí!) silně utáhněte.
• Třmeny na ovládací jednotce otočte nahoru.
• Ovládací jednotku nasaďte na nástavec ventilu a posuňte
ji až nadoraz.
• Třmeny na ovládací jednotce otočte dozadu.
Termostatická hlavice je nyní ve výchozím stavu a připravený k provozu!
Výrobek Náhled Adaptér
Hodí se na všechny běžné termostatické ventily M30 × 1,5mm
Honeywell-Braukmann, MNG, Heimeier, Oventrop, Junkers) ---------------------------- Není potřeba.
Danfoss RA
Danfoss RAV
Danfoss RAVL
Je součástí dodávky.
Je součástí dodávky.
Je součástí dodávky.
Ovládací tlačítka
1. Fáze topení a úsporná fáze v hodinách
2. Zobrazený údaj „4“ (čtvrtek) znamená aktuální den v týdnu (1 = pondělí … 7 = neděle)
3. Tlačítko „PROG“: Nastavení týdenního časového programu
4. Nastavovací kolečko: Nastavení času a teploty
5. Tlačítko ( ): Nastavení komfortní a úsporné teploty
6. Tlačítko ( ): Přepínání mezi režimem „AUTO-ECO“ a „MANU“
7. Provozní režim Auto, Eco, Manu nebo Prog
8. Teplota pro vytápění nebo komfortní teplota, úsporná teplota nebo ochrana před mrazem
4
Takto hlavice funguje
Teploty a spínací časy
Rondostat rozlišuje mezi dvěma teplotami:
Komfortní teplota (nastavená od výrobce na 21 °C)
Úsporná teplota (nastavená od výrobce na 16 °C)
3 fáze topení (6 spínacích časů)
Termostatická hlavice v automatickém provozu přepíná v rámci nastavitelného časového programu
mezi oběma těmito teplotami:
Fáze topení (T): vytápění na komfortní teplotu
Úsporný režim (Ú): pokles na úspornou teplotu
Časový program
Fáze topení a úspor (2. a 3. fáze topení je volitelná) lze nastavit pomocí časového programu.
Časový program je od výrobce nastaven takto:
Topení od 6:00 do 22:00 hodin
Úsporný režim od 22:00 do 6:00 hodin
Takto můžete hlavici nastavit
Nastavovací kolečko
Pomocí nastavovacího kolečka můžete v automatickém režimu (časovém programu) změnit požadovanou
teplotu v místnosti až do dalšího spínacího času.
• Stiskněte tlačítko ( ).
• Pomocí nastavovacího kolečka nastavte komfortní teplotu.
• Stiskněte tlačítko ( ).
• Pomocí nastavovacího kolečka nastavte teplotu pro úsporný režim.
• Pomocí tlačítka ( ) potvrďte změnu. Hotovo!
Hlavici můžete pohodlně obsluhovat.
Chcete-li jednoduše nastavit časový program, otočte třmínky nahoru a ovládací jednotku sejměte
(na displeji se objevuje E2).
Následně ovládací jednotku znovu nasaďte. Třmínek otočte dozadu (E2 na displeji) zmizí.
Ztratili jste se v programu?
Stiskněte tlačítko ( ). Rondostat odmítne poslední zadání a vrátí se do automatického nebo ručního režimu.
5
Pomocí hlavice si můžete časový program nastavit v blocích nebo individuálně pro každý den.
Můžete si naprogramovat 3 fáze topení a 3 úsporné fáze.
Blok 1-7 znamená dny v týdnu pondělí až neděli se stejným časovým programem.
Na displeji se pod bargrafem zobrazuje aktuální den v týdnu.
Další bloky:
• Blok 1-5 znamená časový program od pondělí do pátku
• Blok 6-7 znamená stejný časový program pro sobotu a neděli
• Dny v týdnu jsou pro individuální nastavení časového programu číslované od 1 do 7.
Nastavení časového programu
• Stiskněte tlačítko „PROG“ (zobrazí se na displeji „PROG“).
• Pomocí nastavovacího kolečka zvolte požadovaný den/blok, např. 1-5.
• Stiskněte tlačítko „PROG“.
• Pomocí nastavovacího kolečka nastavte 1. spínací čas a tlačítkem „PROG“ potvrďte.
• Pomocí nastavovacího kolečka nastavte 2. spínací čas a tlačítkem „PROG“ potvrďte.
• Pro 2. fázi topení zadejte ve stejném pořadí spínací čas 3 a 4 resp. pro 3. fázi topení zadejte spínací
čas 5 a 6.
• Dny v týdnu s individuálním časovým programem se programují stejným způsobem, jak bylo popsáno výše.
• Pro přerušení stiskněte tlačítko ( ).
Vymazání spínacích časů
Uvědomte si, že pro každou fázi topení musíte zadat vždy 2 spínací časy.
• Chcete-li některý spínací čas vymazat, otáčejte nastavovacím kolečkem, až se na displeji objeví „--.--“,
a stiskněte tlačítko „PROG“.
Funkce „otevřené okno“
Pokud otevřete okno a díky tomu teplota prudce poklesne, uzavře Rondostat ventil radiátoru, aby šetřil energii.
Na displeji se zobrazí symbol . Když teplota opět stoupne, nejpozději ale po 30 minutách, Hlavice ventil
opět otevře. Můžete ventil otevřít i dříve stisknutím tlačítka „PROG“ nebo otočením nastavovacího kolečka.
Ochrana ventilu
Pokud ventil nebyl v průběhu týdne alespoň jednou úplně otevřen, otevře ho Rondostat automaticky vždy
v pondělí na okamžik, aby zabránil jeho zadření (zobrazuje se „CYCL“).
Ochrana před mrazem
Pokud teplota klesne pod 4 °C, otevře Rondostat ventil radiátoru na tak dlouho, dokud teplota znovu
nevystoupí nad 6 °C. Rondostat tímto zabrání zamrznutí topného tělesa. Jakmile je ochrana před mrazem
aktivní, bliká symbol ( ).
Další možnosti nastavení
Konstantní teplota bez časového programu (např. dovolená)
• Pomocí tlačítka přepněte na ruční režim (zobrazí se „MANU“).
• Pomocí nastavovacího kolečka nastavte teplotu. Tato teplota se bude udržovat, dokud opět
nepřepnete do automatického režimu.
6
Další funkce umožňující úsporu energie
V rámci režimu „ECO“ běží časový program na pozadí. Přitom se teplota v místnosti sníží ještě o 3 °C,
dokud není zvolen jiný provozní režim.
• Stiskněte tlačítko , až se objeví nápis „ECO“.
Optimalizace
Spínací čas lze optimalizovat tak, aby bylo možné teplotu v místnosti upravit podle časového programu
resp. předčasně vypnout, aby se šetřilo energií.
Optimum Start
Po procesu spárování se topení zapne v optimálním okamžiku, chcete-li dosáhnout určité teploty v místnosti
v naprogramovaném spínacím čase.
Optimum Start/Stopp
Při volbě „Optimum Start/Stop“ se topení zapne resp. vypne předčasně, podle časového programu spínání.
V rámci továrního nastavení optimalizace není aktivovaná.
Nastavení optimalizace
• Tlačítko „PROG“ podržte stisknuté alespoň 20 sekund, až se objeví symbol .
• Tlačítko „PROG“ stiskněte tolikrát, až se Vám zobrazí parametr 4.
• Pomocí nastavovacího kolečka nastavte funkci optimalizace.
Žádná optimalizace 0
Optimum Start 1
Optimum Start/Stopp 2
Stiskněte tlačítko „PROG“.
Informace: Pouze během optimalizace se navíc zobrazuje „O“.
Přerušení topné sezóny
Pokud jste v létě vypnuli topení a chcete šetřit baterie hlavice, postupujte následovně:.
• Pomocí tlačítka přepněte na ruční režim.
• Nastavovacím kolečkem otáčejte doleva, až se na displeji objeví hlášení „OFF“.
Ventil zůstane uzavřený a hlavice odpočívá.
Dětská pojistka
Jako ochranu před zneužitím můžete Rondostat zablokovat:
• Stiskněte zároveň tlačítka a . Podržte je 3 sekundy stisknutá.
Na displeji se zobrazí symbol . Stejnou kombinací tlačítek můžete Rondostat opět odblokovat.
Indikace vybité baterie
Stav baterií se zobrazuje takto:
plná
poloprázdná
vybitá
Informace: Když je baterie vybitá, ventil radiátoru se otevře. Je nutné baterii vyměnit!
7
Nastavení zdvihu ventilu
Hlavice je od výrobce nastavena na optimální zdvih (standardní zdvih), jaký je potřebný k řízení teploty
v místnosti.
Režim plného zdvihu
Když je třeba využít celý zdvih ventilu, nebo pokud se ventil nedovírá, přejděte na režim plného zdvihu.
Podržte stisknuté tlačítko ( ), nasuňte ovládací jednotku na nástavec ventilu a zajistěte (zobrazí se „FULL“).
Může případně dojít ke zkrácení životnosti baterie.
Režim standardního zdvihu
Podržte stisknuté tlačítko „PROG“, nasuňte ovládací jednotku na nástavec ventilu a zajistěte (zobrazí se „dEF“).
Uzavření ventilu radiátoru
• Pomocí tlačítka ( ) přepněte na ruční režim.
• Nastavovacím kolečkem otáčejte doleva, až se na displeji objeví hlášení „OFF“.
Ventil radiátoru je uzavřený. Ochrana před mrazem je zajištěna.
Speciálně nastavitelné parametry
Takto se dostanete do menu
Tlačítko „PROG“ podržte stisknuté alespoň 20 sekund, až se objeví symbol ( ).
Tlačítko „PROG“ stiskněte tolikrát, až se Vám zobrazí parametr, např. 4.
Pomocí nastavovacího kolečka zvolte požadované nastavení.
Stiskněte tlačítko „PROG“. Pro odchod stiskněte tlačítko ( ).
Parametr Popis Nastavení Tovární nastavení
1 Přepínání z letního na zimní čas Ano = 0, Ne = 1 0
2
3
4 Optimalizace Žádná optimalizace: 0
5
Zobrazení na displeji Komfortní teplota: 0
Funkce „otevřené okno“ Citlivé nastavení: 0
Dočasné zobrazení vypočítané pozice
ventilu
Měření pokojové teploty: 1
Méně citlivé nastavení: 1
Optimum Start: 1
Optimum Start/Stopp: 2
Ano = 1, ne = 0
Po cca 3 minutách se objeví
hlavní zobrazení na displeji.
Pro přerušení stiskněte tlačítko
.
8
0
0
0
0
Odstraňování problémů
Problém/zobrazení Příčina Řešení
Topné těleso nevychladne. Ventil nedovírá.
Zkontrolujte montáž, případně přejděte případně
režimu plného zdvihu.
Při optimalizaci v místnosti není
teplo.
Vybitá baterie. Vyměňte baterie.
Ovládací jednotka není
Ovládací jednotku správně nasaďte.
nasunutá.
Motor se nemůže
Překontrolujte montáž, případně odstraňte špínu.
pohybovat.
Topení se nezapnulo
Zkontrolujte, zda regulátor zapíná topení.
včas.
Nouzové ovládání v případě vybitých baterií
• Ovládací jednotku odblokujte a sejměte.
• Ventil radiátoru s otáčecím kolečkem na nástavci ventilu ovládejte rukou.
Obnovení výchozího stavu
Vyjměte baterie.
Bezpečnostní předpisy, údržba a čištění
Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do termostatické hlavice.
Případné opravy svěřte odbornému servisu. Nevystavujte tento výrobek přílišné vlhkosti, nenamáčejte jej
do vody, nevystavujte jej vibracím a otřesům. Tento výrobek a jeho příslušenství nejsou žádné dětské hračky
a nepatří k do rukou malých dětí! Nenechávejte volně ležet obalový materiál. Fólie z umělých hmot představují
veliké nebezpečí pro děti, neboť by je mohly děti spolknout.
Pokud si nebudete vědět rady, jak tento výrobek používat a v návodu
nenajdete potřebné informace, spojte se s naší technickou poradnou
nebo požádejte o radu kvalifikovaného odborníka.
Termostatická hlavice nevyžaduje žádnou údržbu. K čištění pouzdra používejte pouze měkký, mírně vodou
navlhčený hadřík. Nepoužívejte žádné prostředky na drhnutí nebo chemická rozpouštědla (ředidla barev a laků),
neboť by tyto prostředky mohly poškodit displej a pouzdro hlavice.
Recyklace
Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad
na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení.
Šetřete životní prostředí! Přispějte k jeho ochraně!
Manipulace s bateriemi a akumulátory
Nenechávejte baterie (akumulátory) volně ležet. Hrozí nebezpečí,
že by je mohly spolknout děti nebo domácí zvířata! V případě spolknutí
baterií vyhledejte okamžitě lékaře! Baterie (akumulátory) nepatří do rukou
malých dětí! Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání
pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte
pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně nebo
nabíjeny! V takovýchto případech hrozí nebezpečí exploze! Nabíjet můžete
pouze akumulátory.
Vybité baterie (již nepoužitelné akumulátory) jsou zvláštním odpadem
a nepatří do domovního odpadu a musí být s nimi zacházeno tak,
aby nedocházelo k poškození životního prostředí!
K těmto účelům (k jejich likvidaci) slouží speciální sběrné nádoby
v prodejnách s elektrospotřebiči nebo ve sběrných surovinách!
Šetřete životní prostředí!
Záruka
Na programovatelnou termostatickou hlavici poskytujeme záruku 24 měsíců.
Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, opotřebení, nedodržení
návodu k obsluze nebo změn na výrobku, provedených třetí osobou.
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. MIH/10/2011
9
10
Loading...
