L-Series

Color Camera

HCC334L HCC334LX HCC484L HCC484LX

HCC335LX HCC485LX

User Guide

NTSC

PAL

Page 2

Revisions

Issue Date Revisions

1.00 09/06 New document

1.01 09/06 Added tabs to cover

1.02 10/06 Minor word change in Line Lock Phase

Adjustment Potentiometer, p. 8.

3 01/07 Updated part no.

Rev 3 ii G-113077-002

01/07

Page 3

Rev 3 iii G-113077-002

01/07

English

Warnings

Installation and servicing should be performed only by qualified and experienced personnel to conform to all local codes and to maintain your warranty.

WARNING! 12 VDC/24 VAC models require the use

of CSA Certified/UL Listed Class 2 power adapters to ensure compliance with electrical safety standards.

WEEE (Waste Electrical and Electronic Equipment).

Correct disposal of this product (applicable in the European Union and other European countries with separate collection systems). This product should be disposed of, at the end of its useful life, as per applicable local laws, regulations, and procedures.

Explanation of Graphical Symbols

RISK OF ELECTRIC

SHOCK

DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC

SHOCK, DO NOT REMOVE THE COVER.

NO USER-SERVICEABLE PARTS INSIDE

REFER SERVICING TO QUALIFIED

SERVICE PERSONNEL

THIS SYMBOL INDICATES THAT DANGEROUS VOLTAGE CONSTITUTING A RISK OF ELECTRIC SHOCK IS PRESENT WITHIN THE UNIT.

THIS SYMBOL INDICATES THAT IMPORTANT OPERATING AND MAINTENANCE INSTRUCTIONS ACCOMPANY THIS UNIT.

CAUTION

Page 4

Rev 3 iv G-113077-002

01/07

FCC Compliance Statement

Information to the User: This equipment has been tested

and found to comply with the limits for a Class A digital device. Pursuant to Part 15 of the FCC Rules, these limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense.

Caution Changes or modifications not expressly

approved by the party responsible for compliance could void the user’s authority to operate the equipment.

Manufacturer’s Declaration of Conformance

The manufacturer declares that the equipment supplied with this guide is compliant with the essential protection requirements of the EMC directive 89/336/EEC and the Low Voltage Directive LVD 73/23 EEC, conforming to the requirements of standards EN 55013 for emissions.

Page 5

Rev 3 G-113077-002

01/07

English

Contents

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Before You Begin . . . . . . . . . . . . . . . . . . . . . . . . .2

Unpack Everything . . . . . . . . . . . . . . . . . . . . . . . .2

Camera Settings. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Camera Functions . . . . . . . . . . . . . . . . . . . . . . . . . 3

Setting Up Your Camera . . . . . . . . . . . . . . . . . . . 4

Selecting the Lens . . . . . . . . . . . . . . . . . . . . . . 4

Manual Lens . . . . . . . . . . . . . . . . . . . . . . . 4

Vari-focal Auto Iris Lens . . . . . . . . . . . . . . .4

Direct Drive (DC) Lens. . . . . . . . . . . . . . . . 4

Video Drive (VSD) Lens . . . . . . . . . . . . . . . 5

Exposure Mode . . . . . . . . . . . . . . . . . . . . . . . . 5

Automatic Exposure Mode . . . . . . . . . . . . . 5

Manual Exposure Mode . . . . . . . . . . . . . . .5

Backlight Compensation (BLC) . . . . . . . . . . . . 6

Flickerless Mode (FL) . . . . . . . . . . . . . . . . . . . 6

Automatic Gain Control (AGC) . . . . . . . . . . . . 6

Auto White Balance (AWB) . . . . . . . . . . . . . . . . 6

Auto Trace White Balance (ATW) . . . . . . . 6

Auto White Balance Control (AWC). . . . . . 7

One Push Lock . . . . . . . . . . . . . . . . . . . . . 7

Synchronization Selection (LL/INT) . . . . . . . . . 7

Line Lock Phase Adjustment Potentiometer. . 8

Lens Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Adjusting the Back Focus . . . . . . . . . . . . . . . . . . . 9

Completing the Installation . . . . . . . . . . . . . . . . . . 11

Mounting the Camera . . . . . . . . . . . . . . . . . . . . . 11

Connecting the Camera . . . . . . . . . . . . . . . . . . . 12

Warranty and Service . . . . . . . . . . . . . . . . . . . . . . 13

Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Page 6

Rev 3 1 G-113077-002

01/07

Introduction

The Honeywell L-Series Color cameras are ideally suited for use in day-to-day surveillance applications. The L-Series cameras are designed for exceptional value and performance for everyday use. Their off-the-shelf feature set is designed for high picture quality in standard applications and they require little to no adjustment after installation.

Figure 1 Camera Overview

Features

• 1/3” CCD

• C/CS adjustable lens mount adapter

• Excellent signal-to-noise ratio of more than 50 dB

• Minimum illumination:

• High Res — 0.4 lux (F1.2, 50 IRE, AGC ON)

• Standard Res — 0.2 lux (F1.2, 50 IRE, AGC ON)

• 2-way Auto Iris: Video Iris (VSD) or Direct Drive (DC) Iris lens

Lens connector for Auto Iris lens plug

Setscrew: loosen locking ring with a Phillips screwdriver to adjust mounting ring.

C/CS mount adapter: C mount: turn counterclockwise CS mount: turn clockwise

Page 7

Rev 3 2 G-113077-002

01/07

English

Before You Begin

Unpack Everything

Check that the items received match those listed on the order form and packing slip. The L-Series packing box should include, in addition to this User Guide:

• One L-Series Color camera

• One Auto Iris lens plug

If any parts are missing or damaged, contact the dealer you purchased the camera from or call Honeywell Customer Service (see Contact Information on the back of this manual).

Note You will also require a Phillips screwdriver to

complete the installation.

Please read this guide carefully before you install the L-Series Color camera.

Keep this guide for future reference.

Page 8

Rev 3 3 G-113077-002

01/07

Camera Settings

Camera Functions

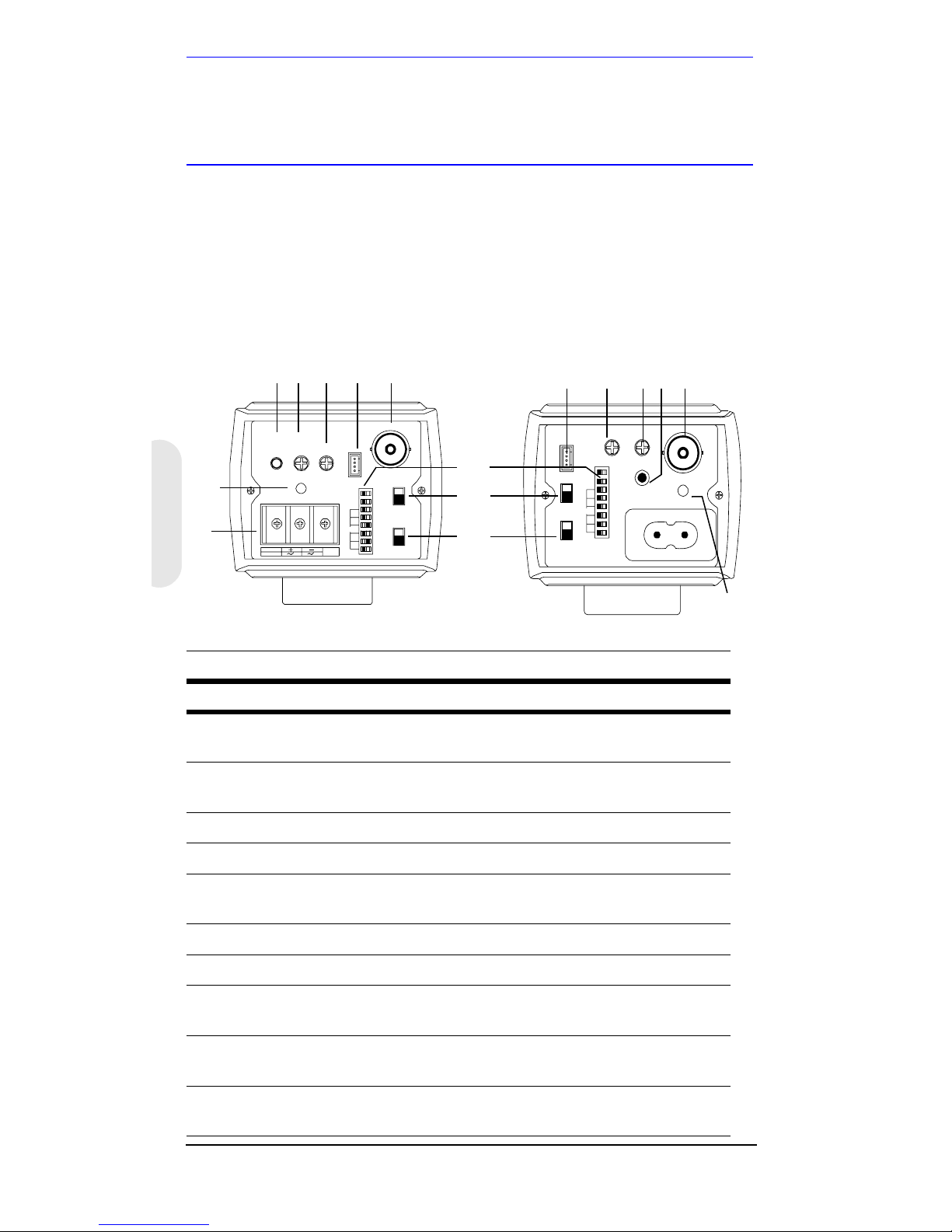

Figure 2 Camera Rear View

Legend #Description 1

DIP switches for mode settings (see Figure 3)

Auto Iris Lens select switch, VSD for Video or DC for Direct Drive

Sync select switch

Video output connector

Power input connector (24 VAC: 3 terminals)—Low Voltage model only

Power LED indicator

DC Iris level adjustment, for use with DC Iris lens

V-Phase adjustment, for use with Line lock

Push Lock in White Balance (WB) mode

EEPROM data setting for factory use only

PUSH LOCK

IR IS LEVEL

PWR

L/L

IN T

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

VIDEO

~207-253VAC 50HZ

V-P H

PUSH LOCK

IR IS LEVEL V-PH

PWR

VIDEO

L/L

INT

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

GND

DC 12V AC 24V

1087

Low Voltage (HCC334L/X, HCC484L/X)

Mains 230V —Line Voltage (HCC335LX, HCC485LX)

10 87

Page 9

Rev 3 4 G-113077-002

01/07

English

Setting Up Your Camera

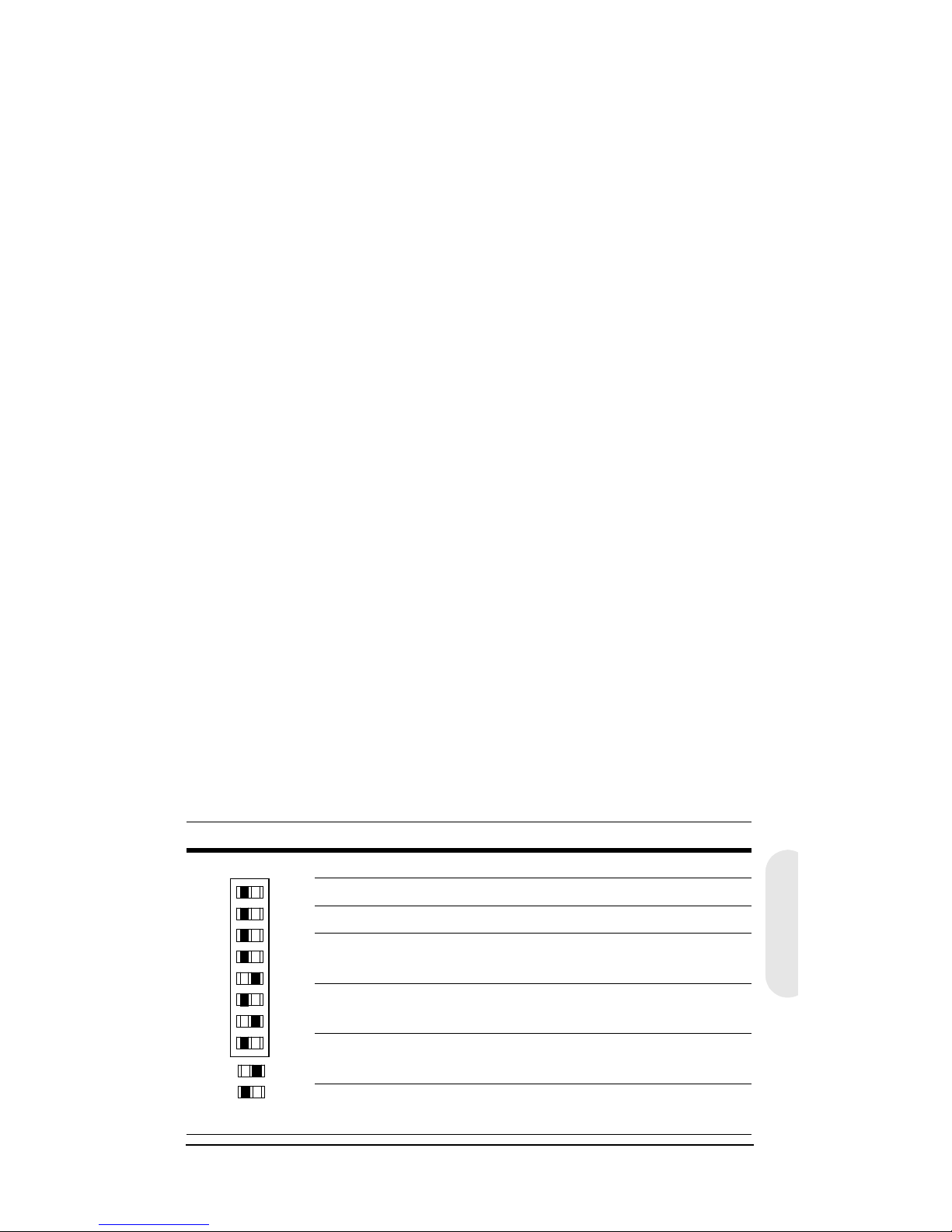

Figure 3 shows the factory set DIP switch settings.

Automatic Gain Control (AGC) and Auto White Balance Control (AWC) are set ON.

Figure 3 Factory Set DIP Switch Settings

Selecting the Lens

Manual Lens

Set the EE/ME DIP switch on the rear of the camera (see

Figure 3) to EE. Set the AES/AI switch to AES. EE and AES

are the typical settings.

Vari-focal Auto Iris Lens

Vari-focal Auto Iris lenses (Direct Drive [DC] or Video Drive [VSD]) are connected to the camera via a 4-pin square socket located at the side of the camera. Set the AES/AI DIP switch to AI. EE and AI are the typical settings.

To set a different exposure, see Exposure Mode on page 5.

Direct Drive (DC) Lens

1. Set the VSD/DC switch on the rear of the camera to DC. Set the AES/AI DIP switch to AI.

EE AES OFF OFF OFF OFF OFF OFF

ME AI BLC FL AGC WB3 WB2 WB1

VSD

IRIS LEVEL

PUSH LOCK

IRIS LEVEL

V-P H

PWR

VIDEO

L/L

INT

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

GND

DC 12V AC 24V

= ON = OFF

Page 10

Rev 3 5 G-113077-002

01/07

2. Slowly turn the LEVEL potentiometer until the picture on the monitor is as clear as possible and is not too bright.

Video Drive (VSD) Lens

Set the VSD/DC switch on the rear of the camera (see

Figure 3) to VSD.

Exposure Mode

Automatic Exposure Mode

The Electronic Exposure feature compensates for excessive light levels by automatically adjusting the shutter speed of the camera. Set the EE/ME switch to EE (recommended setting).

Manual Exposure Mode

Set the EE/ME switch to ME. This setting is typically used only in machine vision applications. The table below gives the shutter speeds for the switch settings.

Caution Before you adjust the shutter speed, it is important

that you understand how the settings can affect the scene detail.

Switch Label

Shutter speed(s)

FL BLC AES/AI

1/50 (PAL) 1/60 (NTSC)

OFF ON OFF

1/100 (PAL) 1/120 (NTSC)

ON ON OFF

1/250 OFF OFF OFF 1/500 ON OFF OFF 1/1000 OFF ON ON 1/2000 ON ON ON 1/4000 OFF OFF ON 1/10000 ON OFF ON

EE AES OFF OFF OFF OFF OFF OFF

ME AI BLC FL AGC WB3 WB2 WB1

= ON

= OFF

LEGEND

Page 11

Rev 3 6 G-113077-002

01/07

English

Backlight Compensation (BLC)

If there is excessive light (for example, a window exists in a scene), the camera tries to compensate by reducing the overall exposure, resulting in the areas surrounding the window becoming too dark. Turn the BLC switch ON to eliminate the silhouette effect.

Flickerless Mode (FL)

Set the FL switch to ON to remove the flicker in a picture. For PAL models, the shutter speed is 1/100 second; for NTSC models, the shutter speed is 1/120 second.

Automatic Gain Control (AGC)

This feature can improve picture quality when the level of scene illumination is low. When set to OFF, the gain is 11 dB. When set to ON, the gain is 30 dB.

Auto White Balance (AWB)

Auto white balance ensures that color integrity is maintained. To set the white balance, change the WB1, WB2, or WB3 switches as shown in the following table.

Auto Trace White Balance (ATW)

This mode covers a range of 2800°K to 8000°K. This mode is typically used for indoor applications.

WB1 WB2 WB3 AWB Mode

OFF OFF OFF ATW Mode OFF ON OFF AWC Mode OFF ON ON One Push Lock ON OFF OFF Indoor Fixed Mode (3200°K) ON OFF ON Fluorescent Fixed Mode

(4200°K) ON ON OFF User Fixed Mode (4700°K) ON ON ON Outdoor Fixed Mode (6300°K)

EE AES OFF OFF OFF OFF OFF OFF

ME AI BLC FL AGC WB3 WB2 WB1

= ON

= OFF

LEGEND

Page 12

Rev 3 7 G-113077-002

01/07

Auto White Balance Control (AWC)

This mode covers a wider range of 2000°K to 10000°K and performs at a faster operating speed than ATW mode. This mode is typically used for outdoor applications or where variable lighting conditions exist.

One Push Lock

Press PUSH LOCK on the rear of the camera to calibrate the white balance for the current scene. This mode is typically used for scenes with constant lighting conditions.

Synchronization Selection (LL/INT)

This switch selects the synchronization mode of the camera. When the camera is connected to an AC supply, the Line lock (LL) mode is used to lock the camera’s frame rate to the frequency so that each camera in the system is triggered at the same point on the supply’s AC cycle. The default setting is LL.

WARNING! The LL/INT switch must be set to INT

when operating from 12 VDC.

L/L

INT

V-PH

PUSH LOCK

IRIS LEVEL

V-P H

PWR

VIDEO

L/L

INT

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

GND

DC 12V AC 24V

Page 13

Rev 3 8 G-113077-002

01/07

English

Line Lock Phase Adjustment Potentiometer

When the camera is in Line lock mode, it is possible to adjust the point on the AC cycle at which the camera triggers. This feature allows for synchronization of cameras that are connected to different phases.

The V-PHASE adjustment potentiometer allows the line lock phase trigger point to be adjusted by 270°. Rotating the potentiometer clockwise advances the trigger point and turning it counterclockwise retards the trigger point. The factory default setting is the zero crossing point. If all cameras in a system are on the same phase then no line lock phase adjustment should be made.

Page 14

Rev 3 9 G-113077-002

01/07

Lens Installation

Adjusting the Back Focus

The back focus adjustment is accessible at the front end of the camera housing to adjust the back focal length or picture focus.

The range of adjustment allows both C- and CS-mount lenses to be used without the need for a spacer ring.

Figure 4 C/CS Mount

1. Loosen the setscrew with a Phillips screwdriver.

2. Adjust the focus ring to focus the picture.

3. Retighten the setscrew.

CCS

Setscrew

Page 15

Rev 3 10 G-113077-002

01/07

English

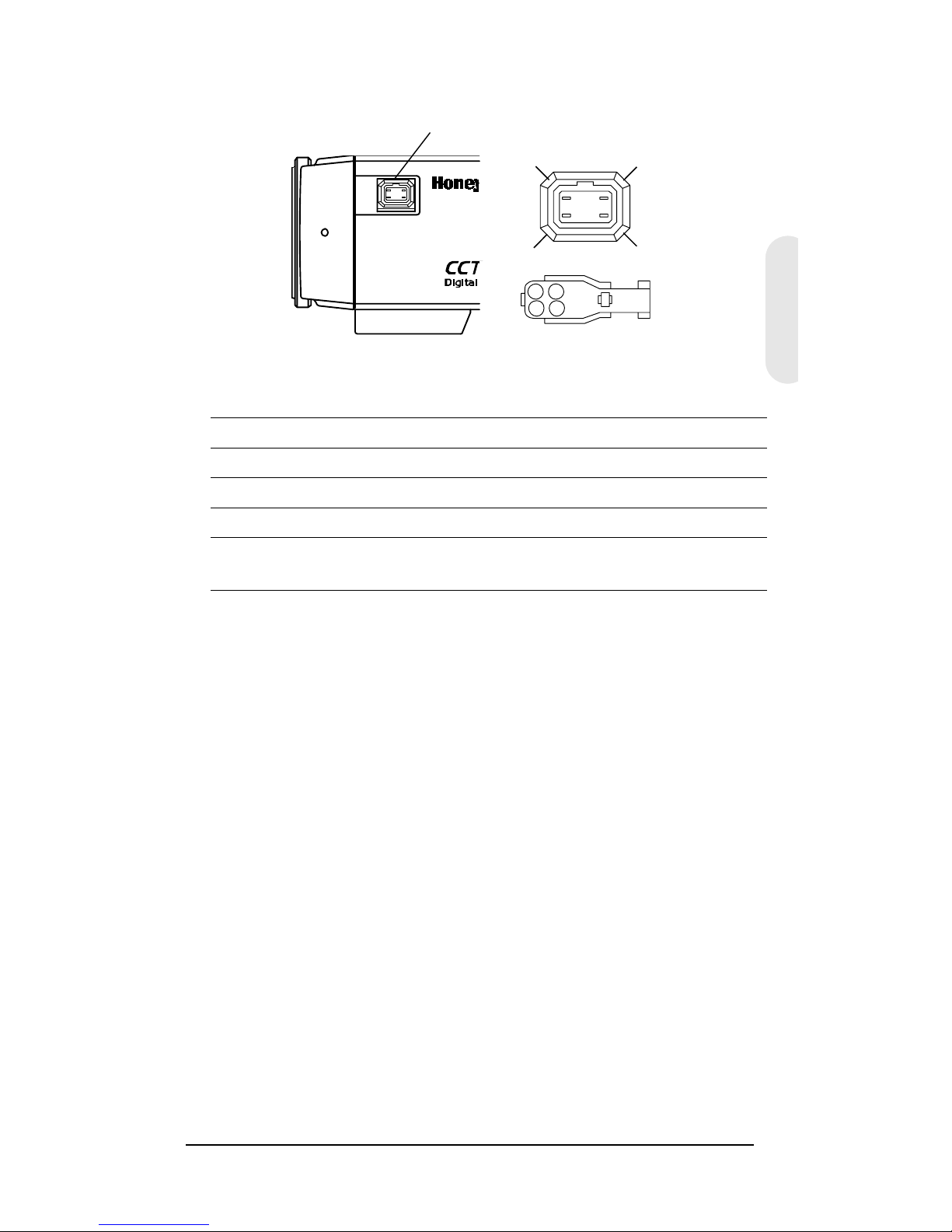

Figure 5 DC and VSD Lens Pin Definition

1 2

3 4

Pin DC (Direct Drive) lens Video (VSD) lens

1 CTRL - Power (+12V) 2CTRL + NC 3 DRV + Video Signal 4DRV - GND

Set the select switch to DC. Set the select switch to VSD.

Auto Iris lens connector

Page 16

Rev 3 11 G-113077-002

01/07

Completing the Installation

Mounting the Camera

Mounting points are provided on the top of the camera for mounting the camera on a bracket or tripod. They are designed to accept standard sized 1/4 x 20 mounting screws. This bracket can be unscrewed and mounted onto the opposite side of the camera, depending on your application. The mounting bracket must be capable of supporting the weight of the camera and its lens.

Note Some installation codes dictate that the mounting

bracket must be capable of supporting up to four times the combined weight of the camera and lens.

Figure 6 Camera Mount

Unscrew 3 bracket securing screws and then resecure the bracket on the other side of the camera.

Page 17

Rev 3 12 G-113077-002

01/07

English

Connecting the Camera

1. Connect the VIDEO connector on the rear of the camera to the video-in connector on your monitor.

2. Connect the camera to a power supply appropriate for your installation.

HCC334L/X, HCC484L/LX: 12 VDC or 24 VAC power supply

HCC335LX, HCC485LX: 230V power supply

3. Plug in the power supply. The power (PWR) LED illuminates to show that the camera is receiving power. If it does not illuminate, check the connections and the power source.

Figure 7 Camera Connections

PUSH LOCK

IR IS LEVEL V-PH

PWR

VIDEO

L/L

IN T

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

GND

DC 12V AC 24V

Monitor

Power LED

Low voltage model shown (HCC334L/X, HCC484L/X)

Page 18

Rev 3 13 G-113077-002

01/07

Warranty and Service

Subject to the terms and conditions listed on the Product warranty, during the warranty period Honeywell will repair or replace, at its sole option, free of charge, any defective product returned prepaid. In the event you have a problem with any Honeywell product, please call Customer Service at 1.800.796.CCTV (North America only) for assistance or to request a Return Merchandise Authorization (RMA) number. For Europe and the United Kingdom, please contact your Honeywell dealer. Be sure to have the model number, serial number, and the nature of the problem available for the technical service representative. Prior authorization must be obtained for all returns, exchanges, or credits. Items shipped to Honeywell without a clearly identified

Return Merchandise Authorization (RMA) number may be refused.

Specifications

Note These specifications refer to all models, except

where otherwise noted.

HCC334L HCC334LX

HCC335LX

HCC484L HCC484LX

HCC485LX

Operational

Image Sensor: 1/3” Super HAD CCD Video

Standard:

NTSC PAL NTSC PAL

Scanning System:

525 lines, 2:1 interlace

625 lines, 2:1 interlace

525 lines, 2:1 interlace

625 lines, 2:1 interlace

Number of Pixels (H x V):

510 x 492 500 x 582 768 x 494 752 x 582

Minimum Illumination:

< 0.2 lux @ F1.2

(50 IRE, AGC ON)

< 0.4 lux @ F1.2

(50 IRE, AGC ON)

Horizontal Resolution:

330 TVL 330 TVL 480 TVL 480 TVL

Page 19

Rev 3 14 G-113077-002

01/07

English

Video Output: 1 Vp-p @ 75 Ohms Sync System: Internal/Line lock S/N Ratio: > 50 dB Auto Gain

Control (AGC):

On (30 dB)/Off (11 dB)

ALC: EE/VSD/DC Automatic

Electronic Shutter (AES):

1/60 1/100,000 sec

1/50 1/100,000 sec

1/60 1/100,000 sec

1/50 1/100,000

sec Lens Mount: C/CS mount (adjustable) White Balance

(AWB):

ATW/AWC/One Push Lock/Indoor/Outdoor/

Fluorescent/User BLC: On/Off Gamma: 0.45

Electrical

Input Voltage: HCC334L/LX, HCC484L/LX: 12 VDC/24 VAC

HCC335LX, HCC485LX: 230 VAC

Input Voltage Range:

HCC334L/LX, HCC484L/LX: 11 - 16 VDC, 17 - 28 VAC HCC335LX, HCC485LX: 230 VAC ± 10%

Power Consumption:

HCC334L/LX, HCC484L/LX: 3.5 W (max) HCC335LX, HCC485LX: 4.2 W (max)

Mechanical

Dimension: (W x H x D)

HCC334L/LX, HCC484L/LX: 2.68 x 2.2 x 4.72 in. (68 x 56 x 120 mm)

HCC335LX, HCC485LX: 2.68 x 2.2 x 5.51 in. (68 x 56 x 140 mm)

Weight: HCC334L/LX, HCC484L/LX: 0.84 lb (.380 kg)

HCC335LX, HCC485LX: 0.90 lb (.410 kg)

Environmental

Temperature: Operating: 14°F to 122°F (-10°C to +50°C)

Storage: -4°F to158°F (-20°C to +70°C)

Regulatory

Emissions: FCC, CE (EN55013) Immunity: CE (EN50130-4) Safety: EU: 73/23/EEC LVD

HCC334L HCC334LX

HCC335LX

HCC484L HCC484LX

HCC485LX

Page 20

© 2007 Honeywell International Inc. All rights reserved. No part of this publication may be reproduced by any means without written permission from Honeywell Video Systems. The information in this publication is believed to be accurate in all respects. However, Honeywell Video Systems cannot assume responsibility for any consequences resulting from the use thereof. The information contained herein is subject to change without notice. Revisions or new editions to this publication may be issued to incorporate such changes.

Honeywell Video Systems (Sede centrale)

2700 Blankenbaker Pkwy, Suite 150 Louisville, KY 40299, Stati Uniti

www.honeywellvideo.com

℡

+1.800.796.2288

Honeywell Security Australia Pty Ltd.

Unit 5, Riverside Centre 24-28 River Road West Parramatta, NSW 2150, Australia

www.ademco.com.au

℡

+61.2.8837.9300

Honeywell Security Asia Pacific

33/F Tower A, City Center, 100 Zun Yi Road Shanghai 200051, Cina

www.security.honeywell.com/cn

℡

+86 21.2527.4568

Honeywell Security Asia

Flat A, 16/F, CDW Building 388 Castle Peak Road Tsuen Wan, N.T., Hong Kong

www.security.honeywell.com/hk

℡

+852.2405.2323

Honeywell Security France

Parc Gutenberg, 8, Voie La Cardon 91120, Palaiseau, Francia

www.honeywell.com/security/fr

℡

+33.01.64.53.80.40

Honeywell Security Italia SpA

Via Treviso 2 / 4 31020 San Vendemiano Treviso, Italia

www.honeywell.com/security/it

℡

+39.04.38.36.51

Honeywell Security España

Mijancas 1. 3

Planta P.Ind. Las Mercedes 28022 Madrid, Spagna

www.honeywell.com/security/es

℡

+34.902.667.800

Honeywell Video Systems Northern Europe

Netwerk 121 1446 WV Purmerend, The Netherlands

www.SecurityHouse.nl

℡

+31.299.410.200

Honeywell Video Systems UK Ltd.

Aston Fields Road, Whitehouse Ind Est Runcorn, Cheshire, WA7 3DL, Regno Unito

www.honeywellvideo.com

℡

+0844 8000 235

Honeywell Security South Africa

Unit 6 Galaxy Park, 17 Galaxy Avenue Linbro Park, P.O. Box 59904 2100 Kengray, Johannesburg Sudafrica

www.honeywell.co.za

℡

+27.11.574.2500

Honeywell Security Deutschland

Johannes-Mauthe-Straße 14 D-72458 Albstadt, Germania

www.honeywell.com/security/de

℡

+49.74 31.8 01.0

Honeywell Security Poland

Chmielewskiego 22a, 70-028 Szczecin, Polonia

www.ultrak.pl

℡

+48.91.485.40.60

Honeywell Security Czech Republic

Havránkova 33, Brno Dolní Heršpice, 619 00 Repubblica Ceca

www.olympo.cz

℡

+420.543.558.111

Honeywell Security Slovakia Republic

Vajnorská 142, 83104 Bratislava Slovacchia

www.olympo.sk

℡

+421.2.444.54.660

www.honeywellvideo.com

+1.800.796.CCTV (Solo Nord America)

HVSsupport@honeywell.com

Documento

G-113077-002 01/07 Rev 3

Page 21

Document G-113077-002 – 02/07 – Rév. 3

Caméra couleur

Série L

HCC334L HCC334LX HCC484L HCC484LX

HCC335LX HCC485LX

Guide d’utilisation

NTSC PAL

Français

Page 22

Révisions

Édition Date Révisions

1.00 02/07 Nouveau document

1.01 09/06 Le cache-document a changé

1.02 10/06 Changement mineur

3 02/07 Mis à jour 900.0523 document

numéro de la pièce. Avertissement supplémentaire à la page iii.

Rév. 3 ii G-113077-002

02/07

Page 23

Rév. 3 iii G-113077-002

02/07

Avertissements

L’installation et l’entretien ne doivent être effectués que par du personnel qualifié et expérimenté, afin de respecter toutes les normes locales et de maintenir votre garantie.

DANGER ! Les modèles 12 VDC/24 VAC requièrent

l’utilisation d’adaptateurs d’alimentation certifiés CSA/inscrits sur la liste UL, de classe 2, afin d’être en conformité avec les normes de sécurité électrique.

Lorsque la prise du RÉSEAU D’ALIMENTATION ou une prise placée sur l’appareil est utilisée comme dispositif de déconnexion, ce dispositif doit demeuré aisément accessible.

Déchets d'Équipements Électroniques et Électriques (DEEE). Élimination appropriée du produit (applicable en

Union Européenne et dans d’autres pays européens pratiquant le tri sélectif). Ce produit doit être éliminé, à la fin de sa durée de vie utile, dans le respect des lois, réglementations et procédures locales applicables.

Explication des symboles graphiques

RISQUE DE CHOC

ÉLECTRIQUE :

NE PAS OUVRIR.

ATTENTION : POUR RÉDUIRE LE RISQUE DE CHOC

ÉLECTRIQUE, NE RETIREZ PAS LE COUVERCLE.

AUCUNE PIÈCE DONT L’ENTRETIEN PEUT ÊTRE

ASSURÉ PAR L’UTILISATEUR NE SE TROUVE

À L’INTÉRIEUR. CONFIEZ LA MAINTENANCE À DES

TECHNICIENS QUALIFIÉS SPÉCIALISÉS DANS

L’ENTRETIEN.

CE SYMBOLE INDIQUE QU’À L’INTÉRIEUR DE CETTE UNITÉ PASSE UN COURANT DE TENSION SUFFISAMMENT ÉLEVÉE QUI RISQUE DE PROVOQUER UN CHOC ÉLECTRIQUE.

CE SYMBOLE INDIQUE QUE D’IMPORTANTES INSTRUCTIONS CONCERNANT LE FONCTIONNEMENT ET LA MAINTENANCE ACCOMPAGNENT CETTE UNITÉ.

ATTENTION

Français

Page 24

Rév. 3 iv G-113077-002

02/07

Déclaration de conformité FCC

Informations à l’attention de l’utilisateur : Cet

équipement a été testé et déclaré conforme aux normes définies pour un dispositif numérique de classe A. Conformément à l’article 15 de la Réglementation FCC, ces normes sont conçues pour fournir une protection suffisante contre le brouillage nuisible, lorsque l’équipement est utilisé dans un environnement commercial. Cet équipement génère, utilise et peut produire des émissions radioélectriques. De plus, s’il n’est pas installé et utilisé conformément au manuel d’utilisation, il peut provoquer un brouillage nuisible aux communications radio. L’utilisation de cet équipement dans une zone résidentielle peut provoquer un brouillage nuisible, auquel cas, l’utilisateur devra y remédier à ses propres frais.

Attention Tout changement ou modification n’ayant pas

été expressément approuvé par la partie responsable de la conformité peut entraîner l’annulation du droit d’exploitation de l’équipement par l’utilisateur.

Déclaration de conformité du fabricant

Le fabricant déclare que l’équipement fourni avec le présent guide est conforme aux exigences essentielles de sécurité de la directive de compatibilité électromagnétique EMC 89/336/EEC et de la directive de basse tension LVD 73/23 EEC, conformément aux exigences des normes EN 55013 sur les émissions.

Page 25

Rév. 3 G-113077-002

02/07

Français

Sommaire

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Avant de commencer . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Déballage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Réglages de la caméra . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Fonctions de la caméra . . . . . . . . . . . . . . . . . . . . . . . . . 3

Configuration de votre caméra . . . . . . . . . . . . . . . . . . . .4

Choix de l’objectif . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Objectif manuel . . . . . . . . . . . . . . . . . . . . . . . . . .4

Objectif à iris automatique et focale variable. . . 4

Objectif à commande directe (DC) . . . . . . . . . . 4

Objectif à commande vidéo (VSD). . . . . . . . . . . 5

Mode exposition . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Mode exposition automatique . . . . . . . . . . . . . . . 5

Mode exposition manuel . . . . . . . . . . . . . . . . . . 5

Compensation du contre-jour (BLC) . . . . . . . . . . . . 6

Mode sans scintillement (FL) . . . . . . . . . . . . . . . . . . . 6

Contrôle automatique du gain (AGC) . . . . . . . . . . . . 6

Réglage automatique de la balance des blancs (AWB) 6

Suivi automatique de la balance des blancs (ATW) 6

Contrôle automatique de la balance

des blancs (AWC) . . . . . . . . . . . . . . . . . . . . . . . .7

Bouton-poussoir de verrouillage . . . . . . . . . . . . . 7

Sélection de synchronisation (LL/INT) . . . . . . . . . . . .7

Potentiomètre de réglage de la phase

en mode de blocage de ligne . . . . . . . . . . . . . . . . . .8

Installation de l’objectif . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Réglage du tirage optique . . . . . . . . . . . . . . . . . . . . . . . . 9

Fin de l’installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Fixation de la caméra . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Branchement de la caméra . . . . . . . . . . . . . . . . . . . . . .12

Garantie et service après-vente . . . . . . . . . . . . . . . . . . . . 13

Caractéristiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Page 26

Rév. 3 1 G-113077-002

02/07

Introduction

Les caméras couleur Honeywell Série L conviennent particulièrement pour des applications de surveillance quotidienne. Les caméras Série L sont conçues afin de garantir une qualité et des performances exceptionnelles pour une utilisation quotidienne. Leurs composants prêts à l'emploi sont conçus pour assurer des images de haute qualité pour les applications standard et ne nécessitent aucun réglage après leur installation.

Figure 1 Présentation de la caméra

Caractéristiques

• 1/3” CCD

• Adaptateur du support d’objectif réglable C/CS

• Excellent rapport signal-bruit de plus de 50 dB

• Éclairage minimum :

• Haute Rés — 0,4 lux (F1.2, 50 IRE, AGC ON)

• Rés standard — 0,2 lux (F1.2, 50 IRE, AGC ON)

• Iris automatique à deux positions : Objectif à iris à commande vidéo (VSD) ou à iris à commande directe (DC)

Connecteur d’objectif pour fiche d’objectif à iris automatique

Vis de serrage : serrez l’anneau de blocage à l’aide d’un tournevis Phillips afin de régler la bague de fixation.

Adaptateur de support C/CS : Support C : tournez dans le sens contraire des aiguilles d’une montre Support CS : tournez dans le sens des aiguilles d’une montre

Page 27

Rév. 3 2 G-113077-002

02/07

Français

Avant de commencer

Déballage

Vérifiez que les éléments reçus correspondent bien à ceux inscrits sur le bon de commande et sur le bordereau de marchandises. La boîte d’emballage Série L doit inclure, en plus du présent Guide d'utilisation :

• Une caméra couleur Série L

• Une fiche d’objectif à iris automatique

Si l’une de ces pièces est manquante ou endommagée, contactez le vendeur de la caméra ou contactez le Service client Honeywell (voir la section Coordonnées au dos du présent manuel).

Remarque Un tournevis Phillips sera également

nécessaire lors de l’installation.

Lire attentivement le présent guide avant d’installer la caméra couleur Série L.

Conservez ce guide pour un usage ultérieur.

Page 28

Rév. 3 3 G-113077-002

02/07

Réglages de la caméra

Fonctions de la caméra

Figure 2 Vue arrière de la caméra

Légende #Description 1

Commutateurs DIP de réglage des modes (voir Figure 3)

Sélecteur d’objectif à iris automatique, VSD pour Vidéo ou DC pour Commande directe

Sélecteur de synchronisation

Connecteur de sortie vidéo

Connecteur Alimentation (24 V CA : 3 bornes) - modèle basse tension uniquement

Voyant LED d’alimentation

Réglage du niveau d’iris DC, à utiliser avec un objectif à iris DC

Réglage V-phase, à utiliser avec le mode de blocage de ligne

Bouton-poussoir de verrouillage en mode Balance des blancs (WB)

Réglage des données de la mémoire EEPROM pour un usage interne seulement

PUSH LOCK

IR IS LEVEL

PWR

L/L

IN T

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

VIDEO

~207-253VAC 50HZ

V-P H

PUSH LOCK

IR IS LEVEL V-PH

PWR

VIDEO

L/L

INT

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

GND

DC 12V AC 24V

1087

Basse tension (HCC334L/LX, HCC484L/LX)

Tension secteur 230 V (HCC335LX, HCC485LX)

10 87

Page 29

Rév. 3 4 G-113077-002

02/07

Français

Configuration de votre caméra

Figure 3

illustre les réglages des commutateurs DIP effectués en usine. Le contrôle automatique du gain (AGC) et le contrôle automatique de la balance des blancs (AWC) sont réglés sur

Figure 3 Réglages des commutateurs DIP

effectués en usine

Choix de l’objectif

Objectif manuel

Positionnez le commutateur DIP EE/ME à l'arrière de la caméra (voir Figure 3) sur EE. Positionnez le commutateur AES/AI sur AES. EE et AES sont les réglages types.

Objectif à iris automatique et focale variable

Les objectifs à iris automatique et à focale variable (à commande directe [DC] ou à commande vidéo [VSD]) sont raccordés à la caméra à l'aide d’une douille 4 pans à 4 broches située sur le côté de la caméra. Positionnez le commutateur AES/AI sur

. EE et AI sont les réglages types.

Pour définir une exposition différente, voir

Mode

exposition page 5

Objectif à commande directe (DC)

1. Positionnez le commutateur VSD/DC à l'arrière de la

caméra sur

. Positionnez le commutateur AES/AI sur AI.

EE AES OFF OFF OFF OFF OFF OFF

ME AI BLC FL AGC WB3 WB2 WB1

VSD

IRIS LEVEL

PUSH LOCK

IRIS LEVEL

V-P H

PWR

VIDEO

L/L

INT

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

GND

DC 12V AC 24V

= ON = OFF

Page 30

Rév. 3 5 G-113077-002

02/07

2. Tournez lentement le potentiomètre LEVEL jusqu’à ce

que l’image sur le moniteur soit aussi nette que possible et qu’elle ne soit pas trop brillante.

Objectif à commande vidéo (VSD)

Positionnez le commutateur VSD/DC à l’arrière de la caméra (voir Figure 3) sur VSD.

Mode exposition

Mode exposition automatique

La fonction Exposition électronique compense des niveaux de lumières excessifs en ajustant automatiquement la vitesse d’obturation de la caméra. Positionnez le commutateur EE/ME sur EE (réglage recommandé).

Mode exposition manuel

Positionnez le commutateur EE/ME sur ME. Ce réglage est typiquement et uniquement utilisé dans des applications de vision industrielle. Le tableau ci-dessous indique les vitesses d’obturation pour les réglages des commutateurs.

Attention Avant de régler la vitesse d’obturation, il est

important de comprendre comment les réglages peuvent affecter les détails de la scène.

Étiquette de commutateur

Vitesse(s) d’obturation

FL BLC AES/AI

1/50 (PAL) 1/60 (NTSC)

OFF ON OFF

1/100 (PAL) 1/120 (NTSC)

ON ON OFF

1/250 OFF OFF OFF 1/500 ON OFF OFF 1/1000 OFF ON ON 1/2000 ON ON ON 1/4000 OFF OFF ON 1/10000 ON OFF ON

EE AES OFF OFF OFF OFF OFF OFF

ME AI BLC FL AGC WB3 WB2 WB1

= ON

= OFF

LEGEND

Page 31

Rév. 3 6 G-113077-002

02/07

Français

Compensation du contre-jour (BLC)

Si la lumière est excessive (par exemple, s’il y a une fenêtre sur le lieu) ; la caméra essaie de compenser en réduisant l’exposition globale, rendant les zones aux alentours de la fenêtre trop sombres. Positionnez le commutateur BLC sur

ON pour éliminer l’effet silhouette.

Mode sans scintillement (FL)

Positionnez le commutateur FL sur ON pour effacer le scintillement sur une image. Pour les modèles PAL, la vitesse d’obturation est de 1/100 de seconde ; pour les modèles NTSC, la vitesse d’obturation est de 1/120 de seconde.

Contrôle automatique du gain (AGC)

Cette fonction peut améliorer la qualité d’image lorsque le niveau d'éclairage du lieu est trop faible. En position OFF, le gain est de 11 dB. En position ON, le gain est de 30 dB.

Réglage automatique de la balance des blancs (AWB)

Le réglage automatique de la balance des blancs garantit la fidélité de reproduction. Pour régler la balance des blancs, modifiez la position des commutateurs WB1, WB2 ou WB3 comme indiqué dans le tableau suivant.

Suivi automatique de la balance des blancs (ATW)

Ce mode couvre une portée de 2 800°K à 8 000°K. Ce mode est typiquement utilisé dans le cadre d’applications en extérieur.

WB1 WB2 WB3 Mode AWB

OFF OFF OFF Mode ATW OFF ON OFF Mode AWC OFF ON ON Bouton-poussoir de

verrouillage ON OFF OFF Mode intérieur fixe (3200°K) ON OFF ON Mode fluorescent fixe (4200°K) ON ON OFF Mode utilisateur fixe (4700°K) ON ON ON Mode extérieur fixe (6300°K)

EE AES OFF OFF OFF OFF OFF OFF

ME AI BLC FL AGC WB3 WB2 WB1

= ON

= OFF

LEGEND

Page 32

Rév. 3 7 G-113077-002

02/07

Contrôle automatique de la balance des blancs (AWC)

Ce mode couvre une portée plus large, de 2 000°K à 10 000°K, et fonctionne à une vitesse d’ouverture plus rapide que le mode ATW. Ce mode est typiquement utilisé dans le cadre d’applications en extérieur ou dans des endroits où les conditions de lumière sont variables.

Bouton-poussoir de verrouillage

Appuyez sur PUSH LOCK (BOUTON-POUSSOIR DE VERROUILLAGE) à l'arrière de la caméra pour calibrer la balance des blancs pour le lieu actuel. Ce mode est typiquement utilisé pour des lieux où les conditions de lumière sont constantes.

Sélection de synchronisation (LL/INT)

Ce commutateur permet de sélectionner le mode de synchronisation de la caméra. Lorsque la caméra est raccordée à une alimentation alternative, le mode de blocage de ligne (LL) est utilisé pour verrouiller la cadence de prise de vue de la caméra sur la fréquence afin que chaque caméra du système se déclenche au même moment sur le cycle d’alimentation alternative. Le réglage par défaut est LL.

DANGER ! Le commutateur LL/INT doit être réglé sur

INT lorsqu’il fonctionne sous 12 V CC.

L/L

INT

V-PH

PUSH LOCK

IRIS LEVEL V-PH

PWR

VIDEO

L/L

INT

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

GND

DC 12V AC 24V

Page 33

Rév. 3 8 G-113077-002

02/07

Français

Potentiomètre de réglage de la phase en mode de blocage de ligne

Lorsque la caméra est en mode de blocage de ligne, il est possible de régler le point sur cycle d’alimentation alternative sur lequel la caméra se déclenche. Cette fonction permet la synchronisation des caméras qui sont connectées aux différentes phases.

Le potentiomètre de réglage V-PHASE permet de régler de 270° le point de déclenchement de la phase de blocage de ligne. Le point de déclenchement est avancé en faisant tourner le potentiomètre dans le sens des aiguilles d’une montre, et retardé en le faisant tourner dans le sens contraire des aiguilles d’une montre. Le réglage d'usine par défaut est le point de croisement zéro. Si toutes les caméras d’un système sont sur la même phase, aucun réglage de phase de blocage de ligne ne doit être effectué.

Page 34

Rév. 3 9 G-113077-002

02/07

Installation de l’objectif

Réglage du tirage optique

Le réglage du tirage optique est accessible sur l’extrémité avant du boîtier de la caméra et permet de régler la longueur focale arrière ou de procéder à la mise au point de l’image.

La portée de réglage permet l’utilisation des deux supports d’objectifs C et CS sans avoir recours à une bague d’espacement.

Figure 4 Support C/CS

1. Desserrez la vis de blocage à l’aide d’un tournevis Phillips.

2. Réglez la bague de variation de la focale afin d’effectuer la mise au point de l’image.

3. Resserrez la vis de blocage.

CCS

Vis de serrage

Page 35

Rév. 3 10 G-113077-002

02/07

Français

Figure 5 Définition des broches d’objectifs DC

et VSD

1 2

3 4

Broche Objectif à commande

directe (DC)

Objectif à commande vidéo (VSD)

1 CTRL - Alimentation (+12V) 2CTRL + NC 3 DRV + Signal vidéo 4DRV - GND

Positionnez le sélecteur sur DC

Positionnez le sélecteur sur VSD

Connecteur d’objectif à iris automatique

Page 36

Rév. 3 11 G-113077-002

02/07

Fin de l’installation

Fixation de la caméra

Les points de fixation se trouvent sur la partie supérieure de la caméra pour fixer la caméra sur un support ou un trépied. Ils sont conçus pour supporter des vis de fixation de taille standardisée 1/4 x 20. Ce support peut être dévissé et fixé sur le côté opposé de la caméra, selon son application. Le support de fixation doit être capable de supporter le poids de la caméra et de son objectif.

Remarque Certains manuels d’installation mentionnent

que le support de fixation doit être capable de supporter jusqu'à quatre fois le poids de la caméra et de l’objectif réunis.

Figure 6 Support de la caméra

Dévissez les trois vis de fixation du support, puis fixez à nouveau le support sur l’autre côté de la caméra.

Page 37

Rév. 3 12 G-113077-002

02/07

Français

Branchement de la caméra

1. Raccordez le connecteur VIDEO à l’arrière de la caméra au connecteur d’entrée vidéo de votre moniteur.

2. Branchez la caméra sur une alimentation électrique adaptée à votre installation.

HCC334L/LX, HCC484L/LX : alimentation 12 V CC ou 24 V CA.

HCC335LX, HCC485LX : alimentation 230 V

3. Branchez l’alimentation électrique. Le voyant LED d’alimentation (PWR) s’allume pour indiquer que la caméra reçoit de l’électricité. Si le voyant ne s’allume pas, vérifiez les branchements et la source d’alimentation.

Figure 7 Branchements de la caméra

PUSH LOCK

IR IS LEVEL V-PH

PWR

VIDEO

L/L

IN T

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

GND

DC 12V AC 24V

Moniteur

Voyant LED d’alimentation

Modèle basse tension représenté (HCC334L/LX, HCC484L/LX)

Page 38

Rév. 3 13 G-113077-002

02/07

Garantie et service après-vente

Soumise aux termes et conditions énumérées sur la garantie du produit, Honeywell réparera ou remplacera, pendant la période de garantie, selon son propre choix, sans frais supplémentaire, tout produit défectueux prépayé et retourné. En cas de problème avec un produit Honeywell, veuillez contacter le Service client au 1 800 796 CCTV (Amérique du Nord uniquement) pour recevoir une assistance ou demander un numéro d’

Autorisation de Retour de Marchandise (ARM)

. Pour l’Europe et le Royaume Uni, veuillez contacter votre distributeur Honeywell. Veuillez vous assurer de disposer du numéro de modèle, du numéro de série et de la nature du problème afin de les fournir au représentant du service technique. Vous

devez

vous procurer une autorisation préalable pour tout

retour, échange ou crédit.

Les articles expédiés à Honeywell sans numéro d’Autorisation de Retour de Marchandise pourront être refusés.

Caractéristiques

Remarque Ces caractéristiques font référence à tous les

modèles, sauf mention contraire.

HCC334L HCC334LX

HCC335LX

HCC484L HCC484LX

HCC485LX

Opérationnel

Capteur d’image :

1/3” Super HAD CCD

Standard vidéo : NTSC PAL NTSC PAL Système de

balayage :

525 lignes, entrelacement 2:1

625 lignes, entrelacement 2:1

525 lignes, entrelacement 2:1

625 lignes, entrelacement 2:1

Nombre de pixels (H x V) :

510 x 492 500 x 582 768 x 494 752 x 582

Éclairage minimum :

< 0,2 lux @ F1.2

(50 IRE, AGC ON)

< 0,4 lux @ F1.2

(50 IRE, AGC ON)

Page 39

Rév. 3 14 G-113077-002

02/07

Français

Résolution horizontale :

330 TVL 330 TVL 480 TVL 480 TVL

Sortie vidéo : 1 Vp-p @ 75 Ohms Système de

synchronisation :

Interne/Blocage de ligne

Ratio S/N : > 50 dB Contrôle

automatique du gain (AGC) :

On (30 dB)/Off (11 dB)

ALC : EE/VSD/DC Obturation

électronique automatique (AES) :

1/60 1/100 000 de seconde

1/50 1/100 000 de seconde

1/60 1/100 000 de seconde

1/50 1/100 000 de seconde

Support de l’objectif :

Support (réglable) C/CS :

Balance des blancs (AWB) :

ATW/AWC/Bouton-poussoir de verrouillage/Intérieur/

Extérieur/Fluorescent/Utilisateur BLC : On/Off Gamma : 0.45

Branchement électrique

Tension d’entrée :

HCC334L/LX, HCC484L/LX : 12 V CC/24 V CA

HCC335LX, HCC485LX : 230 V CA

Plage des tensions d’entrée :

HCC334L/LX, HCC484L/LX : 11 - 16 V CC, 17 - 28 V CA

HCC335LX, HCC485LX : 230 V CA ± 10 %

Consommation :

HCC334L/LX, HCC484L/LX: 3.5 W (max) HCC335LX, HCC485LX: 4.2 W (max)

Mécanique

Dimensions : (L x H x P)

HCC334L/LX, HCC484L/LX : 68 x 56 x 120 mm

HCC335LX, HCC485LX : 68 x 56 x 140 mm

Poids : HCC334L/LX, HCC484L/LX : 0,380 kg

HCC335LX, HCC485LX : 0,410 kg

Environnement

Température : Fonctionnement : -10°C à +50°C

Stockage : -20°C à +70°C

Réglementation

Émissions : FCC, CE (EN55013) Immunité : CE (EN50130-4) Sécurité : UE : 73/23/EEC LVD

HCC334L HCC334LX

HCC335LX

HCC484L HCC484LX

HCC485LX

Page 40

© 2007 Honeywell International Inc. Tous droits réservés. Ce document ne peut être reproduit, en totalité ou en partie, par n’importe quel moyen que ce soit, sans autorisation écrite provenant de Honeywell Video Systems. Les informations contenues dans cette publication sont considérées comme exactes à tous les égards. Cependant, Honeywell Video Systems n’est en aucun cas responsable des conséquences résultant de son utilisation. Les informations ci-incluses sont sujettes à modification sans préavis. Des révisions ou de nouvelles éditions de la présente publication peuvent être diffusées afin d’intégrer de telles modifications.

www.honeywellvideo.com

+1.800.796.CCTV (Amérique du Nord uniquement)

HVSsupport@honeywell.com

Document G-113077-002 02/07 Rév. 3

Honeywell Video Systems (Siège)

2700 Blankenbaker Pkwy, Suite 150 Louisville, KY 40299, États-Unis

www.honeywellvideo.com

℡

+1.800.796.2288

Honeywell Security Australia Pty Ltd.

Unit 5, Riverside Centre 24-28 River Road West Parramatta, NSW 2150, Australie

www.ademco.com.au

℡

+61.2.8837.9300

Honeywell Security Asia Pacific

33/F Tower A, City Center, 100 Zun Yi Road Shanghai 200051, Chine

www.security.honeywell.com/cn

℡

+86 21.2527.4568

Honeywell Security Asia

Flat A, 16/F, CDW Building 388 Castle Peak Road Tsuen Wan, N.T., Hong Kong

www.security.honeywell.com/hk

℡

+852.2405.2323

Honeywell Security France

Parc Gutenberg, 8, Voie La Cardon 91120, Palaiseau, France

www.honeywell.com/security/fr

℡

+33.01.64.53.80.40

Honeywell Security Italia SpA

Via Treviso 2 / 4 31020 San Vendemiano Treviso, Italie

www.honeywell.com/security/it

℡

+39.04.38.36.51

Honeywell Security España

Mijancas 1. 3

Planta P.Ind. Las Mercedes 28022 Madrid, Espagne

www.honeywell.com/security/es

℡

+34.902.667.800

Honeywell Video Systems Northern Europe

Netwerk 121 1446 WV Purmerend, Pays-Bas

www.SecurityHouse.nl

℡

+31.299.410.200

Honeywell Video Systems UK Ltd.

Aston Fields Road, Whitehouse Ind Est Runcorn, Cheshire, WA7 3DL, Royaume-Uni

www.honeywellvideo.com

℡

+0844 8000 235

Honeywell Security South Africa

Unit 6 Galaxy Park, 17 Galaxy Avenue Linbro Park, P.O. Box 59904 2100 Kengray, Johannesburg Afrique du Sud

www.honeywell.co.za

℡

+27.11.574.2500

Honeywell Security Deutschland

Johannes-Mauthe-Straße 14 D-72458 Albstadt, Allemagne

www.honeywell.com/security/de

℡

+49.74 31.8 01.0

Honeywell Security Poland

Chmielewskiego 22a, 70-028 Szczecin, Polska

www.ultrak.pl

℡

+48.91.485.40.60

Honeywell Security Czech Republic

Havránkova 33, Brno Dolní Heršpice, 619 00 République Tchèque

www.olympo.cz

℡

+420.543.558.111

Honeywell Security Slovakia Republic

Vajnorská 142, 83104 Bratislava Slovaquie

www.olympo.sk

℡

+421.2.444.54.660

Page 41

Documento G-113077-002 – 02/07 – Rev. 3

Cámara de color

L-Series

HCC334L HCC334LX HCC484L HCC484LX

HCC335LX HCC485LX

Guía del usuario

NTSC PAL

Español

Page 42

Revisiones

Elaborado Fecha Revisiones

1.00 02/07 Nuevo documento

1.01 09/06 La cubierta de documento cambió.

1.02 10/06 Cambio de menor importancia

3 02/07 Documento actualizado número de

pieza; Advertencia agregada a la página iii.

Rev. 3 ii G-113077-002

02/07

Page 43

Rev. 3 iii G-113077-002

02/07

Advertencias

La instalación y el mantenimiento deben ser realizados por personal experimentado y especializado para cumplir con las normas locales y mantener la cobertura de la garantía.

ADVERTENCIA Es obligatorio que los modelos de 12

V CC/24 V CA utilicen adaptadores de corriente de Clase 2 reconocidos por UL o aprobados por CSA, para garantizar el cumplimiento de las normas de seguridad eléctrica.

Aunque se utilice el enchufe o clema de conexión a red como dispositivo de desconexión, debe instalarse un dispositivo de desconexión que permita cortar la alimentación.

WEEE (Residuos de equipos eléctricos y electrónicos). Eliminación correcta de este producto (aplicable en la Unión Europea y otros países europeos con diferentes sistemas de recogida). Se debe eliminar este producto al final de su vida útil conforme a las normas, normativas y procedimientos locales aplicables.

Explicación de los símbolos gráficos

RIESGO DE DESCARGA

ELÉCTRICA.

NO ABRIR

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGAS

ELÉCTRICAS, NO RETIRE LA CUBIERTA.

NO HAY PIEZAS EN EL INTERIOR QUE PUEDA

MANIPULAR EL USUARIO.

ES CONVENIENTE DEJAR LAS FUNCIONES DE

MANTENIMIENTO AL PERSONAL ESPECIALIZADO

ESTE SÍMBOLO INDICA LA EXISTENCIA DE TENSIÓN PELIGROSA EN LA UNIDAD Y PODRÍA SUPONER UN RIESGO DE DESCARGA ELÉCTRICA.

ESTE SÍMBOLO INDICA QUE SE INCLUYEN INSTRUCCIONES DE FUNCIONAMIENTO Y MANTENIMIENTO IMPORTANTES CON ESTA UNIDAD.

PRECAUCIÓN

Español

Page 44

Rev. 3 iv G-113077-002

02/07

Declaración de conformidad con las Normas FCC

Información dirigida al usuario: Este dispositivo ha sido

sometido a pruebas y ha demostrado cumplir con los límites establecidos para un dispositivo digital de clase A. Conforme al Apartado 15 de las Normas FCC, estos límites han sido diseñados para proporcionar una protección razonable frente a las interferencias perjudiciales durante su uso en un entorno comercial. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se instala y utiliza según el manual de instrucciones, puede provocar interferencias en las comunicaciones por radio. Es probable que el uso de este dispositivo en una zona residencial provoque interferencias perjudiciales. En este caso, el usuario deberá corregirlas y asumir los costes.

Precaución Cualquier modificación realizada sin la

aprobación expresa de la parte responsable del cumplimiento de las normas, podría anular el derecho del usuario a utilizar el equipo.

Declaración de conformidad del fabricante

El fabricante declara que el equipo suministrado con esta guía cumple con los requisitos básicos de protección, con arreglo a la Directiva 89/336/CEE sobre compatibilidad electromagnética y la Directiva 73/23/CEE sobre baja tensión, conforme a los requisitos de los estándares EN 55013 para emisiones.

Page 45

Rev. 3 G-113077-002

02/07

Español

Contenido

Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Características . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Antes de comenzar . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Desembalaje de todo . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Valores de configuración de la cámara . . . . . . . . . . . . . . . 3

Funciones de la cámara . . . . . . . . . . . . . . . . . . . . . . . . .3

Instalación de la cámara. . . . . . . . . . . . . . . . . . . . . . . . . 4

Selección de lentes. . . . . . . . . . . . . . . . . . . . . . . . . . 4

Lentes manuales . . . . . . . . . . . . . . . . . . . . . . . . . 4

Lentes autoiris varifocales . . . . . . . . . . . . . . . . . .4

Lentes de control directo (DC) . . . . . . . . . . . . . .4

Lente de tipo vídeo (VSD) . . . . . . . . . . . . . . . . . 5

Modo de exposición . . . . . . . . . . . . . . . . . . . . . . . . . 5

Modo de exposición automático . . . . . . . . . . . . 5

Modo de exposición manual . . . . . . . . . . . . . . . 5

Compensación de contraluz (BLC) . . . . . . . . . . . . . .6

Modo sin parpadeos (FL) . . . . . . . . . . . . . . . . . . . . . 6

Control automático de ganancia (AGC) . . . . . . . . . . 6

Balance automático de blancos (AWB) . . . . . . . . . . 6

Detección automática de balance de blancos (ATW) 7

Control automático de balance de blancos (AWC) 7

Bloqueo de una pulsación . . . . . . . . . . . . . . . . .7

Selección de sincronización (LL/INT) . . . . . . . . . . . .7

Potenciómetro de ajuste de la fase Line Lock . . . . . .8

Instalación de la lente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Ajuste del enfoque posterior . . . . . . . . . . . . . . . . . . . . . 9

Final de la instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Montaje de la cámara . . . . . . . . . . . . . . . . . . . . . . . . . .11

Conexión de la cámara . . . . . . . . . . . . . . . . . . . . . . . . .12

Garantía y servicio. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Page 46

Rev. 3 1 G-113077-002

02/07

Introducción

Las cámaras de color L-Series de Honeywell son perfectas para su uso en aplicaciones de vigilancia diarias. Las cámaras L-Series están diseñadas para ofrecer un valor y rendimiento excepcionales en su uso diario. El conjunto de características de serie ha sido diseñado para tomar imágenes de alta calidad en aplicaciones estándar y apenas requiere ajustes una vez instalado.

Figura 1 Descripción general de la cámara

Características

• CCD de tipo 1/3”

• Adaptador para el montaje de la lente ajustable a C/CS

• Excelente relación señal-ruido superior a 50 dB

• Iluminación mínima:

• Alta res.: 0,4 lux (F1.2, 50 IRE, AGC activado)

• Res. Estándar: 0,2 lux (F1.2, 50 IRE, AGC activado)

• Lente autoiris varifocal: tipo vídeo (VSD) o de control directo (DC)

Conector de lente para conectar una lente autoiris

Tornillo de fijación: afloje el anillo de fijación con un destornillador Phillips para ajustar la rosca de montaje

Adaptador de montaje C/CS Montaje C: girar en el sentido contrario a las agujas del reloj Montaje CS: girar en el sentido de las agujas del reloj

Page 47

Rev. 3 2 G-113077-002

02/07

Español

Antes de comenzar

Desembalaje de todo

Compruebe que los artículos recibidos coinciden con los que figuran en el pedido y el comprobante de la caja. La caja de la cámara L-Series debería incluir además de esta guía del usuario:

• Una cámara de color L-Series

• Un conector para la lente autoiris

Si faltara algún componente o estuviera dañado, póngase en contacto con el distribuidor donde adquirió la cámara o llame al servicio de atención al cliente de Honeywell (consulte el apartado Información de contacto al final de este manual).

Nota Necesitará también un destornillador Phillips para

terminar la instalación.

Lea esta guía con atención antes de instalar la cámara de color L-Series.

Guarde esta guía para futuras consultas.

Page 48

Rev. 3 3 G-113077-002

02/07

Valores de configuración de la cámara

Funciones de la cámara

Figura 2 Vista posterior de la cámara

Leyenda Nº Descripción 1

Conmutadores DIP para la configuración de modo (véase Figura 3)

Conmutador de selección de lentes autoiris, VSD para video o DC para control directo

Conmutador de selección de sincronización

Conector de salida de vídeo

Conector de entrada de alimentación (24 V CA: 3 terminales)—Sólo modelo de bajo voltaje

Indicador luminoso de alimentación

Ajuste de nivel de iris DC, para utilizar con lentes iris DC

Ajuste de la fase V, para utilizar con la sincronización por fase de red (line lock)

Push Lock (bloqueo de pulsación) en el modo de balance de blancos (WB)

Configuración de datos en el EEPROM, para uso de fábrica únicamente

PUSH LOCK

IR IS LEVEL

PWR

L/L

IN T

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

VIDEO

~207-253VAC 50HZ

V-P H

PUSH LOCK

IR IS LEVEL V-PH

PWR

VIDEO

L/L

INT

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

GND

DC 12V AC 24V

1087

Bajo voltaje (HCC334L/LX, HCC484L/LX)

Línea de voltaje principal (HCC335LX, HCC485LX)

10 87

Page 49

Rev. 3 4 G-113077-002

02/07

Español

Instalación de la cámara

La Figura 3 muestra los valores del conmutador DIP definidos en fábrica. El control automático de ganancia (AGC) y el control automático de balance de blancos (AWC) están en posición ACT.

Figura 3 Valores del conmutador DIP definidos en fábrica

Selección de lentes

Lentes manuales

Cambie el conmutador EE/ME DIP de la parte posterior de la cámara (véase

Figura 3

) a EE. Cambie el conmutador AES/AI

AES

. EE y AES son los valores de configuración normales.

Lentes autoiris varifocales

Las lentes autoiris varifocales (control directo [DC] ó control tipo vídeo [VSD]) están conectadas a la cámara a través de un conector cuadrado de cuatro patillas situado en un lateral de la cámara. Cambie el conmutador AES/AI DIP a AI. EE y AI son los valores de configuración normales.

Para establecer otra exposición, Consulte Modo de

exposición en la página 5.

Lentes de control directo (DC)

1. Cambie el conmutador VSD/DC situado en la parte posterior de la cámara a DC. Cambie el conmutador AES/AI DIP a AI.

EE AES OFF OFF OFF OFF OFF OFF

ME AI BLC FL AGC WB3 WB2 WB1

VSD

IRIS LEVEL

PUSH LOCK

IRIS LEVEL

V-P H

PWR

VIDEO

L/L

INT

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

GND

DC 12V AC 24V

= ON = OFF

Page 50

Rev. 3 5 G-113077-002

02/07

2. Gire lentamente el potenciómetro LEVEL hasta que la imagen del monitor aparezca lo más clara posible, sin ser demasiado brillante.

Lente de tipo vídeo (VSD)

Cambie el conmutador VSD/DC situado en la parte posterior de la cámara (véase Figura 3) a VSD.

Modo de exposición

Modo de exposición automático

La función de exposición electrónica compensa los niveles de luz demasiado altos mediante el ajuste automático de la velocidad del obturador de la cámara. Cambie el conmutador EE/ME a EE (valor recomendado).

Modo de exposición manual

Cambie el conmutador EE/ME a ME. Esta opción se suele utilizar únicamente en aplicaciones de visión por ordenador. En la siguiente tabla se proporcionan las velocidades del obturador de los valores de configuración del conmutador.

Precaución Antes de ajustar la velocidad del obturador,

es importante que comprenda cómo pueden afectar los valores de configuración a los detalles de la escena.

Etiqueta del conmutador

Velocidades del obturador

FL BLC AES/AI

1/50 (PAL) 1/60 (NTSC)

OFF ON OFF

1/100 (PAL) 1/120 (NTSC)

ON ON OFF

1/250 OFF OFF OFF 1/500 ON OFF OFF 1/1000 OFF ON ON 1/2000 ON ON ON 1/4000 OFF OFF ON 1/10000 ON OFF ON

EE AES OFF OFF OFF OFF OFF OFF

ME AI BLC FL AGC WB3 WB2 WB1

= ON

= OFF

LEGEND

Page 51

Rev. 3 6 G-113077-002

02/07

Español

Compensación de contraluz (BLC)

Si hay demasiada luz (por ejemplo, si aparece una ventana en la escena), la cámara trata de compensarla mediante la reducción de la exposición total, oscureciendo demasiado las zonas de alrededor de la ventana. Gire el conmutador BLC a la posición

(activado) para eliminar el efecto de silueta.

Modo sin parpadeos (FL)

Cambie el conmutador FL a la posición ON para eliminar los parpadeos de una imagen. En los modelos PAL, la velocidad del obturador es de 1/100 segundos, mientras que en los modelos NTSC, la velocidad del obturador es de 1/120 segundos.

Control automático de ganancia (AGC)

Esta función puede mejorar la calidad de la imagen cuando el nivel de iluminación de la escena sea bajo. Cuando se cambia a la posición OFF (desactivado), la ganancia es de 11dB. Cuando se cambia a la posición ON, la ganancia es de 30 dB.

Balance automático de blancos (AWB)

El balance automático de blancos asegura el mantenimiento de la integridad del color. Para cambiar el balance de blancos, cambie los conmutadores WB1, WB2 o WB3 tal como se muestra en la siguiente tabla.

WB1 WB2 WB3 Modo AWB

OFF OFF OFF Modo ATW OFF ON OFF Modo AWC OFF ON ON Bloqueo de una pulsación ON OFF OFF Modo fijo para uso interno

(3200°K)

ON OFF ON Modo fluorescente fijo

(4.200°K) ON ON OFF Modo fijo de usuario (4.700°K) ON ON ON Modo fijo para uso externo

(6300°K)

EE AES OFF OFF OFF OFF OFF OFF

ME AI BLC FL AGC WB3 WB2 WB1

= ON

= OFF

LEGEND

Page 52

Rev. 3 7 G-113077-002

02/07

Detección automática de balance de blancos (ATW)

Este modo oscila entre los 2800°K y los 8000°K. Este modo se suele utilizar en aplicaciones de uso interno.

Control automático de balance de blancos (AWC)

Este modo tiene una oscilación mayor, de 2000°K a 10000°K, y funciona a una velocidad mayor que el modo ATW. Este modo se suele utilizar en aplicaciones de uso externo o cuando existen condiciones de iluminación variables.

Bloqueo de una pulsación

Pulse PUSH LOCK en la parte posterior de la cámara para calibrar el balance de blancos de la escena actual. Este modo se suele utilizar en escenas con condiciones de iluminación constantes.

Selección de sincronización (LL/INT)

Este conmutador selecciona el modo de sincronización de la cámara. Cuando la cámara está conectada a una fuente de alimentación CA, se utiliza el modo Line Lock (LL) para bloquear la velocidad secuencial de la cámara a la frecuencia de forma que cada cámara del sistema se dispare en el mismo punto del ciclo de alimentación CA. El valor predeterminado es LL.

ADVERTENCIA Se debe cambiar el conmutador

LL/INT a INT cuando funciona en 12 V CC.

L/L

INT

V-PH

PUSH LOCK

IRIS LEVEL V-PH

PWR

VIDEO

L/L

INT

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

GND

DC 12V AC 24V

Page 53

Rev. 3 8 G-113077-002

02/07

Español

Potenciómetro de ajuste de la fase Line Lock

Cuando la cámara está en el modo Line Lock, es posible ajustar el punto en el ciclo de CA en el que la cámara captura un fotograma. Esta función permite la sincronización de las cámaras que están conectadas a circuitos de alimentación con diferentes fases.

El potenciómetro de ajuste de la fase V permite ajustar en 270° el punto en que se activará la fase Line Lock. Al girar el potenciómetro en el sentido de las agujas del reloj se adelanta el punto de activación, y al girarlo en sentido contrario se retrasa el punto de activación. El valor predeterminado de fábrica es el punto de anulación. Si todas las cámaras de un sistema están alimentadas de la misma fase, entonces no se debe hacer ningún ajuste en la fase Line Lock.

Page 54

Rev. 3 9 G-113077-002

02/07

Instalación de la lente

Ajuste del enfoque posterior

Se puede acceder al ajuste del enfoque posterior en el extremo frontal de la carcasa de la cámara para ajustar la longitud focal posterior o el enfoque de la imagen.

El rango de ajuste permite que se utilicen las lentes de montaje C y CS sin necesidad de un anillo espaciador.

Figura 4 Montaje C/CS

1. Afloje el tornillo de fijación con un destornillador Phillips.

2. Ajuste el anillo de enfoque para enfocar la imagen.

3. Vuelva a apretar el tornillo de fijación.

CCS

Tornillo de fijación

Page 55

Rev. 3 10 G-113077-002

02/07

Español

Figura 5 Definición de la patilla de las lentes

DC y VSD

1 2

3 4

Patilla Lente de control

directo (DC)

Lente de tipo vídeo (VSD)

1 CTRL - Alimentación (+12 V) 2CTRL + NC 3 DRV + Señal de vídeo 4DRV - GND

Cambie el conmutador de selección a DC

Cambie el conmutador de selección a VSD

Conector de las lentes

Page 56

Rev. 3 11 G-113077-002

02/07

Final de la instalación

Montaje de la cámara

Aparecen unos puntos de montaje marcados en la parte superior de la cámara para montarla sobre un soporte o trípode. Están diseñados para admitir tornillos de montaje de tamaño 1/4 x 20 estándar. Se puede desatornillar este soporte y montarlo en el lateral opuesto de la cámara, según el uso que se vaya a dar. El soporte debe aguantar el peso de la cámara y su lente.

Nota Algunas normas de instalación establecen que el

soporte debe poder aguantar hasta cuatro veces el peso combinado de la cámara y su lente.

Figura 6 Montaje de la cámara

Desatornille los tres tornillos de seguridad del soporte y fíjelo firmemente al otro lateral de la cámara.

Page 57

Rev. 3 12 G-113077-002

02/07

Español

Conexión de la cámara

1. Conecte el conector de VIDEO situado en la parte posterior de la cámara al conector de entrada de vídeo de su monitor.

2. Conecte la cámara a una fuente de alimentación adecuada para su instalación.

HCC334L/LX, HCC484L/LX: alimentación 12 VCC o24VCA

HCC335LX, HCC485LX: alimentación 230V

3. Conecte la fuente de alimentación. Se encenderá el indicador luminoso de alimentación (PWR) para indicar que la cámara recibe corriente. Si no se enciende, compruebe las conexiones y la fuente de alimentación.

Figura 7 Conexiones de la cámara

PUSH LOCK

IR IS LEVEL V-PH

PWR

VIDEO

L/L

IN T

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

GND

DC 12V AC 24V

Monitor

Indicador luminoso de alimentación

Modelo mostrado de bajo voltaje (HCC334L/LX, HCC484L/LX)

Page 58

Rev. 3 13 G-113077-002

02/07

Garantía y servicio

Conforme a todos los términos dispuestos en la garantía del producto, durante el período de garantía, Honeywell reparará o sustituirá gratuitamente a su entera discreción, cualquier producto defectuoso que se haya devuelto previo pago del envío. Si surgiera un problema con un producto Honeywell, llame al servicio de atención al cliente para obtener ayuda o para solicitar un número de autorización de devolución de mercancía (RMA). Para Europa y el Reino Unido, póngase en contacto con su distribuidor de Honeywell. Asegúrese de que tiene a mano el número de modelo, número de serie y la naturaleza del problema para comunicarle esa información al representante del servicio técnico. Debe disponer de la autorización previa para cualquier devolución, sustitución o reembolso. Los artículos enviados a Honeywell sin

un número de autorización de devolución de mercancía (RMA) claramente indicado pueden ser rechazados.

Especificaciones

Nota Estas especificaciones sirven para todos los

modelos, a no ser que se especifique lo contrario.

HCC334L HCC334LX

HCC335LX

HCC484L HCC484LX

HCC485LX

Datos de funcionamiento

Sensor de imagen:

CCD Super HAD de tipo 1/3"

Estándar de vídeo:

NTSC PAL NTSC PAL

Sistema de barrido:

525 líneas, 2:1 entrelazado

625 líneas, 2:1 entrelazado

525 líneas, 2:1 entrelazado

625 líneas, 2:1 entrelazado

Número de píxeles (H x V):

510 x 492 500 x 582 768 x 494 752 x 582

Page 59

Rev. 3 14 G-113077-002

02/07

Español

Iluminación mínima:

< 0,2 lux @ F1.2

(50 IRE, AGC activado)

< 0,4 lux @ F1.2

(50 IRE, AGC activado)

Resolución horizontal:

330 TVL 330 TVL 480 TVL 480 TVL

Salida de vídeo: 1 Vp-p @ 75 Ohmios Sistema de

sincronización:

Interno/Line Lock

Relación Señal/ Ruido:

> 50 dB

Control automático de ganancia (AGC):

activado (30 dB)/desactivado (11 dB)

ALC: EE/VSD/DC Obturador

electrónico automático (AES):

1/60 1/100.000 seg

1/50 1/100.000 seg

1/60 1/100.000 seg

1/50 1/100.000

seg Montaje de lente: Montaje C/CS (ajustable) Balance de

blancos (AWB):

ATW/AWC/bloqueo de una pulsación/Interior/Exterior/

Fluorescente/Usuario BLC: Activado/Desactivado Gamma: 0.45

Instalación eléctrica

Tensión de entrada

HCC334L/LX, HCC484L/LX: 12 VCC/24 VCA

HCC335LX, HCC485LX: 230 VCA

Rango de tensión de entrada

HCC334L/LX, HCC484L/LX: 11 - 16 VCC, 17 - 28 VCA

HCC335LX, HCC485LX: 230 VCA ± 10%

Consumo de energía:

HCC334L/LX, HCC484L/LX: 3.5 W (máx) HCC335LX, HCC485LX: 4.2 W (máx)

Mecánica

Dimensiones: (An x Al x F)

HCC334L/LX, HCC484L/LX: 2,68 x 2,2 x 4,72 in.

(68 x 56 x 120 mm)

HCC335LX, HCC485LX: 2,68 x 2,2 x 5,51 in.

(68 x 56 x 140 mm)

Peso: HCC334L/LX, HCC484L/LX: 0,84 lb (0,380 kg)

HCC335LX, HCC485LX: 0,90 lb (0,410 kg)

Temperatura ambiental

Temperatura:

En funcionamiento: entre -10°C y 50°C

(entre 14°F y 122°F)

De almacenamiento: entre -20°C y 70°C

(entre -4°F y 158°F)

Reglamentación

Emisiones: FCC, CE (EN55013) Inmunidad: CE (EN50130-4) Seguridad: UE: Directiva 73/23/CEE sobre baja tensión

HCC334L HCC334LX

HCC335LX

HCC484L HCC484LX

HCC485LX

Page 60

© 2007 Honeywell International Inc. Todos los derechos reservados. No se permite la reproducción de este documento, ya sea parcial o total, sin autorización previa por escrito de Honeywell Video Systems. Se estima que la información contenida en esta publicación es precisa en todos los aspectos. Ahora bien, Honeywell Video Systems no se responsabiliza de las consecuencias derivadas del uso de la misma. La información contenida en este documento está sujeta a cambios sin previo aviso. Se contempla la posibilidad de publicar revisiones o nuevas versiones de esta publicación para incorporar dichos cambios.

www.honeywellvideo.com

+1.800.796.CCTV (sólo Norteamérica)

HVSsupport@honeywell.com

Documento G-113077-002 02/07 Rev. 3

Honeywell Video Systems (Oficina Central)

2700 Blankenbaker Pkwy, Suite 150 Louisville, KY 40299, EE.UU.

www.honeywellvideo.com

℡

+1.800.796.2288

Honeywell Security Australia Pty Ltd.

Unit 5, Riverside Centre 24-28 River Road West Parramatta, NSW 2150, Australia

www.ademco.com.au

℡

+61.2.8837.9300

Honeywell Security Asia Pacific

33/F Tower A, City Center, 100 Zun Yi Road Shanghai 200051, China

www.security.honeywell.com/cn

℡

+86 21.2527.4568

Honeywell Security Asia

Flat A, 16/F, CDW Building 388 Castle Peak Road Tsuen Wan, N.T., Hong Kong

www.security.honeywell.com/hk

℡

+852.2405.2323

Honeywell Security France

Parc Gutenberg, 8, Voie La Cardon 91120, Palaiseau, Francia

www.honeywell.com/security/fr

℡

+33.01.64.53.80.40

Honeywell Security Italia SpA

Via Treviso 2 / 4 31020 San Vendemiano Treviso, Italia

www.honeywell.com/security/it

℡

+39.04.38.36.51

Honeywell Security España

Mijancas 1. 3

Planta P.Ind. Las Mercedes 28022 Madrid, España

www.honeywell.com/security/es

℡

+34.902.667.800

Honeywell Video Systems Northern Europe

Netwerk 121 1446 WV Purmerend, Países Bajos

www.SecurityHouse.nl

℡

+31.299.410.200

Honeywell Video Systems UK Ltd.

Aston Fields Road, Whitehouse Ind Est Runcorn, Cheshire, WA7 3DL, GB

www.honeywellvideo.com

℡

+0844 8000 235

Honeywell Security South Africa

Unit 6 Galaxy Park, 17 Galaxy Avenue Linbro Park, P.O. Box 59904 2100 Kengray, Johannesburgo Sudáfrica

www.honeywell.co.za

℡

+27.11.574.2500

Honeywell Security Deutschland

Johannes-Mauthe-Straße 14 D-72458 Albstadt, Alemania

www.honeywell.com/security/de

℡

+49.74 31.8 01.0

Honeywell Security Poland

Chmielewskiego 22a, 70-028 Szczecin, Polonia

www.ultrak.pl

℡

+48.91.485.40.60

Honeywell Security Czech Republic

Havránkova 33, Brno Dolní Heršpice, 619 00 República Checa

www.olympo.cz

℡

+420.543.558.111

Honeywell Security Slovakia Republic

Vajnorská 142, 83104 Bratislava Eslovaquia

www.olympo.sk

℡

+421.2.444.54.660

Page 61

Documento G-113077-002 - 02/07 - Rev 3

Telecamera

a colori L-Series

HCC334L HCC334LX HCC484L HCC484LX

HCC335LX HCC485LX

Guida per l’utente

NTSC PAL

Italiano

Page 62

Revisioni

Edizione Data Revisioni

1.00 02/07 Nuovo documento

1.01 09/06 Copertura di documento cambiata.

1.02 10/06 Minor cambio

3 02/07 Modificato 900.0523 documento

numero del pezzo; Avvertimento aggiunto alla pagina iii.

Rev 3 ii G-113077-002

02/07

Page 63

Rev 3 iii G-113077-002

02/07

Avvertenze

Le operazioni di installazione e assistenza dovranno essere effettuate solo da personale esperto e qualificato, al fine di rispettare la conformità con tutte le normative locali e mantenere la validità della garanzia.

ATTENZIONE! I modelli a 12 VCC/24 VCA richiedono

l'utilizzo di un adattatore di alimentazione di Classe 2 in elenco UL o certificato CSA per la conformità agli standard di sicurezza elettrica.

Dove viene usato come dispositivo di scollegamento una spina della RETE ELETTRICA o un apparecchio accoppiatore, tale dispositivo dovrà rimanere prontamente operativo.

Direttiva WEEE (Waste Electrical and Electronic Equipment, Smaltimento di apparecchiature elettriche ed elettroniche). Corretto smaltimento del prodotto

(applicabile nell’Unione Europea e in altri paesi europei con sistemi di raccolta diversificata dei rifiuti). Lo smaltimento di questo prodotto, al termine della sua vita utile, è soggetto alle leggi, alle normative e alle procedure applicabili localmente.

Spiegazione dei simboli grafici

RISCHIO DI SCOSSA

ELETTRICA

NON APRIRE

ATTENZIONE: PER RIDURRE IL RISCHIO DI SCOSSA

ELETTRICA, NON RIMUOVERE IL COPERCHIO.

ALL’INTERNO DELL’UNITÀ NON SONO PRESENTI

PARTI LA CUI MANUTENZIONE POSSA ESSERE

ESEGUITA DALL’UTENTE. PER ASSISTENZA

RIVOLGERSI AL PERSONALE QUALIFICATO.

QUESTO SIMBOLO INDICA CHE ALL'INTERNO DELL’UNITÀ È PRESENTE UN LIVELLO DI TENSIONE PERICOLOSA CHE COSTITUISCE RISCHI DI SCOSSA ELETTRICA.

QUESTO SIMBOLO INDICA CHE L’UNITÀ È ACCOMPAGNATA DA IMPORTANTI ISTRUZIONI OPERATIVE E DI GESTIONE.

ATTENZIONE

Italiano

Page 64

Rev 3 iv G-113077-002

02/07

Dichiarazione di conformità alle norme FCC

Informazioni per l’utente: questa apparecchiatura è stata

sottoposta a test ed è risultata conforme ai limiti previsti per i dispositivi digitali della Classe A. In base alla Parte 15 della normativa FCC, questi limiti sono stati fissati per fornire un’adeguata protezione contro interferenze dannose nelle installazioni commerciali. Questa apparecchiatura genera, utilizza e può emettere radiofrequenze e, se non viene installata e utilizzata in conformità alle istruzioni, può causare interferenze alle comunicazioni radio. Il funzionamento di questa apparecchiatura nelle installazioni residenziali potrebbe provocare interferenze dannose. In tal caso, l'eliminazione delle interferenze è a carico dell’utente.

Attenzione Cambiamenti o modifiche non espressamente

approvate dalla parte responsabile per la conformità potrebbero invalidare l’autorizzazione dell’utente all’utilizzo dell’apparecchiatura.

Dichiarazione di conformità del produttore

Il produttore dichiara che l’apparecchiatura fornita con la presente Guida è conforme ai requisiti di protezione essenziali definiti dalla normativa EMC (Electromagnetic Compatibility, Compatibilità elettromagnetica) 89/336/EEC e dalla normativa LVD (Low Voltage Directive, Direttiva Bassa Tensione) 73/23 EEC, in conformità con i requisiti degli standard EN 55013 relativi alle emissioni.

Page 65

Rev 3 G-113077-002

02/07

Italiano

Sommario

Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Caratteristiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

Prima di iniziare. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Aprire la confezione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Impostazioni della telecamera . . . . . . . . . . . . . . . . . . . . . . 3

Funzioni della telecamera . . . . . . . . . . . . . . . . . . . . . . . . 3

Impostazione della telecamera. . . . . . . . . . . . . . . . . . . . .4

Selezione dell'obiettivo . . . . . . . . . . . . . . . . . . . . . . . . 4

Obiettivo manuale . . . . . . . . . . . . . . . . . . . . . . . .4

Obiettivo Auto Iris Varifocal . . . . . . . . . . . . . . . . . 4

Obiettivo DC (Direct Drive) . . . . . . . . . . . . . . . . .4

Obiettivo Video Drive (VSD) . . . . . . . . . . . . . . . . .5

Modalità di esposizione . . . . . . . . . . . . . . . . . . . . . . 5

Modalità di esposizione automatica . . . . . . . . . . 5

Modalità di esposizione manuale . . . . . . . . . . . . 5

Compensazione di retroilluminazione

(BLC, Backlight Compensation) . . . . . . . . . . . . . . . . 6

Modalità antisfarfallio (FL, Flickerless Mode) . . . . . . 6

Controllo del guadagno automatico

(AGC, Automatic Gain Control). . . . . . . . . . . . . . . . . 6

Bilanciamento del bianco automatico

(AWB, Auto White Balance) . . . . . . . . . . . . . . . . . . . .6

Bilanciamento del bianco con traccia automatica

(ATW, Auto Trace White Balance) . . . . . . . . . . . .7

Controllo del bilanciamento del bianco automatico

(AWC, Auto White Balance Control) . . . . . . . . . . 7

Pulsante di blocco (One Push Lock) . . . . . . . . . .7

Selezione della sincronizzazione

(LL/INT, Synchronization Selection) . . . . . . . . . . . . . 7

Potenziometro di regolazione della fase

con aggancio di fase . . . . . . . . . . . . . . . . . . . . . . . . . 8

Installazione dell'obiettivo . . . . . . . . . . . . . . . . . . . . . . . . . .

Regolazione della messa a fuoco posteriore. . . . . . . . . 9

Completamento dell'installazione . . . . . . . . . . . . . . . . . . 11

Montaggio della telecamera . . . . . . . . . . . . . . . . . . . . . 11

Collegamento della telecamera . . . . . . . . . . . . . . . . . . .12

Garanzia e assistenza . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Specifiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Page 66

Rev 3 1 G-113077-002

02/07

Introduzione

Le telecamere a colori Honeywell L-Series sono il prodotto ideale per le quotidiane applicazioni di sorveglianza. Le telecamere L-Series sono progettate per offrire valore e prestazioni eccezionali per l'utilizzo quotidiano. Le funzionalità pronte all'uso di questo prodotto sono progettate per offrire una qualità elevata delle immagini in applicazioni standard e necessitano di regolazione minima, o nessuna regolazione, dopo l'installazione.

Immagine 1 Vista della fotocamera

Caratteristiche

•CCD 1/3"

• Adattatore dell'attacco dell'obiettivo regolabile C/CS

• Eccellente rapporto segnale/disturbo, superiore a 50 dB

• Illuminazione minima:

• High Res - 0,4 lux (F1.2, 50 IRE, AGC ON)

• Standard Res - 0,2 lux (F1.2, 50 IRE, AGC ON)

• Auto Iris a due vie: Obiettivo Video Iris (VSD) o Direct Drive (DC) Iris

Connettore dell'obiettivo per l'attacco dell'obiettivo Auto Iris

Vite di fermo: allentare l'anello di bloccaggio con un cacciavite Phillips per regolare l'anello di montaggio.

Adattatore attacco C/CS Attacco C: ruotare in senso antiorario Attacco CS: ruotare in senso orario

Page 67

Rev 3 2 G-113077-002

02/07

Italiano

Prima di iniziare

Aprire la confezione

Verificare che la confezione contenga tutti gli articoli elencati nel modulo d'ordine e nella ricevuta. La confezione del modello L-Series contiene, oltre a questa Guida per l'utente:

• Una telecamera a colori L-Series

• Un attacco per l'obiettivo Auto Iris

In caso di parti mancanti o danneggiate, contattare il rivenditore o l'Assistenza Clienti Honeywell (vedere la sezione Contatti sul retro del manuale).

Nota Per completare l'installazione sarà inoltre

necessario un cacciavite Phillips.

Prima di procedere al montaggio della telecamera a colori L-Series, leggere la guida con attenzione.

Conservare la guida per riferimento futuro.

Page 68

Rev 3 3 G-113077-002

02/07

Impostazioni della telecamera

Funzioni della telecamera

Immagine 2 Vista posteriore della telecamera

Legenda # Descrizione 1

Interruttori DIP per impostazioni della modalità (vedere Immagine 3)

Interruttore di selezione per l'obiettivo Auto Iris, VSD per Video o DC per Direct Drive

Interruttore di selezione della sincronizzazione

Connettore per l'uscita Video

Connettore per l'alimentazione (24 VCA: 3 terminali) – (solo per modello a bassa tensione)

Indicatore LED alimentazione

Regolazione livello Iris DC, per l'utilizzo con obiettivo Iris DC

Regolazione della fase di voltaggio, per l'utilizzo con l’aggancio di fase

Pulsante di blocco in modalità di bilanciamento del bianco (WB, White Balance)

Impostazioni dei dati EEPROM per l'utilizzo presso le unità produttive

PUSH LOCK

IR IS LEVEL

PWR

L/L

IN T

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

VIDEO

~207-253VAC 50HZ

V-P H

PUSH LOCK

IR IS LEVEL V-PH

PWR

VIDEO

L/L

INT

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

GND

DC 12V AC 24V

1087

Bassa tensione (HCC334L/X, HCC484L/X)

Tensione di alimentazione 230V (HCC335LX, HCC485LX)

10 87

Page 69

Rev 3 4 G-113077-002

02/07

Italiano

Impostazione della telecamera

Immagine 3 mostra le impostazioni dell'interruttore DIP per

le unità produttive. Controllo del guadagno automatico (AGC, Automatic Gain Control) e Controllo del bilanciamento del bianco automatico (AWC, Auto White Balance Control) sono impostati su ON.

Immagine 3 Impostazioni dell'interruttore DIP per le

unità produttive

Selezione dell'obiettivo

Obiettivo manuale

Impostare l'interruttore EE/ME DIP sul retro della telecamera (vedere

Immagine 3

) su EE. Impostare l'interruttore AES/AI

AES

. EE e AES sono le impostazioni tipiche.

Obiettivo Auto Iris Varifocal

Gli obiettivi Varifocal Auto Iris (Direct Drive [DC] o Video Drive [VSD]) sono collegati alla telecamera tramite una presa quadrata a 4 pin posizionata sul lato della telecamera. Impostare l'interruttore AES/AI DIP su AI. EE e AI sono le impostazioni tipiche.

Per impostare un'esposizione differente, vedere Modalità di

esposizione a pagina 5.

Obiettivo DC (Direct Drive)

1. Impostare l'interruttore VSD/DC sul retro della telecamera su

. Impostare l'interruttore AES/AI DIP su AI.

EE AES OFF OFF OFF OFF OFF OFF

ME AI BLC FL AGC WB3 WB2 WB1

VSD

IRIS LEVEL

PUSH LOCK

IRIS LEVEL

V-P H

PWR

VIDEO

L/L

INT

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

GND

DC 12V AC 24V

= ON = OFF

Page 70

Rev 3 5 G-113077-002

02/07

2. Ruotare lentamente il potenziometro LEVEL fino a quando l'immagine sul monitor raggiunge la nitidezza migliore e non è troppo luminosa.

Obiettivo Video Drive (VSD)

Impostare l'interruttore VSD/DC sul retro della telecamera (vedere Immagine 3) su VSD.

Modalità di esposizione

Modalità di esposizione automatica

La funzione Esposizione elettronica consente di compensare i livelli troppo elevati di illuminazione regolando automaticamente la velocità dell'otturatore della telecamera. Impostare l'interruttore EE/ME su EE (impostazione consigliata).

Modalità di esposizione manuale

Impostare l'interruttore EE/ME su ME. Questa impostazione viene solitamente utilizzata solo per applicazioni di visione artificiale. Nella tabella seguente vengono riportate le velocità dell'otturatore per le impostazioni dell'interruttore.

Attenzione Prima di regolare la velocità dell'otturatore,

è importante conoscere come le impostazioni possono influenzare i dettagli della scena.

Etichetta interruttore

Velocità otturatore FL BLC AES/AI

1/50 (PAL) 1/60 (NTSC)

OFF ON OFF

1/100 (PAL) 1/120 (NTSC)

ON ON OFF

1/250 OFF OFF OFF 1/500 ON OFF OFF 1/1000 OFF ON ON 1/2000 ON ON ON 1/4000 OFF OFF ON 1/10000 ON OFF ON

EE AES OFF OFF OFF OFF OFF OFF

ME AI BLC FL AGC WB3 WB2 WB1

= ON

= OFF

LEGEND

Page 71

Rev 3 6 G-113077-002

02/07

Italiano

Compensazione di retroilluminazione (BLC, Backlight Compensation)

In presenza di troppa luce (ad esempio, se nell'ambiente è presente una finestra), la telecamera tenta di effettuare una compensazione riducendo l'esposizione generale, di conseguenza le aree intorno alla finestra diventano troppo scure. Impostare l'interruttore BLC su ON per eliminare l'effetto contorno.

Modalità antisfarfallio (FL, Flickerless Mode)

Impostare l'interruttore FL su ON per eliminare lo sfarfallio in un'immagine. Per i modelli PAL, la velocità dell'otturatore è 1/100 secondo; per i modelli NTSC è 1/120 secondo.

Controllo del guadagno automatico (AGC, Automatic Gain Control)

Questa funzionalità consente di migliorare la qualità delle immagini quando il livello di illuminazione dell'ambiente è basso. Con impostazione OFF, il miglioramento è di 11 dB. Con impostazione ON, il miglioramento è di 30 dB.

Bilanciamento del bianco automatico (AWB, Auto White Balance)

Il Bilanciamento del bianco automatico (AWB, Auto White Balance) garantisce che venga mantenuta l'integrità dei colori. Per impostare il Bilanciamento del bianco automatico (AWB, Auto White Balance), modificare gli interruttori WB1, WB2, o WB3 come indicato nella tabella seguente.

WB1 WB2 WB3 Modalità AWB (AWB Mode)

OFF OFF OFF

Modalità ATW (ATW Mode)

OFF ON OFF

Modalità AWC (AWC Mode)

OFF ON ON

Pulsante di blocco (One Push Lock)

ON OFF OFF

Modalità fissa per interni (3200°K)

ON OFF ON

Modalità fissa fluorescente (4200°K)

ON ON OFF

Modalità fissa utente (4700°K)

ON ON ON

Modalità fissa per esterni (6300°K)

EE AES OFF OFF OFF OFF OFF OFF

ME AI BLC FL AGC WB3 WB2 WB1

= ON

= OFF

LEGEND

Page 72

Rev 3 7 G-113077-002

02/07

Bilanciamento del bianco con traccia automatica (ATW, Auto Trace White Balance)

Questa modalità riguarda una gamma da 2800°K a 8000°K ed è solitamente utilizzata per le applicazioni in interni.

Controllo del bilanciamento del bianco automatico (AWC, Auto White Balance Control)

Questa modalità riguarda una gamma più ampia da 2000°K a 10000°K e prevede una velocità operativa più rapida rispetto alla modalità ATW. Questa modalità è solitamente utilizzata per le applicazioni in esterni o in presenza di condizioni di luce variabili.

Pulsante di blocco (One Push Lock)

Premere PUSH LOCK sul retro della telecamera per calibrare il bilanciamento del bianco per l'ambiente attuale. Questa modalità è solitamente utilizzata per ambienti con condizioni di luce costanti.

Selezione della sincronizzazione (LL/INT, Synchronization Selection)

Questo interruttore consente di selezionare la modalità di sincronizzazione della telecamera. Quando la telecamera è collegata a un'alimentazione CA, la modalità Aggancio in fase (LL, Line Lock) viene utilizzata per agganciare la frequenza dei fotogrammi della telecamera su una frequenza tale per cui ogni telecamera del sistema viene sincronizzata sulla medesima frequenza dell’alimentazione CA della telecamera di riferimento, eliminando il problema del salto di quadro. L'impostazione predefinita è LL.

Page 73

Rev 3 8 G-113077-002

02/07

Italiano

ATTENZIONE! L'interruttore LL/INT deve essere

impostato su INT quando utilizzato a12 VCC.

Potenziometro di regolazione della fase con aggancio di fase

Quando la telecamera è in modalità Aggancio di fase (LL, Line Lock) è possibile regolare il punto del ciclo CA in cui viene attivata la telecamera. Questa funzionalità consente di sincronizzare le telecamera collegate a fasi diverse.

Il potenziometro di regolazione V-PHASE consente di regolare di 270° il punto di attivazione della fase di aggancio di fase. Ruotando il potenziometro in senso orario viene anticipato il punto di attivazione, ruotandolo in senso antiorario viene ritardato. L'impostazione predefinita di fabbrica corrisponde al punto di tensione zero. Se tutte le telecamere in un sistema sono nella medesima fase, non sarà necessaria alcuna regolazione della fase di aggancio di fase.

L/L

INT

V-PH

PUSH LOCK

IRIS LEVEL

V-P H

PWR

VIDEO

L/L

INT

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

GND

DC 12V AC 24V

Page 74

Rev 3 9 G-113077-002

02/07

Installazione dell'obiettivo

Regolazione della messa a fuoco posteriore

La regolazione della messa a fuoco posteriore si trova sul lato anteriore dell'alloggiamento della telecamera e consente di regolare la distanza focale posteriore o la messa a fuoco dell'immagine.

La gamma di regolazione consente di utilizzare attacchi C o CS dell'obiettivo senza la necessità di un anello distanziatore.

Immagine 4 Attacco C/CS

1. Allentare la vite di fermo con un cacciavite Phillips.

2. Regolare l'anello di messa a fuoco per mettere a fuoco l'immagine.

3. Serrare nuovamente la vite di fermo.

CCS

Vite di fermo

Page 75

Rev 3 10 G-113077-002

02/07

Italiano

Immagine 5 Definizione di pin dell'obiettivo

DC e VSD

1 2

3 4

Pin Obiettivo DC (Direct Drive) Obiettivo Video (VSD)

1 CTRL - Alimentazione (+12 V) 2CTRL + NC 3 DRV + Segnale video 4DRV - GND

Impostare l'interruttore di selezione su DC.

Impostare l'interruttore di selezione su VSD.

Connettore dell'obiettivo Auto Iris

Page 76

Rev 3 11 G-113077-002

02/07

Completamento dell'installazione

Montaggio della telecamera

I punti di innesto si trovano nella parte superiore della telecamera per il montaggio su staffa o treppiede. Sono adatti a viti di montaggio di dimensioni standard 1/4 x 20. Questa staffa può essere svitata e montata sul lato opposto della telecamera, in base alle esigenze. La staffa di montaggio deve essere in grado di sopportare il peso della telecamera e dell'obiettivo.

Nota Alcuni codici di installazione stabiliscono che la

staffa di montaggio deve essere in grado di supportare un peso pari a quattro volte il peso totale di telecamera e obiettivo.

Immagine 6 Montaggio della telecamera

Svitare le tre viti di fissaggio della staffa e montare la staffa sull'altro lato della telecamera.

Page 77

Rev 3 12 G-113077-002

02/07

Italiano

Collegamento della telecamera

1. Collegare il connettore VIDEO sul retro della telecamera al connettore ingresso video del monitor.

2. Collegare la telecamera a un alimentatore adatto per l’installazione.

HCC334L/X, HCC484L/LX: alimentatore da 12 VCC o 24 VCA

HCC335LX, HCC485LX: alimentatore da 230V

3. Inserire la spina nella presa. I LED di alimentazione (PWR) si accendono, segnalando che la telecamera è alimentata. In caso contrario, verificare le connessioni e la fonte di alimentazione.

Immagine 7 Connessioni della telecamera

PUSH LOCK

IR IS LEVEL V-PH

PWR

VIDEO

L/L

IN T

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

GND

DC 12V AC 24V

Monitor

LED alimentazione

Esempio di modello a bassa tensione (HCC334L/X, HCC484L/X)

Page 78

Rev 3 13 G-113077-002

02/07

Garanzia e assistenza

In base ai termini e alle condizioni elencati nella garanzia del prodotto, durante il periodo di garanzia Honeywell provvederà a sostituire, come unica opzione, gratuitamente, qualsiasi prodotto difettoso restituito prepagato. Nel caso in cui si verificasse un problema con un prodotto Honeywell, contattare l'Assistenza Clienti al numero

1.800.796.CCTV (solo Nord America) per ottenere supporto o per

richiedere un numero di autorizzazione per la restituzione del prodotto (RMA, Return Merchandise Authorization). Per Europa e Regno Unito, contattare il proprio rivenditore Honeywell. Assicurarsi di avere a portata di mano il numero del modello e il numero di serie, e di essere a conoscenza della natura del problema da comunicare al rappresentante del servizio tecnico. Per tutte le restituzioni, i cambi o i crediti è necessaria previa autorizzazione. Gli articoli inviati a Honeywell senza un numero

di autorizzazione per la restituzione del prodotto (RMA, Return Merchandise Authorization) potrebbero essere respinti.

Specifiche

Nota Queste specifiche si riferiscono a tutti i modelli, se

non diversamente specificato.

HCC334L HCC334LX

HCC335LX

HCC484L HCC484LX

HCC485LX

Modalità operativa

Sensore immagini: CCD Super HAD 1/3" Standard video: NTSC PAL NTSC PAL Sistema di

scansione:

525 linee, interlacciamento 2:1

625 linee, interlacciamento 2:1

525 linee, interlacciamento 2:1

625 linee, interlacciamento 2:1

Numero di pixel (Orizz. x Vert.):

510 x 492 500 x 582 768 x 494 752 x 582

Illuminazione minima:

< 0,2 lux @ F1.2

(50 IRE, AGC ON)

< 0,4 lux @ F1.2

(50 IRE, AGC ON)

Risoluzione orizzontale:

330 TVL 330 TVL 480 TVL 480 TVL

Page 79

Rev 3 14 G-113077-002

02/07

Italiano

Uscita video: 1 Vp-p a 75 Ohms Sistema di

sincronizzazione

Aggancio di fase/interno

Rapporto S/N: > 50 dB Controllo del

guadagno automatico (AGC, Automatic Gain Control):

On (30 dB)/Off (11 dB)

ALC: EE/VSD/DC Otturatore

elettronico automatico (AES, Automatic Electronic Shutter):

1/60 1/100.000 sec

1/50 1/100.000 sec

1/60 1/100.000 sec

1/50 1/100.000 sec

Attacco obiettivo: Attacco C/CS (regolabile): Bilanciamento del

bianco automatico (AWB, Auto White Balance):

Modalità ATW/AWC/Pulsante di blocco (One Push

Lock)/Per interni/Per esterni/Fluorescente/Utente

BLC: On/Off Gamma: 0,45

Elettricità

Voltaggio in ingresso:

HCC334L/LX, HCC484L/LX: 12 VCC/24 VCA

HCC335LX, HCC485LX: 230 VCA

Gamma di voltaggio in ingresso:

HCC334L/LX, HCC484L/LX: 11 - 16 VCC, 17 - 28 VCA

HCC335LX, HCC485LX: 230 VCA ± 10%

Consumo di energia:

HCC334L/LX, HCC484L/LX: 3.5 W (massimo) HCC335LX, HCC485LX: 4.2 W (massimo)

Meccanica

Dimensioni: (L x A x P)

HCC334L/LX, HCC484L/LX: 2.68 x 2.2 x 4.72 in.

(68 x 56 x 120 mm)

HCC335LX, HCC485LX: 2.68 x 2.2 x 5.51 in.

(68 x 56 x 140 mm)

Peso: HCC334L/LX, HCC484L/LX: 0.84 lb (.380 kg)

HCC335LX, HCC485LX: 0.90 lb (.410 kg)

Ambiente

Temperatura: Operativa: da 14°F a 122°F (da -10°C a +50°C)

Immagazzinaggio: da -4°F a 158°F (da -20°C a +70°C)

Normative

Emissioni: FCC, CE (EN55013) Immunità: CE (EN50130-4) Sicurezza: UE: 73/23/EEC LVD

HCC334L HCC334LX

HCC335LX

HCC484L HCC484LX

HCC485LX

Page 80

© 2007 Honeywell International Inc.Tutti i diritti riservati. È vietata la riproduzione anche parziale e con qualsiasi mezzo della presente pubblicazione senza autorizzazione scritta di Honeywell Video Systems. Le informazioni contenute in questa pubblicazione sono da ritenersi accurate. Tuttavia, Honeywell Video System non si assume la responsabilità per qualsiasi conseguenza derivante dall'utilizzo delle suddette informazioni. Le informazioni contenute nella presente pubblicazione sono soggette a modifiche senza preavviso. È prevista la possibilità di revisioni o nuove edizioni della presente pubblicazione al fine di incorporare tali modifiche.

www.honeywellvideo.com

+1.800.796.CCTV (Solo Nord America)

HVSsupport@honeywell.com

Documento G-113077-002 02/07 Rev 3

Honeywell Video Systems (Sede centrale)

2700 Blankenbaker Pkwy, Suite 150 Louisville, KY 40299, Stati Uniti

www.honeywellvideo.com

℡

+1.800.796.2288

Honeywell Security Australia Pty Ltd.

Unit 5, Riverside Centre 24-28 River Road West Parramatta, NSW 2150, Australia

www.ademco.com.au

℡

+61.2.8837.9300

Honeywell Security Asia Pacific

33/F Tower A, City Center, 100 Zun Yi Road Shanghai 200051, Cina

www.security.honeywell.com/cn

℡

+86 21.2527.4568

Honeywell Security Asia

Flat A, 16/F, CDW Building 388 Castle Peak Road Tsuen Wan, N.T., Hong Kong

www.security.honeywell.com/hk

℡

+852.2405.2323

Honeywell Security France

Parc Gutenberg, 8, Voie La Cardon 91120, Palaiseau, Francia

www.honeywell.com/security/fr

℡

+33.01.64.53.80.40

Honeywell Security Italia SpA

Via Treviso 2 / 4 31020 San Vendemiano Treviso, Italia

www.honeywell.com/security/it

℡

+39.04.38.36.51

Honeywell Security España

Mijancas 1. 3

Planta P.Ind. Las Mercedes 28022 Madrid, Spagna

www.honeywell.com/security/es

℡

+34.902.667.800

Honeywell Video Systems Northern Europe

Netwerk 121 1446 WV Purmerend, The Netherlands

www.SecurityHouse.nl

℡

+31.299.410.200

Honeywell Video Systems UK Ltd.

Aston Fields Road, Whitehouse Ind Est Runcorn, Cheshire, WA7 3DL, Regno Unito

www.honeywellvideo.com

℡

+0844 8000 235

Honeywell Security South Africa

Unit 6 Galaxy Park, 17 Galaxy Avenue Linbro Park, P.O. Box 59904 2100 Kengray, Johannesburg Sudafrica

www.honeywell.co.za

℡

+27.11.574.2500

Honeywell Security Deutschland

Johannes-Mauthe-Straße 14 D-72458 Albstadt, Germania

www.honeywell.com/security/de

℡

+49.74 31.8 01.0

Honeywell Security Poland

Chmielewskiego 22a, 70-028 Szczecin, Polonia

www.ultrak.pl

℡

+48.91.485.40.60

Honeywell Security Czech Republic

Havránkova 33, Brno Dolní Heršpice, 619 00 Repubblica Ceca

www.olympo.cz

℡

+420.543.558.111

Honeywell Security Slovakia Republic

Vajnorská 142, 83104 Bratislava Slovacchia

www.olympo.sk

℡

+421.2.444.54.660

Page 81

Dokument G-113077-002 – 02/07 – Version 3

Farbkamera

Serie L

HCC334L HCC334LX HCC484L HCC484LX

HCC335LX HCC485LX

Bedienungsanleitung

NTSC PAL

Deutsch

Page 82

Versionsübersicht

Ausgab e

Datum Änderungen

1.00 09/06 Neues Dokument

1.01 09/06 Dokumentabdeckung geändert

1.02 10/06 Geringfügige Änderung

3 02/07 Aktualisierte Dokument Zahl des Teils;

Zusätzliche Warnung zu Seite iii.

Version 3 ii G-113077-002

02/07

Page 83

Version 3 iii G-113077-002

02/07

Vorsichtshinweise

Installations- und Wartungsarbeiten dürfen nur von qualifizierten und erfahrenen Technikern ausgeführt werden. Dabei ist auf die Einhaltung aller am Installationsort geltenden rechtlichen Bestimmungen zu achten. Andernfalls erlischt der Gewährleistungsanspruch.

VORSICHT! Modelle mit 12-VDC- und 24-VAC-

Versorgung: Die elektrischen Sicherheitsvorschriften erfordern die Verwendung von Netzgeräten mit Prüfzeichen CSA Certified bzw. UL Listed Class 2.

Dort wo ein Netz- oder der Kaltgerätestecker zur Netztrennung verwendet wird, sollte das Gerät in betriebsbereitem Zustand verbleiben.

WEEE (Waste Electrical and Electronic Equipment, Entsorgung von elektrischen und elektronischen Altgeräten). Umweltgerechte Entsorgung des Geräts

(gilt in den Ländern der Europäischen Union und in anderen Ländern mit Mülltrennsystemen). Dieses Gerät ist nach Ablauf der nutzbaren Betriebsdauer entsprechend den vor Ort gültigen Gesetzen, Richtlinien und Verfahren zu entsorgen.

Bedeutung der grafischen Symbole

STROMSCHLAGGEFAHR

NICHT ÖFFNEN

ACHTUNG: ZUM SCHUTZ VOR STROMSCHLAG

DARF DIE ABDECKUNG NICHT ABGENOMMEN WERDEN.

DAS GERÄT ENTHÄLT KEINE VOM ANWENDER ZU

REPARIERENDEN TEILE.

WARTUNG UND REPARATUR NUR DURCH

FACHPERSONAL.

DIESES SYMBOL SIGNALISIERT, DASS IM GERÄT GEFÄHRLICHE ELEKTRISCHE SPANNUNGEN ANLIEGEN. ES BESTEHT STROMSCHLAGGEFAHR.

DIESES SYMBOL SIGNALISIERT, DASS DAS GERÄT MIT WICHTIGEN HINWEISEN ZU BETRIEB UND WARTUNG AUSGELIEFERT WURDE.

ACHTUNG

Deutsch

Page 84

Version 3 iv G-113077-002

02/07

FCC-Konformitätserklärung

Informationen für den Anwender: Bei der Prüfung dieses

Geräts wurde festgestellt, dass die Grenzwerte für digitale Geräte der Klasse nicht überschritten werden. Gemäß Teil 15 der FCC-Bestimmungen bedeutet die Einhaltung dieser Grenzwerte einen angemessenen Schutz vor schädlicher Störstrahlung bei Betrieb in gewerblichen Umgebungen. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann solche Energie abstrahlen. Wenn das Gerät nicht in Übereinstimmung mit der Gebrauchsanweisung installiert oder betrieben wird, kann die Funksignalübertragung in der Umgebung des Geräts gestört werden. Bei Betrieb des Geräts in Wohnbereichen ist anzunehmen, dass schädliche Störstrahlung erzeugt wird. Diese Störung ist vom Anwender auf eigene Kosten zu beseitigen.

Achtung Änderungen und Modifikationen, die nicht

ausdrücklich von der für Konformität zuständigen

Instanz genehmigt wurden, können zum

Erlöschen der Betriebserlaubnis für das

Gerät führen.

Konformitätserklärung des Herstellers

Der Hersteller erklärt, dass das mit dieser Anleitung gelieferte Gerät den einschlägigen Anforderungen der EU-Richtlinie 89/336/EWG sowie der Niederspannungsrichtlinie LVD 73/23 EWG entspricht. Außerdem werden die Anforderungen der Norm EN 55013 in Bezug auf die Funkstöreigenschaften erfüllt.

Page 85

Version 3 G-113077-002

02/07

Deutsch

Inhalt

Einführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Merkmale und Funktionen . . . . . . . . . . . . . . . . . . . . . . . . 1

Vorbereitungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Auspacken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Einstellungen an der Kamera . . . . . . . . . . . . . . . . . . . . . . . 3

Funktionen der Kamera . . . . . . . . . . . . . . . . . . . . . . . . . .3

Einrichten der Kamera . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Auswählen des Objektivs . . . . . . . . . . . . . . . . . . . . . 4

Manuelles Objektiv . . . . . . . . . . . . . . . . . . . . . . . 4

Objektiv mit einstellbarer Brennweite und

automatischer Blende. . . . . . . . . . . . . . . . . . . . . 4

Gleichspannungsgesteuertes Objektiv (DC) . . . 4

Videogesteuertes Objektiv (VSD). . . . . . . . . . . . 5

Belichtungsmodus . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Automatischer Belichtungsmodus . . . . . . . . . . .5

Manueller Belichtungsmodus . . . . . . . . . . . . . . .5

Gegenlichtkompensation (Backlight

Compensation, BLC) . . . . . . . . . . . . . . . . . . . . . . . . . 6

Flimmerfreier Modus (Flickerless Mode, FL) . . . . . . 6

Automatische Verstärkungsregelung

(Auto Gain Control, AGC) . . . . . . . . . . . . . . . . . . . . .6

Automatischer Weißabgleich (Auto

White Balance, AWB) . . . . . . . . . . . . . . . . . . . . . . . . .6

Automatische Weißabgleich-Nachführung

(Auto Trace White Balance, ATW) . . . . . . . . . . . .7

Automatischer Weißabgleich mit Voreinstellung

(Auto White Balance Control, AWC) . . . . . . . . . .7

One-Push-Verriegelung . . . . . . . . . . . . . . . . . . . 7

Auswahl der Synchronisierung (LL/INT). . . . . . . . . . 7

Trimmpotentiometer für die Synchronisierung mit der

Netzfrequenz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Installation des Objektivs . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Einstellung des Auflagemaßes . . . . . . . . . . . . . . . . . . . . .9

Abschließen der Installation . . . . . . . . . . . . . . . . . . . . . . 11

Montage der Kamera . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Anschließen der Kamera . . . . . . . . . . . . . . . . . . . . . . . .12

Gewährleistung und Kundendienst . . . . . . . . . . . . . . . . . 13

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Page 86

Version 3 1 G-113077-002

02/07

Einführung

Die Farbkameras der Honeywell L-Serie eignen sich ideal für routinemäßige Überwachungsanwendungen. Die Kameras der L-Serie bewähren sich im alltäglichen Einsatz immer weider aufs Neue. Der standardmäßige Funktionsumfang gewährleistet hohe Bildqualität in Standardanwendungen. Nach der Installation sind – falls überhaupt – nur minimale Einstellungsanpassungen erforderlich.

Abbildung 1 Die Kamera im Überblick

Merkmale und Funktionen

• CCD-Sensor 1/3 Zoll (8,5 mm)

• Einstellbarer C/CS-Objektivmontageadapter

• Exzellenter Signal-Rausch-Abstand von über 50 dB

• Minimale Umgebungshelligkeit:

• Hohe Auflösung: 0,4 lux (F 1,2; 50 IRE; AGC EIN)

• Standardauflösung: 0,2 lux (F 1,2; 50 IRE; AGC EIN)

• Automatische Zweiwegeblende: Objektiv mit Videoblende (VSD) oder direkt angetriebener Blende (DC)

Objektivanschluss für Stecker des Objektivs mit automatischer Blende

Madenschraube: Arretierungsring mit einem Kreuzschlitzschraubendreher lösen, dann Montagering einstellen

C/CS-Montageadapter: C-Montage: gegen den Uhrzeigersinn drehen CS-Montage: im Uhrzeigersinn drehen

Page 87

Version 3 2 G-113077-002

02/07

Deutsch

Vorbereitungen

Auspacken

Kontrollieren Sie, ob der tatsächliche Lieferumfang mit den Angaben auf dem Auftragsformular und dem Packzettel übereinstimmt. Zusätzlich zu dieser Bedienungsanleitung sollte die Produktverpackung der Kamera die folgenden Teile enthalten:

• 1 Farbkamera der Serie L

• 1 Stecker für Objektiv mit automatischer Blende

Wenn Teile fehlen sollten, wenden Sie sich an den Händler, bei dem Sie die Kamera erworben haben, oder an den Honeywell Kundenservice (siehe Kontakt auf der Rückseite dieser Anleitung).

Hinweis Für die Installation benötigen Sie außerdem

einen Kreuzschlitzschraubendreher.

Bitte lesen Sie diese Anleitung sorgfältig durch, bevor Sie die Farbkamera der Serie L installieren.

Bewahren Sie die Anleitung auf.

Page 88

Version 3 3 G-113077-002

02/07

Einstellungen an der Kamera

Funktionen der Kamera

Abbildung 2 Rückansicht der Kamera

Legende #Beschreibung 1

DIP-Schalter für die Einstellung des Betriebsmodus (siehe Abbildung 3)

Auswahlschalter für Objektiv mit automatischer Blende (VSD für Video und DC für Direktantrieb)

Auswahlschalter für die Synchronisierung

Video-Ausgangsanschluss

Stromversorgungseingang (24 VAC, dreipolig, nur bei Kleinspannungsversorgung)

Betriebsanzeige-LED

Einstellung der Blendenweite für Objektiv mit direkt angetriebener Blende

Einstellung der V-Phase bei aktivierter Netzfrequenzsynchronisierung

Taste für manuellen Weißabgleich (WB)

EEPROM-Datenübertragung (nur für die werkseitige Verwendung)

PUSH LOCK

IR IS LEVEL

PWR

L/L

IN T

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

VIDEO

~207-253VAC 50HZ

V-P H

PUSH LOCK

IR IS LEVEL V-PH

PWR

VIDEO

L/L

INT

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

GND

DC 12V AC 24V

1087

Kleinspannungsversorgung (HCC334L/LX, HCC484L/LX)

Netzspannungsversorgung (230 Volt) (HCC335LX, HCC485LX)

10 87

Page 89

Version 3 4 G-113077-002

02/07

Deutsch

Einrichten der Kamera

Abbildung 3 zeigt die werkseitigen Voreinstellungen der

DIP-Schalter. Die dynamische Verstärkungsregelung (Automatic Gain Control, AGC) und der automatische Weißabgleich mit Voreinstellung (Auto White Balance Control, AWC) sind auf ON (Ein) gestellt.

Abbildung 3 Werkseitige Voreinstellung der DIP-Schalter

Auswählen des Objektivs

Manuelles Objektiv

Stellen Sie den DIP-Schalter EE/ME an der Rückseite der Kamera auf EE (siehe Abbildung 3). Stellen Sie den Schalter AES/AI auf AES. EE und AES sind die typischen Einstellungen.

Objektiv mit einstellbarer Brennweite und automatischer Blende

Objektive mit einstellbarer Brennweite und automatischer Blende (Direktantrieb [DC] oder Videoantrieb [VSD]) werden an dem 4-poligen Objektivanschluss an der Seite der Kamera angeschlossen. Stellen Sie den DIP-Schalter AES/AI auf AI. EE und AI sind die typischen Einstellungen.

Wenn Sie eine andere Belichtung einstellen möchten, beachten Sie die Hinweise im Abschnitt siehe

Belichtungsmodus auf Seite 5.

Gleichspannungsgesteuertes Objektiv (DC)

1. Stellen Sie den Schalter VSD/DC an der Rückseite der Kamera auf DC. Stellen Sie den DIP-Schalter AES/AI auf AI.

EE AES OFF OFF OFF OFF OFF OFF

ME AI BLC FL AGC WB3 WB2 WB1

VSD

IRIS LEVEL

PUSH LOCK

IRIS LEVEL

V-P H

PWR

VIDEO

L/L

INT

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

GND

DC 12V AC 24V

= ON = OFF

Page 90

Version 3 5 G-113077-002

02/07

2. Drehen Sie langsam das Potenziometer LEVEL, bis das Bild die beste Schärfe erreicht und nicht zu hell ist.

Videogesteuertes Objektiv (VSD)

Stellen Sie den Schalter VSD/DC an der Rückseite der Kamera auf VSD (siehe Abbildung 3).

Belichtungsmodus

Automatischer Belichtungsmodus

Die Funktion zur elektronischen Belichtungsregelung kompensiert zu starke Helligkeit durch automatische Einstellung der Belichtungszeit. Stellen Sie den Schalter EE/ME auf EE (empfohlene Einstellung).

Manueller Belichtungsmodus

Stellen Sie den Schalter EE/ME auf ME. Diese Einstellung wird normalerweise bei der Überwachung von Maschinen eingesetzt. In der nachstehenden Tabelle sind die Belichtungszeiten für die verschiedenen Schalterstellungen zusammengefasst.

Achtung

Bevor Sie die Belichtungszeit einstellen, sollten Sie sich mit den Auswirkungen dieser Einstellungen auf die Bildwiedergabe auseinander setzen.

Schalterbeschriftung

Belichtungszeiten

FL BLC AES/AI

1/50 (PAL) 1/60 (NTSC)

AUS EIN AUS

1/100 (PAL) 1/120 (NTSC)

EIN EIN AUS

1/250 AUS AUS AUS 1/500 EIN AUS AUS 1/1000 AUS EIN EIN 1/2000 EIN EIN EIN 1/4000 AUS AUS EIN 1/10000 EIN AUS EIN

EE AES OFF OFF OFF OFF OFF OFF

ME AI BLC FL AGC WB3 WB2 WB1

= ON

= OFF

LEGEND

Page 91

Version 3 6 G-113077-002

02/07

Deutsch

Gegenlichtkompensation (Backlight Compensation, BLC)

Wenn im überwachten Bereich starker Lichteinfall herrscht (beispielsweise durch ein Fenster), versucht die Kamera, dies durch Reduktion der gesamten Belichtung auszugleichen. Dies führt dazu, dass die Bereiche in der Umgebung des Fensters zu dunkel werden. Stellen Sie den Schalter BLC auf

ON, um den Silhouetten-Effekt zu eliminieren.

Flimmerfreier Modus (Flickerless Mode, FL)

Stellen Sie den Schalter FL auf ON, um das Bildflimmern zu unterdrücken. Bei Ausführungen für PAL beträgt die Belichtungszeit 1/100 Sekunde, bei Ausführungen für NTSC liegt die Belichtungszeit bei 1/120 Sekunde.

Automatische Verstärkungsregelung (Auto Gain Control, AGC)

Diese Funktion verbessert die Bildhelligkeit, wenn im überwachten Bereich nur geringe Helligkeit herrscht. In der Einstellung OFF beträgt die Verstärkung 11 dB. In der Einstellung ON beträgt die Verstärkung 30 dB.

Automatischer Weißabgleich (Auto White Balance, AWB)

Der automatische Weißabgleich sorgt für möglichst originalgetreue Farbwiedergabe. Stellen Sie die Schalter WB1, WB2 und WB3 entsprechend der folgenden Tabelle ein.

WB1 WB2 WB3 AWB-Modus

AUS AUS AUS ATW-Modus AUS EIN AUS AWC-Modus AUS EIN EIN One-Push-Verriegelung EIN AUS AUS Festeinstellung Innenbereich

(3200°K)

EIN AUS EIN Festeinstellung Leuchtstoff-

röhrenlicht (4.200°K)

EIN EIN AUS Feste Benutzereinstellung

(4.700°K)

EIN EIN EIN Festeinstellung Außenbereich

(6.300°K)

EE AES OFF OFF OFF OFF OFF OFF

ME AI BLC FL AGC WB3 WB2 WB1

= ON

= OFF

LEGEND

Page 92

Version 3 7 G-113077-002

02/07

Automatische Weißabgleich-Nachführung (Auto Trace White Balance, ATW)

Dieser Modus deckt einen Bereich von 2.800°K bis 8.000°K ab und wird typischerweise im Innenbereich verwendet.

Automatischer Weißabgleich mit Voreinstellung (Auto White Balance Control, AWC)

Dieser Modus deckt einen größeren Bereich von 2.000°K bis

10.000°K ab. Die Reaktionsgeschwindigkeit ist höher als im

Modus ATW. Dieser Modus wird vorzugsweise im Außenbereich oder in Umgebungen mit schwankenden Lichtverhältnissen eingesetzt.

One-Push-Verriegelung

Drücken Sie an der Rückseite der Kamera die Taste PUSH LOCK, um den Weißabgleich für das aktuelle Motiv auszulösen. Dieser Modus wird vorzugsweise in Bereichen mit konstanten Lichtverhältnissen eingesetzt.

Auswahl der Synchronisierung (LL/INT)

Mit diesem Schalter wählen Sie den Synchronisationsmodus der Kamera aus. Wenn die Kamera an eine Wechselstromversorgung angeschlossen ist, wird mit der Funktion „Line lock (LL)“ (Synchronisierung mit Netzfrequenz) die Bildfrequenz der Kamera so eingestellt, dass jede Kamera im System zum selben Zeitpunkt eines Wechselstromzyklus ausgelöst wird. Die Standardeinstellung ist LL.

Page 93

Version 3 8 G-113077-002

02/07

Deutsch

VORSICHT! Bei Betrieb an 12-V-Gleichspannung

muss der Schalter LL/INT auf INT gestellt werden.

Trimmpotentiometer für die Synchronisierung mit der Netzfrequenz

Wenn die Kamera im Modus „Line lock“ läuft, kann der Punkt eines Wechselstromzyklus ausgewählt werden, an dem die Kamera ausgelöst wird. Diese Funktion ermöglicht die Synchronisierung von Kameras, die an verschiedenen Phasen angeschlossen sind.

Das Trimmpotenziometer V-PHASE ermöglicht es, den Auslösepunkt um 270 Grad (bezogen auf einen Netzfrequenzumlauf) zu verstellen. Bei Drehung des Potenziometers im Uhrzeigersinn erfolgt die Auslösung früher, bei Drehung gegen den Uhrzeigersinn erfolgt die Auslösung später. Die werkseitige Voreinstellung liegt am Nulldurchgang der Phase. Wenn alle Kameras an derselben Phase liegen, sollte die Synchronisierung nicht verändert werden.

L/L

INT

V-PH

PUSH LOCK

IRIS LEVEL

V-P H

PWR

VIDEO

L/L

INT

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

GND

DC 12V AC 24V

Page 94

Version 3 9 G-113077-002

02/07

Installation des Objektivs

Einstellung des Auflagemaßes

Die Einstellung des Auflagemaßes erfolgt an der Vorderseite der Kamera. Damit kann die Bildschärfe korrigiert werden.

Der Einstellbereich ermöglicht die Verwendung von Objektiven mit C- und CS-Montage ohne Distanzring.

Abbildung 4 C/CS-Montage

1. Lösen Sie die Madenschraube mit einem Kreuzschlitzschraubendreher.

2. Stellen Sie das Bild mit dem Einstellring scharf.

3. Ziehen Sie die Schraube wieder an.

CCS

Madenschraube

Page 95

Version 3 10 G-113077-002

02/07

Deutsch

Abbildung 5 Pinbelegung für DC- und VSD-

Objektive

1 2

3 4

Pin Objektiv mit Direktantrieb

(DC)

Objektiv mit Videoantrieb (VSD)

1 CTRL – Stromversorgung (+12 V) 2 CTRL + nicht belegt 3 DRV + Videosignal 4 DRV – Masse

Stellen Sie den Schalter auf DC.

Stellen Sie den Schalter auf VSD.

Anschluss für Objektiv mit automatischer Blende

Page 96

Version 3 11 G-113077-002

02/07

Abschließen der Installation

Montage der Kamera

An der Oberseite der Kamera sind Montagepunkte vorgesehen, so dass die Kamera an einer Halterung oder auf einem Stativ befestigt werden kann. Die Bohrungen sind für handelsübliche Schrauben der Größe 1/4 x 20 vorgesehen. Je nach Anwendung kann diese Halterung abgeschraubt und an der gegenüberliegenden Seite der Kamera angebracht werden. Die Montagehalterung muss das Gewicht der Kamera und des Objektivs tragen können.

Hinweis Einige Sicherheitsvorschriften besagen, dass

die Montagehalterung sogar für das vierfache Gesamtgewicht von Kamera und Objektiv ausgelegt sein muss.

Abbildung 6 Montage der Kamera

Lösen Sie die drei Schrauben der Halterung, und bringen Sie die Halterung an der anderen Seite der Kamera an.

Page 97

Version 3 12 G-113077-002

02/07

Deutsch

Anschließen der Kamera

1. Verbinden Sie den Anschluss VIDEO an der Rückseite der Kamera mit dem Video-Eingangsanschluss des Monitors.

2. Schließen Sie die Kamera an die jeweils vorgesehene Stromversorgung an.

HCC334L/LX, HCC484L/LX: 12 VDC oder 24 VAC HCC335LX, HCC485LX: 230 VAC

3. Verbinden Sie das Netzteil mit dem Stromnetz. Die Betriebsanzeige-LED (PWR) leuchtet und signalisiert damit, dass die Kamera Stromversorgung erhält. Wenn diese LED nicht leuchtet, überprüfen Sie alle Verbindungen und die Stromversorgung.

Abbildung 7 Anschlüsse an der Kamera

PUSH LOCK

IR IS LEVEL V-PH

PWR

VIDEO

L/L

IN T

VSD

ME AI BLC FL AGC WB3 WB2 WB1

AES

OFF

GND

DC 12V AC 24V

Monitor

BetriebsanzeigeLED

Abbildung zeigt Ausführung mit Kleinspannungsversorgung (HCC334L/LX, HCC484L/LX)

Page 98

Version 3 13 G-113077-002

02/07

Gewährleistung und Kundendienst

Gemäß den Bedingungen der Gewährleistungserklärung zu diesem Gerät übernimmt Honeywell während des Gewährleistungszeitraums nach eigenem Ermessen den kostenlosen Austausch oder die kostenlose Reparatur defekter Geräte, die mit vorausbezahlten Frachtkosten an Honeywell zurückgesendet werden. Wenn in Verbindung mit einem Honeywell Gerät ein Problem auftritt, wenden Sie sich bitte an den Kundenservice (in Nordamerika: 1.800.796.CCTV) und lassen sich einen Rücksendecode zuteilen (Return Merchandise Authorization (RMA)). Informationen zur Gewährleistung in Europa erhalten Sie bei einem Honeywell Vertriebspartner. Halten Sie bitte die Modellnummer, die Seriennummer und eine Beschreibung des Problems bereit. Rücksendungen, Ersatzlieferungen und Gutschriften müssen

vorher autorisiert werden. Sendungen an Honeywell, die ohne Rücksendecode (Return Merchandise Authorization) eintreffen, müssen von Honeywell nicht angenommen werden.

Technische Daten

Hinweis Sofern nichts anderes vermerkt ist, gelten diese

Daten für alle Modelle.

HCC334L HCC334LX

HCC335LX

HCC484L HCC484LX

HCC485LX

Betrieb

Bildsensor: Super-HAD-CCD-Sensor 1/3 Zoll (8,5 mm) Bildnorm: NTSC PAL NTSC PAL Bilderfassung:

525 Zeilen, Zeilensprungfaktor 2:1

625 Zeilen, Zeilensprungfaktor 2:1

525 Zeilen, Zeilensprungfaktor 2:1

625 Zeilen, Zeilensprungfaktor 2:1

Anzahl Pixel (H x V):

510 x 492 500 x 582 768 x 494 752 x 582

Page 99

Version 3 14 G-113077-002

02/07

Deutsch

Minimale Umgebungshelligkeit:

<0,2 lux bei F = 1,2

(50 IRE, AGC EIN)

<0,4 lux bei F = 1,2

(50 IRE, AGC EIN)

Horizontale Auflösung:

330 TVL 330 TVL 480 TVL 480 TVL

Videoausgang: 1 Vss an 75 Ohm Synchronisation: Intern/Netzfrequenz Signal-Rausch-

Abstand:

> 50 dB

Dynamische Verstärkungsregelung (Auto Gain Control, AGC):

Ein (30 dB)/Aus (11 dB)

ALC: EE/VSD/DC Automatische

elektronische Blende (Automatic Electronic Shutter, AES):

1/60 bis 1/100.000 s

1/50 bis 1/100.000 s

1/60 bis 1/100.000 s

1/50 bis 1/100.000 s

Objektivmontage: C/CS-Montage (einstellbar) Weißabgleich: ATW, AWC, One-Push-Verriegelung, Innenbereich,

Außenbereich, Leuchtstoffröhrenlicht,

Benutzereinstellung

BLC (Gegenlichtkompensation):

Ein/Aus

Gammakorrektur: 0.45

Elektrische Kenndaten

Eingangsspannung:

HCC334L/LX, HCC484L/LX: 12 VDC/24 VAC

HCC335LX, HCC485LX: 230 VAC

Eingangsspannungsbereich:

HCC334L/LX, HCC484L/LX: 11 bis 16 VDC, 17 bis 28 VAC

HCC335LX, HCC485LX: 230 VAC ±10 %

Leistungsaufnahme:

HCC334L/LX, HCC484L/LX: 3.5 W (max) HCC335LX, HCC485LX: 4.2 W (max)

Mechanische Daten

Maße: (B x H x T) HCC334L/LX, HCC484L/LX: 68 mm x 56 mm x 120 mm

HCC335LX, HCC485LX: 68 mm x 56 mm x 140 mm

Gewicht: HCC334L/LX, HCC484L/LX: 380 g

HCC335LX, HCC485LX: 410 g

Umgebungsbedingungen

Temperatur: Betrieb: –10 °C bis +50 °C

Lagerung: –20 °C bis +70 °C

Normen

Emissionen: FCC, CE (EN55013) Störfestigkeit: CE (EN50130-4) Sicherheit: EU: 73/23/EWG LVD

HCC334L HCC334LX

HCC335LX

HCC484L HCC484LX

HCC485LX

Page 100

© 2007 Honeywell International Inc. Alle Rechte vorbehalten. Kein Teil dieser Veröffentlichung darf ohne schriftliche Genehmigung durch Honeywell Video Systems reproduziert werden. Die Informationen in dieser Veröffentlichung wurden mit größter Sorgfalt zusammengestellt. Honeywell Video Systems kann jedoch keinerlei Haftung für die Folgen übernehmen, die sich aus der Nutzung dieser Informationen ergeben könnten. Die in diesem Dokument enthaltenen Informationen können jederzeit und ohne vorherige Ankündigung geändert werden. Zur Umsetzung solcher Änderungen können überarbeitete Versionen dieser Veröffentlichung herausgegeben werden.

www.honeywellvideo.com

+1.800.796.CCTV (nur Nordamerika)

HVSsupport@honeywell.com

Dokument G-113077-002 02/07 Version 3

Honeywell Video Systems (Hauptniederlassung)

2700 Blankenbaker Pkwy, Suite 150 Louisville, KY 40299, USA

www.honeywellvideo.com

℡ +1.800.796.2288

Honeywell Security Australia Pty Ltd.

Unit 5, Riverside Centre 24–28 River Road West Parramatta, NSW 2150, Australien

www.ademco.com.au

℡

+61.2.8837.9300

Honeywell Security Asia Pacific

33/F Tower A, City Center, 100 Zun Yi Road Shanghai 200051, China

www.security.honeywell.com/cn

℡

+86 21.2527.4568

Honeywell Security Asia

Flat A, 16/F, CDW Building 388 Castle Peak Road Tsuen Wan, N.T., Hongkong

www.security.honeywell.com/hk

℡

+852.2405.2323

Honeywell Security France

Parc Gutenberg, 8, Voie La Cardon 91120, Palaiseau, Frankreich

www.honeywell.com/security/fr

℡

+33.01.64.53.80.40

Honeywell Security Italia SpA

Via Treviso 2 / 4 31020 San Vendemiano Treviso, Italien

www.honeywell.com/security/it

℡

+39.04.38.36.51

Honeywell Security España

Mijancas 1. 3

Planta P.Ind. Las Mercedes 28022 Madrid, Spanien

www.honeywell.com/security/es

℡

+34.902.667.800

Honeywell Video Systems Nordeuropa

Netwerk 121 1446 WV Purmerend, Niederlande

www.SecurityHouse.nl

℡

+31.299.410.200

Honeywell Video Systems UK Ltd.

Aston Fields Road, Whitehouse Ind Est Runcorn, Cheshire, WA7 3DL, GB

www.honeywellvideo.com

℡

+0844 8000 235

Honeywell Security South Africa

Unit 6 Galaxy Park, 17 Galaxy Avenue Linbro Park, P.O. Box 59904 2100 Kengray, Johannesburg Südafrika

www.honeywell.co.za

℡

+27.11.574.2500

Honeywell Security Deutschland

Johannes-Mauthe-Straße 14 D-72458 Albstadt, Deutschland

www.honeywell.com/security/de

℡

+49.74 31.8 01.0

Honeywell Security Poland

Chmielewskiego 22a, 70-028 Szczecin, Polen

www.ultrak.pl

℡

+48.91.485.40.60

Honeywell Security Czech Republic

Havránkova 33, Brno Dolní Heršpice, 619 00 Tschechische Republik

www.olympo.cz

℡

+420.543.558.111

Honeywell Security Slovakia Republic

Vajnorská 142, 83104 Bratislava Slowakei

www.olympo.sk

℡

+421.2.444.54.660

Honeywell HCC334LX, HCC484L, HCC484LX, HCC335LX, HCC485LX User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
