Instrucciones de montaje y de manejo
I E
Presostato
Limitador de presión
Modelos básicos Funciones adicionales
DWR… …203 …574
DGM… …205 …575
Ex-DWR… …206 …576
Ex-DGM… …213 …577
…513
2
Aplicación Series de tipos
Vapor
Agua caliente
Gases de combustible
Combustibles líquidos
DWR Instalaciones según TRD 604
DWR Instalaciones según DIN 4751
DWR + DGM P. 2 DVGW - ficha de trabajo G 260
DWR p. ej., fueloil
Base de prueba (DWR) Nº de inscripción
VdTÜV presión 100/1, número 4.83
VdTÜV presión 100/1, número 4.83
VdTÜV presión 100/1, número 4.83
DIN 3398-3 (01.11.1992)
DIN 3398-4 (1986-10)
DGR 97/23 EG
ID: 0000007042
ID: 0000020757
ID: 0000020756
NG-4347AQ1411
3C028/5
CE-0035BN0004
Base de prueba (DMG) Nº de inscripción
DIN 3398- 3 (01.11.1982)
+ DIN EN 1854 (01.11.1997)
DIN 3398-1 (01.1992)
+ DIN 3398-3 (11.1982)
NG-4346AP1011
CE-0085AQ1088
Función Sensor
Monitor de presión / limitador de presión
(con enclavamiento interno o externo)
“Diseño especial” mediante verificación con 2 millones de operaciones
Dirección de la acción
para monitorización de presión máxima y presión mínima (DWFS, SDBFS)
DVGW
TÜV
3
Código de tipo
Versión básica
DWR XXX
Versión con función adicional
DWR XXX-YYY
Versión Ex
Ex-DWR XXX
DWR
XXX
YYY
Ex-
Identificación de serie
Identificación de margen de presión
Identificación de función adicional
Identificación de versión Ex
El código de tipo también es aplicable aproximadamente a la serie DGM…
Versión de la cubierta del presostato
DWR XXX
DWR XXX-2…
}
Cubierta con conexión por clavija (200) (conexión por clavija según
DIN 43650)
DWR XXX-5… Cubierta con conexión por borna (500)
Ex-DWR… Dispositivo de conmutación Ex (700)
Nota importante:
Los presostatos son dispositivos de precisión que se montan y ajustan en fábrica. Por tanto, no se
debe abrir el dispositivo ni cambiar el ajuste de los tornillos de ajuste barnizados. Los puntos
de conmutación cambiarían y sería necesario volver a ajustarlos.
4
Información de seguridad importante
Lea esta información antes de la instalación
y puesta en servicio.
Instalación y puesta en servicio
1. Los presostatos únicamente debe instalarlos personal adiestrado en esta área de
aplicación (eléctrica/hidráulica/mecánica) de acuerdo con las instrucciones de instalación
y los requisitos legales locales.
2. El dispositivo sólo debe instalarse (conexión mecánica, lado de presión) en materiales
adaptados electroquímicamente, ya que de lo contrario existe el riesgo de que se
produzcan daños en los metales de base debido a la corrosión galvánica, que podría dar
lugar a la pérdida de estabilidad y causar fugas.
3. Precaución al tocar el dispositivo – riesgo de quemaduras. El dispositivo puede alcanzar
una temperatura media de hasta 70 °C. Existe el riesgo de congelación al trabajar con
medios a temperaturas de hasta -20 °C.
Instrucciones de seguridad
1. Los dispositivos de la serie DWR están diseñados para utilizarse como monitores de
presión para gases de acuerdo con la ficha de trabajo G260 de DVGW y para
combustibles líquidos (p. ej., petróleo para calefacción EL) y sistemas de vapor y de
agua caliente de acuerdo con TRD 604 y DIN 4751, apartado 2.
5
2. El dispositivo únicamente debe utilizarse dentro de los límites eléctricos, hidráulicos
y térmicos especificados en la hoja de datos.
3. Las cargas inductivas pueden causar quemaduras por contacto o fundir los contactos.
El cliente debe poner en práctica medidas preventivas, p. ej., mediante el uso de
elementos RC adecuados.
4. Cuando se utilice la versión con ZF 1979 (sin aceite ni grasa), será necesario evitar la
recontaminación de las superficies que entran en contacto con los medios, desde el
momento en que se abra el envoltorio hasta que se haya realizado la instalación.
Por lo general, no se asumirá responsabilidad alguna por la ausencia de aceite y grasa.
5. Las piezas de acero inoxidable y alta calidad del sensor que entran en contacto con el
medio permiten utilizar estos dispositivos con una variedad de medios. Sin embargo,
DEBE realizarse una prueba de resistencia química antes de la selección.
6. No se permite su uso con ácidos y otros medios agresivos, como ácido fluorhídrico,
cloruro de cobre, agua regia o agua oxigenada.
7. Tampoco se permite su uso en sistemas con gases y líquidos inestables como cianuro de
hidrógeno, acetileno disuelto u óxido de nitrógeno.
8. Los dispositivos deben estar protegidos de la radiación solar y la lluvia.
6
9. Los presostatos son dispositivos de precisión que se calibran en fábrica. Por este motivo,
nunca se debe abrir el dispositivo ni cambiar el ajuste de los tornillos de calibración
barnizados.
10. Debe evitarse que el dispositivo quede expuesto a vibraciones excesivas, p. ej., mediante
el uso de un aislamiento mecánico u otras medidas de amortiguación de la vibración.
11. Los medios muy contaminados pueden obstruir el sensor y causar errores y/o averías.
Si se utiliza el dispositivo con este tipo de medios, deberían conectarse mediadores de
presión adecuados.
12. Los presostatos y los mediadores de presión forman una unidad funcional y deben
permanecer conectados el uno al otro en el lugar de instalación.
13. Antes del desmontaje (de retirar el presostato del sistema), se debe desconectar el
dispositivo de la fuente de alimentación y se debe vaciar el sistema. Deben observarse
los reglamentos de prevención de accidentes.
14. Los presostatos nunca se deben utilizar como punto de apoyo.
15. Honeywell GmbH no acepta responsabilidad alguna por el incumplimiento de estas
instrucciones de seguridad.
Dispositivos de protección PLT
1. Si el aparato se instala en un dispositivo de protección PLT de acuerdo con IEC61511,
deberán observarse los datos técnicos pertinentes del certificado de SIL.
7
Contenido Identificación de tipo*
1. Versión básica DWR XXX
1.1 Datos técnicos
1.2 Conexión eléctrica
1.3 Conexión de presión
1.4 Ajuste de la presión de conmutación
1.5 Enclavamiento eléctrico en el armario de aparamenta
2. Monitores de presión con diferencia de conmutación regulable DWR XXX-203
3. Limitadores de presión con enclavamiento mecánico del
estado de conmutación (bloqueo de reinicio)
DWR XXX-205
DWR XXX-206
4. Monitores de presión con contactos chapados en oro DWR XXX-213
5. Monitores de presión en circuitos de control intrínsecamente
seguros (EEx-i)
DWR XXX-513
6. Monitores de presión máxima en circuitos de control
intrínsecamente seguros con monitorización de circuitos
abiertos y cortocircuitos (EEx-i)
DWR XXX-574–577
7. Monitores de presión en la versión Ex Ex-DWR XXX
* La identificación de tipo también se corresponde aproximadamente con la serie DGM…
8
1 Equipamiento básico de los monitores de presión DWR…/DGM…
En el Capítulo 1 se describe el equipamiento básico y la instalación de los monitores de presión
DWR/DGM XXX (sin funciones adicionales). En los Capítulos 2-7 se describen las versiones y las
funciones adicionales.
1.1 Datos técnicos (equipamiento básico)
Calibración básica:
En función de la serie y el uso previsto, los presostatos FEMA están calibrados para una presión
ascendente o descendente. En la tabla se muestra la calibración de los diversos dispositivos y sus
versiones.
Dispositivo
básico
Versiones
Calibrado bajo
presión
ascendente
DWR
Ex-DWR…
DWR...-203, -205, -213, -301,-303, -305, -313, -351, -353,
-363, -513, -563, -576, -577
DGM…
EX-DGM...
DGM...-205, -213, -301, -305,-313, -351, -363, -513, -563,
-576, -577
Calibrado bajo
presión
descendente
n/a
n/a
DWR...206, -306, -574, -575
DGM...206, -306, -574, -575
9
Lo siguiente es aplicable para los dispositivos calibrados bajo presión ascendente:
Si el valor máximo del margen de ajuste se establece como el punto de conmutación, el punto de
reposición es inferior en una cuantía igual al valor del diferencial de conmutación medio (por ejemplo,
DWR6: margen de ajuste 0,5-6 bar, punto de conmutación 6 bar, punto de reposición 5,8 bar).
Si se utiliza el valor mínimo del margen de ajuste, el valor de ajuste más bajo también será el punto
de reposición. El punto de conmutación ajustado debe ser superior en una cuantía igual al valor del
diferencial de conmutación medio (p. ej., DWR6: 0,5-6 bar, punto de conmutación 0,7 bar, punto de
reposición 0,5 bar).
Lo siguiente es aplicable para los dispositivos calibrados para presión descendente
:
Si se utiliza el valor mínimo del margen de ajuste, el punto de ajuste más bajo también será el punto
de conmutación. El punto de reposición ajustado debe ser superior en una cuantía igual al valor del
diferencial de conmutación medio (p. ej., DWR6-206: 0,5-6 bar, punto de conmutación 0,5 bar, punto
de reposición 0,8 bar). Si se utiliza el valor máximo del margen de ajuste, el valor más alto del
margen de ajuste también será el punto de reposición. El punto de reposición ajustado debe ser
superior en una cuantía igual al valor del diferencial de conmutación medio (p. ej., DWR6-206:
margen de ajuste 0,5-6 bar, punto de reposición 6 bar, punto de conmutación 5,7 bar).
Lo siguiente es aplicable para todos los dispositivos:
Todos los puntos de conmutación y de reposición deben encontrarse dentro de los límites del
margen de ajuste especificado indicado en la hoja de datos técnicos.
10
Conmutador
Unipolar de dos posiciones
Capacidad de conmutación
8 (5) A, 250 Vca
Posición de instalación
Vertical hacia arriba y horizontal
Temperatura ambiente máxima
De –25 a 70 °C (DWR…)
De –25 a 60 °C (DGM…)
Temperatura media máxima
70 °C (60 °C en DGM); son posibles temperaturas medias más elevadas si no se superan
los anteriores valores límite en el dispositivo de
conmutación por medio del uso de medidas
adecuadas (p. ej., tubo de agua de bolsillo).
A temperaturas ambiente inferiores a 0 °C, debe
evitarse la formación de condensación de agua
en el sensor y en el dispositivo de conmutación.
Diferencia de conmutación
Véanse los valores en la hoja de datos.
Conexión de presión
Rosca externa G ½A (conexión de manómetro)
según DIN 16288 y rosca interna G ¼ según
ISO 228, apartado 1. (Para aplicaciones de gas,
la rosca interna está permitida hasta 4 bar
únicamente. Debe utilizarse una junta plana
para presiones > 4 bar.)
Dispositivo de conmutación
Cubierta robusta fabricada de aluminio fundido
a presión resistente al agua del mar con
conexión por clavija (200) o conexión por borna
(500).
Grado de protección según EN 60529
IP 54 (cubierta 200)
IP 65 (cubierta 500)
Materiales
Véase la hoja de datos.
11
1.2 Cableado eléctrico

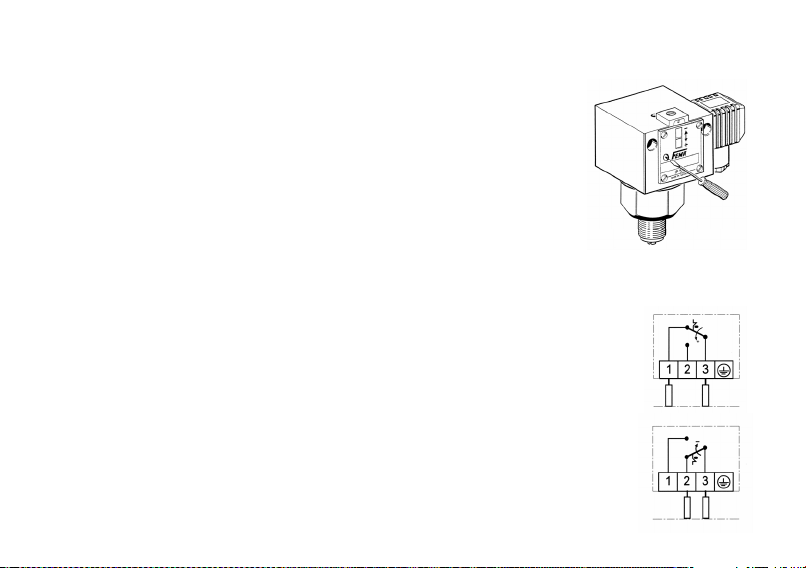

Esquema de conexión
Con presión ascendente:
3–1 abre, 3–2 cierra
Con presión descendente:
3–2 abre, 3–1 cierra

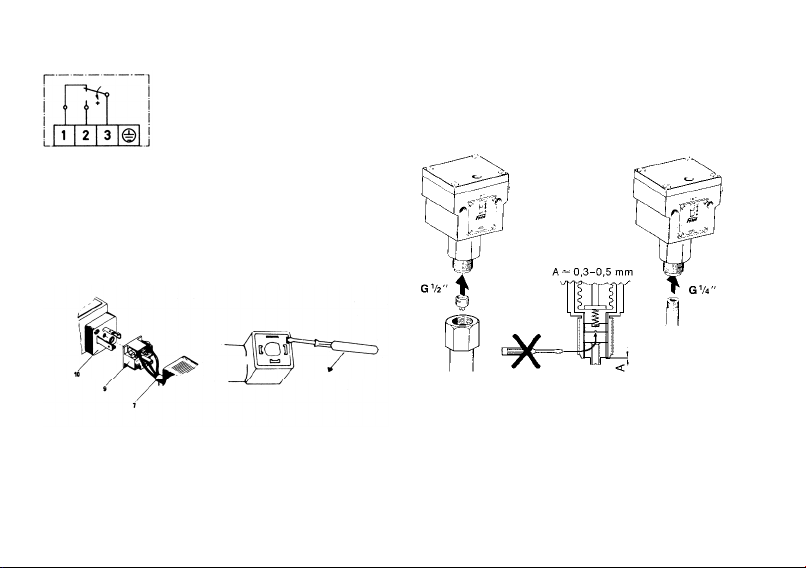

Cableado
El cableado se encuentra en la clavija angular.
Existen 4 posiciones para la salida de los
cables, que forman un ángulo de 90°.
1. Retirar el tornillo.
2. Insertar el destornillador en la ranura
y presionar hacia abajo.
En los dispositivos provistos de cubierta con
conexión por borna, se accede al cuadro de
bornas quitando la tapa de la caja de bornas.
Precaución: cortar la corriente.
1.3 Conexión de presión
Instalación: Directamente en la tubería (conexión
de manómetro G ½) o con 2 tornillos (4 mm)
sobre una superficie nivelada. Apretar únicamente en el eje hexagonal del presostato; no utilizar nunca la cubierta ni la clavija como palanca.
Rosca externa G ½" Rosca interna G ¼"
(Conexión de manómetro)
Si se utilizan juntas estancas
planas, girar hacia dentro el
tornillo de centrado (profundidad A aprox. 0,3–0,5 mm).
En aplicaciones de gas, la
rosca interna sólo se puede
utilizar hasta 4 bar. Debe
utilizarse una junta plana para
presiones > 4 bar.
12

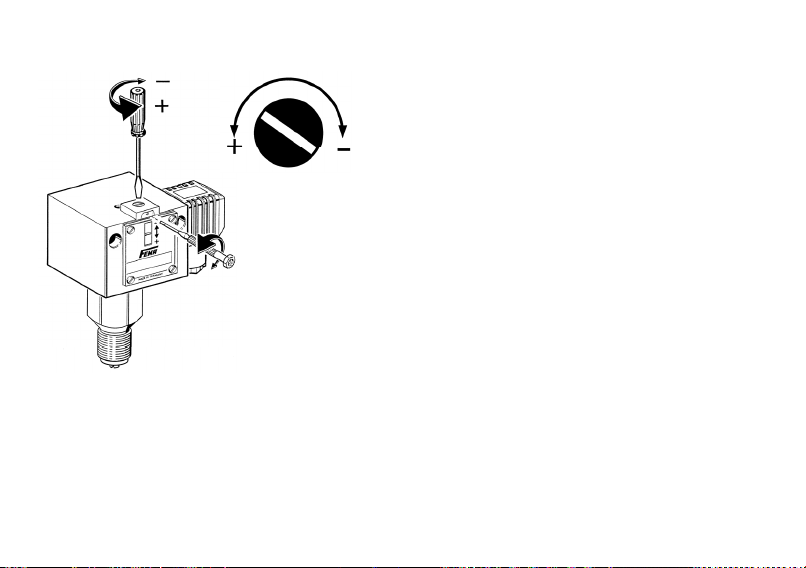

1.4 Ajuste de la presión de conmutación
La presión de conmutación se regula mediante el
eje de ajuste. Antes de realizar el ajuste, aflojar
el tornillo de fijación situado encima de la escala
aproximadamente 2 vueltas y volver a apretarlo
después de realizar el ajuste.
El valor de la escala corresponde al punto de
conmutación superior (para presión ascendente).
El punto de conmutación inferior (para presión
descendente) es inferior en un valor igual a la
diferencia de conmutación. La escala es aproximada; para realizar ajustes precisos se necesita
un manómetro.
En las cubiertas con conexión por borna, el
tornillo de ajuste es accesible después de retirar
la cubierta.
Precaución: cortar la corriente.
1.5 Enclavamiento eléctrico externo en el armario de aparamenta (propuesta de circuito)
También se puede utilizar un monitor de presión como limitador si se conecta un enclavamiento
eléctrico en serie.
En la limitación de presión en calderas de vapor y de agua caliente, el enclavamiento externo sólo se
puede utilizar si existe la seguridad de que el monitor de presión es de “diseño especial”.
13
1.5.1 Limitación de presión máxima con
enclavamiento externo
1.5.2 Limitación de presión mínima con
enclavamiento externo
Si se utiliza el circuito de enclavamiento mostrado anteriormente, los requisitos según DIN
57116/VDE 0116 se cumplen si la instalación eléctrica, como los contactores o relés, se
corresponden con el circuito de enclavamiento externo VDE 0660 o VDE 0435, respectivamente.
DWR=monitor de presión
T1=PARAR
T2=INICIAR
S=señal (según se requiera)
K1=relé con
autoalimentación
DWR=monitor de presión
T1=PARAR
T2=INICIAR
S=señal (según se requiera)
K1=relé con
autoalimentación
Circuito
de seguridad
Circuito
de seguridad
14
2. Monitores de presión con diferencia de conmutación regulable DWR…-
203 (no para DGM…)
2.1 Los mismos datos técnicos que para 1.1
2.2 La misma conexión eléctrica que para 1.2
2.3 La misma conexión de presión que para 1.3
2.4 Ajuste
Existen dos ejes, uno para ajustar la presión de conmutación y otro para ajustar la diferencia de conmutación. Ambos ejes están dispuestos de forma concéntrica. El eje exterior con el diámetro de mayor
tamaño permite ajustar el punto de conmutación inferior, la diferencia de conmutación y, por tanto, el punto
de conmutación superior, se cambia mediante el pequeño tornillo de cabeza hendida situado en su interior.
La dirección de la acción viene indicada por la dirección
de la flecha.
Secuencia de ajuste
a) Conmutación inferior (con presión descendente),
con el eje exterior, de acuerdo con la escala o el
manómetro.
b) La diferencia de conmutación (con presión ascen-
dente), con el pequeño tornillo interno de cabeza
hendida, da como resultado el punto de conmutación
superior.
Cuando se cambia la diferencia de conmutación, el punto de desconexión inferior
permanece inalterado, y el punto de conmutación superior cambia un valor igual a la
diferencia de conmutación.
RSP = SP + xd
SP = punto de conmutación
RSP = punto de conmutación de retorno
xd = diferencia de conmutación (histéresis)
P
resión
3. Limitadores de presión con enclavamiento mecánico del estado de
conmutación (aplicable para DWR y, aproximadamente, para DGM)
Limitador de presión máxima DWR…-205 ID: 0000020756
Limitador de presión mínima DWR…-206 ID: 0000020757
En lugar del microinterruptor con reposición automática, en los limitadores
se instala un microinterruptor “biestable”.
Cuando la presión alcanza el valor ajustado en la escala, el microinterruptor se conmuta y permanece en esa posición. El enganche de cierre
se puede soltar presionando el botón de desbloqueo (marcado con un
punto rojo en el lado de la escala del dispositivo de conmutación). El
limitador no se puede desbloquear hasta que la presión haya descendido
una determinada cantidad o, en el caso del enclavamiento en el punto de conmutación inferior,
vuelva a aumentar. Según la versión, el enclavamiento puede resultar eficaz para un valor
ascendente DWR…-205 o para un valor descendente DWR…-206.
3.1 Los mismos datos técnicos que para 1.1
3.2 Conexión eléctrica
3.2.1 Limitador de presión máxima
DWR...-205
Conmutación y enclavamiento en temperatura ascendente.
Función adicional (…205). Conexión del circuito de control a la borna 1 y 3.
3.2.2 Limitador de presión mínima
Conmutación y enclavamiento en temperatura descendente.
Función adicional (…206). Conexión del circuito de control a la borna 2 y 3.
3.3 La misma conexión de presión que para 1.3
DWR...-206
16
3.4 El mismo ajuste que para 1.4
Nota:
Para limitadores de presión máxima (205), el valor de la escala corresponde al punto de conmutación
superior, y para limitadores de presión mínima (206), corresponde al punto de conmutación inferior.
4. Limitadores de presión con contactos chapados en oro DWR…-213,
DGM…-213
Los contactos chapados en oro se utilizan exclusivamente en el margen de baja tensión para
mantener una resistencia al tránsito baja en los contactos.
4.1 Los mismos datos técnicos que para 1.1
Capacidad de conmutación: máx. 24 Vcc
máx. 100 mA
mín. 5 Vcc
mín. 4 mA
A tensiones e intensidades mayores, la capa dorada de los contactos se dañará.
Todos los demás datos corresponden al equipamiento básico.
17
5. Monitores de presión en circuitos de control intrínsecamente seguros
(EEx-i) DWR/DGM…-513
Únicamente se deben utilizar junto con un amplificador de aislamiento adecuado (p. ej., Ex 011).
Debe tenerse en cuenta el diagrama de conexión adjunto para el amplificador de aislamiento.
Diagrama de conexión
Zonas EX 1 o 2, 21 o 22
Microconmutado
r
Zona sin Ex
Salida
verde
amarillo
oltaje de
alimentación
Posición
de conmutado
r
ZF 51
3
V
18
6. Limitadores de presión/monitores de presión en circuitos de control
intrínsecamente seguros con monitorización de circuitos abiertos
y cortocircuitos (EEx-i)
Los monitores de presión corresponden en
todos los datos técnicos al tipo DWR (DGM).
Asimismo, en el dispositivo de conmutación
se proporciona una combinación de resistencias que, junto con el amplificador de
aislamiento EX 041, monitoriza los cables
eléctricos entre el amplificador de aislamiento
y el monitor de presión para detectar la presencia de circuitos abiertos o cortocircuitos.
En caso de existir un circuito abierto o un
cortocircuito, el sistema se apaga hacia el
lado seguro. Al elegir el tipo y al realizar la
conexión, debe distinguirse estrictamente
entre la monitorización de la presión máxima
y de la presión mínima, además de la función
de monitorización y limitación.
oltaje de
alimentación
Salida I
ún VDE 0660, P.209
Salida III Salida II
Zonas EX 1 o 2
Zona sin Ex
rojo
amarillo
verde
(seg
V
)
19
7. Monitores de presión en EEx-d versión Ex-DWR…, Ex-DGM…
Los monitores de presión Ex deben suministrarse con un formato que se haya probado según ATEX.
Fundamentalmente no resultan posibles otras versiones y funciones adicionales.
7.1 Datos técnicos del dispositivo de conmutación Ex
Tipo de protección Ex
EX II 2 G D EEx de IIC T6 IP65 T80 °C
Aprobación Ex
PTB 02 ATEX 1121
Zona Ex
Compatible para las zonas 1 y 2, 21 y 22
Forma de protección
IP 65 (posición vertical)
Temperatura ambiente
De –15 a +60 °C
Temperatura máx. en el presostato
60 °C
Temperatura media máx. para presostatos
60 °C
Son posibles temperaturas medias más elevadas si se adoptan las medidas adecuadas
(p. ej., tubería de extracción de agua) para que
los márgenes mencionados anteriormente no se
superen en el presostato.
Tipo de cable
M 16 x 1,5
Sólo para instalaciones fijas
Diferencia de conmutación
No regulable,
valores aproximados; véase la hoja de datos
Posición de instalación
Vertical hacia arriba
20
7.2 Datos eléctricos
Diagrama de conexión
El cuadro de bornas es accesible después de retirar la cubierta protectora. La cubierta protectora
debería volver a colocarse en todos los casos después de conectar los cables eléctricos.
Con un aumento de presión, 3–1 se interrumpirá
y 3–2 se cerrará.
Elemento de conmutación
Microinterruptor unipolar de dos posiciones.
Protección de la conexión conductiva
Es accesible después de retirar la cubierta del cuadro de bornas.
Conexión a tierra/conexión de potencial
La sección transversal máxima del cable es de 4 mm
2
.
Corriente de conmutación
3 A 250 Vca, 2 A 250 Vca (inductiva)
0,03 A 250 Vcc, 3 A 24 Vcc
7.3 La misma conexión de presión que para 1.3
21
7.4 Ajuste del punto de conmutación
El punto de conmutación se puede ajustar en el
margen indicado en la hoja de datos utilizando un
destornillador en el eje de ajuste. También se debe
retirar la cubierta del cuadro de bornas (que está
fijada con 4 tornillos M 4 con cabeza hexagonal).
El tornillo de fijación del extremo delantero (encima
de la escala) se debe retirar y volver a atornillar
después de ajustar el punto de conmutación.
Al girar el eje de ajuste en el sentido de las agujas
del reloj se obtiene un punto de conmutación más
bajo, y al girarlo en sentido contrario se obtiene un
punto de conmutación más alto. La escala se debe
utilizar a modo de guía; para obtener ajustes más
exactos debe utilizarse un manómetro.
7.5 Números de serie
Todas las unidades de conmutación y las cubiertas
de sus cuadros de bornas respectivos están
identificadas con un número de serie.
Al realizar la instalación deberá evitarse mezclar
las cubiertas de los cuadros de bornas.
Aviso importante:
Al instalar las unidades de conmutación
y ajustarlas para su funcionamiento, deberán
cumplirse las normas y directrices reconocidas
para las instalaciones en áreas Ex.
Prensacables Ex (4) sólo para utilizarlos en
instalaciones fijas.
1 Ecualización de potencial
2 Cubierta protectora para bornas (desmontable)
3 Bornas de conexión
4 Entrada de cable M 16 x 1,5
5 Ajuste del punto de conmutación
6 Perno de bloqueo del eje de ajuste
7 Protección de la conexión conductiva
FEMA Regelgeräte FEMA Controls
Honeywell GmbH Honeywell GmbH
Böblinger Straße 17 Böblinger Straße 17
71101 Schönaich 71101 Schönaich
Deutschland Germany
Telefon 0 70 31 / 6 37-02 Phone 0 70 31 / 6 37-02
Telefax 0 70 31 / 6 37-8 50 Fax 0 70 31 / 6 37-8 50
7157.134/19
ES2B-0264GE51 R0708 www.fema.biz
Manufactured for and on behalf of the Environmental and Combusition Controls Division of
Honeywell Technologies Sàrl, Ecublens, Route du Bois 37, Switzerland
by its Authorized Representative:
Loading...
