Водяной насос
Руководство по эксплуатации
WB20X
–WB30X
Храните настоящее руководство в доступном месте, чтобы иметь
возможность обратиться к нему в любое время. Настоящее руководство должно рассматриваться как неотъемлемая часть водяного насоса и передаваться следующему владельцу при продаже
насоса.
В руководстве содержится информация и технические характеристики, действительные на момент издания. «Хонда Мотор Ко., Лтд.»
оставляет за собой право изменять технические характеристики
без предварительного уведомления. Данное руководство не может быть перепечатано полностью либо частично без соответствующего одобрения.
1
ВСТУПЛЕНИЕ
Благодарим Вас за то, что Вы выбрали водяной насос производства
компании «Хонда». Мы уверены, что Вы будете удовлетворены этой
покупкой.
В настоящем руководстве содержатся сведения об эксплуатации и обслуживании водяного насоса. Внимательно ознакомьтесь с настоящим
руководством.
Пометка означает, что в следующем разделе содержится
информация о том, как избежать травм и повреждений при эксплуатации водяного насоса.
Необходимо ознакомиться с условиями гарантийного полиса, чтобы
получить представление об условиях гарантии. Гарантийный полис —
отдельный документ, выдаваемый дилером «Хонда».
В случае если Ваш водяной насос нуждается в обслуживании, обратитесь к своему дилеру «Хонда», так как его сотрудники специализируются на обслуживании водяных насосов «Хонда». Ваш дилер «Хонда»
с удовольствием ответит на все интересующие Вас вопросы.
С наилучшими пожеланиями,
«Хонда Мотор Ко., Лтд.».
2
БЕЗОПАСНОСТЬ
Необходимо уделять внимание вопросам Вашей безопасности и безопасности окружающих. При работе с насосом соблюдайте технику
безопасности.
В настоящем руководстве описан порядок работы с водяными насосом, а также возможные последствия неправильной эксплуатации устройства.
Призываем Вас использовать водяной насос со всей возможной осторожностью.
Важная информация о безопасности представлена в следующих формах:
• Предупредительные наклейки — расположены на корпусе насоса.
• Предупредительные знаки — состоят из знака , и одного из слов,
ОПАСНО, ПРЕДУПРЕЖДЕНИЕ или ВНИМАНИЕ.
Это означает:
Высокую вероятность несчастного случая со смертельным
исходом в случае несоблюдения инструкций.
Опасность несчастного случая со смертельным ис-
ходом в случае несоблюдения инструкций.
Опасность получения травмы в случае несоблюдения
инструкций.
• Заголовки — например, «ВАЖНАЯ ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ».
• Разделы — например, «БЕЗОПАСНОСТЬ ПРИ РАБОТЕ С ВОДЯНЫМ
НАСОСОМ».
• Инструкции — инструкции по безопасной эксплуатации водяного насоса.
Внимательно ознакомьтесь с настоящим руководством и с инструкциями по безопасности при работе с насосом, которые здесь содержатся.
3
СОДЕРЖАНИЕ
БЕЗОПАСНОСТЬ ПРИ РАБОТЕ С НАСОСОМ ........................................6
ВАЖНАЯ ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ ..................................6
РАСПОЛОЖЕНИЕ ПРЕДУПРЕДИТЕЛЬНЫХ НАКЛЕЕК ......................8
ОСНОВНЫЕ УЗЛЫ И ДЕТАЛИ НАСОСА .................................................9
РАСПОЛОЖЕНИЕ УЗЛОВ И УПРАВЛЕНИЕ НАСОСОМ ....................9
УПРАВЛЕНИЕ НАСОСОМ .................................................................11
Топливный кран ...........................................................................11
Переключатель зажигания .........................................................11
Рычаг ВОЗДУШНОЙ ЗАСЛОНКИ ................................................12
Манетка газа ...............................................................................12
Рукоятка стартера .......................................................................13
ПЕРЕД НАЧАЛОМ РАБОТЫ ...................................................................14
ГОТОВЫ ЛИ ВЫ К НАЧАЛУ РАБОТЫ? ..............................................14
ГОТОВ ЛИ НАСОС К НАЧАЛУ РАБОТЫ? .........................................15
Проверка общего состояния насоса .........................................15
Проверка всасывающего и выпускного шлангов ......................16
Проверка двигателя ....................................................................16
ВО ВРЕМЯ РАБОТЫ ..............................................................................17
БЕЗОПАСНОСТЬ ПРИ РАБОТЕ С НАСОСОМ ..................................17
РАСПОЛОЖЕНИЕ НАСОСА .............................................................18
УСТАНОВКА ВСАСЫВАЮЩЕГО ШЛАНГА .......................................19

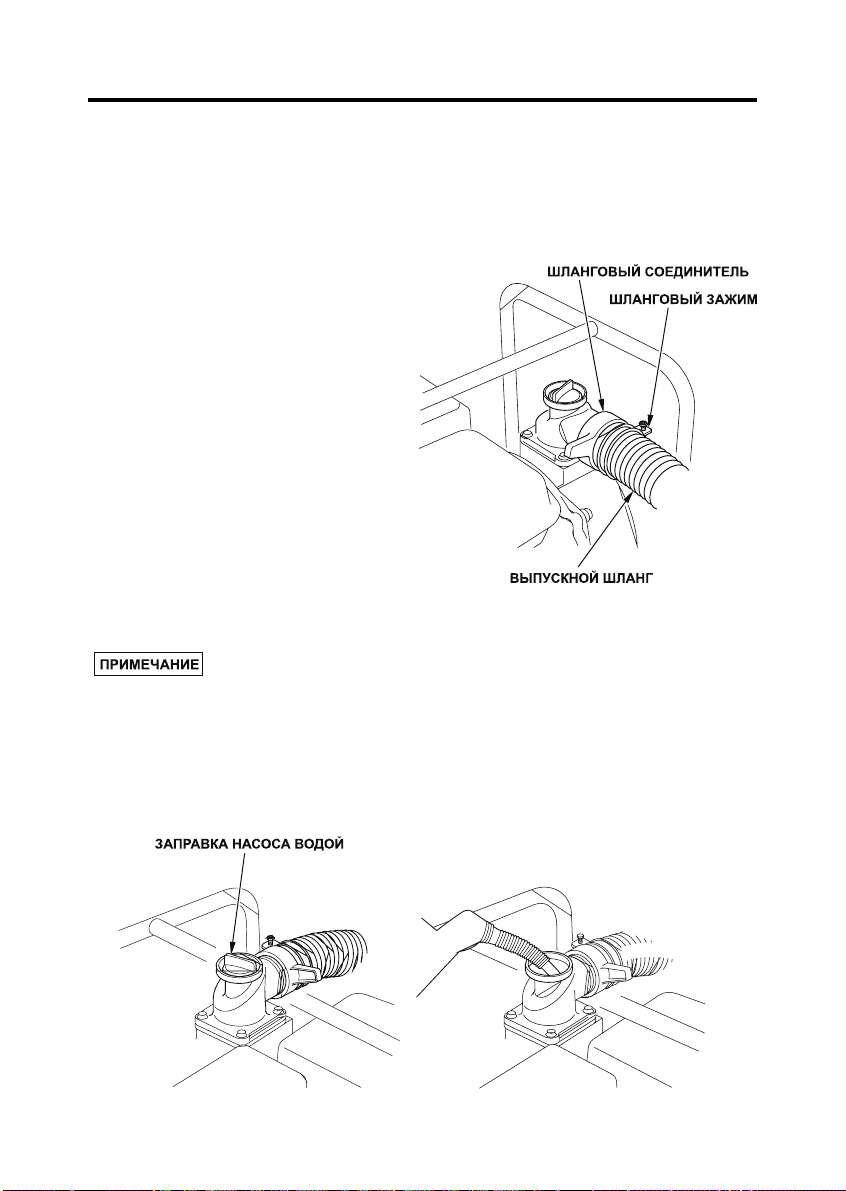

УСТАНОВКА ВЫПУСКНОГО ШЛАНГА ..............................................20
ЗАПРАВКА НАСОСА ВОДОЙ ............................................................20
ПУСК ДВИГАТЕЛЯ ............................................................................21
РЕГУЛИРОВАНИЕ СКОРОСТИ РАБОТЫ ДВИГАТЕЛЯ ......................23
ОСТАНОВКА ДВИГАТЕЛЯ .................................................................24
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ НАСОСА .......................................26
О ВАЖНОСТИ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ........................26
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ТЕХНИЧЕСКОМ
ОБСЛУЖИВАНИИ .............................................................................27
ГРАФИК ТЕХОБСЛУЖИВАНИЯ ........................................................28
ЗАПРАВКА .........................................................................................29
РЕКОМЕНДАЦИИ ПО ИСПОЛЬЗОВАНИЮ БЕНЗИНА .....................30
ПРОВЕРКА УРОВНЯ МОТОРНОГО МАСЛА ......................................31
ЗАМЕНА МОТОРНОГО МАСЛА .........................................................32
РЕКОМЕНДАЦИИ ПО ИСПОЛЬЗОВАНИЮ МОТОРНОГО МАСЛА .. 33
4
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ НАСОСА (продолжение)
ОСМОТР ВОЗДУШНОГО ФИЛЬТРА ...................................................34
ОЧИСТКА ВОЗДУШНОГО ФИЛЬТРА .................................................35
ОБСЛУЖИВАНИЕ СВЕЧИ ЗАЖИГАНИЯ ............................................36
ОБСЛУЖИВАНИЕ ИСКРОГАСИТЕЛЯ (дополнительный узел) ........38
ХРАНЕНИЕ .............................................................................................39
ПОДГОТОВКА К ХРАНЕНИЮ .............................................................39
Очистка ........................................................................................39
Топливо ........................................................................................40
Моторное масло ..........................................................................43
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ХРАНЕНИИ .............................43
ИСПОЛЬЗОВАНИЕ НАСОСА ПОСЛЕ ХРАНЕНИЯ ............................44
ТРАНСПОРТИРОВКА ............................................................................45
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ .......................................................46
ДВИГАТЕЛЬ .......................................................................................46
Двигатель не заводится .............................................................46
Потеря мощности ........................................................................46
НАСОС ..............................................................................................47
Насос не работает ......................................................................47
Насос работает неудовлетворительно .....................................47
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ИНФОРМАЦИЯ ДЛЯ
КЛИЕНТА ...............................................................................................48
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ................................................48
Серийный номер ........................................................................48
Модификация карбюратора для работы на больших высотах 49
Кислородосодержащие виды топлива .......................................50
Информация о системе контроля выхлопа .............................51
Индекс выхлопа ..........................................................................53
Технические характеристики .....................................................54
ИНФОРМАЦИЯ ДЛЯ КЛИЕНТА ........................................................58
Руководства, изданные компанией «Хонда» ............................58
Работа с клиентами ....................................................................59
5
БЕЗОПАСНОСТЬ ПРИ РАБОТЕ С НАСОСОМ
ВАЖНАЯ ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ
Насосы «Хонда» WB20X и WB30X разработаны для перекачивания пресной
воды, не предназначенной для потребления человеком. Использование
насоса в иных целях может привести к повреждению насоса или к несчастному случаю.
Следование указаниям «Руководства» позволит предотвратить несчастные случаи. Ниже описаны операции, которые представляют наибольшую опасность, а также способы защитить себя и окружающих при работе с насосом.
Обязанности оператора насоса
Оператор насоса обязан обеспечить безопасность окружающих его людей
и имущества. Он должен знать, как экстренно остановить насос. Перед
тем, как оставить насос без присмотра, необходимо выключить двигатель.
Оператор должен знать назначение приборов управления насосом.
Убедитесь в том, что оператор насоса должным образом проинструктирован. Не позволяйте детям работать с насосом. Убедитесь в том,
что в зоне работы насоса нет детей и домашних животных.
Эксплуатация насоса
Насос разработан для перекачивания пресной воды, не предназначенной
для потребления человеком. Перекачивание легковоспламеняющихся
жидкостей, таких, как бензин или мазут, может привести к взрыву или пожару. Перекачивание морской воды, напитков, кислот, химических растворов и прочих коррозионно-активных жидкостей может повредить
насос.
Осторожность при заправке
Бензин чрезвычайно огнеопасен, пары бензина взрывоопасны.
Производите заправку насоса на открытом воздухе в проветриваемом
месте, установив насос на ровную поверхность и выключив двигатель.
Следите за тем, чтобы уровень топлива не был выше уровня верхней
стенки топливного бака. Не курите рядом с бензином, следите за тем,
чтобы рядом с бензином не было огня и искр. Храните бензин в предназначенных для этого емкостях. До запуска двигателя вытрите весь пролившийся бензин.
6
Горячий выхлоп
Во время работы глушитель насоса нагревается. Он остается горячим
в течение некоторого времени после остановки двигателя. Не прикасайтесь к горячему глушителю. Перед транспортировкой или хранением насоса убедитесь в том, что двигатель остыл.
В целях предотвращения пожара следите за тем, чтобы во время работы
насос находился на расстоянии не менее одного метра от построек, стен
и другого оборудования. Не подносите к двигателю легковоспламеняющиеся объекты.
Угарный газ
Выхлоп насоса содержит ядовитый угарный газ (оксид углерода). Не вдыхайте выхлопные газы насоса. Не запускайте двигатель в замкнутом помещении.
7
РАСПОЛОЖЕНИЕ ПРЕДУПРЕДИТЕЛЬНЫХ НАКЛЕЕК
Предупредительные наклейки содержат важную информацию о безопасности. Ознакомьтесь с их содержанием. Эти наклейки являются
неотъемлемой частью насоса. Если наклейка отклеилась или испортилась, обратитесь к официальному дилеру «Хонда» для замены наклейки.
8
ОСНОВНЫЕ УЗЛЫ И ДЕТАЛИ НАСОСА
РАСПОЛОЖЕНИЕ УЗЛОВ И УПРАВЛЕНИЕ НАСОСОМ
9
10
УПРАВЛЕНИЕ НАСОСОМ
Топливный кран
Топливный кран служит для открытия и закрытия бензопровода, соединяющего топливный
бак с карбюратором.
Перед запуском двигателя
следует установить топливный
кран в положение «ВКЛ».
Когда насос не используется,
установите топливный кран
в положение «ВЫКЛ», чтобы
предотвратить попадание топлива в карбюратор и снизить
вероятность утечки топлива.
Переключатель зажигания
Переключатель зажигания управляет системой зажигания.
Перед запуском двигателя установите переключатель зажигания в положение «ВКЛ».
Если Вы установите переключатель зажигания в положение
«ВЫКЛ», то двигатель остановится.
11
Рычаг ВОЗДУШНОЙ ЗАСЛОНКИ служит для открытия
и закрытия воздушной заслонки в карбюраторе.
В положении «ЗАКРЫТО»
топливно-воздушная смесь
обогащается. Это позволяет
запустить «холодный» двигатель.
Положение «ОТКРЫТО» используется для работы двигателя после запуска, а также
для повторного запуска «горячего» двигателя.
Манетка газа
Манетка газа служит для регулирования скорости работы
двигателя.
В зависимости от положения
манетки двигатель работает
быстрее или медленнее.
Мощность насоса регулируется манеткой газа. Увеличение
скорости работы двигателя
ведет к увеличению мощности
насоса. Передвигая манетку
в направлении позиции холостого хода можно уменьшить
мощность насоса.
12
Рукоятка стартера
Рукоятка стартера служит для запуска двигателя.
13
ГОТОВ ЛИ НАСОС К НАЧАЛУ РАБОТЫ?
В целях повышения Вашей безопасности и продления срока службы
насоса до начало работы необходимо проверить состояние насоса.
При обнаружении неисправностей необходимо либо самостоятельно
устранить их до начала работы, либо обратиться к дилеру «Хонда».
Неправильное техобслуживание насоса
или эксплуатация неисправного насоса
могут стать причиной несчастного случая.
Перед каждым запуском насоса осуществляйте его осмотр. Не эксплуатируйте
неисправный насос.
Выхлоп насоса содержит ядовитый угарный газ (оксид углерода).
Не вдыхайте выхлопные газы насоса. Не запускайте двигатель в замкнутом помещении.
В целях предотвращения пожара следите за тем, чтобы во время работы насос находился на расстоянии не менее одного метра от построек, стен и другого оборудования. Не подносите к двигателю легковоспламеняющиеся объекты.
Перед началом осмотра насоса установите его на ровную поверхность
и убедитесь в том, что переключатель зажигания находится в позиции
«ВЫКЛ».
Проверка общего состояния насоса
• Осмотрите насос на предмет наличия протечек масла или бензина.
• Удалите грязь, в особенности с глушителя и стартера.
• Осмотрите насос на предмет наличия повреждений.
• Убедитесь в том, что все гайки, винты, болты, шланговые соединители и зажимы плотно затянуты.
15
Проверка всасывающего и выпускного шлангов
• Проверьте общее состояние шлангов. Перед тем как подсоединять
шланги к насосу, убедитесь в том, что они находятся в рабочем состоянии. Помните, что всасывающий шланг должен быть укреплен во избежание деформации.
• Убедитесь в том, что уплотняющая прокладка соединителя всасывающего шланга в хорошем состоянии (см. стр. 18).
• Убедитесь в том, что шланговые соединители и зажимы плотно затянуты (см. стр. 18 и 19).
• Убедитесь в том, что фильтр установлен на всасывающий шланг
и находится в рабочем состоянии (см. стр. 18).
Проверка двигателя
• Проверьте уровень моторного масла (см. стр. 30). Запуск двигателя
с недостаточным количеством масла может привести к повреждению
двигателя.
• Проверьте воздушный фильтр (см. стр. 30). Загрязненный воздушный фильтр будет препятствовать попаданию воздуха в карбюратор,
что приведет к снижению мощности двигателя и насоса.
• Проверьте уровень бензина (см. стр. 28). Наполните топливный бак,
это позволит избежать перерывов на заправку при работе.
16
ВО ВРЕМЯ РАБОТЫ
БЕЗОПАСНОСТЬ ПРИ РАБОТЕ С НАСОСОМ
Для того чтобы наиболее безопасным образом реализовать потенциал насоса, необходимо понимать, как он работает, а также обладать
некоторым опытом эксплуатации.
Перед первым запуском насоса перечитайте пункт «ВАЖНАЯ
ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ» на стр. 5, а также главу «ПЕРЕД
НАЧАЛОМ РАБОТЫ».
В целях безопасности не запускайте двигатель в замкнутом помещении. Выхлоп насоса содержит ядовитый угарный газ (оксид углерода),
который быстро накапливается в замкнутом помещении и может вызвать отравление и смерть.
Насос разработан для перекачивания пресной воды, не предназначенной для потребления человеком. Перекачивание легковоспламеняющихся жидкостей, таких, как бензин или мазут, может привести
к взрыву или пожару. Перекачивание морской воды, напитков, кислот,
химических растворов и прочих коррозионно-активных жидкостей может повредить насос.
17
РАСПОЛОЖЕНИЕ НАСОСА
Для достижения наилучших результатов установите насос на уровне,
близком к уровню воды. Не используйте шланги, которые длиннее,
чем необходимо. Это позволит насосу набрать максимальную мощность с наименьшими затратами на самовсасывание.
С увеличением высоты всасывания снижается мощность насоса.
Длина, тип и размеры всасывающего и выпускного шлангов могут существенным образом влиять на мощность насоса.
Напор водовыпуска всегда больше, чем напор всасывания, поэтому
высота нагнетания должна быть меньше, чем высота всасывания.
Для уменьшения времени самовсасывания необходимо уменьшить
высоту всасывания (установить насос на уровне, близком к уровню
воды). Время самовсасывания — это время, необходимое для того,
чтобы после начала работы насоса вода поднялась на высоту всасывания.
18
Loading...
