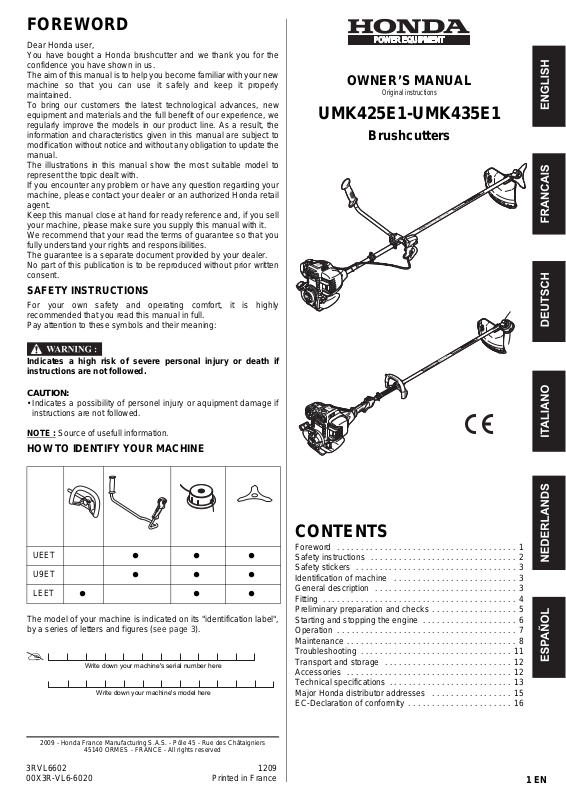

FOREWORD

CAUTION:

Write down your machine's serial number here

Write down your machine's model here

Dear Honda user, You have bought a Honda brushcutter and we thank you for the confidence you have shown in us. The aim of this manual is to help you become familiar with your new machine so that you can use it safely and keep it properly maintained. To bring our customers the latest technological advances, new equipment and materials and the full benefit of our experience, we regularly improve the models in our product line. As a result, the information and characteristics given in this manual are subject to modification without notice and without any obligation to update the manual. The illustrations in this manual show the most suitable model to represent the topic dealt with. If you encounter any problem or have any question regarding your machine, please contact your dealer or an authorized Honda retail agent. Keep this manual close at hand for ready reference and, if you sell your machine, please make sure you supply this manual with it. We recommend that your read the terms of guarantee so that you fully understand your rights and responsibilities. The guarantee is a separate document provided by your dealer. No part of this publication is to be reproduced without prior written consent.

SAFETY INSTRUCTIONS

For your own safety and operating comfort, it is highly recommended that you read this manual in full. Pay attention to these symbols and their meaning:

OWNER’S MANUAL

Original instructions

UMK425E1-UMK435E1

Brushcutters

Indicates a high risk of severe personal injury or death if instructions are not followed.

• Indicates a possibility of personel injury or aquipment damage if instructions are not followed.

NOTE : Source of usefull information.

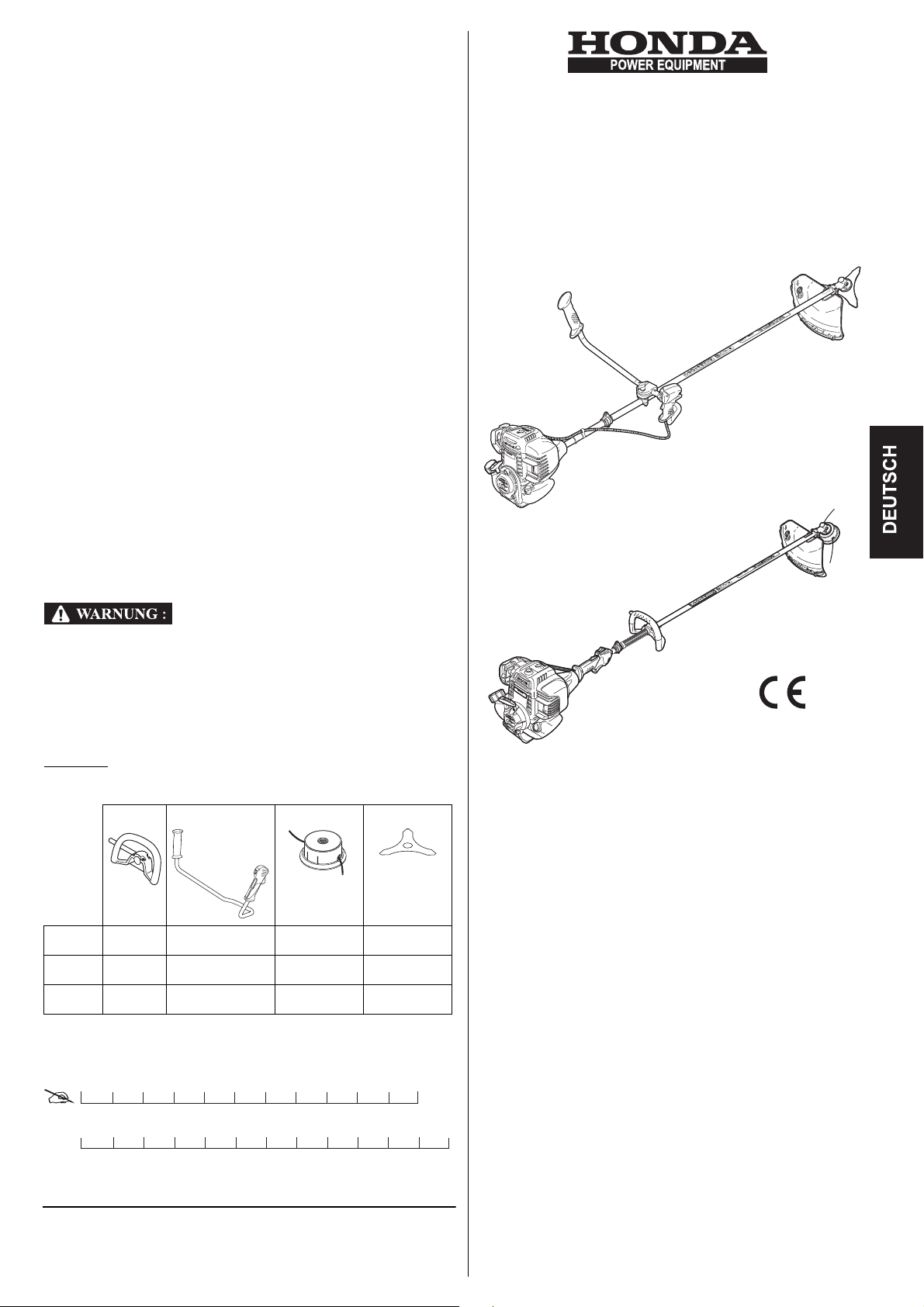

HOW TO IDENTIFY YOUR MACHINE

UEET

U9ET LEET

The model of your machine is indicated on its "identification label", by a series of letters and figures (see page 3).

zzz

CONTENTS

Foreword . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Safety stickers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Identification of machine . . . . . . . . . . . . . . . . . . . . . . . . . . 3

General description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Fitting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Preliminary preparation and checks . . . . . . . . . . . . . . . . . . 5

Starting and stopping the engine . . . . . . . . . . . . . . . . . . . . 6

Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

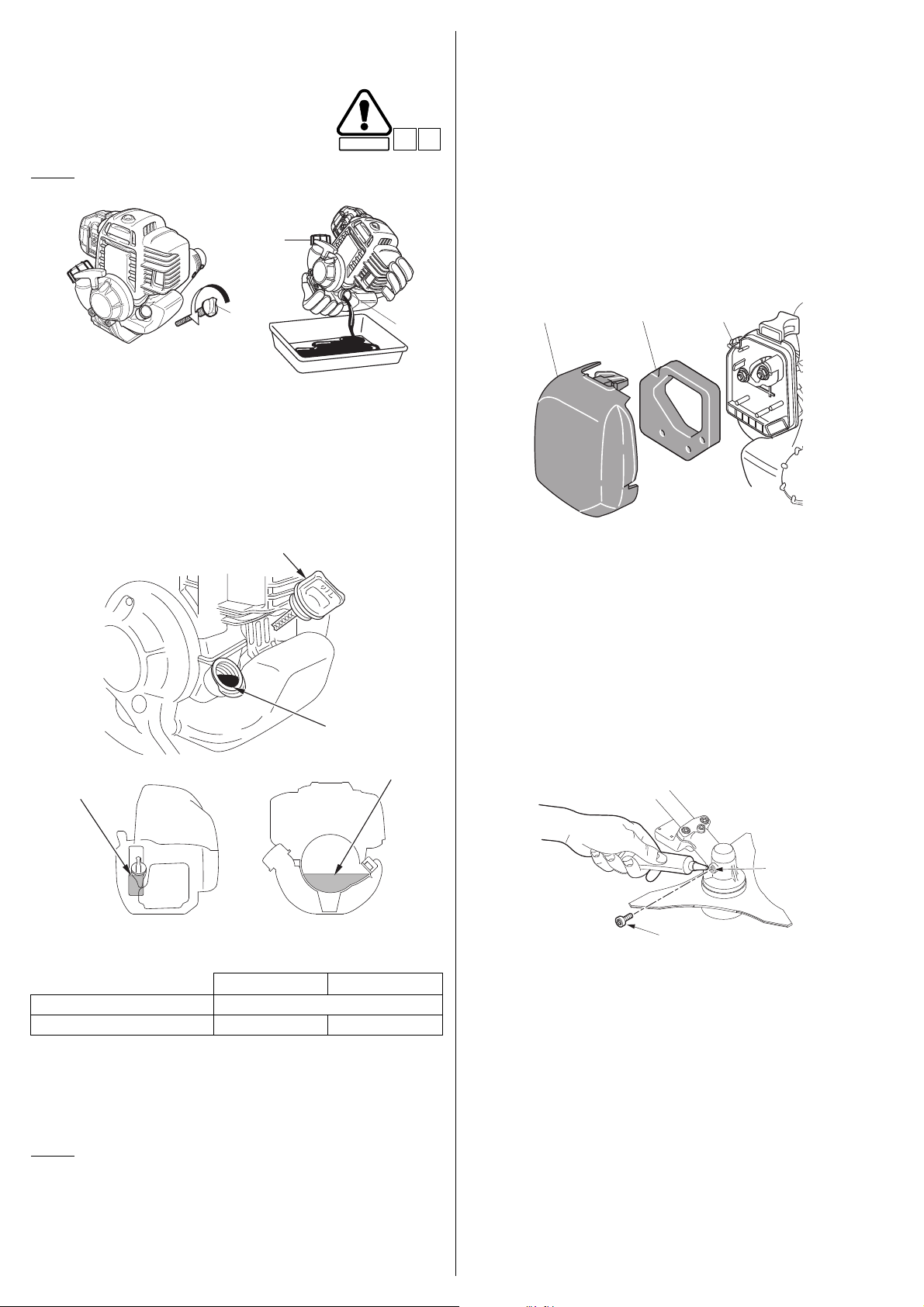

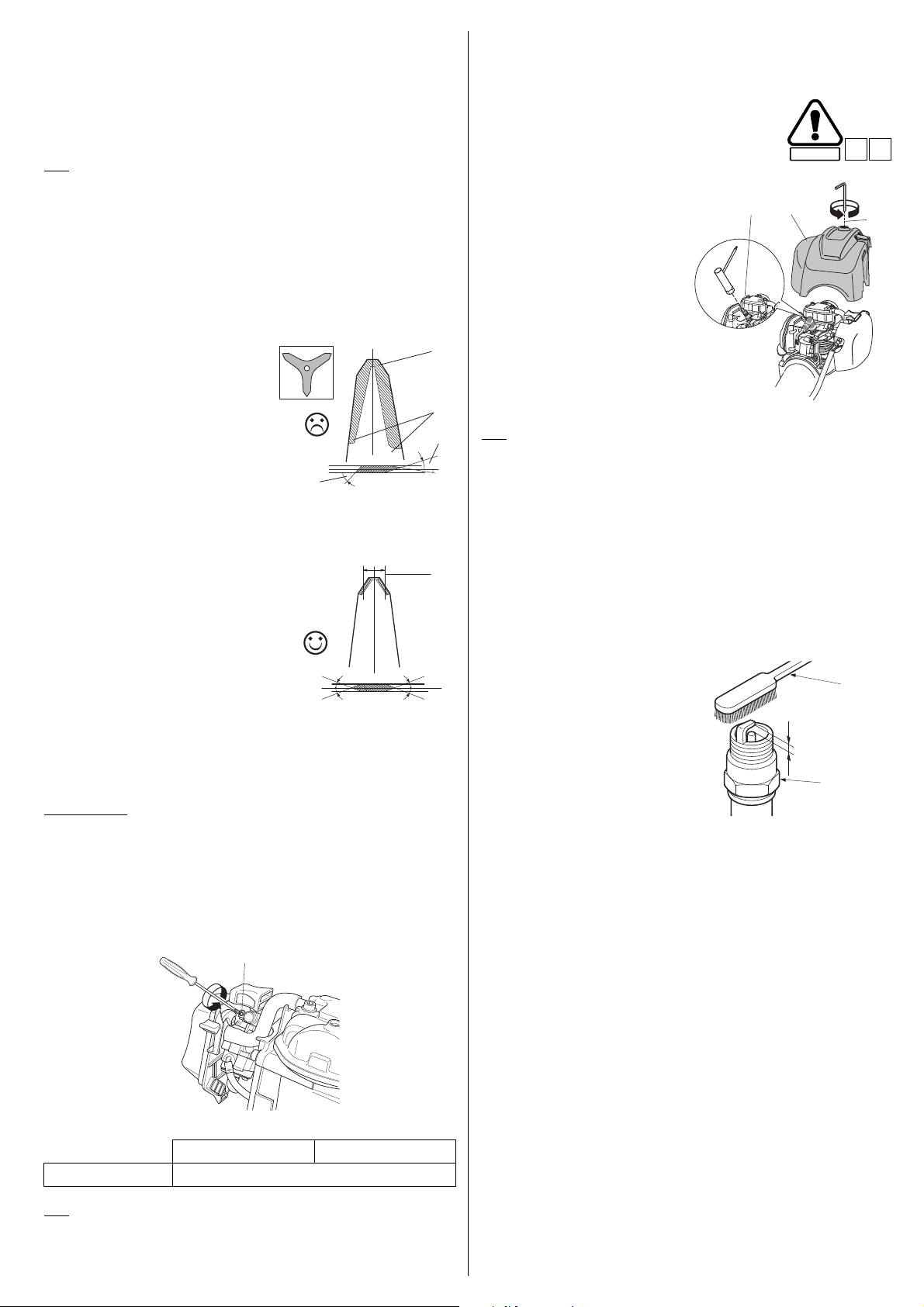

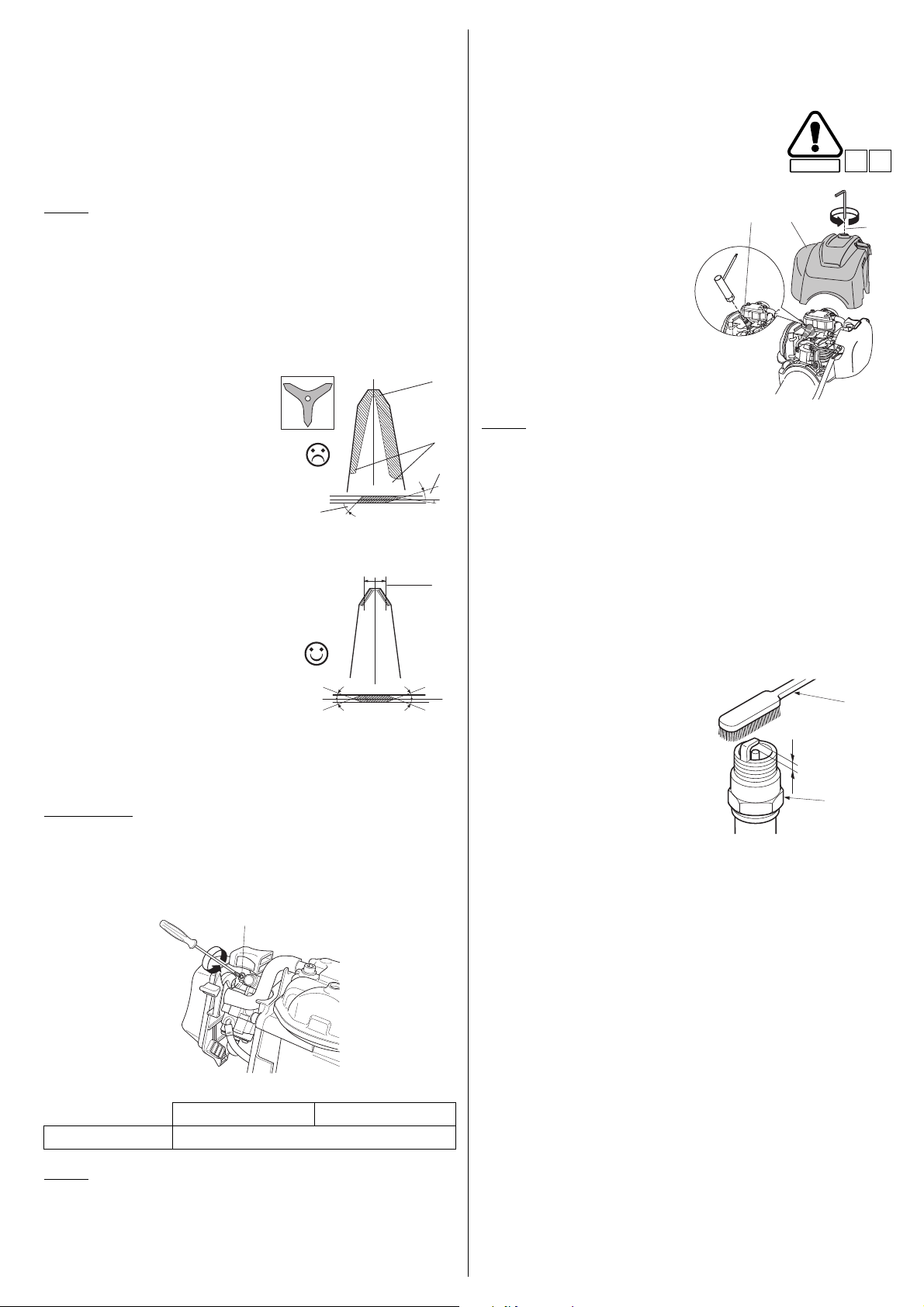

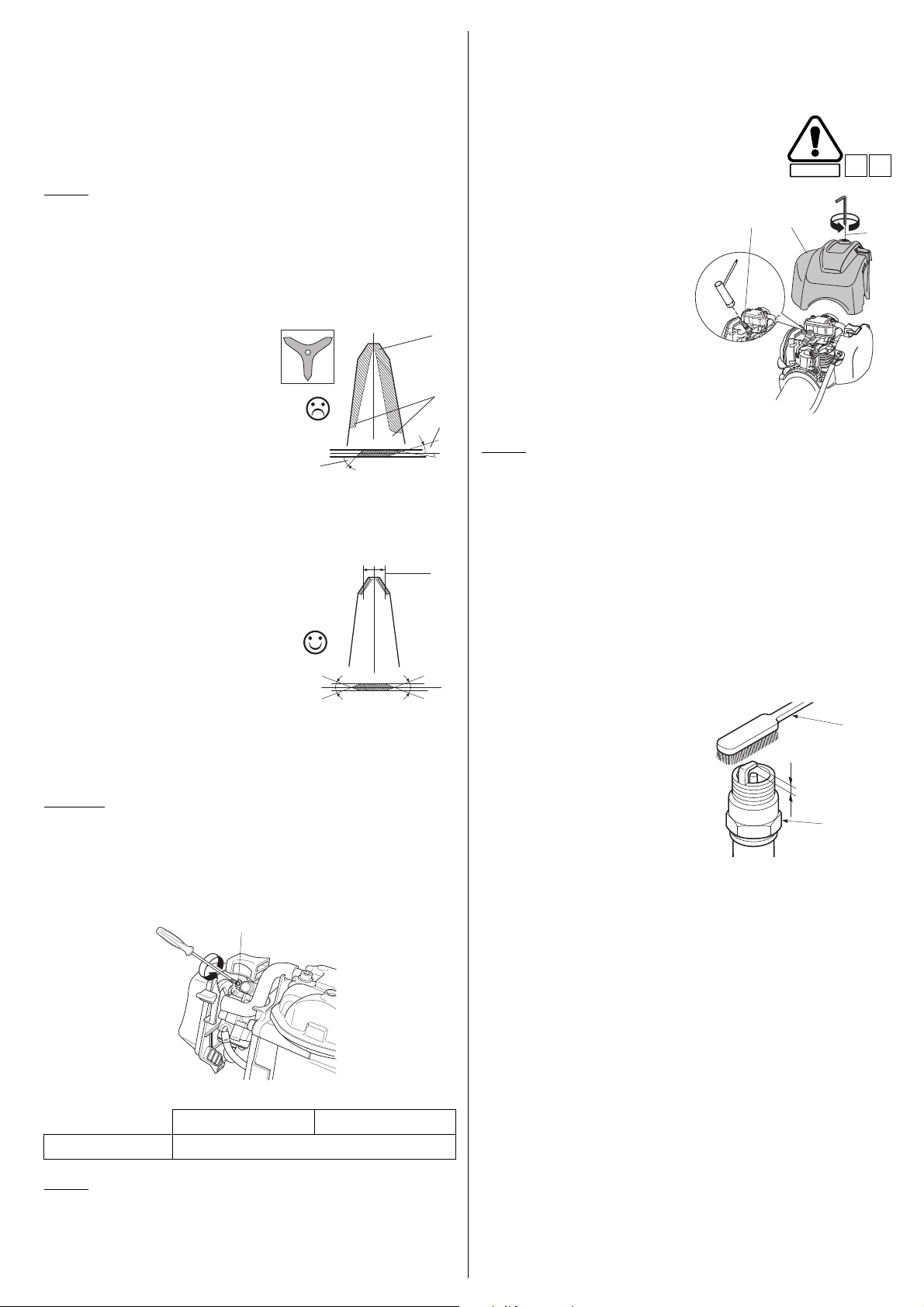

Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Transport and storage . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Accessories . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Technical specifications . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Major Honda distributor addresses . . . . . . . . . . . . . . . . . 15

EC-Declaration of conformity . . . . . . . . . . . . . . . . . . . . . . 16

2009 - Honda France Manufacturing S.A.S. - Pôle 45 - Rue des Châtaigniers

3RVL6602 1209 00X3R-VL6-6020 Printed in France

1 EN

Page 2

SAFETY INSTRUCTIONS

CAUTION:

SAFETY

All the parts of your machine are potentially hazardous if it is used incorrectly or if it is not properly maintained. Special attention should be paid to sections preceded by the following words.

Warns against a risk of serious bodily injury or fatal accident if instructions are not complied with.

• Warns against a risk of bodily injury or equipment damage if instructions are not complied with.

NOTE: Indicates a source of useful information.

This symbol warns you to be especially careful when performing specific operations. See the safety instructions on the following pages with reference to the point or points indicated in the box.

TRAINING

A1. Carefully read the instructions in this manual. Before usin g your brushcutter,

familiarize yourself with how to use it correctly and with its controls. Make sure you know how to stop the engine quickly.

A2. Use the brushcutter for its intended purpose, i.e.:

- Cutting grass with the nylon line attachment along flower beds, shrubberies, walls, fences or lawns and to finish borders after mowing with a lawnmower.

- For cutting tall weeds and brush the 3-tooth blade.

- Using it for any other purpose could be dangerous or result in damage to the machine.

A3. Do not allow children or anyone unfamiliar with the instructions to use the

brushcutter. Local legislation may stipulate operator age restrictions.

A4. Do not use the brushcutter in the following circumstances:

- When there are people, especially children, or pets nearby. Comply with the safety perimeter of at least 15 metres between the machine and anyone who may be in the vicinity. The brushcutter is to be operated by one person only.

- If you have taken any medicine or substance which may affect your reactions and judgement.

- If a nylon line cutting head is used, make sure that the guard ext ens ion and th e line cutter blade are correctly in place in order to ensure correct line length.

- If safety devices such as the cutting att achment guard are missing or if the guard is damaged.

A5. Do not make alterations to your brushcutter. By doing so, you could compromise

your safety and expose yourself to serious accident or injury.

A6. Remember that the owner or operator is responsible for any accidents or risks to

third parties and their property.

PREPARATION

B1. Do not use this equipment when barefoot or wearing sandals or when wearing

loose-fitting clothing that may become snagged on plants.Long trousers, boots or protective footwear with anti-skid soles, goggles or a protective visor, gloves (preferably leather) and ear defenders must be worn when operating the machine.A hard hat should be worn in areas where falling objects may be encountered (such as branches or stones).

B2. Make a thorough inspection of the area to be cleared and remove any objects

which could be thrown up by the machine (stones, pieces of wood, wire, bones, etc.).

B3. WARNING: DANGER!

Petrol is extremely flammable. Store fuel in specially designed containers.

- Refuel the machine outdoors only, with the engine switched off. Do not smoke during refuelling or while handling fuel.

- Never remove the fuel filler cap or fill up the fuel tank when the engine is running or while it is still hot.

- Do not start the engine in the presence of spilled fuel. Move the brushcutter away from the area and avoid creating any source of ignition until the fuel has evaporated and vapours have dispersed.

- Make sure that the caps are securely fitted on the fuel tank and on the fuel can.

B4. Replace faulty exhaust mufflers. B5. Each time the machine is used, before starting, perform a ge ner al inspect ion an d

check, in particular, all attachments, cutting assemblies, deflectors and mounting bolts to make sure that they are not worn, damaged or loose. Always check that the gas throttle trigger and the Stop button operate correctly.

B6. Check that the handles and harness attachment poin t are correctly po sitioned and

that the machine is properly balanced. The correct positions and adjustmen ts are specified in the secti on on "Pr eliminary preparation and checks" in this manual.

B7. Adjust the idle speed so that the cutting attachment stops turning when the throt tle

control is released.

B8. Install the blade cover on the blade type cutter during removal and installation

operations.

- Turn the engine switch to the Stop position and remove the spark plug cap.

- Wear gloves during this operation.

OPERATION

C1. Do not run the engine in a confined space where toxic carbon monoxide fumes

may accumulate.

C2. Work by daylight only. C3. As far as possible, avoid using the machine on wet ground. C4. When operating the machine, ensure compliance with the safety clearance of the

nylon line cutting head with respect to the harness attachment point.

C5. Walk when you use the machine, never run, and stay in a stabl e position . Beware

of obstacles such as stones and tree stumps which could trip you.

C6. Tread carefully on slopes. When working on slopes, always proceed crosswise:

never straight up and down.

C7. Do not use the machine on slopes that are too steep. It is the operator's

responsibility to assess the potential hazards of the terrain and to take e very necessary precaution for his or her own safety. This is especially import ant when working on slopes or rough, slippery or loose ground.

C8. Never modify the engine settings in such a way that it runs at excessive speeds. C9. Before starting the engine, make sure there is no-one within 15 metres of the

machine, that the cutting attachment is not touching the ground and that the machine is in a stable position.

C10. Take care when starting the engine. Comply with the safety instructions and stay

clear of the cutting attachment.

C11. The engine must be stopped and the spark plug cap removed in the following

cases:

- Before performing any servicing action on the cutting system.

- Before cleaning, checking, adjusting or repairing the brushcutter.

- The only adjustments to be carried out with the engine running are carburettor and idle speed adjustments.

- During this operation, make sure the cutting attachment does not strike any object and that the machine is in a stable position.

- If the cutting attachment strikes an object, inspect the cutting system and the transmission shaft to make sure they have not been damaged. Make any necessary repairs before resuming work with the machine.

- If the brushcutter starts vibrating abnormally, look for the cause of the vib rations immediately and take the necessary corrective action.

C12. Stop the engine in the following cases:

- Whenever the brushcutter is left unattended.

- Before refilling the fuel tank.

- When moving the machine from one area to another.

C13. Risk of "kickout" (blade thrust) with all rigid cutting blades. C14. Using any attachments other than those recommended by Honda may cause

damage to your brushcutter, and such damage will not be covered by your guarantee.

MAINTENANCE AND STORAGE

D1. Keep all nuts and bolts securely tightened to ensure safe operation. Regular

maintenance is required to ensure safety and optimal performance.

D2. Do not use the machine with damaged or worn parts. Parts must be replaced, not

repaired. Use genuine Honda parts. The cutting attachments must always be marked with the manufacturer's brand, the reference an d the maximum o perating speed. Parts of inferior quality may damage the machine and compromise operator safety.

D3. Wear heavy gloves when removing and installing the cutting device. D4. Never store the brushcutter with fuel in the fuel tank in a room where fuel vapour

could be ignited by a flame, a spark or a source of intense heat.

D5. Store in a clean dry room, out of the reach of children. D6. Let the engine cool down befor e pu ttin g aw a y the m ach ine in any room . D7. To reduce fire hazards, remove leaves, gras s cuttings and excess oil from the

brushcutter, particularly from the cooling fins, the exhaust system and the fuel storage area.

D8. When the machine is stored or carried, the cutting blade must always be covered

by its transport guard to avoid any accidental injury.

D9. If the fuel tank has to be drained, this operation must be performed outdoor s when

the engine is cold.

D10. To protect the environment, do not dispose of old engine oil or fuel by pouring it

down the drain, in the gutter or on the ground. Your local service station can have oil and fuel safely recycled.

2 EN

Page 3

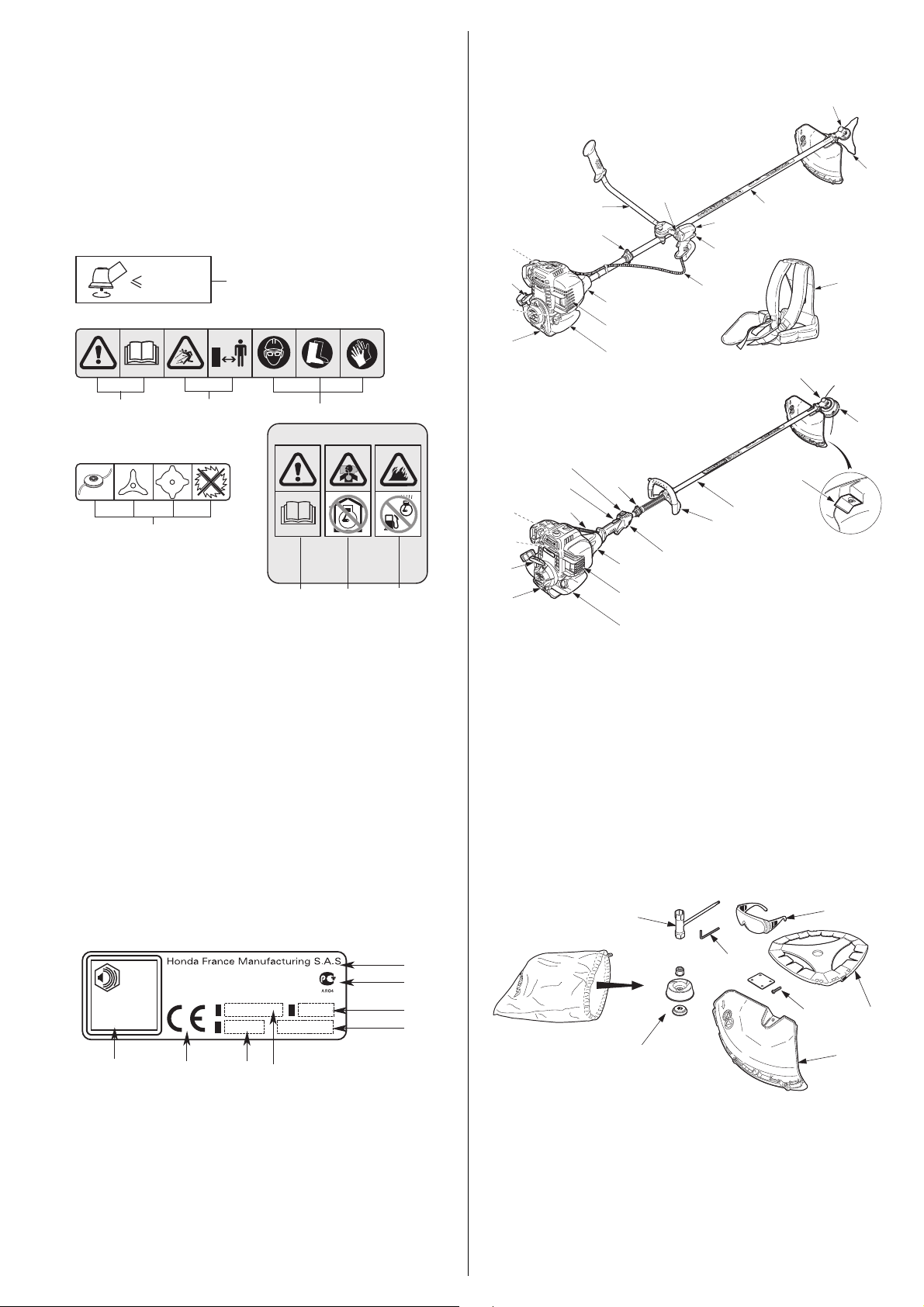

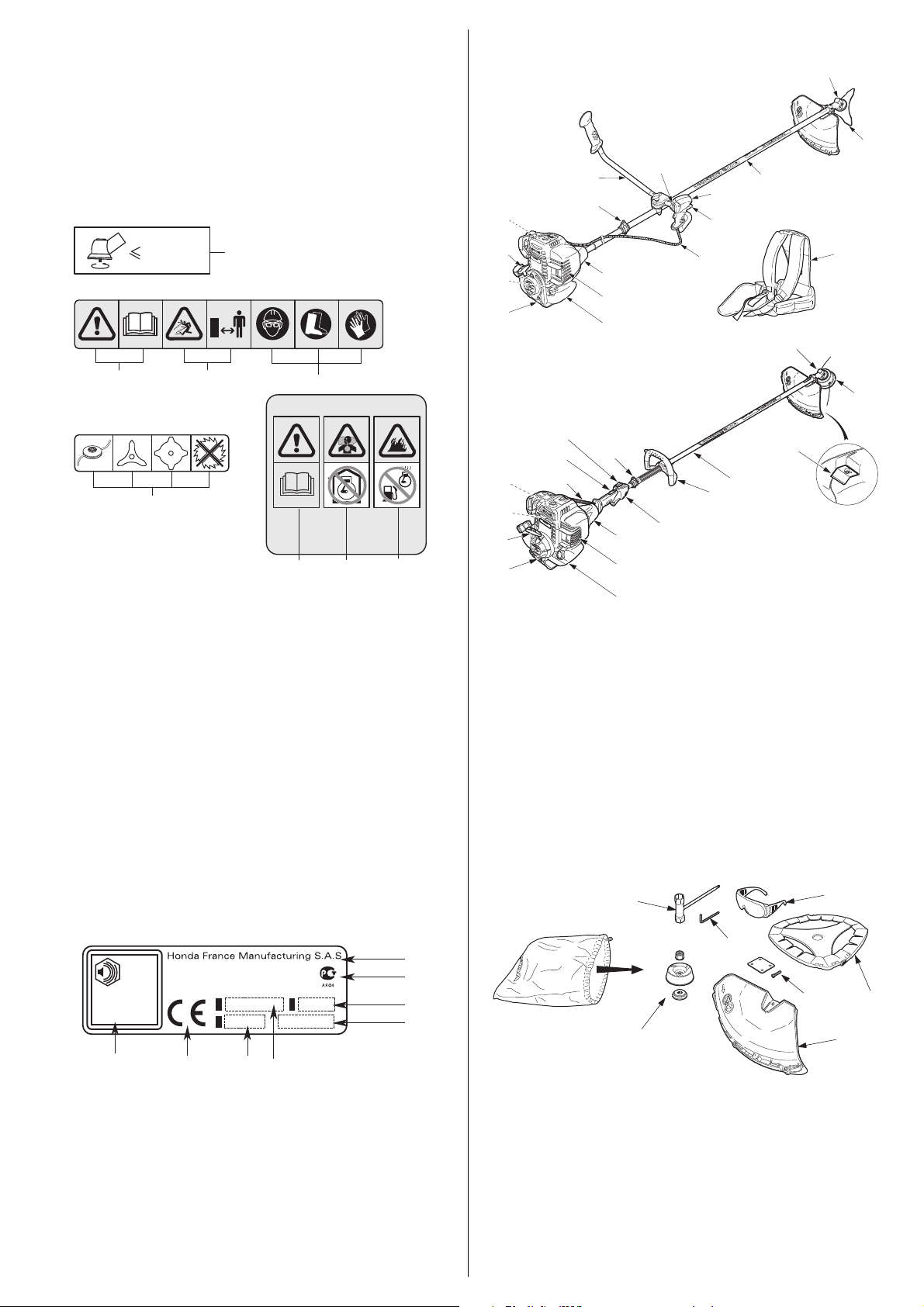

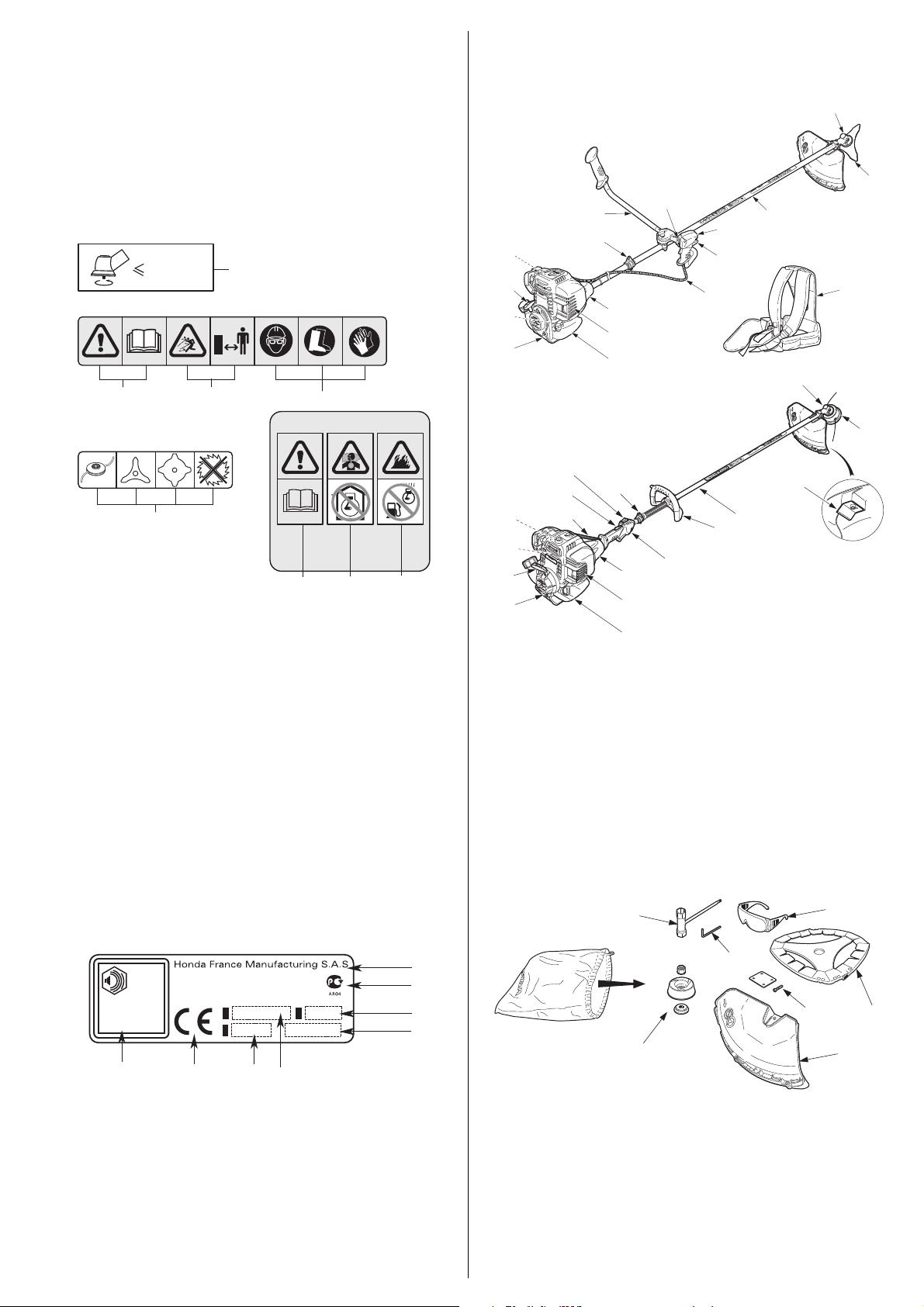

SAFETY STICKERS

[1]

[4]

[5]

General instructions

Rotating speed

Authorized cutting attachments

[2]

[3]

n/min.

XXXX

[1] [6] [7]

[A] Identification plate

[12]

[15]

[14]

[10] [11]

[13]

[8]

-----

Rue des Châtaigniers - Pôle 45 45140 Ormes - France

[9]

[28]

[26]

[33]

[16]

[18]

[27]

[34]

[25]

[17]

[A]

[26]

[29]

[21]

[23]

[31]

[24]

[19]

[22]

[20]

[16]

[18]

[30]

[32]

[A]

[35]

[36]

[37]

[38]

[39]

[40]

[41]

Your brushcutter must be used with care. For this reason, adhesive labels in the form of pictograms have

been placed on the machine to remind you of the main operating precautions. Their meanings are specified below. These labels are considered to be an integral part of the machine. If any of them comes off or becomes difficult to read, please contact your dealer to replace it. We also recommend that you should carefully read all the

safety instructions (see page 2).

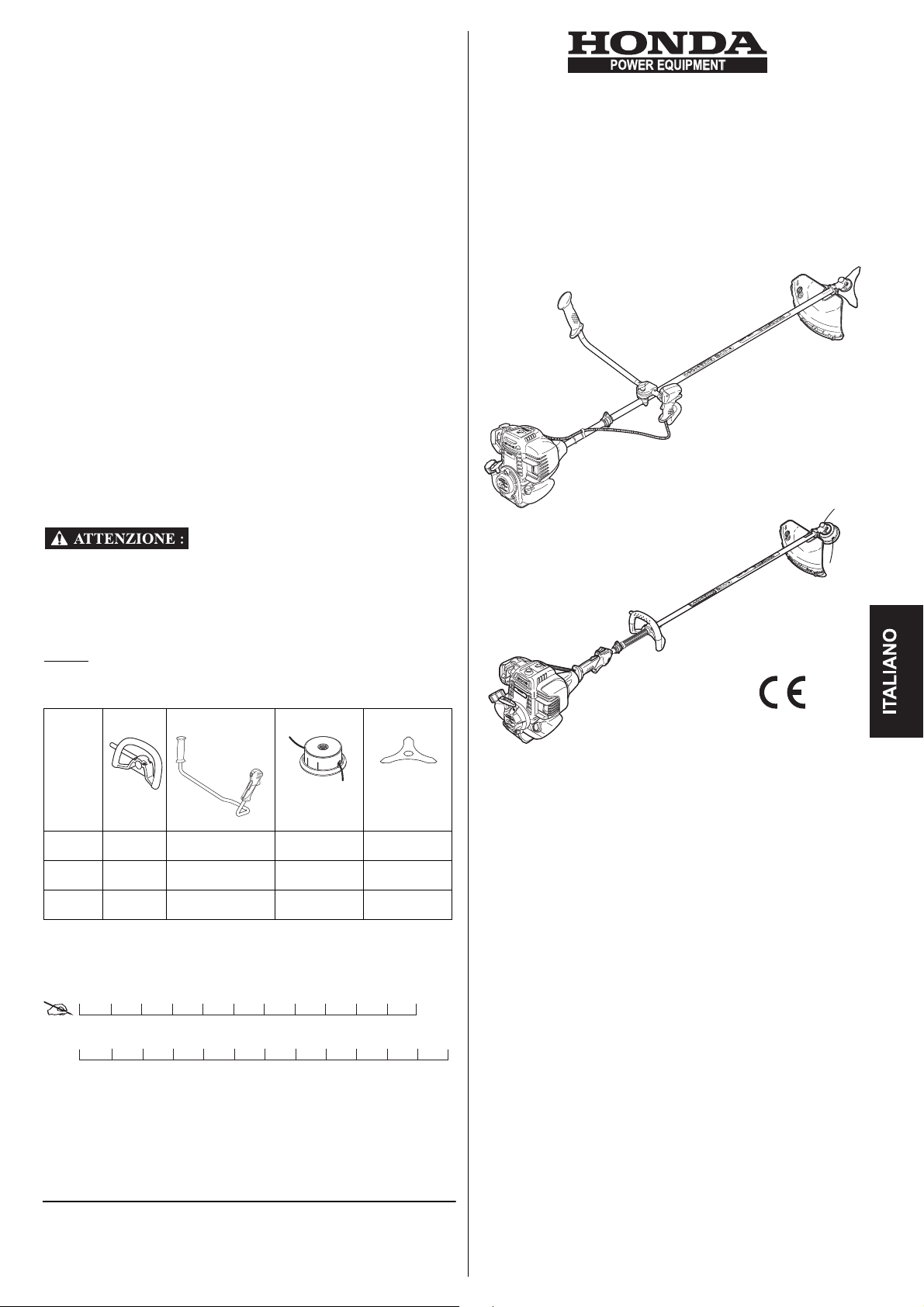

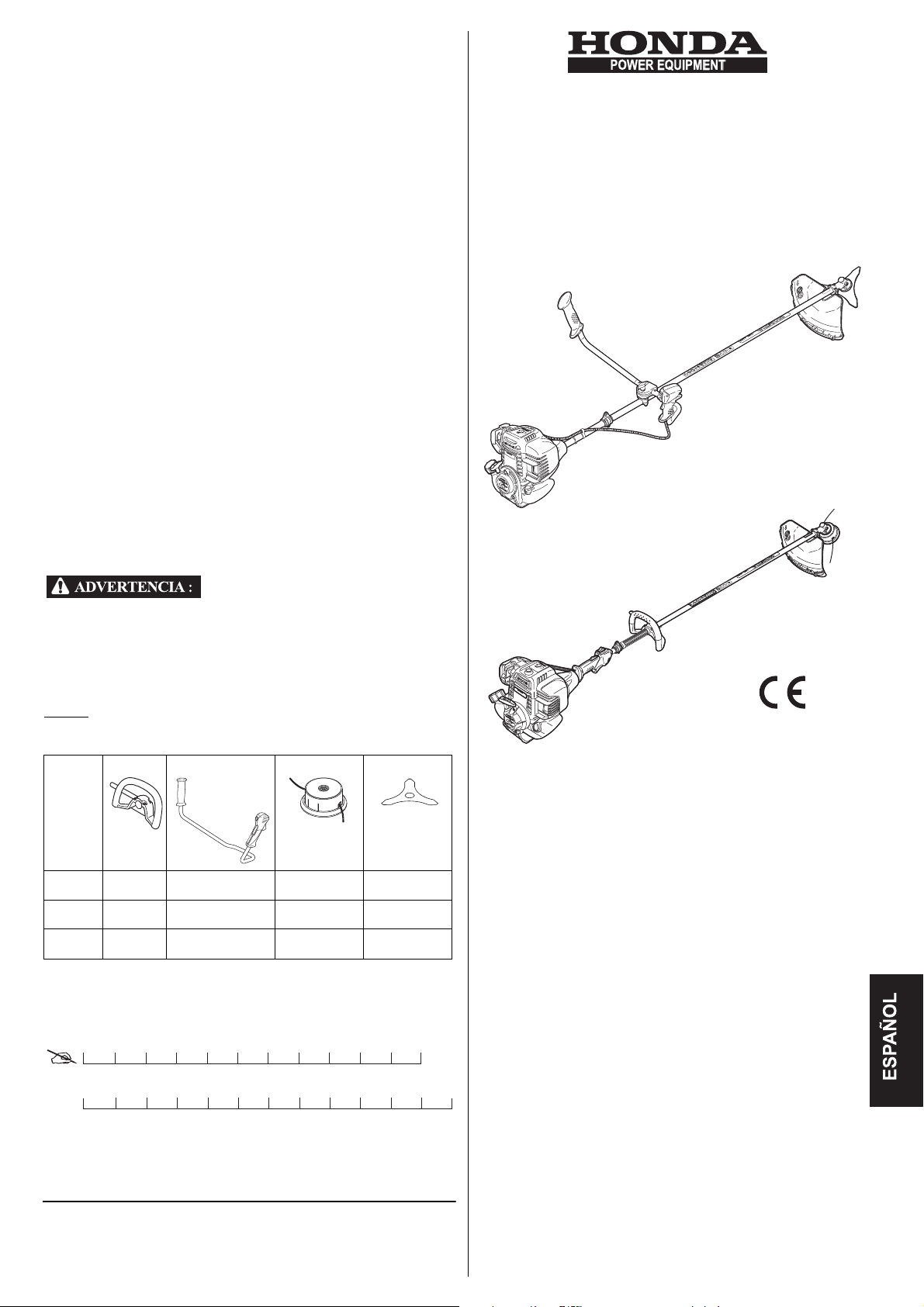

GENERAL DESCRIPTION

[1] WARNING: Read the owner's manual before using the machine. [2] WARNING: Projection hazard. Ensure that all people and animals stay

at a minimum distance of 15 m when you operate the machine.

[3] Always wear goggles, a hard hat and any other necessary protective

accessories to protect your eyes and body from objects (such as gravel, glass or pieces of metal) thrown up by the cutting attachment.

[4] The brushcutter is to be used with a nylon or a metal disc line cutting

attachment only. Do not use a circular saw blade with the standard protector.

[5] Cutting attachment rotation speed. [6] The engine emits toxic carbon monoxide. Do not run in an enclosed

area.

[7] Petrol is highly flammable. Stop the engine before refueling

IDENTIFICATION OF MACHINE

[8] Sound power level garanted according to the directives 2000/14/EC,

2005/88/EC

[9] Conformity mark, according to the directives 98/37/EC, 200 0/14/EC,

2004/108/EC, 2005/88/EC, 2006/42/EC

[10] Model - Type [11] Model - Name [12] Year of manufacture [13] Serial number [14] Conformity mark Russian [15] Name and address of manufacturer

IDENTIFICATION OF COMPONENTS

[16] Engine [26] Transmission shaf [17] Spark plug [27] Transmission head [18] Recoil starter [28] Nylon line cutting head [19] Air filter [29] 3-tooth blade [20] Fuel tank [30] Harness attachment point [21] Throttle cable [31] Double harness [22] Clutch housing [32] Bike han dle [23] Control grip [33] Loop handle [24] Throttle control trigger [34] Line cutter blade [25] Start / Stop switch

CONTENTS OF BAG

[35] Attachment protector [36] Screw and spacer [37] Goggles [38] 3-tooth blade and its protection [39] Stabilizer, spacer and nut [40] Multipurpose wrench [41] Hexagonal wrench

3 EN

Page 4

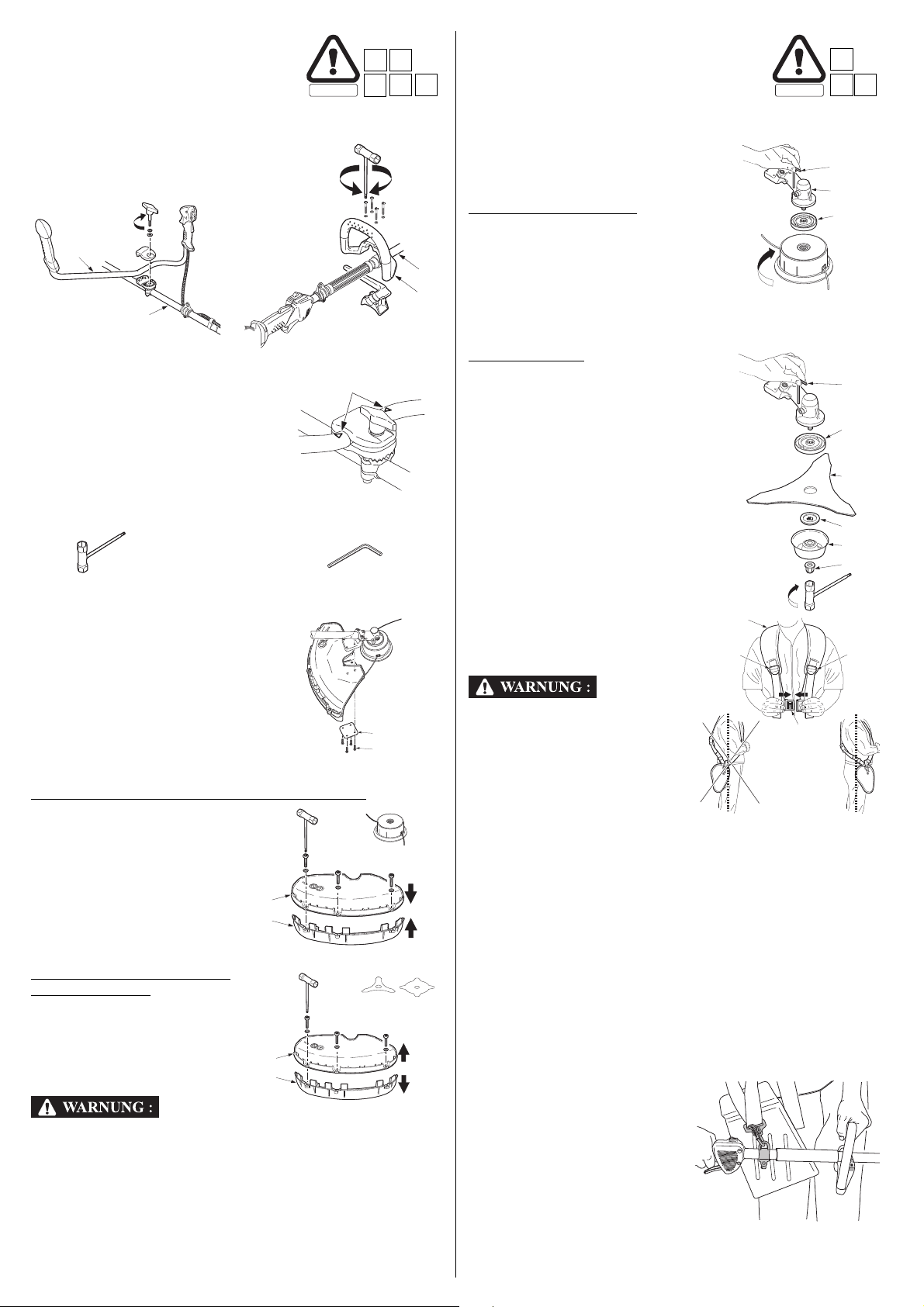

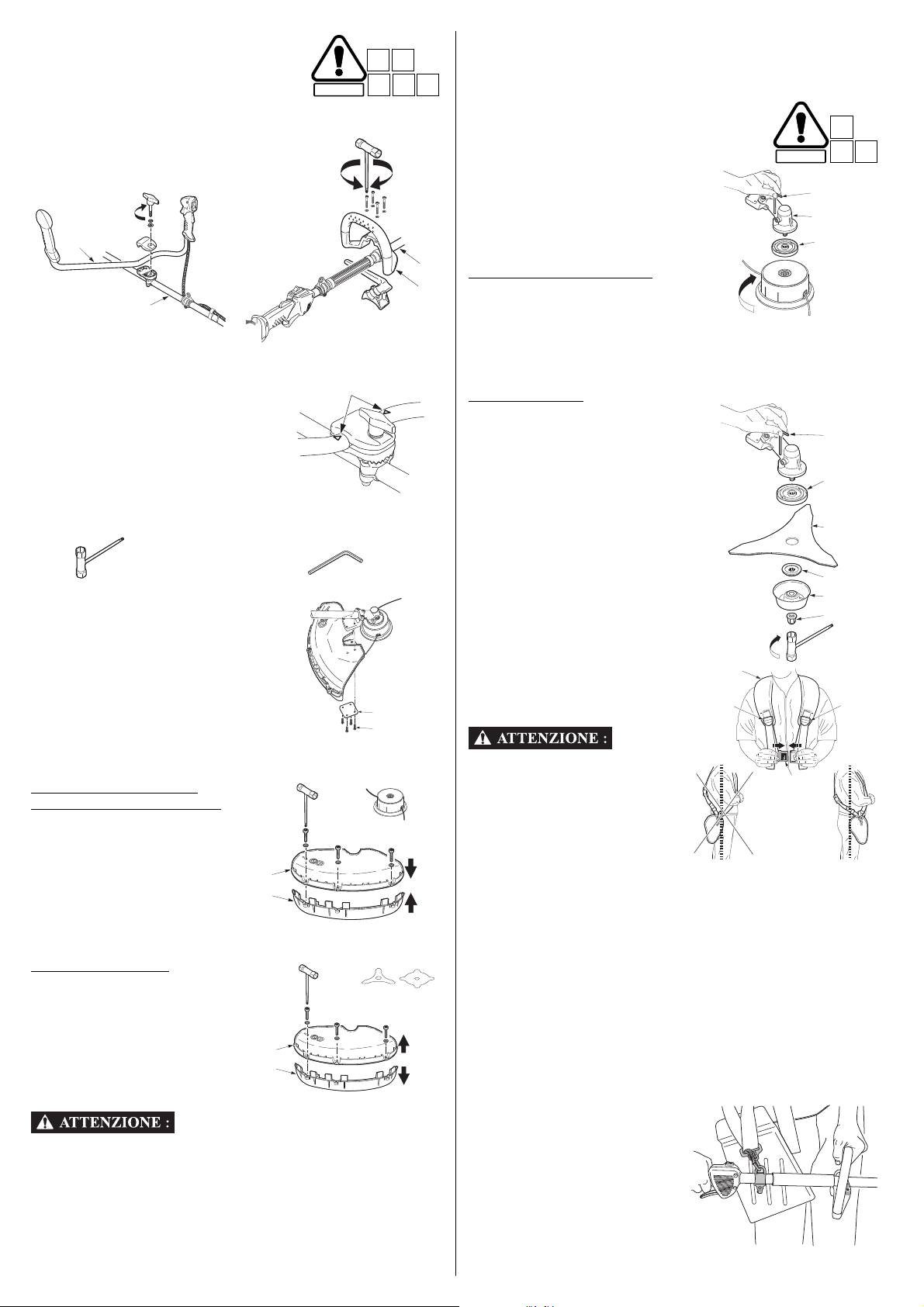

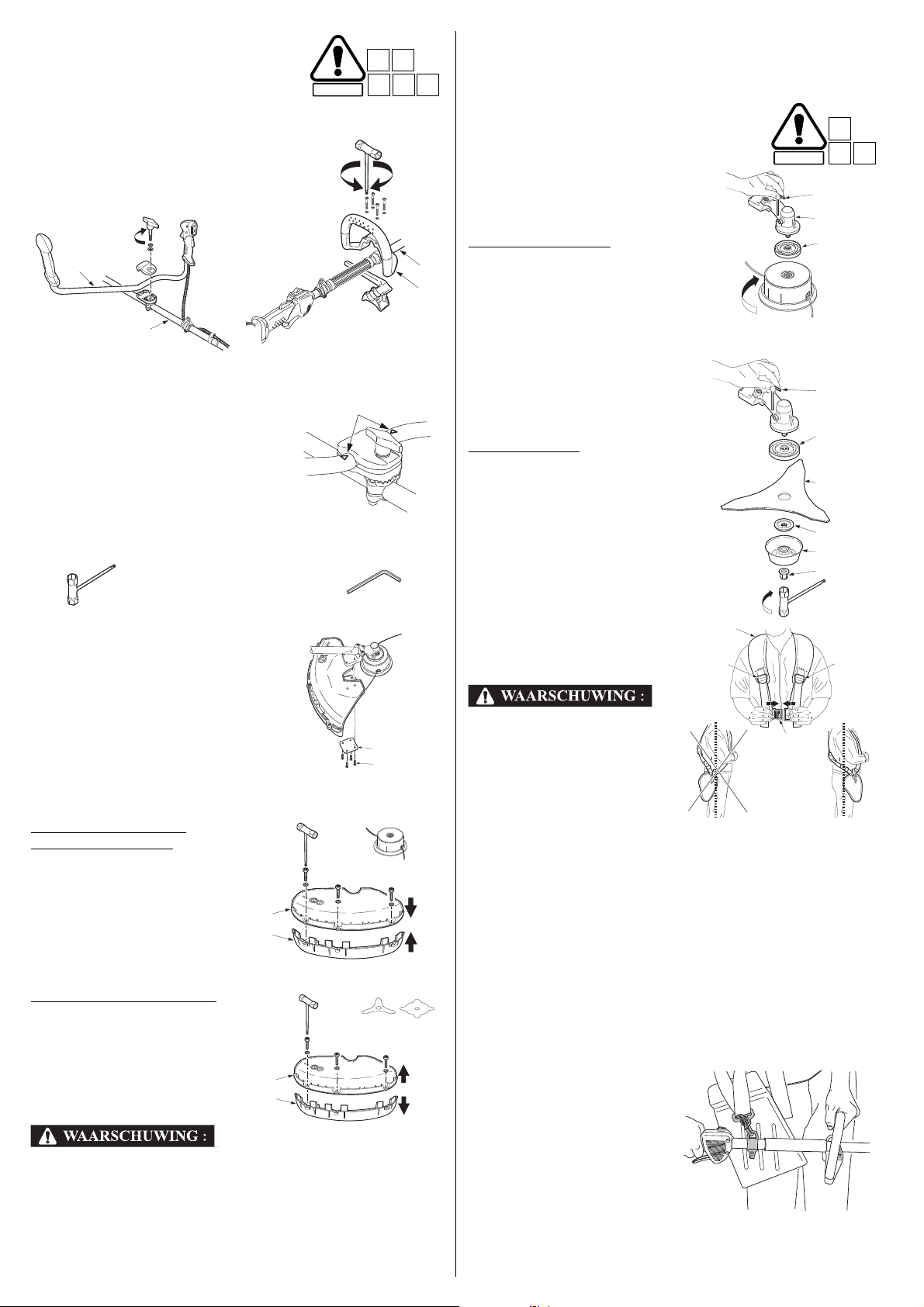

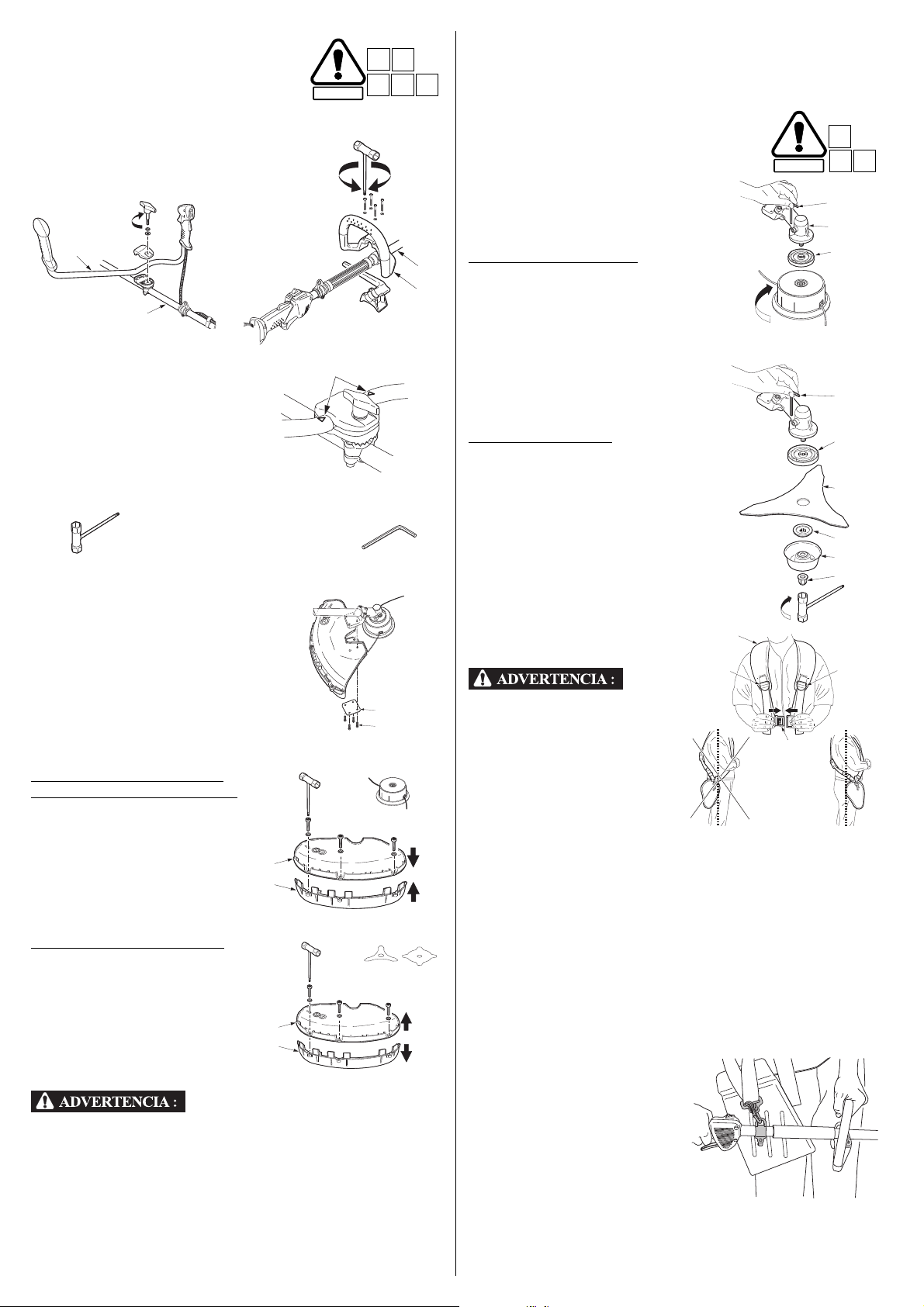

FITTING

CAUTION:

SAFETY

C11

[2]

[3]

[1]

[3]

[4]

[7] [8]

[10]

[9]

[10]

[9]

SAFETY

C11 D3

[14]

[15]

[13]

[14]

[16]

[17] [18] [19]

[13]

[24]

[23]

[22]

[24]

[1]

GRIPS AND HANDLES

The bike type handle [1] (U type) or the loop handle [2] (L types) must be installed on the transmission tube [3].

• U types: Position the handle between the two arrows [4].

Fitting is to be performed using the tools in the kit supplied with the appliance.

[5] Spark plug wrench / Torx wrench [6] Hexagonal wrench

ATTACHMENT PROTECTORS

Your brush cutter is supplied with a guard.

Install the guard on the machine with the four screws [8] and the spacer [7] supplied with the Torx wrench.

UTILIZATION WITH NYLON LINE CUTTING HEAD

Fit the two sections [10] and [9] and clamp them into place as shown in the diagram. Screw the 3 screws and the washers by using the torx wrench.

ASSEMBLING THE CUTTING SYSTEM

• Pay special attention when fitting the spacer [13]. The concave side must face the transmission [15].

NYLON LINE CUTTING HEAD With the spacer [13] already fitted

on the transmission shaft, screw on the nylon line cuttinghead. It is tightened by turning counterclockwise.

Use the hexagonal wrench [14] to immobilize the transmission so that the nylon line cutting head is properly tightened.

3 - TOOTH BLADE Place the grass-cutting disc [16]

between the spacers [13] and [17] so that the grooves on the spacers fit perfectly onto the shaft.

Install the stabilizer [18]. Block the rotation of the shaft with the hexagonal wrench [14]. Securely tighten the locknut [19] in the counterclockwise direction with the appropriate wrench.

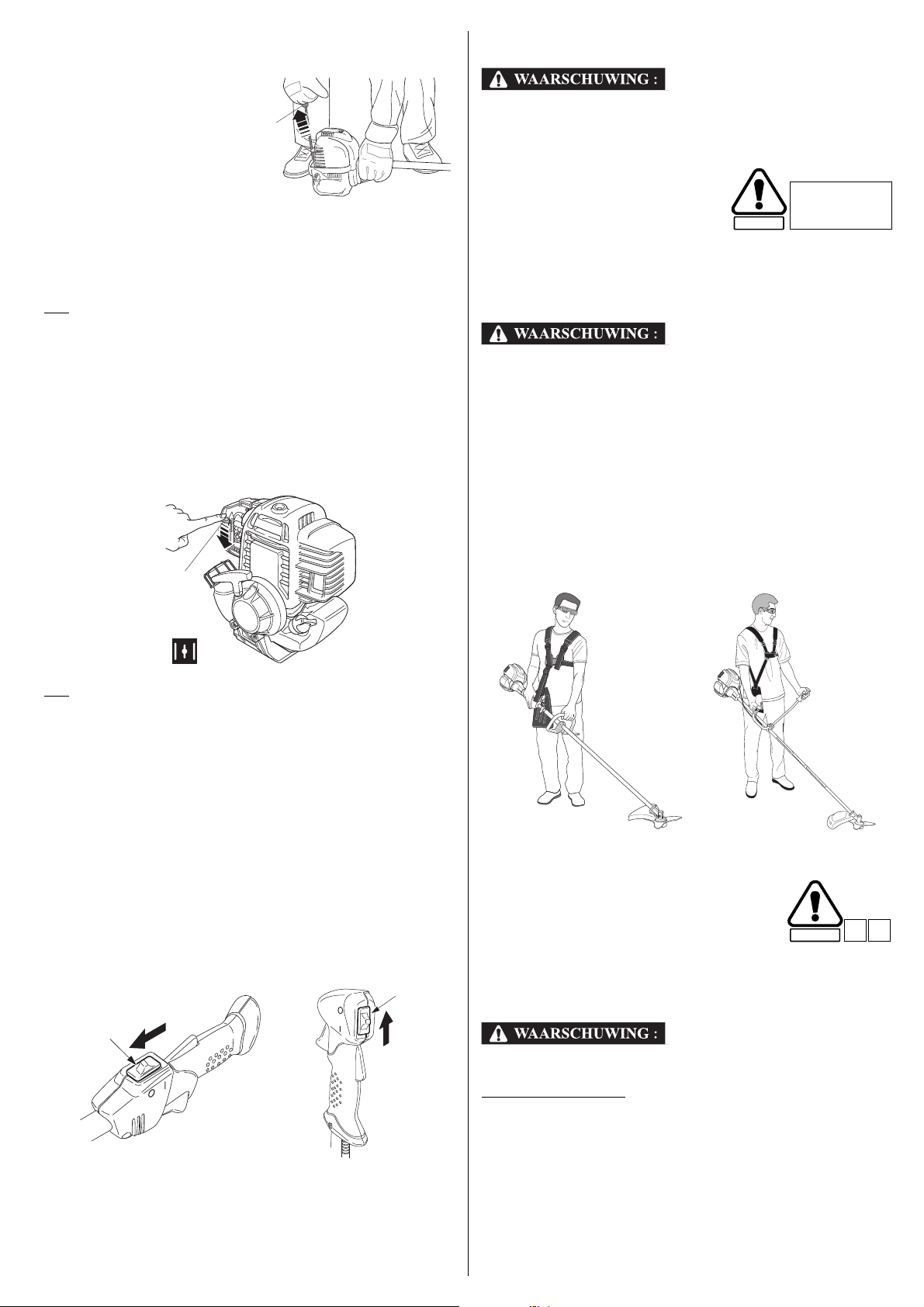

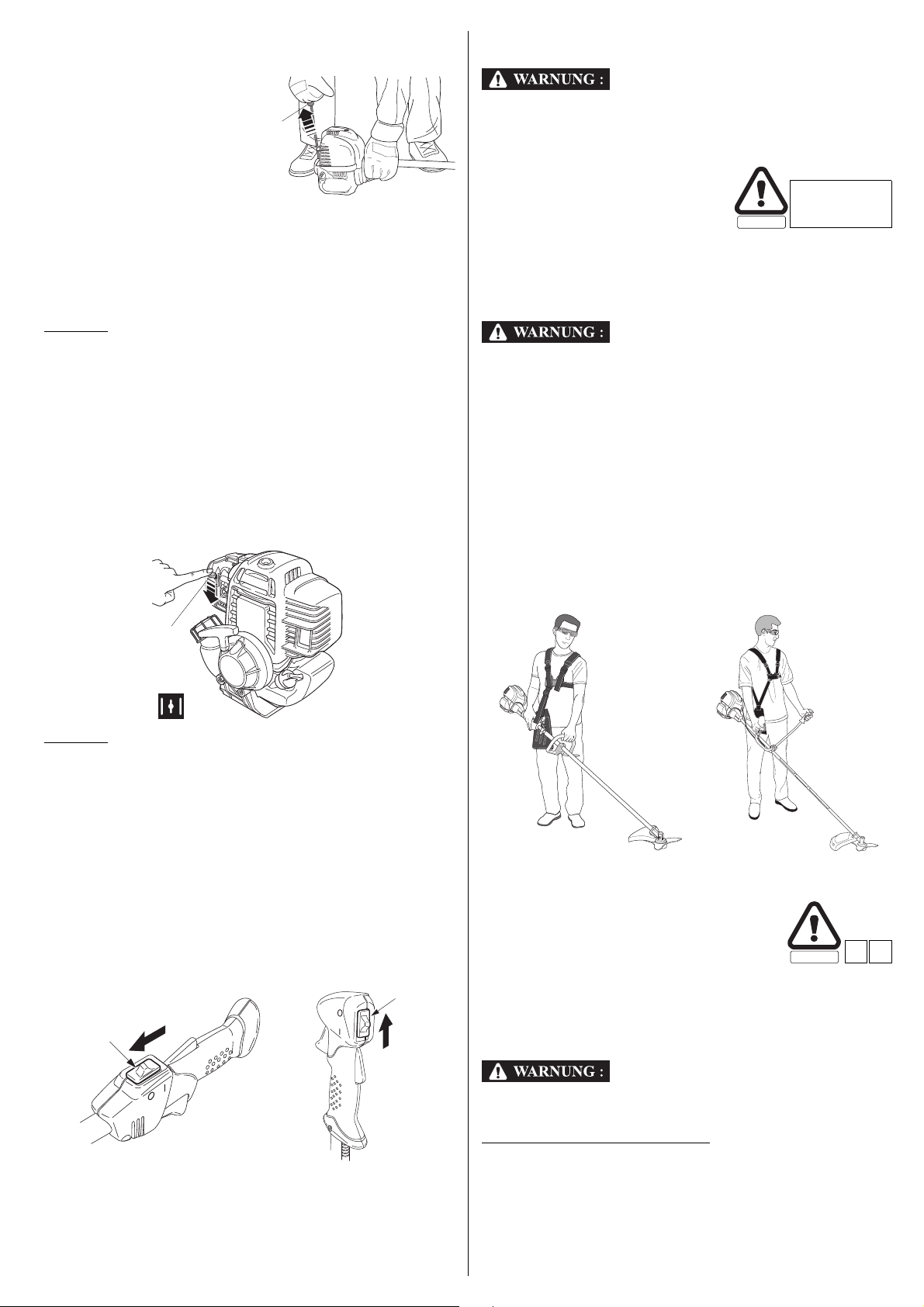

FITTING AND ADJUSTING THE HARNESS

For operator safety and comfort, it is important to adjust the harness straps so they can be worn comfortably and so that the machine is properly balanced in the working position.

Machines are supplied with a double harness [22].

Put on the harness and fasten it with the quick fastener [23].

Adjust the straps with the buckles [24] so that the machine hangs at hip height.

UTILIZATION WITH BLADE Do not fit the lower section [10].

Never use the grass/weed trimmer without its debris shield. Stones or other foreign objects thrown outward by the wheeling cutting attachment (nylon-line, cutting head or cutting blade) or contact with the wheeling cutting attachment could cause personal injury or property damage.

4 EN

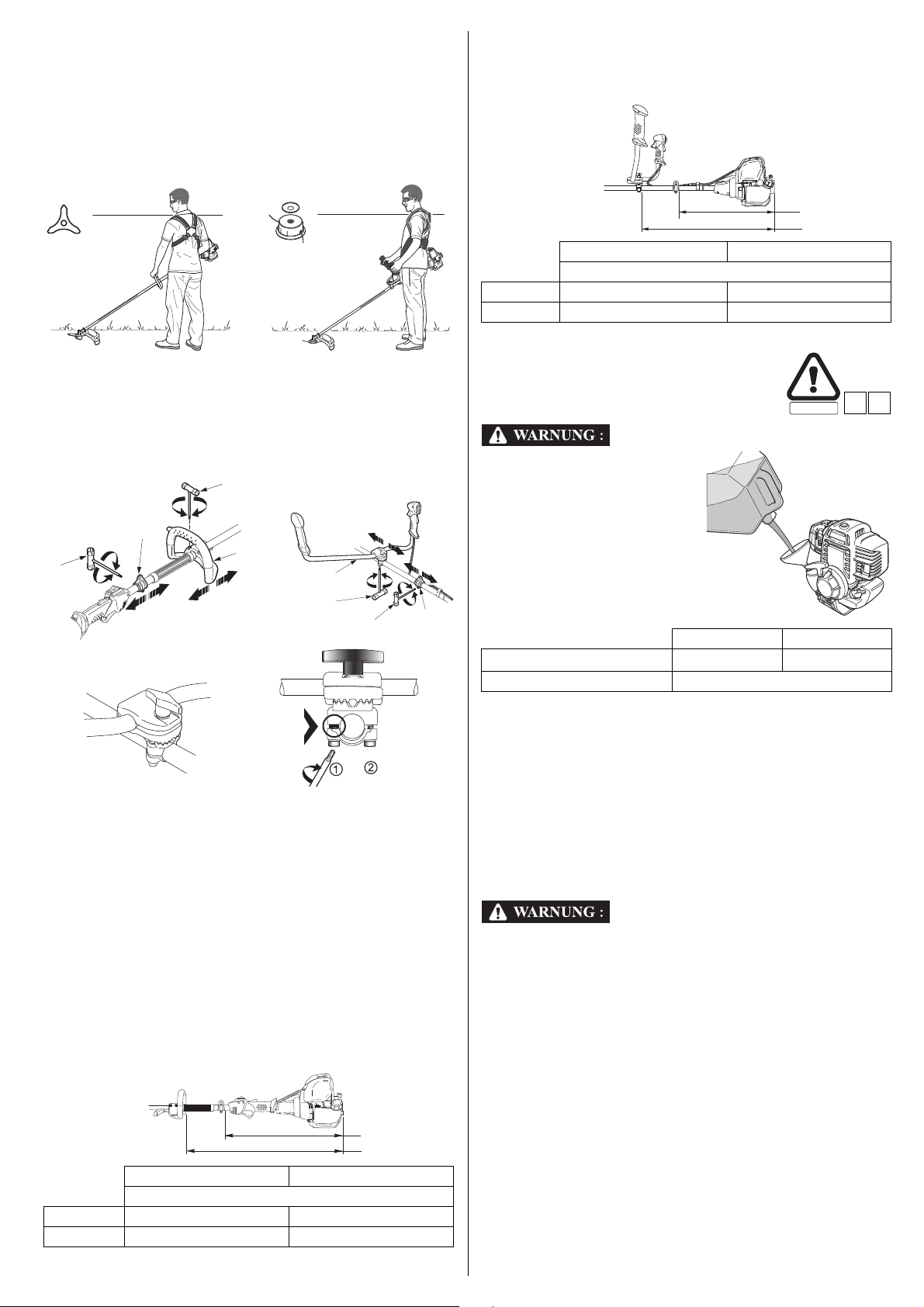

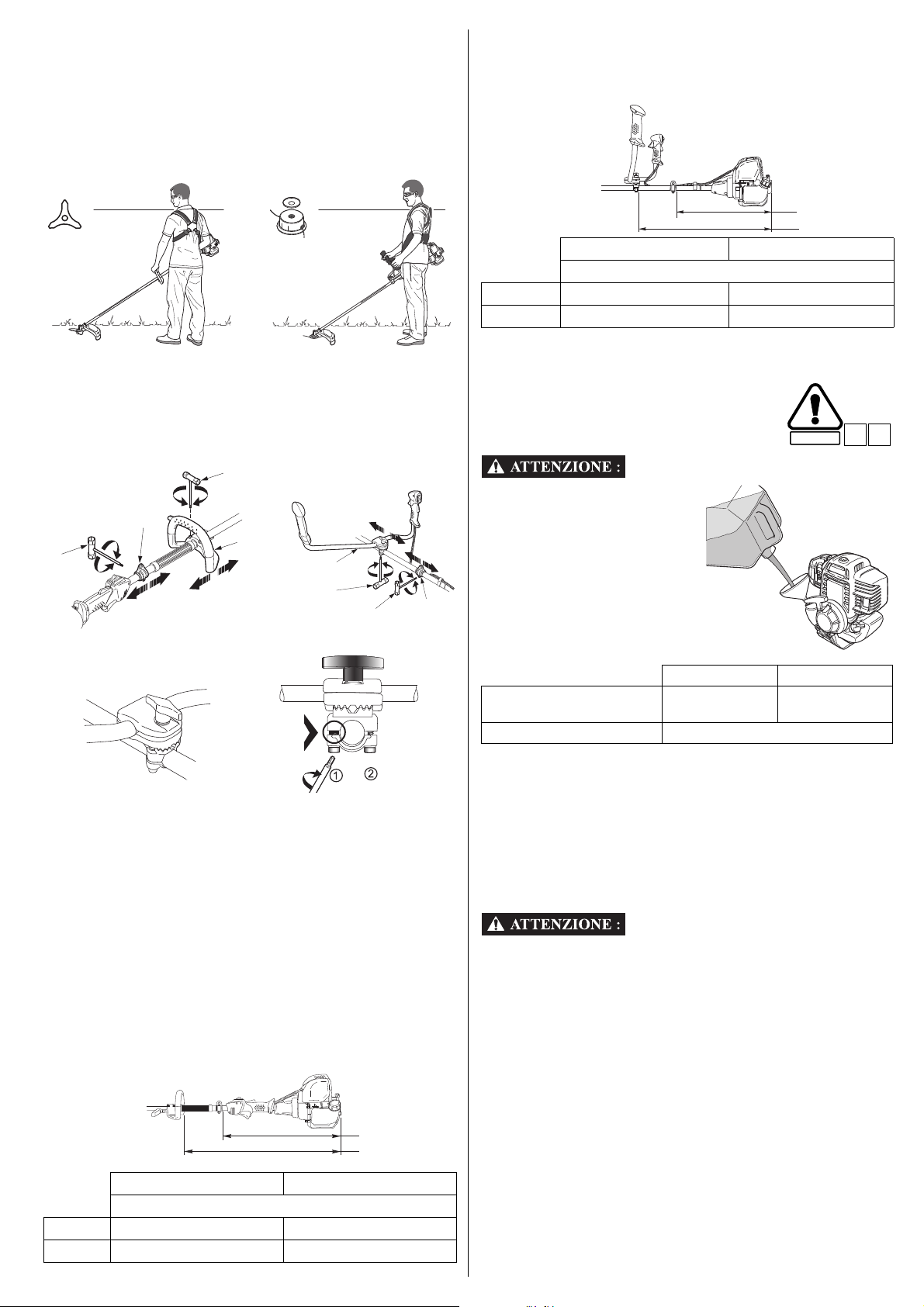

PRELIMINARY PREPARATION AND CHECKS

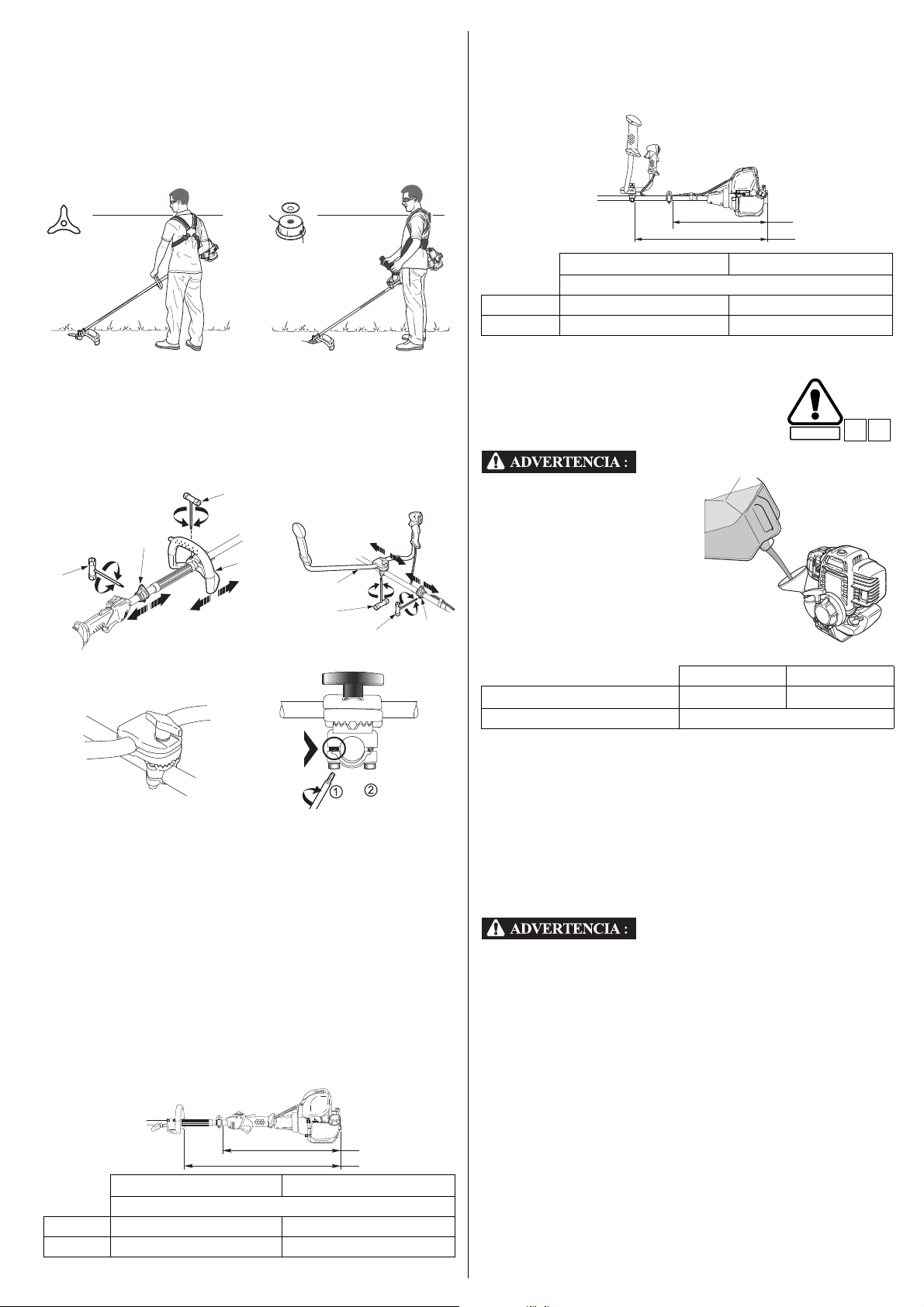

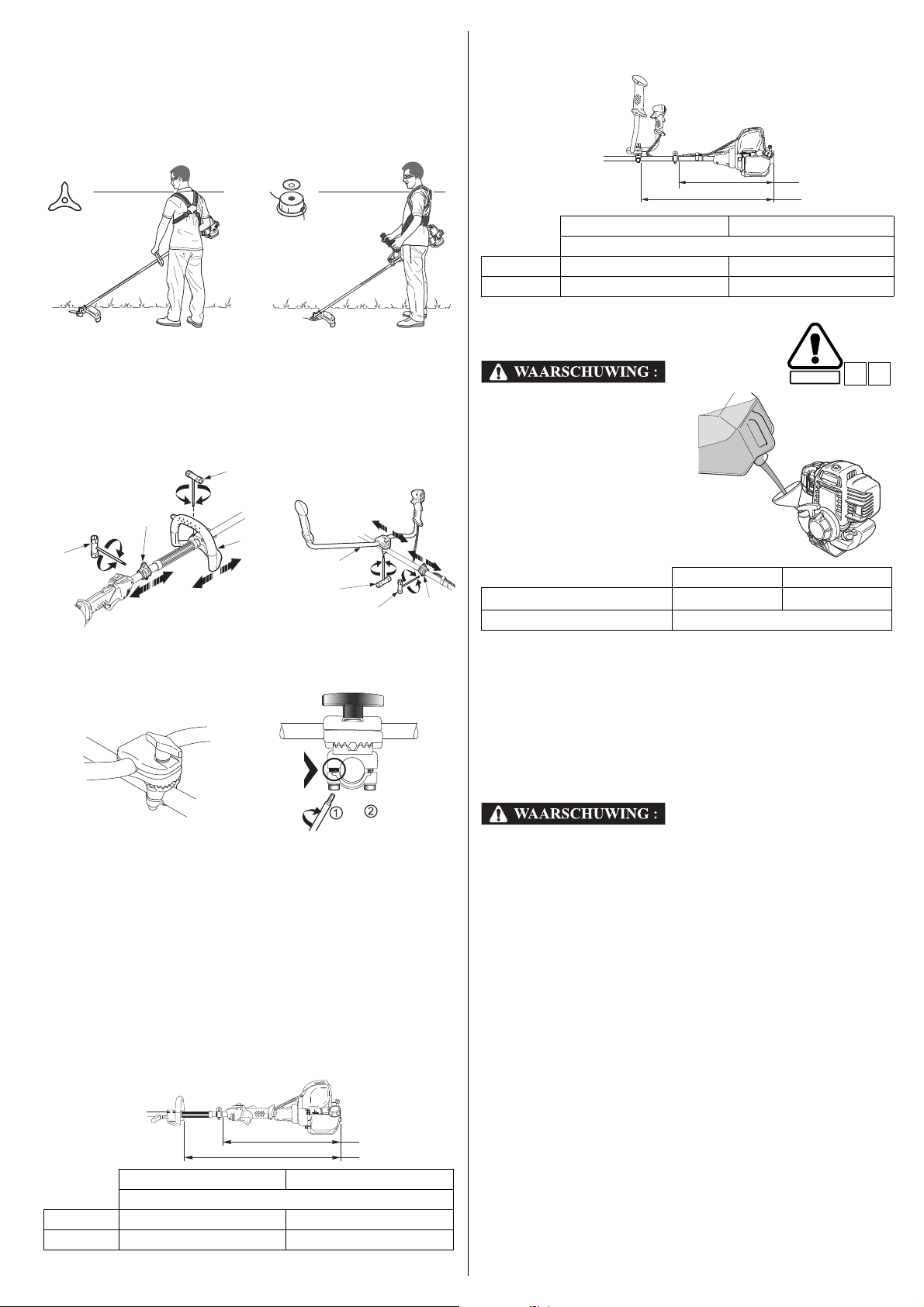

BALANCING THE MACHINE

Attach the brush cutter as illustrated [1].

Once the machine is in place, it is essential to check that it is correctly balanced. This check must be performed with the cutting attachment fitted on the appliance and with the fuel tank half-full.

Adjust the length of the harness so that the cutting attachment is parallel to, and in contact with, the ground.

Page 5

When the machine is equipped with a grass-cutting disc, the disc

CAUTION: (U type )

CAUTION:

[2]

[5]

[3]

[4]

[3]

[4]

[5]

[3]

[7]

[6]

[9]

[8]

B3 C12

SAFETY

must be fitted with the stabilizer (see page 4). Correct balancing is obtained when the stabilizer just gently touches

the ground [2].

UMK425E1 UMK435E1

U type [8] 490 mm 500 mm [9] 740 mm 750 mm

It must be possible to raise the cutting attachment off the ground with only a slight effort on the handles. If adjustment is required, move the attachment point [4] forwards if the cutting attachment feels too heavy or rearwards if it feels too light. Loosen the bolts with the Torx wrench [3] supplied to move the harness attachment point to the desired position.

• Be careful not to pull the throttle cable too tight when moving the handle [5]. Check that the throttle trigger operates smoothly.

FILLING THE FUEL TANK

The pressure inside fuel tanks may increase when the ambient temperature rises. The cap should be removed with care to avoid any splashing of fuel. Fuel should be stored in a cool place, for short periods of time, and must never be left in direct sunlight.

UMK425E1 UMK435E1 Tank capacity 0.58 l (580 cc) 0.63 l (630 cc) Recommended fuel Premium unleaded

• Clean the fuel tank cap and its edges to prevent foreign bodies from entering the tank.

• Fill the fuel tank with a suitable funnel or a jerrycan with a suitable spout.

• For easy filling, place the machine in the operating position.

• Make sure that the machine remains in a stable position throughout this operation so that it does not fall over.

Adjust the position of the loop handle or the bike handle [5] by loosening the four bolts to obtain a comfortable operating position.

When you have found the ideal position, check the balance again and adjust if necessary.

Then securely tighten the bolts to lock the handle in position.

For reference, the standard adjustments are as follows for the specified types of brushcutter:

UMK425E1 UMK435E1

L type [6] 530 mm 545 mm [7] 760 mm 775 mm

Petrol is extremely flammable and, in some circumstances, it is explosive.

Fill the fuel tank in a well ventilated area with the engine switched off. Do not smoke and avoid any flames or sparks in the area where filling is performed and where the fuel is stored. Do not overfill the fuel tank. (The fuel level must be below the filler neck). After filling the tank, make sure that the tank cap is correctly fitted. Take care not to spill fuel during the tank filling operation. Petrol splashes or vapours could catch fire. Make sure that any spilled petrol has evaporated and that vapours have dispersed before starting the engine. Avoid direct contact of petrol with the skin and do not breathe the vapours. KEEP FUEL OUT OF REACH OF CHILDREN.

5 EN

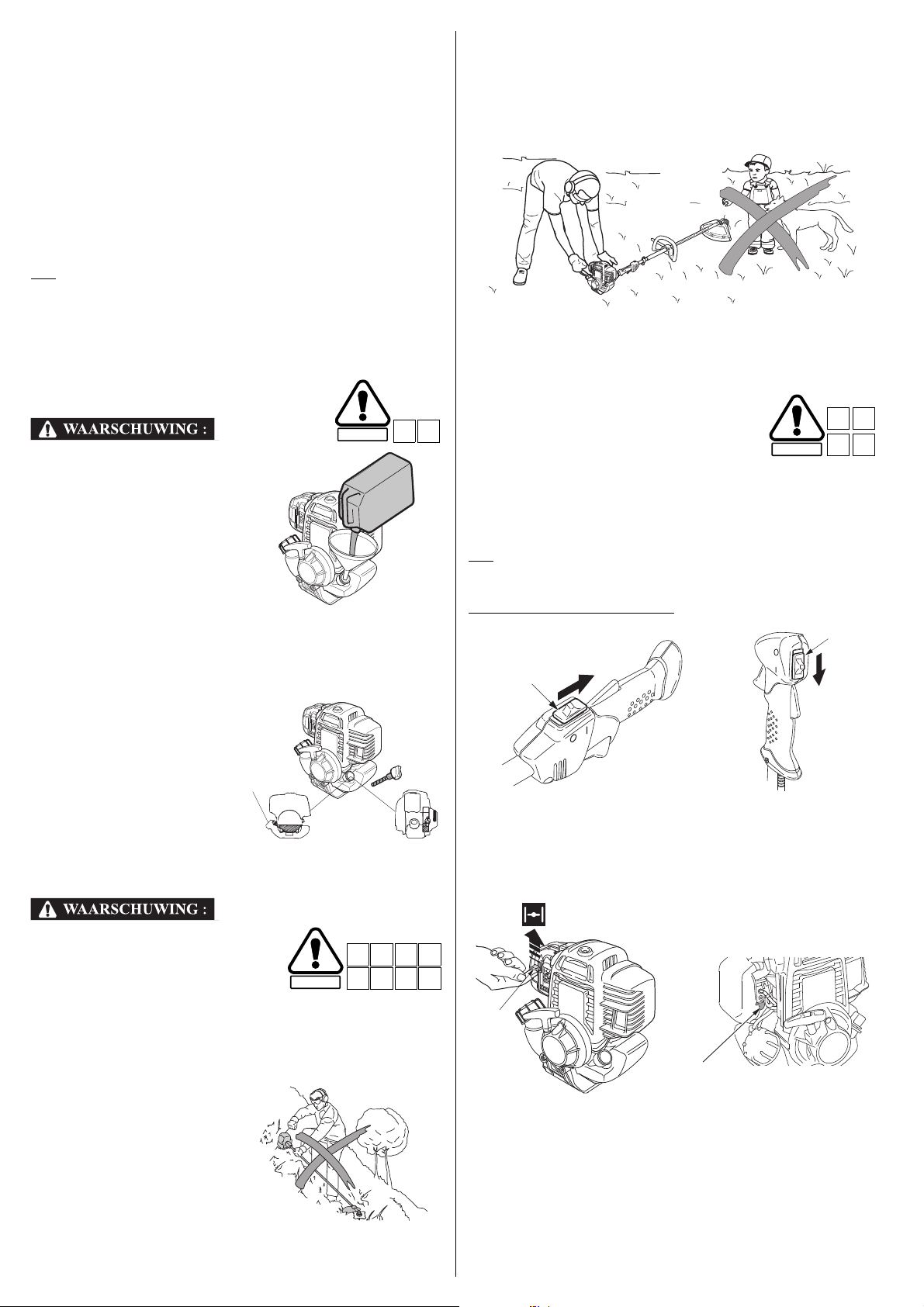

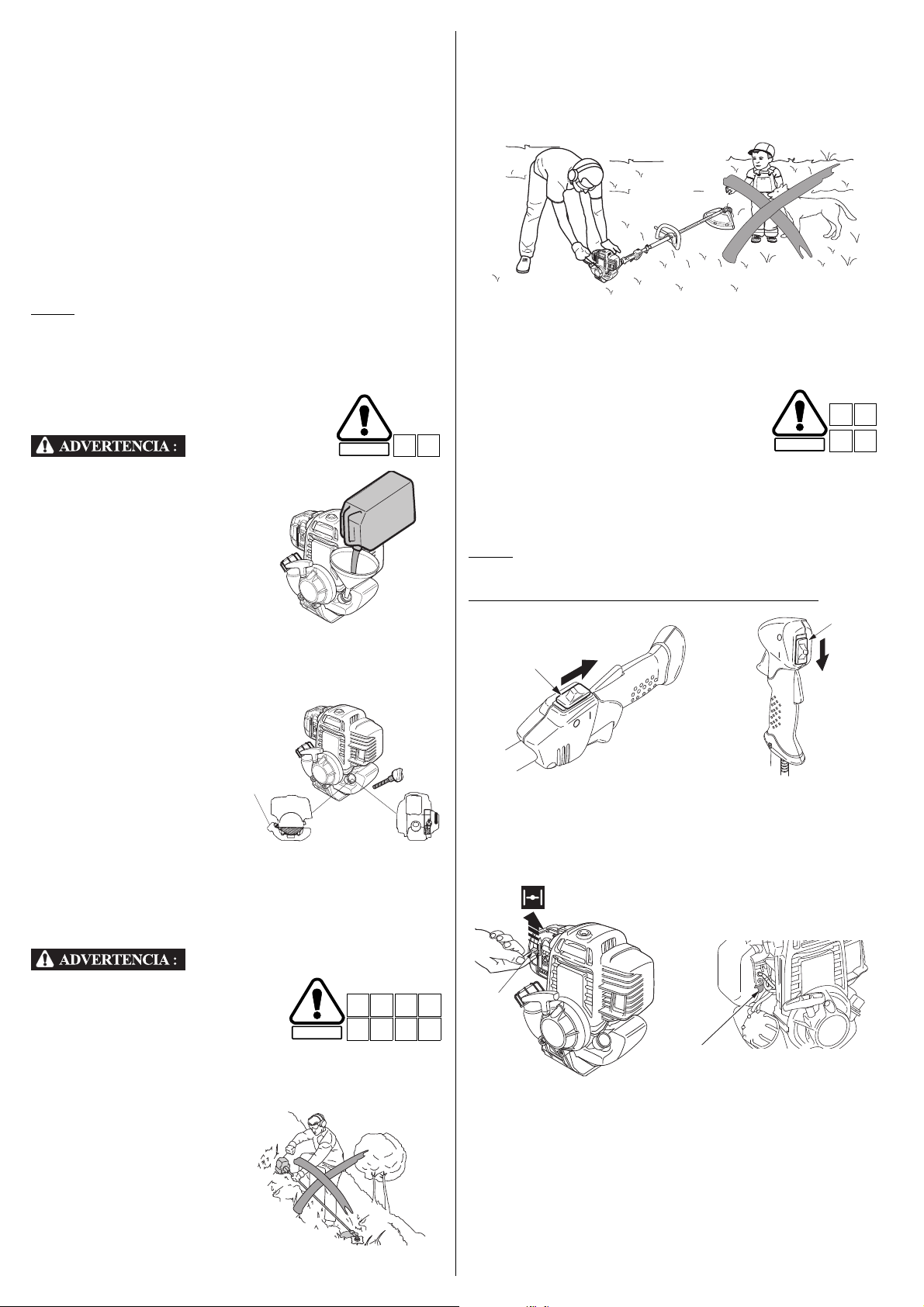

Page 6

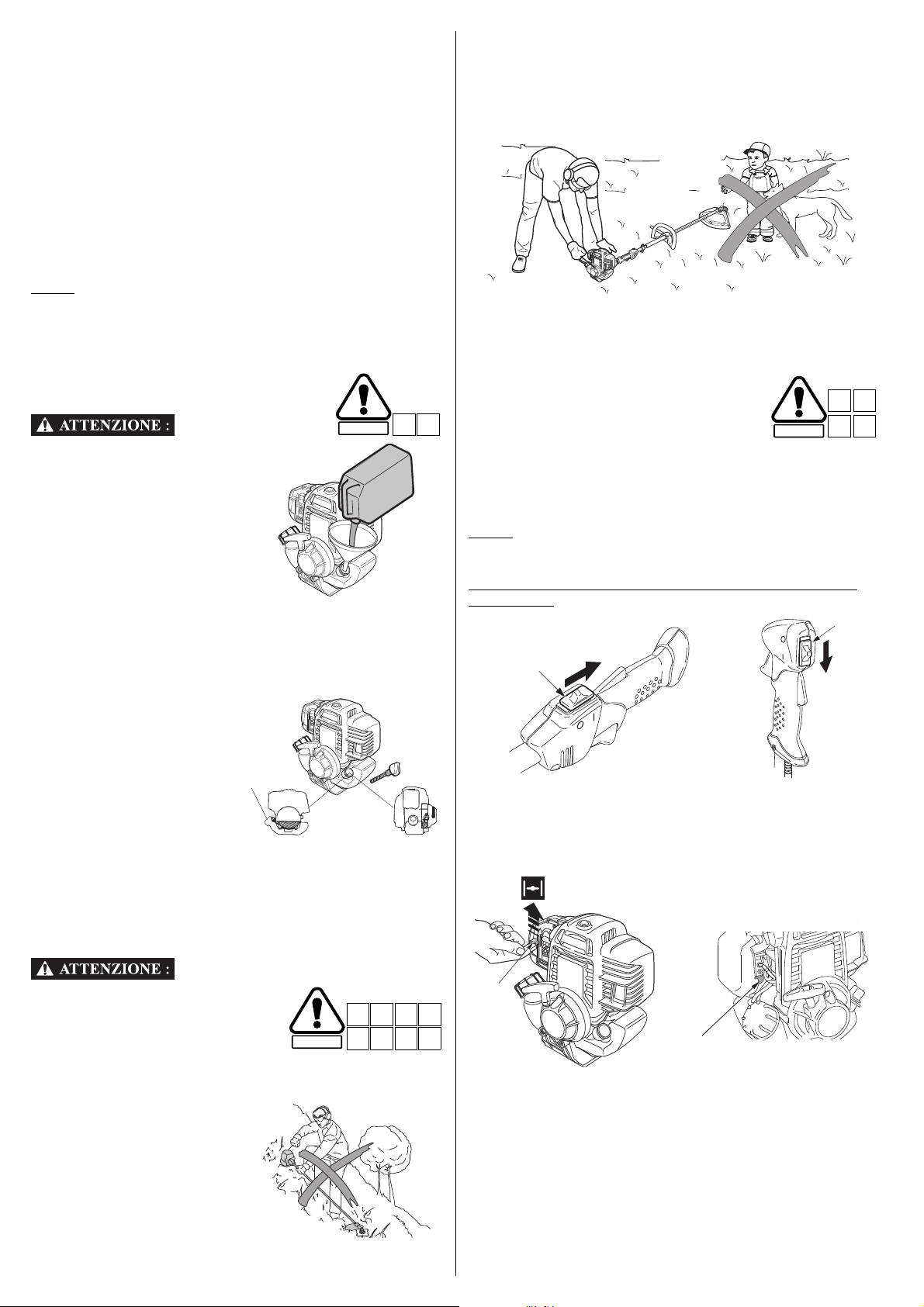

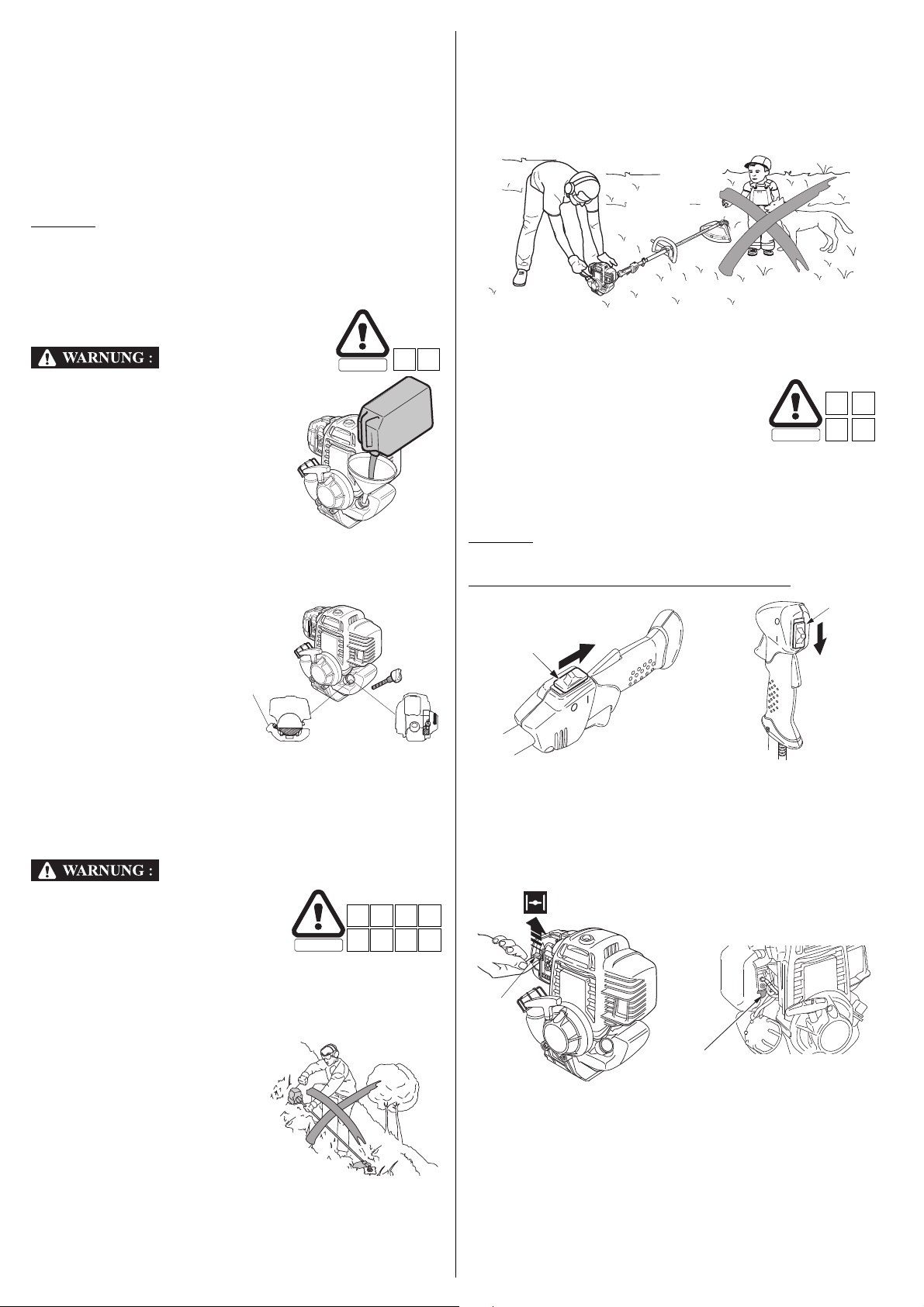

FUEL CONTAINING ALCOHOL

B3 C12

SAFETY

[1]

C7 C9 C10C1

B1 B2 B5A4

SAFETY

C9 C10

[2]

[3]

[4]

If you intend to use fuel with alcohol, ensure that its octane number is at least as high as that recommended by Honda (86). There are two types of fuel/alcohol mixtures: one contains ethanol and the other methanol.

Do not use mixtures containing more than 10% ethanol, or fuel containing methanol (methyl or wood alcohol), which do not contain cosolvents, or corrosion inhibitors for methanol.

In the case of a mixture containing methanol with addition of cosolvents and corrosion inhibitors, limit the proportion to 5% of methanol.

The guarantee does not cover damage caused to the fuel

NOTE:

system or engine performance problems resulting from the use of fuel containing alcohol. Honda does not give its approval to the use of fuels containing methyl alcohol since their suitability is not yet proven.

Chek that the cutting attachment and the grips or handle are correctly tightened.Move the machine away from the location where the fuel tank was filled.

Stand on flat, stable ground. Check that the spark plug cap is in place.

FILLING THE OIL TANK

The engine may be seriously damaged if it is run with insufficient oil. Check the oil level on a flat horizontal surface with the engine switched off. The engine's service life may be shortened if non-detergent oil or 2-stroke engine oil is used.

CHECKING THE OIL LEVEL

1. Place the engine in a horizontal position on a flat surface.

2. Remove the oil filler cap and check the oil level: oil must be level with the top of the oil tank neck [1].

3. If the level is too low, top up with the recommended oil to the top of the oil filler neck. Use Honda 4-stroke oil or an equivalent engine oil with high detergent properties, of prime quality and certified as complying with American automobile manufacturer standards for SG and SF classification.

STARTING AND STOPPING THE ENGINE

COLD START

The machine is considered to be "cold" if the engine has not been running for more than 5 minutes in the 10 minutes before starting up.

If the ambient temperature is warm enough (summer), the

NOTE:

engine may start without applying the choke.

START THE ENGINE AS FOLLOWS:

1. Place the Start/Stop button [2] in the Start position "I".

2. Place the choke lever [3] in the high position (closed).

3. Press the primer pump button [4] located below the carburettor several times to prime the engine.

The machine must always be resting on the ground when starting up. Make sure that it is stable and that the cutting attachment is not touching other objects or the ground.

BEFORE STARTING UP

Check that the guards are properly fitted and tightened and that you have the necessary protective equipment such as goggles, gloves, boots and eardefenders.

6 EN

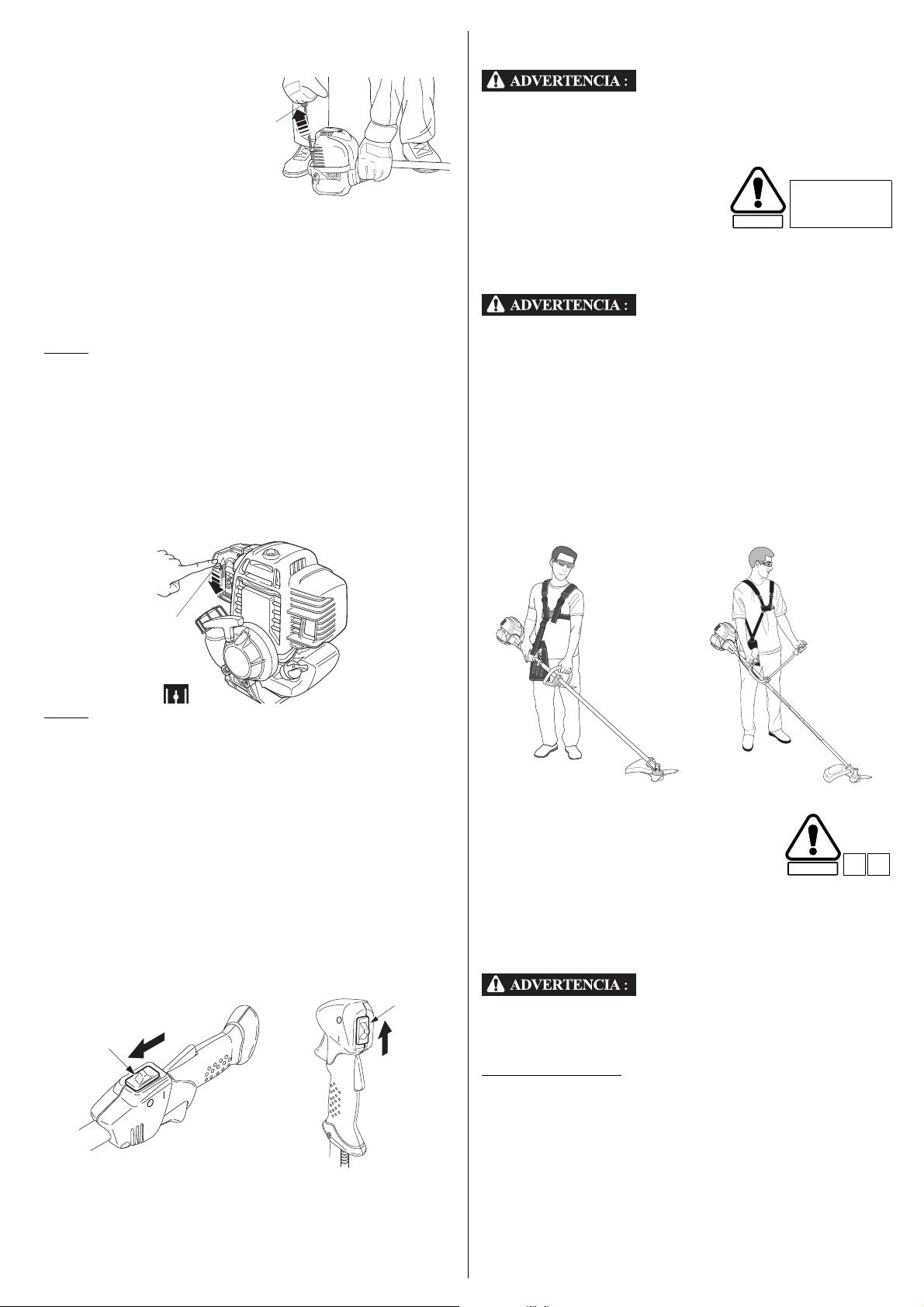

4. Gently pull the recoil starter [5] until you feel resistance.

Page 7

5. Then pull vigorously until

CAUTION:

[5]

[1]

[2]

SAFETY

Read the

safety

instructions

SAFETY

A4 C11

the engine starts.

6. When the engine has started, return the choke lever [3] to the low position.

• Do not pull the recoil starter cord all the way out.

• Do not release the recoil starter suddenly so that it strikes the

engine. Return it gently to avoid damaging the starter mechanism.

Always pull the recoil starter vigorously. If you pull too

NOTE:

gently, sparks may not be produced on the spark plug and the engine will not start. Do not place your foot or knee on the transmission tube to hold the machine, as this could bend the tube, rendering the machine inoperable.

HOT START

The machine is considered to be "hot" if the engine has been running for more than 5 minutes in the 10 minutes before starting up.

The hot start procedure is the same as the cold start procedure except that the choke [1] is not needed. (The lever must be left in the low position).

Note that the cutting attachment continues turning by inertia after the engine has been stopped.

OPERATION

OPERATING POSITION

Once the machine has been started, attach it to the harness as already described in the section on preparation.

When handling the machine, take care to avoid striking any objects with the cutting attachment and keep the cutting attachment away from your body. Do not use the machine unless it is attached to the harness.

Hold the brush cutter firmly by both grips as shown. Always keep firm footing on both feet when working. Take appropriate breaks and vary your working position.

• When using the machine, always allow the engine to idle between operations. If the machine is allowed to run at maximum speed with no load (no resistance on the cutting attachment) for long periods, the engine may be seriously damaged.

Should you have difficultie store-start a hot engine, follows

NOTE:

this procedure:

1. Turn the engine to the OFF position (O).

2. Make sure that the choke lever is in OPEN position.

3. Keep the throttle control lever (throttle trigger) fully squeezed.

4. Pull the starter grip 3 to 5 times, and release the throttle control lever (throttle trigger).

5. Start the engine referring to the procédures described above.

• Be sure to turn the engine switch to the OFF position (O).

• If this operation is executed with the engine switch at the ON

position, the blade may rotate when the engine starts and a personal injury may result.

STOPPING THE ENGINE

1. To stop the engine, press the Start/Stop button to engage the Stop position (O) [2].

2. This step can also be taken to stop the machine in case of emergency.

WITH NYLON LINE TYPE CUTTING HEAD

This attachment is designed to complete the job done with a lawnmower. It is especially handy and efficient for cutting grass along walls or fences, around trees or posts and on narrow or uneven surfaces where a lawnmower cannot be used.

Make sure the line cutting blade is properly mounted on the cutting attachment guard.

LINE LENGTH ADJUSTMENT At maximum rotating speed, gently press the nylon line cutting head

on the ground. The line is automatically extended. Repeat this operation until the optimal length is obtained.

When the engine is started and the cutting attachment starts rotating, the excess line will automatically be cut by the line cutter located on the guard.

7 EN

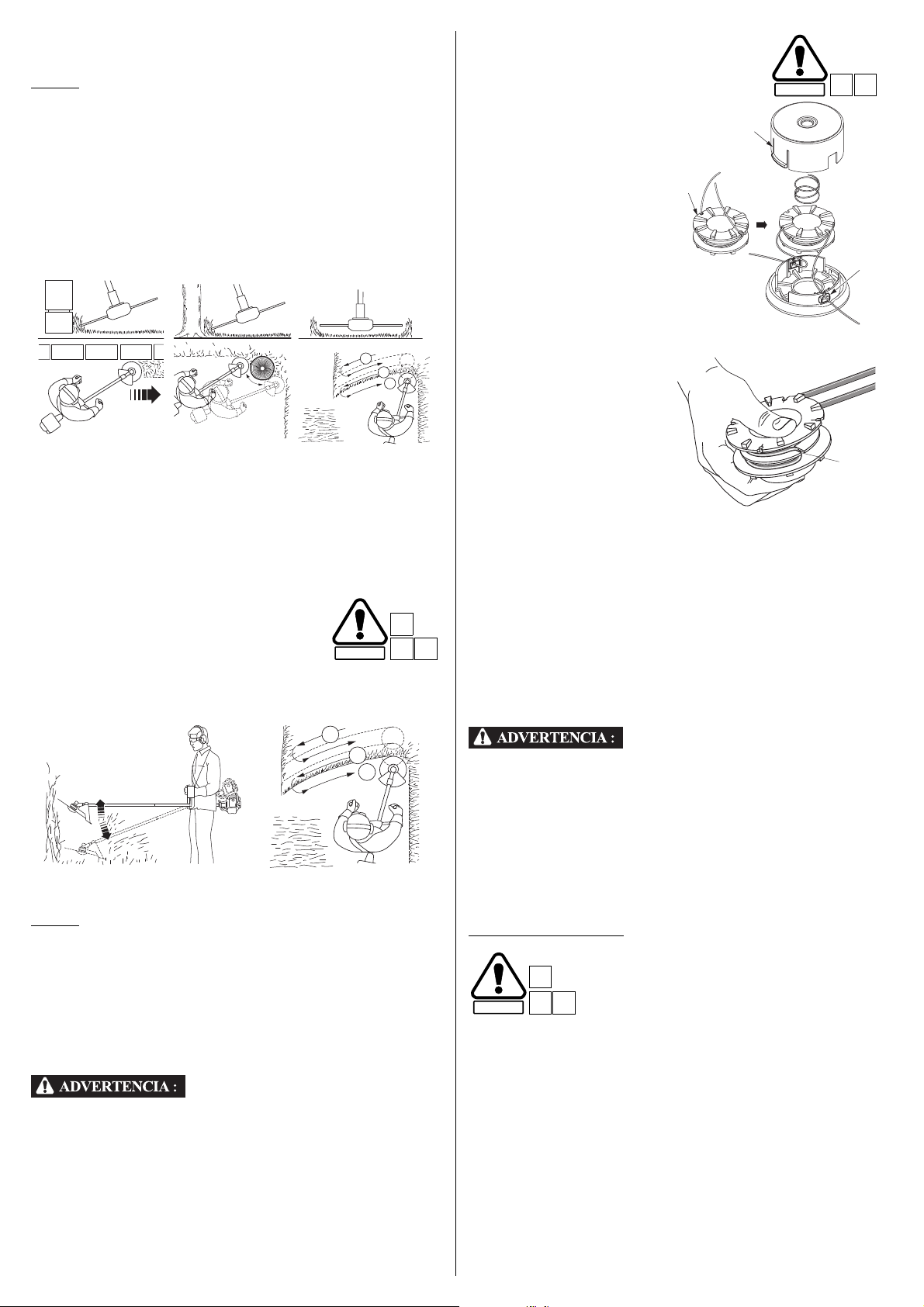

Page 8

CAUTION:

MAINTENANCE

CAUTION:

SAFETY

C13

D2 D3

C11B8

SAFETY

[3]

[2]

[4]

[5]

SAFETY

C13

D2 D3

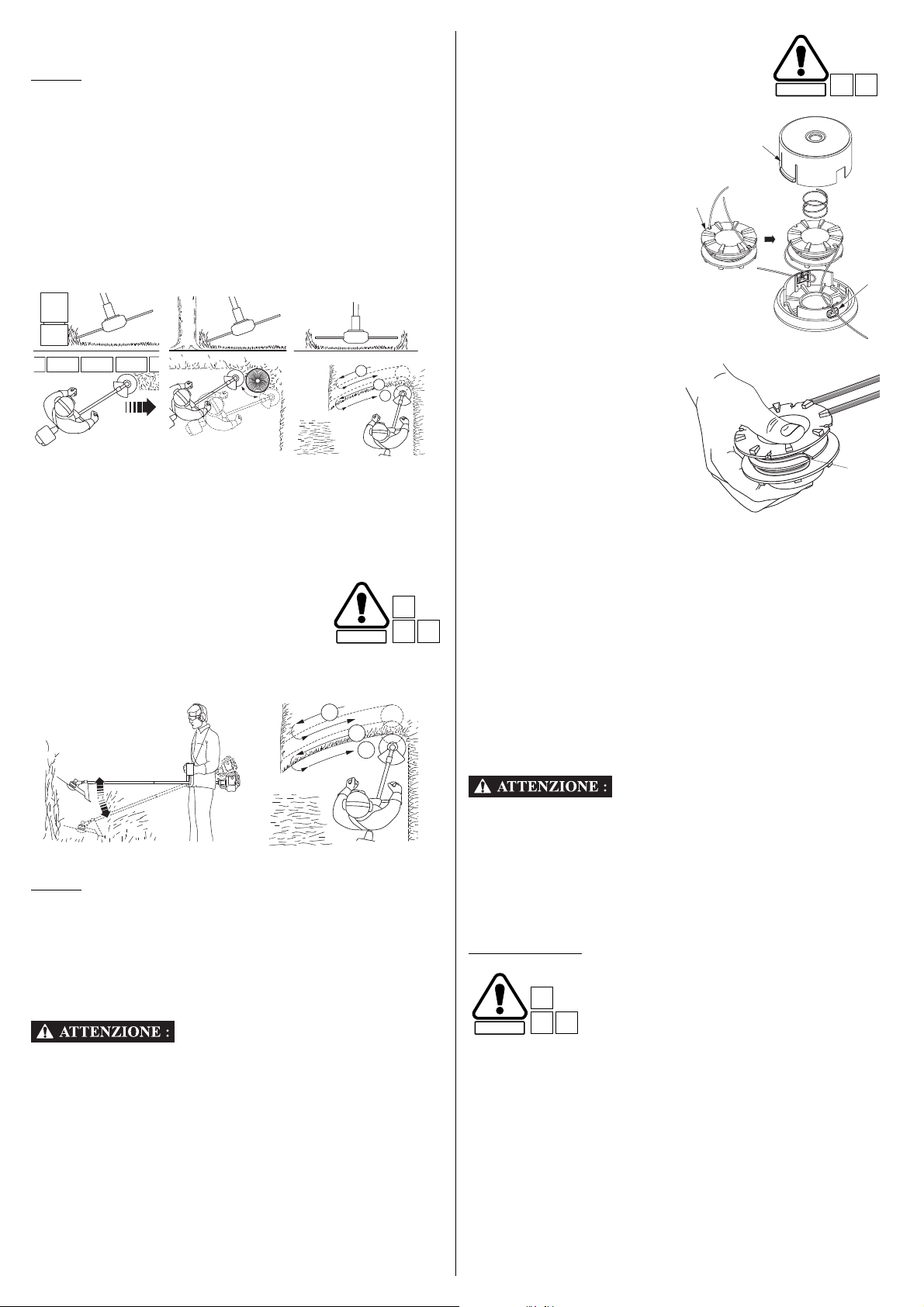

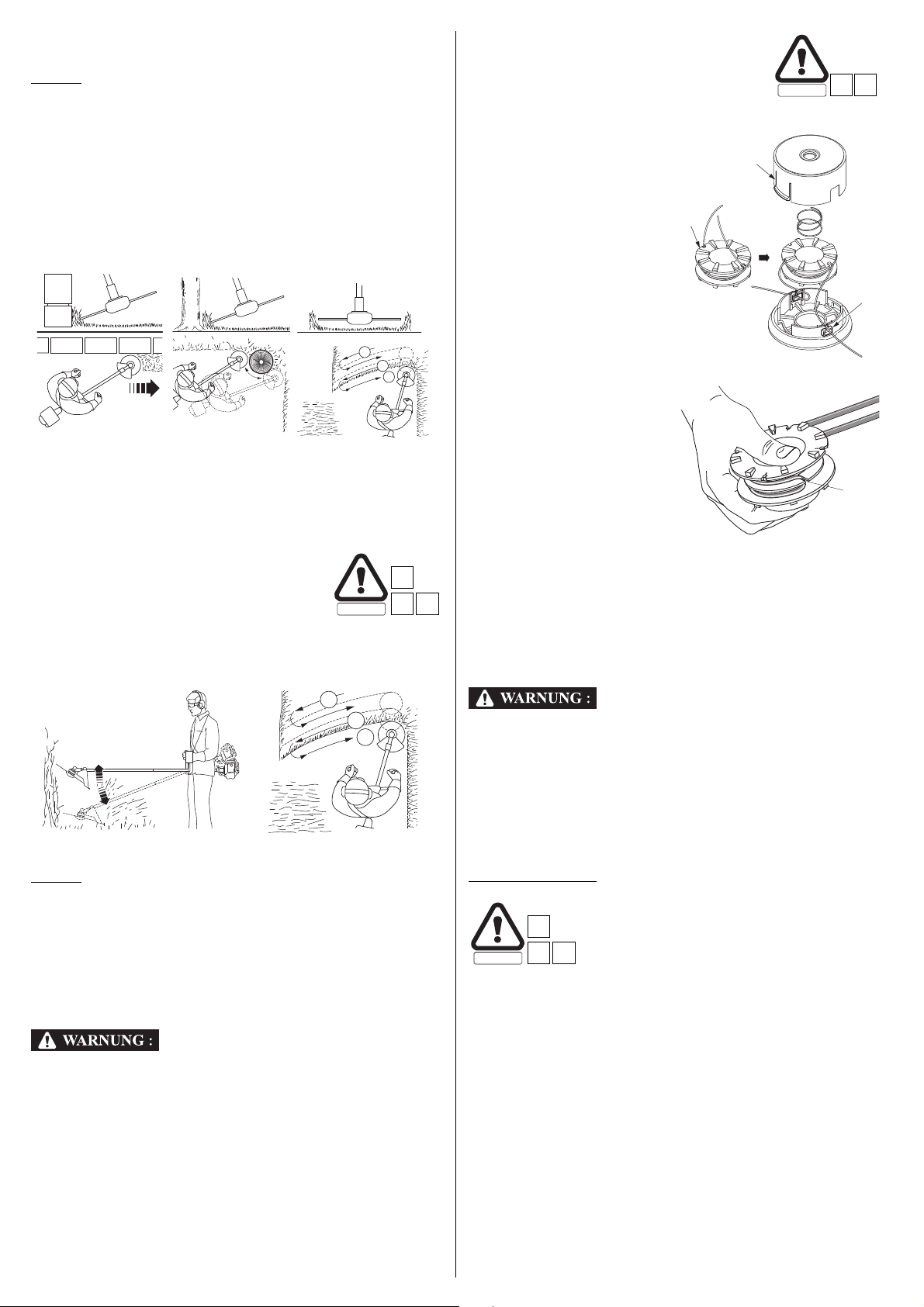

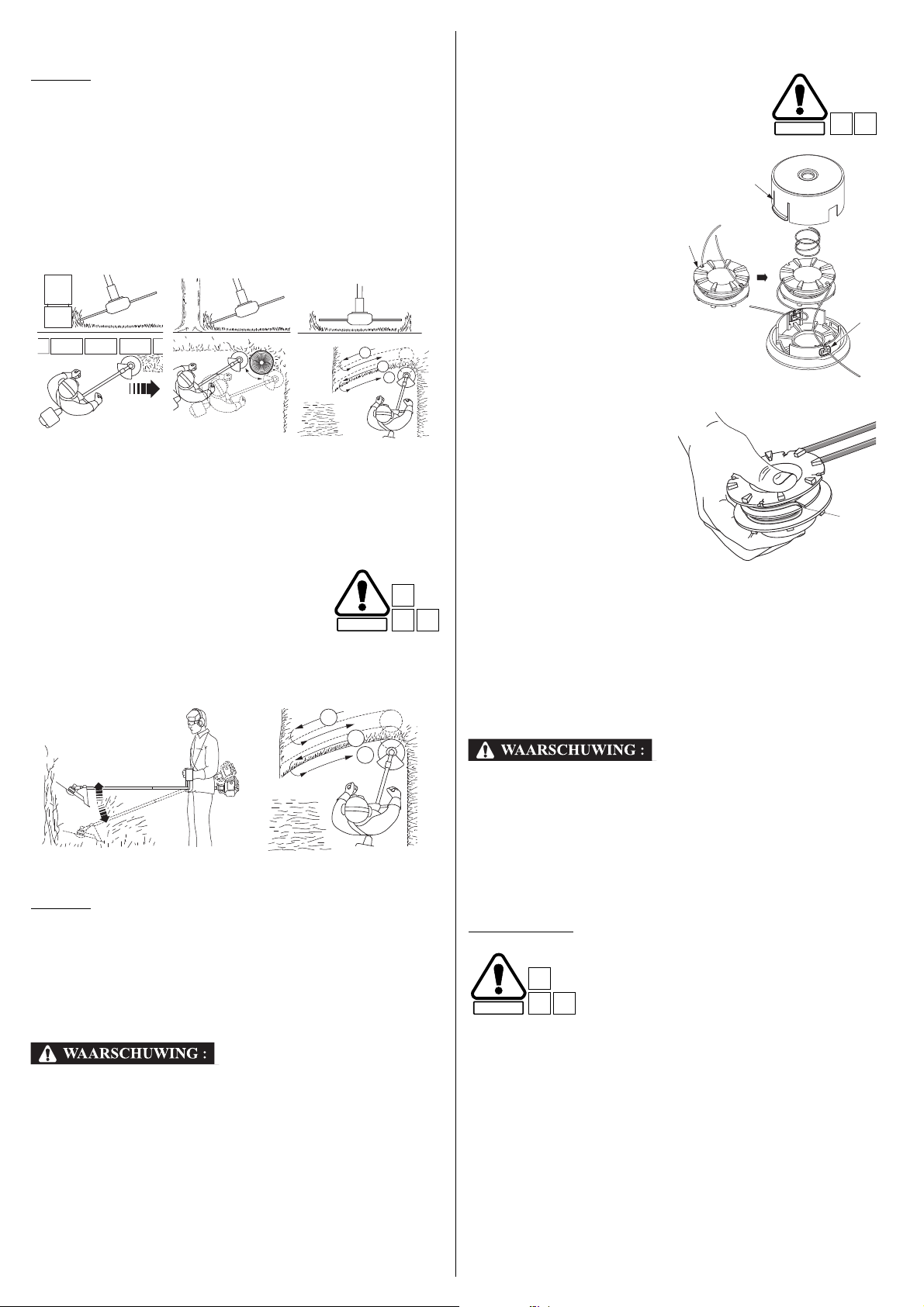

CUTTING The nylon line cuts grass cleanly without damaging tree bark and

avoiding the violent impacts that would occur between a rigid cutting attachment and hard surfaces.

It is, however, recommended not to work too long in such areas in order to avoid damaging fragile, immature plant, in particular, and to avoid premature line wear.

Proceed in stages, when trimming, tilting the cutting attachment slightly.

For larger areas, hold the cutting attachment horizontal and sway it sideways from right to left and from left to right, alternately.

REPLACING THE LINE

1. Press the lugs [2] located on either side of the head to open it.

2. Extract the reel and remove the rest of the nylon line.

3. Prepare 3 metres of 2.7 mm diameter line and fold it in half, lengthwise.

4. Place the middle of the line in the notch [5] in the reel and coil the wire by turning in the specified direction.

5. Secure the ends in the two opposite notches [3] (leaving an excess of 10 cm of line).

6. Reinstall the reel in its place and feed the lines through the two side holes [4].

7. Reinstall the cover.

WITH 3-TOOTH AND 4-TOOTH BLADE

• Do not use a blade larger than 255 mm in diameter.

CUTTING The 3-tooth and 4-tooth grass-cutting blade is especially suitable for

clearing dense and tangled weeds, bushes such as brambles or wild shrubs with a stem diameter of less than 2 cm.

To trim bushes, lower the cutting attachment from above while holding it horizontal so as to cut the branches in small pieces.

• Always use a line of the diameter recommended in the technical

specifications.

• Poor results would be obtained if the line diameter is too large as

this will result in an excessive load on the engine, so reducing its performance.

Never replace the nylon line with a line of a different material, such as steel wire.

To avoid severe personal injury, disconnect the spark plug cap to prevent accidental starting. Wear heavy gloves to prtect yur hands when replacing the nylon head.

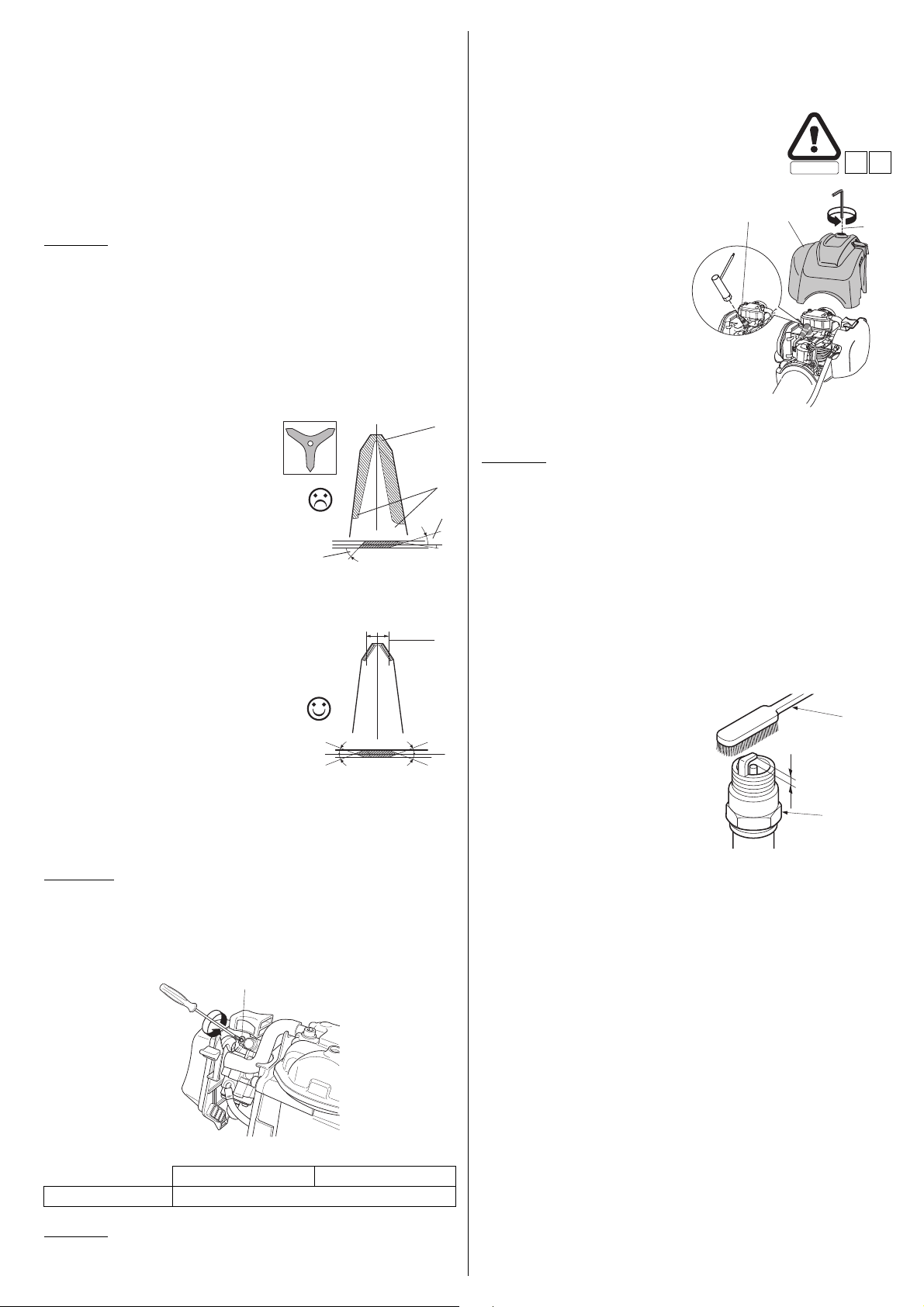

SHARPENING

3-TOOTH AND 4-TOOTH BLADES

Sharpening is essential to obtain good results. A slightly blunt cutting attachment can be sharpened with a file.

A grinding wheel should be used if the wear is more severe.

It is dangerous to use grass-cutting blades on very hard wood and/or plants with a large stem diameter. Kicking of the cutting attachment is difficult to control, and can seriously en da nger the operator and cause serious damage to the equipment.

8 EN

• In all cases, the cutting attachment must be kept correctly

balanced. If you do not have the required tools or if you think your cutting attachment may not be properly balanced, contact your authorized Honda dealer.

Remove the cutting attachment for sharpening and check that it is not cracked, out of true or bent.

If it is, replace it with a new one.

Page 9

Both sides of 3-tooth and 4-tooth blades can be used.

CAUTION:

[7]

SAFETY

B7 C1

[9]

[10]

[8]

0,6-0,7 mm

[11]

[12]

When one side is worn, the cutting attachment should be turned over to use the cutting edges on the other side.

Only the bevelled edges of the teeth are to be sharpened. It is important to keep their profile regular and to avoid incipient

fractures. All the teeth must be sharpened in the same way.

If the machine vibrates abnormally after sharpening, this

NOTE:

indicates that the blade is unbalanced. In this case, contact your authorized dealer Honda to have it checked.

• Replace the blade when the wear limit shown in the illustrations below has been reached.

CHECKING THE SPARK PLUG

1. To reach the spark plug [8], the top cover must be removed from the engine [9]. Use the hexagonal wrench supplied to undo the bolt [10].

[A] Unsatisfactory

[1] Incipient fracture

[2]

[2] Limit exceeded and

tooth profile irregular [3] Angles incorrect and unequal [4] Unsatisfactory cutting profile

[A]

[1]

[3]

[4]

[B] Satisfactory

[5] Sharpening limit

[B]

30°

30 mm

30°

[5]

ADJUSTING THE CARBURETOR

PROCEDURE Start the engine and let it warm up to normal operating temperature.

Then turn the idle screw [7] to the right or left to obtain the correct setting.

Hot parts and moving parts (flywheel) are exposed when the

NOTE:

engine top cover is removed. Never use your brush cutter with the engine cover removed.

2. Remove the cap and unscrew the spark plug using the wrench supplied.

3. Clean the electrodes with a wire brush [11] to remove carbon deposits.

4. If the electrodes show signs of wear, replace the spark plug with a new one with the same characteristics.

5. Check the spark plug gap with feeler gauges [12]. When adjustment is required, carefully bend the side electrode.

6. Reinstall the spark plug and screw it finger-tight onto its seat.

7. For new spark plugs, tighten by an additional 1/2 turn with the spark plug wrench.When the same spark plus is installed, 1/8 to 1/4 of a turn is enough.

Idle speed 3 100 ± 200 rpm.

NOTE:

rotate.

UMK425E1 UMK435E1

When the engine is idling, the cutting attachment must not

• If a spark plug is insufficiently tightened, it is liable to heat up and

damage the engine. If the spark plug is overtightened or crossthreaded, irreparable damage could be caused to the engine block.

9 EN

Page 10

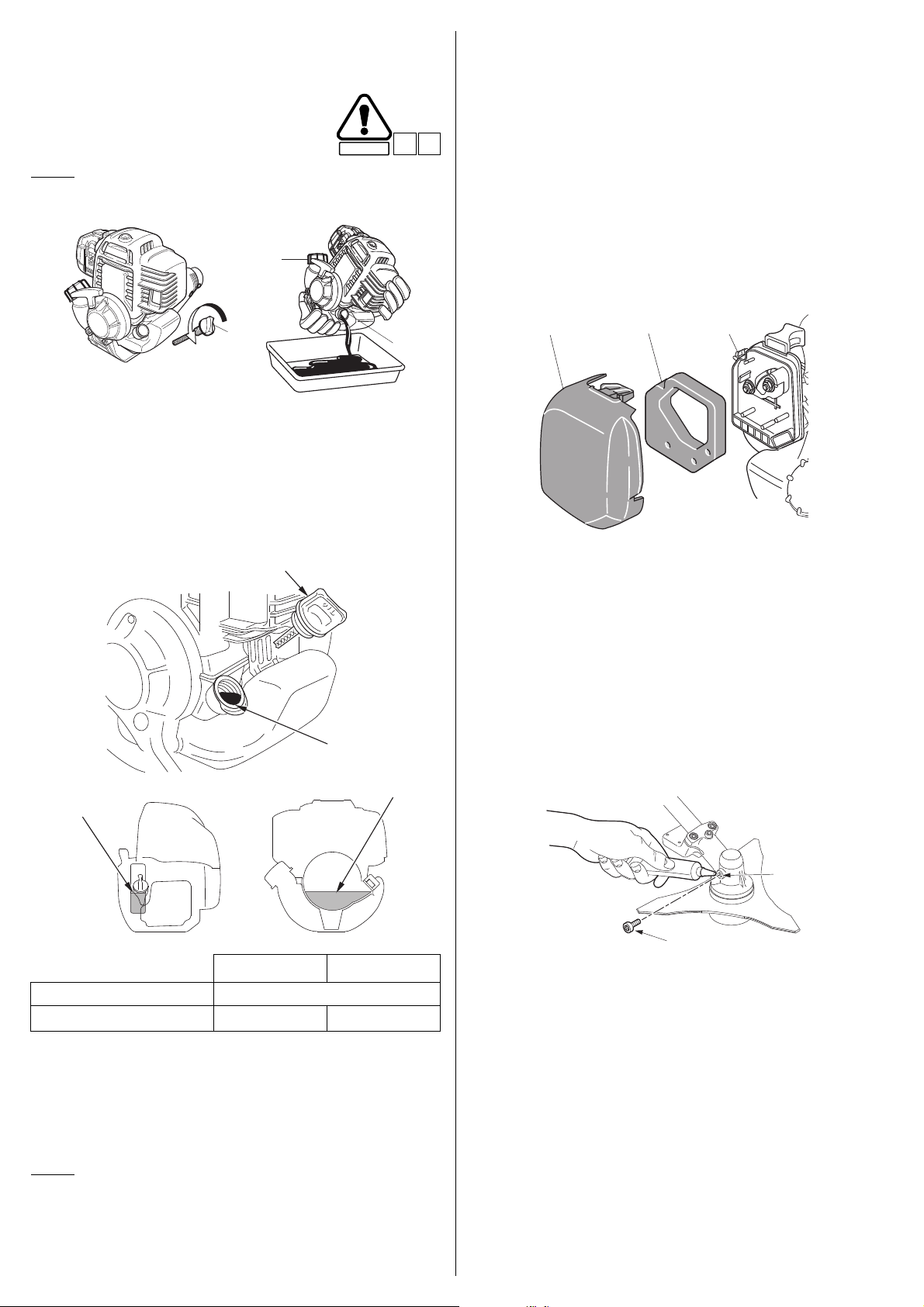

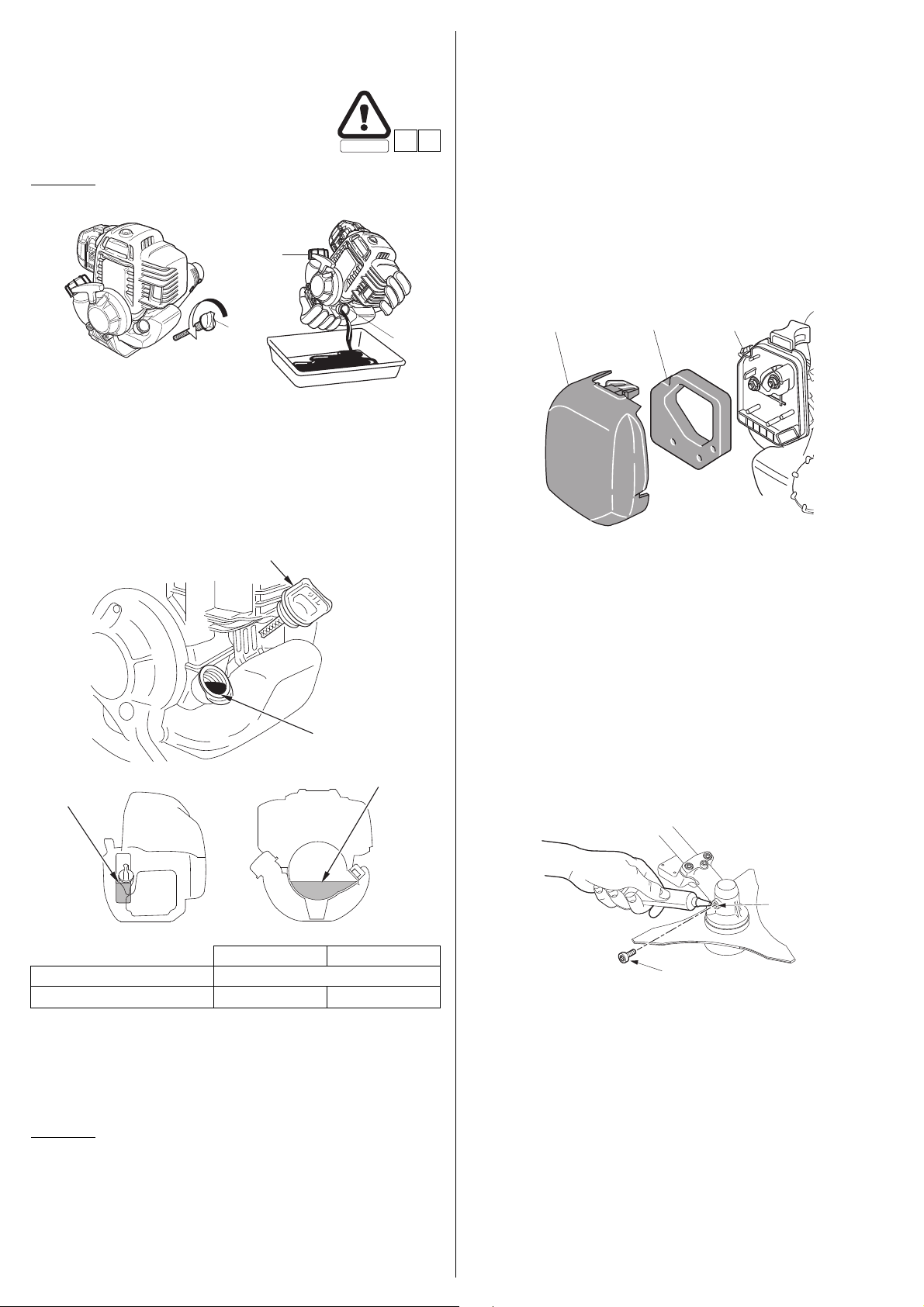

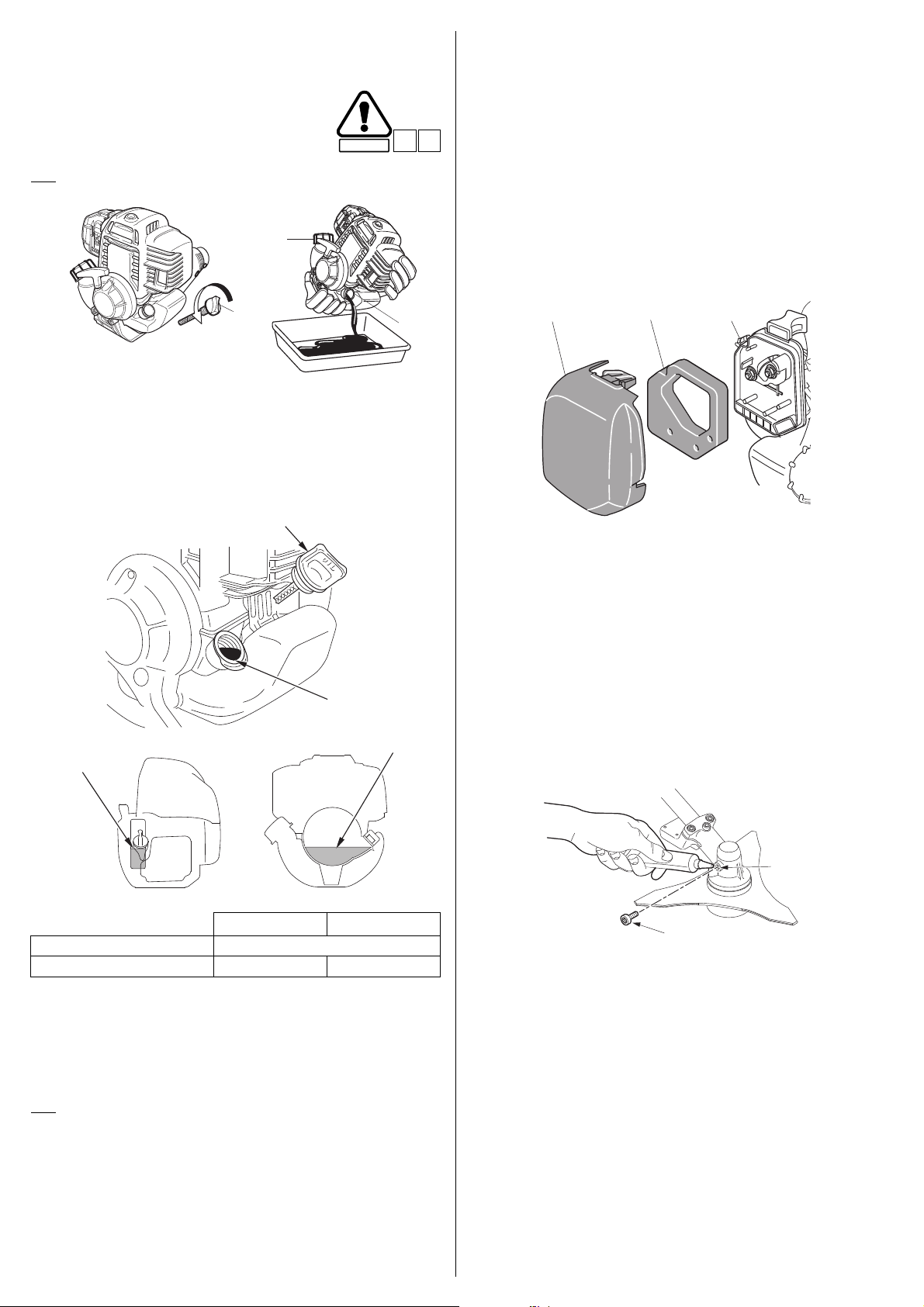

ENGINE OIL CHANGE

CAUTION:

SAFETY

C11 D10

[1]

[3]

[2]

[1]

[4]

[5]

[6]

[7]

AIR CLEANER MAINTENANCE

The foam air filter element must be cleaned regularly to prevent impurities from entering the engine and causing premature wear. A dirty air filter will reduce engine power and increase fuel consumption.

NOTE: Drain the oil while the engine is still warm to assure rapid and complete draining.

1. Check the fuel tank cap [2] is tightened.

2. Remove the oil filler cap [1] and drain the oil into the oil container by tipping the engine toward the oil [3] filler neck.

3. Refill with the recommended and check the oil level [4] (see

page 6).

• Never run the engine without the air filter, as this could caus e premature wear of the engine.

1. Open the air filter cover [5] and remove the filter [6] from the filter

housing [7].

2. Clean the filter with warm soapy water or in a nonflammable

solvent and then leave to dry.

3. Dip the element in clean engine oil and squeeze out the excess

oil.

4. Reinstall the foam filter element and the filter cover.

UMK425E1 UMK435E1 Engine oil SAE 10W30 Oil tank capacity 0,08 l (80 cc) 0,10 l (100 cc)

4. Install the oil filler cap [1].

• Wash your hands with soap and water after handling used oil.

LUBRICATING THE TRANSMISSION HEAD

[8]

[9]

1. Remove the bolt [9] from the transmission head.

2. Insert the nozzle of the tube of special lithium grease (available from your Honda dealer) and fill with grease while turning the cutting attachment so that the grease is properly distributed. Continue until grease comes out of the bolt hole [8].

3. Reinstall the bolt and tighten moderately.

NOTE:

Please dispose of used motor oil in a manner that is compatible with the environnement. We suggest you take it in a sealed container to your local service station for reclamation. Do not throw it in the trash or pour it on the ground.

10 EN

Page 11

MAINTENANCE SCHEDULE

TROUBLESHOOTING

Maintenance to be carried out at the intervals indicated in months or in operating hours which ever occurs first.

Engine cooling fins

Condition of cutting attachment and guard

Zone around transmission head

Transmission head

Operation of throttle trigger

Operation of Stop button

Idle / Clutch Check Air filter

element Air filter

housing Zone around

spark plug

Clean

Check

Clean

Grease

Check

Check Clean (1)

Clean

Each

time

used

Frequency

Every 3

months

or 25

hours

(1)

Every 6

months

or 50

hours

Every

year or

100

hoursItem Intervention

Problem Probable cause Page

Engine does not start. 1. No fuel. 5

2. Start/Stop button is in Stop position.

3. Spark plug cap incorrectly attached or disconnected.

4. Faulty spark plug or incorrect gap. 9

5. Engine flooded. Remove spark plug, dry it with a cloth and reinstall it.

6. Fuel filter is dirty. Clean it.

Starting difficult or l oss of power.

1. Dirty air filter. 10

2. Impurities in fuel tank.

3. Water in fuel tank and in fuel.

4. Fuel tank cap vent and /or carburettor clogged.

5. Engine is hot; choke is closed. Open choke.

Spark plug

Zone around carburettor

Cables and connections

Fuel system Check Every 2 years (replace if necessary) (2) Fuel filter Check Spring and

clutch pads

Idle speed

Engine oil

Fuel tank Clean Valve

clearance

Nuts and bolts

Check Clean

Clean

Check

Check (2)

Check Adjust Check

Replace

Adjust

Check / Tighten

Replace after 10 service hours and then every

6 months or 50 service hours

(2)

(2) (2)

(2)

Uneven running. 1. Faulty spark plug or incorrect gap. 9

2. Dirty air filter. 10

Engine overheats. 1. Spark plug gap incorrect. 9

2. Dirty air filter. 10

3. Engine cooling fins clogged.

4. Oil level too low. 6

5. Starter pulley fouled by grass cuttings, etc.

Brush cutter vibrates excessively.

1. Blade incorrectly balanced or cutting attachment incorrectly fitted.

2. Engine bolts loose.

(1) Clean more often in dusty environments. (2) Maintenance of these points must be carried out by a Honda dealer.

11 EN

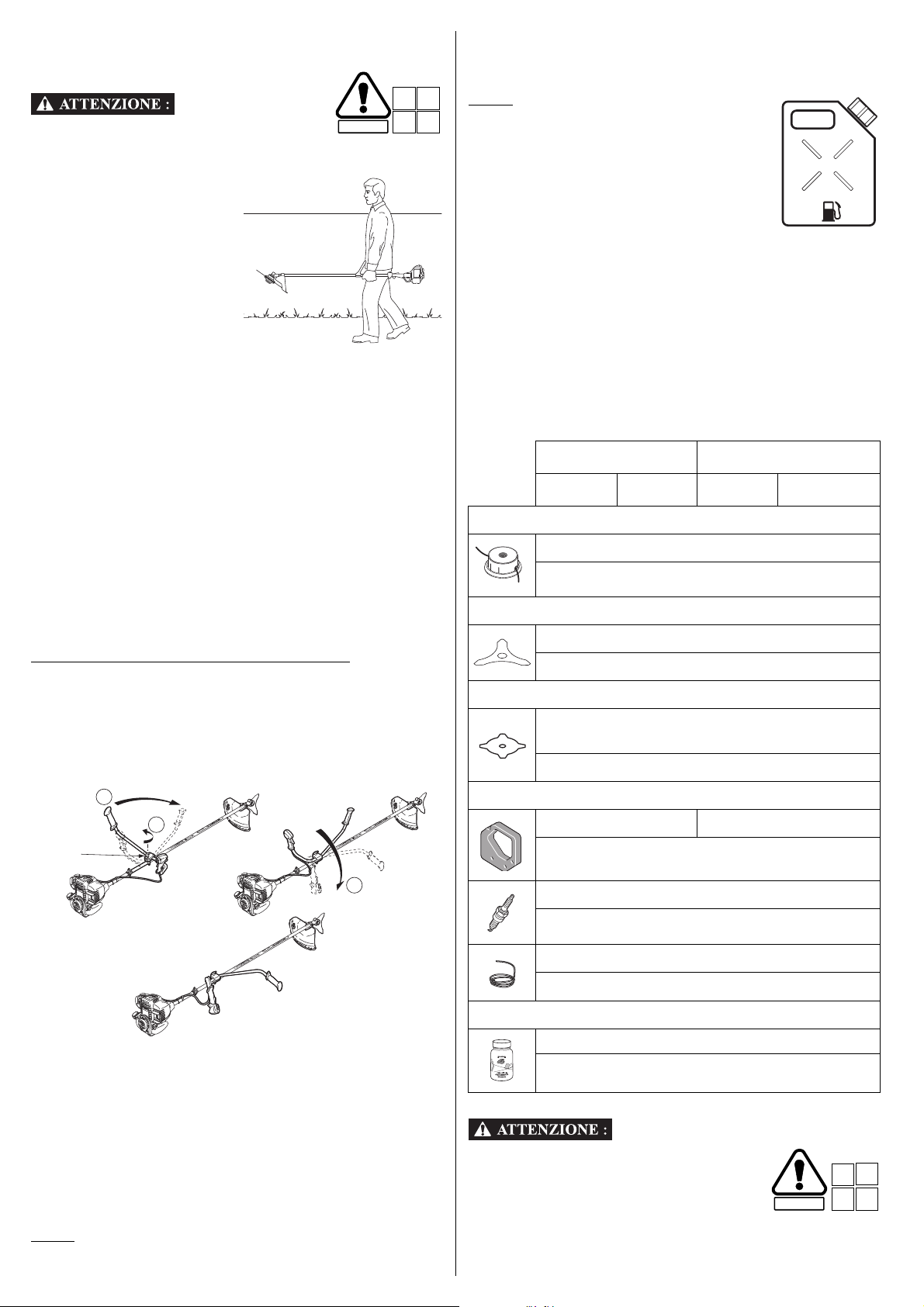

Page 12

TRANSPORT AND STORAGE

CAUTION:

SAFETY

D8 D10

D1 D4

[1]

SAFETY

C14 D3

A2 C4

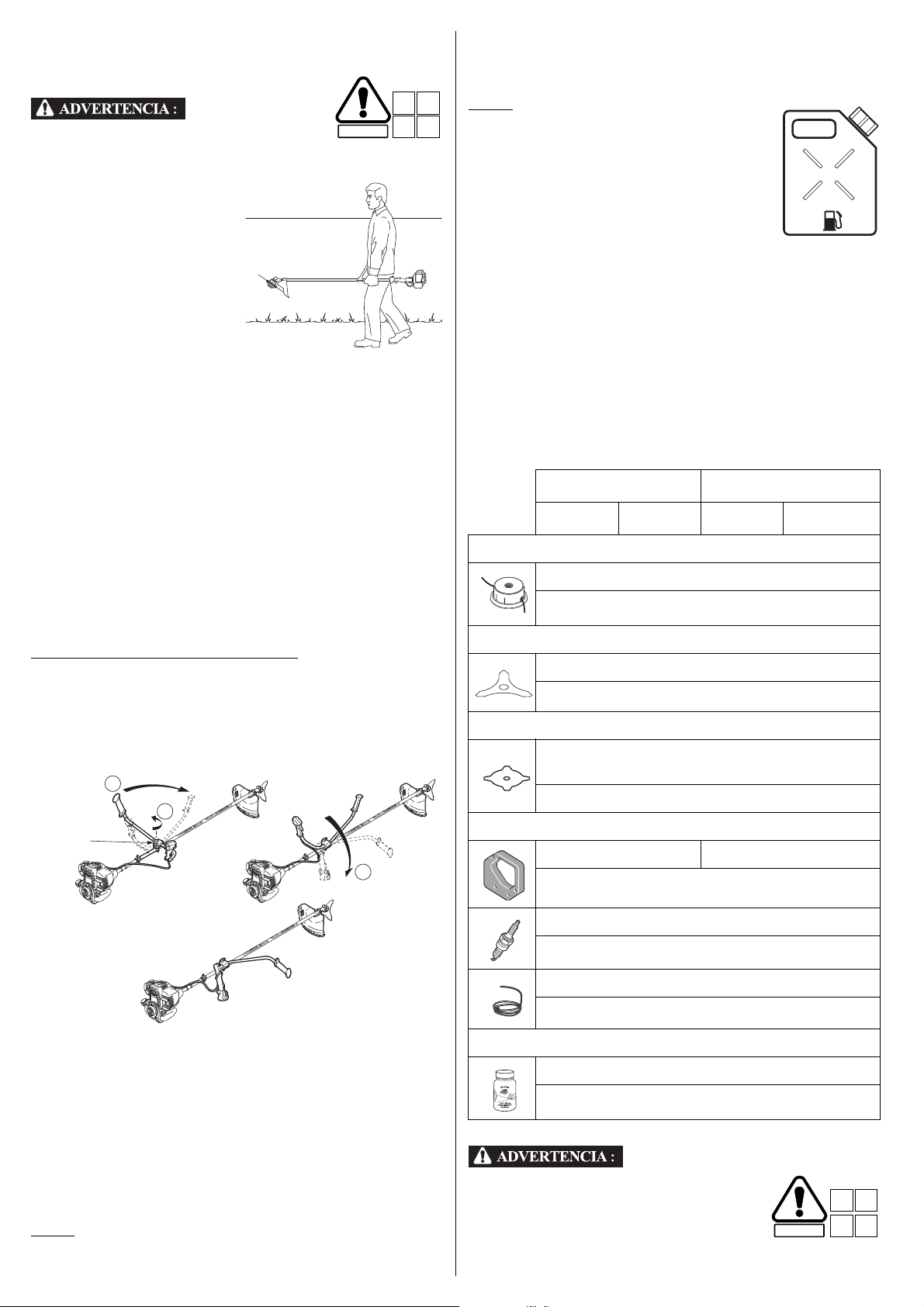

TRANSPORT

When transporting or carrying your brush cutter, the engine must always be stopp ed and the transport guard must be installed on the cutting attachment.

When carrying your brush cutter, hold it by the transmission tube in a balanced position. If it is to be transported in a vehicle, make sure that it is properly secured so it cannot move. It must be positioned so that there is no risk of fuel leakage.

STORAGE

If the machine is not to be used for more than two months, the following storage precautions should be taken:

- Drain the fuel tank and run the engine to empty the carburettor.

- Remove the spark plug and pour a few drops of oil (same quality as that used in the engine) into the cylinder.

- Gently pull the recoil starter to distribute the oil in the cylinder and on the piston. Then reinstall the spark plug.

- Clean the whole machine, paying special attention to plant residues accumulated around the cutting attachment, in the engine cooling fins and under the cowlings.

- Using a paint brush, apply a thin film of standard oil over the metal cutting attachments to prevent corrosion.

- Store the machine in its packaging, in a cool dry place.

- If the machine is to be stored in a vertical position, place it with the engine at the bottom so that it will not topple over.

FUEL STORAGE

NOTE:

• Ensure that you use containers or drums specifically designed for hydrocarbons [2]. This will prevent polluting the fuel through the dissolution of the container walls, which will lead to poor functioning of the engine.

• The warranty does not cover a blocked carburetor or valves jammed by old or polluted fuel.

• The quality of unleaded petrol alters very quickly (2 to 3 weeks in some cases). Do not use fuel more than 1 month old. Store the absolute minimum required for your monthly consumption.

[2]

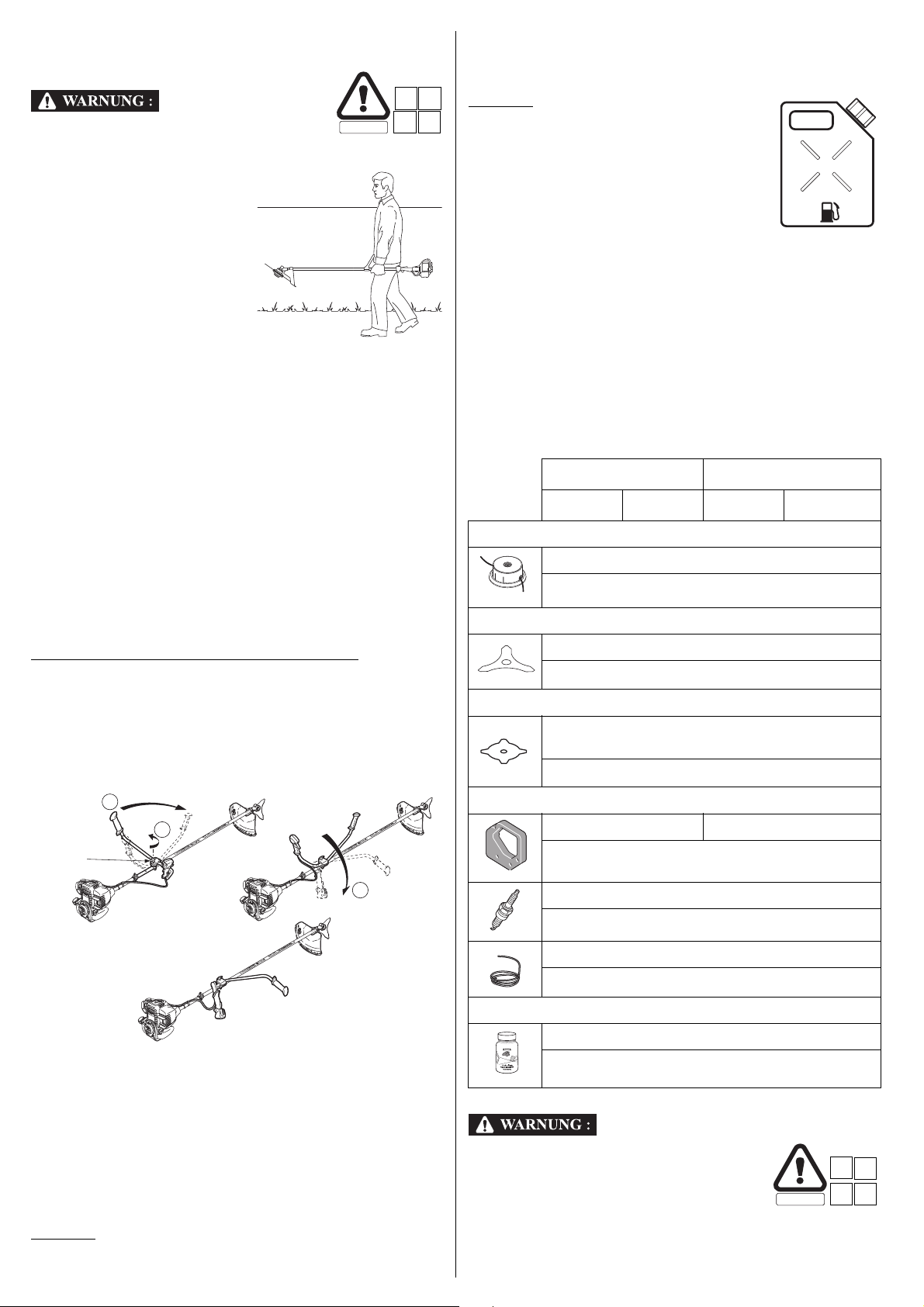

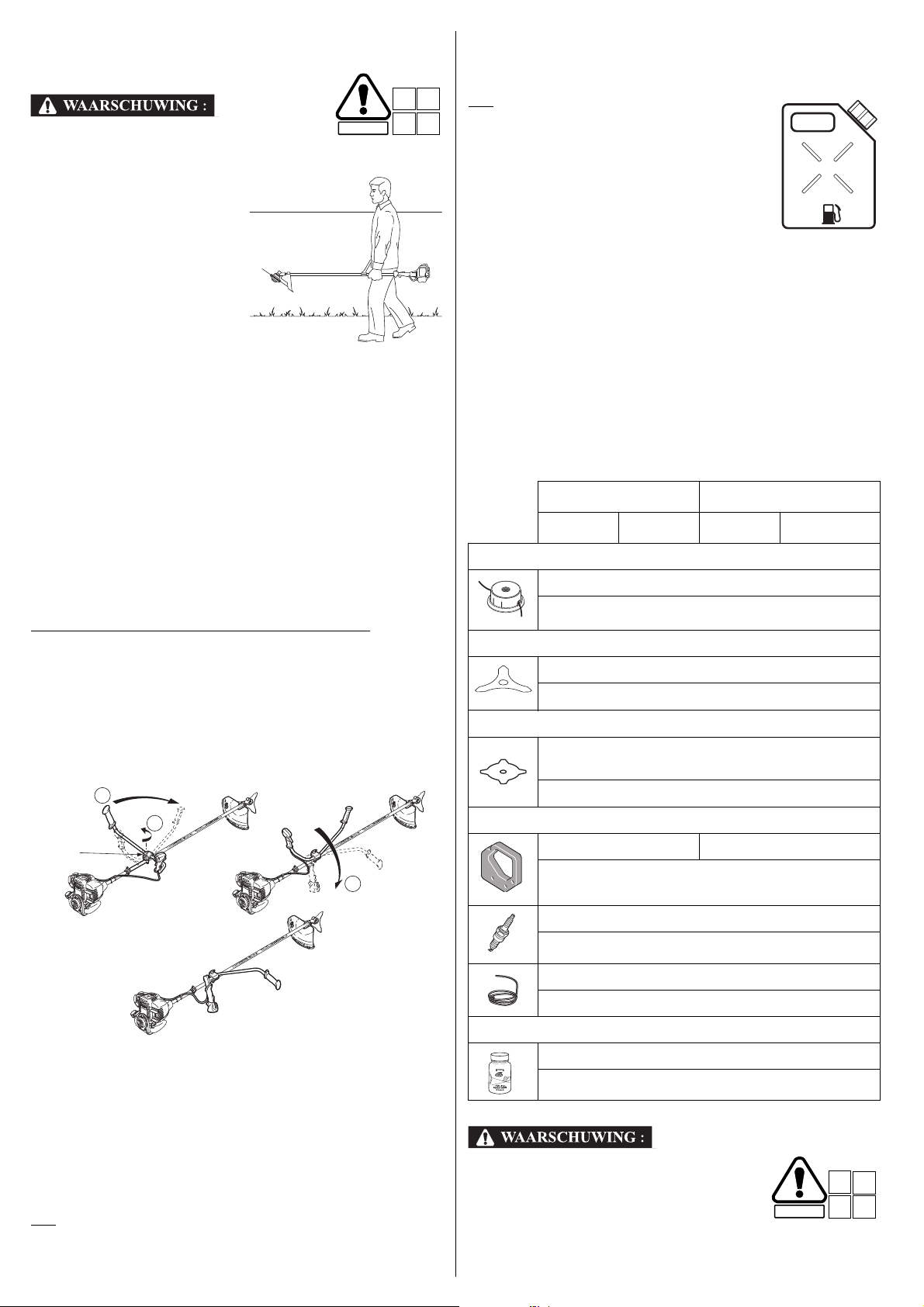

ACCESSORIES

CURRENT PARTS, CONSUMABLES

Various accessories are supplied with the machine or are available as options, depending on the model.

UMK425E1 UMK435E1

LEET UEET LEET U9ET

Mowing and clearing:

72560-VL6-P31

Standard

Thorny hedges and brush:

72511-VL6-P31 (Ø 255)

Standard

Large areas of grass:

FOLDING THE HANDLE (U TYPE ONLY) For easier storage, the handle on your brushcutter can be swivelled

round. Proceed as described below.

• Turn the handle the clockwise only.

• Never swivel the handle through more than a quarter of a turn.

• Do not unscrew the knob [1] by more than 6 turns.

USING THE AFTER A STORAGE PERIOD

1. Remove the spark plug, check that it is clean and that the electrode gap is correct. Pull the starter several times.

2. We recommend that the spark plug be screwed down as far as possible by hand until finger tight ; then use a plug spanner to tighten it by an extra 1/8 or 1/4 turn.

3. Check the level and condition of the engine oil.

4. Fill the fuel tank and start the engine.

If the cylinder has been coated with oil, the engine will

NOTE:

smoke on start-up. This is normal.

72511-VF9-E32 (Ø 230) 72512-VL6-P31 (Ø 255)

Optional

Current parts

17211-Z0H-000

Air filter

31915-Z0H-003

Spark plug

28462-ZM3-003

Recoil starter

Consumables

08221-888-010MP

Engine oil

For your safety, it is strictly prohibited to install any other attachment than the ones listed above and especially designed for your brushcutter's model and type.

17211-Z0Z-000

12 EN

Page 13

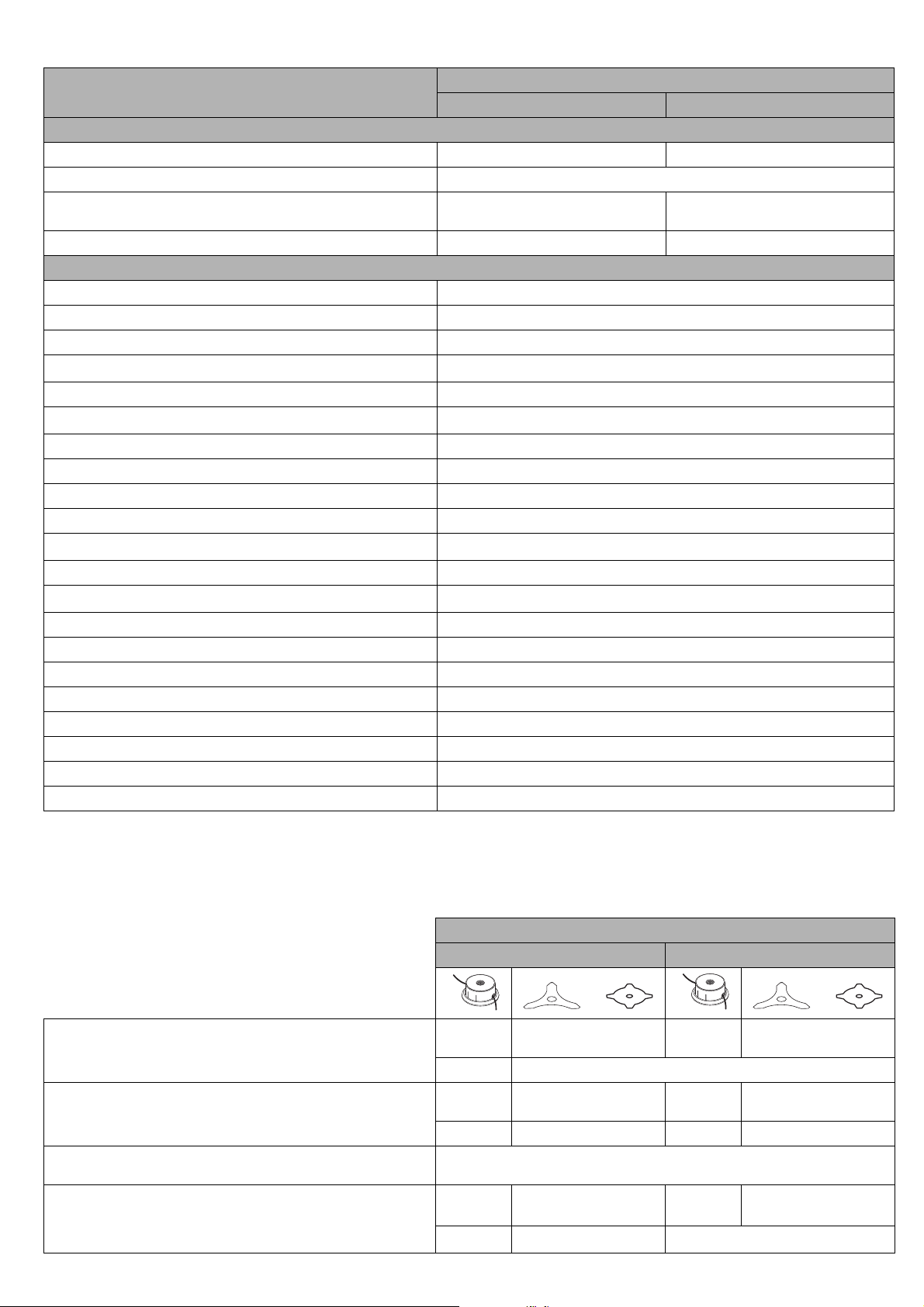

TECHNICAL SPECIFICATIONS

MODELS

GENERAL CHARACTERISTICS

Description code HAJF HAHF Function Cutting of brush

Dimensions L x W x h mm Empty weight (without cutting attachment) kg 6.28 5.98

ENGINE

Model GX25T Description code GCALT Type 4 stroke, overhead-camshaft, single cylinder Displacement cc 25 Bore / Stroke mm 35 x 26

Net power** (ISO 8893) kW/rpm 0.72 / 7 000 Net Torque max.of engine** (SAE J1349) N.m 1.0 / 5 000

Maximum speed rpm 10 000 Idle speed rpm 3 100 Engine oil SAE 10W30

Oil tank capacity l (cc) 0.08 (80) Fuel Unleaded Fuel tank capacity l (cc) 0.58 (580) Ignition Transistorized magneto ignition

Spark plug brand and type NGK CM5H Carburettor Membrane

UEET LEET

1 859 x 671 x 517

(1 888 x 671 x 504)*

UMK425E1

1 859 x 384 x 252

(1 888 x 384 x 247)*

Transmission Helical-toothed bevel gear Gear ratio 14 / 19 Cutting attachment rotation speed rpm 7 000 / (9 200*)

Length of nylon line Ø 2,7 (standard) m 3 Consumption g/kWh 340

* Values in brackets: machine fitted with 3-tooth disc, 4-tooth disc. ** The power rating of the engine indicated in this document is the net power output tested on a production engine for the engine model GX25T and measured in

accordance with ISO8893 at 7 000 rpm (Net Power) SAE J1349 and 5 000 rpm (Net Torque max.). Mass production engines may vary from this value. Actual power output for the engine installed in the final machine will vary depending on numerous factors, including the operating speed of the engine in application, environmental conditions, maintenance, and other variables.

UMK425E1

LEET UEET

Equivalent sound pressure level at operator station (as per EN ISO22868: 2008) dB(A)

Measuring uncertainty dB(A) 1.5 1 1 1 Measured sound power level

(as per standard EN ISO22868: 2008) dB(A) Measuring uncertainty dB(A) 1.5 1 1.5 1 Guaranteed sound power level

(as per directives 2000/14/EC, 2005/88/EC) dB(A)

95 94 95.5 94

104 103.5 104.5 104

109

Equivalent vibration level (as per standard EN ISO22867: 2008, EN 12096: 1997) m/s

Measuring uncertainty m/s

10 10 4 5

35 2

13 EN

Page 14

MODELS

U9ET LEET

UMK435E1

GENERAL CHARACTERISTICS

Description code HALF HAKF Function Cutting of brush

Dimensions L x W x h mm

1 870 x 671 x 521

(1 899 x 671 x 507)*

1 870 x 384 x 258

(1 899 x 384 x 257)*

Empty weight (without cutting attachment) kg 7.53 7.22

ENGINE

Model GX35T Description code GCAMT Type 4 stroke, overhead-camshaft, single cylinder Displacement cc 35.8 Bore / Stroke mm 39 x 30 Net power** (ISO 8893) kW/rpm 1.0 / 7 000 Net torque max. of engine** (SAE J1349) N.m 1.6 / 5 500 Maximum speed rpm 10 000 Idle speed rpm 3 100 Engine oil SAE 10W30 Oil tank capacity l (cc) 0.10 (100) Fuel Unleaded Fuel tank capacity l (cc) 0.63 (630) Ignition Transistorized magneto ignition Spark plug brand and type NGK CMR5H Carburettor Membrane Transmission Helical-toothed bevel gear Gear ratio 15 / 20 Cutting attachment rotation speed rpm 7 000 / (9 200*)

Length of nylon line Ø 2,7 (standard) m 3 Fuel consumption g/kWh 360

accordance with ISO 8893 at 7 000 rpm (Net Power) and SAE J1349 at 5 500 rpm (Net Torque max.). Mass production engines may vary from this value. Actual power output for the engine installed in the final machine will vary depending on numerous factors, including the operating speed of the engine in application, environmental conditions, maintenance, and other variables.

UMK435E1

LEET U9ET

Equivalent sound pressure level at operator station (as per EN ISO22868: 2008) dB(A)

96 95.5 96 94

Measuring uncertainty dB(A) 1 Measured sound power level

(as per standard EN ISO22868: 2008) dB(A)

105 103 105 103

Measuring uncertainty dB(A) 1 Guaranteed sound power level

(as per directives 2000/14/EC, 2005/88/EC) dB(A) Equivalent vibration level

(as per standard EN ISO22867: 2008, EN 12096: 1997) m/s Measuring uncertainty m/s

7855.5

3 4 2 2.5

109

14 EN

Page 15

INTRODUCTION

PRÉCAUTION :

Inscrire ici le numéro de série de la machine

Inscrire ici le modèle de la machine

Madame, Monsieur, Vous venez de faire l'acquisition d'une débroussailleuse Honda et nous vous remercions de votre confiance. Ce manuel a été rédigé pour vous familiariser avec votre nouvelle machine, vous permettre de l'utiliser dans les meilleures conditions et d'effectuer son entretien. Soucieux de vous faire profiter au maximum des évolutions technologiques, des nouveaux équipements ou matériaux et de notre expérience, les modèles sont régulièrement améliorés ; c'est pourquoi les caractéristiques et les renseignements contenus dans ce manuel peuvent être modifiés sans avis préalable et sans obligation de mise à jour. Les illustrations de ce manuel montrent le modèle le plus représentatif pour le sujet traité. En cas de problème ou encore pour toute question relative à la machine, adressez-vous à votre concessionnaire ou à un revendeur agréé Honda. Conservez ce manuel à portée de main pour le consulter à to ut moment et assurez-vous, qu'en cas de revente, il accompagne bien la machine. Nous vous recommandons de lire la police de garanti e pour bien comprendre vos droits et vos responsabilités. La police de garantie est un document séparé fourni par votre concessionnaire. Aucune reproduction, même partielle, de la présente publication, ne peut se faire sans autorisation écrite préalable.

CONSIGNES DE SÉCURITÉ

Pour votre sécurité et votre confort d’utilisation, la lecture complète de ce manuel est fortement recommandée. Faire attention à ces symboles et à leur signification :

MANUEL DE L’UTILISATEUR

Notice originale

UMK425E1-UMK435E1

Débroussailleuse

Signale un important risque de blessures corporelles graves, voire un danger mortel, si les instructions ne sont pas respectées.

• Signale une possibilité de blessures corporelles ou de détérioration de l’équipement si les instructions ne sont pas respectées.

NOTE :

Source d’informations utiles.

COMMENT IDENTIFIER VOTRE MACHINE

TABLE DES MATIÈRES

Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Étiquettes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

UEET

U9ET LEET

Le modèle de votre machine est indiqué sur "l’étiquette d’identification" et il est composé d’une série de lettres et de chiffres (voir page 3).

Identification de la machine . . . . . . . . . . . . . . . . . . . . . . . . 3

Description générale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Préparation et vérifications avant utilisation . . . . . . . . . . . . 5

Mise en marche et arrêt du moteur . . . . . . . . . . . . . . . . . . 6

Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Dépistage des pannes . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Transport et remisage . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Specifications techniques . . . . . . . . . . . . . . . . . . . . . . . . . 13

Adresses des principaux concessionnaires Honda . . . . . 15

Déclaration CE de conformité . . . . . . . . . . . . . . . . . . . . . 16

2009 - Honda France Manufacturing S.A.S. - Pôle 45 - Rue des Châtaigniers

Imprimé en France

1 FR

Page 16

CONSIGNES DE SÉCURITÉ

PRÉCAUTION :

Toute pièce de la machine peut représenter une source pote ntiell e de danger en cas d'utilisation incorrecte ou de mauvais entretien. Il convient de prêter une grande attention aux rubriques qui sont précédées des mots suivants.

Mise en garde contre un risque de blessures corporelles graves ou même de mort, en cas de non-observation des instructions.

• Mise en garde contre un éventuel risque de blessures corporelles ou d'endommagement du matériel, en cas de nonobservation des instructions.

NOTE : Source d'informations utiles.

Ce signe vous appelle à la prudence lors de certaines opérations. Se reporter aux consignes de sécurité des pages suivantes, au(x) point(s) indiqué(s) dans le carré.

FORMATION

A1. Lire attentivement les instructions du présent manuel. Se familiariser avec

l'utilisation correcte et les commandes avant d'utiliser la débroussailleuse. Savoir arrêter le moteur rapidement.

A2. Utiliser la débroussailleuse pour l'usage auquel elle est destinée, à savoir :

- La coupe de l'herbe à l'aide d'un fil de nylon, en bordure de massifs, plantations, murs, clôtures ou d'espaces verts de petite surface, pour la finition d'une tonte effectuée avec une tondeuse à gazon.

- Pour la coupe d'herbes hautes et taillis, à l'aid e de la lam e 3 de nt s.

- Toute autre utilisation peut s'avérer dangereuse ou entraîner une détérioration de la machine.

A3. Ne jamais permettre d'utiliser la débroussailleuse à des enfants ou des personnes

non familières avec les instructions, d'utilisation de la débroussailleuse. La réglementation locale peut fixer un âge limite pour l'utilisateur.

A4. Ne pas utiliser la débroussailleuse :

- Lorsque des personnes, particulièrement des enfants, ou des animaux se trouvent à proximité. Respecter la distance de sécurité de 15 mètres minimum entre la machine et les personnes éventuellement présentes, la débroussailleuse ne doit être manipulé que par une seule personne.

- Si l'utilisateur a absorbé des médicaments ou substances, réputés comme pouvant nuire à sa capacité de réflexe et de vigilance.

- Dans le cas d'utilisation d'une tête de coupe à fil de nylon, s'assurer que l'extension et la lame coupe fil sur le protecteur soient bien en place, afin d'assurer la longueur de fil correcte.

- En l'absence des dispositifs de sécurité comme le protecteur d'outil ou si le protecteur est endommagé.

A5. Ne pas modifier votre débroussailleuse. Vous risqueriez de compromettre

sérieusement votre sécurité en vous exposant à des accidents ou des blessures graves.

A6. Garder à l'esprit que le propriétaire ou l'utilisateur est responsable des accidents

ou des risques encourus par les tiers et leurs biens.

PREPARATION

B1. Ne pas utiliser le matériel lorsque l'on est pieds nus ou en sandales et vêtu de

vêtements amples qui pourraient s'accrocher dans les broussailles. Pendant le travail, il est obligatoire de porter des pantalons longs, des bottes ou chaussures de sécurité à semelles antidérapantes, des lunettes ou une visière de protection contre les projections, des gants, de préférence en cuir ainsi qu'un casque antibruit. Dans les zones où des objet s risqu ent d e tombe r (branche s, pie rres ...), se protéger la tête avec un casque de sécurité.

B2. Inspecter minutieusement la zone à débroussailler et éliminer tout objet étranger

qui pourrait être projeté par la machine (pierres, morceaux de bois, fil de fer, ossements, etc...).

B3. ATTENTION : DANGER !

L'essence est hautement inflammable.

- Conserver le carburant dans des récipients spécialement prévus à cet effet.

- Faire le plein à l'extérieur u niquement, ava nt de démar rer le moteur et ne pas fumer pendant cette opération ou toute manipulation de carburant.

- Ne jamais enlever le bouchon du réservoir de carburant ou fair e le plein lorsqu e le moteur est en fonctionnement ou tant qu'il est encore chaud.

- Ne pas démarrer le moteur si de l'essence a été répandue : éloigner la débroussailleuse de la zone où le carburant a été renversé et ne provoquer aucune inflammation tant que le carburant ne s'est pas évaporé et que les vapeurs ne se sont pas dissipées.

- Refermer correctement le réservoir et le récipient en serrant convenablement les bouchons.

B4. Remplacer les silencieux d'échapp eme nt défe ctu eux.

B5. Avant chaque utilisation, toujours procéder à une vérification générale et en

particulier de l'aspect des outils, ensem ble de coup e, cart ers de pro tectio n et des boulons de fixation, pour s'assurer qu'ils ne sont ni usés ni endommagés ni desserrés. Toujours vérifier le bon fonctionnement de la gâchette de commande des gaz et du bouton d'arrêt "STOP''.

B6. Veiller au positionnement correct des poignées et du point d'accrochage du

harnais, ainsi qu'au bon équilibrage de la machine. Les positions et réglages corrects sont expliqués au chapitre de ce manuel "Préparation et vérifications avant utilisation".

B7. Veiller au réglage correct du ralenti afin que l'outil s'arrête de tourner lorsque l'on

relâche la manette des gaz.

B8. Installer le protecteur d’outil sur l'outil de coupe à lame pendant la dépose et la

repose.

- Tourner le commutateur de moteur vers la position STOP, et déposer le chapeau de bougie d'allumage.

- Porter des gants pendant l'opération.

UTILISATION

C1. Ne pas faire fonctionner le moteur dans un endroit confiné, où les vapeurs

toxiques de monoxyde de carbone peuvent s'accumuler.

C2. Travailler uniquement à la lumi èr e du jour. C3. Dans la mesure du possible, éviter l'emploi de la machine sur un terrain mouillé. C4. Pendant le travail, conserver la distance de sécurité par rap port à la têt e de coupe

à fil de nylon, donnée par la position du point d'accrochag e du harnais.

C5. Marcher, ne jamais courir ni se mettre en situation d'équilibre instable. Se méfier

des obstacles tels que pierres, souches etc... qui risquent de vous faire trébucher.

C6. Assurer ses pas dans les pentes. Travailler les pentes dans le sens transversal,

jamais en montant ou en descendant.

C7. Ne pas utiliser la machine dans des pentes dont l'inclinaison représente un

danger pour l'utilisateur. Il est de la responsabilité de l'utilisateur d'évaluer les risques potentiels du terrain à travailler et de prendre toutes les précautions nécessaires pour assurer sa sécurité. Ceci est particulièremen t important pour les pentes, les sols accidentés, glissants ou meubles.

C8. Ne jamais modifier le réglage du moteur pour le mettre en surrégime. C9. Avant de démarrer le moteur, s'assurer que personne ne se trouve à moins de 15

mètres de la machine, que l'outil de coupe ne touchera pas le sol et que la machine est stable.

C10. Démarrer le moteur avec précaution, en respectant les consignes d'utilisation et

en se tenant éloigné de l'outil.

C11. Arrêter le moteur et débrancher le fil de bougie dans les cas suivants :

- Avant toute intervention sur le système de coupe.

- Avant toute opération de nettoya ge, de vérificat ion, de r églage ou de ré paratio n de la débroussailleuse.

- Seuls les réglages du carburateur et du ralenti s'effectuent moteur en marche.

- Durant cette opération, veiller à ce que l'outil ne vienne en contact avec aucun objet et que la machine soit posée de façon stable.

- Après avoir heurté un objet étranger. Inspecter le système de coupe et l'arbre de transmission pour vérifier s'ils sont endommagés. Effectuer les réparations nécessaires avant toute nouvelle utilisation de la machine.

- Si la débroussailleuse commence à vibrer de manière anormale. Rechercher immédiatement la cause des vibrations et y remédier.

C12. Arrêter le moteur dans les cas suivants :

- Toutes les fois où la débroussailleuse doit être laissée sans surveillance.

- Avant de faire le plein de carburant.

- Lors des déplacements entre les zones de travail.

C13. Risque de rebond avec toutes les lames rigides. C14. L’utilisation d’accessoires autres que ceux recommandés par Honda peut

occasionner des dommages sur votre débroussailleuse qui ne seront pas couverts par votre garantie.

MAINTENANCE ET STOCKAGE

D1. Maintenir tous les écrous et vis serrés afin d'assurer des conditions d'utilisation

sûres. Un entretien régulier est essentiel po ur la sé curité et le main tien d u nivea u de performances.

D2. Ne pas utiliser la machine avec des pièces endommagées ou usées. Les pièces

doivent être remplacées et non pas réparées. Utiliser des pièces d'origine. Les outils de coupe doivent toujours porter la marque du fabricant ainsi que la référence et la vitesse maximale d'utilisation. Des pièces de qualité non équivalente peuvent endommager l a machine et nuire à votre sécurité.

D3. Porter des gants épais pour le démontage et le remontage du dispositif de cou pe. D4. Ne jamais entreposer la débroussailleuse avec du carburant dans le réservoir

dans un local où les vapeurs d'essence pourraient atteindre une flamme, une étincelle ou une forte source de chaleur.

D5. Remiser dans un local propre et sec, hors de portée des enfants. D6. Laisser le moteur refroidir avant de ranger la machine dans un local quelconque. D7. Pour réduire les risques d'incendie, débarrasser la débroussailleuse des feuilles,

brins d'herbe et des excès d'huile, en particulier le moteur, ses ailettes de refroidissement, le pot d'échappement, ainsi que la zone de stockage de carburant.

D8. Lors du remisage ou du transport, toujours recouvrir la lame de coupe de son

protecteur de transport afin d'éviter les blessures par contact accidentel.

D9. Si le réservoir de carburant doit être vidangé, effectuer cette opération à

l'extérieur et lorsque le moteur est froid.

D10. Dans un souci de respect de l'environnement, il ne faut pas se débarrasser de l a

vieille huile ou essence en la jetant à l'égout, dans les caniveaux ou en la répandant sur le sol. Une station service locale pourra faire recycler l'huile et l'essence en toute sécurité.

2 FR

Page 17

ÉTIQUETTES DE SÉCURITÉ

[1]

[4]

[5]

Consignes générales

Vitesse de rotation

Outils de coupe autorisés

[2]

[3]

n/min.

XXXX

[1] [6] [7]

[A] Plaque d’identification

[12]

[15]

[14]

[10] [11]

[13]

[8]

-----

Rue des Châtaigniers - Pôle 45 45140 Ormes - France

[9]

Votre débroussailleuse doit être utilisée avec prudence. Dans ce but, des étiquettes destinées à vous rappeler les

principales précautions d'utilisation ont été placées sur la machine sous forme de pictogrammes. Leur signification est donnée cidessous. Ces étiquettes sont considérées comme partie intégrante de la machine. Si l'une d'entre elles se détache ou devient difficile à lire, contactez votre concessionnaire pour la remplacer. Nous vous recommandons également de lire attentivement les consignes de sécurité (voir page 2).

DESCRIPTION GÉNÉRALE

[17]

[32]

[30]

[25]

[23]

[24]

[26]

[27]

[29]

[1] ATTENTION : Lire le manuel de l'utilisateur avant toute utilisation de la

machine.

[2] ATTENTION : Risque de projections. Eloigner toute personne ou

animaux domestiques de 15 m au minimum durant l'utilisation de la machine.

[3] Toujours porter des lunettes, un casque et tout autre accessoire de

protection nécessaires pour se protéger les yeux et le corps contre la projection d'objets (graviers, verre, pièces m étalliques , etc..) par l'outil de coupe.

[4] N'utiliser la débroussailleuse qu'avec un outil de coupe à fil de nylon ou

des lames de métal. Ne pas employer de lame de scie circulaire av ec le protecteur standard.

[5] Vitesse de rotation de l'outil de coupe. [6] Le moteur dégage du monoxyde de carbone qui est un gaz toxique. Ne

jamais le faire fonctionner dans un endroit clos.

[7] L’essence est très inflammable et explosive. Avant de faire le ple in de

carburant, arrêter le moteur et le laisser se refroidir.

[A]

[16]

[17]

[A]

[18]

[16]

[18]

[25]

[24]

[21]

[22]

[19]

[20]

[30]

[21]

[27]

[34]

[26]

[33]

[23]

[22]

[19]

[20]

[31]

[28]

IDENTIFICATION DU MATÉRIEL

[16] Moteur [26] Arbre de transmission [17] Bougie de l'outil de coupe [27] Boîtier de transmission [18] Poignée de lanceur [28] Tête de coupe à fil nylon [19] Filtre à air [29] Lame 3 dents [20] Réservoir de carburant [30] Point d'accrochage du harnais [21] Câble d'accélérateur [31] Harnais double [22] Carter d'embrayage [32] Guidon [23] Poignée de commande [33] Poignée simple [24] Gâchette de commande des gaz [34] Lame coupe fil [25] Interrupteur Marche / Arrêt

IDENTIFICATION DE LA MACHINE

[8] Niveau de puissance acoustique garant i selon direc tives 2000/14/EC,

2005/88/EC

[9] Marquage de conformité, selon directives 98/37/EC, 2000/14/EC,

2004/108/EC, 2005/88/EC, 2006/42/EC

[10] Modèle - Type [11] Nom du modèle [12] Année de fabrication [13] Numéro de série [14] Marquage de conformité Russe [15] Nom et adresse du constructeur

[40]

[39]

CONTENU DU SAC

[35] Protecteur d’outil [36] Vis et entretoises [37] Lunettes de protection [38] Lame 3 dents et sa protection [39] Stabilisateur, entretoise et écrou [40] Clé multifonction [41] Clé hexagonale

[41]

[36]

[37]

[38]

[35]

3 FR

Page 18

MONTAGE

PRÉCAUTION:

C11 D3

A1 A4

[2]

[3]

[1]

[3]

[4]

[7] [8]

[10]

[9]

[10]

[9]

C11 D3

[14]

[15]

[13]

[14]

[16]

[17] [18] [19]

[13]

[24]

[23]

[22]

[24]

[1]

POIGNÉES ET GUIDON

Le guidon double [1] (type U) ou la poignée simple [2] (types L) doivent être installés sur le tube de transmission [3].

• Types U: centrer le guidon entre les deux flèches [4].

Le montage est à réaliser à l'aide des outils contenus dans le sac fourni avec l'appareil.

[5] Clé à bougie / Clé à embout torx [6] Clé hexagonale

PROTECTEURS D’OUTILS

Votre débroussailleuse est livrée avec un protecteur.

Installer le protecteur sur la machine à l’aide des quatre vis [8] et de l’entretoise [7] fournies et de la clé Torx.

UTILISATION AVEC TÊTE DE COUPE À FIL NYLON

Assembler les deux parties [10] et [9] en les clipsant comme indiqué sur le dessin. Visser ensuite les 3 vis et les rondelles à l’aide de la clé à embout torx.

ASSEMBLAGE DU SYSTÈME DE COUPE

• Prendre garde au sens de montage de l’entretoise [13]. Le côté creux doit être tourné vers la transmission [15].

TÊTE DE COUPE À FIL NYLON Avec l’entretoise [13] déjà montée sur l’arbre

de transmission, visser la tête à fil nylon. Le serrage se fait dans le sens anti-horaire.

Utiliser la clé hexagonale [14] pour bloquer la transmission afin de serrer correctement la tête à fil de nylon.

LAME À 3 DENTS Placer la lame 3 dents [16] entre

les entretoises [13] et [17] côté concave dirigé vers la transmission de façon à ce que les cannelures des entretoises soient parfaitement emboîtées sur l'axe.

Placer le stabilisateur [18]. Bloquer la rotation de l'arbre avec la clé héxagonale [14]. Serrer fermement l'écrou frein [19] dans le sens anti-horaire avec la clé adaptée.

MONTAGE ET RÉGLAGE DU HARNAIS

Il est important, pour la sécurité et le confort d'utilisation, de régler les bretelles du harnais de façon à ne ressentir aucune gêne et que la machine soit correctement équilibrée en position de travail.

Les machines sont fournies avec un harnais double [22].

Passez le harnais et fermez-le à l'aide de l'attache rapide [23].

Ajuster les sangles à l'aide des boucles [24] de manière à avoir la machine suspendue à hauteur et légèrement sur l’avant de la hanche.

UTILISATION AVEC LAME Ne pas monter la partie basse [10].

Ne jamais utiliser la tondeuse débroussailleuse sans son protecteur contre les débris. Les pierres ou autres corps étrangers projetés par l’outil de coupe (têtes de coupe corde en nylon ou lame de coupe) ou en contact avec celle-ci risquent de causer des blessures ou des détériorations à proximité.

4 FR

PRÉPARATION ET VÉRIFICATIONS AVANT UTILISATION

ÉQUILIBRAGE DE LA MACHINE

Accrocher la débroussailleuse comme illustré [1].

Une fois la machine en position, il est impératif de vérifier son équilibrage. Cette vérification doit se faire avec l'appareil équipé de l'outil de coupe et réservoir de carburant à demi rempli.

Régler la longueur du harnais de telle sorte que l'outil soit parallèle au sol, en contact avec le sol.

Page 19

Lorsque la machine est équipée d'une lame coupe herbe, ce dernier

PRÉCAUTION: (Type U)

PRÉCAUTION:

[2]

[5]

[3]

[4]

[3]

[4]

[5]

[3]

[7]

[6]

[9]

[8]

B3 C12

doit être monté avec le stabilisateur (voir page 4). L'équilibrage correct est obtenu lorsque le stabilisateur touche le

sol, sans toutefois y reposer avec une pression trop importante [2].

Un léger effort sur les poignées doit être suffisant pour soulever l'outil du sol. Si un réglage s'avère nécessaire, déplacer le point d'accrochage [4] vers l'avant si l'outil est trop ''lourd'', ou vers l'arrière dans le cas contraire : desserrer les vis à l'aide de la clé Torx fournie [3], de façon à déplacer le point d'accroche à la position souhaitée.

UMK425E1 UMK435E1

Type U [8] 490 mm 500 mm [9] 740 mm 750 mm

REMPLISSAGE DU RÉSERVOIR DE CARBURANT

La pression peut augmenter dans les récipients contenant de l'essence, du fait de la température ambiante. Ouvrir le bouchon avec précaution pour éviter toute projection. Entreposer le carburant dans un endroit frais, pour de courtes périodes et ne jamais le laisser au soleil.

• Veiller à ne pas trop tendre le câble des gaz en déplaçant le guidon [5]. Vérifier le libre fonctionnement de la gâchette d'accélérateur.

Ajuster la position de la poignée simple ou du guidon double [5] en desserrant les 4 vis pour obtenir une position de travail confortable.

Une fois la position idéale obtenue, vérifier à nouveau l'équilibrage et ajuster le cas échéant.

Serrer ensuite fermement les vis et pour bloquer la poignée en position.

Pour référence, les réglages standards selon le modèle type de débroussailleuse sont :

UMK425E1 UMK435E1

Type L [6] 530 mm 545 mm [7] 760 mm 775 mm

UMK425E1 UMK435E1

Capacité du réservoir

0,58 l (580 cm

)0,63 l (630 cm3)

Carburant recommandé Super sans plomb

• Nettoyer le bouchon du réservoir et ses abords pour éviter que des corps étranger ne pénètrent dans le réservoir.

• Remplir le réservoir de carburant en utilisant un entonnoir approprié ou un bidon à bouchon verseur.

• Pour plus de commodités, placer la machine en position d'utilisation.

• Veiller à ce que l'appareil soit en position stable pendant cette opération, afin qu'il ne se renverse pas.

L'essence est extrêmement inflammable, et dans certaines circonstances, explosive.

Remplir le réservoir dans un endroit aéré, moteur à l'arrêt. Ne pas fumer, ne pas approcher de flammes ou d'étincelles près du lieu où le plein est effectué et près du lieu de stockage du carburant. Veiller à ne pas trop remplir le réservoir d'essence (il ne doit pas y avoir d'essence dans le col de remplissage). Après avoir fait le plein, s'assurer que le bouchon de réservoir soit correctement fermé. Faire attention de ne pas renverser d'essence pendant le remplissage du réservoir. Les éclaboussures ou les vapeurs d'essence risqueraient prendre feu. Avant la mise en marche du moteur, assurez-vous que l'essence renversée a séché et que les vapeurs sont dissipées. Eviter le contact direct de l'essence sur la peau ou de respirer les vapeurs. NE PAS LAISSER A LA PORTEE DES ENFANTS.

5 FR

Page 20

ESSENCE CONTENANT DE L’ALCOOL

B3 C12

[1]

C7 C9 C10C1

B1 B2 B5A4

C9 C10

Si vous avez l’intention d’employer de l’essence contenant de l’alcool, assurez-vous que son indice d’octane est au moins aussi élevé que celui que recommande Honda (86). Il existe deux types de mélange essence/alcool : l’un contenant de l’alcool éthylique et l’autre de l’alcool méthylique.

Ne pas employer de mélange qui contienne plus de 10 % d’alcool éthylique, ni d’essence contenant de l’alcool méthylique (méthyle ou alcool de bois), qui ne renferme ni cosolvants, ni inhibiteurs de corrosion pour l’alcool méthylique.

Dans le cas d’un mélange contenant de l’alcool méthylique avec addition de cosolvants et d’inhibiteurs de corrosion, limiter la proportion à 5 % d’alcool méthylique

NOTE :

d’essence ou encore les problèmes de performances du moteur qui résultent de l’emploi d’essence contenant de l’alcool. Honda ne saurait approuver l’usage de carburants contenant de l’alcool méthylique dans la mesure où leur caractère approprié n’a pas encore été prouvé.

La garantie ne couvre pas les dégâts causés au circuit

REMPLISSAGE DU RÉSERVOIR D'HUILE

Contrôler le serrage de l'outil de coupe, des poignées ou guidon ainsi que les bouchons des réservoirs d'essence et d'huile. Déplacer la machine de l'endroit où le plein de carburant a été fait. Se placer sur une partie de terrain plane et stable. S'assurer que le capuchon de la bougie est en place.

MISE EN MARCHE ET ARRÊT DU MOTEUR

Faire tourner le moteur avec un niveau d'huile insuffisant peut causer de sérieux dommages au moteur.

Vérifier le niveau d'huile sur une surface plane et horizontale, moteur arrêté. L'utilisation d'une huile non détergente, ou pour moteurs à 2 temps, pourrait réduire la longévité du moteur.

CONTRÔLE DU NIVEAU D'HUILE

1. Placer le moteur à l'horizontale sur une surface plane.

2. Déposer le bouchon du dispositif de remplissage d'huile et vérifier le niveau ; il doit atteindre le haut du goulot du réservoir [1].

3. Si le niveau est trop bas, faire le plein jusqu'au haut de la tubulure de remplissage d'huile avec l'huile préconisée. Utiliser de l'huile Honda 4 temps ou une huile moteur équivalente, hautement détergente et de première qualité, certifiée pour satisfaire aux normes des constructeurs automobiles américains pour la classification des services SG, SF.

DÉMARRAGE À FROID

La machine est considérée comme "froide" si le moteur n'a pas tourné plus de cinq minutes dans les dix minutes qui précèdent la mise en marche.

NOTE :

peut que le moteur démarre mieux sans starter. PROCÉDER À LA MISE EN MARCHE COMME SUIT

1. Placer le bouton Marche / Arrêt [2] en position Marche "I".

2. Mettre le levier de starter [3] en position haute (fermé).

3. Appuyer plusieurs fois sur la pompe d'amorçage [4], situé sous

Si la température ambiante est assez chaude (été), il se

[2]

le carburateur, pour provoquer l'appel d'essence.

Il faut toujours poser la machine au sol pour le démarrage. Veiller à ce qu'elle repose de manière stable et à ce que l'outil ne soit en contact ni avec un objet ni avec le sol.

AVANT LA MISE EN MARCHE

Vérifier que les carters de protection sont bien en place, correctement serrés, qu'ils ne présentent pas de défaut (fêlures), et que vous disposez des équipements de protection tels que lunettes de sécurité, gants, bottes, casque antibruit.

6 FR

[3]

[4]

4. Tirer doucement sur la poignée de lanceur [5] jusqu'à sentir une résistance.

Page 21

5. Tirer ensuite de manière vive

PRÉCAUTION:

[5]

[1]

[2]

Lire les

consignes

de sécurité

A4 C11

jusqu'au démarrage du moteur.

6. Lorsque le moteur amorce le démarrage, ramener le levier de starter [3] en position basse.

Noter que l'outil de coupe continu e à tourner par inertie même après l'arrêt du moteur.

UTILISATION

• Ne pas tirer sur la poignée de lanceur jusqu'au déroulement

complet de la corde.

• Ne pas laisser la poignée du lanceur revenir brutalement contre

le moteur, la ramener doucement afin d'éviter tout dommage au démarreur.

NOTE :

n'est pas le cas, les étincelles à la bougie peuvent ne pas se produire, empêchant la mise en marche du moteur. Ne pas poser le pied ou le genou sur le tube de transmission pour maintenir la machine. Celui-ci pourrait se tordre et rendre la machine inutilisable.

Toujours tirer avec vigueur la poignée du lanceur. Si ce

DÉMARRAGE À CHAUD

La machine est considérée comme "chaude" si le moteur a tourné plus de cinq minutes dans les dix minutes qui précèdent la mise en marche. La procédure de démarrage à chaud est identique à celle du démarrage à froid, sauf qu'il n'est pas nécessaire d'utiliser le starter [1] (il doit rester en position basse).

POSITION DE TRAVAIL

La machine étant démarrée, l'accrocher au harnais comme expliqué précédemment au chapitre préparation.

Lors des manipulations de la machine , veiller à ne rien heurter avec l'outil de coupe et conserver l'outil à distance du corps. Ne pas utiliser la machine sans l'accrocher au harnais.

Maintenir la débroussailleuse fermement par les deux poignées, comme indiqué. Toujours travailler en appui sur ses deux pieds. Ménagez-vous des temps de repos et variez les positions de travail.

• Au cours du travail, toujours laisser le moteur revenir au ralenti entre les opérations. De trop longues périodes d'utilisation à régime maximal sans charge (pas de résistance de la végétation sur l'outil), peuvent endommager sérieusement le moteur.

NOTE : En cas de difficultés pour redémarrer le moteur à chaud :

1. Glisser le bouton Marche/Arrêt en position Arrêt (O).

2. Assurez-vous que le starter est en position basse.

3. Maintenir la gâchette des gaz enfoncée.

4. Tirer le lanceur 3 à 5 fois et relâcher la gâchette des gaz.

5. Démarrer le moteur selon la procédure décrite ci-dessus.

• Assurez-vous que le bouton marche arrêt est en position arrêt (O).

• Dans le cas contraire, l'outil de coupe se mettrait en marche au démarrage du moteur et pourrait entraîner des dommages corporels.

ARRÊT DU MOTEUR

1. Pour arrêter le moteur, pousser le bouton Marche / Arrêt sur la

position arrêt (O) [2].

2. Cette commande permet également d'arrêter la machine en cas

d'urgence.

AVEC LA TÊTE À FIL DE NYLON

Cet outil est destiné à compléter le travail d'une tondeuse à gazon. Il est particulièrement pratique et efficace pour couper l'herbe le long des murs ou clôtures, autour des arbres ou piquets et les surfaces réduites ou inégales qu'une tondeuse ne peut traiter.

Vérifier que la lame coupe fil soit bien fixée sur le protecteur d’outil.

MISE À LONGUEUR DU FIL Au régime maximum de rotation, presser légèrement la tête à fil

nylon contre le terrain, le fil sort automatiquement. Répéter l'opération jusqu'à obtention de la longueur optimale.

Lors du redémarrage du moteur et de l'outil, la longueur de fil en excédent sera automatiquement coupée par le couteau situé sur le protecteur.

7 FR

Page 22

PRÉCAUTION:

ENTRETIEN

PRÉCAUTION:

C13

D2 D3

C11B8

[3]

[2]

[4]

[5]

C13

D2 D3

LA COUPE Le fil nylon permet une coupe nette de l'herbe, sans endommager

l'écorce des arbres ou sans choc violent d'un outil rigide sur une surface dure.

Il est cependant recommandé de ne pas trop insister sur ces parties, principalement pour les jeunes plants fragiles, et pour éviter une usure trop rapide du fil.

Procéder par étapes pour le détourage, en inclinant légèrement la tête de coupe.

Pour les surfaces plus importantes, maintenir l'outil à l'horizontale et effectuer un mouvement latéral alternativement de droite à gauche et de gauche à droite.

AVEC UNE LAME 3/4 DENTS

REMPLACEMENT DU FIL

1. Appuyer sur les languettes [2] situées de chaque côté de la tête pour l'ouvrir.

2. Extraire la bobine et retirer le reste de fil nylon.

3. Préparer 3 mètres de fil de diamètre 2,7 mm et le plier en deux dans la longueur.

4. Placer le milieu du fil dans l'encoche [5] de la bobine et enrouler le fil en tournant dans le sens indiqué.

5. Coincer les extrémités dans deux encoches opposées [3] (laisser dépasser 10 cm de fil).

6. Replacer la bobine dans son logement, en faisant passer les fils dans les deux orifices latéraux [4].

7. Remonter le couvercle.

• Toujours utiliser un fil du

diamètre recommandé au tableau de spécifications techniques.

• Un fil de section trop élevée

nuirait aux performances du moteur en générant une charge trop importante, abaissant ainsi la qualité du travail.

• Ne pas employer de lame d'un diamètre supérieur à 255 mm.

COUPE La lame 3/4 dents est particuliè-rement adaptée au débroussail-

lage d'herbes denses et mélées, et de buissons tels que ronciers ou arbustes sauvages dont la section est également inférieur à 2 cm.

Pour tailler les buissons, engager l'outil par le dessus en le tenant à l'horizontale, afin de couper et réduire les branches en petits segments.

L'utilisation de lames coupe-herbe sur des bois très durs et/ou d'une section trop importante est dangereux. Des rebonds de l'outil, difficilement contrôlables, compromettent sévèrement la sécurité de l'opérateur et causent de graves dommages à l'appareil.

8 FR

Ne jamais remplacer le fil nylon par un fil d'une autre nature tel que fil de fer.

Pour éviter tout risque de blessures sérieuses, déconnecter le capuchon de la bougie pour éviter tout démarrage accidentel du moteur. Toujours porter des gants épais pour se protéger les mains avant de remplacer la tête nylon.

AFFÛTAGE

LAME 3/4 DENTS

L'affûtage est essentiel pour une bonne qualité de travail. Un outil peu émoussé peut être affûté à l'aide d'une lime.

Si l'usure est plus importante, l'emploi d'un touret à meuler est nécessaire.

• Dans tous les cas, il est impératif de conserver à l'outil un

équilibrage correct. Si vous ne disposez pas de l'outillage nécessaire ou avez un doute sur le bon équilibrage d'un outil, contactez votre concessionnaire Honda agréé.

Démonter l'outil pour l'affûtage et vérifier qu'il n'est ni fendu ni voilé ou tordu.

Si tel était le cas, remplacer l'outil par un neuf.

Page 23

Les lames à trois ou quatre dents sont utilisables sur leurs deux

PRÉCAUTION:

[7]

B7 C1

[9]

[10]

[8]

0,6-0,7 mm

[11]

[12]

faces. Lorsque l'une d'entre elles est usée, il faut retourner l'outil pour

utiliser les tranchants de l'autre face. Seules les parties biseautées des dents sont à affûter. Il est important de leur conserver un profil régulier et sans amorce

de rupture. Toutes les dents doivent être affûtées de la même manière.

NOTE :

Si la machine vibre anormalement après un affûtage, la lame est déséquilibrée. Faire appel à votre revendeur agréé Honda pour la vérifier.

• Remplacer la lame lorsqu'elle a atteint la limite d'usure indiquée

sur les croquis ci-dessous.

[A] Incorrect

[1] Amorce de rupture

[2]

[2] Limite dépassée et profil de

dent inégale [3] Angle incorrect [4] profil de coupe incorrect

[A]

[1]

[3]

[4]

VÉRIFICATION DE LA BOUGIE D'ALLUMAGE

1. Pour accéder à la bougie [8], il est nécessaire de déposer le cache supérieur du moteur [9]. Dévisser la vis [10] à l'aide de la clé sixpans fournie.

NOTE :

mobiles (volant magnétique). Ne jamais utiliser votre débroussailleuse sans son capot moteur.

Sous le capot du moteur se trouvent des pièces chaudes et

[B] Correct

[5] Limite d’affûtage

[B]

30°

30 mm

30°

RÉGLAGE DU CARBURATEUR

MÉTHODE Démarrer le moteur et le laisser tourner jusqu'à l a te mp éra ture

d'utilisation. Tourner ensuite la vis de ralenti [7] à droite ou à gauche, en fonction du réglage à obtenir.

[5]

2. Oter le capuchon et dévisser la bougie à l'aide de la clé fournie.

3. Nettoyer les électrodes à l'aide d'une brosse métallique [11] pour éliminer les dépôts de calamine.

4. Si celles-ci présentent des signes d'usure, remplacer la bougie par une neuve, de mêmes caractéristiques.

5. Vérifier l'écartement des électrodes [12] avec un jeu de cales d'épaisseur. Lorsqu'un réglage est nécessaire, tordre soigneusement l'électrode latérale.

6. Revisser la bougie à la main jusqu'à l'assise sur son siège.

7. Pour une bougie neuve, donner 1/2 tour supplémentaire avec la clé à bougie. Si vous réinstallez la même bougie, 1/8 à 1/4 de tour supplémentaire suffit.

Ralenti 3 100 ± 200 tr/min.

NOTE :

UMK425E1 UMK435E1

Au ralenti l'outil de coupe ne doit pas tourner.

• Une bougie mal serrée risque de chauffer et d'endommager le

moteur. En serrant la bougie de façon excessive ou de travers, vous endommagerez le bloc moteur irrémédiablement.

9 FR

Page 24

VIDANGE DE L'HUILE MOTEUR

PRÉCAUTION:

D10C11

[1]

[4]

[5]

[6]

[7]

[8]

[9]

ENTRETIEN DU FILTRE À AIR

L'élément filtrant en mousse doit être nettoyé régulièrement pour éviter que les impuretés ne pénètrent dans le moteur et ne provoquent une usure prématurée. Un filtre à air sale diminue la puissance du moteur et augmente la consommation de carburant.

NOTE : Vidanger l'huile lorsque le moteur est encore chaud afin d'assurer une vidange rapide et complète.

[2]

[1]

1. Vérifier si le bouchon du réservoir d'essence [2] est bien fermé.

2. Enlever le bouchon de remplissage d'huile [1] et vidanger l'huile dans un récipient approprié en retournant le moteur du côté du goulot de remplissage d'huile [3].

3. Remplir avec l'huile moteur recommandée et vérifier le niveau d'huile [4] (voir page 6).

[3]

• Ne jamais faire tourner le moteur sans le filtre à air, car il pourrait s’ensuivre une usure prématurée du moteur.

1. Ouvrir le capot de filtre à air [5] et sortir l'élément filtrant [6] du

porte-filtre [7].

2. Le nettoyer à l'eau savonneuse chaude ou dans un solvant

ininflammable, puis le laisser sécher.

3. Plonger l'élément dans de l'huile moteur propre et le presser

pour en extraire l'excédent.

4. Replacer l'élément de mousse et le capot de filtre.

UMK425E1 UMK435E1 Huile moteur SAE 10W30 Capacité réservoir d’huile

4. Remettre en place le bouchon de remplissage d'huile [1].

• Se laver les mains avec de l'eau et du savon après avoir manipulé de l'huile usée.

NOTE :

de l'environnement. Nous vous conseillons de la garder dans un bidon fermé et de l'apporter au dépôt le plus proche. Ne pas la jeter à la décharge ou la vider sur le sol.

Prière de jeter l'huile moteur usée conformément aux règles

0,08 l (80 cm

)0,10 l (100 cm3)

GRAISSAGE DU BOÎTIER DE TRANSMISSION

1. Dévisser la vis [9] sur le boîtier de transmission.

2. Introduire l'embout du tube de graisse spéciale au lithium (disponible auprès de votre revendeur Honda) et remplir en faisant tourner l'outil de coupe pour bien répartir la graisse, jusqu'à ce qu'elle ressorte par l'orifice de la vis [8].

3. Replacer la vis et serrer modérément.

10 FR

Page 25

CALENDRIER D’ENTRETIEN

DÉPISTAGE DES PANNES

Entretien à effectuer aux intervalles indiqués en mois ou en heures de fonctionnement, en retenant la première échéance atteinte.

Ailettes de refroidissement moteur

Etat de l'outil et du protecteur

Abords de la tête de transmission

Tête de transmission Grai sse r Fonctionnement de

la gâchette des gaz Fonctionnement du

bouton d'arrêt Ralenti / Embrayage Vérifier

Elément de Filtre à air

Boîtier de Filtre à air Nettoyer Abords de la bougie Nettoyer

Bougie

Abords du carburateur

Câbles et connexions Vérifier Circuit d'essence Vérifier Tous les 2 ans (remplacer si nécessaire) (2) Filtre à essence Vérifier

Nettoyer

Vérifier

Nettoyer

Vérifier

Vérifier Nettoyer (1)

Vérifier Nettoyer

Nettoyer

chaque

utilisation

Périodicité

Tous les

3 mois

ou 25

heures

(1)

Tous les

6 mois

ou 50

heures

Tous les

ans ou

100

heuresElément Intervention

(2)

Incident Cause probable Page

Le moteur ne démarre pas.

Le démarrage est difficile. 1. Le filtre à air est sale. 10

Le fonctionnement est irrégulier.

1. Il n'y a pas d'essence. 5

2. Le bouton marche/arrêt est en position arrêt.

3. Le capuchon de la bougie d'allumage est mal fixé ou débranché.

4. La bougie d'allumage est défectueuse ou l'écartement des électrodes est incorrect.

5. Le moteur est noyé. Retirer la bougie, la sécher avec un chiffon. Remonter la bougie.

6. Le filtre à essenc e est sale, le nettoyer.

2. Il y a des impuretés dans le réservoir d'essence ou il y a perte de puissance.

3. Il y a de l'eau dans le réservoir d'essence ainsi que dans le carburant.

4. L'évent dans le bouchon du réservoir d'essence et/ou le carburateur est encrassé.

5. Le moteur est chaud, le starter est fermé. Ouvrir le starter.

1. La bougie d'allumage est défectueuse ou l'écartement des électrodes est incorrect.

2. Le filtre à air est sale. 10

Ressort et patins d'embrayage

Ralenti

Huile moteur

Réservoir de carburant

Jeu aux soupapes Régler (2)

Vis et écrous

(1) Nettoyer plus fréquemment en milieu poussiéreux. (2) L’entretien de ces points doit être confié à un concessionnaire agréé Honda.

Vérifier

Vérifier Régler Vérifier

Remplacer

Nettoyer

Vérifier / Resserrer

Remplacer après 10 heures et ensuite

tous les 6 mois ou 50 heures

(2)

(2) (2)

Le moteur chauffe anormalement.

La débroussailleuse vibre de manière excessive.

1. La bougie d'allumage est défectueuse ou l'écartement des électrodes est incorrect.

2. Le filtre à air est sale. 10

3. Les ailettes de refroidissement du moteur sont encrassées.

4. Le niveau d'h uile est insuffisant. 6

5. La poulie du lanceur est encrassée par des brins d'herbe, etc.

1. Lame déséquilibrée ou outil mal monté.

2. Les vis du moteur sont dessérrées.

11 FR

Page 26

TRANSPORT ET REMISAGE

PRÉCAUTION:

D8 D10

D1 D4

[1]

[2]

C14 D3

A2 C4

TRANSPORT

Pour transporter la débroussailleuse, il faut systématiquement arrêter le moteur et placer le protecteur de transport sur l'outil.

Pour transporter l'outil, le tenir par le tube de transmission de façon à ce qu'il soit équilibré. Si la machine doit être transportée à bord d'un véhicule, il faut s'assurer qu'elle est correctement maintenue, afin d'empêcher tout mouvement. Elle doit être posée de manière à ne pas provoquer de fuite de carburant.

REMISAGE

Lorsque la machine doit rester inutilisée pour une période supérieure à deux mois, il convient de prendre les précautions suivantes pour le stockage :

- Vidanger le réservoir de carburant et faire tourner le moteur pour vider le carburateur.

- Démonter la bougie et verser quelques gouttes d'huile (même qualité que celle utilisée dans le moteur).

- Tirer doucement sur le lanceur pour répartir l'huil e sur les parois du cylindre et du piston, puis replacer la bougie.

- Nettoyer l'ensemble de la machine, particulièrement les accumulations de débris végétaux autour de l'outil, dans les ailettes de refroidissement du moteur et sous les capotages.

- Déposer une fine pellicule d'huile stand ard, à l'aide d'un pinceau, sur les outils métalliques pour prévenir la corrosion.

- Ranger la machine dans son emballage, dans un endroit sec et frais.

- Si la machine doit être rangée debout, la placer avec le moteur en bas et veiller à ce qu'elle ne puisse pas basculer.

PLIAGE DU GUIDON (TYPE U UNIQUEMENT) Pour un rangement plus aisé, il est possible de pivoter le guidon de

votre débroussailleuse. Procéder comme décrit ci-dessous :

• Toujours tourner le guidon dans le sens des aiguilles d'une

montre.

• Ne jamais pivoter le guidon de plus d'un quart de tour.

• Ne pas dévisser la molette [1] de plus de 6 tours.

STOCKAGE DE CARBURANT

NOTE :

• Prenez soin d'utiliser des contenants ou bidons spécifiquement conçus pour les hydrocarbures [2]. Ceci évitera de polluer l'essence par dissolution des parois du récipient, qui entraîne un mauvais fonctionnement du moteur.

• La garantie ne couvrira pas un carburateur obstrué ou des soupapes gommées par de l’essence vieillie ou polluée.

• La qualité du carburant sans plomb s’altère très rapidement (2 à 3 semaines dans certains cas), n’utilisez pas de carburant de plus d’un mois. Stocker le strict minimum nécessaire à votre consommation mensuelle.

ACCESSOIRES

PIÈCES COURANTES, CONSOMMABLES

Divers accessoires sont livrés avec la machine ou sont disponibles en option, selon les modèles.

UMK425E1 UMK435E1

LEET UEET LEET U9ET

Fauchage et nettoyage :

72560-VL6-P31

Standard

Haie épineuses et broussailles :

72511-VL6-P31 (Ø 255)

Standard

Grandes surfaces d'herbes :

72511-VF9-E32 (Ø 230) 72512-VL6-P31 (Ø 255)

Option

Pièces courantes

17211-Z0H-000

17211-Z0Z-000

RÉUTILISATION APRÈS REMISAGE

1. Retirer la bougie d’allumage, vérifier si elle est propre et si l’écartement des électrodes est correct. Tirer le lanceur à plusieurs reprises.

2. Il est recommandé de visser la bougie à la main aussi loin que possible ; puis se servir d’une clé à bougie pour donner encore 1/8 à 1/4 de tour supplémentaire.

3. Vérifier le niveau et l’état de l’huile moteur.

4. Remplir le réservoir d’essence et mettre le moteur en marche.

NOTE :

démarrage mais cela est normal.

12 FR

Si le cylindre a été enduit d’huile, le moteur fumera au

Filtre à air

31915-Z0H-003

Bougie

28462-ZM3-003

Cordon de lanceur

Consommables

08221-888-010MP

Huile moteur

Pour votre sécurité, il est formellement interdit de monter tout autre accessoire que ceux spécifiquement conçus pour votre modèle et type de débroussailleuse, listés ci-dessus.

Page 27

SPECIFICATIONS TECHNIQUES

MODÈLES

UEET LEET

UMK425E1

CARACTÉRISTIQUES GÉNÉRALES

Code de description Fonction

Dimensions L x l x h mm Poids à vide (sans outil de coupe) kg

HAJF HAHF

Débrousailler

1 859 x 671 x 517

(1 888 x 671 x 504)*

6,28 5,98

MOTEUR

Modèle Code description Type Cylindrée cm Alésage / Course mm Puissance nette** (ISO 8893) kW/tr.min. Couple max. net du moteur** (SAE J1349) N.m Régime maximum tr/min. Ralenti tr/min. Huile moteur Capacité du réservoir d'huile l (cm Essence Capacité du réservoir d'essence l (cm Allumage Marque et type de bougie

Monocylindre, arbre à came en tête, 4 temps

-1

)

GX25T

GCALT

35 x 26

0,72 / 7 000

1,0 / 5 000

10 000

3 100

SAE 10W30

0,08 (80)

Sans plomb

0,58 (580)

Magneto-transistorisé

NGK CM5H

Carburateur Membrane Transmission

Rapport de transmission Vitesse de rotation de l'outil de coupe tr/min. Longueur de fil de nylon avec Ø 2,7 mm (standard) m Consommation de carburant g/kWh

Renvoi d'angle conique à dents hélicoïdales

14 / 19

7 000 / (9 200*)

340

1 859 x 384 x 252

(1 888 x 384 x 247)*

* Valeurs entre parenthèses : machine équipée du disque 3 dents, 4 dents. ** La puissance nominale du moteur indiquée dans le présent document est la puissance nette testée sur un exemplaire de série du moteur modèle GX25T et mesurée

conformément à la norme ISO 8893 à 7 000 tr/min. (Puissance nette) à la norme SAE J1349 et à 5 000 tr/min. (couple max. net). Les moteurs produits en grande série peuvent présenter des valeurs différentes. La puissance effective du moteur installé sur la débroussailleurse peut varier en fonction de nombreux facteurs, notamment du régime de rotation du moteur en cours d'utilisation, des conditions d'ambiance, de l'entretien et d'autres variables.

UMK425E1

LEET UEET

Niveau de pression acoustique au poste de l’opérateur équivalent (Selon norme EN ISO22868: 2008)

95 94 95,5 94

dB(A) Incertitude de mesure dB(A) Niveau de puissance acoustique mesuré

(Selon norme EN ISO22868: 2008) dB(A) Incertitude de mesure dB(A) Niveau de puissance acoustique garanti

(Selon directives 2000/14/EC, 2005/88/EC) dB(A)

1,5 1

104 103,5 104,5 104

1,5 1 1,5 1

109

Niveau de vibration (Selon les normes EN ISO22867: 2008, EN 12096: 1997)

équivalent m/s Incertitude de mesure m/s

10 10 4 5

35 2

13 FR

Page 28

MODÈLES

U9ET LEET

UMK435E1

CARACTÉRISTIQUES GÉNÉRALES

Code de description Fonction

Dimensions L x l x h mm Poids à vide (sans outil de coupe) kg

HALF HAKF

Débrousailler

1 870 x 671 x 521

(1 899 x 671 x 507)*

7,53 7,22

1 870 x 384 x 258

(1 899 x 384 x 257)*

MOTEUR

Modèle Code de description Type Cylindrée cm Alésage / Course mm Puissance nette** (ISO 8893) kW/tr.min. Couple max. net du moteur** (SAE J1349) N.m Régime maximum tr/min. Ralenti tr/min. Huile moteur Capacité du réservoir d'huile l (cm Essence Capacité du réservoir d'essence l (cm Allumage Marque et type de bougie Carburateur Transmission Rapport de transmission Vitesse de rotation de l'outil de coupe / moteur tr/min.

Longueur de fil de nylon avec Ø 2,7 mm (standard) m

Consommation de carburant g/kWh

Monocylindre, arbre à came en tête, 4 temps

-1

)

Renvoi d'angle conique à dents hélicoïdales

GX35T

GCAMT

35,8

39 x 30

1,0 / 7 000

1,6 / 5 500

10 000

3 100

SAE 10W30

0,10 (100)

Sans plomb

0,63 (630)

Magneto-transistorisé

NGK CMR5H

Membrane

15 / 20

7 000 / (9 200*)

360

conformément à la norme ISO 8893 à 7 000 tr/min. (Puissance nette) à la norme SAE J1349 et à 5 500 tr/min. (couple max. net). Les moteurs produits en grande série peuvent présenter des valeurs différentes. La puissance effective du moteur installé sur la débroussailleuse peut varier en fonction de nombreux facteurs, notamment du régime de rotation du moteur en cours d'utilisation, des conditions d'ambiance, de l'entretien et d'autres variables.

Niveau de pression acoustique au poste de l’opérateur équivalent (Selon norme EN ISO22868 : 2008)

dB(A) Incertitude de mesure dB(A) Niveau de puissance acoustique mesuré

(Selon norme EN ISO22868 : 2008) dB(A) Incertitude de mesure dB(A) Niveau de puissance acoustique garanti

(Selon directives 2000/14/EC, 2005/88/EC) dB(A) Niveau de vibration (Selon les normes EN ISO22867 : 2008,

EN 12096 : 1997) équivalent m/s Incertitude de mesure m/s

14 FR

UMK435E1

LEET U9ET

96 95,5 96 94

105 103 105 103

109

7855,5 3422,5

Page 29

EINFÜRUNG

VORSICHT:

Hier die Seriennummer Ihrer Maschine eintragen

Hier das Modell Ihrer Maschine eintragen

Lieber Kunde ! Wir danken Ihnen für das Vertrauen, das Sie uns durch den Kauf einer Honda-Freischneider erwiesen haben. Diese Anleitung soll Ihnen helfen, sich mit Ihrem neuen Gerät vertraut zu machen, dieses optimal einzusetzen und die erforderlichen Wartungsarbeiten durchzuführen. Da wir uns ständig darum bemühen, Sie von allen technischen Entwicklungen, neuen Ausstattungen und Materialien, sowie von unseren Erfahrungen profitieren zu lassen, können wir veranlasst sein, die Angaben der vorliegenden Anleitung ohne Voranmeldung abzuändern. Wir sind auch nicht verpflichtet diese Anleitung zu aktualisieren. In den Abbildungen der vorliegenden Anleitung ist jeweil s das dem entsprechenden Thema ambesten angepasste Modell dargestellt. Bei Problemen oder irgendwelchen, dieses Gerät betreffenden Fragen wenden Sie sich bitte an Ihre zugelassene HondaVerkaufsstelle. Bewahren Sie diese Anleitung an einem leicht zugänglichen Ort auf, um jederzeit in ihr nachschlagen zu können, und achten Sie darauf, sie beim Verkauf des Geräts an den Käufer weiterzureichen. Lesen Sie bitte den Garantievertrag durch, um alle Ihre Rechte und Pflichten in Kenntnis zu nehmen. Beim Garantievertrag handelt es sich um ein getrenntes, von Ihrem Vertragshändler geliefertes Dokument. Jegliche, auch teilweise Wiedergabe der vorliegenden Unterl agen ist ohne vorangehende schriftliche Genehmigung verboten.

SICHERHEITSHINWEISE

Bitte lesen Sie zur Ihrer eigenen Sicherheit und einer bestmöglichen Nutzung Ihrer Maschine diese Bedienungsanleitung vollständig durch. Folgende Symbole und ihre Bedeutung sind zu beachten:

BETRIEBSANLEITUNG

Originalbetriebsanleitung

UMK425E1-UMK435E1

Freischneider

Bedeutet, daß ein erhöhtes Riskio schwerer körperlicher Verletzungen oder sogar Lebensgefahr besteht, wenn die Anweisungen nicht beachtet werden.

• Bedeutet, daß die Möglichkeit einer körperlichen Verletzung oder die Beschädigung der Ausrüstung besteht,

HINWEIS:

Nützliche, praktische Hinweise.

IDENTIFIKATION IHRER MASCHINE

UEET

U9ET LEET

Das Modell Ihrer Maschine ist auf dem "Typenschild" angegeben und besteht aus einer Serie aus Buchstaben und Zahlen (siehe

Seite 3).

zzz

INHALTSVERZEICHNIS

Einfürung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Sicherheitsaufkleber . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Geräte-kennzeichnung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Allgemeine beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Vorbereitung und Kontrollen vor Inbetriebnahme . . . . . . . 5

Starten und abstellen des motors . . . . . . . . . . . . . . . . . . . 6

Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Stôrungsbeseitigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Transport und lagerung . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Technische daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Adressen derwichtigsten Honda-Haupthändler . . . . . . . . 15

EG-Konformitätserklärung . . . . . . . . . . . . . . . . . . . . . . . . 16

2009 - Honda France Manufacturing S.A.S. - Pôle 45 - Rue des Châtaigniers

Gedruckt in Frankreich

1 DE

Page 30

SICHERHEITSHINWEISE

VORSICHT:

SICHERHEIT

Bei falschem Einsatz oder mangelnder Wartung können zahlreiche Teile der Maschine gefährlich werden. Alle Abschnitte der vorliegenden Anleitung, denen eines der folgenden Worte vorangestellt ist, sind mit besonderer Aufmerksamkeit zu beachten.

Warnung vor Gefahr schwerer oder selbst tödlicher Verletzungen bei Nichtbeachtung der Anweisungen.

• Warnung vor Gefahr von Körperverletzungen oder Sachschäden bei Nichtbeachtung der Anweisungen.

HINWEIS: Nützliche Informationen.

Dieses Zeichen weist bei gewissen Arbeiten darauf hin, dass besondere Vorsicht erforderlich ist. Die in den Quadraten rechts neben dem Zeichen enthaltenen Angaben entsprechen den nachstehenden Sicherheitsanweisungen.

AUSBILDUNG

A1. Die Anweisungen der vorliegenden Anleitung aufmerksam durchlesen. Vor

jeglichem Einsatz der Freischneider sollte man sich mit ihrer Verwendung und den verschiedenen Bedienungen vertraut mach en und vor allem in de r Lage sein, den Motor schnell abzustellen.

A2. Die Freischneider nur zum vorgesehenen Verwendungszweck einsetzen, das

heißt:

- Zum Mähen von grasbewachsenen Rändern von Blumenbeeten, Zäunen oder Wänden, sowie von kleinen Rasenflächen mit dem Nylonfaden, das heißt zum Beenden aller mit einem Rasenmäher ausgeführten Arbeiten.

- Jegliche Verwendung des Geräts für andere Einsatzarten kann sich als gefährlich erweisen oder eine Beschädigung des Geräts be wirken.

A3. Die Freischneider nie in den Händen von Kindern oder von Personen, die mit ihrer

Arbeitsweise nicht vertraut sind, lassen. In örtlichen gesetzlichen Bestimmungen kann eine Altersgrenze für die Benutzung dieses Geräts festgelegt sein.

A4. Die Freischneider in folgenden Fällen nicht verwenden:

- Wenn sich Personen, insbesondere Kinder, oder Tiere in der Nähe befinden. Einen Sicherheitsabstand von mindestens 15 Metern zwischen der Freischneider und eventuell anwesenden Personen einhalten. Die Freischneider darf nur von einer einzigen Person bedient werden.

- Wenn der Benutzer Medikamente oder andere Substanzen eingenommen hat, die seine Reaktionsfähigkeit und Aufmerksamkeit beeinträchtigen.

- Bei Verwendung eines Nylonfaden-Mähkopfs sicherstellen, dass die Erweiterung des Schutzes montiert ist und dass zur Sicherung der richtigen Fadenlänge das Faden-Schneidmesser richtig in Stellung ist.

- Auch jeglicher Einsatz mit abgebauten oder beschäd igten Sch utzvorr ichtunge n (Mähwerkschutz) ist untersagt.

A5. Die Freischneider darf auf keine Weise abgeändert werden, da hierdurch die

Sicherheit beeinträchtigt und schwere Verletzungen verursacht werden können.

A6. Es darf nicht vergessen werden, dass der Eigentümer oder Benutzer für alle dur ch

das Gerät an Personen oder Sachgegenständen verursachte Schäden verantwortlich ist.

VORBEREITUNG

B1. Das Gerät nicht barfüßig oder mit Sandalen b enutzen. Auch keine weite K leidung

tragen, welche hängen bleiben kann. Be im Arbeiten mi t dem Gerät müssen lange Hosen, Stiefel oder Sicherheitsschuhe mit r ut schfest en Sohle n, Schut zbri lle o de r Sichtschutzschirm gegen ausgeschleuderte Gegenstände, Handschuhe (möglichst aus Leder) und ein Gehörschutz getragen werden. In Bereichen, in denen herabfallende Gegenstände (Äste, Steine, usw.) zu fürchten sind, ist ein Schutzhelm zu tragen.

B2. Den zu mähenden Bereich sorgfältig beobachten und jegliche Fremdkörper, die

vom Gerät weggeschleudert werden können (Steine, Holzstücke, Draht, Knochen, usw.) entfernen.

B3. ACHTUNG: GEFAHR !

Benzin ist sehr feuergefährlich.

- Den Kraftstoff in speziell hierfür vorgesehenen Behältern aufbewahren.

- Benzin nur im Freien vor jeglichem Start en des Motors nachfül len. Beim Tanken und bei jeglichem Umgang mit dem Kraftstoff nicht rauchen.

- Den Verschluss des Kraftstofftanks nie bei arbeitendem oder noch warmem Motor öffnen.

- Den Motor nie starten, wenn Benzin verschüttet worden ist. Das Gerät aus dem Bereich des verschütteten Benzins entfernen und in diesem Bereich nichts entzünden, solange der Kraftstoff nicht vollständig verdampft ist und die Dämpfe nicht vollständig verflüchtigt sind.

- Den Tank und den Benzinbehälter durch Festziehen der entsprechenden Verschlüsse wieder richtig verschließen.

B4. Fehlerhafte Schalldämpfer ersetzen.

B5. Vor jeglicher Verwendung der Freischneider immer eine allg emei ne Übe rpr üf ung

des Geräts durchführen, insbesondere sind Aussehen und Abnutzungszustand der Mähwerkzeuge, des Mähwerks, der Schutzabdeckungen un d der feste Sitz aller Befestigungsschrauben zu beachten. Immer sicherstellen, dass der Gashebel und der Stop-Schalter richtig arbeiten.

B6. Darauf achten, dass die Griffe und der Aufhängpunkt des Tragegeschirrs richtig

positioniert sind und das Gerät richtig ausgeglichen ist. Die richtigen Positionen und Einstellungen sind im Kapitel "Vorbereitungen und Überprüfungen vor dem Einsatz" der vorliegenden Anleitung beschrieben.

B7. Darauf achten, dass der Leerlauf richtig eingestellt ist, so dass das Werkzeug

beim Loslassen des Gashebels aufhört zu drehen.

B8. Beim Aus- und Einbau des Mähwerkzeugs den Messerschutz aufsetzen. Hierzu:

- Den Motorschalter auf "STOP" stellen und den Zündkerzenstecker abziehen.

- Für diese Arbeit Handschuhe tragen.

EINSATZ

C1. Den Motor nicht in geschlossenen Räumen betreiben, in denen sich beim Betrie b

des Motors entstehendes giftiges Kohlenmonoxid ansammeln kann.

C2. Nur bei Tageslicht arbeiten. C3. Den Einsatz des Geräts auf feuchtem Gelände so weit wie möglich vermeiden. C4. Während des Mähens den durch den Aufhängpunkt des Tragegeschirrs

gegebenen Sicherheitsabstand zum Nylonfaden-Mähkopf einhalten.

C5. Zum Mähen gehend vorwärts schreiten, nie laufen oder in unstabiler Stellung

arbeiten. Auf Hindernisse, wie Steine und Baumstümpfe achten, über die man stolpern kann.

C6. In Steigungen mit sicherem Schritt vorrücken. Quer zum Hang arbeiten , nie nach

oben oder nach unten.

C7. Das Gerät nie an Hängen verwenden, auf denen der Benutzer keinen richtigen

Halt hat. Der Benutzer ist selbst dafür verantwortlich alle Gefahren des zu bearbeitenden Geländes zu bewerten und all e f ür seine Sich erh ei t erf orderl i chen Vorsichtsmaßnahmen zu ergreifen. Dies gilt besonders für steile, rutschige oder lose Böden.

C8. Den Motor niemals so einstellen, dass die Höchstdrehzahl überschritten werden

kann.

C9. Vor dem Starten des Motors sicher stellen, dass sich niemand in einem Abstand

von weniger als 15 Metern vom Gerät befindet, dass das Mähwerkzeug den Boden nicht berührt und dass das Ge rät stabil ist.

C10. Den Motor vorsichtig gemäß der Gebrauchsanleitung starten und dabei zum

Mähwerkzeug Abstand halten.

C11. In folgenden Fällen den Motor abstellen und den Zündkerzenstecker abziehen:

- Vor jeglichen Arbeiten am Mähwerk.

- Vor jeglichen Reinigungs-, Überprüfungs-, Einstell- und Reparaturarbeiten an der Freischneider.

- Nur die Einstellungen des Vergasers un d d es Leer lau fs erfol ge n b ei l aufe nde m Motor.

- Hierbei ist darauf zu achten, dass das Werkzeug mit keinen Gegenständen in Kontakt gerät und dass das Gerät auf stabile Weise abge leg t ist .

- Nach jedem Anstoß an einem Fremdkörper sind Mähwerk und Antrieb swelle auf Beschädigungen zu untersuchen. Vor jeglicher erneuten Verwendung des Geräts sind die erforderlichen Repara turarbeiten durchzuführen.

- Beginnt die Freischneider auf ungewöhnliche Weise zu schwingen, so sind sofort die Ursachen dieser Schwingungen aufzusuchen und zu beheben.

C12. In folgenden Fällen ist der Motor abzustellen:

- In jedem Falle, wenn das Gerät unbeaufsichtigt zurückgelassen wird.

- Vor dem Füllen des Kraftstofftanks.

- Beim Übergang von einem Arbeitsbereich zu einem anderen.

C13. Gefahr des Ausschlagens bei starren Schneidwerkzeugen. C14. Eine Verwendung von Zubehör, das nicht von Honda empfohlen wurde, kann zu

Schäden an Ihrer Freischneider führen, die nicht von der Garantie abgedeckt werden.

INSTANDHALTUNG UND LAGERUNG

D1. Darauf achten, dass alle Muttern und Schrauben festg ezogen bleiben, um sicher e

Arbeitsbedingungen zu gewährleisten. Regelmäßige Wartung ist für sicheren Betrieb und bleibende Leistungsstärke des Geräts ausschlaggebend.

D2. Das Gerät nicht mit beschädigten oder abgenutzten Teilen verwenden. Teile

müssen ersetzt, nicht repariert werden. Originalersatzteile verwenden. Auf den Mähwerkzeugen muss immer die Marke des Herstellers, ihre Artikel-Nr. und die maximale Betriebsdrehzahl eingetragen sein. Teile nicht gleichwertiger Qualität können das Gerät beschädigen und die Sicherheit des Benutzers gefährden.

D3. Zum Ein- und Ausbau der Mähwerkzeuge dicke Handschuhe tragen. D4. Die Freischneider nie mit Kraftstoff im Tank in einem Raum aufbewahren, in dem

die Benzindämpfe eine Flamme, einen Funken oder eine starke Wärmequelle erreichen können.

D5. In einem sauberen und trockenen Raum außerhalb der Reichweite von Kindern

aufbewahren.

D6. Vor dem Einräumen des Gerät in irgendeinem Raum ist das Abkühlen de s Motors

abzuwarten.

D7. Zur Verminderung von Brandgefahr sind jegliche Blätter und Grashalme, sowie

überschüssiges Öl vom Gerät und insbesondere vom Motor, dessen Kühlrippen, dem Auspuff und dem Bereich des Kraftstofftanks zu entf ernen.

D8. Beim Lagern oder Transportieren des Geräts ist das Messer immer d urch seine n

Transportschutz zu schützen, um jegliche Verletzungen durch zufällige Berührung zu vermeiden.

D9. Muss der Kraftstoffbehälter geleert werden, so muss dies im Freien und bei

kaltem Motor erfolgen.

D10. Zum Schutze der Umwelt darf Altöl oder Benzin nicht in Abgüsse oder Kanäle

gegossen oder auf dem Boden verschüttet werden. Örtliche Tankstellen haben meist Behälter für das sichere Recycling verbrauchter Öle.

2 DE

Page 31

SICHERHEITSAUFKLEBER

[1]

[4]

[5]

Allgemeine Anweisungen

Rotationsgeschwindigkeit

Zulässige Schneidwerkzeuge

[2]

[3]

n/min.

XXXX

[1] [6] [7]

[A] Typenschild

[12]

[15]

[14]

[10] [11]

[13]

[8]

-----

Rue des Châtaigniers - Pôle 45 45140 Ormes - France

[9]

[28]

[26]

[33]

[16]

[18]

[27]

[34]

[25]

[17]

[A]

[26]

[29]

[21]

[23]

[31]

[24]

[19]

[22]

[20]

[16]

[18]

[30]

[32]

[A]

[35]

[36]

[37]

[38]

[39]

[40]

[41]

Die Freischneider muss mit Vorsicht eingesetzt werden. Zu diesem Zweck wurden auf dem Gerät Aufkleber angebracht, auf

denen die bestehenden Gefahren in Form von Symbolbildern dargestellt sind, deren Bedeutung nachstehend gegeben ist. Diese Aufkleber werden als Bestandteile des Geräts betrachtet. Löst sich ein solches Etikett ab oder wird unleserlich, so ist mit der zuständigen Honda-Vertretung in Verbindung zu treten, um es zu ersetzen. Wir empfehlen auch, die Sicherheit-sanweisungen aufmerksam durchzulesen (siehe Seite 2).

ALLGEMEINE BESCHREIBUNG

[1] ACHTUNG: Vor jeglicher Verwendung des Geräts ist die

Betriebsanleitung durchzulesen.

[2] ACHTUNG: Gefahr ausgeschleuderter Partikel. Beim Gebrauch des

Geräts zu jeglichen Personen oder Haustieren einen Abstand von mindestens 15 m einhalten.

[3] Immer Schutzbrille und Helm, sowie andere erforderliche

Schutzausstattungen tragen, um Augen und Körper vor jeglich en vom Mähwerkzeug weggeschleuderten Partikeln (Kies, Glas, Metallteile, usw.) zu schützen.

[4] Die Freischneider nur mit einem Nylonfaden-Mähwerkzeug

verwendenoder Metall- Trennscheiben. Keine Kreissägenblätter montieren mit der Standardschutzabdeckung.

[5] Drehzahl des Mähwerkzeugs. [6] Im Abgas des Motors ist giftiges Kohlenmonoxid enthalten . Nicht in

einem geschlossenem Bereich laufen lassen.

[7] Benzin ist äußerst feuergefährlich und explosiv. Vor de m Tanken den

Motor abstellen und abkühlen lassen

GERÄTE-KENNZEICHNUNG

TEILE DES GERÄTS

[16]

Motor

[17]

Zündkerze

[18]

Startergriff

[19]

Luftfilter

[20]

Kraftstofftank

[21]

Gaszug

[22]

Kupplungsgehäuse

[23]

Bediengriff

[24]

Gashebel

[25]

Stop-Schalter

[26]

Antriebswelle

[27]

Getriebe

[28]

Nylonfaden-Mähkopf

[29]

3-Zahn-Messerscheibe

[30]

Tragegeschirr-Befestigungspunkt

[31]

Doppel-Tragegeschirr Lenkergriff

[32]

Bügelgriff

[33]

Fadenschneidmesser

[34]

Werkzeugschutz

[8] Schalleistungspegel Gewähr Richtlinien 2000/14/EC, 2005/88/EC

Geräuschpegel

[9] Konformitätszeichen gemaß der geändert en Richtlinien 98/37/EC,

[10] Modell - Typ [11] Modell - Name [12] Herstellungsjahr [13] Seriennummer [14] Konformitätskennzeichen Russisch [15] Name und Adresse des Herstellers

2000/14/EC, 2004/108/EC, 2005/88/EC, 2006/42/EC

AUSPACKEN

[35] [36] [37] [38] [39] [40] [41]

Werkzeugschutz Schraube und Abstandshalter Schutzbrille Dreigezahntes Blatt und Schutzabdeckung Stabilisator, Abstandshalter und Mutter Multifunktionsschlüssel Sechskantschlüssel

3 DE

Page 32

MONTAGE

VORSICHT:

SICHERHEIT

C11 D3

[1]

[3]

[4]

[7] [8]

[10]

[9]

[10]

[9]

SICHERHEIT

C11 D3

[14]

[15]

[13]

[14]

[16]

[17] [18] [19]

[13]

[24]

[23]

[22]

[24]

[1]

GRIFFE

Der Lenkergriff [1] (Typ U) oder der Bügelgriff [2] (Typen L) müssen auf dem Antriebsrohr montiert werden [3].

• U-Typen: Den Lenker zwischen den beiden Pfeilen zentrieren [4].

Die Montage erfolgt mittels der Werkzeuge, die in der mit dem Gerät gelieferten Werkzeugtasche enthalten sind. Der Werkzeugsatz besteht aus.

[5] Zündkerzenschlüssel / Torx-Schlüssel [6] Sechskantschlüssel

[3]

[2]

MONTAGE DES MÄHWERKS

• Darauf achten, den Zwischenring [13] richtig einzusetzen. Dessen hohle Seite muss zum Getriebe [15] zeigen.

NYLONFADEN-MÄHKOPF Die Zwischenscheibe [13] auf die

Antriebswelle setzen und den Nylonfaden-Mähkopf festschrauben. Das Festziehen erfolgt im Gegenuhrzeigersinn.

Den Sechskantschlüssel [14] verwenden, um das Getriebe zu blockieren und den Nylonfaden-Mähkopf endgültig festzuziehen.

3-ZAHN-SCHEIBE Die Mähscheibe [16] so zwischen die

Zwischenscheiben [13] und [17] setzen, dass die Keilnuten sich perfekt der Welle anpassen.

Den Stabilisator [18] platzieren. Mit dem Sechskantschlüssel [14] die Welle am Drehen hindern und die Sicherungsmutter [19] mit dem geeigneten Schlüssel im Gegenuhrzeigersinn festziehen.

WERKZEUGSCHUTZAB DECKUNGEN

Die Freischneider wird mit einem Schutz geliefert.

Den Schutz auf dem Gerät mit den beiden gelieferten Schrauben [8] und Scheiben [7] und dem Torx- Schlüssel installieren.

ZUR VERWENDUNG MIT NYLONFADEN-MÄHKOPF Die beiden Teile [10] und [9]

durch Aufklipsen, wie in der Abbildung gezeigt, verbinden. ace as shown in the diagram. Die 3 Schrauben und die dazugehörigen Unterlegscheiben montieren und mit dem Torx Schlüssel festziehen

ZUR VERWENDUNG MIT DER MESSERSCHEIBE

Den unteren Teil [10] nicht montieren.

Betätigen Sie den Gras-/Unkrautschneider niemals ohne Schutzschild.

Durch weggeschleuderte Steine und an dere Fremdkörper sowie Berührung des rotierenden Schneidaufsatzes (Nylonschnur-Schneidkopf oder Schneidblatt) könnten sonst Personen verletzt oder Sachschäden verursacht werden.

4 DE

MONTAGE UND EINSTELLUNG DES TRAGEGESCHIRRS

Für eine sichere und komfortable Verwendung des Geräts ist es wichtig, die Träger des Tragegeschirrs so einzustellen, dass dieses angenehm sitzt und die Freischneider richtig ausgeglichen in Arbeitsposition zu liegen kommt.

Die Geräte werden mit einem doppelten Tragegeschirr [22] geliefert. Das Tragegeschirr anlegen und mittels des Schnellverschlusses [23] schließen.

Die Schlaufen mit den Schnallen [24] so einstellen, dass das Gerät in Hüfthöhe aufgehängt ist.

VORBEREITUNG UND KONTROLLEN VOR INBETRIEBNAHME

AUSGLEICH DES GERÄTS

Die Freischneider wie gezeigt einhängen [1].

Nachdem sich das Gerät in Position befindet, muss unbedingt sein Ausgleich eingestellt werden. Bei dieser Überprüfung muss das Gerät mit seinem Mähwerkzeug versehen und der Kraftstofftank halb gefüllt sein.

Die Länge des Geschirrs so einstellen, dass das Mähwerkzeug parallel zum Boden liegt und diesen berührt.

Page 33

Ist das Gerät mit einer Mähscheibe ausgestattet, so muss diese mit

VORSICHT: (Typ U)

VORSICHT:

[2]

[5]

[3]

[4]

[3]

[4]

[5]

[3]

[7]

[6]

[9]

[8]

SICHERHEIT

B3 C12

dem Stabilisator montiert werden (siehe Seite 4). Der richtige Ausgleich wird erhalten, wenn der Stabilisator den

Boden berührt, ohne auf diesem jedoch mit zu hohem Druck aufzuliegen [2].

Ein leichter Druck auf die Griffe muss ausreichen, um das Werkzeug vom Boden abzuheben. Ist eine Einstellung erforderlich, so ist der Befestigungspunkt [4] nach vorn zu schieben, wenn das Werkzeug zu "schwer" ist, oder im gegenteiligen Fall nach hinten. Hierzu die Schrauben mittels des gelieferten Torx-Schlüssels [3] lösen und den Befestigungspunkt in die gewünschte Position schieben.

UMK425E1 UMK435E1

Typ U [8] 490 mm 500 mm [9] 740 mm 750 mm

BEFÜLLEN DES KRAFTSTOFFTANKS

In Benzinbehältern kann sich je nach Außentemperatur ein Überdruck einstellen. Den Verschluss vorsichtig öffnen, um jegliches Ausspritzen von Benzin zu vermeiden. Benzinbehälter an einem kühlen Ort nicht zu lange aufbewahren und nie in der Sonne stehen lassen.

• Darauf achten, dass beim Verschieben des Lenkergriffs [5] der Gaszug nicht zu stark gespannt wird. Sicherstellen, dass der Gashebel ungestört betätigt werden kann.

Die Schrauben wieder leicht festziehen und dann die Position des Bügelgriffs [5] oder des Lenkergriffs nach Lösen der 4 Schrauben auf eine komfortable Arbeitsposition einstellen.

Nach Erhalt der Idealposition den Ausgleich erneut prüfen und gegebenenfalls nachstellen.

Dann die Schrauben festziehen, um die Griffe in ihrer Position zu blockieren.

Die Standardeinstellungen sind je nach Model der Freischneider wie folgt:

UMK425E1 UMK435E1

Typ L [6] 530 mm 545 mm [7] 760 mm 775 mm

UMK425E1 UMK435E1

Tank-Fassungsvermögen

0,58 l (580 cm

)0,63 l (630 cm3)

Empfohlene Kraftstoffsorte unverbleites Superbenzin

• Den Tankverschluss und dessen Umgebung reinigen, um das Eindringen von Fremdkörpern in den Tank zu vermeiden.

• Zum Füllen des Kraftstofftanks einen geeigneten Trichter oder einen Behälter mit Auslaufstutzen verwenden.

• Das Einfüllen ist einfacher, wenn sich das Gerät in Betriebsposition befindet.

• Darauf achten, dass sich das Gerät bei dieser Arbeit in stabiler Position befindet und nicht umkippen und das Benzin verschütten kann.

Benzin ist äußerst feuergefährlich und kann unte r gew issen Umständen Explosionen verursachen.

Den Tank an einer gelüfteten Stelle bei abgestelltem Motor füllen. An Stellen, an denen Benzin getankt wird, und in der Nähe von Benzinaufbewahrungsstellen nicht rauchen, und keine Flammen oder Funken erzeugen. Den Benzintank nicht zu stark füllen (im Einfüllstutzen darf kein Benzin stehen). Nach dem Volltanken sicherstellen, dass der Tankverschluss richtig geschlossen ist. Darauf achten, dass beim Füllen des Tanks kein Benzin verschüttet wird. Benzinspritzer oder Benzindämpfe können in Brand geraten. Vor dem Starten des Motors sicherstellen, dass alles verschüttete Benzin getrocknet ist und die Benzindämpfe sich verflüchtigt haben. Direkter Hautkontakt mit Benzin und das Einatmen von Benzindämpfen sind zu vermeiden. BENZIN FÜR KINDER UNZUGÄNGLICH AUFBEWAHREN.

5 DE

Page 34

ALKOHOLHALTIGES BENZIN

SICHERHEIT

B3 C12

[1]

SICHERHEIT

C7 C9 C10C1

B1 B2 B5A4

C9 C10

[3]

[4]

mindestens der von Honda vorgeschriebenen entsprechen (86). Es gibt zwei Arten von Benzin/Alkohol-Gemischen: das eine enthält Äthylalkohol, das andere Methylalkohol.

Kein Gemisch mit mehr als 10% Äthylalkohol-Anteil verwenden. Kein Benzin/Methylalkohol-Gemisch ohne Zusätze oder ohne Korrosionsschutzmittel und mit mehr als 5% Methylalkohol-Gehalt verwenden.

HINWEIS:

und schlechte Motorleistung aus, die durch Benutzung von alkoholhaltigem Benzin entstanden sind. Honda rät vom Gebrauch von Methylalkohol/Benzin-Gemischen ab, deren Nebenwirkungen noch nicht erprobt sind.

Die Garantie schließt Schäden an den Benzinleitungen

FÜLLEN DES ÖLBEHÄLTERS

Der Motor kann, wenn er mit unzureichendem Ölstand betrieben wird, ernsthaft beschädigt werden.

Der Ölstand ist auf einer ebenen und horizontalen Fläche bei abgestelltem Motor zu prüfen. BeiVerwendung Öls minderer Qualität oder Öls für 2-TaktMotoren kann die Lebensdauer des Motorsbeeinträchtigt werden.

KONTROLLE DES ÖLSTANDS

1. Den Motor auf einer horizontalen ebenen Fläche abstellen.

2. Den Öleinfüllstopfen entfernen und den Ölstand prüfen. Das Öl muss den oberen Rand des Öleinfüllhalses erreichen [1].

3. Bei zu niedrigem Ölstand mit der empfohlenen Ölsorte bis zum oberen Rand der Einfüllhalses nachfüllen. Honda-4-Takt-Öl oder ein gleichwertiges Motoröl erster Qualität verwenden, welches den Normen der amerikanischen Automobilhersteller für die Einsatzklassen SG und SF entspricht.

Zum Starten muss das Gerät immer auf dem Boden abgestellt werden. Darauf achten, dass es stabil aufliegt und dass das Mähwerkzeug weder einen Gegenstand, noch den Boden berührt.

Sicherstellen, dass das Mähwerkzeug und die Griffe richtig festgezogen sind. Das Gerät von der Stelle, an der der Kraftstoff nachgefüllt worden war, entfernen. Sich auf ebenes und stabiles Gelände begeben. Sicherstellen, dass sich der Zündkerzenstecker in Stellung befindet.

STARTEN UND ABSTELLEN DES MOTORS

SICHERHEIT

KALTSTART

Der Motor wird als "kalt" betrachtet, wenn er während der zehn, dem Starten vorangehenden Minuten nicht länger als 5 Minuten in Betrieb war.

HINWEIS:

unter Umständen besser ohne Choke. ZUM STARTEN FOLGENDERMAßEN VORGEHEN

1. Den Stop-Schalter [2] auf Position schieben "I".

2. Den Starterhebel [3] in hohe Position (geschlossene

3. Mehrmals die unter dem Vergaser gelegene Anlass-

Bei hohen Temperaturen (Sommer) startet der Motor

[2]

Starterklappe) stellen.

Einspritzpumpe betätigen, um ein Ansaugen des Benzins zu veranlassen.

VOR DER INBETRIEBNAHME

Sicherstellen, dass die Schutzgehäuse richtig in Stellung und richtig festgezogen sind und die richtige Sicherheitsausstattung anlegen (Schutzbrille, Handschuhe, Stiefel, Gehörschutz).

6 DE

4. Den Startergriff [5] vorsichtig ziehen bis ein Widerstand fühlbar wird.

Page 35

5. Dann bis zum Starten des

VORSICHT:

[5]

[1]

[2]

Die

Sicherheitsanweiun

gen durchlesen

A4 C11

Motors heftig herausziehen.

6. Nach dem Starten des Motors den Starterhebel [3] in niedrige Position zurückführen.

Nicht vergessen, dass das Schneidwerkzeug infolge seiner Trägheit nach dem Abschalten des Motors noch weiterdreht.

GEBRAUCH

• Den Startergriff nicht soweit ausziehen, dass das Seil vollständig

abgewickelt wird.

• Den Startergriff nicht plötzlich zum Motor zurückschnellen lassen.

Ihn langsam zurückführen, um jegliche Beschädigung des Starters zu vermeiden.

HINWEIS:

kräftig genug gezogen, so können sich an der Zündkerze keine Funken ausbilden und der Motor startet nicht.

Zum Starten nicht mit dem Fuß oder dem nie auf das Antriebsrohr drücken. Dieses könnte sich verbiegen und das Gerät unbrauchbar machen.

Den Startergriff immer kräftig ausziehen. Wird nicht

WARMSTART

Der Motor wird als "warm" betrachtet, wenn er während der zehn, dem Starten vorangehenden Minuten länger als 5 Minuten in Betrieb war.

Der warme Motor wird auf gleiche Weise wie ein kalter Motor gestartet, nur ist hierbei die Verwendung des Starters [1] nicht erforderlich (der Hebel muss in niedriger Position verbleiben).

SICHERHEIT

ARBEITSPOSITION

Nach dem Starten des Motors ist das Gerät wie zuvor im Kapitel "Vorbereitung" beschrieben am Tragegeschirr einzuhaken.

Bei der Handhabung des Geräts darauf achten, dass das Mähwerkzeug nirgends anstößt, und das Gerät vom Körper fernhalten. Das Gerät nicht benutzen ohne es zuvor im Tragegeschirr einzuhaken.

Die Freischneider, wie gezeigt, an den beiden Handgriffen festhalten. Stets auf beiden Füßen stehend arbeiten. Halten Sie Ruhepausen ein und wechseln Sie die Arbeitspositionen.

• Beim Arbeiten den Motor zwischen den einzelnen Arbeitsabschnitten immer zu Leerlauf zurückkehren lassen. Zu langer Betrieb des Motors bei höchster Drehzahl, jedoch ohne Belastung (kein Widerstand am Mähwerkzeug durch zu schneidende Vegetation) kann ernsthafte Motorschäden verursachen.

HINWEIS:

folgendermaßen vorgehen:

1. Den Motor abschalten (OFF) (O).

2. Sicherstellen, dass die Starterklappe geöffnet ist (Hebel auf

3. Den Gashebel voll durchgedrückt halten.

4. Den Startergriff 3 bis 5 mal ziehen und den Gashebel loslassen.

5. Den Motor nach den oben beschriebenen Verfahren starten.

• Versichern Sie sich, dass der Motorschalter auf OFF (O) steht.

• Wird dieses Verfahren mit Motorschalter auf ON durchgeführt, so kann das Messer beim Starten des Motors drehen, was zu Verletzungen führen kann.

Bei Schwierigkeiten beim Starten eines warmen Motors

OPEN).

ABSTELLEN DES MOTORS

1. Zum Abstellen des Motors den Stop-Schalter auf Position Stop

(O) schieben [2].

2. Diese Bedienung ermöglicht auch ein Abschalten des Geräts im

Notfalle.

GEBRAUCH MIT NYLONFADEN-MÄHKOPF

SICHERHEIT

Dieses Werkzeug ist zum Abschluss der mit einem Rasenmäher durchgeführten Arbeiten zu verwenden. Es ist besonders praktisch und wirksam zum Schneiden von Gras vor Wänden oder Zäunen, um Bäume oder Pfähle oder auf kleinen, unebenen, für einen Rasenmäher unzugänglichen Stellen.

Sicherstellen, dass das Faden-Schneidmesser auf der Schutzvorrichtung des Mähwerks richtig befestigt ist.

EINSTELLUNG DER FADENLÄNGE Bei maximaler Drehzahl den Nylonfaden-Mähkopf leicht gegen den

Boden drücken, worauf der Faden automatisch austritt. Solange wiederholen, bis die optimale Fadenlänge erhalten wird.

Beim erneuten Starten des Motors und des Geräts wird jegliche Überlänge des Fadens automatisch von dem unter dem Schutz gelegenen Messer abgeschnitten.

7 DE

Page 36

VORSICHT:

WARTUNG

VORSICHT:

SICHERHEIT

C13

D2 D3

C11B8

[3]

[2]

[4]

[5]

C13

D2 D3

MÄHEN Der Nylonfaden ermöglicht einen sauberen Schnitt des Grases und

beschädigt nicht die Rinde angrenzender Bäume. Durch dieses nachgiebige Werkzeug werden heftige Stöße gegen harte Flächen vermieden.

Jedoch ist das Anstoßen an Hindernisse möglichst zu vermeiden, insbesondere gegen junge empfindliche Pflanzungen, auch wird beim Mähen gegen feste Hindernisse der Faden zu schnell abgenutzt.

Beim Randmähen schrittweise vorgehen und den Mähkopf leicht neigen.

Für größere Flächen das Werkzeug waagrecht halten und abwechselnd zur Seite ausschwenken von rechts nach links und dann von links nach rechts.

GEBRAUCH MIT 3 UND 4-ZAHN-SCHEIBE

AUSTAUSCH DES FADENS

1. Zum Öffnen des Kopfes auf die auf seinen Seiten befindlichen Zungen [2] drücken.

2. Die Spule herausnehmen und die Nylonfadenreste entfernen.

3. 3 m Faden von Durchmesser 2,7 mm vorbereiten und in der Mitte in zwei Fäden falten.

4. Die Mitte des Fadens in die Auskerbung [5] der Spule setzen und den Faden durch Drehen in der angezeigten Richtung aufwickeln.

5. Die Fadenenden in zwei gegenüberliegenden Einkerbungen [3] einklemmen (10 cm Faden austreten lassen).

6. Die Spule wieder in ihre Aufnahme setzen und die Fäden durch die beiden seitlichen Öffnungen führen [4].

7. Den Deckel wieder montieren.

SICHERHEIT

• Keine Scheiben eines Durchmessers von über 255 mm verwenden.

MÄHEN Die 3 und 4-Zahn-Mähscheibe ist besonders zum Schneiden

dichten und mit anderen Pflanzen durchmischten Grases, sowie von Ranken (Brombeeren) und kleineren Gebüschhölzern eines Durchmessers von unter 2 cm geeignet.

Zum Schneiden von Büschen das Werkzeug in horizontaler Lage halten, um von den Zweigen nach und nach kleine Abschnitt abzuschneiden.

Die Verwendung der Mähscheiben mit sehr hartem und/oder zu dickem Holz ist gefährlich. Ein schwer zu beherrschendes Rückschlagen der Freischneider ist gefährlich für die Sicherheit des Bedieners und kann schwere Schäden am Gerät verursachen.

8 DE

• Immer einen Faden des in der Tabelle der technischen Daten genannten Durchmessers wählen.

• Ein zu dicker Faden belastet den Motor und beeinträchtigt somit die Qualität der ausgeführten Arbeit.

Auf keinen Fall den Nylonfaden durch einen Faden anderer Art oder einen Metalldraht ersetzen.

Aus Sicherheitsgründen den Zündkerzenstecker abziehen, um versehentliches Starten zu vermeiden. Beim Auswechseln des Schneidkopfs Schutzhandschuhe tragen.

SCHÄRFEN

3-4-ZAHN-SCHEIBE

SICHERHEIT

Ein scharfes Messer ist für eine qualitätsgerechte Arbeit ausschlaggebend. Ein nur wenig abgestumpftes Werkzeug kann mit einer Feile geschärft werden.

Bei stärkeren Abnutzungen ist die Verwendung einer Schleifscheibe erforderlich.

• In allen Fällen muss darauf geachtet werden, dass das Werkzeug richtig ausgewuchtet bleibt. Sollten Sie nicht über die richtigen Werkzeuge verfügen oder über die Auswuchtung Ihres Mähwerkzeugs im Zweifel sein, so bitten wir Sie mit Ihrer zugelassenen Honda-Vertretung in Verbindung zu treten.

Das Werkzeug zum Schärfen abmontieren. Überprüfen, ob es gerissen, verzogen oder verbogen ist, in welchem Falle es durch ein neues Werkzeug zu ersetzen ist.

Page 37

Die Scheiben mit drei oder vier Zähnen können beidseitig

VORSICHT:

[2]

[1]

[3]

[4]

[A]

30 mm

[5]

[B]

30°

[7]

B7 C1

0,6-0,7 mm

[11]

[12]

verwendet werden. Ist eine Seite abgenutzt, so ist das Werkzeug umzudrehen, um die

Schneiden auf der anderen Seite zu benutzen. Nur die abgeschrägten Teile der Zähne sind zu schleifen. Es ist wichtig, den Zähnen ein gleichmäßiges Profil ohne Anrisse zu

verleihen. Alle Zähne müssen auf gleiche Art geschliffen werden.

HINWEIS:

Wenn das Gerät nach dem Schärfen auf ungewöhnliche Weise schwingt, so ist das Messer nicht richtig ausgewuchtet. Zur Überprüfung mit der nächsten zugelassenen Verkaufsstelle in Verbindung treten.

• Die Scheibe ersetzen, wenn sie die auf den nachstehenden

Skizzen gezeigten Verschleißgrenzen erreicht hat.

[A] Falsch

[1] Anrisse [2] Überschrittene Grenze und

ungleiches Zahnprofil [3] Falsche und ungleiche Winkel [4] Falsches Schneidenprofil

ZÜNDKERZENWECHSEL

SICHERHEIT

1. Um Zugang zur Zündkerze [8] zu erhalten, muss die obere Motorabdeckung [9] abgebaut werden. Die Schraube [10] mit dem gelieferten Sechskantschlüssel lösen.

HINWEIS:

Unter der Motorhaube befinden sich heiße und bewegliche (Magnet-Schwungrad) Teile. Die Freischneider darf auf keinen Fall mit abgenommener Motorabdeckung betrieben werden.

2. Den Zündkerzenstecker abziehen und die Zündkerze mit dem

gelieferten Schlüssel ausbauen.

[8]

[9]

[10]

[B] Richtig

[5] Schärfungsgrenze

VERGASEREINSTELLUNG

METHODE Den Motor starten und bis zur Betriebstemperatur laufen lassen. Dann die Leerlauf-Einstellschraube [7] entsprechend der

gewünschten Einstellung nach rechts oder nach links drehen.

3. Die Elektroden mit einer Metallbürste [11] reinigen, um

Ölkohleablagerungen zu entfernen.

4. Wenn die Elektroden abgenutzt sind, so ist die Zündkerze durch

eine neue gleicher Eigenschaften zu ersetzen.

5. Den Elektrodenabstand [12]

mit einer Fühlerlehre messen. Ist eine Einstellung erforderlich, so ist die seitliche Elektrode vorsichtig zu biegen.

6. Die Zündkerze bis zum

Aufsitzen auf ihrem Sitz per Hand festschrauben.

7. Bei einer neuen Zündkerze mit dem Zündkerzenschlüssel um

eine halbe Drehung weiterdrehen. Bei Wiedereinbau der gleiche Zündkerze ist eine zusätzliche 1/8- oder 1/4-Drehung ausreichend.

• Bei einer schlecht festgezogenen Zündkerze besteht die Gefahr,

dass diese sich erwärmt und den Motor beschädigt. Wird die Zündkerze zu stark festgezogen oder in der Gewindebohrung verklemmt, so bewirkt dies eine nicht behebbare Schädigung des Motorblocks.

Leerlauf 3 100 ± 200 U/min.

HINWEIS:

Bei Leerlauf darf das Mähwerkzeug nicht drehen.

UMK425E1 UMK435E1

9 DE

Page 38

MOTORÖLWECHSEL

VORSICHT:

SICHERHEIT

C11 D10

[1]

[3]

[2]

[1]

[4]

[5]

[6]

[7]

[8]

[9]

WARTUNG DES LUFTFILTERS

Das Schaumstoff-Filterelement muss regelmäßig gereinigt werden, um zu verhindern, dass Schmutz in den Motor eindringt und dessen vorzeitige Abnutzung verursacht. Ist der Luftfilter verschmutzt, so wird die Motorleistung verringert und der Benzinverbrauch erhöht.

HINWEIS: Das Öl bei noch warmem Motor ablassen, um schnelles und vollständiges Ablaufen zu gewâhrleisten.

1. Überprüfen, ob der Tankdeckel [2] richtig angezogen ist.

2. Den Öleinfüllverschluß [1] entfernen, und das öl in einen Ölbehälter entleeren, indem der Motor zum öleinfüllstutzen [3] hin geneigt wird.

3. Das empfohlene öl nachfüllen und den ölstand kontrollieren [4] (siehe Seite 6).

• Niemals den Motor ohne Luftfilter laufen lassen, um einen vorzeitigen Verschleiß des Motors auszuschließen.

1. Den Luftfilterdeckel [5] öffnen und das Filterelement [6] aus dem

Filterhalter [7] nehmen.

2. Das Filterelement in warmem Seifenwasser oder einem nicht

brennbaren Lösungsmittel reinigen und trocknen lassen.

3. Das Filterelement in sauberes Motoröl tauchen und es

ausdrücken, um überschüssiges Öl zu entfernen.

4. Das Filterelement wieder einsetzen und den Deckel wieder

schließen.

UMK425E1 UMK435E1 Motoröl SAE 10W30 Motorölmenge

0,08 l (80 cm

) 0,10 l (100 cm3)

4. Den Öleinfüllverschluß [1] anbrigen.

• Nach dem Umgeng mit gebrauchtem öl sollten Sie sich Ihre Hände mit Seife und Wasser abwaschen.

HINWEIS:

Beseitigen Sie gebrauchtes Motoröl umweltbewußt. Sie sollten es in einem abgedichteten Behälter zu Ihrer örtlichen Kundendienststelle bringen. Geben Sie es nicht in den Abfall und schütten Sie es auf keinen Fall in das Erdreich.

SCHMIERUNG DES GETRIEBES

1. Die Schraube [9] auf dem Getriebe losschrauben.

2. Den Ansatz der Tube des Lithiumseifen-Spezialfetts (bei der Honda-Verkaufsstelle erhältlich) in die Öffnung einführen und mit Fett füllen. Dabei das Schneidwerkzeug drehen, um das Fett gut zu verteilen, bis es aus der Schraubenbohrung [8] austritt.

3. Die Schraube wieder einsetzen und mäßig festziehen.

10 DE

Page 39

WARTUNGSPLAN

STÔRUNGSBESEITIGUNG

Zu den in Monaten oder Betriebsstunden ausgedrückten Zeitpunkten durchzuführende Wartungsarbeiten (wobei jeweils der nähere Zeitpunkt zu wählen ist).

Baugruppe Arbeit

Kühlrippen des Motors

Mähwerkzeug und dessen Schutzabdecku ng

Umgebung des Antriebskopfs

Antriebskopf Prüfen Gashebel,

Arbeitsweise Stop -Schalter,

Arbeitsweise Leerlauf /

Kupplung

Luftfilter-Einsatz

LuftfilterGehäuse

Umgebung der Zündkerze

Zündkerze

Umgebung des Vergasers

Kabel und Anschlüsse

Benzinleitungen Prüfen alle 2 Jahre (wenn nötig, ersetzen) (2) Benzinfilter Prüfen Feder und

Schuhe der Kupplung

Leerlauf

Motoröl

Kraftstofftank Reinigen Ventilspiel Einstellen (2) Schrauben und

Muttern

Reinigen

Prüfen

Reinigen

Schmieren

Prüfen

Prüfen Prüfen

Reinigen (1) Reinigen

Reinigen Prüfen

Reinigen Reinigen

Prüfen

Prüfen (2) Einstellen Prüfen

Wechseln

Prüfen / nachziehen

Vor jedem

Einsatz

nach 10 Betriebsstunden und dann alle

6 Monaten oder 50 Betriebsstunden

Häufigkeit

Nach 3

Monaten

oder nach

Stunden

(1)

Nach 6

Monaten

oder nach

Stunden

(2)

jährlich

oder alle

100

Stunden

(2)

Vorfall Mögliche Ursache Seite

Der Motor startet nicht. 1.Der Tank ist leer. 5

2. Der Stop-Schalter befindet sich auf Position Stop.

3. Das Zündkerzenstecker ist schlecht oder nichtangeschlossen.

4. Die Zündkerze ist durchgebrannt oder ihrElektrodenabstand ist falsch.

5. Der Motor ist "abgesoffen". Die Zündkerze entfernen,mit einem Lappen trocknen und wieder einbauen.

6. Der Benzinfilter ist verschmutzt. Ihn reinigen.

Der Motor startet schwer. 1. Der Luftfilter ist verschmutzt. 10

2. Es befindet sich Schmutz im Benzintank oder dieMotorleistung ist abgefallen.

3. Es befindet sich Wasser im Kraftstofftank und imBenzin.

4. Die Druckausgleichöffnung des Kraftstofftanks und/oder der Vergaser sind verschmutzt.

5. Der Motor ist warm und der Starter ist geschlossen. DenStart er öffnen.

Der Betrieb istunregelmäßig.

Der Motor erwärmtsich übermäßig.

Die Freischneider schwingt auf übermäßige Weise.

1. Die Zündkerze ist fehlerhaft oder ihr Elektrodenabstandist falsch.

2. Der Luftfilter ist verschmutzt. 10

1. Der Elektrodenabstand der Zündkerze ist falsch.

2. Der Luftfilter ist verschmutzt. 10

3. Die Kühlrippen des Motors sind verschmutzt.

4. Der Ölstand ist unzureichend. 6

5. Die Starterscheibe ist durch Grashalme oder ähnlichesverschmutzt.

1. Das Mähwerkzeug ist schlecht ausgewuchtet oderfalsch montiert.

2. Die Schrauben des Motors haben sich gelöst.

(1) In staubiger Umgebung öfter reinigen. (2) Diese Teile müssen von einem Honda-Vertragshändler gewartet werden.

11 DE

Page 40

TRANSPORT UND LAGERUNG

VORSICHT:

SICHERHEIT

D8 D10

D1 D4

[1]

[2]

SICHERHEIT

D3C14

TRANSPORT

Zum Transport der Freischneider muss unbedingt der Motor abgestellt und der Transportschutz über dem Mähwerkzeug angebracht werden.

Das Gerät zum Transport in ausgeglichener Weise am Antriebsrohr halten. Soll die Freischneider in einem Fahrzeug transportiert werden, so ist sicherzustellen, dass sie richtig gehalten wird und sich nicht bewegen kann. Sie muss so abgelegt werden, dass kein Kraftstoff auslaufen kann.

LAGERUNG

Soll das Gerät während eines Zeitraums von über zwei Monatennicht benutzt werden, so ist es angebracht, zur Lagerung die folgenden Vorsichtsmaßnahmen zu ergreifen:

- Den Kraftstofftank leeren und den Motor drehen lassen, so dass auch der Vergaser geleert wird.

- Die Zündkerze abmontieren und einige Tropfen Öl (gleicher Sorte wie das im motor verwendete) gießen.

- Vorsichtig den Starter ziehen, um das Öl auf den Wänden des Zylinders und des Kolbens zu verteilen, und die Zündkerze wieder montieren.

- Das ganze Gerät reinigen. Insbesondere sind Grasablagerungen um das Mähwerkzeug, in den Kühlrippen des Motors und unter den Verkleidungen zu entfernen.

- Mit einem Pinsel eine dünne Schicht Standardöl auf den Metallwerkzeugen auftragen, um deren Korrosion vorzubeugen.

- Das Gerät in seiner Verpackung an einem kühlen und trockenen Ort aufbewahren.

- Wenn das Gerät stehend eingeräumt werden muss, ist es mit dem Motor nach unten soabzustellen, dass es nicht umkippen kann.

ZUSAMMENLEGEN DES LENKERS (NUR "U"-TYP) Um Ihre Maschine leichter verstauen zu können, kann der Lenker

Ihrer Freischneider eingeklappt werden. Verfahren Sie hierzu wie nachstehend beschrieben.

• Den Lenker stets im Uhrzeigersinn drehen.

• Den Lenker niemals mehr als eine viertel Umdrehung drehen.

• Nicht das Rändelrad [1] um mehr als 6 Umdrehungen

herausdrehen.

LAGERUNG VON TREIBSTOFF

HINWEIS:

• Benutzen Sie ausschließlich spezielle Treibstoffbehälter oder -kanister [2]. So vermeiden Sie, dass der Treibstoff durch Partikel verunreinigt wird, die sich von den Behälterwänden lösen, so dass der Motor nicht richtig funktioniert.

• Die Garantie greift nicht, wenn durch die Verwendung alten oder verunreinigten Treibstoffs der Vergaser oder die Ventile verstopfen.

• Die Qualität von bleifreiem Treibstoff verschlechtert sich sehr schnell (manchmal innerhalb von 2 bis 3 Wochen), benutzen Sie Treibstoff deshalb nicht länger als einen Monat. Lagern Sie nur die absolute Mindestmenge, die Sie in einem Monat verbrauchen.

ZUBEHÖR

STANDARDTEILE, VERBRAUCHSZUBEHÖR

Mit dem Gerät wird verschiedenes Zubehör geliefert oder ist, je nach Modell, als Option verfügbar.

UMK425E1 UMK435E1

LEET UEET LEET U9ET

Mähen und Reinigen:

72560-VL6-P31

Standard

Dornige Hecken und Gestrüpp:

72511-VL6-P31 (Ø 255)

Standard

Große Grasflächen:

72511-VF9-E32 (Ø 230)

72512-VL6-P31 (Ø 255)

Option

Standardteile

17211-Z0H-000 17211-Z0Z-000

WIEDERINBETRIEBNAHME NACH DER EINLAGERUNG

1. Die Zündkerze herausdrehen; sich vergewissern, daß sie sauber ist und daß der Elektrodenabstand stimmt. Das Anlasserseil mehrmals ziehen.

2. Die Zündkerze so weit wie möglich von Hand einschrauben, dann mit dem Schlüssel noch um 1/8 bis 1/4 Umdrehung festziehen.

3. Den Ölstand im Motor nachprüfen, sich vergewissern, daß das Öl sauber ist.

4. Den Kraftstofftank auffüllen und den Motor anlassen.

HINWEIS:

wurde, raucht der Motor bei Inbetriebnahme einige Minuten lang sehr stark; das ist ganz normal.

12 DE

Wenn zum Rostschutz Öl in den Zylinder gegeben

Luftfilter

31915-Z0H-003

Zündkerze

28462-ZM3-003

Seilzugstarter

Verbrauchszubehör

08221--888-010MP

Motoröl

Für Ihre Sicherheit ist es ausdrücklich verboten, jedes anderes Zubehörteil zu heben, als diejenigen spezifisch, was für Ihr Modell konzipiert und Typ von Freischneider, oben aufgelistet sind.

Page 41

TECHNISCHE DATEN

MODELLEN

UEET LEET

UMK425E1

ALLGEMEINE DATEN

Typenbezeichung HAJF HAHF Funktion Sträucher schneiden

Abmessungen L x B x H mm

1 859 x 671 x 517

(1 888 x 671 x 504)*

1 859 x 384 x 252

(1 888 x 384 x 247)*

Leergewicht (ohne Schneidwerkzeug) kg 6,28 5,98

MOTORDATEN

Modell GX25T Typenbezeichung GCALT Typen 4-Takt, obenliegende Nockenwelle, Einzylinder

Hubraum cm

25 Bohrung / Hub mm 35 x 26 Nettoleistung** (ISO 8893) kW / U min.

-1

0,72 / 7 000 Nutzdrehmoment dei motor** (SAE J1349) N.m 1,0 / 5 000 Maximale Drehzahl U/min. 10 000 Leerlaufdrehzahl U/min. 3 100 Motoröl SAE 10W30 Fassungsvermögen des Ölbehälters l (cm

)

0,08 (80) Benzin Bleifrei Fassungsvermögen des Kraftstofftanks l (cm

)

0,58 (580) Zündung Transistor-Magnetzündung Marke und Art der Zündkerze NGK CM5H Vergaser Membrane Getriebe Spiralkegelrad-Winkelgetriebe Übersetzungsverhältnis 14 / 19 Drehzahl des Mähwerkzeugs U/min. 7 000 / (9 200*) Länge des Nylonfadens mit Ø 2,7 (standard) m 3 Verbrauch g/kWh 340

* Werte in Klammern: Maschine mit dreigezahntem Blatt, viergezahntem Blatt. ** Bei der im vorliegenden Dokument genannten Motor-Nennleistung handelt es sich um die bei der Prüfung eines Motors aus der Fertigung abgegebene Nutzleistung

des Motormodells GX25T, die gemäß ISO 8893 bei 7 000 U/min (Nutzleistung) und die gemäß SAE J1349 bei 5 000 U/min (Nutzdrehmoment) gemessen wurde. Motoren der Serienfertigung können von diesem Wert abweichen. Die tatsächlich von dem im endgültigen Gerät eingebauten Motor abgegebene Leistung hängt von zahlreichen Faktoren ab, wie der Einsatzdrehzahl des Motors, den Umgebungsbedingungen, der Instandhaltung und anderem.

UMK425E1

LEET UEET

Gleichwertiger Schalldruckpegel am Arbeitsplatz (gemäß Norm EN ISO22868: 2008) dB(A)

95 94 95,5 94

Messunsicherheit dB(A) 1,5 1 Gemessener Schalleistungspegel

(gemäß Norm EN ISO22868: 2008) dB(A)

104 103,5 104,5 104

Messunsicherheit dB(A) 1,5 1 1,5 1 Garantierter Schalleistungspegel (gemäß Richtlinie

2000/14/EC, 2005/88/EC) dB(A)

109

Gleichwertiger Schwingungspegel (gemäß Norm EN ISO22867: 2008, EN 12096: 1997)

m/s

Messunsicherheit m/s

10 10 4 5

35 2

13 DE

Page 42

MODELLEN

UMK435E1

U9ET LEET

ALLGEMEINE DA TEN

Typenbezeichung HALF HAKF Funktion Sträucher schneiden

Abmessungen L x B x H mm

1 870 x 671 x 521

(1 899 x 671 x 507)*

1 870 x 384 x 258

(1 899 x 384 x 257)*

Leergewicht (ohne Schneidwerkzeug) kg 7,53 7,22

MOTORDATEN

Modell GX35T Typenbezeichung GCAMT Typen 4-Takt, obenliegende Nockenwelle, Einzylinder

Hubraum cm

35,8 Bohrung / Hub mm 39 x 30 Nettoleistung** (ISO 8893) kW / U min.

-1

0,72 / 7 000 Nutzdrehmoment dei motor**(SAE J1349) N.m 1,6 / 5 500 Maximale Drehzahl U/min. 10 000 Leerlaufdrehzahl U/min. 3 100 Motoröl SAE 10W30 Fassungsvermögen des Ölbehälters l (cm

)

0,10 (100) Benzin Bleifrei Fassungsvermögen des Kraftstofft anks l (cm

)

0,63 (630) Zündung Transistor-Magnetzündung Marke und Art der Zündkerze NGK CM5H Vergaser Membrane Getriebe Spiralkegelrad-Winkelgetriebe Übersetzungsverhältnis 15 / 20 Drehzahl des Mähwerkzeugs U/min. 7 000 / (9 200*) Länge des Nylonfadens mit Ø 2,7 (standard) m 3 Verbrauch g/kWh 360

des Motormodells GX35T, die gemäß ISO 8893 bei 7 000 U/min (Nutzleistung) und die gemäß SAE J1349 bei 5 500 U/min (Nutzdrehmoment) gemessen wurde. Motoren der Serienfertigung können von diesem Wert abweichen. Die tatsächlich von dem im endgültigen Gerät eingebauten Motor abgegebene Leistung hängt von zahlreichen Faktoren ab, wie der Einsatzdrehzahl des Motors, den Umgebungsbedingungen, der Instandhaltung und anderem.

UMK435E1

LEET U9ET

Gleichwertiger Schalldruckpegel am Arbeitsplatz (gemäß Norm EN ISO22868: 2008) dB(A)

96 95,5 96 94

Messunsicherheit dB(A) 1 Gemessener Schalleistungspegel

(gemäß Norm EN ISO22868: 2008) dB(A)

105 103 105 103

Messunsicherheit dB(A) 1 Garantierter Schalleistungspegel (gemäß Richtlinie

2000/14/EC, 2005/88/EC) dB(A)

109

Gleichwertiger Schwingungspegel (gemäß Norm EN ISO22867: 2008, EN 12096: 1997)

7855,5

m/s

Messunsicherheit m/s

3422,5

14 DE

Page 43

INTRODUZIONE

PRECAUZIONI:

Inserire qui il numero di serie della macchina

Inserire qui il modello della macchina

Gentile Cliente, La ringraziamo per la fiducia dimostrata acquistando un Decespugliatori Honda. Il presente manuale è stato redatto affinché possa acquisire familiarità con la nuova macchina, utilizzarla al meglio ed effettuarne la manutenzione. Per consentirLe di apprezzare al massimo i progressi tecnologici, le nuove attrezzature e la nostra esperienza, i modelli sono stati sottoposti a miglioramenti costanti; ecco perché le caratteristiche e le informazioni contenute nel presente manuale sono soggetti a modifiche senza preavviso né obbligo di aggiornamento. Le illustrazioni qui contenute si riferiscono al modello più rappresentativo per l'argomen to tr at tato. In caso di problemi o ulteriori chiarimenti relativi alla macchina, può rivolgersi al concessionario o a un rivenditore autorizzato Honda. Tenga il presente manuale a portata di mano per poterlo consultare in qualsiasi momento e si accerti che accompagni la macchina, qualora fosse rivenduta. Le raccomandiamo di leggere il certificato di garanzia per comprendere al meglio doveri e responsabilità. Tale certificato è un documento separato fornito dal concessionario. Non sono ammesse riproduzioni, anche parziali, della presente pubblicazione, senza previa autorizzazione scritta.

NORME DI SICUREZZA

A garanzia della sicurezza personale e del comfort di utilizzo, si raccomanda vivamente di leggere per intero il presente manuale. Prestare attenzione ai seguenti simboli ed al lor significato:

MANUALE D’USO

Istruzioni originali

UMK425E1-UMK435E1

Decespugliatori

Indica un alto rischio di lesioni personali o di morte, se non vengono seguite le istruzioni.

• Indica la possibilità di lesioni persona li odi danni alle attre zzature se non vengono seguite.

Fornisce informazioni utili.

NOTA:

COME IDENTIFICARE LA PROPRIA MACCHINA

UEET

U9ET LEET

Il modello della macchina è riportato sull'etichetta di identificazione ed è composto da una serie di lettere e di cifre (ved. pag. 3).

INDICE

Introduzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Norme di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Etichette di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Identificazione della macchina . . . . . . . . . . . . . . . . . . . . . . 3

Descrizione generale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Montaggio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Preparazione e verifiche prima dell’uso . . . . . . . . . . . . . . . 5

Avviamento e arresto del motore . . . . . . . . . . . . . . . . . . . . 6

Utilizzo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Individuazione dei guasti . . . . . . . . . . . . . . . . . . . . . . . . . 11

Trasporto e deposito . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Accessori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Specifiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Elenco dei maggiori distributori Honda in Europa . . . . . . 15

Dichiarazione di conformità . . . . . . . . . . . . . . . . . . . . . . . 16

2009 - Honda France Manufacturing S.A.S. - Pôle 45 - Rue des Châtaigniers

Stampato in Francia

1 IT

Page 44

NORME DI SICUREZZA

PRECAUZIONI:

SICUREZZA

Qualsiasi pezzo della machina può costituire una p otenziale fonte di pericolo in caso di uso improprio o manutenzione scorretta. Si consiglia di prestare molta attenzione alle voci precedute dai termini di seguito riportati.

Rischi di lesioni fisiche gravi o morte, in caso di inadempienza alle istruzioni.

• Possibili rischi di lesioni fisiche o danni materiali in caso di inadempienza alle istruzioni.

NOTA: Fonte di informazioni utili.

Questo segnale costituisce un richiamo alla prudenza durante lo svolgimento di determinate operazioni. Fare riferimento alle norme di sicurezza nelle pagine seguenti, al(i) punto(i) indicato(i) nel riquadro.

FORMAZIONE

A1. Leggere attentamente le istruzioni contenute nel presente manuale e acquisire

familiarità con l'utilizzo corretto e i comandi prima di utilizzare il Decespugliatori. Apprendere ad arrestare rapidamente il motore.

A2. Utilizzare il Decespugliatori per lo scopo a cui è destinato, cioè:

- Taglio d'erba con filo di nylon sul bordo di cespugli, pian tagioni , muri, recinzion i o spazi verdi di piccole dimensioni, rifinito tramite tosatura effettuata con tosaerba.

- Qualsiasi altro impiego può rivelarsi pericoloso o provocare un deterioramento della macchina.

A3. Impedire l'utilizzo del Decespugliatori a bambini o persone non aventi familiarità

con le istruzioni per l'uso dello stesso. È possib ile ch e l a norm ativa locale fissi un limite di età per l'utente.

A4. Non utilizzare il Decespugliatori :

- Con persone, soprattutto bambini, o animali nelle vicinanze. Rispettare la distanza di sicurezza minima pari a 15 metri tra la macchina e le persone eventualmente presenti. Il Decespugliatori deve essere manipolato da una persona sola.

- Se l'utente ha assunto farmaci o sostanze che si ritiene possano nuocere alla capacità di reazione e attenzione.

- In caso di utilizzo di testa di taglio con filo di nylon, accertare che l a prolu nga di protezione e la lama tagliafilo siano posizionate correttamente affinché la lunghezza del filo sia adeguata.

- In assenza di dispositivi di sicurezza, come la protezione dell'utensile o in caso di danni alla protezione.

A5. Non modificare il Decespugliatori, in quanto si rischia di compromettere

seriamente la sicurezza esponendosi a incidenti o lesioni gravi.

A6. Non dimenticare che il proprietario o l'utente è responsabile di inciden ti o rischi in

cui possano incorrere terzi e i beni di loro proprietà.

PREPARAZIONE

B1. Non utilizzare l'attrezzatura a piedi nudi o indossando sandali e abiti ampi che

potrebbero restare impigliati nei cespugli.Durante il lavoro, è obbligatorio indossare pantaloni lunghi, stivali o calzature antinfortunistiche con suole antisdrucciolo, occhiali o visiera di protezione dal lancio di oggetti, guanti preferibilmente in pelle, nonché cuffie antirumo re.Nelle aree a risch io di caduta di oggetti (rami, pietre, ecc.) riparare la testa con un caschetto di sicurezza.

B2. Ispezionare accuratamente la zona da decespugliare ed eliminare eventuali

oggetti estranei che potrebbero essere scagliati dalla macchina. (pietre, pezzi di

legno, filo di ferro, ossa, ecc....).

B3. ATTENZIONE: PERICOLO! La benzina è altamente infiammabile.

Conservare il carburante in appositi recipienti.

- Fare il pieno all'esterno, soltanto prima di avviare il motore, evitando di fumare durante tale operazione o manipolando il carburante.

- Non rimuovere il tappo del serbatoio del carburante né fare il pieno quando il motore è in funzione o ancora caldo.

- Non avviare il motore se è stata versata della benzina: allontanare il Decespugliatori dalla zona in cui si è rovesciato il carburant e ed ev itare f iamme fino all'evaporazione del carburante e la dissoluzione dei vapori.

- Richiudere correttamente il serbatoio e il recipiente serrando adeguatamente i tappi.

B4. Sostituire i silenziatori di scarico difettosi. B5. Prima dell'uso, effettuare sempre una verifica generale, soprattutto dell'aspetto

degli attrezzi, del gruppo di taglio, dei rivestimenti protettivi e dei bulloni di fissaggio per accertare che non siano usurati, danneggiato o allentati. Verificare sempre il corretto funzionamento della leva di comando acceleratore e del pulsante di arresto "STOP''.

B6. Controllare il corretto posizionamento delle manopole e del punto di ancoraggio

imbracatura, nonché il corretto bilanciamento della macchina. Le posizioni e le regolazioni corrette sono descritte al capitolo "Preparazione e verifiche preliminari" nel presente manuale.

B7. Controllare la corretta regolazione del minimo in modo che la rotazione

dell'attrezza sia interrotta appena si rilascia la leva dell'acceleratore.

B8. Posizionare il coprilama sull'attrezzo di taglio a lama durante la rimozione e

l'immagazzinaggio.

- Ruotare il commutatore di motore in posizione STOP e rimuovere il cappuccio della candela di accensione.

- Durante l'operazione, indossare i guanti.

UTILIZZO

C1. Non avviare il motore in un ambiente ristretto dove potrebbero accumularsi i

vapori tossici di monossido di carbonio.

C2. Operare esclusivamente alla luce del giorno. C3. Per quanto possibile, evitare l'impiego della macchina su terreno umido. C4. Durante il lavoro, mantenere la distanza di sicurezza dalla testa di taglio con filo

di nylon, indicata dalla posizione del punto di ancoraggio dell'imbracatura.

C5. Camminare, non correre né porsi in situazioni di eq uilibrio instab ile. Diffidare d egli

ostacoli, come pietre, cappi, ecc., che potrebbero fare inciampare.

C6. Sui pendii, assestare bene i passi e operare in senso trasversale, non in salita o

in discesa.

C7. Non utilizzare la macchina su pendii la cui inclinazione risulti pericolosa per

l'utente, che è responsabile della valutazione dei potenziali rischi presentati dal terreno su cui opera e dell'adozione delle precauzioni necessarie ad agire in sicurezza. Ciò è particolarmente importante su pendii, terreni accidentati, scivolosi o friabili.

C8. Non modificare la regolazione del motore per raggiungere una vel ocità eccessiva. C9. Prima di avviare il motore, verificare che nessuno si trovi a meno di 15 metri dalla

macchina, che l'attrezzo di taglio non to cchi il suolo e ch e la macchina sia stab ile.

C10. Avviare il motore con cautela, rispettando le istruzioni per l'uso e stando lontani

dall'attrezzo.

C11. Arrestare il motore e staccare il filo della candela nei seguenti casi:

- Prima di intervenire sul sistema di taglio.

- Prima di effettuare operazioni di pulizia, verifica, regolazione o riparazione del Decespugliatori.

- Soltanto le regolazioni del carburatore e del minimo sono eseguibili a motore acceso.

- Durante tale operazione, accertare che l'attrezzo non sia a contatto con alcun oggetto e che la macchina sia in posizione stabile.

- In caso di urto con un corpo estraneo, controllare il sistema di taglio e l'albero di trasmissione per accertare eventuali danni. Prima di utilizzare nuovamente la macchina, eseguire le riparazioni necessarie.

- Se il Decespugliatori inizia a vibrare in modo anomalo, accertare immediatamente la causa delle vibrazioni e risolvere il problema.

C12. Arrestare il motore nei seguenti casi:

- Ogni volta che il Decespugliatori è lasciato incustodito.

- Prima di procedere al rifornimento di car burante.

- In caso di spostamento tra zone di lavoro.

C13. Rischio di disinnesto (contraccolpo della lama) con tutte le lame rigide. C14. L'utilizzo di accessori diversi da quelli raccomandati d a Honda può causare danni

all'apparecchio, che non sono però coperti dalla garanzia.

MANUTENZIONE E STOCCAGGIO

D1. Mantenere il serraggio di viti e bulloni per garantire condizioni di utilizzo in

sicurezza. È essenziale eseguire una manutenzione regolare per la sicurezza e il mantenimento del livello delle prestazioni.

D2. Non utilizzare la macchina con pezzi danneggiati o usurati, che devono essere

sostituiti, non riparati. Utilizzare pezzi original i. Gli attrezzi di taglio devono sempr e recare il marchio del produttore, nonché il rifer imento e la velo cità massima d 'uso. L'impiego di pezzi di qualità non equivalente può provocare danni alla macchina e compromettere la sicurezza.

D3. Indossare guanti spessi per smontare e rimontare il dispositivo di taglio. D4. Non depositare il Decespugliatori con il carburante nel serb atoio in un locale in cu i

i vapori di benzina potrebbero raggiungere fiamme, scintille o fonti di calore elevato.

D5. Riporre in un locale pulito e asciutto, lontano dalla portata dei bambini. D6. Lasciare raffreddare il motore prima di riporre la macchina in un qualsiasi locale. D7. Per ridurre il rischio di incendio, rimuovere dal Decespugliatori foglie, fili d'erba e

olio in eccesso, in particolare da motore, alette di raffreddamento, marmitta di scappamento, nonché dalla zona di stoccaggio carburante.

D8. Per il deposito o il trasporto, coprire sempre la lama da taglio con la relativa

protezione da trasporto onde evitare lesioni dovute a contatto accidentale.

D9. Eseguire l'operazione di svuotamento del serbatoio del ca rburante all' esterno e a

motore freddo.

D10. Nell'interesse del rispetto dell'ambiente, non eliminare olio usato o benzina

tramite smaltimento in scarichi o condutture oppure versamento sul terreno. Rivolgersi a una stazione di servizio in loco per provvedere al riciclo dell'olio e della benzina in tutta sicurezza.

2 IT

Page 45

ETICHETTE DI SICUREZZA

[1]

[4]

[5]

Instrucciones generales

Velocidad de rotación

Herramientas de corte autorizadas

[2]

[3]

n/min.

XXXX

[1] [6] [7]

[A] Placa de identificación

[12]

[15]

[14]

[10] [11]

[13]

[8]

-----

Rue des Châtaigniers - Pôle 45 45140 Ormes - France

[9]

[28]

[26]

[33]

[16]

[18]

[27]

[34]

[25]

[17]

[A]

[26]

[29]

[21]

[23]

[31]

[24]

[19]

[22]

[20]

[16]

[18]

[30]

[32]

[A]

[35]

[36]

[37]

[38]

[39]

[40]

[41]

Utilizzare il Decespugliatori con cautela. A tale scopo, sono state poste sulla macchina alcune etichette volte

a ricordare all'utente le principali precauzioni d'uso sotto forma di pittogrammi, il cui significato è riportato di seguito.

Esse devono essere considerate parte integrante della macchina. Qualora un'etichetta si stacchi o sia difficile da leggere, contattare il concessionario per sostituirla. Si consiglia inoltre di leggere attentamente le norme di sicurezza (ved. pag. 2).

DESCRIZIONE GENERALE

[1] ATTENZIONE: prima di usare la macchina leggere il manuale utente. [2] ATTENZIONE: rischio di lancio di oggetti. Allontanare persone o

animali domestici di almeno 15 m durante l'utilizzo della macchina.

[3] Indossare sempre occhiali, cuffie e accessori antinfortunistici per

proteggere gli occhi dal lancio di oggetti (ghiaia, vetro, pezzi metallici, ecc..) provocato dall'attrezzo di taglio.

[4] Utilizzare il Decespugliatori soltanto con un attrezzo di taglio con filo

di nylon o dischi metallici. Non impiegare lame da s ega circol are con la protezione standard.

[5] Velocità di rotazione dell'attrezzo di taglio. [6] Il motore rilascia monossido di carbonio che è un gas tossico

velenoso. Non azionare in un luogo chiuso

[7] La benzina è estremamente infiammabile e d esplosiva. Spegnere il

motore e lasciarlo raffreddare prima di effettuare il rifornimento.

IDENTIFICAZIONE DELLA MACCHINA

IDENTIFICAZIONE DELL'ATTREZZATURA

[16] Motore [26] Albero di trasmissione [17] Candela [27] Scatola di trasmissione [18] Manopola di avviamento a corda [28] Testa di taglio con filo di nylon [19] Filtro dell'aria [29] Lama a 3 denti [20] Serbatoio del carburante [30] Punto di ancoraggio

imbracatura

[21] Cavetto dell'acceleratore [31] Imbracatura doppia [22] Scatola della frizione [32] Manubrio [23] Manopola di comando [33] Manopola semplice [24] Leva di comando acceleratore [34] Lama tagliafilo [25] Interruttore Avvio/Arresto

[8] Livello di potenza acustica garantida direttive 2000/14/EC,

2005/88/EC

[9] Segno di conformità in accordo delle direttive 98/37 /EC, 200 0/14/EC,

2004/108/EC, 2005/88/EC, 2006/42/EC

[10] Modello - Tipo [11] Modello - Nome [12] Anno di fabbricazione [13] Numero di serie [14] Marcatura di conformità russo [15] Nome e indirizzo del costruttore

CONTENUTO DEL SACCHETTO

[35] Protezione dell'utensile [36] Vite e distanziale [37] Occhiali di protezione [38] Lama a 3 denti con relativa protezione [39] Stabilizzatore, distanziale e dado [40] Chiave multifunzione [41] Chiave a brugola

3 IT

Page 46

MONTAGGIO

PRECAUZIONI:

B3 C11 D3

SICUREZZA

A1 A4

[2]

[3]

[1]

[3]

[4]

[7] [8]

[10]

[9]

[10]

[9]

SICUREZZA

C11 D3

[14]

[15]

[13]

[14]

[16]

[17] [18] [19]

[13]

[24]

[23]

[22]

[24]

MANOPOLE E MANUBRIO

Il manubrio [1] (tipo U) o la manopola semplice [2] (tipi L) deve essere installato/a sul tubo di trasmissione [3].

• Tipi U: centrare il manubrio tra le 2 frecce [4].

Realizzando il montaggio con gli attrezzi contenuti nell'astuccio in dotazione con l'apparecchio, che contiene quanto segue.

[5]

Chiave per candela / chiave Torx

[6]

Chiave esagonale

MONTAGGIO DEL SISTEMA DI TAGLIO

• Prestare particolare attenzione durante l'installazione dei distanziali [13]. Il lato concavo deve essere rivolto verso la trasmissione [15].

TESTA CON FILO DI NYLON Con i distanziali [13] già montati

sull'albero della trasmissione, avvitare la testina di taglio di nylon. Si avvita ruotando in senso antiorario.

Utilizzare la chiave esagonale [14] per bloccare la trasmissione e serrare correttamente la testa con filo di nylon.

DISCO A 3 DENTI Posizionare il disco tagliaerba [16]

tra le traverse [13] e [17], in modo che le loro scanalature si incastrino perfettamente sull'asse.

Posizionare lo stabilizzatore [18]. Bloccare la rotazione dell'albero tramite chiave esagonale [14]. Serrare saldamente il dado del freno [19] in senso antiorario con l'apposita chiave.

PROTEZIONI DEGLI UTENSILI

Il decespugliatore è dotato, alla consegna, di una protezione.

Installare la protezione sulla macchina con le due viti [8] e rondelle [7] in dotazione con la chiave Torx.

UTILIZZO CON TESTA DI TAGLIO CON FILO DI NYLON

Assemblare le due parti [10] e [9] fermarle come indicato sul disegno. Avvitare le 3 viti e le rondelle, utilizzando la chiave

torx

UTILIZZO CON LAMA Non montare la parte

inferiore [10].

Non usare mai il decespugliatore/Decespugliatori senza la protezione parasassi. Pietre o altri oggetti estranei che possono essere proiettati dalla rotazione dell'utensile di taglio (filo di nylon, testina o lama di taglio) o il contatto con gli utensili di taglio rotanti possono causare lesioni personali o danni a cose.

4 IT

MONTAGGIO E REGOLAZIONE DELL'IMBRACATURA

Per la sicurezza e il comfort di utilizzo, è importante regolare le bretelle dell'imbracatura in modo da non sentirsi impacciati e consentire il corretto bilanciamento della macchina in posizione operativa.

Le macchine sono dotate di imbracatura doppia [22]. Passare l'imbracatura e fermarla con l'aggancio rapido [23]. Regolare le cinghie con le fibbie [24] affinché la macchina resti

sospesa all'altezza dell'anca.

PREPARAZIONE E VERIFICHE PRIMA DELL’USO

BILANCIAMENTO DELLA MACCHINA

Agganciare il decespugliatore come mostrato [1].

Dopo avere posizionato la macchina, è fondamentale verificarne il bilanciamento con l'apparecchio. dotato di attrezzo di taglio e il serbatoio del carburante riempito a metà.

Regolare la lunghezza dell'imbracatura in modo che l'attrezzo sia parallelo e in co ntatto con il suolo.

[1]

Page 47

Se la macchina è dotata di disco tagliaerba, montarlo con lo

PRECAUZIONI: (Tipo U)

PRECAUZIONI:

[2]

[5]

[3]

[4]

[3]

[4]

[5]

[3]

[7]

[6]

[9]

[8]

B3 C12

SICUREZZA

stabilizzatore (ved. pag. 4). Il bilanciamento corretto si ottiene quando lo stabilizzatore tocca

terra, senza peraltro posarvisi con pressione eccessiva [2].

[8] [9]

UMK425E1 UMK435E1

Tipo U 490 mm 500 mm 740 mm 750 mm

Deve essere sufficiente una lieve azione sulle manopole per sollevare l'attrezzo da terra. Qualora si renda necessaria una regolazione, spostare il punto di agganciamento [4] in avanti, se l'attrezzo è troppo ''pesante'', o indietro in caso contrario. Allentare le viti con la chiave Torx [3] in dotazione per spostare il punto di agganciamento in posizione idonea.

• Non lasciare che il cavetto dell'acceleratore si tenda eccessivamente durante lo spostamento del manubrio [5]. Verificare il libero funzionamento della leva dell'acceleratore.

Regolare la posizione della manopola semplice o del manubrio doppio [5] svitando le 4 viti per ottenere una posizione operativa confortevole.

Trovata la posizione ottimale, verificare nuovamente il bilanciamento e regolare se necessario.

In seguito, serrare saldamente le viti per bloccare le manopole in posizione.

A titolo informativo, le regolazioni standard a seconda del modello di apparecchio sono le seguenti:

[6] [7]

UMK425E1 UMK435E1

530 mm 545 mm 760 mm 775 mm

Tipo L

RIEMPIMENTO DEL SERBATOIO DEL CARBURANTE

La benzina contenuta nei recipienti a temperatura ambiente è soggetta ad aumenti di pressione. Togliere il tappo con cautela onde evitare spruzzi. Conservare il carburante in ambiente fresco per periodi brevi e non esporre al sole.

UMK425E1 UMK435E1

Capacita del serbatoio carburante

0,58 l (580 cm

Carburante consigliato Super senza piombo

• Pulire il tappo del serbatoio e gli accessori onde evitare la penetrazione di corpi estranei nel serbatoio.

• Riempire il serbatoio del carburante con un imbuto adeguato o con un bidone dotato di tappo versatore.

• Per maggiore comodità, sistemare la macchina in posizione d'uso.

• Durante tale operazione, verificare che l'apparecchio sia in posizione stabile e non possa rovesciarsi.

La benzina è altamente infiammabile e, in alcuni casi, esplosiva.

Riempire il serbatoio in ambiente aerato, a motore spento. Non fumare e non avvicinare fiamme o scintille al punto in cui

si sta effettuando il rifornimento e in prossimità del luogo di stoccaggio del carburante.

Non riempire eccessivamente il serbatoio di benzina (non deve esserci benzina nel collo del bocchettone).

Terminato il rifornimento, accertare che il tappo del serbatoio sia ben chiuso.

Prestare attenzione a non versare benzina durante il riempimento del serbatoio.

Gli schizzi o i vapori di benzina potrebbero infiammarsi. Prima di accendere il motore, accertare che la benzina versata sia asciutta e i vapori dissolti.

Evitare il contatto diretto della benzina con la pe ll e e non inalare i vapori.

TENERE LONTANO DALLA PORTATA DEI BAMBINI.

)0,63 l (630 cm3)

5 IT

Page 48

BENZINA CONTENENTE ALCOOL

C12B3

SICUREZZA

[1]

C7 C9 C10C1

B1 B2 B5A4

SICUREZZA

C9 C10

[2]

[3]

[4]

Se si desidera utilizzare benzina contenente alcool, accertarsi che il suo numero di ottano sia almeno uguale o superiore à quello raccomandato dalla Honda (86). Esistono due tipi di miscele benzina/alcool: uno contenente alcool etilico e l’altro contenente alcool metilico.

Non utilizzare mai miscele contenenti più del 10% di alcool etilico, né benzina contenente alcool metilico (metile o alcool di legno) che sia sprovvista di solventi o inibitori di corrosione per alcool metilico.

Nel caso di miscela contenente alcool metilico con additivazione di solventi e inibitori di corrosione, limitare la proporzione di alcool metilico al 5%.

La garanzia non copre i danni causati al circuito del

NOTA:

carburante o i problemi relativi alle prestazioni del motore che risultino dall’impiego di benzina contenente alcool. La Honda non può in nessun caso approvare l’impiego di carburanti contenenti alcool metilico la cui adeguatezza non sia ancora stata comprovata.

RIEMPIMENTO DEL SERBATOIO DELL'OLIO

Controllare il serraggio dell'attrezzo di taglio e delle manopole o del manubrio. Spostare la macchina dal punto in cui è stato effettuato il rifornimento di carburante. Posizionarsi su un terreno piano e stabile. Accertare che il cappuccio della candela sia in posizione.

AVVIAMENTO E ARRESTO DEL MOTORE

Far girare il motore con un livello d'olio non sufficiente può provocare danni gravi al motore stesso. Verificare il livello dell'olio su una superficie piana e orizzontale, a motore spento.

L'utilizzo di olio non detergente e per motori a 2 tempi può compromettere la durata del motore.

VERIFICA DEL LIVELLO DELL'OLIO MOTORE

1. Sistemare il motore in posizione orizzontale, su una superficie piana.

2. Rimuovere il cappuccio del dispositivo di riempimento dell'olio e controllarne il livello, che deve essere pari all'altezza del bocchettone del serbatoio [1].

3. Se il livello risulta troppo basso, riempire fino all'altezza della tubatura di riempimento con l'olio previsto. Utilizzare olio Honda 4 tempi oppure olio motore equivalente, altamente detergente e di prima qualità, di comprovata conformità alle norme delle case automobilistiche americane per la classificazione dei servizi SG, SF.

AVVIAMENTO A FREDDO

La macchina è considerata "fredda" se il motore non resta in moto per almeno cinque minuti nei dieci che precedono la messa in marcia.

Se la temperatura ambiente è sufficientemente elevata

NOTA:

(periodo estivo), è possibile che il motore si avvii meglio senza starter.

PROCEDERE ALLA MESSA IN MARCIA COME DI SEGUITO RIPORTATO:

1. Posizionare il pulsante Avvio/Arresto [2] su Avvio "I".

2. Sollevare la leva dello starter [3] (chiuso).

3. Premere ripetutamente la pompa d'innesco [4] posta sotto il carburatore per indurre la richiesta di benzina.

Posare sempre la macchina a terra per avviarla. Sistemarla stabilmente, in modo che l'attrezzo non sia a contatto con oggetti o con il terreno.

PRIMA DELLA MESSA IN MARCIA

Verificare che i rivestimenti protettivi siano adeguatamente posizionati e serrati correttamente; accertare di avere a disposizione attrezzatu re antinfortunistiche come occhiali di protezione, guanti, stivali, cuffie antirumore.

6 IT

4. Tirare leggermente la manopola dell'avviamento a corda [5] finché non si incontra resistenza.

Page 49

5. Tirare quindi energicamente

PRECAUZIONI:

[1]

[2]

SICUREZZA

Leggere le

norme di

sicurezza

C11A4

SICUREZZA

fino all'avviamento del motore.

6. Quando l'avviamento del motore è innescato, riabbassare la leva dello starter [3].

• Non tirare la manopola

dell'avviamento a corda fino allo srotolamento completo della corda.

• Non lasciare che la manopola dell'avviamento a corda torni

indietro con forza contro il motore, condurla delicatamente onde evitare danni al motorino di avviamento.

Tirare sempre energicamente la manopola de ll' avviamento

NOTA:

a corda per produrre le scintille alla candela ed evitare che la messa in marcia del motore venga compromessa.Non posare il piede o il ginocchio sul tubo di trasmissione per tenere la macchina in quanto potrebbe torcersi e rendere la macchina inutilizzabile.

[5]

AVVIAMENTO A CALDO

La macchina è considerata "calda" se il motore resta in moto per almeno cinque minuti nei dieci che precedono la messa in marcia.

La procedura di avviamento a caldo è identica a quella di avviamento a freddo, a eccezione del fatto che non è necessario utilizzare lo starter [1] (che resta abbassato).

Si osservi che l'attrezzo di taglio continua a ruotare per inerzia anche dopo l'arresto del motore.

UTILIZZO

POSIZIONE OPERATIVA

Dopo avere avviato la macchina, agganciarla all'imbracatura comedescritto precedentemente nel capito relativo alla preparazione.

Quando si maneggia la macchina, prestare attenzione a non urtare nulla con l'attrezzo di taglio, mantenendolo a una certa distanza dal corpo. Non utilizzare la macchina senza agganciarla all'imbracatura.

Tenere saldamente il decespugliatore tramite le due manopole, come indicato. Lavorare sempre in appoggio su entrambi i piedi. Prevedere i necessari intervalli di riposo e variare le posizioni di lavoro.

Qualora si incontrassero difficoltà nel riavviare un mo tore

NOTA:

caldo, effettuare la procedura illustrata di seguito:

1. Portare il motore in posizione OFF (spento) (O).

2. Assicurarsi che la leva dello starter sia in posizione OPEN (aperto).

3. Mantenere completamente premuta la leva di comando della valvola a farfalla (leva di azionamento).

4. Tirare 3-5 volte il comando dello starter e rilasciare la leva di comando della valvola a farfalla (leva di azionamento).

5. Avviare il motore facendo riferimento alle procedure sopra illustrate.

• Assicurarsi di regolare l'interruttore del motore in posizione OFF

(spento) (O).

• Se questa operazione viene eseguita con l'interruttore del motore

in posizione ON (acceso), quando il motore si avvia la lama potrebbe ruotare e dare luogo a lesioni personali.

ARRESTO DEL MOTORE

• Durante il lavoro, lasciare sempre il motore al minimo tre le diverse operazioni. Periodi prolungati di utilizzo a velocità massimo senza carico (nessuna resistenza della vegetazione sull'attrezzo) possono provocare gravi danni al motore.

TESTA CON FILO DI NYLON

L'attrezzo è destinato a completare il lavoro di un tosaerba. È particolarmente pratico ed efficace per tagliare l'erba lungo muri o recinzioni, intorno ad alberi o pali oppure su superfici strette o non uniformi che il tosaerba non riesce a trattare.

1. Per arrestare il motore, spingere il pulsante Avvio/Arresto in posizione Arresto (O) [2].

2. Questo comando consente anche di effettuare l'arresto in emergenza della macchina.

Verificare che la lama tagliafilo sia fissata correttamene alla protezione del sistema di taglio .

REGOLAZIONE DELLA LUNGHEZZA DEL FILO A velocità di rotazione massima, premere leggermente la testa con

filo di nylon contro il terreno affinché il filo fuoriesca automaticamente. Ripetere l'operazione fi no a ottenere la lunghezza ottimale.

7 IT

Page 50

PRECAUZIONI:

MANUTENZIONE

PRECAUZIONI:

C13

D2 D3

SICUREZZA

B8 C11

[3]

[2]

[4]

[5]

C13

D2 D3

SICUREZZA

TAGLIO Il filo di nylon consente il taglio netto dell'erba, senza danneggiare

la corteccia degli alberi né provocare gli urti violenti tipici di uno strumento rigido contro una superficie dura.

Si consiglia comunque di non soffermarsi eccessivamente in questi punti, soprattutto con piante giovani e fragili, anche al fine di evitare un'usura troppo rapida del filo.

Procedere al taglio a tappe, inclinando leggermente la testa di taglio.

Sulle superfici più ampie, tenere l'attrezzo in posizione orizzontale ed eseguire un movimento laterale alternato da destra a sinistra e viceversa.

Sulle superfici più ampie, tenere l’attrezzo in posizione orizzontale ed eseguire un movimento laterale alternato da destra a sinistra e viceversa.

DISCO A 3/4 DENTI

SOSTITUZIONE DEL FILO

1. Premere le linguette [2] poste su ogni lato della testa per aprirla.

2. Estrarre la bobina e ritirare la testa con filo di nylon.

3. Preparare 3 metri di filo di diametro 2,7 mm e piegarlo in due nel senso della lunghezza.

4. Posizionare il punto centrale del filo nella tacca [5] della bobina e arrotolare il filo avvolgendolo nel senso indicato.

5. Bloccare le estremità nelle due tacche opposte [3] (lasciare passare 10 cm di filo).

6. Sostituire la bobina nell'alloggiamento, facendo passare i fili nelle due aperture laterali [4].

• Non utilizzare dischi di diametro superiore a 255 mm.

TAGLIO Il disco tagliaerba a 3/4 denti si adatta particolarmente al

decespugliamento di erba fitta e mista e di cespugli, come rovi o arbusti selvatici, la cui sezione è anch'essa inferiore a 2 cm.

Per tagliare i rovi, impugnare l'attrezzo dall'alto tenendolo in posizione orizzontale in modo da tagliare e ridurre i rami in piccoli segmenti.

7. Rimontare il coperchio.

• Utilizzare sempre filo di diametro consigliato nella tabella dell e

specifiche tecniche.

• Un filo avente sezione troppo elevata potrebbe compromettere le

prestazioni del motore, generando un carico eccessivo e riducendo la qualità del lavoro.

Non sostituire il filo di nylon con altri tipi, come il filo di ferro. Per non causare infortuni gravi, scollegare il cappuccio delle

candele per evitare l'avviamento accidentale. Quando si sostituisce la testina di nylon, indossare guanti

pesanti per proteggere le mani.

AFFILATURA

DISCO 3/4 DENTI

È pericoloso utilizzare i dischi tagliaerba su legno molto duro e/o con sezione eccessiva, in quanto il rinculo dell'attrezzo, difficilmente controllabile, comprometterebbe seriamente la sicurezza dell'operatore e provocherebbe danni gravi all'apparecchio stesso.

8 IT

L'affilatura è essenziale per la buona qualità del lavoro. Un attrezzo leggermente smussato può essere affilato con una lima, mentre, in caso di usura maggiore, è necessaria una molatrice.

• In ogni caso, è fondamentale mantenere il corretto bilanciamento

dell'attrezzo. Se non si dispone dell'attrezzo necessario o in caso di dubbio sul corretto bilanciamento, contattare il concessionario autorizzato Honda.

Smontare l'attrezzo per affilarlo e verificare che non sia tagliato, deformato o storto.

In tal caso, sostituirlo con un attrezzo nuovo.

Page 51

I dischi a tre o quattro denti sono utilizzabili su ambo i lati.

PRECAUZIONI:

[2]

[1]

[3]

[4]

[A]

30 mm

[5]

[B]

30°

[7]

SICUREZZA

B7 C1

[9]

[10]

[8]

0,6-0,7 mm

[11]

[12]

Dopo avere usato uno dei due, invertire l'attrezzo per utilizzare il filo sull'altro lato.

Affilare soltanto le parti dei denti che appaiono smussate. È importante mantenere un profilo regolare e senza inizio di rottura. Affilare i denti allo stesso modo.

NOTA: Se, dopo l'affilatura, la macchina vibra in modo anomalo, la lama è sbilanciata. Rivolgersi al proprio rivenditore autorizzato Honda per controllarla.

• Sostituire il disco quando raggiunge l'usura limite indicata nel disegno seguente.

[A] Errato

[1] Inizio di rottura [2] Limite superato e profilo

disuguale del dente [3] Angoli errati e diseguali [4] Limite di affilatura

VERIFICA DELLA CANDELA DI ACCENSIONE

1. Rimuovere la mascherina superiore del motore [8] per

Allentare la vite [10] con la chiave esagonale in dotazione.

Sotto la copertura del motore sono presenti pezzi caldi e

NOTA:

mobili (volano magnetico). Non utilizzare il decespugliatore senza la relativa copertura motore.

2. Togliere il cappuccio e svitare la candela con la chiave in dotazione.

[B] Corretto

[5] Profilo di taglio errato

REGISTRAZIONE DEL CARBURATORE

PROCEDURA Avviare il motore e lasciarlo girare fino alla temperatura di utilizzo. Ruotare quindi la vite del minimo [7] a destra o a sinistra, a seconda

della regolazione necessaria.

3. Pulire gli elettrodi con una spazzola in metallo [11] per eliminare i depositi incrostati.

4. In presenza di segni di usura, sostituire la candela con una nuova avente le stesse caratteristiche.

5. Verificare la distanza fra gli elettrodi [12] con una serie di spessori. Qualora sia necessaria la regolazione, torcere accuratamente l'elettrodo laterale.

6. Riavvitare manualmente la candela fino alla base della relativa sede.

7. Con una candela nuova, dare 1/2 giro supplementare con l'apposita chiave. Se si reinstalla la stessa candela, è sufficiente da 1/8 a 1/4 di giro supplementare.

• L'errato serraggio della candela può riscaldare e danneggiare il

motore. Serrando la candela in modo eccessivo o scorretto, il blocco motore viene danneggiato irreparabilmente.

Minimo 3 100 ± 200 giri/min.

NOTA:

Al minimo, l'attrezzo di taglio non deve ruotare.

UMK425E1 UMK435E1

9 IT

Page 52

CAMBIO OLIO MOTORE

PRECAUZIONI:

SICUREZZA

C11 D10

[1]

[3]

[2]

[1]

[4]

NOTA: Svuotare il serbatoio dell'olio a motore ancora tiepido per assicurare uno svuotamento rapide e completo.

MANUTENZIONE DEL FILTRO DELL'ARIA

Pulire regolarmente l'elemento filtrante di schiuma onde evitare la penetrazione delle impurità nel motore, che provocherebbero un'usura prematura. Un filtro dell'aria sporco riduce la potenza del motore e aumenta il consumo di carburante.

• Non fare mai girare il motore senza il filtro dell'aria, in quanto potrebbe conseguirne l'usura precoce del motore stesso.

1. Aprire il coperchio del filtro dell'aria [5] ed estrarre l'elemento

filtrante [6] dal portafiltro [7].

1. Controllate che il tappo del serbatoio del carburante [2] sia ben serrato.

2. Rimuovere il tappo del serbatoio dell'olio [1] e svuotare l'olio in un contenitore inclinando il motore dalla parte del bocchettone di riempimento del serbatoio [3].

3. Riempire con l'olio consigliato e controllare il livello dell'olio [4] (ved. pag. 6).

[5]

2. Pulirlo con acqua calda e sapone o immergendolo in un solvente non infiammabile, quindi lasciarlo asciugare.

3. Immergere l'elemento in olio motore pulito e premere su di esso per estrarre l'olio in eccesso.

4. Riposizionare l'elemento di schiuma e il coperchio del filtro.

[6]

[7]

LUBRIFICAZIONE DELLA SCATOLA DI TRASMISSIONE

UMK425E1 UMK435E1 Olio motore SAE 10W30 Capacità del serbatoio olio

4. Rimettere il tappo del serbatoio [1].

• Lavarsi le mani con acqua e sapone dopo avere maneggiato l'olio usato.

Provvedere ad eleiminare l'olio motore usato nel pieno

NOTA:

rispetto dell'ambiente. Si consiglia di portalo in un contenitore sigillato presso il proprio distributore locale di carburante. Non gettarlo nell'immondizia e non versal o a terra.

10 IT

0,08 l (80 cm

)0,10 l (100 cm3)

[8]

[9]

1. Allentare la vite [9] sulla scatola di trasmissione.

2. Inserire l'attacco del tubo del lubrificante speciale al litio (disponibile presso il rivenditore Honda) ed effettuare il riempimento, ruotando l'attrezzo di taglio in modo da distribuire il lubrificante uniformemente, fino alla fuoriusci ta dall'apertura della vite [8].

3. Riposizionare la vite e serrare con moderazione.

Page 53

PROGRAMMATA DI MANUTENZIONE

INDIVIDUAZIONE DEI GUASTI

Manutenzione da effettuare agli intervalli indicati in mesi o in ore di funzionamento, a seconda di quale delle due scadenze cade per prima.

Elemento Intervento

Alette di raffreddamento motore

Stato dell'attrezzo e della protezione

Accessori della testa di trasmissione

Testa di trasmissione Lubrificazione Funzionamento della

leva acceleratore Funzionamento del

pulsante di arresto Minimo/Frizione Controllo

Elemento del filtro dell'aria

Scatola del filtro dell'aria

Accessori della candela

Candela

Pulizia

Controllo

Pulizia

Controllo

Controllo Pulizia (1)

Pulizia

Controllo Pulizia

A ogni utilizzo

Periodicità

Ogni 3 mesi o

25 ore

(1)

Ogni 6 mesi o 50 ore

Ogni

anno o

100 ore

Problema Causa probabile Pagina

Il motore non si avvia. 1. Manca la benzina. 5

2. Il pulsante Avvio/Arresto è in posizione Arresto.

3. Il filo della candela di accensione è fissato scorrettamente o scollegato.

4. La candela di accensione è difettosa o la distanza fra gli elettrodi è errata.

5. Il motore è ingolfato. Rimuovere la candela, asciugarla con uno straccio e rimontarla.

6. Il filtro della benzina è sporco, pulirlo.

Avvio difficoltoso. 1. Il filtro dell'aria è sporco. 10

2. Vi sono delle impurità nel serbatoio della benzina o una perdita di potenza.

3. Vi è dell'acqua nel serbatoio benzina e nel carburante.

4. Lo sfiato nel tappo del serbatoio benzina e/o il carburatore sono incrostati.

5. Il motore è caldo, lo starter si è fermato. Aprire lo star ter.

Accessori del carburatore

Cavi e collegamenti Controllo Circuito della benzina Controllo Ogni 2 anni (se necessario sostituire) (2) Filtro della benzina Controllo (2) Molla e pattini

frizione

Minimo

Olio motore

Serbatoio del carburante

Gioco valvole Regolazione (2)

Viti e bulloni

(1) Pulire con maggiore frequenza in ambienti polverosi. (2) La manutenzione di questi punti deve essere affidata ad un c oncessionario

Honda autorizzato.

Pulizia

Controllo

Controllo Regolazione (2) Controllo

Sostituzione

Pulizia

Controllo / Serraggio

Sostituire dopo 10 ore, successivamente

ogni 6 mesi o 50 ore

(2)

Funzionamento irregolare.

Riscaldamento anomalo del motore.

Il decespugliatore vibra in modo eccessivo.

1. La candela di accensione è difettosa o la distanza fra gli elettrodi è errata.

2. Il filtro dell'aria è sporco. 10

1. La distanza fra gli elettrodi della candela di accensione è errata.

2. Il filtro dell'aria è sporco. 10

3. Le alette di raffreddamento del motore sono incrostate.

4. Il livello dell'olio è insufficiente. 6

5. La puleggia dell'avviamento a corda è incrostata da fili d'erba, ecc.

1. Lama sbilanciata o attrezzo montato scorrettamente

2. Le viti del motore non sono serrate

11 IT

Page 54

TRASPORTO E DEPOSITO

PRECAUZIONI:

SICUREZZA

D8 D10

D1 D4

[1]

SICUREZZA

C14 D3

TRASPORTO

Per trasportare il decespugliatore, è necessario arrestare sistematicamente il motore e posizionare la protezione da trasporto sull'attrezzo.

Durante il trasporto, reggere l'attrezzo dal tubo di trasmissione in modo che resti bilanciato. Se il trasporto della macchina avviene a bordo di un veicolo, accertare che sia bloccata correttamente, in modo da evitare qualsiasi movimento, e posizionata in modo da prevenire eventuali fuoriuscite di carburante.

DEPOSITO

Se la macchina resta inutilizzata per un periodo superiore a due mesi, è consigliabile adottare le seguenti precauzioni per il suo stoccaggio:

- Svuotare il serbatoio del carburante e far girare il motore per svuotare il carburatore.

- Smontare la candela e versare qualche goccia di olio (della stessa qualità di quello utilizzato per il motore).

- Tirare delicatamente l'avviamento a corda per distribuire l'olio sulle pareti del cilindro e del pistone, quindi riposizionare la candela.

- Pulire interamente la macchina, in particolare gli accumuli di scorie vegetali attorno all'attrezzo, nelle alette di raffreddamento del motore e sotto le carenature.

- Con una pennello, spargere uno strato sottile di olio standard sugli attrezzi metallici per prevenire la corrosione.

- Riporre la macchina nell'imballaggio in un luogo fresco e asciutto.

- Se la macchina deve essere riposta in posizione verticale, sistemarla con il motore in basso e verificare che non oscilli.

RIPIEGAMENTO DEL MANUBRIO (SOLO TIPO U) Per riporre più agevolmente l'apparecchio, è possibile ruotare il

manubrio. Procedere come illustrato di seguito.

STOCCAGGIO DEL CARBURANTE

NOTA:

• Avere cura di utilizzare dei contenitori o delle taniche intesi specificatamente per gli idrocarburi [2]. Ciò eviterà che la benzina venga contaminata dagli effetti della reazione sulle pareti del recipiente e causi quindi il malfunzionamento del motore.

• La garanzia non copre un carburatore ostruito o delle valvole incollate a causa di benzina vecchia o contaminata.

• La qualità del carburante senza piombo si deteriora molto rapidamente (in 2 o 3 settimane in alcuni casi): non utilizzare carburante che abbia più di un mese. Tenerne la quantità strettamente necessaria per il consumo mensile.

[2]

ACCESSORI

PEZZI DI RICAMBIO, CONSUMABILI

Diversi accessori sono in dotazione con la macchina oppure disponibili come optional, secondo i modelli.

UMK425E1 UMK435E1

LEET UEET LEET U9ET

Falciatura e pulizia:

72560-VL6-P31

Standard

Siepi con spine e cespugli:

72511-VL6-P31 (Ø 255 mm)

Standard

Ampie superfici erbose:

• Truotare sempre il manubrio in senso orario.

• Non ruotare mai il manubrio di oltre un quarto di giro.

• Non svitare la rotellin a [1] di oltre 6 giri.

RIUTILIZZO DOPO IL RIMESSAGGIO

1. Rimuovere la candela di accensione, verificare che sia pulita e che la distanza tra gli elettrodi sia corretta. Esercitare ripetute trazioni sula maniglia di avviamento.

2. Si raccomanda di avvitare manualmente il più a fondo possibile la candela, quindi di servirsi dell’apposita chiave per stri ngerla di 1/8 o 1/4 di giro supplementare.

3. Verificare il livello e lo stato dell’olio motore.

4. Riempire il serbatoio della benzina e mettere il motore in moto.

Se il cilindro è stato spalmato d’olio all’atto dell’avviamento

NOTA:

il motore si metterà a fumare, il che è del tutto normal e.

12 IT

72511-VF9-E32 (Ø 230 mm) 72512-VL6-P31 (Ø 255 mm)

Optional

Pezzi di ricambio

17211-Z0H-000 17211-Z0Z-000

Filtro dell'aria

31915-Z0H-003

Candela d'accensione

28462-ZM3-003

Corda di avviamento

Consumabili

08221-888-010MP

Olio motore

Per la vostra sicurezza, è formalmente vietato montare qualsiasi altro accessorio che quelli specificamente concepiti per il vostro modello e tipo di decespugliatrice, elencati sopra.

Page 55

SPECIFICHE TECNICHE

MODELLI

UEET LEET

UMK425E1

CARATTERISTICHE GENERALI

Codice descrittivo HAJF HAHF Funzione Taglio di erba

Dimensioni L x l x a mm

1 859 x 671 x 517

(1 888 x 671 x 504)*

1 859 x 384 x 252

(1 888 x 384 x 247)*

Peso a vuoto (senza utensile di taglio) kg 6,28 5,98

MOTORE

Modello GX25T Codice descrittivo GCALT Tipo Monocilindro a 4 tiempi con albero a camme in testa

Cilindrata cm

25 Alesaggio / Corsa mm 35 x 26 Potenza netta** (ISO 8893) kW/giri.min.

-1

0,72 / 7 000 Coppia netto max. dell’motor** (SAE J1349) N.m 1,0 / 5 000 Velocità massima giri./min. 10 000 Minimo giri./min. 3 100 Olio motore SAE 10W30 Capacità del serbatoio olio l (cm

)

0,08 (80) Benzina Preferibilmente senza piombo Capacità del serbatoio benzina l (cm3)

0,58 (580) Accensione Magnetica transistorizzata Marca e tipo di candela NGK CM5H Carburatore Membrana Trasmissione Rinvio d'angolo conico a denti elicoidali Rapporto di trasmissione 14 / 19 Velocità di rotazione dell’attrezzo di taglio giri./min. 7 000 / (9 200*) Lunghezza filo di nylon Ø 2,7 mm (standard) m 3 Consuma carburante g/kWh 340

* Valori tra parentesi: macchina dotata del disco a 3 denti, a 4 denti. ** La potenza nominale del motore indicata nel presente documento corrisponde alla potenza netta erogata, testata su un motore di serie per il modello GX25T e

misurata in base a quanto previsto dalla normativa ISO 8893 a 7 000 giri./min. (potenza netta), i dalla normativa SAE J1349 a 5 000 giri./min. (Coppia netto max.). I motori destinati alla produzione di massa possono discostarsi da questo valore. La potenza effettiva erogata dal motore installato sulla macchina finale varierà in funzione di numerosi fattori, tra cui la velocità operativa del motore in applicazione, le condizioni ambientali, la manutenzione ed altre variabili.

UMK425E1

LEET UEET

Livello di pressione acustica equivalente nella postazione dell'operatore (in base alla norma EN ISO22868: 2008)

95 94 95,5 94

dB(A) Incertezza di misura dB(A) 1,5 1 Livello di potenza acustica misurata

(in base alla norma EN ISO22868: 2008) dB(A)

104 103,5 104,5 104

Incertezza di misura dB(A) 1,5 1 1,5 1 Livello di potenza acustica garantida

(in base delle direttive 2000/14/EC, 2005/88/EC) dB(A) Livello di vibrazioni (in base delle norme

EN ISO22867: 2008, EN 12096: 1997) equivalente m/s Incertezza di misura m/s

10 10 4 5

35 2

109

13 IT

Page 56

MODELLI

U9ET LEET

UMK435E1

CARATTERISTICHE GENERALI

Codice descrittivo HALF HAKF Funzione Taglio di erba

Dimensioni L x l x a mm

1 870 x 671 x 521

(1 899 x 671 x 507)*

1 870 x 384 x 258

(1 899 x 384 x 257)*

Peso a vuoto (senza utensile di taglio) kg 7,53 7,22

MOTORE

Modello GX35T Codice descrittivo GCAMT Tipo Monocilindro a 4 tiempi con albero a camme in testa

Cilindrata cm

35,8 Alesaggio / Corsa mm 39 x 30 Potenza netto** (SAE J1349) kW/giri.min.

-1

1,0 / 7 000 Coppia netto max. dell’motor** (SAE J1349) N.m 1,6 / 5500 Velocità massima giri./min. 10 000 Minimo giri./min. 3 100 Olio motore SAE 10W30 Capacità del serbatoio olio l (cm

)

0,10 (100) Benzina Preferibilmente senza piombo Capacità del serbatoio benzina l (cm

)

0,63 (630) Accensione Magnetica transistorizzata Marca e tipo di candela NGK CMR5H Carburatore Membrana Trasmissione Rinvio d'angolo conico a denti elicoidali Rapporto di trasmissione 15 / 20 Velocità di rotazione dell’attrezzo di taglio giri./min. 7 000 / (9 200*) Lunghezza filo di nylon Ø 2,7 mm (standard) m 3 Consuma carburante g/kWh 360

misurata in base a quanto previsto dalla normativa SISO 8893 a 7 000 giri./min. (potenza netta), i dalla normativa SAE J1349 a 5 500 giri./min. (Coppia netto max.). I motori destinati alla produzione di massa possono discostarsi da questo valore. La potenza effettiva erogata dal motore installato sulla macchina finale varierà in funzione di numerosi fattori, tra cui la velocità operativa del motore in applicazione, le condizioni ambientali, la manutenzione ed altre variabili.

UMK435E1

LEET U9ET

Livello di pressione acustica equivalente nella postazione dell'operatore (in base alla norma EN ISO22868: 2008)

96 95,5 96 94

dB(A) Incertezza di misura dB(A) 1 Livello di potenza acustica misurata

(in base alla norma EN ISO22868: 2008) dB(A)

105 103 105 103

Incertezza di misura dB(A) 1 Livello di potenza acustica garantida

(in base delle direttive 2000/14/EC, 2005/88/EC) dB(A)

109

Livello di vibrazioni (in base delle norme EN ISO22867: 2008, EN 12096: 1997) equivalente

m/s

Incertezza di misura m/s

2 2

7855,5

3422,5

14 IT

Page 57

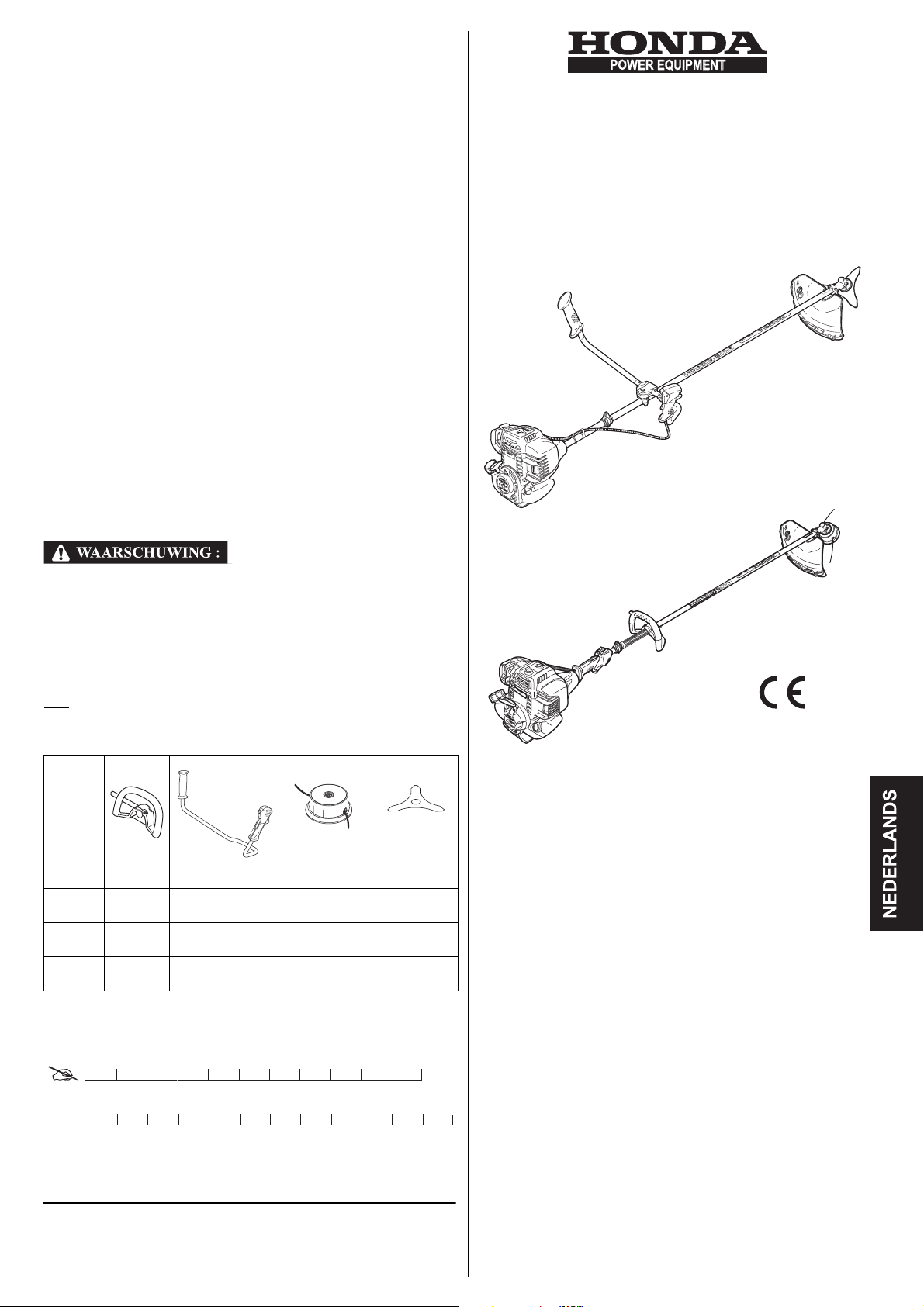

INTRODUCTIE

VOORZICHTIG:

Noteer hier het serienummer van de machine

Noteer hier het model van de machine

Geachte lezer, Wij danken u hartelijk voor de aankoop van deze Honda-bosmaaier. Deze handleiding is een volledige beschrijving van uw nieuwe machine met instructies voor gebruik en onderhoud. De techniek staat niet stil en Honda verbetert haar machines dan ook voortdurend. Honda kan zich helaas niet verplichten, haar klanten van eventuele wijzigingen van te voren op de hoogte te stellen of aanvullende gegevens te publiceren. De illustraties in deze handleiding tonen het model dat het meest representatief is voor het behandelde onderwerp. In geval van moeilijkheden of vragen betreffende een machine dient u zich tot uw dealer te wenden. Deze handleiding dient beschouwd te worden als een integrerend deel van de bosmaaier. Wanneer u de machine in ruilt of verkoopt, vergeet dan niet, de handleiding er bij te doen. De nieuwe eigenaar zal u dankbaar zijn. Wij verzoeken u, de garantievoorwaarden zorgvuldig te lezen opdat u volledig op de hoogte bent van uw rechten en verantwoordelijkheden. Het garantiebewijs is een afzonderlijk document dat verstrekt is door uw dealer. Het is niet toegestaan, deze handleiding of d elen daarvan zonder voorafgaande schriftelijke toestemming te kopiëren.

VEILIGHEIDSVOORSCHRIFTEN

Wij raden u aan om deze handleiding volledig te lezen voor uw veiligheid en gebruiksgemak. Besteed extra aandacht aan de zinnen die worden voorafgegaan door één van de volgende woorden:

GEBRUIKERSHANDLEIDING

Oorspronkelijke gebruiksaanwijzing

UMK425E1-UMK435E1

Bosmaaier

Als de aangegeven instructies niet worden opgevolgd, bestaat het gevaar van ernstig lichamelijk letsel of zelfs een do delijk ongeval.

• Als de aangegeven instructies niet worden opgevolgd, bestaat het gevaar van ernstig lichamelijk letsel of ernstige schade aan de machine.

Nuttige informatie.

NB:

UW MACHINE IDENTIFICEREN

UEET

U9ET LEET

Het model van de machine wordt vermeld op de "kenplaat" en bestaat uit een serie letters en cijfers (zie blz.3).

zzz

INHOUDSOPGAVE

Introductie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Veiligheidsvoor-Schriften . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Waarschuwingsstickers . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Identificatie van de machine . . . . . . . . . . . . . . . . . . . . . . . . 3

Beschrijving . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Voorbereidingen tot hey in bedrijf nemen . . . . . . . . . . . . . 5

Motor starten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Gebruik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Storingzoeken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Vervoer en opslag . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Technischegegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Adressen van Honda-importeurs . . . . . . . . . . . . . . . . . . . 15

EU-Conformiteitsverklaring . . . . . . . . . . . . . . . . . . . . . . . 16

2009 - Honda France Manufacturing S.A.S. - Pôle 45 - Rue des Châtaigniers

Gedrukt in Frankrijk

1 NL

Page 58

VEILIGHEIDSVOORSCHRIFTEN

VOORZICHTIG:

VEILIGHEID

Elk onderdeel van de machine kan bij verkeerd gebruik of gebrekkig onderhoud en potentieel gevaar zijn. Lees daarom rubrieken voorafgegaan door.

Veronachtzamen van deze instructie kan tot ernstig en zelfs dodelijk letsel aanleiding geven.

• Veronachtzamen van deze instructie kan letsel en schade aan de bosmaaier veroorzaken.

NB: Aanvullende inlichtingen.

Dit symbool maant u tot voorzichtigheid bij het uitvoeren van bepaal de werkzaamheden. Zie de veiligheidsvoorschriften in de volgende bladzijden op de in het vierkant aangeduide punten.

VORMING

A1. Lees deze handleiding aandachtig. Maak u vertrouwd met bediening en gebruik

van de bosmaaier. U moet te allen tijde de motor onmiddellijk kunnen uitschakelen.

A2. Gebruik de bosmaaier alleen voor het doel waarvoor hij ontworpen is, d.w.z.:

- Het met de nylondraad verwijderen van gras aan de rand van borders, beplantingen, aan de voet van muren, afrasteringen of kleine gazons na het gebruik van een gazonmaaier.

- Alle andere toepassingen vallen onder het begrip oneigenlijk gebruik.

A3. Indien kinderen de bosmaaier willen gebruiken, moeten ook zij deze handleiding

hebben gelezen en met het gebruik van de machine vertrouwd zijn. In bepaalde landen is het werken met tuinmachines onder een bepaalde leeftijd verboden.

A4. Gebruik de bosmaaier niet:

- Wanneer personen en in het bijzonder kinderen of dieren zich in de buurt bevinden. Houd iedereen op een veilige afstand van tenminste 15 m. De bosmaaier mag door slechts één persoon tegelijk gebruikt worden.

- Wanneer u medicijnen of andere middel en gebruikt waarvan be kend is dat deze de reflexen en de waakzaamheid nadelig beïnvloeden.

- Controleer bij gebruik van een nylontrimmerkop of het stenenschild en het snoermes gemonteerd zijn, anders kan het snoer niet automatisch op de juiste lengte worden afgekort.

- Wanneer de beveiligingen als de geree dschapsbe schermer niet g emontee rd of beschadigd is.

A5. Breng aan uw bosmaaier geen wijzigingen aan. Dit kan uw persoonlijke veiligheid

in ernstig gevaar brengen en uw blootstellen aan ongeval len en ernstig lichamelijk letsel.

A6. Bedenk dat de eigenaar of gebruiker aansprakelijk is voor letsel en schade aan

derden.

VOORBEREIDINGEN

B1. Gebruik de bosmaaier niet blootsvo ets of wanneer u sandalen en losse kleding

draagt dat in het struikgewas vast kan raken.Tijdens het gebruik van de bosmaaier moeten een lange broek, laarzen of werkschoenen met antislipzolen, een veiligheidsbril of een gelaatscherm als bescherming tegen weggeslingerde voorwerpen, werkhandschoenen (bij voorkeur van leer) en een gehoorbeschermer worden gedragen.Draag een veiligheidshelm als het werk gevaar van hoofdverwonding door takken of vallende voorwerpen met zich brengt.

B2. Inspecteer het terrein zorgvuldig en verwijder alle voorwerpen die door de

machine weggeslingerd kunnen worden (stenen, stukken hout, stukken ijzerdraad, botten e.d.).

B3. OPGEPAST: GEVAAR! Benzine is uiterst brandgevaarlijk.

Bewaar benzine in de geëigende Jerrycans.

- Vul de machine uitsluitend na in de buitenluc ht en bij uitgeschakelde mo tor. Niet roken tijdens het navullen.

- Neem nooit de dop van de benzinetank bij draaiende of hete motor.

- Bij gemorste benzine: Machine niet starten en zolang elders neerleggen. Niet roken, geen vuur maken. Wacht tot alle benzine verdampt is.

- Draai de dop na vullen stevig op de benzinetank én de Jerrycan.

B4. Vervang de uitlaatgeluiddemper wanneer deze defect is. B5. Controleer de bosmaaier altijd voorafgaande aan het gebruik; controleer met

name het snijgereedschap, de beplating en bevestigingsb outen en -moeren om u er van te vergewissen dat deze noch versleten, noch beschadigd, noch losgetrild zijn.

B6. Controleer altijd de goede werking van de gashandle en de STOP-knop.

B7. Controleer of de handgrepen en de draagstel-oog zich in de juiste stand bevinde n

en of de machine goed uitgebalanceerd is. De stand van de handgrepen en de draagstel-oog zijn toegelicht in het hoofdstuk "Voorbereidingen en controles voorafgaande aan het gebruik".

B8. Kijk of de toerenknop goed is ingesteld: het loslaten van de gastrekker moet de

machine tot stilstand brengen.

B9. Breng de transportkap aan op het snijgereedschap wanneer u dit demonteert of

monteert.

- Druk de STOP-schakelaar in de stand STOP en ne em de kap van de bougie.

- Draag bij deze werkzaamheden stevige handschoenen.

GEBRUIK

C1. Uitlaatgas bevat koolmonoxide, een giftig gas. Start de machine dus alleen

binnen wanneer het lokaal goed geventileer d is.

C2. Werk uitsluitend bij daglicht. C3. Werk zo min mogelijk op nat terrein. C4. Blijf tijdens het werk op veilige afstand van de nylontrimmerkop. Deze is

aangegeven door het oog van het draagstel.

C5. Loop altijd rustig en langzaam. Blijf te allen tijde in evenwicht. Houd u voor

obstakels als stenen, stronken e.d. waar u over zou kunnen st ruikelen.

C6. Kijk bij het werken op een helling waar u loopt. Maai altijd dwars op de helling,

nooit van boven naar beneden of van beneden naar boven.

C7. Gebruik de bosmaaier nooit op gevaarlijke hellingen. De gebruiker is zelf

aansprakelijk voor het beoordelen van de risico's van het terrein alsook voor het nemen van de geëigende voorzorgsmaatregelen. Dit geldt met name voor steile hellingen, geaccidenteerd terrein en glibberige of losse grond.

C8. De machine mag in geen geval worden opgevoerd of met te hoog toerental

worden gebruikt.

C9. Overtuig u ervan dat eventuele omstanders zich op een veilige afstand van

tenminste 15 meter bevinden, dat het snijgere edschap de g rond of ob stakels n iet kan raken en dat de bosmaaier stevig op de grond is geplaatst wanneer u hem start.

C10. Start de motor met inachtneming van de veilige afstand tussen u en het

snijgereedschap.

C11. In de onderstaande gevallen moet de motor wor den ui tgeschak eld en d e kap va n

de bougie worden genomen:

- Voor u enigerlei werkzaamheden aan het snijgereedschap uitvoert.

- Voor u de machine reinigt, inspecteert, nastelt of repareert.

- Alleen voor nastellen van de carburateur en het stationair toerental mag de motor draaien.

- Vergewis u er bij het nastellen van dat de bosmaaier stevig op de grond is geplaatst en dat het draaiende snijgereedschap niets kan raken.

- Nadat het snijgereedschap een hard voorwerp heeft geraakt. Inspecteer het snijgereedschap en de transmissie-as terstond op schade en voer de nodige reparaties uit voor u de machine opnieuw start en gebruikt .

- Bij abnormaal trillen van de machine: spoor de oorzaak onmiddellijk op en elimineer deze.

C12. Schakel in de onderstaande gevallen de motor uit:

- Wanneer u de machine zonder toezicht achter moet laten,

- Voor u de machine met benzine navult,

- Wanneer u de bosmaaier van het ene terrein naar het andere draagt.

C13. "Kickout" risico bij het gebruik van een zaagblad op uw bosmaaier. C14. Als u andere accessoires gebruikt, dan die worden aanbevolen door Honda, dan

kan dit leiden tot schade aan uw bosmaaier die niet onder de garantie valt.

ONDERHOUD EN WINTERBERGING

D1. Voor een veilig gebruik van de machine moeten bouten moeren t e allen tijd stevi g

vastzitten. Regelmatig onderhoud is van wezenlijk belang voor uw veiligheid en het handhaven van de prestaties van de machine.

D2. Gebruik de bosmaaier niet met beschadigde of versleten onderdelen. Onde rdelen

moeten worden vervangen en kunnen niet worden gerepareerd. Gebruik uitsluitend originele onderdelen. S nijgereedschap moe t het merk van de fa brikant dragen alsook het onderdeelnummer en het maximale toerental. Merkvreemde onderdelen kunnen de machine beschadigen en uw persoonlijke veiligheid in gevaar brengen.

D3. Draag stevige werkhandschoenen bij het monteren en demonteren van het

snijgereedschap.

D4. Berg de bosmaaier nooit op met benzine in de tank om te voorkomen dat

benzinedampen tot ontbranding kunnen komen (vonken, open vuur of hete voorwerpen).

D5. Berg de machine op in een schone, droge ruimte waar kindere n er niet bijkunn en. D6. Laat de motor afkoelen voor u de machine in een afgesloten ruimte opbergt. D7. U kunt het risico van brand verregaand beperken doo r de machine te reinigen van

bladeren, gras en olie. Besteed hierbij vooral aandacht aan de koelribben en de uitlaat. Controleer tevens de plaats waar u benzineblikken of Jerrycans opslaat op brandgevaar.Voorkom brand; houd de machine en de plaats waar u volle jerrycans opbergt schoon (verwijder gras, bladeren en overtollig vet).

D8. Monteer de plastic kap op het snijgereedschap wanneer de bosmaaier wordt

weggeborgen of vervoerd.

D9. Ledig de benzinetank altijd buiten, en met koude motor.

D10. Benzine en afgewerkte olie mogen in geen geval in het riool, de goot of op de

grond worden gestort. Lever de benzine en de olie in bij een benzine station, waar het volgens de voorschriften wordt afgevoerd.

2 NL

Page 59

WAARSCHUWINGSSTICKERS

[1]

[4]

[5]

Algemene aanbevelingen

Draaisnelheid

Geautoriseerde snijgereedschappen

[2]

[3]

n/min.

XXXX

[1] [6] [7]

[A] Kenplaat

[12]

[15]

[14]

[10] [11]

[13]

[8]

-----

Rue des Châtaigniers - Pôle 45 45140 Ormes - France

[9]

[28]

[26]

[33]

[16]

[18]

[27]

[34]

[25]

[17]

[A]

[26]

[29]

[21]

[23]

[31]

[24]

[19]

[22]

[20]

[16]

[18]

[30]

[32]

[A]

[35]

[36]

[37]

[38]

[39]

[40]

[41]

Bij het gebruik van uw bosmaaier moet u de nodige voorzichtigheid betrachten. Waar nodig zijn op de machine stickers met gevarensymbolen aangebracht. Ze zijn hieronder afgebeeld, tezamen met een korte verklaring. Stickers als deze zijn een wezenlijk onderdeel van uw machine. Bij loslaten of slijten dient u bij uw Hondadealer nieuwe aan te schaffen en deze op de machine te bevestigen. Wij raden u voorts aan, de veiligheidsvoorschriften in deze handleiding aandachtig door te nemen (zie blz. 2).

BESCHRIJVING

[1] WAARSCHUWING: Eerst de handleiding lezen, pas daarna de

bosmaaier gebruiken.

[2] WAARSCHUWING: Gevaar van weggeslingerde voorwerpen. Houd

mensen en dieren op een veilige afstand van tenminste 15 meter.

[3] Draag bij gebruik van de machine te allen tijde een veiligheidsbril, een

veiligheidshelm en wat verder nodig is om de ogen en het lichaam te beschermen tegen door het snijgereedschap weggeslingerde voorwerpen (grind, glas, stukken metaal e.d.).

[4] Gebruik deze machine uitsluitend met de nylon trimmerkop of andere

bladen en niet met cirkelzaag met standaard beschermkap.

[5] Toerental snijgereedschap. [6] De uitlaatgassen van de motor bevatten giftig koolmonoxide gas. Laat

de motor niet draaien in een omsloten ruimte.

[7] Benzine is uiterst brandbaar en explosief. Zet de motor uit en laat deze

afkoelen voordat u brandstof bijvult.

IDENTIFICATIE VAN DE MACHINE

KORTE KENNISMAKING

[16] Motor [26] Aandrijfas [17] Bougie [27] Transmissie [18] Trekstarter [28] Nylontrimmerkop [19] Luchtfilter [29] Drietandsmes [20] Benzinetank [30] Haakoog [21] Gaskabel [31] Enkelbandsdraagstel [22] Koppeling [32] Dubbele handgreep [23] Handgreep [33] Enkele handgreep [24] Gashandle [34] Snoermes [25] Ontstekingsschakelaar (Aan/Uit)

[8] Gegarandeerd geluidsniveau volgens richtlijn 2000/14/EC,

2005/88/EC

[9] EG-merkteken, volges richtlijn 98/37/EC, 2000/1 4/EC, 2004/108/EC,

2005/88/EC, 2006/42/EC

[10] Model en type [11] Model en naam [12] Bouwjaar [13] Serienummer [14] Conformiteitsmarkering Russisch [15] Naam en adres fabrikant

INHOUD VAN DE ZAK

[35]

Beschermkap van de machine

[36]

Schroeven en dwarsverbinding

[37]

Veiligheidsbril

[38]

Mes met 3 tanden en afscherming

[39]

Stabilisator, dwarsverbinding en moer

[40]

Multifunctionele sleutel

[41]

Inbussleutel

3 NL

Page 60

MONTAGE

VOORZICHTIG:

B3 C11 D3

VEILIGHEID

A1 A4

[2]

[3]

[1]

[3]

[4]

[7] [8]

[10]

[9]

[10]

[9]

VEILIGHEID

C11 D3

[14]

[15]

[13]

[14]

[16]

[17] [18] [19]

[13]

[24]

[23]

[22]

[24]

HANDGREPEN

De dubbele handgreep [1] (type U) en de enkele handgreep [2] (typen L) worden op de behuizing van de aandrijfas gemonteerd [3].

• U-vormige modellen: centreer het stuur tussen de twee pijlen [4].

Gebruik hiertoe de onderstaande meegeleverd onderdelen.

[5] Bougiesleutel / Haakse Torx-schroevedraaier [6] Zeskantsleutel

HET SNIJSYSTEEM MONTEREN

• Let goed op bij het monteren van de afstandshouders [13]. De holle zijde moet naar de transmissie [15] gericht zijn.

NYLONTRIMMERKOP Nadat de afstandshouders [13]

op de transmissieas zijn gemonteerd, schroeft u de nylondraadsnijkop erop. Draai deze linksom om hem vast te zetten.

Gebruik de meegeleverde Zeskantsleutel [14] om de as te blokkeren en draai de trimmerkop tegen de wijzers van de klok in vast.

DRIETANDSMES Monteer het mes [16] met de

onder- en bovenpasringen [13] en [17] passend op de as.

Monteer de ring en de stabilisator [18]. Blokkeer de as met de Zeskantsleutel [14] en haal borgmoer [19] met de meegeleverde sleutel tegen de wijzers van de klok in vast aan.

BESCHERMKAPPEN VAN DE MACHINE

De bosmaaier wordt geleverd met een bodemkap.

Bevestig de kap aan de transmissiekop met de twee meegeleverde bouten en ringen en de Torxschroevedraaier Gebruik hierbij de draadgaten van de transmissiekop die het verst uiteenliggen [7].

BIJ GEBRUIK VAN EEN NYLONTRIMMERKOP

Clip de delen [10] en [9] aan elkaar zoals op de foto te zien is. Schroef de 3 vijzen en rondsels vast door gebruik te maken van de torx sleutel.

BIJ GEBRUIK VAN EEN MES Afstandstuk [10] niet monteren.

Gebruik de bosmaaier/trimmer nooit zonder de beschermkap die tegen rondvliegend snijdsel is. Steentjes of andere objecten die door het draaiende snijwerktuig (nylon draad, maaigereedschap) en het draaiende maaihuis rondvliegen kunnen persoonlijke letselschade en/of materialistische schade veroorzaken.

4 NL

DRAAGSTEL MONTEREN EN PASMAKEN

Het is voor uw eigen veilighei d en comfort van belang, de schouderband(en) van het draagstel zodanig na te stellen dat de machine zich tijdens het gebruik in evenwicht bevindt.

Het wordt geleverd met een draagstel met 2 schouderbanden [22].

Doe het draagstel om en bevestig de schouderband(en) met de snelsluiting [23].

Stel de draag- of schouderbanden vervolgens na met de lusklemmen [24] en wel zodanig, dat de snelloshaak zich op heuphoogte bevindt.

VOORBEREIDINGEN TOT HET IN BEDRIJF NEMEN

MACHINE IN EVENWICHT BRENGEN

Haak de machine aan het draagstel (zie afbeelding). Kijk of de machine in evenwicht is. Dit kan alleen bij halfvolle benzinetank en gemonteerd snijgereedschap [1].

Pas de lengte van het draagstel zover aan dat het snijgereedschap de grond raakt maar niet op de grond rust.

[1]

Page 61

Wanneer het grasmes gemonteerd wordt moet tevens de

VOORZICHTIG: (Typ U)

VOORZICHTIG:

[2]

[5]

[3]

[4]

[3]

[4]

[5]

[3]

[7]

[6]

[9]

[8]

B3 C12

VEILIGHEID

stabilisator worden aangebracht (zie blz. 4). De machine is in evenwicht wanneer de stabilisator net de grond

raakt maar niet op de grond rust [2].

Een weinig druk op de handgrepen moet het snijgereedschap al van de grond lichten. Nastellen: Schuif het aanslagoog op de aandrijfas naar voren wanneer de machine te zwaar is en naar achter wanneer de machine te licht is. Neem hiertoe de bouten los met de meegeleverde haakse Torx-schroevedraaier [3] en schuif het aanslagoog in de gewenste stand.

UMK425E1 UMK435E1

Typ U [8] 490 mm 500 mm [9] 740 mm 750 mm

BENZINETANK VULLEN

Bij hoge buitentemperatuur of werken in de volle zon kan de druk in de benzinetank sterk toenemen. Neem de dop van de benzinetank dus omzichtig los om te voorkomen dat de benzine onder druk uit de tank wordt geperst. Zet benzineblikken of Jerrycans op een koele plaats of in de schaduw.

UMK425E1 UMK435E1

Tankinhoud

0,58 l (580 cm

Aanbevolen brandstof Loodvrije superbenzine

)0,63 l (630 cm3)

• Pas op dat de gaskabel niet te strak komt te staan wanneer de handgrepen [5] worden verschoven en kijk of de gashandle normaal werkt.

Haal de bouten provisorisch aan, los de 4 handgreepbouten en schuif de dubbele of de enkele handgreep [5] in de gewenste stand.

Wanneer de beste positie gevonden is moet het evenwicht opnieuw worden gecontroleerd en zonodig nagesteld.

Haal vervolgens de 4 handgreepbouten stevig aan.

Ter informatie: de standaard instellingen zijn afhankelijk van het model van de bosmaaier:

• Veeg om te beginnen de benzinedop en de tank rondom de dop schoon om te voorkomen dat er vuil in de benzine terechtkomt.

• Gebruik bij het vullen een trechter of een blik of Jerrycan met schenktuit.

• Navullen verloot gemakkelijker als u de machine in de maaistand zet.

• Zet de machinev stevig neer zodat hij niet kan omvallen.

Benzine is uiterst brandbaar en onder bepaalde omstandigheden zelfs ontplofbaar.

Vul de tank hetzij buiten, hetzij in een geventileerde rui me en altijd met uitgeschakelde motor. Tijdens het navullen mag niet gerookt worden, ook niet door omstanders. Laat niemand met open vuur of met vonkgevaarlijk gereedschap in de buurt komen, ook niet in de buurt van de plaats waar de benzineblikken of de Jerrycans zijn geplaatst. De benzinetank mag slechts tot onder de schenkbuis worden gevuld. Draai na het vullen de dop stevig op de tank. Voorkom morsen. Gemorste benzine of benzinedamp vat gemakkelijk vlam. Start de motor pas wanneer eventueel gemorste benzine volledig verdampt is en eventuele dampen verdreven zijn. Veeg op de huid gemorste benzine onmiddellijk af en voorkom het inademen van benzinedamp. HOUD BENZINE BUITEN HET BEREIK VAN KINDEREN.

[6] 530 mm 545 mm [7] 760 mm 775 mm

UMK425E1 UMK435E1

Typ L

5 NL

Page 62

BENZINE MET ALKOHOL

B3 C12

VEILIGHEID

[1]

C7 C9 C10C1

B1 B2 B5A4

VEILIGHEID

C9 C10

[2]

Wanneer u een benzine/alcoholmengsel wilt gebruiken in een Honda maaier, moet het octaangetal tenminste even hoog zijn als dat, wat wij voorschrijven (86). Er bestaan twee soorten mengsel: het ene bevat ethyl-, het andere methylalcohol. Mengsels van het eerste soort mogen niet meer dan 10% ethylalcohol bevatten.

Mengsels van het tweede soort mogen geen methylalcohol (d.w.z. brandspiritus) bevatten als daar geen stabilisators en corrosiewerende stoffen bijgemengd zijn.

Zijn deze additieven aanwezig, dan mag het alcoholgehalte niet groter zijn dan 5%.

De garantie dekt niet schade aan de benzineleiding of

NB:

problemen met het prestatievermogen van de motor die het gevolg zijn van het gebruik van benzine met alkohol. Honda keurt ook niet het gebruik van benzine met methanol goed daar de kwaliteiten hiervan nog niet bewezen zijn voor dit soort motoren.

Breng de machine naar een andere plaats (indien u de brandstoftank heeft gevuld) en leg hem op vlakke bodem. Kijk of de bougiekabel op de bougie is aangesloten.

OLIECARTER VULLEN

Laat de motor nooit werken met een te kleine olievulling aangezien dit vrijwel onherstelbare schade kan veroorzaken.

Schakel de motor uit, leg de machine op een vlakke, horizontale bodem en controleer het oliepeil. Het gebruik van niet-detergente olie of tweetaktolie kan de levensduur van de motor bekor t en .

OLIEPEIL CONTROLEREN

1. Leg de machine plat op een horizontale bodem.

2. Neem de dop van de oliecarter en controleer het oliepeil. De tank moet tot onderaan de schenktuit gevuld zijn [1].

3. Vul de tank zonodig tot onderaan de schenktuit na met de voorgeschreven oliesoort. Gebruik Honda 4taktolie of een overeenkomstige detergentolie van goede kwaliteit (SG, SF).

MOTOR STARTEN

KOUDE MOTOR STARTEN

De motor moet als koud worden beschouwd wanneer hij in de afgelopen 10 minuten niet langer dan 5 minuten heeft gedraaid.

NB: Als de omgevingstemperatuur te hoog is ('s zomers), start de motor wellicht beter zonder gebruikmaking van de starter.

START DE MOTOR ALS VOLGT

1. Zet de Aan/Uitschakelaar [2] in de stand START "I".

2. Zet de choke [3] in de stand CLOSE (hefboom omhoog).

3. Druk een paar maal op de plastic benzinepompknop [4] onder de carburator.

Leg de machine bij starten op de grond en houd hem goed vast. Pas op dat het snijgereedschap de grond noch andere voorwerpen raken kan.

VOOR U DE MACHINE START

Kijk, voor u de machine start, of alle beplating vast en op zijn plaats zit.

Zet vervolgens een veiligheidsbril of gelaatsscherm en oorbeschermers op en draag laarzen en werkhandschoenen. Controleer of het snijgereedschap en de handgrepen vast zijn aangehaald.

6 NL

[3]

[4]

4. Trek langzaam aan de startkoordhandgreep [5] tot u weerstand voelt.

Page 63

5. Trek thans krachtig aan de

VOORZICHTIG:

[5]

[1]

VEILIGHEID

Lees de

veiligheidsvoor

A4 C11

VEILIGHEID

handgreep tot de motor start.

6. Zet de choke [3] in de stand OPEN (hefboom omlaag) wanneer de motor op toeren is.

• Trek het starterkoord niet

volledig uit.

• Laat na starten de handgreep niet los waardoor hi j onder de

veerkracht terugschiet en de starter beschadigen kan, maar geleid hem met de hand terug.

Trek altijd met een forse ruk aan de handle van het

NB:

starterkoord, anders vonkt de bougie niet voldoende. Plaats de voet of de knie niet op het huis van de aandrijfas om de machine op zijn plaats te houden - dit kan verbuigen van het huis en ten gevolge hebben en de machine onbruikbaar maken.

WARME MOTOR STARTEN

De motor moet als warm worden beschouwd wanneer hij in de afgelopen 10 minuten langer dan 5 minuten heeft gedraaid.

Ga bij het starten van een warme motor te werk als bij een koude motor, alleen hoeft de choke [1] niet gesloten te worden.

Wanneer de motor wordt uitgeschakeld moet u het snijgereedschap rustig laten uitlopen.

GEBRUIK

BOSMAAIER AANHAKEN

Start de machine en haak deze aan het draagstel (zie hoofdstuk Voorbereidingen en voorzorgsmaatregelen).

Bij gebruik van de machine moet voorkomen worden dat het draaiende snijgereedschap harde voorwerpen raakt. Houdt het snijgereedschap zover mogelijk van de voeten. Gebruik de machine uitsluitend aangehaakt.

Houdt de machine stevig en met beide handen vast (zie illustraties). Zorg dat u altijd met beide benen op de grond staat tijdens het werken. Las rustpauzes in en varieer de werkposities.

Ga bij een moeilijk startende warme motor als volgt te werk:

NB:

1. Zet de motorschakelaar in de stand OFF (O).

2. Zet de CHOKE-handle in de stand OPEN.

3. Houd de gasknop ingedrukt.

4. Trek 3 à 5 maal aan het starterkoord en laat de gasknop los.

5. Start de motor als bovenbeschreven.

• De motorschakelaar moet in de stand OFF staan (O).

• Is dit niet het geval (dus motorschakelaar in de stand ON) dan kan

het snijgereedschap bij starten meewentelen en letsel veroorzaken.

MOTOR UITSCHAKELEN

[2]

• Laat de machine niet onbelast of langdurig op hoge toeren draaien aangezien dit de motor kan beschadigen, maar laat de gashandle los wanneer u de machine verplaatst.

NYLONTRIMMERKOP GEBRUIKEN

Gebruik de Nylontrimmerkop om na het grasmaaien de randen van het gazon af te werken. De trimmerkop is uitermate praktisch voor het maaien van gras aan de voet van een muur, rondom bomen, heggen en plekken waar u met de grasmaaimachine niet bij kunt.

[2]

1. Zet de Aan/Uitschakelaar in de stand (O) [2].

2. Gebruik deze schakelaar eveneens voor het uitschakelen van de machine bij noodgevallen.

Controleer altijd of het snoermes gemonteerd is.

SNOER AFWIKKELEN Is het snoer beschadigd, dan kan een nieuw stuk afgewikkeld

worden door bij maximumtoerental de kop licht aan de grond te tikken. Herhaal dit tot de lengte van het snoer voldoende is.

Wanneer thans de motor gestart wordt zal een te lang snoer automatisch door het mes op de juiste lengte worden afgekort.

7 NL

Page 64

VOORZICHTIG:

ONDERHOUD

VOORZICHTIG:

VEILIGHEID

C13

D2 D3

C11B8

VEILIGHEID

C13

D2 D3

SNIJDEN Nylon snoer snijdt gras netjes af en spaart de schors van

boomstammen. Pas evenwel op met jonge planten. Gebruik op harde voorwerpen heeft voortijdige slijtage ten gevolge. Bij het snijden van grasranden kunt u de trimmerkop het beste

schuin houden. Voor het maaien van grote gedeelten waar u met de

grasmaaimachine niet bij kunt, moet u de trimmer horizontaal heen en weer bewegen.

Voor het maaien van grote gedeelten waar u met de grasmaaimachine niet bij kunt, moet u de trimmer horizontaal heen en weer bewegen.

DRIETANDSMES GEBRUIKEN

NIEUW SNOER MONTEREN

1. Druk op de twee lipjes [2] aan weerszijden van de kop om deze te openen.

2. Neem de spoel uit de trimmerkop en verwijder het resterende snoer.

3. Neem 3 meter snoer met een diameter van 2,7 mm en vouw het dubbel.

4. Schuif het midden van de snoer in de klem [5] van de spoel en spoel het snoer op in de aangegeven richting.

5. Klem de twee einden in de tegenover elkaar aangebrachte klemmen [3] (laat aan elke kant 10 cm snoer uitsteken).

6. Druk de spoel in de trimmerkop en steek de uitstekende stukken snoer door de openingen in de zijkant [4].

[3]

[2]

[4]

[5]

• Gebruik geen messen met een diameter groter dan 255 mm.

SNIJDEN Het drietandmes is uitnemend geschikt voor het maaien van dicht

gras, braamstruiken en struikgewas tot een tak- of stamdikte van 2cm.

Struikgewas maait u van boven naar beneden met de machine horizontaal.

7. Breng de kap aan.

• Gebruik alleen de voorgeschreven snoerdiameters (zie

Technische gegevens).

• Te dik snoer heeft overbelasting van de motor en slecht afsnijden

van het gras ten gevolge.

Gebruik altijd Nylon, nooit ander materiaal (ijzerdraad o.i.d.). Om ernstig persoonlijk letsel te voorkomen maakt u de

bougiekap los zodat per ongeluk starte n is uitgesloten. Draag dikke handschoenen om uw handen te beschermen tijdens het vervangen van de nylon snijkop.

NASLIJPEN

3/4 TANDSMES

Het gebruik van een grasmes op hard of te dik hout is gevaarlijk. De machine kan u hierbij uit de handen worden gerukt. Schade of letsel is in dit geval niet uitgesloten.

8 NL

Een scherp mes geeft natuurlijk het beste resultaat. Gebruik voor naslijpen een ijzervijl.

Is het mes erg bot, gebruik dan een slijpmachine.

• Naslijpen kan het mes uit balans brengen. Als u niet over het

benodigde gereedschap beschikt, laat naslijpen dan over aan de dealer.

Demonteer het mes. Een gebarsten, verbogen of beschadigd mes moet onmiddellijk

worden vervangen.

Page 65

Drie- en viertandsmessen kunnen aan beide zijden gebruikt worden

VOORZICHTIG:

[2]

[1]

[3]

[4]

[A]

[7]

VEILIGHEID

B7 C1

[9]

[10]

[8]

0,6-0,7 mm

[11]

[12]

(mes omkeren wanneer de ene kant bot is). Tanden worden nageslepen op de afgeschuinde kant (de snede).

Alle tanden moeten op dezelfde manier nageslepen worden.

ONDERHOUD VAN DE BOUGIE

NB: Wanneer de bosmaaier met het nageslepen mes abnormaal

trilt dan is het mes uit balans. Raadpleeg in dat geval uw dealer Honda.

• Bij slijtage als op de tekening aangegeven moet het mes worden vervangen.

[A] Fout

[1] Haarscheurtjes [2] Ongelijk profiel en te ver

ingesleten [3] Verkeerde en ongelijke hoeken [4] Verkeerd profiel

[B] Goed

[5] Niet verder naslijpen

30 mm

[5]

1. Demonteer om te beginnen [9] de kap [8]. Los de bout [10] met de meegeleverde zeskantsleutel.

Onder de motorkap bevinden zich hete en draaiende

NB:

onderdelen (vliegwielmagneet). De bosmaaier mag in geen geval worden gebruikt zonder de motorkap.

2. Neem de bougiekap van de bougie en draai de bougie met de meegeleverde bougiesleutel uit de cilinderkop.

3. Borstel de elektroden schoon met een staalborsteltje [11].

4. Zijn de elektroden versleten, dan moet de bougie vervangen worden met een bougie met dezelfde eigenschappen.

[B]

30°

CARBURATEUR NASTELLEN

WERKWIJZE Start de motor en laat hem op temperatuur komen. Draai de sproeiernaald [7], afhankelijk van het gewenste toerental,

linksom of rechtsom.

5. Meet de afstand tussen de elektroden [12] met een voelermaatje. Moet de afstand nagesteld worden, tik dan voorzichtig met een sleutel of hamer op de bovenste elektrode.

6. Schroef de bougie om te beginnen handvast in de cilinderkop.

7. Haal de bougie verder een halve slag aan met de bougiesleutel. Gaat het om de oude bougie, dan een achtste of een kwartslag voldoende.

• Een slecht aangehaalde bougie wordt heet en kan de cilinderkop

beschadigen. Een te vast aangehaalde bougie eveneens.

Stationair toerental 3 100 ± 200 omw/min.

Bij stationair toerental mag het snijgereedschap niet draaien.

NB:

UMK425E1 UMK435E1

9 NL

Page 66

MOTOROLIE VERVERSEN

VOORZICHTIG:

VEILIGHEID

C11 D10

[1]

[3]

[2]

[1]

[4]

[5]

[6]

[7]

[8]

[9]

NB: Olie wordt het snelst en best afgetapt bij warme motor.

1. Controleer of de benzinevuldop [2] stevig is vastgedraaid.

2. Schroef de olievuldop [1] los, houd de machine boven een geligend blik en ledig het carter [3].

3. Vul het carter met een voorgeschreven olie en controleer het oliepeil [4] (zie blz. 6).

ONDERHOUD LUCHTFILTER

Het filterelement is kunststofschuim en dient tot het vangen van vuil dat anders in de motor terecht zou komen en daar schade aan zou richten. Een vervuild luchtfilter vermindert het motorvermogen en vergroot het brandstofverbruik.

• Laat de motor nooit draaien zonder luchtfilter, omda t dit zou kunnen leiden tot vroegtijdige slijtage van de motor.

1. Neem de filterkap [5] van het filterhuis [7] en verwijder

vervolgens het filterelement [6].

UMK425E1 UMK435E1 Motor olie SAE 10W30 Inhoud oliecarter

0,08 l (80 cm

) 0,10 l (100 cm3)

4. Breng de olievuldop [1] aan.

• Was de handen met water en zeep.

Afgewerkte motorolie moet op voorgeschreven wijze worden

NB:

afgevoerd. De beste manier is, afgewerkte olie in een olieblik te gieten, het blik te sluiten en bij de gemeentereiniging in te leveren. Afgewerkte olie mag onder geen beding bij het huisvuil worden gedaan of buiten op de grind worden gestort.

2. Reinig het element in warm zeepsop of met een onbrandbaar oplosmiddel en laat het drogen.

3. Dompel het element in schone motorolie en knijp er de overtollige olie uit.

4. Breng het element in het filterhuis aan en monteer de kap.

TRANSMISSIE NASMEREN

1. Neem de bout [9] van het transmissiebuis los.

2. Gebruik speciaal lithiumvet (verkrijgbaar bij uw dealer). Steek de tuit van de tube in het boutgat. Knijp in de tube tot het vet uit het boutgat [8] treedt en draai tezelfdertijd het snijgereedschap met de hand om het vet gelijkelijk over de transmissie te verdelen.

3. Breng de bout in het boutgat aan en trek de bout matig vast.

10 NL

Page 67

ONDERHOUDSSCHEMA

STORINGZOEKEN

Onderhoud te verrichten volgens de aangegeven tussentijden uitgedrukt in maanden of draaiuren.

Onderdeel

Koelribben motorblok

Snijgereedschap en kap

Buitenkant transmissiekop

Transmissie Nasmeren Werking

gashandle Verking stoknop Controleren Stationair

toerental / koppeling

Luchtfilterelement

Luchtfilterhuis Reinigen Bougie

(uitwendig)

Werkzaam heden

Reinigen

Controleren

Reinigen

Controleren

Controleren Reinigen (1)

Reinigen

Voor elk

gebruik

Tijdstip

de 3

maanden

of na

25 u

(1)

de 6

maanden

of na

50 u

Leder

jaar

of na

100 u

Symptoom Waarschijnlijke oorzaak Bladzijde

Motor start niet. 1. Geen benzine. 5

2. Stopknop op STOP. 6

3. Bougiekabel kapot of los. 9

4. Bougie defect of elektrodenafstand te groot.

5. Motor verzopen. Bougie demonteren en drogen.

6. Benzinefilter vervuild - reinigen.

Machine start moeilijk. 1. Luchtfilter vervuild. 10

2. Vuil in de benzine of gebrek aan vermogen.

3. Water in de benzine.

4. Ontluchtopening in benzinetank of carburateur verstopt.

5. Motor warm en choke dicht. Choke openen.

Bougieelektroden

Carburateur (uitwendig)

Kabels en verbindingen

Benzineleiding Controleren Om de 2 jaar (zonodig vervangen) (2) Benzinefilter Controleren Koppelingsveer

en voering Carburateur

(inwendig)

Motorolie

Benzinetank (uitwendig)

Klepspeling Nastellen (2) Bouten en

moeren

Controleren Reinigen

Reinigen

Controleren

(2)

Controleren (2)

Controleren (2) Nastellen Controleren

Verversen

Reinigen

Controleren / natrekken

Na de eerste 10 bedrijfsuren en vervolgens

om de 6 maanden of 50 bedrijfsuren

(2)

Motor loopt onregelmatig.

Motor loopt warm. 1. Elektrodenafstand te groot. 9

Machine trilt hevig. 1. Mes uit balans of verkeerd

1. Bougie defect of elektrodenafstand te groot.

2. Luchtfilter vervuild. 10

3. Koelribben motorblok vervuild.

4. Gebrek aan olie. 6

5. Pulley starterkoord vervuild.

gemonteerd.

2. Losse motorbevestigingsbouten.

(1) Vaker bij gebruik in stoffige omgeving. (2) Het onderhoud van dit punt moet door een erkende Honda-dealer.

11 NL

Page 68

VERVOER EN OPSLAG

VOORZICHTIG:

VEILIGHEID

D8 D10

D1 D4

[1]

[2]

VEILIGHEID

C14 D3

VERVOER

Vervoer of draag alleen een uitgeschakelde machine met de beschermkap op het mes of de trimmerkop.

Dragen: In het midden van het aandrijfashuis vastnemen, en in evenwicht houden. Vervoeren: Goed vastbinden en voorkomen dat er benzine uitlekt.

OPSLAG

Wanneer de machine langer dan 2 maanden opgeborgen wordt, moet het onderstaande onderhoud worden uitgevoerd:

- Benzinetank ledigen en motor laten draaien tot de carburateur droogvalt.

- Bougie verwijderen en een paar druppels olie op de zuiger gieten (dezelfde olie als die in het oliecarter).

- Langzaam aan het starterkoord trekken op de olie over de cilinderen zuigerwanden te verdelen en bougie in de cilinderkop schroeven.

- Plantaardig en ander vuil verwijderen (koelribben, transmissiekop, onder de beplating).

- Blanke delen inoliën.

- Machine in fabrieksverpakking en droog en koel opbergen.

- Bij staand opgeborgen machine: Motor onderaan en machine voor omvallen behoeden.

HET STUUR INVOUWEN (ALLEEN VOOR MODEL U) Om de bosmaaier eenvoudig weg te bergen, kan men het stuur

draaien. Ga te werk volgens de onderstaande instructies.

OPSLAG VAN BRANDSTOF

NB:

• Gebruik alleen recipiënten of kannen die specifiek voor koolwaterstoffen [2] zijn ontworpen. Zo voorkomt u verontreiniging van de benzine door de oplossing van de wanden van het recipiënt, waardoor de motor slecht gaat functioneren.

• Een verstopt carburateur of kleverige kleppen door verouderde of verontreinigde benzine zijn niet door de waarborg gedekt.

• De kwaliteit van loodvrije benzine vermindert snel (2 à 3 weken in sommige gevallen), gebruik daarom geen benzine van meer dan een maand oud. Sla niet meer brandstof op dan het strikte minimum voor één maand.

ACCESSOIRES

COURANTE ONDERDELEN, VERBRUIKSPRODUCTEN

Afhankelijk van model worden bepaalde accessoires standaard meegeleverd. Alle accessoires kunnen worden nabesteld.

UMK425E1 UMK435E1

LEET UEET LEET U9ET

Gras en onkruid, kaalslag:

72560-VL6-P31

Standaard

Doornheggen en struikgewas:

72511-VL6-P31 (Ø 255 mm)

• Draai het stuur altijd rechtsom.

• Draai het stuur nooit meer dan een kwart slag.

• Het kartelwiel [1] mag niet meer dan 6 slagen worden los gedraaid.

UIT DE WINTERBERGING HALEN

1. Neem de bougie los, kontroleer of deze schoon is en de

afstanden tussen de elektroden juist is. Trek een paar keer aan het starterkoord om eventueel vuil uit te werpen.

2. Draai de bougie handvast aan en voorts met de bougiesleutel

goed vast (een achtste tot een kwartslag is voldoende).

3. Kontroleer de smeerolie op vuil en vervolgens het oliepeil.

4. Vul de benzinetank en start de motor.

Indien u voor winterberging olie in de cilinder heeft gegoten, zal

NB:

de motor even roken, maar dat is volkomen normaal.

Standaard

Grote grasoppervlakken:

72511-VF9-E32 (Ø 230 mm)

72512-VL6-P31 (Ø 255 mm)

Optie

Courante onderdelen

17211-Z0H-000 17211-Z0Z-000

Luchtfilter

31915-Z0H-003

Ontstekingsbougie

28462-ZM3-003

Trekkoord voor starter

Verbruiksproducten

08221-888-010MP

Motorolie

Voor uw veiligheid, is het formeel verboden om het even welke andere toebehoren te stijgen dan die die specifiek voor uw model en soort bosmaaiers worden ontworpen, hierboven op een lijst gezet.

12 NL

Page 69

TECHNISCHEGEGEVENS

MODELS

UEET LEET

UMK425E1

TECHNISCHE GEGEVENS

Beschrijvingskode HAJF HAHF Funtie Lang gras en struikgewas maaien

Afmetingen L x b x h mm

1 859 x 671 x 517

(1 888 x 671 x 504)*

1 859 x 384 x 252

(1 888 x 384 x 247)*

Drooggewicht (zonder mes) kg 6,28 5,98

MOTOR

Model GX25T Beschrijvingskode GCALT Type 4-Takt, 1 cilinder verticale kopklepmotor

Cylinderinhoud cm

25 Boring / Slag mm 35 x 26 Nettovermogen** (ISO 8893) kW/Omw. min.

-1

0,72 / 7 000 Max. netto paar van de motor** (SAE J1349) N.m 1,0 / 5 000 Maximumtoerental Omw./min. 10 000 Stationair toerental Omw./min. 3 100 Motorolie SAE 10W30 Inhoud oliecarter l (cm

)

0,08 (80) Benzine Zonder lood Inhoud benzinetank l (cm3)

0,58 (580) Ontsteking Transistor-magnet Merk en type bougie NGK CM5H Carburateur Membrane Transmissie Haakse overbrenging Transmissieverhouding 14 / 19 Toerental snijgereedschap Omw./min. 7 000 / (9 200*) Lengte nylonsnoer Snoer Ø 2,7 mm (standaard) m 3 Gebruik op één tank benzine g/kWh 340

* Waarden tussen haakjes: machine met een mes voorzien van 3 tanden, 4 tanden. ** Het nominale vermogen van de motor in dit document is het nettovermogen gemeten volgens ISO 8893 en geleverd met een productiemachine GX25T bij 7 000

Omw./min. (Nettovermogen) en SAE J1349 bij 5 000 Omw./min. (Max. netto paar van). Massaproductiemotoren kunnen hiervan afwijken. Het uiteindelijke vermogen is afhankelijk van vele factoren, zoals bedrijfstoerental, omgevingscondities, onderhoud e.d.

UMK425E1

LEET UEET

Het equivalent geluidsdrukniveau op de plaats van de operator (volgens de norm EN ISO22868:2008) dB(A)

95 94 95,5 94

Meetonzekerheid dB(A) 1,5 1 Gemeten geluidsvermogen (volgens de norm

EN ISO22868: 2008) dB(A)

104 103,5 104,5 104

Meetonzekerheid dB(A) 1,5 1 1,5 1 Gewaarborgd geluidsvermogensniveau

(volgens richtlijn 2000/14/EC, 2005/88/EC) dB(A)

109

Equivalent trillingsniveau (volgens de norm EN ISO22867: 2008, EN 12096: 1997)

m/s Meetonzekerheid m/s

10 10 4 5

35 2

13 NL

Page 70

MODELS

U9ET LEET

UMK435E1

TECHNISCHE GEGEVENS

Beschrijvingskode HALF HAKF Funtie Lang gras en struikgewas maaien

Afmetingen L x b x h mm

1 870 x 671 x 521

(1 899 x 671 x 507)*

1 870 x 384 x 258

(1 899 x 384 x 257)*

Drooggewicht (zonder mes) kg 7,53 7,22

MOTOR

Model GX35T Beschrijvingskode GCAMT Type 4-Takt, 1 cilinder verticale kopklepmotor

Cylinderinhoud cm

35,8 Boring / Slag mm 39 x 30 Nettovermogen** (ISO 8893) kW/Omw. min.

-1

1,0 / 7 000 Max. netto paar van de motor** (SAE J1349) N.m 1,6 / 5500 Maximumtoerental Omw./min. 10 000 Stationair toerental Omw./min. 3 100 Motorolie SAE 10W30 Inhoud oliecarter l (cm

)

0,10 (100) Benzine Zonder lood Inhoud benzinetank l (cm3)

0,58 (580) Ontsteking Transistor-magnet Merk en type bougie NGK CM5H Carburateur Membrane Transmissie Haakse overbrenging Transmissieverhouding 15 / 20 Toerental snijgereedschap Omw./min. 7 000 / (9 200*) Lengte nylonsnoer SnoerØ 2,7 mm (standaard) m 3 Gebruik op één tank benzine g/kWh 360

Omw./min. (Nettovermogen) en SAE J1349 bij 5 500 Omw./min. (Max. netto paar van). Massaproductiemotoren kunnen hiervan afwijken. Het uiteindelijke vermogen is afhankelijk van vele factoren, zoals bedrijfstoerental, omgevingscondities, onderhoud e.d.

UMK435E1

LEET U9ET

Het equivalent geluidsdrukniveau op de plaats van de operator (volgens de norm EN ISO22868: 2008) dB(A)

96 95,5 96 94

Meetonzekerheid dB(A) 1 Gemeten geluidsvermogen (volgens de norm

EN ISO22868: 2008) dB(A)

105 103 105 103

Meetonzekerheid dB(A) 1 Gewaarborgd geluidsvermogensniveau

(volgens richtlijn 2000/14/EC, 2005/88/EC) dB(A)

109

Equivalent trillingsniveau (volgens de norm EN ISO22867: 2008, EN 12096: 1997)

m/s Meetonzekerheid m/s

7855,5

3422,5

14 NL

Page 71

INTRODUCCIÓN

PRECAUCIÓN:

Escriba aquí el número de serie de la máquina

Inscriba aquí el modelo de la máquina

Señora, señor, Acaba de comprar una desbrozadora Honda y le agradecemos su confianza. Este manual se ha redactado para familiarizarlo con esta nueva máquina, permitiéndole utilizarla en las mejores condiciones y mantenerla en buen estado. Deseosos de hacer que pueda aprovecharse de la mejor manera de las evoluciones tecnológicas, nuevos equipos o materiales y de nuestra experiencia, los modelos se han ido mejorando regularmente. De ahí que las características y informaciones contenidos en este manual se puedan modificar sin aviso previo y sin obligación a actualiza rl o. Las ilustraciones de este manual muestran el modelo más representativo para el tema tratado. Si tiene un problema o cualquier pregunta en relación con la máquina, diríjase a su concesionario o a un revendedor homologado por Honda. Conserve este manual al alcance de la mano para consul tarlo en cualquier momento y asegúrese de que acompaña la máquina si se trata de una reventa. Le recomendamos lea el seguro de garantía para conocer todos sus derechos y responsabilidades. El seguro de garantía es un documento separado suministrado por su concesionario. Está prohibido hacer cualquier reproducción, incluso parcial, de la presente publicación, sin autorización escrita previa.

INTRUCCIONES DE SEGURIDAD

Para su seguridad y comodidad de uso, le recomendamos encarecidamente que lea este manual. Prestar attención a estos símbolos y a sus significados:

MANUAL DE INSTRUCCIONES

Manual original

UMK425E1-UMK435E1

Desbrozadora

Señala un riesgo importante de daños corporales graves, incluso un peligro mortal si no se respetan las instrucciones.

• Señala una posibilidad de daños corporales o de deterioro del equipamiento si no se respetan las instrucciones.

NOTA: Fuente de informaciones útiles.

CÓMO IDENTIFICAR SU MÁQUINA

UEET U9ET LEET

El modelo de su máquina aparece indicado en la etiqueta de identificación y está compuesto por una serie de letras y cifras (véase página 63).

zzz

INDICE

Introducción . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Instrucciones de seguridad . . . . . . . . . . . . . . . . . . . . . . . . 2

Etiquetas de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Identificación de la maquina . . . . . . . . . . . . . . . . . . . . . . . . 3

Descripción general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Montaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Preparación y comprobaciones antes del uso . . . . . . . . . . 5

Arranque y parada del motor . . . . . . . . . . . . . . . . . . . . . . . 6

Uso . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Diagnótico de averías . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Transportar y almacenamiento . . . . . . . . . . . . . . . . . . . . 12

Accesorios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Especificaciones técnicas . . . . . . . . . . . . . . . . . . . . . . . . 13

Direcciones de los principales concesionarios Honda . . . 15

Declaracion de conformidad CE. . . . . . . . . . . . . . . . . . . . 16

2009 - Honda France Manufacturing S.A.S. - Pôle 45 - Rue des Châtaigniers

Printed in France

1 ES

Page 72

INSTRUCCIONES DE

PRECAUCIÓN:

SEGURIDAD

Cualquier pieza de la máquina puede representar una fuente potencial de peligro en caso de uso o mantenimiento incorrecto. Conviene prestar mucha atención a las secciones precedidas de las palabras siguientes.

Le advertimos que si no se cumplen las instrucciones, existe un riesgo de heridas corporales graves o de deterioro del material.

• Le advertimos que si no se cumplen las instrucciones, existe un riesgo de heridas corporales graves o de deterioro del material.

NOTA: Fuente de informaciones útiles.

Este signo le incita a ser prudente al realizar ciertas operaciones. Consulte las instrucciones de seguridad de las páginas siguientes, puntos indicados en la casilla.

FORMACIÓN:

A1. Lea atentamente las instrucciones de este manual. Familiarícese con el uso

correcto y los mandos antes de utilizar el desbrozadora. Sepa parar el motor rápidamente.

A2. Utilice el desbrozadora par a el uso a qu e est á de stina d o, o sea:

- Cortar la hierba con un hilo de nylon, en los bordes de los macizos, plantaciones, muros, cercados o zonas verdes de superficie reducida, para rematar el corte realizado con un cortacéspedes.

- Cualquier otra utilización puede resultar peligrosa o generar un deterioro de la máquina.

A3. No permita nunca el uso de la máquina a niños o pe rson as no famil i arizad as co n

las instrucciones, el uso de la desbrozadora. La regula ción local puede ex igir una edad límite para el usuario.

A4. No se utilice la desbrozadora:

- Cuando estén personas y particularmente niños o animales a proximidad. Respete la distancia de seguridad de 15 metro s mínimo entre la máquina y las personas eventualmente presentes. Solo una persona debe manejar la desbrozadora.

- Si el usuario ha tomado medicamentos o sustancias conocidas por reducir su capacidad de reflejos y vigilancia.

- En caso de utilizar un cabezal con hilo de nylon, asegúrese de que la extensión del protector y la cuchilla cortahilo están bien colocadas, a efectos de que el hilo quede cortado en el largo correcto.

- Si no hay dispositivos de seguridad como el protector de herramienta o si el protector está deteriorado.

A5. No modifique su desbrozadora. Esto podría poner en peligro su seguridad

exponiéndole a accidentes o heridas graves.

A6. Recuerde que los accidentes o los riesgos a que se exponen terceros y sus

pertenencias son responsabilidad del usuario o propietario.

PREPARACION

B1. No utilice el material si está descalzo o si lleva sandalias y prendas amplias que

se podrían enganchar en la maleza.Durante el trabajo, es obligatorio llevar pantalones largos, botas o zapatos de seguridad con suelas antideslizantes, gafas o visor de protección contra las proyecciones, g uantes, preferentement e de cuero y un casco antirruido.En zonas en que pueden caer objetos (ramas, piedras...), protéjase la cabeza con un casco de seguridad.

B2. Observe en detalle la zona a desbrozar y elimine todos los objetos extraños que

la máquina podría proyectar ( piedras, trozos de madera, alamb res, huesos, etc.).

B3. ¡ATENCION: PELIGRO! La gasolina es muy inflamable.

Conserve la gasolina en recipientes especialmente previstos para eso.

- Efectúe el llenado únicamente fuera, antes de arrancar el motor y no fume durante esta operación o cualquier manipulación de gasolina.

- No saque el tapón del depósito de gasolina ni efectúe el llenado mientras esté funcionando el motor o está todavía caliente.

- No arranque el motor si se ha derramado gasolina: aleje la desbrozadora de la zona en que se ha vertido la gasolina y no provoque ninguna inflamación mientras la gasolina no se haya evaporado y que los vapores no se hayan disipado.

- Cierre correctamente el d epósito y el recipiente , apretando correc tamente los tapones.

B4. Reemplace los silenciadores de escape defectuosos.

B5. Antes de cada utilización, proceda siempre a una verificación general y en

particular el aspecto de las herramient as, conjunto de corte, tapas de prote cción y tapones de fijación, para asegurarse de que no están desgastados ni deteriorados o aflojados. Verifique siempre que los gatill os de con tr ol de gase s y el botón de parada "STOP" funcionan correctamente.

B6. Cuide de que las manijas y el punto de enganche del arnés estén correctamente

posicionados, y que la máquina esté bien equilibrada. Las posiciones y reglajes correctos se explican en el capítulo "Preparación y verificación antes del u s o" de este manual.

B7. Cuide de que el ralentí esté correctamente ajustado para que la herramienta se

detenga al soltar el gatillo de mando de los gases.

B8. Instale la pantalla de protección de la cuchilla en la herramienta de corte de

cuchilla mientras se desmonta y se monta.

- Gire el conmutador de motor hacia la posición "STOP", y desmonte el capuchón de bujía de encendido.

- Durante la operación, lleve guantes.

USO

C1. No deje funcionar el motor en un lugar cerrado, en que los vapores tóxicos de

monóxido de carbono puedan acumularse.

C2. Trabaje únicamente con la luz del día. C3. Siempre que sea posible, evite utilizar la máquina en un terreno mojado. C4. Durante el trabajo, mantenga la distancia de seguridad respecto al cabezas de

corte de hilo de nylon, proporcionada por la posición del punto de enganche del arnés.

C5. Ande, no corra ni se ponga en situación inestable. Tenga cuidado con los

obstáculos como piedras, troncos etc. que podrían hacerle tropezar.

C6. Asegure sus pasos en las pendientes. Trabaje las pendientes en sentido

transversal, nunca bajando o subiendo.

C7. No utilice nunca la máquina en pendientes cuya inclinación presente un peligro

para el usuario. Es responsabilidad del usuario evaluar los riesg os potenciales del terreno a trabajar y tomar todas las decisiones necesarias para garantizar su seguridad. Esto es particularmente importante para las pendientes, los suelos accidentados, resbaladizos o tierras movedizas.

C8. No modifique nunca el reglaje del motor para ponerlo en sobretensión. C9. Antes de arrancar el motor, asegúrese de que ninguna persona se encuentra a

menos de 15 metros de la maquina, que la herramienta de corte no tocará el suelo y que la máquina está estable.

C10. Arranque el motor con precaución, respetando las instrucciones de uso y

quedándose alejado de la herramienta.

C11. Pare el motor y desconecte el hilo de bujías en los siguientes casos:

- Antes de cualquier intervención en el sistema de corte.

- Antes de cualquier operación de limpieza, verificación, reglaje o reparación de la desbrozadora.

- Los únicos reglajes que se realizan con el motor encendido son los del carburador y del ralentí.

- Durante esta operación, procure evitar que la herramienta entre en contacto con cualquier objeto y que la máquina esté en posición estable.

- Al chocar con un objeto extraño, controle el sistema de corte y el árbol de transmisión verificando si están estropeados. Efectúe las reparaciones necesarias antes de volver a utilizar la máquina.

- Si la desbrozadora empieza a vibrar de manera anormal, busque inmediatamente las causa de estas vibraciones y repárelas.

C12. Pare el motor en los siguientes casos:

- Siempre que se deje sin vigilancia la desbrozadora.

- Antes de llenar con gasolina.

- Durante los desplazamientos entre zonas de trabajo.

C13. Riesgo de retroceso con todas las cuchillas rigidas. C14. El uso de accesorios distintos a los recomendados por Honda puede ocasionar

daños en la desbrozadora que no serán cubiertos por la garantía.

MANTENIMIENTO Y ALMACENAMIENTO

D1. Mantener todas las tuercas y tornillos apretados para garantizar condiciones

seguras de uso. Un mantenimiento re gular es esencial para asegurar y con servar la calidad de rendimiento.

D2. No utilice la máquina con piezas deterioradas o usadas. Las piezas se deben

reemplazar y no reparar. Utilice piezas de origen. Las herramientas de corte siempre deben llevar las marcas del fabricante y la referencia y la velocidad máxima de utilización. Piezas de calidad no equivalente pueden deteriorar la máquina y comprometer su seguridad.

D3. Lleve guantes gruesos para el desmontaje y el montaje del dispositivo de cort e. D4. No guarde la desbrozado ra con gasolina en el depósito en un local en que los

vapores de gasolina podrían alcanzar una llama, una chispa o una fuente importante de calor.

D5. Guárdela en un local seco y limpio, fuera del alcance de los niños. D6. Deje que le motor se enfríe antes de guardar la máquina en un local cualquiera. D7. Para reducir los riesgos de incendio, saque todas las hojas, hierbas y aceite

sobrante de la desbrozadora, en particular deje limpio el motor, sus aletas de refrigeración, el tubo de escape y la zona de almacenamiento de la gasolina.

D8. Al guardarla o al desplazarla, tape la cuchilla de corte con su funda protectora de

transporte para evitar heridas por contacto accidental.

D9. Si debe vaciar el depósito de gasolina, efectúe esta operación fuera y con el

motor frío.

D10. A efectos de respetar el medio ambiente, no se debe desecha r el aceite gastado

o la gasolina vertiéndolos a la alcantarilla, o a la calle o en el suelo. Una gasolinera local se encargará de que se recicle el aceite y la gasolina con toad seguridad.

2 ES

Page 73

ETIQUETAS DE SEGURIDAD

[1]

[4]

[5]

Instrucciones generales

Velocidad de rotación

Herramientas de corte autorizadas

[2]

[3]

n/min.

XXXX

[1] [6] [7]

[A] Placa de identificación

[12]

[15]

[14]

[10] [11]

[13]

[8]

-----

Rue des Châtaigniers - Pôle 45 45140 Ormes - France

[9]

[28]

[26]

[33]

[16]

[18]

[27]

[34]

[25]

[17]

[A]

[26]

[29]

[21]

[23]

[31]

[24]

[19]

[22]

[20]

[16]

[18]

[30]

[32]

[A]

[35]

[36]

[37]

[38]

[39]

[40]

[41]

Su desbrozadora se debe utilizar con prudencia. Para ello se han colocado en la máquina etiquetas destinadas a

recordarle las principales precauciones de utilización, en forma de pictogramas. Su significado se describe más adelante.

Se considera que estas etiquetas forman parte de la máquina. Si una de ellas se despega o es difícil de leer, contacte con su concesionario para que la reemplace. También le recomendamos lea atentamente las instrucciones de seguridad. (véase página 2).

DESCRIPCIÓN GENERAL

[1] ATENCION: Lea este manual de usuario antes de utilizar la máquina

de cualquier manera

[2] ATENCION: Riesgo de proyecciones. Procure alejar a las personas o

animales domésticos hasta 15 m como mínimo mi entras se utiliza la máquina

[3] Lleve siempre gafas, un casco y cualquier otro accesorio de

protección necesario para protegerse los ojo s y el cuerpo contra la proyección de objetos (grava, cristal, piezas metálicas etc.) por la herramienta de corte.

[4] Utilice la desbrozadora solo con una herramienta de c orte de hilo de

nylon o discos de metal. No utilice una cuchilla de sierra circular con el protector estándar.

[5] Información sobre la velocidad de rotación de la herramienta de corte. [6] El motor emite gas monóxido de carbono que es tóxico y veneno so.

No lo tenga en marcha en un lugar cerrado.

[7] La gasolina es muy inflamable y explosiva. Pare el motor y espere a

que se enfríe antes de repostar.

IDENTIFICACIÓN DE LA MAQUINA

IDENTIFICACIÓN DE LOS COPONENTES

[16] Motor [26] Arbol de transmisión [17] Bujía de la herramienta de corte [27] Caja de transmisión [18] Asa de lanzador [28] Cabezal de corte de hilo nylon [19] Filtro de aire [29] Disco 3 dientes [20] Depósito de gasolina autorizados [30] Punto de enganche del arnés [21] Cable de acelerado r [31] Arnés doble [22] Cárter de embrague [32] Manillar [23] Manija de mando [33] Manija simple [24] Gatillo de control de gases [34] Cuchilla corte hilo [25] Interruptor Marcha/Parada

[8] Nivel de potencia acúst ica garantizado según los directivas

2000/14/EC, 2005/88/EC

[9] Marca de conformidad según los directivas 98/37/EC, 2000/14/EC,

2004/108/EC, 2005/88/EC, 2006/42/EC

[10] Modelo - Tipo [11] Modelo - Nombre [12] Año de fabricación [13] Número de serie [14] Identificativo de conformidad ruso [15] Nombre y dirección del constructor

CONTENIDO DE LA BOLSA

[35] Protector del aparato [36] Tornillo y travesaño [37] Gafas protectoras [38] Cuchilla de 3 dientes y su protector [39] Estabilizador, travesaño y tuerca [40] Llave multiusos [41] Llave hexagonal

3 ES

Page 74

MONTAJE

PRECAUCIÓN:

B3 C11 D3

SEGURIDAD

[2]

[3]

[1]

[3]

[4]

[7] [8]

[10]

[9]

[10]

[9]

SEGURIDAD

C11 D3

[14]

[15]

[13]

[14]

[16]

[17] [18] [19]

[13]

[24]

[23]

[22]

[24]

MANIJAS Y MANILLAR

El manillar [1] (tipo U) o la manija simple [2] (tipos L) se debe instalar en el tubo de transmisión [3].

• Tipos U: centre el manillar entre las dos flechas [4].

El montaje se debe realizar con herramientas incluidas en el estuche suministrado con el aparato y cuyo contenido es.

Llave de bujía / Llave de terminal torx

[5]

PROTECTORES DE HERRAMIENTAS

Su desbrozadora se suministra con un protector.

Instale el protector en la máquina con los 2 tornillos [8] y arandelas [7] suministrados y la llave Torx.

UTILIZACIÓN CON CABEZAL DE CORTE DE HILO DE NYLON

Junte las dos partes [10] y [9] clipsándolas como se indica en el dibujo. Roscar los tres tornillos con sus arandelas usando una llave torx.

Llave hexagonal

[6]

MONTAJE DEL SISTEMA DE CORTE

• Preste especial atención cuando monte los separadores [13]. El lado cóncavo debe estar orientado hacia la transmisión [15].

CABEZAL DE HILO NILON Con el separador [13] montado en el

eje de la transmisión, atorníllelo en el cabezal de corte del hi lo de nylon. Se aprieta girándolo en el sentido contrario al de las agujas del reloj.

Utilice una llave hexagonal [14] para bloquear la transmisión con el fin de apretar correctamente el cabezal de hilo de nylon.

DISCO DE 3 DIENTES Coloque el disco cortahierba [16]

entre los distanciadores [13] y [17] de modo a que las estrías de los distanciadores queden perfectamente encajadas en el eje.

Coloque el estabilizador [18]. Bloquee la rotación del árbol con la llave hexagonal [14]. Apriete fuerte la tuerca freno [19] en el sentido antihorario con la llave adecuada.

MONTAJE Y REGLAJE DEL ARNES

Es importante, para la seguridad y el confort de uso que ajuste las correas del arnés de modo que no le moleste y que la máquina esté correctamente equilibrada en posición de trabajo.

Las máquinas se suministran con un arnés doble [22].

Pase el arnés y ciérrelo con el enganche rápido [23]. Ajuste las correas con las hebillas [24] de modo que la máquina

quede suspendida a altura de las caderas.

UTILIZACIÓN CON UN DISCO No monte la parte inferior [10].

Nunca utilice el cortador de césped/maleza sin la pantalla protectora. Las piedras u otros objetos extraños despedidos hacia afuera por el accesorio cortante (cabezal cortante de línea de nylon o cuchilla cortante) en rotación, o el contacto con el cabezal cortante en rotación, pueden causar lesiones personales o danós materiales.

4 ES

PREPARACIÓN Y COMPOBRACIONES ANTES DEL USO

EQUILIBRADO DE LA MÁQUINA

Enganche la máquina como en el dibujo [1].

Cuando la máquina esté en posición, es imperativo que verifique su equilibrado. Esta verificación debe realizarse con el aparato equipado con la herramienta de corte y con depósito de gasolina medio lleno.

Ajuste la longitud del arnés de modo que la herramienta quede paralela al suelo, en contacto con el suelo.

[1]

Page 75

Si la máquina está equipada con un disco cortahierba, éste se debe

PRECAUCIÓN: (Tipo U)

PRECAUCIÓN:

[2]

[5]

[3]

[4]

[3]

[4]

[5]

[3]

[7]

[6]

[9]

[8]

B3 C12

SEGURIDAD

montar con el estabilizador (véase página 4). El equilibrado correcto se obtiene cuando el estabilizador toca el

suelo, sin que se apoye en él con demasiada presión [2].

UMK425E1 UMK435E1

Tipo U [8] 490 mm 500 mm [9] 740 mm 750 mm

Hacer un pequeño esfuerzo en las manijas debe ser suficiente para levantar la herramienta del suelo. Si un reglaje resulta necesario, desplace el punto de enganche [4] hacia delante si la herramienta es demasiado "pesada", o hacia atrás en caso contrario: afloje los tronillos con una llave Torx [3] suministrada, para desplazar el punto de enganche hacia la posición deseada.

• Procure no extender demasiado el cable de gases al desplazar el manillar [5]. Verifique que el gatillo del acelerador funciona libremente.

Ajuste luego la posición de la manija simple o del manillar doble [5] aflojando los 4 tornillos para alcanzar una posición de trabajo cómodo.

Al haber conseguido la posición ideal, verifique de nuevo el equilibrado y en su caso ajuste.

Apriete luego con fuerza los tornillos y bloquee las manijas en posición.

Como referencia, los ajustes estándar según el modelo de desbrozadora son:

UMK425E1 UMK435E1

[6] 530 mm 545 mm

Tipo L

[7] 760 mm 775 mm

LLENADO DEL DEPOSITO DE GASOLINA

La presión puede aumentar en los recipientes que contienen gasolina, debido a la temperatura ambiente. Abra el tapón con precaución para evitar las proyecciones. Conserve el carburante en un lugar fresco, para periodos cortos y no lo deje nunca al sol.

UMK425E1 UMK435E1

Capacidad del depósito de gasolina

0,58 l (580 cm

Gasolina recomendada Super sin plomo

• Limpie el tapón del depósito y sus bordes para evitar que cuerpos extraños entren en el depósito.

• Llene el depósito de carburante utilizando un embudo apropiado o una lata con tapón de tubo.

• Para más comodidad, coloque la máquina en posición de utilización.

• Procure que el aparato esté en posición estable durante la operación, para que no se vuelque.

La gasolina es muy inflamable, y en ciertos casos, explosiva. Llene el depósito en un lugar ventilado, motor parado.

No fume, no acerque llamas o chispas del lugar en que se efectúa el llenado o del lugar en que se conserva la gasolina. Procure no llenar demasiado el depósito de gasolina (no debe haber gasolina en el orificio de llenado). Al acabar el llenado, verifique que el tapón del depósito está correctamente cerrado. Cuidado con no derramar gasolina mientras se llena el depósito. Las salpicaduras o vapores de gasolina podrían pre nder fuego. Antes de encender el motor, asegúrese de que la gasolina derramada ha secado y que los vapores se han disipado. Evite el contacto directo de la gasolina con la piel o respirar vapores. MANTENGA FUERA DEL ALCANCE DE LOS NINOS.

) 0,63 l (630 cm3)

5 ES

Page 76

GASOLINA CON ALCOHÓL

B3 C12

SEGURIDAD

[1]

C7 C9 C10C1

B1 B2 B5A4

SEGURIDAD

C9 C10

SEGURIDAD

C1 C7

[2]

Si tiene la intención de emplear gasolina con alcohol, cerciórese de que su índice de octano es por lo menos tan elevado como él recomendado por Honda [86].

Existen dos tipos de mezcla gasolina/alcohol : uno que contiene alcohol etílico y el otro que contiene alcohol metílico. No utili zar mezclas que contengan más del 10% de alcohol etílico, ni gasolina que contenga alcohol metílico (metilo o alcohol de madera), que no contenga cosolventes ni inhibidores de corrosión para el alcohol metílico.

En caso de mezcla con alcohol metílico con adición de cosolventes e inhibidores de corrosión,limitar la proporción al 5% de alcohol metílico.

La garantía no cubre los daños causados al circuito de

NOTA:

gasolina ni los problemas de rendimiento del motor resultante del empleo de gasolina que contenga alcohol. Honda no aprueba el uso de carburantes que contengan alcohol metílico siempre y cuando su carácter apropiado aún no esté demostrado.

LLENADO DEL DEPOSITO DE ACEITE

Controle el aprete de la herramienta de corte y de las manijas o del manillar. Desplace la máquina del sitio en que se ha realizado el llenado de gasolina. Póngase en una parte del terreno estable y plana.Asegúrese de que el capuchón de la bujía está colocado.

ARRANQUE Y PARADA DEL MOTOR

Dejar que funcione el motor con un nivel de aceite insuficiente puede causar daños graves en el motor. Verifique el nivel del aceite en una superficie plana y horizontal, con el motor parado.

Utilizar aceite no detergente o para motores de dos tiempos podría reducir la vida útil del motor.

COMPROBACIÓN DEL NIVEL DE ACEITE DEL MOTOR

1. Coloque el motor horizontal en una superficie plana.

2. Quite el tapón del dispositivo de llenado de aceite y verifique el nivel; debe llegar hasta arriba del orificio del depósito [1].

3. Si el nivel está demasiado bajo, llene hasta arriba de la tubería de llenado de aceite con el aceite recomendado. Utilice aceite Honda 4 tiempos o un aceite motor equivalente, altamente detergente y de primera calidad, certificada que está conforme con la normativa de los constructores automovilísticos americanos para la clasificación de los servicios SG, SF.

ARRANQUE EN FRIOD

La máquina se considerada fría si el motor no ha funcionado más de cinco minutos en los últimos 10 minutos anteriores a la puesta en marcha.

Si la temperatura ambiente es demasiado cálida (verano),

NOTA:

es posible que el motor arranque mejor sin el estárter. PARA PONER EN MARCHA, PROCEDA COMO SIGUE

1. Coloque el botón Marcha/Parada [2] en posición Marcha "I".

2. Ponga la palanca de estárter [3] en posición superior (cerrado).

3. Pulse varias veces la bomba de cebado [4] situada debajo del carburador, para provocar la llamada de gasolina.

Siempre hay que poner la máquina en el suelo para arrancar. Procure que esté estable y que la herramienta no esté en contacto con ningún objeto o con el suelo.

ANTES DE PONER EN MARCHA

Verifique que las tapas de protección están instaladas, correctamente apretadas, y que dispone de los equipos de protección como gafas de seguridad, guantes, botas, casco antirruido.

6 ES

[3]

[4]

4. Tire ligeramente del asa del lanzador [5] hasta que sienta una resistencia.

Page 77

5. Tire luego enérgicamente

PRECAUCIÓN:

[5]

[1]

[2]

SEGURIDAD

Leer las norme de sicurezza

C11A4

SEGURIDAD

hasta que arranque el motor.

6. Cuando el motor empieza a arrancar, retroceda la palanca del estárter [3] a la posición inferior.

No olvide que la herramienta de corte sigue girando por inercia incluso con el motor apagado.

USO

• No tire del asa del lanzador mientras la cuerda no se haya

desenrollado completamente.

• No deje que el asa del lanzador vuelva brutalmente contra el

motor, hacer que vuelva ligeramente para evitar cualquier daño en el arrancador.

Tire siempre de manera fuerte del asa del lanza dor, pues

NOTA:

en caso contrario no habrá suficientes chispas en la bujía y el motor no se encenderá.No coloque el pie ni la rodilla en el tubo de transmisión para sujetar la máquina, puesto que hay riesgo de que se tuerza y por consiguiente que se estropee la máquina.

ARRANQUE EN CALIENTE

La máquina se considera "caliente" si el motor ha funcionado más de cinco minutos en los últimos diez minutos que preceden la puesta en marcha. El método de arranque en caliente es idéntico al arranque en frío, excepto que no es precso utilizar el estárter [1] (tiene que quedar en posición inferior).

POSICIÓN DE TRABAJO

Después de haber arrancado la máquina, enganche el arnés comose explicó anteriormente en el capítulo Preparación.

Cuando haga manipulaciones con la máquina , te ng a cuidado con no impactar la herramienta de corte y mantenga el cabezal alejado del cuerpo. No use la máquina sin engancharla previamente al arnés.

Mantenga la desbrozadora bien agarrada por los dos puños, como indicado. Trabaje siempre apoyado sobre los dos pies. Tómese algún descanso y cambie las posturas de trabajo.

• Durante el trabajo, deje siempre que el motor vuelva al ralentí entre las operaciones. Largos periodos de uso a régimen máximo sin carga (sin la herramienta contra la vegetación), pueden deteriorar el motor de manera irremediable.

NOTA: Si tiene dificultades para volver a arrancar un motor caliente, proceda de la siguiente manera:

1. Ponga el motor en posición OFF (apagado) (O).

2. Asegúrese que la palanca del estrangulador esté en posición ON (encendido).

3. Mantenga la palanca del acelerador (disparador de poten cia) enteramente presionado.

4. Tire 3 a 5 veces la manija del arrancador y suelte la palanca del acelerador (disparador de potencia).

5. Arranque el motor remitiéndose a los procedimientos descritos más arriba.

• Asegúrese que el interruptor del motor esté en posición OFF (O).

• Si se ejecuta esta operación con el interruptor del motor en

posición ON (encendido), la cuchilla puede girar cuando arranca el motor y herir a alguien.

PARADA DEL MOTOR

1. Para detener el motor, pasar el botón Marcha / Parada a la posición parada (O) [2].

2. Este mando también permite apagar la máquina en caso de emergencia.

CON EL CABEZAL DE HILO DE NYLON

Esta herramienta está destinada a completar el trabajo de un cortacésped. Es muy práctico y eficaz para cortar la hierba a lo largo de los muros o cercados, alrededor de los árboles y postes o las superficies pequeñas o no planas por donde no puede pasar el cortacésped.

Verifique que la cuchilla cortahilo está bien fijada en la protección del sistema de corte.

LONGITUD DEL HILO Cuando el cabezal está girando al máximo, golpee éste

ligeramente contra el terreno y el hilo saldrá automáticamente. Repita la operación hasta obtener la buena longitud.

Al arrancar el motor y la herramienta de corte, el largo del hilo sobrante será cortado automáticamente por la cuchilla situada en el protector.

7 ES

Page 78

PRECAUCIÓN:

MANTENIMIENTO

PRECAUCIÓN:

D3D2

SEGURIDAD

C13

C11B8

SEGURIDAD

[3]

[2]

[4]

[5]

SEGURIDAD

C13

D2 D3

CORTE El hilo de nylon permite el corte nítido de la hierba, sin deteriorar la

corteza de los árboles y sin impacto violento de una herramienta rígida contra una superficie dura.

Sin embargo, se recomienda no insistir en estas partes principalmente para las plantas jóvenes frágiles y para evitar un desgaste demasiado rápido del hilo.

Proceda por etapas para los recortes, inclinando ligeramente el cabezal.

Para las superficies mayores, mantenga el cabezal horizontal y efectúe un movimiento lateral alternativamente de derecha a izquierda y de izquierda a derecha.

CAMBIO DEL HILO

1. Pulse las lengüetas [2] situadas a ambos lados del cabezal para abrirlo.

2. Saque la bobina y retire el resto de hilo.

3. Prepare 3 metros de hilo de 2,7 mm de Ø, dóblelo en dos partes iguales.

4. Coloque la doblez del hilo en la muesca [5] de la bobina y envuelva el hilo girando en el sentido indicado.

5. Engrane los extremos en dos muescas opuestas [3] (deje que sobrepase 10 cm de hilo).

6. Vuelva a colocar la bobina en su alojamiento pasando los hilos por los dos orificios laterales [4].

CON DISCO DE 3/4 DIENTES

• No use disco de diámetro superior a 255 mm.

CORTE El disco cortahierba de 3/4 dientes se adecua particularmente para

el desbroce de hierbas densas y de maleza como zarzales o arbustos silvesres cuya sección es inferior a 2 cm.

Para podar los arbustos, ponga el cabezal sobre la planta horizontalmente para cortar y disminuir las ramas en pequeños segmentos.

El uso de disco cortahierba para arbustos muy duros y/o de diámetro muy grande es peligroso, pues los rebotes de la cuchilla que no se pueden dominar muy bien pueden tener graves consecuencias para la seguridad del operador y para la máquina.

8 ES

7. Monte la tapa.

• Utilice siempre el hilo de diámetro recomendado en la tabla de

especificaciones técnicas.

• Un hilo de sección muy fuerte perjudicaría el rendimiento del

motor generando una carga demasiado importante y rebajando así la calidad del trabajo.

No cambie nunca el hilo de nylon por hilo de otro tipo como alambre.

Para evitar lesiones personales graves, desconecte el capuchón de la bujía para que no pueda producirse un arranque accidental. Utilice guantes de seguridad para proteger sus manos cuando sustituya el cabezal de nylon.

AFILADO

DISCO DE 3/4 DIENTES

Es primordial afilar la herramienta para conseguir una buena calidad del trabajo. Una herramienta poco desgastada puede afilarse con lima.

Si el desgaste es más importante, se necesita el uso de un disco de afilar.

• En cualquier caso, es imperativo conservar un equilibrio correcto

en la herramienta. Si no tiene el utillaje necesario o si tiene dudas en cuanto al buen equilibrio de una herramienta de corte, contacte con su concesionario Honda autorizado.

Desmonte la herramienta para afilarla y verifique que no está hendida ni alabeada ni torcida.

Si tuviera alguno de estos defectos, cambie el disco por otro nuevo.

Page 79

Los discos de tres o cuatro dientes son utilizables por las dos caras.

PRECAUCIÓN:

[2]

[1]

[3]

[4]

[A]

[7]

SEGURIDAD

B7 C1

[9]

[10]

[8]

0,6-0,7 mm

[11]

[12]

Cuando una de ellas está desgastada, hay que darle la vuelta para usar los filos de corte de la otra cara.

Solo se debe afilar las partes biseladas de los dientes. Es importante que conserven un perfil regular y sin inicio de ruptura. Todos los dientes deben afilarse del mismo modo.

Si la máquina vibra anormalmente después de afilar el

NOTA:

disco, es que está desequilibrado. Consulte con el vendedor autorizado Honda para verificarlo.

• Cambie el disco cuando haya llegado al límite de desgaste indicado en el siguiente croquis.

[A] Incorrecto

[1] Inicio de ruptura [2] Límite rebasado y perfil

de diente desigual

[3] Ángulos incorrectos y

desiguales

[4] Perfil de corte incorrecto

[B] Correcto

[5] Límite de afilado

30 mm

[5]

COMPROBACIÓN DE LA BUJÍA DE ENCENDIDO

1. Para acceder a la bujía [8], hay que sacar la tapa superior del motor [9]. Destornille el tornillo [10] con la llave hexagonal suministrada.

Bajo el capó del motor se encuentran piezas calientes y

NOTA:

móviles (volante magnético). No use nunca la desbrozadora sin capó.

2. Saque el capuchón y destornille la bujía con la llave suministrada.

3. Limpie los electrodos con un cepillo metálico [11] para eliminar los depósitos de calamina.

[B]

30°

REGLAJE DEL CARBURADOR

MÉTODO Arranque el motor y deje que funcione hasta la temperatura de

utilización. Gire acto seguido el tornillo de ralentí [7] a derecha o izquierda

según el reglaje a obtener.

4. Si los electrodos presentan signos de desgaste, cambie la bujía por otra nueva, que tenga las mismas características.

5. Verifique la separación de los electrodos [12] con un juego de láminas de espesor. Cuando se necesite algún reglaje, tuerza con mucho cuidado el electrodo lateral.

6. Enrosque la bujía a mano hasta que se pegue a su asiento.

7. Para una bujía nueva, dar 1/2 vuelta suplementaria con la llave para bujías.Si reinstala la misma bujía, 1/8 a 1/4 de vuelta es suficiente.

• Una bujía mal apretada puede recalentarse y deteriorar el motor.

Apretando la bujía de manera excesiva o de través, se deteriora el bloque motor irremediablemente.

Ralentí 3 100 ± 200 rev./min.

NOTA:

UMK425E1 UMK435E1

En ralentí, el cabezal no debe girar.

9 ES

Page 80

CAMBIO DE ACEITE DEL MOTORE

PRECAUCIÓN:

SEGURIDAD

C11 D10

[1]

[4]

[5]

[6]

[7]

[8]

[9]

NOTA: Drene le aceite estando le motore caliente para asegurar un drenaje rápido y completo.

[2]

MANTENIMIENTO DEL FILTRO DE AIRE

El elemento filtrante de espuma debe limpiarse regularmente para evitar que las impurezas entren en el motor y provoquen un desgaste prematuro. Un filtro de aire sucio disminuye la potencia del motor y aumenta el consumo de carburante.

• No ponga el motor en marcha sin el filtro de aire, pues el motor puede desgastarse de forma prematura.

1. Abra el capó del filtro de aire [5] y saque el elemento filtrante [6]

del portafiltro [7].

[1]

[3]

1. Compruebe que la tapa del depósito de combustible [2] esté apretada.

2. Retire la tapa del orificio de llenado de aceite [1] y drene le aceite en le recipiente del aceite inclinando le motor hacia le cuello del orificio de llenado de eceite [3].

3. Añada le aceite recomandado y compruebe le nivel de aceite [4] (véase página 6).

2. Límpielo con agua jabonosa caliente o disolvente ininflamable y deje secar.

3. Sumerja el elemento en aceite motor limpio y presione para extraer lo que sobre.

4. Coloque el elemento de espuma y el capó del filtro.

ENGRASE DE LA CAJA DE TRANSMISIÓN

UMK425E1 UMK435E1 Aceite del motor SAE 10W30 Capacidad del deposito de aceite

0,08 l (80 cm

) 0,10 l (100 cm3)

4. Ponga la tapa del orificio de llenado de aceite [1].

• Lávese las manos con agua y jabón después de haber manipulado aceitado usado.

Descarte le aceite de motor usado de una manera que sea

NOTA:

compatible con le madio ambiente. Su gerimos que lo lleve en un recipiente cerrado a su sitio de eliminación de residuos. No lo tire en le recipiente de basura ni lo vierta en la tierra.

10 ES

1. Afloje el tornillo [9] de la caja de transmisión.

2. Introduzca el extremo del tubo de grasa especial litio (la vende el revendedor Honda) y llene girando la herramienta de corte para que la grasa quede bien distribuida, hasta que ésta salga por el orificio del tornillo [8].

3. Coloque el tornillo y apriete moderadamente.

Page 81

CALENDARIO DE MANTENIMIENTO

DIAGNÓTICO DE AVERÍAS

Mantenimiento a efectuar a los intervalos indicados en meses o en horas de funcionamiento, seleccionando el mejor plazo alcanzado.

Elemento Operación

Aletas de refrigeración motor

Estado de la herramienta y del protector

Alrededores de la cabeza de transmisión

Cabeza de transmisión

Funcionamiento del gatillo de gas

Funcionamiento del botón de parada

Ralentí / embrague Verificar

Limpiar

Verificar

Limpiar

Engrasar

Verificar

A cada

uso

Periodicidad

Cada

3 meses o 25 horas

Cada

6 meses o 50 horas

Cada año o

100

horas

Problema Causa probable Página

El motor no enciende. 1. No hay gasolina. 5

2. El botón marcha / parada está en parada.

3. El hilo de la bujía está mal fijado o desconectado.

4. La bujía está defectuosa o los electrodos no están bien separados.

5. El motor está ahogado. Saque la bujía, séquela con un trapo. Móntela.

6. El filtro de gasolina está sucio, límpielo.

El encendido es difícil. 1. El filtro de aire está sucio. 10

2. Hay impurezas en el depósito de gasolina o pérdida de gasolina.

3. Hay agua en el depósito de gasolina y en el carburante.

Elemento de filtro de aire

Caja de filtro de aire Limpiar (1) Alrededores de la

bujía

Bujía

Alrededores del carburador

Cables y conexiones Verificar Circuito de gasolina Verificar Cada 2 años (cambiar si es preciso) (2) Filtro de gasolina Verificar (2) Resorte y patines de

embrague

Ralentí

Aceite motor

Verificar Limpiar (1)

Limpiar

Verificar Limpiar

Limpiar

Verificar

Verificar Ajustar (2) Verificar

Cambiar

Cambiar el aceite al cabo de 10 horas y

luego cada 6 meses o 50 horas

(2)

El funcionamiento es irregular.

El motor se recalienta anormalmente.

4. El respiradero en el tapón del depósito de gasolina está atascado.

5. El motor está caliente, el estárter está cerrado. Abra el estárter.

1. La bujía está defectuosa o los electrodos están mal separados.

2. El filtro de aire está sucio. 10

1. La separación de los electrodos de la bujía es incorrecta.

2. El filtro de aire está sucio. 10

3. Las aletas de refrigeración del motor están sucias.

4. El nivel de aceite es insuficiente. 6

5. La polea del lanzador tiene trozos de hierba, etc.

Depósito de carburante

Holgura en las válvulas

Tornillos y tuercas

(1) Limpie con más frecuencia en medio polvoriento. (2) El mantenimiento de estos puntos debe confiarse a un concesionario

autorizado Honda.

Limpiar

Ajustar

Verificar / Apretar

(2)

La desbrozadora vibra de manera excesiva.

1. La cuchilla está desequilibrada o el cabezal mal montado.

2. Los tornillos del motor están mal apretados.

11 ES

Page 82

TRANSPORTAR Y GUARDAR

PRECAUCIÓN:

SEGURIDAD

D8 D10

D1 D4

[1]

SEGURIDAD

C14 D3

TRANSPORTAR

Para transportar la desbrozadora, hay que apagar sistemáticamente su motor y colocar el protector de transporte en la herramienta de corte.

Para trasportar la máquina, manténgala por el tubo de transmisión para que esté equilibrada. Si la máquina debe transportarse a bordo de un vehículo, hay que estar seguros que está sujeta correctamente, con el fin de impedir cualquier movimiento. Debe colocarse de manera que no provoque fuga de carburante.

GUARDAR

Cuando la máquina tenga que quedar sin trabajar durante un periodo superior a dos meses, es conveniente tomar las precauciones siguientes para guardarla:

- Vacíe el depósito de gasolina y encienda el motor hasta que se apague por sí solo.

- Desmonte la bujía y vierta algunas gotas de aceite (misma calidad que el utilizado en el motor).

- Tire suavemente del lanzador para repartir el aceite por las paredes del cilindro y del pistón, y vuelva a montar la bujía.

- Limpie toda la máquina, sacando especialmente los restos de vegetales que adhieran alrededor de la herramienta, en las aletas de refrigeración del motor y bajo las tapas.

- Ponga una pequeña capa de aceite normal, medi ante un pincel, en las herramientas metálicas para prevenir la corrosión.

- Guarde la máquina en su embalaje, en un lugar seco y fresco.

- Si la máquina debe quedar guardada de pie, colóquela con el motor abajo y trate de que no caiga.

PLIEGUE DEL MANILLAR (SÓLO TIPO U) Para facilitar su almacenamiento, se puede girar el manillar de la

desbrozadora. Siga estas instrucciones

ALMACENAMIENTO DEL CARBURANTE

NOTA:

• Tenga cuidado de utilizar contenedores específicamente diseñados para hidrocarburos [2]. Esto evitará que el combustible se contamine debido a la disolución de partículas del recipiente, lo que puede provocar fallos en el funcionamiento del motor.

• La garantía no cubre la obstrucción del carburador ni el endurecimiento de las válvulas debido a la utilización de gasolina pasada o sucia.

• La calidad del carburante sin plomo se altera con mucha rapidez (2 - 3 semanas en algunos casos); no utilice carburante de más de un mes. Almacene el mínimo estrictamente necesario para el consumo mensual.

[2]

ACCESORIOS

RECAMBIOS, CONSUMIBLES

Con la máquina se suministran varios accesorios, habiendo otros que están disponibles opcionalmente, según los modelos.

UMK425E1 UMK435E1

LEET UEET LEET U9ET

Desbroce y limpieza:

72560-VL6-P31

Estándar

Seto de espinas y maleza:

72511-VL6-P31 (Ø 255 mm)

Estándar

• Gire siempre el manillar en el sentido de las agujas del reloj.

• Nunca gire el manillar más de un cuarto.

• No desatornille la ruleta [1] más de 6 vueltas.

REUTILIZACIÓN DESPUÉS DEL ALMACENAMIENTO

1. Retirar la bujía de encendido, verificar si está limpia y si la separación de los electrodos es correcta. Tirar del lanzador varias veces.

2. Se recomienda enroscar la bujía con la mano hasta el máximo y a continuación utilizar una llave para bujías para darle todavía de 1/8 a 1/4 de vuelta adicional.

3. Verificar el nivel y el estado de aceite del motor.

4. Llenar el depósito de gasolina y poner el motor en marcha.

Si el cilindro está untado de aceite, el motor echará humo

NOTA:

al arrancar pero eso es normal.

12 ES

Grandes áreas de hierbas:

72511-VF9-E32 (Ø 230 mm) 72512-VL6-P31 (Ø 255 mm)

Opcional

Recambios

17211-Z0H-000 17211-Z0Z-000

Filtro de aire

31915-Z0H-003

Bujía de encendido

28462-ZM3-003

Arrancador del retroceso

Consumibles

08221-888-010MP

Aceite de motor

Para su seguridad, está formalmente prohibido subir cualquier otro accesorio que el específicamente concebido para su modelo y tipo de desbrozadora, alistado arriba.

Page 83

ESPECIFICACIONES TÉCNICAS

MODELOS

UEET LEET

UMK425E1

CARACTERÍSTICAS GENERALES

Código de descripción HAJF HAHF Funzione Cortar maleza Dimensiones L x An. x Al. mm 1 859 x 671 x 517

(1 888 x 671 x 504)*

1 859 x 384 x 252

(1 888 x 384 x 247)*

Peso en vacío (sin herramienta de corte) kg 6,28 5,98

MOTOR

Modelos GX25T Código de descripción GCALT Tipo 4 tiempos, árbol de levas superior, monocilindro

Cilindrada cm

25 Ø int./Carrera mm 35 x 26 Potenza netto** (ISO 8893) kW/rev.min.

-1

0,72 / 7 000 par motor neto** (SAE J1349) N.m 1,0 / 5 000 Régimen máximo rev./min. 10 000 Ralentí rev./min. 3 100 Aceite motor SAE 10W30 Capacidad del depósito de aceite l (cm

)

0,08 (80) Gasolina sin plomo Capacidad del depósito de gasolina l (cm3)

0,58 (580) Encendido Magneto-transistorizado Marca y tipo de bujía NGK CM5H Carburador Membrana Transmisión Transmisión en ángulo cónico con dientes helicoidales Relación de transmisión 14 / 19 Velocidad de rotación de la herramienta de corte rev./min. 7 000 / (9 200*) Longitud del hilo de nylon con Ø 2,7 mm (standard) m 3 Consumo gasolina g/kWh 340

* Valores entre paréntesis: máquina equipada con un disco de 3 dientes, 4 dientes. ** La clasificación de potencia del motor al que se hace referencia en este documento corresponde a la potencia producida neta probada en un motor a la venta para el

modelo GX25T y medida de acuerdo con la norma ISO 8893 a 7 000 rev./min. (potencia neta), a la norma SAE J1349 5 000 rev./min. (par motor neto). Los motores de fabricación en serie pueden ofrecer valores distintos. La potencia producida real para el motor instalado en la máquina final variará dependiendo de numerosos factores, entre ellos la velocidad de funcionamiento del motor durante su utilización, las condiciones medioambientales, el mantenimiento y otras variables.

UMK425E1

LEET UEET

Nivel de presión acústica equivalente en el puesto del operador (según la norma EN ISO22868: 2008) dB(A)

95 94 95,5 94

Incertidumbre de medida dB(A) 1,5 1 Nivel de potencia medida sonido

(según la norma EN ISO22868: 2008) dB(A)

104 103,5 104,5 104

Incertidumbre de medida dB(A) 1,5 1 1,5 1 Nivel de potencia acústica garantizada

(según los directivas 2000/14/EC, 2005/88/EC) dB(A) Nivel de vibraciones (según los normas EN ISO22867: 2008,

EN 12096: 1997) equivalente m/s Incertidumbre de medida m/s

10 10 4 5

35 2

109

13 ES

Page 84

MODELOS

U9ET LEET

UMK435E1

CARACTERÍSTICAS GENERALES

Código de descripción HALF HAKF Funzione Cortar maleza Dimensiones L x An. x Al. mm 1 870 x 671 x 521

(1 899 x 671 x 507)*

1 870 x 384 x 258

(1 899 x 384 x 257)*

Peso en vacío (sin herramienta de corte) kg 7,53 7,22

MOTOR

Modelo GX35T Código de descripción GCAMT Tipo 4 tiempos, árbol de levas superior, monocilindro

Cilindrada cm

35,8 Ø int./Carrera mm 39 x 30 Potenza netto** (ISO 8893) kW/rev.min.

-1

1,0 / 7 000 par motor neto** (SAE J1349) N.m 1,6 / 5 500 Régimen máximo rev./min. 10 000 Ralentí rev./min. 3 100 Aceite motor SAE 10W30 Capacidad del depósito de aceite l (cm

)

0,10 (100) Gasolina Sans plomb Capacidad del depósito de gasolina l (cm3)

0,63 (630) Encendido Magneto-transistorizado Marca y tipo de bujía NGK CMR5H Carburador Membrana Transmisión Transmisión en ángulo cónico con dientes helicoidale Relación de transmisión 15 / 20 Velocidad de rotación de la herramienta de corte rev./min. 7 000 / (9 200*) Longitud del hilo de nylon con Ø 2,7 mm (standard) m 3 Consumo gazolina g/kWh 360

modelo GX35T y medida de acuerdo con la norma ISO 8893 a 7 000 rev./min. (potencia neta), a la norma SAE J1349 a 5 500 rev./min. (par motor neto). Los motores de fabricación en serie pueden ofrecer valores distintos. La potencia producida real para el motor instalado en la máquina final variará dependiendo de numerosos factores, entre ellos la velocidad de funcionamiento del motor durante su utilización, las condiciones medioambientales, el mantenimiento y otras variables.

UMK435E1

LEET U9ET

Nivel de presión acústica equivalente en el puesto del operador (según la norma EN ISO22868: 2008) dB(A)

96 95,5 96 94

Incertidumbre de medida dB(A) 1 Nivel de potencia medida sonido

(según la norma EN ISO22868: 2008) dB(A)

105 103 105 103

Incertidumbre de medida dB(A) 1 Nivel de potencia acústica garantizada

(según los directivas 2000/14/EC, 2005/88/EC) dB(A) Nivel de vibraciones (según los normas EN ISO22867: 2008,

EN 12096: 1997) equivalente m/s Incertidumbre de medida m/s

7855,5

3422,5

109

14 ES

Page 85

Major Honda distributor addresses Adresses des principaux concessionnaires Honda Adressen derwichtigsten Honda-Haupthändler Elenco dei maggiori distributori Honda in Europa Adressen van Honda-importeurs Direcciones de los principales concesionarios Honda

AUSTRIA

Honda Motor Europe (North)

Hondastraße 1

2351 Wiener Neudorf

Tel. : +43 (0)2236 690 0

Fax : +43 (0)2236 690 480

http://www.honda.at

BALTIC STATES

(Estonia / Latvia / Lithuania)

Honda Motor Europe Ltd.

Estonian Branch

Tulika 15/17

10613 Tallinn Tel. : 372 6801 300 Fax : 372 6801 301

 [email protected]

BELGIUM

Honda Motor Europe (North)

Doornveld 180-184

1731 Zellik Tel. : 32 26 20 10 00 Fax : 32 26 20 10 01

http://www.honda.be

 [email protected]

BULGARIA

Kirov Ltd.

49 Tsaritsa Yoana blvd

1324 Sofia

Tel. : +359 2 93 30 892 Fax : +359 2 93 30 814

http://www.kirov.net

 [email protected]

CROATIA

Hongoldonia d.o.o.

Jelkovecka Cesta 5

10360 Sesvete – Zagreb

Tel. : +385 1 2002053 Fax : +385 1 2020754

http://www.hongoldonia.hr

 [email protected]

CYPRUS

Alexander Dimitriou & Sons Ltd.

162 Yiannos Kranidiotis avenue

2235 Latsia, Nicosia Tel. : + 357 22 715 300 Fax : + 357 22 715 400

CZECH REPUBLIC

BG Technik cs, a.s.

U Zavodiste 251/8

15900 Prague 5 - Velka Chuchle

Tel. : +420 2 838 70 850 Fax : +420 2 667 111 45

http://www.honda-stroje.cz

DENMARK

Tima Products A/S

Tårnfalkevej 16

2650 Hvidovre Tel. : +45 36 34 25 50 Fax : +45 36 77 16 30

http://www.tima.dk

FINLAND

OY Brandt AB.

Tuupakantie 7B

01740 Vantaa

Tel. : +358 20 775 7200

Fax : +358 9 878 5276

http://www.brandt.fi

FRANCE

Honda Relations Clients

45146 St Jean de la Ruelle Cedex

 [email protected]

TSA 80627

Tel. 02 38 81 33 90

Fax. 02 38 81 33 91

http://www.honda-fr.com

GERMANY

Honda Motor Europe (North) Gmbh

Sprendlinger Landstraße 166

63069 Offenbach am Main

Tel. : +49 69 8309-0

Fax : +49 69 8320 20

http://www.honda.de

 [email protected]

GREECE

General Automotive Co S.A.

71 Leoforos Athinon

10173 Athens Tel. : +30 210 349 7809 Fax : +30 210 346 7329

http://www.honda.gr

 [email protected]

HUNGARY

Motor.Pedo Co., Ltd.

Kamaraerdei út 3.

2040 Budaors

Tel. : +36 23 444 971 Fax : +36 23 444 972

http://www.hondakisgepek.hu

 [email protected]

ICELAND

Bernhard ehf.

Vatnagardar 24-26

104 Reykdjavik Tel. : +354 520 1100 Fax : +354 520 1101

http://www.honda.is

IRELAND

Two Wheels Ltd.

M50 Business Park, Ballymount

Dublin 12 Tel. : +353 1 4381900 Fax : +353 1 4607851

http://www.hondaireland.ie

 [email protected]

ITALY

Honda Italia Industriale S.p.A.

Via della Cecchignola, 5/7

00143 Roma

Tel. : +848 846 632

Fax : +39 065 4928 400

http://www.hondaitalia.com

 [email protected]

MALTA

The Associated Motors

Company Ltd.

New Street in San Gwakkin Road

Mriehel Bypass, Mriehel QRM17

Tel. : +356 21 498 561 Fax : +356 21 480 150

NETHERLANDS

Honda Motor Europe (North)

Afd. Power Equipment-Capronilaan 1

1119 NN Schiphol-Rijk

Tel. : +31 20 7070000 Fax : +31 20 7070001

http://www.honda.nl

NORWAY

Berema AS

P.O. Box 454

1401 Ski Tel. : +47 64 86 05 00 Fax : +47 64 86 05 49 http://www.berema.no

 [email protected]

POLAND

Aries Power Equipment Sp. z o.o.

http://www.ariespower.pl - www.mojahonda.pl

ul. Wroclawska 25

01-493 Warszawa Tel. : +48 (22) 861 4301 Fax : +48 (22) 861 4302

 [email protected]

PORTUGAL

Honda Portugal, S.A.

Rua Fontes Pereira de Melo 16

Abrunheira, 2714-506 Sintra

Tel. : +351 21 915 53 33 Fax : +351 21 915 23 54

http://www.honda.pt

 [email protected]

REPUBLIC OF BELARUS

Scanlink Ltd.

Kozlova Drive, 9

220037 Minsk Tel. : +375 172 999 090 Fax : +375 172 999 900

http://www.hondapower.by

ROMANIA

Hit Power Motor Srl

Calea Giulesti N° 6-8 - Sector 6

060274 Bucuresti Tel. : +40 21 637 04 58 Fax : +40 21 637 04 78

http://www.honda.ro

 [email protected]

RUSSIA

Honda Motor RUS LLC

21, MKAD 47 km., Leninsky district.

Moscow region, 142784 Russia

Tel. : +7 (495) 745 20 80 Fax : +7 (495) 745 20 81

http://www.honda.co.ru

 [email protected]

SERBIA & MONTENEGRO

Bazis Grupa d.o.o.

Grcica Milenka 39

11000 Belgrade Tel. : +381 11 3820 295 Fax : +381 11 3820 296

http://www.hondasrbija.co.rs

SLOVAK REPUBLIC

Honda Slovakia, spol. s r.o.

Prievozská 6 - 821 09 Bratislava

Tel. : +421 2 32131112 Fax : +421 2 32131111

http://www.honda.sk

SLOVENIA

AS Domzale Moto Center D.O.O.

http://www.as-domzale-motoc.si

Blatnica 3A

1236 Trzin Tel. : +386 1 562 22 42 Fax : +386 1 562 37 05

SPAIN & LAS PALMAS

PROVINCE

(Canary Islands)

Greens Power Products, S.L.

Avda. Ramon Ciurans, 2

08530 La Garriga - Barcelona

Tel. : +34 3 860 50 25 Fax : +34 3 871 81 80

http://www.hondaencasa.com

SWEDEN

Honda Nordic AB

Box 50583 - Västkustvägen 17

20215 Malmö Tel. : +46 (0)40 600 23 00 Fax : +46 (0)40 600 23 19

http://www.honda.se

 [email protected]

SWITZERLAND

Honda Suisse S.A.

10, Route des Moulières

1214 Vernier - Genève Tel. : +41 (0)22 939 09 09 Fax : +41 (0)22 939 09 97

http://www.honda.ch

TENERIFE PROVINCE

(Canary Islands)

Automocion Canarias S.A

Carretera General del Sur, KM 8.8

38107 Santa Cruz de Tenerife

Tel. : 34 (922) 620 617

Fax : 34 (922) 618 042

http://www.aucasa.com

 [email protected]

TURKEY

Anadolu Motor Uretim ve

Pazarlama AS

Esentepe mah. Anadolu

Cad. No: 5

Kartal 34870 Istanbul Tel. : +90 216 389 59 60 Fax : +90 216 353 31 98

http://anadolumotor.com.tr

 [email protected]

UKRAINE

Honda Ukraine LLC

101 Volodymyrska Str. Build. 2

Kyiv 01033

Tel. : +380 44 390 14 14

Fax. : +380 44 390 14 10

htpp://www.honda.ua

 [email protected]

UNITED KINGDOM

Honda (UK) Power Equipment

470 London Road

Slough - Berkshire, SL3 8QY

Tel. : +44 (0)845 200 8000

http://www.honda.co.uk

Page 86

EC-Declaration of conformitiy

EC-Declaration of Conformity

1) The undersigned, Mr Takayoshi Fukai, representing the manufacturer, herewith declares that the machinery described below complies with all the relevant provisions of the Machinery Directive 2006/42/EC, 98/37/EC. The machinery also complies with the provisions of the:

- Outdoor noise Directive: 2000/14/EC, 2005/88/EC

- EMC Directive: 2004/108/EC

2) Description of the machinery:

a) Generic denomination: Brush cutter b) Function: Cutting of brush c) Type: UMK425E1 (LEET - UEET), UMK435E1 (LEET - U9ET)

d) Serial number:

3) Outdoor noise Directive

a) Measured sound power: 108 dB(A) (UMK425E1 - UMK435E1) b) Guaranteed sound power:

109 dB(A) (UMK425E1 - UMK435E1)

c) Noise parameter: Engine net power:

0.72 kW/7 000 min-1 (UMK425E1)

1.00 kW/7 000 min-1 (UMK435E1)

d) Conformity assessment procedure: Annex V e) Notified body: N/A

Déclaration CE de conformité

) Le soussigné, Mr Takayoshi Fukai, représentant du constructeur, déclare par la présente que

la machine décrite ci-dessous est conforme aux dispositions de la Directive Machine. Cette machine répond également aux dispositions de :

- Directive relative aux émissions sonores dans l'environnement des matériels destinés à être utilisés à l'extérieur des bâtiments :

- Directive relative à la compatibilité électromagnétique des équipements électriques

et électroniques :

2) Description de la machine :

a) Dénomination générique : Débrousailleuse b) Fonction : Débroussailler c) Type: d) Numéro de série:

3) Directive relative aux émissions sonores dans l'environnement des matériels destinés à être

utilisés à l'extérieur des bâtiments : a) Puissance acoustique mesurée b) Puissance acoustique garantie c) Paramètres de bruit: Puissance nette installée d) Procédure d'évaluation de la conformité e) Organisme notifié.

4) Constructeur :

5) Représentant autorisé à valider la documentation technique :

6) Référence aux normes harmonisées :

7) Autres normes et spécifications techniques nationales : Fait à : Date : Président : Signature :

EC - Prohlášení o shodĕ

1) Zástupce výrobce, Takayoshi Fukai svým podpisem potvrzuje, že daný výrobek splňuje požadavky Smĕrnice pro strojní zařízení Daný výrobek rovnĕž splňuje požadavky následujících Smĕrnic:

- Hluková smĕrnice: - Smĕrnice pro elektromagnetickou kompatibilitu:

2) Popis zařízení:

a) Všeobecné označení:

Křovinořez

b) Funkce: Vysekávání porostu

c) Typ: d) Výrobní císlo:

3) Hluková smĕrnice:

a) Namĕřený akustický výkon - b) Garantovaný akustický výkon c) Parametry: Nominální výkon - d) Způsob stanovení shody - e) Notifikovaná osoba:

4) Výrobce:

5) Autorizovaná osoba povĕřená schvalováním technické dokumentace:

6) Odkazy na harmonizované normy:

7) Ostatní použité národní normy a specifikace:

Podepsáno v: Datum: Prezident: Podpis:

EU Overenstemmelseerklæring

1) Undertegnede,Takayoshi Fukai, som repræsenterer producenten erklærer herved, at produktet

beskrevet nedenfor opfylder alle retningslinier i maskindirektivet. Produktet opfylder også bestemmelserne i:

- Direktiv om støjemission fra maskiner til udedørs brug: - EMC direktiv:

2) Beskrivelse af produktet:

a) Fællesbetegnelse: Buskrydder b) Anvendelse: Rydning af krat

c) Type: d) Stelnummer:

3) Direktiv om støjemission fra maskiner til udedørs brug:

a) Målt støjniveau - b) Garanteret støjniveau - c) Støjparameter: Installeret motoreffekt

d) Overenstemmelsens vurderingsprocedure - e) Bemyndiget organ

4) Producent:

5) Autoriseret repræsentant for udfærdigelsen af den tekniske dokumentation:

6) Reference til harminiserede standarder:

7) Andre nationale standarder eller specifikationer:

Sted: Dato: Formand: Underskrift:

EÜ Vastavusavaldus

1) Allakirjutanu,Takayoshi Fukai, kinnitab tootja volitatud esindajana, et alltoodud seadmed vastavad kõikidele Tehniliste seadmete direktiivinõuetele. Lisaks selle vastavad seadmed järgmiste direktiivide nõuetele:

- Müratase välitingimustes: - EMC direktiiv:

2) Seadmete kirjeldus:

a) Üldnimetus:

Võsalõikur

b) Funktsiooon: Võsa lõikamine

c) Tüüp: d) Seerianumber:

3) Müratase välitingimustes:

a) Mõõdetav helivõimsuse tase - b) Tegelik helivõimsuse tase - c) Müra mõjutavad tegurid: Toite

võimsus - d) Vastavushindamise menetlus - e) Teavitatud asutus

4) Tootja:

5) Volitatud esindaja, kes on kvalifitseeritud koostama tehnilist dokumentatsiooni:

6) Viide ühtlustatud standarditele:

7) Siseriiklikud seadusaktid:

Koht: Kuupäev: President: Allkiri:

EC - Декларация за съответствие

1) Долуподписалият се Г-н Канемура, представляващ производителя, с настоящия документ декларира че машина описана по-долу е в съответствие с всички изисквания на директивите за машини и съоръжения - Съоръжението също съответства с изискванията на:

- Директива за нивото на шума: - EMC директива:

2) Описание на оборудването:

а) Общо наименование:

Машина за рязане на храсти

б) Функция: косене на

трева в) Тип: д) Сериен номер:

3) Външен шум:

а) измерена сила на звука - b) максимална сила на звука - c) параметри на шума; нетна инсталирана мощност - d) процедура на измерването - e) измерено на купе

4) Производител:

5) Оторизиран представител, който може да съставя техническата документация:

6) Съответствие с хармонизирани етандарти:

7) Други национални стандарти и спецификации:

Място на изготвяне: Дата на изготвяне: Мениджър по качество: Подпис:

EG-Konformitätserklärung

1) Der Unterzeichner,Takayoshi Fukai der den Hersteller vertritt, erklärt hiermit dass die unten genannte Maschine den Bestimmungen aller relevanten Maschinenrichtlinien entspricht. Die Maschine entspricht ebenfalls den Vorschriften der:

- Outdoor Richtlinie: - EMV Richtlinie:

2) Beschreibung der Maschine:

a) Allgemeine Bezeichnung:

Freischneider

b) Funktion: Sträucher schneiden

c) Typ: d) Seriennummer:

3) Richtlinie zu Geräuschemissionen im Freien:

a) Gemessener Schallleistungspegel - b) Garantierter Schallleistungspegel - c) Geräusch

Vorgabe: Tatsächliche Leistung - d) Angewandtes Konformitätsbewertungsverfahren

e) Benannte Stelle

4) Hersteller:

5) Bevollmächtigter zur Erstellung der technischen Unterlagen:

6) Verweis auf harmonisierte Normen:

7) Andere herangezogene nationale Normen, Bestimmungen oder Vorschriften:

Ort: Datum: Präsident: Unterschrift:

Declaracion de conformidad CE.

1) El firmante, Takayoshi Fukai, en representación del fabricante, adjunto declara que la máquina descrita más abajo cumple con todas los requisitos relevantes de la Directiva de Maquinaria. La máquina también cumple con los requisitos de la:

- Directiva sobre Ruido exterior: - Directiva EMC:

2) Descripción de la máquina:

a) Denominación genérica:

Desbrozadora

b) Función: Cortar maleza

c) Tipo: d) Número serie:

3) Directiva Ruido Exterior:

a) Potencia medida sonido - b) Potencia sonido garantizada - c) Parámetros ruido:

Potencia neta instalada - d) Procedimiento valoración conformidad - e) Organismo notificado.

4) Fabricante:

5) Representante autorizado para recopilar la Documentación Técnica:

6) Referencia de los estándar harmonizados:

7) Otros estándar nacionales o especificaciones:

Realizado en: Fecha: Presidente: Firma:

EU-vaatimustenmukaisuusvakuutus

1) Allekirjoittanut valmistajan edustaja Takayoshi Fukai vakuuttaa täten, että tuote on kaikkien EU: n konedirektiivin vaatimusten mukainen. Tuote on lisäksi seuraavien EU: n direktiivien vaatimusten mukainen:

- Meludirektiivi: - EMC direktiivi: :

2) Tuotteen kuvaus: a) Yleisarvomäärä: Raivaussaha b) Toiminto: Pensaiden leikkaus c) Tyyppi: d) Sarjanumero:

3) Meludirektiivi: a) Mitattu äänitehotaso - b) Taattu äänitehotaso - c) Meluparametrit: asennettu nettoteho

d) Vaatimustenmukaisuuden arviointimenettely - e) Ilmoitettu laitos

4) Valmistaja:

5) Teknisen dokumentaation laatinut valmistajan edustaja:

6) Viittaus yhdenmukaistettuihin standardeihin:

7) Muut kansalliset standardit tai tekniset eritelmät: Laadittu: Päivämäärä: Pääjohtaja: Allekirjoitus:

Πιστοποιητικό συμμόρφωσης Ε.Ε.

1) Ο υπογράφων,Takayoshi Fukai εκπροσωπόντας τον κατασκευαστή, δια του παρόντος δηλώνει ότι το μηχάνημα που αναφέρεται πιό κάτω βρίσκεται σε εναρμόνιση με τις προβλέψεις των οδηγιών της ΕΕ. Τα μηχανήματα βρίσκονται σε εναρμόνιση με τις προβλέψεις των:

- Οδηγιών θορύβου εξωτερικού χώρου:

- Οδηγίας EMC:

2) Περιγραφή μηχανήματος:

α) Γενική ονομασία:

Θαμνοκοπτικό

β) Λειτουργία: για κόψιμο θάμνων

γ) Τύπος: δ) Αριθμός παραγωγής:

3) Οδηγία θορύβου εξωτερικού χώρου:

α) Ισχύς μετρηθέντος θορύβου - β) Εγγυημένο επίπεδο θορύβου - γ) Παραμέτροι θορύβου: ισχύς κινητήρα - δ) Διαδικασία αξιολόγησης συμμόρφωσης - ε) Όνομα κοινοποιημένου

οργανισμού

4) Κατασκευαστής:

5) Εγγεκριμένος αντιπρόσωπος ικανός γιά σύσταση τεχνικού συγγράμματος:

6) Αναφορά σε εναρμονισμένα πρότυπα:

7) Αναφορά σε άλλα εθνικά πρότυπα ή προδιαγραφές:

Η δοκιμή έγινε: Ημερομηνία: Πρόεδρος: Υπογραφή:

EK-Megfelelőségi nyilatkozat

1) Alulírott Takayoshi Fukai, mint a gyártó képviselője nyilatkozom, hogy az alábbi berendezés mindenben megfelel a Gépekre irányuló rendelkezéseknek:

A berendezés megfelel a Külső Hangkbocsátási és a EMC Direktíváknak

2) A gép leírása:

a) Általános megnevezés:

Bozótvágó

b) Funkció:

Bozót kivágása

c) Típus: d) Sorozatszám:

3) Külső hangkibocsátási előírások:

a) Mért hangerő b) Garantált hangerő c) Zaj paraméter: Üzembehelyezett zajszint

d) Becslési eljárás megfelelősséghez e) Bejegyzett teszt

4) Gyártó:

5) Műszaki dokumentáció összeállítására jogosult képviselő:

6) Hivatkozással a szabványokra:

7) Más belföldi előírások, megjegyzések:

Keltezés helye: Keltezés ideje: Elnök: Aláírás:

UMK425E1 UEET UMK425E1 LEET UMK435E1 U9ET UMK435E1 LEET

HAJF 1010000 ~ 1025584 HAHF 1010000 ~ 1028240 HALF 2000001 ~ 2013712 HAKF 1010000 ~ 1026064

Déclaration CE de conformité EG-Konformitätserklärung Dichiarazione di conformità EU-Conformiteitsverklaring Declaracion de conformidad CE.

Page 87

4) Manufacturer:

Honda France Manufacturing S.A.S.

Pôle 45 - Rue des Châtaigniers

45140 ORMES - FRANCE

5) Authorized Representative able to compile the technical documentation:

6) Reference to harmonized standards

EN ISO 11806 : 2008 EN ISO 14982 : 1998

7) Other national standards or specifications

Done at: Date: President: Signature: ORMES 01 12 2009 Takayoshi Fukai

N/A

EB Atitikties Deklaracija.

) Žemiau pasirašes, p. Takayoshi Fukai atstovaujantis gamintoją, deklaruoja, kad įranga

atitinka reikalavimus pagal direktyvą:

2) Mašinos aprašymas: a) Bendras pavadinimas: Krūmapjovė b) Funkcija: Krūmų pjovimas c) Tipas: d) Serijinis numeris:

3) Triukšmo direktyva: a) Išmatuotas riukšmo lygis - b) Garantuotas triukšmo lygis - c) Triukšmo parametrai: Nominali instaliuota galia - d) Atitikties įvertinimo procedūra - e) Atstovas.

4) Gamintojas:

5) Įgaliotas atstovas turintis techninę dokumentaciją:

6) Nuoroda į harmonizuotus standartus:

7) Kiti nacionaliniai standartai ir specifikacijos: Atlikta: Data: Prezidentas: Parašas:

Dichiarazione di conformità

) Il sottoscritto,Takayoshi Fukai in rappresentanza del costruttore, dichiara qui di seguito che la

macchina sotto descritta è conforme con tutte le condizioni pertinenti della Direttiva Macchine. La macchina è anche conforme alle condizioni della:

- Direttiva sulle emissioni acustiche delle macchine destinate a funzionare all'aria aperta:

- Direttiva sulla compatibilità elettromagnetica:

2) Descrizione della macchina: a) Denominazione generica: Decespugliatore b) Funzione: Taglio di erba c) Tipo: d) Numero di serie:

3) Direttiva emissioni acustiche: a) Livello di potenza sonora misurata - b) Livello di potenza sonora garantita c) Parametri rumorosità: Potenza netta installata - d) Procedura di valutazione Conformità e) Organismo notificato

4) Costruttore:

5) Rappresentante Autorizzato idoneo a compilare la documentazione tecnica:

6) Riferimento agli standard armonizzati:

7) Altri standard o specifiche nazionali: Fatto a: Data: Presidente: Firma:

EK Atbilstības deklarācija

) Zemāk minētais Takayoshi Fukai, kā ražotāja pārstāvis ar šo apstiprina, ka atrunātā iekārta

pilnībā atbilst visiem standartiem, kas atrunāti EC-Direktīvā Kā arī šī iekārta atbilst:

- Trokšņa līmeņa direktīvai:

- EMC direktīvai:

2) Lekārtas apraksts: a) Vispārējais nosukums: Krūmgriezis b) Funkcija: Krūmu griešana c) Tips: d) Sērijas numurs:

3) Trokšņa līmeņa direktīva: a) Nomērītā trokšņa jauda - b) Garantētā trokšņa jauda - c) Trokšņa parametri: Kopējā uzstādītā jauda - d) Atbilstības noteikšanas procedūra - e) Atbildīgā iestāde.

4) Ražotājs:

5) Autorizētais pārstāvis, kas ir kompetents apkopot tehnisko dokumentāciju:

6) Atsaucoties uz saskaņotajiem standartiem:

7) Citi valsts noteiktie standarti vai specifikācijas: Vieta: Datums: Prezidents: Paraksts:

EU-Conformiteitsverklaring

) Ondergetekende, Takayoshi Fukai, vertegenwoordiger van de constructeur, verklaart hierbij

dat de hieronder beschreven machine in overeenstemming is met de bepalingen van de Veiligheidsrichtlijn voor machines. De machine voldoet eveneens aan de bepalingen van de richtlijnen voor geluidsemissie van materieel voor gebruik buitenshuis en elektromagnetisme:

2) Beschrijving van de machine: a) Algemene benaming: Bosmaaier b) Functie: Lang gras en struikgewas maaien

c) Type: d) Serienummer:

3) Geluidsemissie materieel voor gebruik buitenhuis: a) Gemeten geluidsvermogen - b) Gegarandeerd geluidsvermogen - c) Geluidsparameter: Gëinstalleerd vermogen d) Conformiteitsbeoordelingprocedure - e) In kennis gestelde instantie

4) Konstrukteur :

5) Vertegenwoordiger die gemachtigd is om de technische documentatie samen te stellen:

6) Verwijzing naar geharmoniseerde normen:

7) Andere nationale normen of technische specificaties: Opgemaakt te: Datum: President: Handtening:

Declaração CE de conformidade

) O abaixo assinado, Takayoshi Fukai, representante do fabricante, declara que a maquinaria

abaixo descrita cumpre com todas as normas referentes á Directiva de Maquinaria. A maquinaria também cumpre as directivas de:

- Directiva de ruído no exterior: - Directiva EMC:

2) Descrição da maquinaria: a) Denominação genérica: Moto-roçadora b) Função: Corte de arbustos

c) Tipo d) Número série:

3) Directiva de ruido no exterior: a) Potência de som medida - b) Potência de som garantida - c) Parâmetros de ruido: d) Procedimento da avaliação da conformidade - e) Organismo notificado.

4) Fabricante:

5) Representante autorizado e apto para confirmar a documentação técnica:

6) Referência aos padrões harmonizados:

7) Outras normas nacionais ou especificações: Feito em: Data: Presidente: Assinatura:

Deklaracja zgodności wyrobu

) Niżej podpisany, Takayoshi Fukai rezprezentujący producenta, deklaruje iż urządzenie

opisane poniżej jest zgodne z wszystkimi zasadniczymi wymaganiami Dyrektywy Maszynowej. Urządzenie spelnia dodatkowo wymagania:

- Dyrektywy Halasowej: - Dyrektywy EMC:

2) Opis urządzenia: a) Ogólne określenie:

Wykaszarka /Kosa mechaniczna

b) Funkcja: Ścinanie zarośli

Typ: d) Numery seryjne:

3) Dyrektywa Halasowa: a) Zmierzony poziom mocy akustycznej - b) Gwarantowany poziom mocy akustycznej c) Parametrycharakterystyczne: Zainstalowana moc netto d) Zastosowana procedura oceny zgodnosci - e) Jednostka Notyfikowana

4) Producent:

5) Upoważniony Przedstawiciel posiadający dostęp do dokumentacji technicznej:

6) Zastosowane normy zharmonizowane:

7) Pozostale normy i przepisy krajowe: Miejsce: Data: Prezes: Podpis:

UE -Declaratie de Conformitate

1) Subsemnatul

Takayoshi Fukai,

reprezentand producatorul, declara prin prezenta ca chipamentele mai descrise mai jos respecta toate prevederile relevante din Directiva privind echipamentele Echipamentele respecta de-asemenea prevederile Directivei privind nivelul

de zgomot exterior si Directiva EMC:

Descrierea echipamentului:

Denumire generica: Motocoasa b) Domeniu de utilizare: Tunderea buruienilor

c) Tip: d) Numar de serie:

Directiva privind zgomotul exterior:

Puterea sonora masurata: - b) Puterea sonora garantata: - c) Parametrii de zgomot

putere instalata neta - d) Procedura de evaluare a conformitatii: - e) Organismul notificat.

Producator:

Reprezentantul Autorizat in masura sa intocmeasca documentatia tehnica:

Referinta la standardele armonizate:

Alte standarde nationale sau specificatii: Emisa la:

Data:

Prezident:

Semnatura:

EG-deklaration för överensstämmande

1) Undertecknad,

Takayoshi Fukai,

representant för tillverkaren, försäkrar härmed att maskinerna beskrivna nedan uppfyller alla relevanta stadgar i Maskin Direktivet eller Maskinerna uppfyller också stadgarna för:

Utomhus bullerdirektiv: - EMC direktiv:

Maskinbeskrivning:

Allmän benämning: Röjsåg b) Funktion: Sly och buskröjning c) Typ: d) Serie nummer:

Utomhus bullerdirektiv:

Uppmätt ljudeffekt - b) Garanterad ljudeffekt - c) Bullerparameter: Installerad nettoeffekt

Utvärderingsprocedur för överensstämmande - e) Anmälda organ

Tillverkare:

Auktoriserad representant som kan sammanställa den tekniska dokumentationen:

Referens till överensstämmande standarder:

Andra nationella standarder eller specifikationer: Utfärdat vid: Datum:

Ordförande:

Underskrift:

Vyhlásenie o súlade s predpismi ES

) Dolupodpísaný pán Takayoshi Fukai zastupujúci výrobcu týmto vyhlasuje, že stroje

popísané nižšie vyhovujú všetkým relevantným predpisom smernice Stroje vyhovujú predpisom: - EMC direktiva:

2) Popis strojov: a) Druhové označenie: Krovinorez b) Funkcia: Kosenie krovín c) Typ: d) Sériové číslo:

3) Smernica emisií hluku vo voľnom priestranstve: a) Nameraný akustický tlak - b) Garantovaný akustický tlak - c) Parameter hluku: Nominálny čistý výkon - d) Proces posudzovania zhody - e) Notifikovaný orgán

4) Výrobca:

5) Autorizovaný zástupca schopný predložiť technickú dokumentáciu:

6) Referencia k harmonizovaným štandardom:

7) Ďaľšie národné štandardy alebo špecifikácie: Miesto: Dátum: Predseda: Podpis:

ES-Izjava o skladnosti

) Spodaj podpisani, Takayoshi Fukai, ki predstavljam proizvajalca, izjavljam da so spodaj

navedene naprave v skladu z direktivo Naprave prav tako ustrezajo naslednjim direktivam:

- Direktiva o hrupnosti: - EMC direktiva:

2) Opis naprav: a) Vrsta stroja: Motorna kosa b) Funkcija: Košenje trave in podrasti

c) Tip: d) Serijska številka:

3) Directiva o hrupnosti: a) Izmerjena zvocna moč - b) Garantirana zvočna moč - c) Parametri: Neto moč d) Postopek meritve - e) Testiranja opravil

4) Proizvajalec:

5) Pooblaščeni predstavnik, ki hrani tehnično dokumentacijo:

6) Upoštevani harmonizirani standardi:

7) Ostali standardi: Kraj: Dátum: Predsednik: Podpis:

EU samsvarserklæring

) Undertegnede, Takayoshi Fukai representerer produsenten og erklærer herved at produktet

beskrevet nedenfor er i samsvar med relevante forskrifter i Maskindirektivet. Produktet samsvarer også med forskrifter vedr:

- Rammedirektiv for utendørs støy: - EMC direktiv

2) Produktbeskrivelse: a) Felles benevnelse: Ryddesag b) Funksjon: Kutte kratt/buskas c) Type: d) Serienummer:

3) Rammedirektiv om utendørs støy: a) Målt lydeffekt - b) Garantert lydeffekt - c) Støyparameter: Netto installert effekt d) Valgt samsvarsprosedyre - e) Teknisk kontrollorgan

4) Produsent:

5) Autorisert representant/innehaver av teknisk dokumentasjon:

6) Referanse til harmoniserte standarder:

7) Øvrige nasjonale standarder eller spesifikasjoner: Sted: Dato: Formann: Underskrift:

Page 88

RCS ORLÉANS B 501 736 565
