Instruction for use of parts catalogue

CONTENTS

Page

• This parts catalogue has been created as of October 20, 2019.

• Since this date, the sales practice for repair parts may have been
changed or the parts may have been eliminated (listed for those
not for sale).

• The modified information is reflected on the latest Electronic
Parts Catalogue (EPC). 
Also, refer to the parts catalogue news for any cha n ge.

• See the parts catalogue news for any revision that is made after
October 20, 2019.

• Always specify the part number when ordering a part.

• Check the model, type, serial numbers, color, maker, and the
size as needed before ordering a part.

• Note that the illustrations (part drawings) can differ from the ac­tual parts in shape.
They are given just to help you to refer to the parts.

• When modifications or additions to this parts catalogue are
made, a revised edition will be issued at an appropriate time,
with successively progressing revision numbers on the cov­er. We recommend obtaining such revisions in order to keep
your parts catalogue up-to-date at all times. To chec k whether
a parts catalogue revision has been issued, please contact
your Honda distributor.

Instruction for use of parts catalogue .................................... 1

How to refer to the part information....................................... 2

Part catalogue structure ............................................... ... .... .. 3

When the parts were revised.................................................5

Abbreviations used in the parts catalogue............................. 5

Part block and serial number check ...................................... 6

Models, parts catalogue codes and applicable serial 

numbers................................................................................ 7

Color chart............................................................................. 8

Fuel hose, general purpose hoses and vinyl hose .............. 10

FLAT RATE SERVICE TIME............................................... 14

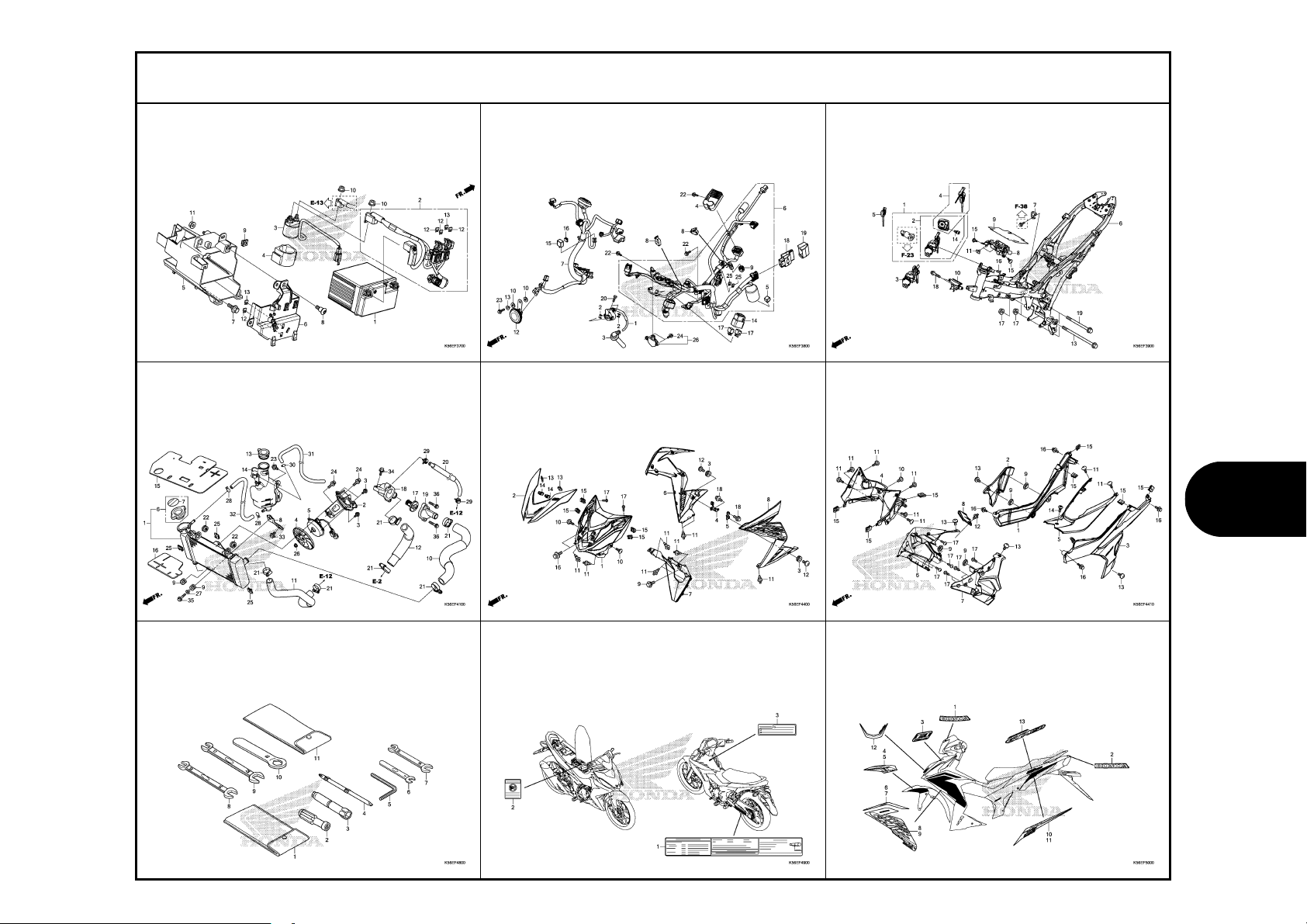

Illustrated index ................................................................... 19

ENGINE GROUP................................................................ 26

FRAME GROUP................................................................. 50

PART NO. INDEX................................................................ 91

PART NAME INDEX............................................................ 95

Initial version issue date

October 20, 2019

Honda Motor Co., Ltd.

1

2019.10.20 E

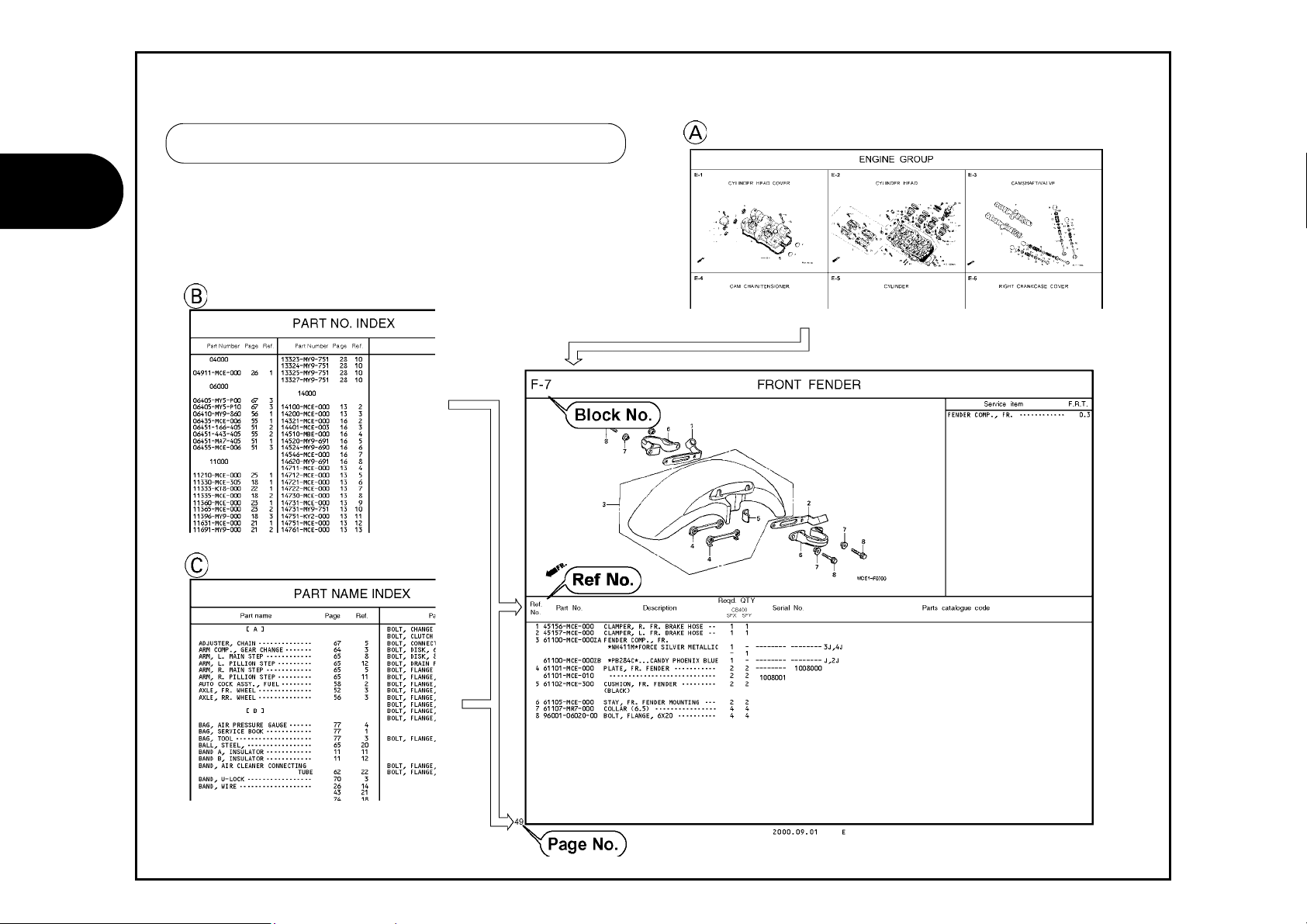

Reference with “Part number index”

Reference with “Part name index”

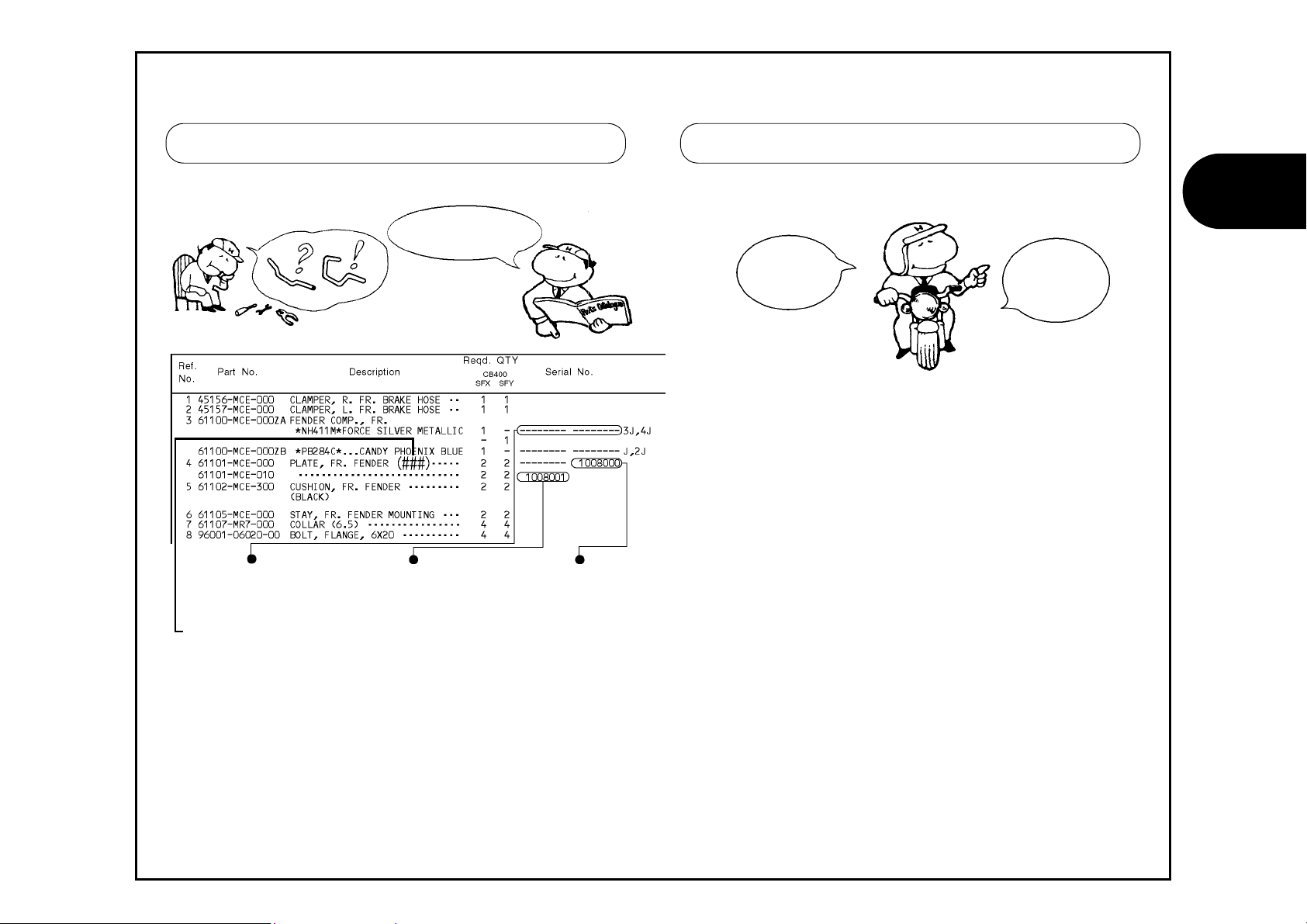

How to refer to the part information

1

Reference with “Illustrated index”

2

2019.10.20 E

Part catalogue structure

Block title Block number
Service item/Flat rate time
Reference number

• Ti tle number marked with th e parenthesis or paren theses
indicates that it continues from the previous page.

Part number Honda color code
Description
As semblies

• Sections framed with broken lines in the exploded view
drawings are available as complete assemblies. (Their in­dividual parts can also be obtained.)

Color description
Note

• Notes a re shown with the parentheses in the part name
column.

Required quantity

• Reqd. QTY shown in the parenthesis or parentheses indi­cates the optional part.

• Reqd. QTY marked with “N” indicates the optional part that
should be selected as needed.

• Reqd . QTY indicates the number of the part used in the
block.

Serial number

1

Parts catalogue code

• Whe n the parts catalogue code column is blank, it indi­cates that the part is applicable to all codes.

3

2019.10.20 E

17

18

14 15 17

18

16

• Parts enclose d within a dotted line are covered in a
different block.

1

• A hollow arrow indicates the block No. for the parts en­closed within a dotted line .

• A so lid arrow
question is connected to.

indicates the block No. the part in

Replacement Identification Information for

Designated Part No.

Location of Replacement Identification Infor-

mation for Designated Part No.

• If an arrow mark is indicated in 18, the part is incompatible
with a different part No.

• Make su re to order the part of the same manufacture, in­cluding the component part.

• To make an order, indicate the part No., which includes
the symbol displayed on the applicable section of the part
to be replaced.

4

2019.10.20 E

When the parts were revised

Be sure to check the
serial number!!

The number has been
used from the initial model
without revision.

When shown at the left side,
it is applicable to the models
of No.1008001 and the
subsequent numbers.

When shown at the right side,
it is applicable to the models
up to No.1008000.

•The parts listed with "###" at the end of the parts name have limited supply period
(parts not for sale).

Abbreviations used in the parts catalogue

RIGHT is
abbreviated
as “R.”

“L.” stands
for LEFT

1

* “L.” or “R.” in the description of a part stands for the LEFT hand

side or the RIGHT hand side. Determine the left or right as if you
were in the motorcycle seat.

• The following abbreviations are used in this parts catalogue.

A ........... Ampere

ABS ....... Anti-lock brake

system

A.C. ....... Alternating current

A.M. ...... Attaching mark

ASSY. .... Assembly

C.D.I. ..... Capacitive discharge

ignition

COMP. ... Complete

CP. ........ Candle power

D.C. ....... Direct current

EX. ........ Exhaust

FR. ........ Front

G ........... Gram

HEX. ..... Hexagonal

IN. ......... Inlet

L. ............Left

(

100L) .Link (100 Links)

L

L.E.D. .....Light emitted diode

MM .........Millimeter

MPH .......Miles per hour

R. ...........Right

RR. .........Rear

STD. .......Standard

T (22T) ...Tooth (22 Teeth)

TCS ........Traction control

system

T.M. ........Transcript mark

V ............Volt

W ...........Watt

WL .........With labelling

WOL .......Without labelling

KPH ...... Kilometers per hour

5

2019.10.20 E

1

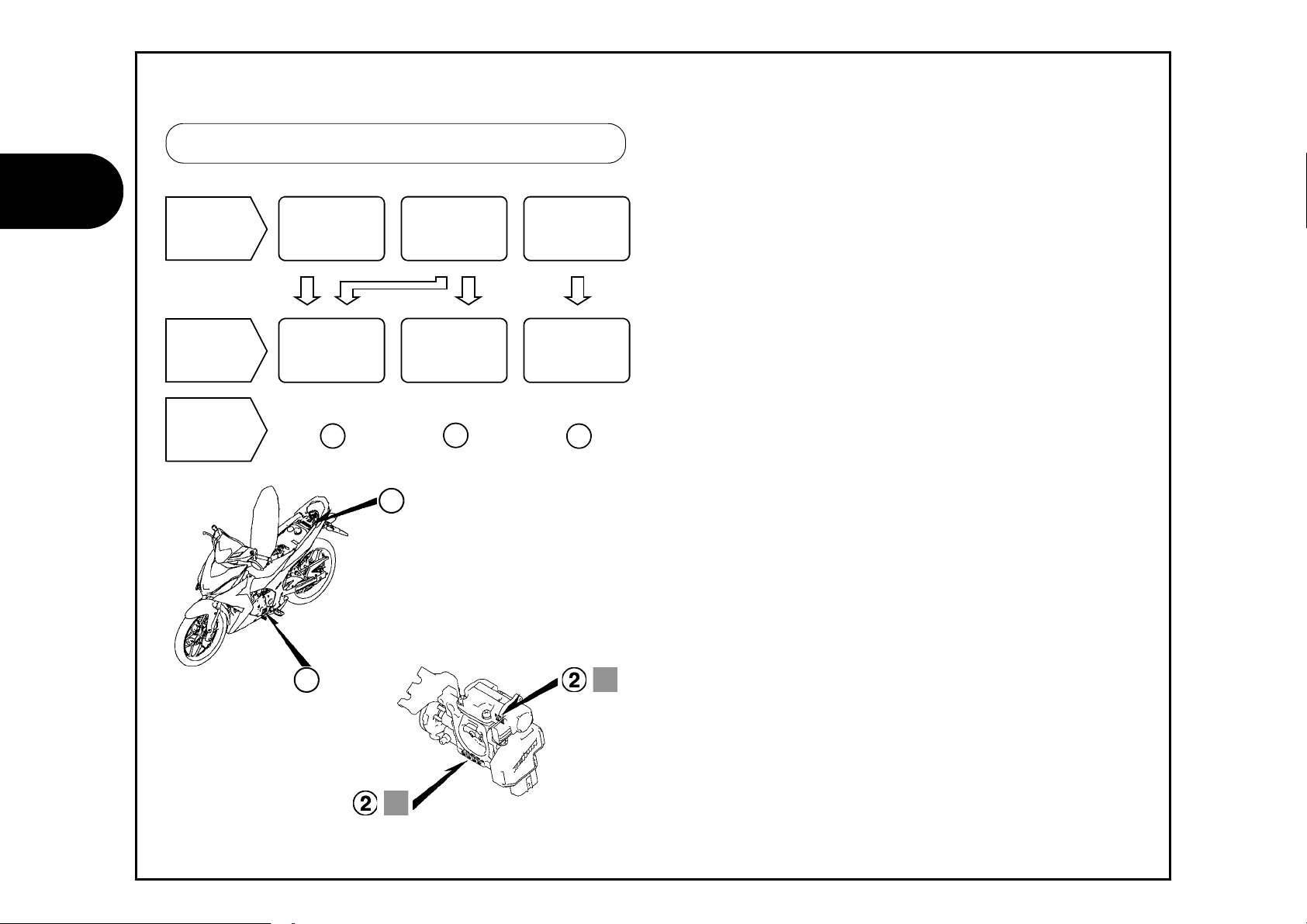

Part block and serial number check

1

2

3

Required

serial

number

Engine parts

E-1~

Engine serial

number

Throttle body

parts
E-23

Throttle body

serial number

Frame parts

F-1~

Frame serial

number

Part block

Check

point

1

3

-

-

6

2019.10.20 E

Models, parts catalogue codes and applicable serial Nos. given in this parts catalogue can be identified as follows.

Models, parts catalogue codes and applicable serial numbers

Model

Area
code

Type

Applicable

engine

serial No.

Applicable

frame

serial No.

Applicable

throttle body

identification No.

FS150F

L PH Philippines KC34E0000001~ MH1KC347*KK000001~ GQ1LA B

Parts with parts catalogue codes are exclusive for models destined for countries designated.
If no area codes are listed, parts are for common use.

* Of carburetor/throttle body identification numbers, only the portions underlined in the example below are used for registration.

GQ 1LA B KC

1

2019.10.20 E

7

1

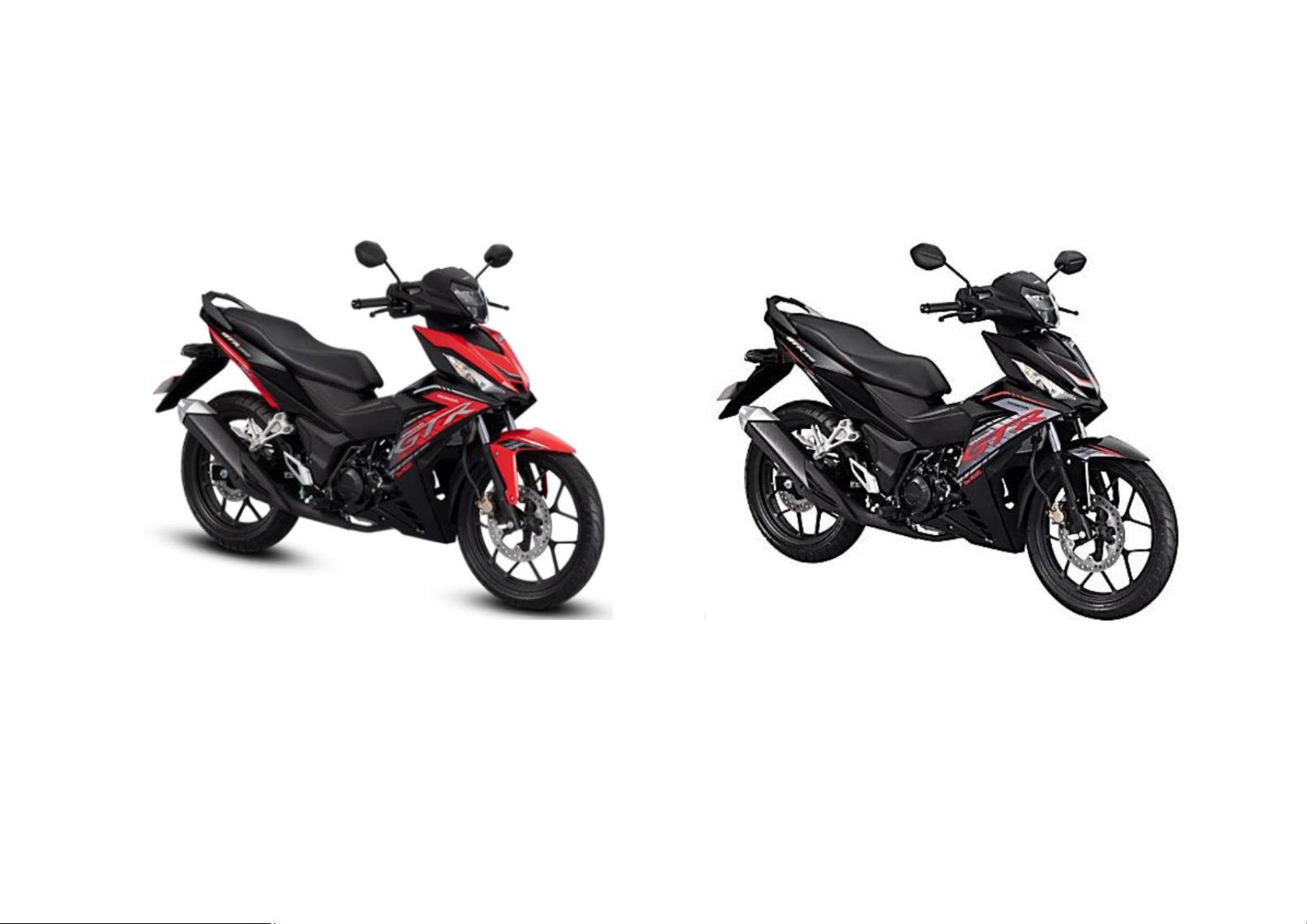

Color chart

Valiant red Black

R-383 NH-1

No. Name of colored parts Basic part No. R383 NH1

Initial

applicable

model

Final

applicable

model

1 COVER COMP., RR. HANDLE 53216-K56-NJ0 ZA ZA F-7 4
2 COVER SET, FR. HANDLE 53210-K56-NJ0 ZA ZA F-7 3
3 COVER SET, FR. TOP 64310-K56-HA0 ZB ZA F-44 2
4 COVER SET, L. RR. BODY 64450-K56-NJ0 ZB ZA F-23-10 2
5 COVER SET, L. SIDE 64650-K56-NJ0 ZB ZA F-44 8
6 COVER SET, R. RR. BODY 64400-K56-NJ0 ZB ZA F-23-10 1
7 COVER SET, R. SIDE 64600-K56-NJ0 ZB ZA F-44 6
8 COVER SET, TAIL 83500-K56-NJ0 ZB ZB F-23-10 4

9 COVER, FR. 64302-K56-HA0 ZA ZA F-44 1
10 COVER, FR. MAIN PIPE 64320-K56-N10 ZD ZD F-44-10 4
11 FENDER SET A, FR. 61000-K56-NJ0 ZB ZA F-10 1
12 FLANGE SUB ASSY., DRIVEN 42615-K56-N10 ZA ZA F-19-40 7
13 GRIP, RR. 50400-K56-N10 ZA ZA F-23 2
14 MARK 86531-KYZ-710 ZA ZA F-50 3
15 MARK 86831-K56-NJ0 ZB ZB F-50 13
16 MARK, HONDA 86101-K56-N10 ZA ZA F-50 1
17 MARK, HONDA 86102-K56-NJ0 ZB ZB F-50 2
18 STRIPE A, L. FR. FENDER 86612-K56-NJ0 ZB ZA F-50 5

FS150F (FS150FL)

MODEL

COLOR

Applicable model

Applicable

block

No.

Ref.

No.

CODE

FS150FL

• When ordering a colored part, refer to the chart below and use a part number consisting of the relevant basic part number to which has been
added a part color code.

8

2019.10.20 E

Valiant red Black

R-383 NH-1

No. Name of colored parts Basic part No. R383 NH1

Initial

applicable

model

Final

applicable

model

19 STRIPE A, L. SIDE COVER 86642-K56-NJ0 ZB ZA F-50 7
20 STRIPE A, R. FR. FENDER 86611-K56-NJ0 ZB ZA F-50 4
21 STRIPE A, R. SIDE COVER 86641-K56-NJ0 ZB ZA F-50 6
22 STRIPE B, L. SIDE COVER 86644-K56-NJ0 ZB ZA F-50 9
23 STRIPE B, R. SIDE COVER 86643-K56-NJ0 ZB ZA F-50 8
24 STRIPE, FR. TOP COVER 86649-K56-NJ0 ZB ZA F-50 12
25 STRIPE, L. RR. BODY COVER 86646-K56-NJ0 ZB ZA F-50 11
26 STRIPE, R. RR. BODY COVER 86645-K56-NJ0 ZB ZA F-50 10
27 SWINGARM SUB ASSY., RR. 52200-K56-N10 ZA ZA F-32 8
28 WHEEL SUB ASSY., FR. 44650-K56-N10 ZA ZA F-14-40 6
29 WHEEL SUB ASSY., RR. 42650-K56-N11 ZA ZA F-19-40 9

FS150F (FS150FL)

MODEL FS150FL

COLOR

Applicable model

Applicable

block

No.

Ref.

No.

CODE

1

2019.10.20 E

9

1

Fuel hose, general purpose hoses and vinyl hose

Fuel hoses/Tubes

Standard part No. Bulk part No.

Bulk part

Inner

diameter

(mm)

Length

(m)

95001-30xxx-2x 95001-30001-20M 3.0 1
95001-30xxx-3x 95001-30001-30M 3.0 1
95001-30xxx-4x 95001-30001-40M 3.0 1

95001-35xxx-2x

95001-35001-50M

<95001-35003-50M>

3.5

1
3

95001-35xxx-3x

95001-35001-60M

<95001-35003-60M>

3.5

1
3

95001-35xxx-4x

95001-35001-60M

<95001-35003-60M>

3.5

1
3

95001-35xxx-5x

95001-35001-50M

<95001-35003-50M>

3.5

1
3

95001-35xxx-6x

95001-35001-60M

<95001-35003-60M>

3.5

1
3

95001-45xxx-2x

95001-45001-50M

<95001-45003-50M>

4.5

1
3

95001-45xxx-3x

95001-45001-60M
<95001-45003-60M>
<95001-45008-60M>

4.5

1
3
8

95001-45xxx-4x

95001-45001-60M
<95001-45003-60M>
<95001-45008-60M>

4.5

1
3
8

95001-45xxx-5x

95001-45001-50M
<95001-45003-50M>

4.5

1
3

95001-45xxx-6x

95001-45001-60M
<95001-45003-60M>
<95001-45008-60M>

4.5

1
3
8

95001-55xxx-2x

95001-55001-50M
<95001-55003-50M>
<95001-55008-50M>

5.5

1
3
8

95001-55xxx-3x

95001-55001-60M
<95001-55003-60M>
<95001-55008-60M>

5.5

1
3
8

95001-55xxx-4x

95001-55001-60M
<95001-55003-60M>
<95001-55008-60M>

5.5

1
3
8

95001-55xxx-5x

95001-55001-50M
<95001-55003-50M>
<95001-55008-50M>

5.5

1
3
8

95001-55xxx-6x

95001-55001-60M
<95001-55003-60M>
<95001-55008-60M>

5.5

1
3
8

95001-75xxx-2x

95001-75001-50M
<95001-75003-50M>

7.5

1
3

95001-75xxx-3x

95001-75001-60M
<95001-75003-60M>
<95001-75008-60M>

7.5

1
3
8

95001-75xxx-4x

95001-75001-60M
<95001-75003-60M>
<95001-75008-60M>

7.5

1
3
8

95001-75xxx-5x

95001-75001-50M
<95001-75003-50M>

7.5

1
3

95001-75xxx-6x

95001-75001-60M
<95001-75003-60M>
<95001-75008-60M>

7.5

1
3

8
95001-80xxx-2x 95001-80001-50M 8.0 1
95001-80xxx-3x 95001-80001-60M 8.0 1
95001-80xxx-4x 95001-80001-60M 8.0 1
95001-80xxx-5x 95001-80001-50M 8.0 1
95001-80xxx-6x 95001-80001-60M 8.0 1

Fuel hoses/Tubes

Standard part No. Bulk part No.

Bulk part

Inner

diameter

(mm)

Length

(m)

• The standard part fuel hose, general purpose hose and vinyl hose may be substituted by the coiled bulk part.

• When ordering the standard part fuel hose, general purpose hose and vinyl hose use the bulk part number written in the parts catalogue in brackets ( ) underneath the part
name, or use the catalogue below.
(The bulk part standard length is 1 m, however, those displayed in the catalogue < > are available in 3 m and 8 m lengths.)

• When exchanging the hose, cut and use at the specified length as mentioned in the part name.
(For the method of cutting the bulk part, and method of filling out orders etc., please refer to the service manual and the instructions issued with the bulk part.)

• The list below is a catalogue of the standard part numbers and bulk part numbers. Note that those numbers are applicable to the listed replacement parts only.

10

2019.10.20 E

Standard part

No.

95003-01xxx-3x

95003-01xxx-60

95003-03xxx-3x

95003-03xxx-60

95003-05xxx-3x

95003-05xxx-60

95003-07xxx-1x

95003-07xxx-20

95003-07xxx-3x

95003-07xxx-60

95003-07xxx-7x

95003-08xxx-1x

95003-09xxx-3x

95003-09xxx-60

95003-10xxx-1x

95003-10xxx-20

95003-10xxx-3x

95003-10xxx-60

95003-11xxx-3x

95003-11xxx-60

95003-12xxx-1x

95003-12xxx-20

Vinyl tube

Bulk part No.

95003-01001-60M

<95003-01003-60M>

95003-01001-60M

<95003-01003-60M>

95003-03001-60M

<95003-03003-60M>

95003-03001-60M

<95003-03003-60M>

95003-05001-60M
<95003-05003-60M>
<95003-05008-60M>

95003-05001-60M
<95003-05003-60M>
<95003-05008-60M>

95003-07001-10M
<95003-07003-10M>
<95003-07008-10M>

95003-07001-10M
<95003-07003-10M>
<95003-07008-10M>

95003-07001-60M
<95003-07003-60M>
<95003-07008-60M>

95003-07001-60M
<95003-07003-60M>
<95003-07008-60M>

95003-07001-70M
<95003-07003-70M>
<95003-07008-70M>

95003-08001-10M
<95003-08003-10M>
<95003-08008-10M>

95003-09001-60M
<95003-09003-60M>

95003-09001-60M
<95003-09003-60M>

95003-10001-10M
<95003-10003-10M>

95003-10001-10M
<95003-10003-10M>

95003-10001-60M
<95003-10003-60M>

95003-10001-60M
<95003-10003-60M>

95003-11001-60M
<95003-11003-60M>
<95003-11008-60M>

95003-11001-60M
<95003-11003-60M>
<95003-11008-60M>

95003-12001-10M
<95003-12003-10M>
<95003-12008-10M>

95003-12001-10M
<95003-12003-10M>
<95003-12008-10M>

Inner

dia- meter

(mm)

2.9 6.8

2.9 6.8

3.0 6.0

3.0 6.0

3.5 6.5

3.5 6.5

4.0 7.0

4.0 7.0

4.0 7.0

4.0 7.0

4.0 7.0

4.5 6.5

4.5 8.0

4.5 8.0

5.0 8.0

5.0 8.0

5.0 8.0

5.0 8.0

5.0 9.0

5.0 9.0

5.0 7.0

5.0 7.0

Bulk part

Outer

dia-meter

(mm)

Length

(m)

1
3

1
3

1
3

1
3

1
3
8

1
3
8

1
3
8

1
3
8

1
3
8

1
3
8

1
3
8

1
3
8

1
3

1
3

1
3

1
3

1
3

1
3

1
3
8

1
3
8

1
3
8

1
3
8

Standard part

No.

95003-14xxx-1x

95003-14xxx-20

95003-14xxx-3x

95003-17xxx-1x

95003-19xxx-1x

95003-19xxx-20

95003-19xxx-3x

95003-19xxx-60

95003-21xxx-1x

95003-21xxx-20

95003-23xxx-1x

95003-23xxx-20

95003-23xxx-3x

95003-23xxx-60

95003-25xxx-1x

95003-25xxx-20

95003-25xxx-3x

95003-25xxx-7x

95003-27xxx-1x

95003-27xxx-20

95003-27xxx-3x

95003-27xxx-60

95003-33xxx-1x

95003-33xxx-20

Vinyl tube

Bulk part No.

95003-14001-10M

<95003-14003-10M>

95003-14001-10M

<95003-14003-10M>

95003-14001-60M

<95003-14003-60M>

95003-17001-10M

<95003-17003-10M>

95003-19001-10M
<95003-19003-10M>
<95003-19008-10M>

95003-19001-10M
<95003-19003-10M>
<95003-19008-10M>

95003-19001-60M
<95003-19003-60M>
<95003-19008-60M>

95003-19001-60M
<95003-19003-60M>
<95003-19008-60M>

95003-21001-10M
<95003-21003-10M>

95003-21001-10M
<95003-21003-10M>

95003-23001-10M
<95003-23003-10M>

95003-23001-10M
<95003-23003-10M>

95003-23001-60M
<95003-23003-60M>
<95003-23008-60M>

95003-23001-60M
<95003-23003-60M>
<95003-23008-60M>

95003-25001-10M
<95003-25003-10M>

95003-25001-10M
<95003-25003-10M>

95003-25001-60M
<95003-25003-60M>

95003-25001-70M
<95003-25003-70M>

95003-27001-10M
<95003-27003-10M>

95003-27001-10M
<95003-27003-10M>

95003-27001-60M
<95003-27003-60M>

95003-27001-60M
<95003-27003-60M>

95003-33001-10M
<95003-33003-10M>

95003-33001-10M
<95003-33003-10M>

Inner

dia- meter

(mm)

6.0 9.0

6.0 9.0

6.0 9.0

7.0 9.0

7.0 11.0

7.0 11.0

7.0 11.0

7.0 11.0

8.0 9.0

8.0 9.0

8.0 12.0

8.0 12.0

8.0 12.0

8.0 12.0

9.0 11.0

9.0 11.0

9.0 11.0

9.0 11.0

9.0 13.0

9.0 13.0

9.0 13.0

9.0 13.0

10.0 14.0

10.0 14.0

Bulk part

Outer

dia-meter

(mm)

Length

(m)

1
3

1
3

1
3

1
3

1
3
8

1
3
8

1
3
8

1
3
8

1
3

1
3

1
3

1
3

1
3
8

1
3
8

1
3

1
3

1
3

1
3

1
3

1
3

1
3

1
3

1
3

1
3

Standard part

No.

95003-36xxx-1x

95003-36xxx-20

95003-37xxx-3x

95003-37xxx-60

95003-38xxx-1x

95003-38xxx-20

95003-39xxx-1x

95003-39xxx-20

95003-40xxx-20

95003-40xxx-3x

95003-40xxx-60

95003-43xxx-1x

95003-43xxx-20

95003-45xxx-1x

95003-45xxx-20

95003-50xxx-1x

95003-50xxx-20

95003-50xxx-3x

95003-55xxx-1x

95003-55xxx-20

95003-60xxx-1x

95003-60xxx-20

95003-60xxx-3x

95003-60xxx-60

Vinyl tube

Bulk part No.

95003-36001-10M
<95003-36003-10M>
<95003-36008-10M>

95003-36001-10M
<95003-36003-10M>
<95003-36008-10M>

95003-37001-60M

95003-37003-60M>

95003-37001-60M
<95003-37003-60M>

95003-38001-10M
<95003-38003-10M>

95003-38001-10M
<95003-38003-10M>

95003-39001-10M
<95003-39003-10M>

95003-39001-10M
<95003-39003-10M>

95003-40001-10M
<95003-40003-10M>

95003-40001-60M
<95003-40003-60M>

95003-40001-60M
<95003-40003-60M>

95003-43001-10M
<95003-43003-10M>
<95003-43008-10M>

95003-43001-10M
<95003-43003-10M>
<95003-43008-10M>

95003-45001-10M
<95003-45003-10M>
<95003-45008-10M>

95003-45001-10M
<95003-45003-10M>
<95003-45008-10M>

95003-50001-10M
<95003-50003-10M>

95003-50001-10M
<95003-50003-10M>

95003-50001-60M
<95003-50003-60M>

95003-55001-10M
<95003-55003-10M>

95003-55001-10M
<95003-55003-10M>

95003-60001-10M
<95003-60003-10M>

95003-60001-10M
<95003-60003-10M>

95003-60001-60M
<95003-60003-60M>

95003-60001-60M
<95003-60003-60M>

Inner

dia- meter

(mm)

11.0 13.0

11.0 13.0

11.0 15.0

11.0 15.0

12.0 13.0

12.0 13.0

12.0 14.0

12.0 14.0

12.0 16.0

12.0 16.0

12.0 16.0

13.0 15.0

13.0 15.0

14.0 18.0

14.0 18.0

16.0 19.0

16.0 19.0

16.0 19.0

17.5 20.5

17.5 20.5

22.0 27.0

22.0 27.0

22.0 27.0

22.0 27.0

Bulk part

Outer

dia-meter

(mm)

Length

(m)

1
3
8

1
3
8

1
3

1
3

1
3

1
3

1
3

1
3

1
3

1
3

1
3

1
3
8

1
3
8

1
3
8

1
3
8

1
3

1
3

1
3

1
3

1
3

1
3

1
3

1
3

1
3

1

2019.10.20 E

11

1

CAUTION: It is DANGEROUS to confuse the fuel hose with the general purpose hose or vinyl hose.

Never use a general purpose hose or vinyl hose in place of a fuel hose or vice versa. Always use the correct bulk part in the parts catalogue, according
to the service manual or the instructions issued with the bulk part.

General purpose hoses

Bulk part

Standard part No. Bulk part No.

95005-11xxx-3x 95005-11001-30M 11.0 1
95005-11xxx-5x 95005-11001-50M 11.0 1

95005-12xxx-1x
95005-12xxx-2x 95005-12001-20M 12.0 1

95005-12xxx-3x 95005-12001-30M 12.0 1
95005-12xxx-5x 95005-12001-50M 12.0 1
95005-14xxx-1x 95005-14001-10M 14.0 1

95005-14xxx-2x
95005-14xxx-3x 95005-14001-30M 14.0 1

95005-14xxx-5x 95005-14001-50M 14.0 1
95005-17xxx-1x 95005-17001-10M 17.0 1
95005-17xxx-2x 95005-17001-20M 17.0 1
95005-17xxx-3x 95005-17001-30M 17.0 1
95005-17xxx-5x 95005-17001-50M 17.0 1
95005-30xxx-3x 95005-30001-30M 3.0 1
95005-30xxx-5x 95005-30001-50M 3.0 1

95005-35xxx-1x
95005-35xxx-2x 95005-35001-20M 3.5 1

95005-35xxx-3x 95005-35001-30M 3.5 1
95005-35xxx-4x
95005-35xxx-5x 95005-35001-50M 3.5 1
95005-45xxx-1x
95005-45xxx-2x 95005-45001-20M 4.5 1

95005-45xxx-3x 95005-45001-30M 4.5 1

95005-12001-10M

<95005-12003-10M>

95005-14001-20M

<95005-14003-20M>

95005-35001-10M
<95005-35003-10M>
<95005-35008-10M>

95005-35001-10M
<95005-35003-10M>
<95005-35008-10M>

95005-45001-10M
<95005-45003-10M>
<95005-45008-10M>

Inner

diameter

(mm)

12.0

14.0

3.5

3.5

4.5

Length

(m)

1
3

1
3

1
3
8

1
3
8

1
3
8

General purpose hoses

Bulk part

Standard part No. Bulk part No.

95005-45xxx-4x
95005-45xxx-5x 95005-45001-50M 4.5 1

95005-50xxx-3x
95005-50xxx-5x 95005-50001-50M 5.0 1

95005-55xxx-1x

95005-55xxx-2x

95005-55xxx-4x

95005-65xxx-1x
95005-65xxx-2x 95005-65001-20M 6.5 1
95005-70xxx-3x
95005-70xxx-5x 95005-70001-50M 7.0 1
95005-75xxx-1x
95005-75xxx-2x 95005-75001-20M 7.3 1
95005-80xxx-1x
95005-80xxx-2x 95005-80001-20M 8.0 1

95005-80xxx-3x 95005-80001-30M 8.0 1
95005-80xxx-5x 95005-80001-50M 8.0 1
95005-91xxx-3x 95005-91001-30M 12.0 1
95005-91xxx-5x 95005-91001-50M 12.0 1
95005-92xxx-3x 95005-92001-30M 12.0 1
95005-92xxx-5x 95005-92001-50M 12.0 1

95005-45001-10M
<95005-45003-10M>
<95005-45008-10M>

95005-50001-30M
<95005-50003-30M>

95005-55001-10M
<95005-55003-10M>
<95005-55008-10M>

95005-55001-20M
<95005-55003-20M>

95005-55001-10M
<95005-55003-10M>
<95005-55008-10M>

95005-65001-10M
<95005-65003-10M>

95005-70001-30M
<95005-70003-30M>

95005-75001-10M
<95005-75003-10M>

95005-80001-10M
<95005-80003-10M>

NOTE: X is displayed to represent the omitted numerals and letters of the

roman alphabet.

Inner

diameter

(mm)

4.5

5.0

5.3

5.3

5.3

6.5

7.0

7.3

8.0

Length

(m)

1
3
8

1
3

1
3
8

1
3

1
3
8

1
3

1
3

1
3

1
3

12

2019.10.20 E

(Example)

9 5 0 0 1 - 7 5 0 0 1 - 5 0 M

Bulk part number: Refers to the bulk part.
Marking code (hose type): (fuel hose and general purpose hose)

Change code (for added hose): (Vinyl hose)

• Indicates number mark or change sequence, however, the code for the bulk part must be strictly
0 (zero).

Types of code:

• Fuel hose 2: Red outside braid
(3 mm inside dia. only)
5: Black inside braid
3: Red (3 mm inside dia. only)
4: Ash gray with red stripe
(3 mm inside dia. only)
6: Black

• Vinyl hose 1: Clear
2: Black
3: Light red
6: Light red
7: Pale black

• General hose 1: Ash gray
2: Ash gray
3: Black
5: Black

Lengths: 001: 1 m (standard)

003: 3 m
008: 8 m

I.D code: (fuel hose and general purpose hose)

30: 3.0 mm 11: 11 mm
35: 3.5 mm 91: 12 mm (outside dia. 15) mm
45: 4.5 mm 92: 12 mm (outside dia. 16) mm
50: 5.0 mm 12: 12 mm (outside dia. 17) mm
55: 5.3 mm, 5.5 mm 14: 14 mm
65: 6.5 mm 17: 17 mm
70: 7.0 mm
75: 7.3 mm, 7.5 mm
80: 8.0 mm

ID./OD. code: (vinyl hose)

01: ID. 2.9, OD. 6.8 mm 14: ID. 6.0, OD. 9.0 mm 37: ID. 11.0, OD. 15.0 mm
03: ID. 3.0, OD. 6.0 mm 17: ID. 7.0, OD. 9.0 mm 38: ID. 12.0, OD. 13.0 mm
05: ID. 3.5, OD. 6.5 mm 19: ID. 7.0, OD. 11.0 mm 39: ID. 12.0, OD. 14.0 mm
07: ID. 4.0, OD. 7.0 mm 21: ID. 8.0, OD. 9.0 mm 40: ID. 12.0, OD. 16.0 mm
08: ID. 4.5, OD. 6.5 mm 23: ID. 8.0, OD. 12.0 mm 43: ID. 13.0, OD. 15.0 mm
09: ID. 4.5, OD. 8.0 mm 25: ID. 9.0, OD. 11.0 mm 45: ID. 14.0, OD. 18.0 mm
12: ID. 5.0, OD. 7.0 mm 27: ID. 9.0, OD. 13.0 mm 50: ID. 16.0, OD. 19.0 mm
10: ID. 5.0, OD. 8.0 mm 33: ID. 10.0, OD. 14.0 mm 55: ID. 17.5, OD. 20.5 mm
11: ID. 5.0, OD. 9.0 mm 36: ID. 11.0, OD. 13.0 mm 60: ID. 22.0, OD. 27.0 mm

Hose type: 1: Fuel hose

3: Vinyl hose
5: General hose

• Bulk part number of fuel hose, general purpose hose and vinyl hose.

1

13

2019.10.20 E

2

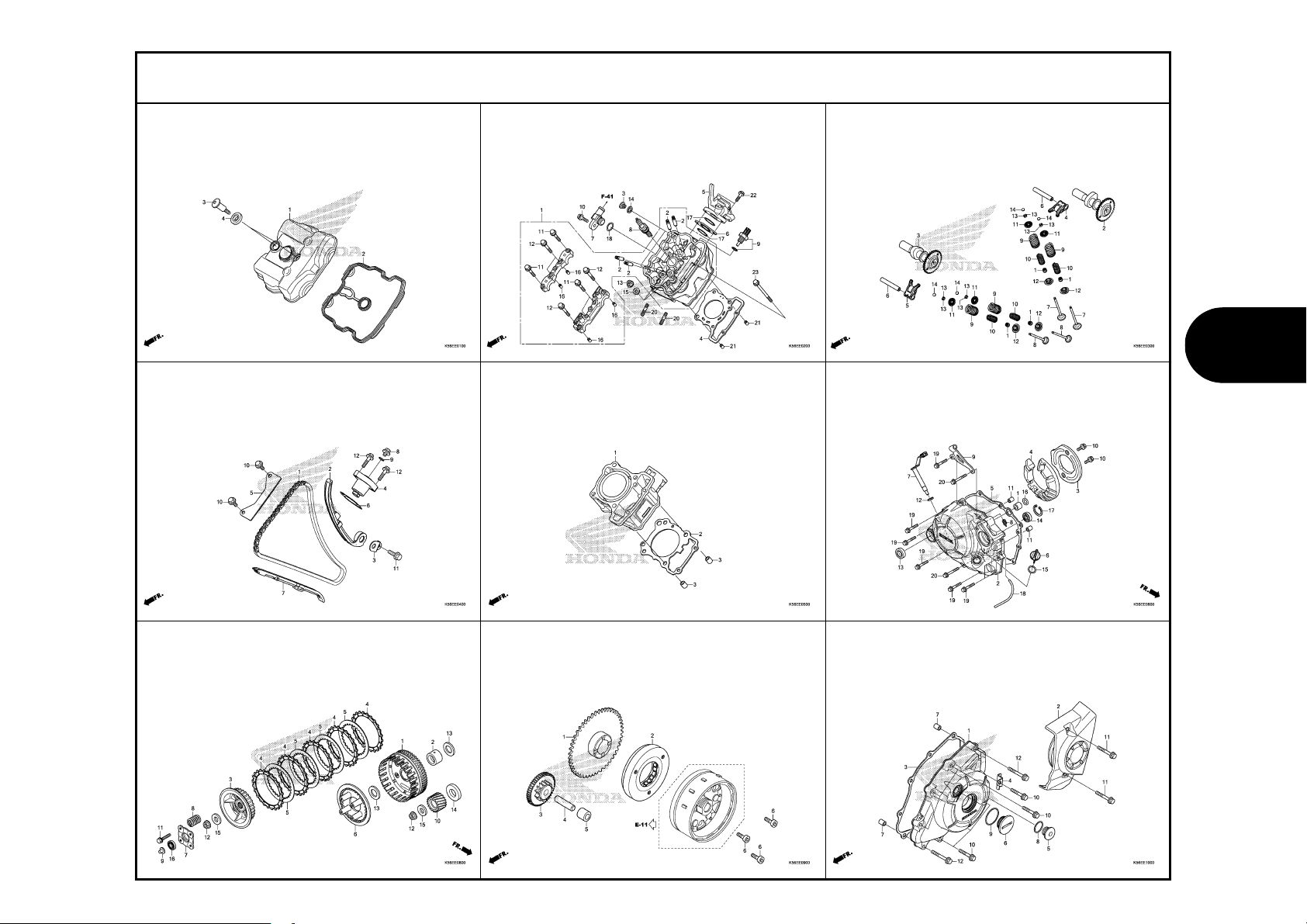

ENGINE GROUP

E-1

E-4

CYLINDER HEAD COVER

CAM CHAIN/TENSIONER

E-2

E-5

CYLINDER HEAD

CYLINDER

E-3

CAMSHAFT/VALVE

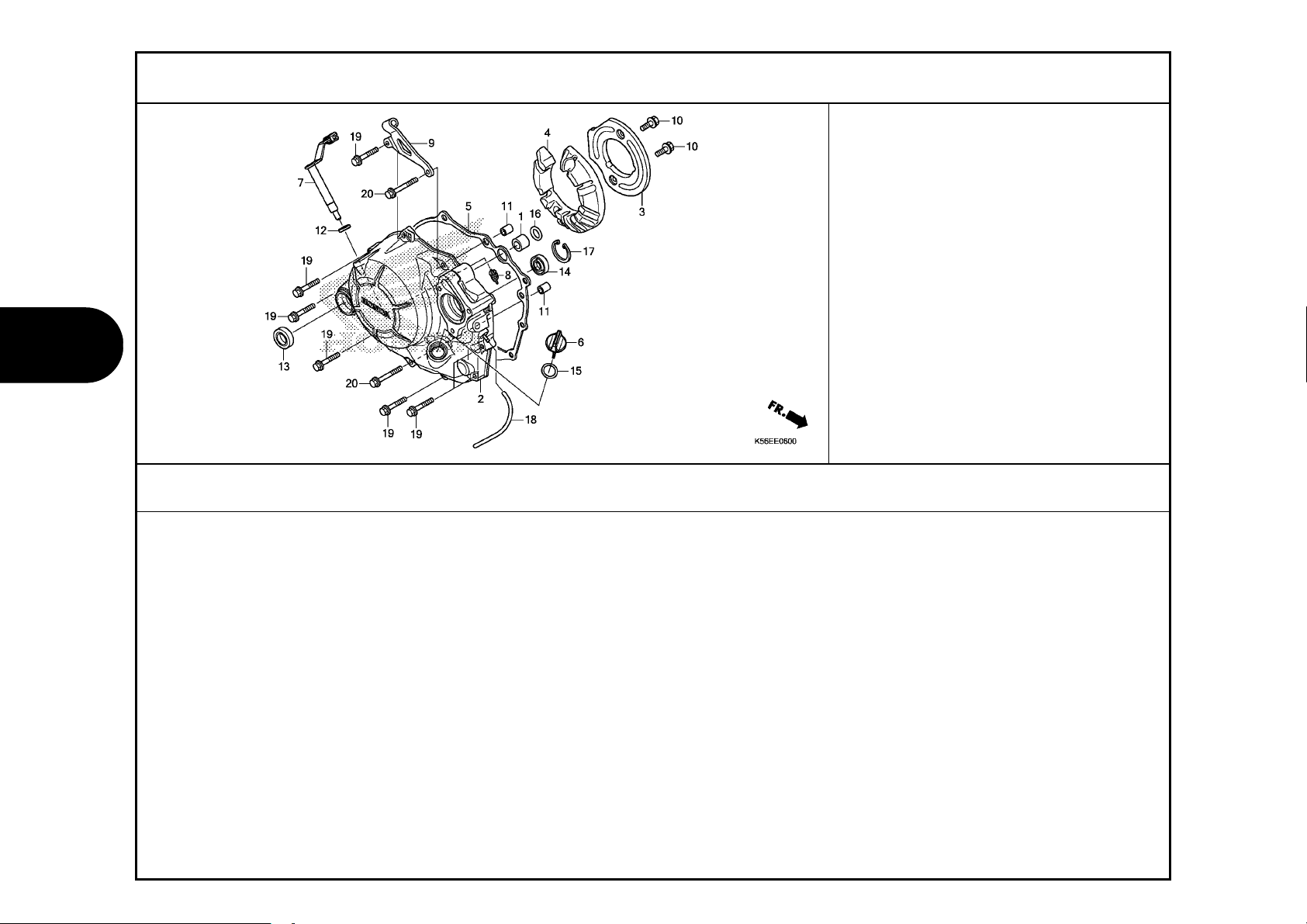

E-6

RIGHT CRANKCASE COVER

E-8

CLUTCH

E-9

STARTING CLUTCH

2019.10.20 E

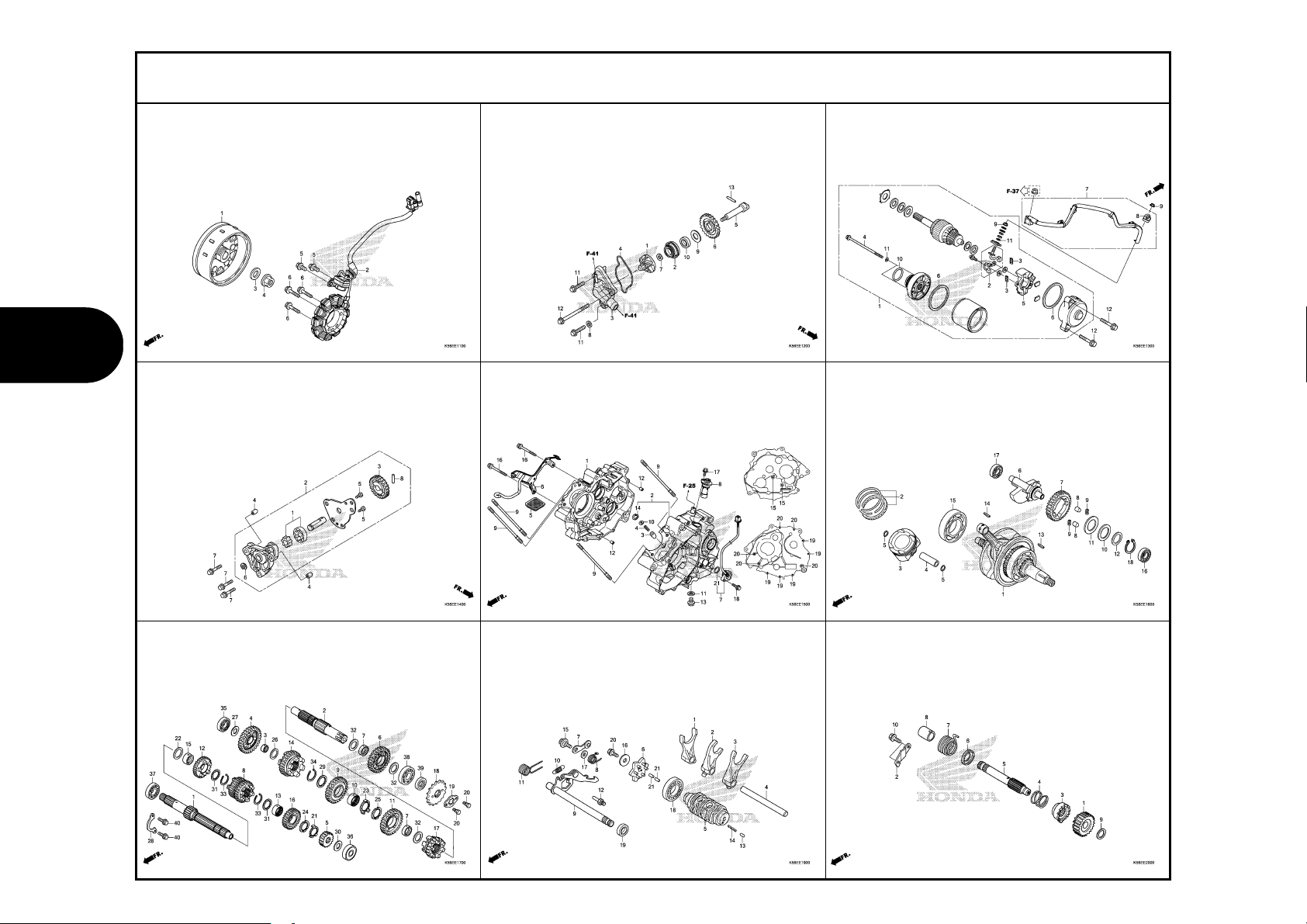

E-10

LEFT CRANKCASE COVER

19

2

E-11

GENERATOR

E-12

ENGINE GROUP

WATER PUMP

E-13

STARTER MOTOR

E-14

E-17

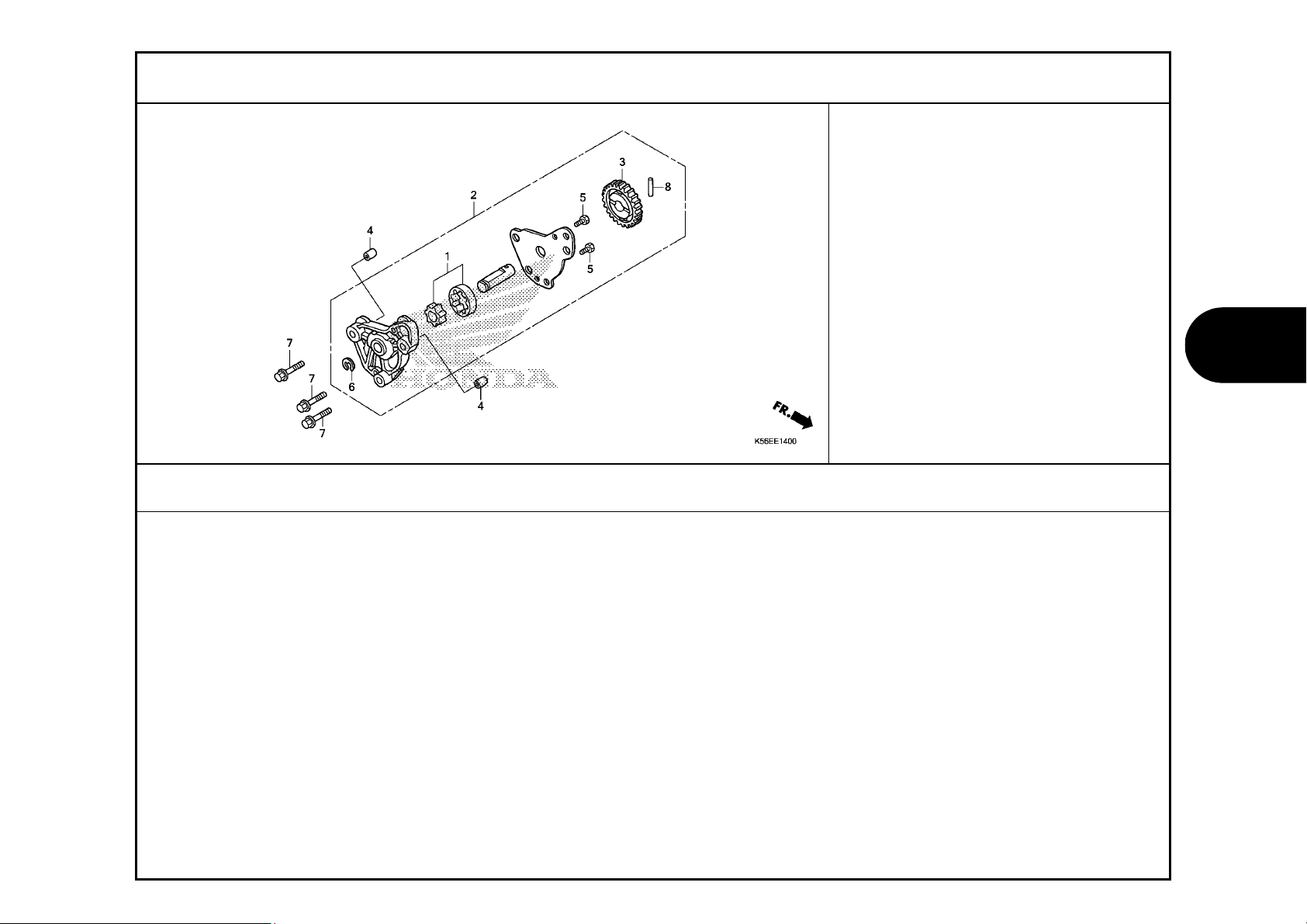

OIL PUMP

TRANSMISSION

E-15

E-19

CRANKCASE

GEARSHIFT DRUM

E-16

CRANKSHAFT/PISTON

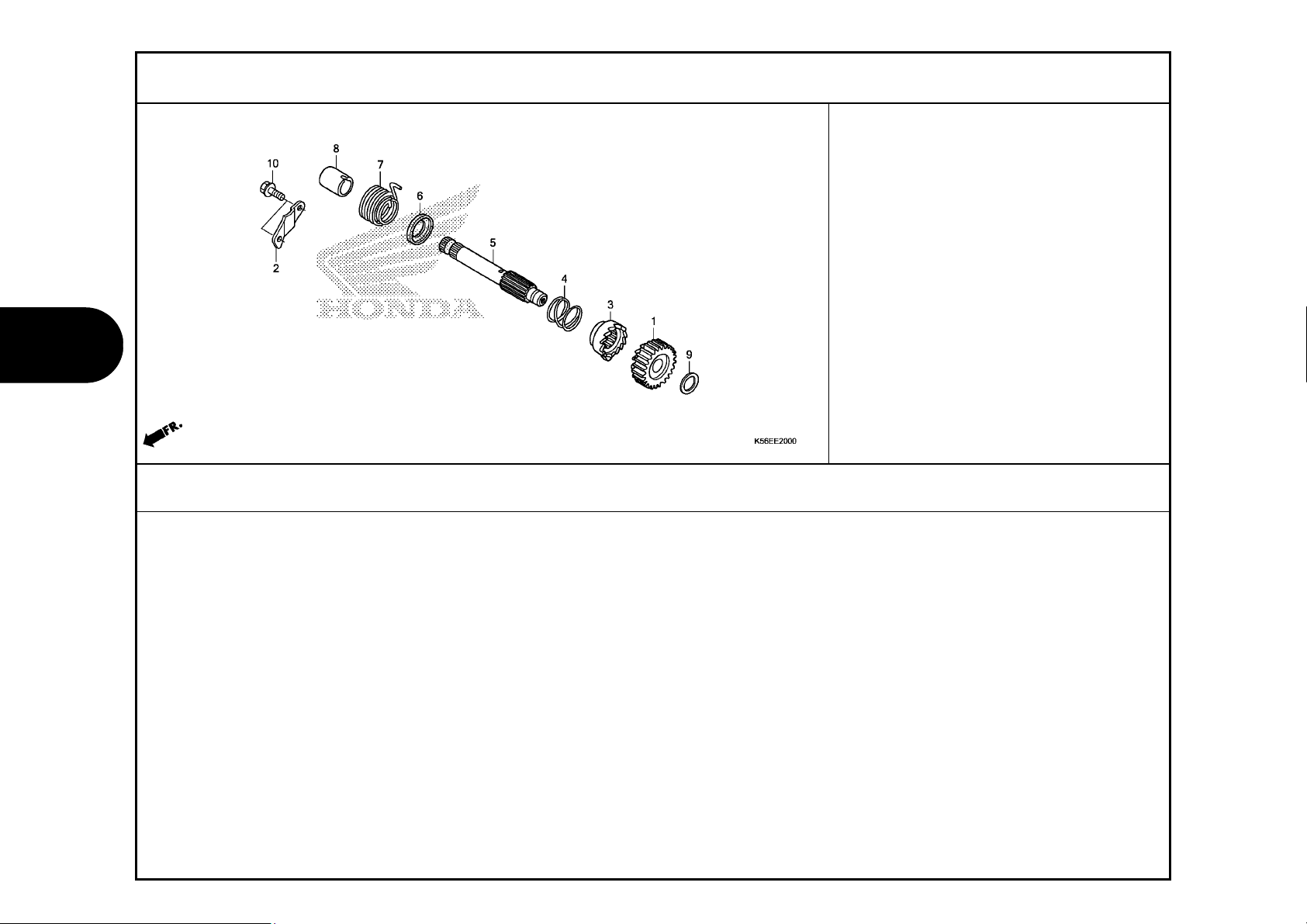

E-20

KICK STARTER SPINDLE

20

2019.10.20 E

2

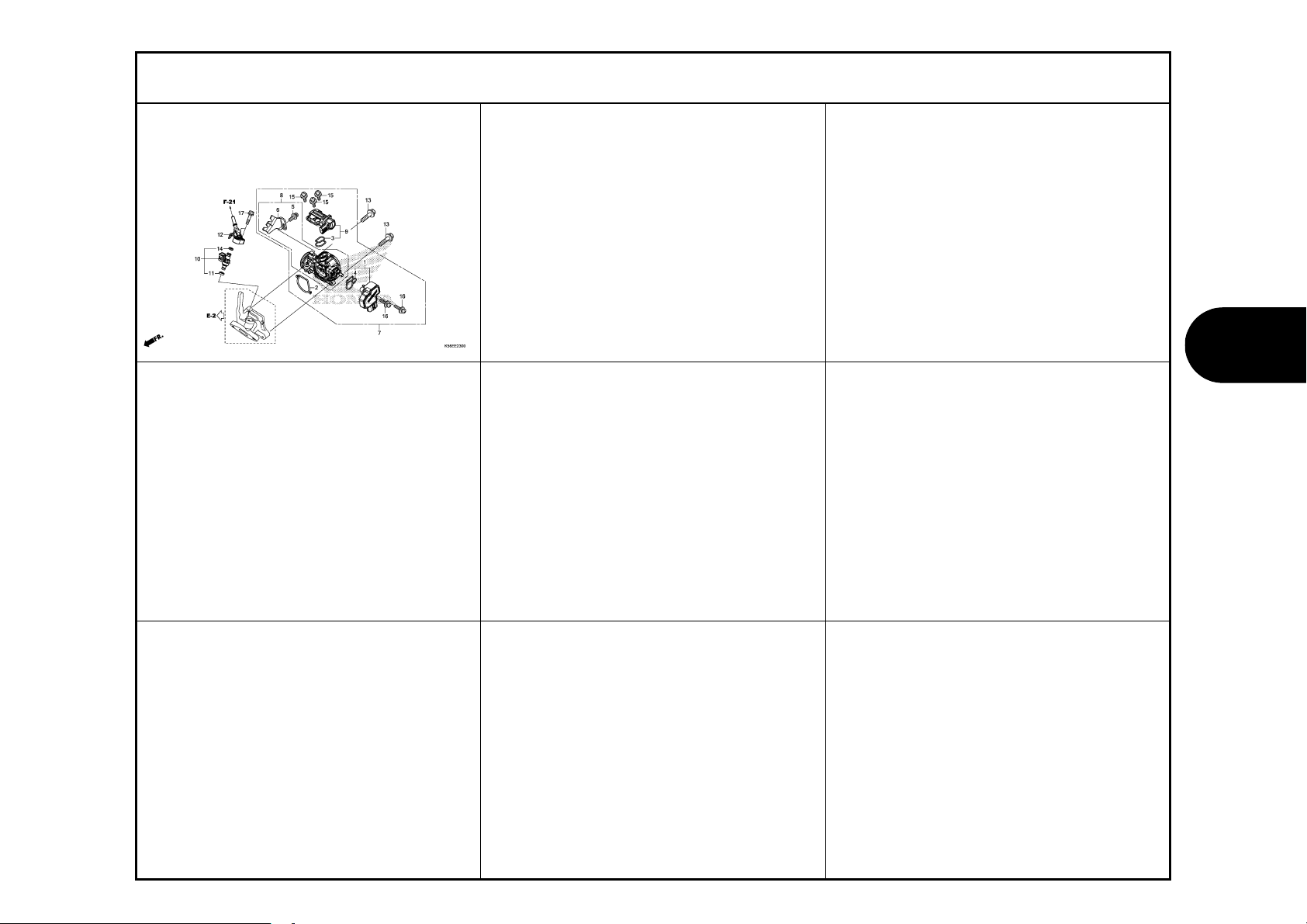

E-23

THROTTLE BODY

ENGINE GROUP

21

2019.10.20 E

3

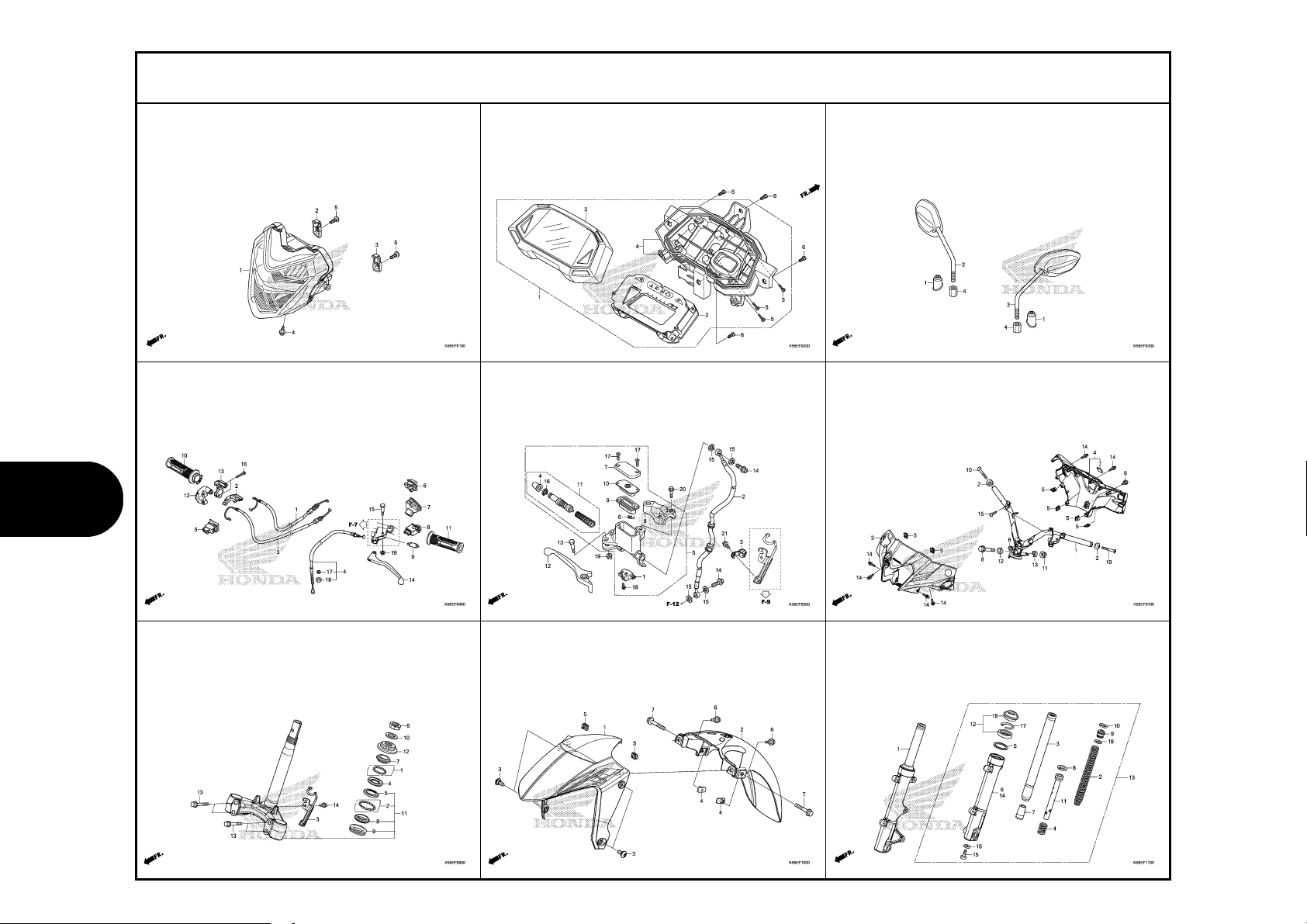

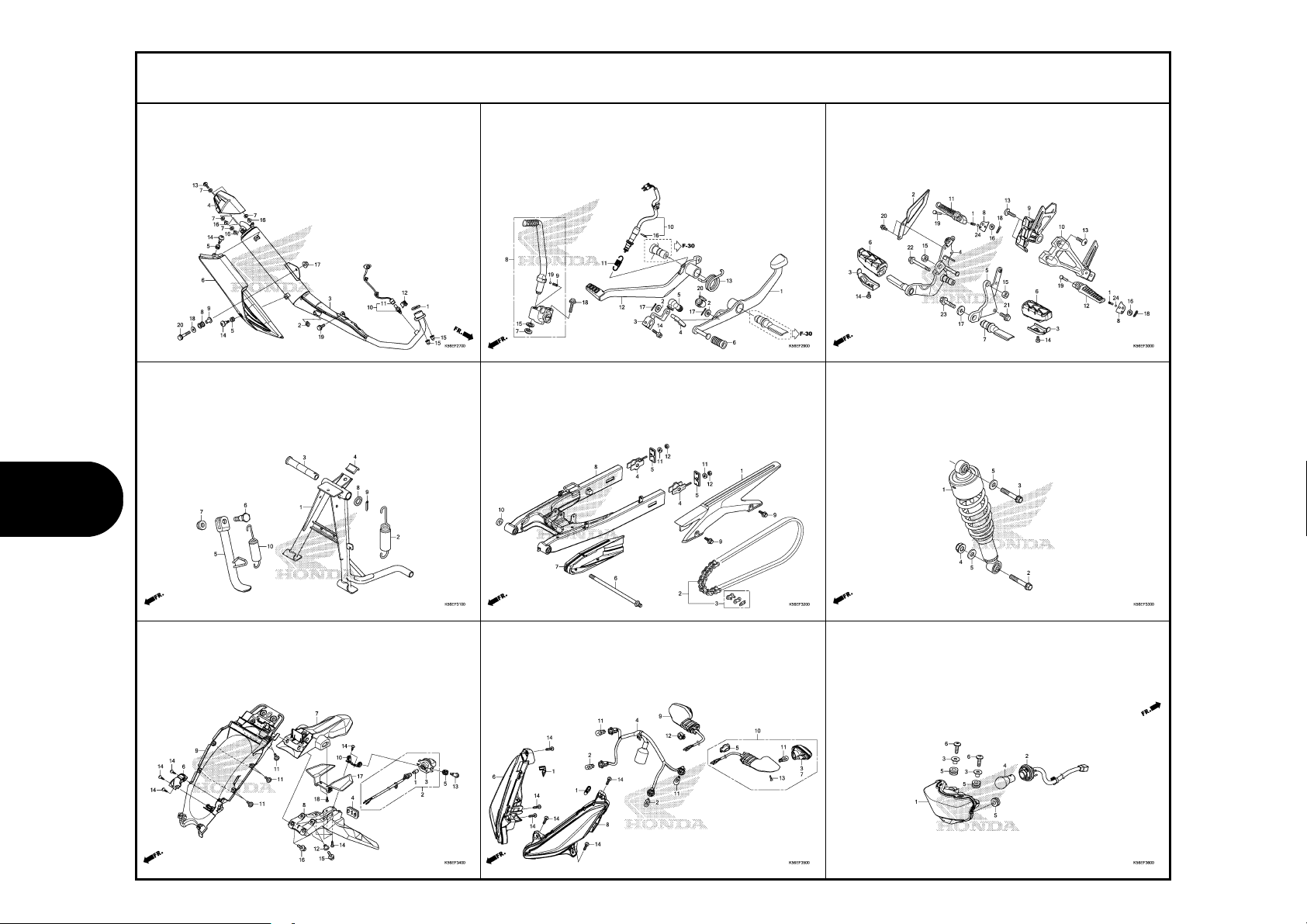

FRAME GROUP

F-1

F-4

HEADLIGHT

HANDLE LEVER/SWITCH/CABLE

F-2

F-5

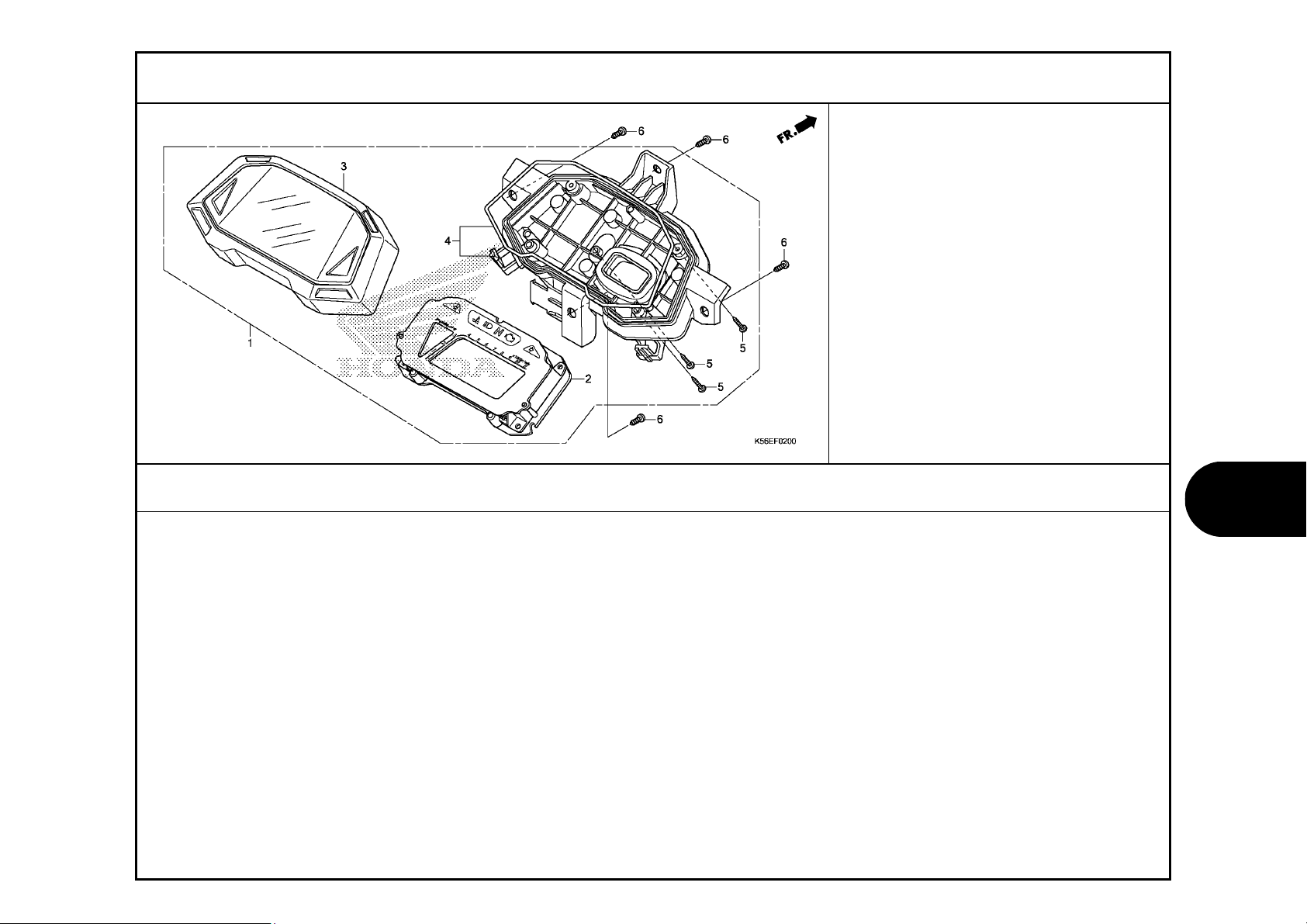

METER

FRONT BRAKE MASTER CYLINDER

F-3

MIRROR

F-7

HANDLE PIPE/HANDLE COVER

22

F-9

STEERING STEM

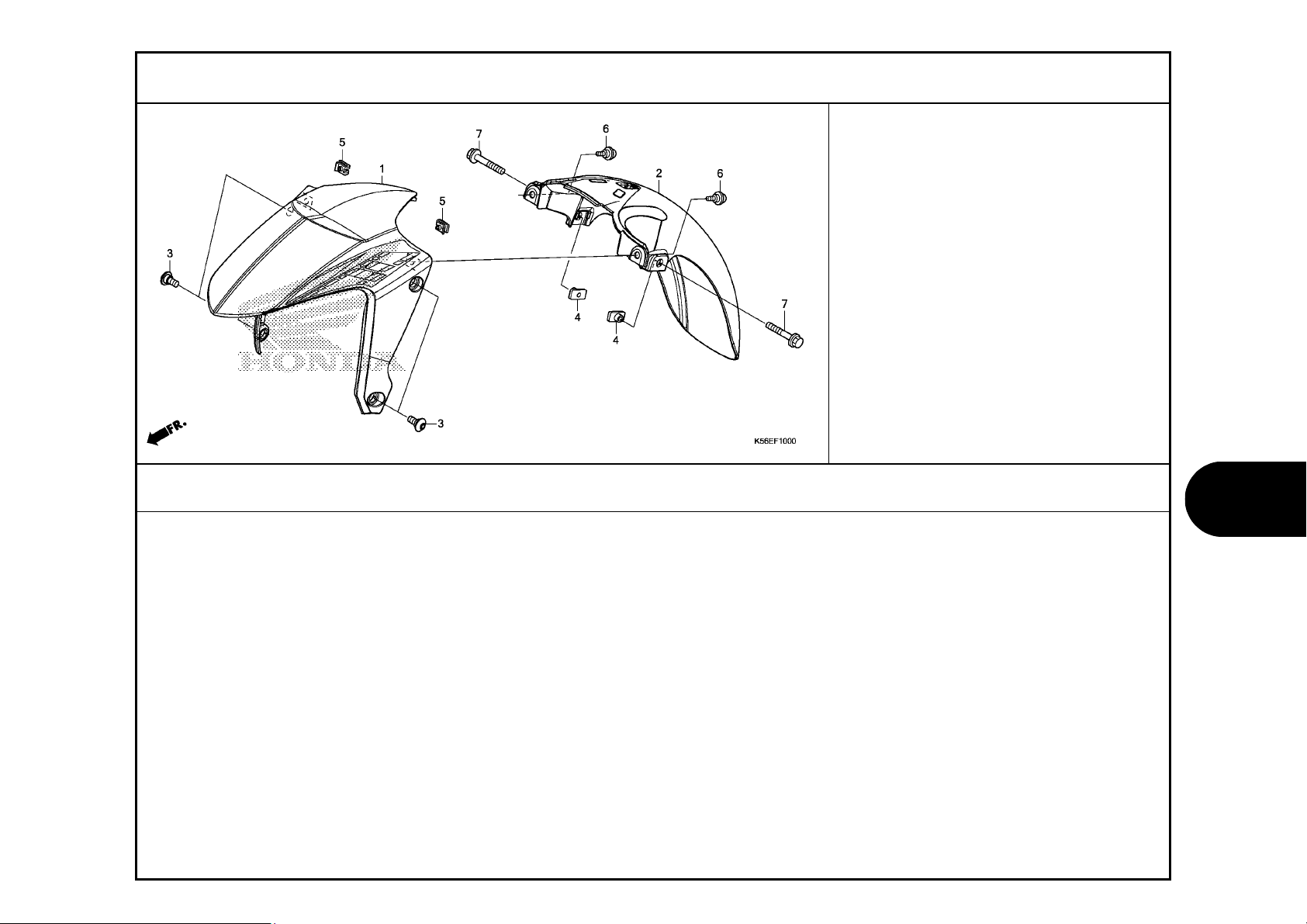

F-10

FRONT FENDER

2019.10.20 E

F-11

FRONT FORK

3

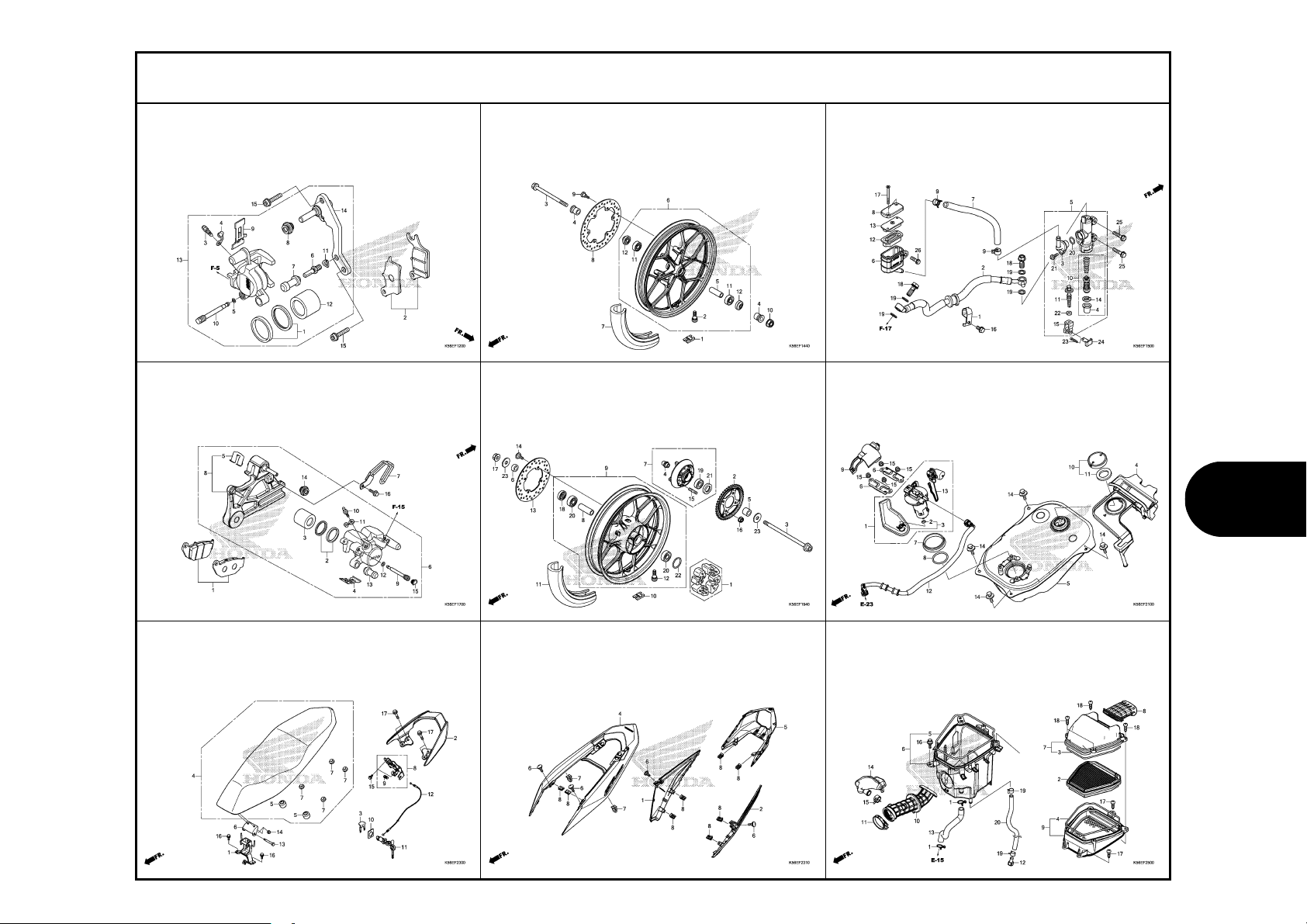

F-12

FRONT BRAKE CALIPER

F-14-40

FRAME GROUP

FRONT WHEEL

F-15

REAR BRAKE MASTER CYLINDER

F-17

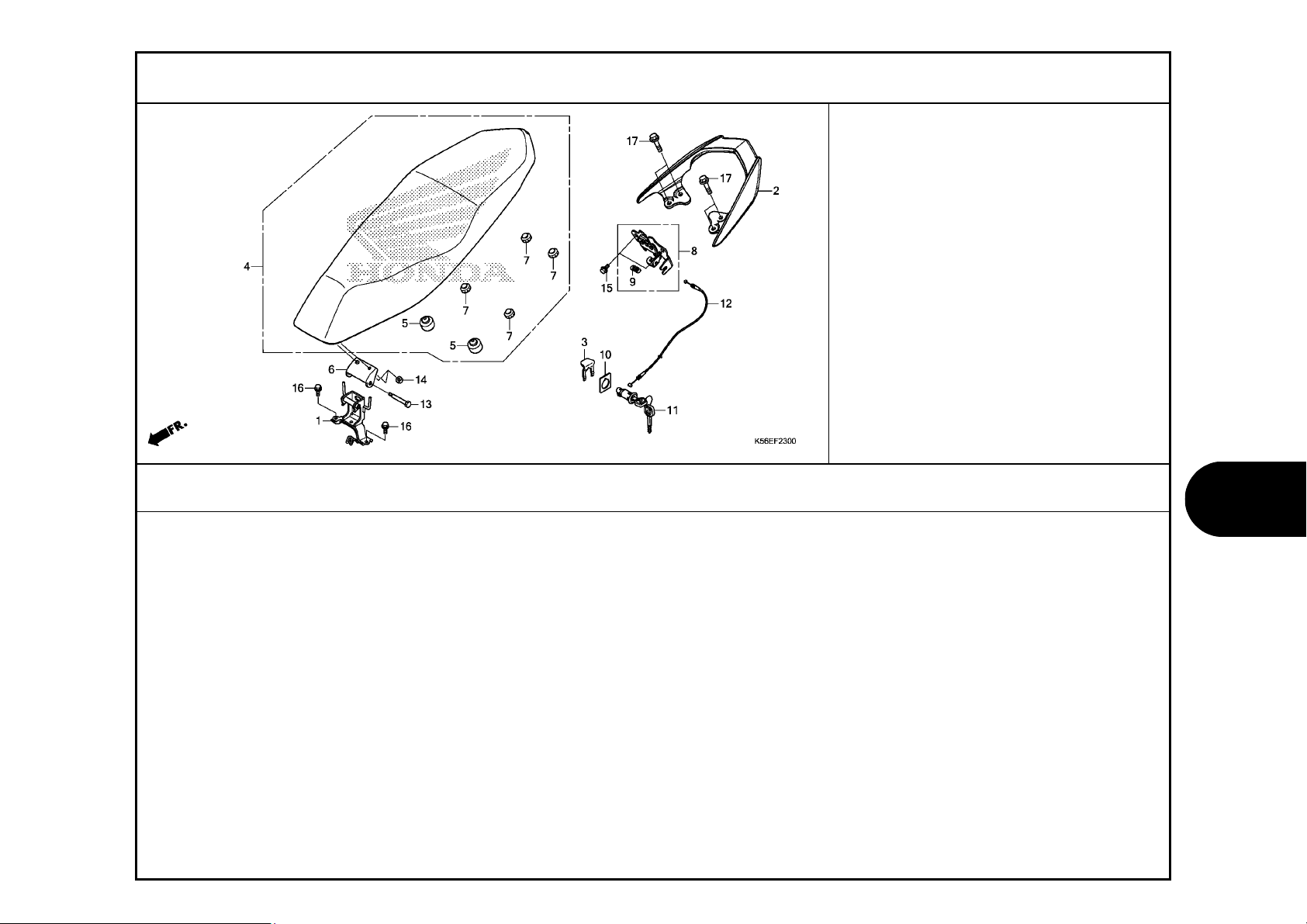

F-23

REAR BRAKE CALIPER

SEAT

F-19-40

F-23-10

REAR WHEEL

BODY COVER

F-21

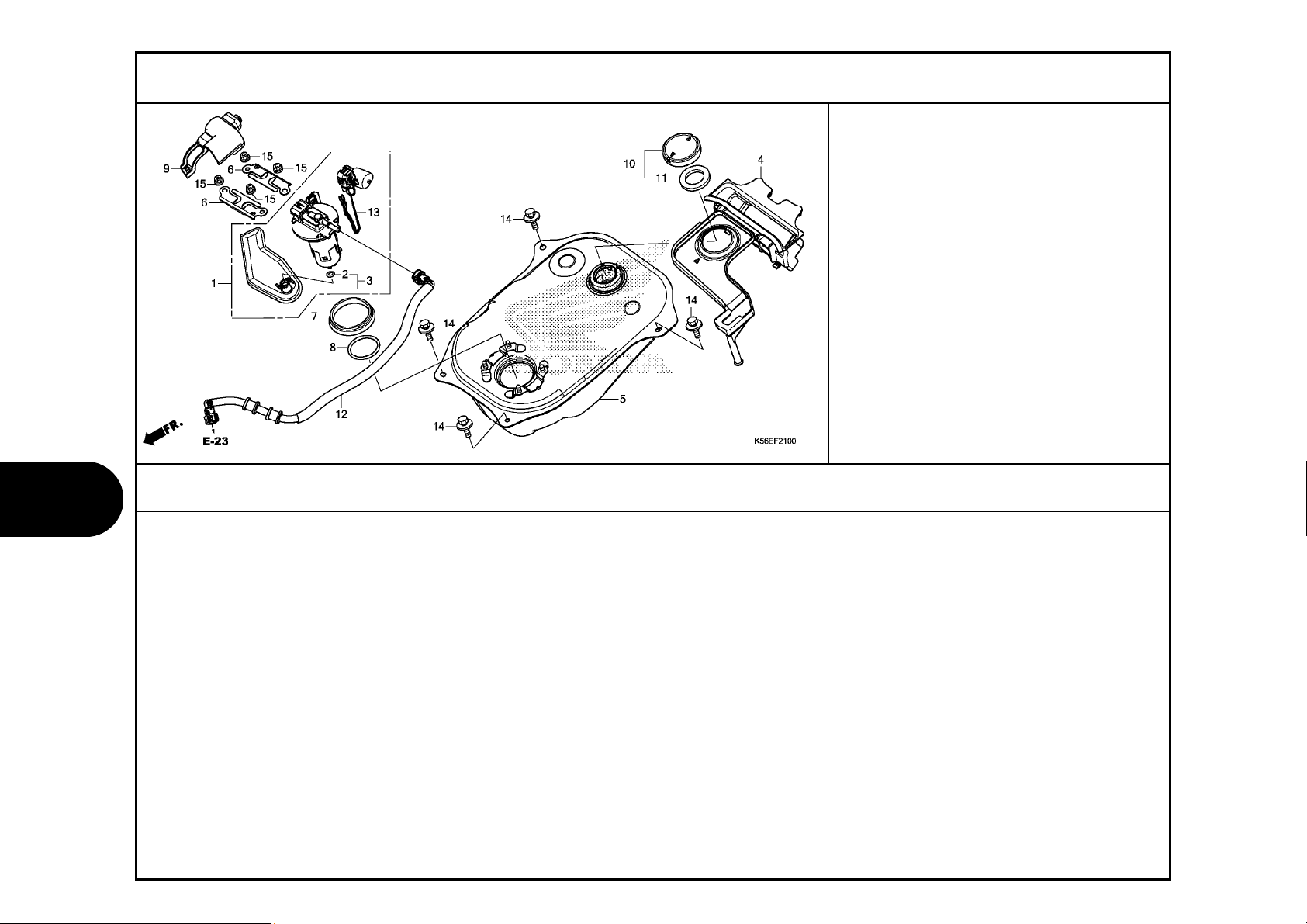

FUEL TANK

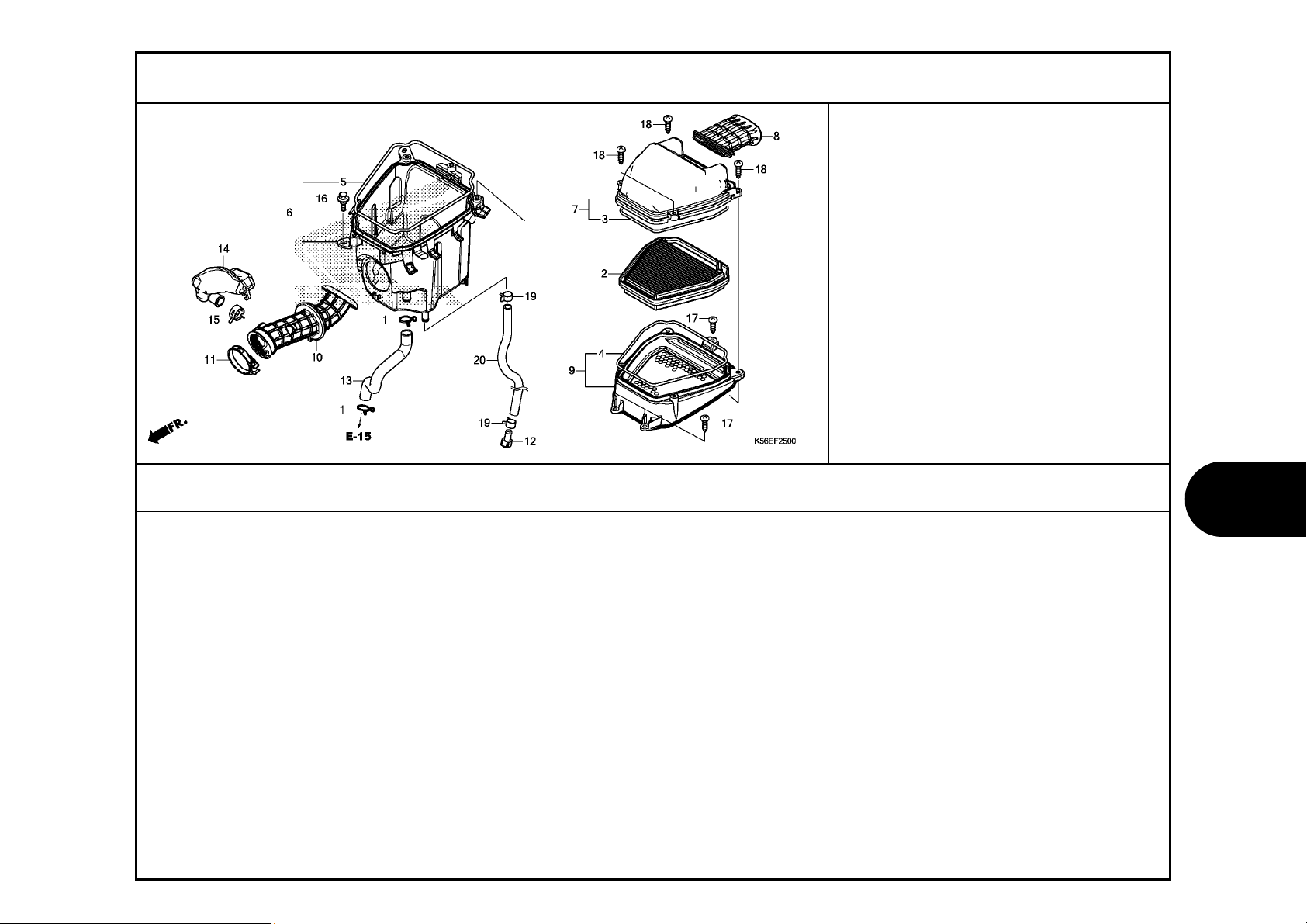

F-25

AIR CLEANER

23

2019.10.20 E

3

F-27

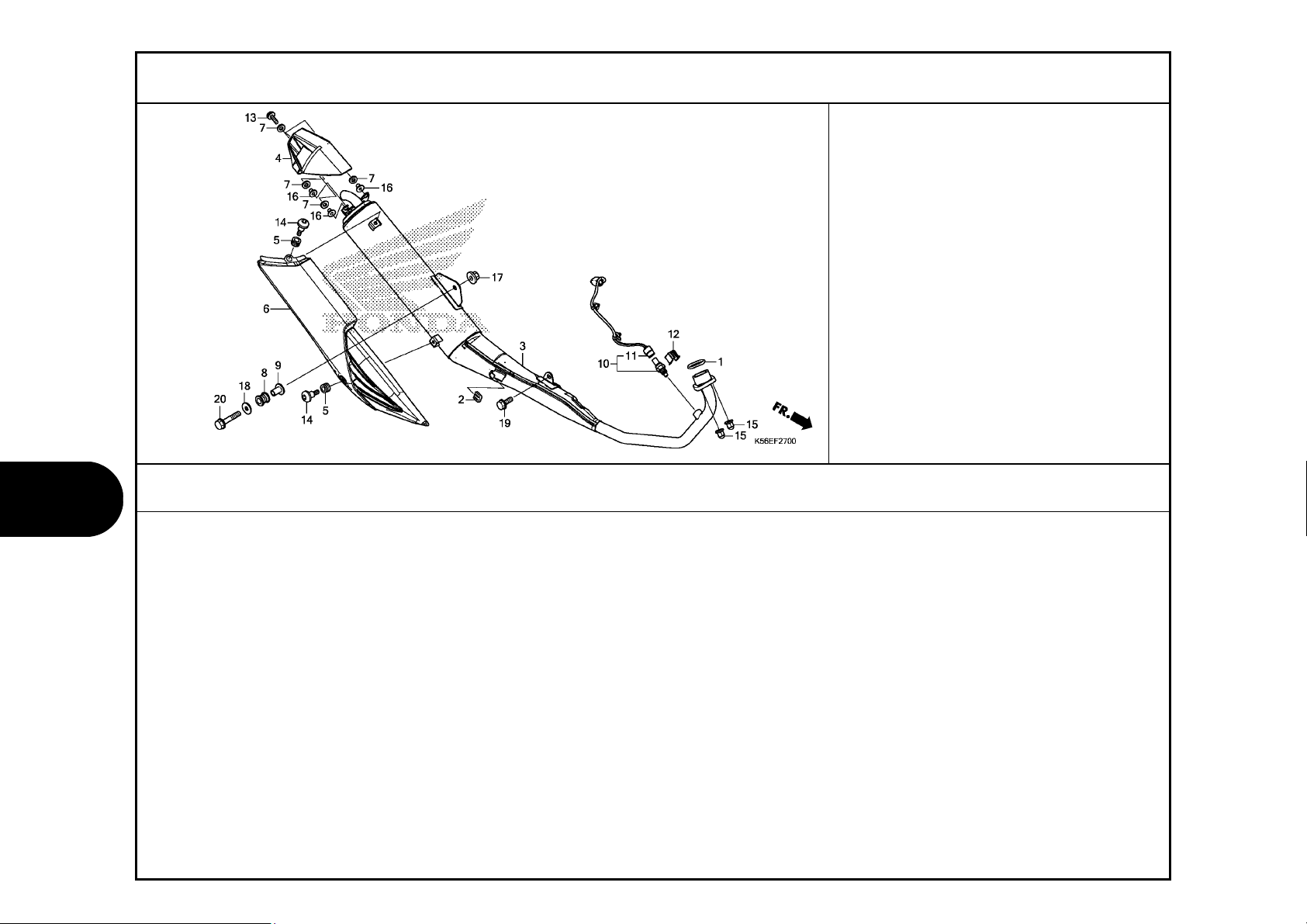

EXHAUST MUFFLER

F-29

FRAME GROUP

PEDAL

F-30

STEP

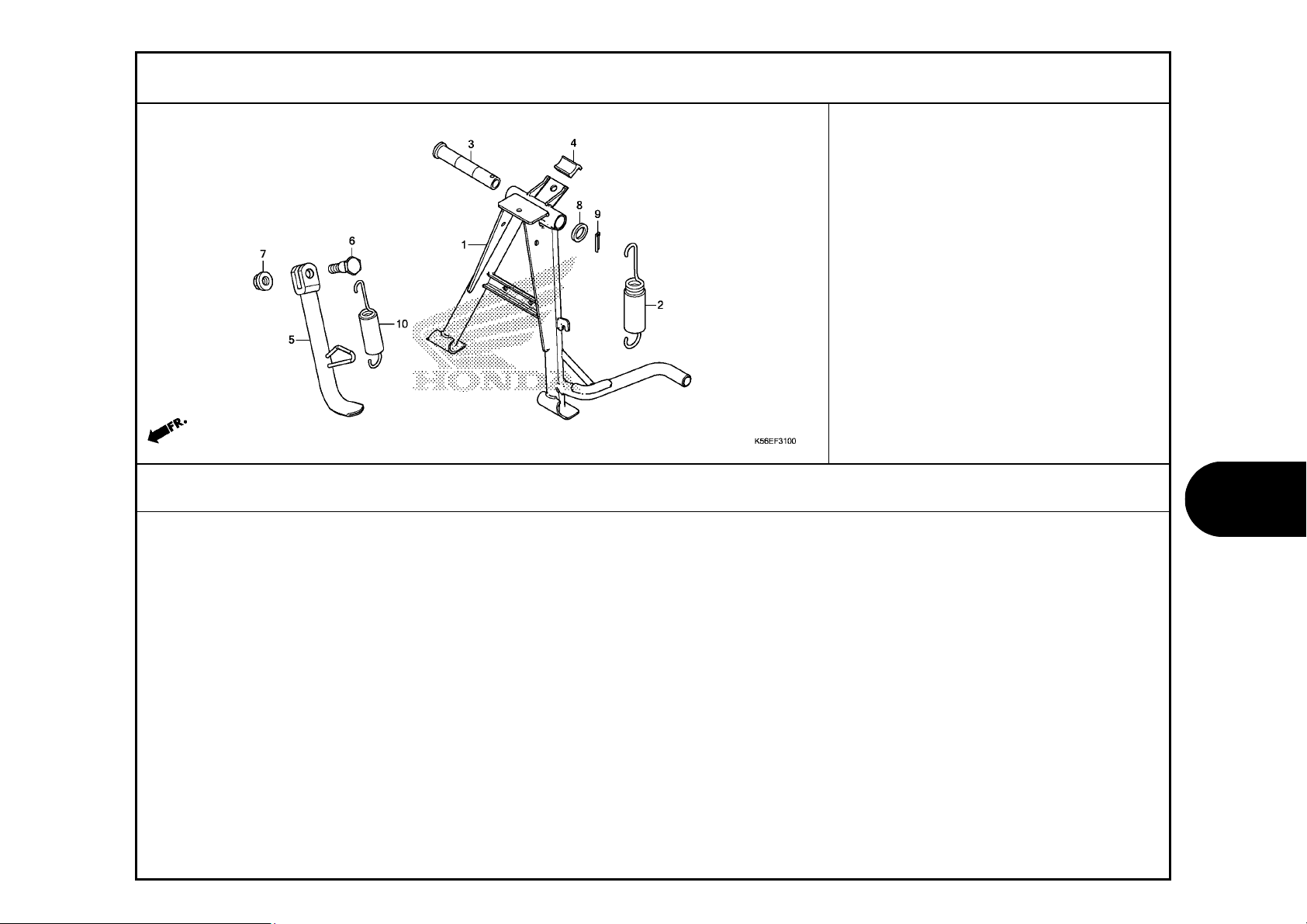

F-31

F-34

STAND

REAR FENDER

F-32

F-35

SWINGARM

WINKER

F-33

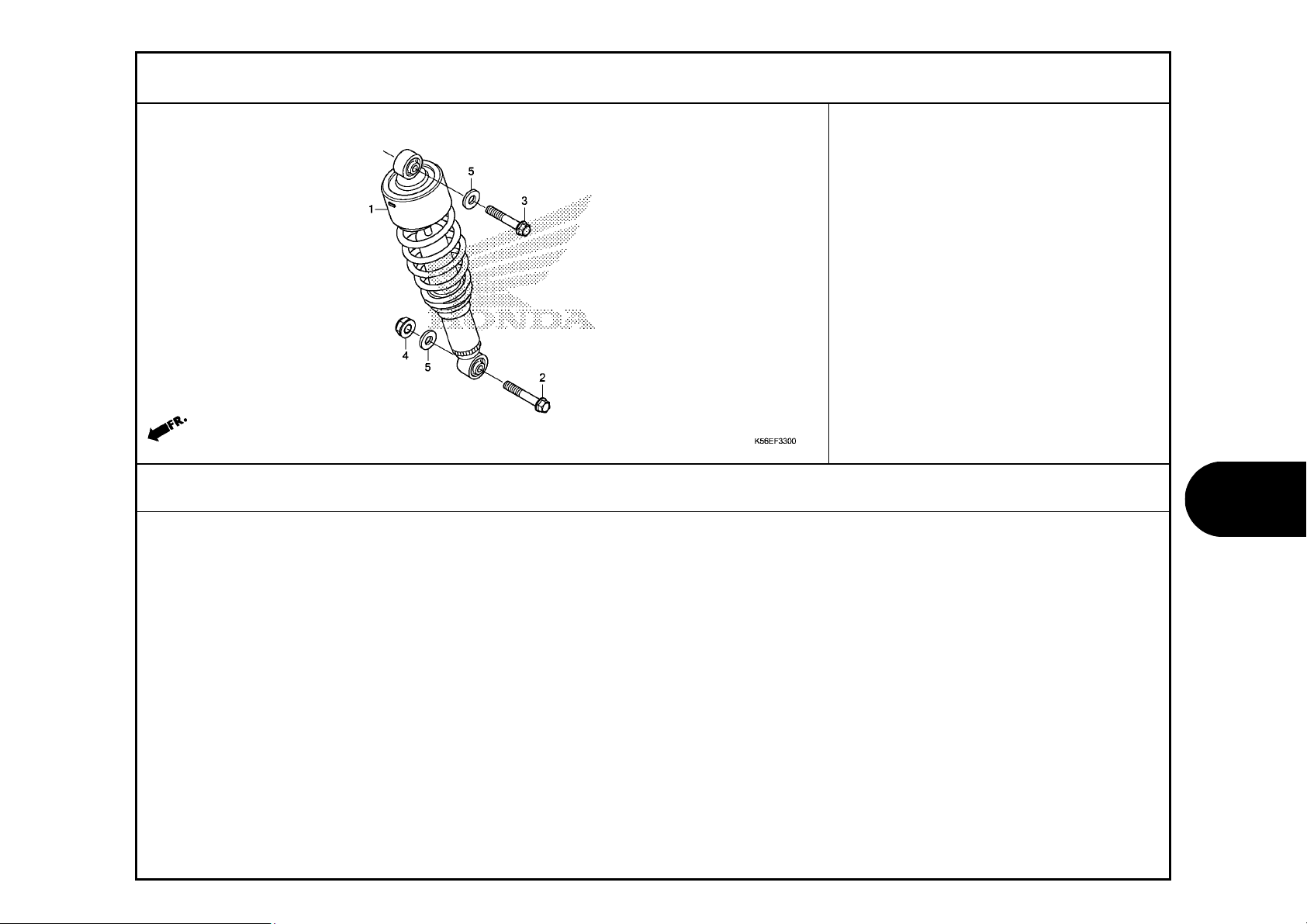

REAR CUSHION

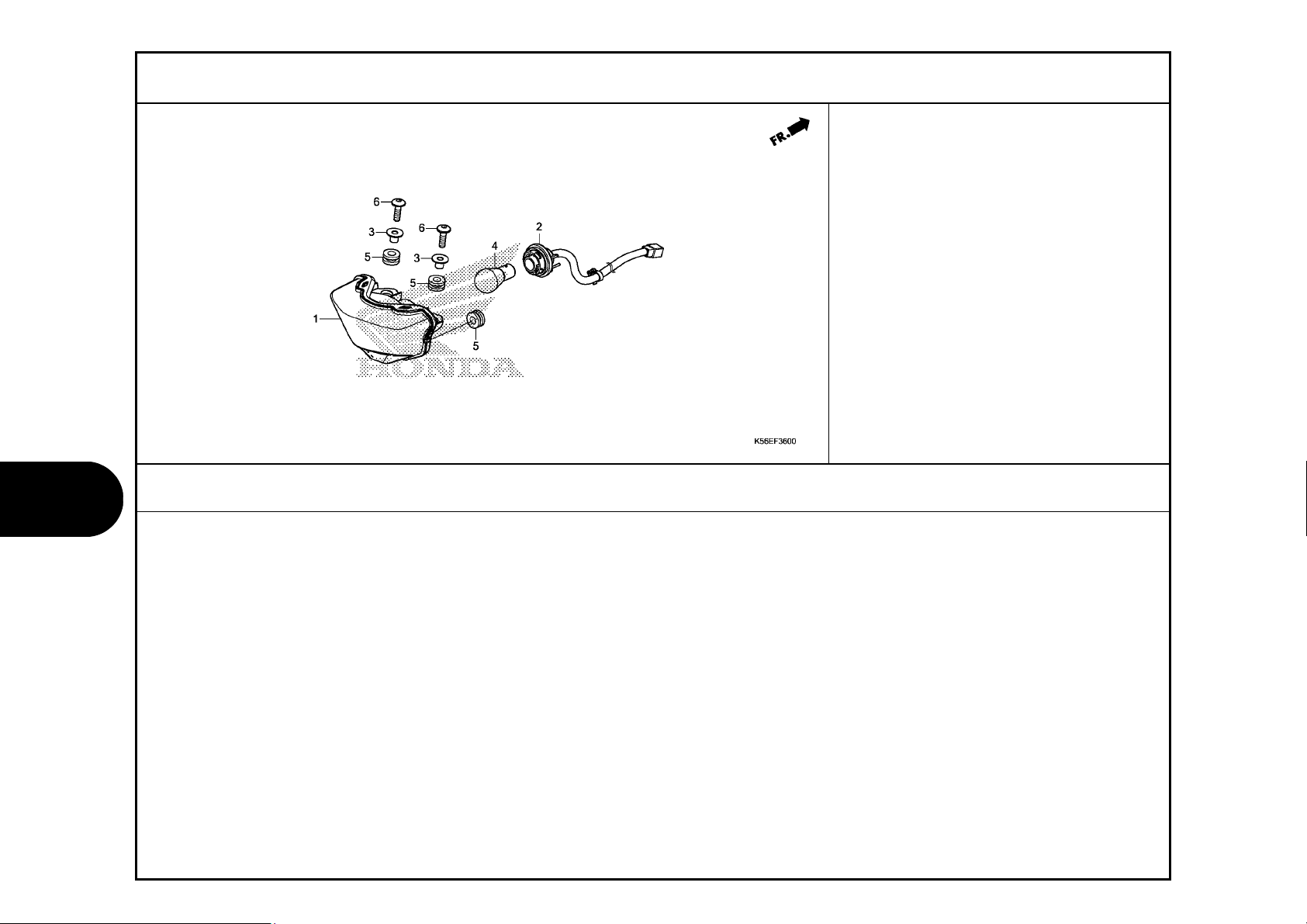

F-36

TAILLIGHT

24

2019.10.20 E

3

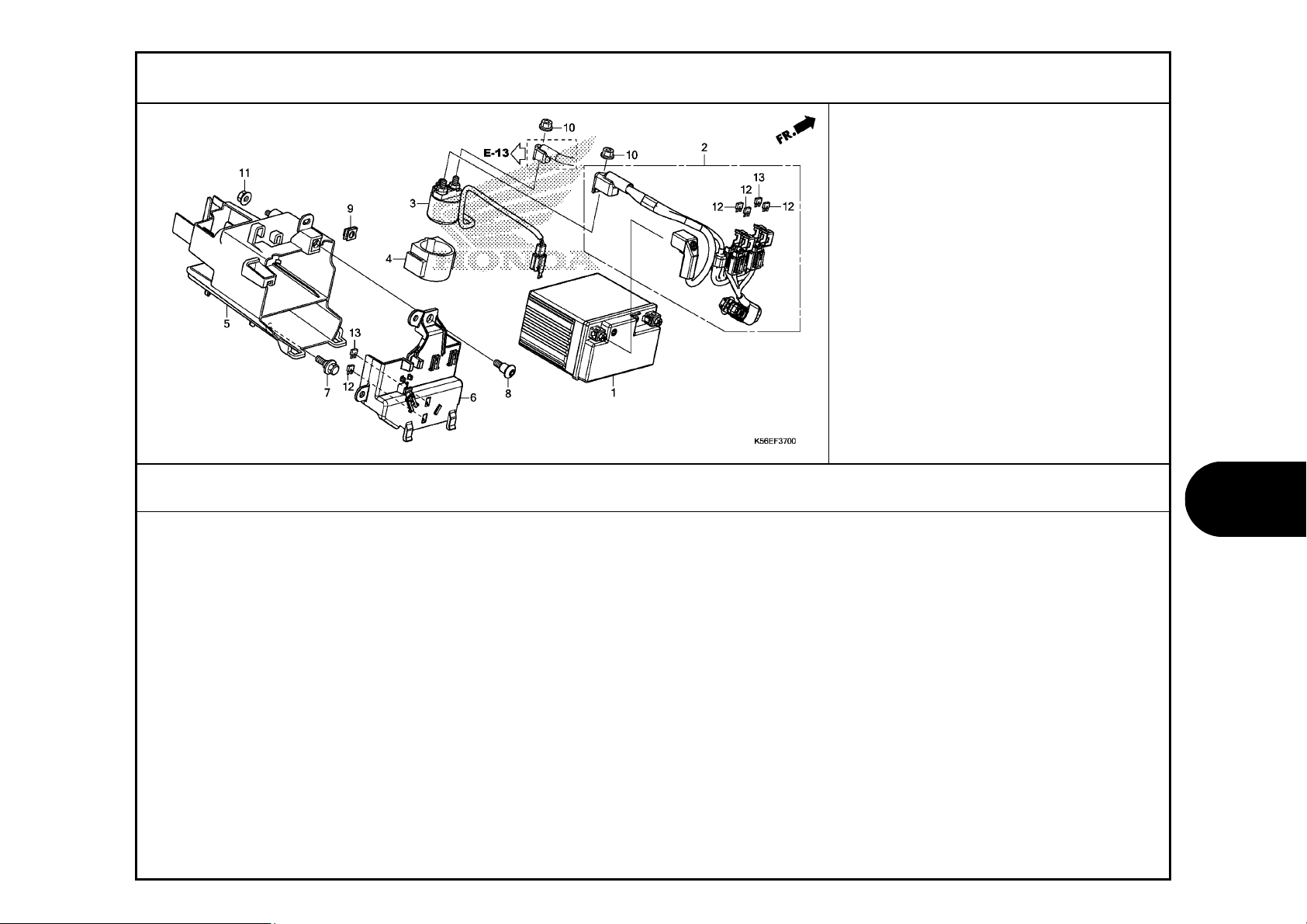

F-37

BATTERY

F-38

FRAME GROUP

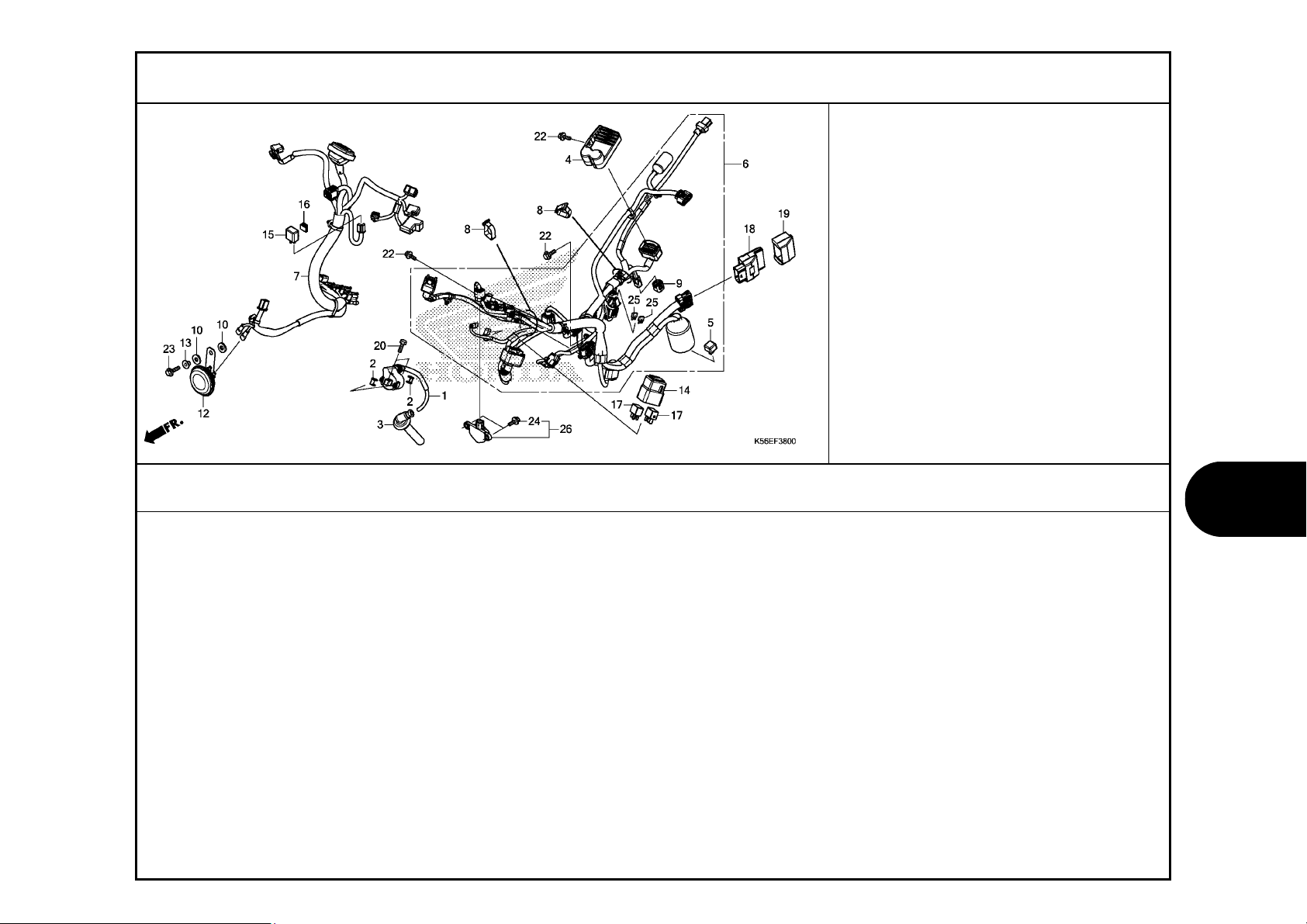

WIRE HARNESS

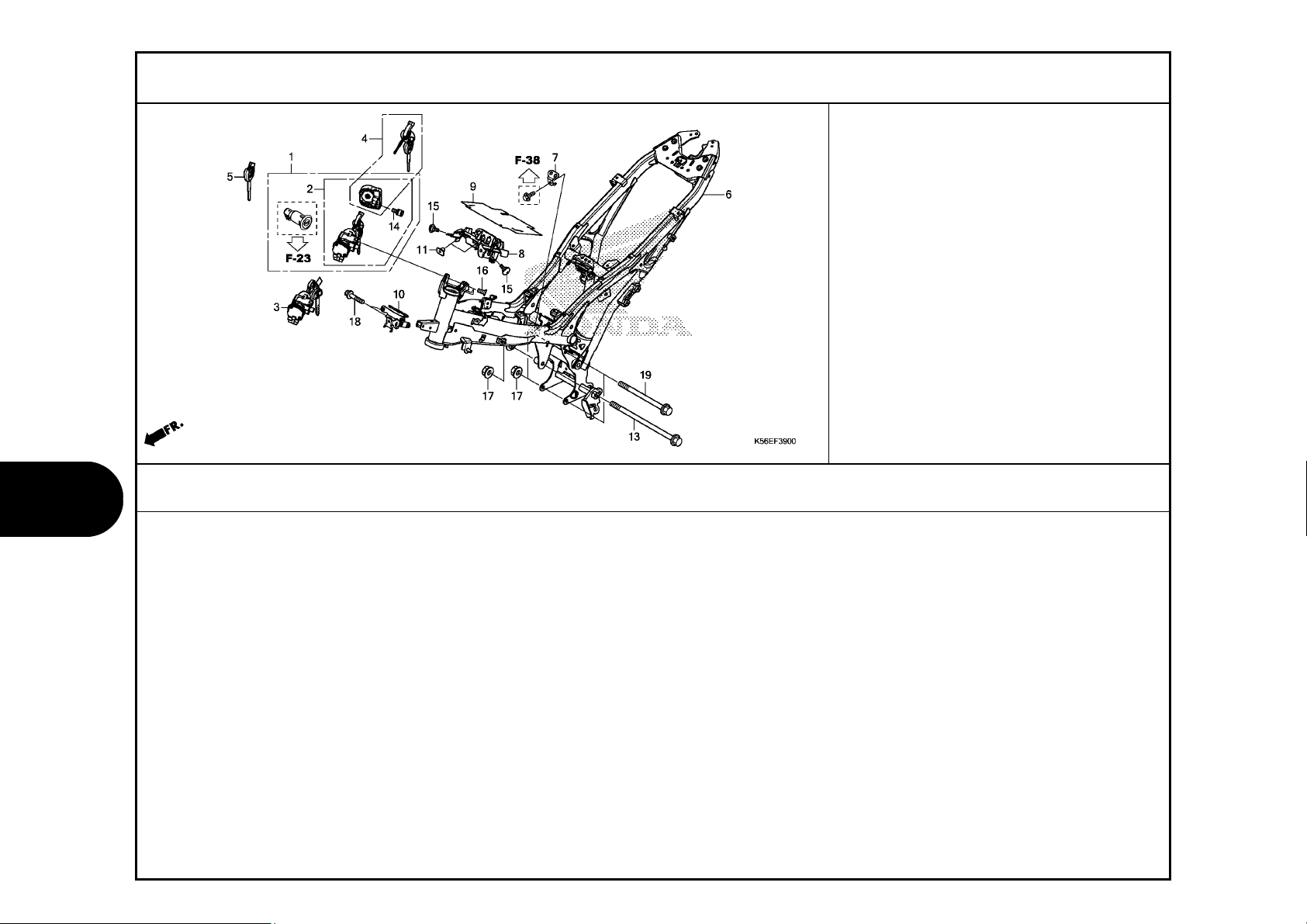

F-39

FRAME BODY

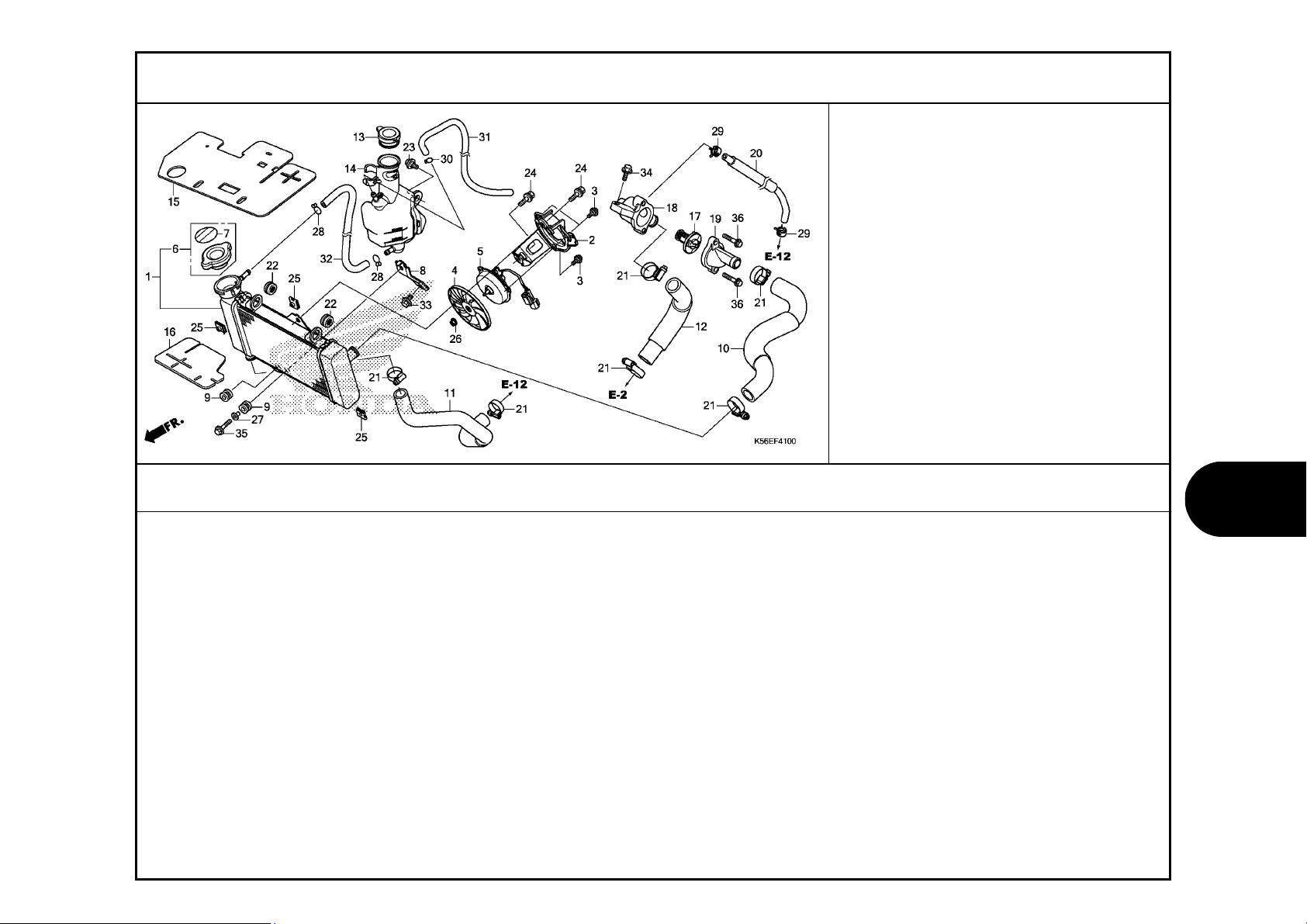

F-41

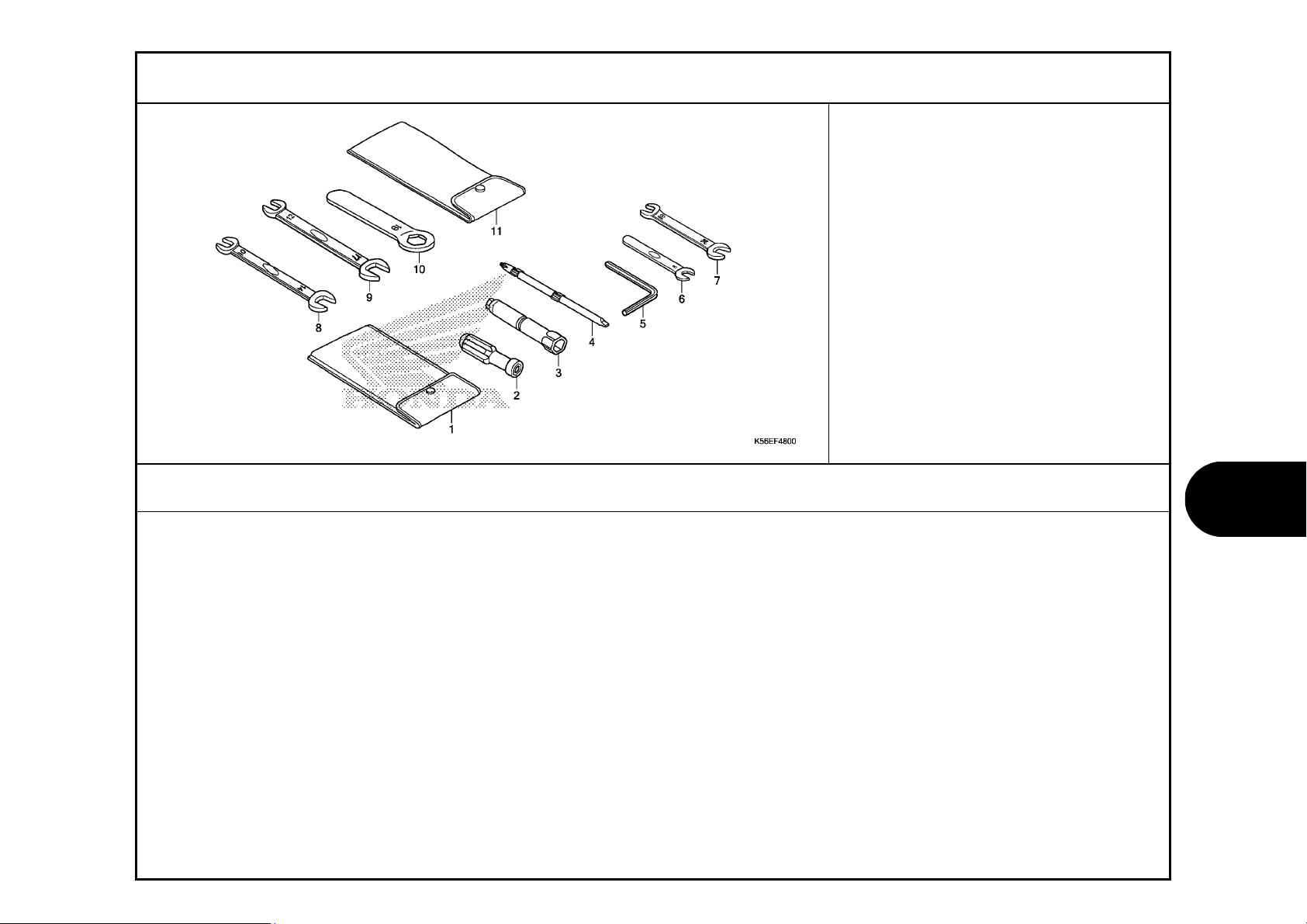

F-48

RADIATOR

TOOLS

F-44

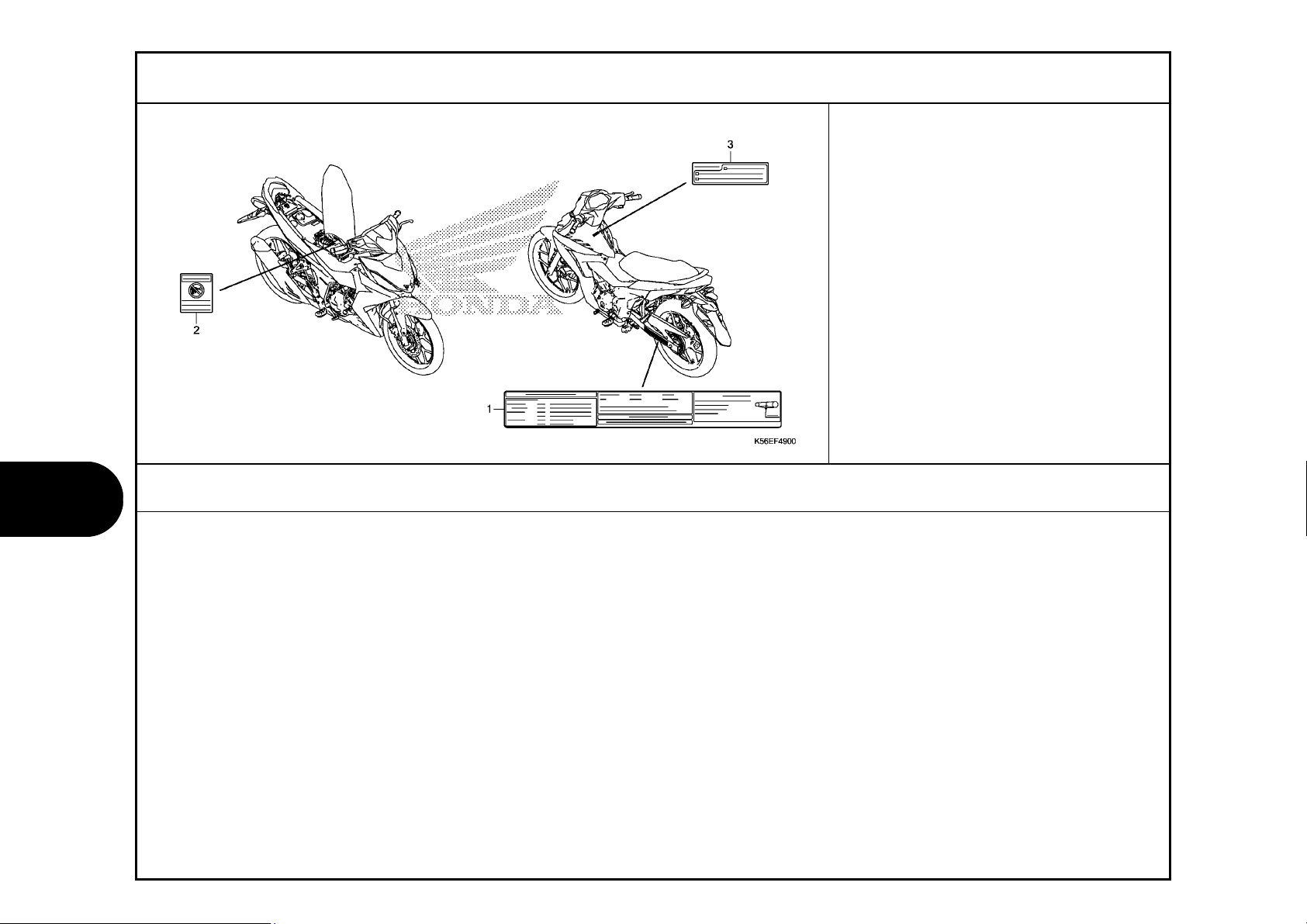

F-49

FRONT COVER/SIDE COVER

CAUTION LABEL

F-44-10

MAIN PIPE COVER

F-50

MARK/STRIPE

25

2019.10.20 E

2

E-1

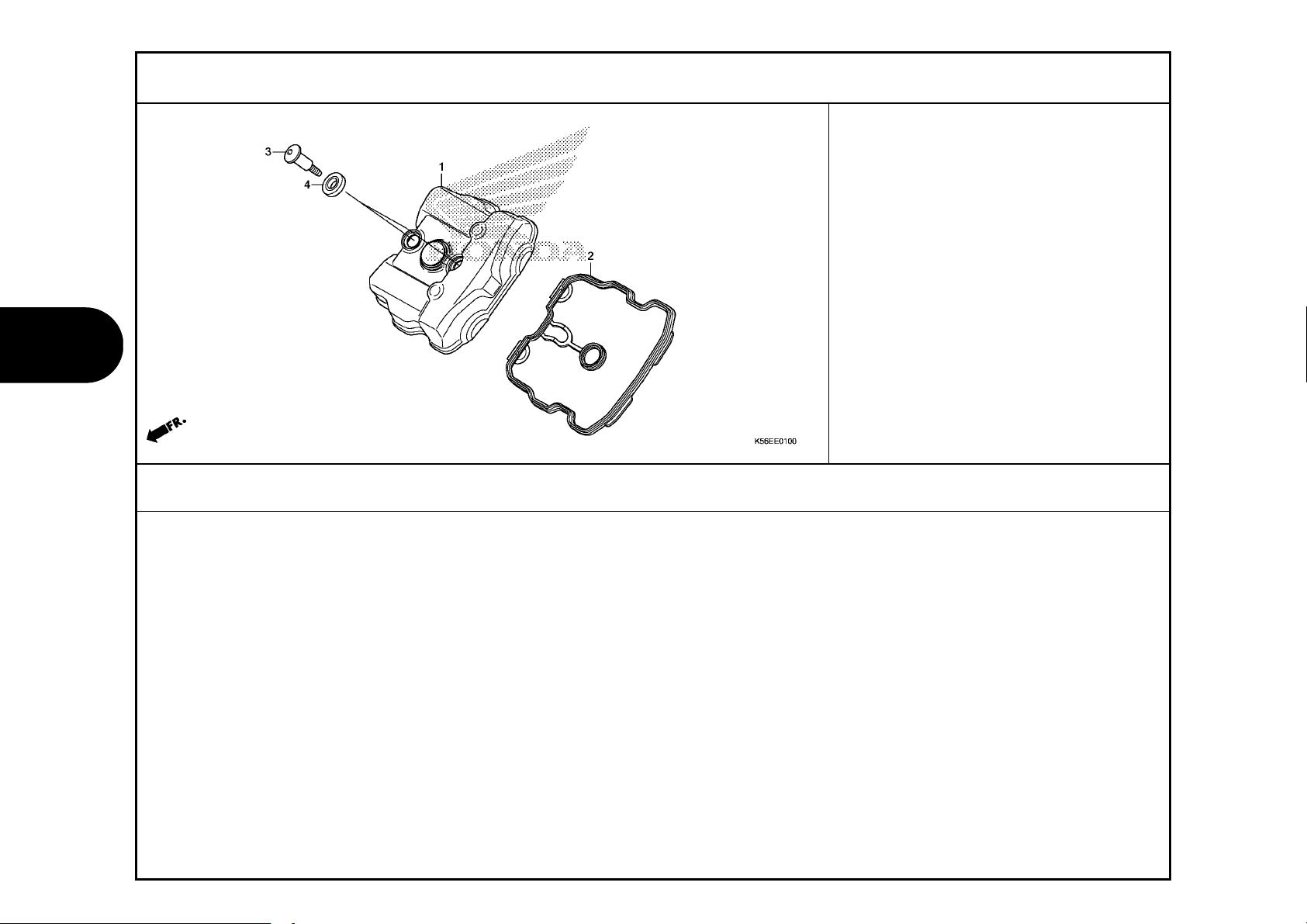

CYLINDER HEAD COVER

Ref.

No.

Part No. Description

1 12311-K56-N00 COVER, CYLINDER HEAD •••••••• 1
2 12391-K56-N00 GASKET COMP., CYLINDER HEAD

3 90017-KGH-900 BOLT, HEAD COVER •••••••••••• 2
4 90543-MV9-670 RUBBER, MOUNTING •••••••••••• 2

26

Reqd. QTY

FS

150F

L

COVER 1

Serial No.

2019.10.20 E

Parts catalogue code

2

E-2

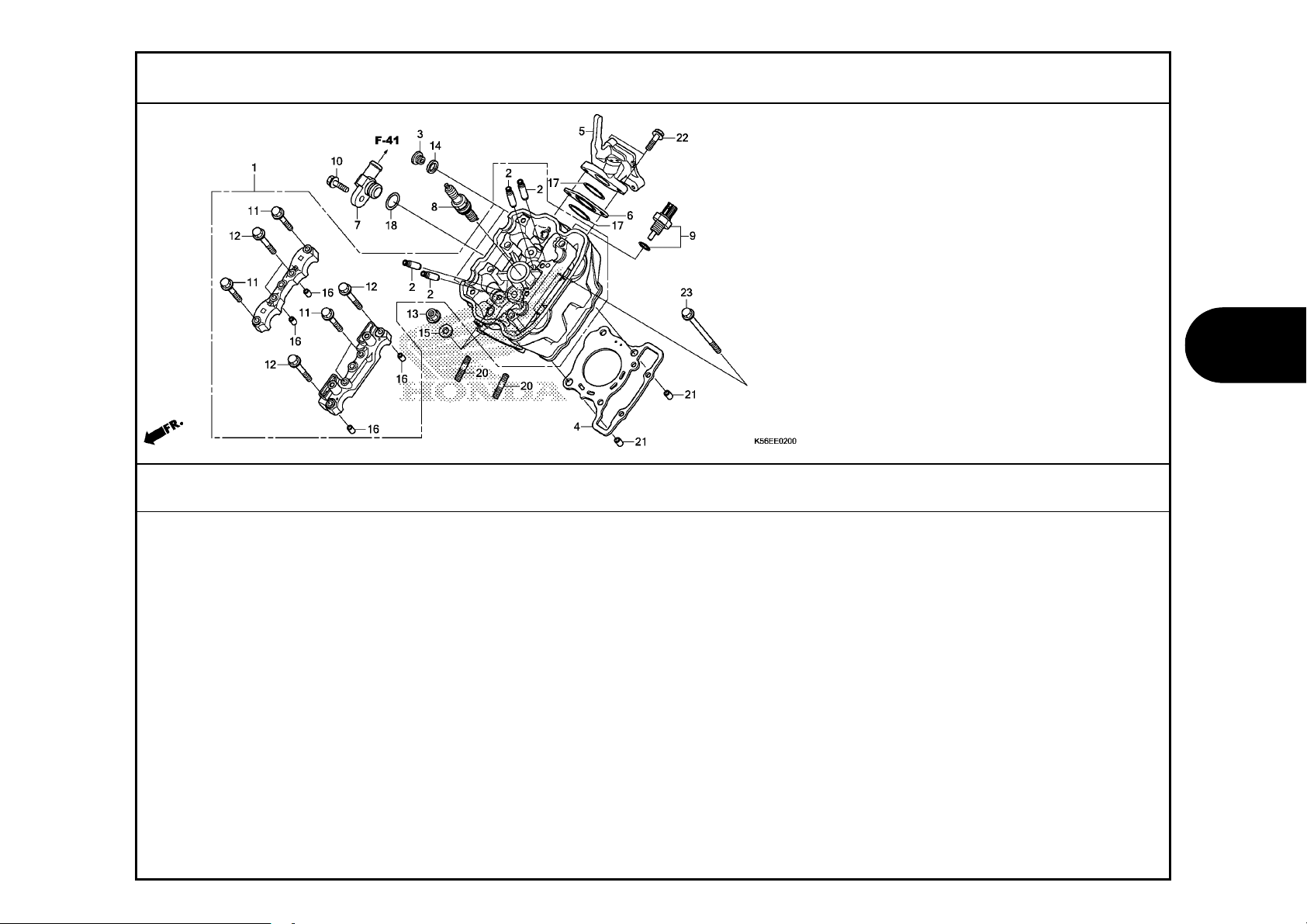

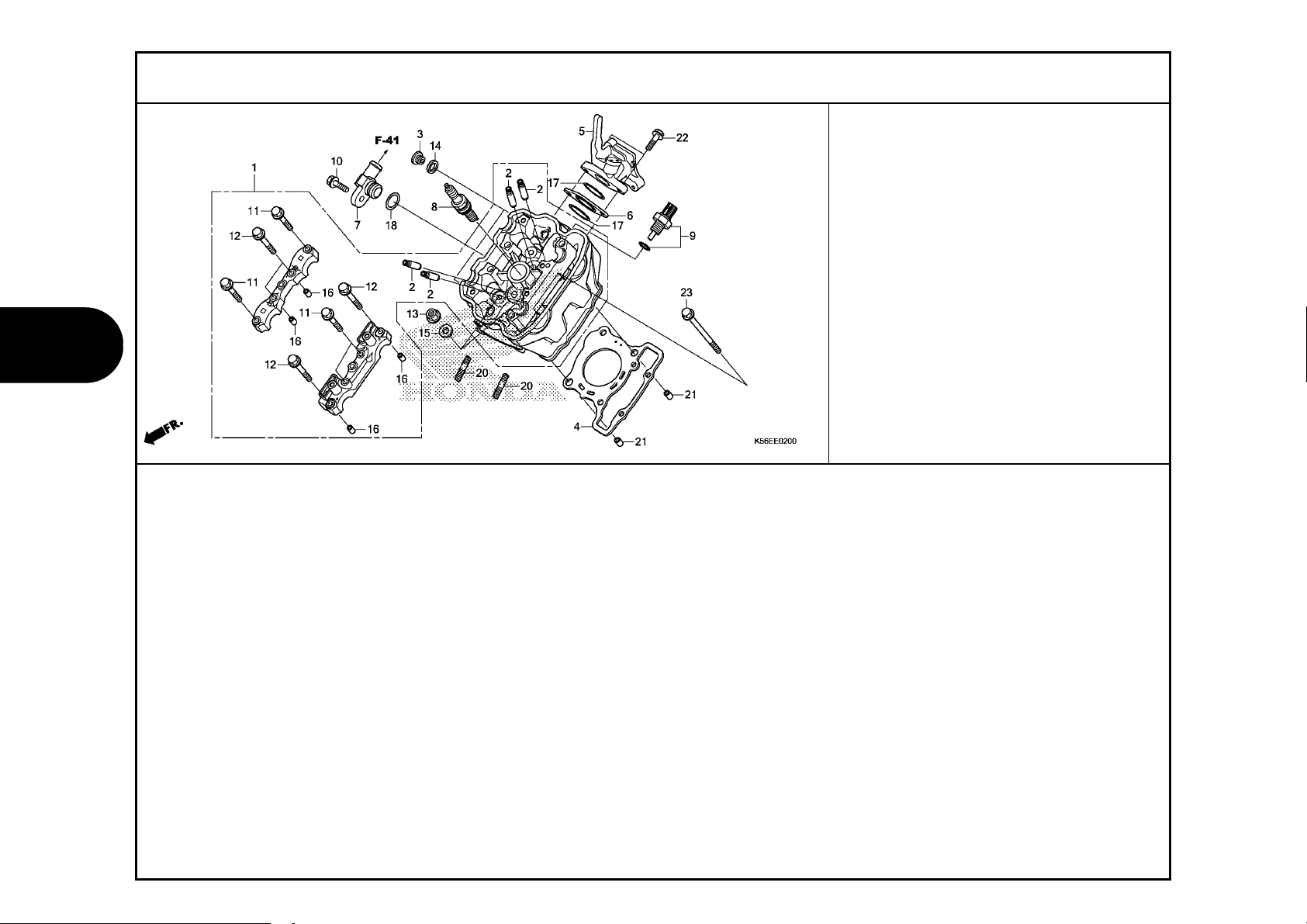

CYLINDER HEAD

Ref.

No.

Part No. Description

1 12010-K56-N00 HEAD ASSY., CYLINDER •••••••• 1
2 12205-KYJ-305 GUIDE, EX. VALVE(O.S.) •••••• 4
3 12207-KYJ-900 BOLT, SEALING, 12MM ••••••••• 2
4 12251-K56-N01 GASKET, CYLINDER HEAD ••••••• 1

12251-K56-N02 GASKET, CYLINDER HEAD(NLK) •• 1

5 17111-K56-N00 PIPE, IN. ••••••••••••••••••• 1

6 17119-K56-N00 INSULATOR, IN. PIPE ••••••••• 1
7 19064-KPP-900 JOINT, WATER •••••••••••••••• 1
8 31919-K25-601 PLUG, SPARK(MR9C-9N)(NGK) ••• 1

31919-K25-602 PLUG, SPARK(U27EPR-N9)(DENSO) 1

9 37870-K56-N11 SENSOR ASSY., WATER

10 90004-GHB-660 BOLT, FLANGE, 6X22(NSHF) •••• 1

11 90017-K56-N00 BOLT, FLANGE, 6X32 •••••••••• 4
12 90019-K56-N00 BOLT, FLANGE, 6X40 •••••••••• 4
13 90202-KGB-610 NUT, FLANGE, 8MM •••••••••••• 4
14 90418-KYJ-900 WASHER, 12.2X17X1.5 ••••••••• 2
15 90483-K15-900 WASHER, 8MM ••••••••••••••••• 4

16 90702-KRM-840 DOWEL PIN, 8X14 ••••••••••••• 4

94301-08140 •••••••••••••••••••••••••••• 4
17 91301-K56-N00 O-RING, IN. PIPE •••••••••••• 2
18 91301-KV7-671 O-RING, 14.8X1.9(ARAI) •••••• 1
20 92900-08025-0E BOLT, STUD, 8X25 •••••••••••• 2

21 94301-10120 DOWEL PIN, 10X12 •••••••••••• 2
22 95701-06025-00 BOLT, FLANGE, 6X25 •••••••••• 2
23 95701-06115-00 BOLT, FLANGE, 6X115 ••••••••• 2

TEMPERATURE 1

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

27

E-2

2

CYLINDER HEAD

28

2019.10.20 E

2

E-3

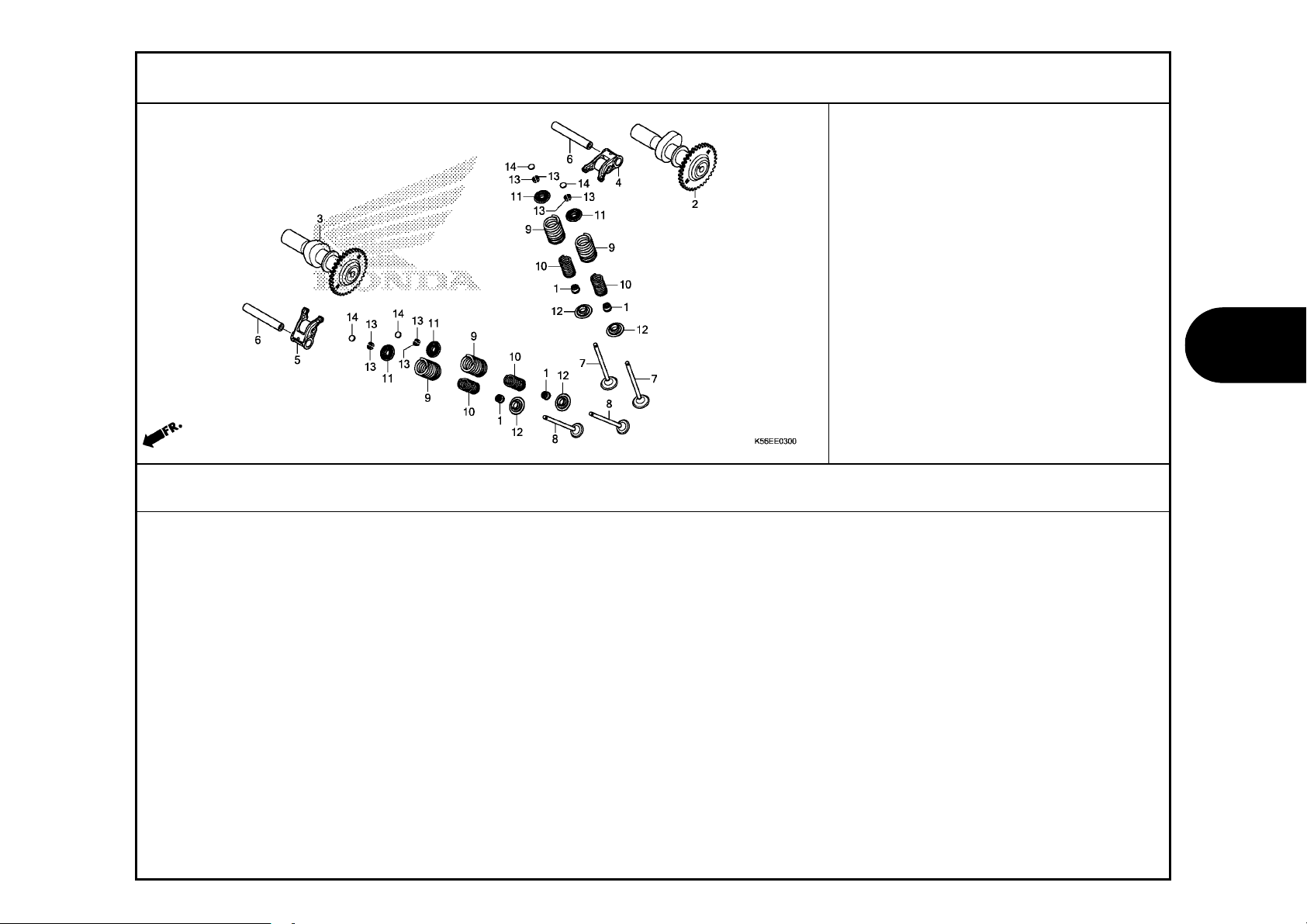

CAMSHAFT/VALVE

Ref.

No.

Part No. Description

1 12209-K56-N01 SEAL, VALVE STEM(NOK) ••••••• 4

12209-ML0-722 SEAL, VALVE STEM(ARAI) •••••• 4

2 14110-K56-N00 CAMSHAFT COMP., IN. ••••••••• 1
3 14210-K56-N00 CAMSHAFT COMP., EX. ••••••••• 1
4 14430-K56-N00 ARM COMP., IN. VALVE ROCKER • 1
5 14440-K56-N00 ARM COMP., EX. VALVE ROCKER • 1

6 14451-K56-N00 SHAFT, ROCKER ARM ••••••••••• 2
7 14711-K56-N00 VALVE, IN. •••••••••••••••••• 2
8 14721-K56-N00 VALVE, EX. •••••••••••••••••• 2
9 14751-K45-N41 SPRING, VALVE OUTER

14751-K56-N01 SPRING, VALVE OUTER

10 14761-K45-N41 SPRING, VALVE INNER

14761-K56-N01 SPRING, VALVE INNER

11 14771-MFL-000 RETAINER, VALVE SPRING •••••• 4
12 14775-K56-N00 SEAT, VALVE SPRING •••••••••• 4
13 14781-ML0-720 COTTER, VALVE ••••••••••••••• 8
14 14913-KT7-013 SHIM, TAPPET(1.500) ••••••••• 4

14914-KT7-013 SHIM, TAPPET(1.525) ••••••••• 4

14915-KT7-013 SHIM, TAPPET(1.550) ••••••••• 4

14916-KT7-013 SHIM, TAPPET(1.575) ••••••••• 4

14917-KT7-013 SHIM, TAPPET(1.600) ••••••••• 4

14918-KT7-013 SHIM, TAPPET(1.625) ••••••••• 4

14919-KT7-013 SHIM, TAPPET(1.650) ••••••••• 4

(PT. INDOSPRING TBK.) 4

(CHUO HATSUJO) 4

(PT. INDOSPRING TBK.) 4

(CHUO HATSUJO) 4

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

29

E-3

2

CAMSHAFT/VALVE

Ref.

No.

14) 14920-KT7-013 SHIM, TAPPET(1.675) ••••••••• 4

30

Part No. Description

14921-KT7-013 SHIM, TAPPET(1.700) ••••••••• 4

14922-KT7-013 SHIM, TAPPET(1.725) ••••••••• 4

14923-KT7-013 SHIM, TAPPET(1.750) ••••••••• 4

14924-KT7-013 SHIM, TAPPET(1.775) ••••••••• 4

14925-KT7-013 SHIM, TAPPET(1.800) ••••••••• 4

14926-KT7-013 SHIM, TAPPET(1.825) ••••••••• 4

14927-KT7-013 SHIM, TAPPET(1.850) ••••••••• 4

14928-KT7-013 SHIM, TAPPET(1.875) ••••••••• 4

14929-KT7-013 SHIM, TAPPET(1.900) ••••••••• 4

14930-KT7-013 SHIM, TAPPET(1.925) ••••••••• 4

14931-KT7-013 SHIM, TAPPET(1.950) ••••••••• 4

14932-KT7-013 SHIM, TAPPET(1.975) ••••••••• 4

14933-KT7-013 SHIM, TAPPET(2.000) ••••••••• 4

14934-KT7-013 SHIM, TAPPET(2.025) ••••••••• 4

14935-KT7-013 SHIM, TAPPET(2.050) ••••••••• 4

14936-KT7-013 SHIM, TAPPET(2.075) ••••••••• 4

14937-KT7-013 SHIM, TAPPET(2.100) ••••••••• 4

14938-KT7-013 SHIM, TAPPET(2.125) ••••••••• 4

14939-KT7-013 SHIM, TAPPET(2.150) ••••••••• 4

14940-KT7-013 SHIM, TAPPET(2.175) ••••••••• 4

14941-KT7-013 SHIM, TAPPET(2.200) ••••••••• 4

14942-KT7-013 SHIM, TAPPET(2.225) ••••••••• 4

14943-KT7-013 SHIM, TAPPET(2.250) ••••••••• 4

14944-KT7-013 SHIM, TAPPET(2.275) ••••••••• 4

14945-KT7-013 SHIM, TAPPET(2.300) ••••••••• 4

14946-KT7-013 SHIM, TAPPET(2.325) ••••••••• 4

14947-KT7-013 SHIM, TAPPET(2.350) ••••••••• 4

14948-KT7-013 SHIM, TAPPET(2.375) ••••••••• 4

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

E-3

2

CAMSHAFT/VALVE

Ref.

No.

14) 14949-KT7-013 SHIM, TAPPET(2.400) ••••••••• 4

Part No. Description

14950-KT7-013 SHIM, TAPPET(2.425) ••••••••• 4

14951-KT7-013 SHIM, TAPPET(2.450) ••••••••• 4

14952-KT7-013 SHIM, TAPPET(2.475) ••••••••• 4

14953-KT7-013 SHIM, TAPPET(2.500) ••••••••• 4

14954-KT7-013 SHIM, TAPPET(2.525) ••••••••• 4

14955-KT7-013 SHIM, TAPPET(2.550) ••••••••• 4

14956-KT7-013 SHIM, TAPPET(2.575) ••••••••• 4

14957-KT7-013 SHIM, TAPPET(2.600) ••••••••• 4

14958-KT7-013 SHIM, TAPPET(2.625) ••••••••• 4

14959-KT7-013 SHIM, TAPPET(2.650) ••••••••• 4

14960-KT7-013 SHIM, TAPPET(2.675) ••••••••• 4

14961-KT7-013 SHIM, TAPPET(2.700) ••••••••• 4

14962-KT7-013 SHIM, TAPPET(2.725) ••••••••• 4

14963-KT7-013 SHIM, TAPPET(2.750) ••••••••• 4

14964-KT7-013 SHIM, TAPPET(2.775) ••••••••• 4

14965-KT7-013 SHIM, TAPPET(2.800) ••••••••• 4

14966-KT7-013 SHIM, TAPPET(2.825) ••••••••• 4

14967-KT7-013 SHIM, TAPPET(2.850) ••••••••• 4

14968-KT7-013 SHIM, TAPPET(2.875) ••••••••• 4

14969-KT7-013 SHIM, TAPPET(2.900) ••••••••• 4

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

31

2

E-4

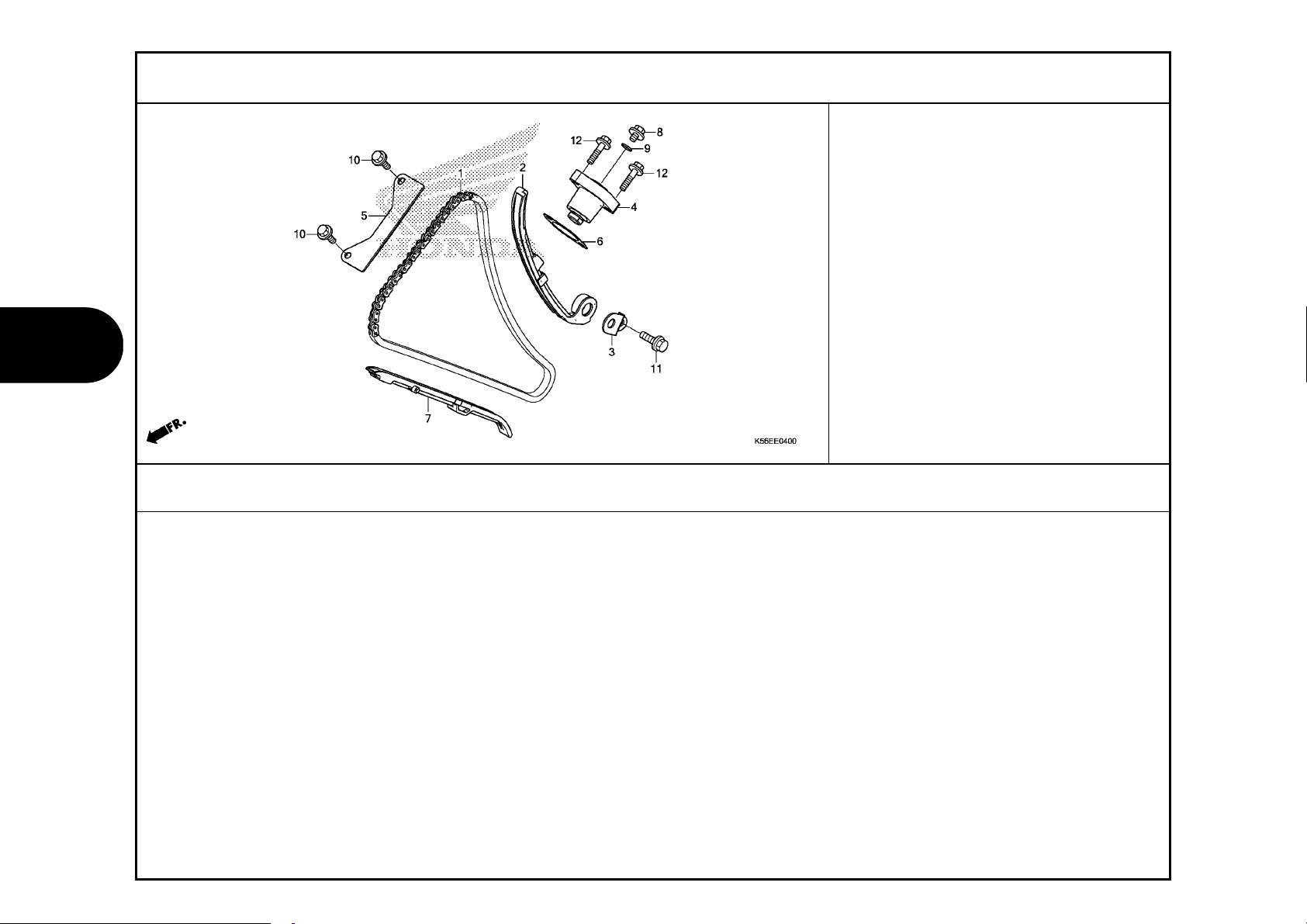

CAM CHAIN/TENSIONER

Ref.

No.

Part No. Description

1 14401-K56-N01 CHAIN, CAM(120L)(FSCM) •••••• 1
2 14510-K56-N00 TENSIONER COMP., CAM CHAIN •• 1
3 14515-K56-N00 PLATE, TENSIONER SETTING •••• 1
4 14520-K94-T01 LIFTER ASSY., TENSIONER ••••• 1
5 14546-K56-N00 GUIDE B, CAM CHAIN •••••••••• 1

6 14560-KSP-910 GASKET, TENSIONER LIFTER •••• 1
7 14611-K56-N00 GUIDE A, CAM CHAIN •••••••••• 1
8 90005-K56-N00 BOLT, FLANGE, 6X6 ••••••••••• 1
9 91306-MG3-000 O-RING, 1.5X9.5 ••••••••••••• 1

10 95701-06014-00 BOLT, FLANGE, 6X14 •••••••••• 2

11 96001-06014-00 BOLT, FLANGE, 6X14 •••••••••• 1
12 96001-06022-00 BOLT, FLANGE, 6X22 •••••••••• 2

32

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

2

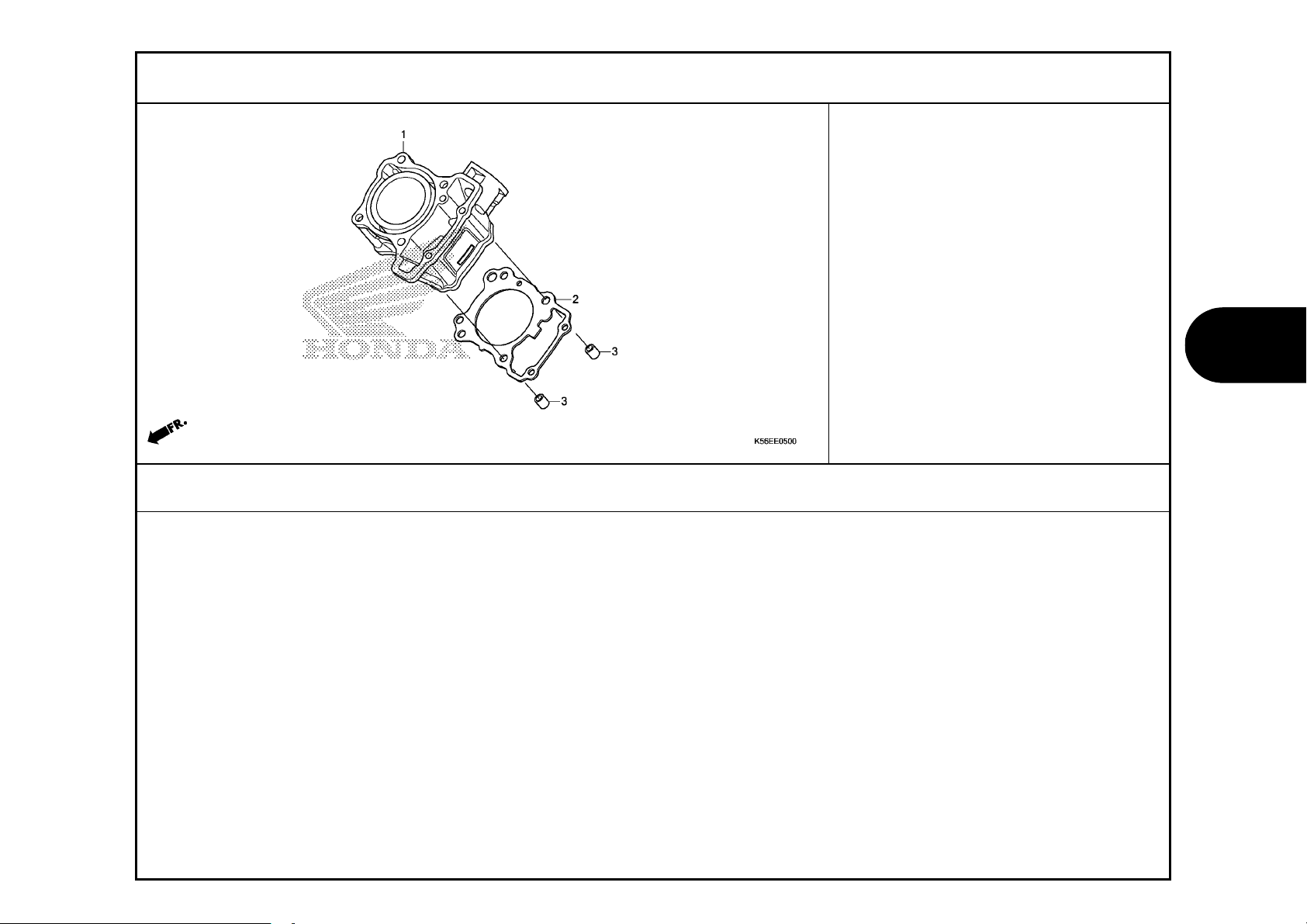

E-5

CYLINDER

Ref.

No.

Part No. Description

1 12100-K56-N00 CYLINDER COMP. •••••••••••••• 1
2 12191-K56-N01 GASKET, CYLINDER •••••••••••• 1
3 94301-10120 DOWEL PIN, 10X12 •••••••••••• 2

Reqd. QTY

150F

FS
L

Serial No.

2019.10.20 E

Parts catalogue code

33

2

E-6

RIGHT CRANKCASE COVER

Ref.

No.

Part No. Description

1 11102-K56-N00 COLLAR, WATER PASS, 13X8 •••• 1
2 11330-K56-N00 COVER COMP., R. CRANKCASE ••• 1
3 11333-KGH-900 PLATE, R. COVER ••••••••••••• 1
4 11334-K56-N00 RUBBER, R. COVER •••••••••••• 1
5 11394-K56-V50 GASKET, R. CRANKCASE COVER •• 1

6 15651-KGH-900 GAUGE, OIL LEVEL •••••••••••• 1
7 22810-K56-N00 LEVER COMP., CLUTCH ••••••••• 1
8 22815-KM7-700 SPRING, CLUTCH LEVER •••••••• 1
9 22821-K56-N00 RECEIVER, CLUTCH CABLE •••••• 1

10 90001-K56-N00 BOLT, FLANGE, 6X14 •••••••••• 2

11 90702-HC4-000 DOWEL PIN, 8X16 ••••••••••••• 2
12 91202-KSP-911 OIL SEAL, 12X18X4 ••••••••••• 1
13 91204-MC7-003 OIL SEAL, 16X28X7 ••••••••••• 1
14 91205-KF0-003 OIL SEAL, 12X20X5(ARAI) ••••• 1
15 91307-035-000 O-RING, 18X3 •••••••••••••••• 1

16 91322-K56-N00 O-RING, 12.8X1.8 •••••••••••• 1
17 94520-22000 CIRCLIP, INTERNAL, 22MM ••••• 1
18 95005-50180-30 TUBE, 5X180(95005-50001-30M) 1
19 96001-06030-00 BOLT, FLANGE, 6X30 •••••••••• 7
20 96001-06040-00 BOLT, FLANGE, 6X40 •••••••••• 2

34

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

2

E-8

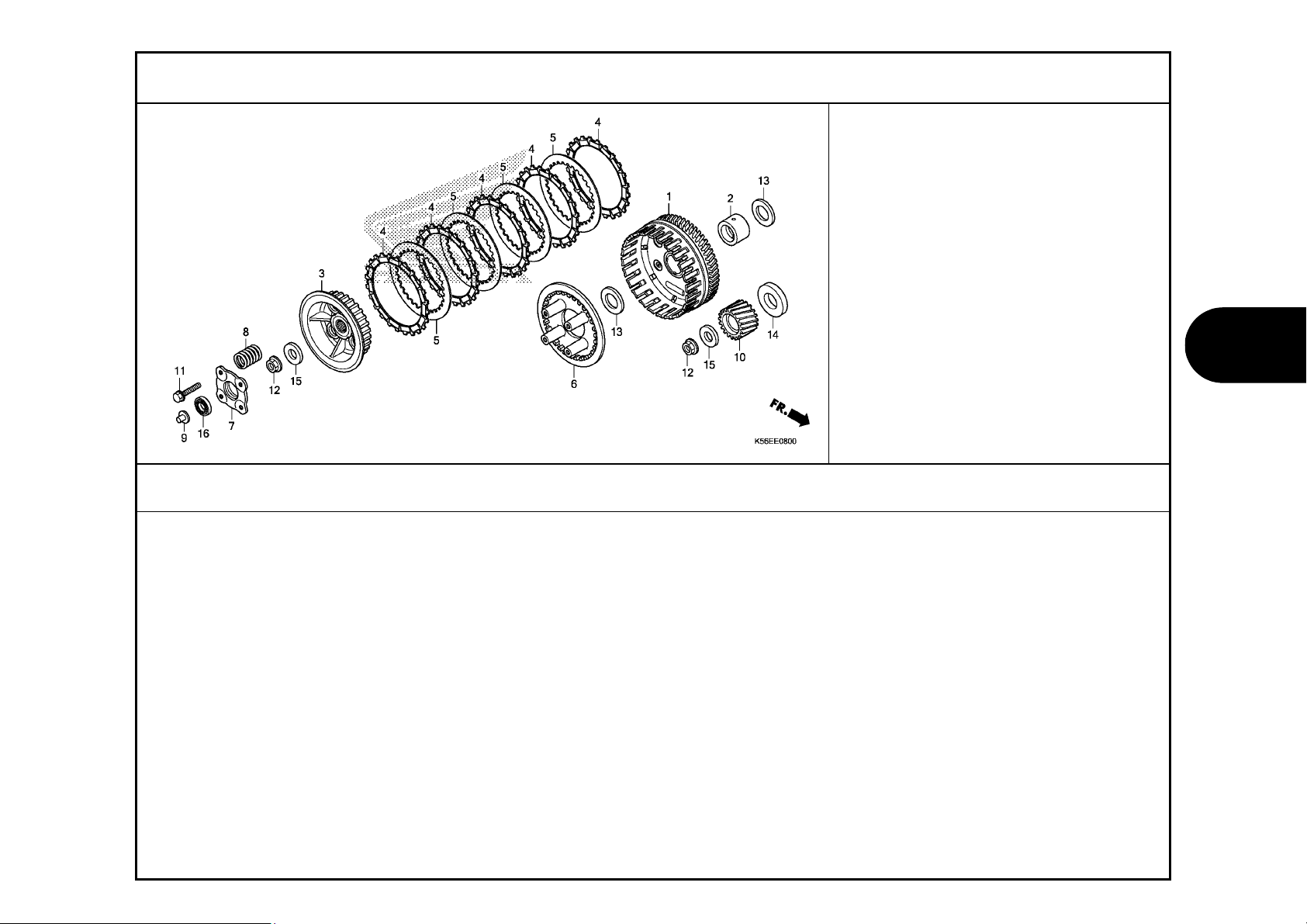

CLUTCH

Ref.

No.

Part No. Description

1 22100-K56-N01 OUTER COMP., CLUTCH(75T) •••• 1

22100-K56-N11

2 22105-K56-N00 GUIDE, CLUTCH OUTER ••••••••• 1
3 22121-K56-N02 CENTER, CLUTCH •••••••••••••• 1
4 22201-K56-N01 DISK, CLUTCH FRICTION ••••••• 5
5 22321-KWW-742 PLATE, CLUTCH(EXEDY) •••••••• 4

6 22350-K56-N02 PLATE, CLUTCH PRESSURE •••••• 1
7 22361-K56-N01 PLATE, CLUTCH LIFTER •••••••• 1
8 22401-K56-N01 SPRING, CLUTCH •••••••••••••• 4
9 22849-K15-900 ROD, CLUTCH LIFTER •••••••••• 1

10 23121-K56-N00 GEAR A, PRIMARY DRIVE(23T)

23122-K56-N00 GEAR B, PRIMARY DRIVE(23T)

23123-K56-N00 GEAR C, PRIMARY DRIVE(23T)

11 90008-KT7-000 BOLT, FLANGE, 6X25 •••••••••• 4
12 90202-KRM-840 NUT, SPECIAL FLANGE, 14MM ••• 2
13 90401-KY4-901 WASHER, PLAIN, 17MM ••••••••• 2
14 90434-K56-N00 WASHER, 20MM •••••••••••••••• 1
15 90462-KWW-740 WASHER, 14.1MM •••••••••••••• 2

16 91007-KE1-003 BEARING, RADIAL BALL, 6903 •• 1

•••••••••••••••••••••••••••• 1

Reqd. QTY

FS

150F

L

(WHITE) 1

(BLUE) 1

(YELLOW) 1

Serial No.

2019.10.20 E

Parts catalogue code

35

2

E-9

STARTING CLUTCH

Ref.

No.

Part No. Description

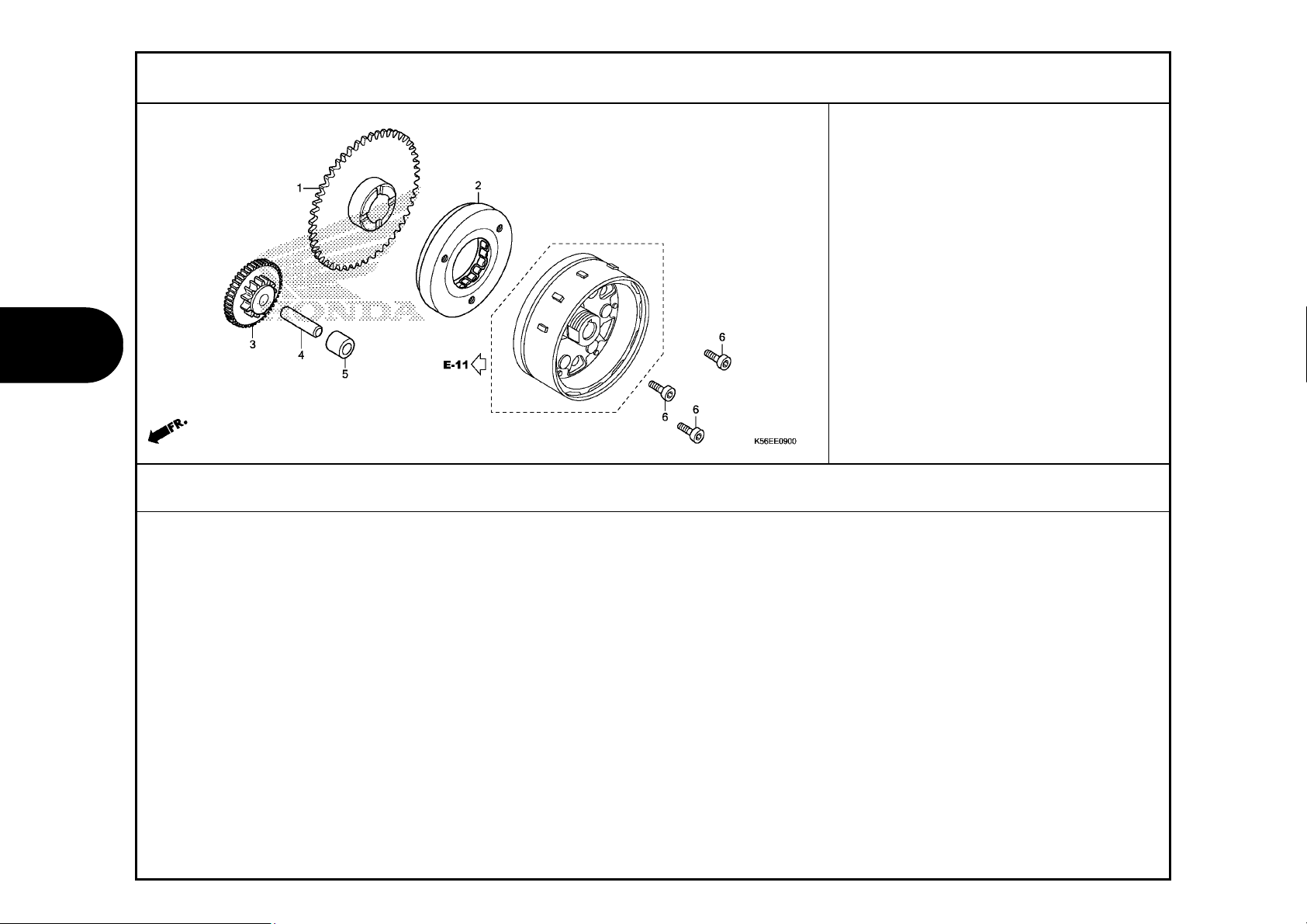

1 28110-KGH-910 GEAR COMP., STARTER DRIVEN

2 28125-HC3-016 OUTER COMP., STARTING CLUTCH 1
3 28131-K15-901 GEAR, STARTER REDUCTION

4 28132-KGH-910 SHAFT, REDUCTION GEAR ••••••• 1
5 28133-KPP-900 COLLAR, STARTER REDUCTION ••• 1

6 90010-KM1-000 BOLT, SOCKET, 8X18 •••••••••• 3

(13T/53T) 1

36

Reqd. QTY

FS

150F

L

(53T) 1

Serial No.

2019.10.20 E

Parts catalogue code

2

E-10

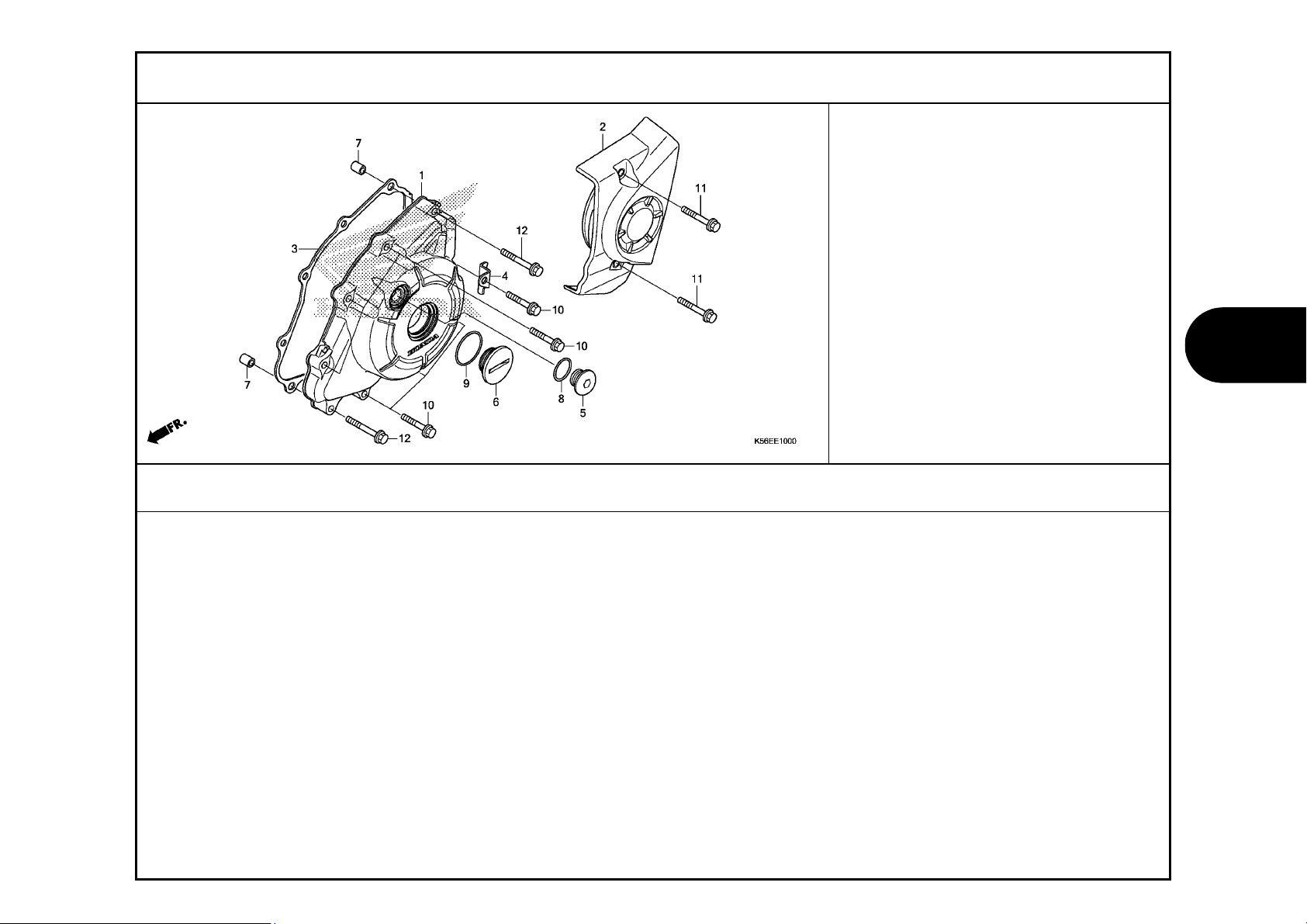

LEFT CRANKCASE COVER

Ref.

No.

Part No. Description

1 11341-K56-N00 COVER, L. CRANKCASE ••••••••• 1
2 11360-K56-N10 COVER COMP., L. RR. ••••••••• 1
3 11395-K56-V50 GASKET, L. CRANKCASE COVER •• 1
4 32123-K56-N00 GUARD, CHANGE SWITCH CORD ••• 1
5 90084-K03-N30 CAP, 14MM ••••••••••••••••••• 1

6 90087-KGH-900 CAP, 30MM ••••••••••••••••••• 1
7 90702-KFM-900 DOWEL PIN, 8X12 ••••••••••••• 2
8 91323-K56-N00 O-RING, 13.8X2.4 •••••••••••• 1
9 91356-KWV-000 O-RING, 30MM •••••••••••••••• 1

10 96001-06030-00 BOLT, FLANGE, 6X30 •••••••••• 7

11 96001-06035-00 BOLT, FLANGE, 6X35 •••••••••• 2
12 96001-06040-00 BOLT, FLANGE, 6X40 •••••••••• 2

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

37

2

E-11

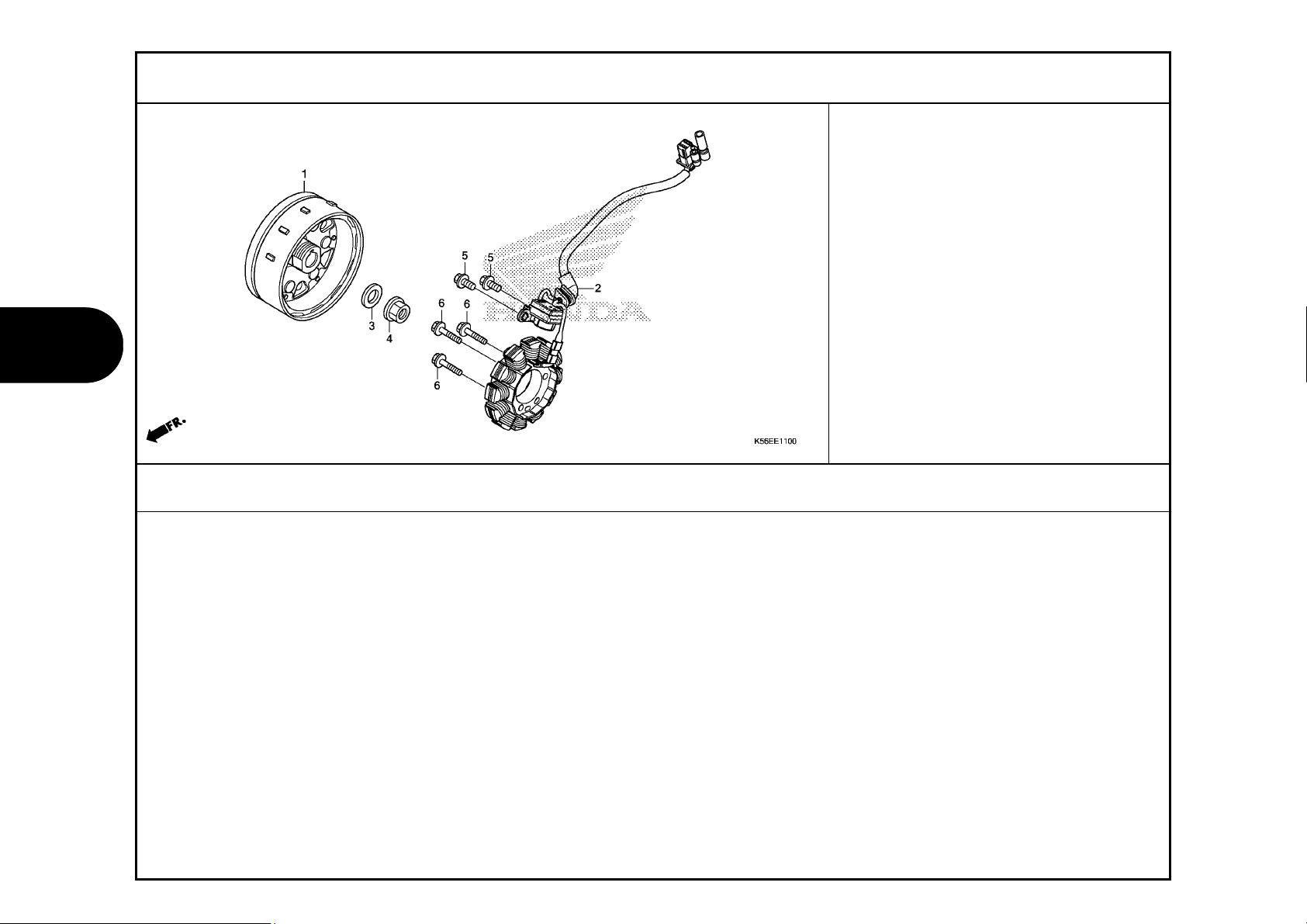

GENERATOR

Ref.

No.

Part No. Description

1 31110-K56-N11 FLYWHEEL COMP. •••••••••••••• 1
2 31120-K56-N11 STATOR COMP. •••••••••••••••• 1
3 90439-KWZ-900 WASHER, 12X24X2.3 ••••••••••• 1
4 94050-12000 NUT, FLANGE, 12MM ••••••••••• 1
5 96001-06016-00 BOLT, FLANGE, 6X16 •••••••••• 2

6 96001-06025-00 BOLT, FLANGE, 6X25 •••••••••• 3

38

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

2

E-12

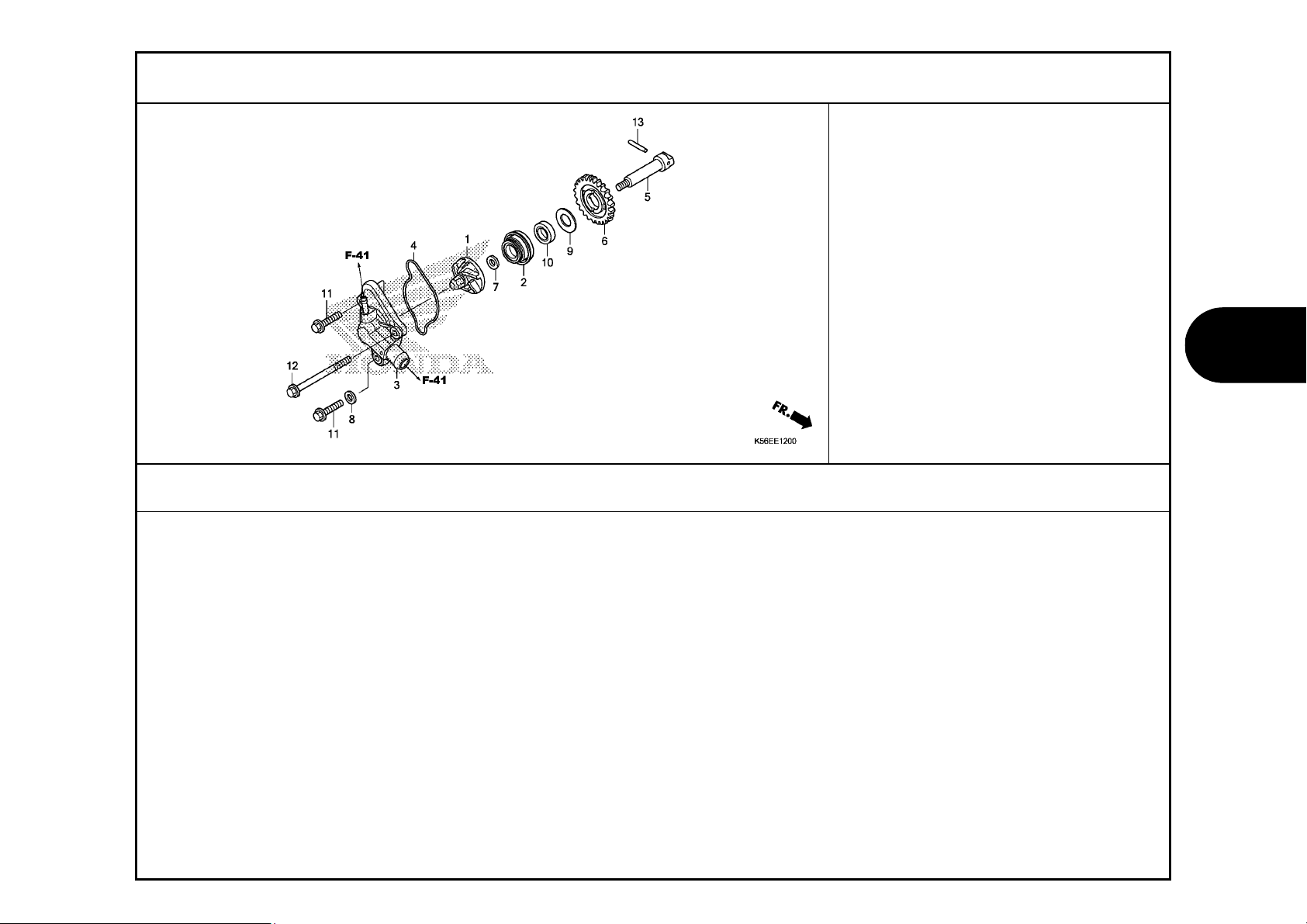

WATER PUMP

Ref.

No.

Part No. Description

1 19215-KGH-900 IMPELLER, WATER PUMP •••••••• 1
2 19217-P72-013 SEAL, MECHANICAL •••••••••••• 1
3 19220-K56-N00 COVER COMP., WATER PUMP ••••• 1
4 19226-K56-N00 GASKET, WATER PUMP •••••••••• 1
5 19241-K56-N00 SHAFT, WATER PUMP ••••••••••• 1

6 19242-K56-N00 GEAR, WATER PUMP DRIVEN(25T) 1
7 90423-KW6-900 WASHER, 7X13X1.2 •••••••••••• 1
8 90463-ML7-000 WASHER, SEALING, 6.5MM •••••• 1
9 90608-072-000 WASHER, 12MM •••••••••••••••• 1

10 91205-KF0-003 OIL SEAL, 12X20X5(ARAI) ••••• 1

11 96001-06022-00 BOLT, FLANGE, 6X22 •••••••••• 2
12 96001-06065-00 BOLT, FLANGE, 6X65 •••••••••• 1
13 96220-40238 ROLLER, 4X23.8 •••••••••••••• 1

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

39

2

E-13

STARTER MOTOR

Ref.

No.

Part No. Description

1 31200-K56-N01 MOTOR ASSY., STARTER(MITSUBA) 1
2 31201-KVS-J01 TERMINAL SET, BRUSH ••••••••• 1
3 31204-KG8-004 SPRING, CARBON BRUSH •••••••• 2
4 31205-KTC-921 BOLT, SETTING ••••••••••••••• 2
5 31206-KPP-T01 HOLDER, BRUSH ••••••••••••••• 1

6 31207-MBE-008 RING •••••••••••••••••••••••• 2
7 32410-K56-N10 CABLE, STARTER MOTOR •••••••• 1
8 32411-253-000 COVER, STARTER MOTOR TERMINAL 1
9 90071-MB0-000 NUT-WASHER, 6MM ••••••••••••• 2

10 91309-425-003 O-RING, 24.4X3.1(ARAI) •••••• 1

11 91320-MB0-000 O-RING, 4X2 ••••••••••••••••• 3
12 95701-06028-00 BOLT, FLANGE, 6X28 •••••••••• 2

40

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

2

E-14

OIL PUMP

Ref.

No.

Part No. Description

1 15021-436-000 ROTOR SET, OIL PUMP ••••••••• 1
2 15100-KPP-T00 OIL PUMP ASSY. •••••••••••••• 1
3 15133-KPP-T00 GEAR, OIL PUMP DRIVEN(25T) •• 1
4 90702-KFM-900 DOWEL PIN, 8X12 ••••••••••••• 2
5 93301-05012-0J BOLT, HEX., 5X12 •••••••••••• 2

6 94540-06018 E-RING, 6MM ••••••••••••••••• 1
7 95701-06035-00 BOLT, FLANGE, 6X35 •••••••••• 3
8 96220-40238 ROLLER, 4X23.8 •••••••••••••• 1

Reqd. QTY

150F

FS
L

Serial No.

2019.10.20 E

Parts catalogue code

41

2

E-15

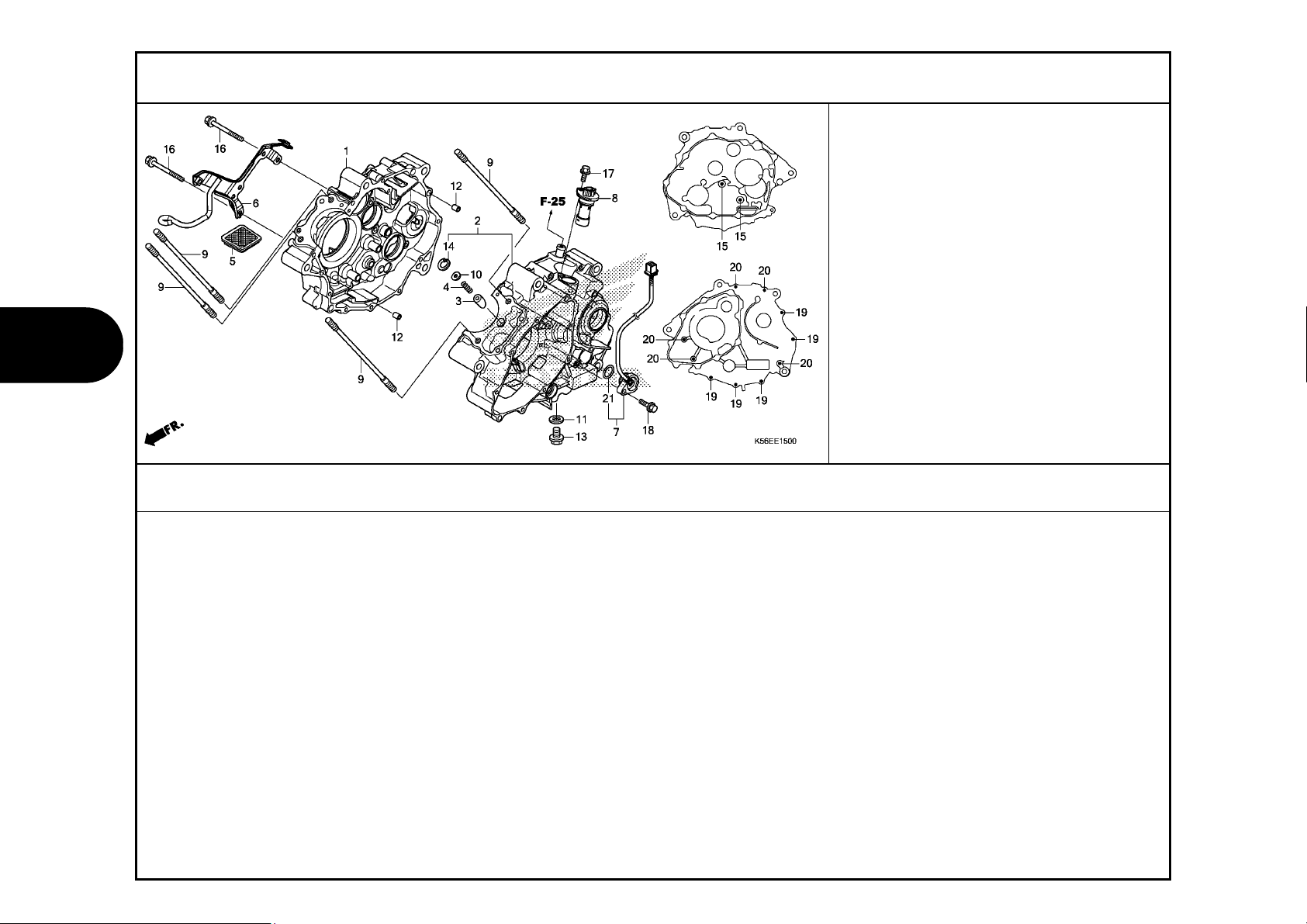

CRANKCASE

Ref.

No.

Part No. Description

1 11100-K56-305 CRANKCASE COMP., R. ••••••••• 1
2 11200-K56-305 CRANKCASE SET, L. ••••••••••• 1
3 14521-KPP-900 PLUG, BEARING PUSH •••••••••• 1
4 14531-KPP-900 SPRING, BEARING PUSH •••••••• 1
5 15421-KSP-910 SCREEN, OIL FILTER •••••••••• 1

6 32121-K56-N10 STAY COMP., RESERVE TANK &

7 35759-K56-N01 CONTACT ASSY., CHANGE SWITCH 1
8 37700-K56-N01 SENSOR ASSY., SPEED ••••••••• 1
9 90031-K56-N00 BOLT, CYLINDER STUD ••••••••• 4

10 90403-KPP-900 WASHER, 3X11X1.0 •••••••••••• 1

11 90407-259-000 PACKING, DRAIN COCK, 12.5X20 1
12 90701-HC4-000 DOWEL PIN, 8X12 ••••••••••••• 2
13 92800-12000 BOLT, DRAIN PLUG, 12MM •••••• 1
14 94520-12000 CIRCLIP, INTERNAL, 12MM ••••• 1
15 95701-06035-00 BOLT, FLANGE, 6X35 •••••••••• 2

16 95701-06065-00 BOLT, FLANGE, 6X65 •••••••••• 2
17 96001-06016-00 BOLT, FLANGE, 6X16 •••••••••• 1
18 96001-06018-00 BOLT, FLANGE, 6X18 •••••••••• 1
19 96001-06040-00 BOLT, FLANGE, 6X40 •••••••••• 5
20 96001-06065-00 BOLT, FLANGE, 6X65 •••••••••• 5

21 91301-HP2-671 O-RING, 21X2.4 •••••••••••••• 1

42

Reqd. QTY

FS

150F

L

CABLE 1

Serial No.

2019.10.20 E

Parts catalogue code

2

E-16

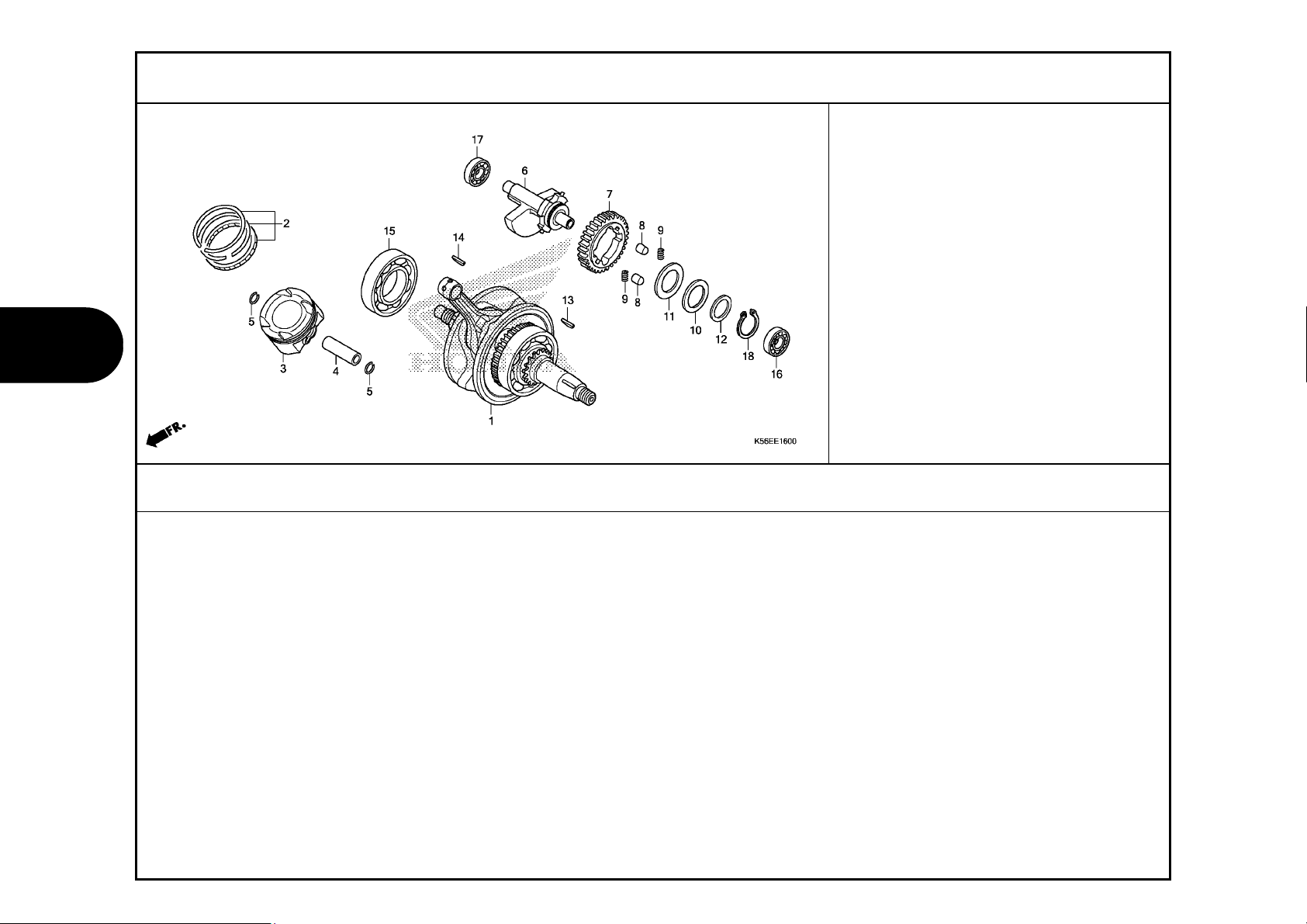

CRANKSHAFT/PISTON

Ref.

No.

Part No. Description

1 13000-K45-NA0 CRANKSHAFT COMP. •••••••••••• 1
2 13011-K56-N01 RING SET, PISTON(STD.) •••••• 1

13021-K56-N01 RING SET, PISTON(O.S. 0.25) • (1)

13031-K56-N01 RING SET, PISTON(O.S. 0.50) • (1)

3 13101-K56-P00 PISTON(STD) ••••••••••••••••• 1

13102-K56-P00 PISTON(O.S. 0.25) ••••••••••• (1)

13103-K56-P00 PISTON(O.S. 0.50) ••••••••••• (1)

4 13111-K56-N00 PIN, PISTON ••••••••••••••••• 1
5 13115-KZY-700 CLIP, PISTON PIN, 14MM •••••• 2

6 13420-K56-N00 WEIGHT COMP., BALANCER •••••• 1
7 13422-K45-NA0 GEAR A, BALANCER DRIVEN(43T)

13423-K45-NA0 GEAR B, BALANCER DRIVEN(43T)

13424-K45-NA0 GEAR C, BALANCER DRIVEN(43T)

8 13425-KGH-901 RUBBER, BALANCER DUMPER

13425-KWC-901 RUBBER, BALANCER DUMPER(IKP) 2

9 13427-KPP-860 SPRING, BALANCER GEAR ••••••• 2

10 13538-KGH-900 SPRING, THRUST •••••••••••••• 1

11 90401-KPP-900 WASHER, 28.2X45X1.0 ••••••••• 1
12 90402-KRM-840 WASHER, 28.1X36X1.8 ••••••••• 1
13 90741-KFB-000 KEY, WOODRUFF, 4MM •••••••••• 1
14 90741-KGH-900 KEY, WOODRUFF, 4MM •••••••••• 1
15 91001-K56-N01 BEARING, R. RADIAL BALL,

(MSC PR TWO LIMITED) 2

35X72X15(FUJIKOSHI) 1

Reqd. QTY

FS

150F

L

(WHITE) 1

(BLUE) 1

(YELLOW) 1

Serial No.

2019.10.20 E

Parts catalogue code

43

E-16

2

CRANKSHAFT/PISTON

Ref.

No.

15) 91001-KPP-901 BEARING, R. RADIAL BALL

44

Part No. Description

SPECIAL, 6207(NTN) 1

16 91003-K56-N01 BEARING, RADIAL BALL, 12X32X10

91003-KPP-931 BEARING, RADIAL BALL SPECIAL,

17 91008-K56-N01 BEARING, RADIAL BALL, 6301

18 94510-28000 CIRCLIP, EXTERNAL, 28MM ••••• 1

(FUJIKOSHI) 1

6201(NTN) 1

Reqd. QTY

FS

150F

L

(SKF) 1

Serial No.

2019.10.20 E

Parts catalogue code

2

E-17

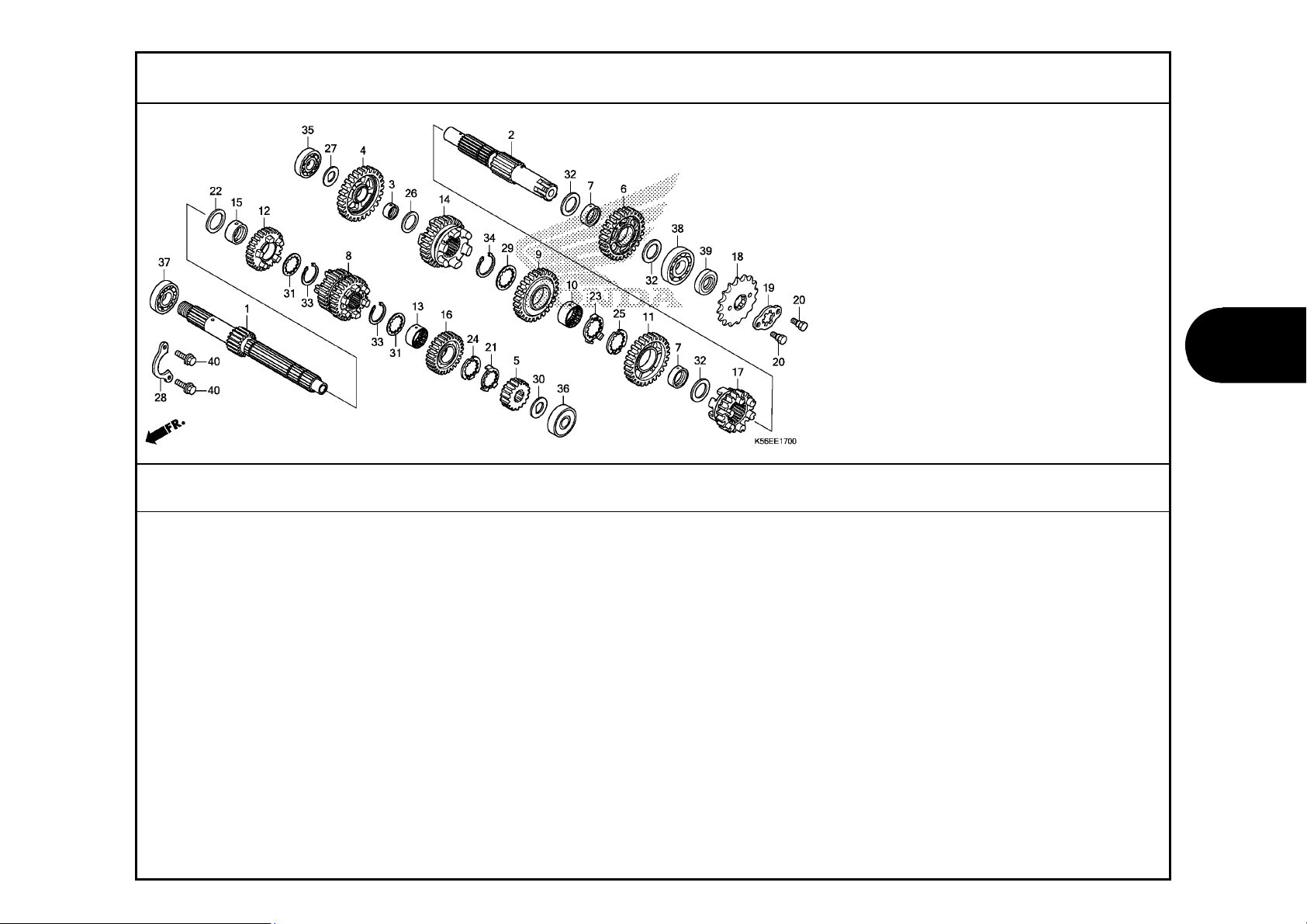

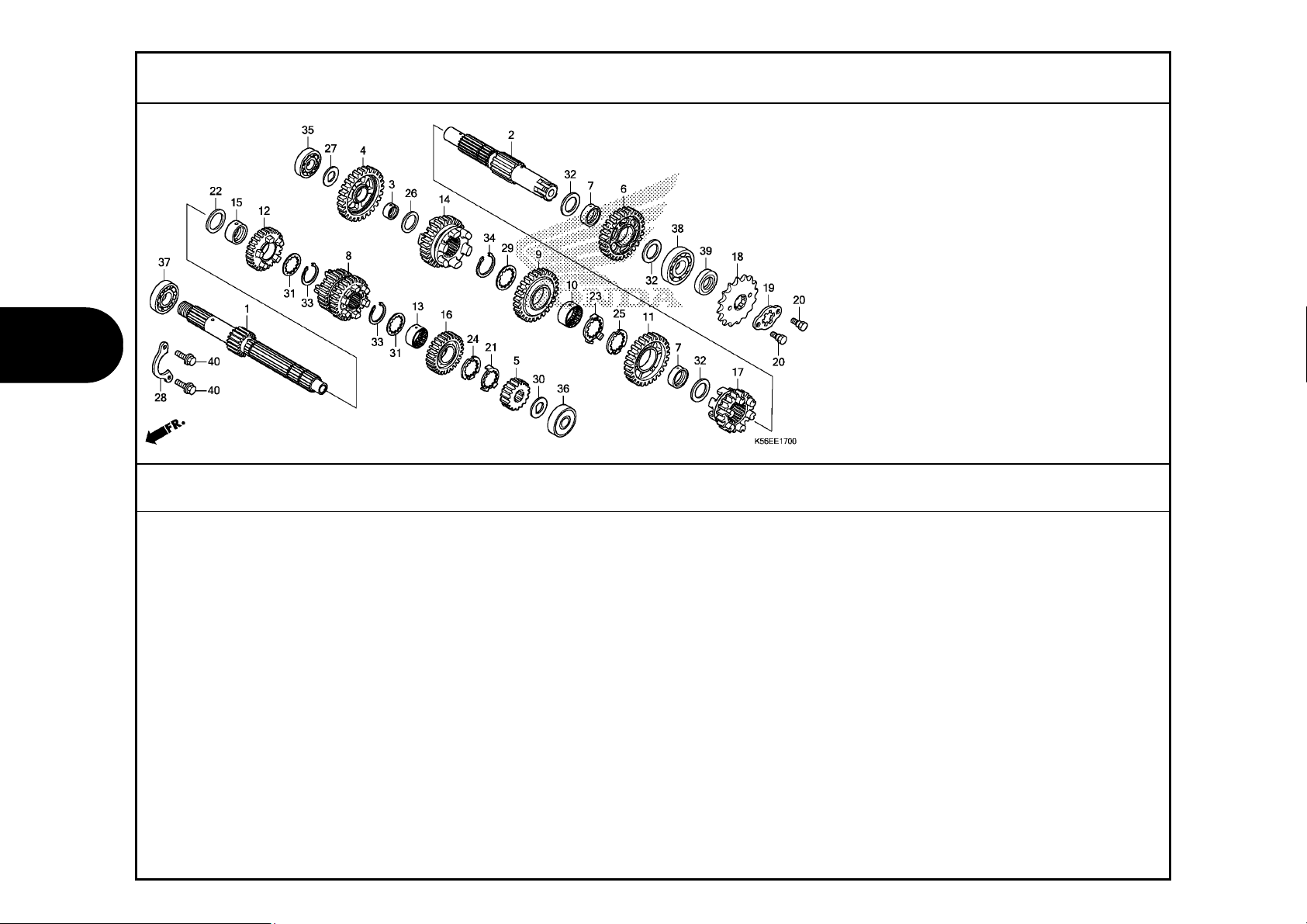

TRANSMISSION

Ref.

No.

Part No. Description

1 23211-K56-N00 MAINSHAFT(12T) •••••••••••••• 1
2 23221-K56-N00 COUNTERSHAFT •••••••••••••••• 1
3 23415-HB3-000 BUSH, 15MM •••••••••••••••••• 1
4 23421-K56-N00 GEAR, COUNTER FIRST(37T) •••• 1
5 23431-K56-N00 GEAR, MAINSHAFT SECOND(17T) • 1

6 23441-K56-N00 GEAR, COUNTERSHAFT SECOND(33T) 1
7 23442-K56-N00 BUSH, 20MM •••••••••••••••••• 2
8 23451-K56-N00 GEAR, MAINSHAFT THIRD & FOURTH

9 23461-K56-N00 GEAR, COUNTERSHAFT THIRD(30T) 1

10 23465-K56-N00 BUSH, SPLINE, 20MM •••••••••• 1

11 23481-K56-N00 GEAR, COUNTERSHAFT FOURTH(27T) 1
12 23491-K56-N00 GEAR, MAINSHAFT FIFTH(24T) •• 1
13 23492-KSP-910 COLLAR, SPLINE, 17X20X11 •••• 1
14 23501-K56-N00 GEAR, COUNTERSHAFT FIFTH(25T) 1
15 23502-KTY-D30 BUSH, 20MM •••••••••••••••••• 1

16 23511-K56-N00 GEAR, MAINSHAFT SIXTH(26T) •• 1
17 23521-K56-N00 GEAR, COUNTERSHAFT SIXTH(24T) 1
18 23801-K56-NJ0 SPROCKET, DRIVE(15T) •••••••• 1
19 23811-KR3-600 PLATE A2, FIXING •••••••••••• 1
20 90084-041-000 BOLT, DRIVE SPROCKET FIXING • 2

21 90401-K56-N00 WASHER, LOCK, 17MM •••••••••• 1
22 90401-KTY-D30 WASHER, THRUST, 17MM •••••••• 1
23 90401-KVK-900 WASHER, LOCK, 20X19X1.0 ••••• 1
24 90402-K56-N00 WASHER, SPLINE, 17MM •••••••• 1

(20T/22T) 1

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

45

E-17

2

TRANSMISSION

Ref.

No.

Part No. Description

25 90402-KVK-900 WASHER, THRUST, 20X19X1.0 ••• 1

26 90412-187-000 WASHER, THRUST, 15MM •••••••• 1
27 90412-K56-N00 WASHER, SPECIAL, 15MM ••••••• 1
28 90441-KW7-930 PLATE, BEARING HOLDER ••••••• 1
29 90451-K56-N00 WASHER, SPLINE, 20MM •••••••• 1
30 90452-KGH-900 WASHER, SPECIAL, 12MM ••••••• 1

31 90452-KRM-840 WASHER, SPLINE, 17X23X1.6 ••• 2
32 90454-KPH-900 WASHER, 25X20.2X1 ••••••••••• 3
33 90601-KRM-840 CIRCLIP, 17MM ••••••••••••••• 2
34 90605-KVS-900 SET RING, 20MM •••••••••••••• 1
35 91004-K56-N01 BEARING, RADIAL BALL, 6202U

36 91005-K56-N01 BEARING, RADIAL BALL, 6201U

37 91006-K56-N01 BEARING, RADIAL BALL, 6203

91006-K56-N02 BEARING, RADIAL BALL, 6203

38 91010-K56-N01 BEARING, RADIAL BALL, 6204

39 91216-KGH-901 OIL SEAL, 20X34X7 ••••••••••• 1
40 95701-06014-00 BOLT, FLANGE, 6X14 •••••••••• 2

(FUJIKOSHI) 1

46

Reqd. QTY

FS

150F

L

(SKF) 1

(SKF) 1

(SKF) 1

(SKF) 1

Serial No.

2019.10.20 E

Parts catalogue code

2

E-19

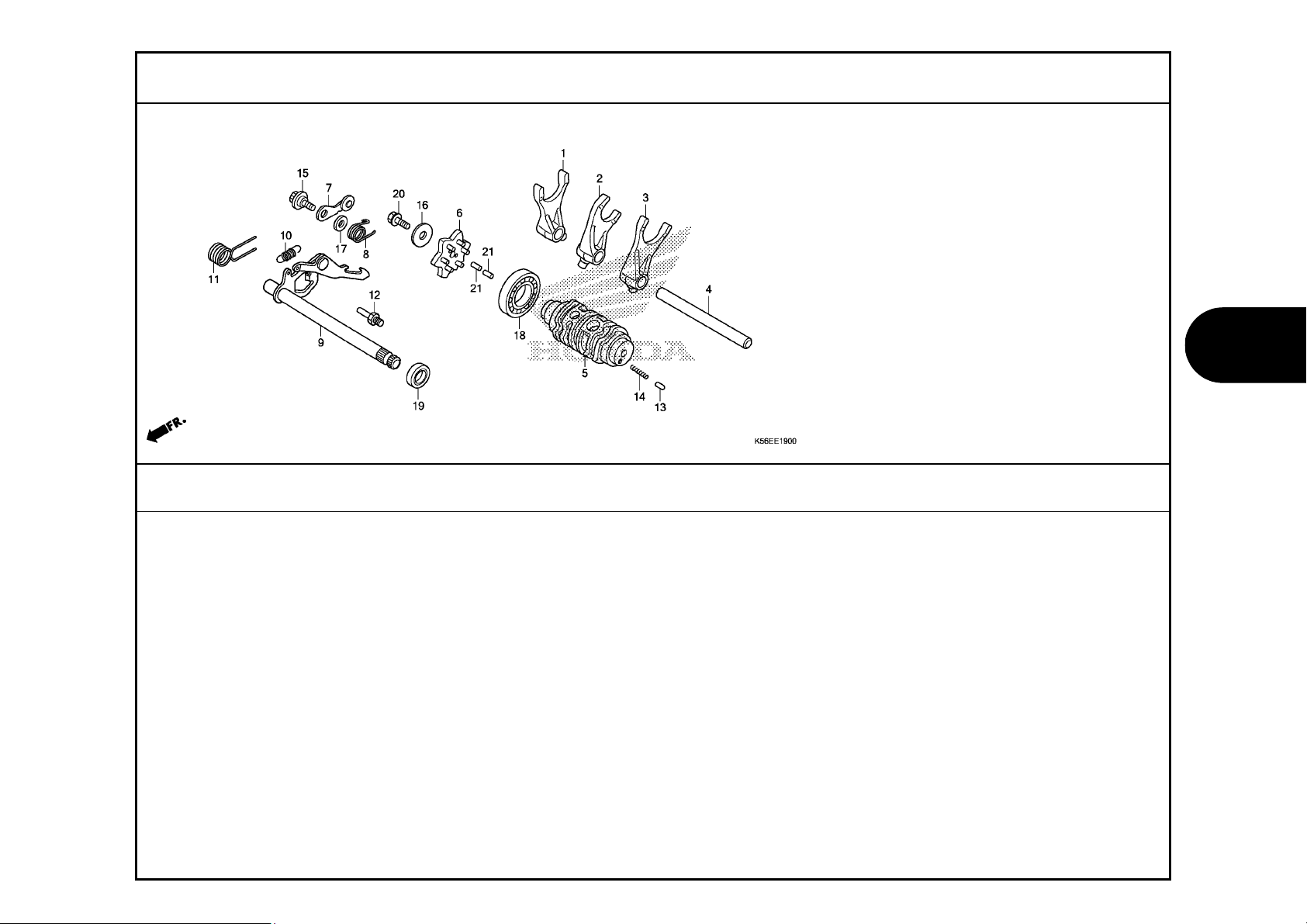

GEARSHIFT DRUM

Ref.

No.

Part No. Description

1 24211-K56-N00 FORK, R. GEARSHIFT •••••••••• 1
2 24212-KPP-900 FORK, CENTER GEARSHIFT •••••• 1
3 24213-K56-N00 FORK, L. GEARSHIFT •••••••••• 1
4 24241-KPP-900 SHAFT, GEARSHIFT FORK ••••••• 1
5 24301-K56-N00 DRUM, GEARSHIFT ••••••••••••• 1

6 24410-K15-900 PLATE COMP., SHIFT DRUM

7 24430-K56-N00 STOPPER COMP., GEARSHIFT DRUM 1
8 24436-KTY-D30 SPRING, GEARSHIFT DRUM STOPPER 1
9 24610-KPP-900 SPINDLE COMP., GEARSHIFT •••• 1

10 24641-KBP-900 SPRING, GEARSHIFT ARM ••••••• 1

11 24651-KTY-D30 SPRING, GEARSHIFT RETURN •••• 1
12 24652-035-000 PIN, SHIFT RETURN SPRING •••• 1
13 35751-KPH-900 CAP, CHANGE SWITCH CONTACT •• 1
14 35752-KPH-900 SPRING, CHANGE SWITCH CONTACT 1
15 90022-MG8-000 PIVOT, SHIFT DRUM STOPPER ARM 1

16 90402-KW7-900 WASHER, THRUST, 6MM ••••••••• 1
17 90435-HB3-000 WASHER, 6.1MM ••••••••••••••• 1
18 91009-K31-901 BEARING, RADIAL BALL, 6905

91015-K56-N01 BEARING, RADIAL BALL, 6905

19 91209-KWC-901 OIL SEAL, 12X22X7 ••••••••••• 1
20 95701-06016-00 BOLT, FLANGE, 6X16 •••••••••• 1

21 96220-30085 ROLLER, 3X8.5 ••••••••••••••• 2

Reqd. QTY

FS

150F

L

STOPPER 1

(NSK) 1

(SKF) 1

Serial No.

2019.10.20 E

Parts catalogue code

47

2

E-20

KICK STARTER SPINDLE

Ref.

No.

Part No. Description

1 28211-K56-N00 PINION, KICK STARTER(22T) ••• 1
2 28215-KGH-900 PLATE, KICK STOPPER ••••••••• 1
3 28221-K56-N00 RATCHET, STARTER DRIVE •••••• 1
4 28223-KM7-701 SPRING, RATCHET ••••••••••••• 1
5 28251-K15-900 SPINDLE, KICK STARTER ••••••• 1

6 28254-437-000 SEAT, RATCHET SPRING •••••••• 1
7 28261-KGH-900 SPRING, KICK RETURN ••••••••• 1
8 28282-KGH-900 COLLAR, KICK SPRING ••••••••• 1
9 90451-KGH-900 WASHER, SPECIAL, 14MM ••••••• 1

10 95701-06016-00 BOLT, FLANGE, 6X16 •••••••••• 2

48

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

2

E-23

THROTTLE BODY

Ref.

No.

Part No. Description

1 16060-KVS-J01 SENSOR SET •••••••••••••••••• 1
2 16075-K40-F01 O-RING, THROTTLE BODY ••••••• 1
3 16076-K35-V01 O-RING •••••••••••••••••••••• 1
4 16077-K35-V01 O-RING •••••••••••••••••••••• 1
5 16081-KVS-J01 SCREW-WASHER, 5X12(TORX) •••• 1

6 16169-K56-N01 STAY, WIRE •••••••••••••••••• 1
7 16400-K56-N02 THROTTLE BODY ASSY.(GQ1LA B) 1
8 16410-K56-N01 BODY SET •••••••••••••••••••• 1
9 16430-K97-T01 VALVE SET, IDLE AIR CONTROL • 1

10 16450-K56-NJ1 INJECTOR ASSY., FUEL •••••••• 1

11 16472-KPC-D50 RING, SEAL •••••••••••••••••• 1
12 17560-K56-N00 JOINT COMP., INJECTOR ••••••• 1
13 90004-GHB-670 BOLT, FLANGE, 6X25(NSHF) •••• 2
14 91301-GGL-J01 O-RING, 6.3X2.2 ••••••••••••• 1
15 93891-04010-18 SCREW-WASHER, 4X10 •••••••••• 3

16 93891-04016-18 SCREW-WASHER, 4X16 •••••••••• 2
17 95701-06022-00 BOLT, FLANGE, 6X22 •••••••••• 2

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

49

3

F-1

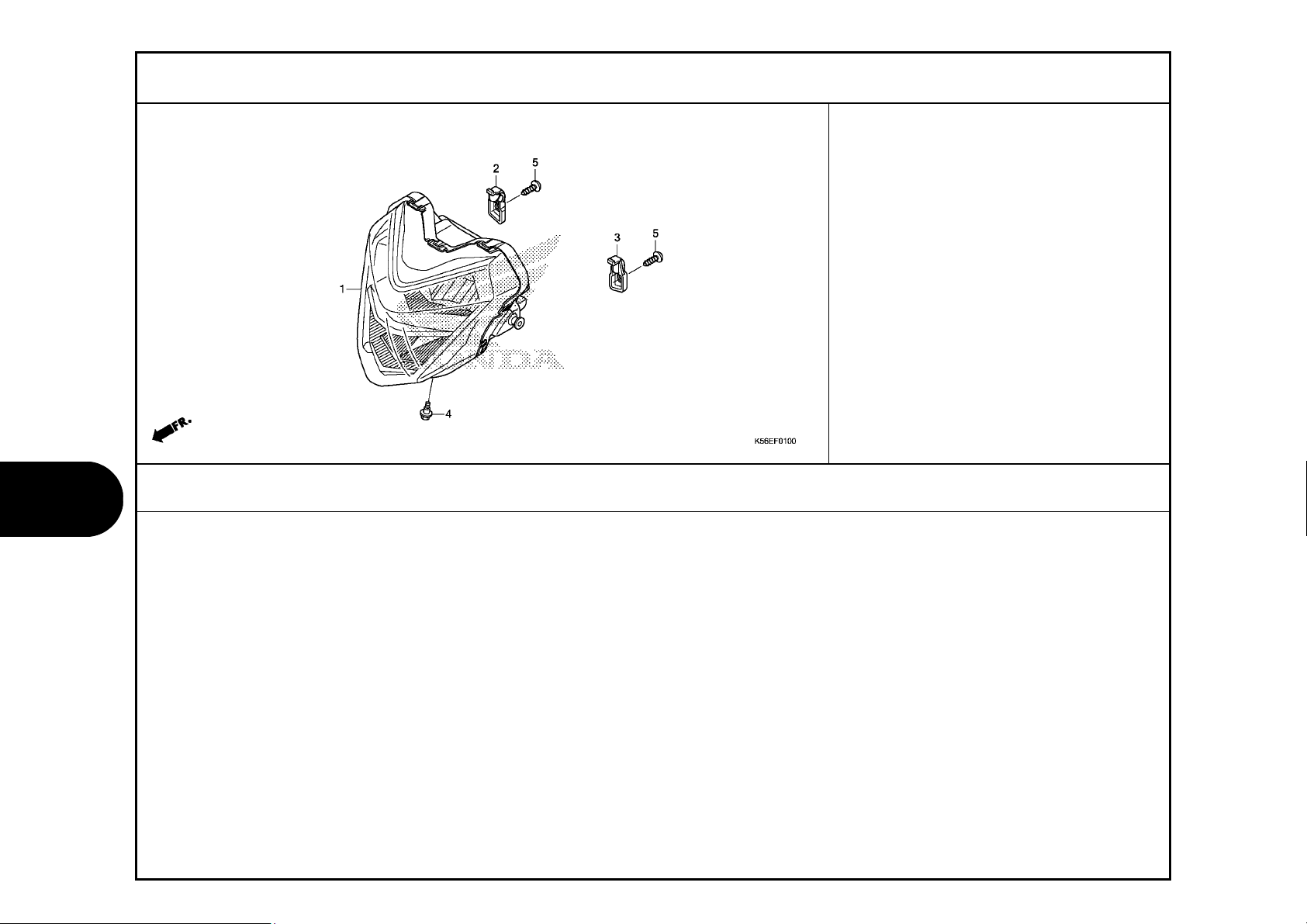

HEADLIGHT

Ref.

No.

Part No. Description

1 33100-K56-NJ1 HEADLIGHT ASSY. ••••••••••••• 1
2 33118-K56-N10 BRACKET, R. HEADLIGHT ••••••• 1
3 33119-K56-N10 BRACKET, L. HEADLIGHT ••••••• 1
4 90101-KZL-930 BOLT, ADJUSTING ••••••••••••• 1
5 93903-35310 SCREW, TAPPING, 5X16 •••••••• 2

50

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

3

F-2

METER

Ref.

No.

Part No. Description

1 37100-K56-NJ1 METER ASSY., COMBINATION(KPH) 1
2 37130-K56-NJ1 METER COMP., LCD •••••••••••• 1
3 37610-K56-N00 CASE ASSY., UPPER ••••••••••• 1
4 37620-K56-NJ1 CASE ASSY., UNDER ••••••••••• 1
5 93903-22520 SCREW, TAPPING, 3X20 •••••••• 5

6 93903-25310 SCREW, TAPPING, 5X16 •••••••• 4

Reqd. QTY

150F

FS
L

Serial No.

2019.10.20 E

Parts catalogue code

51

3

F-3

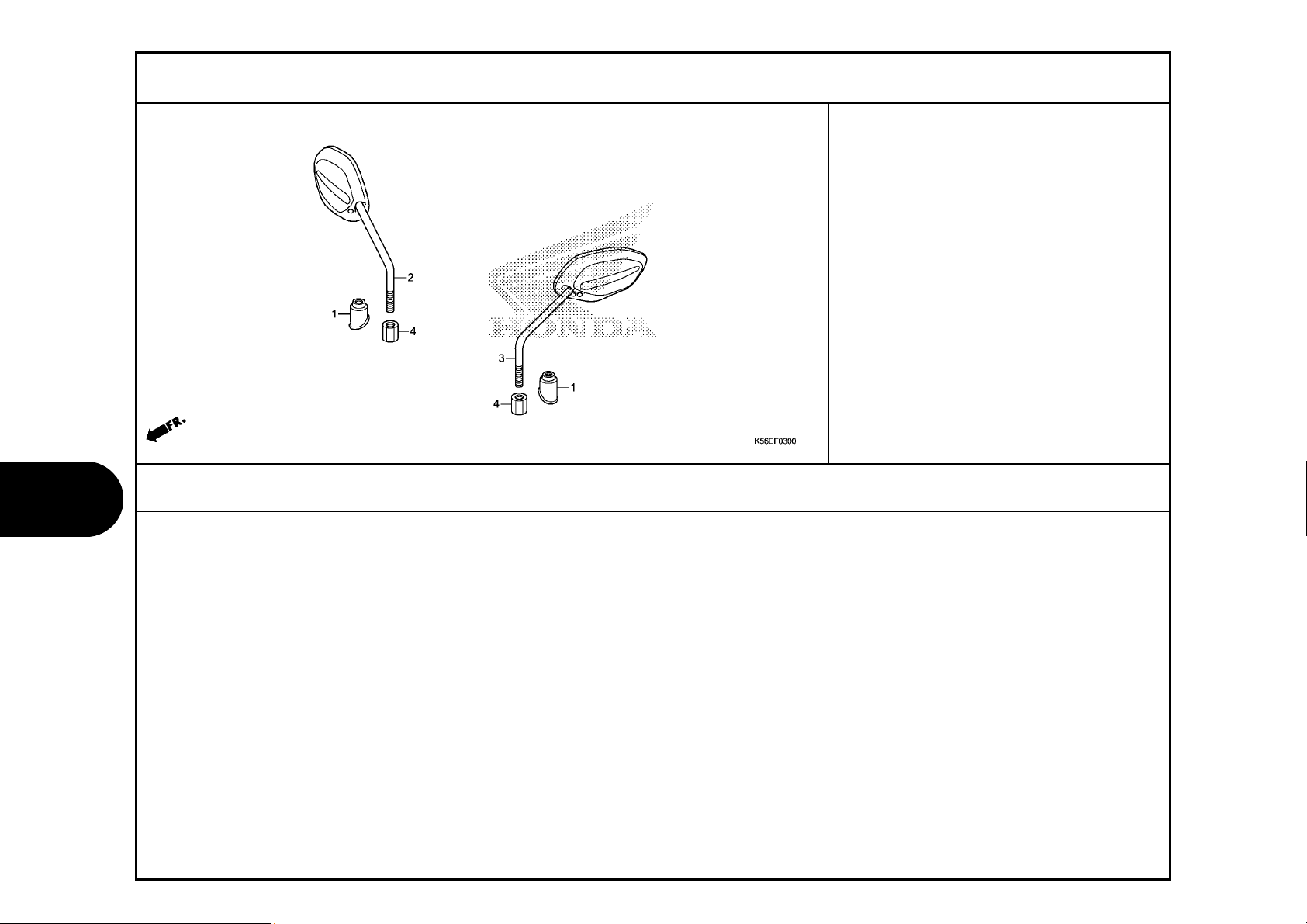

MIRROR

Ref.

No.

Part No. Description

1 88113-KWW-A00 CAP, LOCK NUT ••••••••••••••• 2
2 88210-KWW-A40 MIRROR COMP., R. •••••••••••• 1
3 88220-KWW-A40 MIRROR COMP., L. •••••••••••• 1
4 90314-KFM-840 NUT, LOCK ••••••••••••••••••• 2

52

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

3

F-4

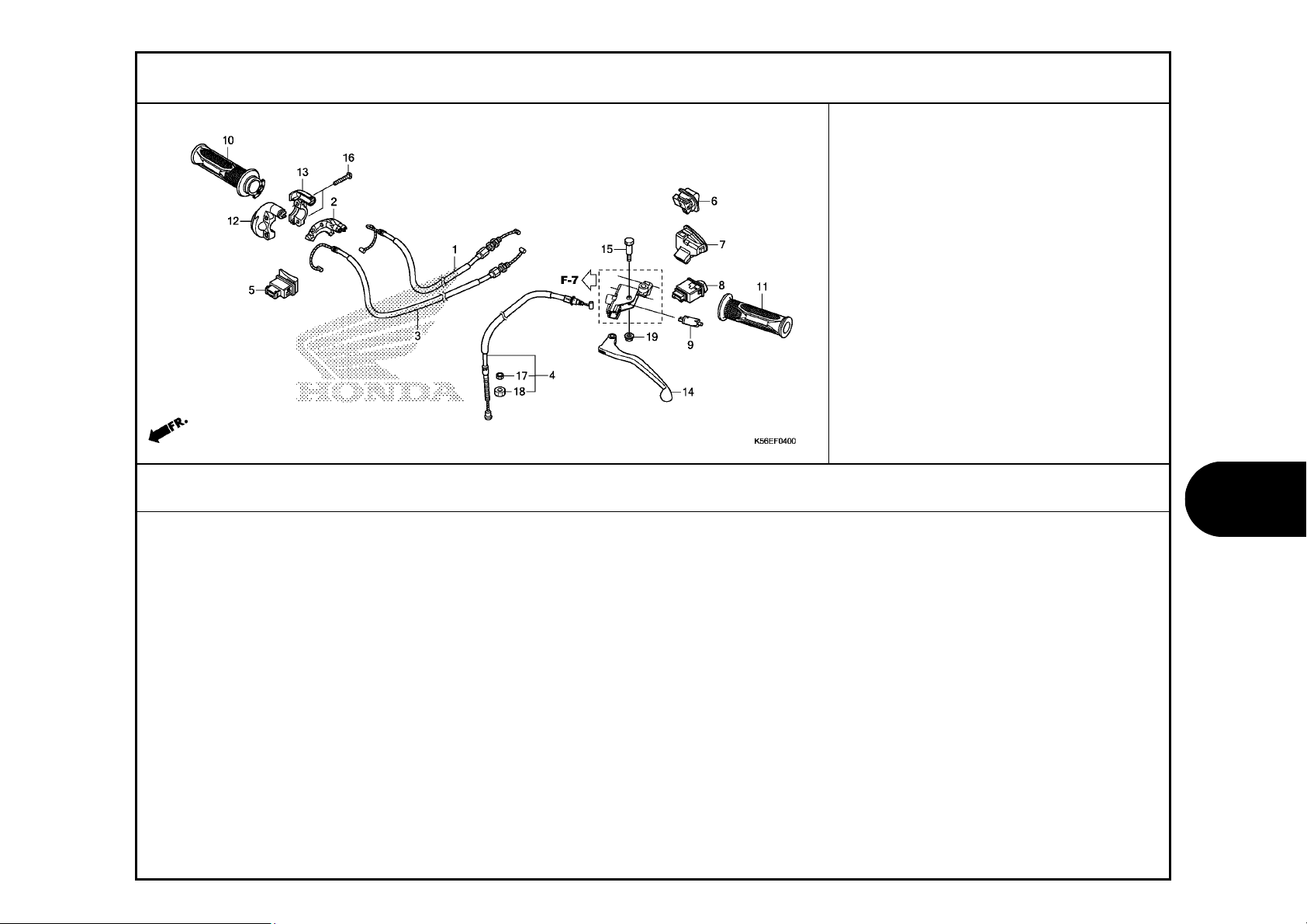

HANDLE LEVER/SWITCH/CABLE

Ref.

No.

Part No. Description

1 17910-K56-N10 CABLE COMP. A, THROTTLE ••••• 1
2 17914-K03-N30 SLIDER, THROTTLE CABLE •••••• 1
3 17920-K56-N10 CABLE COMP. B, THROTTLE ••••• 1
4 22870-K56-N10 CABLE COMP., CLUTCH ••••••••• 1
5 35160-KYZ-901 SWITCH UNIT, STARTER •••••••• 1

6 35170-K46-N01 SWITCH UNIT, DIMMER ••••••••• 1
7 35180-K03-N31 SWITCH UNIT, HORN(TOYO DENSO) 1
8 35200-K03-N31 SWITCH UNIT, WINKER(TOYO) ••• 1
9 35330-413-003 SWITCH COMP., FR. LEVER

10 53140-K56-N10 GRIP COMP., THROTTLE •••••••• 1

11 53166-K07-900 GRIP, L. HANDLE ••••••••••••• 1
12 53167-K03-N30 HOUSING, FR. THROTTLE ••••••• 1
13 53168-K03-N30 HOUSING, RR. THROTTLE ••••••• 1
14 53178-KWC-900 LEVER, L. STEERING HANDLE ••• 1
15 90114-KGH-900 BOLT, HANDLE LEVER PIVOT •••• 1

16 93500-05025-0G SCREW, PAN, 5X25 •••••••••••• 2
17 94002-08000-0S NUT, HEX., 8MM •••••••••••••• 1
18 94030-08000 NUT, HEX., 8MM •••••••••••••• 1
19 94050-06000 NUT, FLANGE, 6MM •••••••••••• 1

(TOYO DENSO) 1

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

53

3

F-5

FRONT BRAKE MASTER CYLINDER

Ref.

No.

Part No. Description

1 35340-KWB-601 SWITCH ASSY., FR. STOP •••••• 1
2 45126-K56-N11 HOSE COMP., FR. BRAKE ••••••• 1
3 45157-K56-N10 CLAMPER, FR. BRAKE HOSE ••••• 1
4 45504-410-003 BOOT COMP. •••••••••••••••••• 1
5 45510-K03-M01 CYLINDER SUB ASSY., FR. BRAKE

6 45512-MA6-006 PROTECTOR ••••••••••••••••••• 1
7 45513-GW0-911 CAP, MASTER CYLINDER •••••••• 1
8 45517-K03-M61 HOLDER, MIRROR •••••••••••••• 1
9 45520-GW0-911 DIAPHRAGM ••••••••••••••••••• 1

10 45521-GW0-911 PLATE, DIAPHRAGM •••••••••••• 1

11 45530-K03-M61 CYLINDER SET, MASTER(NISSIN) 1
12 53175-KET-921 LEVER, R. STEERING HANDLE ••• 1
13 90114-KGH-900 BOLT, HANDLE LEVER PIVOT •••• 1
14 90145-K03-M60 BOLT, OIL, 10X25 •••••••••••• 2
15 90545-300-000 WASHER, OIL BOLT •••••••••••• 4

16 90651-K03-M61 CIRCLIP, INTERNAL, 18.8 ••••• 1
17 93600-04012-1G SCREW, FLAT, 4X12 ••••••••••• 2
18 93893-04012-17 SCREW-WASHER, 4X12 •••••••••• 1
19 94050-06000 NUT, FLANGE, 6MM •••••••••••• 1
20 95701-06022-00 BOLT, FLANGE, 6X22 •••••••••• 2

21 96001-06012-07 BOLT, FLANGE, 6X12 •••••••••• 1

MASTER(NISSIN) 1

54

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

3

F-7

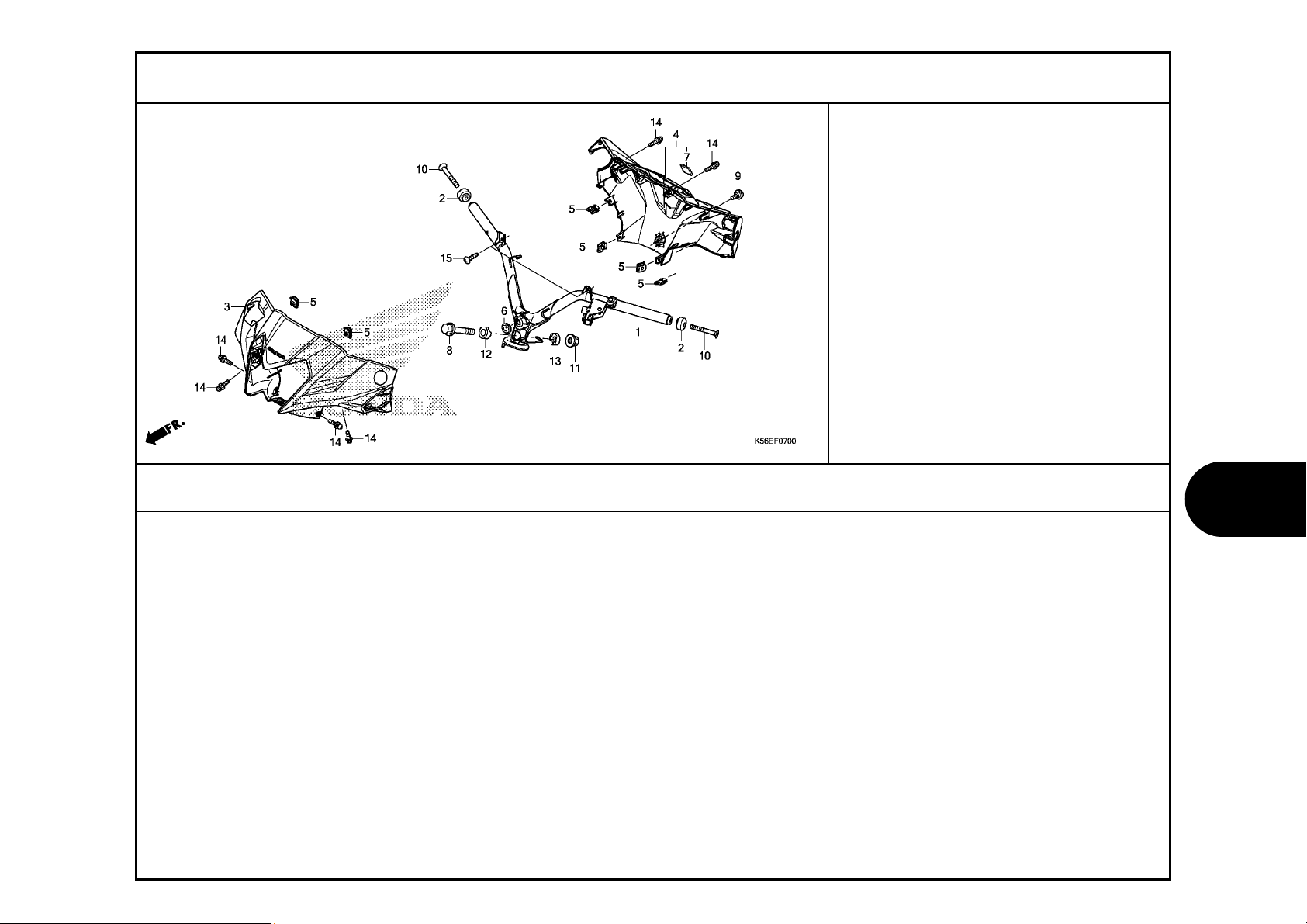

HANDLE PIPE/HANDLE COVER

Ref.

No.

Part No. Description

1 53100-K56-N10 PIPE COMP., STEERING HANDLE • 1
2 53102-K12-910 WEIGHT A, HANDLE •••••••••••• 2
3 53210-K56-NJ0ZA COVER SET, FR. HANDLE(WL)

4 53216-K56-NJ0ZA COVER COMP., RR. HANDLE

5 64521-MN5-000 NUT, CLIP, 4MM •••••••••••••• 6

6 83551-376-000 GROMMET, SIDE COVER ••••••••• 1
7 86150-KYS-940 EMBLEM, PRODUCT(SHINKO ASIA) 1
8 90102-KWW-640 BOLT, FLANGE, 10X48 ••••••••• 1
9 90115-KW7-900 SCREW, VISOR SPECIAL SETTING 1

10 90191-K47-N41 SCREW, OVAL, 6X45 ••••••••••• 2

90191-KWB-600 •••••••••••••••••••••••••••• 2

11 90304-KGH-901 NUT, U, 10MM •••••••••••••••• 1
12 90501-KPH-880 COLLAR A, HANDLE SETTING •••• 1
13 90505-KPH-880 COLLAR B, HANDLE SETTING •••• 1
14 93891-04014-07 SCREW-WASHER, 4X14 •••••••••• 6
15 93903-35310 SCREW, TAPPING, 5X16 •••••••• 2

*TYPE1*...................... 1

*TBLACK*................BLACK 1

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

55

3

F-9

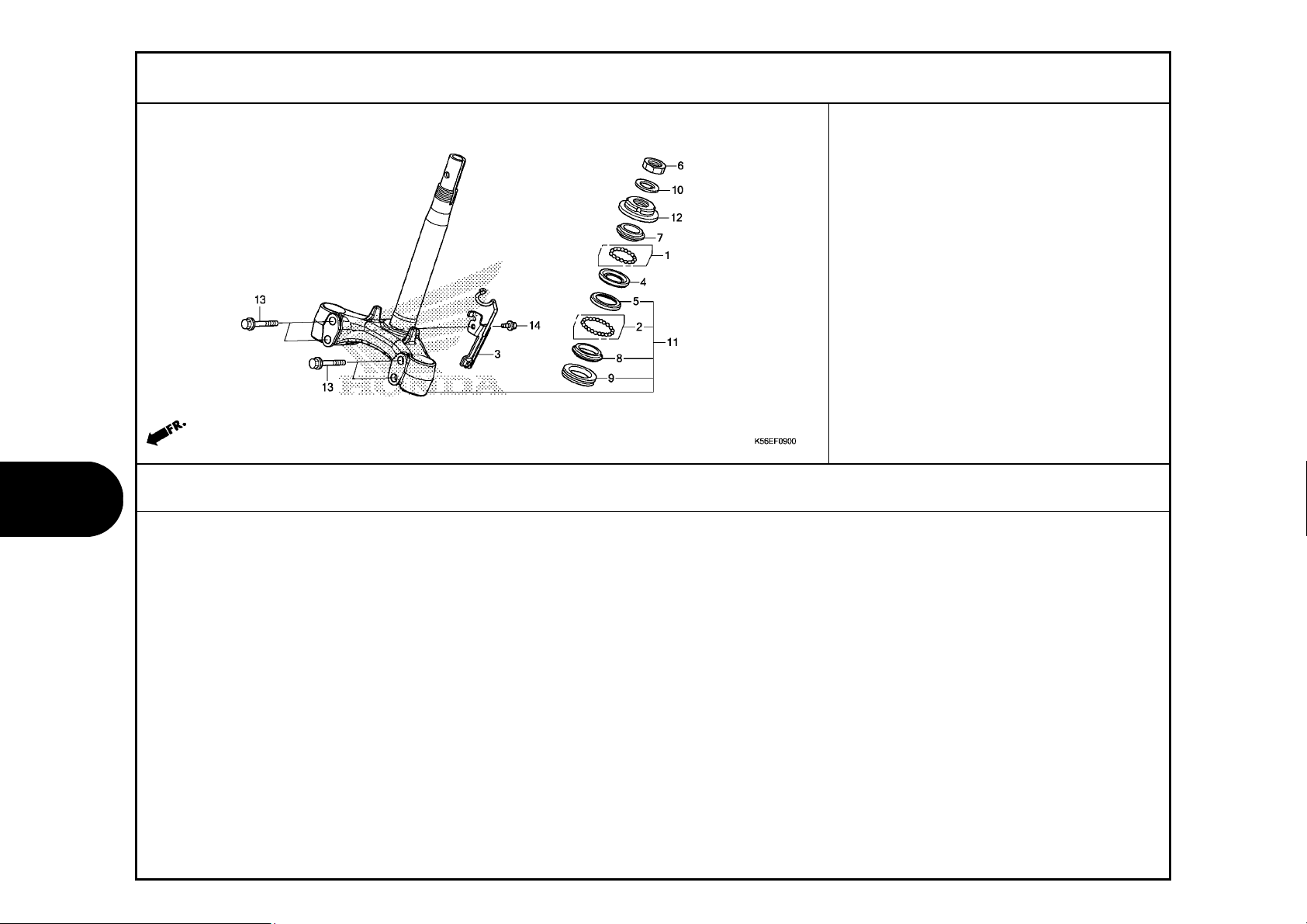

STEERING STEM

Ref.

No.

Part No. Description

1 06530-GBG-B20 BALL SET, STEEL, #6X23 •••••• 1
2 06531-GBG-B20 BALL SET, STEEL, #6X29 •••••• 1
3 45156-K56-N10 CLAMPER COMP., FR. BRAKE HOSE 1
4 50301-GN5-901 RACE, STEERING TOP BALL ••••• 1
5 50302-GN5-900 RACE, STEERING BOTTOM BALL •• 1

6 50306-GN5-900 NUT, STEERING STEM LOCK ••••• 1
7 53211-GN5-900 RACE, STEERING TOP CONE ••••• 1
8 53212-GN5-900 RACE, STEERING BOTTOM CONE •• 1
9 53214-GN5-900 DUST SEAL, STEERING HEAD •••• 1

10 53216-GN5-830 WASHER, STEERING STEM NUT ••• 1

11 53219-K56-N10 STEM SUB ASSY., STEERING •••• 1
12 53220-GN5-900 THREAD COMP., STEERING HEAD

13 95801-10045-07 BOLT, FLANGE, 10X45 ••••••••• 4
14 96001-06012-07 BOLT, FLANGE, 6X12 •••••••••• 1

56

Reqd. QTY

FS

150F

L

TOP 1

Serial No.

2019.10.20 E

Parts catalogue code

3

F-10

FRONT FENDER

Ref.

No.

Part No. Description

1 61000-K56-NJ0ZA FENDER SET A, FR.(WL)

61000-K56-NJ0ZB *TYPE1*...................... 1

2 61200-K56-N10 FENDER B, FR. ••••••••••••••• 1
3 90133-K56-N00 SCREW, PAN, 6X14 •••••••••••• 4
4 90301-K03-N30 NUT, SPECIAL, 6MM ••••••••••• 2
5 90677-KAN-T00 NUT, CLIP, 5MM •••••••••••••• 2

6 91509-GE2-760 SCREW, PAN, 5X11.5 •••••••••• 2
7 96001-06025-07 BOLT, FLANGE, 6X25 •••••••••• 2

*TYPE2*...................... 1

Reqd. QTY

150F

FS
L

Serial No.

2019.10.20 E

Parts catalogue code

57

3

F-11

FRONT FORK

Ref.

No.

Part No. Description

1 51400-K56-N11 FORK ASSY., R. FR.(SHOWA) ••• 1
2 51401-K56-N11 SPRING, FR. FORK(SHOWA) ••••• 2
3 51410-K56-N11 PIPE COMP., FR. FORK(SHOWA) • 2
4 51412-GC4-003 SPRING, FR. CUSHION REBOUND • 2
5 51412-KK4-003 RING, BACK UP(SHOWA) •••••••• 2

6 51420-K56-N11 CASE COMP., R. FR. BOTTOM

7 51432-KM7-910 PIECE, OIL LOCK ••••••••••••• 2
8 51437-GS3-003 RING, PISTON •••••••••••••••• 2
9 51454-KWN-711 SEAT, SPRING UPPER •••••••••• 2

10 51456-355-003 RING, STOPPER(SHOWA) •••••••• 2

11 51470-K56-N11 PIPE, SEAT •••••••••••••••••• 2
12 51490-KRM-852 SEAL SET, FR. FORK(SHOWA) ••• 2
13 51500-K56-N11 FORK ASSY., L. FR.(SHOWA) ••• 1
14 51520-K56-N11 CASE COMP., L. FR. BOTTOM

15 90116-383-721 BOLT, SOCKET, 8X27(SHOWA) ••• 2

16 90544-283-000 WASHER, SPECIAL, 8MM(SHOWA) • 2
17 90601-354-000 RING, OIL SEAL STOP(SHOWA) •• 2
18 91254-GAA-003 DUST SEAL(SHOWA) •••••••••••• 2
19 91356-GBB-003 O-RING •••••••••••••••••••••• 2

(SHOWA) 1

(SHOWA) 1

58

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

3

F-12

FRONT BRAKE CALIPER

Ref.

No.

Part No. Description

1 06451-961-405 SEAL SET, PISTON •••••••••••• 1
2 06455-K56-N01 PAD SET, FR. BRAKE •••••••••• 1
3 43352-568-003 SCREW, BLEEDER(NISSIN) •••••• 1
4 43353-461-771 CAP, BLEEDER •••••••••••••••• 1
5 45111-MAJ-G41 RING, STOPPER ••••••••••••••• 1

6 45131-GZ0-006 BOLT, PIN ••••••••••••••••••• 1
7 45132-166-016 BOOT, PIN BUSH(NISSIN) •••••• 1
8 45133-MA3-006 BOOT B •••••••••••••••••••••• 1
9 45208-KWB-601 SPRING, PAD ••••••••••••••••• 1

10 45215-KPH-951 PIN, HANGER ••••••••••••••••• 1

11 45216-166-006 WASHER, WAVE •••••••••••••••• 1
12 45218-KWB-601 PISTON •••••••••••••••••••••• 1
13 45250-KWB-602 CALIPER SUB ASSY., R. FR.

14 45290-KWB-601 BRACKET SUB ASSY., FR. •••••• 1
15 90131-KPH-880 BOLT, TORX, 8X25 •••••••••••• 2

Reqd. QTY

FS

150F

L

(NISSIN) 1

Serial No.

2019.10.20 E

Parts catalogue code

59

3

F-14-40

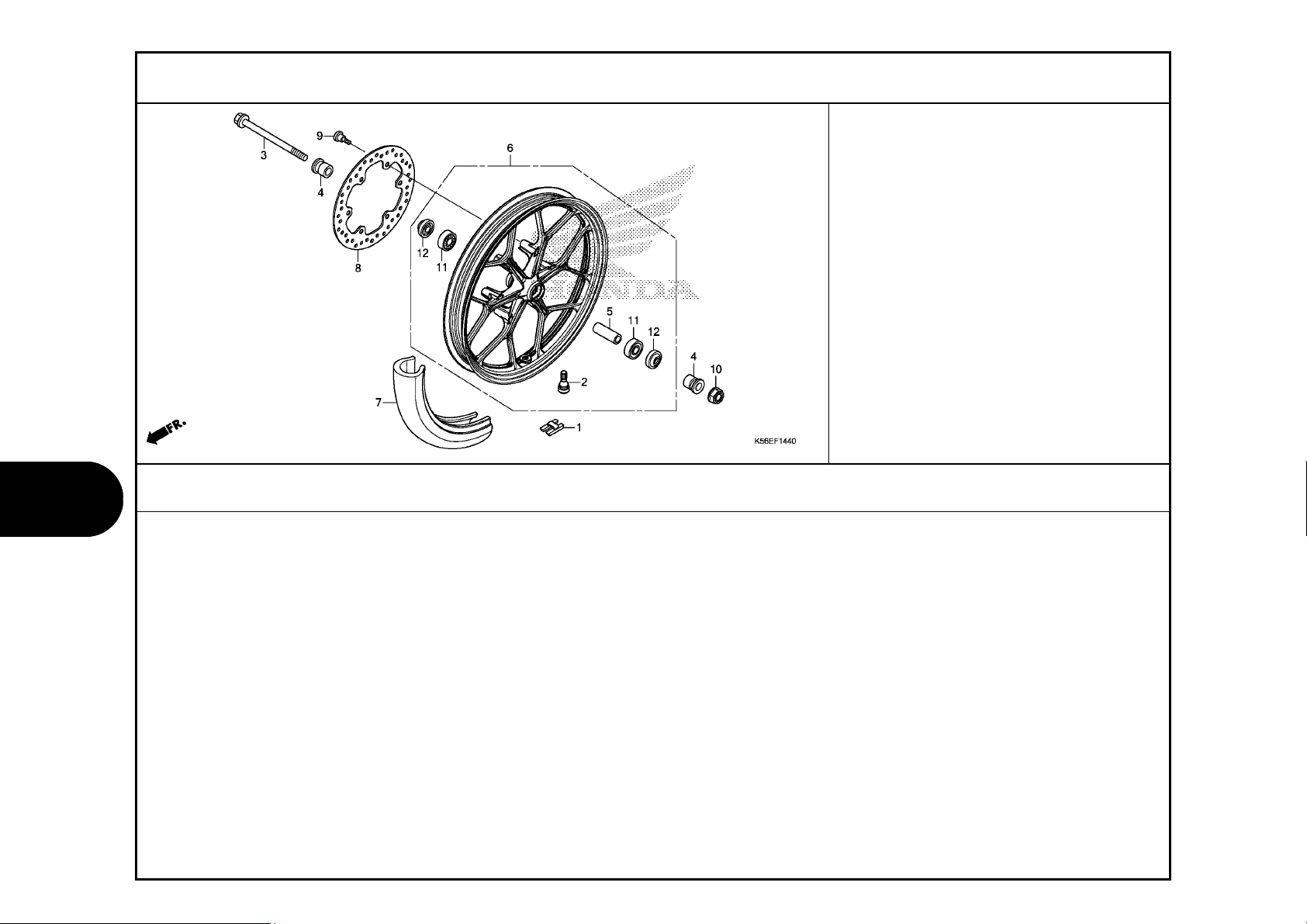

FRONT WHEEL

Ref.

No.

60

Part No. Description

1 42704-MER-D00 WEIGHT, BALANCE(10G) •••••••• N

42705-MER-D00 WEIGHT, BALANCE(20G) •••••••• N

42706-MER-D00 WEIGHT, BALANCE(30G) •••••••• N

2 42753-KWF-901 VALVE, RIM(TRITON) •••••••••• 1
3 44301-K56-N10 AXLE, FR. WHEEL ••••••••••••• 1
4 44311-K56-N10 COLLAR, FR. WHEEL SIDE •••••• 2
5 44620-KPH-950 COLLAR, FR. AXLE DISTANCE ••• 1

6 44650-K56-N10ZA WHEEL SUB ASSY., FR.

7 44711-K56-N11 TIRE, FR.(IRC)

8 45251-K56-NJ1 DISK, FR. BRAKE(SUNSTAR) •••• 1
9 90105-KGH-900 BOLT, BRAKE DISK, 8X24 •••••• 6

10 90306-KGH-901 NUT, U, 12MM(FUJI SEIMITSU) • 1

11 91052-K03-N41 BEARING, RADIAL BALL(6201U L)

91052-K24-901 BEARING, RADIAL BALL(6201U L)

91052-K24-902 BEARING, RADIAL BALL(6201U L)

91052-K24-903 BEARING, RADIAL BALL(6201U L)

91052-K24-904 BEARING, RADIAL BALL(6201U L)

91052-K24-905 BEARING, RADIAL BALL(6201U L)

12 91251-KPH-901 DUST SEAL, 21X37X7(ARAI) •••• 2

*NH303M*

MAT AXIS GRAY METALLIC

(90/80-17M/C 46P) 1

(FUJIKOSHI) 2

Reqd. QTY

FS

150F

L




1

(SKF) 2

(NSK) 2

(NTN) 2

(FAG) 2

(NBC) 2

Serial No.

2019.10.20 E

Parts catalogue code

3

F-15

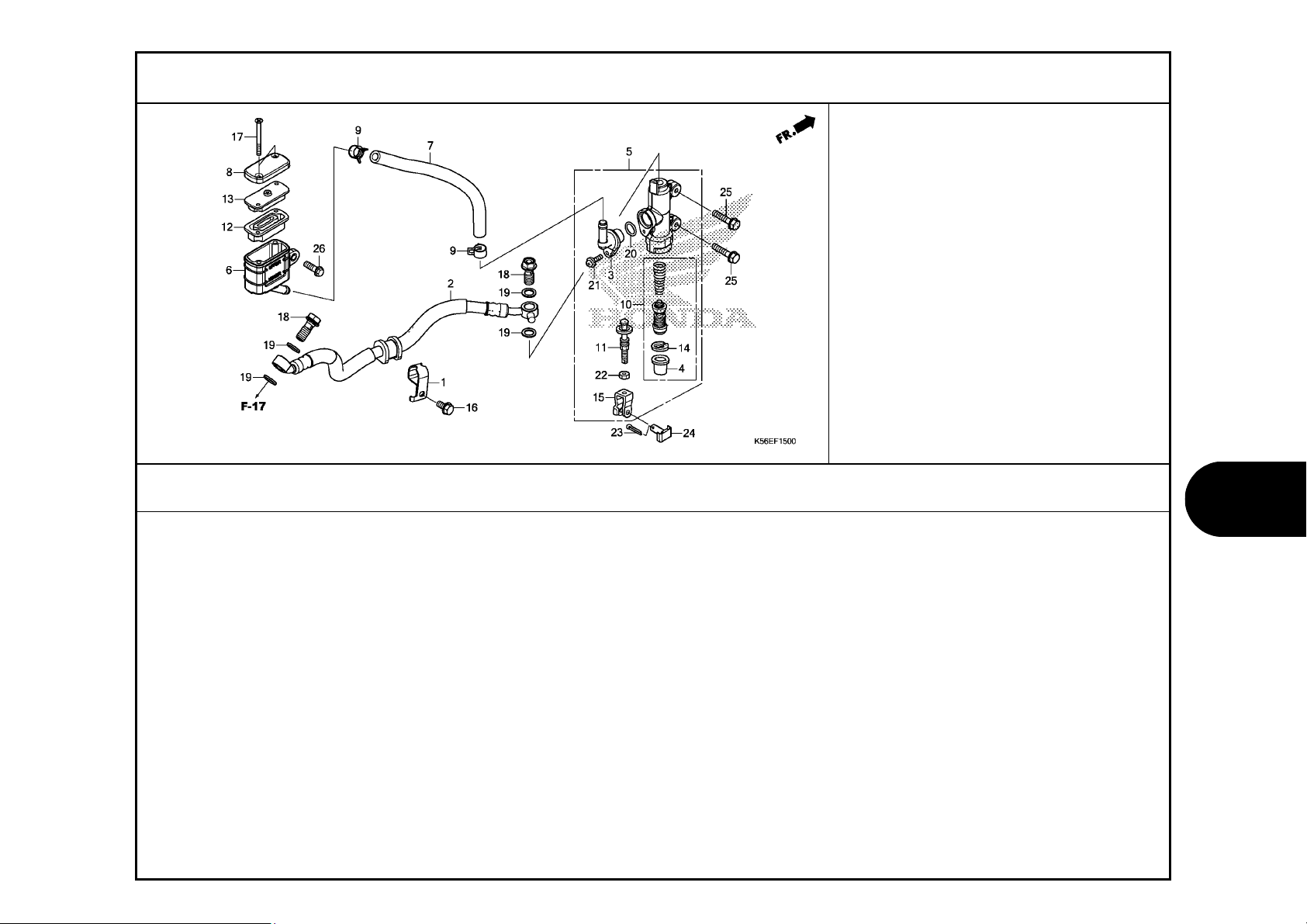

REAR BRAKE MASTER CYLINDER

Ref.

No.

Part No. Description

1 43156-KYZ-910 CLAMPER, RR. BRAKE HOSE ••••• 1
2 43310-K56-N11 HOSE COMP., RR. BRAKE ••••••• 1
3 43503-MER-D01 CONNECTOR, MASTER CYLINDER •• 1
4 43504-MB2-006 BOOT COMP. •••••••••••••••••• 1
5 43510-K56-N11 CYLINDER SUB ASSY., RR. BRAKE

6 43511-KW7-881 CUP COMP., OIL(NISSIN) •••••• 1
7 43512-K56-N11 HOSE, RR. BRAKE MASTER

8 43513-KBP-881 CAP, MASTER CYLINDER •••••••• 1
9 43514-KS6-701 CLAMP, MASTER CYLINDER OIL

10 43520-MJ6-315 PISTON SET, MASTER CYLINDER

11 43530-KV3-701 ROD COMP., PUSH ••••••••••••• 1
12 45520-GW0-911 DIAPHRAGM ••••••••••••••••••• 1
13 45521-GW0-911 PLATE, DIAPHRAGM •••••••••••• 1
14 46182-MEL-D21 CIRCLIP ••••••••••••••••••••• 1
15 46504-KV6-702 JOINT, BRAKE ROD •••••••••••• 1

16 90103-MCS-G00 BOLT, FLANGE, 6X12 •••••••••• 1
17 90140-KZZ-901 SCREW, FLAT, 4X45 ••••••••••• 2
18 90145-K03-M60 BOLT, OIL, 10X25 •••••••••••• 2
19 90545-300-000 WASHER, OIL BOLT •••••••••••• 4
20 91212-422-006 O-RING, 14.8X2.4 •••••••••••• 1

21 93893-04012-17 SCREW-WASHER, 4X12 •••••••••• 1

MASTER(NISSIN) 1

Reqd. QTY

FS

150F

L

CYLINDER 1

HOSE 2

(NISSIN) 1

Serial No.

2019.10.20 E

Parts catalogue code

61

F-15

3

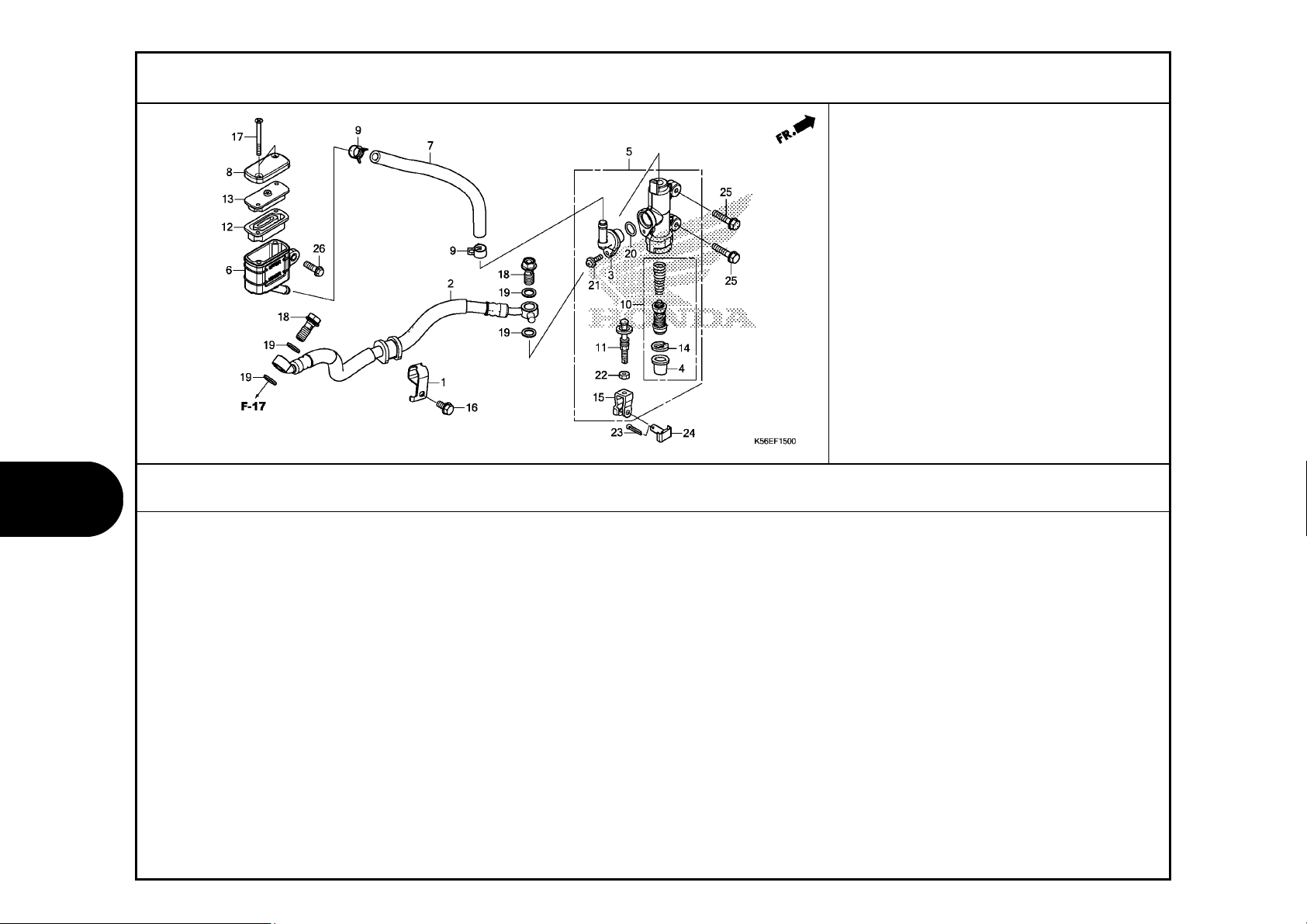

REAR BRAKE MASTER CYLINDER

Ref.

No.

62

Part No. Description

22 94002-08000-0S NUT, HEX., 8MM •••••••••••••• 1
23 94201-20150 PIN, SPLIT, 2.0X15 •••••••••• 1
24 95015-54000 PIN D, JOINT •••••••••••••••• 1
25 95701-06018-00 BOLT, FLANGE, 6X18 •••••••••• 2

26 96001-06014-00 BOLT, FLANGE, 6X14 •••••••••• 1

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

3

F-17

REAR BRAKE CALIPER

Ref.

No.

Part No. Description

1 06435-KPP-T01 PAD SET, RR. •••••••••••••••• 1
2 06451-MA7-405 SEAL SET, PISTON •••••••••••• 1
3 43107-MA7-006 PISTON •••••••••••••••••••••• 1
4 43108-KSP-B51 SPRING, PAD(NISSIN) ••••••••• 1
5 43112-KSP-B01 RETAINER •••••••••••••••••••• 1

6 43150-K56-N11 CALIPER SUB ASSY., RR.(NISSIN) 1
7 43155-K56-N10 GUIDE COMP., RR. BRAKE HOSE • 1
8 43190-K56-N11 BRACKET SUB ASSY., RR. •••••• 1
9 43215-KGH-901 PIN, HANGER ••••••••••••••••• 1

10 43352-568-003 SCREW, BLEEDER(NISSIN) •••••• 1

11 43353-461-771 CAP, BLEEDER •••••••••••••••• 1
12 45111-MAJ-G41 RING, STOPPER ••••••••••••••• 1
13 45132-166-016 BOOT, PIN BUSH(NISSIN) •••••• 1
14 45133-MA3-006 BOOT B •••••••••••••••••••••• 1
15 45203-MCC-006 PLUG, PIN ••••••••••••••••••• 1

16 96001-06016-07 BOLT, FLANGE, 6X16 •••••••••• 1

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

63

3

F-19-40

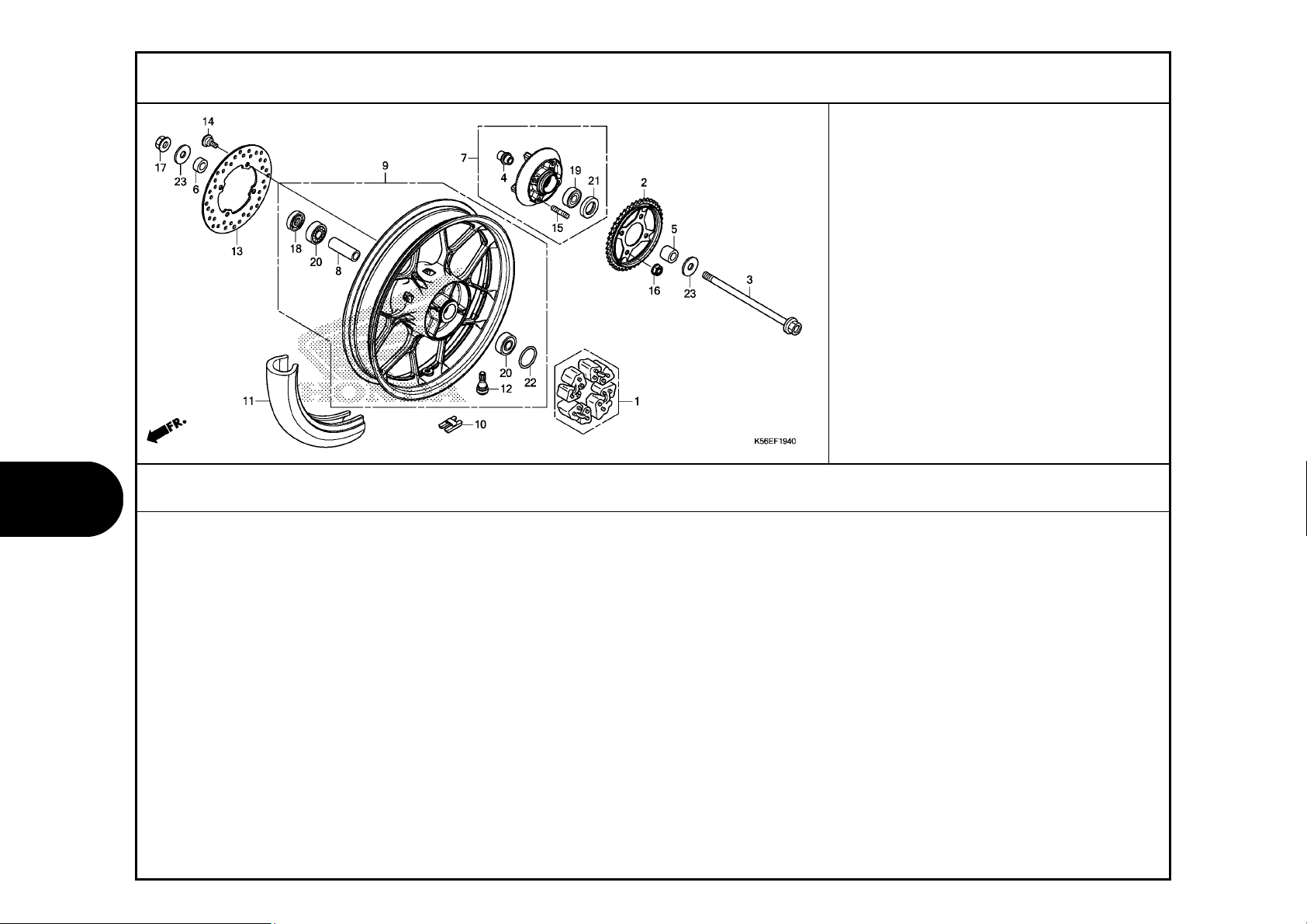

REAR WHEEL

Ref.

No.

64

Part No. Description

1 06410-KSP-900 DAMPER SET, WHEEL ••••••••••• 1
2 41200-K56-HA1 SPROCKET COMP., FINAL DRIVEN

41200-K56-NJ0 SPROCKET COMP., FINAL DRIVEN

3 42301-K56-N00 AXLE, RR. WHEEL ••••••••••••• 1
4 42303-K56-N10 SLEEVE, RR. WHEEL ••••••••••• 1
5 42311-K56-N10 COLLAR, L. RR. WHEEL SIDE ••• 1

6 42313-KGH-900 COLLAR, RR. WHEEL SIDE •••••• 1
7 42615-K56-N10ZA FLANGE SUB ASSY., DRIVEN

8 42620-K56-N10 COLLAR, RR. AXLE DISTANCE ••• 1
9 42650-K56-N11ZA WHEEL SUB ASSY., RR.

10 42704-MER-D00 WEIGHT, BALANCE(10G) •••••••• N

42705-MER-D00 WEIGHT, BALANCE(20G) •••••••• N

42706-MER-D00 WEIGHT, BALANCE(30G) •••••••• N

11 42711-K56-N11 TIRE, RR.(IRC)

12 42753-KWF-901 VALVE, RIM(TRITON) •••••••••• 1
13 43251-K56-NJ1 DISK, RR. BRAKE(SUNSTAR) •••• 1
14 90105-KGH-900 BOLT, BRAKE DISK, 8X24 •••••• 4
15 90128-K45-N00 BOLT, STUD, 10X22 ••••••••••• 4

16 90304-KGH-901 NUT, U, 10MM •••••••••••••••• 4

*NH303M*

MAT AXIS GRAY METALLIC

*NH303M*

MAT AXIS GRAY METALLIC

(44T)(SUNSTAR) 1

(120/70-17M/C 58P) 1

Reqd. QTY

FS

150F

L

(44T) 1




1




1

Serial No.

2019.10.20 E

Parts catalogue code

F-19-40

3

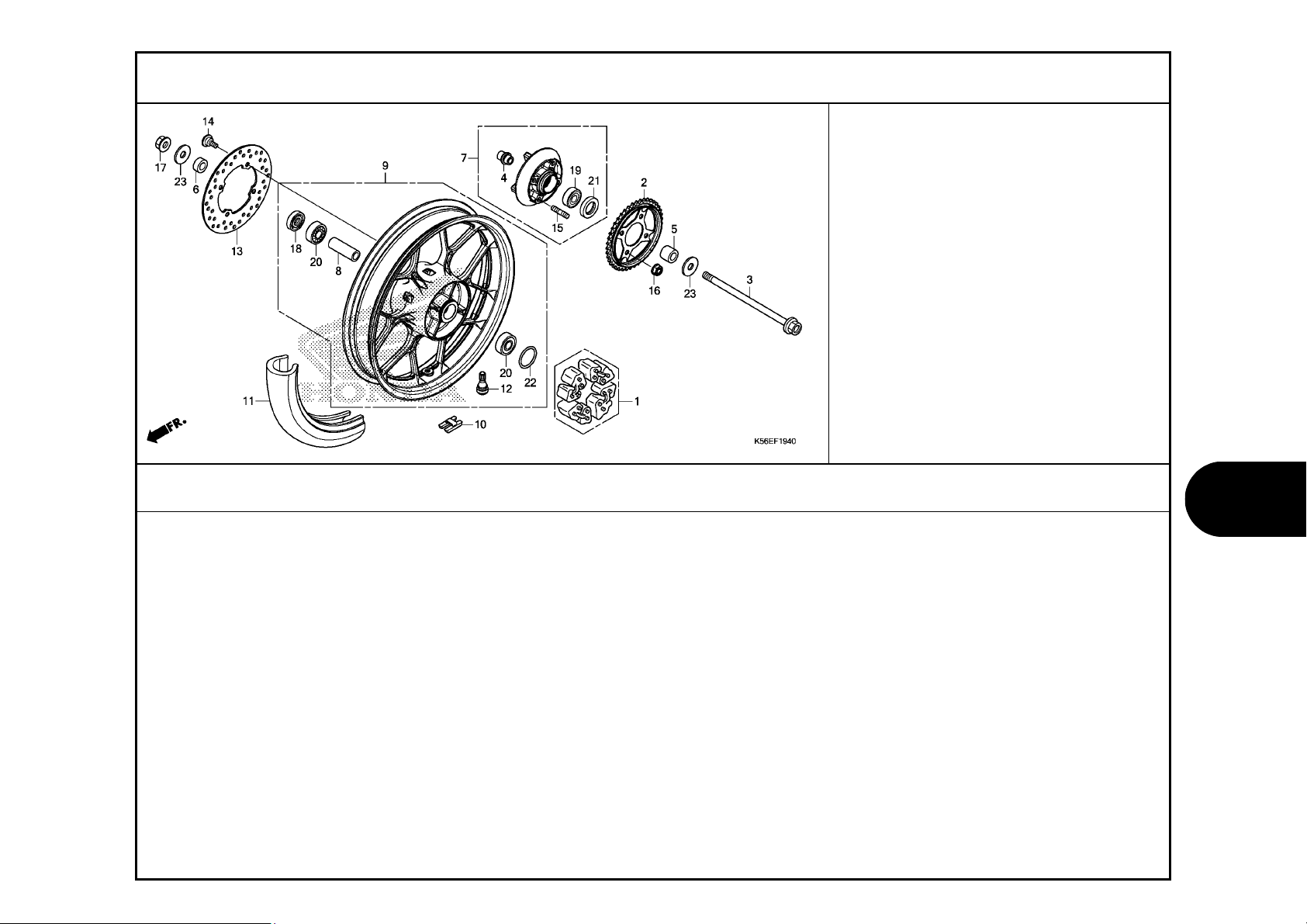

REAR WHEEL

Ref.

No.

Part No. Description

17 90306-KGH-901 NUT, U, 12MM(FUJI SEIMITSU) • 1
18 90753-051-003 OIL SEAL, 26X37X6(ARAI) ••••• 1

90753-051-005 OIL SEAL, 26X37X6(NOK) •••••• 1
19 91052-K45-N01 BEARING, RADIAL BALL, 6004UU

91052-K45-N02 BEARING, RADIAL BALL, 6004UU

91052-K45-N03 BEARING, RADIAL BALL, 6004UU

91053-KVS-F01 BEARING, RADIAL BALL, 6004UU

91053-KVS-F02 BEARING, RADIAL BALL, 6004UU

20 91053-K03-H01 BEARING, RADIAL BALL(6301U L)

91053-K03-H02 BEARING, RADIAL BALL(6301U L)

91053-K03-N41 BEARING, RADIAL BALL(6301U L)

91055-KVS-F01 BEARING, RADIAL BALL(6301U L)

91055-KVS-F02 BEARING, RADIAL BALL(6301U L)

21 91257-230-003 OIL SEAL, 28X42X7(ARAI) ••••• 1

91257-230-005 OIL SEAL, 28X42X7(NOK) •••••• 1
22 91352-KSP-900 O-RING, 51X2 •••••••••••••••• 1
23 94103-12000 WASHER, PLAIN, 12MM ••••••••• 2

(FUJIKOSHI) 1

(FUJIKOSHI) 2

Reqd. QTY

FS

150F

L

(NTN) 1

(FAG) 1

(SKF) 1

(NSK) 1

(NTN) 2

(FAG) 2

(SKF) 2

(NSK) 2

Serial No.

2019.10.20 E

Parts catalogue code

65

3

F-21

FUEL TANK

Ref.

No.

Part No. Description

1 16700-K56-N11 PUMP ASSY., FUEL •••••••••••• 1
2 16706-KVB-S51 O-RING(P7) •••••••••••••••••• 1
3 16707-KVB-S51 FILTER SET •••••••••••••••••• 1
4 17505-K56-N10 TRAY, FUEL •••••••••••••••••• 1
5 17510-K56-N10 TANK COMP., FUEL •••••••••••• 1

6 17517-GGL-J00 RETAINER, FUEL PUMP ••••••••• 2
7 17518-GHB-601 SEAL, DUST(OHTUKA POLY-TECH) 1

17518-GHB-602 SEAL, DUST

17518-GHB-603 SEAL, DUST

8 17572-GHB-601 O-RING, FUEL PUMP(ARAI) ••••• 1

17572-GHB-602 O-RING, FUEL PUMP

9 17575-K56-N10 COVER, FUEL PUMP •••••••••••• 1

10 17620-KGH-600 CAP, FUEL FILLER •••••••••••• 1

11 17631-KEV-900 PACKING, FUEL FILLER CAP •••• 1
12 17650-K56-N01 HOSE COMP., FUEL FEED ••••••• 1
13 37800-K56-N11 FUEL UNIT ••••••••••••••••••• 1
14 93404-06012-00 BOLT-WASHER, 6X12 ••••••••••• 4
15 94050-06000 NUT, FLANGE, 6MM •••••••••••• 4

(PT. CATURINDO AGUNG JAYA RUB) 1

(TSUANG HINE INDUSTRIAL) 1

(PT. INDOKARLO PERKASA) 1

66

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

3

F-23

SEAT

Ref.

No.

Part No. Description

1 50193-K56-N10 STAY, SEAT HINGE •••••••••••• 1
2 50400-K56-N10ZA GRIP, RR.

3 75581-GN8-920 SPRING, LOCK KEY SETTING •••• 1
4 77200-K56-N10 SEAT COMP., DOUBLE •••••••••• 1
5 77206-426-000 RUBBER, SEAT SETTING •••••••• 2

6 77210-K56-N00 HINGE, SEAT ••••••••••••••••• 1
7 77215-KW7-900 RUBBER C, SEAT SETTING •••••• 4
8 77230-K56-N10 CATCH COMP., SEAT ••••••••••• 1
9 77234-K35-V00 SPRING, SEAT LOCK ••••••••••• 1

10 77236-GW0-000 WASHER, SEAT LOCK ••••••••••• 1

11 77239-KVB-900 KEY, SEAT LOCK •••••••••••••• 1
12 77240-K56-N11 CABLE COMP., SEAT LOCK •••••• 1
13 90105-KPH-901 BOLT, SEAT HINGE •••••••••••• 1
14 94001-06070-0S NUT, HEX., 6MM •••••••••••••• 2
15 95701-06010-00 BOLT, FLANGE, 6X10 •••••••••• 2

16 95701-06012-00 BOLT, FLANGE, 6X12 •••••••••• 2
17 95701-08018-00 BOLT, FLANGE, 8X18 •••••••••• 4

*NH303M*

MAT AXIS GRAY METALLIC

Reqd. QTY

FS

150F

L




1

Serial No.

2019.10.20 E

Parts catalogue code

67

3

F-23-10

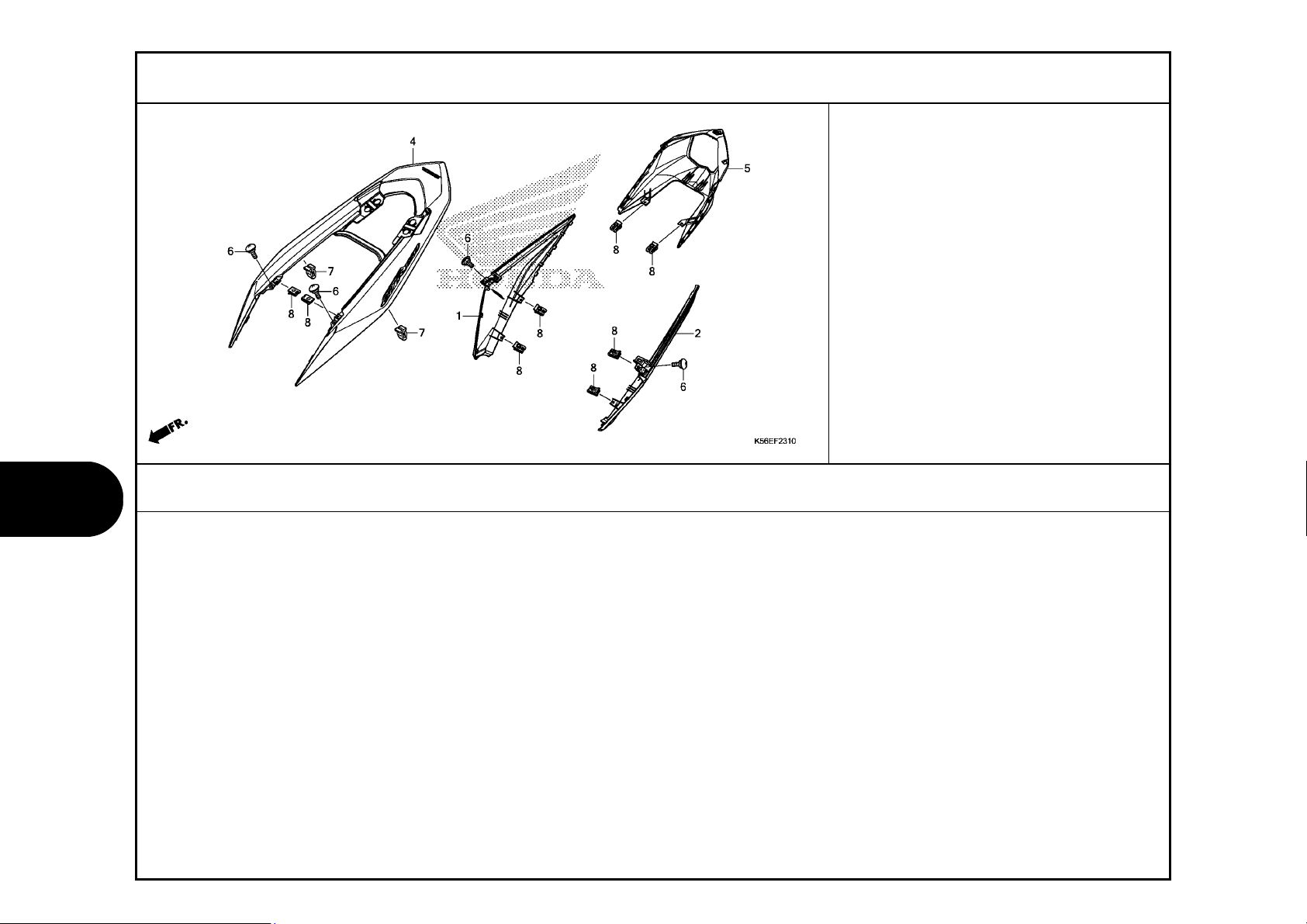

BODY COVER

Ref.

No.

Part No. Description

1 64400-K56-NJ0ZA COVER SET, R. RR. BODY(WL)

64400-K56-NJ0ZB *TYPE1*...................... 1

2 64450-K56-NJ0ZA COVER SET, L. RR. BODY(WL)

64450-K56-NJ0ZB *TYPE1*...................... 1

4 83500-K56-NJ0ZB COVER SET, TAIL(WL)

5 83520-K56-NJ0 COVER, TAILLIGHT •••••••••••• 1

6 90115-KW7-900 SCREW, VISOR SPECIAL SETTING 4
7 90666-K59-A11 CLIP, SNAP FITTING(PO) •••••• 2

90666-SDA-A01 CLIP, SNAP FITTING(PO)

8 90677-KAN-T00 NUT, CLIP, 5MM •••••••••••••• 8

*TYPE2*...................... 1

*TYPE2*...................... 1

*TYPE1*...................... 1

(NATURAL) 2

68

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

3

F-25

AIR CLEANER

Ref.

No.

Part No. Description

1 15772-MN1-670 CLIP B, BREATHER TUBE ••••••• 2
2 17210-K56-N00 ELEMENT COMP., AIR CLEANER •• 1
3 17213-K56-N00 SEAL, ELEMENT ••••••••••••••• 1
4 17213-K56-N00 SEAL, ELEMENT ••••••••••••••• 1
5 17214-K56-N00 SEAL, AIR CLEANER CASE •••••• 1

6 17225-K56-N00 CASE SUB ASSY., AIR CLEANER • 1
7 17235-K56-N00 COVER SUB ASSY., AIR CLEANER 1
8 17240-K56-N00 DUCT, INLET ••••••••••••••••• 1
9 17245-K56-N00 HOLDER SUB ASSY., ELEMENT ••• 1

10 17253-K56-N00 TUBE, AIR CLEANER CONNECTING 1

11 17256-K56-N00 BAND, AIR CLEANER CONNECTING

12 17370-419-700 PLUG, BREATHER TUBE ••••••••• 1
13 17371-K56-N00 TUBE, BREATHER •••••••••••••• 1
14 17410-K56-N00 RESONATOR ••••••••••••••••••• 1
15 19509-KPH-900 CLAMP, TUBE(D19) •••••••••••• 1

16 90116-KVB-900 BOLT, FLANGE, 6MM ••••••••••• 1
17 93903-25480 SCREW, TAPPING, 5X20 •••••••• 3
18 93903-25580 SCREW, TAPPING, 5X25 •••••••• 4
19 95002-41200-08 CLAMP, TUBE(D12) •••••••••••• 2
20 95003-23030-31 TUBE, VINYL, 8X12X300 ••••••• 1

Reqd. QTY

FS

150F

L

TUBE(42) 1

Serial No.

2019.10.20 E

Parts catalogue code

69

3

F-27

EXHAUST MUFFLER

Ref.

No.

Part No. Description

1 18291-MN5-650 GASKET, EX. PIPE •••••••••••• 1
2 18293-MCA-A20 RUBBER, PROTECTOR PACKING ••• 1
3 18300-K56-NJ0 MUFFLER COMP., EX. •••••••••• 1
4 18327-K56-N10 COVER, TAIL CAP ••••••••••••• 1
5 18345-K15-920 RUBBER, MOUNT ••••••••••••••• 2

6 18356-K56-N10 PROTECTOR, MUFFLER •••••••••• 1
7 18365-MEE-D00 WASHER, RUBBER, 8.5X13X2.5 •• 6
8 18421-KE8-000 RUBBER, MUFFLER MOUNTING •••• 1
9 18422-KGC-900 COLLAR, MUFFLER MOUNTING •••• 1

10 36532-K56-N11 SENSOR, OXYGEN •••••••••••••• 1

11 36533-K56-N11 CORD COMP., OXYGEN SENSOR ••• 1
12 36538-K33-D00 COVER, O2 SENSOR •••••••••••• 1
13 90103-K56-N10 SCREW, PAN, 5X15 •••••••••••• 3
14 90113-K56-N10 SCREW, PAN, 6X14 •••••••••••• 2
15 90304-K15-600 NUT, HEX. CAP, 8MM •••••••••• 2

16 90501-GN5-830 COLLAR, 8.5X7 ••••••••••••••• 3
17 94050-08000 NUT, FLANGE, 8MM •••••••••••• 1
18 94103-08000 WASHER, PLAIN, 8MM •••••••••• 1
19 95701-08016-00 BOLT, FLANGE, 8X16 •••••••••• 1
20 95701-08040-00 BOLT, FLANGE, 8X40 •••••••••• 1

70

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

3

F-29

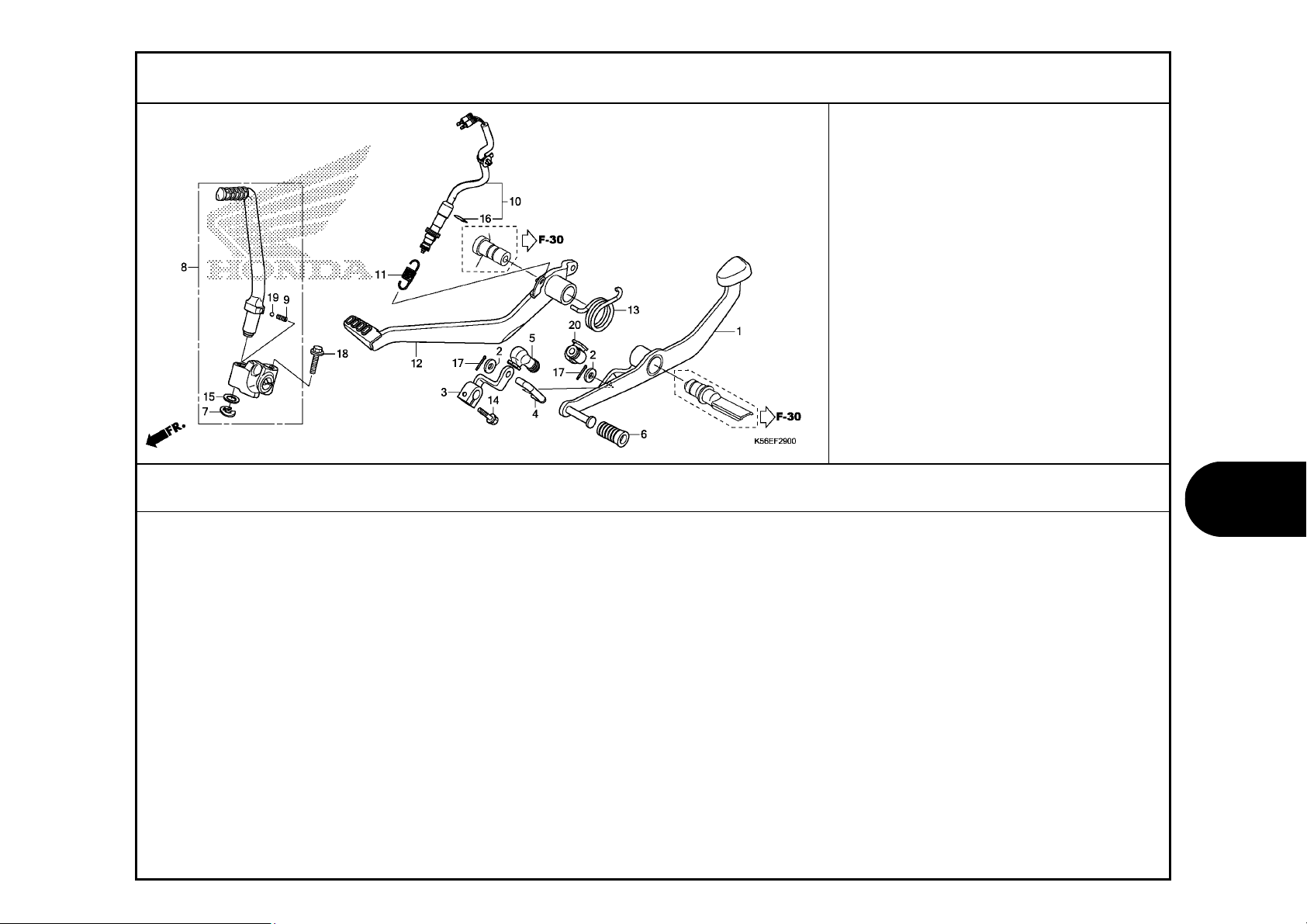

PEDAL

Ref.

No.

Part No. Description

1 24701-K56-N00 PEDAL, GEAR CHANGE •••••••••• 1
2 24703-KW6-840 WASHER, NYLON, 7MM •••••••••• 2
3 24711-K56-N00 ARM COMP., GEAR CHANGE •••••• 1
4 24720-K56-N00 ROD, TIE •••••••••••••••••••• 1
5 24721-K56-N00 COVER, CHANGE PEDAL ••••••••• 1

6 24781-KRM-860 RUBBER, GEAR CHANGE PEDAL ••• 1
7 28293-333-000 CLIP, KICK STARTER ARM •••••• 1
8 28300-K56-N00 ARM ASSY., KICK STARTER ••••• 1
9 28333-KK0-000 SPRING, KICK STARTER •••••••• 1

10 35350-K56-N01 SWITCH ASSY., RR. STOP •••••• 1

11 35357-KY1-000 SPRING, STOP SWITCH ••••••••• 1
12 46500-K56-N00 PEDAL COMP., RR. BRAKE •••••• 1
13 46514-K56-N00 SPRING, BRAKE PEDAL ••••••••• 1
14 90102-MN1-670 BOLT, FLANGE, 6X20 •••••••••• 1
15 90505-KRM-860 WASHER, 15.5X22 ••••••••••••• 1

16 90601-KAF-003 CLIP, SWITCH COVER •••••••••• 1
17 94201-20120 PIN, SPLIT, 2.0X12 •••••••••• 2
18 95701-08035-07 BOLT, FLANGE, 8X35 •••••••••• 1
19 96211-08000 BALL, STEEL, #8(1/4) •••••••• 1
20 24722-K56-N00 COVER B, CHANGE PEDAL ••••••• 1

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

71

3

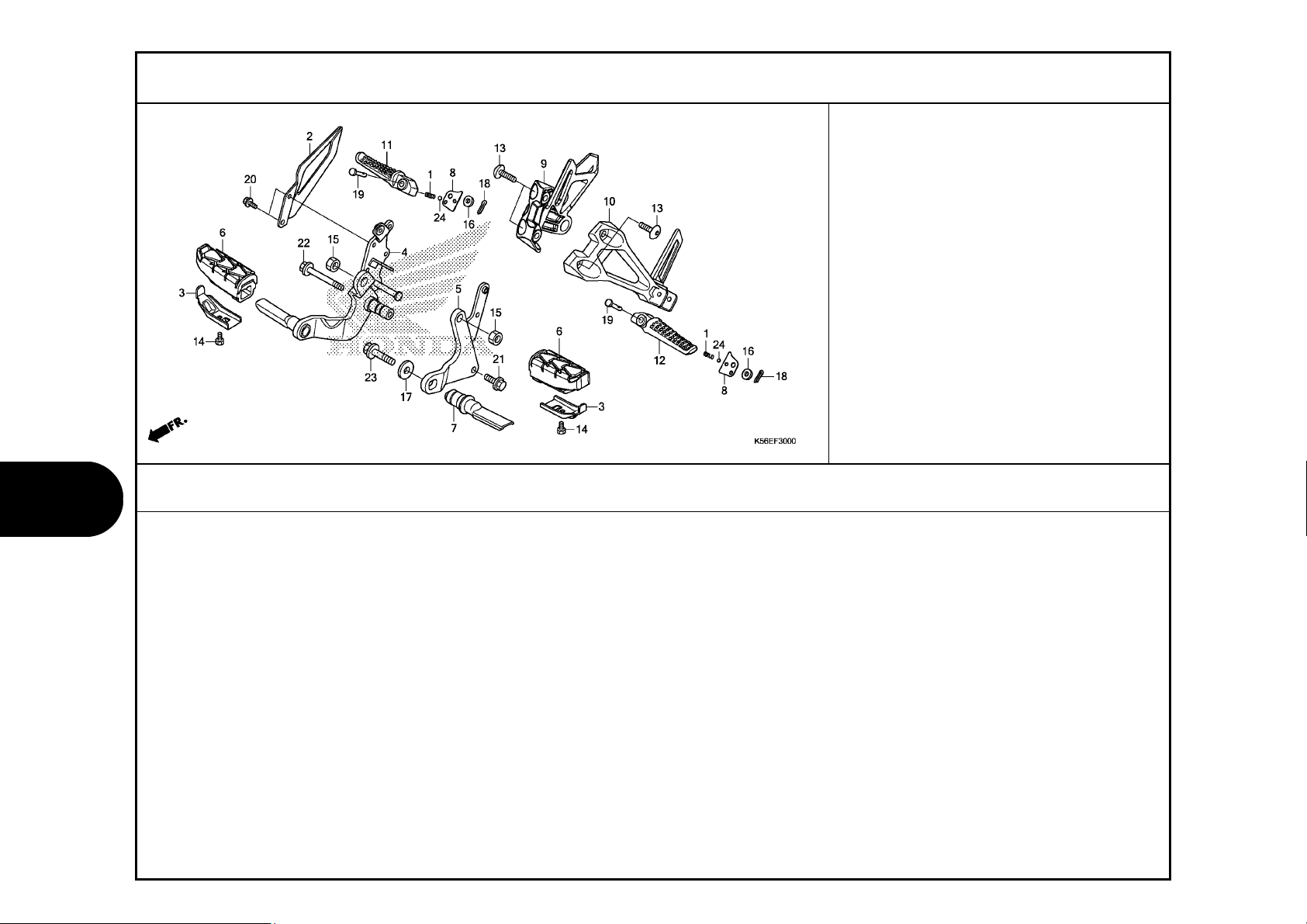

F-30

STEP

Ref.

No.

Part No. Description

1 28333-300-000 SPRING, KICK STARTER STOPPER 2
2 50606-K56-N00 GUARD, R. HEEL •••••••••••••• 1
3 50619-K56-N00 PLATE, STEP LOWER ••••••••••• 2
4 50650-K56-N00 HOLDER, R. MAIN STEP •••••••• 1
5 50660-K56-N00 HOLDER, L. MAIN STEP •••••••• 1

6 50661-KYE-900 RUBBER, MAIN STEP ••••••••••• 2
7 50670-K56-N00 BAR COMP., L. STEP •••••••••• 1
8 50711-K15-900 PLATE, PILLION STEP CLICK ••• 2
9 50715-K56-N10 HOLDER, R. PILLION STEP ••••• 1

10 50716-K56-N00 HOLDER, L. PILLION STEP ••••• 1

11 50720-KT7-761 BAR, R. PILLION STEP •••••••• 1
12 50730-KT7-761 BAR, L. PILLION STEP •••••••• 1
13 90128-KET-900 BOLT, SOCKET, 8X22 •••••••••• 4
14 92101-06012-0G BOLT, HEX., 6X12 •••••••••••• 2
15 94002-12000-0S NUT, HEX., 12MM ••••••••••••• 2

16 94101-06000 WASHER, PLAIN, 6MM •••••••••• 2
17 94103-10000 WASHER, PLAIN, 10MM ••••••••• 1
18 94201-16150 PIN, SPLIT, 1.6X15 •••••••••• 2
19 95015-83000 PIN C, PILLION STEP ••••••••• 2
20 95701-06010-00 BOLT, FLANGE, 6X10 •••••••••• 2

21 95701-08020-00 BOLT, FLANGE, 8X20 •••••••••• 1
22 95701-08065-00 BOLT, FLANGE, 8X65 •••••••••• 1
23 95701-10030-00 BOLT, FLANGE, 10X30 ••••••••• 1
24 96211-08000 BALL, STEEL, #8(1/4) •••••••• 2

72

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

3

F-31

STAND

Ref.

No.

Part No. Description

1 50500-K56-N10 STAND COMP., MAIN ••••••••••• 1
2 50505-K15-900 SPRING ASSY., MAIN STAND •••• 1
3 50512-KAN-961 PIPE, MAIN STAND PIVOT •••••• 1
4 50524-KBP-900 RUBBER, STAND STOPPER ••••••• 1
5 50530-K56-N10 BAR COMP., SIDE STAND ••••••• 1

6 90107-KBA-900 SCREW, SIDE STAND PIVOT ••••• 1
7 90304-KGH-901 NUT, U, 10MM •••••••••••••••• 1
8 90521-028-000 WASHER, 17X22 ••••••••••••••• 1
9 94201-30250 PIN, SPLIT, 3.0X25 •••••••••• 1

10 50543-K56-N10 SPRING ASSY., SIDE STAND •••• 1

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

73

3

F-32

SWINGARM

Ref.

No.

Part No. Description

1 40510-K56-N10 CASE, DRIVE CHAIN ••••••••••• 1
2 40530-K56-N11 CHAIN, DRIVE(FSCM)(428H-120RB) 1

40530-K56-N12 CHAIN, DRIVE(KMC)(428HG-120L) 1

3 40531-K15-902 JOINT, DRIVE CHAIN(KMC) ••••• 1

40531-KYE-901 JOINT, DRIVE CHAIN(FSCM) •••• 1

4 40543-K56-N00 ADJUSTER COMP., CHAIN ••••••• 2
5 40546-K15-900 CAP, SWINGARM END ••••••••••• 2

6 52101-K56-N00 BOLT, SWINGARM PIVOT •••••••• 1
7 52170-K56-N10 SLIDER, CHAIN ••••••••••••••• 1
8 52200-K56-N10ZA SWINGARM SUB ASSY., RR.

9 90111-162-000 BOLT, FLANGE, 6MM ••••••••••• 2

10 90121-K56-N10 COLLAR, SWINGARM PIVOT •••••• 1

11 90302-KBP-900 NUT, SPECIAL, 6MM ••••••••••• 2
12 94001-06000-0S NUT, HEX., 6MM •••••••••••••• 2

*NH1*...................BLACK 1

74

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

3

F-33

REAR CUSHION

Ref.

No.

Part No. Description

1 52400-K56-N11 CUSHION ASSY., RR.(KYB) ••••• 1
2 90103-KPP-T00 BOLT, FLANGE, 10X46 ••••••••• 1
3 90182-K56-N00 BOLT, FLANGE, 10X41 ••••••••• 1
4 90304-KGH-901 NUT, U, 10MM •••••••••••••••• 1
5 94101-10000 WASHER, PLAIN, 10MM ••••••••• 2

Reqd. QTY

150F

FS
L

Serial No.

2019.10.20 E

Parts catalogue code

75

3

F-34

REAR FENDER

Ref.

No.

Part No. Description

1 33301-K07-901 BULB, POSITION(12V 5W)

2 33720-K56-NJ1 LIGHT ASSY., LICENSE(12V 5W) 1
3 33721-K07-901 LIGHT COMP., LICENSE •••••••• 1
4 33741-KAN-961 REFLECTOR, RR. REFLEX(STANLEY) 1
5 35163-K56-N10 GROMMET ••••••••••••••••••••• 2

6 77251-K56-N10 COVER, SEAT LOCK KEY •••••••• 1
7 80100-K56-NJ0 FENDER, RR. UPPER ••••••••••• 1
8 80110-K56-NJ0 FENDER, RR. LOWER ••••••••••• 1
9 80150-K56-N10 FENDER B, RR. ••••••••••••••• 1

10 80160-K56-N10 STAY, LICENSE LIGHT ••••••••• 1

11 90115-KW7-900 SCREW, VISOR SPECIAL SETTING 6
12 90522-KPH-700 COLLAR, SIDE COVER SETTING •• 2
13 91509-K56-N10 SCREW, PAN, 5X22 •••••••••••• 2
14 93903-35310 SCREW, TAPPING, 5X16 •••••••• 9
15 95701-06020-00 BOLT, FLANGE, 6X20 •••••••••• 2

16 93404-06012-08 BOLT-WASHER, 6X12 ••••••••••• 2
17 80120-K56-NJ0 COVER, RR. LOWER •••••••••••• 1
18 93903-34310 SCREW, TAPPING, 4X12 •••••••• 2

(STANLEY) 1

76

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

3

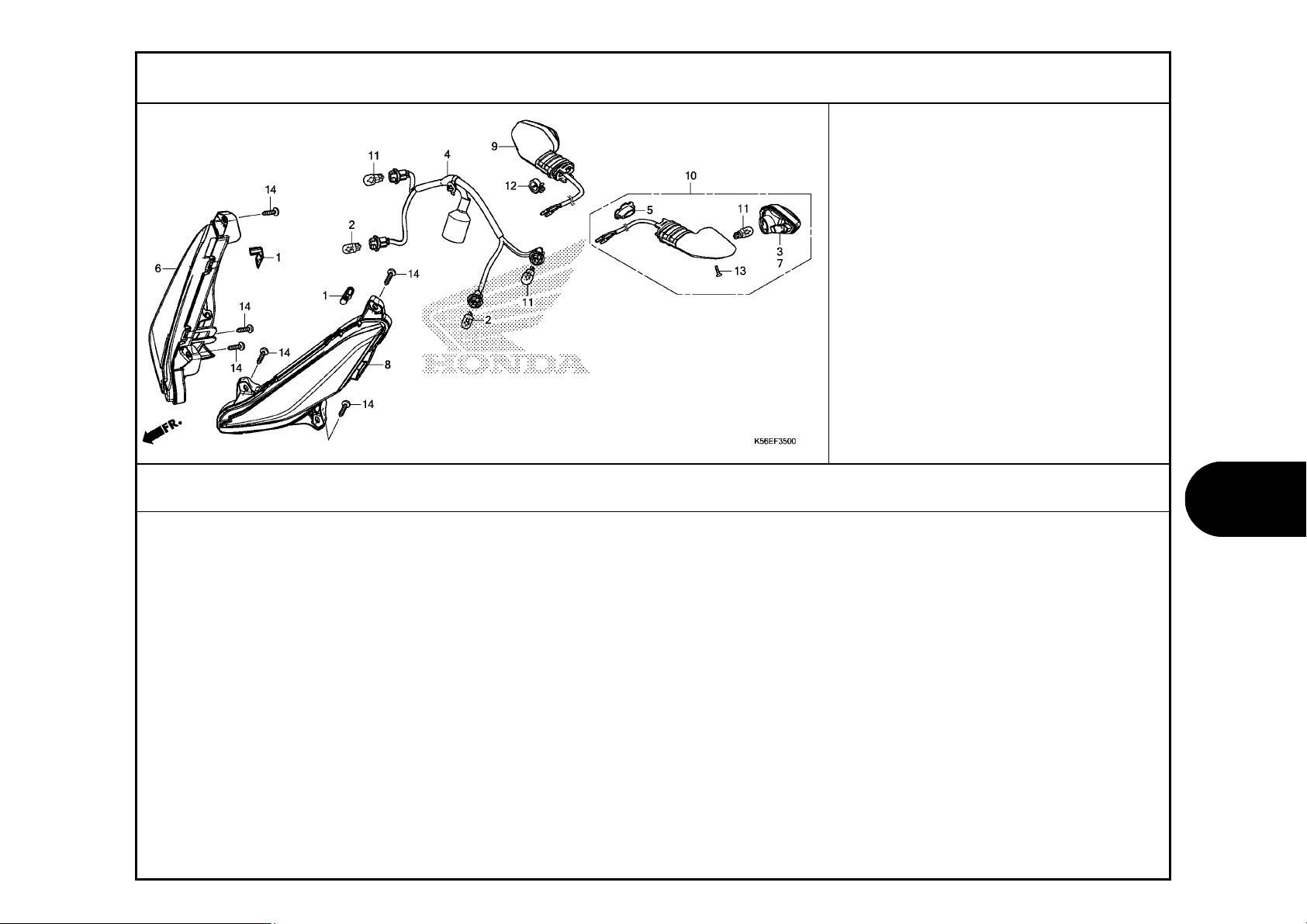

F-35

WINKER

Ref.

No.

Part No. Description

1 33113-K20-901 PIPE, CP •••••••••••••••••••• 2
2 33301-K07-901 BULB, POSITION(12V 5W)

3 33403-K18-961 LENS COMP., R. WINKER •••••••

4 33405-K56-N11 SOCKET COMP., WINKER •••••••• 1
5 33409-K84-901 HOLDER •••••••••••••••••••••• 2

6 33410-K56-N11 WINKER COMP., R. FR. •••••••• 1
7 33453-K18-961 LENS COMP., L. WINKER •••••••

8 33460-K56-N11 WINKER COMP., L. FR. •••••••• 1
9 33600-K56-NJ1 LIGHT ASSY., R. RR. WINKER

10 33650-K56-NJ1 LIGHT ASSY., L. RR. WINKER

11 34905-KAN-W01 BULB, WINKER(12V 10W)(AMBER)

12 90683-SA0-003 CLIP, WIRE HARNESS, 25MM •••• 1
13 93902-343G0 SCREW, TAPPING, 4X12 •••••••• 2
14 93903-25310 SCREW, TAPPING, 5X16 •••••••• 6

(L. SIDE)

(R. SIDE)

(STANLEY) 2

(12V 10W) 1

(12V 10W) 1

(STANLEY) 4

Reqd. QTY

FS

150F

L



1



1

Serial No.

2019.10.20 E

Parts catalogue code

77

3

F-36

TAILLIGHT

Ref.

No.

Part No. Description

1 33703-K84-901 TAILLIGHT COMP.(KOITO) •••••• 1
2 33704-K56-NJ1 SOCKET COMP., TAILLIGHT ••••• 1
3 33705-MGZ-J00 COLLAR, TAILLIGHT ••••••••••• 2
4 34906-KSS-C01 BULB, TAILLIGHT(12V 21/5W)

5 83545-KCJ-690 RUBBER, SIDE COVER •••••••••• 3

6 90109-K84-900 BOLT, SPECIAL, 6X22 ••••••••• 2

78

Reqd. QTY

FS

150F

L

(KOITO) 1

Serial No.

2019.10.20 E

Parts catalogue code

3

F-37

BATTERY

Ref.

No.

Part No. Description

1 31500-KZR-601 BATTERY(YTZ6V)(GS YUASA) •••• 1

31500-KZR-602 BATTERY(GTZ6V)(GS YUASA) •••• 1

2 32103-K56-N10 SUB HARNESS, BATTERY •••••••• 1
3 35850-K56-N01 SWITCH ASSY., STARTER MAGNETIC 1
4 35856-K56-N00 RUBBER, SHOCK(MAGNETIC) ••••• 1
5 50320-K56-N00 BOX COMP., BATTERY •••••••••• 1

6 50330-K56-N10 COVER ASSY., BATTERY •••••••• 1
7 90116-KVB-900 BOLT, FLANGE, 6MM ••••••••••• 1
8 90132-K45-N00 SCREW, PAN, 6X18.5 •••••••••• 1
9 90305-GK8-000 NUT, CLIP, 6MM •••••••••••••• 1

10 94050-06000 NUT, FLANGE, 6MM •••••••••••• 2

11 94050-06080 NUT, FLANGE, 6MM •••••••••••• 1
12 98200-41000 FUSE, MINI(10A) ••••••••••••• 4
13 98200-42000 FUSE, MINI(20A) ••••••••••••• 2

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

79

3

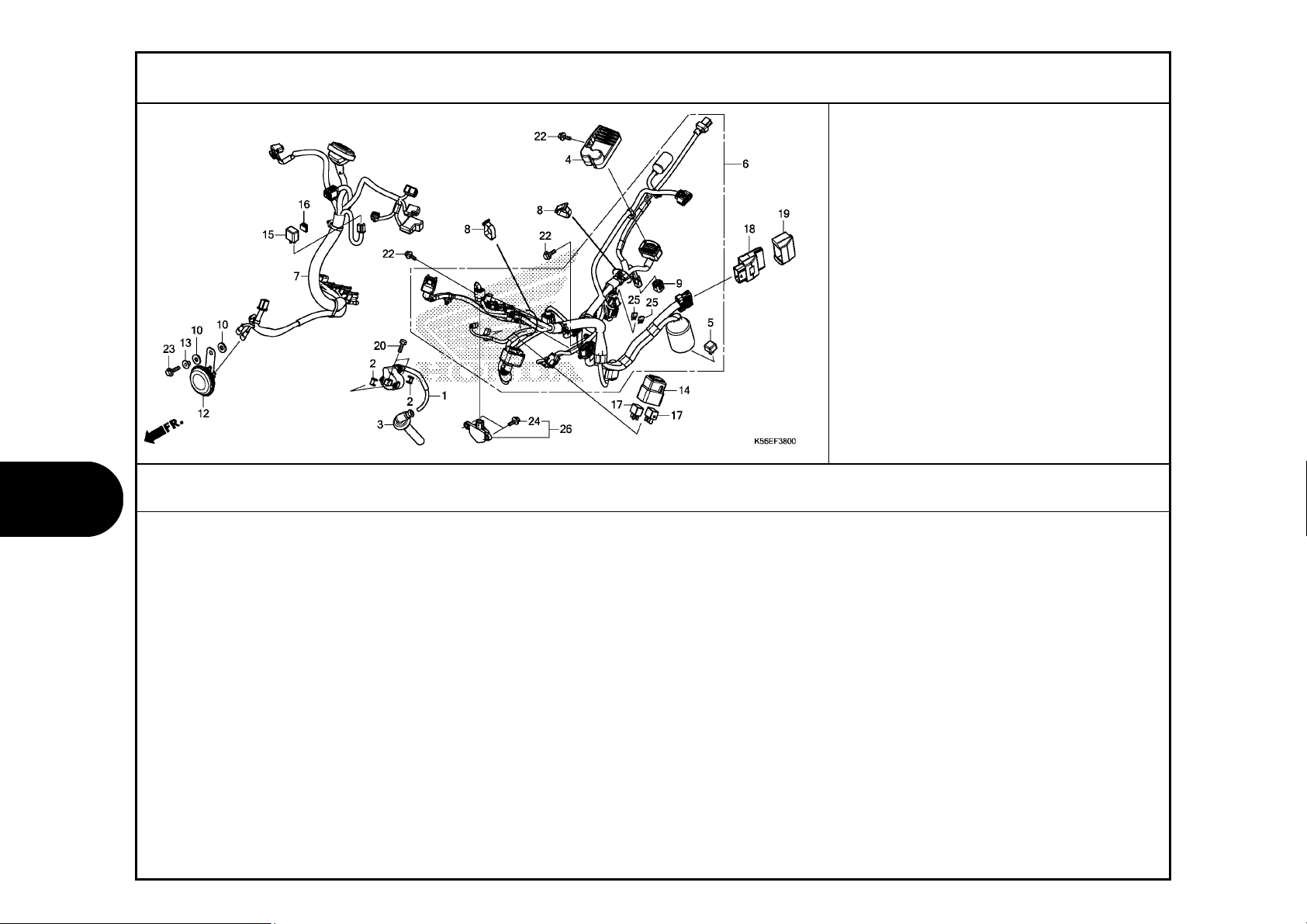

F-38

WIRE HARNESS

Ref.

No.

Part No. Description

1 30510-K56-N01 COIL COMP., IGNITION •••••••• 1
2 30520-GFM-900 SPACER, IGNITION COIL ••••••• 2
3 30700-KY2-702 CAP ASSY., NOISE SUPPRESSOR • 1
4 31600-K26-B01 RECTIFIER COMP., REGULATOR

5 31700-196-000 RECTIFIER COMP., SILICON •••• 1

6 32100-K56-NJ0 HARNESS, WIRE ••••••••••••••• 1
7 32105-K56-NJ0 SUB HARNESS, FR. •••••••••••• 1
8 32161-404-000 BAND B1, WIRE ••••••••••••••• 2
9 32606-GEV-761 CAP, DUMMY(4P)(RED) ••••••••• 1

10 33714-KL3-620 RUBBER, TAILLIGHT BRACKET ••• 2

12 38110-K56-HA1 HORN COMP.(HIGH) •••••••••••• 1
13 38112-K41-N00 COLLAR, HORN SETTING •••••••• 1
14 38200-K56-N00 SUSPENSION, RELAY CASE(2P) •• 1
15 38301-KPH-881 RELAY COMP., WINKER(MITSUBA) 1

38301-KZR-C01 RELAY COMP., WINKER(DENSO) •• 1

16 38306-GE7-000 SUSPENSION, WINKER RELAY •••• 1

38306-K03-T61 SUSPENSION, WINKER RELAY

17 38501-KVZ-631 RELAY ASSY., POWER

18 38770-K56-NJ1 PGM-FI UNIT ••••••••••••••••• 1
19 38771-KZL-930 SUSPENSION, ENGINE CONTROL

20 92101-06020-4J BOLT, HEX., 6X20 •••••••••••• 2

(MICRO ISO 4P)(MITSUBA) 2

(SHINDENGEN) 1

(DENSO) 1

80

Reqd. QTY

FS

150F

L

UNIT 1

Serial No.

2019.10.20 E

Parts catalogue code

F-38

3

WIRE HARNESS

Ref.

No.

Part No. Description

22 95701-06014-00 BOLT, FLANGE, 6X14 •••••••••• 3
23 95701-06018-07 BOLT, FLANGE, 6X18 •••••••••• 1
24 90105-MCE-750 BOLT, FLANGE, 6X14 •••••••••• 2
25 98200-41000 FUSE, MINI(10A) ••••••••••••• 2

26 35016-K56-N10 SET, BANK ANGLE SENSOR •••••• 1

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

81

3

F-39

FRAME BODY

Ref.

No.

Part No. Description

1 35010-K56-N10 KEY SET ••••••••••••••••••••• 1
2 35100-K56-N11 SWITCH ASSY., COMBINATION &

3 35101-K56-N11 SWITCH COMP., COMBINATION &

4 35110-K56-N11 SHUTTER, KEY •••••••••••••••• 1
5 35121-K35-V00 KEY, BLANK ••••••••••••••••••

6 50100-K56-NJ0 BODY COMP., FRAME ••••••••••• 1
7 50201-K56-N10 STAY, HARNESS ••••••••••••••• 1
8 50202-K56-N10 HOLDER, COUPLER ••••••••••••• 1
9 50203-K56-N10 COVER, COUPLER •••••••••••••• 1

10 50310-K56-N10 STAY COMP., FR. TOP COVER ••• 1

11 61304-KWN-980 NUT, SPECIAL, 6X7 ••••••••••• 2
13 90101-K28-910 BOLT, FLANGE, 10X155 •••••••• 1
14 90111-MR5-000 BOLT, SOCKET, 5X9 ••••••••••• 1
15 90115-KPP-900 SCREW, VISOR SPECIAL SETTING 2

16 90164-KZL-A00 SCREW, U-LOCK FLAT, 6X12 •••• 3
17 94050-10000 NUT, FLANGE, 10MM ••••••••••• 3
18 95701-06030-08 BOLT, FLANGE, 6X30 •••••••••• 2
19 95701-10115-00 BOLT, FLANGE, 10X115 •••••••• 2

(V0KEYTOP2REPORDER)

82

Reqd. QTY

FS

150F

L

LOCK 1

LOCK 1



(1)

Serial No.

2019.10.20 E

Parts catalogue code

3

F-41

RADIATOR

Ref.

No.

Part No. Description

1 19010-K56-N01 RADIATOR COMP. •••••••••••••• 1
2 19015-K56-N01 SHROUD COMP. •••••••••••••••• 1
3 19016-KEA-003 SCREW, PAN, 4X8.5 ••••••••••• 3
4 19020-KPP-T01 FAN COMP., COOLING •••••••••• 1
5 19030-K56-N01 MOTOR COMP., FAN •••••••••••• 1

6 19037-KVB-902 CAP COMP., RADIATOR(T.RAD) •• 1
7 19046-KVB-902 LABEL, RADIATOR CAP(T.RAD) •• 1
8 19050-K56-N10 STAY, RADIATOR LOWER •••••••• 1
9 19051-KGB-610 RUBBER, RADIATOR MOUNTING ••• 2

10 19061-K56-N00 HOSE, RADIATOR INLET •••••••• 1

11 19062-K56-N00 HOSE, RADIATOR OUTLET ••••••• 1
12 19063-K56-N00 HOSE, HEAD OUTLET ••••••••••• 1
13 19104-MB0-700 CAP, RESERVE TANK ••••••••••• 1
14 19110-K56-N10 TANK, RADIATOR RESERVE •••••• 1
15 19125-K56-N10 RUBBER, HEAT GUARD •••••••••• 1

16 19127-K56-N00 RUBBER, RADIATOR LOWER •••••• 1
17 19300-K56-N01 THERMOSTAT •••••••••••••••••• 1
18 19311-K56-N00 CASE COMP., THERMOSTAT •••••• 1
19 19315-KGH-900 COVER, THERMOSTAT ••••••••••• 1
20 19320-K56-N00 TUBE, BYPASS •••••••••••••••• 1

21 19505-K45-N00 CLAMP, WATER HOSE ••••••••••• 6
22 61304-415-000 RUBBER, HEADLIGHT CASE

23 90116-KVB-900 BOLT, FLANGE, 6MM ••••••••••• 1
24 90120-KCR-003 BOLT-WASHER, 6X16 ••••••••••• 2

Reqd. QTY

FS

150F

L

MOUNTING 2

Serial No.

2019.10.20 E

Parts catalogue code

83

F-41

3

RADIATOR

Ref.

No.

Part No. Description

25 90201-KPR-901 NUT, CLIP, 6MM •••••••••••••• 3

26 90315-MFL-003 NUT, FLANGE, 3MM •••••••••••• 1
27 90501-GR2-000 COLLAR, 6.2X11 •••••••••••••• 1
28 95002-02100 CLIP, TUBE(B10) ••••••••••••• 2
29 95002-41050-08 CLAMP, TUBE(D10.5) •••••••••• 2
30 95002-50000 CLIP, TUBE(C9) •••••••••••••• 1

31 19108-K56-N10 TUBE, RESERVE TANK OVERFLOW • 1
32 95005-55370-20 TUBE, 5.3X370(95005-55001-20M) 1
33 95701-06014-00 BOLT, FLANGE, 6X14 •••••••••• 1
34 95701-06016-00 BOLT, FLANGE, 6X16 •••••••••• 1
35 95701-06022-00 BOLT, FLANGE, 6X22 •••••••••• 1

36 96001-06025-00 BOLT, FLANGE, 6X25 •••••••••• 2

84

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

3

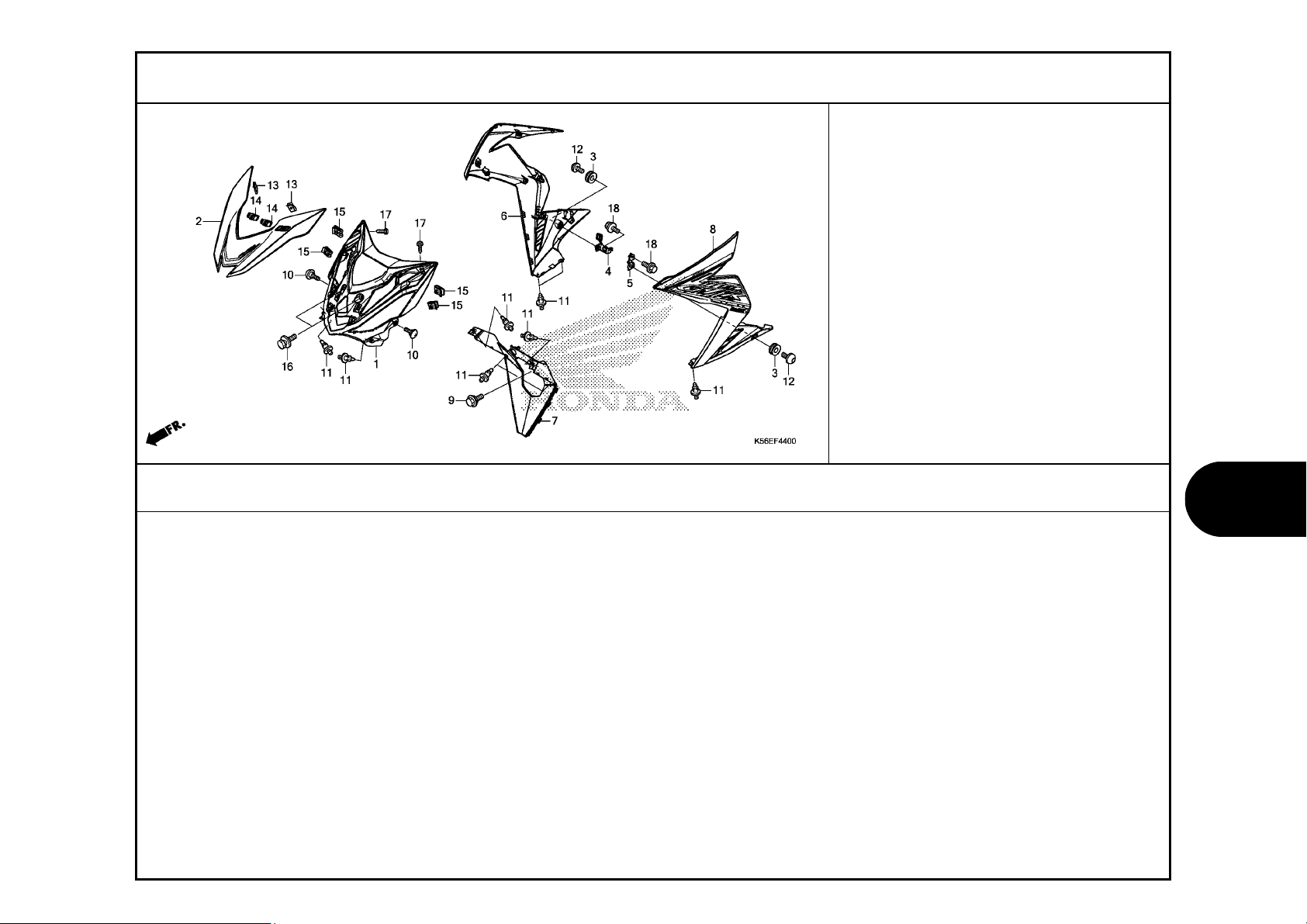

F-44

FRONT COVER/SIDE COVER

Ref.

No.

Part No. Description

1 64302-K56-HA0ZA COVER, FR.

2 64310-K56-HA0ZA COVER SET, FR. TOP(WL)

64310-K56-HA0ZB *TYPE1*...................... 1

3 64312-KWW-640 GROMMET, MAIN PIPE COVER •••• 2
4 64341-K56-N10 STAY, R. UNDER COVER •••••••• 1
5 64342-K56-N10 STAY, L. UNDER COVER •••••••• 1

6 64600-K56-NJ0ZA COVER SET, R. SIDE(WL)

64600-K56-NJ0ZB *TYPE1*...................... 1

7 64630-K56-N10 COVER, LOWER •••••••••••••••• 1
8 64650-K56-NJ0ZA COVER SET, L. SIDE(WL)

64650-K56-NJ0ZB *TYPE1*...................... 1

9 90111-162-000 BOLT, FLANGE, 6MM ••••••••••• 1

10 90115-KW7-900 SCREW, VISOR SPECIAL SETTING 2

11 90116-SP0-003 CLIP, BUMPER SEAL ••••••••••• 9
12 90132-KPP-T00 SCREW, PAN, 6X10 •••••••••••• 2
13 90302-KWW-A00 NUT, SPRING, 4MM •••••••••••• 2
14 90666-SDA-A01 CLIP, SNAP FITTING(PO)

15 90677-KAN-T00 NUT, CLIP, 5MM •••••••••••••• 4

16 93404-06012-08 BOLT-WASHER, 6X12 ••••••••••• 2
17 93903-24480 SCREW, TAPPING, 4X16 •••••••• 2
18 96001-06012-00 BOLT, FLANGE, 6X12 •••••••••• 2

*TBLACK*................BLACK 1

*TYPE2*...................... 1

*TYPE2*...................... 1

*TYPE2*...................... 1

(NATURAL) 2

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

85

3

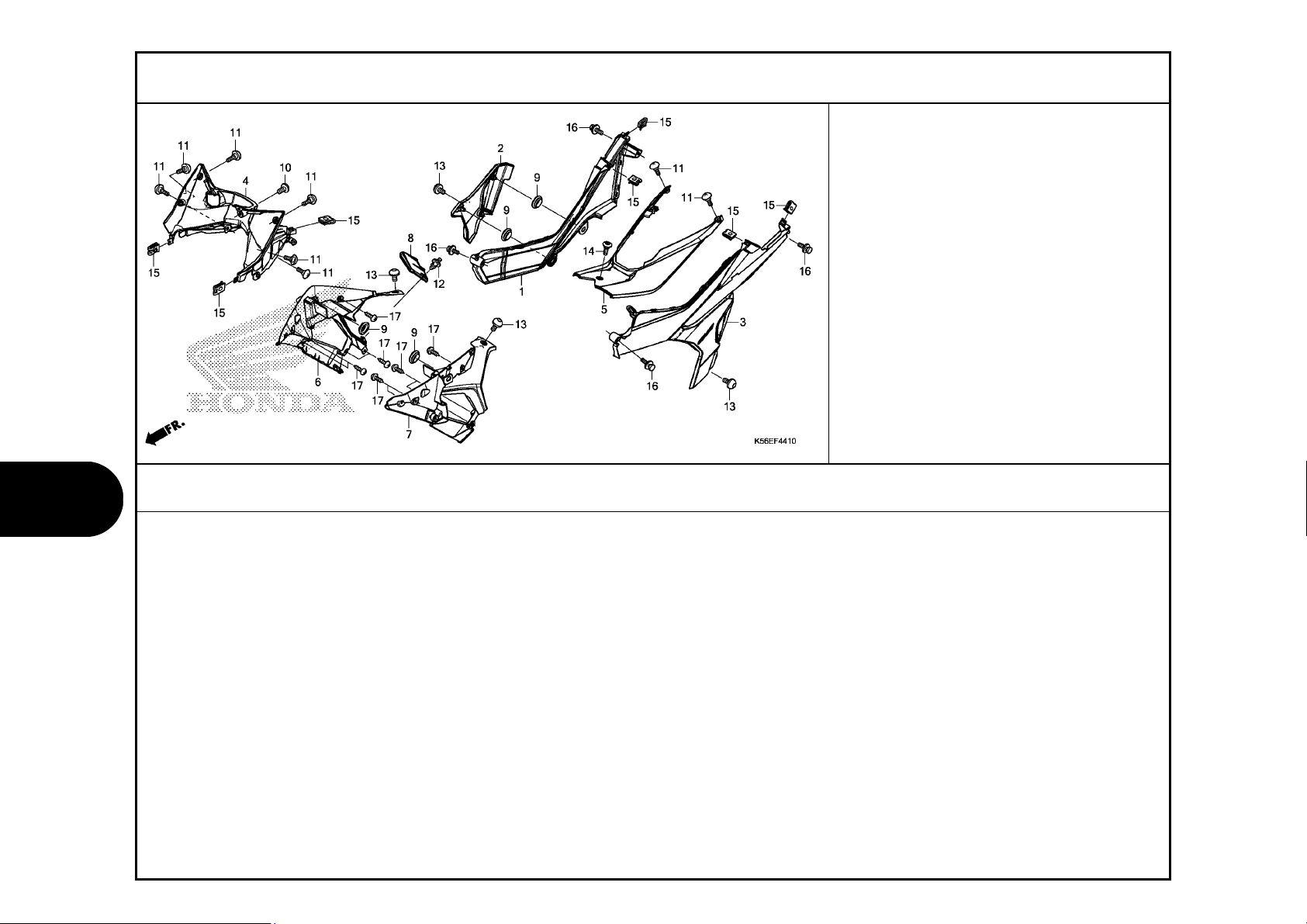

F-44-10

MAIN PIPE COVER

Ref.

No.

Part No. Description

1 50606-K56-N10 COVER, R. PIVOT ••••••••••••• 1
2 50607-K56-N10 COVER, BATTERY MAINTENANCE •• 1
3 50706-K56-N10 COVER, L. PIVOT ••••••••••••• 1
4 64320-K56-N10ZD COVER, FR. MAIN PIPE

5 64325-K56-N10 COVER, RR. MAIN PIPE •••••••• 1

6 64510-K56-N10 COVER, R. MAIN PIPE SIDE •••• 1
7 64520-K56-N10 COVER, L. MAIN PIPE SIDE •••• 1
8 64615-K56-N10 COVER, RESERVE TANK

9 83551-GE2-000 GROMMET, AIR CLEANER CASE ••• 4

10 90107-KGH-600 SCREW, 6X12 ••••••••••••••••• 1

11 90115-KW7-900 SCREW, VISOR SPECIAL SETTING 8
12 90116-SP0-003 CLIP, BUMPER SEAL ••••••••••• 1
13 90132-KPP-T00 SCREW, PAN, 6X10 •••••••••••• 4
14 90132-MJE-D40 SCREW, PAN, 5X14 •••••••••••• 1
15 90677-KAN-T00 NUT, CLIP, 5MM •••••••••••••• 7

16 93404-05012-08 BOLT-WASHER, 5X12 ••••••••••• 4
17 93903-35310 SCREW, TAPPING, 5X16 •••••••• 10

*TBLACK*................BLACK 1

MAINTENANCE 1

86

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

3

F-48

TOOLS

Ref.

No.

Part No. Description

1 83642-171-000 BAG, OWNERS MANUAL •••••••••• 1
2 89103-538-000 GRIP •••••••••••••••••••••••• (1)
3 89216-KPP-900 WRENCH, SPARK PLUG •••••••••• 1
4 89217-KGH-600 DRIVER, SCREW ••••••••••••••• (1)
5 89221-MGZ-J00 WRENCH, HEX., 5MM ••••••••••• 1

6 99001-08000 SPANNER, 8 •••••••••••••••••• (1)
7 99001-10120 SPANNER, 10X12 •••••••••••••• (1)
8 99001-10140 SPANNER, 10X14 •••••••••••••• 1
9 99001-12170 SPANNER, 12X17 •••••••••••••• (1)

10 99006-19000 WRENCH, EYE, 19MM ••••••••••• (1)

11 99008-01600 BAG, TOOL, 160MM •••••••••••• 1

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

87

3

F-49

CAUTION LABEL

Ref.

No.

Part No. Description

1 87505-K56-M00 LABEL, TIRE & DRIVE CHAIN ••• 1
2 87509-KWP-900 LABEL, AIR CLEANER ELEMENT

3 87560-KVB-860 LABEL, DRIVE CAUTION •••••••• 1

88

Reqd. QTY

FS

150F

L

NOTICE 1

Serial No.

2019.10.20 E

Parts catalogue code

3

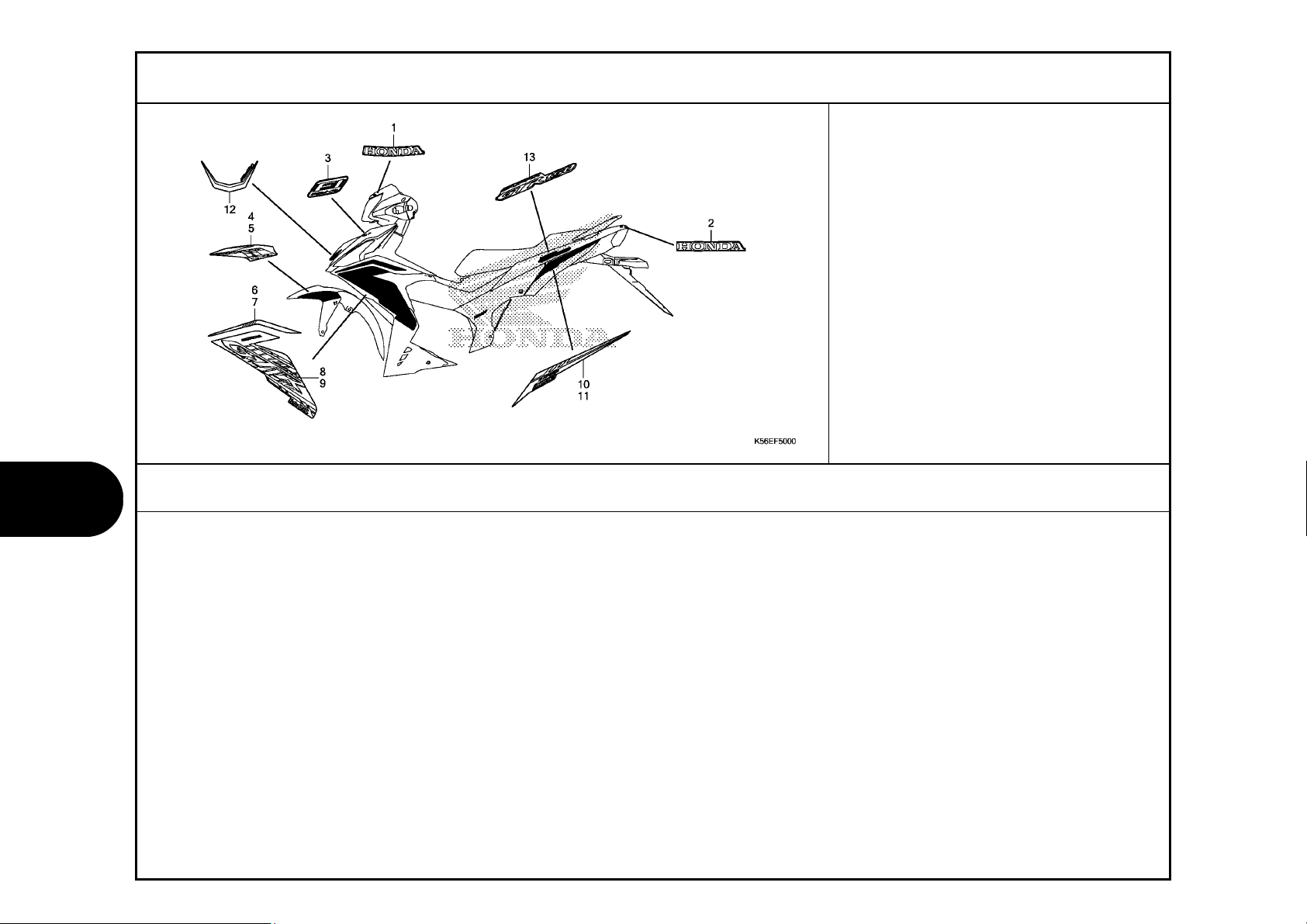

F-50

MARK/STRIPE

Ref.

No.

Part No. Description

1 86101-K56-N10ZA MARK, HONDA(55MM)

2 86102-K56-NJ0ZB MARK, HONDA(60MM)

3 86531-KYZ-710ZA MARK(FI)

4 86611-K56-NJ0ZA STRIPE A, R. FR. FENDER

86611-K56-NJ0ZB *TYPE1*...................... 1

5 86612-K56-NJ0ZA STRIPE A, L. FR. FENDER

86612-K56-NJ0ZB *TYPE1*...................... 1

6 86641-K56-NJ0ZA STRIPE A, R. SIDE COVER

86641-K56-NJ0ZB *TYPE1*...................... 1

7 86642-K56-NJ0ZA STRIPE A, L. SIDE COVER

86642-K56-NJ0ZB *TYPE1*...................... 1

8 86643-K56-NJ0ZA STRIPE B, R. SIDE COVER

86643-K56-NJ0ZB *TYPE1*...................... 1

9 86644-K56-NJ0ZA STRIPE B, L. SIDE COVER

86644-K56-NJ0ZB *TYPE1*...................... 1

10 86645-K56-NJ0ZA STRIPE, R. RR. BODY COVER

86645-K56-NJ0ZB *TYPE1*...................... 1

*TYPE1*...................... 1

*TYPE1*...................... 1

*TYPE1*...................... 1

*TYPE2*...................... 1

*TYPE2*...................... 1

*TYPE2*...................... 1

*TYPE2*...................... 1

*TYPE2*...................... 1

*TYPE2*...................... 1

*TYPE2*...................... 1

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

89

F-50

3

MARK/STRIPE

Ref.

No.

90

Part No. Description

11 86646-K56-NJ0ZA STRIPE, L. RR. BODY COVER

86646-K56-NJ0ZB *TYPE1*...................... 1

12 86649-K56-NJ0ZA STRIPE, FR. TOP COVER

86649-K56-NJ0ZB *TYPE1*...................... 1

13 86831-K56-NJ0ZB MARK(SUPRA GTR150)

*TYPE2*...................... 1

*TYPE2*...................... 1

*TYPE1*...................... 2

Reqd. QTY

FS

150F

L

Serial No.

2019.10.20 E

Parts catalogue code

4

Page Ref.Part Number Page Ref.Part NumberPage Ref.Part NumberPage Ref.Part NumberPage Ref.Part NumberPage Ref.Part Number

06000

06410-KSP-900 64 1
06435-KPP-T01 63 1
06451-961-405 59 1
06451-MA7-405 63 2
06455-K56-N01 59 2
06530-GBG-B20 56 1
06531-GBG-B20 56 2

11000

11100-K56-305 42 1
11102-K56-N00 34 1
11200-K56-305 42 2
11330-K56-N00 34 2
11333-KGH-900 34 3
11334-K56-N00 34 4
11341-K56-N00 37 1
11360-K56-N10 37 2
11394-K56-V50 34 5
11395-K56-V50 37 3

12000

12010-K56-N00 27 1
12100-K56-N00 33 1
12191-K56-N01 33 2
12205-KYJ-305 27 2
12207-KYJ-900 27 3
12209-K56-N01 29 1
12209-ML0-722 29 1
12251-K56-N01 27 4
12251-K56-N02 27 4
12311-K56-N00 26 1
12391-K56-N00 26 2

13000

13000-K45-NA0 43 1
13011-K56-N01 43 2
13021-K56-N01 43 2
13031-K56-N01 43 2
13101-K56-P00 43 3
13102-K56-P00 43 3
13103-K56-P00 43 3
13111-K56-N00 43 4
13115-KZY-700 43 5
13420-K56-N00 43 6
13422-K45-NA0 43 7
13423-K45-NA0 43 7
13424-K45-NA0 43 7
13425-KGH-901 43 8
13425-KWC-901 43 8
13427-KPP-860 43 9
13538-KGH-900 43 10

14000

14110-K56-N00 29 2
14210-K56-N00 29 3
14401-K56-N01 32 1
14430-K56-N00 29 4
14440-K56-N00 29 5
14451-K56-N00 29 6
14510-K56-N00 32 2
14515-K56-N00 32 3
14520-K94-T01 32 4
14521-KPP-900 42 3
14531-KPP-900 42 4
14546-K56-N00 32 5
14560-KSP-910 32 6
14611-K56-N00 32 7
14711-K56-N00 29 7
14721-K56-N00 29 8
14751-K45-N41 29 9
14751-K56-N01 29 9
14761-K45-N41 29 10
14761-K56-N01 29 10
14771-MFL-000 29 11
14775-K56-N00 29 12
14781-ML0-720 29 13
14913-KT7-013 29 14
14914-KT7-013 29 14
14915-KT7-013 29 14
14916-KT7-013 29 14
14917-KT7-013 29 14
14918-KT7-013 29 14
14919-KT7-013 29 14
14920-KT7-013 30 14
14921-KT7-013 30 14
14922-KT7-013 30 14
14923-KT7-013 30 14
14924-KT7-013 30 14
14925-KT7-013 30 14
14926-KT7-013 30 14
14927-KT7-013 30 14
14928-KT7-013 30 14
14929-KT7-013 30 14
14930-KT7-013 30 14
14931-KT7-013 30 14
14932-KT7-013 30 14
14933-KT7-013 30 14
14934-KT7-013 30 14
14935-KT7-013 30 14
14936-KT7-013 30 14
14937-KT7-013 30 14
14938-KT7-013 30 14
14939-KT7-013 30 14
14940-KT7-013 30 14
14941-KT7-013 30 14
14942-KT7-013 30 14
14943-KT7-013 30 14
14944-KT7-013 30 14
14945-KT7-013 30 14
14946-KT7-013 30 14

PART NO. INDEX

14947-KT7-013 30 14
14948-KT7-013 30 14
14949-KT7-013 31 14
14950-KT7-013 31 14
14951-KT7-013 31 14
14952-KT7-013 31 14
14953-KT7-013 31 14
14954-KT7-013 31 14
14955-KT7-013 31 14
14956-KT7-013 31 14
14957-KT7-013 31 14
14958-KT7-013 31 14
14959-KT7-013 31 14
14960-KT7-013 31 14
14961-KT7-013 31 14
14962-KT7-013 31 14
14963-KT7-013 31 14
14964-KT7-013 31 14
14965-KT7-013 31 14
14966-KT7-013 31 14
14967-KT7-013 31 14
14968-KT7-013 31 14
14969-KT7-013 31 14

15000

15021-436-000 41 1
15100-KPP-T00 41 2
15133-KPP-T00 41 3
15421-KSP-910 42 5
15651-KGH-900 34 6
15772-MN1-670 69 1

000

16

16060-KVS-J01 49 1
16075-K40-F01 49 2
16076-K35-V01 49 3
16077-K35-V01 49 4
16081-KVS-J01 49 5
16169-K56-N01 49 6
16400-K56-N02 49 7
16410-K56-N01 49 8
16430-K97-T01 49 9
16450-K56-NJ1 49 10
16472-KPC-D50 49 11
16700-K56-N11 66 1
16706-KVB-S51 66 2
16707-KVB-S51 66 3

17000

17111-K56-N00 27 5
17119-K56-N00 27 6
17210-K56-N00 69 2
17213-K56-N00 69 3

17214-K56-N00 69 5
17225-K56-N00 69 6

2019.10.20 E

17235-K56-N00 69 7
17240-K56-N00 69 8
17245-K56-N00 69 9
17253-K56-N00 69 10
17256-K56-N00 69 11
17370-419-700 69 12
17371-K56-N00 69 13
17410-K56-N00 69 14
17505-K56-N10 66 4
17510-K56-N10 66 5
17517-GGL-J00 66 6
17518-GHB-601 66 7
17518-GHB-602 66 7
17518-GHB-603 66 7
17560-K56-N00 49 12
17572-GHB-601 66 8
17572-GHB-602 66 8
17575-K56-N10 66 9
17620-KGH-600 66 10
17631-KEV-900 66 11
17650-K56-N01 66 12
17910-K56-N10 53 1
17914-K03-N30 53 2
17920-K56-N10 53 3

18000

18291-MN5-650 70 1
18293-MCA-A20 70 2
18300-K56-NJ0 70 3
18327-K56-N10 70 4
18345-K15-920 70 5
18356-K56-N10 70 6
18365-MEE-D00 70 7
18421-KE8-000 70 8
18422-KGC-900 70 9

19000

19010-K56-N01 83 1
19015-K56-N01 83 2
19016-KEA-003 83 3
19020-KPP-T01 83 4
19030-K56-N01 83 5
19037-KVB-902 83 6
19046-KVB-902 83 7
19050-K56-N10 83 8
19051-KGB-610 83 9
19061-K56-N00 83 10
19062-K56-N00 83 11
19063-K56-N00 83 12
19064-KPP-900 27 7
19104-MB0-700 83 13
19108-K56-N10 84 31
19110-K56-N10 83 14
19125-K56-N10 83 15

4

19127-K56-N00 83 16
19215-KGH-900 39 1
19217-P72-013 39 2

19220-K56-N00 39 3
19226-K56-N00 39 4
19241-K56-N00 39 5
19242-K56-N00 39 6
19300-K56-N01 83 17
19311-K56-N00 83 18
19315-KGH-900 83 19
19320-K56-N00 83 20
19505-K45-N00 83 21
19509-KPH-900 69 15

22000

22100-K56-N01 35 1
22100-K56-N11 35 1
22105-K56-N00 35 2
22121-K56-N02 35 3
22201-K56-N01 35 4
22321-KWW-742 35 5
22350-K56-N02 35 6
22361-K56-N01 35 7
22401-K56-N01 35 8
22810-K56-N00 34 7
22815-KM7-700 34 8
22821-K56-N00 34 9
22849-K15-900 35 9
22870-K56-N10 53 4

23000

23121-K56-N00 35 10
23122-K56-N00 35 10
23123-K56-N00 35 10
23211-K56-N00 45 1
23221-K56-N00 45 2
23415-HB3-000 45 3
23421-K56-N00 45 4
23431-K56-N00 45 5
23441-K56-N00 45 6
23442-K56-N00 45 7
23451-K56-N00 45 8
23461-K56-N00 45 9
23465-K56-N00 45 10
23481-K56-N00 45 11
23491-K56-N00 45 12
23492-KSP-910 45 13
23501-K56-N00 45 14
23502-KTY-D30 45 15
23511-K56-N00 45 16
23521-K56-N00 45 17
23801-K56-NJ0 45 18
23811-KR3-600 45 19

24000

24211-K56-N00 47 1
24212-KPP-900 47 2
24213-K56-N00 47 3
24241-KPP-900 47 4

24301-K56-N00 47 5
24410-K15-900 47 6
24430-K56-N00 47 7

6-KTY-D30 47 8

2443
24610-KPP-900 47 9
24641-KBP-900 47 10
24651-KTY-D30 47 11
24652-035-000 47 12
24701-K56-N00 71 1
24703-KW6-840 71 2
24711-K56-N00 71 3
24720-K56-N00 71 4
24721-K56-N00 71 5
24722-K56-N00 71 20
24781-KRM-860 71 6

28000

28110-KGH-910 36 1
28125-HC3-016 36 2
28131-K15-901 36 3
28132-KGH-910 36 4
28133-KPP-900 36 5
28211-K56-N00 48 1
28215-KGH-900 48 2
28221-K56-N00 48 3
28223-KM7-701 48 4
28251-K15-900 48 5
28254-437-000 48 6
28261-KGH-900 48 7
28282-KGH-900 48 8
28293-333-000 71 7
28300-K56-N00 71 8
28333-300-000 72 1
28333-KK0-000 71 9

30000

30510-K56-N01 80 1
30520-GFM-900 80 2
30700-KY2-702 80 3

31000

31110-K56-N11 38 1
31120-K56-N11 38 2
31200-K56-N01 40 1
31201-KVS-J01 40 2
31204-KG8-004 40 3
31205-KTC-921 40 4
31206-KPP-T01 40 5
31207-MBE-008 40 6
31500-KZR-601 79 1
31500-KZR-602 79 1
31600-K26-B01 80 4
31700-196-000 80 5
31919-K25-601 27 8
31919-K25-602 27 8

91

4

32000

32100-K56-NJ0 80 6
32103-K56-N10 79 2
32105-K56-NJ0 80 7
32121-K56-N10 42 6
32123-K56-N00 37 4
32161-404-000 80 8
32410-K56-N10 40 7
32411-253-000 40 8
32606-GEV-761 80 9

33000

33100-K56-NJ1 50 1
33113-K20-901 77 1
33118-K56-N10 50 2
33119-K56-N10 50 3
33301-K07-901 76 1

33403

-K18-961 77 3
33405-K56-N11 77 4
33409-K84-901 77 5
33410-K56-N11 77 6
33453-K18-961 77 7
33460-K56-N11 77 8
33600-K56-NJ1 77 9
33650-K56-NJ1 77 10
33703-K84-901 78 1
33704-K56-NJ1 78 2
33705-MGZ-J00 78 3
33714-KL3-620 80 10
33720-K56-NJ1 76 2
33721-K07-901 76 3
33741-KAN-961 76 4

34000

34905-KAN-W01 77 11
34906-KSS-C01 78 4

35000

35010-K56-N10 82 1
35016-K56-N10 81 26
35100-K56-N11 82 2
35101-K56-N11 82 3
35110-K56-N11 82 4
35121-K35-V00 82 5
35160-KYZ-901 53 5
35163-K56-N10 76 5
35170-K46-N01 53 6
35180-K03-N31 53 7
35200-K03-N31 53 8
35330-413-003 53 9
35340-KWB-601 54 1
35350-K56-N01 71 10
35357-KY1-000 71 11
35751-KPH-900 47 13

92

Page Ref.Part Number Page Ref.Part NumberPage Ref.Part NumberPage Ref.Part NumberPage Ref.Part NumberPage Ref.Part Number

35752-KPH-900 47 14
35759-K56-N01 42 7
35850-K56-N01 79 3
35856-K56-N00 79 4

36000

36532-K56-N11 70 10
36533-K56-N11 70 11
36538-K33-D00 70 12

37000

37100-K56-NJ1 51 1
37130-K56-NJ1 51 2
37610-K56-N00 51 3
37620-K56-NJ1 51 4
37700-K56-N01 42 8

77 2

37800-K56-N11 66 13
37870-K56-N11 27 9

38000

38110-K56-HA1 80 12
38112-K41-N00 80 13
38200-K56-N00 80 14
38301-KPH-881 80 15
38301-KZR-C01 80 15
38306-GE7-000 80 16
38306-K03-T61 80 16
38501-KVZ-631 80 17
38770-K56-NJ1 80 18
38771-KZL-930 80 19

40000

40510-K56-N10 74 1
40530-K56-N11 74 2
40530-K56-N12 74 2
40531-K15-902 74 3
40531-KYE-901 74 3
40543-K56-N00 74 4
40546-K15-900 74 5

41000

41200-K56-HA1 64 2
41200-K56-NJ0 64 2

42000

42301-K56-N00 64 3
42303-K56-N10 64 4
42311-K56-N10 64 5
42313-KGH-900 64 6
42615-K56-N10ZA 64 7
42620-K56-N10 64 8
42650-K56-N11ZA 64 9
42704-MER-D00 60 1

PART NO. INDEX

MER-D00 60 1

42705-

42706-MER-D00 60 1

42711-K56-N11 64 11
42753-KWF-901 60 2

000

43

43107-MA7-006 63 3
43108-KSP-B51 63 4
43112-KSP-B01 63 5
43150-K56-N11 63 6
43155-K56-N10 63 7
43156-KYZ-910 61 1
43190-K56-N11 63 8
43215-KGH-901 63 9
43251-K56-NJ1 64 13
43310-K56-N11 61 2
43352-568-003 59 3

43353-

461-771 59 4

43503-MER-D01 61 3
43504-MB2-006 61 4
43510-K56-N11 61 5
43511-KW7-881 61 6
43512-K56-N11 61 7
43513-KBP-881 61 8
43514-KS6-701 61 9
43520-MJ6-315 61 10
43530-KV3-701 61 11

44000

44301-K56-N10 60 3
44311-K56-N10 60 4
44620-KPH-950 60 5
44650-K56-N10ZA 60 6
44711-K56-N11 60 7

45000

45111-MAJ-G41 59 5

45126-

K56-N11 54 2
45131-GZ0-006 59 6
45132-166-016 59 7

45133-

MA3-006 59 8

K56-N10 56 3

45156­45157-K56-N10 54 3
45203-MCC-006 63 15
45208-KWB-601 59 9
45215-KPH-951 59 10
45216-166-006 59 11

64 10

64 10

64 10

64 12

63 10

63 11

63 12

63 13

63 14

2019.10.20 E

45218-KWB-601 59 12
45250-KWB-602 59 13
45251-K56-NJ1 60 8
45290-KWB-601 59 14
45504-410-003 54 4
45510-K03-M01 54 5
45512-MA6-006 54 6
45513-GW0-911 54 7
45517-K03-M61 54 8
45520-GW0-911 54 9

21-GW0-911 54 10

455

455

30-K03-M61 54 11

46000

46182-MEL-D21 61 14
46500-K56-N00 71 12
46504-KV6-702 61 15
46514-K56-N00 71 13

50000

50100-K56-NJ0 82 6
50193-K56-N10 67 1
50201-K56-N10 82 7
50202-K56-N10 82 8
50203-K56-N10 82 9
50301-GN5-901 56 4
50302-GN5-900 56 5
50306-GN5-900 56 6
50310-K56-N10 82 10
50320-K56-N00 79 5
50330-K56-N10 79 6
50400-K56-N10ZA 67 2
50500-K56-N10 73 1
50505-K15-900 73 2
50512-KAN-961 73 3
50524-KBP-900 73 4
50530-K56-N10 73 5
50543-K56-N10 73 10
50606-K56-N00 72 2
50606-K56-N10 86 1
50607-K56-N10 86 2
50619-K56-N00 72 3
50650-K56-N00 72 4
50660-K56-N00 72 5
50661-KYE-900 72 6
50670-K56-N00 72 7
50706-K56-N10 86 3
50711-K15-900 72 8
50715-K56-N10 72 9
50716-K56-N00 72 10
50720-KT7-761 72 11
50730-KT7-761 72 12

61 12

61 13

51000

51400-K56-N11 58 1
51401-K56-N11 58 2
51410-K56-N11 58 3
51412-GC4-003 58 4
51412-KK4-003 58 5
51420-K56-N11 58 6
51432-KM7-910 58 7
51437-GS3-003 58 8
51454-KWN-711 58 9
51456-355-003 58 10
51470-K56-N11 58 11
51490-KRM-852 58 12
51500-K56-N11 58 13
51520-K56-N11 58 14

52000

52101-K56-N00 74 6
52170-K56-N10 74 7
52200-K56-N10ZA 74 8
52400-K56-N11 75 1

53000

53100-K56-N10 55 1
53102-K12-910 55 2
53140-K56-N10 53 10
53166-K07-900 53 11
53167-K03-N30 53 12
53168-K03-N30 53 13
53175-KET-921 54 12
53178-KWC-900 53 14
53210-K56-NJ0ZA 55 3
53211-GN5-900 56 7
53212-GN5-900 56 8
53214-GN5-900 56 9
53216-GN5-830 56 10
53216-K56-NJ0ZA 55 4
53219-K56-N10 56 11
53220-GN5-900 56 12

61000

61000-K56-NJ0ZA 57 1
61000-K56-NJ0ZB 57 1
61200-K56-N10 57 2
61304-415-000 83 22
61304-KWN-980 82 11

64000

64302-K56-HA0ZA 85 1
64310-K56-HA0ZA 85 2
64310-K56-HA0ZB 85 2
64312-KWW-640 85 3
64320-K56-N10ZD 86 4
64325-K56-N10 86 5

64341-K56-N10 85 4
64342-K56-N10 85 5
64400-K56-NJ0ZA 68 1
64400-K56-NJ0ZB 68 1
64450-K56-NJ0ZA 68 2
64450-K56-NJ0ZB 68 2
64510-K56-N10 86 6
64520-K56-N10 86 7
64521-MN5-000 55 5
64600-K56-NJ0ZA 85 6
64600-K56-NJ0ZB 85 6
64615-K56-N10 86 8
64630-K56-N10 85 7
64650-K56-NJ0ZA 85 8
64650-K56-NJ0ZB 85 8

75000

75581-GN8-920 67 3

77000

77200-K56-N10 67 4
77206-426-000 67 5
77210-K56-N00 67 6
77215-KW7-900 67 7
77230-K56-N10 67 8
77234-K35-V00 67 9
77236-GW0-000 67 10
77239-KVB-900 67 11
77240-K56-N11 67 12
77251-K56-N10 76 6

80000

80100-K56-NJ0 76 7
80110-K56-NJ0 76 8
80120-K56-NJ0 76 17
80150-K56-N10 76 9
80160-K56-N10 76 10

83000

83500-K56-NJ0ZB 68 4
83520-K56-NJ0 68 5
83545-KCJ-690 78 5
83551-376-000 55 6
83551-GE2-000 86 9

2-171

8364

86101-K56-N10ZA 89 1
86102-K56-NJ0ZB 89 2
86150-KYS-940 55 7
86531-KYZ-710ZA 89 3
86611-K56-NJ0ZA 89 4
86611-K56-NJ0ZB 89 4
86612-K56-NJ0ZA 89 5

-000 87 1

86000

4

Page Ref.Part Number Page Ref.Part NumberPage Ref.Part NumberPage Ref.Part NumberPage Ref.Part NumberPage Ref.Part Number

86612-K56-NJ0ZB 89 5
86641-K56-NJ0ZA 89 6
86641-K56-NJ0ZB 89 6
86642-K56-NJ0ZA 89 7
86642-K56-NJ0ZB 89 7
86643-K56-NJ0ZA 89 8
86643-K56-NJ0ZB 89 8
86644-K56-NJ0ZA 89 9
86644-K56-NJ0ZB 89 9
86645-K56-NJ0ZA 89 10
86645-K56-NJ0ZB 89 10
86646-K56-NJ0ZA 90 11
86646-K56-NJ0ZB 90 11
86649-K56-NJ0ZA 90 12
86649-K56-NJ0ZB 90 12
86831-K56-NJ0ZB 90 13

87000

87505-K56-M00 88 1
87509-KWP-900 88 2
87560-KVB-860 88 3

88000

88113-KWW-A00 52 1
88210-KWW-A40 52 2
88220-KWW-A40 52 3

89000

89103-538-000 87 2
89216-KPP-900 87 3
89217-KGH-600 87 4
89221-MGZ-J00 87 5

90000

90001-K56-N00 34 10
90004-GHB-660 27 10
90004-GHB-670 49 13
90005-K56-N00 32 8
90008-KT7-000 35 11
90010-KM1-000 36 6
90017-K56-N00 27 11
90017-KGH-900 26 3
90019-K56-N00 27 12
90022-MG8-000 47 15
90031-K56-N00 42 9
90071-MB0-000 40 9
90084-041-000 45 20
90084-K03-N30 37 5
90087-KGH-900 37 6
90101-K28-910 82 13
90101-KZL-930 50 4
90102-KWW-640 55 8
90102-MN1-670 71 14
90103-K56-N10 70 13
90103-KPP-T00 75 2

90103-MCS-G00 61 16
90105-KGH-900 60 9

90105-KPH-901 67 13
90105-MCE-750 81 24
90107-KBA-900 73 6
90107-KGH-600 86 10
90109-K84-900 78 6
90111-162-000 74 9

90111-MR5-000 82 14
90113-K56-N10 70 14
90114-KGH-900 53 15

90115-KPP-900 82 15
90115-KW7-900 55 9

90116-383-721 58 15
90116-KVB-900 69 16

90116-SP0-003 85 11

90120-KCR-003 83 24
90121-K56-N10 74 10
90128-K45-N00 64 15
90128-KET-900 72 13
90131-KPH-880 59 15
90132-K45-N00 79 8
90132-KPP-T00 85 12

90132-MJE-D40 86 14
90133-K56-N00 57 3
90140-KZZ-901 61 17
90145-K03-M60 54 14

90164-KZL-A00 82 16
90182-K56-N00 75 3
90191-K47-N41 55 10
90191-KWB-600 55 10
90201-KPR-901 84 25
90202-KGB-610 27 13
90202-KRM-840 35 12
90301-K03-N30 57 4
90302-KBP-900 74 11
90302-KWW-A00 85 13
90304-K15-600 70 15
90304-KGH-901 55 11

90305-GK8-000 79 9
90306-KGH-901 60 10

90314-KFM-840 52 4
90315-MFL-003 84 26

64 14

85 9

54 13

68 6
76 11
85 10
86 11

79 7
83 23

86 12

86 13

61 18

64 16
73 7
75 4

65 17

PART NO. INDEX

90401-K56-N00 45 21
90401-KPP-900 43 11
90401-KTY-D30 45 22
90401-KVK-900 45 23
90401-KY4-901 35 13
90402-K56-N00 45 24
90402-KRM-840 43 12
90402-KVK-900 46 25
90402-KW7-900 47 16
90403-KPP-900 42 10
90407-259-000 42 11
90412-187-000 46 26
90412-K56-N00 46 27
90418-KYJ-900 27 14
90423-KW6-900 39 7
90434-K56-N00 35 14
90435-HB3-000 47 17
90439-KWZ-900 38 3
90441-KW7-930 46 28
90451-K56-N00 46 29
90451-KGH-900 48 9
90452-KGH-900 46 30
90452-KRM-840 46 31
90454-KPH-900 46 32
90462-KWW-740 35 15
90463-ML7-000 39 8
90483-K15-900 27 15
90501-GN5-830 70 16
90501-GR2-000 84 27
90501-KPH-880 55 12
90505-KPH-880 55 13
90505-KRM-860 71 15
90521-028-000 73 8
90522-KPH-700 76 12
90543-MV9-670 26 4
90544-283-000 58 16
90545-300-000 54 15

90601-354-000 58 17
90601-KAF-003 71 16
90601-KRM-840 46 33
90605-KVS-900 46 34
90608-072-000 39 9
90651-K03-M61 54 16
90666-K59-A11 68 7
90666-SDA-A01 68 7

90677-KAN-T00 57 5

90683-SA0-003 77 12
90701-HC4-000 42 12
90702-HC4-000 34 11
90702-KFM-900 37 7

90702-KRM-840 27 16
90741-KFB-000 43 13
90741-KGH-900 43 14

61 19

85 14

68 8
85 15
86 15

41 4

2019.10.20 E

90753-051-003 65 18
90753-051-005 65 18

91000

91001-K56-N01 43 15
91001-KPP-901 44 15
91003-K56-N01 44 16
91003-KPP-931 44 16
91004-K56-N01 46 35
91005-K56-N01 46 36
91006-K56-N01 46 37
91006-K56-N02 46 37
91007-KE1-003 35 16
91008-K56-N01 44 17
91009-K31-901 47 18
91010-K56-N01 46 38
91015-K56-N01 47 18
91052-K03-N41 60 11
91052-K24-901 60 11
91052-K24-902 60 11
91052-K24-903 60 11
91052-K24-904 60 11
91052-K24-905 60 11
91052-K45-N01 65 19
91052-K45-N02 65 19
91052-K45-N03 65 19
91053-K03-H01 65 20
91053-K03-H02 65 20
91053-K03-N41 65 20
91053-KVS-F01 65 19
91053-KVS-F02 65 19
91055-KVS-F01 65 20
91055-KVS-F02 65 20
91202-KSP-911 34 12
91204-MC7-003 34 13
91205-KF0-003 34 14

91209-KWC-901 47 19
91212-422-006 61 20
91216-KGH-901 46 39
91251-KPH-901 60 12
91254-GAA-003 58 18
91257-230-003 65 21
91257-230-005 65 21
91301-GGL-J01 49 14
91301-HP2-671 42 21
91301-K56-N00 27 17
91301-KV7-671 27 18
91306-MG3-000 32 9
91307-035-000 34 15
91309-425-003 40 10
91320-MB0-000 40 11
91322-K56-N00 34 16
91323-K56-N00 37 8
91352-KSP-900 65 22
91356-GBB-003 58 19
91356-KWV-000 37 9
91509-GE2-760 57 6

39 10

91509-K56-N10 76 13

92000

92101-06012-0G 72 14
92101-06020-4J 80 20
92800-12000 42 13
92900-08025-0E 27 20

93000

93301-05012-0J 41 5
93404-05012-08 86 16
93404-06012-00 66 14
93404-06012-08 76 16

93500-05025-0G 53 16
93600-04012-1G 54 17
93891-04010-18 49 15
93891-04014-07 55 14
93891-04016-18 49 16
93893-04012-17 54 18

93902-343G0 77 13
93903-22520 51 5
93903-24480 85 17
93903-25310 51 6

93903-25480 69 17
93903-25580 69 18
93903-34310 76 18
93903-35310 50 5

94000

85 16

61 21

77 14

55 15
76 14
86 17

94001-06000-0S 74 12
94001-06070-0S 67 14
94002-08000-0S 53 17

94002-12000-0S 72 15
94030-08000 53 18
94050-06000 53 19

94050-06080 79 11
94050-08000 70 17
94050-10000 82 17
94050-12000 38 4
94101-06000 72 16
94101-10000 75 5
94103-08000 70 18
94103-10000 72 17
94103-12000 65 23
94201-16150 72 18
94201-20120 71 17

62 22

54 19
66 15
79 10

94201-20150 62 23
94201-30250 73 9
94301-08140 27 16
94301-10120 27 21

94510-28000 44 18
94520-12000 42 14
94520-22000 34 17
94540-06018 41 6

33 3

95000

95002-02100 84 28
95002-41050-08 84 29
95002-41200-08 69 19
95002-50000 84 30
95003-23030-31 69 20
95005-50180-30 34 18
95005-55370-20 84 32
95015-54000 62 24
95015-83000 72 19
95701-06010-00 67 15

95701-06012-00 67 16
95701-06014-00 32 10

95701-06016-00 47 20

95701-06018-00 62 25
95701-06018-07 81 23
95701-06020-00 76 15
95701-06022-00 49 17

95701-06025-00 27 22
95701-06028-00 40 12
95701-06030-08 82 18
95701-06035-00 41 7

95701-06065-00 42 16
95701-06115-00 27 23
95701-08016-00 70 19
95701-08018-00 67 17
95701-08020-00 72 21
95701-08035-07 71 18
95701-08040-00 70 20
95701-08065-00 72 22
95701-10030-00 72 23
95701-10115-00 82 19
95801-10045-07 56 13

72 20

46 40
81 22
84 33

48 10
84 34

54 20
84 35

42 15

96000

96001-06012-00 85 18
96001-06012-07 54 21

56 14

93

Page Ref.Part Number Page Ref.Part NumberPage Ref.Part NumberPage Ref.Part NumberPage Ref.Part NumberPage Ref.Part Number

4

96001-06014-00 32 11

96001-06016-00 38 5

96001-06016-07 63 16
96001-06018-00 42 18
96001-06022-00 32 12

96001-06025-00 38 6

96001-06025-07 57 7
96001-06030-00 34 19

96001-06035-00 37 11
96001-06040-00 34 20

96001-06065-00 39 12

96211-08000 71 19

96220-30085 47 21
96220-40238 39 13

62 26

42 17

39 11

84 36

37 10

37 12
42 19

42 20

72 24

41 8

98000

98200-41000 79 12

98200-42000 79 13

81 25

99000

99001-08000 87 6
99001-10120 87 7
99001-10140 87 8
99001-12170 87 9
99006-19000 87 10
99008-01600 87 11

PART NO. INDEX

94

2019.10.20 E

5

Page Ref.Part name Page Ref.Part name Page Ref.Part name

[ A ]

ADJUSTER COMP., CHAIN •••••••• 74 4
ARM ASSY., KICK STARTER •••••• 71 8
ARM COMP., EX. VALVE ROCKER •• 29 5
ARM COMP., GEAR CHANGE ••••••• 71 3
ARM COMP., IN. VALVE ROCKER •• 29 4
AXLE, FR. WHEEL •••••••••••••• 60 3
AXLE, RR. WHEEL •••••••••••••• 64 3

[ B ]

BAG, OWNERS MANUAL ••••••••••• 87 1
BAG, TOOL, 160MM ••••••••••••• 87 11
BALL SET, STEEL, #6X23 ••••••• 56 1
BALL SET, STEEL, #6X29 ••••••• 56 2
BALL, STEEL, #8 •••••••••••••• 71 19

BAND B1, WIRE •••••••••••••••• 80 8
BAND, AIR CLEANER CONNECTING

BAR COMP., L. STEP ••••••••••• 72 7
BAR COMP., SIDE STAND •••••••• 73 5
BAR, L. PILLION STEP ••••••••• 72 12
BAR, R. PILLION STEP ••••••••• 72 11
BATTERY •••••••••••••••••••••• 79 1
BEARING, RADIAL BALL ••••••••• 60 11

BEARING, RADIAL BALL SPECIAL,

BEARING, RADIAL BALL, 12X32X10 44 16
BEARING, RADIAL BALL, 6004UU • 65 19
BEARING, RADIAL BALL, 6201U •• 46 36
BEARING, RADIAL BALL, 6202U •• 46 35
BEARING, RADIAL BALL, 6203 ••• 46 37
BEARING, RADIAL BALL, 6204 ••• 46 38
BEARING, RADIAL BALL, 6301 ••• 44 17
BEARING, RADIAL BALL, 6903 ••• 35 16
BEARING, RADIAL BALL, 6905 ••• 47 18
BEARING, R. RADIAL BALL

BEARING, R. RADIAL BALL,

BODY COMP., FRAME •••••••••••• 82 6
BODY SET ••••••••••••••••••••• 49 8
BOLT-WASHER, 5X12 •••••••••••• 86 16
BOLT-WASHER, 6X12 •••••••••••• 66 14

BOLT-WASHER, 6X16 •••••••••••• 83 24
BOLT, ADJUSTING •••••••••••••• 50 4
BOLT, BRAKE DISK, 8X24 ••••••• 60 9

BOLT, CYLINDER STUD •••••••••• 42 9
BOLT, DRAIN PLUG, 12MM ••••••• 42 13
BOLT, DRIVE SPROCKET FIXING •• 45 20
BOLT, FLANGE, 10X115 ••••••••• 82 19
BOLT, FLANGE, 10X155 ••••••••• 82 13
BOLT, FLANGE, 10X30 •••••••••• 72 23

SPECIAL, 6207 44 15

TUBE 69 11

6201 44 16

35X72X15 43 15

72 24

65 20

76 16
85 16

64 14

PART NAME INDEX

BOLT, FLANGE, 10X41 ••••••••••• 75 3
BOLT, FLANGE, 10X45 ••••••••••• 56 13
BOLT, FLANGE, 10X46 ••••••••••• 75 2
BOLT, FLANGE, 10X48 ••••••••••• 55 8
BOLT, FLANGE, 6MM ••••••••••••• 69 16

BOLT, FLANGE, 6X10 •••••••••••• 67 15

BOLT, FLANGE, 6X115 ••••••••••• 27 23
BOLT, FLANGE, 6X12 •••••••••••• 54 21

BOLT, FLANGE, 6X14 •••••••••••• 32 10

BOLT, FLANGE, 6X16 •••••••••••• 38 5

BOLT, FLANGE, 6X18 •••••••••••• 42 18

BOLT, FLANGE, 6X20 •••••••••••• 71 14

BOLT, FLANGE, 6X22 •••••••••••• 27 10

BOLT, FLANGE, 6X25 •••••••••••• 27 22

BOLT, FLANGE, 6X28 •••••••••••• 40 12
BOLT, FLANGE, 6X30 •••••••••••• 34 19

BOLT, FLANGE, 6X32 •••••••••••• 27 11
BOLT, FLANGE, 6X35 •••••••••••• 37 11

BOLT, FLANGE, 6X40 •••••••••••• 27 12

2019.10.20 E

74 9
79 7
83 23
85 9

72 20

56 14
61 16
67 16
85 18

34 10
46 40
62 26
81 22

84 33

42 17
47 20
48 10
63
84 34

62 25
81 23

76 15

32 12
39 11
49 17
54 20
84 35

35 11
38 6
49 13
57 7
84 36

37 10
82 18

41 7
42 15

34 20

11

24

16

BOLT, FLANGE, 6X40•••••••••••• 37 12

BOLT, FLANGE, 6X6••••••••••••• 32 8
BOLT, FLANGE, 6X65•••••••••••• 39 12

BOLT, FLANGE, 8X16•••••••••••• 70 19
BOLT, FLANGE, 8X18•••••••••••• 67 17
BOLT, FLANGE, 8X20•••••••••••• 72 21
BOLT, FLANGE, 8X35•••••••••••• 71 18
BOLT, FLANGE, 8X40•••••••••••• 70 20
BOLT, FLANGE, 8X65•••••••••••• 72 22
BOLT, HANDLE LEVER PIVOT •••••• 53 15

BOLT, HEAD COVER•••••••••••••• 26 3
BOLT, HEX., 5X12•••••••••••••• 41 5
BOLT, HEX., 6X12•••••••••••••• 72 14
BOLT, HEX., 6X20•••••••••••••• 80 20
BOLT, OIL, 10X25•••••••••••••• 54 14

BOLT, PIN••••••••••••••••••••• 59 6
BOLT, SEALING, 12MM••••••••••• 27 3
BOLT, SEAT HINGE•••••••••••••• 67 13
BOLT, SETTING••••••••••••••••• 40 4
BOLT, SOCKET, 5X9••••••••••••• 82 14
BOLT, SOCKET, 8X18•••••••••••• 36 6
BOLT, SOCKET, 8X22•••••••••••• 72 13
BOLT, SOCKET, 8X27•••••••••••• 58 15
BOLT, SPECIAL, 6X22••••••••••• 78 6
BOLT, STUD, 10X22••••••••••••• 64 15
BOLT, STUD, 8X25•••••••••••••• 27 20
BOLT, SWINGARM PIVOT•••••••••• 74 6
BOLT, TORX, 8X25•••••••••••••• 59 15
BOOT B•••••••••••••••••••••••• 59 8

BOOT COMP.•••••••••••••••••••• 54 4

BOOT, PIN BUSH•••••••••••••••• 59 7

BOX COMP., BATTERY•••••••••••• 79 5
BRACKET SUB ASSY., FR. •••••••• 59 14
BRACKET SUB ASSY., RR. •••••••• 63 8
BRACKET, L. HEADLIGHT ••••••••• 50 3
BRACKET, R. HEADLIGHT ••••••••• 50 2
BULB, POSITION•••••••••••••••• 76 1

BULB, TAILLIGHT••••••••••••••• 78 4
BULB, WINKER•••••••••••••••••• 77 11
BUSH, 15MM•••••••••••••••••••• 45 3
BUSH, 20MM•••••••••••••••••••• 45 7

BUSH, SPLINE, 20MM•••••••••••• 45 10

[ C ]

CABLE COMP. A, THROTTLE ••••••• 53 1

LE COMP. B, THROTTLE••••••• 53 3

CAB
CABLE COMP., CLUTCH••••••••••• 53 4
CABLE COMP., SEAT LOCK •••••••• 67 12

42 19

42 16

54 13

61 18

63 14

61 4

63 13

77 2

20

15

95

5

Page Ref.Part name Page Ref.Part name Page Ref.Part name

CABLE, STARTER MOTOR ••••••••• 40 7
CALIPER SUB ASSY., RR. ••••••• 63 6
CALIPER SUB ASSY., R. FR. •••• 59 13
CAMSHAFT COMP., EX. •••••••••• 29 3
CAMSHAFT COMP., IN. •••••••••• 29 2
CAP ASSY., NOISE SUPPRESSOR •• 80 3
CAP COMP., RADIATOR •••••••••• 83 6
CAP, 14MM •••••••••••••••••••• 37 5
CAP, 30MM •••••••••••••••••••• 37 6
CAP, BLEEDER ••••••••••••••••• 59 4

CAP, CHANGE SWITCH CONTACT ••• 47 13
CAP, DUMMY ••••••••••••••••••• 80 9
CAP, FUEL FILLER ••••••••••••• 66 10
CAP, LOCK NUT •••••••••••••••• 52 1
CAP, MASTER CYLINDER ••••••••• 54 7

CAP, RESERVE TANK •••••••••••• 83 13
CAP, SWINGARM END •••••••••••• 74 5
CASE ASSY., UNDER •••••••••••• 51 4
CASE ASSY., UPPER •••••••••••• 51 3
CASE COMP., L. FR. BOTTOM •••• 58 14
CASE COMP., R. FR. BOTTOM •••• 58 6
CASE COMP., THERMOSTAT ••••••• 83 18
CASE SUB ASSY., AIR CLEANER •• 69 6
CASE, DRIVE CHAIN •••••••••••• 74 1
CATCH COMP., SEAT •••••••••••• 67 8
CENTER, CLUTCH ••••••••••••••• 35 3
CHAIN, CAM ••••••••••••••••••• 32 1
CHAIN, DRIVE ••••••••••••••••• 74 2
CIRCLIP •••••••••••••••••••••• 61 14
CIRCLIP, 17MM •••••••••••••••• 46 33
CIRCLIP, EXTERNAL, 28MM •••••• 44 18
CIRCLIP, INTERNAL, 12MM •••••• 42 14
CIRCLIP, INTERNAL, 18.8 •••••• 54 16
CIRCLIP, INTERNAL, 22MM •••••• 34 17
CLAMPER COMP., FR. BRAKE HOSE 56 3
CLAMPER, FR. BRAKE HOSE •••••• 54 3
CLAMPER, RR. BRAKE HOSE •••••• 61 1
CLAMP, MASTER CYLINDER OIL

CLAMP, TUBE •••••••••••••••••• 69 15

CLAMP, WATER HOSE •••••••••••• 83 21
CLIP B, BREATHER TUBE •••••••• 69 1
CLIP, BUMPER SEAL •••••••••••• 85 11

CLIP, KICK STARTER ARM ••••••• 71 7
CLIP, PISTON PIN, 14MM ••••••• 43 5
CLIP, SNAP FITTING ••••••••••• 68 7

CLIP, SWITCH COVER ••••••••••• 71 16
CLIP, TUBE ••••••••••••••••••• 84 28

CLIP, WIRE HARNESS, 25MM ••••• 77 12
COIL COMP., IGNITION ••••••••• 80 1
COLLAR A, HANDLE SETTING ••••• 55 12
COLLAR B, HANDLE SETTING ••••• 55 13

HOSE 61 9

96

63 11

61 8

84 29

86 12

85 14

19

30

PART NAME INDEX

COLLAR, 6.2X11 •••••••••••••••• 84 27
COLLAR, 8.5X7 ••••••••••••••••• 70 16
COLLAR, FR. AXLE DISTANCE ••••• 60 5
COLLAR, FR. WHEEL SIDE •••••••• 60 4
COLLAR, HORN SETTING •••••••••• 80 13
COLLAR, KICK SPRING ••••••••••• 48 8
COLLAR, L. RR. WHEEL SIDE ••••• 64 5
COLLAR, MUFFLER MOUNTING •••••• 70 9
COLLAR, RR. AXLE DISTANCE ••••• 64 8
COLLAR, RR. WHEEL SIDE •••••••• 64 6
COLLAR, SIDE COVER SETTING •••• 76 12
COLLAR, SPLINE, 17X20X11 •••••• 45 13
COLLAR, STARTER REDUCTION ••••• 36 5
COLLAR, SWINGARM PIVOT •••••••• 74 10
COLLAR, TAILLIGHT ••••••••••••• 78 3
COLLAR, WATER PASS, 13X8 •••••• 34 1
CONNECTOR, MASTER CYLINDER •••• 61 3
CONTACT ASSY., CHANGE SWITCH •• 42 7
CORD COMP., OXYGEN SENSOR ••••• 70 11
COTTER, VALVE ••••••••••••••••• 29 13
COUNTERSHAFT •••••••••••••••••• 45 2
COVER ASSY., BATTERY •••••••••• 79 6
COVER B, CHANGE PEDAL ••••••••• 71 20
COVER COMP., L. RR. ••••••••••• 37 2
COVER COMP., RR. HANDLE ••••••• 55 4
COVER COMP., R. CRANKCASE ••••• 34 2
COVER COMP., WATER PUMP ••••••• 39 3
COVER SET, FR. HANDLE ••••••••• 55 3
COVER SET, FR. TOP •••••••••••• 85 2
COVER SET, L. RR. BODY •••••••• 68 2
COVER SET, L. SIDE •••••••••••• 85 8
COVER SET, R. RR. BODY •••••••• 68 1
COVER SET, R. SIDE •••••••••••• 85 6
COVER SET, TAIL ••••••••••••••• 68 4
COVER SUB ASSY., AIR CLEANER •• 69 7
COVER, BATTERY MAINTENANCE •••• 86 2
COVER, CHANGE PEDAL ••••••••••• 71 5
COVER, COUPLER •••••••••••••••• 82 9
COVER, CYLINDER HEAD •••••••••• 26 1
COVER, FR. •••••••••••••••••••• 85 1
COVER, FR. MAIN PIPE •••••••••• 86 4
COVER, FUEL PUMP •••••••••••••• 66 9
COVER, LOWER •••••••••••••••••• 85 7
COVER, L. CRANKCASE ••••••••••• 37 1
COVER, L. MAIN PIPE SIDE •••••• 86 7
COVER, L. PIVOT ••••••••••••••• 86 3
COVER, O2 SENSOR •••••••••••••• 70 12
COVER, RESERVE TANK

COVER, RR. LOWER •••••••••••••• 76 17
COVER, RR. MAIN PIPE •••••••••• 86 5
COVER, R. MAIN PIPE SIDE •••••• 86 6
COVER, R. PIVOT ••••••••••••••• 86 1
COVER, SEAT LOCK KEY •••••••••• 76 6
COVER, STARTER MOTOR TERMINAL • 40 8
COVER, TAILLIGHT •••••••••••••• 68 5
COVER, TAIL CAP ••••••••••••••• 70 4
COVER, THERMOSTAT ••••••••••••• 83 19
CRANKCASE COMP., R. ••••••••••• 42 1

MAINTENANCE 86 8

2019.10.20 E

CRANKCASE SET, L.••••••••••••• 42 2
CRANKSHAFT COMP.•••••••••••••• 43 1
CUP COMP., OIL•••••••••••••••• 61 6
CUSHION ASSY., RR.•••••••••••• 75 1
CYLINDER COMP.•••••••••••••••• 33 1
CYLINDER SET, MASTER•••••••••• 54 11
CYLINDER SUB ASSY., FR. BRAKE

INDER SUB ASSY., RR. BRAKE

CYL

[ D ]

DAMPER SET, WHEEL••••••••••••• 64 1
DIAPHRAGM••••••••••••••••••••• 54 9

DISK, CLUTCH FRICTION ••••••••• 35 4
DISK, FR. BRAKE••••••••••••••• 60 8
DISK, RR. BRAKE••••••••••••••• 64 13
DOWEL PIN, 10X12•••••••••••••• 27 21

DOWEL PIN, 8X12••••••••••••••• 37 7

DOWEL PIN, 8X14••••••••••••••• 27 16
DOWEL PIN, 8X16••••••••••••••• 34 11
DRIVER, SCREW••••••••••••••••• 87 4
DRUM, GEARSHIFT••••••••••••••• 47 5
DUCT, INLET••••••••••••••••••• 69 8
DUST SEAL••••••••••••••••••••• 58 18
DUST SEAL, 21X37X7•••••••••••• 60 12
DUST SEAL, STEERING HEAD•••••• 56 9

[ E ]

ELEMENT COMP., AIR CLEANER •••• 69 2
EMBLEM, PRODUCT••••••••••••••• 55 7
E-RING, 6MM••••••••••••••••••• 41 6

[ F ]

FAN COMP., COOLING•••••••••••• 83 4
FENDER B, FR.••••••••••••••••• 57 2
FENDER B, RR.••••••••••••••••• 76 9
FENDER SET A, FR.••••••••••••• 57 1
FENDER, RR. LOWER••••••••••••• 76 8
FENDER, RR. UPPER••••••••••••• 76 7
FILTER SET•••••••••••••••••••• 66 3
FLANGE SUB ASSY., DRIVEN •••••• 64 7
FLYWHEEL COMP.•••••••••••••••• 38 1
FORK ASSY., L. FR.•••••••••••• 58 13
FORK ASSY., R. FR.•••••••••••• 58 1
FORK, CENTER GEARSHIFT •••••••• 47 2
FORK, L. GEARSHIFT•••••••••••• 47 3
FORK, R. GEARSHIFT•••••••••••• 47 1
FUEL UNIT••••••••••••••••••••• 66 13
FUSE, MINI•••••••••••••••••••• 79 12

MASTER 54 5

MASTER 61 5

61 12

33 3

41 4
42 12

81 25

13

5

Page Ref.Part name Page Ref.Part name Page Ref.Part name

[ G ]

GASKET COMP., CYLINDER HEAD

GASKET, CYLINDER ••••••••••••• 33 2
GASKET, CYLINDER HEAD •••••••• 27 4
GASKET, EX. PIPE ••••••••••••• 70 1
GASKET, L. CRANKCASE COVER ••• 37 3
GASKET, R. CRANKCASE COVER ••• 34 5
GASKET, TENSIONER LIFTER ••••• 32 6
GASKET, WATER PUMP ••••••••••• 39 4
GAUGE, OIL LEVEL ••••••••••••• 34 6
GEAR A, BALANCER DRIVEN •••••• 43 7
GEAR A, PRIMARY DRIVE •••••••• 35 10
GEAR B, BALANCER DRIVEN •••••• 43 7
GEAR B, PRIMARY DRIVE •••••••• 35 10
GEAR COMP., STARTER DRIVEN ••• 36 1
GEAR C, BALANCER DRIVEN •••••• 43 7
GEAR C, PRIMARY DRIVE •••••••• 35 10
GEAR, COUNTERSHAFT FIFTH ••••• 45 14
GEAR, COUNTERSHAFT FOURTH •••• 45 11
GEAR, COUNTERSHAFT SECOND •••• 45 6
GEAR, COUNTERSHAFT SIXTH ••••• 45 17
GEAR, COUNTERSHAFT THIRD ••••• 45 9
GEAR, COUNTER FIRST •••••••••• 45 4
GEAR, MAINSHAFT FIFTH •••••••• 45 12
GEAR, MAINSHAFT SECOND ••••••• 45 5
GEAR, MAINSHAFT SIXTH •••••••• 45 16
GEAR, MAINSHAFT THIRD & FOURTH 45 8
GEAR, OIL PUMP DRIVEN •••••••• 41 3
GEAR, STARTER REDUCTION •••••• 36 3
GEAR, WATER PUMP DRIVEN •••••• 39 6
GRIP ••••••••••••••••••••••••• 87 2
GRIP COMP., THROTTLE ••••••••• 53 10
GRIP, L. HANDLE •••••••••••••• 53 11
GRIP, RR. •••••••••••••••••••• 67 2
GROMMET •••••••••••••••••••••• 76 5
GROMMET, AIR CLEANER CASE •••• 86 9
GROMMET, MAIN PIPE COVER ••••• 85 3
GROMMET, SIDE COVER •••••••••• 55 6
GUARD, CHANGE SWITCH CORD •••• 37 4
GUARD, R. HEEL ••••••••••••••• 72 2
GUIDE A, CAM CHAIN ••••••••••• 32 7
GUIDE B, CAM CHAIN ••••••••••• 32 5
GUIDE COMP., RR. BRAKE HOSE •• 63 7
GUIDE, CLUTCH OUTER •••••••••• 35 2
GUIDE, EX. VALVE ••••••••••••• 27 2

[ H ]

HARNESS, WIRE •••••••••••••••• 80 6
HEADLIGHT ASSY. •••••••••••••• 50 1
HEAD ASSY., CYLINDER ••••••••• 27 1
HINGE, SEAT •••••••••••••••••• 67 6
HOLDER ••••••••••••••••••••••• 77 5
HOLDER SUB ASSY., ELEMENT •••• 69 9
HOLDER, BRUSH •••••••••••••••• 40 5
HOLDER, COUPLER •••••••••••••• 82 8
HOLDER, L. MAIN STEP ••••••••• 72 5

COVER 26 2

PART NAME INDEX

HOLDER, L. PILLION STEP ••••••• 72 10
HOLDER, MIRROR •••••••••••••••• 54 8
HOLDER, R. MAIN STEP •••••••••• 72 4
HOLDER, R. PILLION STEP ••••••• 72 9
HORN COMP. •••••••••••••••••••• 80 12
HOSE COMP., FR. BRAKE ••••••••• 54 2
HOSE COMP., FUEL FEED ••••••••• 66 12
HOSE COMP., RR. BRAKE ••••••••• 61 2
HOSE, HEAD OUTLET ••••••••••••• 83 12
HOSE, RADIATOR INLET •••••••••• 83 10
HOSE, RADIATOR OUTLET ••••••••• 83 11
HOSE, RR. BRAKE MASTER

HOUSING, FR. THROTTLE ••••••••• 53 12
HOUSING, RR. THROTTLE ••••••••• 53 13

[ I ]

IMPELLER, WATER PUMP •••••••••• 39 1
INJECTOR ASSY., FUEL •••••••••• 49 10
INSULATOR, IN. PIPE ••••••••••• 27 6

[ J ]

JOINT COMP., INJECTOR ••••••••• 49 12
JOINT, BRAKE ROD •••••••••••••• 61 15
JOINT, DRIVE CHAIN •••••••••••• 74 3
JOINT, WATER •••••••••••••••••• 27 7

[ K ]

KEY SET ••••••••••••••••••••••• 82 1
KEY, BLANK •••••••••••••••••••• 82 5
KEY, SEAT LOCK •••••••••••••••• 67 11
KEY, WOODRUFF, 4MM •••••••••••• 43 13

[ L ]

LABEL, AIR CLEANER ELEMENT

LABEL, DRIVE CAUTION •••••••••• 88 3
LABEL, RADIATOR CAP ••••••••••• 83 7
LABEL, TIRE & DRIVE CHAIN ••••• 88 1
LENS COMP., L. WINKER ••••••••• 77 7
LENS COMP., R. WINKER ••••••••• 77 3
LEVER COMP., CLUTCH ••••••••••• 34 7
LEVER, L. STEERING HANDLE ••••• 53 14
LEVER, R. STEERING HANDLE ••••• 54 12
LIFTER ASSY., TENSIONER ••••••• 32 4
LIGHT ASSY., LICENSE •••••••••• 76 2
LIGHT ASSY., L. RR. WINKER •••• 77 10
LIGHT ASSY., R. RR. WINKER •••• 77 9
LIGHT COMP., LICENSE •••••••••• 76 3

[ M ]

MAINSHAFT ••••••••••••••••••••• 45 1

2019.10.20 E

CYLINDER 61 7

14

NOTICE 88 2

MARK•••••••••••••••••••••••••• 89 3

MARK, HONDA••••••••••••••••••• 89 1

METER ASSY., COMBINATION •••••• 51 1
METER COMP., LCD•••••••••••••• 51 2
MIRROR COMP., L.•••••••••••••• 52 3
MIRROR COMP., R.•••••••••••••• 52 2
MOTOR ASSY., STARTER•••••••••• 40 1
MOTOR COMP., FAN•••••••••••••• 83 5
MUFFLER COMP., EX.•••••••••••• 70 3

[ N ]

NUT-WASHER, 6MM••••••••••••••• 40 9
NUT, CLIP, 4MM•••••••••••••••• 55 5
NUT, CLIP, 5MM•••••••••••••••• 57 5

NUT, CLIP, 6MM•••••••••••••••• 79 9

NUT, FLANGE, 10MM••••••••••••• 82 17
NUT, FLANGE, 12MM••••••••••••• 38 4
NUT, FLANGE, 3MM•••••••••••••• 84 26
NUT, FLANGE, 6MM•••••••••••••• 53 19

NUT, FLANGE, 8MM•••••••••••••• 27 13

NUT, HEX. CAP, 8MM•••••••••••• 70 15
NUT, HEX., 12MM••••••••••••••• 72 15
NUT, HEX., 6MM•••••••••••••••• 67 14

NUT, HEX., 8MM•••••••••••••••• 53 17

NUT, LOCK••••••••••••••••••••• 52 4
NUT, SPECIAL FLANGE, 14MM ••••• 35 12
NUT, SPECIAL, 6MM••••••••••••• 57 4

NUT, SPECIAL, 6X7••••••••••••• 82 11
NUT, SPRING, 4MM•••••••••••••• 85 13
NUT, STEERING STEM LOCK ••••••• 56 6
NUT, U, 10MM•••••••••••••••••• 55 11

NUT, U, 12MM•••••••••••••••••• 60 10

[ O ]

OIL PUMP ASSY.•••••••••••••••• 41 2
OIL SEAL, 12X18X4••••••••••••• 34 12
OIL SEAL, 12X20X5••••••••••••• 34 14

90 13

68 8
85
86 15

84 25

54 19
66 15
79 10

70 17

74 12

62 22

74 11

64 16
73 7
75 4

65 17

39 10

15

11

18

2



97

5

Page Ref.Part name Page Ref.Part name Page Ref.Part name

OIL SEAL, 12X22X7 •••••••••••• 47 19
OIL SEAL, 16X28X7 •••••••••••• 34 13
OIL SEAL, 20X34X7 •••••••••••• 46 39
OIL SEAL, 26X37X6 •••••••••••• 65 18
OIL SEAL, 28X42X7 •••••••••••• 65 21
O-RING ••••••••••••••••••••••• 49 3

O-RING, 12.8X1.8 ••••••••••••• 34 16
O-RING, 13.8X2.4 ••••••••••••• 37 8
O-RING, 14.8X1.9 ••••••••••••• 27 18
O-RING, 14.8X2.4 ••••••••••••• 61 20
O-RING, 18X3 ••••••••••••••••• 34 15
O-RING, 1.5X9.5 •••••••••••••• 32 9
O-RING, 21X2.4 ••••••••••••••• 42 21
O-RING, 24.4X3.1 ••••••••••••• 40 10
O-RING, 30MM ••••••••••••••••• 37 9
O-RING, 4X2 •••••••••••••••••• 40 11
O-RING, 51X2 ••••••••••••••••• 65 22
O-RING, 6.3X2.2 •••••••••••••• 49 14
O-RING, FUEL PUMP •••••••••••• 66 8
O-RING, IN. PIPE ••••••••••••• 27 17
O-RING, THROTTLE BODY •••••••• 49 2
OUTER COMP., CLUTCH •••••••••• 35 1
OUTER COMP., STARTING CLUTCH • 36 2

[ P ]

PACKING, DRAIN COCK, 12.5X20 • 42 11
PACKING, FUEL FILLER CAP ••••• 66 11
PAD SET, FR. BRAKE ••••••••••• 59 2
PAD SET, RR. ••••••••••••••••• 63 1
PEDAL COMP., RR. BRAKE ••••••• 71 12
PEDAL, GEAR CHANGE ••••••••••• 71 1
PGM-FI UNIT •••••••••••••••••• 80 18
PIECE, OIL LOCK •••••••••••••• 58 7
PINION, KICK STARTER ••••••••• 48 1
PIN C, PILLION STEP •••••••••• 72 19
PIN D, JOINT ••••••••••••••••• 62 24
PIN, HANGER •••••••••••••••••• 59 10

PIN, PISTON •••••••••••••••••• 43 4
PIN, SHIFT RETURN SPRING ••••• 47 12
PIN, SPLIT, 1.6X15 ••••••••••• 72 18
PIN, SPLIT, 2.0X12 ••••••••••• 71 17
PIN, SPLIT, 2.0X15 ••••••••••• 62 23
PIN, SPLIT, 3.0X25 ••••••••••• 73 9
PIPE COMP., FR. FORK ••••••••• 58 3
PIPE COMP., STEERING HANDLE •• 55 1
PIPE, CP ••••••••••••••••••••• 77 1
PIPE, IN. •••••••••••••••••••• 27 5
PIPE, MAIN STAND PIVOT ••••••• 73 3
PIPE, SEAT ••••••••••••••••••• 58 11
PISTON ••••••••••••••••••••••• 43 3

PISTON SET, MASTER CYLINDER •• 61 10
PIVOT, SHIFT DRUM STOPPER ARM 47 15

98

58 19
66 2

63 9

59 12
63 3

PART NAME INDEX

PLATE A2, FIXING •••••••••••••• 45 19
PLATE COMP., SHIFT DRUM

PLATE, BEARING HOLDER ••••••••• 46 28
PLATE, CLUTCH ••••••••••••••••• 35 5
PLATE, CLUTCH LIFTER •••••••••• 35 7

4

PLATE, CLUTCH PRESSURE •••••••• 35 6
PLATE, DIAPHRAGM •••••••••••••• 54 10

PLATE, KICK STOPPER ••••••••••• 48 2
PLATE, PILLION STEP CLICK ••••• 72 8
PLATE, R. COVER ••••••••••••••• 34 3
PLATE, STEP LOWER ••••••••••••• 72 3
PLATE, TENSIONER SETTING •••••• 32 3
PLUG, BEARING PUSH •••••••••••• 42 3
PLUG, BREATHER TUBE ••••••••••• 69 12
PLUG, PIN ••••••••••••••••••••• 63 15
PLUG, SPARK ••••••••••••••••••• 27 8
PROTECTOR ••••••••••••••••••••• 54 6
PROTECTOR, MUFFLER •••••••••••• 70 6
PUMP ASSY., FUEL •••••••••••••• 66 1

[ R ]

RACE, STEERING BOTTOM BALL •••• 56 5
RACE, STEERING BOTTOM CONE •••• 56 8
RACE, STEERING TOP BALL ••••••• 56 4
RACE, STEERING TOP CONE ••••••• 56 7
RADIATOR COMP. •••••••••••••••• 83 1
RATCHET, STARTER DRIVE •••••••• 48 3
RECEIVER, CLUTCH CABLE •••••••• 34 9
RECTIFIER COMP., REGULATOR •••• 80 4
RECTIFIER COMP., SILICON •••••• 80 5
REFLECTOR, RR. REFLEX ••••••••• 76 4
RELAY ASSY., POWER •••••••••••• 80 17
RELAY COMP., WINKER ••••••••••• 80 15
RESONATOR ••••••••••••••••••••• 69 14
RETAINER •••••••••••••••••••••• 63 5
RETAINER, FUEL PUMP ••••••••••• 66 6
RETAINER, VALVE SPRING •••••••• 29 11
RING •••••••••••••••••••••••••• 40 6
RING SET, PISTON •••••••••••••• 43 2
RING, BACK UP ••••••••••••••••• 58 5
RING, OIL SEAL STOP ••••••••••• 58 17
RING, PISTON •••••••••••••••••• 58 8
RING, SEAL •••••••••••••••••••• 49 11
RING, STOPPER ••••••••••••••••• 58 10

ROD COMP., PUSH ••••••••••••••• 61 11
ROD, CLUTCH LIFTER •••••••••••• 35 9
ROD, TIE •••••••••••••••••••••• 71 4
ROLLER, 3X8.5 ••••••••••••••••• 47 21
ROLLER, 4X23.8 •••••••••••••••• 39 13

ROTOR SET, OIL PUMP ••••••••••• 41 1
RUBBER C, SEAT SETTING •••••••• 67 7
RUBBER, BALANCER DUMPER ••••••• 43 8
RUBBER, GEAR CHANGE PEDAL ••••• 71 6

2019.10.20 E

STOPPER 47 6

61 13

59 5
63 12

41 8

RUBBER, HEADLIGHT CASE

BER, HEAT GUARD•••••••••••• 83 15

RUB
RUBBER, MAIN STEP••••••••••••• 72 6
RUBBER, MOUNT••••••••••••••••• 70 5
RUBBER, MOUNTING•••••••••••••• 26 4
RUBBER, MUFFLER MOUNTING •••••• 70 8
RUBBER, PROTECTOR PACKING ••••• 70 2
RUBBER, RADIATOR LOWER •••••••• 83 16
RUBBER, RADIATOR MOUNTING ••••• 83 9
RUBBER, R. COVER•••••••••••••• 34 4
RUBBER, SEAT SETTING•••••••••• 67 5
RUBBER, SHOCK••••••••••••••••• 79 4
RUBBER, SIDE COVER•••••••••••• 78 5
RUBBER, STAND STOPPER ••••••••• 73 4
RUBBER, TAILLIGHT BRACKET ••••• 80 10

[ S ]

SCREEN, OIL FILTER•••••••••••• 42 5
SCREW-WASHER, 4X10•••••••••••• 49 15
SCREW-WASHER, 4X12•••••••••••• 54 18

SCREW-WASHER, 4X14•••••••••••• 55 14
SCREW-WASHER, 4X16•••••••••••• 49 16
SCREW-WASHER, 5X12•••••••••••• 49 5
SCREW, 6X12••••••••••••••••••• 86 10
SCREW, BLEEDER•••••••••••••••• 59 3

SCREW, FLAT, 4X12••••••••••••• 54 17
SCREW, FLAT, 4X45••••••••••••• 61 17
SCREW, OVAL, 6X45••••••••••••• 55 10
SCREW, PAN, 4X8.5••••••••••••• 83 3
SCREW, PAN, 5X11.5•••••••••••• 57 6
SCREW, PAN, 5X14•••••••••••••• 86 14
SCREW, PAN, 5X15•••••••••••••• 70 13
SCREW, PAN, 5X22•••••••••••••• 76 13
SCREW, PAN, 5X25•••••••••••••• 53 16
SCREW, PAN, 6X10•••••••••••••• 85 12

SCREW, PAN, 6X14•••••••••••••• 57 3

SCREW, PAN, 6X18.5•••••••••••• 79 8
SCREW, SIDE STAND PIVOT ••••••• 73 6
SCREW, TAPPING, 3X20•••••••••• 51 5
SCREW, TAPPING, 4X12•••••••••• 76 18

SCREW, TAPPING, 4X16•••••••••• 85 17
SCREW, TAPPING, 5X16•••••••••• 50 5

SCREW, TAPPING, 5X20•••••••••• 69 17
SCREW, TAPPING, 5X25•••••••••• 69 18
SCREW, U-LOCK FLAT, 6X12 •••••• 82 16
SCREW, VISOR SPECIAL SETTING •• 55 9

MOUNTING 83 22

61 21

63 10

86 13

70 14

77 13

51 6
55 15
76 14
77 14
86 17

68 6

5

Page Ref.Part name Page Ref.Part name Page Ref.Part name

SCREW, VISOR SPECIAL SETTING • 76 11

SEAL SET, FR. FORK ••••••••••• 58 12
SEAL SET, PISTON ••••••••••••• 59 1

SEAL, AIR CLEANER CASE ••••••• 69 5
SEAL, DUST ••••••••••••••••••• 66 7
SEAL, ELEMENT •••••••••••••••• 69 3

SEAL, MECHANICAL ••••••••••••• 39 2
SEAL, VALVE STEM ••••••••••••• 29 1
SEAT COMP., DOUBLE ••••••••••• 67 4
SEAT, RATCHET SPRING ••••••••• 48 6
SEAT, SPRING UPPER ••••••••••• 58 9
SEAT, VALVE SPRING ••••••••••• 29 12
SENSOR ASSY., SPEED •••••••••• 42 8
SENSOR ASSY., WATER

SENSOR SET ••••••••••••••••••• 49 1
SENSOR, OXYGEN ••••••••••••••• 70 10
SET RING, 20MM ••••••••••••••• 46 34
SET, BANK ANGLE SENSOR ••••••• 81 26
SHAFT, GEARSHIFT FORK •••••••• 47 4
SHAFT, REDUCTION GEAR •••••••• 36 4
SHAFT, ROCKER ARM •••••••••••• 29 6
SHAFT, WATER PUMP •••••••••••• 39 5
SHIM, TAPPET ••••••••••••••••• 29 14

SHROUD COMP. ••••••••••••••••• 83 2
SHUTTER, KEY ••••••••••••••••• 82 4
SLEEVE, RR. WHEEL •••••••••••• 64 4
SLIDER, CHAIN •••••••••••••••• 74 7
SLIDER, THROTTLE CABLE ••••••• 53 2
SOCKET COMP., TAILLIGHT •••••• 78 2
SOCKET COMP., WINKER ••••••••• 77 4
SPACER, IGNITION COIL •••••••• 80 2
SPANNER, 10X12 ••••••••••••••• 87 7
SPANNER, 10X14 ••••••••••••••• 87 8
SPANNER, 12X17 ••••••••••••••• 87 9
SPANNER, 8 ••••••••••••••••••• 87 6
SPINDLE COMP., GEARSHIFT ••••• 47 9
SPINDLE, KICK STARTER •••••••• 48 5
SPRING ASSY., MAIN STAND ••••• 73 2
SPRING ASSY., SIDE STAND ••••• 73 10
SPRING, BALANCER GEAR •••••••• 43 9
SPRING, BEARING PUSH ••••••••• 42 4
SPRING, BRAKE PEDAL •••••••••• 71 13
SPRING, CARBON BRUSH ••••••••• 40 3
SPRING, CHANGE SWITCH CONTACT 47 14
SPRING, CLUTCH ••••••••••••••• 35 8
SPRING, CLUTCH LEVER ••••••••• 34 8
SPRING, FR. CUSHION REBOUND •• 58 4
SPRING, FR. FORK ••••••••••••• 58 2
SPRING, GEARSHIFT ARM •••••••• 47 10
SPRING, GEARSHIFT DRUM STOPPER 47 8
SPRING, GEARSHIFT RETURN ••••• 47 11

TEMPERATURE 27 9

82 15
85 10
86 11

63 2

30 14
31 14

PART NAME INDEX

SPRING, KICK RETURN ••••••••••• 48 7
SPRING, KICK STARTER •••••••••• 71 9
SPRING, KICK STARTER STOPPER •• 72 1
SPRING, LOCK KEY SETTING •••••• 67 3
SPRING, PAD ••••••••••••••••••• 59 9

SPRING, RATCHET ••••••••••••••• 48 4
SPRING, SEAT LOCK ••••••••••••• 67 9
SPRING, STOP SWITCH ••••••••••• 71 11
SPRING, THRUST •••••••••••••••• 43 10

4

SPRING, VALVE INNER ••••••••••• 29 10
SPRING, VALVE OUTER ••••••••••• 29 9
SPROCKET COMP., FINAL DRIVEN •• 64 2
SPROCKET, DRIVE ••••••••••••••• 45 18
STAND COMP., MAIN ••••••••••••• 73 1
STATOR COMP. •••••••••••••••••• 38 2
STAY COMP., FR. TOP COVER ••••• 82 10
STAY COMP., RESERVE TANK &

STAY, HARNESS ••••••••••••••••• 82 7
STAY, LICENSE LIGHT ••••••••••• 76 10
STAY, L. UNDER COVER •••••••••• 85 5
STAY, RADIATOR LOWER •••••••••• 83 8
STAY, R. UNDER COVER •••••••••• 85 4
STAY, SEAT HINGE •••••••••••••• 67 1
STAY, WIRE •••••••••••••••••••• 49 6
STEM SUB ASSY., STEERING •••••• 56 11
STOPPER COMP., GEARSHIFT DRUM • 47 7
STRIPE A, L. FR. FENDER ••••••• 89 5
STRIPE A, L. SIDE COVER ••••••• 89 7
STRIPE A, R. FR. FENDER ••••••• 89 4
STRIPE A, R. SIDE COVER ••••••• 89 6
STRIPE B, L. SIDE COVER ••••••• 89 9
STRIPE B, R. SIDE COVER ••••••• 89 8
STRIPE, FR. TOP COVER ••••••••• 90 12
STRIPE, L. RR. BODY COVER ••••• 90 11
STRIPE, R. RR. BODY COVER ••••• 89 10
SUB HARNESS, BATTERY •••••••••• 79 2
SUB HARNESS, FR. •••••••••••••• 80 7
SUSPENSION, ENGINE CONTROL

SUSPENSION, RELAY CASE •••••••• 80 14
SUSPENSION, WINKER RELAY •••••• 80 16
SWINGARM SUB ASSY., RR. ••••••• 74 8
SWITCH ASSY., COMBINATION &

SWITCH ASSY., FR. STOP •••••••• 54 1
SWITCH ASSY., RR. STOP •••••••• 71 10
SWITCH ASSY., STARTER MAGNETIC 79 3
SWITCH COMP., COMBINATION &

SWITCH COMP., FR. LEVER ••••••• 53 9
SWITCH UNIT, DIMMER ••••••••••• 53 6
SWITCH UNIT, HORN ••••••••••••• 53 7
SWITCH UNIT, STARTER •••••••••• 53 5
SWITCH UNIT, WINKER ••••••••••• 53 8

2019.10.20 E

CABLE 42 6

UNIT 80 19

LOCK 82 2

LOCK 82 3

63 4

[ T ]

TAILLIGHT COMP.••••••••••••••• 78 1

K COMP., FUEL•••••••••••••• 66 5

TAN
TANK, RADIATOR RESERVE •••••••• 83 14
TENSIONER COMP., CAM CHAIN •••• 32 2
TERMINAL SET, BRUSH••••••••••• 40 2
THERMOSTAT•••••••••••••••••••• 83 17
THREAD COMP., STEERING HEAD

THROTTLE BODY ASSY.••••••••••• 49 7
TIRE, FR.••••••••••••••••••••• 60 7
TIRE, RR.••••••••••••••••••••• 64 11
TRAY, FUEL•••••••••••••••••••• 66 4
TUBE, 5X180••••••••••••••••••• 34 18
TUBE, 5.3X370••••••••••••••••• 84 32
TUBE, AIR CLEANER CONNECTING •• 69 10
TUBE, BREATHER•••••••••••••••• 69 13
TUBE, BYPASS•••••••••••••••••• 83 20
TUBE, RESERVE TANK OVERFLOW ••• 84 31
TUBE, VINYL, 8X12X300 ••••••••• 69 20

[ V ]

VALVE SET, IDLE AIR CONTROL••• 49 9
VALVE, EX.•••••••••••••••••••• 29 8
VALVE, IN.•••••••••••••••••••• 29 7
VALVE, RIM•••••••••••••••••••• 60 2

[ W ]

WASHER, 12MM•••••••••••••••••• 39 9
WASHER, 12X24X2.3••••••••••••• 38 3
WASHER, 12.2X17X1.5••••••••••• 27 14
WASHER, 14.1MM•••••••••••••••• 35 15
WASHER, 15.5X22••••••••••••••• 71 15
WASHER, 17X22••••••••••••••••• 73 8
WASHER, 20MM•••••••••••••••••• 35 14
WASHER, 25X20.2X1••••••••••••• 46 32
WASHER, 28.1X36X1.8••••••••••• 43 12
WASHER, 28.2X45X1.0••••••••••• 43 11
WASHER, 3X11X1.0•••••••••••••• 42 10
WASHER, 6.1MM••••••••••••••••• 47 17
WASHER, 7X13X1.2•••••••••••••• 39 7
WASHER, 8MM••••••••••••••••••• 27 15
WASHER, LOCK, 17MM•••••••••••• 45 21
WASHER, LOCK, 20X19X1.0 ••••••• 45 23
WASHER, NYLON, 7MM•••••••••••• 71 2
WASHER, OIL BOLT•••••••••••••• 54 15

WASHER, PLAIN, 10MM••••••••••• 72 17

WASHER, PLAIN, 12MM••••••••••• 65 23
WASHER, PLAIN, 17MM••••••••••• 35 13
WASHER, PLAIN, 6MM•••••••••••• 72 16
WASHER, PLAIN, 8MM•••••••••••• 70 18
WASHER, RUBBER, 8.5X13X2.5 •••• 70 7
WASHER, SEALING, 6.5MM •••••••• 39 8

TOP 56 12

64 12

61 19

75 5

99

Page Ref.Part name Page Ref.Part name Page Ref.Part name

5

WASHER, SEAT LOCK •••••••••••• 67 10
WASHER, SPECIAL, 12MM •••••••• 46 30
WASHER, SPECIAL, 14MM •••••••• 48 9
WASHER, SPECIAL, 15MM •••••••• 46 27
WASHER, SPECIAL, 8MM ••••••••• 58 16
WASHER, SPLINE, 17MM ••••••••• 45 24
WASHER, SPLINE, 17X23X1.6 •••• 46 31
WASHER, SPLINE, 20MM ••••••••• 46 29
WASHER, STEERING STEM NUT •••• 56 10
WASHER, THRUST, 15MM ••••••••• 46 26
WASHER, THRUST, 17MM ••••••••• 45 22
WASHER, THRUST, 20X19X1.0 •••• 46 25
WASHER, THRUST, 6MM •••••••••• 47 16
WASHER, WAVE ••••••••••••••••• 59 11
WEIGHT A, HANDLE ••••••••••••• 55 2
WEIGHT COMP., BALANCER ••••••• 43 6
WEIGHT, BALANCE •••••••••••••• 60 1

WHEEL SUB ASSY., FR. ••••••••• 60 6
WHEEL SUB ASSY., RR. ••••••••• 64 9
WINKER COMP., L. FR. ••••••••• 77 8
WINKER COMP., R. FR. ••••••••• 77 6
WRENCH, EYE, 19MM •••••••••••• 87 10
WRENCH, HEX., 5MM •••••••••••• 87 5
WRENCH, SPARK PLUG ••••••••••• 87 3

64 10

PART NAME INDEX

100

2019.10.20 E
