Honda Super Cub 50pro (2012) User guide

スーパーカブ

50

ࡊࡠ

Honda車をお買いあげいただきありがとうご

d

w

c

アドバイス

ざいます。
安全で快適なバイクライフをお楽しみください。

この取扱説明書と共に「メンテナンスノート」を
受け取り、下記を確認してください。

● お車の正しい取り扱いかた

● 保証内容と保証期間

● 点検・整備について

● 車両受領書・保証書受領書の記入・捺印

安全運転の基本として以下は重要ですので、お
守りください。

● この取扱説明書を、よくお読みください

● 取扱説明書の推奨手順に従ってください

● 安全に関する表示を理解し、守ってください

安全に関する表示

「運転者や他の方が傷害を受ける可能性のある

こと」を回避方法と共に、右記の表示で記載し
ています。これらは重要ですので、しっかりお
読みください。

指示に従わないと、死亡または
重大な傷害に至るもの

指示に従わないと、死亡または重
大な傷害に至る可能性があるもの

指示に従わないと、傷害を受け
る可能性があるもの

その他の表示

お車のために守っていただきた
いこと

車の仕様、その他の変更により、この本の表紙
や内容と実車が一致しない場合があります。
車を譲られる場合、次の方にこの取扱説明書お
よびメンテナンスノートをお渡しください。

目次

安全なライディング P. 2

操作ガイド P. 10

メンテナンス P. 24

こんなときは P. 51

インフォメーション P. 55

スペック P. 63

索引 P. 66

安全なライディング

この章では安全な運転のために必要な情報を記載しています。
安全のためによくお読みください。

安全上守っていただきたいこと........................... P. 3

安全運転のために .................................................. P. 3

運転するときの注意 .............................................. P. 5

アクセサリーと改造について............................... P. 9

積載について.......................................................... P. 9

安全上守っていただきたいこと

a

安全上守っていただきたいこと

安全のため、日常的に次の内容をお守りくださ
い。

● 道路運送車両法に準じて設けられた日常点検・
定期点検を行ってください

● ガソリンの補給は、必ずエンジンを止め、火気
厳禁で行ってください

● 排気ガスには一酸化炭素（CO）などの有害な成分
が含まれているため、エンジンは、風通しの良
い場所でかけてください

安全運転のために

● 走行中、運転者は両手でハンドルを握り、両足
をステップに置いてください

● 急激なハンドル操作や片手運転などは避け、安
全な運転を心がけてください

● 他の車両や歩行者などに対する配慮を欠かさな
いでください

乗車時の服装

運転者は必ずヘルメットを着用し、天候や走行状況
に応じ、安全性が高く運転操作のしやすい、被視認
性の高い二輪車用の服装を着用してください。

3

安全運転のために

a

w

ヘルメット

❙

安全基準を満たし、頭のサイズにあった視認性の
高いもの

● 二輪車用で PSC、SG マークか JIS マークのある
ものを推奨します

● 正しくかぶり、あごひもを確実に締めてくださ
い

● 視界を妨げないフェイスシールドまたはゴーグ
ルなどを使用し、眼を保護してください

ヘルメットを正しく着用していないと、万一
の事故の際、死亡または重大な傷害に至る可
能性が高くなります。

運転者は乗車時、必ずヘルメット、保護具お
よび保護性の高い服を着用してください。

4

グローブ

❙

摩擦に強い皮製のもの

ブーツまたはライディングシューズ

❙

滑りにくく、くるぶしまで覆われたもの

ジャケット・パンツ

❙

プロテクターを備え、体の露出の少ない長袖・長
ズボン

運転するときの注意

a

運転するときの注意

慣らし運転

適切な慣らし運転を行うと、お車の性能をより良
い状態に保つことができます。

慣らしのポイント（走行距離 500kmまで）

❙

● 急発進、急加速を避ける

● 急ブレーキ、急なシフトダウンを避ける

● 控えめな運転をする

ブレーキ

次の項目に注意してください。

● 前輪ブレーキと後輪ブレーキを同時に使う

● 不必要な急ブレーキ、急なシフトダウンをしな

い

u タイヤをロックさせるなど、車体の安定性を

損なうおそれがあります。

u コーナリングの際は、コーナーの手前で減速

してください。

● 雨天走行など滑りやすい路面に注意する

u タイヤがロックしやすく、制動距離が長くな

ります。

● 連続したブレーキ操作をしない

u 温度上昇が原因でブレーキの効きが悪くなる

おそれがあります。エンジンブレーキと断続
的なブレーキ操作を併用してください。

エンジンブレーキ

❙

スロットルを戻すと、エンジンブレーキが効きま
す。さらにエンジンブレーキを必要とするときは 3
速、2 速・・・とシフトダウンを行ってください。
急激なシフトダウンは、尻振りなどの原因や、エン
ジンやトランスミッションに悪影響を与えます。ま
た、長い下り坂や急な下り坂などでは、ブレーキ操
作とエンジンブレーキを併用してください。

雨天または水たまりを走行したとき

❙

路面が滑りやすくなり、ブレーキの効き具合が変
化します。慎重なブレーキ操作を心がけてくださ
い。ブレーキの効きが悪いときは、ブレーキを軽
く作動させながらしばらく低速で走行して、ブ
レーキを乾かしてください。

5

運転するときの注意

a

駐車するとき

● 交通の邪魔にならない平坦で足場のしっかりし
た安全な場所に駐車する

● やむをえず傾斜地や足場の悪い場所に駐車する
ときは、車の転倒や動き出しがないよう安全処
置に十分注意する

● 盗難防止のため、車から離れるときは必ずハン
ドルロックをかけ、キーを抜く

サイドスタンドまたはメインスタンドでの駐車

❙

1.

エンジンを止める。

2.

サイドスタンドでの駐車

サイドスタンドを下げ、車の重量がサイドスタ
ンドにかかるまで、車をゆっくり左に傾ける。

u ハンドルを右にきった状態での駐車は、車が

不安定になり、転倒するおそれがあります。

6

メインスタンドでの駐車

左手でハンドルをまっすぐにし、右手でラゲッ
ジキャリアーをしっかり持ち右足でスタンドを
左右同時に地面につけて、立たせる。

3.

ハンドルバーを左いっぱいにきる。

4.

ハンドルロックをかけ、キーを抜く。2 P. 16

運転するときの注意

a

c

● マフラーなどが熱くなっているので、他の方が
触れることのない場所に駐車する

● エンジン回転中および停止後しばらくの間はマ
フラー、エンジンなどに触れない

マフラー、エンジン、ブレーキなどは、エン
ジン回転中および停止後しばらくの間は熱く
なっています。触れるとヤケドを負う可能性
があります。

• マフラー、エンジン、ブレーキなど高温
になる部分は冷えるまで触れないこと

• 高温になる部分に可燃物が接触せず、他の
方が触れることのないよう配慮すること

7

運転するときの注意

a

w

燃料補給およびガソリンの取り扱い

エンジンや触媒装置の損傷を防ぐため、下記に注
意してください。

● 無鉛レギュラーガソリンを使用する

● 高濃度アルコール含有燃料を補給しない

● 軽油や粗悪ガソリン（長期間保管したガソリ

ン）、または不適切な燃料添加剤を使わない

● 燃料タンクの中に、泥、ほこり、水などを入れ
ない

ガソリンは燃えやすくヤケドを負ったり爆発
して重大な傷害に至る可能性があります。ま
た身体に帯電した静電気の火花により引火す
る可能性があります。

ガソリンを取り扱うときは以下のことを守っ
てください。

• エンジンを止め、火元を遠ざける

• 給油は必ず屋外で行う

• こぼれたガソリンは、すぐに拭き取る

• 給油作業前に車体や給油機などの金属部
分に触れて静電気を除去する

8

アクセサリーと改造について

a

w

荷掛けフック：1.0kg

アクセサリーと改造について

アクセサリーを装着する際は、安全面から Honda
純正アクセサリーを推奨します。Honda販売店に
ご相談ください。
Honda販売店で取り付けられた Hondaアクセサ
リーなどの取り扱いについては、その商品に付属
の説明書をお読みください。
車の構造や機能に関係する改造は、操縦性を悪化さ
せたり、排気音を大きくしたり、ひいては車の寿命
を縮めることがあります。不正改造は法律に触れる
ことはもちろん、他の迷惑行為となります。
車の改造は保証の適用を除外されます。

不適切なアクセサリーや改造は、万一の事故
の際、死亡または重大な傷害に至る可能性が
高くなります。

アクセ サリーを装着する際は、Honda 販売
店にご相談のうえ、取扱説明書に従ってくだ
さい。

積載について

● 荷物を積むと積まないときにくらべて操縦安定性
が変わるため、安全な速度で走行してください

● 荷物の積みすぎに注意し、確実に固定して安全
な速度で走行してください

● ハンドル操作ができなくなる場合があるので、ハ
ンドルの近くに物を置いたり、フロントバスケッ
トから荷物をはみ出さないようにしてください

● ヘッドライトや位置標示灯、ウィンカー、テー
ルライト、マフラー周辺への積載は避けてくだ
さい

u 過熱によりレンズが溶けたり、荷物が損傷す

る場合があります。

● 荷掛けフックの最大荷物重さは 1.0kg です

9

b

基本操作の流れ

❙

エンジン始動前(P25)

❙

加速

❙

エンジン始動(P18)

運転する前に日常点検を行いましょう。
燃料残量を確認しましょう。

発進や加速はスロットルを
ゆっくり回し、急加速は避
けましょう。

周囲の安全を確認して、エンジンをかけま
す。空ぶかしは避けましょう。

後方の安全や周囲の状況に
注意し、方向指示器で合図
を出し走り出します。

❙

発進

基本装備の使いかた

- メーター(P14)

- スイッチ(P15)

- ハンドルロック(P16)

- パーキングレバー(P17)

10

b

❙

減速

スロットルを素早く戻し、前後のブ
レーキの両方を使い速度を下げ、不必
要な急ブレーキは避けましょう。制動
灯（ストップランプ）が点灯し、後車へ
の合図になります。

❙

駐車(P6)

安全な場所に駐車しましょう。
サイドスタンド、メインスタンド、ハン
ドルロックを確認します。

❙

コーナリング

手前で十分に
減速して・・・

❙

燃料給油(P21)

スロットルをゆっくり
回して加速します。

❙

停止

早めに方向指示器で合図を出し、
後方や側方の車に注意しながら、
徐々に路肩に寄ります。

11

b

各部の名称

ヒューズボックス(P54)

ブレーキレバー(P41)

スロットルグリップ(P50)

エアクリーナー(P48)

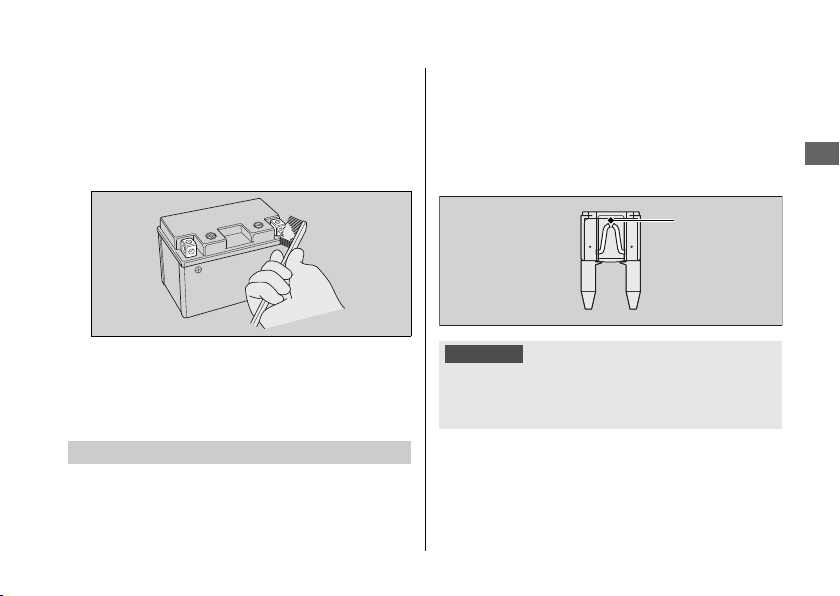

バッテリー(P38)

キックスターターペダル(P18)

オイルレベルゲージ(P40)

ブレーキペダル(P43)

パーキングレバー(P17)

12

b

燃料タンクキャップ(P21)

チェンジペダル(P20)

サイドスタンド(P6)

ブリーザードレン(P49)

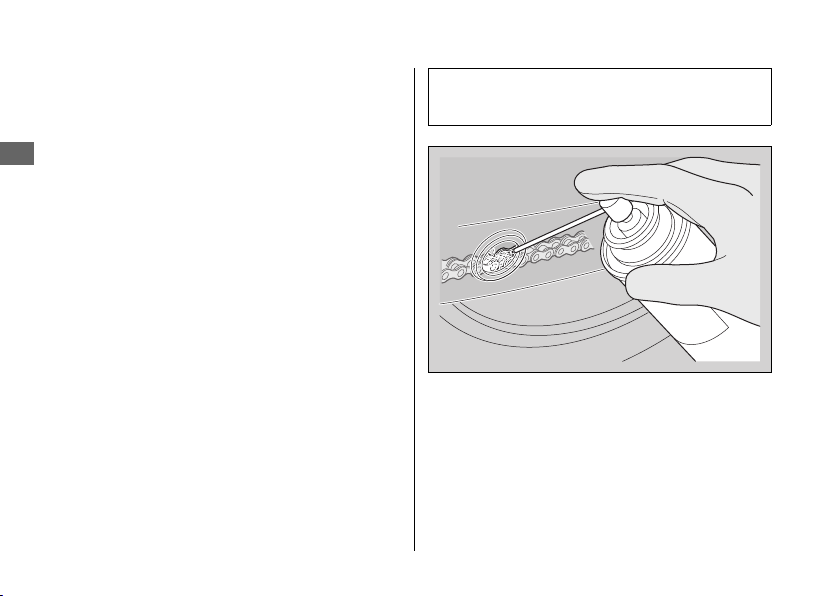

ドライブチェーン(P47)
メインスタンド(P6)

シート(P36)

13

b

メーター／警告灯／表示灯

燃料計

指針が赤ワク（E）に入りかけた
ときの燃料残量：約 1.0 ℓ

スピードメーター（速度計）

方向指示器表示灯

オドメーター

総走行距離を表示

u 走行した総距離を km の単位

で示します。白地に黒数字は
100m の単位です。

PGM-FI警告灯

メインスイッチを ONにする
と点灯し、数秒後に消灯

走行中またはアイドリング中
に点灯したときは

(P53)

ハイビームパイロットランプ

（前照灯上向き表示灯）

ニュートラル表示灯

トランスミッションが
ニュートラルの位置にある
ときに点灯

速度範囲表示

各ギアでの上限速度を表示

u 上限速度を超えるとエンジンの

故障や損傷の原因となります。

ギアチェンジ(P20)

速度警告灯
走行中に点滅したときは

(P53)

14

b

スイッチ

スタータースイッチ

ホーンスイッチ

ウィンカー（方向指示器）
スイッチ

ヘッドライト（前照灯）上下切換スイッチ

• HI：ヘッドライトが上向き

• LO：ヘッドライトが下向き

メインスイッチ

電気回路のON／OFF、ハンドルロックに使用

u OFF または LOCK の位置で、キーを抜く

ことができます。

ON

始動・昼夜間
走行

OFF

停止

LOCK

ハンドルロック
ができる

LR

u 解除はスイッチを中央に戻

して行います。

次ページに続く

15

スイッチ

b

!b 回す

押す

メインスイッチのキー

!a

前ページの続き

ハンドルロック

盗難予防のため、駐車するときは必ずハンドル
ロックをかけましょう。U 字ロックなどの使用
も推奨します。

かけかた

❙

!a ハンドルを左にいっぱいにきる。
!b キーを押し込みながら、LOCKの位置まで回す。

u ロックがかかりにくい場合は、ハンドルを

左右に軽く動かしてください。

c キーを抜く。

!

外しかた

❙

OFF の位置まで回す。

16

b

!c

!b

!a

パーキングレバー

ブレーキレバー

パーキングレバー

坂道などの駐停車時に使用します。

かけかた

❙

!a ブレーキレバーを強く握る。
!b パーキングレバーをブレーキレバーに引っかけ

る。

!c パーキングレバーを引っかけたまま、ブレーキ

レバーを放せば、前輪がロックする。

外しかた

❙

ブレーキレバーを強く握ると自動的にブレーキ
ロックレバーが外れる。

走行するときは、ロックを外してください。
また、走行中はパーキングレバーに指をかけな
いようにしてください。

u ブレーキの調整を適切にしないと、ロックされ

ないことがあります。(P41)

17

b

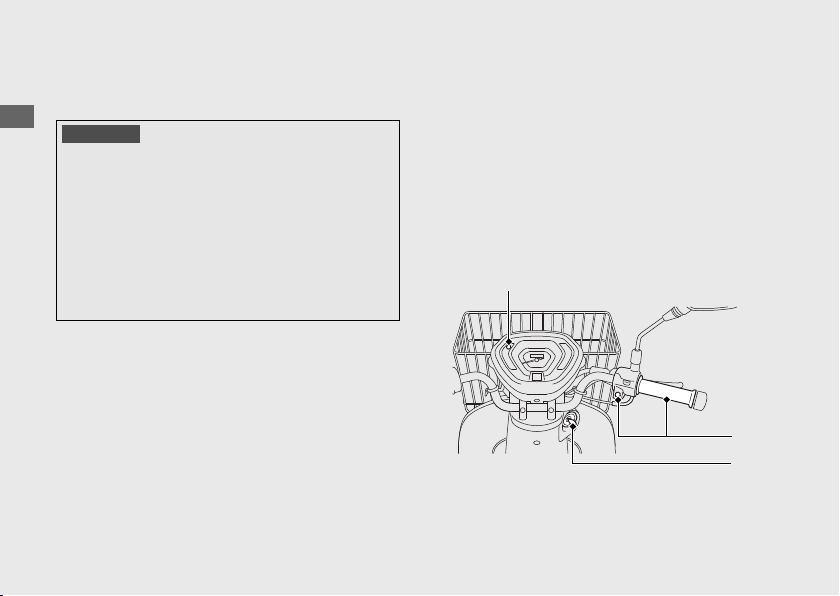

エンジン始動

アドバイス

!c

!b

!d

始動するには、エンジンの温度にかかわらず、
次の手順で行ってください。

• スタータースイッチを押して 5 秒以内でエンジンがか
からないときは、一度メインスイッチを OFF にしてく
ださい。その後バッテリー電圧回復のため 10 秒ほど
経ってからやり直してください。

• 無用な空ぶかしや長時間のアイドリングはエンジンや
マフラー、触媒装置に悪影響を与えます。

• 万一転倒した場合は、一旦メインスイッチを OFF にし
てください。再度、走行を行う際は、各部の損傷状態
や、走行に支障が無いかを十分に確認してください。

18

!a メインスタンドを立てる。(P6)
!b メインスイッチを ONに回す。
!c ギアをニュートラルにする。（表示灯点灯）
!d スロットルグリップを閉じたまま、スターター

スイッチを押すか、キックスターターペダルを
キックする。

!e キックスターターペダルとサイドスタンドを確

実にたたんでいることを確認し、メインスタン
ドを外してスタートする。

b

4mm 程度

エンジンがかからないときは

❙

もし、エンジンがかからない場合は、スロット
ルグリップをわずかに（4mm 程度）回しながら
スタータスイッチを押すかキックスターターペ
ダルを使用してください。

それでも始動できないときは(P52)

❙

19

b

ギアチェンジ

停止時

走行時

停止時と走行時では、チェンジ操作が異なりま
す。停止時は、４段ロータリー式で４速から直接
ニュートラルにチェンジできます。走行時は、前
進４段リターン式となります。
４速からは、直接ニュートラルにチェンジでき
ません。

ギアチェンジはスロットルグリップを一度戻し
てから行います。

速度範囲

❙

1速 0〜15km/h
2 速 15 〜 30km/h
3速 20 〜 50km/h
4 速 25km/h 以上

20

シフトダウンについて

追い越しなど、強力な加速が必要なときはシフ
トダウンをします。高い速度でのシフトダウン
は、尻振りなどの原因や、走行安定性を損なう
ほか、エンジンやトランスミッションに悪影響
を与えます。次の速度内で行ってください。

シフトダウン可能限界速度

❙

4速→3速 45km/h 以下
3 速→ 2 速 30km/h 以下
2速→1速 15km/h 以下

b

燃料補給

燃料タンクキャップ

メインスイッチのキー

レベルプレート

燃料はここまで

注入口

キーカバー △マーク

w

燃料がにじみ出ることがあるので、レベルプ
レート下端以上入れないでください。

使用燃料：無鉛レギュラーガソリン
タンク容量：4.3ℓ

燃料についての注意(P8)

❙

タンクキャップの開けかた

!a シートを開ける。(P36)
!b キーカバーを開け、キーを差し込み右に回し

て、燃料タンクキャップを左に回して開ける。

タンクキャップの閉じかた

!a 燃料タンクキャップを溝に合わせ、キャップの

△マークとタンク後方の△マークが合うまで右
に回す。

!b キーを左に回してキーを抜き、カバーを閉じる。

u キャップがロックされないと、キーは抜け

ません。

!c シートを閉じる。

ガソリンは燃えやすいため、ヤケドを負った
り、爆発して重大な傷害に至る可能性があり
ます。

2 燃料補給およびガソリンの取り扱い P. 8

21

b

その他装備の使いかた

メインスイッチのキー

ヘルメットホルダー

ピン

w

車体の左側にヘルメットホルダーがあります。

u ヘルメットホルダーは駐車時のみお使いくださ

い。

!a メインスイッチのキーを左に回してロックを解

除する。

!b ホルダーピンにヘルメットの金具をかけ、ピン

を押してロックする。

!c キーを抜く。

ヘルメットホルダーにヘルメットをつけたま
ま走行しないでください。

走行の妨げになり、重傷を負ったり死亡した
りする事故が発生することがあります。

22

b

シート下前方のセンターカバーの内側に書類入

アドバイス

書類入れ

書類入れ
ホルダー

携帯工具

バンド

荷掛けフック

れホルダーと携帯工具があります。

レッグシールド左側に荷掛けフックがありま
す。

u 携帯工具はバッテリーカバーにしっかりと固定

してください。

センターカバーの取り外しかた(P37)

❙

書類入れホルダーに貴重品やこわれ易いものは入れない
でください。

u 荷掛けフックには車体からはみ出したり、足に

当たるような大きな荷物はかけないでくださ
い。走行やハンドル操作に支障をきたすことが
あります。

23

メンテナンス

メンテナンスを行う前に必ず「メンテナンスの基礎知識」をお読みください。
また、サービスデータについては「スペック」を参照ください。

メンテナンスの基礎知識 .................................... P. 25

主要部品の操作・脱着方法................................. P. 36

シート ................................................. P. 36

センターカバー ..................................... P. 37

バッテリー ........................................... P. 38

エンジンオイル.................................................... P. 40

ブレーキ ............................................................... P. 41

クラッチ ............................................................... P. 46

ドライブチェーン ................................................ P. 47

エアクリーナー.................................................... P. 48

ブリーザードレン ................................................ P. 49

スロットル............................................................ P. 50

メンテナンスの基礎知識

c

w

メンテナンスの基礎知識

お車をご使用の方の安全と車を快適にご使用いた
だくために、日常のお車の使用状況に応じて、お
客様の判断で適時行っていただく日常点検と、1
年ごと（12 か月ごと）、2年ごと（24か月ごと）の
定期点検整備を設けてあります。安全快適にお乗
りいただくために、必ず実施してください。

メンテナンスの重要性

誤った点検整備や、不適当な整備、未修理
は、転倒事故などを起こす原因となり、死亡
または重大な傷害に至る可能性があります。

• 点検整備は、取扱説明書・メンテナンス
ノートに記載された点検方法・要領を守
り、必ず実施してください。

• 異状箇所は乗車前に修理してください。

安全なメンテナンスのために

メンテナンスにあたっては、次のことに注意して
ください。

● エンジンを停止し、キーを抜いた状態で行う

● 平坦地で足場のしっかりとした場所で行う

● エンジン、マフラー、ブレーキなど高温になる

部分はヤケドのおそれがあるので、冷えるまで
触れない

● エンジンを始動して作業をする場合は、換気を
十分に行う

日常点検

安全快適にご使用いただくために法令に準じ、日
常のお車の使用状況に応じて、お客様の判断で適
時行う点検です。
点検時期の目安としては、長距離走行や洗車時、
給油時などに実施し、その結果をメンテナンスレ
コードに記入してください。
異音や異状を感じたときは、ただちに Honda販売
店にご相談ください。

25

メンテナンスの基礎知識

c

日常点検項目

❙

この車には下記の日常点検項目が適用されます。

● ブレーキ

• レバーの遊び（機械式）

• ペダルの遊び（機械式）

• ブレーキの効き具合

● タイヤ

• 空気圧

• 亀裂、損傷

• 異状な摩耗

• 溝の深さ

● エンジン

• エンジンオイルの量

• かかり具合、異音

• 低速、加速の状態

● 灯火装置および方向指示器

● 運行において異状が認められた箇所

● ドライブチェーンの緩み（Honda 指定）

26

定期点検

安全快適にお車をご使用いただくために、定期点
検を必ず実施してください。

また、これらの他にも使い始めてから１か月目（ま
たは、1,000km 時）に行う点検、Hondaが指定
する点検整備項目もあります。

道路運送車両法に準じて設けられた点検

❙

道路運送車両法に準じて設けられた点検には、以
下の種類があります。

● 日常点検

● 1 年ごと（12 か月ごと）に行う点検

● 2年ごと（24 か月ごと）に行う点検

c

❙

w

カラーラベル

安全のため、ご自分の知識と技量に合わせた範囲
内で行ってください。難しいと思われる内容につ
いては、Honda販売店にご相談ください。
点検結果は、メンテナンスノートの定期点検整備記
録簿に記入し、大切に保存、携行してください。

❙

新車から 1 か月目（または、1,000km 時）は、特
に初期の点検整備が車の寿命に影響することを重
視し、点検を無料でお取り扱いいたします。お買
いあげの Honda販売店で行ってください。他の販
売店にてお受けになると有料となる場合がありま
す。また、オイル代、消耗部品代および交換工賃
等は実費をいただきます。詳細については、メン
テナンスノートをご覧ください。

❙

整備の際は、Honda純正部品を使用してください。
色物部品をご注文のときは、カラーラベルに記載
されているモデル名、カラーおよびコードをお知
らせください。カラーラベルは、シートを開ける
と確認できます。2 P. 36

ご自身で点検を実施する場合

1か月目点検について

交換部品について

メンテナンスの基礎知識

Honda 純正部品以外の部品の使用や、不正
な改造は思わぬ事故の原因となり、重傷を
負ったり、死亡したりすることがあります。

Honda純正部品を使用してください。

27

メンテナンスの基礎知識

c

アドバイス

w

バッテリー

この車は、メンテナンスフリータイプのバッテ
リーを使用しており、バッテリー液の点検、補給
は必要ありません。バッテリーのターミナル部に
汚れや腐食がある場合のみ清掃してください。
また、密閉式の液口キャップは絶対に取り外さな
いでください。バッテリー充電時も液口キャップ
を取り外す必要はありません。

バッテリーには寿命があります。交換時期について
は、Honda販売店にご相談ください。交換する場合
は、必ず同型式のメンテナンスフリーバッテリーを
使用してください。

万一の場合の応急処置

❙

以下のようなときは、応急処置したあと、直ちに
医師の診察を受けてください。

● 電解液が目に付着したとき

u コップなどに入れた水で、15分以上洗浄して

ください。加圧された水での洗浄は、目を痛
めるおそれがあります。

28

● 電解液が皮膚に付着したとき

u 電解液のついた服を脱ぎ、皮膚を多量の水で

洗浄してください。

● 電解液を飲み込んだとき

u 水、または牛乳を飲んでください。

バッテリーには、希硫酸が電解液として含ま
れています。希硫酸は腐食性が強く、目や皮
膚に付着すると重いヤケドを負います。

• バッテリーの近くで作業する時は、保護
メガネと保護服を着用

• バッテリーを、子供の手の届く所に置か
ない

• ショートによる火花やたばこなどの火気
に十分注意する

メンテナンスの基礎知識

c

アドバイス

ヒューズ切れ

ターミナル部の清掃

❙

1.

バッテリーを取り外す。2 P. 38

2.

ターミナル部が腐食して白い粉が付いている場
合は、ぬるま湯を注いで拭く。

3.

ターミナル部の腐食が著しいときは、ワイヤー
ブラシまたはサンドペーパーで磨く。

4.

清掃後、バッテリーを取り付ける。
電装部品やアクセサリーを取り付けるときは純正アク
セサリーをご使用ください。それ以外のものを使用す
るとバッテリーあがりや故障の原因となります。

ヒューズ

この車の電気回路は、ヒューズで保護されていま
す。電装部品が動作しないときは、ヒューズを調
べ、必要に応じて交換してください。2 P. 54

ヒューズの点検・交換

❙

メインスイッチを OFF にして、ヒューズを取り外
して点検します。切れている場合は、指定されて
いる容量のヒューズと交換してください。
ヒューズの容量はスペックページをご確認くださ
い。2 P. 65

指定容量を超えるヒューズを使用すると、配線の過
熱焼損の原因になるので絶対に使用しないでくださ
い。

交換してもすぐにヒューズが切れる場合は、
ヒューズの劣化以外の原因が考えられます。
Honda販売店にご相談ください。

29

メンテナンスの基礎知識

c

上段：オイルコード

下段：性能分類の表示

MA 性能であることを
示しています

エンジンオイル

エンジンオイルは走行距離や走行状況、時間の経
過とともに劣化したり減っていきます。そのた
め、定期交換時期に行う交換だけではなく日常点
検によるオイル点検・補給が必要です。汚れたり
古くなったオイルはエンジンに悪影響を与えます
ので早めに交換してください。
オイル交換は Honda販売店で行うことを推奨しま
す。交換時期はスペックページをご確認くださ
い。2 P. 64

エンジンオイルの選びかた

❙

推奨エンジンオイル：

Honda純正 ウルトラ G1

相当品をご使用の場合は、オイル容器の表示を確認
し、下記の全ての規格を満たしているオイルをお選び
ください。全ての規格を満たしている場合でも特性が
異なりこの車に適合しない場合があります。

● JASOT903 規格

● SAE規格

● API分類

※3

30

※1

※2

：SG・SH・SJ・SL級相当

：MA

：10W-30

また必要以上に摩擦を低減するオイル添加剤はエ
ンジンやクラッチの性能や寿命に悪影響を与える
場合がありますので使用しないでください。

※1：

JASOT903規格は、二輪車用４サイクルエンジ
ンオイルの性能を分類する規格です。適合し届け
出されたオイルの容器には、次の表示がありま
す。

※2：

SAE規格は、オイルの粘度を定めた規格です。

c

※3：

推奨しません 推奨します

この車には、ろ紙にオイルを含ませたビスカス式
のエアクリーナーエレメントが装備されており交
換が必要です。2 P. 48
エアクリーナーエレメントの交換時期はスペック
ページをご確認ください。2 P. 64

エンジンの性能を維持するためには、定期的なブ
リーザードレンの清掃が必要です。2 P. 49

API分類は、エンジンオイルのグレードに関する
分類です。APIマークの入っている相当品を使用
する場合、下記のものをご使用ください。

エアクリーナー

ブリーザードレン

メンテナンスの基礎知識

ドライブチェーン

チェーンは、定期的に点検および給油を行ってく
ださい。また悪路走行が多い場合や連続高速走
行、急加速を繰り返すような運転を行う場合に
は、頻繁に点検を行ってください。

チェーンの異常（回転が滑らかでない、異音、固
着、ローラーやブッシュの損傷）は、Honda 販売
店にご相談ください。

31

メンテナンスの基礎知識

c

ドライブチェーンの給油

❙

緩み（たるみ）の点検後、後輪をゆっくりと回しな
がら、推奨オイルをチェーンローラーの両側に給
油してください。手に入らない場合は、#80また
は #90ギアオイルを使用してください。

推奨オイル：

Honda純正チェーンオイル

32

オイルがブレーキやタイヤに付着しないようにし
てください。チェーンにオイルをつけ過ぎると、
衣服や車に飛び散り汚しますので、オイルをつけ
過ぎないよう注意してください。

c

❙

タイヤの空気圧は徐々に低下します。また、タイ
ヤによっては空気圧不足が見た目ではわかりづら
いため、少なくとも 1か月ごとにタイヤゲージを
使用して空気圧を点検してください。
タイヤは、走行後は温まり空気圧が高くなることが
ありますので、必ず冷えた状態で点検してくださ
い。

タイヤ

空気圧の点検

亀裂と損傷の点検

❙

タイヤの全周に、亀裂
や損傷、ひび割れおよ
び釘、石、その他の異
物が刺さったり、かみ
込んだりしていないか
を点検します。道路の
縁石などにタイヤ側面
を接触させたり、大き
な凹みや突起物を乗り
越したときは、必ず点
検してください。

異状な摩耗の点検

❙

タイヤの接地面が異状
に摩耗していないかを
点検します。

メンテナンスの基礎知識

33

メンテナンスの基礎知識

c

ウェアインジケーター
表示マーク

T.W.I.

w

溝の深さの点検

❙

ウェアインジケーター（スリップサイン）により溝
の深さを確認します。サインが現れたときは、た
だちに交換してください。

34

過度にすり減ったタイヤの使用や、不適正な
空気圧での運転は、転倒事故などを起こす原
因となり、死亡または重大な傷害に至る可能
性があります。

取扱説明書に記載されたタイヤの空気圧を守
り、規定の数値を超えてすり減ったタイヤは
交換してください。

c

タイヤを交換するときは、必ず指定タイヤを使用

w

してください。指定以外のタイヤは、操縦性や走
行安定性に悪影響を与えることがありますので使
用しないでください。

タイヤの交換は、Honda販売店にご相談くださ
い。
指定タイヤ、空気圧はスペックページをご確認く
ださい。2 P. 64

メンテナンスの基礎知識

指定以外のタイヤを取り付けると、操縦性や
走行安定性に悪影響を与えることがありま
す。また、そのことが原因で転倒事故などを
起こし、死亡または重大な傷害に至る可能性
があります。

タイヤ交換時には、必ず取扱説明書に記載さ
れた指定タイヤを取り付けてください。

35

c

主要部品の操作・脱着方法

シート

シート

36

開けかた

❙

シート後部を持ち上げます。

閉じかた

❙

シートをおろします。

c

センターカバー

センターカバー

スクリュー

バッテリーの取り外し、ヒューズ切れの確認、
書類と携帯工具を取り出すときはセンターカ

バーを取り外して行います。

主要部品の操作・脱着方法uセンターカバー

取り外し

❙

スクリューを取り外し、センターカバーを取り
外します。

取り付け

❙

ツメをガイドに合わせてカバーを取り付け、ス
クリューを締め付けます。

37

主要部品の操作・脱着方法uバッテリー

c

スクリュー

- 端子

ガイド

バッテリーカバー

ヒューズボックス

カプラー

ツメ

スクリュー

バッテリー

取り外し

❙

1.

センターカバーを取り外す。2 P. 37

2.

携帯工具を取り外す。2 P. 23

3.

- 端子のボルトを外し、- コードを外す。

4.

スクリューを外し、バッテリーカバーを取り
外す。

5.

カプラーを取り外す。

6.

コードをガイドから外す。

7.

ツメを外してヒューズボックスを取り外す。

38

c

+ 端子

バッテリー

ターミナルカバー

主要部品の操作・脱着方法uバッテリー

8.

ターミナルカバーをめくり、+端子のボルト
を外し、+ コードを外す。

9.

端子のナットを落とさないようにバッテリー
を取り出す。

取り付け

❙

次の点に注意して、取り外しの逆の手順で取り
付けます。

● バッテリーコードは、必ず先に + 側から取り

付ける

● ターミナル部にゆるみが生じないように、確

実にボルトを締め付ける

● カプラー、ヒューズボックスを確実に取り付

ける

● コードをガイドに確実に通す

バッテリーの取り扱いについてはメンテナンス
の基礎知識をご確認ください。

2 P. 28

39

c

エンジンオイル

オイルレベルゲージ注入口

上限

下限

アドバイス

エンジンオイルの点検

1.

足場のしっかりとした平坦地にメインスタン
ドを立てる。

2.

エンジンが冷えている場合は、3 〜 5 分ほ
どアイドリングさせる。

3.

メインスイッチを OFF にしてエンジンを止
め、2〜3分間待つ。

4.

オイルレベルゲージを外し、布等でオイルを
拭き取る。

5.

オイルレベルゲージをねじ込まずに差し込
み、オイルが上限と下限の間にあることを確
認して、確実に取り付ける。

40

エンジンオイルの補給

エンジンオイルが不足している、またはオイル
レベルが下限に近いときは、推奨エンジンオイ
ルを上限まで補給してください。

1.

エンジンオイルの点検後、オイルレベルゲー
ジで確認しながら、オイルを注入口より補給
する。

u 上限を超えて補給しないでください。
u ごみが入らないようにしてください。
u オイルをこぼしたときは完全に拭き取っ

てください。

2.

オイルレベルゲージを確実に取り付ける。

オイルは規定量より多くても少なくても、エンジン
に悪影響を与えます。また銘柄やグレードの異なる
オイルを混用しないでください。

推奨エンジンオイルやオイルの選びかたについ
てはメンテナンスの基礎知識をご確認くださ
い。

2 P. 30

c

ブレーキ

遊び

遊びが少なくなる

遊びが多くなる

アジャスター

ブレーキレバーの遊びの点検

（前輪）

抵抗を感じるまで、ブレーキレバーを引き、レ
バー先端の遊びの量が規定の範囲内にあること
をスケールなどで確認します。

ブレーキレバーの遊び：10 〜 20mm

ブレーキレバーの遊びの調整

（前輪）

ブレーキレバーの遊びはハンドルを直進状態に
して調整します。

1.

ブレーキアームのアジャスターを半回転ずつ
回し、ブレーキレバーの遊びを調整する。

41

ブレーキuブレーキレバーの遊びの調整（前輪）

c

ピン

アジャスター

ブレーキアーム

押す

ピン

隙間

アジャスター

遊びの調整時は必ず、アジャスターの凹部をピ
ンの凸部に一致させてください。

2.

ブレーキアームを押し、アジャスターとピン
の間に隙間があることを確認する。

42

調整後は、ブレーキレバーの遊びを確認してく
ださい。

ブレーキレバーの調整範囲を超えた場合は、
Honda 販売店にご相談ください。

ブレーキuブレーキペダルの遊びの点検（後輪）

c

遊び

遊びが
少なくなる

遊びが
多くなる

アジャスター

ブレーキペダルの遊びの点検

（後輪）

抵抗を感じるまで、手でブレーキペダルを押
し、ペダル先端の遊びの量が規定の範囲内にあ
ることをスケールなどで確認します。

規定の範囲を超えている場合は調整してくださ
い。

ブレーキペダルの遊び：

20 〜 30mm

ブレーキペダルの遊びの調整

（後輪）

1.

ブレーキアームのアジャスターを半回転ずつ
回し、ブレーキペダルの遊びを調整する。

43

ブレーキuブレーキペダルの遊びの調整（後輪）

c

ピン

アジャスター

ブレーキアーム

押す

ピン

隙間

アジャスター

遊びの調整時は必ず、アジャスターの凹部をピ
ンの凸部に一致させてください。

44

2.

ブレーキアームを押してアジャスターとピン
の間に隙間があることを確認する。

調整後は、ブレーキペダルの遊びを確認してく
ださい。

ブレーキペダルの調整範囲を超えた場合は、
Honda 販売店にご相談ください。

ブレーキuブレーキシューの摩耗の点検

c

前輪

△マーク ブレーキインジケーター

後輪

ブレーキ
インジケーター

△マーク

ブレーキシューの摩耗の点検

前輪はブレーキレバーをいっぱいに引いて、後
輪はブレーキペダルをいっぱいに踏んで、ブ
レーキインジケーターの先端とブレーキパネル
の△マークが一致しないことを確認します。

一致する場合は、ブレーキシューの使用限界で
すので交換してください。ブレーキシューの交
換は、Honda 販売店にご相談ください。

45

c

クラッチ

クラッチの作用の点検

1.

キックスターターペダルをキックしたとき、
滑らず踏みごたえがあるかを点検する。

2.

エンジンを始動し、アイドリング中に 1 速

（ロー）にギアチェンジした時、車が動き出さ

ないか点検する。

3.

スロットルを徐々に開き、エンジンの回転を
上げた時、車がスムーズにスタートするかを
点検する。
異常を感じた場合は Honda販売店にご相談
ください。

46

c

緩み（たるみ）の点検

点検窓

チェーンケースキャップ

ドライブ
チェーンの
緩み

チェーンの緩み（たるみ）が適正かどうか、滑ら
かに回転するか点検します。緩み（たるみ）が規
定の範囲を超えている場合、回転が滑らかでな
い時はHonda販売店にご相談ください。

1.

2.

3.

4.

ドライブチェーン

足場のしっかりとした平坦地にメインスタン
ドを立てる。
エンジンを停止して、トランスミッションを
ニュートラルに入れる。
チェーンケースキャップを取り外す。
点検窓からチェーンを手で上下に動かし、
チェーンの緩みが規定の範囲内にあることを
確認する。

緩みの規定値：35 〜 45mm

5.

後輪を手でゆっくり回しながらチェーンが滑
らかに回転することを確認する。

u チェーンの回転が滑らかでない場合や、

異音が出る場合は給油を行ってくださ

2 P. 32

い。

u ドライブチェーンの緩みが50mm以上で

は絶対に走行しないでください。

調整などは Honda 販売店にご相談ください。

47

c

エアクリーナー

エアクリーナーカバー

スクリュー

スクリュー

アドバイス

エアクリーナー
エレメント

エレメントの取り外し

取り外し

❙

1.

スクリューを外し、エアクリーナーカバーを
取り外す。

2.

エアクリーナーカバーからエアクリーナーエ
レメントを取り外して、新品と交換する。

u 取り外し後、ケース内にゴミやほこりな

どがないことを確認し、ある場合は取り
除きます。

取り付け

❙

取り付けは、取り外しの逆の手順で行います。

48

エアクリーナーエレメントの取り付けが不完全だ
と、ゴミやほこりを直接吸ってシリンダーの摩耗や
出力低下など、エンジンに悪影響を与えます。確実
に取り付けてください。

c

ブリーザードレンの清掃

ブリーザードレン

(Honda 指定１年点検整備項目 )

エンジンの性能を維持するためには、定期的な
ブリーザードレンの清掃が必要です。

❙

1.

2.

3.

ブリーザードレン

清掃のしかた

ブリーザードレンの下に受け皿などを用意す
る。
ブリーザードレンを外し、ブリーザードレン
内の堆積物を取り除く。

ブリーザードレンを確実に取り付ける。

49

c

スロットル

遊び

スロットルの点検

メインスイッチを OFF にした状態でスロットル
を作動させ、スムーズに動くかどうか、ハンド
ルを左右にきっても作動が重くないか、スロッ
トルグリップの遊びが適正か点検します。異状
を感じた場合やスロットルケーブル外表部に損
傷があるときは Honda販売店にご相談くださ
い。

スロットルグリップの遊び：２〜 6mm

50

こんなときは

エンジンが始動しない......................................... P. 52

警告灯が点灯／点滅.............................................P. 53

PGM-FI警告灯 ......................................P. 53

速度警告灯 ............................................P. 53

電装部品のトラブル.............................................P. 54

ヒューズ切れ .........................................P. 54

d

エンジンが始動しない

スターターモーターは作動するが

❙

エンジンが始動しないとき

次の点を確認してください。

● 正しい手順でエンジンをかけているか

2 P. 18

● 燃料タンクにガソリンはあるか

● PGM-FI警告灯が点灯していないか

u 点灯している場合は、ただちに Honda 販

売店にご相談ください。

これらに該当しない場合は、次の方法を試して
ください。

1.

スロットルグリップを全開にし、スターター
スイッチを5秒間押すか、キックスターター
ペダルをキックする。

2.

通常手順（2〜4）でエンジンをかける。2 P. 18

3.

エンジンがかかり、エンジン回転が安定しな
い場合はスロットルグリップを少し (4ｍｍ
程度）開ける。
エンジンがかからないときは 10秒間待って
から、1. と 2.の手順を繰り返す。

52

スターターモーターが作動せず始

❙

動できないとき

次の点を確認してください。

● ヒューズが切れていないか 2 P. 54

● バッテリーターミナル部に緩みや腐食がない

2 P. 29

か

u バッテリーあがりで、スターターモー

ターが回らないときは、キックスター

ターによる始動を試みましょう。
これらに該当しない場合や異常がある場合は、
Honda販売店にご相談ください。

d

警告灯が点灯／点滅

PGM-FI警告灯

走行中に点灯した場合は何らかの異常が考えら
れます。高速走行を避け、ただちにHonda販
売店にご相談ください。

速度警告灯

車の速度が法定最高速度（30km/h）を超えると
点滅し、運転者に注意をうながします。

53

d

電装部品のトラブル

ヒューズ

スペアヒューズ

ヒューズ
ボックス
カバー

バッテリーカバー

アドバイス

ヒューズ切れ

1.

センターカバーを取り外す。2 P. 37

2.

ヒューズボックスカバーを開け、ヒューズが
切れていないか点検する。切れている場合は
バッテリーカバーを取り外す。2 P. 38

3.

同じ容量のスペアヒューズと交換する。

4.

ヒューズボックスカバーを閉じ、バッテリー
カバーを取り付ける。

5.

センターカバーを取り付ける。

ヒューズの取り扱いについてはメンテナンスの
基礎知識をご確認ください。

2 P. 29

54

ヒューズが切れた際は、早めにHonda 販売店で点検
し、スペアヒューズを補充してください。

インフォメーション

キーの取り扱い ....................................................P. 56

装備に関する補足情報......................................... P. 56

車のお手入れ ........................................................P. 57

保管のしかた ........................................................P. 59

廃棄するとき ........................................................P. 59

フレームおよびエンジンナンバー .....................P. 61

触媒装置について ................................................P. 62

キーの取り扱い

e

キーの取り扱い

メインスイッチのキー

メインスイッチのキーについているキーナンバー
プレートには、シリアルナンバーがあります。
このシリアルナンバーは、メインスイッチのキー
を注文するときに必要になります。メインスイッ
チのキーを注文する際は、Honda販売店にご相談
ください。盗難防止のため、シリアルナンバーは
他人に知られないように保管してください。

キーに金属製のキーホルダーを使用するとメイン
スイッチ周辺に傷がつくおそれがあります。

56

装備に関する補足情報

メインスイッチ

❙

エンジンをかけずにONの状態にしておくとバッテ
リーあがりの原因となります。
走行中はメインスイッチのキーを操作しないでくだ
さい。

オドメーター

❙

オドメーターは、99,999.9km を超えると
00,000.0km に戻ります。

書類入れ

❙

取扱説明書、登録書類、保険証、メンテナンスノー
トなどは書類入れに入れ、書類入れホルダーに収納
してください。

e

車のお手入れ

お車を長持ちさせるため、清掃などのお手入れは
大切です。普段見逃しがちな異状の発見にもつな
がります。また、海水や路面凍結防止剤などに含
まれる塩分は、車体のサビを促進します。海岸付
近や凍結防止剤を散布した路面を走行したあと
は、必ず洗車してください。

洗車

エンジン、マフラー、ブレーキなど高温になる部
分は冷えるまで洗車しないでください。

1.

全体を水洗いして、汚れを取り除く。

2.

汚れがひどいときは、薄めた中性洗剤を使用
し、スポンジか柔らかいタオルを使って洗う。

u 傷を防ぐため、多量の水を使って、汚れを落

としてください。

3.

十分な水で洗剤を洗い流しやわらかい布で拭き
あげる。

4.

車体を乾燥させた後、ドライブチェーンと可動
部分に注油する。

5.

車体の腐食を防ぐためワックスがけを行う。

車のお手入れ

洗車にあたっての注意

❙

洗車するときは、次のことをお守りください。

● 高圧洗車機の使用は避ける

u 車体に高い水圧がかかる洗車を行うと、可動

部や電装部品などの作動不良や故障の原因と
なることがあります。

u ヘッドライトレンズや、その他のプラスチッ

ク部品を洗うときは、傷を防ぐため、多量の
水を使って、汚れを落としてください。

● マフラーに水を入れない

u 始動不良やサビの発生などの原因になりま

す。

● センターカバーの上方から水を強くかけない

u 内部に水が入り、書類などが濡れることがあ

ります。

● エアクリーナー周辺に水を強くかけない

u エアクリーナー内部に水が入ると、始動不良

などの原因になります。

● ブレーキを濡れたままにしない

u 水によってブレーキの効き具合が悪くなるこ

とがあります。洗車後は十分に乾かし、慎重
なブレーキ操作を心がけてください。

57

車のお手入れ

e

● ワックス、ケミカル類や油脂類を扱うとき

u ブレーキやタイヤにオイル等の油脂類、ワッ

クスやケミカル類が付着しないよう注意して
ください。ブレーキが効かなくなり、事故の
原因になる場合があります。

u ワックスやケミカル類を使用するときは、ボ

ディーの目立たないところでくもりや傷、色
むらなどが生じないか確認してください。種
類によっては塗膜が薄くなったり色むらが生
じるものがあります。

u つや消し塗装が使われている場合は、塗装面

にワックスやケミカル類を使用すると、つや
消し感が無くなったり、色むらが生じるおそ
れがありますので、使用しないでください。

● ヘッドライトがくもったとき

u ヘッドライトを点灯すると、くもりは徐々に

58

消えていきます。ヘッドライトの点灯は、エ
ンジンをかけながら行ってください。

エキゾーストパイプ、マフラー

エキゾーストパイプ、マフラーが塗装されている
場合は、ステンレス用台所洗剤や市販のコンパウ
ンドを使用しないでください。塗装面の清掃には
中性洗剤を使用してください。もし、塗装処理さ
れているかわからない場合は、Honda 販売店にご
相談ください。

保管のしかた

e

保管のしかた

屋外に保管する場合はボディーカバーをかけてく
ださい。なお、ボディーカバーはエンジンやマフ
ラーが冷えてからかけてください。
また、長期間ご使用にならない場合は、次のこと
をお守りください。

● サビを防ぐために、保管前にワックスがけを行
う ( つや消し塗装面を除く )

● 雨上がりにはボディーカバーを外し、車体を乾
燥させる

● バッテリーは自己放電と電気漏れを少なくする
ため、車から取り外し、完全充電して風通しの
よい暗い場所に保存する

u もしバッテリーを車に積んだままにする場合

は、- 側ターミナルを外してください。
長期保管後にお車に乗る際は、保管期間を考慮し
た上で、各部の点検を実施してください。

廃棄するとき

地球環境を守るため、お車や交換した部品、なか
でも使用済みのバッテリーやタイヤ、エンジンオ
イルの廃油等はむやみに捨てないでください。こ
れらのものを廃棄する場合は、Honda販売店にご
相談ください。
また、将来お車の廃棄を希望するときはお近くの
廃棄二輪車取扱店へご相談ください。

廃棄二輪車取扱店とは

（社）全国軽自動車協会連合会の登録販売店で広域

廃棄物処理指定店として登録されている廃棄二輪
車を適正処理するための窓口です。
店頭に「廃棄二輪車取扱店の証」が掲示されていま
す。

59

廃棄するとき

e

二輪車

リサイクルマーク

二輪車リサイクルマーク、リサイクル料金

この車には、二輪車リサイクルマークが車体に貼
付されています。マークが車体に貼付されている
二輪車は、再資源化するためのリサイクル費用が
メーカー希望小売価格に含まれていますので、二
輪車を廃棄する際は、再資源化に必要なリサイク
ル料金はいただきません。
ただし、廃棄二輪車取扱店および指定引取場所ま
での収集・運搬料金はお客様のご負担となりま
す。収集・運搬料金については廃棄二輪車取扱店
にご相談ください。
二輪車リサイクルマークは、シートを開けると確
認できます。2 P. 36

60

お車を廃棄する際、二輪車リサイクルマークが必
要です。マークは剥がさないでください。マーク
の再発行や販売の取り扱いはありません。リサイ
クルマーク対象車かどうか不明の場合は、（財）自
動車リサイクル促進センターおよび二輪車リサイ
クルコールセンターにご確認ください。廃棄二輪
車のお取り扱いに関しては、廃棄二輪車取扱店ま
たは二輪車リサイクルコールセンターまでお問い
合わせください。

（財）自動車リサイクル促進センター

http://www.jarc.or.jp/

二輪車リサイクルコールセンター

電話番号：03-3598-8075
受付時間：9:30〜17:00（土日祝日、年末年始等を除く）

e

フレームおよびエンジンナンバー

フレームナンバー打刻位置

エンジンナンバー打刻位置

フレームおよびエンジンナンバーは、部品を注文
するときや、車の登録に関する手続きに必要で
す。また、フレームナンバーは、お車が盗難に
あった場合に、車を捜す手がかりにもなります。
ナンバープレートの登録番号とともに別紙に記録
し、車と別に保管することを推奨します。
フレームナンバーはセンターカバーを取り外すと
確認できます。2 P. 37

フレームおよびエンジンナンバー

61

触媒装置について

e

触媒装置について

この車は平成 18年排出ガス規制適合車です。
この車には触媒装置が搭載され、排出ガスに含ま
れる一酸化炭素（CO）、炭化水素（HC）、窒素酸化
物（NOx）の 3つの有害物質の排出量を低減しま
す。
他のマフラーをこの車に取り付けると、排出ガス
規制に適合しなくなる可能性があります。触媒装
置は高温になるので、枯れ草や紙など燃えやすい
ものがあるところには駐停車しないでください。

走行上の注意

次のような取り扱いはしないでください。触媒温
度が異常に高くなり、損傷するおそれがありま
す。

● 走行中にメインスイッチを操作すること

● 空ぶかし直後にエンジンを止めること

62

触媒装置の損傷を防ぐために

触媒装置が損傷すると、排出ガス濃度を劣化させ
るだけではなく、車本来の性能を発揮できなくな
ります。損傷を防ぐために、次のことをお守りく
ださい。

● 燃料は、必ず無鉛ガソリンを使用する

● 定められた点検整備を実施する

● エンジン不調を感じたときは、ただちに Honda

販売店で点検を受ける

f

スペック

■ 主要諸元

型式 JBH-AA04
全長 1,900mm
全幅 720mm
全高 1,050mm
ホイールベース 1,225mm
最低地上高 130mm
キャスター角 26°30
トレール長 57mm
車両重量 106kg
乗車定員 1名
最小回転半径 1.9m
排気量 49cm
ボア × ストローク 37.8×44.0mm
圧縮比 10.0
燃料 無鉛レギュラーガソリン
燃料タンク 4.3ℓ

3

????

バッテリー容量

変速比

減速比

YTX4L-BS
12V-3Ah(10HR)
1速 3.181
2 速 1.705
3速 1.190
4 速 0.916
機関から変速機 4.058
第1次 3.307

63

スペック

f

■ サービスデータ

ブレーキレバー
の遊び
ブレーキペダル
の遊び

タイヤサイズ

タイヤタイプ バイアス、チューブ

指定タイヤ

タイヤ空気圧

点火プラグ 標準

プラグギャップ 0.8〜0.9mm
アイドル回転数 1,700±100rpm

前輪 70/100-14M/C37P
後輪 80/100-14M/C49P

前輪 CHENGSHINC-916
後輪 CHENGSHINCM-610
前輪 200kPa（2.00kgf/cm2）
後輪 225kPa（2.25kgf/cm2）

10-20mm

20-30mm

CPR6EA-9S（NGK）または
U20EPR9S（DENSO）

64

推奨
エンジンオイル

エンジンオイル
容量

エンジンオイル
交換時期

ドライブチェーンの
緩み（たるみ）
推奨ドライブ
チェーンオイル
エアクリーナー
交換時期

Honda純正 ウルトラ G1
JASOＴ903規格：MA
SAE規格：10W-30
API分類：SL級
オイル交換時 0.8 ℓ
全容量 1.0 ℓ
初回：1,000kmまたは 1ヶ月
以後：3,000kmまたは 1年ごと

35-45mm

Honda 純正チェーンオイル

交換：10,000kmごと

f

スペック

■ バルブ（電球）

ヘッドライト 12V-35/35W
位置標示灯 12V-5W
ブレーキ・テールランプ 12V-21/5W
フロントウィンカー 12V-10WX2
リアウィンカー 12V-10WX2
ライセンスプレートランプ 12V-5W

■ ヒューズ

メインヒューズ 15A
その他のヒューズ 10A

65

索引

g

??

P

PGM-FI警告灯 ............................................. 14, 53

ア

アクセサリー ......................................................... 9

安全運転のために .................................................. 3

安全上守っていただきたいこと ............................ 3

安全なライディング .............................................. 2

イ

インフォメーション ............................................ 55

ウ

運転するときの注意 .............................................. 5

エ

エアクリーナー.............................................. 31, 48

エンジン

エンジンオイル.......................................... 30, 40

エンジンオイルレベルゲージ .......................... 40

エンジンナンバー ............................................ 61

エンジンブレーキ .............................................. 5

エンジンがかからないとき............................ 19, 52

66

オ

お手入れ ...............................................................57

オドメーター ..................................................14, 56

カ

改造.........................................................................9

各部の名称............................................................12

ガソリン ...........................................................8, 21

カラーラベル ........................................................27

キ

ギアチェンジ ........................................................20

基本操作の流れ.....................................................10

ク

クラッチ ...............................................................46

ケ

警告灯

PGM-FI警告灯...........................................14, 53

速度警告灯..................................................14, 53

携帯工具 ...............................................................23

g

コ

交換部品............................................................... 27

こんなときは........................................................ 51

シ

シート .................................................................. 36

触媒装置............................................................... 62

書類入れ......................................................... 23, 56

書類入れホルダー .......................................... 23, 56

セ

積載について ......................................................... 9

洗車...................................................................... 57

センターカバー.................................................... 37

ソ

速度警告灯 ..................................................... 14, 53

速度範囲表示 ....................................................... 14

その他装備 ........................................................... 22

ス

スイッチ

ウィンカー（方向指示器）スイッチ................ 15

スタータースイッチ......................................... 15

ヘッドライト（前照灯）上下切換スイッチ..... 15

ホーンスイッチ ................................................ 15

スピードメーター（速度計）................................ 14

スペック............................................................... 63

スロットル ........................................................... 50

タ

タイヤ .................................................................. 33

チ

駐車........................................................................ 6

テ

点検

定期点検........................................................... 26

日常点検........................................................... 25

電装部品のトラブル............................................. 54

67

g

ナ

慣らし運転............................................................. 5

ネ

燃料

使用燃料........................................................... 21

燃料計 .............................................................. 14

燃料残量........................................................... 14

燃料タンク容量................................................ 21

燃料補給........................................................... 21

ハ

パーキングレバー ................................................ 17

廃棄...................................................................... 59

バッテリー..................................................... 28, 38

ハンドルロック.................................................... 16

ヒ

ヒューズ ........................................................ 29, 54

表示灯

ハイビームパイロットランプ .......................... 14

方向指示器表示灯 ............................................ 14

68

フ

服装.........................................................................3

ブリーザードレン.................................................49

ブレーキ

使いかた..............................................................5

ブレーキシュー.................................................45

ブレーキレバーの遊び......................................41

ブレーキペダルの遊び..........................................43

フレームナンバー.................................................61

ヘ

ヘルメットホルダー .............................................22

ホ

方向指示器表示灯.................................................14

保管.......................................................................59

g

メ

メインスイッチ .............................................. 15, 56

メーター............................................................... 14

メンテナンス........................................................ 24

リ

リサイクルマーク ................................................ 60

69

30GGNC01
00X30-GGN-C010

CY XXXX.2013.XX.C

2012 本田技研工業株式会社

（車両製造国：中国）

PRINTED IN CHINA
