MONKEY

Honda車をお買いあげいただきありがとうご

d

w

c

アドバイス

ざいます。
安全で快適なバイクライフをお楽しみください。

この取扱説明書と共に「メンテナンスノート」を
受け取り、下記を確認してください。

●

お車の正しい取り扱いかた

●

保証内容と保証期間

●

点検・整備について

●

車両受領書・保証書受領書の記入・捺印

安全運転の基本として以下は重要ですので、お
守りください。

●

この取扱説明書を、よくお読みください

●

取扱説明書の推奨手順に従ってください

●

安全に関する表示を理解し、守ってください

安全に関する表示

「運転者や他の方が傷害を受ける可能性のある

こと」を回避方法と共に、右記の表示で記載し
ています。これらは重要ですので、しっかりお
読みください。

指示に従わないと、死亡または
重大な傷害に至るもの

指示に従わないと、死亡または重
大な傷害に至る可能性があるもの

指示に従わないと、傷害を受け
る可能性があるもの

その他の表示

お車のために守っていただきた
いこと

車の仕様、その他の変更により、この本の表紙
や内容と実車が一致しない場合があります。
車を譲られる場合、次の方にこの取扱説明書お
よびメンテナンスノートをお渡しください。

目次

安全なライディング P. 2

操作ガイド P. 12

メンテナンス P. 26

こんなときは P. 55

インフォメーション P. 60

スペック P. 69

索引 P. 72

安全なライディング

この章では安全な運転のために必要な情報を記載しています。
安全のためによくお読みください。

安全上守っていただきたいこと........................... P. 3

安全運転のために .................................................. P. 4

運転するときの注意 .............................................. P. 5

アクセサリーと改造について............................... P. 9

積載について........................................................ P. 10

a

安全上守っていただきたいこと

安全のため、日常的に次の内容をお守りくださ
い。

● 道路運送車両法に準じて設けられた日常点検・
定期点検を行ってください

● ガソリンの補給は、必ずエンジンを止め、火気
厳禁で行ってください

● 排気ガスには一酸化炭素（CO）などの有害な成分
が含まれているため、エンジンは、風通しの良
い場所でかけてください

安全上守っていただきたいこと

3

安全運転のために

a

w

安全運転のために

● 走行中、運転者は両手でハンドルを握り、両足
をステップに置いてください

● 急激なハンドル操作や片手運転などはさけ、安
全な運転を心がけてください

● 他の車両、歩行者などに対する配慮を欠かさな
いでください

乗車時の服装

運転者は必ずヘルメットを着用し、天候や走行状況
に応じ、安全性が高く運転操作のしやすい、被視認
性の高い二輪車用の服装を着用してください。

ヘルメット

❙

安全基準を満たし、頭のサイズにあった視認性の
高いもの

● 二輪車用で PSC、SG マークか JIS マークのある
ものを推奨します

4

● 正しくかぶり、あごひもを確実に締めてくださ
い

● 視界を妨げないフェイスシールドまたはゴーグ
ルなどを使用し、眼を保護してください

ヘルメットを正しく着用していないと、万一
の事故の際、死亡または重大な傷害に至る可
能性が高くなります。

運転者は乗車時、必ずヘルメット、保護具お
よび保護性の高い服を着用してください。

グローブ

❙

摩擦に強い皮製のもの

ブーツまたはライディングシューズ

❙

滑りにくく、くるぶしまで覆われたもの

ジャケット・パンツ

❙

プロテクターを備え、体の露出の少ない長袖・長
ズボン

運転するときの注意

a

運転するときの注意

慣らし運転

適切な慣らし運転を行うと、お車の性能をより良
い状態に保つことができます。

慣らしのポイント（走行距離 500kmまで）

❙

● 急発進、急加速をさける

● 急ブレーキ、急なシフトダウンをさける

● 控えめな運転をする

ブレーキ

次の項目に注意してください。

● 制動力を効果的に得るために前輪ブレーキと後
輪ブレーキを同時に使う

● 不必要な急ブレーキ、急なシフトダウンをしない

u タイヤをロックさせるなど、車体の安定性を

損なうおそれがあります。

u コーナリングの際は、コーナーの手前で減速

してください。

● 雨天走行など滑りやすい路面に注意する

u タイヤがロックしやすく、制動距離が長くな

ります。

● 連続したブレーキ操作をしない

u 長い坂や急な坂で繰り返しブレーキをかける

と、ブレーキの温度が上昇して効きが悪くな
るおそれがあります。エンジンブレーキと断
続的なブレーキ操作を併用してください。

エンジンブレーキ

❙

スロットルを戻すと、エンジンブレーキが効きま
す。さらにエンジンブレーキを必要とするときは 3
速、2 速・・・とシフトダウンを行ってください。
急激なシフトダウンは、尻振りなどの原因や、エン
ジンやトランスミッションに悪影響を与えます。ま
た、長い下り坂や急な下り坂などでは、ブレーキ操
作とエンジンブレーキを併用してください。

次ページに続く

5

運転するときの注意

a

雨天または水たまりを走行したとき

❙

路面が滑りやすくなったり、ブレーキの効き具合
が変化します。慎重なブレーキ操作を心がけてく
ださい。ブレーキの効きが悪いときは、ブレーキ
を軽く作動させながらしばらく低速で走行して、
ブレーキを乾かしてください。

6

駐車するとき

● 交通の邪魔にならない平坦で足場のしっかりし
た安全な場所に駐車する

● やむをえず傾斜地や足場の悪い場所に駐車する
ときは、車の転倒や動き出しがないよう安全処
置に十分注意する

● 盗難防止のため、車から離れるときは必ずハン
ドルロックをかけ、キーを抜く

サイドスタンドでの駐車

❙

1.

メインスイッチを OFFにする。

2.

サイドスタンドを下げ、車の重量がサイドスタ
ンドにかかるまで、車をゆっくり左に傾ける。

u ハンドルを右にきった状態での駐車は、車が

不安定になり、転倒するおそれがあります。

3.

ハンドルバーを左いっぱいにきる。

4.

ハンドルロックをかけ、キーを抜く。2 P. 18

運転するときの注意

a

c

● マフラーなどが熱くなっているので、他の方が
触れることのない場所に駐車する

● エンジン回転中および停止後しばらくの間はマ
フラー、エンジンなどに触れない

マフラー、エンジン、ブレーキなどは、エン
ジン回転中および停止後しばらくの間は熱く
なっています。触れるとヤケドを負う可能性
があります。

• マフラー、エンジン、ブレーキなど高温
になる部分は冷えるまで触れないこと

• 高温になる部分に可燃物が接触せず、他の
方が触れることのないよう配慮すること

次ページに続く

7

運転するときの注意

a

w

燃料補給およびガソリンの取り扱い

エンジンや触媒装置の損傷を防ぐため、下記に注
意してください。

● 無鉛レギュラーガソリンを使用する

● 高濃度アルコール含有燃料を補給しない

● 軽油や粗悪ガソリン（長期間保管したガソリ

ン）、または不適切な燃料添加剤を使わない

● 燃料タンクの中に、泥、ほこり、水などを入れ
ない

ガソリンは燃えやすくヤケドを負ったり爆発
して重大な傷害に至る可能性があります。ま
た身体に帯電した静電気の火花により引火す
る可能性があります。

ガソリンを取り扱うときは以下のことを守っ
てください。

• エンジンを止め、火元を遠ざける

• 給油は必ず屋外で行う

• こぼれたガソリンは、すぐに拭き取る

• 給油作業前に車体や給油機などの金属部
分に触れて静電気を除去する

8

a

アクセサリーと改造について

w

アクセサリーを装着する際は、安全面から Honda
純正アクセサリーを推奨します。Honda販売店に
ご相談ください。
Honda販売店で取り付けられた Hondaアクセサ
リーなどの取り扱いについては、その商品に付属
の説明書をお読みください。
車の構造や機能に関係する改造は、操縦性を悪化さ
せたり、排気音を大きくしたり、ひいては車の寿命
を縮めることがあります。不正改造は法律に触れる
ことはもちろん、他の迷惑行為となります。
車の改造は保証の適用を除外されます。

アクセサリーと改造について

不適切なアクセサリーや改造は、万一の事故
の際、死亡または重大な傷害に至る可能性が
高くなります。

アクセ サリーを装着する際は、Honda 販売
店にご相談のうえ、取扱説明書に従ってくだ
さい。

9

積載について

a

積載について

● 荷物を積むと積まないときにくらべて操縦安定性
が変わるため、安全な速度で走行してください

● 荷物の積みすぎに注意し、確実に固定して安全
な速度で走行してください

● ハンドル操作ができなくなる場合があるので、ハ
ンドル付近に物を置かないでください

10

● ヘッドライト、ウィンカー、テールランプ、マ
フラー周辺への積載はさけてください

u 過熱によりレンズが溶けたり、荷物が損傷す

る場合があります。

● カバー等が破損する場合があるので、指定の場
所以外に荷物を積まないでください

u 走行やハンドル操作に支障をきたすことがあ

ります。

● 貴重品やこわれ易いものは積まないでください

a

● 荷物の積載は下記重量までです

リアキャリア：3.0kg

リアキャリア：3.0kg

積載について

11

b

基本操作の流れ

❙

エンジン始動前

(P27)

❙

加速

❙

エンジン始動

(P19)

運転する前に日常点検を行いましょう。
燃料残量を確認しましょう。

発進や加速はスロットルを
ゆっくり回し、急加速はさ
けましょう。

周囲の安全を確認して、エンジンをかけま
す。空ぶかしはさけましょう。

後方の安全や周囲の状況に
注意し、方向指示器で合図
を出し走り出します。

❙

発進

基本装備の使いかた

-

メーター

(P16)

-

警告灯／表示灯

(P16)

-

スイッチ

(P17)

-

ハンドルロック

(P18)

❙

ギアチェンジ

(P21)

12

b

❙

減速

スロットルを素早く戻し、前後のブ
レーキの両方を使い速度を下げ、不必
要な急ブレーキはさけましょう。制動
灯（ストップランプ）が点灯し、後車へ
の合図になります。

❙

駐車

(P6)

安全な場所に駐車しましょう。
サイドスタンド、ハンドルロックを確認
します。

❙

コーナリング

手前で十分に
減速して・・・

❙

燃料給油

(P22)

スロットルをゆっくり
回して加速します。

❙

停止

早めに方向指示器で合図を出し、
後方や側方の車に注意しながら、
徐々に路肩に寄ります。

13

b

各部の名称

メインヒューズ

(P59)

前輪ブレーキレバー

(P44)

スロットルグリップ

(P54)

ハンドルロック

(P18)

バッテリー

(P41)

書類入れ

(P25)

オイルレベルゲージ

(P42)

ブレーキペダル

(P46)

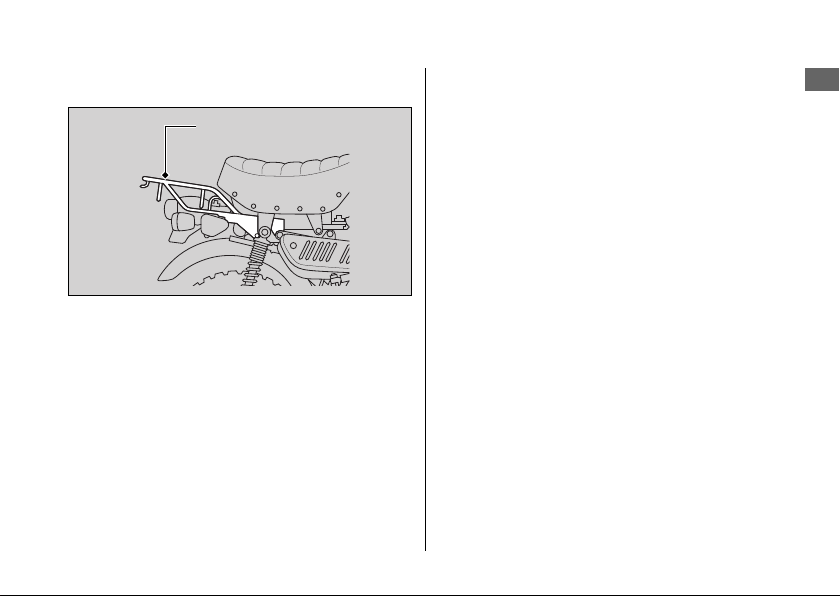

リアキャリア

キックスターターペダル

(P19)

14

b

燃料タンクキャップ

(P22)

シフトレバー

(P21)

サイドスタンド

(P6)

ブリーザードレーン

(P53)

ドライブチェーン

(P49)

シート

(P40)

クラッチレバー

(P50)

ヘルメットホルダー

(P23)

ヒューズボックス

(P58)

エアクリーナー

(P52)

左サイドカバー

(P39)

15

b

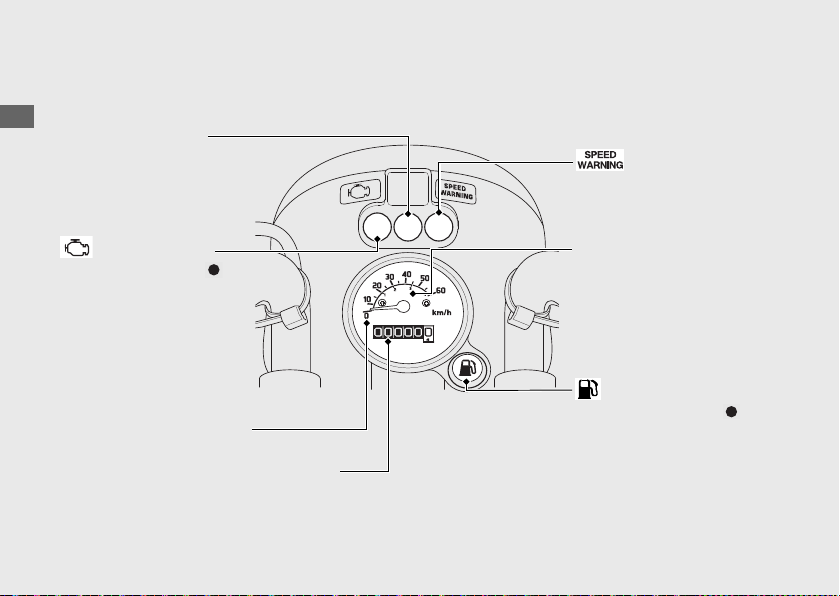

メーター／警告灯／表示灯

スピードメーター（速度計）

PGM-FI警告灯

メインスイッチを 

数秒後に消灯

走行中またはアイドリン
グ中に点灯したときは

(P57)

ニュートラル表示灯

トランスミッションが
ニュートラルの位置にあ
るときに点灯

速度範囲表示

各ギアでの上限速度を表示

u 上限速度を超えるとエン

ジンの故障や損傷の原因
となります。

ギアチェンジ

(P21)

速度警告灯

走行中に点滅したときは

(P57)

オドメーター

総走行距離を表示

u 走行した総距離を km の単位で示します。

白地に黒数字は 100m の単位です。

燃料残量警告灯

メインスイッチを  

（ON） にすると点灯し、

数秒後に消灯

燃料残量警告灯が点灯し
たときの燃料残量：
約0.8ℓ

警告灯･表示灯が点灯すべきときに点灯しない場合は、Honda販売店で点検を受けてください。

16

b

スイッチ

ヘッドライト（前照灯）
上下切換スイッチ

メインスイッチ

電気回路の ON／ OFF に使用

u OFF の位置で、キーを抜く

ことができます。

u 解除はスイッチを中央に戻

して行います。

•（HI）：ヘッドライトが上向き

•（LO）：ヘッドライトが下向き

ウィンカー（方向指示器）
スイッチ

ホーンスイッチ

（ON）

始動・昼夜間
走行

OFF

停止

次ページに続く

17

スイッチ

b

!b 回す

メインスイッチのキー

!a

ハンドルロック

前ページの続き

ハンドルロック

盗難予防のため、駐車するときは必ずハンドル
ロックをかけましょう。U 字ロックなどの使用
も推奨します。

かけかた

❙

!a ハンドルを左にいっぱいにきる。
!b ハンドルロックにキーを差し込み、右に 180°

回す。

u ロックがかかりにくい場合は、ハンドルを

左右に軽く動かしてください。

!c キーを抜く。

外しかた

❙

!a ハンドルロックにキーを差し込み、左に 180°

回す。

!b キーを抜く。

18

b

!c

!a

!b

!c

アドバイス

エンジン始動

始動するには、エンジンの温度にかかわらず、
次の手順で行ってください。

• 無用な空ぶかしや長時間のアイドリングはエンジンや

マフラー、触媒装置に悪影響を与えます。

• 万一転倒した場合は、一旦メインスイッチを OFF にし

てください。再度、走行を行う際は、各部の損傷状態
や、走行に支障が無いかを十分に確認してください。

!a メインスイッチを  （ON）に回す。
!b ギアをニュートラルにする。（表示灯点灯）
!c スロットルグリップを閉じたまま、キックス

ターターペダルをキックする。

!d キックスターターペダルとサイドスタンドを確

実にたたんでいることを確認してスタートす
る。

次ページに続く

19

エンジン始動

b

エンジンがかからないときは

❙

次の方法を試してください。

!a メインスイッチを OFFにする。
!b ギアをニュートラルにする。
!c スロットルグリップを全開にし、キックスター

ターペダルを数回キックする。

!d 通常手順（!a〜!d）でエンジンをかける。
!e エンジンがかかり、エンジン回転が安定しない

場合はスロットルグリップを少し開ける。

!f エンジンがかからないときは!c!dの手順を繰

り返す。

20

前ページの続き

それでも始動できないときは

❙

(P56)

b

ギアチェンジ

この車のトランスミッションは、下 1速、上 3
速シフトの 4 速リターン式です。速度に応じて
ギアを切り換えることが必要です。

走行前に、キックスターターペダル、サイドス
タンドが完全に納まっているか確認してくださ
い。
サイドスタンドを出したままギアチェンジを行
うと、エンジンが停止します。

速度範囲

❙

1速 0〜20km/h
2 速 5〜30km/h
3速 10〜45km/h
4速 20km/h以上

シフトダウンについて

追い越しなど、強力な加速が必要なときはシフ
トダウンをします。高い速度でのシフトダウン
は、尻振りなどの原因や、走行安定性を損なう
ほか、エンジンやトランスミッションに悪影響
を与えます。次の速度内で行ってください。

シフトダウン可能限界速度

❙

4速→3速 30km/h 以下
3 速→ 2 速 20km/h 以下
2速→1速 10km/h 以下

21

b

燃料補給

メインスイッチ
のキー

給油口の下端

燃料タンクキャップ

キーカバー

w

燃料がにじみ出ることがあるので、給油口の下
端以上入れないでください。

使用燃料：無鉛レギュラーガソリン
タンク容量：4.3ℓ

燃料についての注意

❙

22

(P8)

燃料タンクキャップの開けかた

キーカバーを開け、キーを差し込み右に回し
て、燃料タンクキャップを取り外す。

燃料タンクキャップの閉じかた

!a 燃料タンクキャップを手で押して確実にロック

する。

!b キーを抜き、キーカバーを閉じる。

u キャップがロックされないと、キーは抜け

ません。

ガソリンは燃えやすいため、ヤケドを負った
り、爆発して重大な傷害に至る可能性があり
ます。

2

燃料補給およびガソリンの取り扱い P. 8

b

その他装備の使いかた

メインスイッチのキー

ヘルメットホルダー

ピン

w

ヘルメットホルダー

車体の左側にヘルメットホルダーがあります。

!a メインスイッチのキーをヘルメットホルダーに

差し込み、左に回してロックを解除する。

!b ホルダーピンにヘルメットの金具をかけ、ピン

を押してロックする。

!c キーを抜く。

ヘルメットホルダーにヘルメットをつけたま
ま走行しないでください。

走行の妨げになり、重傷を負ったり死亡した
りする事故が発生することがあります。

u ヘルメットホルダーは駐車時のみお使いくださ

い。

次ページに続く

23

その他装備の使いかた

b

ノブ

折りたたみ時

ストッパー

ストッパー

組み立て時

ハンドルの折りたたみ

前ページの続き

折りたたみ

❙

!a ハンドルを保持しながら、ノブをゆるめる。
!b ハンドルを前方に動かし、ストッパーのかみ合

わせを離す。

!c ハンドルを下げ、ストッパーを浅い溝でかみ合

わせ、ノブを締めつける。

u ハンドルを折りたたむとき、ケーブル類に

無理な力を加えないでください。

組み立て

❙

組み立ては、折りたたみの逆の手順で行いま
す。

u ストッパーを深い溝でかみ合わせノブをしっか

りと締めつけてください。

u 組立て後、ハンドルにガタがないことを確認し

てください。

u 各部の作動が正常であることを確認してくださ

い。

24

b

書類入れ

書類入れ

書類

U 字ロック

シート後部に書類入れがあります。

U字ロック

リアキャリアに Ｕ 字ロックを格納することがで
きます。

u 洗車時、書類の格納場所付近に強く水をかけな

いでください。内部に水が入ることがありま
す。

u U 字ロックは、図のように収納し、しっかりと固

定してください。

u U 字ロックは、形状によって収納できない場合が

あります。

25

メンテナンス

メンテナンスを行う前に必ず「メンテナンスの基礎知識」をお読みください。
また、サービスデータについては「スペック」を参照ください。

メンテナンスの基礎知識 .................................... P. 27

主要部品の脱着方法 ............................................ P. 38

クリップ .............................................. P. 38

左サイドカバー ..................................... P. 39

バッテリー ........................................... P. 41

エンジンオイル.................................................... P. 42

ブレーキ ............................................................... P. 44

ドライブチェーン ................................................ P. 49

クラッチ ............................................................... P. 50

エアクリーナー.................................................... P. 52

ブリーザードレーン ............................................ P. 53

スロットル............................................................ P. 54

メンテナンスの基礎知識

c

w

メンテナンスの基礎知識

お車をご使用の方の安全と車を快適にご使用いた
だくために、日常のお車の使用状況に応じて、お
客様の判断で適時行っていただく日常点検と、1
年ごと（12 か月ごと）、2年ごと（24か月ごと）の
定期点検整備を設けてあります。安全快適にお乗
りいただくために、必ず実施してください。

メンテナンスの重要性

誤った点検整備や、不適当な整備、未修理
は、転倒事故などを起こす原因となり、死亡
または重大な傷害に至る可能性があります。

• 点検整備は、取扱説明書・メンテナンス
ノートに記載された点検方法・要領を守
り、必ず実施してください。

• 異状箇所は乗車前に修理してください。

安全なメンテナンスのために

メンテナンスにあたっては、次のことに注意して
ください。

● エンジンを停止し、キーを抜いた状態で行う

● 平坦地で足場のしっかりとした場所で行う

● エンジン、マフラー、ブレーキなど高温になる

部分はヤケドのおそれがあるので、冷えるまで
触れない

● エンジンを始動して作業をする場合は、換気を
十分に行う

日常点検

安全快適にご使用いただくために法令に準じ、日
常のお車の使用状況に応じて、お客様の判断で適
時行う点検です。
点検時期の目安としては、長距離走行や洗車時、
給油時などに実施し、その結果をメンテナンスレ
コードに記入してください。
異音や異状を感じたときは、ただちに Honda販売
店にご相談ください。

次ページに続く

27

メンテナンスの基礎知識

c

日常点検項目

❙

この車には下記の日常点検項目が適用されます。

● ブレーキ

• レバーの遊び（機械式）

• ペダルの遊び（機械式）

• ブレーキの効き具合

● タイヤ

• 空気圧

• 亀裂、損傷

• 異状な摩耗

• 溝の深さ

● エンジン

• エンジンオイルの量

• かかり具合、異音

• 低速、加速の状態

● 灯火装置および方向指示器

● 運行において異状が認められた箇所

● ドライブチェーンの緩み（Honda 指定）

28

定期点検

安全快適にお車をご使用いただくために、定期点
検を必ず実施してください。

また、これらの他にも使い始めてから 1 か月目（ま
たは、1,000km 時）に行う点検、Hondaが指定
する点検整備項目もあります。

道路運送車両法に準じて設けられた点検

❙

道路運送車両法に準じて設けられた点検には、以
下の種類があります。

● 日常点検

● 1 年ごと（12 か月ごと）に行う点検

● 2年ごと（24 か月ごと）に行う点検

c

❙

w

カラーラベル

安全のため、ご自分の知識と技量に合わせた範囲
内で行ってください。難しいと思われる内容につ
いては、Honda販売店にご相談ください。
点検結果は、メンテナンスノートの定期点検整備記
録簿に記入し、大切に保存、携行してください。

❙

新車から 1 か月目（または、1,000km 時）は、特
に初期の点検整備が車の寿命に影響することを重
視し、点検を無料でお取り扱いいたします。お買
いあげの Honda販売店で行ってください。他の販
売店にてお受けになると有料となる場合がありま
す。また、オイル代、消耗部品代および交換工賃
等は実費をいただきます。詳細については、メン
テナンスノートをご覧ください。

❙

整備の際は、Honda純正部品を使用してください。
色物部品をご注文のときは、カラーラベルに記載
されているモデル名、カラーおよびコードをお知
らせください。
カラーラベルは、シート下の左側で確認できま
す。2 P. 40

ご自身で点検を実施する場合

1か月目点検について

交換部品について

メンテナンスの基礎知識

Honda 純正部品以外のアクセサリー・部品
の使用や、不正な改造は思わぬ事故の原因と
なり、重傷を負ったり、死亡したりすること
があります。

Honda純正部品を使用してください。

29

メンテナンスの基礎知識

c

アドバイス

バッテリー

この車は、メンテナンスフリータイプのバッテ
リーを使用しており、バッテリー液の点検、補給
は必要ありません。
また、密閉式の液口キャップは絶対に取り外さな
いでください。バッテリー充電時も液口キャップ
を取り外す必要はありません。
バッテリーのターミナル部は、バッテリーコネク
ターの抜き差しによって自己清浄するようになっ
ています。ワイヤーブラシやサンドペーパー等で
は磨かないでください。

30

バッテリーには寿命があります。交換時期について
は、Honda販売店にご相談ください。交換する場合
は、必ず同型式のメンテナンスフリーバッテリーを
使用してください。

万一の場合の応急処置

❙

以下のようなときは、応急処置したあと、直ちに
医師の診察を受けてください。

● 電解液が目に付着したとき

u コップなどに入れた水で、15分以上洗浄して

ください。加圧された水での洗浄は、目を痛
めるおそれがあります。

● 電解液が皮膚に付着したとき

u 電解液のついた服を脱ぎ、皮膚を多量の水で

洗浄してください。

c

● 電解液を飲み込んだとき

w

アドバイス

ヒューズ切れ

この車の電気回路は、ヒューズで保護されていま
す。電装部品が動作しないときは、ヒューズを調
べ、必要に応じて交換してください。2 P. 59

u 水、または牛乳を飲んでください。

バッテリーには、希硫酸が電解液として含ま
れています。希硫酸は腐食性が強く、目や皮
膚に付着すると重いヤケドを負います。

• バッテリーの近くで作業するときは、保
護メガネと保護服を着用

• バッテリーを子供の手の届く所に置かな
い

• ショートによる火花やたばこなどの火気
に十分注意する

ヒューズ

メンテナンスの基礎知識

ヒューズの点検・交換

❙

メインスイッチを OFF にして、ヒューズを取り外
して点検します。切れている場合は、指定されて
いる容量のヒューズと交換してください。
ヒューズの容量はスペックページをご確認くださ
い。2 P. 71

指定容量を超えるヒューズを使用すると、配線の過
熱焼損の原因になるので絶対に使用しないでくださ
い。

交換してもすぐにヒューズが切れる場合は、
ヒューズの劣化以外の原因が考えられます。
Honda販売店にご相談ください。

31

メンテナンスの基礎知識

c

上段：オイルコード

下段：性能分類の表示

MA 性能であることを
示しています

エンジンオイル（トランスミッションオイル）

エンジンオイルは走行距離や走行状況、時間の経
過とともに劣化したり減っていきます。そのた
め、定期交換時期に行う交換だけではなく日常点
検によるオイル点検・補給が必要です。汚れたり
古くなったオイルはエンジンに悪影響を与えます
ので早めに交換してください。
オイル交換は Honda販売店で行うことを推奨しま
す。交換時期はスペックページをご確認くださ
い。2 P. 70

エンジンオイル（トランスミッションオイル）

❙

の選びかた

推奨エンジンオイル（トランスミッションオイル）：

Honda純正 ウルトラ G1

相当品をご使用の場合は、オイル容器の表示を確
認し、下記の全ての規格を満たしているオイルを
お選びください。全ての規格を満たしている場合
でも特性が異なりこの車に適合しない場合があり
ます。

32

● JASOT903 規格

● SAE規格

● API分類

※3

※1

※2

：MA

：10W-30

：SG・SH・SJ・SL級相当

また、必要以上に摩擦を低減するオイル添加剤は
エンジンやクラッチの性能や寿命に悪影響を与え
る場合がありますので使用しないでください。

※1：

JASOT903規格は、二輪車用４サイクルエンジ
ンオイルの性能を分類する規格です。適合し届け
出されたオイルの容器には、次の表示がありま
す。

※2：

SAE規格は、オイルの粘度を定めた規格です。

c

※3：

推奨しません 推奨します

API分類は、エンジンオイルのグレードに関する
分類です。APIマークの入っている相当品を使用
する場合、下記のものをご使用ください。

メンテナンスの基礎知識

エアクリーナー

この車には、ろ紙にオイルを含ませたビスカス式
のエアクリーナーエレメントが装備されており点
検・清掃は不要ですが定期的な交換が必要です。
エアクリーナーエレメントの交換は、Honda販売
店にご相談ください。交換時期はスペックページ
をご確認ください。2 P. 70

ドライブチェーン

チェーンは、定期的に点検および給油を行ってく
ださい。また悪路走行が多い場合や連続高速走
行、急加速を繰り返すような運転を行う場合に
は、頻繁に点検を行ってください。2 P. 49

チェーンの異常（回転が滑らかでない、異音、固
着、ローラーやブッシュの損傷）は、Honda販売
店にご相談ください。

次ページに続く

33

メンテナンスの基礎知識

c

ドライブチェーンの清掃と給油

❙

緩み（たる み）の点検後、車体を前後に動かし、
チェーンやスプロケットに付着した泥、汚れを中
性洗剤またはチェーンクリーナーを使用し、乾い
た布などで落とします。汚れがひどい場合、やわ
らかいブラシを使用してください。
汚れを落としたあとは、十分に乾燥させ、推奨オ
イルをチェーンローラーの両側に給油してくださ
い。

推奨オイル：

Honda純正チェーンオイル  または相当品

34

オイルがブレーキやタイヤに付着しないようにし
てください。チェーンにオイルをつけ過ぎると、
衣服や車に飛び散り汚しますので、オイルをつけ
過ぎないよう注意してください。

c

エンジンの性能を維持するためには、定期的なブ
リーザードレーンの清掃が必要です。2 P. 53

❙

タイヤの空気圧は徐々に低下します。また、タイ
ヤによっては空気圧不足が見た目ではわかりづら
いため、少なくとも 1か月ごとにタイヤゲージを
使用して空気圧を点検してください。
タイヤは、走行後は温まり空気圧が高くなることが
ありますので、必ず冷えた状態で点検してくださ
い。

ブリーザードレーン

タイヤ

空気圧の点検

亀裂と損傷の点検

❙

タイヤの全周に、亀裂
や損傷、ひび割れおよ
び釘、石、その他の異
物が刺さったり、かみ
込んだりしていないか
を点検します。道路の
縁石などにタイヤ側面
を接触させたり、大き
な凹みや突起物を乗り
越したときは、必ず点
検してください。

異状な摩耗の点検

❙

タイヤの接地面が異状
に摩耗していないかを
点検します。

メンテナンスの基礎知識

次ページに続く

35

メンテナンスの基礎知識

c

ウェアインジケーター
表示マーク

w

溝の深さの点検

❙

ウェアインジケーター（スリップサイン）により溝
の深さを確認します。サインが現れたときは、直
ちに交換してください。

36

過度にすり減ったタイヤの使用や、不適正な
空気圧での運転は、転倒事故などを起こす原
因となり、死亡または重大な傷害に至る可能
性があります。

取扱説明書に記載されたタイヤの空気圧を守
り、規定の数値を超えてすり減ったタイヤは
交換してください。

c

タイヤを交換するときは、必ず指定タイヤを使用

w

してください。指定以外のタイヤは、操縦性や走
行安定性に悪影響を与えることがありますので使
用しないでください。

タイヤの交換は、Honda販売店にご相談くださ
い。指定タイヤ、空気圧はスペックページをご確
認ください。2 P. 70

メンテナンスの基礎知識

指定以外のタイヤを取り付けると、操縦性や
走行安定性に悪影響を与えることがありま
す。また、そのことが原因で転倒事故などを
起こし、死亡または重大な傷害に至る可能性
があります。

タイヤ交換時には、必ず取扱説明書に記載さ
れた指定タイヤを取り付けてください。

37

c

主要部品の脱着方法

!a

!b

!a

!b

!c

クリップ

取り外し

❙

1.

中央部のピンを押しこんでロックを解除す
る。

2.

クリップを引き抜く。

取り付け

❙

1.

ピンの下端を押し戻して取り付け状態にす
る。

2.

クリップを穴に差し込む。

3.

ピンを軽く押してロックする。

38

c

左サイドカバー

グロメット

スクリュー

フック

左サイド
カバー

フック

主要部品の脱着方法u左サイドカバー

取り外し

❙

1.

スクリューを取り外す。

2.

左サイドカバーを手前に引いてフックをグロ
メットから外し、左サイドカバーを取り外
す。

取り付け

❙

取り付けは、取り外しの逆の手順で行います。

u 取り付け後は、左サイドカバーが確実に取り

付けられていることを確認してください。

39

主要部品の脱着方法uシート

c

シート

ボルト

キャップナット

ナット

キャップナット

ステー

ワッシャー

シート

40

取り外し

❙

1.

左サイドカバーを取り外す。2P. 39

2.

ナットを外し、ボルトを引き抜く。

3.

シート側のキャップナットをゆるめ、シート
を後方にずらして取り外す。

取り付け

❙

1.

シートのステーを左図のようにワッシャーの
間に合わせ、フレームにかける。

2.

ボルトを差し込み、ナットを締め付ける。

3.

キャップナットを締め付ける。

u ボルトとナットが確実に締め付けてある

か確認してください。

u シートを軽く持ち上げて、しっかりと取

り付けられていることを確認してくださ
い。

c

バッテリー

クリップ

バッテリー

グロメット

バッテリーバンド

メンテナンス
リッド

バッテリー

バッテリー
コネクター

主要部品の脱着方法uバッテリー

取り外し

❙

メインスイッチが OFFになっていることを確認
してください。

1.

シートを取り外す。2P. 40

2.

クリップを取り外す。2P. 38

3.

グロメットからメンテナンスリッドを取り外
す。

4.

バッテリーバンドを外す。

5.

バッテリーを取り出す。

6.

バッテリーコネクターの両端を押えながら、
バッテリーコネクターを引き外す。

取り付け

❙

取り付けは、取り外しの逆の手順で行います。

u バッテリーコネクターの取り付けは、 カ

チッ と音がするまで確実に行ってくださ
い。

バッテリーの取り扱いについてはメンテナンス

2

の基礎知識をご確認ください。

P. 30

41

c

エンジンオイル

オイルレベルゲージ

注入口

上限
下限

エンジンオイルの点検

1.

エンジンが冷えている場合は、3 〜 5 分ほ
どアイドリングさせる。

2.

メインスイッチを OFF にしてエンジンを止
め、2〜3分間待つ。

3.

足場のしっかりとした平坦地にサイドスタン
ドを立てる。

4.

オイルレベルゲージを外す。

5.

布等でオイルレベルゲージについたオイルを
拭く。

6.

車を倒さないようにまっすぐに起こす。

7.

オイルレベルゲージをねじ込まずに差し込
む。

8.

オイルがオイルレベルゲージの上限と下限の
間にあることを確認する。

9.

オイルレベルゲージを確実に取り付ける。

42

エンジンオイルuエンジンオイルの補給

c

アドバイス

エンジンオイルの補給

エンジンオイルが不足している、またはオイル
レベルが下限に近いときは、推奨エンジンオイ

2

ルを上限まで補給してください。

1.

エンジンオイルの点検後、オイルレベルゲー
ジで確認しながら、オイルを注入口より補給
する。

u オイルレベルを確認するときは、足場の

しっかりとした平坦地にサイドスタンド
を立て、車を倒さないようにまっすぐに
起こしてください。

u 上限を超えて補給しないでください。
u ごみが入らないようにしてください。
u オイルをこぼしたときは完全に拭き取っ

てください。

2.

オイルレベルゲージを確実に取り付ける。

オイルは規定量より多くても少なくても、エンジン
に悪影響を与えます。また銘柄やグレードの異なる
オイルを混用しないでください。

P. 32,70

推奨エンジンオイルやオイルの選びかたについ
てはメンテナンスの基礎知識をご確認くださ

2

P. 32

い。

43

c

ブレーキ

遊び

遊びが少なく
なる

遊びが多くなる

アジャスター

前輪ブレーキレバーの遊びの
点検

抵抗を感じるまで、ブレーキレバーを引き、レ
バー先端の遊びの量が規定の範囲内にあること
をスケールなどで確認します。

前輪ブレーキレバーの遊び：10〜20mm

44

前輪ブレーキレバーの遊びの
調整

ブレーキレバーの遊びはハンドルを直進状態に
して調整します。

1.

ブレーキアームのアジャスターを半回転ずつ
回し、ブレーキレバーの遊びを調整する。

ブレーキu前輪ブレーキレバーの遊びの調整

c

ピン

アジャスター

ブレーキアーム

押す

ピン

隙間

アジャスター

遊びの調整時は必ず、アジャスターの凹部をピ
ンの凸部に一致させてください。

2.

ブレーキアームを押してアジャスターとピン
の間に隙間があることを確認する。

調整後は、ブレーキレバーの遊びを確認してく
ださい。

ブレーキレバーの調整範囲を超えた場合は、
Honda 販売店にご相談ください。

45

ブレーキu後輪ブレーキペダルの遊びの点検

c

遊び

遊びが
少なくなる

遊びが
多くなる

アジャスター

後輪ブレーキペダルの遊びの
点検

抵抗を感じるまで、手でブレーキペダルを押
し、ペダル先端の遊びの量が規定の範囲内にあ
ることをスケールなどで確認します。

後輪ブレーキペダルの遊び：10〜20mm

規定の範囲を超えている場合は調整してくださ
い。

46

後輪ブレーキペダルの遊びの
調整

1.

ブレーキアームのアジャスターを半回転ずつ
回し、ブレーキペダルの遊びを調整する。

ブレーキu後輪ブレーキペダルの遊びの調整

c

ピン

アジャスター

ブレーキアーム

押す

ピン

隙間

アジャスター

遊びの調整時は必ず、アジャスターの凹部をピ
ンの凸部に一致させてください。

2.

ブレーキアームを押してアジャスターとピン
の間に隙間があることを確認する。

調整後は、ブレーキペダルの遊びを確認してく
ださい。

ブレーキペダルの調整範囲を超えた場合は、
Honda 販売店にご相談ください。

47

ブレーキuブレーキシューの摩耗の点検

c

前輪

△マーク

ブレーキインジケーター

後輪

ブレーキ
インジケーター

△マーク

ブレーキシューの摩耗の点検

48

前輪はブレーキレバーをいっぱいに引いて、後
輪はブレーキペダルをいっぱいに押して、ブ
レーキインジケーターの先端とブレーキパネル
の△マークが一致しないことを確認します。

一致する場合は、ブレーキシューの使用限界で
すので交換してください。ブレーキシューの交
換は、Honda 販売店にご相談ください。

c

緩み（たるみ）の点検

チェーンの緩み（たるみ）が適正かどうか、滑ら
かに回転するか点検します。緩み（たるみ）が規
定の範囲を超えている場合、回転が滑らかでな
いときはHonda販売店にご相談ください。

1.

2.

3.

ドライブチェーン

トランスミッションをニュートラルに入れ
て、エンジンを停止する。
足場のしっかりとした平坦地にサイドスタン
ドを立てる。
前後のスプロケットの中央を手で上下に動か
し、チェーンの緩みが規定の範囲内にあるこ
とを確認する。

ドライブチェーンの緩み（たるみ）：

10〜20mm

u 緩みが40mm以上の場合、絶対に走行し

ないでください。

4.

車体を垂直にし、車体を前後に動かして
チェーンが滑らかに回転することを確認す
る。

u チェーンの回転が滑らかでない場合や、

異音が出る場合は清掃と給油を行ってく

2

ださい。

P. 34

49

c

クラッチ

クラッチレバー

遊び

クラッチの点検

スムーズに動くかどうか、ハンドルを左右に
きっても作動が重くないか、クラッチレバーの
遊びが適正か点検します。
遊びが規定の範囲を超えている場合は調整して
ください。
異状を感じた場合やクラッチケーブル外表部に
損傷があるときは Honda販売店にご相談くだ
さい。

クラッチレバーの遊び：10〜20mm

50

c

クラッチの調整

ロックナット

アジャスター

遊びが
少なくなる

遊びが
多くなる

カバー

クラッチuクラッチの調整

1.

カバーをずらし、ロックナットを緩める。

2.

遊びが規定の範囲になるまでアジャスターで
調整する。

3.

ロックナットを締め付け、カバーをもとに戻
す。

調整後は、クラッチレバーの遊びを確認してく
ださい。
エンジンをかけ、チェンジ操作がスムーズであ
るか、エンストまたは飛び出し等がないことを
確認してください。

規定の数値に調整できない場合や、クラッチが
正しく作動しないときは Honda販売店にご相
談ください。

51

c

エアクリーナー

エアクリーナーエレメント

スクリュー

スクリュー

エアクリーナーカバー

アドバイス

エアクリーナーエレメントの
脱着方法

1.

左サイドカバーを取り外す。2P. 39

2.

スクリューを外し、エアクリーナーカバーを
取り外す。

52

3.

エアクリーナーエレメントを取り外して、新
品と交換する。

u 取り外し後、ケース内にゴミやほこりが

ないことを確認し、ある場合は取り除き
ます。

4.

エアクリーナーカバーを取り付ける。

5.

左サイドカバーを取り付ける。

エアクリーナーエレメントの取り付けが不完全だ
と、ゴミやほこりを直接吸ってシリンダーの摩耗や
出力低下など、エンジンに悪影響を与えます。確実
に取り付けてください。

c

ブリーザードレーン

ドレーンチューブ

ブリーザードレーンプラグ

ドレーンチューブ

ドレーンチューブ

ブリーザードレーンプラグ

ブリーザードレーンプラグ

ブリーザードレーンの清掃
(Honda 指定１年点検整備項目 )

エンジンの性能を維持するためには、定期的な
ブリーザードレーンの清掃が必要です。
エンジン停止直後のメンテナンスは、エンジン
本体、マフラーやエキゾーストパイプなどが熱
くなっています。ヤケドにご注意ください。

清掃のしかた

❙

1.

ドレーンチューブの下に受け皿などを用意す
る。

2.

ドレーンチューブを軽くつまみ、ブリーザー
ドレーン内の堆積物を取り除く。

1.

ブリーザードレーンプラグの下に受け皿など
を用意する。

2.

ブリーザードレーンプラグを外し、ブリー
ザードレーン内の堆積物を取り除く。

3.

ブリーザードレーンプラグを確実に取り付ける。

53

c

スロットル

遊び

スロットルの点検

メインスイッチを OFF にした状態でスロットル
を作動させ、スムーズに動くかどうか、ハンド
ルを左右にきっても作動が重くないか、スロッ
トルグリップの遊びが適正か点検します。異状
を感じた場合やスロットルケーブル外表部に損
傷があるときは Honda販売店にご相談くださ
い。

スロットルグリップの遊び：2〜6mm

54

こんなときは

エンジンが始動しない.........................................P. 56

警告灯が点灯／点滅.............................................P. 57

PGM-FI警告灯 ......................................P. 57

速度警告灯 ............................................P. 57

電装部品のトラブル.............................................P. 58

ヒューズ切れ .........................................P. 58

d

エンジンが始動しない

エンジンが始動しないとき

❙

次の点を確認してください。

●

正しい手順でエンジンをかけているか

2

P. 19

●

燃料タンクにガソリンはあるか

●

PGM-FI警告灯が点灯していないか

u 点灯している場合は、ただちに Honda 販

売店にご相談ください。
これらに該当しない場合や異常がある場合は、
Honda販売店にご相談ください。

56

d

警告灯が点灯／点滅

PGM-FI警告灯

走行中またはアイドリング中に点灯した場合は
何らかの異常が考えられます。高速走行をさ
け、ただちにHonda 販売店にご相談くださ
い。

速度警告灯

車の速度が法定最高速度（30km/h）を超えると
点滅し、運転者に注意をうながします。

57

d

電装部品のトラブル

ヒューズボックス

ヒューズボックス
カバー

スペアヒューズ

ヒューズ

ヒューズの取り扱いについてはメンテナンスの

2

基礎知識をご確認ください。

P. 31

ヒューズ切れ

ヒューズボックス内のヒューズ

❙

1.

左サイドカバーを取り外す。2P. 39

2.

ヒューズボックスのカバーを開ける。

3.

ヒューズが切れている場合は同じ容量のスペ
アヒューズと交換する。

u スペアヒューズは、ヒューズボックス内

58

にあります。

4.

カバーを閉め、サイドカバーを取り付ける。

d

メインヒューズ

グロメット

メンテンナンスリッド

クリップ

バッテリー

バッテリー
コネクター

スペアヒューズ

メインヒューズ

アドバイス

❙

電装部品のトラブルuヒューズ切れ

1.

クリップを取り外す。2P. 38

2.

グロメットからメンテナンスリッドを取り外
す。

3.

バッテリーコネクターの両端を押えながら、
バッテリーからコネクターを引き外す。

4.

ヒューズが切れている場合は同じ容量のスペ
アヒューズと交換する。

u スペアヒューズは、バッテリーコネク

ターに取り付けられています。

5.

外した部品を逆の手順で取り付ける。

ヒューズが切れた際は、早めにHonda 販売店で点検
し、スペアヒューズを補充してください。

59

インフォメーション

キーの取り扱い.................................................... P. 61

装備に関する補足情報 ........................................ P. 61

車のお手入れ........................................................ P. 62

保管のしかた........................................................ P. 65

廃棄するとき........................................................ P. 65

フレームおよびエンジンナンバー..................... P. 67

触媒装置について ................................................ P. 68

キーの取り扱い

e

キーの取り扱い

メインスイッチのキー

メインスイッチのキーには、メインキーと予備の
キーがあります。
予備のキーには、シリアルナンバーが打刻されて
います。
このシリアルナンバーは、メインスイッチのキー
を注文するときに必要になります。メインスイッ
チのキーを注文する際は、Honda販売店にご相談
ください。盗難防止のため、シリアルナンバーは
他人に知られないように保管してください。

キーに金属製のキーホルダーを使用するとメイン
スイッチ周辺に傷がつくおそれがあります。

装備に関する補足情報

メインスイッチ

❙

エンジンをかけずにメインスイッチを （ON）
の状態にしておくとバッテリーあがりの原因とな
ります。

走行中はメインスイッチのキーを操作しないでくだ
さい。

オドメーター

❙

オドメーターは、99,999.9km を超えると
00,000.0km に戻ります。

書類入れ

❙

取扱説明書、登録書類、保険証、メンテナンスノート
などはシート後部の書類入れに収納してください。

イグニッションカットオフシステム

❙

この車は、転倒したとき、自動的にエンジンを停
止するシステムが装備されています。エンジンを
再始動するときは、システムの作動を解除するた
めにメインスイッチを一度 OFFにしてください。

61

車のお手入れ

e

車のお手入れ

お車を長持ちさせるため、清掃などのお手入れは
大切です。普段見逃しがちな異状の発見にもつな
がります。また、海水や路面凍結防止剤などに含
まれる塩分は、車体のサビを促進します。海岸付
近や凍結防止剤を散布した路面を走行したあと
は、必ず洗車してください。

洗車

エンジン、マフラー、ブレーキなど高温になる部
分は冷えるまで洗車しないでください。

1.

全体を水洗いして、汚れを取り除く。

2.

汚れがひどいときは、薄めた中性洗剤を使用
し、スポンジか柔らかいタオルを使って洗う。

u 傷を防ぐため、多量の水を使って、汚れを落

としてください。

3.

十分な水で洗剤を洗い流しやわらかい布で拭き
あげる。

4.

車体を乾燥させた後、ドライブチェーンと可動
部分に注油する。

5.

車体の腐食を防ぐためワックスがけを行う。

62

洗車にあたっての注意

❙

洗車するときは、次のことをお守りください。

● 高圧洗車機の使用はさける

u 車体に高い水圧がかかる洗車を行うと、可動

部や電装部品などの作動不良や故障の原因と
なることがあります。

u ヘッドライトレンズやフェアリング、その他

のプラスチック部品を洗うときは、傷を防ぐ
ため、多量の水を使って、汚れを落としてく
ださい。

● マフラーに水を入れない

u 始動不良やサビの発生などの原因になりま

す。

● シートの後部に水を強くかけない

u 内部に水が入り、書類などが濡れることがあ

ります。

● エアクリーナー周辺に水を強くかけない

u エアクリーナー内部に水が入ると、始動不良

などの原因になります。

● ブレーキを濡れたままにしない

u 水によってブレーキの効き具合が悪くなるこ

とがあります。洗車後は十分に乾かし、慎重
なブレーキ操作を心がけてください。

車のお手入れ

e

● ワックス、ケミカル類や油脂類を扱うとき

u ブレーキやタイヤにオイル等の油脂類、ワッ

クスやケミカル類が付着しないよう注意して
ください。ブレーキが効かなくなり、事故の
原因になる場合があります。

u ワックスやケミカル類を使用するときは、ボ

ディーの目立たないところでくもりや傷、色
むらなどが生じないか確認してください。種
類によっては塗膜が薄くなったり色むらが生
じるものがあります。

u つや消し塗装が使われている場合は、塗装面

にワックスやケミカル類を使用すると、つや
消し感が無くなったり、色むらが生じるおそ
れがありますので、使用しないでください。

● ヘッドライトがくもったとき

u ヘッドライトを点灯すると、くもりは徐々に

消えていきます。ヘッドライトの点灯は、エ
ンジンをかけながら行ってください。

アルミ部品

アルミ部品は土や泥、あるいは塩分によって腐食
します。傷をつけないよう、取り扱いについては
次のことに注意してください。

● 硬いブラシやスチールウールを使用しない

次ページに続く

63

車のお手入れ

e

樹脂部品 エキゾーストパイプ、マフラー

傷やひび割れ等を防ぐため、取り扱いについては
次のことに注意してください。

● 清掃するときは多量の水を使って、やわらかい

布やスポンジで汚れを落とす

● 汚れがひどいときは、薄めた中性洗剤を使用

し、十分な水で洗剤を洗い流す

● メーター、左サイドカバー、フェンダー、ヘッ

ドライトレンズなどの樹脂部品にガソリン、ク
リーナーなどがかからないようにする

64

エキゾーストパイプ、マフラーが塗装されている
場合は、ステンレス用台所洗剤や市販のコンパウ
ンドを使用しないでください。塗装面の清掃には
中性洗剤を使用してください。もし、塗装処理さ
れているかわからない場合は、Honda 販売店にご
相談ください。

保管のしかた

e

保管のしかた

屋外に保管する場合はボディーカバーをかけてく
ださい。なお、ボディーカバーはエンジンやマフ
ラーが冷えてからかけてください。
また、長期間ご使用にならない場合は、次のこと
をお守りください。

● サビを防ぐために、保管前にワックスがけを行
う（つや消し塗装面を除く）

● 雨上がりにはボディーカバーを外し、車体を乾
燥させる

● バッテリーは自己放電と電気漏れを少なくする
ため、車から取り外し、完全充電して風通しの
よい暗い場所に保存する

u もしバッテリーを車に積んだままにする場合

は、バッテリーコネクターを外してくださ

い。
長期保管後にお車に乗る際は、保管期間を考慮し
た上で、各部の点検を実施してください。

廃棄するとき

地球環境を守るため、お車や交換した部品、なか
でも使用済みのバッテリーやタイヤ、エンジンオ
イルの廃油等はむやみに捨てないでください。こ
れらのものを廃棄する場合は、Honda販売店にご
相談ください。
また、将来お車の廃棄を希望するときはお近くの
廃棄二輪車取扱店へご相談ください。

廃棄二輪車取扱店とは

一般社団法人全国軽自動車協会連合会の登録販売
店で広域廃棄物処理指定店として登録されている
廃棄二輪車を適正処理するための窓口です。
店頭に「廃棄二輪車取扱店の証」が掲示されていま
す。

次ページに続く

65

廃棄するとき

e

二輪車

リサイクルマーク

二輪車リサイクルマーク、リサイクル料金

この車には、二輪車リサイクルマークが車体に貼
付されています。マークが車体に貼付されている
二輪車は、再資源化するためのリサイクル費用が
メーカー希望小売価格に含まれていますので、二
輪車を廃棄する際は、再資源化に必要なリサイク
ル料金はいただきません。
ただし、廃棄二輪車取扱店および指定引取場所ま
での収集・運搬料金はお客様のご負担となりま
す。収集・運搬料金については廃棄二輪車取扱店
にご相談ください。
二輪車リサイクルマークは、シート下の右側で確
認できます。2 P. 40

66

お車を廃棄する際、二輪車リサイクルマークが必
要です。マークは剥がさないでください。マーク
の再発行や販売の取り扱いはありません。二輪車
リサイクルシステムの概要、ご利用方法等は、
Hondaウェブサイト「廃棄段階のリサイクル 二輪
車のリサイクル自主取り組み」にてご確認いただけ
ます。

http://www.honda.co.jp/motor-recycle/

e

フレームおよびエンジンナンバー

フレームナンバー打刻位置

エンジンナンバー打刻位置

フレームおよびエンジンナンバーは、部品を注文
するときや、車の登録に関する手続きに必要で
す。また、フレームナンバーは、お車が盗難に
あった場合に、車を捜す手がかりにもなります。
ナンバープレートの登録番号とともに別紙に記録
し、車と別に保管することを推奨します。
フレームナンバーは、フレームの左側に打刻され
ています。エンジンナンバーは、エンジンの左側
に打刻されています。

フレームおよびエンジンナンバー

67

触媒装置について

e

触媒装置について

この車は平成 18年排出ガス規制適合車です。
この車には触媒装置が搭載され、排出ガスに含ま
れる一酸化炭素（CO）、炭化水素（HC）、窒素酸化
物（NOx）の 3つの有害物質の排出量を低減しま
す。
他のマフラーをこの車に取り付けると、排出ガス
規制に適合しなくなる可能性があります。触媒装
置は高温になるので、枯れ草や紙など燃えやすい
ものがあるところには駐停車しないでください。

走行上の注意

次のような取り扱いはしないでください。触媒温
度が異常に高くなり、損傷するおそれがありま
す。

● 走行中にメインスイッチを操作すること

● 空ぶかし直後にエンジンを止めること

68

触媒装置の損傷を防ぐために

触媒装置が損傷すると、排出ガス濃度を劣化させ
るだけではなく、車本来の性能を発揮できなくな
ります。損傷を防ぐために、次のことをお守りく
ださい。

● 燃料は、必ず無鉛ガソリンを使用する

● 定められた点検整備を実施する

● エンジン不調を感じたときは、ただちに Honda

販売店で点検を受ける

f

スペック

■ 主要諸元

型式 JBH-AB27
全長 1,365mm
全幅 600mm
全高 850mm
ホイールベース 895mm
最低地上高 145mm
キャスター角 25°00
トレール長 42mm
車両重量 68kg
乗車定員 1名
最小回転半径 1.4m
排気量 49cm
ボア × ストローク 39.0×41.4mm
圧縮比 10.0
燃料 無鉛レギュラーガソリン
燃料タンク 4.3ℓ

3

スペック

バッテリー容量

変速比

減速比

FTR4A-BS
YTR4A-BS
12V-2.3Ah（10HR）
1速 3.272
2 速 1.937
3速 1.350
4 速 1.043
1次 4.312
2次 2.384

69

スペック

f

■ サービスデータ

ブレーキレバー
の遊び
ブレーキペダル
の遊び
クラッチレバー
の遊び

タイヤサイズ

前輪 3.50-835J
後輪 3.50-835J

タイヤタイプ バイアス、チューブ

タイヤ空気圧

前輪 100kPa（1.00kgf/cm
後輪 125kPa（1.25kgf/cm

標準

点火プラグ

高速

プラグギャップ 0.6〜0.7mm
アイドル回転数 1,700±100rpm

10〜20mm

10〜20mm

10〜20mm

CR6HSA（NGK）または
U20FSR-U（DENSO）
CR7HSA（NGK）または
U22FSR-U（DENSO）

70

推奨
エンジンオイル

エンジンオイル
容量

エンジンオイル
交換時期

推奨ドライブ
チェーンオイル

2

）

ドライブチェーンの

2

）

緩み（たるみ）
エアクリーナー
交換時期

Honda純正 ウルトラ G1
JASOＴ903規格：MA
SAE規格：10W-30
API分類：SL級
オイル交換時 0.6 ℓ
全容量 0.8 ℓ
初回：1,000kmまたは 1ヶ月
以後：3,000kmまたは 1年ごと
Honda純正チェーンオイル 
または相当品

10〜20mm

交換：10,000kmごと

f

スペック

■ バルブ（電球）

ヘッドライト 12V-30/30W
ストップ／テールランプ 12V-10/5W
フロントウィンカー 12V-10W×2
リアウィンカー 12V-10W×2

■ ヒューズ

メインヒューズ 10A
その他のヒューズ 7.5A

71

索引

g

索引

P

PGM-FI警告灯 ............................................. 16, 57

エンジンブレーキ ...............................................5

エンジンがかからないとき.............................20, 56

ア

アクセサリー ......................................................... 9

安全運転のために .................................................. 4

安全上守っていただきたいこと ............................ 3

安全なライディング .............................................. 2

イ

イグニッションカットオフシステム ................... 61

インフォメーション ............................................ 60

ウ

運転するときの注意 .............................................. 5

エ

エアクリーナー.................................................... 52

エンジン

エンジンオイル.......................................... 32, 42

エンジンオイルレベルゲージ .......................... 42

エンジン始動 ................................................... 19

エンジンナンバー ............................................ 67

72

オ

お手入れ ...............................................................62

オドメーター ..................................................16, 61

カ

改造.........................................................................9

各部の名称............................................................14

ガソリン ...........................................................8, 22

カラーラベル ........................................................29

キ

ギアチェンジ ........................................................21

基本操作の流れ.....................................................12

ク

クラッチ ...............................................................50

クラッチの点検

クラッチレバーの遊び......................................50

クリップ ...............................................................38

g

ケ

警告灯

PGM-FI警告灯 .......................................... 16, 57

速度警告灯 ................................................. 16, 57

コ

交換部品............................................................... 29

こんなときは........................................................ 55

セ

積載について ....................................................... 10

洗車...................................................................... 62

ソ

速度警告灯 ..................................................... 16, 57

速度範囲表示 ....................................................... 16

その他装備 ........................................................... 23

シ

シート .................................................................. 40

触媒装置............................................................... 68

書類入れ......................................................... 25, 61

ス

スイッチ

ウィンカー（方向指示器）スイッチ................ 17

ヘッドライト（前照灯）上下切換スイッチ..... 17

ホーンスイッチ ................................................ 17

スピードメーター（速度計）................................ 16

スペック............................................................... 69

スロットル ........................................................... 54

タ

タイヤ .................................................................. 35

チ

駐車........................................................................ 6

テ

点検

定期点検........................................................... 28

日常点検........................................................... 27

電装部品のトラブル............................................. 58

ナ

慣らし運転 ............................................................. 5

73

g

ネ

燃料

使用燃料........................................................... 22

燃料残量........................................................... 16

燃料タンク容量................................................ 22

燃料補給........................................................... 22

ハ

廃棄...................................................................... 65

バッテリー..................................................... 30, 41

ハンドルロック.................................................... 18

ヒ

左サイドカバー.................................................... 39

ヒューズ ........................................................ 31, 58

フ

服装........................................................................ 4

ブリーザードレーン ............................................ 53

ブレーキ

使いかた............................................................. 5

ブレーキシュー................................................ 48

ブレーキレバーの遊び..................................... 44

74

ブレーキペダルの遊び..........................................46

フレームナンバー.................................................67

ヘ

ヘルメットホルダー .............................................23

ホ

保管.......................................................................65

メ

メインスイッチ...............................................17, 61

メーター ...............................................................16

メンテナンス ........................................................26

リ

リサイクルマーク.................................................66

30GFL660
00X30-GFL-6600

700.2015.12.G

2015

本田技研工業株式会社
