Honda GLH150 (2021) User guide

MANUAL DEL PROPIETARIO

GLH150

Este manual ha de considerarse como parte permanente del
vehículo y deberá permanecer con él si el usuario lo vende.

Esta publicación contiene la última información de producto
disponible en el momento de su impresión. Honda Motor Co., Ltd.
Se reserva el derecho a realizar cambios en cualquier momento sin
aviso previo sin incurrir en obligación alguna.

Está prohibida la publicación de cualquier parte de esta publicación
sin autorización por escrito.

Las imágenes del vehículo contenidas en el manual del propietario
pueden no coincidir con su vehículo real.

© 2020 Honda Motor Co., Ltd.

Bienvenido

¡Felicidades por la compra de su nuevo
vehículo Honda! Su elección de una Honda
le hace formar parte de la familia mundial de
clientes satisfechos que aprecian la
reputación de Honda por aportar calidad en
cada uno de sus productos.

Para asegurar su seguridad y su placer de
conducción:

● Lea con detenimiento este manual del

propietario.

● Siga todas las recomendaciones y

procedimientos incluidos en el mismo.

● Preste especial atención a los mensajes

de seguridad incluidos en el manual y en
el vehículo.

● El siguiente código del presente manual

indica el país.

Códigos de países
Código

País

GL150 6WH

AG Argentina

Unas palabras sobre la seguridad

Su seguridad y la de terceros son muy
importantes. Es una responsabilidad importante
manejar este vehículo con seguridad.
Para ayudarle a tomar decisiones bien fundadas
en relación con la seguridad, hemos incluido
procedimientos de funcionamiento y otra
información en las etiquetas de seguridad y en
este manual. Esta información le advierte sobre
posibles peligros que podrían causarle daños a
usted o a otras personas.
Por supuesto, no resulta práctico ni posible
advertirle de todos los peligros asociados con el
manejo o el mantenimiento de un vehículo. Por
ello deberá emplear el sentido común.

Encontrará información de seguridad importante
en varias formas, incluyendo:

●

Etiquetas de seguridad en el vehículo

●

Mensajes de seguridad precedidos por un
símbolo de alerta
tres palabras de seguridad:
PELIGRO, ADVERTENCIA o PRECAUCIÓN.
Estas palabras de alerta significan:

y una de las siguientes

3PELIGRO

Si no sigue las instrucciones PERDERÁ LA
VIDA o RESULTARÁ GRAVEMENTE
HERIDO.

3ADVERTENCIA

Si no sigue las instrucciones PUEDE
PERDER la VIDA o RESULTAR
GRAVEMENTE HERIDO.

3PRECAUCIÓN

Si no sigue las instrucciones PODRÁ
RESULTAR HERIDO.

Se incluyen también otras informaciones
importantes con los siguientes títulos:

AVISO

Información cuyo objetivo es
ayudarle a evitar que se produzcan
daños a su vehículo, a otras
propiedades o al medioambiente.

Índice

Seguridad del vehículo P. 2

Guía de funcionamiento P. 12

Mantenimiento P. 29

Localización de averías P. 64

Información P. 75

Especificaciones P. 87

Seguridad del vehículo

Esta sección incluye información importante para una conducción segura de su vehículo.
Lea detenidamente esta sección.

Directrices de seguridad .........................................P. 3

Precauciones de seguridad

Precauciones de conducción.................................. P. 7

Accesorios y modificaciones................................P. 10

Carga de equipaje................................................... P. 11

.....................................P. 6

Directrices de seguridad

Directrices de seguridad

Para garantizar su seguridad siga estas directrices:

Lleve a cabo todas las inspecciones habituales y

●

normales especificadas en el presente manual.

●

Detenga el motor y mantenga las chispas y llamas
alejadas antes de llenar el depósito de combustible.

●

No ponga en marcha el motor en un recinto
cerrado o parcialmente cerrado. El monóxido de
carbono de los gases de escape es tóxico y puede
matarle.

Conduzca siempre con el casco puesto

Se trata de un hecho probado: los cascos y elementos
de protección reducen de manera importante el número
y la gravedad de las lesiones en la cabeza y otras zonas
del cuerpo. Por ello, utilice siempre cascos y elementos
de protección homologados. 2 P. 6

Antes de circular

Asegúrese de que se encuentra física y mentalmente
capacitado y de que no ha consumido alcohol ni drogas.
Compruebe que tanto usted como su pasajero utilizan
cascos y elementos protectores debidamente

homologados. Indique al pasajero que se sujete en el
asidero o su cintura, inclinándose con usted en las
curvas y manteniendo los pies en las estriberas, incluso
mientras el vehículo está parado.

Tómese el tiempo necesario para
aprender y practicar

Incluso aunque haya conducido otros vehículos,
practique la conducción en una zona segura para
familiarizarse con la forma de funcionar y el manejo de
este vehículo y acostúmbrese al peso y tamaño del
mismo.

Conduzca siempre alerta

Preste atención en todo momento en los vehículos a su
alrededor, y no dé por hecho que los otros conductores
han advertido su presencia. Esté listo para detenerse
rápidamente o realizar una maniobra evasiva.

Continuación

3

Seguridad del vehículo

Directrices de seguridad

Hágase fácil de ver en carretera

Seguridad del vehículo

Hágase fácil de ver, especialmente de noche, para ello
puede usar ropa reflectante brillante, puede colocarse
de tal forma que los demás conductores le vean, realice
las indicaciones pertinentes antes de girar o cambiar de
carril y utilice la bocina si fuera necesario.

Circule dentro de sus limitaciones

Nunca conduzca más allá de su habilidad personal o
más rápido de lo permitido por las circunstancias. La
fatiga y la falta de atención pueden disminuir su
capacidad para actuar con buen criterio y conducir con
seguridad.

No consuma alcohol ni drogas si va a
conducir

Alcohol o drogas y conducción no son compatibles.
Incluso una sola copa puede reducir la capacidad de
respuesta en los continuos cambios de condiciones,
empeorándose el tiempo de reacción con cada copa
adicional. Esto mismo sucede con el consumo de
drogas. Por lo tanto, si consume alcohol o drogas, no
conduzca y tampoco deje que sus amigos lo hagan.

4

Mantenga su Honda en condiciones de
seguridad

Es importante que dispense un mantenimiento
apropiado al vehículo y que lo mantenga en buenas
condiciones de funcionamiento.
Inspeccione el vehículo antes de cada uso y realice todas
las tareas de mantenimiento recomendadas. Nunca
exceda los límites de carga (2 P. 11), y no modifique el
vehículo ni instale accesorios que hagan que resulte
inseguro (2 P. 10).

Si se ve envuelto en un accidente

La seguridad personal es su prioridad. Si usted o alguna
otra persona han resultado heridos, juzgue con
serenidad la gravedad de las heridas y decida si es
seguro seguir conduciendo. Solicite asistencia de
emergencia si es necesario. Siga también las normas y
leyes aplicables si alguna otra persona u otro vehículo se
han visto involucrados en el accidente.

Directrices de seguridad

Si decide continuar conduciendo, primero gire el
interruptor de encendido a la posición (Apagado) y
evalúe el estado de su vehículo. Compruebe si existen
fugas de líquidos, compruebe el apriete de las tuercas y
pernos críticos y verifique el manillar, las manetas de
control, los frenos y las ruedas. Conduzca despacio y
con precaución.
El vehículo podría haber sufrido daños, no evidentes de
inmediato. Haga que revisen a conciencia su vehículo en
un taller cualificado lo antes posible.

Peligro por monóxido de carbono

Los gases de escape contienen monóxido de carbono,
un gas incoloro e inodoro que resulta venenoso.
Respirar monóxido de carbono puede provocar la
pérdida de la consciencia y puede ser mortal.

Si pone en marcha el motor en un recinto cerrado o
parcialmente cerrado, el aire que respira podría
contener una cantidad peligrosa de monóxido de
carbono.
Jamás ponga en marcha el vehículo en un garaje u otro
recinto cerrado.

3ADVERTENCIA

Encender el motor de su vehículo en un
lugar cerrado o parcialmente cerrado puede
causar la rápida acumulación de monóxido
de carbono, un gas tóxico.

Respirar este gas incoloro e inodoro puede
causar la rápida pérdida de consciencia y
provocar la muerte.

Encienda solo su vehículo cuando se
encuentre en una zona exterior bien
ventilada.

Seguridad del vehículo

5

Precauciones de seguridad

Precauciones de

Seguridad del vehículo

seguridad

Conduzca con cautela y mantenga las manos en el

●

manillar y los pies en las estriberas.

●

Mantenga las manos del pasajero en el asidero o en
su cintura y los pies en las estriberas mientras
conduce.

●

Tenga siempre en cuenta la seguridad del pasajero,
así como la del resto de conductores.

Elementos de protección

Asegúrese de que tanto usted como el pasajero utilizan
un casco homologado, así como protección ocular y
ropa protectora de alta visibilidad. Evite el uso de
prendas holgadas que podrían quedar atrapadas en
cualquier parte del vehículo. Conduzca siempre alerta,
adaptándose a las condiciones climatológicas y de la
carretera.

Casco

#

Homologado, de alta visibilidad y del tamaño adecuado
para su cabeza

●

Debe adaptarse con comodidad pero con
seguridad, abrochado con la cinta de mentón.

6

●

Visera con campo de visión despejado u otra
protección ocular homologada

3ADVERTENCIA

No utilizar casco aumenta la posibilidad de
sufrir lesiones de gravedad o incluso de
perder la vida en caso de colisión.

Asegúrese de que tanto usted como el
pasajero utilizan siempre un casco
homologado y elementos de protección.

Guantes

#

Guantes de cuero enterizos con alta resistencia a la
abrasión

Botas o calzado de conducción

#

Botas resistentes con suelas antideslizantes y protección
para el tobillo

Chaqueta y pantalones

#

Chaqueta protectora de mangas largas, alta visibilidad y
pantalones resistentes de conducción (o un mono de
protección)

Precauciones de conducción

Precauciones de
conducción

Periodo de rodaje

Durante los primeros 500 km, siga estas directrices
para garantizar la fiabilidad y prestaciones futuras
del vehículo.

● Evite arrancar con el acelerador a fondo y las

aceleraciones bruscas.

● Evite las frenadas bruscas y las reducciones de

marcha rápidas.

● Sea comedido en la conducción.

Frenos

Observe las siguientes directrices:

● Evite las frenadas y las reducciones de marcha

excesivamente br

u Una frenada repentina puede reducir la

estabilidad del vehículo.

u Siempre que sea posible, reduzca la

velocidad antes de tomar una curva, de lo
contrario corre el riesgo de patinar.

● Extreme las precauciones en superficies con

baja tracción.

u Las ruedas patinan con mayor facilidad en

dichas superficies, siendo mayores las
distancias de frenado.

● Evite las frenadas continuadas.

u Las frenadas repetidas, como por ejemplo

al bajar pendientes largas y pronunciadas,
pueden sobrecalentar bastante los frenos,
lo que reduce su eficacia. Para reducir la
velocidad, utilice el freno motor y recurra
intermitentemente a los frenos.

● Para obtener la máxima eficacia de frenado,

utilice a la vez el freno trasero y el delantero.

uscas.

Continuación

Seguridad del vehículo

7

Precauciones de conducción

Freno motor

#

Seguridad del vehículo

El freno motor ayuda a reducir la velocidad del
vehículo al soltar el acelerador. Para obtener una
acción más pronunciada de reducción de la
velocidad, cambie a una marcha más corta. Utilice
el freno motor con el uso intermitente de los
frenos para reducir la velocidad al descender
pendientes prolongadas y pronunciadas.

Terreno mojado o lluvia

#

Cuando están mojadas, las superficies de la
carretera se vuelven resbaladizas y los frenos
mojados reducen aún más la eficacia de frenado.
Extreme las precauciones al frenar en mojado.
Si los frenos se mojan, aplique los frenos mientras
conduce a baja velocidad para ayudar a secarlos.

8

Estacionamiento

● Estacione en una superficie firme y nivelada.

● Si debe estacionar en una superficie

ligeramente inclinada o poco firme, hágalo de
forma que el vehículo no pueda moverse ni
volcar.

● Asegúrese de que las piezas que alcanzan

temperaturas elevadas no puedan entrar en
contacto con materiales inflamables.

● No toque el motor, el silenciador y los frenos,

así como otras piezas que alcanzan elevadas
temperaturas hasta que se hayan enfriado.

● Para reducir la probabilidad de robos, bloquee

siempre el manillar y extraiga la llave cuando
deje el vehículo solo.
También es recomendable el uso de algún
sistema antirrobo.

Precauciones de conducción

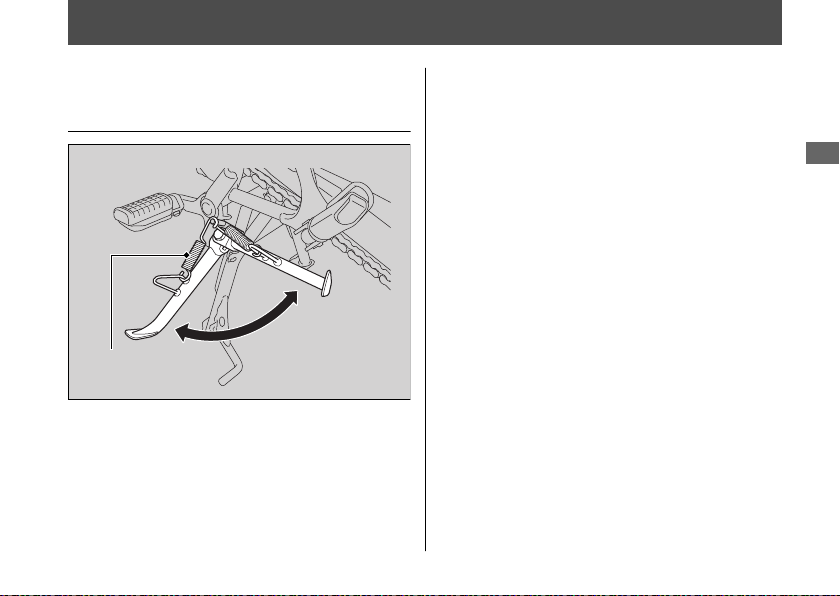

Estacionamiento con el caballete lateral o

#

central

1.

Pare el motor.

2.

Con el caballete lateral

Baje el caballete lateral.
Incline lentamente el vehículo hacia la
izquierda hasta que el peso descanse sobre el
caballete lateral.

Con el caballete central

Para bajar el caballete central, colóquese en el
lado izquierdo del vehículo.
Presione hacia abajo en la punta del caballete
central con el pie derecho y al mismo tiempo,
tire hacia arriba y hacia atrás.

3.

Gire el manillar completamente hacia la
izquierda.

u Si gira el manillar a la derecha reduce la

estabilidad y puede hacer que vuelque el
vehículo.

4.

Gire el interruptor de encendido a la posición

(Bloqueo) y retire la llave. 2 P.

20

Repostaje y sugerencias sobre el
combustible

Siga estas indicaciones para proteger el motor, el
sistema de combustible y el catalizador:

● Utilice únicamente gasolina sin plomo.

● Ésta debe ser del octanaje recomendado. Si

utiliza una gasolina con un octanaje menor las
prestaciones del motor disminuirán.

● No utilice combustibles que contengan una

elevada concentración de alcohol. 2 P. 85

● No emplee gasolina pasada o sucia ni mezclas

de aceite/gasolina.

● Evite la entrada de suciedad o agua en el

depósito de combustible.

Seguridad del vehículo

9

Accesorios y modificaciones

Accesorios y

Seguridad del vehículo

modificaciones

Recomendamos encarecidamente que no añada
ningún accesorio que no haya sido diseñado
específicamente para su vehículo por Honda, y que
no realice modificaciones que afecten a su diseño
original. Hacerlo puede afectar a la seguridad de la
máquina.
Modificar el vehículo también puede anular la
garantía y hacer que resulte ilegal utilizarlo en vías
públicas. Antes de decidirse a instalar accesorios
en el vehículo asegúrese de que la modificación es
segura y legal.

10

3ADVERTENCIA

Los accesorios o las modificaciones
inapropiadas pueden ser causa de un
accidente en el que puede resultar
gravemente herido o muerto.

Siga todas las instrucciones de este
manual del propietario relacionadas
con los accesorios y modificaciones.

No tire de un remolque ni acople un sidecar al
vehículo. Este vehículo no ha sido diseñado para
llevar estos accesorios, y su uso puede perjudicar
seriamente al manejo del mismo.

Carga de equipaje

Carga de equipaje

● Transportar peso extra afecta al manejo,

frenado y estabilidad de su vehículo.
Conduzca siempre a una velocidad segura
para la carga que transporta.

● Evite transportar una carga excesiva y

manténgase siempre dentro de los límites de
carga.

Capacidad de peso máximo
máximo en el portabultos trasero 2 P. 87

● Sujete el equipaje con firmeza, equilibrado y

cerca del centro del vehículo.

● No coloque objetos cerca de las luces o del

silenciador.

/ Peso

3ADVERTENCIA

La sobrecarga o una carga inadecuada
pueden ser causa de un accidente en el
que puede resultar gravemente herido
o muerto.

Respete todos los límites de carga y
otras directrices incluidas en el presente
manual.

Seguridad del vehículo

11

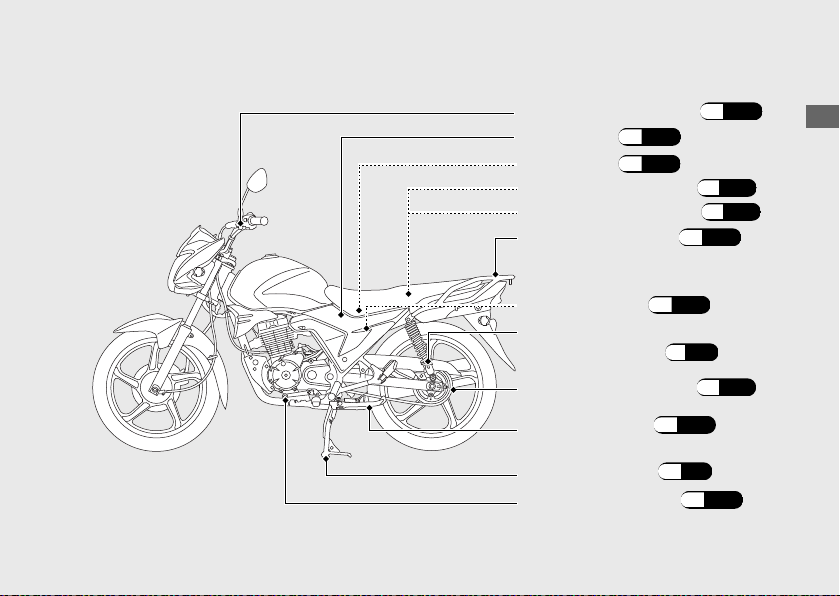

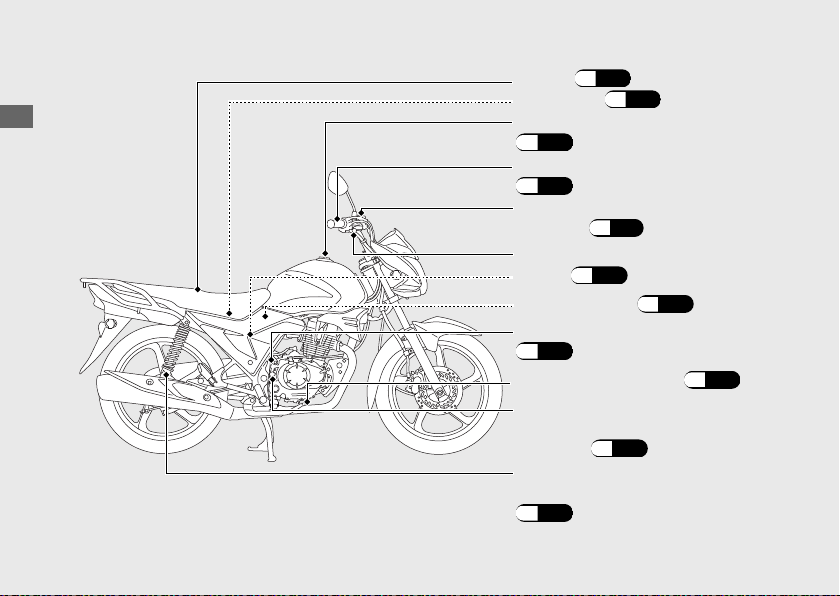

Situación de las piezas

Guía de funcionamiento

12

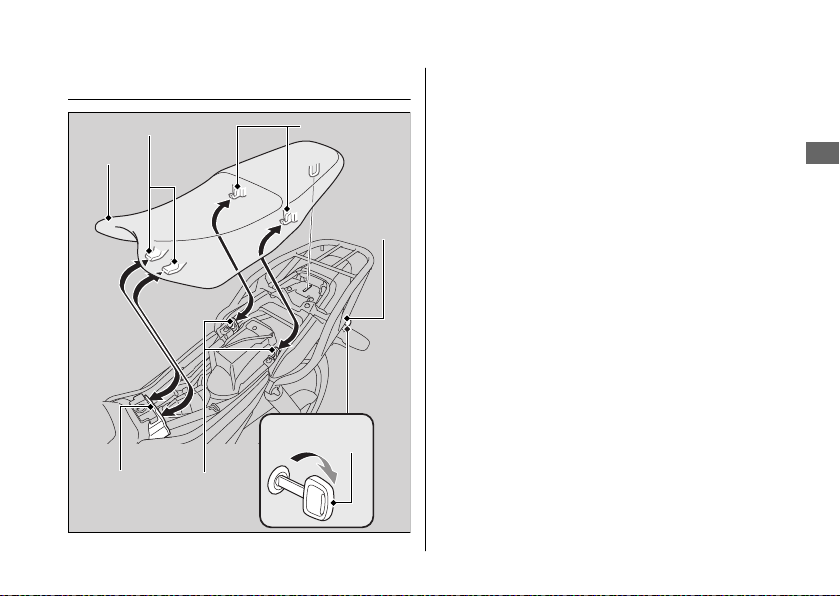

Asiento

(P.47)

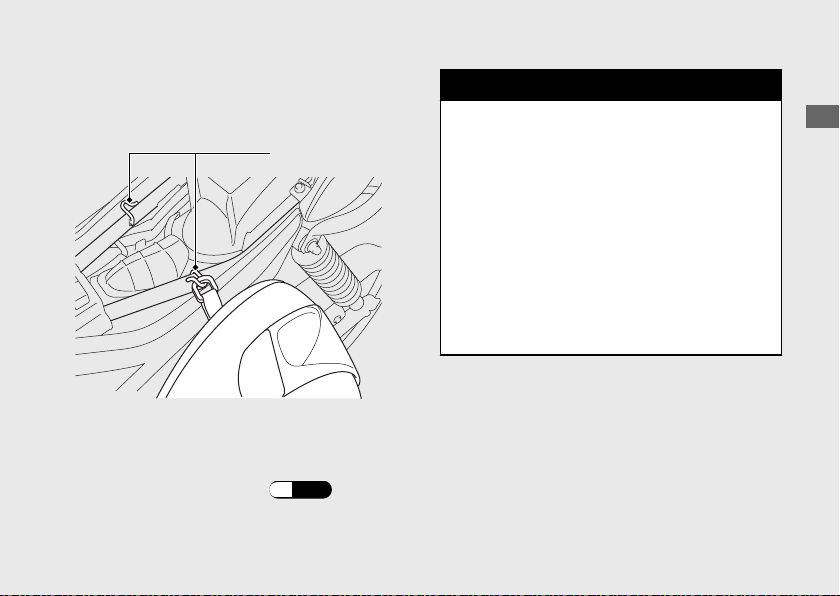

Portacascos
Tapón de llenado de combustible

(P.24)

Empuñadura del acelerador

(P.62)

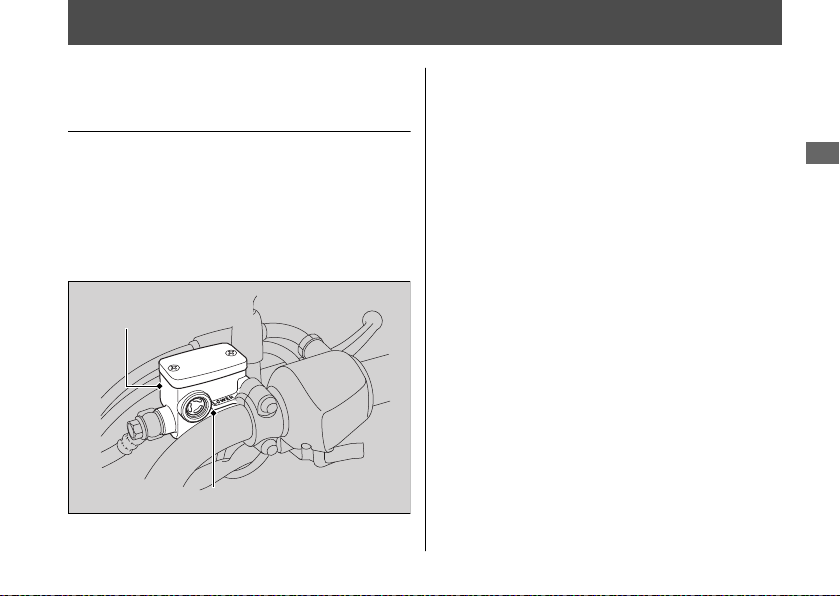

Depósito del líquido del freno
delantero (P.51)

Maneta del freno delantero

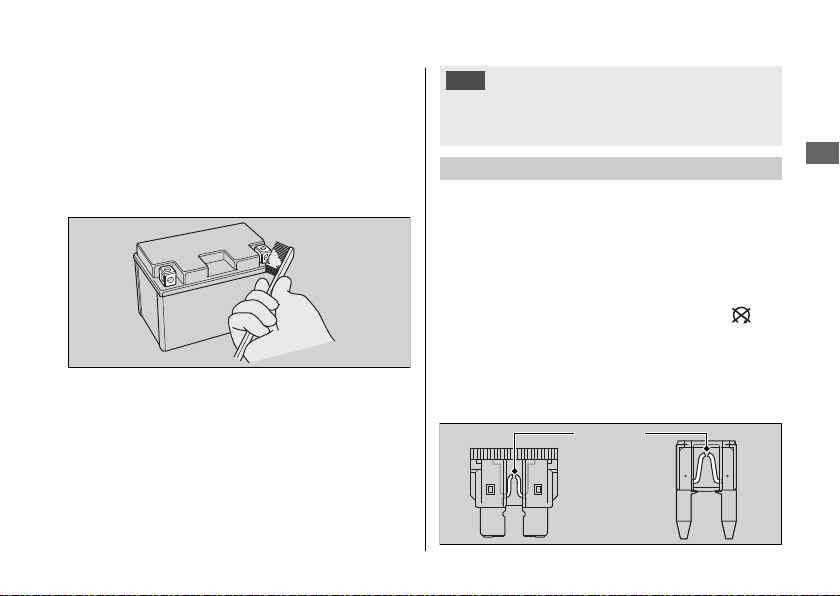

Batería

Fusible principal (P.73)
Interruptor de la luz del freno

(P.56)

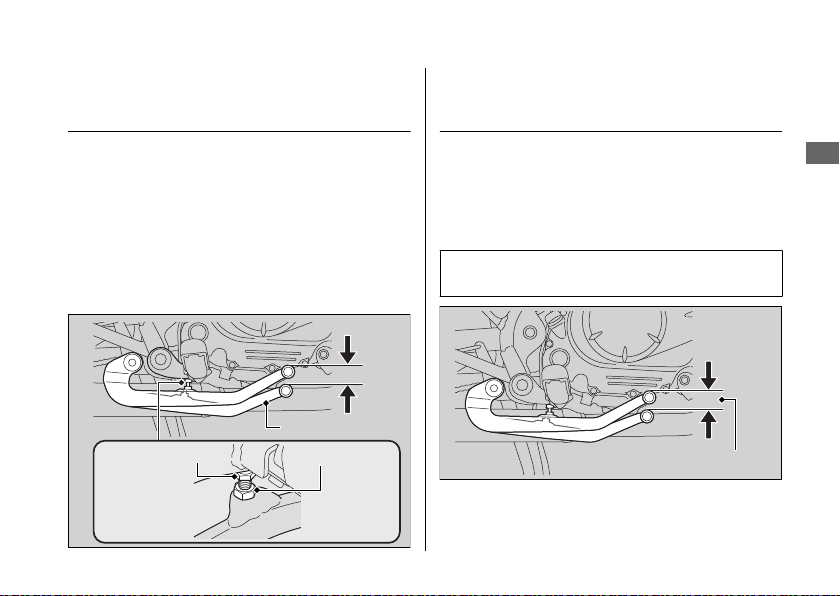

Pedal del freno trasero

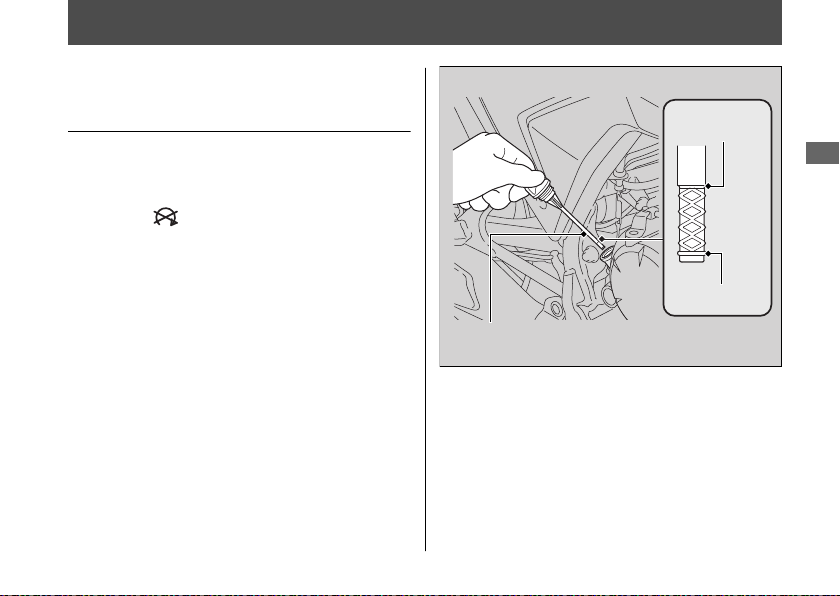

Tapón de llenado/varilla de

comprobación del nivel de aceite
del motor (P.49)

Regulador de precarga del
muelle de la suspensión trasera

(P.63)

(P.27)

(P.45)

(P.53)

Maneta del embrague

(P.

48)

27)

Tapa lateral (P.
Portacascos

(P.

59)

Juego de herramientas (P.26)
Bolsa para documentos (P.26)

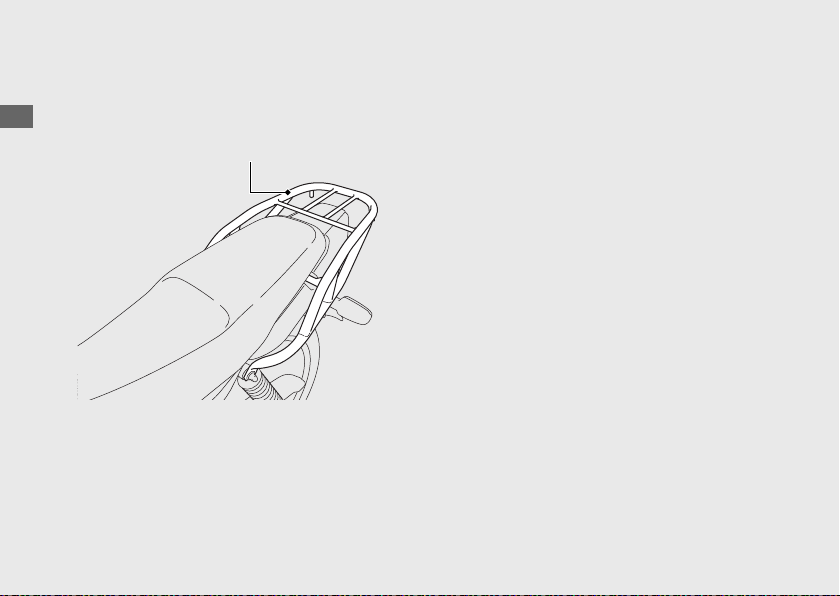

Portabultos trasero

(P.28)

Guía de funcionamiento

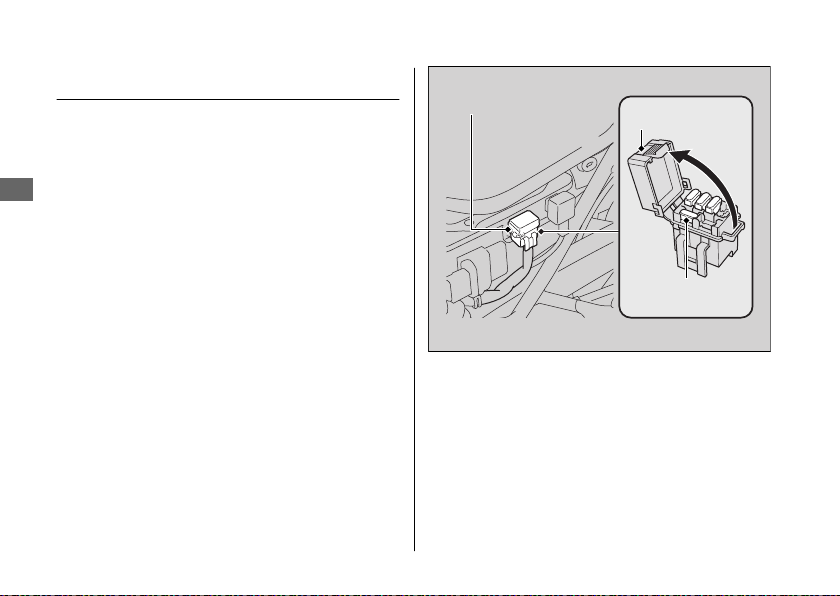

Caja de fusibles

(P.

72)

Regulador de precarga del muelle de
la suspensión trasera (P.63)

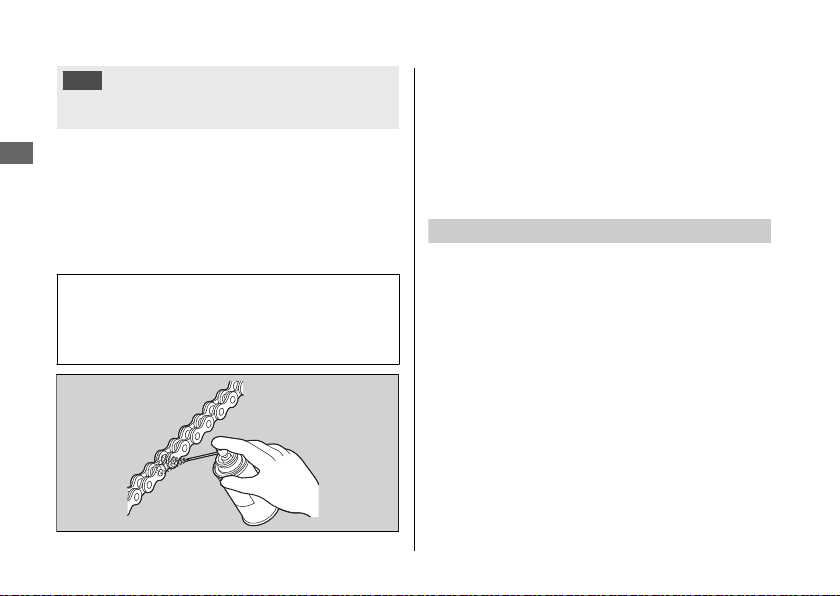

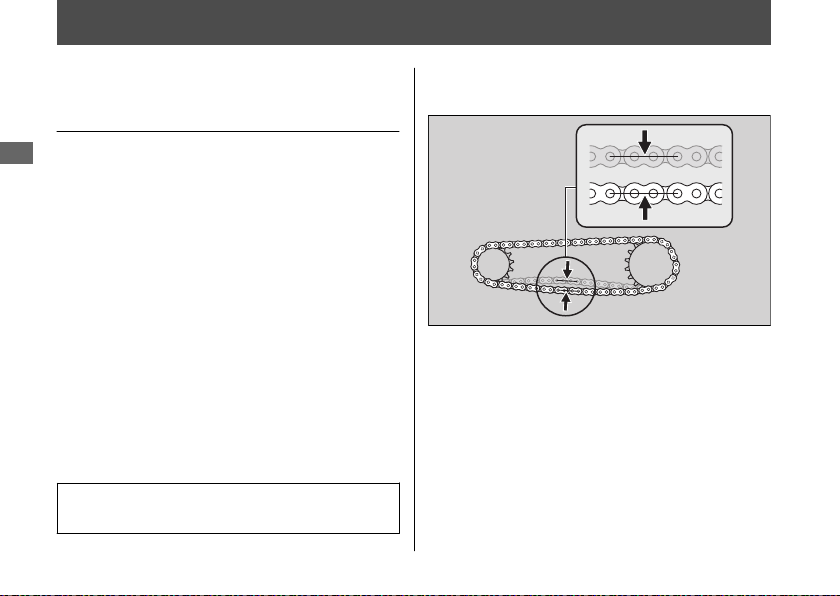

Cadena de transmisión (P.58)

Caballete lateral

Caballete central
Palanca de cambios

(P.

(P.

57)

9)

(P.

23)

13

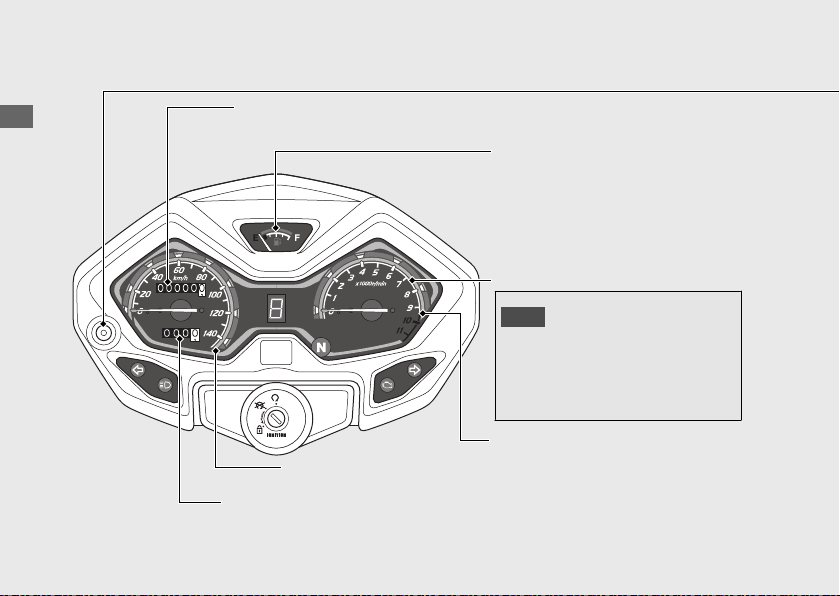

Instrumentos

Guía de funcionamiento

14

Cuentakilómetros total

(distancia total recorrida)

Indicador de combustible

Con la aguja en la zona roja quedan
aproximadamente 3,3 L

Tacómetro

AVISO

No lleve las revoluciones del motor a
la zona roja del tacómetro. Un
régimen excesivo del motor puede
afectar negativamente a su vida útil.

Zona roja del tacómetro

Velocímetro

Cuentakilómetros parcial

(distancia recorrida desde el reinicio del cuentakilómetros parcial)

(margen excesivo de rpm del motor)

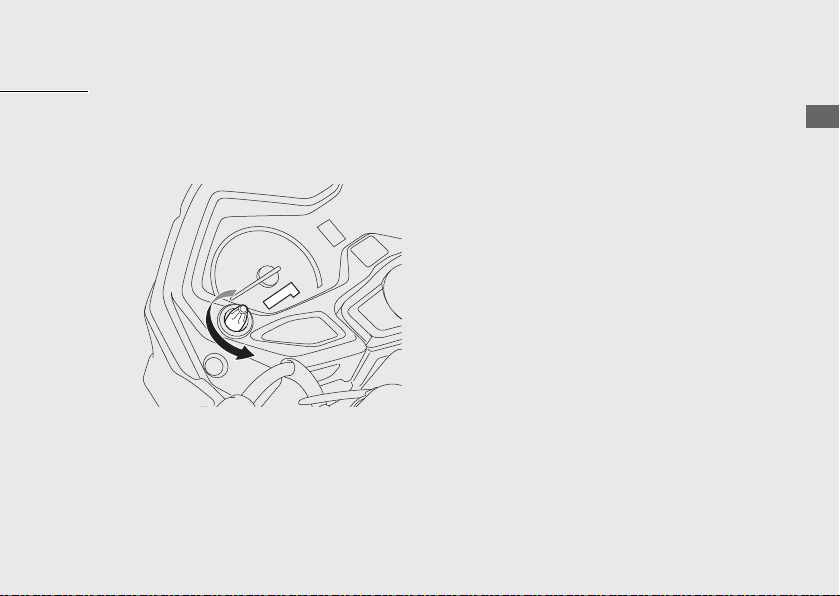

Botón de puesta a cero del cuentakilómetros parcial

El botón de puesta a cero del cuentakilómetros parcial se
utiliza para reiniciar el cuentakilómetros parcial a cero (0)
girándolo en la dirección que muestra la ilustración.

Guía de funcionamiento

15

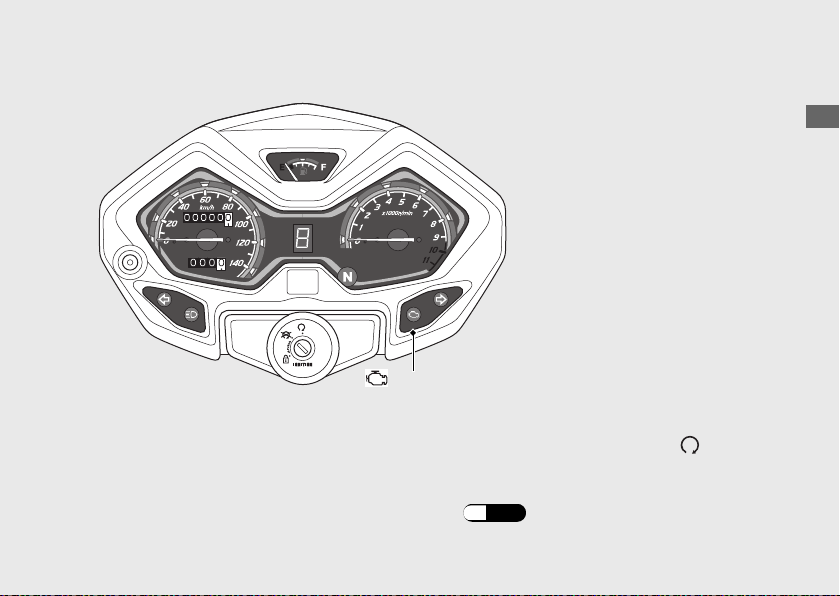

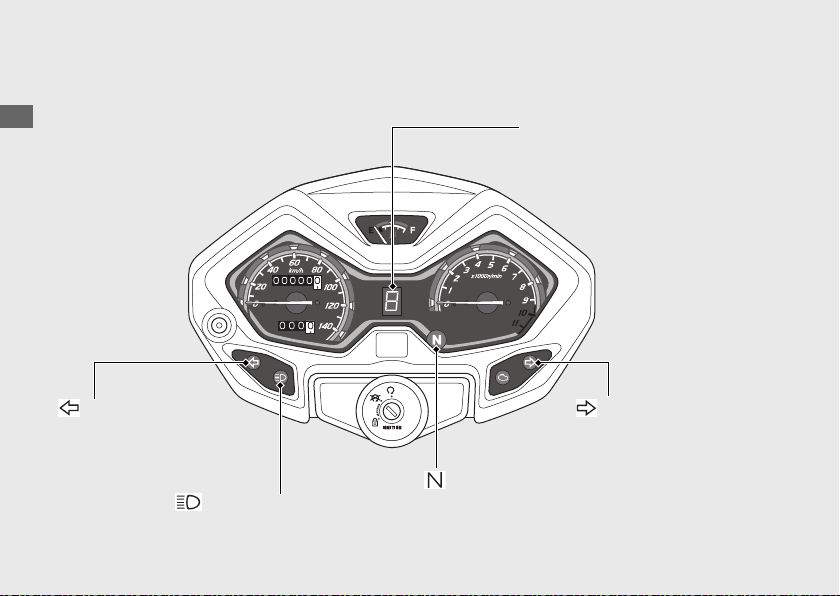

Indicadores

Si uno de estos indicadores no se enciende cuando debiera, solicite a su concesionario que
busque la causa del problema.

Guía de funcionamiento

Indicador de la posición
de la transmisión

Indica el engranaje de las
velocidades de la transmisión.

16

Indicador del
intermitente
izquierdo

carretera

Indicador de luz de

Indicador del
intermitente
derecho

Indicador de punto muerto

Se enciende cuando la transmisión se
encuentra en punto muerto.

Testigo de avería (MIL) de la PGM-FI
(Inyección programada de combustible)

Se enciende brevemente cuando se coloca el
interruptor de encendido en la posición
(Encendido).

Si se enciende mientras el motor está en
marcha:

(P.

66)

Guía de funcionamiento

17

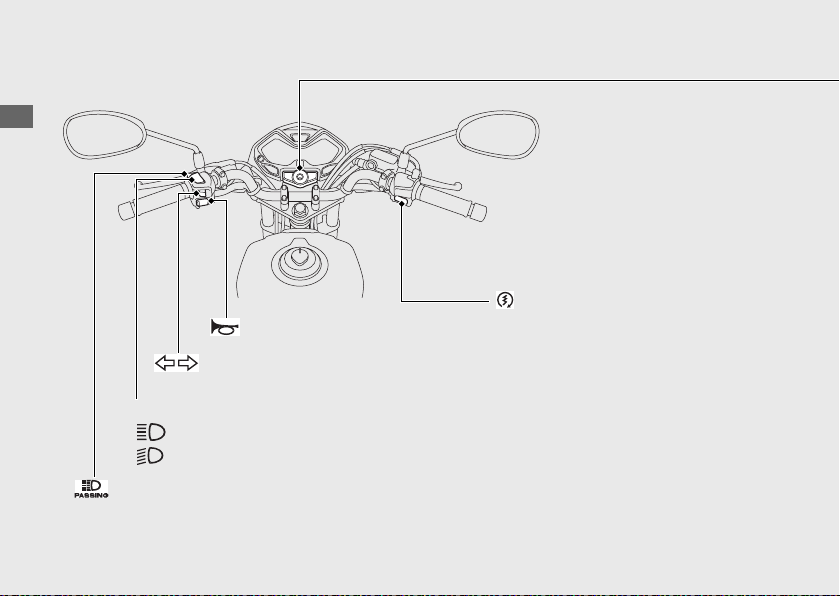

Interruptores

Guía de funcionamiento

Botón de la bocina

Interruptor de intermitentes

u Al presionar el interruptor se apaga el intermitente.

Interruptor de intensidad del faro

• : Luz de carretera

• : Luz de cruce

Interruptor de control de la luz de adelantamiento

Hace parpadear el faro de luz de carretera.

18

Botón de arranque

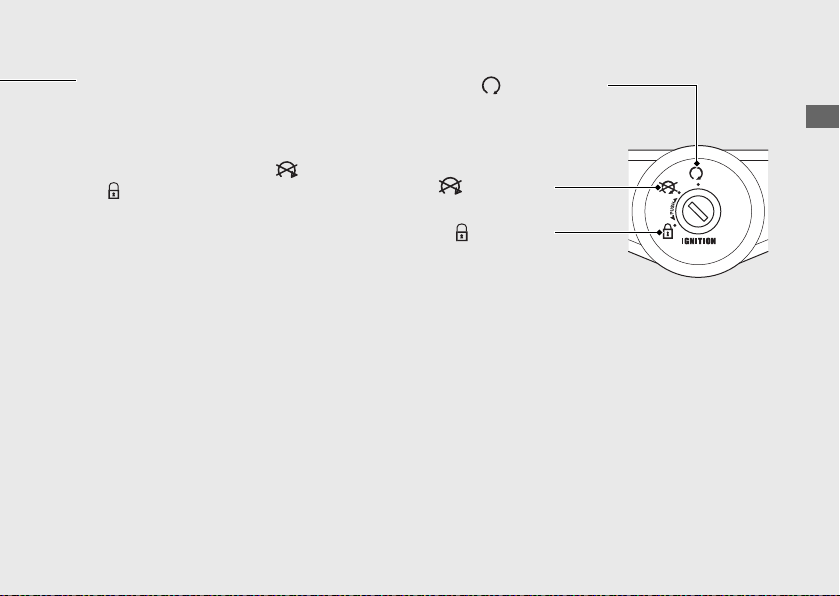

Interruptor de encendido

Conecta y desconecta el sistema eléctrico,
bloquea la dirección.

u La llave puede retirarse mientras se

encuentra en la posición

(Bloqueo).

(Apagado) o

(Encendido)

Activa el sistema

eléctrico para el

arranque/la conducción.

(Apagado)

Apaga el motor.

(Bloqueo)

Bloquea la dirección.

Guía de funcionamiento

Continuación

19

Interruptores (Continuación)

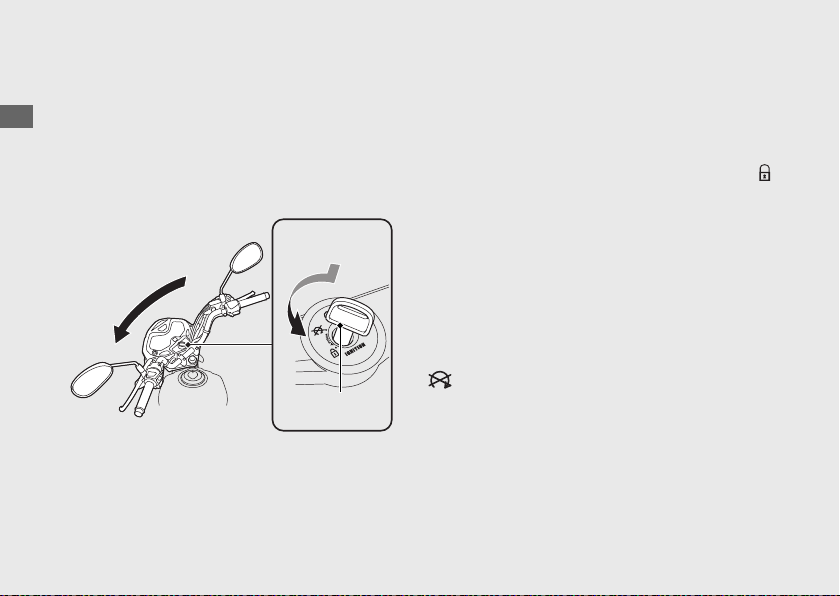

Bloqueo de la dirección

Bloquee la dirección al estacionar para evitar

Guía de funcionamiento

posibles robos del vehículo.
También se recomienda el uso de un candado
en forma de U para la rueda o de un dispositivo
similar.

Presionar

a

20

Girar

Llave de
contacto

b

Bloqueo

#

a

Gire el manillar completamente hacia la
izquierda o hacia la derecha.

b

Introduzca la llave de contacto, presiónela y
gire el interruptor de encendido a la posición
(Bloqueo).

u Mueva un poco el manillar si resulta algo

difícil aplicar el bloqueo.

c

Extraiga la llave.

Desbloqueo

#

Introduzca la llave de contacto, presiónela y
gire el interruptor de encendido a la posición

(Apagado).

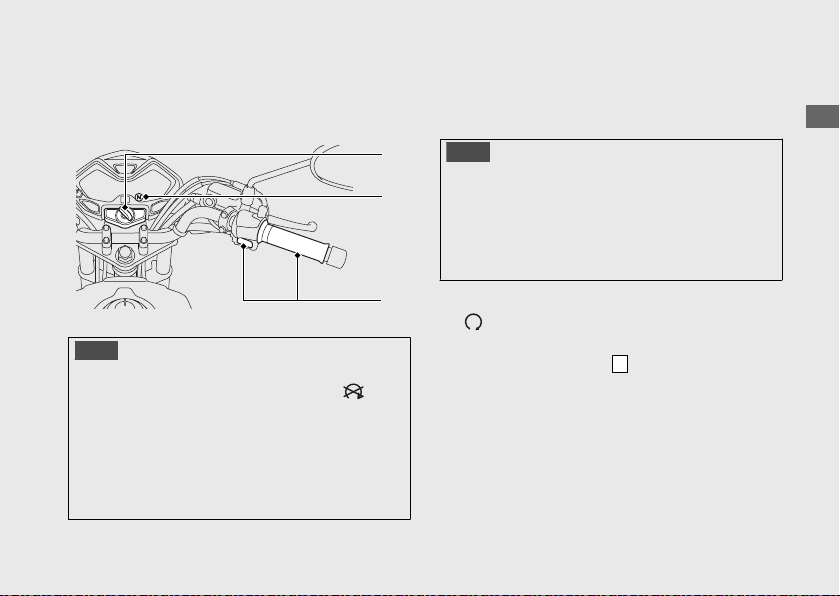

Arranque del motor

Arranque el motor utilizando el procedimiento
siguiente, independientemente de si el motor
está frío o caliente.

a

b

c

AVISO

• Si el motor no arranca en 5 segundos, gire el
interruptor de encendido a la posición
(Apagado) y espere 10 segundos antes de
intentar arrancarlo de nuevo para que la
tensión de la batería se recupere.
Un periodo prolongado al ralentí rápido y una

•

subida de revoluciones puede dañar el motor y el
sistema de escape.

Consulte con su concesionario si tiene previsto
conducir el vehículo a una altitud superior a

2.500 m.

AVISO

Si transporta el vehículo a un lugar situado a una
altura 2.000 m superior o inferior al punto de
origen, es posible que el motor no ofrezca las
prestaciones suficientes a la nueva altitud. Consulte
con su concesionario antes de transportar el
vehículo.

a

Gire el interruptor de encendido a la posición

(Encendido).

b

Cambie la transmisión a punto muerto (se
enciende el indicador

c

Con el acelerador un poco abierto, pulse el
botón de arranque.

N

).

Guía de funcionamiento

Continuación

21

Arranque del motor (Continuación)

Si el motor no arranca:

a

Abra el acelerador totalmente y pulse el botón

Guía de funcionamiento

de arranque durante 5 segundos.

b

Repita el procedimiento de arranque normal.

c

Si el motor arranca pero el ralentí resulta
inestable, abra ligeramente el acelerador.

d

Si el motor no arranca, espere 10 segundos
antes de intentar de nuevo los pasos a y b.

Si el motor no arranca

#

22

(P.

65)

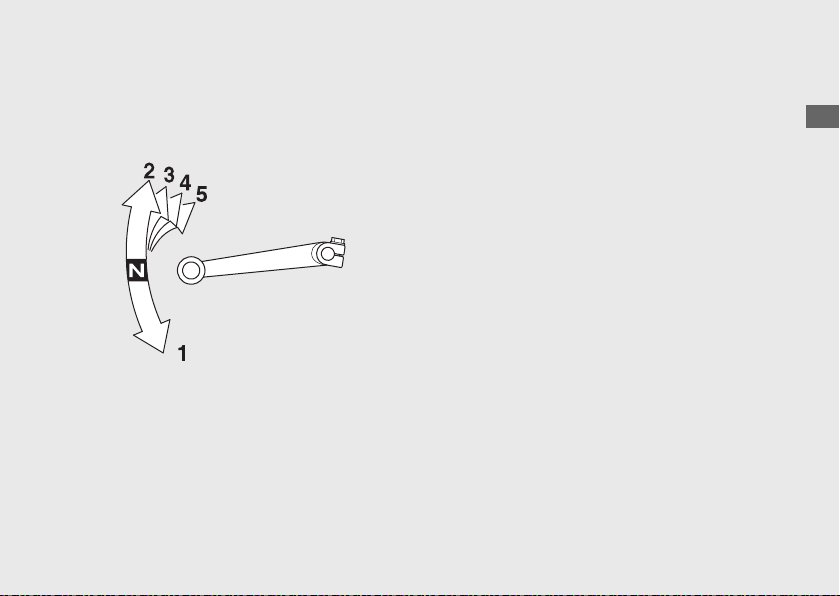

Cambios de marcha

La caja de cambios de su vehículo dispone de 5
marchas de avance en un patrón de cambio de
una abajo,

cuatro arriba.

Guía de funcionamiento

23

Repostaje

Llave de

Guía de funcionamiento

Tapón de
llenado de
combustible

No llenar con combustible por encima del
borde inferior del cuello de llenado.

Tipo de combustible: Solo gasolina sin plomo
Índice de octanaje: Su vehículo está diseñado

para usar combustible con un índice de
octanaje (RON) de 91
Capacidad del depósito: 10,2 L

24

contacto

Tapa de la
cerradura

o superior.

Borde
inferior del
cuello de
llenado

Ranura

Repostaje y sugerencias sobre el

#

combustible

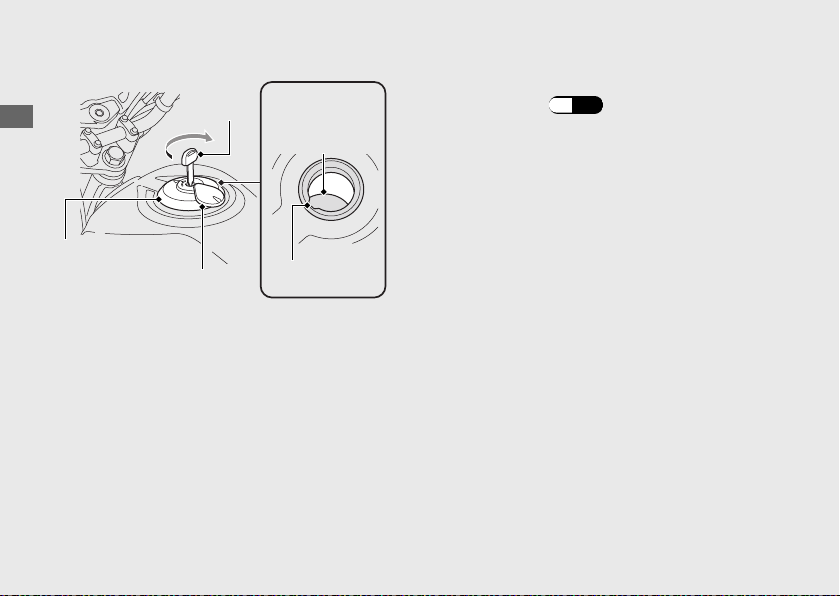

Apertura del tapón de llenado de
combustible

Abra la tapa de la cerradura, introduzca la llave
de contacto y gírela hacia la derecha para
retirar el tapón de llenado de combustible.

(P.

9)

Cierre del tapón de llenado de
combustible

a

Tras el repostaje, alinee el cierre del tapón de
llenado de combustible con la ranura del cuello
de llenado.

b

Presione el tapón de llenado de combustible
sobre el cuello de llenado hasta que se cierre y
quede bloqueado.

c

Extraiga la llave de contacto y cierre la tapa de
la cerradura.

u La llave de contacto no puede extraerse si

el tapón de llenado de combustible no está
bloqueado.

3ADVERTENCIA

La gasolina es muy inflamable y
explosiva. Manejando el combustible se
podrá quemar o lesionar gravemente.

• Pare el motor y mantenga apartados
el calor, las chispas y las llamas.

• Manipule el combustible solo en
exteriores.

• Limpie inmediatamente el
combustible derramado.

Guía de funcionamiento

25

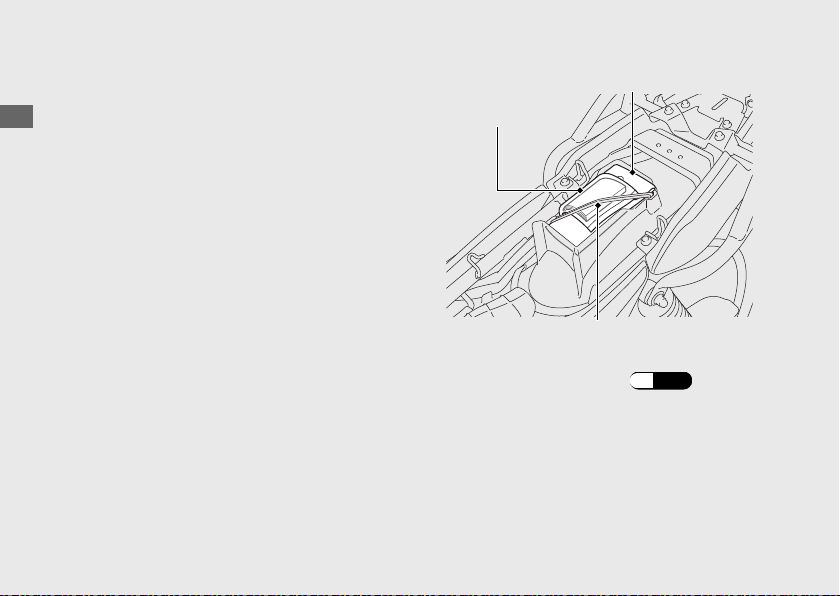

Equipo de almacenaje

Juego de herramientas/Bolsa para
documentos

El juego de herramientas/la bolsa para

Guía de funcionamiento

documentos están guardados debajo del
asiento.
Desenganche la cinta de goma y extraiga el
juego de herramientas/la bolsa para
documentos del compartimento.

Envuelva el juego de herramientas con la bolsa
para documentos y colóquelos en el
compartimento con la cinta de goma.

Bolsa para
documentos

Juego de herramientas

Cinta de goma

26

Extracción del asiento

#

(P.

47)

Portacascos

Los portacascos se encuentran debajo del
asiento.

Portacascos

u Utilice los portacascos solamente mientras esté

estacionado.

3ADVERTENCIA

Si conduce con un casco sujeto en el
portacascos, el casco podría interferir
con la rueda trasera o con la suspensión
y provocar un accidente en el que
podría tener lesiones de gravedad o
incluso perder la vida.

Utilice el portacascos solamente
mientras esté estacionado. No
conduzca con un casco en el
portacascos.

Guía de funcionamiento

Extracción del asiento

#

(P.

47)

Continuación

27

Equipo de almacenaje (Continuación)

Portabultos trasero

No exceda nunca el límite del peso máximo.

Peso máximo:

Guía de funcionamiento

28

3,0 kg

Portabultos trasero

Mantenimiento

Por favor lea cuidadosamente la secciones “Importancia del mantenimiento” y

“Fundamentos del mantenimiento” antes de intentar llevar a cabo alguna de las tareas de

mantenimiento. Consulte “Especificaciones” para conocer los datos de servicio.

30

Importancia del mantenimiento.........................P.

Programa de mantenimiento ..............................P. 31

Fundamentos del mantenimiento......................P. 34

Herramienta.............................................................P. 44

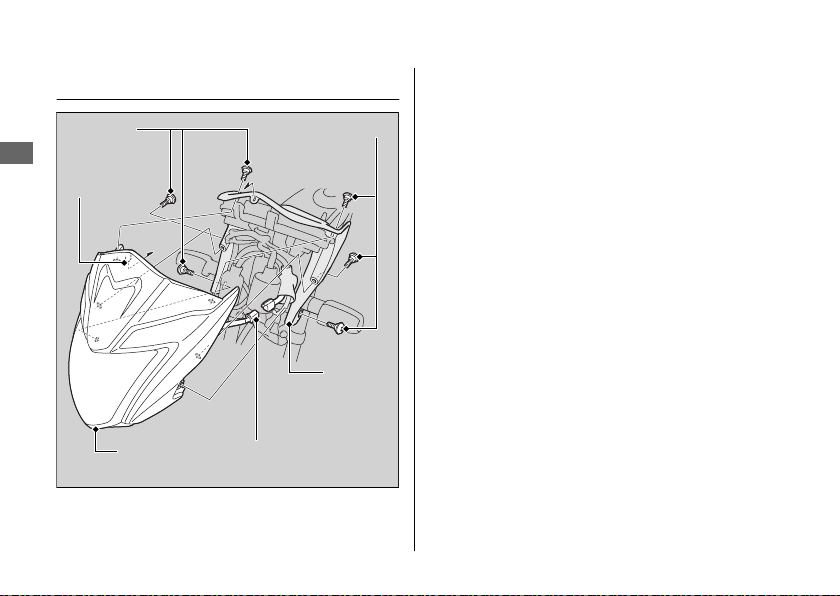

Desmontaje e instalación de los componentes del

carenado ................................................................. P. 45

Batería.......................................................................... P. 45

Conjunto del faro .....................................................P. 46

Asiento ........................................................................P. 47

Tapa lateral................................................................. P. 48

Aceite del motor ..................................................... P. 49

Frenos........................................................................ P. 51

Caballete lateral ...................................................... P. 57

Cadena de transmisión.......................................... P. 58

Embrague .................................................................P. 59

Acelerador ................................................................ P. 62

Otros ajustes............................................................ P. 63

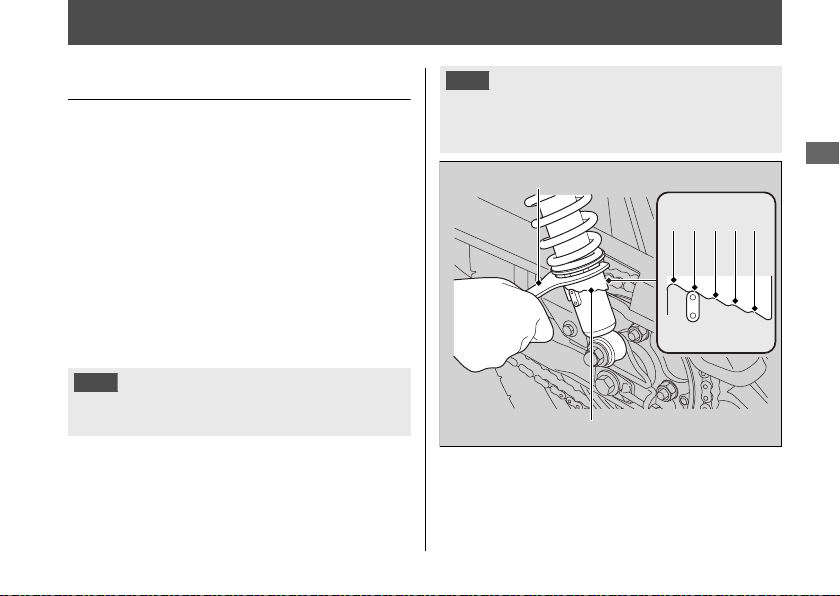

Ajuste de la suspensión trasera............................. P. 63

Importancia del mantenimiento

Importancia del mantenimiento

Llevar un buen mantenimiento del vehículo es
absolutamente esencial para su seguridad y para
proteger su inversión, obtener las máximas prestaciones,
evitar averías y reducir la contaminación. El

Mantenimiento

mantenimiento es responsabilidad del propietario.
Asegúrese de inspeccionar el vehículo antes de cada
conducción, realice las comprobaciones periódicas
especificadas en el Programa de mantenimiento. 2 P. 31

3ADVERTENCIA

Si no dispensa un mantenimiento apropiado
al vehículo o si no corrige un problema
antes de conducir puede tener un accidente
en el que puede sufrir lesiones de gravedad
o incluso perder la vida.

Siga siempre las recomendaciones de
inspección y mantenimiento y los
programas de este manual del propietario.

30

Seguridad del mantenimiento

Lea siempre todas las instrucciones de
mantenimiento antes de iniciar la tarea y asegúrese
de que dispone de las herramientas y piezas
adecuadas y que tiene las capacidades técnicas
requeridas.
Nos resulta imposible alertarle de todos los riesgos
concebibles que puedan surgir al realizar el
mantenimiento. Solamente usted podrá decidir si
deberá o no realizar una tarea.

Siga estas indicaciones al realizar el mantenimiento.

●

Detenga el motor y retire la llave.

● Coloque el vehículo en una superficie firme y

nivelada con el caballete lateral, caballete
central o un soporte de mantenimiento que le
permita apoyarlo.

● Deje que se enfríe el motor, el silenciador, los

frenos y otros elementos calientes antes de
realizar el servicio, de lo contrario podría
quemarse.

● Ponga en marcha el motor sólo cuando se le

indique y hágalo en una zona bien ventilada.

Programa de mantenimiento

El Programa de mantenimiento especifica los
requisitos de mantenimiento necesarios para
garantizar un rendimiento seguro y fiable así como
un control apropiado de las emisiones.

El trabajo de mantenimiento debe realizarse de
acuerdo con las normas y especificaciones de
Honda y siempre por técnicos cualificados y
debidamente formados. Su concesionario cumple
todos estos requisitos. Mantenga un registro
preciso del mantenimiento para asegurarse de que
el vehículo recibe el mantenimiento apropiado.
Asegúrese de la persona que realice el
mantenimiento cumplimente este registro.

Cualquier mantenimiento programado se
considera un coste operativo normal del
propietario y le será cobrado por el concesionario.
Conserve todos los comprobantes. Si vende el
vehículo, estos comprobantes
junto

con el mismo a su nuevo propietario.

Honda recomienda que su concesionario realice
una prueba en carretera tras cada mantenimiento
periódico.

deben transferirse

Continuación

Mantenimiento

31

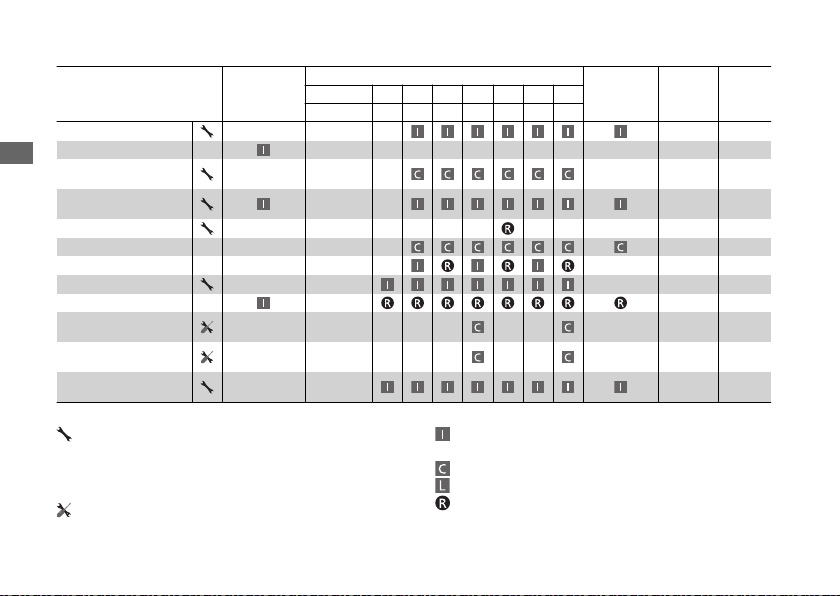

Programa de mantenimiento

Comprobación

Elementos

Tubería del combustible
Nivel de combustible 24

Mantenimiento

Pantalla del filtro tamiz
del combustible

Funcionamiento del
acelerador

Filtro de aire
Respiradero del cárter
Bujía –
Holgura de las válvulas –
Aceite del motor –
Filtro tamiz del aceite

del motor
Filtro centrífugo del

aceite del motor
Velocidad de ralentí del

motor

*2

previa al uso

2 P. 34

*3

× 1.000 km 1 4 8 12 16 20 24
× 1.000 mi 0,6 2,5 5 7,5 10 12,5 15

Periodicidad

*1

Comprobación

anual

Nivel de mantenimiento Leyenda de mantenimiento

Intermedio. Recomendamos que el servicio lo realice su

:

concesionario, a menos que cuente con las herramientas
necesarias y que tenga las capacidades técnicas requeridas.
Los procedimientos están incluidos en un Manual de taller Honda
oficial.
Técnico. En interés de su seguridad, haga que el servicio

:

de su vehículo se realice en su concesionario.

Inspeccionar (limpiar, ajustar, lubricar o reemplazar si

:

fuera necesario)

:

Limpiar

:

Lubricar

:

Reemplazar

32

Sustitución

normal

Consultar
la página

–

–

62

–
–

–

–

–

Programa de mantenimiento

Comprobación

Elementos

Control de emisiones de
vapor de combustible

Cadena de transmisión
Líquido de frenos
Desgaste de las

zapatas/pastillas del
freno

Sistema de frenos 34
Interruptor de la luz del

freno
Reglaje del faro –
Luces/Bocina –
Sistema de embrague 59
Caballete lateral 57
Suspensión –
Tuercas, pernos y

elementos de sujeción
Ruedas/Neumáticos 41
Cojinetes del cabezal de

la dirección

Notas:

*

1 : A lecturas más altas del cuentakilómetros total, repita a los intervalos de frecuencia establecidos aquí.

*

2 : Efectúe las labores de mantenimiento con más frecuencia cuando se circule por zonas húmedas o polvorientas.

*

3 : Realice el mantenimiento con mayor frecuencia al conducir con lluvia o a máxima apertura del acelerador.

*

4 : El trabajo de sustitución exige conocimientos de mecánica.

*4

previa al uso

2 P. 34

× 1.000 km 1 4 8 12 16 20 24

× 1.000 mi 0,6 2,5 5 7,5 10 12,5 15

Periodicidad

Cada 500 km (300 mi):

*1

Comprobación

anual

Sustitución

normal

2 años 51

Consultar
la página

52, 55

–

58

56

Mantenimiento

–

–

33

Fundamentos del mantenimiento

Inspección previa al uso

Para garantizar su seguridad, es responsabilidad
del usuario realizar una inspección previa al uso y
asegurarse que se resuelve cualquier problema

Mantenimiento

que pudiera encontrarse. La inspección previa al
uso es imprescindible, no solo por razones de
seguridad, sino porque cualquier avería, aunque
solo sea un neumático pinchado, puede ocasionar
grandes inconveniencias.

Compruebe los elementos siguientes antes de
montarse en el vehículo:

● Nivel de combustible: llene el depósito cuando

sea necesario. 2 P. 24

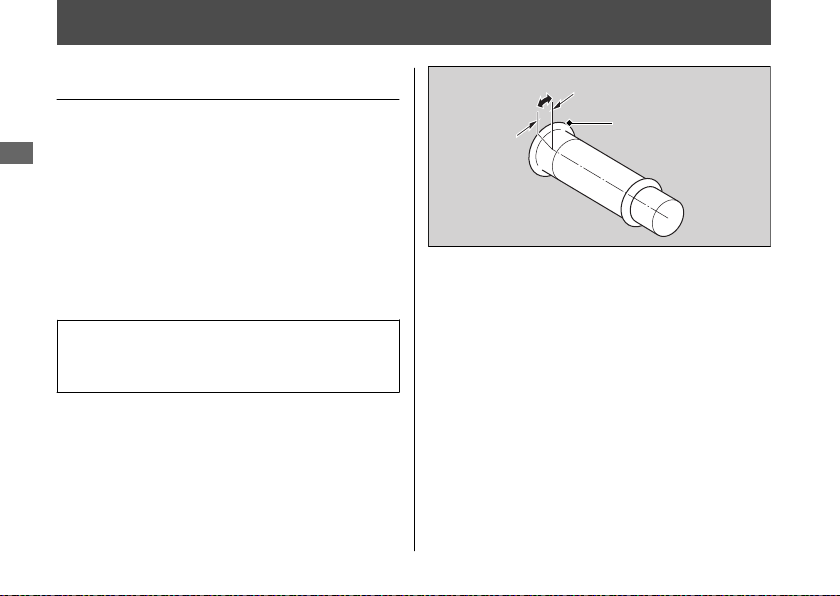

● Acelerador: compruebe si se abre suavemente

y si se cierra por completo en todas las
posiciones que se ponga el manillar. 2 P. 62

● Nivel de aceite del motor: añada aceite del

motor si fuese necesario. Compruebe si hay
fugas. 2 P. 49

34

● Cadena de transmisión: compruebe el estado y

el juego, ajústela y lubríquela si es necesario.

2 P. 58

● Frenos: compruebe el funcionamiento;

Delantero: compruebe el nivel del líquido de
frenos y el desgaste de las pastillas. 2 P. 51,

2 P. 52

Trasero: compruebe el desgaste y el juego libre
de las zapatas y ajústelas si fuese necesario.

2 P. 53, 2 P. 55

● Luces y bocina: compruebe que las luces, los

indicadores y la bocina funcionan
correctamente.

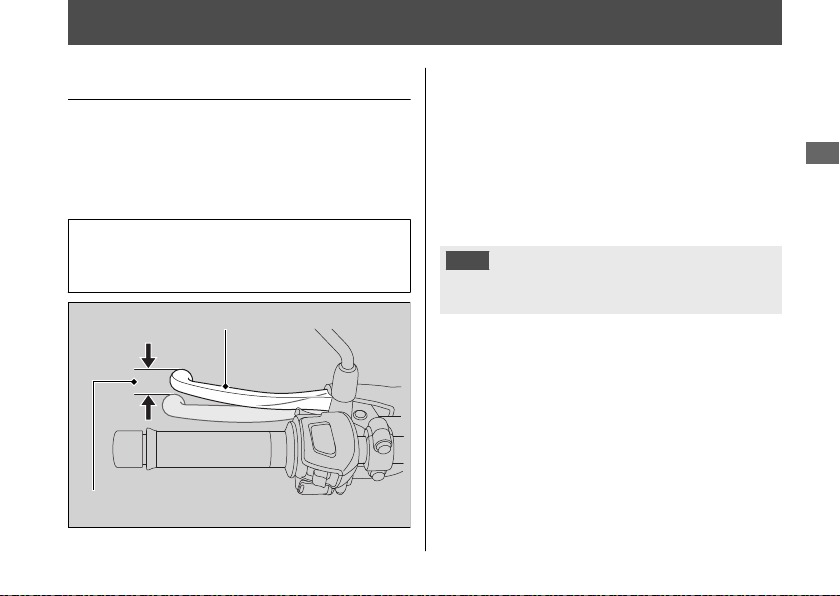

● Embrague: compruebe la operación;

Ajuste el juego libre si fuese necesario. 2 P. 59

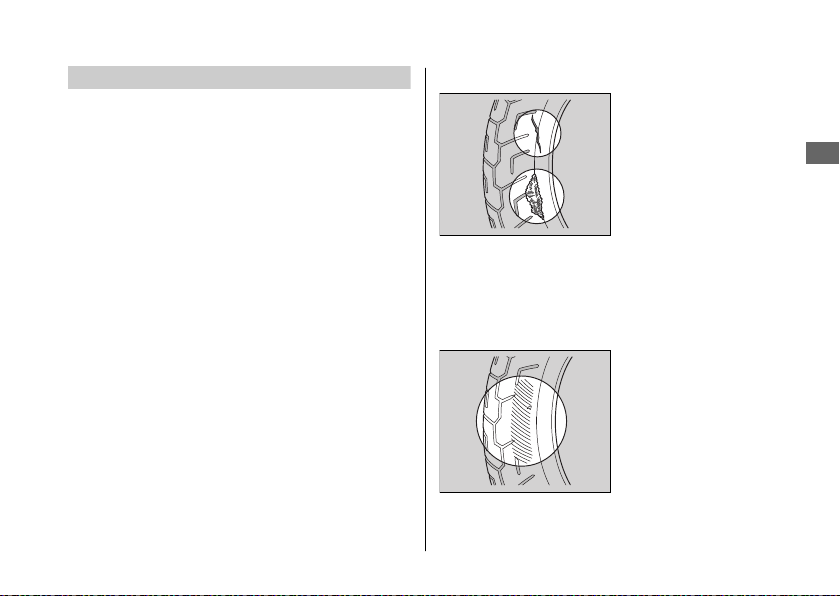

● Ruedas y neumáticos: compruebe el estado y

la presión de inflado y ajústela si es necesario.

2 P. 41

Fundamentos del mantenimiento

Sustitución de las piezas

Utilice siempre Piezas originales Honda o sus
equivalentes para garantizar la fiabilidad y
seguridad del vehículo.
Cuando realice pedidos de componentes con
color, especifique el nombre del modelo, el color y
el código mencionado en la etiqueta del color.

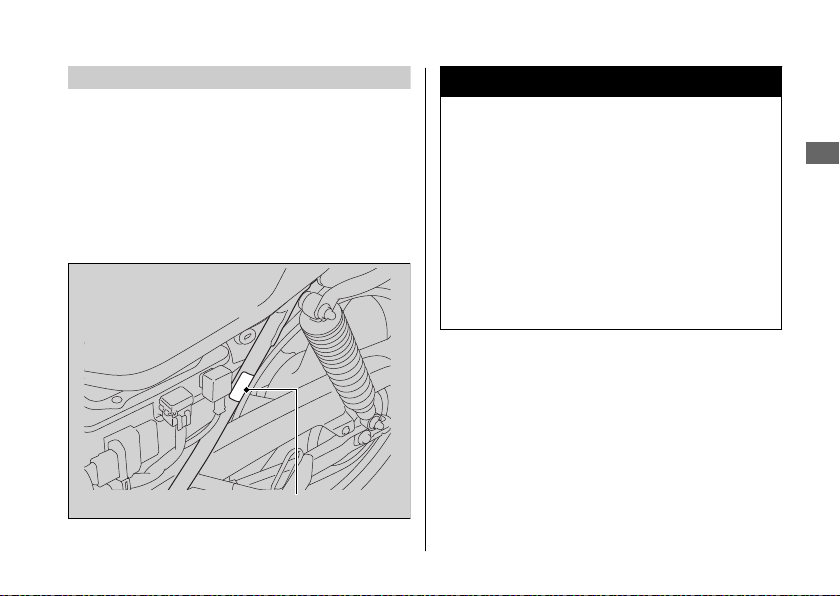

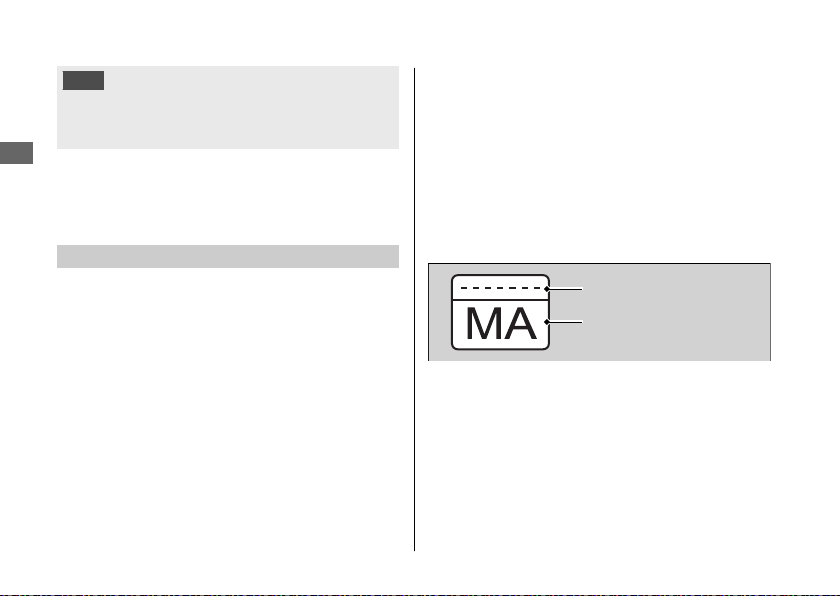

La etiqueta del color se encuentra colocada en el
bastidor, detrás de la tapa lateral izquierda. 2 P. 48

Etiqueta de color

3ADVERTENCIA

La instalación de piezas ajenas a Honda
puede hacer que su vehículo resulte
inseguro y provoque un accidente en el
que puede resultar gravemente herido,
o incluso perder la vida.

Utilice siempre Piezas originales Honda
o equivalentes que hayan sido
diseñadas y homologadas para su
vehículo.

Mantenimiento

35

Fundamentos del mantenimiento

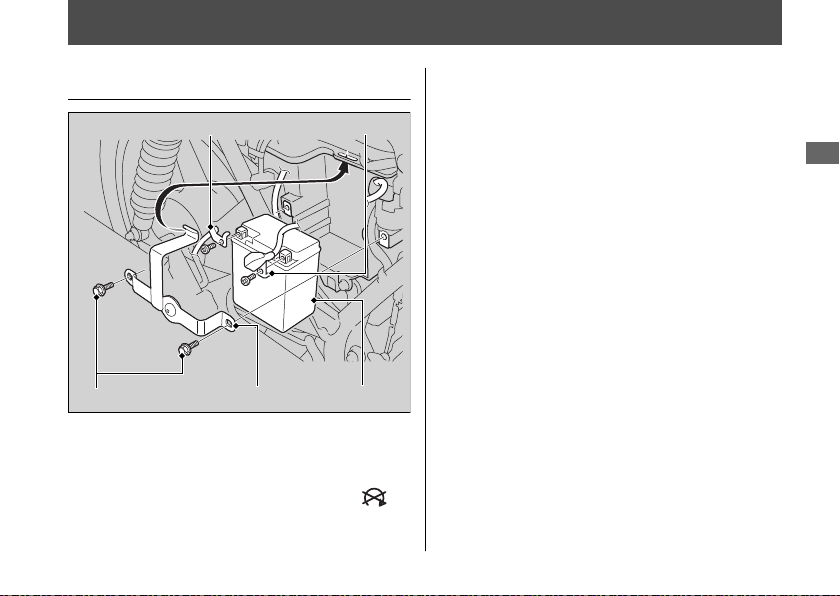

Batería

Este vehículo tiene un tipo de batería que está exenta
de mantenimiento. No tiene que comprobar el nivel
del electrolito de la batería ni añadir agua destilada.
Limpie los terminales de la batería si se ensucian o se

Mantenimiento

corroen.
No retire las juntas de los tapones de la batería. No
tiene que retirar el tapón al cargar la batería.

AVISO

Su batería es de las del tipo que no necesita
mantenimiento y podrá dañarse de forma permanente
si se quita la ristra de tapones.

AVISO

La eliminación inadecuada de la batería puede ser
perjudicial para el medioambiente y la salud pública.
Para conocer las instrucciones para desechar
correctamente la batería, siga siempre la normativa
local.

Qué hacer en caso de emergencia

#

Si se presenta alguna de las siguientes situaciones,
acuda al médico inmediatamente.

36

●

Salpicadura de electrolito en los ojos:

u

Lávese los ojos repetidamente con agua fría
durante un mínimo de 15 minutos. El uso de
agua a presión podría dañarle los ojos.

●

Salpicadura de electrolito en la piel:

u

Quítese la ropa salpicada y lave bien la piel
con agua.

●

Salpicadura de electrolito en la boca:

u

Enjuáguese bien la boca con agua, pero no
se la trague.

3ADVERTENCIA

Durante el uso normal, la batería desprende
gas de hidrógeno explosivo.

Una chispa o llama puede hacer que la
batería explote con fuerza suficiente como
para causarle la muerte o lesiones graves.

Utilice ropa protectora y una mascarilla, o
bien haga que un mecánico cualificado
realice el mantenimiento de la batería.

Limpieza de los terminales de la batería

#

Extraiga la batería. 2 P. 45

1.

2.

Si los terminales comienzan a oxidarse y están
recubiertos de una sustancia blanca, lávelos con
agua caliente y límpielos.

3.

Si los terminales están muy oxidados, limpie y pula
los terminales con un cepillo de alambre o papel de
lija. Utilice gafas de seguridad.

4.

Tras la limpieza, vuelva a instalar la batería.

La batería dispone de una vida útil limitada. Consulte
con su concesionario el momento de sustituir la batería.
Sustituya siempre la batería por otra batería sin
mantenimiento del mismo tipo.

Fundamentos del mantenimiento

AVISO

La instalación de accesorios eléctricos de marcas ajenas a
Honda puede sobrecargar el sistema eléctrico, descargar
la batería y posiblemente dañar el sistema.

Fusibles

Los fusibles protegen los circuitos eléctricos de su
vehículo. Si algún elemento de su vehículo deja de
funcionar, compruebe y sustituya cualquier fusible
que esté fundido. 2 P. 72

Inspección y sustitución de fusibles

#

Gire el interruptor de encendido a la posición
(apagado) para retirar e inspeccionar los fusibles. Si
un fusible está fundido, sustitúyalo por un fusible de
las mismas características. Para conocer las
características de los fusibles, consulte
“Especificaciones”. 2 P. 89

Fusible
fundido

Mantenimiento

Continuación

37

Fundamentos del mantenimiento

AVISO

Si reemplaza un fusible por otro de mayor amperaje,
aumentarán las posibilidades de ocasionarse daños en
el sistema eléctrico.

Mantenimiento

Si un fusible falla en repetidas veces, es posible que
exista un problema eléctrico. Haga inspeccionar el
vehículo en su concesionario.

Aceite del motor

El consumo de aceite del motor y la calidad del
mismo se deteriora en función de las condiciones
de conducción y del tiempo transcurrido.
Compruebe el nivel del aceite del motor con
regularidad y rellene si fuera necesario con el aceite
recomendado. El aceite sucio o viejo debe cambiarse
lo antes posible.

Selección del aceite del motor

#

Para conocer el aceite del motor recomendado,
consulte “Especificaciones”. 2 P. 88

38

Si utiliza aceite del motor de marcas diferentes a
Honda, compruebe la etiqueta para asegurarse de
que el aceite satisface todas las normas siguientes:

●

Norma JASO T 903*1: MA

●

Norma SAE*2: 10W-30

●

Clasificación API*3: SG o superior

*1.

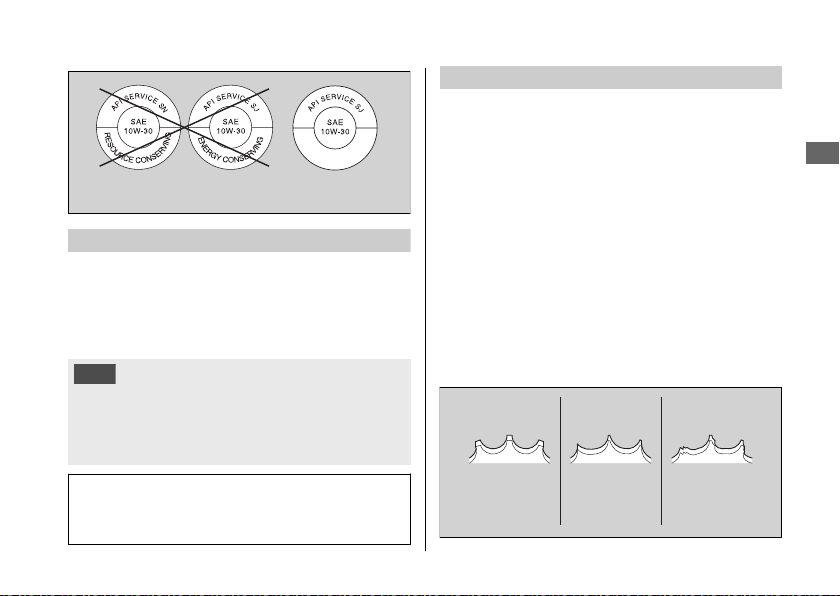

La norma JASO T 903 es una referencia para aceites
de motor para motores de motocicletas de 4
tiempos. Existen dos clases: MA y MB. Por ejemplo, la
etiqueta siguiente muestra la clasificación MA.

Código del aceite

Clasificación del
aceite

*2.

La norma SAE clasifica los aceites por su viscosidad.

*3.

La clasificación API especifica la calidad y
rendimiento de los aceites de motor. Utilice aceites
de grado SG o superior, excepto los aceites
marcados como “Energy Conserving” o “Resource
Conserving” en el símbolo de servicio API circular.

No recomendado Recomendado

Líquido de frenos

No añada ni reemplace líquido de frenos a menos
que sea un caso de emergencia. Emplee sólo líquido
de frenos nuevo de un recipiente sellado. Si añade
líquido, haga que revisen en su concesionario lo
antes posible el sistema de frenos.

AVISO

El líquido de frenos puede dañar las superficies de
plástico y las pintadas.

Limpie inmediatamente cualquier derrame y lave
a conciencia la zona afectada.

Líquido de frenos recomendado:

Líquido de frenos Honda DOT 3 o DOT 4 o
equivalente

Fundamentos del mantenimiento

Cadena de transmisión

La cadena de transmisión debe inspeccionarse y
lubricarse con regularidad. Inspeccione con mayor
frecuencia la cadena si conduce por carreteras en mal
estado, a alta velocidad, o con aceleraciones
repetidas. 2 P. 58

Si la cadena no se mueve con suavidad, hace ruidos
extraños, presenta rodillos dañados, pasadores flojos
o deformaciones, haga que inspeccionen la cadena
en su concesionario.

Compruebe también el piñón conductor y el piñón
conducido. Si alguno presenta dientes desgastados o
dañados, haga que sustituyan el piñón en el
concesionario.

Normal

(BUENO)

Desgastado
(REEMPLA‐

ZAR)

Dañado
(REEMPLA‐
ZAR)

Mantenimiento

Continuación

39

Fundamentos del mantenimiento

AVISO

El empleo de una cadena nueva con piñones desgastados
causará un rápido desgaste de la cadena.

Limpieza y lubricación

#

Mantenimiento

Tras inspeccionar la holgura, limpie la cadena y los
piñones mientras gira la rueda trasera. Utilice un paño
seco con un disolvente de alto punto de inflamación.
Utilice un cepillo suave si la cadena estuviera sucia.
Tras la limpieza, elimine la suciedad y lubrique con el
producto recomendado.

Lubricante recomendado:

Lubricante de la cadena de transmisión
Si no estuviera disponible, utilice aceite para
engranajes SAE 80 o 90.

40

Nunca utilice gasolina ni disolventes de bajo punto de
inflamación para limpiar la cadena de transmisión.
De lo contrario, podría producirse un incendio o una
explosión.
Evite que el lubricante entre en contacto con los frenos
o los neumáticos. Evite aplicar una excesiva cantidad de
lubricante para cadenas con el fin de evitar salpicar la
ropa o el propio vehículo.

Respiradero del cárter motor

Haga un servicio más frecuente cuando conduzca
bajo la lluvia, con el acelerador a tope, o después
de lavar o volcarse el vehículo. Hágale el servicio si
los sedimentos acumulados pueden verse en la
sección transparente del tubo de drenaje.

Si el tubo de drenaje rebosa, el filtro de aire puede
contaminarse con el aceite del motor, lo que
podría causar un rendimiento del motor deficiente.

Fundamentos del mantenimiento

Neumáticos (inspección/sustitución)

Comprobación de la presión de los

#

neumáticos

Inspeccione visualmente los neumáticos y utilice un
manómetro para medir la presión al menos una
vez al mes o siempre que piense que los
neumáticos están algo deshinchados. Compruebe
siempre la presión de los neumáticos cuando estén
fríos.

Inspección de daños

#

Compruebe la existencia
de cortes, rajas o grietas
que expongan la tela o
los cordajes, o posibles
clavos u otros objetos
extraños incrustados en
el lateral del neumático

o en su banda de
rodadura. Inspeccione también posibles bultos o
protuberancias en las paredes laterales de los
neumáticos.

Comprobación de desgaste anómalo

#

Inspeccione los

neumáticos en busca de

signos de desgaste

anómalo en la superficie

de contacto.

Continuación

Mantenimiento

41

Fundamentos del mantenimiento

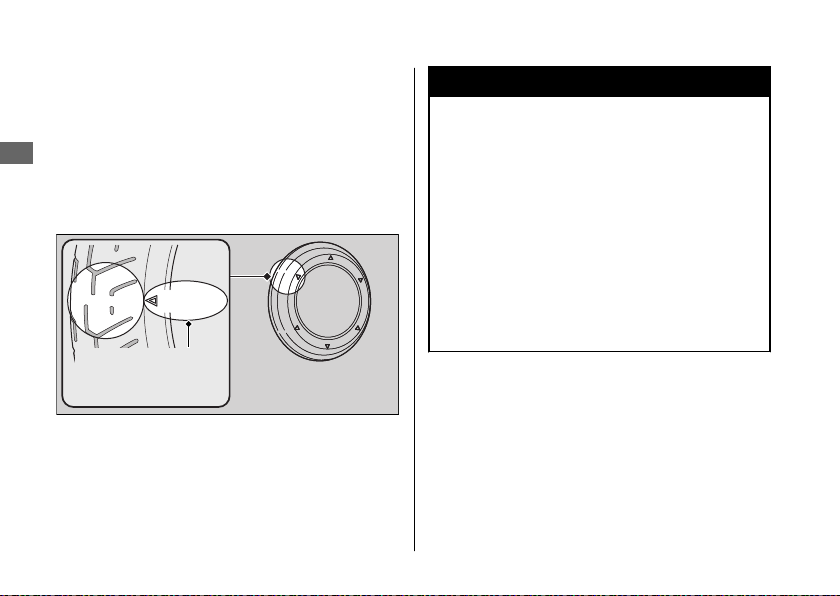

Inspección de la profundidad de la banda

#

de rodadura

Inspeccione los indicadores de desgaste de la
banda de rodadura. Si pueden verse, sustituya
inmediatamente los neumáticos.

Mantenimiento

Para una conducción segura, debería sustituir los
neumáticos cuando se alcance la profundidad
mínima de la banda de rodadura.

o TWI

Marca de ubicación
del indicador de
desgaste

42

3ADVERTENCIA

Conducir con neumáticos
excesivamente gastados o
incorrectamente inflados podrá dar
lugar a un accidente en el que podrá
sufrir lesiones de gravedad o incluso
perder la vida.

Siga todas las instrucciones de este
manual del propietario relacionadas
con el inflado y el mantenimiento de
los neumáticos.

Fundamentos del mantenimiento

Sustituya los neumáticos en su concesionario.
Para conocer los neumáticos recomendados, la
presión de aire y la profundidad mínima de la
banda de rodadura, consulte “Especificaciones”.

2 P. 88

Siga estas indicaciones siempre que cambie los
neumáticos.

● Utilice los neumáticos recomendados o

equivalentes del mismo tamaño, construcción,
índice de velocidad y capacidad de carga.

● No instale una cámara en un neumático sin

cámara en este vehículo. La acumulación
excesiva de calor puede hacer que la cámara
explote.

● Utilice únicamente neumáticos sin cámara en

este vehículo.
Las llantas están diseñadas para neumáticos sin
cámara, y durante la aceleración rápida o el
frenado, los neumáticos con cámara pueden
deslizarse sobre la llanta y hacer que el
neumático se desinfle rápidamente.

3ADVERTENCIA

La instalación de neumáticos
inadecuados en su vehículo puede
afectar la conducción y la estabilidad
del mismo, lo que podría dar lugar a un
accidente que le podría ocasionar
lesiones graves o incluso la muerte.

Emplee siempre los neumáticos del
tamaño y tipo recomendado en este
manual del propietario.

Mantenimiento

43

Herramienta

El juego de herramientas se encuentra en el
compartimento de debajo del asiento. 2 P. 47

Con las herramientas proporcionadas puede
realizar algunas reparaciones y ajustes menores,

Mantenimiento

así como sustituciones de piezas.

● Destornillador Phillips n.º 2

● Llave de bujías

● Llave fija de 14 × 17 mm

● Llave para pasadores

● Extractor de fusibles

44

Desmontaje e instalación de los componentes del carenado

2.

Batería

Terminal positivoTerminal negativo

BateríaPernos Soporte de la batería

Extracción

#

Asegúrese de que el interruptor de
encendido se encuentre en la posición
(apagado).

1.

Retire la tapa lateral derecha. 2 P. 48

Desconecte el terminal negativo - de la
batería.

3.

Desconecte el terminal positivo + de la
batería.

4.

Retire el soporte de la batería extrayendo
los pernos.

5.

Extraiga la batería con cuidado de que no
caigan las tuercas de los terminales.

Instalación

#

Instale las piezas en el orden inverso al de la
extracción. Conecte siempre el terminal

positivo + en primer lugar. Asegúrese de
que los pernos y las tuercas estén apretados.
Para saber cómo manipular adecuadamente
la batería, consulte “Fundamentos del
mantenimiento”. 2 P. 36
“La batería se agota”. 2 P. 68

Mantenimiento

45

Desmontaje e instalación de los componentes del carenado u Conjunto del faro

Extracción

Conjunto del faro

Tornillos

Mantenimiento

Pestaña

Tornillos

Cubierta
del
medidor

#

1.

Extraiga los tornillos.

2.

Extraiga el conjunto del faro mientras
suelta la pestaña de la cubierta del
medidor.

3.

Desconecte el conector del faro
delantero.

Instalación

#

Instale las piezas en el orden inverso al de la
extracción.

46

Conjunto
del faro

Conector
del faro

Asiento

Dientes delanteros
Asiento

Soporte
delantero

Soportes
traseros

Desmontaje e instalación de los componentes del carenado u Asiento

Extracción

#

1.

Dientes traseros

Cerradura
del
asiento

Llave de
contacto

Introduzca la llave de contacto en la
cerradura del asiento.

2.

Gírela hacia la derecha, y luego tire del
asiento hacia arriba y hacia atrás.

Instalación

#

1.

Inserte los dientes delanteros en el
soporte delantero y los dientes traseros
en los soportes traseros del bastidor.

2.

Empuje hacia delante y hacia abajo en la
parte posterior del asiento hasta que
quede bloqueado.
Asegúrese de que el asiento quede
firmemente sujeto en su posición; para
ello, tire hacia arriba ligeramente del

mismo.
El asiento se bloquea automáticamente al
cerrarse.
Tenga cuidado de no dejar la llave debajo
del asiento.

Mantenimiento

47

Desmontaje e instalación de los componentes del carenado u Tapa lateral

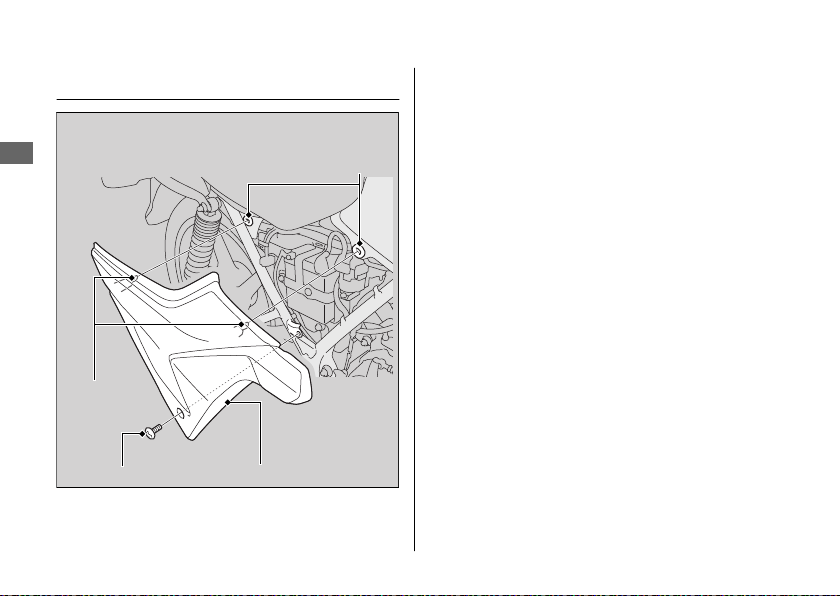

Tapa lateral

Mostrado lado derecho, similar a lado
izquierdo

Mantenimiento

Dientes

48

Anillos protectores

Tapa lateralTornillo

Los carenados laterales derecho e izquierdo
se pueden extraer de la misma forma.

Extracción

#

1.

Extraiga el tornillo.

2.

Extraiga la cubierta lateral de los anillos
protectores con cuidado.

Instalación

#

1.

Alinee los dientes con los anillos
protectores e introduzca los dientes.

2.

Monte y apriete el tornillo.

Aceite del motor

Comprobación del aceite del
motor

1.

Si el motor está frío, deje el motor al ralentí
entre 3 y 5 minutos.

2.

Coloque el interruptor de encendido en la
posición (Apagado) y espere entre 2 y 3
minutos.

3.

Coloque el vehículo sobre el caballete central
en una superficie firme y nivelada.

4.

Extraiga el tapón de llenado/varilla de
comprobación del nivel de aceite y límpielo.

5.

Inserte el tapón de llenado/varilla de
comprobación del nivel de aceite hasta que se
asiente, pero no lo enrosque.

6.

Compruebe que el nivel del aceite queda
entre las marcas de nivel superior e inferior del
tapón de llenado/varilla de comprobación del
nivel de aceite.

7.

Coloque correctamente el tapón de llenado/
varilla de comprobación del nivel de aceite.

Nivel
superior

Mantenimiento

Nivel inferior

Tapón de llenado/varilla de
comprobación del nivel de aceite

49

Aceite del motor u Adición de aceite del motor

Adición de aceite del motor

Si el aceite del motor queda por debajo o
cerca de la marca de nivel inferior, añada el

Mantenimiento

aceite del motor recomendado. 2 P. 38,

2 P. 88

1.

Extraiga el tapón de llenado/varilla de
comprobación del nivel de aceite. Añada
el aceite recomendado hasta que alcance
la marca de nivel superior.

u Coloque el vehículo sobre su caballete

central en una superficie firme y
nivelada al comprobar el nivel de
aceite.

u No llene por encima de la marca de

nivel superior.

u Asegúrese de que no penetran

cuerpos extraños en la abertura de
llenado del aceite.

u Limpie de inmediato cualquier posible

derrame.

50

2.

Vuelva a colocar correctamente el tapón
de llenado/varilla de comprobación del
nivel de aceite.

AVISO

El funcionamiento con una cantidad excesiva o
insuficiente de aceite puede producir daños al
motor. No mezcle diferentes marcas ni grados de
aceite. Podrían afectar a la lubricación y al
funcionamiento del embrague.

Para conocer el aceite recomendado y las
indicaciones de selección del aceite, consulte
“Fundamentos del mantenimiento”. 2 P. 38

Frenos

Comprobación del líquido de
frenos delanteros

1.

Coloque el vehículo en posición vertical
sobre una superficie firme y nivelada.

2.

Compruebe que el depósito del líquido
de frenos está en posición horizontal y
que el nivel del líquido queda por encima
de la marca de nivel LOWER.

Depósito del líquido
del freno delantero

Marca de nivel LOWER

Si el nivel del líquido de frenos del depósito
queda por debajo de la marca de nivel
LOWER o el juego libre en la maneta del
freno llega a ser excesivo, inspeccione el
desgaste de las pastillas de freno.

Si las pastillas de freno no se encuentran
desgastadas, es probable que exista una
fuga. Haga inspeccionar el vehículo en su
concesionario.

Mantenimiento

51

Frenos u Inspección de las pastillas de freno delanteras

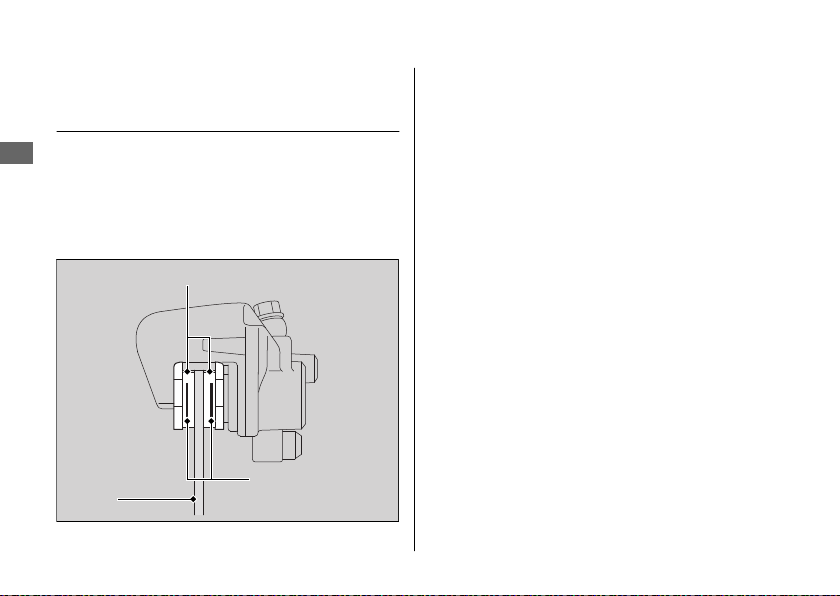

Inspección de las pastillas de
freno delanteras

Compruebe el estado de los indicadores de

Mantenimiento

desgaste de la pastilla del freno.
Las pastillas deben ser sustituidas si una de
las pastillas de freno está desgastada hasta el
indicador.

Pastillas de freno

Indicadores de

Disco

52

desgaste

Inspeccione las pastillas de freno desde
debajo de la pinza de freno.

Haga que su concesionario sustituya las
pastillas si es necesario.
Sustituya siempre las pastillas de freno
izquierda y derecha simultáneamente.

Frenos u Ajuste de la altura del pedal del freno trasero

Ajuste de la altura del pedal del
freno trasero

El perno de tope tiene como finalidad ajustar
la altura del pedal.

1.

Coloque el vehículo sobre el caballete
central en una superficie firme y nivelada.

2.

Afloje la contratuerca y gire el perno de
tope.

3.

Apriete la contratuerca y compruebe el
juego libre.

Pedal del freno

Perno de tope

Contratuerca

Inspección del juego libre del
pedal del freno trasero

1.

Coloque el vehículo sobre el caballete central

en una superficie firme y nivelada.

2.

Mida la distancia recorrida por el pedal del

freno trasero antes de que el freno empiece a

actuar.

Juego libre en la punta del pedal del freno:

20 - 30 mm

Juego libre

Asegúrese de que la varilla del freno, el brazo del
freno, el muelle y el dispositivo de sujeción estén
en buenas condiciones.

Mantenimiento

53

Frenos u Ajuste del juego libre del pedal del freno trasero

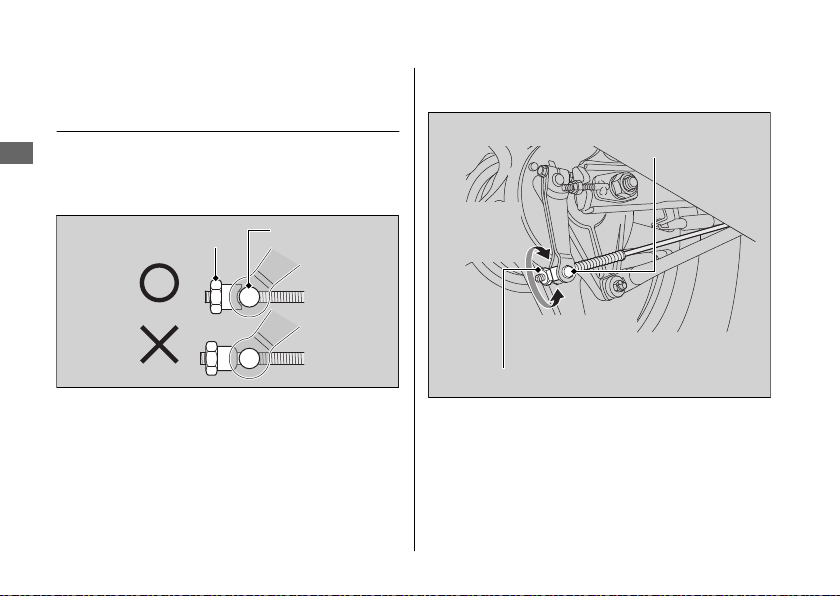

Ajuste del juego libre del pedal
del freno trasero

Cuando ajuste el juego libre, asegúrese de

Mantenimiento

que el corte de la tuerca de ajuste esté
asentado en el pasador del brazo del freno.

Tuerca de ajuste

Si no se pudiese lograr el ajuste apropiado
siguiendo este método, póngase en contacto
con su concesionario.

54

Pasador del
brazo del freno

1.

Realice el ajuste girando la tuerca de ajuste del
freno trasero media vuelta cada vez.

Pasador del brazo
del freno

Reducción
del juego
libre

Aumento del
juego libre

Tuerca de ajuste

2.

Accione el freno varias veces y compruebe si
la rueda gira libremente al soltar el pedal del
freno.

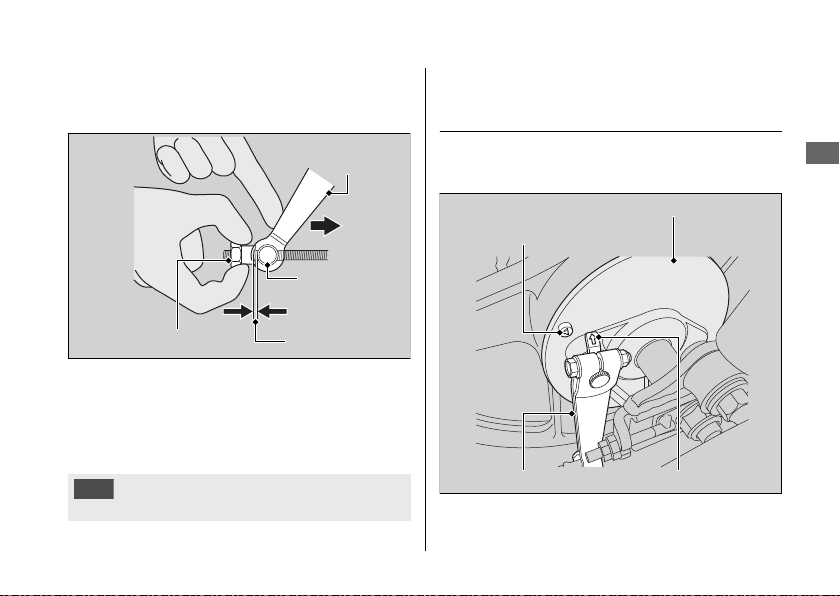

Frenos u Inspección del desgaste de las zapatas del freno trasero

3.

Empuje el brazo del freno para confirmar que
hay cierta holgura entre la tuerca de ajuste del
freno trasero y el pasador del brazo del freno.

Brazo del
freno

Presionar

Pasador del
brazo del
freno

Tuerca de ajuste

Holgura

Después del ajuste, confirme el juego libre del
pedal del freno.
Asegúrese de que la varilla del freno, el brazo del
freno, el muelle y el dispositivo de sujeción estén
en buenas condiciones.

AVISO

No gire el regulador más allá de su límite natural.

Inspección del desgaste de las
zapatas del freno trasero

El freno trasero está equipado con un
indicador de desgaste del freno.

Panel del freno

Marca de referencia

Brazo del freno

Flecha

Mantenimiento

Continuación

55

Frenos u Ajuste del interruptor de la luz del freno

Cuando se acciona el freno, la flecha unida al
brazo del freno se mueve hacia una marca
de referencia en el panel del freno. Si la
flecha se alinea con la marca de referencia al
accionar el freno a fondo, es necesario

Mantenimiento

reemplazar las zapatas de freno.
Vaya a su concesionario para esta operación.

Cuando sea necesario realizar operaciones
de mantenimiento en los frenos, diríjase a su
concesionario. Emplee sólo piezas Honda
originales o sus equivalentes.

56

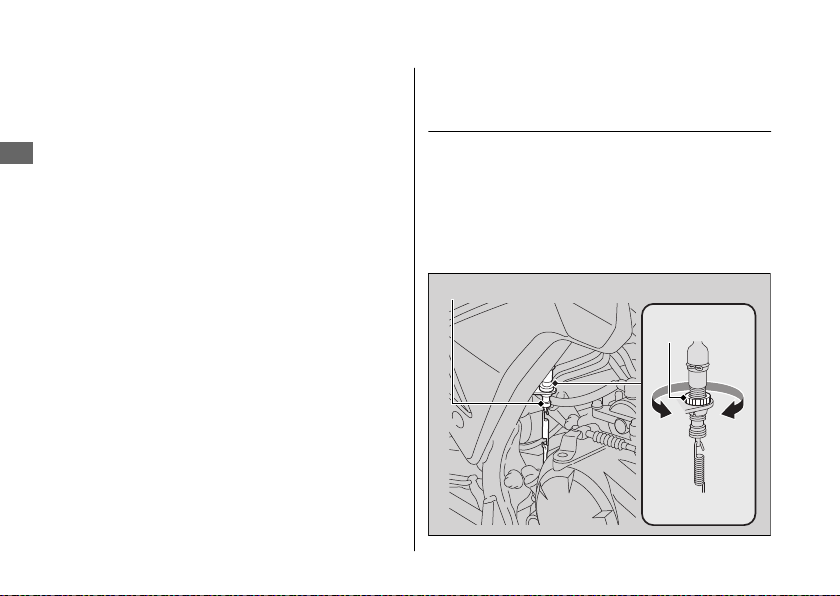

Ajuste del interruptor de la luz
del freno

Compruebe el funcionamiento del interruptor de
la luz del freno.
Sujete el interruptor de la luz del freno y gire la
tuerca de ajuste en la dirección A si el interruptor
actúa demasiado tarde, o gírela en la dirección B
si lo hace demasiado pronto.

Interruptor de la luz del freno

Tuerca de
ajuste

B A

Caballete lateral

Comprobación del caballete
lateral

Muelle del
caballete lateral

1.

Compruebe que el caballete lateral

funciona debidamente. Si el caballete

lateral resulta difícil de colocar o chirría,

limpie la zona de giro y lubrique el perno

de giro con grasa limpia.

2.

Compruebe posibles daños o falta de

tensión del muelle.

Mantenimiento

57

Cadena de transmisión

Inspección de la tensión de la
cadena de transmisión

Compruebe la holgura de la cadena de

Mantenimiento

transmisión en varios puntos de la cadena. Si
no fuera constante en todos los puntos,
algunos eslabones pueden estar deformados
y agarrotados.
Haga inspeccionar la cadena en su
concesionario.

1.

Cambie la transmisión a punto muerto.
Pare el motor.

2.

Coloque el vehículo sobre el caballete
central en una superficie firme y nivelada.

3.

Compruebe la tensión en la mitad inferior
de la cadena de transmisión a mitad de
camino entre los piñones.

Holgura de la cadena de transmisión:

20 - 30 mm

58

u No conduzca el vehículo si la holgura

supera los 50 mm.

4.

Gire la rueda trasera y compruebe que la
cadena se mueve con suavidad.

5.

Inspeccione los piñones. 2 P. 39

6.

Limpie y lubrique la cadena de
transmisión. 2 P. 40

Embrague

Comprobación del embrague

Comprobación del juego libre de la

#

maneta del embrague

Compruebe el juego libre de la maneta del
embrague.

Juego libre en la maneta del
embrague:

10 - 20 mm

Maneta del embrague

Juego libre

Compruebe que el cable del embrague no
esté retorcido y que no muestre señales de
desgaste. Si fuera necesario, haga que se lo
cambien en su concesionario.
Lubrique el cable del embrague con un
lubricante de cables de venta en comercios
especializados para evitar que se desgaste o
corroa prematuramente.

AVISO

El ajuste inadecuado del juego libre puede causar
desgaste prematuro del embrague.

Mantenimiento

59

Embrague u Ajuste del juego libre de la maneta del embrague

Ajuste del juego libre de la
maneta del embrague

Ajuste superior

#

Mantenimiento

Intente primero el ajuste con el regulador
superior del cable del embrague.

1.

Tire hacia atrás de la tapa guardapolvo de
goma.

2.

Afloje la contratuerca superior.

3.

Gire el regulador superior del cable del
embrague hasta que el juego libre sea de
10 - 20 mm.

4.

Apriete la contratuerca superior y
compruebe de nuevo el juego libre.

5.

Coloque la tapa guardapolvo de goma.

60

Contratuerca
superior

Regulador superior del cable del embrague

Tapa guardapolvo
de goma

–

+

Embrague u Ajuste del juego libre de la maneta del embrague

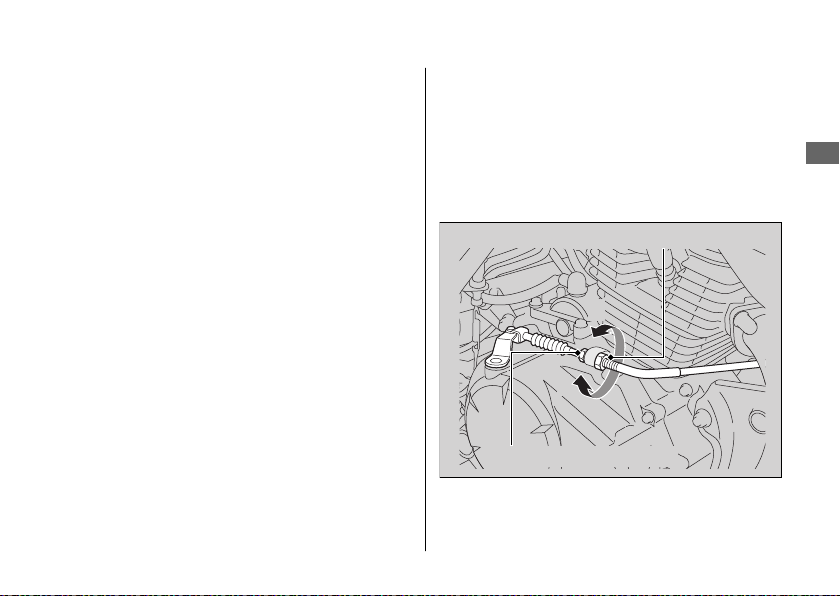

Ajuste inferior

#

Si el regulador superior del cable del
embrague está enroscado hasta cerca de su
límite, o no puede lograrse el juego libre
correcto, intente el ajuste con la tuerca de
ajuste inferior del cable del embrague.

1.

Afloje la contratuerca superior y gire el
regulador superior del cable del
embrague por completo hacia dentro
(para obtener el juego libre máximo).
Apriete la contratuerca superior.

2.

Afloje la contratuerca inferior.

3.

Gire la tuerca de ajuste inferior hasta que
el juego libre de la maneta del embrague
sea de 10 - 20 mm.

4.

Apriete la contratuerca inferior y
compruebe el juego libre de la maneta
del embrague.

5.

Ponga en marcha el motor, tire de la maneta

del embrague y cambie de velocidad.

Asegúrese de que el motor no se pare y el

vehículo no avance lentamente. Suelte poco

a poco la maneta del embrague y abra el

acelerador. El vehículo deberá moverse con

suavidad y acelerar de forma gradual.

Tuerca de ajuste inferior

+

–

Contratuerca inferior

Si no puede obtener el ajuste apropiado o si
el embrague no funciona correctamente,
póngase en contacto con su concesionario.

Mantenimiento

61

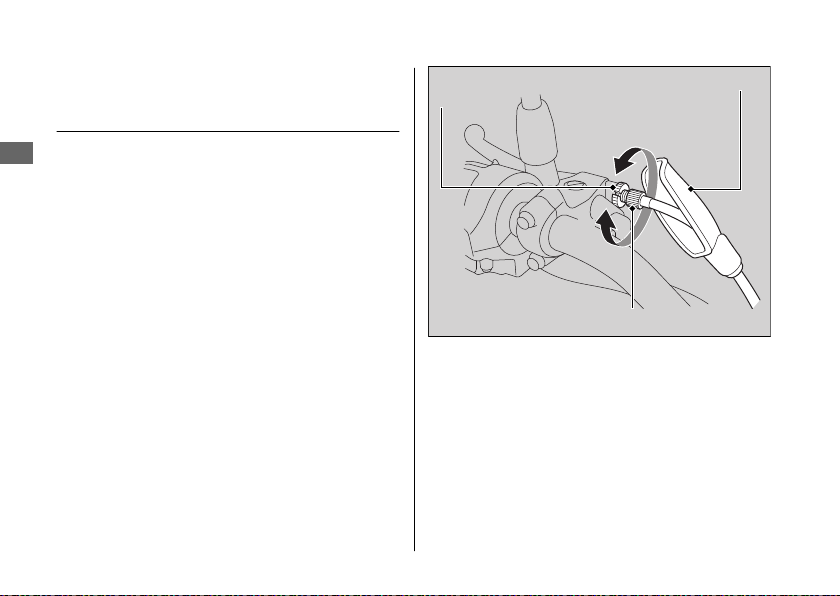

Acelerador

Comprobación del acelerador

Con el motor apagado, compruebe que el
acelerador gira con suavidad desde la

Mantenimiento

posición de cierre total a abertura completa
en todas las posiciones de la dirección y que
el juego libre del acelerador es el correcto. Si
el acelerador no se mueve con suavidad, no
se cierra automáticamente o si el cable está
dañado, haga que inspeccionen el vehículo
en su concesionario.

Juego libre en la brida de la
empuñadura del acelerador:

2 - 6 mm

62

Juego libre

Brida

Otros ajustes

Ajuste de la suspensión trasera

Precarga del muelle

#

Puede ajustar la precarga del muelle
mediante el regulador para adaptarla a la
carga o la superficie de la carretera.

Gire el ajustador con la llave para pasadores
incluida en el juego de herramientas. 2 P. 44
La posición 1 es para una reducción de la
precarga del muelle (suave), o gire la
posición 3 a 5 para aumentar la precarga del
muelle (duro). La posición estándar es 2.

AVISO

Intentar ajustar directamente de 1 a 5 o viceversa,
puede dañar el amortiguador.

AVISO

No gire el regulador más allá de sus límites.
Ajuste los amortiguadores izquierdo y derecho al
mismo valor de precarga del muelle.

Llave para pasadores

1 2 3 4 5

Regulador

Mantenimiento

63

Localización de averías

El motor no arranca ...............................................P.

Indicadores de advertencia encendidos ...........P. 66

Testigo de avería (MIL) de la PGM-FI (Inyección

programada de combustible).............................. P. 66

Pinchazo del neumático........................................ P. 67

Problema eléctrico .................................................P. 68

La batería se agota...................................................P. 68

Bombilla fundida.......................................................P. 68

Fusible fundido..........................................................P. 72

Funcionamiento inestable del motor de forma

intermitente ........................................................... P. 74

65

El motor no arranca

El motor de arranque funciona
pero el motor no arranca

Compruebe los puntos siguientes:

● Compruebe la secuencia correcta de

arranque del motor. 2 P. 21

● Compruebe que tiene gasolina en el

depósito de combustible.

● Compruebe si el testigo de avería (MIL)

de la PGM-FI está encendido.

u Si el indicador está encendido,

póngase en contacto con su
concesionario lo antes posible.

El motor de arranque no
funciona

Compruebe los puntos siguientes:

● Compruebe la secuencia correcta de

arranque del motor. 2 P. 21

● Compruebe si hay un fusible fundido.

2 P. 72

● Compruebe si está suelta la conexión de

la batería (2 P. 45) o si existe corrosión en

sus terminales (2 P. 36).

● Compruebe el estado de la batería.

2 P. 68

Si el problema continúa, haga que
inspeccionen el vehículo en su concesionario.

Localización de averías

65

Indicadores de advertencia encendidos

Testigo de avería (MIL) de la
PGM-FI (Inyección programada
de combustible)

Si el indicador se enciende mientras conduce,

Localización de averías

puede tener un problema grave con el
sistema PGM-FI. Reduzca la velocidad y haga
inspeccionar el vehículo en su concesionario
lo antes posible.

66

Pinchazo del neumático

La reparación de un pinchazo o el cambio de una
rueda requiere de herramientas especiales y
experiencia técnica. Le recomendamos que este
tipo de servicio se realice en su concesionario.
Tras una reparación de emergencia, haga que
inspeccionen el neumático/rueda en su
concesionario.

Reparación de emergencia con
un kit de reparación de
neumáticos

Si el neumático tiene un pinchazo de poca
importancia, puede realizar una reparación de
emergencia con un kit de reparación de
neumáticos sin cámara.
Siga las instrucciones facilitadas en el kit de
reparación de neumáticos.

Conducir el vehículo con un neumático
reparado temporalmente es muy arriesgado.
No superar los 50 km/h. Haga que sustituyan

cuanto antes el neumático en su
concesionario.

3ADVERTENCIA

Conducir el vehículo con un neumático
reparado temporalmente puede ser
arriesgado. Si la reparación temporal
falla, puede tener un accidente y
resultar gravemente herido o incluso
perder la vida.

Si debe conducir con un neumático
reparado temporalmente, hágalo
despacio y con cuidado de no superar
una velocidad de 50 km/h hasta que
sustituya el neumático.

Localización de averías

67

Problema eléctrico

La batería se agota

Cargue la batería con un cargador para
baterías de motocicletas.
Retire la batería del vehículo antes de
cargarla.

Localización de averías

No utilice un cargador de baterías de
automóvil ya que estos pueden
sobrecalentar la batería de una motocicleta y
provocar daños permanentes. Si la batería no
se recupera tras la recarga, consulte a su
concesionario.

AVISO

Si realiza un arranque con cable puente con una
batería de automóvil puede dañar el sistema
eléctrico del vehículo, por lo que no se recomienda.

68

Bombilla fundida

Siga el procedimiento descrito a
continuación para sustituir una bombilla
fundida.
Gire el interruptor de encendido a la posición

(Apagado) o (Bloqueo).

Deje que se enfríe la bombilla antes de
sustituirla.

No emplee bombillas que no sean las
especificadas.

Compruebe el funcionamiento correcto de la
bombilla antes de conducir la motocicleta.

Para conocer el amperaje correcto de la
bombilla, consulte “Especificaciones”. 2 P. 89

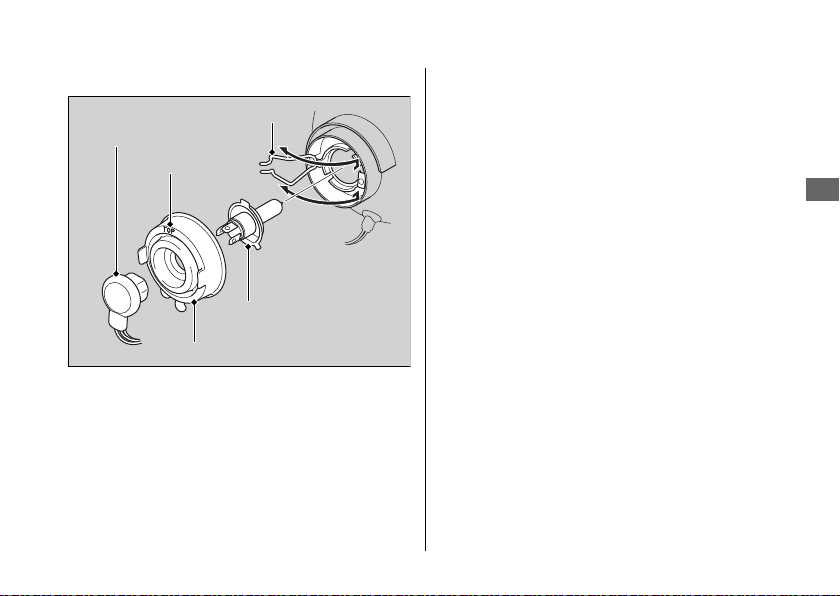

Bombilla del faro

#

Conector
del faro

Marca TOP

Tapa guardapolvo

Pasador

Bombilla del faro

Problema eléctrico u Bombilla fundida

1.

Extraiga el conjunto del faro. 2 P. 46

2.

Desconecte el conector del faro

delantero.

3.

Quite la tapa guardapolvo.

4.

Extraiga la bombilla del faro mientras

presiona ambos extremos del pasador.

5.

Instale una bombilla y el resto de

elementos nuevos en el orden inverso al

de extracción.

u Instale la tapa guardapolvo con la

marca TOP hacia arriba.

No toque la superficie de vidrio con los
dedos. Si toca la bombilla con las manos
desnudas, límpiela con un paño humedecido
en alcohol.

Localización de averías

Continuación

69

Problema eléctrico u Bombilla fundida

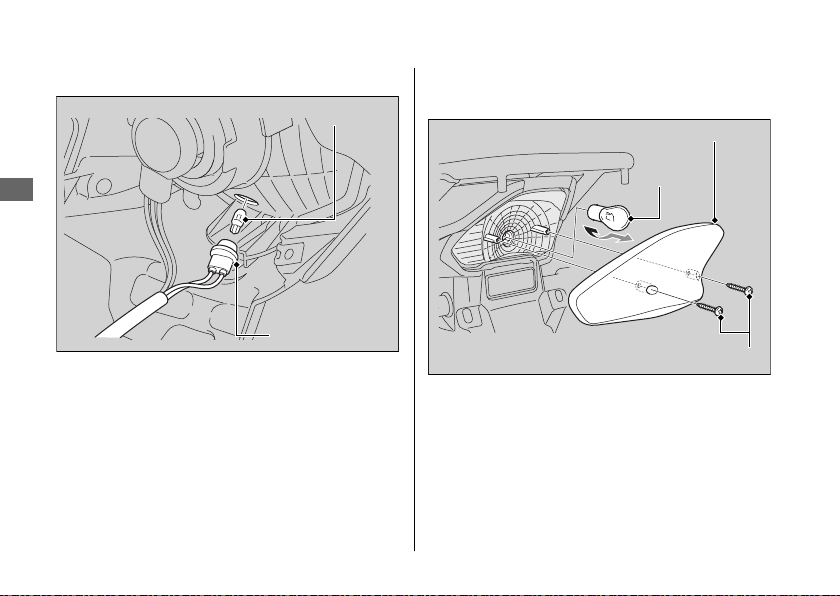

Bombilla de la luz de posición

#

Localización de averías

1.

Extraiga el conjunto del faro. 2 P. 46

2.

Gire el portalámparas y extráigalo.

3.

Instale una bombilla y el resto de
elementos nuevos en el orden inverso al
de extracción.

70

Bombilla

Portalámparas

Bombilla de la luz de freno/piloto

#

trasero

Lente de la luz de freno/piloto trasero

Bombilla

Tornillos

1.

Extraiga la lente de la luz de freno/piloto
trasero extrayendo los tornillos.

2.

Presione ligeramente la bombilla hacia
adentro y gírela hacia la izquierda.

3.

Instale una bombilla y el resto de
elementos nuevos en el orden inverso al
de extracción.

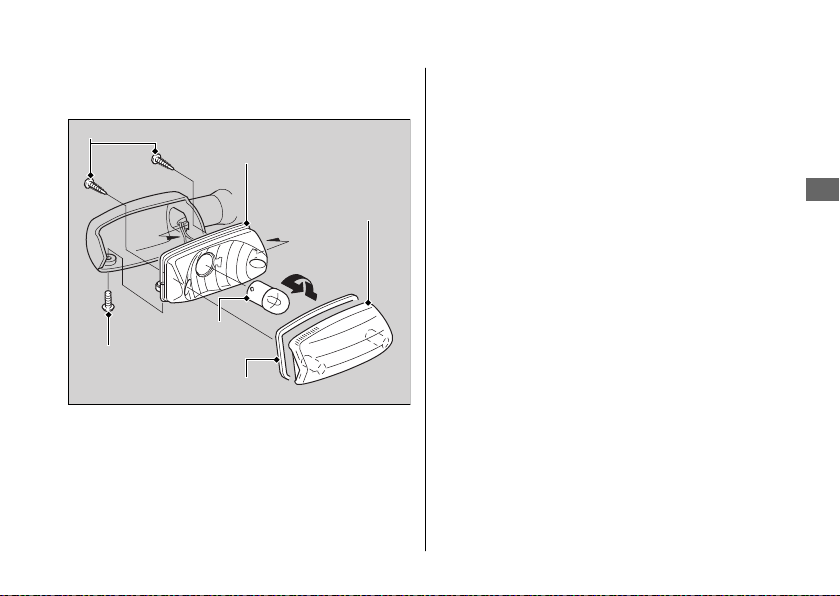

Bombilla del intermitente delantero/

#

trasero

Tornillos B

Bombilla

Tornillo A

Junta de las lentes

Conjunto de los
intermitentes

Lente de los
intermitentes

Problema eléctrico u Bombilla fundida

1.

Extraiga el conjunto de los intermitentes

extrayendo el tornillo A.

2.

Extraiga la lente del intermitente y la

empaquetadura de la lente extrayendo

los tornillos B.

3.

Presione ligeramente la bombilla y gírela

hacia la izquierda.

4.

Instale una bombilla y el resto de

elementos nuevos en el orden inverso al

de extracción.

u Utilice solamente la bombilla ámbar.

Localización de averías

71

Problema eléctrico u Fusible fundido

Fusible fundido

Antes de manipular los fusibles, consulte
“Inspección y sustitución de fusibles”. 2 P. 37

Localización de averías

Fusibles de la caja de fusibles

#

1.

Extraiga la tapa lateral izquierda. 2 P. 48

2.

Abra la tapa de la caja de fusibles.

3.

Extraiga los fusibles uno a uno con el
extractor de fusibles incluido en el juego
de herramientas y compruebe si alguno
de ellos está fundido. Sustituya siempre
un fusible fundido por uno de repuesto
del mismo valor nominal.

4.

Cierre la tapa de la caja de fusibles.

5.

Instale la tapa lateral izquierda.

72

Caja de fusibles

Tapa de la caja
de fusibles

Fusible de
repuesto

Problema eléctrico u Fusible fundido

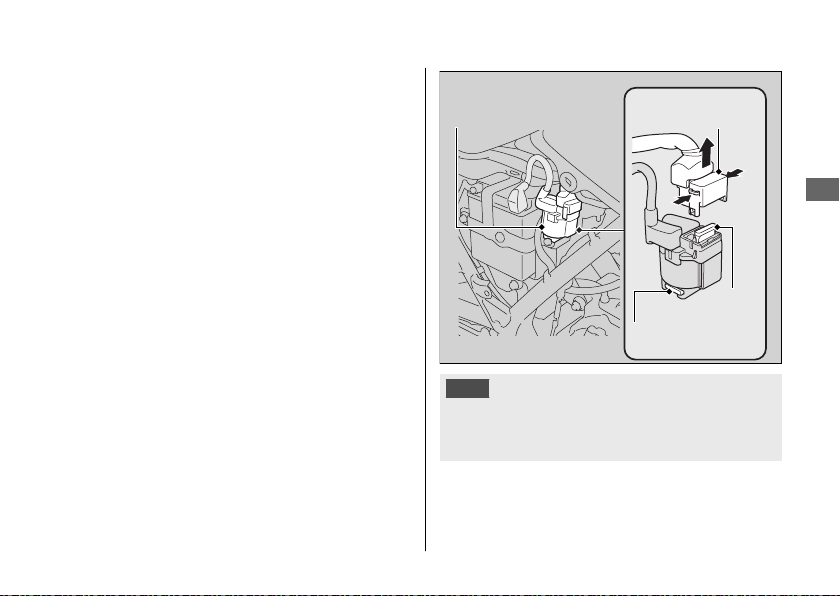

Fusible principal

#

1.

Retire la tapa lateral derecha. 2 P. 48

2.

Tire del interruptor magnético del motor
de arranque. A continuación, desconecte
el conector del cable del interruptor
magnético del motor de arranque.

3.

Extraiga el fusible principal y compruebe
si está fundido. Sustituya siempre un
fusible fundido por uno de repuesto de
las mismas características.

u Debajo el interruptor magnético del

motor de arranque se incluye un
fusible principal de repuesto.

4.

Instale las piezas en el orden inverso al de
la extracción.

Interruptor
magnético del motor
de arranque

AVISO

Si un fusible falla repetidas veces, es posible que
exista un problema eléctrico. Haga inspeccionar el
vehículo en su concesionario.

Conector
del cable

Fusible
principal

Fusible principal
de repuesto

Localización de averías

73

Funcionamiento inestable del motor de forma intermitente

Si el filtro de la bomba de combustible está
obstruido, durante el funcionamiento, el
régimen del motor será inestable de forma
intermitente.
Aunque se produzca este síntoma, puede
continuar utilizando su vehículo.

Localización de averías

Si se produce inestabilidad en el régimen del
motor incluso si dispone de suficiente
combustible, haga que inspeccionen el
vehículo en su concesionario lo antes posible.

74

Información

Llaves ......................................................................... P.

Instrumentos, Controles y Otras

características ........................................................ P. 77

Cuidados de su vehículo.......................................P. 78

Almacenaje de su vehículo................................... P. 81

Transporte de su vehículo .................................... P. 82

Usted y el medioambiente ................................... P. 83

Números de serie.................................................... P. 84

Combustibles que contienen alcohol ................ P. 85

Catalizador ...............................................................P. 86

76

Llaves

Llaves

Llave de contacto

Asegúrese de registrar el número de llave
proporcionado en la placa con el número de llave.
Guarde la llave de repuesto y el número de llave
en un lugar seguro.
Para realizar un duplicado, lleve la llave de

Información

repuesto o el número de llave a su concesionario.
Si pierde todas las llaves de contacto y el número
de llave, probablemente el concesionario deberá
extraer el conjunto del interruptor de encendido
para determinar el número de llave.

Un llavero metálico puede dañar el área
circundante al interruptor de encendido.

76

Instrumentos, Controles y Otras características

Instrumentos, Controles y
Otras características

Interruptor de encendido

Si deja el interruptor de encendido en la posición

(Encendido) con el motor detenido, se

descargará la batería.

No gire la llave mientras conduce.

Cuentakilómetros total

El cuentakilómetros total vuelve a 0 cuando la
lectura supera 99.999,9.

Cuentakilómetros parcial

El cuentakilómetros parcial total vuelve a 0,0
cuando la lectura supera 999,9.

Bolsa para documentos

El manual del propietario, así como la información
de registro y del seguro pueden guardarse en la
bolsa de plástico para documentos situada debajo
del asiento.

Sistema de corte del encendido

Un sensor de inclinación (ángulo de inclinación)
detiene automáticamente el motor y la bomba del
combustible en caso de producirse una caída del
vehículo. Para reiniciar el sensor debe girar el
interruptor de encendido a la posición
(Apagado) y volver a girarlo a la posición
(Encendido) antes de volver a arrancar el motor.

Información

77

Cuidados de su vehículo

Cuidados de su vehículo

Una limpieza y un pulido frecuente resultan importantes
para garantizar una larga vida útil de su Honda. Un
vehículo limpio hace más fácil detectar posibles
problemas.
En particular, el agua de mar y la sal utilizados para
evitar la acumulación de hielo en las carreteras
favorecen la formación de corrosión. Lave siempre el

Información

vehículo a conciencia después de circular por carreteras
de costa o tratadas.

Lavado

Deje que se enfríe el motor, el silenciador, los frenos
y otros elementos calientes antes del lavado.

1.

Limpie bien el vehículo con una manguera de
jardín de baja presión para eliminar la suciedad
suelta.

2.

Si fuera necesario, utilice una esponja o paño
suave con limpiador para eliminar la suciedad de
la carretera.

u

Limpie la lente del faro, los paneles y otros
elementos de plástico con cuidado de no
arañarlos.

78

Evite la aplicación directa del agua sobre el
filtro de aire, el silenciador y los elementos
eléctricos.

3.

Enjuague el vehículo con abundante agua y
séquelo con un paño limpio y suave.

4.

Después de que el vehículo se haya secado,
lubrique las piezas móviles.

u

Asegúrese de que no se derrama lubricante
sobre los frenos o los neumáticos. Los discos,
pastillas, tambor o zapatas de freno
contaminados con aceite sufren una enorme
reducción de su capacidad de frenado y
pueden provocar un accidente.

5.

Lubrique la cadena de transmisión
inmediatamente después de lavar y secar el
vehículo.
Aplique una capa de cera para evitar la corrosión.

6.

u

Evite los productos que contengan
detergentes agresivos o disolventes químicos.
Estos productos pueden dañar las piezas
metálicas, así como la pintura y los plásticos
de su vehículo.
Mantenga la cera alejada de los neumáticos y
de los frenos.

u

Si el vehículo tiene piezas con pintura mate,
no aplique cera a las superficies con pintura
mate.

Precauciones durante la limpieza

#

Durante la limpieza siga estas indicaciones:

●

No utilice máquinas de lavado a alta presión:

u

Los limpiadores de agua a alta presión
pueden dañar las piezas móviles y las
eléctricas, haciéndolas inservibles.

u

El agua de la admisión de aire podría
introducirse en el cuerpo del acelerador y/o
entrar en el filtro de aire.

●

No dirija el agua directamente al silenciador:

u

El agua en el silenciador puede impedir el
arranque y provocar la oxidación del propio
silenciador.

●

Seque los frenos:

u

El agua afecta negativamente a la efectividad
de frenado. Tras el lavado, aplique los frenos
intermitentemente a baja velocidad para
ayudar a secarlos.

●

No dirija el chorro de agua hacia la zona de
debajo del asiento:

u

Si entrase agua en el compartimento de
debajo del asiento podría dañar los
documentos y otras pertenencias.

●

No dirija el agua al filtro de aire:

u

El agua en el filtro de aire puede impedir que
arranque el motor.

Cuidados de su vehículo

●

No dirija el agua debajo del faro delantero:

u

La lente interna del faro puede empañarse de
forma temporal tras el lavado o al conducir
bajo la lluvia. Esto no afecta al
funcionamiento del faro.

u

Cualquier condensación dentro del faro
debería disiparse una vez que el motor lleve
en marcha unos minutos y se encienda(n) el
(los) faro(s).
Sin embargo, si observa que se acumula una
gran cantidad de agua o hielo en el interior
de la(s) lente(s), haga que inspeccionen el
vehículo en su concesionario.

No utilice ceras ni compuestos para abrillantar en

●

la superficie pintada de acabado mate:

u

Utilice un paño suave o una esponja,
abundante agua y un detergente suave para
limpiar las superficies pintadas de acabado
mate. Séquelas con un paño suave y limpio.

Continuación

Información

79

Cuidados de su vehículo

Componentes de aluminio

El aluminio se corroe cuando entra en contacto
con la suciedad, barro, o con la sal de la carretera.
Limpie las piezas de aluminio con regularidad y
siga estas indicaciones para evitar arañazos:

● No utilice cepillos duros, lana de acero o

limpiadores que contengan componentes

Información

abrasivos.

● Evite rozarse o pegarse demasiado a los

bordillos.

Paneles

Siga estas indicaciones para evitar arañazos y
manchas:

● Lave con cuidado con una esponja suave y

abundante agua.

● Para eliminar las manchas persistentes, utilice

jabón diluido y enjuague con abundante agua.

● Evite el contacto de la gasolina, el líquido de

frenos o el detergente en los instrumentos, los
paneles o el faro delantero.

80

Tubo de escape y silenciador

Cuando limpie el tubo de escape y el silenciador,
no utilice un compuesto de limpieza para cocinas
abrasivo de uso comercial. Utilice un detergente
neutro para limpiar la superficie pintada en el tubo
de escape y el silenciador. Si no está seguro si el
tubo de escape y el silenciador están pintados,
póngase en contacto con su concesionario.

Almacenaje de su vehículo

Almacenaje de su vehículo

Si guarda el vehículo en exterior, quizás debería
considerar el uso de una funda completa.
Si no va a conducir la motocicleta durante un
periodo prolongado de tiempo, siga estas
indicaciones:

● Lave el vehículo y encere todas las superficies

pintadas (excepto las superficies con pintura
mate). Aplique aceite antióxido a las piezas
cromadas.

● Lubrique la cadena de transmisión. 2 P. 39

● Coloque el vehículo sobre el caballete central y

coloque un calzo de forma que ambos
neumáticos queden separados del suelo.

● Después de llover, desmonte el carenado y

deje que se seque el vehículo.

● Retire la batería (2 P. 45) para evitar que se

descargue. Cargue completamente la batería y,
a continuación, colóquela en una zona a la
sombra y bien ventilada.

u Si deja la batería en la motocicleta,

desconecte el terminal negativo - para

evitar que se descargue.
Tras sacar el vehículo de su almacenaje,
inspeccione todos los elementos de
mantenimiento incluidos en el Programa de
mantenimiento.

Información

81

Transporte de su vehículo

Transporte de su vehículo

Si necesita transportar el vehículo, debería hacerlo
en un remolque para motocicletas o en un camión
o remolque de plataforma que disponga de rampa
de carga o plataforma de elevación, además de
cintas de sujeción adecuadas. Jamás intente
remolcar el vehículo con una rueda o las ruedas en
el suelo.

Información

AVISO

Remolcar el vehículo puede provocarle graves
daños a la transmisión.

82

Usted y el medioambiente

Usted y el medioambiente

Ser el propietario y conducir un vehículo puede ser
una experiencia espléndida, pero tiene su cuota de
responsabilidad en la protección del
medioambiente.

Elija limpiadores suaves

Emplee detergentes biodegradables cuando lave
el vehículo. Evite los limpiadores de aerosol que
contengan clorofluorocarbonos (CFC) que pueden
causar daños en la capa de ozono protectora de la
atmósfera.

Recicle los residuos

Ponga el aceite y el resto de residuos tóxicos en
recipientes homologados y llévelos a un centro de
reciclaje. Llame a su ayuntamiento o al servicio de
medioambiente para que le digan dónde está el
centro de reciclaje de su localidad, y para saber
cómo eliminar los residuos que no pueden
reciclarse. No deposite el aceite del motor usado
en la basura doméstica, ni lo vierta por las cañerías
ni en la tierra. El aceite, la gasolina y los disolventes
de limpieza usados contienen sustancias
venenosas que pueden causar daños a los
trabajadores de la basura y contaminar el agua
que bebemos, los lagos, los ríos y los océanos.

Información

83

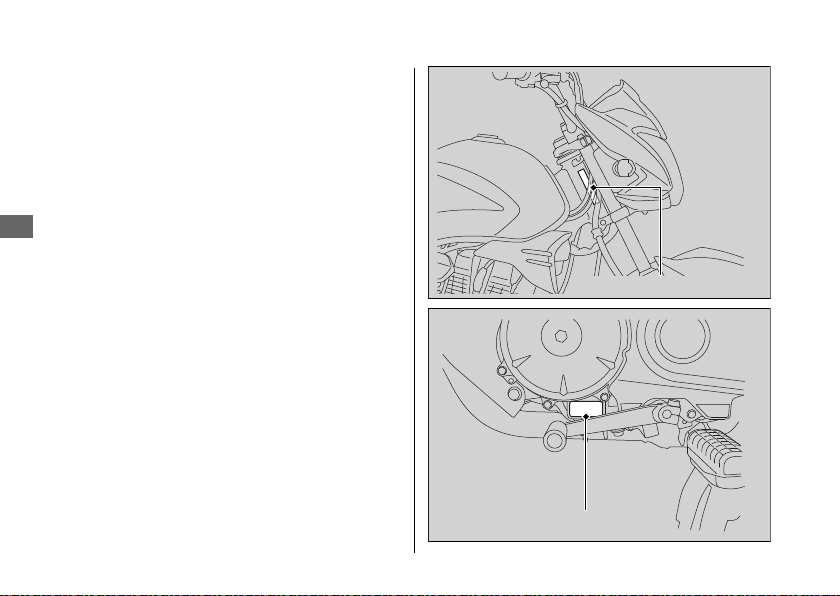

Números de serie

Números de serie

Los números de serie del bastidor y el motor
identifican de forma exclusiva su vehículo y son
necesarios para registrarlo. También pueden ser
necesarios al solicitar piezas de repuesto.
Debería anotar estos números y conservarlos en
un lugar seguro.

Información

84

Número del bastidor

Número del motor

Combustibles que contienen alcohol

Combustibles que
contienen alcohol

En algunos países están disponibles algunos
combustibles convencionales mezclados con
alcohol que ayudan a reducir las emisiones y
cumplir con las normativas medioambientales. Si
tiene pensado utilizar combustible mezclado,
compruebe que es sin plomo y que cumple los
requisitos de octanaje mínimos.

Las siguientes mezclas de combustible pueden
usarse en este vehículo:

● Etanol (alcohol etílico) hasta el 10% por

volumen.

u La gasolina que contiene etanol puede

comercializarse bajo el nombre de
Gasohol.

El uso de gasolina con un contenido superior al
10% de etanol puede:

● Dañar la pintura del depósito de combustible.

● Dañar los tubos de goma de la tubería del

combustible.

● Causar corrosión del depósito de combustible.

● Causar una marcha deficiente.

AVISO

El uso de combustibles mezclados que contienen
porcentajes superiores a los homologados pueden
dañar los elementos metálicos, de goma y
plásticos del sistema de combustible.

Si advierte algún síntoma de funcionamiento no
deseado o problemas de rendimiento, intente usar
una marca diferente de combustible.

Información

85

Catalizador

Catalizador

Este vehículo está equipado con dos convertidores
catalíticos de tres vías. Cada convertidor catalítico
contiene metales preciosos que sirven como
catalizadores en las reacciones químicas a altas
temperaturas que convierten los hidrocarburos
(HC), el monóxido de carbono (CO), y los óxidos
de nitrógeno (NOx) de los gases del escape en

Información

compuestos seguros.

Un catalizador defectuoso contribuye a la
contaminación del aire y puede afectar
negativamente al rendimiento del motor. La
unidad de repuesto debe ser una pieza original de
Honda o su equivalente.

86

Siga estos consejos para proteger los
convertidores catalíticos de su vehículo.

● Emplee siempre gasolina sin plomo. La

gasolina con plomo dañará los
catalíticos.

● Mantenga el motor en buen estado de

funcionamiento.

● Si observa que el motor de su vehículo

produce fallos de encendido, petardeos, se
cala o no funciona correctamente, deténgase,
apague el motor y haga que revisen la
máquina.

convertidores

Especificaciones

■ Componentes principales

Longitud total 2.028 mm
Anchura total 776 mm
Altura total 1.080 mm
Distancia entre ejes 1.306 mm
Distancia mínima al

suelo
Ángulo de avance 26° 0’
Rodadura 100 mm
Peso neto del

vehículo
Capacidad de peso

*1

máximo
Peso máximo en el

portabultos trasero
Capacidad de

pasajeros
Radio de giro

mínimo

*1 : Incluidos el piloto, el pasajero, todo el equipaje y los accesorios

165 mm

129 kg

153 kg

3,0 kg

Piloto y 1 pasajero

2,00 m

Cilindrada 149,20 cm
Diámetro x carrera 57,300 x 57,840 mm
Relación de

compresión

Combustible

Combustible que
contiene alcohol

Capacidad del
depósito

Batería

Relación de
velocidades

Relación de
reducción (primaria/
final)

3

9,5 : 1

Gasolina sin plomo
Recomendado: RON 91 o superior

ETANOL hasta el 10 % por volumen

10,2 L

YTX7L-BS, MTX7L-RS
12 V-6 Ah (10 HR)

1.ª 3,076

2.ª 1,944

3.ª 1,409

4.ª 1,120

5.ª 0,937

3,350 / 3,142

Especificaciones

87

Especificaciones

■ Datos de servicio

Medidas de

os neumáticos

l
Tipo de

neumático
Neumáticos

recomendados
Presión de aire de

los neumáticos
(Solo piloto)
Presión de aire de
los neumáticos

Especificaciones

(Piloto y pasajero)
Profundidad

mínima de la
banda de
rodad

ura

Bujía

Separación de
electrodos de la
bujía

Velocidad de
ralentí

88

Delante 80/100-18M/C 47P
Detrás 90/90-18M/C 51P

Capas sesgadas, sin cámara
Delante YUAN XING CY159

Detrás YUAN XING CY251A
Delante 175 kPa (1,75 kgf/cm2)

Detrás 200 kPa (2,00 kgf/cm2)
Delante 175 kPa (1,75 kgf/cm2)
Detrás 225 kPa (2,25 kgf/cm2)
Delante 1,5 mm

Detrás 2,0 mm

Estándar CPR8EA-9 (NGK)
Para climas

fríos: (Por
debajo de 5°C)

Para conducción
prolongada a alta
velocidad

0,80 - 0,90 mm

1.400 ± 100 rpm

CPR7EA-9 (NGK)

CPR9EA-9 (NGK)

Aceite del motor
recomendado

Capacidad de
aceite del motor

Líquido de frenos
recomendado

Lubricante
recomendado
para la cadena de
transmisión

Holgura de la
cadena de
transmisión

Cadena de
transmisión
estándar

Tamaño estándar
de los piñones

Aceite para motocicleta Honda de 4
tiempos, Clasificación de servicio API SG o
superior, excluidos los aceites marcados
con “Energy Co
Conserving”, SAE 10W-30, JASO T 903
norma MA

Después del
drenaje

Después del
desmontaje

Líquido de frenos Honda DOT 3 o DOT 4

Lubricante de la cadena de transmisión
Si no estuviera disponible, utilice aceite
para engranajes SAE 80 o 90.

20 -

428H HUZHOU SHUANSHI o KMC 428HDF

N.º de eslabones 120

Piñón conductor 14D
Piñón conducido 44D

nserving” o “Resource

1,0 L

1,2 L

30 mm

■ Bombillas

Faro 12 V-35/35 W
Luz de freno/piloto trasero 12 V-21/5 W
Intermitente delantero 12 V-10 W × 2
Intermitente trasero 12 V-10 W × 2
Luz de posición 12 V-5 W

■ Fusibles

Fusible principal 20 A
Otro fusible 10 A

Especificaciones

Especificaciones

89
