MANUAL DEL PROPIETARIO
CB125F Twister
Page 2
Este manual ha de considerarse como parte permanente de la
motocicleta y deberá permanecer con ella si el usuario la vende.
Esta publicación contiene la última información de producto
disponible en el momento de su impresión. Honda Motor Co., Ltd.
Se reserva el derecho a realizar cambios en cualquier momento sin
aviso previo sin incurrir en obligación alguna.
Está prohibida la publicación de cualquier parte de esta publicación
sin autorización por escrito.
Las imágenes del vehículo contenidas en el manual del propietario
pueden no coincidir con su vehículo real.
© 2018 Honda Motor Co., Ltd.
Page 3
Bienvenido
¡Felicidades por la compra de su nueva
motocicleta Honda! Su elección de una
Honda le hace formar parte de la familia
mundial de clientes satisfechos que aprecian
la reputación de Honda por aportar calidad
en cada uno de sus productos.
Para asegurar su seguridad y su placer de
conducción:
● Lea con detenimiento este manual del
propietario.
● Siga todas las recomendaciones y
procedimientos incluidos en el mismo.
● Preste especial atención a los mensajes
de seguridad incluidos en el manual y en
la motocicleta.
● El siguiente código del presente manual
indica el país.
Códigos de países
Código
País
CB125F Twister
II AG Argentina
Page 4
Unas palabras sobre la seguridad
Su seguridad y la de terceros son muy
importantes. Es una responsabilidad importante
manejar esta motocicleta con seguridad.
Para ayudarle a tomar decisiones bien fundadas
en relación con la seguridad, hemos incluido
procedimientos de funcionamiento y otra
información en las etiquetas de seguridad y en
este manual. Esta información le advierte sobre
posibles peligros que podrían causarle daños a
usted o a otras personas.
Por supuesto, no resulta práctico ni posible
advertirle de todos los peligros asociados con el
manejo o el mantenimiento de una motocicleta.
Por ello deberá emplear el sentido común.
Encontrará información de seguridad importante
en varias formas, incluyendo:
●
Etiquetas de seguridad en la motocicleta
●
Mensajes de seguridad precedidos por un
símbolo de alerta de seguridad y una de
las siguientes tres palabras de seguridad:
PELIGRO, ADVERTENCIA o PRECAUCIÓN.
Estas palabras de alerta significan:
3PELIGRO
Si no sigue las instrucciones PERDERÁ
LA VIDA o RESULTARÁ GRAVEMENTE
HERIDO.
3ADVERTENCIA
Si no sigue las instrucciones PUEDE
PERDER la VIDA o RESULTAR
GRAVEMENTE HERIDO.
3PRECAUCIÓN
Si no sigue las instrucciones PODRÁ
RESULTAR HERIDO.
Se incluyen también otras informaciones
importantes con los siguientes títulos:
AVISO
Información cuyo objetivo es
ayudarle a evitar que se produzcan
daños a su motocicleta, a otras
propiedades o al medio ambiente.
Page 5
Índice
Seguridad de la motocicleta P. 2
Guía de funcionamiento P. 14
Mantenimiento P. 33
Localización de averías P. 80
Información P. 95
Especificaciones P. 105
Índice alfabético P. 108
Page 6
Seguridad de la motocicleta
Esta sección incluye información importante para una conducción segura de su
motocicleta.
Lea detenidamente esta sección.
Directrices de seguridad .........................................P. 3
Precauciones de seguridad..................................... P. 7
Precauciones de conducción.................................. P. 8
Accesorios y modificaciones................................P. 11
Carga de equipaje................................................... P. 12
Page 7
Directrices de seguridad
Directrices de seguridad
Para garantizar su seguridad siga estas directrices:
● Lleve a cabo todas las inspecciones habituales
y normales especificadas en el presente
manual.
● Detenga el motor y mantenga las chispas y
llamas alejadas antes de llenar el depósito de
combustible.
● No ponga en marcha el motor en un recinto
cerrado o parcialmente cerrado. El monóxido
de carbono de los gases de escape es tóxico y
puede matarle.
Conduzca siempre con el casco puesto
Se trata de un hecho probado: los cascos y
elementos de protección reducen de manera
importante el número y la gravedad de las lesiones
en la cabeza y otras zonas del cuerpo. Por ello,
utilice siempre cascos y elementos de protección
homologados. 2 P. 7
Antes de circular
Asegúrese de que se encuentra física y
mentalmente capacitado y de que no ha
consumido alcohol ni drogas. Compruebe que
tanto usted como su pasajero utilizan cascos para
motocicletas y elementos protectores
debidamente homologados. Indique al pasajero
que se sujete en los asideros o su cintura,
inclinándose con usted en las curvas y
manteniendo los pies en las estriberas, incluso
mientras la motocicleta está parada.
Tómese el tiempo necesario para
aprender y practicar
Incluso aunque haya conducido otras motocicletas,
practique la conducción en una zona segura para
familiarizarse con el comportamiento y el manejo
de esta motocicleta y acostúmbrese a su peso y
tamaño.
Continuación
Seguridad de la motocicleta
3
Page 8
Directrices de seguridad
Conduzca siempre alerta
Seguridad de la motocicleta
Preste atención en todo momento en los vehículos
a su alrededor, y no dé por hecho que los otros
conductores han advertido su presencia. Esté listo
para detenerse rápidamente o realizar una
maniobra evasiva.
Hágase fácil de ver en carretera
Hágase fácil de ver, especialmente de noche, para
ello puede usar ropa reflectante brillante, puede
colocarse de tal forma que los demás conductores
le vean, realice las indicaciones pertinentes antes
de girar o cambiar de carril y utilice la bocina si
fuera necesario.
Circule dentro de sus limitaciones
Nunca conduzca más allá de su habilidad personal
o más rápido de lo permitido por las
circunstancias. La fatiga y la falta de atención
pueden disminuir su capacidad para actuar con
buen criterio y conducir con seguridad.
4
Si bebe, no conduzca
Alcohol y conducción no son compatibles. Incluso
una sola copa puede reducir la capacidad de
respuesta en los continuos cambios de
condiciones, empeorándose el tiempo de reacción
con cada copa adicional. Por lo tanto, si bebe, no
conduzca y tampoco deje que sus amigos beban y
conduzcan.
Mantenga su Honda en condiciones de
seguridad
Es importante que
apropiado a la motocicleta y que la mantenga en
buenas condiciones de funcionamiento.
Inspeccione la motocicleta antes de cada uso y
realice todas las tareas de mantenimiento
recomendadas. Nunca exceda los límites de carga
(2 P. 12), y no modifique la motocicleta ni instale
accesorios que hagan que resulte insegura
(2 P. 11).
realice un mantenimiento
Page 9
Directrices de seguridad
Si se ve envuelto en un accidente
La seguridad personal es su prioridad. Si usted o
alguna otra persona han resultado heridos, juzgue
con serenidad la gravedad de las heridas y decida
si es seguro seguir conduciendo. Solicite asistencia
de emergencia si es necesario. Siga también las
normas y leyes aplicables si alguna otra persona u
otro vehículo se han visto involucrados en el
accidente.
Si decide continuar conduciendo, primero gire el
interruptor de encendido a la posición OFF y
evalúe el estado de su motocicleta. Compruebe si
existen fugas de líquidos, compruebe el apriete de
las tuercas y pernos críticos y verifique el manillar,
las palancas de control, los frenos y las ruedas.
Conduzca despacio y con precaución.
La motocicleta podría haber sufrido daños, no
evidentes de inmediato. Haga que revisen a
conciencia su motocicleta en un taller cualificado lo
antes posible.
Continuación
Seguridad de la motocicleta
5
Page 10
Directrices de seguridad
Peligro por monóxido de carbono
Seguridad de la motocicleta
Los gases de escape contienen monóxido de
carbono, un gas incoloro e inodoro que resulta
venenoso. Respirar monóxido de carbono puede
provocar la pérdida de la consciencia y puede ser
mortal.
Si pone en marcha el motor en un recinto cerrado
o parcialmente cerrado, el aire que respira podría
contener una cantidad peligrosa de monóxido de
carbono.
Jamás ponga en marcha la motocicleta en un
garaje u otro recinto cerrado.
6
3ADVERTENCIA
Encender el motor de su motocicleta en
un lugar cerrado o parcialmente
cerrado puede causar la rápida
acumulación de monóxido de carbono,
un gas tóxico.
Respirar este gas incoloro e inodoro
puede causar la rápida pérdida de
consciencia y provocar la muerte.
Encienda sólo su motocicleta cuando se
encuentre en una zona exterior bien
ventilada.
Page 11
Precauciones de seguridad
Precauciones de
seguridad
● Conduzca con cautela y mantenga las manos
en el manillar y los pies en las estriberas.
● Mantenga las manos del pasajero en los
asideros o en su cintura y los pies en las
estriberas mientras conduce.
● Tenga siempre en cuenta la seguridad del
pasajero, así como la del resto de conductores.
Elementos de protección
Asegúrese de que tanto usted como el pasajero
utilizan un casco para motocicletas homologado,
así como protección ocular y ropa protectora de
alta visibilidad. Conduzca siempre alerta,
adaptándose a las condiciones climatológicas y de
la carretera.
Casco
#
Homologado, de alta visibilidad y del tamaño
adecuado para su cabeza
● Debe adaptarse con comodidad pero con
seguridad, abrochado con la cinta de mentón.
● Visera con campo de visión despejado u otra
protección ocular homologada
3ADVERTENCIA
No utilizar casco aumenta la posibilidad
de sufrir lesiones de gravedad o incluso
de perder la vida en caso de colisión.
Asegúrese de que tanto usted como el
pasajero utilizan siempre un casco
homologado y elementos de protección.
Guantes
#
Guantes de cuero enterizos con alta resistencia a la
abrasión
Botas o calzado de conducción
#
Botas resistentes con suelas antideslizantes y
protección para el tobillo
Chaqueta y pantalones
#
Chaqueta protectora de mangas largas, alta
visibilidad y pantalones resistentes de conducción
(o un mono de protección)
Seguridad de la motocicleta
7
Page 12
Precauciones de conducción
Precauciones de
Seguridad de la motocicleta
conducción
Periodo de rodaje
Durante los primeros 500 km de funcionamiento,
siga estas directrices para garantizar la fiabilidad y
prestaciones futuras de su motocicleta.
● Evite arrancar con el acelerador a fondo y las
aceleraciones bruscas.
● Evite las frenadas bruscas y las reducciones de
marcha rápidas.
●
Sea comedido en la conducción.
Frenos
Observe las siguientes directrices:
● Evite las frenadas y las reducciones de marcha
excesivamente buscas.
u Una frenada repentina puede reducir la
estabilidad de la motocicleta.
u Siempre que sea posible, reduzca la
velocidad antes de tomar una curva, de lo
contrario corre el riesgo de patinar.
8
● Extreme las precauciones en superficies con
baja tracción.
u Las ruedas patinan con mayor facilidad en
dichas superficies, siendo mayores las
distancias de frenado.
● Evite las frenadas continuadas.
u Las frenadas repetidas, como por ejemplo
al bajar pendientes largas y pronunciadas,
pueden sobrecalentar bastante los frenos,
lo que reduce su eficacia. Para reducir la
velocidad, utilice el freno motor y recurra
intermitentemente a los frenos.
● Para obtener la máxima eficacia de frenado,
utilice a la vez el freno trasero y el delantero.
Freno motor
#
El freno motor ayuda a reducir la velocidad de la
motocicleta al soltar el acelerador. Para obtener
una acción más pronunciada de reducción de la
velocidad, cambie a una marcha más corta. Utilice
el freno motor con el uso intermitente de los
frenos para reducir la velocidad al descender
pendientes prolongadas y pronunciadas.
Page 13
Precauciones de conducción
Terreno mojado o lluvia
#
Cuando están mojadas, las superficies de la
carretera se vuelven resbaladizas y los frenos
mojados reducen aún más la eficacia de frenado.
Extreme las precauciones al frenar en mojado.
Si los frenos se mojan, aplique los frenos mientras
conduce a baja velocidad para ayudar a secarlos.
Estacionamiento
● Estacione en una superficie firme y nivelada.
● Si debe estacionar en una superficie
ligeramente inclinada o poco firme, hágalo de
forma que la motocicleta no pueda moverse ni
volcar.
●
Asegúrese de que las piezas que alcanzan
temperaturas elevadas no puedan entrar en
contacto con materiales inflamables.
●
No toque el motor, el silenciador y los frenos,
así como otras piezas que alcanzan elevadas
temperaturas hasta que se hayan enfriado.
●
Para reducir la probabilidad de robos, bloquee
siempre el manillar y extraiga la llave cuando
deje la motocicleta sola.
También es recomendable el uso de algún
sistema antirrobo.
Estacionamiento con el caballete lateral o
#
central
1.
Pare el motor.
2.
Con el caballete lateral

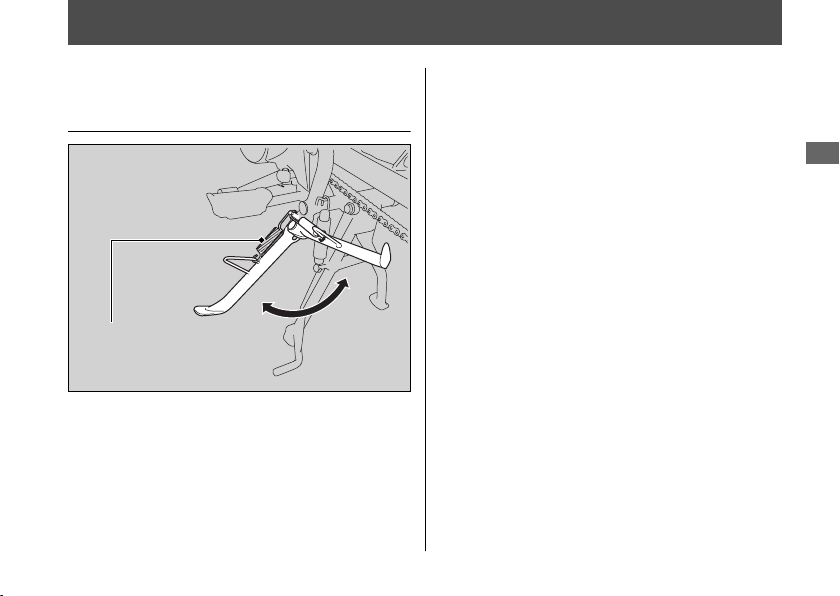

Baje el caballete lateral.
Incline lentamente la motocicleta hacia la
izquierda hasta que el peso descanse sobre el
caballete lateral.
Con el caballete central

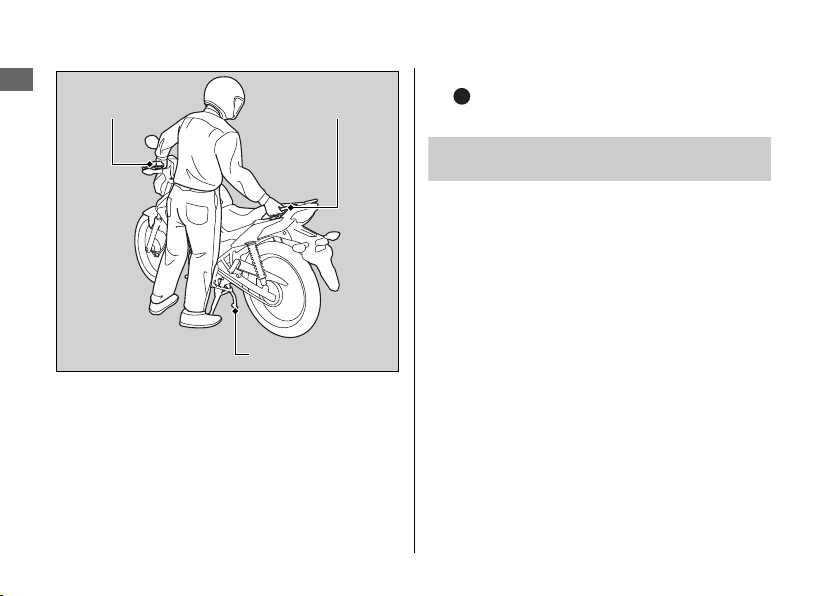

Para bajar el caballete central, colóquese en el
lado izquierdo de la motocicleta.
Sujete la empuñadura izquierda del manillar y
el asidero izquierdo.
Presione hacia abajo en la punta del caballete
central con el pie derecho y al mismo tiempo,
tire hacia arriba y hacia atrás.
Continuación
Seguridad de la motocicleta
9
Page 14
Precauciones de conducción
Puño izquierdo
Seguridad de la motocicleta
del manillar

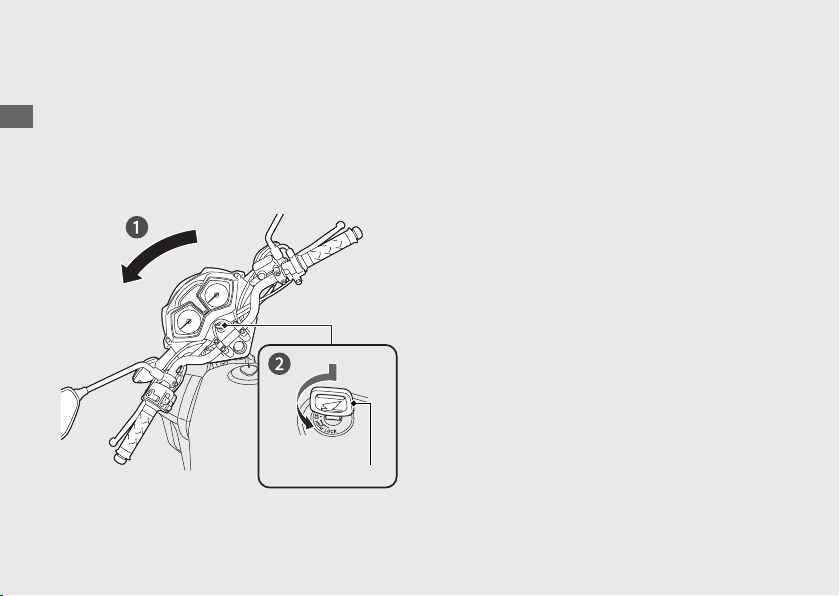

3.
Gire el manillar completamente hacia la
izquierda.
u Si gira el manillar a la derecha reduce la
estabilidad y puede hacer que vuelque la
motocicleta.
4.
Gire el interruptor de encendido a la posición
LOCK y retire la llave. 2 P. 22
10
Asidero
izquierdo
Caballete central
5.
Sitúe la válvula de combustible en la posición
(Apagado) .
Repostaje y sugerencias sobre el
combustible
Siga estas indicaciones para proteger el motor, el
sistema de combustible y el catalizador:
● Utilice únicamente gasolina sin plomo.
● Ésta debe ser del octanaje recomendado. Si
utiliza una gasolina con un octanaje menor las
prestaciones del motor disminuirán.
●
No utilice combustibles que contengan una
elevada concentración de alcohol. 2 P. 103
●
No emplee gasolina pasada o sucia ni mezclas
de aceite/gasolina.
●
Evite la entrada de suciedad o agua en el
depósito de combustible.
Page 15
Accesorios y modificaciones
Accesorios y
modificaciones
Recomendamos encarecidamente que no añada
ningún accesorio que no haya sido diseñado
específicamente para su motocicleta por Honda, ni
tampoco que realice modificaciones que afecten a
su diseño original. Hacerlo puede afectar a la
seguridad de la máquina.
Modificar la motocicleta también puede anular la
garantía y hacer que resulte ilegal utilizarla en vías
públicas. Antes de decidirse a instalar accesorios
en la motocicleta asegúrese de que la modificación
es segura y legal.
3ADVERTENCIA
Los accesorios o las modificaciones
inapropiadas pueden ser causa de un
accidente en el que puede resultar
gravemente herido o muerto.
Siga todas las instrucciones de este
manual del propietario relacionadas
con los accesorios y modificaciones.
No tire de un remolque ni acople un sidecar a la
motocicleta. Esta motocicleta no ha sido diseñada
para llevar estos accesorios, y su uso puede
perjudicar seriamente al manejo de la misma.
Seguridad de la motocicleta
11
Page 16
Carga de equipaje
Carga de equipaje
Seguridad de la motocicleta
● Transportar peso extra afecta al manejo,
frenada y estabilidad de la motocicleta.
Conduzca siempre a una velocidad segura
para la carga que transporta.
● Evite transportar una carga excesiva y
manténgase siempre dentro de los límites de
carga.
Capacidad de peso máximo 2 P. 105
● Sujete el equipaje con firmeza, equilibrado y
cerca del centro de la motocicleta.
●
No coloque objetos cerca de las luces o del
silenciador.
12
3ADVERTENCIA
La sobrecarga o una carga inadecuada
pueden ser causa de un accidente en el
que puede resultar gravemente herido
o muerto.
Respete todos los límites de carga y
otras directrices incluidas en el presente
manual.
Page 17
Seguridad de la motocicleta
13
Page 18

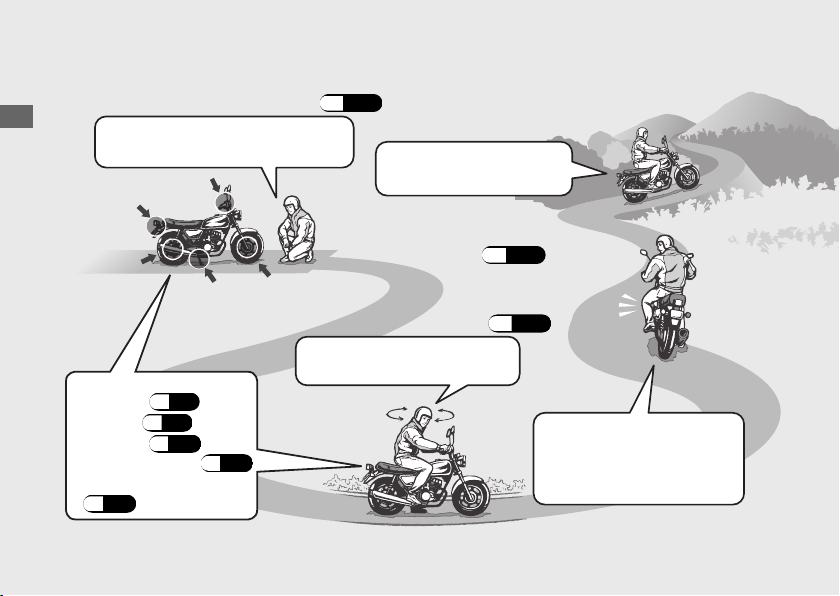

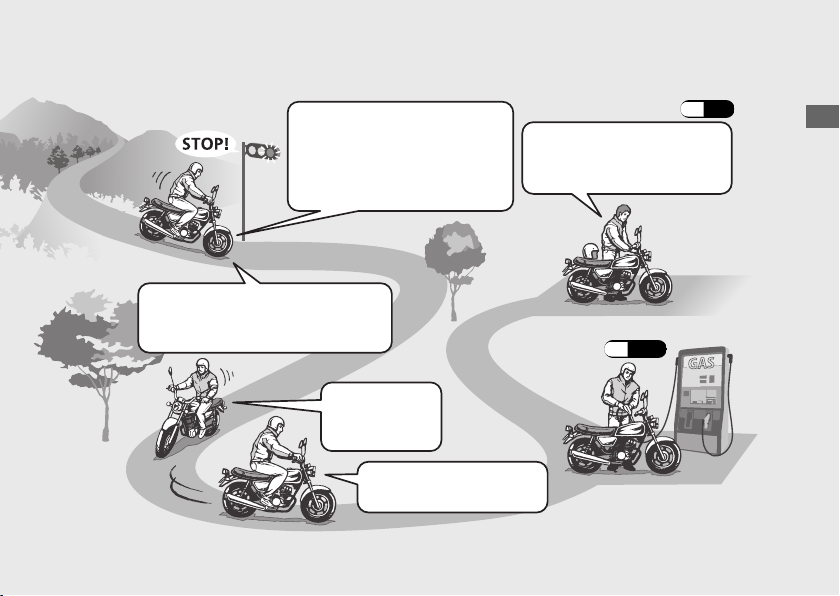

Flujo del manejo básico
Inspección previa al uso (P.38)
#
Guía de funcionamiento
14
Inspeccione con atención la motocicleta
y determine si es seguro circular.
Cómo utilizar las funciones básicas.
•
Instrumentos (P.18)
•
Indicadores (P.19)
•
Interruptores (P.20)
•
Bloqueo de la dirección (P.22)
•
Válvula de combustible
(P.23)
Arranque del motor (P.24)
#
Ponga en marcha el motor y deje
que se caliente.
No lo revolucione.
Aceleración
#
Aplique gradualmente el
acelerador.
Respete el límite de velocidad.
Cambio de marcha
#
(P.28)
Antes de ponerse en marcha,
indique su dirección con el
interruptor de intermitentes y
vigile el tráfico.
Inicio de la
#
marcha en la
motocicleta
Page 19
Frenado
#
Parada
#
Si ha de salir de la carretera, avise con suficiente
antelación al tráfico restante que va a hacerlo y
échese a un lado sin movimientos bruscos.
Cierre el acelerador y accione a la
vez los frenos delantero y trasero.
u Las luces de freno indicarán
que ha aplicado los frenos.
Giros
#
Frene antes de
entrar en la curva.
Vaya aplicando el acelerador a
medida que sale de la curva.
Estacionamiento (P.9)
#
Estacione en una superficie firme y
nivelada.
Utilice el caballete y bloquee la
dirección.
Repostaje (P.29)
#
Guía de funcionamiento
15
Page 20

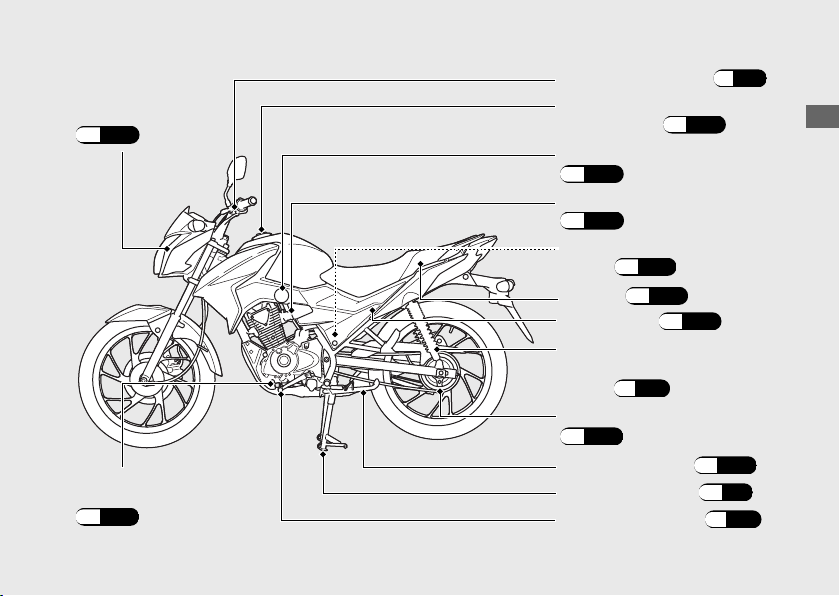

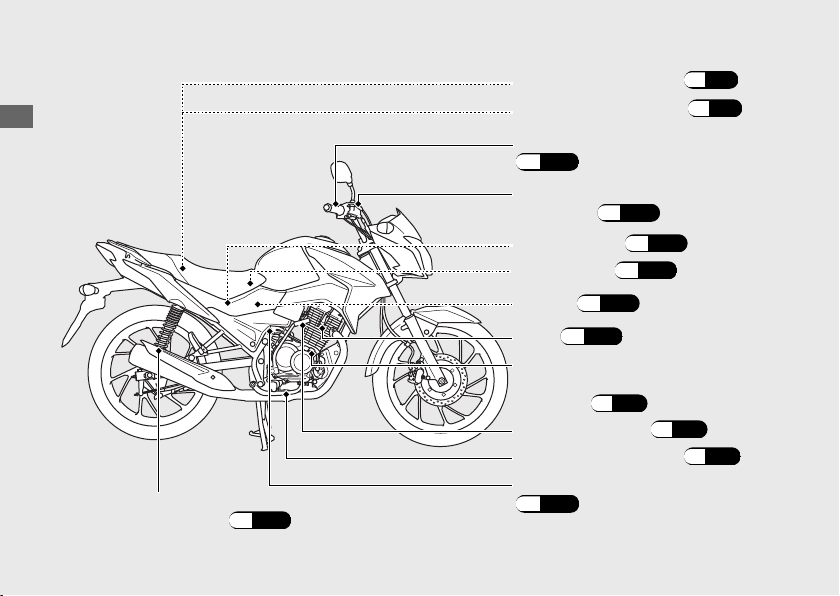

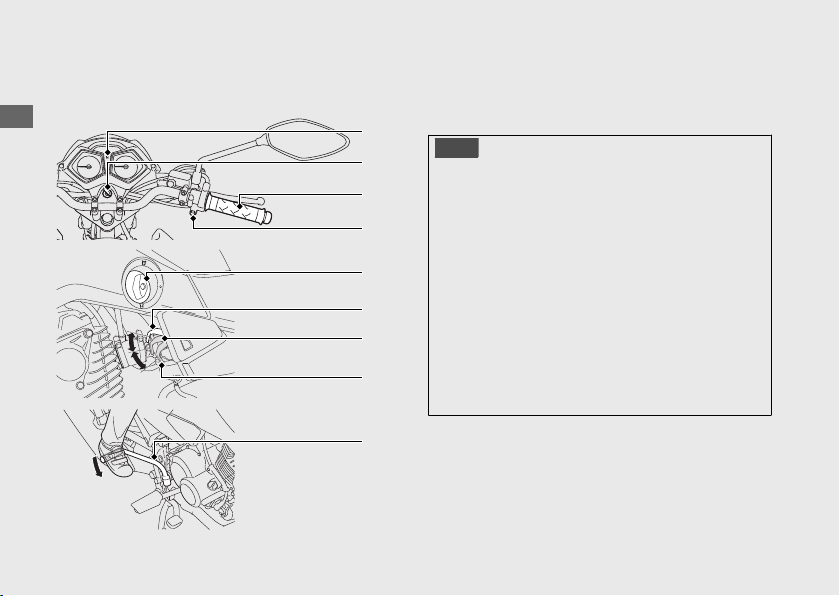

Ubicación de los componentes
Juego de herramientas (P.31)
Guía de funcionamiento
Regulador de precarga del muelle de la
suspensión trasera (P.79)
16
Bolsa para documentos (P.31)
Empuñadura del acelerador
(P.76)
Depósito del líquido del freno
delantero
Portafusibles
Portacascos (P.32)
Batería (P.52)
Bujía (P.57)
Tapón de llenado/ varilla de
comprobación del nivel de aceite
del motor (P.59)
Pedal de arranque
Pedal del freno trasero (P.64)
Interruptor de la luz del freno
(P.68)
(P.62)
(P.93)
(P.24)
Page 21
Conjunto del faro
(P.54)
Perno de drenaje de
aceite del motor
(P.60)
Maneta del embrague (P.74
Tapón de llenado de
combustible
(P.29)
Válvula de combustible
(P.23)
Palanca del estrangulador
(P.24)
Respiradero del cárter
(P.77)
motor
Asiento (P.55
Tapa lateral (P.56
)
)
Regulador de precarga del
muelle de la suspensión
trasera (P.79)
Cadena de transmisión
(P.70)
Caballete lateral (P.69
Caballete central (P.9

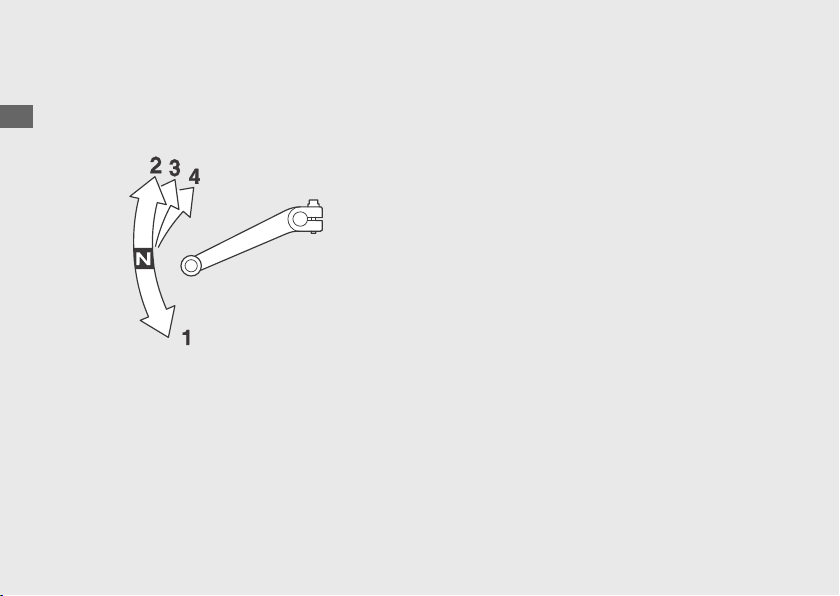

Palanca de cambios (P.28
)
)
)
)
Guía de funcionamiento
17
Page 22

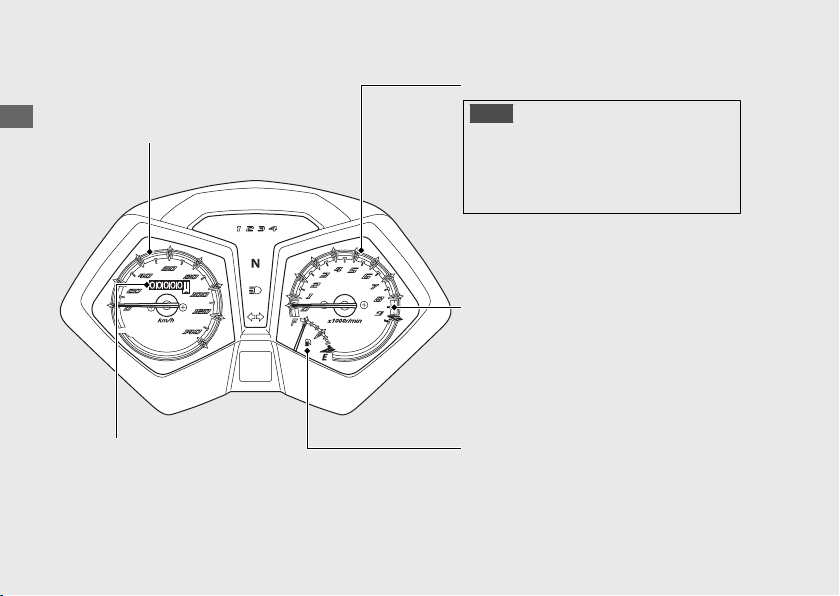

Instrumentos
Velocímetro
Muestra la velocidad en
Guía de funcionamiento
kilómetros por hora (km/h).
Cuentakilómetros total
Distancia total recorrida.
18
Tacómetro
AVISO
No lleve las revoluciones del motor a la
zona roja del tacómetro.
Un régimen excesivo del motor puede
afectar negativamente a su vida útil.
Zona roja del tacómetro
(margen excesivo de rpm del motor)
Indicador de combustible
Con la aguja en la zona roja quedan
aproximadamente: 2,1 L
Page 23

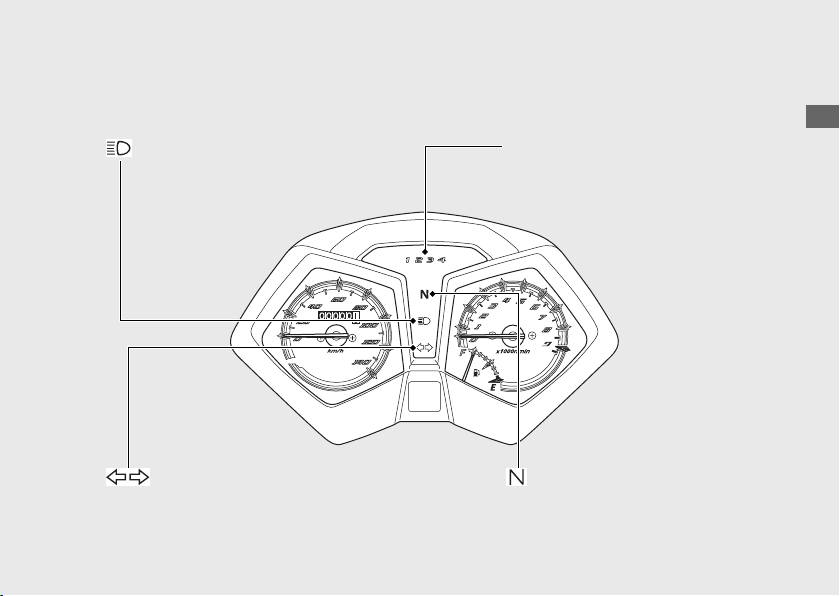

Indicadores
Si uno de estos indicadores no se enciende cuando debiera, solicite a su concesionario que busque
la causa del problema.
Indicador de luz de carretera Indicadores de la posición de la
transmisión
Indican la posición de la transmisión
de 1.ª a 4.ª.
Indicador de los intermitentes Indicador de punto muerto
Se enciende cuando la transmisión
se encuentra en punto muerto.
Guía de funcionamiento
19
Page 24

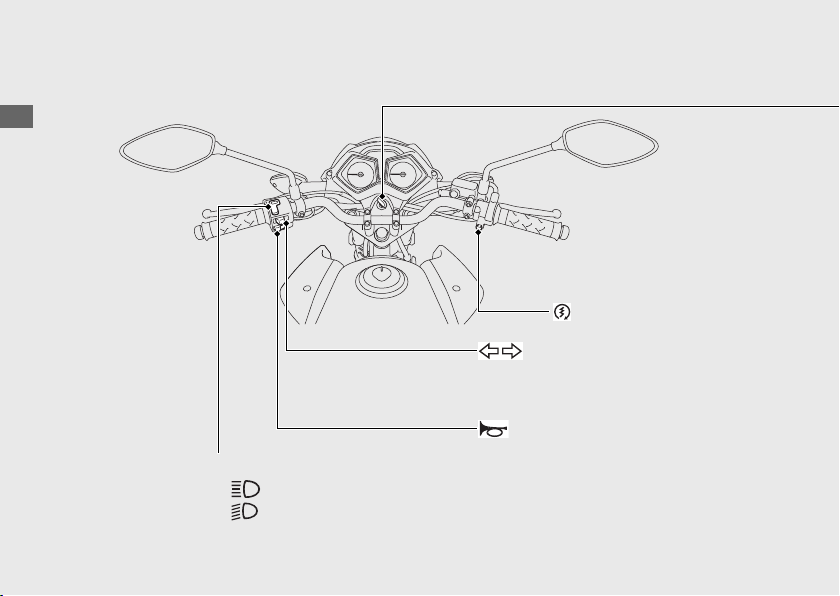

Interruptores
Guía de funcionamiento
Interruptor de intensidad del faro
• : Luz de carretera
• : Luz de cruce
20
Botón de arranque
Interruptor de intermitentes
u Al presionar el interruptor se
apaga el intermitente.
Botón de la bocina
Page 25

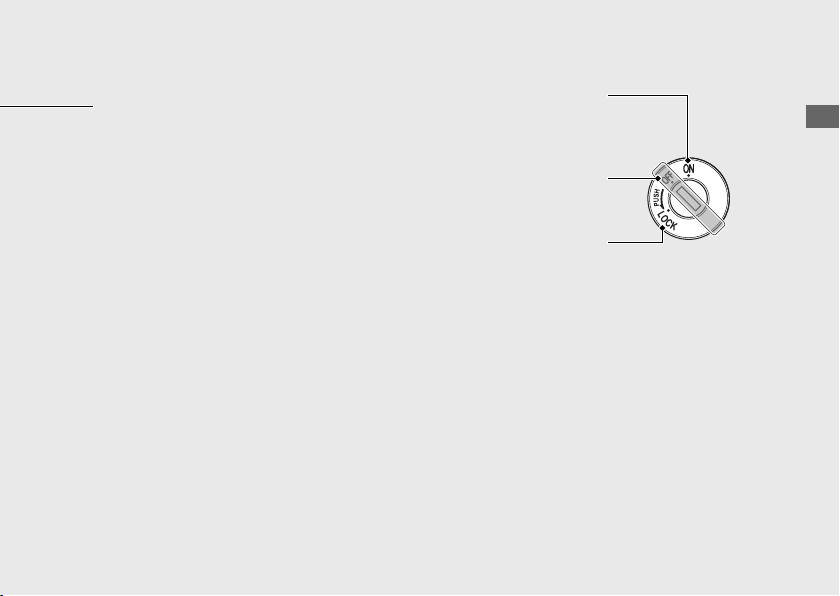

Interruptor de encendido
Conecta y desconecta el sistema eléctrico,
bloquea la dirección.
u La llave puede retirarse mientras se
encuentra en la posición OFF o LOCK.
Activa el sistema
ON
eléctrico para el
arranque/conducción.
OFF
Apaga el motor.
Guía de funcionamiento
Bloquea la dirección.
LOCK
Continuación
21
Page 26
Interruptores (Continuación)
Bloqueo de la dirección
Bloquee la dirección al estacionar para evitar
Guía de funcionamiento
posibles robos del vehículo.
También se recomienda el uso de un candado
en forma de U para la rueda o de un dispositivo
similar.
Presionar
Girar
Llave de contacto
22
Bloqueo
#
a
Gire el manillar completamente hacia la
izquierda o hacia la derecha.
b
Presione la llave de contacto y gire el
interruptor de encendido a la posición LOCK.
u Mueva un poco el manillar si resulta algo
difícil aplicar el bloqueo.
c
Extraiga la llave.
Desbloqueo
#
Inserte la llave y gire el interruptor de
encendido a la posición OFF.
Page 27
Válvula de combustible
La válvula del combustible de tres vías se
emplea para controlar el flujo del combustible
desde el depósito de combustible al
carburador.

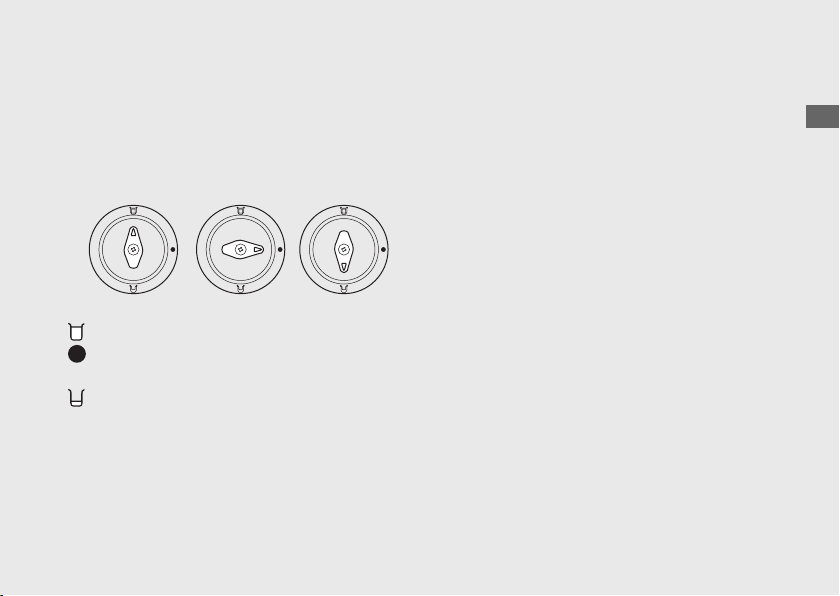

Encendido Apagado Reserva
(Encendido): posición normal para circular.
(Apagado): para estacionamiento,
almacenaje o transporte.
(Reserva): combustible extra para llegar a
una gasolinera y repostar.
Guía de funcionamiento
23
Page 28
Arranque del motor
Arranque el motor siguiendo este
procedimiento.
Guía de funcionamiento
24
c
b
g
e
a
d
f
h
e
Para volver a poner en marcha un motor que
está caliente, siga el procedimiento indicado en
“Temperatura alta del aire”.
AVISO
•
Si el motor no arranca antes de transcurridos 5
segundos, coloque el interruptor de encendido en la
posición OFF y espere 10 segundos antes de intentar
volver a arrancar de nuevo el motor, con el fin de
que se recupere la tensión de la batería.
•
Un periodo prolongado al ralentí rápido y una subida de
revoluciones puede dañar el motor y el sistema de escape.
•
No accione el pedal de arranque con el motor en
marcha, ya que podrían producirse daños al
motor. No aplique fuerza excesiva sobre el pedal
de arranque.
•
Pliegue el pedal de arranque hacia arriba una vez
vuelva hasta su tope.
El carburador de su motocicleta está equipado
con un calentador.
Su carburador es apto para uso en regiones
frías.
Page 29
Temperatura normal del aire 10 - 35ºC:
a
La válvula de combustible está (Encendido).
b
Gire el interruptor de encendido a la posición
ON.
c
Cambie la transmisión a punto muerto (se
enciende el indicador N).
d
Empuje la palanca del estrangulador hacia la
posición de activación completa.
e
Con el botón de arranque
Con el acelerador un poco abierto, pulse el
botón de arranque.
Con el pedal de arranque
Pise ligeramente el pedal de arranque hasta
que note resistencia. A continuación, deje
que el pedal de arranque vuelva a la
posición superior de su carrera.
Con el acelerador ligeramente cerrado,
accione el pedal de arranque. Empuje el
pedal desde la posición superior de la
carrera hasta abajo con un movimiento
rápido y seguido.
f
Inmediatamente después de ponerse en
marcha el motor, presione la palanca del
estrangulador hacia abajo, hacia la posición
intermedia.
g
Caliente el motor abriendo y cerrando
ligeramente el acelerador.
h
Durante el cuarto de minuto después de
arrancar el motor, presione la palanca del
estrangulador hacia abajo totalmente hasta la
posición de cierre completo.
i
Si el ralentí no fuese estable, abra ligeramente
el acelerador.
Guía de funcionamiento
Continuación
25
Page 30
Arranque del motor (Continuación)
Alta temperatura del aire 35ºC o superior:
a
Siga los pasos a-c de “Temperatura normal
Guía de funcionamiento
del aire”.
b
No utilice el estrangulador.
c
Con el botón de arranque
Con el acelerador un poco abierto, pulse el
botón de arranque.
Con el pedal de arranque
Pise ligeramente el pedal de arranque hasta
que note resistencia. A continuación, deje
que el pedal de arranque vuelva a la
posición superior de su carrera.
Con el acelerador ligeramente cerrado,
accione el pedal de arranque. Empuje el
pedal desde la posición superior de la
carrera hasta abajo con un movimiento
rápido y seguido.
26
Baja temperatura del aire 10ºC o inferior:
a
Siga los pasos a-f de “Temperatura normal
del aire”.
b
Caliente el motor abriendo y cerrando
ligeramente el acelerador.
c
Siga calentando el motor hasta que opere con
suavidad y responda al acelerador cuando la
palanca del estrangulador está en la posición
de cierre completo.
Page 31
Si el motor no arranca:
Con el botón de arranque
a
Gire el interruptor de encendido a la posición
ON.
b
Presione a fondo la palanca del estrangulador
a la posición de cierre completo.
c
Abra el acelerador totalmente y pulse el botón
de arranque durante 5 segundos.
d
Si el motor se pone en marcha, cierre
rápidamente la mariposa de gases y, luego,
ábrala un poco si el ralentí es inestable.
e
Si el motor no arranca, espere 10 segundos
antes de intentar de nuevo los pasos c-d.
Con el pedal de arranque
a
Gire el interruptor de encendido a la posición
OFF.
b
Presione a fondo la palanca del estrangulador
a la posición de cierre completo.
c
Abra por completo el acelerador.
d
Arranque el motor varias veces con el pedal de
arranque.
e
Siga los pasos a-c de “Temperatura alta del
aire”.
Si el motor no arranca (P.81)
#
Guía de funcionamiento
27
Page 32
Cambios de marcha
La caja de cambios de su motocicleta dispone
de 4 marchas de avance en un patrón de
cambio una abajo, tres arriba.
Guía de funcionamiento
28
Page 33
Repostaje
Llave de contacto
El depósito debe llenarse lo antes posible
después de cambiar a la reserva, y la válvula de
combustible deberá devolverse a la posición
(Encendido) después de repostar para evitar
que pueda quedarse sin combustible, sin
reserva alguna. 2 P. 23
Guía de funcionamiento
Ranura
Tapón de llenado
de combustible
Tapa de la
cerradura
No llenar con combustible por encima del
borde inferior del cuello de llenado.
Tipo de combustible: Solo gasolina sin plomo
Índice de octanaje: Su motocicleta está
diseñada para usar combustible con un índice
de octanaje (RON) de 91 o superior.
Capacidad del depósito de combustible,
incluida la reserva: 10,1 L
Capacidad de reserva: 1,7 L
Borde inferior del
cuello de llenado
Repostaje y sugerencias sobre el
#
combustible (P.10)
Continuación
29
Page 34
Repostaje (Continuación)
Apertura del tapón de llenado de
combustible

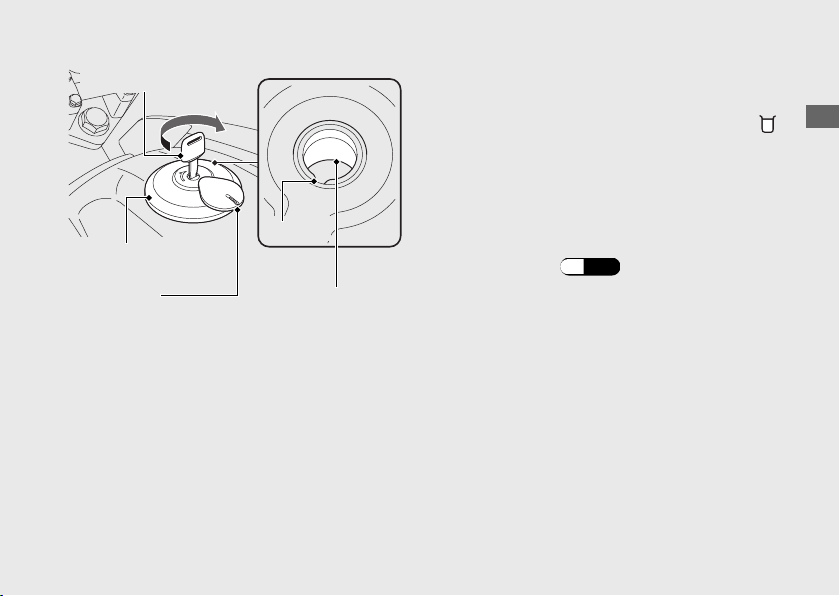

Abra la tapa de la cerradura, introduzca la llave
Guía de funcionamiento
de contacto y gírela hacia la derecha para abrir
el tapón.
3ADVERTENCIA
La gasolina es muy inflamable y
explosiva. Manejando el combustible se
podrá quemar o lesionar gravemente.
Cierre del tapón de llenado de
combustible
a
Tras el repostaje, alinee el cierre del tapón de
llenado de combustible con la ranura del cuello
de llenado.
b
Presione el tapón de llenado de combustible
sobre el cuello de llenado hasta que se cierre y
quede bloqueado.
c
Extraiga la llave de contacto y cierre la tapa de
la cerradura.
u La llave de contacto no puede retirarse si el
tapón no queda bloqueado.
30
• Pare el motor y mantenga apartados
el calor, las chispas y las llamas.
• Manipule el combustible solo en
exteriores.
• Limpie inmediatamente el
combustible derramado.
Page 35

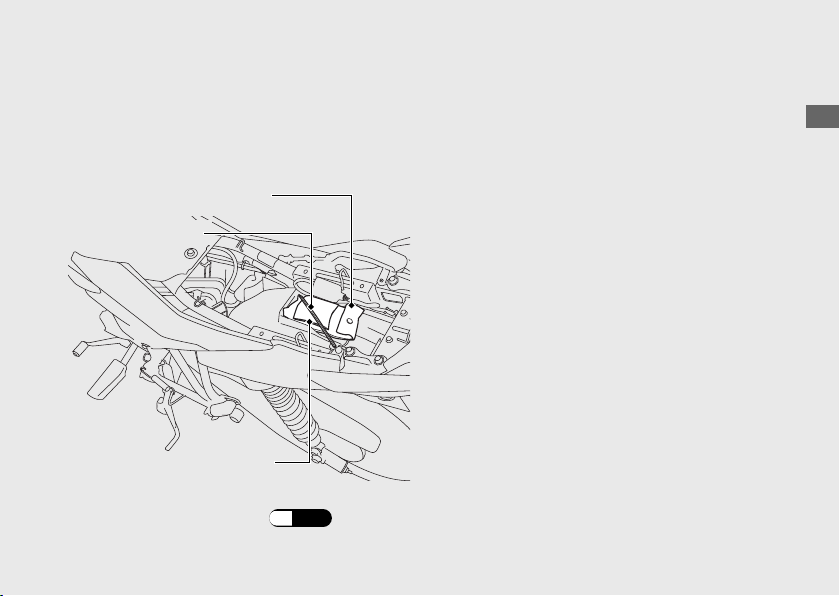

Equipo de almacenaje
Juego de herramientas/Bolsa para
documentos
La bolsa para documentos y el juego de
herramientas están guardados debajo del
asiento mediante la cinta de goma.
Juego de herramientas
Cinta de goma
Bolsa para documentos
Guía de funcionamiento
Extracción del asiento (P.55
#
)
Continuación
31
Page 36

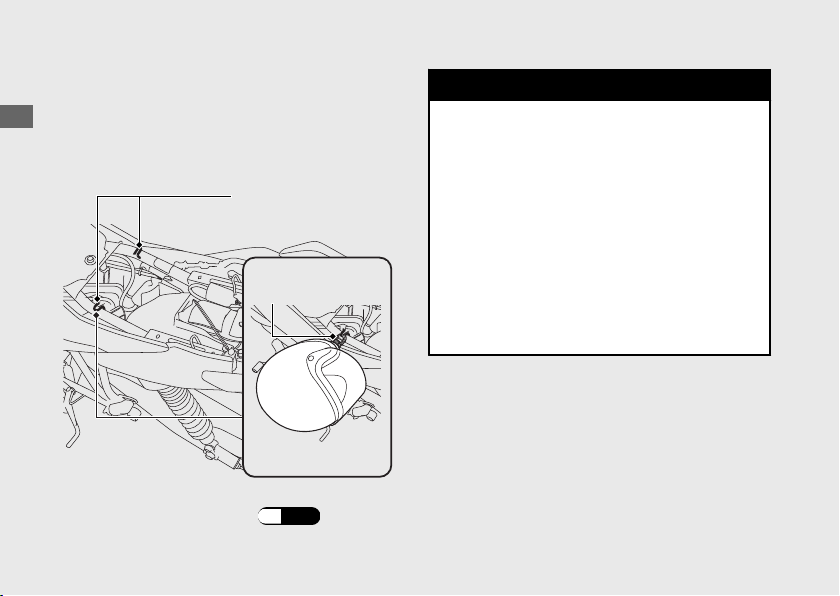

Equipo de almacenaje (Continuación)
Portacascos
Los portacascos se encuentran debajo del
asiento.
Guía de funcionamiento
u Utilice los portacascos solamente mientras esté
estacionado.
Portacascos
3ADVERTENCIA
Si conduce con un casco sujeto en el
portacascos, el casco podría interferir
con la rueda trasera o con la suspensión
y provocar un accidente en el que
podría tener lesiones de gravedad o
incluso perder la vida.
Extracción del asiento (P.55)
#
32
Anillo en D del
casco
Utilice el portacascos solamente
mientras esté estacionado. No
conduzca con un casco en el
portacascos.
Page 37
Mantenimiento
Por favor lea cuidadosamente la secciones “Importancia del mantenimiento” y
“Fundamentos del mantenimiento” antes de intentar llevar a cabo alguna de las tareas de
mantenimiento. Consulte “Especificaciones” para conocer los datos de servicio.
Importancia del mantenimiento.........................P. 34
Programa de mantenimiento ..............................P. 35
Fundamentos del mantenimiento......................P. 38
Herramienta.............................................................P. 51
Desmontaje e instalación de los componentes del
carenado .................................................................P. 52
Batería.......................................................................... P. 52
Conjunto del faro .....................................................P. 54
Asiento ........................................................................P. 55
Tapa lateral................................................................. P. 56
Bujía ...........................................................................P. 57
Aceite del motor .....................................................P. 59
Frenos........................................................................P. 62
Caballete lateral ...................................................... P. 69
Cadena de transmisión.......................................... P. 70
Embrague .................................................................P. 74
Acelerador ................................................................P. 76
Respiradero del cárter motor ..............................P. 77
Otros ajustes............................................................P. 78
Ajuste del reglaje del faro ......................................P. 78
Ajuste de la suspensión trasera............................. P. 79
Page 38
Importancia del mantenimiento
Importancia del mantenimiento
Realizar un buen mantenimiento de la motocicleta es
absolutamente esencial para su seguridad y para
proteger su inversión, obtener las máximas prestaciones,
Mantenimiento
evitar averías y reducir la contaminación. El
mantenimiento es responsabilidad del propietario.
Asegúrese de inspeccionar la motocicleta antes de cada
conducción, realice las comprobaciones periódicas
especificadas en el Programa de mantenimiento. 2 P. 35
3ADVERTENCIA
Si no dispensa un mantenimiento
apropiado a la motocicleta o si no corrige
un problema antes de conducir puede
tener un accidente en el que puede sufrir
lesiones de gravedad o incluso perder la
vida.
Siga siempre las recomendaciones de
inspección y mantenimiento y los
programas de este manual del propietario.
34
Seguridad del mantenimiento
Lea siempre todas las instrucciones de
mantenimiento antes de iniciar la tarea y asegúrese
de que dispone de las herramientas y piezas
adecuadas y que tiene las capacidades técnicas
requeridas.
Nos resulta imposible alertarle de todos los riesgos
concebibles que puedan surgir al realizar el
mantenimiento. Solamente usted podrá decidir si
deberá o no realizar una tarea.
Siga estas indicaciones al realizar el mantenimiento.
● Detenga el motor y retire la llave.
●
Coloque la motocicleta en una superficie firme y
nivelada con el caballete lateral, caballete central
o un soporte de mantenimiento que le permita
apoyar el vehículo.
●
Deje que se enfríe el motor, el silenciador, los
frenos y otros elementos calientes antes de
realizar el servicio, de lo contrario podría
quemarse.
●
Ponga en marcha el motor sólo cuando se le
indique y hágalo en una zona bien ventilada.
Page 39

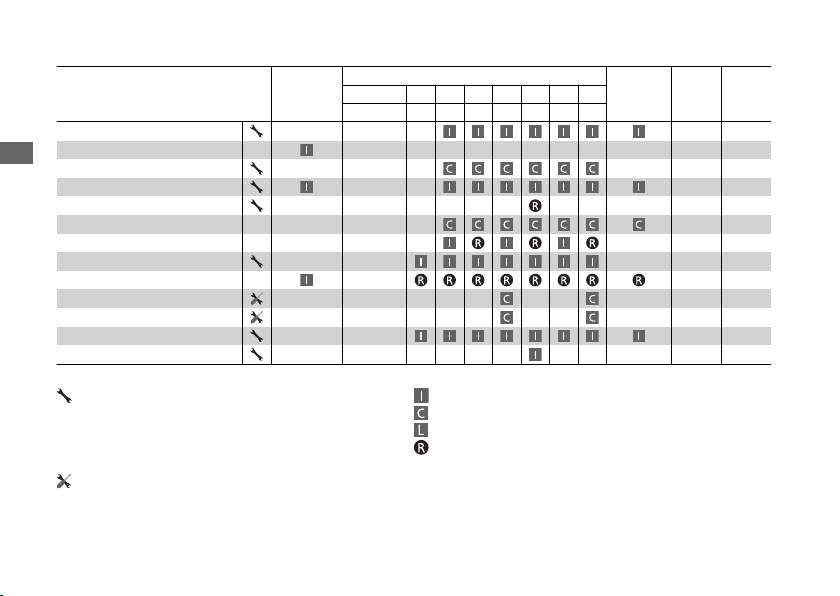

Programa de mantenimiento
El Programa de mantenimiento especifica los
requisitos de mantenimiento necesarios para
garantizar un rendimiento seguro y fiable así como
un control apropiado de las emisiones.
El trabajo de mantenimiento debe realizarse de
acuerdo con las normas y especificaciones de
Honda y siempre por técnicos cualificados y
debidamente formados. Su concesionario cumple
todos estos requisitos. Mantenga un registro
preciso del mantenimiento para asegurarse de que
la motocicleta recibe el mantenimiento apropiado.
Asegúrese de la persona que realice el
mantenimiento cumplimente este registro.
Cualquier mantenimiento programado se
considera un coste operativo normal del
propietario y le será cobrado por el concesionario.
Conserve todos los comprobantes. Si vende la
motocicleta, estos comprobantes deben
transferirse junto con la motocicleta a su nuevo
propietario.
Honda recomienda que su concesionario realice
una prueba en carretera tras cada mantenimiento
periódico.
Continuación
Mantenimiento
35
Page 40

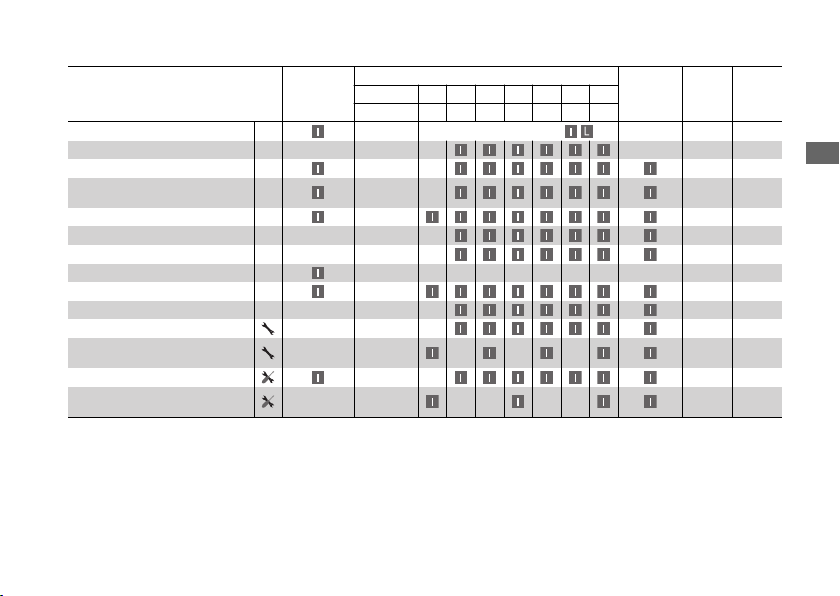

Programa de mantenimiento
Elementos
Tubería del combustible –
Nivel de combustible –
Mantenimiento
Pantalla del filtro tamiz del combustible
Funcionamiento del acelerador 76
Filtro de aire
Respiradero del cárter
Bujía 57
Holgura de las válvulas –
Aceite del motor 60
Filtro tamiz del aceite del motor –
Filtro centrífugo del aceite del motor
Velocidad de ralentí del motor –
Sistema auxiliar de suministro de aire
*2
*3
Comprobación
previa al uso
2 P. 38
× 1.000 km
× 1.000 mi
Periodicidad
1 4 8 12 16 20 24
0,6 2,5 5 7,5 10 12,5 15
*1
Comprobación
anual
Nivel de mantenimiento Leyenda de mantenimiento
:
Intermedio. Recomendamos que el servicio lo realice su
concesionario, a menos que cuente con las herramientas
necesarias y que tenga las capacidades técnicas requeridas.
Los procedimientos están incluidos en un Manual de Taller
:
Inspeccionar (limpiar, ajustar, lubricar o reemplazar si fuera necesario)
:
Limpiar
:
Lubricar
:
Reemplazar
Honda oficial.
: Técnico. En interés de seguridad, haga que el
servicio de su motocicleta se realice en su
concesionario.
36
Sustitución
normal
Consultar
la página
–
50
77
–
–
Page 41
Programa de mantenimiento
Elementos
Cadena de transmisión
Batería 40
Líquido de frenos
Desgaste de las zapatas/pastillas
del freno
Sistema de frenos 38
Interruptor de la luz del freno 68
Reglaje del faro 78
Luces/Bocina –
Sistema de embrague 74
Caballete lateral 69
Suspensión 79
Tuercas, pernos y elementos de
sujeción
Ruedas/Neumáticos 47
Cojinetes del cabezal de la
dirección
Notas:
*
1 : A lecturas más altas del cuentakilómetros total, repita a los intervalos de frecuencia establecidos aquí.
*
2 : Efectúe las labores de mantenimiento con más frecuencia cuando se circule por zonas húmedas o polvorientas.
*
3 : Realice el mantenimiento con mayor frecuencia al conducir con lluvia o a máxima apertura del acelerador.
*
4 : El trabajo de sustitución exige conocimientos de mecánica.
*4
Comprobación
previa al uso
2 P. 38
× 1.000 km
× 1.000 mi
Periodicidad
1 4 8 12 16 20 24
0,6 2,5 5 7,5 10 12,5 15
Cada 500 km (300 mi):
*1
Comprobación
anual
Sustitución
Consultar
normal
la página
2 años 62
63, 67
70
Mantenimiento
–
–
37
Page 42
Fundamentos del mantenimiento
Inspección previa al uso
Para garantizar su seguridad, es responsabilidad
del usuario realizar una inspección previa al uso y
asegurarse que se resuelve cualquier problema
Mantenimiento
que pudiera encontrarse. La inspección previa al
uso es imprescindible, no solo por razones de
seguridad, sino porque cualquier avería, aunque
solo sea un neumático pinchado, puede ocasionar
grandes inconveniencias.
Compruebe los elementos siguientes antes de
montarse en la motocicleta:
●
Nivel de combustible: llene el depósito cuando
sea necesario. 2 P. 29
●
Acelerador: compruebe si se abre suavemente
y si se cierra por completo en todas las
posiciones que se ponga el manillar. 2 P. 76
●
Nivel de aceite del motor: añada aceite del
motor si fuese necesario. Compruebe si hay
fugas. 2 P. 59
●
Cadena de transmisión: compruebe el estado y
el juego, ajústela y lubríquela si es necesario.
2 P. 70
38
● Frenos: compruebe el funcionamiento;
Delantero: compruebe el nivel del líquido de
frenos y el desgaste de las pastillas. 2 P. 62,
2 P. 63
Trasero: compruebe el desgaste y el juego libre
de las zapatas y ajústelas si fuese necesario.
2 P. 67, 2 P. 64
Luces y bocina: compruebe que las luces, los
●
indicadores y la bocina funcionan
correctamente.
Embrague: compruebe la operación;
●
Ajuste el juego libre si fuese necesario. 2 P. 74
● Ruedas y neumáticos: compruebe el estado y
la presión de inflado y ajústela si es necesario.
2 P. 47
Page 43
Fundamentos del mantenimiento
Sustitución de las piezas
Utilice siempre Piezas originales Honda o sus
equivalentes para garantizar la fiabilidad y
seguridad del vehículo.
Cuando realice pedidos de componentes con
color, especifique el nombre del modelo, el color y
el código mencionado en la etiqueta del color.

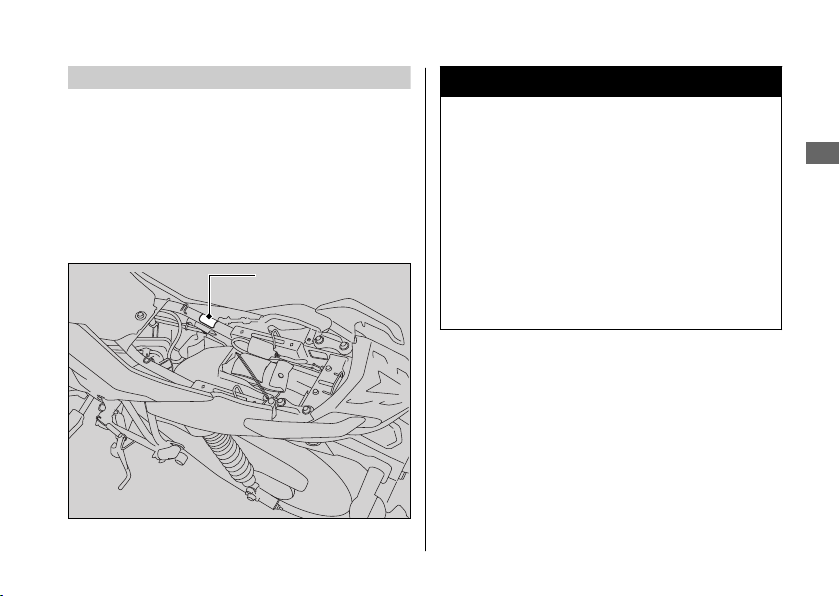

La etiqueta del color se encuentra colocada en el
bastidor, debajo del asiento. 2 P. 55
Etiqueta del color
3ADVERTENCIA
La instalación de piezas ajenas a Honda
puede hacer que su motocicleta resulte
insegura y provoque un accidente en el
que puede resultar gravemente herido,
o incluso perder la vida.
Utilice siempre Piezas originales Honda
o equivalentes que hayan sido
diseñadas y homologadas para su
motocicleta.
Mantenimiento
39
Page 44
Fundamentos del mantenimiento
Batería
Si la motocicleta se pone en marcha con electrolito
de batería insuficiente, se podría producir
sulfatación y daños a la placa de la batería.
Mantenimiento
Si se observa una pérdida rápida de electrolito o si
la batería parece estar agotándose y provoca
problemas para arrancar u otros problemas
eléctricos, visite su concesionario.
Limpie los terminales de la batería si se ensucian o
se corroen.
AVISO
Desechar en forma inadecuada de la batería puede
ser perjudicial para el medio ambiente y la salud
pública.
Para conocer las instrucciones para desechar
correctamente la batería, siga siempre la normativa
local.
40
Page 45
Qué hacer en caso de emergencia
#
Si se presenta alguna de las siguientes situaciones,
acuda al médico inmediatamente.
● Salpicadura de electrolito en los ojos:
u Lávese los ojos repetidamente con agua
fría durante un mínimo de 15 minutos. El
uso de agua a presión podría dañarle los
ojos.
● Salpicadura de electrolito en la piel:
u Quítese la ropa salpicada y lave bien la piel
con agua.
● Salpicadura de electrolito en la boca:
u Enjuáguese bien la boca con agua, pero no
se la trague.
Fundamentos del mantenimiento
3ADVERTENCIA
La batería contiene ácido sulfúrico
(electrolito), que es altamente corrosivo
y venenoso.
Si el electrolito entra en contacto con
los ojos o la piel, puede provocar
quemaduras graves.
Durante el uso normal, la batería
desprende gas de hidrógeno explosivo.
Una chispa o llama puede hacer que la
batería explote con fuerza suficiente como
para causarle la muerte o lesiones graves.
Utilice ropa protectora y una mascarilla, o
bien haga que un mecánico cualificado
realice el mantenimiento de la batería.
Mantenimiento
Continuación
41
Page 46
Fundamentos del mantenimiento

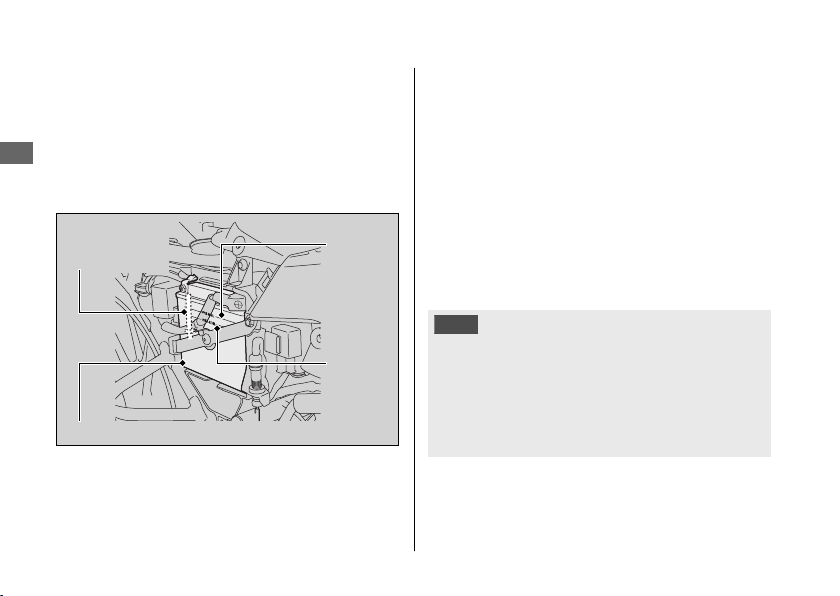

Comprobación del electrolito de la batería
#
1.
Estacione la motocicleta sobre el caballete
central en una superficie firme y nivelada.
2.
Retire la tapa lateral derecha. 2 P. 56
3.
Mantenimiento
Compruebe el nivel de electrolito; este debe
mantenerse entre las marcas UPPER y LOWER
LEVEL.

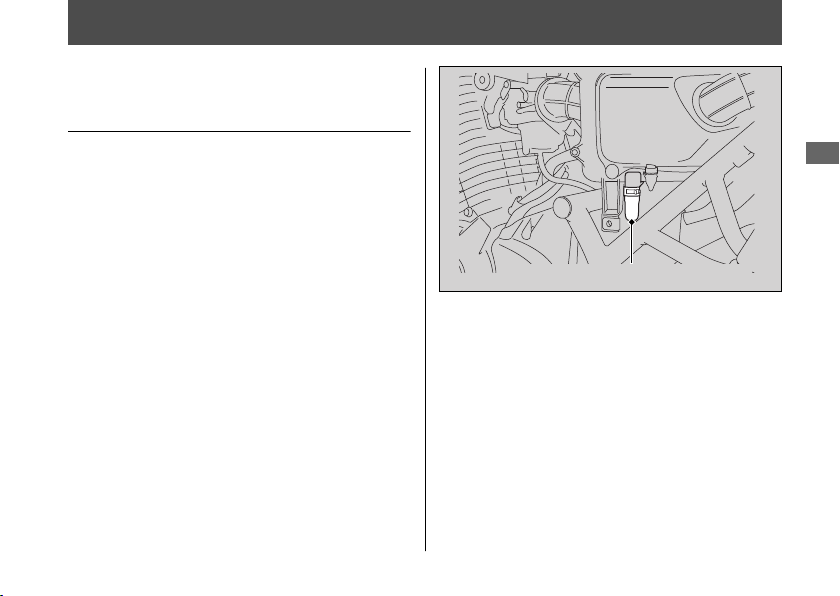

Tubo
respiradero
de la batería
Batería
Si el nivel de electrolito es bajo, extraiga la batería
(2 P. 52) y los tapones de llenado. Añada con
cuidado agua destilada hasta la marca UPPER
LEVEL.
42
UPPER
LEVEL
LOWER
LEVEL
u Si rellena la batería por encima de la línea
UPPER LEVEL, puede provocar que el
electrolito rebose, lo que corroerá el motor
o piezas del bastidor. Limpie
inmediatamente el electrolito derramado.
u Tras comprobar el nivel de líquido de la
batería o añadir agua destilada, compruebe
que el tubo respiradero esté conectado a la
salida del respiradero de la batería. El tubo
respiradero de la batería debe tenderse
como se muestra en la etiqueta.
No doble ni retuerza el tubo respiradero.
AVISO
• El líquido de la batería es muy corrosivo y puede
dañar el metal y las superficies pintadas. Tenga
cuidado al añadir el agua destilada.
Un tubo respiradero doblado o deformado
•
puede presurizar la batería y dañar su
alojamiento.
Page 47
Fundamentos del mantenimiento

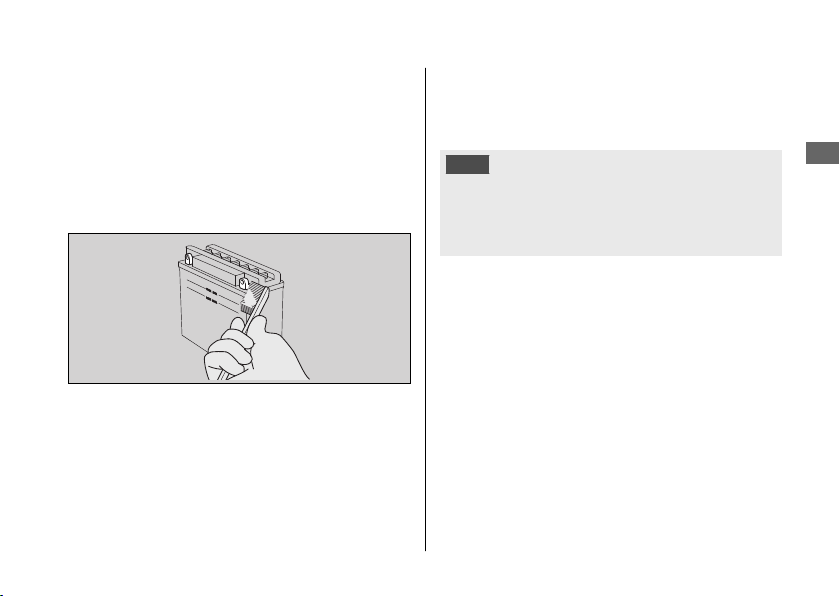

Limpieza de los terminales de la batería
#
1.
Extraiga la batería. 2 P. 52
2.
Si los terminales comienzan a oxidarse y están
recubiertos de una sustancia blanca, lávelos
con agua caliente y límpielos.
3.
Si los terminales están muy oxidados, limpie y
pula los terminales con un cepillo de alambre o
papel de lija. Utilice gafas de seguridad.
4.
Tras la limpieza, vuelva a instalar la batería.
La batería dispone de una vida útil limitada.
Consulte con su concesionario el momento de
sustituir la batería. Sustituya la batería por otra del
mismo tipo.
AVISO
La instalación de accesorios eléctricos de marcas
ajenas a Honda puede sobrecargar el sistema
eléctrico, descargar la batería y posiblemente dañar
el sistema.
Mantenimiento
43
Page 48
Fundamentos del mantenimiento
Fusibles
Los fusibles protegen los circuitos eléctricos de su
motocicleta. Si algún elemento de su motocicleta
deja de funcionar, compruebe y sustituya cualquier
Mantenimiento
fusible que esté fundido. 2 P. 93
Inspección y sustitución de fusibles
#
Gire el interruptor de encendido a la posición OFF
para extraer e inspeccionar los fusibles. Si un
fusible está fundido, sustitúyalo por un fusible de
las mismas características. Para conocer las
características de los fusibles, consulte
“Especificaciones”. 2 P. 107

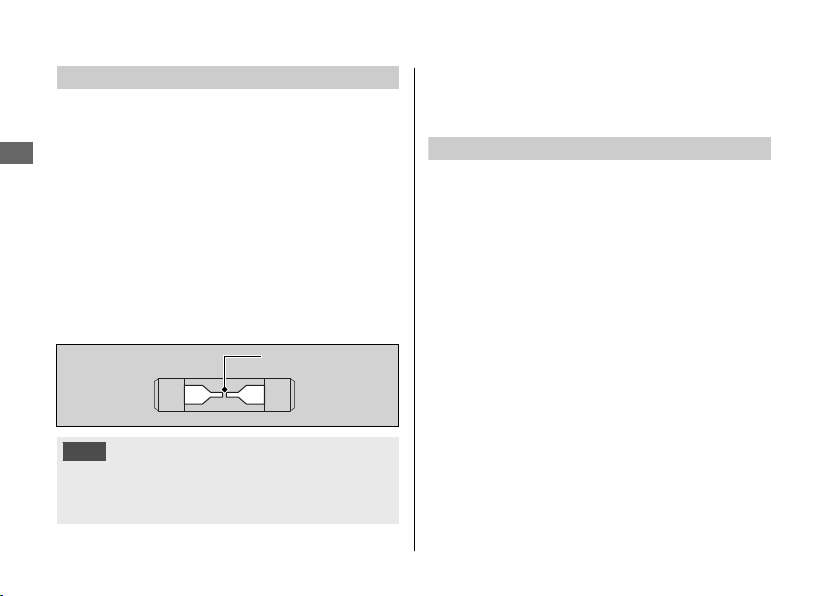

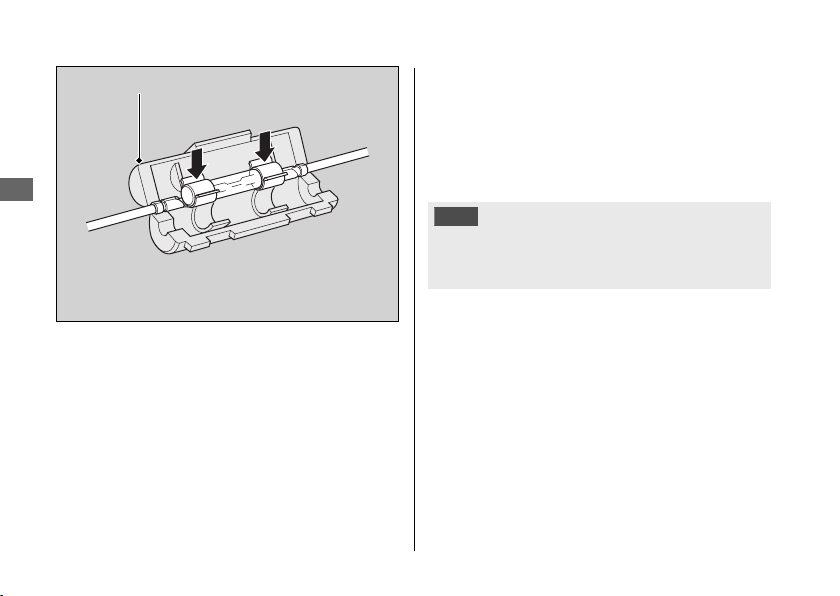

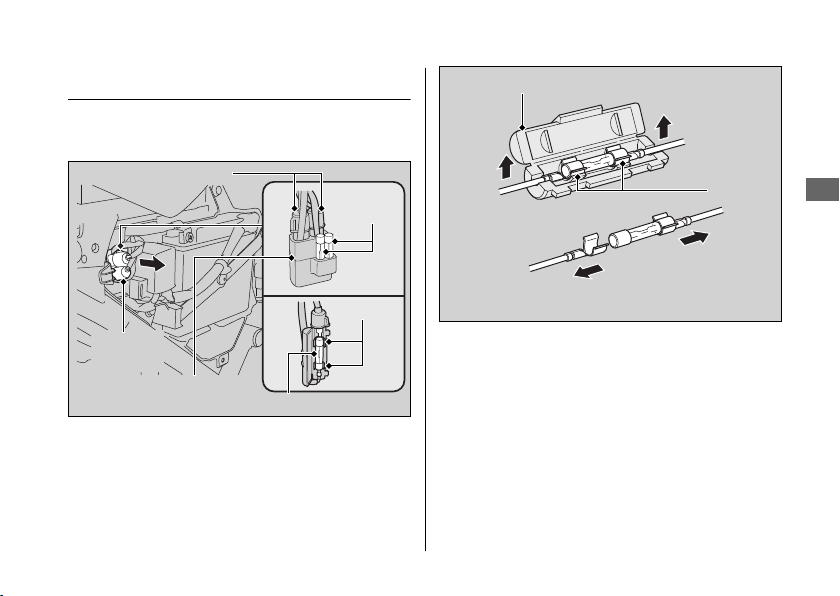

Fusible fundido
AVISO
Si reemplaza un fusible por otro de mayor
amperaje, aumentarán las posibilidades de
ocasionarse daños en el sistema eléctrico.
44
Si un fusible falla en repetidas veces, es posible
que exista un problema eléctrico. Haga
inspeccionar la motocicleta en su concesionario.
Aceite del motor
El consumo de aceite del motor y la calidad del
mismo se deteriora en función de las condiciones
de conducción y del tiempo transcurrido.
Compruebe el nivel del aceite del motor con
regularidad y rellene si fuera necesario con el aceite
recomendado. El aceite sucio o viejo debe cambiarse
lo antes posible.
Selección del aceite del motor
#
Para conocer el aceite del motor recomendado,
consulte “Especificaciones”. 2 P. 106
Si utiliza aceite del motor de marcas diferentes a
Honda, compruebe la etiqueta para asegurarse de
que el aceite satisface todas las normas siguientes:
●
Norma JASO T 903*1: MA
●
Norma SAE*2: 10W-30
●
Clasificación API*3: SG o superior
Page 49

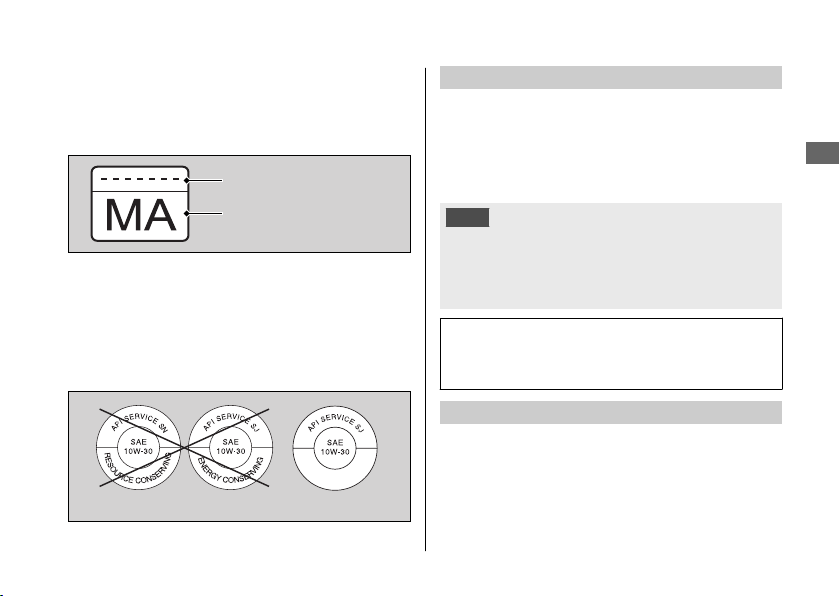

*1.
La norma JASO T 903 es una referencia para aceites
de motor para motores de motocicletas de 4
tiempos. Existen dos clases: MA y MB. Por ejemplo, la
etiqueta siguiente muestra la clasificación MA.
Código del aceite
Clasificación del aceite
*2.
La norma SAE clasifica los aceites por su viscosidad.
*3.
La clasificación API especifica la calidad y
rendimiento de los aceites de motor. Utilice aceites
de grado SG o superior, excepto los aceites
marcados como “Energy Conserving” o “Resource
Conserving” en el símbolo de servicio API circular.
No recomendado Recomendado
Fundamentos del mantenimiento
Líquido de frenos
No añada ni reemplace líquido de frenos a menos
que sea un caso de emergencia. Emplee sólo
líquido de frenos nuevo de un recipiente sellado. Si
añade líquido, haga que revisen en su
concesionario lo antes posible el sistema de frenos.
AVISO
El líquido de frenos puede dañar las superficies de
plástico y las pintadas.
Limpie inmediatamente cualquier derrame y lave a
conciencia la zona afectada.
Líquido de frenos recomendado:
Líquido de frenos Honda DOT3 o DOT4
o equivalente
Cadena de transmisión
La cadena de transmisión debe inspeccionarse y
lubricarse con regularidad. Inspeccione con mayor
frecuencia la cadena si conduce por carreteras en
mal estado, a alta velocidad, o con aceleraciones
repetidas. 2 P. 70
Mantenimiento
Continuación
45

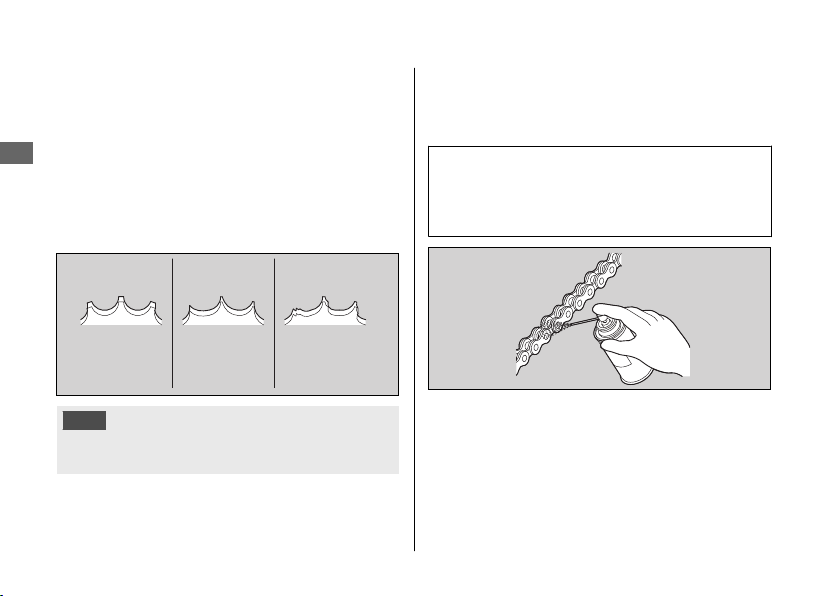

Page 50
Fundamentos del mantenimiento
Si la cadena no se mueve con suavidad, hace ruidos
extraños, presenta rodillos dañados, pasadores flojos o
deformaciones, haga que inspeccionen la cadena en su
concesionario.
Mantenimiento
Compruebe también el piñón conductor y el piñón
conducido. Si alguno presenta dientes desgastados o
dañados, haga que sustituyan el piñón en el
concesionario.
seco con un disolvente de alto punto de inflamación.
Utilice un cepillo suave si la cadena estuviera sucia.
Tras la limpieza, elimine la suciedad y lubrique con el
producto recomendado.
Lubricante recomendado:
Lubricante de la cadena de transmisión
Si no estuviera disponible, utilice aceite para
engranajes SAE 80 o 90.
Normal
(BUENO)
AVISO
El empleo de una cadena nueva con piñones desgastados
causará un rápido desgaste de la cadena.
Limpieza y lubricación
#
Tras inspeccionar la holgura, limpie la cadena y los
piñones mientras gira la rueda trasera. Utilice un paño
46
Desgastado
(REEMPLAZAR)
Dañado
(REEMPLAZAR)
Nunca utilice gasolina ni disolventes de bajo punto de
inflamación para limpiar la cadena de transmisión.
De lo contrario, podría producirse un incendio o una
explosión.
Evite que el lubricante entre en contacto con los frenos
o los neumáticos. Evite aplicar una excesiva cantidad de
lubricante para cadenas con el fin de evitar salpicar la
ropa o la propia motocicleta.
Page 51
Fundamentos del mantenimiento
Respiradero del cárter motor
Haga un servicio más frecuente cuando conduzca
bajo la lluvia, con el acelerador a tope, o después
de lavar o volcarse la motocicleta. Hágale el
servicio si los sedimentos acumulados pueden
verse en la sección transparente del tubo de
drenaje.
Si el tubo de drenaje rebosa, el filtro de aire
puede contaminarse con el aceite del motor, lo
que podría causar un rendimiento del motor
deficiente. 2 P. 77
Neumáticos (inspección/reemplazo)
Comprobación de la presión de los
#
neumáticos
Inspeccione visualmente los neumáticos y utilice un
manómetro para medir la presión al menos una
vez al mes o siempre que piense que los
neumáticos están algo deshinchados. Compruebe
siempre la presión de aire cuando los neumáticos
estén fríos.

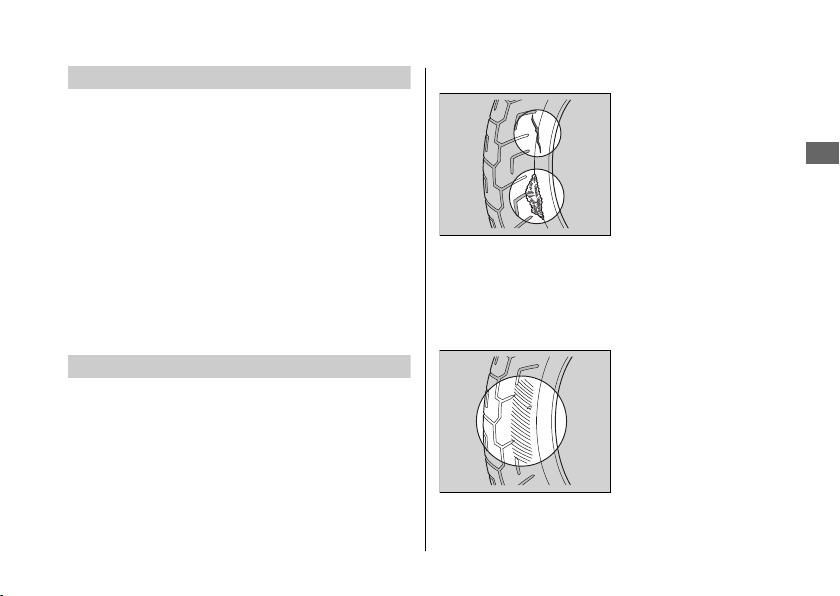

Inspección de daños
#
Compruebe la existencia
de cortes, rajas o grietas
que expongan la tela o
los cordones o posibles
clavos u otros objetos
extraños incrustados en
el lateral del neumático
o en su banda de
rodadura. Inspeccione también posibles bultos o
protuberancias en las paredes laterales de los
neumáticos.
Comprobación de desgaste anómalo
#
Inspeccione los
neumáticos en busca de
signos de desgaste
anómalo en la superficie
de contacto.
Continuación
Mantenimiento
47
Page 52
Fundamentos del mantenimiento

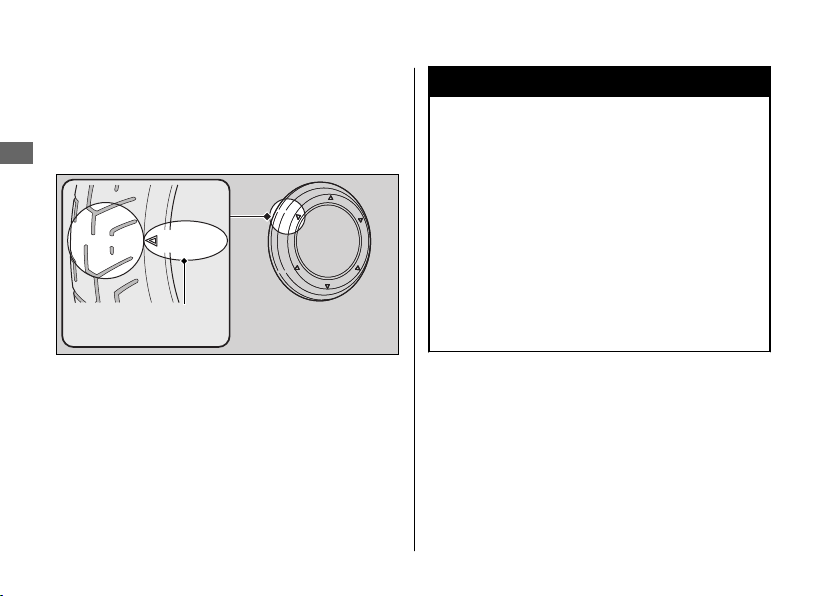

Inspección de la profundidad de la banda
#
de rodadura
Inspeccione los indicadores de desgaste de la
banda de rodadura. Si pueden verse, sustituya
inmediatamente los neumáticos.
Mantenimiento
o TWI
Marca de ubicación del
indicador de desgaste
48
3ADVERTENCIA
Conducir con neumáticos
excesivamente gastados o
incorrectamente inflados podrá dar
lugar a un accidente en el que podrá
sufrir lesiones de gravedad o incluso
perder la vida.
Siga todas las instrucciones de este
manual del propietario relacionadas
con el inflado y el mantenimiento de
los neumáticos.
Page 53
Fundamentos del mantenimiento
Sustituya los neumáticos en su concesionario.
Para conocer los neumáticos recomendados y la
presión de los mismos, consulte “Especificaciones”.
2 P. 106
Siga estas indicaciones siempre que cambie los
neumáticos.
Utilice los neumáticos recomendados o
●
equivalentes del mismo tamaño, construcción,
índice de velocidad y capacidad de carga.
No instale una cámara en un neumático sin
●
cámara en esta motocicleta. La acumulación
excesiva de calor puede hacer que la cámara
explote.
● Utilice únicamente neumáticos sin cámara en
esta motocicleta.
Las llantas están diseñadas para neumáticos sin
cámara, y durante la aceleración rápida o el
frenado, los neumáticos con cámara pueden
deslizarse sobre la llanta y hacer que el
neumático se desinfle rápidamente.
3ADVERTENCIA
La instalación de neumáticos
inadecuados en su motocicleta puede
afectar la conducción y la estabilidad de
la misma, lo que podría dar lugar a un
accidente que le podría ocasionar
lesiones graves o incluso la muerte.
Emplee siempre los neumáticos del
tamaño y tipo recomendado en este
manual del propietario.
Mantenimiento
49
Page 54
Fundamentos del mantenimiento

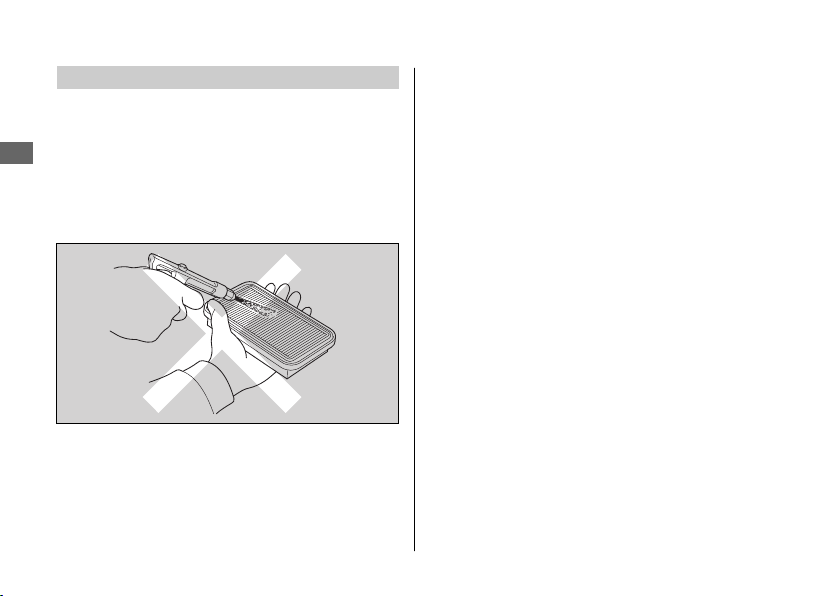

Filtro de aire
Esta motocicleta está equipada con un elemento
del filtro de aire de tipo viscoso.
La limpieza mediante soplado de aire o cualquier
Mantenimiento
otro sistema puede degradar el rendimiento del
elemento viscoso y provocar la entrada de polvo.
No lleve a cabo el mantenimiento. Déjelo en
manos del concesionario.
50
Page 55
Herramienta
El juego de herramientas está guardado debajo
del asiento. 2 P. 55
Con las herramientas proporcionadas puede
realizar algunas reparaciones y ajustes menores,
así como sustituciones de piezas.
● Llave de bujías
● Llave fija de 10 × 12 mm
● Llave fija de 14 × 17 mm
● Destornillador Phillips n.º 2
● Destornillador n.º 2
● Llave de pines
Mantenimiento
51
Page 56

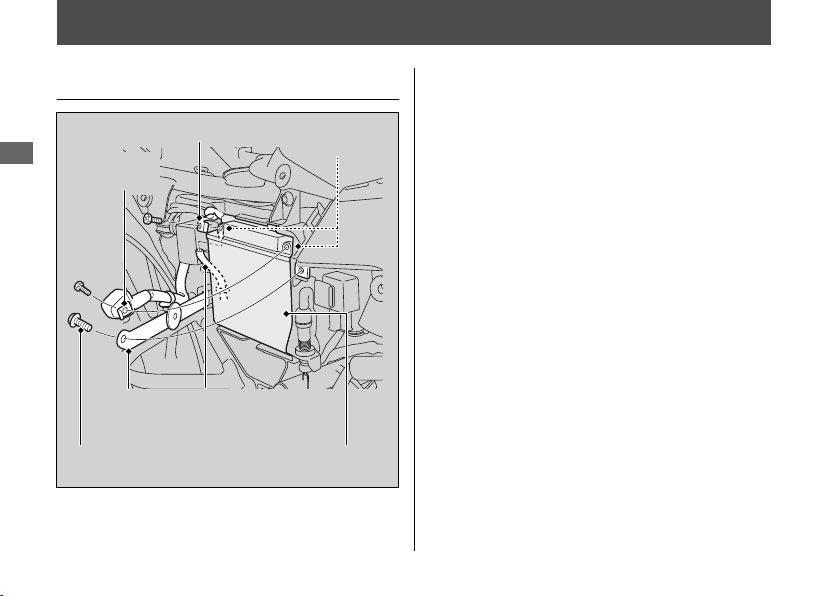

Desmontaje e instalación de los componentes del carenado
Extracción
Batería
Terminal negativo
Mantenimiento
Terminal
positivo
Soporte de
la batería
Tuercas del
terminal
Tubo respiradero
de la batería
#
Asegúrese de que el interruptor de
encendido esté en la posición OFF.
1.
Retire la tapa lateral derecha. 2 P. 56
2.
Abra el soporte de la batería; para ello,
extraiga el perno del soporte de la
batería.
3.
Desconecte el terminal negativo - de la
batería.
4.
Desconecte el terminal positivo + de la
batería.
5.
Desconecte el tubo respiradero de la
batería.
6.
Extraiga la batería con cuidado de que no
caigan las tuercas de los terminales.
Perno del soporte de
la batería
52
Batería
Page 57
Desmontaje e instalación de los componentes del carenado u Batería
Instalación
#
Instale las piezas en el orden inverso al de la
extracción. Conecte siempre el terminal
positivo + en primer lugar. Asegúrese de
que los pernos y las tuercas estén apretados.
Apriete el perno del soporte de la batería.
Par de apriete: 5,8 N·m (0,6 kgf·m)
Para saber cómo manipular adecuadamente
la batería, consulte “Fundamentos del
mantenimiento”. 2 P. 40
“La batería se agota”. 2 P. 88
Compruebe que el tubo respiradero esté
conectado a la salida del respiradero de la
batería. El tubo respiradero de la batería
debe tenderse como se muestra en la
etiqueta.
No doble ni retuerza el tubo respiradero.
AVISO
Un tubo respiradero doblado o deformado puede
presurizar la batería y dañar su alojamiento.
Mantenimiento
53
Page 58
Desmontaje e instalación de los componentes del carenado u Conjunto del faro
Extracción

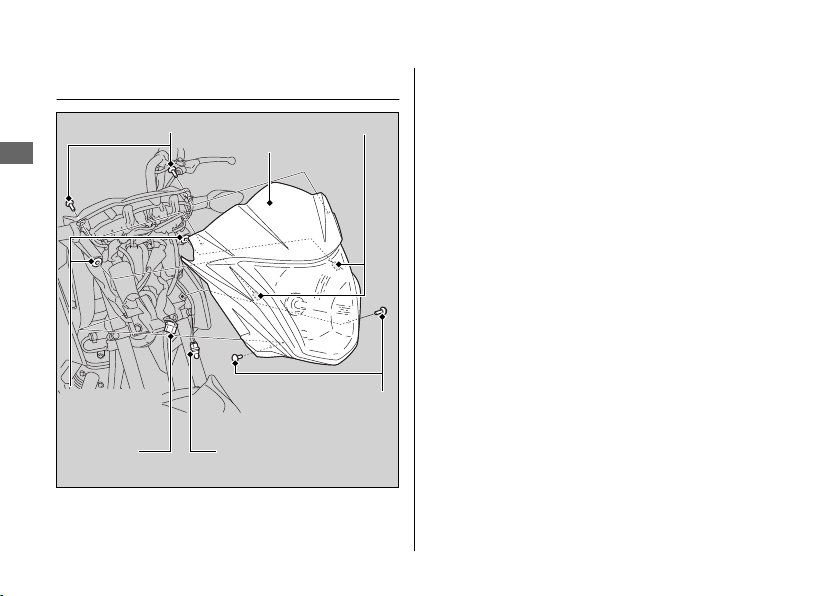

Conjunto del faro
Tornillos Conjunto
Mantenimiento
del faro
Dientes
#
1.
Extraiga los tornillos.
2.
Extraiga los dientes de los anillos
protectores.
3.
Extraiga el conjunto del faro.
4.
Tire del portalámparas de las luces de
posición y extráigalo.
5.
Desconecte el conector del faro
delantero.
Instalación
#
Instale las piezas en el orden inverso al de la
extracción.
Conector
del faro
54
Anillos
protectores
Tornillos
Portalámparas de las
luces de posición
Page 59

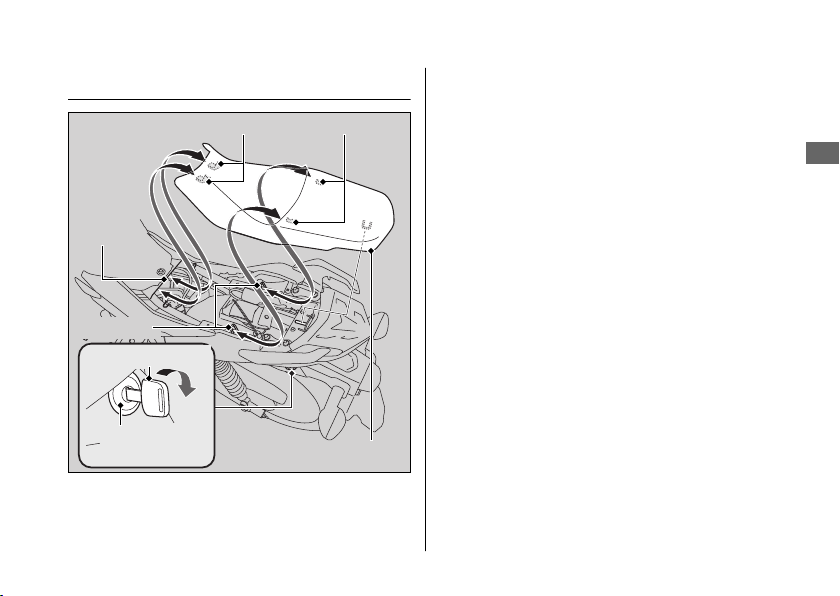

Asiento
Soporte
Soportes
Llave de contacto
Cerradura
del asiento
Desmontaje e instalación de los componentes del carenado u Asiento
Dientes Dientes
Asiento
Extracción
#
1.
Introduzca la llave de contacto en la
cerradura del asiento.
2.
Gírela hacia la derecha y luego tire del
asiento hacia arriba y hacia atrás.
Instalación
#
1.
Introduzca los dientes en los soportes del
bastidor.
2.
Empuje hacia delante y hacia abajo en la
parte posterior del asiento hasta que
quede bloqueado.
Asegúrese de que el asiento quede
firmemente sujeto en su posición; para
ello, tire hacia arriba ligeramente del
mismo.
El asiento se bloquea automáticamente al
cerrarse.
Tenga cuidado de no dejar la llave de
contacto debajo del asiento.
Mantenimiento
55
Page 60
Desmontaje e instalación de los componentes del carenado u Tapa lateral

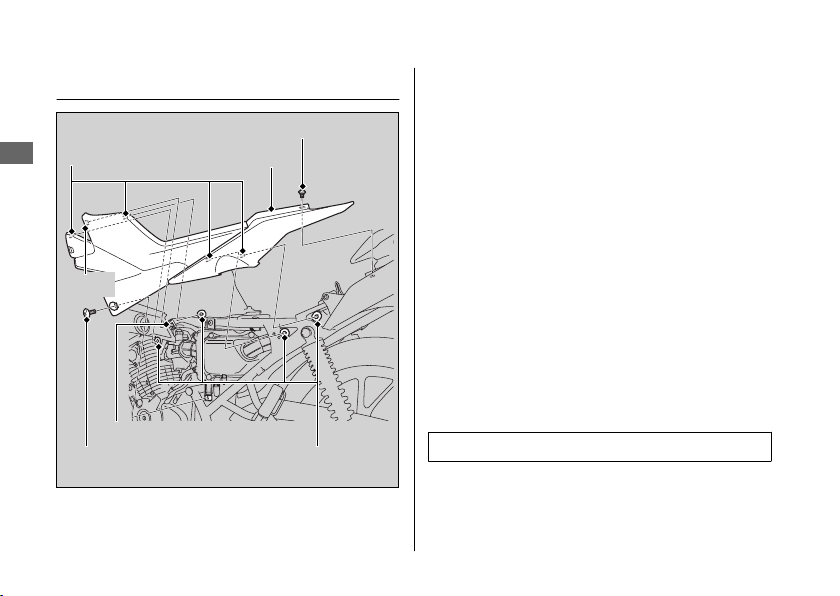

Tapa lateral
Dientes
Mantenimiento
Pestaña
Guía
Tornillo A de la
tapa lateral
56
Tornillo B de la tapa lateral
Tapa lateral
Anillos
protectores
Las tapas laterales derecha e izquierda se
pueden extraer de la misma forma.
Extracción
#
1.
Extraiga el asiento. 2 P. 55
2.
Retire el tornillo A y el tornillo B de la tapa
lateral.
3.
Extraiga los dientes de los anillos
protectores.
4.
Extraiga la cubierta lateral soltando la
pestaña de la guía.
Instalación
#
Instale las piezas en el orden inverso al de la
extracción.
Apriete el tornillo A de la tapa lateral.
Par de apriete: 5 N·m (0,5 kgf·m)
Page 61

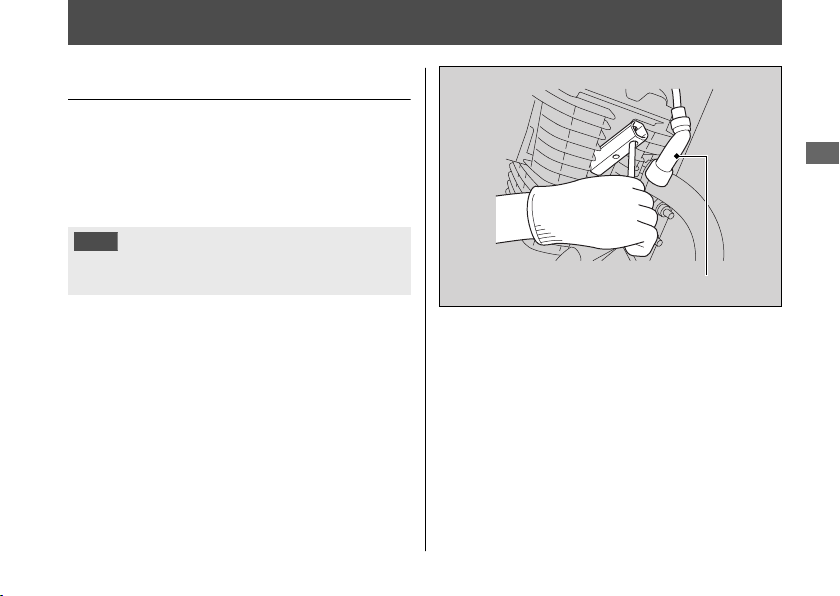

Bujía
Comprobación de la bujía
Para conocer la bujía recomendada, consulte
“Especificaciones”. 2 P. 106
Emplee solo el tipo de bujía recomendado
del grado térmico recomendado.
AVISO
El empleo de una bujía de un margen térmico
inadecuado puede causar daños en el motor.
1.
Desconecte el capuchón de la bujía de la
propia bujía.
2.
Limpie la suciedad que haya en torno a la
base de la bujía.
3.
Extraiga la bujía con la llave de bujías
proporcionada. 2 P. 51
Capuchón de la bujía
4.
Inspeccione los electrodos y la porcelana
central para ver si están sucios, gastados
o tienen acumulaciones de carbonilla.
Si el desgaste o las acumulaciones de
u
carbonilla fuesen importantes, cambie
la bujía.
Limpie las bujías mojadas o sucias con
u
un limpiador de bujías o, si esto no
fuese suficiente, utilice un cepillo de
alambre.
Mantenimiento
Continuación
57
Page 62
Bujía u Comprobación de la bujía
5.
Compruebe la separación entre los
electrodos de la bujía empleando una
galga de espesores del tipo de alambre.
u Si es necesario efectuar el ajuste,
Mantenimiento
doble con cuidado el electrodo lateral.
La separación debe ser:
0,80 - 0,90 mm

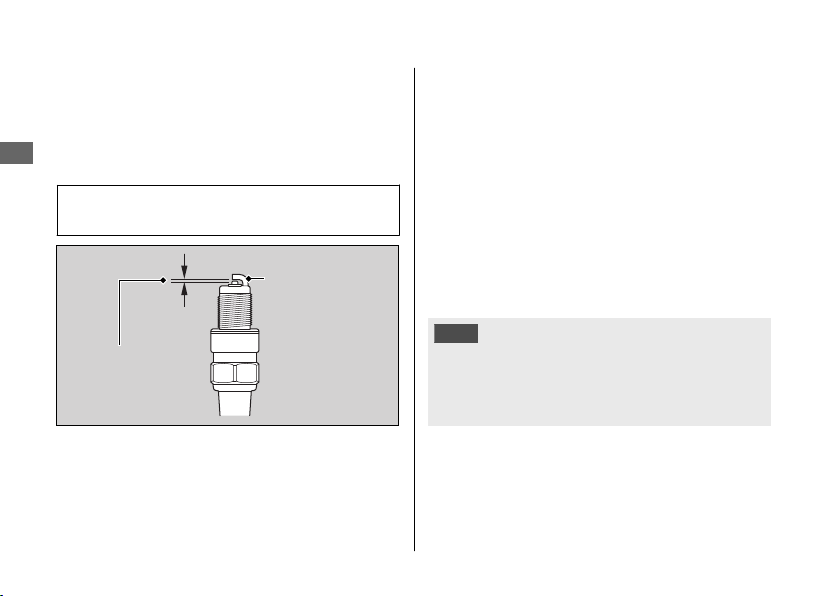

Separación de
electrodos de la
bujía
6.
Asegúrese de que la arandela de la bujía
esté en buenas condiciones.
Monte la bujía. Una vez colocada la
7.
arandela, enrosque la bujía con la mano
para evitar dañar la rosca.
58
Electrodo
lateral
8.
Apriete la bujía:
●
Si la bujía usada está en buen estado:
1/8 de vuelta después de haberse asentado.
●
Si instala una bujía nueva, apriétela en dos
pasos para evitar que se afloje:
a)
Primero, apriete la bujía:
1/2 de vuelta después de haberse
asentado.
b)
Luego, afloje la bujía.
c)
A continuación, apriete de nuevo la bujía:
1/8 de vuelta después de haberse
asentado.
AVISO
Una bujía incorrectamente apretada puede causar
daños en el motor. Si la bujía está demasiado floja,
puede dañarse un pistón. Si la bujía está demasiado
apretada, puede dañarse la rosca.
9.
Instale las piezas en el orden inverso al de la
extracción.
Cuando vuelva a instalar el capuchón de la
u
bujía, tenga cuidado para evitar que algún
cable quede pellizcado.
Page 63
Aceite del motor

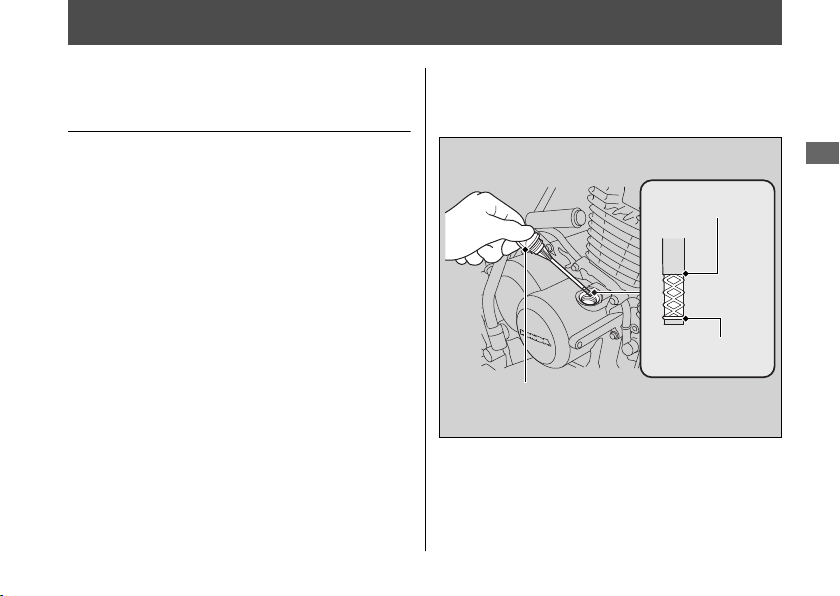

Comprobación del aceite del
motor
1.
Si el motor está frío, deje el motor al
ralentí entre 3 y 5 minutos.
2.
Coloque el interruptor de encendido en la
posición OFF y espere entre 2 y 3
minutos.
3.
Coloque la motocicleta sobre el caballete
central en una superficie firme y nivelada.
4.
Extraiga el tapón de llenado/varilla de
comprobación del nivel de aceite y
límpielo.
5.
Inserte el tapón de llenado/varilla de
comprobación del nivel de aceite hasta
que se asiente, pero no lo enrosque.
6.
Compruebe que el nivel del aceite queda
entre las marcas de nivel superior e
inferior del tapón de llenado/varilla de
comprobación del nivel de aceite.
7.
Coloque correctamente el tapón de
llenado/varilla de comprobación del nivel
de aceite.
Nivel superior
Nivel inferior
Tapón de llenado/varilla de
comprobación del nivel de aceite
Mantenimiento
59
Page 64
Aceite del motor u Adición de aceite del motor
Adición de aceite del motor
Si el aceite del motor queda por debajo o cerca de la
marca de nivel inferior, añada el aceite del motor
recomendado. 2 P. 44, 2 P. 106
Mantenimiento
1.
Extraiga el tapón de llenado/varilla de
comprobación del nivel de aceite. Añada el
aceite recomendado hasta que alcance la marca
de nivel superior.
u
Coloque la motocicleta sobre su caballete
central en una superficie firme y nivelada al
comprobar el nivel de aceite.
No llene por encima de la marca de nivel
u
superior.
Asegúrese de que no penetran cuerpos
u
extraños en la abertura de llenado del aceite.
u
Limpie de inmediato cualquier posible
derrame.
2.
Vuelva a colocar correctamente el tapón de
llenado/varilla de comprobación del nivel de
aceite.
60
AVISO
El funcionamiento con una cantidad excesiva o insuficiente de
aceite puede producir daños al motor. No mezcle diferentes
marcas ni grados de aceite. Podrían afectar a la lubricación y
al funcionamiento del embrague.
Para conocer el aceite recomendado y las
indicaciones de selección del aceite, consulte
“Fundamentos del mantenimiento”. 2 P. 44
Cambio del aceite del motor
El cambio del aceite requiere el uso de
herramientas especiales. Se recomienda que el
mantenimiento de la motocicleta se lleve a cabo
en el concesionario.
1.
Si el motor está frío, deje el motor al ralentí
entre 3 y 5 minutos.
2.
Coloque el interruptor de encendido en la
posición OFF y espere entre 2 y 3
minutos.
3.
Coloque la motocicleta sobre el caballete
central en una superficie firme y nivelada.
Page 65
4.
Coloque un recipiente de drenaje bajo el
perno de drenaje.
Extraiga el tapón de llenado/varilla de
5.
comprobación del nivel de aceite, el
perno de drenaje y la arandela de
estanqueidad para drenar el aceite.
u Deseche el aceite en un centro de
reciclaje homologado.
Aceite del motor u Cambio del aceite del motor
6.
Instale una arandela de estanqueidad
nueva en el perno de drenaje. Apriete el
perno de drenaje.
Par de apriete: 24 N·m (2,4 kgf·m)
Llene el cárter motor con el aceite
7.
recomendado (2 P. 44, 2 P. 106) y
coloque el tapón de llenado/varilla de
comprobación del nivel de aceite.
Aceite necesario
Al cambiar el aceite:
0,9 L
8.
Compruebe el nivel de aceite. 2 P. 59
9.
Compruebe que no haya fugas de aceite.
Mantenimiento

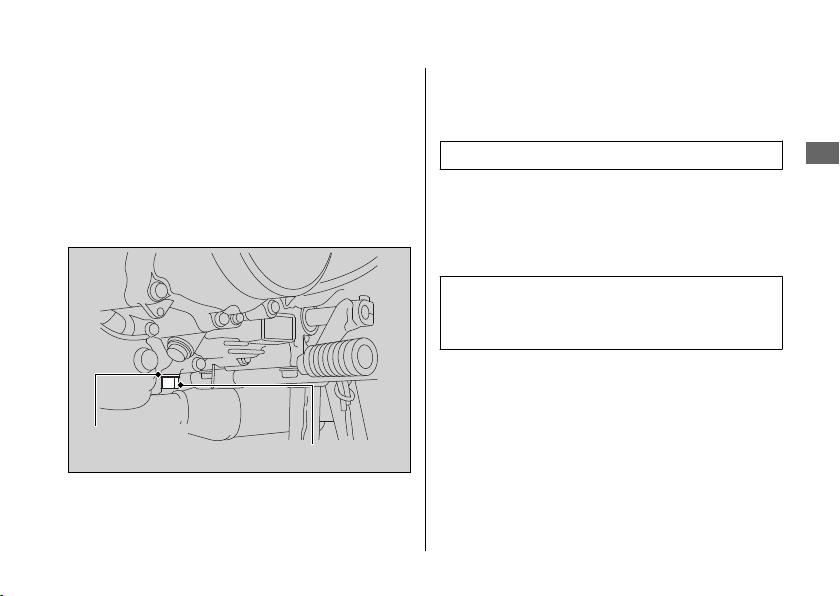

Arandela de
estanqueidad
Perno de drenaje
61
Page 66
Frenos

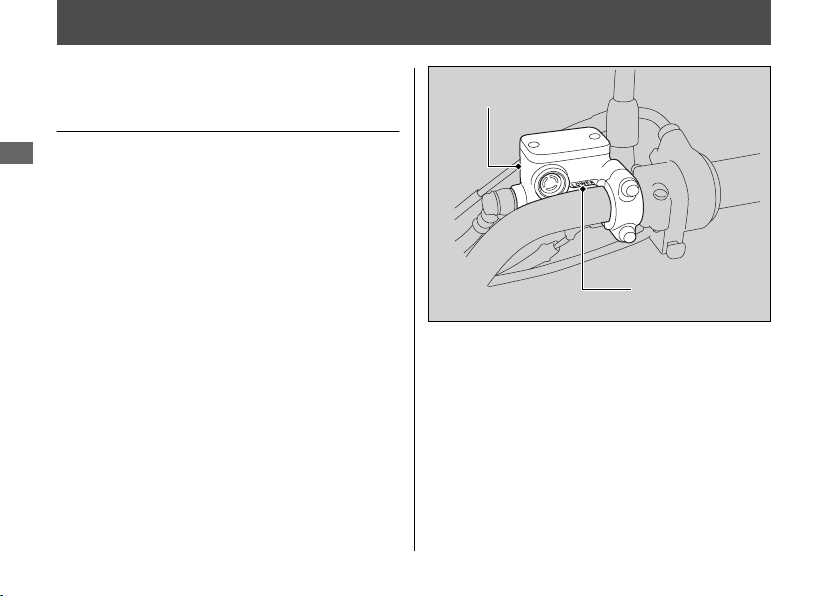

Comprobación del líquido de
frenos delanteros
1.
Mantenimiento
Coloque la motocicleta en posición
vertical sobre una superficie firme y
nivelada.
2.
Compruebe que el depósito del líquido
de frenos está en posición horizontal y
que el nivel del líquido queda por encima
de la marca de nivel LOWER.
Si el nivel del líquido de frenos del depósito
queda por debajo de la marca de nivel
LOWER o el juego libre en la maneta del
freno llega a ser excesivo, inspeccione el
desgaste de las pastillas de freno.
Si las pastillas de freno no se encuentran
desgastadas, es probable que exista una
fuga. Haga inspeccionar la motocicleta en su
concesionario.
62
Depósito del líquido
del freno delantero
Marca de nivel
LOWER
Page 67
Frenos u Inspección de las pastillas de freno delanteras

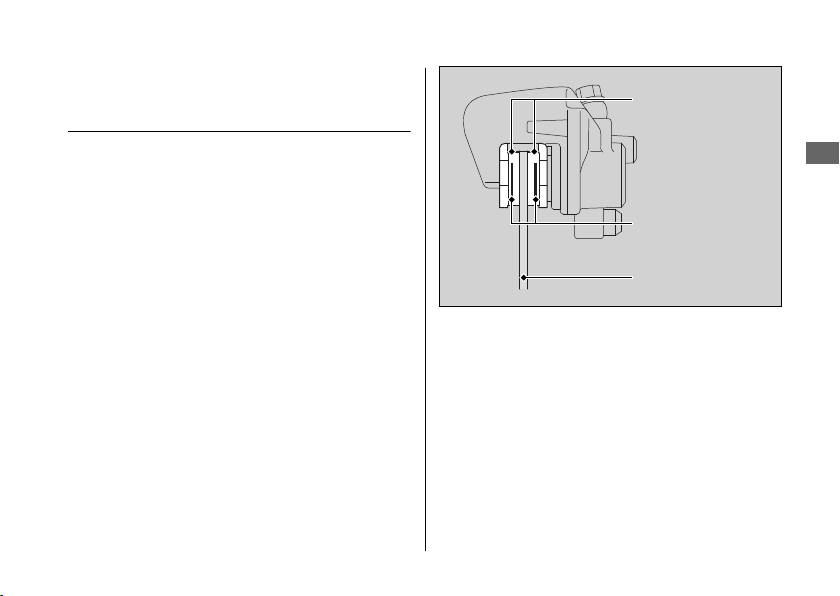

Inspección de las pastillas de
freno delanteras
Compruebe el estado de los indicadores de
desgaste de las pastillas de freno.
Las pastillas deben ser sustituidas si una de
las pastillas de freno está desgastada hasta el
indicador.
Inspeccione las pastillas de freno desde la
parte inferior de la pinza de freno.
Si fuera necesario haga que sustituyan las
pastillas de freno en su concesionario.
Sustituya siempre las pastillas de freno
izquierda y derecha simultáneamente.
Pastillas de freno
Mantenimiento
Indicadores de
desgaste
Disco
63
Page 68
Frenos u Inspección del juego libre del pedal del freno trasero

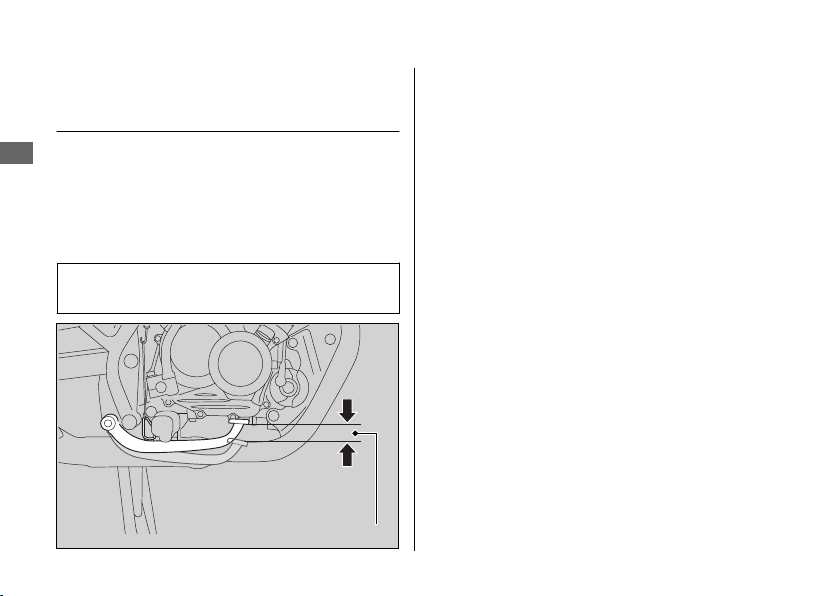

Inspección del juego libre del
pedal del freno trasero
1.
Mantenimiento
Coloque la motocicleta sobre el caballete
central en una superficie firme y nivelada.
2.
Mida la distancia recorrida por el pedal
del freno trasero antes de que el freno
empiece a actuar.
Juego libre en la punta del pedal del
freno: 20 - 30 mm
64
Juego libre
Asegúrese de que la varilla del freno, el
brazo del freno, el muelle y el dispositivo de
sujeción estén en buenas condiciones.
Page 69
Frenos u Ajuste del juego libre del pedal del freno trasero

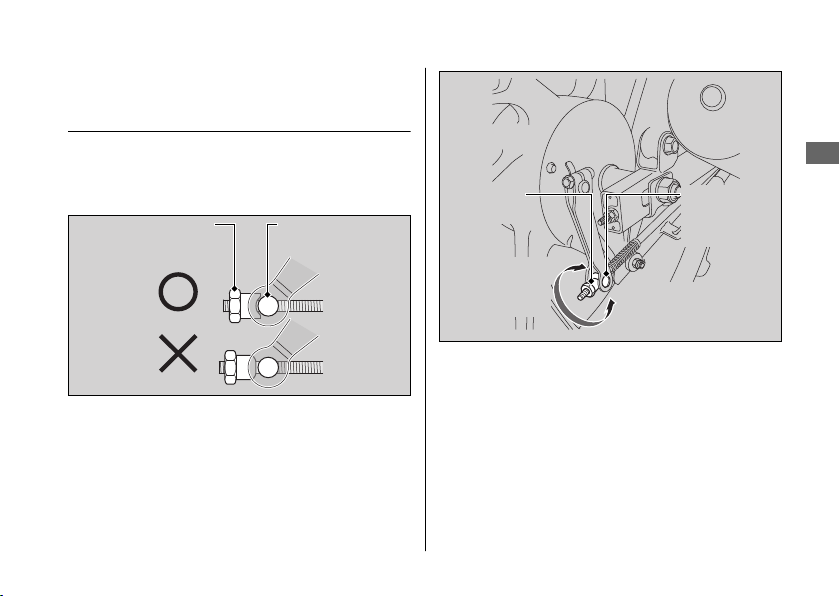

Ajuste del juego libre del pedal
del freno trasero
Cuando ajuste el juego libre, asegúrese de
que el corte de la tuerca de ajuste esté
asentado en el pasador del brazo del freno.
Tuerca de ajuste
Pasador del
brazo del freno
Si no se pudiese lograr el ajuste apropiado
siguiendo este método, póngase en contacto
con su concesionario.
Tuerca de
ajuste
Reducción
del juego
libre
1.
Realice el ajuste girando la tuerca de
Pasador del
brazo del
freno
Aumento
del juego
libre
ajuste del freno trasero media vuelta cada
vez.
2.
Accione el freno varias veces y
compruebe si la rueda gira libremente al
soltar el pedal del freno.
Continuación
Mantenimiento
65
Page 70
Frenos u Ajuste del juego libre del pedal del freno trasero

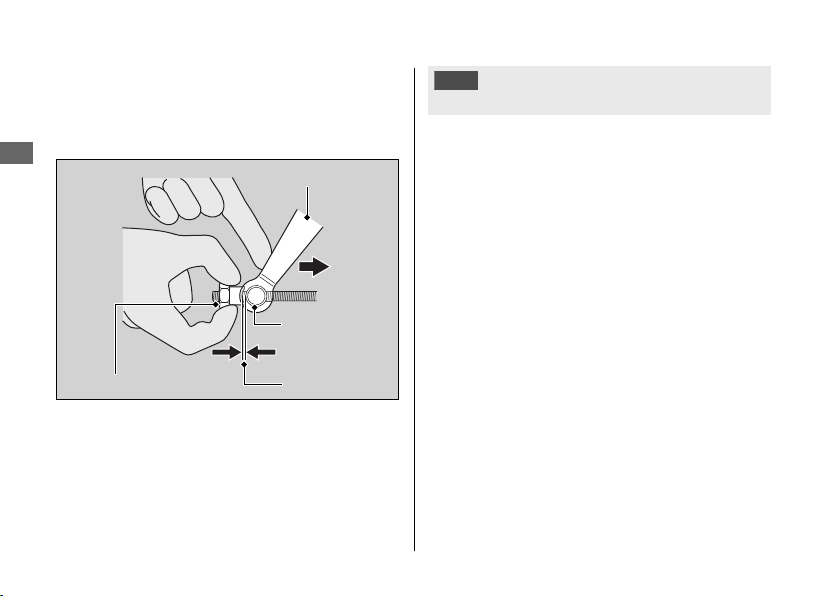

3.
Empuje el brazo del freno para confirmar
que hay cierta holgura entre la tuerca de
ajuste del freno trasero y el pasador del
brazo del freno.
Mantenimiento
Brazo del freno
Presionar
Pasador del
brazo del freno
HolguraTuerca de ajuste
Después del ajuste, confirme el juego libre
del pedal del freno.
Asegúrese de que la varilla del freno, el
brazo del freno, el muelle y el dispositivo de
sujeción estén en buenas condiciones.
66
AVISO
No gire el regulador más allá de su límite natural.
Page 71
Frenos u Inspección del desgaste de las zapatas del freno trasero

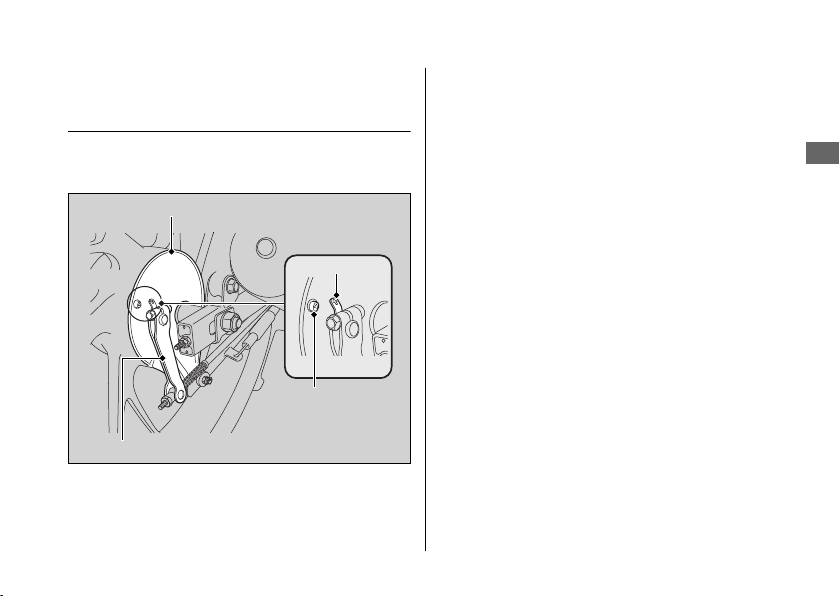

Inspección del desgaste de las
zapatas del freno trasero
El freno trasero está equipado con un
indicador de desgaste del freno.
Panel del freno
Flecha
Marca de
referencia
Brazo del freno
Cuando se acciona el freno, la flecha unida al
brazo del freno se mueve hacia una marca
de referencia en el panel del freno. Si la
flecha se alinea con la marca de referencia al
accionar el freno a fondo, es necesario
reemplazar las zapatas de freno.
Vaya a su concesionario para esta operación.
Cuando sea necesario realizar operaciones
de mantenimiento en los frenos, diríjase a su
concesionario. Emplee sólo piezas Honda
originales o sus equivalentes.
Mantenimiento
67
Page 72
Frenos u Ajuste del interruptor de la luz del freno

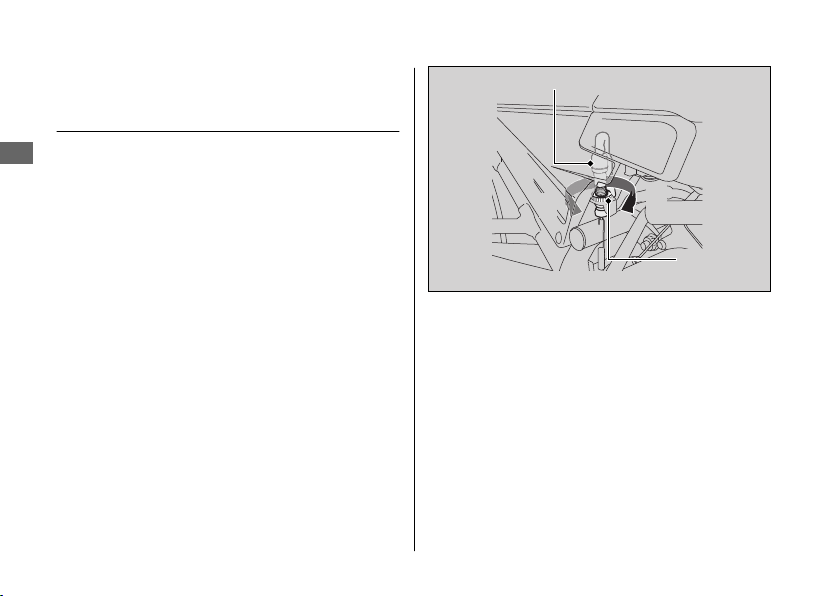

Ajuste del interruptor de la luz
del freno
Compruebe el funcionamiento del
Mantenimiento
interruptor de la luz del freno.
Sujete el interruptor de la luz del freno y gire
la tuerca de ajuste en la dirección A si el
interruptor actúa demasiado tarde, o gírela
en la dirección B si lo hace demasiado
pronto.
68
Interruptor de la luz del freno
B
A
Tuerca de
ajuste
Page 73
Caballete lateral
Comprobación del caballete
lateral
Muelle del
caballete lateral
1.
Compruebe que el caballete lateral
funciona debidamente. Si el caballete
lateral resulta difícil de colocar o chirría,
limpie la zona de giro y lubrique el perno
de giro con grasa limpia.
Compruebe posibles daños o falta de
2.
tensión del muelle.
Mantenimiento
69
Page 74
Cadena de transmisión

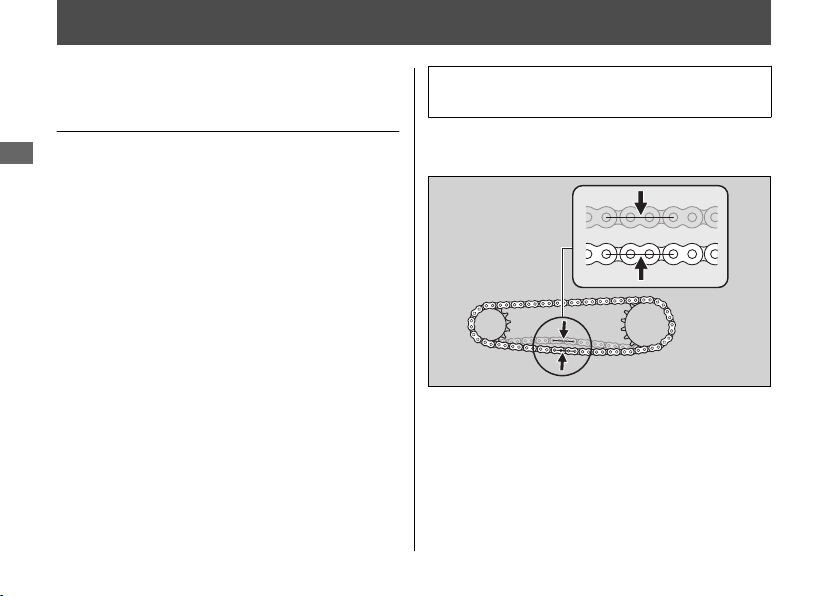

Inspección de la tensión de la
cadena de transmisión
Compruebe la holgura de la cadena de
Mantenimiento
transmisión en varios puntos de la cadena. Si
no fuera constante en todos los puntos,
algunos eslabones pueden estar deformados
y agarrotados.
Haga inspeccionar la cadena en su
concesionario.
1.
Cambie la transmisión a punto muerto.
Pare el motor.
2.
Coloque la motocicleta sobre el caballete
central en una superficie firme y nivelada.
3.
Compruebe la tensión en la mitad inferior
de la cadena de transmisión a mitad de
camino entre los piñones.
70
Holgura de la cadena de transmisión:
25 - 35 mm
u
No conduzca la motocicleta si la
holgura supera los 50 mm.
4.
Gire la rueda trasera y compruebe que la
cadena se mueve con suavidad.
5.
Inspeccione los piñones. 2 P. 45
6.
Limpie y lubrique la cadena de
transmisión. 2 P. 46
Page 75
Cadena de transmisión u Ajuste de la tensión de la cadena de transmisión

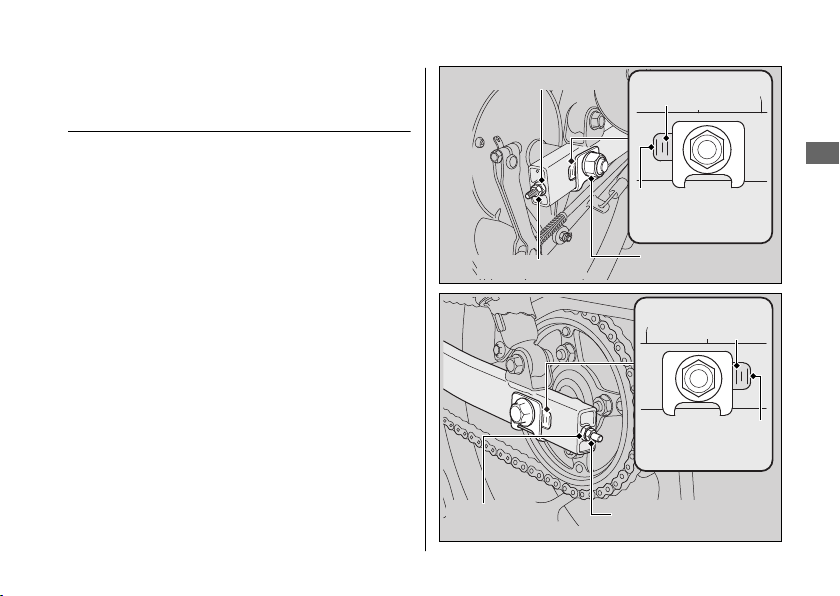

Ajuste de la tensión de la cadena
de transmisión
El ajuste de la cadena requiere el uso de
herramientas especiales.
Haga que ajusten la tensión de la cadena de
transmisión en su concesionario.
1.
Cambie la transmisión a punto muerto.
Pare el motor.
2.
Coloque la motocicleta sobre el caballete
central en una superficie firme y nivelada.
3.
Afloje la tuerca del eje trasero.
4.
Afloje las contratuercas en ambos lados
del basculante.
Tuerca de
ajuste
Tuerca de ajuste
Contratuerca
Marcas de
referencia
Borde posterior
de la ranura de
ajuste
Tuerca del eje
trasero
Marcas de
referencia
Borde posterior
de la ranura de
ajuste
Contratuerca
Continuación
Mantenimiento
71
Page 76
Cadena de transmisión u Ajuste de la tensión de la cadena de transmisión
7.
5.
Gire ambas tuercas de ajuste el mismo
número de vueltas hasta obtener la tensión
correcta de la cadena de transmisión. Para
tensar la cadena, gire las tuercas de ajuste
Mantenimiento
hacia la derecha. Gire las tuercas de ajuste
hacia la izquierda y empuje la rueda trasera
hacia delante para destensarla.
Ajuste la tensión en un punto intermedio
entre el piñón conductor y el piñón
conducido.
Compruebe la tensión de la cadena de
transmisión. 2 P. 70
6.
Compruebe la alineación del eje trasero;
para ello, asegúrese de que las marcas de
referencia del regulador de la cadena se
Apriete la tuerca del eje trasero.
Par de apriete: 88 N·m (9,0 kgf·m)
8.
Apriete ligeramente las tuercas de ajuste de
la cadena de transmisión y, a continuación,
sujete las tuercas de ajuste y apriete las
contratuercas.
9.
Vuelva a comprobar la holgura de la
cadena de transmisión.
10.
Al mover la rueda trasera para ajustar la
tensión de la cadena de transmisión se
modifica el juego libre del pedal del freno
trasero. Compruebe el juego libre del pedal
del freno trasero y ajústelo si fuese
necesario. 2 P. 64
alineen con el borde posterior de las
ranuras de ajuste.
Ambas marcas deben coincidir. Si el eje está
desalineado, gire las tuercas de ajuste
derecha o izquierda hasta que las marcas
estén alineadas y vuelva a comprobar la
tensión de la cadena.
72
Si no utilizó una llave dinamométrica para
realizar la instalación, póngase en contacto con
su concesionario tan pronto como sea posible
para verificar si el montaje es correcto.
Un montaje incorrecto puede dar lugar a la
pérdida de la capacidad de frenado.
Page 77
Cadena de transmisión u Ajuste de la tensión de la cadena de transmisión
Comprobación del desgaste de la
#
cadena de transmisión
Si el juego de la cadena de transmisión fuese
excesivo cuando se mueve el eje trasero
hasta el límite más lejano del ajuste, la
cadena de transmisión estará desgastada y
tendrá que cambiarse.
Cadena:
KMC428DF
Si fuera necesario haga sustituir la cadena de
transmisión en su concesionario.
Mantenimiento
73
Page 78

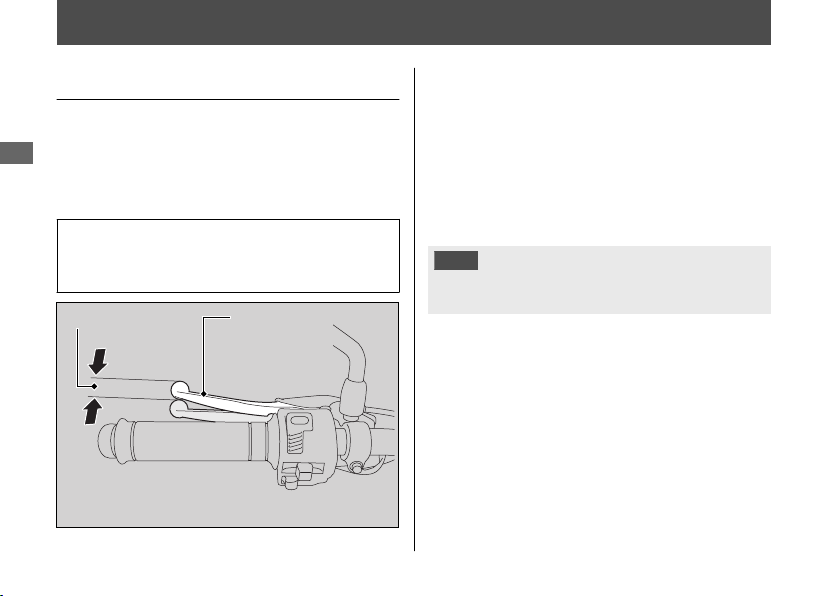

Embrague
Comprobación del embrague
Comprobación del juego libre de la
#
maneta del embrague
Mantenimiento
Compruebe el juego libre de la maneta del
embrague.
Juego libre en la maneta del
embrague:
10 - 20 mm
Juego libre Maneta del
74
embrague
Compruebe que el cable del embrague no
esté retorcido y que no muestre señales de
desgaste. Si fuera necesario, haga que se lo
cambien en su concesionario.
Lubrique el cable del embrague con un
lubricante de cables de venta en comercios
especializados para evitar que se desgaste o
corroa prematuramente.
AVISO
El ajuste inadecuado del juego libre puede causar
desgaste prematuro del embrague.
Page 79
Embrague u Ajuste del juego libre de la maneta del embrague
Ajuste del juego libre de la
maneta del embrague
1.
Afloje la contratuerca.
2.
Gire la tuerca de ajuste hasta que el juego
libre de la maneta del embrague sea de
10 - 20 mm.
3.
Apriete la contratuerca y compruebe el
juego libre de la maneta del embrague.
4.
Ponga en marcha el motor, tire de la
maneta del embrague y cambie de
velocidad. Asegúrese de que el motor no
se pare y la motocicleta no avance
lentamente. Suelte poco a poco la
maneta del embrague y abra el
acelerador. La motocicleta deberá
moverse con suavidad y acelerar de
forma gradual.
Contratuerca
+
–
Tuerca de ajuste
Si no puede obtener el ajuste apropiado o si
el embrague no funciona correctamente,
póngase en contacto con su concesionario.
Mantenimiento
75
Page 80

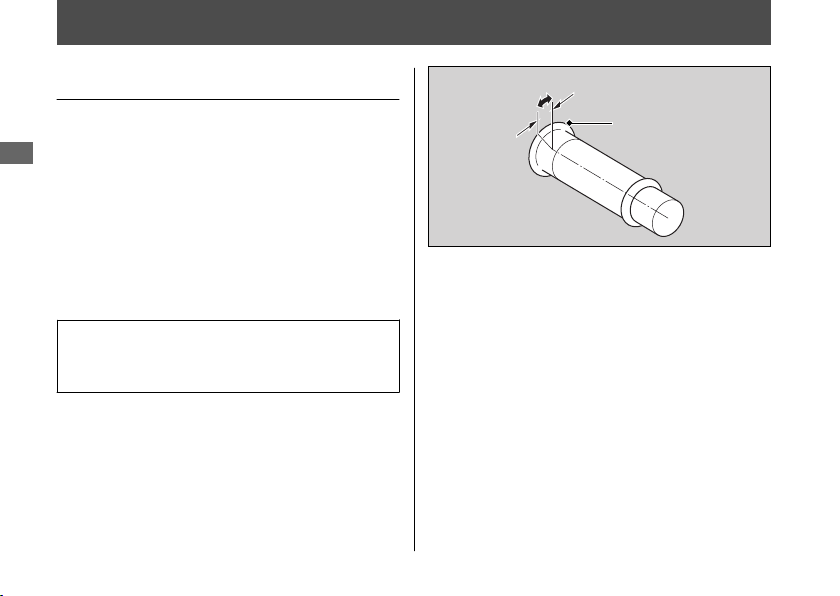

Acelerador
Comprobación del acelerador
Con el motor apagado, compruebe que el
acelerador gira con suavidad desde la
Mantenimiento
posición de cierre total a abertura completa
en todas las posiciones de la dirección y que
el juego libre del acelerador es el correcto. Si
el acelerador no se mueve con suavidad, no
se cierra automáticamente o si el cable está
dañado, haga que inspeccionen la
motocicleta en su concesionario.
Juego libre en la brida de la
empuñadura del acelerador:
2 - 6 mm
76
Juego libre
Brida
Page 81

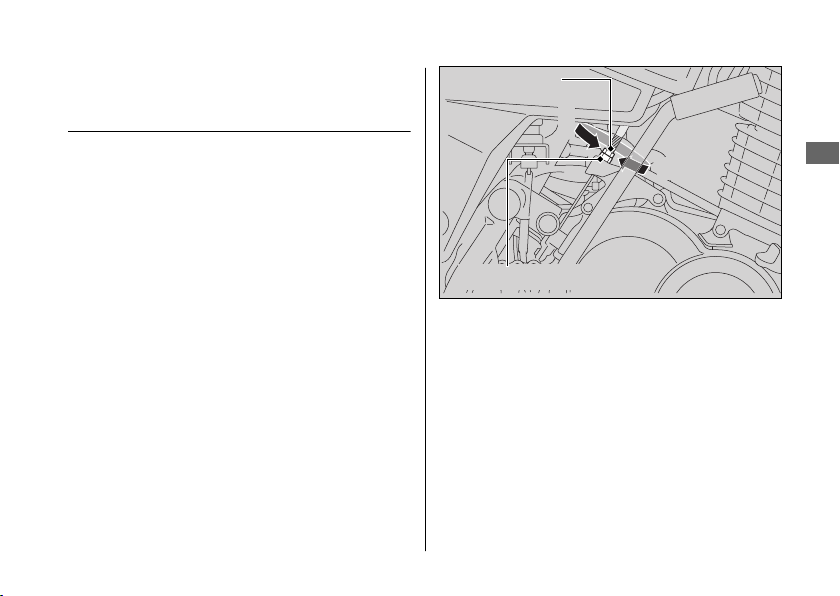

Respiradero del cárter motor
Limpieza del respiradero del
cárter motor
1.
Extraiga la tapa lateral izquierda. 2 P. 56
2.
Ponga un recipiente adecuado debajo del
tubo del respiradero del cárter.
3.
Extraiga el tubo respiradero del cárter y
drene los sedimentos.
4.
Vuelva a instalar el tubo respiradero del
cárter.
5.
Instale la tapa lateral izquierda.
Mantenimiento
Tubo respiradero del cárter
77
Page 82
Otros ajustes

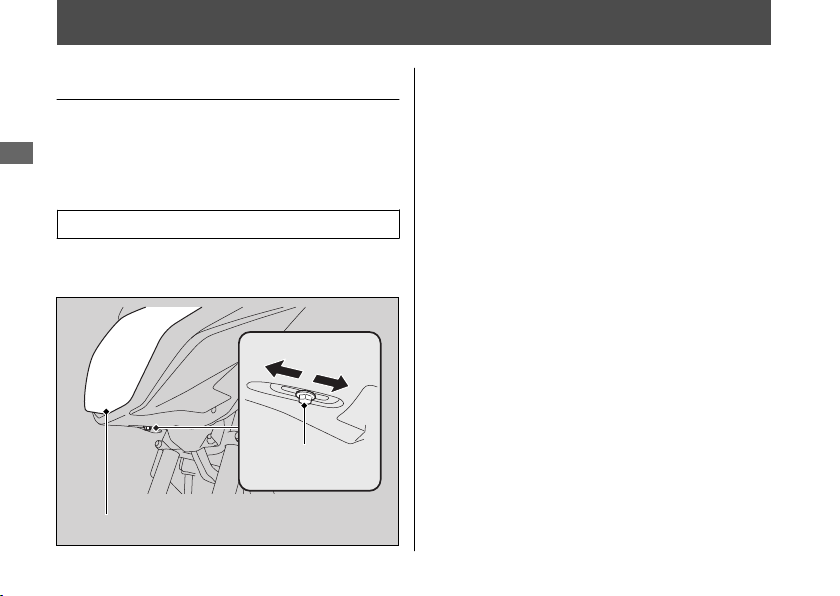

Ajuste del reglaje del faro
Puede ajustar el reglaje vertical del faro para
obtener la alineación apropiada. Para mover
Mantenimiento
el faro, afloje el perno de ajuste.
Apriete el perno de ajuste tras el ajuste.
Par de apriete: 1,8 N·m (0,2 kgf·m)
Tenga en cuenta las leyes y regulaciones
locales.
78
Arriba
Abajo
Pernos de
ajuste
Faro
Page 83

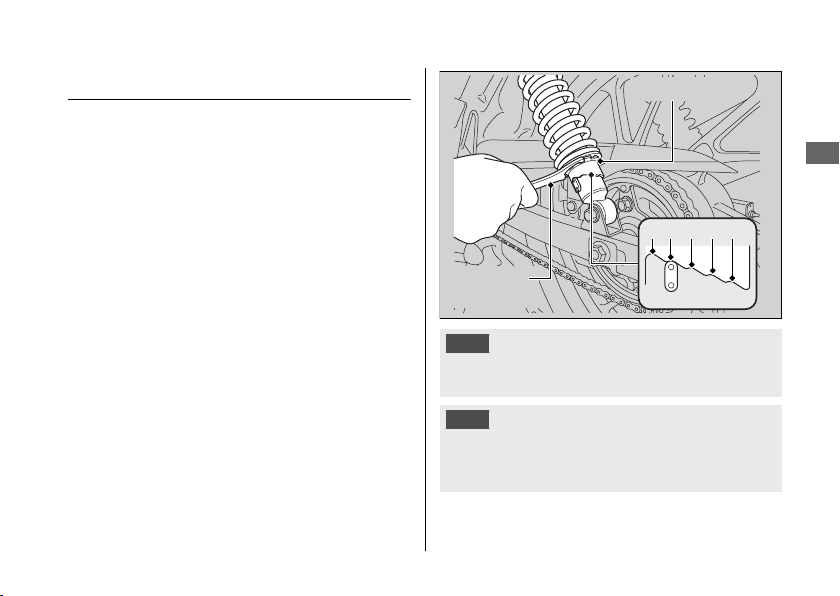

Otros ajustes u Ajuste de la suspensión trasera
Ajuste de la suspensión trasera
Precarga del muelle
#
Puede ajustar la precarga del muelle
mediante el regulador para adaptarla a la
carga o la superficie de la carretera.
Utilice una llave de pines para girar el
dispositivo de ajuste.
La posición 1 es para una reducción de la
precarga del muelle (suave), o gire la
posición 3 a 5 para aumentar la precarga del
muelle (duro). La posición estándar es 2.
Regulador
Mantenimiento
1 2 3 4 5
Llave de
pines
AVISO
Intentar ajustar directamente de 1 a 5 o viceversa,
puede dañar el amortiguador.
AVISO
No gire el regulador más allá de sus límites.
Ajuste los amortiguadores izquierdo y derecho al
mismo valor de precarga del muelle.
79
Page 84
Localización de averías
El motor no arranca ...............................................P. 81
Pinchazo del neumático........................................ P. 82
Problema eléctrico .................................................P. 88
La batería se agota...................................................P. 88
Bombilla fundida.......................................................P. 88
Fusible fundido..........................................................P. 93
Page 85
El motor no arranca
El motor de arranque funciona
pero el motor no arranca
Compruebe los puntos siguientes:
● Compruebe la secuencia correcta de
arranque del motor. 2 P. 24
● Compruebe que tiene gasolina en el
depósito de combustible.
El motor de arranque no
funciona
Compruebe los puntos siguientes:
● Compruebe la secuencia correcta de
arranque del motor. 2 P. 24
● Compruebe si hay un fusible fundido.
2 P. 93
● Compruebe si está suelta la conexión de
la batería (2 P. 52) o si existe corrosión en
sus terminales (2 P. 40).
● Compruebe el estado de la batería.
2 P. 88
Si el problema continúa, haga que
inspeccionen la motocicleta en su
concesionario.
Localización de averías
81
Page 86
Pinchazo del neumático
La reparación de un pinchazo o el cambio de
una rueda requiere de herramientas
especiales y experiencia técnica. Le
recomendamos que este tipo de servicio se
realice en su concesionario.
Tras una reparación de emergencia, haga
Localización de averías
que inspeccionen el neumático/rueda en su
concesionario.
Reparación de emergencia con un
kit de reparación de neumáticos
Si el neumático tiene un pinchazo de poca
importancia, puede realizar una reparación de
emergencia con un kit de reparación de
neumáticos sin cámara.
Siga las instrucciones facilitadas en el kit de
reparación de neumáticos.
Conducir la motocicleta con un neumático
reparado temporalmente es muy arriesgado.
82
No supere los 50 km/h. Haga que sustituyan
cuanto antes el neumático en su concesionario.
3ADVERTENCIA
Conducir la motocicleta con un
neumático reparado temporalmente
puede ser arriesgado. Si la reparación
temporal falla, puede tener un
accidente y resultar gravemente herido
o incluso perder la vida.
Si debe conducir con un neumático
reparado temporalmente, hágalo
despacio y con cuidado de no superar
una velocidad de 50 km/h hasta que
sustituya el neumático.
Extracción de las ruedas
Siga estos procedimientos si necesita extraer
una rueda para reparar un pinchazo.
Page 87

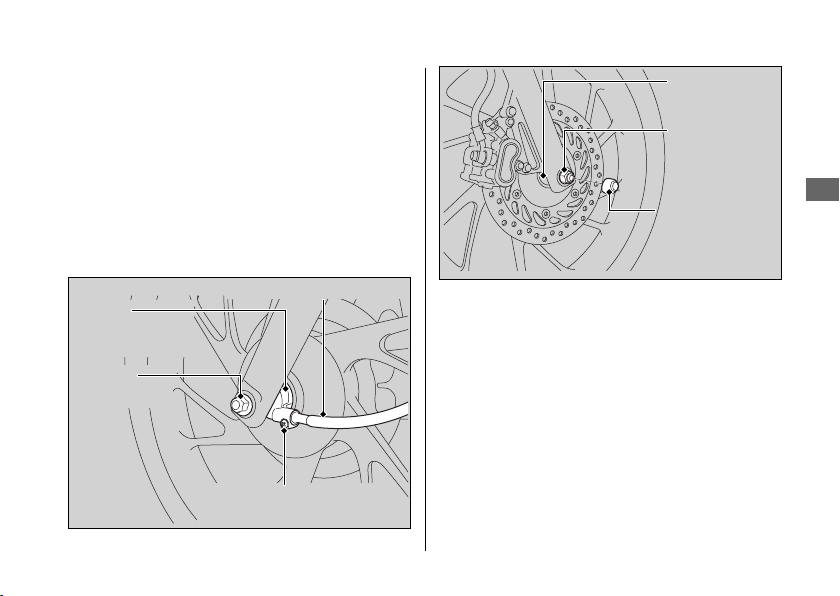

Pinchazo del neumático u Extracción de las ruedas
Rueda delantera
#
Desmontaje
1.
Coloque la motocicleta sobre el caballete
central en una superficie firme y nivelada.
2.
Levante la rueda delantera del suelo
poniendo un bloque de apoyo debajo del
motor.
3.
Retire el tornillo y extraiga el cable del
velocímetro.
Cable del velocímetro
Caja de
engranajes del
velocímetro
Semieje
delantero
Tornillo de fijación del
cable del velocímetro
Casquillo
lateral
Tuerca del eje
delantero
Capuchón de la
tuerca del eje
delantero
Retire el capuchón de la tuerca del eje
4.
delantero.
5.
Retire la tuerca del eje delantero.
6.
Extraiga el eje delantero, la rueda
delantera, el casquillo lateral y la caja de
engranajes del velocímetro.
Evite manchar con grasa, aceite o
u
suciedad las superficies de los discos y
de las pastillas.
No apriete la maneta del freno
u
mientras la rueda delantera esté
desmontada.
Continuación
Localización de averías
83
Page 88

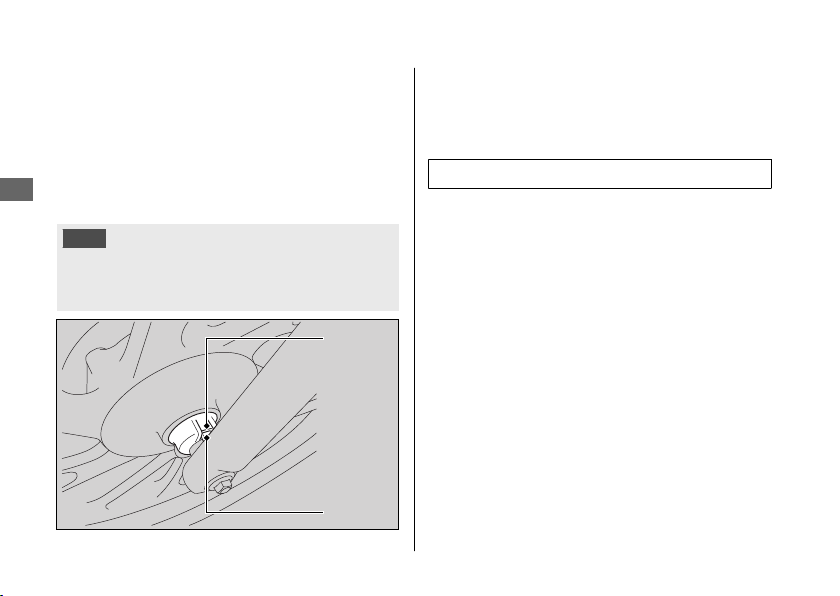

Pinchazo del neumático u Extracción de las ruedas
Instalación
1.
Acople el casquillo lateral y la caja de
engranajes del velocímetro a la rueda.
Coloque la rueda entre las barras de la
2.
horquilla e inserte el semieje desde el lado
Localización de averías
izquierdo, a través de la barra izquierda de
la horquilla y el cubo de la rueda.
AVISO
Al instalar una rueda o pinza en su posición original,
coloque con cuidado el disco de freno entre las
pastillas para evitar dañarlas.
Ranura
Orejeta
84
3.
Asegúrese de que la orejeta del brazo
izquierdo de la horquilla esté situada en la
ranura de la caja de engranajes del velocímetro.
4.
Apriete la tuerca del eje delantero.
Par de apriete: 59 N·m (6,0 kgf·m)
Una vez instalada la rueda, accione varias
5.
veces la maneta de freno y compruebe si la
rueda gira libremente. Vuelva a comprobar
la rueda si el freno arrastra o si la rueda no
gira libremente.
6.
Instale el cable del velocímetro con
seguridad.
Instale el capuchón de la tuerca del eje
7.
delantero.
Si no utilizó una llave dinamométrica para
realizar la instalación, póngase en contacto con
su concesionario tan pronto como sea posible
para verificar si el montaje es correcto.
Un montaje incorrecto puede dar lugar a la
pérdida de la capacidad de frenado.
Page 89

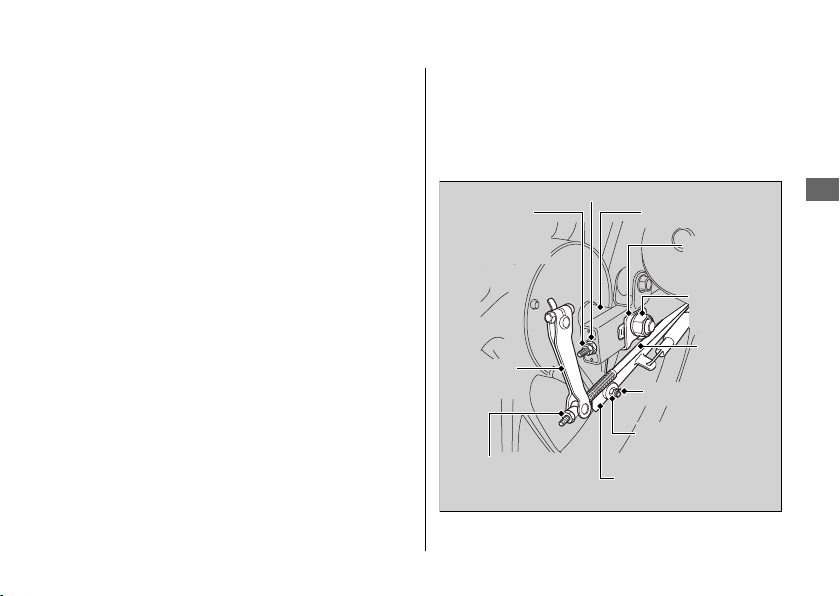

Rueda trasera
#
Desmontaje
Apoye la motocicleta firmemente y
1.
levante la rueda trasera para separarla del
suelo utilizando el caballete central o un
dispositivo de elevación.
Extraiga la tuerca de ajuste del freno
2.
trasero.
Desconecte la varilla del brazo del freno.
3.
Pinchazo del neumático u Extracción de las ruedas
4.
Desconecte el brazo de detención del
freno del panel del freno; para ello,
extraiga el pasador de aletas, la tuerca del
brazo de detención, la arandela y la
arandela de goma.
Tuerca de ajuste de la cadena de transmisión
Contratuerca
de la cadena de
transmisión
Brazo del
freno
Tuerca de
ajuste del
freno trasero
Casquillo lateral
Arandela del
eje trasero
Tuerca del
eje trasero
Varilla del
freno
Pasador de aletas
Tuerca del brazo
de detención
Brazo de detención
del freno
Localización de averías
Continuación
85
Page 90

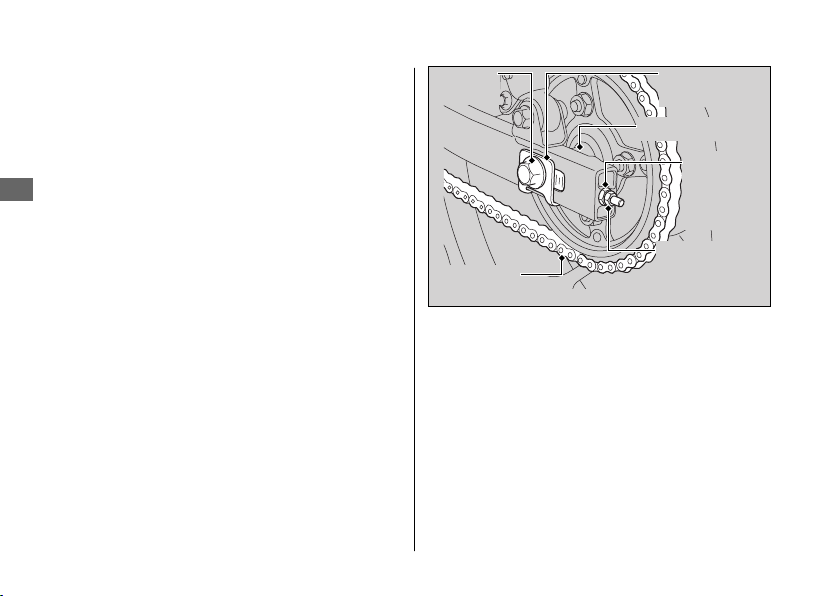

Pinchazo del neumático u Extracción de las ruedas
5.
Afloje las contratuercas y las tuercas de
ajuste de la cadena de transmisión.
Extraiga la tuerca del eje trasero mientras
6.
sujeta el otro extremo del semieje trasero
con una llave.
7.
Extraiga la cadena de transmisión del piñón
Localización de averías
conducido; para ello, empuje la rueda
trasera hacia delante.
8.
Extraiga del basculante el semieje trasero,
las arandelas del eje trasero, los casquillos
laterales y la rueda trasera.
86
Semieje
trasero
Cadena de
transmisión
Arandela del
eje trasero
Casquillo lateral
Tuerca de
ajuste de la
cadena de
transmisión
Contratuerca
de la cadena de
transmisión
Page 91
Pinchazo del neumático u Extracción de las ruedas
Instalación
1.
Para instalar la rueda trasera, invierta el
procedimiento de extracción.
Ajuste la tensión de la cadena de
2.
transmisión. 2 P. 71
Ajuste el juego libre del pedal del freno
3.
trasero. 2 P. 65
Apriete la tuerca del eje trasero.
4.
Par de apriete: 88 N·m (9,0 kgf·m)
5.
Una vez instalada la rueda, accione varias
veces el pedal de freno y compruebe si la
rueda gira libremente. Vuelva a
comprobar la rueda si el freno arrastra o
si la rueda no gira libremente.
Si no utilizó una llave dinamométrica para realizar
la instalación, póngase en contacto con su
concesionario tan pronto como sea posible para
verificar si el montaje es correcto.
Un montaje incorrecto puede dar lugar a la
pérdida de la capacidad de frenado.
Es posible que un pasador de aletas usado
no retenga eficazmente el dispositivo de
sujeción. Reemplace siempre el pasador de
aletas por uno nuevo.
Localización de averías
87
Page 92
Problema eléctrico
La batería se agota
Cargue la batería con un cargador para
baterías de motocicletas.
Retire la batería de la motocicleta antes de
cargarla.
Localización de averías
No utilice un cargador de baterías de
automóvil ya que estos pueden
sobrecalentar la batería de una motocicleta y
provocar daños permanentes. Si la batería no
se recupera tras la recarga, consulte a su
concesionario.
AVISO
Si realiza un arranque con cable puente con una
batería de automóvil puede dañar el sistema
eléctrico de su motocicleta, por lo que no se
recomienda realizarlo.
88
Bombilla fundida
Siga el procedimiento descrito a
continuación para sustituir una bombilla
fundida.
Gire el interruptor de encendido a la posición
OFF o LOCK.
Deje que se enfríe la bombilla antes de
sustituirla.
No emplee bombillas que no sean las
especificadas.
Compruebe el funcionamiento correcto de la
bombilla antes de conducir la motocicleta.
Para conocer el amperaje correcto de la
bombilla, consulte “Especificaciones”. 2 P. 107
Page 93

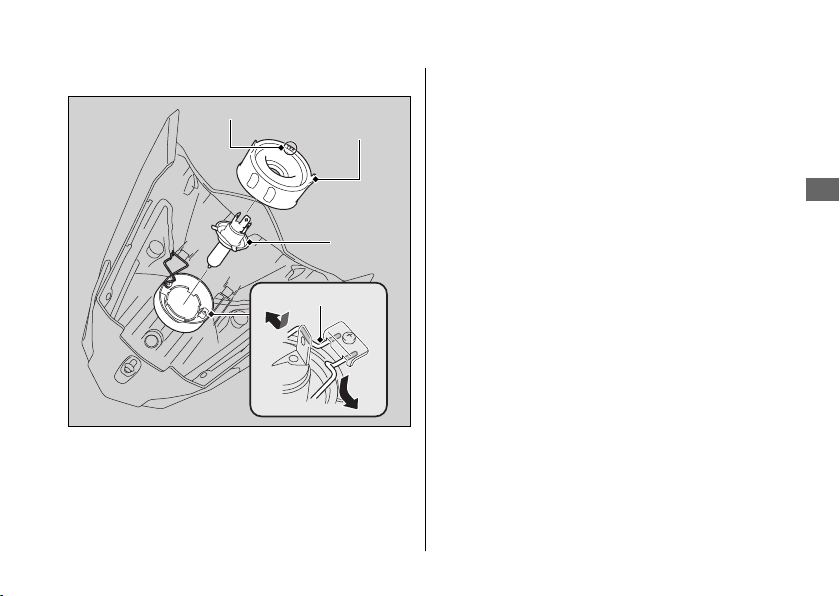

Bombilla del faro
#
Marca TOP Tapa
guardapolvo
Bombilla
Pasador
Problema eléctrico u Bombilla fundida
1.
Extraiga el conjunto del faro. 2 P. 54
2.
Quite la tapa guardapolvo.
3.
Desenganche el pasador y tire de él sin
girarlo.
Instale una bombilla y el resto de
4.
elementos nuevos en el orden inverso al
de extracción.
u Instale la tapa guardapolvo con la
marca TOP hacia arriba.
No toque la superficie de vidrio con los
dedos. Si toca la bombilla con las manos
desnudas, límpiela con un paño humedecido
en alcohol.
Localización de averías
Continuación
89
Page 94

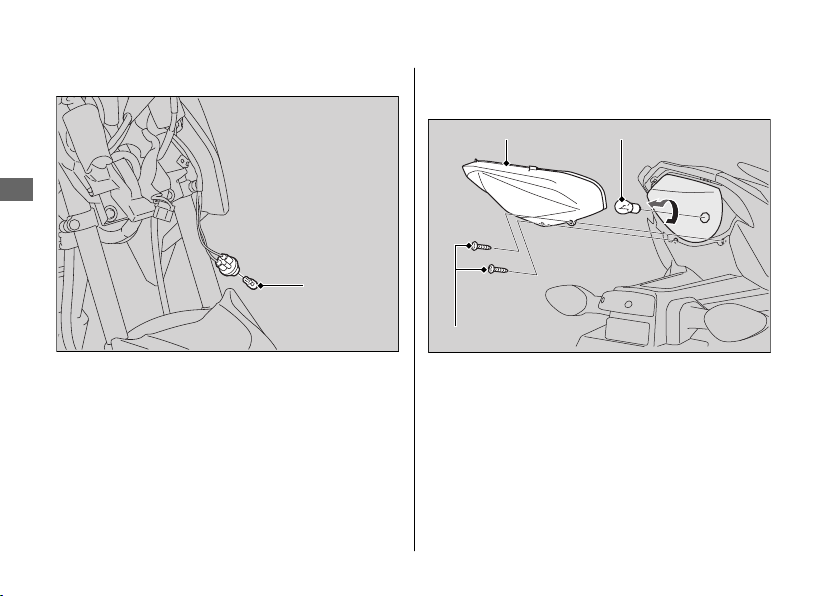

Problema eléctrico u Bombilla fundida
Bombilla de la luz de posición
#
Localización de averías
1.
Extraiga el conjunto del faro. 2 P. 54
2.
Saque la bombilla sin girarla.
3.
Instale una bombilla y el resto de
elementos nuevos en el orden inverso al
de extracción.
90
Bombilla
Bombilla de la luz de freno/luz
#
trasera
Lente de la luz
trasera
Tornillos
1.
Extraiga la lente de la luz trasera
extrayendo los tornillos.
2.
Presione ligeramente la bombilla hacia
adentro y gírela hacia la izquierda.
3.
Instale una bombilla y el resto de elementos
nuevos en el orden inverso al de extracción.
u
Tras colocar de nuevo la junta de la lente
en su sitio, instale la lente
Bombilla
de la luz trasera
.
Page 95

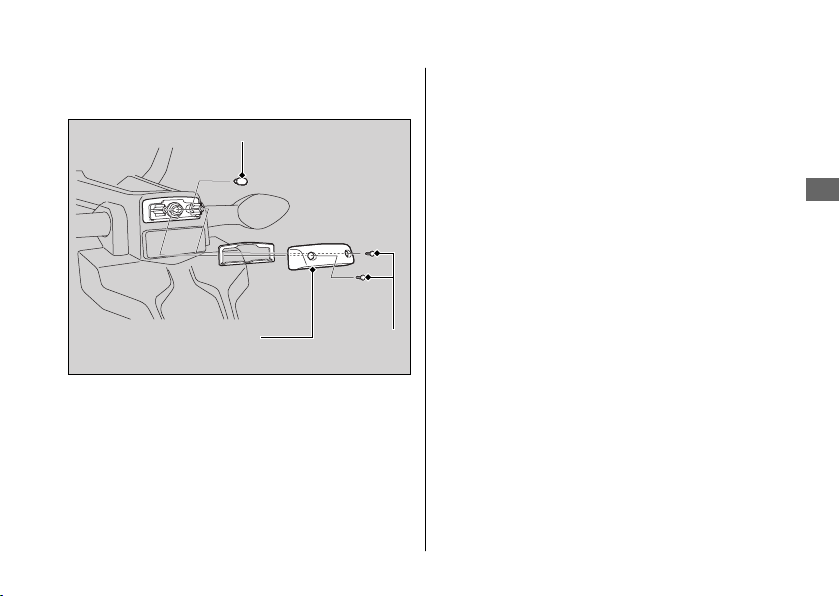

Bombilla de la luz de la placa de la
#
matrícula
Bombilla
Problema eléctrico u Bombilla fundida
1.
Extraiga los tornillos.
2.
Desmonte la tapa de la luz de la placa de
la matrícula.
Saque la bombilla sin girarla.
3.
Instale una bombilla y el resto de
4.
elementos nuevos en el orden inverso al
de extracción.
Localización de averías
Cubierta de la luz de la
placa de la matrícula
Tornillos
Continuación
91
Page 96
Problema eléctrico u Bombilla fundida

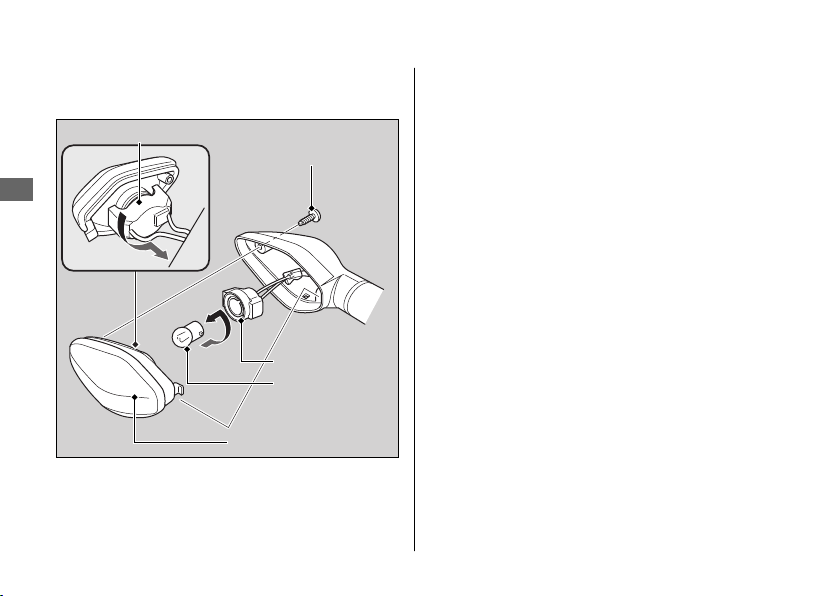

Bombilla del intermitente delantero/
#
trasero
Portalámparas
Tornillo
Localización de averías
Portalámparas
Bombilla
Lente del intermitente
92
1.
Extraiga el tornillo.
2.
Extraiga la lente del intermitente.
3.
Gire el casquillo hacia la izquierda y tire
del mismo para sacarlo.
Presione ligeramente la bombilla y gírela
4.
hacia la izquierda.
Instale una bombilla y el resto de
5.
elementos nuevos en el orden inverso al
de extracción.
u Utilice solamente la bombilla ámbar.
Page 97
Problema eléctrico u Fusible fundido
Fusible fundido
Antes de manipular los fusibles, consulte
“Inspección y sustitución de fusibles”. 2 P. 44
Portafusibles
Fusible
principal
Tapa del
portafusibles
1.
Retire la tapa lateral derecha. 2 P. 56
2.
Extraiga el portafusibles de la tapa del
Fusible fundido
portafusibles.
Fusibles de
repuesto
Clips
Portafusibles
3.
Abra el portafusibles y extraiga el fusible
fundido con los clips.
4.
Quite el fusible fundido de los clips.
Continuación
Clips
Localización de averías
93
Page 98
Problema eléctrico u Fusible fundido
Portafusibles
Localización de averías
5.
Deslice los clips en los extremos del
fusible de repuesto y vuelva a colocarlos
en el portafusibles.
Sustituya siempre un fusible fundido
u
por uno de repuesto del mismo valor
nominal.
6.
Cierre el portafusibles y coloque la tapa
del portafusibles.
7.
Vuelva a instalar la tapa lateral derecha.
94
No haga palanca con los clips abiertos para
extraer el fusible; podría doblarlos y provocar
un mal contacto con el fusible nuevo. Un
fusible flojo podría provocar daños en el
sistema eléctrico, e incluso iniciar un
incendio.
AVISO
Si un fusible falla repetidas veces, es posible que
exista un problema eléctrico. Haga inspeccionar la
motocicleta en su concesionario.
Page 99
Información
Llaves ......................................................................... P. 96
Instrumentos, controles y otras
características ........................................................P. 96
Cuidados de su motocicleta................................. P. 97
Almacenaje de su motocicleta .......................... P. 100
Transporte de la motocicleta ............................P. 101
Usted y el medioambiente.................................P. 101
Números de serie ................................................. P. 102
Combustibles que contienen alcohol..............P. 103
Catalizador .............................................................P. 104
Page 100
Llaves
Llaves
Llave de contacto
Asegúrese de registrar el número de llave
proporcionado en la placa con el número de llave.
Guarde la llave de repuesto y el número de llave
en un lugar seguro.
Para realizar un duplicado, lleve la llave de
Información
repuesto o el número de llave a su concesionario.
Si pierde todas las llaves de contacto y el número
de llave, probablemente el concesionario deberá
extraer el conjunto del interruptor de encendido
para determinar el número de llave.
Un llavero metálico puede dañar el área
circundante al interruptor de encendido.
96
Instrumentos, controles y otras características
Interruptor de encendido
Si deja el interruptor de encendido en la posición
ON con el motor detenido, se descargará la
batería.
No gire la llave mientras conduce.
Cuentakilómetros total
El cuentakilómetros total vuelve a 0 cuando la
lectura supera 99.999,9.
Bolsa para documentos
El manual del propietario, así como la información
de registro y del seguro pueden guardarse en la
bolsa de plástico para documentos situada debajo
del asiento.
Loading...
