Benly e

Tài liệu này được xem như một phần không thể thiếu của xe, cần chuyển giao hoặc chia sẻ nguồn tài liệu khi bán lại.

Tài liệu này cung cấp những thông tin sản xuất mới nhất có được tại thời điểm xuất bản tài liệu. Công ty Honda Motor có quyền thay đổi bất cứ lúc nào mà không cần phải thông báo trước và không chịu bất cứ trách nhiệm nào.

Không được phép tái bản bất cứ phần nào của tài liệ bản của tác giả.

Hình minh họa trong cuốn sách này có thể không giống với hình thực tế.

Để tham khảo thêm thông tin, Quý Khách vui lòng truy cập "Câu hỏi thường gặp" theo đường dẫn: https://www.honda.com.vn/cau-hoi-thuong-gap Khi cần tư vấn, vui lòng liên hệ: Phòng Quan hệ khách hàng – Công ty Honda Việt Nam. Số điện thoại tư vấn miễn phí: 18008001 Email: cr@honda.com.vn Giờ làm việc: 7:30 ~ 18:00 hàng ngày, trừ các ngày nghỉ lễ.

u nếu không có sự cho phép bằng văn

Lời chào

Cảm ơn bạn đã chọn mua sản phẩm của chúng tôi. Sự lựa chọn của bạn đã khiến bạn trở thành một trong những thành viên của gia đình khách hàng thân thiết, ưa chuộng sản phẩm của Honda trên toàn cầu và góp phần xây dựng chất lượng trong từng sản phẩm của chúng tôi.

Để đảm bảo an toàn và mang lại cảm giác thoải mái khi lái xe:

●

Hãy đọc kỹ tài liệu này.

●

Hãy thực hiện theo những khuyến cáo và quy trình nêu ra trong cuốn sách này.

●

Đặc biệt chú ý đến những thông điệp an toàn trong cuốn sách này và trên xe.

●

Mã số sau trong tài liệu hướng dẫn này cho biết quốc gia.

Mã quốc gia

Mã số Quốc gia EVN4

V Việt Nam

Đôi lời về vấn đề an toàn

NGUY HIỂM

CẢNH BÁO

CHÚ Ý

LƯU Ý

Sự an toàn của bạn và những người xung quanh là rất quan trọng. Điều khiển xe an toàn cũng là một trọng trách. Để giúp bạn điều khiển xe an toàn, chúng tôi đã cung cấp thông tin về quy trình vận hành và các thông tin khác ở các nhãn mác trên xe và trong tài liệu Hướng dẫn sử dụng này. Những thông tin này sẽ cảnh báo cho bạn về những nguy cơ tiềm ẩn có thể gây nguy hiểm cho bạn và người khác. Tuy nhiên, khó có thể cảnh báo cho bạn về

ất cả những nguy hiểm có thể gặp phải khi

t điều khiển hay thực hiện bảo dưỡng chiếc xe này. Do đó, bạn phải tự đưa ra những quyết định của riêng mình.

Bạn SẼ bị TỬ VONG hoặc THƯƠNG TÍCH NGHIÊM TRỌNG nếu không thực hiện theo các chỉ dẫn này.

Bạn CÓ THỂ bị TỬ VONG hoặc THƯƠNG TÍCH NGHIÊM TRỌNG nếu không thực hiện theo các chỉ dẫn này.

Bạn CÓ THỂ bị THƯƠNG TÍCH nếu không thực hiện theo các chỉ dẫn này.

Bạn có thể tìm thấy những thông tin an toàn quan trọng ở một số dạng, bao gồm:

●

Nhãn an toàn dán trên xe

●

Thông điệp an toàn nằm sau một biểu tượng cảnh báo và một trong ba từ: NGUY HIỂM, CẢNH BÁO hoặc CHÚ Ý. Ba từ này có ý nghĩa như sau:

Những thông tin quan trọng khác được cung cấp dưới tiêu đề sau:

Thông tin này được cung cấp với mục đích giúp bạn tránh làm hỏng xe, các tài sản khác, hoặc làm ảnh hưởng đến môi trường.

Nội dung

An toàn xe máy T. 2

Hướng dẫn vận hành T. 20

Bảo dưỡng T. 56

Tìm kiếm hư hỏng T. 81

Thông tin T. 91

Thông số kỹ thuật T. 102

Mục lục T. 104

An toàn xe máy

Phần này bao gồm những thông tin quan trọng liên quan đến việc lái xe an toàn. Vui lòng đọc kỹ những thông tin này.

Vận hành xe điện an toàn .......................... T. 3

Hướng dẫn về an toàn ............................... T. 5

Nhãn hình ảnh............................................. T. 9

Cảnh báo về an toàn................................. T. 14

Cảnh báo khi lái xe ...................................T. 15

Phụ kiện & cải tạo xe................................ T. 18

Trọng tải .................................................... T. 19

An toàn xe máy

Vận hành xe điện an toàn

Tiết chế mạch hạ áp

Bình điện động cơ điện

2 T. 44

Thiết bị kiểm soát công suất (PCU)

Động cơ điện

Các bộ phận của hệ thống điện cao áp

Bộ chuyển tiếp

Công tắc tơ

CẢNH BÁO

Làm việc với xe điện

Vận hành xe điện an toàn

●

Xe được trang bị bình điện điện áp cao để cấp điện cho động cơ điện và bình điện 12V cấp điện cho các hệ thống chiếu sáng. Hãy thực hiện theo chỉ dẫn trong tài liệu hướng dẫn này khi xử lý bình điện.

Điện áp cao được cấp cho tất cả các bộ phận và dây dẫn (màu cam và tím) của xe. Việc tháo rời hoặc cải tạo xe có thể khiến bạn bị điện giật hoặc gây ra hỏa hoạn, dẫn đến tử vong hoặc khiến bạn bị thương nặng.

Hãy tuân thủ những quy tắc sau khi xử lý những phụ tùng hệ thống điện cao áp kể trên.

● Không tháo rời, sửa đổi hay chạm vào những phụ tùng này

● Hãy mang xe đến cửa hàng Honda ủy nhiệm được chỉ định để kiểm tra và sửa chữa

Còn tiếp

Vận hành xe điện an toàn

An toàn xe máy

LƯU Ý

CẢNH BÁO

Nếu xe bị ngập trong nước, nước có thể tràn vào bình điện động cơ điện và gây ra sự cố. Không được lái xe và lập tức liên hệ với cửa hàng Honda ủy nhiệm được chỉ định.

●

Hãy chú ý đến những tình huống sau đây khi xảy ra va chạm

u Bạn có thể bị điện giật nếu gặp phải tai

nạn làm hư hỏng hoặc biến dạng xe nghiêm trọng. Tuyệt đối không chạm vào các bộ phận của hệ thống điện cao áp hay dây điện của các bộ phận này (màu cam và tím).

u Không tiếp xúc với dung dịch điện phân.

Nếu để dung dịch điện phân tiếp xúc với mắt hay dính lên da có thể gây kích ứng hoặc bỏng.

Sơ cứu trong trường hợp khẩn cấp

2 T. 65

2 T. 3

u Nếu có ngọn lửa bốc cháy, hãy sử dụng

bình chữa cháy dùng cho chập điện. Cố gắng dập tắt đám cháy do chập điện bằng một lượng nước nhỏ có thể gây nguy hiểm. Khi dùng nước để dập tắt đám cháy do chập điện trong trường hợp khẩn cấp, hãy đảm bảo sử dụng thật nhiều nước từ trụ n thiết bị tương tự.

ước cứu hỏa hoặc

Do chiếc xe của bạn sử dụng điện cao áp trong bình điện động cơ điện, nếu bạn xử lý sai cách khi xảy ra tai nạn, bạn có thể gặp phải các tình huống bất ngờ, dẫn đến tử vong hoặc thương tích nghiêm trọng.

Nếu bạn gặp tai nạn do va chạm, hãy làm theo quy trình và chỉ dẫn đã nêu trong tài liệu hướng dẫn này.

Hướng dẫn về an toàn

An toàn xe máy

Hướng dẫn về an toàn

Làm theo những hướng dẫn sau đây để đảm bảo an toàn:

●

Thực hiện kiểm tra định kỳ theo hướng dẫn trong cuốn sách này.

Luôn đội mũ bảo hiểm

Thực tế đã chứng minh: đội mũ bảo hiểm và mặc trang phục bảo hộ làm giảm đáng kể số lượng và mức độ thương tích ở đầu và các tổn thương khác. Vì vậy, luôn đội mũ bảo hiểm đạt chuẩn và mặc trang phục bảo hộ thích hợp.

Trước khi lái xe

Hãy đảm bảo rằng bạn có đủ sức khỏe, tinh thần tỉnh táo, không uống rượu, bia hoặc sử dụng chất kích thích trước khi lái xe. Kiểm tra để chắc chắn rằng bạn đội mũ bảo hiểm và mặc trang phục bảo hộ đạt tiêu chuẩn.

2 T. 14

Dành thời gian để học lái xe và tập lái

Kể cả khi bạn đã từng lái một chiếc xe khác, hãy tập lái ở nơi an toàn để làm quen với xe này, học cách vận hành và đ quen dần với kích thước và trọng lượng của xe.

iều khiển xe để

Lái xe một cách thận trọng

Luôn chú ý đến các phương tiện xung quanh, không nên cho rằng những người xung quanh đều nhìn thấy bạn. Luôn sẵn sàng để dừng xe hoặc tránh các chướng ngại vật đúng lúc.

Còn tiếp

Hướng dẫn về an toàn

An toàn xe máy

Hãy để người khác dễ nhìn thấy bạn

Hãy mặc quần áo có phản quang khi đi đường đặc biệt vào ban đêm để người khác dễ dàng

nhìn thấy bạn, bật đèn báo trước khi rẽ hoặc chuyển làn đường để cho người khác chú ý đến bạn và sử dụng còi khi cần thiết.

Điều khiển xe trong giới hạn cho phép

Không chạy xe vượt quá khả năng của bạn và điều kiện cho phép. Thể trạng mệt mỏi và mất tập trung có thể làm ảnh hưởng đến khả n đánh giá tình huống và lái xe an toàn của bạn.

ăng

Không lái xe khi uống rượu, bia hoặc sử dụng chất kích thích

Không điều khiển xe khi đã uống rượu, bia hoặc sử dụng chất kích thích. Chỉ một chút rượu, bia cũng có thể làm giảm khả năng phản ứng với các điều kiện thay đổi và càng uống nhiều, khả năng phản ứng với tình huống của bạn càng kém. Sử dụng chất kích thích sẽ gây tác hại tương tự. Do v được lái xe khi đã uống rượu, bia hoặc sử dụng chất kích thích và không để người đi cùng điều khiển xe khi đã uống rượu, bia hoặc sử dụng chất kích thích.

ậy, không

Hướng dẫn về an toàn

An toàn xe máy

Giữ xe ở điều kiện an toàn

Bảo dưỡng xe đúng cách và giữ xe ở tình trạng an toàn là điều rất quan trọng. Kiểm tra xe trước khi lái và thực hiện bảo dưỡng xe theo đúng lịch bảo dưỡng trong cuốn sách này. Không được chở quá trọng tải cho phép (

2 T. 19) và không được cải tạo xe

hoặc lắp thêm phụ kiện làm cho xe mất an toàn (

2 T. 18).

Khi gặp sự cố trên đường

An toàn tính mạng là ưu tiên hàng đầu khi gặp sự cố. Nếu bạn hoặc bất kì ai khác bị thương, hãy đánh giá mức độ nghiêm trọng của vết thương và xem liệu có đủ an toàn để tiếp tục lái xe không. Gọi cấp cứu ngay nếu cần. Thực hiện theo luật và quy định của địa phương khi có người hoặc phương tiện khác có liên quan đến tai nạn. Nếu vẫn muốn tiếp t vặn khóa điện sang vị trí (Off) và đánh giá tình trạng xe. Kiểm tra rò rỉ dầu/dung dịch,

ục lái xe, trước tiên hãy

kiểm tra lực siết của các ốc và bu lông quan trọng, sau đó kiểm tra hoạt động của tay lái, các cần điều khiển, phanh và bánh xe. Lái xe thật chậm và cẩn thận. Xe của bạn có thể bị hư hỏng ở bộ phận nào đó mà mắt thường không thể nhìn thấy được. Hãy mang xe đế

n một trạm sửa chữa uy tín để kiểm tra toàn bộ xe càng sớm càng tốt. Nếu sự cố va chạm gây hư hỏng nghiêm trọng đối với chiếc xe, bạn sẽ có nguy cơ bị điện giật. Không tiếp xúc với các bộ phận hoặc dây điện của hệ thống điện cao áp (màu cam và tím).

●

Tránh tiếp xúc với dung dịch của bình điện động cơ điện.

Dung dịch của bình điện động cơ điện có thể

rò rỉ sau khi xảy ra va chạm nghiêm trọng. Tránh để dung dịch dính lên da hoặc mắt. Dung dịch của bình điện động cơ điện có tính ăn mòn. Nếu bạn vô tình chạm vào dung dịch này, hãy rửa sạch (các) phần cơ thể đã tiếp xúc bằng thật nhiều nước trong ít nhất năm phút, rồi tới khám tại các cơ sở y tế ngay lập tức.

Còn tiếp

Hướng dẫn về an toàn

An toàn xe máy

CẢNH BÁO

●

Sử dụng bình chữa cháy dùng cho đám cháy do chập điện.

u Việc cố gắng dập tắt đám cháy do chập

điện bằng một lượng nước nhỏ có thể

gây nguy hiểm.

Do điện cao áp được sử dụng cho bình điện động cơ điện, nếu bạn xử lý sai cách khi xảy ra tai nạn, bạn có thể gặp phải các tình huống bất ngờ, dẫn đến tử vong hoặc thương tích nghiêm trọng.

Vui lòng thực hiện theo các phương pháp và chỉ dẫn trong tài liệu hướng dẫn này khi xảy ra tai nạn.

Bình điện động cơ điện

Nếu có mùi bất thường từ bình điện động cơ điện, có thể bình điện đã gặp phải sự cố nào đó. Ngay lập tức dừng xe ở một nơ

bên ngoài, tránh xa những đồ vật dễ cháy, vặn khóa điện sang vị trí (Off), sau đó liên hệ với cửa hàng Honda ủy nhiệm được chỉ định.

i an toàn

An toàn xe máy

Nhãn hình ảnh

Các trang sau mô tả ý nghĩa của nhãn. Một số nhãn cảnh báo cho bạn về những mối nguy hiểm tiềm ẩn có thể gây thương tích nghiêm trọng. Một số nhãn khác cung cấp thông tin an toàn quan trọng. Hãy đọc kỹ những thông tin này và không được bóc bỏ nhãn.

Nếu nhãn bị bong hoặc khó đọc, hãy liên hệ với cửa hàng Honda ủy nhiệm được chỉ định để thay nhãn.

Mỗi nhãn có chứa một biểu tượng cụ thể. Ý ngh

ĩa của từng biểu tượng và nhãn như

sau.

Hãy đọc kỹ các hướng dẫn có trong sách hướng dẫn sử dụng.

Hãy đọc kỹ các hướng dẫn có trong sách hướng dẫn bảo trì. Vì sự an toàn của bạn, hãy chỉ mang xe đến cửa hàng Honda ủy nhiệm được chỉ định để bảo dưỡng.

NGUY HIỂM (có nền màu ĐỎ)

Bạn SẼ bị TỬ VONG hoặc THƯƠNG TÍCH NGHIÊM TRỌNG nếu không thực hiện theo các chỉ dẫn này.

CẢNH BÁO (có nền màu CAM)

Bạn CÓ THỂ bị TỬ VONG hoặc THƯƠNG TÍCH NGHIÊM TRỌNG nếu không thực hiện theo các chỉ dẫn này.

CHÚ Ý (có nền màu VÀNG)

Bạn CÓ THỂ bị THƯƠNG TÍCH nếu không thực hiện theo các chỉ dẫn này.

Còn tiếp

Nhãn hình ảnh

An toàn xe máy

NHÃN BÌNH ĐIỆN NGUY HIỂM

● Để bình điện cách xa lửa và tia lửa. Bình điện sinh ra khí có thể gây nổ.

● Đeo kính bảo hộ và găng tay cao su khi xử lý bình điện. Nếu không, bạn có thể bị bỏng hoặc hỏng mắt do dung dịch điện phân trong bình điện.

●

Tuyệt đối không để trẻ em và người khác chạm vào bình điện trừ khi họ hiểu rất rõ cách xử lý thích hợp và những nguy cơ của bình điện.

●

Phải thật cẩn thận khi xử lý dung dịch điện phân trong bình điện do dung dịch này có chứa axit sunfuric loãng. Để dung dịch này tiếp xúc với da hoặc mắt có thể gây bỏng hoặc hỏng mắt.

●

Hãy đọc kỹ và hiểu rõ hướng dẫn sử dụng này trước khi xử lý bình điện. Việc không thực hiện theo các hướng dẫn có thể gây thương tích cho người và làm hư hỏng xe.

●

Không sử dụng bình điện có dung dịch điện phân bằng hoặc thấp hơn vạch dưới vì khi đó bình điện có thể phát nổ và gây thương tích nghiêm trọng.

An toàn xe máy

Nhãn hình ảnh

NHÃN BÌNH ĐIỆN ĐỘNG CƠ ĐIỆN CẢNH BÁO

● Không làm ngắn mạch các cực của bình điện.

● Không làm bình điện bị rơi/va đập mạnh.

● Không sử dụng/bảo quản gần lửa, khí dễ

cháy hay trong nhiệt độ môi trường cao.

● Không làm rơi hay để bình điện tiếp xúc với nước.

● Không tháo rời bình điện.

● Hãy đọc tài liệu hướng dẫ

n này trước khi sử

dụng.

Còn tiếp

Nhãn hình ảnh

An toàn xe máy

NHÃN CẢNH BÁO BÌNH ĐIỆN ĐỘNG CƠ ĐIỆN

● Không chạm vào hoặc nối các cực trên bình điện động cơ điện với vật bằng kim loại.

● Lắp bình điện theo hướng được minh họa trên nhãn này.

NHÃN LẮP ĐẶT BÌNH ĐIỆN ĐỘNG CƠ ĐIỆN

Lắp và tháo bình điện theo chiều dọc.

An toàn xe máy

Nhãn hình ảnh

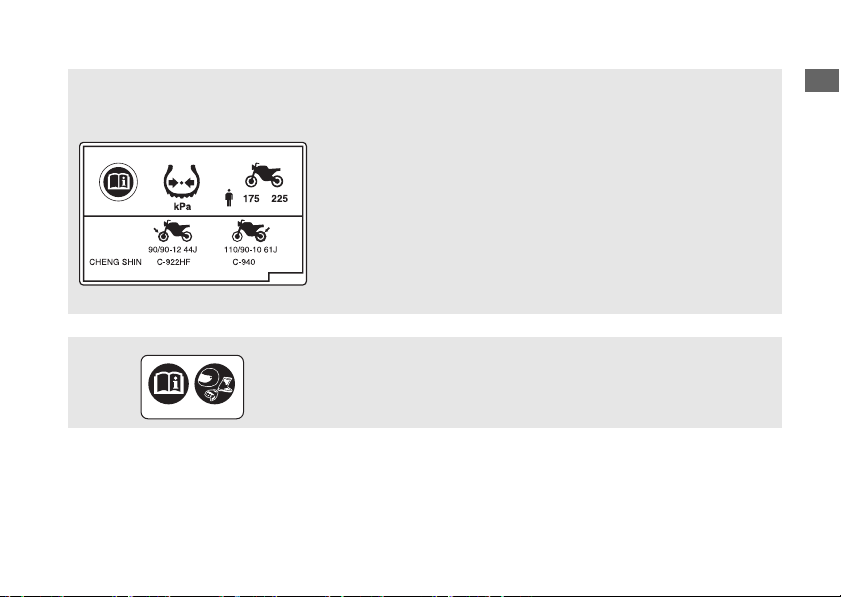

NHÃN THÔNG TIN LỐP

Áp suất lốp khi nguội: [Chỉ người lái]

Trước Sau

175 kPa (1.75 kgf/cm2, 25 psi) 225 kPa (2.25 kgf/cm

, 33 psi)

Kích cỡ lốp:

Trước Sau

90/90-12 44J 110/90-10 61J

Nhãn hiệu lốp:

Trước Sau

CHENG SHIN C-922HF CHENG SHIN C-940

NHÃN NHẮC NHỞ VỀ AN TOÀN

Để bảo vệ bản thân, hãy luôn đội mũ bảo hiểm, mặc trang phục bảo hộ.

Cảnh báo về an toàn

An toàn xe máy

CẢNH BÁO

Cảnh báo về an toàn

●

Lái xe cẩn thận và giữ tay trên tay lái, đặt chân trên thanh gác chân.

●

Luôn chú ý đến sự an toàn của những người lái xe và điều khiển phương tiện khác.

●

Động cơ điện không tạo ra bất kỳ tiếng ồn nào, vậy nên hãy chú ý đến các điều kiện xung quanh. Đồng thời, hãy để ý đến các phương tiện khác và người đi bộ.

●

Mũ không những phải vừa vặn với đầu mà còn phải đảm bảo an toàn, có quai đeo sát cằm.

●

Kính che mặt phải bảo vệ mắt và không được che khuất tầm nhìn

Việc không đội mũ bảo hiểm sẽ làm tăng khả năng bị thương hoặc tử vong khi bị tai nạn.

Trang phục bảo hộ

Đảm bảo bạn đội mũ bảo hiểm, đeo kính bảo hộ đạt tiêu chuẩn và mặc quần áo bảo hộ có màu

sắc dễ nhận biết. Tránh sử dụng quần áo rộng vì có thể bị vướng vào bộ phận nào đó của xe. Lái xe một cách cẩn thận để kịp thời ứng phó với điều kiện đường sá và thời tiết.

Mũ bảo hiểm

Sử dụng mũ bảo hiểm đạt tiêu chuẩn về an toàn, có màu sắc dễ nhận biết, vừa vặn với đầu

Đảm bảo rằng bạn luôn đội mũ bảo hiểm và mặc trang phục bảo hộ đạt tiêu chuẩn.

Găng tay

Sử dụng găng tay da che kín các ngón tay và có khả năng chống trầy xước

Giày bảo hộ

Sử dụng giày bảo hộ có đế chống trượt và bảo vệ mắt cá chân

An toàn xe máy

Áo khoác và quần dài

Sử dụng loại áo khoác dài tay, có màu sắc dễ nhận biết và quần dài chất liệu bền dành cho việc lái xe (hoặc mặc trang phục bảo hộ)

Cảnh báo khi lái xe

Thời gian chạy rà

Trong 500 km (300 dặm) đầu tiên, hãy tuân theo những hướng dẫn sau để đảm bảo độ ổn định và hiệu suất của xe trong tương lai.

●

Tránh khởi động hết ga và tăng tốc nhanh.

●

Tránh phanh gấp.

●

Lái xe cẩn thận.

Phanh

Lưu ý những điểm sau:

●

Tránh phanh quá gấp.

u Phanh gấp có thể làm giảm độ ổn định

của xe.

u Nếu có thể, hãy giảm tốc trước khi rẽ,

nếu không xe có thể bị trượt.

Còn tiếp

Cảnh báo khi lái xe

An toàn xe máy

●

Đặc biệt chú ý khi đi trên bề mặt ít ma sát.

u Lốp xe rất dễ b ị trượt khi đi trên những bề

mặt như vậy và khoảng cách phanh sẽ dài hơn.

●

Tránh phanh liên tục.

u Phanh liên tục, ví dụ khi đi xuống dốc dài,

cao có thể gây quá nhiệt hệ thống phanh, làm giảm hiệu quả phanh.

●

Để phanh đạt hiệu quả tối ưu, hãy sử dụng đồng thời cả phanh trước và phanh sau.

Phanh kết hợp

Xe của bạn được trang bị hệ thống phanh giúp phân bổ lực phanh giữa phanh trước và sau. Lực phanh được phân bổ cho phanh trước và phanh sau khi chỉ bóp tay phanh trước và khi chỉ bóp tay phanh sau là khác nhau.

Để phanh đạt hiệu quả tối ưu, hãy sử dụng đồng thời cả phanh trước và phanh sau.

Điều kiện thời tiết ẩm ướt và mưa nhiều

Bề mặt đường rất dễ bị trơn trượt khi bị ẩm ướt và phanh bị ẩm cũng làm giảm hiệu quả

của phanh. Cần đặc biệt chú ý khi phanh ở những khu vực này. Nếu phanh bị ướt, hãy sử dụng phanh trong khi lái xe ở tốc độ thấp để giúp làm khô phanh.

Dựng xe

●

Dựng xe trên bề mặt bằng phẳng, chắc chắn.

●

Nếu buộc phải đỗ xe trên bề mặt dốc hoặc không chắc chắn, hãy đỗ xe sao cho xe không di chuyển hoặc bị đổ.

●

Hãy đảm bảo rằng không có vật liệu dễ cháy ở gần các chi tiết có nhiệt độ cao.

●

Không chạm vào khu vực gần động cơ điện, phanh hoặc các bộ phận có nhiệt độ

cao khác cho đến khi chúng nguội hẳn.

An toàn xe máy

Tay nắm bên trái

Tay dắt trái

Chân chống đứng

●

Để giảm bớt nguy cơ mất trộm, hãy luôn khóa tay lái, rút chìa khóa và đóng nắp che khóa khi rời khỏi xe mà không có người giám sát. Sử dụng thiết bị chống trộm được khuyến cáo.

Dựng xe bằng chân chống nghiêng hoặc

chân chống đứng

Vặn khóa điện sang vị trí (Off).

Sử dụng chân chống nghiêng

Gạt chân chống nghiêng xuống. Từ từ nghiêng xe sang bên trái cho đến khi trọng lượng xe dồn hết về phía chân chống nghiêng.

Sử dụng chân chống đứng

Để hạ chân chống đứng, đứng bên trái của xe. Giữ tay nắm trái và tay dắt trái. Dùng chân phải gạt mũi chân chống đứng xuống dưới, đồng thời nhấc xe lên và kéo về phía sau.

Cảnh báo khi lái xe

Xoay hết tay lái sang trái.

u Xoay tay lái sang bên phải sẽ làm giảm

độ ổn định và có thể làm đổ xe.

Vặn khóa điện sang vị trí (Lock) (2 T. 34), rút chìa khóa và đóng nắp che khóa (

2 T. 35).

Phụ kiện & cải tạo xe

An toàn xe máy

CẢNH BÁO

Phụ kiện & cải tạo xe

Chúng tôi đặc biệt khuyến cáo bạn không nên lắp phụ kiện không chính hãng Honda lên xe hoặc thay đổi thiết kế ban đầu của xe vì có thể gây mất an toàn cho xe. Ngoài ra, việc thay đổi thiết kế ban đầu của xe có thể sẽ khiến cho xe không được bảo hành và bị coi là bất hợp pháp khi sử dụng trên đường công cộng. Trước khi quyết định có nên lắp thêm phụ kiện cho xe hay không, đảm bảo rằng việc điều chỉnh này là an toàn và hợp pháp.

Lắp thêm phụ kiện hoặc điều chỉnh xe không đúng cách có thể dẫn đến tai nạn gây thương tích nghiêm trọng hoặc dẫn đến tử vong.

Làm theo những hướng dẫn về việc điều chỉnh và lắp thêm phụ kiện trong sách hướng dẫn sử dụng này.

Không gắn thêm rơ moóc hoặc thùng xe phụ để kéo theo xe. Xe không được thiết kế để kéo, do vậy, sử dụng xe với mục đích này có thể gây ảnh hưởng lớn tới việc điều khiển xe.

An toàn xe máy

CẢNH BÁO

Trọng tải

●

Chở quá trọng tải sẽ làm cản trở khả năng điều khiển, khả năng phanh và độ ổn định

của xe. Luôn lái xe ở tốc độ an toàn khi xe có tải.

●

Tránh chở quá trọng tải và luôn giữ trọng tải ở mức giới hạn cho phép.

Khối lượng trọng tải tối đa/Khối lượng hành lý tối đa

●

Buộc toàn bộ hành lý đủ chặt, cân bằng và càng gần tâm xe càng tốt.

●

Không để đồ ở gần đèn hoặc động cơ điện.

2 T. 102

Trọng tải

Chở quá tải, chất tải không đúng cách hoặc chở thêm người ngồi sau có thể gây tai nạn do va chạm và bạn có thể bị thương nghiêm trọng hoặc tử vong.

Tuân theo hướng dẫn về trọng tải và giới hạn trọng tải trong cuốn sách này.

Hướng dẫn vận hành

Quy trình vận hành cơ bản

Kiểm tra xe trước khi lái (61)

Kiểm tra xe cẩn thận để đảm bảo an toàn trước khi lái. Kiểm tra dung lượng còn lại của bình điện động cơ điện.

Tăng tốc (40)

Vặn ga từ từ. Lái xe ở tốc độ cho phép.

Các chức năng cơ bản.

● Bảng đồng hồ (24)

● Đèn báo (30)

● Công tắc (31)

● Khóa cổ lái (34)

Kích hoạt động cơ điện (38)

Kiểm tra xem khu vực quanh bạn có an toàn không, sau đó kích hoạt động cơ điện.

Khởi động xe (40)

Trước khi bắt đầu chạy xe, hãy bật đèn báo rẽ để báo hiệu hướng di chuyển và kiểm tra xem có phương tiện nào đi tới không.

● Nắp che khóa (35)

● Khóa phanh (36) (37)

Hướng dẫn vận hành

Phanh (41)

Nhả tay ga và sử dụng đồng thời cả phanh trước và phanh sau.

u Đèn phanh sẽ sáng báo

hiệu là bạn đang sử dụng phanh.

Dựng xe (16)

Dừng xe

Nếu chuẩn bị đưa xe vào lề đường, hãy báo hiệu trước cho các phương tiện khác biết là bạn sắp dừng xe, sau đó đưa xe vào từ từ.

Góc cua rẽ

Trước khi rẽ, hãy sử dụng phanh.

Vặn tay ga từ từ khi qua đoạn rẽ.

Sạc điện (49)

Dựng xe trên bề mặt bằng phẳng, chắc chắn. Gạt chân chống xuống, khóa cổ lái và đóng nắp che khóa.

Hướng dẫn vận hành

Vị trí các bộ phận

Tay ga (79)

Túi đựng tài liệu

(54)

Lẫy khóa phanh trước

(36)

Tay phanh trước (72)

Hộp cầu chì (90)

Bình điện 12 V (70)

Gương (80)

Khóa yên xe (52)

Bình điện động cơ điện bên phải (R) (44)

Hướng dẫn vận hành

Chân chống nghiêng

(78)

Móc treo đồ (54)

Tay phanh sau (72)

Móc giữ mũ bảo hiểm

(53)

Chân chống đứng

(17)

Yên xe (52)

Ổ cắm phụ kiện (50)

Hộc đựng đồ (54)

Bình điện động cơ điện bên trái (L)

(44)

Lẫy khóa phanh sau

(37)

Hướng dẫn vận hành

Bảng đồng hồ

Kiểm tra màn hình hiển thị

Khi vặn khóa điện sang vị trí (On), các phần tử ban đầu sẽ hiển thị.

Nút SEL

Nếu có bất kỳ phần tử nào không hiển thị theo đúng chức năng, hãy mang xe đến cửa hàng Honda ủy nhiệm được chỉ định để kiểm tra.

Hướng dẫn vận hành

Đồng hồ tốc độ

Nếu dung lượng còn lại của bình điện động cơ điện bên trái (L) hoặc bình điện động cơ điện bên phải (R) giảm xuống dưới 0%, xe sẽ không vận hành được.

u Nếu dung lượng còn lại của bình điện động cơ điện thấp hơn 19%, đồng hồ đo bình điện

động cơ điện sẽ nhấp nháy.

Đèn báo lỗi đồng hồ đo bình điện động cơ điện (86)

Đồng hồ đo bình điện động cơ điện

Hiển thị lượng điện năng còn lại của bình điện động cơ điện. Mức giảm của giá trị hiển thị trên đồng hồ đo bình điện động cơ điện là khác nhau tùy thuộc vào điều kiện vận hành và cách lái xe. Khi giá trị hiển thị này giảm, bạn phải sạc điện cho xe.

Đèn báo khởi động

Nhấp nháy nếu có thể kích hoạt động cơ điện khi khóa điện ở vị trí (On).

u Dung lượng còn lại của bình điện động cơ điện bên phải (R) hoặc bình điện động cơ điện

bên trái (L) sẽ được hiển thị.

Khi đèn báo khởi động không nhấp nháy

(82)

Đèn báo chân chống nghiêng

Sáng lên khi hạ chân chống nghiêng xuống.

Còn tiếp

Bảng đồng hồ

Hướng dẫn vận hành

Đèn báo giới hạn công suất

Sáng khi công suất bị giới hạn.

u Xe sẽ tự giới hạn công suất trong bất kỳ

trường hợp nào sau đây. Hiệu suất hoạt động của động cơ điện giảm, nhưng bạn vẫn có thể lái xe. Đèn báo tự động tắt khi không còn phải hạn chế công suất.

Đèn báo bình điện động cơ điện

Nhấp nháy khi có sự cố bất thường trong việc lắp đặt bình điện động cơ điện.

u Nếu đèn báo này nhấp nháy, hãy kiểm tra

cách lắp đặt bình điện động cơ điện.

(46)

Đèn báo kiểm tra bình điện động cơ điện

Thông báo cho bạn về tình trạng giảm dung lượng của bình điện động cơ điện.

Khi đèn báo sáng lên trong khi lái xe lên dốc (85)

●

Nếu PCU hoặc động cơ điện quá nóng

●

Nếu bình điện động cơ điện quá nóng hoặc quá nguội

Sáng khi có sự cố bất thường với bình điện động cơ điện.

●

Nếu dung lượng còn lại của bình điện động cơ điện thấp

Bình điện động cơ điện (92)

u Nếu đèn báo sáng lên, hãy mang xe đến

cửa hàng Honda ủy nhiệm được chỉ định để kiểm tra.

u Nếu đèn báo này sáng lên, hãy liên hệ với

cửa hàng Honda ủy nhiệm được chỉ định.

(Tiếp theo)

Hướng dẫn vận hành

Khi biểu tượng “hot” (nóng), “R hot” (bên phải nóng), “R cold” (bên phải nguội), “L hot” (bên trái nóng) hoặc biểu tượng “L cold” (bên trái nguội) nhấp nháy (83)

●

Đồng hồ đo quãng đường: Hiển thị tổng quãng đường xe đã đi.

Nút SEL dùng để chọn đồng hồ đo quãng đường, đồng hồ đo hành trình và đồng hồ báo giờ.

Đồng hồ đo quãng đường [TOTAL]/Đồng hồ đo hành trình [TRIP]/Đồng hồ báo giờ (loại hiển thị 12 giờ)

●

Đồng hồ đo hành trình: Hiển thị quãng đường xe đi được tính từ khi cài đặt lại đồng hồ đo hành trình. Để đặt lại đồng hồ đo hành trình, hãy nhấn và giữ nút SEL trong khi đang hiển thị đồng hồ đo hành trình.

Để cài đặt đồng hồ báo giờ: (28)

Còn tiếp

Bảng đồng hồ

Hướng dẫn vận hành

(Tiếp theo)

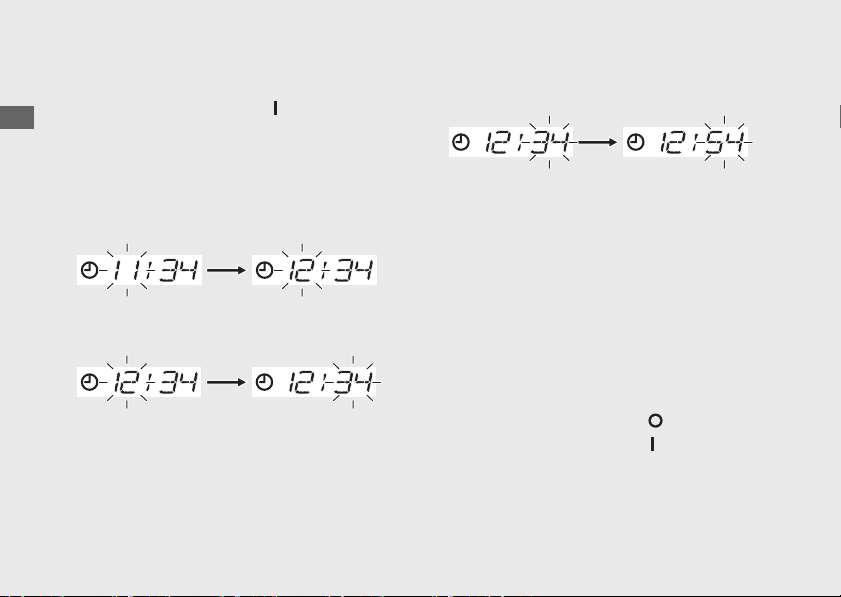

Cài đặt đồng hồ báo giờ:

!a Vặn khóa điện sang vị trí (On). !b Hiển thị đồng hồ báo giờ. !c Nhấn và giữ nút SEL, các chữ số chỉ giờ

bắt đầu nhấp nháy.

!d Nhấn nút SEL đến khi đồng hồ hiển thị số

giờ mong muốn.

!e Nhấn và giữ nút SEL. Các chữ số chỉ phút

bắt đầu nhấp nháy.

!f Nhấn nút SEL đến khi đồng hồ hiển th

phút mong muốn.

!g Nhấn và giữ nút SEL. Đồng hồ báo giờ

được cài đặt, sau đó màn hình chuyển sang màn hình hiển thị thông thường.

ị số

Màn hình sẽ quay về màn hình hiển thị thông thường dưới các điều kiện sau. Ngay cả trong trường hợp này, các mục đang trong quá trình cài đặt sẽ bị hủy bỏ và chỉ có các mục đã hoàn tất cài đặt mới được áp dụng.

● Không nhấn nút trong khoảng 30 giây.

● Vặn khóa điện sang vị trí (Off), sau đó

vặn khóa điện về lại vị trí (On).

Hướng dẫn vận hành

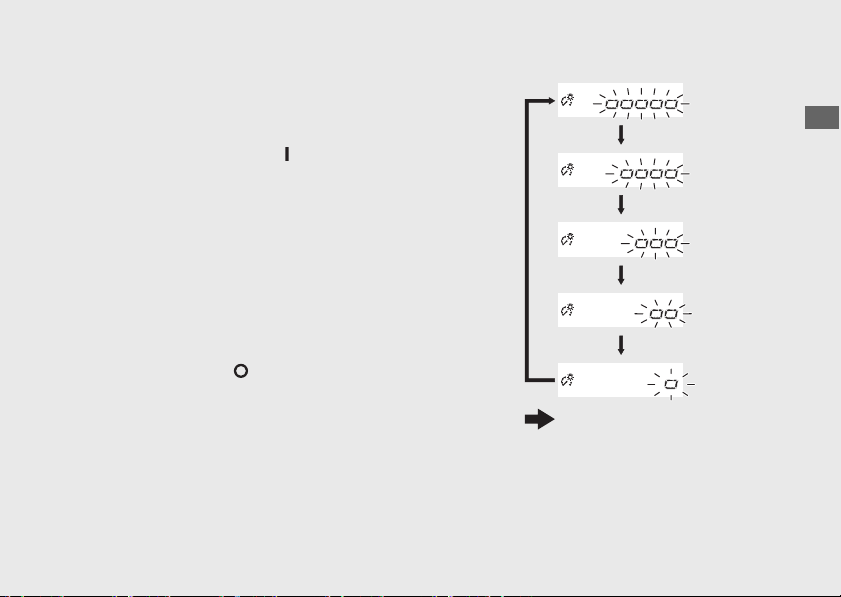

Điều chỉnh độ sáng đèn bảng đồng hồ:

Nhấn nút SEL

Có năm mức độ sáng của đèn bảng đồng hồ.

!a Vặn khóa điện sang vị trí (On). !b Hiển thị đồng hồ đo quãng đường. !c Nhấn và giữ nút SEL, màn hình điều chỉnh

độ sáng bắt đầu nhấp nháy.

!d Nhấn nút SEL. Độ sáng thay đổi. !e Nhấn và giữ nút SEL. Độ sáng được cài

đặt, sau đó màn hình chuyển sang màn hình hiển thị thông thường.

Cũng có thể cài đặt độ sáng bằng cách vặn khóa điện sang vị trí (Off). Trong quá trình điều chỉnh, nếu không nhấn nút SEL trong khoảng 30 giây, đồng hồ sẽ tự động ngừng nhấp nháy và chế độ điều chỉnh sẽ được thiết lập.

Hướng dẫn vận hành

Các đèn báo

Nếu có bất kỳ đèn báo nào không sáng lên theo đúng chức năng, hãy mang xe đến cửa hàng Honda ủy nhiệm được chỉ định để kiểm tra.

Đèn báo chế độ chiếu xa

Sáng khi có thể lái xe và khi đang lái xe.

Đèn báo

READY

Đèn báo hệ thống điện

Khi sáng hoặc nhấp nháy trong khi khóa

điện ở vị trí (On) (85)

Sáng khi vặn khóa điện sang vị trí (On) và tắt sau vài giây.

Đèn báo rẽ phải

Đèn báo rẽ trái

Đèn báo lùi xe

Sáng khi có thể lùi xe và khi đang lùi xe.

Hướng dẫn vận hành32Hướng dẫn vận hành

Các công tắc

Công tắc đèn pha/cốt

● : Chế độ chiếu xa

● : Chế độ chiếu gần

Nút lùi xe/khởi động động cơ điện

Công tắc đèn báo rẽ

u Ấn công tắc này để tắt đèn báo rẽ.

Nút còi

Nút lùi xe

Hướng dẫn vận hành

Khóa điện

Bật/tắt hệ thống điện và khóa cổ lái.

(On)

Kích hoạt hệ thống điện để khởi động/lái xe.

(Lock)

Khóa cổ lái.

(Off)

Tắt hệ thống điện.

u Có thể rút chìa khóa khi khóa điện ở

vị trí (Off) hoặc (Lock).

Còn tiếp

Các công tắc

Hướng dẫn vận hành

Chìa khóa

Nhấn

Xoay

(Tiếp theo)

Khóa cổ lái

Hãy khóa cổ lái khi dựng xe để chống trộm. Nên sử dụng khóa hình chữ U hoặc loại tương tự để khóa bánh xe.

Khóa

!a Xoay hết tay lái sang bên trái. !b Ấn chìa khóa xuống và vặn chìa khóa

sang vị trí (Lock).

uLắc nhẹ tay lái nếu thấy khóa không vặn

hết được.

!c Rút chìa khóa.

Mở khóa

Tra chìa khóa vào và vặn chìa khóa sang vị trí (Off).

Hướng dẫn vận hành

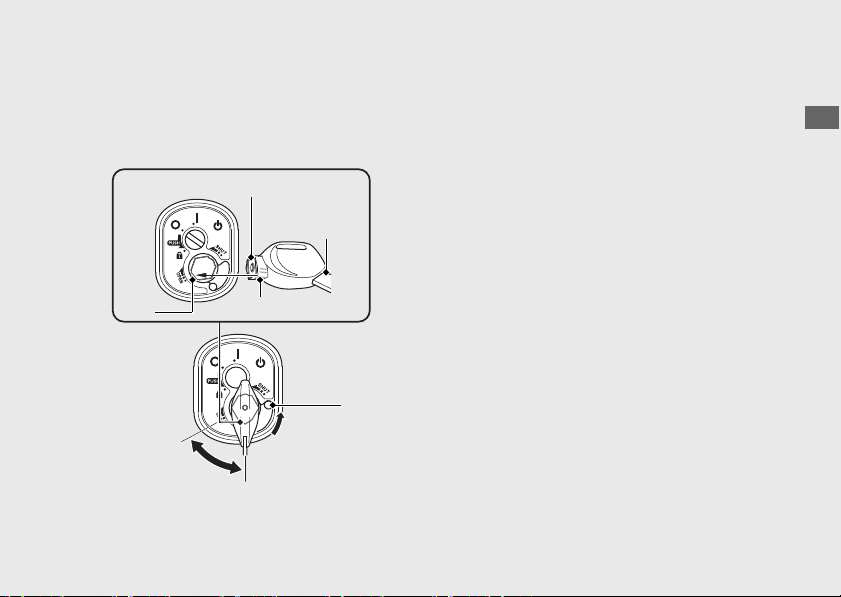

Nắp che khóa

Khe

Núm mở nắp che khóa

Vấu

Chìa khóa

Núm

Đóng

Mở

Khóa điện của xe này được trang bị nắp che khóa. Sau khi đỗ xe, hãy đóng nắp che khóa để chống trộm.

Đóng

!a Rút chìa khóa khỏi khóa điện. !b Gạt núm lên trên (không cần dùng núm

mở nắp che khóa).

uBạn cũng có thể đóng nắp che khóa

bằng cách chỉnh vấu của núm mở nắp che khóa sao cho khớp với khe của nắp che khóa và xoay núm mở nắp che khóa ngược chiều kim đồng hồ.

Mở

!a Chỉnh vấu của núm mở nắp che khóa

khớp vớ khe của nắp che khóa.

!b Vặn núm mở nắp che khóa theo chiều kim

đồng hồ.

Hướng dẫn vận hành

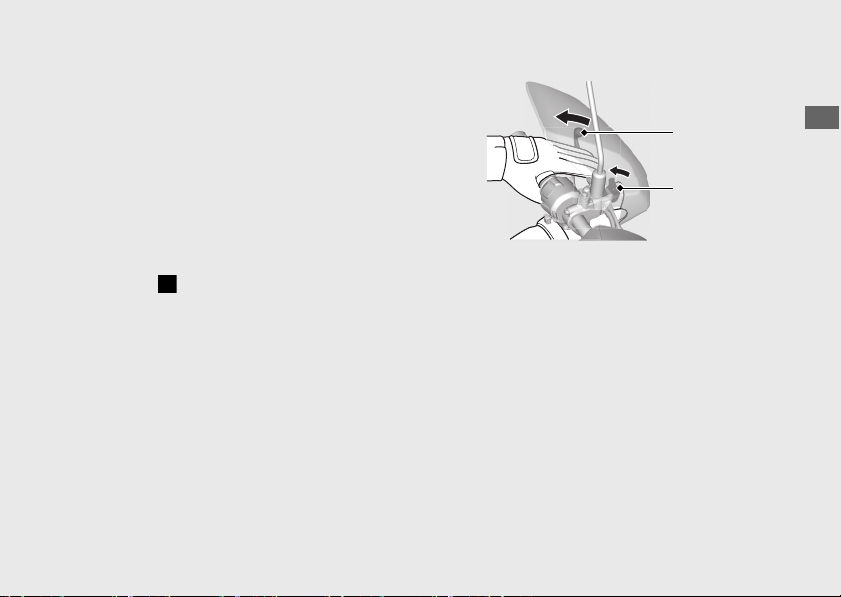

Khóa phanh trước

Lẫy khóa phanh trước

Tay phanh trước

Khóa

Bóp tay phanh trước và cài lẫy khóa phanh trước.

u Khóa phanh trước sẽ không hoạt động nếu

phanh trước không được điều chỉnh đúng

(72)

cách.

Mở khóa

Bóp tay phanh trước.

u Trước khi lái xe, hãy đảm bảo nhả khóa

phanh trước hoàn toàn để phanh bánh trước không bị bó.

Hướng dẫn vận hành

Khóa phanh sau

Lẫy khóa phanh sau

Tay phanh sau

Đảm bảo khóa phanh sau được cài trong khi kích hoạt động cơ điện.

Khóa

Bóp tay phanh sau và cài lẫy khóa phanh sau.

u Khóa phanh sau sẽ không hoạt động nếu

phanh sau không được điều chỉnh đúng

(72)

cách.

Mở khóa

Bóp tay phanh sau.

u Trước khi lái xe, hãy đảm bảo nhả khóa

phanh sau hoàn toàn để phanh bánh sau không bị bó.

Hướng dẫn vận hành

Kích hoạt động cơ điện

LƯU Ý

Để bắt đầu lái xe, bạn phải kích hoạt động cơ điện.

Chiếc xe này được trang bị hệ thống ngắt truyền động động cơ điện bằng chân chống nghiêng.

uKhông thể kích hoạt động cơ điện khi

chân chống nghiêng hạ xuống. Luôn gạt chân chống nghiêng lên trước khi kích hoạt động cơ điện.

uĐộng cơ điện sẽ dừng nếu bạn cố sử

dụng chân chống nghiêng trong khi động cơ điện đang hoạt động.

Nếu xe bị đổ, trước tiên bạn phải vặn khóa điện sang vị trí (Off), sau đó kiểm tra xe thật cẩn thận.

!a Dựng xe bằng chân chống đứng. !b Cài khóa phanh sau.

uChỉ kích hoạt được động cơ điện khi bóp

tay phanh.

!c Vặn khóa điện sang vị trí (On).

(37)

Hướng dẫn vận hành

!d Kiểm tra để đảm bảo đèn báo khởi động

READY

đang nhấp nháy.

uNếu đèn báo khởi động không nhấp

nháy, bạn sẽ không thể kích hoạt động cơ điện.

Khi đèn báo khởi động không nhấp

(82)

nháy

!e Trong khi tay ga đang đóng hoàn toàn, hãy

nhấn nút lùi xe/khởi động động cơ điện.

uKhi động cơ điện kích hoạt, đèn báo

sẽ sáng lên. Lúc này, bạn có

thể lái xe.

(40)

uNhả nút lùi xe/khởi động động cơ điện

khi đèn báo sáng.

Khi động cơ điện không hoạt động

(82)

Hướng dẫn vận hành

Lái xe

READY

Đóng (Giảm tốc)

Mở (Tăng tốc)

Khởi động xe

Đảm bảo đèn báo sáng. Nếu đèn báo không sáng, động cơ điện chưa được kích hoạt. Hãy kích hoạt động cơ điện.

!a Đẩy xe về phía trước ra khỏi chân chống

đứng.

uKhóa phanh sau. uGiữ tay ga ở vị trí đóng.

Đảm bảo chân chống nghiêng và chân chống đứng đã được gạt lên.

uKhông vặn tay ga khi đang hạ chân

chống nghiêng.

!b Ngồi lên xe.

uNghiêng xe sang bên trái, giữ ít nhất một

chân chạm đất.

!c Nhả khóa phanh sau.

Đảm bảo khóa phanh trước cũng đã được

(36)

nhả.

(38)

!d Tăng tốc và giảm tốc

Để tăng tốc: Mở tay ga từ từ. Để giảm tốc: Đóng tay ga.

Hướng dẫn vận hành

Phanh

Tay phanh sau Tay phanh trước

Đóng tay ga và bóp đồng thời cả tay phanh trước và tay phanh sau. Không khóa phanh khi đang lái xe. Điều này có thể khiến bánh xe bị bó cứng, giảm khả năng điều khiển xe. Khi bóp tay phanh, dù bạn có đang mở tay ga, động cơ điện cũng sẽ dừng lại.

Hướng dẫn vận hành

Di chuyển lùi

READY

Nút lùi xe

Nút lùi xe/khởi động động cơ điện

Hệ thống lùi xe cho phép bạn lùi ra khỏi khu vực đỗ xe ở tốc độ thấp.

Trước khi lùi xe, hãy đảm bảo không có người hoặc vật cản theo hướng xe di chuyển.

Tránh các bề mặt dốc hoặc không bằng phẳng. Hệ thống lùi xe được thiết kế để di chuyển xe ở tốc độ thấp không đổi. Để tránh quá tải hệ thống lùi xe, nếu xe không thể lùi lại do có chướng ngạ

đường dốc, hãy nhả nút lùi xe/khởi động động cơ điện hoặc nút lùi xe một lần và

dừng hệ thống lùi xe.

Dắt xe thật cẩn thận đến mặt đường bằng phẳng hơn, không có chướng ngại vật, sau đó kích hoạt lại hệ thống lùi xe.

i vật hoặc góc

!a Dừng xe.

uNgồi vững trên xe ở tư thế lái xe thông

thường, hai chân chạm đất.

!b Đảm bảo chân chống nghiêng và chân

chống đứng đã được gạt lên. Vặn khóa điện sang vị trí (On).

!c !d

Trong khi bóp tay phanh trước và tay phanh sau, hãy nhấn nút lùi xe/khởi động động cơ điện.

uKhi động cơ điện kích hoạt, đèn báo

sẽ sáng lên.

Hướng dẫn vận hành

!e Chỉ nhấn một trong hai nút lùi xe/khởi động

Đèn báo lùi xe

Đèn báo

READY

“RVS”

động cơ điện hoặc nút lùi xe. Trong khi nhấn và giữ nút, xe đang ở chế độ chờ lùi xe và sẽ không di chuyển về phía trước khi mở tay ga.

uKhi xe ở chế độ chờ lùi xe, đèn báo lùi

xe sẽ sáng lên và biểu tượng “RVS” sẽ nhấp nháy.

!f Khi bạn sẵn sàng lùi xe, hãy nhấn và giữ

cả hai nút lùi xe/khởi động động cơ điện và nút lùi xe.

ẽ lùi trong khi bạn vẫn nhấn giữ cả

uXe s

hai nút. Nếu chỉ sử dụng một trong hai nút, xe sẽ không lùi lại.

uKhông thể kích hoạt hệ thống lùi xe khi

đang mở tay ga hoặc sử dụng phanh.

!g Chỉnh hướng xe lùi cẩn thận, dùng chân

để giữ thăng bằng.

Hãy cẩn thận để giữ xe cân bằng khi lùi xe trên bề mặt không chắc chắn (cát, bụi, sỏi) hoặc lề đường trơn.

!h Nhả nút lùi xe/khởi động động cơ điện

hoặc nút lùi xe, xe sẽ dừng lại.

!i Nhả cả hai nút lùi xe/khởi động động cơ

điện và nút lùi xe.

Hệ thống lùi xe được ngắt kích hoạt và bạn có thể lái xe về phía trước.

Hướng dẫn vận hành

Bình điện động cơ điện

Mẫu xe này sử dụng Honda Mobile Power Packs cho bình điện động cơ điện. Không sử dụng bình điện động cơ điện cho bất kỳ phương tiện nào khác, ngoại trừ xe của bạn.

Nghiêm cấm đối với bình điện động cơ điện

Không tháo rời hoặc sửa đổi bình điện động cơ điện.

Không để bình điện động cơ điện ở những khu vực sau.

●

Khu vực có khí dễ cháy hoặc vật liệu dễ bắt cháy

●

Khu vực quá nóng hoặc quá lạnh như dưới ánh nắng mặt trời trực tiếp hoặc gần lò sưởi

●

Khu vực tiếp xúc với mưa hoặc nước

●

Khu vực mà trẻ em hoặc thú cưng có thể nghịch bình điện

Hãy thực hiện theo các quy tắc dưới đây.

●

Không làm thủng hoặc làm biến dạng bình điện

●

Không sử dụng nếu bình điện đã hỏng hoặc bị biến dạng

Nếu bình điện động cơ điện bị hỏng hoặc

biến dạng, không chạm vào thiết bị. Hãy liên hệ với cửa hàng Honda ủy nhiệm được chỉ định.

●

Không sử dụng nếu bình điện đã bám bụi, bẩn hoặc gỉ sắt

●

Không đứng lên hoặc để vật nặng đè lên

●

Không chạm vào bình điện khi tay đang ướt

●

Không đổ nước hoặc nhúng bình điện vào nước

●

Không để bình điện va đập quá mạnh

●

Không để bình điện trong khu vực xảy ra hỏa hoạn

●

Không chạm vào hoặc nối các cực trên bình điện động cơ điện với đồ vật bằng kim loại

Hướng dẫn vận hành

●

CẢNH BÁO

Tiếp điểm

Tay cầm

Mặt đáy

Nếu nhận thấy điều bất thường như khói hoặc mùi lạ phát ra từ bình điện động cơ điện, hãy ngừng sử dụng thiết bị

Nếu nhận thấy điều bất thường, hãy tháo

bình điện ra khỏi xe, sau đó liên hệ với cửa hàng Honda ủy nhiệm được chỉ định.

Nếu bạn đang sạc bình điện động cơ điện,

hãy ngắt kết nối dây sạc, di chuyển bình điện tránh xa khỏi xe, sau đó liên hệ với cửa hàng Honda ủy nhiệm được chỉ định.

Việc xử lý bình điện động cơ điện sai cách có thể khiến bạn bị điện giật hoặc gây ra hỏa hoạn, dẫn đến tử vong hoặc khiến bạn bị thương nặng.

Hãy thực hiện theo các quy trình chỉ dẫn trong tài liệu hướng dẫn này về cách xử lý bình điện động cơ điện.

Tên bộ phận của bình điện động cơ điện

Còn tiếp

Bình điện động cơ điện

Hướng dẫn vận hành

Ngàm khóa

Cần hãm

Lắp và tháo bình điện động cơ điện

Không để bình điện động cơ điện va đập quá mạnh khi đang lắp hoặc tháo bình điện. Điều này có thể làm hỏng bình điện động cơ điện hoặc hỏng xe.

Tháo

Mở yên xe. (52)

Hạ ngàm khóa xuống.

Kéo cần hãm lên.

(Tiếp theo)

Hướng dẫn vận hành

Bình điện động cơ điện bên trái (L)

Bình điện động cơ điện bên phải (R)

Hộp đựng bình điện động cơ điện

Nghiêng cần hãm sang bên trái và tháo bình điện động cơ điện bên phải. Nghiêng cần hãm sang bên phải và tháo bình điện động cơ điện bên trái.

Còn tiếp

Bình điện động cơ điện

Hướng dẫn vận hành

LƯU Ý

CẢNH BÁO

Lắp

Để lắp lại bình điện, hãy thực hiện theo quy trình ngược với khi tháo.

uNâng ngàm khóa lên và xác nhận rằng

bình điện động cơ điện đã được lắp đặt chắc chắn trước khi đóng yên xe.

Không để đồ quá nặng lên ngàm khóa hay cần hãm. Ngàm khóa hay cần hãm có thể bị biến dạng và gây ra sự cố.

uChỉ sử dụng loại Honda Mobile Power

Packs cho xe của bạn.

uKhông chạm tay hay các vật kim loại

(như dụng cụ) trực tiếp vào các tiếp

điểm trong hộp đựng bình điện động cơ điện.

(Tiếp theo)

uLắp bình điện độ

chắc chắn theo đúng hướng bằng cách chỉnh bình điện thẳng hàng với nhãn trong hộp đựng bình điện động cơ điện.

uXác nhận rằng không có vật lạ trong hộp

đựng hay trên các cực của bình điện động cơ điện.

ng cơ điện một cách

Việc lắp bình điện động cơ điện khi có vật lạ trong hộp đựng bình điện động cơ điện có thể tạo ra khói hoặc hỏa hoạn, dẫn đến tử vong hoặc thương tích nghiêm trọng.

Hãy luôn đảm bảo rằng không có vật lạ và xử lý vật lạ nếu có. Nếu bạn không thể xử lý vật lạ, không được cố sử d

ụng bình điện. Hãy liên hệ với cửa hàng Honda ủy nhiệm được chỉ định.

Hướng dẫn vận hành

Sạc bình điện động cơ điện

CẢNH BÁO

Luôn sử dụng bộ sạc chuyên dụng để sạc bình điện động cơ điện. Hãy thực hiện theo tài liệu hướng dẫn sử dụng bộ sạc để sạc bình điện động cơ điện.

Sử dụng bộ sạc khác ngoài bộ sạc chuyên dụng để sạc bình điện động cơ điện có thể tạo ra khói hoặc hỏa hoạn, dẫn đến tử vong hoặc thương tích nghiêm trọng.

Luôn sử dụng bộ sạc chuyên dụng.

Hướng dẫn vận hành

Ổ cắm phụ kiện

Nắp che

Ổ cắm phụ kiện nằm dưới khóa điện. Bạn phải tự chịu rủi ro khi sử dụng các thiết bị phụ kiện. Honda không chịu trách nhiệm về mọi thiệt hại đối với thiết bị phụ kiện của bạn trong quá trình sử dụng.

Mở nắp che để sử dụng ổ cắm. Công suất định mức là 24 W (12 V, 2 A).

Hướng dẫn vận hành

u Khi sử dụng ổ cắm phụ kiện, hãy vặn khóa

LƯU Ý

điện sang vị trí (On).

u Để tránh làm yếu (hoặc hỏng) bình điện

12 V, hãy kích hoạt động cơ điện trong khi sử dụng ổ cắm.

u Để đèn pha ở chế độ chiếu gần trong khi sử

dụng ổ cắm. Bình điện có thể bị cạn hoặc làm hỏng ổ cắm.

u Để ng

ăn vật lạ rơi vào ổ cắm, hãy đảm bảo

đóng nắp che lại khi không sử dụng ổ cắm.

u Cố định tất cả các thiết bị được kết nối một

cách cẩn thận, rung lắc có thể làm hỏng

● Sử dụng phụ kiện sinh nhiệt hoặc phụ kiện có định mức không phù hợp có thể làm hỏng ổ cắm.

● Không sử dụng ổ cắm trong điều kiện ẩm ướt, trong khi rửa xe hay bất kỳ điều kiện ẩm ướt nào khác do những điều kiện này sẽ làm hỏng ổ cắm.

● Không để hệ thống dây của phụ kiện bị hoặc mắc kẹt.

● Không để hệ thống dây của phụ kiện cản trở việc lái xe hoặc điều khiển xe.

kẹp

thiết bị hoặc thiết bị có thể bị dịch chuyển bất ngờ.

Hướng dẫn vận hành

Hộp đựng đồ

Yên xe

Khóa yên

Chìa khóa

CẢNH BÁO

Yên xe Mở yên xe

!a !b !c !d

Đóng yên xe

Đóng và ấn phần đuôi của yên xe xuống đến khi yên xe khóa lại. Đảm bảo rằng yên

xe được khóa chắc chắn bằng cách nhấc nhẹ yên xe lên. Cẩn thận không để quên chìa khóa bên trong cốp đựng đồ bên dưới yên xe.

Vặn tay lái hướng thẳng về phía trước. Tra chìa khóa vào khóa yên xe. Vặn chìa khóa theo chiều kim đồng hồ. Mở yên xe.

Nếu bạn che hoặc để đồ lên bình điện động cơ điện, bình điện có thể bị vỡ hoặc phát nổ, dẫn đến tử vong hoặc thương tích nghiêm trọng.

Khi cất đồ vào cốp xe, hãy để hẳn đồ vào bên trong khoang chứa đồ. Không che hoặc để đồ lên bình điện động cơ điện.

Hướng dẫn vận hành

Móc giữ mũ bảo hiểm

CẢNH BÁO

Móc giữ mũ bảo hiểm nằm bên dưới yên xe.

u Chỉ sử dụng móc giữ mũ bảo hiểm khi

dựng xe.

Treo mũ bảo hiểm vào móc khi lái xe có thể gây cản trở khả năng vận hành xe an toàn và dẫn đến tai nạn gây thương tích nghiêm trọng hoặc tử vong.

Mở yên xe (52)

Chỉ sử dụng móc giữ mũ bảo hiểm khi dựng xe. Không lái xe khi mũ bảo hiểm vẫn được treo ở móc.

Còn tiếp

Hộp đựng đồ

Hướng dẫn vận hành

Khoang đựng tài liệu

Túi đựng tài liệu

LƯU Ý

Hộc đựng đồ

Móc treo đồ

(Tiếp theo)

Khoang đựng tài liệu

Khoang đựng tài liệu nằm bên dưới phía trước của yên xe.

Móc treo đồ/Hộc đựng đồ

Móc treo đồ nằm bên dưới tay lái và hộc đựng đồ nằm bên trái phía dưới tay lái.

Tải trọng cho phép tối đa trên móc treo đồ/ hộc đựng đồ không được vượt quá

1,0 kg (2.2 lb)/0,5 kg (1.0 lb)

Mở yên xe (52)

Không treo túi to hoặc các đồ dùng khác làm cản trở cử động của chân.

Không để đồ có giá trị hoặc đồ dễ vỡ trong hộc đựng đồ.

Hướng dẫn vận hành

Giỏ xe trước

Giá chở hàng phía sau

Không chở quá giới hạn trọng tải tối đa.

Trọng tải tối đa: 10 kg (22 lb)

Giá chở hàng phía sau

Không chở quá giới hạn trọng tải tối đa.

Trọng tải tối đa: 60 kg (132 lb)

Bảo dưỡng

Vui lòng đọc kỹ phần “Tầm quan trọng của việc bảo dưỡng” và “Những nguyên tắc bảo dưỡng cơ bản” trước khi thực hiện công việc bảo dưỡng. Tham khảo phần “Thông số kỹ thuật” về dữ liệu sửa chữa.

Tầm quan trọng của việc bảo dưỡng ..... T. 57

Lịch bảo dưỡng ........................................ T. 58

Những nguyên tắc bảo dưỡng cơ bản...T. 61

Tháo & lắp các bộ phận thân xe.............. T. 70

Bình điện 12 V......................................... T. 70

Phanh......................................................... T. 72

Chân chống nghiêng ................................ T. 78

Tay ga ........................................................ T. 79

Các điều chỉnh khác................................. T. 80

Điều chỉnh gọng gương chiếu hậu.......... T. 80

Bảo dưỡng

Tầm quan trọng của việc bảo dưỡng

CẢNH BÁO

Tầm quan trọng của việc bảo dưỡng

Bảo dưỡng xe đúng cách là điều kiện thiết yếu để đảm bảo cho sự an toàn của bạn, giúp tiết

kiệm chi phí sửa chữa xe, giúp xe đạt được hiệu suất hoạt động tốt nhất và tránh xảy ra hỏng hóc. Bảo dưỡng xe là trách nhiệm của người sử dụng. Luôn kiểm tra xe trước khi lái và thực hiện kiểm tra xe định kỳ theo đúng Lịch bảo dưỡng.

Bảo dưỡng xe không đúng cách hoặc không khắc phục lỗi trước khi lái có thể dẫn đến tai nạn gây thương tích nghiêm trọng hoặc tử vong.

Luôn thực hiện theo những hướng dẫn về lịch kiểm tra và bảo dưỡng xe trong tài liệu Hướng dẫn sử dụng này.

2 T. 58

An toàn bảo dưỡng

Luôn đọc kỹ hướng dẫn sử dụng trước khi thực hiện công việc bảo dưỡng và đảm bảo rằng bạn có đủ dụng cụ, phụ tùng thay thế và có kỹ năng sửa chữa cần thiết. Chúng tôi không thể cảnh báo hết cho bạn tất cả những mối nguy hiểm có thể xảy ra trong quá trình bảo dưỡng. Chỉ bạn mới có thể quyết định mục bảo dưỡng đó hay không.

Làm theo những hướng dẫn sau mỗi khi thực hiện công việc bảo dưỡng.

●

Vặn khóa điện sang vị trí (Off).

●

Dựng xe trên bề mặt bằng phẳng, chắc chắn bằng chân chống nghiêng, chân chống đứng hoặc chân chống bảo dưỡng.

●

Hãy để khu vực gần động cơ điện, phanh và các bộ phận có nhiệt độ cao khác nguội hẳn trước khi bảo dưỡng để tránh bị bỏng.

được liệu bạn có nên thực hiện

Bảo dưỡng

Lịch bảo dưỡng

Lịch bảo dưỡng đưa ra những yêu cầu bảo dưỡng cần thiết để đảm bảo an toàn cho người sử dụng và giúp xe đạt được tính năng hoạt động đáng tin cậy.

Bảo dưỡng phải tuân theo đúng tiêu chuẩn và thông số kỹ thuật của Honda đưa ra, phải được thực hiện bởi những kỹ thuật viên do Honda đào tạo và được trang bị các dụng cụ sửa chữa cần thiết. Cửa hàng Honda ủy nhiệm được chỉ định là nơi có thể đáp ứng được tất cả các yêu cầu trên. Hãy giữ lại tất cả các phiếu bảo dưỡng để đảm bảo chiếc xe của bạn được bảo dưỡng đầy đủ, đúng cách. Hãy đảm bảo rằng người thực hiện công việc bảo dưỡng xe cho bạn đ vào tờ phiếu bảo dưỡng.

ã ghi đầy đủ thông tin

Tất cả công việc bảo dưỡng theo lịch sẽ được coi là chi phí vận hành thông thường của chủ xe và bạn cần trả chi phí này cho cửa hàng Honda ủy nhiệm được chỉ định. Hãy giữ lại tất cả các hóa đơn. Nếu bán xe, hãy chuyển giao những hóa đơn này cho chủ xe mới.

Honda khuyến cáo cửa hàng Honda ủy nhiệm được chỉ định nên chạy th mỗi lần kiểm tra bảo dưỡng định kỳ.

ử xe cho bạn sau

Bảo dưỡng

Lịch bảo dưỡng

Mục bảo dưỡng

Kiểm tra xe

trước khi lái

T. 61

Tần suất

× 1.000 km 1 6 12 18 24 30 36

× 1.000 dặm

0,6 4 8 12162024

Kiểm tra

hàng

năm

Thay thế

định kỳ

Tham

khảo trang

Mức sạc của bình điện động cơ điện Hoạt động của tay ga – Dầu truyền động cuối

2 năm– Độ mòn guốc phanh 77 Hệ thống phanh 61 Công tắc đèn phanh –

Hoạt động của khóa phanh

36, 37,

Độ rọi đèn pha – Đèn/còi 61

Hoạt động của hệ thống lùi xe – Chân chống nghiêng 78

Mức độ bảo dưỡng Chú thích về bảo dưỡng

Trung bình. Chúng tôi khuyên bạn nên để cửa hàng Honda ủy nhiệm được chỉ định bảo dưỡng xe giúp bạn nếu bạn không có đủ dụng cụ và kỹ năng cơ khí cần thiết. Quy trình này được cung cấp trong cuốn Hướng dẫn bảo trì chính thức của Honda.

:Phức tạp (đòi hỏi chuyên môn kĩ thuật). Vì sự an toàn của bạn,

hãy để cửa hàng Honda ủy nhiệm được chỉ định bảo dưỡng xe cho bạn.

:Kiểm tra (vệ sinh, điều chỉnh, bôi trơn hoặc thay thế nếu cần)

Còn tiếp

–

Lịch bảo dưỡng

Bảo dưỡng

Mục bảo dưỡng

Kiểm tra xe trước khi lái

T. 61

Tần suất

× 1.000 km 1 6 12 18 24 30 36

× 1.000 dặm

0,6 4 8 12162024

Kiểm tra

hàng năm

Giảm xóc – Ốc, bu lông và ốc vít – Bánh xe/lốp xe – Vòng bi cổ lái –

Lưu ý:

1 : Với quãng đường đi được cao hơn 36000 km thì lặp lại chu kỳ bảo dưỡng như trên.

2 : Việc thay mới đòi hỏi phải có kỹ năng về sửa chữa.

Thay thế

định kỳ

Tham khảo trang

Bảo dưỡng

Những nguyên tắc bảo dưỡng cơ bản

●

Kiểm tra xe trước khi lái

Để đảm bảo an toàn, bạn cần có trách nhiệm thực hiện kiểm tra xe và chắc chắn không còn trục trặc nào trước khi lái xe. Kiểm tra xe trước khi lái là nhiệm vụ bắt buộc để đảm bảo sự an toàn, bởi vì chỉ cần một hỏng hóc nhỏ như lốp xì hơi cũng có thể gây phiền hà cho bạn.

Hãy kiểm tra các mục sau đây trước khi lên xe:

●

Sạc bình điện động cơ điện – Kiểm tra dung lượng còn lại của bình điện động cơ điện và sạc nếu cần thiết.

●

Tay ga - Kiểm tra để đảm bảo tay ga hoạt động trơn tru ở mọi vị trí của cổ lái, cả khi mở ga và đóng ga hoàn toàn

2 T. 25, 2 T. 49

2 T. 79

Phanh - Kiểm tra hoạt động của phanh; Phanh trước và sau: kiểm tra độ mòn guốc phanh và hành trình tự do, điều chỉnh nếu cần

●

Đèn và còi – Kiểm tra đèn, đèn báo và còi xem có hoạt động đúng chức năng không

●

Hệ thống ngắt truyền động động cơ điện bằng chân chống nghiêng – Kiểm tra xem có hoạt động đúng chức năng không

2 T. 78

●

Bánh xe và lốp xe – Kiểm tra tình trạng, áp suất khí và điều chỉnh nếu cần

●

Kiểm tra chắc chắn không để các vật liệu dễ cháy mắc vào bên trong xe hoặc các khu vực phát sinh nhiệt độ cao.

2 T. 77, 2 T. 72

2 T. 67

Những nguyên tắc bảo dưỡng cơ bản

Bảo dưỡng

CẢNH BÁO

Thay thế phụ tùng

Luôn sử dụng phụ tùng chính hãng của Honda hoặc loại tương đương để đảm bảo an toàn và độ bền của xe.

Lắp phụ tùng không chính hãng Honda có thể gây mất an toàn cho xe và dẫn đến tai nạn gây thương tích nghiêm trọng hoặc tử vong.

Luôn sử dụng phụ tùng chính hãng của Honda hoặc loại tương đương được thiết kế và áp dụng cho chiếc xe này.

Bảo dưỡng

Bình điện động cơ điện

Nếu bạn sử dụng bình điện động cơ điện trong khoảng thời gian dài, dung lượng của bình điện động cơ điện sẽ giảm dần. Do đó, so với lúc xe còn mới, bình điện sẽ tiêu hao nhanh hơn sau một thời gian sử dụng. Nếu dung lượng của bình điện động cơ điện giảm xuống thấp hơn m kiểm tra bình điện động cơ điện sẽ sáng lên.

ức nhất định, đèn báo

Những nguyên tắc bảo dưỡng cơ bản

Hướng dẫn trong trường hợp khẩn cấp

Nếu một trong những hiện tượng sau xảy ra, hãy đến gặp bác sĩ ngay lập tức.

●

Dung dịch điện phân bắn vào mắt:

u Rửa mắt liên tục bằng nước mát ít nhất

15 phút. Dùng nước có áp lực có thể gây tổn thương mắt.

●

Dung dịch điện phân bắn vào da:

u Cởi bỏ quần áo đã dính dung dịch điện

phân và rửa thật sạch sẽ vùng da bằng nước.

●

Dung dịch điện phân bắn vào miệng:

u Súc miệng bằng nước sạch, không được

nuốt.

Còn tiếp

Những nguyên tắc bảo dưỡng cơ bản

Bảo dưỡng

CẢNH BÁO

LƯU Ý

Bình điện động cơ điện có chứa các dung môi hữu cơ dễ cháy đóng vai trò như dung dịch điện phân. Xử lý bình điện động cơ điện không đúng cách có thể gây bỏng hoặc gây thương tích nghiêm trọng.

●Để bình điện động cơ điện tránh xa tia lửa, ngọn lửa trực tiếp và nguồn nhiệt có thể tạo nhiệt độ cao.

●Để bình

điện động cơ điện tránh xa

tầm tay trẻ em.

● Không tháo rời hoặc cải tạo bình điện động cơ điện.

● Không để bình điện động cơ điện va đập quá mạnh.

Bình điện 12 V

Chiếc xe này sử dụng loại bình điện 12 V không cần bảo dưỡng. Bạn không cần kiểm tra mức dung dịch điện phân của bình điện 12 V hay đổ thêm nước cất. Hãy vệ sinh các cực bình điện 12 V nếu chúng bị bẩn hoặc bị ăn mòn. Không tháo nắp chắn bình điện 12 V. Không cần tháo nắp chắn bình điện khi sạc.

Bình điện 12 V của chiếc xe này thuộc loại không cần bảo dưỡng và có thể bị hỏng vĩnh viễn nếu dải nắp kín bình điện bị tháo ra.

Thải bỏ bình điện 12 V không đúng cách có thể gây hại cho môi trường và sức khỏe của con người. Luôn tuân thủ quy định của địa phương để thải bỏ bình điện 12 V đúng cách.

Bảo dưỡng

CẢNH BÁO

Hướng dẫn trong trường hợp khẩn cấp

Nếu một trong những hiện tượng sau xảy ra, hãy đến gặp bác sĩ ngay lập tức.

●

Dung dịch điện phân bắn vào mắt:

u Rửa mắt liên tục bằng nước mát ít nhất

15 phút. Dùng nước có áp lực có thể gây tổn thương mắt.

●

Dung dịch điện phân bắn vào da:

u Cởi bỏ quần áo đã dính dung dịch điện

phân và rửa thật sạch sẽ vùng da bằng nước.

●

Dung dịch điện phân bắn vào miệng:

u Súc miệng bằng nước sạch, không được

nuốt.

Những nguyên tắc bảo dưỡng cơ bản

Ở điều kiện hoạt động bình thường, bình điện 12 V tạo ra khí hydro có thể gây nổ.

Tia lửa hoặc ngọn lửa có thể khiến bình điện 12 V phát nổ và tạo ra lực đủ để gây

tử vong hoặc khiến bạn bị thương nặng.

Hãy mặc đồ bảo hộ và đeo mặt nạ, hoặc yêu cầu thợ cơ khí có tay nghề thực hiện bảo dưỡng bình

điện 12 V.

Còn tiếp

Những nguyên tắc bảo dưỡng cơ bản

Bảo dưỡng

LƯU Ý

Vệ sinh các cực bình điện 12 V

Tháo bình điện 12 V. 2 T. 70

Nếu các cực bình điện có dấu hiệu bị ăn mòn và bị bám muội trắng, hãy rửa bằng nước ấm và lau sạch.

Nếu các cực bình điện bị ăn mòn quá mức, hãy vệ sinh bằng bàn chải sợi thép hoặc giấy nhám. Đeo kính bảo hộ.

Sau khi vệ sinh, lắp lại bình điện 12 V. Bình điện 12 V có thời gian sử dụng nhất định. Hãy tham khảo ý kiến của cửa hàng Honda ủy nhiệm được chỉ định để biết khi nào cần thay thế bình điện 12 V. Luôn thay bình điện 12 V bằng bình điện 12 V loại không cần bảo dưỡng cùng chủng loại.

Lắp phụ kiện điện không chính hãng Honda có thể gây quá tải hệ thống điện, làm tiêu hao điện áp bình điện 12 V và có thể gây hư hỏng hệ thống.

Cầu chì

Cầu chì dùng để bảo vệ mạch điện trên xe. Nếu m

ột chi tiết điện nào đó trên xe không hoạt động, hãy kiểm tra và thay thế cầu chì bị hỏng.

2 T. 90

Kiểm tra và thay thế cầu chì

Vặn khóa điện sang vị trí (Off) để tháo và kiểm tra cầu chì. Nếu cầu chì bị đứt, hãy thay cầu chì có cùng thông số với cầu chì cũ. Để biết thông số của cầu chì, hãy tham khảo phần “Thông số kỹ thuật.”

2 T. 103

Bảo dưỡng

LƯU Ý

Cầu chì bị đứt

Thay thế cầu chì có thông số cao hơn có thể làm tăng nguy cơ hư hỏng hệ thống điện.

Nếu cầu chì liên tục bị hỏng, có khả năng hệ thống điện bị trục trặc. Hãy mang xe đến cửa hàng Honda ủy nhiệm được chỉ định để kiểm tra.

Lốp xe (Kiểm tra/Thay thế)

Kiểm tra áp suất lốp

Kiểm tra lốp bằng mắt thường và sử dụng đồng hồ đo áp suất để đo áp suất lốp ít nhất

một lần mỗi tháng hay bất cứ khi nào thấy lốp bị non hơi. Luôn kiểm tra áp suất lốp khi lốp nguội.

Những nguyên tắc bảo dưỡng cơ bản

Kiểm tra hư hỏng lốp

bị phình to hoặc phồng lên ở hai bên thành lốp không.

Kiểm tra mòn bất thường

Kiểm tra lốp xem có vết cắt/nứt làm lộ phần lõi bên trong lốp ra ngoài hoặc có vật nhọn cắm vào thành lốp/gai lốp hay không. Đồng thời kiểm tra xem lốp có

Kiểm tra lốp xem có dấu hiệu mòn bất thường trên bề mặt tiếp xúc không.

Còn tiếp

Những nguyên tắc bảo dưỡng cơ bản

Bảo dưỡng

Dấu vị trí chỉ thị độ mòn

hoặc TWI

CẢNH BÁO

Kiểm tra độ sâu gai lốp

Kiểm tra dấu chỉ thị độ mòn gai lốp. Nếu nhìn thấy dấu này, hãy thay lốp ngay lập tức.

Sử dụng lốp xe bị mòn quá mức hoặc không được bơm đúng áp suất là những nguyên nhân gây tai nạn dẫn đến thương tích nghiêm trọng hoặc tử vong.

Hãy thực hiện theo những chỉ dẫn về bơm lốp và bảo dưỡng lốp xe trong tài liệu hướng dẫn này.

Bảo dưỡng

CẢNH BÁO

Hãy mang xe đến cửa hàng Honda ủy nhiệm được chỉ định để thay lốp. Để biết loại lốp và áp suất lốp khuyên dùng, hãy tham khảo phần “Thông số kỹ thuật.”

2 T. 103

Hãy làm theo những hướng dẫn sau mỗi khi thay lốp.

●

Sử dụng lốp khuyên dùng hoặc loại lốp có cùng kích cỡ, cấu trúc, dải tốc độ và giới hạn trọng tải tương ứng với loại cũ để thay thế.

●

Không lắp thêm săm vào trong lốp xe do xe này sử dụng lốp không săm. Tích tụ nhiệt quá mức có thể làm nổ lốp.

●

Chỉ sử dụng lốp không săm cho loại xe này. Vành xe được thiết kế dành riêng cho loại lốp không săm, trong quá trình tăng tốc hoặc phanh gấp thì kiểu lốp có săm sẽ bị trượt ra khỏi vành và nhanh chóng xì hơi.

Những nguyên tắc bảo dưỡng cơ bản

Lắp lốp xe không đúng cách có thể gây ảnh hưởng xấu đến khả năng điều khiển

và độ ổn định của xe dẫn đến tai nạn gây thương tích nghiêm trọng hoặc tử vong.

Luôn sử dụng lốp xe đúng kích cỡ và chủng loại theo như khuyến cáo trong hướng dẫn sử dụng này.

Bảo dưỡng

Tháo & lắp các bộ phận thân xe

Đai giữ

cao su

Cực âm

Cực dương

Bình điện 12 V

Chụp che cực

Vít

Nắp chắn bình điện 12 V

Bình điện 12 V

Tháo

Đảm bảo khóa điện ở vị trí (Off).

Tháo vít và nắp chắn bình điện 12 V.

Tháo dây cao su.

Tháo cực âm - khỏi bình điện 12 V.

Tháo cực dương + khỏi bình điện 12 V.

Tháo bình điện 12 V, cẩn thận để tránh làm rơi các đai ốc cực.

Bảo dưỡng

Lắp

Lắp lại các chi tiết đã tháo theo thứ tự ngược với lúc tháo. Luôn nhớ nối cực dương + vào trước. Siết chặt các bu lông và đai ốc.

Hãy đảm bảo rằng các thông tin hiển thị trên đồng hồ phải chính xác sau khi lắp lại bình điện 12 V.

2 T. 27

Để xử lý bình điện 12 V đúng cách, hãy tham khảo phần “Những nguyên tắc bảo dưỡng cơ bản.” “Hỏng bình điện 12 V.”

2 T. 64

2 T. 88

Tháo & lắp các bộ phận thân xe u Bình điện 12 V

Bảo dưỡng

Phanh

Hành trình tự do Hành trình tự do

Chốt cần phanh

Ốc điều chỉnh

Kiểm tra hành trình tự do của tay phanh

Dựng xe bằng chân chống đứng trên bề mặt bằng phẳng, chắc chắn.

Đo khoảng cách di chuyển của tay phanh trước và tay phanh sau trước khi bóp từng tay phanh.

Hành trình tự do tại đầu tay phanh: 10 - 20 mm (0.4 - 0.8 in)

Điều chỉnh hành trình tự do của tay phanh

Điều chỉnh hành trình tự do của các tay phanh trong khi bánh trước hướng thẳng về phía trước, theo thứ tự bóp tay phanh trước rồi đến tay phanh sau. Hãy đảm bảo rằng thiết bị ngắt trên ốc điều chỉnh nằm trên chốt cần phanh khi điều chỉnh hành trình tự do.

Nếu không thể điều chỉnh đúng cách theo phương pháp này, hãy mang xe đến cửa hàng Honda ủy nhiệm được chỉ định.

Bảo dưỡng

Giảm hành trình tự do

Ốc điều chỉnh số 1

Tăng hành trình tự do

Nhấn

Cần phanh

Không có khe hở

Lỗ giữa chốt cần phanh

Cần phanh

Ốc điều chỉnh số 2

Dấu

Chốt cần phanh số 1

Điều chỉnh hành trình tự do của tay phanh trước bằng cách vặn ốc điều chỉnh số 1, mỗi lần vặn nửa vòng trong khi đẩy mạnh cần phanh.

Phanh u Điều chỉnh hành trình tự do của tay phanh

Chỉnh ốc điều chỉnh số 2 mà không đẩy cần phanh, sao cho dấu 5 và lỗ giữa chốt cần phanh nằm trên một đường thẳng. Đảm bảo không có khe hở giữa cần phanh và chốt cần phanh số 1.

Còn tiếp

Phanh u Điều chỉnh hành trình tự do của tay phanh

Bảo dưỡng

Giảm hành trình tự do

Tăng hành trình tự do

Nhấn

Ốc điều chỉnh số 2

Khe hở số 1

Nhấn

Khe hở số 2

Cần phanh

Để chỉnh ốc điều chỉnh số 2, hãy vặn ốc điều chỉnh số 2, mỗi lần vặn nửa vòng

trong khi đẩy mạnh cần phanh.

Đẩy cần phanh để đảm bảo rằng không có khe hở giữa cần phanh và chốt cần phanh số 1 và số 2.

Bảo dưỡng

Tăng hành trình tự do

Giảm hành trình tự do

Ốc điều chỉnh

Bóp phanh vài lần và kiểm tra vòng quay tự do của bánh xe sau khi nhả tay phanh trước và tay phanh sau.

Phanh u Điều chỉnh hành trình tự do của tay phanh

Điều chỉnh hành trình tự do của tay phanh sau bằng cách vặn ốc điều chỉnh phanh sau, mỗi lần vặn nửa vòng.

Còn tiếp

Phanh u Điều chỉnh hành trình tự do của tay phanh

Bảo dưỡng

Cần phanh

Nhấn

Chốt cần phanh

Ốc điều chỉnh

Khe hở

LƯU Ý

Nhấn cần phanh để đảm bảo rằng có khe hở giữa ốc điều chỉnh phanh sau và chốt cần phanh.

Bóp phanh vài lần và kiểm tra vòng quay tự do của bánh xe sau khi nhả tay phanh.

Sau khi điều chỉnh, hãy xác nhận hành trình tự do của tay phanh.

Không vặn ốc điều chỉnh vượt quá giới hạn của

đai ốc.

Đảm bảo cần phanh, lò xo và ốc vít ở tình

trạng tốt.

Bảo dưỡng

Phanh trước

Dấu tham chiếu Mũi tên

Phanh sau

Mũi tên

Dấu tham chiếu

Phanh u Kiểm tra độ mòn guốc phanh

Kiểm tra độ mòn guốc phanh

Phanh trước và phanh sau được trang bị dấu chỉ thị độ mòn phanh.

Khi bóp phanh, một mũi tên gắn vào cần phanh sẽ di chuyển về phía dấu tham chiếu trên bát phanh. Khi bóp hết phanh, nếu mũi tên khớp với dấu tham chiếu thì cần phải thay guốc phanh.

Khi cần bảo dưỡng phanh, hãy mang xe

đến cửa hàng Honda ủy nhiệm được chỉ định. Chỉ sử dụng phụ tùng chính hãng của

Honda hoặc loại tương đương.

Bảo dưỡng

Chân chống nghiêng

Lò xo chân chống nghiêng

Kiểm tra chân chống nghiêng

Dựng xe bằng chân chống đứng trên bề mặt bằng phẳng, chắc chắn.

Kiểm tra xem chân chống nghiêng có hoạt động trơn tru không. Nếu chân chống nghiêng bị cứng hoặc kêu cót két thì làm sạch khu vực chốt và bôi trơn bu lông chốt bằng mỡ sạch.

Kiểm tra lò xo xem có bị hỏng hay mất độ căng không.

Ngồi lên xe và gạt chân chống nghiêng lên.

Kích hoạt động cơ điện.

Hạ hết chân chống nghiêng xuống. Động cơ điện sẽ không hoạt động, ngay

cả khi bạn mở tay ga. Nếu động cơ điện không ngừng và bạn vẫn có thể lái xe, hãy mang xe đến cửa hàng Honda ủy nhiệm được chỉ định để kiểm tra.

Bảo dưỡng

Hành trình tự do

Mép tay ga

Tay ga

Kiểm tra tay ga

Khi khóa điện ở vị trí (Off), hãy kiểm tra xem có dễ dàng vặn tay ga từ đóng hoàn toàn sang mở hoàn toàn ở mọi vị trí cổ lái không và hành trình tự do của tay ga có chính xác không. Nếu tay ga không di chuyển trơn tru, tự động đóng hoặc nếu dây ga bị hỏng, hãy mang xe đến cửa hàng Honda ủy nhiệm được chỉ định để kiểm tra.

Hành trình tự do tay ga tính từ mép tay ga:

2 - 6 mm (0.1 - 0.2 in)

Bảo dưỡng

Các điều chỉnh khác

LƯU Ý

Ốc khóa

Bọc chân gương

Gọng gương chiếu hậu

Điều chỉnh gọng gương chiếu hậu

Có thể điều chỉnh góc của gọng gương chiếu hậu mà không cần nới lỏng ốc khóa.

Vặn gọng gương chiếu hậu đến vị trí có thể quan sát độ an toàn ở phía sau.

Không nới lỏng ốc khóa trong bọc chân gương.

Hãy tham khảo ý kiến của cửa hàng Honda ủy nhiệm được chỉ định khi lực giữ gọng gương chiếu hậu bị giảm bớt.

Tìm kiếm hư hỏng

Xe điện không hoạt động......................... T. 82

Các đèn cảnh báo sáng hoặc nhấp nháy...

Đèn báo hệ thống điện....................................T. 85

Khi đèn báo giới hạn công suất sáng

lên trong khi lái xe lên dốc...........................T. 85

Các đèn cảnh báo khác............................ T. 86

Đèn báo lỗi đồng hồ đo bình điện động

cơ điện................................................................T. 86

Thủng lốp .................................................. T. 87

Trục trặc về điện....................................... T. 88

Hỏng bình điện 12 V ........................................T. 88

Cháy bóng đèn...................................................T. 88

Cháy cầu chì.......................................................T. 90

T. 85

Tìm kiếm hư hỏng

Xe điện không hoạt động

Khi màn hình không hiển thị dù bạn

đã vặn khóa điện sang vị trí (On)

Kiểm tra các mục sau đây:

●

Kiểm tra xem cầu chì có bị đứt không.

2 T. 90

●

Kiểm tra kết nối bình điện 12 V xem có bị lỏng (2 T. 70) hoặc cực bình điện 12 V có

bị ăn mòn không ( Nếu màn hình không hiển thị, bình điện 12 V có thể bị hỏng. Hãy mang xe đến cửa hàng Honda ủy nhiệm được chỉ định để kiểm tra hoặc thay bình điện 12 V.

2 T. 64).

Khi đèn báo khởi động không nhấp

nháy

Kiểm tra các mục sau đây:

●

Ðảm bảo đã đóng hoàn toàn yên xe

●

Đảm bảo đã gạt chân chống nghiêng lên.

●

Đảm bảo tay ga đã đóng hoàn toàn. Nếu sự cố vẫn lặp lại, hãy mang xe đến cửa hàng Honda ủy nhiệm được chỉ định để kiểm tra.

Động cơ điện không hoạt động

Kiểm tra các mục sau đây:

●

Bình điện động cơ điện có điện không.

2 T. 24

●

Đèn báo hệ thống điện có đang nhấp

nháy không?

u Nếu đèn báo đang nhấp nháy, hãy

liên hệ ngay với cửa hàng Honda ủy

nhiệm được chỉ định. Nếu sự cố vẫn tiếp diễn, hãy mang xe đến cửa hàng Honda ủy nhiệm được chỉ định để kiểm tra.

Xe điện không hoạt động

Tìm kiếm hư hỏng

READY

Khi biểu tượng “hot” nhấp nháy

Nếu phát hiện thấy nhiệt độ bất thường, biểu tượng “hot” sẽ nhấp nháy để bảo vệ PCU hoặc động cơ điện. Công suất bị giới hạn, nhưng bạn vẫn có thể lái xe. Khi đạt đến nhiệt độ quy định, biểu tượng “hot” sẽ tắt và giới hạn công suất bị hủy bỏ.

u Nếu đèn báo tắt, bạn sẽ không

thể lái xe. Vặn khóa điện sang vị trí (Off), đợi một lúc, sau đó vặn khóa điện sang vị trí

(On). Nếu các triệu chứng không cải thiện, hãy liên hệ với cửa hàng Honda ủy nhiệm được chỉ định.

Khi biểu tượng “R hot”, “R cold”,

“L hot” hoặc biểu tượng “L cold” nhấp nháy

Nếu phát hiện thấy nhiệt độ bất thường, biểu tượng “R hot”, “R cold”, “L hot” hoặc biểu tượng “L cold” sẽ nhấp nháy để bảo vệ bình điện động cơ điện. Xe sẽ tự giới hạn công suất, nhưng bạn vẫn có thể lái xe. Khi đạt đến nhiệt độ quy định, biểu tượng “R hot”, “R cold”, “L hot” hoặc biểu tượng “L cold” sẽ tắt và chế độ giới h hủy bỏ.

ạn công suất bị

Còn tiếp

Xe điện không hoạt động

Tìm kiếm hư hỏng

READY

u Nếu đèn báo tắt, bạn sẽ không

thể lái xe. Vặn khóa điện sang vị trí (Off), đợi một lúc, sau đó vặn khóa điện sang vị trí (On). Nếu các triệu chứng vẫn xảy ra, hãy liên hệ với cửa hàng Honda ủy nhiệm được chỉ định.

Khi đồng hồ đo bình điện động cơ

điện nhấp nháy

Kiểm tra mục sau:

●

Bình điện động cơ điện có được lắp đúng cách không?

Khi đèn báo bình điện động cơ điện

2 T. 46

sáng lên

Đèn báo này sáng lên nếu có sự cố bất thường với bình điện động cơ điện.

Hãy liên hệ ngay với cửa hàng Honda ủy nhiệm được chỉ định.

Tìm kiếm hư hỏng

Các đèn cảnh báo sáng hoặc nhấp nháy

Đèn báo hệ thống điện

Nếu đèn báo này sáng lên trong khi khóa điện ở vị trí (On), bạn có thể gặp phải sự

cố nghiêm trọng với hệ thống điện. Hãy giảm tốc độ và mang xe đến cửa hàng Honda ủy nhiệm được chỉ định để kiểm tra càng sớm càng tốt.

Khi đèn báo giới hạn công suất sáng lên trong khi lái xe lên dốc

Khi lái xe trên dốc dài và cao, bạn có thể gặp khó khăn trong việc lái xe lên dốc trong khi xe giới hạn công suất. Tuy nhiên, đây không phải là sự cố. Nếu bạn dừng lại trên dốc, hãy đóng tay ga và sử dụng phanh để dừng lại.

u Không mở tay ga trong khi nhấn phanh. u Không vặn tay ga dù chỉ là vặn nhẹ khi

đang ở trên dốc trong khi đang nhấn phanh để dừng xe.

Tìm kiếm hư hỏng

Các đèn cảnh báo khác

Đèn báo lỗi đồng hồ đo bình điện động cơ điện

Khi các vạch của đồng hồ đo bình điện động cơ điện liên tục bật và tắt như trong

sơ đồ, hãy liên hệ với cửa hàng Honda ủy nhiệm được chỉ định.

Tìm kiếm hư hỏng

CẢNH BÁO

Thủng lốp

Để vá lốp bị thủng hoặc tháo bánh xe, bạn phải có dụng cụ đặc biệt và tay nghề về kỹ thuật. Chúng tôi khuyến cáo bạn nên để cửa hàng Honda ủy nhiệm được chỉ định thực hiện công việc bảo dưỡng này. Sau khi vá lốp tạm thời, phải mang xe đến cửa hàng Honda ủy nhiệm được chỉ định để kiểm tra lốp/thay lốp mới.

Sửa chữa khẩn cấp bằng bộ dụng cụ sửa chữa lốp

Nếu lốp xe bị thủng một lỗ nhỏ, có thể sửa chữa khẩn cấp bằng bộ dụng cụ sửa chữa lốp không săm. Hãy làm theo hướng dẫn sử dụng đi kèm với bộ dụng cụ sửa chữa lốp. Lái xe khi lốp xe chỉ được sửa chữa tạm thời là rất nguy hiểm. Không lái xe vượt quá 50 km/h (30 mph). Hãy mang xe đến cửa hàng Honda ủy nhiệm thay lốp sớm nhất có thể.

được chỉ định để

Lái xe khi lốp xe chỉ được sửa chữa tạm thời là rất nguy hiểm. Nếu lốp hoặc săm này bị hỏng, tai nạn có thể xảy ra gây thương tích nghiêm trọng hoặc tử vong.

Nếu buộc phải lái xe khi lốp vá tạm thời, hãy lái xe thật chậm và cẩn thận, không lái xe vượt quá 50 km/h (30 mph) cho đến khi lốp xe được thay thế.

Tìm kiếm hư hỏng

Trục trặc về điện

LƯU Ý

Hỏng bình điện 12 V

Sạc bình điện 12 V bằng máy sạc bình điện dành cho xe máy. Tháo bình điện 12 V khỏi xe trước khi sạc. Không sạc bằng máy sạc bình điện dùng cho ô tô vì có thể gây quá nhiệt bình điện 12 V và làm hỏng bình điện vĩnh viễn. Nếu bình điện 12 V không phục hồi sau khi sạc, hãy liên hệ với cửa hàng Honda ủy nhiệm được chỉ định.

Chúng tôi khuyến cáo không mồi khởi động cho xe máy bằng bình điện của xe ô tô, vì điều này có thể làm hư hỏng hệ thống điện của xe.

Cháy bóng đèn

Hãy làm theo quy trình dưới đây để thay bóng đèn bị cháy. Vặn khóa điện sang vị trí (Off) hoặc

(Lock).

Để bóng đèn nguội trước khi thay. Không sử dụng bóng đèn khác với những bóng đèn được chỉ định. Kiểm tra bóng đèn thay thế để đảm bảo bóng đèn hoạt động đúng cách trước khi lái xe. Để xem công suất bóng đèn, hãy tham khảo phần “Thông số kỹ thuật.”

Đèn pha/đèn vị trí sử dụng nhiều bóng đèn LED. Nếu có bóng đèn LED không sáng, hãy mang xe đến cửa hàng Honda ủy nhiệm được chỉ định để bảo dưỡng.

2 T. 103

Trục trặc về điện u Cháy bóng đèn

Tìm kiếm hư hỏng

Gioăng ốp đèn

Ốp đèn hậu

Bóng đèn

Các vít

Vít

Ốp đèn

báo rẽ

Gioăng ốp đèn

Bóng đèn

Ổ cắm

Đèn phanh/Đèn hậu

Tháo ốp đèn hậu bằng cách tháo các vít.

Đẩy nhẹ bóng đèn vào và xoay bóng đèn ngược chiều kim đồng hồ.

Lắp bóng đèn mới và các bộ phận theo thứ tự ngược với lúc tháo.

u Sau khi lắp gioăng ốp đèn vào chỗ cũ,

lắp ốp đèn hậu.

Bóng đèn báo rẽ trước/sau

Tháo ổ cắm bằng cách tháo vít.

Vặn ốp đèn báo rẽ ngược chiều kim đồng hồ và kéo ra ngoài.

Đẩy nhẹ bóng đèn vào và xoay bóng đèn ngược chiều kim đồng hồ.

Lắp bóng đèn mới và các bộ phận theo thứ tự ngược với lúc tháo.

u Sau khi lắp gioăng ốp đèn vào chỗ cũ,

lắp ốp đèn báo rẽ.

Trục trặc về điện u Cháy cầu chì

Tìm kiếm hư hỏng

LƯU Ý

Cầu chì chính

Cầu chì dự phòng

Nắp hộp cầu chì

Cháy cầu chì

Trước khi xử lý cầu chì, tham khảo phần “Kiểm tra và thay thế cầu chì.”

Cầu chì trong hộp cầu chì

Tháo nắp chắn bình điện 12 V. 2 T. 70

Mở nắp hộp cầu chì.

Lần lượt kéo cầu chì chính và cầu chì khác ra ngoài. Kiểm tra xem cầu chì có bị đứt không. Luôn thay cầu chì bị đứt/ hỏng bằng cầu chì dự phòng có cùng thông số.

Đóng nắp hộp cầu chì.

Lắp nắp chắn bình điện 12 V.

Nếu cầu chì liên tục bị hỏng, có khả năng hệ thống điện bị trục trặc. Hãy mang xe đến cửa hàng Honda ủy nhiệm được chỉ định để kiểm tra.

2 T. 66

Thông tin

Bình điện động cơ điện............................ T. 92

Chìa khóa xe ............................................. T. 93

Bảng đồng hồ, công tắc điều khiển &

các tính năng khác ................................. T. 94

Chăm sóc xe ............................................. T. 95

Bảo quản xe .............................................. T. 98

Vận chuyển xe .......................................... T. 99

Bạn & Môi trường xung quanh.............. T. 100

Số khung, số động cơ điện ................... T. 101

Bình điện động cơ điện

Thông tin

Bình điện động cơ điện

Bình điện động cơ điện của mẫu xe này là bình điện lithium ion.

Bình điện động cơ điện có những đặc điểm sau.

●

Dung lượng của bình sẽ bị giảm khi sạc và xả điện nhiều lần liên tục.

u Khi dung lượng của bình bị giảm, quãng

đường lái xe ngày càng ngắn hơn, ngay

cả khi đồng hồ đo bình điện động cơ điện hiển thị ở mức 100% (sạc đầy).

●

Hiệu suất sử dụng sẽ giảm dần tùy theo điều kiện lái xe và thời gian đã lái xe.

●

Số dặm đi được giảm khi bình điện động cơ điện quá nóng hoặc quá nguội.

u Đây là vấn đề tạm thời. Nếu bình điện

động cơ điện trở về nhiệt độ phòng, số

dặm đi được sẽ trở lại bình thường.

●

Hiệu suất sử dụng sẽ giảm xuống khi bình điện động cơ điện quá nóng hoặc quá nguội.

u Xe sẽ tự giới hạn công suất để bảo vệ

bình điện động cơ điện. Nếu bình điện động cơ điện trở về nhiệt độ phòng, giới hạn công suất sẽ bị hủy bỏ.

●

Điện năng trong bình điện động cơ điện sẽ sụt từ từ, ngay cả khi bạn không sử dụng xe.

u Nếu bạn sạc điện cho xe, dung lượng sẽ

trở lại bình thường.

Chìa khóa xe

Thông tin

Chìa khóa

Mã chìa khóa

Chìa khóa xe

Chìa khóa

Đảm bảo ghi lại mã chìa khóa được cung cấp cùng với nắp che ổ khóa. Cất chìa khóa dự phòng và mã chìa khóa ở nơi an toàn. Để đánh thêm chìa khóa, hãy mang chìa khóa dự phòng hoặc mã chìa khóa đến cửa hàng Honda ủy nhiệm được chỉ định. Nếu để mất toàn bộ chìa khóa và mã chìa khóa, có thể bạn sẽ phải đến cửa hàng Honda ủy nhiệm được chỉ định để tháo cụm khóa điện và xác định mã chìa khóa.

Sử dụng móc treo chìa khóa bằng kim loại có thể làm xước khu vực xung quanh khóa điện.

Bảng đồng hồ, công tắc điều khiển & các tính năng khác

Thông tin

Bảng đồng hồ, công tắc điều khiển & các tính năng khác

Khóa điện

Tháo bình điện động cơ điện trong khi khóa điện ở vị trí (On) sẽ khiến bình điện 12 V

ngừng hoạt động. Không vặn khóa điện khi đang lái xe.

Đồng hồ đo quãng đường

Màn hình đồng hồ sẽ dừng tại 999.999 khi quãng đường đi được vượt quá 999.999.

Đồng hồ đo hành trình

Đồng hồ đo hành trình sẽ trở về 0,0 khi giá trị đọc được vượt quá 9.999,9.

Túi đựng tài liệu

Có thể cất tài liệu hướng dẫn sử dụng, thông tin đăng ký và thông tin bảo hiểm trong túi đựng tài

liệu bằng nhựa ở mặt dưới yên xe.

Hệ thống ngắt truyền động động cơ điện

Cảm biến góc nghiêng tự động dừng động cơ điện nếu xe bị đổ. Để đặt lại cảm biến, bạn

phải vặn khóa điện sang vị trí (Off) và quay lại vị trí (On) rồi mới kích hoạt lại động cơ điện.

Thông tin

Chăm sóc xe

Thường xuyên vệ sinh và lau chùi xe là việc quan trọng nhằm duy trì tuổi thọ của xe. Xe được vệ sinh sạch sẽ giúp dễ dàng phát hiện ra vấn đề trục trặc. Nước biển hoặc muối dùng để hạn chế băng trên đường đi có thể làm tăng nguy cơ rỉ sét cho xe. Do vậy, luôn nhớ phải rửa xe sạch sẽ sau khi đi trên những đoạn đường gần biển hoặc có muố

Rửa xe

Hãy để động cơ điện, phanh và các bộ phận có nhiệt độ cao khác nguội hẳn trước khi rửa xe.

Loại bỏ bụi bẩn ra khỏi xe bằng vòi rửa có áp suất thấp.

Nếu cần, hãy sử dụng một miếng xốp hoặc khăn mềm nhúng vào dung dịch tẩy rửa nhẹ để lau xe.

u Vệ sinh các chụp đèn pha, ốp và các chi

i trên đường.

tiết bằng nhựa khác thật cẩn thận để tránh làm xước chúng. Tránh phun nước trực tiếp vào các bộ phận điện.

Chăm sóc xe

Rửa sạch xe bằng thật nhiều nước sạch và lau khô bằng giẻ mềm.

Sau khi xe đã khô, hãy bôi trơn các chi tiết chuyển động trên xe.

u Hãy đảm bảo rằng dầu bôi trơn không

bám vào phanh hoặc lốp xe. Đĩa phanh, má phanh, trống phanh và guốc phanh bị bám dầu, mỡ sẽ làm giảm đáng kể hiệu quả phanh và có thể gây ra tai nạn.

Bôi lớp chất bảo quản để chống rỉ sét cho xe.

u Không sử dụng chất bảo quản có chứa

hóa chất hoặc chất tẩy rửa mạnh. Những chất này có thể làm hư hỏng các chi tiết bằng kim loại, nhựa và lớp sơn trên xe. Không để chất bảo quản bắn vào lốp xe và phanh.

u Nếu trên xe có các chi tiết sơn mờ,

không phủ chất bảo quản lên trên các bề mặt đó.

Còn tiếp

Honda Benly E (2022) User guide

Specifications and Main Features

Frequently Asked Questions

User Manual

Lời chào

Đôi lời về vấn đề an toàn

Nội dung

An toàn xe máy

Vận hành xe điện an toàn

Hướng dẫn về an toàn

Nhãn hình ảnh

Cảnh báo về an toàn

Cảnh báo khi lái xe

Phụ kiện & cải tạo xe

Trọng tải

Quy trình vận hành cơ bản

Vị trí các bộ phận

Bảng đồng hồ

Các đèn báo

Các công tắc

Khóa phanh trước

Khóa phanh sau

Kích hoạt động cơ điện

Lái xe

Di chuyển lùi

Bình điện động cơ điện

Sạc bình điện động cơ điện

Ổ cắm phụ kiện

Hộp đựng đồ

Bảo dưỡng

Tầm quan trọng của việc bảo dưỡng

Lịch bảo dưỡng

Những nguyên tắc bảo dưỡng cơ bản

Tháo & lắp các bộ phận thân xe

Phanh

Chân chống nghiêng

Tay ga

Các điều chỉnh khác

Tìm kiếm hư hỏng

Xe điện không hoạt động

Các đèn cảnh báo sáng hoặc nhấp nháy

Các đèn cảnh báo khác

Thủng lốp

Trục trặc về điện

Thông tin

Bình điện động cơ điện

Chìa khóa xe

Bảng đồng hồ, công tắc điều khiển & các tính năng khác

Chăm sóc xe
