Page 1

사용설명서

BENLY

운전하시기 전에 반드시 이 사용설명서를 읽어주십시오.

Page 2

혼다 모터사이클을 구입해 주셔서 감사합니다.

안전에 유의하여 쾌적한 모터사이클 라이프를 즐기십시오.

모터사이클 인도에 관하여

★ 구입하신 후, 혼다 판매점에서 사용설명서와

함께 “정비노트”를 수령하고 아래의 설명을 들어주십시오.

• 모터사이클의 올바른 취급방법

• 보증내용 및 보증기간

• 점검·정비에 관하여

• 차량수령서·보증서 수령서의 기입·날인

배출가스 규제에 관하여

★ 이 모터사이클은 대한민국 대기환경 보존 법

에 의한 배출가스 규제에 적합합니다.

운전면허에 관하여

★ 이 모터사이클을 일반 공공 도로에서 운전하

기 위해서는 운전면허가 필요합니다. 자신의 면허로 운전할 수 있는지 먼저 확인해 주십시 오.

• 모터사이클 배기량: 108 cm

• 배기량에 따라 필요한 면허가 달라집니다.

★ 이 모터사이클의 승차 정원은 운전자를 포함

해서 2명입니다.

(cc)

Page 3

이 설명서는 스쿠터의 영구 부품으로 간주되어야 하며, 스쿠터 양도 시 함께 인도해야 합니다.

이 설명서에는 출판 전의 최신 제작 정보가 포함되어 있습니다. Honda Motor Co., Ltd.는 사전 통지 없이 언제라도 그 내용을 변경할 수 있으며 통지에 대한 어떠한 의무도 없습니다.

서면 허가 없이는 이 설명서의 어떠한 부분도 복제할 수 없습니다.

사용설명서에 수록된 차량 그림은 실제 차량과 일치하지

이 않을 수 있습니다.

Page 4

서문

혼다 스쿠터를 구입해 주셔서 감사합니다. 혼다 스쿠터를 선택함으로써 전세계 혼다 고객들과 함께 명성 높은 혼다 제품의 우수 한 품질을 누리실 수 있게 됩니다.

주행의 즐거움과 안전을 위해 다음 사항을 준수해 주십시오.

 이 사용설명서를 주의 깊게 읽으시기 바

랍니다.

 이 설명서에 수록된 모든 권장사항과 절

차를 준수하십시오.

 이 설명서와 스쿠터에

전 메시지에 면밀한 주의를 기울이십시오.

안내되어 있는 안

 이 설명서의 다음 코드는 각 국가를 표시

합니다.

 설명서 안의 도표는 U형식을 기준으로 합

니다.

국가 코드

코드 국가

U KO, II KO

* 제원은 각 국가마다 다를 수 있습니다.

호주, 뉴질랜드 한국

Page 5

안전에 관한 지침

사용자의 안전은 물론 타인의 안전도 매우 중 요합니다. 이 스쿠터를 안전하게 운전하는 것은 중요한 책임입니다. 안전에 관해 올바른 결정을 내릴 수 있도록 이 설명서와 안전 라벨에 작동 절차 및 기타 안전 관련 정보가 제공됩니다. 이 안전 정보는 운전자 또는 타인이 부상을 입을 수 있는 위 험을 경고하기 위한 것입니다. 물론 스쿠터 작동 위험을 경고하는 것은 가능하지도 않고 효과 적이지도 않습니다. 따라서 스스로 올바른 판 단을 내릴 수 있어야 합니다.

중요한 안전 정보는 다음과 같이 다양한 형태 로 제공됩니다.

 스쿠터에 부착된 안전 라벨  안전 경보 기호와 3가지 신호 용어: 위험,

경고, 주의 각각의 의미는 다음과 같습니다.

또는 정비와 관련한 모든

위험

지침을 준수하지 않을 경우 사망하거나 중상 을 입게 됩니다.

경고

지침을 준수하지 않을 경우 사망하거나 중상 을 입을 수 있습니다.

주의

지침을 준수하지 않을 경우 부상을 입을 수 있습니다.

다른 중요한 정보는 다음과 같은 표제로 제 공됩니다.

참고 본 정보는 스쿠터나 다른 재산 또

는 환경의 손상을 방지하기 위한 정보입니다.

Page 6

스쿠터 안전 2페이지

작동 안내 16페이지

점검유지 38페이지

문제해결 70페이지

정보 79페이지

제원 89페이지

색인 92페이지

Page 7

스쿠터 안전

이 섹션에서는 안전한 스쿠터 주행에 관한 중요 정보를 설명합니다. 이 섹션을 주의 깊게 읽어 주십시오.

안전 지침 .................................................. 3페이지

이미지 라벨 ............................................... 6페이지

안전 주의사항 ......................................... 10페이지

주행 시 주의 사항 ................................... 11페이지

액세서리 및 개조 .................................... 14페이지

적재 ......................................................... 15페이지

Page 8

안전 지침

안전을 위해 다음 지침을 준수하십시오.  이 설명서에 명시된 모든 정기 점검을 실시

하십시오.

 연료 보충 시에는 먼저 엔진을 정지하고 스

파크 및 불꽃에서 멀리 떨어진 상태에서 연 료를 보충하십시오.

 일부 또는 전체가 밀폐된 공간에서는 엔진을

작동하지 마십시오. 배기 가스 내 유독성 일 산화탄소로 인해 사망할 위험이 있습니다.

항상 헬멧을 착용하십시오.

헬멧과 보호복이 머리 및 기타 부위의 부상의 횟수 및 정도를 현저하게 줄여줍니다 그러므로 공인된 모터사이클 헬멧과 보호복을 항상 착용하십시오

(

페이지

주행 전 주의 사항

신체적, 정신적으로 건강하고 술이나 약물을 복용하지 않은 상태로 주행해야 합니다 운전자와 동승자가 모두 공인된 모터사이클 헬멧과 보호복을 착용했는지 확인하십시오 동승자에게 그랩 레일이나 운전자의 허리를

단단히 붙잡고, 회전할 때에는 운전자에게 몸을 기대며, 스쿠터 정지 시에도 항상 발을 풋페그에 올려 놓도록 지시하십시오

주행 연습

다른 스쿠터를 주행해 본 경험이 있다 할지라도 혼다 스쿠터의 작동 및 취급 방법을 익히고 스쿠터의 크기와 중량에 친숙해지도록 안전한 장소에서 주행 연습을 하십시오

방어적 주행

주변의 다른 차량에 항상 주의하고 다른 운전자가 자신을 볼 수 있을 것이라고 가정하지 마십시오. 신속하게 정지하거나 피해갈 수 있도록 준비하십시오

안전 지침

스쿠터 안전

Page 9

안전 지침

눈에 잘 띄게 하십시오.

스쿠터 안전

빛을 반사하는 밝은 색 옷을 입고, 다른 운전자가 자신을 잘 볼 수 있도록 위치하며 회전을 하거나 차선을 변경하기 전에 신호를 보내고, 필요 시에는 경적을 울려서, 특히 야간에 눈에 잘 띌 수 있도록 하십시오

본인의 한계 내에서 주행하십시오.

절대 개인의 능력이나 허용 속도 이상으로 빠르게 주행하지 마십시오. 피로하거나 부주의하면 판단력과 주행 안전성이 떨어질 수 있습니다

음주 운전을 하지 마십시오.

술과 운전은 어울리지 않습니다. 한 잔을 마시더라도 변화하는 상황에 반응하는 능력이 저하될 수 있으며, 반응 시간은 음주량에 비례하여 느려집니다. 그러므로 음주 운전을 하지 말아야 하며, 친구의 음주 운전도 말려야

합니다

스쿠터를 안전한 상태로 유지하십시오.

스쿠터를 올바르게 관리하고 안전한 주행 상태로 유지하는 것은 매우 중요합니다 주행하기 전에는 항상 스쿠터를 검사하고 권장하는 모든 점검을 실시하십시오. 절대로 적재 한도를 초과하지 마시고 스쿠터를 개조하거나 스쿠터의 안전을 저해하는 액세서리를 부착하지 마십시오

(

페이지

충돌 사고가 발생한 경우

개인 안전이 최우선입니다. 자신이나 다른 누군가가 부상당했을 경우에는 부상 정도를 파악한 후 계속해서 주행해도 안전한지 결정하십시오. 필요하다면 긴급 지원을 요청하십시오. 또 다른 사람이나 차량이 사고에 연관되었을 경우에는 해당 법규 및 규정을 따르십시오

주행을 계속하기로 결정한 경우에는 먼저 시동을 끄고 스쿠터의 상태를 파악하십시오 연료 누출 여부를 검사하고 중요 너트와

(

페이지

)

Page 10

안전 지침

볼트의 조임 상태를 확인하고 핸들바 브레이크 레버, 브레이크, 휠 상태를 확인하십시오. 천천히 조심스럽게 주행하십시오. 스쿠터가 당장은 드러나지 않는 손상을 입었을 수 있습니다. 가능한 한 빨리 공인 서비스 센터에서 스쿠터를 철저히 점검 받으십시오

일산화탄소 위험

배기 가스에는 무색, 무취 가스인 유독성 일산화탄소가 함유되어 있습니다 일산화탄소를 들이 마시면 의식을 잃거나 사망에 이를 수 있습니다

밀폐된 공간이나 부분적으로 밀폐된 공간에서 엔진을 작동하면 호흡하는 공기에 일산화탄소가 다량 함유될 수 있습니다. 차고 안이나 밀폐된 공간에서는 절대로 스쿠터를 작동하지 마십시오

일산화탄소는 유독성 가스입니다. 일산화탄소를 들이 마시면 의식을 잃거나 사망에 이를 수 있습니다.

일산화탄소에 노출되는 장소나 활동을 피하십시오.

경고

스쿠터 안전

Page 11

이미지 라벨

스쿠터 안전

KO, II KO형식 제외

다음 페이지에서는 라벨의 의미를 설명합니다. 일부 라벨은 심각한 부상을 초래할 수 있는 잠재적 위험에 대해 운전자에게 경고합니다. 그 밖의 라벨은 중요한 안전 정보를 제공합니다. 이 정보를 주의 깊게 읽으시고, 라벨을 떼어내지 마십시오.

라벨이 떨어졌거나 읽기 어려운 상태인 경우, 혼다 딜러에게 라벨 교체를 의뢰하십시오.

각 라벨에는 특유의 심벌이 각 심벌과 라벨의 의미는 다음과 같습니다.

있습니다.

사용설명서에 명시된 지침을 주의 깊게 읽으 십시오.

정비 설명서에 명시된 지침을 주의 깊게 읽 으십시오. 안전 측면에서 스쿠터 정비는 반드 시 혼다 딜러에게 의뢰하십시오.

위험(적색 바탕) 지침을 준수하지 않을 경우 사망하거나 중상 을 입습니다. 경고(주황색 바탕) 지침을 준수하지 않을 경우 사망이나 중상의 위험이 있습니다. 주의(황색 바탕) 지침을 준수하지 않을 경우 부상을 입을 수 있습니다.

Page 12

이미지 라벨

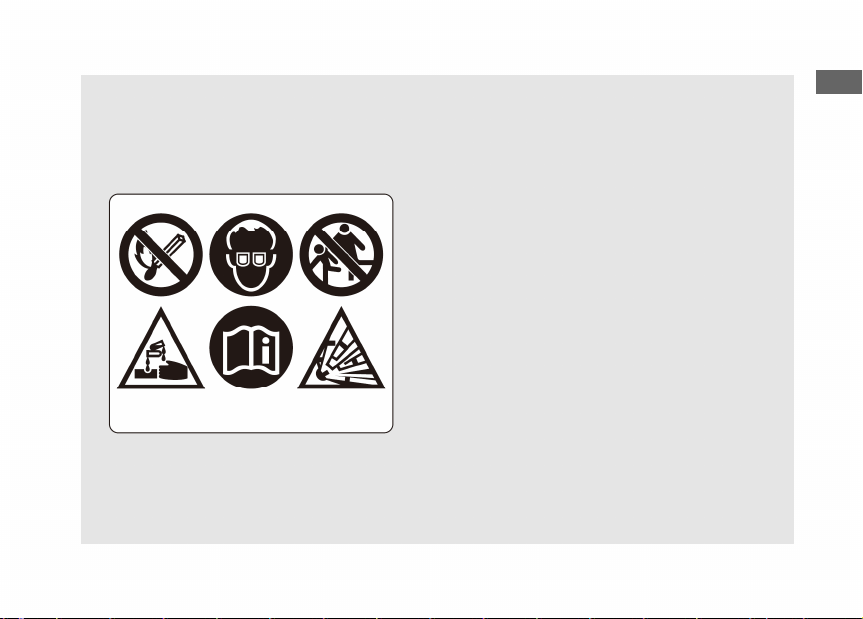

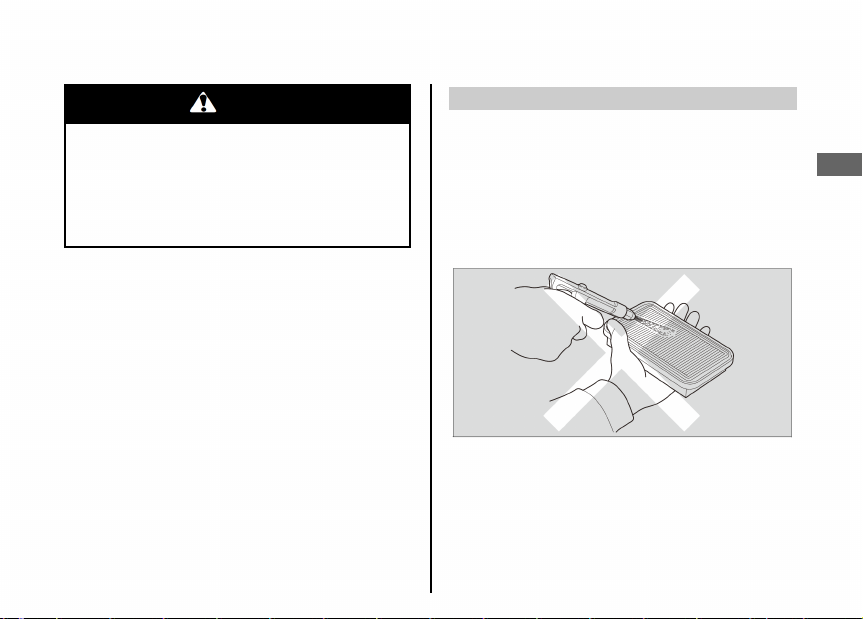

배터리 라벨 위험

• 배터리를 불꽃 및 스파크로부터 멀리 하십시오. 배터리는 폭발을 유발할 수 있는 폭발 가스를 생성합니다.

• 배터리 취급 시 보안경과 고무 장갑을 착용하십시오. 그렇지 않으면 배터리 전해질로 인해 화상을 입거나 시력을 상실할 수 있습니다.

• 올바른 취급 및 위험에 대해 잘 모르는 어린이 및 다른 사람들이 배터리에 손을 대면 안 됩니다

• 희석 황산이 함유되어 있으므로 배터리 전해질을 취급할 때는 극도의 주의를 기울이십시오. 피부나 눈에 닿으면 화상을 입거나 시력을 잃을 수 있습니다.

• 배터리를 취급하기 전에 이 설명서를 정독하고 숙지하십시오. 지침을 준수하지 않으면 부상을 입거나 스쿠터가 손상될 수 있습니다.

• 전해질이 하한 표시 이하인 배터리는 사용하지 마십시오. 폭발이 발생하여 심각한 부상을 유발할 수 있습니다.

스쿠터 안전

Page 13

이미지 라벨

스쿠터 안전

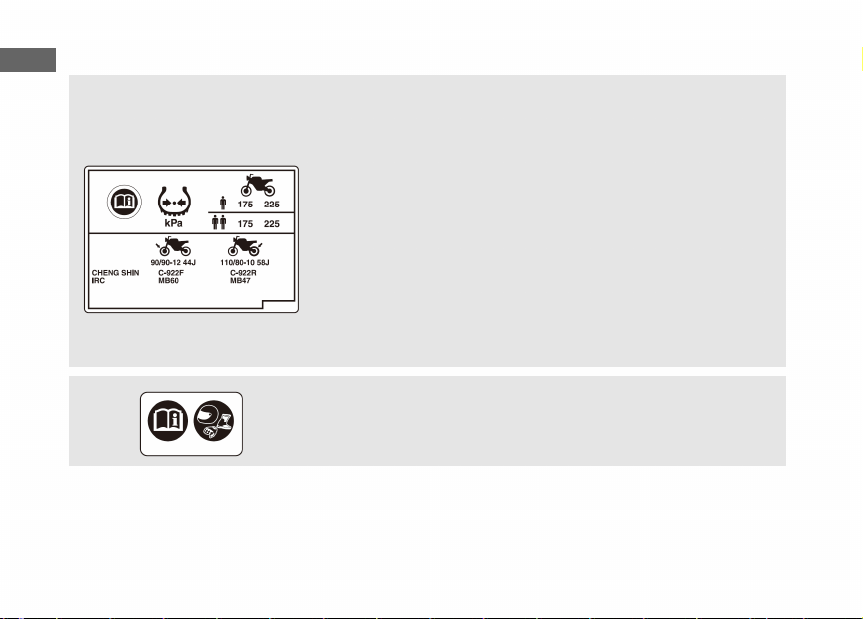

타이어 정보 라벨 콜드 타이어 압력: [운전자만 탑승한 경우]

프런트 175 kPa (1.75 kgf/cm2, 25 psi) 리어 225 kPa (2.25 kgf/cm2, 33 psi)

[운전자와 동승자가 탑승한 경우]

프런트 175 kPa (1.75 kgf/cm2, 25 psi) 리어 225 kPa (2.25 kgf/cm2, 33 psi)

타이어 크기:

프런트 90/90-12 44J 리어 110/80-10 58J

타이어 브랜드: CHENG SHIN IRC

프런트 C-922F MB60 리어 C-922R MB47

안전 경고 라벨 안전을 위해 항상 헬멧과 보호복을 착용하십시오.

Page 14

이미지 라벨

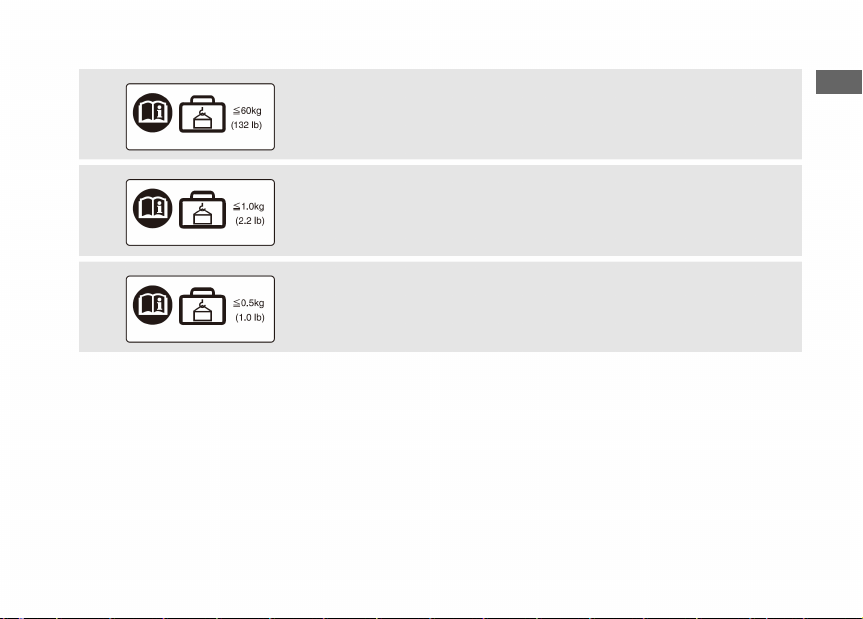

화물 제한 라벨 60 kg (132 lb)을 초과하지 마십시오.

스쿠터 안전

화물 제한 라벨

1.0 kg (2.2 lb)을 초과하지 마십시오.

화물 제한 라벨

0.5 kg (1.0 lb)을 초과하지 마십시오.

Page 15

이미지 라벨

안전 주의사항

스쿠터 안전

 양손은 항상 핸들바를 잡고 발은 바닥에

올려 놓은 채 주의해서 주행하십시오.

 주행 중에 동승자의 손은 그랩 레일이나

운전자의 허리에, 발은 풋페그에 있어야 합니다.

 다른 운전자와 운전자 자신의 안전은 물론

동승자의 안전에도 항상 주의하십시오.

보호복

운전자와 동승자는 공인된 모터사이클 헬멧과 보안경, 그리고 눈에 잘 띄게 해주는 보호복을 착용해야 합니다. 날씨와 도로 상황에 맞게 방 어적으로 주행하십시오.

▌헬멧

운전자의 머리에 딱 맞는 크기로 눈에 잘 띄 고 안전 인증을 받은 헬멧

 턱끈은 편안하면서도 단단하게 조여 매야

합니다.

 시야를 가리지 않는 안면 보호구 또는

기타 공인 보안경

헬멧을 착용하지 않으면 충돌 시 중상 또는 사망 가능성이 증가합니다.

운전자와 모든 동승자는 항상 공인된 헬멧과 보호복을 착용해야 합니다.

경고

▌장갑

내마모성이 높은 풀 핑거 가죽 장갑

▌부츠 또는 라이딩 슈즈

미끄럼 방지 밑창과 발목 보호대를 갖춘 튼튼 한 부츠

▌재킷과 바지

눈에 잘 띄게 하는 보호용 긴 소매 재킷과 내 구성 있는 라이딩 팬츠(또는 보호 수트)

Page 16

주행 시 주의 사항

길들이기 기간

첫 500km(300마일)를 주행하는 동안에는 스쿠 터의 향후 신뢰성과 성능을 위해 다음 지침을 준수하십시오.

 최대 스로틀 출발과 급가속을 피하십시오.  급제동을 피하십시오.  조심스럽게 주행하십시오.

브레이크

다음 지침을 준수하십시오.

 최대 제동 효율을 위해 프런트 브레이크와

리어 브레이크를 동시에 작동하십시오.

 급제동을 피하십시오.

▶ 급제동은 스쿠터의 안정성을 감소시킬

▶ 가능한 경우 회전하기 전에

수 있습니다.

감속하십시오. 그렇게 하지 않으면 미끄러질 위험이 있습니다.

 접지력이 낮은 노면을 주의하십시오.

▶ 이러한 노면에서는 타이어가 보다 쉽게

미끄러지고 제동 거리가 길어집니다.

 연속 제동을 피하십시오.

▶ 길고 가파른 경사를 내려갈 때와 같이

반복해서 제동하면 브레이크가 과열되어 효율성이 저하될

수 있습니다.

▌콤비 브레이크

이 스쿠터에는 프런트 브레이크와 리어 브레 이크 간의 제동력을 분배하는 브레이크 시스 템이 장착되어 있습니다. 프런트 브레이크와 리어 브레이크에 분배되는 제동력은 프런트 브레이크 레버만 작동할 때 와 리어 브레이크 레버만 작동할 때가 각각 다릅니다. 최대 제동 효율을 위해 프런트 브레이크와 리 어 브레이크를 동시에 작동하십시오.

스쿠터 안전

Page 17

주행 시 주의 사항

▌젖은 상태의 노면

스쿠터 안전

젖은 상태의 노면은 미끄러우며 브레이크가 젖어 제동 효과가 저하되므로 노면이 젖은 상 태에서 제동할 때는 특히 주의하십시오. 브레이크가 젖은 경우엔 저속 주행하면서 브 레이크를 사용하여 건조시킵니다.

주차

 단단하고 평평한 포장 노면에

주차하십시오.

 약간 경사진 노면이나 비포장 노면에

주차해야 하는 경우엔 스쿠터가 굴러가거나 넘어지지 않도록 주차하십시오.

 고온 부품이 가연성 물질과 접촉하지

않도록 하십시오.

 엔진, 머플러, 브레이크 및 기타 고온

부품은 열이 식을 때까지 만지지 마십시오.

 도난 방지를 위해 항상 핸들바를 잠그고

스쿠터만 두고 자리를 비울 때는 반드시 키를 빼고 셔터를 닫으십시오. 도난 방지 장치의 사용도 권장합니다.

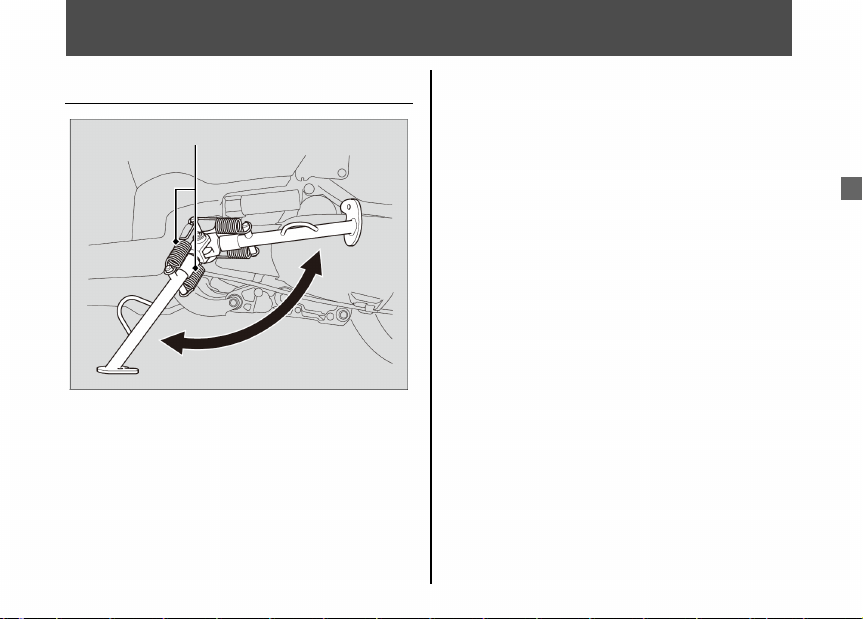

▌사이드 스탠드 또는 센터 스탠드를 이용한

주차

1. 엔진을 정지시킵니다.

2. 사이드 스탠드 사용

사이드 스탠드를 아래로 누릅니다. 스쿠터의 무게가 사이드 스탠드에 실릴 때 까지 스쿠터를 천천히 왼쪽으로 기울입니다. 센터 스탠드 사용 센터 스탠드를 내리기 위해 스쿠터 왼쪽에 섭니다. 왼쪽 핸들 그립과 왼쪽 그랩 레일 을 잡으십시오. 오른발로 센터 스탠드 끝을 누르고 동시에 뒤쪽으로 들어 올립니다.

Page 18

3 핸들바를 최대한 왼쪽으로 돌립니다.

▶ 핸들바를 오른쪽으로 돌리면 안정성이

떨어져 스쿠터가 넘어질 수 있습니다.

4. 이그니션 스위치를 LOCK 위치로 돌린 다 음 키를 빼고 셔터를 닫습니다(

22페이지).

주행 시 주의 사항

연료 보충 및 연료 지침

다음 지침을 준수하여 엔진과 촉매 장치를 보 호하십시오.

 무연 휘발유만을 사용하십시오.  권장 옥탄가를 사용하십시오. 옥탄가가

낮은 가솔린을 사용하면 엔진 성능이 저하됩니다.

 고농도 알코올이 함유된 연료는 사용하지

마십시오(

 오래되거나 오염된 연료 또는 오일과

가솔린을 섞어 사용하지 마십시오.

 연료 탱크 내에 먼지나 수분이 유입되지

않도록 하십시오.

81페이지).

스쿠터 안전

Page 19

액세서리 및 개조

스쿠터 안전

액세서리 및 개조

스쿠터용으로 혼다가 특수 제작한 액세서리 이외의 것을 부착하거나 스쿠터를 개조하지 마십시오. 안전성이 저하될 수 있습니다. 스쿠터를 개조하면 보증이 무효화될 수 있으 며, 공공 도로와 고속도로 주행 시 법에 저촉 될 수도 있습니다. 스쿠터에 액세서리를 부착 하기 전에 먼저 안전성과 합법성을 확인하십 시오.

부적절한 액세서리 장착이나 스쿠터 개조는 중상이나 사망으로 이어지는 충돌 사고를 유발할 수 있습니다. 이 사용설명서의 액세서리 및 개조에 관한 모든 지침을 준수하십시오.

스쿠터로 트레일러를 끌거나 스쿠터에 사이드 카를 부착하지 마십시오. 이 스쿠터는 이러한 부속장치용으로 설계된 것이 아니므로 이렇게 사용할 경우에는 스쿠터의 핸들링이 심하게 손상될 수 있습니다.

경고

Page 20

적재

 하중이 추가되면 스쿠터의 핸들링, 제동

및 안정성에 영향을 미치기도 합니다. 항상 적재 하중에 적합한 안전 속도로 주행하십시오.

 과적을 금하고 규정된 적재 한도를

준수하십시오.

최대 허용 중량/최대 화물 중량

(89페이지)

 모든 화물은 안전하게 균형을 잡아

스쿠터의 중앙과 가까운 위치에 묶어 주십시오.

 라이트나 머플러 근처에 물체를 두지

마십시오.

화물을 과적하거나 잘못 적재하면 사고로 이어져 중상을 입거나 사망할 수 있습니다. 이 설명서의 모든 적재 한계 및 기타 적재 지침을 준수하십시오.

경고

적재

스쿠터 안전

Page 21

페이지

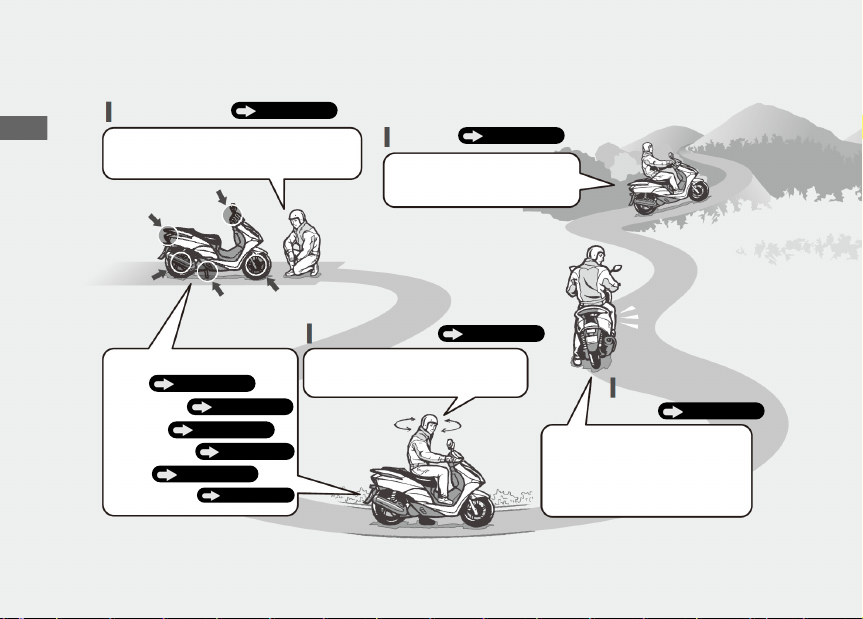

기본 작동 흐름

주행 전 점검

작동 안내

주행하기에 안전한지 스쿠터를 주의 깊게 검사합니다.

가속

스로틀을 조금씩 누릅니다. 속도 제한을 준수하십시오.

기본 기능 사용 방법

• 계기

• 인디케이터

• 스위치

• 스티어링 록

• 셔터

브레이크 잠금

•

25,26 페이지

엔진 시동

엔진 시동을 걸고 워밍업합니다. 엔진 공회전을 삼가십시오.

스쿠터

출발

출발 전에 방향 지시등 스위치로 주행 방향을 알리고 교통 상황을 확인합니다.

Page 22

페이지

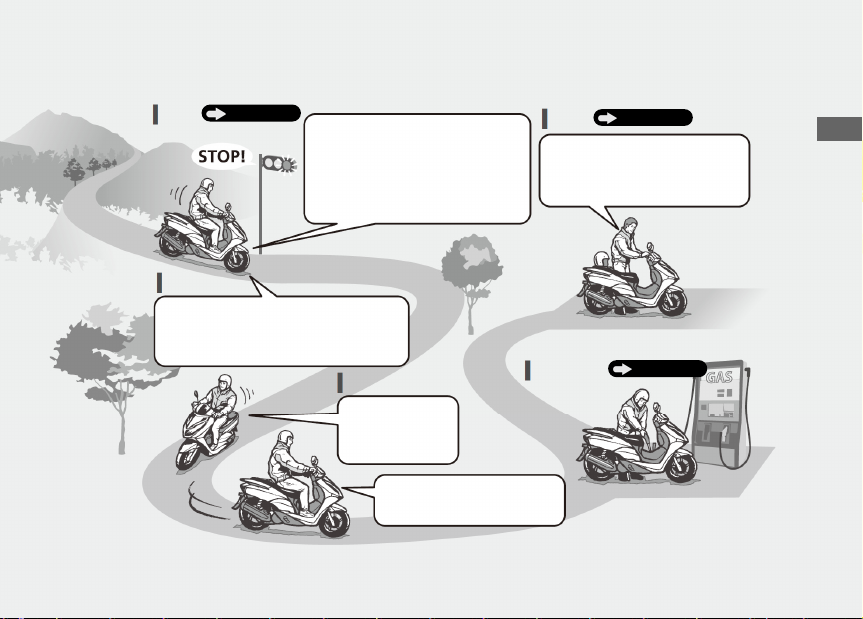

제동

도로를 벗어나는 경우 스쿠터를 세우 고 있다는 것을 먼저 충분히 알린 후 에 부드럽게 멈춥니다.

정지

스로틀을 닫고 프런트 브레이크 및 리어 브레이크를 동시에 작동합니다.

▶ 브레이크를 누르면 브레이크

등이 켜집니다.

코너 돌기

코너에 들어서기 전에 제동합니다.

코너를 벗어날 때 스로틀을 다시 조금씩 누릅니다.

주차

단단하고 평평한 노면에 주차합니다. 스탠드를 사 용하고 스티 어링을 잠그 고 셔터를 닫습니다.

연료 보충

작동 안내

Page 23

페이지

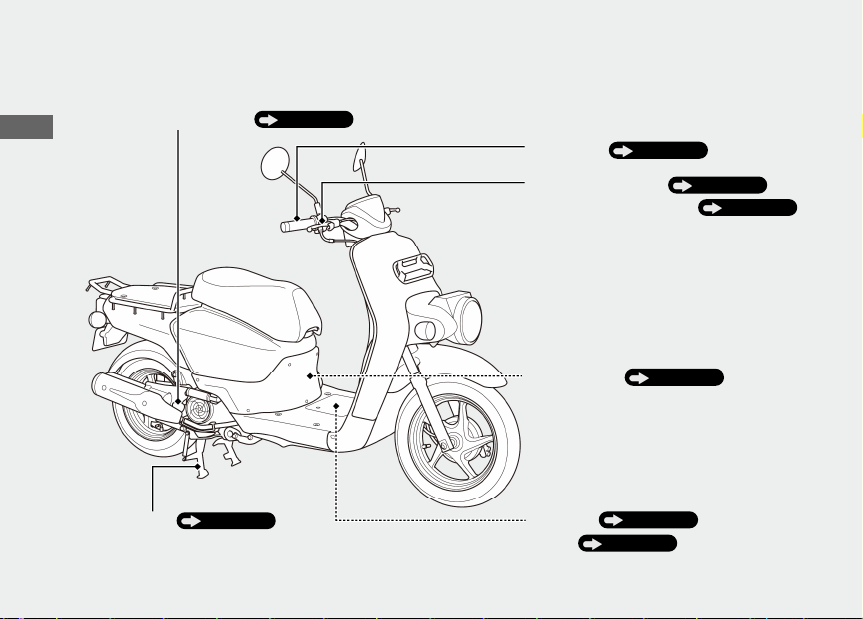

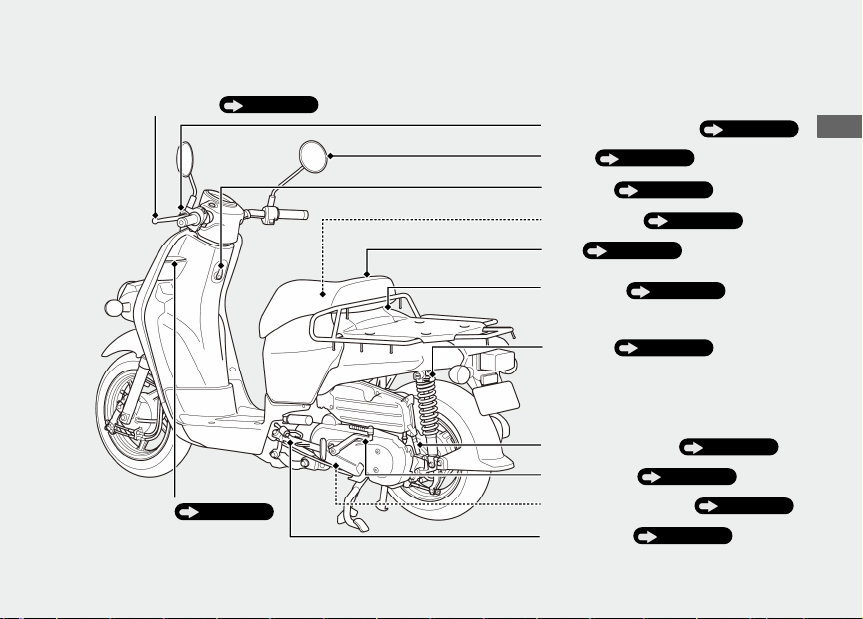

부품 위치

엔진 오일 주입구 캡/딥스틱

작동 안내

센터 스탠드 퓨즈 박스

스로틀 그립

프런트 브레이크 레버

프런트 브레이크 잠금 레버

스파크 플러그

배터리

Page 24

페이지

리어 브레이크 레버

리어 브레이크 잠금 레버

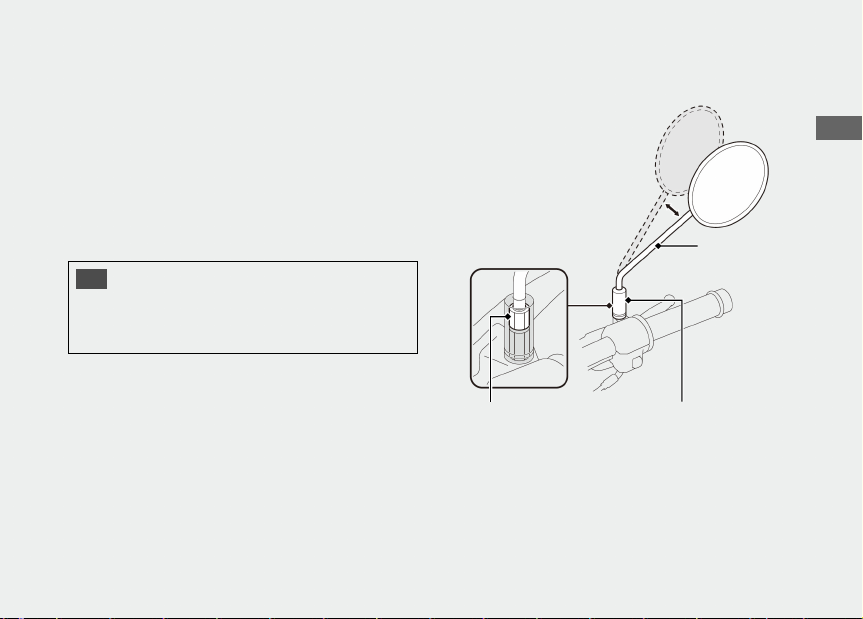

백미러

쇼핑 후크

연료 주입구 캡

시트

작동 안내

문서 보관함

헬멧 홀더

크랭크케이스 브리더

킥스타터 페달

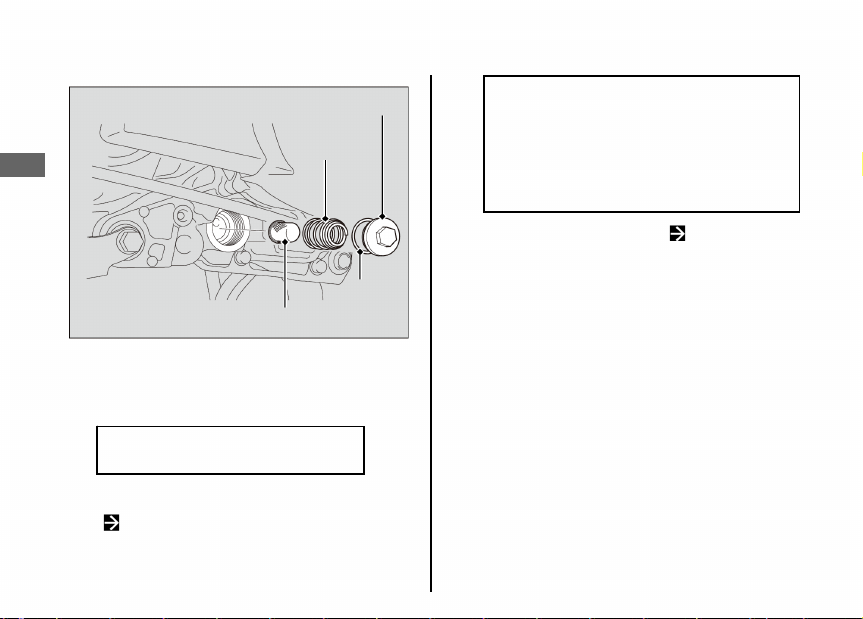

글로브 박스 오일 스트레이너 스크린

사이드 스탠드

Page 25

작동 안내

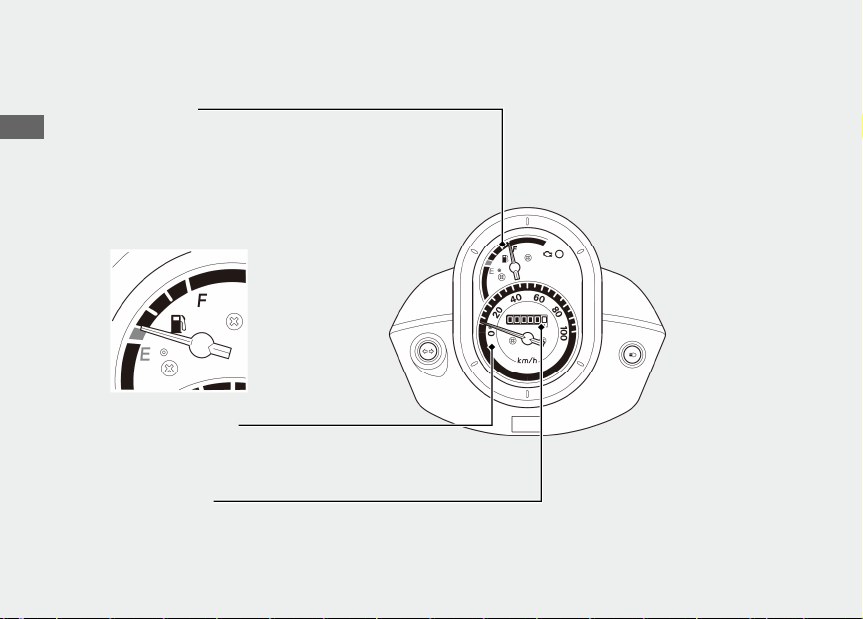

계기

연료 게이지 게이지 바늘이 적색 부분을 처음 가리킬 때 남은 연료량: 약

속도계 주행 속도를 시간당 킬로미터 표시합니다

오도미터 총 주행 거리를 킬로미터로 표시합니다

2.65L(0.700 US gal, 0.583 Imp gal)

(km/h)로

Page 26

페이지

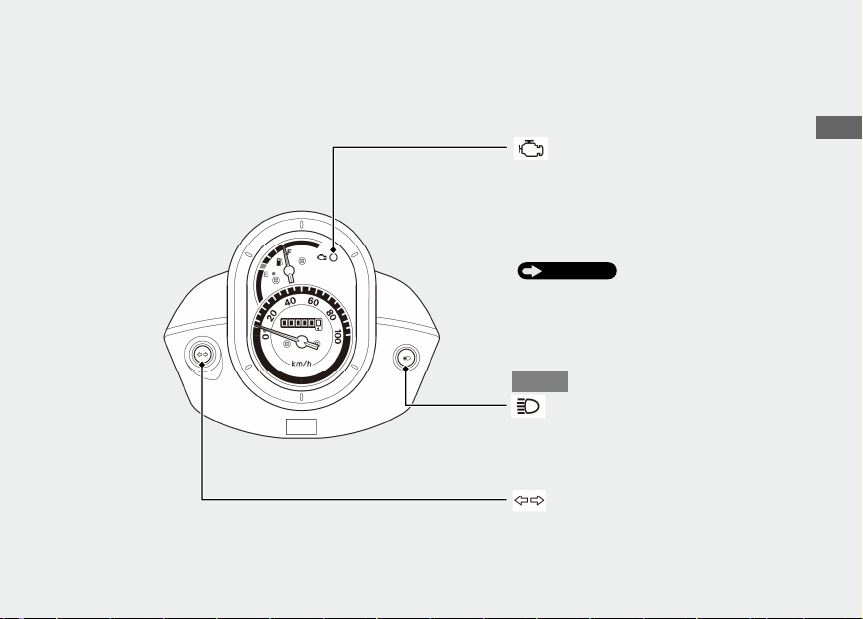

인디케이터

이들 인디케이터 중 하나가 켜지지 않는 경우에는 혼다 딜러에게 점검 받으십시오.

PGM-FI(프로그램 제어 방식 연료 분사) 기능불량 표시등(MIL)

이그니션 스위치를 ON으로 돌리면 잠시 켜집니다. 엔진 작동 중에 켜지는 경우:

U 형식:

하이빔 인디케이터

방향 지시등 인디케이터

작동 안내

Page 27

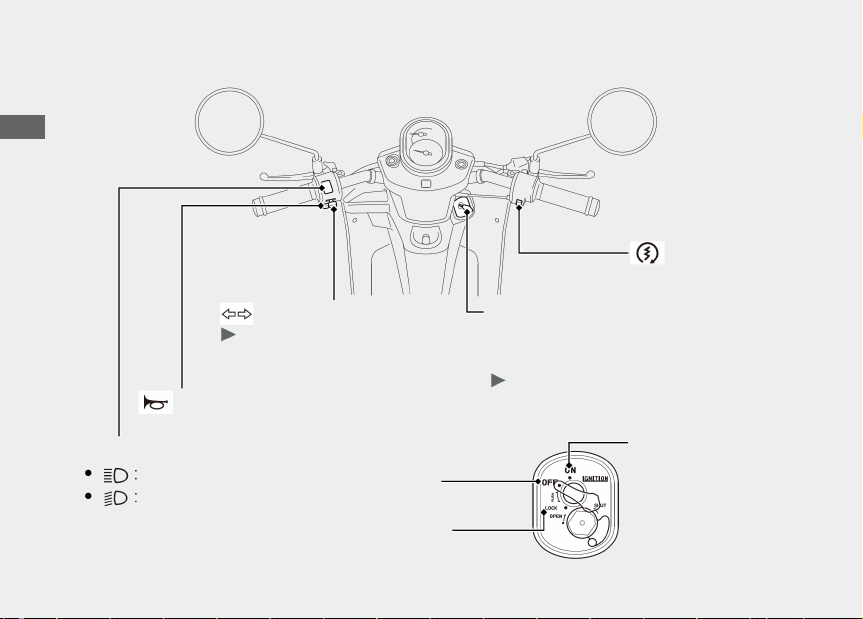

스위치

작동 안내

시동 버튼

혼 버튼

헤드라이트 조광기 스위치

하이 빔 로우 빔

방향 지시등 스위치

스위치를 누르면 방향 지시등 이 꺼집니다.

OFF 엔진을 끕니다.

잠금 스티어링을 잠급니다.

이그니션 스위치 전기 시스템을 켜고 끄며 스티어링을 잠급니다.

OFF 또는 LOCK 위치에 있을 때 키를 빼낼 수 있습니다.

ON 시동/주행 시 전기 시스템을 켭니다.

Page 28

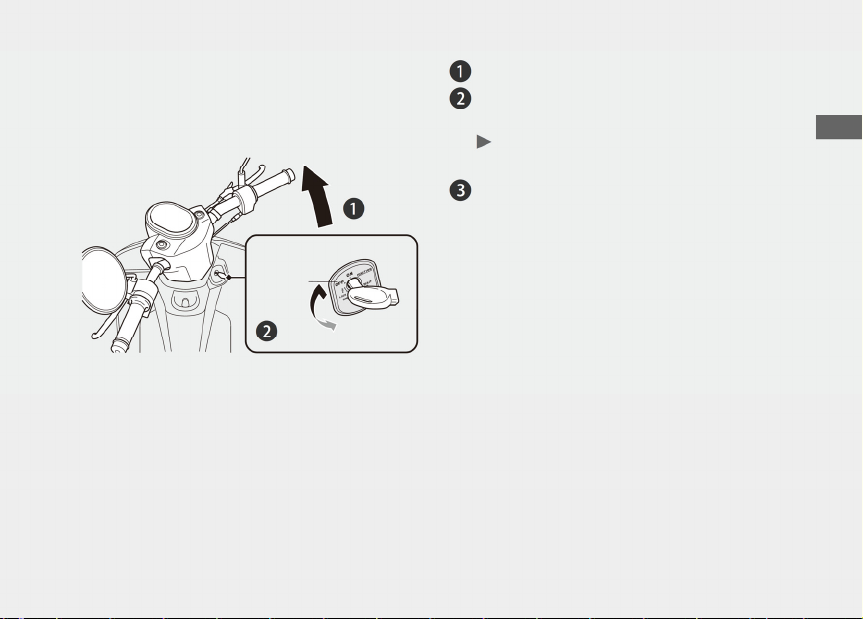

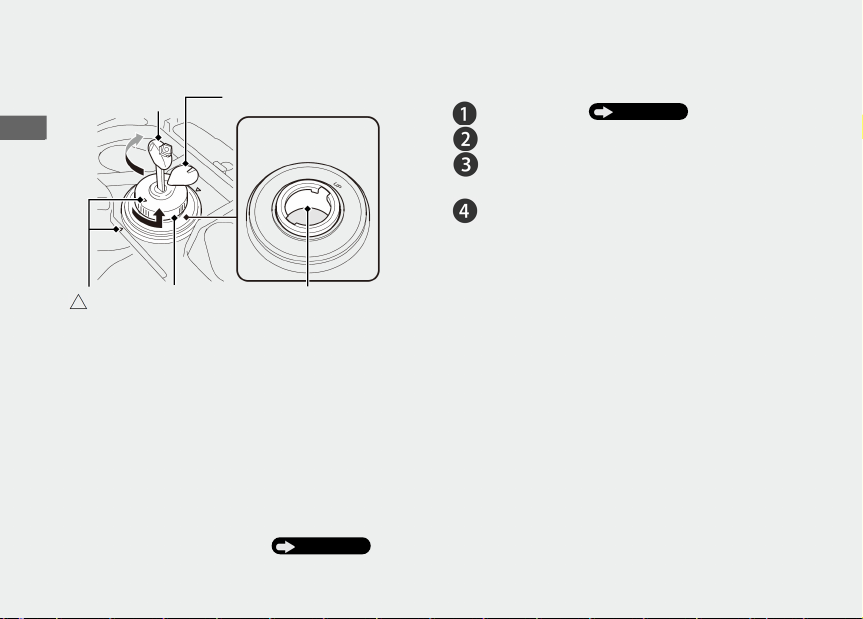

스티어링 록 주차 시 스티어링을 잠그면 도난을 방지할 수 있습니다. U자형 휠 록이나 이와 유사한 장치를 사용하 는 것도 좋습니다.

누름

돌림

▌잠금

핸들바를 왼쪽으로 끝까지 돌립니다. 키를 아래로 누른 다음 이그니션 스위치를

LOCK 위치로 돌립니다.

록이 잘 결합되지 않는 경우엔 핸들바 를 흔들어 봅니다.

키를 뺍니다.

▌잠금 해제

키를 꽂고 안으로 누른 다음 이그니션 스위치를 OFF 위치로 돌립니다.

계속

작동 안내

Page 29

스위치(

계속

)

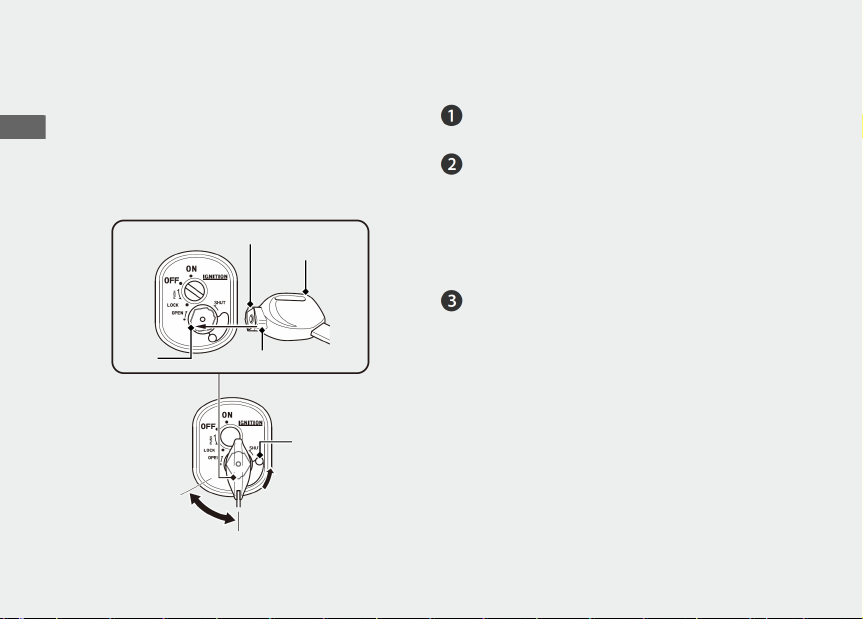

셔터

이 스쿠터의 이그니션 스위치에는 셔터가 장착되어 있습니다. 스쿠터를 주차한 후 도

작동 안내

난 방지를 위해 셔터를 닫습니다.

슬롯

열기

셔터 키

돌출부

닫기

이그니션 키

노브

닫기

▌닫기

이그니션 스위치에서 이그니션 키를 빼냅니다.

셔터 키의 돌출부를 셔터 슬롯과 정렬시킨 다 음 셔터 키를 시계 반대 방향으로 돌립니다.

▶ 셔터 키를 사용하지 않고 노브를 위로 올려

셔터를 닫을 수도 있습니다.

키를 뺍니다.

▌열기

셔터 키의 돌출부를 셔터 슬롯과 정렬시킨 다음 셔터 키를 시계 방향으로 돌립니다.

Page 30

페이지

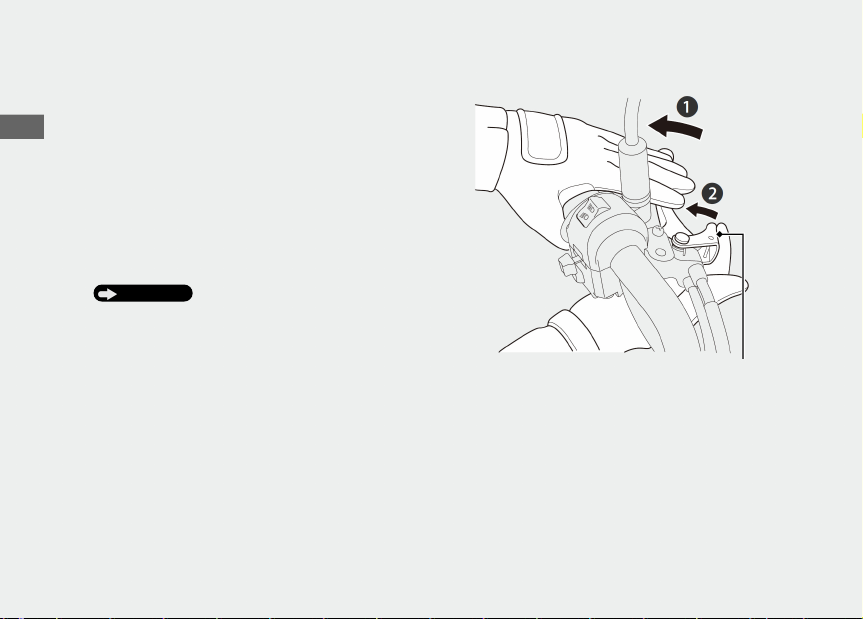

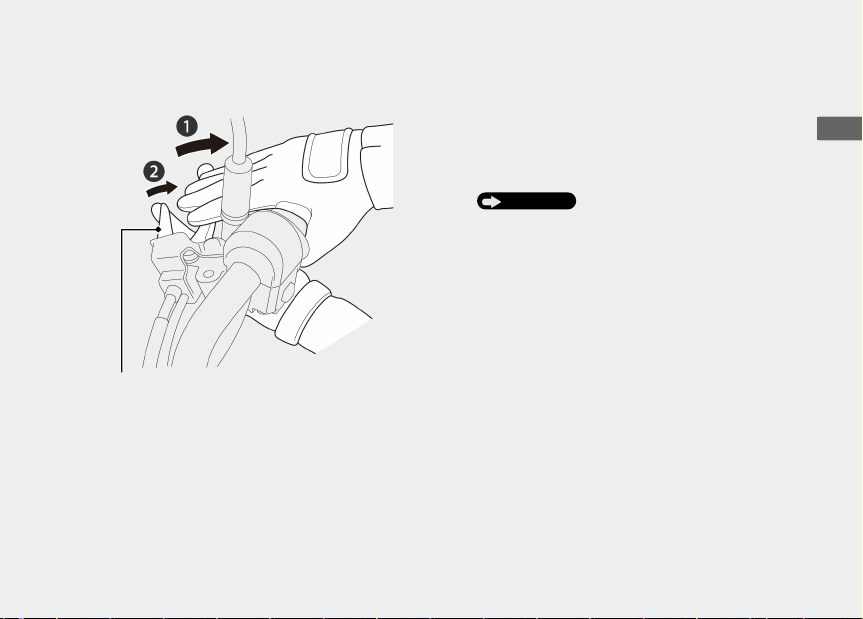

프런트 브레이크 잠금

프런트 브레이크 잠금 레버

▌잠금

프런트 브레이크 레버를 당긴 후 프런트 브레 이크 잠금 레버를 장착합니다.

▶ 프런트 브레이크가 바르게 조정되지 않으면

프런트 브레이크 잠금이 작동하지 않습니다.

▌잠금 해제

프런트 브레이크 레버를 당깁니다.

▶ 주행하기 전에 프런트 브레이크 잠금이 완전

히 해제되어 프런트 휠이 끌리지 않는지 확인 하십시오.

계속

작동 안내

Page 31

페이지

스위치( 리어 브레이크 잠금

엔진 시동 및 워밍업 중에는 리어 브레이크가 작동되고 있어야 합니다.

작동 안내

▌잠금

리어 브레이크 레버를 당긴 후 리어 브레이크 잠금 레버를 장착합니다.

▶ 리어 브레이크가 바르게 조정되지 않으면 리

▌잠금 해제

리어 브레이크 레버를 당깁니다.

▶주행하기 전에 리어 브레이크 잠금이 완전히

계속

)

어 브레이크 잠금이 작동하지 않습니다

해제되어 리어 휠이 끌리지 않는지 확인하십 시오.

리어 브레이크 잠금 레버

Page 32

페이지

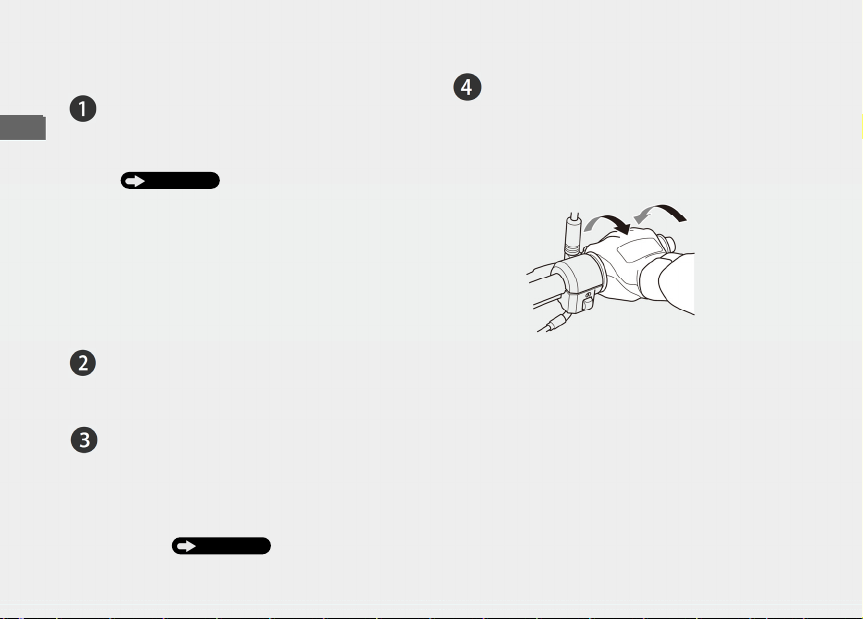

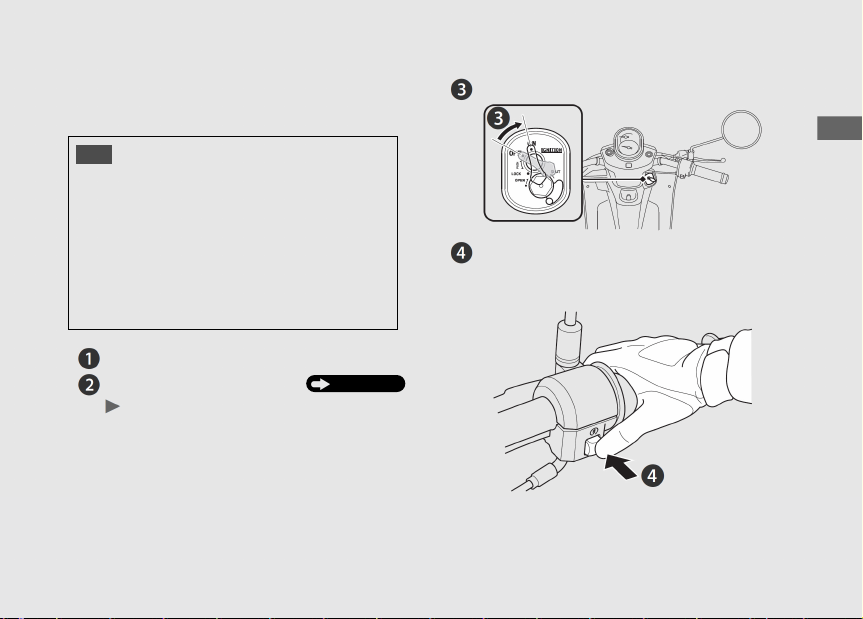

엔진 시동

냉간/온간 시동과 관계없이 다음 절차에 따 라 엔진 시동을 겁니다.

참고

• 5초 이내에 엔진 시동이 걸리지 않는 경우엔 이그니션 스위치를 OFF로 돌리고 배터리 전압이 회복되도록 10초간 기다린 후 다시 엔진 시동을 겁니다.

• 고속으로 장시간 엔진을 공회전하고 회전 속도를 올리면 엔진과 배기 장치가 손상될 수 있습니다.

• 스쿠터가 전복되면 반드시 이그니션 스위치를 OFF 위치로 먼저 돌린 다음 스쿠터를 주의 깊게 검사하십시오.

센터 스탠드로 스쿠터를 지지합니다.

리어 브레이크를 잠급니다.

스타터 모터는 브레이크 레버를 잡아 당겼을 때에만 작동합니다.

이그니션 스위치를 ON 위치로 돌립니다.

스로틀이 완전히 닫힌 상태에서 시동 버튼 을 누릅니다. 엔진 시동이 걸리면 바로 시 동 버튼에서 손을 뗍니다.

작동 안내

Page 33

페이지

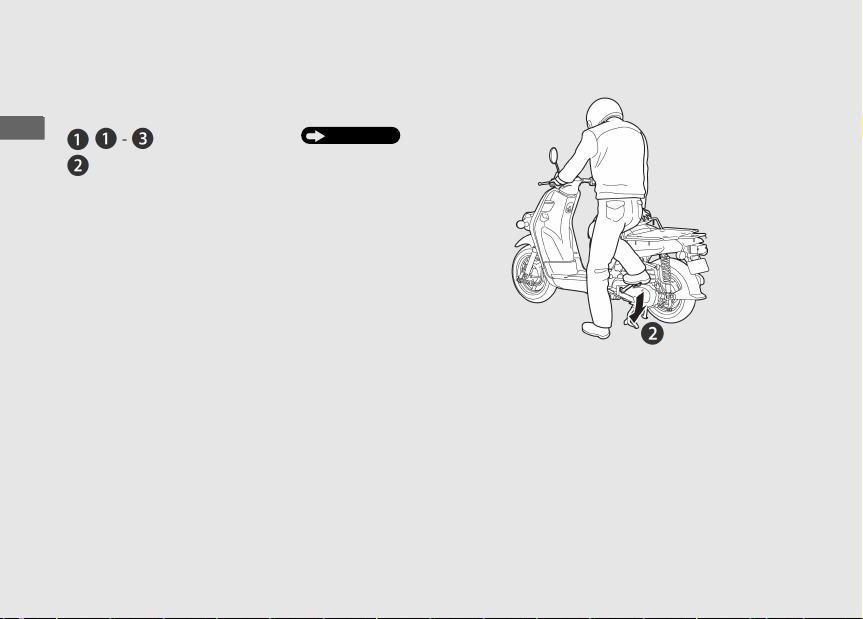

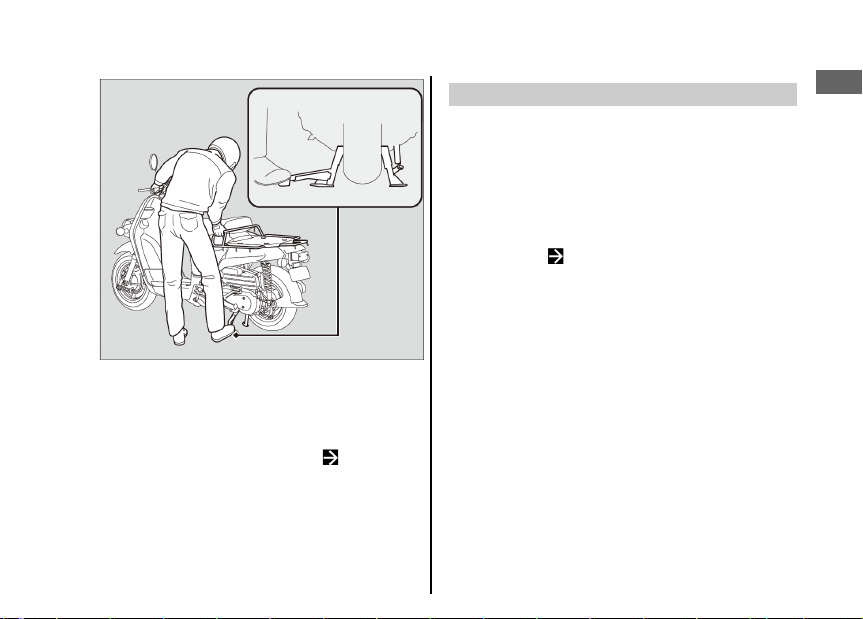

엔진 시동( 전기 스타터 없이 엔진 시동 걸기

작동 안내

스로틀을 닫은 상태에서 빠른 연속 동 작으로 킥스타터를 작동합니다.

▶ 킥스타터가 자유롭게 반동하여 페달

▶ 킥스타터 레버가 정지 위치로 돌아

계속

)

단계를 따릅니다.

멈춤쇠에 닿도록 할 경우 엔진 케이 스가 손상될 수 있습니다.

간 후 킥스타터 페달을 접습니다.

Page 34

페이지

엔진 시동이 걸리지 않는 경우:

스쿠터를 센터 스탠드로 지지하고 리어 브

레이크를 잠급니다.

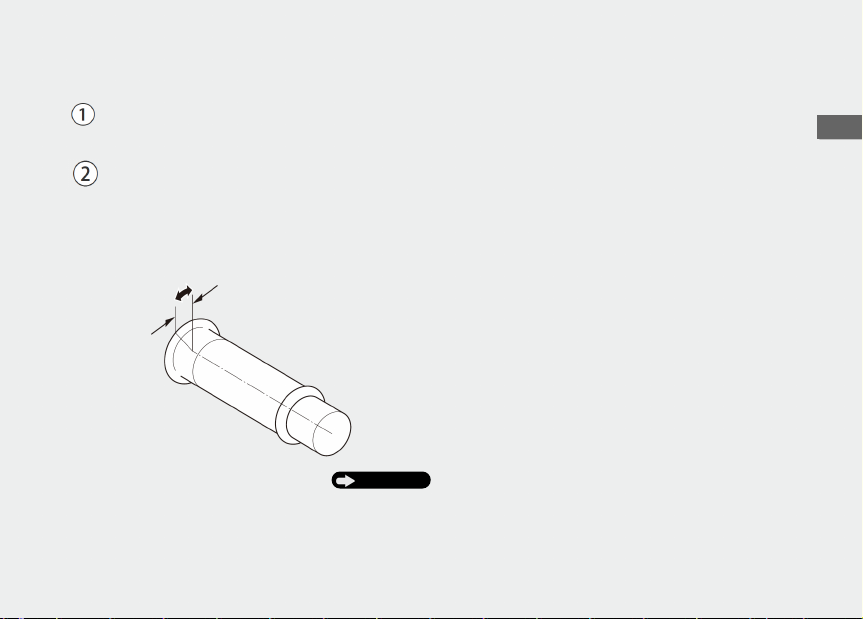

스로틀을 약간 열고(약 3 mm/ 0.1 in) 시동

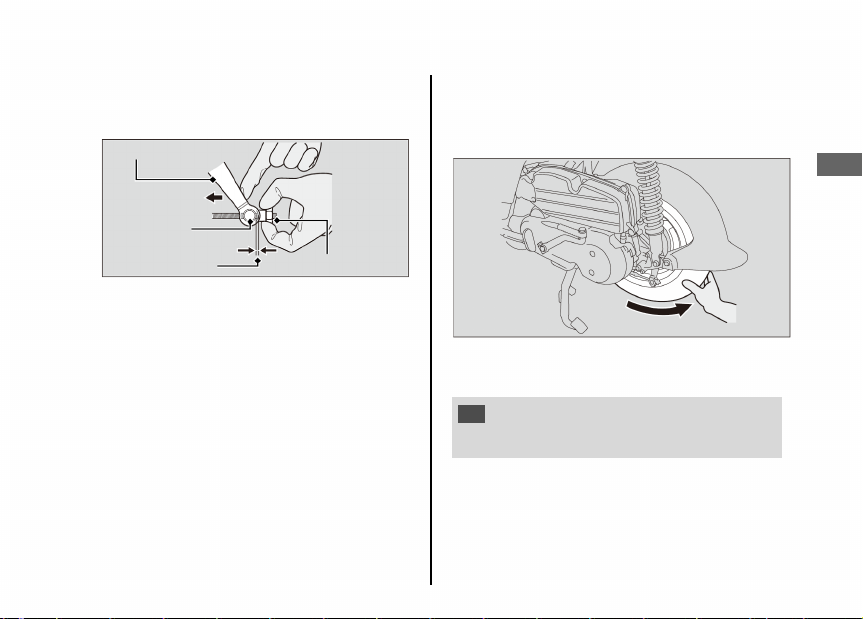

버튼을 누르거나 빠른 연속 동작으로 킥스 타터를 작동합니다.

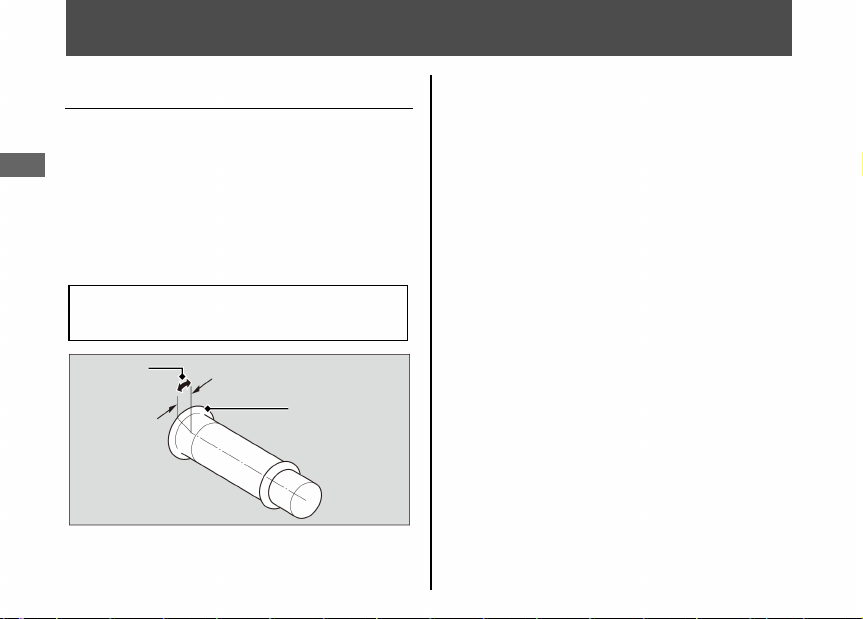

약 3 mm/ 0.1 in

▌엔진 시동이 걸리지 않는 경우 71

작동 안내

Page 35

작동 안내

페이지

주행

스쿠터 시동

스쿠터를 센터 스탠드에서 앞으로 밀어 뺍

니다.

▶ 리어 브레이크를 잠급니다.

▶ 스로틀을 닫아 둡니다.

사이드 스탠드와 센터 스탠드가 세워져 있는 지 확인합니다.

사이드 스탠드가 내려져 있는 동안에는 스로 틀 그립을 돌려도 엔진 속도가 올라가지 않고 스쿠터가 출발하지 않습니다.

스쿠터에 탑니다.

▶ 적어도 한쪽 발은 땅을 디딘 채로 왼쪽

에서 스쿠터에 오릅니다.

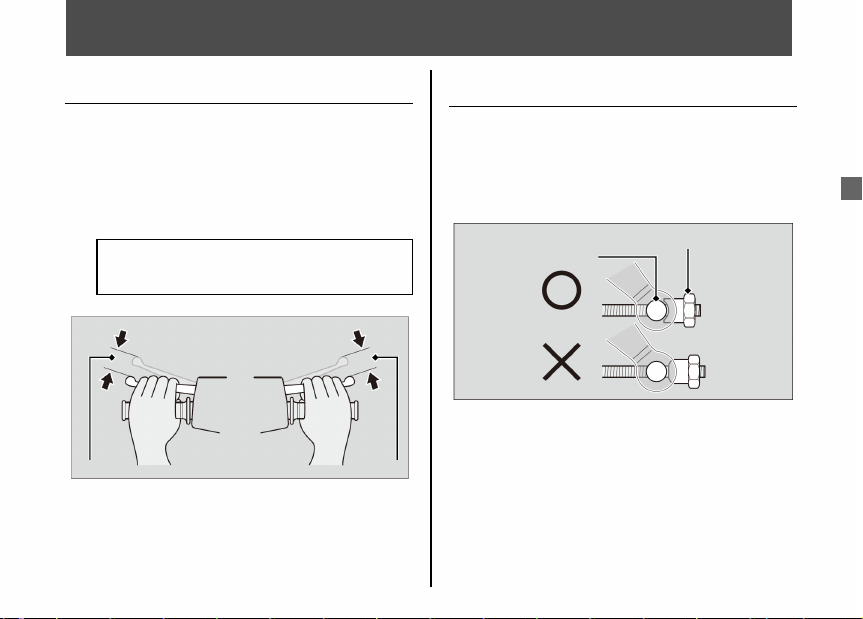

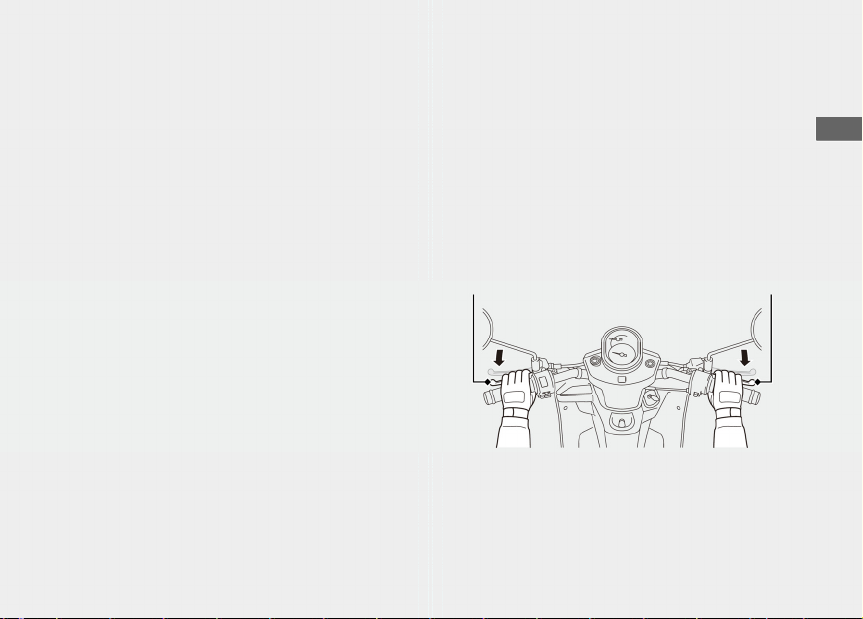

리어 브레이크 잠금을 해제합니다.

▶ 예상치 못한 움직임을 방지하기 위해

양쪽 브레이크 레버를 모두 당깁니다.

프런트 브레이크 잠금이 해제되었는지 확

인합니다.

가속 및 감속

가속하려면, 스로틀을 천천히 엽니다. 감속하려면, 스로틀을 닫습니다.

열기(가속)

닫기(감속)

Page 36

이 모델은 업무 편의용으로 설계되었기 때문 에 사이드 스탠드가 내려져 있을 경우에도 엔 진이 공회전할 수 있습니다. 하지만 엔진을 오 랫동안 공회전 상태에 두면 휘발유가 낭비될 뿐만 아니라 환경에도 나쁜 영향을 줍니다. 그 러니 엔진을 공회전 상태로 두지 마십시오.

제동 스로틀을 닫고 프런트 브레이크 및 리어 브레 이크를 함께 작동합니다.

주행 중에는 프런트 브레이크 및 리어 브레이 크 잠금을 사용하지 마십시오. 프런트 휠과 리 어 휠이 잠기면서 스쿠터 제어가 어려워질 수 있습니다.

리어 브레이크 레버 프런트 브레이크 레버

작동 안내

Page 37

페이지

연료 보충

이그니션 키 잠금 커버

작동 안내

표시 연료 주입구 캡 필러 넥 하단 끝

필러 넥 하단 끝 이상으로 연료를 주입하지 마십시오. 연료 유형: 무연 휘발유만 사용 연료 옥탄가: 본 스쿠터는 RON(Research Octane Number) 91 이상을 사용하도록 설계되 었습니다. 탱크 용량: 10L(2.6US gal, 2.2Imp gal)

▌연료 보충 및 연료 지침

연료 주입구 캡 열기

시트를 엽니다.

잠금 커버를 엽니다.

이그니션 키를 시계 방향으로 끝까지 돌립

니다.

연료 주입구 캡을 시계 반대 방향으로 끝

까지 돌려 캡을 분리합니다.

Page 38

연료 주입구 캡 닫기 ① 연료 주입구 캡을 시계 방향으로 돌려 설

치한 후 조입니다

▶ 연료 주입구 캡과 연료 탱크의 (기호)

표시가 정렬되었는지 확인하십시오.

② 키를 시계 반대 방향으로 끝까지 돌린 후

빼냅니다 ③ 잠금 커버를 닫습니다 ④ 트를 닫습니다

휘발유는 가연성 및 폭발성이 매우 높습니다. 연료를 취급할 때 화상 또는 중상을 입을 수 있습니다.

• 엔진을 끄고 열기, 스파크 및 불꽃을 멀리 하십시오.

• 연료는 반드시 실외에서 취급하십시오.

• 흘린 연료는 즉시 닦아내십시오.

경고

작동 안내

Page 39

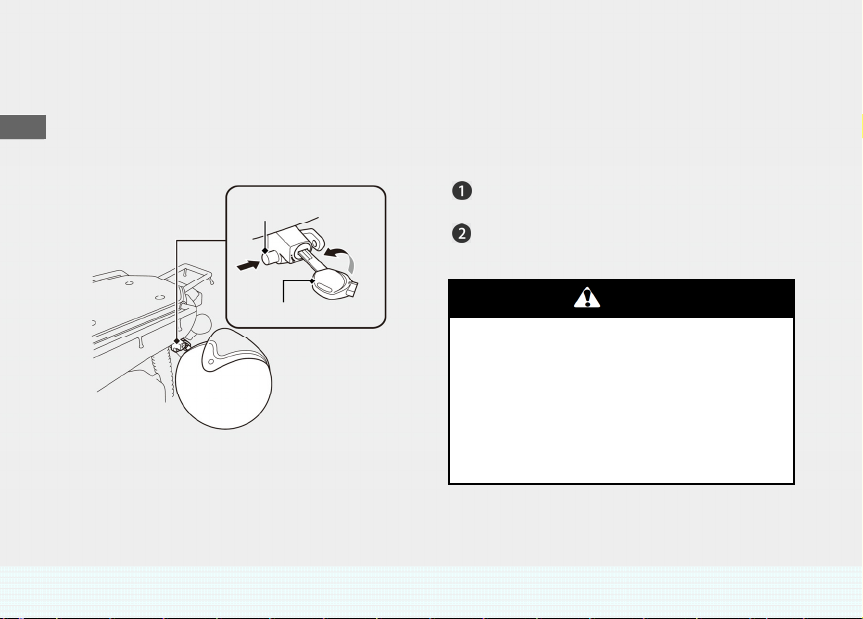

보관함

헬멧 홀더

헬멧 홀더는 리어 캐리어 밑에 있습니다.

작동 안내

▶ 헬멧 홀더는 주차 됐을 때만 사용하십시오.

핀

헬멧 홀더

이그니션 키

▌잠금 해제

이그니션 키를 삽입하고 시계 반대 방향으로 돌립니다.

▌잠금

홀더 핀에

넣어 잠급니다

키를

헬멧을 홀더에 걸고 주행할 경우 리어 휠 또는 서스펜션을 방해하여 중상을 입거나 사망할 수 있는 충돌 사고가 발생할 수 있습니다.

헬멧 홀더는 주차 시에만 사용하십시오. 헬멧을 홀더에 고정시킨 채 주행하지 마십시오.

헬멧을 걸고 핀을 안으로 밀어

뺍니다

경고

Page 40

페이지

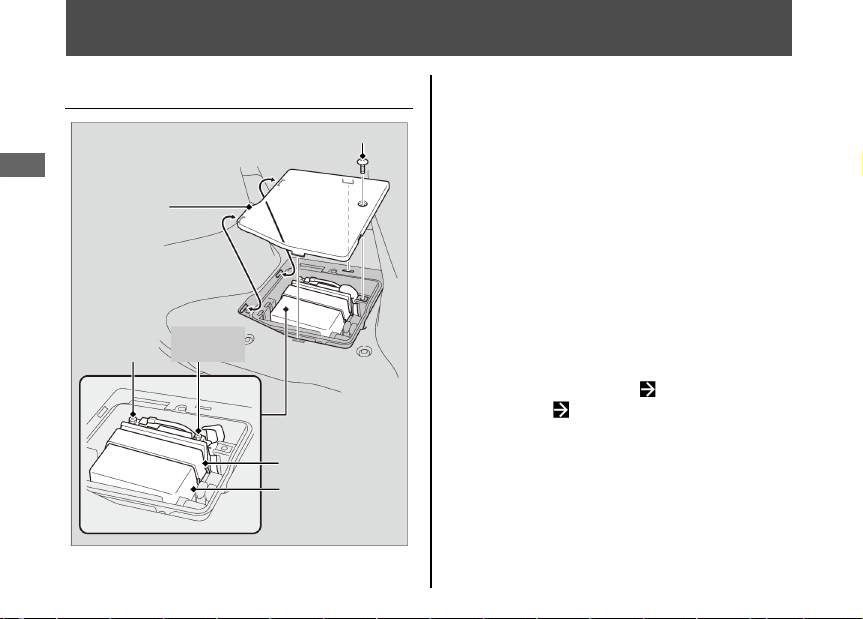

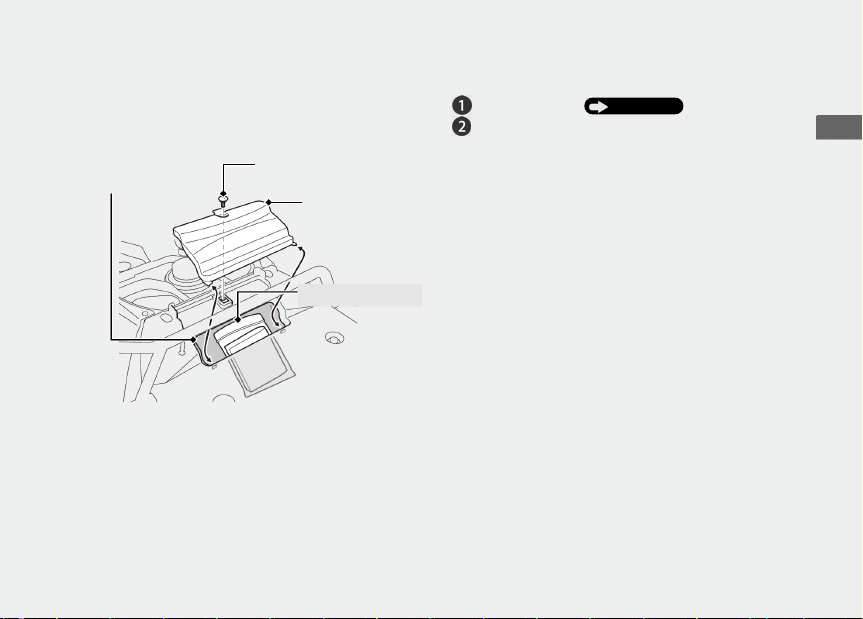

문서 보관함

문서 보관함은 시트 뒤쪽 아래에 위치합니다.

문서 보관함 나사

문서 보관함 뚜껑

문서 가방

▌열기

시트를 엽니다 나사를 제거해 문서 보관함 뚜껑을 엽니다

▌닫기

분리 시의 역순으로 부품을 장착합니다.

▶ 귀중품 또는 깨지기 쉬운 물품은 보관하지

마십시오.

계속

작동 안내

Page 41

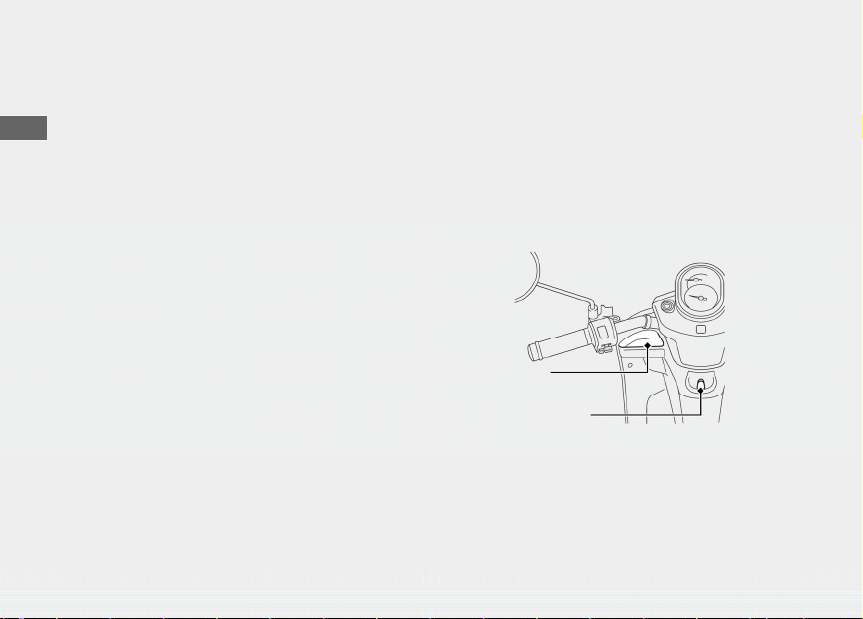

보관함(계속) 쇼핑 후크

쇼핑 후크는 핸들바 아래에 있습니다.

작동 안내

▶ 발의 움직임을 방해할 수 있는 큰 가방이

나 기타 물품을 걸지 마십시오.

쇼핑 후크의 최대 허용 하중: 1.0 kg (2.2 lb)

글로브 박스

글로브 박스는 핸들바 아래에 있습니다.

글로브 박스의 최대 허용 하중: 0.5 kg (1.0 lb)

글로브 박스

쇼핑 후크

Page 42

백미러 암 잠금 너트를 풀지 않고 백미러 암의 각도를 조절할 수 있습니다.

▌백미러 암 조절하기

후방의 안전을 충분히 확인할 수 있는 위치로 백미러 암을 돌립니다.

참고

커버 안의 잠금 너트를 풀지 마십시오. 백미러 암의 지지력이 손상된 경우, 혼다 딜러에게 문의하십시오.

잠금 너트 커버

작동 안내

백미러 암

Page 43

점검유지

정비 전에 먼저 "점검유지의 중요성"과 "점검유지 기본 사항"을 주의 깊게 읽으시기 바랍니다. 정비 데이터에 대해서는 "제원"을 참조하십시오.

점검유지의 중요성 .................................. 39페이지

점검유지 주기표 ...................................... 40페이지

점검유지 기본 사항 ................................ 43페이지

바디 부품 분리 및 장착 ......................... 52페이지

배터리 .................................................. 52페이지

시트 ..................................................... 53페이지

크랭크케이스 브리더 .............................. 54페이지

스파크 플러그 ......................................... 5 5페이지

엔진 오일 ................................................ 57페이지

브레이크 .................................................. 61페이지

사이드 스탠드 ....................................... 67페이지

스로틀 ...................................................... 68페이지

기타 조정 ................................................ 69페이지

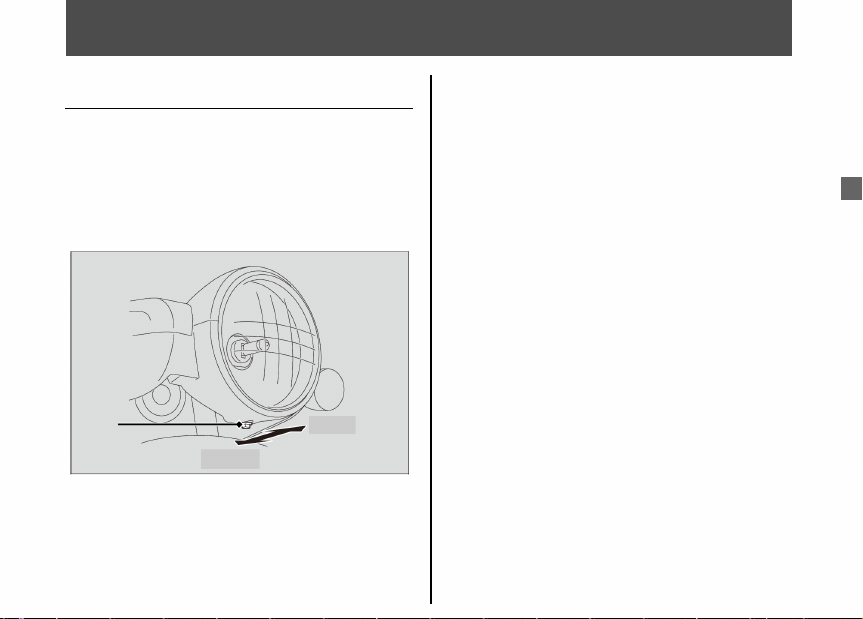

헤드라이트 조정 ...................................... 69페이지

Page 44

점검유지의 중요성

스쿠터의 올바른 점검유지는

운전자의 안전과 자산 보호, 최대 성능 유지 고장 방지, 공기 오염 감소에 매우 중요합니다 점검유지는 운전자의 책임입니다. 주행하기 전 항상 스쿠터를 검사하고 점검유지 주기표에 명시된 정기 점검을 실시해야 합니다

(

스쿠터를 제대로 정비하지 않거나 주행 전에 문제를 해결하지 않을 경우 중상이나 사망으로 이어지는 충돌 사고가 발생할 수 있습니다.

항상 이 사용설명서의 검사 및 점검유지 권장 사항과 주기표를 준수하십시오.

페이지

)

경고

점검유지 안전

작업을 시작하기 전에 반드시 점검유지

지침을 읽고 필요한 공구, 부품 및 기술을 갖춰야 합니다 점검유지를 실시하는 동안 발생할 수 있는 모든 위험에 대해 경고할 수는 없습니다. 해당 작업을 직접 실시할지 여부는 본인만 결정할 수 있습니다

점검유지를 실시할 때는 다음 지침을 준수하십시오

 엔진을 정지하고 키를 뺍니다.  단단하고 평평한 노면에

사이드 스탠드, 센터 스탠드, 메인터넌스 스탠드 중 하나로 지지합니다.

 화상을 입을 수 있으므로 정비 전에 엔진,

머플러, 브레이크 및 기타 고온 부품을 냉각시킵니다.

 필요한 경우에만 환기가 잘되는

장소에서 엔진을 가동합니다.

스쿠터를 주차한 후

점검유지

Page 45

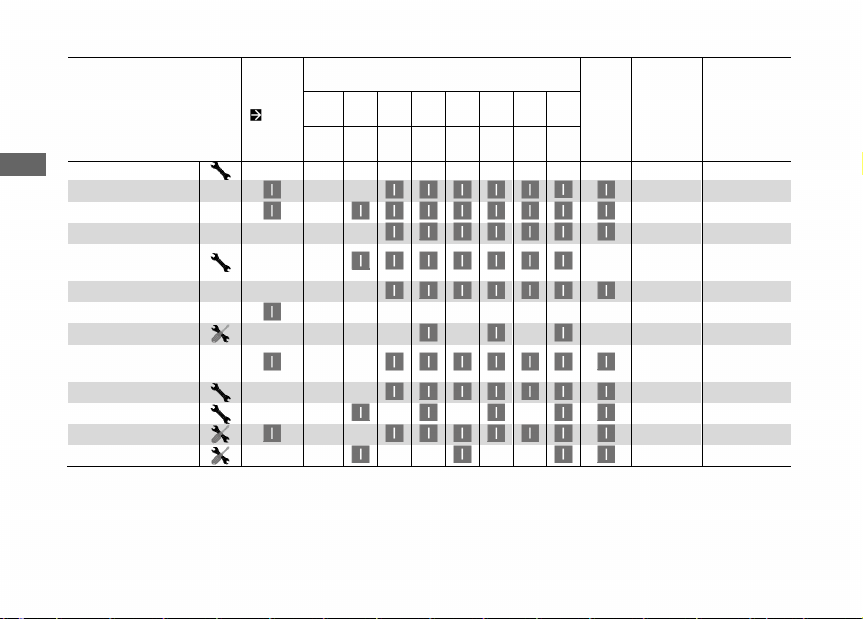

점검유지 주기표

점검유지 주기표는 안전, 성능 및 올바른 배출 제어를 보장하는 데 필요한 점검유지 요건을 명시합니다

점검유지 작업은 올바른 기술 교육을 받고

점검유지

자격을 갖춘 기술자들에 의해서 혼다의 표준과 제원에 따라 실시되어야 합니다. 혼다 딜러는 이러한 요건을 모두 충족합니다 스쿠터를 제대로 정비할 수 있도록 점검유지에 관한 정확한 기록을 보관하십시오 점검유지를 실시하는 이는 반드시 작성해야 합니다

이

기록을

지정된 모든 점검유지는 일반 소유자 작동 비용으로 간주되며 딜러가 청구합니다. 모든 영수증을 보관하십시오. 스쿠터를 매각하는 경우에는 스쿠터와 함께 이들 영수증도 새 소유자에게 인도해야 합니다

정기 점검을 마칠 때마다 딜러의 시험 도로 운전 시행을 권장합니다

Page 46

주행 전

점검

× 1,000

항목

연료 라인

연료 레벨

스로틀 작동

에어 클리너*2

크랭크케이스 브리더*3

스파크 플러그

밸브 간극

엔진 오일

엔진 오일 스트레이너 스크린

엔진 공회전 속도

드라이브 벨트

( 43페이

지)

점검유지 레벨

: 중급. 필요한 공구와 기계 조작 기술을 갖추지 못

한 경우에는 혼다 딜러에게 정비를 의뢰할 것을 권장합니다. 해당 절차는 혼다 정비 설명서를 참조하십시오.

: 전문 기술. 안전을 위해 혼다 딜러에게 스쿠터 정

비를 의뢰하십시오.

1 4 8 12 16 20 24

× 1,000 mi

0.6 2.5 5 7.5 10 12.5 15

주기

연례

정기 교체 참조 페이지

점검

점검유지 범례

: 검사(필요에 따라 세척, 조정, 윤활 또는 교체) : 교체

: 세척

점검유지 주기표

–

점검유지

Page 47

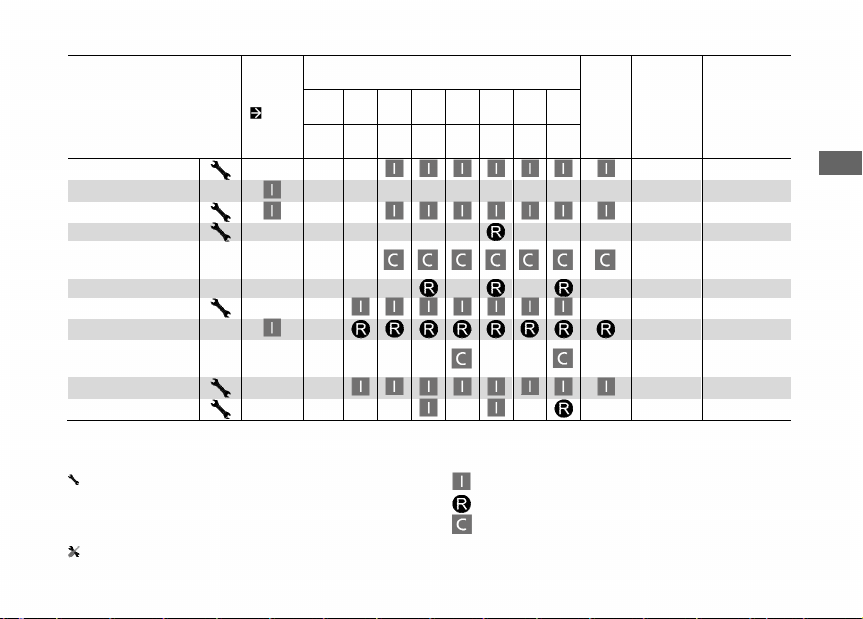

점검유지 주기표

주행 전

점검

× 1,000

1 4 8 12 16 20 24

× 1,000 mi

0.6 2.5 5 7.5 10 12.5 15

최종 드라이브 오일*4

점검유지

브레이크 슈 마모

브레이크 시스템

브레이크등 스위치

브레이크 잠금 작동

헤드라이트 조정

라이트/혼

클러치 슈 마모

사이드 스탠드

서스펜션

너트, 볼트, 패스너

휠/타이어

스티어링 헤드 베어링

항목

( 43페이

지)

주: *1 : 오도미터 수치가 높을 때에는 여기에 지정된 주기로 반복하십시오. *2 : 물기 또는 먼지가 비정상적으로 많은 환경에서 주행할 경우에는 정비를 더 자주 하십시오. *3 : 우중에 또는 최대 스로틀로 주행할 때는 정비를 더 자주 하십시오. *4 : 교체 작업에는 기계 조작 기술이 필요합니다.

주기

연례

정기 교체 참조 페이지

점검

2년 –

–

25,26,61

–

Page 48

점검유지 기본 사항

주행 전 점검

안전한 주행을 보장하기 위해 주행 전 점검 실시와 발견 문제 시정은 모두 사용자의 책임

입니다. 주행 전 점검은 안전뿐만 아니라 차량 고장(타이어 펑크 등)으로 인한 불편함 방지를 위해 필수 사항입니다.

스쿠터에 타기 전 점검해야 할 항목은 다음과 같습니다.  연료 레벨 – 필요하면 연료 탱크에 연료를

보충합니다. (

 스로틀 – 모든 스티어링 위치에서 부드럽게

열리고 끝까지 닫히는지 점검합니다.

68페이지)

(

 엔진 오일 레벨 – 필요하면 엔진 오일을

보충합니다. 누출 여부를 점검합니다.

57페이지)

(

32페이지)

 브레이크 – 작동을 점검합니다.

프런트와 리어: 슈 마모와 유격을 점검하고 필요하면 조정합니다. (

 라이트와 혼 – 라이트, 인디케이터, 혼이 잘

작동하는지 점검합니다.

 휠과 타이어 – 상태와 공기압을 점검하고

필요하면 조정합니다. (

61페이지)

48페이지)

Page 49

점검유지 기본 사항

신뢰성과 안전을 위해 항상 혼다 순정

부품이나 이에 상응하는 부품을 사용하십시오.

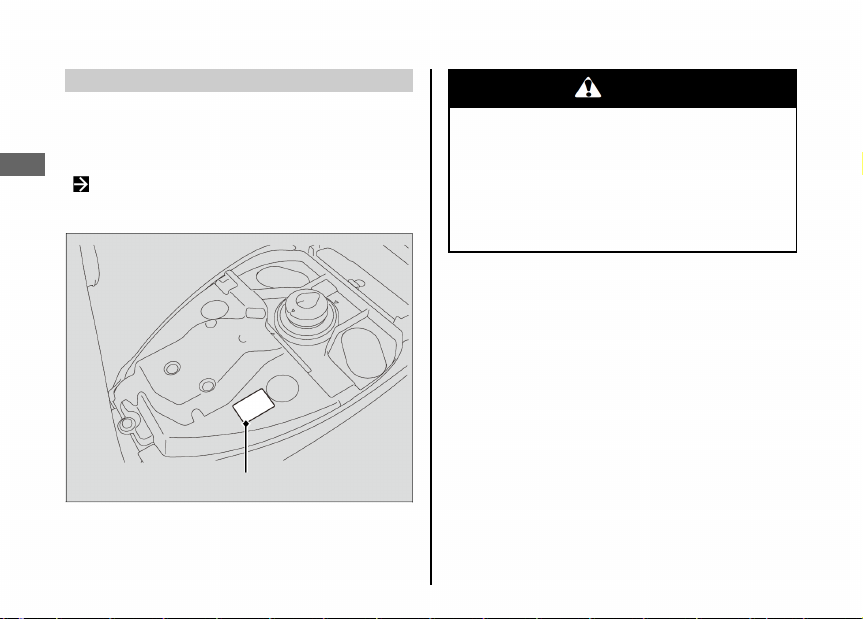

컬러 부품을 주문할 때는 색상 라벨에 명시된

모델명, 색상, 코드를 확인하십시오. 색상 라

벨은 시트 아래 커버에 부착되어 있습니다.

점검유지

(

53페이지)

색상 라벨

혼다 순정품이 아닌 부품을 장착하면 스쿠터 안전성이 저하되어 중상이나 사망으로 이어지는 충돌 사고가 발생할 수 있습니다.

항상 이 스쿠터 용으로 설계되고 인증된 혼다 순정 부품이나 이에 상응하는 부품을 사용하십시오.

경고

Page 50

점검유지 기본 사항

배터리

이 스쿠터에 장착된 배터리는 MF 방식

배터리입니다. 배터리 전해질 레벨을 점검하거

나 증류수를 보충할 필요가 없습니다. 배터리가

더러워졌거나 부식된 경우에는 배터리 단자를

청소하십시오.

배터리 캡 실을 분리하지 마십시오. 충전 시

캡을 분리할 필요가 없습니다.

참고

MF 방식 배터리이므로 캡 스트립을 분리할 경우 영구적 손상을 입을 수 있습니다.

배터리는 정상 작동 중에 폭발성 수소 가스가 생성됩니다.

스파크 또는 불꽃으로 인해 배터리가 폭발할 수 있으며, 폭발력은 중상을 입거나 사망할 수 있을 정도로 강력합니다.

배터리 정비는 보호복 및 안면 보호구를 착용하고 작업하거나 전문 정비사에게 의뢰하십시오.

경고

▌배터리 단자 청소

1. 배터리를 분리합니다. (

2. 단자가 부식되기 시작하고 흰색 물질로 덮

인 경우에는 온수로 세척하고 깨끗하게 닦 아냅니다.

52페이지)

점검유지

Page 51

점검유지 기본 사항

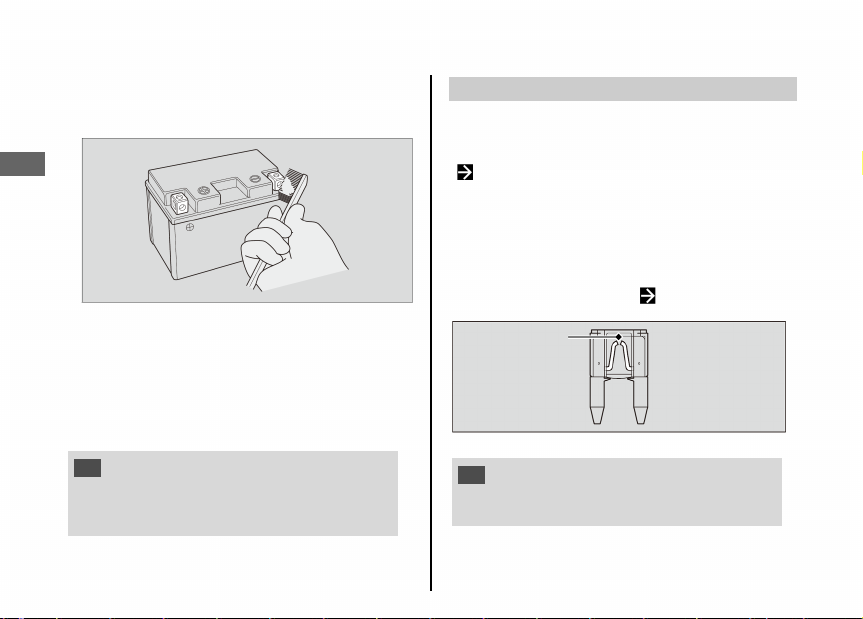

3. 단자가 심하게 부식된 경우에는 와이어 브

러시나 사포로 단자를 청소하고 연마합니다.

작업할 때는 보안경을 착용하십시오.

점검유지

4. 청소를 마치면 배터리를 다시 장착합니다.

배터리는 수명이 한정되어 있습니다. 배터리

교체 시기에 대해서는 혼다 딜러에게 문의

하십시오. 배터리 교체 시에는 반드시 동일한

유형의 MF 배터리로 교체하십시오.

참고

혼다 순정품 이외의 전기 액세서리를 장착하면 전기 시스템에 과부하가 발생하여 배터리가 방전되고 시스템이 손상될 수 있습니다.

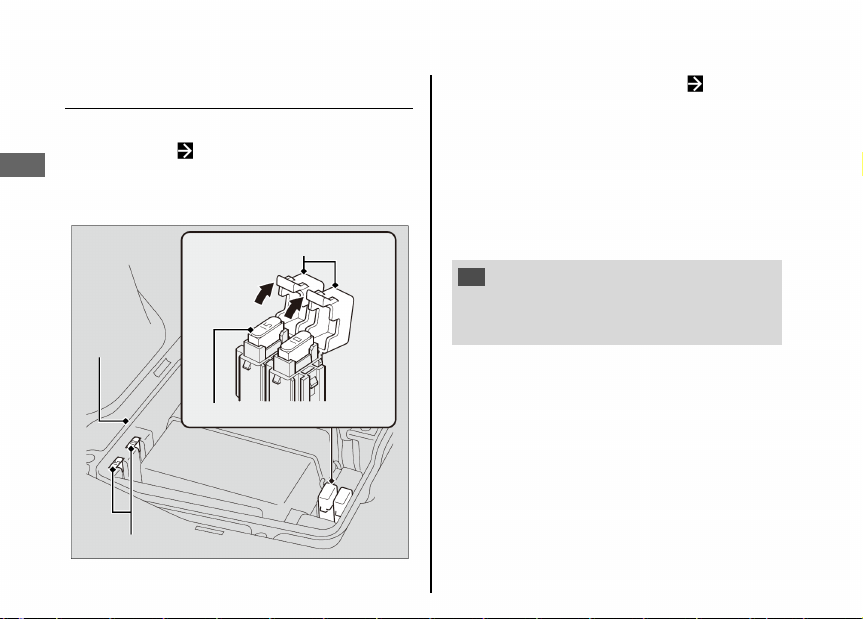

퓨즈

퓨즈는 스쿠터의 전기 회로를 보호합니다. 스 쿠터의 전기 부품이 작동을 멈추면 퓨즈 단 선을 확인하고 단선된 퓨즈는 교체합니다.

(

78페이지)

▌퓨즈 검사 및 교체

이그니션 스위치를 OFF로 돌려 퓨즈를 분리 한 후 점검합니다. 퓨즈가 단선된 경우에는 동일한 정격의 퓨즈로 교체합니다. 퓨즈 등급 은 "제원”을 참조하십시오. (

91페이지)

퓨즈 단선

참고

등급이 매우 높은 퓨즈로 교체하면 전기 시스템이 손상될 위험이 높습니다.

Page 52

퓨즈에 계속 문제가 발생하는 경우는 전기적

인 문제 때문일 수 있으니 혼다 딜러에게 스

쿠터를 점검받으십시오.

엔진 오일

주행 상황과 주행 시간에 따라 엔진 오일 소

비가 달라지며 오일 품질이 악화됩니다.

엔진 오일 레벨을 정기적으로 점검하여 필요

한 경우 권장 엔진 오일을 추가합니다. 더러운

오일이나 오래된 오일은 가능한 한 빨리 교환해

야 합니다.

▌엔진 오일 선택

권장 엔진 오일은 "제원"을 참조하십시오.

(

90페이지)

혼다 순정품이 아닌 엔진 오일을 사용하는 경

우에는 오일이 다음 표준을 모두 충족하는지

라벨을 확인하십시오.

● JASO T 903 표준

● SAE 표준

● API 등급

: 10W-30

: SG 이상

: MB

점검유지 기본 사항

*1.

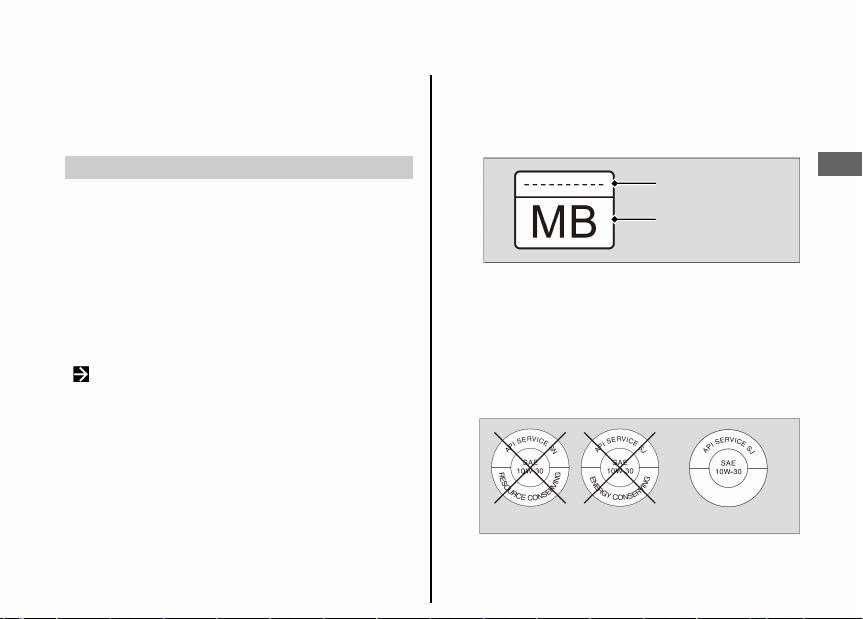

JASO T 903 표준은 4행정 모터사이클 엔진

용 엔진 오일을 위한 지표로, MA 및 MB의 2 개 등급이 있습니다. 예를 들어, 다음 라벨 은 MB 등급을 표시합니다.

오일 코드

오일 등급

*2.

SAE 표준은 오일 점도에 따라 오일 등급

을 분류합니다.

*3.

API 등급은 엔진 오일의 품질 및 성능 등급

을 규정합니다. 원형 API 정비 심벌에 “Energy Conserving” 또는 “Resource Conserving” 이 표시되어 있지 않은 SG

이상의 오일을 사용하십시오.

권장하지 않음 권장

점검유지

Page 53

점검유지 기본 사항

크랭크케이스 브리더

우천 시 최대 스로틀로 주행할 때, 세차 후 또

는 스쿠터가 전복된 후에는 정비를 더 자주 실

시하십시오. 드레인 튜브의 투명한 부분에 침전

점검유지

물이 보이면 정비를 해야 합니다.

배출 튜브가 넘칠 경우, 공기 필터가 엔진 오 일로 오염되어 엔진 성능이 저하될 수 있습니 다.

타이어(점검/교체)

▌공기압 점검

타이어를 육안으로 점검하여 한 달에 한 번 이상 또는 타이어가 낮아진 듯할 때 공기압 게이지를 사용하여 공기압을 측정합니다. 공기 압은 타이어가 차가울 때 점검해야 합니다.

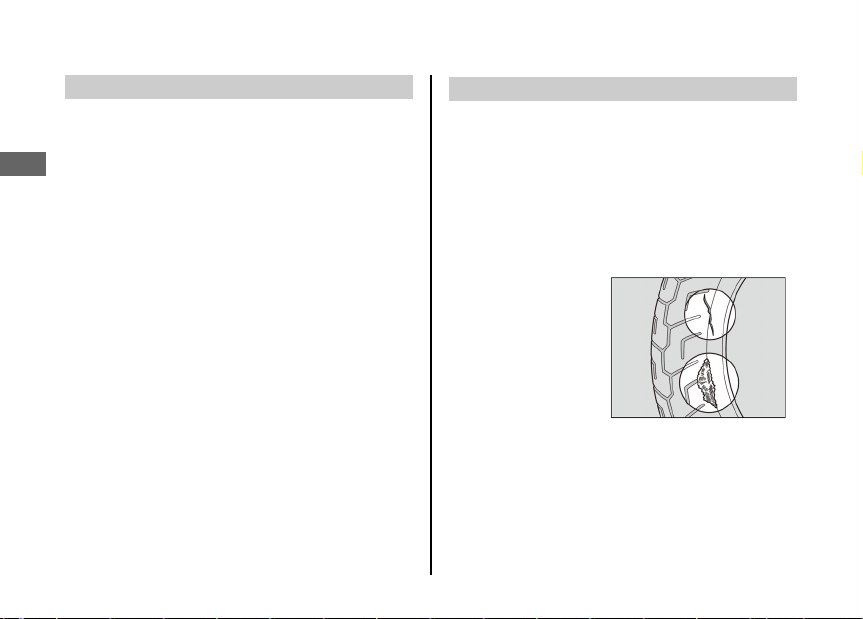

▌손상 여부 점검

타이어 측면이나 트레드에 천이나 끈, 못이나 이물질 이 박혀 타이어가 절단되었거나 베었 거나 균열이 있는 지, 그리고 타이어 측면이 이례적으로 불룩하게 튀어나왔는지도 점검합니다.

Page 54

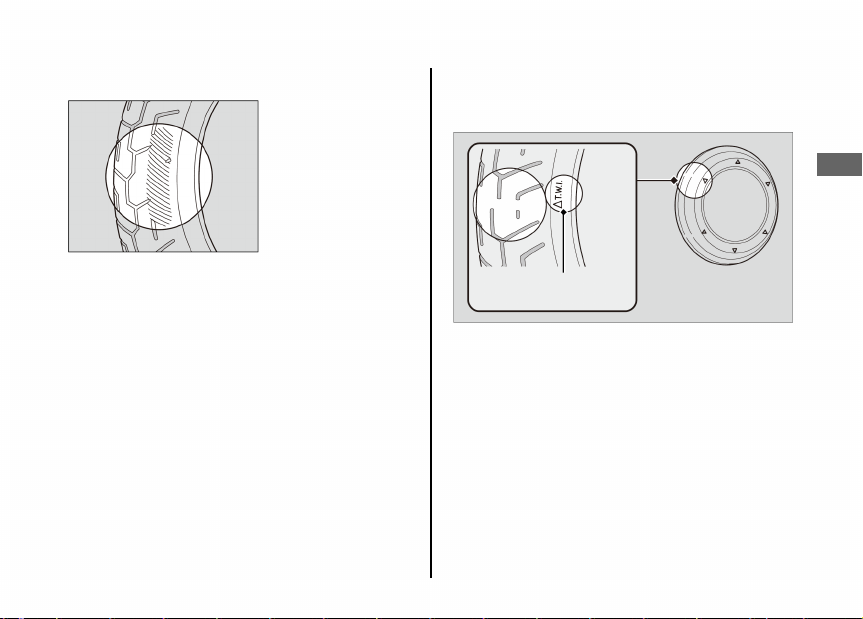

▌비정상적인 마모 흔적 점검

타이어 접지면에 비 정상적으로 마모된 흔적이 있는지 여부 를 점검합니다.

점검유지 기본 사항

▌트레드 깊이 점검

트레드 마모 인디케이터를 점검합니다. 육안으 로 확인되는 경우 즉시 타이어를 교체하십시오.

마모 인디케이터 위치 표시

점검유지

Page 55

점검유지 기본 사항

과도하게 마모되거나 공기압이 올바르지 않은

타이어로 주행할 경우 중상을 입거나 사망할

수 있는 충돌 사고가 발생할 수 있습니다.

점검유지

이 사용설명서의 타이어 공기압 및 점검유지에

관한 모든 지침을 준수하십시오.

경고

혼다 딜러에게 타이어 교체를 의뢰하십시오. 권장 타이어와 공기압은 “제원”을 참조하십시 오. (

90페이지) 타이어를 교체할 때는 항상 다음 지침을 준수하 십시오.  동일한 크기, 구조, 속도 등급 및 하중

범위의 권장 타이어 또는 이에 상응하는 타이어를 사용하십시오.

 타이어를 장착한 후 혼다 순정품 밸런스

웨이트 또는 이에 상응하는 웨이트를 사용하여 휠 밸런스를 조정하십시오.

 이 스쿠터의 튜브리스 타이어 안에 튜브를

장착해서는 안됩니다. 내부에 과열로 튜브가 파열될 수 있습니다.

 이 스쿠터에는 튜브리스 타이어만

사용하십시오. 림은 튜브리스 타이어용으로 설계되었으며, 급가속 및 제동 시 튜브식 타이어는 림에서 미끄러져 타이어 공기압을 급감시킬 수 있습니다.

생기는

Page 56

스쿠터에 타이어를 잘못 장착하면 핸들링과 안정성이 저하되어 중상이나 사망으로 이어지는 충돌 사고가 발생할 수 있습니다.

항상 이 사용설명서의 권장 크기 및 형식의 타이어를 사용하십시오.

경고

점검유지 기본 사항

에어 클리너

이 스쿠터에는 점성 에어 클리너 엘리먼트가 장착되어 있습니다. 공기를 불어 넣어 청소하거나 다른 어떤 식으 로든 청소를 하면 점성 엘리먼트 성능이 저하 되어 먼지가 유입될 수 있습니다. 정비를 수행해서는 안 됩니다. 혼다 딜러에서 정비를 받아야 합니다.

점검유지

Page 57

바디 부품 분리 및 장착

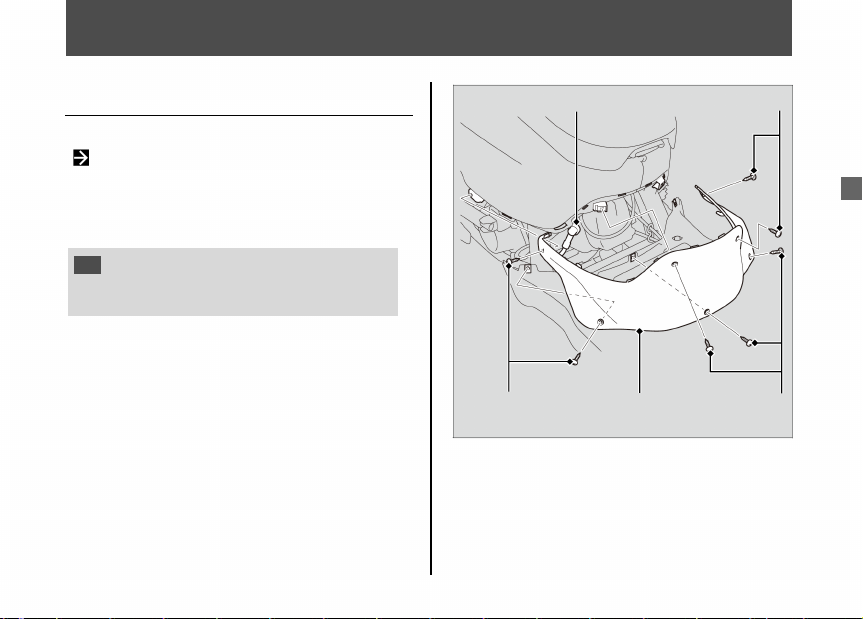

배터리

점검유지

배터리 뚜껑

음극 양극 단자 단자

나사

고무 스트랩 배터리

▌분리

이그니션 스위치가 OFF에 있는지 확인합니다.

1. 나사와 배터리 뚜껑을 분리합니다.

2. 고무 스트랩을 벗깁니다.

3. 배터리에서 음극(-) 단자를 분리합니다.

4. 배터리에서 양극(+) 단자를 분리합니다.

5. 단자 너트가 떨어지지 않도록 주의하면서 배터리를 빼냅니다.

▌장착

분리 시의 역순으로 부품을 장착합니다. 항상 양극(+) 단자를 먼저 연결합니다. 볼트와 너트 가 단단히 조여졌는지 확인합니다. 올바른 배터리 취급에 관해서는 "점검유지 기 본사항"을 참조하십시오. ( 배터리 소진 (

74페이지)

45페이지)

Page 58

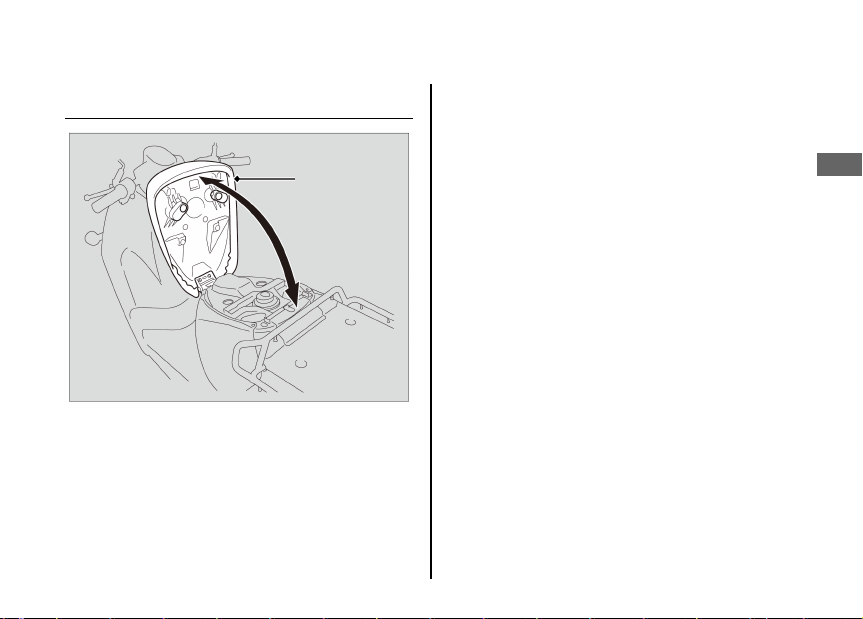

시트

바디 부품 분리 및 장착 ▶ 시트

▌열기

시트 뒤쪽을 들어 올립니다.

▌닫기

시트 뒤쪽을 내립니다.

점검유지

Page 59

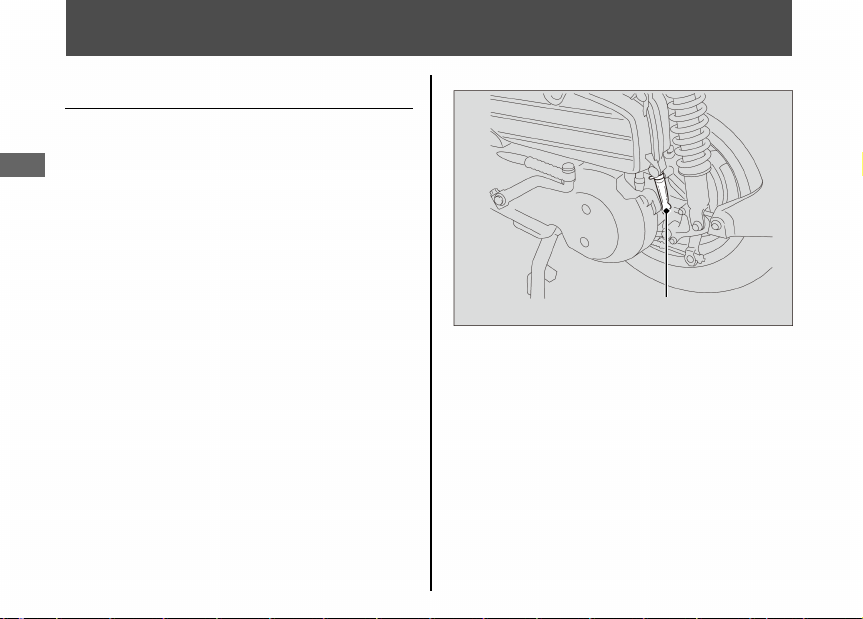

크랭크케이스 브리더

크랭크케이스 브리더 청소

1. 크랭크케이스 브리더 튜브 아래에 드레인 팬을 놓습니다.

2. 크랭크케이스 브리더 튜브를 분리하고 침

점검유지

전물을 배출시킵니다.

3. 크랭크케이스 브리더 튜브를 다시 장착합 니다.

크랭크케이스 브리더 튜브

Page 60

스파크 플러그

스파크 플러그 교체

권장 스파크 플러그는 “제원”을 참조하십시오.

(

90페이지)

권장 가열 범위에 해당되는 스파크 플러그 권 장 유형만 사용하십시오.

참고

가열 범위가 올바르지 않은 스파크 플러그를 사용하면 엔진이 손상될 수 있습니다.

1. 나사를 풀고 플러그 점검유지 리드를 분리 합니다.

2. 스파크 플러그에서 스파크 플러그 캡을 분 리합니다.

3. 스파크 플러그 기부 주변의 먼지를 제거합 니다.

4. 적절한 스파크 플러그 렌치를 사용하여 스 파크 플러그를 분리합니다.

스파크 플러그 캡 나사

점검유지

나사 플러그 점검유지 리드 나사

Page 61

스파크 플러그 ▶ 스파크 플러그 교체

5. 새 스파크 플러그를 장착합니다. 플러그

와셔가 부착된 상태에서 손으로 스파크 플 러그를 돌려 끼워 크로스-스레딩을 방지합 니다.

6. 스파크 플러그를 다음과 같이 조입니다.

점검유지

 새 플러그 장착 시, 풀어지지 않도록

2회 조입니다.

a) 우선, 플러그를 조입니다.

NGK: 안착 후 1/2바퀴 DENSO: 안착 후 3/4바퀴 플러그를 풉니다.

b) c) 그런 다음, 플러그를 다음과 같이

다시 조입니다. 안착 후 1/8바퀴

참고

스파크 플러그를 올바르게 조이지 않으면 엔진이 손상될 수 있습니다. 플러그가 너무 헐거우면 피스톤이 손상될 수 있으며, 플러그를 너무 꽉 조인 경우, 나사산이 손상될 수 있습니다.

7. 스파크 플러그 캡을 다시 장착합니다. 케 이블 또는 와이어가 압착되지 않도록 주의 하십시오.

8. 분리 시의 역순으로 부품을 장착합니다.

Page 62

엔진 오일

엔진 오일 점검

1. 엔진의 냉간 시동 시에는 엔진을 3 ~ 5분 간 공회전시킵니다.

2. 이그니션 스위치를 OFF로 돌리고 2 ~ 3분 간 기다립니다.

3. 단단하고 평평한 지면에 스쿠터를 센터 스 탠드로 지지해 세웁니다.

4. 오일 주입구 캡/딥스틱을 분리하여 깨끗이 닦습니다.

5. 오일 주입구 캡/딥스틱을 안착할 때까지 끼워 넣되, 안으로 조이지 마십시오.

6. 오일 레벨이 오일 주입구 캡/딥스틱의 상

표시와 하한 표시 사이에 있는지 확인

한 합니다.

7. 오일 주입구 캡/딥스틱을 단단히 장착합니 다.

상한 표시

오일 주입구 캡/딥스틱 하한 표시

점검유지

Page 63

엔진 오일 ▶ 엔진 오일 보충

엔진 오일 보충

엔진 오일이 하한 표시 미만 또는 근처인 경우 권장 엔진 오일을 보충하십시오.

(

90페이지)

점검유지

1. 오일 주입구 캡/딥스틱을 분리합니다. 오 일이 상한 표시에 도달할 때까지 권장 오 일을 보충합니다.

▶ 오일 레벨을 점검할 때는 단단하고 평

평한 지면에 스쿠터를 센터 스탠드로 지지해 세웁니다.

▶ 상한 표시를 초과하도록 보충하지 마십

시오.

▶ 오일 주입구에 이물질이 유입되지 않았

는지 확인하십시오.

▶ 흘린 연료는 즉시 닦아내십시오.

2. 오일 주입구 캡/ 착합니다.

참고

오일을 과도하게 채우거나 불충분한 양의 오일로 작동하면 엔진이 손상될 수 있습니다. 서로 다른 브랜드와 등급의 오일을 혼합하지 마십시오.

딥스틱을 다시 단단히 장

권장 오일 및 오일 선택 지침은 “점검유지 기 본 사항”을 참조하십시오. (

47페이지).

엔진 오일 교체, 스트레이너 스크린 청소

오일을 교체하고 스트레이너 스크린을 청소하 려면 특수 공구가 필요합니다. 혼다 딜러에게 스쿠터 정비를 의뢰하십시오.

1. 엔진의 냉간 시동 시에는 엔진을 3 ~ 5분 간 공회전시킵니다.

2. 이그니션 스위치를 OFF로 돌리고 2~3분간 기다립니다.

3. 단단하고 평평한 지면에 스쿠터를 센터 스 탠드로 지지해 세웁니다.

Page 64

4. 드레인 볼트와 오일 플러그 아래에 드레인 팬을 놓습니다.

5. 오일 주입구 캡/딥스틱, 드레인 볼트 및 실링 와셔를 분리하여 오일을 배출합니다.

6. 오일 플러그, O링, 스프링 및 오일 스트레

이너 스크린을 분리하고 남은 오일을 배출 합니다.

▶ 오일은 공인 재활용 센터에서 폐기하십

시오

7. 오일 스트레이너 스크린을 청소합니다.

8. 오일 스트레이너 스크린 및 실링 고무의 상태가 양호한지 확인합니다.

9. O링을 교체하고, 신품 O링을 장착하기 전

에 먼저 새 O링에 엔진 오일을 조금 발라 줍니다.

10. 오일 스트레이너 스크린, 스프링 및 오일 플러그를 장착하고 조입니다.

엔진 오일 ▶ 엔진 오일 교체, 스트레이너 스크린 청소

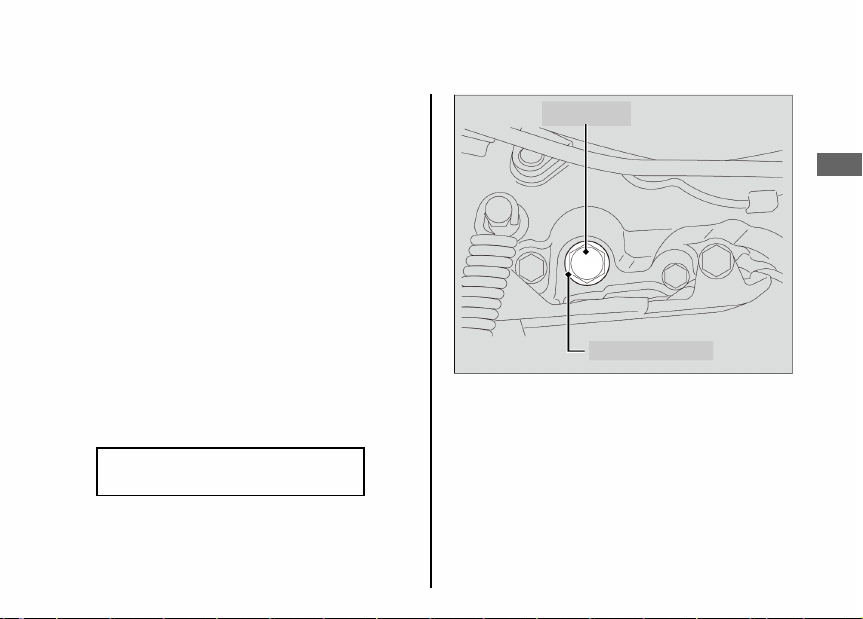

드레인 볼트

점검유지

실링 와셔

토크: 20 N·m (2.0 kgf·m, 15 lbf·ft)

Page 65

엔진 오일 ▶ 엔진 오일 교체, 스트레이너 스크린 청소

점검유지

오일 플러그

스프링

O링

11. 새로운 실링 와셔를 드레인 볼트에 장착합

오일 스트레이너 스크린

니다. 드레인 볼트를 조입니다.

적정 오일량

오일을 교체하고 스트레이너 스크린 을 청소하는 경우:

0.8L(0.8US qt, 0.7Imp qt)

오일만 교체하는 경우:

0.7L(0.7US qt, 0.6Imp qt)

13. 오일 레벨을 점검합니다.

14. 오일 누출 여부를 점검합니다.

57페이지

토크: 24 N·m (2.4 kgf·m, 18 lbf·ft)

12. 크랭크 케이스에 권장 오일을 보충한 후

47페이지) 오일 주입구 캡/딥스틱을 장

( 착합니다.

Page 66

브레이크

브레이크 레버 유격 점검

브레이크 레버 유격 조정

1. 단단하고 평평한 지면에 스쿠터를 센터 스 탠드로 지지해 세웁니다.

2. 각 브레이크가 걸리기 전까지 프런트 브레 이크 및 리어 브레이크 레버의 거리를 측 정합니다.

브레이크 레버 끝에서의 유격: 10 ~ 20

mm(0.4 ~ 20.32 mm)

유격 유격

프런트 휠이 정면을 향하게 한 다음 프런트 브레이크, 리어 브레이크 순으로 브레이크 레 버 유격을 조정합니다. 유격을 조정할 때 조정 너트의 컷아웃이 브레이크 암 핀 위에 있는지 확인하십시오.

조정너트

브레이크 암 핀

이 방법으로 적절한 조정이 불가능하면 혼다 딜러를 방문하십시오.

점검유지

Page 67

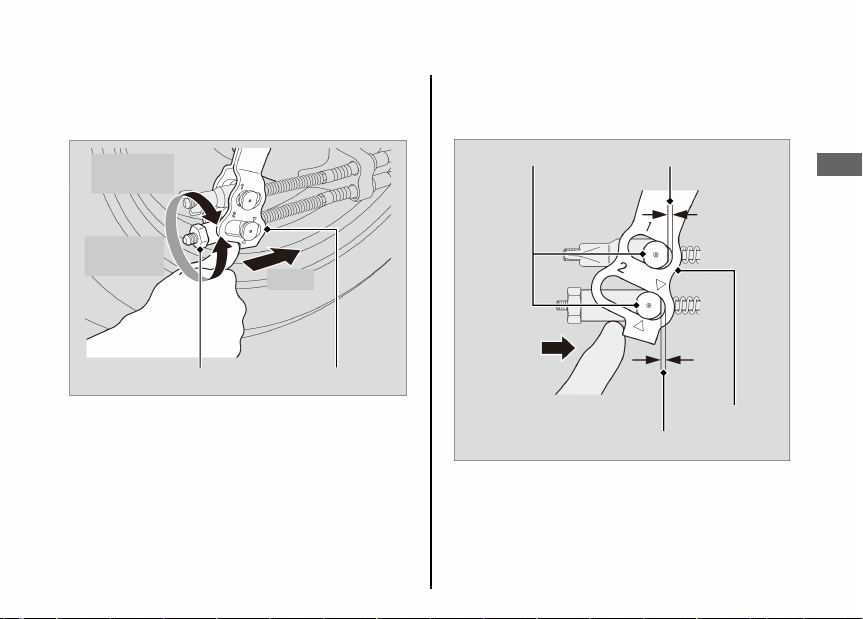

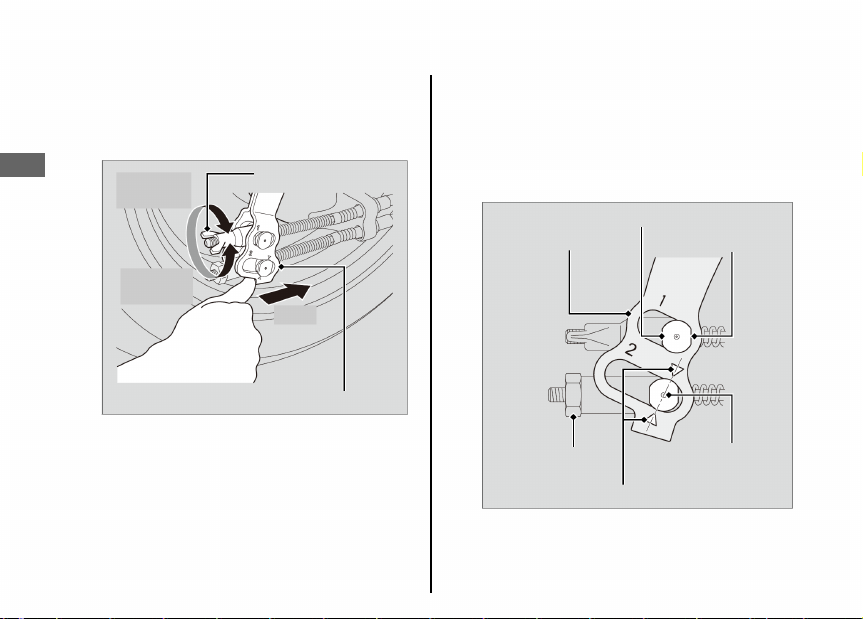

브레이크 ▶ 브레이크 레버 유격 조정

1. 프런트 브레이크 레버의 유격 조정은

브레이크 암을 세게 누르는 동안 1번 조 정 너트를 한 번에 반 바퀴씩 돌리면 됩니 다.

점검유지

유격 감소

유격 증가

1번 조정 너트

누름

브레이크 암

2. 브레이크 암을 누르지 않은 상태에서 △ 표시들과 브레이크 암 핀의 중앙 구멍 이 일직선으로 정렬되도록 2번 조정 너트 를 조정합니다. 브레이크 암과 1번 브레이 크 암 핀 사이에 간극이 없는지 확인합니 다.

1번 브레이크 암 핀

브레이크 암 간극 없음

2번 조정 너트 브레이크 암 핀의 중앙 구멍

△ 표시

Page 68

2번 조정 너트를 조정하려면 브레이크 암을 세게 누른 상태에서 2번 조정 너트를 한 번에 반 바퀴씩 돌립니다.

유격 감소

유격 증가

2번 조정 너트 브레이크 암

누름

브레이크 ▶ 브레이크 레버 유격 조정

3. 브레이크 암을 눌러서 브레이크 암과 브레 이크 암 핀 사이에 간극(1번과 2번)이 있 는지 확인합니다.

브레이크 암 핀 1번의 간극

누름

2번의 간극

브레이크 암

점검유지

Page 69

브레이크 ▶ 브레이크 레버 유격 조정

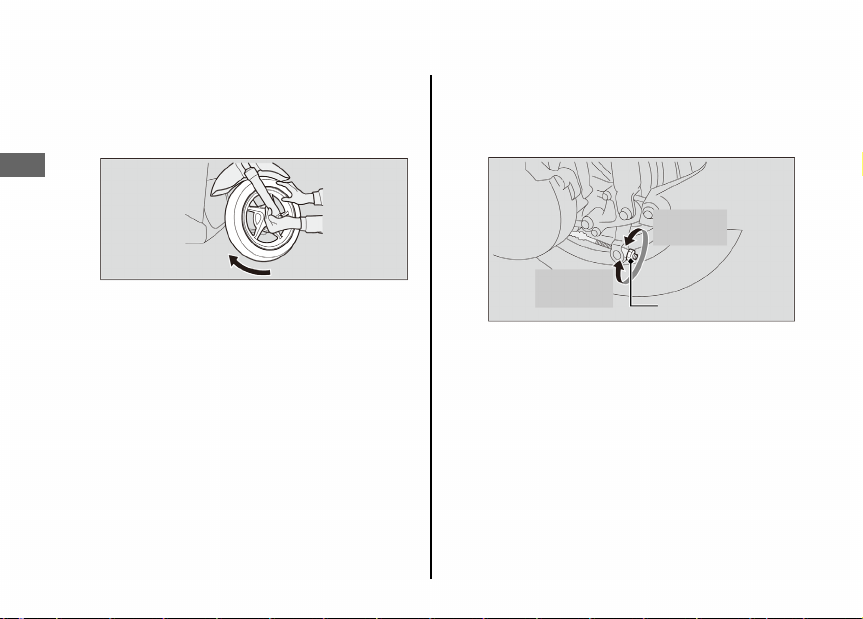

4. 브레이크를 여러 번 작동하고 프런트 브레

이크 및 리어 브레이크 레버를 놓은 후에 휠이 자유로이 회전하는지 점검합니다.

점검유지

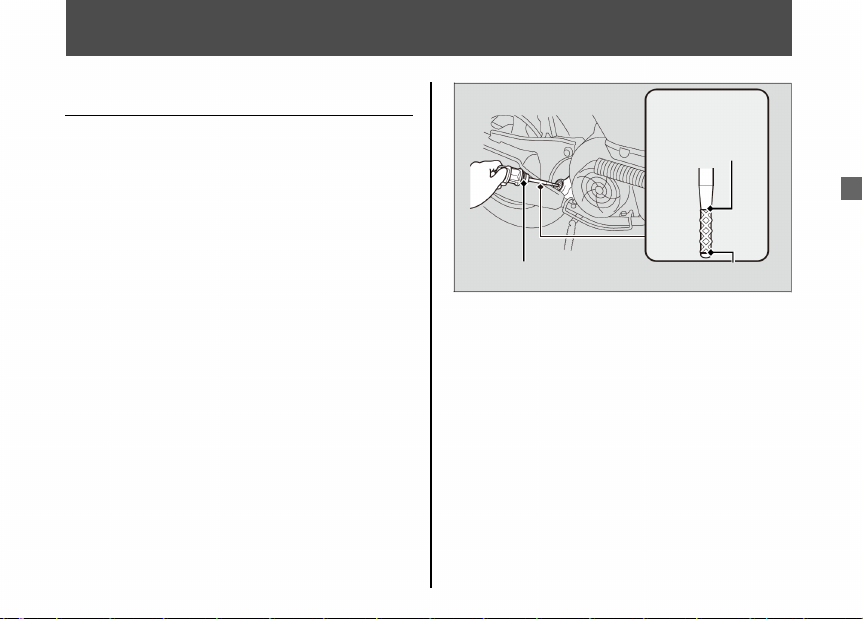

5. 리어 브레이크 조정 너트를 한 번에 반 바 퀴씩 돌려 리어 브레이크 레버 유격을 조 정합니다.

유격 감소

유격 증가

조정 너트

Page 70

6. 브레이크 암을 눌러 리어 브레이크 조정

너트와 브레이크 암 핀 사이에 간극이 있 는지 확인합니다.

브레이크 암

누름

브레이크 암 핀

간극 조정 너트

브레이크 ▶ 브레이크 레버 유격 조정

7. 브레이크를 여러 번 작동하고 브레이크 레버 를 놓은 후에 휠이 자유로이 회전하는지 점검 합니다.

조정 후, 브레이크 레버의 유격을 확인합니다.

참고

조정기를 한도 이상으로 돌리지 마십시오.

브레이크 암, 스프링 및 패스너가 양호한 상태 여야 합니다.

점검유지

Page 71

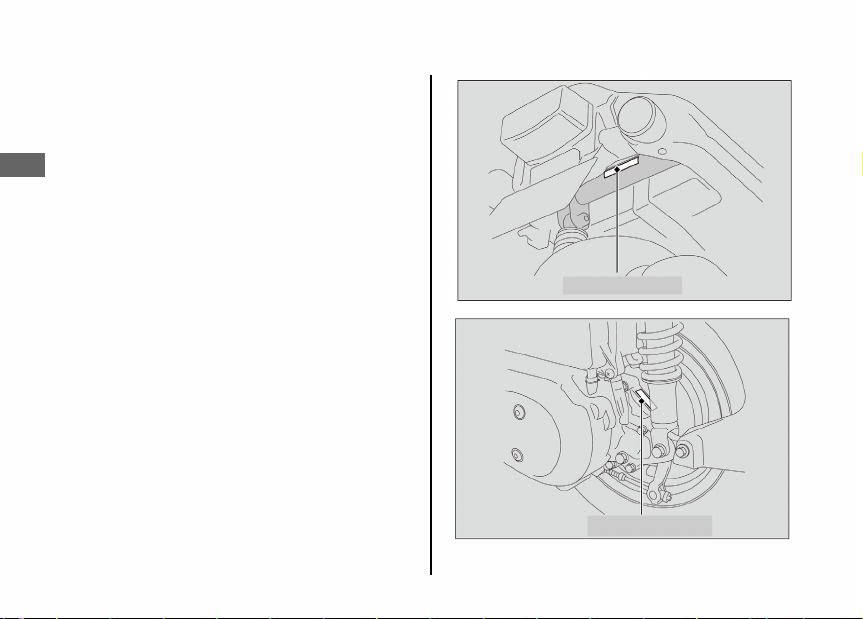

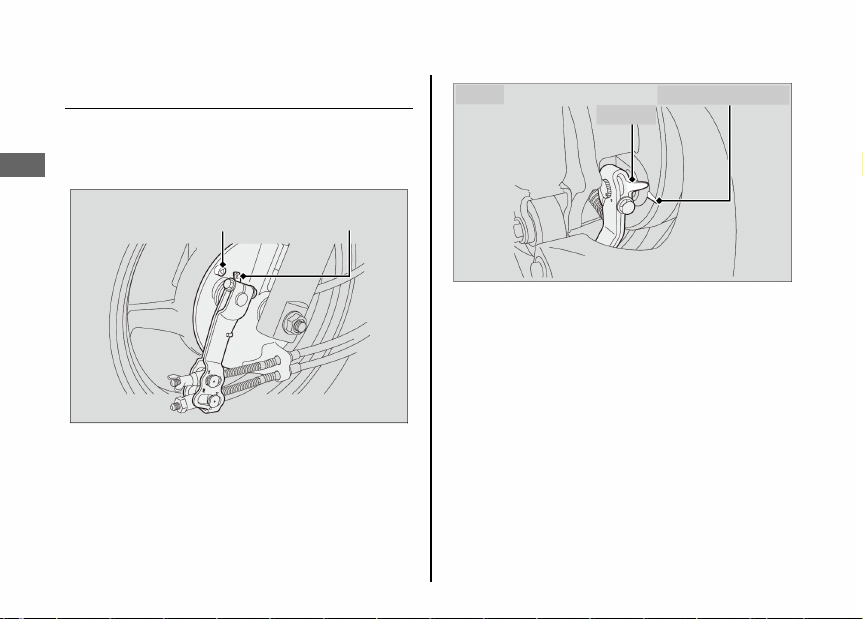

브레이크 ▶ 브레이크 슈 마모 점검

브레이크 슈 마모 점검

프런트 및 리어 브레이크에는 브레이크 마모 인디케이터가 장착되어 있습니다.

점검유지

프런트

참조 표시 화살표

리어 참조 표시

화살표

브레이크를 작동하면 브레이크 암에 부착된 화살표가 브레이크 패널의 참조 표시로 이동 합니다. 최대 브레이크 작동 시 화살표와 참조 표시가 일치되면 브레이크 슈를 교체해야 합 니다. 이 정비는 혼다 딜러에게 문의하십시오.

브레이크 정비가 필요하다면 혼다 딜러를 방 문하십시오. 혼다 순정 부품 또는 이와 동등한 품질의 부품만 사용하십시오.

Page 72

사이드 스탠드

사이드 스탠드 점검

사이드 스탠드 스프링

1. 단단하고 평평한 지면에 스쿠터를 센터 스 탠드로 지지해 세웁니다.

2. 사이드 스탠드가 부드럽게 작동하는지 점 검합니다. 사이드 스탠드가 뻑뻑하거나 삐 걱거리는 경우에는 피벗 부분을 청소하고 깨끗한 그리스로 피벗 볼트를 윤활합니다.

3. 스프링 손상이나 장력 유실 여부를 점검합 니다.

점검유지

Page 73

스로틀

스로틀 점검

엔진을 끈 상태에서, 스로틀이 모든 스티어링 위치에서 완전히 닫혔다가 완전히 열릴 때 원 활하게 회전하는지, 스로틀 유격이 올바른지

점검유지

점검합니다. 스로틀이 원활하게 움직이지 않거 나 자동으로 닫히지 않거나 또는 케이블이 손 상된 경우에는 혼다 딜러에게 스쿠터를 점검 받으십시오.

스로틀 그립 플랜지의 유격:

2 ~ 6 mm(0.1 ~ 5.08 mm)

유격

플랜지

Page 74

기타 조정

헤드라이트 조정

올바른 정렬을 위해 헤드라이트를 수직 방향 으로 조정할 수 있습니다. 헤드라이트 케이스 를 움직이려면 볼트를 풉니다. 조정 후 볼트를 조입니다. 해당 지역의 법률과 규정을 준수하십시오.

볼트 올림

볼트

점검유지

Page 75

문제해결

엔진 시동이 걸리지 않음 .................... 71페이지

경고 인디케이터 켜짐 ......................... 72페이지

PGM-FI(프로그램 제어 방식의 연료 분사)

기능불량 표시등(MIL) ..................... 72페이지

타이어 펑크 ......................................... 73페이지

전기적 문제 ......................................... 74페이지

배터리 소진 ..................................... 74페이지

라이트 벌브 소진 ............................ 74페이지

퓨즈 단선 ......................................... 78페이지

Page 76

엔진 시동이 걸리지 않음

▌스타터 모터는 작동하나 엔진 시동은 걸리

지 않음

다음 사항을 점검합니다.

 엔진 시동 순서가 올바른지 점검합니다.

27페이지)

(

 연료 탱크에 연료가 있는지 점검합니다.  PGM-FI 기능불량 표시등(MIL)이 켜져

있는지 확인합니다.

▶ 표시등이 켜져 있는 경우에는 최대

한 빨리 혼다 딜러에게 문의하십시오.

▌스타터 모터가 작동하지 않음

다음 사항을 점검합니다.

 퓨즈의 단선 여부를 점검합니다.

(

78페이지)

 배터리가 헐겁게 연결되어 있거나 배터리

단자가 부식되었는지 점검합니다.

45, 52페이지)

(

 배터리 상태를 점검합니다. (

문제가 지속되는 경우 혼다 딜러에게 스쿠터 를 점검 받으십시오.

74페이지)

문제해결

Page 77

경고 인디케이터 켜짐

PGM-FI(프로그램 제어 방식의

연료 분사) 기능불량 표시등(MIL)

문제해결

주행 중에 인디케이터가 켜진 경우에는 PGMFI 시스템에 심각한 문제가 발생한 것을 수 있습니다. 감속 주행하고 최대한 신속하게 혼 다 딜러에게 스쿠터를 점검 받으십시오.

Page 78

타이어 펑크

펑크를 수리하거나 휠을 분리할 때는 특수 공 구와 전문 기술이 필요합니다. 이러한 유형의 정비는 혼다 딜러에게 의뢰하십시오. 비상 수리 후에는 반드시 혼다 딜러에게 타이 어 점검/교체를 의뢰하십시오.

타이어 수리 키트를 이용한 비상 수리

타이어 펑크가 경미한 경우에는 튜브리스 타 이어 수리 키트를 사용하여 운전자가 직접 비 상 수리를 할 수 있습니다. 비상 타이어 수리 키트와 함께 제공되는 지침 서를 따르십시오. 타이어를 임시로 수리한 상태에서 스쿠터를 주행하는 것은 매우 위험합니다. 50km/h(30mph)를 초과하지 마십시오. 최대한 신속하게 혼다 딜러에게 타이어 교체를 의뢰 하십시오.

타이어를 임시로 수리한 상태에서 스쿠터를 주행하면 위험할 수 있습니다. 임시 수리가 잘못된 경우, 충돌 사고가 발생하여 중상을 입거나 사망할 수 있습니다.

임시로 타이어를 수리한 상태에서 주행해야 하는 경우에는 타이어를 교체할 때까지 50km/h(30mph) 미만으로 천천히 조심스럽게 주행하십시오.

경고

문제해결

Page 79

전기적 문제

배터리 소진

라이트 벌브 소진

모터사이클 배터리 충전기를 사용하여 배터리 를 충전합니다.

문제해결

충전하기 전에 스쿠터에서 배터리를 분리합니 다. 자동차용 배터리 충전기를 사용하지 마십시오. 모터사이클 배터리가 과열되어 영구적으로 손 상될 수 있습니다. 충전 후에도 배터리가 복구되지 않는 경우에 는 혼다 딜러에게 문의하십시오.

참고

자동차 배터리를 사용하여 점프 시동하지 마십시오. 스쿠터의 전기 시스템이 손상될 수 있습니다.

아래 절차에 따라 소진된 라이트 벌브를 교체 합니다. 이그니션 스위치를 OFF 또는 LOCK 위치로 돌 립니다. 벌브를 식힌 후에 교체합니다. 지정된 벌브 이외의 것은 사용하지 마십시오. 주행하기 전에 교체된 벌브가 올바르게 작동 하는지 점검합니다. 라이트 벌브 와트 수는 "제원"을 참조하십시오.

91페이지)

(

Page 80

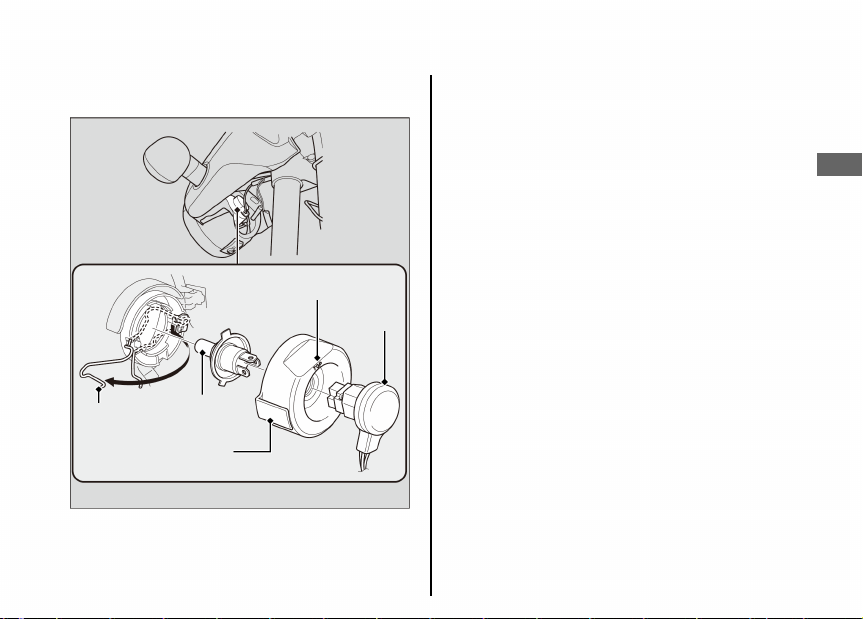

▌헤드라이트 벌브

핀 벌브

더스트 커버

TOP 표시

커넥터

전기적 문제 ▶ 라이트 벌브 소진

1. 커넥터를 분리합니다.

2. 더스트 커버를 분리합니다.

3. 핀을 풀고 벌브를 분리합니다.

4. 분리 시의 역순으로 새 벌브와 부품을 장

착합니다.

▶ 더스트 커버를 장착할 때 TOP 표시가

위를 향하게 합니다. 유리면을 손가락으로 만지면 안 됩니다. 맨손 으로 벌브를 만진 경우에는 알코올로 적신 수 건으로 닦아내십시오.

문제해결

Page 81

전기적 문제 ▶ 라이트 벌브 소진

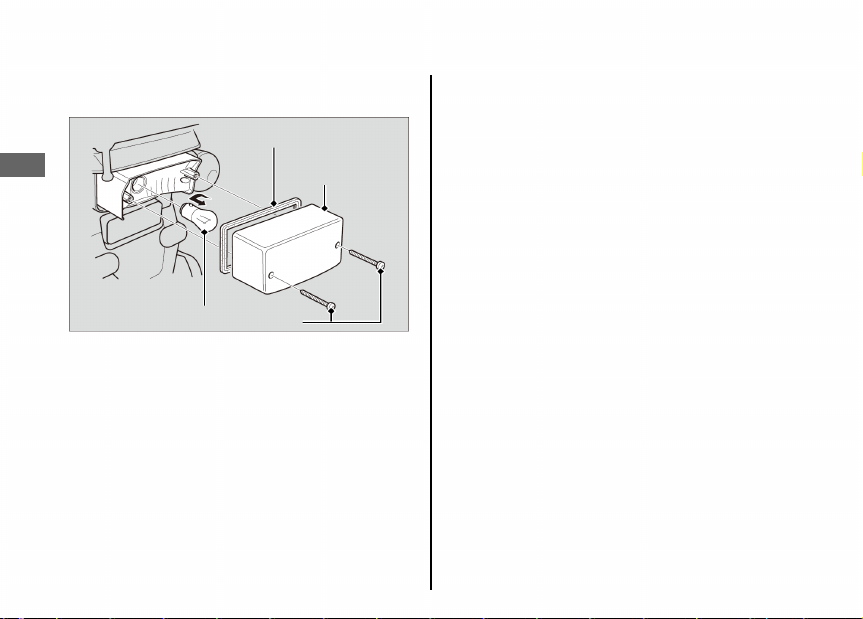

▌브레이크/후미등 벌브

문제해결

1. 나사를 풀어 후미등 렌즈를 분리합니다.

2. 벌브를 살짝 눌러 시계 반대 방향으로 돌 립니다.

3. 분리 시의 역순으로 새 벌브와 부품을 장

착합니다.

▶ 렌즈 패킹을 다시 장착한 후 후미등 렌

즈를 장착합니다.

렌즈 패킹

후미등 렌즈

벌브 나사

Page 82

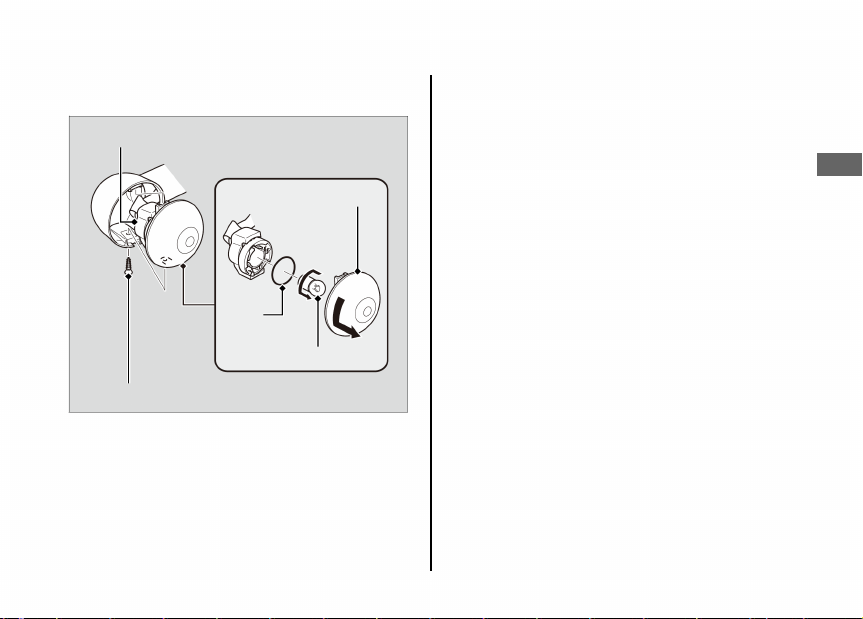

▌프런트/리어 방향 지시등 벌브

소켓

나사

방향 지시등 렌즈

렌즈 패킹

벌브

전기적 문제 ▶ 라이트 벌브 소진

1. 나사를 풀어 소켓을 분리합니다.

2. 방향 지시등 렌즈를 시계 반대 방향으로 돌려 빼냅니다.

3. 벌브를 살짝 눌러 시계 반대 방향으로 돌 립니다.

4. 분리 시의 역순으로 새 벌브와 부품을 장

착합니다.

▶ 렌즈 패킹을 다시 장착한 후 방향 지시

등 렌즈를 장착합니다.

문제해결

Page 83

전기적 문제 ▶ 퓨즈 단선

퓨즈 단선

퓨즈를 취급하기 전에 “퓨즈 점검 및 교체”를 참조하십시오 (

문제해결

▌퓨즈 박스 퓨즈

배터리 박스

예비용 퓨즈

46페이지).

퓨즈 박스 커버

메인 퓨즈

1. 배터리 뚜껑을 분리합니다. (

52페이지)

2. 퓨즈 박스 커버를 엽니다.

3. 퓨즈를 하나씩 당겨 빼낸 후 단선 여부를

점검합니다. 단선된 퓨즈는 항상 동일한 등급의 예비용 퓨즈로 교체합니다.

▶ 예비용 퓨즈는 배터리 박스에 있습니다.

4. 퓨즈 박스 커버를 닫습니다.

5. 배터리 뚜껑을 장착합니다.

참고

퓨즈에 계속 문제가 발생하는 경우는 전기적인 문제가 발생했기 때문일 수 있습니다. 혼다 딜러에게 스쿠터를 점검받으십시오.

Page 84

정보

키 .................................................... 80페이지

계기, 컨트롤 및 기타 기능 ............. 80페이지

알코올이 함유된 연료 ..................... 81페이지

촉매 장치........................................ 82페이지

스쿠터 관리 .................................... 83페이지

스쿠터 보관 .................................... 85페이지

스쿠터 수송 .................................... 86페이지

운전자와 환경 ................................. 87페이지

일련 번호........................................ 88페이지

Page 85

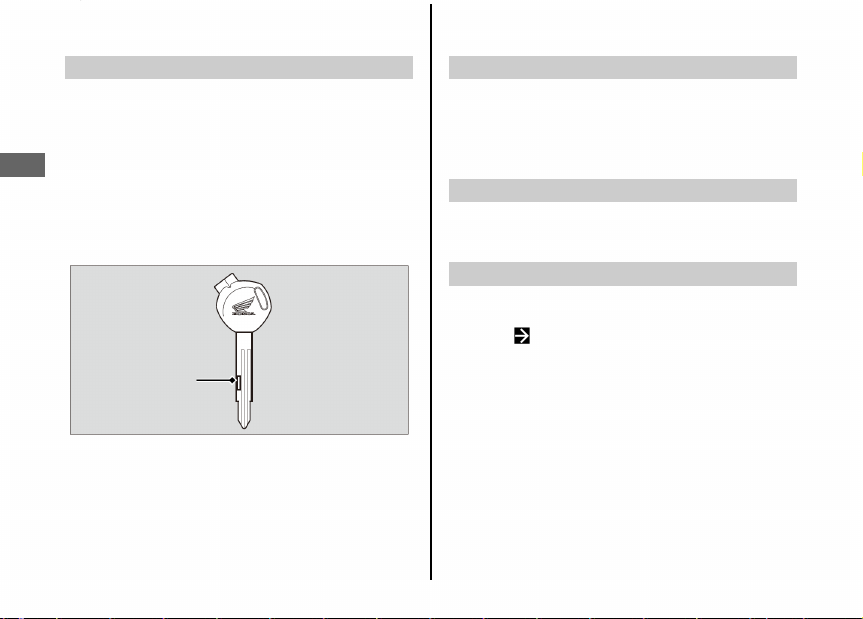

키

이그니션 키

본래 키와 함께 제공되는 키 번호를 반드시 본 설명서에 기록해 두십시오. 스페어 키를 안 전한 곳에 보관하십시오. 복제 키를 만들려면 혼다 딜러에게 스페어 키 나 키 번호를 맡기십시오.

정보

키와 키 번호를 모두 잃어버리는 경우에는 딜 러가 이그니션 스위치 어셈블리를 분리하여 키 번호를 확인해야 합니다.

금속 키 홀더 사용 시 이그니션 스위치 주변

이 손상될 수 있습니다.

키 번호

계기, 컨트롤 및 기타 기능

이그니션 스위치

엔진을 정지한 상태에서 이그니션 스위치를 ON 위치에 두면 배터리가 방전됩니다.

주행 중에는 키를 돌리지 마십시오.

오도미터

수치가 99,999.9 km를 초과하면 오도미터가 00,000.0 km로 되돌아갑니다.

문서 가방

문서 보관함에 있는 플라스틱 문서 가방에 사 용설명서, 등록 및 보험 정보를 보관할 수 있 습니다. (

35페이지)

Page 86

알코올이 함유된 연료

클린 에어 표준에 부합되도록 배출을 줄이기

위해 일부 지역에서는 알코올이 섞인 일부 기

존 연료가 사용됩니다. 혼합 연료를 사용하려

는 경우에는 연료가 무연이고 최소 옥탄가 요

건을 충족하는지 확인합니다.

이 스쿠터에는 다음과 같은 연료 혼합물을 사

용할 수 있습니다.

 에탄올(에틸 알코올)이 최대 10% 함유

▶ 에탄올이 함유된 가솔린(가소홀

)

알코올이 함유된 연료

에탄올을 10% 이상 함유하고 있는 가솔린을 사용하는 경우,

 연료 탱크의 도장이 손상될 수 있습니다.  연료 라인의 고무 튜브가 손상될 수 있습

니다.

 연료 탱크가 부식될 수 있습니다.  주행 성능이 저하될 수 있습니다.

참고

공인된 비율 이상을 함유하는 혼합 연료를 사용하면 연료 시스템의 금속, 고무, 플라스틱 부품이 손상될 수 있습니다.

바람직하지 않은 작동 증상이나 성능 문제를 발견한 경우 다른 브랜드의 보십시오.

가솔린을 사용해

정보

Page 87

촉매 장치

이 스쿠터에는 삼원 촉매 장치가 장착되어 있

습니다.

이 촉매 장치에는 고온 화학 반응에서 촉매

정보

역할을 하는 귀금속이 들어 있는데 이는 배기 가스의 탄화수소(HC), 일산화탄소(CO), 질소산 화물(NOx)을 안전한 혼합물로 변환시키는 역

할을 합니다.

결함이 있는 촉매 장치는 대기 오염을 유발하 고 엔진 성능을 저하시킬 수 있습니다. 교체 시에는 반드시 혼다 순정품

는 제품으로 교체해야 합니다.

또는 이와 상응하

스쿠터의 촉매 장치를 보호하기 위해 다음 지 시 사항들을 따르십시오.

 항상 무연 휘발유를 사용합니다. 유연 휘발

유를 사용하면 촉매 장치가 손상됩니다.

 엔진을 양호한 작동 상태로 유지합니다.  엔진이 실화, 역화, 실속 또는 기타 이상

작동을 일으키는 경우, 주행을 을 끈 다음, 스쿠터 정비를 의뢰하십시오.

멈추고 엔진

Page 88

스쿠터 관리

스쿠터를 오래 사용하기 위해서는 자주 청소

하고 닦는 것이 중요합니다. 스쿠터가 깨끗하

면 잠재적인 문제점을 쉽게 발견할 수 있습니

다.

특히 도로 결빙을 방지할 때 사용되는 해수와

염분은 부식 형성을 촉진합니다. 해안 도로나

새로 포장된 도로를 주행한 후에는 반드시 스

쿠터를 철저히 세척해야 합니다.

세척

세척하기 전에 먼저 엔진, 머플러, 브레이크

및 기타 고온 제품을 식힙니다.

1. 가든 호스로 스쿠터를 철저히 씻어내어 남 아있는 먼지를 제거합니다.

2. 필요한 경우 유연제를 적신 스펀지나 부드 러운 수건을 사용하여 도로 먼지를 제거합 니다.

▶ 헤드라이트 렌즈, 패널 및 기타

플라스틱 부품이 긁히지 않도록 각별히 주의하며 청소하십시오. 에어 클리너 머플러 및 전기

부품에 물을 직접

분사하지 마십시오

3. 다량의 깨끗한 물로 스쿠터를 철저히 씻어 내고 부드럽고 마른 수건으로 닦습니다.

4. 스쿠터를 다 닦아 물기가 없으면 유동 부 품을 윤활합니다.

▶ 브레이크나 타이어에 윤활유를 흘리지

마십시오. 브레이크 디스크, 패드, 드럼 또는 슈가 오일로 오염되면 제동 효과가 크게 저하되어 충돌 사고가 발생할 수 있습니다

5. 부식 방지를

▶ 너무 강한 세제나 화학제가 함유된

제품은 사용하지 마십시오. 스쿠터의 금속, 도장 및 플라스틱이 손상될 수 있습니다 타이어와 브레이크의 왁스는 깨끗하게 유지하십시오

▶ 스쿠터에 무광택 도장 부품이 있는

경우 부품 표면에 왁스 코팅을 실시하면 안 됩니다

위해 왁스를 발라줍니다.

스쿠터 관리

계속

정보

Page 89

스쿠터 관리

▌세척 시 주의 사항

세척 시 다음 지침을 준수하십시오.

 고압 세척기를 사용하지 마십시오.

▶ 고압수 클리너는 이동 부품과 전기

정보

부품을 손상시켜 작동하지 않게 할 수 있습니다

▶ 흡기 장치의 물이 스로틀 바디 및/또는

에어 클리너로 유입될 수 있습니다

 머플러에 물을 직접 분사하지 마십시오.

▶ 머플러에 물이 유입되면 시동이 걸리지

않거나 머플러가

 브레이크를 건조시키십시오.

▶ 수분이 있으면 제동 효과가 저하됩니다

세척 후 저속으로 주행하며 간헐적으로 브레이크를 밟아 브레이크를 건조시킵니다

 시트 아래에 물을 직접 분사하지 마십시오.

▶ 문서 보관함에 물이 유입되면 문서는

물론 다른 소지품도 손상될 수 있습니다

 에어 클리너에 물을 직접 분사하지 마십시

오.

▶ 에어 클리너에

시동이 걸리지 않을 수 있습니다

부식될 수 있습니다

물이 유입되면 엔진

 헤드라이트 주변에 물을 직접 분사하지 마

십시오.

▶ 헤드라이트 내부에 찬 습기는 엔진을

작동한 후 몇 분이 지나면 사라집니다

 무광택 도장 표면에 왁스나 광택용 컴파운

드를 사용하면 안 됩니다.

▶ 충분한 물과 연성세제를 사용해 무광택

도장 표면을 부드러운 헝겊이나 스폰지로 닦습니다. 부드럽고 수건으로 물기를 닦아냅니다

깨끗한

알루미늄 부품

알루미늄은 먼지, 진흙 또는 도로 염분에 접촉

하면 부식됩니다. 정기적으로 알루미늄 부품을

청소하고 긁힘 방지를 위해 다음 지침을 준수

하십시오.

 뻣뻣한 브러시, 쇠수세미 또는 연마제가 함

유된 클리너를 사용하지 마십시오.

 연석을 타고 넘거나 연석에 긁히도록 주행

하지 마십시오.

Page 90

패널

긁힘이나 흠집 방지를 위해 다음 지침을 준수 하십시오.

 부드러운 스펀지와 다량의 물로 조심스럽

게 세척하십시오.

 잘 지워지지 않는 얼룩을 제거할 때는 희

석세제로 세척한 후 다량의 물로 철저히 씻어 내십시오.

 계기, 패널 또는 헤드라이트에 휘발유 또는

세제가 묻지 않도록 하십시오.

배기 파이프 및 머플러

배기 파이프 및 머플러가 도장되었을 때 시중 에서 구입할 수 있는 연마성 주방 세정제를 사용하면 안 됩니다 중성 세제를 사용하여 배

기 파이프와 머플러의 도장 표면을 청소합니

다. 배기 파이프 및 머플러가 도장 처리되었는 지 확실하지 않으면 혼다 딜러에게 문의하십 시오.

스쿠터 보관

스쿠터를 실외에 보관하는 경우에는 모터사이 클 전체 커버 사용을 고려해야 합니다. 장기간 주행하지 않을 경우에는 다음 지침을 준수하십시오.

 스쿠터를 세척한 후 무광택 도장 표면을

제외한 모든 도장 표면에 왁스를 바릅니다. 크롬 부분에는 부식 방지 오일을 바릅니다.

 스쿠터를 센터 스탠드로 지지하고 블록을

놓아 두 타이어가 모두 지면에 닿지 않도

합니다.

록

 비가 온 후에는 바디 커버를 벗기고 스쿠

터를 건조시킵니다.

 배터리가 방전되지 않도록 배터리를 분리

해 둡니다. ( 배터리는 그늘지고 환기가 잘 되는 장소에 서 충전합니다.

▶ 배터리를 분리하지 않고 그대로 두려면

음극 않도록 하십시오

52페이지)

(-)

단자를 분리하여 방전되지

정보

Page 91

스쿠터 수송

스쿠너를 보관소에서 꺼낸 후에는 점검유지 주기표에서 요구하는 점검유지 항목을 모두 점검합니다.

정보

스쿠터 수송

스쿠터를 수송해야 하는 경우에는 로딩 램프 나 리프팅 플랫폼 그리고 스쿠터 고정 스트랩 이 있는 스쿠터 트레일러나 평상형 트럭 또는 트레일러에 실어야 합니다. 절대로 지면에 휠 이 닿은 상태로 스쿠터를 견인하지 마십시오.

참고

스쿠터를 견인하면 변속기가 심하게 손상될 수 있습니다.

Page 92

운전자와 환경

스쿠터 소유와 주행은 즐거운 일인만큼 환경 보호에 책임을 다해야 합니다.

현명한 클리너 선택

스쿠터를 세척할 때는 생물분해성 세제를 사 용하십시오. 대기권 보호 오존층을 파괴하는 염 화불화탄소(CFC, 프레온 가스)가 함유된 에어 졸 스프레이 클리너는 사용하지 마십시오.

폐기물 재활용

오일 및 기타 유독성 폐기물은 규정 용기에 담아 재활용 센터로 보내십시오. 지역 내 재활 용 센터를 알아보고 재활용 불가능한 폐기물 처리 방법에 대한 지침을 얻으려면 지역 공사 나 공공 공사 또는 환경 관리국에 문의하십시

오. 사용한 엔진 오일을 쓰레기에 버리거나 마

운전자와 환경

구 쏟아버리거나 지면에 버리지 마십시오. 사 용한 오일, 휘발유,

어 환경 미화원에게 상해를 입히고 식수, 호수, 강과 바다를 오염시킬 수 있습니다.

세정제에는 독성이 함유되

정보

Page 93

일련 번호

프레임 번호 및 엔진 일련 번호는 스쿠터의 고유 식별 번호로서 스쿠터 등록 시 필요합니 다. 교체 부품을 주문할 때도 이 번호가 필요

정보

할 수 있습니다. 프레임 번호는 프레임 바디 뒤쪽에 찍혀 있습 니다. 엔진 번호는 크랭크케이스 좌측에 찍혀 있습 니다. 이들 번호를 기록해서 안전한 장소에 보관하 시기 바랍니다.

프레임 번호

엔진 번호

Page 94

제원

주요 구성요소



모델

전장

전폭

전고

축거

최저 지상고

캐스터 각도

트레일 75

공차 하중

최대 허용

중량*1

최대 화물

중량*2

탑승 인원 운전자와 동승자 1인

최소 회전

반경

*1 운전자, 동승자, 모든 화물 및 액세서리 포함

*2 화물 및 부착 액세서리 중량 포함

JA09 1,805 mm(180.59 cm)

U KO, II KO

1,040 mm(103.89 cm) 1,280 mm(128.02 cm) 115 mm(11.43 cm) 26° 36’

(7.62 cm)

U KO, II KO U KO, II KO

리어 캐리어

쇼핑 후크 글로브 박스

1.90 m(189.89 cm)

690 mm(69.09 cm) 665 mm(66.55 cm)

117 kg(117.03 kg) 115 kg(115.21 kg) 171 kg(171.00 kg) 138 kg(137.89 kg)

60 kg(59.87 kg)

KO, II KO

57 kg(57.15 kg)

1.0 kg(1.00 kg)

0.5 kg(0.45 kg)

배기량 보어 × 스트로크 압축비

연료

탱크 용량

배터리

1차 감속 최종 감속

(6.6 cu-in)

108 cm

50.0 × 55.0 mm (1.97 × 2.17 in)

9.5:1

무연 휘발유 권장: 91 RON 이상

10L(2.6US gal, 2.2Imp gal) YTX7L-BS 12 V-6 Ah (10 HR) V-Matic (2.60:1-0.84:1)

9.423

문제해결

Page 95

제원

정비 데이터



타이어 크기

타이어 유형

권장 타이어

타이어 공기압

스파크 플러 그 스파크 플러그 간극

공회전 속도

권장 엔진 오일

프런트 리어

프런트

리어

프런트

리어

(표준)

혼다 4행정 모터사이클 오일 API 정 비 등급 SG 이상(“Energy

Conserving” 또는 “Resource Conserving”이 표시된 오일 제외), SAE 10W-30, JASO T 903 표준 MB

90/90-12 44J 110/80-10 58J

바이어스 플라이, 튜브리스

CHENG SHIN C-922F IRC MB60 CHENG SHIN C-922R IRC MB47 175 kPa (1.75 kgf/cm 225 kPa (2.25 kgf/cm CPR8EA-9 (NGK) U24EPR9 (DENSO)

0.80 ~ 0.90 mm (0.031 ~ 0.889 mm)

1,800 ±100rpm

, 25 psi)

, 33 psi)

엔진 오일 용량

변속기 오일 용량

배출 후 배출 및 스트레이너 스크린 청소 후 분해 후 배출 후 분해 후

0.7L(0.7US qt, 0.6Imp qt)

0.8L(0.8US qt, 0.7Imp qt)

0.10L(0.11US qt, 0.09Imp qt)

0.12L(0.13US qt, 0.11Imp qt)

Page 96

벌브



헤드라이트

브레이크등/미등

프런트 방향 지시등

리어 방향 지시등

퓨즈



메인 퓨즈

기타 퓨즈

12 V-35/35 W

12 V-21/5 W

12 V-10 W × 2

15 A

10 A

토크 제원



엔진 오일 드레인 볼트

오일 플러그

제원

24 N·m (2.4 kgf·m, 18 lbf·ft)

20 N·m (2.0 kgf·m, 15 lbf·ft)

제원

Page 97

색인

액세서리 ...................................................... 14

기본 작동 흐름 .......................................... 16

색인

배터리 .................................................. 45, 52

브레이크 ...................................................... 61

슈 마모 ................................................... 66

제동 ............................................................. 11

벌브

브레이크/후미등 ........................................ 76

프런트/리어 방향 지시등 ........................ 77

헤드라이트 .............................................. 75

스쿠터 관리 ................................................. 83

촉매 장치 ..................................................... 82

색상 라벨 ................................................... 44

보관함

문서 가방 .......................................... 35, 80

문서 보관함 .............................................. 35

글로브 박스 .............................................. 36

사용설명서 .......................................... 35, 80

쇼핑 후크 .................................................. 36

크랭크케이스 브리더 ............................... 48, 54

문서 가방 ............................................... 35, 80

전기적 문제 .................................................. 74

엔진

번호 ......................................................... 88

오일 ...................................................... 47, 57

오일 스트레이너 스크린 .......................... 58

시동 ........................................................... 27

환경 ............................................................ 87

엔진 플러딩 .................................................. 29

프레임 번호 ................................................ 88

연료

권장 ........................................................... 32

탱크 용량 ................................................ 32

알코올이 함유된 연료 ................................. 81

퓨즈 ....................................................... 46, 78

Page 98

가소홀 .......................................................... 81

헤드라이트 조정 .......................................... 69

헤드라이트 조광기 스위치 ........................... 22

헬멧 홀더 ..................................................... 34

하이빔 인디케이터 ..................................... 21

혼 버튼 ...................................................... 22

이그니션 키 ................................................. 80

이그니션 스위치 .................................... 22, 80

이미지 라벨 ................................................. 6

인디케이터 ................................................... 21

계기 ............................................................ 20

라벨 .............................................................. 6

적재 한계 ................................................... 15

적재 지침 ..................................................... 15

점검유지

기본 사항 ............................................... 43

중요성 ...................................................... 39

안전 .......................................................... 39

주기표 ..................................................... 40

최대 허용 중량

개조 ............................................................. 14

오도미터 ............................................... 20, 80

오일

엔진 .................................................... 47, 57

주차 ............................................................. 12

부품 위치..................................................... 18

휘발유 .............................................. 13, 32, 89

PGM-FI(프로그램 제어 방식의 연료 분사)

기능불량 표시등(MIL) .......................... 21, 72

보호복 .......................................................... 10

.................................... 15, 89

색인

Page 99

백미러 .......................................................... 37

권장

연료 ........................................................ 32

오일 ........................................................ 47

연료 보충 ................................................... 32

수리 키트 ................................................... 73

주행 시 주의 사항 ..................................... 11

색인

안전 주의사항 .............................................. 10

시트 ............................................................ 53

일련 번호 ................................................... 88

셔터 ............................................................ 24

사이드 스탠드 .............................................. 67

스파크 플러그 .............................................. 55

제원 ............................................................. 89

속도계 ........................................................ 20

시동 버튼 ............................................... 22, 27

엔진 시동 ..................................................... 27

스쿠터 시동 ................................................ 30

스티어링 록 ................................................. 23

보관

보관함 ...................................................... 34

사용설명서 .......................................... 35, 80

스쿠터 보관 ................................................ 85

스위치 ........................................................... 22

스로틀 ......................................................... 68

스쿠터 수송 .................................................. 86

문제해결 ...................................................... 70

방향 지시등 인디케이터 ............................. 21

방향 지시등 스위치 .................................... 22

타이어

공기압 ...................................................... 48, 90

펑크 .............................................................. 73

교체 ......................................................... 48, 73

경고 인디케이터 켜짐 ................................. 72

스쿠터 세척 .................................................. 83

중량 한도 .................................................... 15

Page 100
