Page 1

사용설명서

BENLY

운전하시기 전에 반드시 이 사용설명서를 읽어주십시오.

Page 2

혼다 모터사이클을 구입해 주셔서 감사합니다.

모터사이클 인도에 관하여 ★ 구입하신 후, 혼다 판매점에서 사용설명서

와 함께 "정비 노트"를 수령하고 아래의 설 명을 들어 주십시오.

 모터사이클의 올바른 취급방법  보증내용 및 보증기간  점검 · 정비에 관하여  차량수령서·보증서 수령서의 기입·날인

배출가스 규제에 관하여 ★ 이 모터사이클은 대한민국 대기환경 보존법

에 의한 배출가스 규제에 적합합니다.

운전면허에 관하여 ★ 이 모터사이클을 일반 공공 도로에서 운전

하기 위해서는 운전면허가 필요합니다. 자 신의 면허로 운전할 수 있는지 먼저 확인해 주십시오.

 모터사이클 배기량: 108cm3 (cc)  배기량에 따라 필요한 면허가 달라집니다.

★ 이 모터사이클의 승차 정원은 운전자를 포함

하여 2명입니다.

안전에 유의하여 쾌적한 모터사이클 라이프를 즐기십시오.

Page 3

이 설명서는 스쿠터의 영구 부품으로 간주되어야 하며, 스쿠터 양도 시 함께 인도해야 합니다. 이 설명서에는 출판 전의 최신 제작 정보가 포함되어 있습니다. Honda Motor Co., Ltd.는 사전

통지 없이 언제라도 그 내용을 변경할 수 있으며 통지에 대한 어떠한 의무도 없습니다. 서면 허가 없이는 이 설명서의 어떠한 부분도 복제할 수 없습니다. 이 사용자 설명서에 수록된 차량 그림은 실제 차량과 일치하지 않을 수도 있습니다.

Page 4

서문

오스트레일리아, 뉴질랜드

KO, II KO

한국

혼다 스쿠터를 구입해 주셔서 감사합니다. 혼다 스쿠터를 선택함으로써 전세계 혼다 고객들과 함께 명성 높은 혼다 제품의 우수한 품질을 누리실 수 있게 됩니다.

주행의 즐거움과 안전을 위해 다음 사항을 준수해 주십시오.  이 사용자 설명서를 주의 깊게 읽으시기

바랍니다.

 이 설명서에 수록된 모든 권장사항과

절차를 준수하십시오.

 이 설명서와 스쿠터에 안내되어 있는 안전

메시지에 면밀한 주의를 기울이십시오.

 이 설명서의 다음 코드는 각 국가를

표시합니다.

 설명서 안의 도표는 U형을 기준으로 합니다.

국가 코드

코드 국가

* 제원은 각 국가마다 다를 수 있습니다.

Page 5

안전에 관한 지침

스쿠터, 다른 재산 또는 환경의 손상을 방지하기 위한 정보입니다.

위험

경고

주의

운전자의 안전은 물론 타인의 안전도 매우 중요합니다. 이 스쿠터를 안전하게 운전하는 것은 중요한 책임입니다. 안전에 관해 올바른 결정을 내릴 수 있도록 이 설명서와 안전 라벨에 작동 절차 및 기타 안전 관련 정보가 제공되어 있습니다. 이 안전 정보는 운전자 또는 타인이 부상을 입을 수 있는 위험을 경고하기 위한 것입니다. 물론, 스쿠터 작동 또는 정비와 관련한 모든 위험을 경고하는 것은 현실적이지도, 가능하지도 않습니다. 따라서 스스로 올바른 판단을 내릴 수 있어야 합니다.

중요한 안전 정보는 다음과 같이 다양한 형태로 제공됩니다.

 스쿠터에 부착된 안전 라벨  안전 경보 심벌과 위험, 경고 또는 주의 등

세 가지 경보 단어 중 하나가 안전 메시지 앞에 표시됨이러한 경보 신호의 의미는 다음과 같습니다

지침을 준수하지 않을 경우 사망하거나 중상을 입습니다.

지침을 준수하지 않을 경우 사망이나 중상의 위험이 있습니다.

지침을 준수하지 않을 경우 부상을 입을 수 있습니다.

다른 중요한 정보는 다음과 같은 표제로 제공됩니다.

참고

Page 6

스쿠터 안전

2페이지

작동 안내

16페이지

점검유지

36페이지

문제해결

69페이지

정보

78페이지

제원

89페이지

색인

92페이지

Page 7

스쿠터 안전

이 섹션에서는 안전한 스쿠터 주행에 관한 중요 정보를 설명합니다. 운전자와 동승자의 안전을 위해 이 섹션을 읽으십시오.

안전 지침 .................................................. 3페이지

이미지 라벨 .............................................. 6페이지

안전 주의 사항 ..................................... 10페이지

주행 시 주의 사항 ................................. 11페이지

액세서리 및 개조 ................................... 14페이지

적재 ......................................................... 15페이지

Page 8

안전 지침

모터사이클 안전

안전 지침

안전을 위해 다음 지침을 준수하십시오.  이 설명서에 명시된 모든 정기 점검을

실시하십시오.

 연료 보충 시에는 먼저 엔진을 정지하고

스파크 및 불꽃에서 멀리 떨어진 상태에서 연료를 보충하십시오.

 일부 또는 전체가 밀폐된 공간에서는

엔진을 작동하지 마십시오. 배기 가스 내 유독성 일산화탄소로 인해 사망할 위험이 있습니다.

항상 헬멧을 착용하십시오.

헬멧과 보호복이 머리 및 기타 부위의 부상의 횟수 및 정도를 현저하게 줄여줍니다 그러므로 공인된 모터사이클 헬멧과 보호복을 항상 착용하십시오

주행 전 주의 사항

신체적, 정신적으로 건강하고 술이나 약물을 복용하지 않은 상태로 주행해야 합니다

. 10

페이지

운전자와 동승자가 모두 공인된 모터사이클 헬멧과 보호복을 착용했는지 확인하십시오 동승자에게 그랩 레일이나 운전자의 허리를 단단히 붙잡고, 회전할 때에는 운전자에게 몸을 기대며, 스쿠터 정지 시에도 항상 발을 풋페그에 올려 놓도록 지시하십시오

주행 연습

다른 스쿠터를 주행해 본 경험이 있는 운전자일지라도 혼다 스쿠터의 작동 및 취급 방법을 익히고 스쿠터의 크기와 중량에 친숙해지도록 안전한 장소에서 주행 연습을 하십시오

방어적 주행

주변의 다른 차량에 항상 주의하고, 다른 운전자가 자신을 볼 수 있을 것이라고 가정하지 마십시오. 신속하게 정지하거나 피해갈 수 있도록 준비하십시오

Page 9

안전 지침

모터사이클 안전

눈에 잘 띄게 하십시오.

빛을 반사하는 밝은 색 옷을 입고, 다른 운전자가 자신을 잘 볼 수 있도록 위치하며, 회전을 하거나 차선을 변경하기 전에 신호를 보내고, 필요 시에는 경적을 울려서, 특히 야간에 눈에 잘 띌 수 있도록 하십시오.

본인의 한계 내에서 주행하십시오.

절대 개인 능력 이상으로 또는 상황이 허락하는 속도보다 빠르게 주행하지 마십시오. 피로하거나 부주의하면 판단력과 주행 안전성이 떨어질 수 있습니다.

음주 운전을 하지 마십시오.

술과 운전은 어울리지 않습니다. 한 잔을 마시더라도 변화하는 상황에 반응하는 능력이 저하될 수 있으며, 반응 시간은 음주량에 비례하여 느려집니다. 그러므로 음주 운전을 하지 말아야 하며, 친구의 음주 운전도 말려야 합니다.

스쿠터를 안전한 상태로 유지하십시오.

스쿠터를 올바르게 관리 점검하고 안전한 주행 상태로 유지하는 것은 매우 중요합니다 주행하기 전에는 항상 스쿠터를 검사하고 권장하는 모든 점검을 실시하십시오. 절대로 적재 한도를 초과하지 마시고 스쿠터를 개조하거나 스쿠터의 안전을 저해하는 액세서리를 부착하지 마십시오

( 14

페이지

( 15

페이지

)

충돌 사고가 발생한 경우

개인 안전이 최우선입니다. 자신이나 다른 누군가가 부상당했을 경우에는 부상 정도를 파악한 후 계속해서 주행해도 안전한지 결정하십시오. 필요하다면 긴급 지원을 요청하십시오. 또한, 다른 사람이나 차량이 사고에 연관되었을 경우에는 해당 법규 및 규정을 따르십시오.

주행을 계속하기로 결정한 경우에는 먼저 스쿠터의 상태를 파악하십시오. 엔진이 계속 작동 중인 경우에는 엔진을 끄십시오. 연료 누출 여부를 점검한 후 중요 너트와

Page 10

모터사이클 안전

볼트의 조임 상태를 확인하고 핸들바,

경고

일산화탄소는 유독성 가스입니다. 일산화탄소를 들이마시면 의식을 잃거나 사망에 이를 수 있습니다.

일산화탄소에 노출되는 장소나 활동을 피하십시오.

브레이크 레버, 브레이크, 휠 상태를 확인하십시오. 천천히 조심스럽게 주행하십시오. 스쿠터가 당장은 드러나지 않는 손상을 입었을 수 있습니다. 가능한 한 빨리 공인 서비스 센터에서 스쿠터를 철저히 점검 받으십시오.

일산화탄소 위험

배기 가스에는 무색, 무취 가스인 유독성 일산화탄소가 함유되어 있습니다. 일산화탄소를 들이마시면 의식을 잃거나 사망에 이를 수 있습니다.

밀폐된 공간이나 부분적으로 밀폐된 공간에서 엔진을 작동하면 호흡하는 공기에 일산화탄소가 다량 함유될 수 있습니다. 차고 안이나 밀폐된 공간에서는 절대로 스쿠터를 작동하지 마십시오.

안전 지침

Page 11

이미지 라벨

모터사이클 안전

사용자 설명서에 명시된 지침을 주의 깊게 읽으십시오.

정비 설명서에 명시된 지침을 주의 깊게 읽으십시오. 안전을 위해 스쿠터 정비는 반드시 혼다 딜러에게 의뢰하십시오.

위험(적색 바탕) 지침을 준수하지 않을 경우 사망하거나 중상을 입습니다. 경고(주황색 바탕) 지침을 준수하지 않을 경우 사망이나 중상의 위험이 있습니다. 주의(황색 바탕) 지침을 준수하지 않을 경우 부상을 입을 수 있습니다.

이미지 라벨

KO형 제외

다음 페이지에서는 라벨의 의미를 설명합니다. 일부 라벨은 심각한 부상을 초래할 수 있는 잠재적 위험에 대해 운전자에게 경고합니다. 그 밖의 라벨은 중요한 안전 정보를 제공합니다. 이 정보를 주의 깊게 읽으시고, 라벨을 떼어내지 마십시오.

라벨이 떨어졌거나 읽기 어려운 상태인 경우에는 혼다 딜러에게 라벨 교체를 의뢰하십시오.

각 라벨에는 특유의 심벌이 있습니다. 각 심벌과 라벨의 의미는 다음과 같습니다.

Page 12

이미지 라벨

모터사이클 안전

계속

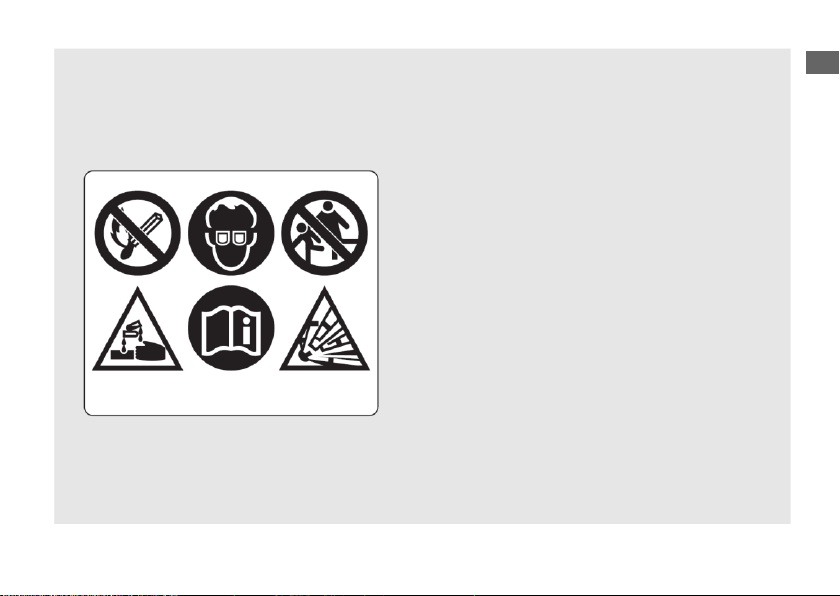

배터리 라벨 위험

• 배터리를 불꽃 및 스파크로부터 멀리 하십시오. 배터리는 폭발을 유발할 수 있는 폭발성 가스를 생성합니다.

• 배터리 취급 시 보안경과 고무 장갑을 착용하십시오. 그렇지 않으면 배터리 전해질로 인해 화상을 입거나 시력을 상실할 수 있습니다.

• 어린이 및 다른 사람들이 배터리의 올바른 취급 및 위험에 대해 매우 잘 이해하고 있지 않는 한 배터리에 손대지 않도록 하십시오.

• 배터리에는 희석 황산이 함유되어 있으므로 배터리 전해질을 취급할 때는 극도의 주의를 기울이십시오. 피부나 눈에 닿으면 화상을 입거나 시력을 상실할 수 있습니다.

• 배터리를 취급하기 전에 이 설명서를 정독하고 숙지하십시오. 지침을 준수하지 않으면 부상을 입거나 스쿠터가 손상될 수 있습니다.

• 전해질이 하한 표시 이하인 배터리는 사용하지 마십시오. 폭발이 발생하여 심각한 부상을 유발할 수 있습니다.

Page 13

모터사이클 안전

이미지 라벨

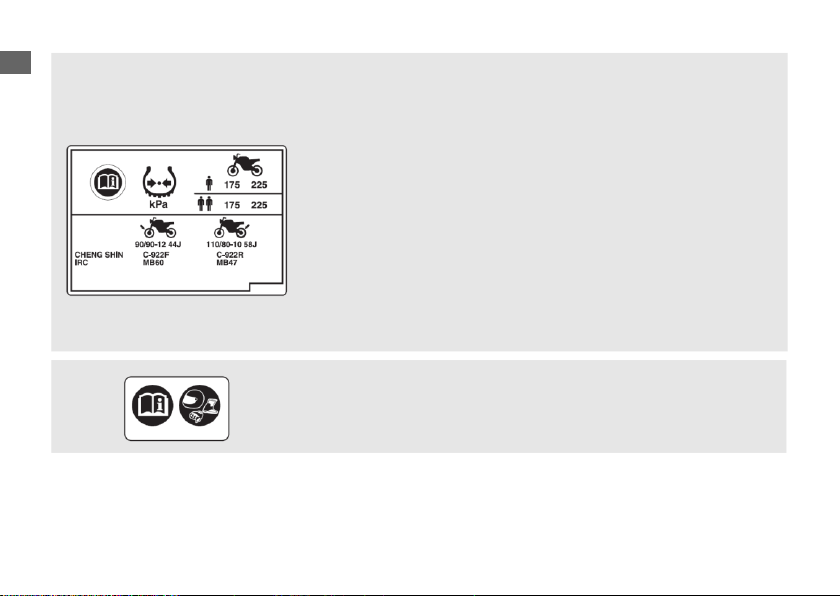

타이어 정보 라벨 냉간 타이어 압력: [운전자만 탑승한 경우]

프런트 175kPa(1.75kgf/cm2, 25psi) 리어 225kPa(2.25kgf/cm2, 33psi)

[운전자와 동승자가 탑승한 경우]

프런트 175kPa(1.75kgf/cm2, 25psi) 리어 225kPa(2.25kgf/cm2, 33psi)

타이어 크기:

프런트 90/90-12 44J 리어 110/80-10 58J

타이어 브랜드: CHENG SHIN IRC

프런트 C-922F MB60 리어 C-922R MB47

안전 경고 라벨

안전을 위해 항상 헬멧과 보호복을 착용하십시오.

Page 14

이미지 라벨

모터사이클 안전

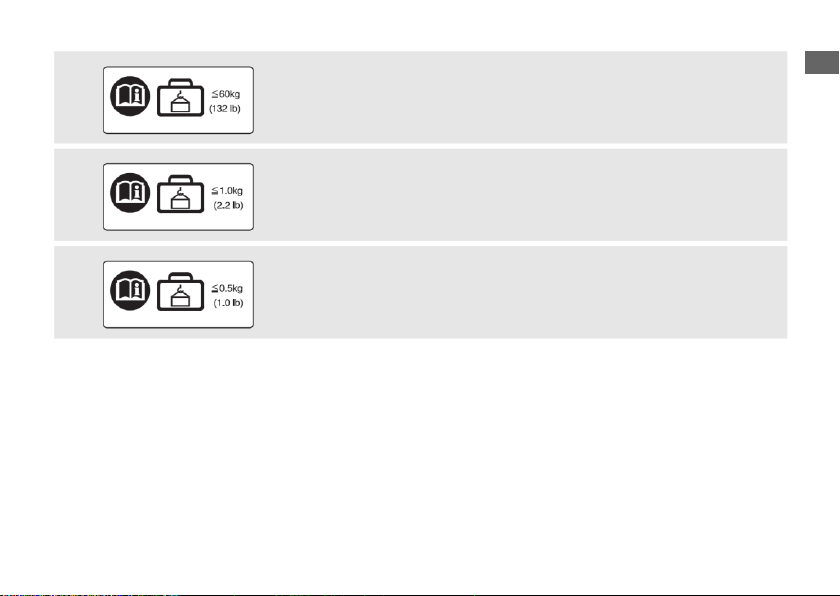

화물 제한 라벨 60kg(132lb)을 초과하지 마십시오.

화물 제한 라벨

1.0kg(2.2lb)을 초과하지 마십시오.

화물 제한 라벨

0.5kg(1.0lb)을 초과하지 마십시오.

Page 15

안전 주의 사항

모터사이클 안전

경고

헬멧을 착용하지 않으면 충돌 시 중상 또는 사망 가능성이 증가합니다.

운전자와 모든 동승자는 항상 공인된 헬멧과 보호복을 착용해야 합니다.

안전 주의 사항

 양손은 항상 핸들바를 잡고 발은 바닥에

올려 놓은 채 주의해서 주행하십시오.

 주행 중에 동승자의 손은 그랩 레일이나

운전자의 허리에, 발은 풋페그에 있어야 합니다.

 다른 자동차와 스쿠터의 운전자 및

동승자의 안전에 항상 주의하십시오.

보호복

운전자와 동승자는 공인된 모터사이클 헬멧과 보안경, 그리고 눈에 잘 띄게 해주는 보호복을 착용해야 합니다. 날씨와 도로 상황에 맞게 방어적으로 주행하십시오.

▌헬멧

운전자의 머리에 딱 맞는 크기의 눈에 잘 띄고 안전 인증을 받은 헬멧  턱끈은 편안하고도 단단하게 조여 매야

합니다.

 시야를 가리지 않는 안면 보호구 또는 기타

공인된 보안경

▌장갑

내마모성이 높은 풀 핑거 가죽 장갑

▌부츠 또는 라이딩 슈즈

미끄럼 방지 밑창과 발목 보호구를 갖춘 튼튼한 부츠

▌재킷과 바지

눈에 잘 띄게 하는 보호용 긴소매 재킷과 내구성 있는 라이딩 팬츠(또는 보호 수트)

Page 16

주행 시 주의 사항

모터사이클 안전

계속

주행 시 주의 사항

길들이기 기간

첫 500km(300마일)를 주행하는 동안에는 스쿠터의 향후 신뢰성과 성능을 위해 다음 지침을 준수하십시오.

 최대 스로틀 출발과 급가속을 삼가십시오.  급제동과 급격한 저단 변속을 피하십시오.  조심스럽게 주행하십시오.

브레이크

다음 지침을 준수하십시오.

 최대 제동 효율을 위해 프런트 브레이크와

리어 브레이크를 동시에 작동하십시오.

 급제동을 피하십시오.

▶ 급제동은 스쿠터의 안정성을 감소시킬

수 있습니다.

▶ 가능한 경우 회전하기 전에

감속하십시오. 그렇게 하지 않으면 미끄러질 위험이 있습니다.

 접지력이 낮은 노면에 주의하십시오.

▶ 이런 노면에서는 타이어가 더 쉽게

미끄러지고 제동 거리가 길어집니다.

 연속 제동을 피하십시오.

▶ 길고 가파른 경사를 내려갈 때와 같은

경우에 제동을 반복하면 브레이크가 과열되어 효율성이 저하될 수 있습니다.

▌ CBS(Combined Brake System)

이 스쿠터에는 프런트 브레이크와 리어 브레이크 간 제동력을 분배하는 브레이크 시스템이 장착되어 있습니다. 프런트 브레이크와 리어 브레이크에 분배되는 제동력은 프런트 브레이크 레버만 작동할 때와 리어 브레이크 레버만 작동할 때가 각각 다릅니다. 최대 제동 효율을 위해 브레이크 레버를 함께 작동하십시오.

Page 17

주행 시 주의 사항

모터사이클 안전

▌젖은 상태의 노면

젖은 상태의 노면은 미끄러우며 브레이크가 젖어 제동 효과가 저하되므로 노면이 젖은 상태에서 제동할 때는 특히 주의하십시오. 브레이크가 젖은 경우엔 저속 주행하면서 브레이크를 사용하여 건조시킵니다.

주차

 단단하고 평평한 포장 노면에 주차하십시오.  약간 경사진 노면이나 비포장 노면에

주차해야 하는 경우엔 스쿠터가 굴러가거나 넘어지지 않도록 주차하십시오.

 고온 부품이 가연성 물질과 접촉하지

않도록 하십시오.

 엔진, 머플러, 브레이크 및 기타 고온

부품은 열이 식을 때까지 만지지 마십시오.

 도난 방지를 위해 항상 핸들바를 잠그고,

스쿠터만 두고 자리를 비울 때는 반드시 키를 빼서 소지하십시오.

▌사이드 스탠드 또는 센터 스탠드를 이용한

주차

1. 엔진을 정지시킵니다.

2. 사이드 스탠드를 사용합니다.

사이드 스탠드를 아래로 누릅니다. 스쿠터의 무게가 사이드 스탠드에 실릴 때까지 스쿠터를 천천히 왼쪽으로 기울입니다. 센터 스탠드를 사용합니다. 센터 스탠드를 내리고 스쿠터 왼쪽에 섭니다. 왼쪽 핸들 그립과 왼쪽 그랩 레일을 잡으십시오. 오른발로 스탠드 끝을 누르고 동시에 앞쪽으로 들어 올립니다.

Page 18

모터사이클 안전

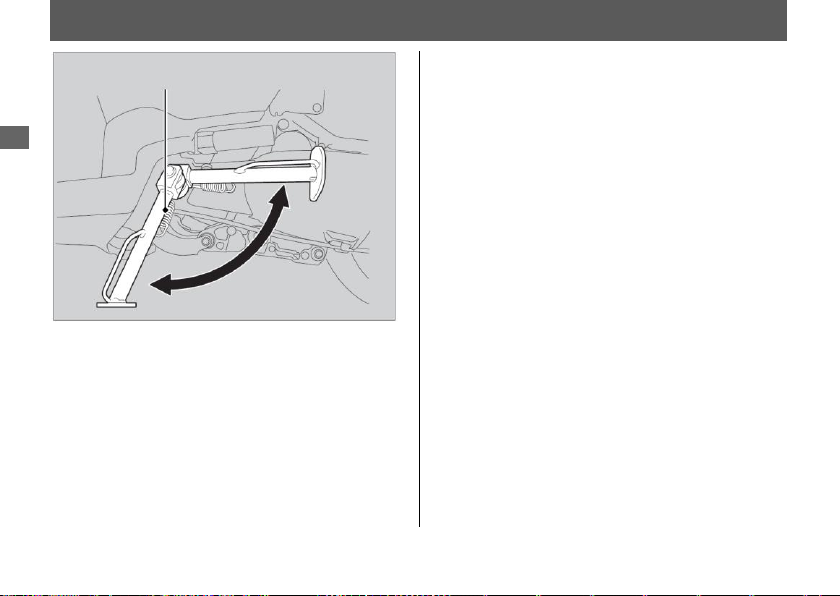

센터 스탠드

3. 핸들바를 최대한 왼쪽으로 돌립니다.

▶ 핸들바를 오른쪽으로 돌리면 안정성이

떨어져 스쿠터가 넘어질 수 있습니다.

이그니션 스위치를 키를 빼냅니다

. 24

LOCK

페이지

위치로 돌린 다음

주행 시 주의 사항

연료 보충 및 연료 지침

다음 지침을 준수하여 엔진과 촉매 장치를 보호하십시오.

 무연 휘발유만을 사용하십시오.  권장 옥탄가를 사용하십시오. 옥탄가가 낮은

휘발유를 사용하면 엔진 성능이 저하됩니다.

 고농도 알코올이 함유된 연료는 사용하지

마십시오. 81페이지

 오래되거나 오염된 연료를 사용하거나

오일과 휘발유를 섞어 사용하지 마십시오.

 연료 탱크 내에 먼지나 수분이 유입되지

않도록 하십시오.

Page 19

액세서리 및 개조

모터사이클 안전

경고

부적절한 액세서리나 개조는 중상을 입거나 사망할 수 있는 충돌 사고를 유발할 수 있습니다.

이 사용자 설명서의 액세서리 및 개조에 관한 모든 지침을 준수하십시오.

액세서리 및 개조

스쿠터용으로 혼다가 특수 제작한 액세서리 이외의 액세서리를 부착하거나 스쿠터를 개조하지 마십시오. 안전성이 저하될 수 있습니다. 또한 스쿠터를 개조하면 보증이 무효화될 수 있으며, 공공 도로와 고속도로 주행 시 법에 저촉될 수도 있습니다. 스쿠터에 액세서리를 부착하기 전에 먼저 안전성과 합법성을 확인하십시오.

스쿠터를 사용하여 트레일러를 끌거나 스쿠터에 사이드카를 부착하지 마십시오. 이 스쿠터는 이러한 부속장치용으로 설계된 것이 아니며, 이렇게 사용할 경우에는 스쿠터의 핸들링이 심하게 손상될 수 있습니다.

Page 20

모터사이클 안전

적재

경고

화물을 과적하거나 잘못 적재하면 충돌 사고가 발생하여 중상을 입거나 사망할 수 있습니다.

이 설명서의 모든 적재 한계 및 기타 적재 지침을 준수하십시오.

 하중이 추가되면 스쿠터의 핸들링, 제동 및

안정성에 영향을 미칩니다. 항상 적재 하중에 적합한 안전 속도로 주행하십시오.

 과적을 피하고 규정된 적재 한도를

준수하십시오.

최대 허용 중량/최대 화물 중량

 모든 화물은 안전하게 균형을 잡아

스쿠터의 중앙에 가까운 위치에 묶어 주십시오.

 라이트나 머플러 근처에 물체를 두지

마십시오.

페이지

적재

Page 21

작동 안내

▌주행 전 점검

주행하기에 안전한지 스쿠터를 주의 깊게 검사합니다.

▌가속

스로틀을 조금씩 누릅니다. 속도 제한을 준수하십시오.

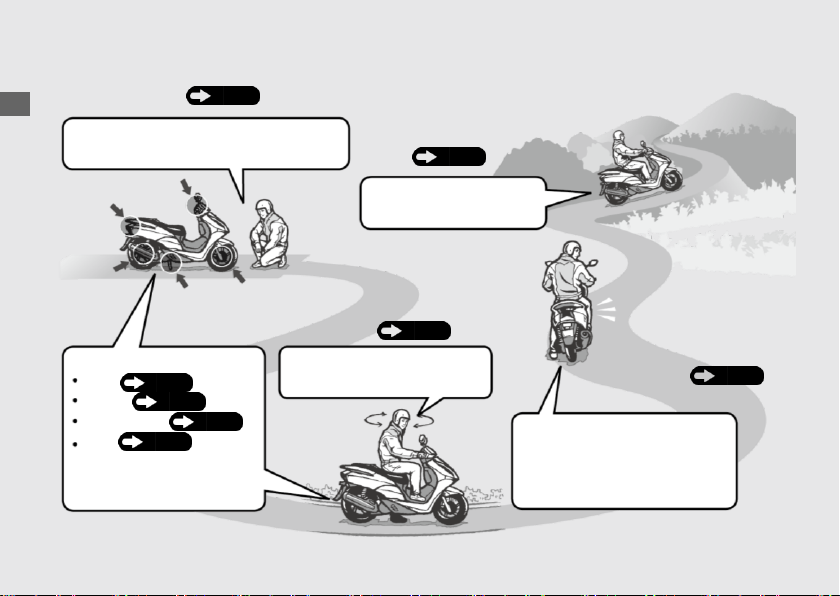

기본 기능 사용 방법

계기 스위치 스티어링 록 셔터

▌엔진 시동

엔진 시동을 걸고 워밍업합니다. 엔진 공회전을 삼가십시오.

▌스쿠터 출발

출발 전에 방향 지시등 스위치 로 주행 방향을 알리고 교통 상황을 확인합니다.

페이지

29페이지

26페이지

20페이지

22페이지

페이지

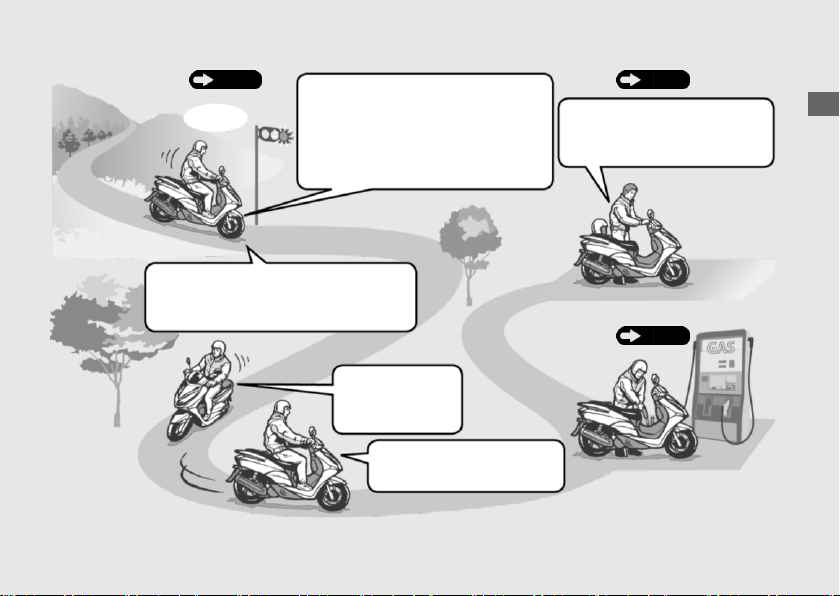

기본 작동 흐름

Page 22

작동 안내

▌제동

스로틀을 닫고 프런트 및 리어 브레이크를 동시에 작동합니다.

▶ 브레이크를 누르면 브레이크

등이 켜집니다.

▌주차

단단하고 평평한 지면에 주차합니다

스탠드를 사용하고 스티어링을 잠그고 셔터를 닫습니다

▌정지

정지!

도로를 벗어나는 경우 스쿠터를 세우고 있다는 것을 충분히 먼저 알린 후에 부드럽게 멈춥니다.

▌코너 돌기

▌연료 보충

코너에 들어서기 전에 제동합니다.

코너를 벗어날 때 스로틀을 다시 조금씩 누릅니다.

페이지

Page 23

작동 안내

스로틀 그립

프런트 브레이크 레버

엔진 오일 주입구 캡/딥스틱

스파크 플러그

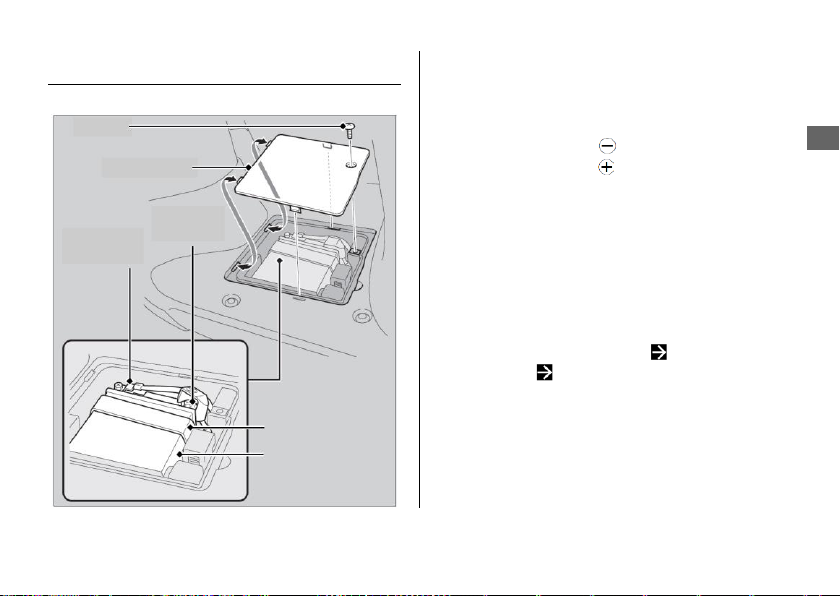

배터리 퓨즈 박스

센터 스탠드

페이지

60페이지

페이지

53페이지

페이지

12페이지

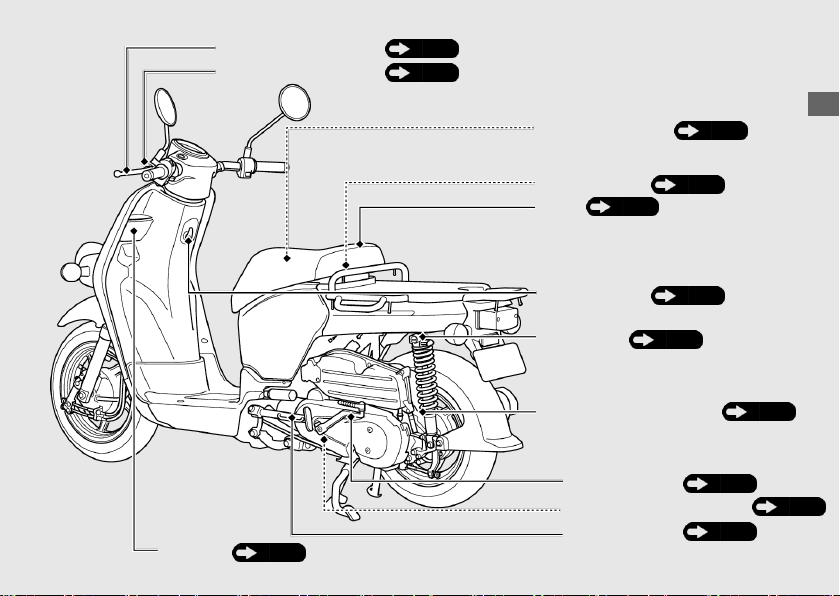

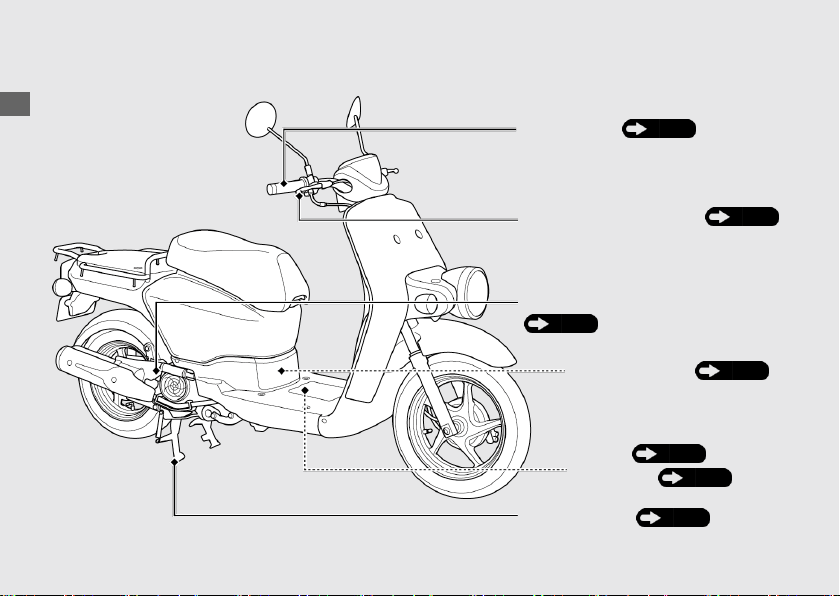

부품 위치

Page 24

작동 안내

리어 브레이크 레버 브레이크 잠금 레버

연료 주입구 캡

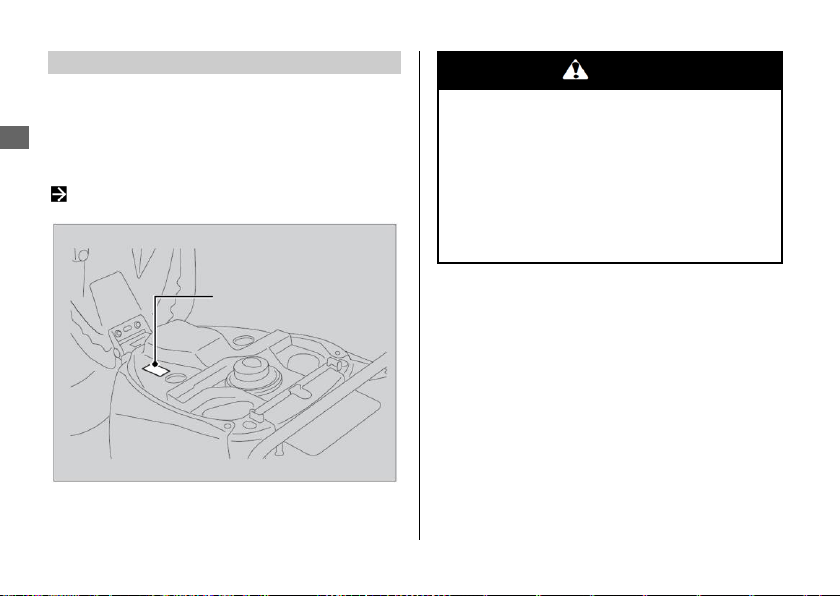

문서 보관함 시트

이너 랙

프런트 후크

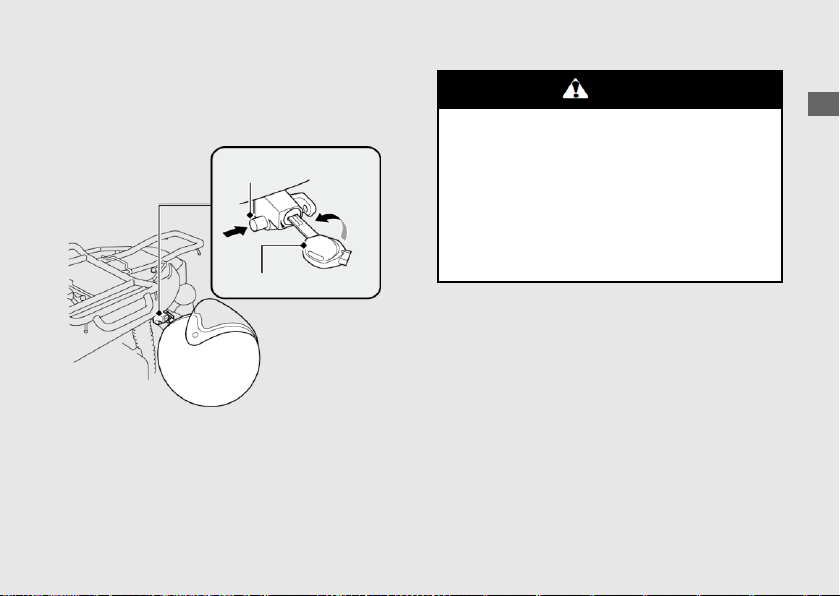

헬멧 홀더

크랭크케이스 브리더

킥스타터 페달 오일 스트레이너 스크린 사이드 스탠드

페이지

25페이지

페이지

34페이지

50페이지

페이지

35페이지

Page 25

작동 안내

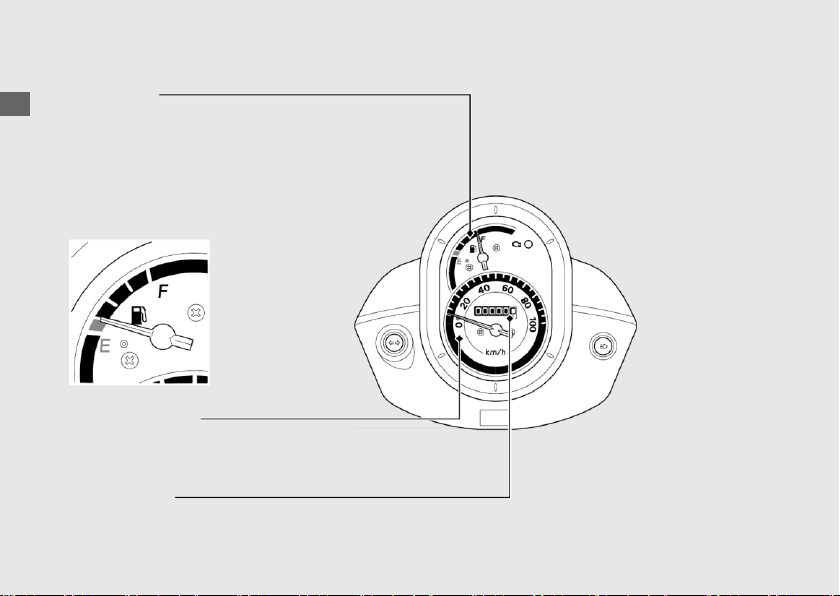

연료 게이지 게이지 바늘이 적색 부분을 처음 가리킬 때 남은 연료량: 약 3.2L(0.85 US gal, 0.70 Imp gal)

속도계 주행 속도를 시간당 킬로미터(km/h)로 표시합니다.

오도미터 총 주행 거리를 킬로미터로 표시합니다.

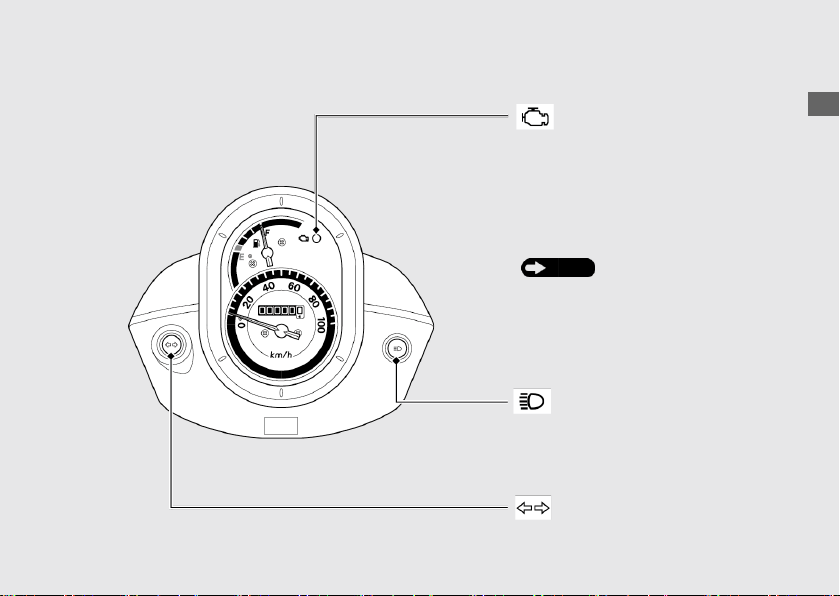

계기

Page 26

작동 안내

인디케이터

PGM-FI(프로그램 제어 방 식 연료 분사) 기능불량 표 시등(MIL)

이그니션 스위치를 ON으로 돌리면 잠시 켜집니다. 엔진 작동 중에 켜지는 경우:

하이빔 인디케이터(U형)

방향 지시등 인디케이터

페이지

Page 27

작동 안내

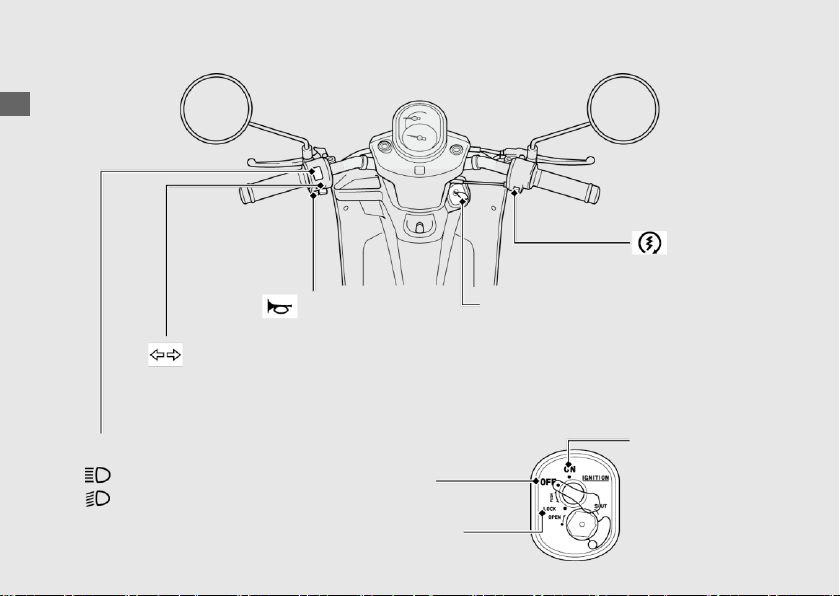

혼 버튼

방향 지시등 스위치

▶ 스위치를 누르면 방향

지시등이 꺼집니다.

헤드라이트 조광기 스위치

• : 하이 빔

• : 로우 빔

시동 버튼

이그니션 스위치

전기 장치 ON/OFF를 전환하고 스티어링을 잠급니다.

▶ OFF 또는 LOCK 위치에 있을 때

키를 빼낼 수 있습니다.

OFF

엔진을 끕니다.

LOCK

스티어링을 잠급 니다.

시동/주행 시 전기 시스템을 켭니다.

스위치

Page 28

작동 안내

스티어링 록

누름

돌림

계속

주차 시 스티어링을 잠그면 도난을 방지할 수 있습니다. U자형 휠 록이나 이와 유사한 장치를 사용하는 것도 좋습니다.

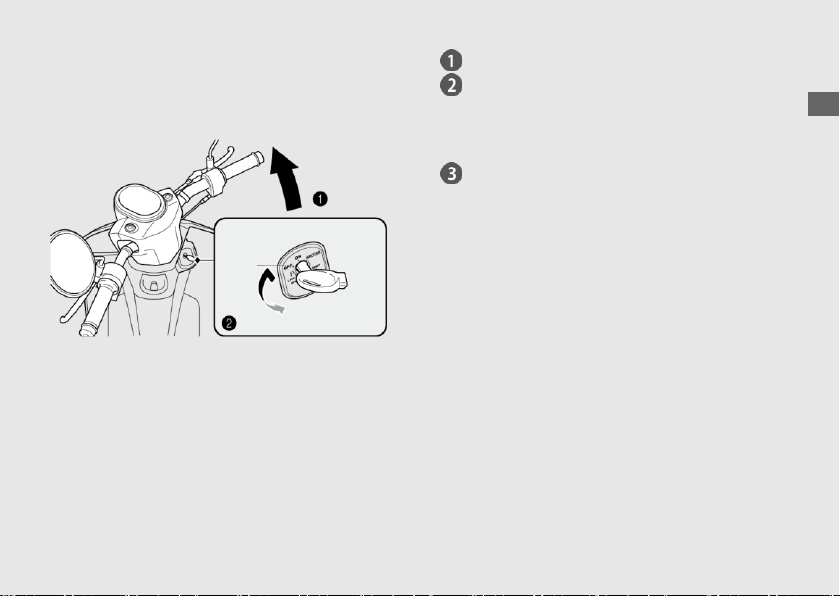

▌잠금

핸들바를 왼쪽으로 끝까지 돌립니다. 키를 아래로 누른 다음 이그니션 스위치를

LOCK 위치로 돌립니다.

▶

록이 잘 결합되지 않는 경우에는

핸들바를 흔들어 봅니다.

키를 뺍니다.

▌잠금 해제

키를 꽂고 안으로 누른 다음 이그니션 스위치를 OFF 위치로 돌립니다.

Page 29

작동 안내

열기

닫기

노브

셔터 키

이그니션 키

슬롯

돌출부

스위치

(계속)

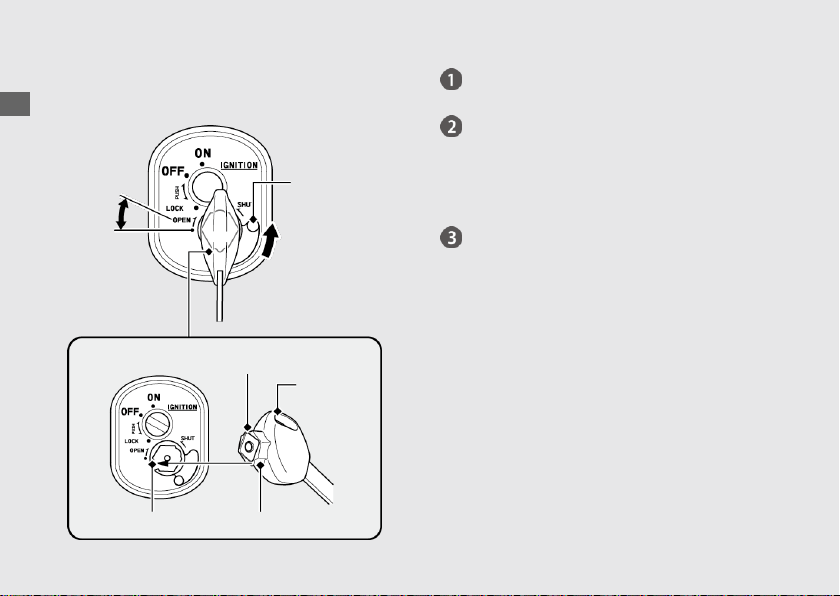

셔터

이 스쿠터의 이그니션 스위치에는 셔터가 장착되어 있습니다. 스쿠터를 주차한 후 도난 방지를 위해 셔터를 닫습니다.

▌닫기

이그니션 스위치에서 이그니션 키를

빼냅니다.

셔터 키의 돌출부를 셔터 슬롯과 정렬시킨

다음 셔터 키를 시계 반대 방향으로 돌립니다.

▶ 셔터 키를 사용하지 않고 노브를 위로

올려 셔터를 닫을 수도 있습니다.

키를 뺍니다.

▌열기

셔터 키의 돌출부를 셔터 슬롯과 정렬시킨 다음 셔터 키를 시계 방향으로 돌립니다.

Page 30

작동 안내

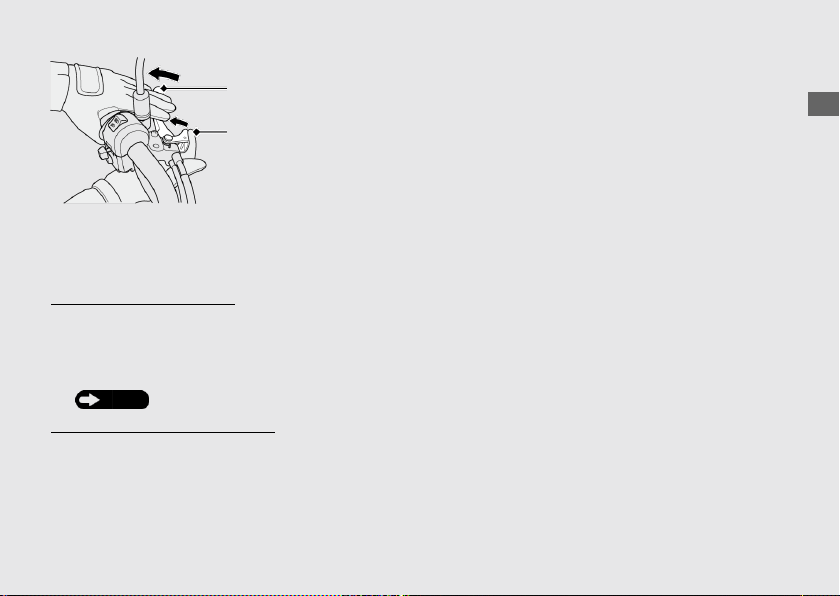

리어 브레이크 잠금

리어 브레이크 레버

브레이크 잠금 레버

페이지

엔진 시동 중 및 워밍업 중에는 리어 브레이크가 작동되고 있어야 합니다.

리어 브레이크 잠금 방법 리어 브레이크 레버를 잡아당기고 브레이크 잠금 레버를 설정합니다.

▶ 리어 브레이크가 바르게 조정되지 않으면

리어 브레이크 잠금이 작동하지 않습니다.

리어 브레이크 잠금 해제 방법 리어 브레이크 레버를 잡아당깁니다.

▶ 주행하기 전에 리어 브레이크가 완전히

해제되어 리어 휠이 끌리지 않는지 확인하십시오.

Page 31

작동 안내

참고

 5초 이내에 엔진 시동이 걸리지 않는

경우엔 이그니션 스위치를 OFF로 돌리고 배터리 전압이 회복되도록 10초간 기다린 후 다시 엔진 시동을 겁니다.

 고속으로 장시간 엔진을 공회전하고 회전

속도를 올리면 엔진과 배기 장치가 손상될 수 있습니다.

 스쿠터가 전복되면 반드시 이그니션

스위치를 OFF 위치로 먼저 돌린 다음 스쿠터를 주의 깊게 검사하십시오.

페이지

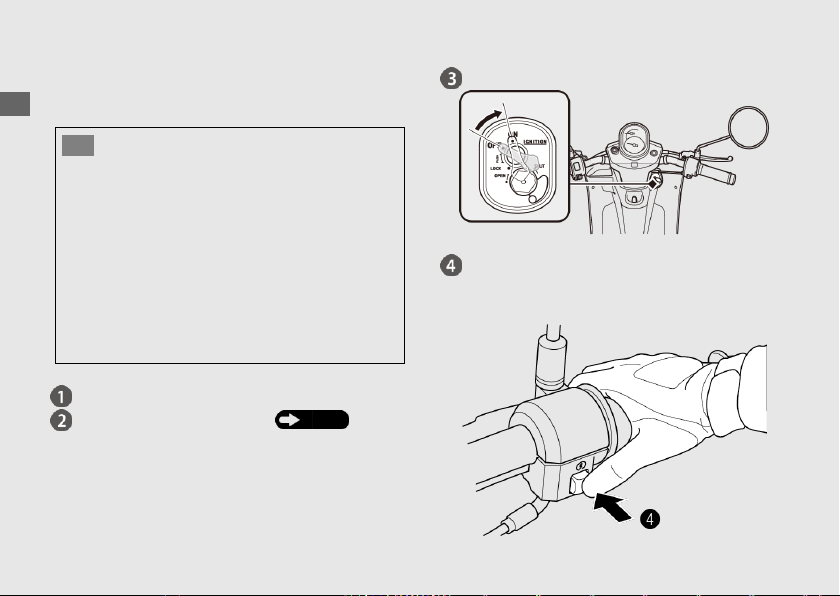

시동

엔진 시동

냉간/온간 시동과 관계없이 다음 절차에 따라 엔진 시동을 겁니다.

이그니션 스위치를 ON 위치로 돌립니다.

스쿠터를 센터 스탠드로 세웁니다.

리어 브레이크를 잠급니다.

▶ 스타터 모터는 브레이크 레버를

잡아당겼을 때에만 작동합니다.

스로틀이 완전히 닫힌 상태에서 시동

버튼을 누릅니다. 엔진 시동이 걸리면 바로 시동 버튼에서 손을 뗍니다.

Page 32

작동 안내

계속

페이지

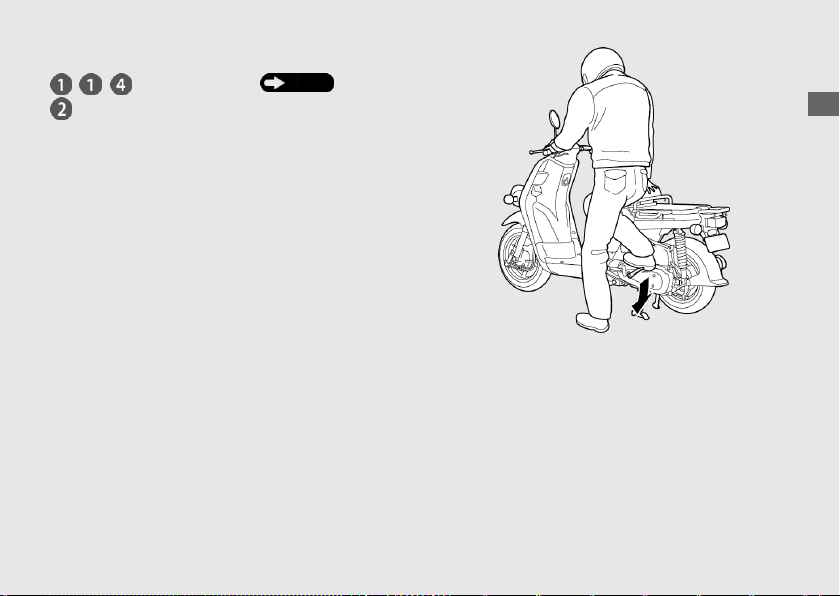

전기 스타터 없이 엔진 시동 걸기

~ 단계를 따릅니다.

스로틀을 닫은 상태에서 빠른 연속

동작으로 킥스타터를 작동합니다.

▶ 킥스타터가 자유롭게 반동하여 페달

멈춤쇠에 닿도록 할 경우 엔진 케이스가 손상될 수 있습니다.

▶ 킥스타터 레버가 정지 위치로 돌아간 후

킥스타터 페달을 접습니다.

Page 33

작동 안내

페이지

시동(

계속

)

엔진 시동이 걸리지 않는 경우: !

스쿠터를 센터 스탠드로 세우고 리어

브레이크를 잠급니다.

스로틀을 약간 열고(1/8in, 3mm) 시동

버튼을 누르거나 빠른 연속 동작으로 킥스타터를 작동합니다.

약 1/8in(3mm)

▌엔진 시동이 걸리지 않는 경우

Page 34

작동 안내

주행

닫기(감속)

열기(가속)

페이지

계속

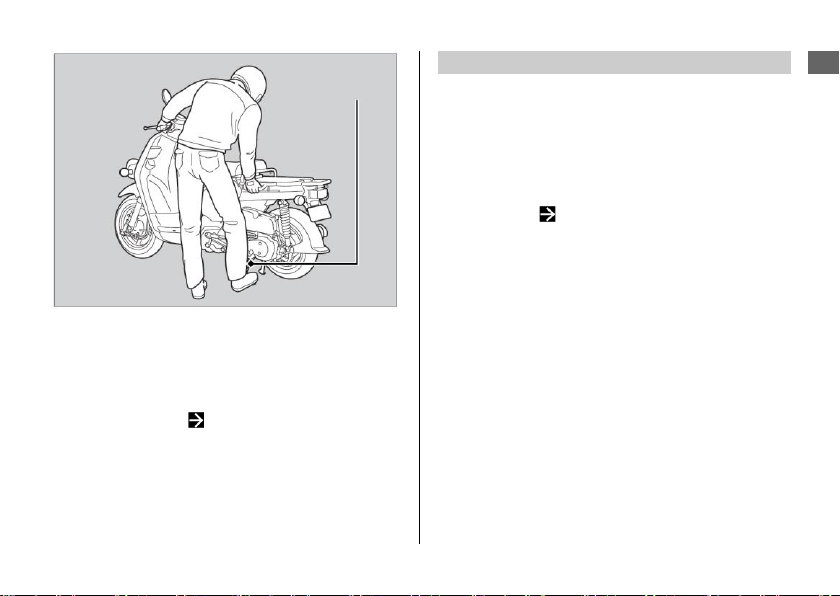

스쿠터 시동

스쿠터를 센터 스탠드에서 앞으로 밀어

뺍니다.

▶ 리어 브레이크를 잠급니다. ▶ 스로틀을 닫아 둡니다.

사이드 스탠드와 센터 스탠드가 접혀 있는지 확인합니다.

사이드 스탠드가 내려져 있는 동안에는 스로틀 그립을 돌려도 엔진 속도가 올라가지 않고 스쿠터가 출발하지 않습니다.

스쿠터에 탑니다.

▶ 적어도 한쪽 발은 땅을 딛은 채로

왼쪽에서 스쿠터에 오릅니다

리어 브레이크 잠금을 해제합니다.

▶ 예상치 못한 움직임을 방지하기 위해

양쪽 브레이크 레버를 모두 잡아당깁니다.

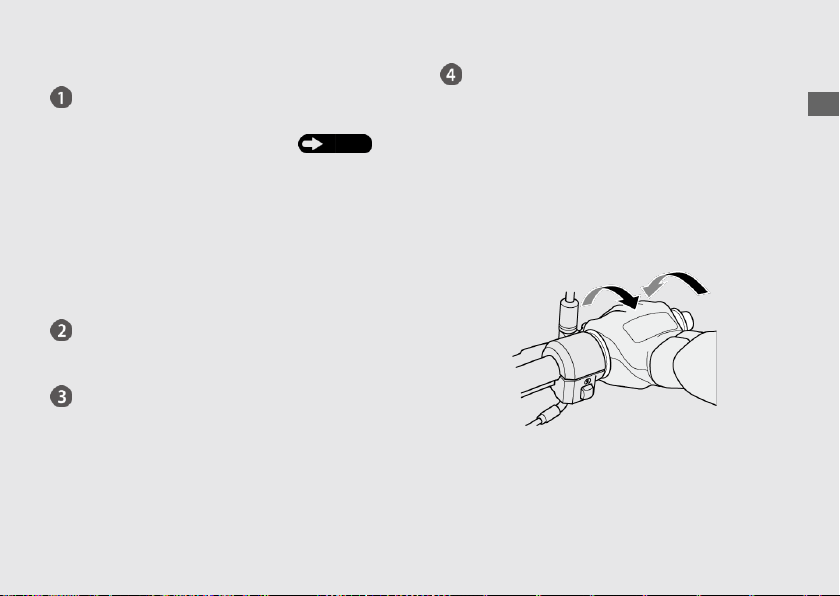

가속 및 감속

가속하려면, 스로틀을 천천히 엽니다. 감속하려면, 스로틀을 닫습니다.

스로틀 그립을 돌리면서 사이드 스탠드를 위로 올리면 스쿠터가 출발하지 않습니다. 먼저 스로틀 그립을 닫힘 위치로 완전히 돌린 후 출발합니다.

Page 35

작동 안내

주행(

계속

)

이 모델은 업무 편의용으로 설계되었기 때문에 사이드 스탠드가 내려져 있을 경우에도 엔진이 공회전할 수 있습니다. 하지만 엔진을 오랫동안 공회전 상태에 두면 휘발유가 낭비될 뿐만 아니라 환경에도 나쁜 영향을 줍니다. 따라서 엔진을 공회전 상태로 두지 마십시오.

제동

스로틀을 닫고 프런트 브레이크와 리어 브레이크를 함께 누릅니다.

주행 중에는 리어 브레이크 잠금을 사용하지 마십시오. 리어 휠이 잠기면서 스쿠터를 통제하기 어려워질 수 있습니다.

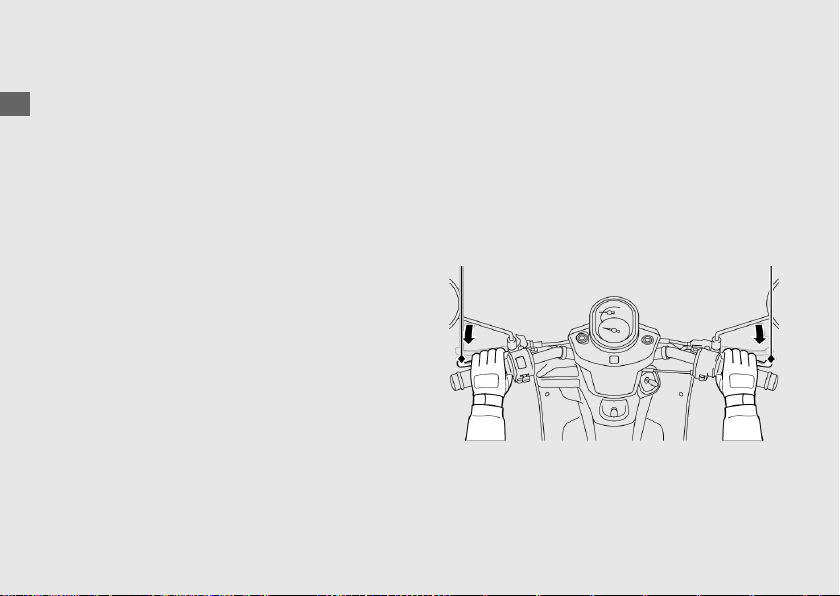

리어 브레이크 레버 프런트 브레이크 레버

Page 36

작동 안내

연료 보충

화살표

이그니션 키

필러 넥 연료 레벨(최대)

연료 주입구

잠금 커버

연료 주입구 캡

페이지

연료 주입구 캡 열기

시트를 엽니다. 잠금 커버를 엽니다. 이그니션 키를 시계 방향으로 끝까지

돌립니다.

연료 주입구 캡을 시계 반대 방향으로

끝까지 돌려 캡을 분리합니다.

연료 유형: 무연 휘발유만 사용 연료 옥탄가: 본 스쿠터는 RON(Research Octane Number) 89 이상을 사용하도록 설계되었습니다. 탱크 용량: 10L(2.64 US gal, 2.20 Imp gal)

▌연료 보충 및 연료 지침

Page 37

작동 안내

경고

휘발유는 가연성 및 폭발성이 매우 높습니다. 연료를 취급할 때 화상 또는 중상을 입을 수 있습니다.

• 엔진을 끄고 열기, 스파크 및 불꽃을 멀리하십시오.

• 연료는 반드시 실외에서 취급하십시오.

• 흘린 연료는 즉시 닦아내십시오.

연료 보충(

연료 주입구 캡 닫기

연료 주입구 캡을 시계 방향으로 돌려

설치하고 조입니다.

▶ 연료 주입구 캡과 연료 탱크의 화살표가

키를 시계 반대 방향으로 끝까지 돌린 후

빼냅니다.

잠금 커버를 닫습니다. 시트를 닫습니다.

계속

)

정렬되었는지 확인하십시오.

Page 38

작동 안내

보관함

경고

헬멧을 홀더에 걸고 주행할 경우 리어 휠 또는 서스펜션을 방해하여 중상을 입거나 사망할 수 있는 충돌 사고가 발생할 수 있습니다.

헬멧 홀더는 주차 시에만 사용하십시오. 헬멧을 홀더에 고정시킨 채 주행하지 마십시오.

헬멧 홀더

핀

이그니션 키

계속

헬멧 홀더

헬멧 홀더는 리어 캐리어 밑에 있습니다.

▶ 헬멧 홀더는 주차 시에만 사용하십시오.

▶ 이그니션 키를 삽입하고 시계 반대

방향으로 돌려 잠금을 해제합니다. 홀더 핀에 헬멧을 걸고 핀을 안으로 밀어 넣어서 잠급니다. 키를 뺍니다.

Page 39

작동 안내

문서 가방

나사

문서 보관함 뚜껑

문서 보관함

페이지

보관함

(계속)

문서 보관함

문서 보관함은 시트 뒤쪽 아래에 위치합니다.

▌열기

시트를 엽니다. 나사와 문서 보관함 뚜껑을 분리합니다.

▌닫기

분리 시의 역순으로 부품을 장착합니다.

▶ 귀중품 또는 깨지지 쉬운 물품을 보관하지

마십시오.

Page 40

작동 안내

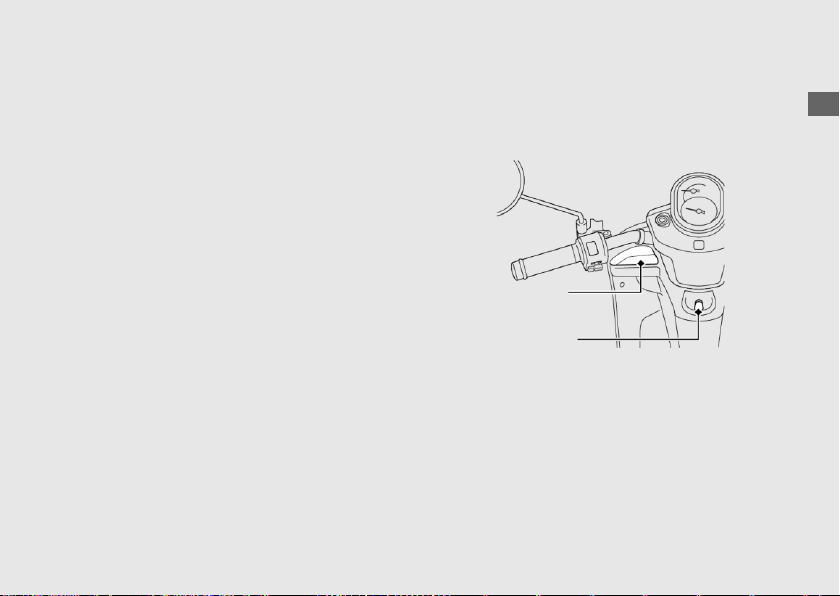

이너 랙

프런트 후크

프런트 후크는 핸들바 아래에 있습니다.

▶ 발의 움직임을 방해할 수 있는 큰 가방이나

기타 물품을 걸지 마십시오.

프런트 후크의 최대 허용 하중: 1.0kg(2.2lb)

이너 랙

이너 랙은 핸들바 아래에 있습니다.

이너 랙의 최대 허용 하중: 0.5kg(1.1lb)

Page 41

작동 안내

점검유지

정비 전에 먼저 정비 데이터에 대해서는

점검유지의 중요성"과

"제원"을

점검유지의 중요성 ............................................ 37페이지

점검유지 주기표 ................................................ 38페이지

점검유지 기본사항 ............................................ 41페이지

바디 부품 분리 및 장착 ................................... 50페이지

시트 ............................................................. 50페이지

배터리 .......................................................... 51페이지

크랭크케이스 브리더 ....................................... 52페이지

스파크 플러그 .................................................... 53페이지

점검유지 기본 사항"을 주의 깊게 읽으시기 바랍니다

참조하십시오

엔진 오일 .......................................................... 56페이지

브레이크 ............................................................ 60페이지

사이드 스탠드 ................................................... 66페이지

스로틀 ................................................................ 67페이지

기타 조정 .......................................................... 68페이지

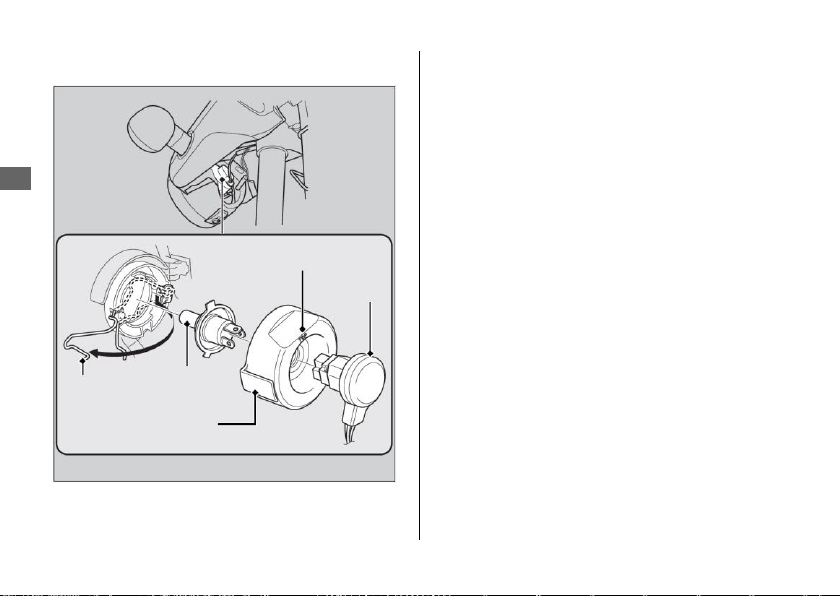

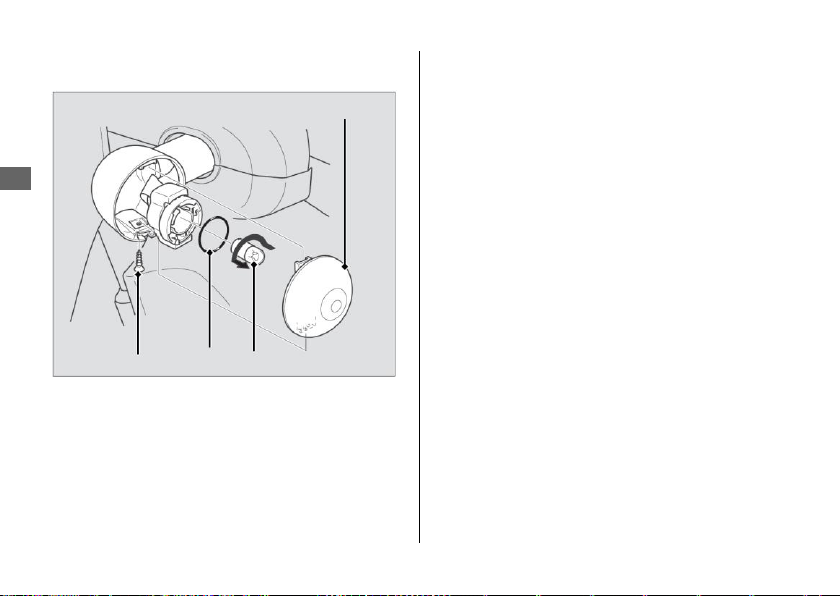

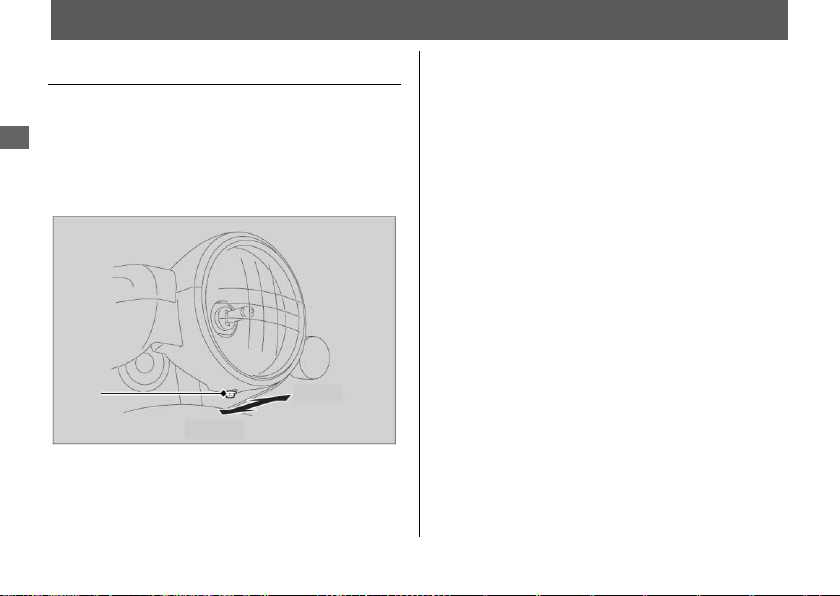

헤드라이트 조정 ......................................... 68페이지

Page 42

점검유지

점검유지의 중요성

경고

이 스쿠터를 제대로 정비하지 않거나 주행 전에 문제를 교정하지 않을 경우 중상을 입거나 사망할 수 있는 충돌 사고가 발생할 수 있습니다.

항상 이 사용자 설명서의 검사 및 점검유지 권장 사항과 주기표를 준수하십시오.

점검유지의 중요성

스쿠터의 올바른 점검유지는 운전자의 안전과 자산을 보호하고 최대 성능을 유지하고 고장을 방지하며 공기 오염을 줄이기 위해 매우 중요합니다. 점검유지는 운전자의 책임입니다 주행 전에는 반드시 스쿠터를 점검하고 점검유지 주기표에 명시된 정기 점검을 실시해야 합니다

페이지

점검유지 안전

작업을 시작하기 전에 반드시 점검유지 지침을 읽고 필요한 공구, 부품 및 기술을 갖춰야 합니다. 점검유지를 실시하는 동안 발생할 수

있는 모든 위험에 대해 경고할 수는 없습니다. 해당 작업을 직접 실시할지 여부는 본인만 결정할 수 있습니다.

점검유지를 실시할 때는 다음 지침을 준수하십시오.

 엔진을 정지하고 키를 뺍니다.  스쿠터를 단단하고 평평한 지면에 주차한

다음 사이드 스탠드, 센터 스탠드나 메인터넌스 스탠드로 지지합니다.

 화상을 입을 수 있으므로 정비 전에 엔진,

머플러, 브레이크 및 기타 고온 부품을 냉각시킵니다.

 필요한 경우에만 환기가 잘되는 장소에서

엔진을 가동합니다.

Page 43

점검유지

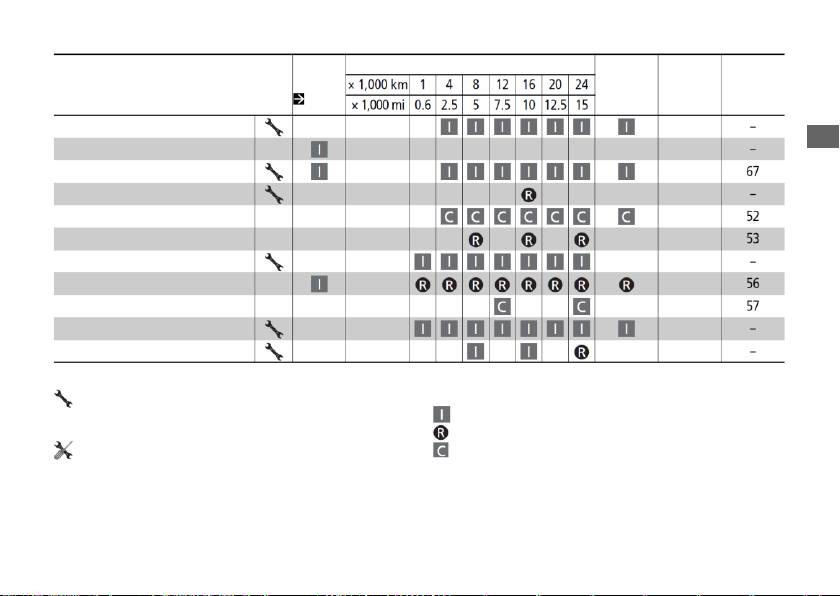

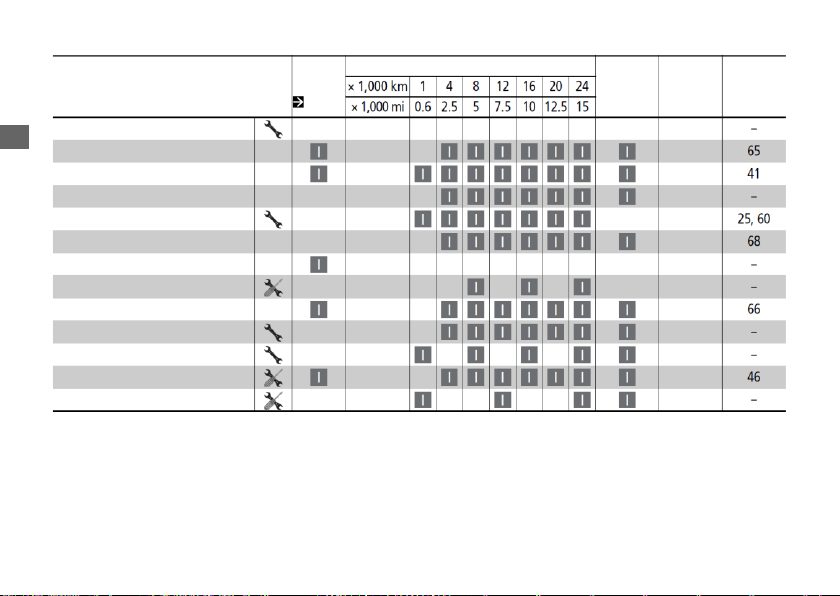

점검유지 주기표

점검유지 주기표는 안전, 성능 및 올바른 배출 제어를 보장하는 데 필요한 점검유지 요건을 명시합니다.

점검유지 작업은 올바른 기술 교육을 받고 자격을 갖춘 기술자들에 의해서 혼다의 표준과 제원에 따라 실시되어야 합니다. 혼다 딜러는 이러한 요건을 모두 충족합니다. 스쿠터를 제대로 정비할 수 있도록 점검유지에 관한 정확한 기록을 보관하십시오. 점검유지를 실시하는 이는 반드시 이 기록을 작성해야 합니다.

지정된 모든 점검유지는 일반 소유자 운영 비용으로 간주되며 딜러가 청구합니다. 모든 영수증을 보관하십시오. 스쿠터를 매각하는 경우에는 스쿠터와 함께 이들 영수증도 새 소유자에게 인도해야 합니다.

혼다 딜러가 매번 정기 정비를 한 후 시험 도로 운전을 하도록 권장합니다.

Page 44

점검유지 주기표

점검유지

주기

연간 점검

정기 교체

참조

페이지

항목

주행 전

점검

41페이지

연료 라인 연료 레벨

스로틀 작동 에어 클리너

크랭크케이스 브리더*3 스파크 플러그

밸브 간극 엔진 오일 엔진 오일 스트레이너 스크린

클러치 공회전 속도 드라이브 벨트

점검유지 레벨

: 중급. 필요한 공구와 기계 조작 기술을 갖추지 못한

경우에는 혼다 딜러에게 정비를 의뢰할 것을 권장합니다. 해당 절차는 혼다 정비 설명서를 참조하십시오.

: 전문 기술. 안전을 위해 혼다 딜러에게 스쿠터 정비를

의뢰하십시오.

점검유지 범례

: 검사(필요에 따라 세척, 조정, 윤활 또는 교체) : 교체 : 세척

Page 45

점검유지 주기표

점검유지

주기

연간 점검

정기 교체

참조

페이지

항목

주행 전

점검

41페이지

최종 드라이브 오일*4 브레이크 슈 마모 브레이크 시스템

브레이크등 스위치 브레이크 잠금 작동 헤드라이트 목표점 라이트/혼 클러치 슈 마모 사이드 스탠드 서스펜션

너트, 볼트, 패스너 휠/타이어 스티어링 헤드 베어링

2년

주:

*1: 오도미터 수치가 높을 때에는 여기에 지정된 주기로 반복하십시오. *2 : 물기 또는 먼지가 비정상적으로 많은 환경에서 주행할 경우에는 정비를 더 자주 하십시오. *3: 우중에 또는 최대 스로틀로 주행할 때는 정비를 더 자주 하십시오. *4: 교체 작업에는 기계 조작 기술이 필요합니다.

Page 46

점검유지 주기표

점검유지

점검유지 기본 사항

주행 전 점검

안전한 주행을 보장하기 위해 주행 전 점검을 실시하고 발견한 문제를 모두 교정하는 것은 여러분의 책임입니다. 주행 전 점검은, 안전을 위해서 뿐만 아니라, 차량 고장(타이어 펑크와 같은 문제조차도)으로 인해 상당한 불편을 겪을 수 있으므로 필수 사항입니다.

스쿠터를 주행하기 전 점검해야 할 항목은 다음과 같습니다.

 연료 레벨 –

보충합니다



스로틀

필요하면 연료 탱크에 연료를

. 31

– 모든

스티어링 위치에서 부드럽게

페이지

열리고 끝까지 닫히는지 점검합니다

페이지

 엔진 오일 레벨 –

필요하면 엔진 오일을

보충합니다. 누출 여부를 점검합니다

페이지



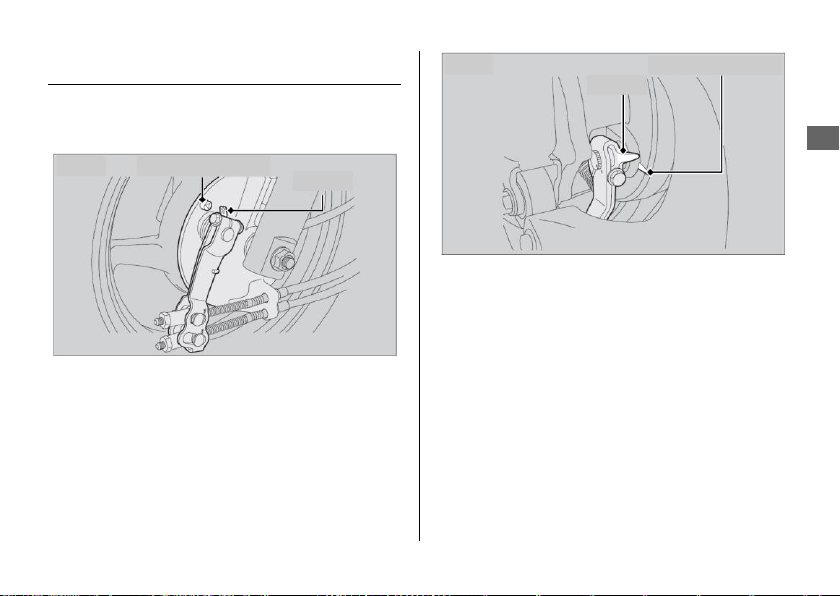

브레이크 – 작동을 점검합니다 프런트와 리어: 슈 마모와 유격을 점검하고 필요하면 조정합니다



라이트와 혼 – 라이트, 인디케이터 및 혼이

. 60

잘 작동하는지 점검합니다

 휠과

타이어 – 상태와 공기압을 점검하고

필요하면 조정합니다

. 46

페이지

Page 47

점검유지 기본 사항

점검유지

경고

혼다 순정품 이외의 부품을 장착하면 스쿠터 안전성이 저하되어 중상을 입거나 사망할 수 있는 충돌 사고가 발생할 수 있습니다.

항상 이 스쿠터용으로 설계되고 인증된 혼다 순정 부품이나 이와 상응하는 부품을 사용하십시오.

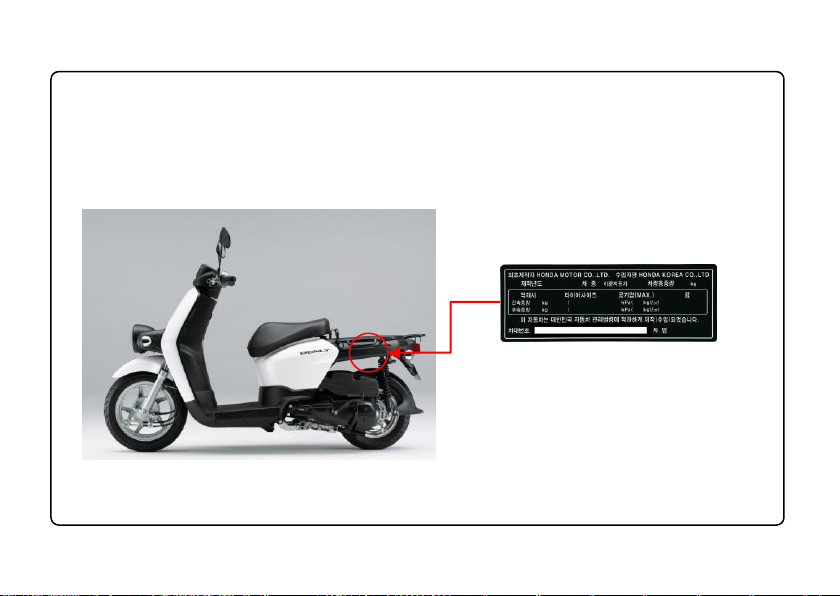

색상 라벨

부품 교체

신뢰성과 안전을 위해 항상 혼다 순정 부품이나 이와 상응하는 부품을 사용하십시오 컬러 부품을 주문할 때는 색상 라벨에 명시된 모델명, 색상, 코드를 확인하십시오. 색상 라벨은 시트 아래 프레임에 부착되어 있습니다

페이지

Page 48

점검유지

배터리

경고

배터리는 정상 작동 중에 폭발성 수소 가스가 생성됩니다.

스파크 또는 불꽃으로 인해 배터리가 폭발할 수 있으며, 폭발력은 중상을 입거나 사망할 수 있을 정도로 강력합니다.

배터리 정비는 보호복 및 안면 보호구를 착용하고 작업하거나 전문 정비사에게 의뢰하십시오.

이 스쿠터에 장착된 배터리는 MF 방식 배터리입니다. 배터리 전해액 레벨을 점검하거나 증류수를 보충할 필요가 없습니다. 배터리가 더러워졌거나 부식된 경우에는 배터리 단자를 청소하십시오. 배터리 캡 실을 분리하지 마십시오. 충전 시 캡을 분리할 필요가 없습니다.

참고

MF 방식 배터리이므로 캡 스트립을 분리할 경우 영구적 손상을 입을 수 있습니다.

점검유지 기본 사항

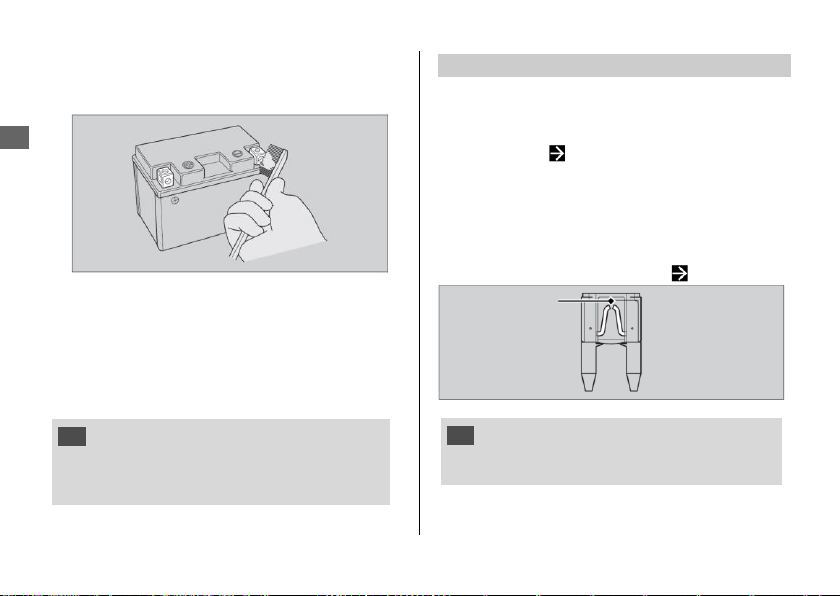

▌배터리 단자 청소

배터리를 분리합니다

단자가 부식되기 시작하고 흰색 물질로 덮인 경우에는 온수로 세척하고 깨끗하게 닦아냅니다

. 51

페이지

Page 49

점검유지 기본 사항

점검유지

참고

혼다 순정품 이외의 전기 액세서리를 장착하면 전기 시스템에 과부하가 발생하여 배터리가 방전되고 시스템이 손상될 수 있습니다.

참고

등급이 매우 높은 퓨즈로 교체하면 전기 시스템이 손상될 위험이 높습니다.

퓨즈 단선

단자가 심하게 부식된 경우에는 와이어 브러시나 사포로 단자를 청소하고 연마합니다 작업할 때는 보안경을 착용하십시오

청소를 마치면 배터리를 다시 장착합니다

배터리는 수명이 한정되어 있습니다. 배터리 교체 시기에 대해서는 혼다 딜러에게 문의하십시오. 배터리 교체 시에는 반드시 동일한 유형의 MF 배터리로 교체하십시오.

퓨즈

퓨즈는 스쿠터의 전기 회로를 보호합니다 스쿠터의 전기 부품이 작동 정지된 경우에는 퓨즈 단선 여부를 점검한 후 단선된 퓨즈를 교체하십시오

. 77

페이지

▌퓨즈 점검 및 교체

이그니션 스위치를

OFF로 돌려

후 점검합니다. 퓨즈가 단선된 경우에는 동일한 정격의 퓨즈로 교체합니다. 퓨즈 등급은

“제원”을

참조하십시오

퓨즈를 분리한

. 91

페이지

Page 50

점검유지

퓨즈에 계속 문제가 발생하는 경우에는 전기적

오일 코드

오일 등급

권장하지 않음

권장

결함일 수 있습니다. 혼다 딜러에게 스쿠터를 점검 받으십시오.

엔진 오일

주행 상황과 주행 시간에 따라 엔진 오일 소비가 달라지며 오일 품질이 악화됩니다. 엔진 오일 레벨을 정기적으로 점검하여 필요한 경우 보충하십시오. 더러운 오일이나 오래된 오일은 가능한 한 빨리 교환해야 합니다.

▌엔진 오일 선택

권장 엔진 오일은 “제원”을 참조하십시오.

페이지

혼다 순정품이 아닌 엔진 오일을 사용하는 경우에는 오일이 다음 표준을 모두 충족하는지 라벨을 확인하십시오.

 JASO T 903  SAE  API

표준

등급

표준

: 10W-30

: SG 이상

: MB

점검유지 기본 사항

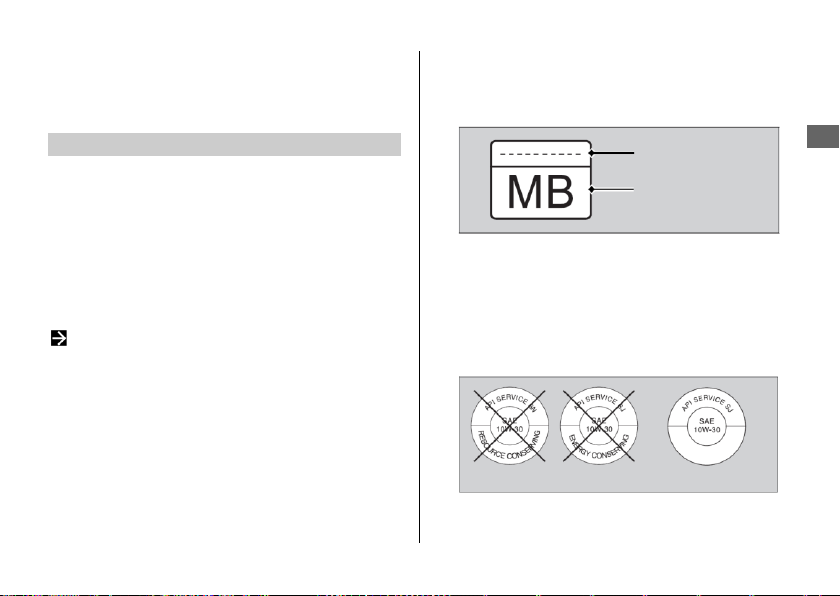

*1.

JASO T 903

오일을 위한 지표로 있습니다. 예를 들어, 다음 라벨은 표시합니다

*2.

SAE

분류합니다

*3.

API

규정합니다. 원형

Conserving” 또는 “Resource Conserving”이

표시되어 있지 않은 사용하십시오

표준은

표준은 오일 점도에 따라 오일 등급을

등급은 엔진 오일의 품질 및 성능 등급을

API 정비

스쿠터 엔진용 엔진

4행정 , MA와MB, 2개

심벌 에

이상의 오일을

등급이

“Energy

등급을

Page 51

점검유지 기본 사항

점검유지

크랭크케이스 브리더

우천 시 최대 스로틀로 주행할 때, 세차 후 또는 스쿠터가 전복된 후에는 정비를 더 자주 하십시오. 배출 튜브의 투명한 부분에 침전물이 보이면 정비를 해야 합니다.

타이어(점검/교체)

▌공기압 점검

타이어를 육안으로 점검하여 한 달에 한 번 이상 또는 타이어가 낮아진 듯할 때 공기압 게이지를 사용하여 공기압을 측정합니다. 공기압은 타이어가 차가울 때 점검해야 합니다.

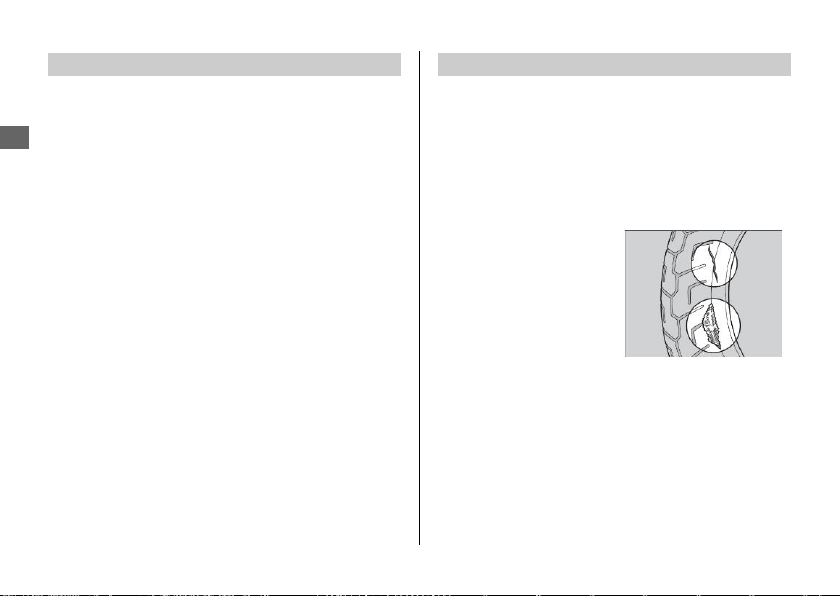

▌손상 여부 점검

타이어 측면이나 트레드에 천이나 끈, 못이나 이물질이 박혀 타이어가 절단되었거나 베었거나 균열이 있는지, 그리고 타이어 측면이 불룩하게 튀어나왔는지도 점검합니다.

Page 52

점검유지 기본 사항

점검유지

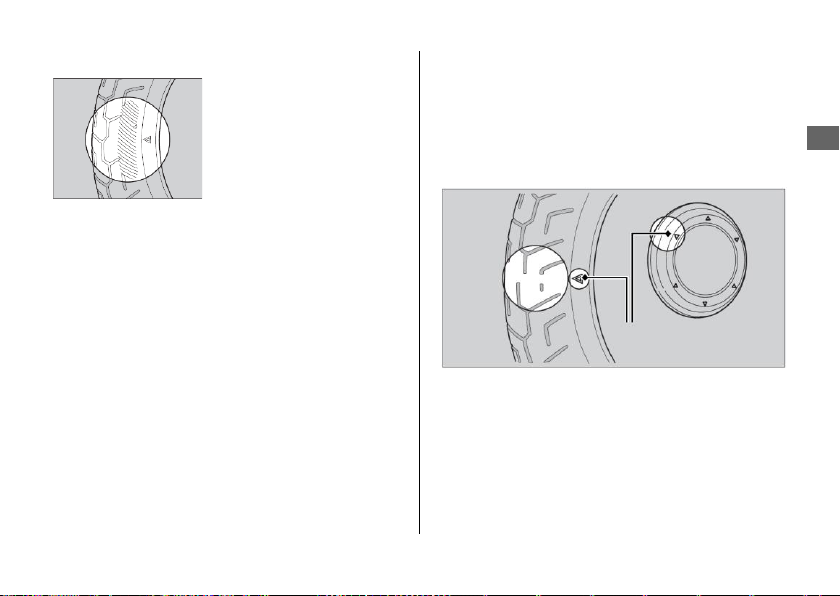

마모 인디케이터 위치 표시

▌비정상적인 마모 흔적 점검

타이어 접지면에 비정상적으로 마모된 흔적이 있는지 여부를 점검합니다.

▌트레드 깊이 점검

트레드 마모 인디케이터를 점검합니다. 육안으로 확인되는 경우 즉시 타이어를 교체하십시오. 안전 주행을 위해 최소 트레드 깊이에 도달하면 타이어를 교체해야 합니다.

Page 53

점검유지 기본 사항

점검유지

경고

과도하게 마모되거나 공기압이 올바르지 않은 타이어로 주행할 경우 중상을 입거나 사망할 수 있는 충돌 사고가 발생할 수 있습니다.

이 사용자 설명서의 타이어 공기압 및 점검유지에 관한 모든 지침을 준수하십시오.

혼다 딜러에게 타이어 교체를 의뢰하십시오 권장 타이어, 공기압 및 최소 트레드 깊이는 “제원”을 참조하십시오 타이어를 교체할 때는 항상 다음 지침을 준수하십시오.



동일한 크기, 구조, 속도 등급 및 하중 범위의 권장 타이어 또는 이와 상응하는 타이어를 사용하십시오



타이어를 설치한 후 혼다 순정품 밸런스 웨이트 또는 이와 상응하는 웨이트를 사용하여 휠 밸런스를 조정하십시오

 이

스쿠터의 튜브리스 타이어 안에 튜브를 설치해서는 안 됩니다. 내부에 생기는 과열로 튜브가 파열될 수 있습니다

 이

스쿠터에는 튜브리스 타이어만 사용하십시오. 림은 튜브리스 타이어용으로 설계되었으며 급가속 및 제동 시 튜브식 타이어는 림에서 미끄러져 타이어 공기압을 급감시킬 수 있습니다

. 90

페이지

Page 54

점검유지 기본 사항

점검유지

경고

스쿠터에 타이어를 잘못 장착하면 핸들링과 안정성이 저하되어 중상을 입거나 사망할 수 있는 충돌 사고가 발생할 수 있습니다.

항상 이 사용자 설명서의 권장 크기 및 형식의 타이어를 사용하십시오.

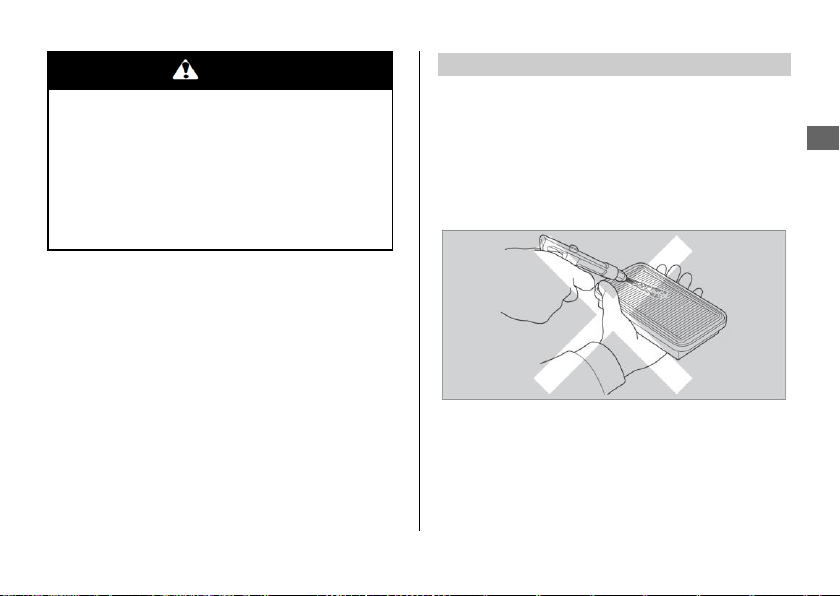

에어 클리너

이 스쿠터에는 점성 에어 클리너 엘리먼트가 장착되어 있습니다. 공기를 불어 넣어 청소하거나 다른 어떤 식으로든 청소를 하면 점성 엘리먼트 성능이 저하되어 먼지가 유입될 수 있습니다. 정비를 수행해서는 안 됩니다. 혼다 딜러에서 정비를 받아야 합니다.

Page 55

점검유지 기본 사항

점검유지

바디 부품 분리 및 장착

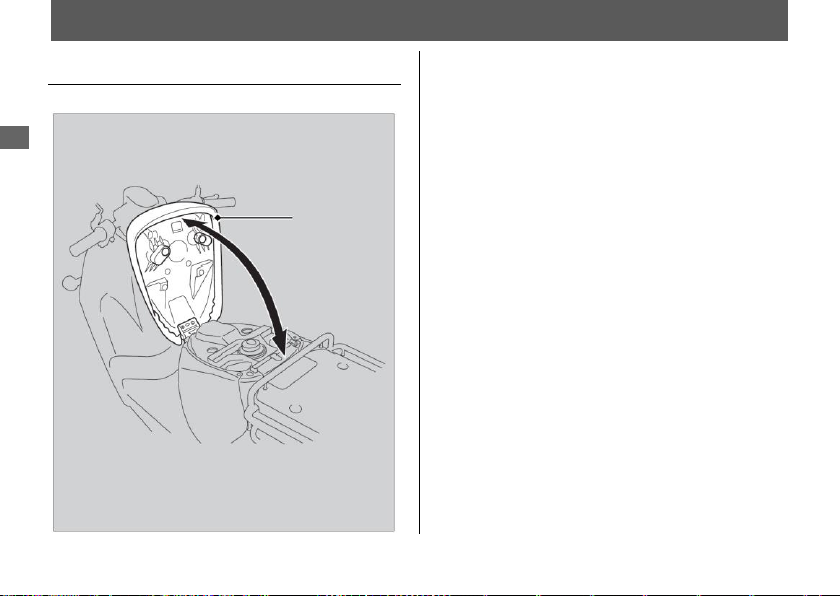

시트

▌열기

시트 뒤쪽을 들어 올립니다.

▌닫기

시트 뒤쪽을 내립니다.

Page 56

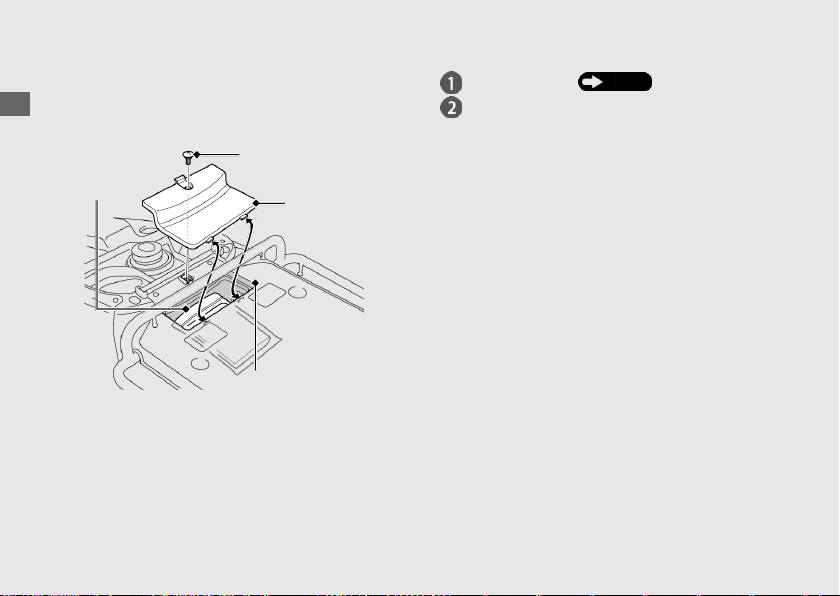

바디 부품 분리 및 장착 ▶ 배터리

점검유지

나사

배터리 뚜껑

양극 단자

음극 단자

고무 스트랩 배터리

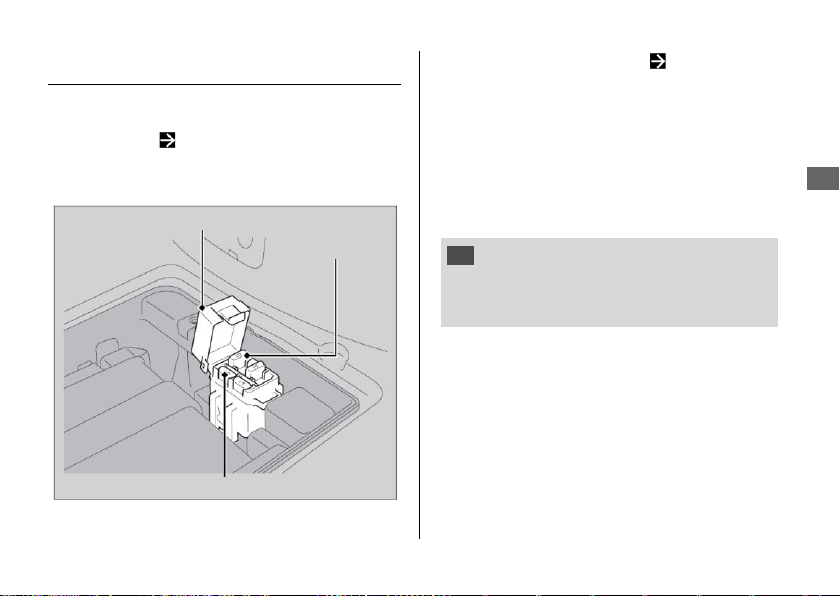

배터리

▌분리

이그니션 스위치가 OFF에 있는지 확인합니다.

1. 나사와 배터리 뚜껑을 분리합니다.

2. 고무 스트랩을 벗깁니다.

3. 배터리에서 음극( ) 단자를 분리합니다.

4. 배터리에서 양극( ) 단자를 분리합니다.

5. 단자 너트가 떨어지지 않도록 주의하면서

배터리를 당겨 빼냅니다.

▌장착

분리 시의 역순으로 부품을 장착합니다. 항상 양극(+) 단자를 먼저 연결합니다. 볼트와 너트가 단단히 조여졌는지 확인합니다. 올바른 배터리 취급에 관한 사항은 "점검유지 기본 사항"을 참조하십시오. 43페이지 배터리 소진 73페이지

Page 57

점검유지

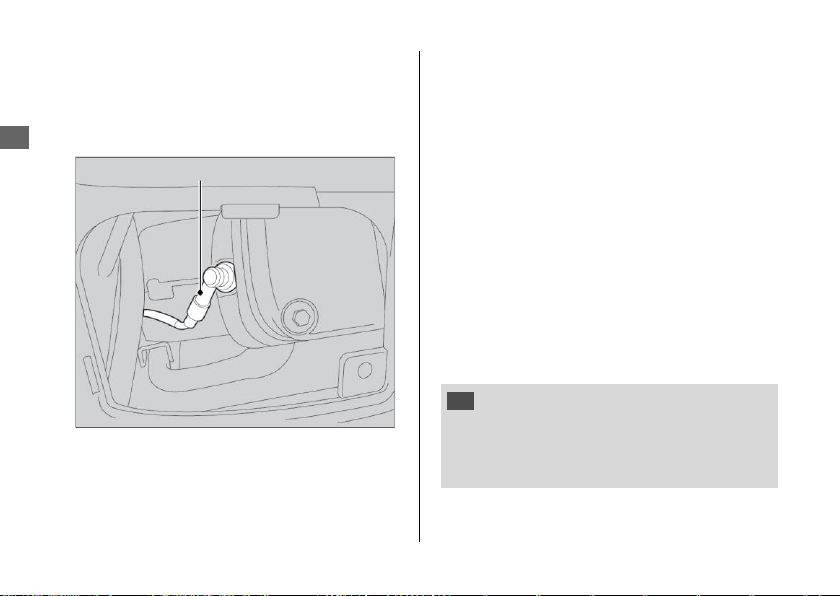

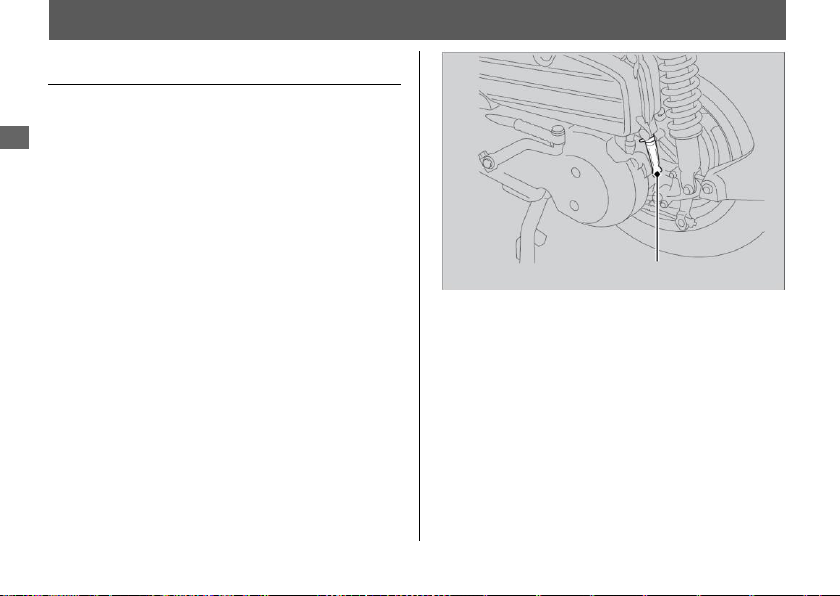

크랭크케이스 브리더

크랭크케이스 브리더 튜브 플러그

크랭크케이스 브리더 청소

튜브에서 크랭크케이스 브리더 튜브

플러그를 분리합니다

적당한 용기에 침전물을 배출시킵니다

크랭크케이스 브리더 튜브 플러그를

장착합니다

Page 58

점검유지

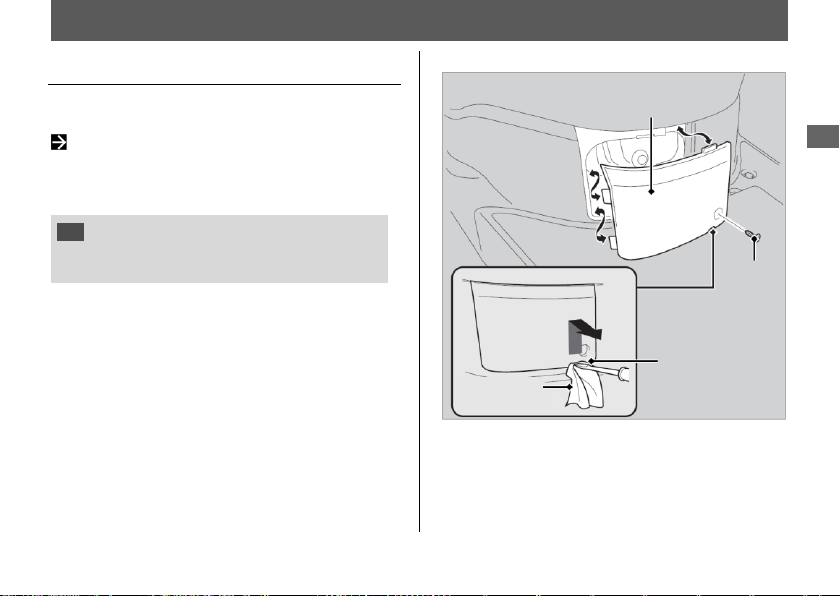

스파크 플러그

참고

열 범위가 올바르지 않은 스파크 플러그를 사용하면 엔진이 손상될 수 있습니다.

슬릿

나사

보호 천

플러그 점검유지 리드

스파크 플러그 교체

권장 스파크 플러그는 “제원”을 참조하십시오.

90페이지

권장 열 범위의 스파크 플러그 권장 유형만 사용하십시오.

나사를 풉니다

2. 보호 천을 씌운 일자

슬릿에 끼워 플러그 점검유지 리드를 분리합니다

스크루드라이버를

Page 59

스파크 플러그 ▶ 스파크 플러그 교체

점검유지

참고

스파크 플러그를 올바로 조이지 않으면 엔진이 손상될 수 있습니다. 플러그가 너무 헐거우면 피스톤이 손상될 수 있으며, 플러그를 너무 꽉 조인 경우, 나사산이 손상될 수 있습니다.

스파크 플러그 캡

스파크 플러그 캡을 분리합니다

스파크 플러그 기부 주변에서 먼지를 제거합니다

적절한 스파크 플러그 렌치를 사용하여 스파크 플러그를 분리합니다

6. 새

스파크 플러그를 장착합니다

플러그 와셔가 부착된 상태에서 손으로 스파크 플러그를 돌려 끼워 크로스 스레딩을 방지합니다

스파크 플러그를 다음과 같이 조입니다

● 기존 플러그가 양호한 경우: 안착 후 1/8바퀴

● 새 플러그 장착 시, 풀어지지 않도록 2회 조입니다.

a) 우선, 플러그를 조입니다.

NGK: 안착 후 1/2바퀴

DENSO: 안착 후 3/4바퀴 b) 플러그를 풉니다. c) 그런 다음, 플러그를 다음과 같이

다시 조입니다.

안착 후 1/8바퀴

Page 60

스파크 플러그 ▶ 스파크 플러그 교체

점검유지

스파크 플러그 캡을 다시 장착합니다 케이블 또는 와이어가 압착되지 않도록

주의하십시오

10. 분리 시의

역순으로 부품을 장착합니다

Page 61

점검유지

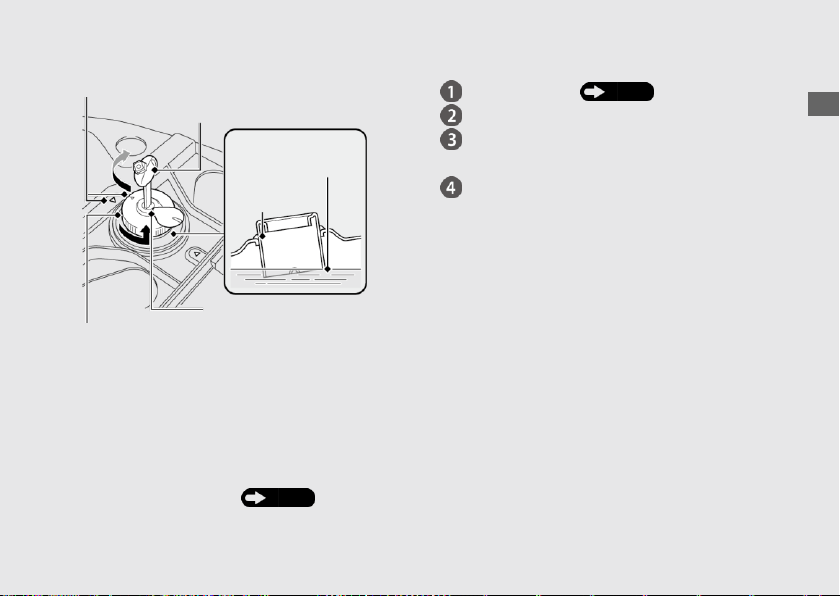

엔진 오일

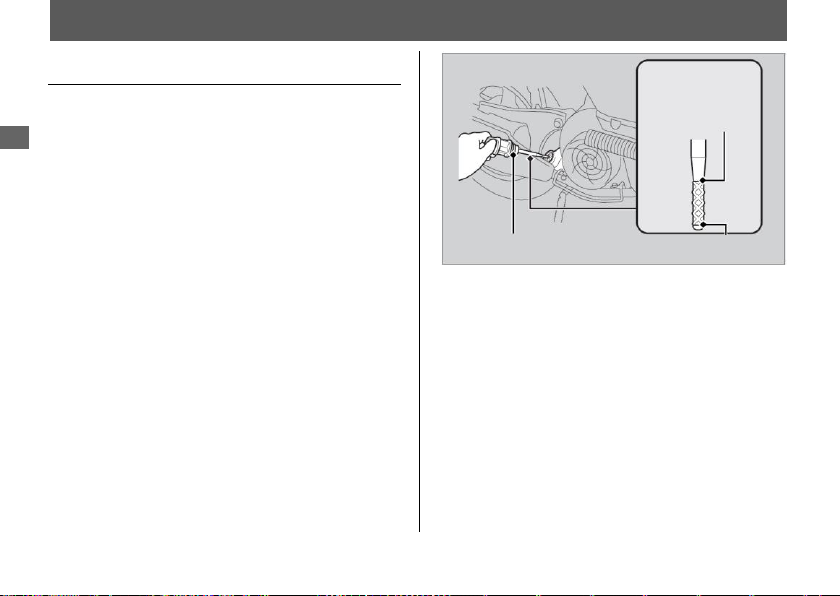

오일 주입구 캡/딥스틱

상한 표시

하한 표시

엔진 오일 점검

단단하고 평평한 지면에서 스쿠터를 센터 스탠드로 지지합니다

엔진의 냉간 시동 시에는 엔진을 공회전시킵니다

이그니션 스위치를 정지한 다음

4. 오일

6. 오일

주입구 캡/딥스틱을 분리하여 깨끗이 닦습니다 안착할 때까지 오일 주입구 캡/딥스틱을 끼워 넣되, 안으로 조이지 마십시오

오일 레벨이 오일 주입구 캡/딥스틱의 상한 표시와 하한 표시 사이에 있는지 확인합니다

장착합니다

주입구 캡/딥스틱을 단단히

OFF로

2~3분간

돌리고 엔진을

기다립니다

3~5분간

Page 62

엔진 오일 ▶ 엔진 오일 보충

점검유지

참고

오일을 과도하게 채우거나 불충분한 양의 오일로 작동하면 엔진이 손상될 수 있습니다. 서로 다른 브랜드와 등급의 오일을 혼합하지 마십시오. 윤활 및 클러치 작동에 영향을 미칠 수 있습니다.

엔진 오일 보충

엔진 오일이 하한 표시 부근이거나 그 이하인 경우에는 권장 엔진 오일을 보충하십시오

2. 오일

페이지 오일이 상한 표시에 도달할 때까지 권장 오일을 보충합니다

▶ 오일 레벨을 점검할 때는 단단하고

평평한 지면에서 스쿠터를 센터 스탠드로 세웁니다

▶ 상한 표시를 초과하도록 보충하지

마십시오

▶ 오일 주입구에 이물질이 유입되지

않았는지 확인하십시오

▶ 흘린 오일은 즉시 닦아내십시오

주입구 캡을 다시 단단히 장착합니다

권장 오일 및 오일 선택 지침은 “점검유지 기본 사항”을 참조하십시오

엔진 오일 교체, 스트레이너 스크린 청소

오일을 교체하고 스트레이너 스크린을 청소하려면 특수 공구가 필요합니다. 혼다 딜러에게 스쿠터의 정비를 의뢰하십시오.

단단하고 평평한 지면에서 스쿠터를 센터 스탠드로 지지합니다

엔진의 냉간 시동 시에는 엔진을 공회전시킵니다

. 45

페이지

3~5분간

Page 63

엔진 오일 ▶ 엔진 오일 교체, 스트레이너 스크린 청소

점검유지

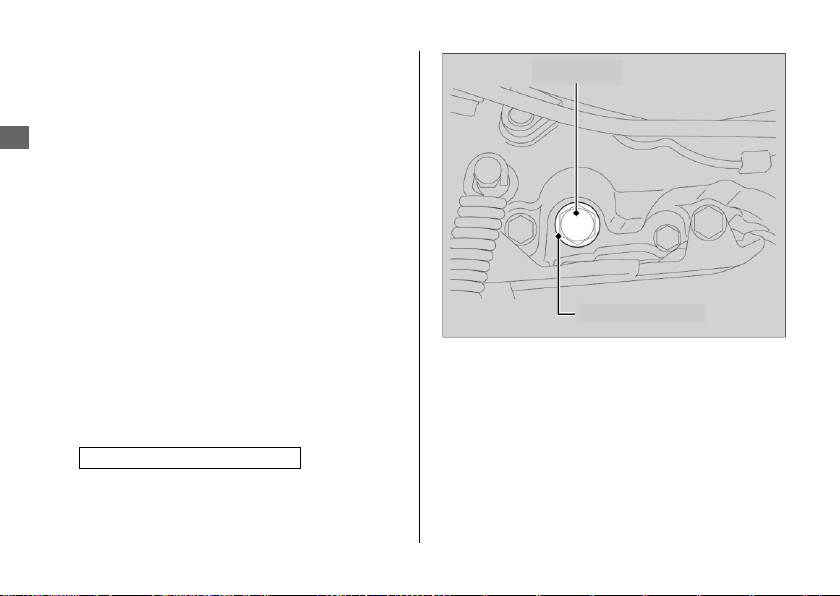

드레인 볼트

실링 와셔

5. 오일

6. 오일

7. 오일

8. 오일

9. O링을

10. 오일

이그니션 스위치를 정지한 다음

OFF로

2~3분간

돌리고 엔진을

기다립니다

드레인 볼트 아래에 배출 팬을 놓습니다

주입구 캡/딥스틱 드레인 볼트, 실링

와셔를 분리하여 오일을 배출합니다

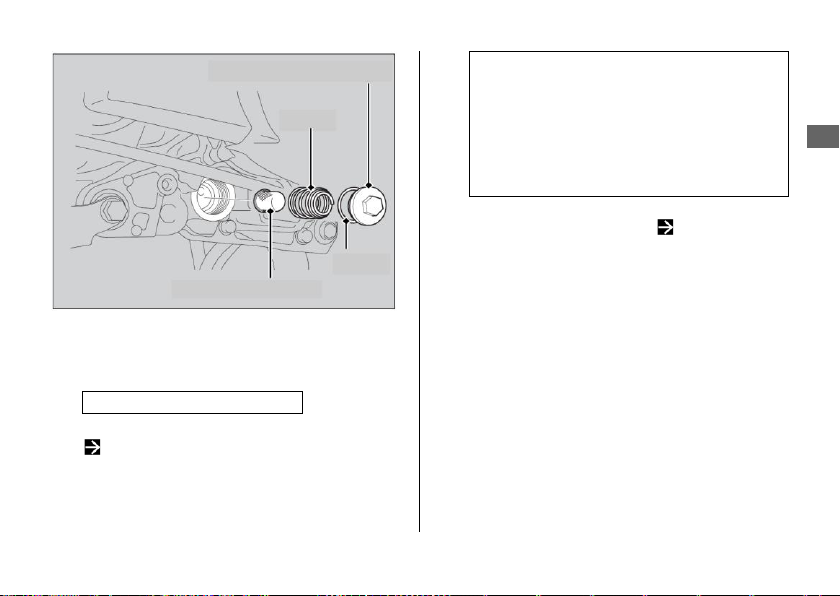

스트레이 너 스크린 캡 스프링 및 오일 스트레이너 스크린을 분리하고 남은 오일을 배출합니다

, O링,

▶ 오일을 공인 재활용 센터에

폐기하십시오.

스트레이너 스크린을 청소합니다 스트레이너 스크린 및 실링 고무의

상태가 양호한지 확인합니다

교체하고 신품 O링을 장착하기 전에 먼저 새 O링에 엔진 오일을 조금 발라줍니다

스트레이너 스크린, 스프링 및 오일 스트레이너 스크린 캡을 장착하고 조입니다

토크: 20N·m(2.0kgf·m, 15lbf·ft)

Page 64

점검유지

적정 오일량

오일을 교체하고 스트레이너 스크린을 청소하는 경우:

0.8L(0.8 US qt, 0.7 Imp qt)

오일만 교체하는 경우:

0.7L(0.7 US qt, 0.6 Imp qt)

오일 스트레이너 스크린 캡

스프링

O링

오일 스트레이너 스크린

11.

새로운 실링 와셔를 드레인 볼트에 장착합니다

12.

드레인 볼트를 장착하고 조입니다

토크: 24N·m(2.4kgf·m, 18lbf·ft)

13.

크랭크 케이스에 권장 오일을 보충한 후

( 45

페이지) 오일 주입구 캡/딥스틱을 장착합니다

엔진 오일 ▶ 엔진 오일 교체, 스트레이너 스크린 청소

14. 오일

레벨을 점검합니다

15. 오일 누출

여부를 점검합니다

. 56

페이지

Page 65

점검유지

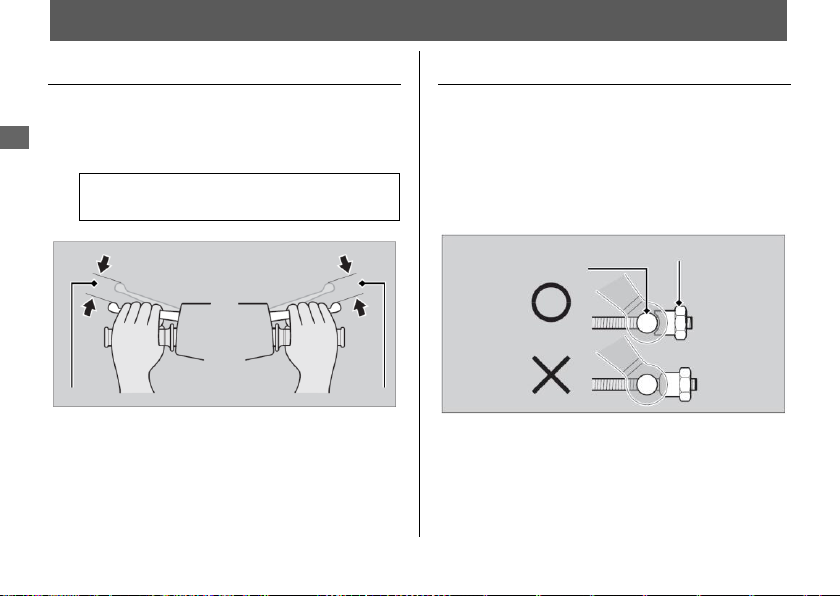

브레이크

브레이크 레버 끝에서의 유격:

10~20mm(0.4~0.8in)

유격

조정 너트

브레이크 암 핀

브레이크 레버 유격 점검

스쿠터를 센터 스탠드로 세웁니다

브레이크가 걸리기 전까지 리어 브레이크 레버의 거리를 측정합니다

리어 브레이크 레버 유격 조정

프런트 휠이 정면을 향하게 한 다음 프런트 브레이크, 리어 브레이크 순으로 브레이크 레버 유격을 조정합니다. 유격을 조정할 때 조정 너트의 컷아웃이 브레이크 암 핀 위에 있는지 확인하십시오.

이 방법으로 적절한 조정이 불가능하면 혼다 딜러를 방문하십시오.

Page 66

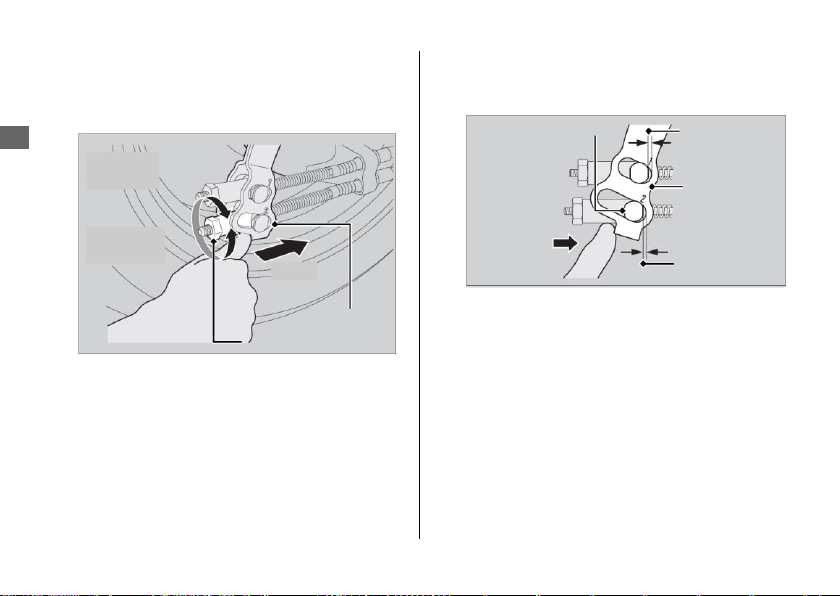

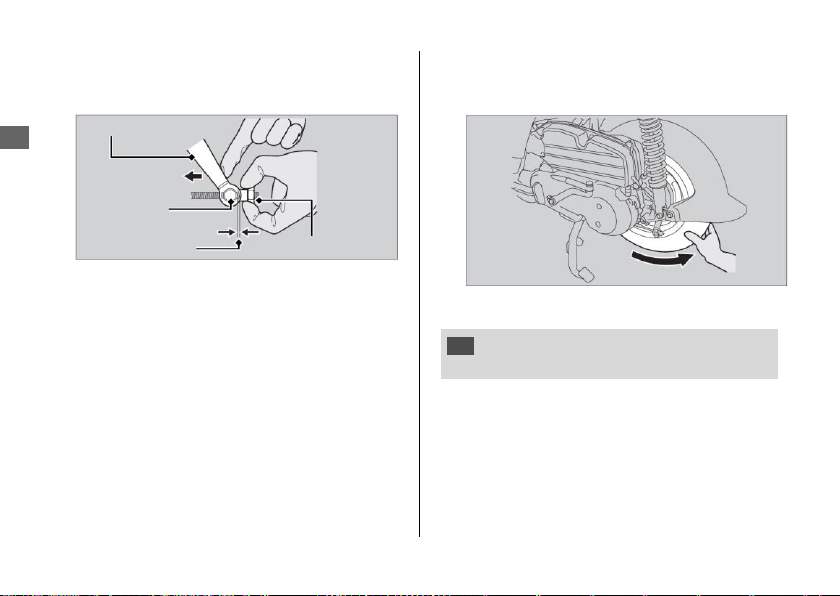

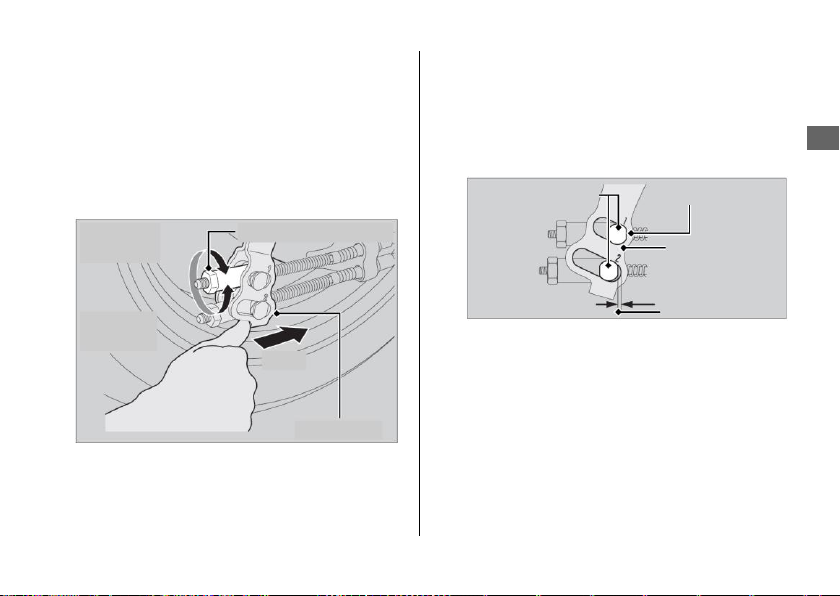

브레이크 ▶ 리어 브레이크 레버 유격 조정

점검유지

유격 감소

1번 조정 너트

유격 증가

누름

브레이크 암

브레이크 암 핀

1번 간극

브레이크 암

2번 간극

브레이크 암을 단단히 누른 상태에서 조정 너트를 한 번에 반 바퀴씩 돌립니다 손으로 조정 너트를 시계 방향으로(유격 감소) 끝까지 돌린 후 프런트 브레이크 레버 유격을 점검합니다

▶ 프런트 브레이크 레버 유격이 정해진

1번

범위를 벗어나면 1번 조정 너트를 돌려 유격을 다시 조정합니다.

브레이크 암을 누르지 않은 상태에서

1번과 2번

사이 간극이 다음과 같이 되도록 너트를 조정합니다

1번 간극: 간극 없음 2번 간극: 약 1/32in(1mm)

브레이크 암 및 브레이크 암 핀

2번 조정

Page 67

브레이크 ▶ 리어 브레이크 레버 유격 조정

점검유지

유격 감소

유격 증가

누름

브레이크 암

2번 조정 너트

브레이크 암 핀

1번 간극

브레이크 암

2번 간극

누름

2번 조정 너트를 조정하려면 브레이크 암을 단단히 누른 상태에서 2번 조정 나사를 한 번에 반 바퀴씩 돌립니다.

프런트 브레이크 암을 누른 상태에서

1번과 2번

브레이크 암 및 브레이크 암 핀

사이에 간극이 있는지 확인합니다

Page 68

브레이크 ▶ 리어 브레이크 레버 유격 조정

점검유지

유격 증가

유격 감소

조정 너트

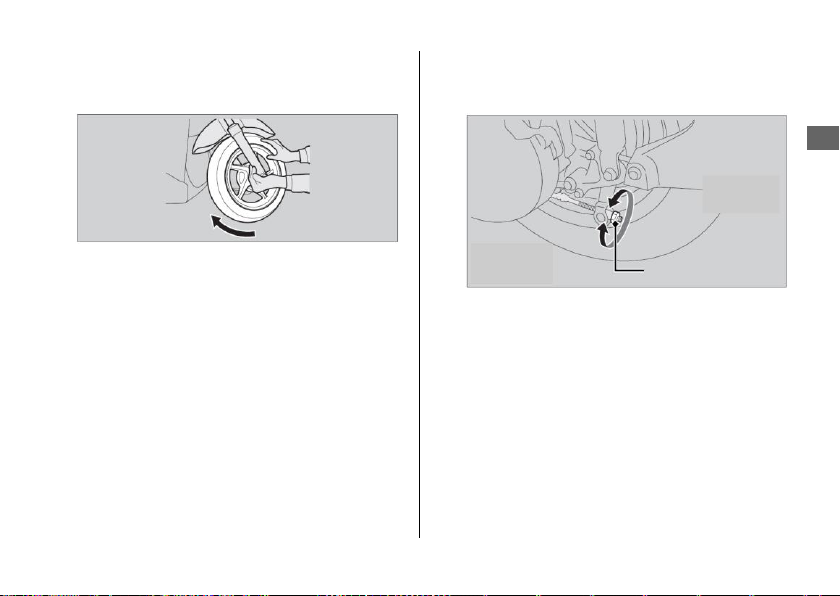

브레이크를 여러 번 작동하고 프런트 및 리어 브레이크 레버를 놓은 후에 휠이 자유로이 회전하는지 점검합니다

5. 리어

브레이크 조정 너트를 한 번에 반 바퀴씩 돌려 리어 브레이크 레버 유격을 조정합니다

Page 69

브레이크 ▶ 리어 브레이크 레버 유격 조정

점검유지

참고

조정기를 한도 이상으로 돌리지 마십시오.

브레이크 암

누름

브레이크 암 핀

간극

조정 너트

브레이크 암을 눌러 리어 브레이크 조정 너트와 브레이크 암 핀 사이에 간극이 있는지 확인합니다

브레이크를 여러 번 작동하고 브레이크 레버를 놓은 후에 휠이 자유로이 회전하는지 점검합니다

조정 후, 브레이크 레버의 유격을 확인합니다.

브레이크 암, 스프링 및 패스너가 양호한 상태여야 합니다.

Page 70

점검유지

브레이크 슈 마모 점검

프런트

참조 표시

화살표

리어

화살표

참조 표시

프런트 및 리어 브레이크에는 브레이크 마모 인디케이터가 장착되어 있습니다.

브레이크 ▶ 브레이크 슈 마모 점검

브레이크를 작동하면 브레이크 암에 부착된 화살표가 브레이크 패널의 참조 표시로 이동합니다. 최대 브레이크 작동 시 화살표와 참조 표시가 일치되면 브레이크 슈를 교체해야 합니다. 이 정비는 혼다 딜러에게 문의하십시오.

브레이크 정비가 필요하면 혼다 딜러를 방문하십시오. 혼다 순정 부품 또는 이와 동등한 품질의 부품만 사용하십시오.

Page 71

점검유지

사이드 스탠드

사이드 스탠드 스프링

단단하고 평평한 지면에서 스쿠터를 센터 스탠드로 지지합니다

사이드 스탠드가 부드럽게 작동하는지 점검합니다. 사이드 스탠드가 뻑뻑하거나 삐걱거리는 경우에는 피벗 부분을 청소하고 깨끗한 그리스로 피벗 볼트를 윤활합니다

스프링 손상이나 장력 유실 여부를 점검합니다

Page 72

드라이브 체인 ▶ 드라이브 체인의 처짐 정도 조정

점검유지

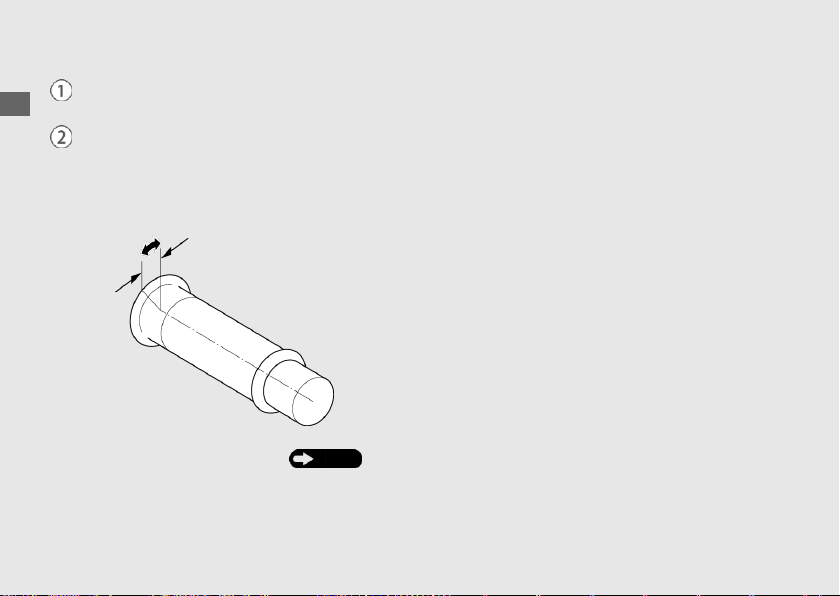

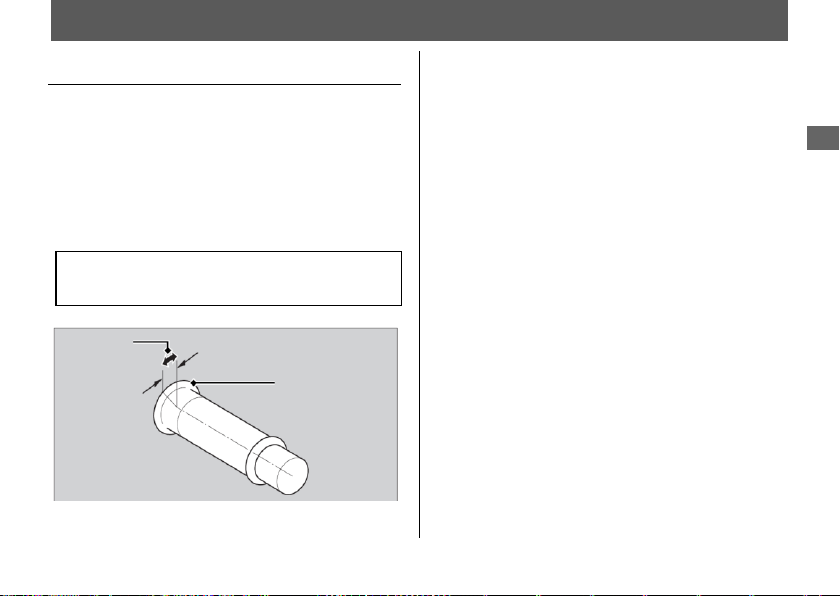

스로틀

스로틀 그립 플랜지의 유격

2~6mm(0.1~0.2in)

유격

플랜지

스로틀 점검

엔진을 끈 상태에서, 스로틀이 모든 스티어링 위치에서 완전히 닫혔다가 완전히 열릴 때 원활하게 작동하는지, 스로틀 유격이 올바른지 점검합니다. 스로틀이 원활하게 작동하지 않거나 자동으로 닫히지 않는 경우, 또는 케이블이 손상된 경우에는 혼다 딜러에게 스쿠터를 점검 받으십시오.

Page 73

점검유지

기타 조정

볼트

내림

올림

헤드라이트 조정

헤드라이트를 수직 방향으로 조정할 수 있습니다. 헤드라이트 케이스를 움직이려면 볼트를 풉니다. 조정 후 볼트를 조입니다. 해당 지역의 법률과 규정을 준수하십시오.

Page 74

점검유지

문제해결

엔진 시동이 걸리지 않음 ............................... 70페이지

경고 인디케이터 켜짐 ..................................... 71페이지

PGM-FI(프로그램 제어 방식 연료 분사)

기능불량 표시등(MIL) ............................. 71페이지

타이어 펑크 ..................................................... 72페이지

전기적 문제 ....................................................... 73페이지

배터리 소진 ........................................... 73페이지

라이트 벌브 소진 .................................... 73페이지

퓨즈 단선 ................................................. 77페이지

Page 75

타이어 펑크 ▶ 휠 분리

문제 해결

엔진 시동이 걸리지 않음

▌스타터 모터는 작동하는데 엔진 시동은

걸리지 않는다

다음 사항을 점검합니다.

 엔진 시동

 연료  PGM-FI

있는지 확인합니다

▶ 표시등이 켜져 있는 경우에는 최대한

순서가 올바른지 점검합니다

페이지

탱크에 연료가 있는지 점검합니다

기능불량 표시등

빨리 혼다 딜러에게 문의하십시오.

(MIL)이 켜져

▌스타터 모터가 작동하지 않는다

다음 사항을 점검합니다.



퓨즈의 단선 여부를 점검합니다



배터리 연결이 느슨하거나 배터리 단자가 부식되었는지 점검합니다



배터리 상태를 점검합니다 문제가 계속 해결되지 않는 경우에는 혼다 딜러에게 스쿠터를 점검 받으십시오

. 43

. 73

. 77

페이지

Page 76

문제 해결

경고 인디케이터 켜짐

PGM-FI(프로그램 제어 방식 연료 분사) 기능불량 표시등(MIL)

주행 중에 인디케이터가 켜진 경우에는

시스템에 심각한 문제가 발생했을 수 있습니다. 감속 주행하고 최대한 신속하게 혼다 딜러에게 스쿠터를 점검 받으십시오

PGM-

Page 77

타이어 펑크 ▶ 휠 분리

문제 해결

타이어 펑크

경고

타이어를 임시로 수리한 상태에서 스쿠터를 주행하면 위험할 수 있습니다. 임시 수리가 잘못된 경우, 충돌 사고가 발생하여 중상을 입거나 사망할 수 있습니다.

임시로 타이어를 수리한 상태에서 주행해야 하는 경우에는 타이어를 교체할 때까지 50km/h(30mph) 미만으로 천천히 조심스럽게 주행하십시오.

펑크를 수리하거나 휠을 분리할 때는 특수 공구와 전문 기술이 필요합니다. 이러한 유형의 정비는 혼다 딜러에게 의뢰하십시오. 비상 수리 후에는 반드시 혼다 딜러에게 타이어 점검/교체를 의뢰하십시오.

타이어 수리 키트를 이용한 비상 수리

타이어 펑크가 경미한 경우에는 튜브리스 타이어 수리 키트를 사용하여 운전자가 직접 비상 수리를 할 수 있습니다 비상 타이어 수리 키트와 함께 제공되는 지침서를 따르십시오 타이어를 임시로 수리한 상태에서 스쿠터를 주행하는 것은 매우 위험합니다

50km/h(30mph)를

신속하게 혼다 딜러에게 타이어 교체를 의뢰하십시오

초과하지 마십시오. 최대한

Page 78

타이어 펑크 ▶ 휠 분리

문제 해결

전기적 문제

참고

자동차 배터리를 사용하여 점프 시동하지 마십시오. 스쿠터의 전기 시스템이 손상될 수 있습니다.

배터리 소진

스쿠터 배터리 충전기를 사용하여 배터리를 충전합니다 충전 시에는 스쿠터에서 배터리를 분리합니다 자동차용 배터리 충전기를 사용하지 마십시오 스쿠터 배터리가 과열되어 영구적으로 손상될 수 있습니다 충전 후에도 배터리가 복구되지 않는 경우에는 혼다 딜러에게 문의하십시오

라이트 벌브 소진

아래 절차에 따라 소진된 라이트 벌브를 교체합니다

이그니션 스위치를

돌립니다 벌브를 식힌 후에 교체합니다 이외의 것은 사용하지 마십시오. 주행하기 전에 교체된 벌브가 올바르게 작동하는지 점검합니다

라이트 벌브 와트 수는 "제원"을 참조하십시오.

91페이지

OFF 또는 LOCK

위치로

지정된 벌브

Page 79

전기적 문제 ▶ 라이트 벌브 소진

문제 해결

벌브

TOP 표시

핀

더스트 커버

커넥터

벌브

▌

헤드라이트 벌브

1. 커넥터를 분리합니다.

2. 더스트 커버를 분리합니다.

3. 핀을 풀고 벌브를 분리합니다.

4. 분리 시의 역순으로 새 벌브와 부품을

장착합니다.

▶ 더스트 커버를 “TOP” 표시가 위를

향하도록 장착합니다.

유리면을 손가락으로 만지면 안 됩니다.

맨손으로 벌브를 만진 경우에는 알코올로 적신 수건으로 닦아내십시오.

Page 80

전기적 문제 ▶ 라이트 벌브 소진

문제 해결

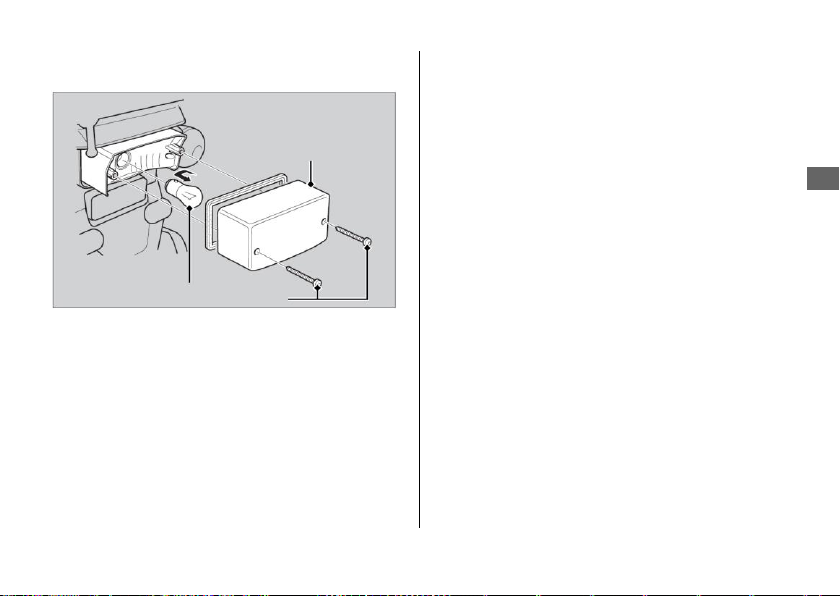

후미등 렌즈

벌브

나사

▌브레이크등

후미등 벌브

1. 나사를 풀어 후미등 렌즈를 분리합니다.

2. 벌브를 살짝 눌러 시계 반대 방향으로

돌립니다.

3. 분리 시의 역순으로 새 벌브와 부품을

장착합니다.

▶ 렌즈 패킹을 다시 장착한 후 후미등

렌즈를 장착합니다.

Page 81

전기적 문제 ▶ 라이트 벌브 소진

문제 해결

방향 지시등 렌즈

나사

렌즈 패킹

벌브

▌프런트/리어 방향 지시등 벌브

1. 나사를 풀어 리어 방향 지시등 렌즈를 분리합니다.

2. 벌브를 살짝 눌러 시계 반대 방향으로 돌립니다.

3. 분리 시의 역순으로 새 벌브와 부품을 장착합니다.

▶ 렌즈 패킹을 다시 장착한 후 후미등

렌즈를 장착합니다.

Page 82

전기적 문제 ▶ 퓨즈 단선

문제 해결

참고

퓨즈에 계속 문제가 발생하는 경우는 전기적인 문제가 발생했기 때문일 수 있습니다. 혼다 딜러에게 스쿠터를 점검 받으십시오.

예비용 퓨즈

퓨즈 박스 커버

메인 퓨즈

퓨즈 단선

퓨즈를 취급하기 전에 “퓨즈 점검 및 교체”를 참조하십시오. 44페이지

▌퓨즈 박스 퓨즈

1. 내부

커버를 분리합니다

2. 퓨즈 박스

3. 공구

키트의 퓨즈 풀러를 이용해서 퓨즈를

커버를 분리합니다

. 51

페이지

하나씩 당겨 빼낸 후 퓨즈 단선 여부를 점검합니다. 단선된 퓨즈는 항상 동일한 등급의 예비용 퓨즈로 교체합니다

4. 퓨즈 박스

배터리 뚜껑을 장착합니다

커버를 닫습니다

Page 83

문제 해결

정보

키 .....................................................................79페이지

계기, 컨트롤 및 기타 기능 ............................80페이지

알코올이 함유된 연료 .....................................81페이지

촉매 장치 ........................................................82페이지

스쿠터 관리 .....................................................83페이지

스쿠터 보관 ...................................................85페이지

스쿠터 수송 .....................................................86페이지

운전자와 환경 .................................................87페이지

일련 번호 .......................................................88페이지

Page 84

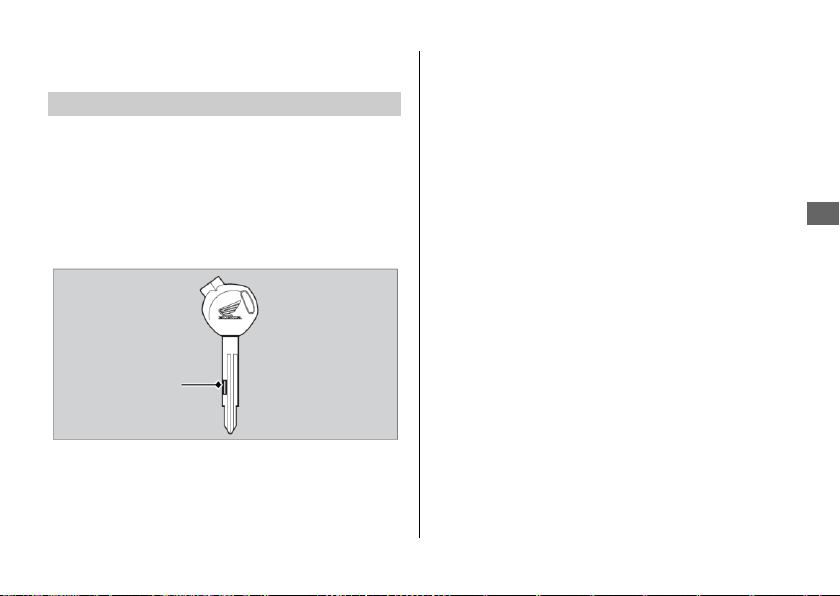

키

정보

키 번호

키

이그니션 키

본래 키와 함께 제공되는 키 번호를 반드시 기록해 두십시오. 스페어 키와 기록한 번호를 안전한 곳에 보관하십시오. 복제 키를 만들려면 혼다 딜러에게 스페어 키나 키 번호를 맡기십시오. 키와 키 번호를 모두 잃어버린 경우에는 딜러가 이그니션 스위치 어셈블리를 분리하여 키 번호를 확인해야 합니다.

금속 키 홀더 사용 시 이그니션 스위치 주변이 손상될 수 있습니다.

Page 85

계기, 컨트롤 및 기타 기능

정보

계기, 컨트롤 및 기타 기능

이그니션 스위치

엔진을 정지한 상태에서 이그니션 스위치를 ON 위치에 두면 배터리가 방전됩니다.

주행 중에는 키를 돌리지 마십시오.

오도미터

수치가 99999.9를 초과하면 오도미터가 0으로 되돌아갑니다.

문서 가방

시트 아래에 있는 플라스틱 문서 가방에 사용자 설명서, 등록 및 보험 정보를 보관할 수 있습니다.

Page 86

알코올이 함유된 연료

정보

참고

공인된 비율 이상을 함유하는 혼합 연료를 사용하면 연료 시스템의 금속, 고무, 플라스틱 부품이 손상될 수 있습니다.

알코올이 함유된 연료

클린 에어 표준에 부합되도록 배출을 줄이기 위해 일부 지역에서는 알코올이 섞인 일부 기존 연료가 사용됩니다. 혼합 연료를 사용하려는 경우에는 연료가 무연이고 최소 옥탄가 요건을 충족하는지 확인합니다.

이 스쿠터에는 다음과 같은 연료 혼합물을 사용할 수 있습니다.

 부피를 기준으로 에탄올(에틸 알코올)

10%(최대값)

 에탄올이 함유된 휘발유(가소홀)  부피를 기준으로, 연료 시스템을 보호하기

위한 공용매와 부식 방지제를 함유하고 있 는 메탄올(메틸 알코올) 5%(최대값). 5% 이 상을 함유하는 혼합물은 절대로 사용하면 안 됩니다.

에탄올을 10% 이상(또는 메탄올 5% 이상) 함유하고 있는 휘발유를 사용하는 경우,

 연료 탱크의 도장이 손상될 수 있습니다.  연료 라인의 고무 튜브가 손상될 수 있습니

다.

 연료 탱크가 부식될 수 있습니다.  주행 성능이 저하될 수 있습니다.

바람직하지 않은 작동 증상이나 성능 문제를 발견한 경우 다른 브랜드의 휘발유를 사용해 보십시오.

Page 87

촉매 장치

정보

촉매 장치

이 스쿠터에는 3원 촉매 장치가 장착되어 있습니다. 이 촉매 장치에는 배기 가스의 탄화수소(HC), 일산화탄소(CO), 질소 산화물(NOx)을 안전한 혼합물로 변환시키는 고온 화학 반응에서 촉매 역할을 하는 귀금속이 들어 있습니다.

결함이 있는 촉매 장치는 대기 오염을 유발하고 엔진 성능을 저하시킬 수 있습니다. 교체 시에는 반드시 혼다 순정품 또는 이와 상응하는 제품으로 교체해야 합니다.

스쿠터의 촉매 장치를 보호하기 위해 다음 지시 사항들을 따르십시오.

 항상 무연 휘발유를 사용합니다. 유연 휘발

유를 사용하면 촉매 장치가 손상됩니다.

 엔진을 양호한 작동 상태로 유지합니다.  엔진이 실화, 역화, 실속 또는 기타 이상

작동을 일으키는 경우, 주행을 멈추고 엔진 을 끈 다음, 스쿠터 정비를 의뢰하십시오.

Page 88

스쿠터 관리

정보

스쿠터 관리

스쿠터를 오래 사용하기 위해서는 자주 청소하고 닦는 것이 중요합니다. 스쿠터가 깨끗하면 잠재적인 문제점을 쉽게 발견할 수 있습니다. 특히 도로 결빙을 방지할 때 사용되는 해수와 염분은 부식 형성을 촉진합니다. 해안 도로나 약품 처리된 도로를 주행한 후에는 반드시 스쿠터를 철저히 세척하십시오.

세척

세척하기 전에 먼저 엔진, 머플러, 브레이크 및 기타 고온 제품을 식힙니다.

1. 가든

호스로 스쿠터를 철저히 씻어 내어 돌아다니는 먼지를 제거합니다 필요한 경우 유연제를 적신 스펀지나 부드러운 수건을 사용하여 도로 먼지를 제거합니다

▶ 헤드라이트 렌즈, 패널 및 기타

플라스틱 부품이 긁히지 않도록 각별히 주의하며 청소하십시오. 에어 클리너, 머플러 및 전기 부품에 물을 직접 분사하지 마십시오.

다량의 깨끗한 물로 스쿠터를 철저히 씻어내고 부드럽고 마른 수건으로 건조시킵니다

스쿠터의 물기가 마르면 유동 부품을 윤활합니다

▶ 브레이크나 타이어에 윤활유를 흘리지

마십시오. 브레이크 드럼 또는 슈가 오 일로 오염되면 제동 효과가 크게 저하되 어 충돌 사고가 발생할 수 있습니다.

5. 부식

방지를 위해 왁스를 발라줍니다

▶ 너무 강한 세제나 화학제가 함유된 제품

은 사용하지 마십시오. 스쿠터의 금속, 도장 및 플라스틱이 손상될 수 있습니다.

타이어와 브레이크의 왁스는 깨끗하게

유지하십시오.

▶ 스쿠터에 무광택 도장 부품이 있는

경우 이 표면에 왁스 코팅을 실시하면 안 됩니다.

Page 89

스쿠터 관리

정보

▌세척 시 주의 사항

세척 시 다음 지침을 준수하십시오.

 고압 세척기를 사용하지 마십시오.

▶ 고압수 클리너는 유동 부품과 전기 부품

을 손상시킬 수 있으므로 미작동 상태로 둡니다.

 머플러에 물을 직접 분사하지 마십시오.

▶ 머플러에 물이 유입되면 시동이 걸리지

않거나 머플러가 부식될 수 있습니다.

 브레이크를 건조시키십시오.

▶ 수분이 있으면 제동 효과가 저하됩니다.

세척 후 저속으로 주행하며 간헐적으로 브 레이크를 밟아 브레이크를 건조시킵니다.

 시트 아래에 물을 직접 분사하지 마십시오.

▶ 시트 아래 공간에 물이 유입되면 문서는

물론 다른 소지품도 손상될 수 있습니다.

 에어 클리너에 물을 직접 분사하지

마십시오.

▶ 에어 클리너에 물이 유입되면 엔진 시동

이 걸리지 않을 수 있습니다.

 헤드라이트 주변에 물을 직접 분사하지

마십시오.

▶ 헤드라이트 내부에 찬 습기는 엔진을 작

동한 후 몇 분이 지나면 사라집니다.

 무광택 도장 표면에 컴파운드를 함유한

왁스를 사용하면 안 됩니다.

▶ 충분한 물을 사용해 무광택 도장 표면을

부드러운 헝겊이나 스폰지로 닦습니다. 부드럽고 깨끗한 수건으로 건조시킵니다.

▶ 중성 세제를 사용하여 무광택 도장 표면

을 세차하십시오.

알루미늄 부품

알루미늄은 먼지, 진흙 또는 도로 염분에 접촉 하면 부식됩니다. 정기적으로 알루미늄 부품을 청소하고 긁힘 방지를 위해 다음 지침을 준수 하십시오.

 뻣뻣한 브러시, 쇠수세미 또는 연마제가

함유된 클리너를 사용하지 마십시오.

 연석을 타고 넘거나 연석에 긁히도록

주행하지 마십시오.

패널

긁힘이나 흠집 방지를 위해 다음 지침을 준수하십시오.

Page 90

스쿠터 보관

정보

 부드러운 스펀지와 다량의 물로 조심스럽게

세척하십시오.

 잘 지워지지 않는 얼룩을 제거할 때는

희석한 세제로 세척한 후 다량의 물로 철저히 씻어 내십시오.

 계기, 윈드스크린, 패널 또는 헤드라이트에

휘발유, 브레이크액 또는 세제가 묻지 않도록 하십시오

배기 파이프 및 머플러

배기 파이프와 머플러는 스테인리스 스틸로 되어 있지만 진흙이나 먼지로 얼룩이 생길 수 있습니다.

진흙이나 먼지를 제거하려면 젖은 스폰지와 연마성 주방 세정제를 사용하고 깨끗한 물로 충분히 헹구십시오. 섀미 가죽 행주나 부드러운 수건으로 건조시킵니다. 필요하면 시중에서 구할 수 있는 고운 재질의 직물용 세척제를 사용해서 미세 열기로 인한 얼룩을 제거하십시오. 그런 다음 진흙이나 먼지를 제거하는 것과 같은 방식으로 헹구십시오.

스쿠터 보관

스쿠터를 실외에 보관하는 경우에는 스쿠터 전체 커버 사용을 고려해야 합니다. 장기간 주행하지 않을 경우에는 다음 지침을 준수하십시오.

 스쿠터를 닦은 후 무광택 도장 표면을

제외한 모든 도장 표면에 왁스를 바릅니다. 크롬 부분에는 부식 방지 오일을 바릅니다.

 스쿠터를 센터 스탠드에 두고 블록을 놓아

두 타이어가 모두 지면에 닿지 않도록 합니다.

 비가 온 후에는 바디 커버를 벗기고

스쿠터를 건조시킵니다.

 배터리가 방전되지 않도록 배터리를 분리해

둡니다( 51페이지). 배터리는 그늘지고 환기가 잘 되는 장소에서 충전합니다.

▶ 배터리를 분리하지 않고 그대로 두려면

음극(○-) 단자를 분리하여 방전되지 않도록 하십시오.

Page 91

스쿠터 수송

정보

참고

스쿠터를 견인하면 변속기가 심하게 손상될 수 있습니다.

스쿠터를 보관소에서 꺼낸 후에는 점검유지

주기표에 필요한 점검유지 항목을 모두

점검합니다.

스쿠터 수송

스쿠터를 수송해야 하는 경우에는 로딩 램프 또는 리프팅 플랫폼, 그리고 스쿠터 고정 스트랩이 있는 스쿠터 트레일러나 평상형 트럭 또는 트레일러에 실어야 합니다. 절대로 지면에 휠이 닿은 상태로 스쿠터를 견인하지 마십시오.

Page 92

운전자와 환경

정보

운전자와 환경

스쿠터를 소유하고 주행하는 것은 즐거운 일이 될 수 있지만 환경 보호에 대한 책임을 다해야 합니다.

현명한 클리너 선택

스쿠터를 세척할 때는 생물 분해성 세제를 사용하십시오. 대기권 보호 오존층을 파괴하는 염화불화탄소(CFC, 프레온 가스)가 함유된 에어졸 스프레이 클리너는 사용하지 마십시오.

폐기물 재활용

오일 및 기타 유독성 폐기물은 규정 용기에 담아 재활용 센터로 보내십시오. 지역 내 재활용 센터를 알아보고 재활용 불가능한 폐기물 처리 방법에 대한 지침을 얻으려면 지역 공사나 공공 공사 또는 환경 관리국에 문의하십시오. 사용한 엔진 오일을 절대 쓰레기통에 버리거나 땅이나 하수구에 붓지 마십시오. 사용한 오일, 휘발유, 냉각수,

세정제에는 독성이 함유되어 환경 미화원에게 상해를 입히고 식수, 호수, 강과 바다를 오염시킬 수 있습니다.

Page 93

일련 번호

정보

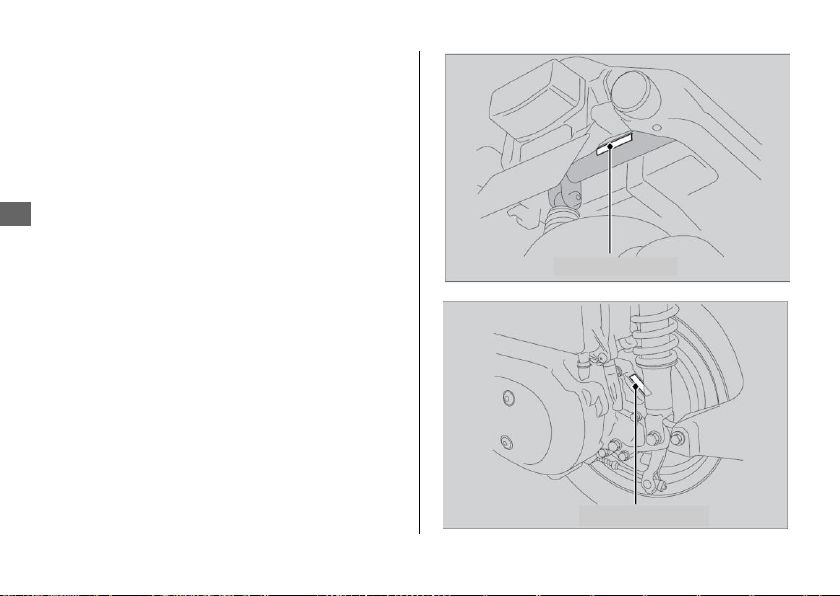

프레임 번호

엔진 번호

일련 번호

프레임 및 엔진 일련 번호는 스쿠터를 고유하게 식별해주는 번호로서 스쿠터를 등록할 때 필요합니다. 교체 부품을 주문할 때도 이 번호가 필요할 수 있습니다. 프레임 번호는 스티어링 헤드의 오른쪽에 각인되어 있습니다. 프레임 번호는 프레임 바디 뒤쪽에 각인되어 있습니다. 이들 번호를 기록하고 안전한 장소에 보관해야 합니다.

Page 94

정보

제원



모델

JA09

전장

1,805 mm(71.1in)

전폭

U형 KO형, II KO형

700mm(27.6in) 665mm(26.2in)

전고

1,040mm(40.9in)

축거

1,280mm(50.4in)

최저 지상고

115mm(4.5in) 캐스터 각도

26º 30´

트레일

76mm(3.0in)

공차 하중

U형 KO형, II KO형

113kg(249lb) 115kg(254lb)

최대 하중*1

U형 KO형, II KO형

180kg(397lb) 160kg(353lb)

최대 화물 중량*2 리어 캐리어

U형

60kg(132lb)

KO형, II KO형

57kg(126lb)

프런트 후크

1.0kg(2.2lb)

이너 랙

0.5kg(1.0lb)

탑승 인원

운전자와 동승자 1인

최소 회전 반경

1.9m(6.23ft)

배기량

108cm3(6.6cu-in)

보어×스트로크

50.0×55.0mm(1.97×2.17in)

압축비

9.5:1

연료

무연 휘발유 권장: 89 RON 이상

탱크 용량

10.0L(2.64 US gal, 2.20 Imp gal)

배터리

YTX7L-BS 12V-6Ah(10HR)

초기 감속

V-Matic(2.60:1~0.84:1)

최종 감속

9.423

주요 구성 요소

*1 운전자, 동승자, 모든 화물 및 액세서리 포함 *2 화물 및 부착된 액세서리 중량 포함

Page 95

제원

정보

타이어 크기 프런트

90/90-12 44J

리어

110/80-10 58J

타이어 유형

바이어스-플라이, 튜브리스

권장 타이어 프런트

CHENG SHIN C-922F IRC MB60

리어

CHENG SHIN C-922R IRC MB47

타이어 공기압

프런트

175kPa(1.75kgf/cm2, 25psi)

리어

225kPa(2.25kgf/cm2, 33psi)

스파크 플러그

(표준)

CPR8EA09(NGK) U24EPR9(DENSO)

스파크 플러그 간극

0.80~0.90mm(0.039~0.043in)

공회전 속도

1,800±100rpm

권장 엔진 오일

혼다 4행정 모터사이클 오일

API 정비 등급 SG 이상(“Energy Conserving” 또는 “Resource Conserving”이 표시된 오일 제외), SAE 10W-30, JASO T 903 표준 MB

엔진 오일 용량

배출 후

0.7L(0.7 USqt, 0.6 Imp qt)

배출 및 스트레이너 스크린 청소 후

0.8L(0.8 USqt, 0.7 Imp qt)

분해 후

0.8L(0.8 USqt, 0.7 Imp qt)

변속기 오일 용량

배출 후

0.10L(0.11 USqt, 0.09 Imp qt)

분해 후

0.12L(0.13 USqt, 0.11 Imp qt)

정비



데이터

Page 96

제원

정보

헤드라이트

12V-35/35W

브레이크등/후미등

12V-21/5W

프런트 방향 지시등

12V-10W × 2

리어 방향 지시등

12V-10W × 2

메인 퓨즈

15A

기타 퓨즈

10A

엔진 오일 드레인 볼트

24N∙m(2.4kgf∙m, 18lbf∙ft)

오일 스트레이너 스크린 캡

20N∙m(2.0kgf∙m, 15lbf∙ft)

벌브



퓨즈



토크 제원

Page 97

색인

영문 PGM-FI(프로그램 제어 방식 연료 분사)

기능불량 표시등(MIL) ...................... 21, 71

ㄱ

가소홀 ........................................................... 81

개조 ............................................................... 14

경고 인디케이터 켜짐 ................................. 71

계기 ............................................................. 20

권장

연료 ....................................................... 31

오일 ....................................................... 45

기본 작동 흐름 ............................................ 16

ㄹ

라벨 ............................................................... 6

ㅁ

문서 가방 .............................................. 34, 80

문제해결 ...................................................... 69

ㅂ

배터리 ................................................... 43, 51

벌브

브레이크등/후미등 .................................. 75

프런트/리어 방향 지시등 ...................... 76

헤드라이트 ............................................ 74

보관

장비 ........................................................ 33

사용자 설명서 ................................... 34, 80

보관함

문서 가방 ........................................ 34, 80

문서 보관함 .......................................... 34

프런트 후크 .......................................... 35

이너 랙 ................................................. 35

사용자 설명서 ................................. 34, 80

보호복 ........................................................... 10

부품 위치 ...................................................... 18

브레이크

슈 마모 ................................................. 65

ㅅ

색상 라벨 ................................................... 42

Page 98

색인

셔터 ............................................................. 24

속도계 .......................................................... 20

수리 키트 .................................................... 72

스로틀 .......................................................... 67

스위치 ........................................................... 22

스쿠터 관리 ................................................... 83

스쿠터 보관 ................................................... 85

스쿠터 세척 ................................................. 83

스쿠터 수송 ................................................. 86

스쿠터 출발 ................................................. 29

스티어링 록 ................................................... 23

시동 버튼 ................................................ 22, 26

시트 ....................................................... 33, 50

ㅇ

안전 주의 사항.............................................. 10

알코올이 함유된 연료 ................................. 81

액세서리 ...................................................... 14

엔진 시동 ...................................................... 26

엔진 플러딩 ................................................. 28

엔진

번호 ................................ ....................... 88

오일 ................................................... 45, 56

오일 스트레이너 스크린 ....................... 57

시동 ....................................................... 26

연료 보충 .................................................... 31

연료

권장 ....................................................... 31

탱크 용량 .............................................. 31

오도미터 ...................................................... 80

오일

엔진 .................................................. 45, 56

이그니션 스위치 ..................................... 22, 80

이그니션 키 .................................................. 79

이미지 라벨 .................................................... 6

인디케이터 .................................................... 21

일련 번호 .................................................... 88

ㅈ

적재 지침 ...................................................... 15

적재 한계 .................................................... 15

전기적 문제 ................................................ 73

점검유지

기본 사항 .............................................. 41

중요성 ..................................................... 37

안전 ....................................................... .37

Page 99

색인

주기표 .................................................... 38

제동 ............................................................... 11

제원 ............................................................... 89

주차 ............................................................... 12

주행 시 주의 사항 ....................................... 11

중량 한도 .................................................... 15

ㅊ

촉매 장치 ...................................................... 82

최대 허용 중량........................................ 15, 89

ㅋ

크랭크케이스 브리더 ..................................... 52

ㅌ 타이어

공기압 .............................................. 46, 90

펑크 ................................ ....................... 72

교체 ................................ ................. 46, 72

ㅍ

퓨즈 ....................................................... 44, 77

프레임 번호 ................................................ 88

ㅎ

하이빔 인디케이터 ...................................... 21

헤드라이트 조정 ........................................... 68

헤드라이트 조광기 스위치 ............................ 22

헬멧 홀더 ...................................................... 33

혼 버튼 ....................................................... 22

환경 ............................................................. 87

휘발유 ................................................ 13, 31, 89

Page 100

자기인증 라벨

자기인증 라벨 부착 위치 안내문

• 자동차 관리법 제 106조 (이륜차의 자기인증 표시등에 관한 규정)에 의거하여 자기 인증 라벨을 아래와 같은 위치에 부착하였습니다.
