Holzmann ED1000G_400V User guide

Před uvedením do provozu si
přečtěte tento návod na obsluhu a
bezpečnostní pokyny!

Technické změny a tiskové

chyby vyhrazeny!
Read the operation manual care­fully before first use!

Technical data subject to

changes, errors excepted!

CZ

Návod k použití

Soustruh na kov
EN

Operating Instructions

Metal turning lathe

SOUSTRUH NA KOV (ED 1000GDIG s 3-osým digitálním odměřo-

METAL TURNING LATHE (ED 1000GDIG with 3-axis DRO)

ED 1000G / ED 1000GDIG

váním)

Vydání/Edition: 18.10.2013 – Revision 01 –GBR- CZ/EN

1 OBSAH /INDEX

1 OBSAH /Index 2

2 PŘEDMLUVA 5

3 BEZPEČNOSTNÍ SYMBOLY / safety signs 6

4 TECHNIKA 8

4.1 Části stroje a ovládací prvky 8

4.2 Technická data 9

5 BEZPEČNOST 10

5.1 Bezpečnostní pokyny 10

5.2 Účel použití 11

5.2.1 Provozní podmínky 12

5.3 Nedovolené použití 12

5.4 Ostatní rizika 12

6 MONTÁŽ 14

6.1 Obsah do dávky 14

6.2 Přípravné práce 14

6.2.1 Pracoviště 14

6.2.2 Pracoviště 14

6.2.3 Transport / vyložení stroje 15

6.3 Montáž 15

6.3.1 Čištění 15

6.3.2 Instalace 15

6.4 Elektrické připojení 16

6.5 Mazaání 16

6.5.1 Vřeteník 16

6.5.2 Převodovka 16

6.5.3 Skříň suportu 16

6.5.4 Převodovka 16

6.5.5 Ostatní díly 17

6.6 Záběh stroje před prvním uvedením do provozu 17

6.7 Nivellierung Reitstock zu Spindelstock Chyba! Záložka není definována.

7 PROVOZ 18

7.1 Provozní pokyny 18

a) Kontrola šroubových spojů 18
b) Kontrola stavu oleje 18

7.2 Obsluha 18

7.2.1 Symboly obsluhy stroje 18

7.3 Nastavení otáček vřetene 19

7.3.1 Otáčky hlavního vřetene 19

7.3.2 za provozu stroje 19

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 2
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

7.4 Volba posuvu a posuvu při řezání závitů 20

7.4.1 Závitové tabulky a tabulky posuvu 20

7.4.2 Manuální provoz 20

7.4.3 Tabulky posuvů pro podélný, příčný a čelní posuv 20

7.5 Řezání závitů 21

7.5.1 Tabulka pro řezání závitů 21

7.5.2 Ukazatel závitu 22

7.5.3 Výměna ozubených kol 22

7.5.4 Automatický posuv 23

7.6 Montáž sklíčidla / lícní desky 23

7.6.1 Chlazení 23

8 ÚDRŽBA 24

8.1.1 Výměna poháněcího řemenu 24

8.1.2 Mazání 24

8.1.3 Čerpadlo chladící emulze 24

9 PREFACE 25

10 TECHNIC 26

10.1 Components and Controls 26

10.2 Technical data 27

11 SAFETY GUIDELINES 28

11.1 Proper usage 28

11.2 Intended Use 29

11.2.1 Ambient conditions 30

11.3 Prohibited use 30

11.4 Security instructions 30

11.5 Remaining risk factors 31

12 ASSEMBLY 32

12.1 Scope of delivery 32

12.2 Prepartory activities 32

12.2.1 The workplace 32

12.2.2 Transport / unloading the machine 33

12.2.3 Cleaning 33

12.2.4 Installation 33

12.3 Electrical connection 34

12.4 Lubrication 34

12.4.1 Headstock 34

12.4.2 Gear 34

12.4.3 Lock case 34

12.4.4 Gearbox 34

12.4.5 Other parts 35

12.4.6 Retraction prior to initial 35

12.4.7 Leveling tailstock to headstock 35

13 OPERATION 36

13.1.1 Operating notes 36
a) Check the screw 36

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 3
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

b) Checking the oil level 36

13.2 Operation instructions 36

13.3 Setting the spindle speed 37

13.3.1 Main spindle speed 37

13.3.2 Ongoing operation 37

13.4 Feed selection and thread feed 37

13.4.1 Thread and feed tables 37

13.4.2 Manual operation 38

13.4.3 Feed table for longitudinal and cross feed 39

13.5 Threading 40

13.5.1 Pitch Table 40

13.5.2 Thread display 41

13.5.3 Change of change gears 41

13.5.4 Automatic feed 42

13.5.5 Chuck / faceplate assembly 42

13.5.6 Cooling 42

14 MAINTENANCES AND SERVICE 43

14.1.1 Change drive belt 43

14.1.2 Lubrication 43

14.1.3 The coolant pump 43

15 ELEKTRICKÉ SCHÉMA / ELECTRIC DIAGRAM 44

16 NÁHRADNÍ DÍLY / SPARE PARTS 45

16.1 Objednávka náhradních dílů / spare parts order 45

17 PROHLÁŠENÍ O SHODĚ /CERTIFICATE OF CONFORMITY 86

18 ZÁRUČNÍ PODMÍNKY 87

19 GUARANTEE TERMS 88

20 SLEDOVÁNÍ VÝROBKU 89

Product experience form 89

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 4
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

HOLZMANN MASCHINEN GmbH

AT-4170 Haslach, Marktplatz 4
Tel [phone] – 0
Fax [phone] – 4

[e-mail]

2 PŘEDMLUVA

Vážený zákazníku!

Tento návod na obsluhu obsahuje důležité informace a upozornění k manipulaci a provozu soustruhu

na kov ED1000G / GDIG.

Obchodní označení výrobku uvedené na obálce návodu bude pro účel tohoto návodu zkráceno na
„stroj“.

Tento návod na obsluhu je nedílnou součástí stroje a musí být u něj uchován pro případné
pozdější použití.
Pokud stroj předáváte třetí osobě, vždy návod přiložte!

Dodržujte bezpečnostní pokyny!

Před prvním použitím si pozorně přečtěte tento návod na obsluhu. To Vám usnadní práci se stro­jem a pomůže předcházet chybám a případným škodám.

Dodržujte bezpečnostní pokyny a dbejte výstrah. Opomíjení bezpečnostních pokynů může vést

k vážným škodám na zdraví apod.

Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto návodu
mírně lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás o těchto laskavě
informujte.

Technické změny vyhrazeny!

Po dodání zkontrolujte bezodkladně stav zboží a v případě neshod a poškození
zaznamenejte tyto okamžitě do přepravního listu!

Škody způsobené přepravou musí být nahlášeny přímo u nás nejpozději do 24 hodin od
dodání. Na pozdější reklamace nebude brát společnost Holzmann zřetel.

Autorské právo

© 2013

Tato dokumentace je chráněna autorským právem. Z toho vyplývající ústavní práva zůstávají ne­dotčena! Přetisk dokumentace, překlad, použití fotografií a vyobrazení budou trestně stíhána.

Místo soudu je Linz nebo příslušný soud pro 4170 Haslach.

Kontakt na služby zákazníkům

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 5
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

CZ

VÝZNAM BEZPEČNOSTNÍCH SYM-
BOLŮ

EN

SAFETY SIGNS
DEFINITION OF SYMBOLS

CZ

POZOR! Dbejte bezpečnostních symbolů! Nedodržování předpisů a pokynů

může vést k těžkým poraněním osob nebo dokonce smrtelným úrazům.

EN

ATTENTION! Ignoring the safety signs and warnings applied on the ma-

chine as well as ignoring the security and operating instructions can cause
serious injuries and even lead to death.

CZ

Ochranné vybavení!

EN

Protective clothing!

CZ

Přečtěte si návod! Přečtěte si řádně návod na obsluhu a údržbu Va-

šeho stroje a dobře se seznamte s ovládacími prvky stroje, aby byl tento
řádně obsluhován a předešlo se ke škodám na stroji a zraněním osob.

EN

READ THE MANUAL! Read the user and maintenance manual carefully

and get familiar with the controls in order to use the machine correctly and
to avoid injuries and machine defects.

CZ

Všeobecný pokyn

EN

General note

CZ

Pouze vyškolený personál!

EN

Only trained staff!

3 BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 6
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

CZ

Obsluha se šperky zakázána!

EN

Operation with jewelry forbidden!
CZ

Obsluha s kravatou zakázána!

EN

Operation with tie forbidden!
CZ

Obsluha s rozpuštěnými vlasy zakázána!

EN

Operation with long hair forbidden!

CZ

Před nastavením a údržbou stroje jej odpojte od napá­jecího napětí!

EN

Stop and pull out the power plug before any break and
engine maintenance!

CZ

Pozor na rotující části stroje!

EN

Warning of rotating parts!

CZ

Pozor na řezná poranění!

EN

Warning about cut injuries!

CZ

CE-SHODNÉ – Tento výrobek odpovídá směrnicím EU.

EN

EC-CONFORM - This product complies with the EC-directives.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 7
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

1

Hlavní vypínač ZAP / VYP

16

Zajišťovací páka pinoly

2

Přepínač posuvu

17

Koník

3

Nouzový vypínač

18

Ruční kolo koníku

4

Tlačítko chvilkového zapnutí

19

Vodící šroub s krytem

5

Čerpadlo chladící emulze

20

Tažná hřídel

6

Kontrolky

21

Řadící hřídel

7

Páka volby směru posuvu

22

Ovládací kolo horních saní

8

Převodovka

23

Páka ovládání levého – pravého otáčení

13

15

16

17

18

12

11 9 8

28

27

24

23

6

5

4

7

2 1 14

29

25

22

21

20

19

26

10

3

4 TECHNIKA

4.1 Části stroje a ovládací prvky

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 8
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

9

Vřeteník

24

Ovládací páka dělené matky

10

Páka ovládání otáček L

25

Ovládací páka posuvu

11

Pák ovládání otáček H

26

Vana na třísky

12

Digitální odečítání DRO

27

Ruční kolo příčných saní

13

Kryt sklíčidla

28

Ruční kolo podélných saní

14

Vřeteno se sklíčidlem

29

Nožní brzda vřetene

15

Pracovní osvětlení

Max. točný průměr nad ložem

356 mm

Max. točný průměr nad suportem

224 mm

Max. točný průměr s vyjmutým můstkem

476 mm

Max. vzdálenost mezi hroty

1000 mm

Šířka lože

187 mm

Vrtání vřetene

51 mm

Upínání

D-5

Kužel vřetene

MT Nr.6

Otáčky vřetene

70 – 1900 min-1

Posuv nožových saní

68 mm

Posuv příčných saní

160 mm

Posuv podélných saní

810 mm

Příčný posuv

0.022 - 0.298 mm (64 st.)

Podélný posuv

0.078 - 1.044 mm (64 st.)

Upínání koníku

42mm / MT Nr.4

Posuv pinoly

120 mm

Max. rozměr upínání nože

20 x 20 mm

Stoupání metrických závitů

0.45 – 10,0 mm (32 St.)

Stoupání palcových závitů

2,25 - 40 TPI (20 St.)

Hmotnost (netto)

650 kg

Rozměry (LxBxH)

1830x760x1330 mm

Výkon motoru S1 (100%) / S6

1,5 kW / 2.1 kW

4.2 Technická data

st. = stupňů

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 9
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

PO K Y N

Na stroji se nacházejí následující bezpečnostní prvky:

 Nouzový vypínač na ovládacím pultu
 Bezpečnostní vypínač na krytu výměnných ozubených kol



 Pracovní prostor a podlahu kolem stroje udržujte čistou od oleje, mazacích tuků

a zbytků materiálu z opracování obrobků!

 Zajistěte dostatečné osvětlení pracoviště, kde se stroj nachází!
 Stroj neprovozujte venku!
 Při únavě, špatné koncentraci, popř. pod vlivem léků, alkoholu nebo drog je prá-

ce se strojem zakázaná!!

 Stoupání na stroj je zakázáno!
 Hrozí těžká zranění při pádu nebo při převrácení stroje!

 Stroj smí být obsluhován pouze zaškoleným personálem.
 Nepovolané osoby, zejména děti, a nezaškolený personál se nesmí zdržovat v

blízkosti běžícího stroje!

 Při práci se strojem nenoste volné šperky, dlouhý oděv, kravaty. Ne-

bezpečné jsou i dlouhé rozpuštěné vlasy.

 Volné části oděvu apod. se mohou namotat na pilový pás a způsobit tak

vážná zranění!



 Při práci používejte vhodné ochranné prostředky

(Pracovní rukavice, ochranné brýle, ochranu sluchu apod.)!

5 BEZPEČNOST

5.1 Bezpečnostní pokyny

Výstražné štítky a/nebo nálepky na stroji, které jsou již nečitelné nebo chybějí,
musejí být okamžitě obnoveny!

Místní předpisy mohou omezit minimální věk obsluhy!

Pro zabránění vadné funkce stroje, jeho poškození nebo škodám na zdraví dbejte
VŽDY následujících pokynů:

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 10
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

 Spuštěný stroj nesmí být nikdy ponechán bez dozoru! Před opuštěním pra-

coviště stroj vypněte a vyčkejte, dokud se zcela nezastaví!

 Před údržbou nebo při seřizování odpojte stroj ze sítě! Před odpojením ze

sítě stroj vypněte hlavním vypínačem (OFF).

 Nepoužívejte nikdy síťový kabel pro manipulaci se strojem!
 Před připojením napájecího napětí se ujistěte, že je hlavní vypínač v poloze

vypnuto!

 Stroj nikdy nepoužívejte s vadným vypínačem!

 Používejte pouze neupravovanou zástrčku, odpovídající zásuvce. Nepoužívejte

adaptéry!

 Při každé práci s elektricky poháněným strojem dbejte nejvyšší opatrnosti! Ne-

bezpečí úrazu elektrickým proudem, nebezpečí požáru a řezného poranění!

 Chraňte stroj před vlhkem! Nebezpečí krátkého spojení!
 Venku používejte stroj pouze s prodlužovacím kabelem, který je určený

pro venkovní použit

 Elektrické přístroje a zařízení nikdy nepoužívejte v blízkosti hořlavých kapalin a

plynů (riziko exploze!).

 Pravidelně kontrolujte přívodní kabel na poškození.
 Kabel nikdy nepoužívejte k transportu stroje nebo k upevnění obrobku!
 Chraňte přívodní kabel před vlivy tepla, oleje a ostrých hran předmětů!
 Zabraňte dotyku s částmi stroje pod napětím!



 Před zapnutím stroje odstraňte všechny nástroje a nářadí, použité pro nastavení

stroje.

 Obrobek upněte vhodným nástrojem.
 Od rotujícího obrobku hrozí řezné poranění ostrými hranami nebo zachycení

volného oděvu a vlasů.

 Nedopusťte přístup dětí ke stroji!

PO K Y N

Postup v případě nouze

Pro případ nehody musí být vždy připravena lékárnička odpovídající normě DIN

13164. V případě úrazu poskytněte první pomoc. Po první pomoci zajistěte zápis o
nehodě následovně:

1. Místo nehody

2. Způsob nehody

3. Počet zraněných

4. Druh zranění

5.2 Účel použití

Stroj se smí používat pouze v bezvadném technickém stavu, při dodržení všech pokynů k
provozu a bezpečnostních pokynů, při vědomí nebezpečnosti stroje! Závady, které mohou
ovlivnit bezpečnost stroje, ihned odstraňte!

Je obecně zakázáno měnit nebo odstraňovat bezpečnostní prvky a zařízení stroje!

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 11
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

VÝ S T R A H A

 Používejte pouze nože schválené pro použití se strojem!
 Nikdy nepoužívejte poškozené nástroje!
 Stroj nikdy nepoužívejte s vadnými nebo demontovanými bezpečnostními prv-

ky!

ZVÝŠENÉ RIZIKO ZRANĚNÍ!

VÝ S T R A H A

Je třeba vzít na vědomí, že existují další rizika při práci se strojem.
I při běžných úkonech (i těch nejjednodušších) je proto třeba zvýšené

opatrnosti. Bezpečná práce závisí na Vaši koncentraci!

Stroj je určen výhradně pro následující úkony:
Podélné a příčné soustružení kulatých nebo hranatých obrobků z kovu, dřeva, plastu nebo

podobných nikoliv zdraví ohrožujících materiálů.

Za škody a zranění způsobená jiným než ke svému účelu určenému použití stroje ne-
nese společnost HOLZMANN-MASCHINEN jakoukoliv odpovědnost nebo záruku.

5.2.1 Provozní podmínky

Stroj lze provozovat pouze za následujících podmínek:
Vlhkost max. 70%
Teplota od +5°С do +40°С

Stroj není určen pro venkovní použití.
Stroj není určen do provozů s rizikem exploze.

5.3 Nedovolené použití

Provoz stroje za podmínek nad rámec uvedený v tomto návodu na obsluhu není povolen.
Provoz stroje bez ochranných prostředků není povolen.
Demontáž nebo deaktivace bezpečnostní výbavy nebo jiných ochranných prostředků stro­je jsou zakázané.
Není povolen provoz stroje s obrobky, které nejsou výslovně uvedeny v tomto návodu na

obsluhu.

Není povolené použití nástrojů, které nejsou určeny pro použití s tímto strojem.
Jakékoliv změny na konstrukci stroje jsou výslovně zakázány.
Provoz stroje způsobem a k účelům, které neodpovídají 100% pokynům v tomto návodu,
je výslovně zakázán.
Stroj nikdy nenechávejte bez dozoru, zvláště když jsou přítomny děti.

5.4 Ostatní rizika

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 12
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

I přes dodržování bezpečnostních předpisů a pokynů pro správné použití stroje hrozí další rizi­ka:

 Nebezpečí poranění rukou/prstů od rotujícího sklíčidla soustruhu při jeho provozu.
 Nebezpečí pořezání rukou/prstů od řezných hran obrobku, především při nespráv-

ném zajištění obrobku přípravky.

 Nebezpečí poranění: Vlasy a volné části oděvu apod. mohou být zachyceny

a namotány na pohyblivé části stroje jako např. sklíčidlo apod.! Dodržujte bezpečnostní pokyny
pro pracovní oblečení.

 Nebezpečí zranění od kontaktu s částmi stroje, které vedou elektrický proud.
 Nebezpečí poškození zdraví od emisí z obrobků ošetřených zdraví škodlivými pro-

středky.

 Nebezpečí poškození zraku od vymrštěného obrobku nebo jeho částí i při použití

ochranných brýlí.

Tato rizika je možné minimalizovat při dodržování všech bezpečnostních pokynů, pokynů
k údržbě a péči o stroj a při vhodném používání stroje zaškolenou obsluhou.

I přes dodržení všech bezpečnostních pokynů je vaše technické vzdělání a zodpovědný přístup
nejdůležitějším bezpečnostním faktorem.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 13
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

6 MONTÁŽ

6.1 Obsah do dávky

Stoj ED1000G(DIG) je dodáván smontovaný.
Musíte jen namontovat na držák demontované digitální odměřování a připojit datový kabel.
Nářadí je dodáváno v plastovém kufříku.

6.2 Přípravné práce

6.2.1 Pracoviště

6.2.2 Pracoviště

Dejte pozor na upevnění stroje k podlaze. Použijte k tomu šrouby! Spojení stroje s podlahou za-
ručuje bezpečné pracoviště. Pro stroj zvolte vhodné místo.

Dbejte přitom bezpečnostních pokynů a rozměrů stroje.
Dbejte bezpečnostních pokynů z kapitoly 5 jakož i rozměrů stroje z kapitoly 4.2.

Zvolené místo musí disponovat příslušnou přípojkou na elektrickou síť.
Ujistěte se, že je nosnost podlahy dostatečná pro instalaci stroje. Stroj musí být vyrovnán najed-

nou na všechny své opěrné body.
Rovněž je nutné dodržet pracovní prostor kolem stroje minimálně 0.8 m pro zajištění bezpečné

práce.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 14
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

VÝ S T R A H A

Zkontrolujte, zda-li je zvedací pás dobře upevněn na korpusu stroje.
Zvednutí a přesun stroje smí provádět pouze kvalifikovaná obsluha s příslušným

vybavením.
Přesvědčte se, že se použité zvedací zařízení (jeřáb, vysokozdvižný vozík, zvedací

pás atd.) nachází v bezvadném stavu.
Zároveň se ujistěte, že místo zvolené pro instalaci stroj disponuje dostatečnou

nosností, zejména v případě umístění stroje v nadzemním podlaží.

6.2.3 Transport / vyložení stroje

Pro transport stroje je nejvhodnější zvedací pás o dostatečné nosnosti. Pás instalujte kolem stroje
tak, aby se nesmekal a dávejte zároveň pozor na to, aby nedošlo k poškození stroje. Soustruh
zvedněte opatrně pomocí jeřábu popřípadě jiného vhodného zvedacího zařízení. Doporučujeme
společně s pásy použít háky. Pásy ustavte tak, aby byl stroj při nadzvednutí v rovině a byl stabil-
ní.

Vyvarujte se použití vázacích řetězů, neboť hrozí riziko poškození vodící hřídele nebo vodícího
šroubu. Soustruh opatrně zvedněte a umístěte na podlahu. (viz 6.2.1)

Pro transport stroje v přepravní bedně použijte paletový nebo vysokozdvižný vozík.

6.3 Montáž

6.3.1 Čištění

Odstraňte antikorozní ochranu popř. zbytky tuku před prvním uvedením stroje do provozu pomocí
petroleje (parafínu) nebo terpentýnu ze všech vedení a převodovky. Nepoužívejte k tomu žádná
ředidla nebo kyseliny. Ihned po očištění stroje naolejujte všechny jeho hladké plochy. Použijte
těžké oleje nebo tuky pro převodovku.

6.3.2 Instalace

Soustruh umístěte na pevný základ. Betonová podlaha je nejlepším základem pod stroj. V případě
potřeby použijte podstavec. Ujistěte se, že máte kolem stroje dostatek místa pro jeho ideální po­užívání a zajištění údržby. Ustavte přesně vodící plochy lože, následně utáhněte rovnoměrně
šrouby základu a zkontrolujte stav.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 15
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

POZ O R

Při práci na neuzemněném stroji: Možnost těžkého zranění elektrickým
proudem v případě nesprávné funkce stroje!

Platí: Stroj musí být připojen k uzemněné zásuvce.

6.4 Elektrické připojení

Následující pokyny jsou určeny vašemu elektrikáři. Elektrickou přípojku stroje smí realizovat vý­hradně kvalifikovaný elektrikář!

1. Elektrické připojení stroje je připraveno pro provoz s uzemněnou zásuvkou!

2. Uzemňovací vodič je v provedení žluto-zelené barvy!

3. Přívod elektrického proudu musí být jištěný pojistkou 16A.

4. Zkontrolujte, že přívodní napětí a frekvence odpovídají údajům na štítku stroje t.

5. Po realizaci přípojky zkontrolujte správný směr chodu čelisťového sklíčidla.

6. Pokud se čelisťové sklíčidlo točí opačně, musíte prohodit dvě fáze.

7. V případě opravy nebo výměny nesmí být uzemňovací vodič připojen k zásuvce pod napětím!

8. Ujistěte se, že se prodlužovací kabel nachází v bezvadném stavu a je vhodný pro přenos pří-

slušného napětí. Poddimenzovaný kabel snižuje výkon a silně se zahřívá.

Poškozený kabel musí být okamžitě vyměněn!

6.5 Mazaání

Zkontrolujte mazání následujících částí stroje před tím, než na něm začnete pracovat:

6.5.1 Vřeteník

Uložení vřeteníku se nachází v olejové lázni. Ujistěte se, že stav oleje odpovídá neustále značce
na olejoznaku. Pro výměnu oleje nechte olej vypustit sejmutím vypouštěcího šroubu na spodní
straně vřeteníku. Pro doplnění oleje sejměte kryt vřeteníku. Kontrolujte stav hladiny oleje pravi-
delně. První výměna oleje se provádí po 3 měsících od uvedení do provozu, následně se olej mění

v intervalu jednou za rok.

6.5.2 Převodovka

První výměnu oleje proveďte po třech měsících. Následně se provádí výměna oleje jednou ročně.

6.5.3 Skříň suportu

Použijte převodovkový olej viskozity ISO 220. Naplňte olej nalévacím otvorem. Naplnění oleje
kontrolujte sklíčkem na přední straně převodovky. První výměna oleje se musí provést před uve­dením do provozu (stroj je naplněn pouze řídkým olejem pro záběh), další výměny provádějte po
roce provozu. Olej vypouštějte vypouštěcím šroubem na spodní straně suportu.

6.5.4 Převodovka

Namažte převodovku jednou měsíčně odpovídajícím tukem nebo olejem.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 16
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

6.5.5 Ostatní díly

Další mazací místa se nacházejí na hnací hřídeli, ručních kolech, suportové skříni a rovněž na ko­níku. Provádějte jejich mazání pravidelně pomocí mazacího lisu.

Naneste tenkou vrstvu oleje na lože stroje a všechny ostatní hladké části jako např. na pinole
koníku, vodícím hřídeli apod. jednou denně.

.

6.6 Záběh stroje před prvním uvedením do provozu

Záběh stroje se provede na nejnižší otáčky vřetene. Na tyto otáčky nechte stroj běžet přibližně 1
hodinu. Zkontrolujte u toho nepravidelný chod, nezvyklý hluk, vibrace apod. Pokud bude všechno
v pořádku, zvyšte pozvolna rychlost. Nejvyšších otáček smí být dosaženo nejdříve po 10 hodinách

provozu.

6.7 Vyrovnání koníku vůči vřeteníku

Upněte 305 mm dlouhou masivní trubku správně mezi vřeteník a koník.
Upněte do držáku nástroje digitální dotykový měřící přístroj.

.

Vřeteník = Headstock, Koník = Tailstock, Topslide= Horní saně
Set-over Screw = Nastavovací šroub

Veďte ručním posuvem (ruční kolo) horní saně podél obrobku. Při rozdílech měření je nutné koník
napasovat na vřeteník prostřednictvím seřizovacího šroubu na koníku (viz. obrázek), dokud rozdí­ly v měření nezmizí.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 17
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

Červená Zelená

Napájení

zelená: zapnuto

červená: vypnuto

červená zelená

Chlazení

zelená: zapnuto

červená: vypnuto

Dělená matka otevřená

Dělená matka uza-

vřená

Metrický závit

Palcový závit

Pravý závit a posuv k vřeteníku

(obrázek vlevo)

Levý závit a posuv ke koníku

(obrázek vpravo)

Podélný posuv zařazen

(nahoře).

Oba posuvy vyřazeny

(uprostřed).

Příčný posuv zařazen

(dole).

Přívod oleje

Při provozu neměňte

rychlost.

Elektrické napětí (ne-

bezpečí)

Řez

7 PROVOZ

7.1 Provozní pokyny

a) Kontrola šroubových spojů

Zkontroluje všechny šroubové spoje a v případě potřeby je dotáhněte.

b) Kontrola stavu oleje

Zkontrolujte stav oleje a v případě potřeby olej doplňte (ISO 220) (viz 6.5).

7.2 Obsluha

7.2.1 Symboly obsluhy stroje

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 18
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

Kontrolka

Stop

H

1000

1900

600

330

L

210

420

125

70

11

10

Otáčky vřetene
ot/min (min-1)

7.3 Nastavení otáček vřetene

7.3.1 Otáčky hlavního vřetene

POZOR: NIKDY neměňte otáčky dříve, než bude motor/vřeteno zcela v klidu!

Otáčky hlavního vřetene se volí pomocí páky regulace otáček L/H (11) a pákou #10 (s šipkou).
Jak pro vysoké, tak i pro nízké otáčky platí různé polohy.

Správnou rychlost otáčení vyčtete z tabulky u obou pák, (10 a 11) nebo z tabulky dole.
Nastavení proveďte lehkým pootočením páky rukou.

7.3.2 za provozu stroje

Používejte pouze sklíčidlo doporučené společností Holzmann Maschinen.
Maximální rychlost vřeteno pro upínací desku o průměru 250 mm, která by měla být

1255 ot./min nepřekračujte.
Pokud nepoužíváte řezání závitu nebo automatický posuv, měla by být páka v neutrální pozici,

aby bylo zajištěno odpojení vodícího šroubu a vodícího hřídele. Pro zabránění zbytečného opotře-
bení by neměl být indikátor závitu spojený s vodícím šroubem.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 19
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

Páka

Páka

Přepínání posuvu (2)

T = Počet zubů

7.4 Volba posuvu a posuvu při řezání závitů

7.4.1 Závitové tabulky a tabulky posuvu

Při volbě podélného a příčného posuvu, jakož i pro nastavení metrického nebo palcového řezání
závitu použijte tabulky na levé straně stroje.

7.4.2 Manuální provoz

Posuv horních saní se provádí kolem (28), posuv podélných saní se provádí kolem (27) a posuv
příčných saní se provádí kolem (22).

7.4.3 Tabulky posuvů pro podélný, příčný a čelní posuv

Tabulka posuvu pro metrické soustruhy

Tabulka posuvu pro palcové soustruhy

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 20
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

Páka

Páka

Hebel

Hebel

7.5 Řezání závitů

Směr posuvu pro řezání závitů se provádí pákou (7). Vodící šroub se otáčí při sklopení páky posu­vu (25) a páky ovládání dělené matky (24) dolů.

7.5.1 Tabulka pro řezání závitů

Podélný posuv pro metrické závity

T = počet zubů výměnného kola

Podélný posuv pro palcové závity

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 21
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

Gewindeganganzeige

Leitspindel

7.5.2 Ukazatel závitu

Ukazatel závitu se nachází na pravé
straně suportové skříně a používá se při
řezání závitů.

Pomocí ukazatele závit lze matici supor-
tu pomocí řadicí páky (24) opět přivést
do přesné polohy a pomocí závitového
nože opět přesně na počátečním místě
dále řezat.

POZOR: Pro zajištění minimálního opo-
třebení je nutné ukazatel závitu po pou-
žití vrátit do jeho výchozího nastavení.

7.5.3 Výměna ozubených kol

K tomu, abyste získali odpovídající závit, musíte do převodovky namontovat odpovídající kombi-
naci ozubených kol.

Nastavte závitovou páku posuvu (24) do neutrální polohy.
Páku posuvu (25) nastavte do neutrální polohy, aby nebyl posuv zařazen.
Zvolte směr řezání závitu pomocí páky posuvu (7) na vřeteníku.
Existuje 32 stoupání metrického závitu a 36 stoupání palcového závitu. Tyto se volí nastavením

páky(2).

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 22
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

J

I

7.5.4 Automatický posuv

Nastavte páku posuvu/řezání závitů (7) do levé nebo pravé polohy a páku posuvu (25) do odpo­vídající polohy. Pokud je páka nahoru, je nastaven podélný posuv. Pokud je páka dolů, je nasta­ven příčný posuv.

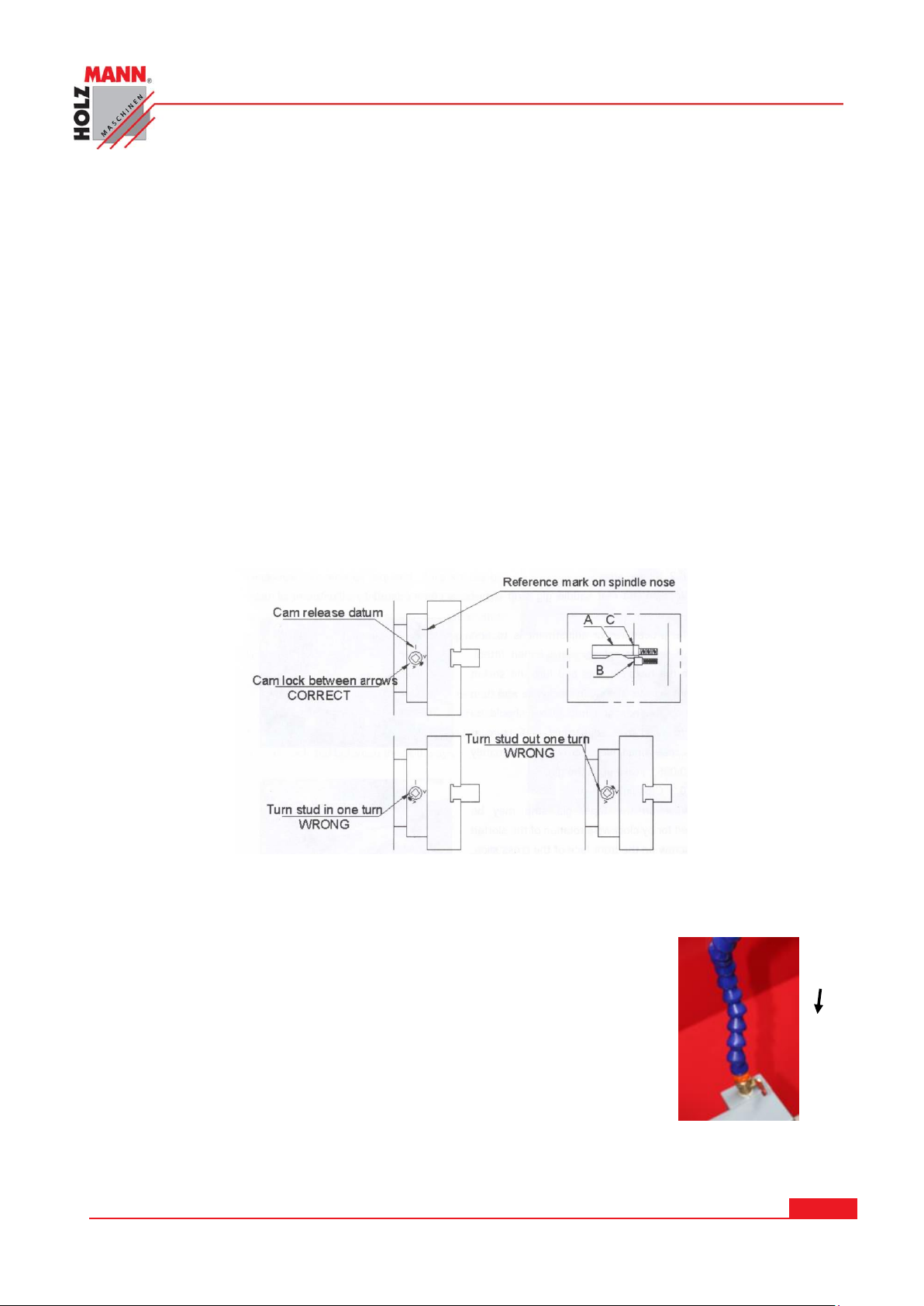

7.6 Montáž sklíčidla / lícní desky

Pokud chcete namontovat sklíčidlo nebo lícní deku, Nejprve demontujte původní sklíčidlo. To pro­vedete uvolněním zámků (viz obr. vlevo nahoře) a lehkým poklepáním na sklíčidlo gumovou pa­ličkou. Dbejte přitom na to, aby vám sklíčidlo nespadlo dolů a nepoškodilo lože.

Namontujte nyní nové sklíčidlo nebo lícní desku a dotáhněte 6 zámků postupně jeden za druhým.
Pokud jsou uzavřeny, měla by se značka zámku nacházet mezi dvěma šipkami, jako na obrázku
vlevo nahoře. Pokud se u některého zámku značka nachází mimo šipky, odmontujte sklíčidlo nebo
lícní desku a a nastavte zámky podle obrázku. Před každým použitím šrouby zámků znovu dotáh­něte.

Neměňte sklíčidla nebo lícní desky mezi různými soustruhy, aniž byste se přesvědčili, že zámky
odpovídají.

7.6.1 Chlazení

Při soustružení je velmi důležité, aby byl obrobek i nůž dobře chlazen.
K tomu zapněte chlazení vypínačem I.
Nyní nastavte konec modrého vedení na obrobek a nůž a otevřete kohout

na vedení.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 23
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

8 ÚDRŽBA

Stroj je nenáročný na údržbu a neobsahuje žádné části, kterým by obsluha musela z
titulu údržby věnovat speciální pozornost. Není nutné stroj demontovat. Opravy nechte
provést kvalifikovaným personálem!

Příslušenství: Používejte poze příslušenství, doporučené firmou HOLZMANN!
Při otázkách či problémech se obraťte na službu zákazníkům.

8.1.1 Výměna poháněcího řemenu

Pravidelně kontrolujte napnutí poháněcího řemene – při stla-
čení by se měl řemen prohnout o ca. 19mm.

Pokud již řemen nejde napnout nebo je příliš porézní, vyměň-

te jej.

8.1.2 Mazání

V kapitole 6.5 je popsáno mazání stroje.

Mazání provádějte pravidelně podle těchto pokynů.

8.1.3 Čerpadlo chladící emulze

Jednou ročně zkontrolujte čerpadlo a nádrž chladící emulze a emulzi vyměňte.

HOLZMANN Maschinen Austria  www.holzmann-maschinen.at Strana 24
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

HOLZMANN MASCHINEN GmbH

A-4170 Haslach, Marktplatz 4
Tel [phone] – 0
Fax [phone] – 4
[e-mail]

9 PREFACE

Dear Customer!

This manual contains information and important instructions for the installation and correct use
of the metal turning lathe ED 1000G / GDIG.
Following the usual commercial name of the device (see cover) is substituted in this manual
with the name "machine".
This manual is part of the product and shall not be stored separately from the product. Save it
for later reference and if you let other people use the product, add this instruction manual to
the product.

Please read and obey the security instructions!

Before first use read this manual carefully. It eases the correct use of the product
and prevents misunderstanding and damages of product and the user’s health.

Due to constant advancements in product design construction pictures and content may di­verse slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!

Please check the product contents immediately after receipt for any eventual
transport damage or missing parts.

Claims from transport damage or missing parts must be placed immediately after
initial product receipt and unpacking before putting the product into operation.

Please understand that later claims cannot be accepted anymore.

Copyright

© 2013
This document is protected by international copyright law. Any unauthorized duplication, trans­lation or use of pictures, illustrations or text of this manual will be pursued by law.
Court of jurisdiction is the Landesgericht Linz or the competent court for 4170 Haslach, Aus­tria!

CUSTOMER SERVICE CONTACT

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 25
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

1

Main Switch ON / OFF

16

Quill clamping lever

2

Selector feed

17

Tailstock locking lever

3

EMERGENCY STOP Switch

18

Tailstock handwheel

4

Moment-run button

19

Leadscrew with spindle cover

5

Coolant pump

20

Pull spindle

6

Power indicator light

21

Control spindle

7

Feed direction lever

22

Top slide handwheel

8

Gearbox

23

ON / OFF Lever left - right rotation

13

15

16

17

18

12

11

10

8

28

27

24

23

6

5

4

7 2 1

14

29

25

22

21

20

19

26

10

3

10 TECHNIC

10.1 Components and Controls

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 26
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

9

Speed selector L

24

Shift lever self feeding

10

Speed selector H

25

Cross feed engagement lever / longitudinal feed

11

Headstock

26

Chip tray

12

Digital Display DRO

27

Cross slide handwheel

13

Lathe chuck protection

28

Handwheel bed slide

14

Spindle and chuck

29

Spindle foof brake

15

Work lights

30

max. Swing over bed

356 mm

max. Swing over cross slide

224 mm

max. Swing without bridge

476 mm

max. distance

1000 mm

width of bed

187 mm

Spindle bore

51 mm

Cam lock system

D-5

Spindle conus

MT Nr.6

Spindle speed

70 – 1900 min-1

Off the top slide

68 mm

Way cross slide

160 mm

Main carriage way

960 mm

Cross feed

0.022 - 0.298 mm (64 St.)

Longitudinal feed

0.078 - 1.044 mm (64 St.)

Tailstock taper

42mm / MT Nr.4

Tailstock taper distance

120 mm

Cutting tool (max. range)

20 x 20 mm

Metric thread pitch

0.45 – 10,0 mm (32 St.)

Pitch in inches

2,25 - 40 TPI (20 St.)

Weight (net)

650 kg

Dimensions (LxWxH)

1830x760x1330 mm

Power

1,5 kW / 2.1 kW

10.2 Technical data

St. = step

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 27
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

NO T I C E

In the following machine this guards are in effect:

 Emergency button on the control panel
 Shutdown when opening the Gear pulley cover

 Keep your work area dry and tidy! An untidy work area may cause accidents.

Avoid slippery floor.

 Make sure the work area is lighted sufficiently
 Do not overload the machine
 Provide good stability and keep balance all times
 Avoid abnormal working postures! Make sure you stand squarely and keep bal-

ance at all times.

 Always stay focused when working. Reduce distortion sources in your working

environment. The operation of the machine when being tired, as well as under the
influence of alcohol, drugs or concentration influencing medicaments is forbidden.

 Do not climb onto the machine!

 Attach the machine to the underground

 Respectively trained people only and only one person shall operate the machine.
 Do not allow other persons, particularly children, to touch the machine or the

cable. Keep them away from your work area.

 Make your workshop childproof.

 Make sure there is nobody present in the dangerous area. The minimum safety

distance is 2m

 Wear suitable work clothes! Do not wear loose clothing or jewelry

as they might get caught in moving parts and cause severe acci­dents! Wear a hair net if you have long hair.

 Use personal safety equipment: ear protectors and safety goggles when working

with the machine.

11 SAFETY GUIDELINES

11.1 Proper usage

Holzmann Maschinen cannot be held responsible for any injuries or damages if there was per­formed manipulation or adjustments to the machine.

For another usage and resulting damages or injuries HOLZMANN MASCHINEN doesn’t
assume any responsibility or guarantees.

Warning labels and/or other labels on the machine must be replaced when they were removed.

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 28
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

 Never leave the machine running unattended! Before leaving the working area

switch the machine off and wait until the machine stops.

 Always disconnect the machine prior to any actions performed at the machine.
 Avoid unintentional starting
 Do not use the machine with damaged switch



 The plug of an electrical tool must strictly correspond to the socket. Do not use

any adapters together with earthed electric tools

 Each time you work with an electrically operated machine, caution is advised!

There is a risk of electric shock, fire, cutting injury;

 Protect the machine from dampness (causing a short circuit)
 Use power tools and machines never in the vicinity of flammable liquids and

gases (danger of explosion)

 Check the cable regularly for damage
 When working with the machine outdoors, use extension cables suitable for ou-

toor use

 Do not use the cable to carry the machine or to fix the work piece
 Protect the cable from heat, oil and sharp edges

 Avoid body contact with earthed

 Before starting the machine remove any adjusting wrenches and screwdrivers
 Use a clip or clamping jaws to secure the workpiece
 Rotating parts can cause severe cut injuries
 Keep any machine that is not being used out of reach of children

NO T I C E

Emergency procedure

A first aid kit in accordance with ISO 3864 should always be readily available for a
possible accident. Initiate the violation in accordance with the necessary first aid
measures. When requesting support, provide the following details:

1. Place of accident

2. Type of accident

3. Number of injured people

4. Injury type(s)

11.2 Intended Use

of misuse. The machine is used for drilling in wood, plastic and metal.
To use the machine properly you must also observe and follow all safety regulations, the as-

sembly instructions, operating and maintenance instructions lay down in this manual.
All people who use and service the machine have to be acquainted with this manual and must

be informed about the machine's potential hazards.
It is also imperative to observe the accident prevention regulations in force in your area.

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 29
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

The machine must only be used for its intended purpose! Any other use is deemed to be a case

WA R N I NG

 Use only drills allowable for this machine!
 Never use a damaged drill!
 Use the machine never with defective or without mounted guard

HIGHEST RISK OF INJURY!

humidity

max. 70%
temperature

+5°С to +40°С (+41°F to +104°F)

The same applies for the general rules of occupational health and safety.
Any manipulation of the machine or its parts is a misuse, in this case HOLZMANN-Machines

and its sales partners cannot be made liable for ANY direct or indirect damage.
Even when the machine is used as prescribed it is still impossible to eliminate certain residual

risk factors.

11.2.1 Ambient conditions

The machine may be operated:

The machine shall not be operated outdoors or in wet or damp areas.
The machine shall not be operated in areas exposed to increased fire or explosion hazard.

11.3 Prohibited

use

 The operation of the machine outside the stated technical limits described in this manual is

forbidden.

 Operation of the machine function without emergency stop button or impeller box with

open doors is prohibited.

 The use of the machine not according with the required dimensions is forbidden.
 The use of the machine not being suitable for the use of the machine and not being certi-

fied is forbidden.

 Any manipulation of the machine and parts is forbidden.
 The use of the machine for any purposes other than described in 12.1 is forbidden.
 The unattended operation on the machine during the working process is forbidden! It is

not allowed to leave the immediate work area during the work is being performed.

11.4 Security instructions

Missing or non-readable security stickers have to be replaced immediately!
To avoid malfunction, machine defects and injuries, read the following security instructions!
The locally applicable laws and regulations may specify the minimum age of the operator and limit

the use of this machine!

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 30
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

WA R N I NG

It is important to ensure that each machine has remaining risks.
In the execution of all work (even the simplest) greatest attention is re-

quired. A safe working depends on you!

11.5 Remaining

risk factors

Even if the machine is used as required it is still impossible to eliminate certain residual risk
factors totally. The following hazards may arise in connection with the machine´s construction
and design:

Despite of correct and proper use and maintenance there remain some residual risk factors:

 Hazard of injury or machine damage due to undetected machine defect

To minimize this risk, check the machine prior to every operation for loose screws and connec­tions. Check the motor noise, the spindle, the drill chuck, etc. for eventual dam-age. Damaged
parts have to be replaced immediately, no operation of the machine in the meantime!

 Hazard of electric shock
Undetected malfunctions in the power supply and/or the connected wood working machine
might result in electric shock when touching the machine. Ensure proper electric installation,
and let it check periodically by a trained electrician.

 Danger due to unintended machine start-up
Eliminate this risk by disconnecting the machine before you perform any checks or activities on
the machine.

 Hazard of inhaling toxic dust
Especially wood dust arising from chemically treated wood and/or lacquer/paint are harm-ful
when inhaled. Therefore wear a suitable breathing mask if required.

These risk factors can be minimized through obeying all security and operation instructions, proper
machine maintenance, proficient and appropriate operation by persons with technical knowledge
and experience.

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 31
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

12 ASSEMBLY

12.1 Scope of delivery

The ED 1000GDIG is delivered completely assembled in principle.
You only need to connect the supplied digital display to the mount on the lathe Mount and with
the connector on the machine.
In addition, the tool is included in the case.

12.2 Prepartory activities

12.2.1 The workplace

Note the attachment at the bottom. Make use of bolts!
The connection with the ground ensures a safe workplace.
Select a suitable place for the machine.
Observe the safety requirements of Chapter 11, the dimensions of the machine in section 10.2.

The selected location must ensure an appropriate connection to the electrical grid.
Make sure that the floor can support the weight of the machine, the machine must be in con­tact at all points.
You also need a minimum distance of 0.8 m around the machine completely secure to ensure
safe working.

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 32
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

WA R N I NG

Also make sure that the location of the weight of the machine can withstand, espe­cially when positioning the machine, above the ground floor. Check that the belt on
the body of the machine are well secured.

The lifting and transportation of the machine may only be carried out by qualified
personnel carried out with appropriate equipment.

Note that the selected lifting equipment (crane, forklift, sling, etc.) are in perfect
condition.

Also make sure that the location of the weight of the machine can withstand, espe­cially when installing the machine above the ground floor.

12.2.2 Transport / unloading the machine

To transport the machine is best suited to a sling with sufficient capacity. Place the belt slip
grip around the machine and make sure that it can not be damaged. Lift the metal lathe care­fully with the help of a crane or other suitable lifting device on. Is recommended when lifting
with belts to use hooks. Align the belt length so that, when lifting the machine is level and sta­ble. Avoid the use of slings, as they risk damaging the feed rod or lead screw. Lift the lathe
and carefully place it on the floor. (see 12.1.2)

To maneuver the machine in the packaging is also a pallet truck or a forklift can be used.

12.2.3 Cleaning

Remove the anti-corrosion protection and grease before putting the machine through kerosene
(paraffin) or turpentine of all tours and the transmission. Do not use thinner or other strong
solvents. Lubricate all the bright faces of the machine directly after its cleaning. Do not use
heavy oil or grease for the gearbox.

12.2.4 Installation

Place the lathe on a solid surface. A concrete floor is the best foundation for the machine, if
necessary, use a base. Make sure that you have enough space around the machine to optimal­ly operate and maintain. Adjust the guides exactly a bed, then tighten the foundation bolts
evenly and finally check the stand

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 33
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

A T T EN T I ON

When working on an ungrounded machine:
Serious injury due to electric shock in the event of a malfunction possible!

Therefore: appliance must be grounded and operated on a grounded outlet can be

12.3 Electrical

connection

The electrical connection of the machine is ready for operation on a grounded outlet!
If a plug is supplied, this must only be connected to a properly fitted and grounded electrical

outlet!
The plug (if supplied) must not be changed. If this does not fit or is defective, only a qualified

electrical engineer may modify or replace the plug!
The grounding conductor is green-yellow!
In the event of repair or replacement of the grounding conductor must not be connected to an

under voltage can!
Check with a qualified electrician or service that the grounding instructions are understood and

the machine is grounded!
A damaged cable must be replaced immediately!

12.4 Lubrication

Check the lubrication of the following parts before working on the machine:

12.4.1 Headstock

The bearing of the spindle is situated in an oil bath. Make sure that the oil level is always
reached the mark of the sight glass. To change the oil you drain the oil through development
of remote drain plug at the bottom of the headstock. To replenish the oil again, remove the
cover of the headstock. Check the oil level regularly. The first oil change should be performed
after 3 months, then you should change the oil once a year.

12.4.2 Gear

Remove the cover to expose the Nachfüllhahn. The first oil change should be made after three
months, then changes once a year is sufficient.

12.4.3 Lock case

The oil bath must filled with gear oil ISO 220. Add oil through the feed tube. Check the oil level
using the oil sight glass on the front page. The first oil change should be made after three
months, then changes once a year is sufficient. To drain the oil, remove the drain plug at the
bottom of the skirt.

12.4.4 Gearbox

Lubricate the gear once a month with the right machine oil or grease.

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 34
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

12.4.5 Other parts

Additional lubrication points can be found on the drive shaft, the hand wheels to the lock case
and the tailstock. Lubricate them regularly with a grease gun.

Apply a thin coat of oil on the machine bed and all other exposed parts like on the tailstock,
screw cutting, etc. once a day.

12.4.6 Retraction prior to initial

The retraction should be performed with the lowest screw speed. Let the machine at this speed
for about 1 hours walk. Check out irregularities, such as unusual noises, imbalances, etc. If
everything is ok, you gradually increase the speed. The highest speeds may be driven only
after 10 hours of operation.

12.4.7 Leveling tailstock to headstock

Tighten properly between spindle and tailstock up a 305mm long solid piece of pipe.

Cock now in the tool holder has a digital Display one.

Run with manual feed (handwheel) the top slides along the workpiece. When measuring differ­ences of tailstock is adjusted using the adjustment screw on headstock with tailstock (see fig­ure) until no more measuring differences exist.

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 35
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

13 OPERATION

13.1.1 Operating notes

a) Check the screw

Check all screw connections and pull it if necessary.

b) Checking the oil level

Check the oil level and they fill them with a little oil needs to (see 13.3).

13.2 Operation instructions

Operation symbols

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 36
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

H

1000

1900

600

330

L

210

420

125

70

11

10

Spindle speedl
U/min (min-1)

13.3 Setting the

spindle speed

13.3.1 Main spindle speed

ATTENTION: Never change the speed before the motor / spindle has stopped completely!

The speed of the spindle is selected by the speed control lever (10) and (11). For both the high
and low speed level, there are different positions.
For the correct speed, please refer to the rate table for the two levers or the sheetl down at
the picutre.
The setting can be supported by slight rotation of the chuck by hand.

13.3.2 Ongoing operation

Use only equipment recommended by Holzmann feed.
The maximum spindle speed for the backing plate with 250mm diameter should not exceed
1255U/min.
When threading or automatic feed is not in use, the lever should be in neutral position to en­sure the decoupling of the feed rod and lead screw. In order to prevent unnecessary wear, the
thread indicator should not be connected to the lead screw.

13.4 Feed

selection and
thread feed

13.4.1 Thread and feed tables

Use it to select the longitudinal feed or cross feed, and they can find to set English or metric
threads, the corresponding tables on the machine left.

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 37
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

13.4.2 Manual operation

The carriage bed is moved by the handwheel (29), the cross slide by means of the hand wheel
(28) and the top slide of the hand wheel (23).

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 38
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

Selector feed (2)

13.4.3 Feed table for longitudinal and cross feed

Use to select the longitudinal feed and cross feed, as well as for setting of metric and english
threads, the relevant tables can be found on the machine left.

Feed table for metric lathe

T = Zähnezahl

Feed table for metric lathe

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 39
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

13.5 Threading

The direction for thread cutting is chosen by selecting the feed direction (7). During operation,
the lead screw rotates when you throw the switch for the selection of feed and the feed /
thread lever (24)

13.5.1 Pitch Table

Longitudinal feed for metric threads

T = Number of Teeth a/b = Changewheel

Longitudinal feed for inch thread

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 40
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

thread gauge

13.5.2 Thread display

The thread gauge is located on the right
side of the lock case and is used for
threading.

With the thread of the lock nut can
display with the engagement lever (24)
are brought back to the exact position at
the initial position again chisel to cut
with the cutting pass.

ATTENTION:
In order to keep the wear minimal, the

thread display should be disabled after
use

13.5.3 Change of change gears

In order to obtain the desired thread shown in the table in advance, the respective gears com­binations must be mounted in the change-speed gear.

Set the the feed lever for threading (24) to the neutral position.
Make sure that the feed axis selection is prior to processing the lever for thread cutting (25) in

that position to the neutral position and is therefore not engaged.
The direction in which the thread is to be cut can be selected on the spindle by moving the

lever for the feed (7).
There are 36 different metric and English 32 pitches. These can be selected by adjusting the

feed rate dial.

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 41
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

I

13.5.4 Automatic feed

Put the feed / thread lever (7) to the left or right position and the feed engagement lever (25)
into the corresponding. When lever is facing up, longitudinal feed is set. Shows the lever down,
cross feed is selected.

13.5.5 Chuck / faceplate assembly

If you mount the rotary chuck or faceplate want to dismantle or, first make sure that the cam
locks are fixed. To do this, remove the retaining screws and set each button so that the em­bossed ring is flush with the back of the chuck.

Now mount chuck or faceplate on the spindle head and pull the six cams in order to. If they
are all drawn together, the cam-line should be located on each cam V between the two marks
on the spindle head. If a cam is not entirely within this marker, remove food or faceplate and
adjust the bolt, as shown in the illustration, again. Tighten the retaining screw on each bolt
before each use.
Do not replace food or faceplate between different lathes without checking the correct cam
lock.

13.5.6 Cooling

During rotation, it is very important to cool the workpiece and the tool.
To switch the cooler with a switch I.

Now align the end of the blue hose on the workpiece and turn on the
stopcock.

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 42
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

14 MAINTENANCES AND SERVICE

On the device are only few of them serviceable components. It is not necessary to
dismantle the machine. Repairs must only be performed by an expert!

Accessories: Use only recommended accessories HOLZMANN !
If you have any questions or problems, contact our customer service.

14.1.1 Change drive belt

The drive belt should be checked regularly for the game of 19mm.
If the belt tension is no longer porous, or these should be

replaced.

14.1.2 Lubrication

In Section 13.3 is described how to carry out the lubrication.

This should be controlled and repeated at regular intervals.

14.1.3 The coolant pump

Check and clean the coolant reservoir every year and renew the coolant

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 43
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

15 ELEKTRICKÉ SCHÉMA / ELECTRIC DIAGRAM

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 44
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

PO K Y N

Použití jiných než originálních náhradních dílů má za následek ztrátu záruky!

Platí: Při výměně komponent/dílů používejte pouze originální náhradní díly.

IM P O RTA N T

The installation of other than original spare parts voids the warranty!

So you always have to use original spare parts

16 NÁHRADNÍ DÍLY / SPARE PARTS

16.1 Objednávka náhradních dílů / spare parts order

Použitím originálních dílů od společnosti Holzmann používáte díly, které spolu dokonale sedí
a jejich montáž je časově méně náročná. Originální náhradní díly zajišťují delší životnost

stroje.

Při objednávání dílů použijte servisní formulář, který najdete na konci tohoto návodu na ob­sluhu. Vždy uvádějte typ stroje, číslo náhradního dílu a jeho název. Aby se předešlo
neshodám, doporučujeme společně s objednávkou zaslat i kopii výkresu rozpadu náhradních
dílů, na kterém Vámi požadované díly označíte.

Adresu pro objednání dílů naleznete v kontaktech na zákaznický servis.

With original Holzmann spare parts you use parts that are attuned to each other shorten the
installation time and elongate your products lifespan.

By the order of spare parts use the service formular that you can find at the end of this
manual. Make always a note of the type, spare part number and a definition of the product.
That there are no mistakes, we recommend to make a copy of the spare part list where you
can mark with a pen the spare parts which you order.

You find the order address in the preface of this operation manual.

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 45
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 46
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

BED ASSEMBLY (1/2)

№

Part №

Name

Specification

1 V-Belt

□A838/□A850/□A864

2

D330A-11106

PULLEY
50Hz

D330A-11106-1

60Hz

3

GB1096

KEY

8×35

4

GB5781

hexagon(al) head tap bolt

M8×25

5

GB97.1

washer

8

6 motor

240v/380v/400v­50Hz-1.5Kw

7

GB78

screw

M6×8

8

GB70

SOCKET HEAD SCREW

M8×30

9

GB5781

hexagon(al) head tap bolt

M8×40

9a

GB6170

NUT

M8

10

GB70

SOCKET HEAD SCREW

M12×35

11

GB97.1

washer

12

12

GB5781

hexagon(al) head tap bolt

M12×40

13

D330B-11107G

BRACKET

14

GB5781

hexagon(al) head tap bolt

M10×30

15

GB70

SOCKET HEAD SCREW

M10×35

16

GB70

SOCKET HEAD SCREW

M12×40

17

GB881

assembling pin

8×70

18

D330B-11103G

BRIDGE

19

D330B-11101G

BED

20

GB70

SOCKET HEAD SCREW

M8×50

21

GB70

SOCKET HEAD SCREW

M8×30

22

GB118

TAPER PIN

6×30

23

GB879

SPRING PIN

4×42

24

GB879

SPRING PIN

4×32

25

D330B-11203G

CONTROL ROD

26

D330B-11202G

FEED ROD

27

D330B-11201G

LEADSCREW
Tr22×4-7h

D330B-11201G-1

Tr22×3.175-7h

28

GB879

SPRING PIN

5×20

29

GB70

SOCKET HEAD SCREW

M6×16

30

D330B-11205G

SHORT RACK

31

D330B-11204G

LONG RACK

32

GB1096

Oriented key

4×50

33

D330B-11217G

COLLAR

34

GB77

SCREW

M8×8

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 47
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

35 spring

6×1×15

36

D330B-11105G-1

ASSEMBLING PIN

№ Part №

Name

Specification

37 SPRING

32×3.6×50

38

D330B-11105G

BRACKET

39

GB879

SPRING PIN

5×20

40 knob

BM10×32

41

D330B-11206G

LEVER

42

GB879

SPRING PIN

4×20

43

D330B-11104G

BRACKET

44

GB78

SCREW

M6×16

45

GB6170

NUT

M6

46

GB118

TAPER PIN

6×45

47

GB7940.4

OIL CUP

6

48

GB70

SOCKET HEAD SCREW

M8×60

49

GB78

SCREW

M8×12

50

D330C-3012C

PLECTRUM

51

GB70

SOCKET HEAD SCREW

M8×16

52

GB818

SCREW

M4×42

53a switch

53

D330C-11301C

BOX 54

D330C-11302C

COVER

55

GB818

SCREW

M4×10

56

D330B-11210G-1

COVER

19

57

D330B-11210G-2

COVER

22

58

GB5781

HEXAGON HEAD TAP BOLT

M12×45

59

GB97.1

WASHER

12

60

GB70

SOCKET HEAD SCREW

M10×35

61

GB6170

NUT

M10

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 48
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 49
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

№

Part №

Name

Specification

1

GB70

Socket head screw

M6×12

2

GB97.1

Tailor-made washer

6

3

D330B-14205

Splash guard

4

GB818

screw

M5×8

5

GB818

screw

M4×28

6

GB91

pin

3×16

7

D330B-14214

Connecting rod

8

GB879

Spring pin

5×25

9

D330A-71205

backstop

10

D330A-21231

rocker

11

D330A-21230

shaft

12

D330A-21239

pin

13

Brake block

Φ105×25(XF-125)

14

D330A-21105

pulley

15

GB97.1

washer

8

16

GB70

Socket head screw

M8×16

16a

GB1096

key

8×20

17

GB894.1

circlip

8

18

D330A-11232

shaft

19

D330B-14203

Oil tray

20

D330B-14204

Oil tray

24

GB70

Socket head screw

M10×30

25

GB6170

Hexagon nut

M10

26

GB70

Socket head screw

M6×10

27

D330B-14201

Casting left stand

28

D330B-14210

cover

29

GB818

screw

M5×12

30

D330B-14209

cover

31

D330A-11237

drawspring

32

D330A-11236

pin

33

D330A-11242

shaft

34

GB70

Socket head screw

M6×40

35

GB879

Spring pin

5×40

36

D330A-11235

rocker

37

D330A-11238

Long shaft

38

D330B-14206

Angle iron

39

GB6170

Hexagon nut

M6

40

GB97.1

Tailor-made washer

6

41

GB70

Socket head screw

M6×12

42

GB879

SPRING PIN

5×28

43

D330B-14207

Baffle board

44

D330B-14212

Brake pedal

45

D330A-11241

Short shaft

46

D330B-14202

Casting right stand

47

D330B-14208

cover

48

D330B-14213

funnel

BED ASSEMBLY (2/2-1)

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 50
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 51
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

№

Part №

Name

Specification

1

GB70

Socket head screw

M6×12

2

GB97.1

Tailor-made washer

6 3 D330B-14205

Splash guard

4 GB818

screw

M5×8

5

GB818

screw

M4×28

6

GB91

pin

3×16

7

D330B-14214

Connecting rod

8 GB879

Spring pin

5×25

9

D330A-71205

backstop

10

D330A-21231

rocker

11

D330A-21230

shaft

12

D330A-21239

pin

13 Brake block

Φ105×25(XF-125)

14

D330A-21105

pulley

15

GB97.1

washer

8

16

GB70

Socket head screw

M8×16

16a

GB1096

key

8×20

17

GB894.1

circlip

8

18

D330A-11232

shaft

24

GB70

Socket head screw

M10×30

25

GB6170

Hexagon nut

M10

26

GB70

Socket head screw

M6×10

29

GB818

screw

M5×12

31

D330A-11237

drawspring

32

D330A-11236

pin 33

D330A-11242

shaft

34

GB70

Socket head screw

M6×40

35

GB879

Spring pin

5×40

36

D330A-11235

rocker

37

D330A-11238

Long shaft

39

GB6170

Hexagon nut

M6

40

GB97.1

Tailor-made washer

6

41

GB70

Socket head screw

M6×12

42

GB879

SPRING PIN

5×28

45

D330A-11241

Short shaft

47

D330B-14208

cover

48

49

D330B-14203

Oil tray

50

D330B-14204

Oil tray

51

D330B-14201

Steel Left stand

52

D330B-14210

Cover

53

D330B-14209

Cover

54

D330B-14206

Angle iron(left & right)

55

D330B-14207

Baffle board

56

D330B-14212

Brake pedal

57

D330B-14202

Steel right stand

58

D330B-14213

funnel

BED ASSEMBLY (2/2-2)

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 52
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 53
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

№

Part №

Name

Specification

1

D330D-21107

headstock

2

D330B-21113

Case frame

3

GB70

Socket head screw

M6×40

4

GB879

Spring pin

5×40

5

D330A-21246

sleeve

6

D330A-21235

sleeve

7

GB819

screw

M4×8

(8)

D330A-11230

shaft

9

GB894.1

circlip

12

10

GB70

Socket head screw

M6×20

11

D330A-21124

cover

12

D330A-21601

gasket

13

GB3871

Oil seal

SD25X40X7

14

GB276

Radial thrust bearing

6005/P5

15

D330A-21215

shaft

16

GB1096

key

6×120

17

D330D-21217

gear

18

GB1096

key

6×50

19

D330A-21218

gear

20

D330D-21219

gear

21

D330A-21220

gear

22

GB894.1

circlip

35

23

GB276

Radial thrust bearing

6203

24

D330A-21106

Front plug

25

GB78

screw

M8×16

26

GB1235

O-ring

40×3.1

27

GB70

Socket head screw

M6×25

28

GB70

Socket head screw

M4×12

29

D330A-21104

cover

30

D330A-21602

gasket

31

GB276

Radial thrust bearing

6204

32

D330A-21211

washer

33

D330D-21222

gear

34

D330A-21209

gear

35

D330D-21221

washer

36

D330D-21210

gear

37

D330D-21223

gear

38

D330D-21224

gear

39

GB1096

key

8×55

40

D330A-21212

shaft

41

GB1235

O-ring

47×3.1

42

D330D-21208

nut

43

D330D-21102

collar

44

D330D-21103

End cover

45

D330D-21603

gasket

46

GB297

Radial thrust bearing

32012/P5

47

D330D-21207

gear

48

D330D-21227

gear

49

GB1096

key

8×18

50

D330D-21226

gear

51

GB894.1

circlip

90

52

GB297

Radial thrust bearing

32015/P5

53

D330D-21108

Front cover

54

D330D-21605

gasket

55

D330D-21252

Tailor-made ring spring

56

D330D-21251

Tailor-made key

6×18

HEADSTOCK (1/2): PARTS LIST

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 54
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

№

Part №

Name

Specification

57

GB73

screw

M6×8

58

GB1096

key

8×85

59

D330D-21228

spindle

60

GB1235

O-ring

25×2.4

61

D330A-21238

shaft

62

GB893.1

circlip

42

63

GB276

Radial thrust bearing

16004

64

D330A-21237

gear 65

GB894.1

circlip

20

66

D330B-21239G

shaft

67

GB3871

Oil seal

24×32×5

68

D330A21202

washer

69

GB70

Socket head screw

M5×16

70

D330A-21101

collar

71

D330A-21604

gasket

72

D330A-21201

gear

HEADSTOCK (1/2): PARTS LIST

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 55
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 56
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

№

Part №

Name

Specification

1 hexagonal socket head plug

M16×1.5

2

D330B-21112G

Cover board

3

GB70

Socket head screw

M6×25

4

D330D-21231

cam

5 D330D-21253

Arresting pin

6 D330D-21254

spring

7

D330D-21250

Screw bushing

8

GB1160.1

Oil sight

A12

9

D330D-81201

Cam lock stud

10

GB70

Socket head screw

M6×20

11 Three jaw chuck

D5/200

12

GB818

screw

M4×8

13

GB6170

nut

M4

14 nameplate

15

GB1235

O-ring

14×2.4

16

GB879

Spring pin

5×30

17

D330A-21109

rocker

18

D330D-21233

Shift fork

19

D330A-21234

gear

20

D330A-21232

shaft

21

D330B-21241G

shaft

22

GB1096

key

5×14

23

GB1235

O-ring

16×2.4

24

D330A-21403

Shift fork

25

D330D-21121

Shift collar

26

GB1235

O-ring

30×3.1

27

D330A-21240

washer

28

D330B-21119G

handle

29

GB308

Steel ball

6

30

GB2089

spring

Y1-6×1×10

31

GB77

screw

M8×8

32

GB894.1

Circlip

30

33

D330B-21118G

Handle base

34

GB70

Socket head screw

M6×35

35

D330B-21117G

handle

36

D330B-

Adjusting screw

37

GB77

screw

M6×8

38

GB2089

spring

Y1-5×1×25

39

GB308

Steel ball

5

40

D330B-21120G

handle

41

GB78

screw

M6×16

42

D330A-21402

Shift fork

43

D330A-21111

rocker

44

GB879

Spring pin

4×18

45

D330B-21236G

shaft

46

GB1235

O-ring

10×1.9

47 Copper washer

16

HEADSTOCK (2/2-1): PARTS LIST

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 57
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 58
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

№

Part №

Name

Specification

1 hexagonal socket head plug

M16×1.5

2

D330B-21112G

Cover board

3

GB70

Socket head screw

M6×25

4

D330D-21231

cam

5

D330D-21253

Arresting pin

6

D330D-21254

spring

7 D330D-21250

Screw bushing

8

GB1160.1

Oil sight

A12

9

D330D-81201

Cam lock stud

10

GB70

Socket head screw

M6×20

11 Three jaw chuck

D5/200

12

GB818

screw

M4×8

13

GB6170

nut

M4

14 nameplate

15

GB1235

O-ring

14×2.4

16

GB879

Spring pin

5×30

17

D330A-21109

rocker

18

D330D-21233

Shift fork

19

D330A-21234

gear

20

D330A-21232

shaft

21

D330B-21241G

shaft

22

GB1096

key

5×14

23

GB1235

O-ring

16×2.4

24

D330A-21403

Shift fork

25

D330D-21121

Shift collar

26

GB1235

O-ring

30×3.1

27

D330A-21240

washer

28

D330A-21118

base

29

GB7271.3

cover

BM8×40

30

D330A-21248-

handle

31

D330A-21119

Handle base

32

GB308

Steel ball

6

33

GB2089

spring

Y1-6×1×10

34

GB77

screw

M8×8

35

GB894.1

Circlip

30

36

GB78

screw

M6×16

37

D330A-21249

Handle base

38

D330A-21117

Handle base

39 Position sign plate

40

D330A-21248

handle

41

GB77

screw

M6×8

42

GB2089

spring

Y1-5×1×25

43

GB308

Steel ball

5

44

D330A-21120

Handle base

45

D330A-21402

Shift fork

46

D330A-21111

rocker

47

GB879

Spring pin

4×18

48

D330B-21236G

shaft

49

GB1235

O-ring

10×1.9

50 Copper washer

16

HEADSTOCK (2/2-2): PARTS LIST

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 59
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 60
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 61
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

№

Part №

Name

Specification

1

GB276

Radial thrust bearing

6203

2

D330B-31105

Space washer

3

GB894.1

circlip

16

4

D330B-31201

gear

5

D330B-31106

Space washer

6

GB276

Radial thrust bearing

6202

7

D330B-31107

Space washer

8 GB894.1

circlip

28 9 D330B-34201-3

gear

10

D330B-34201-2

gear

11

GB1096

key

A4×22

12

D330B-34201-1

gear

13

GB894.1

circlip

20

14

D330C-0546C

Circle nut

15

GB301

Thrust ball bearing

51105

16

GB70

Socket head screw

M5×14

17

D330B-31102-0

flange

18

D330B-31103

gasket

19

D330B-31101

shaft

20

GB1096

key

5×45

21

D330B-30101

Casting case

22

D330B-37103-0

gasket

23

D330B-37102-0

bush

24

GB70

Socket head screw

M6×14

25

D330B-37101-0

shaft

26

D330B-32102

End cover

27

D330B-32103

gasket

28

GB1096

key

4×55

29

D330B-32101

shaft

30

GB1096

key

4×80

31

D330B-35101

shaft

32

GB1096

key

4×18

33

D330B-35103

gasket

34

D330B-35102

End cover

35

D330B-33102

End cover

36

D330B-33103

gasket

(37) hexagonal socket head plug

M16×1.5

(38) Copper washer

16

39

GB276

Radial thrust ball bearing

6004

40

D330B-36103

gasket

41

D330B-36102

flange

42

GB3871

Oil seal

SD25X40X7

43

D330B-36101

shaft

44

D330B-32201

gear

45

D330B-32202

gear

46

D330B-32104

Space washer

47

D330B-32203

gear

48

D330B-32105

Space washer

49

D330B-35106

Space washer

50

D330B-35205

gear

51

D330B-35105

Space washer

52

D330B-35204

gear

53

D330B-35203

gear

55

D330B-35202

gear

56

D330B-35104

Space washer

57

D330B-35201

gear

FEED GEAR BOX: PARTS LIST

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 62
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

FEED GEAR BOX: PARTS LIST

№

Part №

Name

Specification

58

D330B-33101

shaft

59

D330B-33201

gear

60

D330B-36104

Space washer

61

GB894.1

circlip

16

62

D330B-36201

gear

63

D330B-38102

End cover

64

D330B-38103

Rack-A

65

D330B-38104

Shift fork-A

66

D330B-38105

Rack-B

67

D330B-38106

Shift fork-B

68

D330B-38101

shaft

69

D330B-38108

Shift fork-C

70

D330B-38107

Rack-C

71

D330B-38110

Shift fork-D

72

D330B-38109

Rack-D

73

GB78

screw

M5×8

74

GB1235

O-ring

12×1.9

75

D330B-38111

gear

76

GB1096

key

5×8

77

GB1235

O-ring

16×2.4

78

D330A-3054

handle

79

GB308

Steel ball

6

80

GB2089

spring

Y1-6×1×25

81

GB77

screw

M8×8

82

GB97.1

washer

6

83

GB70

Socket head screw

M6×12

84 Position sign

85

GB818

screw

M4×6

86 Aluminum plate

87

GB1160.1

Oil sight

A16

88

GB879

Spring pin

4×25

89

GB70

Socket head screw

M6×20

90

D330B-38112

cover

91

D330B-38113

gasket

92

GB819

screw

M4×6

93

D330B-38115

Cover-2

94

D330B-38114

Cover-1

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 63
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

№

Part №

Name

Specification

1

GB6170

Hexagon nut

M10

2

GB97.1

washer

10

3

GB893.1

circlip

35

4

D330A-91208

gear

5

GB276

Radial thrust ball bearing

6003-Z

6

D330B-91209G

collar

7 D330B-91101G

Gear frame

8 GB6170

Hexagon nut

M12

9

D330B-91210G

bolt

10

GB97.1

washer

12

11

D330B-91213G-1

Space washer

12

D330B-91201G

Change gear

13

D330B-91214G

Space washer

14

GB901

Double-screw bolt

M10×70

15

GB1096

Key

5×14

16 17

D330B-91212G

Space washer

18

D330B-91202G

Change gear

21 Change gear set cover

22

D330B-11216G

Circle nut

23

D330B-11213G-1

Short double screw bolt

24

D330B-11213G-2

Long double screw bolt

CHANGE GEAR BOX: PARTS LIST

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 64
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

No.

Part No

Name

Specification

1

33-4012

Gear

M1.5×60T

2

GB879-86

Spring Pin

5×30

3

33-4024

Gear

M1.5×18T

4

33-4010

Pinion Shaft

M1.5×11T

5

GB79-85

Set Screw

M6×16

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 65
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

APRON: PARTS LIST

6

33-4049

Sleeve

7 GB70-85

Socket Head Cap Screw

M6×12

8

32-06240

Washer

9 32-06231

Gear

10

32-06232

Idle Shaft

11

GB70-85

Socket Head Cap Screw

M5×12

12

GB1255-76

O-Ring

13

33-4026

Shaft

14

32-06429

Worm Gear

15

33-4028

Washer

16

GB5783-86

Cap Screw

M6×12

17

33-4038

Interlock Piece

18

GB6170-86

Pan Head Screw

M6×20

19

GB77-85

Socket Head Set Screw

M6×12

20

GB5783-86

Hexagon Head Screw

M5×20

21

33-4036

Gib

22

GB5783-86

Hexagon Head Screw

M6×10

23

GB77-85

Socket Head Set Screw

M6×35

24

GB6170-85

Hexagon Nuts

M6

25

33-4040B

Dial Indicator(For Imperial Use)

26

33-4035

Half Nut Base

27

33-4035 1/2

Half Nut

28

GB119-86

Pin

8×16

29

32-06228

Worm

30

32-06225

Cam Shaft

31

GB80-85

Socket Head Set Screw

M5×16

32

GB41-86

Hexagon Nut

M5

33

33-4040A

Dial Indicator(For Metric Use)

34

33-4039A

Thread Dial Body(For Metric Use)

35

32-06206

Washer

36

GB70-85

Socket Head Cap Screw

M8×50

37

33-4039B

Thread Dial Body (For Imperial Use)

38

33-4045A

Helical Gear

39

GB95-85

Washer

8

40

GB41-86

Hexagon Nut

M8×50

41

33-4043

Helical Gear

42

32-06237

Spacer

43

33-4042

Helical Gear

44

33-4041

Helical Gear

45

GB827-86

Button Head River

2×5

46

33-4048

Helical Gear Chart

47

33-4046

Indicator Table

48

Q/ZG285.3

Drain Plug

1/8〞

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 66
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

49

33-4050

Half Nut Indicator

50

GB1160-89

Oil Sight Glass

A20

51

GB879-86

Spring Pin

5×35

52

GB2089-80

Compression Spring

53

GB308-77

Steel Ball

54

33-4027

Plug

55

GB879-86

Spring Pin

3×25

56

GB119-85

Pin

C5×25

57

GB77-85

Socket Head Set Screw

M6×6

58

33-4033

Lever Handle

59

33-4034

Lever

60

GB1342-73

Knob

M8×40

61

33-4002-1

Spacer

62

33-4002

Front Cover

63

33-4047

Feed Direction Indicator

64

GB117-86

Taper Pin

5×20

65

33-4020

Cam Shaft

66

33-4022

Change Lever

67

GB2089-80

Compression Spring

68

33-4019

Bracket

69

GB70-85

Socket Head Cap Screw

M6×35

70

CL6132-06-02

Plug

71

33-4013

Shifting Shaft

72

GB70-85

Socket Head Cap Screw

M6×16

73

33-4016

Clutch Gear

74

33-4015

Clutch Gear

75

33-4014

Clutch Gear

76

33-4011

Plug

77

GB1155-79

Ball Cap

78

33-4008

Bolt

79

33-4009

Handle

80

GB818-85

Cross Recessed Head Screw

M6×15

81

33-4007

Washer

82

33-4005

Handle Wheel

83

33-4006

Dial

84

GB70-85

Socket Head Cap Screw

M5×25

85

33-4004

Bracket

86

33-4004-1

Spacer

87

GB1096-79

Double Round Head Key

5×5×20

88

33-4003

Gear Shaft

89

GB70-85

Socket Head Cap Screw

M8×30

90

GB117-85

Taper Pin

8×40

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 67
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 68
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

№

Part №

Name

Specification

1

D330A-81202

collar

2 D330A-81203-2

screw

M10

3

GB78

screw

M6×25

4

D330B-51207G-1

Adjusting screw

5 D330B-51207G

Handle wheel

6

GB2089

spring

Y1-5×1×12

7

GB308

Steel ball

5 8 D330B-51208G

Index ring

9 GB301

Thrust ball bearing

51102

10

D330B-51106G

bracket

11

GB70

Socket head screw

M6×20

12

D330B-51206G

Cross leadscrew

Metric or inch

13

GB1096

key

5×8

14

D330A-51201

Space washer

15

GB879

Spring pin

4×25

16

D330C-51202C

gear 17

GB79

screw

M6×8

18

D330B-51401G

Copper nut

19

GB70

Socket head screw

M6×16

20

GB70

Socket head screw

M10×30

21

GB118

Taper pin

6×45

22

D330A-51301

Left rubber wiper

23

GB70

Socket head screw

M10×45

24

D330B-51101G

Saddle casting

25

D330A-51214

Adjusting screw

26

D330B-51212G

wedge

27

D330B-51102G

Cross slide

28 Staff guage

29

D330B-51203G

Tailor-made nut

30

D330B-51219G

Slide axis

4×80

31

D330B-51201G

washer

32

GB70

Socket head screw

M8×16

33

GB1155

Oil cup

6

34

D330A-51103

Front strip

35

GB5781

hexagon(al) head tap bolt

M8×20

36a

D330A-51215

Screw plug

36

D330A-51105

strip

37

D330A-51302

Right rubber wiper

38

D330A-51205

plate

39

GB818

Cup head screw

M5×12

40

GB83

Coach bolt

M8×25

41

GB6170

Hexagon head nut

M8

42

GB5781

hexagon(al) head tap bolt

M8×25

43

D330A-51104

Back strip

44

D330A-51216

wedge

45

D330A-51204

plate

46

D330A-51303

Back rubber wiper

47

GB78

screw

M8×16

48

GB78

screw

M6×12

SADDLE & CROSS SLIDE (1/2-1): PARTS LIST

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 69
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 70
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

№

Part №

Name

Specification

1

D330A-81202

collar

2

D330A-81203-2

screw

M10

3

GB78

screw

M6×25

4

D330B-51207G-1

Adjusting screw

5

D330B-51207G

Handle wheel

6

GB2089

spring

Y1-5×1×12

7

GB308

Steel ball

5 8 D330B-51208G

Index ring

9 GB301

Thrust ball bearing

51102

10

D330B-51106G

bracket

11

GB70

Socket head screw

M6×20

12

GB1155

Oil cup

8

13

D330B-F4003

Space washer

14

GB1096

key

4×16

15

D330B-F4004

Connecting shaft

16

GB819

screw

M3×4

17

D330B-F4008

Tailor-made key

18

D330B-F4005

Cross leadscrew

Metric or inch

19

D330B-51401G

Copper nut

Metric or inch

20

GB70

Socket head screw

M6×16

21

GB301

Thrust ball bearing

51101

22

D330B-F4006

Back bracket

23

GB70

Socket head screw

M8×16

24

D330B-F4007

cover

25

GB6170

Hexagon nut

M10

26

GB70

Socket head screw

M10×30

27

GB118

Taper pin

6×45

28

D330A-51301

Left rubber wiper

29

GB70

Socket head screw

M10×45

30

D330B-51101G

Saddle casting

31

D330A-51214

Adjusting screw

32

D330B-51212G

wedge

33

D330B-51102G

Cross slide

34 Staff guage

35

D330B-51203G

Tailor-made nut

36

D330B-51219G

Slide axis

37

D330B-51201G

washer

38

GB1155

Oil cup

6

39

D330A-51103

Front strip

40

GB5781

hexagon(al) head tap bolt

M8×20

41a

D330A-51215

Screw plug

41

D330A-51105

strip

42

D330A-51302

Right rubber wiper

43

D330A-51205

plate

44

GB818

Cup head screw

M5×12

45

GB83

Coach bolt

M8×25

46

GB6170

Hexagon head nut

M8

47

GB5781

hexagon(al) head tap bolt

M8×25

48

D330A-51104

Back strip

49

D330A-51216

wedge

50

D330A-51204

plate

51

D330A-51303

Back rubber wiper

52

GB78

screw

M6×12

53

GB78

screw

M8×16

SADDLE & CROSS SLIDE (1/2-2): PARTS LIST

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 71
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 72
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

№

Part №

Name

Specification

1

GB70

Socket head screw

M8×16

2 Swivel slide

3

wedge

4

GB1155

Oil cup

6

5 gib 6

GB2089

spring

Y1-8×1×11

7 wiper

8

handle

9

Handle base

10 washer

11

GB83

Coach bolt

M10×50

12 Tool post

13 shaft

14 plate

15 leadscrew

Metric or inch

16 nut 17

GB1096

key

4×14

18 bracket

19

GB70

Socket head screw

M6×16

20

GB301

Thrust ball bearing

51103

21 Index ring

22

GB2089

spring

Y1-5×1×12

23

GB308

Steel ball

5

24 Handle wheel

25 collar

26 bolt

27

GB78

screw

M6×25

28 Adjusting screw

29 bolt 30 collar

31

GB80

screw

M6×16

32 Adjusting bolt

SQUARE TOOL POST（2/2）: PARTS LIST

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 73
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 74
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

№

Part №

Name

Specification

1 sleeve

2

Copper nut

Metric:4mm or inch:10TPI

3

GB70

Socket head screw

M5×12

4 leadscrew

Metric:4mm or inch:10TPI

5

GB1096

key

4×15

6

D330A-81202

collar

7

D330A-81203-1

bolt

M8 8

Handle wheel

9

Spring reed

10

D330A-6010

Index ring

11 End cover

12

GB1155

Oil cup

8

13

GB301

Thrust ball bearing

51102

14 Tailstock casting

15 Lock block

16 pin 17 shaft

18 handle

19

JB1342

cover

M8x40

20

GB79

screw

M12×45

21

GB97.1

washer

12

22 Adjusting screw

23

GB78

screw

M6×25

24

GB79

screw

M6×8

25 pin

26 handle

27 eccentricity shaft

28 Draw-in bolt

29

GB879

Spring pin

4×50

30 base

31

GB70

Socket head screw

M6x40

32

D330A-6042

Tailor-made washer

33 spring

34

D330A-6043

Tailor-made washer

35 Clamp plate

36

GB97.1

washer

16

37

GB6170

Hexagon nut

M16

TAILSTOCK: PARTS LIST

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 75
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

No.

Part No

Name

Specification

1

JB1360-76

KNOB

M32X8

2

GB119-86

PIN

3X18

3

3210203

COLLAR

4 32-10204

SCREW

5

32-10201

COLLAR

6 32-10401

CLAPPING HEAD

7

32-10205

NUT

8 32-10101

UPSIDE OF CENTER REST

9

GB6170-86

NUT

M6

10

GB79-85

SCREW

M6X18

11

GB65-85

SCREW

M6X30

12

32-10206

SCREW

13

GB87986

PIN

5X24

14

32-10102

DOWNSIDE OF CENTER REST

15

GB6170-86

NUT

M12

16

GB97.1-86

WASHER

12

17

GB78-85

SCREW

M6X6

18

32-10103

CLAMP

19

GB37-85

SCREW

M12X65

20

3210104

FOLLOW REST

21

GB70-85

SCREW

M8X46

17. Steady & Follow Rest

STEADY & FOLLOW REST: PARTS LIST

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 76
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 77
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

No.

Part No

Name

Specification

1

32-15201

Work light

2

GB70

Socket head screw

M5×12

3 Liquid nozzle

4 D330A-71206-2

bracket

5 GB70

Socket head screw

M6×16

6 Lock connecting

M20×1.5

7 Plastic tube

8

GB78

screw

M6×12

9

D330A-92202

pipe

10 Metal cooling tube

11 Lock connecting

M12×1

12

D330A-92203

connecting

13

GB70

Socket head screw

M5×12

14

AB-12

pump

15

GB6170

Hexagon nut

M5

16

D330B-14401

Water tank

COOLANT SYSTEM: PARTS LIST

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 78
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 79
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

No.

Part No

Code

Name

Specification

1

GB10963.1

QF1

Protective circuit breaker

DZ47-60 6A C 3P (used in 3ph)

Protective circuit breaker

DZ47-60 16A C 2P (used in 1ph)

2

GB10963.1

QF2

Protective circuit breaker

DZ47-60 2A C 1P (used in coolant)

3

Q/CY080

TC

transformer

JBK5-63VA or JBK5-100VA

4

GB818

screw

M4×6

5

Fixing rail clip

6 Rubber cushing

7 cover

8 GB97.1

washer

4 9 GB70

Socket head screw

M4×10

10

GB6170

nut

M5

11

Sheet Copper

12

GB818

screw

M4×12

13

Earth sign plate

14

Locker connecting

M16×1.5

15

Iron locker connecting

M20×1.5

16

Locker connecting

M20×1.5

17

Junction box

18

Fixing rail clip

19

GB14048.4

KM1

AC contactor

CJX2-1021 or CJX2-2501 24V

20

GB14048.4

KM2

AC contactor

CJX2-1201 or CJX2-2501 24V

21

GB14048.4

KM3

AC contactor

CJX2-1021 24V

22

GB14048.4

KA

Contactor relay

JZC4-40 24V

23

GB70

Socket head screw

M5×12

24

Fixing rail clip

25

Electric box

26

Power switch

27

GB14048.5

ZB2-BE102C

28

GB14048.5

Fast-stop knob

ZB2-BE101C

29

GB14048.5

Button switch

LAY3-11X/2 380V

30

GB14048.5

Indication light

AD62-22D/S 24V white

31

GB818

screw

M5×10

32

Hemicycle clip

C-16

33

PVC tube

Φ16×1200

34

Elbow connecting

ELECTRIC ASSEMBLY: PARTS LIST

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 80
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

Optional accessories

No.

Part No

Name

Specification

1

GB6170

nut

M4

2

D330A-71204-1

Protecting glass

3

GB818

screw

M4×10

4

D330A-71204

Iron cover

5

GB879

Spring pin

4×25

6

D330A-71203

shaft

7

GB70

Socket head screw

M6×45

8

GB6170

nut

M6

9

GB79

screw

M6×16

10

D330A-71101

Casting box

11

GB818

screw

M4×25

12

switch

13

D330A-71208

Baffle-iron

CE safety protecting for chucks & change gears

CE SAFETY PROTECTING FOR CHUCK & CHANGE GEARS: PARTS LIST

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 81
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

Optional accessories

No.

Part No

Name

Specification

1

D330B-1030G

bracket

2

GB70

Socket head screw

M5×10

3

D330-F3001

Spring cover

4

D330A-1034

Left bracket

5

GB70

Socket head screw

M6×12

6

D330A-1032

Left bracket

7

D330A-1033

Right bracket

8

D330B-1029G

Right bracket

9

D330A-1031

bracket

Leadscrew guard

LEADSCREW GUARD： PARTS LIST

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 82
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

No.

Part No

Name

Specification

1

D330B-36101-01

shaft

2

GB308

Steel ball

6

3

GB879

Spring pin

4×42

4

D330B-36101-02

clutch

5

GB1358

spring

Y1-6×1×25

6

GB77

screw

M8×8

7

GB78

screw

M6×10

8

D330B-CS004

cover

9

GB301

bearing

51104

Optional accessories

Safety clutch for feed rod

SAFETY CLUTCH FOR FEED ROD：PARTS LIST

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 83
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

No.

Part No

Name

Specification

1

GB818

screw

M6×8

2

F1001

Iron bracket

3

F1002

shaft

4

GB818

screw

M5×8

5

F1004

Protecting glass

6

F1003

Oriented sleeve

7

GB97.1

washer

4

8

GB818

screw

M4×8

9

GB79

screw

M5×10

Optional accessories

Simple safety protecting glass

SIMPLE SAFETY PROTECTING GLASS PARTS LIST

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 84
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

No.

Part No

Name

Specification

1

DC003

Index ring

2

GB879

Spring pin

3×6

3

DC004

shaft 4

GB79

screw

M6×10

5

DC001

Casting body

6 DC002

plate

7

GB70

Socket head screw

8

GB79

screw

M5×16

Optional accessories

Cemarcation framework for longitudinal travel

DEMARCATION FRAMEWORK PARTS LIST

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 85
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

P r o d e j c e / D i s t r i b u t o r

HOLZMANN MASCHINEN® GmbH

AT-4170 Haslach, Marktplatz 4

Tel.: [phone]; Fax.: [phone]

www.holzmann-maschinen.at [e-mail]

Název / name

Soustruh na kov / metal turning lathe

Typ / model

ED 1000G / ED 1000GDIG

Směrnice EU / EC-directives

2006/42/EG
2006/95/EG

Použité normy / applicable Standards

EN 60204-1/A1:2009
EN ISO 23125:2010

Haslach, 14.10.2013

Místo / Datum place/date

Gerhard Brunner

Techn. dokumentace / techn. documentation

HOLZMANN-MASCHINEN

4170 Haslach, Marktplatz 4

Klaus Schörgenhuber

Jednatel / Director

17 PROHLÁŠENÍ O SHODĚ /CERTIFICATE OF CONFORMITY

Tímto prohlašujeme, že výše uvedený typ stroje splňuje bezpečnostní a zdravotní požadavky norem EU. Toto prohlášení ztrácí
svou platnost, pokud by došlo ke změnám nebo úpravám stroje, které námi nebyly odsouhlaseny.

Hereby we declare that the above mentioned machines meet the essential safety and health require­ments of the above stated EC directives. Any manipulation or change of the machine not being explicitly
authorized by us in advance renders this document null and void.

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 86
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

18 ZÁRUČNÍ PODMÍNKY

(Stav k 26.04.2016)

Záruční požadavky kupujícího vyplývající z kupní smlouvy a uplatněné u prodejce (obchodní zastoupení
firmy Holzmann) stejně jako práva vyplývající z legislativy příslušné země zůstávají tímto prohlášením
nedotčeny.

Pro tento stroj platí následující záruční podmínky:

A) Záruka zahrnuje bezplatné odstranění veškerých vad stroje, za předpokladu splnění podmínek dle

bodů (B-G), které omezují správnou funkci stroje a jsou způsobeny vadou materiálu nebo výrobní
vadou.

B) Záruční doba je 12 měsíců, u komerčního použití 6 měsíců od dodání zboží prvnímu kupujícímu.

K reklamaci předložte originální doklad o dodání zboží a kupní doklad v případě vlastního odběru

zboží.

C) Pro nahlášení reklamace kontaktujte obchodní zastoupení společnosti HOLZMANN, u kterého jste

výrobek pořídili a předložte následující doklady:

 Kupní (prodejní) doklad/nebo doklad o dodávce zboží
 Vyplněný Servisní formulář s hlášením vady

Při požadavku na dodání náhradního dílu kopii výkresu náhradních dílů s vyznačením potřebného

dílu.

Průběh řešení reklamace a místo plnění určuje společnost HOLZMANN GmbH.

D)

Snadno odstranitelné vady budou odstraněny obchodním zastoupením, u rozsáhlejších vad si
vyhrazujeme právo na odborné posouzení na adrese sidla firmy č. 4170 Haslach, Österreich.
Pokud není v servisní smlouvě explicitně uvedeno jinak, platí, že místem pro vyřízení reklamace je
sídlo společnosti HOLZMANN-MASCHINEN na adrese 4170 Haslach, Österreich.
Tato záruka výrobce nekryje případné náklady na přepravu zboží do sídla firmy

E) Výluky ze záruky:

 Na díly, které vykazují známky opotřebení a při vadách stroje, které jsou následkem běžného

opotřebení.

 Při nevhodné nebo nedbalé montáži stroje, chybného uvedení do provozu příp. nevhodného

připojení k elektrické síti.

 Při nedodržení pokynů pro obsluhu stroje, nevhodném použití, nestandardních podmínkách

prostředí, nevhodných podmínkách pro provoz, nedostatečné údržbě a péči o stroj atd.

 Při použití a/nebo zamontování neoriginálních dílů a příslušenství nebo při dodatečných

úpravách, které nejsou schváleny společností HOZMANN.

 U zanedbatelných odchylek výrobku od jeho popisu, přičemž tyto nemají vliv na hodnotu

nebo použití stroje pro dané účely.

 Při překročení zátěže stroje. Zejména při vadách způsobených přetížením stroje z důvodu

jeho vytížení pro komerční účely, pro které tento stroj nebyl zkonstruován.

V rámci této záruky jsou další nároky kupujícího nad rámec plnění uvedeného v tomto dokumentu

F)

vyloučeny

.

G) Tyto záruční podmínky přijímá kupující ze svobodné vůle. Tato záruka vylučuje případné prodloužení

záruční doby, a to i na náhradní díly.

SERVIS

Po uplynutí záruční doby mohou být opravy realizovány i u neautorizovaných servisních firem. K dispozici
je Vám samozřejmě i nadále servis společnosti HOLZMANN-Maschinen GmbH. V takovém případě up-
latněte Vaše nezávazné poptávky/reklamace s údaji dle bodu C) na náš zákaznický servis nebo nám
pošlete vyplněný přiložený servisní formulář.

Mail: [e-mail]
FAX: [phone]

.

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 87
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

19 GUARANTEE TERMS

(applicable from 14.10.2013)

Please consult our troubleshooting section for initial problem solving. Feel free to contact your HOLZMANN reseller or
us for Customer Support!

Warranty claims based on your sales contract with your HOLZMANN retailer, including your statutory rights, shall not
be affected by this guarantee declaration. HOLZMANN-MASCHINEN grants guarantee according to following conditions:
A) The guarantee covers the correction of deficiencies to the tool/product, at no charge, if it can be verified adequately
that the deficiencies were caused by a material or manufacturing fault.
B) The guarantee period lasts 12 months, and is reduced to 6 months for tools in commercial use. The guarantee peri­od begins from the time the new tool is purchased from the first end user. The starting date is the date on the original
delivery receipt, or the sales receipt in the case of pickup by the customer.
C) Please lodge your guarantee claims to your HOLZMANN reseller you acquired the claimed tool from with following
information:
>> Original Sales receipt and/or delivery receipt
>> Service form (see next page) filed, with a sufficient deficiency report
>> for spare part claims: a copy of the respective exploded drawing with the required spare parts being marked clear
and unmistakable.
D) The Guarantee handling procedure and place of fulfillment is determined according to HOLZMANNs sole discretion in
accordance with the HOLZMANN retail partner. If there is no additional Service contract made including on-site service,
the place of fulfillment is principally the HOLZMANN Service Center in Haslach, Austria.
Transport charges for sending to and from our Service Center are not covered in this guarantee.
E) The Guarantee does not cover:

- Wear and tear parts like belts, provided tools etc., except to initial damage which has to be claimed immediately

after receipt and initial check of the product.

- Defects in the tool caused by non-compliance with the operating instructions, improper assembly, insufficient pow-

er supply, improper use, abnormal environmental conditions, inappropriate operating conditions, overload or insuf­ficient servicing or maintenance.

- Damages being the causal effect of performed manipulations, changes, additions made to the product.

- Defects caused by using accessories, components or spare parts other than original HOLZMANN spare parts.

- Slight deviations from the specified quality or slight appearance changes that do not affect functionality or value of

the tool.

- Defects resulting from a commercial use of tools that - based on their construction and power output - are not

designed and built to be used within the frame of industrial/commercial continuous load.
F) Claims other than the right to correction of faults in the tool named in these guarantee conditions are not covered
by our guarantee.
G) This guarantee is voluntary. Therefore Services provided under guarantee do not lengthen or renew the guarantee
period for the tool or the replaced part.

SERVICE

After Guarantee and warranty expiration specialist repair shops can perform maintenance and repair jobs. But we are
still at your service as well with spare parts and/or product service. Place your spare part / repair service cost inquiry
by filing the SERVICE form on the following page and send it:

via Mail to [e-mail]
or via Fax to: [phone]

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 88
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG

J m é n o / n a m e :
P r o d u k t / p r o d u c t :
Z a k o u p e n o / p u r c h a s e d a t e :
P r o d e j c e / p u r c h a s e d f r o m :
E - M a i l / e - m a i l :

D í k y z a v a š i s p o l u p r á c i ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n !

KONTAKTNÍ ADRESA / CONTACT:
HOLZMANN MASCHINEN GmbH

4170 Haslach, Marktplatz 4 AUSTRIA
Tel : [phone]
Fax: [phone]
[e-mail]

20 SLEDOVÁNÍ VÝROBKU

PRODUCT EXPERIENCE FORM

Po dodání nás zajímá Vaše spokojenost s
výrobkem.

We observe the quality of our delivered prod­ucts in the frame of a Quality Management pol­icy.

Při procesu zlepšování výrobků jsme totiž
závislí na Vás a Vašich zkušenostech s prací

se strojem:

Your opinion is essential for further product
development and product choice. Please let us
know about your:

- Potíže, které se vyskytly během provozu

výrobku.

- Impressions and suggestions for improve-

ment.

- Chybné funkce stroje, které se vyskytly

za určitých provozních podmínek.

- experiences that may be useful for other

users and for product design

- Vaše vlastní zkušenosti z provozu, které

mohou být užitečné i pro ostatní uživate­le stroje.

- Experiences with malfunctions that occur in

specific operation modes

Prosíme Vás o zaznamenání Vašich zkuše-
ností a zaslání na naši adresu emailem, fa-
xem nebo poštou:

We would like to ask you to note down your
experiences and observations and send them
to us via FAX, E-Mail or by post:

Moje postřehy / My experiences:

HOLZMANN MASCHINEN Austria www.holzmann-maschinen.at Strana 89
SOUSTRUH NA KOV / METAL TURNING LATHE ED 1000G / GDIG
