Page 1

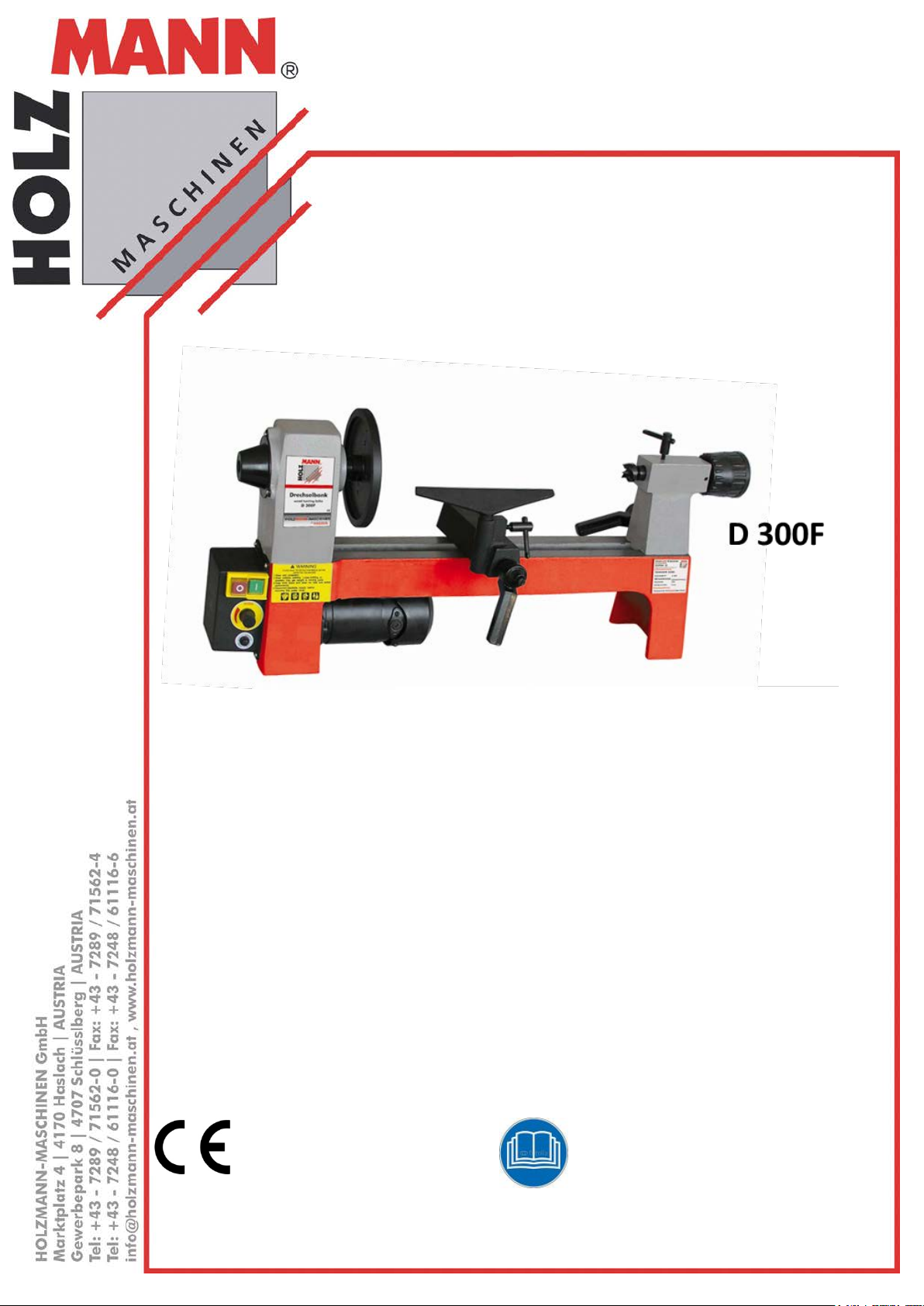

CZ NÁVOD K POUŽITÍ SOUSTRUH NA DŘEVO
EN USER MANUAL WOOD TURNING LATHE
D 300F
SOUSTRUH NA DŘEVO /
WOOD TURNING LATHE
Přečtěte si a dodržujte
návod a bezpečnostní
pokyny!
Read the operation manual
carefully before first u s e.
Vydání: 10.04.2014 – Revision 02 –CEC- CZ/EN
Page 2
1 INHALT /INDEX
1 INHALT /INDEX 2
2 PŘEDMLUVA 5
3 BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS 6
4 TECHNIKA 8
4.1 Části stroje .......................................................................................................... 8
4.2 Technická data .................................................................................................... 8
5 BEZPEČNOST 9
5.1 Účel použití ......................................................................................................... 9
5.2 Bezpečnostní pokyny ......................................................................................... 10
5.3 O s tat ní rizika ..................................................................................................... 12
6 MONTÁŽ 13
6.1 Obsah dodávky .................................................................................................. 13
6.2 Přípravné práce ................................................................................................. 13
6.2.1 Pracoviště .................................................................................................... 13
6.2.2 Transport / Vyložení stroje ............................................................................. 13
6.2.3 Příprava povrchových ploch ............................................................................ 13
6.3 Připojení elektrického napájení ......................................................................... 14
6.4 M o nt áž stroje .................................................................................................... 15
6.4.1 Zajišťovací páka ........................................................................................... 15
6.4.2 Lícní deska ................................................................................................... 15
6.4.3 Unašeč ........................................................................................................ 15
7 PROVOZ 16
7.1 Provozní pokyny ................................................................................................ 16
7.2 Obsluha ............................................................................................................. 17

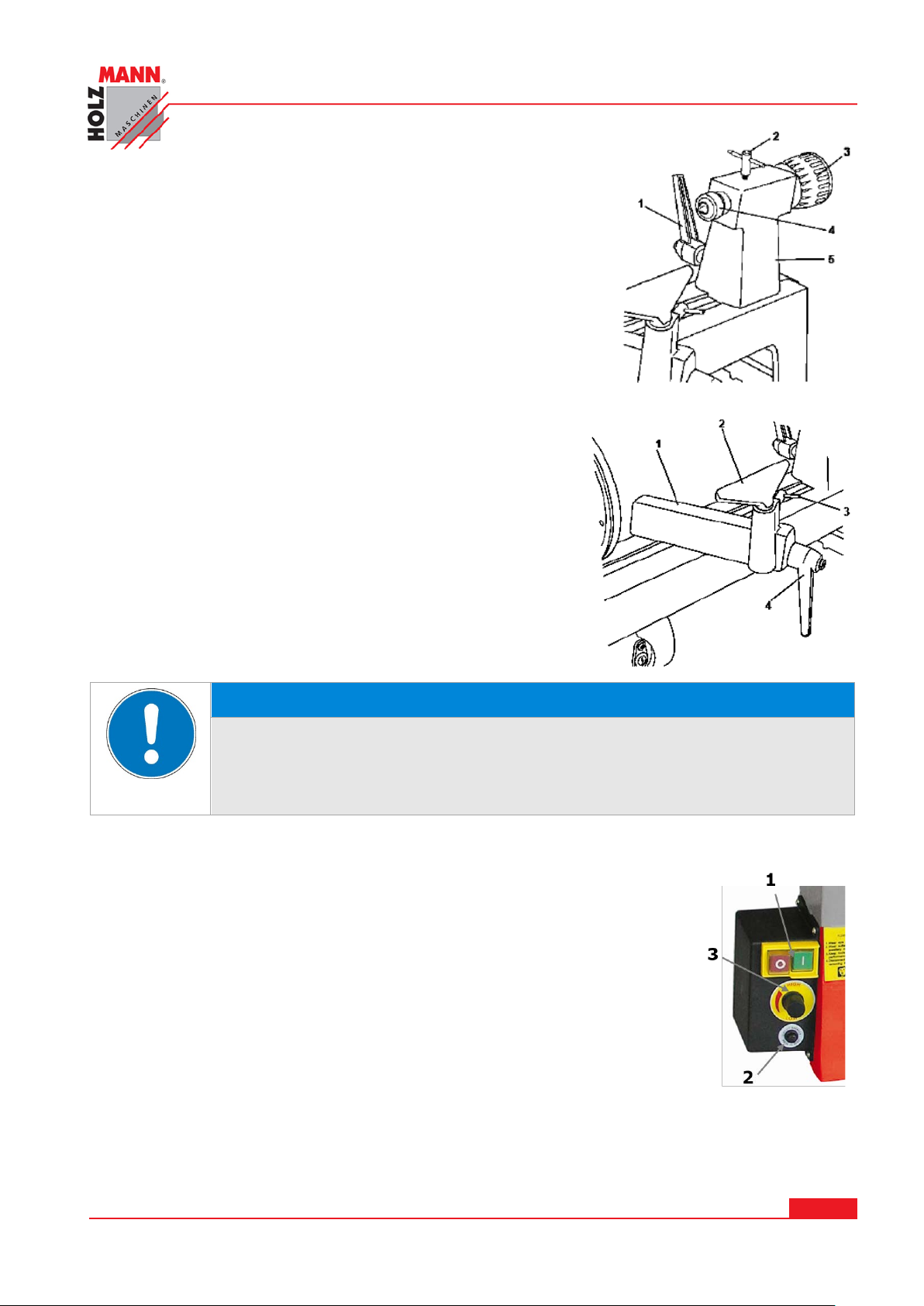

7.2.1 Nastavení koníku .......................................................................................... 17
7.2.2 Nastavení podpěry nástroje ............................................................................ 17
7.2.3 Zapnutí/vypnutí ............................................................................................ 17
7.2.4 Nastavení otáček .......................................................................................... 17
8 ÚDRŽBA 18
8.1 Předepsané práce .............................................................................................. 18
8.2 Čištění ............................................................................................................... 19
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 2
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 3
Likvidace ........................................................................................................... 19
8.3
9 ODSTRANĚNÍ ZÁVAD 20
10 PREFACE 21
11 TECHNIC 22
11.1 Components .................................................................................................. 22
11.2 Technical Details ........................................................................................... 22
12 SAFETY 23
12.1 Intended Use................................................................................................. 23
12.2 Security instructions ..................................................................................... 24
12.3 Remaining risk factors .................................................................................. 26
13 ASSEMBLY 27
13.1 Delivery content ............................................................................................ 27
13.2 Preparatory activities .................................................................................... 27
13.2.1 Workplace requ irements ........................................................................... 27
13.2.2 Transport ................................................................................................ 27
13.2.3 Preperation of the surface ......................................................................... 27
13.3 Power supply ................................................................................................ 28
13.4 Assembly ....................................................................................................... 29
14 OPERATION 30
14.1 Operation instructions................................................................................... 30
14.2 Operation ...................................................................................................... 31

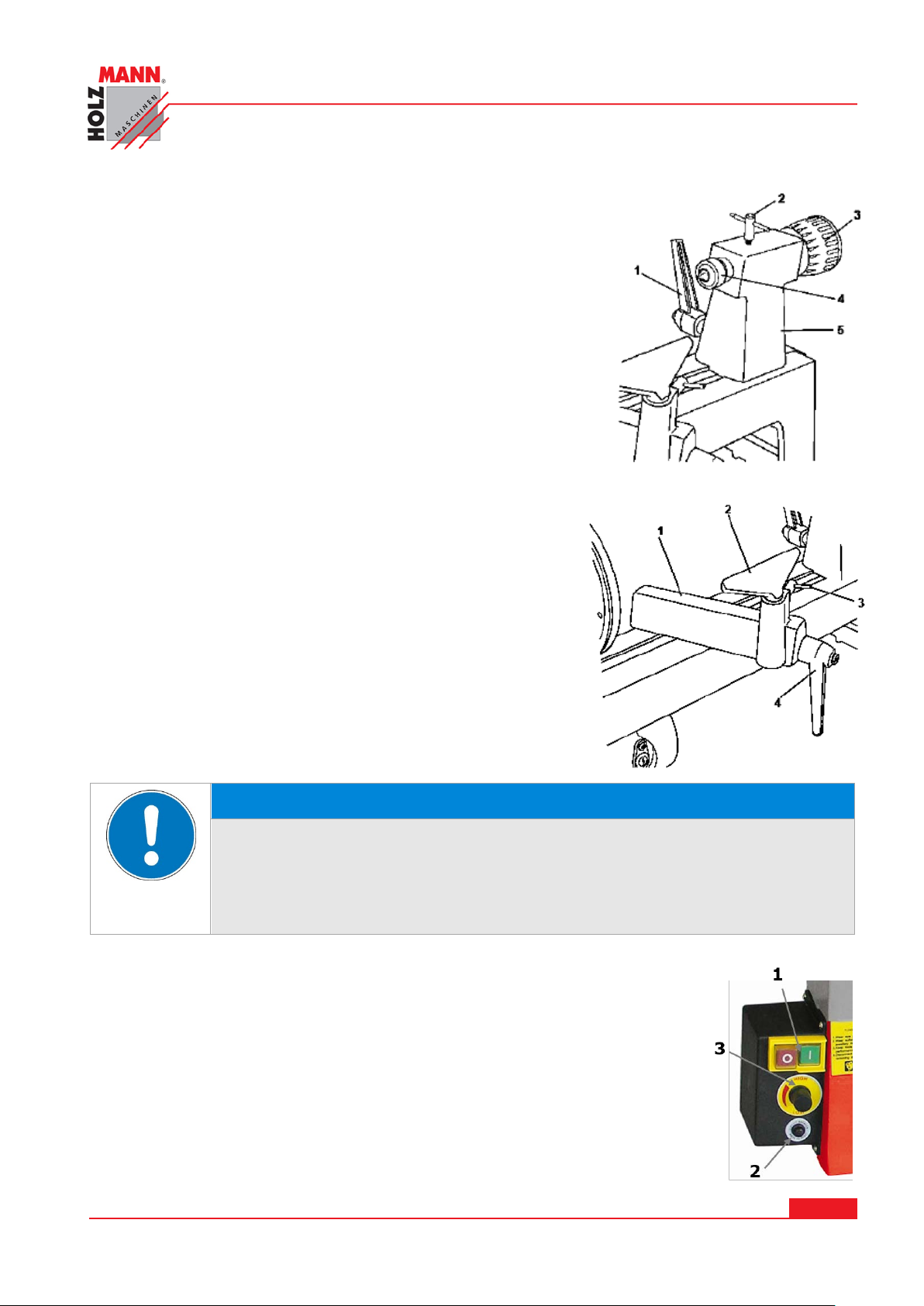

14.2.1 Tailstock adjustment ................................................................................ 31
14.2.2 Tool rest adjustment ................................................................................ 31
14.2.3 On-Off-switch .......................................................................................... 31
14.2.4 Speed adjustment .................................................................................... 31
15 MAINTENANCE 32
15.1 Maintenance plan .......................................................................................... 32
15.2 Cleaning ........................................................................................................ 32
15.3 Disposal ........................................................................................................ 33
16 TROUBLE SHOOTING 33

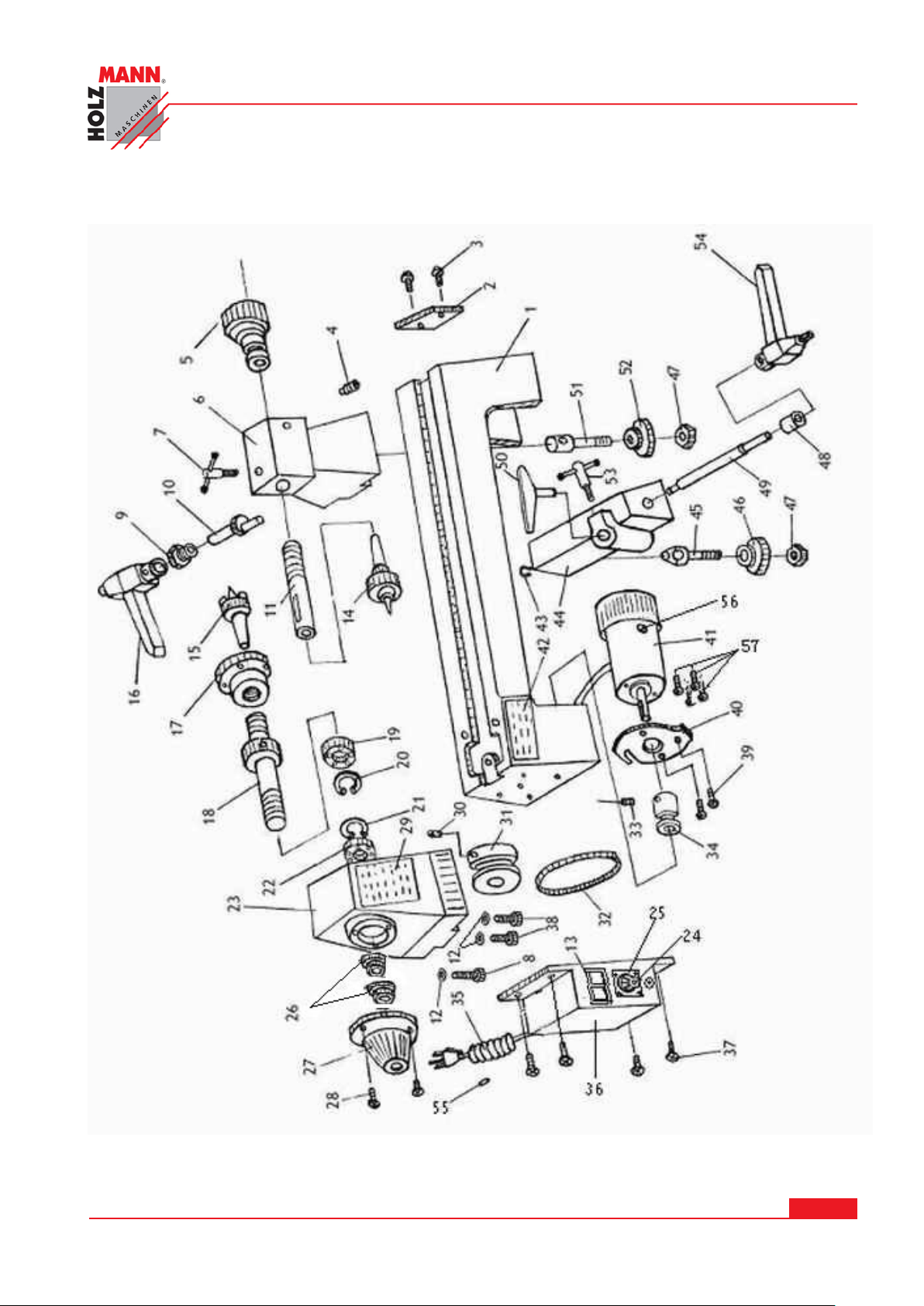

17 NÁHRADNÍ DÍLY / SPARE PARTS 34
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 3
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 4
Objednávka náhradních dílů / spare parts order ........................................... 34
17.1
17.1.1 D 300F ................................................................................................... 35
18 PROHLÁŠENÍ O SHODĚ /CERTIFICATE OF CONFORMITY 37
19 ZÁRUČNÍ PODMÍNKY 38
20 GUARANTEE TERMS 39
21 SLEDOVÁNÍ VÝROBKU 40
PRODUCT EXPERIENCE FORM 40
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 4
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 5
2 PŘEDMLUVA Vážený zákazníku!
Tento návod k použití obsahuje důležité informace a pokyny k uvedení do provozu a používání
soustruhu na dřevo D 300F.
V následujícím textu bude název stroje (viz obálka) nahrazen slovem stroj.
Návod k použití je nedílnou součástí stroje a nesmí od něj být odstraněn. Pokud stroj
předáváte někomu třetímu, návod vždy přiložte!
Dbejte bezpečnostních pokynů!
Před uvedením stroje do provozu si pozorně přečtěte návod. Usnadníte tím používání stroje a
vyhnete se omylům a škodám.
Dodržujte bezpečnostní pokyny a varování. Jejich nedodržení může vest ke zranění..
Vlivem stálého zlepšování našeho výrobku se mohou vyobrazení a obsah návodu lehce odlišovat
od skutečnosti. Pokud narazíte na chybu, uvědomte nás o ní.
Technické změny vyhrazeny!
Po obdržení stroje ho okamžitě zkontrolujte a případná poškození dopravou vyznačte
dopravci na přepravní list!
Poškození dopravou nám nahlaste do 24 hodin po obdržení.
Za neohlášené přepravní poškození nepřebírá firma Holzmann žádnou záruku.
Autorské právo
© 2014
Tato dokumentace je chráněna autorským právem. Všechna práva vyhrazena! Obzvláště
kopírování, přetisk, překlady nebo použití fotografií a vyobrazení budou trestně stíhány – soudní
místo je Rohrbach, Rakousko.
Adresa zákaznického servisu
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel +43 7289 71562 - 0
Fax +43 7289 71562 – 4
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 5
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 6
CZ
POZOR!
EN
ATTENTION!
CZ
PŘEČTĚTE SI NÁVOD!
EN READ THE MANUAL!
CZ
CE
EN EC
CZ Ochranné vybavení
EN Protective clothing!
CZ Všeobecný pokyn
EN General note
CZ Pouze
EN Only trained staff!
CZ Nebezpečné elektrické napětí
EN High voltage!
CZ Zákaz obsluhy se šperky!

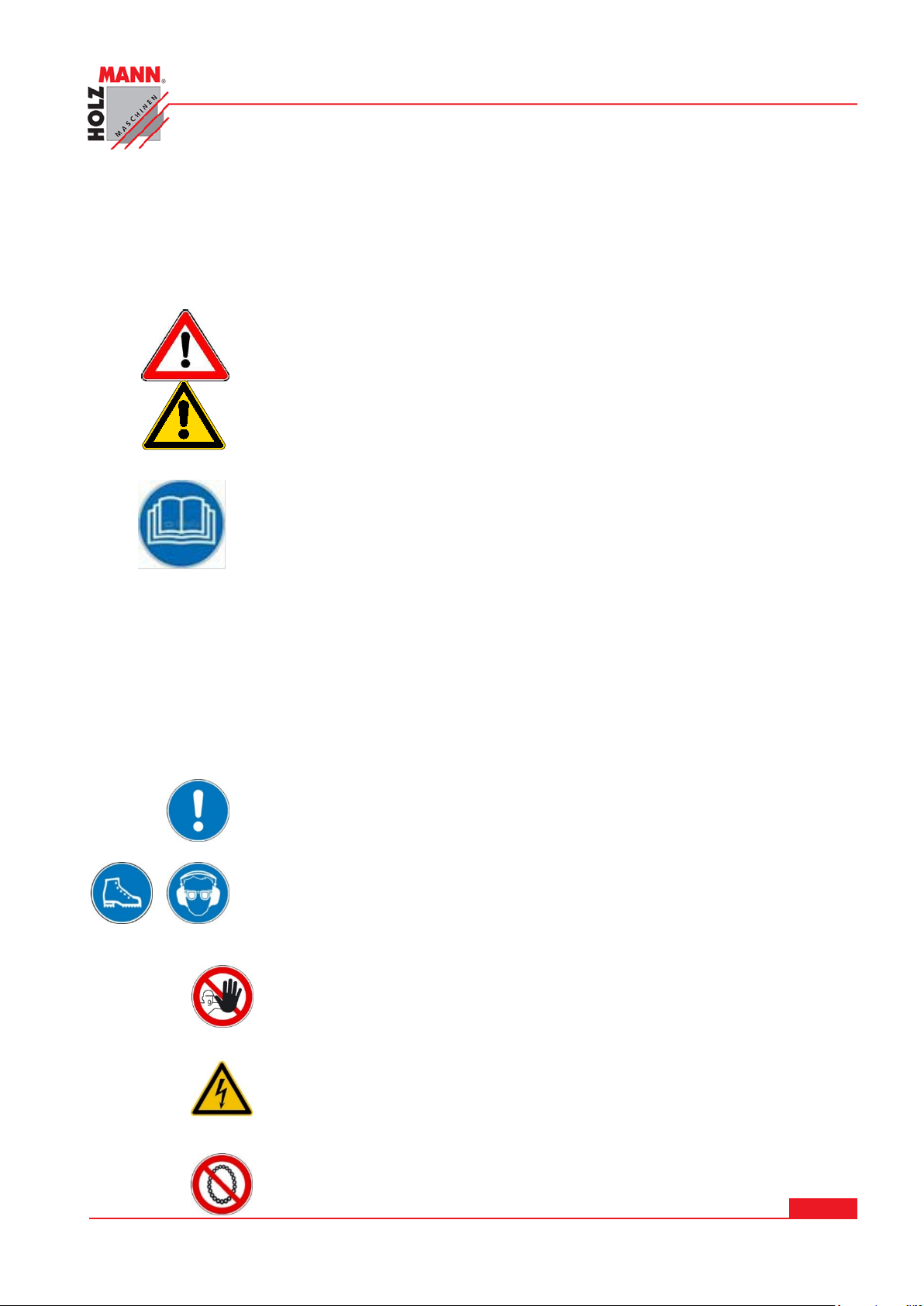

3 BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS
CZ
VÝZNAM BEZPEČNOSTNÍCH SYMBOLŮ
Dbejte bezpečnostních symbolů! Nedodržování
předpisů a pokynů může vést k těžkým poraněním osob nebo
dokonce smrtelným úrazům.
on the machine as well as ignoring the security and operating
instructions can cause serious injuries a nd even lead to death.
a údržbu Vašeho stroje a dobře se seznamte s ovládacími prvky
stroje, aby byl tento řádně obsluhován a předešlo se ke škodám
na stroji a zraněním osob.
manual carefully and get familiar with the controls in order to
use the machine correctly and to avoid injuries and machine
defects.
-SHODNÉ: Tento produkt odpovídá směrnicím EU
EN
Ignoring the safety signs and warnings applied
SAFETY SIGNS
DEFINITION OF SYMBOLS
Přečtěte si řádně návod na obsluhu
Read the user and maintenance
-CONFORM: This product complies with EC-directives
!
školený personál!
!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 6
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 7

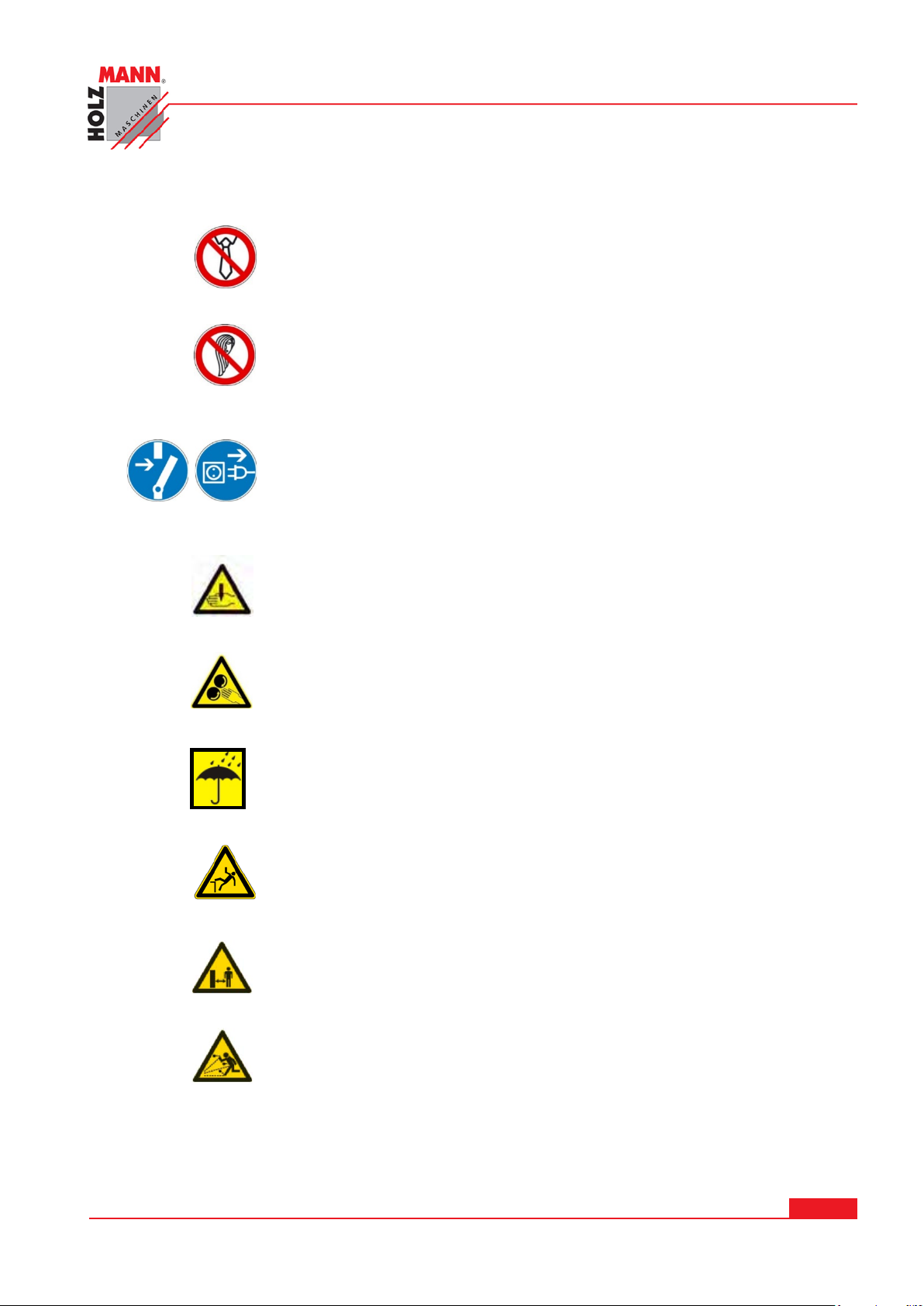

EN Operation with jewelry forbidden!
CZ Zákaz obsluhy s kravatou!
EN Operation with tie forbidden!
CZ Zákaz obslu
EN Operation with long hair forbidden!
CZ Před údržbou a přestávkou stroj vypněte
EN Stop and pull out the power plug before any break
and engine maintenance!
CZ Pozor na řezná poranění
EN Warning about cut injuri
CZ Pozor na ro
EN Warning of rotating parts!
CZ Chraňte před vlhkem
EN
CZ Nestoupejte na stroj
EN
Dodržujte bezpečnou vzdálenost
EN
CZ Pozor na od
EN
hy s rozpuštěnými vlasy !
!
!
es!
tující části stroje!
!
Protect from moisture!
!
Do not climb onto the machine!
CZ
!
Keep safety distance!
mrštěné díly!
Warning against thrown-off items!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 7
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 8
4 TECHNIKA

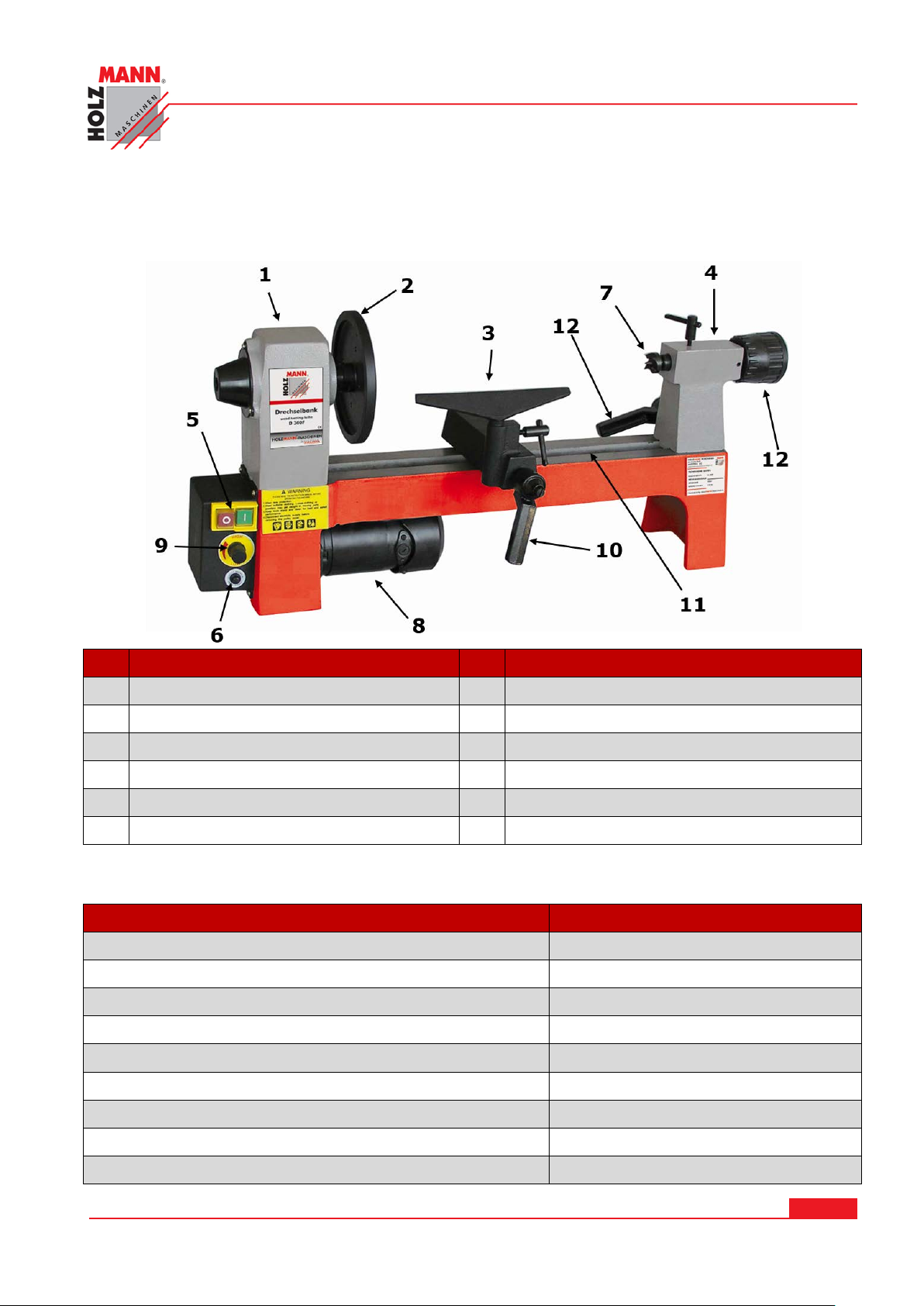

4.1 Části stroje
Č. Specifikace Č. Specifikace
1 Vřeteník 7 4-zubý unašeč
2 Lícní deska 8 Motor
3 Podpěra nástroje 9 Regulátor otáček
4 Koník 10 Upínací páka podpěry
5 Vypínač 11 Lože stroje
6 Ochrana proti přetížení 12 Upínací páka a ovládací kolo koníku
4.2 Technická data
Specifikace D 300F
Provozní napětí 230V / 50Hz
Výkon motoru 250W
Otáčky vřetene 750-3200min
Vzdálenost mezi hroty 305mm
Výška hrotu nad ložem 110mm
Upínací závit vřetene M33 DIN800
-1
Morse kužel MK1
Vysunutí pinoly 35mm
Hmotnost 20kg
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 8
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 9
5 BEZPEČNOST
5.1 Účel použití
Stroj je možné používat pouze v bezvadném technickém stav u a v souladu s návodem k použití a
bezpečnostními předpisy. Závady, které by mohly ovlivnit bezpečnost ihned odstraňte!
Je zakázáno měnit nebo demontovat bezpečnostní zařízení stroje nebo ho vyřadit z provozu!
Soustruh D300F je výhradně určen pro obrábění dřeva a dřevěných obrobků,
nepřesahujících technické parametry stroje.
Za jiné použití stroje a z toho plynoucí škody nebo zranění nepřebírá firma HOLZMANNMASCHINEN žádnou odpovědnost nebo záruku.
Pracovní podmínky:
Stroj je určen pro práci za následujících podmínek:
Nikdy stroj neprovozujte s demontovanými nebo poškozenými
bezpečnostními prvky
Demontáž nebo změna bezpečnostních prvků může vést ke
zranění!
NEJVYŠŠÍ NEBEZPEČÍ ZRANĚNÍ!
POZOR
Vlhkost max. 70%
Teplota od +5°С do +40°С
Stroj se nesmí provozovat venku.
Stroj není určen pro práci ve výbušném prostředí.
Nedovolené použití:
• Provoz stroje mimo výše uvedené technické parametry je zakázán.
• Provoz stroje bez k tomu určených bezpečnostních prvků je zakázán.
• Demontáž bezpečnostních prvků je zakázána.
• Provoz stroje na nerovném nebo kluzkém podkladu je přísně zakázán!
• Je zakázáno obrábět materiály, které nejsou výslovně dovoleny tímto návodem.
• Není dovoleno obrábění obrobků, které svými rozměry přesahují parametry, uvedené v
tomto návodu.
• Není dovoleno používat nástroje, které neodpovídají normě ЕN847-1.
• Je zakázáno jakékoliv použití a provoz stroje, které není v souladu s jedním nebo více
body bezpečnostních nebo provozních pokynů tohoto návodu.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 9
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 10
Pracoviště a okolí stroje udržujte v čistotě a bez zbytků mastnoty a
Za jiné použití stroje a z toho plynoucí škody nebo zranění nepřebírá firma HOLZMANNMASCHINEN žádnou odpovědnost nebo záruku.
5.2 Bezpečnostní pokyny
Varovné štítky a/nebo nálepky na stroji, které jsou nečitelné nebo odstraněné ihned
vyměňte!
Místně platné předpisy a zákony mohou omezit minimální věk obsluhy stroje!
K zamezení závadám, škodám a zraněním je nutné BEZPODMÍNEČNĚ dodržovat následující
pokyny:
•
•
olejů!
• Stroj provozujte při dostatečném osvětlení, při setmění ihned
přerušte práci.
• Při únavě nebo nesoustředěnosti nebo pod vlivem léků, alkoholu
nebo drog je práce se strojem zakázána!
• Stroj postavte tak, aby byl dostatečný prostor v okolí stroje pro
opracování dlouhých obrobků!
• Pracujte v dobře větraných prostorech!
• Stroj nepřetěžujte!
• Při práci dbejte na jistý postoj.
• Při únavě, nesoustředěnosti nebo pod vlivem alkoholu, léků nebo
drog je práce se strojem zakázána!
• Stoupání na stroj je zakázán o!
• Hrozí těžká zranění při pádu nebo převržení stroje!
• Stroj smí obsluhovat jen jeden člověk.
• Stroj smí být obsluhována pouze vyškole ný m pe rsonálem.

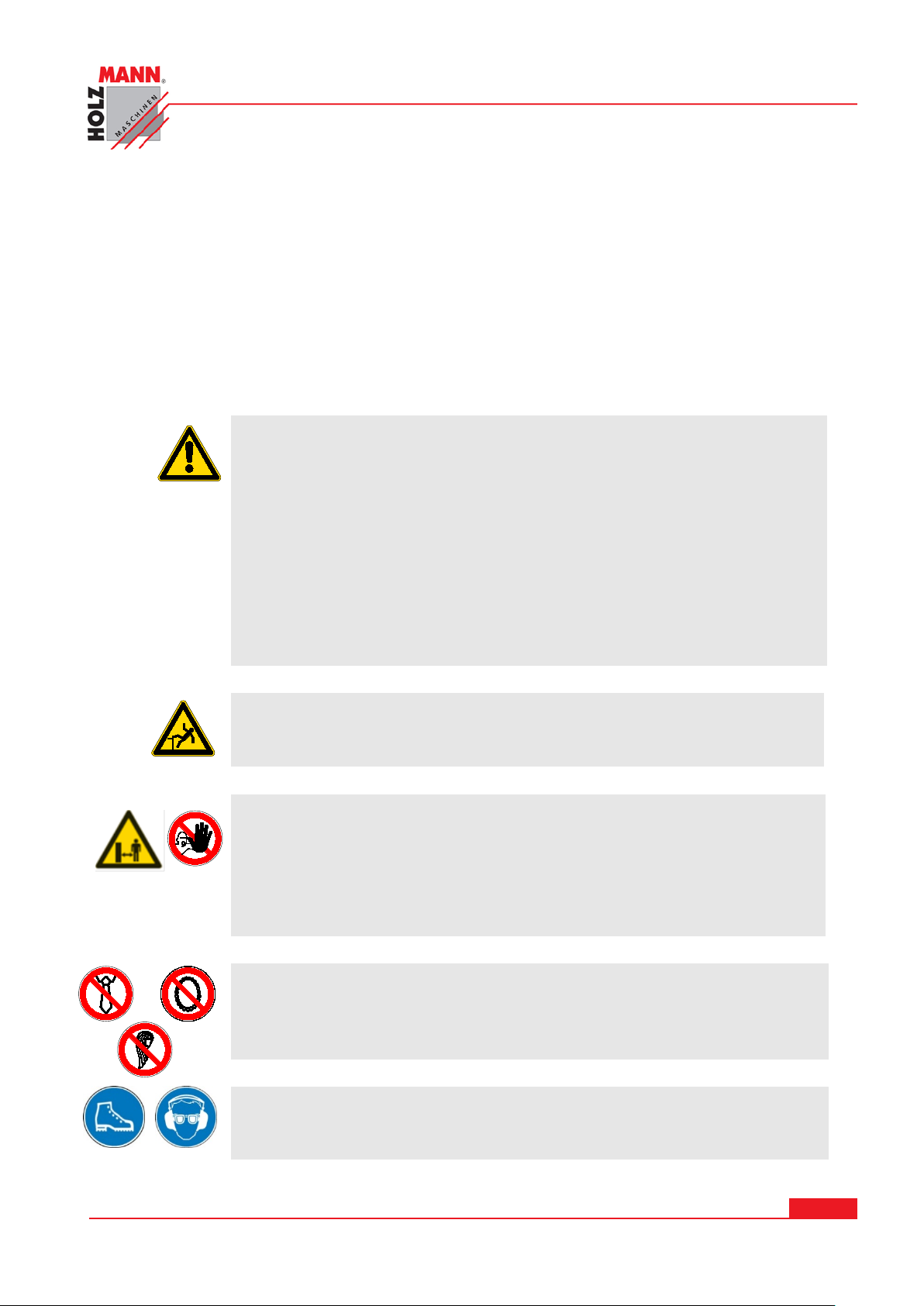

• Nepovolané osoby a zvláště pak děti se nesmí zdržovat v blízkosti
pracujícího stroj e !
• Dbejte na t o, a by se v blízkosti stroje nezdržoval nikdo druhý
(nejméně 2 m)
• Pokud pracujete se strojem, nenoste volný oděv, šperky, kravatu
nebo rozpuštěné dlouhé vlasy.
• Volně ložené předměty se mohou dostat do otáčivých částí stroje a
jejich vyvržení může vést k těžkým zraněním!
•
• Při práci se strojem používejte vhodné ochranné vybavení a
pomůcky (rukavice, brýle, ochranu sluchu, dýchací masku…!)
• Nepoužívejte rukavice!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 10
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 11

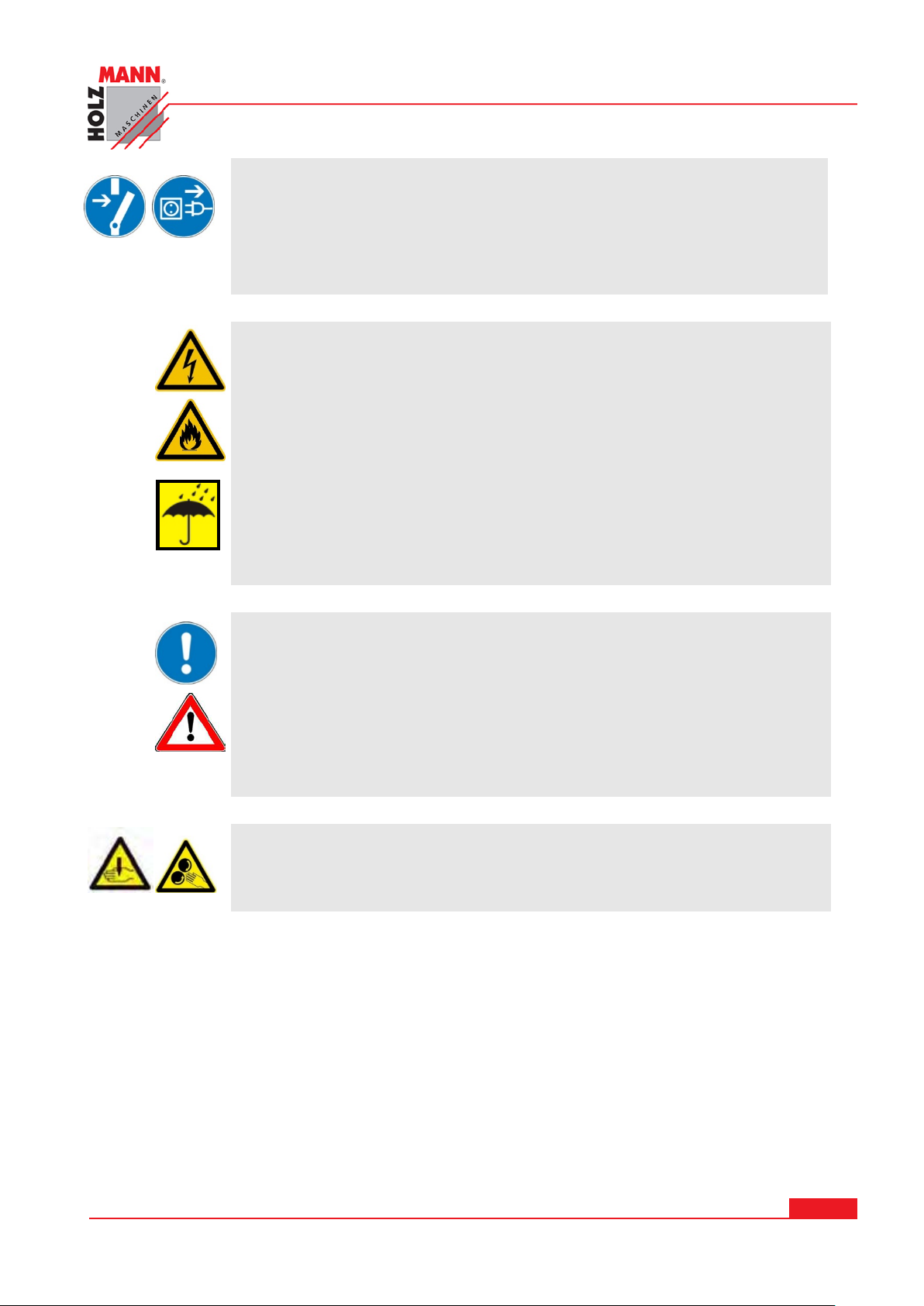

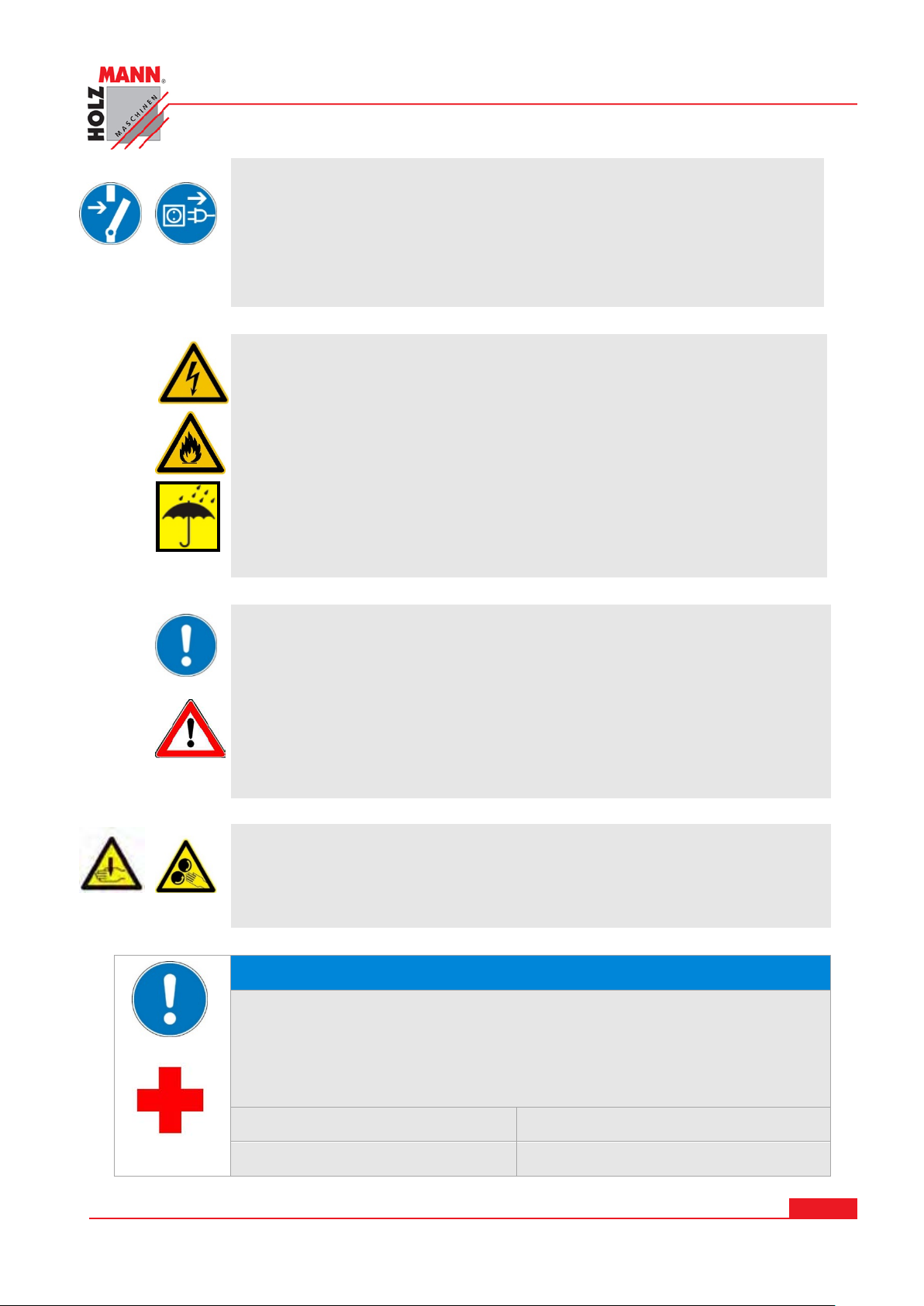

Nepoužívejte elektrické nástroje a stroje v blízkosti zápalných
Nikdy nepoužívejte napájecí kabel ke zvedání stroje nebo k
• Před údržbou a seřizováním stroje ho odpojte od napájení!
Předtím stroj hlavním vypínačem vypněte (poloha OFF).
• Nikdy nepoužívejte přívodní kabel k transportu nebo manipulaci
se strojem!
• Pracujíc í stroj nesmí být ponechán bez dozoru! Před opuštěním
pracoviště stroj vypněte a počkejte, dokud se úplně nezastaví!
• Nikdy nepoužívejte stroj s vadným vypínačem!
•
• Používejte pouze originální zástrčku, odpovídající zásuvce.
Nepoužívejte žádné adaptéry při uzemněném stroji.
• Při každé práci s elektricky poháněným strojem dbejte nejvyšší
opatrnosti! Hrozí nebezpečí úrazu elektrickým proudem, nebezpečí
požáru a poranění;
• Chraňte stroj před vlhkem (Nebezpečí zkratu!)
•
kapalin a plynů (Nebezpečí výbuchu!)
• Pravidelně kontrolujte napájecí kabel, zda není poškozen!
•
upevnění nástrojů nebo obrobků!
• Chraňte kabel před horkem, olejem a ostrými hranami!
• Nedotýkejte se částí stroje pod napětím!
•
• Před zapnutím stroje odstraňte všechny nástroje a nářadí, použité
při nastavení stroje!
• Obrobek před spuštěním stroje vždy správně upněte.
• Obrábějte pouze správně upnutý obrobek. Před zapnutím stroje to
vždy zkontrolujte!
• Obrobek před upnutím mezi hroty vždy opatřete centrovaným
vývrtem!
• Před opracováním odstraňte všechny hřebíky a jiné cizí předměty!
• Stroj skladujte mimo dosah dětí!
• Nikdy se nedotýkejte běžícího stroje!
• Stroj čistěte pouze vypnutý!
• Roztočené obrobky nikdy nedobržďujte rukou!
• Nikdy neměřte rotující obrobek!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 11
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 12
V případě úrazu by vždy měla být na pracovišti lékárnička, vybavená podle normy.
Poskytněte zraněnému potřebnou první pomoc podle zásad poskytnutí první
pomoci. Pokud potřebujete další pomoc, udejte následující údaje:
1. Místo zranění
3. Počet zraněných
5.3 Ostatní rizika
POKYN
Postup v případě úrazu
2. Povahu zranění
4. Způsob zranění
POZOR
Dbejte na to, že obsluha stroje vždy obsahuje další rizika.
Při provádění všech prací (i při těch nejjednodušších) dbejte
nejvyšší opatrnosti. Bezpečnost práce závisí na vás!
I při správném použití a dodržení všech bezpečnostních pokynů je nutné vyhnout se
následujícím rizikům:
• Nebezpečí zranění rukou a prstů rotujícími částmi stroje a obrobku během provozu.
• Nebezpečí úrazu elektrickým proudem při dotyku vodivých částí stroje.
• Nebezpečí těžkého zranění (zvláště řezných poranění) nesprávným vedením nástroje
(vždy od těla)!
• Poškození sluchu, pokud nebyly použity ochranné prostředky.
• Nebezpečí zranění zpětným vrhem obrobku, vymrštěním obrobku nebo jeho části.
• Nebezpečí zranění oka odletujícími částmi i při použití ochranných brýlí.
• Nebezpečí vdechnutí jedovatého prachu při obrábění chemicky ošetřeného dřeva
Tato rizika mohou být minimalizována při dodržení všech bezpečnostních pokynů, při správné
údržbě stroje a při správném použití a obsluze stroje vyškoleným personálem. I přes všechny
bezpečnostní prvky stroje je váš zdravý přístup a technické vzdělání při obsluze stroje tím
nejdůležitějším faktorem!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 12
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 13
6 MONTÁŽ
6.1 Obsah dodávky
Ihned po obdržení stroje zkontrolujte úplnnost dodávky (viz kap. 4.1). Poškozené nebo chybějící
díly ihned nahlaste svému prodejci a dopravci. Viditelná poškození dopravou musí být vyznačena
dopravci na přepravním listě, jinak se má zboží za bezvadně doručené.
6.2 Přípravné práce
6.2.1 Pracoviště
Zvolte pro stroj vhodné místo;
Dbejte přitom na bezpečnostní požadavky z kapitoly 5.
Zvolené místo musí mít vhodné připojení na elektrickou síť.
Je nutné zabezpečit volný prostor kolem stroje nejméně 0.8 m.
6.2.2 Transport / Vyložení stroje
Vyjmutí z balení a umístění na pracoviště proveďte pouze s pomocí vhodného zvedacího zařízení!
POZOR
Zvedání a transport stroje smí být prováděno pouze kvalifikovaným
personálem, vybaveným vhodným zařízením.
Dbejte na to, aby použité zvedací zařízení bylo v dobrém technick ém st a vu (jeřáb, vysokozdvižný
vozík, vázací popruhy.
K přesunu stroje v obalu je možné použít i paletovací vozík nebo vysokozdvižný vozík.
6.2.3 Příprava povrchových ploch
Odstraňte konzervační prostředek z nakonzervovaných dílů. Použijte k tomu jemný čistící
prostředek. Nepoužívejte ředidla nebo vodu.
POKYN
Použití ředidel, benzínu, agresivních chemikálií nebo abraziv vede
k poškození povrc hových ploch!
K tomu platí: K čištění používejte pouze jemné čistící prostředky.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 13
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 14
6.3 Připojení elektrického napájení
POZOR
Práce na neuzemněném stroji je zakázána:
Při závadě hrozí zranění elektrickým proudem!
Proto platí:
Stroj musí být uzemněn a připojen k uzemněné elektrické zásuvce.
Následující pokyny respektujte při připojení stroje k elektrickému napětí. Připojení smí provést
pouze kvalifikovaný elektromechanik s příslušným oprávněním!
1. Elektrické zapojení stroje je připraveno k provozu s uzemněnou zástrčkou!
2. Zástrčka smí být namontována pouze kvalifikovaným elektromechanikem s příslušným
oprávněním a zapojena do uzemněné zásuvky!
3. Dodávaná zástrčka se nesmí měnit. Pokud zástrčka nesouhlasí nebo je poškozena, smí
být opravena nebo vyměněna pouze kvalifikovaným elektromechanikem s příslušným
oprávněním!
4. V případě opravy nebo výměny se nesmí zemnící vodič připojit k zásuvce pod napětím!
5. Nechte řádné uzemnění stroje zkontrolovat kvalifikovaným elektromechanikem
s příslušným oprávněním!
6. Poškozený přívodní kabel ihned vyměňte!
7. Zkontrolujte, že napájecí napětí a frekvence odpovídá údajům na štítku stroje. Je
dovoleno kolísání hodnot do ±5% (např.: stroj s pracovním napětím 380 V je možné
napájet napětím od 370 do 400 V).
8. K zabezpečení dostatečného průřezu přívodních vodičů se držte údajů na štítku stroje a
následující tabulky.
9. Připojení stroje k elektrické síti, jakož i následné dodatečné kontroly smí být provedeny
pouze kvalifikovaným elektromechanikem s příslušným oprávněním.
POKYN
Provoz stroje je dovo len pouz e s připojením na proudový
chránič (Mx. proud 30mA).
POKYN
Používejte pouze schválené prodlužovací kabely
s průřezem podle následující tabulky.
Napětí Délka prodloužení Průřez vodiče
220 V-240 V
50 Hz
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 14
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
<27 m 1,5 mm
<44 m 2,5 mm
2
2
Page 15
oužitím stroje zkontrolujte správné
<70 m 4,0 mm
<105 m 6,0 mm
2
2

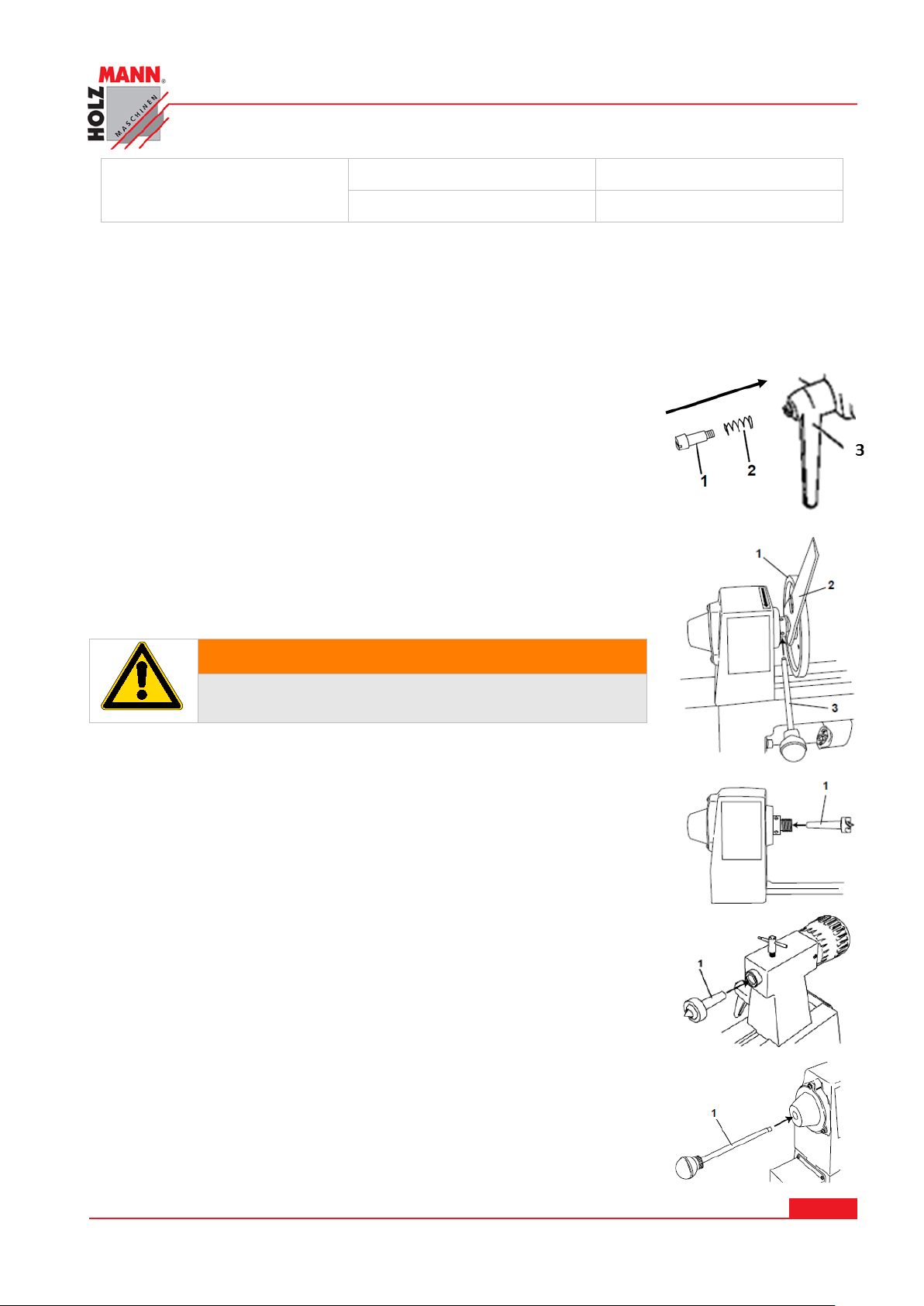

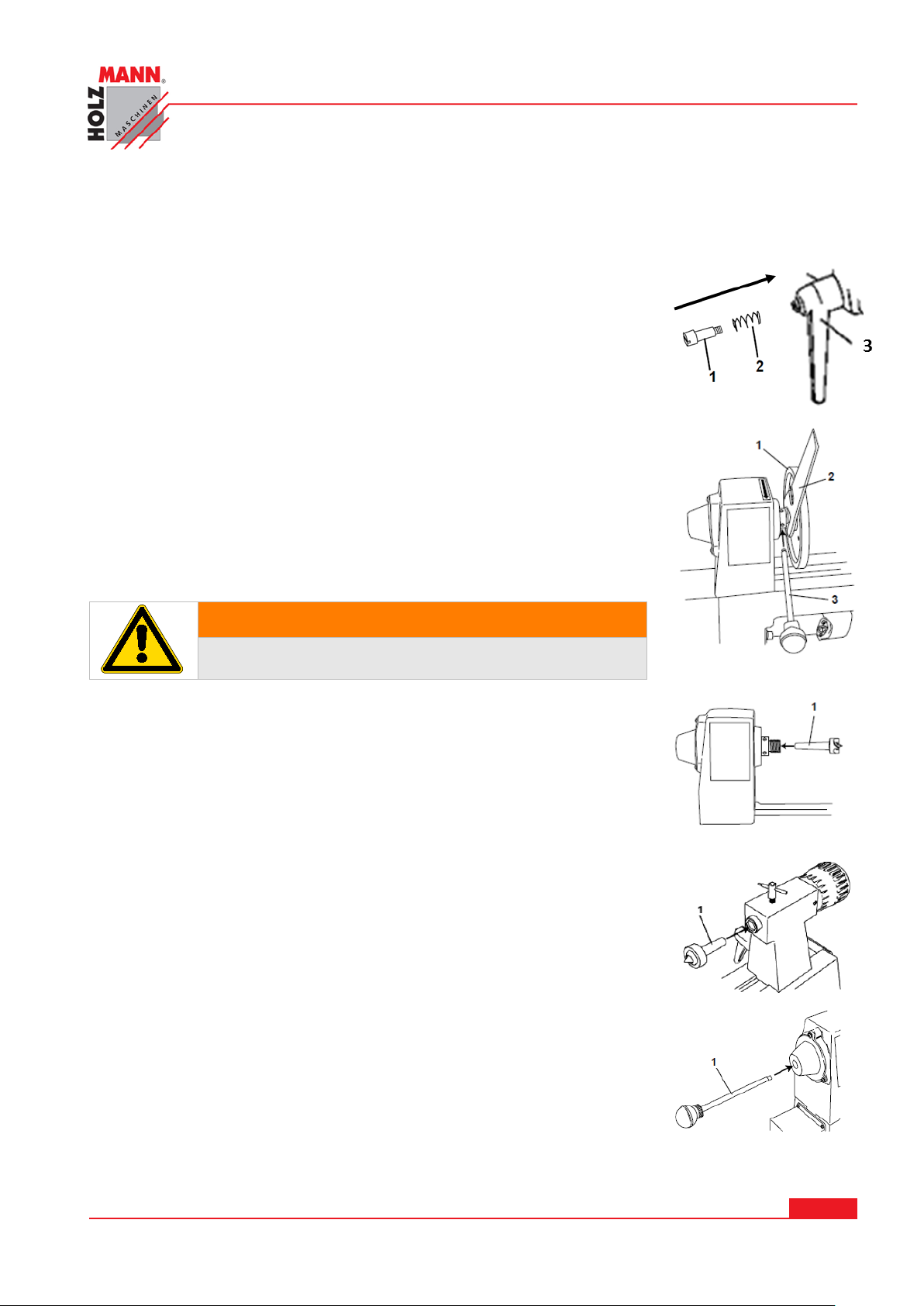

6.4 Montáž stroje
Stroj se dodává smontovaný. Z transportních důvodů je nutné namontovat pouze několik dílů.
6.4.1 Zajišťovací páka
Tato páka je namontována na koníku a na podpěře nástroje.
Zasuňte šroub (1) do pružiny (2) a páky (3) a namontujte na místo.
• Uvolnění zajišťovací páky:
Za páku zatáhněte a uvolňete proti směru hodinových ručiček.
• Zajištění zajišťovací páky:
Páku zasuňte a otočte ve směru otáčení hodinových ručiček.
6.4.2 Lícní deska
Nasaďte klíč (2) za lícní desku (1). Zajistěte vřeteno tyčkou (3) a
klíčem buďto uvolněte nebo dotáhněte lícní desku.
Před každým p
upevnění lícní desky!
POZOR
6.4.3 Unašeč
Unašeč (1) nasuňte do kuželu vřeteníku, až pevně sedí.
Unašeč (1) nasuňte do kuželu koníku, až pevně sedí.
Unašeč (1) uvolněte zaražením zajišťovací tyčky z druhé strany
vřeteníku/koníku.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 15
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 16
7 PROVOZ
Stroj provfozujte pouze v bezvadném technickém stavu. Před každým provozem stroj vizuálně
zkontrolujte. Bezpečnostní prvky, elektrické vedení a ovládací prvky zkontrolujte co
nejdůkladněji. Zkontrolujte dotažení všech šroubových spojů.
7.1 Provozní pokyny
VAROVÁNÍ
Před zahájením údržby nebo nastavení stroje odpojte
kabel elektrického napájení!
POZOR
Stroj nikdy nestartujte s nasazeným obráběcím nástrojem!
POKYN
• Před startem zkontrolujte pevné zajištění opěry nástroje!
• Před každým zapnutím stroje rukou protočte upnutý obrobek,
abyste se ujistili, že se volně otáčí a nedrhne o podpěru
nástroje!
• Přitom zkontrolujte, že je obrobek vycentrován a pevně upnut!
• Při obrábění veďte dláto pevně oběma rukama!
• Pracujte pouze s ostrými nástroji!
• Velké a nevyvážené obrobky obrábějte pouze při nízkých
otáčkách!
• Dodržujte maximální dovolené rozměry obrobků!
• Nadměrné obrobky se nesmí obrábět!
• Obrábějte pouze kvalitní dřevo bez vad!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 16
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 17
7.2 Obsluha
7.2.1 Nastavení koníku
• Uvolněte zajišťovací páku (1)
• Otáčením nastavovací růžice (3) nastavte
koník (5) do požadované polohy
• Unašeč (4) zajistěte nebo uvolněte pákou (2)
7.2.2 Nastavení podpěry nástroje
• Uvolněte upínací páku (4)
• HDržák podpěry (1) nastavte do požadované polohy
a zajistěte
• Zajišťovací páku (3) uvolněte a nastavte výšku
podpěry (2) a zajistěte
POKYN
• Podpěru nástroje přistavte co nejblíže k obrobku!
• Výšku opěry nastavte těsně pod osu otáčení obrobku.
7.2.3 Zapnutí/vypnutí
Zapnutí: Stlačte zelené tlačítko ("I") asi na 2 s. Stroj se rozběhne.
Pozor na tlačítko přetížení stroje (2)!
Vypnutí: Stlačte červené tlačítko ("0").
Stroj se zastaví! Zůstaňte u stroje, dokud se obrobek úplně nezastaví
(Obrobek nikdy nezastavujte rukou!)
7.2.4 Nastavení otáček
Rychlost otáčení u stroje D 300F se po zapnutí (1) reguluje potenciometrem
(3) plynule v rozsahu 750 – 3200min
• Před zapnutím protočte rukou obrobkem, abyste zkontrolovali, že
se volně otáčí!
-1
.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 17
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 18
8 ÚDRŽBA
Každých 6 měsíců popř. každých 500 pracovních hodin sejměte postranní kryt, abyste si zajistili
Čištění a údržbu stroje nikdy neprovádějte při zapnutém
stroji!
Hrozí nebezpečí zranění nebo škody při nenadálém zapnutí
stroje!
K tomu platí:
Před údržbou stroj vypněte a odpojte napájecí kabel od
sítě!!!
POZOR
Stroj má jen málo dílů, které musí být udržovány.
Závady, které mohou ovlivnit bezpečnost stroje, nechte okamžitě odstranit.
Po každém provozu se musí stroj vyčistit od prachu a třísek. Odsavačem odstraňte usazeniny a
piliny a zbytky odstraňte stlačeným vzduchem.
lepší přístup k vnitřním dílům stroje.
POKYN
Pouze pravidelně udržovaný a ošetřovaný stroj může být užitečným pomocníkem. Nedostatky
při údržbě a ošetřování stroje mohou věst ke škodám a zraněním.
Opravy smí být provedeny pouze odborným personálem! Úplné a celkové čištění zaručuje
dlouhou životnost a je důležitým předpokladem bezpečnosti.
Svévolný nekvalifikovaný zásah může stroj poškodit a ohrozit vaši bezpečnost.
Pravidelně kontrolujte přítomnost a stav varovných štítků na stroji.
Před každým provozem zkontrolujte stav bezpečnostních prvků stroje!
Stroj skladujte v suchých, větraných prostorech, chráněný před vlivem počasí.
Před prvním použitím a poté každých 100 provozních hodinách očistěte šroubové spoje a namažte
je tenkou vrstvou konzervačníjho oleje.
8.1 Předepsané práce
Po každém použití:
• Po každém provozu se musí stroj vyčistit od prachu a třísek. Odsavačem odstraňte
usazeniny a piliny a zbytky odstraňte stlačeným vzduchem. Pohyblivé díly dodatečně
vyčistěte štětcem nebo kartáčem. Všechny pohyblivé díly stroje nama žt e tenkou vrstvou
strojního oleje.
Po 50 provozních hodinách:
• Zkontrolujte klínový řemen.
Opotřebovaný řemen vyměňte!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 18
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 19
8.2 Čištění
Po každém provozu stroj vyčistěte.
Odstraňte důkladně prach a piliny zevnitř stroje.
POKYN
Použití ředidel, agresivních chemikálií nebo abraziv vede k
poškození stroje!
K tomu platí: při čištění používejte pouze jemné čistící prostředky!
Nelakované části stroje stroje nakonzervujte vhodným konzervačním prostředkem.
8.3 Likvidace
Váš stroj nevyhazujte do komunálního odpadu. Kontaktujte místní orgány pro získání
informací o správné likvidaci a dostupných možnostech likvidace Vašeho stroje. Pokud
si budete pořizovat u svého prodejce nový nebo obdobný stroj, je tento povinen
zajistit likvidaci Vašeho starého výro bku.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 19
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 20
e schopni nutnou opravu provést nebo k tomu nemáte
9 ODSTRANĚNÍ ZÁVAD
PŘED KAŽDOU OPRAVOU ČI NASTAVENÍM ODPOJTE STROJ OD NAPÁJECÍHO NAPĚTÍ.
Závada Možná příčina Odstranění
Motor nestartuje • Vadný vypínač • Opravte vypínač
• Závada na napájení • Zkontrolujte napájení
• Vadná pojistka • Vyměňte pojistky
• Ochrana proti přetížení stroj
vypnula
Silné vibrace • Deformovaný obrobek • Vyměňte obrobek
• Špatně vycentrovaný obrobek • Přesněji zaměřte těžiště
• Uvolněná řemenice • Dotáhněte
• Opotřebovaný řemen • Vyměňte hnací řemen
• Stroj na nerovné ploše • Vyrovnejte podlahu pod
• Uvolněný vřeteník či koník • Zajistěte
• Příliš vysoké otáčky • Nastavte otáčky
Špatný výsledek obrábění • Tupý nástroj • Nástroj naostřete
• Stlačte ochranu proti přetížení
strojem
• Nevhodný nástroj • Zvolte správný nástroj
• Špatně nastavená podpěra • Podpěru znovu nastavte
MNOHO ZÁVAD JE MOŽNÉ VYLOUČIT SPRÁVNÝM A ODBORNÝM PŘIPOJENÍM STROJE K
ELEKTRICKÉMU NAPÁJENÍ.
POKYN
Pokud nejst
dostatečné vzdělání, obraťte se na odborný servis.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 20
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 21
10 PREFACE Dear Customer!
This manual contains information and important instructions for the installation and correct use of
the wood turning lathe D 300F.
Following the usual commercial name of the device (see cover) is substituted in this manual with
the name "machine".
This manual is part of the product and shall not be stored separately from th e product. Save it for
later reference and if you let other people use the product, add this instruction manual to the
product.
Please read and obey the security instructions!
Before first use read this manual carefully. It eases the correct use of the product and
prevents misunderstanding and damages of product and the user’s health.
Due to constant advancements in product design, construction pictures and content may diverse
slightly. However, if you discover any errors, inform us please.
Technical specifications are subject to changes!
Please check the product contents immediately after receipt for any eventual transport
damage or missing parts.
Claims from transport damage or missing parts must be placed immediately after initial
product receipt and unpacking before putting the product into opera tion.
Please understand that later claims cannot be accepted anymore.
Copyright
© 2014
This document is protected by international copyright law. Any unauthorized duplication,
translation or use of pictures, illustrations or text of this manual will be pursued by law.
Court of jurisdiction is the Landesgericht Linz or the competent court for 4170 Haslach, Austria!
CUSTOMER SERVICE CONTACT
HOLZMANN MASCHINEN GmbH
A-4170 Haslach, Marktplatz 4
Tel 0043 7289 71562 - 0
Fax 0043 7289 71562 – 4
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 21
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 22
11 TECHNIC
11.1 Components
No. Specification No. Specification
1 Headstock 7 Spur center
2 Faceplate 8 Motor
3 Tool rest 9 Speed controller
4 Tailstock 10 Excentric axis
5 On-Off switch 11 Machine bed
6 Circuit break button 12 Excentric axis and handle tailstock
11.2 Technical Details
Spezifikation D 300F
Voltage 230V / 50Hz
Motor power 250W
Spindle speed 750-3200min
Distance between centers 305mm
Center height above machine bed 110mm
Head stock, norm spindle M33 DIN800
-1
Morse taper MT1
Tail spindle travel 35mm
Weight 20kg
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 22
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 23
12 SAFETY
12.1 Intended Use
The machin e m u st on ly be used for it s intended pu rp ose! Any othe r u se is deemed to be a ca s e of
misuse.
To use the machine properly you must also observe and follow all safety regulations, the
assembly instructions, operating and maintenance instructions lay down in this manual.
All people who use and service the machine have to be acquainted with this manual and must be
informed about the machine's potential hazards.
It is also imperative to observe the accident prevention regulations in force in your area.
The same applies for the general rules of occupational health and safety.
The machine is used for:
Turning wood.
Any manipulation of the machine or its parts is a misuse, in this case HOLZMANN-
MASCHINEN and its sales partners cannot be made liable for ANY direct or indirect
damage.
Even when th e machine is used as pre sc ribed it i s st i l l impossibl e t o el im inate certai n res idual risk
factors.
Use the machine never with defective or without mounted guard!
The re moval or modifica t ion of the safety c ompone n ts may result
in damage to equipme nt and serious i nj ury!
WARNING
HIGHEST RISK OF INJURY!
Ambient conditions
The machine may be operated:
humidity max. 70%
temperature +5°С to +40°С (+41°F to +104°F)
The machine shall not be operated outdoors or in wet or damp areas.
The machine shall not be operated in areas exposed to increased fire or explosion hazard.
Prohibited use
• The operation of the machine outside the stated technical limits described in this manual is
forbidden.
• Operation of the machine function without emergency stop button or impeller box with
open doors is prohibited.
• The use of the machine not according with the required dimensions is forbidden.
• The use of the machine not being suitable for the use of the machine and not being
certified is forbidden.
• Any manipulation of the machine and parts is forbidden.
• The use of the machine for any purposes other than described in this user-manual is
forbidden.
• The unattended operation on the machine during the working process is forbidden!
• It is not allowed to leave the immediate work area during the work is being performed.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 23
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 24
concentration influencing medic a ments is forbidde n.
12.2 Security instructions
Missing or non-readabl e se cur it y s ti ckers h av e to be r epl a ced i mme dia tel y!
The locally applicable laws and regulation s may s pecify the minimum age of the operator
and limit the use of this ma chin e!
To avoid m a lf u nc t io n, ma chine defects and in ju r ie s , read the following se c urity instruction s!
• Keep y our work area dry and ti dy ! A n unt idy work area may cause
accidents. Avoi d slippery floor.
• Make su re the work area is lighted sufficient ly
• Install the machine so that there is suffic ient space for saf e
operation and wor kpiece handling
• Do not ove rload the machine
• Provide good stability and keep balance all times
• Avoid abnormal working pos t ures! Make sure y ou stand squarely
and keep balance at all times.
• Always stay focused whe n working. Reduce distortion sources in
your working environment. The oper a tion of the machi ne when
being tired, as we ll as under the infl uence of alcohol, d ru gs or
• Do not climb onto the machine!
• Attach the m achine to the unde rground
• Respectively traine d people only and only one person shall
operate the machi ne .
• Do not allow other people, pa r t icularly childr e n, t o t ouch the
machine or the cabl e. Keep them away f r om your work area.
• Make your workshop chil dproof.
• Make su re there is nobody present in the dangerous area. The
minimum safety distance is 2m
• Wear suitable work clothes! D o not wear loose clothing or jewelry
as they might get ca ught in moving parts and c ause severe
accidents! We ar a ha ir net if you have long ha ir.
• Loose objects can become e n ta ngled and cause serious injuries!
• Use personal safety equipment: ear protectors and safety goggles
when working with the machine.
• Do not wear safety gloves!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 24
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 25
The plug of an electrical tool must strictly correspond to the
s before clamping between
available for a possible accident. Initiate the violation in accordance with
the necessary first aid measures. When requesting support, provide the
• Never leave the machine r unning unattended ! B e fore leaving the
working area swit c h th e machine off and wa it until the machine
stops.
• Always disconnect the machine prior to any actions performed at
the machine.
• Avoid uni ntentional starting
• Do not use the machine with damaged switch
•
•
socket. Do not use any adapters together with earthed electric
tools
• Each time yo u w ork wit h an e le ctr ica ll y ope rat e d machi ne, c auti on
is advised! The re is a risk of electri c shock, fire, cutting i njury;
• Protect the machine fro m da mpness (caus ing a short circuit)
• Use powe r tools and machines nev er in the vicinity of fla mmable
liquids and gase s (danger of explosion)
• Check the c a ble regularly for damage
• Do not use the cable to carry the machine or to f ix the work piece
• Protect the cable from heat , oil and sharp edges
• Avoi d body contact with earthed
• Before starting the machine remove any adjusting wrenches and
screwdrivers
• Fix the work piece with the right tool
• Machine only stock which is chucked securely on the machine,
always check before switching the ma chine on
• Provide workpiece with centre hole
centres
• Before start working remove any nails and other foreign bodies
from the workpie c e
• Keep any machine that is not being used out of re a c h of children
• Never grab into the running machine!
• Remove c hips and workpiece pa rts only if the machine is standing
still!
• Never stop workpieces with the hand during run out!
• Never take measurements on a rot a ting workpiec e !
NOTICE
Emergency procedure
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 25
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
A first aid kit in accordance with DIN 13164 should always be readily
following details:
1. Place of accident
3. Number of injured people
2. Type of accident
4. Injury type(s)
Page 26
12.3 Remaining risk factors
WARNING
It is important to en sure that each machine has remaining risks.
In the exe cution of all work (even the simplest) greatest
attention is required. A safe working depends on you!
Even if the machine is used as required it is still impossible to eliminate certain residual risk
factors totally. The following hazards may arise in connection with the machine´s construction
and design:
Despite of correct and proper use and maintenance there remain some residual risk factors:
• Hazard of injury or machine damage due to undetected machine defect
To minimize this risk, check the machine prior to every operation for loose screws and
connections. Check the motor noise, the spindle, the chuck etc. for eventual damage.
Damaged parts have to be replaced immediately, no operation of the machine in the
meantime!
• Hazard of electr ic shock
Undetected malfunctions in the power supply and/or the connected wood working machine
might result in electr ic shock when touching the machine. Ensure proper electric installation,
and let it check periodically by a trained electrician.
• Danger due to unintended machine start-up
Eliminat e thi s ri sk by discon n ecti n g t he ma chi ne be fo re you p erfo rm a n y chec ks or ac ti vi ti es
on the machine.
• Hazard of inhaling toxic dust
Especially wood dust arising from chemically treated wood and/or lacquer/paint are harmful
when inhaled. Therefore wear a suitable breathing mask if required.
• Hazard of kickback:
The tooling is caught by the rotating workpiece and thrown ba ck to the operator.
These risk factors can be minimized through obeying all security and operation instructions, proper
machine maintenance, proficient and appropriate operation by persons with technical knowledge and
experience.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 26
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 27
d must be carried out with appropriate
13 ASSEMBLY
13.1 Delivery content
Please check the product contents (see capture 11.1 ) immediat ely after recei pt for any event ual
transport damage or missing parts. Claims from transport damage or missing parts must be
placed immediately after initial machine receipt and unpacking before putting the machine into
operation. Please understand that later claims cannot be accepted anymore.
13.2 Preparatory activities
13.2.1 Workplace requirements
The ground has to be even, in level and hard. It must be suitable at least to weight it with double
weight per square meter than the machines net weight.
The chosen w orkplace must have ac cess to a suitable el ectric supply net hat complies with the
machines requirements.
13.2.2 Transport
The machine can be transported in package with a forklift.
The machine is very he avy. The machine sha ll be lifted from crat e with a suitable l ifting device
only that is certified to be able to carry the machines load.
WARNING
The lifting and transportation of the machine must only be c a rr i ed out
by qualified staff an
equipment.
Note that lifting equipment used (crane, forklift, sling, etc.) must be in perfect condition.
To maneuver the machine in the packaging can also a pallet jack or a forklift be used.
13.2.3 Preperation of the surface
Uncoate d met al mac h ine p ar ts have bee n in su late d w ith a gre as y la yer to inh ibit c or ros io n.
This layer has to be removed. You can use standard solvents that do not damage the machine
surface.
NOTICE
Do not use solvents based on nitrite, aggressive solvents like break cleaners
or scrubbing agen ts!
These damage the machine surface.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 27
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 28
Therefore: The machine must be operated at a grounded power socket
13.3 Power supply
ATTENTION
When working with n on-grounded machines:
Severe injury or e ven death may aris e t hough electrocutio n!
The connection of the machine to the electric power supply and the following checks have to be
carried out by a respectively trained electrician only.
1. The electronic connection of the machine is designated for operation with a grounded
power socket!
2. The connector plug may not be manipulated.
3. he mains supply must be secured with 16A:
4. If the connector plug doesn’t fit or if it is defect, only qualified electricians may modify or
re-new it!
5. The grounding wire should be held in green-yellow.
6. A damaged cable has to be exchanged immediately!
7. Check, whether the feeding voltage and the Hz comply to the required values of the machine. A deviation of feeding voltage of ±5% is allowed (e.g.: a machine with working
voltage of 380V can work within a voltage bandwidth of 370 till 400V.
8. Make sure that a possible extension cord is in good condition and suitable for the
transmissi on of power. An undersi zed cord reduces the tran smission of power and heats
up.
9. A damaged cable must be replaced immediately
NOTICE
Operation is only allowed with safety switch against
stray current (RCD max. stray current of 30mA)
NOTICE
Use only p ermitted extension cable with cross-section
the one in the following table declared.
Voltage Extension Cross-section
<27 m 1,5 mm
220 V-240 V
50 Hz
<44 m 2,5 mm
<70 m 4,0 mm
<105 m 6,0 mm
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 28
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
2
2
2
2
Page 29
13.4 Assembly
The machine is delivered pre-assembled.
For transport reasons some parts of the machine can be assembled by the customer.
13.4.1 Lock lever
This lever has to be mount at the headstock and the tool rest.
The shoulder screw (1) passes through the spring (2) and the handle
lever (3). If either lock lever has come loose from the lathe or has
come apart in shipping, reassemble it and thread into place.
To operate, push the handle lever in and turn clockwise to tighten.
Pulling the handle lever outward will disengage the threaded shaft,
allowing you to reposition the lever handle so it is out of the way.
13.4.2 Face plate
Thread the faceplate (1) onto the end of the headstock spindle and
hand tighten. Place the wrench (2) over the flats on the faceplate.
Insert the tip of the push-out rod (3) into one of the slots in the side of
the headstock spindle. While gripping the push-out rod firmly, turn the
wrench to either tighten or loosen the faceplate. Remove the push-out
rod and wrench. If the faceplate is being removed, continue tur ning it
until it comes off the spindle threads.
Do not operate the lat he until it is completely
assembled and adjusted accordin g to t he instructions .
WARNING
13.4.3 Spur center
Insert the tailstock cup center (1) into the hollow center of the
headstock spin dl e.
Insert the shaft (1) of the tailstock center into the hollow center of the
tailstock spindle.
Insert the push-out rod (1) into the far end of the headstock spindle or
the tailstock spindle until it comes into contact with the shaf t of the
spur or center. Tap the end of the push-out rod (1) until the spur or
center comes loose.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 29
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 30
14 OPERATION
Device to be operated in a perfect state only. Inspect the device visually every time it is to be
used. Check in particular the safety equipment, electrical controls, electric cables and screwed
connection for damage and if tightened properly. Replace any damaged parts before operating
the device.
14.1 Operation instructions
WARNING
Perform all machine set tings with the machine being
disconn ected fr om the power supply!
ATTENTION
Never switch the machine on while pressing the chisel against the
material!
NOTICE
• Before switching the machine on, make sure that the tool rest
is firmly tightened
• Rotate the clamped workpiece each time before turning by
hand to ensure that it runs freely and does not touch the rest
tool!
• Thereby check also whether the workpiece is centred and
tighten clamped!
• Make sure to guide and hold the chisel with both hands safe
and tight during machining!
• Work only with well sharpened tools!
• Work large and unbalanced workpieces at low spindle speed
only!
• Specifications regarding the maximum or minimum size of the
workpiece must be observed!
• Workpieces with cracks may not be used!
• Only process sel ect ed woods without defects!
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 30
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 31
14.2 Operation
14.2.1 Tailstock adjustment
• Move the tailstock (5) by loosening the lock lever
(1) and pushing the tailstock to the desired position
on the bed. Lock by tightening the lock lever (1).
• The spindle can extend up to 2 1/2" from the
tailstock housing. You can move the tailstock
spindle (4) by loosening the spindle lock lever (2)
and then turning the hand wheel (3). Turning the
hand wheel clockwise extends the spindle; turning it
counterclockwise retracts the spindle. Lock the lock
levers (1) and the spindle lock levers (2) before
operating the lathe.
• The tailstock spindle is hollow and can be accessed
from the handwheel end. Use the push-out rod to
remove the center cup or to drill holes through the
center of a workpiece on a faceplate.
14.2.2 Tool rest adjustment
• To move the tool rest base (1), loosen the lock l ever
(4) and move the base to the right or left and back
or front. Tighten the lever (4) when the tool rest
base is in the desired position.
• To adjust the angle of the tool rest (2), loosen the
lock lever (3), move the tool rest to the desired
position, and tighten the lock lever.
• To change to the other tool rest, loosen the lock
lever (3) and pull the tool rest (2) out of the tool rest
base, insert the other tool rest, adjust to desired
position, and tighten the lock lever (3).
NOTICE
• The tool rest should be selected as close as possible to the
workpiece!
14.2.3 On-Off-switch
Switch on: Push the green button ("I") for 2 seconds. The machine begins to
run.
Observe the circuit breaker reset button (2).
Switch off: Push the red button ("0").
The machine does not stop immediately! Stay as long at the machine, until the
workpiece is completely stopped (Do not stop the workpiece by hand!)
• Height adjustment just below the centerline of the workpiece.
• Rotate the workpiece by hand and check that the workpiece can
rotate freely befo re turning!
14.2.4 Speed adjustment
The speed of the D300F is infinitely variable with the speed controller (3) in a
range of 750 – 3200min
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 31
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
-1
after switch on (1) adjustable.
Page 32
15 MAINTENANCE
Don’t clean or do maintenance on the machine while it is still
connected to the power supply:
Damages to machine and injuries might occur due to unintended
switching on of the machine!
Therefore: Switch the machine off and disconnect it from the power
supply be-fore any maintenance works or clean i ng is carri ed out
The machine does not require extensive maintenance. If m alfunctions and defects occur, let it be
serviced by trained persons only.
Before first operation as well as later on every 100 operation hours you should lubricate all connecting parts (if required, remove before ha nd with a brush all swa rfs and dust).
Check regularly the condition of the security stickers. Replace them if required.
Check regularly the condition of the machine.
The good condition and perfect adjustment of the guiding rollers is essential for a smooth band
guidance and a clean cut.
Store the machine in a closed, dry location.
ATTENTION
NOTICE
Clean your machine regularly after every usage – it prolongs the machines lifespan and is a
pre-requisite for a safe working environment.
Repair jobs shall be performed by respectively trained professionals only!
15.1 Maintenance plan
After each workshift:
Clean the machine and its parts with a strong jet of compresse d air from wood dust and other
material remains. Moving parts can also be cleaned with a brush or a soft brush. Apply a thin
layer of lubricating oil to all moving parts of the mac hine.
After 50 hours of operation
Check the V-belts.
Determine for frayed belts cause. Check if uneven or rough surfaces and were built on the V-belt
pulleys. Replace frayed or str et ched belts!
15.2 Cleaning
After each workshift the machine has to be cleaned. Remove chips etc. with a suitable tool. Do
not remove them by hand (cutting injury!). Remove dust as well.
NOTICE
The usage of certain solutio ns c ontaining ingredient s damaging
metal surfaces as well as the use of scrubbing agents will damage
the machine surface!
Clean the machine sur face with a wet cloth soaked in a mild solution
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 32
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 33
15.3 Disposal
Do not dispose the machine in residual waste. Contact your local authorities for
information regarding the available disp osal options. When you buy at your local dealer
for a replacement unit, the latter is obliged to exchange yo ur old.
16 TROUBLE SHOO TING
BEFORE YOU START WORKING FOR THE ELIMINATION OF DEFECTS, DISCONNECT THE
MACHINE FROM THE POWER SUPPLY.
Trouble Possible cause Solution
Machine does not start
Strong vibration
Bad turning result
• Switch defective • Repair switch
• Power supply is off • Repair power supply
• Fuse is defective • Change fuse
• Circuit breaker is active • Push in the circu it b utton
• Warped workpiece • Change material
• Workpiece is wrong centered • Measure the center newly
• Loosen pulley • Tighten the pulley
• Outworn pulley • Change pulley
• Turning lathe is on uneven surface • Level the surface
• Loosen tail- or headstock • Tighten
• Too much speed • Adjust speed
• bad sharpened chisel • Sharpen the chisel
• Wrong chisel for this work • Select the right chis el
• Wrong adjustment of tool rest • Adjust the high and the
distance of the too l r e s t
MANY POTENTIAL SOURCES OF ERROR CAN BE CLEARED BY THE EXPERTLY
CONNECTION TO THE ELECTRICITY GRID.
NOTICE
Should you in necessary repairs not able to properly to perform or you have
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 33
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
not the prescribed training for it always attract a workshop to fix the
problem.
Page 34
17 NÁHRADNÍ DÍLY / SPARE PARTS
17.1 Objednávka náhradních dílů / spare parts order
Použitím originálních dílů od společnosti HOLZMANN používáte díly, které spolu dokonale sedí a
jejich montáž je časově méně náročná. Originální náhradní díly zajišťují delší životnost stroje.
.
Použití jiných než originálních náhradních dílů má za následek ztrátu záruky!
Platí: Při výměně komponent/dílů používejte pouze originální náhradní díly
Při objednávání dílů použijte servisní formulář, který najdete na konci tohoto návodu na obsluhu.
Vždy uvádějte typ stroje, číslo náhradního dílu a jeho název. Aby se předešlo neshodám,
doporučujeme společně s objednávkou zaslat i kopii výkresu rozpadu náhradních dílů, na kterém
Vámi požadované díly označíte.
Adresu pro objednání dílů naleznete v kontaktech na zákaznický servis.
With original HOLZMANN spare parts you use parts that are attuned to each other shorten the
installation time and elo ngate your products lifespan.
The installation of other than original spare parts voids the warranty!
So you always have to use original spare parts
VÝSTRAHA
IMPORTANT
When you pla ce a spare parts order please use the service form ular you can find in the last
chapter of this manual. Always take a note of the machine type, spare parts number and
partname. We recommend to copy the spare parts diagram and mark the spare part you need.
You find the order address in the preface of this operation manual.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 34
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 35
17.1.1 D 300F
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 35
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 36
50A
50B
No. Specification Qty. No. Specification Qty
1 Bed 1 30 Set screw M6x8 1
2 Retaining plate 1 31 Drive pu lly 1
3 PHLP HD screw M5x8 2 32 Belt K-516 1
4 Special set screw M 6x8 1 33 Set screw M6x10 1
5 Handwheel 1 34 Motor pully 1
6 Tailstock 1 35 Power cord 1
7 T-lock knob bolt for tailstock 1 36 Variabel speed box 1
8 Cap screw M8x40 1 37 PH LP HD scre w M4x10 4
9 Sleeve 1 38 Cap screw M8x25 1
10 Eccentric axis 1 39 Cap screw M6x16 2
11 Tailstock spindle 1 40 Motor plate 1
12 Lock Washer 8MM 3 41 Motor 1
13 Paddle switch 1 42 Warming label 1
14 Live center assembly 1 43 Ext retaining ring 8MM 1
15 Spur center 1 44 Tool rest base 1
16 Tailstock lock handle 1 45 Special bolt 1
17 Face plate-6 1 46 Plate 1
18 Headstock spindle 1 47 Lock nut M8 2
19 Ball bearing 6004ZZ 1 48 Sleeve 1
20 Ext retaining ring C40 1 49 Eccentric rod 1
21 EXt retaining ring C40 1
22 Ball bearing 6004ZZ 1
Large tool rest 1
Small tool rest 1
23 H ead st o ck 1 51 Special bolt 1
24 Speed dial switch 1 52 Plate 1
25 Speed dial label 1 53 T-lock knob bolt for tool rest 1
26 Headstock spindle nut 2 54 Tool holder lock handle 1
27 Outboard spindel cover 1 55 Fuse 1
28 PH LP HD scre w M4x10 3 56 Carbon brush 2
29 Spec's label 1 57 Cap screw M5X8 4
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 36
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 37
18 PROHLÁŠENÍ O SHODĚ /CERTIFICATE OF CONFORMITY
P rodejce / Distributor
HOLZMANN MASCHINEN® GmbH
A-4170 Haslach, Marktplatz 4
Název / name
Soustruh na dřevo / wood turning lath e
Typ / model
D 300F
Směrnice EU / EC-directives
2006/42/EG
2004/108/EG
Použité normy / applicable Standards
EN 61000-6-4:2007, EN 61000-6-2:2005
EN ISO 14121-1:2007, EN IS O 14121-2:2007
EN 13898:2003
Tímto prohlašujeme, že výše uvedený typ stroje splňuje bezpečnostní a zdravotní požadavky směrnic ES.
Toto prohlášení ztrácí svou platnost, pokud by došlo ke změnám nebo úpravám stroje, které ná mi nebyly
odsouhlaseny.
Hereby we declare that the above mentioned machines meet the essential safety and health requirements of
the above stated EC directives . Any manipulation or c hange of the mach ine not being explicit ly authorized by
us in advance renders this document null and void.
Tel.: +43/7289/71562-0; Fa x. : +43/7289/7156 2-4
www.holzmann-maschinen.at
Christian Eckerstorfer
Techn. dokumentace / techn. documentation
Klaus Schörgenhuber
Jednatel / Director
HOLZMANN-MASCHINEN
4170 Haslach, Marktplatz 4
Haslach, 10.04.2014
Místo / Datum place/date
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 37
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 38
19 ZÁRUČNÍ PODMÍNKY
(Stav k 15.06.2015)
Záruční požadavky kupujícího vyplývající z kupní smlouvy a uplatněné u prodejce (obchodní zastoupení firmy Holzmann)
stejně jako práva vyplývající z legislativy příslušné země zůstávají tímto prohlášením nedotčeny.
Pro tento stroj platí následující záruční podmínky:
A) Záruka zahrnuje bezplatné odstranění veškerých vad stroje, za předpokladu splnění podmínek dle bodů (B-G), které
omezují správnou funkci stroje a jsou způsobeny vadou materiálu nebo výrobní vadou.
B) Záruční doba je 12 měsíců, u komerčního použití 6 měsíců od dodání zboží prvnímu kupujícímu. K reklamaci
předložte originální doklad o dodání zboží a kupní doklad v případě vlastního odběru zboží.
C) Pro nahlášení reklamace kontaktujte obchodní zastoupení společnosti HOLZMANN, u kterého jste výrobek pořídili a
předložte následující doklady:
• Kupní doklad/nebo doklad o dodávce zboží
• Vyplněný Servisní formulář s hlášením vady
Při požadavku na dodání náhradního dílu kopii výkresu náhradních dílů s vyznačením potřebného dílu.
D)
E) Výluky ze záruky:
F) V rámci této záruky jsou další nároky kupujícího nad rámec plnění uvedeného v tomto dokumentu vyloučeny.
G)
SERVIS
Po uplynutí záruční doby mohou být opravy realizovány i u neautorizovaných servisních firem.
K dispozici je Vám samozřejmě i nadále servis společnosti HOLZMANN-Maschinen GmbH.
V takovém případě uplatněte Vaše nezávazné poptávky/reklamace s úd aji dle bod u C) na náš zák aznick ý servis nebo nám
pošlete vyplněný přiložený servisní formulář.
Mail: [email protected]
FAX: +43 7289 71562 0
Průběh řešení reklamace a místo plnění určuje společnost HOLZMANN GmbH.
D)
Snadno odstranitelné vady budou odstraněny obchodním zastoupením, u rozsáhlejších vad si vyhrazujeme právo
na odborné posouzení na adrese sidla firmy č. 4170 Haslach, Österreich. Pokud není v servisní smlouvě explicitně
uvedeno jinak, platí, že místem pro vyřízení reklamace je sídlo společnosti HOLZMANN-MAS CHINEN na adrese 4170
Haslach, Österreich. Tato záruka výrobce nekryje případné náklady na přepravu zboží do sídla firmy.
• Na díly, které vykazují známky opotřebení a při vadách stroje, které jsou následkem běžného opotřebení.
• Při nevhodné nebo nedbalé montáži stroje, chybného uvedení do provozu příp. nevhodného připojení k elektrické
síti.
• Při nedodržení pokynů pro obsluhu stroje, nevhodném použití, nestandardních podmínkách prostředí,
nevhodných podmínkách pro provoz, nedostatečné údržbě a péči o stroj atd.
• Při použití a/nebo zamontování neoriginálních dílů a příslušenství nebo při dodatečných úpravách, které nejsou
schváleny společností HOZMANN.
• U zanedbatelných odchylek výrobku od jeho popisu, přičemž tyto nemají vliv na hodnotu nebo použití stroje pro
dané účely.
• Při překročení zátěže stroje. Zejména při vadách způsobených přetížením stroje z důvodu jeho vytížení pro
komerční účely, pro které tento stroj nebyl zkonstruován.
Tyto záruční podmínky přijímá kupující ze svobodné vůle. Tato záruka vylučuje případné prodloužení záruční doby, a
to i na náhradní díly
.
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 38
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 39
20 GUARANTEE TERMS
(applicable from 10.04.2014)
Please consult our troub leshooting section for initia l problem solving. Fe el free to contact your HO LZMANN reseller or us
for Customer Support!
Warranty claims based on your sales contrac t with your HOLZMANN retailer, including yo ur statutory rights , shall not be
affected by this guarantee declaration. HOLZMANN-MASCHINEN grants g uarante e accor ding to following conditions:
A) The guarantee covers the correction of deficie ncies to the tool/product, at no charge, if it can be verif ied adequately
that the deficiencies were caused by a material or manufacturing fault.
B) The guarantee period lasts 12 mo nths, and is reduced to 6 months for tools in commer cial use. The guar antee period
begins from the time the new tool is purchased from the first end user. The starting date is the date on the original
delivery receipt, or the sales receipt in the case of pickup by the cus tomer .
C) Please lodge your guarantee claims to your HOLZMANN reseller you acquired the claimed tool from with following
information:
>> Original Sales receipt and/or delivery receipt
>> Service form (see next page) filed, with a sufficient deficiency report
>> for spare part claims: a copy of the respective exploded drawing with the required spare parts being marked clear and
unmistakable.
D) The Guarantee handling proced ure and place of fulfillment is determined according to HOLZMANNs sole discretion in
accordance with the HOLZMANN r etail partner. If there is no additional Service contract made including on-site service,
the place of fulfillment is principally the HO LZMAN N Service Center in Haslach, Austria.
Transport charges for sending to and from our Service Center are not covered in this guarantee.
E) The Guarantee does not cover:
- Wear and tear parts like belts, prov ided tools etc., except to initial damage whic h has to be claimed immediately after
receipt and initial check of the product.
- Defects in the tool caused by non-compliance with the operating instructions, improper assembly, insufficient power
supply, improper use, abnormal environmental conditions, inappropriate operating conditions, overload or insufficient
servicing or maintenance.
- Damages being the causal effect of performed manipulations, changes, additions made to the product.
- Defects caused by using accessories, compone nts or spar e parts othe r than o r iginal HOLZMANN spare parts.
- Slight deviations from the s pecified quality or slight appearanc e changes that do not affect functionality or value of the
tool.
- Defects resulting from a co mmercial use of too ls that - based on their constr uction and power outp ut - are not designed
and built to be used within the frame of industrial/commercial continuous load.
F) Claims other than the r ight to correc tion of faults in the to ol named in these g uarantee conditions a re not covered by
our guarantee.
G) This guarantee is vo luntary. Therefore Services provided under guarantee do not lengthen or renew the guarantee
period for the tool or the replaced part.
SERVICE
After Guarantee and warranty expira tion specialis t repair shops can perfor m maintenance and repair jobs. But we are still
at your service as well with sp ar e parts and/or product service. Place your spar e part / rep air s ervice co st inquir y by filing
the SERVICE form on the following page and send it:
via Mail to [email protected]
or via Fax to: +43 7289 71562 4
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 39
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 40
Po dodání nás zajímá Vaše spokojenost s
We observe the quality of our delivered products
Your opinion is essential for further product
- Impressions and suggestions for
- Experiences with malfunctions that occur in
Prosíme Vás o zaznamenání Vašich
We would like to ask you to note down your
21 SLEDOVÁNÍ VÝROBKU PRODUCT EXPERIENCE FORM
výrobkem.
Při procesu zlepšování výrobků jsme totiž
závislí na Vá s a Vašich zkušenostech s prací
se strojem:
- Potíže, které se vyskytly během provozu
výrobku.
- Chybné funkce stroje, které se vyskytly
za určitých provozních podmínek.
- Vaše vlastní zkušenosti z provozu, které
mohou být užitečné i pro ostatní uživatele
stroje.
zkušeností a zaslání na naši adresu emailem,
faxem nebo poštou:
Moje postřehy / My experiences:
in the frame of a Quality Management policy.
development and product choice. Please let us
know about your:
improvement.
- experiences that may be useful for other
users and for product design
specific operation modes
experiences and observati ons and send them t o
us via FAX, E-Mail or by post:
Jméno / name:
Produkt / product:
Datum nákupu / purchase date:
Prodejce / purchased from:
E - Mail/ e- mail:
Díky za vaši spolupráci! / Thank you for your kind cooperation!
Kontaktní adres a / CONTACT:
HOLZMANN MASCHINEN GmbH
4170 Haslach, Marktplatz 4 AUSTRIA
Tel : +43 7289 71562 0
Fax: +43 7289 71562 4
[email protected]
HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at Strana 40
SOUSTRUH NA DŘEVO / WOOD TURNING LATHE D 300F
Page 41
Loading...
