HLP-SJ/HJ
HLP-SJ/HJ系列
使用说明书
系列
HLP-SJ/HJ 系列使用说明书
- 1 -
HLP-SJ/HJ
系列
- 2 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
系列
目 录
一、前言....................................................................1
1、购入时注意事项....................................................2
2、HLP系列铭牌说明................................................3
二、安全使用注意事项...............................................4
1、送电前..................................................................4
2、送电中..................................................................5
3、运行中..................................................................6
三、产品标准规格......................................................7
1、产品个别规格.......................................................7
2、产品通用规格.......................................................8
四、储存及安装........................................................10
1、储存....................................................................10
2、安装场所与环境..................................................10
3、安装空间与方向..................................................11
五、配线..................................................................12
1、主回路配线示意图..............................................12
2、接线端子说明.....................................................13
3、基本配线图........................................................15
4、配线注意事项 ....................................................17
六、数位操作器说明................................................20
1、数位操作器说明..................................................20
2、面板型号说明.....................................................21
HLP-SJ/HJ 系列使用说明书
- 1 -
HLP-SJ/HJ
系列
3、面板对应变频器列表...........................................21
4、指示灯说明.........................................................22
5、操作范例说明.....................................................23
七、试运行...............................................................24
1、运行前的重点检查..............................................24
2、试运行方法.........................................................24
八、功能一览表.......................................................25
九、功能说明...........................................................33
十、保养、维护、故障信息及排除方法...................76
1、维护检查注意事项..............................................76
2、定期检查项目.....................................................76
3、故障信息及排除方法..........................................76
4、故障及分析.........................................................79
十一、周边设施选用及配置.....................................81
1、选件..................................................................81
2、配置...................................................................82
十二、附录...............................................................85
附录一 简单应用举例...........................................85
附录二 外形及安装尺寸........................................91
附录三 键盘外形及安装尺寸................................94
附录四 例HLP-SJ/HJ变频器参数设置说明........95
附录五 海利普MODBUS通讯协议.......................97
附录六 标准MODBUS通讯协议.......................103
附录七 使用者记录及反馈................................112
- 2 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
系列
一、前言
承蒙您惠顾HLP-SJ/ HJ塑机专用变频调速器。
在使用变频器前请详细阅读本使用说明书，以便正确安装使用机
器，充分发挥其功能，并确保 安全。请永久保存此说明书，以便日后保
养、维护、检修时使用。
变频器乃电力电子产品，为了您的安全，请务必由合格的专业的电机
工程人员安装、调试 及调整参数。本手册中有
等符号提醒您在搬 运、安装、运转、检查变频器时的安全防范事项，请
您配合，使变频器使用更加安全。若有疑虑，请联络本公司各地的代理
商洽询，我们的专业人员乐于为您服务。
本说明书如有变动，恕不另行通知。
错误使用时，可能造成人员伤亡。
危险
错误使用时，可能造成变频器或机械系统损坏
注意
危险
● 实施配线前，务必切断电源。
● 切断交流电源后，充电指示灯未熄灭前，表示变频器内部仍有高
压，十分危险，请勿触摸内部电路及零部件。
● 运转时，请勿检查电路板上零部件及信号。
● 请勿自行拆装更改变频器内部连接线或零部件。
● 变频器接地端请务必正确接地。
● 严禁私自改装，更换控制板及零部件，否则有触电，发生爆炸等
危险。
危险 注意
HLP-SJ/HJ 系列使用说明书
- 1 -
HLP-SJ/HJ
系列
注意
● 请勿对变频器内部的零部件进行耐压测试，这些半导体零件易受
高压损毁。
● 绝不可将变频器输出端子U.V.W连接至交流电源。
● 变频器主电路板CMOS、IC易受静电影响及破坏，请勿触摸主电
路板。
● 只有合格的专业人员才可以安装、调试及保养变频器。
● 变频器报废请按工业废物处理，严禁焚烧。
1、购入时注意事项：
本机出厂前均作严格的包装处 理，但考虑运输途中的各种因素，装
配前请特别注意下列事项，如有异常，请通知本产品经销商或本公司相
关人员。
● 搬运中是否损坏或变形。
● 包装解开时是否有HLP系列变频器一台及使用说明书一本。
● 所订购的规格是否与铭牌相符合（使用电压等级及KVA数）。
● 内部装配的零件，配线及电路板是否异常。
● 各端子是否紧锁，机器内是否有异物存在。
● 操作器按键是否正常。
● 附加配件的有无。
● 有无合格证。
- 2 -
HLP-SJ/HJ 系列使用说明书
2、HLP系列铭牌说明
HLP-SJ/HJ
硬件版本
电压等级,43表示三相380V
变频器容量, 07D5表示7.5KW
系列号 SJ表示SJ系列塑机专用型
HJ表示HJ系列塑机专用型
商标名称
系列
HLP-SJ/HJ 系列使用说明书
- 3 -
HLP-SJ/HJ
系列
二、安全使用注意事项
1、送电前
注意
● 所选用电源电压必须与变频器输入电压规格相同。
● E 符号为接地端子，请务必将电机及变频器正确接地，以确保安
全。
● 电源与变频器之间请不要安装接触器，用来控制变频器的起动或
停止，否则，会影响变频器的使用寿命。
危险
● 主回路端
● E 端子必须单独接地，绝对不可接零线，否则，易引起变频
● 搬运变频器时，请勿直接提取前盖，应由变频器底座搬运，以防
● 请将变频器安装于金属类等不燃材料上，以防止发生火灾。
● 请选择安全的区域 来安装变频调速器，防止高温及日光 直接照
● 请防止小孩或无关人员接近变频调速器。
● 本变频器只能用在本公司所认可的场合，未经认可的使用环境可
● 若多台变频器安装在同一控制柜内，请外加散热风扇，使箱内温
● 请确认切断电源后，再拆卸或装入操作键盘，并固定前盖，以免
● 请不要把变频器安 装在含有爆炸性气体的环境 里，否则有引发
● 在海 拔超过100 0米的 地区，变 频器散 热效果变差，请 降档使
子配线必须正确，R.S.T为电源输入端子，绝对不可
与U.V.W混用，否则，在送电时，将造成变频器的损坏。
器保护或故障。
注意
前盖脱落，避免变频器掉落，造成人员受伤或变频器损坏。
射，避免湿气和水滴。
能导致火灾、气爆、感电等事故。
度低于40℃，以防止过热或火灾等发生。
接触不良，造成操作器故障或不显示。
爆炸的危险。
- 4 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
用。
● 输出侧请不要安装接触器及有关电容或压敏电阻等器件，否则会
引起变频器故障及器件损坏。
● 输出侧请不要按装空开和接触器等开关器件,如果由于工艺及其
他方面 需要必须安装,则必须保证开关动作时变频器无输出,另
外,输出侧严禁安装有改善功率因素的电容或防雷用压敏电阻，
否则，会造成变频器故障，跳保护或元器件损坏，请拆除下图所
示。
● 在变频器输入前端接入接触器，控制变频器的起动或停止会影
响变频器的寿命，一般要求通过FOR或REV端子来控制，在起、
停较为频繁场所，应特别注意使用。
● 变频器电源，请使用独立电源，绝对避免与电焊机等强干扰设备
共用同一电源，否则会引起变频器保护或变频器损坏。
系列
2、送电中
危险
● 送电中绝不可插拔变频器上的连接器（CONNECTOR）以避免
控制主板因插拔所产生突波进入，造成变频器损坏。
● 送电前请盖好盖板，以防触电，造成人身伤害。
HLP-SJ/HJ 系列使用说明书
- 5 -
HLP-SJ/HJ
系列
3、运转中
危险
● 变频器运转中严禁将马达机组投入或切离，否则会造成变频器过
电流跳脱，甚至将变频器主回路烧毁。
● 变频器送电中请勿取下前盖，以防止感电受伤。
● 在开启故障再启动功能时，马达在运转停止后会自动再启动，请
勿靠近机器，以免发生意外。
● 停止开关的功能须设定才有效，与紧急停止开关的用法不同，请
注意使用。
注意
● 散热座，刹车电阻等发热元件请勿触摸，以防烫伤。
● 变频器可以很容易从低速到高速运转，请确认马达与机械的速度
容许范围。
● 变频器运转中请勿检查电路板上的信号，以免发生危险。
● 变频器出厂时均已调整设定，请不要任意加以调整，按所需功能
适当调整。
● 变频器超过50Hz以上频率运行时，请务必考虑振动、噪音、电机
轴承及机械装置所允许的速度范围。
- 6 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
三、产品标准规格
1、产品型号规格
输出
驱动器
型号 输 入 电 压
SJ00D423C 单三相220V 50Hz 0.4 1.0 3.5 0.4
SJ0D7523C 单三相220V 50Hz 0.75 2.0 6.0 0.75
SJ01D523C 单三相220V 50Hz 1.5 2.8 8.0 1.5
SJ02D223B 单三相220V 50Hz 2.2 4.4 12 2.2
SJ03D723B 单三相220V 50Hz 3.7 6.8 18 3.7
SJ/HJ0D7543C 3Φ380V 50Hz 0.75 2.2 3.7 0.75
SJ/HJ01D543C 3Φ380V 50Hz 1.5 3.2 5.0 1.5
SJ/HJ02D243C 3Φ380V 50Hz 2.2 4.0 6.0 2.2
SJ/HJ03D743B 3Φ380V 50Hz 3.7 6.8 9.5 3.7
SJ/HJ05D543B 3Φ380V 50Hz 5.5 10 13.0 5.5
SJ/HJ07D543B 3Φ380V 50Hz 7.5 14 18.2 7.5
SJ/HJ001143B 3Φ380V 50Hz 11 19 25.0 11
SJ/HJ001543B 3Φ380V 50Hz 15 26 34.3 15
SJ/HJ18D543B 3Φ380V 50Hz 18.5 32 41.6 18.5
SJ/HJ002243B 3Φ380V 50Hz 22 37 48.9 22
SJ/HJ003043B 3Φ380V 50Hz 30 52 67.6 30
SJ/HJ003743B 3Φ380V 50Hz 37 64 83.2 37
SJ/HJ004543B 3Φ380V 50Hz 45 72 94.6 45
SJ/HJ005543B 3Φ380V 50Hz 55 84 114.4 55
SJ/HJ007543B 3Φ380V 50Hz 75 116 158.1 75
SJ/HJ009043B 3Φ380V 50Hz 90 134 183.0 90
SJ/HJ011043B 3Φ380V 50Hz 110 160 218.4 110
SJ/HJ013243B 3Φ380V 50Hz 132 193 263.1 132
SJ016043B 3Φ380V 50Hz 160 230 316.2 160
功率
(KW)
容量
(KVA)
电流
(A)
(KW)
系列
适用
电机
HLP-SJ/HJ 系列使用说明书
- 7 -
HLP-SJ/HJ
系列
2、产品通用规格
项目名称 HLP-S J/HJ
控制方式 SPWM
输入电源 380V电源：380±15%；220V电源：220±15%
五位数码显示
及状态指示灯
通信控制 RS-485
操作温度 -10~40℃
湿 度 0-95%相对湿度（不结露）
振 动 0.5G以下
范围 0.10~400.00Hz
精度
设定解析度 数字式：0.01Hz；模拟式：最大操作频率的1‰
频
率
输出解析度 0.01Hz
控
键盘设定方式 可直接以 ← ∧ ∨ 设定
制
模拟设定方式
其它功能
加减速控制 4段加减速时间（0.1-6500秒）任意选择
V/F曲线 可任意设定V/F曲线
一
般
转矩控制
控
制
多功能输入端
显示频率、电流、转速、电压、计数器、温度、正
反转状态、故障等。
数字式：0.01%（-10~40℃）；
模拟式：0.1% （25±10℃）
外 部 电 压 0 - 5 V，0 - 10 V，4 - 2 0 m A ，
0-20mA。
频率下限 、启动频率、停车频率
三个跳跃频率可分别设定
可设 定转矩 提 升，最 大10. 0 % ，启 动转 矩在
1.0Hz时可达150%
6个多功能 输入端，实现 8段 速控 制、程 序运
行、4 段加减 速切 换、U P、D OWN 机能、计 数
器、外部急停等功能
- 8 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
系列
多功能输出端
其它功能
过载保护
FUSE保护 FUSE熔断，马达停止
过电压
保
护
低电压
功
瞬停再起动 瞬停后可以频率跟踪方式再起动
能
失速防止 加/减速运转中失速防止
输出端短路 电子线路保护
其它功能
有5个多功能输出端，实现 运转中、零速、计数
器、外部异常、程序运行等指示及报警
自动电压稳压（AVR）、减速停止或自由停止、
直流刹车、自动复位再起动、频率跟踪、PLC程
序控制、横动控制、牵伸控制、自动节能运行、
载波可调（最高达20KHz）等
电子电驿保护马达
驱动器（恒转矩15 0%/1分钟，风机类12 0% /1
分钟）
220V级：直流电压＞400V
380V级：直流电压＞800V
220V级：直流电压＜200V
380V级：直流电压＜330V
散热片 过 热 保护、反 转限制 、开 机 后直 接 起
动、故障复归、参数锁定PID、一拖多等。
HLP-SJ/HJ 系列使用说明书
- 9 -
HLP-SJ/HJ
系列
四、储存及安装
1、储存
本产品在安装之前必须放置于包装箱内，若暂不使用，储存时
请注意下列几项：
● 必须置于无尘垢，干燥的位置；
● 储存环境温度-20℃到+65℃范围内；
● 储存环境相对湿度在0%到95%范围内，且无结露；
● 储存环境中不含腐蚀性气、液体；
● 最好放置在架子上，并适当包装存放。
● 变频器最好不要长时间存放，长时间存放会导致电解电容的劣
化，如需长期 存放，必须 保证在1年内通电一次，通电时间至
少5小时以上，输入时电压必须用调压器缓缓升高至额 定电压
值。
2、安装场所与环境
请将变频器安装于下列场所：
● 周围温度：-10℃~40℃且通风情况良好；
● 无滴水及湿气低的场所；
● 无日光照射，高温及严重落尘的场所；
● 无腐蚀性气体及液体的场所；
● 较少尘埃，油气及金属粉屑的场所；
● 无振动，保养、检查容易的场所；
● 无电磁杂讯干扰的场所。
注意：安装场所的环境情况，将影响变频器的使用寿命。
- 10 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
系列
3、安装空间与方向
● 为了冷却及维护方便起见，变频器周围需留有足够的空间。如
图所示；
● 为使冷却效果良好，必须将变频器垂直安装，并保证空气流通
顺畅；
● 安装如果有不牢固的情形，在变频器底 座下置一平板后再安
装，安装在松脱的平面上，应力可能会造成主回路零件损坏，
因而损坏变频器；
● 安装的壁面，应使用铁板等不燃性材料；
● 多台变频器安装于同一柜子里，采用上下安装时，在注意间距的
同时，请在中间加导流隔板。如图。
HLP-SJ/HJ 系列使用说明书
- 11 -
HLP-SJ/HJ
系列
五、配线
1、主回路配线示意图
电源：
● 请注意电压等级是否一致，以免损坏变频器。
无熔丝开关：
● 请参考相应表格。
漏电开关：
● 请使用具有防高次谐波的漏电开关。
电磁接触器：
● 注意：请不 要将电磁接触器作为变频 器的电 源
开关
交流电抗器：
● 当输出容量 大于1000KVA时，建议加装一交流
电抗器，以改善功率因数。
- 12 -
变频器：
● 请务必正确接好变频器主回路线和控制信号线。
● 请务必正确设定好变频器参数。
HLP-SJ/HJ 系列使用说明书
2、接线端子说明
（1）主接线端子
SJ0 0D423C-SJ01D523C
SJ/HJ0D7543C-SJ/HJ02D243C
SJ/HJ03D743B
SJ02D223B-SJ 03D723B
SJ/HJ05D543B-SJ/HJ07D543B
SJ/HJ001143B~SJ/HJ003743B
SJ/HJ004543B-S J/HJ013243B
SJ016043B
HLP-SJ/HJ
系列
（2）控制端子排列
SJ0 0D423C~SJ01D523C
SJ/HJ0D7543C~S J/HJ 02D243C
SJ02D223B~SJ03D723B
SJ/HJ03D743B～S J/HJ013243B
SJ016043B
HLP-SJ/HJ 系列使用说明书
- 13 -
HLP-SJ/HJ
（3）主回路端子说明
P（+）、N（-） 外部制动组件连接端
系列
端子记号 内容说明
R.S.T
U.V.W 变频器输出端
P.Pr 制动电阻连接端
P
1
电源输入端(220V级机种，单、三相共用，单相任
选两个端子接入)
直流电抗器连接端（使用直流电抗器时请拆除短接
P
片，05D543B，07D543B，内部已短接）
E
（4）控制端子说明
端子记号 内容说明 出厂设定
FOR 多功能输入一 出厂设定为正转
REV 多功能输入二 出厂设定为反转
RST 多功能输入三 出厂设定为复位
SPH 多功能输入四 出厂设定为高速
SPM 多功能输入五 出厂设定为中速
SPL 多功能输入六 出厂设定为低速
DCM
EV +12V电源 最大输出电流200mA
+10 速度设定用电源 +10V /20mA
VI 模拟电压频率指令 0~+10V对应最高操作频率
AI 模拟电流频率指令 4~20mA对应最高操作频率
AM 数位频率输出端子 0~+10V对应0~最高操作频率
ACM 模拟控制信号共同端
DRV
- 14 -
接地端子，按电工法规220V第三种接地，380V特
种接地
数位控制信号共同端,+12v
电源（EV）地端。
多功能输出端子一
（光耦合）
HLP-SJ/HJ 系列使用说明书
DC12V/100mA
多功能输出端子二
UPF
（光耦合）
FA
多功能输出端子三
FB
（常开/常闭）
FC
KAKB多功能输出端子四
（常开）
RS+ RS- RS485通讯口
HLP-SJ/HJ
3A/250VAC、3A/30VDC
3A/250VAC，3A /30VDC
系列
3、基本配线图
变频器配线部分，分为主回路和控制回路。用户可将外壳的盖子
掀开，此时可看到主回路端子和控制回路端子，用户必须依照下列的配
线回路准确连接。
下图为HLP-SJ/HJ出厂时的标准配线图
SJ0 0D423C-SJ03D723B
SJ/HJ0D7543C-SJ/HJ03D743B
HLP-SJ/HJ 系列使用说明书
- 15 -
HLP-SJ/HJ
系列
3A/3 0VDC
3A/3 0VDC
注：P1与P为内部短接
SJ/HJ05D543B-SJ/HJ07D543B
外接制动单元
- 16 -
SJ/HJ001143B-SJ/HJ003743B
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
外接制动单元
注：P1与P为外部短接
SJ/HJ004543B~SJ/HJ013243B
SJ016043B
系列
4、配线注意事项
（1）主回路配线
● 配线时，配线线径规格的选定，请依照电工法规的规定施行配线，
以确保安全。
● 电源配线最好请使用隔离线或线管，并将隔离层或线管两端接地。
● 请务必在电源与输入端子（R.S.T）之间装空气断路器 NFB。（如使
用漏电开关时，请使用带高频对策的断路器。）
● 请勿将交流电源接至变频器输出端（U.V.W）。
● 输出配 线不 可碰 触到变频器外壳金属部分，否则可能 造成 接地短
路。
● 变频器 的输出端不可使 用移相电容器、LC、RC 杂讯滤波器等元
件。
● 变频器主回路配线必须远离其它控制设备。
● 当变频器与电动机之间的配线超过15米（220V系列），（380V级30
米）时，在马达的线圈内部将产生很高的dV/dT，这对马达的层间绝
HLP-SJ/HJ 系列使用说明书
- 17 -
HLP-SJ/HJ
系列
缘将产生破坏，请改用变频器专用的交流马达或加装电抗器于变频
器侧。
● 变频器与电机间距离较长时，请降低载波频率，因载波 越大，其电
缆上的高次谐波漏电流越大，漏电流会对变频器及其他设备产生不
利影响。
空气断路器容量和接线截面面积
型号
空气开关
（A）
输入导线
2
mm
输出导线
2
mm
控制线
mm
端子
2
SJ0 0D423C 16 2.5 2.5 1 M4
SJ0D7523C 16 2.5 2.5 1 M4
SJ01D523C 32 2.5 2.5 1 M4
SJ02D223C 32 4 4 1 M5
SJ03D723C 40 6 6 1 M6
SJ/HJ0D7543C 16 2.5 2.5 1 M4
SJ/HJ01D543C 16 2.5 2.5 1 M4
SJ/HJ02D243C 16 2.5 2.5 1 M4
SJ/HJ03D743B 16 2.5 2.5 1 M4
SJ/HJ05D543B 32 4 4 1 M5
SJ/HJ07D543B 40 6 6 1 M5
SJ/HJ001143B 63 6 6 1 M6
SJ/HJ001543B 63 6 6 1 M6
SJ/HJ18D543B 100 10 10 1 M6
SJ/HJ002243B 100 16 16 1 M8
SJ/HJ003043B 160 25 25 1 M8
SJ/HJ003743B 160 25 25 1 M8
SJ/HJ004543B 200 35 35 1 M10
SJ/HJ005543B 200 35 35 1 M10
SJ/HJ007543B 250 70 70 1 M10
SJ/HJ009043B 315 70 70 1 M10
SJ/HJ011043B 400 95 9 5 1 M12
SJ/HJ013243B 40 0 150 150 1 M12
SJ016043B 630 185 185 1 M12
- 18 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
（2）控制回路配线（信号线）
● 信号线不可与主回路配线置于同一线槽中，否则可能会产生干扰。
● 信号线的电源线种类应为屏蔽线，尺寸为0.5-2mm
● 根据需要正确使用控制板上的控制端子。
（3）接地线
● 接地线端子 E 请正确接地
220V级：第三种接地（接地电阻100Ω以下）
380V级：特别第三种接地（接地电阻10Ω以下）
● 接地线的使用，请依照电气设备技术基本长度与尺寸使用；
● 绝对避免与电焊机、动力机械等大电力设备共用接地极，接地线应
尽量远离大电力设备动力线；
● 多台变频器的接地配线方式，请以下图（1）或图（2）方式使用，避
免造成图（3）之回路；
● 接地配线必须愈短愈好。
2
系列
。
（1）良 （2）良 （3）不良
HLP-SJ/HJ 系列使用说明书
- 19 -
HLP-SJ/HJ
系列
六、数位操作器说明
1、数位操作器说明
注： 硬件版本为C的变频器只能用OP-AC01的面板，同样硬件版本为
B的变频器只能用OP-AB01或OP-AB02的面板
型号为OP-AB01和OP-AB02的面板功能相同（可通用），大小不
同，具体尺寸见附录三：面板外形及安装尺寸。
- 20 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
2、面板型号说明
3、面板对应变频器列表
变频器型号 规格 出厂配置面板型号
SJ0 0D423C 0.4KW/220V OP-AC01
SJ0D7523C 0.75KW/220V OP-AC01
SJ01D523C 1.5KW/220V OP-AC01
SJ02D223B 2.2KW/220V OP-AB01
SJ03D723B 3.7KW/220V OP-AB01
SJ/HJ0D7543C 0.75KW/380V OP-AC01
SJ/HJ01D543C 1.5KW/380V OP-AC01
SJ/HJ02D243C 2.2KW/380V OP-AC01
SJ/HJ03D743B 3.7KW/380V OP-AB01
SJ/HJ05D543B 5.5KW/380V OP-AB02
SJ/HJ07D543B 7.5KW/380V OP-AB02
SJ/HJ001143B 11KW/380V OP-AB02
SJ/HJ001543B 15KW/380V OP-AB02
SJ/HJ18D543B 18.5KW/380V OP-AB02
SJ/HJ002243B 22KW/380V OP-AB02
SJ/HJ003043B 30KW/380V OP-AB02
SJ/HJ003743B 37KW/380V OP-AB02
SJ/HJ004543B 45KW/380V OP-AB02
SJ/HJ005543B 55KW/380V OP-AB02
SJ/HJ007543B 75KW/380V OP-AB02
SJ/HJ009043B 90KW/380V OP-AB02
SJ/HJ011043B 110KW/380V OP-AB02
SJ/HJ013243B 132KW/380V OP-AB02
SJ016043B 160KW/380V OP-AB02
系列
HLP-SJ/HJ 系列使用说明书
- 21 -
HLP-SJ/HJ
系列
4、指示灯说明
1）指示灯状态说明
指示灯 状态 说 明
FWD 亮 表示马达处于正转状态
REV 亮 表示马达处于反转状态
HZ 亮 显示设定频率或输出频率
A 亮 显示输出电流
R/min 亮 显示马达转速
A R/min 亮 显示交流电压或直流电压
HZ R/min 亮 显示计数值
HZ A R/min 亮 显示变频器内部温度
2）显示项目说明
- 22 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
5、操作范例说明
操作步骤 面板显示 指示灯 解释
上电操作
↓
←
PROG
↓
ENTER
↓
←▲
ENTER
↓
PROG
↓
RUN
↓
DISP
↓
DISP
↓
DISP
↓
DISP
↓
F/R
↓
▲
↓
▼
←
↓
ENTER
↓
STOP
注：
（1）、
（2）、监控AC、DC、T等项，需通过参数设定后，方可切换显示。
（3）、断电后，再复电，变频器经自检后，显示断电前画面。
Dsp2.0
SXX.XX
CD000
000.00
50.00
END
CD001
50.00(闪烁)
00.0 0→ 50.00
50.00
005.0
01440
50.00
50.00→
00.0 0→ 50.00
050.00
030.00
50.00→ 30.00
30.00→ 00.00
00.0 0 (闪烁)
表示闪烁, ¤表示亮；
FWD HZ
◑ ¤
FWD HZ
◑ ¤
FWD HZ
◑ ¤
FWD HZ
◑ ¤
FWD HZ
◑ ¤
FWD HZ
¤ ¤
FWD HZ
¤ ¤
FWD A
¤ ¤
FWD r/min
¤ ¤
FWD HZ
¤ ¤
REV HZ
¤ ¤
REV HZ
¤ ¤
REV HZ
¤ ¤
REV HZ
¤ ¤
REV HZ
◑ ¤
上电自检，显示版本号显
示参数监视界面运行频
率显示界面
进入编成状态显示功能
CD000
显示CD000参数内容
修改CD0 00中内容
确认修改数值显示
END→CD001退出编程
显示运行频率
监视界面切换，显示设
定频率
监视界面切换，显示输出
电流
监视界面切换，显示转速
切换至主界面，显示运
行频率
正/反转切换,显示反转状
态
切换至频率可调状态
调整输出频率
确认修改值，显示输出频
率
停机
系列
HLP-SJ/HJ 系列使用说明书
- 23 -
HLP-SJ/HJ
系列
七 试运行
1、运行前的重点检查
● 是否接错线，尤其应检查一下电源是否误接在U.V.W端子上；
请务必注意：电源应由R.S.T端子输入。
● 在变频器基板上及配线端子上是否残留有易引起短路的金属屑
或导线；
● 螺丝是否紧锁、接插件是否松动；
● 输出部分是否发生短路或对地短路。
2、试运行方法
由于HL P系列变频器的控制方法在出厂前已设定为操作器操作方
式，故试运行时，可以用操作键盘来进行。
一般试运行可以用5.00 Hz来进行。
操作步骤 面板显示 指示灯 解释
上电操作
↓
←
↓
▲
↓
←▲
↓
ENTER
↓
RUN
↓
STOP
注：
表示指示灯亮， 表示指示灯闪烁， 表示该数字闪烁。
¤
Dsp2.0
SXX.XX
00.0 0
05.00
05.00
05.00
05.00 (闪烁)
FWD HZ
◑ ¤
FWD HZ
◑ ¤
FWD HZ
◑ ¤
FWD HZ
◑ ¤
FWD HZ
¤ ¤
FWD HZ
◑ ¤
上电自检，显示版本号显
示参数监视界面运行频
率显示界面
切换至频率可调状态
显示CD000参数内容
修改CD000中内容确
认修改数值
运行在5.0Hz
停机
- 24 -
HLP-SJ/HJ 系列使用说明书
八、功能一览表
参数功能一览表（一）
分类 功能码 功 能
CD000 主频率设定 0.00~400.00 Hz 0.00
CD001 最高电压设定 0.1V—*
CD002 基准频率设定 0.01~400.00 Hz 50.00
CD003 中间电压设定 0.1V—* *
CD004 中间频率设定 0.01~400.00 Hz 2.50
CD005 最低电压设定 0.1V—* *
CD006 最低频率设定 0.01~20.00 Hz 0.50
CD007 最高操作频率 10.00~400.00 Hz 50.00
CD008 保留
CD009 频率下限 0.00~400.00 Hz 0.0 0
基
CD010 参数锁定 0：无效 1：有效 0
本
CD011 参数重置
参
数
CD012 第一加速时间 0.1~6500.0S *
CD013 第一减速时间 0.1~6500.0S *
CD014 第二加速时间 0.1~6500.0S *
CD015 第二减速时间 0.1~6500.0S *
CD016 第三加速时间 0.1~650 0.0S *
CD017 第三减速时间 0.1~650 0.0S *
CD018 第四加速时间 0.1~6500.0S *
CD019 第四减速时间 0.1~650 0.0S *
CD020
∫
保留
CD030
CD031 启动方式选择
应
用
CD032 停车方式选择
参
数
CD033 运行指令来源
设定范围及功能
说明
00~10 0 8：恢 复出厂
值，其余无功能
0：由启动频率开始起动
1：频率跟踪起动
0：减速停止
1：自由运转停止
0：操作器 1：外部端子
2：通讯口
HLP-SJ/HJ
系列
出厂值
220.0
/380.0
00
0
0
0
HLP-SJ/HJ 系列使用说明书
- 25 -
HLP-SJ/HJ
分类 功能码 功能
应
用
参
数
输
入
、
输
出
端
子
系列
参数功能一览表（二）
设定范围及功能
说明
CD034 运行频率来源
CD035 载波频率 0~15 *
CD036 点动频率 0.00~400.00 Hz 5.00
CD037 反转允许选择
CD038 停止键有无效
CD039 S曲线时间设定 0.0~6500.0S 0.0
CD040 Up/Down 0.01～2.50Hz 0.01
CD041 启动频率 0.10~10.00Hz 0.50
CD042 停车频率 0.10~10.00 Hz 0.50
CD043 自动转矩补偿 0.0～10.0% 2.0
CD044 跳 跃频率一 0.00~400.00 Hz 0.00
CD045 跳 跃频率二 0.00~400.00 Hz 0.00
CD046 跳 跃频率三 0.00~400.00 Hz 0.00
CD047 跳跃频率范围 0.10~10.00 Hz 0.50
定 时器 一 时 间 设
CD048
定
定 时 器二 时 间 设
CD049
定
*CD050
多功能输入一
（FOR端子）
0：操作器 1：外部端子
2：通讯口
0：反转禁止
1：反转有效
0：STOP无效 1：STOP
有效
0.1～10.0S 0.1
1～100S 1
0:无效 1:运转 2:正转 3:
反转 4:信号保 持 5:正
/反转 6:寸动 7:寸动正
转 8:寸动反转 9:紧停
10 :复位 11:保留12: 散
热器或 电机过 热13:定
时器一14:定时器二15:
保留 16:保留 17: 高 速
18:中速 19:低速 20:多
段速一 21:多段速二
出厂值
1
0
1
02
- 26 -
HLP-SJ/HJ 系列使用说明书
参数功能一览表（三）
分类 功能码 功能
*CD051
*CD052
*CD053
*CD054
*CD055
*CD056
*CD057
输
入
*CD058
、
输
出
端
子
*CD059
多功能输入二
（REV端子）
多功能输入三
（RST端子）
多功能输入四
（SPH端子）
多功能输入五
（SPM端子）
多功能输入六
（SPL端子）
多功能输出一
（DRV端子）
多功能输出二
（UPF端子）
多功能输出三
（FA、FB、F C端
子）
多 功 能 输 出 四
(KA、KB端子)
HLP-SJ/HJ
设定范围及功能
说明
22 :多段 速 三 2 3: 加
减 速 选择 一 24 :加 减
速 选择二 25 : u p功能
26:down功能 27:计数
器 28:计数器复位 29:
牵伸 30：A utoPLC开
启 31：A utoP LC 暂停
复位 32:PID开启
0:无效1:运行中 2:故障
指示 3:零速 4:制动指示
5:设定频率到达 6:任意
频率一到达 7:任意频
率二 到达 8:加 速中 9:
减速中 10:变频器 过载
报警 11:电机过载 报警
12:过转矩报警 13:低压
报警 14:阶段 完成指示
15:过程完成指示 16:计
数器 到达17：中间计数
器到达18：外 控定时器
一到达19：外 控定时器
二到达 20：4 ~20 mA 断
线 21~24：保留 25：辅
泵一 2 6：辅泵二 27: 牵
伸到达28:PID下限报警
29:PID上限报警 30:风
扇动作 31:保留 32:制
动电阻动作
系列
出厂值
03
10
17
18
19
01
05
02
00
HLP-SJ/HJ 系列使用说明书
- 27 -
HLP-SJ/HJ
分类 功能码 功能
输
入
、
输
出
端
子
系列
参数功能一览表（四）
设定范围及功能
说明
多功能输出五
CD060
（AM端子）
CD061 频率一致一 0.00~400.00 Hz 0.00
CD062 频率一致二 0.00~400.00 Hz 0.00
频 率一致 范 围 设
CD063
定
CD064 计数值设定 00~65500 00
CD065 模拟量输入选择
CD066
模拟量低端频率
CD067
低端频率偏压方向
CD068
模拟量高端频率
CD069
高端频率偏压方向
模 拟 量 负偏压 反
CD070
转选择
CD071 AM类比输出增益 0~100% 100
Up /Down功能选
CD072
择
Up/D ow n速 度选
CD073
择
CD074 模拟量滤波常数 0~50 20
CD075 中间计数器设置 0~65500 0
CD076 PLC运转选择
数位频率信号输出端 0
0.10~10.00 Hz 0.50
0:0～10V 1:0～5V
2:0～20mA
3:4～20mA
4:0～10V与4～20mA
叠加
0.00~400.00 Hz 0.00
0：正方向1：负方向 0
0.00~600.00 Hz 50.00
0：正方向1：负方向 0
0：不可 1：可反转 0
0：不记忆 1：记忆 0
0：0.1Hz 1：0.01Hz 0
0：普通运行 1：外控四
段速2：外控多段速 3：
扰动 4：内控 多段 速、
5：牵伸
出厂值
0
0
- 28 -
HLP-SJ/HJ 系列使用说明书
参数功能一览表（五）
分类 功能码 功能
CD077 AuToPLC选择
CD078 PLC运转方向
CD079 PLC加减速时间 0~65535S 0
CD080 第二频率设定 0.00-400.00 Hz 15.00
CD081 第三频率设定 0.00-400.00 Hz 20.00
CD082 第四频率设定 0.00-400.0 0 Hz 25.00
CD083 第五频率设定 0.00-400.00 Hz 30.00
多
CD084 第六频率设定 0.00-400.00 Hz 35.00
段
CD085 第七频率设定 0.00-400.00 Hz 40.00
速
CD086 第八频率设定 0.00-400.00 Hz 0.50
及
CD087 定时器一 0.0- 650 0.0S 10.0
简
CD088 定时器二 0.0-6500.0S 10.0
CD089 定时器三 0.0-6500.0S 0.0
易
CD090 定时器四 0.0-6500.0S 0.0
PLC
CD091 定时器五 0.0-6500.0S 0.0
CD092 定时器六 0.0-6500.0S 0.0
CD093 定时器七 0.0-6500.0S 0.0
CD094 定时器八 0.0-6500.0S 0.0
AUTOPLC记忆功
CD095
能
CD096
保留
~
CD109
CD110 辅泵个数 0~2 0
CD111 辅泵连续时间 1~9000min 60
CD112 辅泵互锁时间 0.1~250.0S *
CD113 高速运行时间 1~250S 60
设定范围及功能
说明
0：运转一周后停止 1：
循环 运行 2：自动运行
（STOP间隔）一周后停
止 3：自动运行（STOP
间隔）循环运行
0~255
(0：正转 1：反转)
HLP-SJ/HJ
系列
出厂值
0
0
0
HLP-SJ/HJ 系列使用说明书
- 29 -
HLP-SJ/HJ
分类 功能码 功能
保
护
功
能
参
数
马
达
功
能
参
数
系列
参数功能一览表（六）
设定范围及功能
说明
CD114 低速运行时间 1~250S 60
CD115 停机压力准位 1~150% 95
停 机 准 位 连 续 时
CD116
间
CD117 唤醒准位 1~150% 80
CD118 睡眠频率 0.00~400.0 0Hz 20.00
睡 眠 频 率 连 续 时
CD119
间
过 压 失 速 防 止 选
CD120
择
加 速 中失 速 防 止
CD121
准位
恒 速 中失 速 防 止
CD122
准位
减 速 中失 速 防 止
CD123
准位
过 转 矩 检 出方 式
CD124
选择
CD125 过转矩检测准位 0~200% 0
CD126 过转矩检测时间 0.1~20.0S 1.0
CD127
CD128 故障重启动时间 1.0
CD129
CD130 马达额定电压 按马达铭牌设定 *
CD131 马达额定电流 按马达铭牌设定 *
CD132 马达极数 02-60 04
CD133 马达额定转速 0 0~9999r/min 1440
CD134 马达无载电流 0~100% 40
CD135 马达转差补偿 0 —1000 0
恒 速 中失 速 防 止
时减速时间
频 率 跟 踪 时 电 压
上升时间
1~250S 30
1~250S 20
0：无效 1：有效 1
0~200% 150
0~200% 0
0~232% 000
0~3 0
出厂值
5.0
5
- 30 -
HLP-SJ/HJ 系列使用说明书
参数功能一览表（七）
分类 功能码 功能
CD136
保留
∫
CD139
CD140 直流制动准位 0.0~20.0% 2.0
启动时直流制动时
CD141
间
停止时直流制动时
CD142
间
CD143 频率跟踪时间 0.1~20.0S 5.0
CD144 频率跟踪电流准位 0~200% 150
CD145 瞬停再起动选择 0：无效 1：频率跟踪 0
特
CD146 允许停电时间 0.1~5.0S 0.5
CD147 异常再起动次数 0-10 00
殊
CD148 自动稳压功能 0：无效 1：有效 1
功
CD149 自动省能源 0~10% 0
能

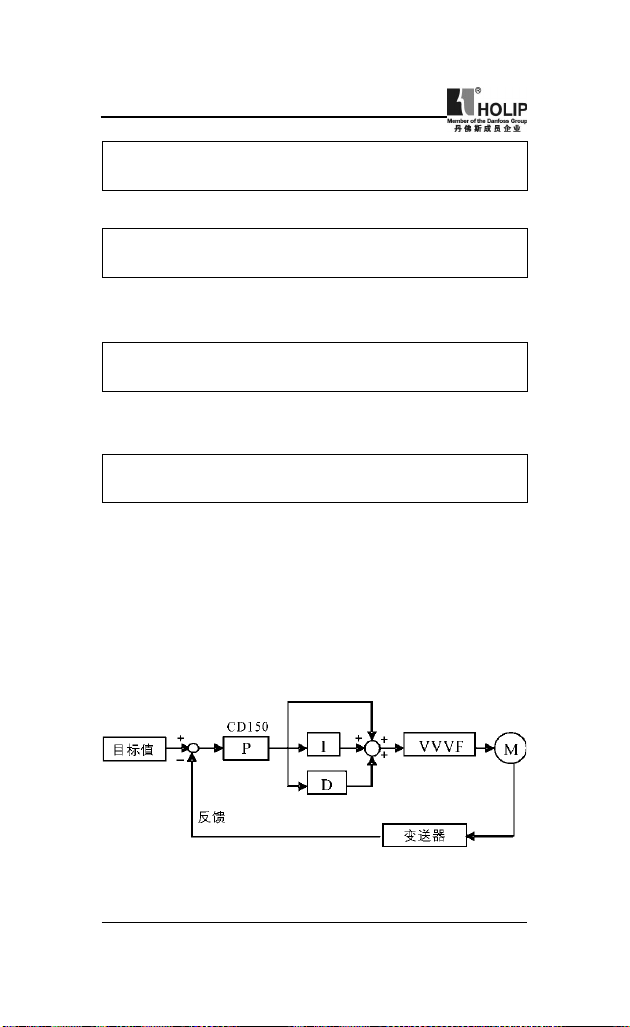

CD150 比例常数P 0.0~1000.0%
参
CD151 积分时间I 0.1~1000.0S
数
CD152 微分时间D 0.01~10.00S
CD153 目标值 0.0~100.0%
CD154 目标值选择
CD155 PID上限 0~100%
CD156 PID下限 0~100%
CD157
∫
保留
CD159
CD160 通讯位址 0-250 0
CD161 通讯传送速度 0-3 1
CD162 通讯资料方式 0-5 0
通
讯
CD163 通讯信号检测
功
CD164 通讯报警延迟时间 0:10s 1:60s 0
能
CD165
保留
~
CD166
设定范围及功能
说明
0.0~25.0S 0.0
0.0~25.0S 0.0
0:操作器 给定1:外部端
子（0-10V）给定
0:不检测 1:检测
2:保留 3:保留
HLP-SJ/HJ
系列
出厂值
100.0
5.0
0
*
0
100
0
0
HLP-SJ/HJ 系列使用说明书
- 31 -
HLP-SJ/HJ
分类 功能码 功能
监
视
参
数
工
厂
设
定
参
数
系列
参数功能一览表（八）
设定范围及功能
CD167 显示内容选择 0-31 0
CD168 显示内容开启 0-7 0
CD169 变频器电压等级 按机种设定 *
CD170 变频器额定电流 按机种设定 *
CD171 软体版本号 *
CD172 故障记录1
CD173 故障记录2 —
CD174 故障记录3 —
CD175 故障记录4 —
CD176 故障清除
CD177 变频器类型 0:恒转矩 1:风机类 0
CD178 变频器频率标准 0:50Hz 1:60Hz *

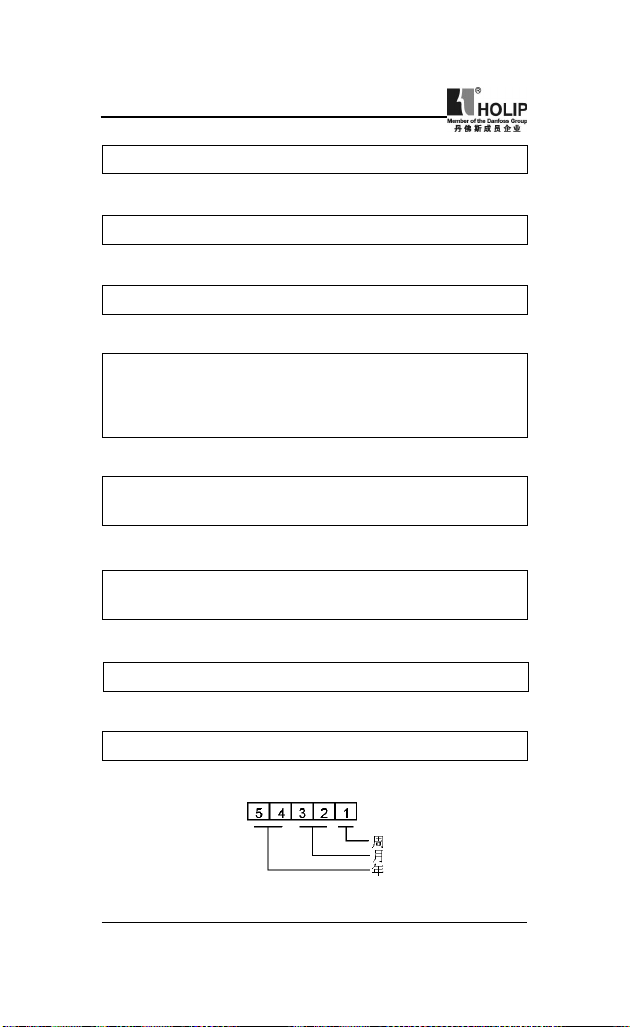

CD179 变频器出厂日期 年 月 周 *
CD180 出厂序号 *
CD181 保留
CD182 通讯协议选择
CD183
~
保留
CD250
说明
注 ：— 表 示 无 故障 记
录。
00-10
（01为故障清除）
0:海利普MODBUS
1:标准MODBUS
出厂值
—
00
0
- 32 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
系列
九、功能说明
CD000 主频率设定 **
设定范围：0.00-400.00 Hz 单位：0.01 Hz 出厂值：0.00
在运转频率来源设定为面板操作情况下，频率以CD00 0设定值运
行。在运行中可以用 键来改变运转频率，在多段速运行中，主频
率作为第一段速频率。
在设定为外控多段速运行时，如果CD034设定为1，即外部端子给
定时，则第一段速由外部端子模拟量给定。
主频率的设定受最大操作频率限制。
相关参数：CD 034、CD076，该参数在运行中可调。
CD001 最高电压设定
设定范围：0.1V-* 单位：0.1V 出厂值：220/380
此设 定值依马达铭牌 上额 定值设定，3 8 0V 级出厂值 为3 8 0V，
220V级出厂值为220V，此参数设定范围受变频器电压等级限制，在马
达与变频器距离较远的场合，可适当提高该设定值 。
CD002 基准频率设定
设定范围：0.01-40 0.00 Hz 单位：0.01Hz 出厂值：50.00
此设定必须根据马达铭牌上马达额定运转电压频率设定，一般情
况下，请不要随意改变基准频率设定值，如果配用特殊马达，请根据电
机参数特性适当设置，否则会引起设备损坏。
CD003 中间电压设定
设定范围：0.1V—* 单位：0.1V 出厂值：*
此参数设定任意V/F曲线的中间电压值，此参数设定不当，会引起
电机过流或转矩不足，甚至导致变频器跳 脱。增大中间频率时电压可
以增大输出转矩，同时输出电流也会增加，修改该参数时，请注意监视
输出电流，以防止变频器过流跳脱。
中间电压设定值受最高电压设定值限制，当中间频率时电压增大
到某一 数值时，转矩补偿会失去 效用，调整该参数 时，应根据机械负
载，变频器输出电流由小到大慢慢增加，直至满足启动要求即可，不要
轻易大幅度提升，否则可能出现变频器跳脱或设备损坏。
HLP-SJ/HJ 系列使用说明书
- 33 -
HLP-SJ/HJ
系列
CD004 中间频率设定
设定范围：0.01-40 0.00 Hz 单位：0.01 Hz 出厂值：2.50
此参数设定任意V/F曲线中的中间频率值。设定不当会引起变频器
起动转矩不足或电机过流，甚至导致变频器跳脱。
中间频率设定值受基准频率设定值限制。
CD005 最低电压设定
设定范围：0.1V-* 单位：0.1V 出厂值：*
此参数设定V/F曲线中的最低起动电压值。
CD005设定值受最高频率时电压限制。
CD006 最低频率设定
设定范围：0.01-20.00 Hz 单位：0.01 Hz 出厂值：0.50
此参数决定V/F曲线中最低起动频率值。
下图表是 SJ/HJ系列V/F曲线、加减速时间、载波具体出厂值
参数
CD003 CD005 CD012 CD013 CD035
型号
00D 423C 15 7.5 5 5 9 001143B 20 10 20 20 5
0D7523 C 14 7 8 8 9 001543B 20 10 20 20 5
01D523C 14 7 10 10 8 18D543B 20 10 25 25 5
02D223B 13 6.5 10 10 8 002243B 19 9.5 25 25 5
03D723B 13 6.5 5 5 7 00304 3B 18.5 9..2 3 0 30 4
0D754 3C 22 11 8 8 9 003743B 17 8.5 3 5 35 4
01D543C 22 11 10 10 8 00454 3B 17 8.5 40 40 4
02D243C 21 10.5 10 10 8 0 05543B 16 8 45 45 3
03D743B 23 11.5 5 5 7 007543B 16 8 50 50 3
05D543B 2 2 11 8 8 6 009043B 15 7.5 75.0 75.0 02
07D54 3B 22 11 8 8 6 011043B 15 7.5 100.0 100.0 02
参数
CD003 CD0 05 CD012 CD013 CD0 35
型号
013243B 14.5 7.2 150.0 150.0 02
01604 3B 14.5 7.2 150.0 150.0 02
注：① 第二加/减速时间=第一加/减速时间×2
② 第三加/减速时间=第二加/减速时间×2
③ 第四加/减速时间=第三加/减速时间×2
④ 最低电压设定=中间电压设定/2
⑤ 在50HZ系统时，中间频率为2.5
⑥ 在60HZ系统时，中间频率为3
- 34 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
CD007 最高操作频率
设定范围：10.00-400.00 Hz 单位：0.01Hz 出厂值：50.00
此参数决定变频器最高操作频率。
以下提供几种常用曲线及设定值，以供 参考，具体曲线设定根据
机械负载特性，具体设定。
恒转矩曲线 低减力矩曲线 高转矩曲线
CD008 保留
CD009 频率下限 **
设定范围：0.0 0-400.0 0Hz 单位：0.01Hz 出厂值：0.0 0
频率下限主要防止现场人员的误操作，避免马达因运转频率过低
可能产生的过热或其他机械故障等。
频率下限的设定必须小于CD007的设定值。
系列
CD010 参数锁定 **
设定范围：0-1 单位：1 出厂值：0
0： 无效
1： 有效 即参数锁定，除本参数外，其余参数不可修改。
此参数可防止非维护人员误设定其他参数，参数锁定后，可由△、
键改变运转频率。
▽
HLP-SJ/HJ 系列使用说明书
- 35 -
HLP-SJ/HJ
CD011 参数重置
设定范围：00-10 单位：1 出厂值：00
厂值后，再重新设置，在参数锁定后（CD010=1时），参数无法重置，
需解锁后才可以重置。相关参数：CD010。
CD012 第一加速时间 **
设定范围：0.1-6500.0S 单位：0.1S 出厂值： *
CD013 第一减速时间 **
设定范围：0.1-6500.0S 单位：0.1S 出厂值：*
CD014 第二加速时间 **
设定范围：0.1-6500.0S 单位：0.1S 出厂值：*
CD015 第二减速时间 **
设定范围：0.1-6500.0S 单位：0.1S 出厂值：*
CD016 第三加速时间 **
设定范围：0.1-6500.0S 单位：0.1S 出厂值：*
CD017 第三减速时间 **
设定范围：0.1-6500.0S 单位：0.1S 出厂值：*
CD018 第四加速时间 **
设定范围：0.1-6500.0S 单位：0.1S 出厂值：*
CD019 第四减速时间 **
设定范围：0.1-6500.0S 单位：0.1S 出厂值：*
中t1，减速时间是指变频器从最大操作频率减速至0Hz所需时间，见图
中t2。
系列
在参数值因故设置不当或不正常时，可将此参数设定为08，恢复出
加速时间是指变频器从0Hz加速到最大操作频率所需时间，见图
SJ/HJ系列变频器一共 定义了四种加减速时间，第二加减速至第
四加减速，用户可以根据需要，通过外部端子、加减速时间切换选择不
同的加减速时间，在内控多段速运行中，可以通过简易PLC选择不同的
加减速时间。
一般情况下，变频器默认第一加减速时间，第一加减速时间出厂
- 36 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
参数按机型设定，第四加减速时间为点动加减 速时间，相关出厂值 见
CD006说明中图表。
相关参数：CD 050~CD055 CD078
CD020～CD030 工厂保留
CD031 启动方式选择
设定范围：0-1 单位：1 出厂值：0
启动方式可以设定为二种方式，以适应不同设备的需要。
0：由启动频率开始启动
当CD141设定为0即启动时直流制动无效时，启动时由启动频率开
始起动。当CD141设定非零时，即启动时直流制动有效，启动时，先进
行直流制动，然后由启动频率开始起动。
相关参数参见CD040、CD140、CD141。
1：频率跟踪起动
此参数设定可用于大惯量负载的再启动，再启动时，变频器以设定
频率开始向下作频率跟踪，如有大惯量设备，再启动时，不需等设备完
全停止，就能执行运行指令，可以作跟踪起动，节省时间。
注意：变频器以频率跟踪起动时，变频器是以设定频率向下作频
率跟踪，并以最快速 度进行 追踪，在起动时，电流可能会较大，出现
过流或失速等现象，必须 注意频率跟踪电流准位的调整，一般情况下
CD144调整为100左右，具体情况需根据机械惯量情况具体设定。
系列
HLP-SJ/HJ 系列使用说明书
- 37 -
HLP-SJ/HJ
CD032 停止方式选择
设定范围：0-1 单位：1 出厂值：0
速至停车频率，然后停止输出，马达以自由运转形式停车。当CD142设
定为非零时，直流制动有效，变频器首先减速停车到停车频率，然后以
直流制动形式停车。
繁使用直流制动会引起马达过热。
式停车。停车方式选择为自由运转停车时，直流制动无效。
CD033 运行指令来源
设定范围：0-2 单位：1 出厂值：0
CD034 运行频率来源
设定范围：0-2 单位：1 出厂值：1
制，信号类型由CD065决定。相关参数参见CD065-CD070。
系列
停车方式可以设定为二种方式，以适应不同的设备需要
0：减速停止
当CD142设定为0时，直流制动无效。直流制动无效时，变频器减
停止时直流制动通常用于高位停车或作定位控制。必须注意，频
相关参数参见CD042、CD140、CD142。
1：自由运转停车
变频器接到停止指令后，变频器立即停止输出，马达以自由运转形
0： 操作器操作
运行指令由数位操作器给定。
1： 外部端子操作
运转指令由外部端子给定。即多功能输入端子给定。
2： 通讯口操作
运转指令由通讯口给定。
0： 选择操作器设定 运转频率由数位操作器给定。
1： 选择外部端子设定 运转频率由外部端子输入的模拟信号控
2： 选择通讯口 运转频率由串列通讯给定。
CD035 载波频率（注：0-15对应0-20K Hz）
设定范围：0-15 单位：1 出厂值：*
载波频率对于马达的电磁噪音有一定的关系，同时载波频 率的高
低与变频器的发热量以及对环境的干扰有一定的关系。见下表：
- 38 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
载波频率 电磁噪声 发热量 对环境干扰
小
↓
大
设定值 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
载波频率
扰越强，变频器发热量越大。在环 境温度较高、电机负载较重时，适当
降低载波频率以改善变频器的热特性。
CD036 点动频率 **
设定范围：0.0 0~400.00Hz 单位：0.01Hz 出厂值：5.00
实现，可由多功能输入端子设定。点动频率受最大频率和最小频率限
制，在实现点动功能时，其他运行指令不接受，点动频率加速时间由第
四加速时间决定，点动按钮放开后，变频器立即停止输出，实现点动功
能时，请将相应多功能输入端子设定为07或08。
见CD050～CD055。
CD037 反转允许选择
设定范围：0-1 单位：1 出厂值：0
当反转禁止时，马达只能正转，不能反转。
0.7 1 1.5 2 3 4 5 7 8 9 10 11 13 15 17 20
KHz
由表中可知，载波越高，马达的电磁噪音越小，但对其他系统的干
载波频率出厂值依机型设定，具体数据可见CD006说明中表格。
此参数设定可实现试机中点动功能，点动操作只可通 过外部端子
点动功能仅在停机状态下才有效，在运转中点动无效。相关参数参
0：反转禁止
1：反转有效
此参数设定适用于电机不可反转之场合，以防操作人员误操作。
大
↓
小
载波频率对应表
小
↓
大
系列
小
↓
大
HLP-SJ/HJ 系列使用说明书
- 39 -
HLP-SJ/HJ
CD038 停止键有无效
设定范围：0-1 单位：1 出厂值：1
选择是否有效，选择有效时，面板 上停止键可以停止变频器，需要重新
启动时，必须先解除运转信号，然后方可重新启动变频器。
CD039 S曲线时间设定
设定范围：0.0 -6500.0S 单位：0.1S 出厂值：0.0
或缓停止,启S曲线，变频器会根据加减速时间作不同速度的加减速曲
线。
CD040 Up/Down
设定范围：0.01~2.50 Hz 单位：0.01Hz 出厂值：0.01
速度单位。
系列
0： STOP键无效
1： STOP键有效
此参数仅在CD033设定为1或2时有效。
当控制方式为外部端子控制或通讯控制时，面板上的 停止键可以
此参数可用来设 定变频器 在起动或停止时作无 冲击性的缓 启动
该参数同CD073结合可设定外控Up/Down，上升下降速度。
Up/Down步长=(CD040设定值/0.01) ×CD073设定的上升/下降
- 40 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
CD041 启动频率
设定范围：0.10-10.00 Hz 单位：0.01Hz 出厂值：0.50
启动频率是变频器启动时的初始频率，如启动频率设定为4.00 Hz
时，变频器以4.00 Hz起动之后，运转于4.00 Hz至最大操作频率之间，
实际最高运转频率受频率上限限制。
相关参数：CD 031、CD140、CD141。
CD042 停车频率
设定范围：0.10-10.00 Hz 单位：0.01Hz 出厂值：0.50
变频器停车时频 率降至停车频率，变频器停止输出或开始直流制
动停车。
当C D142= 0 时，停 车时直 流制 动无效，变 频器 停止输出 。当
CD142设定为有效时，变频器以直流制动停车。
相关参数：CD 032、CD140、CD142。
CD043 自动转矩补偿
设定范围：0.0 -10.0% 单位：0.1% 出厂值：2.0
此参 数 可 以设
定变 频器在运转 时
自动 输出额 外的电
压，以 得 到较 高的
转矩，可以补偿电机
在低 频时转矩不足
现象。转 矩补 偿不
宜 过 大，应 根据 实
际 情 况，从 小到 大
慢慢向上设定。补偿不足，会造成电机在低频下转矩不足，补偿过大，
会造成转矩过大，对机械有所冲击，严重时会引起变频器跳脱。
系列
CD044 跳跃频率一 **
CD045 跳跃频率二
CD046 跳跃频率三
设定范围：0.00-400.00 Hz 单位：0.01Hz 出厂值：0.0 0
CD047 跳跃频率范围 **
设定范围：0.10-10.00 Hz 单位：0.01Hz 出厂值：0.50
HLP-SJ/HJ 系列使用说明书
- 41 -
HLP-SJ/HJ
跳跃频率无效，实际跳跃频率范围为CD047的两倍。如上图所示。
CD048 定时器一时间设定
设定范围：0.1~10.0S 单位：0.1S 出厂值：0.1
CD049 定时器二时间设定
设定范围：1~100S 单位：1S 出厂值：1
多功能输入端子定时器开启闭合时，定时器开始计时，定时器到达时，
对应多功能输出接点动作，定时器开启断开时，多功能输出端定时器时
间到达复位。
(输入端）定时器开 启
系列
为避开机械共振点，设此三个频率跳跃点，当CD047=0.1时，所有
定时器一为0.1S～10.0S定时器，定时器二为1S～100 S定时器，当
(输出端）定时器
例：设定CD0 48= 5.0S，则当外控端 子（多功能 输入 端子）有效
时，经5.0S 时间，输出端子即为有效，用此信号可以控制其他相应信
号。
- 42 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
CD050 多功能输入端子一（FOR端子功能） 出厂值： 02
CD051 多功能输入端子二（REV端子功能） 出厂值： 03
CD052 多功能输入端子三（RST端子功能） 出厂值： 10
CD053 多功能输入端子四（SPH端子功能） 出厂值： 17
CD054 多功能输入端子五（SPM端子功能） 出厂值： 18
CD055 多功能输入端子六（SPL端子功能） 出厂值： 19
设定范围：00-32 单位：无
00：无效端子 设定为空端子，可防止误动作。
01：RUN 运行，与其他端子结合，可组合成多种控制方
式。
02：FOR 正转
03：REV 反转
04：STOP 信号保持，用于记忆运行、正转、反转信号
05：FOR/REV 正/反 切换
06：JOG 点动
07：点动正转
08：点动反转
09：急停 可接受外来的紧急停止或其它故障讯号
10：RST 复位 故障排除后，可利用此端子进行重置。
11：保留
12：散热器或电机过热 利用该接点，可以检测散热器或电机过热，保
护电机和变频器。
13：外控定时器1启动，该接点闭合，定时器启动，定时器开始计时，定
时器到点时，对应多功能输出点动作
14：外控定时器2启动
15~16：保留
17：高速 由高速、中速、低 速，可组成三种不同频率的
运行
18：中速 模式，高、中、低端子中，以高端信号优先，低、
19：低速 中、高速由第二第三、第四频率决定。
20：多段速一 由多段速一、二、三可组成七段速设定
21：多段速二
22：多段速三
23：加减速时间选择一 变频器的加减速时间，可由此端子进行选择，共有
系列
HLP-SJ/HJ 系列使用说明书
- 43 -
HLP-SJ/HJ
24：加减速时间选择二 4种加减速可供选择。
25: Up功能 此端 子开 关动 作时,变频器频 率设定增加或
26: Down功能 单位，开关 保持 时，则 频率 将快速向上递增
27：计数器脉冲 此端子设定为计数器时，可以接受≤250 Hz
28：计数器复位 该 接点动作 会 清除目前计 数 显示值，恢 复
29：牵伸启动 触发该接点，牵伸动作开始。
30：AutoPLC开启 触发该接点，AutoPLC动作开始。
31：AUTOPLC暂停复位 利用该接点可实现AUTOPLC暂停清除功能
32: PID有效 该接点闭合,PID功能开启,PID开启仅在运行
系列
减少一个
或向下递减 到某一程度时，然后匀速递 升或
递减，在电源中断重新复电后，修改后频率不
作记忆。
的脉冲信号，并进行 计数。
“C00” 并重新进行计数。
中有效。
- 44 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
一、利用三个多功能端子组成三线制接法，实现正反转切换，广泛
用于光电开关进行正反转切换场合。
①选用多功能端子FOR、REV、RST
②参数设定
CD033=1设定外部控制
CD050=02 设定正转功能
CD051=03设定反转功能
CD052=04 设定STOP功能
③动作说明：触发FOR，变频器正转
（启动）
触 发 RE V，变 频器变 为 反 转 ; 按
STOP，变频器停止
二、利用RUN、DCM、F/R组成起动、停止、正反转切换：
①选用端子FOR、REV端子
②参数设定CD033=1设定外部控制
CD050=01 设定RUN功能
CD051=05 设定为F/R切换功能
当K2断开时为正转，K2闭合为反转
三、加减速时间选择一、二说明：
● 此功能实现仅在CD076设定为0、1、2时有效，在扰动和内控多
段速时无效。
● 由任意二个多功能输入端子可组合成4种加减速供选择。
● 相关多功能输 入端设 定为加减 速时间选择一、二，以S PH、
SPM 端为 例，设S P H端子 CD0 53为23，SPM 端子C D 054为24，则
SPH、SPM端子此时为加减速时间选择一、二。
SPH端子 SPM端子 结果
OFF OFF 第一加减速时间
ON OFF 第二加减速时间
OFF ON 第三加减速时间
ON ON 第四加减速时间
系列
HLP-SJ/HJ 系列使用说明书
- 45 -
HLP-SJ/HJ
RUN SPL端子 SPM端子 SPH端子 结果
ON OFF OFF OFF 主速、频率以CD000设定值运行
ON ON OFF OFF 低速、频率以CD080设定值运行
ON ON/OFF ON OFF 中速、频率以CD081设定值运行
ON ON/OFF ON/OFF ON 高速、频率以CD082设定值运行
系列
四、高速、中速、低速三端子功能说明：
高速
说明：
（1）此功能仅在CD076设定为1时，即外控四段速时有效。
（2）低速、中速、高速频率由第二频率、第三频率、第四频率决定。
（3）加减速时间由加减速选择端子决定。
（4）当高、中、低速都有信号输入时，以高、中、低顺序优先。
- 46 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
系列
五、Up、Down功能说明：
Up指令
Down指令
Up Down 结果
ON OFF 频率上升
OFF ON 频率下降
ON ON 频率不升不降
说明：
（1）Up、Do wn 功能仅在运行 频率来源选 定为操作器 操作时有
效，即CD034为0时有效。
（2）Up端子闭合，变频器输出频率递增。
（3）当Down端子闭合，变频器输出频率递减。
（4）Up、Down端子同时闭合时，频率不升、不降，视为无效。
（5）频率达到最高操作频率时，运行频率不再上升。
（6）频率下到最低频率或频率下限时，运行频率不再下降。
（7）断电后，频率不记忆，记忆CD000设定值。
（8）采用Up、Down功能时,面板 上△▽键有效，改变数值 后需按
SET(ENTER)键确定后，变频器才能执行，同时该数值写入CD000，断
电后记忆该数值。
（9）一直按压Up或Down，频率将快速上升或下降至某一程 度，
然后匀速上升或下降。
（10）经Up或Down修改后数值，可通过CD072设定，确认记忆或
不记忆，详见参数CD072说明。
HLP-SJ/HJ 系列使用说明书
- 47 -
HLP-SJ/HJ
六、多段速一、二、三功能说明:
此项功能实现仅在CD076设定为2时有效，参见CD076说明。
七、计数器功能说明：
说明：（1）触发信号宽度不得低于2msec（t1、t2≥2msec）。
（2）计数值到达，对应多功能输出接点动作。
（3）计数器经复位后，计数器才可重新计数。
（4）计数器到达65535时不再计数。
八、AUTOPLC暂停清除说明
详见附录中应用案例8及相关参数CD095说明
CD056 多功能输出一（DRV端子功能） 出厂值 01**
CD057 多功能输出二（UPF端子功能） 出厂值 05
CD058 多功能输出三（FA、FB、FC端子功能） 出厂值 02
CD059 多功能输出四（KA、KB端子功能） 出厂值 00
设定范围：00-32 单位：1
系列
00：无功能 设定端子为无功能状态，防止误动作产生。
01：运行中 当变频器有输出或运转指令输入时接点动作。
02：故障指示 当变频器侦测到有异常情况时该接点动作。
03：零速 当变频 器输出频 率 小于启动频 率时此接 点动
作。
04：直流制动指示 当变频器处于直流制动状态时此接点动作。
05：设定频率到达 当 变频器 输出频 率到达设 定 频率时 此 接点动
作。
06：一致频率一到达 当变频器输出频率到达指定频率(CD061)时此接
- 48 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
点动作。
07：一致频率二到达 当变频器输出频率到达指定频率 (CD 062)时此
接点动作。
08：加速中 当变频器器处于加速状态时此接点动作。
09：减速中 当变频器处于减速状态时此接点动作。
10：变频器过载报警 当变频器侦测到过载时，此接点动作。
11：电机过载报警 当变频器侦测到电机过载时，此接点动作。
12：过转矩检出中 当变频器侦测到过转矩发生时，此接点动作。
13：低电压报警 当变频器侦测到低电压时此接点动作。
14：阶段完成 当变频器 执行程 式运行，每完成一阶段 此接点
动作，输出一脉冲。
15：过程完成 当变频器执行程式运转时，完成所有阶段（即一
周后）， 此接点动作，输出一脉冲。
16：设定计数器到达 当变频器执行外部计数器时，若计数值等于设
定值（CD064）时，此接点动作。
17：中间计数器到达 当变频器 执行外部计数器时，若计 数值大于等
于设定值（CD075）时，此接点动作。
18：外控定时器1到达 当定时器到达设定值时，该接点动作。
19：外控定时器2到达
20：4～20mA断线 当AI输入信号断开时，该接点动作。
21 ~24：保留
25：辅泵1 该接点控 制辅泵的起动及停止，详见多泵运行
说明。
26：辅泵2
27：牵伸到达 当牵 伸动 作完 成时，此接点动作，变频器 停止
时，此接点自动复位。
28：PID下限报警 PID反馈量小于下限值时 CD156设定值该 接点
动作
29：PID上限报警 PID反馈量大于上限值时 CD155设 定值该 接点
动作
30：风扇动作 当变频器温度升高时或在运转中此触点动作。
31：电磁继电器动作，当接触器吸合时，对应多功能端子动作。
32：制动电阻动作 当变频器 运行并直流电压达 到制动电压时，此
触点动作。
系列
HLP-SJ/HJ 系列使用说明书
- 49 -
HLP-SJ/HJ
CD060 多功能输出端AM **
设定范围：0-7 单位：1 出厂值：0
CD071，
率
电流的2倍
CD061 频率一致一 **
CD062 频率一致二
设定范围：0.00-400.00 Hz 单位：0.01 Hz 出厂值：0.00
CD063 频率一致范围 **
设定范围：0.10-10.00 Hz 单位：0.01 Hz 出厂值：0.50
系列
功能：数 位频率 输出端子，输出脉 冲量 或0—10 V模拟 量，结 合
可连接量程为10V以下相应仪表，作外部监视使用
0：0～10V模拟量输出，对应输出频率，0～10V对应0～最高操作频
1：0～10V模拟量输出，对应输出电流，0～10V对应0～变频器额定
2：模拟量输出，对应直流母线电压，0～10V对应0～1000V
3：模拟量输出，对应输出交流电压，0～10V对应0～510V/255V
（注：三相380V机种对应510V，单三相220V机种对应255V）
4：脉冲量输出，与运行频率对应关系：1脉冲/HZ，（占容比50%）
5：脉冲量输出，与运行频率对应关系：2脉冲/HZ，（占容比50%）
6：脉冲量输出，与运行频率对应关系：3脉冲/HZ，（占容比50%）
7：脉冲量输出，与运行频率对应关系：6脉冲/HZ，（占容比50%）
- 50 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
当输出频率大于频率一致一时，对应的多功能输出端动作，频率一
致范围作为一滞环。
当变频器处于多泵运行时，此时，C D061（频率一致一）作为高速
频率使用，CD 062作为低速运行频率设定，相应多功能接点，定义改
变。
CD064 计数值设定 **
设定范围：0-6 5500 单位：1 出厂值：0
计数 器可由多功能 外部 端 子作 为触 发端，当计数值 到达设定 值
CD0 64时，对应的多功能输出接点动作，经计数器清零之后，计数器复
位，计数才能重新开始，触发信号可利用接近开关、光电开关等。
CD065 模拟量输入选择
设定范围：0-7 单位：1 出厂值：0
0：0~10V 1：0~5V 2：0~20mA
3：4~20 mA 4：0-10V与4-20mA叠加
此参数设定可以满足不同的模拟输入信号。
当CD065=4时，输出频率=1/2（U/Umax+I/Imax）×50Hz
其中：U：模拟量电压量 Umax：最大模拟量电压量
I：模拟量电流量 Imax：最大模拟量电流量
如：当模 拟量 分别输 入为 +10V和 2 0mA时，变频 器 输出频率为
50Hz。
CD066 模拟量低端频率
设定范围：0.00-400.00 Hz 单位：0.01 Hz 出厂值：0.00
CD067 低端频率偏压方向
设定范围：0-1 单位：1 出厂值：0
0：正方向
1：反方向
偏压方向是指正反转命 令指令，正偏压指正转，负偏压指反转，详
见CD070图示说明。
系列
HLP-SJ/HJ 系列使用说明书
- 51 -
HLP-SJ/HJ
CD068 模拟量高端频率
设定范围：0.00-400.00 Hz 单位：0.01Hz 出厂值：50.00
CD069 高端频率偏压方向
设定范围：0-1 单位：1 出厂值：0
见CD070图示说明。
CD070 模拟量负偏压反转选择
设定范围：0-1 单位：1 出厂值：0
意曲线，控制马达运行。
系列
0：正方向
1：负方向
偏压方向是指正反转命 令指令，正偏压指正转，负偏压指反转，详
0：负偏压不可反转
1：负偏压可以反转
此参数群可以用来设定外部模拟端子的量 程及零点，可以组成任
参 数：C D0 6 6= 5 0 C D 067=1
CD068=50 CD069=0 CD070=1
说明：该曲线的应用可以很 容易与
其他结合做各种复杂的应用，在应用该
种曲线时外部端子的正反转指令仍然有
效，正反转切换时，曲线将反转。
参 数：C D0 6 6 = 50 CD 067= 0
CD068=0 CD069=0 CD070= 0
说明：该曲线是一种特 殊的反斜率
设定 应用，在使 用传感器 做压力、温度
等控制，当这种控制是压力大，输出信号
大，而要求相应对变频器的指 令是停止
或减速时，这种曲线恰好满足要求。
- 52 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
参 数 ：C D 06 6 =10 C D0 67= 1
CD068=40 CD069=0 CD070=1
说明：该种用法较为广泛，用户可灵
活应用。
参 数 ：C D 06 6 =10 C D0 67= 1
CD068=40 CD069=0 CD070=1
说 明：该 曲 线 是 上 图 曲 线 的 延
伸，2V ~10 V（4. 8mA~2 0m A）对应
0H z~40H Z；0V~2V（4~4.8mA）信号
无效，使 用该种曲线可以避免杂讯的干
扰，在 恶劣环境中，请尽量 避免使用1V
以下的信号来设定变频器的运转频率。
CD071 AM类比输出增益
设定范围：0-100% 单位：1% 出厂值：100
此参数可以调整多功能输出端六输出电压值，以适应不同量程的
频率表，并可利用此参数校正频率表。如外接一量程 为0 -5 V的频 率
表，通过多功能端子显示运行频率，可 通过该参数进行校准，CD071
设定为50即可。
CD072 Up/ Down功能选择
设定范围：0-1 单位：1 出厂值：0
0：不记忆 1：记忆
通过该参数可以 选择经Up、Down 修改的数值，停 机后，是否 记
忆功能。记忆、不记忆是指在运行中用Up、Down 修改参数 后，机器停
机又重新开机，开机后是否记忆前Up、Down修改数值，当CD 072设
定为0时，则不记 忆修改 后数值，设 定为1，则记忆修改后 数值，开机
后，记忆CD 000设定的数值。
相关参数详见：CD050-CD055说明。
系列
HLP-SJ/HJ 系列使用说明书
- 53 -
HLP-SJ/HJ
CD073 Up/Down速度选择
设定范围：0-1 单位：1 出厂值：0
用户的需要。
CD074 模拟量滤波常数
设定范围：0-50 单位：1 出厂值：20
应速度越慢。
CD075 中间计数器设置
设定范围：0-65500 单位：1 出厂值：0
CD076 PLC运转选择
设定范围0-5 单位：1 出厂值：0
能说明图示）
系列
0：0.1Hz 最小上升/下降速度为0.1Hz
1：0.01Hz最小上升/下降速度为0.01Hz
通过该参数可以调整，Up/Down上升/下降的速度单位，以适应各
此参数设定与模拟量反应速 度有关，CD074设定越大，模拟量响
参见CD064说明
0：普通运行 即按普通控制方式运行
1：外控四段速（参见CD050~C D0 55高速、中速、低速三端子功
2：外控多段速
- 54 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
多功能端子 结果
多段速一 多段速二 多段速三
OFF OFF OFF 主频、频率由CD 000或电位器决定
ON OFF OFF 段速一、频率由CD080决定
OFF ON OFF 段速二、频率由CD081决定
ON ON OFF 段速三、频率由CD082决定
OFF OFF ON 段速四、频率由CD083决定
ON OFF ON 段速五、频率由CD084决定
OFF ON ON 段速六、频率由CD085决定
ON ON ON 段速七、频率由CD086决定
说明：
①外控八段速运行功能实现，多功能输入端子设定为多段 速一、
二、三，CD076设定为2时才有效。
②利用多段速一、二、三可组成七段速，加主频可组成 八段速设
定；
③step1—step7频率由CD080～CD086决定；
④各加减速时间由外部多功能端子决定；
⑤各程式运行方向由外部多功能端子决定；
⑥主频 频率有二种方式给定，一种由CD00 0设定，一种由电位器
给定；当CD 03 4=1时，主频频率由电位器给定，相关参数见C D0 00、
CD034、CD080~CD086。
3：扰动（横动功能）
该参数为化纤、印染实现横动功能之专用参数，除停 机、外部故
障、急停之外，在运转中其他命令输入均不接受。
系列
HLP-SJ/HJ 系列使用说明书
- 55 -
HLP-SJ/HJ
CD079详细说明；
器设定为零即可；
外部时间切换、正反转切换为无效。
现一定精度内的线速度恒定。
系列
说明：
① 各转折点频率由CD000、CD080决定；
② 跳变频率由CD0 86决定；
③ 运行时间由定时器CD087、CD088决定。
④ 相关参数：CD 000、CD08 0~CD088。
4：内控多段速
说明：
① 主速+七段速共组成八段速；
② 各 段 速 加 减 速 时间由 P L C 加减速时间 CD 07 9 设 定，参见
③ 运行时间由CD087～CD094定时器设定，不用的控制段，定时
④ 各段速运行方向由CD078设定；
⑤ 内控多段速运行时，运行时间及方向都由内部参数设定决定，
5：牵伸
该参数为实现收放卷线 速度恒 定的专用参数，使用该功能可以实
- 56 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
说明：
①通过外部多功能端子触发，牵伸动作开始执行。
②在执行牵伸动作时，运行时间T=CD087×10。
③牵伸动作完成时，变频器以恒速（CD081）输出，同时对应多功
能输出接点动作，直到停机指令下达，变频器停止运行，多功能输出接
点复位。
CD077 AuTo PLC选择
设定范围：0-3 单位：1 出厂值：0
0：程序运行一周后停止
1：循环运行
2：自动运行（stop间隔）一周后停止
3：自动运行（stop间隔）循环运转
此参数设 定仅在CD 076设为4时有效。相 关参 数参见CD 0 00、
CD076、CD078～CD094。
说明：
一、程序运行一周后停止
自动程序运行指令下达后，变频器以内部各参数设定值运行，运
行一周后自动停止。只有运行指令再 次下达，变频器方可重新启动运
行。
二、循环运行
运行指令下达后，变频器以各内部参数设定的段速频率及 运行时
间，依次运行，循环进行，在循环运行期间，除停机、外部故障、急停等
指令，其余各指令不接受。
三、自动运行（stop间隔）一周后停止
系列
HLP-SJ/HJ 系列使用说明书
- 57 -
HLP-SJ/HJ
变换时都会先停止再启动，运行一周后自动停止，变频器再次下达运行
指令后，变频器重新启动；
CD078 PLC运转方向
设定范围：0-255 单位：1 出厂值：0
CD080-CD086、CD000各频率段的运转方向，设定方式如下：
设定本参数。如：
CD079 PLC加减速时间
设定范围：0~65535S 单位：1S 出厂值：0
如下：
系列
说明：
①当自动程式运行指令下达后，变频器依各参数运行，但每一阶段
②各段速频率由CD000、CD080～CD086设定；
③各段速运行时间由CD087～CD094设定；
④运行方向由CD078设定。
参 数 仅 在 C D076为4时有 效 。此参 数 设 定决 定程 式 运 行 中
运转方向的设定是以二进制8 bit 的方式设定，然后换成十进制值
Bit0-7
7 6 5 4 3 2 1 0
0 1 0 0 1 0 1 0
参数值 01001010 换成十进制 即：
6
1×2
+1×23+1×21=64+8+2=74
所以参数CD078=74
此参数仅在CD076为4时有效。
此参数设定，决定内控多段速、各段速的加减速时间值，设定方法
0：正转 1：反转
主速 （CD000） 正转
第一段（CD080） 反转
第二段（CD081） 正转
第三段（CD082） 反转
第四段（CD083） 正转
第五段（CD084） 正转
第六段（CD085） 反转
第七段（CD086） 正转
- 58 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
系列
①以二进制2bit方式决定各加减速时间
Bit1 Bit0 加减速时间
0 0 第一加减速时间CD012、CD013
0 1 第二加减速时间CD 014、CD015
1 0 第三加减速时间CD016、CD017
1 1 第四加减速时间CD018、CD019
②以二进制16bit的方式决定各段速的加减速时间
第八段速 第七段速 第六段速 第五段速 第四段速 第三段速 第二段速 第一段速
t8 t7 t6 t5 t4 t3 t2 t1
0 0 0 0 0 0 0 0 0 1 1 0 0 0 1 1
t1选择第四加减速时间
t2选择第一加减速时间
t3选择第三加减速时间 设定数值
t4选择第二加减速时间 1×2
t5选择第一加减速时间 所以CD079设定为99
t6选择第一加减速时间 附：2
t7选择第一加减速时间 2
0
+1×21+1×25+1×26=99
0
=1 21=2 22=4 23=8
4
=16 25=32 26=64 27=128
t8选择第一加减速时间
CD080 第二频率设定 出厂值：15.0 0
CD081 第三频率设定 出厂值：20.00
CD082 第四频率设定 出厂值：25.00
CD083 第五频率设定 出厂值：30.00
CD084 第六频率设定 出厂值：35.00
CD085 第七频率设定 出厂值：40.00
CD086 第八频率设定 出厂值：0.50
设定范围：0.00-400.00 Hz 单位：0.01 Hz
此参数设定，配合多功能输入端子，可以选择外控四段速、外控多
段速，内控多段速，相关参数详见CD076、CD087-CD094说明。
HLP-SJ/HJ 系列使用说明书
- 59 -
HLP-SJ/HJ
CD087 定时器一 出厂值：10.0**
CD088 定时器二 出厂值：10.0
CD089 定时器三 出厂值：0.0
CD090 定时器四 出厂值：0.0
CD091 定时器五 出厂值：0.0
CD092 定时器六 出厂值：0.0
CD093 定时器七 出厂值：0.0
CD094 定时器八 出厂值：0.0
设定范围：0.0-6500.0S 单位：0.1S
参数见CD076、CD080-CD088。
CD095 AUTOPLC 记忆功能 0-1 出厂值：0
CD095=1时，它可以记忆变频器运行在何种状 态，并在停 机或故障时
进行记忆，恢复正常时，继续运行，CD095=0时，不记忆。
CD096～D109 保留
CD110 辅泵个数
设定范围：0-2 单位：1 出厂值：0
出接点，辅泵1或2通过外围的控制线路控制。
系列
此参数 设定用于内控多段速，牵伸功能时的运行时间设定，相关
0：不记忆
1 ：记忆
该参数决定变频器在 AUTOPLC 模式时，是否实现暂停功能，当
该参数可以设定辅泵的数量，辅泵的启动或停止是利用多功能输
CD111 辅泵连续运行时间
设定范围：1~9000min 单位：1min 出厂值：60
当2台泵只有一台工作时，为了使每台泵都能平均工作，在一台泵工
作时间等于CD111时，则切换到另一台泵工作。
CD112 辅泵互锁时间
设定范围：0.1~250S 单位：0.1S 出厂值：*
该参数设定决定二个辅泵互相切换时的互锁时间。
- 60 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
CD113 高速运行时间
设定范围：1~250S 单位：1S 出厂值：60
在恒压供水使用过程中，因用水量较大时，主泵 运行在高速频 率
（由CD061设定）当高速运行时间到达时，相应多功能接点动作，辅泵
开始运行。
CD114 低速运行时间
设定范围：1~250S 单位：1S 出厂值：60
在恒 压供水使用中，因用水量减 少，主泵频率运行在低速度（由
CD0 62设定）时，且运行时间到达低速运行时间（CD114）相应多功能
接点动作，辅泵停机。
CD113与CD114必须配合CD 061，CD062及多功能输出端一起使
用，且主要作用是作加减辅泵时所用。
系列
HLP-SJ/HJ 系列使用说明书
- 61 -
HLP-SJ/HJ
CD115 停机压力准位
设定范围：1~150% 单位：1% 出厂值：95
CD116 停机准位连续时间
设定范围：1~250S 单位：1S 出厂值：30
时间。
CD117 唤醒准位
设定范围：1~150% 单位：1% 出厂值：80
CD118 睡眠频率
设定范围：0.0 0~400.00Hz 单位：0.01Hz 出厂值：20.00
CD119 睡眠频率连续时间
设定范围：1~250s 单位：1S 出厂值：20
系列
该参数设定主泵进入休眠时的压力准位，详见后面说明。
该参数设定进入睡眠状态前，在停机压力准位状态下持 续保持的
该参数设定休眠状态到苏醒时的唤醒压力准位
该参数设定进入睡眠时的最低运行频率
该参数设定进入睡眠时，在睡眠频率下需运行的连续时间。
- 62 -
HLP-SJ/HJ 系列使用说明书
下图是多泵运行框图。
F≥CD061
HLP-SJ/HJ
T≥CD116
系列
HLP-SJ/HJ 系列使用说明书
- 63 -
HLP-SJ/HJ
CD120 过压失速防止选择
设定范围：0-1 单位：1 出厂值：1
频器，使变频器直流侧电压升高，启动过压失速功能、变频器直流电压
过高时，变频器停止减速，直至直流侧电压降至低于设定值，变频器再
执行减速，减速时间将会自动延长。
CD121 加速中失速防止准位
设定范围：0-200% 单位：1% 出厂值：150
流会急 速上升，超出额定设定准位。此时变频器会停止加 速；当电流
低于设定值时，变频器继续加速。
效。
CD122 恒速中失速防止准位
设定范围：0-200% 单位：1% 出厂值：0
过额定设置值时，变频器会降低输出频率，若输出电流恢复正常，则变
频器重新加速至设定频率。
系列
0：过压失速防止功能无效 1：过压失速防止功能有效
当变频器减速时，由于负载惯量的影响，马达 产生回升能量至变
在变频器加速时，由于负载过 大或加 速时间过短，变频器 输出电
100 %电流为马达额定电流，本参数设定为0时，失速防止功能无
在变频器恒 速运转中，因负载波动等原因，使电流增大，当电流超
100%电流为马达额 定电流，本参数设定为0时，失速防止功能无
效。
- 64 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
CD123 减速中失速防止准位
设定范围：0~232% 单位：1% 出厂值：0
请参照CD120说明。
100%电流为马达额定电流。
CD124 过转矩后检出方式选择
设定范围：0-3 单位：1 出厂值：0
0：频率到达时，开始检测过转矩，检测到过转矩，继续运行
1：频率到达时，开始检测过转矩，检测到过转矩，停止运行。
2：在运转中，检测过转矩，检测到过转矩，继续运行。
3：在运转中，检测过转矩，检测到过转矩，停止运行。
CD125 过转矩检测准位
设定范围：0-200% 单位：1% 出厂值：0
当输出电流 超过过转 矩检出准位，且超过 设 定时间值（出厂值
1.0S）的一半时，则过转矩检出指示，对应多功能报警触点动作，当超
过设定时间值时，则变频器保护，当该参数设定为0时，则过转矩不 检
测。
CD126 过转矩检测时间
设定范围0.1-20.0s 单位：0.1s 出厂值：1.0
变频器检测到输出电流超过设定的马达电流时，变频器开始计算
过转矩时间，当过转矩时间超过设定的检测时间值一半时，相应的多功
能输出端动作，过转矩报警，变频器继续运行。当过转矩时间超过设定
的检测时间值（CD126设定）时，变频器 保护，显示故障信息，变频器
停止输出。
相关参数参见CD125。
系列
HLP-SJ/HJ 系列使用说明书
- 65 -
HLP-SJ/HJ
CD127 恒速中失速防止时减速时间 出厂值：5.0
频器电流大于120%时，输出频率会下降，电流也会随着下降，当电流恢
复正常后，频率慢慢恢复正常。从而达到失速防止功能，频率下降速度
是由CD127决定，相关参数 见CD122。
CD128 故障重启动时间 出厂值：1.0
CD128设定的时间后，变频器会重新启动，在使用该功能时，请注意安
全。
CD129 变频器跟踪时电压上升时间 出厂值： 5
升过程，当电压上升快时，电流会很大，跟踪 过程也快。电压上升慢，
则电流小，跟踪也慢，一般设定方式是功率小的机器CD129设定小一
点，功率大的机器设定大一点。
CD130 马达额定电压 单位：0.1V 出厂值：*
440V级变频器出厂值为380。
CD131 马达额定电流 单位：0.1A 出厂值：*
输出电流，防止 过流，保护马达，若马达电流 超过该数值时，交流马达
变频器会发生保护。
系列
当变频器用于风机水泵类负载时，可以把CD122设定为120，当变
变频器 设定为故障重启动时，当变频器出现故障跳机，时间超 过
变频器启动方式设定为频率跟踪时，在跟踪过程中，有一个电压上
依马达铭 牌上额 定电压值设 定，2 3 0V 级变频器出厂值为220，
此参数依据马达铭牌上的额定值设定，利用该参数可限制变频器
CD132 马达极数
设定范围：02- 60 单位：1 出厂值：04
此参数设定马达的极数，依马达铭牌设定。
CD133 马达转速
设定范围：0~9999r/min 单位：1r/min 出厂值：1440
根据马 达实际 转速设定，显示 值与此参 数值相同，可作监视用参
数，方便用户，该设定值对应50Hz时转速。
- 66 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
CD134 马达无载电流
设定范围：0~100% 单位：1% 出厂值：40
设定马达无载电流，此设定值会影响转差补偿的量，100%电流对
应马达额定电流
CD135 马达转差补偿
设定范围：0-1000 单位：1 出厂值：0
变频器 拖动电机时，因负载增加，滑差会变大，该参数可设定，转
差补偿，降 低滑差，使电机运转速度更能接近同步转速。0 -100 0对应
0.0—10.00%
CD136-CD139 保留
CD140 直流制动准位
设定范围：0.0-20.0% 单位：0.1% 出厂值：2.0
此参数设定启动及停止时送入马达直流制动电压，调整此参数可
以得到不同的制动电压，参数调整时，必须由小慢慢增大，直到得到足
够的制动转矩。
100%电压为最大频率时电压。
CD141 启动时直流制动时间
设定范围：0.0-25.0S 单位：0.1S 出厂值：0.0
此参 数设 定启动时 进 入 直
流制动状 态，送 入马达直流制动
电流持续时间。
设定为零时表示关闭直流制
动。
启动时的直流制动，通常应
用于风车等停止状态时负载可运
动的场合。因负载在变频器驱动前，马达常处于自由运转状态，且运转
方向不定。可在启动前先执行直流制动，再启动马达，防止马达跳脱。
参数在CD031设定为0时有效，相关参数参见
CD031、CD140、CD041。
系列
HLP-SJ/HJ 系列使用说明书
- 67 -
HLP-SJ/HJ
CD142 停止时直流制动时间
设定范围：0.0~25.0S 单位：0.1S 出厂值：0.0
时有效，相关说明参见CD032、CD042、CD140。
CD143 频率跟踪时间
设定范围：0.1-20.0S 单位：0.1S 出厂值：5.0
作为频率跟踪 时间设定。在一些大 惯量负载起、停中，由于负载惯量
大，等机械完全停止再起动，浪费大量时间，开启频率跟踪之后，启动
不需等 机械完全停止，变频器将以设定频 率由上往下作频率跟踪，跟
踪以后再继续加速至设定频率。
CD144 频率跟踪电流准位
设定范围：0-200% 单位：1% 出厂值：150
大于此准位时，频率会下降，使电流恢 复到电流准位以下，然后再重新
执行频率跟踪。
系列
说明：此参数设定非零时，
开启停止时直流制动，送 入马达
直流制动时间。停止时直流制动
通常用 于高位停车 或作定位控
制。此参数设定为零时，表 示关
闭停止时直流制动。
此参 数在C D 0 3 2设定为 0
当外部异常或电源 暂时中断，变频器作 频率跟 踪起动时，此参数
变频器 作频率跟踪时，输出电流以此设定值为准 位，当输出电流
CD145 瞬停再起动选择
设定范围：0-1 单位：1 出厂值：0
0： 无效 即瞬间停电后不再重新起动
1：频率跟踪起动 请参考CD143说明
CD146 允许停电时间
设定范围：0.1-5.0S 单位：0.1S 出厂值：0.5
此参数 设定可以停电的最长时间，若超过设定时间，复电后变频
器仍停止输出，执行再启动，需按一般开机程序进行。
- 68 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
CD147 异常再起动次数
设定范围：00-10 单位：1 出厂值：00
异常情况发生后（如过流、过压）变频器将自动重置，重新启动，
如启动方式设定为一般 方式，则按 一般方 式启 动，如设 定为跟踪 起
动，则以跟踪启动形式起动。启动后，在6 0S内无任何异常再发生，则
重新恢复到设定次数，如有异常，且到达设定次数，变频器不再输出，
需重新复位后才可启动。CD147若为0时，则异常后不执行自动重置和
再启动功能。
CD148 自动稳压功能
设定范围：0-1 单位：1 出厂值：1
0：无效 1：有效
在输入电源不稳情况下，如果电 压过高，马达在超过额 定电压的
电源下运转将造 成马达温度增加，绝缘 遭破坏，输出转矩不 稳定，自
动稳压功能可在输出电源不稳情况下，自动将输出电压稳定在马达的
额定电压。
当设此功能无效时，则输出电压有波动。
CD149 自动省能源功能
设定范围：0-10% 单位： 1% 出厂值： 0
省能源功能设定为0时，省能源功能无效，省能源在加减速中以全
电压运转，定速运转中可由负载功率自动计算出最佳电压值，供应给负
载，以达到节能的目的。
自动节能最大可能降低30%的正常输出电压，对于负载变化较为
频繁或以近满负载运行，此功能不适用。
系列
HLP-SJ/HJ 系列使用说明书
- 69 -
HLP-SJ/HJ
CD150 比例常数（P） * *
设定范围：0.0~1000.0% 单位：0.1% 出厂值：100
CD151 积分时间（I） **
设定范围：0.0~1000.0S 单位：0.1S 出厂值：5.0
慢，反之，响应速度越快，积分时间设定太小，会引起振荡。
CD152 微分时间（D） **
设定范围：0.01-10.00s 单位：0.01s 出厂值：0
显，D=0时，表示不起作用，即无效。
CD153 目标值 **
设定范围：0.0~100.0% 单位：1% 出厂值：*
量+10V时频率。
等控制，反馈信号一般取自温度变送器，压力变送器等，PID控制时，
反馈信号输入通道为模拟量电流信号4-20mA。
系列
比例常数设定误差值增益，如果I=0，D=0，只作比例控制动作。
积分时间（I）设定PID动作 响应速度，I值设 定越大，响应速度 越
微分时间（D）设定PID动作的衰减作用，D值越大，衰减作用越明
控制目标值可由外部电压信号或面板设定，100%目标值对应模拟
PID闭环控制一般用于物理量变化不快的过程控制，如压力、温度
PID闭环控制在多功能输入PID开启时有效。
PID控制方块图：
- 70 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
PID控制一般调节方法：
（1）正确选用变送器，变送器输出规格请选用4-20mA的标准信号；
（2）正确设定好目标值；
（3）输出不振荡时，增大比例常数P；
（4）输出不振荡时，减小积分时间Ti；
（5）输出不振荡时，增大微分Td；
（6）具体应用可详见附页案例说明。
1、抑制输出超值
a：减小微分时间（D值）
b：延长积分时间（I值）
系列
2、抑制输出振荡
a：减小微分时间（D值）或设为0
b：减小比例常数P值
HLP-SJ/HJ 系列使用说明书
- 71 -
HLP-SJ/HJ
CD154 PID目标值选择 **
设定范围：0~1 单位：1 出厂值：0
量为0-10V信号或电位器给定。
值，CD153设定值无效。
CD155 PID上限 **
设定范围：0~100% 单位：1% 出厂值：100
器不停机。
CD156 PID下限 **
设定范围：0~100% 单位：1% 出厂值：0
器不停机。
CD157～CD159 保留
CD160 通讯位址
设定范围：0~250 单位：1 出厂值：0
数设定其个别位置 00：无通讯功能 01-250：变频器位置
系列
目标值选择可以通 过选择面板设定与外部模拟量设定，外部模拟
CD154=0，PID的目标值为CD153设定的值。
CD154 =1，PID的目标值为外部 模拟量0-10V（对应0~100%）的
当PID反馈值大于CD155设定值时，相应多功能输出端子动作，机
当PID反馈值小于CD156设定值时，相应多功能输出端子动作，机
当变频器设定为RS-4 85通讯界面控制时，每一台变频器有一参
CD161 通讯传送速度
设定范围：0~3 单位：* 出厂值：1
0：4800位元/秒 1：9 60 0 位 元/秒 2：1 9200位元/ 秒 3 ：
38400位元/秒
CD162 通讯资料方式
设定范围：0~5 单位：* 出厂值：0
0：8N1 For ASCII 1：8E1 For ASCII 2：8O1 For ASCII
3：8N1 For RTU 4：8E1 For RTU 5：8O1 For RTU
- 72 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
CD163 通讯信号检测
设定范围：0~3 单位：1 出厂值：0
0：关闭 1：开启 2-3：保留
CD164 通讯报警延迟时间
设定范围：0~1 单位：1 出厂值：0
0：10s 1：60s
当开启通讯信号检测时，如果检测到通讯信号中断，经过延迟时间
后输出A.co报警。
CD165~CD166 保留
CD167 显示内容选择
设定范围： 0-31 单位：1 出厂值：0
该参数在CD168中Bit2设定为1时有效，详见CD168说明
0：变频器温度
1：计数器值
2：PID目标值
3：PID反馈值
4：此次上电运行时间（单位小时）
5：总共上电运行时间（单位小时）
CD168 显示内容开启
设定范围：0-7 单位：1 出厂值：0
此参数设定可以选择直流电压，交流电压等项内容显示，便于用户
监视，并通过切换键依次显示。
设定方式以三位两进制方式设定，然后换成10进制设定该值。
0：无效 1：有效
系列
直流电压
交流电压
选择CD167显示内容
在显示内容方面，工厂出厂时可用 切换键进 行 输出 频率，设定
频率，输出电流，输出转 速，需要 监看其他内容，可以通过 CD16 7、
CD168设定。
HLP-SJ/HJ 系列使用说明书
- 73 -
HLP-SJ/HJ
CD169 变频器电压等级 单位：1V 出厂值： *
CD170 变频器额定电流 单位：1A 出厂值：*
CD171 软件版本号 出厂值：*
CD172 故障记录1 出厂值：—— ——
CD173 故障记录2 出厂值：— —— —
CD174 故障记录3 出厂值：—— ——
CD175 故障记录4 出厂值：—— ——
CD176 故障清除 **
设定范围：00-10 单位：1 出厂值：00
CD177 变频器类型
设定范围：0-1 单位：1 出厂值：0
CD178 变频器频率标准 单位：1 出厂值：*
系列
工厂设定值，依机型设定，可监看不可设定。
依机型设定，不可更改。
可监看不可设定。
无故障记录时显示——，进入该参数可以查看故障显示。
01为故障清除，其余无功能。
0：恒转矩，1：风机类 可监看，不可更改
0：50Hz 1：60Hz 此参数为工厂设定值，可监看不可设定。
CD179 变频器出厂日期 出厂值：*
此参数为工厂设定值，可监看不可设定。
- 74 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
CD180 出厂序号 出厂值：*
工厂设定值，可监看不可设定。
CD181 工厂设定
CD182 通讯协议选择
设定范围：0-1 单位：1 出厂值：0
0：选择海利普MODBUS通讯协议
1：选择标准MODUBS通讯协议
协议规则参见附录五：海利普MOD BUS通讯协议；附录六：标 准
MODBUS通讯协议。
CD183~CD250 工厂设定
注：*表示该参数内容有多种设定值或该参数内容需按具体情况具
体设定。
**表示该参数在运行中可设定。
系列
HLP-SJ/HJ 系列使用说明书
- 75 -
HLP-SJ/HJ
系列
十、保养、维护、故障信息及排除方法
在使用中能定期实施保养与检查，可使您的变频器长时间保持在
正常的状态中。
1、维护检查注意事项
● 维护检查时，务必先切断输入变频器（R.S.T）的电源。
● 确定变频器电源切断，显示消失后，等到内部高压指示灯熄灭
后，方可实施维护、检查。
● 在检查过程中，绝对不可以将内部电源及线材，排线拔起及误
配，否则会造成变频器不工作或损坏。
● 安装时螺丝等配件不可置留在变频器内部，以免电路板 造成短
路现象。
● 安装后保持变频器的干净，避免尘埃，油雾，湿气侵入。
2、定期检查项目
● 电源电压确认符合变频器所需电压；
（特别注意电源线与马达是否有破损的地方）
● 配线端子和连接器，是否松动；
（电源线、端子连接线是否有断股）
● 变频器内部是否有灰尘，铁屑及具有腐蚀性的液体；
● 禁止测量变频器绝缘阻抗；
● 检查变频器输出电压，输出电流，输出频率；
（测量结果差距不可太大）
● 检查周围的温度是否在-5℃~40℃之间，安装环境是否 通风
良好；
● 湿度维持在90%以下；
（不可有结水滴的现象）
●运转中有无异常声音或异常振动现象；
（变频器不可置于振动大的地方）
● 敬请定期做通气孔的清扫工作。
3、故障信息及故障排除
HLP系列变频器具有比较完善的保护功能，具有过载，相间短路，
对地短路，欠压、过热、过流等 保护功能。当变频器发生保护时，请按
- 76 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
下表所示信息，查明原因。处理完毕后，再开始执行运转操作，如无法
处理，请与当地经销商联系。
故障显示 故障内容及说明 处理方法
1：检查马达是否短路或 局部短路，输出
线绝缘是否良好；
E.OC.A 加速中过流
E.OC.n 恒速中过流
E.OC.d
E.OC.S
E.GF.S
E.GF.a
E.GF.n
E.GF.d
E.ou.S
E.ou.a
E.ou.n
E.ou.d
E.Lu.s
E.Lu.A
E.Lu.n
E.Lu.d
减速中过流
停车中过流
对地短路
停车中过压
加速中过压
恒速中过压
减速中过压
低压
2：延长加速时间；
3：变频 器 配 置不 合 理，增大变频 器容
量；
4：减低转矩提升设定值。
1：检查马达是否短路，输出连线是否绝
缘不良；
2：检查马 达是 否堵转，机械负载是否有
突变；
3：变 频器容量是 否太小，增大变频器容
量；
4：电网电压是否有突变。
1：输出连线绝缘是否良 好，马达是否 有
短路现象；
2：延长减速时间；
3：更换容量较大的变频器；
4：直流制动量太大，减少直流制动量；
5：机器故障，送厂维修。
1：检查马达连线是否有短路；
2：检查输出线绝缘是否良好；
3：送修。
1：延长减速时间，或加装刹车电阻；
2：改善电网电压，检查是否有突变电压
产生。
1：检查输入电压是否正常；
2：检查负载是否突然有突变；
3：是否缺相。
系列
HLP-SJ/HJ 系列使用说明书
- 77 -
HLP-SJ/HJ
故障显示 故障内容及说明 处理方法
E.OH.S
E.OH.A
E.OH.n
E.OH.d
E.OL.A
E.OL.n
E.OL.d
E.OA.A
E.OA.n
E.OA.d
E.OT.A
E.OT.n
E.OT.d
E.bS.A
E.bS.n
E.bS.d
E.bS.S
E.bT.A
E.bT.n
E.bT.d
E.EC.S
E.EC.n
E.EC.d
E.EC.A
E.EE.S
E.EE.n
E.EE.d
E.EE.A
A.OL 马达负载报警 检查负载及马达电流设定参数
A.OT 过转矩报警 重新设定过转矩准位参数
A.OA 变频器过载报警 正确设定V/F曲线检查负载
系列
1：检 查风 扇是 否堵转，散热片是否 有异
变频器过热
变频器过负载
120%1分钟
马达过负载
150%
1分钟
马达过转矩
电磁接触器辅助
线圈无反馈
制动晶体管损坏 送修
CPU故障 与厂家联系
2
Prom故障 与厂家联系
E
Apr 参数设定不良 检查参数,重新设定
物；
2：环境温度是否正常；
3：通风 空间是否足 够，空气是否能对
流。
1：检查变频 器容量是否配小，否则加大
容量；
2：检查机械负载是否有卡死现象；
3：V/F曲线设定不良，重新设定。
1：机械负载是否有突变；
2：电机配用太小；
3：电机发热绝缘变差；
4：电压是否波动较大；
5：是否存在缺相；
6：机械负载增大。
1：机械负载是否有波动
2：马达配置是否偏小。
与厂家联系
- 78 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
故障显示 故障内容及说明 处理方法
Er 外部干扰 隔离干扰源
ES 紧急停车 处于急停状态
20 4-20mA线断路 接上断线
Pr 参数设置错误 正确设置参数
DCb 直流制动状态 处于直流制动状态
A.co 通讯检测报警 检查通讯状况
说明：⑴故障代码格式如下：
E XX Y
表示状态
表示报警信息
表示故障
S：停车状态下
Y A：加速状态下
N：恒速状态下
D：减速状态下
②代码对照表：
4、故障及分析
（1）按下运行键，电机不转
1）运行方式设定错误，即运行方式在外控端子 情况下，用面板操
作起动或运行方式操作器情况下，用外控端子进行起动。
2）频率指令太低或没给定
3）外围接线错误，如二线制、三线制接线及有关参数设定有误
4）多功能输入端子设定错误（在外控情况下）
5）变频器在故障保护状态
6）电机故障
7）变频器故障
（2）参数不能设定
1）密码锁定，请解密后再设定
2）变频器运行中
3）接 插件连接异常，数字 操作器通讯异常，断电后，将操作器取
下，重装上去试一下。
（3）电机不能反转
反转被禁止
（4）电机旋转方向相反
系列
HLP-SJ/HJ 系列使用说明书
- 79 -
HLP-SJ/HJ
量。
围温度
冲击电压会达到变频器输入电源的3倍程度，请使用电机相间的冲击耐
压高于最大冲击电压的电机。
系列
电机输出线接线错误，请将u、v、w中的任意二根接线对调即可。
（5）电机减速太慢
1）减速时间设定太长，减小减速时间
2）加装制动电阻
3）加直流制动
（6）电机过热
1）负载太大，实际力矩已超过马达的额定转 矩，建 议增大马达容
2）环境温度 太高，在温度较高环境下，电机会烧坏请降低电机周
3）电机的相间耐压不足
变频器的开关动作会使电机绕组线圈间产生冲击波，通常最大的
（7）变频器起动，干扰其他控制装置。
1）降低载波频率，减少内部开关动作的次数。
2）在变频器的电源输入侧设置噪声滤波器。
3）在变频器的输出侧设置噪声滤波器。
4）变频器与电机请正确接地。
5）电缆的外面套上金属管，进行屏蔽。
6）主回路接线与控制线分别走线。
（8）风机起动时，变频器检出过流失速
1）发生起动时，风机处于空转状态，请设置起动时直流制动
2）已设定起动时直流制动，请增大直流制动值
（9）机械有震动或轰鸣声
1）机械系统的振动频率与载波发生共震，调整载波，避开共振点
2）机械系统的振动频率与变频器输出频率发生共振
a.设置跳跃功能，避开共振点；b.在电机底板上设置防振橡胶
- 80 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
系列
十一、周边设施选用及配置
1、选件
名称 作 用
保护变频器的接线，在电源侧务必设置
接线用断路器及漏电开关
电磁接触器
涌浪吸收器
隔离变压器
DC电抗器 改善变频器的输入功率因素
AC电抗器
制动电阻、制动单元 消耗马达的再生能量，缩短减速时间
1）漏电开关
变频器内部、电机内部及 输入输出引线均有对地静电电容，而变
频器使用的载波 频率较高，因此变频器对地 漏电流较 大，大容量机种
则更为明显，使用漏电开关时，有时会导致保护电路的误动作，所以使
用漏电开关时应注意漏电开关的选用，同时适当降低载波频率，缩 短
引线等。
2）交流电抗器
交流电抗器可抑制变频器 输入电流的高次 谐波，改善变频器的
输入功率因数，防止浪涌冲击，在下列情况下建议使用输入交流电抗
器。
a：三相电源不平衡；
b：同一电源上接有晶闸管设备或带有开关控制的功率因数补偿装置；
3）直流电抗器
当电源容量大于1000KVA或电网容量远大于变频器容量时，需加
装直流电抗器，对改善电源功率因素要求较高的场合，也需加装直流电
抗器。此电抗器可与交流电抗器同时使用，对减小输入的高次谐波也有
断路器，请使用具有防高次谐波的漏电
开关
为了防止烧坏制动电阻，请设置电磁接
触器，使用时在线圈上要接涌浪吸收器
吸收电磁接触器及控制用继电器的开关
浪涌电流
隔离变频器的输入、输出的作用，对降
低干扰有效果
改善变频器的输入功率因素，防止浪涌
电压冲击
HLP-SJ/HJ 系列使用说明书
- 81 -
HLP-SJ/HJ
明显效果。如需按装直流电抗器，请与当地经销商联系。
系列
2、配置
1）直流电抗器配置
电抗器型号 匹配功率（KW） 额定电流（A） 电感量（mH）
DCL-45 45 120 0.58
DCL-55 55 146 0.47
DCL-75 75 200 0.35
DCL-90 90 238 0.29
DCL-110 110 291 0.24
DCL-132 132 326 0.215
DCL-160 160 395 0.177
接线 ① 将P、P1端子短接片拆除
② 将直流电抗器接到P、P1端子，如图：
直流电抗器
注： SJ变频器
4 5 K W以 上 留有 接
口，4 5KW以下不 可
接
直流电抗器的用是将叠加在直流电抗器上的交流分量限定在某一
规定的数值抑制电网谐波，改善变频器的功率因素。
2）交流电抗器配置
型号 匹配功率(KW) 额 定电流（A） 电感（mH）
HKSG2-24 11 24 0.52
HKSG2-34 15 34 0.397
HKSG2-38 18.5 38 0.352
HKSG2-50 22 50 0.26
HKSG2-60 30 60 0.24
HKSG2-75 37 75 0.235
HKSG2-91 45 91 0.17
HKSG2-112 55 112 0.16
HKSG2-150 75 150 0.112
HKSG2-180 90 238 0.29
HKSG2-220 110 291 0.24
HKSG2-265 132 326 0.215
HKSG2-300 160 395 0.177
- 82 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
进线电抗器亦称 换相电抗器，用于电网进线中、里面通 过的是 交
流，它的作用是抑制变频器谐波反馈电网。
制动电阻配量
变频器型号
SJ0 0D423C 80 200 125 0.4
SJ0D7523C 10 0 200 125 0.75
SJ01D523C 300 100 125 1.5
SJ02D223C 300 70 125 2.2
SJ/HJ0D7543C 80 750 125 0.75
SJ/HJ01D543C 300 400 125 1.5
SJ/HJ02D243C 300 250 125 2.2
SJ/HJ03D743B 400 150 125 3.7
SJ/HJ05D543B 50 0 100 125 5.5
SJ/HJ07D543B 1000 75 125 7.5
SJ/HJ001143B 1000 50 125 11
SJ/HJ001543B 1000 50 125 15
SJ/HJ18D543B 1500 40 125 18.5
SJ/HJ002243B 4 800 32 125 22
SJ/HJ003043B 4800 27.2 125 30
SJ/HJ003743B 6000 20 125 37
刹车电阻规格
W Ω
制动转矩
10%ED
专用马达
系列
KW
HLP-SJ/HJ 系列使用说明书
- 83 -
HLP-SJ/HJ
系列
变频器型号
SJ/HJ004543B 960 0 16 125 45
SJ/HJ005543B 960 0 13.6 125 55
SJ/HJ007543B 12000 20/2 125 75
SJ/HJ009043B 18000 13.6/2 125 90
SJ/HJ011043B 18000 20/3 125 110
SJ/HJ013243B 18000 20/3 125 132
SJ016043B 24000 20/4 125 160
11KW及11KW以上变频器若要实现快速制动需安装制动单元。
注意：
1：请选择本公司所制定的电阻值及使用频率；
2：若使用非本公司所提供的煞车电阻及制动模组，而导致变频器
或其它设备损坏，本公司不负担任何责任；
3：煞车电阻的安装务必考虑环境的安全性，易燃性，距离变频器
至少100mm；
4：若要改变阻值及功率数，请与当地经销商联系。
5：如需制动电阻，制动电阻需单独订贷，详情请与当地经销商联
系。
刹车电阻规格
W Ω
制动转矩
10%ED
专用马达
KW
- 84 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
十二、附录
附录一 简单应用举例
1、扰动功能（三角波实现）
实现如左图曲线
CD076=3 CD0 00=30
CD080=27 CD086=0.5
CD087=10 CD088=10
2、牵伸功能实现
参数设定：
CD076=5 CD0 00=25 CD080=50 CD081=30
CD087=720 CD052=29 CD033=1
说明：
（1）通 过外部多功能端子(图中选用R ST)触发，牵伸动作开始执
行；
（2）在执行牵伸动作时，运行时间T=CD087×10S
系列
参数设定
HLP-SJ/HJ 系列使用说明书
- 85 -
HLP-SJ/HJ
参数设定：CD033=1 CD034=1 CD066=50 CD068=50
CD067=1 CD069=0 CD070=1
4、内控八段速运行
实现如下图线，内控八段速运行一周停止
参数设定：CD076=4 CD0 00=30 CD080=50 CD 081=30
CD082=20 CD083=40 CD084=10 CD085=35
CD086=15 CD078=36 CD077=0 CD012=5
CD013=5 CD033=1 CD079=0 CD050=1
CD087-CD094=15
说明：（1）各段速运行时间由CD087-CD094=15设定；
（2）自动循环CD077=1；
（3）运行指令下达以后，按设定曲线运行一周后停
系列
3、用一个电位器控制马达正反转
- 86 -
HLP-SJ/HJ 系列使用说明书
5、多台变频器连动问题
HLP-SJ/HJ
系列
注意：
（1）主机频率设定可由电位器设定；
（2）各变频器比例关系可由CD068调整；
例如：F
CD0 68=50，变频2：CD068 =100，变频3：CD068=150，则在模拟量
为10V情况下，对应频率分别为50Hz，100Hz，150Hz比例关系为1：2：
3。
询。
变频1：F变频2：F变频3
（3）如需方便操作及调整，可加 装微 调电位器，具体使用，请 查
=1：2：3，则可调整CD068参数，变频1：
HLP-SJ/HJ 系列使用说明书
- 87 -
HLP-SJ/HJ
系列

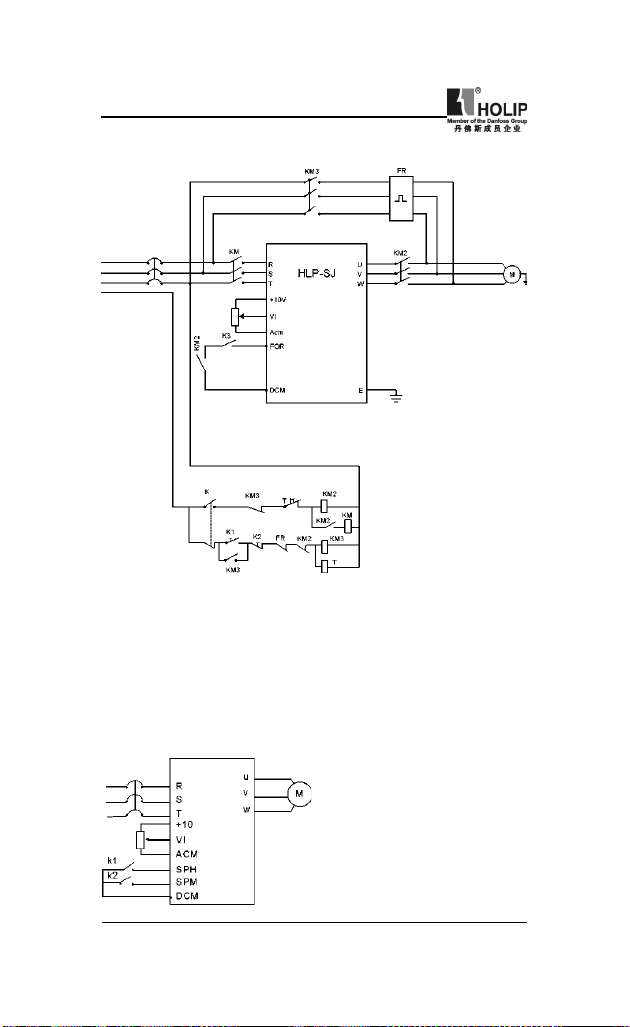

6、工频/变频切换运行
注：① K为工频/变频切换开关；
② K
为工频起动按钮，K2为工频停止按钮；
1
③ 停车方式设定为自由运转停车；
④ K
为变频状态时起动、停止开关
3
7、模拟量与多段速共用案例
要求：第一段速由模拟量给定频率，用一开关切换后，转到外部多
段速运行。
参数：CD034=1 CD076=2
CD053=20 CD054=21
CD080=15 CD081=30
CD082=25
- 88 -
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
系列
动作说明：①
K1状态 K2状态 运行频率
OFF OFF 电位器给定
ON OFF 段速二（15Hz）
OFF ON 段速三（30Hz）
ON ON 段速四（25Hz）
②正反转切换可通过多功能端子切换或面板正反转切换（本例是
通过面板切换）。
8、AuTOPLC暂停应用案例
要求：在内控多段速运行中，可以暂停，在相关问题处理完后可以
继续运行。
1）、接线
K
2
2）、参数CD033=1，For端子控制运行
CD055=31 SPL端子设定为AuTOPLC暂停复位功能
CD095=1 AuTOPLC记忆 CD077=1 循环运行
CD076=4 内控多段速
CD080=15 CD084=20 CD082=25 CD00 0=10
CD087=10 CD088=10 CD089=10 CD090=10
HLP-SJ/HJ 系列使用说明书
- 89 -
HLP-SJ/HJ
3）、运行曲线
4）、运行说明
输出，暂停记时，故障排除后，闭合K1变频器 接原程序继续运行。
复位，闭合K1，重新启动运行。
系列
①（K1）FOR闭合，变频器按内控多段速设定程序运行
②当由于故障及工艺或其他原因要求停止，K1断开，变频器停止
③当由于故障 及工艺停 机，要求从头重新运行，则断开K1，按K 2
- 90 -
HLP-SJ/HJ 系列使用说明书
附录二：外形及安装尺寸
名称 外形尺寸 安装尺寸
SJ0 0D423C
SJ0D7523C
SJ01D523C
SJ/HJ0D7543C
SJ/HJ01D543C
SJ/HJ02D243C
SJ02D223B
SJ03D723B
SJ/HJ03D743B
HLP-SJ/HJ
单位：mm
系列
HLP-SJ/HJ 系列使用说明书
单位：mm
- 91 -
HLP-SJ/HJ
系列
名称 外形尺寸 安装尺寸
SJ/HJ05D543B
SJ/HJ07D543B
SJ/HJ001143B
~
SJ/HJ013243B
SJ016043B
G
单位：mm
- 92 -
单位:mm
HLP-SJ/HJ 系列使用说明书
2、外形尺寸表格(单位:mm)
型 号 Ａ Ｂ Ｃ Ｄ Ｅ F G
SJ0 0D423C
SJ0D7523C
SJ01D523C
SJ/HJ0D7543C
SJ/HJ01D543C
SJ/HJ02D243C
SJ02D223B
SJ03D723B
SJ/HJ03D743B
116 125 161 170 141 Φ5
128 140 238 250 157 Φ5
HLP-SJ/HJ
系列
SJ/HJ05D543B
SJ/HJ07D543B
SJ/HJ001143B
SJ/HJ001543B
SJ/HJ18D543B
SJ/HJ002243B
SJ/HJ003043B
SJ/HJ003743B 239 315 490 510 242 Φ8 8
SJ/HJ004543B
SJ/HJ005543B
SJ/HJ007543B
SJ/HJ009043B 300 450 768 800 350 Φ16 16
SJ/HJ011043B 300 450 828 860 350 Φ16 16
SJ/HJ013243B
SJ016043B
184 200 306 318 183 Φ6 6
182 257 437 457 242 Φ8 8
206 281 490 510 242 Φ8 8
250 345 650 670 325 Φ10 10
500 650 868 9 00 400 Φ16 16
HLP-SJ/HJ 系列使用说明书
- 93 -
HLP-SJ/HJ
系列
附录三：键盘外形及安装尺寸
名称 外形尺寸 安装尺寸
OP-AC01
OP-AB01
OP-AB02
单位：mm
- 94 -
单位：mm
HLP-SJ/HJ 系列使用说明书
HLP-SJ/HJ
系列
附录四：例HLP-SJ/HJ变频器参数设置说明
一、要求：
用电位器控制速度，用一按钮变频器的起动或停止。
二、设置要求：
⒈接线方式
⑴220V供电，接R、S、T任意两端，3φ220接R、S、T端；3φ380接
R、S、T端子，并注意机器型号。380V级机器与220V级机器不可弄错。
特别注意：
220V级变频器接入3 80V级电源，会引起变频器炸毁，地线需单独
接地，不可接到零线上去。
⑵U、V、W接电机（马达）地线正确（单独）接地。
⑶电位器三端分别接+10V、VI、ACM端，调节速度，VI端接电位器
中间抽头。
⑷外接开关接FOR、DCM端（控制运行）。
⒉接线图
⒊参数设置
⑴接通电源，显示版本号，稍后显示00 0.00；
⑵按“PROG”（程序）键，进入编程状态，显示CD0 00；
⑶ 修 改 C D 03 3参 数，将 运行 设 为 外 部 端 子 运行，按 Δ，到 达
CD033或用←、Δ使显示到达CD033，<注←键为移位键>，按“SET”
键确认，显示0<即为CD033内容>，按Δ修改其值为“1”，按“SE T”键
确认，出现END稍后显示CD034，其余参数设定方法以此类推……设
置完毕挖出PROG键，回到主菜单，显示频率数值。
⑷其他参数值：
HLP-SJ/HJ 系列使用说明书
- 95 -
Loading...
