一、前言
承蒙您惠顾ＨＬＰ－Ｐ系列风机水泵型专用变频调速器。
在使用变频器前请详细阅读本使用说明书，以便正确安装使用机
器，充分发挥其功能，并确保安全。请永久保存此说明书，以便日后保
养、维护、检修时使用。
变频器乃电力电子产品，为了您的安全，请务必由合格的专业的电
机工程人员安装、调试及调整参数。本手册中有
等符号提醒您在搬运、安装、运转、检查变频器时的安全防范事项，请
您配合，使变频器使用更加安全。若有疑虑，请联络本公司各地的代理
商洽询，我们的专业人员乐于为您服务。
本说明书如有变动，恕不另行通知。
危险 错误使用时，可能造成人员伤亡。
注意 错误使用时，可能造成变频器或机械系统损坏
危险
● 实施配线前，务必切断电源。
● 切断交流电源后，充电指示灯未熄灭前，表示变频器内部仍有高压，
十分危险，请勿触摸内部电路及零部件。
● 运转时，请勿检查电路板上零部件及信号。
● 请勿自行拆装更改变频器内部连接线或零部件。
● 变频器接地端请务必正确接地。
● 严禁私自改装，更换控制板及零部件，否则有触电，发生爆炸等危
险。
注意
● 请勿对变频器内部的零部件进行耐压测试，这些半导体零件易受
高压损毁。
● 绝不可将变频器输出端子U.V.W连接至交流电源。
● 变频器主电路板CMOS、IC易受静电影响及破坏，请勿触摸主电路
板。
● 只有合格的专业人员才可以安装、调试及保养变频器。
● 变频器报废请按工业废物处理，严禁焚烧。
危险 注意
ＨＬＰ－Ｐ 系列使用说明书
- 1 -
HLP-P
系列
1、购入时注意事项：
本机出厂前均作严格的包装处理，但考虑运输途中的各种因素，装配
前请特别注意下列事项，如有异常，请通知本产品经销商或本公司相关人
员。
● 搬运中是否损坏或变形。
● 包装解开时是否有HLP系列变频器一台及使用说明书一本。
● 所订购的规格是否与铭牌相符合（使用电压等级及K VA数）。
● 内部装配的零件，配线及电路板是否异常。
● 各端子是否紧锁，机器内是否有异物存在。
● 操作器按键是否正常。
● 附加配件的有无。
● 有无合格证。
2、HLP系列铭牌说明
MODEL： HLPP001143B
INPUT： 3PH380V50Hz
OUTPUT： 3PH380V 24A 11KW
Freq-Range: 0.1～400Hz
HOLIP ELECTRONICS CO., LTD.
型号：ＨＬＰ Ｐ ００１１ ４３ Ｂ
- 2 -
硬件版本
电压等级，４３表示三相３８０Ｖ
变频器容量，００１１表示１１ＫＷ
系列号Ｐ表示Ｐ系列风机水泵型专用变频器
商标名称
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
二、安全使用注意事项
1、送电前
● 所选用电源电压必须与变频器输入电压规格相同。
E
●
符号为接地端子，请务必将电机及变 频器正确接地，以确保
安全。
● 电源与变频器之间请不要安装接触器，用来控制变频器的起动或
停止，否则，会影响变频器的使用寿命。
危险
● 主回路 端子配线必须正确，R . S.T为电源输入端子，绝 对不可与
U.V.W混用，否则，在送电时，将造成变频器的损坏。
E
●
端子必须单独接地，绝对不可接零线，否则，易引起变频器保
护或故障。
注意
● 搬运变频器时，请勿直接提取前盖，应由变频器底座搬运，以防前
盖脱落，避免变频器掉落，造成人员受伤或变频器损坏。
● 请将变频器安装于金属类等不燃材料上，以防止发生火灾。
● 请选择安全的区域来安装变频调速器，防止高温及日光直接照射，
避免湿气和水滴。
● 请防止小孩或无关人员接近变频调速器。
● 本变频器只能用在本公司所认可的场合，未经认可的使用环境可
能导致火灾、气爆、感电等事故。
● 若多台变频器安装在同一控制柜内，请外加散热风扇，使箱内温度
低于40℃，以防止过热或火灾等发生。
● 请确认切断电源后，再拆卸或装入操作键盘，并固定前盖，以免接
触不良，造成操作器故障或不显示。
● 请不要把变频器安装在含有爆炸性气体的环境里，否则有引发爆
炸的危险。
● 在海拔超过1000米的地区，变频器散热效果变差，请降档使用。
● 输出侧请不要安装接触器及有关电容或压敏电阻等器件，否则会
引起变频器故障及器件损坏。
系列
ＨＬＰ－Ｐ 系列使用说明书
- 3 -
HLP-P
系列
● 输出侧请不要按装空开和接触器等开关器件,如果由于工艺及其他
方面需要必须安装,则必须保证开关动作时变频器无输出,另外,输
出侧严禁安装有改善功率因素的电容或防雷用压敏电阻，否则，
会造成变频器故障，跳保护或元器件损坏，请拆除下图所示。
● 在变频器输入前端接入接触器，控制变频器的起动或停止会影响
变频器的寿命，一般要求通过FOR或R EV端子来控制，在起、停
较为频繁场所，应特别注意使用。
● 变频器电源，请使用独立电源，绝 对避免与电焊机等强干扰设备
共用同一电源，否则会引起变频器保护或变频器损坏。
2、送电中
危险
● 送电中绝不可插拔变频器上的连接器（CONNECTOR）以避免控
制主板因插拔所产生突波进入，造成变频器损坏。
● 送电前请盖好盖板，以防触电，造成人身伤害。
- 4 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
3、运转中
危险
● 变频器运转中严禁将马达机组投入或切离，否则会造成变频器过
电流跳脱，甚至将变频器主回路烧毁。
● 变频器送电中请勿取下前盖，以防止感电受伤。
● 在开启故障再启动功能时，马达在运转停止后会自动再启动，请勿
靠近机器，以免发生意外。
● 停止开关的功能须设定才有效，与紧急停止开关的用法不同，请注
意使用。
注意
● 散热座，刹车电阻等发热元件请勿触摸，以防烫伤。
● 变频器可以很容易从低速到高速运转，请确认马达与机械的速度
容许范围。
● 变频器运转中请勿检查电路板上的信号，以免发生危险。
● 变频器出厂时均已调整设定，请不要 任意加以调整，按所需功能
适当调整。
● 变频器超过5 0H z以上频率运行时，请务必考虑振动、噪音、电机
轴承及机械装置所允许的速度范围。
ＨＬＰ－Ｐ 系列使用说明书
- 5 -
HLP-P
系列
三、
产品标准规格
1、产品个别规格
驱动器
输出
型 号 输 入 电 压
ＨＬＰＰ０Ｄ７５２３Ｃ 单、三相２２０Ｖ ５０ＨＺ ０．７５ ２．０ ５．０ ０．７５
ＨＬＰＰ０１Ｄ５２３Ｃ 单、三相２２０Ｖ ５０ＨＺ １．５ ２．８ ７．０ １．５
ＨＬＰＰ０２Ｄ２２３Ｃ 单、三相２２０Ｖ ５０ＨＺ ２．２ ４．４ １１ ２．２
ＨＬＰＰ０３Ｄ７２３Ｂ 单、三相２２０Ｖ ５０ＨＺ ３．７ ６．８ １７ ３．７
ＨＬＰＰ０５Ｄ５２３Ｂ 单、三相２２０Ｖ ５０ＨＺ ５．５ １０ ２５ ５．５
ＨＬＰＰ０Ｄ７５４３Ｃ ３Φ３８０Ｖ ５０Ｈｚ ０．７５ ２．２ ２．７ ０．７５
ＨＬＰＰ０１Ｄ５４３Ｃ ３Φ３８０Ｖ ５０Ｈｚ １．５ ３．２ ４．０ １．５
ＨＬＰＰ０２Ｄ２４３Ｃ ３Φ３８０Ｖ ５０Ｈｚ ２．２ ４．０ ５．０ ２．２
ＨＬＰＰ０３Ｄ７４３Ｃ ３Φ３８０Ｖ ５０Ｈｚ ３．７ ６．８ ８．５ ３．７
ＨＬＰＰ０５Ｄ５４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ ５．５ １０ １２．５ ５．５
ＨＬＰＰ０７Ｄ５４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ ７．５ １４ １７．５ ７．５
ＨＬＰＰ００１１４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ １１ １９ ２４ １１
ＨＬＰＰ００１５４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ １５ ２６ ３３ １５
ＨＬＰＰ１８Ｄ５４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ １８．５ ３２ ４０ １８．５
ＨＬＰＰ００２２４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ ２２ ３７ ４７ ２２
ＨＬＰＰ００３０４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ ３０ ５２ ６５ ３０
ＨＬＰＰ００３７４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ ３７ ６４ ７５ ３７
ＨＬＰＰ００４５４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ ４５ ７２ ９１ ４５
ＨＬＰＰ００５５４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ ５５ ８４ １１０ ５５
ＨＬＰＰ００７５４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ ７５ １１６ １５２ ７５
ＨＬＰＰ００９０４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ ９０ １３４ １７６ ９０
ＨＬＰＰ０１１０４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ １１０ １６０ ２１０ １１０
ＨＬＰＰ０１３２４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ １３２ １９３ ２５３ １３２
ＨＬＰＰ０１６０４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ １６０ ２３０ ３０４ １６０
ＨＬＰＰ０１８５４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ １８５ ２６０ ３４０ １８５
ＨＬＰＰ０２００４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ ２００ ２９０ ３８０ ２００
ＨＬＰＰ０２２０４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ ２２０ ３２５ ４２６ ２２０
ＨＬＰＰ０２５０４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ ２５０ ３８１ ４８０ ２５０
ＨＬＰＰ０２８０４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ ２８０ ４２７ ５４０ ２８０
ＨＬＰＰ０３００４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ ３００ ４５０ ５８０ ３００
ＨＬＰＰ０３１５４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ ３１５ ４６０ ６０５ ３１５
ＨＬＰＰ０３４５４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ ３４５ ５０２ ６６０ ３４５
ＨＬＰＰ０３７５４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ ３７５ ５４４ ７１５ ３７５
ＨＬＰＰ０４００４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ ４００ ５８２ ７６５ ４００
ＨＬＰＰ０４１５４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ ４１５ ６０４ ７９５ ４１５
ＨＬＰＰ０４５０４３Ｂ ３Φ３８０Ｖ ５０Ｈｚ ４５０ ６６４ ８８０ ４５０
功率
（ＫＷ）
容量
（ＫＶＡ）
电流
（Ａ）
适 用
电 机
（ＫＷ）
- 6 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
2、产品通用规格
项目名称 ＨＬＰ－Ｐ
控制方式 ＳＰＷＭ
输入电源
五位数码显示
及状态指示灯
通信控制 ＲＳ－４８５
操作温度 －１０￣４０℃
湿 度 ０－９５％相对湿度（不结露）
振 动 ０．５Ｇ以下
范围 ０．１０￣４００．００Ｈｚ
精度
频
设定解析度 数字式：０．０１Ｈｚ；模拟式：最大操作频率的１‰
率
输出解析度 ０．０１Ｈｚ
控
键盘设定方式 可直接以
制
模拟设定方式 外部电压０－５Ｖ，０－１０Ｖ，４－２０ｍＡ，０－２０ｍＡ。
其它功能
加减速控制 ４段加减速时间（０．１－６５００秒）任意选择
Ｖ／Ｆ曲线 可任意设定Ｖ／Ｆ曲线
转矩控制
一
多功能输入端
般
控
多功能输出端
制
其它功能
３８０Ｖ电源：３８０～４６０Ｖ；２２０Ｖ电源：１８０～２５０Ｖ
显示频率、电流、转速、电压、计数器、温度、正反
转状态、故障等。
数字式：０．０１％（－１０￣４ ０℃）；模拟式：０．１％
（２５±１０℃）
← ∧ ∨
设定
频率下限 、启动频率、停车频率
三个跳跃频率可分别设定
可设定转矩提升，最大１０．０％ ，启动转矩在１．０Ｈｚ
时可达１５０％
６个多功能输入端，实现８段速控制、程序运行、
４段加减速切换、ＵＰ、ＤＯＷＮ机能、计数器、外部
急停等功能
有５个多功能输出端，实现运转中、零速、计数
器、外部异常、程序运行等指示及报警
自动电压稳压（ＡＶＲ）、减速停止或自由停止、直
流刹车、自动复位再起动、频率跟踪、ＰＬＣ程序控
制、横动控制、牵伸控制、自动节能运行、载波可
调（最高达２０ＫＨｚ）等
系列
ＨＬＰ－Ｐ 系列使用说明书
- 7 -
HLP-P
系列
项目名称 ＨＬＰ－Ｐ
过载保护
ＦＵＳＥ保护 ＦＵＳＥ熔断，马达停止
过电压
保
护
功
低电压
能
瞬停再起动 瞬停后可以频率跟踪方式再起动
失速防止 加／减速运转中失速防止
输出端短路 电子线路保护
其它功能
电子电驿保护马达
驱动器（恒转矩１５０％／１分钟，风机类１２０％／１分
钟）
２２０Ｖ级：直流电压＞４００Ｖ
３８０Ｖ级：直流电压＞８００Ｖ
２２０Ｖ级：直流电压＜２００Ｖ
３８０Ｖ级：直流电压＜４００Ｖ
散热片过热保护、反转限制、开机后直接起动、
故障复归、参数锁定ＰＩＤ、一拖多等。
- 8 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
四、储存及安装
1、储存
本产品在安装之前必须放置于包装箱内，若暂不使用，储存时请
注意下列几项：
● 必须置于无尘垢，干燥的位置；
● 储存环境温度－２０℃到＋６５℃范围内；
● 储存环境相对湿度在０％到９５％范围内，且无结露；
● 储存环境中不含腐蚀性气、液体；
● 最好放置在架子上，并适当包装存放。
● 变频器最好不要长时间存放，长时间存放会导致电解电容的劣
化，如需长期存放，必须保证在１年内通电一次，通电时间至少５
小时以上，输入时电压必须用调压器缓缓升高至额定电压值。
2、安装场所与环境
请将变频器安装于下列场所：
● 周围温度：－５℃￣４０℃且通风情况良好；
● 无滴水及湿气低的场所；
● 无日光照射，高温及严重落尘的场所；
● 无腐蚀性气体及液体的场所；
● 较少尘埃，油气及金属粉屑的场所；
● 无振动，保养、检查容易的场所；
● 无电磁杂讯干扰的场所。
注意：安装场所的环境情况，将影响变频器的使用寿命。
3、安装空间与方向
● 为了冷却及维护方便起见，变频器周围需留有足够的空间。如图
所示；
● 为使冷却效果良好，必须将变频器垂直安装，并保证空气流通顺
畅。；
● 安装如果有不牢固的情形，在变频器底座下置一平板后再安装，
安装在松脱的平面上，应力可能会造成主回路零件损坏，因而
损坏变频器；
● 安装的壁面，应使用铁板等不燃性材料；
ＨＬＰ－Ｐ 系列使用说明书
- 9 -
HLP-P
系列
● 多台变频器安装于同一柜子里，采用上下安装时，在注意间距的
同时，请在中间加导流隔板。如图。
- 10 -
ＨＬＰ－Ｐ 系列使用说明书
五、配线
1、主回路配线示意图
电源：
● 请注意电压等级是否一致，以免损坏变频
器。
无熔丝开关：
● 请参考相应表格。
漏电开关：
● 请使用具有防高次谐波的漏电开关。
电磁接触器：
● 注意：请不要将电磁接触器作为变频器的电
源开关
交流电抗器：
● 当输出容量大于１０００ＫＶＡ时，建议加装一交
流电抗器，以改善功率因数。
变频器：
● 请务必正确接好变频器主回路线和控制信号
线。
● 请务必正确设定好变频器参数。
HLP-P
系列
ＨＬＰ－Ｐ 系列使用说明书
- 11 -
HLP-P
系列
2、接线端子说明
（１）接线端子排列
ＨＬＰＰ０Ｄ７５２３Ｃ
￣ＨＬＰＰ０２Ｄ２２３Ｃ
ＨＬＰＰ０Ｄ７５４３Ｃ
￣ＨＬＰＰ０３Ｄ７４３Ｃ
ＨＬＰＰ０５Ｄ５４３Ｂ
ＨＬＰＰ０３Ｄ７２３Ｂ
￣ＨＬＰＰ０５Ｄ５２３Ｂ
ＨＬＰＰ０７Ｄ５４３Ｂ
￣ＨＬＰＰ００１１４３Ｂ
ＨＬＰＰ００１５４３Ｂ
￣ＨＬＰＰ００３７４３Ｂ
ＨＬＰＰ００４５４３Ｂ
￣ＨＬＰＰ０１８５４３Ｂ
柜机 ＨＬＰＰ０１６０４３ＢＧ－ＨＬＰＰ０４５０４３Ｂ
（２）控制端子排列
（注：此 端子为P系列专用的功能板端子，此功能板用在15-450K W上）
ＨＬＰＰ０Ｄ７５２３Ｃ～ＨＬＰＰ０２Ｄ２２３Ｃ ＨＬＰＰ０Ｄ７５４３Ｃ～ＨＬＰＰ０３Ｄ７４３Ｃ
- 12 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
ＨＬＰＰ０３Ｄ７２３Ｂ￣ＨＬＰＰ０５Ｄ５２３Ｂ ＨＬＰＰ０５Ｄ５４３Ｂ ￣ＨＬＰＰ００１１４３Ｂ
ＨＬＰＰ００１５４３Ｂ￣ＨＬＰＰ０４５０４３Ｂ
（３）主回路端子说明
端子记号 内 容 说 明
Ｒ．Ｓ．Ｔ
Ｕ．Ｖ．Ｗ 变频器输出端
Ｐ．Ｐｒ 制动电阻连接端
Ｐ１Ｐ
Ｐ（＋）、Ｎ（－） 外部制动组件连接端
（４）控制端子说明
端子记号 内容说明 出厂设定
ＦＯＲ 多功能输入一 出厂设定为正转
ＲＥＶ 多功能输入二 出厂设定为反转
ＲＳＴ 多功能输入三 出厂设定为复位
ＳＰＨ 多功能输入四 出厂设定为高速
ＳＰＭ 多功能输入五 出厂设定为中速
ＳＰＬ 多功能输入六 出厂设定为低速
ＤＣＭ 数位控制信号共同端，＋１２Ｖ电
ＥＶ／＋１２Ｖ ＋１２Ｖ电源 最大输出电流２００ｍＡ
＋１０ 速度设定用电源 ＋１０Ｖ／２０ｍＡ
ＶＩ 模拟电压频率指令 ０￣＋１０Ｖ对应最高操作频率
ＡＩ 模拟电流频率指令 ４￣２０ｍＡ对应最高操作频
ＡＭ／ＶＯ 数位频率输出端子 ０￣＋１０Ｖ对应０￣最高操作
电源输入端（２２０Ｖ级机种，单、三相共用，单相任选
两个端子接入）
直流电抗器连接端（使用直流电抗器时请拆除短接
片，Ｐ０７Ｄ５４３Ｂ，Ｐ００１１４３Ｂ，内部已短接）
接地端子，按电工法规２２０Ｖ第三种接地，３８０Ｖ特种
Ｅ
接地
源（ＥＶ）地端。
率
频率
ＨＬＰ－Ｐ 系列使用说明书
- 13 -
HLP-P
系列
端子记号 内容说明 出厂设定
ＡＣＭ 模拟控制信号共同端
ＤＲＶ 多功能输出端子一（光耦合）
ＵＰＦ 多功能输出端子二（光耦合）
ＦＡ
多功能 输出端 子三（常开／常
ＦＢ
闭）
ＦＣ
ＫＡ
多功能输出端子四（常开） ３Ａ／２５０ＶＡＣ，３Ａ／３０ＶＤＣ
ＫＢ
ＲＳ＋ ＲＳ－ ＲＳ４８５通讯口
ＤＣ１２Ｖ／１００ｍＡ
３Ａ／２５０ＶＡＣ、３Ａ／３０ＶＤＣ
3、基本配线图
变频器配线部分，分为主回路和控制回路。用户可将外壳的盖子
掀开，此时可看到主回路端子和控制回路端子，用户必须依照下列的配
线回路准确连接。
下图为ＨＬＰ—Ｐ出厂时的标准配线图
用于ＨＬＰＰ００１５４３Ｂ～ＨＬＰＰ０４５０４３Ｂ
- 14 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
ＨＬＰＰ０Ｄ７５２３Ｃ～ＨＬＰＰ０５Ｄ５２３Ｂ ＨＬＰＰ０Ｄ７５４３Ｃ～ＨＬＰＰ０５Ｄ５４３Ｂ
注：Ｐ１，Ｐ内部短接
ＨＬＰＰ０７Ｄ５４３Ｂ～ＨＬＰＰ００１１４３Ｂ
ＨＬＰ－Ｐ 系列使用说明书
- 15 -
HLP-P
系列
ＨＬＰＰ００１５４３Ｂ￣ＨＬＰＰ００３７４３Ｂ
- 16 -
ＨＬＰＰ００４５４３Ｂ￣ＨＬＰＰ００４５０４３Ｂ
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
4、配线注意事项
（1）主回路配线
● 配线时，配线线径规格的选定，请依照电工法规的规定施行配
线，以确保安全。
● 电源配线最好请使用隔离线或线管，并将隔离层或线管两端接
地。
● 请务必在电源与输入端子（Ｒ．Ｓ．Ｔ）之间装空气断路器ＮＦＢ。
（如使用漏电开关时，请使用带高频对策的断路器。）
● 请勿将交流电源接至变频器输出端（Ｕ．Ｖ．Ｗ）。
● 输出配线不可碰触到变频器外壳金属部分，否则可能造成接地
短路。
● 变频器的输出端不可使用移相电容器、ＬＣ、ＲＣ杂讯滤波器等元
件。
● 变频器主回路配线必须远离其它控制设备。
● 当变频器与电动机之间的配线超过１５米（２２０Ｖ级）３０米（３８０Ｖ
级）时，在马达的线圈内部将产生很高的ｄＶ／ｄＴ，这对马达的层间
绝缘将产生破坏，请改用变频器专用的交流马达或加装电抗器
于变频器侧。
● 变频器与电机间距离较长时，请降低载波频率，因载波越大，其
电缆上的高次谐波漏电流越大，漏电流会对变频器及其他设备
产生不利影响。
系列
ＨＬＰ－Ｐ 系列使用说明书
- 17 -
HLP-P
系列
空气断路器容量和接线截面面积
型 号
空气开关
ＨＬＰＰ０Ｄ７５２３Ｃ １６ ２．５ ２．５ １ Ｍ４
ＨＬＰＰ０１Ｄ５２３Ｃ １６ ２．５ ２．５ １ Ｍ４
ＨＬＰＰ０２Ｄ２２３Ｃ ３２ ２．５ ２．５ １ Ｍ５
ＨＬＰＰ０３Ｄ７２３Ｂ ４０ ６ ６ １ Ｍ６
ＨＬＰＰ０５Ｄ５２３Ｂ ４０ ６ ６ １ Ｍ６
ＨＬＰＰ０Ｄ７５４３Ｃ １６ ２．５ ２．５ １ Ｍ４
ＨＬＰＰ０１Ｄ５４３Ｃ １６ ２．５ ２．５ １ Ｍ４
ＨＬＰＰ０２Ｄ２４３Ｃ １６ ２．５ ２．５ １ Ｍ４
ＨＬＰＰ０３Ｄ７４３Ｃ １６ ２．５ ２．５ １ Ｍ４
ＨＬＰＰ０５Ｄ５４３Ｂ １６ ２．５ ２．５ １ Ｍ４
ＨＬＰＰ０７Ｄ５４３Ｂ ３２ ４ ４ １ Ｍ４
ＨＬＰＰ００１１４３Ｂ ４０ ６ ６ １ Ｍ５
ＨＬＰＰ００１５４３Ｂ ６３ ６ ６ １ Ｍ６
ＨＬＰＰ１８Ｄ５４３Ｂ ６３ ６ ６ １ Ｍ６
ＨＬＰＰ００２２４３Ｂ １００ １０ １０ １ Ｍ６
ＨＬＰＰ００３０４３Ｂ １００ １６ １６ １ Ｍ８
ＨＬＰＰ００３７４３Ｂ １６０ ２５ ２５ １ Ｍ８
ＨＬＰＰ００４５４３Ｂ １６０ ２５ ２５ １ Ｍ８
ＨＬＰＰ００５５４３Ｂ ２００ ３５ ３５ １ Ｍ１０
ＨＬＰＰ００７５４３Ｂ ２００ ３５ ３５ １ Ｍ１０
ＨＬＰＰ００９０４３Ｂ ２５０ ７０ ７０ １ Ｍ１０
ＨＬＰＰ０１１０４３Ｂ ３１５ ７０ ７０ １ Ｍ１０
ＨＬＰＰ０１３２４３Ｂ ４００ ９５ ９５ １ Ｍ１２
ＨＬＰＰ０１６０４３Ｂ ４００ １５０ １５０ １ Ｍ１２
ＨＬＰＰ０１８５４３Ｂ ６３０ １８５ １８５ １ Ｍ１２
ＨＬＰＰ０２００４３Ｂ ６３０ ２４０ ２４０ １ Ｍ１６
ＨＬＰＰ０２２０４３Ｂ ６３０ ２４０ ２４０ １ Ｍ１６
ＨＬＰＰ０２５０４３Ｂ ８００ １５０×２ １５０×２ １ Ｍ１６
ＨＬＰＰ０２８０４３Ｂ ８００ １５０×２ １５０×２ １ Ｍ１６
ＨＬＰＰ０３００４３Ｂ ８００ １５０×２ １５０×２ １ Ｍ１６
ＨＬＰＰ０３１５４３Ｂ ８００ １５０×２ １５０×２ １ Ｍ１６
ＨＬＰＰ０３４５４３Ｂ １０００ １８５×２ １５０×２ １ Ｍ１６
ＨＬＰＰ０３７５４３Ｂ １０００ １８５×２ １５０×２ １ Ｍ１６
ＨＬＰＰ０４００４３Ｂ １２００ ２４０×２ １８５×２ １ Ｍ１６
ＨＬＰＰ０４１５４３Ｂ １２００ ２４０×２ １８５×２ １ Ｍ１６
ＨＬＰＰ０４５０４３Ｂ １２００ ２４０×２ １８５×２ １ Ｍ１６
（Ａ）
输入导线
２
ｍｍ
输出导线
２
ｍｍ
控制线
ｍｍ
端子
２
- 18 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
（２）控制回路配线（信号线）
● 信号线不可与主回路配线置于同一线槽中，否则可能会产生干
扰。
● 信号线的电源线种类应为屏蔽线，尺寸为０．５—２ｍｍ
２
。
● 根据需要正确使用控制板上的控制端子。
（３）接地线
● 接地线端子
E
请正确接地
３８０Ｖ级：特别第三种接地（接地电阻１０Ω以下）
● 接地线的使用，请依照电气设备技术基本长度与尺寸使用；
● 绝对避免与电焊机、动力机械等大电力设备共用接地极，接地线
应尽量远离大电力设备动力线；
● 多台变频器的接地配线方式，请以下图（１）或图（２）方式使用，
避免造成图（３）之回路；
● 接地配线必须愈短愈好。
（１）良 （２）良 （３）不良
ＨＬＰ－Ｐ 系列使用说明书
- 19 -
HLP-P
系列
六、数位操作器说明
1、数位操作器说明
注：硬件版本为Ｃ的变频器只能用ＯＰ－ＡＣ０１的面板，同样硬件版
本为Ｂ的变频器只能用ＯＰ－ＡＢ０１或ＯＰ－ＡＢ０２的面板
型号为ＯＰ－ＡＢ０１和ＯＰ－ＡＢ０２的面板功能相同（可通用），大小
不同，具体尺寸见附录三：面板外形及安装尺寸
- 20 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
2、面板型号说明
3、面板对应变频器列表
变频器型号 规格 使用面板型号
ＨＬＰＰ０Ｄ７５２３Ｃ ０．７５ＫＷ／２２０Ｖ ＯＰ－ＡＣ０１
ＨＬＰＰ０１Ｄ５２３Ｃ １．５ＫＷ／２２０Ｖ ＯＰ－ＡＣ０１
ＨＬＰＰ０２Ｄ２２３Ｃ ２．２ＫＷ／２２０Ｖ ＯＰ－ＡＣ０１
ＨＬＰＰ０３Ｄ７２３Ｂ ３．７ＫＷ／２２０Ｖ ＯＰ－ＡＢ０１
ＨＬＰＰ０５Ｄ５２３Ｂ ５．５ＫＷ／２２０Ｖ ＯＰ－ＡＢ０１
ＨＬＰＰ０Ｄ７５４３Ｃ ０．７５／３８０Ｖ ＯＰ－ＡＣ０１
ＨＬＰＰ０１Ｄ５４３Ｃ １．５ＫＷ／３８０Ｖ ＯＰ－ＡＣ０１
ＨＬＰＰ０２Ｄ２４３Ｃ ２．２ＫＷ／３８０Ｖ ＯＰ－ＡＣ０１
ＨＬＰＰ０３Ｄ７４３Ｃ ３．７ＫＷ／３８０Ｖ ＯＰ－ＡＣ０１
ＨＬＰＰ０５Ｄ５４３Ｂ ５．５ＫＷ／３８０Ｖ ＯＰ－ＡＢ０１
ＨＬＰＰ０７Ｄ５４３Ｂ ７．５ＫＷ／３８０Ｖ ＯＰ－ＡＢ０２
ＨＬＰＰ００１１４３Ｂ １１ＫＷ／３８０Ｖ ＯＰ－ＡＢ０２
ＨＬＰＰ００１５４３Ｂ
︱
ＨＬＰＰ０４５０４３Ｂ
１５ＫＷ／３８０Ｖ
︱
４５０ＫＷ／３８０Ｖ
ＯＰ－ＡＢ０２
系列
ＨＬＰ－Ｐ 系列使用说明书
- 21 -
HLP-P
系列
4、指示灯说明
１）指示灯状态说明
指示灯 状态 说 明
ＦＷＤ 亮 表示马达处于正转状态
ＲＥＶ 亮 表示马达处于反转状态
ＨＺ 亮 显示设定频率或输出频率
Ａ 亮 显示输出电流
ＲＯＴＴ 亮 显示马达转速
Ａ ＲＯＴＴ 亮 显示交流电压或直流电压
ＨＺ ＲＯＴＴ 亮 显示计数值
ＨＺ Ａ ＲＯＴＴ 亮 显示变频器内部温度
２）显示项目说明
- 22 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
5、操作范例说明
操作步骤 面板显示 指示灯 解释
上电、电源操作 Ｄｓｐ２．０闪烁 ＦＷＤ ＨＺ
↓ →Ｖｒ２．２２
→０００．００
ＰＲＯＧ ＣＤ０００ ＦＷＤ ＨＺ 进入编程状态
↓
ＥＮＹＥＲ ０００．０
▲↓←
ＥＮＴＥＲ ＥＮＤ→５０．００ ¢ ¤ 确定修改数值
↓ ＣＤ００
ＰＲＯＧ ０５０．
↓ ５０．００ ＦＷＤ ＨＺ 显示运行、显示运行频率
ＲＵＮ ¤ ¤
↓
←
ＤＩＳＰ
↓ ＦＷＤ ＨＺ
ＰＲＯＧ
↓ ＦＷＤ Ａ 监视画面切换，显示转速
← ０１４４０ ¤ ¤
ＤＩＳＰ
↓
ＰＲＯＧ ¤ ¤
↓
Ｆ／Ｒ ¤ ¤
↓ ０５０．
▲ ¤ ¤
↓ ０
←▲ ¤ ¤
↓ ０３０．００ ＦＷＤ ＨＺ
ＥＮＴＥＲ ¤ ¤
↓
ＳＴＯＰ
注：（１）、 表示闪烁， ¤表示亮；
（２）、监控ＡＣ、ＤＣ、Ｔ等项，需通过参数设定后，方可切换显示。
（３）、断电后，再复电，变频器经自检后，显示断电前画面。
０
ＦＷＤ ＨＺ 显示ＣＤ０００中内容
５
０．００ ＦＷＤ ＨＺ 修改ＣＤ０００中内容
１
ＦＷＤ ＨＺ
０
５０．００ ＦＷＤ ＨＺ
０．００→
５ ０．００ ¤ ¤
００５．０ ¤ ¤
５０．００ ＦＷＤ Ｒ／ｍｉｎ
５０．００ ＦＷＤ ＨＺ
０
ＦＷＤ ＨＺ 切换到频率可调状态
３
０．００ ＦＷＤ ＨＺ
３
０．００ ＦＷＤ ＨＺ 停机
ＨＬＰ－Ｐ 系列使用说明书
上电自检，显示版本号（闪烁），
¤ 最后显示设定频率
¢
¤ 显示功能ＣＤ０００
¢
¤
¢
显示ＥＮＤ ５０．００ ＣＤ００１
¤ 退出编程状态
¢
监视画面切换，显示输出电流
监视画面切换，显示输出电流
切换回主画面，显示设定频率
正／反转切换，显示反转状态
调整设定频率，即ＣＤ０００数值
确定修改值，作数值写入ＣＤ０００中
¤
¢
- 23 -
HLP-P
000 .00
00 0. 00
05 0. 00
50 .0 0
50 . 00
50 .0 0
0
系列
七 试运行
1、运行前的重点检查
● 是否接错线，尤其应检查一下电源是否误接在Ｕ．Ｖ．Ｗ端子上；
请务必注意：电源应由Ｒ．Ｓ．Ｔ端子输入。
● 在变频器基板上及配线端子上是否残留有易引起短路的金属屑
或导线；
● 螺丝是否紧锁、接插件是否松动；
● 输出部分是否发生短路或对地短路。
2、试运行方法
由于ＨＬＰ系列变频器的控制方法在出厂前已设定为操作器操作方
式，故试运行时，可以用操作键盘来进行。
一般试运行可以用５．００ Ｈｚ来进行。
操作步骤 面板显示 指示灯 解 释
ＥＮＴＥＲ
ＳＴＯＰ
注：¤表示指示灯亮， 表示指示灯闪烁，
上电
↓
△
↓
←△
↓
↓
ＲＵＮ
↓
ｄｓｐ１．１→Ｖｒ２．０
ＦＷＤ Ｈｚ
¤
ＦＷＤ Ｈｚ
¤
ＦＷＤ Ｈｚ
¤
ＦＷＤ Ｈｚ
¤
ＦＷＤ Ｈｚ
¤
ＦＷＤ Ｈｚ
¤
上电自检，显示版本号
最后显示设定频率
切换到面板频率可调状态
改变设定频率，即ＣＤ０００
数值
确定修改值
运行在５０Ｈｚ
停机
表示该数字闪烁。
- 24 -
ＨＬＰ－Ｐ 系列使用说明书
八、功能一览表
参数功能一览表（一）
分
功能码 功 能
类
ＣＤ０００ 主频率设定 ０．００￣４００．００ Ｈｚ ０．００
ＣＤ００１ 最高电压设定 ０．１Ｖ￣＊ ２２０／３８０
ＣＤ００２ 基准频率设定 ０．０１￣４００．００ Ｈｚ ５０．００
ＣＤ００３ 中间电压设定 ０．１Ｖ￣＊ ＊
ＣＤ００４ 中间频率设定 ０．０１￣４００．００ Ｈｚ ２．５０
ＣＤ００５ 最低电压设定 ０．１Ｖ￣＊ ＊
ＣＤ００６ 最低频率设定 ０．０１￣２０．００ Ｈｚ ０．５０
ＣＤ００７ 最高操作频率 １０．００￣４００．００ Ｈｚ ５０．００
基
ＣＤ００８ 保留
本
ＣＤ００９ 频率下限 ０．００￣４００．００ Ｈｚ ０．００
参
ＣＤ０１０ 参数锁定 ０：无效 １：有效 ０
数
ＣＤ０１１ 参数重置
ＣＤ０１２ 第一加速时间 ０．１￣６５００．０Ｓ ＊
ＣＤ０１３ 第一减速时间 ０．１￣６５００．０Ｓ ＊
ＣＤ０１４ 第二加速时间 ０．１￣６５００．０Ｓ ＊
ＣＤ０１５ 第二减速时间 ０．１￣６５００．０Ｓ ＊
ＣＤ０１６ 第三加速时间 ０．１￣６５００．０Ｓ ＊
ＣＤ０１７ 第三减速时间 ０．１￣６５００．０Ｓ ＊
ＣＤ０１８ 第四加速时间 ０．１￣６５００．０Ｓ ＊
ＣＤ０１９ 第四减速时间 ０．１￣６５００．０Ｓ ＊
ＣＤ０２０
超压报警时输出频率
ＣＤ０２１
∫
保留
ＣＤ０３０
ＣＤ０３１ 启动方式选择
ＣＤ０３２ 停车方式选择
应
ＣＤ０３３ 运行指令来源
用
ＣＤ０３４ 运行频率来源
参
ＣＤ０３５ 载波频率 ０￣１５ ５／０
数
ＣＤ０３６ 点动频率 ０．００￣４００．００ Ｈｚ ５．００
ＣＤ０３７ 反转允许选择 ０：反转禁止 １：反转有效 １
ＣＤ０３８ 停止键有无效 ０：ＳＴＯＰ无效 １：ＳＴＯＰ有效 １
ＣＤ０３９ Ｓ曲线时间设定 ０．０￣６５００．０Ｓ ０．０
设定范围及
功能说明
００￣１０ ０８：恢复出厂值，其余
无功能
００．００￣＊ ５．００
０：由启动频率开始起动
１：频率跟踪起动
０：减速停止
１：自由运转停止
０：操作器 １：外部端子
２：通讯口
０：操作器 １：外部端子
２：通讯口
HLP-P
出厂值
系列
００
０
０
０
０
ＨＬＰ－Ｐ 系列使用说明书
- 25 -
HLP-P
系列
参数、功能一览表（二）
分
功能码 功 能 设定范围及功能说明 出厂值
类
ＣＤ０４０ ＵＰ／ＤＯＷＮ ０．０１～２．５０ ０．０１
ＣＤ０４１ 启动频率 ０．１０￣１０．００ Ｈｚ ０．５０
ＣＤ０４２ 停车频率 ０．１０￣１０．００Ｈｚ ０．５０
应
ＣＤ０４３ 自动转矩补偿 ０．０－１０．０％ ２．０％
用
ＣＤ０４４ 跳跃频率一 ０．００￣４００．００ Ｈｚ ０．００
参
ＣＤ０４５ 跳跃频率二 ０．００￣４００．００ Ｈｚ ０．００
ＣＤ０４６ 跳跃频率三 ０．００￣４００．００ Ｈｚ ０．００
数
ＣＤ０４７ 跳跃频率范围 ０．１０￣１０．００ Ｈｚ ０．５０
ＣＤ０４８
定时器一时间设定
ＣＤ０４９
定时器二时间设定
多功能输入一
ＣＤ０５０
（ＦＯＲ端子）
多功能输入二
ＣＤ０５１
（ＲＥＶ端子）
多功能输入三
ＣＤ０５２
（ＲＳＴ端子）
多功能输入四
ＣＤ０５３
（ＳＰＨ端子）
多功能输入五
ＣＤ０５４
（ＳＰＭ端子）
多功能输入六
ＣＤ０５５
ＣＤ０５６
ＣＤ０５７
ＣＤ０５８
（ＳＰＬ端子）
多功能输出一
（ＤＲＶ端子）
多功能输出二
（ＵＰＦ端子）
多功能输出三
（ＦＡ、ＦＢ、ＦＣ端
子）
输
入
、
输
出
端
子
多功能输出四
ＣＤ０５９
（ＫＡ、ＫＢ端子）
多功能输出五
ＣＤ０６０
（ＡＭ／ＶＯ端子）
ＣＤ０６１ 频率一致一 ０．００￣４００．００ Ｈｚ ０．００
ＣＤ０６２ 频率一致二 ０．００￣４００．００ Ｈｚ ０．００
频率一致范围设
ＣＤ０６３
定
ＣＤ０６４ 计数值设定 ０￣６５５００ ０
０．１￣１０．０ ０．１
１￣１００ １
０：无效 １：运转 ２：正转 ３：反转 ４：
停止５：正／反转 ６：寸动 ７：寸动正转
８：寸动反转 ９：紧停１０：复位 １１：保
留１２：散热器或电机过热１３：定时
器一１４定时器二１５保留１６：保留
１７：高速 １８：中速 １９：低速 ２０：多段
速一 ２１：多段速二 ２２：多段速三
２３：加减速选择一 ２４：加减速选择
二 ２５：ｕｐ功能 ２６：ｄｏｗｎ功能 ２７：
计数器 ２８：计数器复位 ２９：牵伸
３１：ＡＵＴＯＰＬＣ暂停复位３２：ＰＩＤ
开启
０：无效１：运行中 ２：故障指示 ３：零
速 ４：制动指示 ５：设定频率到达
６：任意频率一到达 ７：任意频率二
到达 ８：加速中 ９：减速中 １０：变频
器过载报警 １１：电机过载报警１２：
过转矩报警 １３：低压报警 １４：阶段
完成指示 １５：过程完成指示 １６：
计数器到达１７：中间计数器到达
１８：外控定时器一到达１９：外控
定时器二到达２０：４￣２０ｍＡ断线
２５：辅泵一２６：辅泵二２７：牵伸到
达２８：ＰＩＤ下限报警 ２９：ＰＩＤ上限
报警 ３０：风扇动作 ３１：保留 ３２：制
动电阻动作
数位频率信号输出端 ０
０．１０￣１０．００ Ｈｚ ０．５０
０２
０３
１０
１７
１８
１９
０１
０５
０２
００
- 26 -
ＨＬＰ－Ｐ 系列使用说明书
参数、功能一览表（三）
分
功能码 功 能 设定范围及功能说明 出厂值
类
ＣＤ０６５ 模拟量输入选择 ０￣７ ０
ＣＤ０６６
输
入
、
输
出
端
子
多
段
速
及
简
易
ＰＬＣ
模拟量低端频率
ＣＤ０６７
低端频率偏压方向
ＣＤ０６８
模拟量高端频率
ＣＤ０６９
高端频率偏压方向
ＣＤ０７０
模拟量负偏压反转选择
ＣＤ０７１
ＡＭ／ＶＯ类比输出增益
ＣＤ０７２ Ｕｐ．ｄｏｗｎ功能选择 ０：不记忆 １：记忆 ０
ＣＤ０７３ Ｕｐ．ｄｏｗｎ速度选择 ０：０．１ＨＺ １：０．０１ＨＺ ０
ＣＤ０７４ 模拟量滤波常数 ０￣５０ ２０
ＣＤ０７５ 中间计数器设置 ０￣６５５００ ０
ＣＤ０７６ ＰＬＣ运转选择
ＣＤ０７７ ＡｕＴｏＰＬＣ选择
ＣＤ０７８ ＰＬＣ运转方向 ０￣２５５ （０：正转 １：反转） ０
ＣＤ０７９ ＰＬＣ加减速时间 ０￣６５５３５ ０
ＣＤ０８０
第二频率设定
ＣＤ０８１
第三频率设定
ＣＤ０８２
第四频率设定
ＣＤ０８３
第五频率设定
ＣＤ０８４
第六频率设定
ＣＤ０８５
第七频率设定
ＣＤ０８６
第八频率设定
ＣＤ０８７
定时器一
ＣＤ０８８
定时器二
ＣＤ０８９
定时器三
ＣＤ０９０
定时器四
ＣＤ０９１
定时器五
ＣＤ０９２
定时器六
ＣＤ０９３
定时器七
ＣＤ０９４
定时器八
ＣＤ０９５ ＡＵＴＯＰＬＣ记忆功能 ０￣１ ０
ＣＤ０９６￣
保留
ＣＤ１０６
ＣＤ１０７ 多功能输出端ＡＯ ０￣７ ０
模拟量输出低 端电
ＣＤ１０８
流值
０．００￣４００．００ Ｈｚ
０：正方向 １：负方向
０．００￣６００．００ Ｈｚ
０：正方向 １：负方向
０：不可 １：可反转 ０
０￣１００％ １００
０：普通运行 １：外控四段速
２：外控多段速 ３：扰动 ４：内
控多段速、５：牵伸
０：运转一周后停止 １：循环
运行 ２：自动运行（ＳＴＯＰ间
隔）一周后停止 ３：自动运行
（ＳＴＯＰ间隔）循环运行
０．００￣４００．００ Ｈｚ
０．００￣４００．００ Ｈｚ
０．００￣４００．００ Ｈｚ
０．００￣４００．００ Ｈｚ
０．００￣４００．００ Ｈｚ
０．００￣４００．００ Ｈｚ
０．００￣４００．００ Ｈｚ
０．０￣６５００．０Ｓ
０．０￣６５００．０Ｓ
０．０￣６５００．０Ｓ
０．０￣６５００．０Ｓ
０．０￣６５００．０Ｓ
０．０￣６５００．０Ｓ
０．０￣６５００．０Ｓ
０．０￣６５００．０Ｓ
０￣２０ｍＡ ４
HLP-P
系列
０．００
０
５０．００
０
０
０
１５．００
２０．００
２５．００
３０．００
３５．００
４０．００
０．５０
１０．０
１０．０
０．０
０．０
０．０
０．０
０．０
０．０
ＨＬＰ－Ｐ 系列使用说明书
- 27 -
HLP-P
系列
参数、功能一览表（四）
分类 功能码 功 能 设定范围及功能说明 出厂值
ＣＤ１０９ 模拟量输出高端电流值 ０￣２０ｍＡ ２０
ＣＤ１１０ 辅泵个数 ０￣２ ０
多
ＣＤ１１１ 辅泵连续时间 １￣９０００ｍｉｍ ６０
段
ＣＤ１１２ 辅泵互锁时间 ０．１￣２５０．０ｓ ３．０ｓ
速
ＣＤ１１３ 高速运行时间 １￣２５０ｓ ６０ｓ
及
ＣＤ１１４ 低速运行时间 １￣２５０ｓ ６０ｓ
ＣＤ１１５ 停机压力准位 １￣１５０％ ９５％
简
ＣＤ１１６ 停机准位连续时间 １￣２５０ｓ ３０ｓ
易
ＣＤ１１７ 唤醒准位 １￣１５０％ ８０％
ＰＬＣ
ＣＤ１１８ 睡眠频率 ０．００￣４００．００ ２０．００
ＣＤ１１９ 睡眠频率连续时间 １￣２５０ｓ ２０ｓ
ＣＤ１２０
过压失速防止选择
ＣＤ１２１
保
护
功
能
参
数
马
达
功
能
参
数
特
殊
功
能
参
数
加速中失速防止准位
ＣＤ１２２
恒速中失速防止准位
ＣＤ１２３
减速中失速防止准位
ＣＤ１２４ 过转矩检出方式选择 ０￣３ ０
ＣＤ１２５
过转矩检测准位
ＣＤ１２６
过转矩检测时间
ＣＤ１２７
恒速中失速防止时减速时间
ＣＤ１２８
故障重启动时间
ＣＤ１２９
频率跟踪时电压上升时间
ＣＤ１３０
马达额定电压
ＣＤ１３１
马达额定电流
ＣＤ１３２
马达极数
ＣＤ１３３
马达额定转速
ＣＤ１３４ 马达无载电流 ０￣１００ ４０
ＣＤ１３５ 马达转差补偿 ０￣１０００ ０
ＣＤ１３６
超压设定值
ＣＤ１３７
超压延迟时间
ＣＤ１３８
超压自恢复值
ＣＤ１３９
超压自恢复时间
ＣＤ１４０
直流制动准位
ＣＤ１４１
启动时直流制动时间
ＣＤ１４２
停止时直流制动时间
ＣＤ１４３
频率跟踪时间
ＣＤ１４４
频率跟踪电流准位
ＣＤ１４５
瞬停再起动选择
ＣＤ１４６
允许停电时间
ＣＤ１４７
异常再起动次数
０：无效 １：有效
０￣２００％
０￣２００％
０￣２３２
０￣２００％
０．１￣２０．０Ｓ
按马达铭牌设定
按马达铭牌设定
０２￣６０
００￣９９９９
００．００￣９９．９９公斤
０￣２５０秒
０．００￣９．９９公斤
０￣２５０秒
０．０￣２０．０％
０．０￣２５．０Ｓ
０．０￣２５．０Ｓ
０．１￣２０．０Ｓ
０￣２００％
０：无效 １：频率跟踪
０．１￣５．０Ｓ
０￣１０
１５０
１．０
５．０
１．０
０４
１４４０
１０．００
１．００
２．０
０．０
０．０
５．０
１５０
０．５
００
１
０
０
０
５
＊
＊
５
５
０
- 28 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
参数、功能一览表（五）
分
功能码 功 能 设定范围及功能说明 出厂值
类
ＣＤ１４８
自动稳压功能
ＣＤ１４９
自动省能源
ＣＤ１５０
比例常数Ｐ
ＣＤ１５１
特
殊
功
能
参
数
通
讯
功
能
监
视
参
数
工
厂
设
定
参
数
积分时间 Ｉ
ＣＤ１５２
微分时间 Ｄ
ＣＤ１５３
目标值
ＣＤ１５４
目标值选择
ＣＤ１５５
ＰＩＤ上限
ＣＤ１５６
ＰＩＤ下限
ＣＤ１５７ ＰＩＤ反馈源选择 ０￣３ ０
ＣＤ１５８ 保留
ＣＤ１５９ 传感器量程 ００．００￣９９．９９公斤 １０．００
ＣＤ１６０
通讯位址
ＣＤ１６１
通讯传送速度
ＣＤ１６２
通讯资料方式
ＣＤ１６３
∫
保留
ＣＤ１６６
ＣＤ１６７
显示内容选择
ＣＤ１６８
显示内容开启
ＣＤ１６９
变频器电压等级
ＣＤ１７０
变频器额定电流
ＣＤ１７１
软体版本号
ＣＤ１７２
故障记录１
ＣＤ１７３
故障记录２
ＣＤ１７４
故障记录３
ＣＤ１７５
故障记录４
ＣＤ１７６ 故障清除 ００￣１０ （０１为故障清除） ００
ＣＤ１７７ 变频器类型 ０
ＣＤ１７８ 变频器频率标准 ０：５０Ｈｚ １：６０Ｈｚ ０
ＣＤ１７９ 变频器出厂日期 年 月 周 ＊
ＣＤ１８０ 出厂序号 ＊
ＣＤ１８１ 保留
ＣＤ１８２ 通讯协议选择
ＣＤ１８３
∫
保留
ＣＤ２５０
０：无效 １：有效
０．０￣２０．０％
０．０￣１０００．０％
０．０￣１０００．０Ｓ
０．００￣１０．００Ｓ
００．００￣９９．９９公斤
０：操作器给定 １：外部端子
（０－１０Ｖ）给定
０￣１００％
０￣１００％
０￣２５０
０￣３
０￣５
０￣３１ ０
０￣７ ０
按机种设定 ＊
按机种设定 ＊
注：——表示无故障记录。
０：海利普ＭＯＤＢＵＳ通讯协议
１：标准ＭＯＤＢＵＳ通讯协议
系列
１
０．０
１００．０％
５．０
０．００
５．００
０
１００％
０％
０
１
０
＊
——
——
——
——
０
ＨＬＰ－Ｐ 系列使用说明书
- 29 -
HLP-P
系列
九 功能说明
ＣＤ０００ 主频率设定 ＊＊
设定范围：０．００—４００．００ Ｈｚ
在运转频率来源设定为面板操作情况下，频率以ＣＤ０００设定值运
行。在运行中可以用 ▲ ▲ 键来改变运转频率，在多段速运行中，主
频率作为第一段速频率。
在设定为外控多段速运行时，如果ＣＤ０３４设定为１，即外部端子给
定时，则第一段速由外部端子模拟量给定。
主频率的设定受最大操作频率限制。
相关参数：ＣＤ０３４、ＣＤ０７６，该参数在运行中可调。
ＣＤ００１ 最高电压设定
设定范围：０．１—＊ 单位：０．１Ｖ
此设定值依马达铭牌上额定值设定，３８０Ｖ级出厂值为３８０Ｖ，
２２０Ｖ级出厂值为２２０Ｖ，此参数设定范围受变频器电压等级限制，在马
达与变频器距离较远的场合，可适当提高该设定值。
ＣＤ００２ 基准频率设定
设定范围：０．０１—４００．００ Ｈｚ
此设定必须根据马达铭牌上马达额定运转电压频率设定，一般情
况下，请不要随意改变基准频率设定值，如果配用特殊马达，请根据电
机参数特性适当设置，否则会引起设备损坏。
单位：０．０１ Ｈｚ 出厂值：０．００
出厂值：２２０／３８０Ｖ
单位：０．０１Ｈｚ 出厂值：５０．００
ＣＤ００３ 中间电压设定
设定范围：０．１Ｖ—＊ 单位：０．１Ｖ 出厂值：＊
此参数设定任意Ｖ／Ｆ曲线的中间电压值，此参数设定不当，会引起
电机过流或转矩不足，甚至导致变频器跳脱。增大中间频率时电压可
以增大输出转矩，同时输出电流也会增加，修改该参数时，请注意监视
输出电流，以防止变频器过流跳脱。
中间电压设定值受最高电压设定值限制，当中间频率时电压增大
到某一数值时，转矩补偿会失去效用，调整该参数时，应根据机械负
载，变频器输出电流由小到大慢慢增加，直至满足启动要求即可，不要
轻易大幅度提升，否则可能出现变频器跳脱或设备损坏。
- 30 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
ＣＤ００４ 中间频率设定
设定范围：０．０１—４００．００ Ｈｚ
单位：０．０１ Ｈｚ 出厂值：２．５０
注：＊＊表示该参数在运行中可调。
此参数设定任意Ｖ／Ｆ曲线中的中间频率值。设定不当会引起变频器
起动转矩不足或电机过流，甚至导致变频器跳脱。
中间频率设定值受基准频率设定值限制。
ＣＤ００５ 最低电压设定
设定范围：０．１Ｖ—＊ 单位：０．１Ｖ 出厂值：＊
此参数设定Ｖ／Ｆ曲线中的最低起动电压值。
ＣＤ００５设定值受最高频率时电压限制。
ＣＤ００６ 最低频率设定
设定范围：０．０１—２０．００ Ｈｚ
单位：０．０１ Ｈｚ 出厂值：０．５０
此参数决定Ｖ／Ｆ曲线中最低起动频率值。
下图表是P系列V/F曲线、加减速时间、载波具体出厂值
参数型号ＣＤ
Ｐ０Ｄ７５２３Ｃ ７３ ４ ５ ５ ５ Ｐ００７５４３Ｂ １２０ ７．５ ４５ ４５ ０
Ｐ０１Ｄ５２３Ｃ ７３ ４ ８ ８ ５ Ｐ００９０４３Ｂ １２０ ７．５ ５０ ５０ ０
Ｐ０２Ｄ２２３Ｃ ７３ ４ １０ １０ ５ Ｐ０１１０４３Ｂ １２０ ７ ７５ ７５ ０
Ｐ０３Ｄ７２３Ｂ ７３ ４ １０ １０ ５ Ｐ０１３２４３Ｂ １２０ ７ １００ １００ ０
Ｐ０５Ｄ５２３Ｂ ７３ ４ １５ １５ ５ Ｐ０１６０４３Ｂ １２０ ６．５ １５０ １５０ ０
Ｐ０Ｄ７５４３Ｃ １２０ ５ ２ ２ ５ Ｐ０１８５４３Ｂ １２０ ６．５ １５０ １５０ ０
Ｐ０１Ｄ５４３Ｃ １２０ ５ ８ ８ ５ Ｐ０２００４３Ｂ １２０ ６ ２００ ２００ ０
Ｐ０２Ｄ２４３Ｃ １２０ ５ １０ １０ ５ Ｐ０２２０４３Ｂ １２０ ６ ２００ ２００ ０
Ｐ０３Ｄ７４３Ｃ １２０ ５ １５ １５ ５ Ｐ０２５０４３Ｂ １２０ ５．５ ２５０ ２５０ ０
Ｐ０５Ｄ５４３Ｂ １２０ ５ １５ １５ ５ Ｐ０２８０４３Ｂ １２０ ５．５ ２５０ ２５０ ０
Ｐ０７Ｄ５４３Ｂ １２０ ５ １５ １５ ５ Ｐ０３００４３Ｂ １２０ ５．５ ２５０ ２５０ ０
Ｐ００１１４３Ｂ １２０ ５ ２０ ２０ ５ Ｐ０３１５４３Ｂ １２０ ５ ２５０ ２５０ ０
Ｐ００１５４３Ｂ １２０ ９．５ ２０ ２０ ０ Ｐ０３４５４３Ｂ １２０ ５ ２５０ ２５０ ０
Ｐ１８Ｄ５４３Ｂ １２０ ９．５ ２０ ２０ ０ Ｐ０３７５４３Ｂ １２０ ５ ２５０ ２５０ ０
Ｐ００２２４３Ｂ １２０ ９ ２５ ２５ ０ Ｐ０４００４３Ｂ １２０ ５ ２５０ ２５０ ０
Ｐ００３０４３Ｂ １２０ ９ ２５ ２５ ０ Ｐ０４１５４３Ｂ １２０ ５ ２５０ ２５０ ０
Ｐ００３７４３Ｂ １２０ ８．５ ３０ ３０ ０ Ｐ０４５０４３Ｂ １２０ ５ ２５０ ２５０ ０
Ｐ００４５４３Ｂ １２０ ８ ３５ ３５ ０
Ｐ００５５４３Ｂ １２０ ８ ４０ ４０ ０
注：①第二加/减速时间=第一加/减速时间×2 ④最低电压设定=中间电压设定/2
②第三加/减速时间=第二加/减速时间×2 ⑤在50HZ系统时，中间频率为2.5
③第四加/减速时间=第三加/减速时间×2 ⑥在60HZ系统时，中间频率为3.0
００３ＣＤ００５ＣＤ０１２ＣＤ０１３ＣＤ ０３５
ＨＬＰ－Ｐ 系列使用说明书
参数型号ＣＤ
００３ＣＤ００５ＣＤ０１２ＣＤ０１３ＣＤ０３５
- 31 -
HLP-P
系列
ＣＤ００７ 最高操作频率
设定范围：１０．００—４００．００ Ｈｚ
此参数决定变频器最高操作频率。
以下提供几种常用曲线及设定值，以供参考，具体曲线设定根据机
械负载特性，具体设定。
恒转矩曲线 低减力矩曲线 高转矩曲线
单位：０．０１ Ｈｚ
出厂值：５０．００
ＣＤ００８ 保留
ＣＤ００９ 频率下限 ＊＊
设定范围：０．００—４００．００ 单位：０．０１ Ｈｚ 出厂值：０．００
频率下限主要防止现场人员的误操作，避免马达因运转频率过低
可能产生的过热或其他机械故障等。
频率下限的设定必须小于ＣＤ００７的设定值。
ＣＤ０１０ 参数锁定 ＊＊
设定范围：０—１ 单位：１ 出厂值：０
０： 无效
１： 有效 即参数锁定，除本参数外，其余参数不可修改。
此参数可防止非维护人员误设定其他参数，参数锁定后，可由 、
键改变运转频率。
- 32 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
ＣＤ０１１ 参数重置
设定范围：００—１０ 单位：１ 出厂值：００
在参数值因故设置不当或不正常时，可将此参数设定为０８，恢复
出厂值后，再重新设置，在参数锁定后（ＣＤ０１０＝１时），参数无法重
置，需解锁后才可以重置。相关参数：ＣＤ０１０。
ＣＤ０１２ 第一加速时间 ＊＊
设定范围：０．１—６５００．０Ｓ 单位：０．１Ｓ 出厂值：＊
ＣＤ０１３ 第一减速时间 ＊＊
设定范围：０．１—６５００．０Ｓ 单位：０．１Ｓ 出厂值：＊
ＣＤ０１４ 第二加速时间 ＊＊
设定范围：０．１—６５００．０Ｓ 单位：０．１Ｓ 出厂值：＊
ＣＤ０１５ 第二减速时间 ＊＊
设定范围：０．１—６５００．０Ｓ 单位：０．１Ｓ 出厂值：＊
ＣＤ０１６ 第三加速时间 ＊＊
设定范围：０．１—６５００．０Ｓ 单位：０．１Ｓ 出厂值：＊
ＣＤ０１７ 第三减速时间 ＊＊
设定范围：０．１—６５００．０Ｓ 单位：０．１Ｓ 出厂值：＊
ＣＤ０１８ 第四加速时间 ＊＊
设定范围：０．１—６５００．０Ｓ 单位：０．１Ｓ 出厂值：＊
ＣＤ０１９ 第四减速时间 ＊＊
设定范围：０．１—６５００．０Ｓ 单位：０．１Ｓ 出厂值：＊
加速时间是指变频器从０Ｈｚ加速到最大操作频率所需时间，见图
中ｔ１，减速时间是指变频器从最大操作频率减速至０Ｈｚ所需时间，见图
中ｔ２。
ＨＬＰ－Ｐ 系列使用说明书
Ｔ
- 33 -
HLP-P
系列
ＨＬＰ－Ｐ系列变频器一共定义了四种加减速时间，第二加减速至第
四加减速，用户可以根据需要，通过外部端子、加减速时间切换选择不
同的加减速时间，在内控多段速运行中，可以通过简易ＰＬＣ选择不同的
加减速时间。
一般情况下，变频器默认第一加减速时间，第一加减速时间出厂
参数按机型设定，第四加减速时间为点动加减速时间，相关出厂值见
ＣＤ００６说明中图表。
相关参数：ＣＤ０５０￣ＣＤ０５５ ＣＤ０７８
ＣＤ０２０ 超压报警时输出频率
设定范围：００．００— ＊ 单位：０．０１ 出厂值：５．００
当恒压供水发生超压报警时，２个泵都脱开后，变频器以ＣＤ０２０设
定的频率输出。
ＣＤ０２１～ＣＤ０３０ 工厂保留
ＣＤ０３１ 启动方式选择
设定范围：０—１ 单位：１ 出厂值：０
启动方式可以设定为二种方式，以适应不同设备的需要。
０：由启动频率开始启动
当ＣＤ１４１设定为０即启动时直流制动无效时，启动时由启动频率开
始起动。当ＣＤ１４１设定非零时，即启动时直流制动有效，启动时，先进
行直流制动，然后由启动频率开始起动。
相关参数参见ＣＤ０４０、ＣＤ１４０、ＣＤ１４１。
１：频率跟踪起动
此参数设定可用于大惯量负载的再启动，再启动时，变频器以设定
频率开始向下作频率跟踪，如有大惯量设备，再启动时，不需等设备完
全停止，就能执行运行指令，可以作跟踪起动，节省时间。
注意：变频器以频率跟踪起动时，变频器是以设定频率向下作频
率跟踪，并以最快速度进行追踪，在起动时，电流可能会较大，出现
过流或失速等现象，必须注意频率跟踪电流准位的调整，一般情况下
ＣＤ１４４调整为１００左右，具体情况需根据机械惯量情况具体设定。
- 34 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
ＣＤ０３２ 停止方式选择
设定范围：０—１ 单位：１ 出厂值：０
停车方式可以设定为二种方式，以适应不同的设备需要
０：减速停止
当ＣＤ１４２设定为０时，直流制动无效。直流制动无效时，变频器减
速至停车频率，然后停止输出，马达以自由运转形式停车。当ＣＤ１４２设
定为非零时，直流制动有效，变频器首先减速停车到停车频率，然后以
直流制动形式停车。
停止时直流制动通常用于高位停车或作定位控制。必须注意，频
繁使用直流制动会引起马达过热。
相关参数参见ＣＤ０４２、ＣＤ１４０、ＣＤ１４２。
１：自由运转停车
变频器接到停止指令后，变频器立即停止输出，马达以自由运转形
式停车。停车方式选择为自由运转停车时，直流制动无效。
ＣＤ０３３ 运行指令来源
设定范围：０—２ 单位：１ 出厂值：０
０： 操作器操作
运行指令由数位操作器给定。
１： 外部端子操作
运转指令由外部端子给定。即多功能输入端子给定。
２： 通讯口操作
运转指令由通讯口给定。
ＣＤ０３４ 运行频率来源
设定范围：０—２ 单位：１ 出厂值：０
ＨＬＰ－Ｐ 系列使用说明书
- 35 -
HLP-P
系列
０： 选择操作器设定 运转频率由数位操作器给定。
１： 选择外部端子设定 运转频率由外部端子输入的模拟信号控
制，信号类型由ＣＤ０６５决定。相关参数
参见ＣＤ０６５－ＣＤ０７０。
２： 选择通讯口 运转频率由串列通讯给定。
ＣＤ０３５ 载波频率 （注：０—１５对应０—２０Ｋ Ｈｚ）
设定范围：０—１５ 单位：１ 出厂值：＊
载波频率对于马达的电磁噪音有一定的关系，同时载波频率的高
低与变频器的发热量以及对环境的干扰有一定的关系。见下表：
载波频率 电磁噪声 发热量 对环境干扰
小
↓
大
设定值 ０ １ ２ ３ ４ ５ ６ ７ ８ ９ １０ １１ １２ １３ １４ １５
载波频
０．７ １ １．５ ２ ３ ４ ５ ７ ８ ９ １０ １１ １３ １５ １７ ２０
率ＫＨｚ
由表中可知，载波越高，马达的电磁噪音越小，但对其他系统的干
扰越强，变频器发热量越大。在环境温度较高、电机负载较重时，适当
降低载波频率以改善变频器的热特性。
载波频率出厂值依机型设定，具体数据可见ＣＤ００６说明中表格。
ＣＤ０３６ 点动频率 ＊＊
设定范围：０．００—４００．００ 单位：０．０１ 出厂值：５．００
此参数设定可实现试机中点动功能，点动操作只可通过外部端子
实现，可由多功能输入端子设定。点动频率受最大频率和最小频率限
制，在实现点动功能时，其他运行指令不接受，点动频率加速时间由第
四加速时间决定，点动按钮放开后，变频器立即停止输出，实现点动功
能时，请将相应多功能输入端子设定为０７或０８。
点动功能仅在停机状态下才有效，在运转中点动无效。相关参数
参见ＣＤ０５０～ＣＤ０５５。
大
↓
小
载波频率对应表
小
↓
大
小
↓
大
- 36 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
ＣＤ０３７ 反转允许选择
设定范围：０—１ 单位：１ 出厂值：１
０：反转禁止
１：反转有效
此参数设定适用于电机不可反转之场合，以防操作人员误操作。
当反转禁止时，马达只能正转，不能反转。
ＣＤ０３８ 停止键有无效
设定范围：０—１ 单位：１ 出厂值：１
０： ＳＴＯＰ键无效
１： ＳＴＯＰ键有效
此参数仅在ＣＤ０３３设定为１或２时有效。
当控制方式为外部端子控制或通讯控制时，面板上的停止键可以
选择是否有效，选择有效时，面板上停止键可以停止变频器，需要重新
启动时，必须先解除运转信号，然后方可重新启动变频器。
ＣＤ０３９ Ｓ曲线时间设定
设定范围：０．０—６５００．０Ｓ 单位：０．１ 出厂值：０．０
此参数可用来设定变频器在起动或停止时作无冲击性的缓启动
或缓停止，启Ｓ曲线，变频器会根据加减速时间作不同速度的加减速曲
线。
当ＣＤ０３９设 定为零时， Ｓ曲
线无 效， 即以直 线 加减 速 ，在不
考虑失速情况下，实际加速时间
＝（ＣＤ０１２＋ＣＤ０３９）／２该参数需在
ＣＤ０１２＜ＣＤ０３９时有效
ＣＤ０４０ Ｕｐ／ｄｏｗｎ 频率步长０．０１￣２．５０ 出厂值：０．０１
该参数同ＣＤ０７３结合可设定外控Ｕｐ／ｄｏｗｎ，上升下降速度
Ｕｐ／ｄｏｗｎ步长＝（ＣＤ０４０设定值／０．０１） ×ＣＤ０７３设定的上升／下降
速度单位
ＨＬＰ－Ｐ 系列使用说明书
- 37 -
HLP-P
系列
ＣＤ０４１ 启动频率
设定范围：０．１０－１０．００ Ｈｚ 单位：０．０１Ｈｚ 出厂值：０．５０
启动频率是变频器启动时的初始频率，如启动频率设定为４．０Ｈｚ
时，变频器以４．０Ｈｚ起动之后，运转于４．０Ｈｚ至最大操作频率之间，实
际最高运转频率受频率上限限制。
相关参数：ＣＤ０３１、ＣＤ１４０、ＣＤ１４１。
ＣＤ０４２ 停车频率
设定范围：０．１０—１０．００ Ｈｚ
变频器停车时频率降至停车频率，变频器停止输出或开始直流制
动停车。
当Ｃ Ｄ１４２＝ ０时，停车时直流制动无效，变频器停止输出。当
ＣＤ１４２设定为有效时，变频器以直流制动停车。
相关参数：ＣＤ０３２、ＣＤ１４０、ＣＤ１４２。
ＣＤ０４３ 自动转矩补偿
设定范围：０．０—１０．０ ％ 单位：０．１％ 出厂值：２．０％
此参数可以设定变 频
器在运转时自动输出额外的
电压，以得到较高的转矩，
可以补偿电机在低频时转矩
不足现象。转矩补偿不宜过
大，应根据实际情况，从小
到大慢慢向上设定。补偿不
足，会造成电机在低频下转
矩不足，补偿过大，会造成转矩过大，对机械有所冲击，严重时会引起
变频器跳脱。
ＣＤ０４４ 跳跃频率一 ＊＊
ＣＤ０４５ 跳跃频率二
ＣＤ０４６ 跳跃频率三
设定范围：０．００—４００．００ Ｈｚ 单位：０．０１Ｈｚ
出厂值：０．００
ＣＤ０４７ 跳跃频率范围 ＊＊
设定范围：０．１０—１０．００ Ｈｚ 单位：０．０１Ｈｚ 出厂值：０．５０
单位：０．０１Ｈｚ 出厂值：０．５０
- 38 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
为避开机械共振点，设此三个频率跳跃点，当ＣＤ０４７＝０．１时，所
有跳跃频率无效，实际跳跃频率范围为ＣＤ０４７的两倍。如上图所示。
ＣＤ０４８ 定时器一时间设定
设定范围：０．１～１０．０ 单位０．１ 出厂值：０．１
ＣＤ０４９ 定时器二时间设定
设定范围：１～１００ 单位１ 出厂值：１
定时器一为０．１Ｓ～１０．０Ｓ定时器，定时器二为１Ｓ～１００Ｓ定时器，当
多功能输入端子定时器开启闭合时，定时器开始计时，定时器到达时，
对应多功能输出接点动作，定时器开启断开时，多功能输出端定时器时
间到达复位
Ｔ
Ｔ
例：设定ＣＤ０４８＝５．０Ｓ，则当外控端子（多功能输入端子）有效
时，经５．０Ｓ时间，输出端子即为有效，用此信号可以控制其他相应信
号。
ＨＬＰ－Ｐ 系列使用说明书
- 39 -
HLP-P
系列
ＣＤ０５０ 多功能输入端子一（ＦＯＲ端子功能） 出厂值： ０２
ＣＤ０５１ 多功能输入端子二（ＲＥＶ端子功能） 出厂值： ０３
ＣＤ０５２ 多功能输入端子三（ＲＳＴ端子功能） 出厂值： １０
ＣＤ０５３ 多功能输入端子四（ＳＰＨ端子功能） 出厂值： １７
ＣＤ０５４ 多功能输入端子五（ＳＰＭ端子功能） 出厂值： １８
ＣＤ０５５ 多功能输入端子六（ＳＰＬ端子功能） 出厂值： １９
设定范围：００—３２ 单位：无
００： 无效端子 设定为空端子，可防止误动作。
０１： ＲＵＮ 运行，与其他端子结合，可组合成多种控制方式。
０２： ＦＯＲ 正转
０３： ＲＥＶ 反转
０４： ＳＴＯＰ 停止
０５： ＦＯＲ／ＲＥＶ 正／反 切换
０６： ＪＯＧ 点动
０７： 点动正转
０８： 点动反转
０９： 急停 可接受外来的紧急停止或其它故障讯号
１０： ＲＳＴ 复位 故障排除后，可利用此端子进行重置。
１１： 保留
１２： 散热器或电机过热 利用该接点，可以检测散热器或电机过热，
保护电机和变频器。
１３：外控定时器１启动，该接点闭合，定时器启动，定时器开始计时，定
时器到点时，对应多功能输出点动作
１４： 外控定时器２启动
１５￣１６：保留
１７： 高速 由高速、中速、低速，可组成三种不同频率的运行
１８： 中速 模式，高、中、低端子中，以高端信号优先，低、
１９： 低速 中、高速由第二第三、第四频率决定。
２０： 多段速一 由多段速一、二、三可组成七段速设定
２１： 多段速二
２２： 多段速三
２３： 加减速时间选择一 变频器的加减速时间，可由此端子进行选
择，共有
２４： 加减速时间选择二 ４种加减速可供选择。
- 40 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
２５： ＵＰ功能
２６： ＤＯＷＮ 单位，开关保持时，则频率将快速向上递增或向下
２７： 计数器脉冲 此端子设定为计数器时，可以接受≤２５０ Ｈｚ的脉
２８：计数器复位 该接点动作会清除目前计数显示值，恢复“Ｃ００”
２９：牵伸启动 触发该接点，牵伸动作开始。
３１：ＡＵＴＯＰＬＣ暂停复位
３２： ＰＩＤ有效
一、利用三个多功能端子组成三线制接法，实现正反转切换，广泛
用于光电开关进行正反转切换正反转切换场合。
二、利用ＲＵＮ、ＤＣＭ、Ｆ／Ｒ组成起动、停止、正反转切换：
此端子开关动作时，变频器频率设定增加或减少一个
递减到某一程度时，然后匀速递升或递减，在电源
中断重新复电后，修改后频率不作记忆。
冲信号，并进行计数。
并重新进行计数。
利用该接点可实现ＡＵＴＯＰＬＣ暂停清除功能
该接点闭合，ＰＩＤ功能开启，ＰＩＤ开启仅在运行中有效。
①选用多功能端子ＦＯＲ、ＲＥＶ、ＲＳＴ
②参数设定
ＣＤ０３３＝１ 设定外部控制
ＣＤ０５０＝０２ 设定正转功能
ＣＤ０５１＝０３设定反转功能
ＣＤ０５２＝０４ 设定ＳＴＯＰ功能
③
动作说明：触发ＦＯＲ，变频器正转（启动）
触发ＲＥＶ，变频器变为反转
按ＳＴＯＰ，变频器停止
①选用端子ＦＯＲ、ＲＥＶ端子
②
参数设定 ＣＤ０３３＝１ 设定外部控制
ＣＤ０５０＝０１ 设定ＲＵＮ功能
ＣＤ０５１＝０５ 设定为Ｆ／Ｒ切换功能
当Ｋ２断开时为正转，Ｋ２闭合为反转
ＨＬＰ－Ｐ 系列使用说明书
- 41 -
HLP-P
系列
三、加减速时间选择一、二说明：
● 此功能实现仅在ＣＤ０７６设定为０、１、２时有效，在扰动和内控
多段速时无效。
● 由任意二个多功能输入端子可组合成４种加减速供选择。
● 相关多功能输入端设定为加减速时间选择一、二，以ＳＰＨ、
ＳＰＭ端为例，设ＳＰＨ端子ＣＤ０５３为２３，ＳＰＭ端子ＣＤ０５４为
２４，则ＳＰＨ、ＳＰＭ端子此时为加减速时间选择一、二。
ＳＰＨ端子 ＳＰＭ端子 结果
ＯＦＦ ＯＦＦ 第一加减速时间
ＯＮ ＯＦＦ 第二加减速时间
ＯＦＦ ＯＮ 第三加减速时间
ＯＮ ＯＮ 第四加减速时间
四、高速、中速、低速三端子功能说明：
ＲＵＮ ＳＰＬ端子 ＳＰＭ端子 ＳＰＨ端子 结果
ＯＮ ＯＦＦ ＯＦＦ ＯＦＦ
ＯＮ ＯＮ ＯＦＦ ＯＦＦ
ＯＮ ＯＮ／ＯＦＦ ＯＮ ＯＦＦ
ＯＮ ＯＮ／ＯＦＦ ＯＮ／ＯＦＦ ＯＮ
- 42 -
ＨＬＰ－Ｐ 系列使用说明书
主速、频率以ＣＤ０００设定值运行
低速、频率以ＣＤ０８０设定值运行
中速、频率以ＣＤ０８１设定值运行
高速、频率以ＣＤ０８２设定值运行
HLP-P
系列
说明：（１）此功能仅在ＣＤ０７６设定为１时，即外控四段速时有效。
（２）低速、中速、高速频率由第二频率、第三频率、第四频率决定。
（３）加减速时间由加减速选择端子决定。
（４）当高、中、低速都有信号输入时，以高、中、低顺序优先。
五、ＵＰ、ＤＯＷＮ功能说明：
ＵＰ ＤＯＷＮ 结果
ＯＮ ＯＦＦ 频率上升
ＯＦＦ ＯＮ 频率下降
ＯＮ ＯＮ 频率不升不降
说明：（１）ＵＰ、ＤＯＷＮ功能仅在运行频率来源选定为操作器操作时有
效，即ＣＤ０３４为０时有效。
（２）ＵＰ端子闭合，变频器输出频率递增。
（３）当ＤＯＷＮ端子闭合，变频器输出频率递减。
（４）ＵＰ、ＤＯＷＮ端子同时闭合时，频率不升、不降，视为无效。
（５）频率达到最高操作频率时，运行频率不再上升。
（６）频率下到最低频率或频率下限时，运行频率不再下降。
（７）断电后，频率不记忆，记忆ＣＤ０００设定值。
（８）采用ＵＰ、ＤＯＷＮ功能时，面板上△△键有效，改变数值后需
（９）一直按压ｕｐ或ｄｏｗｎ，频率将快速上升或下降至某一程度，
（１０）经ｕｐ或ｄｏｗｎ修改后数值，可通过ＣＤ０７２设定，确认记忆或
按ＳＥＴ（ＥＮＴＥＲ）键确定后，变频器才能执行，同时该数值写
入ＣＤ０００，断电后记忆该数值。
然后匀速上升或下降。
不记忆，详 见参数ＣＤ０７２说明。
ＨＬＰ－Ｐ 系列使用说明书
- 43 -
HLP-P
系列
六、多段速一、二、三功能说明：
此项功能实现仅在ＣＤ０７６设定为２时有效，参见ＣＤ０７６说明。
七、计数器功能说明：
说明：（１）触发信号宽度不得低于２ｍｓｅｃ（ｔ１、ｔ２≥２ｍｓｅｃ）。
（２）计数值到达，对应多功能输出接点动作。
（３）计数器经复位后，计数器才可重新计数。
（４）计数器到达６５５３５时不再计数。
八、ＡＵＴＯＰＬＣ暂停清除说明
详见附录中应用案例１０及相关参数ＣＤ０９５说明
ＣＤ０５６ 多功能输出一（ＤＲＶ端子功能） 出厂值 ０１＊＊
ＣＤ０５７ 多功能输出二（ＵＰＦ端子功能） 出厂值 ０５
ＣＤ０５８ 多功能输出三（ＦＡ、ＦＢ、ＦＣ端子功能） 出厂值 ０２
ＣＤ０５９ 多功能输出四（ＫＡ、ＫＢ端子功能） 出厂值 ００
设定范围：００—３２ 单位：１
００： 无功能 设定端子为无功能状态，防止误动作产生。
０１： 运行中 当变频器有输出或运转指令输入时接点动
作。
０２： 故障指示 当变频器侦测到有异常情况时该接点动作。
０３： 零速 当变频器输出频率小于启动频率时此接点动
作。
０４： 直流制动指示 当变频器处于直流制动状态时此接点动作。
０５： 设定频率到达 当变频器输出频率到达设定频率时此接点动
作。
- 44 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
０６： 一致频率一到达 当变频器输出频率到达指定频率（ＣＤ０６１）时
此接点动作。
０７： 一致频率二到达 当变频器输出频率到达指定频率（ＣＤ０６２）时
此接点动作。
０８： 加速中 当变频器器处于加速状态时此接点动作。
０９： 减速中 当变频器处于减速状态时此接点动作。
１０： 变频器过载报警 当变频器侦测到过载时，此接点动作。
１１： 电机过载报警 当变频器侦测到电机过载时，此接点动作。
１２： 过转矩检出中 当变频器侦测到过转矩发生时，此接点动作。
１３： 低电压报警 当变频器侦测到低电压时此接点动作。
１４： 阶段完成 当变频器执行程式运行，每完成一阶段此接点
动作，输出一脉冲。
１５： 过程完成 当变频器执行程式运转时，完成所有阶段（即
一周后），
此接点动作，输出一脉冲。
１６：设定计数器到达 当变频器执行外部计数器时，若计数值等于设
定值（ＣＤ０６４）时，此接点动作。
１７：中间计数器到达 当变频器执行外部计数器时，若计数值大于等
于设定值（ＣＤ０７５）时，此接点动作。
１８：外控定时器１到达 当定时器到达设定值时，该接点动作。
１９：外控定时器２到达
２０：４～２０ｍＡ断线 当ＡＩ输入信号断开时，该接点动作。
２４：超压报警输出
２５：辅泵１ 该接点控制辅泵的起动及停止，详见多泵运行
说明。
２６：辅泵２
２７：牵伸到达 当牵伸动作完成时，此接点动作，变频器停止
时，此接点自动复位。
２８：ＰＩＤ下限报警 ＰＩＤ反馈量小于下限值时ＣＤ１５６设定值该接点
动作
２９：ＰＩＤ上限报警 ＰＩＤ反馈量大于上限值时ＣＤ１５５设定值该接点
动作
３０：风扇动作 当变频器温度升高时或在运转中此触点动
作。
３１：电磁继电器动作 当接触器吸合时，对应多功能端子动作。
ＨＬＰ－Ｐ 系列使用说明书
- 45 -
HLP-P
系列
３２：制动电阻动作 当变频器运行并直流电压达到制动电压时，此
触点动作。
ＣＤ０６０ 多功能输出端ＡＭ／ＶＯ ＊＊
设定范围：０—７ 单位：１ 出厂值：０
功能：数位频率输出端子，输出脉冲量或０—１０Ｖ模拟量，结合
ＣＤ０７１，可连接量程为１０Ｖ以下相应仪表，作外部监视使用
０：０～
１０Ｖ模拟量输出，对应输出频率，０～１０Ｖ对应０～最高操作频率
１：０～１０Ｖ模拟量输出，对应输出电流，０～１０Ｖ对应０～变频器额定
电流的２倍
２：模拟量输出，对应直流母线电压，０～１０Ｖ对应０～１０００Ｖ
３：模拟量输出，对应输出交流电压，０～１０Ｖ对应０～５１０Ｖ／２５５Ｖ
（注：三相３８０Ｖ机种对应５１０Ｖ，单三相２２０Ｖ机种对应２５５Ｖ）
４：脉冲量输出，与运行频率对应关系：１脉冲／ＨＺ，（占容比５０％）
５：脉冲量输出，与运行频率对应关系：２脉冲／ＨＺ，（占容比５０％）
６：脉冲量输出，与运行频率对应关系：３脉冲／ＨＺ，（占容比５０％）
７：脉冲量输出，与运行频率对应关系：６脉冲／ＨＺ，（占容比５０％）
ＣＤ０６１ 频率一致一
＊＊
ＣＤ０６２ 频率一致二
设定范围：０．００—４００．００ Ｈｚ
ＣＤ０６３ 频率一致范围 ＊＊
设定范围：０．１０—１０．００ Ｈｚ 单位：０．０１ Ｈｚ 出厂值：０．５０
单位：０．０１ Ｈｚ 出厂值：０．００
当输出频率大于一致频率时，对应多功能输出端动作，一致频率范
围作为一滞环
- 46 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
当变频器处于多泵运行时，此时，ＣＤ０６１（一致频率１）作为高速频
率使用，ＣＤ０６２作为低速运行频率设定，相应多功能接点，定义改变
ＣＤ０６４ 计数值设定 ＊＊
设定范围：０—６５５００ 单位：１ 出厂值：０
计数器可由多功能外部端子作为触发端，当计数值到达设定值
ＣＤ０６４时，对应的多功能输出接点动作，经计数器清零之后，计数器复
位，计数才能重新开始，触发信号可利用接近开关、光电开关等。
ＣＤ０６５ 模拟量输入选择
设定范围：０—７ 单位：１ 出厂值：０
０：０￣１０Ｖ （ＶＩ） １：０￣５Ｖ （ＶＩ） ２：０￣２０ｍＡ （ＡＩ）
３：４￣２０ｍＡ （ＡＩ） ４：０－１０Ｖ （ＶＩ）与４－２０ｍＡ叠加 （ＡＩ）
５：０￣１０Ｖ （ＲＩ） ６：０￣１０Ｖ（ＲＩ）与０￣１０Ｖ叠加 （ＶＩ）
７：０￣１０Ｖ （ＲＩ）与０￣２０ｍＡ叠加 （ＡＩ）
ＡＩ、 ＶＩ 、ＲＩ分别对应相应的模拟量频率
此参数设定可以满足不同的模拟输入信号。
当ＣＤ０６５＝４时，输出频率＝１／２（Ｕ／Ｕｍａｘ＋Ｉ／Ｉｍａｘ）×５０Ｈｚ
其中：Ｕ：模拟量电压量 Ｕ
Ｉ：模拟量电流量 Ｉ
：最大模拟量电压量
ｍａｘ
：最大模拟量电流量
ｍａｘ
如：当模拟量分别输入为＋１０Ｖ和２０ｍＡ时，变频器输出频率为
５０Ｈｚ。
当ＣＤ０６５＝６时，输出频率＝（ＵＲＩ／１０＋ＵＶＩ／１０） ×５０Ｈｚ
如：当模拟量分别输入ＵＲＩ ＝＋１Ｖ和ＵＶＩ ＝＋６Ｖ时，变频器输出频率为
３５ＨＺ，当（ＵＲＩ／１０＋ＵＶＩ／１０）≥１ 时，变频器输出频率为５０ＨＺ
ＣＤ０６６ 模拟量低端频率
设定范围：０．００—４００．００ Ｈｚ
单位：０．０１ Ｈｚ 出厂值：０．００
ＣＤ０６７ 低端频率偏压方向
设定范围：０—１ 单位：１ 出厂值：０
０：正方向
１：反方向
偏压方向是指正反转命令指令，正偏压指正转，负偏压指反转，详
见ＣＤ０７０图示说明。
ＨＬＰ－Ｐ 系列使用说明书
- 47 -
HLP-P
系列
ＣＤ０６８ 模拟量高端频率
设定范围：０．００—６００．００ Ｈｚ
ＣＤ０６９ 高端频率偏压方向
设定范围：０—１ 单位：１ 出厂值：０
０：正方向
１：负方向
偏压方向是指正反转命令指令，正偏压指正转，负偏压指反转，详
见ＣＤ０７０图示说明。
ＣＤ０７０ 模拟量负偏压反转选择
设定范围：０—１ 单位：１ 出厂值：０
０：负偏压不可反转
１：负偏压可以反转
此参数群可以用来设定外部模拟端子的量程及零点，可以组成任
意曲线，控制马达运行
V
单位：０．０１Ｈｚ
参数：ＣＤ０６６＝５０ ＣＤ０６７＝１
ＣＤ０６８＝５０ ＣＤ０６９＝０
ＣＤ０７０＝１
说明：该曲线的应用可以很容易
与其他结合做各种复杂的应用，在应
用该种曲线时外部端子的正反转指令
仍然有效，正反转切换时，曲线将反
转。
出厂值：５０．００
- 48 -
参数：ＣＤ０６６＝５０ ＣＤ０６７＝０
ＣＤ０６８＝０ ＣＤ０６９＝０
ＣＤ０７０＝０
说明：该曲线是一种特殊的反斜
率设定应用，在使用传感器做压力、
温度等控制，当这种控制是压力大，输
出信号大，而要求相应对变频器的指
令是停止或减速时，这种曲线恰好满
足要求。
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
参数：ＣＤ０６６＝１０ ＣＤ０６７＝１
ＣＤ０６８＝４０ ＣＤ０６９＝０
ＣＤ０７０＝１
说明：该种用法较为广泛，用户
可灵活应用。
参数：ＣＤ０６６＝１０ ＣＤ０６７＝１
ＣＤ０６８＝４０ ＣＤ０６９＝０
ＣＤ０７０＝１
说明：该曲线是 上图曲线的延
伸，２Ｖ￣１０Ｖ（４．８ｍＡ￣２０ｍＡ）对应
０Ｈｚ￣４０ＨＺ；０Ｖ￣２Ｖ（４￣４．８ｍＡ）信
号无效，使用该种曲线可以避免杂讯
的干扰，在恶劣环境中，请尽量避免
使用１Ｖ以下的信号来设定变频器的运
转频率。
ＣＤ０７１ ＡＭ／ＶＯ类比输出增益
设定范围：０—１００％ 单位：１％ 出厂值：１００
此参数可以调整多功能输出端六输出电压值，以适应不同量程的
频率表，并可利用此参数校正频率表。如外接一量程为０－５Ｖ的频率
表，通过多功能端子显示运行频率，可通过该参数进行校准，ＣＤ０７１
设定为５０即可。
ＣＤ０７２ ｕｐ ｄｏｗｎ功能选择
设定范围：０－１ 单位：１ 出厂值：０
０：不记忆 １：记忆
通过该参数可以选择经ｕｐ、ｄｏｗｎ修改的数值，停机后，是否记忆
功能。记忆、不记忆是指在运行中用ｕｐ、ｄｏｗｎ修改参数后，机器停机
又重新开机，开机后是否记忆前ｕｐ、ｄｏｗｎ修改数值，当ＣＤ０７２设定为
０时，则不记忆修改后数值，设定为１，则记忆修改后数值，开机后，记
忆ＣＤ０００设定的数值。
相关参数详见：ＣＤ０５０－ＣＤ０５５说明。
ＨＬＰ－Ｐ 系列使用说明书
- 49 -
HLP-P
系列
ＣＤ０７３ Ｕｐ ｄｏｗｎ速度选择
设定范围：０－１ 单位：１ 出厂值：０
０：０．１Ｈｚ 最小上升／下降速度为０．１Ｈｚ
１：０．０１Ｈｚ最小上升／下降速度为０．０１Ｈｚ
通过该参数可以调整，ＵＰ ｄｏｗｎ上升／下降的速度单位，以适应各
用户的需要。
ＣＤ０７４ 模拟量滤波常数
设定范围：０－５０ 单位：１ 出厂值：２０
此参数设定与模拟量反应速度有关，ＣＤ０７４设定越大，模拟量响
应速度越慢。
ＣＤ０７５ 中间计数器设置
设定范围：０－６５５００ 单位：１ 出厂值：０
参见ＣＤ０６４说明
ＣＤ０７６ ＰＬＣ运转选择
设定范围０—５ 单位：１ 出厂值：０
０：普通运行 即按普通控制方式运行
１：外控四段速（参见ＣＤ０５０￣ＣＤ０５５高速、中速、低速三端子功
能说明图示）
２：外控多段速
- 50 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
多功能端子
多段速一 多段速二 多段速三
ＯＦＦ ＯＦＦ ＯＦＦ 主频、频率由ＣＤ０００或电位器决定
ＯＮ ＯＦＦ ＯＦＦ 段速一、频率由ＣＤ０８０决定
ＯＦＦ ＯＮ ＯＦＦ 段速二、频率由ＣＤ０８１决定
ＯＮ ＯＮ ＯＦＦ 段速三、频率由ＣＤ０８２决定
ＯＦＦ ＯＦＦ ＯＮ 段速四、频率由ＣＤ０８３决定
ＯＮ ＯＦＦ ＯＮ 段速五、频率由ＣＤ０８４决定
ＯＦＦ ＯＮ ＯＮ 段速六、频率由ＣＤ０８５决定
ＯＮ ＯＮ ＯＮ 段速七、频率由ＣＤ０８６决定
说明：
①外控八段速运行功能实现，多功能输入端子设定为多段速一、
二、三，ＣＤ０７６设定为２时才有效。
②利用多段速一、二、三可组成七段速，加主频可组成八段速设
定；
③ｓｔｅｐ１—ｓｔｅｐ７频率由ＣＤ０８０～ＣＤ０８６决定；
④各加减速时间由外部多功能端子决定；
⑤各程式运行方向由外部多功能端子决定；
⑥主频频率有二种方式给定，一种由ＣＤ０００设定，一种由电位器
给定；当ＣＤ０３４＝１时，主频频率由电位器给定，相关参数见ＣＤ０００、
ＣＤ０３４、ＣＤ０８０￣ＣＤ０８６。
３：扰动（横动功能）
该参数为化纤、印染实现横动功能之专用参数，除停机、外部故
障、急停之外，在运转中其他命令输入均不接受。
结果
ＨＬＰ－Ｐ 系列使用说明书
- 51 -
HLP-P
系列
说明：① 各转折点频率由ＣＤ０００、ＣＤ０８０决定；
② 跳变频率由ＣＤ０８６决定；
③ 运行时间由定时器ＣＤ０８７、ＣＤ０８８决定。
④ 相关参数：ＣＤ０００、ＣＤ０８０￣ＣＤ０８８。
４：内控多段速
说明：① 主速＋七段速共组成八段速；
② 各段速加减速时间由ＰＬＣ加减速时间ＣＤ０７９设定，参见
ＣＤ０７９详细说明；
③ 运行时间由ＣＤ０８７～ＣＤ０９４定时器设定，不用的控制段，定
时器设定为零即可；
④ 各段速运行方向由ＣＤ０７８设定；
⑤ 内控多段速运行时，运行时间及方向都由内部参数设定决
定，外部时间切换、正反转切换为无效。
５：牵伸
该参数为实现收放卷线速度恒定的专用参数，使用该功能可以实
现一定精度内的线速度恒定。
- 52 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
说明：① 通过外部多功能端子触发，牵伸动作开始执行。
② 在执行牵伸动作时，运行时间Ｔ＝ＣＤ０８７×１０。
③ 牵伸动作完成时，变频器以恒速（ＣＤ０８１）输出，同时对应多
功能输出接点动作，直到停机指令下达，变频器停止运行，多功能输出
接点复位。
ＣＤ０７７ ＡｕＴｏ ＰＬＣ选择
设定范围：０—３ 单位：１ 出厂值：０
０：程序运行一周后停止
１：循环运行
２：自动运行（ｓｔｏｐ间隔）一周后停止
３：自动运行（ｓｔｏｐ间隔）循环运转
此参数设定仅在ＣＤ０７６设为４时有效。相关参数参见ＣＤ０００、
ＣＤ０７６、ＣＤ０７８～ＣＤ０９４。
说明：
一、程序运行一周后停止
自动程序运行指令下达后，变频器以内部各参数设定值运行，运
行一周后自动停止。只有运行指令再次下达，变频器方可重新启动运
行。
二、循环运行
运行指令下达后，变频器以各内部参数设定的段速频率及运行时
间，依次运行，循环进行，在循环运行期间，除停机、外部故障、急停等
指令，其余各指令不接受。
三、自动运行（ｓｔｏｐ间隔）一周后停止
ＨＬＰ－Ｐ 系列使用说明书
- 53 -
HLP-P
系列
说明：
１） 当自动程式运行指令下达后，变频器依各参数运行，但每一阶
段变换时都会先停止再启动，运行一周后自动停止，变频器再次下达运
行指令后，变频器重新启动；
２） 各段速频率由ＣＤ０００、ＣＤ０８０～ＣＤ０８６设定；
３） 各段速运行时间由ＣＤ０８７～ＣＤ０９４设定；
４） 运行方向由ＣＤ０７８设定。
ＣＤ０７８ ＰＬＣ运转方向
设定范围：０—２５５ 单位：１ 出厂值：０
参数仅在 ＣＤ ０７ ６为４时 有效。此参数设 定决 定程 式运行中
ＣＤ０８０—ＣＤ０８６、ＣＤ０００各频率段的运转方向，设定方式如下：
运转方向的设定是以二进制８ ｂｉｔ 的方式设定，然后换成十进制值
设定本参数。如：
ｂｉｔ ０－７
７ ６ ５ ４ ３ ２ １ ０
０ １ ０ ０ １ ０ １ ０
０：正转 １：反转
主速 （ＣＤ０００） 正转
第一段（ＣＤ０８０） 反转
第二段（ＣＤ０８１） 正转
第三段（ＣＤ０８２） 反转
第四段（ＣＤ０８３） 正转
第五段（ＣＤ０８４） 正转
第六段（ＣＤ０８５） 反转
第七段（ＣＤ０８６） 正转
参数值 ０１００１０１０ 换成十进制
即：１×２６＋１×２３＋１×２１＝６４＋８＋２＝７４
所以参数ＣＤ０７８＝７４
- 54 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
ＣＤ０７９ ＰＬＣ加减速时间
设定范围：０￣６５５３５ 单位：１Ｓ 出厂值：０
此参数仅在ＣＤ０７６为４时有效。
此参数设定，决定内控多段速、各段速的加减速时间值，设定方法
如下：
①以二进制２ｂｉｔ方式决定各加减速时间
Ｂｉｔ１ Ｂｉｔ０ 加减速时间
０ ０ 第一加减速时间ＣＤ０１２、ＣＤ０１３
０ １ 第二加减速时间ＣＤ０１４、ＣＤ０１５
１ ０ 第三加减速时间ＣＤ０１６、ＣＤ０１７
１ １ 第四加减速时间ＣＤ０１８、ＣＤ０１９
②以二进制１６ｂｉｔ的方式决定各段速的加减速时间
第八段速第七段速第六段速第五段速第四段速第三段速第二段速第一
段速
ｔ８ ｔ７ ｔ６ ｔ５ ｔ４ ｔ３ ｔ２ ｔ１
０ ０ ０ ０ ０ ０ ０ ０ ０ １ １ ０ ０ ０ １ １
ｔ１选择第四加减速时间
ｔ２选择第一加减速时间
ｔ３选择第三加减速时间 设定数值
ｔ４选择第二加减速时间 １×２０＋１×２１＋１×２５＋１×２６＝９９
ｔ５选择第一加减速时间 所以ＣＤ０７９设定为９９
ｔ６选择第一加减速时间 附：２０＝１ ２１＝２ ２２＝４ ２３＝８
ｔ７选择第一加减速时间 ２４＝１６ ２５＝３２ ２６＝６４ ２７＝１２８
ｔ８选择第一加减速时间
系列
ＨＬＰ－Ｐ 系列使用说明书
- 55 -
HLP-P
系列
ＣＤ０８０ 第二频率设定 出厂值 １５．００＊＊
ＣＤ０８１ 第三频率设定 出厂值 ２０．００
ＣＤ０８２ 第四频率设定 出厂值 ２５．００
ＣＤ０８３ 第五频率设定 出厂值 ３０．００
ＣＤ０８４ 第六频率设定 出厂值 ３５．００
ＣＤ０８５ 第七频率设定 出厂值 ４０．００
ＣＤ０８６ 第八频率设定 出厂值 ０．５０
设定范围：０．００—４００．００ Ｈｚ 单位：０．０１ Ｈｚ
此参数设定，配合多功能输入端子，可以选择外控四段速、外控多
段速，内控多段速，相关参数详见ＣＤ０７６、ＣＤ０８７－ＣＤ０９４说明。
ＣＤ０８７ 定时器一 出厂值 １０．０＊＊
ＣＤ０８８ 定时器二 出厂值 １０．０
ＣＤ０８９ 定时器三 出厂值 ０．０
ＣＤ０９０ 定时器四 出厂值 ０．０
ＣＤ０９１ 定时器五 出厂值 ０．０
ＣＤ０９２ 定时器六 出厂值 ０．０
ＣＤ０９３ 定时器七 出厂值 ０．０
ＣＤ０９４ 定时器八 出厂值 ０．０
设定范围：０．０—６５００．０Ｓ 单位：０．１Ｓ
此参数设定用于内控多段速，牵伸功能时的运行时间设定，相关
参数见ＣＤ０７６、ＣＤ０８０－ＣＤ０８８。
ＣＤ０９５ ＡＵＴＯＰＬＣ 记忆功能 ０—１ 出厂值：０
０：不记忆
１：记忆
该参数决定变频器在ＡＵＴＯＰＬＣ模式时，是否实现暂停功能，当
ＣＤ０９５＝１时，它可以记忆变频器运行在何种状态，并在停机或故障时
进行记忆，恢复正常时，继续运行，ＣＤ０９５＝０时，不记忆，具体应用可
详见附录中案例１０说明。
ＣＤ０９６～Ｄ１０６ 保留
- 56 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
ＣＤ１０７ 多功能输出端ＡＯ
设定范围：０—７ 单位：１ 出厂值：０
功能：数位频率输出端子
０：模拟量输出低端电流值——模拟量输出高端端电流值，对应输
出频率值，
模拟量输出低端电流值——模拟量输出高端端电流值对应０——
最高操作频率；
１：模拟量输出低端电流值——模拟量输出高端端电流值，对应输
出电流值，
模拟量输出低端电流值——模拟量输出高端端电流值对应０——
变频器额定电流的２倍；
２：模拟量输出低端电流值——模拟量输出高端端电流值，对应直
流母线电压，
模拟量输出低端电流值——模拟量输出高端端电流值对应０——
１０００Ｖ；
３：模拟量输出低端电流值——模拟量输出高端端电流值，对应交
流母线电压，
模拟量输出低端电流值——模拟量输出高端端电流值对应０——
５１０／２５５Ｖ；
４——７：保留
ＣＤ１０８ 模拟量输出低端电流值
设定范围：０—２０ｍＡ 单位：１ 出厂值：４
该参数可以设定模拟量输出０—２０ｍＡ的下限，此参数设定值必须
小于ＣＤ１０９的设定值
系列
ＣＤ１０９ 模拟量输出高端电流值
设定范围：０—２０ｍＡ 单位：１ 出厂值：２０
该参数可以设定模拟量输出０—２０ｍＡ的上限，此参数设定值必
须大于ＣＤ１０８的设定值
ＨＬＰ－Ｐ 系列使用说明书
- 57 -
HLP-P
系列
ＣＤ１１０ 辅泵个数
设定范围：０—２ 单位：１ 出厂值：０
该参数可以设定辅泵的数量，辅泵的启动或停止是利用多功能输
出接点，辅泵１或２通过外围的控制线路控制。
ＣＤ１１１ 辅泵连续运行时间
设定范围：１—９０００（ｍｉｎ） 单位：１ 出厂值：６０
当２台泵只有一台工作时，为了使每台泵都能平均工作，在一台泵
工作时间等于ＣＤ１１１时，则切换到另一台泵工作。
ＣＤ１１２ 辅泵互锁时间
设定范围：０．１—２５０．０Ｓ 单位：０．１ 出厂值：３．０Ｓ
该参数设定决定二个辅泵互相切换时的互锁时间。
ＣＤ１１３ 高速动行时间
设定范围：１—２５０Ｓ 单位：１ 出厂值：６０Ｓ
在恒压供水使用过程中，因用水量较大时，当变频器的输出频率
高于高速频率，系统开始计时高速运行时间，高速运行时间到达时，相
应多功能接点动作，辅泵开始运行。
ＣＤ１１４ 低速运行时间
设定范围：１—２５０Ｓ 单位：１ 出厂值：６０Ｓ
在恒压供水使用中，因用水量减少，当变频器的输出频率低于
低速频率，系统开始计时低速运行时间，运行时间到达低速运行时间
（ＣＤ１１４），相应多功能接点动作，辅泵停机。
ＣＤ１１３与ＣＤ１１４必须配合ＣＤ０６１，ＣＤ０６２及多功能输出端一起
使用，且主要作用是作加减辅泵时所用。
- 58 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
ＣＤ１１５ 停机压力准位
设定范围：０—１５０％ 单位：１ 出厂值：９５％
该参数设定主泵进入休眠时的压力准位，详见后面说明。
停机压力值＝ＰＩＤ目标值×ＣＤ１１５设定值
ＰＩＤ目标值计算方法详见ＣＤ１５４中的参数说明
ＣＤ１１６ 停机准位连续时间
设定范围：１—２５０Ｓ 单位：１ 出厂值：３０Ｓ
该参数设定进入睡眠状态前，在停机压力准位状态下持续保持的
时间。
ＣＤ１１７ 唤醒准位
设定范围：１—１５０％ 单位：１ 出厂值：８０％
该参数设定休眠状态到苏醒时的唤醒压力准位
唤醒压力值＝ＰＩＤ目标值×ＣＤ１１７设定值
ＣＤ１１８ 睡眠频率
设定范围：０．００—４００．００ 单位： ０．０１
该参数设定进入睡眠时的最低运行频率
ＨＬＰ－Ｐ 系列使用说明书
出厂值：２０．００
- 59 -
HLP-P
系列
ＣＤ１１９ 睡眠频率连续时间
设定范围：１—２５０Ｓ 单位：１ 出厂值：２０Ｓ
该参数设定进入睡眠时，在睡眠频率下需运行的连续时间。
- 60 -
ＨＬＰ－Ｐ 系列使用说明书
下图是多泵运行框图。
HLP-P
系列
ＨＬＰ－Ｐ 系列使用说明书
Ｆ
- 61 -
HLP-P
系列
ＣＤ１２０ 过压失速防止选择
设定范围：０—１ 单位：１ 出厂值：１
０：过压失速防止功能无效 １：过压失速防止功能有效
当变频器减速时，由于负载惯量的影响，马达产生回升能量至变
频器，使变频器直流侧电压升高，启动过压失速功能、变频器直流电压
过高时，变频器停止减速，直至直流侧电压降至低于设定值，变频器
器再执行减速，减速时间将会自动延长。
ＣＤ１２１ 加速中失速防止准位
设定范围：０—２００％ 单位：１％ 出厂值：１５０
在变频器加速时，由于负载过大或加速时间过短，变频器输出电流
会急速上升，超出额定设定准位。此时变频器会停止加速；当电流低于
设定值时，变频器继续加速。
１００％电流为马达额定电流，本参数设定为０时，失速防止功能无
效。
ＣＤ１２２ 恒速中失速防止准位
设定范围：０—２００％ 单位：１％ 出厂值：０
在变频器恒速运转中，因负载波动等原因，使电流增大，当电流超
过额定设置值时，变频器会降低输出频率，若输出电流恢复正常，则变
频器重新加速至设定频率。
- 62 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
１００％电流为马达额定电流，本参数设定为０时，失速防止功能无
效。
ＣＤ１２３ 减速中失速防止准位
设定范围０—２３２％ 单位：１ 出厂值：０００
请参照ＣＤ１２０说明
１００％电流为马达额定电流。
ＣＤ１２４ 过转矩后检出方式选择
设定范围：０—３ 单位：１ 出厂值：０
系列
０：频率到达时，开始检测过转矩，检测到过转矩，继续运行
１：频率到达时，开始检测过转矩，检测到过转矩，停止运行。
２：在运转中，检测过转矩，检测到过转矩，继续运行。
３：在运转中检测过转矩，检测到过转矩，停止运行。
ＣＤ１２５ 过转矩检测准位
设定范围：０—２００％ 单位：１％ 出厂值：０
当输出电流超过过转矩检出准位，且超过设定时间值（出厂值
１．０Ｓ）的一半时，则过转矩检出指示，对应多功能报警触点动作，当超过
设定时间值时，则变频器保护，当该参数设定为０时，则过转矩不检测。
ＨＬＰ－Ｐ 系列使用说明书
- 63 -
HLP-P
系列
ＣＤ１２６ 过转矩检测时间
设定范围０．１—２０．０ｓ 单位：０．１ｓ 出厂值：１．０
变频器检测到输出电流超过设定的马达电流时，变频器开始计算
过转矩时间，当过转矩时间超过设定的检测时间值一半时，相应的多功
能输出端动作，过转矩报警，变频器继续运行。当过转矩时间超过设定
的检测时间值（ＣＤ１２６设定）时，变频器保护，显示故障信息，变频器
停止输出。
相关参数参见ＣＤ１２５。
ＣＤ１２７ 恒速中失速防止时减速时间 出厂值：５．０
当变频器用于风机水泵类负载时，可以把ＣＤ１２２设定为１２０，当变
频器电流大于１２０％时，输出频率会下降，电流也会随着下降，当电流
恢复正常后，频率慢慢恢复正常。从而达到失速防止功能，频率下降速
度是由ＣＤ１２７决定，相关参数见ＣＤ１２２。
ＣＤ１２８ 故障重启动时间 出厂值：１．０秒
变频器设定为故障重启动时，当变频器出现故障跳机，时间超过
ＣＤ１２８设定的时间后，变频器会重新启动，在使用该功能时，请注意安
全。
ＣＤ１２９ 变频器跟踪时电压上升时间 出厂值： ５
变频器启动方式设定为频率跟踪时，在跟踪过程中，有一个电压上
升过程，当电压上升快时，电流会很大，跟踪过程也快。电压上升慢，
则电流小，跟踪也慢，一般设定方式是功率小的机器ＣＤ１２９设定小一
点，功率大的机器设定大一点。
ＣＤ１３０ 马达额定电压 单位：０．１Ｖ 出厂值：＊
依马达铭牌上额定电压值设定，２３０Ｖ级变频器出厂值为２２０，
４４０Ｖ级变频器出厂值为３８０。
ＣＤ１３１ 马达额定电流 单位：０．１Ａ 出厂值：＊
此参数依据马达铭牌上的额定值设定，利用该参数可限制变频器
- 64 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
输出电流，防止过流，保护马达，若马达电流超过该数值时，交流马达
变频器会发生保护。
ＣＤ１３２ 马达极数
设定范围：０２—６０ 单位：１ 出厂值： ４
此参数设定马达的极数，依马达铭牌设定。
ＣＤ１３３ 马达转速
设定范围：０—９９９９ 单位：１ｒ／ｍｉｎ 出厂值：１４４０
根据马达实际转速设定，显示值与此参数值相同，可作监视用参
数，方便用户，该设定值对应５０Ｈｚ时转速。
ＣＤ１３４ 马达无载电流
设定范围：０—１００ 单位：１ 出厂值：４０
设定马达无载电流，会影响转差补偿的量，电流以马达额定电流的
１００％
ＣＤ１３５ 马达转差补偿
设定范围：０—１０００ 单位：０ 出厂值：０
变频器拖动电机时，因负载增加，滑差会变大，该参数可设定，转
差补偿，降低滑差，使电机运转速度更能接近同步转速。０—１０００对应
０—１０％。
ＣＤ１３６ 超压设定值
设定范围：００．００—９９．９９公斤
单位：０．０１公斤
出厂值：１０．００
当系统的反馈压力大于超压设定值时，经过超压延迟时间以后，
系统的反馈压力还是大于超压设定值，系统停机（变频，工频都停
机）。
ＣＤ１３７ 超压延迟时间
设定范围：０—２５０秒 单位：１秒 出厂值：５
当反馈压力大于超压设定值时，通过设置超压延迟时间来决定系
统进入停机的延迟时间。
ＨＬＰ－Ｐ 系列使用说明书
- 65 -
HLP-P
系列
ＣＤ１３８ 超压自恢复值
设定范围：００．００—９．９９公斤
当发生超压故障以后，系统的压力小于超压自恢复值，经过超压
自恢复时间以后，如果系统的压力还是小于超压自恢复值，那么就自动
的重新启动机器。
ＣＤ１３９ 超压自恢复时间
设定范围：０—２５０秒 单位：１秒 出厂值：５
当反馈压力小于超压自恢复值时，通过设置超压自恢复时间来决
定系统重新开机的延迟时间
ＣＤ１４０ 直流制动准位
设定范围：０．０—２０．０％ 单位：０．１％ 出厂值：２．０
此参数设定启动及停止时送入马达直流制动电压，调整此参数可
以得到不同的制动电压，参数调整时，必须由小慢慢增大，直到得到足
够的制动转矩。
１００％电压为最大频率时电压。
ＣＤ１４１ 启动时直流制动时间
设定范围：０．０—２５．０Ｓ 单位：０．１Ｓ 出厂值：０．０
因负载在变频器驱动前，马达常处于自由运转状态，且运转方向不定。
可在启动前先执行直流制动，再启动马达，防止马达跳脱。
参数在ＣＤ０３１设定为０时有效，相关参数参见ＣＤ０３１、ＣＤ１４０、
ＣＤ０４１。
单位：０．０１公斤 出厂值：１．００
此参 数 设 定 启 动 时
进入直流制动状态，送入
马达直流制动电流持续时
间。
设定为零时表示关闭
直流制动。
启动时的直流制动，
通常应用于风车等停止状
态时负载可运动的场合。
- 66 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
ＣＤ１４２ 停止时直流制动时间
设定范围：０．０—２５．０ 单位：０．１Ｓ 出厂值：０．０
说明：此参数设定非零
时，开启停止时直流制动，送
入马达直流制动时间。停止
时直流制动通常用于高位停
车或作定位控制。此参数设
定为零时，表示关闭停止时
直流制动。
此参数在ＣＤ０３２设定为
０时有效，相关说明参见ＣＤ０３２、ＣＤ０４２、ＣＤ１４０。
ＣＤ１４３ 频率跟踪时间
设定范围：０．１—２０．０Ｓ 单位：０．１Ｓ 出厂值：５．０
当外部异常或电源暂时中断，变频器作频率跟踪起动时，此参数
作为频率跟踪时间设定。在一些大惯量负载起、停中，由于负载惯量
大，等机械完全停止再起动，浪费大量时间，开启频率跟踪之后，启动
不需等机械完全停止，变频器将以设定频率由上往下作频率跟踪，跟
踪以后再继续加速至设定频率。
ＣＤ１４４ 频率跟踪电流准位
设定范围：０—２００％ 单位：１％ 出厂值：１５０
变频器作频率跟踪时，输出电流以此设定值为准位，当输出电流大
于此准位时，频率会下降，使电流恢复到电流准位以下，然后再重新执
行频率跟踪。
ＣＤ１４５ 瞬停再起动选择
设定范围：０—１ 单位：１ 出厂值：０
０： 无效 即瞬间停电后不再重新起动
１：频率跟踪起动 请参考ＣＤ１４３说明
ＨＬＰ－Ｐ 系列使用说明书
- 67 -
HLP-P
系列
ＣＤ１４６ 允许停电时间
设定范围：０．１—５．０Ｓ 单位：０．１Ｓ 出厂值：０．５
此参数设定可以停电的最长时间，若超过设定时间，复电后变频
器仍停止输出，执行再启动，需按一般开机程序进行。
ＣＤ１４７ 异常再起动次数
设定范围：０—１０ 单位：１ 出厂值：０
异常情况发生后（如过流、过压）变频器将自动重置，重新启动，
如启动方式设定为一般方式，则按一般方式启动，如设定为跟踪起
动，则以跟踪启动形式起动。启动后，在６０Ｓ内无任何异常再发生，则
重新恢复到设定次数，如有异常，且到达设定次数，变频器不再输出，
需重新复位后才可启动。ＣＤ１４７若为０时，则异常后不执行自动重置和
再启动功能。
ＣＤ１４８ 自动稳压功能
设定范围：０—１ 单位：１ 出厂值：１
０：无效 １：有效
在输入电源不稳情况下，如果电压过高，马达在超过额定电压的电
源下运转将造成马达温度增加，绝缘遭破坏，输出转矩不稳定，自动稳
压功能可在输出电源不稳情况下，自动将输出电压稳定在马达的额定
电压。
当设此功能无效时，则输出电压有波动。
ＣＤ１４９ 自动省能源功能
设定范围：０．０—２０．０％ 单位： ０．１％ 出厂值： ０．０
省能源功能设定为０时，省能源功能无效，省能源在加减速中以全
电压运转，定速运转中可由负载功率自动计算出最佳电压值，供应给负
载，以达到节能的目的。
- 68 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
自动节能最大
可能降低３０％的正
常输出电压，对于负
载变化较为频繁或
以近满负载 运行，
此功能不适用。
ＣＤ１５０ 比例常数（Ｐ） ＊＊
设定范围：０．０￣１０００．０％ 单位：０．１％
比例常数设定误差值增益，如果Ｉ＝０，Ｄ＝０，只作比例控制动作。
ＣＤ１５１ 积分时间（Ｉ） ＊＊
设定范围：０．０￣１０００．０ｓ 单位：０．１ｓ 出厂值：５．０ｓ
积分时间（Ｉ）设定ＰＩＤ动作响应速度，Ｉ值设定越大，响应速度越
慢，反之，响应速度越快，积分时间设定太小，会引起振荡。
ＣＤ１５２ 微分时间（Ｄ） ＊＊
设定范围：０．００￣１０．００ｓ 单位：０．０１ｓ 出厂值：０．００
微分时间（Ｄ）设定ＰＩＤ动作的衰减作用，Ｄ值越大，衰减作用越明
显，Ｄ＝０时，表示不起作用，即无效。
ＣＤ１５３ 目标值 ＊＊
设定范围： ０．００—９９．９９公斤
单位：０．０１公斤
出厂值：１００．０％
出厂值： ５．００
控制目标值可由外部电压信号或面板设定，９９．９９公斤目标值对应
模拟量＋１０Ｖ时频率。
ＰＩＤ闭环控制一般用于物理量变化不快的过程控制，如压力、温度
等控制，反馈信号一般取自温度变送器，压力变送器等，ＰＩＤ控制时，
反馈信号输入通道为模拟量电流信号４－２０ｍＡ。
ＰＩＤ闭环控制在多功能输入ＰＩＤ开启时有效。
ＰＩＤ控制方块图：
ＨＬＰ－Ｐ 系列使用说明书
- 69 -
HLP-P
系列
ＰＩＤ控制一般调节方法：
（１）正确选用变送器，变送器输出规格请选用４－２０ｍＡ的标准信
号；
（２）正确设定好目标值；
（３）输出不振荡时，增大比例常数Ｐ；
（４）输出不振荡时，减小积分时间Ｔｉ；
（５）输出不振荡时，增大微分Ｔｄ；
（６）具体应用可详见附页案例说明。
１、抑制输出超值
ａ：减小微分时间（Ｄ值）
ｂ：延长积分时间（Ｉ值）
- 70 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P

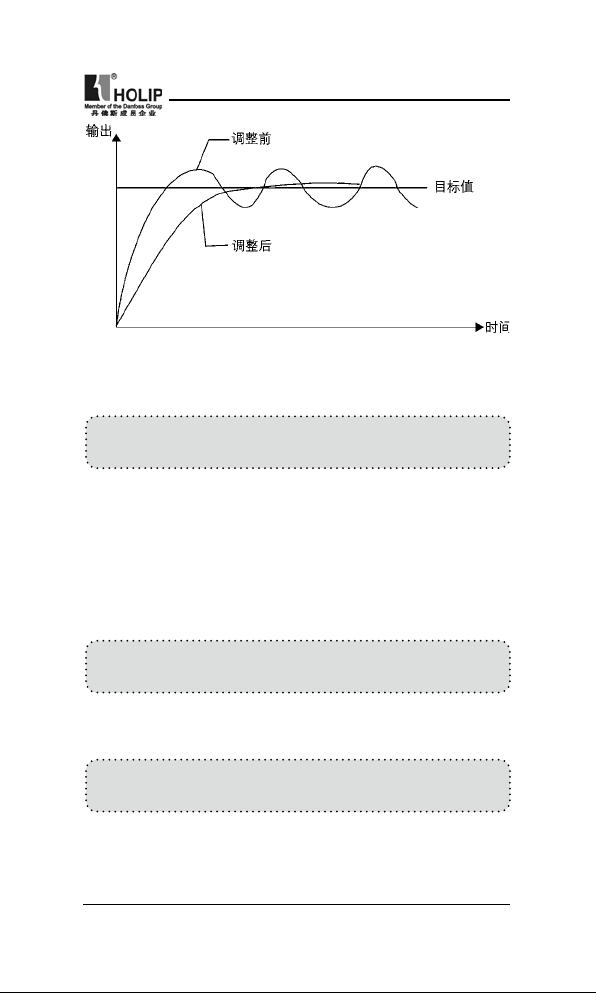

２、抑制输出振荡
ａ：减小微分时间（Ｄ值）或设为０
ｂ：减小比例常数Ｐ值
ＣＤ１５４ ＰＩＤ目标值选择 ＊＊
设定范围：０—１ 单位： 出厂值：０
目标值选择可以通过选择面板设定与外部模拟量设定，外部模拟
量为０－１０Ｖ信号或电位器给定。
ＣＤ１５４＝０，ＰＩＤ目标值＝ＣＤ１５３设定的值。
ＣＤ１５４＝１，ＰＩＤ目标值＝外部模拟量１０Ｖ对应的满量程×（ＶＩ输入电
压／１０Ｖ），ＣＤ１５３设定值无效。
例如：１０Ｖ模拟量对应远程压力表上的２０Ｋｇ，ＶＩ输入电压为３Ｖ时
则 ＰＩＤ目标值＝２０Ｋｇ×（３Ｖ／１０Ｖ）＝６Ｋｇ
ＣＤ１５５ ＰＩＤ上限 ＊＊
设定范围：０—１００％ 单位：
出厂值：１００％
系列
当ＰＩＤ反馈值大于ＣＤ１５５设定值时，相应多功能输出端子动作，机
器不停机。
ＣＤ１５６ ＰＩＤ下限 ＊＊
设定范围：０—１００％ 单位： 出厂值：０％
当ＰＩＤ反馈值小于ＣＤ１５６设定值时，相应多功能输出端子动作，机
器不停机。
ＨＬＰ－Ｐ 系列使用说明书
- 71 -
HLP-P
系列
ＣＤ１５７ ＰＩＤ反馈源选择 ＊＊
设定范围：０—３ 单位：１ 出厂值：０
０： ４～２０ｍＡ （ＡＩ） １： ０～１０Ｖ（ＶＩ）
２： ０～１０Ｖ （ＲＩ） ３： ４～２０ｍＡ （ＡＩ）与 ０～１０Ｖ （ＲＩ）叠加
ＣＤ１５８ 保留
ＣＤ１５９ 传感器量程
设定范围：００．００ —９９．９９公斤
当目标值设定为ＶＩ，反馈值设定为ＡＩ和ＲＩ时，输入的电压所对应的
传感器的量程。
ＣＤ１６０ 通讯位址
设定范围：００—２５０ 单位： 出厂值：００
当变频器设定为ＲＳ－４８５通讯界面控制时，每一台变频器有一参
数设定其个别位置 ００：无通讯功能 ０１－２５０：变频器位置
ＣＤ１６１ 通讯传送速度
设定范围： 单位： 出厂值：１
０：４８００位元／秒 １：９６００位元／秒 ２：１９２００位元／秒
３：３８４００位元／秒
ＣＤ１６２ 通讯资料方式
设定范围： 单位： 出厂值：０
０：８Ｎ１ Ｆｏｒ ＡＳＣＩＩ １：８Ｅ１ Ｆｏｒ ＡＳＣＩＩ ２：８Ｏ１ Ｆｏｒ ＡＳＣＩＩ
３：８Ｎ１ Ｆｏｒ ＲＴＵ ４：８Ｅ１ Ｆｏｒ ＲＴＵ ５：８Ｏ１ Ｆｏｒ ＲＴＵ
单位：０．０１
出厂值：１０．００
ＣＤ１６３—ＣＤ１６６ 保留
- 72 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
ＣＤ１６７ 显示内容选择
设定范围： ０—３１ 单位：１ 出厂值：０
该参数在ＣＤ１６８中Ｂｉｔ２设定为１时有效，详见ＣＤ１６８说明
０：变频器温度
１：计数器值
２：ＰＩＤ目标值
３：ＰＩＤ反馈值
４：此次上电运行时间（单位小时）
５：总共上电运行时间（单位小时）
６—３１：无效
ＣＤ１６８ 显示内容开启
设定范围：０—７ 单位：１ 出厂值：０
此参数设定可以选择直流电压，交流电压等项内容显示，便于用户
监视，并通过切换键依次显示。
设定方式以三位两进制方式设定，然后换成１０进制设定该值。
０：无效 １：有效
直流电压
交流电压
选择ＣＤ１６７显示内容
在显示内容方面，工厂出厂时可用切换键进行输出频率，设定
频率，输出电流，输出转速，需要监看其他内容，可以通过ＣＤ１６７、
ＣＤ１６８设定。
ＣＤ１６９ 变频器电压等级 单位：１Ｖ 出厂值： ＊
工厂设定值，依机型设定，可监看不可设定。
ＣＤ１７０ 变频器额定电流 单位：１Ａ 出厂值：＊
依机型设定，不可更改。
ＣＤ１７１ 软件版本号 出厂值：＊
可监看不可设定。
ＨＬＰ－Ｐ 系列使用说明书
- 73 -
HLP-P
系列
ＣＤ１７２ 故障记录１ 出厂值：————
ＣＤ１７３ 故障记录２ 出厂值：————
ＣＤ１７４ 故障记录３ 出厂值：————
ＣＤ１７５ 故障记录４ 出厂值：————
无故障记录时显示——，进入该参数可以查看故障显示。
ＣＤ１７６ 故障清除 ＊＊
设定范围：００—１０ 单位：１ 出厂值：００
０１为故障清除，其余无功能。
ＣＤ１７７ 变频器类型
设定范围：０—１ 单位：１ 出厂值：０
０：恒转矩，１：风机类 可监看，不可更改
ＣＤ１７８ 变频器频率标准 单位：１ 出厂值：＊
０：５０Ｈｚ １：６０Ｈｚ 此参数为工厂设定值，可监看不可设定。
ＣＤ１７９ 变频器出厂日期 出厂值：＊
此参数为工厂设定值，可监看不可设定。
ＣＤ１８０ 出厂序号 出厂值：＊
工厂设定值，可监看不可设定。
ＣＤ１８１ 工厂设定
注：＊表示该参数内容有多种设定值或该参数内容需按具体情况
具体设定。
＊＊表示该参数在运行中可设定。
- 74 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
ＣＤ１８２ 通讯协议选择
设定范围：０－１ 单位：１ 出厂值：０
０：选择海利普ＭＯＤＢＵＳ通讯协议
１：选择标准ＭＯＤＢＵＳ通讯协议
协议规则参见附录六：海利普ＭＯＤＢＵＳ通讯协议；附录七：标准
ＭＯＤＢＵＳ通讯协议
ＣＤ１８３～ＣＤ２５０ 工厂设定
系列
ＨＬＰ－Ｐ 系列使用说明书
- 75 -
HLP-P
系列
十、保养、维护、故障信息及排除方法
在使用中能定期实施保养与检查，可使您的变频器长时间保持在
正常的状态中。
1、维护检查注意事项
● 维护检查时，务必先切断输入变频器（Ｒ．Ｓ．Ｔ）的电源。
● 确定变频器电源切断，显示消失后，等到内部高压指示灯熄灭
后，方可实施维护、检查。
● 在检查过程中，绝对不可以将内部电源及线材，排线拔起及误
配，否则会造成变频器不工作或损坏。
● 安装时螺丝等配件不可置留在变频器内部，以免电路板造成短
路现象。
● 安装后保持变频器的干净，避免尘埃，油雾，湿气侵入。
2、定期检查项目
● 电源电压确认符合变频器所需电压；
（特别注意电源线与马达是否有破损的地方）
● 配线端子和连接器，是否松动；
（电源线、端子连接线是否有断股）
● 变频器内部是否有灰尘，铁屑及具有腐蚀性的液体；
● 禁止测量变频器绝缘阻抗；
● 检查变频器输出电压，输出电流，输出频率；
（测量结果差距不可太大）
●
检查周围的温度是否在－５℃￣４０℃之间，安装环境是否通风良好；
● 湿度维持在９０％以下；（不可有结水滴的现象）
● 运转中有无异常声音或异常振动现象；
（变频器不可置于振动大的地方）
● 敬请定期做通气孔的清扫工作。
3、故障信息及排除方法
ＨＬＰ系列变频器具有比较完善的保护功能，具有过载，相间短路，
对地短路，欠压、过热、过流等保护功能。当变频器发生保护时，请按
下表所示信息，查明原因。处理完毕后，再开始执行运转操作，如无法
处理，请与当地经销商联系。
- 76 -
ＨＬＰ－Ｐ 系列使用说明书
故障内容及
故障显示
Ｅ．ＯＣ．Ａ 加速中过流
Ｅ．ＯＣ．ｎ 恒速中过流
Ｅ．ＯＣ．ｄ
Ｅ．ＯＣ．Ｓ
Ｅ．ＧＦ．Ｓ
Ｅ．ＧＦ．ａ
Ｅ．ＧＦ．ｎ
Ｅ．ＧＦ．ｄ
Ｅ．ｏｕ．Ｓ
Ｅ．ｏｕ．ａ
Ｅ．ｏｕ．ｎ
Ｅ．ｏｕ．ｄ
Ｅ．Ｌｕ．ｓ
Ｅ．Ｌｕ．Ａ
Ｅ．Ｌｕ．ｎ
Ｅ．Ｌｕ．ｄ
Ｅ．ＯＨ．Ｓ
Ｅ．ＯＨ．Ａ
Ｅ．ＯＨ．ｎ
Ｅ．ＯＨ．ｄ
Ｅ．ＯＬ．Ａ
Ｅ．ＯＬ．ｎ
Ｅ．ＯＬ．ｄ
Ｅ．ＯＡ．Ａ
Ｅ．ＯＡ．ｎ
Ｅ．ＯＡ．ｄ
Ｅ．ＯＴ．Ａ
Ｅ．ＯＴ．ｎ
Ｅ．ＯＴ．ｄ
说明
减速中过流
停车中过流
对地短路
停车中过压
加速中过压
恒速中过压
减速中过压
低压
变频器过热
变频器过负
载１５０％１分
钟
马达过负载
１５０％１分钟
马达过转矩
HLP-P
系列
处 理 方 法
１：检查马达是否短路或局部短路，输出线绝缘是否良
好；
２：延长加速时间；
３：变频器配置不合理，增大变频器容量；
４：减低转矩提升设定值。
１：检查马达是否短路，输出连线是否绝缘不良；
２：检查马达是否堵转，机械负载是否有突变；
３：变频器容量是否太小，增大变频器容量；
４：电网电压是否有突变。
１：输出连线绝缘是否良好，马达是否有短路现象；
２：延长减速时间；
３：更换容量较的变频器；
４：直流制动量太大，减少直流制动量；
５：机器故障，送厂维修。
１：检查马达连线是否有短路；
２：检查输出线绝缘是否良好；
３：送修。
１：延长减速时间，或加装刹车电阻；
２：改善电网电压，检查是否有突变电压产生。
１：检查输入电压是否正常；
２：检查负载是否突然有突变；
３：是否缺相。
１：检查风扇是否堵转，散热片是否有异物；
２：环境温度是否正常；
３：通风空间是否足够，空气是否能对流。
１：检查变频器容量是否配小，否则加大容量；
２：检查机械负载是否有卡死现象；
３：Ｖ／Ｆ曲线设定不良，重新设定。
１：机械负载是否有突变；
２：电机配用太小；
３：电机发热绝缘变差；
４：电压是否波动较大；
５：是否存在缺相；
６：机械负载增大。
１：机械负载是否有波动
２：马达配置是否偏小。
ＨＬＰ－Ｐ 系列使用说明书
- 77 -
HLP-P
系列
故障显示 故障内容及说明 处 理 方 法
Ｅ．ｂＳ．Ａ
Ｅ．ｂＳ．ｎ
电磁接触器辅助
Ｅ．ｂＳ．ｄ
线圈无返馈
Ｅ．ｂＳ．Ｓ
Ｅ．ｂＴ．Ａ
Ｅ．ｂＴ．ｎ
制动晶体管损坏 送修
Ｅ．ｂＴ．ｄ
Ｅ．ＥＣ．Ｓ
Ｅ．ＥＣ．ｎ
ＣＰＵ故障 与厂家联系
Ｅ．ＥＣ．ｄ
Ｅ．ＥＣ．Ａ
Ｅ．ＥＥ．Ｓ
Ｅ．ＥＥ．ｎ
Ｅ２Ｐｒｏｍ故障 与厂家联系
Ｅ．ＥＥ．ｄ
Ｅ．ＥＥ．Ａ
Ａｐｒ 参数设定不良 检查参数，重新设定
Ａ．ＯＬ 马达负载报警 检查负载及马达电流设定参数
Ａ．ＯＴ 过转矩报警 重新设定过转矩准位参数
Ａ．ＯＡ 变频器过载报警 正确设定Ｖ／Ｆ曲线检查负载
与厂家联系
Ｅｒ 外部干扰 隔离干扰源
ＥＳ 紧急停车 处于急停状态
２０ ４－２０ｍＡ线断路 接上断线
Ｐｒ 参数设置错误 正确设置参数
ＤＣｂ 直流制动状态 处于直流制动状态
说明：⑴故障代码格式如下：
Ｅ ＸＸ Ｙ
表示状态
表示报警信息
表示故障
Ｓ：停车状态下
Ｙ Ａ：加速状态下
Ｎ：恒速状态下
Ｄ：减速状态下
（２）代码对照表：
- 78 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
4、故障及分析
（１）按下运行键，电机不转
１）运行方式设定错误，即运行方式在外控端子情况下，用面板操
作起动或运行方式操作器情况下，用外控端子进行起动。
２）频率指令太低或没给定
３）外围接线错误，如二线制、三线制接线及有关参数设定有误
４）多功能输入端子设定错误（在外控情况下）
５）变频器在故障保护状态
６）电机故障
７）变频器故障
（２）参数不能设定
１）密码锁定，请解密后再设定
２）变频器运行中
３）接插件连接异常，数字操作器通讯异常，断电后，将操作器取
下，重装上去试一下。
（３）电机不能反转
反转被禁止
（４）电机旋转方向相反
电机输出线接线错误，请将ｕ、ｖ、ｗ中的任意二根接线对调即可。
（５）电机减速太慢
１）减速时间设定太长，减小减速时间
２）加装制动电阻
３）加直流制动
（６）电机过热
１）负载太大，实际力矩已超过马达的额定转矩，建议增大马达容
量。
２）环境温度太高，在温度较高环境下，电机会烧坏请降低电机周
围温度
３）电机的相间耐压不足
变频器的开关动作会使电机绕组线圈间产生冲击波，通常最大的
冲击电压会达到变频器输入电源的３倍程度，请使用电机相间的冲击
耐压高于最大冲击电压的电机。
（７）变频器起动，干扰其他控制装置。
１）降低载波频率，减少内部开关动作的次数。
ＨＬＰ－Ｐ 系列使用说明书
- 79 -
HLP-P
系列
２）在变频器的电源输入侧设置噪声滤波器。
３）在变频器的输出侧设置噪声滤波器。
４）变频器与电机请正确接地。
５）电缆的外面套上金属管，进行屏蔽。
６）主回路接线与控制线分别走线。
（８）风机起动时，变频器检出过流失速
１）发生起动时，风机处于空转状态，请设置起动时直流制动
２）已设定起动时直流制动，请增大直流制动值
（９）机械有震动或轰鸣声
１）机械系统的振动频率与载波发生共震，调整载波，避开共振点
２）机械系统的振动频率与变频器输出频率发生共振
ａ．设置跳跃功能，避开共振点；ｂ．在电机底板上设置防振橡胶
（１０）跳Ａ．Ｐｒ 故障
１）当参数ＣＤ１６６数值为０：反向ＰＩＤ时，参数按照以下设定否则会
显示Ａ．Ｐｒ：超压设定值＞停机压力准位值＞设定压力值；当处于多泵方
式下（ＣＤ１１０＞０），高速频率＞低速频率＞０；
当参数ＣＤ１６６数值为１：正向ＰＩＤ时，参数按照以下设定否则会显
示Ａ．Ｐｒ：超压设定值＜停机压力准位值＜设定压力值；当处于多泵方式
下（ＣＤ１１０＞０），高速频率＞低速频率＞０；
２）当ＶＩ通道同时被选择为设定值和目标值来源的时候，会显示
Ａ．Ｐｒ；
- 80 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
十一、周边设施选用及配置
1、选件
名称 作 用
接线用 断 路 器
及漏电开关
电磁接触器
涌浪吸收器 吸收电磁接触器及控制用继电器的开关浪涌电流
隔离变压器 隔离变频器的输入、输出的作用，对降低干扰有效果
ＤＣ电抗器 改善变频器的输入功率因素
ＡＣ电抗器 改善变频器的输入功率因素，防止浪涌电压冲击
制动电阻、制动
单元
１）漏电开关
变频器内部、电机内部及输入输出引线均有对地静电电容，而变
频器使用的载波频率较高，因此变频器对地漏电流较大，大容量机种
则更为明显，使用漏电开关时，有时会导致保护电路的误动作，所以使
用漏电开关时应注意漏电开关的选用，同时适当降低载波频率，缩短
引线等。
２）交流电抗器
交流电抗器可抑制变频器输入电流的高次谐波，改善变频器的
输入功率因数，防止浪涌冲击，在下列情况下建议使用输入交流电抗
器。
ａ：三相电源不平衡；
ｂ：同一电源上接有晶闸管设备或带有开关控制的功率因数补偿装
置；
３）直流电抗器
当电源容量大于１０００ＫＶＡ或电网容量远大于变频器容量时，需加
装直流电抗器，对改善电源功率因素要求较高的场合，也需加装直流电
抗器。此电抗器可与交流电抗器同时使用，对减小输入的高次谐波也有
明显效果。如需按装直流电抗器，请与当地经销商联系。
保护变频器的接线，在电源侧务必设置断路器，请使
用具有防高次谐波的漏电开关
为了防止烧坏制动电阻，请设置电磁接触器，使用时
在线圈上要接涌浪吸收器。
消耗马达的再生能量，缩短减速时间
ＨＬＰ－Ｐ 系列使用说明书
- 81 -
HLP-P
系列
2、配置
１）直流电抗器配置
变频器型号 匹配功率（Ｗ） 额定电流（Ａ） 电感量（ｍＨ）
ＤＣＬ－３７ ３７ １００ ０．７
ＤＣＬ－４５ ４５ １２０ ０．５８
ＤＣＬ－５５ ５５ １４６ ０．４７
ＤＣＬ－７５ ７５ ２００ ０．３５
ＤＣＬ－９０ ９０ ２３８ ０．２９
ＤＣＬ－１１０ １１０ ２９１ ０．２４
ＤＣＬ－１３２ １３２ ３２６ ０．２１５
ＤＣＬ－１６０ １６０ ３９５ ０．１７７
ＤＣＬ－２００ ２００（１８５） ４９４ ０．１４２
ＤＣＬ－２２０ ２２０ ５５７ ０．１２６
ＤＣＬ－２８０ ２８０ ７００ ０．１０
ＤＣＬ－３００ ３００ ８００ ０．０８
ＤＣＬ－３１５ ３１５ ８００ ０．０８
ＤＣＬ－３４５ ３４５ ６６０ ０．０７
ＤＣＬ－３７５ ３７５ ７１５ ０．０６４
ＤＣＬ－４００ ４００ ７６５ ０．０５８
ＤＣＬ－４１５ ４１５ ７９５ ０．０５３
接线①将Ｐ、Ｐ１端子短接片拆除
②将直流电抗器接到Ｐ、Ｐ１端子，如图：
直流电抗器
注：Ｐ型变频器４５ＫＷ以
上留有接口，４５ＫＷ以下
不可接。
直流电抗器的用是将叠加在直流电抗器上的交流分量限定在某
一规定的数值抑制电网谐波，改善变频器的功率因素。
２）交流电抗器配置
型号 匹配功率（Ｗ） 额定电流（Ａ） 电感（ｍＨ）
ＨＫＳＧ２－２４ １１ ２４ ０．５２
ＨＫＳＧ２－３４ １５ ３４ ０．３９７
ＨＫＳＧ２－３８ １８．５ ３８ ０．３５２
ＨＫＳＧ２－５０ ２２ ５０ ０．２６
- 82 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
型号 匹配功率（Ｗ） 额定电流（Ａ） 电感（ｍＨ）
ＨＫＳＧ２－６０ ３０ ６０ ０．２４
ＨＫＳＧ２－７５ ３７ ７５ ０．２３５
ＨＫＳＧ２－９１ ４５ ９１ ０．１７
ＨＫＳＧ２－１１２ ５５ １１２ ０．１６
ＨＫＳＧ２－１５０ ７５ １５０ ０．１１２
ＨＫＳＧ２－１８０ ９０ １８０ ０．１０
ＨＫＳＧ２－２２０ １１０ ２２０ ０．０９
ＨＫＳＧ２－２６５ １３２ ２６５ ０．０８
ＨＫＳＧ２－３００ １６０ ３００ ０．０７
ＨＫＳＧ２－３６０ ２００（１８５） ３６０ ０．０６
ＨＫＳＧ２－４００ ２２０ ４００ ０．０５
ＨＫＳＧ２－５６０ ２８０ ５６０ ０．０３
ＨＫＳＧ２－６４０ ３１５ ６４０ ０．０２１５
ＨＫＳＧ２－７００ ３４５ ７００ ０．０１９
ＨＫＳＧ２－７５０ ３７５ ７５０ ０．０１７
ＨＫＳＧ２－８００ ４００ ８００ ０．０１５
ＨＫＳＧ２－８６０ ４１５ ８６０ ０．０１２
系列
交流电抗器
进线电抗器亦称换相电抗器，用于电网进线中、里面通过的是交
流，它的作用是抑制变频器谐波反馈电网。
ＨＬＰ－Ｐ 系列使用说明书
- 83 -
HLP-P
系列
制动电阻配量
变频器型号
ＨＬＰＰ００１１４３Ｂ １０００ ７５ １２５ １１
ＨＬＰＰ００１５４３Ｂ １０００ ５０ １２５ １５
ＨＬＰＰ１８Ｄ５４３Ｂ １５００ ４０ １２５ １８．５
ＨＬＰＰ００２２４３Ｂ ４８００ ３２ １２５ ２２
ＨＬＰＰ００３０４３Ｂ ４８００ ２７．２ １２５ ３０
ＨＬＰＰ００３７４３Ｂ ６０００ ２０ １２５ ３７
ＨＬＰＰ００４５４３Ｂ ９６００ １６ １２５ ４５
ＨＬＰＰ００５５４３Ｂ ９６００ １３．６ １２５ ５５
ＨＬＰＰ００７５４３Ｂ １２０００ ２０／２ １２５ ７５
ＨＬＰＰ００９０４３Ｂ １８０００ １３．６／２ １２５ ９０
ＨＬＰＰ０１１０４３Ｂ １８０００ ２０／３ １２５ １１０
ＨＬＰＰ０１３２４３Ｂ １８０００ ２０／３ １２５ １３２
ＨＬＰＰ０１６０４３Ｂ ２４０００ ２０／４ １２５ １６０
ＨＬＰＰ０１８５４３Ｂ ３６０００ １３．６／４ １２５ １８５
ＨＬＰＰ０２００４３Ｂ ３８４００ １３．６／４ １２５ ２００
ＨＬＰＰ０２２０４３Ｂ ４５０００ １３．６／５ １２５ ２２０
ＨＬＰＰ０２５０４３Ｂ ４８０００ １３．６／５ １２５ ３００
ＨＬＰＰ０３１５４３Ｂ ５７６００ １３．６／６ １２５ ３１５
３１５ＫＷ以上机器制动电阻请与厂家联系
１５ＫＷ以上规格变频器若要实现快速制动需安装制动单元。
注意：１：请选择本公司所制定的电阻值及使用频率；
２：若使用非本公司所提供的煞车电阻及制动模组，而导致变频
３：煞车电阻的安装务必考虑环境的安全性，易燃性，距离变频
４：若要改变阻值及功率数，请与当地经销商联系。
５：如需制动电阻，制动电阻需单独订贷，详情请与当地经销商联
刹车电阻规格
Ｗ Ω
器或其它设备损坏，本公司不负担任何责任；
器至少１００ｍｍ；
系。
制动转矩 １０％ＥＤ 专用马达ＫＷ
- 84 -
ＨＬＰ－Ｐ 系列使用说明书
十二 附录
附录一 简单应用举例
１、扰动功能（三角波实现）
２、牵伸功能实现
HLP-P
系列
实现如左图曲线
参数设定
ＣＤ０７６＝３ ＣＤ０００＝３０
ＣＤ０８０＝２７ ＣＤ０８６＝０．５
ＣＤ０８７＝１０ ＣＤ０８８＝１０
参数设定：
ＣＤ０７６＝５ ＣＤ０００＝２５ ＣＤ０８０＝５０ ＣＤ０８１＝３０
ＣＤ０８７＝７２０ ＣＤ０５２＝２９ ＣＤ０３３＝１
说明：１、通过外部多功能端子（图中选用ＲＳＴ）触发，牵伸动作开始执
行；
２、在执行牵伸动作时，运行时间Ｔ＝ＣＤ０８７×１０Ｓ
ＨＬＰ－Ｐ 系列使用说明书
- 85 -
HLP-P
系列
３、用一个电位器控制马达正反转
参数设定：ＣＤ０３３＝１ ＣＤ０３４＝１ ＣＤ０６６＝５０ ＣＤ０６８＝５０
ＣＤ０６７＝１ ＣＤ０６９＝０ ＣＤ０７０＝１
４、内控八段速运行
实现如下图线，内控八段速运行一周停止
参数设定：ＣＤ０７６＝４ ＣＤ０００＝３０ ＣＤ０８０＝５０ ＣＤ０８１＝３０
ＣＤ０８２＝２０ ＣＤ０８３＝４０ ＣＤ０８４＝１０ ＣＤ０８５＝３５
ＣＤ０８６＝１５ ＣＤ０７８＝３６ ＣＤ０７７＝０ ＣＤ０１２＝５
ＣＤ０１３＝５ ＣＤ０３３＝１ ＣＤ０７９＝０ ＣＤ０５０＝１
ＣＤ０８７－ＣＤ０９４＝１５
说明：１、各段速运行时间由ＣＤ０８７－ＣＤ０９４＝１５设定；
２、自动循环ＣＤ０７７＝１；
３、运行指令下达以后，按设定曲线运行一周后停
- 86 -
ＨＬＰ－Ｐ 系列使用说明书
５、多台变频器连动问题
HLP-P
系列
注意：
（１）主机频率设定可由电位器设定；
（２）各变频器比例关系可由ＣＤ０６８调整；
例如：Ｆ
变频１：Ｆ变频２：Ｆ变频３
＝１：２：３，则可调整ＣＤ０６８参数，变频１：
ＣＤ０６８＝５０，变频２：ＣＤ０６８＝１００，变频３：ＣＤ０６８＝１５０，则在模拟量
为１０Ｖ情况下，对应频率分别为５０Ｈｚ，１００Ｈｚ，１５０Ｈｚ比例关系为１：
２：３。
（３）如需方便操作及调整，可加装微调电位器，具体使用，请查询。
ＨＬＰ－Ｐ 系列使用说明书
- 87 -
HLP-P
系列
６、工频／变频切换运行
注：①Ｋ为工频／变频切换开关；
②Ｋ１为工频起动按钮，Ｋ２为工频停止按钮；
③停车方式设定为自由运转停车；
④Ｋ３为变频状态时起动、停止开关
- 88 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
系列
７、简单恒压供水
①使用压力变送器，量程０－１０ｋｇ，反馈０－４００欧姆，要求５ｋｇ压力供
水，上限６ｋｇ报警，下限４ｋｇ报警，面板起动停止。
参数：ＣＤ０３２＝１ ＣＤ０３５＝５
ＣＤ０５２（ＲＳＴ端子功能）＝３２
ＣＤ０５８＝２８ ＣＤ０５９＝２９
ＣＤ１５０＝＊ ＣＤ１５１＝＊
ＣＤ１５２＝＊ ＣＤ１５３＝５
ＣＤ１５４＝０ ＣＤ１５５＝６０
ＣＤ１５６＝４０ ＣＤ０３３＝１
＊注：ＣＤ１５０、ＣＤ１５１、ＣＤ１５２按实际情况设定，一般情况恒压供水
ＣＤ１５０＝８０～１００，ＣＤ１５１＝２．５～３，ＣＤ１５２＝０。
②使用远传压力表０￣１０ｋｇ，要求外部端子控制运行、停止，用电位器给
定目标值。
参数：ＣＤ０３３＝１ ＣＤ０３５＝４
ＣＤ０５２＝３２ ＣＤ１５０＝＊
ＣＤ１５１＝＊ ＣＤ１５２＝＊
ＣＤ１５４＝１
ＨＬＰ－Ｐ 系列使用说明书
- 89 -
HLP-P
系列
注意：
①ＨＬＰＰ目标值有二种方式选择，一种为面板设定，另一种为
０￣１０Ｖ模拟量；
②反馈信号为０－４００欧姆；
③本案例目标值由电位器（０￣１０Ｖ）给定；
④ＣＤ１５０、ＣＤ１５１、ＣＤ１５２按具体情况设定（详见参数说明）。
⑤ＰＩＤ调节是按普通远传压力表设计的，输入内阻按０－４００Ω转
换成标准信号，如果用户使用的远传压力表阻值超出规定范围，请更
换远传压力表，或并联上一电阻进行校正。
⑥由于远传压力表厂家不同，输出阻值各不相同，经转换后，电流
信号大小不相同，用户可根据实际情况，具体设定目标值与实际情况相
符。
８、模拟量与多段速共用案例
要求：第一段速由模拟量给定频率，用一开关切换后，转到外部多
段速运行。
参数：ＣＤ０３４＝１ ＣＤ０７６＝２
ＣＤ０５３＝２０ ＣＤ０５４＝２１
ＣＤ０８０＝１５ ＣＤ０８１＝３０
ＣＤ０８２＝２５
动作说明：①
Ｋ１状态 Ｋ２状态 运行频率
ＯＦＦ ＯＦＦ 电位器给定
ＯＮ ＯＦＦ 段速二（１５Ｈｚ）
ＯＦＦ ＯＮ 段速三（３０Ｈｚ）
ＯＮ ＯＮ 段速四（２５Ｈｚ）
②正反转切换可通过多功能端子切换或面板正反转切换（本例是
通过面板切换）。
- 90 -
ＨＬＰ－Ｐ 系列使用说明书
HLP-P
９、ＡｕＴＯＰＬＣ暂停应用案例
要求：在内控多段速运行中，可以暂停，在相关问题处理完后可以
继续运行。
１、接线
２、参数ＣＤ０３３＝１，Ｆｏｒ端子控制运行
ＣＤ０５５＝３１ ＳＰＬ端子设定为ＡｕＴＯＰＬＣ暂停复位功能
ＣＤ０９５＝１ ＡｕＴＯＰＬＣ记忆 ＣＤ０７７＝１ 循环运行
ＣＤ０７６＝４ 内控多段速
ＣＤ０８０＝１５ ＣＤ０８４＝２０ ＣＤ０８２＝２５ ＣＤ０００＝１０
ＣＤ０８７＝１０ ＣＤ０８８＝１０ ＣＤ０８９＝１０ ＣＤ０９０＝１０
３、运行曲线
系列
４、运行说明
①（Ｋ１）ＦＯＲ闭合，变频器按内控多段速设定程序运行
②当由于故障及工艺或其他原因要求停止，Ｋ１断开，变频器停止
输出，暂停记时，故障排除后，闭合Ｋ１变频器 接原程序继续运行。
③当由于故障及工艺停机，要求从头重新运行，则断开Ｋ１，按Ｋ２
复位，闭合Ｋ１，重新启动运行。
ＨＬＰ－Ｐ 系列使用说明书
- 91 -
HLP-P
系列
附录二：外形及安装尺寸
名称 外形尺寸 安装尺寸
ＨＬＰＰ０Ｄ７５２３Ｃ
ＨＬＰＰ０１Ｄ５２３Ｃ
ＨＬＰＰ０２Ｄ２２３Ｃ
ＨＬＰＰ０Ｄ７５４３Ｃ
ＨＬＰＰ０１Ｄ５４３Ｃ
ＨＬＰＰ０２Ｄ２４３Ｃ
ＨＬＰＰ０３Ｄ７４３Ｃ
单位：ｍｍ
ＨＬＰＰ０３Ｄ７２３Ｂ
ＨＬＰＰ０５Ｄ５２３Ｂ
ＨＬＰＰ０５Ｄ５４３Ｂ
- 92 -
单位：ｍｍ
ＨＬＰ－Ｐ 系列使用说明书
名称 外形尺寸 安装尺寸
ＨＬＰＰ０７Ｄ５４３Ｂ
ＨＬＰＰ００１１４３Ｂ
HLP-P
单位：ｍｍ
系列
ＨＬＰＰ００１５４３Ｂ～
ＨＬＰＰ００７５４３Ｂ
ＨＬＰ－Ｐ 系列使用说明书
单位：ｍｍ
- 93 -
HLP-P
系列
名称 外形尺寸 安装尺寸
ＨＬＰＰ００９０４３Ｂ～
ＨＬＰＰ０１８５４３Ｂ
四个吊环高：１６０～２５０ＫＷ为３６ｍｍ
２８０～４５０ＫＷ为４３ｍｍ
ＨＬＰＰ０１６０４３ＢＧ～
ＨＬＰＰ０１８５４３ＢＧ
ＨＬＰＰ０２００４３Ｂ～
ＨＬＰＰ０４５０４３Ｂ
单位：ｍｍ
- 94 -
单位：ｍｍ
ＨＬＰ－Ｐ 系列使用说明书
表二 Ｐ系列变频器外形安装尺寸 单位：ｍｍ
型 号 Ａ Ｂ Ｃ Ｄ Ｅ Ｆ Ｇ Ｈ
ＨＬＰＰ０Ｄ７５２３Ｃ
ＨＬＰＰ０１Ｄ５２３Ｃ
ＨＬＰＰ０２Ｄ２２３Ｃ
ＨＬＰＰ０Ｄ７５４３Ｃ
ＨＬＰＰ０１Ｄ５４３Ｃ
ＨＬＰＰ０２Ｄ２４３Ｃ
ＨＬＰＰ０３Ｄ７４３Ｃ
ＨＬＰＰ０３Ｄ７２３Ｂ
ＨＬＰＰ０５Ｄ５２３Ｂ
ＨＬＰＰ０５Ｄ５４３Ｂ
ＨＬＰＰ０７Ｄ５４３Ｂ
ＨＬＰＰ００１１４３Ｂ
ＨＬＰＰ００１５４３Ｂ
ＨＬＰＰ１８Ｄ５４３Ｂ
ＨＬＰＰ００２２４３Ｂ
ＨＬＰＰ００３０４３Ｂ
ＨＬＰＰ００３７４３Ｂ ２３９ ３１５ ４９０ ５１０ ２４２ Φ８ ８
ＨＬＰＰ００４５４３Ｂ
ＨＬＰＰ００７５４３Ｂ
ＨＬＰＰ００９０４３Ｂ ３００ ４５０ ７６８ ８００ ３５０ Φ１６ １６
ＨＬＰＰ０１１０４３Ｂ ３００ ４５０ ８２８ ８６０ ３５０ Φ１６ １６
ＨＬＰＰ０１３２４３Ｂ
ＨＬＰＰ０１６０４３Ｂ
ＨＬＰＰ０１８５４３Ｂ ５６０ ６５０ ８６８ ９００ ４００ Φ１６ １６
ＨＬＰＰ０１６０４３ＢＧ
ＨＬＰＰ０１８５４３ＢＧ
ＨＬＰＰ０２００４３Ｂ
ＨＬＰＰ０２２０４３Ｂ
ＨＬＰＰ０２５０４３Ｂ
ＨＬＰＰ０２８０４３Ｂ
ＨＬＰＰ０３００４３Ｂ
ＨＬＰＰ０３４５４３Ｂ
ＨＬＰＰ０３７５４３Ｂ
ＨＬＰＰ０４００４３Ｂ
ＨＬＰＰ０４１５４３Ｂ
ＨＬＰＰ０４５０４３Ｂ
１１６ １２５ １６１ １７０ １４１ Φ５
１２８ １４０ ２３８ ２５０ １５７ Φ５
１８４ ２００ ３０６ ３１８ １８０ Φ６ ６
１８２ ２５７ ４３７ ４５７ ２４２ Φ８ ８
２０６ ２８１ ４９０ ５１０ ２４２ Φ８ ８
２５０ ３４５ ６５０ ６７０ ３２５ Φ１０ １０ＨＬＰＰ００５５４３Ｂ
５００ ６５０ ８６８ ９００ ４００ Φ１６ １６
６００ ６００ １６４９ ９０ ４２０ ９０ ４００ Φ１６
６００ ６００ １８０５ ９０ ４２０ ９０ ４００ Φ１６
６８５ ６００ ２２２５ ９０ ５０５ ９０ ４００ Φ１６ＨＬＰＰ０３１５４３Ｂ
８５５ ６００ ２２７９ ９０ ６７５ ９０ ４００ Φ１６
HLP-P
系列
ＨＬＰ－Ｐ 系列使用说明书
- 95 -
Loading...
